1 /006 GR Για τον τεχνικό Οδηγίες τοποθέτησης Επίπεδοι συλλέκτες Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο SD Διαβάστε προσεκτικά πριν από την τοποθέτηση

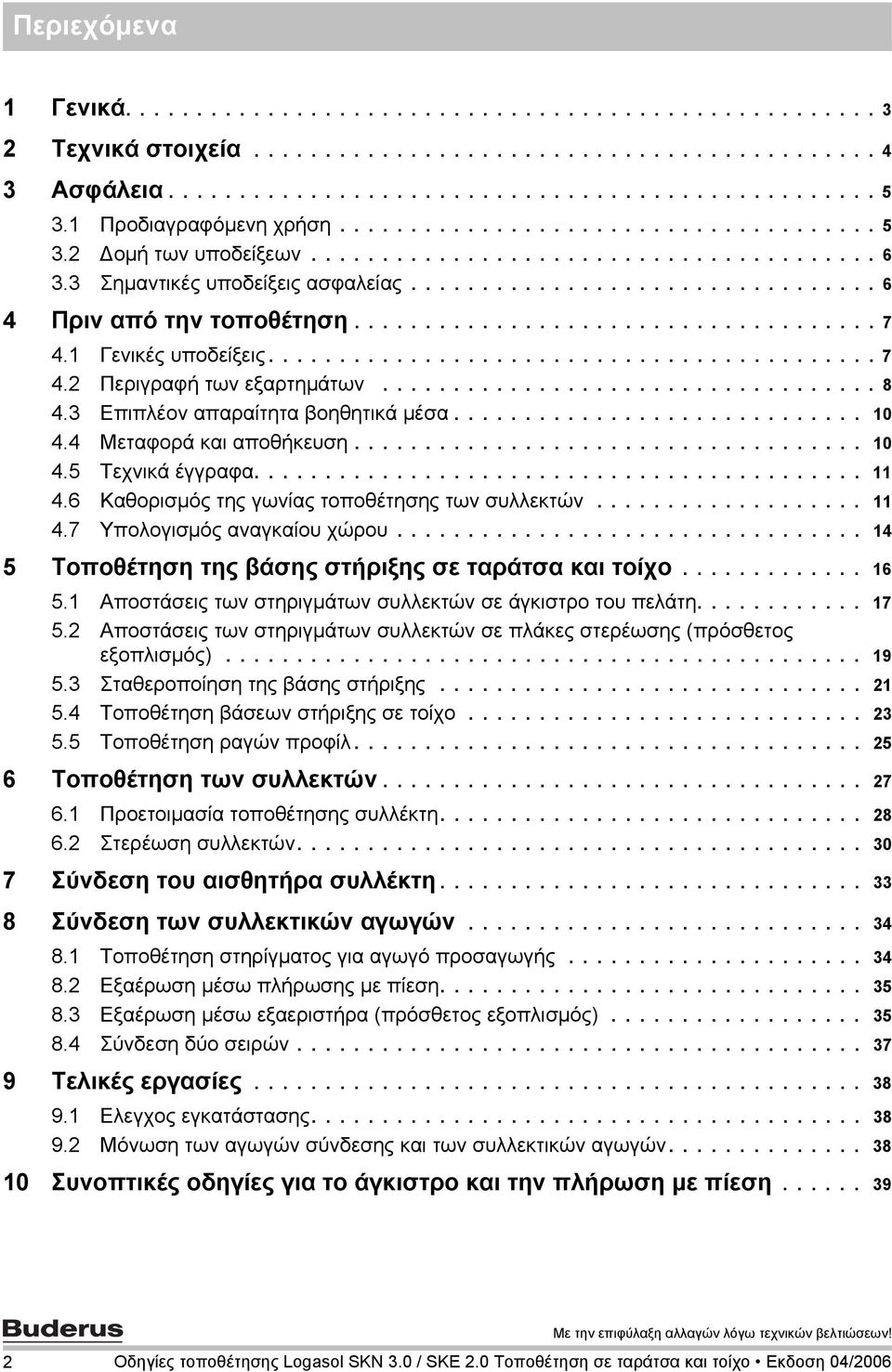

2 Περιεχόμενα Γενικά Τεχνικά στοιχεία Ασφάλεια Προδιαγραφόμενη χρήση Δομή των υποδείξεων Σημαντικές υποδείξεις ασφαλείας Πριν από την τοποθέτηση Γενικές υποδείξεις Περιγραφή των εξαρτημάτων Επιπλέον απαραίτητα βοηθητικά μέσα Μεταφορά και αποθήκευση Τεχνικά έγγραφα Καθορισμός της γωνίας τοποθέτησης των συλλεκτών Υπολογισμός αναγκαίου χώρου Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο Αποστάσεις των στηριγμάτων συλλεκτών σε άγκιστρο του πελάτη Αποστάσεις των στηριγμάτων συλλεκτών σε πλάκες στερέωσης (πρόσθετος εξοπλισμός) Σταθεροποίηση της βάσης στήριξης Τοποθέτηση βάσεων στήριξης σε τοίχο Τοποθέτηση ραγών προφίλ Τοποθέτηση των συλλεκτών Προετοιμασία τοποθέτησης συλλέκτη Στερέωση συλλεκτών Σύνδεση του αισθητήρα συλλέκτη Σύνδεση των συλλεκτικών αγωγών Τοποθέτηση στηρίγματος για αγωγό προσαγωγής Εξαέρωση μέσω πλήρωσης με πίεση Εξαέρωση μέσω εξαεριστήρα (πρόσθετος εξοπλισμός) Σύνδεση δύο σειρών Τελικές εργασίες Ελεγχος εγκατάστασης Μόνωση των αγωγών σύνδεσης και των συλλεκτικών αγωγών Συνοπτικές οδηγίες για το άγκιστρο και την πλήρωση με πίεση Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

3 Γενικά Γενικά Στο κεφάλαιο αυτό περιγράφονται οι τεχνικοί κανονισμοί που πρέπει να τηρούνται κατά την τοποθέτηση. Κατά την τοποθέτηση και τη λειτουργία της εγκατάστασης τηρείτε πάντοτε τους κανονισμούς και τις οδηγίες που ισχύουν στη χώρα σας! Εργασίες τοποθέτησης σε στέγες DIN 8338, VOB, Μέρος C : Εργασίες κάλυψης και μόνωσης στέγης. DIN 8339, VOB, Μέρος C: Υδραυλικές εργασίες. DIN 845, VOB, Μέρος C: Εργασίες σκαλωσιάς. Πίν. Γερμανία Σύνδεση θερμικών ηλιακών εγκαταστάσεων EN 976: Θερμικές ηλιακές εγκαταστάσεις και τα εξαρτήματά τους (προκατασκευασμένες εγκαταστάσεις). ENV 977: Θερμικές ηλιακές εγκαταστάσεις και τα εξαρτήματά τους (εγκαταστάσεις κατασκευασμένες σύμφωνα με τις επιθυμίες του πελάτη). Εγκατάσταση και εξοπλισμός θερμαντήρων νερού DIN 988: Τεχνικοί κανόνες για DIN 838, VOB: Εργασίες εγκαταστάσεις πόσιμου νερού (TRWI). εγκατάστασης αερίου, νερού και λυμάτων. Τεχνικοί κανόνες για την εγκατάσταση θερμικών ηλιακών εγκαταστάσεων (επιλογή) στη Γερμανία DIN 4753, Μέρος ο: Θερμαντήρες και εγκαταστάσεις θέρμανσης πόσιμου νερού και μη, απαιτήσεις, χαρακτηρισμός, εξοπλισμός και έλεγχος. DIN 8380, VOB: Εγκαταστάσεις θέρμανσης νερού θέρμανσης και χρήσης. DIN 84, VOB: Εργασίες μόνωσης θέρμανσης σε εγκαταστάσεις θερμικής τεχνολογίας. AVB WasV: Διατάξεις για τις γενικές προϋποθέσεις παροχής νερού. DVGW W 55: Εγκαταστάσεις θέρμανσης πόσιμου νερού και σωλήνων. Τεχνικά μέτρα για τη μείωση εμφάνισης της νόσου των λεγεωνάριων σε νέες εγκαταστάσεις. VOB: Κανονισμός εκμίσθωσης για την εκτέλεση έργου, Μέρος C: Γενικοί όροι τεχνικών συμβάσεων για εκτέλεση έργου (ATV). Προϋποθέσεις διαγωνισμού για την εκτέλεση έργου υπέργειων κατασκευών με ιδιαίτερη προσοχή στην κατασκευή κατοικιών. Αντικεραυνική προστασία Oταν η ηλιακή εγκατάσταση βρίσκεται πάνω από το ύψος της κορυφής της στέγης ή υπερβαίνει το ύψος του κτιρίου (ύψος τοποθέτησης) κατά 0 m και δεν υπάρχει αντικεραυνική προστασία, πρέπει να συνδεθούν από ειδική εταιρεία τα ηλεκτρικά αγώγιμα τμήματα στη στέγη με γείωση τουλάχιστον 6 mm και με τη διαφυγή ρεύματος. Εάν το ύψος του κτιρίου (ύψος τοποθέτησης) είναι μικρότερο από 0 m, δεν απαιτούνται ειδικά μέτρα για την προστασία από κεραυνούς. Σε περίπτωση που υπάρχει σύστημα αντικεραυνικής προστασίας, πρέπει να ελεγχθεί η σύνδεση της ηλιακής εγκατάστασης με το σύστημα αντικεραυνικής προστασίας από έναν ηλεκτρολόγο. ΑΝΑΚΥΚΛΩΣΗ Μετά το τέλος της διάρκειας ζωής μπορείτε να επιστρέψετε τους συλλέκτες στον κατασκευαστή. Ετσι, τα υλικά υπόκεινται σε διαδικασίες ανακύκλωσης φιλικές προς το περιβάλλον. Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 3

4 Τεχνικά στοιχεία Τεχνικά στοιχεία SKN 3.0 / SKE.0 Πιστοποιητικά 0036 DIN Μήκος Πλάτος Yψος Απόσταση μεταξύ των συλλεκτών Περιεχόμενο απορροφητή, κάθετος τύπος Περιεχόμενο απορροφητή, οριζόντιος τύπος Πίν. Τεχνικά στοιχεία V f V f.070 mm.45 mm 90 mm 5 mm 0,86 l,5 l Εξωτερική επιφάνεια (μικτή επιφάνεια) A G,37 m² Επιφάνεια απορροφητή (καθαρή επιφάνεια),3 m² Καθαρό βάρος, κάθετος τύπος m 4 kg Καθαρό βάρος, οριζόντιος τύπος m 4 kg Επιτρεπόμενη υπερπίεση λειτουργίας του συλλέκτη p max. 6 bar 4 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

5 Ασφάλεια 3 3 Ασφάλεια Στο κεφάλαιο αυτό εξηγείται η δομή των οδηγιών τοποθέτησης και αναφέρονται γενικές υποδείξεις ασφαλείας για την ασφαλή και απρόσκοπτη λειτουργία. Για τις σχετικές με την τοποθέτηση υποδείξεις ασφαλείας και χρήσης ανατρέξτε στις οδηγίες τοποθέτησης στα αντίστοιχα βήματα τοποθέτησης. Μελετήστε προσεκτικά τις υποδείξεις ασφαλείας προτού ξεκινήσετε την τοποθέτηση. Η μη τήρηση των οδηγιών ασφαλείας ενδέχεται να προκαλέσει τραυματισμό - ακόμα και θάνατο - καθώς και υλικές ζημιές ή καταστροφές στο περιβάλλον. Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες τοποθέτησης περιλαμβάνουν σημαντικές πληροφορίες για την ασφαλή και σωστή τοποθέτηση της βάσης στήριξης σε ταράτσα/τοίχο, καθώς και της υδραυλικής σύνδεσης. Οι απεικονίσεις στις παρούσες οδηγίες δείχνουν την κάθετη τοποθέτηση των συλλεκτών. Αν η οριζόντια τοποθέτηση διαφέρει από την κάθετη, γίνεται σχετική επισήμανση. Oλα τα τεχνικά έγγραφα υπόκεινται σε υποχρέωση διαφύλαξης. Μπορείτε να τα εξετάσετε στα αρχεία του κατασκευαστή. Οι εργασίες που περιγράφονται στις παρούσες οδηγίες τοποθέτησης προϋποθέτουν ειδικές γνώσεις που βασίζονται σε επαγγελματική κατάρτιση σχετικά με τις εγκαταστάσεις αερίου/νερού. Εκτελέστε μόνοι σας αυτά τα βήματα τοποθέτησης μόνο εάν διαθέτετε τις ειδικές γνώσεις. Παραδώστε τις οδηγίες τοποθέτησης στον πελάτη. Εξηγήστε στον πελάτη τον τρόπο λειτουργίας και χειρισμού της συσκευής. 3. Προδιαγραφόμενη χρήση Τοποθετήστε τα κομμάτια μόνο σε ανθεκτικές οροφές. Προσέξτε το επιπρόσθετο φορτίο στη στέγη από κάθε βάση στήριξης συμπεριλαμβανομένου του ηλιακού συλλέκτη. Κατά περίπτωση συμβουλευτείτε έναν μηχανικό. Η τοποθέτηση επιτρέπεται αποκλειστικά σε ταράτσες ή στέγες με μικρή κλίση ( 5 ). Εάν υπάρχει κίνδυνος συσσώρευσης μεγάλου όγκου χιονιού πίσω από τους συλλέκτες (προς την κορυφή της στέγης), η συσσώρευση χιονιού πρέπει να εμποδιστεί τοποθετώντας κατάλληλες σχάρες συγκράτησης. Σε στέγες με μικρή κλίση η στερέωση στη στέγη πρέπει να γίνεται από τον πελάτη. Προϋποθέσεις τοποθέτησης της βάσης στήριξης για ταράτσα Τοποθετήστε τη βάση στήριξης μόνο σε ανθεκτικές στέγες. Η βάση στήριξης ενδείκνυται για μέγ. φορτίο χιονιού,0 kn/m² και μεγ. ύψος τοποθέτησης 0 m. Αν όμως επεκταθεί με κατάλληλο εξάρτημα η βάση στήριξης μπορεί να χρησιμοποιηθεί για μέγ. φορτίο χιονιού 3,8 kn/m² και για μέγ. ύψος τοποθέτησης 00 m. Η βάση στήριξης σε ταράτσα δεν πρέπει να χρησιμοποιείται για τη στερέωση άλλων εξαρτημάτων σε στέγες. Η βάση στήριξης έχει κατασκευαστεί αποκλειστικά για την ασφαλή στερέωση ηλιακών συλλεκτών. Προϋποθέσεις τοποθέτησης βάσης στήριξης σε τοίχο Τοποθετήστε τη βάση στήριξης σε ανθεκτικούς τοίχους. Κατά περίπτωση συμβουλευτείτε ένα μηχανικό. Η τοποθέτηση της βάσης στήριξης σε τοίχο επιτρέπεται μόνο έως ύψος τοποθέτησης 0 m και έως μέγ. φορτίο χιονιού,0 kn/m². Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 5

6 3 Ασφάλεια 3. Δομή των υποδείξεων 3.3 Σημαντικές υποδείξεις ασφαλείας Διακρίνονται δύο επίπεδα, τα οποία επισημαίνονται με προειδοποιητικές επιγραφές: ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ Χαρακτηρίζει ενδεχόμενο κίνδυνο που προέρχεται από ένα προϊόν και ο οποίος, χωρίς την κατάλληλη πρόληψη, μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή ακόμα και θάνατο. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ/ ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΖΗΜΙΕΣ ΣΤΟ ΚΤΙΡΙΟ Υποδεικνύει μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να προκαλέσει τραυματισμούς μικρού ή μεσαίου βαθμού ή υλικές ζημιές. Περαιτέρω σύμβολα για την επισήμανση υποδείξεων χρήσης: Συμβουλές για τη βέλτιστη χρήση και ρύθμιση της εγκατάστασης καθώς και άλλες χρήσιμες πληροφορίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ λόγω ανατροπής και πτώσης τμημάτων. Λάβετε τα κατάλληλα μέτρα πρόληψης ατυχημάτων κατά την εκτέλεση κάθε εργασίας πάνω σε στέγη. Κατά την εκτέλεση όλων των εργασιών στη στέγη προστατευτείτε από πτώση. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Μετά την ολοκλήρωση της τοποθέτησης βεβαιωθείτε για την ασφαλή θέση των βάσεων στήριξης και των συλλεκτών. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Η πραγματοποίηση οποιασδήποτε αλλαγής στην κατασκευή ενδέχεται να προκαλέσει τραυματισμούς και βλάβες κατά τη λειτουργία. Μην πραγματοποιείτε αλλαγές στην κατασκευή. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ Oταν ο συλλέκτης και τα υλικά τοποθέτησης είναι εκτεθειμένα για μεγάλο χρονικό διάστημα στην ηλιακή ακτινοβολία, υπάρχει κίνδυνος εγκαύματος σε περίπτωση επαφής με αυτά. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Καλύψτε το συλλέκτη (π.χ. με ένα προστατευτικό κάλυμμα που διατίθεται ως πρόσθετος εξοπλισμός) και τα υλικά τοποθέτησης κατά τη διάρκεια της τοποθέτησης προκειμένου να τα προστατεύσετε από υψηλές θερμοκρασίες λόγω της ηλιακής ακτινοβολίας. 6 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

7 Πριν από την τοποθέτηση 4 4 Πριν από την τοποθέτηση 4. Γενικές υποδείξεις Καθώς οι εταιρίες τεχνικών για στέγες είναι εξοικειωμένες με την εργασία πάνω σε στέγες και με τους κινδύνους από τυχόν πτώση, προτείνουμε να συνεργαστείτε με μια τέτοια εταιρία. Πριν από την τοποθέτηση ενημερωθείτε για τις προϋποθέσεις στον τόπο εγκατάστασης και τους τοπικούς κανονισμούς. Ελέγξτε την πλήρη και άθικτη παράδοση των τμημάτων. την αντοχή της οροφής και την ύπαρξη τυχόν ζημιών (π.χ. μη στεγανά σημεία). το ύψος του κτιρίου και καθορίστε τον τρόπο στερέωσης των βάσεων στήριξης (βλέπε κεφάλαιο 5.3 "Σταθεροποίηση της βάσης στήριξης", Σελίδα ). τη βέλτιστη διάταξη των ηλιακών συλλεκτών. Λάβετε υπόψη την ηλιακή ακτινοβολία (γωνία τοποθέτησης, κατεύθυνση προς νότο). Αποφύγετε τη δημιουργία σκιάς π.χ. λόγω ψηλών δέντρων, και προσαρμόστε τη συστοιχία συλλεκτών στη μορφή του κτιρίου (π.χ. ευθυγράμμιση με παράθυρα, πόρτες κτλ.). τη σταθερότητα στην επιφάνεια τοποθέτησης. Απομακρύνετε χαλίκια ή παρόμοια στοιχεία. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της κατασκευάστριας εταιρείας και αντικαταστήστε αμέσως τα ελαττωματικά εξαρτήματα. Σχ SD Γενική άποψη του ζεύγους συλλεκτών, τοποθέτηση σε ταράτσα Αναθέστε τις δύσκολες εργασίες επισκευής της οροφής, ιδιαίτερα τις εργασίες μόνωσης σε στρώματα βιτουμενίου, σε έναν ειδικό τεχνικό για οροφές. Σχ SD Γενική άποψη του ζεύγους συλλεκτών, τοποθέτηση σε τοίχο Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 7

8 4 Πριν από την τοποθέτηση 4. Περιγραφή των εξαρτημάτων 4.. Βάση στήριξης για τους συλλέκτες Οι βάσεις στήριξης χρησιμεύουν για τη στήριξη και στερέωση των συλλεκτών Σχ. 3 Βάση στήριξης για συλλέκτες Βασικό σετ στήριξης, Σετ επέκτασης βάσης στήριξης SD Βασικό σετ στήριξης, ανά συστοιχία συλλεκτών για τον πρώτο συλλέκτη (Σχ. 3): Σετ επέκτασης βάσης στήριξης, για τους υπόλοιπους συλλέκτες (Σχ. 3): Θέση : Ράγα προφίλ Θέση : Ράγα προφίλ Θέση 3: Βίδα M8 0 6 Θέση : Συνδετήρας με πείρους με σπείρωμα Θέση 5: Μονός σφιγκτήρας συλλέκτη 4 Θέση 3: Βίδα M8 0 3 Θέση 6: Περικόχλιο M8 4 Θέση 4: Διπλός σφιγκτήρας συλλέκτη Θέση 7: Στήριγμα συλλέκτη Θέση 6: Περικόχλιο M8 Θέση 8: Στήριγμα προστασίας από ολίσθηση Θέση 7: Στήριγμα συλλέκτη Θέση 8: Στήριγμα προστασίας από ολίσθηση Αναλόγως της χρήσης της βάσης στήριξης σε ταράτσα, απαιτούνται πρόσθετα στηρίγματα και πρόσθετες ράγες προφίλ. Σχετικές υποδείξεις υπάρχουν στα ανάλογα κεφάλαια. 8 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

9 Πριν από την τοποθέτηση Υδραυλική σύνδεση Για την υδραυλική σύνδεση χρειάζεστε ένα σετ σύνδεσης και ένα σετ ενδιάμεσης σύνδεσης μεταξύ των συλλεκτών SD Σχ. 4 Σετ σύνδεσης και σετ ενδιάμεσης σύνδεσης (απεικόνιση με κάθετους συλλέκτες) Σετ σύνδεσης, ανά συστοιχία συλλέκτη (Σχ. 4) Θέση : Σφιγκτήρας ( ως ανταλλακτικό) 5 Θέση 8: Τάπα Θέση 3: Περικόχλιο G Θέση 9: Σωλήνας ηλιακού 55 mm Θέση 4: Δακτύλιος σύσφιξης Θέση 0: Ρακόρ για αισθητήρα συλλέκτη Θέση 5: Γωνία Θέση : Κλειδί μεγέθους 5 Θέση 6: Κολάρο σύσφιξης 8 mm Θέση : Στήριγμα για τον αγωγό προσαγωγής Θέση 7: Περικόχλιο ¾ Σετ ενδιάμεσης σύνδεσης μεταξύ των συλλεκτών, ανά συλλέκτη (σε δύο γωνίες προστασίας, Σχ. 5) Θέση : Σφιγκτήρας 4 Θέση : Σωλήνας ηλιακού, μήκους 95 mm Σχ SD Δύο γωνίες προστασίας με ένα σετ ενδιάμεσης σύνδεσης Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 9

10 4 Πριν από την τοποθέτηση 4.3 Επιπλέον απαραίτητα βοηθητικά μέσα Αλφάδι Σχοινί μέτρησης Βεντούζα μεταφοράς Γιλέκο με ζωνάρι ασφαλείας Υλικά για τη μόνωση των αγωγών Σκαλωσιά Σκάλα ή διατάξεις για εργασία σε καπνοδόχο Γερανός ή αναβατόριο τροφοδοσίας Εργαλεία για τη στερέωση στον τόπο εγκατάστασης 4.4 Μεταφορά και αποθήκευση Oλα τα εξαρτήματα προστατεύονται με συσκευασίες μεταφοράς. Φροντίστε ώστε οι συσκευασίες μεταφοράς να απορριφθούν με ανακύκλωση φιλική προς το περιβάλλον. Προστασία μεταφοράς για συνδέσεις συλλέκτη Οι συνδέσεις των συλλεκτών προστατεύονται με πλαστικά καπάκια από φθορές. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! λόγω φθοράς των επιφανειών στεγανοποίησης. Αφαιρείτε τα πλαστικά καπάκια (Σχ. 6,Θέση ) λίγο πριν την τοποθέτηση. Αποθήκευση Οι συλλέκτες πρέπει να αποθηκεύονται αποκλειστικά σε ξηρούς χώρους. Απαγορεύεται η αποθήκευση των συλλεκτών σε ανοιχτούς χώρους εάν δεν προστατεύονται από τη βροχή. Σχ. 6 Πλαστικά καπάκια σε συνδέσεις συλλέκτη SD 0 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

11 Πριν από την τοποθέτηση Τεχνικά έγγραφα Η ηλιακή εγκατάσταση αποτελείται από διάφορα εξαρτήματα (Σχ. 7), τα οποία περιλαμβάνουν τα απαραίτητα έγγραφα για την τοποθέτηση, τη λειτουργία και τη συντήρηση. Κατά περίπτωση τα πρόσθετα εξαρτήματα συνοδεύονται από ξεχωριστά έγγραφα. Θέση : Θέση : Θέση 3: Συλλέκτης: Οι οδηγίες τοποθέτησης για την τοποθέτηση σε ταράτσα περιλαμβάνονται στο σετ σύνδεσης Πλήρες σύστημα: Οι οδηγίες τοποθέτησης περιλαμβάνονται στο πλήρες σύστημα Μπόιλερ: Οι οδηγίες τοποθέτησης περιλαμβάνονται στο μπόιλερ 3 Σχ SD Εξαρτήματα ηλιακής εγκατάστασης και τεχνικά έγγραφα 4.6 Καθορισμός της γωνίας τοποθέτησης των συλλεκτών Η γωνία τοποθέτησης των συλλεκτών που θα επιλεγεί εξαρτάται από την επιθυμητή χρήση. Μπορεί να ρυθμιστεί με τις τηλεσκοπικές ράγες (Σχ. 8) Καθορισμός χρήσης Ανάλογα με το σκοπό χρήσης καθορίζονται και οι γωνίες τοποθέτησης, οι οποίες ανάλογα με την εποχή εξασφαλίζουν βέλτιστη παραγωγή ηλιακής ενέργειας. Χρήση Εύρος γωνίας τοποθέτησης Ζεστό νερό Μπόιλερ + θέρμανση χώρου Μπόιλερ + πισίνα Μπόιλερ + θέρμανση χώρου + πισίνα Πίν. 3 Καθορισμός χρήσης, εύρος γωνίας τοποθέτησης Σχ SD Καθορισμός της γωνίας τοποθέτησης του συλλέκτη σε ταράτσα Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

12 4 Πριν από την τοποθέτηση 4.6. Επικλινείς στέγες Σε στέγες με ελαφριά κλίση προς το νότο αφαιρέστε τη γωνία της κλίσης της στέγης από τη γωνία τοποθέτησης. Σε στέγες με ελαφριά κλίση προς το βορρά προσθέστε τη γωνία της κλίσης της στέγης στη γωνία τοποθέτησης (Σχ. 9). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ Εάν υπάρχει κίνδυνος συσσώρευσης μεγάλου όγκου χιονιού πίσω από τους συλλέκτες (προς την κορυφή της στέγης), η συσσώρευση χιονιού πρέπει να εμποδιστεί με την τοποθέτηση κατάλληλων σχαρών συγκράτησης στον τόπο εγκατάστασης. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω ισχυρών ανέμων. Σε επικλινείς στέγες πρέπει να στερεώνονται οι βάσεις στήριξης στον τόπο εγκατάστασης. Αναθέστε την τοποθέτηση σε επικλινείς στέγες σε έναν ειδικό τεχνικό για στέγες SD Σχ. 9 Καθορισμός της γωνίας τοποθέτησης του συλλέκτη σε ταράτσα Θέση : Γωνία τοποθέτησης (συνολική γωνία από οριζόντια θέση) Θέση : Γωνία κλίσης συλλέκτη Θέση 3: Κλίση στέγης Τοίχοι Τα οριζόντια στηρίγματα συλλεκτών μπορούν να χρησιμοποιηθούν ως βάσεις στήριξης σε ταράτσα και ως βάσεις στήριξης σε τοίχο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ λόγω πτώσης των συλλεκτών εξαιτίας εσφαλμένης χρήσης. Η γωνία τοποθέτησης του συλλέκτη (Σχ. 0, Θέση ) από οριζόντια θέση πρέπει να βρίσκεται μεταξύ 45 και 60 (και η γωνία κλίσης Σχ. 0,Θέση, του συλλέκτη πρέπει να βρίσκεται μεταξύ 30 και 45 ) Σχ. 0 Γωνία τοποθέτησης του συλλέκτη σε τοίχο Θέση : Γωνία τοποθέτησης (συνολική γωνία από οριζόντια θέση) Θέση : Γωνία κλίσης συλλέκτη SD Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

13 Πριν από την τοποθέτηση Τοποθέτηση τηλεσκοπικών ραγών Με τις τηλεσκοπικές ράγες είναι εφικτή η ρύθμιση διαφορετικών γωνιών τοποθέτησης. Επιλέξτε τις οπές των επάνω και κάτω τηλεσκοπικών ραγών σύμφωνα με το Σχ. και Σχ. 3. Τοποθετήστε τις τηλεσκοπικές ράγες τη μια μέσα στην άλλη και στερεώστε τις με τη βίδα M8 Χ 0 (Σχ. ).. Σχ. Σύνδεση των τηλεσκοπικών ραγών SD Χρησιμοποιήστε, κατά την κάθετη τοποθέτηση για τη γωνία κλίσης συλλέκτη 30 έως 60, την ανώτατη οπή της κάτω τηλεσκοπικής ράγας (Σχ.,Θέση ). Για γωνία κλίσης 5 πρέπει να κοντύνετε την κάτω ράγα στο επάνω μέρος της κατά 40 mm και να χρησιμοποιήσετε την κάτω οπή (Σχ., Θέση ) mm Σχ SD Ρύθμιση της γωνίας κλίσης για κάθετους συλλέκτες Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 3

14 4 Πριν από την τοποθέτηση Χρησιμοποιήστε, κατά την οριζόντια τοποθέτηση για τη γωνία κλίσης συλλέκτη 35 έως 60, την ανώτατη οπή της κάτω τηλεσκοπικής ράγας (Σχ. 3,Θέση 3). Για γωνία κλίσης 5 και 30 πρέπει να κοντύνετε την κάτω ράγα στο επάνω μέρος της κατά 40 mm και να χρησιμοποιήσετε την κάτω οπή (Σχ. 3,Θέση ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ λόγω πτώσης των συλλεκτών εξαιτίας εσφαλμένης χρήσης mm Για την τοποθέτηση σε τοίχο επιτρέπεται η χρήση μόνο των θέσεων για γωνία κλίσης συλλέκτη 30, 35, 40 και 45 (Σχ. 3,Θέση ). 4.7 Υπολογισμός αναγκαίου χώρου Σχ SD Ρύθμιση της γωνίας κλίσης για οριζόντιους συλλέκτες 4.7. Καθορισμός απόστασης μεταξύ των σειρών συλλεκτών Η ελάχιστη απόσταση μεταξύ των σειρών συλλεκτών καθορίζεται από τη γωνία κλίσης του συλλέκτη. Σε περίπτωση συστοιχιών συλλεκτών πολλαπλών σειρών, φροντίστε η απόσταση X (Σχ. 4) μεταξύ των σειρών να είναι τόσο μεγάλη, ώστε να μην δημιουργείται σκίαση. Τηρήστε τις τιμές στον πίνακα ή υπολογίστε (σύμφωνα με τα σχέδια) την απαιτούμενη απόσταση. X Γωνία κλίσης συλλέκτη Τοποθέτηση κάθετα Απόσταση X Τοποθέτηση οριζόντια 5 4,74 m,63 m Σχ. 4 Απεικόνιση σκίασης - Απόσταση X SD 30 5,8 m,87 m 35 5,58 m 3,09 m 40 5,94 m 3,9 m 45 6,6 m 3,46 m 50 6,5 m 3,6 m 55 6,74 m 3,73 m 60 6,90 m 3,8 m Πίν. 4 Απόσταση σε συνάρτηση με τη γωνία τοποθέτησης και το ελάχιστο ύψος του ηλίου (7 ) 4 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

15 Πριν από την τοποθέτηση Εκτίμηση αναγκαίου χώρου ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! λόγω ισχυρών ανέμων και πιέσεων στις άκρες των επίπεδων στεγών. Φροντίστε, πριν την τοποθέτηση, να υπάρχει απόσταση τουλάχιστον ενός μέτρου μεταξύ των βάσεων στήριξης σε ταράτσα και του άκρου της ταράτσας (Σχ. 5). > m > m Σχ. 5 Απόσταση από το άκρο της στέγης SD Φροντίστε, ώστε να υπάρχει επαρκής επιφάνεια τοποθέτησης για τους δύο τρόπους συναρμολόγησης (οριζόντια, κάθετα). Οι διαστάσεις (Πίνακας 5 και Πίνακας 6) αναφέρονται στην επιφάνεια στέγης που πρέπει να είναι διαθέσιμη. Στις διαστάσεις για τον αναγκαίο χώρο αναφέρεται το καθαρό πλάτος για τη συστοιχία συλλεκτών. Λάβετε επίσης υπόψη σας ότι η απόσταση για τη διέλευση των σωληνώσεων δεξιά και αριστερά της συστοιχίας συλλεκτών πρέπει να είναι τουλάχιστον 0,5 m. A B Σχ SD Αναγκαίος χώρος συστοιχίας συλλεκτών κάθετη τοποθέτηση Αναγκαίος χώρος για κάθετους συλλέκτες: Αναγκαίος χώρος για οριζόντιους συλλέκτες: Αριθμός συλλεκτών Διάσταση A Γωνία κλίσης Διάσταση B Αριθμός συλλεκτών Διάσταση A Γωνία κλίσης Διάσταση B,34 m 5,84 m 4,8 m 5,06 m 3 3,5 m 30,75 m 3 6,8 m 30,0 m 4 4,68 m 35,68 m 4 8,38 m 35 0,96 m 5 5,85 m 40,58 m 5 0,48 m 40 0,9 m 6 7,0 m 45,48 m 6,58 m 45 0,85 m 7 8,9 m 50,48 m 7 4,68 m 50 0,85 m 8 9,36 m 55,48 m 8 6,78 m 55 0,85 m 9 0,53 m 60,48 m 9 8,88 m 60 0,85 m 0,70 m 0 0,98 m Πίν. 5 Αναγκαίος χώρος για κάθετα τοποθετημένους συλλέκτες Πίν. 6 Αναγκαίος χώρος για οριζόντια τοποθετημένους συλλέκτες Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 5

16 5 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο 5 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την εκτέλεση όλων των εργασιών στη στέγη προστατευτείτε από πτώση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ λόγω ανατροπής και πτώσης τμημάτων. Λάβετε τα κατάλληλα μέτρα πρόληψης ατυχημάτων κατά την εκτέλεση κάθε εργασίας πάνω σε στέγη. Φοράτε πάντοτε την προσωπική σας προστατευτική ενδυμασία και τον αντίστοιχο εξοπλισμό. Προσέξτε τις διατάξεις για την πρόληψη των ατυχημάτων και τις υποδείξεις ασφαλείας που παρέχονται στις παρούσες οδηγίες σχετικά με τις εργασίες σε στέγες. Σχ SD Κάθετες βάσεις στήριξης σε ταράτσα για συλλέκτες Βεβαιωθείτε ότι υπάρχει επαρκής σταθερότητα στην επιφάνεια τοποθέτησης, και απομακρύνετε χαλίκια ή παρόμοια στοιχεία από την επιφάνεια. Τοποθετήστε για την προστασία της στέγης κοινά προστατευτικά στρώματα του εμπορίου, στα οποία μπορούν να τοποθετηθούν τα προφίλ. Δεν πρέπει να προκαλείται ζημιά στη μόνωση. Οι αρχές συναρμολόγησης ισχύουν και για τις βάσεις στήριξης σε οριζόντιους συλλέκτες. Παρακάτω περιγράφεται η τοποθέτηση των βάσεων στήριξης για κάθετους συλλέκτες. Για την οριζόντια τοποθέτηση ακολουθείται ανάλογη διαδικασία. Σε περίπτωση αποκλίσεων υπάρχουν οι κατάλληλες υποδείξεις. Σχ. 8 Οριζόντιες βάσεις στήριξης σε ταράτσα για συλλέκτες SD 6 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

17 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο 5 5. Αποστάσεις των στηριγμάτων συλλεκτών σε άγκιστρο του πελάτη Οι αποστάσεις των στηριγμάτων συλλεκτών (κέντροκέντρο, στοιχεία σε mm) εξαρτώνται από: τον τύπο συλλέκτη (κάθετος, οριζόντιος) το μέγιστο βάρος χιονιού και τη μέγιστη ισχύ ανέμων. Πρέπει να τηρείτε με τη μέγιστη προσοχή τις αποστάσεις των στηριγμάτων συλλεκτών, ώστε να μπορείτε, σε μεταγενέστερο στάδιο, να τοποθετήσετε τις ράγες προφίλ Βασική τοποθέτηση Για τον πρώτο συλλέκτη, απαιτούνται στηρίγματα συλλέκτη. Για κάθε επιπλέον κάθετο συλλέκτη απαιτείται ένα επιπλέον στήριγμα συλλέκτη (Σχ. 9). Για κάθε επιπλέον οριζόντιο συλλέκτη, απαιτούνται επιπλέον στηρίγματα συλλέκτη (Σχ. ). Η βασική τοποθέτηση μπορεί να εφαρμοστεί για τις ακόλουθες επιβαρύνσεις: μέγ. ύψος κτιρίου 0 m (ύψος τοποθέτησης) μέγ. φορτίο χιονιού,0 kn/m² Σχ. 9 Βασική τοποθέτηση για κάθετους συλλέκτες SD τελευταίος συλλέκτης x συλλέκτες πρώτος συλλέκτης Σχ. 0 Βασική τοποθέτηση για 3 κάθετους συλλέκτες SD Σχ SD Βασική τοποθέτηση για οριζόντιους συλλέκτες Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 7

18 5 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο 5.. Τοποθέτηση με πρόσθετο στήριγμα (πρόσθετος εξοπλισμός) Σε περίπτωση μεγαλύτερων επιβαρύνσεων, στην κάθετη τοποθέτηση απαιτείται ένα πρόσθετο στήριγμα (και πρόσθετες ράγες προφίλ, Σελίδα 6) για τον δεύτερο και κάθε επιπλέον συλλέκτη (Σχ. ). Αυτός ο τύπος τοποθέτησης μπορεί να εφαρμοστεί για τις ακόλουθες επιβαρύνσεις: μέγ. ύψος κτιρίου 00 m (ύψος τοποθέτησης) μέγ. φορτίο χιονιού 3,8 kn/m² Κατά την οριζόντια τοποθέτηση, εφαρμόζοντας τη βασική τοποθέτηση (Σχ., αλλά με πρόσθετη ράγα Σελίδα 6) μπορεί να επιτευχθεί μέγ. ύψος κτιρίου 00 m και μέγ. βάρος χιονιού 3,8 kn/m². Σχ SD Πρόσθετα στηρίγματα για 3 κάθετους συλλέκτες SD 8 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

19 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο 5 5. Αποστάσεις των στηριγμάτων συλλεκτών σε πλάκες στερέωσης (πρόσθετος εξοπλισμός) Οι αποστάσεις των στηριγμάτων συλλεκτών (κέντροκέντρο, στοιχεία σε mm) εξαρτώνται από: τον τύπο συλλέκτη (κάθετος, οριζόντιος) το μέγιστο βάρος χιονιού και τη μέγιστη ισχύ ανέμων. Κατά την κάθετη τοποθέτηση πρέπει να τοποθετηθεί πρόσθετο στήριγμα στον 4ο, 7ο και 0ο συλλέκτη (Σχ. 3, Θέση ). Πρέπει να τηρείτε με τη μέγιστη προσοχή τις αποστάσεις των στηριγμάτων συλλεκτών, ώστε να μπορείτε να τοποθετήσετε τις ράγες προφίλ. 5.. Βασική τοποθέτηση Η βασική τοποθέτηση μπορεί να εφαρμοστεί για τις ακόλουθες επιβαρύνσεις: μέγ. ύψος κτιρίου 0 m (ύψος τοποθέτησης) μέγ. φορτίο χιονιού,0 kn/m² Αριθμός συλλεκτών Διάσταση A Διάσταση B Διάσταση C 4 38 mm - - Πίν mm mm mm 38 mm mm 38 mm mm 57 mm mm 57 mm 38 mm Αποστάσεις πρόσθετων στηριγμάτων C B A Σχ. 3 Βασική τοποθέτηση για 0 κάθετους συλλέκτες (στοιχεία σε mm) SD Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006 9

20 5 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο Η οριζόντια τοποθέτηση μπορεί να εκτελεστεί αποκλειστικά με το πρόσθετο στήριγμα (πρόσθετος εξοπλισμός). Κατά την οριζόντια τοποθέτηση, πρέπει για κάθε συλλέκτη να τοποθετηθούν 3 στηρίγματα (Σχ. 4) Τύπος τοποθέτησης για μέγιστες επιβαρύνσεις (πρόσθετος εξοπλισμός, Σχ. 5) Για μεγαλύτερες επιβαρύνσεις, απαιτούνται επιπλέον για τη στερέωση σκοινιά ασφάλισης (Σελίδα ) και πρόσθετες ράγες (Σελίδα 6). Αυτός ο τύπος τοποθέτησης μπορεί να εφαρμοστεί για τις ακόλουθες επιβαρύνσεις: μέγ. ύψος κτιρίου 00 m (ύψος τοποθέτησης) Σχ SD Βασική τοποθέτηση για οριζόντιους συλλέκτες μέγ. φορτίο χιονιού 3,8 kn/m² SD Οι αποστάσεις των οριζόντιων στηριγμάτων συλλεκτών για τις μέγ. επιβαρύνσεις αναφέρονται στο Σχ. 4. Σχ SD Τύπος τοποθέτησης για μέγιστα φορτία, 3 κάθετοι συλλέκτες SD 0 Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

21 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο Σταθεροποίηση της βάσης στήριξης Τα ακόλουθα στοιχεία αναφέρονται σε έναν μεμονωμένο συλλέκτη. Βάση για τα στοιχεία αποτελεί το πρότυπο DIN 055, Μέρος 4 "Υπολογισμός φορτίων σε κατασκευές". Βασικά, υπάρχουν 3 είδη στερέωσης για μία μεμονωμένη βάση στήριξης σε ταράτσα, ώστε να προστατευτεί η κατασκευή από ολίσθηση ή ανατροπή εξαιτίας ανέμων: Ασφάλιση βάσης στήριξης σε ταράτσα με άγκιστρα (στερέωση στον τόπο εγκατάστασης). Στερέωση βάσης στήριξης σε ταράτσα με πλάκες μπετόν, χαλίκια ή παρεμφερές υλικό (απαιτούνται πλάκες στερέωσης). Στερέωση βάσης στήριξης σε ταράτσα με πλάκες μπετόν, χαλίκια ή παρεμφερές υλικό (απαιτούνται πλάκες στερέωσης) και, εάν χρειάζεται, πρόσθετη ασφάλιση με σκοινί ασφάλισης. Σε κάθε είδος στερέωσης πρέπει να λαμβάνετε υπόψη τη στατική μελέτη της στέγης. Εάν χρησιμοποιηθεί χαλίκι στις πλάκες στερέωσης, είναι εφικτή η στερέωση με μέγ. βάρος 30 kg ανά συλλέκτη (Πίνακας 8). Βάσει του ακόλουθου πίνακα, πρέπει να ληφθούν επίσης υπόψη οι αποστάσεις και ο αριθμός των πρόσθετων στηριγμάτων συλλεκτών (κεφάλαιο 5. "Αποστάσεις των στηριγμάτων συλλεκτών σε άγκιστρο του πελάτη"). Yψος κτιρίου Ταχύτητα ανέμου Σταθεροποίηση ενός συλλέκτη Aγκιστρα Αριθμός και τύπος βιδών Στερέωση Βάρος (π.χ. πλάκες μπετόν) Προστασία από ανατροπή Βάρος (π.χ. πλάκες μπετόν) Ασφάλιση με σκοινί Προστασία από ολίσθηση Μέγιστη δύναμη έλξης στο σκοινί 0m μέχρι 8m 0km/h Χ M8/ kg 80 kg,6 kn πάνω από 8m μέχρι 0 m 9 km/h Χ M8/ kg 30 kg,5 kn πάνω από 0 m μέχρι 00 m 5 km/h 3 Χ M8/ kg 3,3 kn Πίν. 8 Τιμές για την απαιτούμενη στερέωση ενός συλλέκτη Μόνο με πρόσθετη ράγα Ανά στήριγμα συλλέκτη Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006

22 5 Τοποθέτηση της βάσης στήριξης σε ταράτσα και τοίχο 5.3. Ασφάλιση της βάσης στήριξης σε ταράτσα με άγκιστρα του πελάτη Μπορείτε να στερεώσετε τη βάση στήριξης σε ταράτσα με άγκιστρα. Ενδεικτικά περιγράφεται η στερέωση σε προφίλ Η (Σχ. 6,Θέση 3). Το υποστήριγμα θα πρέπει να τοποθετηθεί από τον πελάτη με τρόπο τέτοιο, ώστε να μπορούν να απορροφούνται οι δυνάμεις που ασκούνται στους συλλέκτες από τους ανέμους και το χιόνι. Επιπλέον πρέπει να είναι διαθέσιμο ένα είδος στερέωσης, το οποίο σταθεροποιεί την κατασκευή και δεν προκαλεί ζημιές στη στέγη. ΠΡΟΣΟΧΗ! ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω τροποποιήσεων στην κατασκευή της βάσης στήριξης σε ταράτσα. Μην δημιουργείτε οπές π.χ. στα προφίλ των βάσεων στήριξης σε ταράτσα. Μεταφέρετε την απόσταση οπών του κάτω προφίλ (Σχ. 6,Θέση ) στο προφίλ Η και δημιουργήστε τις αντίστοιχες οπές. Τοποθετήστε τις βίδες (βλέπε Πίνακα 8 και Σχ. 6, Θέση ) διαμέσου των προφίλ και του προφίλ Η και στερεώστε τις με περικόχλια και ροδέλες SD Σχ (353) Βάση στήριξης σε ταράτσα σε προφίλ Η, διαστάσεις σε mm (τιμή παρένθεσης = οριζόντια τοποθέτηση) (353) 5.3. Ασφάλιση βάσεων στήριξης σε ταράτσα με στοιχεία στερέωσης Τοποθετήστε τα στηρίγματα συλλεκτών (βλέπε κεφάλαιο 5. "Αποστάσεις των στηριγμάτων συλλεκτών σε άγκιστρο του πελάτη"). Τοποθετήστε τις πλάκες στερέωσης (Σχ. 7,Θέση ) στα κάτω προφίλ (Σχ. 7,Θέση ) και τη μία μέσα στην άλλη (Σχ. 7, Θέση 3). Σχ. 7 4 λεκάνες στερέωσης ανά συλλέκτη SD Τοποθετήστε τις πλάκες μπετόν ή παρεμφερές υλικό στις λεκάνες στερέωσης (για το απαιτούμενο βάρος ανατρέξτε στον Πίνακα 8) Πρόσθετη στερέωση βάσεων στήριξης σε ταράτσα με σκοινί ασφάλισης Μπορείτε να ασφαλίσετε τις ήδη στερεωμένες βάσεις με σκοινιά. Επιλέξτε το σκοινί ασφάλισης σύμφωνα με την αναμενόμενη επιβάρυνση (βλέπε Πίνακα 8). Στερεώστε κάθε συλλέκτη με τουλάχιστον συρματόσκοινα (Σχ. 8,Θέση ) στη βίδα του κάτω προφίλ και σε κατάλληλο σημείο στην οροφή. Σχ SD Βάση στήριξης σε ταράτσα με σκοινί ασφάλισης Οδηγίες τοποθέτησης Logasol SKN 3.0 / SKE.0 Τοποθέτηση σε ταράτσα και τοίχο Eκδοση 04/006
