3 CUVÂNT ÎNAINTE INCDIE ICPE-CA este un institut de cercetare-dezvolareinovare din România care continuă din anul 2004, an în care a devenit Institut Naţional de Cercetare-Dezvoltare pentru Inginerie Electrică ICPE-CA, o tradiţie a excelenţei şi inovaţiei în cercetare. Cu peste 180 de angajaţi, institutul se bucură de prestigiu la nivel naţional şi internaţional, are colaboratori din economie prin serviciile şi produsele oferite, bazate pe bune practici internaţionale, adaptate specificului pieţei locale. Institutul oferă soluţii tehnologice adaptate necesităţilor clienţilor, bazate pe un portofoliu bogat de aplicaţii de inginerie electrică, precum şi o gamă completă de servicii de proiectare, tehnologii, caracterizare şi încercare a materialelor. În cei 11 ani de activitate ca institut naţional, ICPE-CA s-a implicat constant în dezvoltarea infrastructurii de C-D-I. În acest sens, institutul a beneficiat de finanţare din fondurile Programului POS CCE , câştigând în anul 2009 proiectul PROMIT, finalizat în anul 2012 şi care a contribuit la întărirea infrastructurii de C-D-I. În anii s-a continuat completarea infrastructurii de C-D-I în special în domeniul cercetărilor axate pe creşterea eficienţei în conversia şi consumul de energie prin proiectul PROMETEU, ce va fi finalizat încă în acest an. Broşura noastră prezintă echipamentele de cercetare achiziţionate prin acest proiect, precum şi facilităţile oferite de acestea. Cu ajutorul acestora, sperăm că grupurile noastre de cercetare se vor putea implica în proiecte naţionale şi internaţionale ale căror rezultate vor determina ca ICPE-CA să deţină o poziţie fruntaşă într-un clasament naţional al cercetării şi contribuie astfel la ceea ce sperăm că va deveni România inovării. Director General INCDIE ICPE-CA, Prof. Wilhelm Kappel Bucureşti, octombrie 2015

4

5 Proiectul PROMETEU Prezentarea proiectului PROMETEU Institutul Național de Cercetare-Dezvoltare pentru Inginerie Electrică ICPE CA a fost beneficiarul contractului de finanţare nr. 629 / , ID / cod SMIS 1830 / 49140, pentru acordarea de fonduri nerambursabile, în cadrul Programului Operaţional Sectorial Creşterea Competitivității Economice (POS CCE), Axa prioritară 2 Competitivitate prin Cercetare Dezvoltare şi Inovare CDI, Operațiunea 2.2.1, Aria tematică Energie, pentru implementarea proiectului Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice acronim PROMETEU, proiect cofinanțat prin Fondul European de Dezvoltare Regională. Valoare totală: lei Contribuţia UE: lei Perioada de implementare: martie 2014 noiembrie 2015 (21 luni) Locaţia: Bucureşti, Splaiul Unirii nr. 313, sector 3 OBIECTIVELE PROIECTULUI Obiectivul general al proiectului îl reprezintă dezvoltarea unui portofoliu de opţiuni inovative în domeniul energetic, durabile şi eficiente din punctul de vedere al costurilor, prin: dezvoltarea de produse şi tehnologii inovative şi eficiente din punct de vedere energetic; explorarea şi testarea surselor de energie regenerabile. Obiectivele specifice ale proiectului sunt: dezvoltarea unei infrastructuri performante prin completarea dotărilor existente la nivelul laboratoarelor existente şi crearea de noi laboratoare în domeniul energiei; consolidarea capacităţii administrative de susţinere şi derulare de noi activităţi de cercetare; achiziţia de spaţii noi; întărirea resurselor umane în domeniul cercetării în sectorul energetic. Prin realizarea de produse şi tehnologii inovative şi eficiente din punct de vedere energetic, precum şi explorarea şi testarea surselor de energie regenerabile, proiectul contribuie şi la inovarea în alte două priorităţi strategice: Materiale, procese şi produse inovative; Mediu. Obiectivele strategice: - creşterea capacităţii de cercetare prin dezvoltarea infrastructurii de C-D în scopul ridicării nivelului de competitivitate ştiinţifică pe plan internaţional; - îmbunătăţirea calităţii şi eficienţei activităţii de C-D desfăşurate în institutele de C-D publice în scopul stimulării ofertei de servicii performante pentru întreprinderi; - asigurarea unui mediu de cercetare şi educaţie de un înalt nivel tehnico-ştiinţific pentru atragerea de specialişti din străinătate şi a tinerilor cercetători în instituţiile C-D publice din România. COMPONENTELE PROIECTULUI Componenta 1: Activităţi de modernizare / extindere / construcţie imobile studiu de fezabilitate; achiziţie spaţiu etaj 3, corp E; servicii pentru amenajarea terenului; servicii de proiectare; Prezentarea proiectului PROMETEU 5

6 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice obţinere autorizaţie de construcţie; lucrări de construcţie / modernizare spaţii; servicii de asistenţă tehnică de specialitate. Componenta 2: Achiziţionarea de echipamente corespunzătoare noii structuri de laboratoare Echipamente pentru Laboratorul de compatibilitate electromagnetică: Amplificator RF de putere SMX 50; Amplificator RF de putere ST181-50; Up-grade osciloscop DSA 8300 modul single channel cod 80E11x1; Up-grade osciloscop DSA 8300 modul S-parameter și Z-line software; Up-grade osciloscop DSA 8300 modul triggerare IF. Echipamente pentru Laboratorul de biochimie şi bioresurse: Etuvă de laborator cu vid VACIOTERM; Incubator de răcire pentru analizor consum biochimic de oxigen OxiTop Box; Balanţă analitică; Minirefrigerent Candy ML CFO050; Detector TCD. Echipamente pentru Laboratorul surse regenerabile de energie: Tunel de vânt pentru testarea modelelor de turbine eoliene; Stand de testare a modelelor la scară de turbine hidraulice axiale; Sistem de măsurare a vitezelor în fluide (Particle Image Velocimetrz 3D PIV 3D); Centru de prelucrare vertical în 5 axe cu comandă numerică; Imprimantă 3D pentru modele; Instalaţie pentru studiul amestecurilor bifazice; Instalaţie monitorizare vânt şi radiaţie solară. Echipamente pentru Centrul de Excelenţă în domeniul radiochimiei: Spectrometru Raman dispersiv; Iradiator de laborator; Instalaţie de deionizare a apei; Aparatură dozimetrică; Echipament pentru expunere la lumină şi îmbătrânire climatică XENOTEST. Echipamente pentru Laboratorul de dinamica maşinilor electrice: Echipament de încercare motoare cu turaţie ridicată; Sistem de achiziţie date COMPACT RIO 9067; Masă montaj mecanic MARCO LIFT SIMPLE; Balanţă electronică. Echipamente pentru Laboratorul de cercetare şi testare panouri fotovoltaice: Echipamente de testare şi monitorizare sisteme fotovoltaice; Sistem de testare module fotovoltaice în condiţii reale de funcţionare (in situ); Sistem de testare celule şi module solare fotovoltaice în laborator; Sistem de depunere CVD pentru sisteme organice flexibile. Echipamente pentru Laboratorul de încercări electrice de curenţi intenşi în regim tranzitoriu pentru cercetare-dezvoltare de sisteme de protecţie joasă-medie şi înaltă tensiune: Generator de impuls de curent continuu; Sistem de măsură şi achiziţie pentru înregistrarea formelor de undă tensiune/curent. Echipamente pentru Laboratorul de supraconductibilitate aplicată în ingineria electrică: Criostat pentru azot lichid / heliu lichid; Sursă programabilă de c.c.; 6

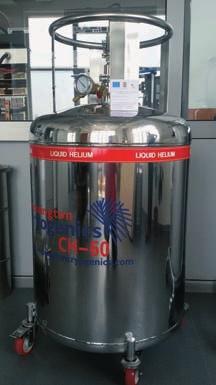

7 Proiectul PROMETEU Dewar stocare heliu lichid / azot lichid; Sisteme transvazare He lichid flexibil; Nivelmetru heliu lichid; Senzori nivel heliu lichid; Agregat vid avansat turbomolecular; Gaussmetru; Sonde Hall criogenice; Senzori Cernox; Nanovolmetru; Sursă de curent constant; Placă de achiziţie date+software; Monitor de temperatură; Fluxmetru; Sonde monitorizare vid avansat (10-9 torr). Echipamente pentru Laboratorul de electromagneţi şi măsurări electromagnetice: Aparatură pentru caracterizări magnetice; Echipament pentru achiziţie date; Sursă stabilizată de tensiune / curent constant; Voltmetru digital de precizie cu modul de transfer de date de mare viteză; Mijloace de măsură şi control. Echipamente pentru Laboratorul de recuperarea energiei reziduale HARVESTING: Osciloscop; Sursă programabilă simplă 160W; Generator funcţii arbitrare SIGLENT; Multimetru digital True RMS Fluke 287; Excitator vibraţii mecanice 31 N Smart shaker; Excitator vibraţii mecanice Kit Shaker modal 267 N; Accelerometru. Alte dotări: mobilier de laborator şi nişe chimice. Componenta 3: Achiziţie de bunuri IT tangibile / intangibile Calculatoare şi laptopuri; Software-uri: Comsol Multiphysics, soft bază de date RIETVEL, Matlab/Simulink, PV Syst, PV Sol, Meteonorm, Autocad electric 3D+, 4Autocad; Birotică. Componenta 4: Achiziţie de servicii de consultanţă şi expertiză Servicii de consultanţă juridică; Servicii de audit financiar. Componenta 5: Întărirea capacităţii administrative / Management de proiect Indicatori de rezultat: 7

8 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Indicator Valoarea indicatorului stabilită prin contract Valoarea indicatorului obţinută până în prezent (cumulat de la data începerii proiectului) UM Cantitate UM Cantitate Indicatori de realizare Laboratoare CD modernizate ca nr. 5 nr. 5 urmare a proiectului Laboratoare CD nou create prin nr. 5 nr. 5 proiect Echipamente CD în valoare de nr. 12 nr. 12 peste euro achiziţionate prin proiect Total echipamente CD nr. 60 nr. 60 achiziţionate Surafaţa modernizată / mp 900 mp 900 construită Indicatori de rezultat Locuri de muncă create în CD nr. 9 nr. 9 datorită proiectului din care: Doctoranzi nr. 3 nr. 3 Post-doc nr. 1 nr. 1 Locuri de muncă menţinute în nr. 50 nr. 50 CD datorită proiectului Proiecte internaţionale în care va fi implicată infrastructura nr. 10 nr. 10 Echipamente CD în valoare de peste euro: Tunel de vânt pentru testarea modelelor de turbine eoliene; Stand de testare a modelelor la scară de turbine hidraulice axiale; Centru de prelucrare vertical în 5 axe cu comandă numerică; Imprimantă 3D pentru modele; Spectrometru Raman dispersiv; Iradiator de laborator; Echipamente de testare şi monitorizare sisteme fotovoltaice; Sistem de testare module fotovoltaice în condiţii reale de funcţionare (in situ); Sistem de testare celule şi module solare fotovoltaice în laborator; Sistem de depunere CVD pentru sisteme organice flexibile; Generator de impuls de curent continuu; Aparatură pentru caracterizări magnetice. 8

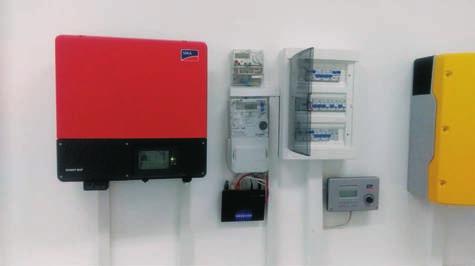

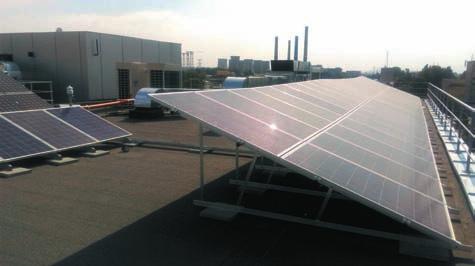

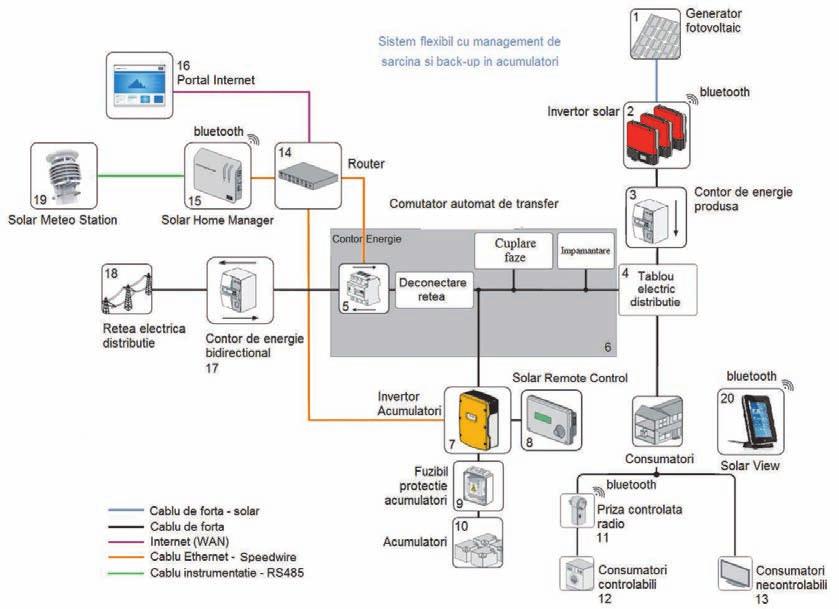

9 Proiectul PROMETEU LABORATOR DE CERCETARE ŞI TESTARE PANOURI FOTOVOLTAICE I. Echipamente testare şi monitorizare sisteme fotovoltaice FTV100 SOLAR 4000 PROFITEST PVSUN M360 C Luxmetru SONEL LXP-1-A65597 Analizor PO CA 8435 Kit de verificare PVCECH Producător: FLUKE, SOLAR Furnizor: ALTIUS FOTOVOLTAIC Kit electronic industrial FLK-3000FC Gestionarea inteligentă a energiei şi eficienţa autoconsumului în sistemele fotovoltaice Componente pentru caracterizarea instalaţiilor fotovoltaice şi a reţelelor electrice: Echipament de testare sisteme monostring PO GREENTEST FTV100; Echipamente de testare sisteme multistring PO GREENTEST FTV100; Caracterograf mobil SOLAR 4000 ANALIZER 1000V/15A; Aparat de testare module şi reţele PROFITEST PVSUN M360 C; Kit de instrumente de verificare instalaţii fotovoltaice PVCECH; Luxmetru SONEL LXP-1-A65597; Kit electronic industrial FLK-3000FC IND-FLK-3000 Sistem achiziţie; Analizor portabil de reţele electrice trifazate IP67 (PO CA 8435); 1 - Laborator de cercetare şi testare panouri fotovoltaice 9

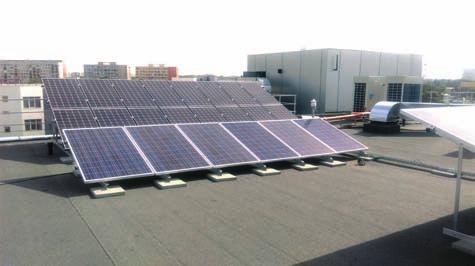

10 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice A. Sistem fotovoltaic bazic cu conectare la reţea cu autoconsum Schema electrică a sistemului A Producător: SMA, Panasonic etc. Furnizor: ALTIUS FOTOVOLTAIC Producere energie electrică din energie solară Componenţă şi parametri funcţionali: Sistem fotovoltaic bazic A 1. Generator fotovoltaic: module fotovoltaice celule mono 240W Panasonic VBHN240SJ25; tablou electric; 2. Invertor solar monofazat, cu putere 4 kw (SMA-); 3. Contor electronic de energie standard monofazat clasa B (SREN 50470) pentru energie activă şi pentru energie reactivă ( SREN ), comunicare (SR EN-62056) optică; 4. Tablou electric distribuţie cu siguranţe automate corespunzătoare; 5. Contor inteligent de energie (SMA ); 6. SPD Descărcător de CA (240V, 20kV); 7. Router; 8. Controler Solar Home Manager SMA-; 10

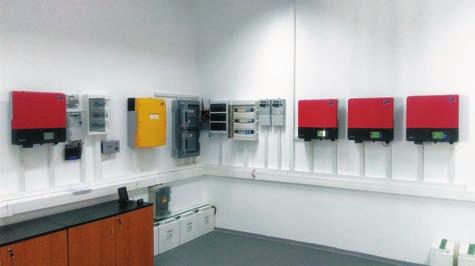

11 Proiectul PROMETEU 9. Portal internet; 10. Contor electronic standard bidirecţional sau două contoare independente (2 contoare); 11. Reţea monofazată 230 V CA; 12. Solar senzor set SMA; 13. Prize control Radio 10; 14. Consumatoare controlabile (aspirator reîncărcabil, fier de călcat, cuptor cu microunde, televizor TV, minisistem audio, DVD Player, râşniţă cafea, prăjitor pâine, storcător fructe legume, filtru de cafea); 15. Consumatori necontrolabili (laptop); 16. Solar View (SMA ). B. Sistem flexibil cu management de sarcină şi back-up în acumulatori, conectat la reţea Schema electrică a sistemului B Producător: SMA, Panasonic etc. Furnizor: ALTIUS FOTOVOLTAIC Producere energie electrică din energie solară Componenţă şi parametri funcţionali: 11

12 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Sistem flexibil cu management B 1. Generator fotovoltaic: 56 Module de 250W; Cofret de joncţiune; 2. Invertor solar cu ieşire monofazată 4000W x 3 (SMA-); 3. Contor de energie electronic bidirecţional standard; 4. Tablou electric de distribuţie; 5. Contor de energie inteligent; 6. Comutator automat de transfer ASB L-20; 7. Invertor acumulatori SI - 8H (SMA-); 8. Remote controler pentru invertorul acumulator (SMA-); 9. Siguranţă fuzibilă pentru protecţie baterie şi invertor (SMA-B01); 10. Acumulatori OPzV, 180Ah/12V; 11. Prize controlate prin radio pentru consumatori controlabili (SMA-); 12. Consumatori controlabili (aspirator, maşină de spălat rufe, plită electrică vitroceramică cu 2 arzătoare, hotă electrică, aer condiţionat cu invertor, expresor de cafea, imprimanta A3, minisistem audio); 13. Consumatori necontrolabili (combină frigorifică, 4 calculatoare cu display, laptop, imprimantă laser color A4, iluminat interior); 14. Router (face legătura între Controler Home Manager, Invertor Acumulator, Contor Inteligent şi Portal internet); 15. Controler Solar Home Manager (oferta SMA-) care este dispozitivul central al managementului sistemului fotovoltaic; 16. Portal internet; 17. Contor de energie electronic bidirecţional standard; 18. Reţea electrică trifazică 400 Vca; 19. Solar Meteo Station (măsoară radiaţia solară, temperatura, presiunea aer şi umiditatea relativă; analizele şi comparaţiile între diferite sisteme se realizează cu ajutorul Portal Internet); 20. Solar View (dispozitiv de afişare a parametrilor sistemelor fotovoltaice). Sistem fotovoltaic autonom mobil Sistemul conţine următoarele componente: 1. Module fotovoltaice (din 72 celule din siliciu monocristalin cu dimensiunea de 125x125mm, eficienţă >15,5%); 2. Invertor cu charger; 3. Acumulatori (bloc 12V OpzV 120 acumulator cu plăci tubulare cu gel (2 buc.)); 4. Tablou electric cu 4 bucăţi siguranţe automate de curent continuu fiecare cu 2 poli şi caracteristici tipice 10A/440V sau echivalent. Sistem autonom nucleu microgrid Componentele principale sunt: 1. Generator fotovoltaic ce cuprinde module fotovoltaice (16 module cu 60 celule policristaline şi puterea de 250 W), în total 4 kwp; 2. Invertor fotovoltaic; 3. Invertor acumulator care generează microreţeaua; 4. Remote controler pentru Invertor Acumulator (remote controler-ul are funcţia de control a invertorului acumulatori din exterior; poate fi utilizat până la o distanţă de 20m de invertor); 12

13 Proiectul PROMETEU 5. Siguranţa fuzibilă pentru protecţie acumulator şi invertor; 6. Acumulatori cu gel de tip bloc de 12V OpzV, C10 = 154Ah, C100 =200Ah, număr de cicluri pentru DOD = 50%, N =2500; 7. Controler Solar Home Manager; 8. Staţia solară meteo (staţia măsoară radiaţia solară, temperatura, presiunea aerului şi umiditatea relativă; analizele şi comparaţiile între diferite sisteme se realizează cu ajutorul Portal Internet); 9. Solar View este dispozitivul de afișare a parametrilor sistemelor fotovoltaice; 10. Tablou electric pentru curent alternativ (conţine: 1 siguranţă automată cu poli 1+N, curent nominal 32A, curent de descărcare 10kA pentru protecţie la scurtcircuit; descărcător cu 2 poli 20kA nominal, 240V cu semnalizare la distanţă; 4 siguranţe automate pentru consumatori (2 buc x10a, 1 x 16 A şi 1 x 20A). Echipamente pentru instalare sisteme fotovoltaice 1. Echipamente de testare sisteme monoşir Echipamentul se livrează cu un set complet de comunicaţie, foarte folositor pentru trasmiterea măsurătorilor în instalaţiile mari. Modulul de transmitere la distanţă permite transmiterea datelor în timp real până la 100m distanţă. Sistemul conţine: carcasă IP67; piranometru cu cablu de 5m; Pt100 pentru temperatură ambientală, cu cablu de 3m; Pt100 pentru temperatură panou, cu cablu de 3m; 3 cleşti de curent ca (curent maxim 200A ca) şi 3 cleşti (curent maxim 3000A ca); 1 cleşte de curent cc (cleşte cu curent max. 200A cc) şi 1 cleşte cu curent 1400A cc; set testere; geantă de transport; acumulatori; certificat de calibrare pentru piranometru; unitate comandă la distanţă; kit comunicare Bluetooth. 2. Echipament pentru testare sisteme multistring Echipamentul se livrează cu un set complet de comunicaţie, foarte folositor pentru trasmiterea măsurătorilor în instalaţiile mari. Modulul de transmitere la distanţă permite transmiterea datelor în timp real până la 100m distanţă. Sistemul conţine componentele: carcasă IP67; piranometru cu cablu de 5m; Pt100 pentru temperatură ambientală, cu cablu de 3m; Pt100 pentru temperatură panou, cu cablu de 3m; 3 cleşti de curent ca (200A CA) şi 3 cleşti 3000A CA; 3 cleşti de curent cc (200 A CC) şi 3 cleşti 1400A CC; set testere; geantă de transport; acumulatori; certificat de calibrare pentru piranometru; unitate comandă la distanţă; kit comunicare Bluetooth. 3. Caracterograf mobil Descriere produs: Măsurări rapide şi exacte s; Permite identificarea simplă a erorilor / defectelor care afectează sistemele PV; Instrument cu greutate redusă şi foarte uşor de manevrat; Comunicare Wireless între ANALYZER şi SENSOR; Permite măsurarea temperaturii fără contact; Măsurarea celulelor monocristaline şi policristaline; Meniu uşor de accesat prin afişajul touch screen; 13

14 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Domeniu larg de măsurare: 1, V şi 0,1 15,0 A; Posibilitate de raportare prin emiterea de certificate de mentenanţă; Posibilitate de comparare a performanţelor sistemelor pe durata anilor de funcţionare; Bateria inclusă asigură timp lung de funcţionare; Instrumentul de măsură şi programul software includ o bază de date de aprox de module; Baza de date se actualizează fără costuri suplimentare; Sistem de prindere rapidă a senzorului de modulul solar; Program software pentru conectare la PC inclus în pachetul de bază. 4. Aparat testare module şi reţele Caracteristici principale 1. Măsurarea tensiunii: Vcc; 2. Măsurarea curentului (direct): Acc; 3. Măsurarea rezistenţei de izolaţie: domeniu măsurare: MΩ; tensiune de test: 250 V / 500 V / 1000 Vcc; 4. Măsurători defecte de izolaţie faţă de pământ: Vcc; 5. Testarea continuităţii legăturii de protecţie la împământare: Ω / > 200 ma; 6. Curentul continuu de scurtcircuit; 7. Test de polaritate; 8. LCD cu iluminare; 9. Compact şi robust. 5. Kit instrumente de verificare instalaţii fotovoltaice Descriere produs: instrument multifuncţional pentru verificarea parametrilor, siguranţei şi performanţelor instalaţiilor fotovoltaice. Funcţii principale: teste de siguranţă: test de continuitate pentru conductori cu 200mA; test de izolaţie la tensiuni de 250V, 500V şi 1000V CC; eficienţă în curent continuu a instalaţiei: tensiune, curent, putere; radiaţia solară; temperaturi ambiante şi panou; citire parametri centrală fotovoltaică IP(5s-60m); performanţe module/şiruri: măsurare tensiune circuit deschis până la 1000V; măsurare curent de scurtcircuit până la 10A; determinare temperaturi; determinare unghi de incidenţă radiaţie; determinare radiaţie solară; extrapolare date la condiţii standard. Luxmetru Producător: SMA, Panasonic etc. Furnizor: ALTIUS FOTOVOLTAIC Acest aparat de măsură este destinat pentru determinarea intensităţii luminoase. Componenţă şi parametri funcţionali: Descriere produs: Senzor de siliciu; funcţii: Data Hold şi MAX; autoscalare sau scalare manuală; domeniu de măsură: 400, 4000, , lux, 40, 400, 4000, fc; precizie: ±3%. 14

15 Proiectul PROMETEU Telemetru cu laser Producător: SMA, Panasonic etc. Furnizor: ALTIUS FOTOVOLTAIC Acest aparat este destinat determinării distanţelor. Componenţă şi parametri funcţionali: Descriere produs: Domeniu de măsură: 0,05 m m; calcule prin Teorema lui Pitagora; funcţii matematice: Sum, Dif, Min, Max; funcţii măsurare unghii până la 45. Termohidrometru Descriere produs: acest instrument măsoară temperatura, umiditatea, apariţia condensului şi apariţia punctului de rouă. Caracteristici: senzor capacitiv cu protecţie proiectat pentru accesul în conductele de aer; temperatura: domeniu: -20 C C; exactitate: C: ± 0,5 C, ± 1 C în rest; rezoluţie: 0,1 C; umiditate: domeniu: %; exactitate: %: ± 2,5%, ± 5,0% în rest; rezoluţie: 0,1% RH. Termometru IR Descriere produs: măsoară temperatura la distanţă. Caracteristici: Specificaţii: domeniu de temperatură IR: C; exactitate: ±1%; timp de răspuns: <500ms; rezoluţie optică: 50:1; distanţa de măsurare recomandată: 7,5 m; vizare laser: laser punctiform; emisivitate: ajustabilă. KIT electronic Industrial Descriere produs: Produsul include: multimetru wireless; modul de tensiune C.A. wireless; trei (3) module de curent C.A. CNX i3000 iflex wireless; trei (3) sonde de curent iflex i flexibile; adaptor PC şi software pentru adaptor PC CNX pc3000 wireless; conductori de testare TL224; conductori de testare TL175; cleşti de tip crocodil AC175; cleşti de tip crocodil AC285; sistem de agățare magnetic (4 bucăţi). 15

16 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Cleşte de putere Descriere produs: cleşte de măsurare a puterii cu afişaj LCD, având diametrul max. cablu măsurat de 58 mm. Caracteristici: interval măsurare tens. AC: 1m...4/40/400/750V (max. 825V); interval măsurare tens. DC: 1m...4/40/400/750V (max. 825V); interval măs. curent AC: 10m...40/400/1400A; interval măs. curent DC: 10m...40/400/2000A; măsurare putere activă: 1W...4k/40k/400k/1200kW (pt. AC), 1W...4k/40k/400k/1650kW (pt. DC); acurateţe măsurare putere activă: ±(2,5% + 5 cifre); măsurare putere pasivă: 1VAR...4k/40k/400k/1200kVAR (AC), VAR...4k/40k/400k/1200kVAR (DC); acurateţe măsurare putere pasivă: ±(2,5% + 5 cifre); măsurare putere aparentă: 1VA...4k/40k/400k/1200kVA(pt. AC), 1VA...4k/40k/400k/1650kVA (pt. DC); acurateţe măsurare putere aparentă: ±(2,5% + 5 cifre); măsurare tensiune cu ajutorul funcţiei de osciloscop: 100m...4V/10V/20V/40V/100V/200V/40 0V/1000V; acurateţe măsurare tensiune, cu ajutorul funcţiei de osciloscop: ±(2% + 1 pixel); măsurare intensitate curent cu ajutorul funcţiei de osciloscop: 1A...10A/20A/40A/100A/200A/ 400A/1000A/2000A; acurateţe măsurare intensitate curent, cu ajutorul funcţiei de osciloscop: ±(3% + 1 pixel); măsurare valori de vârf: 40A/400A/2000A AC/DC (15Hz...1kHz); timp de bază: 2,5m/5m/10m/25/50ms/div. Analizor portabil Caracteristici: afişaj: LCD tip TFT full-grafic, color, cu iluminare, ¼ VGA, 320 x 240, diagonală 148 mm (vizualizare în condiţii optime mărimi grafice); mod de afişare: numeric, forme de undă, armonici, diagrame, histograme, meniu în limba română; tensiune (valoare efectivă c.a. + c.c.): 2V 1000V / True RMS; programare rap. transf. U: max. 500 kv. Dispozitiv GPS Sistemul are următoarele specificații principale: Caracteristici generale: Tip produs: navigaţie GPS; utilizare: autoturism; ecran: diagonala display: 7,0 inch; tehnologie: TFT; rezoluţie: 800 x 480; conectivitate Bluetooth; software hartă: Full Europe; baterie: Li-Ion; audio-video difuzor. Caracteristici speciale: Lifetime Map Updates; Smartphone Link (iphone, Android ); accesorii incluse: suport maşină, cablu USB, încărcător maşină. 16

17 Proiectul PROMETEU II. Sistem de testare module fotovoltaice în condiţii reale de funcţionare (in situ) Instalație monitorizare vânt și radiație solară WS-GP2 Producător: Delta-T Devices Furnizor: ECHIPOT S.R.L. Domeniul de utilizare, Parametrii funcționali: Sistemul de testare cuprinde echipamente dedicate testării sistemelor cu module fotovoltaice în condiţii de funcţionare pentru: - măsurarea parametrilor meteorologici în locaţia aplicaţiilor fotovoltaice; - măsurarea caracteristicilor I-V la radiaţie solară reală ale modulelor şi panourilor fotovoltaice in situ; - testarea instalaţiilor fotovoltaice şi măsurarea parametrilor sistemelor monofazate; - testarea instalaţiilor fotovoltaice trifazice; - testarea sistemelor trifazate multistring; - testarea invertoarelor cu puteri de max. 30kW; - testare a caracteristicilor reţelelor electrice. Sistemul de testare in situ pentru celule şi module fotovoltaice este compus din următoarele: 1. Sistem de măsurare parametri meteorologici 1.1. Staţie operaţională pentru monitorizarea parametrilor meteo dar şi ai performanţelor de putere ale sistemului fotovoltaic Componentele principale sunt: Datalogger tip CR1000; interfaţă Ethernet; senzori de radiaţie solară tip First Class conform ISO 9060:1990 (2 buc); senzor pentru viteza vântului; senzor pentru direcţia vântului; senzor pentru presiunea atmosferică; senzor comun pentru temperatură şi umiditate; panou solar cu putere >20W; charger 24V CC (curent continuu) ; suport tip tripod cu înălţime de 3m; suporţi pentru senzori; cutie pentru baterie (12Ah), charger. Specificaţii tehnice pentru componentele principale: a. Data Logger GP2 la 25 C Descriere: Modulul de măsură şi control măsoară senzori, conduce comunicaţii directe, controlează dispozitive externe, stochează date şi programe şi stocare nevolatilă. Electronica este ecranată faţă de RF. Modulul poate executa simultan măsurări şi comunica funcţii. Programul de tip BASIC permite procesare de date şi rutine de analiză. 17

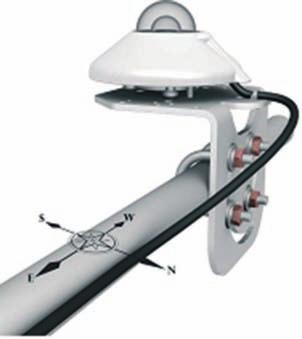

18 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Caracteristici: memorie 4 Mbyte; rata de execuţie program: până la 100Hz; porţi seriale CS I/O şi RS-232; conversii analog digital de 13 bit; 16 bit H8S microcontroler cu 32 bit arhitectură CPU; ceas real cu compensare în temperatură; sistem de calibrare pentru măsurări precizie la variaţii de timp şi temperatură; intrări protejate de GDT; memorie SRAM şi date, programe protejate de baterie internă; comunicaţii seriale cu senzori şi dispozitive prin perechi de porţi I/O; protocoale admise: PakBus, Modbus, DNP3, TCP/IP, FTP şi SMTP. b. Senzor de radiaţie solară (First Class) Specificaţii tehnice: Domeniu spectral (50% puncte): 285 to 2800nm; sensitivitate: 5 20μV/W/m²; impedanţa: Ω; tensiunea de ieşire ( W/m²): 0 30mV; radiaţia maximă măsurabilă: 2000 W/m². c. Senzor de viteza vântului Caracteristici principale: Domeniu de măsură: 0 75 m s -1 ; prag de jos: 0,4 m s -1 ; precizie: ±0,12 m s -1 pentru viteza vântului Vv< 10,1 m s -1, ±1,1% valoarea măsurată pentru Vv > 10,1 m s -1 ; semnal ieşire: contact închis (reed switch); rezoluţie: (0,7998 m s -1 ) / (rata de scanare în secunde). d. Senzor direcţia vântului Caracteristici principale: Domeniu măsură: ; prag: 0,4 m s -1 ; precizie: ± 4 ; rezoluţie: 0,5 ; rezistenţa potenţiometru: 0 10 kω; temperatura de operare: C Staţie mobilă pentru parametri meteo Componente principale: Dataloger, viteza scanare: 1Hz; T operare: C C; Piranometru cu siliciu (2 buc), acurateţe: ± 5%, uniformitate: ±3%, domeniu spectral: nm; răspuns în tensiune: 2mV/1W/m 2 ; timp de răspuns <1ms; drift pe termen lung <3%/an; T operare: C C; Set măsurare viteză și direcţia vântului tip Young: domeniu de măsură: 0 50m/s; precizie viteza vântului: ±0,5m/s; precizie giruetă: ±5%; Senzor de temperatură aer: domeniu: C C; precizie ±0,2%; Senzor de temperatura modulului (termistor cu montură suprafaţă), domeniu: C C; precizie ±1 0 C; Baterie 12V cc, consum 3mA active; Modem; Cutie de protecţie pentru Datalogger şi modem; Comunicare posibilă: Modbus, Pakbus (prin RS 232 şi RS 485); Temperatura de operare: C C; Protocol comunicare: Modbus, Pakbus pentru RS232 si RS485; Consum 0,2mA (stand by), 3mA în sarcină; Sursa 15 28V, CC. 18

19 Proiectul PROMETEU 1.3. Senzor de referinţă conform ISO 9060 Secondary Standard Thermopile Pyranometer (10m cablu) Specificaţii tehnice: Domeniu spectral (50% puncte): nm; Sensitivitate: 7 14μV/W/m²; Impedanţa: Ω; Tensiunea de ieşire ( W/m²): 0 20mV; Radiaţia maximă măsurabilă: 4000 W/m²; Timp de răspuns (63%): <1,7s; Timp de răspuns (95%): <5s; Zero off sets: (a) radiaţia termică (la 200 W/m²): < 7 W/m²; (b) variaţie temperatură (5 K/h): < 2 W/m²; Non-stabilitate (variaţie/an): <0,5%; Non-linearity ( W/m²): <0,2%; Răspuns direcţional (până la 80 cu 1000 W/m² radiaţie): <10W/m 2 ; Spectral selectivity ( nm): < 3%; Răspunsul funcţie de temperatură: < 1% (-10 C +40 C); Răspuns pe înălţimea soarelui: 0,2% (0 90 la 1000 W/m²); Tip detector: termopilă; Unghi de vedere: 180 ; Temperatura de operare: -40 C +80 C; Temperatura de stocare: -40 C +80 C; Umiditate relativă: 0 100% non-condensing; Clasă protecţie (IP): Echipament pentru măsurarea radiaţiei solare Caracteristici principale: potrivit atât pentru instalaţiile cu panouri fotovoltaice, cât şi pentru cele cu panouri solare; măsurarea radiaţiei solare conform standardului IEC 62446; are inclusă funcţia de înclinometru pentru a indica gradul de înclinare al suportului; termometru cu 2 canale; data-logger şi interfaţă USB inclusă; un echipament portabil robust. 19

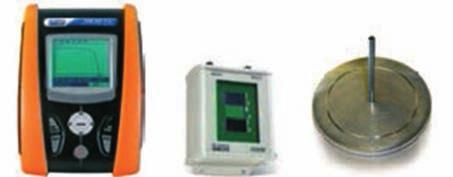

20 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 1.5. Echipament pentru măsurarea radiației solare Echipamentul pentru măsurarea radiaţiei solare serveşte la măsurarea şi verificarea la faţa locului a puterii solare în W/m 2. Cu acesta se determină: mărimile instantanee; mărimile medii; valori minime şi maxime; funcţie HOLD; calcularea expunerii energetice în Wh/m 2. Rezultatele se salvează în timpul în care echipamentul este închis. Echipamentul este compus din: aparat şi celulă de măsură. Caracteristici tehnice aparat: - domeniu de măsură radiaţie: 1W/m W/m 2 ; - domeniu de măsură expunere energetică: 1Wh/m2 500kWh/m 2 ; - frecvenţa de măsurare: 2 / s; - acurateţe: 5%; - frecvenţa de calculare 1 / min; - capacitate de măsurare: 3 zile; - temperatură de operare: C ; - temperatura de depozitare: C; - dimensiuni: 28 x 120 x 33 mm; - autonomie: mai mult de 72h; - alimentare cu baterii. Caracteristici tehnice celulă de măsură: - răspuns spectral: nm; - sensibilitate nominală: 100mV pentru 1000W/m 2 ; - răspuns în cosinus: corectat până la 80; - coeficient de temperatură: +0,1%/ C; - suprafaţă 1cm 2 ; - temperatură de operare: C; - performanţă UV: excelentă (filtru PMMA); - material PMMA translucent; - greutate: 60g; - lungime cablu: 1,25 m. 2. Sistem pentru caracterizarea performanţelor modulelor şi panourilor fotovoltaice 2.1. Echipament pentru măsurarea caracteristicii I-V şi extragerea parametrilor tipici (2 buc) Caracteristicile principale sunt: Tensiunea maximă a panoului solar: 1000V; Curentul maxim: 10A; Măsurare radiaţie solară W/m 2 (celulă de referinţă); Măsurare temperatura modulului solar; Display grafic al caracteristicilor I-V; Inclinometru mecanic pentru unghiul solar; Extrapolare la condiţii standard de operare (STC); 20

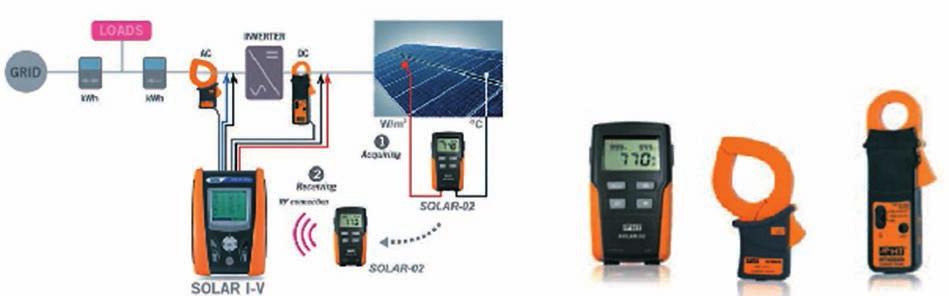

21 Proiectul PROMETEU Port UPC pentru Notebook; Măsurări prin contactare cu 4 cabluri electrice; Carcasă de transport. Standarde îndeplinite: IEC siguranţă; Specifice: IEC 60891, IEC 62446; Categorie de măsură: CAT II 1000V, Cat III 300V (la pământ), 1000 V între intrări. Sistemul cuprinde componentele: kit 4 cabluri de 4mm banană; kit 4 cabluri cu aligatori; Kit 2 adaptoare compatibile conectori MC3; celulă de referinţă; inclinometru mecanic; cablu USB; geantă transport; proba Pt 1000 pentru temperatură; instrument de înregistarare radiaţie şi temperatură \ modul de la distanţă cu 2 cabluri. 2.2 Kit de testare a securităţii electrice şi a parametrilor panourilor solare (2 buc) Caracteristici: - interfaţă simplă şi sigură; - afişarea clară a tuturor măsurătorilor printr-o simplă apăsare de buton (afişaj clar); - design robust; - măsurarea continuităţii legării la pământ; - măsurarea FV înseriate până la 1000 V CC; - indicarea automată a polarităţii cu avertizare sonoră şi vizuală atunci când polaritatea este incorectă; - măsurare curent de scurt-circuit la modulele FV înseriate (până la 15A); - testarea izolaţiei la ferme de module FV la 250/500/1000V; - stocare de până la 200 măsurători (memorie); - interfaţă USB pentru descărcarea datelor pe calculator; - realizează testele impuse de standardele MCS (microgeneration certification scheme) şi EN 62446; - sistem de conectare wireless kitul poate monitoriza şi înregistra în timp real radiaţia solară, temperatura ambientală şi temperatura modulelor fotovoltaice. Kit-ul include: tester; 2 x MC4 conectori de adaptare; 2 x Sunclix cordoane de testare; cordon de măsură roşu, cu tester şi cleşte tip crocodil (detaşabil); cordon de măsură negru, cu tester şi cleşte tip crocodil (detaşabil); cleşte de curent CA/CC; geantă de transport robustă; scurt ghid de utilizare; CD cu ghid de utilizare (video); certificat de calibrare UKAS. Funcţiile principale: - monitorizare eficientă sisteme fotovoltaice; - măsurători ale parametrilor electrici ai sistemelor fotovoltaice (tensiune şi curent electric); - măsurători de radiaţie solară cu celule de referinţă; - măsurători de temperatură; - display pentru parametri specifici; 21

22 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice - măsurare caracteristica I-V a sistemelor fotovoltaice. Caracteristicile principale sunt: - tensiunea maximă a panoului fotovoltaic: 1000V CC; - afişaj: LCD cu 128 x 128 pixeli; - auto întrerupere alimentare (după 5 min); - durata unui test 1,5h (măsurători la 5s), 8 zile (măsurători la 10 min); - grafice salvate: > 200; - interfaţă PC: USB; - standarde: siguranţă: IEC ; măsurări module: IEC 60891, IEC 62446; - categorii: CAT II 1000 V, CC; Cat III 300 V (la pământ), 1000 V între intrări. Componente principale: Sistem de măsurare la distanţă radiaţie şi temperaturi module; Traductor curent CA 200A (precizie ±0,5% + 20mA); Traductor CC 100A (precizie ±1% + 30mA); Senzori temperatură şi radiaţie; Echipament distribuire / măsurare multi string (3 şiruri parametri CC şi 3 faze CA) (control wireless); Traductor curent CC, 1000A, diametru 50mm (precizie ±1% + 0,5A), 3buc; Traductor curent CA, 1000A, diametru 54mm (precizie ±1% ), 3buc. 3.2 Echipament pentru testare sistem fotovoltaic şi analiză parametri de reţea Funcţii principale: - testarea tuturor performanţelor sistemelor trifazice fotovoltaice; - testarea tuturor parametrilor specifici (tensiune, curent electric, temperatură ambiantă, temperatura modulelor, intensitatea radiaţiei solare); - testare şi monitorizare armonici de curent şi tensiune, anomalii de tensiune (căderi, peakuri) (rezoluţie 10ms); - analiza variaţiilor de tensiune (IEC EN50160); - înregistrare tranzienţi cu rezoluţie de 5μs; - display grafic şi numeric; - alimentare Li-Ion acumulatori; - transfer date prin USB. Caracteristici principale: - afişaj: TFT 320 x 240 pixeli, touch screen; - acumulator 3,7V, durata > 6h; 22

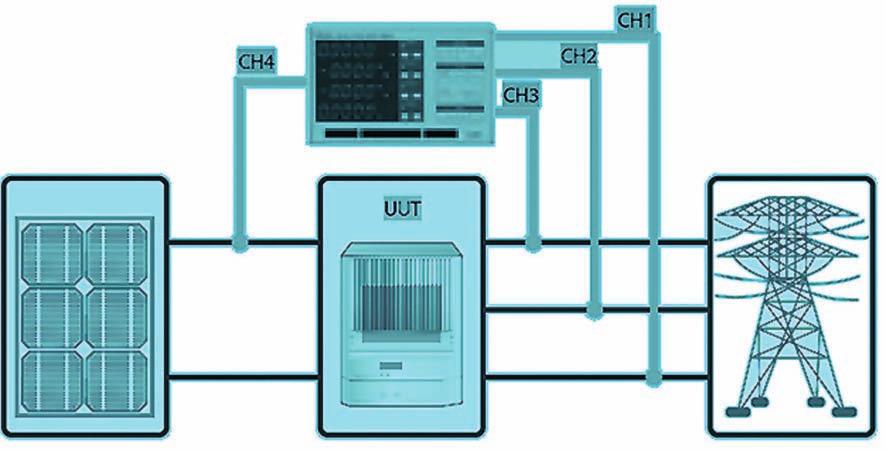

23 Proiectul PROMETEU - memorie internă 15Mbyte (aprox.3 luni, la 15min.interval, 251 parametri); - siguranţă Cat IV 600V (la pământ), Cat III 1000V (între intrări); - calitate putere: IEC 50160; - flicker: IEC Componente principale: - echipament înregistrare autonomă la distanţă radiaţie şi temperatură modul; - traductor curent alternativ 200A CA, 3 buc; - traductor curent continuu 100A CC, 3 buc; - senzori radiaţie şi temperatură ambiantă şi modul; - echipament distribuire / măsurare multi string (3 şiruri parametri CC şi 3 faze CA) (control USB) Echipament pentru măsurarea puterii instalaţiilor solare (2 buc) Caracteristici: echipament de înaltă performanţă pentru măsurarea puterii c.a. şi c.c.; măsoară factorul de putere şi analiza armonicii; un echipament portabil robust, cu afişaj iluminat; îndeplineşte toate funcţiile de măsurare ale unui multimetru. 4. Echipament specific pentru testare componente de sistem conectare la reţea sau autonome (conţine simulator de panou solar şi Digital Power Meter) Schema de măsurare putere invertoare Digital power meter Panou solar sau simulator panou Invertor Reţea 23

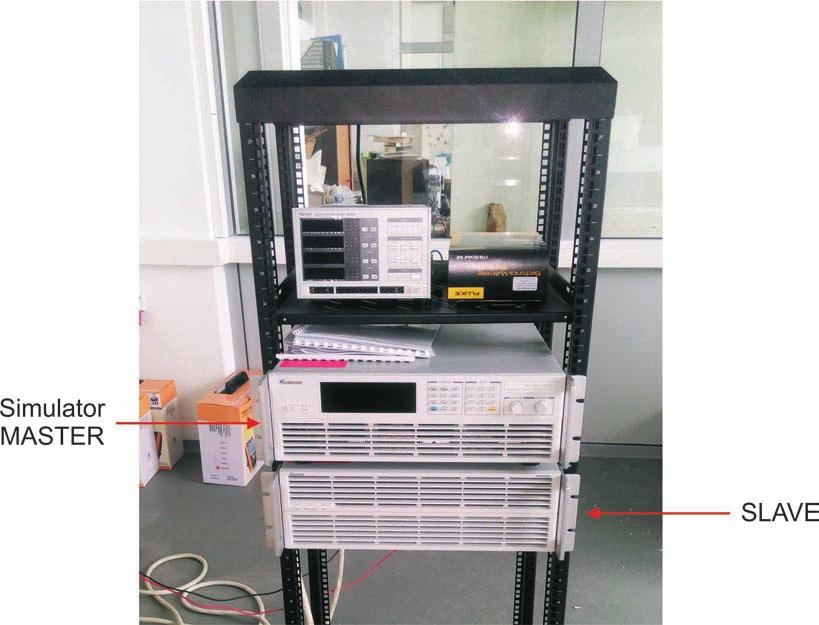

24 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 4.1. Sursa de putere programabilă (simulator de panou solar fotovoltaic) Funcţia principală Simulator (MASTER): Simulare de parametri pentru simulator solar cu putere variabilă Caracteristici principale: - domeniul de tensiune: V; - putere cuntificabilă în elemente de 15kW până la 150kW; - simulare de diferite tipuri de panouri solare (caracteristica I-V cu diferiţi factori de umplere); - simulare caracteristici I-V pentru diferite intensităţi ale radiaţiei şi parametri de zi (condiţii de cer senin şi acoperit cu nori); - simulare radiaţie cu factor de umbrire; - măsurări de precizie pentru parametri electrici; - programare automată 100 caracteristici şi timpi de pauză; - test dinamic şi static pentru eficienţă la maximizarea punctului de putere. Specificaţii electrice principale (Master): - tensiune: V, precizie: ±0,01% F.S. (full scale); - curent: 0 15A, ±0,05% F.S.; - putere: 15 kw; - măsurare tensiune, eroare: 0,05% + 0,05% F.S.; - măsurare curent, precizie: 0,1% + 0,1% F.S.; - zgomote: tensiune: 2550mV, curent 270mA; - ajustare domeniu: 0-110%, precizie ±1% F.S.; - timpi de răspuns programabili: 25ms la creştere în gol sau în sarcină, descreştere 3s fără sarcină CC; - timp de răspuns: tensiune: 0,001V/ms 40V/ms; curent: 0,001A/ms 0,1A/ms; - eficienţă = 87%; - rezoluţie parametri programabili: panou central = 100mV, 1mA; - interfaţă digitală: 0,002% Vmax şi 0,002% Imax; - operare în paralel Master/Slave: max 10 unităţi 150kW; 24

25 Proiectul PROMETEU - programare secvenţială: 10 programe; 100 secvenţe; timp opriri: 1s 15000s; - interfeţe USB/RS232/RS485; - tensiune intrare: 230V/93A sau 400V/50A; - temperatura de operare: 0 0 C 40 0 C; - stocare : C C; - dimensiuni 132 x 428 x 610 mm. Componentele sistemului sunt: simulator panou solar (Master) 15kW; simulator solar (Slave) 15kW; suport mecanic (Master); suport mecanic (Slave). 4.2 Instrument digital de măsură a puterii electrice (Digital Power Meter - DPM) Funcţii principale: DPM poate fi configurat să măsoare sisteme monofazate sau trifazate, cu cele 4 canale de intrare putând realiza teste simultane. Caracteristici principale: - tensiune maximă 600Vrms; - curent electric maxim 20Arms; - frecvenţa: CC şi 15Hz-10kHz; - DSP; - shunt extern; - îndeplineşte standarde IEC 50564/IEC 62301/indicaţii defecte; - armonice până la a 50-a. Specificaţii principale electrice: - parametri măsuraţi: V, Vmax, I, Imax, P, Q, armonici V şi I; - domenii tensiune CC şi CA: 15V/30V/60V/150V/300V/600V rms; - precizie: 15Hz 1kHz: 0,1% RD +0,12% RNG; 1kHz 10kHz: : (0,1 + 0,05 khz) % RD +0,1% RNG; - curent CC 0,1% RD +0,08% RNG; - curent CC: 5/20/50/200/500mA/2/5/20Arms; - precizie curent: 15Hz 1kHz: 0,1% RD + 0,12% RNG; 1kHz 10kHz: (0,1 + 0,05 khz)% RD + 0,1% RNG; Armonici curent: 15Hz 1kHz : 0,1% RD + 0,12% RNG; 1kHz 10kHz: (0,1 + 0,05*kHz)% RD + 0,1% RNG; - precizie curent continuu: 0,1% RD + 0,1% RNG; - domeniu puteri: 75 mw ~ 12 kw (48 domenii); - factor de putere, precizie: 0,001 + (15 ppm/pf)hz; - rezoluţie display: 5 digiţi; - tensiune intrare: 100 ~ 240V10%, 50/60Hz; - interfaţă: USB+GPIB (Standard), - temperatură : 0 C ~ 40 C; - stocare: -40 C ~ 85 C; - dimensiuni: 133 x 212 x 420 mm; - masa: 8,5kg. Componentele sistemului sunt: multimetru digital pentru putere electrică (DPM); rastel pentru DPM; kit pentru Vmax = 1200 V. 25

26 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 5. Multimetre 5.1 Multimetru digital portabil A1 (4 buc.) Utilizare frecventă, zilnică pentru orice aplicaţii electrice. Valori corecte pentru mărimi electrice cu precizie înaltă. Multimetru digital portabil profesional, TRMS, precizie de bază 0,09% 5.2 Multimetru digital portabil profesional (2 buc.) Funcţii principale: aspecte de defecte în aplicaţii industriale; monitorizare şi afişare grafică a parametrilor electrici intermitent. Multimetru digital portabil profesional, TRMS, precizie de bază 0,025%, cu ecran grafic 6. Analizoare calitate energie 6.1 Analizor de energie trifazat, portabil cu 4 intrări de curent, clasa A Funcţii avansate privind calitatea energiei, capacităţi de analiză a energiei fără precedent. Aplicaţiii: - captură de date PowerWave captează valori RMS rapide pentru a vedea fiecare formă de undă, astfel încât să puteţi determina modul în care interacţionează valorile tensiunii, curentului şi frecvenţei; - eficienţa invertorului de energie; - monetizarea energiei calculaţi costurile fiscale ale energiei irosite din cauza calităţii reduse a energiei; - evaluări de energie cuantificaţi consumul de energie înainte şi după îmbunătăţiri pentru a justifica dispozitivele de economisire a energiei; 26

27 Proiectul PROMETEU - depanare de primă linie diagnosticaţi rapid problemele pe ecran pentru a relua activitatea; - întreţinere predictivă detectaţi şi preveniţi problemele de calitate înainte ca acestea să cauzeze întreruperi ale activităţii; - analiza pe termen lung descoperiţi problemele dificil de găsit sau intermitente; - studii de sarcină verificaţi capacitatea instalaţiei electrice înainte de adăugarea consumatorilor; - eficienţa invertorului de energie: energie de ieşire c.a. şi energie de intrare c.c. măsurate simultan pentru sistemele electronice de energie ce utilizează cleşti opționali de curent c.c.; - captură de date PowerWave: captează datele RMS rapide, arată jumătăţile de ciclu şi formele de undă pentru a caracteriza dinamica sistemelor electrice (porniri generator, UPS, aparataj de comutare etc.); - calculator pierdere de energie: măsurători clasice de putere activă şi reactivă, dezechilibru şi putere armonică, sunt cuantificate pentru a identifica costurile fiscale ale pierderilor de energie; - depanare în timp real: analiza tendinţelor utilizând instrumente cursor şi de distanţă focală; - cea mai mare tensiune de siguranţă din industrie: 6600 V CAT IV/1000 V CAT III nominală pentru utilizarea la punctul de intrare la instalaţia electrică; - măsurare trifazată completă şi neutru: cu patru sonde de curent flexibile incluse, cu flexibilitate subţire îmbunătăţită pentru a se potrivi şi în cele mai înguste locuri; - stabilirea automată a tendinţelor: fiecare măsurătoare este înregistrată întotdeauna automat, fără nicio setare; - monitor de sistem: zece parametri de calitate a energiei pe un ecran conform cu standardul de calitate a energiei EN50160; - funcţie de înregistrare a energiei: configurabil pentru orice condiţii de testare cu memorie pentru până la 600 de parametri la intervale definite de utilizator; - vizualizare grafice şi generare rapoarte: cu software de analiză inclus; - durata de viaţă a bateriei: timp de funcţionare de şapte ore per fiecare încărcare a acumulatorului Li-ion. 6.2 Analizor portabil de reţele electrice trifazate, 1 buc. Analizor de energie trifazat, portabil cu 4 intrări de curent 27

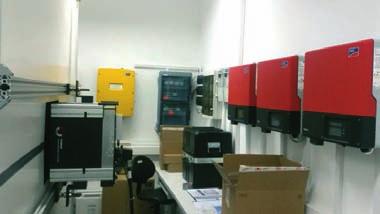

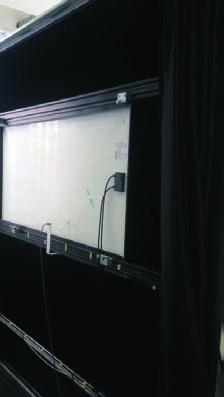

28 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice III. Sistem de testare celule şi module solare fotovoltaice în laborator Producător: PANASONIC Furnizor: ALTIUS FOTOVOLTAIC Domeniul de utilizare Sistemul de testare pentru celule şi module fotovoltaice este utilizat pentru dezvoltarea de activităţi de C-D-I privind testarea şi caracterizarea parametrilor celulelor şi modulelor fotovoltaice, precum şi evaluarea performanţelor acestora în condiţii standard de operare. Sistemul de testare şi caracterizare a modulelor şi celulelor solare trebuie să asigure următoarele măsurători specifice: Caracteristica I-V la iluminare cu radiaţie solară simulată; Caracteristica I-V la nivele mici de radiaţie solară; Calcularea caracteristicilor solare ale dispozitivelor măsurate pentru condiţii Standard (SOC = standard operation conditions); Testarea celulelor şi modulelor fotovoltaice şi identificarea posibilelor defecte prin măsurători de electroluminescenţă; Testarea modulelor solare privind fenomenele de încălzire locală (hot spot); Testarea modulelor fotovoltaice la fenomenul de degradare indusă de tensiunile sistemului (PID = potential induced degradation); Măsurători de răspuns spectral ale dispozitivelor. Parametri funcționali: Sistemul de testare pentru celule şi module fotovoltaice este compus din următoarele: Simulator solar ce cuprinde: sarcina electronică; generator electric şi sursa de iluminare în carcasă; celulă monitorizare (referinţă); calculator PC cu soft de operare; adaptor pentru măsurare module de mare randament; tunel protecţie la radiaţii externe (orizontal); măşti pentru atenuare intensitate radiaţie (de la W/m 2 ); filtre spectrale pentru testare răspuns spectral; celulă de referinţă WPVS-Si Monocrystalline (World PV Scale conform IEC ); canal adiţional pentru măsurarea temperaturii; printer, cititor cod bare; cutie siguranţă. 28

29 Proiectul PROMETEU Caracteristici tehnice principale ale simulatorului solar, conform Standard IEC : - neuniformitatea radiaţiei simulate: 1,0 %; - instabilitatea în timp a radiaţiei simulate: 1,0 %; - distribuţia radiaţiei simulate: ± 12,5 %; - aria utilă pentru măsurători: 2 x 2 m; - domeniu spectral = nm; - domeniu intensitate radiaţie solară: W/m 2 ; - durata pulsului = 10ms; - caracteristici maxime sarcină electronică = tensiune =300V, curent electric = 30 ; - unghi de incidenţă < HIPOT Instrumentul este folosit împreună cu simulatorul, dar şi independent de acesta şi permite şi măsurători ale continuităţii cablurilor, ale rezistenţei de izolaţie şi teste Hipot. Sistemul include: - SXS16 Hipot tester; - cablu Ethernet pentru comandă Hipot; - cabluri pentru măsurare continuitate: 4 (2x2); - cablu pentru tensiune înaltă (HV); - un cablu de înaltă tensiune în Y pentru conectare la terminalele pozitive şi negative ale modulului; - manual de utilizare; - kit 30A pentru contactare manuală; - kit 40A pentru contactare manuală; - kit 40A pentru contactare automată; - opţiune XS-02 pentru control prin dispozitiv cu PLC (API interfaţă). Echipament testare module fotovoltaice utilizând fenomenul de electroluminescenţă Echipamentul permite vizualizarea defectelor în module solare inclusiv în locurile de instalare. Se utilizează la controlul înaintea instalării sistemului fotovoltaic, ca o operaţiune de mentenanţă. Este un echipament portabil. Caracteristicile principale: - echipamentul TE trebuie să testeze toate tipurile de module fotovoltaice monocristaline şi policristaline (formate din 60 şi 72 celule); - dimensiunile maxime ale modulelor: 1100 x 2000 mm; - rezoluţia: 1,4Mpixel; - timp de punere în funcţiune: 5min.; - timpul de expunere: 1s; - defecte detectate: crăpături, spărturi, puncte fierbinţi (hot spots), regiuni inactive electric, celule cu eficienţă scăzută, defecte de contactare a celulelor; - manual extins cu descrierea în catalog a defectelor detectabile; - monitorizarea defectelor în baza de date; - raport printabil cu rezultatele testului; - dimensiuni anvelopă transport: 1360x510x310 mm; - sursa de tensiune necesară de 230 V; - masa sistemului: 25 kg. Componente: cameră EL; notebook cu Windows 7 instalat. Multimetru digital de laborator 6 1/2 digiti, precizie de bază 0,0024% Carcateristici tehnice principale: - Ethernet; - funcţie MIN/MAX/MED/StdDv; 29

30 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice - afişare grafică a rezultatelor măsurării, TrendPlot, Histogram; - afişaj 2 rânduri, VFD; - măsurare 2 parametri diferiţi ai aceluiaşi semnal; - testare diode şi continuitate circuit; - ceas setare timp real; - prelevare mostre: 1000x/s; - interval măsurare tens. DC: 100n...100m/1/10/100/1000V; - acurateţe măs. tens. DC: ±(0,0024% măsurare + 0,0005% interval); - interval măsurare tens. AC: 100n...100m/1/10/100/1000V; - acurateţe măs. tens. AC: ±(0,06% măsurare + 0,03% interval); - lăţime bandă măsurare tensiune AC: kHz; - interval măs. curent DC: 100p...100µ/1m/100m/400m/1/3/10A; - acurateţe măs. curent DC: ±(0,05% măsurare + 0,005% interval); - interval măs. curent AC: 100p...100µ/1m/10m/100m/400m/1/3/10A; - acurateţe măs. curent AC: ±(0,1% măsurare + 0,04% interval); - lăţime bandă măsurare curent AC: kHz; - interval măsurare rezistenţă: 10µ...10/100/1k/10k/100k/1M/10M/100M/1GΩ; - acurateţe măs. rezistenţă: ±(0,01% măsurare + 0,001% interval); - interval măsurare capacitate: 1p...1n/10n/100n/1µ/10µ/100µ/1m/10m/100mF; - acurateţe măsurare capacitate: ±1%; - interval măsurare frecvenţă: 3...1MHz; - acurateţe măsurare frecvenţă: ±0,01%; - interval măsurare temperatură: C; - acurateţe măsurare temperatură: ±0,06%; - rezoluţie măsurare temperatură: 0,01 C; - testare diodă: 1mA, 10V; - testare continuitate circuit: semnal acustic pt. R<1Ω sau R<1kΩ; - temperatura de lucru: C; - sursă de alimentare: 230VAC 50/60 Hz; - software: FlukeView Forms Basic FLK-FVF-BASIC. 30

31 Proiectul PROMETEU IV. Sistem de depunere CVD pentru sisteme organice flexibile Producător: Structured Materials Industries Furnizor: ANTISEL RO SRL Echipamentul PECVD permite în principal depunerea și/sau creșterea de straturi și/sau filme subțiri organice prin descompunere și/sau polimerizare în plasmă, de materiale conductoare și dielectrice. Depunerea acestor straturi este posibilă pe diverse substraturi. Procesul de depunere are loc într-un reactor sub vid, dintr-o fază gazoasă, într-o plasmă de descărcare activată RF, 13,56MHz, oferind un bun control asupra proprietăților filmului. Se pot obține straturi sau filme subțiri, organice sau anorganice, depuse pe diverse substraturi de mari dimensiuni (de ex. substrat plat Ø150 mm) după cum urmează: 1. Filme nanocristaline, microcristaline sau policristaline din Siliciu destinate obținerii de celule fotovoltaice pe suport flexibil: filme nanocristaline, nc-si:h având cristalite de ordinul 1 100nm; filme μc-si:h cu cristalite având dimensiunea de >100 nm, < 10 µm; filme Si:H policristaline având dimensiunea grăunților mai mare de 10 µm; filme a-si:h n-dopate cu fosfor. Se pot obține structuri organice macromoleculare pe substrat polimidă Kapton, polietilenă tereftalat PET, PTFE, poliester sulfonat (PES), polietilenă naftalat (PEN) sau pe substrat de Si, SiO Filme DLC (DLC-diamond like-carbon) de tip a-c și a-c:h inclusiv formarea de structuri de filme de tip diamantat și creștere de diverse nanostructuri. Depunerea acestor straturi trebuie sa fie posibilă astfel: pe substrat metalic de Ti, oțel sau oțel inox. 1. Tipul de funcționare capacitiv cuplat - configurație flexibilă interschimbabilă: anod sau catod cuplat; simplu și mixat, RF-LF, din punct de vedere al câmpurilor de radiofrecvență. 2. Configurare pentru depunere/creștere de materiale Echipamentul este configurat în principal pentru depunerea și/sau creșterea de straturi și/sau filme subțiri organice și anorganice de materiale conductoare și dielectrice. Echipamentul permite depunerea și/sau creșterea chimică din fază de vapori în plasmă, PECVD, de filme subțiri la viteze ridicate și cu o 31

32 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice uniformitate excelentă a stratului depus (< ± 10% - preferabil ± 3%) cu o margine exclusă de maximum 25 mm pe rază relativ la diametrul maxim al suportului de susținere a substratului de depunere. 4. Procese în plasmă curățare/corodare (plasma etching); depunere de straturi și/sau filme subțiri organice și anorganice și tratarea în plasmă a suprafețelor, inclusiv grefarea de grupe funcționale pe suprafața materialelor. 3. Modul de aranjare al electrozilor dispuși simetric, plan paraleli, sub formă de disc configurație sus-jos. 5. Electrod suport pentru substrat (inferior) disc încălzit, min. Ø 200 mm. 6. Temperatura electrodului suport Sistemul permite încălzirea controlată a electrodului suport în domeniul de temperaturi ( ) o C. 7. Substratul de depunere Depunerile/creșterile pot fi realizate pe plachete cu diametrul între 50 mm (2 inches) și 200 mm (8 inches). Substratul pentru depunere și/sau creștere este poziționat în contact direct cu electrodul încălzit ( ) o C. 8. Distribuția gazelor de proces Cabinetul de distribuire a gazelor: este dimensionat pentru mai multe linii de gaz, 6 linii, dintre care una este specializată pentru lichide; 5 linii de gaze și 1 linie de lichide din care câte o linie de gaz pentru CH 4, SiH 4, Ar, H 2 şi O 2 și o linie de lichide: C 2 H 5 -OH; are posibilitatea de recalibrare a liniilor de gaze și de lichid, conform unor proceduri de calibrare asigurate de producator pentru gazele specificate mai sus în scopul de a furniza N 2, C 2 H 6, C 2 H 2, C 4 F Curățarea incintei Sistemul de depunere este prevăzut cu posibilitatea de curățare a incintei pentru îndepărtarea reziduurilor utilizând corodarea în plasmă, de exemplu, sau diverși agenți chimici. 10. Manipulare echipament. Automatizare Echipamentul est e configurat astfel încât: permite utilizarea în regim manual și automat; include un computer dedicat pe care este instalat un soft special compatibil cu un sistemul de operare suport (de ex. Windows 7 sau mai nou); software-ul permite controlul parametrilor de proces și al elementelor individuale (valve, rezistențe de încălzire, pompe de vid etc.); software-ul de automatizare permite utilizarea sistemului atât în regim manual cât și automat. 11. Configurație versatilă care permite ulterior upgrade-uri funcționare în configurație triodă, care permite instalarea ulterioară a unui electrod grilă (mesh) între electrodul de putere și cel împământat; montarea de diverse accesorii care permit funcționarea în regim hibrid (de exemplu PECVD magnetron sputtering). 32

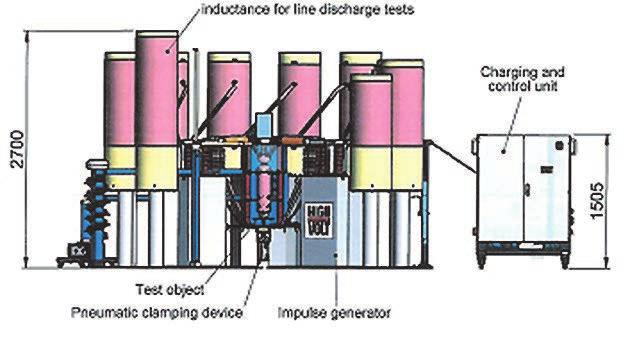

33 Proiectul PROMETEU LABORATOR ÎNCERCĂRI ELECTRICE DE CURENŢI INTENŞI ÎN REGIM TRANZITORIU PENTRU CERCETARE- DEZVOLTARE DE SISTEME DE PROTECŢIE JOASĂ-MEDIE ŞI ÎNALTĂ TENSIUNE 1. Generator de impuls de curent continuu Producător/ Furnizor: HIGHVOLT Pruftechnik Dresden GmbH, Germania Producerea impulsurilor de curent pentru cercetări / teste de laborator în domeniul varistoarelor şi descărcătoarelor cu oxizi metalici (ZnO), şi a altor dispozitive de protecţie. tensiune de încărcare: max. 100 kv; energie: 125 kj; forme de undă: 1/10 µs, 8/20 µs, 30/60 µs, 4/10 µs, 10/350 µs şi undă lungă 2 ms. 2. Sistem de măsură şi achiziţie pentru înregistrarea formelor de undă tensiune/curent Producător: Tektronix Furnizor: RomTek Electronic SRL Achiziţionarea şi stocarea formelor de undă curent/tensiune din cadrul încercărilor electrice de curenţi intenşi şi înaltă tensiune. bandă de frecvenţă: 100 MHz; număr de canale: 2; impedanţă intrare: 50 Ω/1 MΩ; nivel semnal intrare: 1600V; porturi intrare/ieşire: USB 2.0/USB 3.0; canal triggerare externă; gamă offset: +/- 1V; sensibilitate: 50 Ω 1mV/div -1V/div; 1 MΩ 1 mv/div 10 V/div; rezoluţie afişaj: min 1280 x Laborator încercări electrice de curenți intenși în regim tranzitoriu pentru cercetare - dezvoltare de sisteme de protecţie joasă-medie şi înaltă tensiune 33

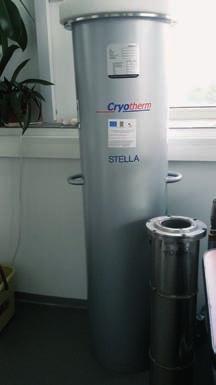

34 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice LABORATOR DE SUPRACONDUCTIBILITATE APLICATĂ ÎN INGINERIA ELECTRICĂ 3 - Laborator de supraconductibilitate aplicată în ingineria electrică Criostat pentru azot lichid Model STELLA F 300/1250 Producător: Cryotherm GmbH Furnizor: InterNet S.R.L. Menţinerea temperaturii de 77K pentru realizare de teste şi experimente pe materiale supraconductoare HTS şi bobine HTS. Testare proprietăţi fizice ale materialelor electrotehnice la temperaturi joase (77-300K). - presiunea de funcţionare: 0,5 bar; - temperatura de funcţionare: -196 C; - fluidul criogenic utilizat: azot lichid; - capacitate: 88 l. Criostat pentru heliu lichid Producător: Cryofab Furnizor: Internet SRL Menţinerea temperaturii de 4,2 K pentru realizare de teste şi experimente pe materiale supraconductoare LTS şi bobinaje LTS (Low Temperature Superconductor). Testare proprietăţi fizice ale materialelor electrotehnice la temperaturi foarte joase (4,2 300K). Măsurarea parametrilor critici (curent critic, câmp critic şi temperatură critică) la materiale supraconductoare LTS şi bobinaje LTS. 34

35 Proiectul PROMETEU - presiunea de funcţionare: 0,5 bar; - temperatura de funcţionare: C; - fluidul criogenic utilizat: heliu lichid; - capacitate: 60 litri. Sursa programabila de c.c. Model XR10-600/208 Producător: American Magnetics Inc. Furnizor: InterNet S.R.L. Alimentarea bobinajelor supraconductoare şi a electromagneţilor supraconductori (LTS şi HTS). Aplicaţii ale supraconductorilor în ingineria electrică. - parametrii de intrare: Vac, 22 Aac, Hz, 3 faze; - parametrii la ieşire: 0-10 Vdc, Adc, 0-6 kw. Dewar stocare heliu lichid Model CH 60 Producător: Wessington Cryogenics Ltd. Furnizor: InterNet S.R.L. Stocare heliu lichid în vederea alimentării criostatului de heliu lichid în timpul experimentelor cu bobinaje supraconductoare. Utilizat şi la transportul heliului lichid de la producător la utilizator. - capacitate: 60 l; - fluid criogenic: heliu lichid; - prag inferior temperatură: -269 C; - presiunea de funcţionare: 1 bar; - presiunea valvei de eliberare: 0,5 bar; - rata de evaporare: 1,5l/24h. 35

36 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Dewar stocare azot lichid Model APOLLO 100 Producător: Cryotherm GmbH Furnizor: InterNet S.R.L. Stocare azot lichid. Utilizat pentru: - transport azot lichid de la furnizor la producător; - alimentare cu azot lichid a Dewarului pentru testare materiale şi bobinaje supraconductoare. - presiunea de funcţionare: 1,3 bari; - temperatura de funcţionare: -196 o C; - fluidul: azot lichid; - capacitate: 100 l. Sisteme transvazare He lichid flexibil Producător: American Magnetics Inc. Furnizor: InterNet S.R.L. Transvazare agent criogenic (heliu lichid) din Dewarul de heliu lichid în criostatul de heliu lichid. - debit transfer lichid criogenic (heliu lichid): min. 2l/min. Nivelmetru heliu lichid Model 136 Producător: American Magnetics Inc. Furnizor: InterNet S.R.L. Criogenie - permite măsurarea nivelului de heliu lichid din criostatul pentru heliu lichid. Se utilizează împreună cu senzorii de heliu lichid. - rezoluţie: 0,1%, 0,1 cm, sau 0,1 in; - precizie: ± 0,5% din lungimea activă a senzorului; - liniaritate: ±0,1%; - curent senzor: 75 ma nominal; - tensiune senzor: aprox. 70 VDC pentru 80 de lungime activă a senzorului. 36

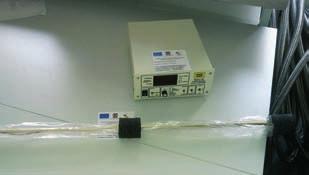

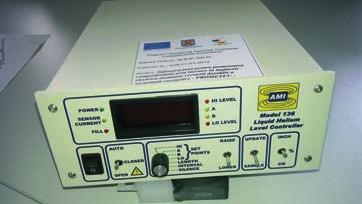

37 Proiectul PROMETEU Senzori nivel heliu lichid Producător: American Magnetics Inc. Furnizor: InterNet S.R.L. Criogenie măsurarea nivelului de lichid criogenic (heliu) din Criostatul pentru heliu lichid. Se utilizează împreună cu nivelmetrul de heliu lichid. - diametrul senzorului: rigid: 6 mm; - diametru exterior: 8mm; - lungimea totală: 0,76m; - curentul standard al senzorului: 75 ma; - rezistenţa standard a senzorului: 11,6 ohms/in. la 20 K; 13,7 ohms/in. la 300 K; - funcţionarea în câmp magnetic: neafectat până la cel puţin 10 Tesla. Agregat vid avansat turbomolecular Model EXT 75DX 24v dc Producător: Edwards Ltd. Furnizor: InterNet S.R.L. Destinat obţinerii de vid avansat în criostatele utilizate pentru obţinerea de temperaturi joase şi foarte joase. Utilizabil în laboratoarele de criogenie şi supraconductibilitate. - rata de compresie: N 2 > ; He 1 x 10 6 ; H 2 5 x 10 4 ; - portul de aerisire: 1/8 inch BSP; - port de evacuare: 1/8 inch BSP; - răcire forţată cu aer, 35 C ambient: mbar; - viteză de rotaţie nominală: rpm; - viteză de rotaţie în standby: variabilă între şi rpm; - limita de putere programabilă: variabilă între W; - nivel de presiune obţinut: max mbar. Gaussmetru Model 475 DSP Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Utilizat pentru măsurarea câmpului magnetic obţinut cu bobinajele supraconductoare. Se utilizează împreună cu sonde Hall pentru măsurarea câmpului magnetic. - raza de măsurare: între 35 mg şi 350 kg; - rezoluţia de măsură în DC: 0,02 mg; 37

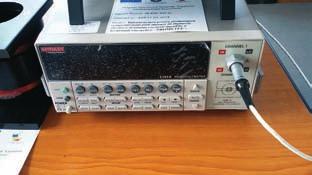

38 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice - precizia în DC: ±0.05%; - frecvenţa: DC până la 50 khz; - filtre AC: 15 trece-banda şi 3 trece jos; - rata de măsurare: 1000 citiri/s. Sonde Hall criogenice Model HMCT-3160-WN1 şi MMZ-2536-UH2 Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Utilizate în laboratoare de criogenie/supraconductibilitate, pentru măsurarea câmpului magnetic al bobinajelor aflate la temperaturi criogenice. - gama de frecvenţă: 1 DC la 800 Hz; 2 DC şi 10 Hz la 400 Hz; - precizia de corecţie: 1 ± 2% la 100 kg; % la 20 kg, 0.5% de la 20 kg la 30 kg. - coeficientul zero de temperatură: 1 ± 0.13 G/ C; 2 ±0,09G/ C. Senzori Cernox Model CX-1070-SD-HT Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Destinaţi măsurării temperaturii în domeniul criogenic (2-300K), în prezenţa câmpurilor magnetice. Sunt utilizaţi la bobinajele supraconductoare care lucrează la temperaturi joase şi foarte joase. - erori mici induse de câmp magnetic; - domeniul de temperatură: de la 2 K la 420 K; - sensibilitate mare la temperaturi joase şi sensibilitate bună pe un domeniu mai larg; - rezistenţă excelentă la radiaţie ionizantă; - stabilitate excelentă. Nanovolmetru Model 2182A Producător: Keithley Instruments Inc. Furnizor: InterNet S.R.L. Aparat de măsurare a tensiunilor electrice, cu precizie ridicată în special în domeniul tensiunilor mici (μv... mv). Utilizat pentru măsurarea parametrilor critici ai materialelor supraconductoare şi a bobinajelor supraconductoare. Se utilizează şi pentru calibrarea senzorilor de temperatură împreună cu sursa de curent constant. 38

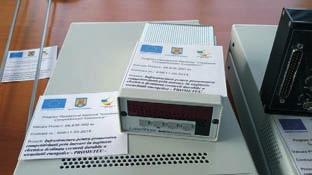

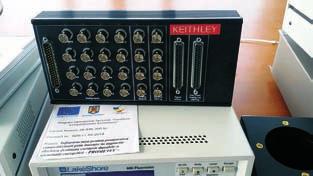

39 Proiectul PROMETEU - numărul de canele: 2; - liniaritatea A/D: ±(0,8ppm din citire + 0,5ppm din rază); - interferenţa la intrare pentru curent DC : <60pA DC la 23 C, 10V la 5V; - protecţie la intrare : 150V tensiune de vârf la orice terminal; - precizie: ±(0,1% din ieşire + 1mV); - mărimea memoriei: 1024 de citiri. Sursa de curent constant Model 121 Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Destinată calibrării senzorilor de temperatură. Lucrează împreună cu nanovoltmetrul. - tip: bipolar, sursă de curent DC; - valori curent: 13 praguri fixe de 100 na, 300 na, 1 µa, 3 µa, 10 µa, 30 µa, 100 µa, 300 µa, 1 ma, 3 ma, 10 ma, 30 ma, 100 ma, şi un prag programabil de către utilizator; - precizie: 0,05% pe pragul 10 µa, 0,5% pe pragurile de 100 na şi 300 na, 0,1% pe celelalte praguri; - stabilitate (24 h): 0,05% pe pragul 100 na, 0,01% pe zi pentru celelalte praguri fixe; - sarcina maximă: 300 kω. Placă de achiziţie date+software Model KUSB-3116 Producător: Keithley Instruments Inc. Furnizor: InterNet S.R.L. Destinată achiziţiei de date (tensiuni şi curenţi de valori mici - mv, ma). Se utilizează împreună cu sursa de curent constant pentru calibrare de senzori şi pentru măsurarea parametrilor critici ai materialelor/bobinajelor supraconductoare. - rezoluţie: 16-bit; - rata de transfer: 50 ks/s; - canale de intrare analog: 16 SE/8 DI (1 CJC); - canale de ieşire analog: 2; - canale I/O digitale: 17; - counter: 2; - creştere: 1, 10, 100,

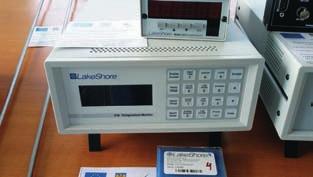

40 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Monitor de temperatură Model 218 Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Aparat pentru măsurarea şi indicarea temperaturii. Lucrează împreună cu senzorii Cernox pentru indicarea temperaturii în domeniul 2-300K. - temperatura minimă de operare: funcţionează până la 1,2 K cu senzorul adecvat; - intrări senzori: max. 8; - senzori suportaţi: diode şi RTD; - unităţi ce pot fi afişate: K, ºC, V sau Ω; - interfeţe: IEEE-488 şi RS-232C. Fluxmetru Model 480 Producător: Lake Shore Cryotronics Inc. Furnizor: InterNet S.R.L. Aparat pentru măsurarea inducţiei câmpurilor magnetice. Lucrează împreună cu sonde adecvate (bobine calibrate). - rezoluţie: 5¾ digiţi DC (1 parte din ± ); - frecvenţa: 50 khz; - interfeţe: IEEE-488 şi serial; - stocare: parametri pentru 10 bobine existente; - precizie: ±10 µvs. Sonde monitorizare vid avansat (10-9 torr) Model AIM-S-NW25 Producător: Edwards Ltd. Furnizor: InterNet S.R.L. Sunt accesorii pentru măsurarea presiunii incintelor vidate, în domeniul 10-8 mbar mbar. Lucrează împreună cu agregatul de vid turbomolecular. - presiunea: între mbar; - precizia: ±30%; - suprapresiunea maximă: 10 bar (145 psi); - sursa de alimentare: +13,5 la +36 V DC (max 1 V riplu); - consumul de energie: 2 W maximum. 40

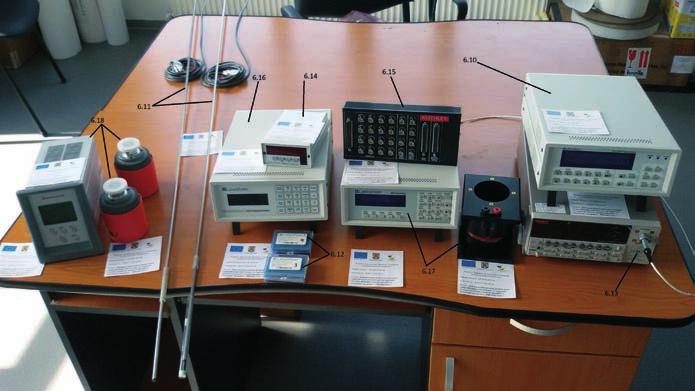

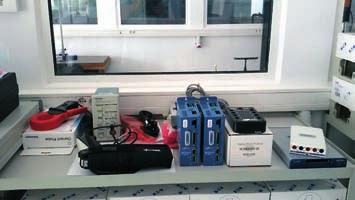

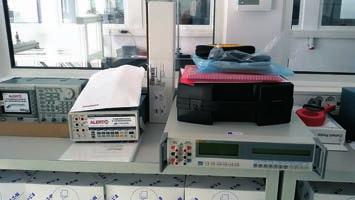

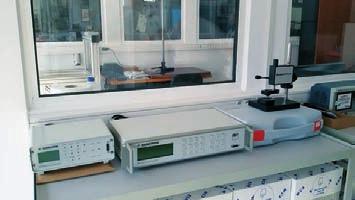

41 Proiectul PROMETEU LABORATOR ELECTROMAGNEŢI ŞI MĂSURĂRI ELECTROMAGNETICE 1. Aparatură pentru caracterizări magnetice Producător / Furnizor: RomTek Electronics SRL Aparatura pentru caracterizări magnetice este destinată execuţiei măsurătorilor magnetice complexe, în mod automatizat, toate aparatele având posibilitatea de a fi controlate prin intermediul computerului. Echipamentele conexe sunt destinate unui sistem de măsurători magnetice cu sondă Hall (cu posibilităţi de măsurători în spaţiu) şi a unui sistem cu bobine rotitoare. Sistem de etalonare cu sonde Hall cu magnetometru liniar Metrolab PT opţiuni: câmp magnetic în domeniul 0-2T; tensiune: 220 VAC ± 10%; putere: aprox. 50 VA; frecvenţa: 50 Hz; interfaţa IEEE 488 (opţiune inclusă IEEE488); rezoluţie 10-7 T; senzitivitate (eroare tensiune) 160 mv/μt; 5 sonde în domeniul 0-2T ( M, M, M, M, M); bobine de compensare a gradientului 3; 20 G/cm 40 G/cm ( , compensation coil) şi 100 G/cm (ACC-1060 compensation coil); cuptor cu control în intervalul -25 C 70 C (2060-High Stability Frequency Counter); magneţi permanenţi etalon cu omogenitate nmr; 4 - Laborator electromagneţi şi măsurări electromagnetice 41

42 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice (Nominal Field 0.01T, Nominal Field 0.05T, Nominal Field 0.10T, Nominal Field 0.30T, Nominal Field 0.50T ± 10%) (produse: PM F, PM F, PM F, PM S, PM N). Fluxmetru Magnet - Physik EF5 + opţiuni: tensiune maximă de intrare: 100 V; rata de update 30 citiri/s IEEE-488.2; DC: rezoluţie DC: 5¾ digits; game pe DC: 300 mvs, 30 mvs, 3 mvs; rezoluţie DC: 0,001 mvs - 0,0005 mvs; acurateţe DC: offset: ±10 µvs ±DC integrator drift; gain: ±0.25% of reading (<10 Vs/s maximum rate of change); DC minimum dφ/dt: 20 µvs/min; DC maximum dφ/dt: 1 Vs/s; drift integrator DC: ±1 µvs/min, 0,0004% FS/min pe 300 mvs range; AC: rezoluţie AC: 4¾ digits; game AC: 300 mvs, 30 mvs, 3 mvs, 300 µvs, 30 µvs; rezoluţie AC: 0,001 mvs, 0,0001 mvs, 0,01 µvs, 0,01 µvs; răspuns în frecvență AC: 2 Hz până la 50 khz; acurateţe AC: ±1% rdg ±10 µvs (10 Hz până la 10 khz sinusoidal); ±5% rdg ±10 µvs (2 Hz până la 50 khz sinusoidal); rezoluţie AC peak: 3¾ digits; game AC peak: 300 mvs, 30 mvs, 3 mvs, 300 µvs; rezoluţie AC peak: 0,01 mvs, 0,001 mvs, 1 µvs; acurateţe AC peak: ±5% rdg ±10 µvs (10 Hz până la 10 khz sinusoidal); ±10% rdg ±10 µvs (2 Hz până la 50 khz sinusoidal); - interfaţă IEEE (opţiunea inclusă); - reset extern; ieşire monitorizare analog; temperatură de lucru cu acurateţea precizată: 5 o C - 45 o C; alimentare de la reţea. Fluxmetru Magnet - Physik EF14 tensiune maximă de intrare: 100 V; rata de Update 30 citiri/s IEEE-488.2; - DC: rezoluţie DC: 5¾ digits; game pe DC: 3 mvs, 300 µvs, 30 µvs, 3 µvs; rezoluţie DC: 0,001 mvs - 0,0005 mvs; acurateţe DC: offset: ±10 µvs ± DC integrator drift; gain: ±0.25% of reading; DC minimum dφ/dt: 1 µvs/min; DC maximum dφ/dt: 10 mvs/s; drift integrator DC: ±1 µvs/min, 0,0004% FS/min pe 3 mvs range; - AC: rezoluţie AC: 4¾ digits; game AC: 3 mvs, 300 µvs, 30 µvs; rezoluţie AC: 0,0001 mvs, 0,01 µvs, 0,01 µvs; răspuns în frecvenţă AC: 2 Hz până la 50 khz; acurateţe AC: ±1% rdg ±1 µvs (10 Hz până la 10 khz sinusoidal); rezoluţie AC peak: 3¾ digits; 42

43 Proiectul PROMETEU - interfaţă RS-232; - reset extern; ieşire monitorizare analog; temperatură de lucru cu acurateţea precizată: 5 o C - 45 o C; alimentare de la reţea. Sistem de determinare a grosimii pentru vopsea şi acoperiri izolante ElektroPhysik MiniTest opţiuni: 1. aparat digital de determinare a grosimii, cu alimentare din baterii / acumulator, cu posibilitate de comunicare cu computerul pe portul USB (cablu şi software incluse, eventual adaptor dacă aparatul nu comunică pe USB), rezoluţie 0,02µm, precizie ±(1µm + 0,75% din citire), repetabilitate ±(0,5µm + 0,75% din citire) - MiniTest 7400 Basic Unit; 2. stativ / suport pentru poziţionarea precisă a sondelor, produs ; 3. folii (foiţe) de calibrare câte una pentru 1x10µm,1x20µm 1x30µm, 1x40µm, 1x60µm, 1x80µm, 1x100µm, 1x120µm, 1x140µm, 1x200µm, 1x250µm, 1x500µm, 1x750µm, 1x1000µm, 1x1500µm; 4. sondă pentru măsurări pe suport feros 0-0,5mm, F05; 5. sondă pentru măsurări pe suport neferos 0-0,2mm, N.02; 6. sondă pentru măsurări pe suport neferos 0-0,7mm, N.07; 7. sondă universală (pentru măsurări pe suport feros 0-1,5mm şi neferos 0-0,7mm) FN Placă de achiziţie cu conectare pe USB (National Instrumens NI-USB 6366): 8 intrări analogice diferenţiale cu eşantionare simultană, 16 bits, 2MS/s/canal, ±10V; memorie onboard pentru 64MS; 2 ieşiri analogice, 16 bits, min. 2MS/s, ±10V; 24 intrări/ieşiri digitale; 4 numărătoare pe 32 bits; compatibilă cu LabVIEW şi LabWindows/CVI. Placă de achiziţie cu conectare pe USB compatibilă multimetru digital (DMM) (National Instrumens NI-USB Test Probes): rezoluţie 6 ½ digit; determinări tensiuni cc / ca 300Vcc/Vrms; determinări curenţi cc / ca 3Acc/Arms; rezistenţă la 4 fire; cel puţin 5 citiri /s la rezoluţia maximă; compatibilă cu LabVIEW şi LabWindows/CVI; software de comandă (interfaţă cu operatorul); testere (test probe). Multimetru Tektronix DMM TP750 rezoluţie 6 ½ digits; trigger extern; memorie internă pentru minim 10k măsurători; funcţii matematice (Min./Max., medieri, comparaţie cu limite programate etc); interfeţe de comunicare GPIB (488.2) şi Ethernet; testere de măsură, sondă de temperatură (TP750); determinare tensiuni c.c. şi a.c V; 43

44 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice determinare curenţi c.c. şi a.c. 0-10A; determinare rezistenţe la 2 şi 4 fire, până la 1GΩ. Multimetru Fluke 8508A A-700k rezoluţie 8 ½ digits; afişaj dual parameters ; măsoară: tensiune AC/DC, curent AC/DC; determinare tensiuni c.c V şi a.c V, 1Hz-1MHz; determinare curenţi c.c. 0-20A şi a.c. 9uA-20A, 10Hz-100KHz; determinare rezistenţe: 0-20GΩ; include kit de măsurare (8508A-700k); cablu de interfaţă IEEE488, 2m. Controler pentru PCI UMI SHC68-C68S 4 axe (National Instruments) conectare în PC pe slot PCI; posibilitate de control pentru motoare pas cu pas şi curent continuu, configurabil individual pentru fiecare din cele 4 axe, interpolare liniară şi circulară pe 3 axe; buclă PID cu rata de update sub 0,1ms; buclă de reacţie cu semnal de la encoder şi semnal analogic; cablu de conexiune ecranat şi cutie de terminale compatibilă inclusă, compatibil cu LabVIEW şi LabWindows/CVI. Interfaţă HUB pentru controlul mişcării pe mai multe axe SiNet HUB 8 posibilităţi de comandă de la PC sau PLC; 1 port de comandă, 8 porturi pentru controlere (servodriver sau stepper driver); software de programare; conectică pentru legături la PC şi controlere. Sondă de curent pentru c.c. şi c.a. Tektronix TCP404XL + TCPA400 bandă de frecvenţă: DC - 2MHz; curent maxim 500A (atât pentru DC, cât şi pentru AC rms); posibilităţi de măsurare conductor cu 20mm diametru; precizia determinării <±3% din valoarea citită, conectabilă la osciloscop (cu amplificator inclus, dacă acesta nu e parte a sondei). Sondă de curent pentru c.a. Tektronix A621 bandă de frecvenţă: 5Hz - 50kHz; curent maxim cel puţin 2000A curent de vârf; posibilităţi de măsurare conductor cu 50mm diametru. Generator de funcţii cu 2 canale Tektronix AFG3052C bandă de frecvenţă (frecvenţă maximă de ieşire): 50MHz; frecvenţă de eşantionare: 1G eşantion pe sec. pentru înregistrări de până la 16k eşantioane; rezoluţia verticală pe 14 bits. 44

45 Proiectul PROMETEU Motor pas cu pas cu cuplu ridicat (12Nm la 2,5A/fază - conexiune serie) (Applied Motion HT34-497D-YAA + Stac6-Si-220) flanşă standard NEMA34; 8 fire disponibile în exterior (posibilităţi de conenctare serie şi paralel); ax dublu, cu encoder relativ de min pulsuri / rotaţie la un capăt; acţionare alimentată monofazat din reţea; algoritm de protecţie antirezonanţă inclus; micropăşire cu cel puţin micropaşi pe tură; comunicare şi programare via Ethernet; intrări pentru limitatoare capăt de cursă; intrări/ieşiri digitale izolate galvanic; stocare internă a programului; intrare analogică ±10V. 2. Echipament pentru achiziţie date Cod echipament DOL00710 Producător / Furnizor: SC DOLSAT CONSULT SRL Achiziţie şi prelucrare computerizată a semnalelor electrice (tensiuni) şi a temperaturilor sistem portabil. 1. Placă de achiziţie multifuncţională NI USB-6281 M Series Mass Term, Euro (240 V): conectare pe USB; 16 intrări analogice, 18 bits, 500kS/s; 2 ieșiri analogice, 16 bits, min. 2,5MS/s; 24 intrări/ieșiri digitale; 2 numărătoare pe 32 bits; compatibilă cu LabVIEW și LabWindows/CVI; alimentare monofazată 230Vca.; compatibilitate driver cu Windows 7; bloc (cutie) de conexiuni ecranat; cablu ecranat între placa de achiziţie şi blocul de conexiuni, 1m; 45

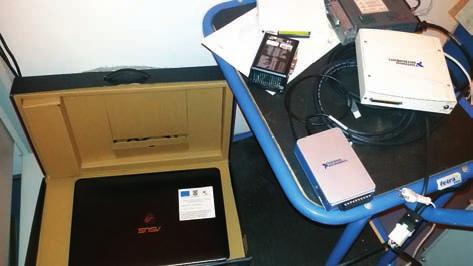

46 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 2. Controler GPIB NI GPIB-USB-HS+, cu NI Software for Windows: controler GPIB cu conectare USB; compatibilitate cu standardul IEEE 488.2; plug-and-play, compatibil cu LabVIEW și LabWindows/CVI; 3. Controler cu placă de achiziţie şi cablu alimentare pentru monitorizare control temperaturi: placă de achiziţie pentru monitorizare / control temperaturi ( prin termocuple); conectare pe USB; 4 intrări analogice diferenţtiale ±80 mv (intrări termocuplu), 24 bits, 14S/s; 4. Sistem de calcul Asus G771 cu Microsoft Windows 7 Professional SP1 64 bit Romanian OEM: calculator tip Desktop replacement computer, diagonală LCD 17,3 inch; rezoluție nativă LCD 1920x1080; procesor Intel Core i7-generația 4; unitate de stocare HDD 7200rpm; video dedicat 4GB RAM; USB porturi; card Reader - carduri SD; rețea wireless , LAN-RJ45, Bluetooth 4, DVD-RW. 3. Sursă stabilizată de tensiune / curent constant Model echipament NTN Producător: Fug Elektronik Furnizor: RomTek Electronics SRL Sursa pentru caracterizări magnetice este destinată alimentării în c.c. a unor electromagneţi în timpul unor măsurători magnetice complexe, în mod automatizat, componentele sistemului având posibilitatea de a fi controlate prin intermediul computerului. tensiune reglabilă 0-20V c.c.; curent reglabil 0-500A c.c.; putere nominală: 10kW; greutate cca. 430kg; tip ieşire flotantă, cu posibilitatea de schimbare automată a direcţiei curentului polaritate reversibilă (sursă bipolară) opţiune inclusă opt. Polarity Reversal; tip alimentare trifazată, 50Hz; di/dt - min. 20A/s; stabilizare curent <±1x10-5 / 8 ore, opţiune inclusă opt. STAB I; coeficient de temperatură <±1x10-5 /K pentru domeniul 0 C C; riplu de tensiune <±1x10-4 pp + 10mVpp; interfaţă digitală cu computerul tip USB; driver şi documentaţie pentru programare; opţiune inclusă opt. INT USB. 46

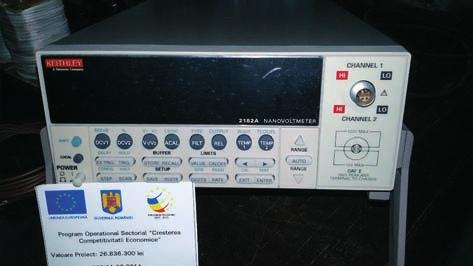

47 Proiectul PROMETEU 4. Voltmetru digital de precizie cu modul de transfer de date de mare viteză Model echipament 2182A Producător: KEITHLEY Instruments Inc Furnizor: SC ROMTEK Electronics SRL Voltmetru digital pentru măsurarea cu precizie și achiziția tensiunilor mici (nanovolmetru) pe două canale două canale; posibilitatea de a măsura tensiuni până la 100Vcc pentru unul din canale; posibilitatea de a măsura tensiuni sub 10nVcc; precizie 7ppm*citire +2ppm*domeniu pentru tensiune de 1 Vcc, 2ppm*citire +1ppm*domeniu pentru tensiune de 10 Vcc; gama temperaturilor de lucru 0-50 C; coeficient de temperatură 1ppm*citire +1ppm*domeniu/ C; funcţii matematice: min., max., medie, vârf la vârf, raport între canale; interfață IEEE (GPIB) cu cablu ecranat 2m; interfaţă serială RS-232; ieşire analogică; trigger extern; drivere compatibile cu LabView; posibilitatea de determinare a temperaturii folosind termocuple, pentru termocuple tip J, K, N, T, E, R, S, B; memorie pentru 1024 de măsurători; conector standard cu cablu pentru măsurători; conector de calibrare. 47

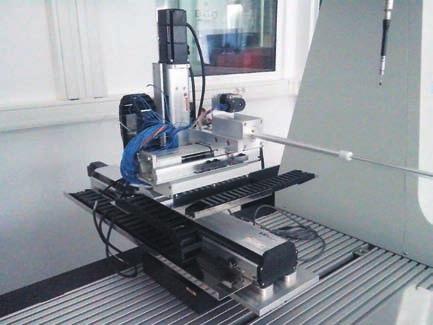

48 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 5. Mijloace de masură şi control Mijloacele de masură și control sunt destinate completării dotării unui laborator care să execute masurători magnetice complexe, putând executa deplasări de precizie pe cinci axe, trei translaţii şi două rotaţii. Totodată, sunt incluse elementele auxiliare de poziţionare, mijloacele de măsurare și sculele necesare efectuării măsurătorilor de precizie şi a montajului. Ca mijloace de măsură şi control au fost achiziţionate de la SC PRECITOOL SRL următoarele: Model (cod) echipament Set micrometre digitale de exterior MITUTOYO, cod produs Aparat măsurat grosimi, KAEFER, cod produs FD1000/30-3 Sistem de măsurare şi înregistrare multifuncţional TESO sondă pentru măsurare a temperaturii şi umidităţii, cod produs Şubler digital, Mahr, cod produs Şubler măsurat înălţimi, Helios Preisser, cod produs Sistem de poziţionare pe trei axe XYZ Parametri funcţionali Set micrometre digitale de exterior IP65, mm, 0,001 mm, cu ieşire de date, gama de măsură: / , , mm, precizie 0,001 mm Aparat măsurat grosimi, digital, mm, 0,001mm Sistem de măsurare şi înregistrare multifuncţional + sondă pentru măsurare a temperaturii şi umidităţii ( grade Celsius, ±0,3 grade C, ±2,0%rF), sistem programabil prin interfaţă RS 232, cu precizie 0,50C±1digit/3% umiditate relativă ±1 digit Şubler digital, domeniul de măsură 150 mm, cu ieşire de date prin interfaţa RS 232C şi cablu de conectare la PC, incertitudine de măsurare 0,03 mm Şubler măsurat înălţimi, cu vârf reglabil pe orizontală, mm, din oţel armat cu carbură, gradaţie la 0,02 mm, secţiunea bacului 20*20 mm Cursa pe axa X=600 mm; Cursa pe axa Y=100 mm; Cursa pe axa Z=100 mm; Precizia de poziţionare = cel puţin 0,2 mm 48 Producător MITUTOYO KAEFER TESO Mahr Helios Preisser LS Mecapion

49 Proiectul PROMETEU Masă rotativă Parker, cod produs M 30010P Placă cu canale T, cod produs Masă prindere de precizie, cu vacuum; AMF, cod produs Cleşti sertizare, cod produs Dulap mobil cu scule, 7 sertare, 215 scule Sarcina utilă: min. 3 kgf; Transmisia mişcării: şuruburi cu bile pentru toate cele trei axe Sistemul de poziţionare este dotat cu elementele de fixare, lanţurile port cablu aferente, servomotoarele, driverele pentru acţionarea acestora şi ansamblul de cabluri. Actuatorii liniari care compun acest sistem sunt acţionaţi prin şurub cu bile. Repetabilitatea este de 0,002 mm. Pentru axa X s-a ales un actuator liniar seria MS 126, lungime cursă 600 mm, sarcina maximă pe orizontală 50 kgf. Acţionarea se face cu un servomotor 200W 3000rpm, 0,64 Nm echipat cu un encoder paralel 2500 pps. Axa Y Actuator liniar Seria MS092, lungime cursă 100 mm, sarcina maximă pe orizontală 23 kgf. Acţionarea se face cu un servomotor 100W 3000rpm, 0,32Nm echipat cu un encoder paralel 2500 pps. Axa Z Actuator liniar Seria MS092, lungime cursă 100 mm, sarcina maximă pe verticală 7 kgf. Acţionarea se face cu un servomotor 100W 3000rpm, 0,32Nm echipat cu un encoder paralel 2500 pps şi frână. Masă rotativă, manuală, cu vernier micrometric, diametrul mesei 254 mm, înălţimea mesei 57,2 mm, sarcina normală 90 de kg, domeniu de rotaţie: 360 (continuu), rezoluţie vernier 0,12 arc-min, sistem dimensional: metric. Placă cu canale T, PT 25 B375 x H20 x L1000 mm, eloxat natur; planat prin frezare pe 2 feţe, cu 8buc./placă piuliţă T M6 și șină opritoare L125mm, 2 buc./placă Masă prindere cu vacuum; 200x300x40 mm, tub ventruri integrat Cleşti de sertizare, tipodimensiune: 1,5 mm 2, multicap Dulap mobil cu scule, HxBxT/995x676x459mm, echipare 217 piese Parker ISEL AMF Crimp-Multiclick SC PRECITOOL SRL 49

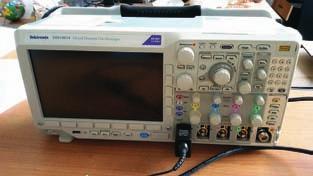

50 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice LABORATOR DE RECUPERAREA ENERGIEI REZIDUALE - HARVESTING Osciloscop Model MDO3054, cod CPV Producător: Tektronix, China Furnizor: SC ROMTEK Electronics SRL 5 - Laborator de recuperarea energiei reziduale - HARVESTING a. Modul osciloscop MDO3054, 4 canale 500 MHz este utilizat pentru vizualizarea formelor de undă periodice până la frecvenţa de 500 MHz. b. Modul analiză de putere MDO3PWR pentru osciloscopul MDO3054 este utilizat pentru măsurarea puterii active la circuite electrice-electronice, caracterizarea dispozitivelor semiconductoare de putere şi măsurarea pierderilor de putere. c. Modul generator de funcţii arbitrare, înglobat în modulul osciloscopului MDO3SAFG, este utilizat pentru generarea de forme de undă: sinus, dreptunghi, rampă, impuls. Osciloscopul este util în vizualizarea formelor de undă generate de circuite electrice şi electronice. Componenta 1. Modul osciloscop MDO3054 Caracteristici tehnice minime 1.1 canale analog banda de frecvenţă pentru canalele analogice: 500MHz 1.3 număr de canale de analizor de spectru (hardware, embedded, canal separat): timp de creştere: 800ps 1.5 banda de frecvenţă pentru canalul RF: 9 khz - 500MHz 1.6 sensibilitate pe verticală: 1mV/div...10V/div 1.7 impedanţa de intrare: 1MOhm, 50 Ohmi, 75 Ohmi 1.8 limitare de bandă hardware: 20MHz şi 250MHz 1.9 frecvenţa de eşantionare: 2,5GS/s per canal, indiferent de numărul de canale pornite simultan 1.10 memoria de achiziţie: 10M eşantioane per canal, indiferent de numărul de canale pornite simultan 1.11 număr de achiziţii pe secundă: min gama bazei de timp: 1ns/div s/div 1.13 acurateţea bazei de timp: 10ppm 1.14 lărgimea de bandă (span) pentru canalul de analizor de spectru: 20Hz - 150MHz 1.15 nivelul de zgomot (DANL): până la -140dBm/Hz 1.16 tipuri de detectori: +Peak, -Peak, Medie, Eşantion 1.17 număr de cursoare automate pentru afişarea spectrului: posibilitate de afişare a spectrogramei 1.19 frecventmetru digital inclus: 5 digiţi 1.20 voltmetru digital (AC RMS, DC, AC+DC RMS) de 4 digiţi 1.21 tipuri de trigger: front, secvenţă (B-trigger), lăţime impuls, pauză (timeout), runt, funcţie logică, funcţie setup&hold, timp creştere/descreştere, video 50

51 Proiectul PROMETEU 2. Modul analiza de putere MDO3PWR pentru osciloscopul MDO Generator Embedded Module MDO3SAFG de tipuri de măsurători automate 1.23 afişarea de histograme ale formelor de undă 1.24 măsurători extinse de putere (VRMS, VCrest Factor, Frequency, IRMS, ICrest Factor, True Power, Apparent Power, Reactive Power, Power Factor, Phase Angle), armonici, analiză de modulaţie, măsurători dv/dt şi di/dt, măsurători SOA) 1.25 sonde pasive de intrare (4 bucăţi), cu capacitate proprie 3,9pF 2.1 măsurători de pierderi de putere ale surselor în comutaţie, pentru creşterea eficienţei de conversie a energiei 2.2 setarea automată a măsurătorilor de riplu (pentru tensiune şi pentru curent) 2.3 măsurătoarea automată a parametrilor THD, putere reală, putere aparentă, factor de putere, crest factor 2.4 măsurarea parametrului SOA (Safe Operation Area) - aria de operare în siguranţă (măsurători de limite) 2.5 măsurarea armonicilor de curent, cu exemplificarea grafică a armonicilor şi cu furnizarea valorilor pentru THD-F, THD-R şi RMS 2.6 separarea riplului de linie de riplul cauzat de comutaţie 2.7 analiza de modulaţie pentru sistemele în comutaţie (cu indicarea parametrilor Lăţime impuls+, Lăţime impuls, Perioada, Frecvenţa, Factor de umplere+, Factor de umplere) 2.8 măsurarea slew-rate-ului, cu indicarea valorilor dv/dt şi di/dt 3.1 banda de frecvenţă: 0,1Hz - 50MHz (sinus) 3.2 tipuri de semnale predefinite: sinus, dreptunghi, triunghi, rampă, impuls, DC, zgomot, Sin(x)/x, Gaussian, Lorentz, Creştere exponenţială, Descreştere exponenţială, Haversine, Cardiac 3.3 posibilitate de generare de semnale arbitrare 3.4 memorie internă: 128k 3.5 amplitudine maximă: 5Vvv (impedanţă înaltă) 3.6 rata de eşantionare: 250MS/s 3.7 include software pentru editare pe PC a formelor de unde arbitrare 51

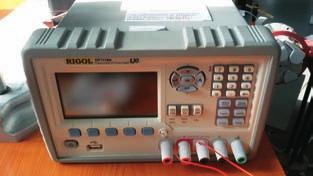

52 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Sursă programabilă simplă 160 W Model Rigol DP1116A, cod CPV Producător: Rigol, China Furnizor: ARC Braşov Sursa de tensiune programabilă cuprinde toate funcţiile tele-programabile şi facilităţi de stocare date. Sursa de tensiune programabilă este în special utilizată pentru aplicaţii care necesită: setări diferite pentru anumite grupuri de parametri de ieşire şi timpi diferiţi de acţionare în cursul unor teste ce au caracter repetitiv. Panoul frontal cu butoane permite utilizatorului să modifice toţi parametrii de ieşire şi toate funcţiile programate. Sursa programabilă de curent permite alimentarea în curent continuu la parametri indicaţi de tensiune şi curent şi este aplicabilă la alimentarea circuitelor electrice şi electronice. Echipament Sursă programabilă 160W, model Rigol DP 1116A Caracteristici tehnice 2.1 domeniul de ieşire canal: 16V/10A 32V/5A; 2.2 ieşire DC (0 o C până la 40 o C), tensiune 0-16V, 0-32V curent 0-10 A, 0-5A; 2.3 stabilitate la variaţia sarcinii tensiune: <0,01% 2mV, curent: <0,005% 250 μa; 2.4 riplu şi zgomot: 20 Hz - 20 MHz, tensiune mod normal <350 μvrms / 3mVvv, curent mod normal <2mA rms; 2.5 programare: tensiune: 0,05% 10 mv, curent: 0,2% 10mA; 2.6 rezoluţie: programare 1mV/1mA, citire 1mV/1mA, măsurare 1mv/1ma; 2.7 timp de procesare <50 ms; 2.8 coeficient de temperatură per o C: tensiune: 0,01% 3mV, curent 0,1% 1 ma. Generator funcţii arbitrare SIGLENT Model SDG 5082 cod CPV Producător: Shenzhen Siglent Technologies Co. LTD, China Furnizor: SC ROMTEK Electronics SRL Acest echipament contribuie la dezvoltarea de noi oportunităţi de cercetare în domeniul recuperării energiei din mediul înconjurător şi stocarea ei în baterii, testarea dispozitivelor de energie tip harvesting. În testarea caracteristicilor tehnice ale acestor microgeneratoare de energie, generatorul de funcţii arbitrare este utilizat pentru generarea formelor de undă de tip sinusoidal, dreptunghi, rampă, impuls, cu aplicaţii în circuite electronice şi electrice. Acest generator de funcţii trebuie să prezinte o bandă de frecvenţă cât mai largă şi o rată de eşantionare cât mai mare. 52

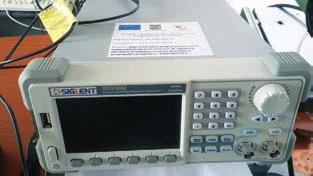

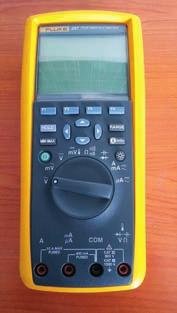

53 Proiectul PROMETEU Echipament Generator funcţii arbitrare SIGLENT SDG 5082 Caracteristici tehnice 1.1 frecvenţă ieşire maxim 80 MHz; 1.2 canale ieşire: 2; 1.3 rata eşantionare: 500 MSa/sec; 1.4 forma de undă: sinusoidală, dreptunghiulară, rampă, puls; 1.5 rezoluţie 1 μhz; 1.6 amplitudine ieşire: 1 mvpp-10vpp; 1.7 impedanţa ieşire: 50 Ω. Multimetru digital True RMS Fluke 287 Producător: Fluke SUA Furnizor: ARC Braşov Aparatul este util în caracterizarea electrică a componentelor electrice şi electronice, dispozitivelor microelectromecanice (MEMS), precum şi a microgeneratoarelor tip harvesting de vibraţii, termoelectrice, electromagnetice, dispozitive care fac obiectul dezvoltării domeniului de cercetare în domeniul recuperării diferitelor forme de energie din mediul înconjurător şi stocarea lor în baterii. În testarea carateristicilor tehnice ale acestor dispozitive electrice şi electronice, multimetrul digital este utilizat pentru măsurarea parametrilor electrici: tensiune în curent continuu şi alternativ, curent, rezistenţă, conductanţă, capacitate, frecvenţă, temperatură, inductivitate, testare diodă. Echipament Multimetru Fluke TRUE RMS 287 Caracteristici tehnice 1.1 tensiune continuă 50,000 mv, 500,00 mv, 5,0000 V, 50,000 V, 500,00 V, 1000,0 V tensiune alternativă; 1.2 curent continuu, alternativ 500,00 μa, 5000,0 μa, 50,000 ma, 400,00 ma, 5,0000 A, 10,000 A; 1.3 temperatură (fără sondă) între -200,0 C şi 1350,0 C (între -328,0 F şi 2462,0 F; 1.4 rezistenţă 500,00 Ω, 5,0000 kω, 50,000 kω, 500,00 kω, 5,0000 MΩ, 50,00 MΩ, 500,0 MΩ; 1.5 capacitate 1,000 nf, 10,00 nf 100,0 nf, 1,000 μf, 10,00 μf, 100,0 μf, 1000 μf, 10,00 mf, 100 mf; 1.6 frecvenţă 99,999 Hz, 999,99 Hz, 9,9999 khz, 99,999 khz, 999,99 khz; 1.7 lăţime de bandă c.a. true-rms 100 khz; 1.8 dbv/dbm Da; 1.9 rezoluţie mv c.c. 1 μv; 1.10 domeniu megaohmi până la 500 MΩ; 1.11 conductanţă: 50,00 ns; 1.12 factor umplere: 0,01%-99,99%. 53

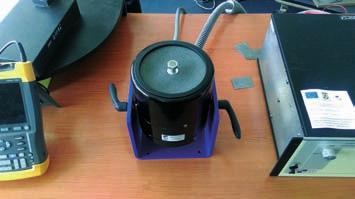

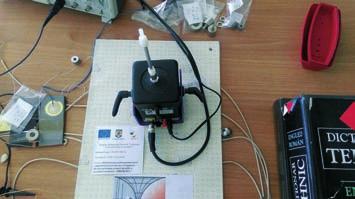

54 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Excitator vibraţii mecanice 31 N Smart shaker Model K2007E01, 31N Producător: Modal Shop Inc., SUA Furnizor: SPECTROMAS SRL Este utilizat la: testarea de fiabilitate la vibraţii pentru dispozitive microelectromecanice tip MEMS, precum şi efectuarea de teste precum: şoc, zgomot, durabilitate, analiză structurală, analiză modală, asigurarea calităţii. De asemenea, produsele sau componentele cum ar fi circuitele electronice trebuie să îndeplinească cerinţe sau standarde naţionale sau internaţionale. Dovada conformităţii cu aceste standarde se face prin testarea cu ajutorul unui excitator de vibraţii. Aceste teste se fac prin simularea condiţiilor de funcţionare reale ale ansamblului, respectiv cu ajutorul unui ansamblu controller amplificator. Echipamentul este util în dezvoltarea şi testarea unor microgeneratoare tip harvesting. Echipament Caracteristici tehnice Excitator vibraţii mecanice 31 N Smart shaker, model K2007E01, 31N 1.1 prevăzut cu amplificator integrat; 1.2 forţa sinusoidală: 31N pk; 1.3 frecvenţa maximă: 9000 Hz; 1.4 lovitura pk-pk 13 mm (0,5 inch); 1.5 include bază mobilă (trunnion base) kit stinger. Excitator vibraţii mecanice Kit Shaker Modal 267 N Model K2060E060 Producător: Modal Shop, Inc. SUA Furnizor: SPECTROMAS SRL Este utilizat la: testarea de fiabilitate la vibraţii pentru dispozitive electrice şi electronice convenţionale, precum şi efectuare de teste precum: şoc, zgomot, durabilitate, analiză structurală, analiză modală, siguranţă, asigurarea calităţii. De asemenea, produsele sau componentele cum ar fi circuitele electronice trebuie să îndeplinească cerinţe sau standarde naţionale sau internaţionale. Dovada conformităţii cu aceste standarde se face prin testarea cu ajutorul unui excitator de vibraţii. Aceste teste se fac prin simularea condiţiilor de funcţionare reale ale ansamblului respectiv cu ajutorul unui ansamblu controller amplificatory. Echipamentul este util în dezvoltarea şi testarea unor microgeneratoare tip harvesting. Echipament Excitatorul de vibraţii Kit Shaker Modal 267 N, model K2060E060 Caracteristici tehnice 1.1 forţa sinusoidală 267 N pk; 1.2 frecvenţa maximă 6000 Hz; 1.3 lovitura pk-pk 36 mm (1,4 inch); 1.4 include shaker modal 2060E cu amplificator de putere tip 2050E09, pachet de răcire tip 2000X04 şi kit accesorii tip 2000X03. 54

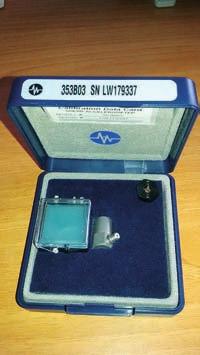

55 Proiectul PROMETEU Accelerometru Model 353B03 Producător: PCB PIEZOTRONICS, SUA Furnizor: SPECTROMAS SRL Accelerometrul de vibraţii are rolul de a achiziţiona şi transforma vibraţiile mecanice în semnale proporţionale electrice. Se utilizează atât pentru măsurători de laborator, cât şi în industrie pentru monitorizarea vibraţiilor la o gamă largă de maşini şi utilaje dinamice cum ar fi: turbine hidro, motoare electrice, hidroagregate, mixere, ventilatoare, reductoare, pompe etc. Echipamentul este utilizat la vibraţii pentru microdispozitivele tip harvesting. Echipament Accelerometru model 353B03 Caracteristici tehnice 1.1 sensibilitate 1,02 mv/(m/s 2 ); 1.2 banda de măsură: Hz; 1.3 frecvenţa de rezonanţă >38kHz; 1.4 domeniul de amplitudine +/-4905 m/s 2 pk. 55

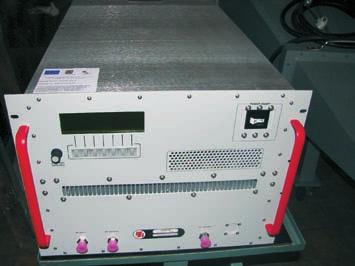

56 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice LABORATOR DE COMPATIBILITATE ELECTROMAGNETICĂ extindere domeniu de cercetare/testare la frecvenţe foarte înalte şi puteri RF de ordinul 100 W Amplificator RF de putere SMX50 Producător: Instruments for Industry SUA Furnizor: RomTek Electronics SRL 6 - Laborator de compatibilitate electromagnetică extindere domeniu de cercetare/testare la frecvenţe foarte înalte şi puteri RF de ordinul 100 W Cercetări / teste de compatibilitate electromagnetică: emisivitate; imunitate; ecranare. domeniul de frecvenţă: 9 khz 1 GHz; putere la ieşire: 50 W; nivel semnal de intrare: < 0 dbm (1,0 mw); impedanţa de intrare: nominal 50 Ohms unbalanced; impedanţa de ieşire: nominal 50 Ohms unbalanced; câştig în putere: 50 db. Amplificator RF de putere ST Producător: Instruments for Industry SUA Furnizor: RomTek Electronics SRL Cercetări / teste de compatibilitate electromagnetică: emisivitate; imunitate; ecranare. domeniul de frecvenţă: 1 18 GHz; putere la ieşire: 50 W; nivel semnal de intrare: < 0 dbm (1,0 mw); impedanţa de intrare: nominal 50 Ohms unbalanced; impedanţa de ieşire: nominal 50 Ohms unbalanced; câştig în putere: 47 db. Up-grade osciloscop DSA 8300 Modul single channel cod 80E11x1 Producător: Tektronix Furnizor: RomTek Electronics SRL Modulul oferă o lăţime de bandă mai largă de măsurare şi măsurători rapide cu timp de creştere (rise time) scăzut. Măsurători în domeniul ultra înaltă frecvenţă. 56

57 Proiectul PROMETEU compatibilitate absolută cu osciloscopul DSA 8300; banda de frecvenţă: DC m70ghz; impedanta de intrare 50W; rezoluţia pe verticala 16 biţi; rise time: 50ps; offset range: m 1,0V; sensibilitate pe verticală 8mV-800mV (pe toată scala); zgomot RMS: 70GHz tipic 1000mV; 60GHz tipic 500mV; 40GHz tipic 400mV. Up-grade osciloscop DSA 8300 Modul S-parameter and Z-line software Cod 80E SSPAR Producător: Tektronix Furnizor: RomTek Electronics SRL Modulul oferă o lăţime de bandă mai largă de măsurare şi măsurători rapide cu timp de creştere (rise time) scăzut. compatibilitate absolută cu osciloscopul DSA 8300; amplitudine impuls TDR: m250mv; incident rise time: 23 ps; reflected rise time: 28ps; dinamica: min 10Vvv; tensiunea maximă de separare: ± 1,6V; tensiunea maximă nedistructivă: DC+ACvv: 3V; impedanţa de intrare/ieșire 50W; rezoluţia pe verticală 16 biţi; rise time: 17,5ps; offset range: m 1,6V; sensibilitate pe verticală 10mV 1V (pe toată scala); zgomot RMS: la 20 GHz: 1,2mV (max); frecvenţa de repetiţie a impulsurilor: 30kHz. Up-grade osciloscop DSA 8300 Modul triggerare IF - cod SHF 442A Producător: Tektronix Furnizor: RomTek Electronics SRL Modulul oferă o lăţime de bandă mai largă de măsurare şi măsurători rapide cu timp de creştere (rise time) scurt. 57

58 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice compatibilitate absolută cu osciloscopul DSA 8300; banda de frecvență: 15-70GHz; impedanța de intrare 50W; tensiune de ieșire min 700mVpp/50W; temperatura de operare: 10 o 50 o C; parametrii S: S22 10dB, S11 10dB. Up-grade spectroscop TPS Spectra 3000 Modul reflectanţă TDR cod 80E04 Producător: TeraView, Anglia Furnizor: Russi Scientific Instruments SRL Spectroscopie în domeniul THz: - cercetarea materialelor plastice, a ceramicilor, a dielectricilor care sunt opace în domeniul radiaţiilor X sau optic; - cercetarea materialelor puternic absorbante de radiaţie electromagnetică. domeniul spectral - 0,06 THz la 4 THz (2cm cm -1 ); operează la temperatură ambiantă. 58

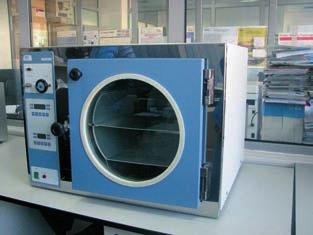

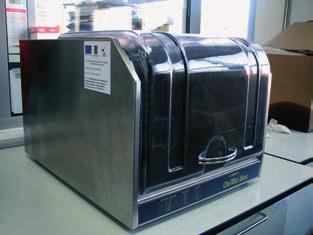

59 Proiectul PROMETEU LABORATOR BIOCHIMIE ŞI BIORESURSE Etuvă de laborator cu vid VACIOTERM Producător: J.P. SELECTA, Spania Furnizor: SC MULTILAB SRL - evaporare solvenţi organici şi uscare probe de uleiuri extrase din biomasă, nămoluri organice, ape reziduale; - incubare probe biologice pentru analize microbiologice; - determinare umiditate, solide totale şi solide volatile în probe de biomasă. - capacitate 47 litri; volumul util: 70%; - temperatură ajustabilă, de la 35 o C la 200 o C, cu fluctuaţie de temperatură de ±1 o C şi omogenitate ±2 o C; - nivelul de vid 10-2mm Hg; reglarea vidului prin intermediul unui controller electronic; - camera interioara confecţionată din oţel AISI 304; - uşa de sticlă prevăzută cu cauciuc siliconic de etanşare; - alimentare V, 50/60 Hz. Incubator cu răcire pentru analizor consum biochimic de oxigen OxiTop Box Producător: WTW Furnizor: SC MULTILAB SRL - reglarea şi menţinerea temperaturii de lucru constante, la valoarea de 20 o C± 1 o C, necesare funcţionării instrumentelor de măsură în analiza consumului biochimic de oxigen. - convecţie forţată; - control temperatură: 20 o C ± 0,5 o C; - temperatura ambientală: de păstrare -25 o C o C; de operare +10 o C o C; - capacitate: maxim 12 măsurători simultane; - consum energie: 200 W. 7 - Laborator biochimie şi bioresurse 59

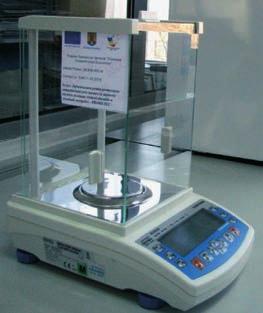

60 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Balanţă analitică AS220R2 Producător: RADWAG, Polonia Furnizor: SC MULTILAB SRL - cântărire probe de analizat, reactivi chimici, vase de extracţie grăsimi sau alte vase pentru analiza gravimetrică. - capacitate maximă: 220 g; - capacitate minimă: 10 mg; - diviziune: 0,1 mg; - intervalul tarei: -220 g; - sensibilitate: 2ppm/ o C în temperatura o C; - camera de cântărire din sticlă, protejată de curenţii de aer; - posibilitate cântărire sub platan; - sursa de alimentare: V c.c /2,1 A - calibrare automată. Minirefrigerent Candy ML CFO050 Producător: CANDY, Italia Furnizor: SC MULTILAB SRL - păstrare probe biologice, biomasă, nămol de epurare, ape uzate la temperatură optimă (0-4 o C), pentru conservarea caracteristicilor fizico-chimice şi microbiologice pe perioada dintre prelevare şi efectuarea analizei de laborator. - volum 46 l; - clasa energetică A+; - consum energetic: 108 kwh/an; - termostat pentru controlul temperaturii interne; - prevăzut cu 5 niveluri de răcire; - nivel zgomot: 41 db. 60

61 Proiectul PROMETEU Detector TCD Producător: Varian/Bruker, Germania Furnizor: SC Mecro System SRL - cercetări în domeniul captării şi stocării bioxidului de carbon; - cercetări în domeniul producerii şi valorificării biogazului. - detector cu electrometru şi control electronic al gazelor anorganice; - temperaturi de operare cuprinse între 50 şi 450 o C; - sensibilitate de 300 pg/ml (butan) şi o gamă de liniaritate de 10 6 ; - dotat cu sistem de protecţie a filamentului împotriva oxidării. 61

62 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice LABORATOR SURSE REGENERABILE DE ENERGIE 1. Tunel de vânt pentru testarea modelelor de turbine eoliene Producător / Furnizor: Institutul pentru Calculul şi Experimentarea Structurilor Aero-Astronautice SC STRAERO SA Tunelul de vânt pentru testarea modelelor de turbine eoliene reprezintă un stand de testare aerodinamică la viteze subsonice putând fi utilizat pentru: microturbine eoliene cu ax orizontal şi vertical, modele la scară de turbine eoliene cu ax orizontal şi vertical, subansamble active din punct de vedere aerodinamic pentru microturbine eoliene şi pentru modele la scară de turbine eoliene, diferite testări aerodinamice pentru repere şi subansamble specifice. 8 - Laborator surse regenerabile de energie - pentru construcţia standului s-a ales soluţia în circuit deschis, cu zona de testare vizibilă, având secţiunea minima de 1m 2 şi lungimea minimă 1m, astfel dimensionată încât în zona de testare să fie asigurate: viteza minimă de curgere de 2 m/s, viteza maximă de curgere de 30 m/s, curgere uniformă; - de asemenea, modulul pentru caracterizarea regimului aerodinamic conţine o balanţă aerodinamică ce poate determina trei forţe (două forţe în plan orizontal, o forţă în plan vertical) şi un moment de torsiune. Valoarea maximă a forţelor ce pot fi măsurate: 50 N, valoarea maximă a momentului de torsiune ce poate fi măsurat: 10 Nm; - modulul pentru caracterizarea parametrilor mecano-energetici este dotat cu traductoare pentru determinarea turaţiei (turaţia este măsurată în domeniul rpm) şi cuplului la arborele unei turbine supuse testărilor (cuplu maxim la arbore: 10 Nm); - spaţiul de testare este dotat cu traductoare pentru determinarea vitezei şi presiunii aerului în secţiunea de testare şi permit achiziţionarea datelor măsurate prin intermediul unei plăci de achiziţie. 62

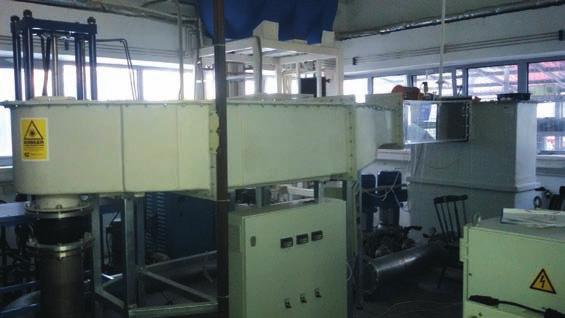

63 Proiectul PROMETEU 2. Stand de testare a modelelor la scară de turbine hidraulice axiale Producător / Furnizor: Institutul Național de Cercetare Dezvoltare pentru Optoelectronică INOE 2000 Filiala Institutul de Cercetări pentru Hidraulică și Pneumatică București - testarea modelelor la scară de turbine hidraulice axiale folosind un sistem de măsură și control a debitului și vitezei apei în tronsonul de testare; - standul dispune de un sistemul de simulare a unei sarcini mecanice realizat dintr-un dispozitiv prevăzut cu frână reglabilă și traductor de turație cu domeniul de măsură rpm și cuplu cu domeniul de măsură 0,1...2nm; - standul este dotat şi cu un sistem de achiziție, analiză și prelucrare a datelor pentru turație, cuplu la arbore, viteză de curgere și debit pentru modelele încercate; - pentru încercarea turbinelor axiale debitul maxim este de 0,1 mc/s, iar domeniul de reglare a vitezei este cuprins între 0,05-1m/s; - permite determinarea următoarelor caracteristici: n=f(q)/m=const, n=f(m)/q=const. - volum de apă: aprox. 2,5 mc; - putere instalată 3x7,5 kw; - debit maxim: 360 mc/h; - viteza de curgere este reglabilă în domeniul 0,05. 1 m/s; - diametru ax turbină: 20 mm; - moment rezistent reglabil între 0,1. 2Nm; - turaţie la cuplu maxim: 400 rot/min; 3. Sistem de măsurare a vitezelor în fluide - Particle Image Velocimetry 3D (PIV 3D) Producător: DANTEC DYNAMICS Furnizor: SC MetrOptics SRL 63

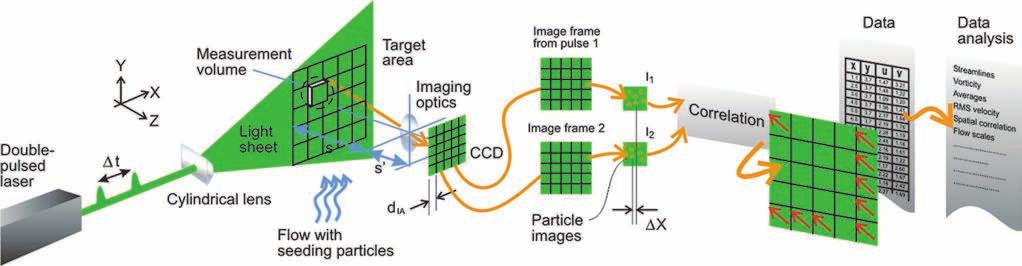

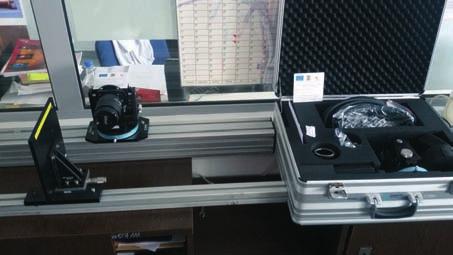

64 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Permite măsurarea neintruzivă a câmpurilor de viteze instantanee, prin mijloace optice, pentru o serie de aplicaţii ştiinţifice de cercetare legate de curgeri 3D şi 2D în regiuni ce pot atinge suprafața de 30 cm 2 în apă şi 50 cm 2 în aer. Se foloseşte pentru determinarea câmpurilor de viteze şi a liniilor de curent în curgeri mono şi bifazice, turbulente şi laminare, în curgeri cu suprafaţa liberă, curgeri prin turbine hidraulice şi eoliene etc. metoda de măsură stereoscopică permite evaluarea celor 3 componente ale vitezei simultan, într-un plan, obţinându-se câmpuri instantanee de viteze; gama de viteze de lucru: pentru aer m/s; pentru apă 0 50 m/s; pachetul software de achiziţie, control şi prelucrare a datelor experimentale permite: o calculul următoarelor mărimi: câmpurile instantanee şi medii de viteză (media pe serie de imagini, media de ansamblu), tensorii de vorticitate şi tensiuni de forfecare; o afişarea în timp real a unor mărimi instantanee pentru verificarea parametrilor de măsură - câmpuri de viteze instantanee, diagramele de corelare; o reprezentare grafică avansată care să permită realizarea graficelor de reprezentare pentru variabilele de măsură (semnale analogice, viteze, abateri medii pătratice); o analiză spectrală; o tratarea imaginilor cu algoritmii cei mai cunoscuţi (filtre morfologice, filtre joase, filtre înalte); o post procesarea datelor: ProperOrthogonalDecomposition, posibilitatea de generare de grile de calcul de corelare adaptative; o exportul datelor (imagini şi date prelucrate) într-un format: BMP, JPG, TIF, Tecplot DAT, TXT. Principiul de bază al funcţionării PIV este descris în următoarea schiţă: 4. Centru de prelucrare vertical în 5 axe cu comandă numerică OKUMA MULTUS B200II Producător: OKUMA Furnizor: SC Greenbau Tehnologie SRL Centrul de prelucrare în 5 axe este o maşină de ultimă generaţie şi reprezintă o îmbinare foarte reuşită a operaţiilor de strunjire şi frezare în 5 axe. 64

65 Proiectul PROMETEU Acesta este un centru de prelucrare cu ax orizontal prevăzut cu un dispozitiv de prindere a piesei de tip universal, care în economia maşinii reprezintă o axă de rotaţie (axa C), acţionat direct drive. Pe lângă axele uzuale (X,Y,Z), centrul de prelucrare este dotat cu cea de a 5-a axă (axa B) materializată printr-o articulaţie ce oferă posibilitatea rotirii suportului port scula. Suportul poate primi atât scule active, cât şi pasive, cele active fiind antrenate direct drive cu turaţii variind până la rpm. Maşina este prevăzută cu o magazie de scule comandată numeric cu 20 de posturi, toate posturile putând fi echipate cu orice fel de sculă (atât activă, cât şi pasivă) din gama de prelucrări ce pot fi executate: strunjire, frezare, găurire, filetare, mortezare, alezare, danturare. În vederea prelucrării pieselor cu diametru mic în raport cu lungimea, maşina a fost echipată atât cu o pinolă comandată numeric, cât şi cu o funcţie software Mac Navi care permite obţinerea unor suprafeţe prelucrate de o calitate superioară, cât şi a unor abateri de formă şi poziţie foarte bune. Utilizări ale maşinii: frezarea de canale şi buzunare pe suprafeţe curbe, frezarea profilelor camelor, frezarea filetelor, frezarea roţilor dinţate prin procedee multiple: frezarea pas cu pas cu freza modul, frezarea prin rostogolire cu freza melc modul, frezare prin rotirea piesei, filetare cu profile speciale prin strunjire, realizare de canale cu profil specific prin strunjire, profilare prin strunjire, profilare prin frezare. Repere avute în vedere pentru prelucrare: flanşe, carcase şi arbori pentru maşini electrice, articulaţii, carcase pentru senzori, roţi pentru antrenare cu lanţ, roţi dinţate pentru mecanisme de poziţionare ale generatoarelor eoliene, repere pentru reductoare de tip melc roată melcată, came şi tacheţi, repere pentru realizarea cuplajelor flexibile. Nr. crt Caracteristici tehnice Diametrul de prelucrare Lungimea de prelucrare Turaţia maximă a arborelui principal Ghidaje cu sisteme de rostogolire Encodere liniare absolute pentru axele X,Y,Z Nr. scule în magazie Viteza maximă a sculelor antrenate Diametrul maxim al sculei Lungimea maximă a sculei Numărul axelor de prelucrare simultan Deplasare Axa X Deplasare Axa Y Deplasare Axa Z Rotaţie Axa C Rotaţie Axa B Cursa pinola Valoare 600 mm 750 mm 5000 rot/min Da, ghidaje pretensionate după tehnologia Caged Ball. Da, pentru axele X, Y, Z 20 posturi pentru scule de frezare, strunjire, găurire, filetare, mortezare, alezare, danturare rot/min 90 mm 200 mm 5 axe comandate numeric simultan NC- Baxis 500 mm 160 mm 800 mm 360 (unghi minim controlat 0,001 grade) 225 (-30 la 195 mm cu unghi minim controlat 0,001 grade) 810 mm 65

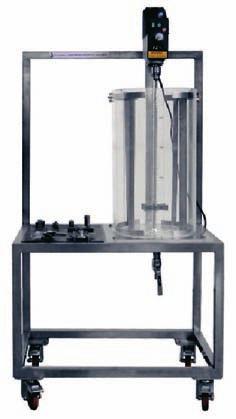

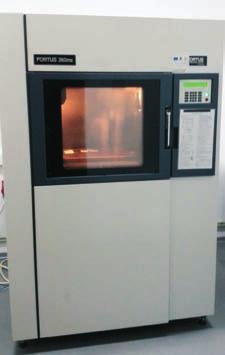

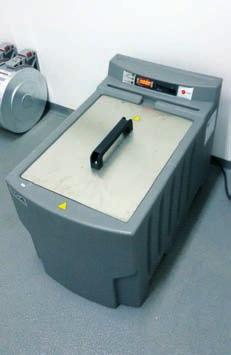

66 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 5. Imprimantă 3D pentru modele Fortus 360mc Large Producător: Stratasys Furnizor: NUTECHNOLOGIES SRL Imprimanta este destinată aplicațiilor de prototipare rapidă cu precizie ridicată, fiind un sistem de fabricație digitală directă. Componentele sunt realizate prin fuziunea unor straturi succesive de material plastic extrudat în condiții de temperatură controlată pentru îmbunătățirea preciziei. Poate fi utilizată pentru producerea de modele pentru studiul curgerii fluidelor (turbine eoliene sau hidro, modele de aeronave), mecanică (modele demonstrative, matrițe sau chiar componente funcționale), arhitectură (machete la scară). Imprimanta poate fi utilizată împreună cu sisteme de scanare optică tridimensională pentru realizarea de proteze medicale adaptate unei persoane, fără a mai fi necesară realizarea unui mulaj. Parametri funcționali: Spațiu de lucru: 406x355x406 mm; Materiale disponibile: ABS (ABS-M30) material versatil, utilizat pentru realizarea construcțiilor ce nu impun cerințe deosebite, se poate lipi ușor, Policarbonat (PC) material rigid, pentru construcții mecanice durabile, Nailon (Nylon 12) material elastic, rezistent la uzură. Precizie: ± 0,127 mm sau ±0,0015 mm/mm (cea mai mare); Alimentare: 230V trifazat, 16A/fază și aer comprimat. 6. Instalaţie pentru studiul amestecurilor bifazice Model Producător: Elettronica Veneta Furnizor: S.C. InterNET S.R.L. vizualizarea spectrelor de curgere; caracterizare a diferitelor tipuri de amestecătoare / rotoare; caracterizarea amestecurilor de lichide nemiscibile; determinarea puterii pentru mixere industriale folosind tehnici de modelare. o dimensiuni: mm; o volum vas de vizualizare: 25litri; o sistem de amestecare cu amestecătoare interschimbabile; o motor cu viteză variabilă în gama rpm; o indicator digital pentru turaţie şi cuplu. 66

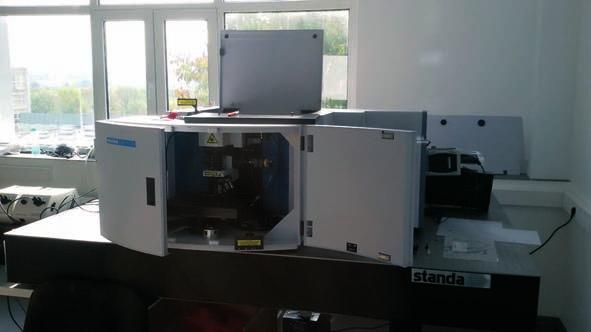

67 Proiectul PROMETEU CENTRUL DE EXCELENŢĂ ÎN DOMENIUL RADIOCHIMIEI 1. Spectrometru RAMAN dispersiv Model LabRAM HR Evolution Producător: HORIBA Scientic Furnizor: Apel Laser SRL Echipamentul Spectrometru RAMAN dispersiv este destinat activităților de cercetare științifică pentru identificarea și determinarea caracteristicilor de structură şi de compoziţie a materialelor în formă lichidă și solidă, în domeniul materialelor polimerice, materialelor compozite și nanocompozite, materiale carbonice, magnetice, ceramice, oxizi metalici și alte materiale Raman active, tranziții de fază și faze cristaline etc. Domeniu spectral Detector Laseri Microscop Măsurători 2D, 3D şi imagistică (mapare X,Y,Z) Accesorii cm- 1 Electron Multiplying CCD, rezoluţie 1024x256, răcit cu elemente Peltier - lungimi de undă: 785 nm, 633 nm, 532 nm; - putere variabilă; - clasa I de siguranţă; - autoaliniere. - confocal (upright); - cameră video (2MP) pentru vizualizare probe; - prevăzut cu masă motorizată cu mișcare pe cele trei axe de pas minim 0,1 microni pe x,y şi 0,2 microni pe axa z; - posibilitate de lucru în câmp întunecat și luminos (dark and bright field); - obiective: 50x LWD, 50x imersie în ulei, 10x, 50x. - mapare automată şi imagistică 2D, 3D real; - identificare în proba analizată a tuturor particulelor de același tip după răspunsul spectral. - modul de accesorii pentru probe lichide; - kit de SERS; - masă antivibrații; - dispozitiv de încălzire-răcire probe (temperaturi negative: < -120 C; temperaturi pozitive: minim 500 C) Centrul de excelență în domeniul radiochimiei

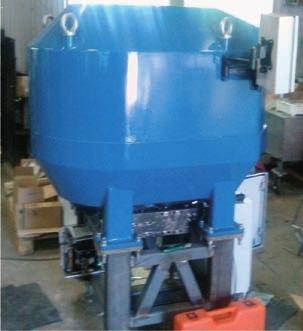

68 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice 2. Iradiator de laborator Model Producător / Furnizor: IZOTOP, Ungaria Acest echipament este destinat procesării radiochimice a materialelor în vederea obţinerii de produse cu caracteristici funcţionale prestabilite. În acest fel se pot realiza procese de reticulare, de polimerizare, de grefare, de compatibilizare. Iradiatorul permite realizarea de teste privind susceptibilitatea la degradare prin îmbătrânire accelerate, în vederea stabilirii perioadei de folosire în condiţii de siguranţă. Instalaţia de iradiere se poate utiliza pentru radioprocesarea sistemelor monocomponet, amestecuri tehnologice, nanocompozite. Expunerea la acţiunea radiaţiilor γ emise de sursa de Co 60 este un procedeu rapid şi eficient pentru caracterizarea rezistenţei la degradare oxidativă a majorităţii produselor cu timp de viaţă limitat de condiţiile mediului de funcţionare. Caracteristici tehnice - self-contained dry irradiator categoria I; - sursa de iradiere: Co-60; - activitatea sursei: 5000 Ci (185 TBq); - doza debit: minimum 3000 Gy/h (fără atenuator); - canistră rotativă cu volum util de iradiere: minimum 4 litri; - doza debit exterioară: < 50 µsv/h la 5 cm; - controlul temperaturii în camera de iradiere; - calcul computerizat/automat al dozei de iradiere și al timpului de terminare a iradierii, - acumulator pentru asigurarea ciclului de iradiere în cazul unei pene de curent. 3. Instalaţie de deionizare a apei Producător / Furnizor: SC MERK Romania SRL Instalaţia de obţinere a apei deionizate se utilizează pentru prepararea unei ape ultra pure pentru funcţionarea optimă a unui sistem de radiere şi pulverizare, Xenotest, ca şi pentru folosire ca solvent cu caracteristici ionice deosebite. Întrucât impurităţile din mediile lichide folosite la prepararea de soluţii influenţează puritatea produselor obţinute şi, prin urmare, stabilitatea lor în timp, apa deionizată este un mediu perfect pentru prepararea de material de înaltă puritate. 68

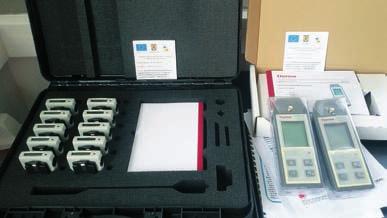

69 Proiectul PROMETEU Caracteristici tehnice - rezistivitate: > 10 mω.cm la 25 o C; - conductivitate: < 0,1 µs/cm la 25 o C; - carbon organic total: < 50 µg/l; - debit la alimentare: minimum 40 LPH. 4. Aparatură dozimetrică Producător: Thermo Scientific Furnizor: SC MECRO SYSTEM SRL Această dotare este necesară monitorizării securităţii personalului care lucrează în Centrul de Excelenţă în domeniul radiochimiei. Folosirea acestor aparate de măsură a dozei de iradiere limitează gradul de expunere accidental prin care personalul ar putea să fie supus când operează sursa de iradiere. Caracteristici tehnice Debitmetru FH 40 G - domeniul de afişare: 0, Sv/h; - domeniul de energie: kev; - sensibilitate la Cs 137 : 2800 cps; Monitor de radiaţii, de arie, FHT prag de alarmare 0,1 msv/h -10 Sv/h. 5. Echipament pentru expunere la lumină și îmbătrânire climatică - XENOTEST Producător / Furnizor: ATLAS, Germania Echipamentul serveşte studiilor de degradare climatică a probelor supuse îmbătrânirii. Acţiunea factorilor de mediu, căldura, umiditatea, radiaţiile ultraviolete, simulează condiţiile în care materialele funcţionează în mediul atmosferic. Prin efectuarea acestor expuneri se testează capacitatea materialelor de a rezista degradării oxidative, testele fiind necesare caracterizării rezistenţei izolaţiilor electrice polimerice, a materialelor de acoperire sau de protecţie a celulelor solare, pentru care cunoaşterea amplitudinii degradării determină stabilirea performanţelor lor în funcţionare. Caracteristici tehnice - iradiere UV cu lămpi de 2200 W; - aria de expunere: 2310 cm 2 ; - control direct al iradianţei în domeniul nm; - control direct al temperaturii; - control direct al umidităţii relative. 69

70 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice LABORATOR DE DINAMICA MAŞINILOR ELECTRICE Echipament de încercare motoare cu turaţie ridicată Producător / Furnizor: ICPE ACTEL, Bucureşti Echipamentul asigură acţionarea cu turaţie variabilă a motoarelor asincrone în diferite aplicaţii industriale. Echipamentul de încercare pentru motoare electrice cu turaţie ridicată este destinat caracterizării maşinilor electrice cu turaţii până la rpm, având o putere maximă de 12 kw şi alimentată cu o tensiune alternativă de 3 x 400 V. Încercările ce urmează a fi efectuate pe acest echipament se vor realiza în conformitate cu standardele EN (CEI) 60034, în vigoare şi în ţara noastră. Echipamentul este constituit din următoarele subansamble: 1. Sursă principală de alimentare cu tensiune reglabilă Model echipament EMAS-HS Laborator de dinamica maşinilor electrice Parametri funcţionali ai sursei: putere nominală: 45 kw; tensiune de alimentare: V, 50 Hz; frecvenţa de intrare: Hz; tensiune de ieşire: ,97*Uintrare; frecvenţa de ieşire maximă: 7200 Hz; gama de frecvenţă trebuie să fie scalabilă în funcţie de frecvenţa maximă a motorului de încercat în gamele: 0 = 0-32,000 Hz, 1 = 0-320,00 Hz, 2 = ,0 Hz, 3 = ,0 Hz, 4 = Hz, 5 = Hz; frecvenţa de comutaţie: khz; rezoluţie impunere frecvenţă: 0,01 Hz; timp de accelerare/decelerare: s; curentul maxim de ieşire: IHx1,5 1min/10min (temp +50ºC); unde IH=300A, IL=385A; nivel de vibraţii conform EN50178/EN : Hz; prag supratensiune circuit intermediar: max. 911 Vcc; prag subtensiune circuit intermediar: max. 333 Vcc; protecţie rezistenţă de izolaţie scăzută; protecţie supratensiune/subtensiune alimentare reţea; protecţie supracurent; protecţie supratemperatură; protecţie suprasarcină; protecţie motor blocat; reactanţă de comutaţie de 100 A; separator cu siguranţe; interfaţă de comunicare cu protocol Profibus/Modbus; capabilitate de a suporta următoarele moduri de operare: control de cuplu; control de 70

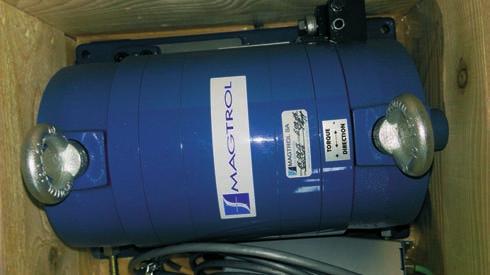

71 Proiectul PROMETEU turaţie; control de frecvenţă; control de turaţie (buclă închisă); control de cuplu (buclă închisă); control de turaţie (buclă deschisă control avansat); control de frecvenţă (buclă deschisă control avansat); capabilitate de a funcţiona în buclă închisă, convertizorul permiţând următoarele module; encoder incremental; encoder sin/cos; encoder absolut; resolver; relee comenzi; echipat cu modul de frânare pentru prevenirea creşterii tensiunii în circuitul intermediar; echipat cu rezistenţă de frânare dinamică a maşinii electrice; filtru de reţea EMC. 2. Dinamometru Model echipament 2WB65-HS Producător: MAGTROL Furnizor: ICPE ACTEL Echipamentul este folosit în standurile de încercări motoare electrice cu turaţie ridicată. Echipamentul este de fapt o frână cu curenţi turbionari care asigură încărcarea motoarelor asincrone pentru determinarea caracteristicilor electrice şi mecanice ale acestora cu turaţii până la rpm. putere maximă: 12 kw; turaţia maximă: rpm; cuplul maxim: 20 Nm; precizie: 0.5%; bidirecţional; răcire cu apă. 3. Unitatea de alimentare a circuitului de excitaţie Model echipament DES411/111 Producător: MAGTROL Furnizor: ICPE ACTEL, Bucureşti Echipamentul este folosit în standurile de încercări motoare electrice cu turaţie ridicată. Echipamentul reprezintă sursa de alimentare pentru dinamometrul 2WB65-HS. tensiune de alimentare 115 VAC / 230 VAC ±15%; curent absorbit: 3 A / 230 VAC sau 6 A / 115 VAC; control în buclă de curent; 71

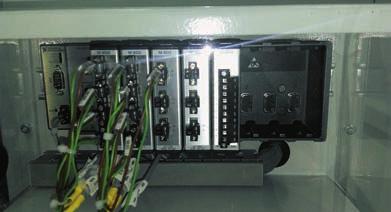

72 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice impunere de curent semnal analogic (0-10V); posibilitate de selecţie a impunerii de curent în gamele: 2,5 A; 4,0 A; 5,0 A; 7,5 A; 10,0 A; 12,0 A; intrări digitale configurabile +24 VDC / 2.5 ma; ieşiri tip releu configurabile pentru alarme, 2 A / 30 VDC; ieşiri digitale pentru alarmă temperatură (lichid răcire) şi alarmă circuit electronic (supracurent şi scurtcircuit), Umax = 40 VDC, Imax = 3 ma; temperatura de funcţionare: 0 C până la +50 C; temperatura de stocare: -20 C până la +70 C; umiditate: 0 până la 90% DIN 40040; grad de protecţie: IP66; asigurare tensiune de alimentare pentru uz extern: 12 VDC ±5 %, 300 ma. Sistem de achiziţie date Model echipament COMPACT RIO 9067 Producător: National Instruments Furnizor: ICPE ACTEL, Bucureşti Echipamentul este o platformă software şi hardware, destinată testării, monitorizării şi diagnozei maşinilor şi componentelor industriale. Sistemul de achiziţie este folosit în standul de încercare motoare electrice cu turaţie ridicată pentru caracterizarea maşinilor electrice cu turaţii până la rpm, având o putere maximă de 12 kw. tensiune continuă Vcc; tensiune alternativă 3x1000 Vca; curent continuu Acc; curenţi alternativi de linie 3x1200 Aca; temperaturi pe suprafaţa maşinii max. 300 grade; vibraţii mecanice; Sistemul de achiziţie are următoarele caracteristici: sistem modular cu minim 3 sloturi de rezervă, bazat pe FPGA programabil pentru preprocesare deterministă; controler Dual-Core integrat cu sistem de operare Real-Time; rata de eşantionare de min. 500 ks/s/canal, 16 biţi, achiziţie simultană pentru curenţi şi tensiuni; rata de eşantionare de min. 100 ks/s/canal, 24 biţi, achiziţie simultană pentru vibraţii, turaţie şi cuplu; rata de eşantionare de minim 2 S/s/ch, 24 biţi, compensarea joncţiunii reci, canal autozero şi detecţia termocuplu întrerupt, programarea tipului de termocuplu J,K,T,E,N,B,R,S, pentru temperaturi; modul de conectare a semnalelor de la traductor la sistemul de achiziţie se va efectua în mod diferenţial; citirea eşantioanelor se va efectua în mod paralel şi continuu (fără pierdere de eşantioane); transmiterea datelor în calculator se va face în mod continuu; maximum de canale folosite concomitent: 3 canale tensiune alternativă; 1 canal tensiune continuă; 3 canale curent alternativ; 1 canal curent continuu; 3 canale temperatură; 3 canale vibraţii; 1 canal cuplu; 1 canal turaţie; 2 canale pentru calcul de putere în curent alternativ. 72

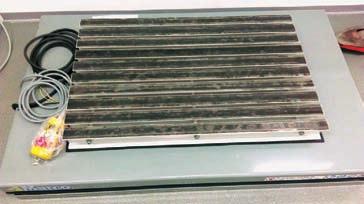

73 Proiectul PROMETEU Masă montaj mecanic Model echipament MARCO LIFT SIMPLE Producător: MARCO Furnizor: ICPE ACTEL, Bucureşti Platformele hidraulice sunt folosite în diverse aplicaţii care presupun operaţiuni de manipulare a mărfurilor din sfera industrială. În cazul de faţă platforma hidraulică este folosită pentru ajustarea pe înălţime a standului de încercări motoare cu turaţie ridicată kg sarcină; 1200x800 dimensiune masă, reglabilă pe înălţime; înălţime constructivă 240 mm; înălţime masă de ridicare 900 mm. Balanţă electronică Producător: Elicom electronic Georgiev KD Furnizor: SELIROM Acest aparat este destinat modernizării laboratorului de dinamica maşinilor electrice, constituind un element din ansamblul de echipamente de încercare pentru motoare electrice cu turaţie ridicată, fiind destinată cântăririi maşinilor electrice cu turaţii ridicate. dimensiune platformă: 1000 x 1000 mm; greutatea maximă de cântărire: 5000 kg; greutatea minimă de cântărire: 20 kg; 2 intervale de cântărire; 4 celule de sarcină; bloc electronic de măsurare şi afişare; nr. de diviziuni: 3.000; tara: de la min. 20 kg la max kg. 73

74 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice ECHIPAMENTE IT TANGIBILE ŞI INTANGIBILE SOFTURI SOFTWARE PROIECTARE ELECTROMAGNEŢI SUPRACONDUCTORI - ROXIE Producător/Furnizor: European Organization for Nuclear Research and Intergovernmental Organization CERN Acest software performant va sprijini activitatea de proiectare a electromagneţilor, bobinelor, generatoarelor supraconductoare din cadrul laboratorului de supraconductibilitate. SOFTWARE MODELARE CÂMPURI MAGNETICE, TERMICE ŞI ELECTRICE COMSOL MULTIPHYSICS Producător: COMSOL AB Furnizor: Gamax Laboratory Solutions Kft, Ungaria Acest software performant va sprijini activitatea de proiectare a electromagneţilor, bobinelor, generatoarelor supraconductoare din cadrul laboratorului de supraconductibilitate. 11- Echipamente IT tangibile şi intangibile SOFT BAZĂ DE DATE RIETVELT Producător/Furnizor: Institute for Information Infrastructure FIZ Karlsruhe Această bază de date Rietveld licenţiată va fi folosită în vederea îmbunătăţirii performanţelor tehnice ale echipamentului Difractometru de raze X tip D8 Discover şi la ridicarea gradului de tehnicitate a analizelor, testelor şi măsurătorilor efectuate. Cu ajutorul analizei Rietveld se vor putea caracteriza din punct de vedere morfo-structural şi compoziţional şi diferitele materiale dezvoltate pentru aplicaţii specifice domeniului Energie, cum ar fi: ecrane electromagnetice, pile de combustie, panouri fotovoltaice etc. SOFTWARE SPECIFIC PENTRU SISTEME FOTOVOLTAICE AUTONOME ŞI CONECTATE LA REŢEA Matlab/Simulink Producător: Math Works Furnizor: Gamax Laboratory Solutions Kft, Ungaria Acest soft este destinat Laboratorului de cercetare şi testare panouri fotovoltaice pentru modelarea şi simularea complexă pentru diverse modele experimentale şi prototipuri de celule, module şi panouri solare fotovoltaice. 74

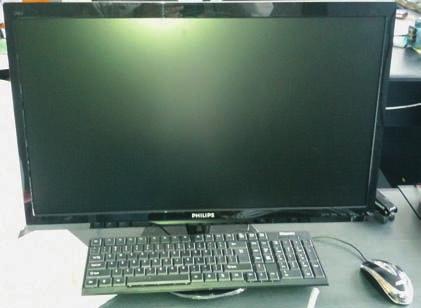

75 Proiectul PROMETEU S-au achiziţionat două licenţe MATLAB /SIMULINK, varianta individual/grup, compatibilă MICROSOFT WINDOWS, împreună cu 45 module. Modulele selectate sunt grupate astfel: MATLAB: - MATH and OPTIMIZATION: Parallel Computing Toolbox 2 bucăţi, Simbolic Math Toolbox 2 bucăţi, Statistics Toolbox 2 bucăţi, Curve Fitting Toolbox 2 bucăţi, Optimization Toolbox 2 bucăţi, Global Optimization Toolbox 2 bucăţi, Neural Network Toolbox 2 bucăţi; - CONTROL SYSTEM DESIGN AND ANALYSES: Control System Toolbox 1 bucată, System Identification Toolbox 1 bucată, Fuzzy Logic Toolbox 1 bucată; - SIGNAL PROCESSING and COMUNICATONS: Signal Processing Toolbox 1 bucată - DATABASE ACCESS and REPORTING: MATLAB Report Generator 2 bucăţi, Database Toolbox 1 bucată; - TEST& MEASUREMENTS: Data Acquisition Toolbox 2 bucăţi, Datafeed Toolbox 2 bucăţi, Instrument Control Toolbox 2 bucăţi; - CODE GENERATIONand VERIFICATION: MATLAB Coder 1 bucată; - APPLICATION DEPLOYMENT: MATLAB Compiler 1 bucată, MATLAB Builder EX 1 bucată, Spreadsheet Link EX 1 bucată; SIMULINK: - EVENT BASE MODELING: Stateflow 1 bucată; - HYSICAL MODELING: Simscape 1 bucată, SimMechanics 1 bucată, SimHydraulics 1 bucată, SimElectronics 1 bucată, SimPowerSystems 1 bucată; - CONTROL SYSTEM DESIGNand ANALYSES: Simulink Control Disign 1 bucată, Simulink Design Optimization 1 bucată; - CODE GENERATION: Simulink Coder 1 bucată; - SIMULATION GRAPHICS and REPORTING: Simulink 3D Animation 1 bucată, Gauges Blockset 2 bucăţi, Simulink Report Generator 2 bucăţi. SOFTWARE SPECIFIC PENTRU SISTEME FOTOVOLTAICE PV Syst, PV Sol, Meteonorm Producător/Furnizor: PV Syst / Valentin Software GmbH Acest soft este destinat Laboratorului de cercetare şi testare panouri fotovoltaice pentru testarea de modele fotovoltaice în condiţii reale de funcţionare. SOFTWARE SPECIFIC PENTRU SISTEME FOTOVOLTAICE AUTOCAD electric 3D+, 4Autocad Producător: AUTODESK Furnizor: Gecad SRL Acest soft este destinat Laboratorului de cercetare şi testare panouri fotovoltaice pentru modelarea şi simularea fenomenelor electrice şi termice prezente, celulele şi panourile fotovoltaice, cât şi pentru proiectarea de structuri energetice bazate pe panouri fotovoltaice. 75

76 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice CALCULATOARE ŞI LAPTOPURI Producător: ASUS, INTEL Furnizor: SC UNION Co SRL Pentru a răspunde necesităţilor actuale de cercetare bibliografică, instalarea şi utilizarea de noi softuri, dintre care pot fi amintite COMSOL, Matlab/Simulik, ROXIE, Rietveld, Solidworks etc, s-au achiziţionat noi echipamente IT (calculatoare şi laptopuri) după cum urmează: 1. Calculatoare PC 32 bucăţi - procesor: generaţia Intel Core i Calculatoare PC 4 bucăţi - procesor: generaţia Intel Core i7-5960x. 3. Calculatoare PC 4 bucăţi - procesor: Generaţia Intel Core i7-5820k. 4. Calculatoare Portabile - 15 bucăţi - procesor: Minim Intel Core i5-5200v. 76

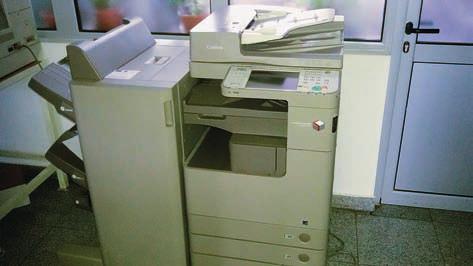

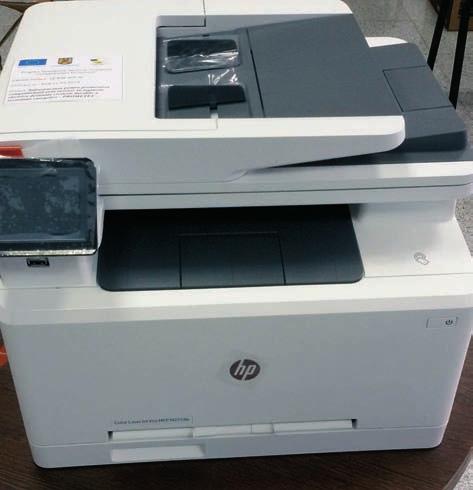

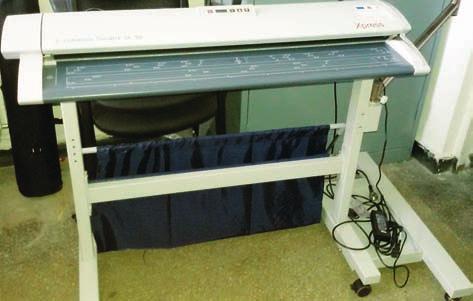

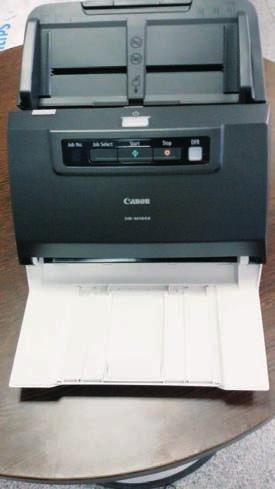

77 Proiectul PROMETEU BIROTICĂ Producător: Konica Minolta, HP, Canon, Colortrac Smartlf SC Furnizor: Toner ProServices SRL 77

78 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Prin crearea de noi laboratoare şi modernizarea celor existente, în scopul cercetării, proiectării, realizării de modele experimentale/funcţionale şi testării de noi materiale, produse şi tehnologii eficiente din punct de vedere energetic, a fost necesară dotarea atât cu echipamente care să permita cercetarea, execuţia şi testarea complexă pentru diverse modele experimentale şi funcţionale de materiale, motoare, generatoare electrice şi supraconductoare etc., dar şi cu o bază de calcul performantă care să permită atât simularea de fenomene, proiectarea, cât şi accesarea celor mai noi lucrări ştiinţifice din domeniu. Astfel, în vederea cercetării bibliografice, de redactare şi multiplicare de materiale şi rapoarte de lucrări s-au achiziţionat imprimante, copiatoare, scannere denumite generic Birotică. S-au achiziţionat: - imprimante color 39 buc.; - imprimante multifuncţionale 2 buc.; - copiator color 1 buc.; - copiator alb-negru 1 buc.; - scanner A4 2 buc.; - scanner A0 1 buc. 78

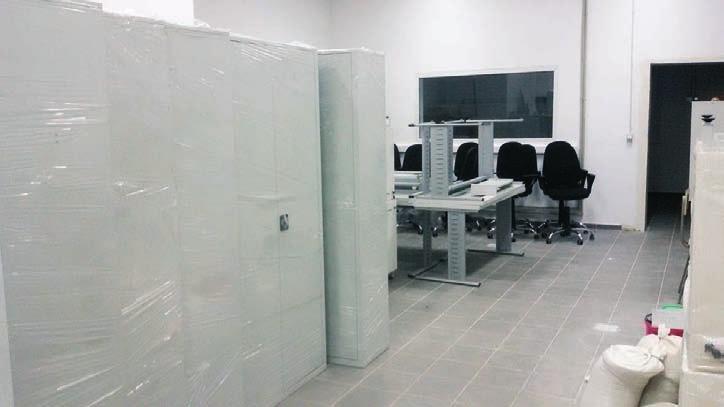

79 Proiectul PROMETEU ALTE DOTĂRI 1. Mobilier de laborator şi nişe chimice Producător: SC E-LABORATOR FEERIA SRL Furnizor: SC NITECH SRL Aceste dotări de mobilier de laborator şi nişe chimice vor deservi echipamentelor care vor permite cercetarea, execuţia şi testarea complexă pentru diverse modele experimentale şi funcţionale de materiale, motoare, generatoare electrice şi supraconductoare etc., dar şi a noilor spaţii de cercetare create, care să asigure specialiştilor din cele 10 laboratoare noi şi modernizate, condiţii de lucru corespunzătoare normelor impuse, atât de protecţia muncii, cât şi de protecţia mediului. Mobilierul de laborator şi nişele chimice achiziţionate sunt următoarele: Masă de laborator dimensiuni: 1500x750x800 mm cu etajeră de 1500x300x700 mm, 2 buc., corpuri depozitare sub blat de 450x570x770, corp suspendat de depozitare (1500x300x700); Masă de laborator dimensiuni: 1800x750x800mm cu etajeră de 1800x300x700mm, 18 buc., corpuri depozitare sub blat de 550x570x770, corp suspendat de depozitare (1800x300x700); Masă de laborator - dimensiuni: 2100x750x800mm, cu etajeră de 2100x300x1500mm, 4 buc., corpuri depozitare sub blat de 550x570x770, corp suspendat de depozitare (2100x300x700); Masă de laborator - dimensiuni 1800x750x800mm, 4buc., corpuri depozitare sub blat de 550x570x770; Masă de laborator dimensiuni:1800x750x800mm, 2 buc., corpuri depozitare sub blat de 550x570x770-2 bucăţi; Birou operaţional, dimensiuni 1500x600x750mm, cu rollbox, suport tastatură şi suport PC, 40 buc.; 12- Alte dotări 79

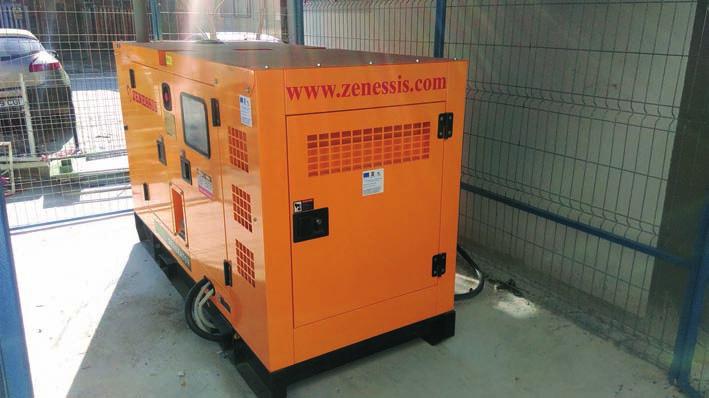

80 Infrastructura pentru promovarea competitivității prin inovare în inginerie electrică destinată creşterii durabile a securității energetice Corp de depozitare mobil, dimensiuni 500x500x500mm, 40 buc.; Dulap pal melaminat integral de 18mm grosime cu dimensiunea 1000x400x1800, 1 buc.; Dulap pal melaminat integral de 18mm grosime cu dimensiunea 500x400x1800, 7 buc.; Compoziţie depozitare din pal melaminat cu dimensiunile 2600x500x2000 mm, 11 buc.; Dulap-vitrină cu dimensiunile 800x400x2000mm, 2 buc.; Vestiar metalic cu două uşi, dimensiuni 1000x420x1980mm, 3 buc.; Dulap pal melaminat integral de 18mm grosime cu dimensiunea 1000x400x2000, 12 buc.; Taburet reglabil, 12 buc.; Scaun profesional de laborator cu spătar şi şezut din poliuretan semidur, de culoare neagră, 20 buc.; Scaun ergonomic de birou cu structură metalică, cromată, cu braţe din polipropilenă neagră, tapiţerie neagră textilă, 50 buc.; Cuier pom metalic, 8 buc.; Fişete metalice cu două uşi, dimensiuni 1000x420x1980mm, 3 buc.; Jaluzele verticale de culoare albastru deschis, înălţime 2,40m, 126 mp; Nişă chimică cu exhaustare echipare standard - structură metalică de susţinere a blatului de lucru = incintă de preparare l dimensiuni 1300/900/2400mm, 2buc.; Nişă chimică cu exhaustare echipare standard - structură metalică de susţinere a blatului de lucru = incintă de preparare l dimensiuni 1500/900/2400mm, 2 buc. 2. Generator curent electric DeWerk Rezidential ESE 85 DWR, 85kVA, diesel, trifazat Producător: ZENESSIS Furnizor: TEHMAHSHOP SRL Stare de aşteptare (prime) 85 kva/76 kw Amorsat (stand-by) 68 kva/ 61 kw Turație (rpm) 1500 Tensiune standard (V) 400 / 230 Factor putere (cos phi) 0,8 Amperaj (Amp) 122 Model DWR 46TAA Injecție directă Putere (kwm) 66 80
