1 SONO 1500 CT Senzor ultrasonic de debit Descriere/Aplicație Certificat de examinare MID nr.: DE-09-MI004-PTB011 SONO 1500 CT este un senzor ultrasonic de debit, conceput special pentru utilizarea în sistemele energetice locale și centralizate de încălzire, răcire sau combinate de încălzire/răcire. SONO 1500 CT a fost aprobat conform MID în clasa 2 și 3. Caracteristici: - Prima aprobare din Europa pentru senzor ultrasonic de debit, cu domeniu dinamic de q i / q p 1:250 în clasa 2 (q p 1,5 / 2,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h) - Domeniul dinamic complet: 1: Baterie cu litiu, cu o durată de viață de 11 ani sau alimentare externă - Domeniul de temperatură: 5-90 C / 130 C / 150 C - Temperatura de suprasarcină maxim 150 C (debite q p 0,6 până la 2,5 m³/h) - Disponibil pentru debitele nominale: q p 0,6 / 1,0 / 1,5 / 2,5 / 3,5 / 6 / 10 / 15 / 25 / 40 / 60 m³/h - Principiu unic bazat pe fascicul liber - Debit fără vârtejuri în jurul reflectorului - Reflector robust din oțel inoxidabil - Toate dimensiunile sunt disponibile și în PN 25 - Nu sunt necesare tronsoane de liniștire la intrare și/sau la ieșire (instalare standard) - Posibilitate de testare NOWA - Conectare la calculator, cu valorile definite ale impulsului - Nu este sensibilă la magnetit - Instalare în orice poziție - Valori liber selectabile ale impulsului DEN-SMT/PL VD.SH.M3.46 Danfoss 06/16 1

2 Comanda: Codurile standard sunt utilizate pentru comandă. Aplicație de încălzire SONO 1500 CT coduri standard1): Cod nr. Senzor de debit Presiune nominală Lungimea cablului senzorului de debit 087G1350 qp 0,6 m³/h / filet 110 mm / 15 / G¾B / 1 litru/impuls PN16 2,5 m 087G1351 qp 1,5 m³/h / filet 110 mm / 15 / G¾B / 1 litru/impuls PN16 2,5 m 087G1352 qp 1,5 m³/h / filet 130 mm / / G1B / 1 litru/impuls PN16 2,5 m 087G1353 qp 2,5 m³/h / filet 130 mm / / G1B / 1 litru/impuls PN16 2,5 m 087G1354 qp 3,5 m³/h / filet 260 mm / 25 / G1¼B / 10 litri/impuls PN25 2,5 m 087G1355 qp 6 m³/h / filet 260 mm / 25 / G1¼B / 10 litri/impuls PN25 2,5 m 087G1356 qp 10 m³/h / filet 300 mm / 40 / G2B / 10 litri/impuls PN25 2,5 m 087G1357 qp 6 m³/h / flanșă 260 mm 32 / 10 litri/impuls PN25 2,5 m 087G1358 qp 10 m³/h / flanșă 300 mm 40 / 10 litri/impuls PN25 2,5 m 087G1359 qp 15 m³/h / flanșă 270 mm 50 / 10 litri/impuls PN25 5 m 087G1360 qp 25 m³/h / flanșă 300 mm 65 / 10 litri/impuls PN25 5 m 087G1361 qp 40 m³/h / flanșă 300 mm 80 / 100 litri/impuls PN25 5 m 087G1362 qp 60 m³/h / flanșă 360 mm 100 / 100 litri/impuls PN25 5 m 1) Aceste coduri reprezintă senzori de debit versiunea EN, cu alimentare cu energie externă. Pentru mai multe caracteristici ale fiecărui cod, luați legătura cu reprezentantul local Danfoss. Sunt disponibile mai multe coduri standard, referitoare la aplicația de răcire. Accesorii Racorduri Dimensiune (AGV x AGZ) Set Cod nr. R 1/2 x G ¾ B 1 buc. 087G6071 AGV AGZ Filetate R ¾ x G 1 B 1 buc. 087G6072 R 1 x G 1¼ B 1 buc. 087G6073 R 11/2 x G 2 B 1 buc. 087G VD.SH.M3.46 Danfoss 06/16 DEN-SMT/PL

3 Date tehnice Nominal q p [m 3 /h] 0, Maxim q s [m 3 /h] Debit Minim standard q i [l/h] Minim extins5) q i [l / h] La pornire [l/h] Diametru Nominal [mm] Presiunea de Maxim funcționare PN [bar] 16 / / / / / încălzire - alimentat cu baterie / ) încălzire - alimentat extern [ C] / răcire - alimentat cu baterie ) răcire - alimentat extern Mediu apă de circulație (ph: 7-10); dacă sunt utilizați aditivi, aceștia trebuie să îndeplinească specificațiile AGFW FW510 Pierdere de presiune La q p Δp [mbar] Lungime totală [mm] Valoarea Volum6) [l/imp.] 1 10 impulsului Mod testare [ml/imp.] Tensiune de alimentare cu baterie: 3,0 V c.c. Funcționare [U alimentare N ] alimentare externă: 3,0..5,5 V c.c. 2 ) Clasa de mediu EN 1434 clasa C / MID clasa E2 + M2 Clasă de protecț. ie IP 54 (încălzire) / IP 65 (răcire) Temperatură ambiantă de funcționare C Temperatură ambiantă de depozitare C Umiditate ambiantă max. 93% umiditate rel. Qp m 3 /h continuu: Nominal q p [m 3 /h] Maxim q s [m 3 /h] Debit Standard minim q i [l/h] Minim extins 5) q i [l/h] 404) / ) / ) / ) / ) / 600 La pornire [l/h] Diametru Nominal [mm] Presiunea de Maxim funcționare PN [bar] 25 încălzire - alimentat cu baterie / ) încălzire - alimentat extern [ C] / răcire - alimentat cu baterie ) răcire - alimentat extern Mediu apă de circulație (ph: 7-10); dacă sunt utilizați aditivi, aceștia trebuie să îndeplinească specificațiile AGFW FW510 Pierdere de presiune La q p Δp [mbar] Lungime totală [mm] Valoarea Volum 6) [l/imp.] impulsului Mod testare [ml/imp.] Tensiune de alimentare cu baterie: 3,0 V c.c. Funcționare [U alimentare N ] alimentare externă: 3,0..5,5 V c.c. 2 ) Clasa de mediu EN 1434 clasa C / MID clasa E2 + M2 Clasa de protecție IP 54 (încălzire) / IP 65 (răcire) Temperatură ambiantă de funcționare C Temperatură ambiantă de depozitare C Umiditate ambiantă max. 93% umiditate rel. 1 ) Numai în conducte ascendente sau descendente sau la instalarea înclinată. 2 ) Pentru temperaturi medii peste 90 C, senzorul de debit trebuie echipat cu o sursă de alimentare externă. 4 ) Numai pentru instalarea orizontală. ⁵) Debit minim extins pentru domeniul dinamic de 1:250. Disponibile la cerere. 6 ) Valori standard ale impulsului DEN-SMT/PL VD.SH.M3.46 Danfoss 06/16 3

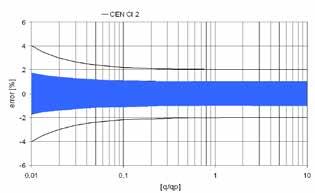

Graficul pierderii de presiune Precizie de măsurare Clasa 2 Pierdere de presiune [mbar] eroare [%] Debit [l/h] Funcție Alimentare cu energie Versiunea standard conține o baterie cu litiu de 3,0 V c.c. (max.

Caracteristica pentru alimentare cu energie ext.: - Alimentare cu energie 3,0... 5,5 V c.c.; - Consum de putere < 130 mah pe an; - Curent impuls < 10 ma.

4 Graficul pierderii de presiune Precizie de măsurare Clasa 2 Pierdere de presiune [mbar] eroare [%] Debit [l/h] Funcție Alimentare cu energie Versiunea standard conține o baterie cu litiu de 3,0 V c.c. (max. 90 C) cu o durată de viață de 11 ani (în funcție de configurație). De asemenea, este posibilă utilizarea unei surse de alimentare externe, de exemplu de la un calculator. Caracteristica pentru alimentare cu energie ext.: - Alimentare cu energie 3,0... 5,5 V c.c.; - Consum de putere < 130 mah pe an; - Curent impuls < 10 ma. Ieșire impuls Senzorul de debit are două ieșiri de impuls. - Ieșire impuls volum; - Ieșire pentru testare (ieșire impuls de înaltă rezoluție pentru laboratoarele de testare, limitată temporar) și pentru comunicații. Ieșirea pentru testare este o ieșire de impulsuri combinate. Acest lucru înseamnă că senzorul de debit poate emite un impuls de testare sau senzorul de debit poate comunica prin intermediul aceleiași ieșiri. Prin utilizarea unui adaptor, senzorul de debit poate fi citit cu software-ul IZAR@SET. Informațiile electrice pentru impulsurile de volum ale modelului pentru încălzire sunt următoarele: Ieșirea de impuls nu este galvanică în mod implicit. O ieșire galvanică de impuls este o opțiune disponibilă. Senzorul de debit are, în mod implicit, un cablu de impulsuri cu 4 pini, cu o lungime de 2,5 m. Lungimea maximă este 10 m. Specificația ieșirii de impuls: Alimentare cu baterie Ieșire impuls volum Fără izolație galvanică Izolație galvanică (standard) Alimentare cu energie Sarcină de contact UCE 30 V IC ma cu tensiune reziduală 0,5 V 3,0 V c.c. baterie UCE 30 V IC 1 ma cu tensiune reziduală 0,5 V Alimentare externă Fără izolație galvanică 3,0 5,5 V c.c. alimentare externă UCE 30 V IC ma cu tensiune reziduală 0,5 V Frecvență de ieșire Hz * 150 Hz Descriere impuls Open Collector Valori impuls Durată impuls 1 ml l (în funcție de qp) ms ± 10% durată impuls pauză impuls * 1 ml l (în funcție de qp) * ms ± 10% durată impuls pauză impuls Alocare cablu Conductor alb + impuls volum Conductor galben impuls testare / comunicații Conductor albastru MASĂ Conductor maro rezervat - impuls volum + alimentare cu energie * depinde de debitul mediu pe durata de viață a senzorului de debit, de durata impulsului și de valoarea impulsului. 4 VD.SH.M3.46 Danfoss 06/16 DEN-SMT/PL

Montarea Senzorul de debit este instalat fie pe conducta de temperatură ridicată, fie pe conducta de temperatură scăzută, conform indicațiilor de pe plăcuța de identificare.

După instalare, asigurați-vă întotdeauna că senzorul de debit este umplut cu lichid. Tronsoanele de liniștire din amonte și din aval de senzorul de debit nu sunt necesare.

5 Montarea Senzorul de debit este instalat fie pe conducta de temperatură ridicată, fie pe conducta de temperatură scăzută, conform indicațiilor de pe plăcuța de identificare. Senzorul de debit trebuie instalat astfel încât direcția de curgere să corespundă direcției săgeții de pe carcasa senzorului de debit. După instalare, asigurați-vă întotdeauna că senzorul de debit este umplut cu lichid. Tronsoanele de liniștire din amonte și din aval de senzorul de debit nu sunt necesare. Senzorul de debit poate fi instalat atât pe secțiuni de conductă orizontale, cât și verticale, dar de fiecare dată astfel încât să nu se poată acumula bule de aer în senzorul de debit. Recomandăm instalarea senzorului de debit într-o poziție înclinată (45 ). Verificați ca senzorul de debit să fie instalat suficient de departe de posibilele surse de interferențe electromagnetice (comutatoare, motoare electrice, lămpi fluorescente etc.). Se recomandă instalarea unor vane de izolare în amonte și aval de senzorul de debit, pentru a simplifica demontarea acestuia. Senzorul de debit trebuie instalat într-o poziție convenabilă pentru personalul de service și de exploatare. Cablare calculator de energie tip INFOCAL8 SONO 1500 CT Terminal INFOCAL 8 Vcc (maro)* 9 (+) Impuls (alb) 10 MASĂ (albastru) 11 ( ) albastru maro alb alb albastru galben maro * Conectare numai a modelului SONO 1500 CT cu alimentare externă DEN-SMT/PL VD.SH.M3.46 Danfoss 06/16 5

6 Dimensiuni Dimensiune nominală q p = 0,6 m³/ h q p = 1,5 m³/ h q p = 2,5 m³/ h q p = 3,5 m³/ h q p = 6 m³/ h q p = 10 m³/ h q p = 15 m³/ h q p = 25 m³/ h q p = 40 m³/ h q p = 60 m³/ h L [mm] L1 [mm] L2 [mm] B [mm] R [mm] H [mm] ,5 88,5 88,5 88,5 88,5 88, , h [mm] 14, , 5 14, , , , , , ,5 108 G¾B G1B G1B FL G¾B G1B G1B FL G1B G1B FL G1¼B FL FL G1¼B FL FL G2B FL FL FL FL FL AGZ AGV R1/2 R¾ R¾ - R1/2 R¾ R¾ - R¾ R¾ - R1 - - R1 - - R11/ D [mm] d [mm] F [mm] K [mm] Masă [kg] 0,76 0,85 0,96 2,75 0,76 0,85 0,96 2,75 0,85 0,96 2, , , ,4 7, 0 8,9 10,9 16,4 6 VD.SH.M3.46 Danfoss 06/16 DEN-SMT/PL

7 Dimensiuni, continuare Racorduri Dimensiune AGV AGZ Lungime L (mm) Lungime totală L 1 (mm) R 1/2 G ¾ B 35 44,5 AGV AGZ R ¾ G 1 B 47, 5 59 R 1 G 1¼ B 47, 5 60,5 L L1 R 11/2 G 2 B DEN-SMT/PL VD.SH.M3.46 Danfoss 06/16 7

8 8 VD.SH.M3.46 Produced by Danfoss A/S 06/16
