APLICAȚII Calculatorul este un calculator cu două canale pentru măsurarea energiei termice din sistemele de încălzire și climatizare.

Este foarte potrivit pentru zonele industriale.

Având în vedere varietatea de funcții suplimentare, este de asemenea foarte bine pregătit pentru cerințele viitoare.

debit, 2 pentru măsurarea energiei; 4 intrări de temperatură, pentru măsurarea cu 2 sau 4 fire; 2 intrări analogice; 4 ieșiri analogice

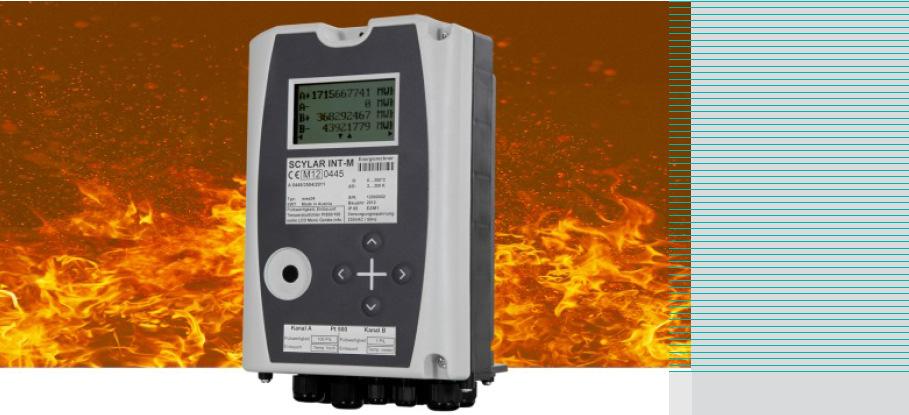

1 APLICAȚII Calculatorul este un calculator cu două canale pentru măsurarea energiei termice din sistemele de încălzire și climatizare. Include funcțiile a două calculatoare. Se pot face 2 măsurători de energie independente în același timp folosind un singur calculator. Este foarte potrivit pentru zonele industriale. Datele relevante de facturare, din mediile de încălzire locale și termoficare, pot fi calculate cu o foarte mare precizie. Având în vedere varietatea de funcții suplimentare, este de asemenea foarte bine pregătit pentru cerințele viitoare. CARACTERISTICI Aplicație pentru încălzire, climatizare sau calculator climatic; Calculatorul întrunește cerințele EN 1434; 4 intrări de debit, 2 pentru măsurarea energiei; 4 intrări de temperatură, pentru măsurarea cu 2 sau 4 fire; 2 intrări analogice; 4 ieșiri analogice active pentru 0/4 20mA; 4 ieșire de impuls; 1 interfață M-Bus; 1 interfață optică; 1 interfață USB; 1 ieșire de releu; 4 sloturi adiționale pentru modulele de extensie (al 2-lea modul M-Bus); Memorie interval programabilă; Toate ajustările de bază sunt selectabile folosind cele 4 butoane;

2 GENERAL Tip Calculator Număr măsurări energie mwz04 2 canale calculator de încălzire sau climatizare 2 măsurări de energie independente Tip protecție IP 65 Alimentare 230 VAC Puls volum khz max Valoare puls p/l la Senzor temperatură Pt 100 sau Pt : depinde de tipul generatorului de puls 2 : depinde de mărimea senzorului de debit CARACTERISTICI Clasa ambientală C după EN 1434 Temperatura ambientală o C 5 55 Temperatura de depozitare o C Condiție ambientală Mecanică: Clasă M1 Condiție ambientală Electromagnetic: Clasă E2 INTRĂRI DE TEMPERATURĂ Opțiune intrare pentru R0 și factorii a și b. Compensație termo-electrică 24 Bit ADC. Rază temperatură absolut o C -50 la Diferență temperatură absolut K ΔT min < / ΔT max 350 Eroare măsurare temperatură Max o C ± 0.04 Acuratețe ΔT Normal K Ciclu de măsurare sec 1 Rază temperatură Diferență temperatură o C K ΔT min 3 / ΔT max 300 Tip senzor temperatură Pt 100 sau Pt 500 Măsurare temperatură 2 sau 4 fire până la 100 m pentru măsurarea în 4 fire

3 INTRARE DE DEBIT Compatibil cu contact REED, Open Collector, Open Emitter, NAMUR, CMOS/TTL Sharky 473, BR 571, BR572. Identificare cu semnal stare sau Namur- steps Ciclu măsurare sec 1 Debit max. m 3 /h Putere max. MW Valoare puls p/l la Lățime puls min. µs 50 Reed debounced Hz 30 Open Collector Hz Open Emitter Hz CMOS/TTL Hz Namur Hz Fără identificare 200 Namur Hz Cu identificare 100 Senzor ieșire activ Hz Alimentare senzor V / ma 8.2 ; 5.0/3.6 2 INTRĂRI ANALOG e.g.: pentru senzor presiune sau umiditate Acuratețe măsurare % 1 Semnal intrare ma 0 (4)-20 Alimentare ma 25 la semnal intrare 0 (4)-20 ma Semnal intrare V 0 (2) 10 Alimentare V la semnal intrare 0 (2) 10 ma 4 IEȘIRI ANALOG ACTIVE 0/4 20 Ma, izolate galvanic Putere, Debit, VL, RL și ΔT Capacitate Ω 500 Curent ieșire ma 0 20 Curent ieșire ma 4 20 Depășire ma IEȘIRI IMPULS Izolate galvanic Frecvență schimb max Hz 500 Voltaj intrare max V 40 Curent max ma 100

4 1 IEȘIRE - RELEU Frecvență schimb Hz 1 Voltaj intrare max V 40 Curent max ma 1 IEȘIRE COMUNICAȚIE Interfață M-Bus * 1 buc 1 unitate Interfață optică * 1 buc ZVEI Interfață USB * 1 buc USB 2.0 Sloturi extensie * 4 buc Pentru module opționale e.g. : al doilea modul M-BUS *: - Opțiune rată baud: 300 la 9600 bauds - Adresară primară sau secundară - Protocol selectabil: M-Bus, EN Telegramă răspuns selectabilă ALIMENTARE Alimentare 230 VAC / 50 Hz Alimentare la cerere VAC / 60 Hz Alimentare la cerere 2 24 VAC / 50 Hz Intrare maximă alimentare VA 17.5 DISPLAY Unitate energie Unitate volum m 2 I US Gcal Ft 2 Unitate temperatură kwh-mwh-gwh-mj-gj-tj-kbtu-gbtu-mcal-gcal-tcal o C o F K Valori totale Valori afișate Display grafic 54x428 cu meniu text și lumină de fundal Energie Putere Volum Debit Temperatură și altele CLASE Clasă protecție IP 65 Intrare cablu 4 buc PG7 (max. 6 buc.) Intrare cablu 3 buc PG11 (max. 6 buc.)

DISPOZITIV Tarif 8 Deadlines 12 Memorie interval 60 Baterie puffer Clasă ambientală Temperatura de stocare Ecranaj Schimb calibrare Viață fără sursă alimentare > 6 ani C -25.

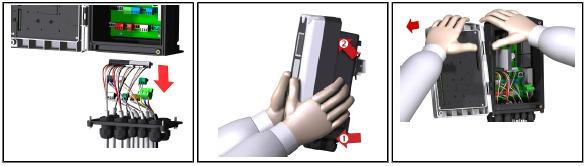

5 DISPOZITIV Tarif 8 Deadlines 12 Memorie interval 60 Baterie puffer Clasă ambientală Temperatura de stocare Ecranaj Schimb calibrare Viață fără sursă alimentare > 6 ani C o C (durată baterie: -10 o C...>3ani; -25 o >1an) EMC Acuratețe măsurare EN 1434 DIMENSIUNI Separate ușoară față de partea de sus și cea de jos sau simpla indepărtare a conectorilor daporită sistemului de tragere, placă de conexiune detașabilă, montaj cu șină Lungime totală L mm 39.6 Lățime calculator B mm 159 Înălțime H mm 115 SCHIMBARE - VERIFICARE În cazul în care calculatorul trebuie schimbat (după terminarea perioadei de verificare) acest lucru se poate realiza ușor urmând cățiva pași simpli. - Simpla deconectare via sistem plug - Îndepărtarea placii de conectare - Îndepărtare capac șină fixare - Sau simpla separare de partea de sus a parții de jos
