1 CAIET DE SARCINI PENTRU Echipamente testare si monitorizare sisteme fotovoltaice DATA EVENIMENTULUI 2014 Aprobat DIRECTOR GENERAL Prof. dr. Wilhelm Kappel BAZA JURIDICĂ 1

2 Achiziționarea se face în baza următoarelor acte normative: - OUG nr. 34 din 19 aprilie 2006 cu modificările și completările ulterioare, privind atribuirea contractelor de achiziție publică, a contractelor de concesiune de lucrări publice și a contractelor de concesiune de servicii, publicată în Monitorul Oficial nr. 418 din 15 mai 2006; - HG nr. 925 din 19 iulie 2006 cu modificările și completările ulterioare, pentru aprobarea normelor de aplicare a prevederilor referitoare la atribuirea contractelor de achiziție publică din OUG nr. 34 din 19 aprilie 2006, privind atribuirea contractelor de achiziție publică, a contractelor de concesiune de lucrări publice și a contractelor de concesiune de servicii, publicată în Monitorul Oficial nr. 625 din 20 iulie 2006; - Legea nr. 337 din 17 iulie 2006 pentru aprobarea OUG nr. 34 din 19 aprilie 2006 privind atribuirea contractelor de achiziție publică, a contractelor de concesiune de lucrări publice și a contractelor de concesiune de servicii, publicată în Monitorul Oficial nr. 625 din 20 iulie 2006; - HG nr din 27 septembrie 2006 privind completarea HG nr. 925 din 19 iulie 2006 pentru aprobarea normelor de aplicare a prevederilor referitoare la atribuirea contractelor de achiziție publică din OUG nr. 34 din 19 aprilie 2006 privind atribuirea contractelor de achiziție publică, a contractelor de concesiune de lucrări publice și a contractelor de concesiune de servicii. OBIECTUL SELECȚIEI DE CERERE DE OFERTE Codul CPV principal corespunzator obiectului de achiziție este: A. CONDIȚII DE ELIGIBILITATE A OFERTEI Cerințele de eligibilitate din prezentul caiet de sarcini sunt minimale, obligatorii si eliminatorii. Ofertele care nu indeplinesc aceste cerințe sunt declarate neconforme (Art. 36(2)a din HG 925/2006). A1. DOMENIUL DE UTILIZARE Domeniul principal este gestionarea inteligenta a energiei si eficienta autoconsumului in sistemelefotovoltaice Exista doua tipuri de sisteme fotovoltaice: 1.1. Sisteme conectate la retea In sistemele conectate la retea energia generata poate fi introdusa integral in reteaua electrica. Pentru aceste sisteme se obtin subventii sub forma de Certificate verzi sau preturi reglementate.instalarea acestor sisteme este limitata de capacitatea de preluare a energiei retelelor existente. Dezvoltarea pe scara larga a sistemelor fotovoltaice este posibila prin utilizarea unei parti din energia generata pentru autoconsum in aplicatii rezidentiale, comerciale sau industriale Sisteme autonome O alta metoda de dezvoltare pe scara larga a sistemelor fotovoltaice este realizarea de sisteme autonome. Acestea pot fi microretele autonome cu surse regenerabile sau sisteme autonome pure fotovoltaice care se preteaza la utilizarea in sisteme mobile. Obiective: In aceasta situatie energia suplimentara este introdusa in retea. Aceste sisteme sunt utile pentru reducerea sarcinilor pe reteaua electrica si reducerea pierderilor pe transmisie. Imbunatatirea eficientei autoconsumului este scopul principal al acetor aplicatii. Aceste metode include realizarea unui Echilibru intre generare si consum la nivel zilnic, sezonal si anual A2. CARACTERISTICI TEHNICE SI FUNCTIONALE MINIME PENTRU ELIGIBILITATEA OFERTEI 2.1. Sistem fotovoltaic bazic cu conectare la retea cu autoconsum Sistem A Schema electrica prezentata mai jos cuprinde toate componentele mai putin acestui sistem. Prin intermediul Portal Internet, Controlerul Home Manager (CHM) oferă diverse facilitati pentru controlul sarcinii, cum ar fi informații despre starea actuală, bilanțurile energetice, previziunile pentru generarea fotovoltaica (PV), și acțiuni recomandate. În plus, CHM poate controla sarcini în mod automat în cazul în care acestea sunt conectate la cu interfață cu comunicare adecvată. CHM impreuna cu prizele controlate de radio formează nucleul soluției de bază pentru gestionarea inteligentă a energiei și oferă următoarele funcții: crearea unor prognoze de productie PV, crearea unor profiluri de consum de sarcini,transmisia datelor catre Portal Internet, limitarea puterii active injectate daca este necesar, controlul automat al consumatorilor prin prizele controlate Radio. 2

3 Fig.1. Schema electrica a Sistemului A Componentele Sistemului A cu principalele caracteristici sunt urmatoarele: 1. Generator fotovoltaic Puterea totala achizitionata este de 4,8kW. Vor fi livrate 20 module cu caracteristicile atasate: Caracteristicile modulelor fotovoltaice: randament si eficienta foarte mare de conversie a energiei (>18%) cadru robust din aluminiu cu orificii pentru instalare rapida celule HIT fabricate din siliciu monocristalin acoperit cu un strat subtire de siliciu amorf sticla cu strat antireflexiv si antihidrofobic care imbunatateste autocuratarea incapsulare avansata cu EVA cu triplu-strat, indeplineste cele mai stricte cerinte de siguranta pentru functionare la tensiune inalta diode bypass pentru a minimiza pierderea de putere din cauza umbririi Aplicatii: sisteme conectate la retea, sisteme de pompare a apei, purificare a apei, iluminat, sisteme fotovoltaice individuale, sisteme de iluminat stradal, de semnalizare trafic rurier, alimentare facilitati medicale in zone indepartate, statii repetoare radio/microunde, incarcarea bateriilor Specificatii tehnice tipice: Puterea maxima Pmax [Wp] 240 Toleranta [%] +10/-5 Curentul la puterea maxima Imp [A] 5,51 Tensiunea la puterea maxima Vmp [V] 43,7 Curentul de scurtcircuit Isc [A] 5,85 Tensiunea de mers in gol Voc [V] 52,4 Coeficientul Temperatura pentru Pmax [%/ C] -0,29 Coeficientul Temperatura pentru Voc [V/ C]

4 Coeficientul Temperatura pentru Isc [ma/ C] 1.75 Tensiune Maxima Sistem [V] 1000 Dimensiuni [mm] 1580x798x35 Greutate [kg] 15 Garantie produs: 10 ani Garantie liniara de putere: % din puterea nominala: 10 ani % din puterea nominala: 25 ani Generatorul fotovoltaic al sistemului A are puterea de 3,84kWp corespunzator la16 module de cate 240W montate portret, 8 module in serie in sir si 2 siruri in paralel, pe acoperisul cladirii.acesta contine un cofret de jonctiune(tablou electric) corespunzator unui generator cu doua siruri de module. Acesta este utilizat la cuplarea generatorului fotovoltaic cu invertorul. Tabloul electric contine urmatoarele componente: Intrerupator de curent continuu cu 4 poli si caracteristici nominale 16A/1000V Doua Separatoare manuale pentru sigurante fuzibile CH 10 gpv cu cate 2 sigurante fuzibile CH 10 gpv, 15A, 1000V DC (10x38) fiecare pentru protectie la scurtcircuit. Sau echivalent sigurante automate de curent continuu. Doua descarcatoare de tensiune pentru 600V sau1000v maxima si curent nominal de descarcare 20kA pentru protectie la supratensiune si traznete. (Conform Standarde utilizate IEC pentru sisteme fotovoltaice pe acoperisul locuintelor si IEC pentru sigurante fuzibile). 2. Invertor solar monofazat, cu putere 4kW Caracteristicile invertorului sunt urmatoarele: Intrare (CC) Putere. CC max (@ cos φ = 1) 4200 W Tensiune max. 750 V Domeniu tensiune MPP(Max. Power Point) / Tensiune nominala 175 V 500 V / 400 V Tensiune minima / Tensiune initiala 125 V / 150 V Curent electric max.intrarea A / intrarea B 15 A / 15 A Curent max. pe sir PV intrare A / intrare B 15 A / 15 A Numarul intrarilor MPP independente / siruri pe intrare MPP 2 / A:2; B:2 Iesire (CA) Putere nominala (@ 230 V, 50 Hz) 4000 W Putere aparenta max VA Tensiune nominala / domeniu variatie 220 V, 230 V, 240 V / 180 V 280 V Frecventa curentului / Domeniu variatie 50 Hz /50Hz + (-5 Hz Hz) Frecventa nominala / Tensiunea nominala retelei 50 Hz / 230 V Curent maxim de iesire 22 A Factor de putere 1 Domeniu ajustare factor putere 0,8 supraexcitare... 0,8 subexcitare Faza de retea conectata / faze conectate 1 / 1 Eficienta Eficienta Max. / Eficienta Europeana 97 % / 96.4 % 4

5 Protectie Dispozitiv deconectare CC Monitoring legare la pamant / monitorizare retea Protectie la inversare polaritate CC / Protectie la scurt circuit CA Clasa de protectie (conform IEC 62103) / categorie de supratensiune(conform IEC ) te Generale Dimensiuni(L / H / l) / / I / III 490 / 519 / 185 mm Masa 26 kg Temperatura de operare - 25 C C Zgomot emis (tipic) 25 db (A) Autoconsum (noapte) 1 W Topologie Fara transformator Racire Convectie Grad de protectie (conform IEC 60529) IP65 Categorie climatica (conform IEC ) 4K4H Umiditate relativa maxima (fara condensare) 100 % Caracteristici Conexiune CC SUNCLIX Conexiune CA Terminal Spring clamp Display Grafic Interfata: RS485 / Bluetooth / speedwire opt. / / Certificate si avize CE, VDE , C10/11, VDE-AR-N Contor electronic de energie standard monofazat clasa B (SREN 50470) pentru energie activa si pentru energie reactiva ( SREN ), comunicare (SR EN-62056) optica Caracteristici (tipice sau echivalente): Valori nominale: - Tipul contorului: monofazat, 1 sistem, 2 fire - Tensiune nominală: 230 V (220 V; 240 V), % - Frecvența nominală: Hz - Curent de baza: 5; 10 A - Curent maxim: 30; 60; 80 A - Suprasarcină maximă: 1600% Precizie: - Clasa: 1(2) (SR EN , SR EN ) - Baza de timp: max. 0,.5 s/zi (SR EN ) Caracteristici climatice: - Domeniu de temperatură operațional: C - Temperatura de transport și depozitare: C Marimi masurate si afisate: Energie activa (4 tarife si totala) Putere maxima Ceas intern si calendar 4. Tablou electric distributie cu sigurante automate corespunzatoare Componente principale: 5

6 Siguranta automata de CA de protectie invertor la scutrcircuit: cu caracteristici: cu poli 1+N, de 32A, Capacitate de intrerupere=10ka, Caracteristica B sau echivalent Sigurante automate de CA (curent alternativ) pentru toti consumatorii folositi in sistem. Sigurantele automate au caracteristicile ( cu 2 poli): 1buc. x 40A, 6buc. x 16A, 4 buc x 10A. Cofretul va avea cel putin 12 module. 5. Contor inteligent de energie cu caracteristicile urmatoare: Comunicatie Distanta maxima Intrare Tensiune nominala Frecventa Curent nominal Start curent T ambientala Speedwire 10/100Mbit/s 100m 230V/400V 50Hz±5% 5A/63A < 25mA C C Umiditate relativa 5% 95% Clasa de protectie (IEC 62103) II Grad protectie (IEC60529) IP2X Acuratete la masurare < 2W 6. SPD Descarcator de CA Sistemul contine si un descarcator de CA cu 2 poli pentru tensiune de 240Vca si curent nominal de 20kA pentru protectia la supratensiune si traznet a invertorului, precum si cleme de lagatura pentru cabluri (SPD-sourge protection device). (Conform Standarde utilizate IEC pentru sisteme fotovoltaice pe acoperisul locuintelor si IEC pentru sigurante fuzibile) 7. Router. Se recomanda o conexiune permanenta la Internet cu un Router care suporta o semnatura a adreselor IP (DHCP Dynamic Host Configuration Protocol). 8. Controler Solar Home Manager. Caracteristici tehnice: Controler Solar Home Manager Comunicatii Comunicatie invertor Comunicatie Portal Internet Conexiuni Bluetooth / Speedwire Ethernet 6

7 Invertor Invertor Ethernet 10 / 100 Mbit, RJ45 Contor inteligent Trei 2 x 4-pole plugs pentru S0 sau D0 optic Numar Max. de Dispozitive conectatedevices Total 16 Numai invertoare 12 Numai prize 10 Domeniu Max. Radio Bluetooth in conditii fara camp Pana la 100 m (poate fi extins) Speedwire 100 m Tensiune alimentare Tensiunea de alimentare Externa Tensiune intrare 100 V 240 V CA; 50 Hz Consum putere < 6 W (max W) Conditii de operare Temperatura 25 C +60 C Grad de protectie (conform cu EN IEC 60529) IP20 Umiditatea relativa 5 % % Sistem stocare date Stocare maxima 5 zile te generale Dimensiuni (L / H / l)/ Masa 170 / 124,5 / 41,5 mm / 0,22 kg Stare Display 2 LED-uri Alte caracteristici Operare Via Portal Internet Accesorii Prize controlate radio prin Bluetooth, Tehnologie Wireless(10buc) pct. 13 Control Wireless si masurare energie consumate de sarcini si cresterea domeniului Bluetooth Tensiune de intrare 100 V 240 V Curent max. 16A Puterea maxima la comutator cu sarcina rezistiva 3680W Contor inteligent de energie (pct.5) Bidirectional cu interfata Speedwire 9. Portal Internet. Este interfata utilizatorului a Controlerului Solar Home Manager. SHM trimite date catre Portal adica datele citite de pe contoarele de energie si invertoare PV. Conexiunea cu Portalul se realizeaza prin Router. Caracteristicile acestuia sunt: Informatii centrala fotovoltaica-cef Descriere Comparatii anuale Bilant energetic Prezentare CEF Software Recomandate Prezentare proprietati cheie ale CEF Eficienta pe perioada de operare Prezentare energie preluata, inrodusa in retea, si autoconsum( cu ajutorul SHM Proprietati si parametri ai coponentelor CEF Internet Explorer versiunea 9, Firefox versiunea 5, Google Chrome versiune 14, Safari versiune 5, Opera versiune 11 7

8 Other ta Logger Smartphone Managementul CEF Cont pe Internet Portal Proiect Pagini standard Pagini personalizate Module pagini Visualizarea eficientei si valorilor masurate Tipuri de diagrame Tabele Perioade de timp Monitorizare Comparare invertoare Monitorizare comunicatii Rapoarte de stare a CEF Raport informare Rapoarte cu evenimente Format Raport Individual Acces Publicare pagini specifice Rolul utilizatorilor JavaScript si cookies enabled Solar Home Manager iphone si Android Pasword Pagini automate pentru monitorizare si prezentare O varietate de formulare pentru constructia paginii Tabele, diagrame, imagini, texte, prezentare performante CEF (CO 2, date economice, energii) Sunt alese 6 tipuri de diagrame pentru prezentare optima a eficientei si valorilor masurate, grafice, prelucrare date, si diagrame XY Grafice individuale De la 5 minute la 1 an, intervale selectabile Automatic si comparare eficiente pentru cele in functiune si alarme transmise prin Monitorizare continua si alarme pentru conectarea intre Portal Internet si Solar Home Manager Rapoarte zilnice sau lunare privind eficiente energetice, maximizare iesire, date economice, reducere CO 2, a pagina autodefinita poate fi trimisa de la Portal Internet prin . Rapoarte orare sau zilnice de informare cu efecte, erori cu continut personalizat. Text, PDF, HTML Acces la Portal Internet prin utilizatori Internet, ideal pentru prezentari personalizate pe site-uri Web personale. Se aloca roluri de guest, standard user, installer and plant administrator pentru a identifica personalul cu drepturi de vizualizare si configurare. 10. Contor electronic standard bidirectional sau doua contoare independente. Standard pentru curent monofazat. Similare cu cele de la pozitia Nr Retea monofazata 230V CA. 12. Solar senzor Set 8

9 te tehnice ta logger comunicatii RS485 sau Power Injector with Bluetooth Interfete ta logger si Power Injector 1x SMACOM / terminale Domeniu maxim comunicatii RS m Power Injector cu Bluetooth 100 m Alimentare Alimentare prin RS485 Power Injector Power Injector cu Bluetooth Tensiune de intrare 100 V 240 V CA, 50Hz Consum < 1 W Conditii operare Temperatura 25 C C Grad protectie (conform EN 60529) IP65 te Generale Dimensiuni (W / H / D) in mm 120 / 50 / 90 Masa 500 g Montare Exterior Alte caracteristici Operare Garantie Accesorii Montura Wind sensor Montura pentru wind sensor PT100 sensor temperatura ambient PT100 sensor temperatura modul RS485 Power Injector Power-Injector cu Bluetooth Cu ta Logger Interfata 5 ani 13. Prize controlate Radio (10 buc) 14. Consumatoare controlabile: Aspirator reincarcabil (P<100W), fier de calcat(p<2600w), cuptor cu microunde(p<1000w), televizor TV( LED, diagonala>80cm, Full HD, P),minisistem audio(p<500w),dvd Player( P<100W) rasnita cafea(p<200w), prajitor paine(p<1000w), storcator fructe legume(p<1000w), filtru de cafea(p<1100w) (putere totala virtuala simultana aprox. 8000W si consum max. 5kWh/zi) 15. Consumatori necontrolabili. Laptop 9

10 16. Solar View este dispozitivul de afisare a parametrilor sistemelor fotovoltaice Communicatii Invertor PC Numar dispozitive maxim Bluetooth SDHC card (micro SD) Bluetooth Max. 12 Domeniu maxim Bluetooth conditii de camp deschis Sursa de tensiune Sursa Tensiune intrare Consum putere Conditii de operare Pana la 100 m (poate fi extins cu Bluetooth Repeater) Sursa externa la priza 90 V 240 V, 50 Hz Tipic 3,75 W, max. 8 W Temperatura 0 C C Umiditate relativa 5 % % Grad de protectie (conform IEC 60529) Memorie Interna Externa te Generale Dimensiuni (L / H / l) cu suport Masa cu suport Locatie Software limbaj Alte Caracteristici Display Operare Accesorii incluse priza alimentare USB IP20 16 MB Card SDHC (microsd), max. 8 GB 152 / 109 / 25.,5 mm 0,293 kg Interior German, English, Italian, French, Dutch, Greek, Japanese 5 inch (12.75 cm), 16 milioane culori, resolutie 480 x 800 pixels Touch screen SMA Bluetooth Repeater Pentru extindere domeniu de comunicare Bluetooth- 10

11 11

12 2.2. Sistem flexibil cu management de sarcina si back-up in acumulatori, conectat la retea Sistem B Schema sistemului este prezentata mai jos: Fig.2 Sistemul B.Schema electrica Componentele sistemului au urmatoarele caracteristici: 1. Generator fotovoltaic format din 46 de module fotovoltaice instalate pe acoperisul cladirii. Puterea totala utila este de 48 module x 250W = 12kW la care se adauga 2 kw (rezerva) in total 14kW. Se achizitioneaza in total 56 Module de 250W cu puterea totala de 14 kw. Caracteristicile tipice pentru aceste module sunt: Caracteristicile electrice ( module cu 60 celule solare din siliciu policristalin cu dimensiuni 156mmx156mm) tipice: Putere nominala* 250W Toleranta in putere (0 4,99)W Eficienta modulului* >15,3% Tensiunea in gol* 37,1V * Conditii standard Curentul de scurt circuit* 8,92A de caracterizare: Radiatia Tensiune la putere maxima* 29,9V 1000W/m 2, Temperatura Curent la putere maxima * 8,35A modul: 25 0 C, Spectrul Solar Tensiune maxima sistem 1000V Simulat:AM1,5 te Curent max. siguranta 15A generale tipice: Dimensiuni: 1640 x 992 x 40 mm Masa : 19 kg Terminale cablu: sectiune: 4 mm 2, lungime 900 mm 12

13 Generatorul fotovoltaic contine si un cofret de jonctiune (tablou electric) corespunzator unui generator cu 3 siruri de cate 16 de module legat in serie pe acoperisul cladirii. Acesta este utilizat la cuplarea si decuplarea generatorului fotovoltaic cu invertorul. Componentele tabloului sunt: Trei Intrerupatoare de curent continuu cu 2 poli de 16A/1000Vcc (3 buc., cate 1 pentru fiecare invertor) Trei separatoare manuale cu cate 2 sigurante fuzibile pentru cele 3 siruri o tensiune maxima de 1000V si curent de 16A ( cate unul pentru cele doua invertoare).echivalent pot fi furnizate si mini sigurante automate. Generatorul include si trei descarcatoare de supratensiune pentru 1000V tensiune nominala si Curentul nominal de descarcare in impuls 15 25kA, montate foarte aproape de iesirea celor trei siruri de module pentru protectia la supratensiune si traznet corespunzator celor 3 invertoare. 2.Invertorul solar. Se achizitioneaza trei invertoare solare cu iesire monofazata cu putere nominala fiecare de 4000W. Caracteristicile acestora sunt: Intrare (CC) Putere. CC max (@ cos φ = 1) 4200 W Tensiune max. 750 V Domeniu tensiune MPP(Max. Power Point) / Tensiune nominala 175 V 500 V / 400 V Tensiune minima / Tensiune initiala 125 V / 150 V Curent electric max.intrarea A / intrarea B 15 A / 15 A Curent max. pe sir PV intrare A / intrare B 15 A / 15 A Numarul intrarilor MPP independente / siruri pe intrare MPP 2 / A:2; B:2 Iesire (CA) Putere nominala (@ 230 V, 50 Hz) 4000 W Putere aparenta max VA Tensiune nominala / domeniu variatie 220 V, 230 V, 240 V / 180 V 280 V Frecventa curentului / Domeniu variatie 50 Hz /50Hz + (-5 Hz Hz) Frecventa nominala / Tensiunea nominala retelei 50 Hz / 230 V Curent maxim de iesire 22 A Factor de putere 1 Domeniu ajustare factor putere 0,8 supraexcitare... 0,8 subexcitare Faza de retea conectata / faze conectate 1 / 1 Eficienta Eficienta Max. / Eficienta Europeana 97 % / 96.4 % Protectie Dispozitiv deconectare CC Monitoring legare la pamant / monitorizare retea / Protectie la inversare polaritate CC / Protectie la scurt circuit CA / Clasa de protectie (conform IEC 62103) / categorie de supratensiune(conform IEC ) I / III te Generale Dimensiuni(L / H / l) 490 / 519 / 185 mm Masa 26 kg 13

14 Temperatura de operare - 25 C C Zgomot emis (tipic) 25 db (A) Autoconsum (noapte) 1 W Topologie Fara transformator Racire Convectie Grad de protectie (conform IEC 60529) IP65 Categorie climatica (conform IEC ) 4K4H Umiditate relativa maxima (fara condensare) 100 % Caracteristici Conexiune CC SUNCLIX Conexiune CA Terminal Spring clamp Display Grafic Interfata: RS485 / Bluetooth / speedwire opt. / / Certificate si avize CE, VDE , C10/11, VDE-AR-N Contor de energie electronic bidirectional standard. Se pot folosi si doua contoare monodirectionale independente. Caracteristici tehnice tipice : Valori nominale: - Tensiunea nominală Un (V): 3x58/100 V... 3x240/416 V; 3x100 V... 3x416 V - Curentul nominal In (A): - 1 A, 5 A pentru contorul cu conectare prin transformator de curent - Curentul de bază Ib (A): - 5 A, 10 A pentru contorul cu conectare directă - Curentul maxim Imax (A) - 6 A, 10 A, 20 A pentru contor cu conectare prin transformatoare de curent -40 A, 60 A, 80 A, 100 A pentru contor cu conectare directă - Frecvența nominală, fn (Hz): 50 - Domeniu de frecvență (Hz): Constanta contorului (imp/kwh): 1000/5000/10000 Caracteristici de precizie și influențe: - clasa 0,5 S, pentru energie activă, conform IEC ; - clasa 1, 2, pentru energie activă, conform IEC ; - clasa 2, 3, pentru energie reactivă, conform IEC Caracteristici climatice: - Domeniul de temperatură: C - Limitele domeniului de temperatură: C 4. Tabloul electric de distributie contine tabloul propriuzis precum si: Trei sigurante automate, cu numarul de poli 1 +N, curentul de descarcare10ka,curentul nominal 16A si Caracteristica C Trei descarcatoare pentru partea de iesire a invertoarelor pentru protectie la supratensiuni cate unul pentru fiecare invertor cu caracteristicile urmatoare: 2 poli, curentul nominal de 20kA, tensiune nominala 240V,cu semnalizare de la distanta sau echivalent varistoare tip 1. Sistemul de sigurante automate de curent alternativ pentru toti consumatorii sistemului atat controlabili cat si necontrolabili. Sigurante automate incluse in oferta = 6buc. x 10A + 5buc. x 16A + 4buc. x 25A + 1buc. x 32A + 1buc x 40A, 17 buc. Cofretul va avea cel putin 36 de module. 14

15 5. Contor de energie inteligent: este un contor special accesoriu al solar home manager.. Caracteristicile acestuia sunt: Comunicatii Feldbus Speedwire, 10/100 Mbit/s Max. Radio Range Speedwire / Fast Ethernet 100 m Intrari (Tensiune and Curent) Tensiune nominala 230 V / 400 V Frecventa 50 Hz / ±5 % Curent nominal / Mxim 5 A / > 63 A via transformator extern de curent Curent de start < 25 ma Sectiune cablu 1,0 mm² 25 mm² Cuplu 2,0 Nm Operare Temperatura -25 C C (-13 F F) Temperatura destocare -25 C C (-13 F º F) Clasa protectie (conform IEC 62103) II Grad de protectie (conform IEC 60529) IP2X Umiditate relativa 5 % 95 % te generale Dimensiuni (L /H / l) 88 / 70 / 65 mm Unitati 4 Masa 0,3 kg Display 2 LED Autoconsum 2 W / Faza Precizie 1,5% 6. Comutator automat de transfer contine urmatoarele Componente principale conform schemei de mai jos: 15

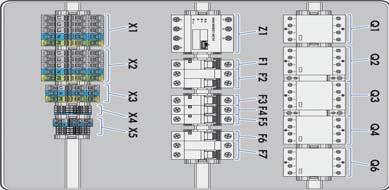

16 F1 Siguranta automata protectie cabluri masura: 16 A, tip B, 1-pol F2 Siguranta automata curent rezidual pentru sistem tip TT,1 buc. 40 A/0.03 A, 1-pol + N, tip A F3, F4 Siguranta automata protectie cuplare faze, 2buc., 32 A, tip C, 1-pol F5 Siguranta automata protectie Invertor Acumulator,1uc, 10 A, tip B, 1-pol F6 Siguranta automata protectie dispozitiv impamantare,1buc. 32 A,tip C, 1-pol F7 Siguranta automata 1buc., 40 A/0.03 A, 1-pol + N, tip A Q1 Contactor deconectare retea 1buc., 400 V, 63 A Q2 Contactor deconectare retea 1buc., 400 V, 63 A Q3 Contactor impamantare, 1buc. 400 V, 40 A Q4 Contactor impamantare 1buc., 400 V, 40 A Q6 Contactor cuplare faze 1buc. 400 V, 63 A X1(rigleta) cu Terminal cu 3-conductori, 3buc. 16 mm², 1-pol, 3 puncte de contact gri Terminal cu 3-conductori, 1buc. 16 mm², 1-pol, 3 puncte de contact albastru Terminal cu 3-conductori 1buc. 16 mm², 1-pol, 3 puncte de contact galben Terminal de capat cu 3-conductor 1buc. Grup marker pentru ultim terminal, 1buc. U Ltima pozitie, 1 buc. Latime 10mm X2(rigleta) Terminal cu 3-conductori 3buc. 16 mm², 1-pol, 3 puncte de contact gri Terminal cu 3-conductori, 1buc. 16 mm², 1-pol, 3 puncte de contact albastru Terminal cu 3-conductori 1buc. 16 mm², 1-pol, 3 puncte de contact galben verde Terminal de capat cu 3-conductor 1buc Grup marker pentru ultim terminal, 1buc U Ltima pozitie, 1 buc. Latime 10mm X3(rigleta) Terminal cu 3-conductori 1buc. 10 mm², 1-pol, 3 puncte de contact gri Terminal cu 3-conductori, 1buc. 10 mm², 1-pol, 3 puncte de contact albastru Terminal cu 3-conductori 1buc. 10 mm², 1-pol, 3 puncte de contact galben verde Terminal de capat cu 3-conductor 1buc Group marker carrier for end clamp 1 End clamp 1 Width: 10 mm X4 3-conductor through terminal mm², 1-pole, 3 contact points, gray 3-conductor through terminal mm², 1-pole, 3 contact points, blue End plate for through terminal, 3-conductor 1 Grup marker pentru ultim terminal, 1buc Ultima pozitie, 1 buc. Latime 10mm 7. Invertorul acumulatori este un invertor special cu urmatoarele caracteristici tehnice: Intrare CA (panou PV, retea, generator) Tensiune nominala / Domeniu tensiune Frecveta nominala / Domeniu frecventa permis Curent electric maxim Putere maxima Iesire AC (consumatori / retea autonoma) Tensiune nominala / Domeniu tensiune Frecventa nominala/ domeniu frecventa Putere nominala (la Unom / fnom / 25 C / cos ϕ = 1) Putere AC la 25 C pentru 30 min / 5 min / 3 sec Putere la 45 C 230 V / V ,5 V 50 Hz / 40 Hz Hz 50 A W 230 V / 202 V V 50 Hz / 45 Hz Hz 6000 W 8000 W / 9100 W / W 5430 W 16

17 Curent nominal/curent maxim 26 A / 120 A THD in tensiune / factor de putere < 4 % / Intrare CC in Acumulatori Tensiune nominal / Domeniu tensiune 48 V / 41 V V Curent maxim incarcare 140 A Curent nomiinal incarcare / Curent descarcare 115 A / 136 A Tip baterie/capacitate FLA, VRLA / 100 Ah Ah Control incarcare IUoU cu incarcare la saturatie si incarcare de egalizare Eficienta/ Autoconsum Eficienta maxima 96 % Autoconsum < 26 W / < 4 W Echipamente de protectie La Scurt circuit / La supratensiune / Termic/ descarcare adanca acumulator / Supratensiune conform IEC III te Generale Dimensiuni (LxHxl) 467 mm x 612 mm x 242 mm Masa 63 kg Temperatura de operare -25 C C Clasa protectie conform IEC I Categorie climatica IEC K6 Grad de protectie conform IEC IP54 Alte caracteristici/functii Operare si display / releu multifunctii Extern via SRC-20 / 2 Sisteme trifazice / Conexiune paralel / Calcul SOC/incarcare totala / incarcare egalizare // Senzor temperatura Garantie 5 ani Accesorii incluse Cablu Acumulatori / Siguranta Acumulator / Interfata SI-COMSMA (RS485) Contactor de suprasarcina / Masurare curent Acu (Shunt-uri / SI - 200A si Si 600A) RS 585+CAN Speedwire 8. Remote controler pentru Invertorul acumulator. Remote control-ul are functia de control a Invertorului acumulator din exterior. Poate fi utilizat pana la o distanta de 20 m de invertor. Caracteristicile sunt urmatoarele: Display si operare Display Operare Interfete Tensiune alimentare CC 4 x 20 caractere Intrerupator rotativ 12V (pentru inevertor Acu) 17

18 Curent nominal 200 ma Stocare te SD/MMC card cu 128 MB 1 GB Comunicatie RS422 Cablu de date CAT5e-FTP patch cable (2 x RJ45 plug) Lungime max. cablu 20 m te mecanice Dimensiuni (L/H/l) 225 x 140 x 65 mm Masa approx. 400 g Conditii operare Temperatura 0 C +50 C Protectie acc. to DIN EN IP 20 Certificare CE SRC-20 Accesorii SD/MMC card 128 MB (inclus) Cablu CAT5e-FTP, 5 m (inclus) 9. Siguranta fuzibila pentru protectie baterie si invertor. Inclusa in Oferta Invertor Acumulator 10. Acumulatori: cu urmatoarele caracteristici: Se prefera acumulatori cu gel de tip bloc de 12V OpzV Caracteristicile principale sunt: C 10 = 154Ah, C 100 = 200Ah Numar de cicluri pentru DOD = 50%, N = Dimesiuni pentru acumulator: 180Ah/12V; 380 x 205 x 383 mm, masa = 75,5Kg Se vor achizitiona 4 acumulatori pentru a obtine o baterie de acumulatori de 180Ah/48V, avand masa totala = 302kg 11. Prize controlate prin Radio pentru consumatori controlabili (10buc) 12. Consumatori controlabili: aspirator(p<2000w), masina de spalat rufe (P < 2500W), plita electrica vitroceramica,2 arzatoare ( P<4000W), hota electrica(p<300w), Aer conditionat cu invertor(24000btu,p<2500w), expresor de cafea (P<1500W), imprimanta A3(P<1000W), minisistem audio(p<500w). 13. Consumatori necontrolabili: combina frigorifica ( P < 1000W, Energia < 300kWh/an), calculatoare cu display(4sisteme) (consum<1500w,), laptop(<100w), imprimanta laser color A4(<500W), iluminat interior(p<1000w). 18

19 14. Routerul face legatura intre Controler Home Manager, Invertor Acumulator, Contor Inteligent si Portal internet. 15. Controler Solar Home manager este dispozitivul central al managementului sistemului fotovoltaic. Prin intermediul controlului radio la distanta acesta controleaza statia meteo, invertoarele, prizele controlabile Radio si dispozitivul Solar View Specificatii tehnice: Comunicatii Comunicatie invertor Bluetooth / Speedwire Comunicatie Portal Internet Ethernet Conexiuni Invertor Invertor Ethernet 10 / 100 Mbit, RJ45 Contor inteligent Trei 2 x 4-pole plugs pentru S0 sau D0 optic Numar max. de dispozitive conectate Total 16 Numai invertoare 12 Numai prize 10 Domeniu max. radio Bluetooth in conditii fara camp Pana la 100 m (poate fi extins) Speedwire 100 m Tensiune alimentare Tensiunea de alimentare Externa Tensiune intrare 100 V 240 V CA; 50 Hz Consum putere < 6 W (max. 14,3 W) Conditii de operare Temperatura 25 C +60 C Grad de protectie (conform IEC 60529) IP20 Umiditatea relativa 5 % % Sistem stocare date Stocare maxima 5 zile te generale Dimensiuni (L / H / l)/ Masa 170 / 124,5 / 41,5 mm / 0,22 kg Display 2 LED-uri Alte caracteristici Operare Via Portal Internet Accesorii 19

20 Prize controlate radio prin Bluetooth, Tehnologie Wireless(conf.pct.11) Tensiune de intrare Curent max. Puterea maxima la comutator cu sarcina rezistiva Contor Energie Inteligent (conf.pct.5) Control Wireless si masurare energie consumate de sarcini si cresterea domeniului Bluetooth 100 V 240 V 16A 3680W Trifazat, bidirectional cu interfata Speedwire 16. Portal internet 17. Contor de energie electronic bidirectional standard. Se pot folosi si doua contoare monodirectionale independente. Caracteristici tehnice tipice : Valori nominale: Tensiunea nominală Un (V): 3x58/100 V... 3x240; 3x100 V... 3x416 V - Curentul nominal In (A): - 1 A, 5 A pentru contorul cu conectare prin trasformator de curent - Curentul de bază Ib (A): - 5 A, 10 A pentru contorul cu conectare directă - Curentul maxim Imax (A) - 6 A, 10 A, 20 A pentru contor cu conectare prin transformatoare de curent -40 A, 60 A, 80 A, 100 A pentru contor cu conectare directă - Frecvența nominală, fn (Hz): 50 Domeniu de frecvență (Hz): Constanta contorului (imp/kwh): 1000/5000/10000 Caracteristici de precizie și influențe: - clasa 0,5 S, pentru energie activă, conform IEC ; - clasa 1, 2, pentru energie activă, conform IEC ; - clasa 2, 3, pentru energie reactivă, conform IEC Caracteristici climatice: - Domeniul de temperatură: C - Limitele domeniului de temperatură: C - Temperatura de transport și depozitare: C 18. Retea electrica trifazica 400Vca. 19. Solar Meteo Station. Statie solara cu urmatoarele caracteristici: Solar Meteo Station. Statia masoara radiatie solara, temperatura, presiune aer si umiditate relativa. Analizele si comparatiile intre diferite sisteme se realizeaza cu ajutorul Portal Internet. te tehnice Solar Meteo Station Comunicatii ta logger comunicatie Connexiuni Power Injector Domeniu maxim radio RS485 Tensiune alimentare Alimentare Tensiune intrare Conditii operare Temperatura Grad protectie (conform EN IEC RS485 cu SHM Lungime cablu 10 m 1200 m Sursa alimentare externa 100 V 240 V AC, 50 Hz -40 C C IP66 20

21 te generale Dimensiuni (inaltime)/ masa /diametru Montare Accessorii NTC sensor temperatura modul Sursa de alimentare externa 268 mm /1.3 kg /150 mm Exterior Standard Standard 20. Solar View Solar View este dispozitivul de afisare a parametrilor sistemelor fotovoltaice si are urmatoarele caracteristici: Communicatii Invertor PC Numar dispozitive maxim Bluetooth SDHC card (micro SD) Bluetooth Max. 12 Domeniu maxim Bluetooth conditii de camp deschis Sursa de tensiune Sursa Tensiune intrare Consum putere Conditii de operare Pana la 100 m (poate fi extins cu Bluetooth Repeater) Sursa externa la priza 90 V 240 V, 50 Hz Tipic 3,75 W, max. 8 W Temperatura 0 C C Umiditate relativa 5 % % Grad de protectie (conform IEC 60529) Memorie Interna Externa te Generale Dimensiuni (L / H / l) cu suport IP20 16 MB SDHC carte (microsd), max. 8 GB 152 / 109 / 25,5 mm Masa cu suport Locatie Software limbaj Alte Caracteristici Display Operare kg Interior German, English, Italian, French, Dutch, Greek, Japanese 5 inch (12,75 cm), 16 milioane culori, resolutie 480 x 800 pixeli Touch screen Accesorii incluse priza alimentare USB SMA Bluetooth Repeater Pentru extindere domeniu de comunicare Bluetooth Generatoarele sistemelor A si B vor fi montate pe acoperisul plan al unei cladiri la inaltimea de 15m.Sistemul A contine 16 module in doua siruri de opt module serie legate in paralel in montura portret. Sistemul B contine 2 siruri de cate 23 module de asemenea in pozitieportret. 21

22 Inclinatia fata de orizontala este de Oferta va include si structura metalica de fixare a modulelor. Oferta va contine de asemenea si sistemul de impamantare pentru cele 2 sisteme fotovoltaice. Oferta contine si echipamentele electrice (consumatori) specificati mai jos : Aspirator reincarcabil, fier de calcat, cuptor cu microunde, televizor TV,minisistem audio,dvd Player, rasnita cafea, prajitor paine, storcator fructe legume, filtru de cafea, aspirator, masina de spalat rufe, plita electrica vitroceramica, hota electrica, Aer conditionat cu invertor, expresor de cafea, minisistem audio, combina frigorifica Sistem fotovoltaic autonom mobil Sistemul contine urmatoarele componente: 1. Module fotovoltaice (din 72 celule din siliciu monocristalin cu dimensiunea de 125x125mm si cu parametri tipici de mai jos, eficienta >15,5%): Tensiune in gol (Voc), V 45,84 Tensiune maxima (Vm), V 36,97 Curent de scurtcircuit (Isc), A 5,70 Curent maxim (Imp), A 5,41 Putere maxima (Pmax) W 200 Eficienta, % 15,67 Dimensiuni (LxlxH), mm Masa, kg 15,76 Toleranta la putere maxima: 0 5W Cantitatea totala care trebuie achizitionata: Putere totala 2000Wp. (10 module x 200W). Generatorul fotovoltaic este compus din 4 module (800Wp) legate in paralel. 2. Invertor cu charger. Caracteristici tehnice: Tensiune nominala baterie 24V Domeniu tensiune intrare 19-34V Putere 25 C 2000VA Putere C 2400VA Eficienta maxima 94% Consum OFF/Stand by/on 1,4 / 1,6 / 9W Tensiune de iesire Sine wave 230Vac (+/- 2%) / Vac Fecventa de iesire 50 Hz ajustabil, 45-65Hz +/- 0.05% THD <2% Protectie la supratensiune si la scurtcircuit Deconectare automata, cu 3 porniri Proectie la supraincalzire Alarma inainte de oprire, cu pornire automata Charger baterie in 6 pasi ajustabili Control baterie (setare parametri initiali, care pot fi modificati cu RCC-02) te generale Contactor multifunctional ajustabil 2 contacte independente 16A, 250Vac Curent maxim pe releul de transfer 50 A Timp de transfer <15 ms Masa 16,2 kg Dimensiuni (hxlxl) 230x300x500 mm Grad protectie IP20 Conformitate EN , EN , EN 55014, EN 55022, EN , Dir. 89/336/EEC, LVD 22

23 73/23/EEC Domeniu temperatura C Nivel zgomot <40dB / <45dB Accesorii incluse Remote control RCC-02 Cablu comunicatie CAB-RJ Senzor temperatura baterie BTS-01 (3 m) Remote control RCM Acumulatori Bloc 12V OpzV 120 Acumulator cu placi tubulare cu gel (2 buc) Caracteristici tehnice: C 100 = 130Ah C 10 = 100Ah Dimensiuni (mm) = 272 x 205 x 383 Masa = 52,5kg 4.Tablou electric cu 4 bucati Sigurante automate de curent continuu fiecare cu 2 poli si caracteristici tipice 10A/440V sau echivalent. Tabloul electric va contine si 2 sigurante automate pentru consumatori cu caracteristicile urmatoare: 1 x 10A/230V si 1 x 16A/230V Sistem autonom nucleu microgrid Componentele principale sunt: 1.Generator fotovoltaic cuprinde module fotovoltaice (16 module cu 60 celule policristaline si puterea de 250 W), in total 4 kwp, cu urmatoatrele caracteristici: Putere nominala* 250 W Toleranta in putere (0 4,99) W Eficienta modulului* >15,3% Tensiunea in gol* 37,1V Curentul de scurt circuit* 8,92A Tensiune la putere maxima* 29,9V Curent la putere maxima * 8,35A Tensiune maxima sistem 1000V Curent max. siguranta 15A *Conditii standard de masurare. Cofret de jonctiune contine urmatoarele componente: Intrerupator de curent continuu cu 2 poli si caracteristici nominale 16A/1000V Un Separator manual pentru sigurante fuzibile CH 10 gpv cu cate 2 sigurante fuzibile CH 10 gpv, 16A, 1000V DC (10x38) fiecare pentru protectie la scurtcircuit. Sau echivalent sigurante automate de curent continuu. Un descarcator de tensiune pentru 600V sau1000v nominal si curent de descarcare 15kA 25kA pentru protectie la supratensiune si traznete (Conform Standarde utilizate IEC pentru sisteme fotovoltaice pe acoperisul locuintelor si IEC pentru sigurante fuzibile). 2. Invertor fotovoltaic cu urmatoarele caracteristici: Invertor solar Intrare (CC) 23

24 Putere. CC max cos φ = 1) 3200 W Tensiune max. 750 V Domeniu tensiune MPP(Max. Power Point) / Tensiune nominala 175 V 500 V / 400 V Tensiune minima / Tensiune initiala 125 V / 150 V Curent electric max.intrare A / intrare B 15 A / 15 A Curent max. pe sir PV intrare A / intrare B 15 A / 15 A Numarul intrarilor MPP independente / siruri pe intrare MPP 2 / A:2; B:2 Iesire (CA) Putere nominala (@ 230 V, 50 Hz) 3000 W Putere aparenta max VA Tensiune nominala / domeniu 220 V, 230 V, 240 V / 180 V 280 V Frecventa curentului / Domeniu 50 Hz, 60 Hz / -5 Hz Hz Frecventa nominala / Tensiunea nominala a retelei 50 Hz / 230 V Curent maxim de iesire 16 A Factor de putere 1 Domeniu ajustare factor putere 0.8 supraexcitare subexcitare Faza de retea conectata / faze conectate 1 / 1 Eficienta Eficienta Max. / Eficienta Europeana 97 % / 96 % Protectie Dispozitiv deconectare CC Monitoring legare la pamant / monitorizare retea / Protectie la inversare polaritate CC / Protectie la scurt circuit CA / / Clasa de protectie (conform IEC 62103) / categorie de supratensiune(conform IEC ) I / III te Generale Dimensions (W / H / D) 490 / 519 / 185 mm (19.3 / 20.4 / 7.3 inch) Weight 26 kg / 57.3 lb Temperatura de operare -25 C C Zgomot emis (tipic) 25 db(a) Autoconsum (noapte) 1 W Topologie Fara transformator Racire Convectie Grad de protectie (conform IEC 60529) IP65 Categorie climatica (conform IEC ) 4K4H Umiditate relativa maxima (fara condensare) 100 % Caracteristici Conexiune CC SUNCLIX Conexiune CA Terminal Spring clamp Display Grafic Interfata: RS485 / Bluetooth / speedwire opt. / / Garantie 5 ani Certificate si avize CE, VDE , C10/11, VDE-AR-N Invertor Acumulator Este invertorul care genereaza microreteaua. Caracteristicile acestuia sunt: Intrare CA(panouPV, retea, generator) Tensiune nominala / Domeniu tensiune 230 V / V V 24

25 Frecveta nominala / Domeniu frecventa permis 50 Hz / 40 Hz Hz Curent electric maxim 50 A Putere maxima W Iesire AC (consumatori / retea autonoma) Tensiune nominala / Domeniu tensiune 230 V / 202 V V Frecventa nominala/ domeniu frecventa 50 Hz / 45 Hz Hz Putere nominala (la Unom / fnom / 25 C / cos ϕ = 1) 4600 W Putere AC la 25 C pentru 30 min / 5 min / 3 sec W / W / W Putere la 45 C W Curent nominal/curent maxim 20 A / 120 A THD in tensiune / factor de putere < 4 % / Intrare CC in Acumulatori Tensiune nominala / Domeniu tensiune 48 V / 41 V V Curent maxim incarcare 110 A Curent nominal incarcare / Curent descarcare 90 A / 103 A Tip baterie /Capacitate FLA, VRLA / 100 Ah Ah Control incarcare IUoU cu incarcare la saturatie si incarcare de egalizare Eficienta/ Autoconsum Eficienta maxima 96 % Autoconsum < 26 W / < 4 W Echpamente de protectie La Scurt circuit / La supratensiune / Termic/ descarcare adanca acumulator / Supratensiune conform IEC III te Generale Dimensiuni (LxHxl) 467 x 612 x 242 mm Masa 63 kg Temperatura de operare -25 C C Clasa protectie conform IEC I Categorie climatica IEC K6 Grad de protectie conform IEC IP54 Alte caracteristici/functii Operare si display / releu multifunctii Extern via SRC-20 / 2 Sisteme trifazice / conexiune paralel / Calcul SOC/incarcare totala / incarcare egalizare // Senzor temperatura Acu Garantie 5 ani Accesorii incluse Cablu Acumulatori / Siguranta Acumulator / Interfata SI-COMSMA (RS485) Contactor de suprasarcina / Masurare curent Acu (Shunt-uri / SI 200A si Si 600A) Include soft spacializat ICONFIG10V SMA OffGrid Configurator: Program pentru proiectarea si simularea sistemelor autonome Incluse interfete de comunicare RS 585+CAN Speedwire 4. Remote controler pentru Invertor Acumulator. Remote controler-ul are functia de control a Invertorului Acumulatori din exterior. Poate fi utilizat pana la o distanta de 20m de invertor. 25

26 Caracteristicile sunt urmatoarele: Display si operare Display 4 x 20 caractere Operare Intrerupator rotativ Interfete Tensiune alimentare CC 12V (pentru inevertor Acu) Curent nominal 200 ma Stocare te SD/MMC card cu 128 MB 1 GB Comunicatie RS422 Cablu de date CAT5e-FTP patch cable (2 x RJ45 plug) Lungime max. cablu 20 m te mecanice Dimensiuni (L/H/l) 225 x 140 x 65 mm Masa approx. 400 g Conditii operare Temperatura 0 C +50 C Protectie acc. to DIN EN IP 20 Certificare CE SRC-20 Accesorii SD/MMC card 128 MB (inclus) Cablu CAT5e-FTP, 5 m (inclus) 5. Siguranta fuzibila pentru protectie Acumulator si invertor. Inclusa in Oferta Invertor Acumulator 6. Acumulatori cu urmatoarele caracteristici: Se prefera Acumulatori cu gel de tip Bloc de 12V OpzV. Caracteristicile principale sunt: C 10 = 154Ah, C 100 =200Ah Numar de cicluri pentru DOD = 50%, N =2500. Dimesiuni pentru Acumulator 180Ah/12V: 380 x 205 x 383, masa = 75.5Kg Se vor achizitiona 4 Acumulatori pentru a obtine o baterie de =acumulatori de 180Ah/48V, masa totala = 302kg 7. Controler Solar Home Manager Specificatii tehnice: Comunicatii Comunicatie invertor Bluetooth / Speedwire Comunicatie Portal Internet Ethernet Conexiuni Invertor Invertor Ethernet 10 / 100 Mbit, RJ45 Contor inteligent Trei 2 x 4-pole plugs pentru S0 sau D0 optic Numar max. de dispozitive conectate Total 16 Numai invertoare 12 Numai prize 10 Domeniu max. radio Bluetooth in conditii fara camp Pana la 100 m (poate fi extins) Speedwire 100 m Tensiune alimentare 26

27 Tensiunea de alimentare Externa Tensiune intrare 100 V 240 V CA; 50 Hz Consum putere < 6 W (max. 14,3 W) Conditii de operare Temperatura 25 C +60 C Grad de protectie (conform IEC 60529) IP20 Umiditatea relativa 5 % % Sistem stocare date Stocare maxima 5 zile te generale Dimensiuni (L / H / l)/ Masa 170 / 124,5 / 41,5 mm / 0,22 kg Display 2 LED-uri Alte caracteristici Operare Via Portal Internet Accesorii Prize controlate radio prin Bluetooth, Tehnologie Wireless(conf.pct.11) Control Wireless si masurare energie consumate de sarcini si cresterea domeniului Bluetooth Tensiune de intrare 100 V 240 V Curent max. 16A Puterea maxima la comutator cu sarcina rezistiva 3680W Contor Energie Inteligent (conf.pct.5) Trifazat, bidirectional cu interfata Speedwire 8. Statia solara meteo Solar Meteo Station. Statie solara cu urmatoarele caracteristici: Solar Meteo Station. Statia masoara radiatie solara, temperatura, presiune aer si umiditate relativa. Analizele si comparatiile intre diferite sisteme se realizeaza cu ajutorul Portal Internet. te tehnice Solar Meteo Station Comunicatii ta logger comunicatie RS485 cu SHM Connectiuni Power Injector 10 m cablu cu mufe Domeniu maxim radio RS m Tensiune alimentare Alimentare Sursa alimentare externa Tensiune intrare 100 V 240 V AC, 50 Hz Conditii operare Temperatura -40 C C Grad protectie (conform EN IEC IP66 te generale Inaltime/ Masa/Diametru 268 mm /1.3 kg /150 mm Montare Exterior Accessorii NTC sensor temperatura modul Standard Sursa de alimentare externa Standard 9.Solar View este dispozitivul de afisare a parametrilor sistemelor fotovoltaice si are urmatoarele caracteristici: 27

28 Communicatii Invertor Bluetooth PC SDHC card (micro SD) Numar dispozitive maxim Bluetooth Max. 12 Domeniu maxim Bluetooth conditii de camp deschis Pana la 100 m (poate fi extins cu Bluetooth Repeater) Sursa de tensiune Sursa Sursa externa la priza Tensiune intrare 90 V 240 V, 50 Hz Consum putere Tipic 3,75 W, max. 8 W Conditii de operare Temperatura 0 C C Umiditate relativa 5 % % Grad de protectie (conform IEC 60529) IP20 Memorie Interna 16 MB Externa SDHC carte (microsd), max. 8 GB te Generale Dimensiuni (L / H / l) cu suport 152 / 109 / 25,5 mm Masa cu suport Locatie Software limbaj Alte Caracteristici Display Operare kg Interior German, English, Italian, French, Dutch, Greek, Japanese 5 inch (12,75 cm), 16 milioane culori, resolutie 480 x 800 pixeli Touch screen Accesorii incluse priza alimentare USB SMA Bluetooth Repeater Pentru extindere domeniu de comunicare Bluetooth 10. Tablou electric pentru curent alternativ Contine: 1 siguranta automata cu poli 1+N,curent nominal 32A, curent de descarcare10ka pentru protectie la scurtcircuit Descarcator cu 2 poli 20kA nominal,240v cu semnalizare la distanta 4 sigurante automate pentru consumatori( 2 buc x10a, 1 x 16 A si 1 x 20A) 2.5 Echipamente pentru instalare sisteme fotovoltaice Echipamente de testare sisteme monosir 28

29 Echipamentul se livrează cu un set complet de comunicaţie, foarte folositor pentru trasmiterea măsurătorilor în instalaţiile mari. Modulul de transmitere la distanţă, permiterea transmiterea datelor în timp real până la 100m distanţă. SPECIFICAŢII TEHNICE Display LCD mare 5,7, 320x240, cu tratament anti reflexive Intrări Funcţii Domeniu Acurateţe Piranometru Măsurare radiatie solară W/m 2 ±2% Temperatură ambientală Sondă Pt C ±1%±1 C Temperatură Sondă Pt100 pentru măsurare C ±1%±1 C pe panou Tensiune cc 1 3 intrări 1000Vcc ±1% Curent cc 1 3 intrări 1400Acc ±1% Tensiune ca 1 3 intrări 600Vca ±1% Curent ca 1 3 intrări 3000Aca ±1% Funcţii Putere cc/ca Wcc / 1200Wca <2% Funcţii calculate Eficienţa panoului solar Eficienţă conversiei cc/ca a invertorului Inregistrator Până la 10 configuraţii Specificaţii generale Comunicare RS232 (unitatea la distanţă) + USB (la PC) Alimentare Acumulatori Li-Ion 220Vca Protecţie IP 67 (închis), IP 54 (deschis) Electrosecuritate IEC V Cat IV 1000V Cat III Dimensiuni 360 x 304 x 194 mm / 3 kg Sistemul contine: - carcasă IP67; - piranometru cu cablu de 5m; - Pt100 pentru temperatură ambientală, cu cablu de 3m ; - Pt100 pentru temperatură panou, cu cablu de 3m ; - 3 cleşti de curent ca ( Curent maxim 200A ca) si 3clesti (Curent maxim 3000A ca) - 1 cleşte de curent cc ( cleste cu curent max.200a cc) si 1 cleste cu curent 1400A cc - Set testere ; - Geantă de transport ; - Acumulatori ; - Certificat de calibrare pentru piranometru. - Unitate comandă la distanţă - Kit comunicare Bluetooth Echipament pentru testare sisteme multistring Echipamentul se livrează cu un set complet de comunicaţie, foarte folositor pentru trasmiterea măsurătorilor în instalaţiile mari. Modulul de transmitere la distanţă, permiterea transmiterea datelor în timp real până la 100m distanţă. SPECIFICAŢII TEHNICE : Display LCD mare 5,7, 320x240, cu tratament anti reflexive Intrări Funcţii Domeniu Acurateţe 29

30 Piranometru Măsurare radiatie solară W/m 2 ±2% Temperatură ambientală Sondă Pt C ±1%±1 C Temperatură Sondă Pt100 pentru măsurare C ±1%±1 C pe panou Tensiune cc 1 3 intrări 1000Vcc ±1% Curent cc 1 3 intrări 1400Acc ±1% Tensiune ca 1 3 intrări 600Vca ±1% Curent ca 1 3 intrări 3000Aca ±1% Funcţii Putere cc/ca Wcc / 1200Wca <2% Funcţii calculate Eficienţa panoului solar Eficienţă conversiei cc/ca a invertorului Inregistrator Până la 10 configuraţii Specificaţii generale Comunicare RS232 (unitatea la distanţă) + USB (la PC) Alimentare Acumulatori Li-Ion 220Vca Protecţie IP 67 (închis), IP 54 (deschis) Electrosecuritate IEC V Cat IV 1000V Cat III Dimensiuni 360 x 304 x 194 mm / 3 kg Sistemul contine componentele: carcasă IP67; - piranometru cu cablu de 5m; - Pt100 pentru temperatură ambientală, cu cablu de 3m ; - Pt100 pentru temperatură panou, cu cablu de 3m ; - 3 cleşti de curent ca (200A CA) si 3 clesti 3000A CA - 3 cleşti de curent cc( 200 A CC) si 3 clesti 1400A CC. - Set testere ; - Geantă de transport ; - Acumulatori ; - Certificat de calibrare pentru piranometru. - Unitate comandă la distanţă - Kit comunicare Bluetooth Caracterograf mobil Descriere produs: Masurari rapide si exacte s Permite identificarea simpla a erorilor / defectelor care afecteaza sistemele PV Instrument cu greutate redusa si foarte usor de manevrat Comunicare Wireless intre ANALYZER si SENSOR Permite masurarea temperaturii fara contact Masurarea celulelor monocristaline si policristaline Meniu usor de accesat prin afisajul touch screen 30

31 Domeniu larg de masurare: V si A Posibilitate de raportare prin emiterea de certificate de mentenanta Posibiliatate de comparare a performantelor sitemelor pe durata anilor de functionare Bateria inclusa asigura timp lung de functionare Instrumentul de masura si programuls software includ o baza de date de aprox/ 5000 de module Baza de date se actualizeaza fara costuri suplimentare Sistem de prindere rapida a senzorului de modulul solar Program software pentru conectare la PC inclus in pachetul de baza tele tehnice ale echipamentului SOLAR-ANALYZER Afisaj: 3.2 LCD color, touch screen (reolutie 240 x 320 pixeli, RGB) Functii de masurare: Digrama curent - tensiune, (curba caracteristica I-U), curentul de scurtcircuit, tensiunea in gol, putere, curent MPP, tensiune MPP Domeniu masurare tensiune: V Tensiune in gol (Uoc ): >5 V Rezolutie: 0.1 V Exactitate: ±1% Domeniu masurare curent: A Rezolutie: 0.01 A Exactitate: ±1% Masurarea curbei caracteristice: Durata aproximativa approx secunde Numarul punctelor de masura: max. 100 Valori calculate: Valori STC (curent scurt circuit, rwnaiunw in gol, MPP current, MPP voltage), putere MPP, factor de umplere, curba caracteristica ideala a producatorului Memorare: > 1000 curbe masurate. 1 GB memorie Carduri memorie SD recomandate: 1 GB... 4 GB Alimentare: Acumulator Lithium polymer (LiPo) 3.7 V, 2 Ah Incarcator: V, Hz, 0.2 A 12 V, 0.42 A (DC) Functie inchidere automata: Ajustabila 1 15 minute Siguranta pentru protectie interna: 6A, 1000 V DC, 38 x 10 mm Interfata: Comnicare PC - card de memorie SD/SDHC Comunicare cu modulul SOLAR-4000 SENSOR - wireless (ZigBee) Distanta de operare: max. 100 m in camp deschis Temperatura mediului ambiant: C Umiditate relativa (operare): <80 % RH Temperatura de stocare: C Umiditate relativa (stocare): <80 % RH Standard de protectie: IP 20 Clasa de protecte: Clasa II, izolatie continua, dublu intarita Standarde de siguranta: EN , EN Categorii de masurare: CAT II / 1000 V, CAT III / 600 V Altitudine de operare: 2000 m above sea level tele tehnice ale echipamentului SOLAR SENSOR Afisaj: LCD (2 lini, 16 caractere) Alb/Negru Functii de masurare: Iradianta globala, temperatura modulului, unghiul de inclinare Domeniul de masurare a Iradiantei: W/m² Rezolutie: 1 W/m² Precizie: ±5 % Celule de referinta: 1x celula monocristalina, 1x celula policristalina Domeniu masurare temperatura: C Modalitate masurare temperatura: Infararosu, fara contact Rezolutie: 0.1 C Precizie: ± 3 % 31

32 Domeniu masurare a unghiului de inclinare: 0 90 Rezolutie: 1 Precizie: ±5 % Durata memorare date: 1 ora (memorie volatila) Alimentare: Acumulator Lithium polymer (LiPo) 3.7 V, 1 Ah Incarcator: V, Hz, 0.2 A, 12 V, 0.42 A (CC) Interfata: Comunicare cu modulul SOLAR- ANALYZER - wireless (ZigBee) Distanta de operare: max. 100 m in camp deschis Temperatura mediului ambiant: C Umiditate relativa (operare): <80 % RH Temperatura de stocare: C Umiditate relativa (stocare): <80 % RH Standard de protectie: IP Aparat Testare module si retele Caracteristici principale 1. Măsurarea tensiunii: V cc 2. Măsurarea curentului (direct): A cc 3. Măsurarea rezistenţei de izolaţie Domeniu măsurare: MΩ Tensiune de test: 250 V / 500 V / 1000 V cc 4. Măsuratori defecte de izolaţie faţă de pământ: V cc 5. Testarea continuitatii legăturii de protecţie la impământare: Ω / > 200 ma 6. Curentul continuu de scurtcircuit 7. Test de polaritate 8. LCD cu iluminare 9. Compact şi robust Kit Instrumente de verificare instalatii fotovoltaice Instrument multifunctional pentru verificarea parametrilor, sigurantei si performantelor Instalatiilor fotovoltaice Functii principale: Teste de siguranta: Test de continuitate pentru conductori cu 200mA Test de isolatie la tensiuni de 250V,500V si 1000V CC Eficienta in curent continuu a instalatiei: Tensiune, Curent, Putere Radiatia solara Temperaturi ambiante si panou Citire parametri centrala fotovoltaica IP(5s-60m) Performante module/siruri: 32

33 Masurare Tensiune circuit deschis pana la 1000V Masurare Curent de scurtcircuit pana la 10A Determinare temperaturi Determinare unghi de incidenta radiatie Determinare radiatie solara Extrapolare date la conditii standard Accesorii incluse in ofertaa: Kit cu 4 cabluri tip banana + 4 aligator Kit cu 2 adaptoare compatibile cu conectori MC3 Kit cu 2 adaptoare compatibile cu conectori MC4 Traductor de curent A, diametru 30mm Software cu cablu optic/usb Geanta de transport Probe PT1000 pentru masuratori Celula de referinta solara Unitate de inregistrare si transmitere la distanta a radiatiei si temperaturilor Inclinometru mecanic 2.6 Luxmetru Descriere produs: Senzor de siliciu Functii: ta Hold si MAX Autoscalare sau scalare manuala Functie de oprire automata Functie auto zero Domeniu de masura: o 400, 4000, , lux o 40, 400, 4000, fc Rezolutie: o 0.1, 1, 10, 100 lux o 0.01, 0.1, 1, 10 fc Precizie: ±3% Dimensiunile instrumentului: 130 x 63 x 38 mm Oferta Include : Instrumentul ofertat, baterie de 9V,geanta de transport, manual de utilizare, toc de protectie, cablu USB, software pentru conectare la PC, certificat de calibrare. 2.7 Telemetru cu laser Specificatii masurare Domeniu de masura Exactitate Unitati de masura afisate Timpul de viata al bateriei 0.05 m m ± 1 mm m 5000 de masurari 33

34 Mod afisare pe 4 linii Afisaj LCD iluminat Memorie pentru masuratori 20 locatii Semnalizare audio Calcule prin Teorema lui Pitagora Dimensiuni 127 mm x 56 mm x 33 mm Greutate 328g Functii Functii matematice Sum, Dif, Min, Max Masurare continua Functii masurare unghiuri, pana la 45 Masurare arie Masurare volum Suma si Diferenta Minim / Maxim Busola electronica Inchidere automata Posibilitate de montare pe trepied Factor de protectie IP54 Include la livrare: Baterii de tip AAA, Husa de protectie, Manual de utilizare 2.8 Termohidrometru Caracteristicile instrumentului sunt: Masoara: o Temperatura o Umiditate o Aparitia condensului o Aparitia punctului de roua Caracteristici: Specificatii: Senzor capacitiv cu protectie proiectat pentru accesul in conductele de aer Functii Min / Max, ta Hold Functie Inchidere automata Alimentare: baterie 9 V; peste 150h de functionare Memorie pentru 99 de masuratori Capac de protectie pentru senzor Afisaj iluminat Alimentare: baterii 4 x1.5v; peste 200h de functionare Temperatura o Domeniu -20 C C; o Exactitate: C: ± 0.5 C, ± 1 C in rest o Rezolutie: 0.1 C o Durata de raspuns: 500ms Umiditate 34

35 o Domeniu: %; o Exactitate: %: ± 2.5%, ± 5.0 % in rest o Rezolutie: 0.1% RH o Durata de raspuns: 60s 2.9 Termometru IR Descriere produs: Specificatii: Domeniu de temperatura IR C Exactitate ±1% Timp de raspuns < 500ms Rezolutie optica 50:1 Distanta de masurare recomandata 7,5m Caracteristici: Vizare laser Laser punctiform Emisivitate Ajustabila Functie HOLD, 7 secunde Functii MIN/MAX Functii AVG/DIF Afisaj iluminat Alarma vizuala si acustica min/max Intrare sonda de temperatura Termocuplu tip K Domediu de temperatura pe termocuplu C, C cu sonda inclusa Memorie masurari 99 puncte Interfata pentru conectare la PC USB Software Fluke View Forms Geanta de transport Durata de viata a bateriei pana la 100 de ore Grad de protectie IP 54 Greutate 1,025 kg 2.10 KIT electronic Industrial Descriere produs: Produsul include: Multimetru wireless Modul de tensiune C.A. wireless 35

36 Trei (3) module de curent C.A. CNX i3000 iflex wireless Trei (3) sonde de curent iflex i flexibile Adaptor PC şi software pentru adaptor PC CNX pc3000 wireless Conductori de testare TL224 Conductori de testare TL175 Cleşti de tip crocodil AC175 Cleşti de tip crocodil AC285 Sistem de agatare magnetic (4 bucati) 2.11 Cleste de putere Caracteristici ale instrumentulu: Tip aparat măsura cleşte de măsurare a puterii Diametru max. cablu măsurat 58mm Afişaj afişaj LCD Interval măsurare tens. AC 1m...4/40/400/750V (max. 825V) Interval măsurare tens. DC 1m...4/40/400/750V (max. 825V) Interval măs. curent AC 10m...40/400/1400A Interval măs. curent DC 10m...40/400/2000A Măsurare putere activă 1W...4k/40k/400k/1200kW (pt. AC), 1W...4k/40k/400k/1650kW (pt. DC) Acurateţe măsurare putere activă ±(2,5% + 5 cifre) Măsurare putere pasivă 1VAR...4k/40k/400k/1200kVAR (AC), 1VAR...4k/40k/400k/1200kVAR (DC) Acurateţe măsurare putere pasivă ±(2,5% + 5 cifre) Măsurare putere aparentă 1VA...4k/40k/400k/1200kVA(pt. AC), 1VA...4k/40k/400k/1650kVA (pt. DC) Acurateţe măsurare putere aparentă ±(2,5% + 5 cifre) Măsurare tensiune cu ajutorul funcţiei de osciloscop 100m...4V/10V/20V/40V/100V/200V/400V/1000V Acurateţe măsurare tensiune, cu ajutorul funcţiei de osciloscop ±(2% + 1 pixel) Măsurare intensitate curent cu ajutorul funcţiei de osciloscop 1A...10A/20A/40A/100A/200A/400A/1000A/2000A Acurateţe măsurare intensitate curent, cu ajutorul funcţiei de ±(3% + 1 pixel) osciloscop Măsurare valori de vârf 40A/400A/2000A AC/DC (15Hz...1kHz) Timp de bază 2,5m/5m/10m/25/50ms/div Clasă etanşeitate IP40 Grad murdărire 2 Dimensiuni exterioare 300 x 98 x 52mm Greutate cu baterie 820g Sursă de alimentare 6 baterii 1,5V LR6 (AA) Conform cu norma EN V CAT III, EN V CAT IV Dotări standard incluse: cablu USB 36
