1 EL MADE IN ITALY design & production ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ σομπών πέλετ COMFORT PLUS CRYSTAL Rev 004

2 ΕΛΛΗΝΙΚΑ

3 ΠΡΟΣΟΧΗ ΟΙ ΕΠΙΦΑΝΕΙΕΣ ΜΠΟΡΕΙ ΝΑ ΑΝΑΠΤΥΞΟΥΝ ΥΨΗΛΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ! ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΝΤΑ ΓΑΝΤΙΑ ΠΡΟΣΤΑΣΙΑΣ! Κατά τη διάρκεια της καύσης απελευθερώνεται θερμική ενέργεια η οποία αυξάνει αισθητά τη θερμοκρασία των επιφανειών, των πορτών, των χειρολαβών, των εντολών, του γυαλιού, του σωλήνα καυσαερίων και, ενδεχομένως, του εμπρόσθιου τμήματος του προϊόντος. Αποφύγετε την επαφή των προαναφερθέντων τμημάτων, χωρίς να φοράτε την κατάλληλη ενδυμασία προστασίας (παρέχονται γάντια προστασίας). Ενημερώστε τα παιδιά για τους πιθανούς κινδύνους και κρατήστε τα μακριά από την εστία ενώ αυτή βρίσκεται σε λειτουργία. ΕΛΛΗΝΙΚΑ... 4 Προειδοποιήσεις... 4 Ασφάλεια... 4 Τακτική Συντήρηση... 6 ΕΓΚΑΤΑΣΤΑΣΗ... 7 ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ...7 ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΣΥΝΤΗΡΗΣΗ...7 ΕΓΚΑΤΑΣΤΑΣΗ Inserto COMFORT PLUS CRYSTAL... 9 Συναρμολόγηση με συρόμενη βάση...9 Inserto COMFORT PLUS CRYSTAL...9 Συναρμολόγηση με βάθρο (προαιρετικό)...10 Μπροστινό kit φόρτωσης πέλετ (προαιρετικό)...10 Αγωγοί ανακυκλοφορίας αέρα...10 Αφαίρεση ένθετου...1 Συναρμολόγηση πλαισίων...13 Πέλετ και πλήρωση...13 Ταλαντευμόμενος μπροστινός εκτροπέας...14 ΑΝΟΙΓΜΑ εκτροπέα...14 ΚΛΕΙΣΙΜΟ εκτροπέα...14 Πίνακας ελέγχου...15 Λεζάντα εικονιδίων οθόνης...15 Γενικό μενού...16 Βασικές οδηγίες...16 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ...17 Καθυστερημένη ενεργοποίηση σβησίματος...17 Τυπολογία και αντικατάσταση των μπαταριών...17 Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ...17 Συχνότητα δικτύου 50/ 60Hz...18 Ρύθμιση ώρας, ημέρας, μήνα και έτους...18 Ρύθμιση της γλώσσας...18 Λειτουργία και λογική μονάδα...19 Συμπληρωματικός θερμοστάτης (επιλογή)...0 USER MENU...0 Display...0 PELLET FEED REGULATION...0 V1 - FAN...1 STAND BY...1 KEYS LOCKED... V - Fun...3 reset...3 Enable chrono...3 Chrono...3 Παράδειγμα προγραμματισμού...4 Καθαρισμός και συντήρηση...5 συντήρηση...5 Καθαρισμός και συντήρηση με ευθύνη του χρήστη...5 Η ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΕΚΤΕΛΕΙΤΑΙ ΑΠΟ ΤΟΥΣ ΑΡΜΟΔΙΟΥΣ ΤΕΧΝΙΚΟΥΣ...9 ΕΚΤΟΣ ΧΡΗΣΗΣ (ΤΕΛΟΣ ΕΠΟΧΗΣ)...9 Εμφανίσεις...30 ΣΥΝΑΓΕΡΜΟΙ...30 ΟΡΟΙ ΕΓΓΥΗΣΗΣ...3 ΔΙΑΘΕΣΗ...34 ΕΛΛΗΝΙΚΑ 3

4 Σας ευχαριστούμε που επιλέξατε την εταιρεία μας. Το προϊόν μας είναι μια τέλεια λύση θέρμανσης που γεννήθηκε από την πιο προχωρημένη τεχνολογία με μια ποιότητα επεξεργασίας υψηλότατου επιπέδου και ένα design πάντα μοντέρνο, με σκοπό να ικανοποιεί πάντα με απόλυτη ασφάλεια την φανταστική αίσθηση που η θερμότητα της φλόγας μπορεί να σας δώσει. Προειδοποιήσεις Το παρόν εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο μέρος του προϊόντος: βεβαιωθείτε ότι υπάρχει πάντα μαζί με τη συσκευή ακόμη και σε περίπτωση εκχώρησης σε άλλο ιδιοκτήτη, χρήστη, ή μεταφοράς σε άλλο μέρος. Σε περίπτωση βλάβης ή απώλειας ζητήστε ένα άλλο αντίτυπο από την υπηρεσία τεχνικής υποστήριξης της περιοχής σας. Αυτό το προϊόν πρέπει να προορίζεται μόνο για τη χρήση για την οποία έχει σαφώς κατασκευαστεί. Αποκλείεται οποιαδήποτε άλλη υπευθυνότητα συμβατική και εξωσυμβατική του κατασκευαστή για ζημιές που προκαλούνται σε πρόσωπα, ζώα ή πράγματα, από λάθη εγκατάστασης, τακτικής συντήρησης και από ακατάλληλη χρήση. Η εγκατάσταση πρέπει να εκτελείται από ειδικευμένο και καταρτισμένο προσωπικό, το οποίο θα αναλάβει όλη την ευθύνη της οριστικής εγκατάστασης και της επακόλουθης καλής λειτουργίας του εγκατεστημένου προϊόντος Θα πρέπει να λάβετε υπόψη σας όλους τους εθνικούς, περιφερειακούς, επαρχιακούς και δημοτικούς νόμους και τα πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή, καθώς και τις οδηγίες που περιέχει το παρόν εγχειρίδιο. O κατασκευαστής δεν φέρει καμιά ευθύνη σε περίπτωση ελλιπούς τήρησης αυτών των προδιαγραφών. Μετά την αφαίρεση της συσκευασίας, βεβαιωθείτε για την ακεραιότητα και πληρότητα της συσκευής. Σε περίπτωση ασυμφωνίας, επικοινωνήστε με το μεταπωλητή από όπου αγοράσατε τη συσκευή. Όλα τα ηλεκτρικά συστατικά μέρη που αποτελούν τη συσκευή εξασφαλίζοντας τη σωστή λειτουργία θα πρέπει να αντικαθίστανται με γνήσια μέρη αποκλειστικά από ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ασφάλεια Η ΣΥΣΚΕΥΗ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΑΠΟ ΠΑΙΔΙΑ ΗΛΙΚΙΑΣ ΚΑΤΩ ΤΩΝ 8 ΕΤΩΝ Ή ΑΠΌ ΑΤΟΜΑ ΜΕ ΚΙΝΗΤΙΚΑ Ή ΔΙΑΝΟΗΤΙΚΑ ΠΡΟΒΛΗΜΑΤΑ. ΕΠΙΠΛΕΟΝ ΔΕΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΊΤΑΙ ΑΠΟ ΑΤΟΜΑ ΜΕ ΜΕΙΩΜΕΝΕΣ ΑΙΣΘΗΣΕΙΣ Ή ΧΩΡΙΣ ΕΜΠΕΙΡΙΑ ΚΑΙ ΓΝΩΣΕΙΣ -ΕΚΤΟΣ ΚΙ ΑΝ ΑΥΤΑ ΒΡΙΣΚΟΝΤΑΙ ΥΠΟ ΕΠΟΠΤΕΙΑ Ή ΕΧΟΥΝ ΚΑΤΑΝΟΗΣΕΙ ΠΡΟΗΓΟΥΜΕΝΩΣ ΤΟ ΣΥΝΟΛΟ ΤΩΝ ΥΠΟΔΕΙΞΕΩΝ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΣΥΣΚΕΥΗΣ 4 ΕΛΛΗΝΙΚΑ

5 ΟΙ ΕΡΓΑΣΙΕΣ ΚΑΘΑΡΙΟΤΗΤΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ ΚΑΙ ΟΧΙ ΑΠΟ ΠΑΙΔΙΑ, ΧΩΡΙΣ ΕΠΙΒΛΕΨΗ. Απαγορεύεται η χρήση της γεννήτριας από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές και διανοητικές ικανότητες ή χωρίς εμπειρία εκτός και αν επιβλέπονται ή εκπαιδεύονται ως προς τη χρήση της συσκευής από ένα άτομο υπεύθυνο για την ασφάλειά τους. ΜΗΝ ΤΡΑΒΑΤΕ, ΑΠΟΣΥΝΔΕΕΤΕ, ΣΥΣΤΡΕΦΕΤΕ ΤΑ ΚΑΛΩΔΙA ΠΟΥ ΠΡΟΕΞΕΧΟΥΝ ΑΠΟ ΤΟ ΠΡΟΪΟΝ ΑΚΟΜΑ ΚΑΙ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΑΥΤΟ ΕΙΝΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΗΛ. ΡΕΥΜΑΤΟΣ. Μην αγγίζετε τη γεννήτρια με γυμνά πόδια και με βρεγμένα ή υγρά μέρη του σώματος. Απαγορεύεται να τροποποιείται τις συσκευές ασφαλείας ή ρύθμισης χωρίς εξουσιοδότηση ή τις οδηγίες του κατασκευαστή. Μην τραβάτε, αποσυνδέετε ή στρίβετε τα ηλεκτρικά καλώδια που προεξέχουν από τη σόμπα ακόμη και είναι αποσυνδεδεμένη από το ηλεκτρικό ρεύμα. Συνίσταται η τοποθέτηση του ηλεκτρικού καλωδίου έτσι ώστε να μην έρχεται σε επαφή με τα ζεστά μέρη της συσκευής. Η πρίζα τροφοδοσίας πρέπει να είναι προσβάσιμη μετά την εγκατάσταση. Αποφεύγετε να κλείνετε ή να μειώνετε τις διαστάσεις των ανοιγμάτων αερισμού του χώρου εγκατάστασης, τα ανοίγματα αερισμού είναι απαραίτητα για τη σωστή καύση. Μην αφήνετε τα στοιχεία της συσκευασίας κοντά στα παιδιά ή σε άτομα με ειδικές ανάγκες χωρίς βοήθεια. Κατά την κανονική λειτουργία του προϊόντος η πόρτα της εστίας πρέπει να παραμένει πάντα κλειστή. Όταν η συσκευή λειτουργεί είναι ζεστή στην επαφή, συγκεκριμένα σε όλα τα εξωτερικά μέρη, για το λόγο αυτό συνίσταται ιδιαίτερη προσοχή. Ελέγχετε για την παρουσία τυχόν εμποδίων πριν ενεργοποιήσετε τη συσκευή μετά από μια μεγάλη περίοδο μη χρήσης της. Η γεννήτρια έχει σχεδιαστεί για να λειτουργεί σε όλες τις καιρικές συνθήκες, σε περίπτωση πολύ δυσμενών καιρικών συνθηκών (δυνατό άνεμο, παγετό) μπορεί να επέμβουν τα συστήματα ασφαλείας τα ΕΛΛΗΝΙΚΑ 5

6 οποία θα απενεργοποιήσουν τη γεννήτρια. Αν επισημανθεί κάτι τέτοιο επικοινωνήστε με την τεχνική υπηρεσία υποστήριξης και σε κάθε περίπτωση μην αποσυνδέσετε τα συστήματα ασφαλείας. Σε περίπτωση πυρκαγιάς του σωλήνα καπνοδόχου εξοπλιστείτε με τα κατάλληλα συστήματα για να καταπνίξετε τις φλόγες ή ζητήστε την επέμβαση της πυροσβεστικής υπηρεσίας. Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται ως αποτεφρωτήρας απορριμάτων. Μη χρησιμοποιείτε κανένα τύπο εύφλεκτου υγρού για την ανάφλεξη Στη φάση της πλήρωσης μη φέρνετε το σακί του πέλετ σε επαφή με το προϊόν Τα φαγεντιανά είναι προϊόντα υψηλής τεχνικής και ως εκ τούτου μπορεί να παρουσιάσουν πολύ μικρά σκασίματα, ρωγμές και χρωστικές ατέλειες. Αυτά τα χαρακτηριστικά είναι η απόδειξη της υψηλής ποιότητας. Το σμάλτο και τα φαγεντιανά, λόγω του διαφορετικού συντελεστή θερμικής διαστολής, παράγουν μικρο-ρωγμές (ράγισμα) που αποδεικνύουν την αυθεντικότητα. Για τον καθαρισμό των φαγεντιανών σας συμβουλεύουμε να χρησιμοποιείτε ένα στεγνό, μαλακό πανί. Αν χρησιμοποιείτε ένα οποιοδήποτε καθαριστικό ή υγρό, αυτό το τελευταίο μπορεί να εισχωρήσει στο εσωτερικό των κοιλωμάτων τονίζοντάς τα. ΔΕΔΟΜΕΝΟΥ ΟΤΙ ΤΟ ΠΡΟΪΟΝ ΜΠΟΡΕΙ ΝΑ ΑΝΑΨΕΙ ΑΥΤΟΝΟΜΑ ΜΕΣΩ ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗ, Ή ΑΠΟΜΑΚΡΥΣΜΕΝΑ ΜΕΣΩ ΤΩΝ ΕΙΔΙΚΩΝ ΕΦΑΡΜΟΓΩΝ, ΑΠΑΓΟΡΕΥΕΤΑΙ ΑΥΣΤΗΡΑ ΝΑ ΑΦΗΝΕΤΕ ΟΠΟΙΟΔΗΠΟΤΕ ΕΥΦΛΕΚΤΟ ΑΝΤΙΚΕΙΜΕΝΟ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΩΝ ΑΠΟΣΤΑΣΕΩΝ ΑΣΦΑΛΕΙΑΣ ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΗΝ ΕΤΙΚΕΤΑ ΜΕ ΤΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ. Τακτική Συντήρηση Σύμφωνα με το διάταγμα της Ιανουαρίου 008 Αρ. 37 άρθρο η τακτική συντήρηση περιλαμβάνει επεμβάσεις που στοχεύουν στο να περιορίζουν τη φθορά της κανονικής χρήσης, καθώς και την αντιμετώπιση ατυχημάτων που επιφέρουν την ανάγκη των πρώτων επεμβάσεων, οι οποίες ωστόσο δεν μεταβάλλουν τη δομή της εγκατάσταση όπου γίνεται η επέμβαση ή τον προορισμό της χρήσης σύμφωνα με τις απαιτήσεις των τεχνικών κανονισμών που ισχύουν και του εγχειριδίου χρήσης και συντήρησης του κατασκευαστή. 6 ΕΛΛΗΝΙΚΑ

7 ΕΓΚΑΤΑΣΤΑΣΗ Γενικά Τα καυσαέρια και οι υδραυλικές συνδέσεις θα πρέπει να εκτελούνται από εξειδικευμένο προσωπικό το οποίο θα πρέπει να εκδίδει τεκμηρίωση συμμόρφωσης της εγκατάστασης σύμφωνα με τους εθνικούς κανονισμούς. Ο εγκαταστάτης θα πρέπει να παραδώσει στον ιδιοκτήτη ή στο πρόσωπο που ενεργεί για αυτόν, σύμφωνα με την ισχύουσα νομοθεσία, τη δήλωση συμβατότητας της εγκατάστασης, που σχετίζεται με: 1) το εγχειρίδιο χρήσης και συντήρησης της συσκευής και των συστατικών μερών της εγκατάστασης (όπως για παράδειγμα αγωγοί διοχέτευσης καπνού, τζάκι, κλπ.), ) φωτοτυπία ή φωτογραφία της πλάκας τζακιού, 3) εγχειρίδιο εγκατάστασης (όπου προβλέπεται). Συνιστούμε στον εγκαταστάτη να ζητήσει απόδειξη της τεκμηρίωσης που έχει παραδοθεί και να τη φυλάξει μαζί με ένα αντίγραφο της τεχνικής τεκμηρίωσης σχετικά με την εγκατάσταση που έχει γίνει. Σε περίπτωση εγκατάστασης σε πολυκατοικία, θα πρέπει να ζητηθεί εκ των προτέρων η γνώμη του διαχειριστή. Όπου προβλέπεται πραγματοποιήστε έναν έλεγχο εκπομπών αερίων [καύσης] μετά την ολοκλήρωση της εγκατάστασης. Πιθανό σημείο λήψης θα πρέπει να πραγματοποιηθεί με στεγανό τρόπο. ΣΥΜΒΑΤΟΤΗΤΑ Απαγορεύεται η εγκατάσταση στο εσωτερικό χώρων όπου υπάρχει κίνδυνος πυρκαγιάς. Επίσης απαγορεύεται η εγκατάσταση στο εσωτερικό χώρων που προορίζονται για κατοικία όπου διαπιστώνονται οι εξής περιπτώσεις: 1. χώροι όπου υπάρχουν συσκευές υγρού καυσίμου συνεχούς ή ασυνεχούς λειτουργίας που λαμβάνουν τον αέρα καύσης από το χώρο όπου είναι εγκατεστημένες.. χώροι όπου υπάρχουν συσκευές αερίου τύπου B το οποίο προορίζεται για τη θέρμανση των δωματίων, με ή χωρίς παραγωγή ζεστού νερού για οικιακή χρήση καθώς και χώροι που είναι παρακείμενοι ή που επικοινωνούν με αυτούς. 3. χώροι όπου η μετρούμενη υποπίεση μεταξύ εξωτερικού και εσωτερικού περιβάλλοντος είναι μεγαλύτερη από 4 Pa. ΣΗΜ.: Η εγκατάσταση συσκευών στεγανού τύπου είναι δυνατή και στις περιπτώσεις που περιγράφονται στα σημεία 1,,3 της παρούσας παραγράφου. Εγκαταστάσεις σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες Σε μπάνιο, υπνοδωμάτια και γκαρσονιέρες επιτρέπεται αποκλειστικά η στεγανή εγκατάσταση ή συσκευές κλειστής εστίας με λήψη που διοχετεύεται από εξωτερικό αέρα καύσης. ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Οι επιφάνειες στήριξης ή/και τα σημεία υποστήριξης θα πρέπει να έχουν φέρουσα ικανότητα κατάλληλη να αντέξει το συνολικό βάρος της συσκευής, των αξεσουάρ και των επενδύσεων της ίδιας. Αν το πάτωμα είναι κατασκευασμένο από καύσιμο υλικό, σας συνιστούμε να χρησιμοποιείτε ένα άκαυστο υλικό προστασίας που προστατεύει το μπροστινό μέρος από τυχόν πτώση των καυσαερίων κατά το συνήθη καθαρισμό. Για τη σωστή λειτουργία, η γεννήτρια θα πρέπει να τοποθετείται σε αλφάδι. Συνιστάται οι πλευρικοί και οι πίσω τοίχοι, καθώς και η επιφάνεια στήριξης στο δάπεδο να είναι από άκαυστο υλικό. ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ Η εγκατάσταση του προϊόντος κοντά σε καύσιμα ή άλλα -ευαίσθητα σε υψηλές θερμοκρασίεςυλικά επιτρέπεται, αρκεί να τηρούνται οι ιδανικές αποστάσεις ασφαλείας, που υποδεικνύονται στη σχετική ετικέτα -ανατρέξτε στις πρώτες σελίδες εγχειριδίου (σελ.). Στην περίπτωση μη εύφλεκτων υλικών θα πρέπει να διατηρείτε μία απόσταση -πλευρικά ή πίσω από το προϊόν- 100 mm τουλάχιστον (χωρίς να ένθετα). Για τα προϊόντα εκείνα που διαθέτουν οπίσθιους αποστάτες η εγκατάσταση στο επίπεδο του τοίχου επιτρέπεται αποκλειστικά σε ό,τι αφορά το πίσω μέρος του. Εγκατάσταση ένθετων Σε περίπτωση εγκατάστασης ένθετων, θα πρέπει να απαγορεύεται η πρόσβαση στα εσωτερικά μέρη της συσκευής και κατά τη διάρκεια της αφαίρεσης δεν θα πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτροφόρα μέρη. Οποιαδήποτε καλωδίωση όπως για παράδειγμα το καλώδιο τροφοδοσίας ή οι αισθητήρες περιβάλλοντος θα πρέπει να τοποθετούνται με τρόπο ούτως ώστε να μην καταστρέφονται κατά τη διάρκεια της μετακίνησης του ένθετου ή να έρχονται σε επαφή με τα θερμά μέρη. Σε περίπτωση εγκατάστασης σε αίθριο που είναι κατασκευασμένο από εύφλεκτο υλικό θα πρέπει να λάβετε όλα τα μέτρα ασφαλείας που υποδεικνύονται από τα πρότυπα εγκατάστασης. ΕΞΑΕΡΙΣΜΟΣ ΚΑΙ ΑΕΡΙΣΜΟΣ ΤΩΝ ΧΩΡΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ Σε περίπτωση μονάδας μη ερμητικού τύπου και/ή εγκατάστασης μη ερμητικής ο εξαερισμός θα πρέπει να εκτελείται με βάση την ελάχιστη επιφάνεια που αναφέρεται παρακάτω: Κατηγορίες των συσκευών Πρότυπο αναφοράς Ποσοστό του τμήματος σαφές άνοιγμα ανάλογα με το τμήμα εξόδου των καπνών της συσκευής πλάκα προστασίας Λήψη αέρα Θα πρέπει να λάβετε υπόψη σας όλους τους νόμους και τα εθνικά, περιφερειακά, επαρχιακά και δημοτικά πρότυπα που ισχύουν στη χώρα στην οποία εγκαθίσταται η συσκευή καθώς και τις οδηγίες που περιέχονται στο εν λόγω εγχειρίδιο χρήσης. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΣΥΝΤΗΡΗΣΗ Για την έκτακτη συντήρηση του προϊόντος μπορεί να χρειαστεί να το απομακρύνετε από τους παρακείμενους τοίχους. Αυτή η ενέργεια πρέπει να εκτελείται από τεχνικό που ειδικεύεται στην αποσύνδεση των αγωγών εκκένωσης των προϊόντων της καύσης και στη μετέπειτα σύνδεσή τους. Για τις γεννήτριες που είναι συνδεδεμένες στην υδραυλική εγκατάσταση θα πρέπει να υπάρχει σύνδεση μεταξύ της ίδιας της εγκατάστασης και του προϊόντος τέτοια ώστε, στο στάδιο έκτακτης συντήρησης, που εκτελείται από ειδικευμένο τεχνικό, να είναι δυνατή η μετακίνηση της γεννήτριας κατά τουλάχιστον 1 μέτρο από τους παρακείμενους τοίχους. Ελάχιστη καθαρή τιμή ανοίγματος αγωγού αερισμού Σόμπες pellet UNI EN cm² Λέβητες UNI EN % 100 cm² Σε κάθε περίπτωση, συμπεριλαμβανομένης της παρουσίας απορροφητήρων και/ή εγκαταστάσεων ελεγχόμενου αναγκαστικού εξαερισμού, η διαφορά πίεσης μεταξύ των χώρων τοποθέτησης της μονάδας και του εξωτερικού χώρου θα πρέπει να έχει πάντα τιμή ίση ή μικρότερη από 4 Pa. ΕΛΛΗΝΙΚΑ 7

8 Αν υπάρχουν συσκευές αερίου τύπου Β με διακεκομμένη λειτουργία που δεν προορίζονται για θέρμανση θα πρέπει να υπάρχει ένα άνοιγμα αερισμού ή/ και εξαερισμού. Οι αεραγωγοί πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να προστατεύονται με σχάρες, μεταλλικά δίχτυα, κλπ., χωρίς να μειώνεται ωστόσο το χρήσιμο σαφές τμήμα. να κατασκευάζονται με τρόπο ώστε καθιστούν δυνατές τις εργασίες της συντήρησης, να τοποθετούνται με τέτοιο τρόπο ώστε να μην υπάρχει περίπτωση να φράξουν, Η εισροή του καθαρού αμόλυντου αέρα μπορεί να ληφθεί ακόμη και σε χώρους παρακείμενους σε εκείνο της εγκατάστασης (έμμεσος αερισμός και εξαερισμός) εφόσον η εισροή αυτή μπορεί να επιτευχθεί ελεύθερα μέσω μόνιμων ανοιγμάτων που επικοινωνούν με έξω. Ο παρακείμενος χώρος δεν πρέπει να χρησιμοποιείται ως γκαράζ, αποθήκη εύφλεκτων υλικών ή δραστηριοτήτων με κίνδυνο πυρκαγιάς, μπάνιο, υπνοδωμάτιο ή ως κοινόχρηστος χώρος της κατοικίας. ΚΑΥΣΑΡΕΡΙΑ Η γεννήτρια θερμότητας λειτουργεί υπό υποπίεση και είναι εξοπλισμένη με ανεμιστήρα στην έξοδο για την αποβολή των καπνών. Το σύστημα εξάτμισης θα πρέπει να είναι μοναδικό για τη γεννήτρια, δεν επιτρέπονται εκκενώσεις σε καπνοδόχο από κοινού με άλλες συσκευές. Τα εξαρτήματα του συστήματος απαγωγής καπνού πρέπει να επιλέγονται σε σχέση με τον τύπο της συσκευής που πρόκειται να εγκατασταθεί σύμφωνα με: UNI/ TS 1178 σε περίπτωση μεταλλικών καπνοδόχων, ιδίως σε σχέση με τα όσα αναφέρονται στην περιγραφή, UNI EN και UNI EN , UNI EN 1457,.-UNI EN 1806: σε περίπτωση μη μεταλλικών καπνοδόχων. Το μήκος του οριζόντιου τμήματος θα πρέπει να είναι ελάχιστο και σε καμιά περίπτωση δεν πρέπει να υπερβαίνει τα 3 μέτρα, με μια ελάχιστη κλίση του 3% προς τα πάνω. Ο αριθμός των αλλαγών κατεύθυνσης συμπεριλαμβανομένου εκείνου που οφείλεται στη χρήση του στοιχείου σε "Τ" δεν πρέπει να είναι ανώτερο του 4. Θα χρειαστεί να προβλέψετε για μια σύνδεση "Τ" με καπάκι για τη συγκέντρωση των συμπυκνωμάτων στη βάση του κάθετου τμήματος. Απαιτείται, αν η εξάτμιση δεν ταιριάζει σε μια υπάρχουσα καπνοδόχο, ένα κάθετο τμήμα με ένα αντιανεμικό τερματικό ( UNI 10683). Ο κάθετος αγωγός μπορεί να είναι εσωτερικά ή εξωτερικά του κτιρίου. Αν το κανάλι καπνού τοποθετείται σε μια υπάρχουσα καπνοδόχο, θα πρέπει να είναι πιστοποιημένη για τα στερεά καύσιμα. Αν το κανάλι καπνού είναι εξωτερικά του κτιρίου θα πρέπει να είναι πάντα μονωμένο. Τα κανάλια καπνού θα πρέπει να διαθέτουν τουλάχιστον μια υποδοχή στεγανότητας για τυχόν δειγματοληψίες καπνού. Όλα τα τμήματα του αγωγού καπνών θα πρέπει να επιθεωρούνται. Θα πρέπει να προβλεφθούν ανοίγματα επιθεώρησης για τον καθαρισμό. Στην περίπτωση που θερμοκρασία των καυσαερίων είναι χαμηλότερη των 160 C [+ τη θερμοκρασία περιβάλλοντος] λόγω υψηλής απόδοσης θα πρέπει να είναι τελείως ανθεκτική στην υγρασία (ανατρέξτε στα τεχνικά δεδομένα). Ένα σύστημα απαγωγής καπνού που δεν τηρεί τα προηγούμενα σημεία ή που, γενικά, δεν συμμορφώνεται με τις απαιτήσεις, μπορεί να αποτελέσει αιτία φαινομένων συμπύκνωσης στο εσωτερικό του. ΑΠΟΛΗΞΗ ΚΑΠΝΟΔΟΧΟΥ Οι απολήξεις καπνοδόχου πρέπει να πληρούν τις ακόλουθες απαιτήσεις: να έχουν χρήσιμο τμήμα εξόδου όχι μικρότερο από το διπλάσιο του τζακιού/διασωληνωμένο σύστημα στο οποίο έχει εισαχθεί. να διαμορφώνονται έτσι ώστε να εμποδίζεται η διείσδυση της βροχής και του χιονιού στο τζάκι/διασωληνωμένο σύστημα, να κατασκευάζονται με τρόπο έτσι ώστε, ακόμη και στην περίπτωση ανέμων παντός κατεύθυνσης και κλίσης, να εξασφαλίζεται η εκκένωση των προϊόντων της καύσης Παραδείγματα σωστής σύνδεσης στο τζάκι Προστασία από τη βροχή και τον άνεμο Προστασία από τη βροχή και τον άνεμο Μονωμένος σωλήνας καπνοδόχου Max 3 mt Σύνδεση σε "T" αντισυμπύκνωσης με καπάκι επιθεώρησης 3-5% Σύνδεση σε "T"με καπάκι επιθεώρησης Σύνδεση σε μονωμένο "T" με καπάκι επιθεώρησης ΣΥΝΔΕΣΗ με το ηλεκτρικό δίκτυο. Η γεννήτρια παρέχεται με καλώδιο ηλεκτρικής τροφοδοσίας που θα πρέπει να συνδέεται σε πρίζα των 30V 50 Hz, κατά προτίμηση με μαγνητοθερμικό διακόπτη. Η ηλεκτρική πρίζα θα πρέπει να είναι εύκολα προσβάσιμη. Η ηλεκτρική εγκατάσταση θα πρέπει να είναι έγκυρη. Ελέγξτε ιδιαίτερα την αποτελεσματικότητα του κυκλώματος γείωσης. Μια μη κατάλληλη γείωση της εγκατάστασης μπορεί να προκαλέσει δυσλειτουργία για την οποία ο κατασκευαστής δεν φέρει καμία ευθύνη. Διακυμάνσεις της τροφοδοσίας μεγαλύτερες του 10% μπορεί να προκαλέσουν δυσλειτουργίες στο προϊόν. 8 ΕΛΛΗΝΙΚΑ

9 ΕΓΚΑΤΑΣΤΑΣΗ Inserto COMFORT PLUS CRYSTAL Το ένθετο παρέχεται με μια συρόμενη σιδερένια βάση που επιτρέπει την εγκατάστασή του σε τζάκι που ήδη υπάρχει. Αυτή η συρόμενη βάση επιτρέπει την εύκολη αφαίρεση του ένθετου είτε για τη φόρτωση του πέλετ στο εσωτερικό της δεξαμενής είτε για ενδεχόμενες εργασίες συντήρησης ή καθαρισμού στο τέλος της σεζόν. Σε περίπτωση που δεν υπάρχει καπνοδόχος μπορείτε να την κατασκευάσετε χρησιμοποιώντας το ένθετο βαθρο πόρτας (kit προαιρετικό). Αυτό το τελευταίο έχει την ιδιότητα να στερεώνει το ένθετο στο πάτωμα. C B F Περιγραφή συστατικών μερών: A. Αγωγός αναρρόφησης πρωτογενούς αέρα B. Αγωγός εκκένωσης καπνών C. Πλαίσιο προσαρμογής D. Συρόμενη βάση και σιδηροτροχιά E. Πρίζα λήψης ρεύματος F. Αγωγός διοχέτευσης Συναρμολόγηση με συρόμενη βάση E D A Πάρτε τη συρόμενη βάση και τοποθετήστε την στην καπνοδόχο που ήδη υπάρχει. Με μια κιμωλία σημειώστε τις οπές μπλοκαρίσματος της βάσης στο επίπεδο του τζακιού. Ανοίξτε τις οπές για τα ένθετα χάλυβα σε επέκταση 8 mm. Ανοίξτε μια οπή 60 mm στο ύψος του αεραγωγού. Φροντίστε για μια ηλεκτρική πρίζα στο πίσω μέρος του ένθετου έτσι ώστε να υπάρχει πρόσβαση στην πρίζα μετά την εκτέλεση της εγκατάστασης. Στερεώστε τη βάση με τις βίδες μπλοκαρίσματος. Εκτελέστε τη σύνδεση της εκκένωσης των καπνών και της πρίζας ακολουθώντας τα βήματα που αναφέρθηκαν παραπάνω. Πάρτε το ένθετο, δώστε κλίση έτσι ώστε οι τροχοί να εισχωρήσουν στις ειδικές σιδηροτροχιές, σύρετέ το μέχρι η σύζευξη καπνών να έχει εισέλθει πλήρως στο κουτί μεταφοράς καπνών. Inserto COMFORT PLUS CRYSTAL Για το μοντέλο Inserto COMFORT PLUS CRYSTAL υπάρχει η υποχρεωτική διοχέτευση του ζεστού αέρα. Στο πίσω μέρος υπάρχει ένα κάλυμμα το οποίο θα πρέπει υποχρεωτικά να αφαιρείται και να συνδέεται η διοχέτευση. F. Αγωγός διοχέτευσης ΕΛΛΗΝΙΚΑ 9

10 Συναρμολόγηση με βάθρο (προαιρετικό) Τοποθετήστε τη βάση στο σημείο που θέλετε και με τα ποδαράκια ρυθμίστε το ύψος που θέλετε (τα μπουλόνια βρίσκονται στις τέσσερις εξωτερικές πλευρές του βάθρου στο κάτω μέρος). Φροντίστε για μια ηλεκτρική πρίζα στο πίσω μέρος του βάθρου έτσι ώστε να υπάρχει πρόσβαση στην πρίζα και μετά την εκτέλεση της εγκατάστασης. Στερεώστε το βάθρο στο δάπεδο με τα στοπ από ανθεκτικό χάλυβα διαμέτρου 8 mm. Πάρτε τη συρόμενη βάση και στερεώστε τη με τα μπουλόνια στο πλαίσιο. Συνδέστε την εκφόρτωση καπνών και τη λήψη του αέρα όπως αναφέρεται στην προηγούμενη παράγραφο. Πάρτε το ένθετο, κατεβάστε το με τέτοιο τρόπο ώστε οι τροχοί να ταιριάζουν στις ειδικές ράγες, σπρώξτε το μέχρι η σύζευξη κοχλία καπνών να έχει πλήρως εισαχθεί στο μηχανικό μεταφορέα κουτί καπνών. Τέλος ανοίξτε την πόρτα φωτιάς και περιστρέψτε, με το κλειδί Allen που παρέχεται, τη βίδα που βρίσκεται στην κάτω αριστερή γωνία αριστερόστροφα. Για να καταλάβετε αν το ένθετο είναι σωστά συνδεδεμένο στη βάση, βάλτε το φις στην ηλεκτρική πρίζα και βεβαιωθείτε ότι ανάβει το display. Συναρμολογήστε τη στήριξη χοάνης για το πέλετ και εισάγετέ το στην ειδική σύζευξη. A ΣημείωσηΣε περίπτωση που χρησιμοποιείτε το βάθρο μας είναι απαραίτητο να κάνετε μια ρωγμή στην καπνοδόχο που να επιτρέπει τον έλεγχο του επιπέδου του πέλετ στη δεξαμενή αποφεύγοντας έτσι τη διαρροή κατά τη γέμιση. Αγωγός πρωτογενούς αέρα: Ο αεραγωγός πρέπει να διεξάγεται εκτός της καπνοδόχου γιατί δεν πρέπει να αναρροφήσει ζεστό αέρα. Αγωγός αναρρόφησης πρωτογενούς αέρα Η μη τήρηση αυτής της σύνδεσης μπορεί να θέσει σε κίνδυνο τη σωστή λειτουργία του προϊόντος. Μπροστινό kit φόρτωσης πέλετ (προαιρετικό) Το προαιρετικό kit φόρτωσης πέλετ επιτρέπει τη μπροστινή φόρτωση του πέλετ στο εσωτερικό της δεξαμενής χωρίς να είναι αναγκαία η αφαίρεση του ένθετου (διαδικασία που απαιτεί την απενεργοποίηση του μηχανήματος). Περισσότερες πληροφορίες σχετικά με τα αξεσουάρ είναι διαθέσιμες στην ιστοσελίδα, στην κατηγορία των "αξεσουάρ". Συνιστάται η ποσότητα πέλλετ που φορτώνετε να μην είναι μεγαλύτερη από τη χωρητικότητα του δοχείου, καθώς και να αποφεύγετε να ρίχνετε πέλλετ στο εσωτερικό του προϊόντος. Αγωγοί ανακυκλοφορίας αέρα Για μια σωστή λειτουργία είναι απαραίτητο να δημιουργήσετε μία ανακυκλοφορία αέρα στο εσωτερικό της κατασκευής που επικαλύπτει το ένθετο έτσι ώστε να αποφεύγονται τυχόν υπερθερμάνσεις της συσκευής. Για να εξασφαλίσετε κάτι τέτοιο είναι αρκετό να πραγματοποιήσετε ένα ή περισσότερα ανοίγματα είτε στα κάτω τοιχώματα είτε στο πάνω μέρος της επίστρωσης. 10 ΕΛΛΗΝΙΚΑ

11 Οι διαστάσεις που πρέπει να τηρήσετε είναι οι εξής: Κάτω μέρος (είσοδος κρύου αέρα) σε ελάχιστη συνολική επιφάνεια 550 cm². Πάνω μέρος (έξοδος θερμού αέρα) σε ελάχιστη συνολική επιφάνεια 550 cm². Αυτό το σύστημα αερισμού είναι εντελώς ανεξάρτητο από τον αεραγωγό καύσης!! ΣΗΜΑΝΤΙΚΟ: ΟΛΑ ΤΑ ΑΝΟΙΓΜΑΤΑ ΠΟΥ ΔΗΜΙΟΥΡΓΟΥΝΤΑΙ ΓΙΑ ΤΗ ΣΩΣΤΗ ΑΝΑΚΥΚΛΩΣΗ ΤΟΥ ΑΕΡΑ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΚΑΘΙΣΤΑΝΤΑΙ ΜΗ ΠΡΟΣΒΑΣΙΜΑ ΤΟΠΟΘΕΤΩΝΤΑΣ ΚΑΤΑΛΛΗΛΕΣ ΓΡΙΛΙΕΣ Ή ΠΛΕΓΜΑΤΑ ΠΡΟΣΤΑΣΙΑΣ, ΕΞΑΣΦΑΛΙΖΟΝΤΑΣ ΩΣΤΟΣΟ ΤΗΝ ΕΛΑΧΙΣΤΗ ΑΠΑΙΤΟΥΜΕΝΗ ΚΥΚΛΟΦΟΡΙΑ ΤΟΥ ΑΕΡΑ. 5 cm Τουλάχιστον 5 cm 5 cm 5 cm Για μια σωστή λειτουργία του ένθετου είναι απαραίτητο, κατά τη διάρκεια της κατασκευής της καπνοδόχου, να τηρήσετε τις αποστάσεις μεταξύ του ένθετου και των εσωτερικών τοιχωμάτων της καπνοδόχου (εικόνες στη συνέχεια). Από τις συνολικές διαστάσεις της σόμπας που αναφέρονται στα τεχνικά χαρακτηριστικά είναι απαραίτητο να λάβετε υπόψη σας τουλάχιστον 50 mm αέρα στο πάνω μέρος και στις πλευρές. Το ένθετο πρέπει να προεξέχει τουλάχιστον 1 cm από τη μαρμάρινη επιφάνεια της εστίας επίστρωσης. A Είναι εξίσου σημαντικό να εξασφαλίζεται η ελάχιστη απόσταση των 5 cm και στις δύο πλευρές όπως φαίνεται στην παραπάνω εικόνα. B Αναφορά A Θερμός αέρας μετάδοσηςείναι αναγκαίο να γίνει εκτόνωση της συσσωρευμένης θερμότητας στο εσωτερικό της επίστρωσης έτσι ώστε να αποτραπεί η υπερβολική υπερθέρμανση του ένθετου. Αναφορά B Αναγκαστικός αερισμός Ο εφαπτόμενος ανεμιστήρας παρέχει στο χώρο τη θερμότητα που αναπτύχθηκε από το ένθετο. C Αναφορά C Είσοδος αέρα από το χώρο: Για να καταστεί δυνατή ή ανακύκλωση του αέρα είναι αναγκαίο να προβλεφθεί ένα σημείο εισόδου αέρα τοποθετημένο κατά προτίμηση στο κάτω μέρος της κατασκευής έτσι ώστε να διευκολύνεται η μετάδοση. Ο αέρα θα πρέπει να λαμβάνεται από το χώρο που λειτουργεί το μηχάνημα. Ο σωλήνας εξόδου των καπνών πρέπει πάντα να βρίσκεται σε ελάχιστη απόσταση 50 mm από τα εύφλεκτα σημεία. ΕΛΛΗΝΙΚΑ 11

12 A Βάση Inserto COMFORT PLUS CRYSTAL Λήψη αέρα 75cm² Λήψη αέρα 75cm² C Ασφάλεια του μπλοκαρίσματος και ξεμπλοκαρίσματος του ένθετου. Ανοίξτε την πόρτα της φωτιάς και περιστρέψτε δεξιόστροφα με τη τσιμπίδα που παρέχεται τη βίδα που βρίσκεται στην κάτω αριστερή γωνία. Για να καταλάβετε αν το ένθετο έχει συνδεθεί σωστά στη βάση, βάλτε το φις στην ηλεκτρική πρίζα και βεβαιωθείτε ότι λειτουργεί μέσω του τηλεχειριστηρίου που παρέχεται. Αφαίρεση ένθετου Η αφαίρεση του ένθετου επιτρέπει τόσο τη φόρτωση του πέλετ στο εσωτερικό της δεξαμενής όσο και την εκτέλεση των τακτικών (καθαρισμός τέφρας του αγωγού στο τέλος του έτους) ή έκτακτων εργασιών συντήρησης (αντικατάσταση των μηχανικών μερών σε περίπτωση βλάβης του προϊόντος). Για να αφαιρέσετε το ένθετο ακολουθείστε την παρακάτω διαδικασία: Ανοίξτε την πόρτα της φωτιάς και περιστρέψτε αριστερόστροφα με τη τσιμπίδα που παρέχεται το σύρτη που βρίσκεται στην κάτω αριστερή γωνία. Με τις κατάλληλες τσιμπίδες τραβήξτε προς το μέρος σας το μηχάνημα έως ότου μπλοκάρει αυτομάτως. 1 ΕΛΛΗΝΙΚΑ

13 Συναρμολόγηση πλαισίων Μπροστινό πλαίσιο Πλευρικά πλαίσια ΣΗΜΕΙΩΣΗ Οποιαδήποτε ξύλινα δοκάρια που βρίσκονται πάνω από το ένθετο προστατεύονται με πυρίμαχο υλικό. Η τοποθέτηση της κορνίζας είναι σημαντική εφόσον επιτρέπει τη σωστή ανακυκλοφορία του αέρα στο ένθετο και κατά συνέπεια την τέλεια λειτουργία του προϊόντος. Η στερέωση των πλάγιων πλαισίων με το επάνω πλαίσιο γίνεται με βίδες ανά πλευρά. Οι υπόλοιπες οπές επί των πλάγιων πλαισίων επιτρέπουν τη στερέωση ολόκληρου του πλαισίου στις πλευρές του μηχανήματος με τις βίδες αυτόματης διάτρησης. Πέλετ και πλήρωση Το πέλετ που χρησιμοποιείται θα πρέπει να είναι σύμφωνο με τα χαρακτηριστικά γνωρίσματα που περιγράφονται στα πρότυπα EN PLUS, UNI EN , (UNI EN ISO 175-), Κατηγορία A1 ή A και UNI EN με τα εξής χαρακτηριστικά: περιεκτικότητα σε νερό 1%, περιεκτικότητα σε στάχτη 0,5% και κατώτερη θερμογόνος δύναμη >17 MJ/kg (στην περίπτωση των λεβητών). Για την εξασφάλιση μιας καύσης χωρίς προβλήματα είναι απαραίτητο το πέλετ να φυλάσσεται σε στεγνό χώρο. Σας συμβουλεύουμε για τα προϊόντα μας τη χρήση πέλετ διαμέτρου 6 χιλιοστών. Για την φόρτωση του πέλετ δείτε τις εικόνες. Η ΧΡΗΣΗ ΤΩΝ ΛΗΓΜΕΝΩΝ ΠΕΛΕΤ Η ΟΠΟΙΟΥΔΗΠΟΤΕ ΑΛΛΟΥ ΥΛΙΚΟΥ ΚΑΤΑΣΤΡΕΦΕΙ ΤΙΣ ΛΕΙΤΟΥΡΓΙΕΣ ΤΗΣ ΣΟΜΠΑΣ ΣΑΣ ΚΑΙ ΜΠΟΡΕΙ ΝΑ ΚΑΤΑΣΤΗΣΕΙ ΑΚΥΡΗ ΤΗΝ ΕΓΓΥΗΣΗ ΚΑΙ ΤΗ ΣΥΝΗΜΜΕΝΗ ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. J Ανοίξτε το καπάκι της δεξαμενής και φορτώστε το πέλετ με τη βοήθεια μιας σέσουλας. Σε περίπτωση των ένθετων, φορτώστε μόνο με το μηχάνημα κρύο και σβηστό, αφαιρώντας τα από τη θέση, Σε περίπτωση εγκατάστασης με kit φόρτωσης (προαιρετικό) το μηχάνημα δεν αφαιρείται. ΕΛΛΗΝΙΚΑ 13

14 Ταλαντευμόμενος μπροστινός εκτροπέας. Το ένθετο είναι εξοπλισμένο με έναν μπροστινό εκτροπέα που πρέπει να είναι ανοιχτός πριν γίνει η εκκίνηση του ένθετου. Αν επιχειρήσετε μια ανάφλεξη με τον εκτροπέα κλειστό, στην οθόνη θα εμφανιστεί "ΣΧΑΡΑ ΚΛΕΙΣΤΗ - ΠΡΟΣΟΧΗ". ΑΝΟΙΓΜΑ εκτροπέα. Ανασηκώστε τον εκτροπέα με την ειδική γλωσσίδα που υπάρχει στη δεξιά πλευρά μέχρι να μπλοκάρει ανοιχτό. (Βλέπε εικόνα στο πλάι). ΚΛΕΙΣΙΜΟ εκτροπέα Τραβήξτε προς τα έξω τη γλωσσίδα που υπάρχει στην αριστερή πλευρά για να ξεμπλοκάρετε τον εκτροπέα. (Βλέπε εικόνα στο πλάι). ΠΡΟΣΟΧΗ: ΚΛΕΙΣΤΕ ΤΟΝ ΕΚΤΡΟΠΕΑ ΜΟΝΟ ΟΤΑΝ ΕΧΕΙ ΤΕΛΕΙΩΣΕΙ ΠΛΗΡΩΣ Η ΦΑΣΗ ΨΥΞΗΣ (OFF). Σημαντικές σημειώσεις: Αν πατήσετε το πλήκτρο εκκίνησης του ένθετου με τον εκτροπέα κλειστό η οθόνη θα σημάνει "ΣΧΑΡΑ ΚΛΕΙΣΤΗ - ΠΡΟΣΟΧΗ" χωρίς να επιτρέπει την εκκίνηση του ένθετου. J Αν στη φάση της λειτουργίας κλείσει ο εκτροπέας, η οθόνη θα σημάνει για 30 δευτερόλεπτα "ΣΧΑΡΑ ΚΛΕΙΣΤΗ - ΠΡΟΣΟΧΗ" μαζί με ένα διακοπτόμενο ακουστικό σήμα. Αν κατά τη διάρκεια της σήμανσης δεν ανοίξει ο εκτροπέας, το ένθετο θα απενεργοποιηθεί αυτομάτως "ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ". Για να αποφύγετε τη λειτουργία του χρονοδιακόπτη ανοίξτε εκ των προτέρων τον εκτροπέα. Αν έχει ενεργοποιηθεί η λειτουργία χρονοδιακόπτης και ο εκτροπέας κλείσει, στην οθόνη θα εμφανιστεί αμέσως "ΣΧΑΡΑ ΚΛΕΙΣΤΗ - ΠΡΟΣΟΧΗ" μην επιτρέποντας την ενεργοποίηση του προκαθορισμένου ωραρίου. 14 ΕΛΛΗΝΙΚΑ

15 Πίνακας ελέγχου ΚΟΥΜΠΙ ON/OFF ΡΥΘΜΙΣΗ ΙΣΧΥΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Εμφάνιση των διαφόρων Μηνυμάτων του κειμένου Προγραμματισμός Θερμοκρασίες ΓΙΑ ΠΡΟΣΒΑΣΗ Στο Μενού OFF Λευκό - Πρόσβαση Λευκό που αναβοσβήνει - Απόθεμα δεξαμενής πέλετ 1 Κόκκινο - Σβηστό 1 1 Πράσινο - STBY 1 Κόκκινο που αναβοσβήνει - Σε συναγερμό Λεζάντα εικονιδίων οθόνης Δείχνει τη λήψη του ραδιοσήματος Αναμμένο = κατά τη διάρκεια της ράδιο επικοινωνίας Σβηστό = απουσία της ράδιο επικοινωνίας Αναμμένο σταθερά = σειριακή είσοδος απενεργοποιημένη Δείχνει τη λειτουργία του εβδομαδιαίου προγραμματισμού Λυχνία αναμμένη = εβδομαδιαίος προγραμματισμός ενεργοποιημένος Λυχνία σβηστή = εβδομαδιαίος προγραμματισμός απενεργοποιημένος Δείχνει τη λειτουργία του κινητήρα καπνών. Σβηστό = κινητήρας καπνών απενεργοποιημένος Αναμμένο = κινητήρας καπνών ενεργοποιημένος Αναβοσβήνει = βλάβη Δείχνει τη διαμόρφωση της σόμπας Αναμμένο = η σόμπα εργάζεται στην προγραμματισμένη ισχύ Αναβοσβήνει = η ισχύς με την οποία εργάζεται η σόμπα είναι διαφορετική από την προγραμματισμένη ισχύ, η σόμπα διαμορφώνεται (για διάφορους λόγους) 1 Δείχνει τη λειτουργία του εφαπτόμενου ανεμιστήρα (όπου υπάρχει) Σβηστό = δεν λειτουργεί Αναμμένο = λειτουργεί Αναβοσβήνει = κινητήρας στο ελάχιστο Δείχνει τη λειτουργία του κινητήρα φόρτωσης πέλετ Σβηστό = κινητήρας φόρτωσης πέλετ απενεργοποιημένος Αναμμένη = κινητήρας φόρτωσης πέλετ ενεργός 1 + Δείχνει την παρουσία ενός συναγερμού. Τρίγωνο αναμμένο + πλήκτρο 1 που αναβοσβήνει Δείχνει την παρουσία ενός συναγερμού Δείχνει τη λειτουργία της αντιστάθμισης Σβηστη = η λειτουργία είναι απενεργοποιημένη Αναμμένη = η λειτουργία είναι ενεργοποιημένη Δείχνει την κατάσταση της θερμοκρασίας περιβάλλοντος Σβηστό = η T που διαβάζεται από τον αισθητήρα είναι ανώτερη του set της ρυθμιζόμενης θερμοκρασίας Αναμμένο = η T που διαβάζεται από τον αισθητήρα είναι κατώτερη του set της ρυθμιζόμενης θερμοκρασίας Δείχνει την επαφή του συμπληρωματικού εξωτερικού θερμοστάτη Επαφή κλειστή: Επαφή ανοιχτή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή και η λειτουργία STBY είναι απενεργοποιημένη η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή και η λειτουργία STBY είναι απενεργοποιημένη Αναβοσβήνει με επαφή κλειστή: Αναβοσβήνει με επαφή ανοιχτή: η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι κλειστή και η λειτουργία STBY είναι ενεργοποιημένη η επαφή του συμπληρωματικού εξωτερικού θερμοστάτη είναι ανοιχτή και η λειτουργία STBY είναι ενεργοποιημένη ΕΛΛΗΝΙΚΑ 15

16 Γενικό μενού OFF.5 C 14: Πηγαίνετε πίσω - έξοδος Ροή παραμέτρων: επόμενη (), προηγούμενη (3) Αλλαγή δεδομένων προγραμματισμού: αύξηση (4), μείωση (5) Επιβεβαίωση - πρόσβαση στο Μενού Set Clock Enable Chrono Set Chrono Language user Technic set (Αποκλειστικά για τον εξουσιοδοτημένο τεχνικό) Enable chrono PROG on/off IT,EN,FR,DE,ES,PT Επιβεβαίωση Με το πλήκτρο 6 Display Pellets in % v1 Fan Tangential Stand by Keys locked Start prg1 Stop prg1 Monday prg1... on-off Sunday prg1 on-off Set prg1 07 C Επαναλάβετε τα ίδια βήματα για τις άλλες 3 χρονικές περιόδους Day Hours Minutes Date Month Year v fan Διοχέτευση Reset Βασικές οδηγίες Κατά τη διάρκεια των πρώτων ενεργοποιήσεων της σόμπας πρέπει να δώσετε προσοχή στις ακόλουθες συμβουλές: Μπορεί να παραχθούν ελαφρές οσμές οφειλόμενες στη ξήρανση του χρώματος και της σιλικόνης που χρησιμοποιείται. Αποφύγετε την παρατεταμένη παραμονή στο χώρο. Μην αγγίζετε τις επιφάνειες που μπορεί να είναι ακόμη ασταθής. Αερίστε καλά και περισσότερες φορές το χώρο. Η σκλήρυνση των επιφανειών τερματίζεται μετά από μερικές διαδικασίες θέρμανσης. Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται για την καύση απορριμμάτων. Πριν προχωρήσετε με την έναυση της σόμπας είναι απαραίτητο να ελέγξετε τα ακόλουθα σημεία: Η υδραυλική εγκατάσταση θα πρέπει να ολοκληρωθεί σύμφωνα με τους κανονισμούς και τις κατευθυντήριες γραμμές του εγχειριδίου. Η δεξαμενή πρέπει να είναι γεμάτη με πέλετ Ο θάλαμος καύσης πρέπει να είναι καθαρός Το μαγκάλι πρέπει να είναι εντελώς ελεύθερο και καθαρό Ελέγξτε το ερμητικό κλείσιμο της πόρτας φωτιάς και του συρταριού τέφρας Βεβαιωθείτε ότι το τροφοδοτικό καλώδιο είναι συνδεδεμένο σωστά Ο διπολικός διακόπτης στο πίσω δεξιά μέρος πρέπει να είναι στη θέση 1. ΑΠΑΓΟΡΕΥΕΤΑΙ η χρήση της συσκευής χωρίς το διαχωριστικό Ή/ ΚΑΙ ΤΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΦΩΤΙΑΣ (δείτε εικόνα στο πλάι). Η ΑΦΑΙΡΕΣΗ θέτει σε κίνδυνο την ασφάλεια του προϊόντος και επιφέρει την άμεση άρση της περιόδου εγγύησης. Σε περίπτωση φθοράς ή βαθμιαίας αχρήστευσης ζητήστε την αντικατάσταση του εξαρτήματος από την υπηρεσία εξυπηρέτησης πελατών (Αντικατάσταση που δεν περιλαμβάνεται στην εγγύηση του προϊόντος εφόσον το συγκεκριμένο υπόκειται σε φθορά). ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΦΩΤΙΑΣ ΔΙΑΧΩΡΙΣΤΙΚΟ ΜΑΓΚΑΛΙΟΥ 16 ΕΛΛΗΝΙΚΑ

17 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Χρησιμοποιώντας το τηλεχειριστήριο έχετε τη δυνατότητα να ρυθμίσετε όλα όσα μπορείτε να εκτελέσετε κανονικά με την οθόνη Lcd. Στον παρακάτω πίνακα παρουσιάζονται αναλυτικά οι διάφορες λειτουργίες: INFO On / Off Πατώντας το πλήκτρο για τρία δευτερόλεπτα η σόμπα θα ανάψει ή θα σβήσει Αύξηση ισχύος Πατώντας το πλήκτρο μπορείτε να αυξήσετε την ισχύ της λειτουργίας 3 Μείωση ισχύος Πατώντας το πλήκτρο μπορείτε να μειώσετε την ισχύ της λειτουργίας 4 Αύξηση t Το πλήκτρο επιτρέπει την αύξηση του set θερμοκρασίας 5 Μείωση t Το πλήκτρο επιτρέπει τη μείωση του set θερμοκρασίας 6 7 Ενεργοποίηση / απενεργοποίηση χρονομέτρου Καθυστερημένη ενεργοποίηση σβησίματος 8 Μενού Πατώντας το πλήκτρο μια φορά μπορείτε να ενεργοποιήσετε ή απενεργοποιήσετε το χρονοδιακόπτη Το πλήκτρο επιτρέπει την καθυστέρηση του σβησίματος προγραμματίζοντας την καθυστέρηση. Για παράδειγμα αν έχει ρυθμιστεί το σβήσιμο σε μία ώρα η σόμπα θα σβήσει στη λήξη του προκαθορισμένου χρόνου αυτόματα, εμφανίζοντας κάθε λεπτό την αντίστροφη μέτρηση του καθυστερημένου αυτόματου σβησίματος. Το πλήκτρο επιτρέπει την είσοδο στο μενού χρήστη και τεχνικού (το μενού τεχνικού είναι αποκλειστικά για την τεχνική βοήθεια) 9 Αύξηση Το πλήκτρο επιτρέπει την αύξηση του set θερμοκρασίας 10 Πλήκτρο ESC Το πλήκτρο επιτρέπει την έξοδο από οποιοδήποτε προγραμματισμό ή την εμφάνιση επαναφέροντας το αρχικό μενού, χωρίς αποθήκευση των δεδομένων 11 Πίσω Το πλήκτρο υποχωρεί στην εμφάνιση των διαφόρων μενού 1 Πλήκτρο επιβεβαίωσης Το πλήκτρο επιβεβαιώνει τις ρυθμίσεις που έχουν γίνει στη φάση του προγραμματισμού του μενού χρήστη 13 Εμπρός Το πλήκτρο χρησιμεύει για να προχωρήσετε στα διάφορα μενού 14 Ενεργοποίηση λειτουργίας F1 15 Μείωση Πλήκτρο που χρησιμεύει για μελλοντικές εφαρμογές Το πλήκτρο χρησιμεύει για τη μείωση της τιμής που πρόκειται να προγραμματιστεί 16 Κατάσταση σόμπας Πατώντας το πλήκτρο εμφανίζεται η γενική κατάσταση της σόμπας Σημείωση: οι αριθμοί που απεικονίζονται στο τηλεχειριστήριο είναι ενδεικτικοί και δεν υπάρχουν στο τηλεχειριστήριο που παρέχεται με το προϊόν. Τυπολογία και αντικατάσταση των μπαταριών Οι μπαταρίες βρίσκονται στο κάτω μέρος του τηλεχειριστηρίου. Για να αντικαταστήσετε τη μπαταρία θα πρέπει να αφαιρέσετε την πόρτα-μπαταρίας (όπως φαίνεται στην εικόνα στο πίσω μέρος του τηλεχειριστηρίου), αφαιρέστε ή Βάλτε τη μπαταρία ακολουθώντας τα σύμβολα που είναι χαραγμένα στο τηλεχειριστήριο και πάνω στην ίδια τη μπαταρία. Για τη λειτουργία χρειάζεται αρ. 1 βύσμα Μπαταρία λιθίου CR05 των 3V Αν το τηλεχειριστήριο είναι σβηστό λόγω απουσίας μπαταριών, μπορείτε να ελέγχετε τη σόμπα από τον πίνακα ελέγχου που βρίσκεται στο πάνω μέρος της σόμπας. Κατά τη διαδικασία αντικατάστασης προσέξτε την πολικότητα ακολουθώντας τα σύμβολα που βρίσκονται μέσα στη θήκη του τηλεχειριστηρίου. Οι χρησιμοποιημένες μπαταρίες περιέχουν μέταλλα που βλάπτουν το περιβάλλον, επομένως θα πρέπει να απορρίπτονται ξεχωριστά σε ειδικούς κάδους. Ρυθμίσεις για την ΠΡΩΤΗ ΕΝΑΥΣΗ Αφού συνδέσετε το καλώδιο τροφοδοσίας στο πίσω μέρος της σόμπας, μεταφέρετε το διακόπτη, πάντα τοποθετημένος στο πίσω μέρος στη θέση (I). Ο διακόπτης που βρίσκεται στο πίσω μέρος της σόμπας χρειάζεται για να δίνει τάση στην κάρτα της σόμπας. Η σόμπα παραμένει σβηστή και στον πίνακα εμφανίζεται μια πρώτη οθόνη με την επιγραφή OFF. ΕΛΛΗΝΙΚΑ 17

18 Συχνότητα δικτύου 50/ 60Hz Σε περίπτωση που η σόμπα έχει εγκατασταθεί σε χώρα με συχνότητα 60Hz,, η σόμπα θα εμφανίσει "incorrect line frequency". Αλλάξτε τη συχνότητα όπως αναφέρεται στη σελίδα. Διαδικασία εντολών Πατήστε το πλήκτρο 6, Επιλέξτε την αναγκαία συχνότητα με τα πλήκτρα 4 ή 5. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. Ρύθμιση ώρας, ημέρας, μήνα και έτους Το set ρολογιού επιτρέπει τη ρύθμιση της ώρας και της ημερομηνίας Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Επιβεβαιώστε με το πλήκτρο 6. Χρησιμοποιείστε τα πλήκτρα 4 και 5 για τον καθορισμό της ημέρας. Συνεχίστε πατώντας το πλήκτρο Χρησιμοποιείστε την ίδια διαδικασία 4 ή 5 για να ρυθμίσετε και το πλήκτρο για να προχωρήσετε στη ρύθμιση της ώρας, των λεπτών, της ημερομηνίας, του μήνα και του έτους. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. Set clock Day mon, tue, wed,...sun Hours Minutes Date Month Year Ρύθμιση της γλώσσας Μπορείτε να επιλέξετε τη γλώσσα που προτιμάται για την εμφάνιση των διαφόρων μηνυμάτων. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε το πλήκτρο μέχρι το set Language. Επιβεβαιώστε με το πλήκτρο 6. Επιλέξτε τη γλώσσα μέσω του πλήκτρου 4 ή 5. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. Language set language Italian English German French Spanish Portuguese Απουσία έναυσης J Η πρώτη έναυση μπορεί και να αποτύχει, δεδομένου ότι ο κοχλίας είναι άδεις και δεν καταφέρνει πάντα να φορτώσει εγκαίρως το μαγκάλι με την αναγκαία ποσότητα pellet για την κανονική έναρξη της φλόγας. Αν το πρόβλημα εμφανιστεί μόνο μετά από μερικούς μήνες λειτουργίας, βεβαιωθείτε ότι οι τακτικές εργασίες καθαριότητας, που αναφέρονται στο εγχειρίδιο της σόμπας, έχουν εκτελεστεί σωστά. clean check up 1 - J Σε περίπτωση που παρουσιαστεί ο συναγερμός "NO FLOW ALARM - all clean check up" θα πρέπει να βεβαιωθείτε ότι το κάτω μέρος του μαγκαλιού είναι ελεύθερο από υπολείμματα ή άλατα. Οι οπές που υπάρχουν στο κάτω μέρος πρέπει να είναι εντελώς ελεύθερες, για να εξασφαλίζουν τη σωστή καύση. μπορείτε να χρησιμοποιήσετε τη λειτουργία "Pellet feed regulation" για να προσαρμόσετε την καύση ανάλογα με τις ανάγκες που αναφέρονται. Σε περίπτωση που επιμένει η σήμανση του συναγερμού, και έχουν διαπιστωθεί οι παραπάνω προϋποθέσεις, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης. 18 ΕΛΛΗΝΙΚΑ

19 Λειτουργία και λογική μονάδα OFF.5 C 14: IGNITION Αφού ελέγξετε τα σημεία που αναφέρθηκαν παραπάνω, πατήστε το πλήκτρο για τρία δευτερόλεπτα για να ανάψετε τη σόμπα. Για τη φάση της έναυσης διατίθενται 15 λεπτά, μετά την ενεργοποίηση και την επίτευξη της θερμοκρασία του ελέγχου, η σόμπα διακόπτει τη φάση έναυσης και περνάει στην STARTING. STARTING Στη φάση της εκκίνησης η σόμπα καθορίζει την καύση αυξάνοντας προοδευτικά την καύση για να αρχίσει στη συνέχεια τον αερισμό και να περάσει σε WORK. WORK Στη φάση της λειτουργίας η σόμπα μεταφέρεται στο set ισχύος που έχει ρυθμιστεί και θα δουλέψει για να φτάσει το set θερμοκρασίας χώρου που έχει ρυθμιστεί. Δείτε το θέμα που ακολουθεί. Ρύθμιση SET θερμοστάτη Το set θερμοκρασίας περιβάλλοντος ρυθμίζεται μέσω των κουμπιών 4 και 5, από Low-07 σε 40 C -Hot Low - hot Σε περίπτωση που η ρυθμιζόμενη θερμοκρασία είναι Low (set κάτω του ορίου των 7 C) η σόμπα θα λειτουργεί πάντα στο ελάχιστο. Σε περίπτωση που η ρύθμιση είναι σε Hot (set ανώτερο του ορίου των 40 C) η σόμπα δεν θα αλλάξει, αλλά θα λειτουργεί αποκλειστικά και μόνο στη προκαθορισμένη ισχύ. Ρύθμιση SET ΙΣΧΥΟΣ Ρυθμίστε την ισχύ της λειτουργίας από 1 έως 5 (με τα πλήκτρα - 3). Ισχύς 1 = ελάχιστο επίπεδο - Ισχύς 5 = μέγιστο επίπεδο. Λειτουργία με Αισθητήρα Χώρου (ΤΗΣ ΣΕΙΡΑΣ) Η συσκευή ελέγχει τη θερμοκρασία χώρου μέσω του αισθητήρα που βρίσκεται στο μηχάνημα. Αφού φτάσει τη ρυθμιζόμενη θερμοκρασία μεταφέρεται αυτομάτως στο ελάχιστο ή σε σβήσιμο ενεργοποιώντας τη λειτουργία Stand by, μειώνοντας στο ελάχιστο την κατανάλωση του πέλετ. Από το εργοστάσιο η λειτουργία STBY είναι πάντα καθορισμένη σε OFF (λυχνία αναμμένη). Για την ενεργοποίηση και τη λογική μονάδα ακολουθείστε τις οδηγίες της επόμενης σελίδας, κεφάλαιο: Stand by Καθαρισμός μαγκαλιού Η σόμπα κατά τη φάση λειτουργίας έχει έναν εσωτερικό μετρητή, ο οποίος μετά από ένα προκαθορισμένο χρονικό διάστημα εκτελεί τον καθαρισμό του μαγκαλιού. Η φάση αυτή που εμφανίζεται στην οθόνη θα μεταφέρει τη σόμπα σε μια ισχύ κατώτερη και θα αυξήσει τον κινητήρα καπνών για ένα χρόνο καθορισμένο στον προγραμματισμό. Αφού τελειώσει η φάση καθαρισμού, η σόμπα θα συνεχίσει την εργασία της μεταφερόμενη εκ νέου στην επιλεγμένη ισχύ. Απενεργοποίηση Πατήστε το πλήκτρο για τρία δευτερόλεπτα. Ακολουθώντας αυτή τη λειτουργία η συσκευή εισέρχεται αυτόματα στη φάση σβησίματος, μπλοκάροντας τον εφοδιασμό του pellet. Ο κινητήρας αναρρόφησης καπνών και ο κινητήρας αερισμού του θερμού αέρα θα παραμείνουν αναμμένοι έως ότου η θερμοκρασία της σόμπας φτάσει κάτω από τις παραμέτρους του εργοστασίου. Ενεργοποίηση Η ενεργοποίηση εκ νέου της σόμπας είναι δυνατή μόνο αν η θερμοκρασία καπνών έχει μειωθεί και αν ο προκαθορισμένος timer έχει μηδενιστεί. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΥΦΛΕΚΤΑ ΥΓΡΑ ΓΙΑ ΤΗΝ ΕΝΑΥΣΗ! ΣΕ ΦΑΣΗ ΓΕΜΙΣΜΑΤΟΣ ΜΗ ΦΕΡΕΤΕ ΤΟ ΣΑΚΟ ΤΟΥ PELLET ΣΕ ΕΠΑΦΗ ΜΕ ΤΗ ΚΑΥΤΗ ΣΟΜΠΑ! Σε περίπτωση συνεχόμενων αποτυχημένων εναύσεων επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό. ΕΛΛΗΝΙΚΑ 19

20 Συμπληρωματικός θερμοστάτης (επιλογή) Η συσκευή μπορεί να ελέγχει τη θερμοκρασία περιβάλλοντος μέσω ενός εξωτερικού συμπληρωματικού θερμοστάτη (προαιρετικός). Μετά την έναυση (πατώντας το πλήκτρο 1 ή μέσω της λειτουργίας χρονομέτρου) η σόμπα θα δουλέψει μέχρι να φτάσει το set καθορισμένο στο θερμοστάτη εμφανίζοντας Work (επαφή κλειστή). Ο αισθητήρας χώρου της σειράς αγνοείται αυτομάτως. Όταν επιτευχθεί η θερμοκρασία από το θερμοστάτη (επαφή ανοιχτή) η σόμπα θα οδηγηθεί στο ελάχιστο εμφανίζοντας modulation. Για την εγκατάσταση και ενεργοποίηση της: Είναι αναγκαίος ένας μηχανικός ή ψηφιακός θερμοστάτης. Βγάλτε το βύσμα από την αντίστοιχη ηλεκτρική πρίζα. Έχοντας ως σημείο αναφοράς την εικόνα στο πλάι συνδέστε τα δύο καλώδια του θερμοστάτη (επαφή καθαρή - όχι 30 V!) στους αντίστοιχους ακροδέκτες που βρίσκονται στο πίσω μέρος του μηχανήματος, ένα χρώματος κόκκινου και το άλλο χρώματος μαύρου. Ξανατροφοδοτήστε τη σόμπα. Πατήστε το πλήκτρο 5, μέχρι να ρυθμίσετε το set θερμοκρασίας στο LOW. Στο σημείο αυτό η σόμπα είναι ρυθμισμένη σωστά. Θα δουλέψει ελέγχοντας το συμπληρωματικό εξωτερικό θερμοστάτη. Η εγκατάσταση πρέπει να εκτελείται από εξειδικευμένο προσωπικό ή/και από την υπηρεσία τεχνικής υποστήριξης του κατασκευαστή. J Υπάρχουν δύο διαφορετικοί τρόποι λειτουργίας της σόμπας με βάση τη λειτουργία. Stand- by. Δείτε κεφάλαιο Stand - by. USER MENU Display Αυτό το μενού επιτρέπει τη ρύθμιση της φωτεινότητας του display. Από το εργοστάσιο προγραμματισμένο σε OFF το πίσω μέρος του display και των πλήκτρων θα σβήσει μετά από μια καθυστέρηση που έχει προγραμματιστεί εκ των προτέρων. Ο πίσω φωτισμός θα ανάψει αμέσως μόλις πατηθεί το πλήκτρο ή αν το μηχάνημα πάει σε συναγερμό. Προγραμματίζοντας από 10 έως 31 μπορείτε να προγραμματίσετε την ένταση του display (10 = φωτεινότητα ελάχιστη 31 = φωτεινότητα μέγιστη) και η πίσω φωτεινότητα θα είναι πάντα ενεργή. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6. Θα εμφανιστεί η επιγραφή "display". Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε τη φωτεινότητα του display. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. OFF.5 C 14:10 OFF.5 C 14:10 PELLET FEED REGULATION Το μενού που ακολουθεί επιτρέπει τη ρύθμιση σε ποσοστό της φόρτωσης του πέλετ. Σε περίπτωση που η σόμπα παρουσιάσει λειτουργικά προβλήματα λόγω της ποσότητας του πέλετ μπορείτε να προχωρήσετε κατευθείαν από τον πίνακα ελέγχου για να ρυθμίσετε τη φόρτωση του πέλετ. Τα προβλήματα που σχετίζονται με την ποσότητα του καύσιμου υλικού μπορούν να χωριστούν σε κατηγορίες: 0 ΕΛΛΗΝΙΚΑ

21 Έλλειψη καύσιμου υλικού: Η σόμπα δεν καταφέρνει σε καμιά περίπτωση να αναπτύξει την κατάλληλη φλόγα τείνοντας να παραμένει συνέχεια πολύ χαμηλά ακόμη και σε υψηλή ισχύ. σε ελάχιστη ισχύ η σόμπα τείνει σχεδόν να σβήσει μεταφερόμενη σε συναγερμό no pellets. όταν η σόμπα εμφανίζει το συναγερμό no pellets μπορεί να είναι λόγω του πέλετ που δεν έχει καεί (μη καμένο) μέσα στο μαγκάλι. Υπερβολικό καύσιμο υλικό: Η σόμπα αναπτύσσει πολύ μεγάλη φλόγα ακόμη και σε χαμηλή ισχύ. τείνει να λερώνει πολύ το πανοραμικό γυαλί σκουραίνοντάς το σχεδόν εντελώς. το μαγκάλι τείνει να αναπτύσσει κρούστα φράζοντας τα ανοίγματα αναρρόφησης του αέρα λόγω του υπερβολικού πέλετ που έχει φορτωθεί εφόσον καίγεται μόνο μερικώς. Η ρύθμιση που πρέπει να ακολουθήσετε είναι σε ποσοστιαία βάση, κατά συνέπεια μια τροποποίηση αυτής της παραμέτρου θα επιφέρει ανάλογη μεταβολή όλων των ταχυτήτων φόρτωσης της σόμπας. Η φόρτωση είναι δυνατή στην τάξη του -0% έως +30%. Για τη ρύθμιση ακολουθήστε τη διαδικασία επί του display: Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6. Θα εμφανιστεί η επιγραφή "display". Πατήστε το πλήκτρο μέχρι να εμφανιστεί "pellet". Χρησιμοποιείστε τα πλήκτρα 4-5 για να αυξήσετε (4) ή να μειώσετε (5) το φορτίο κατά τη φάση WORK. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. V1 - FAN Το μενού επιτρέπει την ποσοστιαία ρύθμιση της ταχύτητας του μπροστινού ανεμιστήρα. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6. Θα εμφανιστεί η επιγραφή "display". Πατήστε το πλήκτρο μέχρι να εμφανιστεί "v1 fan". Χρησιμοποιείτε τα πλήκτρα 4-5 για να αυξήσετε (4) ή να μειώσετε (5) Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. 1 STAND BY stand - by με ψηφιακό θερμοστάτη (σειράς) Λειτουργία Stby καθορισμένη σε On Στην περίπτωση όπου η λειτουργία Stby είναι ενεργή (ON), αν η σόμπα φτάσει τη ρυθμιζόμενη θερμοκρασία χώρου ξεπερνώντας την κατά C θα σβήσει μετά από μια καθυστέρηση που έχει καθοριστεί από το εργοστάσιο, εμφανίζοντας stand - by. Όταν η θερμοκρασία περιβάλλοντος είναι κατώτερη των C του καθορισμένου set και αφού κρυώσει η σόμπα θα αρχίσει και πάλι να δουλεύει στην ισχύ που έχει καθοριστεί στο display εμφανίζοντας work. Λειτουργία Stby καθορισμένη σε OFF (ΡΥΘΜΙΣΗ ΕΡΓΟΣΤΑΣΙΟΥ) ΕΛΛΗΝΙΚΑ 1

22 Σε περίπτωση που η λειτουργία Stby δεν είναι ενεργοποιημένη (OFF), αν η σόμπα φτάσει την καθορισμένη θερμοκρασία περιβάλλοντος θα οδηγηθεί στο ελάχιστο διαμορφώνοντας και εμφανίζοντας modulation. Όταν η θερμοκρασία περιβάλλοντος είναι κατώτερη του καθορισμένου set η σόμπα θα αρχίσει και πάλι να δουλεύει στην ισχύ που έχει καθοριστεί στο display εμφανίζοντας work. - stand - by με συμπληρωματικό θερμοστάτη Η λειτουργία Stby χρησιμοποιείται σε περίπτωση που χρειάζεται ένα άμεσο σβήσιμο της σόμπας που έχει φτάσει την κατάλληλη θερμοκρασία. Από το εργοστάσιο η λειτουργία STBY είναι πάντα καθορισμένη σε OFF (λυχνία αναμμένη). Λειτουργία Stby καθορισμένη σε OFF (ΡΥΘΜΙΣΗ ΕΡΓΟΣΤΑΣΙΟΥ) Σε περίπτωση που η λειτουργία Stby δεν είναι ενεργοποιημένη Stby, αν η σόμπα φτάσει την καθορισμένη θερμοκρασία περιβάλλοντος θα οδηγηθεί στο ελάχιστο διαμορφώνοντας και εμφανίζοντας modulation. Όταν η θερμοκρασία περιβάλλοντος είναι κατώτερη του καθορισμένου set η σόμπα θα αρχίσει και πάλι να δουλεύει στην ισχύ που έχει καθοριστεί στο display εμφανίζοντας work. Λειτουργία Stby καθορισμένη σε On Όταν η λειτουργία Stby είναι ενεργοποιημένη (ON), η σόμπα μόλις φτάσει την προκαθορισμένη θερμοκρασία χώρου και υπερβαίνοντάς τη κατά C θα σβήσει μετά από μια καθυστέρηση που έχει προκαθοριστεί από το εργοστάσιο, εμφανίζοντας STAND - BY. Όταν η θερμοκρασία χώρου θα είναι χαμηλότερη των C του ρυθμιζόμενου set η σόμπα θα αρχίσει και πάλι να δουλεύει στην προκαθορισμένη ισχύ της οθόνης εμφανίζοντας WORK. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή Set clock. Πατήστε περισσότερες φορές το πλήκτρο για να φτάσετε το set user. Επιβεβαιώστε με το πλήκτρο 6. Πατήστε περισσότερες φορές το πλήκτρο για να φτάσετε το Stand by. Μέσω του πλήκτρου 4 ή 5 επιλέξτε σε on. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. Η λειτουργία stand-by είναι ενεργή KEYS LOCKED Το μενού επιτρέπει το μπλοκάρισμα των πλήκτρων του display (όπως στα κινητά τηλέφωνα). Με καταχωρημένη τη λειτουργία κάθε φορά που πατάτε ένα πλήκτρο εμφανίζεται η γραφή Keys locked Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6. Θα εμφανιστεί η επιγραφή "display". Πατήστε το πλήκτρο μέχρι να εμφανιστεί "Keys locked". Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε ενεργοποίηση/απενεργοποίηση. Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. J Αφού ενεργοποιηθεί η λειτουργία, χρησιμοποιείστε τα πλήκτρα 1 και 5 ταυτόχρονα για να μπλοκάρετε και να ξεμπλοκάρετε το πληκτρολόγιο ΕΛΛΗΝΙΚΑ

23 V - Fun Το μενού επιτρέπει τη ρύθμιση σε ποσοστά της ταχύτητας του ανεμιστήρα διοχέτευσης. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6, Πατήστε το πλήκτρο μέχρι να εμφανιστεί "v fan". Χρησιμοποιείτε τα πλήκτρα 4-5 για να αυξήσετε (4) ή να μειώσετε (5) Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και το πλήκτρο 1 για να επιστρέψετε στα προηγούμενα μενού μέχρι την αρχική κατάσταση. reset Επιτρέπει τη μεταφορά όλων των τροποποιημένων τιμών από το χρήστη όπως από το εργοστάσιο. Τα δεδομένα που έχουν αλλάξει είναι: Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε αρκετές φορές το πλήκτρο μέχρι να εμφανιστεί user Πατήστε το πλήκτρο 6, Πατήστε το πλήκτρο μέχρι "reset". Χρησιμοποιείστε τα πλήκτρα 4-5 για να επιλέξετε σε ON και πατήστε το πλήκτρο 6. Για επιβεβαίωση θα εμφανιστεί " done" στην οθόνη Enable chrono Επιτρέπει την ενεργοποίηση/απενεργοποίηση του χρονοδιακόπτη και των διαφορετικών χρονικών φάσεων. Διαδικασία εντολών Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή set clock. Πατήστε το πλήκτρο μέχρι να εμφανιστεί enable chrono. Πατήστε το πλήκτρο 6, για να επιβεβαιώσετε και πατήστε τα πλήκτρα 4-5 για να ενεργοποιήσετε "ON" ή να απενεργοποιήσετε "off" το χρονοδιακόπτη. Χρησιμοποιήστε τα πλήκτρα -3 για να επιλέξετε την χρονική φάση που θέλετε Χρησιμοποιήστε τα πλήκτρα για να ενεργοποιήσετε "ON" ή να απενεργοποιήσετε "off" την επιλεγμένη χρονική ζώνη. Πατήστε περισσότερες φορές το πλήκτρο 1 για να επιβεβαιώσετε και να εξέλθετε από το μενού. Chrono Ο χρονοδιακόπτης σας επιτρέπει να προγραμματίσετε 4 χρονικές φάσεις μιας ημέρας που μπορείτε να χρησιμοποιήσετε για όλες τις ημέρες της εβδομάδας. Σε κάθε φάση μπορείτε να ρυθμίσετε το ωράριο έναυσης και σβησίματος, τις ημέρες της προγραμματισμένης φάσης και τη θερμοκρασία περιβάλλοντος (07-40 C). Συστάσεις Οι ώρες έναρξης και σβησίματος πρέπει να είναι εντός μιας ημέρας, από 0 έως 4, και όχι επισωρευμένες σε περισσότερες ημέρες. Πριν χρησιμοποιήσετε τη λειτουργία χρονομέτρου θα πρέπει να ρυθμίσετε την ημέρα και την τρέχουσα ώρα, προκειμένου να ελέγχετε ότι έχετε ακολουθήσει τα σημεία που αναφέρονται στο υποκεφάλαιο Set ρολογιού έτσι ώστε να είναι ενεργή η λειτουργία χρονομέτρου, και εκτός από το να την προγραμματίσετε πρέπει και να την ενεργοποιήσετε. Παράδειγμα: Έναρξη στις 07:00 Διακοπή στις 18:00 ΣΩΣΤΟ Ενεργοποίηση στις :00 Απενεργοποίηση στις 05:00 ΛΑΘΟΣ ΕΛΛΗΝΙΚΑ 3

24 Παράδειγμα προγραμματισμού Ας υποθέσουμε τώρα ότι θέλουμε να χρησιμοποιήσουμε τη λειτουργία εβδομαδιαίος προγραμματιστής και ότι θέλουμε να χρησιμοποιήσουμε τις 4 χρονικές περιόδους ως εξής: - 1^ χρονική περίοδος: από τις 08:00 έως τις 1:00 για όλες τις ημέρες της εβδομάδας, με θερμοκρασία περιβάλλοντος στους 19 C, εκτός Σαββάτου και Κυριακής - ^ χρονική περίοδος: από τις 15:00 έως τις :00 μόνο το Σάββατο και την Κυριακή με θερμοκρασία περιβάλλοντος στους 1 C Διαδικασία εντολών: Πατώντας το πλήκτρο 6 θα εμφανιστεί η γραφή SET clock. Πατήστε το πλήκτρο μέχρι να εμφανιστεί enable chrono Ενεργοποιήστε το χρονοδιακόπτη Ενεργοποιήστε τη χρονική ζώνη 1 και. Πατήστε το πλήκτρο 1 για να βγείτε Set Clock enable chrono Σβήσιμο χρονικής περιόδου 1^ Χρησιμοποιώντας τα πλήκτρα 4-5 καταχωρήστε το ωράριο 1:00 που αντιστοιχεί στο ωράριο σβησίματος της 1^ χρονικής περιόδου. Για να επιβεβαιώσετε και να προχωρήσετε στον προγραμματισμό πατήστε το κουμπί 6 για να επιστρέψετε στην προηγούμενη παράμετρο πατήστε το κουμπί 3. Stop prg1 1:00 * Όπου υπάρχει «ENABLE CHRONO» στο μενού, η τροφοδοσία γίνεται απευθείας μέσα στο SET CHRONO. Διαδικασία εντολών: Πατώντας το πλήκτρο θα εμφανιστεί η γραφή SET CHRONO. Set Chrono Ενεργοποίηση ημερών χρονικής περιόδου 1^ Για να ενεργοποιήσετε/ απενεργοποιήσετε τις ημέρες χρησιμοποιείστε τα πλήκτρα 4 και 5. Πλήκτρα και 3 για να τρέξετε τις διάφορες ημέρες της εβδομάδος, και στη συνέχεια OFF επιλέξτε από Δευτέρα έως Παρασκευή σε ON, εκτός Σαββάτου και Κυριακής (OFF) Monday..prg1 on-off set θερμοκρασίας Ho 1^ χρονική περίοδος Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και να συνεχίσετε με τον προγραμματισμό. Χρησιμοποιήστε τα πλήκτρα 4-5 για να επιλέξετε τη θερμοκρασία που επιθυμείτε. (Low C Hot) Πατήστε το πλήκτρο 6 για να επιβεβαιώσετε και να συνεχίσετε με τον προγραμματισμό. Θα εμφανιστεί η επιγραφή START PRG1 OFF. Start Prg1 Off set prg1 19 C Για να επιβεβαιώσετε και να συνεχίσετε πατήστε το κουμπί 6. Έναυση χρονικής περιόδου 1^ Έναυση χρονικής περιόδου ^ Χρησιμοποιώντας τα πλήκτρα 4-5 καταχωρείτε το ωράριο 08:00 που αντιστοιχεί στο ωράριο έναρξης της 1^ χρονικής περιόδου. Για να επιβεβαιώσετε και να προχωρήσετε στον προγραμματισμό πατήστε το κουμπί 6, για να επιστρέψετε στην προηγούμενη παράμετρο πατήστε το κουμπί 3. Start Prg1 08:00 Στο σημείο αυτό πρέπει να προγραμματίσετε τη δεύτερη χρονική περίοδο. Η ακολουθία που πρέπει να εκτελεστεί είναι ανάλογη και επαναλαμβάνεται όπως στην έναυση της χρονικής περιόδου 1^. Start prg Off *Έναυση χρονικής περιόδου ^ Στο σημείο αυτό πρέπει να προγραμματίσετε τη δεύτερη χρονική περίοδο. Η ακολουθία που πρέπει να εκτελεστεί είναι ανάλογη και επαναλαμβάνεται όπως στην έναυση της χρονικής περιόδου 1^. Στην περίπτωση αυτή πρέπει μόνο να ρυθμίσετε το παράδειγμα ώρας σε start στις 15:00 και σε Stop στις :00 και να ενεργοποιήσετε τις επιλεγμένες ημέρες Σάββατο και Κυριακή επιλέγοντάς τες σε "ON". J Όταν ο εβδομαδιαίος Προγραμματιστής είναι ενεργός στον πίνακα ελέγχου θα ανάψει το τετραγωνάκι του ανάλογου εικονιδίου 4 ΕΛΛΗΝΙΚΑ

25 Καθαρισμός και συντήρηση. Ακολουθείστε τις οδηγίες πάντα με τη μεγαλύτερη ασφάλεια! Βεβαιωθείτε ότι η πρίζα του καλωδίου τροφοδοσίας έχει αποσυνδεθεί καθώς ο καυστήρας μπορεί να έχει προγραμματιστεί για έναυση. ότι ο καυστήρας είναι κρύος σε όλα τα μέρη του. Οι στάχτες είναι εντελώς κρύες. Εξασφαλίστε κατάλληλη εναλλαγή αέρα του περιβάλλοντος κατά τη διάρκεια του καθαρισμού. Η κακή λειτουργία, επηρεάζει τη σωστή λειτουργία και την ασφάλεια! συντήρηση Για τη σωστή λειτουργία, η γεννήτρια πρέπει να υποβάλλεται σε τακτική συντήρηση από εξειδικευμένο τεχνικό τουλάχιστον μία φορά τον χρόνο. Οι περιοδικές εργασίες ελέγχου και οι συντηρήσεις πρέπει να εκτελούνται πάντα από ειδικευμένους, πιστοποιημένους τεχνικούς οι οποίοι εργάζονται σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο χρήσης και συντήρησης. Κάθε χρόνο, καθαρίστε την εγκατάσταση εξόδου καυσαερίων, τα κανάλια καπνού και τα ρακόρ T μαζί με τα καπάκια επιθεώρησης - αν υπάρχουν και τυχόν οριζόντια τμήματα! Η ΣΥΧΝΟΤΗΤΑ καθαρισμού του καυστήρα ΕΙΝΑΙ ΕΝΔΕΙΚΤΙΚΗ! Εξαρτάται από την ποιότητα του πέλλετ που έχει χρησιμοποιηθεί και τη συχνότητα χρήσης. Ενδέχεται αυτές οι εργασίες να πρέπει να ολοκληρωθούν με μεγαλύτερη συχνότητα. Καθαρισμός και συντήρηση με ευθύνη του χρήστη Οι εργασίες του τακτικού καθαρισμού, όπως αναφέρεται στο παρόν εγχειρίδιο χρήσης και συντήρησης, πρέπει να εκτελούνται με τη μέγιστη προσοχή μετά την ανάγνωση των οδηγιών, των διαδικασιών και των χρονοδιαγραμμάτων που περιγράφονται σε αυτό το εγχειρίδιο χρήσης και συντήρησης. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΤΗΣ ΕΠΕΝΔΥΣΗΣ Ποτέ μην χρησιμοποιείτε σκληρά ή διαβρωτικά χημικά καθαρισμού! Ο καθαρισμός των επιφανειών θα πρέπει να γίνει με τον καυστήρα και την επένδυση εντελώς κρύα. Για τη συντήρηση των επιφανειών και των μεταλλικών μερών, αρκεί να χρησιμοποιήσετε ένα υγρό πανό με νερό ή νερό και ουδέτερο σαπούνι. Η μη τήρηση των οδηγιών μπορεί να καταστρέψει τις επιφάνειες της γεννήτριας και ν' ακυρώσει την εγγύηση. Καθαρισμός του κεραμικού γυαλιού. Ποτέ μην χρησιμοποιείτε σκληρά ή διαβρωτικά χημικά καθαρισμού! Ο καθαρισμός του κεραμικού γυαλιού πρέπει να γίνει με το γυαλί εντελώς κρύο. Για να καθαρίσετε το κεραμικό γυαλί αρκεί να χρησιμοποιήσετε ένα στεγνό πινέλο και βρεγμένο χαρτί εφημερίδας περασμένο στην τέφρα. Στην περίπτωση που το γυαλί είναι πολύ βρώμικο χρησιμοποιήστε αποκλειστικά ένα ειδικό καθαριστικό για κεραμικά γυαλιά. Ψεκάστε μια μικρή ποσότητα επάνω σε ένα πανί και χρησιμοποιήστε το επάνω στο κεραμικό γυαλί. Μη ψεκάζετε ποτέ απορρυπαντικό ή άλλο υγρό απευθείας πάνω στο γυαλί ή στις φλάντζες. Η μη τήρηση των οδηγιών μπορεί να καταστρέψει την επιφάνεια του κεραμικού γυαλιού και ν' ακυρώσει την εγγύηση. Καθαρισμός της δεξαμενής πέλλετ Όταν η δεξαμενή αδειάζει εντελώς, αφαιρέστε το καλώδιο τροφοδοσίας της γεννήτριας και αφαιρέστε τα υπολείμματα (σκόνη, υπολείμματα κλπ) από την άδεια δεξαμενή, πριν προχωρήσετε στην πλήρωση. ΗΜΕΡΗΣΙΟΣ Αποξεστήρες: Χρησιμοποιήστε τους αποξεστήρες ακολουθώντας μία κίνηση από κάτω προς τα πάνω (για τα μοντέλα με υψηλότερους αποξέστες) ή τραβώντας και σπρώχνοντας τους ίδιους (για τα ένθετα και τα μοντέλα με μπροστινούς αποξέστες). Σημείωση: η χρήση των αποξεστήρων κατά προτίμηση θα πρέπει να εκτελείται με κρύα τη σόμπα, αν χρησιμοποιούνται με ζεστή τη σόμπα σας συνιστούμε να χρησιμοποιείτε τα ειδικά γάντια για την προστασία από τη θερμότητα καθώς είναι πολύ ζεστοί. ΕΛΛΗΝΙΚΑ 5

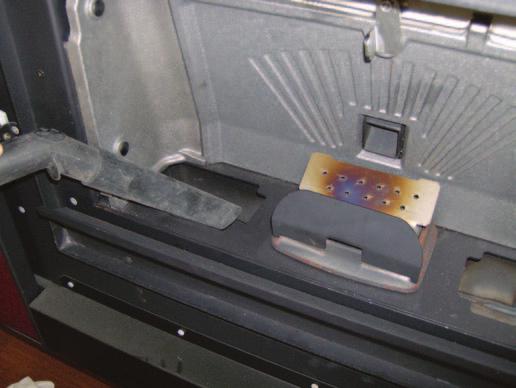

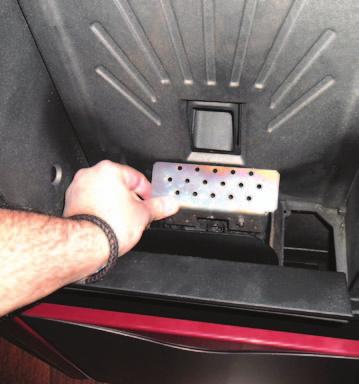

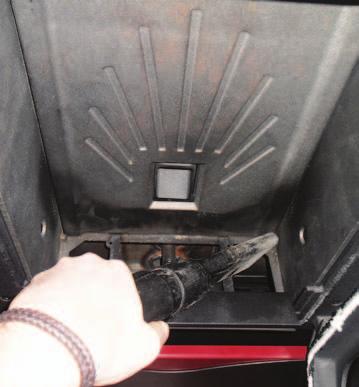

26 Ανοίξτε την θύρα - Καθαρίστε το τζάμι με ένα υγρό πανί Μην ψεκάζετε ποτέ άμεσα στο κεραμικό γυαλί το απορριπαντικό ή οποιοδήποτε άλλο υγρό για τον καθαρισμό. Καθαρισμός μαγκαλιού και θαλάμου καύσης 1. Ανρροφήστε τα υπολείμματα που υπάρχουν στο μαγκάλι. Αφαιρέστε πλήρως το μαγκάλι από τον ειδικό χώρο. 3. Αναρροφήστε τους καπνούς από το έδρανο του μαγκαλιού και τον θάλαμο καύσης (3.1) 4. Απελευθερώστε με την ειδική τσιμπίδα του εξοπλισμού όλες τις οπές που υφίστανται στο μαγκάλι. 5. Επανατοποθετήστε το μαγγάλι στο έδρανό τους και σπρώξτε το μέχρι το τοιχίο της εστίας. 6. Αν είναι παρούσα η λεκάνη περισυλλογής στάχτης, αναρροφήστε την επικάθιση της στάχτης ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε ένα κατάλληλο αναρροφητής με ειδικό δοχείο διαχωρισμού της περισυλλεγόμενης στάχτης ΕΛΛΗΝΙΚΑ

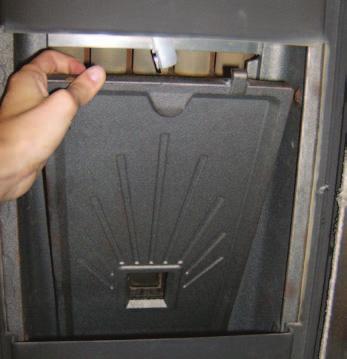

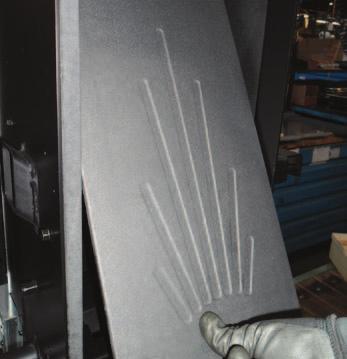

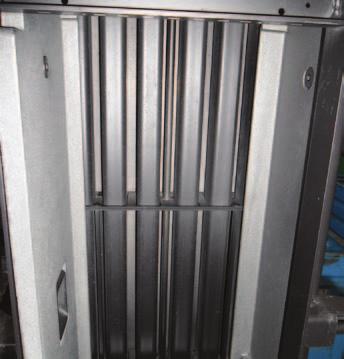

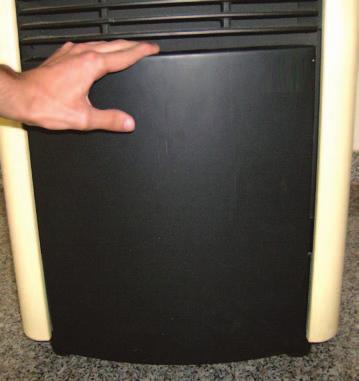

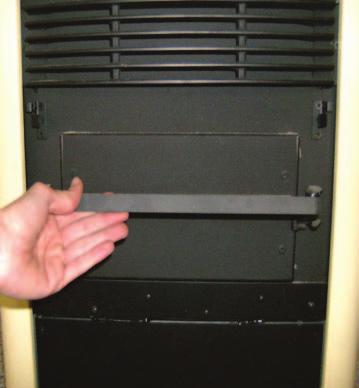

27 ΚΑΘΕ 3/4 ΗΜΕΡΕΣ - ΕΒΔΟΜΑΔΙΑΙΑ Συρτάρι τέφρας Ελέγξτε κάθε 3-4 ημέρες το περιεχόμενο του συρταριού και εκκενώστε το συρτάρι τουλάχιστον μια/δυο φορές την εβδομάδα. Όταν προβλέπεται, ανοίξτε/αφαιρέστε την κατώτερη θυρίδα. Αφαιρέστε το πτυσόμενο συρτάρι στάχτης και αδειάστε το σε ένα ειδικό δοχείο. Αναρροφήστε την υποκείμνη ζώνη όπου βρίσκεται το πτυσσόμενο συρτάρι στάχτης. Όταν καθαριστεί, επανατοποθετήστε το πτυσσόμενο συρτάρι και κλείστε/επανατοποθετήστε την εξωτερική θυρίδα. Μερικές σόμπες έχουν το συρτάρι περισυλλογής στάχτης άμεσα στον θάλαμο καύσης, όπου αρκεί να ανοιχθεί η θυρίδα και να αναρροφηθεί έμμεσα η στάχτη από την λεκάνη. ΜΗΝΙΑΙΩΣ Καθαρισμός θερμικού εναλλάκτη: Μηνιαίως είναι απαραίτητο να καθαρίζετε το θάλαμο των εναλλακτών θερμότητας εφόσον η καπνιά που εναποτίθεται στον πίσω τοίχο της εστίας σε χυτοσίδηρο εμποδίζει την ομαλή ροή των καπνών., δημιουργεί πρόβλημα στην καλή λειτουργία της σόμπας. Ανοίξτε την θυρίδα για πρόσβαση στον θάλαμο καύσης. Αφαιρέστε πλήρως το μαγγάλι από το έδρανό του. Αφαιρέστε ή περιστρέψτε, με βάση το μοντέλο, το ανώτερο μάνταλο (A) τις βίδες (B) ή το μάνταλο τοίχου (C) του τοίχου της εστίας (D), αφαιρέστε το τοιχίο εστίας (E) και συνεχίστε με τον καθαρισμό του, χρησιμοποιώντας την τσιμπίδα και ένα κατάλληλο αναρροφητή στάχτης (F). Μετά το τέλος του καθαρισμού επανατοποθετήστε το πτυσσόμενο τοιχίο της εστίας (D) και στερεώστε το και πάλι με τις ειδικές του βίδες, περιστρέφοντας την τσιμπίδα σε αντίθετη φορά για αφαίρεση, ή επανατοποθετήστε το μάνταλο τοιχίου εστίας. Επανατοποθετήστε το μαγκάλι στο έδρανο του. ΕΛΛΗΝΙΚΑ 7

28 A B C D D D E E E F F F 8 ΕΛΛΗΝΙΚΑ

29 Η ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΕΚΤΕΛΕΙΤΑΙ ΑΠΟ ΤΟΥΣ ΑΡΜΟΔΙΟΥΣ ΤΕΧΝΙΚΟΥΣ Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. Η γεννήτρια χρησιμοποιώντας πέλετ ως στέρεο καύσιμο χρειάζεται μια τακτική ετήσια επέμβαση συντήρησης που θα πρέπει να εκτελείται από έναν αρμόδιο τεχνικό, χρησιμοποιώντας αποκλειστικά γνήσια ανταλλακτικά. Η μη τήρηση μπορεί να θέσει σε κίνδυνο την ασφάλεια της συσκευής και μπορεί να ακυρώσει τους όρους της εγγύησης. Τηρώντας τη συχνότητα των εργασιών καθαρισμού που αφορούν το χρήστη και περιγράφονται στο εγχειρίδιο χρήσης και συντήρησης, εξασφαλίζεται η διάρκεια της σωστή καύσης της γεννήτριας, χωρίς το ενδεχόμενο ανωμαλιών ή/και δυσλειτουργιών που μπορεί να απαιτήσουν επιπλέον επεμβάσεις του τεχνικού. Τα αιτήματα επέμβασης της τακτικής συντήρησης δεν προβλέπονται στην εγγύηση του προϊόντος. ΤΣΙΜΟΥΧΕΣ ΠΟΡΤΑΣ, ΣΥΡΤΑΡΙ ΤΕΦΡΑΣ ΚΑΙ ΜΑΓΚΑΛΙ Οι τσιμούχες εξασφαλίζουν τη στεγανότητα της σόμπας και κατά συνέπεια την καλή λειτουργία της. Θα πρέπει να ελέγχονται περιοδικά: σε περίπτωση που έχουν φθαρεί ή καταστραφεί θα πρέπει να αντικαθίστανται αμέσως. Οι εργασίες αυτές θα πρέπει να εκτελούνται από έναν αρμόδιο τεχνικό. ΣΥΝΔΕΣΗ ΣΤΗΝ ΚΑΠΝΟΔΟΧΟ Ετησίως ή κάθε φορά που παρουσιάζεται η ανάγκη κάνετε αναρρόφηση και καθαρισμό του αγωγού που οδηγεί στην καπνοδόχο. Αν υπάρχουν οριζόντιες τμήματα είναι αναγκαίο να κάνετε αναρρόφηση των υπολειμμάτων πριν αυτά μπλοκάρουν το πέρασμα των καπνών. ΕΚΤΟΣ ΧΡΗΣΗΣ (ΤΕΛΟΣ ΕΠΟΧΗΣ) Στο τέλος κάθε εποχής, πριν σβήσετε τη σόμπα, σας συνιστούμε να αδειάσετε εντελώς τη δεξαμενή του πέλετ, αναρροφώντας τα κατάλοιπα του πέλετ και σκόνης που μπορεί να υπάρχουν στο εσωτερικό της. Επίσης, σας συνιστούμε να αποσυνδέετε τη γεννήτρια από το ηλεκτρικό δίκτυο και, για μεγαλύτερη ασφάλεια κυρίως αν υπάρχουν παιδιά, να βγάζετε το καλώδιο τροφοδοσίας. Η τακτική συντήρηση θα πρέπει να εκτελείται τουλάχιστον μία φορά το χρόνο. ΑΝ ΤΟ ΚΑΛΩΔΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΕΧΕΙ ΥΠΟΣΤΕΙ ΖΗΜΙΑ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΝΤΙΚΑΘΙΣΤΑΤΑΙ ΑΠΟ ΤΗΝ ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ Ή ΟΠΩΣΔΗΠΟΤΕ ΑΠΟ ΕΝΑ ΑΤΟΜΟ ΑΝΑΛΟΓΗΣ ΕΞΕΙΔΙΚΕΥΣΗΣ, ΕΤΣΙ ΩΣΤΕ ΝΑ ΑΠΟΦΕΥΓΕΤΑΙ ΚΑΘΕ ΚΙΝΔΥΝΟΣ. Οι εικόνες είναι για επεξηγηματικούς λόγους D D C A B F E A B C D E F Κινητήρας καπνών (αποσυναρμολόγηση, καθαρισμός και αγωγός καπνού), νέα σιλικόνη στα προβλεπόμενα σημεία Επιθεωρήσεις τσιμούχας, συρταριού τέφρας και πόρτας (αντικαταστήστε και βάλτε σιλικόνη όπου χρειάζεται) Θάλαμος καύσης (γενική καθαριότητα όλου του θαλάμου) και καθαρισμός σωλήνα στοιχείου πυρακτώσεως Δεξαμενή (πλήρες άδειασμα και καθαρισμός) Αποσυναρμολόγηση ανεμιστήρα αέρα περιβάλλοντος και αφαίρεση της σκόνης και των τυχόν υπολειμμάτων πέλετ Ελέγξτε το σωλήνα αναρρόφησης αέρα και την ενδεχόμενη καθαριότητα του αισθητήρα ροής ΕΛΛΗΝΙΚΑ 9

30 Εμφανίσεις Display Αιτιολόγηση off Start Pellet feeding Ignition Start-up Work Modulation BURN POT CLEANING Final cleaning Stand by STAND BY EXT Σόμπα σβηστή Είναι σε εξέλιξη η φάση start Είναι σε εξέλιξη η φόρτωση του πέλετ κατά τη διάρκεια της έναυσης Είναι σε εξέλιξη η φάσης της έναυσης Είναι σε εξέλιξη η φάσης της έναρξης Είναι σε εξέλιξη η φάσης της κανονικής λειτουργίας Η σόμπα ρυθμίζει Είναι σε εξέλιξη ο αυτόματος καθαρισμός του μαγκαλιού. Όταν σβήσει η σόμπα είναι σε εξέλιξη ο τελικός καθαρισμός Η φάση του τελικού καθαρισμού διαρκεί περίπου 10 λεπτά. Σβηστή σόμπα λόγω θερμοκρασίας που έχει επιτευχθεί και σε αναμονή για να ανάψει και πάλι. Σόμπα σβηστή λόγω εξωτερικού θερμοστάτη και σε αναμονή για να ξανανάψει Cooling stand-by Γίνεται προσπάθεια για μια νέα έναυση όταν η σόμπα έχει μόλις σβήσει. Όταν η σόμπα σβήνει θα πρέπει να περιμένετε να σβήσει εντελώς ο κινητήρας καπνών και στη συνέχεια να εκτελέσετε τον καθαρισμό του μαγκαλιού. Μόνο αφού έχετε ολοκληρώσει αυτές τις εργασίες θα είναι δυνατό να ανάψετε και πάλι τη σόμπα. COOL. STDBY black out Low Hot Η σόμπα κρυώνει για black-out Θερμοστάτης χώρου καθορισμένος στην ελάχιστη τιμή. Σε αυτή τη λειτουργία η σόμπα δουλεύει μόνο στην ισχύ 1^ ανεξάρτητα από την καθορισμένη ισχύ. Για να βγείτε από αυτή τη λειτουργία αρκεί να αυξήσετε τη θερμοκρασία χώρου με το κουμπί 4 και στη συνέχεια με το πλήκτρο. Set θερμοκρασίας χώρου καθορισμένο στη μέγιστη τιμή. Η σόμπα δουλεύει στην καθορισμένη ταχύτητα χωρίς καμιά τροποποίηση. Για να βγείτε από αυτή τη λειτουργία αρκεί να αυξήσετε τη θερμοκρασία χώρου με το κουμπί 4 και στη συνέχεια με το πλήκτρο 1 το set θερμοκρασίας. Pellets low 1 Η εμφάνιση "Pellet reserve" σε συνδυασμό με το πλήκτρο 1που αναβοσβήνει αργά δείχνει ότι η δεξαμενή του πέλετ είναι στο αποθεματικό. Με σβηστό το μηχάνημα και πλήρως κρύο προχωρήστε στη φόρτωση της δεξαμενής πέλετ. ΣΥΝΑΓΕΡΜΟΙ DISPLAY ΕΞΗΓΗΣΗ ΕΠΙΛΥΣΗ 1 Το σταθερό τρίγωνο στο display και το πλήκτρο 1 που αναβοσβήνει δείχνουν την παρουσία ενός συναγερμού. Αναμμένο και να αναβοσβήνει: δείχνει την παρουσία ενός συναγερμού Ο συναγερμός μπορεί να ξαναρυθμιστεί μόνο αν ο κινητήρας καπνού έχει σταματήσει και αν περάσουν 15 λεπτά από την ίδια την εμφάνιση του συναγερμού πατώντας το πλήκτρο 3 για 3 δευτερόλεπτα. 30 ΕΛΛΗΝΙΚΑ

31 Δείχνει την παρουσία ενός συναγερμού. Αναμμένο: δείχνει την παρουσία ενός συναγερμού Σβηστό: δείχνει την απουσία συναγερμών Αναβοσβήνει: δείχνει την απενεργοποίηση του αισθητήρα χαμηλής πίεσης. Ο συναγερμός μπορεί να ξαναρυθμιστεί μόνο αν ο κινητήρας καπνού σταματήσει και αν περάσουν 15 λεπτά από την ίδια την εμφάνιση του συναγερμού πατώντας το πλήκτρο 1 για 3 δευτερόλεπτα. Aspirat - faulty Βλάβη που σχετίζεται με τον κινητήρα αποβολής καπνού. Οι εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Fumes probe Βλάβη που σχετίζεται με τον αισθητήρα καπνού. Οι εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Alarm Fumes overheating clean check up 1 - (1 = in start-up stage) (= in operating stage) Η θερμοκρασία του καπνού έχει ξεπεράσει τους 310 C Το κάτω μερος του μαγκαλιού ή του θαλάμου καύσης είναι βρώμικα. Η πόρτα δεν έχει κλείσει σωστά. Το συρτάρι τέφρας δεν έχει κλείσει σωστά. Ο αισθητήρας ύφεσης είναι ελαττωματικός. Ο αγωγός αποβολής καπνού είναι φραγμένος. Όχι σωστή εγκατάσταση Ελέγξτε την εισροή του πέλετ (δείτε Ρύθμιση φόρτωσης πέλετ ). Ελέγξτε ότι το μηχάνημα είναι καθαρό συμπεριλαμβανομένης της διαδρομής του καπνού. Απαγορεύεται κατηγορηματικά να ακουμπάτε πανιά πάνω στο μηχάνημα. Άλλες εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Βεβαιωθείτε ότι οι οπές του κάτω μέρους του μαγκαλιού είναι εντελώς ελεύθερες. Ελέγξτε την καθαριότητα είτε στον αγωγό καπνού είτε στο θάλαμο καύσης. Ελέγξτε το ερμητικό κλείσιμο της πόρτας. Ελέγξτε το ερμητικό κλείσιμο του συρταριού τέφρας. Άλλες εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Depr alarm Ενεργοποιήθηκε ο μηχανικός αισθητήρας ύφεσης Επικοινωνήστε με το κέντρο εξυπηρέτησης πελατών No Ignition Black-Out No Ign. No pellets Cooling stand-by Η δεξαμενή του πέλετ είναι άδεια. Βαθμονόμηση φόρτωσης πέλετ ανεπαρκής. Όχι σωστή εγκατάσταση Έλλειψη ρεύματος κατά τη διάρκεια της έναυσης. Σε φάση εργασίας το t των καπνών έχει πέσει κάτω από τις παραμέτρους του εργοστασίου Προσπάθεια ξεμπλοκαρίσματος του συναγερμού με τη σόμπα ακόμα σε ψύξη. Ελέγξτε για την παρουσία ή όχι του πέλετ στο εσωτερικό της δεξαμενής. Ελέγξτε την εισροή του πέλετ(δείτε Ρύθμιση φόρτωσης πέλετ ). Ελέγξτε τις διαδικασίες που περιγράφονται στο κεφάλαιο Έναυση. Άλλες εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Μεταφέρετε τη σόμπα σε off με το πλήκτρο 1 και επαναλάβετε τις διαδικασίες που περιγράφονται στο κεφάλαιο Έναυση. Άλλες εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Ελέγξτε για την παρουσία ή όχι του πέλετ στο εσωτερικό της δεξαμενής. Ρυθμίστε την εισροή του πέλετ. Άλλες εργασίες επαναφοράς θα πρέπει να εκτελούνται από έναν εξουσιοδοτημένο τεχνικό. Κάθε φορά που η σόμπα εμφανίζει έναν από τους παραπάνω συναγερμούς θα οδηγηθεί αυτομάτως σε σβήσιμο. Η σόμπα θα μπλοκάρει οποιαδήποτε προσπάθεια απεμπλοκής του συναγερμού κατά τη διάρκεια αυτής της φάσης εμφανίζοντας στην οθόνη εναλλάξ τον ίδιο το συναγερμό και STANDBY. Ο συναγερμός μπορεί να ξαναρυθμιστεί μόνο αν ο κινητήρας καπνού σταματήσει και αν περάσουν 15 λεπτά από την ίδια την εμφάνιση του συναγερμού πατώντας το πλήκτρο 1 για 3 δευτερόλεπτα. Debimeter Fault Συστατικό μέρος αποσυνδεδεμένο ή χαλασμένο Επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης AUGER CONTROL ALARM Ανώμαλη λειτουργία φόρτωσης πέλετ Επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης auger block Ανώμαλη λειτουργία κινητήρα πέλετ Επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης ΕΛΛΗΝΙΚΑ 31

32 ΟΡΟΙ ΕΓΓΥΗΣΗΣ 1. Τα προϊόντα της Extraflame S.p.A. φέρουν εγγύηση, στα πλαίσια της Ευρωπαϊκής Κοινότητας, για μια περίοδο 4 μηνών από την ημερομηνία αγοράς. Η αγορά πρέπει να αποδεικνύεται με ένα έγκυρο φορολογικό έγγραφο (απόδειξη, τιμολόγιο ή δελτίο αποστολής) που εκδίδεται από τον μεταπωλητή, το οποίο προσδιορίζει το προϊόν που αγοράστηκε και την ημερομηνία αγοράς ή/και παράδοσης του ίδιου. Προσοχή: Η παρούσα εργοστασιακή εγγύηση δεν υποκαθιστά την εγγύηση που προβλέπεται από την ευρωπαϊκή νομοθεσία για την προστασία των καταναλωτών. Είναι κατανοητό ότι η εργοστασιακή εγγύηση περιορίζεται στην ιταλική επικράτεια και στις περιοχές εντός της Ευρωπαϊκής Ένωσης που καλύπτονται από τις υπηρεσίες των εξουσιοδοτημένων κέντρων τεχνικής εξυπηρέτησης (ελέγξτε στην ιστοσελίδα com) Πρέπει επίσης να γίνει κατανοητό ότι οριοθετείται εδαφικά στη χώρα διαμονής και/ή κατοικίας του καταναλωτή που πρέπει να είναι η ίδια με αυτή όπου ο πωλητής του προϊόντος της Extraflame S.p.A. διατηρεί την καταστατική και/ή πραγματική έδρα του. Οι κανόνες αυτοί δεν ισχύουν στις περιπτώσεις αγοράς του προϊόντος στα πλαίσια εμπορικών, επιχειρηματικών ή επαγγελματικών δραστηριοτήτων. Σε αυτές τις περιπτώσεις η εγγύηση του προϊόντος θα πρέπει να περιορίζεται σε μια περίοδο 1 μηνών από την ημερομηνία αγοράς. ΕΓΓΥΗΣΗ ΣΤΗΝ ΙΤΑΛΙΑ Τι να κάνετε σε περίπτωση δυσλειτουργίας του προϊόντος: Συμβουλευτείτε το εγχειρίδιο χρήσης προκειμένου να βεβαιωθείτε ότι η δυσλειτουργία δεν θα μπορούσε να διορθωθεί με την ορθή εφαρμογή των λειτουργιών του προϊόντος. Βεβαιωθείτε ότι η δυσλειτουργία περιλαμβάνεται στον τύπο των βλαβών που καλύπτονται από την εγγύηση. Στην αντίθετη περίπτωση, το κόστος της επέμβασης επισκευής θα επιβαρύνει εξολοκλήρου τον καταναλωτή. Όταν ζητάτε τεχνική υποστήριξη από το εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης να αναφέρετε πάντα: - τη φύση της δυσλειτουργίας - το μοντέλο της συσκευής σας - την πλήρη διεύθυνση - τον αριθμό τηλεφώνου ΕΓΓΥΗΣΗ ΣΤΗΝ ΕΥΡΩΠΗ Τι να κάνετε σε περίπτωση δυσλειτουργίας του προϊόντος: Συμβουλευτείτε το εγχειρίδιο χρήσης προκειμένου να βεβαιωθείτε ότι η δυσλειτουργία δεν θα μπορούσε να διορθωθεί με την ορθή εφαρμογή των λειτουργιών του προϊόντος. Βεβαιωθείτε ότι η δυσλειτουργία περιλαμβάνεται στον τύπο των βλαβών που καλύπτονται από την εγγύηση. Στην αντίθετη περίπτωση, το κόστος της επέμβασης επισκευής θα επιβαρύνει εξολοκλήρου τον καταναλωτή. Ζητήστε τεχνική υποστήριξη ή τη διεύθυνση του εξουσιοδοτημένου κέντρου τεχνικής εξυπηρέτησης από των πωλητή, αναφέροντας πάντα: τη φύση της δυσλειτουργίας, το μοντέλο της συσκευής σας, την πλήρη διεύθυνση, τον αριθμό τηλεφώνου Για βλάβη από έλλειψη συμμόρφωσης που εκδηλώνεται κατά τους πρώτους 6 μήνες της ζωής του προϊόντος, ο καταναλωτής δικαιούται τη δωρεάν επισκευή της βλάβης. Από τον έβδομο έως τον εικοστό τέταρτο μήνα, σε περίπτωση που διαπιστωθεί έλλειψη συμμόρφωσης, ο καταναλωτής θα επωμιστεί το κόστος της κλήσης ενώ ο πωλητής θα συνεχίσει να επιβαρύνεται με το κόστος της εργασίας και των λειτουργικών ανταλλακτικών που πιθανώς χρησιμοποιηθούν.. Εάν η βλάβη που εντοπίστηκε οφείλεται σε εξωτερικές συνθήκες και/ή γεγονότα, όπως για παράδειγμα και χωρίς να είναι εξαντλητικό, η ανεπαρκής παροχή των συστημάτων, η λανθασμένη εγκατάσταση και/ή συντήρηση που έγινε από άτομο που δεν πληροί τις απαιτήσεις που καθορίζονται από τους ισχύοντες νόμους στη χώρα διαμονής του καταναλωτή, η αμέλεια, η ανικανότητα χρήσης και η κακή συντήρηση από τον καταναλωτή, σε σχέση με ό, τι αναφέρεται και προτείνεται στο εγχειρίδιο χρήσης του προϊόντος, το οποίο αποτελεί αναπόσπαστο μέρος του συμβολαίου πώλησης, ακυρώνει την παρούσα εγγύηση. Δεν περιλαμβάνονται επίσης στην παρούσα εγγύηση οι ζημιές που προκλήθηκαν από το προϊόν όταν δεν υπάρχουν αποδεδειγμένες αιτίες που αποδίδονται σε κατασκευαστικά σφάλματα. Ομοίως εξαιρούνται από την παρούσα εγγύηση οι βλάβες που αποδίδονται στη μη σωστή λειτουργία της καπνοδόχου, σύμφωνα με την ισχύουσα νομοθεσία της χώρας τη στιγμή της αγοράς, καθώς και όλες οι βλάβες του προϊόντος που οφείλονται σε αμέλεια, τυχαίο σπάσιμο, παραβίαση και/ή ζημιά κατά την μεταφορά (γρατσουνιές, χτυπήματα κλπ), εργασίες που εκτελέστηκαν από μη εξουσιοδοτημένο άτομο και περαιτέρω ζημιές που προκαλούνται από εσφαλμένες επεμβάσεις του καταναλωτή σε μια προσπάθεια να αντιμετωπίσει την αρχική βλάβη. Από την εγγύηση εξαιρούνται τα παρακάτω αναλώσιμα υλικά: οι τσιμούχες, τα κεραμικά ή ενισχυμένα γυαλιά, οι επενδύσεις και οι σχάρες από μαντέμι, τα πυρίμαχα υλικά (π.χ. Nordiker ή άλλο), τα βαμμένα, επιχρωμιωμένα ή επιχρυσωμένα μέρη, τα πήλινα στοιχεία, οι χειρολαβές, το μαγκάλι και τα σχετικά εξαρτήματα. Στα προϊόντα Idro το ψυγείο εξαιρείται από την εγγύηση στην περίπτωση που δεν χρησιμοποιείται ένα κατάλληλο κύκλωμα κατά της συμπύκνωσης που να διασφαλίζει μία θερμοκρασία επιστροφής της συσκευής τουλάχιστον 55 βαθμούς. Γενικά εξαιρούνται από την εγγύηση όλα τα εξωτερικά στοιχεία του προϊόντος επί των οποίων ο καταναλωτής μπορεί να επέμβει απευθείας κατά τη διάρκεια της χρήσης και/ή της συντήρησης ή τα οποία μπορεί να υπόκεινται σε φθορά και/ή στο σχηματισμό σκουριάς, λεκέδων επάνω στο ατσάλι που οφείλονται στη χρήση σκληρών απορρυπαντικών. Στην περίπτωση επισήμανσης σφαλμάτων που δεν εντοπίστηκαν τελικά στη φάση ελέγχου από έναν εξουσιοδοτημένο τεχνικό, η επέμβαση επισκευής θα επιβαρύνει εξολοκλήρου τον καταναλωτή. 3. Εάν η αποκατάσταση δεν είναι δυνατή μέσω της επισκευής του προϊόντος/εξαρτήματος, θα πρέπει να αντικατασταθεί, αφήνοντας αμετάβλητα τη λήξη και τους όρους της εγγύησης που αποκτήθηκαν τη στιγμή της αγοράς του προϊόντος/εξαρτήματος που πρέπει να αντικατασταθεί. 3 ΕΛΛΗΝΙΚΑ

33 4. Η Extraflame S.p.A. αποποιείται κάθε ευθύνη για τυχόν ζημιές που μπορεί, άμεσα ή έμμεσα, να προκληθούν σε ανθρώπους, ζώα και αντικείμενα, λόγω της μη συμμόρφωσης με τις οδηγίες που δίνονται στο αντίστοιχο εγχειρίδιο χρήσης και αναφέρονται στις προειδοποιήσεις σε σχέση με την εγκατάσταση, τη χρήση και τη συντήρηση του προϊόντος, η λήψη του οποίου μπορεί να πραγματοποιηθεί και από την ιστοσελίδα. 5. Εξαιρούνται από την εγγύηση οι επεμβάσεις για τη βαθμονόμηση και/ή τη ρύθμιση του προϊόντος σε σχέση με τον τύπο του καυσίμου ή άλλο. 6. Εάν το προϊόν επισκευάστηκε σε ένα από τα εξουσιοδοτημένα κέντρα τεχνικής εξυπηρέτησης που υποδεικνύει η Extraflame S.p.A. και στην περίπτωση αντικατάστασης του προϊόντος, η μεταφορά θα γίνει δωρεάν. Στις περιπτώσεις που ο τεχνικός είναι σε θέση να επισκευάσει το προϊόν στην οικία του χρήστη και αυτός αρνείται, η μεταφορά στο εργαστήριο και η επιστροφή θα επιβαρύνουν τον χρήστη. 7. Αφού περάσει η περίοδος των 4 μηνών της εγγύησης κάθε επέμβαση επισκευής θα επιβαρύνει εξολοκλήρου τον καταναλωτή. 8. Σε περίπτωση διαφωνίας το δικαστήριο που έχει την αποκλειστική δικαιοδοσία είναι το δικαστήριο της καταστατικής έδρας της Extraflame S.p.A. - (Vicenza-Italia) Περαιτέρω προειδοποιήσεις Χρησιμοποιείτε αποκλειστικά το καύσιμο που προτείνει ο κατασκευαστής. Το προϊόν δεν πρέπει να χρησιμοποιείται ως αποτεφρωτήρας. Μη χρησιμοποιείτε το προϊόν ως σκάλα ή μέσο στήριξης. Μη βάζετε ρούχα για να στεγνώσουν πάνω στο προϊόν. Οι απλώστρες ρούχων ή παρόμοια αντικείμενα θα πρέπει να παραμένουν σε κατάλληλη απόσταση από το προϊόν. Κίνδυνος φωτιάς και καταστροφή της επένδυσης. Κάθε ευθύνη για την ακατάλληλη χρήση του προϊόντος επιβαρύνει εξολοκλήρου τον χρήστη και απαλλάσσει τον κατασκευαστή από οποιαδήποτε αστική και ποινική ευθύνη. Οποιοσδήποτε τύπος παραβίασης ή μη εξουσιοδοτημένης αντικατάστασης μη γνήσιων ανταλλακτικών του προϊόντος ενδέχεται να είναι επικίνδυνος για την ασφάλεια του χειριστή και απαλλάσσει την εταιρεία από κάθε αστική και ποινική ευθύνη. Μεγάλο μέρος των επιφανειών του προϊόντος είναι πολύ ζεστές (πόρτα, λαβή, τζάμι, σωλήνες εξαγωγής καπνών, κ.λπ.). Πρέπει λοιπόν να αποφεύγετε να έρχεστε σε επαφή με αυτά τα μέρη χωρίς κατάλληλη προστατευτική ενδυμασία ή εξοπλισμό, όπως για παράδειγμα γάντια θερμικής προστασίας Απαγορεύεται να ενεργοποιήσετε το προϊόν με την πόρτα ανοικτή ή με το τζάμι σπασμένο. Το προϊόν πρέπει να είναι ηλεκτρικά συνδεδεμένο με ένα κύκλωμα εξοπλισμένο με ένα αποτελεσματικό σύστημα γείωσης. Σβήστε το προϊόν στην περίπτωση βλάβης ή δυσλειτουργίας. Η συσσώρευση άκαυστων πέλετ μέσα στον καυστήρα μετά από κάθε "αδυναμία ανάφλεξης" πρέπει να αφαιρείται πριν προχωρήσετε σε μία νέα ανάφλεξη. Ελέγχετε αν ο καυστήρας είναι καθαρός και καλά τοποθετημένος πριν τον ενεργοποιήσετε ξανά. Μην πλένετε το προϊόν με νερό. Το νερό μπορεί να εισέλθει μέσα στη μονάδα και να καταστρέψει την ηλεκτρική μόνωση προκαλώντας ηλεκτροπληξία. Οι εγκαταστάσεις που δεν πληρούν τους ισχύοντες κανονισμούς ακυρώνουν την εγγύηση του προϊόντος, όπως και η ακατάλληλη χρήση και η έλλειψη συντήρησης σύμφωνα με όσα προβλέπονται από τον κατασκευαστή. ΕΛΛΗΝΙΚΑ 33

34 ΔΙΑΘΕΣΗ Πληροφορίες για τη διαχείριση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, μπαταριών και συσσωρευτών Αυτό το σύμβολο που εμφανίζεται στο προϊόν, στις μπαταρίες, στους συσσωρευτές στη συσκευασία ή στα έγγραφα υποδεικνύει ότι το προϊόν στο τέλος της ωφέλιμης ζωής του δεν πρέπει να συλλέγεται, να ανασύρεται ή να απορρίπτεται με τα οικιακά απορρίμματα. Ο ακατάλληλος χειρισμός των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, μπαταρίες ή συσσωρευτές μπορεί να οδηγήσει στην απελευθέρωση επικίνδυνων ουσιών που περιέχονται στο προϊόν. Προκειμένου να αποφευχθεί τυχόν μόλυνση στο περιβάλλον ή ασθένεια, ο χρήστης ενθαρρύνεται να διαχωρίσει αυτόν τον εξοπλισμό ή/και τις μπαταρίες ή τους συσσωρευτές που περιλαμβάνονται από άλλα είδη αποβλήτων και να το παραδώσει στην υπηρεσία δημοτικών συλλογών. Είναι δυνατόν να ζητηθεί από τον διανομέα η συλλογή αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού που πρέπει να πραγματοποιηθεί σύμφωνα με τους όρους και με τις διαδικασίες που θεσπίζονται από τις εθνικές διατάξεις εφαρμογής της οδηγίας 01/19/ΕΕ. Η χωριστή συλλογή και η σωστή επεξεργασία ηλεκτρικού και ηλεκτρονικού εξοπλισμού, μπαταριών και συσσωρευτών ευνοούν τη διατήρηση των φυσικών πόρων, τον σεβασμό για το περιβάλλον και την προστασία της υγείας. Για περισσότερες πληροφορίες σχετικά με τον τρόπο συλλογής των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού, μπαταριών και συσσωρευτών είναι απαραίτητο να επικοινωνήσετε με τους δήμους ή τις δημόσιες αρχές που είναι αρμόδιες για την έκδοση των αδειών. 34 ΕΛΛΗΝΙΚΑ
