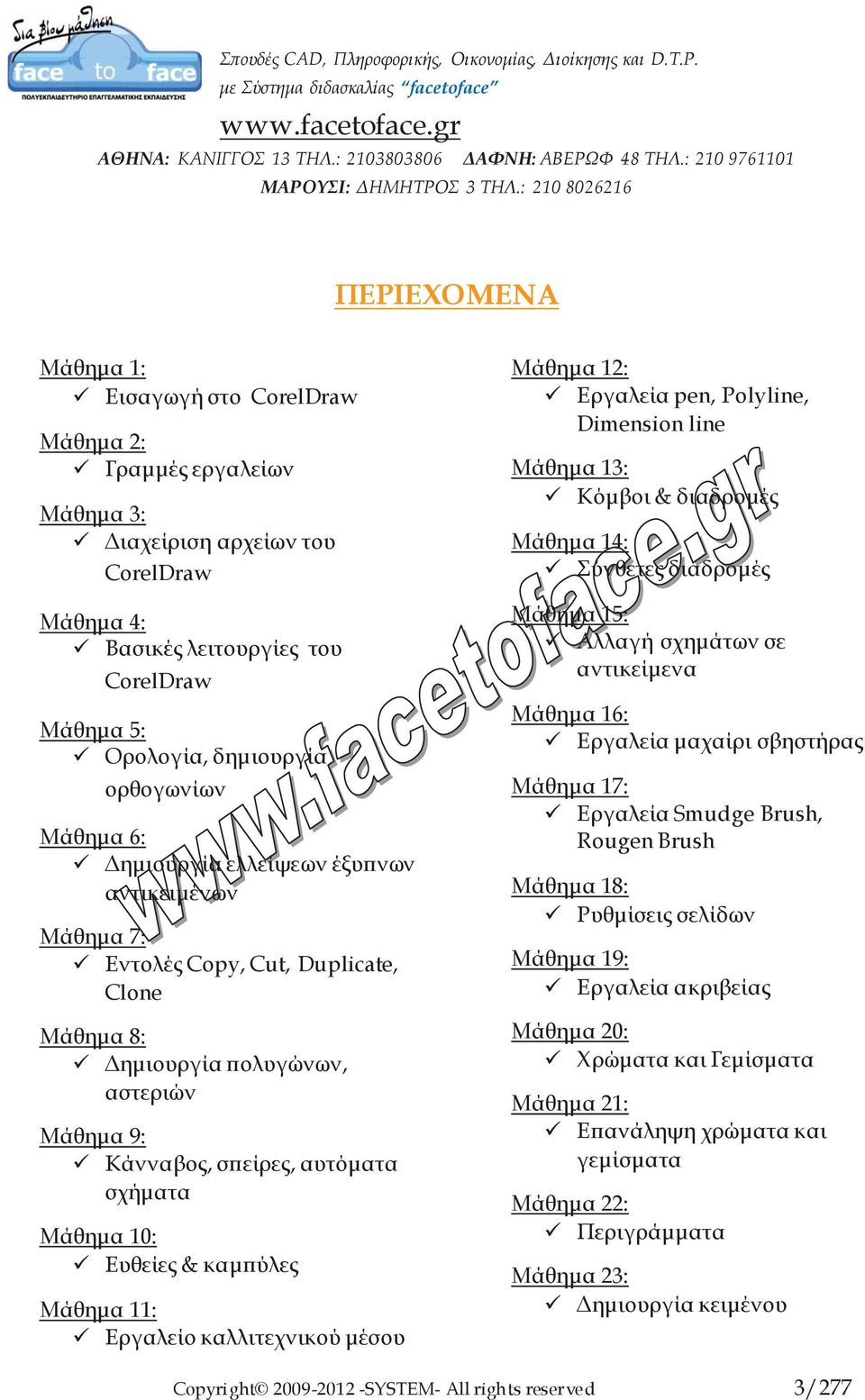

3 ΠΕΡΙΕΧΟΜΕΝΑ Μάθημα 1: Εισαγωγή στο CorelDraw Μάθημα 2: Γραμμές εργαλείων Μάθημα 3: Διαχείριση αρχείων του CorelDraw Μάθημα 4: Βασικές λειτουργίες του CorelDraw Μάθημα 5: Ορολογία, δημιουργία ορθογωνίων Μάθημα 6: Δημιουργία ελλείψεων έξυπνων αντικειμένων Μάθημα 7: Εντολές Copy, Cut, Duplicate, Clone Μάθημα 8: Δημιουργία πολυγώνων, αστεριών Μάθημα 9: Κάνναβος, σπείρες, αυτόματα σχήματα Μάθημα 10: Ευθείες & καμπύλες Μάθημα 11: Εργαλείο καλλιτεχνικού μέσου Μάθημα 12: Εργαλεία pen, Polyline, Dimension line Μάθημα 13: Κόμβοι & διαδρομές Μάθημα 14: Σύνθετες διαδρομές Μάθημα 15: Αλλαγή σχημάτων σε αντικείμενα Μάθημα 16: Εργαλεία μαχαίρι σβηστήρας Μάθημα 17: Εργαλεία Smudge Brush, Rougen Brush Μάθημα 18: Ρυθμίσεις σελίδων Μάθημα 19: Εργαλεία ακριβείας Μάθημα 20: Χρώματα και Γεμίσματα Μάθημα 21: Επανάληψη χρώματα και γεμίσματα Μάθημα 22: Περιγράμματα Μάθημα 23: Δημιουργία κειμένου Copyright SYSTEM- All rights reserved 3/277

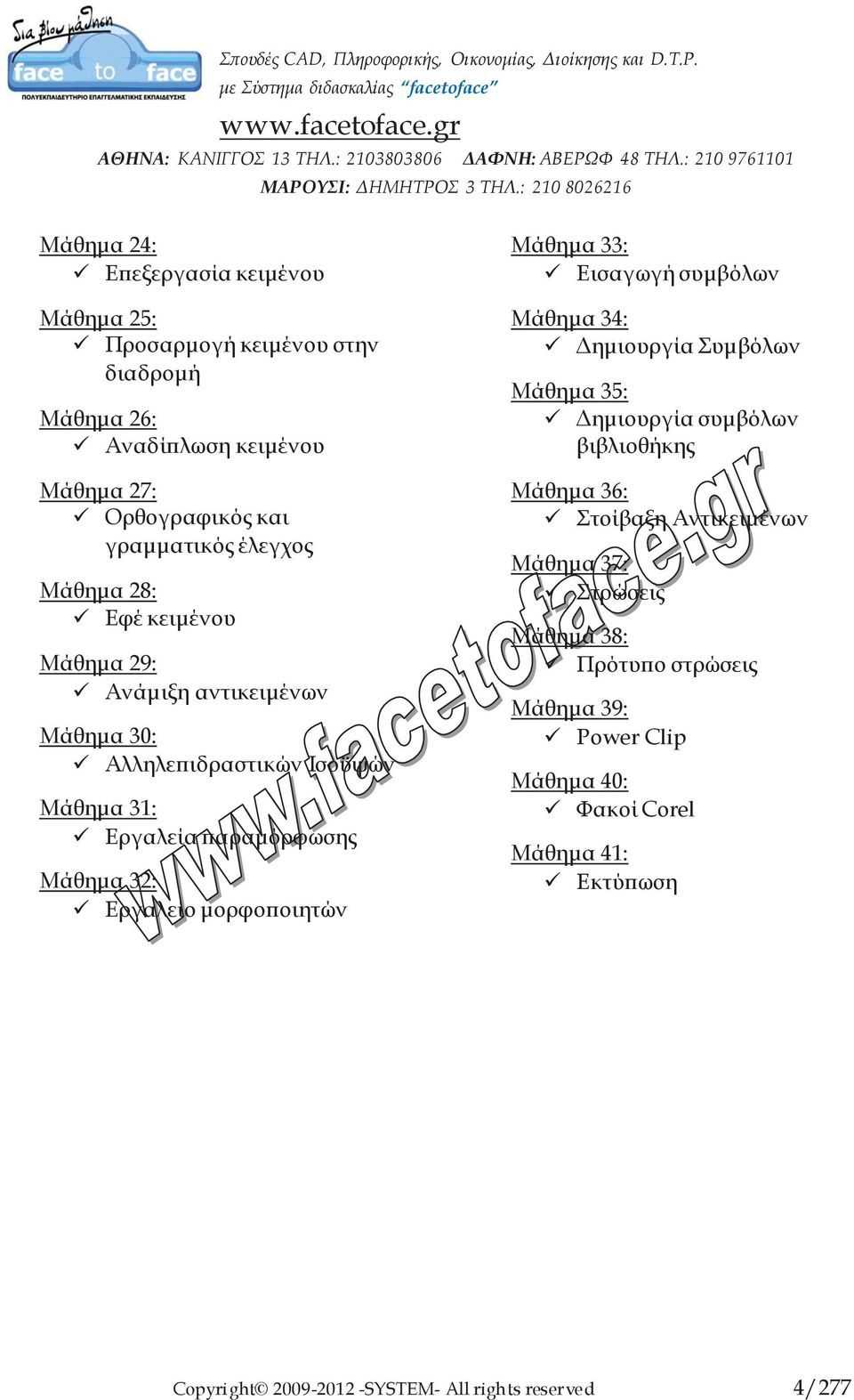

4 Μάθημα 24: Επεξεργασία κειμένου Μάθημα 25: Προσαρμογή κειμένου στην διαδρομή Μάθημα 26: Αναδίπλωση κειμένου Μάθημα 27: Ορθογραφικός και γραμματικός έλεγχος Μάθημα 28: Εφέ κειμένου Μάθημα 29: Ανάμιξη αντικειμένων Μάθημα 30: Αλληλεπιδραστικών Ισοϋψών Μάθημα 31: Εργαλεία παραμόρφωσης Μάθημα 32: Εργαλείο μορφοποιητών Μάθημα 33: Εισαγωγή συμβόλων Μάθημα 34: Δημιουργία Συμβόλων Μάθημα 35: Δημιουργία συμβόλων βιβλιοθήκης Μάθημα 36: Στοίβαξη Αντικειμένων Μάθημα 37: Στρώσεις Μάθημα 38: Πρότυπο στρώσεις Μάθημα 39: Power Clip Μάθημα 40: Φακοί Corel Μάθημα 41: Εκτύπωση Copyright SYSTEM- All rights reserved 4/277

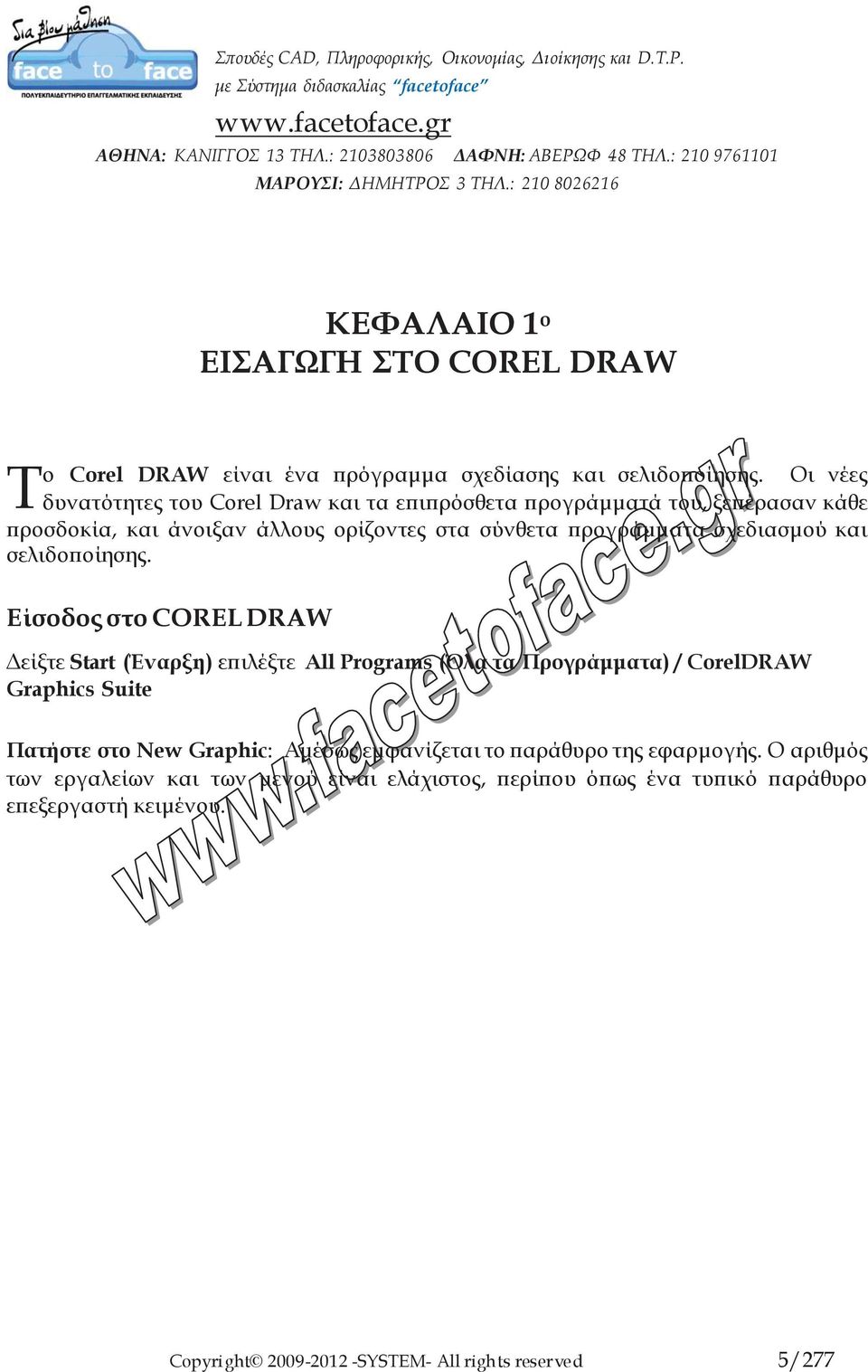

5 ΚΕΦΑΛΑΙΟ 1 ο ΕΙΣΑΓΩΓΗ ΣΤΟ COREL DRAW Τ ο Corel DRAW είναι ένα πρόγραμμα σχεδίασης και σελιδοποίησης. Οι νέες δυνατότητες του Corel Draw και τα επιπρόσθετα προγράμματά του, ξεπέρασαν κάθε προσδοκία, και άνοιξαν άλλους ορίζοντες στα σύνθετα προγράμματα σχεδιασμού και σελιδοποίησης. Είσοδος στο COREL DRAW Δείξτε Start (Έναρξη) επιλέξτε All Programs (Όλα τα Προγράμματα) / CorelDRAW Graphics Suite Πατήστε στο New Graphic: Αμέσως εμφανίζεται το παράθυρο της εφαρμογής. Ο αριθμός των εργαλείων και των μενού είναι ελάχιστος, περίπου όπως ένα τυπικό παράθυρο επεξεργαστή κειμένου. Copyright SYSTEM- All rights reserved 5/277

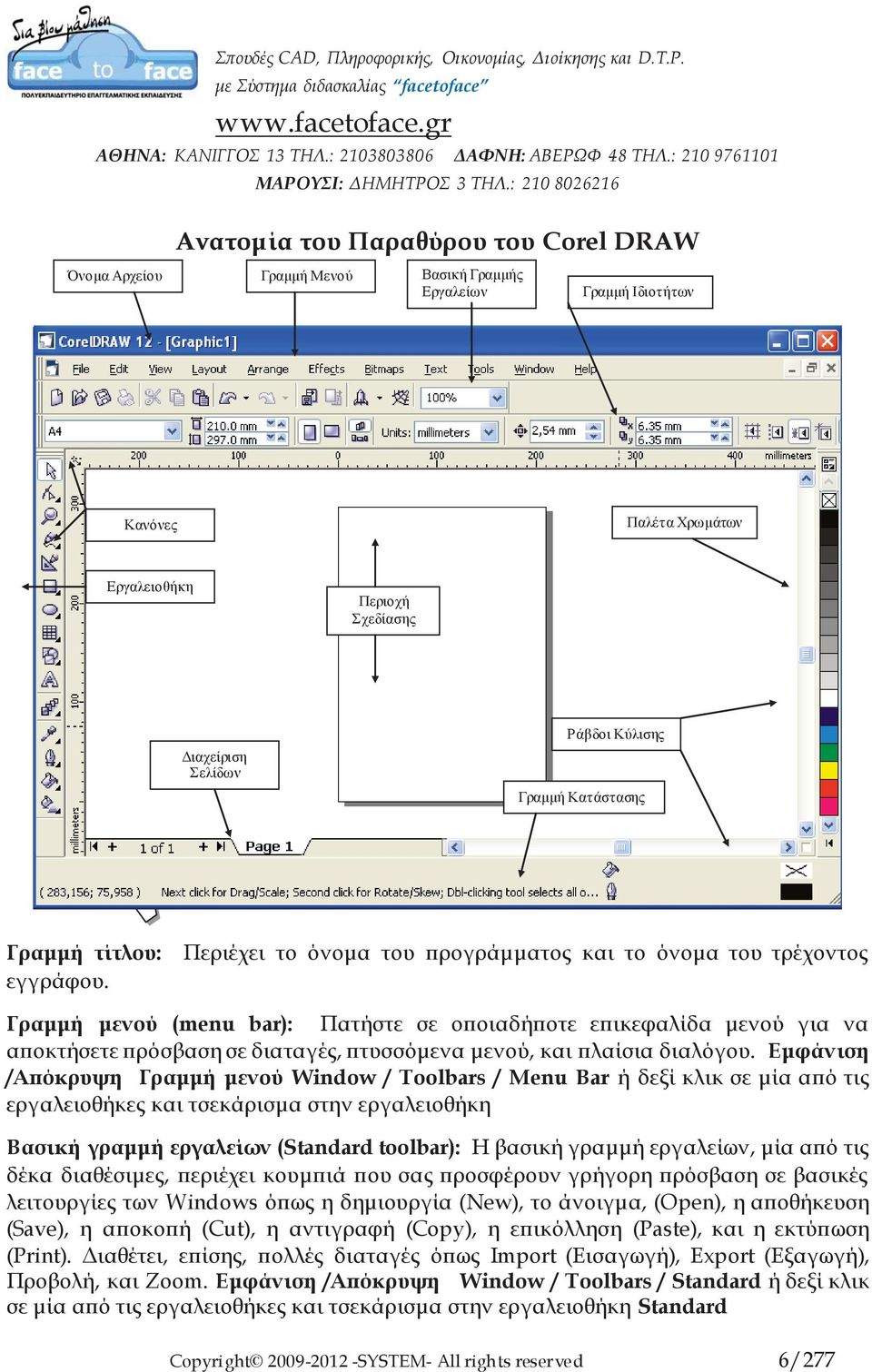

6 Ανατομία του Παραθύρου του Corel DRAW Όνομα Αρχείου Γραμμή Μενού Βασική Γραμμής Εργαλείων Γραμμή Ιδιοτήτων Κανόνες Παλέτα Χρωμάτων Εργαλειοθήκη Περιοχή Σχεδίασης Διαχείριση Σελίδων Ράβδοι Κύλισης Γραμμή Κατάστασης Γραμμή τίτλου: Περιέχει το όνομα του προγράμματος και το όνομα του τρέχοντος εγγράφου. Γραμμή μενού (menu bar): Πατήστε σε οποιαδήποτε επικεφαλίδα μενού για να αποκτήσετε πρόσβαση σε διαταγές, πτυσσόμενα μενού, και πλαίσια διαλόγου. Εμφάνιση /Απόκρυψη Γραμμή μενού Window / Toolbars / Menu Bar ή δεξί κλικ σε μία από τις εργαλειοθήκες και τσεκάρισμα στην εργαλειοθήκη Βασική γραμμή εργαλείων (Standard toolbar): Η βασική γραμμή εργαλείων, μία από τις δέκα διαθέσιμες, περιέχει κουμπιά που σας προσφέρουν γρήγορη πρόσβαση σε βασικές λειτουργίες των Windows όπως η δημιουργία (New), το άνοιγμα, (Open), η αποθήκευση (Save), η αποκοπή (Cut), η αντιγραφή (Copy), η επικόλληση (Paste), και η εκτύπωση (Print). Διαθέτει, επίσης, πολλές διαταγές όπως Import (Εισαγωγή), Export (Εξαγωγή), Προβολή, και Zoom. Εμφάνιση /Απόκρυψη Window / Toolbars / Standard ή δεξί κλικ σε μία από τις εργαλειοθήκες και τσεκάρισμα στην εργαλειοθήκη Standard Copyright SYSTEM- All rights reserved 6/277

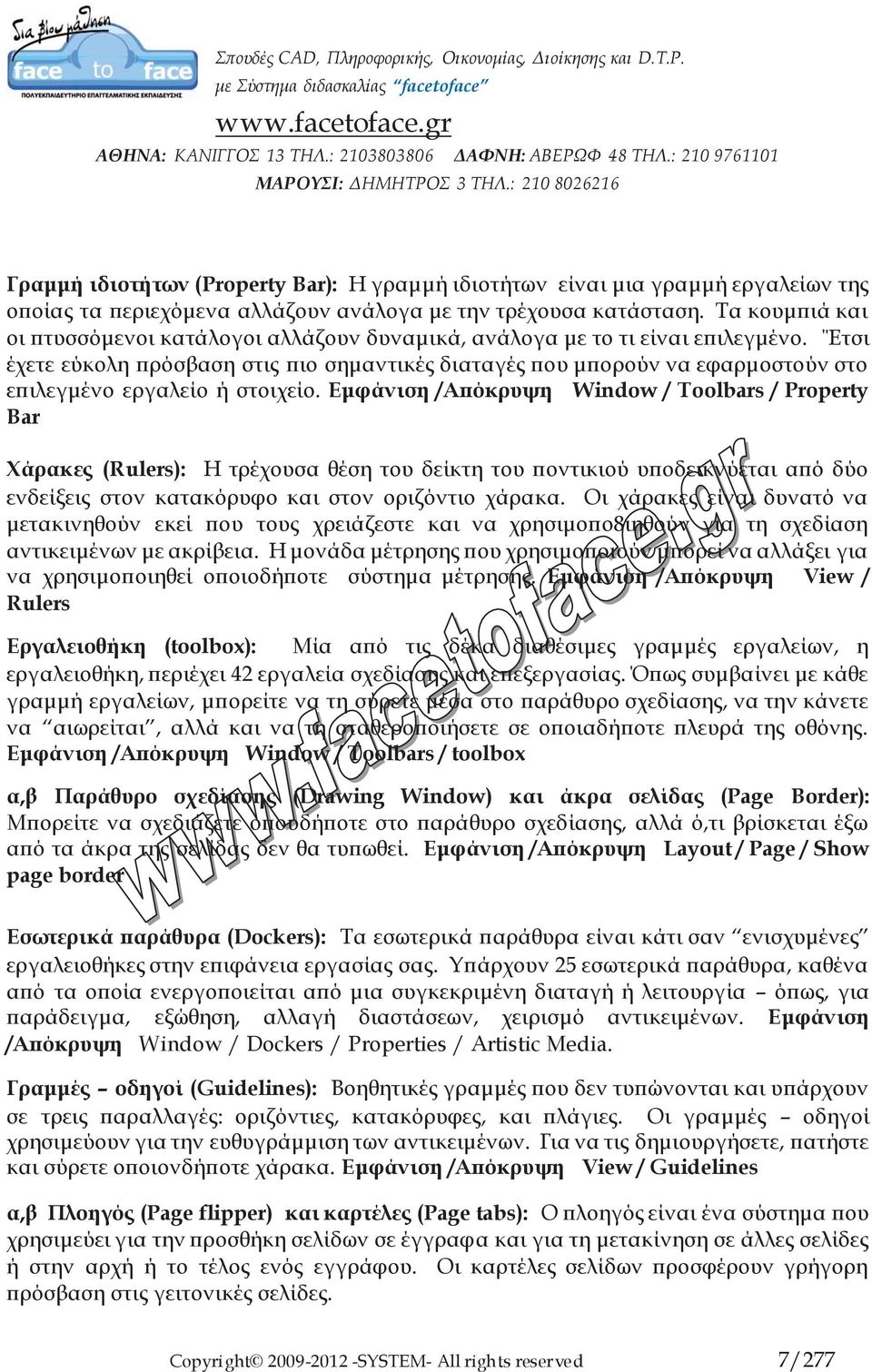

7 Γραμμή ιδιοτήτων (Property Bar): Η γραμμή ιδιοτήτων είναι μια γραμμή εργαλείων της οποίας τα περιεχόμενα αλλάζουν ανάλογα με την τρέχουσα κατάσταση. Τα κουμπιά και οι πτυσσόμενοι κατάλογοι αλλάζουν δυναμικά, ανάλογα με το τι είναι επιλεγμένο. Έτσι έχετε εύκολη πρόσβαση στις πιο σημαντικές διαταγές που μπορούν να εφαρμοστούν στο επιλεγμένο εργαλείο ή στοιχείο. Εμφάνιση /Απόκρυψη Window / Toolbars / Property Bar Χάρακες (Rulers): Η τρέχουσα θέση του δείκτη του ποντικιού υποδεικνύεται από δύο ενδείξεις στον κατακόρυφο και στον οριζόντιο χάρακα. Οι χάρακες είναι δυνατό να μετακινηθούν εκεί που τους χρειάζεστε και να χρησιμοπο8ιηθούν για τη σχεδίαση αντικειμένων με ακρίβεια. Η μονάδα μέτρησης που χρησιμοποιούν μπορεί να αλλάξει για να χρησιμοποιηθεί οποιοδήποτε σύστημα μέτρησης. Εμφάνιση /Απόκρυψη View / Rulers Εργαλειοθήκη (toolbox): Μία από τις δέκα διαθέσιμες γραμμές εργαλείων, η εργαλειοθήκη, περιέχει 42 εργαλεία σχεδίασης και επεξεργασίας. Όπως συμβαίνει με κάθε γραμμή εργαλείων, μπορείτε να τη σύρετε μέσα στο παράθυρο σχεδίασης, να την κάνετε να αιωρείται, αλλά και να τη σταθεροποιήσετε σε οποιαδήποτε πλευρά της οθόνης. Εμφάνιση /Απόκρυψη Window / Toolbars / toolbox α,β Παράθυρο σχεδίασης (Drawing Window) και άκρα σελίδας (Page Border): Μπορείτε να σχεδιάζετε οπουδήποτε στο παράθυρο σχεδίασης, αλλά ό,τι βρίσκεται έξω από τα άκρα της σελίδας δεν θα τυπωθεί. Εμφάνιση /Απόκρυψη Layout / Page / Show page border Εσωτερικά παράθυρα (Dockers): Τα εσωτερικά παράθυρα είναι κάτι σαν ενισχυμένες εργαλειοθήκες στην επιφάνεια εργασίας σας. Υπάρχουν 25 εσωτερικά παράθυρα, καθένα από τα οποία ενεργοποιείται από μια συγκεκριμένη διαταγή ή λειτουργία όπως, για παράδειγμα, εξώθηση, αλλαγή διαστάσεων, χειρισμό αντικειμένων. Εμφάνιση /Απόκρυψη Window / Dockers / Properties / Artistic Media. Γραμμές οδηγοί (Guidelines): Βοηθητικές γραμμές που δεν τυπώνονται και υπάρχουν σε τρεις παραλλαγές: οριζόντιες, κατακόρυφες, και πλάγιες. Οι γραμμές οδηγοί χρησιμεύουν για την ευθυγράμμιση των αντικειμένων. Για να τις δημιουργήσετε, πατήστε και σύρετε οποιονδήποτε χάρακα. Εμφάνιση /Απόκρυψη View / Guidelines α,β Πλοηγός (Page flipper) και καρτέλες (Page tabs): Ο πλοηγός είναι ένα σύστημα που χρησιμεύει για την προσθήκη σελίδων σε έγγραφα και για τη μετακίνηση σε άλλες σελίδες ή στην αρχή ή το τέλος ενός εγγράφου. Οι καρτέλες σελίδων προσφέρουν γρήγορη πρόσβαση στις γειτονικές σελίδες. Copyright SYSTEM- All rights reserved 7/277

8 Γραμμή κατάστασης (Status Bar): Δείχνει τη θέση του δείκτη του ποντικιού, καθώς και αναλυτικές πληροφορίες για τα αντικείμενα όπως, για παράδειγμα, για τις διαστάσεις, το χρώμα του γεμίσματος, το πάχος του περιγράμματος, και τη θέση του. Πατήστε στη γραμμή κατάστασης με το δεξιό πλήκτρο του ποντικιού για να εμφανιστεί ένα μενού όπου μπορείτε να διαλέξετε και άλλες επιλογές ενημέρωσης. Εμφάνιση /Απόκρυψη Window / Toolbars / Status Bar Ράβδοι κύλισης (Scroll Bars): Οι ράβδοι κύλισης χρησιμεύουν στην κίνηση μέσα στο παράθυρο σχεδίασης. Αν πατήσετε στο κάτω βέλος της κατακόρυφης ράβδου κύλισης, η σελίδα σχεδίασης θα κινηθεί προς τα επάνω. Αν πατήσετε στο δεξιό βέλος της οριζόντιας ράβδου κύλισης, η σελίδα θα κινηθεί προς τα αριστερά. Παλέτα χρωμάτων (Color Palette): Η παλέτα χρωμάτων χρησιμεύει στο χρωματισμό του εσωτερικού και του περιγράμματος των αντικειμένων σας. Εμφάνιση /Απόκρυψη Window / Color Palettes π.χ Default CMYK Palette Χρήση των μενού Για να επιλέξετε μια διαταγή μενού: Πατήστε στο όνομα του μενού. Κινήστε το ποντίκι επάνω στο μενού. Πατήστε για να επιλέξετε τη διαταγή που θέλετε. ΕΝΔΕΙΞΗ File (Αρχείο) Edit (Επεξεργασία) View (Προβολή) Layout (Διάταξη) Arrange (Ταξινόμηση) Effects (Αποτελέσματα) ΕΠΕΞΕΡΓΑΣΙΑ Εντολές που σχετίζονται με τη διαχείριση των αρχείων (άνοιγμα, κλείσιμο, αποθήκευση) Εντολές που σχετίζονται με την επεξεργασία (αντιγραφή, αποκοπή, επικόλληση) μέρος των αρχείων. Εντολές που σχετίζονται με την εμφάνιση των ανοιχτών αρχείων. Εντολές που σχετίζονται με τη σελιδοποίηση του αρχείου. Εντολές που σχετίζονται με τη ταξινόμηση των αντικειμένων ενός αρχείου. Εντολές που σχετίζονται με την εφαρμογή εφέ στα αντικείμενα του αρχείου Copyright SYSTEM- All rights reserved 8/277

9 Bitmaps (Ψηφιογραφικά) Text (Κείμενο) Tools (Εργαλεία) Window (Παράθυρο) Help (Βοήθεια) Εντολές που σχετίζονται με τη μετατροπή των διανυσματικών αντικειμένων σε ψηφιογραφικές εικόνες Εντολές που σχετίζονται με την εισαγωγή και επεξεργασία κειμένου Εντολές που σχετίζονται με την εμφάνιση του παραθύρου του CorelDRAW Εντολές που σχετίζονται με τη διαχείριση των ανοιχτών αρχείων γραφικών. Εντολές που σχετίζονται με την παροχή βοήθειας. Τα εσωτερικά παράθυρα Παλέτες (Dockers) Οι παλέτες Dockers περιέχουν ομαδοποιημένες κάποιες από τις βασικότερες λειτουργίες του CorelDraw. Ανοίγουν σαν παράθυρα στην επιφάνεια εργασίας. Έτσι σας επιτρέπουν εύκολη πρόσβαση στις λειτουργίες που περιέχουν. Για να ανοίξετε ένα εσωτερικό παράθυρο: Επιλέξτε Window Dockers - Color. Για να «απαγκιστρώσετε» ένα εσωτερικό παράθυρο: Διπλοπατήστε στη γραμμή τίτλου του εσωτερικού παραθύρου. Πατήστε στη διπλή γραμμή στην κορυφή του εσωτερικού παραθύρου και σύρετε το στην επιφάνεια εργασίας. Δουλεύοντας με την Έγχρωμη Παλέτα της Οθόνης Το φωτεινότερο πράγμα που βλέπετε όταν πρωτοξεκινάτε το CorelDraw είναι η έγχρωμη παλέτα που βρίσκεται στη δεξιά πλευρά της οθόνης. Η παλέτα μπορεί να χρησιμοποιηθεί με πολλούς τρόπους προκειμένου να προσθέσετε χρώμα στο κείμενο και στα αντικείμενα του σχεδίου σας. Βλέποντας και Εξερευνώντας τα Χρώματα στις Παλέτες Η παλέτα χρωμάτων είναι η πιο σημαντική από τις παλέτες του CorelDraw. Περιέχει τα διαθέσιμα χρώματα τα οποία μπορούν να χρησιμοποιηθούν στο αρχείο σας. Copyright SYSTEM- All rights reserved 9/277

10 Η παλέτα μπορεί να κυλήσει κατά ένα χρώμα κάθε φορά, κάνοντας κλικ στο πάνω στο κάτω βέλος της άκρης της παλέτας. Για να δείτε όλα τα χρώματα ταυτόχρονα, πατήστε πάνω στο βέλος που δείχνει αριστερά, στο κάτω μέρος της παλέτας και εμφανίζονται τα κουμπιά που μπορείτε να κυλήσετε γρήγορα κατά μία στήλη δεξιά ή αριστερά. Το έγχρωμο πλαίσιο που παραμένει σταθερό στην κορυφή ορίζει ένα πλαίσιο χωρίς χρώμα. Για να συρρικνώσετε την παλέτα ξανά σε μία στήλη, κάντε κλικ οπουδήποτε στο παράθυρο σχεδίασης. Εμφάνιση της Έγχρωμης παλέτας αν δεν υπάρχει στην Οθόνη ή Εμφάνιση περισσοτέρων Έγχρωμων Παλετών: Δείξτε Window / Color Palettes επιλέξτε μία παλέτα από τη μεγάλη λίστα με τις παλέτες. Η συνηθισμένη προκαθορισμένη παλέτα είναι η Default CMYK palette. Ασκήσεις Απαντήσεις 1 ον Τι πρόγραμμα είναι το CorelDraw; -Πρόγραμμα σχεδίασης -Πρόγραμμα σελιδοποίησης -Πρόγραμμα σχεδίασης και σελιδοποίησης Απάντηση Πρόγραμμα σχεδίασης και σελιδοποίησης 2 ον Σε ποίους απευθύνεται το CorelDraw; -Στους χειριστές τυπογραφείων -Στους φοιτητές ανωτάτων εκπαιδευτικών ιδρυμάτων γραφιστικής και σχεδίασης -Στους ψηφιακούς εκδότες -Στους χειριστές Web και δημιουργίας Πολυμέσων -Σε όσους θέλουν να ασχοληθούν με την ψηφιακή σχεδίαση -Όλους τους παραπάνω Απάντηση Όλους τους παραπάνω 3 ον Δείξτε με το Ποντίκι στα τμήματα του παραθύρου του Προγράμματος Copyright SYSTEM- All rights reserved 10/277

11 -Γραμμή τίτλου -Κουμπιά Ελαχιστοποίησης, Μεγιστοποίησης, Κλεισίματος Προγράμματος -Γραμμή Μενού - Κουμπιά Ελαχιστοποίησης, Μεγιστοποίησης, Κλεισίματος Αρχείου -Εργαλειοθήκες -Παλέτα Χρωμάτων -Περιοχή σχεδίασης -Γραμμή κατάστασης -Διαχείριση Σελίδων -Ράβδοι Κύλισης -Βασική Γραμμή Εργαλείων 4 ον Αποκρύψτε τους χάρακες Απάντηση View/ Rulers Copyright SYSTEM- All rights reserved 11/277

12 ΚΕΦΑΛΑΙΟ 2 ο ΓΡΑΜΜΕΣ ΕΡΓΑΛΕΙΩΝ Κρύβοντας, Εμφανίζοντας και Αλλάζοντας την Εργαλειοθήκη Οι γραμμές εργαλείων σας παρέχουν γρήγορη πρόσβαση στις διαταγές του CorelDRAW. Εάν για κάποιο λόγο δεν σας αρέσει ο τρόπος που είναι δομημένη η εργαλειοθήκη μπορείτε να την αλλάξετε. Μπορείτε να την αναλύσετε σε διάφορες γραμμές εργαλείων, μπορείτε να αλλάξετε τα εργαλεία των ιπτάμενων μενού, ή για να ελευθερώσετε λίγο χώρο στην οθόνη, μπορείτε να κρύψετε ολόκληρη την εργαλειοθήκη. Κρύψιμο / Εμφάνιση της Εργαλειοθήκης Για να εμφανίσετε ή να κρύψετε την εργαλειοθήκη, κάντε δεξιό κλικ σε ένα κενό χώρο σε οποιαδήποτε γραμμή εργαλείων (γραμμή ιδιοτήτων, Standard γραμμή εργαλείων ή στην εργαλειοθήκη) και επιλέξτε Toolbox. Ένας άλλος τρόπος είναι να πατήσετε δεξί κλικ στο παράθυρο σχεδίασης, εμφανίζεται ένα μενού, δείξτε Window, επιλέξτε Toolbars και την εργαλειοθήκη που θέλετε.. Μετακίνηση Γραμμής Εργαλείων Μπορείτε να μετακινήσετε την εργαλειοθήκη σε μία διαφορετική θέση, είτε προσαρμόζοντας την σε μία άλλη πλευρά του παραθύρου είτε αφήνοντάς την οπουδήποτε στην οθόνη. Για να μετακινήσετε ολόκληρη την εργαλειοθήκη κάντε κλικ και σύρετε τη λαβή με τη διπλή γραμμή πάνω από το εργαλείο Pick και αφήστε το κουμπί του ποντικιού, αφού τη βάλετε εκεί που θέλετε. Εάν αφήσετε κάπου την εργαλειοθήκη, μπορείτε να της αλλάξετε σχήμα, αν θέλετε, μετακινώντας το δρομέα πάνω σε μία πλευρά της εργαλειοθήκης και σύροντας το διπλό βέλος. Επιπλέον, μπορεί να χωριστεί και να μετακινηθεί κάθε ιπτάμενο μενού. Αφού ανοίξετε την εργαλειοθήκη, κάντε κλικ και σύρετε τη δική της λαβή της διπλής γραμμής για να βγάλετε το ιπτάμενο μενού από την εργαλειοθήκη. Το ιπτάμενο μενού μπορεί μετά να αφεθεί στην οθόνη, ή να προσαρμοστεί σε μία πλευρά του παραθύρου ή να αλλάξει μέγεθος. Copyright SYSTEM- All rights reserved 12/277

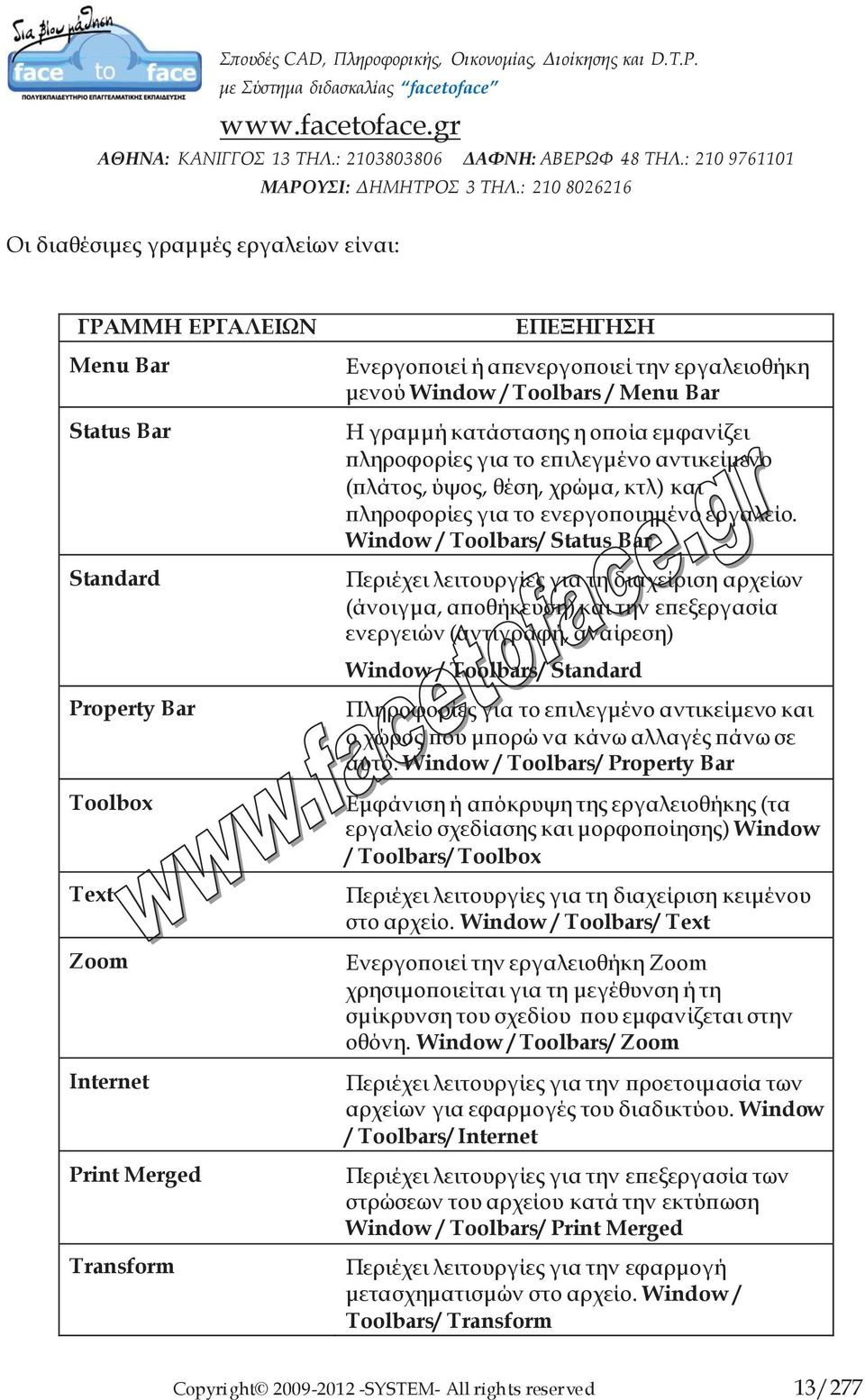

13 Οι διαθέσιμες γραμμές εργαλείων είναι: ΓΡΑΜΜΗ ΕΡΓΑΛΕΙΩΝ Menu Bar Status Bar Standard Property Bar Toolbox Text Zoom Internet Print Merged Transform ΕΠΕΞΗΓΗΣΗ Ενεργοποιεί ή απενεργοποιεί την εργαλειοθήκη μενού Window / Toolbars / Menu Bar Η γραμμή κατάστασης η οποία εμφανίζει πληροφορίες για το επιλεγμένο αντικείμενο (πλάτος, ύψος, θέση, χρώμα, κτλ) και πληροφορίες για το ενεργοποιημένο εργαλείο. Window / Toolbars/ Status Bar Περιέχει λειτουργίες για τη διαχείριση αρχείων (άνοιγμα, αποθήκευση) και την επεξεργασία ενεργειών (αντιγραφή, αναίρεση) Window / Toolbars/ Standard Πληροφορίες για το επιλεγμένο αντικείμενο και ο χώρος που μπορώ να κάνω αλλαγές πάνω σε αυτό. Window / Toolbars/ Property Bar Εμφάνιση ή απόκρυψη της εργαλειοθήκης (τα εργαλείο σχεδίασης και μορφοποίησης) Window / Toolbars/ Toolbox Περιέχει λειτουργίες για τη διαχείριση κειμένου στο αρχείο. Window / Toolbars/ Text Ενεργοποιεί την εργαλειοθήκη Zoom χρησιμοποιείται για τη μεγέθυνση ή τη σμίκρυνση του σχεδίου που εμφανίζεται στην οθόνη. Window / Toolbars/ Zoom Περιέχει λειτουργίες για την προετοιμασία των αρχείων για εφαρμογές του διαδικτύου. Window / Toolbars/ Internet Περιέχει λειτουργίες για την επεξεργασία των στρώσεων του αρχείου κατά την εκτύπωση Window / Toolbars/ Print Merged Περιέχει λειτουργίες για την εφαρμογή μετασχηματισμών στο αρχείο. Window / Toolbars/ Transform Copyright SYSTEM- All rights reserved 13/277

14 Visual Basic for Applications Περιέχει λειτουργίες για την δημιουργία μακροεντολών με χρήση της Visual Basic Window / Toolbars/ Visual Basic for Applications Εξετάζοντας την Εργαλειοθήκη Αν και υπάρχουν εργαλεία διασκορπισμένα σε όλα τα μενού του CorelDraw, η εργαλειοθήκη περιέχει τα εργαλεία που χρησιμοποιείτε για να δημιουργήσετε, να σχεδιάσετε και να χειριστείτε αντικείμενα, κείμενο και εφέ στην οθόνη. Τι Υπάρχει στην Εργαλειοθήκη του CorelDraw Pick Tool Shape Tool Knife Tool Eraser Tool Smudge Brush Roughen Brush Free Transform Virtual Segment Delete Zoom Tool Pan Tool Freehand Bezier Tool Artistic Media Pen Tool Επιλογή, μετακίνηση, μετασχηματισμός αντικειμένων. Αλλαγή σχημάτων αντικειμένων, επιλέγοντας και τροποποιώντας τους κόμβους και τις διαδρομές. Ανάλυση αντικειμένων σε ξεχωριστά αντικείμενα. Διαγραφή μερών αντικειμένων χωρίς την ανάλυση σε διαδρομές. Βούρτσα μουτζουρώματος Βούρτσα τράχυνσης Διαλογικός μετασχηματισμός αντικειμένων. Το εικονίδιο τμήμα διαγραφής Σμίκρυνση μεγέθυνση στο παράθυρο σχεδίασης. Πανοραμική μετατόπιση (κύλιση) του παραθύρου σχεδίασης. Σχεδίαση ελεύθερων γραμμών καμπυλών Bezier Bezier Σχεδίαση /δημιουργία με εφέ πένας ζωγραφικής. Πένα Copyright SYSTEM- All rights reserved 14/277

15 Polyline Tool Πολύγραμμο 3 Point Curve Tool Καμπύλη 3 σημείων Εργαλείο Dimension Interactive Connector Smart Drawing Tool Rectangle Tool Σχεδίαση γραμμών διαστάσεων και επεξηγήσεων. Σχεδίαση γραμμών ροής (γραφήματα) μεταξύ αντικειμένων Έξυπνα εργαλεία σχεδίασης Σχεδίαση-δημιουργία ορθογωνίων /τετραγώνων 3 Point Rectangle Tool Σχεδίαση ορθογωνίου 3 σημείων Ellipse Tool Σχεδίαση / δημιουργία ελλείψεων / κύκλων 3 Point Ellipse Tool Σχεδίαση έλλειψης 3 σημείων Graph Paper Polygon Tool Spiral Tool Basic Shapew Arrow Shapes Flowchart Shapes Star Shapes Callout Shapes Text Tool Interactive Blend Tool Interactive Contour Tool Interactive Distortion Tool Σχεδίαση / δημιουργία, ορθογωνίων πλεγμάτων Σχεδίαση / δημιουργία, πολυγώνων / αστεριών Σχεδίαση / δημιουργία, σπιράλ Εργαλείο Βασικών Σχημάτων Εργαλείο Σχημάτων Βελών Εργαλείο Σχημάτων Διαγραμμάτων Εργαλείο Σχημάτων Αστεριών Εργαλείο Σχημάτων Επεξηγήσεων Εικόνων Δημιουργία καλλιτεχνικού κειμένου ή κειμένου παραγράφων. Κλικ στο σύρσιμο αναμείξεων μεταξύ αντικειμένων Κλικ στο σύρσιμο των Contour μέσα και έξω από αντικείμενα. Κλικ και σύρσιμο εφέ παραμόρφωσης Copyright SYSTEM- All rights reserved 15/277

16 Interactive Drop Shadow Tool Interactive Envelope Tool Interactive Extrude Tool Interactive Transparency Eyedropper Tool Paintbucket Tool Outlene Tool Fill Tool Interactive Fill Interactive Mesh Fill Κλικ και σύρσιμο bitmap σκιών Διαλογική αλλαγή σχήματος και επεξεργασία των μορφοποιητών. Κλικ και σύρσιμο 3D εφέ Δημιουργία διαφάνειας ομοιόμορφης, ντεγκραντέ ή με μοτίβο. Κάδος χρώματος Περίγραμμα Χρώμα γεμίσματος Γέμισμα αντικειμένων με γεμίσματα διαβάθμισης, ομοιόμορφα χρώματα και άλλα προκαθορισμένα γεμίσματα. Δημιουργία γεμισμάτων πλέγματος για αντικείμενα. Βοήθεια στο CorelDraw Αν δεν γνωρίζετε πώς να εκτελέσετε μια εργασία μπορείτε να χρησιμοποιήσετε τη λειτουργία βοήθειας του CorelDraw για να βρείτε πληροφορίες σχετικά με τη βοήθεια αυτή. Για να εμφανίσετε τη βοήθεια πρέπει να κάνετε τα εξής: Κάντε κλικ στο μενού Help / Help Topics για να ανοίξετε την βοήθεια του Corel Υπάρχουν τρεις τρόποι για την αναζήτηση βοήθειας. Μπορείτε να αναζητήσετε κάποιο θέμα χρησιμοποιώντας την επιλογή «Contents» (περιεχόμενα), την επιλογή «Index» (ευρετήριο) και την επιλογή «Search» (αναζήτηση). Αναλυτικά οι διαθέσιμες μορφές βοήθειας είναι: Βοήθεια με βάση τα περιεχόμενα Για να εμφανίσετε τη βοήθεια αυτή κάντε κλικ στην επιλογή Contents του παραθύρου της βοήθειας. Θα εμφανιστεί το παρακάτω παράθυρο. Copyright SYSTEM- All rights reserved 16/277

17 Η επιλογή Contents είναι οργανωμένη παρόμοια με τον πίνακα περιεχομένων ενός βιβλίου. Η επιλογή αυτή εμφανίζει, στο αριστερό τμήμα του παραθύρου της βοήθειας, τα κεφάλαια στα οποία είναι ταξινομημένη η βοήθεια. Όταν κάνετε κλικ σε κάποιο κεφάλαιο, κάτω ακριβώς από το όνομα του, αναπτύσσονται οι ενότητες που το απαρτίζουν. Κάνοντας κλικ σε μια ενότητα αναπτύσσονται τα θέματα που περιέχει. Εάν κάνετε κλικ σε κάποιο από θέμα στο δεξί τμήμα του παραθύρου εμφανίζεται η βοήθεια που σχετίζεται με αυτό. Βοήθεια με βάση το ευρετήριο Για να εμφανίσετε τη βοήθεια αυτή κάντε κλικ στην επιλογή Index του παραθύρου της βοήθειας. Θα εμφανιστεί το παρακάτω παράθυρο: Copyright SYSTEM- All rights reserved 17/277

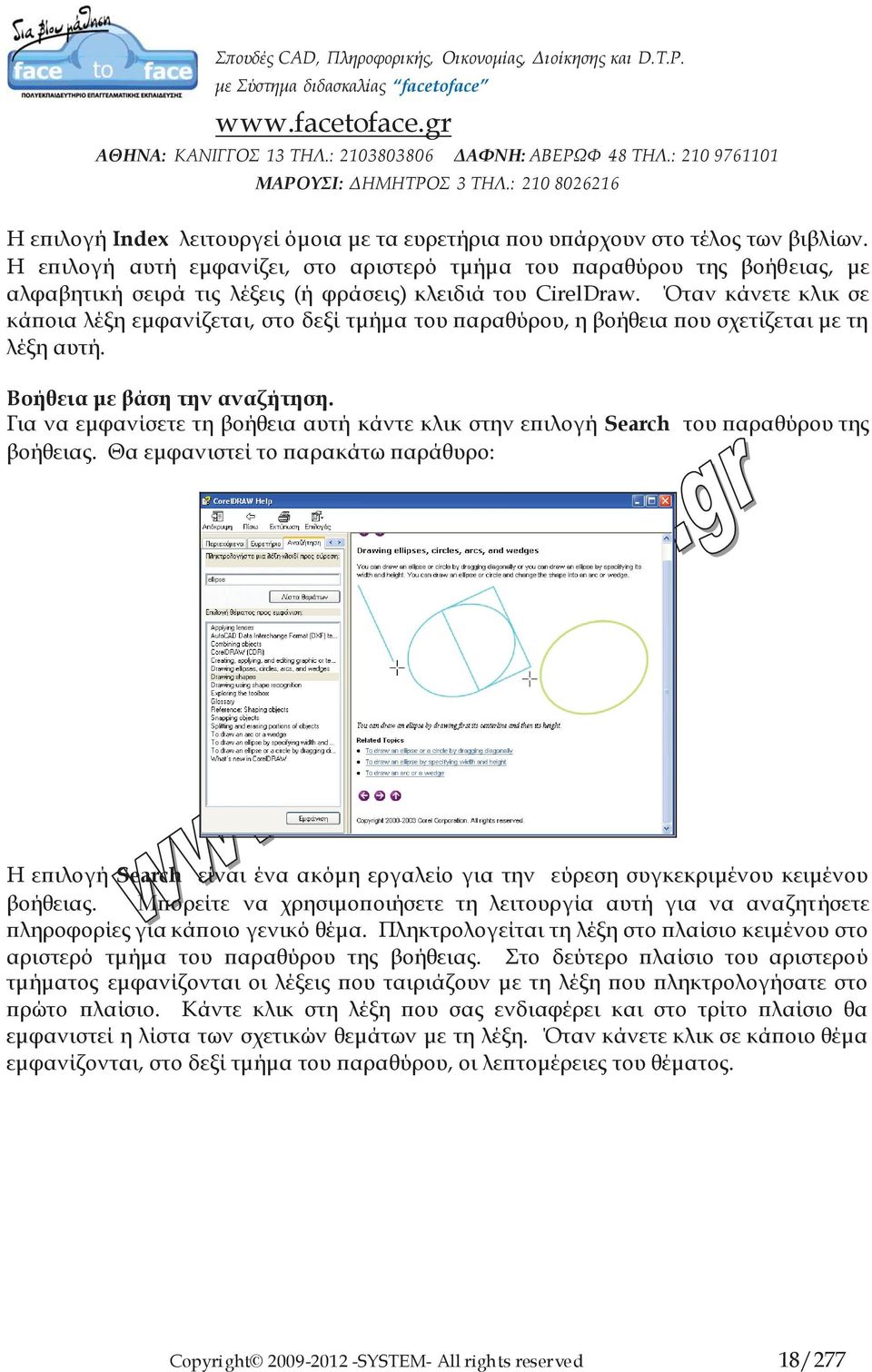

18 Η επιλογή Index λειτουργεί όμοια με τα ευρετήρια που υπάρχουν στο τέλος των βιβλίων. Η επιλογή αυτή εμφανίζει, στο αριστερό τμήμα του παραθύρου της βοήθειας, με αλφαβητική σειρά τις λέξεις (ή φράσεις) κλειδιά του CirelDraw. Όταν κάνετε κλικ σε κάποια λέξη εμφανίζεται, στο δεξί τμήμα του παραθύρου, η βοήθεια που σχετίζεται με τη λέξη αυτή. Βοήθεια με βάση την αναζήτηση. Για να εμφανίσετε τη βοήθεια αυτή κάντε κλικ στην επιλογή Search του παραθύρου της βοήθειας. Θα εμφανιστεί το παρακάτω παράθυρο: Η επιλογή Search είναι ένα ακόμη εργαλείο για την εύρεση συγκεκριμένου κειμένου βοήθειας. Μπορείτε να χρησιμοποιήσετε τη λειτουργία αυτή για να αναζητήσετε πληροφορίες για κάποιο γενικό θέμα. Πληκτρολογείται τη λέξη στο πλαίσιο κειμένου στο αριστερό τμήμα του παραθύρου της βοήθειας. Στο δεύτερο πλαίσιο του αριστερού τμήματος εμφανίζονται οι λέξεις που ταιριάζουν με τη λέξη που πληκτρολογήσατε στο πρώτο πλαίσιο. Κάντε κλικ στη λέξη που σας ενδιαφέρει και στο τρίτο πλαίσιο θα εμφανιστεί η λίστα των σχετικών θεμάτων με τη λέξη. Όταν κάνετε κλικ σε κάποιο θέμα εμφανίζονται, στο δεξί τμήμα του παραθύρου, οι λεπτομέρειες του θέματος. Copyright SYSTEM- All rights reserved 18/277

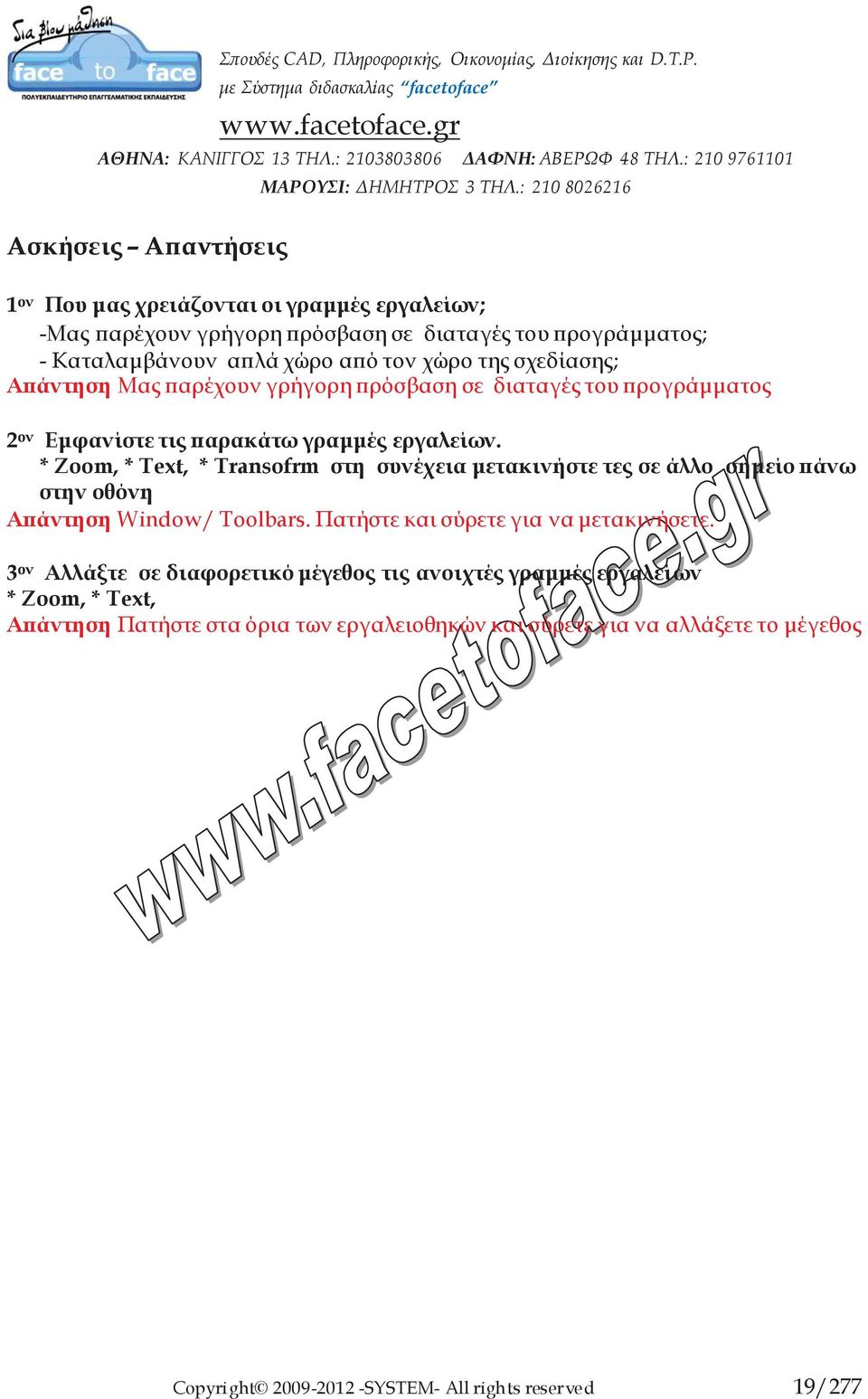

19 Ασκήσεις Απαντήσεις 1 ον Που μας χρειάζονται οι γραμμές εργαλείων; -Μας παρέχουν γρήγορη πρόσβαση σε διαταγές του προγράμματος; - Καταλαμβάνουν απλά χώρο από τον χώρο της σχεδίασης; Απάντηση Μας παρέχουν γρήγορη πρόσβαση σε διαταγές του προγράμματος 2 ον Εμφανίστε τις παρακάτω γραμμές εργαλείων. * Zoom, * Text, * Transofrm στη συνέχεια μετακινήστε τες σε άλλο σημείο πάνω στην οθόνη Απάντηση Window/ Toolbars. Πατήστε και σύρετε για να μετακινήσετε. 3 ον Αλλάξτε σε διαφορετικό μέγεθος τις ανοιχτές γραμμές εργαλείων * Zoom, * Text, Απάντηση Πατήστε στα όρια των εργαλειοθηκών και σύρετε για να αλλάξετε το μέγεθος Copyright SYSTEM- All rights reserved 19/277

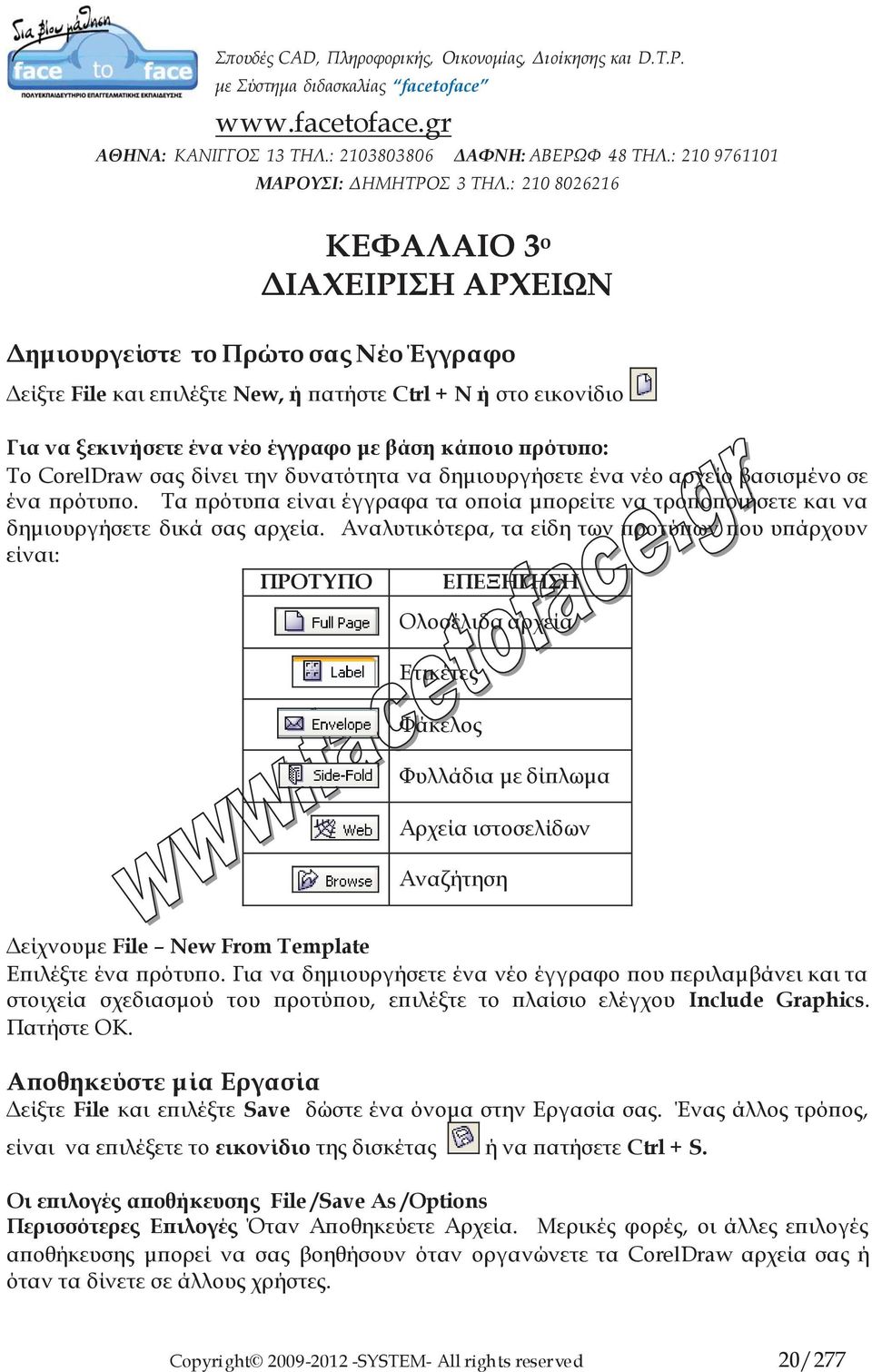

20 ΚΕΦΑΛΑΙΟ 3 ο ΔΙΑΧΕΙΡΙΣΗ ΑΡΧΕΙΩΝ Δημιουργείστε το Πρώτο σας Νέο Έγγραφο Δείξτε File και επιλέξτε New, ή πατήστε Ctrl + N ή στο εικονίδιο Για να ξεκινήσετε ένα νέο έγγραφο με βάση κάποιο πρότυπο: Το CorelDraw σας δίνει την δυνατότητα να δημιουργήσετε ένα νέο αρχείο βασισμένο σε ένα πρότυπο. Τα πρότυπα είναι έγγραφα τα οποία μπορείτε να τροποποιήσετε και να δημιουργήσετε δικά σας αρχεία. Αναλυτικότερα, τα είδη των προτύπων που υπάρχουν είναι: ΠΡΟΤΥΠΟ ΕΠΕΞΗΓΗΣΗ Ολοσέλιδα αρχεία Ετικέτες Φάκελος Φυλλάδια με δίπλωμα Αρχεία ιστοσελίδων Αναζήτηση Δείχνουμε File New From Template Επιλέξτε ένα πρότυπο. Για να δημιουργήσετε ένα νέο έγγραφο που περιλαμβάνει και τα στοιχεία σχεδιασμού του προτύπου, επιλέξτε το πλαίσιο ελέγχου Include Graphics. Πατήστε ΟΚ. Αποθηκεύστε μία Εργασία Δείξτε File και επιλέξτε Save δώστε ένα όνομα στην Εργασία σας. Ένας άλλος τρόπος, είναι να επιλέξετε το εικονίδιο της δισκέτας ή να πατήσετε Ctrl + S. Οι επιλογές αποθήκευσης File /Save As /Options Περισσότερες Επιλογές Όταν Αποθηκεύετε Αρχεία. Μερικές φορές, οι άλλες επιλογές αποθήκευσης μπορεί να σας βοηθήσουν όταν οργανώνετε τα CorelDraw αρχεία σας ή όταν τα δίνετε σε άλλους χρήστες. Copyright SYSTEM- All rights reserved 20/277

21 Selected Only: Keywords: Notes: Sort Type: Embed Fonts: Thumbnail: Αντί να αποθηκεύσετε ολόκληρο το έγγραφο, το πρόγραμμα σας επιτρέπει να αποθηκεύσετε μόνο τα αντικείμενα που έχετε επιλέξει στο σχέδιο. Αν δεν υπάρχουν επιλεγμένα αντικείμενα, αυτή η επιλογή δεν είναι διαθέσιμη. Μπορείτε να προσθέσετε μία λίστα από λέξεις κλειδιά σε ένα αρχείο όταν το αποθηκεύετε. Αργότερα, μπορεί να γίνει αναζήτηση σε ένα συγκεκριμένο αρχείο ή σύνολο από αρχεία δίνοντας μία ή περισσότερες από τις λέξεις κλειδιά στις επιλογές Advanced της εντολής Find του Windows Explorer. Οποιαδήποτε κείμενο μπορεί να μπει στο πεδίο Notes. Για παράδειγμα, μπορεί να θέλετε να γράψετε μία σύντομη περιγραφή του εγγράφου, που μπορεί μετά να διαβαστεί όταν το αρχείο επιλεχθεί στο παράθυρο διαλόγου Open Drawing. Αυτή η επιλογή δεν επηρεάζει τις ιδιότητες του αποθηκευμένου αρχείου αλλά μάλλον ταξινομεί τη λίστα Files of Type (φίλτρα αρχείων) ως προς το by Default (προκαθορισμένα), Extension (αλφαβητικά ως προς την επέκταση), Description (αλφαβητικά ως προς την περιγραφή), Most Recently Used (πιο πρόσφατα χρησιμοποιηθέν) και Vector (διανυσματικό). Επιλέγοντας αυτό το πλαίσιο επιτρέπετε στις γραμματοσειρές μέσα στο έγγραφό σας να εμφανίζονται και να τυπώνονται σωστά, ακόμα και αν το αρχείο έχει ανοίξει σε ένα σύστημα χωρίς αυτές τις γραμματοσειρές. Δεν επιτυγχάνονται πολλά αλλάζοντας το μέγεθος της μινιατούρας. Η μινιατούρα εμφανίζεται στα παράθυρα προεπισκόπησης Open και Import όπως επίσης και στις λίστες αρχείων του Windows Explorer. Version: Την έκδοση που θέλουμε να το αποθηκεύσουμε. Save with Embedbed VBA: Σας επιτρέπει να αποθηκεύετε τη δουλειά σας που κάνετε σε ένα έργο της Visual basic μέσα στο έγγραφο. Για να αποθηκεύσετε ξανά ένα αποθηκευμένο σχέδιο: File Save As Άνοιγμα Αποθηκευμένου Αρχείου Δείξτε File και επιλέξτε Open, ή πατήστε Ctrl + O ή πατήστε στο εικονίδιο. Copyright SYSTEM- All rights reserved 21/277

22 Θα εμφανιστεί το πλαίσιο διαλόγου Open Drawing. Μεταφερθείτε στο φάκελο όπου είναι αποθηκευμένο το έγγραφο. Επιλέξτε ένα αρχείο και πατήστε στο κουμπί Open. Αναίρεση Αλλαγών Υπάρχουν διάφοροι τρόποι με τους οποίους μπορείτε να αναιρέσετε τις αλλαγές που έχουν πραγματοποιηθεί σε μια εικόνα. Αναλυτικότερα, έχετε τη δυνατότητα να αναιρέσετε την τελευταία αλλαγή καθώς και όλες τις αλλαγές που έχετε κάνει πραγματοποιήσεις στο αρχείο Αναίρεση Τελευταίας Αλλαγής Για να αναιρέσετε την τελευταία αλλαγή που έχετε πραγματοποιήσει θα πρέπει να ακολουθήσετε τα εξής βήματα: κάντε κλικ στο μενού Edit / Undo ή μία φορά στο κουμπί της Βασικής Εργαλειοθήκης. Η τελευταία ενέργεια θα αναιρεθεί. Αναίρεση όλων των αλλαγών File/Revert H Εντολή Revert (στο μενού File), είναι σαν μία μεγάλη λειτουργία αναίρεσης. Σβήνει κάθε αλλαγή που κάνετε σε ένα αρχείο από την τελευταία φορά που το αποθηκεύσατε - το πρόγραμμα επαναφέρει την τελευταία αποθηκευμένη έκδοση του εγγράφου. Εισαγωγή γραφικών και κειμένου Για να εισαγάγετε ένα αρχείο: Το CorelDraw σας επιτρέπει να επεξεργάζεστε αρχεία τα οποία έχουν δημιουργηθεί με άλλα προγράμματα. Δείξτε File και επιλέξτε Import ή πατήστε το συνδυασμό πλήκτρων Ctrl + I ή στο εικονίδιο. Θα ανοίξει το πλαίσιο διαλόγου Import (Εισαγωγή). Μεταφερθείτε στο φάκελο όπου είναι αποθηκευμένο το αρχείο που θέλετε να εισαγάγετε και επιλέξτε το. Για να δείτε την εικόνα σε προεπισκόπηση, φροντίστε να ενεργοποιήσετε το πλαίσιο ελέγχου Preview που υπάρχει στην κάτω δεξιά γωνία του παραθύρου. Για να πάρετε περισσότερες πληροφορίες για το αρχείο που ετοιμάζεστε να εισαγάγετε, πατήστε στο κουμπί Options, στην κάτω αριστερή γωνία του παραθύρου. Το κάτω μέρος του παραθύρου θα «αναπτυχθεί» για να σας δώσει πληροφορίες σχετικά με το χρησιμοποιούμενο φίλτρο, τη μορφή και το μέγεθος του αρχείου, συνοδευτικές σημειώσεις, κ.λ.π. Πατήστε στο κουμπί Import. Το αρχείο θα εμφανιστεί, επιλεγμένο, μέσα στο έγγραφό σας, κάντε κλικ για να το τοποθετήσετε στην θέση που επιθυμείτε. Εξαγωγή Αρχείου (σχεδίου) Copyright SYSTEM- All rights reserved 22/277

23 Εξαγωγή αρχείου είναι η λειτουργία μετατροπής των αρχείων από μια μορφή αποθήκευσης σε άλλες μορφές. Επιλέξτε το σχέδιο που θέλετε να εξάγετε. Δείξτε File και επιλέξτε Export ή πατήστε Ctrl + E ή πατήστε στο εικονίδιο. Ανάλογα με τον τύπο αρχείου που επιλέξατε, θα ανοίξει ένα πλαίσιο Bitmap Export που θα παρουσιάζει τις ενδεχόμενες ρυθμίσεις γι αυτόν τον τύπο αρχείου. Σε αυτό το πλαίσιο διαλόγου μπορείτε να ορίσετε: Το πλήθος των χρωμάτων με τα οποία θα εξαχθεί το γραφικό Το μέγεθος της εικόνας Την ανάλυση της εικόνας σε κουκκίδες ανά ίντσα (dots per inch, dpi). Προσοχή: Να θυμάστε ότι, όσο μεγαλύτερη είναι η τιμή οποιασδήποτε από αυτές τις ρυθμίσεις πιο πολλά χρώματα, μεγαλύτερη εικόνα, μεγαλύτερη ανάλυση τόσο μεγαλύτερο θα γίνει και το αρχείο. Η χρήση μεγαλύτερων αρχείων σημαίνει ότι θα απαιτείται περισσότερος χρόνος για τη σχεδίαση των εικόνων στην οθόνη του υπολογιστή σας και η εκτύπωση των αρχείων θα διαρκεί πολύ περισσότερο (μερικές φορές, ολόκληρες ώρες!). Συμβουλές: Πριν εξάγετε κάποιο γραφικό που αποτελείται από περισσότερα από ένα αντικείμενα, φροντίστε να ομαδοποιήσετε (group) τα αντικείμενα διαφορετικά, η εξαγωγή του γραφικού δεν θα γίνει σωστά. Να προσπαθείτε πάντα να χρησιμοποιείτε όσο γίνεται λιγότερα χρώματα και μικρότερη ανάλυση. Μπορεί να χρειαστεί να κάνετε εξαγωγή του γραφικού πολλές φορές μέχρι να πάρετε το αποτέλεσμα που θέλετε, αλλά η χρήση μικρότερων εικόνων σημαίνει εξοικονόμηση χρόνου όταν θα φορτώσετε ή θα τυπώσετε το γραφικό. Εφεδρικά αντίγραφα αρχείων Για να ρυθμίσετε τις επιλογές εφεδρικών αντιγράφων: Δείξτε στο μενού Tools Options / Save / Auto-backup every. Πατήστε στην επικεφαλίδα Save. Για να δημιουργείτε εφεδρικά αντίγραφα όλων των ανοιχτών εγγράφων σε προκαθορισμένα χρονικά διαστήματα, επιλέξτε το πλαίσιο ελέγχου και καθορίστε το χρονικό διάστημα. Πατήστε σε ένα από τα ραδιοπλήκτρα για να καθορίσετε που θα αποθηκεύονται τα αυτόματα εφεδρικά αντίγραφα. Για να δημιουργείτε εφεδρικό αντίγραφο όποτε αποθηκεύετε ένα σχέδιο, Tools Options / Save / επιλέξτε το πλαίσιο ελέγχου Make backup on save. Πατήστε στο ΟΚ. Copyright SYSTEM- All rights reserved 23/277

24 Κλείσιμο εγγράφων Για να κλείσετε ένα έγγραφο: File Close Windows Close Στο κουμπί κλεισίματος Ctrl + F4 Έξοδος από το CorelDRAW Για να βγείτε από το CorelDRAW: File Exit Alt + F4 Στο κουμπί κλεισίματος Copyright SYSTEM- All rights reserved 24/277

25 Ασκήσεις - Απαντήσεις 1 ον Δημιουργήστε ένα νέο αρχείο από το μενού File/ New. Αποθηκεύστε το αρχείο με όνομα Cart1 στην επιφάνεια εργασίας. Απάντηση Δείξτε στο μενού File (Αρχείο) τη διαταγή New (Νέο), δημιουργήστε ένα νέο αρχείο. Δείξτε στο μενού File (Αρχείο) και πατήστε στη διαταγή Save (Αποθήκευση), ονομάστε το αρχείο Cart1 και πατήστε στο κουμπί Save (Αποθήκευση). 2 ον Δημιουργήστε ένα νέο αρχείο χρησιμοποιώντας το πληκτρολόγιο Ctrl+ N. Αποθηκεύστε το αρχείο με όνομα Cart2 στην επιφάνεια εργασίας. Στη συνέχεια δημιουργήστε ένα νέο αρχείο χρησιμοποιώντας το Εικονίδιο New. Αποθηκεύστε το αρχείο με όνομα Cart3 στην επιφάνεια εργασίας. Απάντηση Πατήστε ταυτόχρονα τα πλήκτρα Ctrl+N, επιλέξτε από το μενού File (Αρχείο) τη διαταγή Save (Αποθήκευση), ονομάστε το αρχείο Cart2 και πατήστε στο κουμπί Save (Αποθήκευση) για να ολοκληρώσετε την αποθήκευση. Στη συνέχεια πατήστε στο εικονίδιο New και δείξτε στο μενού File (Αρχείο) και πατήστε στη διαταγή Save (Αποθήκευση), ονομάστε το αρχείο Cart3 και πατήστε στο κουμπί Save (Αποθήκευση) για να ολοκληρώσετε την αποθήκευση. 3 ον Κλείστε το Ανοιχτό Αρχείο Cart1 από το μενού File/ Close, στη συνέχεια κλείστε το ανοιχτό Αρχείο Cart2 από το μενού Windows/ Close και τέλος 6 ον Κλείστε το Ανοιχτό Αρχείο Cart3 από το Κουμπί Κλεισίματος. Απάντηση Με επιλεγμένο το αρχείο Cart1 δείξτε στο μενού File (Αρχείο) και πατήστε στη διαταγή Close. Στη συνέχεια με επιλεγμένο το αρχείο Cart2 δείξτε στο μενού Window και πατήστε στη διαταγή Close και τέλος με επιλεγμένο το αρχείο Cart3 πατήστε στο κουμπί κλεισίματος για να το κλείσετε. Copyright SYSTEM- All rights reserved 25/277
