ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ"

Transcript

1 ΟΡΓΑΝΑ ΕΡΓΑΣΤΗΡΙΟΥ 1 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

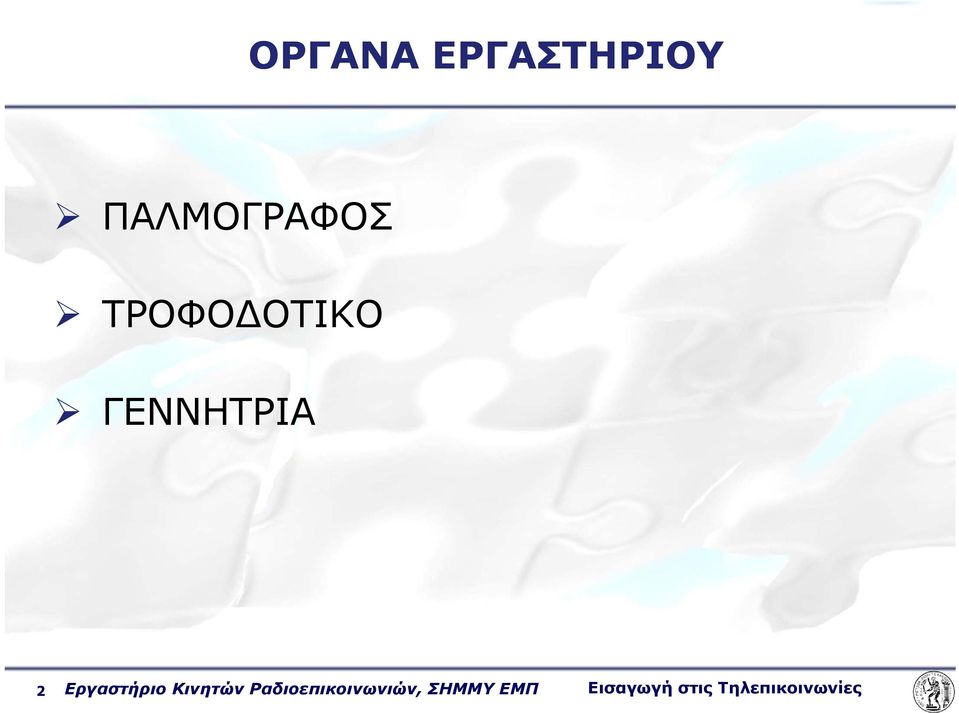

2 ΟΡΓΑΝΑ ΕΡΓΑΣΤΗΡΙΟΥ ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ 2 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

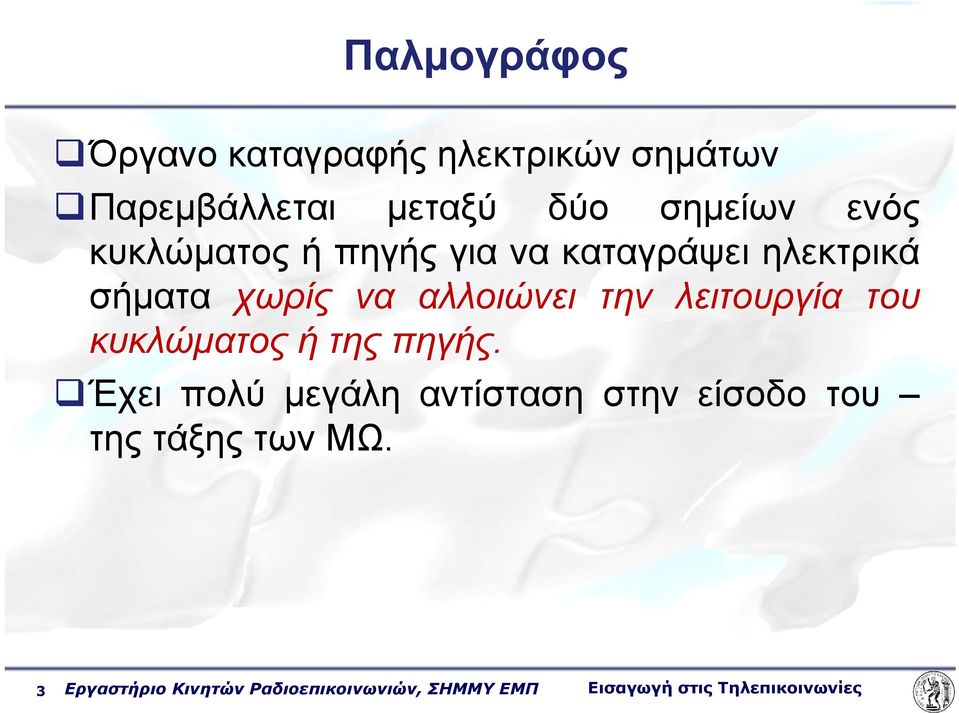

3 Παλμογράφος Όργανο καταγραφής ηλεκτρικών σημάτων Παρεμβάλλεται μεταξύ δύο σημείων ενός κυκλώματος ή πηγής για να καταγράψει ηλεκτρικά σήματα χωρίς να αλλοιώνει την λειτουργία του κυκλώματος ή της πηγής. Έχει πολύ μεγάλη αντίσταση στην είσοδο του της τάξης των ΜΩ. 3 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

4 Παλμογράφος Παραδείγματα συνδεσμολογίας παλμογράφου: 4 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

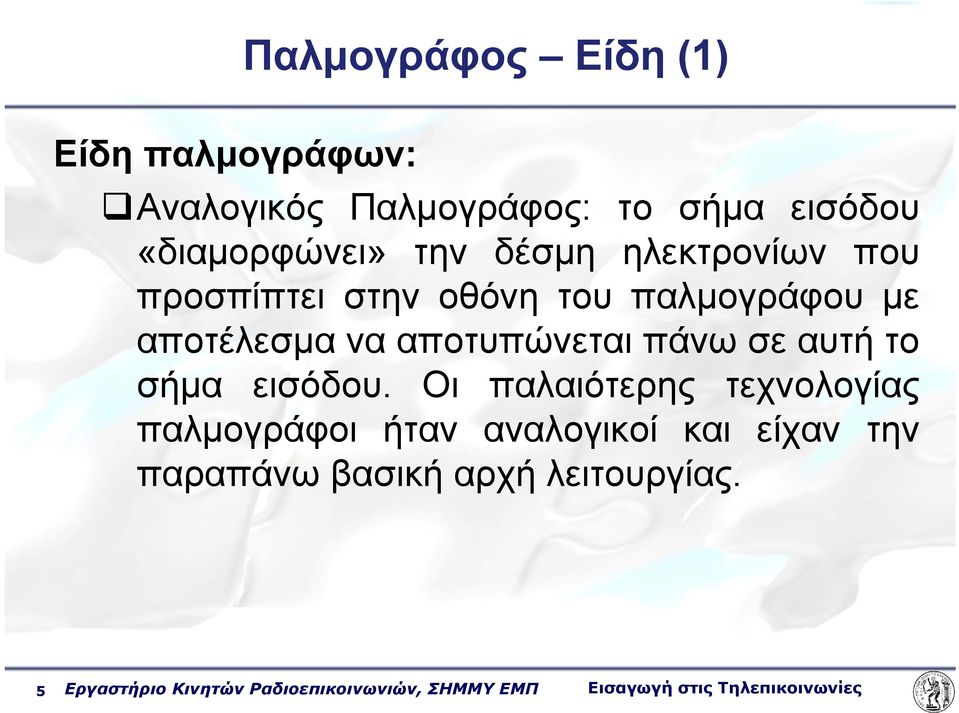

5 Παλμογράφος Είδη (1) Είδη παλμογράφων: Αναλογικός Παλμογράφος: το σήμα εισόδου «διαμορφώνει» την δέσμη ηλεκτρονίων που προσπίπτει στην οθόνη του παλμογράφου με αποτέλεσμα να αποτυπώνεται πάνω σε αυτή το σήμα εισόδου. Οι παλαιότερης τεχνολογίας παλμογράφοι ήταν αναλογικοί και είχαν την παραπάνω βασική αρχή λειτουργίας. 5 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

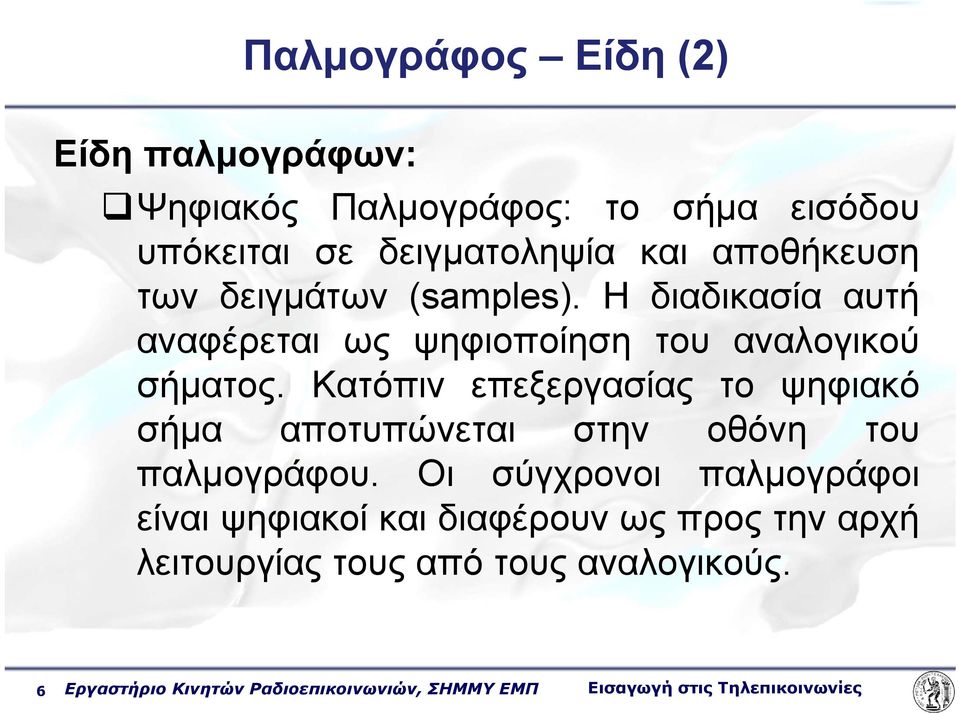

6 Παλμογράφος Είδη (2) Είδη παλμογράφων: Ψηφιακός Παλμογράφος: το σήμα εισόδου υπόκειται σε δειγματοληψία και αποθήκευση των δειγμάτων (samples). Η διαδικασία αυτή αναφέρεται ως ψηφιοποίηση του αναλογικού σήματος. Κατόπιν επεξεργασίας το ψηφιακό σήμα αποτυπώνεται στην οθόνη του παλμογράφου. Οι σύγχρονοι παλμογράφοι είναι ψηφιακοί και διαφέρουν ως προς την αρχή λειτουργίας τους από τους αναλογικούς. 6 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

7 Ψηφιακός Παλμογράφος Πλεονεκτήματα ψηφιακών παλμογράφων: υνατότητα επεξεργασίας και αποθήκευσης του προβαλλόμενου σήματος Πραγματοποίηση αυτόματων μετρήσεων και προσαρμογών Καλύτερη απομόνωση του επιθυμητού σήματος και χαμηλότερα επίπεδα θορύβου Πραγματοποίηση μαθηματικών μετασχηματισμών 7 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

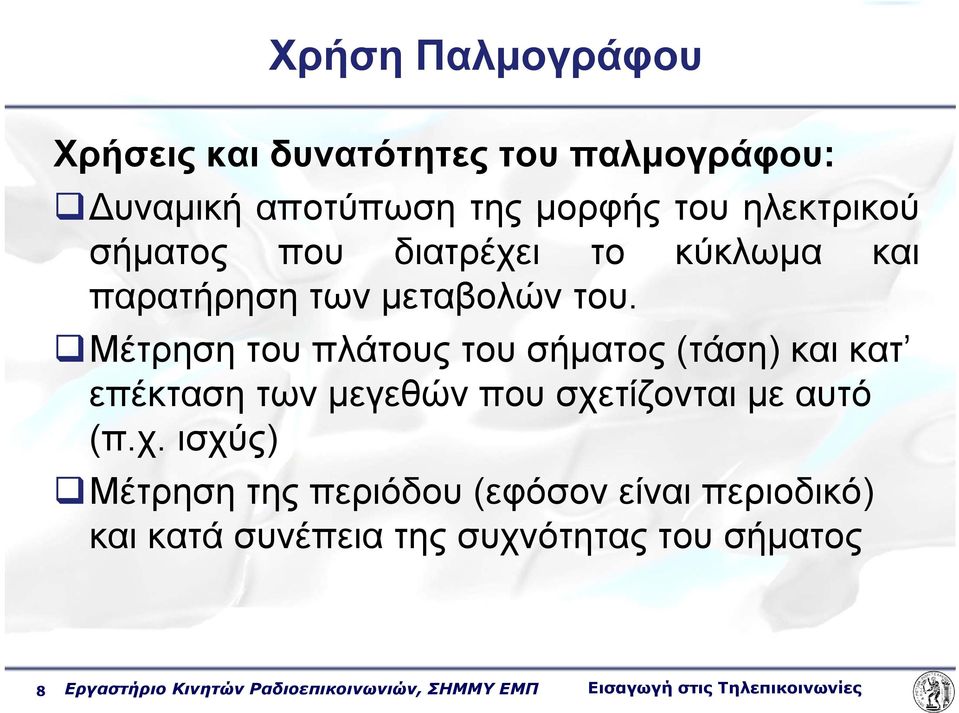

8 Χρήση Παλμογράφου Χρήσεις και δυνατότητες του παλμογράφου: υναμική αποτύπωση της μορφής του ηλεκτρικού σήματος που διατρέχει το κύκλωμα και παρατήρηση των μεταβολών του. Μέτρηση του πλάτους του σήματος (τάση) και κατ επέκταση των μεγεθών που σχετίζονται με αυτό (π.χ. ισχύς) Μέτρηση της περιόδου (εφόσον είναι περιοδικό) και κατά συνέπεια της συχνότητας του σήματος 8 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

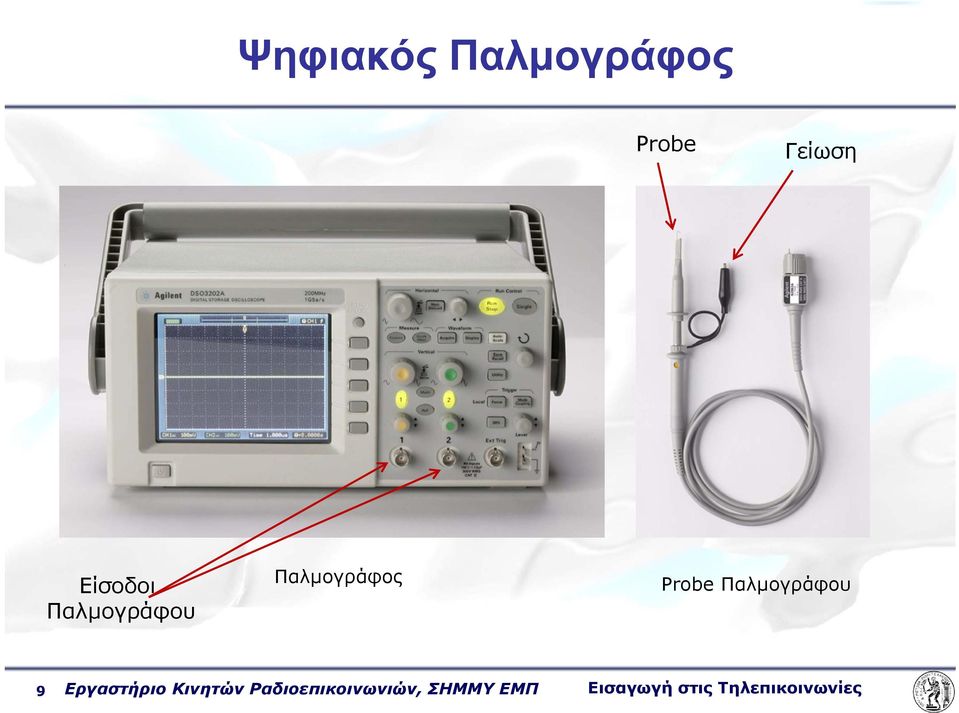

9 Ψηφιακός Παλμογράφος Probe Γείωση Είσοδοι Παλμογράφου Παλμογράφος Probe Παλμογράφου 9 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

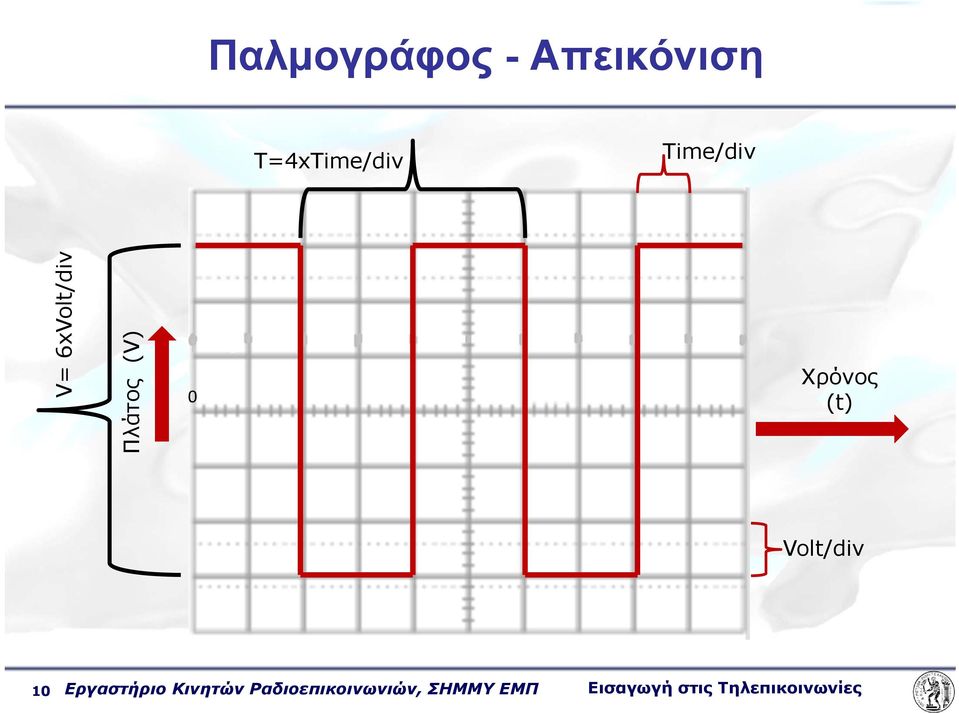

10 Παλμογράφος - Απεικόνιση T=4xTime/div Time/div V= 6xVolt/div Πλάτος (V) 0 Χρόνος (t) Volt/div 10 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

11 Επιλογές Μετρήσεων Επιλογές Οριζόντιου Άξονα (Χρόνος) Αυτόματη Επιλογή Πλήκτρα Μενού Trigger Επιλογές Κάθετου Άξονα (Πλάτος) Είσοδοι Παλμογράφου Πηγή αναφοράς 11 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

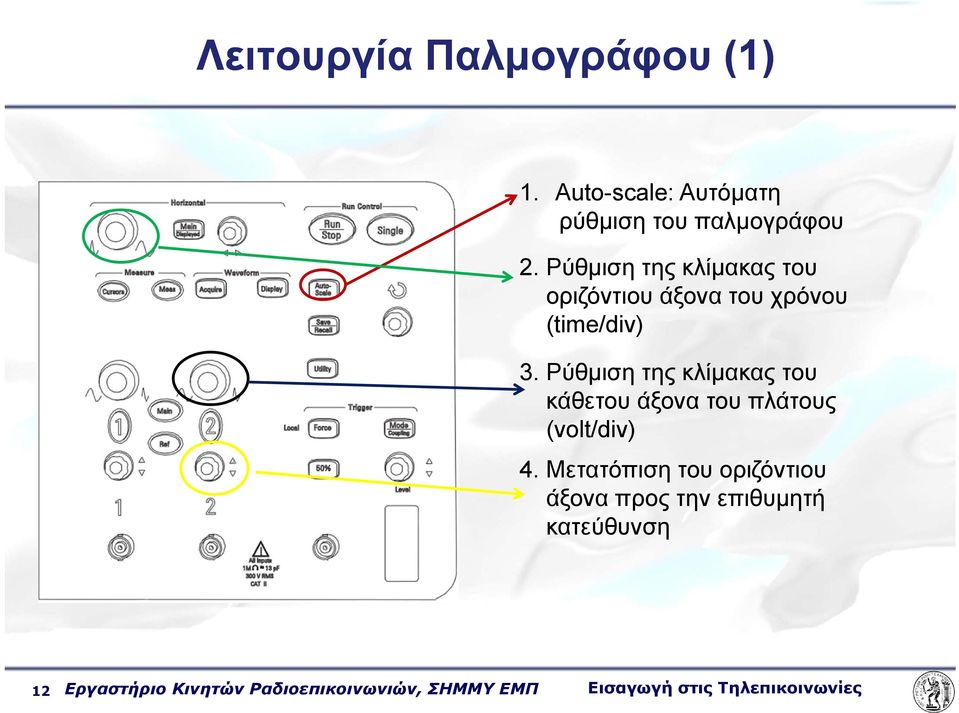

12 Λειτουργία Παλμογράφου (1) 1. Auto-scale: Αυτόματη ρύθμιση του παλμογράφου 2. Ρύθμιση της κλίμακας του οριζόντιου άξονα του χρόνου (time/div) 3. Ρύθμιση της κλίμακας του κάθετου άξονα του πλάτους (volt/div) 4. Μετατόπιση του οριζόντιου άξονα προς την επιθυμητή κατεύθυνση 12 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

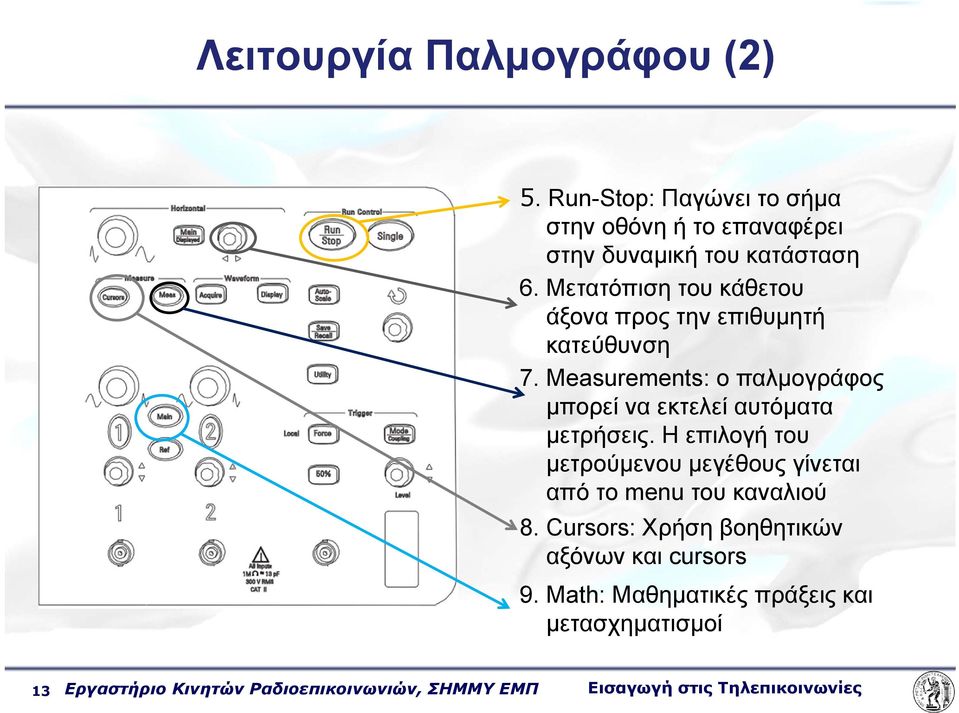

13 Λειτουργία Παλμογράφου (2) 5. Run-Stop: Παγώνει το σήμα στην οθόνη ή το επαναφέρει στην δυναμική του κατάσταση 6. Μετατόπιση του κάθετου άξονα προς την επιθυμητή κατεύθυνση 7. Measurements: ο παλμογράφος μπορεί να εκτελεί αυτόματα μετρήσεις. Η επιλογή του μετρούμενου μεγέθους γίνεται από το menu του καναλιού 8. Cursors: Χρήση βοηθητικών αξόνων και cursors 9. Math: Μαθηματικές πράξεις και μετασχηματισμοί 13 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

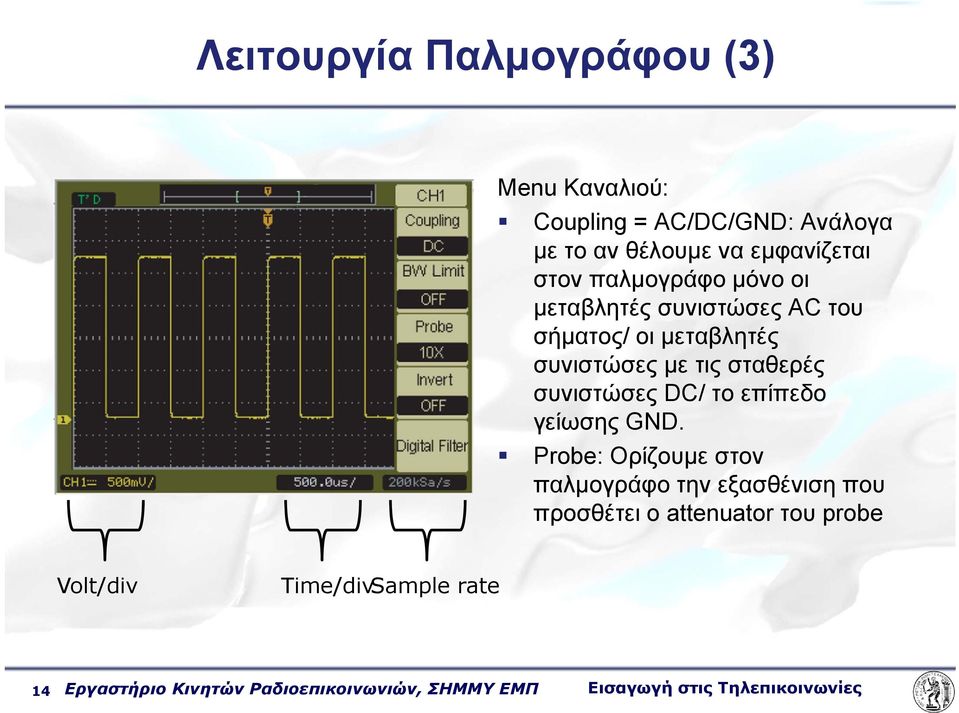

14 Λειτουργία Παλμογράφου (3) Menu Καναλιού: Coupling = AC/DC/GND: Ανάλογα με το αν θέλουμε να εμφανίζεται στον παλμογράφο μόνο οι μεταβλητές συνιστώσες AC του σήματος/ οι μεταβλητές συνιστώσες με τις σταθερές συνιστώσες DC/ το επίπεδο γείωσης GND. Probe: Ορίζουμε στον παλμογράφο την εξασθένιση που προσθέτει ο attenuator του probe Volt/div Time/divSample rate 14 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

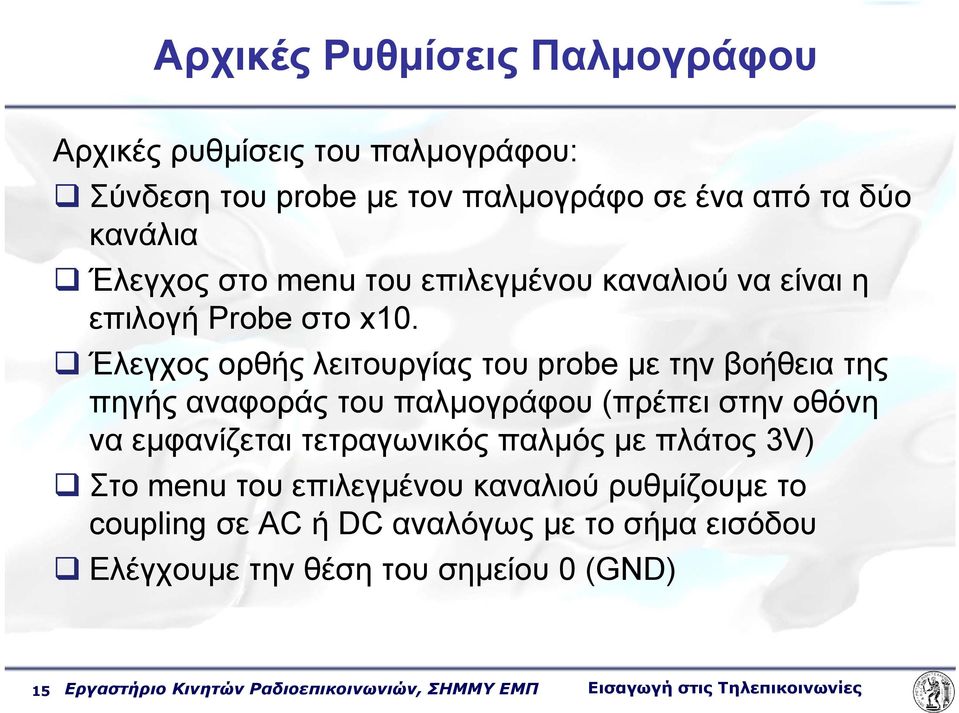

15 Αρχικές Ρυθμίσεις Παλμογράφου Αρχικές ρυθμίσεις του παλμογράφου: Σύνδεση του probe με τον παλμογράφο σε ένα από τα δύο κανάλια Έλεγχος στο menu του επιλεγμένου καναλιού να είναι η επιλογή Probe στο x10. Έλεγχος ορθής λειτουργίας του probe με την βοήθεια της πηγής αναφοράς του παλμογράφου (πρέπει στην οθόνη να εμφανίζεται τετραγωνικός παλμός με πλάτος 3V) Στο menu του επιλεγμένου καναλιού ρυθμίζουμε το coupling σε AC ή DC αναλόγως με το σήμα εισόδου Ελέγχουμε την θέση του σημείου 0 (GND) 15 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

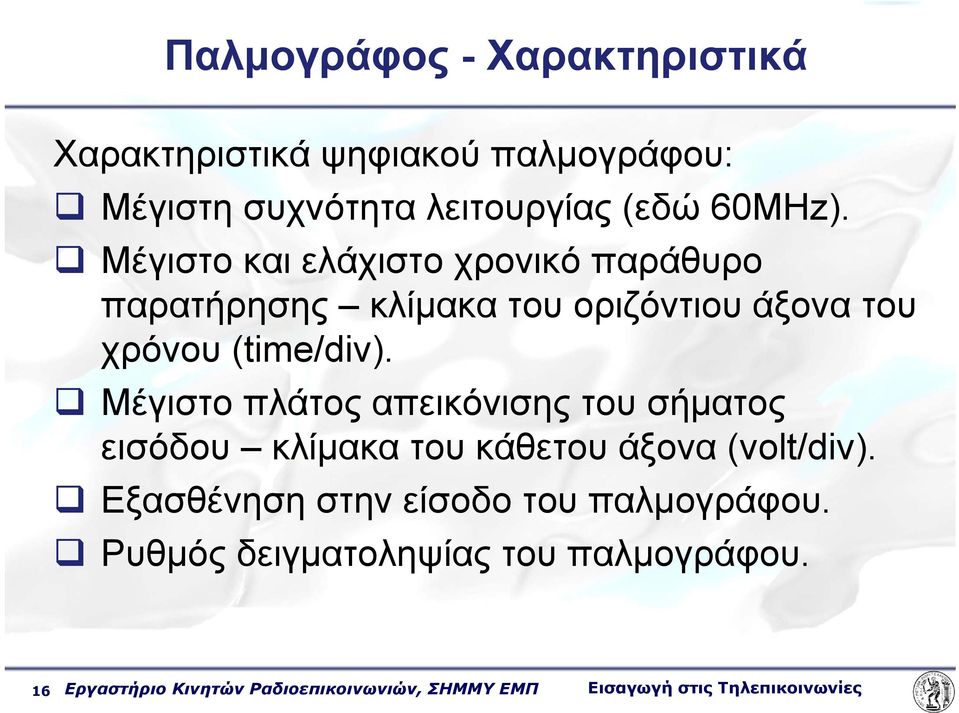

16 Παλμογράφος - Χαρακτηριστικά Χαρακτηριστικά ψηφιακού παλμογράφου: Μέγιστη συχνότητα λειτουργίας (εδώ 60MHz). Μέγιστο και ελάχιστο χρονικό παράθυρο παρατήρησης κλίμακα του οριζόντιου άξονα του χρόνου (time/div). Μέγιστο πλάτος απεικόνισης του σήματος εισόδου κλίμακα του κάθετου άξονα (volt/div). Εξασθένηση στην είσοδο του παλμογράφου. Ρυθμός δειγματοληψίας του παλμογράφου. 16 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

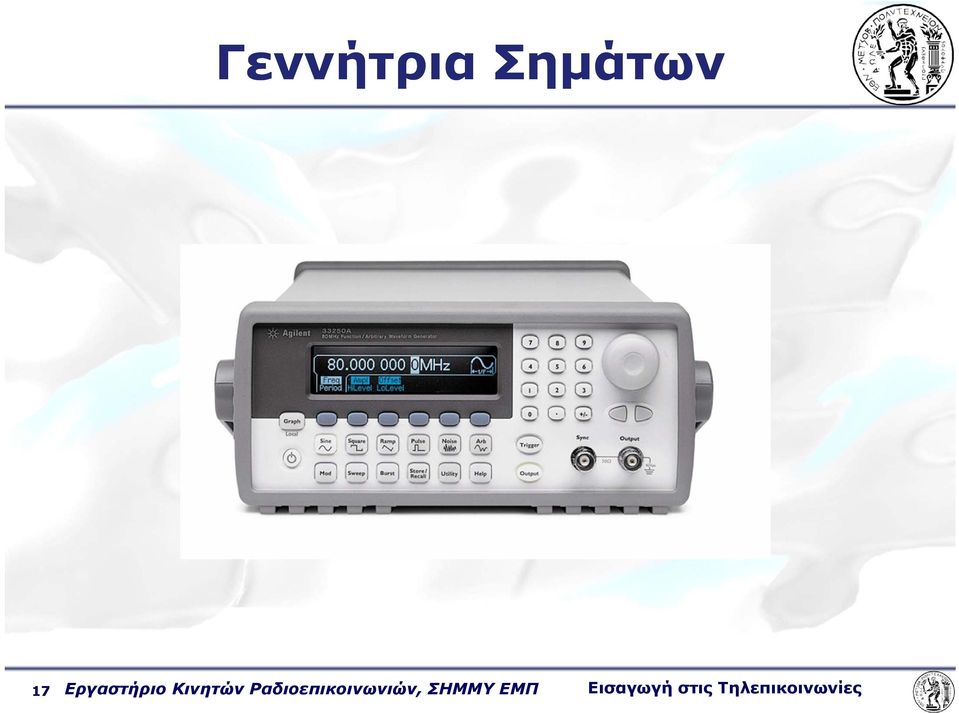

17 Γεννήτρια Σημάτων 17 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

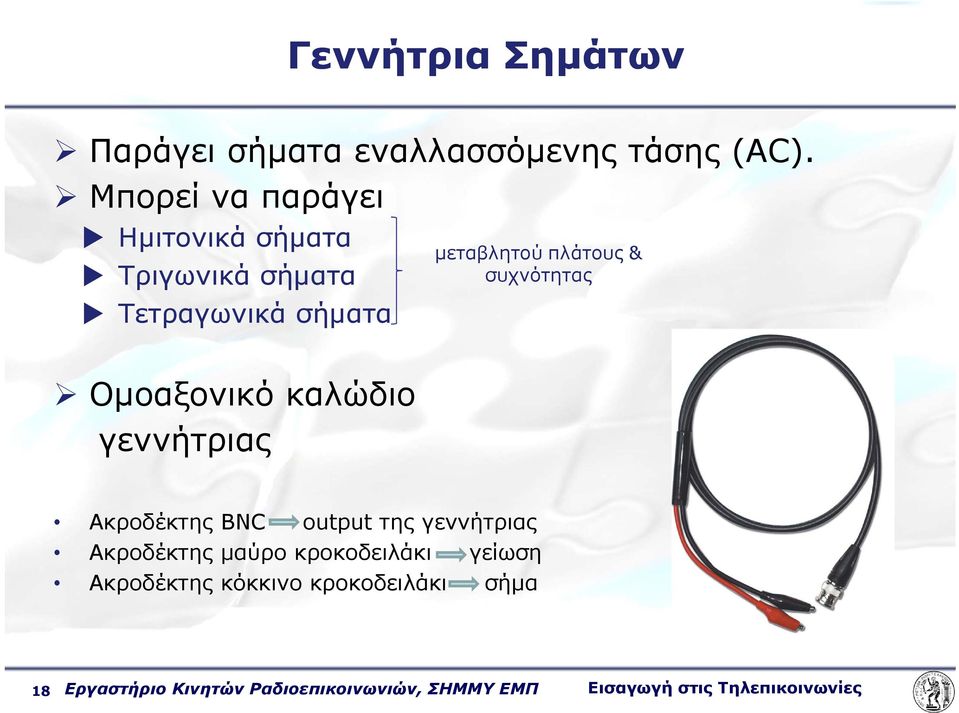

18 Γεννήτρια Σημάτων Παράγει σήματα εναλλασσόμενης τάσης (AC). Μπορεί να παράγει Ημιτονικά σήματα Τριγωνικά σήματα Τετραγωνικά σήματα μεταβλητού πλάτους & συχνότητας Ομοαξονικό καλώδιο γεννήτριας Ακροδέκτης BNC output της γεννήτριας Aκροδέκτης μαύρο κροκοδειλάκι γείωση Aκροδέκτης κόκκινο κροκοδειλάκι σήμα 18 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

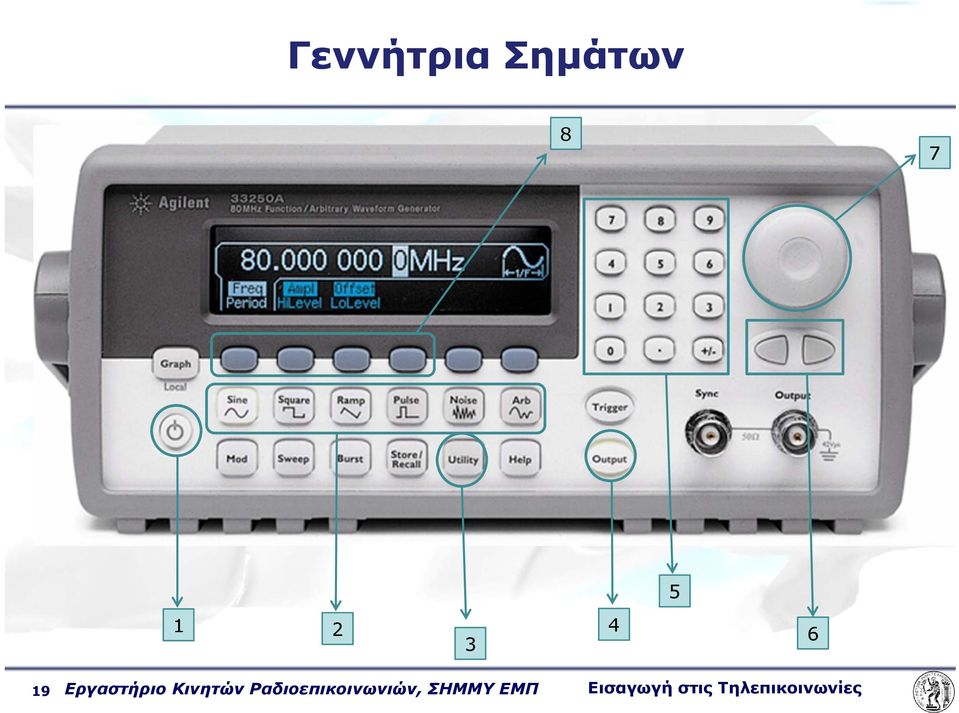

19 Γεννήτρια Σημάτων Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

20 Γεννήτρια Σημάτων 1: ιακόπτης On/Off 2: Επιλογή της επιθυμητής παραγόμενης κυματομορφής 3: ιαμόρφωση παραμέτρων του συστήματος (π.χ. High z) 4: Ενεργοποίηση του σήματος εξόδου 5: Πληκτρολόγιο για τον ορισμό του μεγέθους που εμφανίζεται στην οθόνη 6: Μετάβαση στο δεξιά/αριστερά ψηφίο στην οθόνη 7: Αυξομείωση του μεγέθους που εμφανίζεται στην οθόνη 8: Επιλογή μεγέθους προς ρύθμιση Αρχικές Ρυθμίσεις : - Output - Utility -> Output Setup -> High Z 20 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

21 Γεννήτρια Σημάτων Παραγωγή ημιτόνου : Συχνότητα Πλάτος (Vp-p) Offset =dc συνιστώσα Vt () Asin(2 ft) B 21 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

22 Γεννήτρια Σημάτων Τετραγωνικός παλμός Συχνότητα Πλάτος (Vp-p) Offset dc συνιστώσα Duty cycle Γενικά: Ρυθμίζουμε είτε Ampl&Offset είτε HiLevel&LoLevel όχι και τα δύο!!! 22 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

23 Τροφοδοτικό 23 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

24 Λειτουργία Τροφοδοτικού 24 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

25 Τροφοδοτικό Παρέχει διάφορα επίπεδα συνεχούς ηλεκτρικής τάσης (DC), με σκοπό την τροφοδοσία ηλεκτρονικών κυκλωμάτων. Αποτελεί πηγή τάσεως και όχι ρεύματος! Σε περίπτωση που η απαιτούμενη από το κύκλωμα ένταση του ηλεκτρικού ρεύματος υπερβαίνει τις δυνατότητες του τροφοδοτικού ένδειξη overload (άμεση αποσύνδεση από το κύκλωμα) Καλώδια Τροφοδοσίας Ακροδέκτης «κροκοδειλάκι» Ακροδέκτης «μπανάνα» 25 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

26 Τροφοδοτικό Σύνδεση πηγών σε σειρά Σύνδεση πηγών παράλληλα 26 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

27 Τροφοδοτικό Παραγωγή Θετικής Τάσης Γείωση αρνητικού πόλου Έξοδος από θετικό πόλο V 0 VA VA 0 V VA VA 0 0 V A+ V A- V A- V A+ Παραγωγή Αρνητικής Τάσης Γείωση θετικού πόλου Έξοδος από αρνητικό πόλο V 0 VA VA 0 V VA VA Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες

28 Τροφοδοτικό Σύνδεση πηγών σε σειρά Για παραγωγή θετικής τάσης 28 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες
