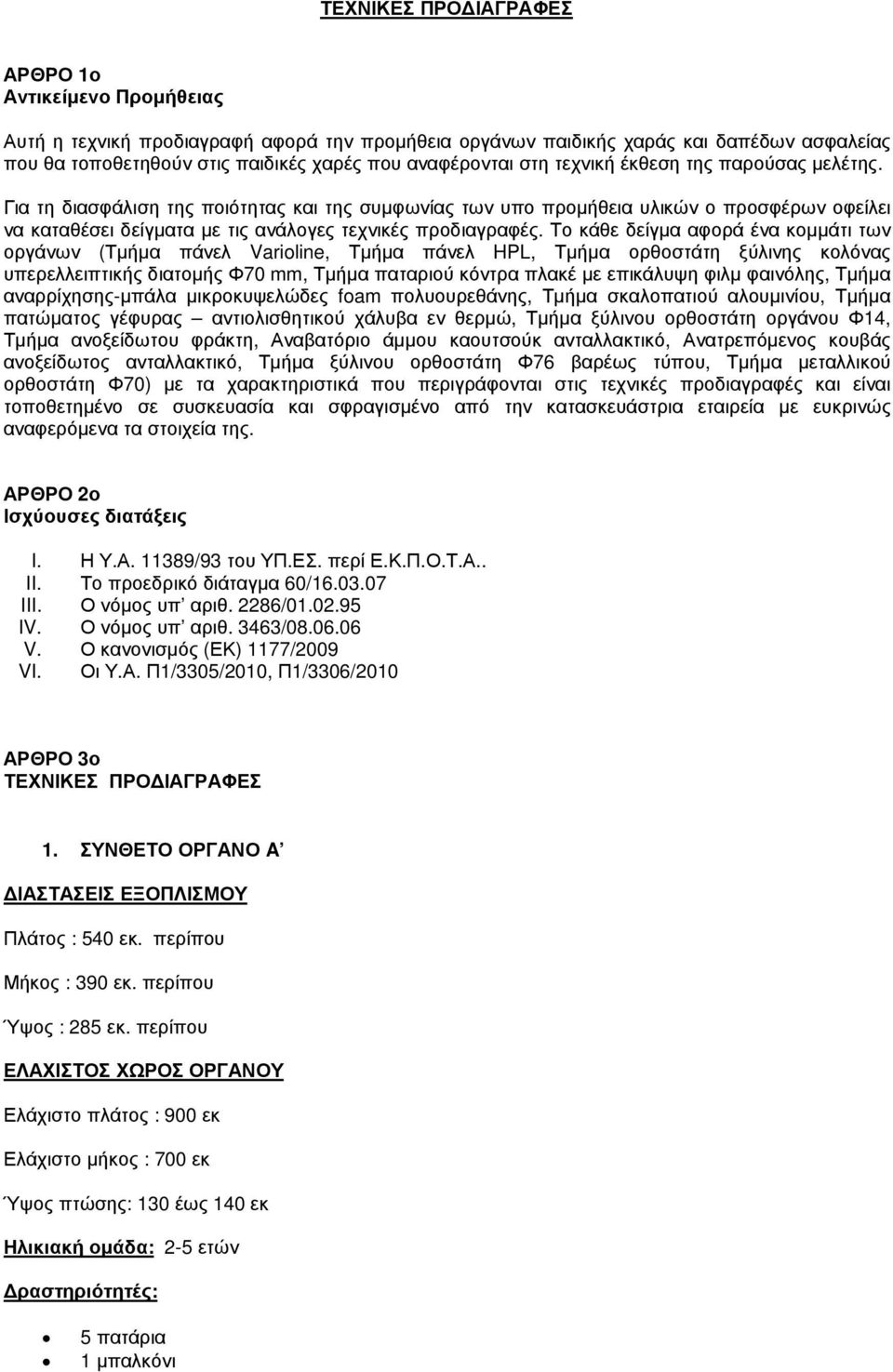

1 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΡΘΡΟ 1ο Αντικείµενο Προµήθειας Αυτή η τεχνική προδιαγραφή αφορά την προµήθεια οργάνων παιδικής χαράς και δαπέδων ασφαλείας που θα τοποθετηθούν στις παιδικές χαρές που αναφέρονται στη τεχνική έκθεση της παρούσας µελέτης. Για τη διασφάλιση της ποιότητας και της συµφωνίας των υπο προµήθεια υλικών ο προσφέρων οφείλει να καταθέσει δείγµατα µε τις ανάλογες τεχνικές προδιαγραφές. Το κάθε δείγµα αφορά ένα κοµµάτι των οργάνων (Τµήµα πάνελ Varioline, Τµήµα πάνελ HPL, Τµήµα ορθοστάτη ξύλινης κολόνας υπερελλειπτικής διατοµής Φ70 mm, Τµήµα παταριού κόντρα πλακέ µε επικάλυψη φιλµ φαινόλης, Τµήµα αναρρίχησης-µπάλα µικροκυψελώδες foam πολυουρεθάνης, Τµήµα σκαλοπατιού αλουµινίου, Τµήµα πατώµατος γέφυρας αντιολισθητικού χάλυβα εν θερµώ, Τµήµα ξύλινου ορθοστάτη οργάνου Φ14, Τµήµα ανοξείδωτου φράκτη, Αναβατόριο άµµου καουτσούκ ανταλλακτικό, Ανατρεπόµενος κουβάς ανοξείδωτος ανταλλακτικό, Τµήµα ξύλινου ορθοστάτη Φ76 βαρέως τύπου, Τµήµα µεταλλικού ορθοστάτη Φ70) µε τα χαρακτηριστικά που περιγράφονται στις τεχνικές προδιαγραφές και είναι τοποθετηµένο σε συσκευασία και σφραγισµένο από την κατασκευάστρια εταιρεία µε ευκρινώς αναφερόµενα τα στοιχεία της. ΑΡΘΡΟ 2ο Ισχύουσες διατάξεις I. Η Υ.Α /93 του ΥΠ.ΕΣ. περί Ε.Κ.Π.Ο.Τ.Α.. II. Το προεδρικό διάταγµα 60/ III. Ο νόµος υπ αριθ. 2286/ IV. Ο νόµος υπ αριθ. 3463/ V. Ο κανονισµός (ΕΚ) 1177/2009 VI. Οι Υ.Α. Π1/3305/2010, Π1/3306/2010 ΑΡΘΡΟ 3ο ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ 1. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ A ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 540 εκ. περίπου Μήκος : 390 εκ. περίπου Ύψος : 285 εκ. περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 900 εκ Ελάχιστο µήκος : 700 εκ Ύψος πτώσης: 130 έως 140 εκ Ηλικιακή οµάδα: 2-5 ετών ραστηριότητές: 5 πατάρια 1 µπαλκόνι

2 1 τσουλήθρα 1 σκάλα 1 γέφυρα 1 σκεπή 1 τιµόνι πλοίου 1 αναρρίχηση 1 πάγκος αγοράς ραστηριότητα κουζίνα ραστηριότητα στροβιλιστής ραστηριότητα ρολόι 1 ανάβαση - κατάβαση µε µπάλες 1 πάνελ δραστηριοτήτων Η όλη κατασκευή θα στηρίζεται σε ξύλινες κολώνες υπέρ-ελλειπτικής διατοµής 70χιλ. Οι κολώνες θα πρέπει να είναι εφοδιασµένες µε σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση 70 χιλ και ώστε κατά την τοποθέτηση να µη χρησιµοποιείται σκυρόδεµα. Στην κορυφή των κολόνων θα τοποθετούνται πλαστικά προστατευτικά πολυαιθυλενίου.. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ Σκεπή : Θα κατασκευάζεται από τεµάχια varioline. Πατάρια : Θα κατασκευάζονται από κόντρα πλακέ µε επικάλυψη αντιολισθητικού φιλµ φαινόλης. Πάνελ : θα είναι κατασκευασµένα από HPL εξωτερικής χρήσης. Τσουλήθρα : Η τσουλήθρα θα είναι κατασκευασµένη από ανοξείδωτο χάλυβα µε επιφάνεια τύπου κριθαράκι µε την µέθοδο έλασης για την αποφυγή στατικού ηλεκτρισµού και µεγαλύτερης αντοχής. Στο κάτω µέρος της τσουλήθρας θα πρέπει να υπάρχει σύστηµα για την απόσβεση του θορύβου. Τα πλαϊνά µέρη της τσουλήθρας θα κατασκευάζονται από HPL εξωτερικής χρήσης πάχους 18χιλ. Μπαλκόνι :Τo µπαλκόνι θα είναι κατασκευασµένο από σωλήνα και επιφάνεια από χάλυβα γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα σε µορφή πλέγµατος. Το πάτωµα του µπαλκονιού θα είναι κατασκευασµένο από κόντρα πλακέ µε επικάλυψη αντιολισθητικού φιλµ φαινόλης. Πάγκος αγοράς : Θα είναι κατασκευασµένος από γαλβανισµένο εν θερµό χάλυβα και βαµµένο µε πολυεστερική πούδρα και HPL εξωτερικής χρήσης. Τιµόνι πλοίου : Το τιµόνι θα είναι διαµέτρου 40 εκ περίπου κατασκευασµένο από HPL και θα διαθέτει µηχανισµό περιστροφικής κίνησης. Γέφυρα : Ο σκελετός της γέφυρας και οι κουπαστές της θα είναι κατασκευασµένα από σωλήνες γαλβανισµένους εν θερµό και βαµµένους µε πολυεστερική πούδρα. Εσωτερικά των κουπαστών θα προσαρµόζονται 4 φύλλα γαλβανισµένου εν θερµό χάλυβα και βαµµένα µε πολυεστερική πούδρα. Το πάτωµα της γέφυρας θα κατασκευάζεται από αντιολισθητικό χάλυβα γαλβανιζέ εν θερµό Αναρρίχηση : Η αναρρίχηση πλάτους 50 εκ περίπου θα είναι κατασκευασµένη από αλυσίδα γαλβανιζέ εν θερµό µε επικάλυψη στερεής πολυουρεθάνης ραστηριότητα κουζίνα : Θα είναι κατασκευασµένη από µεταλλικό προφίλ γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα και HPL διαστάσεων 55 εκ. περίπου και πόµολα από πολυαµίδιο. Πάνελ δραστηριότητας :Θα είναι κατασκευασµένα από HPL και πόµολα από πολυαµίδιο και διάτρητο

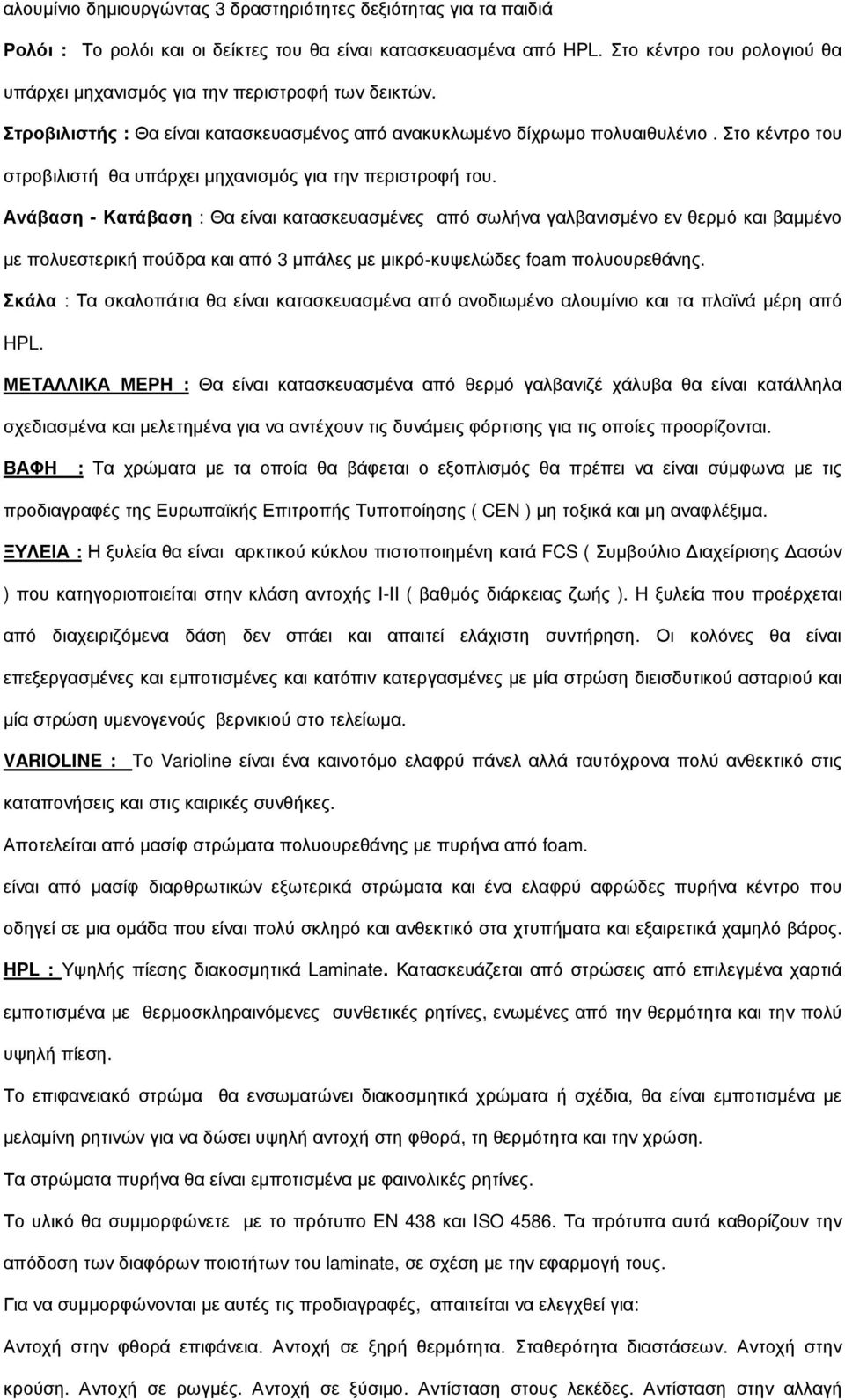

3 αλουµίνιο δηµιουργώντας 3 δραστηριότητες δεξιότητας για τα παιδιά Ρολόι : Το ρολόι και οι δείκτες του θα είναι κατασκευασµένα από HPL. Στο κέντρο του ρολογιού θα υπάρχει µηχανισµός για την περιστροφή των δεικτών. Στροβιλιστής : Θα είναι κατασκευασµένος από ανακυκλωµένο δίχρωµο πολυαιθυλένιο. Στο κέντρο του στροβιλιστή θα υπάρχει µηχανισµός για την περιστροφή του. Ανάβαση - Κατάβαση : Θα είναι κατασκευασµένες από σωλήνα γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα και από 3 µπάλες µε µικρό-κυψελώδες foam πολυουρεθάνης. Σκάλα : Τα σκαλοπάτια θα είναι κατασκευασµένα από ανοδιωµένο αλουµίνιο και τα πλαϊνά µέρη από HPL. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Θα είναι κατασκευασµένα από θερµό γαλβανιζέ χάλυβα θα είναι κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία θα βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. ΞΥΛΕΙΑ : Η ξυλεία θα είναι αρκτικού κύκλου πιστοποιηµένη κατά FCS ( Συµβούλιο ιαχείρισης ασών ) που κατηγοριοποιείται στην κλάση αντοχής Ι-ΙΙ ( βαθµός διάρκειας ζωής ). Η ξυλεία που προέρχεται από διαχειριζόµενα δάση δεν σπάει και απαιτεί ελάχιστη συντήρηση. Οι κολόνες θα είναι επεξεργασµένες και εµποτισµένες και κατόπιν κατεργασµένες µε µία στρώση διεισδυτικού ασταριού και µία στρώση υµενογενούς βερνικιού στο τελείωµα. VARIOLINE : Το Varioline είναι ένα καινοτόµο ελαφρύ πάνελ αλλά ταυτόχρονα πολύ ανθεκτικό στις καταπονήσεις και στις καιρικές συνθήκες. Αποτελείται από µασίφ στρώµατα πολυουρεθάνης µε πυρήνα από foam. είναι από µασίφ διαρθρωτικών εξωτερικά στρώµατα και ένα ελαφρύ αφρώδες πυρήνα κέντρο που οδηγεί σε µια οµάδα που είναι πολύ σκληρό και ανθεκτικό στα χτυπήµατα και εξαιρετικά χαµηλό βάρος. HPL : Υψηλής πίεσης διακοσµητικά Laminate. Κατασκευάζεται από στρώσεις από επιλεγµένα χαρτιά εµποτισµένα µε θερµοσκληραινόµενες συνθετικές ρητίνες, ενωµένες από την θερµότητα και την πολύ υψηλή πίεση. Το επιφανειακό στρώµα θα ενσωµατώνει διακοσµητικά χρώµατα ή σχέδια, θα είναι εµποτισµένα µε µελαµίνη ρητινών για να δώσει υψηλή αντοχή στη φθορά, τη θερµότητα και την χρώση. Τα στρώµατα πυρήνα θα είναι εµποτισµένα µε φαινολικές ρητίνες. Το υλικό θα συµµορφώνετε µε το πρότυπο EN 438 και ISO Τα πρότυπα αυτά καθορίζουν την απόδοση των διαφόρων ποιοτήτων του laminate, σε σχέση µε την εφαρµογή τους. Για να συµµορφώνονται µε αυτές τις προδιαγραφές, απαιτείται να ελεγχθεί για: Αντοχή στην φθορά επιφάνεια. Αντοχή σε ξηρή θερµότητα. Σταθερότητα διαστάσεων. Αντοχή στην κρούση. Αντοχή σε ρωγµές. Αντοχή σε ξύσιµο. Αντίσταση στους λεκέδες. Αντίσταση στην αλλαγή

4 χρώµατος στο τεχνητό φως. Αντοχή σε καψίµατα από τσιγάρο. Αντίδραση στη φωτιά. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπα και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση.. 2. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ B ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 350 εκ περίπου Μήκος : 200 εκ περίπου Ύψος : 325 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 710 εκ Ελάχιστο µήκος : 460 εκ

5 Ύψος πτώσης : εκ Ηλικιακή οµάδα: 2-5 ετών ραστηριότητές: 1 σκεπή 2 πατάρια 1 κουζίνα 1 τούνελ 1 πάγκος αγοράς 1 τσουλήθρα 1 τηλεσκόπιο 1 σκάλα προστατευτικά πάνελ 1 σετ σωλήνα οµιλίας Η όλη κατασκευή θα στηρίζεται σε ξύλινες κολώνες υπέρ-ελλειπτικής διατοµής 70χιλ. Οι κολώνες θα είναι εφοδιασµένες µε σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση 70 χιλ και ώστε κατά την τοποθέτηση να µη χρησιµοποιείται σκυρόδεµα. Στην κορυφή των κολονών θα τοποθετούνται πλαστικά προστατευτικά πολυαιθυλενίου. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ Σκεπή : Θα κατασκευάζεται από τεµάχια varioline Πατάρια : Τα πατάρια θα κατασκευάζονται από κόντρα πλακέ µε επικάλυψη αντιολισθητικού φιλµ φαινόλης και το ύψος τους είναι 132 και 96 εκ αντίστοιχα. Πάνελ : θα κατασκευάζονται από HPL εξωτερικής χρήσης. Τσουλήθρα : Η τσουλήθρα θα είναι κατασκευασµένη από ανοξείδωτο χάλυβα µε επιφάνεια τύπου κριθαράκι µε την µέθοδο έλασης για την αποφυγή στατικού ηλεκτρισµού και µεγαλύτερης αντοχής. Στο κάτω µέρος της τσουλήθρας θα υπάρχει σύστηµα για την απόσβεση του θορύβου. Τα πλαϊνά µέρη της τσουλήθρας θα κατασκευάζονται από HPL εξωτερικής χρήσης πάχους 18χιλ. Πάγκος αγοράς : Κατασκευασµένος από γαλβανισµένο εν θερµό χάλυβα και βαµµένο µε πολυεστερική πούδρα και HPL εξωτερικής χρήσης. ραστηριότητα κουζίνα : Κατασκευασµένη από µεταλλικό προφίλ γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα και HPL διαστάσεων 55 εκ. και πόµολα από πολυαµίδιο. Σκάλα : Τα σκαλοπάτια θα κατασκευάζονται από ανοδιωµένο αλουµίνιο και τα πλαϊνά µέρη από HPL. Τηλεσκόπιο: Το τηλεσκόπιο µε διαστάσεις Φ130 και 24 εκ περίπου µήκος θα κατασκευάζεται από πολυαιθυλένιο. Θα στηρίζεται σε µεταλλική γαλβανισµένη εν θερµό βάση και βαµµένη µε πολυεστερική πούδρα Σωλήνας οµιλίας : Θα είναι κατασκευασµένος από ήλεκτρο-γαλβανισµένο χάλυβα και βαµµένο µε πολυεστερική πούδρα. Οι σωλήνες συνδέονται κάτω από το έδαφος µε πλαστικό σωλήνα. Το µήκος του σωλήνα άνω του εδάφους είναι 98 εκ. µε άνοιγµα χοάνης.

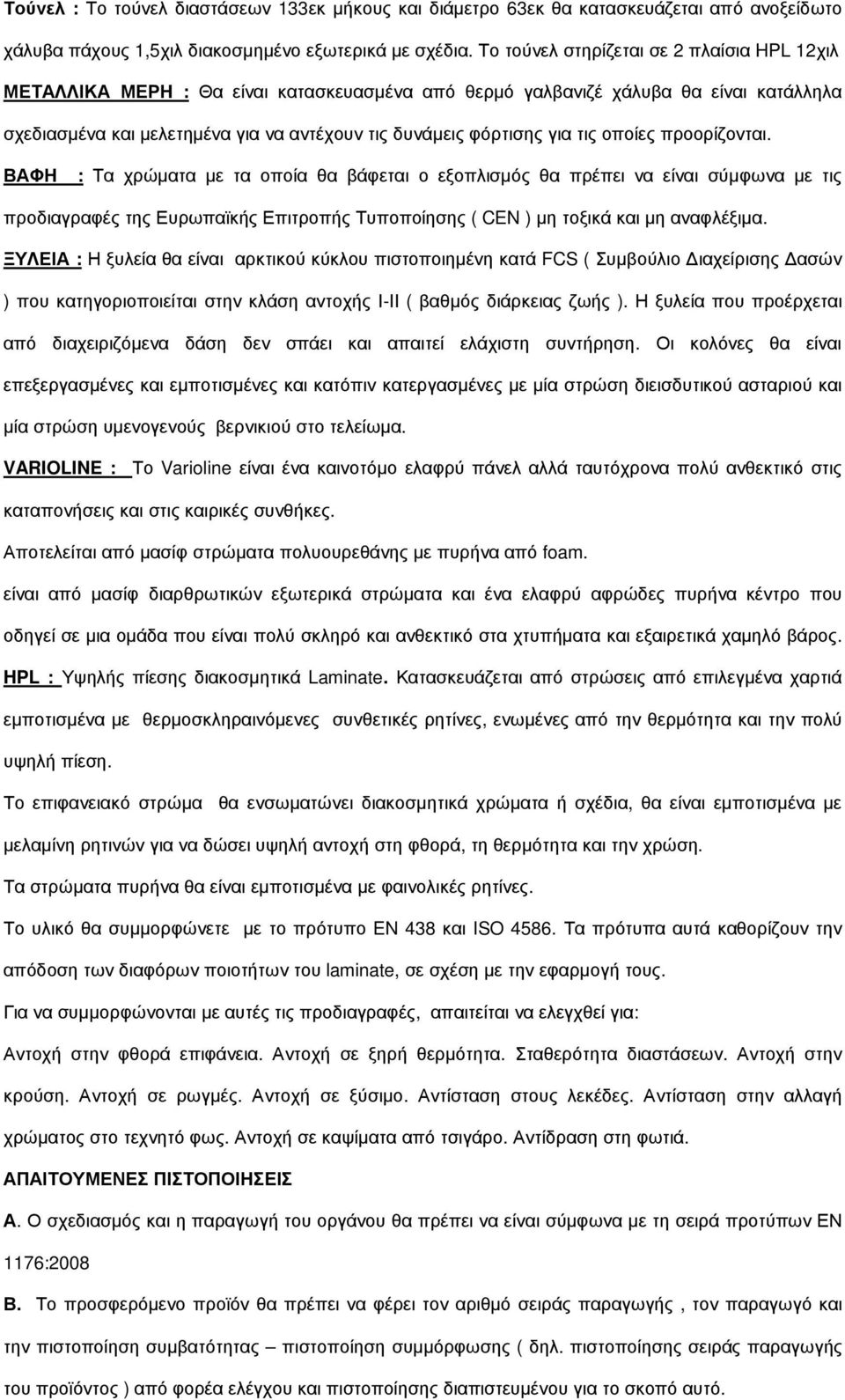

6 Τούνελ : Το τούνελ διαστάσεων 133εκ µήκους και διάµετρο 63εκ θα κατασκευάζεται από ανοξείδωτο χάλυβα πάχους 1,5χιλ διακοσµηµένο εξωτερικά µε σχέδια. Το τούνελ στηρίζεται σε 2 πλαίσια HPL 12χιλ ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Θα είναι κατασκευασµένα από θερµό γαλβανιζέ χάλυβα θα είναι κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία θα βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. ΞΥΛΕΙΑ : Η ξυλεία θα είναι αρκτικού κύκλου πιστοποιηµένη κατά FCS ( Συµβούλιο ιαχείρισης ασών ) που κατηγοριοποιείται στην κλάση αντοχής Ι-ΙΙ ( βαθµός διάρκειας ζωής ). Η ξυλεία που προέρχεται από διαχειριζόµενα δάση δεν σπάει και απαιτεί ελάχιστη συντήρηση. Οι κολόνες θα είναι επεξεργασµένες και εµποτισµένες και κατόπιν κατεργασµένες µε µία στρώση διεισδυτικού ασταριού και µία στρώση υµενογενούς βερνικιού στο τελείωµα. VARIOLINE : Το Varioline είναι ένα καινοτόµο ελαφρύ πάνελ αλλά ταυτόχρονα πολύ ανθεκτικό στις καταπονήσεις και στις καιρικές συνθήκες. Αποτελείται από µασίφ στρώµατα πολυουρεθάνης µε πυρήνα από foam. είναι από µασίφ διαρθρωτικών εξωτερικά στρώµατα και ένα ελαφρύ αφρώδες πυρήνα κέντρο που οδηγεί σε µια οµάδα που είναι πολύ σκληρό και ανθεκτικό στα χτυπήµατα και εξαιρετικά χαµηλό βάρος. HPL : Υψηλής πίεσης διακοσµητικά Laminate. Κατασκευάζεται από στρώσεις από επιλεγµένα χαρτιά εµποτισµένα µε θερµοσκληραινόµενες συνθετικές ρητίνες, ενωµένες από την θερµότητα και την πολύ υψηλή πίεση. Το επιφανειακό στρώµα θα ενσωµατώνει διακοσµητικά χρώµατα ή σχέδια, θα είναι εµποτισµένα µε µελαµίνη ρητινών για να δώσει υψηλή αντοχή στη φθορά, τη θερµότητα και την χρώση. Τα στρώµατα πυρήνα θα είναι εµποτισµένα µε φαινολικές ρητίνες. Το υλικό θα συµµορφώνετε µε το πρότυπο EN 438 και ISO Τα πρότυπα αυτά καθορίζουν την απόδοση των διαφόρων ποιοτήτων του laminate, σε σχέση µε την εφαρµογή τους. Για να συµµορφώνονται µε αυτές τις προδιαγραφές, απαιτείται να ελεγχθεί για: Αντοχή στην φθορά επιφάνεια. Αντοχή σε ξηρή θερµότητα. Σταθερότητα διαστάσεων. Αντοχή στην κρούση. Αντοχή σε ρωγµές. Αντοχή σε ξύσιµο. Αντίσταση στους λεκέδες. Αντίσταση στην αλλαγή χρώµατος στο τεχνητό φως. Αντοχή σε καψίµατα από τσιγάρο. Αντίδραση στη φωτιά. ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό.

7 Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ , Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση. 3. ΣΥΝΘΕΤΟ ΟΡΓΑΝΟ Γ ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 230 εκ περίπου Μήκος : 380 εκ περίπου Ύψος : 265 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 520 εκ Ελάχιστο µήκος : 740 εκ Ύψος πτώσης : εκ Ηλικιακή οµάδα: 2-5 ετών ραστηριότητές: 3 πατάρια 1 µπαλκόνι 1 τσουλήθρα 1 σκάλα 1 σκεπή 1 τιµόνι πλοίου 1 πάγκος αγοράς ραστηριότητα ρολόι 1 ανάβαση - κατάβαση µε µπάλες Η όλη κατασκευή θα στηρίζεται σε ξύλινες κολώνες υπέρ-ελλειπτικής διατοµής 70χιλ. Οι κολώνες θα πρέπει να είναι εφοδιασµένες µε σύστηµα αγκύρωσης αποτρέποντας το ξύλο να έρθει σε επαφή µε το έδαφος δηµιουργώντας απόσταση 70 χιλ και ώστε κατά την τοποθέτηση να µη χρησιµοποιείται σκυρόδεµα. Στην κορυφή των κολόνων θα τοποθετούνται πλαστικά προστατευτικά πολυαιθυλενίου.. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ Σκεπή : Θα κατασκευάζεται από τεµάχια varioline.

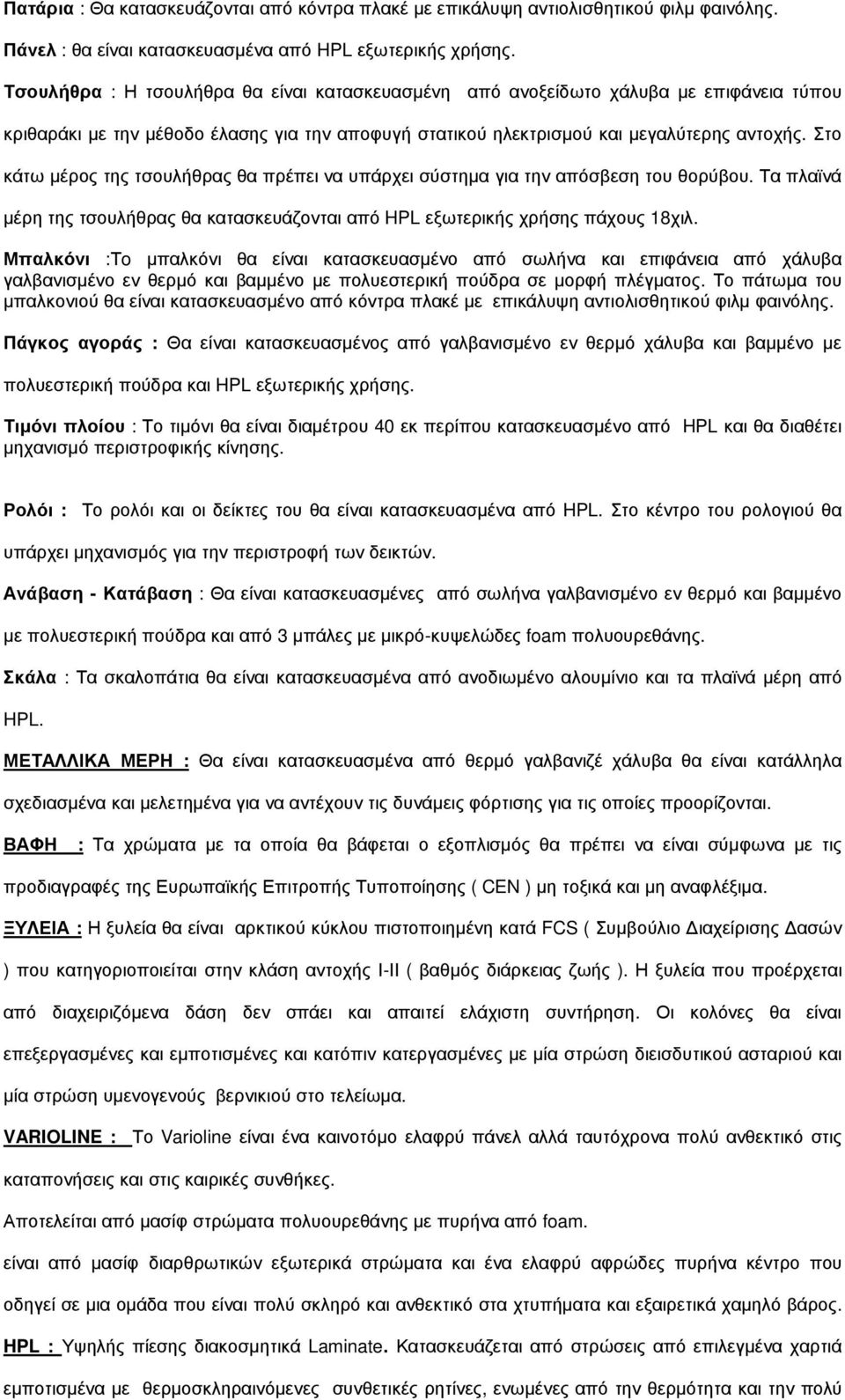

8 Πατάρια : Θα κατασκευάζονται από κόντρα πλακέ µε επικάλυψη αντιολισθητικού φιλµ φαινόλης. Πάνελ : θα είναι κατασκευασµένα από HPL εξωτερικής χρήσης. Τσουλήθρα : Η τσουλήθρα θα είναι κατασκευασµένη από ανοξείδωτο χάλυβα µε επιφάνεια τύπου κριθαράκι µε την µέθοδο έλασης για την αποφυγή στατικού ηλεκτρισµού και µεγαλύτερης αντοχής. Στο κάτω µέρος της τσουλήθρας θα πρέπει να υπάρχει σύστηµα για την απόσβεση του θορύβου. Τα πλαϊνά µέρη της τσουλήθρας θα κατασκευάζονται από HPL εξωτερικής χρήσης πάχους 18χιλ. Μπαλκόνι :Τo µπαλκόνι θα είναι κατασκευασµένο από σωλήνα και επιφάνεια από χάλυβα γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα σε µορφή πλέγµατος. Το πάτωµα του µπαλκονιού θα είναι κατασκευασµένο από κόντρα πλακέ µε επικάλυψη αντιολισθητικού φιλµ φαινόλης. Πάγκος αγοράς : Θα είναι κατασκευασµένος από γαλβανισµένο εν θερµό χάλυβα και βαµµένο µε πολυεστερική πούδρα και HPL εξωτερικής χρήσης. Τιµόνι πλοίου : Το τιµόνι θα είναι διαµέτρου 40 εκ περίπου κατασκευασµένο από HPL και θα διαθέτει µηχανισµό περιστροφικής κίνησης. Ρολόι : Το ρολόι και οι δείκτες του θα είναι κατασκευασµένα από HPL. Στο κέντρο του ρολογιού θα υπάρχει µηχανισµός για την περιστροφή των δεικτών. Ανάβαση - Κατάβαση : Θα είναι κατασκευασµένες από σωλήνα γαλβανισµένο εν θερµό και βαµµένο µε πολυεστερική πούδρα και από 3 µπάλες µε µικρό-κυψελώδες foam πολυουρεθάνης. Σκάλα : Τα σκαλοπάτια θα είναι κατασκευασµένα από ανοδιωµένο αλουµίνιο και τα πλαϊνά µέρη από HPL. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Θα είναι κατασκευασµένα από θερµό γαλβανιζέ χάλυβα θα είναι κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία θα βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. ΞΥΛΕΙΑ : Η ξυλεία θα είναι αρκτικού κύκλου πιστοποιηµένη κατά FCS ( Συµβούλιο ιαχείρισης ασών ) που κατηγοριοποιείται στην κλάση αντοχής Ι-ΙΙ ( βαθµός διάρκειας ζωής ). Η ξυλεία που προέρχεται από διαχειριζόµενα δάση δεν σπάει και απαιτεί ελάχιστη συντήρηση. Οι κολόνες θα είναι επεξεργασµένες και εµποτισµένες και κατόπιν κατεργασµένες µε µία στρώση διεισδυτικού ασταριού και µία στρώση υµενογενούς βερνικιού στο τελείωµα. VARIOLINE : Το Varioline είναι ένα καινοτόµο ελαφρύ πάνελ αλλά ταυτόχρονα πολύ ανθεκτικό στις καταπονήσεις και στις καιρικές συνθήκες. Αποτελείται από µασίφ στρώµατα πολυουρεθάνης µε πυρήνα από foam. είναι από µασίφ διαρθρωτικών εξωτερικά στρώµατα και ένα ελαφρύ αφρώδες πυρήνα κέντρο που οδηγεί σε µια οµάδα που είναι πολύ σκληρό και ανθεκτικό στα χτυπήµατα και εξαιρετικά χαµηλό βάρος. HPL : Υψηλής πίεσης διακοσµητικά Laminate. Κατασκευάζεται από στρώσεις από επιλεγµένα χαρτιά εµποτισµένα µε θερµοσκληραινόµενες συνθετικές ρητίνες, ενωµένες από την θερµότητα και την πολύ

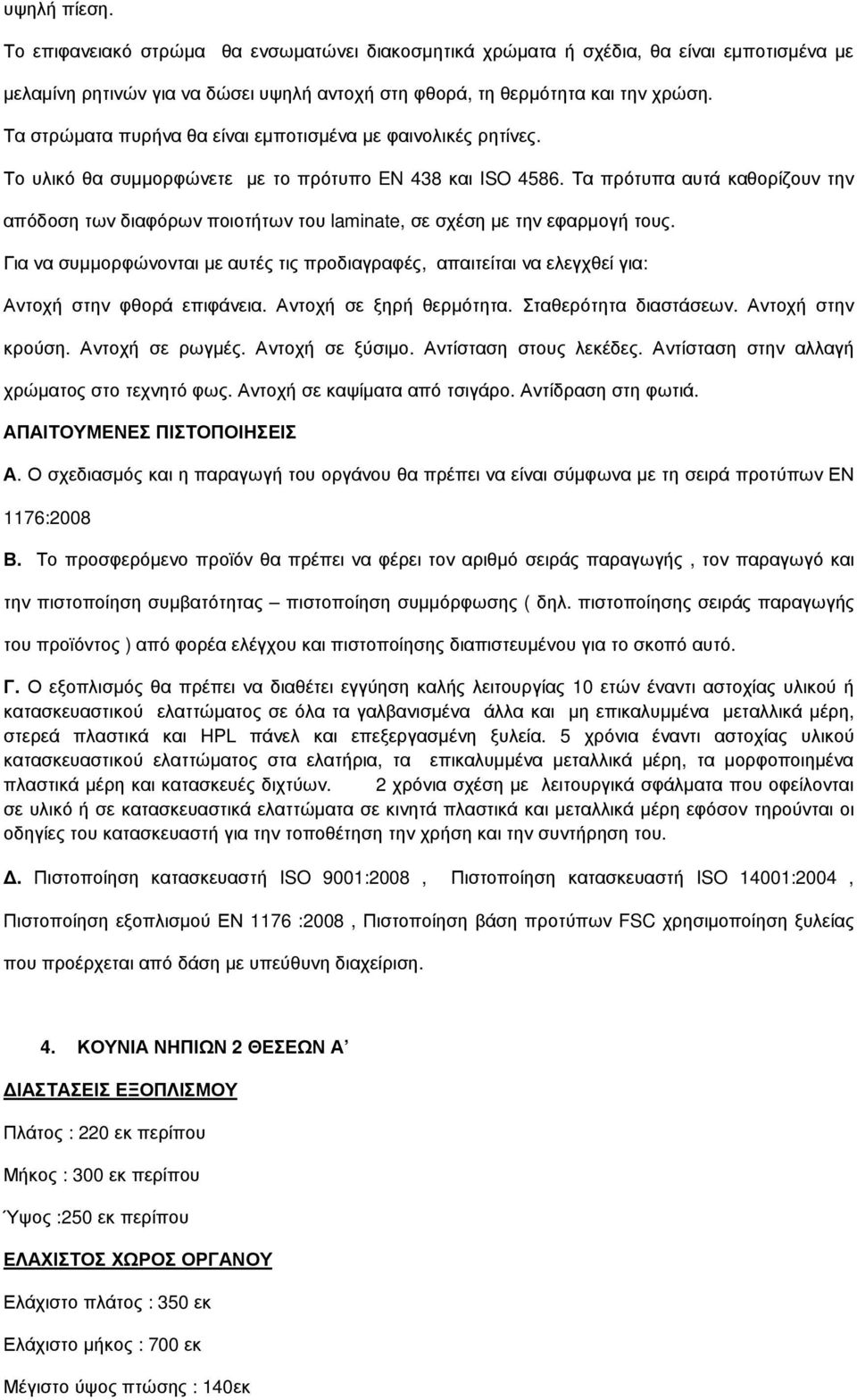

9 υψηλή πίεση. Το επιφανειακό στρώµα θα ενσωµατώνει διακοσµητικά χρώµατα ή σχέδια, θα είναι εµποτισµένα µε µελαµίνη ρητινών για να δώσει υψηλή αντοχή στη φθορά, τη θερµότητα και την χρώση. Τα στρώµατα πυρήνα θα είναι εµποτισµένα µε φαινολικές ρητίνες. Το υλικό θα συµµορφώνετε µε το πρότυπο EN 438 και ISO Τα πρότυπα αυτά καθορίζουν την απόδοση των διαφόρων ποιοτήτων του laminate, σε σχέση µε την εφαρµογή τους. Για να συµµορφώνονται µε αυτές τις προδιαγραφές, απαιτείται να ελεγχθεί για: Αντοχή στην φθορά επιφάνεια. Αντοχή σε ξηρή θερµότητα. Σταθερότητα διαστάσεων. Αντοχή στην κρούση. Αντοχή σε ρωγµές. Αντοχή σε ξύσιµο. Αντίσταση στους λεκέδες. Αντίσταση στην αλλαγή χρώµατος στο τεχνητό φως. Αντοχή σε καψίµατα από τσιγάρο. Αντίδραση στη φωτιά. ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση. 4. ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2 ΘΕΣΕΩΝ Α ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 220 εκ περίπου Μήκος : 300 εκ περίπου Ύψος :250 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 350 εκ Ελάχιστο µήκος : 700 εκ Μέγιστο ύψος πτώσης : 140εκ

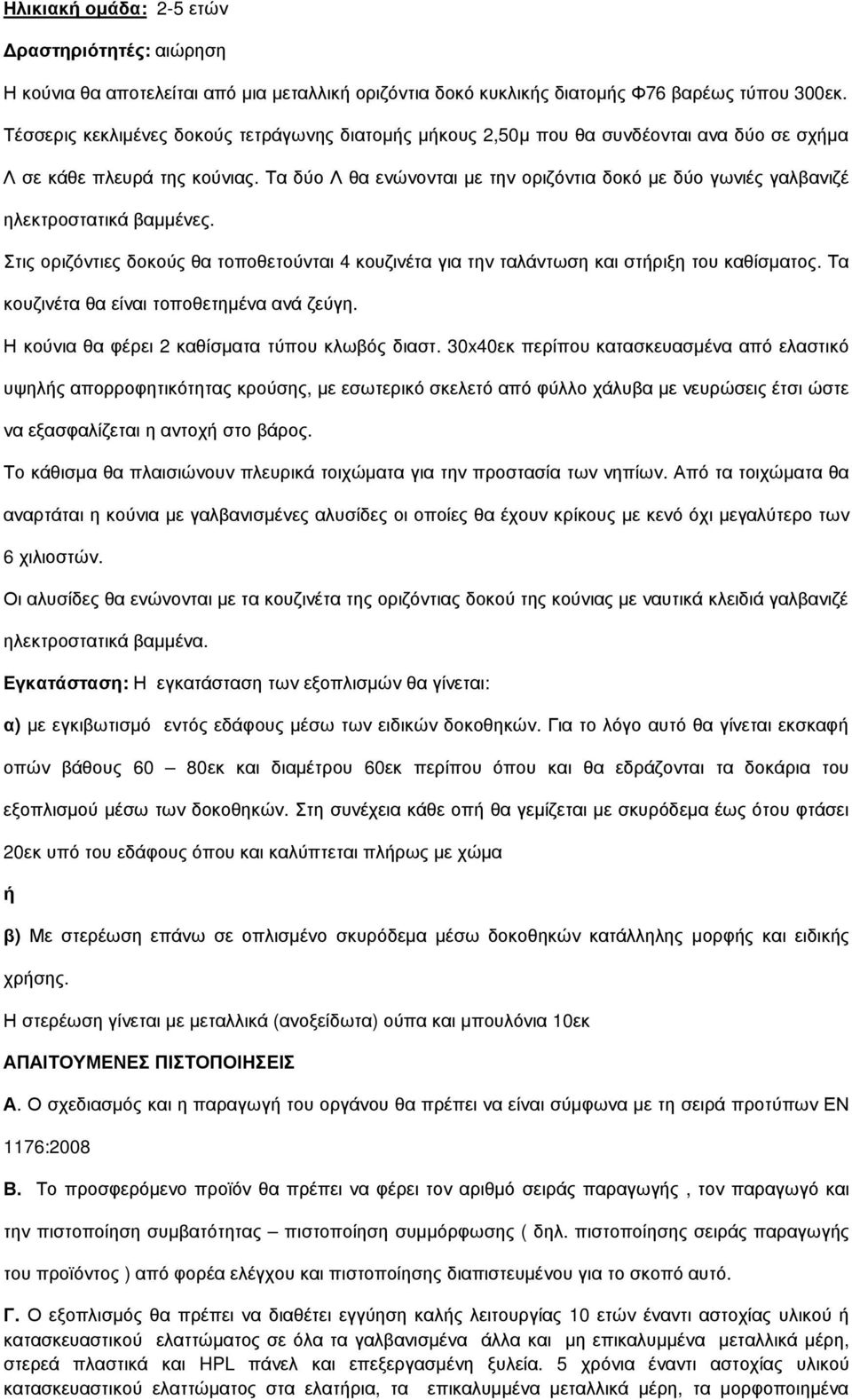

10 Ηλικιακή οµάδα: 2-5 ετών ραστηριότητές: αιώρηση Η κούνια θα αποτελείται από µια µεταλλική οριζόντια δοκό κυκλικής διατοµής Φ76 βαρέως τύπου 300εκ. Τέσσερις κεκλιµένες δοκούς τετράγωνης διατοµής µήκους 2,50µ που θα συνδέονται ανα δύο σε σχήµα Λ σε κάθε πλευρά της κούνιας. Τα δύο Λ θα ενώνονται µε την οριζόντια δοκό µε δύο γωνιές γαλβανιζέ ηλεκτροστατικά βαµµένες. Στις οριζόντιες δοκούς θα τοποθετούνται 4 κουζινέτα για την ταλάντωση και στήριξη του καθίσµατος. Τα κουζινέτα θα είναι τοποθετηµένα ανά ζεύγη. Η κούνια θα φέρει 2 καθίσµατα τύπου κλωβός διαστ. 30x40εκ περίπου κατασκευασµένα από ελαστικό υψηλής απορροφητικότητας κρούσης, µε εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Το κάθισµα θα πλαισιώνουν πλευρικά τοιχώµατα για την προστασία των νηπίων. Από τα τοιχώµατα θα αναρτάται η κούνια µε γαλβανισµένες αλυσίδες οι οποίες θα έχουν κρίκους µε κενό όχι µεγαλύτερο των 6 χιλιοστών. Οι αλυσίδες θα ενώνονται µε τα κουζινέτα της οριζόντιας δοκού της κούνιας µε ναυτικά κλειδιά γαλβανιζέ ηλεκτροστατικά βαµµένα. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπα και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα

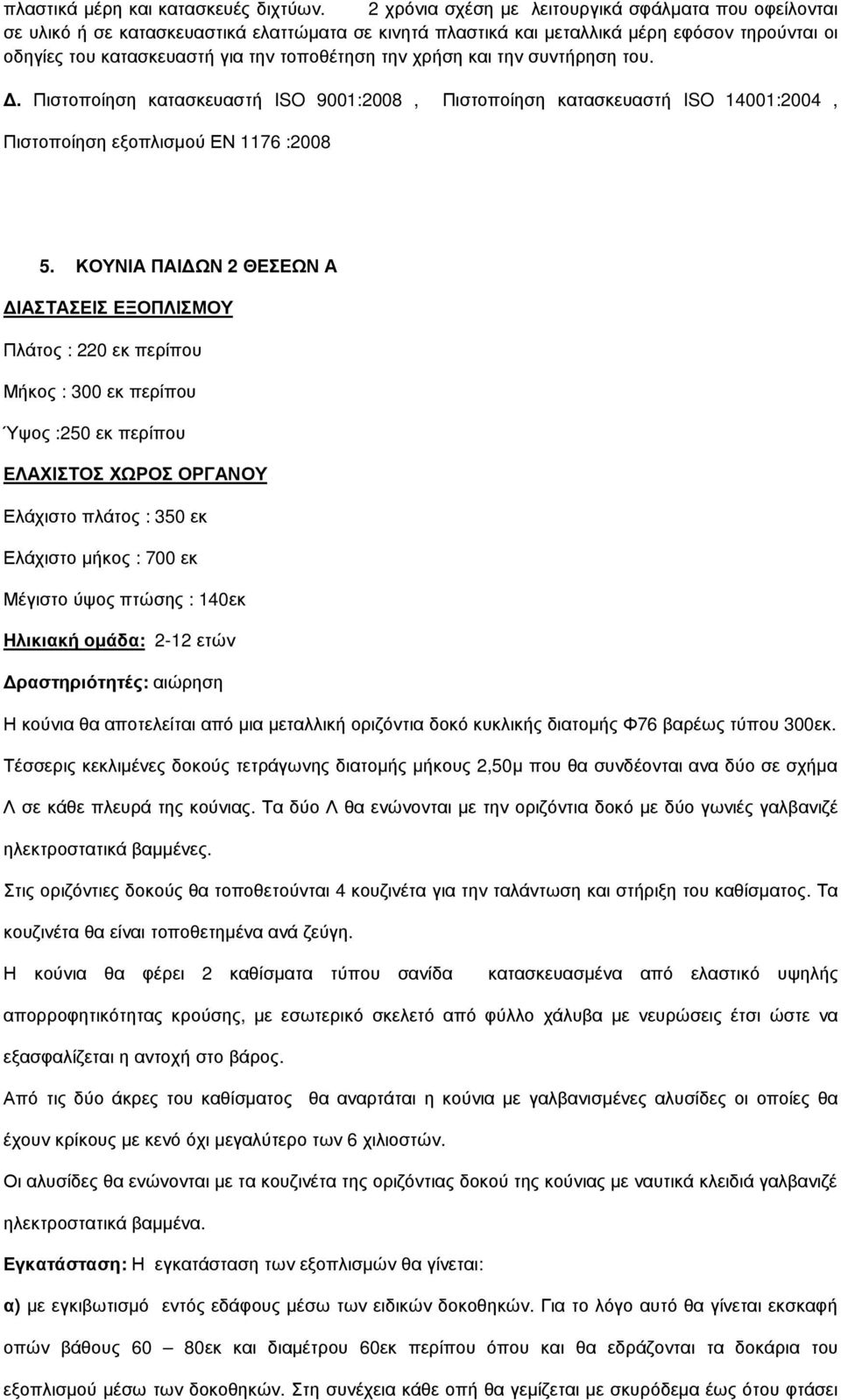

11 πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 : ΚΟΥΝΙΑ ΠΑΙ ΩΝ 2 ΘΕΣΕΩΝ Α ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 220 εκ περίπου Μήκος : 300 εκ περίπου Ύψος :250 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 350 εκ Ελάχιστο µήκος : 700 εκ Μέγιστο ύψος πτώσης : 140εκ Ηλικιακή οµάδα: 2-12 ετών ραστηριότητές: αιώρηση Η κούνια θα αποτελείται από µια µεταλλική οριζόντια δοκό κυκλικής διατοµής Φ76 βαρέως τύπου 300εκ. Τέσσερις κεκλιµένες δοκούς τετράγωνης διατοµής µήκους 2,50µ που θα συνδέονται ανα δύο σε σχήµα Λ σε κάθε πλευρά της κούνιας. Τα δύο Λ θα ενώνονται µε την οριζόντια δοκό µε δύο γωνιές γαλβανιζέ ηλεκτροστατικά βαµµένες. Στις οριζόντιες δοκούς θα τοποθετούνται 4 κουζινέτα για την ταλάντωση και στήριξη του καθίσµατος. Τα κουζινέτα θα είναι τοποθετηµένα ανά ζεύγη. Η κούνια θα φέρει 2 καθίσµατα τύπου σανίδα κατασκευασµένα από ελαστικό υψηλής απορροφητικότητας κρούσης, µε εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Από τις δύο άκρες του καθίσµατος θα αναρτάται η κούνια µε γαλβανισµένες αλυσίδες οι οποίες θα έχουν κρίκους µε κενό όχι µεγαλύτερο των 6 χιλιοστών. Οι αλυσίδες θα ενώνονται µε τα κουζινέτα της οριζόντιας δοκού της κούνιας µε ναυτικά κλειδιά γαλβανιζέ ηλεκτροστατικά βαµµένα. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει

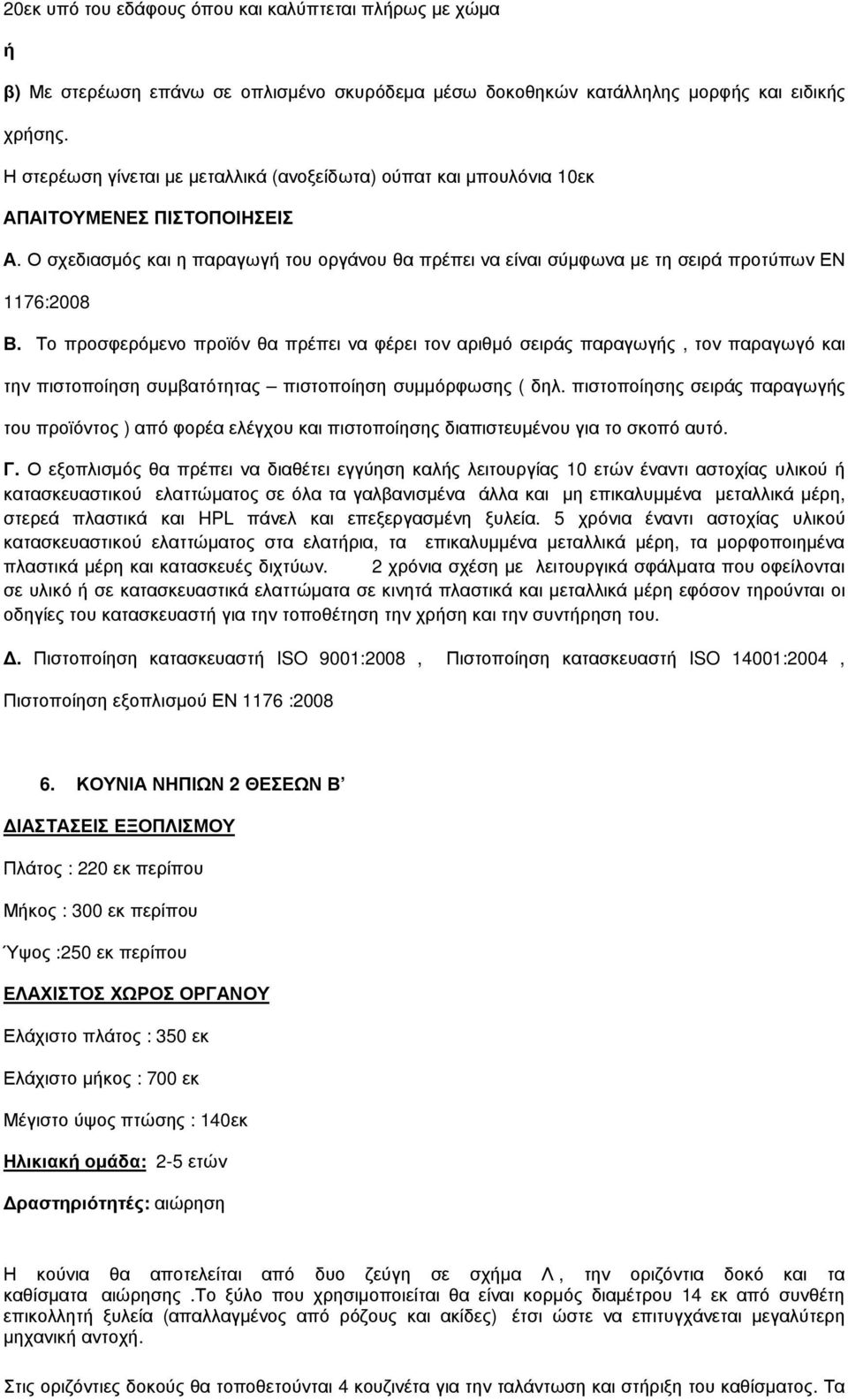

12 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 : ΚΟΥΝΙΑ ΝΗΠΙΩΝ 2 ΘΕΣΕΩΝ Β ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 220 εκ περίπου Μήκος : 300 εκ περίπου Ύψος :250 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 350 εκ Ελάχιστο µήκος : 700 εκ Μέγιστο ύψος πτώσης : 140εκ Ηλικιακή οµάδα: 2-5 ετών ραστηριότητές: αιώρηση Η κούνια θα αποτελείται από δυο ζεύγη σε σχήµα Λ, την οριζόντια δοκό και τα καθίσµατα αιώρησης.το ξύλο που χρησιµοποιείται θα είναι κορµός διαµέτρου 14 εκ από συνθέτη επικολλητή ξυλεία (απαλλαγµένος από ρόζους και ακίδες) έτσι ώστε να επιτυγχάνεται µεγαλύτερη µηχανική αντοχή. Στις οριζόντιες δοκούς θα τοποθετούνται 4 κουζινέτα για την ταλάντωση και στήριξη του καθίσµατος. Τα

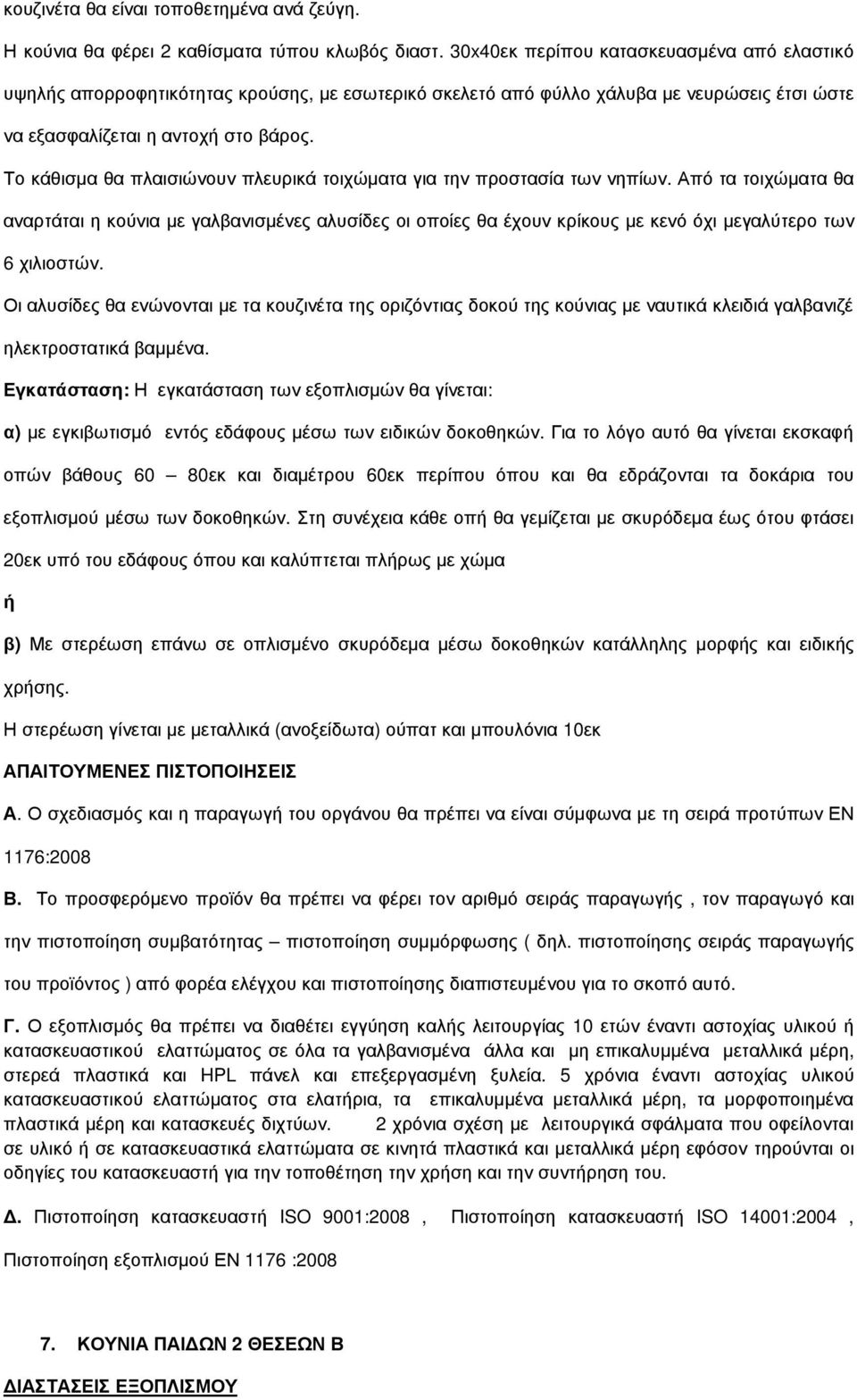

13 κουζινέτα θα είναι τοποθετηµένα ανά ζεύγη. Η κούνια θα φέρει 2 καθίσµατα τύπου κλωβός διαστ. 30x40εκ περίπου κατασκευασµένα από ελαστικό υψηλής απορροφητικότητας κρούσης, µε εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Το κάθισµα θα πλαισιώνουν πλευρικά τοιχώµατα για την προστασία των νηπίων. Από τα τοιχώµατα θα αναρτάται η κούνια µε γαλβανισµένες αλυσίδες οι οποίες θα έχουν κρίκους µε κενό όχι µεγαλύτερο των 6 χιλιοστών. Οι αλυσίδες θα ενώνονται µε τα κουζινέτα της οριζόντιας δοκού της κούνιας µε ναυτικά κλειδιά γαλβανιζέ ηλεκτροστατικά βαµµένα. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 : ΚΟΥΝΙΑ ΠΑΙ ΩΝ 2 ΘΕΣΕΩΝ Β ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ

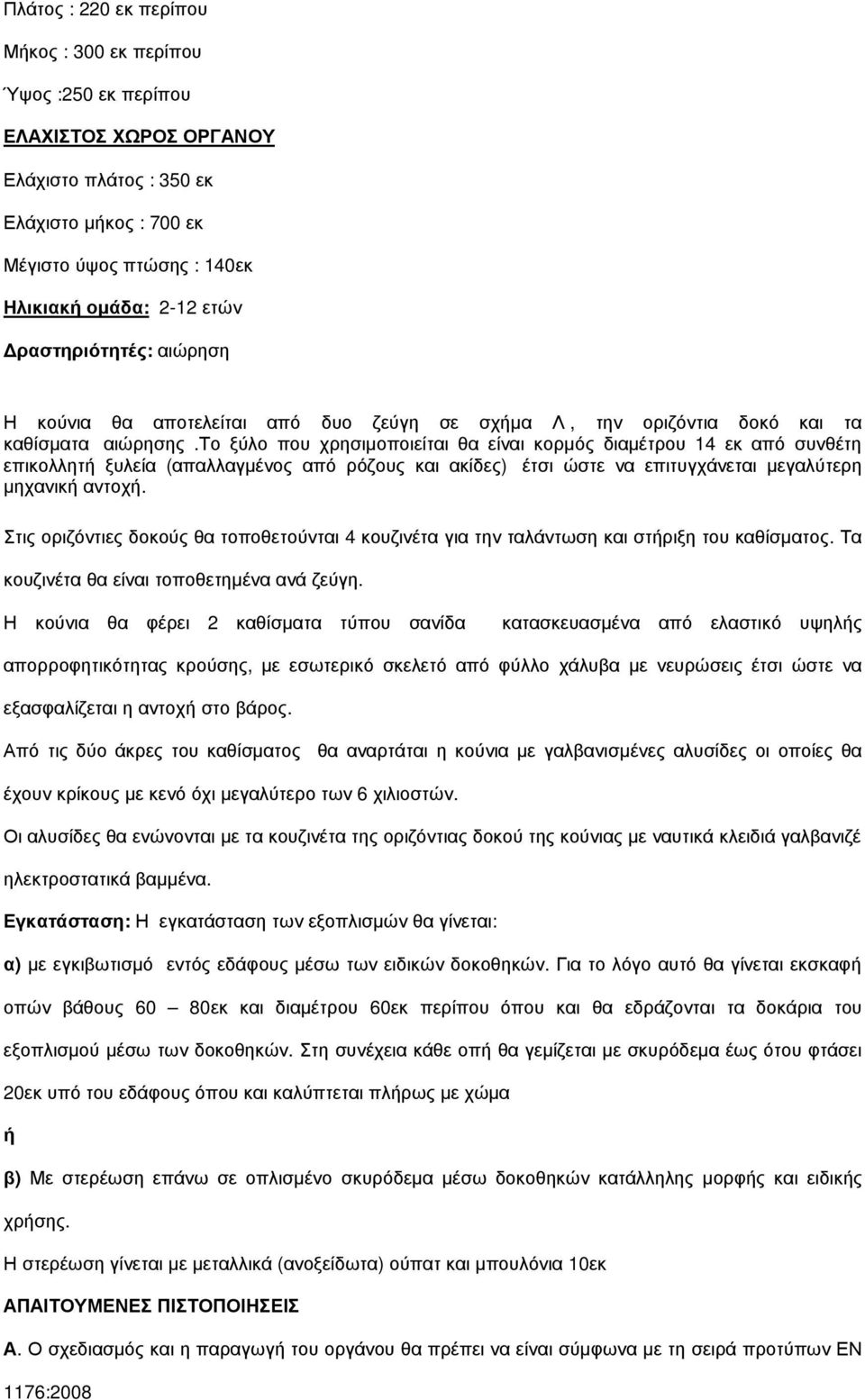

14 Πλάτος : 220 εκ περίπου Μήκος : 300 εκ περίπου Ύψος :250 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 350 εκ Ελάχιστο µήκος : 700 εκ Μέγιστο ύψος πτώσης : 140εκ Ηλικιακή οµάδα: 2-12 ετών ραστηριότητές: αιώρηση Η κούνια θα αποτελείται από δυο ζεύγη σε σχήµα Λ, την οριζόντια δοκό και τα καθίσµατα αιώρησης.το ξύλο που χρησιµοποιείται θα είναι κορµός διαµέτρου 14 εκ από συνθέτη επικολλητή ξυλεία (απαλλαγµένος από ρόζους και ακίδες) έτσι ώστε να επιτυγχάνεται µεγαλύτερη µηχανική αντοχή. Στις οριζόντιες δοκούς θα τοποθετούνται 4 κουζινέτα για την ταλάντωση και στήριξη του καθίσµατος. Τα κουζινέτα θα είναι τοποθετηµένα ανά ζεύγη. Η κούνια θα φέρει 2 καθίσµατα τύπου σανίδα κατασκευασµένα από ελαστικό υψηλής απορροφητικότητας κρούσης, µε εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις έτσι ώστε να εξασφαλίζεται η αντοχή στο βάρος. Από τις δύο άκρες του καθίσµατος θα αναρτάται η κούνια µε γαλβανισµένες αλυσίδες οι οποίες θα έχουν κρίκους µε κενό όχι µεγαλύτερο των 6 χιλιοστών. Οι αλυσίδες θα ενώνονται µε τα κουζινέτα της οριζόντιας δοκού της κούνιας µε ναυτικά κλειδιά γαλβανιζέ ηλεκτροστατικά βαµµένα. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008

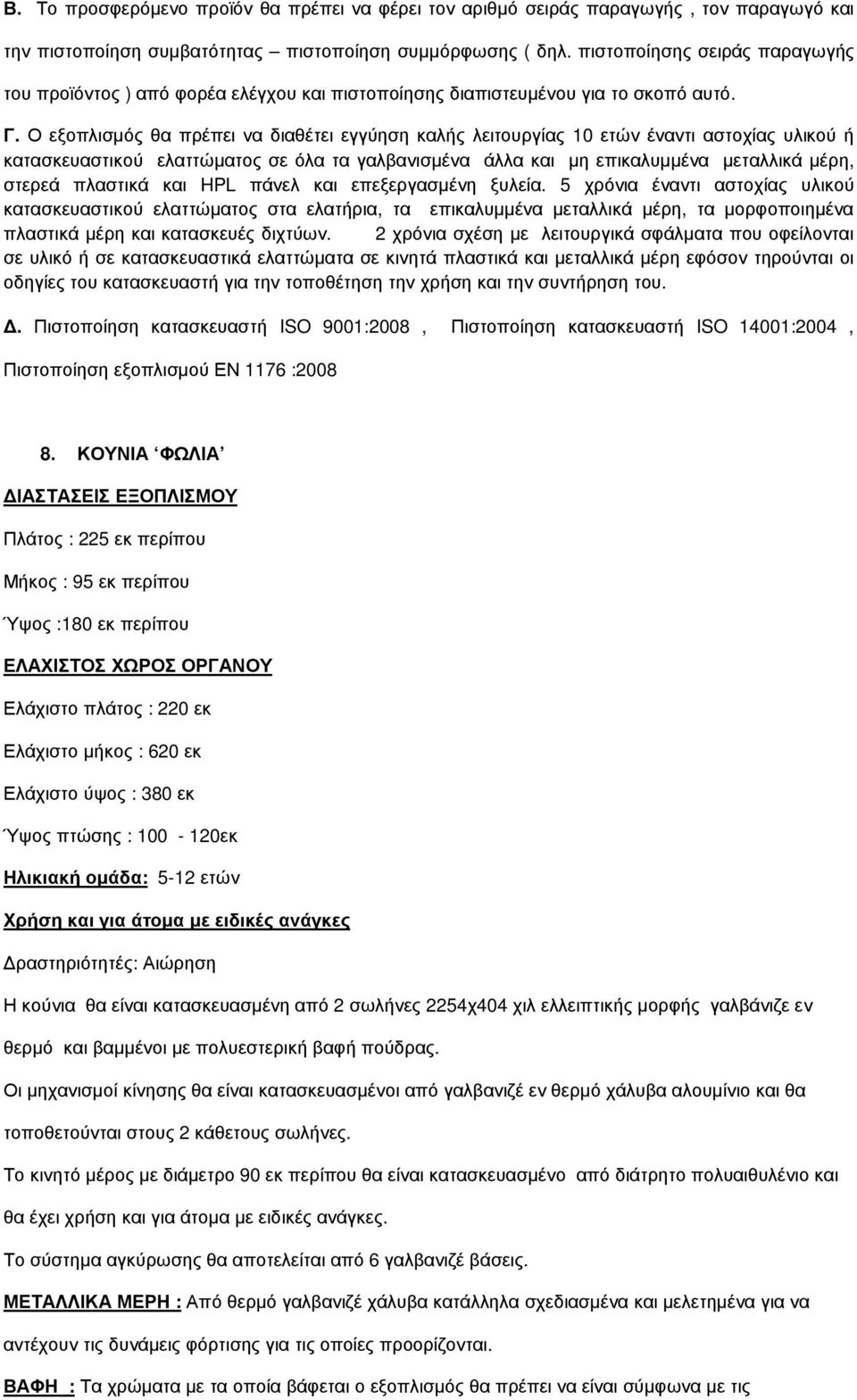

15 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 : ΚΟΥΝΙΑ ΦΩΛΙΑ ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 225 εκ περίπου Μήκος : 95 εκ περίπου Ύψος :180 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 220 εκ Ελάχιστο µήκος : 620 εκ Ελάχιστο ύψος : 380 εκ Ύψος πτώσης : εκ Ηλικιακή οµάδα: 5-12 ετών Χρήση και για άτοµα µε ειδικές ανάγκες ραστηριότητές: Αιώρηση Η κούνια θα είναι κατασκευασµένη από 2 σωλήνες 2254χ404 χιλ ελλειπτικής µορφής γαλβάνιζε εν θερµό και βαµµένοι µε πολυεστερική βαφή πούδρας. Οι µηχανισµοί κίνησης θα είναι κατασκευασµένοι από γαλβανιζέ εν θερµό χάλυβα αλουµίνιο και θα τοποθετούνται στους 2 κάθετους σωλήνες. Το κινητό µέρος µε διάµετρο 90 εκ περίπου θα είναι κατασκευασµένο από διάτρητο πολυαιθυλένιο και θα έχει χρήση και για άτοµα µε ειδικές ανάγκες. Το σύστηµα αγκύρωσης θα αποτελείται από 6 γαλβανιζέ βάσεις. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερµό γαλβανιζέ χάλυβα κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις

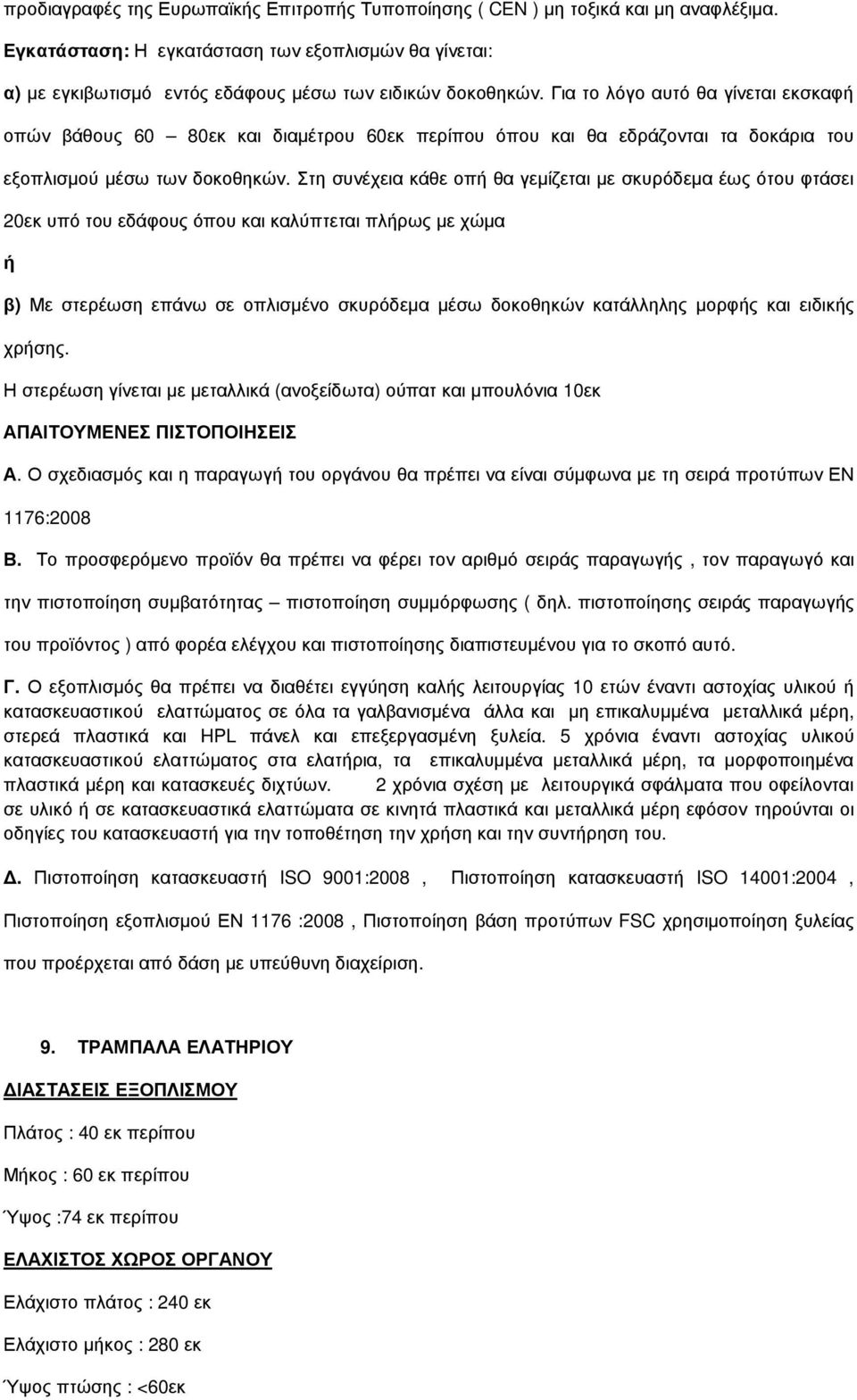

16 προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση. 9. ΤΡΑΜΠΑΛΑ ΕΛΑΤΗΡΙΟΥ ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 40 εκ περίπου Μήκος : 60 εκ περίπου Ύψος :74 εκ περίπου ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ ΟΡΓΑΝΟΥ Ελάχιστο πλάτος : 240 εκ Ελάχιστο µήκος : 280 εκ Ύψος πτώσης : <60εκ

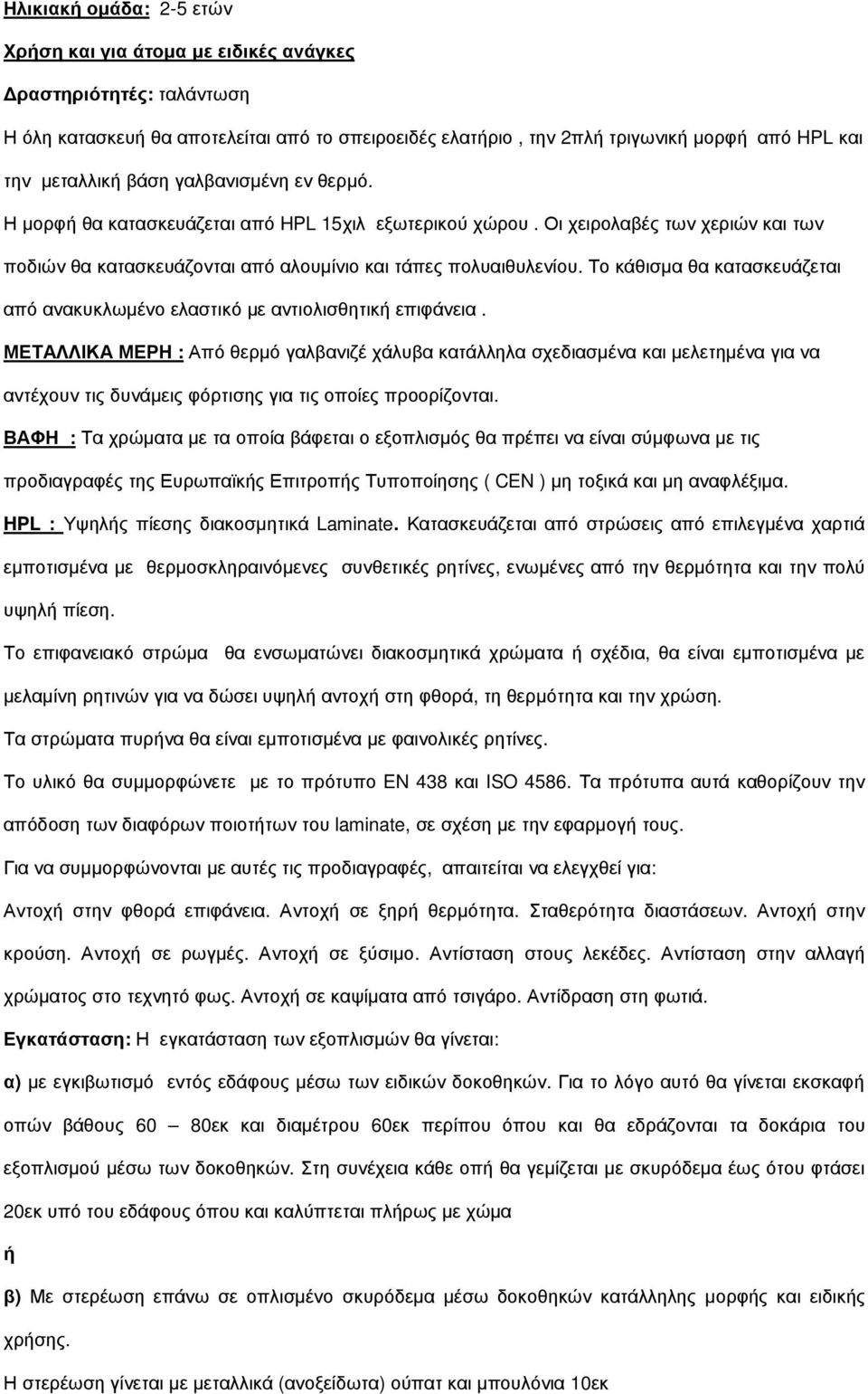

17 Ηλικιακή οµάδα: 2-5 ετών Χρήση και για άτοµα µε ειδικές ανάγκες ραστηριότητές: ταλάντωση Η όλη κατασκευή θα αποτελείται από το σπειροειδές ελατήριο, την 2πλή τριγωνική µορφή από HPL και την µεταλλική βάση γαλβανισµένη εν θερµό. Η µορφή θα κατασκευάζεται από HPL 15χιλ εξωτερικού χώρου. Οι χειρολαβές των χεριών και των ποδιών θα κατασκευάζονται από αλουµίνιο και τάπες πολυαιθυλενίου. Το κάθισµα θα κατασκευάζεται από ανακυκλωµένο ελαστικό µε αντιολισθητική επιφάνεια. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερµό γαλβανιζέ χάλυβα κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. HPL : Υψηλής πίεσης διακοσµητικά Laminate. Κατασκευάζεται από στρώσεις από επιλεγµένα χαρτιά εµποτισµένα µε θερµοσκληραινόµενες συνθετικές ρητίνες, ενωµένες από την θερµότητα και την πολύ υψηλή πίεση. Το επιφανειακό στρώµα θα ενσωµατώνει διακοσµητικά χρώµατα ή σχέδια, θα είναι εµποτισµένα µε µελαµίνη ρητινών για να δώσει υψηλή αντοχή στη φθορά, τη θερµότητα και την χρώση. Τα στρώµατα πυρήνα θα είναι εµποτισµένα µε φαινολικές ρητίνες. Το υλικό θα συµµορφώνετε µε το πρότυπο EN 438 και ISO Τα πρότυπα αυτά καθορίζουν την απόδοση των διαφόρων ποιοτήτων του laminate, σε σχέση µε την εφαρµογή τους. Για να συµµορφώνονται µε αυτές τις προδιαγραφές, απαιτείται να ελεγχθεί για: Αντοχή στην φθορά επιφάνεια. Αντοχή σε ξηρή θερµότητα. Σταθερότητα διαστάσεων. Αντοχή στην κρούση. Αντοχή σε ρωγµές. Αντοχή σε ξύσιµο. Αντίσταση στους λεκέδες. Αντίσταση στην αλλαγή χρώµατος στο τεχνητό φως. Αντοχή σε καψίµατα από τσιγάρο. Αντίδραση στη φωτιά. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ

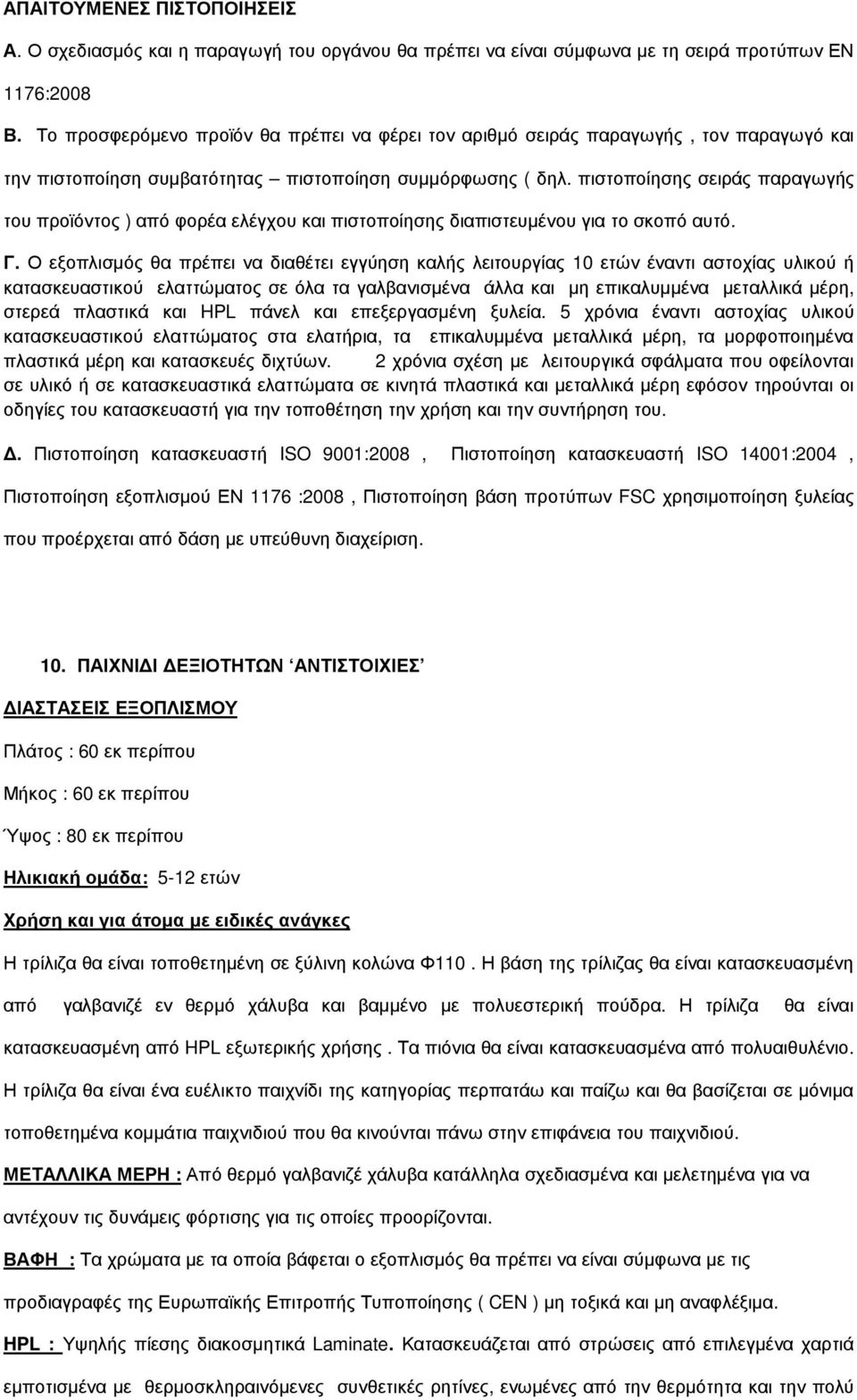

18 ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση. 10. ΠΑΙΧΝΙ Ι ΕΞΙΟΤΗΤΩΝ ΑΝΤΙΣΤΟΙΧΙΕΣ ΙΑΣΤΑΣΕΙΣ ΕΞΟΠΛΙΣΜΟΥ Πλάτος : 60 εκ περίπου Μήκος : 60 εκ περίπου Ύψος : 80 εκ περίπου Ηλικιακή οµάδα: 5-12 ετών Χρήση και για άτοµα µε ειδικές ανάγκες Η τρίλιζα θα είναι τοποθετηµένη σε ξύλινη κολώνα Φ110. Η βάση της τρίλιζας θα είναι κατασκευασµένη από γαλβανιζέ εν θερµό χάλυβα και βαµµένο µε πολυεστερική πούδρα. Η τρίλιζα θα είναι κατασκευασµένη από HPL εξωτερικής χρήσης. Τα πιόνια θα είναι κατασκευασµένα από πολυαιθυλένιο. Η τρίλιζα θα είναι ένα ευέλικτο παιχνίδι της κατηγορίας περπατάω και παίζω και θα βασίζεται σε µόνιµα τοποθετηµένα κοµµάτια παιχνιδιού που θα κινούνται πάνω στην επιφάνεια του παιχνιδιού. ΜΕΤΑΛΛΙΚΑ ΜΕΡΗ : Από θερµό γαλβανιζέ χάλυβα κατάλληλα σχεδιασµένα και µελετηµένα για να αντέχουν τις δυνάµεις φόρτισης για τις οποίες προορίζονται. ΒΑΦΗ : Τα χρώµατα µε τα οποία βάφεται ο εξοπλισµός θα πρέπει να είναι σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Επιτροπής Τυποποίησης ( CEN ) µη τοξικά και µη αναφλέξιµα. HPL : Υψηλής πίεσης διακοσµητικά Laminate. Κατασκευάζεται από στρώσεις από επιλεγµένα χαρτιά εµποτισµένα µε θερµοσκληραινόµενες συνθετικές ρητίνες, ενωµένες από την θερµότητα και την πολύ

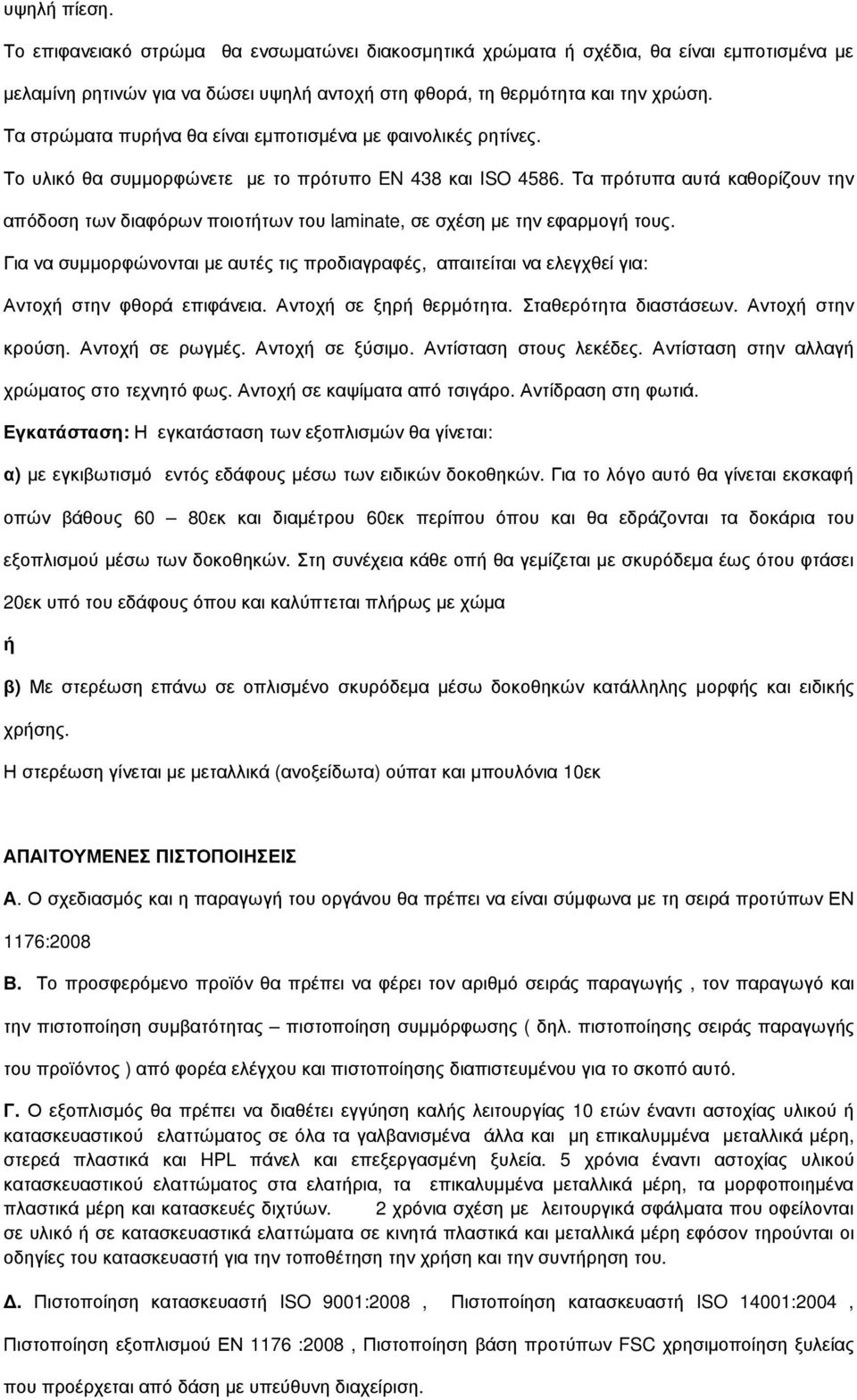

19 υψηλή πίεση. Το επιφανειακό στρώµα θα ενσωµατώνει διακοσµητικά χρώµατα ή σχέδια, θα είναι εµποτισµένα µε µελαµίνη ρητινών για να δώσει υψηλή αντοχή στη φθορά, τη θερµότητα και την χρώση. Τα στρώµατα πυρήνα θα είναι εµποτισµένα µε φαινολικές ρητίνες. Το υλικό θα συµµορφώνετε µε το πρότυπο EN 438 και ISO Τα πρότυπα αυτά καθορίζουν την απόδοση των διαφόρων ποιοτήτων του laminate, σε σχέση µε την εφαρµογή τους. Για να συµµορφώνονται µε αυτές τις προδιαγραφές, απαιτείται να ελεγχθεί για: Αντοχή στην φθορά επιφάνεια. Αντοχή σε ξηρή θερµότητα. Σταθερότητα διαστάσεων. Αντοχή στην κρούση. Αντοχή σε ρωγµές. Αντοχή σε ξύσιµο. Αντίσταση στους λεκέδες. Αντίσταση στην αλλαγή χρώµατος στο τεχνητό φως. Αντοχή σε καψίµατα από τσιγάρο. Αντίδραση στη φωτιά. Εγκατάσταση: Η εγκατάσταση των εξοπλισµών θα γίνεται: α) µε εγκιβωτισµό εντός εδάφους µέσω των ειδικών δοκοθηκών. Για το λόγο αυτό θα γίνεται εκσκαφή οπών βάθους 60 80εκ και διαµέτρου 60εκ περίπου όπου και θα εδράζονται τα δοκάρια του εξοπλισµού µέσω των δοκοθηκών. Στη συνέχεια κάθε οπή θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ υπό του εδάφους όπου και καλύπτεται πλήρως µε χώµα ή β) Με στερέωση επάνω σε οπλισµένο σκυρόδεµα µέσω δοκοθηκών κατάλληλης µορφής και ειδικής χρήσης. Η στερέωση γίνεται µε µεταλλικά (ανοξείδωτα) ούπατ και µπουλόνια 10εκ ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α. Ο σχεδιασµός και η παραγωγή του οργάνου θα πρέπει να είναι σύµφωνα µε τη σειρά προτύπων ΕΝ 1176:2008 Β. Το προσφερόµενο προϊόν θα πρέπει να φέρει τον αριθµό σειράς παραγωγής, τον παραγωγό και την πιστοποίηση συµβατότητας πιστοποίηση συµµόρφωσης ( δηλ. πιστοποίησης σειράς παραγωγής του προϊόντος ) από φορέα ελέγχου και πιστοποίησης διαπιστευµένου για το σκοπό αυτό. Γ. Ο εξοπλισµός θα πρέπει να διαθέτει εγγύηση καλής λειτουργίας 10 ετών έναντι αστοχίας υλικού ή κατασκευαστικού ελαττώµατος σε όλα τα γαλβανισµένα άλλα και µη επικαλυµµένα µεταλλικά µέρη, στερεά πλαστικά και HPL πάνελ και επεξεργασµένη ξυλεία. 5 χρόνια έναντι αστοχίας υλικού κατασκευαστικού ελαττώµατος στα ελατήρια, τα επικαλυµµένα µεταλλικά µέρη, τα µορφοποιηµένα πλαστικά µέρη και κατασκευές διχτύων. 2 χρόνια σχέση µε λειτουργικά σφάλµατα που οφείλονται σε υλικό ή σε κατασκευαστικά ελαττώµατα σε κινητά πλαστικά και µεταλλικά µέρη εφόσον τηρούνται οι οδηγίες του κατασκευαστή για την τοποθέτηση την χρήση και την συντήρηση του.. Πιστοποίηση κατασκευαστή ISO 9001:2008, Πιστοποίηση κατασκευαστή ISO 14001:2004, Πιστοποίηση εξοπλισµού ΕΝ 1176 :2008, Πιστοποίηση βάση προτύπων FSC χρησιµοποίηση ξυλείας που προέρχεται από δάση µε υπεύθυνη διαχείριση.

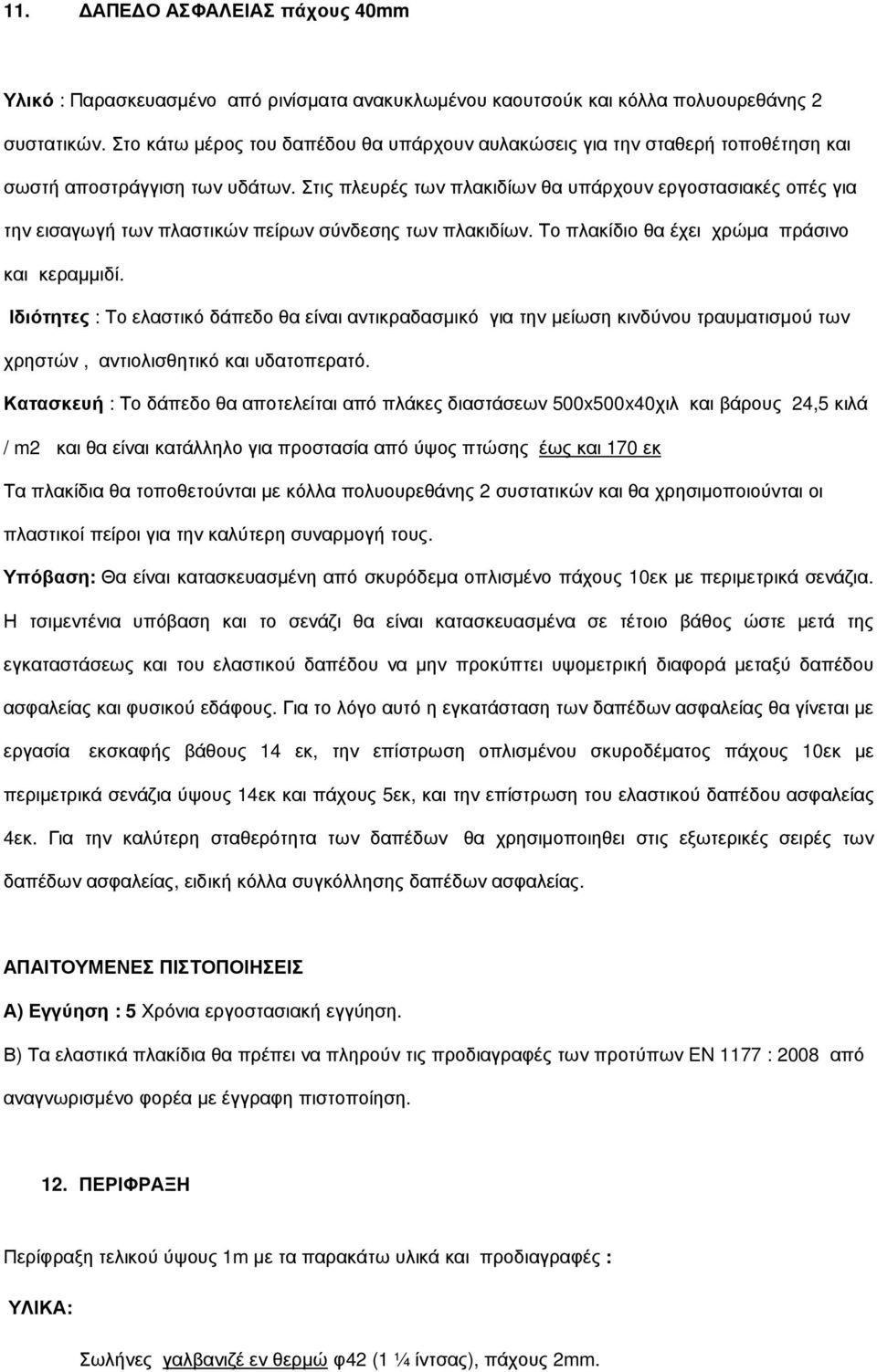

20 11. ΑΠΕ Ο ΑΣΦΑΛΕΙΑΣ πάχους 40mm Υλικό : Παρασκευασµένο από ρινίσµατα ανακυκλωµένου καουτσούκ και κόλλα πολυουρεθάνης 2 συστατικών. Στο κάτω µέρος του δαπέδου θα υπάρχουν αυλακώσεις για την σταθερή τοποθέτηση και σωστή αποστράγγιση των υδάτων. Στις πλευρές των πλακιδίων θα υπάρχουν εργοστασιακές οπές για την εισαγωγή των πλαστικών πείρων σύνδεσης των πλακιδίων. Το πλακίδιο θα έχει χρώµα πράσινο και κεραµµιδί. Ιδιότητες : Το ελαστικό δάπεδο θα είναι αντικραδασµικό για την µείωση κινδύνου τραυµατισµού των χρηστών, αντιολισθητικό και υδατοπερατό. Κατασκευή : Το δάπεδο θα αποτελείται από πλάκες διαστάσεων 500x500x40χιλ και βάρους 24,5 κιλά / m2 και θα είναι κατάλληλο για προστασία από ύψος πτώσης έως και 170 εκ Τα πλακίδια θα τοποθετούνται µε κόλλα πολυουρεθάνης 2 συστατικών και θα χρησιµοποιούνται οι πλαστικοί πείροι για την καλύτερη συναρµογή τους. Υπόβαση: Θα είναι κατασκευασµένη από σκυρόδεµα οπλισµένο πάχους 10εκ µε περιµετρικά σενάζια. Η τσιµεντένια υπόβαση και το σενάζι θα είναι κατασκευασµένα σε τέτοιο βάθος ώστε µετά της εγκαταστάσεως και του ελαστικού δαπέδου να µην προκύπτει υψοµετρική διαφορά µεταξύ δαπέδου ασφαλείας και φυσικού εδάφους. Για το λόγο αυτό η εγκατάσταση των δαπέδων ασφαλείας θα γίνεται µε εργασία εκσκαφής βάθους 14 εκ, την επίστρωση οπλισµένου σκυροδέµατος πάχους 10εκ µε περιµετρικά σενάζια ύψους 14εκ και πάχους 5εκ, και την επίστρωση του ελαστικού δαπέδου ασφαλείας 4εκ. Για την καλύτερη σταθερότητα των δαπέδων θα χρησιµοποιηθει στις εξωτερικές σειρές των δαπέδων ασφαλείας, ειδική κόλλα συγκόλλησης δαπέδων ασφαλείας. ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Α) Εγγύηση : 5 Χρόνια εργοστασιακή εγγύηση. Β) Τα ελαστικά πλακίδια θα πρέπει να πληρούν τις προδιαγραφές των προτύπων EN 1177 : 2008 από αναγνωρισµένο φορέα µε έγγραφη πιστοποίηση. 12. ΠΕΡΙΦΡΑΞΗ Περίφραξη τελικού ύψους 1m µε τα παρακάτω υλικά και προδιαγραφές : ΥΛΙΚΑ: Σωλήνες γαλβανιζέ εν θερµώ φ42 (1 ¼ ίντσας), πάχους 2mm.
