Κινητήρες χαμηλής τάσης SIMOTICS FD. Τύπος 1MM1. Για χρήση στη ζώνη 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc

Transcript

1 Για χρήση στη ζώνη 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc Οδηγίες λειτουργίας Οδηγίες τοποθέτησης Κινητήρες χαμηλής τάσης SIMOTICS FD Τύπος 1MM1 Έκδοση 02/2019

2 :33 V11.01

3 Εισαγωγή 1 Υποδείξεις ασφαλείας 2 Κινητήρες χαμηλής τάσης SIMOTICS FD Τύπος 1MM1 Οδηγίες λειτουργίας Οδηγίες τοποθέτησης Περιγραφή 3 Προετοιμασία χρήσης 4 Τοποθέτηση 5 Ηλεκτρική σύνδεση 6 Θέση σε λειτουργία 7 Λειτουργία 8 Επισκευή 9 Ανταλλακτικά 10 Διάθεση παλαιών συσκευών 11 Για χρήση στη ζώνη 2 (IEC/EN ) II 3G Ex ec IIC T3 Gc Σέρβις και Υποστήριξη Τεχνικά στοιχεία και σχέδια Έγγραφα ποιότητας A B C Έκδοση 02/2019

4 Νομικές υποδείξεις Σχεδιασμός προειδοποιητικών υποδείξεων Το παρόν εγχειρίδιο περιέχει υποδείξεις, οι οποίες πρέπει να λαμβάνονται υπόψη για την ατομική σας ασφάλεια και για την αποφυγή υλικών ζημιών. Οι υποδείξεις που αφορούν την ατομική σας ασφάλεια διακρίνονται από ένα προειδοποιητικό τρίγωνο, ενώ οι υποδείξεις που αφορούν μόνον υλικές ζημιές δεν φέρουν τρίγωνο. Ανάλογα με την κλίμακα επικινδυνότητας οι υποδείξεις προειδοποίησης παρουσιάζονται σε φθίνουσα σειρά ως ακολούθως. ΚΙΝΔΥΝΟΣ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε ελαφρύ τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει στην πρόκληση υλικών ζημιών. Κατά την εμφάνιση περισσότερων βαθμίδων επικινδυνότητας χρησιμοποιείται πάντοτε η υπόδειξη προειδοποίησης της εκάστοτε ανώτερης βαθμίδας. Όταν μια υπόδειξη προειδοποίησης προειδοποιεί μέσω ενός προειδοποιητικού τριγώνου έναντι σωματικών βλαβών, τότε ενδέχεται στην ίδια υπόδειξη προειδοποίησης να έχει προστεθεί επιπλέον μια προειδοποίηση έναντι υλικών ζημιών. Ειδικευμένο προσωπικό Το προϊόν / σύστημα που ανήκει στην προκείμενη τεκμηρίωση επιτρέπεται να χρησιμοποιείται μόνο από το για την εκάστοτε εργασία εξειδικευμένο προσωπικό λαμβάνοντας υπόψη την τεκμηρίωση που αντιστοιχεί στην εκάστοτε εργασία, ιδιαίτερα τις υποδείξεις ασφαλείας και προειδοποίησης που περιέχονται σε αυτή. Το εξειδικευμένο προσωπικό, βάσει της εκπαίδευσης και της εμπειρίας του, είναι σε θέση να αναγνωρίζει κινδύνους κατά τη χρήση αυτών των προϊόντων / συστημάτων και να τους αποφεύγει. Ενδεδειγμένη χρήση των προϊόντων Siemens Λάβετε υπόψη τα ακόλουθα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα προϊόντα της Siemens επιτρέπεται να χρησιμοποιούνται μόνο για τις χρήσεις που προβλέπονται στον κατάλογο και στην αντίστοιχη τεχνική τεκμηρίωση. Σε περίπτωση χρήσης προϊόντων και εξαρτημάτων τρίτων, αυτά πρέπει να συνιστώνται ή να είναι εγκεκριμένα από τη Siemens. Η απροβλημάτιστη και ασφαλής λειτουργία των προϊόντων προϋποθέτει την σωστή μεταφορά, αποθήκευση, τοποθέτηση, συναρμολόγηση, εγκατάσταση, θέση σε λειτουργία, χειρισμό και επισκευή. Πρέπει να τηρούνται οι επιτρεπόμενες περιβαλλοντικές συνθήκες. Πρέπει να λαμβάνονται υπόψη οι υποδείξεις στις αντίστοιχες τεκμηριώσεις. Εμπορικά σήματα Όλες οι ονομασίες που φέρουν το σήμα δικαιώματος προστασίας είναι καταχωρημένα εμπορικά σήματα της Siemens AG. Οι λοιπές ονομασίες με αυτή τη γραφή μπορεί να είναι εμπορικά σήματα, των οποίων η χρήση από τρίτους για προσωπικούς τους σκοπούς ενδέχεται να παραβιάσει τα δικαιώματα των ιδιοκτητών τους. Αποκλεισμός ευθύνης Το περιεχόμενο του εντύπου ελέγχθηκε από εμάς ως προς τη συμφωνία του με το περιγραφόμενο υλικό και λογισμικό. Ωστόσο, δεν μπορεί να αποκλεισθεί η περίπτωση αποκλίσεων, και συνεπώς δεν παρέχουμε εγγύηση απόλυτης συμφωνίας. Πάντως, τα στοιχεία του εντύπου αυτού ελέγχονται τακτικά, οι αναγκαίες διορθώσεις ενσωματώνονται στις εκδόσεις που ακολουθούν. Siemens AG Process Industries and Drives Postfach NÜRNBERG ΓΕΡΜΑΝΙA Αριθμός παραγγελίας εγγράφου: A5E P 02/2019 Με την επιφύλαξη αλλαγών Copyright Siemens AG Με επιφύλαξη παντός δικαιώματος

5 Πίνακας περιεχομένων 1 Εισαγωγή Σχετικά με αυτές τις οδηγίες Σύνθεση ατομικών εγγράφων Υποδείξεις ασφαλείας Οι 5 κανόνες ασφαλείας Ειδικευμένο προσωπικό Ασφαλής χειρισμός Χρήση σε περιοχές της Ζώνης 2 ή 22 με κίνδυνο έκρηξης Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία Αντοχή έναντι παρεμβολών Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Περιγραφή Προετοιμασία χρήσης Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Τήρηση του τρόπου λειτουργίας Εξασφάλιση ψύξης Απαιτήσεις χώρου για τον αερισμό Θερμική προστασία κινητήρα Θερμική προστασία κινητήρα με θερμίστορ PTC (προαιρετικά) Κύκλωμα ασφαλείας για αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση Κατασκευαστικός τύπος IM B5 με πόδι στήριξης Εκπομπές θορύβου Οριακές τιμές στροφών Διατήρηση σχέσης αριθμού στροφών-ροπής στρέψης Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Συγχρονισμός φάσεων κατά την αλλαγή δικτύου Ιδιοσυχνότητες συστήματος...38 Οδηγίες λειτουργίας 02/2019 5

6 Πίνακας περιεχομένων 4.16 Επιβαρύνσεις στρέψης του ελικοφόρου άξονα Μεταφορά Υποδείξεις ασφαλείας για τη μεταφορά Έλεγχος παραδοτέου υλικού Ασφάλιση ρότορα Ανύψωση και μεταφορά του μηχανήματος Αποθήκευση Αποθήκευση μηχανήματος Προστασία του μηχανήματος από διάβρωση Λειτουργία στο μετατροπέα συχνότητας Λειτουργία μετατροπέα συχνότητας στα μηχανήματα με προστασία από έκρηξη Μορφή δικτύου Τάση εισόδου μετατροπέα Μείωση ρευμάτων ρουλεμάν Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Λειτουργία μετατροπέα συχνότητας σε γειωμένο δίκτυο Τοποθέτηση Υποδείξεις ασφαλείας για την τοποθέτηση Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Αντίσταση μόνωσης και δείκτης πόλωσης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης Προετοιμάστε τις επιφάνειες σύνδεσης (μονάδα διεπαφής B3) Προετοιμασία της επιφάνειας σύνδεσης για στερέωση φλάντζας Προετοιμασία επιφάνειας σύνδεσης για στερέωση σε τοίχο Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Προϋποθέσεις ορθής ευθυγράμμισης και ασφαλούς στερέωσης Έλεγχος ανυψωτικών μέσων Αφαίρεση της διάταξης συγκράτησης ρότορα Αφαίρεση της διάταξης συγκράτησης ρότορα στα μηχανήματα με κάθετη μορφή κατασκευής Αφαίρεση της προστασίας από διάβρωση Τοποθέτηση των στοιχείων κίνησης Ανύψωση και μεταφορά Απόθεση του μηχανήματος Εκροή υδρατμών Χονδρική ευθυγράμμιση του μηχανήματος Τοποθέτηση του μηχανήματος Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B3 / IM B35) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B5) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM V1, IM V10) Αξονικές και ακτινικές δυνάμεις Ηλεκτρική σύνδεση Υποδείξεις ασφαλείας για την ηλεκτρική σύνδεση Βασικοί κανόνες Οδηγίες λειτουργίας 02/2019

7 Πίνακας περιεχομένων 6.3 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Περιστροφή του κιβωτίου ακροδεκτών Συναρμολόγηση / αποσυναρμολόγηση κιβωτίου ακροδεκτών Προετοιμασία Περιγραφή κλεμμών Επιλογή καλωδίων Σύνδεση αγωγού γείωσης Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σύνδεση χωρίς κιβώτιο ακροδεκτών Σύνδεση του μηχανήματος για συγκεκριμένη φορά περιστροφής Πλάκα εισόδου χωρίς οπές Είσοδος και δρομολόγηση καλωδίων Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με παρέμβυσμα με δακτυλίους Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων Πιστοποιημένες είσοδοι αγωγών, αντάπτορες σπειρώματος και πώματα σφράγισης Δρομολόγηση καλωδίων Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου Χρήση αγωγών αλουμινίου Χρήση μονόκλωνων καλωδίων Εσωτερική εξίσωση δυναμικού Επίπεδη επιφάνεια στήριξης για το παρέμβυσμα του καλύμματος του κιβωτίου ακροδεκτών Ελάχιστα διάκενα αέρα Ολοκλήρωση εργασιών σύνδεσης Σύνδεση βοηθητικών κυκλωμάτων Επιλογή καλωδίων Είσοδος και δρομολόγηση καλωδίων στο κιβώτιο βοηθητικών ακροδεκτών Ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας για αισθητήρες ή συσκευές αισθητήρων Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σύνδεση επιτήρησης θερμοκρασίας περιέλιξης στάτορα Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών Θέση σε λειτουργία Έλεγχοι πριν τη θέση σε λειτουργία Λειτουργία στο μετατροπέα συχνότητας Λειτουργία στο μετατροπέα συχνότητας με χαμηλή συχνότητα παλμών Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Ρύθμιση αυτόματης διάταξης συμπληρωματικής λίπανσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Οδηγίες λειτουργίας 02/2019 7

8 Πίνακας περιεχομένων 7.7 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης Δοκιμαστική λειτουργία Απενεργοποίηση Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας Επιλογή τύπου κινητήρα και στοιχείων κινητήρα στο πρόγραμμα «STARTER» Θέση σε λειτουργία στο μετατροπέα συχνότητας SINAMICS S/G μέσω του AOP Θέση σε λειτουργία στο μετατροπέα συχνότητας SINAMICS G120P μέσω του IOP Λειτουργία Υποδείξεις ασφαλείας για τη λειτουργία Λειτουργία σε περιοχές με κίνδυνο έκρηξης της ζώνης Ενεργοποίηση του μηχανήματος Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Παύσεις λειτουργίας Αποφυγή δρόσου ή/και σχηματισμού υδρατμών στο εσωτερικό του μηχανήματος Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Μέτρηση της αντίστασης μόνωσης μετά από παρατεταμένη αδρανοποίηση Θέση του μηχανήματος εκτός λειτουργίας Νέα θέση του μηχανήματος σε λειτουργία Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Βλάβες Επιθεώρηση σε περίπτωση βλαβών Ηλεκτρικές βλάβες Μηχανικές βλάβες Βλάβες στο κυλινδρικό ρουλεμάν Επισκευή Επιθεώρηση και συντήρηση Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση Μέτρηση της αντίστασης μόνωσης στο πλαίσιο των εργασιών συντήρησης Επιθεώρηση σε περίπτωση βλαβών Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Βασική επιθεώρηση Επιθεώρηση και συντήρηση ανεξάρτητης θέρμανσης Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Κυλινδρικά ρουλεμάν με αυτόματη διάταξη συμπληρωματικής λίπανσης Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν Στεγάνωση κυλινδρικών ρουλεμάν (επιλογή «Αυξημένος βαθμός προστασίας») Καθαρισμός διόδων ψυχρού αέρα Επιδιόρθωση ζημιών στο χρώμα Μετέπειτα βαφή Συντήρηση κιβωτίων ακροδεκτών Επισκευή Προετοιμασία εργασιών επισκευής Βίδες με επίστρωση precote Οδηγίες λειτουργίας 02/2019

9 Πίνακας περιεχομένων Εξωτερικός ανεμιστήρας Κάλυμμα ανεμιστήρα Εξωτερικός ανεμιστήρας από χυτοχάλυβα Εξωτερικός ανεμιστήρας από συγκολλημένη λαμαρίνα Κυλινδρικό ρουλεμάν Αφαίρεση κυλινδρικού ρουλεμάν Αφαίρεση δακτυλίου V Αφαίρεση στεγανοποιητικού λαβυρίνθου Τοποθέτηση κυλινδρικού ρουλεμάν Τοποθέτηση δακτυλίου V Τοποθέτηση δακτυλίου V (επιλογή «Αυξημένος βαθμός προστασίας») Τοποθέτηση στεγανοποιητικού λαβυρίνθου Στεγανοποίηση του μηχανήματος Ανταλλακτικά Στοιχεία παραγγελίας Παραγγελία ανταλλακτικών μέσω του διαδικτύου Ανεξάρτητη θέρμανση Περίβλημα, στάτορας και ρότορας Εξαερισμός Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE Αισθητήρας αριθμού στροφών (προαιρετικά) Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB Διάθεση παλαιών συσκευών RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Πληροφορίες σύμφωνα με το άρθρο 33 του κανονισμού REACH Προετοιμασία αποσυναρμολόγησης Αποσυναρμολόγηση του μηχανήματος Διάθεση εξαρτημάτων Οδηγίες λειτουργίας 02/2019 9

10 Πίνακας περιεχομένων A Σέρβις και Υποστήριξη B Τεχνικά στοιχεία και σχέδια B.1 Ροπές σύσφιξης κοχλιωτών συνδέσεων C Έγγραφα ποιότητας Ευρετήριο Πίνακες Πίνακας 3-1 Έκδοση μηχανήματος...24 Πίνακας 3-2 Έκδοση μηχανήματος με κατηγορία αντιαναφλεκτικής προστασίας Ex ec...24 Πίνακας 3-3 Πίνακας 3-4 Στοιχεία πινακίδας ισχύος...27 Παραλλαγές κυλινδρικού ρουλεμάν...30 Πίνακας 4-1 Απαιτήσεις χώρου για τον αερισμό του μηχανήματος...34 Πίνακας 5-1 Πίνακας 5-2 Πίνακας 6-1 Πίνακας 6-2 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C...56 Επιτρεπόμενες αποκλίσεις κατά την ευθυγράμμιση του μηχανήματος με ελαστικό συμπλέκτη...68 Περιγραφές κλεμμών, στο παράδειγμα 1U Τεχνική σύνδεσης (σύνδεση με σημείο συγκόλλησης καλωδίου / χωρίς σημείο συγκόλλησης καλωδίου)...86 Πίνακας 6-3 Εκδόσεις πλάκας εισόδου αγωγών...88 Πίνακας 6-4 Ελάχιστο διάκενο αέρα σε σχέση με την ενεργό τιμή εναλλασσόμενης τάσης U eff...95 Πίνακας 7-1 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης πριν την έναρξη λειτουργίας Πίνακας 7-2 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης Πίνακας 7-3 Πίνακας 7-4 Τιμές ρύθμισης κατά τη θέση σε λειτουργία Τιμές ρύθμισης στην κανονική λειτουργία Πίνακας 8-1 Ηλεκτρικές βλάβες Πίνακας 8-2 Μηχανικές βλάβες Πίνακας 8-3 Βλάβες στο κυλινδρικό ρουλεμάν Πίνακας 9-1 Έλεγχοι μετά την τοποθέτηση ή επισκευή Πίνακας 9-2 Έλεγχοι κατά τη βασική επιθεώρηση Πίνακας 9-3 Κριτήρια επιλογής γράσων για κυλινδρικά ρουλεμάν Πίνακας 9-4 Γράσα κυλινδρικών ρουλεμάν για κάθετες και οριζόντιες μορφές κατασκευής Πίνακας 9-5 Εναλλακτικά γράσα κατηγορίας NLGI 2 για κινητήρες οριζόντιας μορφής κατασκευής Πίνακας 10-1 Ανταλλακτικά για περίβλημα, στάτορα και ρότορα Πίνακας 10-2 Ανταλλακτικά συστήματος εξαερισμού Πίνακας 10-3 Πίνακας 10-4 Ανταλλακτικά για παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Ανταλλακτικά για παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Πίνακας 10-5 Ανταλλακτικά προσαρτήματος αισθητήρα αριθμού στροφών Πίνακας 10-6 Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB Οδηγίες λειτουργίας 02/2019

11 Πίνακας περιεχομένων Πίνακας 10-7 Πρόσθετα ανταλλακτικά Πίνακας 10-8 Πρόσθετα ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1631 με είσοδο αγωγού δύο μερών Πίνακας 10-9 Ανταλλακτικά κιβωτίου κύριων ακροδεκτών 1XB Πίνακας Πρόσθετα ανταλλακτικά Πίνακας Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών 1XB Πίνακας Πρόσθετα ανταλλακτικά Πίνακας Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών 1XB Πίνακας Πρόσθετα ανταλλακτικά Πίνακας Κιβώτιο ακροδεκτών 1XB Πίνακας B-1 Ροπές σύσφιξης κοχλιωτών συνδέσεων με ανοχή ±10% Εικόνες Εικόνα 3-1 Πινακίδα ισχύος σε σχηματική απεικόνιση...27 Εικόνα 4-1 Αξονική σταθεροποίηση του ρότορα...42 Εικόνα 4-2 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης...50 Εικόνα 4-3 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης...51 Εικόνα 5-1 Τρόπος ζυγοστάθμισης στην πλευρά DE...61 Εικόνα 5-2 Εκροή υδρατμών στην κάθετη διάταξη...65 Εικόνα 5-3 Εκροή υδρατμών στην οριζόντια διάταξη...65 Εικόνα 5-4 Σχηματικό διάγραμμα: Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας...68 Εικόνα 6-1 Βρόχος αποστράγγισης...74 Εικόνα 6-2 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-3 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-4 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-5 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-6 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-7 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-8 Διάταξη ανακούφισης τάσης και στεγανοποιητικό παρέμβυσμα...87 Εικόνα 6-9 Σύνδεση με σημείο συγκόλλησης καλωδίου και βίδα στερέωσης (σχηματικό διάγραμμα)...90 Εικόνα 6-10 Σύνδεση με ακροδέκτες με σφιγκτήρα (σχηματικό διάγραμμα)...92 Εικόνα 7-1 Επιλογή τύπου κινητήρα Εικόνα 7-2 Καταχώρηση στοιχείων κινητήρα Εικόνα 9-1 Εξαερισμός (σχηματικό διάγραμμα με ακτινικό ανεμιστήρα) Εικόνα 9-2 Εξωτερικός ανεμιστήρας από συγκολλημένη λαμαρίνα Εικόνα 9-3 Αφαίρεση δακτυλίου V Εικόνα 9-4 Αποσυναρμολόγηση στεγανοποιητικού λαβύρινθου (σχηματικό διάγραμμα) Εικόνα 9-5 Τοποθέτηση δακτυλίου V Εικόνα 9-6 Κυλινδρικό ρουλεμάν με προθάλαμο γράσου (σχηματικό διάγραμμα) Οδηγίες λειτουργίας 02/

12 Πίνακας περιεχομένων Εικόνα 9-7 Εικόνα 10-1 Θέση των πείρων με σπείρωμα του στεγανοποιητικού λαβυρίνθου στο εξωτερικό κάλυμμα ρουλεμάν Περίβλημα, στάτορας και ρότορας Εικόνα 10-2 Παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Εικόνα 10-3 Παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Εικόνα 10-4 Εικόνα 10-5 Κιβώτιο ακροδεκτών 1XB1621 με στάνταρ είσοδο αγωγού Είσοδος αγωγού δύο μερών Εικόνα 10-6 Κιβώτιο ακροδεκτών 1XB Εικόνα 10-7 Κιβώτιο κύριων ακροδεκτών 1XB Εικόνα 10-8 Κιβώτιο κύριων ακροδεκτών 1XB Εικόνα 10-9 Κιβώτιο κύριων ακροδεκτών 1XB Εικόνα Κιβώτιο ακροδεκτών 1XB7750 με στάνταρ είσοδο καλωδίου Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB Οδηγίες λειτουργίας 02/2019

13 Εισαγωγή 1 Στο κείμενο παρακάτω το μοτέρ θα αναφέρεται ως "ηλεκτρική μηχανή" ή εν συντομία ως "μηχανή". 1.1 Σχετικά με αυτές τις οδηγίες Αυτές οι οδηγίες περιγράφουν το μηχάνημα και σας ενημερώνουν για τη χρήση του από την παράδοση έως την διάθεσή του στο σύστημα απορριμμάτων. Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Διαβάστε τις οδηγίες λειτουργίας πριν χρησιμοποιήσετε το μηχάνημα και ακολουθήστε τις. Έτσι θα διασφαλίσετε την ακίνδυνη και ομαλή λειτουργία του, αλλά και μια μεγάλη διάρκεια ζωής. Σε αυτές τις οδηγίες θα βρείτε οδηγίες ασφαλείας και προειδοποιητικές υποδείξεις σχετικά με τις εργασίες. Τηρείτε αυτές τις οδηγίες σε όλες τις ενέργειες και φυλάξτε τις πάνω στη μηχανή για τη δική σας ασφάλεια, για την προστασία άλλων ατόμων και για την αποφυγή υλικών και περιβαλλοντικών ζημιών. Εάν έχετε προτάσεις για βελτίωση του εγγράφου, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). Χαρακτηριστικά κειμένου Σε αυτές τις οδηγίες θα βρείτε τα παρακάτω χαρακτηριστικά κειμένου: 1. Οι οδηγίες χειρισμού παρουσιάζονται ως αριθμημένες λίστες. Τηρείτε τη σειρά των βημάτων χειρισμού. Οι απαριθμήσεις χρησιμοποιούν την κουκκίδα λίστας. Η παύλα υποδεικνύει απαριθμήσεις δευτέρου επιπέδου. Υπόδειξη Μια υπόδειξη είναι μια επιπλέον πληροφορία σχετικά με το προϊόν, τη χρήση του προϊόντος ή την εκάστοτε τεκμηρίωση. 1.2 Σύνθεση ατομικών εγγράφων Στις ιστοσελίδες στο Industry Online Support μπορείτε να συνθέσετε ατομικά έγγραφα με τη λειτουργία Documentation ( Με τη λειτουργία "Τεκμηρίωση" συνθέτετε από τα εγχειρίδια στην υποστήριξη προϊόντος τη δική σας "Τεκμηρίωση". Στα πλαίσια αυτής της σύνθεσης μπορείτε να συμπληρώσετε και άλλα περιεχόμενα της υποστήριξης προϊόντος όπως συχνές ερωτήσεις (FAQs) ή χαρακτηριστικές καμπύλες. Οδηγίες λειτουργίας 02/

14 Εισαγωγή 1.2 Σύνθεση ατομικών εγγράφων Στη λειτουργία "Τεκμηρίωση" μπορείτε να δημιουργήσετε τις δικές σας συνθέσεις με τη δική σας δομή και να τις διαχειρίζεστε. Σε αυτό το πλαίσιο μπορείτε να διαγράφετε ή να μετακινείτε μεμονωμένα κεφάλαια ή θεματικές ενότητες (Topics). Μπορείτε να προσθέσετε επιπλέον και δικό σας περιεχόμενο με τη λειτουργία σημείωσης. Η έτοιμη "Τεκμηρίωση" μπορεί π. χ. να εξαχθεί ως PDF. Με τη λειτουργία "Τεκμηρίωση" συνθέτετε αποτελεσματικά τη δική σας τεκμηρίωση της εγκατάστασης. Μπορείτε να αναθέσετε να εκδοθεί αυτόματα η "τεκμηρίωση" που έχετε δημιουργήσει σε μία γλώσσα σε μία άλλη διαθέσιμη γλώσσα. Το πλήρες εύρος λειτουργιών διατίθεται μόνο σε συνδεδεμένους χρήστες. 14 Οδηγίες λειτουργίας 02/2019

15 Υποδείξεις ασφαλείας 2 Το παρόν μηχάνημα έχει σχεδιαστεί, κατασκευαστεί και προορίζεται για χρήση σε βιομηχανικές εγκαταστάσεις με εκρήξιμες ατμόσφαιρες σύμφωνα με την οδηγία 2014/34/EΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου"). Η θέση σε λειτουργία του μηχανήματος σε περιοχές, όπου υπάρχει κίνδυνος έκρηξης, απαγορεύεται έως ότου αποδειχθεί η συμμόρφωση με την παρούσα οδηγία με αντίστοιχο πιστοποιητικό. Θέστε το μηχάνημα σε λειτουργία μόνο εφόσον έχει επιβεβαιωθεί η συμμόρφωση της εγκατάστασης με την εκάστοτε ισχύουσα οδηγία. Σε περίπτωση χρήσης του μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. 2.1 Οι 5 κανόνες ασφαλείας Για την προσωπική σας ασφάλεια, καθώς και για την αποφυγή υλικών ζημιών τηρείτε πάντα την ώρα της εργασίας τις υποδείξεις ασφαλείας και τους ακόλουθους πέντε κανονισμούς ασφαλείας σύμφωνα με το EN «Εργασία άνευ τάσης». Εφαρμόστε με την αναφερόμενη σειρά τους πέντε κανονισμούς ασφαλείας πριν την έναρξη των εργασιών. 5 κανόνες ασφαλείας 1. Ενεργοποίηση. Ενεργοποιήστε και τα βοηθητικά ηλεκτρικά κυκλώματα, όπως π.χ. θέρμανση αδρανείας. 2. Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. 3. Βεβαιωθείτε ότι δεν υπάρχει παροχή τάσης. 4. Γειώστε και βραχυκυκλώστε. 5. Καλύψτε ή απομονώστε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Μετά την ολοκλήρωση των εργασιών, ακολουθήστε την αντίστροφη διαδικασία. 2.2 Ειδικευμένο προσωπικό Όλες οι εργασίες στο μηχάνημα επιτρέπεται να εκτελεστούν μόνο από εξειδικευμένο προσωπικό. Ως εξειδικευμένο προσωπικό σύμφωνα με την παρούσα τεκμηρίωση θεωρούνται τα άτομα που πληρούν τις παρακάτω προϋποθέσεις: Έχουν την ικανότητα χάρη στην εκπαίδευση ή την εμπειρία τους, να αναγνωρίζουν στο εκάστοτε πεδίο εργασίας τους τα ρίσκα και να αποφεύγουν πιθανούς κινδύνους. Τους έχει ανατεθεί από τον εκάστοτε υπεύθυνο η εκτέλεση εργασιών στο μηχάνημα. Οδηγίες λειτουργίας 02/

16 Υποδείξεις ασφαλείας 2.3 Ασφαλής χειρισμός 2.3 Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του Κίνδυνος από εξαρτήματα που βρίσκονται υπό τάση Τα εξαρτήματα υπό τάση αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα ηλεκτροφόρα εξαρτήματα. Πλησιάζοντας τα ηλεκτροφόρα εξαρτήματα, ενδέχεται να παραβιαστούν οι ελάχιστες διαδρομές αέρος και διαρροής. Κατά το άγγιγμα ή το πλησίασμα μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Διασφαλίστε ότι τα εξαρτήματα υπό τάση καλύπτονται με αξιόπιστο τρόπο. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Κίνδυνος από περιστρεφόμενα εξαρτήματα Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα περιστρεφόμενα εξαρτήματα. Κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Διασφαλίστε ότι τα περιστρεφόμενα εξαρτήματα καλύπτονται με αξιόπιστο τρόπο. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Αφαιρέστε τα καλύμματα μόνο εφόσον τα περιστρεφόμενα εξαρτήματα έχουν ακινητοποιηθεί πλήρως. Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Τα επιμέρους εξαρτήματα του μηχανήματος μπορεί να θερμανθούν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση επαφής ενδέχεται να προκληθούν εγκαύματα. Μην αγγίζετε τα εξαρτήματα του μηχανήματος κατά τη διάρκεια της λειτουργίας. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Χρησιμοποιείτε κατ' ανάγκη κατάλληλο εξοπλισμό προστασίας. 16 Οδηγίες λειτουργίας 02/2019

17 Υποδείξεις ασφαλείας 2.4 Χρήση σε περιοχές της Ζώνης 2 ή 22 με κίνδυνο έκρηξης Βλάβες της υγείας από χημικές ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Λάβετε υπόψη τις πληροφορίες προϊόντος του κατασκευαστή. Κίνδυνος από ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Λόγω λανθασμένου χειρισμού οι ουσίες αυτές μπορεί να αναφλεγούν. Η συνέπεια ενδέχεται να είναι εγκαύματα και υλικές ζημιές. Λάβετε υπόψη τις πληροφορίες προϊόντος του κατασκευαστή. Βλέπε επίσης Οι 5 κανόνες ασφαλείας (Σελίδα 15) Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Διασφαλίστε ότι κατά τη λειτουργία του μηχανήματος να βρίσκονται άτομα στην περιοχή αυξημένης εκπομπής θορύβου. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν τον θόρυβο. Ο θόρυβος μπορεί να μειωθεί με τα παρακάτω μέτρα. Καλύμματα Ηχομονώσεις Μέτρα προστασίας της ακοής. 2.4 Χρήση σε περιοχές της Ζώνης 2 ή 22 με κίνδυνο έκρηξης Σε περιοχές με κίνδυνο έκρηξης θα πρέπει η συναρμολόγηση, η εγκατάσταση και ο χειρισμός των ηλεκτρικών εγκαταστάσεων να γίνεται από τον υπεύθυνο σύμφωνα με τους αντίστοιχους ισχύοντες κανονισμούς και διατάξεις. Υπόδειξη Τις βασικές απαιτήσεις σχετικά με τις ηλεκτρικές εγκαταστάσεις και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στην Κοινοτική Οδηγία 1999/92/ΕΚ, καθώς και στο πρότυπο IEC / EN Οδηγίες λειτουργίας 02/

18 Υποδείξεις ασφαλείας 2.5 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Κίνδυνοι ανάφλεξης Η αξιολόγηση των λειτουργικών κινδύνων, των τοπικών συνθηκών λειτουργίας και των απαιτούμενων μεθόδων επιτήρησης θα πρέπει να διευκρινιστεί δεσμευτικά από το χρήστη σε συμμόρφωση με την αρμόδια εποπτική αρχή. Ο χρήστης πρέπει να λαμβάνει οπωσδήποτε τα απαραίτητα μέτρα. Ο κατασκευαστής του μηχανήματος δεν μπορεί να παρέχει σχετικά γενικές συστάσεις. Λάβετε υπόψη σας τις πληροφορίες στις παρούσες οδηγίες λειτουργίας. Υπόδειξη Τις βασικές πληροφορίες για την αξιολόγηση των κινδύνων ανάφλεξης από ηλεκτρικές συσκευές και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στις Κοινοτικές Οδηγίες 2014/34/ΕΕ και 1999/92/ΕΚ, καθώς και στη σειρά προτύπων IEC / EN Αν για το μηχάνημα υπάρχει πιστοποίηση τρίτου, τότε τηρείτε τα τεχνικά στοιχεία και τις ειδικές συνθήκες που ορίζονται σε αυτήν. Το πιστοποιητικό πρέπει να είναι διαθέσιμο πριν την έναρξη λειτουργίας. 2.5 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Υλικές ζημιές από ηλεκτροστατική εκφόρτιση Οι ηλεκτρονικές μονάδες περιέχουν εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Αυτά τα εξαρτήματα μπορούν εύκολα να υποστούν βλάβες ή να καταστραφούν σε περίπτωση ακατάλληλου χειρισμού. Για να αποφευχθούν υλικές ζημιές, ακολουθήστε τις επόμενες οδηγίες. Αγγίζετε τις ηλεκτρονικές μονάδες μόνο όταν πρέπει να εκτελέσετε οπωσδήποτε εργασίες σε αυτές. Το σώμα του αντίστοιχου ατόμου πρέπει να εκφορτιστεί ηλεκτροστατικά και να γειωθεί ακριβώς πριν αγγίξει τις ηλεκτρονικές μονάδες. Μην φέρνετε τις ηλεκτρονικές μονάδες σε επαφή με υλικά ηλεκτρικής μόνωσης, π. χ.: Πλαστική μεμβράνη Πλαστικά μέρη Μονωτικά καλύμματα πάγκου Ρουχισμό από συνθετικές ίνες Τοποθετείτε τις μονάδες μόνο πάνω σε αγώγιμα υποθέματα. Η συσκευασία, αποθήκευση και μεταφορά των ηλεκτρονικών μονάδων και εξαρτημάτων πρέπει να γίνεται μόνο σε αγώγιμες συσκευασίες, π. χ.: Επιμεταλλωμένα πλαστικά δοχεία ή μεταλλικά δοχεία Αγώγιμα αφρώδη υλικά Αλουμινόχαρτο οικιακής χρήσης 18 Οδηγίες λειτουργίας 02/2019

19 Υποδείξεις ασφαλείας 2.6 Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία Τα απαιτούμενα μέτρα προστασίας έναντι ηλεκτροστατικής εκφόρτισης για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση παρουσιάζονται άλλη μια φορά με τα παρακάτω σχέδια: a = αγώγιμο δάπεδο d = Πανωφόρι ευαίσθητο στην ηλεκτροστατική εκφόρτιση b = Πάγκος ευαίσθητος στην ηλεκτροστατική εκφόρτιση c = Παπούτσια ευαίσθητα στην ηλεκτροστατική εκφόρτιση e = Ιμάντας καρπού ευαίσθητος στην ηλεκτροστατι f = Σύνδεση γείωσης των κιβωτίων κή εκφόρτιση Κίνδυνος έκρηξης από ηλεκτροστατική εκφόρτιση Οι ηλεκτροστατικές εκφορτίσεις αποτελούν πιθανή πηγή ανάφλεξης. Επικίνδυνες ηλεκτροστατικές φορτίσεις μπορεί να προκύψουν μεταξύ άλλων μέσω μηχανικής τριβής, ροής αέρα με σωματίδια ή μη γειωμένων εργαζομένων, π.χ. στη διάρκεια εργασιών συντήρησης ή καθαρισμού. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποφύγετε τις προαναφερθείσες εργασίες σε μη μεταλλικά τμήματα, π.χ. στο αφρώδες υλικό σε σιγαστήρες. Τηρείτε τα μέτρα προστασίας για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση. 2.6 Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία, που υπερβαίνουν τη συνηθισμένη τριβή, είναι π. χ. τα εξής: Λειτουργία ηλεκτροδίων υψηλής τάσης και ιονιστών Παρουσία σωματιδίων που κινούνται γρήγορα στις επιφάνειες, π. χ. ψεκασμένα φορτία (άνεμος ηλεκτρονίων ή ιόντων) σε διαδικασίες ηλεκτροστατικής επίστρωσης Πνευματικά προωθούμενη σκόνη και χύδην υλικό Ρέοντα και υδραυλικά προωθούμενα υγρά και σταγονίδια Μηχανικά κινούμενοι ιμάντες, βούρτσες και μεμβράνες κτλ. Οδηγίες λειτουργίας 02/

20 Υποδείξεις ασφαλείας 2.7 Αντοχή έναντι παρεμβολών Κίνδυνος έκρηξης εξαιτίας των διαδικασιών που δημιουργούν έντονα ηλεκτρικά φορτία Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία μπορεί να προκαλέσουν ηλεκτρικές εκκενώσεις και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποφύγετε αυτές τις διαδικασίες σε περιοχές, στις οποίες υπάρχει κίνδυνος έκρηξης αερίου ή σκόνης σε μη μεταλλικά, εξωτερικά δομικά μέρη, π. χ. σε βαφές. Αυτές οι μορφές εκκένωσης δεν καλύπτονται από τις τωρινές προδιαγραφές. Τα χρησιμοποιούμενα, μη μεταλλικά εξωτερικά δομικά μέρη π. χ. βαφές, υποβάλλονται στο εργοστάσιο σε έλεγχο ηλεκτροστατικής καταλληλότητας. Ο κινητήρας διαθέτει κατά την παράδοση τη γνήσια βαφή. Για νέα βαφή χρησιμοποιείτε την ελεγμένη γνήσια βαφή. Δεν επιτρέπεται η χρήση βαφής που δεν έχει ελεγχθεί από την Siemens, αλλά ωστόσο ενδείκνυται ηλεκτροστατικά. Ο ηλεκτροστατικός έλεγχος του συνόλου του συστήματος αποτελεί υποχρέωση του ιδιοκτήτη (χρήστη). 2.7 Αντοχή έναντι παρεμβολών Διασφαλίστε με την επιλογή των κατάλληλων αγωγών σημάτων και μονάδων διάγνωσης, ότι δεν επηρεάζεται η αντοχή του μηχανήματος σε παρεμβολές. 2.8 Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (κατασκευαστής, τύπος, αντιπαρασιτικά μέτρα) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Σε μηχανήματα με ενσωματωμένους αισθητήρες, π.χ. αντιστάσεις PTC, ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα συχνότητας. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Με τον τρόπο αυτόν θα αποφύγετε την υπέρβαση των οριακών τιμών κατά IEC/EN στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και τον μετατροπέα συχνότητας. Τηρείτε τα αντίστοιχα μέτρα ΗΜΣ. 2.9 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Οι εγκαταστάσεις ηλεκτρικής ενεργειακής τεχνολογίας δημιουργούν κατά τη λειτουργία ηλεκτρομαγνητικά πεδία. Κατά την παραμονή κοντά στο μηχάνημα μπορεί να προκύψουν 20 Οδηγίες λειτουργίας 02/2019

21 Υποδείξεις ασφαλείας 2.9 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας επικίνδυνες για τη ζωή δυσλειτουργίες σε ιατρικά εμφυτεύματα, π.χ. σε βηματοδότες. Σε μαγνητικά ή ηλεκτρονικά μέσα δεδομένων μπορεί να προκύψει απώλεια δεδομένων. Προστατεύστε το προσωπικό που εργάζεται στην εγκατάσταση με κατάλληλα μέτρα, π.χ. επισημάνσεις, περιφράξεις, σεμινάρια ασφαλείας και προειδοποιητικές σημάνσεις. Τηρείτε τους κανονισμούς προστασίας και ασφαλείας της εκάστοτε χώρας. Η παραμονή ατόμων με βηματοδότες στην περιοχή της μηχανής απαγορεύεται. Μην έχετε μαζί σας μαγνητικά ή ηλεκτρονικά μέσα δεδομένων. Οδηγίες λειτουργίας 02/

22 Υποδείξεις ασφαλείας 2.9 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας 22 Οδηγίες λειτουργίας 02/2019

23 Περιγραφή 3 Πεδίο εφαρμογής Αυτό το ηλεκτρικό μηχάνημα έχει σχεδιαστεί για ένα ευρύ φάσμα πεδίων εφαρμογής στην τεχνική κίνησης και τη μετατροπή ενέργειας. Διακρίνεται για τη στιβαρότητά του, τη μεγάλη διάρκεια ζωής και την αξιοπιστία του, όπως και την ευελιξία για βέλτιστη προσαρμογή στην εκάστοτε λειτουργία. Στο εγχειρίδιο αυτό περιγράφονται οι λεπτομέρειες του παραδοτέου μηχανήματος και οι επιτρεπόμενες συνθήκες λειτουργίας. Το μηχάνημα έχει κατασκευαστεί σύμφωνα με τις προδιαγραφές του παραγγελιοδότη και επιτρέπεται να χρησιμοποιείται μόνο για τον συμβατικά συμφωνημένο σκοπό. Οι επιτρεπόμενες συνθήκες λειτουργίας υποδεικνύονται στην πινακίδα ισχύος. Τα τεχνικά στοιχεία περιγράφονται στον κατάλογο. Κατηγορία αντιαναφλεκτικής προστασίας Ex ec Το μηχάνημα αυτό έχει κατασκευαστεί με κατηγορία αντιαναφλεκτικής προστασίας Ex ec κατά IEC / EN Συνεπώς επιτρέπεται η χρήση του σε περιοχές με κίνδυνο έκρηξης της Ζώνης 2 κατά IEC / EN ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Το μηχάνημα αυτό δεν έχει σχεδιαστεί για χρήση σε περιοχές με κίνδυνο έκρηξης σκόνης ή σε περιοχές όπου υπάρχει κίνδυνος έκρηξης από υβριδικά μείγματα. Σε περίπτωση λειτουργίας του σε τέτοιες περιοχές, μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην λειτουργείτε το μηχάνημα αυτό σε περιοχές με κίνδυνο έκρηξης σκόνης ή σε περιοχές όπου υπάρχει κίνδυνος έκρηξης από υβριδικά μείγματα. Έκδοση μηχανήματος Οι κανονισμοί και τα πρότυπα που διέπουν τη διάταξη και τον έλεγχο αυτού του μηχανήματος αναφέρονται στην πινακίδα ισχύος. Οδηγίες λειτουργίας 02/

24 Περιγραφή Η έκδοση του μηχανήματος συμμορφώνεται κατά βάση με τα παρακάτω πρότυπα. Για την κατάσταση των αναφερόμενων εναρμονισμένων προτύπων ανατρέξτε στις αντίστοιχες δηλώσεις συμμόρφωσης ΕΚ. Πίνακας 3-1 Έκδοση μηχανήματος Χαρακτηριστικό Πρότυπο Διαστάσεις και συμπεριφορά λειτουργίας IEC/EN Βαθμός προστασίας IEC/EN Ψύξη IEC/EN Μορφή κατασκευής IEC/EN Χαρακτηρισμοί σύνδεσης και φορά περιστροφής IEC/EN Εκπομπή θορύβων IEC/EN Συμπεριφορά εκκίνησης, περιστρεφόμενα ηλεκτρικά μηχανήματα IEC/EN Κατηγορίες εύρους ταλάντωσης IEC/EN Ταξινόμηση απόδοσης τριφασικών κινητήρων με ρότορες κλωβού ** IEC/EN Οριακές τιμές ταλάντωσης DIN ISO * Μόνο για μηχανήματα για λειτουργία δικτύου ** Εξαιρούνται οι κινητήρες με αλλαγή πολικότητας Βλέπε επίσης Έγγραφα ποιότητας (Σελίδα 181) Σε προστατευμένα από έκρηξη μηχανήματα ισχύουν πρόσθετα τα παρακάτω πρότυπα: Πίνακας 3-2 Έκδοση μηχανήματος με κατηγορία αντιαναφλεκτικής προστασίας Ex ec Χαρακτηριστικό Πρότυπο Κατηγορία αντιαναφλεκτικής προστασίας Ex ec 1 IEC / EN IEC / EN Προαιρετικά, ανάλογα με την παραγγελία Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST Τα πρότυπα IEC / EN αντιστοιχούν στα ακόλουθα πρότυπα GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC Οδηγίες λειτουργίας 02/2019

25 Περιγραφή Το παρόν μηχάνημα έχει σχεδιαστεί, κατασκευαστεί και προορίζεται για χρήση σε βιομηχανικές εγκαταστάσεις με εκρήξιμες ατμόσφαιρες σύμφωνα με την οδηγία 2014/34/ΕΕ και τους τεχνικούς κανονισμούς της κοινής τελωνειακής ένωσης «Περί ασφάλειας του εξοπλισμού για λειτουργία σε περιβάλλον με κίνδυνο έκρηξης» (TR CU 012/2011). Τα πρότυπα IEC / EN αντιστοιχούν στα ακόλουθα πρότυπα GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST IEC Σήμανση Ex για την κατηγορία αντιαναφλεκτικής προστασίας Ex ec IIC T3 Gc II 3 G Ex ec IIC T3 Gc AA87 2 Ex na IIC T3 Gc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για εξορυκτικές εργασίες, για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και βραχυπρόθεσμο κίνδυνο 5 Ατμόσφαιρα: G για αέριο 6 Προστασία από έκρηξη: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας: "ec" 8 Ομάδα έκρηξης: IIC για ακετυλένιο 9 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 10 Επίπεδο προστασίας συσκευών: Gc για διευρυμένο επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 11 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου φορέα ελέγχου 12 Ζώνη 2 13 Ιδιαίτερες συνθήκες «X» Οδηγίες λειτουργίας 02/

26 Περιγραφή Σήμανση Ex για την κατηγορία αντιαναφλεκτικής προστασίας Ex ec IIB T3 Gc II 3 G Ex ec IIB T3 Gc AA87 2 Ex na IIB T3 Gc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για εξορυκτικές εργασίες, για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και βραχυπρόθεσμο κίνδυνο 5 Ατμόσφαιρα: G για αέριο 6 Προστασία από έκρηξη: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας: "ec" 8 Ομάδα έκρηξης: IIB για αιθυλένιο 9 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 10 Επίπεδο προστασίας συσκευών: Gc για διευρυμένο επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 11 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου φορέα ελέγχου 12 Ζώνη 2 13 Ιδιαίτερες συνθήκες «X» Πινακίδα ισχύος Η πινακίδα ισχύος περιέχει τα στοιχεία αναγνώρισης και τα σημαντικότερα τεχνικά στοιχεία. Τα στοιχεία στην πινακίδα ισχύος και οι συμβατικές συμφωνίες θέτουν τα όρια της ενδεδειγμένης χρήσης. 26 Οδηγίες λειτουργίας 02/2019

27 Περιγραφή SIEMENS Εικόνα 3-1 Πινακίδα ισχύος σε σχηματική απεικόνιση Πίνακας 3-3 Στοιχεία πινακίδας ισχύος Περιγραφή Θέση Θέση Περιγραφή (1) Τύπος κινητήρα (15) Ονομαστική ισχύς [kw ή HP] (2) Κωδ. παραγγελίας (16) Συντελεστής ονομαστικής ισχύος (3) Περιγραφή σειράς κινητήρα (17) Ονομαστικές στροφές [1/min ή rpm] (4) Αριθμός σειράς (18) Ονομαστική συχνότητα [Hz] (5) Βάρος (19) Κατηγορία απόδοσης (κωδικός IE) ή βαθμός απόδοσης κατά IEEE112B ή ρελαντί (6) Βαθμός προστασίας (20) Βαθμός απόδοσης κατά IEC/EN ή ρεύμα με ισχύ συντελεστή σέρβις (7) Μορφή κατασκευής (21) Σχεδίαση κινητήρα (κινητήρας μετατροπέα συχνότητας ή δικτύου) (8) Επιτρεπόμενη περιοχή θερμοκρασίας περιβάλλοντος (22) Τάση δικτύου / Συχνότητα δικτύου (9) Θερμική κατηγορία συστήματος μόνωσης (23) Προαιρετικά πρόσθετα στοιχεία π. χ. συντελεστής σέρβις, διακριτικό σχεδίασης και κωδικού, ποσότητα και θερμοκρασία εισόδου νερού ψύξης,... (10) Θερμική κατηγορία χρήσης (24) Χώρα και τόπος παραγωγής (11) Μέγιστος αριθμός στροφών [1/min ή rpm] (25) Σήμα πιστοποίησης για UL / CSA + αριθμός αρχείου (προαιρετικά) Οδηγίες λειτουργίας 02/

28 Περιγραφή Περιγραφή Θέση Θέση Περιγραφή (12) Πρότυπα (26) Αριθμοί πιστοποιητικού για κινητήρες με προστασία αντιεκρηκτικού τύπου, ζώνη 2 (προαιρετικά) (13) Ονομαστική τάση [V] και συνδεσμολογία (27) Φορά περιστροφής (14) Ονομαστικό ρεύμα [Α] (28) Κωδικός μήτρας δεδομένων (κωδ. παραγγελίας και αριθμός σειράς) Σχετικές οδηγίες Για τη σειρά κινητήρων SIMOTICS ισχύουν οι ακόλουθες οδηγίες. Ευρωπαϊκή οδηγία χαμηλής τάσης Η σειρά κινητήρων SIMOTICS ικανοποιεί τις απαιτήσεις της οδηγίας χαμηλής τάσης 2014/35/ΕΕ. Eurasian Conformity Η σειρά κινητήρων SIMOTICS ικανοποιεί τις απαιτήσεις της τελωνειακής ένωσης Ρωσίας/ Λευκορωσίας/Καζακστάν (EAC). Underwriters Laboratories Η σειρά κινητήρων SIMOTICS ικανοποιεί κατά κανόνα τις απαιτήσεις UL και cul ως εξάρτημα εφαρμογών κινητήρων και έχει καταχωρηθεί αντιστοίχως. Εξαιρούνται οι κινητήρες και οι λειτουργίες ειδικής σχεδίασης. Δώστε οπωσδήποτε προσοχή στο περιεχόμενο της προσφοράς και την ύπαρξη του σήματος cul στην πινακίδα ισχύος! Σύστημα ποιοτικής διαχείρισης Η Siemens AG χρησιμοποιεί ένα σύστημα ποιοτικής διαχείρισης το οποίο ικανοποιεί τις απαιτήσεις των προτύπων ISO 9001 και ISO Πιστοποιητικά προς λήψη Μπορείτε να λάβετε τα πιστοποιητικά της σειράς κινητήρων SIMOTICS από την παρακάτω σύνδεση: Πιστοποιητικά ( Οι παρακάτω οδηγίες δεν είναι σχετικές Ευρωπαϊκή οδηγία περί ΗΜΣ: Τα προϊόντα δεν θεωρούνται συσκευές υπό την έννοια της οδηγίας. Ευρωπαϊκή οδηγία περί μηχανημάτων: Ωστόσο, τα προϊόντα κρίθηκε ότι ικανοποιούν πλήρως τις ουσιαστικές απαιτήσεις υγείας και ασφάλειας της συγκεκριμένης οδηγίας κατά τη χρήση σε μια τυπική εφαρμογή μηχανήματος. China Compulsory Certification (CCC): Η σειρά κινητήρων SIMOTICS δεν εμπίπτει στο πεδίο εφαρμογής. 28 Οδηγίες λειτουργίας 02/2019

29 Περιγραφή Ρότορας Ο πυρήνας ρότορα με την περιέλιξη κλωβού πιέζεται στον άξονα. Ο άξονας διαθέτει κανονικά ένα κυλινδρικό άκρο άξονα στην πλευρά DE. Ανάλογα με την έκδοση, ενδέχεται α υπάρχει ένα δεύτερο άκρο άξονα στην πλευρά NDE. Μηχανισμός κίνησης Ο κινητήρας τροφοδοτείται μέσω ενός μετατροπέα συχνότητας με ελεγχόμενη ταχύτητα. Έχει βελτιστοποιηθεί για τη λειτουργία σε μετατροπείς συχνότητας χαμηλής τάσης SINAMICS. Άλλοι μετατροπείς συχνότητας πρέπει να πληρούν ορισμένες προϋποθέσεις: για περισσότερες σχετικές πληροφορίες ανατρέξτε στον κατάλογο ή τα έγγραφα σχεδιασμού. ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος στη λειτουργία δικτύου Αν συνδέσετε απευθείας το μηχάνημα στο ηλεκτρικό δίκτυο τροφοδοσίας, μπορεί να καταστραφεί. Λειτουργείτε το μηχάνημα μόνο με μετατροπέα συχνότητας. Ψύξη Το σύστημα ψύξης έχει τη μορφή κλειστού, εσωτερικού κυκλώματος ψύξης. Η απολεσθείσα θερμότητα του μηχανήματος μεταφέρεται στον αέρα περιβάλλοντος. Ένας ανεμιστήρας άξονα κινεί τον αέρα ψύξης στο εσωτερικό κύριο κύκλωμα. Η κίνηση του αέρα ψύξης στο εξωτερικό δευτερεύον κύκλωμα εξασφαλίζεται επίσης μέσω ενός ανεμιστήρα άξονα. Εξωτερικός ανεμιστήρας Ανάλογα με την έκδοση, το ύψος άξονα και τον αριθμό στροφών, μπορούν να συναρμολογηθούν διαφορετικοί εξωτερικοί ανεμιστήρες: Εξωτερικός ανεμιστήρας Έκδοση Ύψος άξονα Φορά περιστροφής Πλαστικός εξωτερικός ανεμιστήρας Εξωτερικός ανεμιστήρας από χυτοχάλυβα 1LL...3A 1LM...3A Αριθμός στροφών 315 δύο κατευθύνσεων όλοι 1MM...3A 315 δύο κατευθύνσεων όλοι 1MM...3B...2 1MM...3B...3 1MM...3B...4 1MM...3B...6 1MM...3B...7 1MM...3B...8 1MM...3B...9 * 355 δύο κατευθύνσεων < 3000 min -1 Οδηγίες λειτουργίας 02/

30 Περιγραφή Εξωτερικός ανεμιστήρας Έκδοση Ύψος άξονα Φορά περιστροφής Εξωτερικός ανεμιστήρας από συγκολλημένη λαμαρίνα * Αποκλίνοντα στοιχεία 1LL...3B...1 1LM...3B...1 1MM...3B...1 1LL...3B...5 1LM...3B...5 1MM...3B...5 1LL...4A 1LM...4A 1MM...4A 1LL...4B 1LM...4B 1MM...4B Αριθμός στροφών 355 μίας κατεύθυνσης 3000 min μίας κατεύθυνσης όλοι 450 μίας κατεύθυνσης όλοι Βαθμός προστασίας Το μηχάνημα είναι κατασκευασμένο σύμφωνα με το βαθμό προστασίας IP55. Κυλινδρικά ρουλεμάν Ανάλογα με την έκδοση και τις συνθήκες λειτουργίας που υποδεικνύονται στην παραγγελία, τα μηχανήματα εξοπλίζονται με διαφορετικές παραλλαγές κυλινδρικών ρουλεμάν. Οι εκάστοτε τύποι αναγράφονται στην πινακίδα λίπανσης του μηχανήματος. Στη λειτουργία μετατροπέα συχνότητας ενσωματώνεται συνήθως στην πλευρά NDE ένα μονωμένο ρουλεμάν. Τα κυλινδρικά ρουλεμάν διατίθενται στις παρακάτω παραλλαγές: Πίνακας 3-4 Παραλλαγές κυλινδρικού ρουλεμάν Έκδοση Οριζόντια μορφή κατασκευής, με συμπλέκτη μετάδοσης κίνησης Οριζόντια μορφή κατασκευής για αυξημένες εγκάρσιες δυνάμεις, π.χ. κατά τη χρήση ιμάντα μετάδοσης κίνησης Κάθετη μορφή κατασκευής, ύψος άξονα 315, με συμπλέκτη μετάδοσης κίνησης Κάθετη μορφή κατασκευής, ύψος άξονα Κυλινδρικό ρουλεμάν Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Πλευρά DE: Επίπεδο κυλινδρικό ρουλεμάν κύλισης ως ελεύθερο ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Πλευρά DE: Συνδυασμός κωνικού ρουλεμάν / αυλακωτού ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης 30 Οδηγίες λειτουργίας 02/2019

31 Περιγραφή Στην στάνταρ έκδοση το μηχάνημα δεν ενδείκνυται για χρήση με ιμάντα μετάδοσης κίνησης. Μπορεί ως συνέπεια να προκληθούν ζημιές στο μηχάνημα. Αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) Τα κυλινδρικά ρουλεμάν παρέχονται προαιρετικά με αυτόματη διάταξη συμπληρωματικής λίπανσης. Τα κυλινδρικά ρουλεμάν τροφοδοτούνται σταδιακά μέσω της διάταξης συμπληρωματικής λίπανσης με νέο γράσο σε ρυθμιζόμενα χρονικά διαστήματα. Έκδοση κυλινδρικού ρουλεμάν για «Αυξημένο βαθμό προστασίας» (προαιρετικά) Μέσω της τοποθέτησης ενός προθαλάμου γράσου πριν από το παρέμβυσμα ρουλεμάν διασφαλίζεται η αποτελεσματική στεγανοποίηση των παρεμβυσμάτων ρουλεμάν έναντι εισχώρησης σκόνης και νερού. Παρόλο που και στις δύο περιπτώσεις χρησιμοποιείται το ίδιο γράσο για λόγους χρηστικότητας, ανάλογα με τη λειτουργία το γράσο χαρακτηρίζεται ως «λιπαντικό» ή «γράσο στεγανοποίησης». Δομή Το εξωτερικό κάλυμμα ρουλεμάν σχηματίζει σε συνδυασμό με το περίβλημα ρουλεμάν το χώρο συλλογής του χρησιμοποιημένου λιπαντικού και σε συνδυασμό με τον στεγανοποιητικό λαβύρινθο (προαιρετικά) τον προθάλαμο γράσου για το γράσο στεγανοποίησης. Στο εξωτερικό κάλυμμα ρουλεμάν βρίσκεται, επίσης, ο γρασαδόρος με το κανάλι γράσου για την έγχυση του γράσου στεγανοποίησης. Ο προθάλαμος γράσου απομονώνεται από το χώρο συλλογής λιπαντικού μέσω ενός δακτυλίου V ή ενός συνδυασμού δακτυλίου V-τσιμούχας, ώστε το γράσο στεγανοποίησης που διοχετεύεται στον προθάλαμο να μην εισχωρεί στο χώρο συλλογής. Το γράσο στεγανοποίησης του προθαλάμου γράσου εξέρχεται αργά από το λαβύρινθο κατά τη διάρκεια της λειτουργίας, μονώνει το λαβύρινθο και απομακρύνει τυχόν σκόνη που εισχώρησε και επικάθισε στην εξωτερική περιοχή. Κιβώτιο ακροδεκτών Ανάλογα με την έκδοση του μηχανήματος, διατίθενται τα ακόλουθα κιβώτια ακροδεκτών για τη σύνδεση καλωδίων: Κιβώτιο ακροδεκτών Παρατήρηση Χρήση GT640 1XB1621 Μόνο για μηχανήματα δικτύου 1XB XB1631 Δεν ενδείκνυται για εκδόσεις με προστασία από έκρηξη 1XB7730 Δεν ενδείκνυται για εκδόσεις με προστασία από έκρηξη IEC 1XB7731 Δεν ενδείκνυται για εκδόσεις με προστασία από έκρηξη IEC 1XB XB7740 Δεν ενδείκνυται για εκδόσεις με προστασία από έκρηξη IEC 1XB7750 Ανάλογα με το κιβώτιο ακροδεκτών και την έκδοση, το κιβώτιο ακροδεκτών μπορεί να περιστραφεί κατά ±90 προς την κατεύθυνση σύνδεσης. Η μετακίνηση στην άλλη πλευρά του Οδηγίες λειτουργίας 02/

32 Περιγραφή κινητήρα επιτρέπεται μόνο με την υποστήριξη του Κέντρου Σέρβις. Αν αργότερα θελήσετε να τοποθετήσετε κάποιο άλλο κιβώτιο ακροδεκτών, επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 177). Βλέπε επίσης Περιστροφή του κιβωτίου ακροδεκτών (Σελίδα 78) Κιβώτιο ακροδεκτών (Σελίδα 74) Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο D81.8 στο κεφάλαιο 2. Πρόσθετες διατάξεις Ανάλογα με την παραγγελία, μπορούν να ενσωματωθούν ή να προσαρτηθούν διάφορες πρόσθετες διατάξεις, όπως π.χ. αισθητήρες θερμοκρασίας για παρακολούθηση των εδράνων ή για παρακολούθηση της περιέλιξης. Ανεξάρτητη θέρμανση (προαιρετικά) Το μηχάνημα διαθέτει ανεξάρτητη θέρμανση. Τα στοιχεία σύνδεσης θα τα βρείτε σε μια πρόσθετη πινακίδα πάνω στο μηχάνημα. 32 Οδηγίες λειτουργίας 02/2019

33 Προετοιμασία χρήσης 4 Ο καλός προγραμματισμός και η προετοιμασία χρήσης του μηχανήματος αποτελούν σημαντικές προϋποθέσεις για μια απλή και σωστή εγκατάσταση, την ασφαλή λειτουργία και την προσβασιμότητα του μηχανήματος για συντήρηση και επισκευή. Στο κεφάλαιο αυτό θα μάθετε τι πρέπει να προσέχετε κατά το σχεδιασμό της εγκατάστασής σας σε σχέση με το μηχάνημα και τι προετοιμασίες πρέπει να κάνετε πριν την παράδοση του μηχανήματος. 4.1 Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Από το μηχάνημα απορρέουν λοιποί κίνδυνοι. Αυτοί περιγράφονται στο κεφάλαιο «Υποδείξεις ασφαλείας» (Σελίδα 15) ή στις αντίστοιχες θεματικές ενότητες. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας κατάλληλα μέτρα ασφαλείας, όπως καλύμματα, περιφράξεις, σημάνσεις κ.λπ. 4.2 Τήρηση του τρόπου λειτουργίας Τηρείτε τον τρόπο λειτουργίας του μηχανήματος. Αποφύγετε μέσω κατάλληλου χειρισμού τις υπερβολικές στροφές και συνεπώς τις βλάβες στο μηχάνημα. 4.3 Εξασφάλιση ψύξης Βεβαιωθείτε ότι το μηχάνημα ή/και το συναρμολογημένο συγκροτήματα πρόσθετων ανεμιστήρων - αν υπάρχει - ψύχεται επαρκώς στον τόπο χρήσης από το ρεύμα αέρα ψύξης: Ο αέρας ψύξης εισέρχεται και εξέρχεται ανεμπόδιστα. Η πλήρης ισχύς παροχής του ανεμιστήρα επιτυγχάνεται μόνο όταν η πτερωτή περιστρέφεται ελεύθερα. Τηρείτε την απαιτούμενη απόσταση σύμφωνα με την εικόνα διαστάσεων. Ο θερμός αέρας εξόδου δεν επιτρέπεται να αναρροφηθεί ξανά. Στην κάθετη μορφή κατασκευής με είσοδο του αέρα από πάνω, τα ανοίγματα εισόδου αέρα πρέπει να προστατεύονται από την είσοδο ξένων σωμάτων και νερού. 4.4 Απαιτήσεις χώρου για τον αερισμό Αφήστε στον τόπο χρήσης του μηχανήματος ελεύθερο χώρο για την είσοδο αέρα (Α). Εξασφαλίστε επαρκή χώρο στον τόπο χρήσης του μηχανήματος, ώστε να επιτρέπεται η Οδηγίες λειτουργίας 02/

34 Προετοιμασία χρήσης 4.5 Θερμική προστασία κινητήρα επιτόπου αφαίρεση και τοποθέτηση του καλύμματος ανεμιστήρα σε περίπτωση ανάγκης. Οι απαιτήσεις χώρου υποδεικνύονται στον παρακάτω πίνακα: Πίνακας 4-1 Απαιτήσεις χώρου για τον αερισμό του μηχανήματος Τύπος 1L..-3A -. 1M..-3A -. 1L..-3B -. 1M..-3B -. 1L..-4A -. 1M..-4A -. 1L..-4B -. 1M..-4B -. Απαιτήσεις χώρου / Ελεύθερος χώρος Α 200 mm 220 mm 260 mm 320 mm 4.5 Θερμική προστασία κινητήρα Το μηχάνημα είναι εξοπλισμένο με όργανα μέτρησης για την άμεση επιτήρηση της θερμοκρασίας κινητήρα, για την προστασία του μηχανήματος από υπερφόρτιση κατά τη λειτουργία. Προβλέψτε κατάλληλη συνδεσμολογία για την επιτήρηση. 4.6 Θερμική προστασία κινητήρα με θερμίστορ PTC (προαιρετικά) Το μηχάνημα είναι εξοπλισμένο με θερμίστορ PTC για την άμεση επιτήρηση της θερμοκρασίας κινητήρα, για την προστασία του μηχανήματος από υπερφόρτιση κατά τη λειτουργία. Προβλέψτε κατάλληλη συνδεσμολογία για την επιτήρηση. 34 Οδηγίες λειτουργίας 02/2019

35 Προετοιμασία χρήσης 4.7 Κύκλωμα ασφαλείας για αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) 4.7 Κύκλωμα ασφαλείας για αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) Η συμπληρωματική λίπανση επιτρέπεται μόνο για τους περιστρεφόμενους άξονες. Για το λόγο αυτόν πρέπει να τοποθετείται στα μηχανήματα με αυτόματη διάταξη συμπληρωματικής λίπανσης κύκλωμα ασφαλείας, το οποίο θα αποτρέπει τη λειτουργία της διάταξης συμπληρωματικής λίπανσης όταν το μηχάνημα βρίσκεται σε κατάσταση αδράνειας. 4.8 Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Χρησιμοποιήστε ένα κύκλωμα ασφαλείας, το οποίο κατά την ενεργοποίηση του μηχανήματος θα απενεργοποιεί την ανεξάρτητη θέρμανση. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Βλέπε επίσης Υποδείξεις ασφαλείας για τη λειτουργία (Σελίδα 115) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης αμέσως μετά την απενεργοποίηση του μηχανήματος, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Ακολουθήστε για αυτό τα στοιχεία στην πινακίδα της ανεξάρτητης θέρμανσης. 4.9 Κατασκευαστικός τύπος IM B5 με πόδι στήριξης Στον κατασκευαστικό τύπο IM B5, στηρίξτε επιπλέον το μηχάνημα στην πλευρά NDE με ένα πόδι στήριξης. Το πόδι στήριξης δεν περιλαμβάνεται στο παραδοτέο υλικό. Προβλέψτε ένα πόδι στήριξης επαρκών διαστάσεων με αντίστοιχη σταθερότητα. Το πόδι στήριξης πρέπει να είναι ικανό να σηκώσει το συνολικό βάρος του μηχανήματος. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Για τα στοιχεία της γεωμετρίας ανατρέξτε στο σχέδιο διαστάσεων. Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. Οδηγίες λειτουργίας 02/

36 Προετοιμασία χρήσης 4.10 Εκπομπές θορύβου ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εξαιτίας απουσίας στηρίγματος στην πλευρά NDE Αν το μηχάνημα δεν στηρίζεται στην πλευρά NDE, η φλάντζα δεν μπορεί να σηκώσει το βάρος του μηχανήματος. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Επιλέξτε ένα πόδι στήριξης επαρκών διαστάσεων Εκπομπές θορύβου Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Διασφαλίστε ότι κατά τη λειτουργία του μηχανήματος να βρίσκονται άτομα στην περιοχή αυξημένης εκπομπής θορύβου. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν τον θόρυβο. Ο θόρυβος μπορεί να μειωθεί με τα παρακάτω μέτρα. Καλύμματα Ηχομονώσεις Μέτρα προστασίας της ακοής Οριακές τιμές στροφών Πολύ υψηλοί αριθμοί στροφών μπορούν να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποτρέψτε μέσω του συστήματος ελέγχου τη λειτουργία πάνω από τον επιτρεπόμενο αριθμό στροφών. Λάβετε υπόψη τα στοιχεία στροφών στην πινακίδα ισχύος. 36 Οδηγίες λειτουργίας 02/2019

37 Προετοιμασία χρήσης 4.12 Διατήρηση σχέσης αριθμού στροφών-ροπής στρέψης 4.12 Διατήρηση σχέσης αριθμού στροφών-ροπής στρέψης Κίνδυνος έκρηξης σε περίπτωση υπέρβασης της χαρακτηριστικής καμπύλης αριθμού στροφών-ροπής Όταν η ροπή επιβάρυνσης υπερβαίνει τη χαρακτηριστική καμπύλη αριθμού στροφών-ροπής, μπορεί να γίνει υπέρβαση της κατηγορίας θερμοκρασίας. Ενδέχεται να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Δεν επιτρέπεται υπέρβαση των τιμών, οι οποίες καθορίζονται από τη χαρακτηριστική καμπύλη αριθμού στροφών-ροπής. Τηρείτε τα στοιχεία στην πρόσθετη πινακίδα του κινητήρα Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Αν δεν αναφέρεται κάτι άλλο στην πινακίδα ονομαστικών χαρακτηριστικών, τότε η επιτρεπόμενη διακύμανση τάσης/συχνότητας αντιστοιχεί στην περιοχή B στο IEC / EN Οι επιτρεπόμενες αποκλίνουσες διακυμάνσεις αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών. Λειτουργήστε το μηχάνημα στη συνεχή λειτουργία στην περιοχή A. Δεν συνιστάται η λειτουργία για παρατεταμένο χρονικό διάστημα στην περιοχή B: Τυχόν υπέρβαση των επιτρεπόμενων ανοχών τάσης και συχνότητας μπορεί να οδηγήσει σε ανεπίτρεπτα υψηλή θέρμανσης της περιέλιξης. Μακροπρόθεσμα μπορεί να προκληθούν ζημιές στην περιέλιξη. Περιορίστε τέτοιες εξαιρέσεις όσον αφορά τις τιμές που προκύπτουν, καθώς και τη διάρκεια και συχνότητα της εμφάνισής τους. Αν είναι δυνατόν, λάβετε διορθωτικά μέτρα εντός ενός εύλογου χρονικού διαστήματος, όπως π.χ. μείωση της ισχύος. Με τον τρόπο αυτόν μπορεί να αποφευχθεί μια μείωση της διάρκειας ζωής του μηχανήματος εξαιτίας θερμικής γήρανσης Συγχρονισμός φάσεων κατά την αλλαγή δικτύου Σε περίπτωση επιλογής δικτύου τροφοδοσίας με διαφορετική σχέση φάσης μπορεί να προκληθούν ζημιές στο μηχάνημα. Οι φάσεις πρέπει να είναι συγχρονισμένες κατά την αλλαγή. Χρησιμοποιείτε κατάλληλα μέσα συγχρονισμού φάσεων. Οδηγίες λειτουργίας 02/

38 Προετοιμασία χρήσης 4.15 Ιδιοσυχνότητες συστήματος 4.15 Ιδιοσυχνότητες συστήματος Το σετ μηχανήματος μπορεί να υποστεί βλάβες εξαιτίας πολύ υψηλών ταλαντώσεων και συντονισμών του συστήματος. Το σύστημα βάσης και σετ μηχανήματος πρέπει να έχει σχεδιαστεί και διαμορφωθεί έτσι ώστε να μην μπορούν να δημιουργηθούν συντονισμοί συστήματος, κατά τους οποίους γίνεται υπέρβαση των επιτρεπόμενων τιμών ταλάντωσης. Δεν επιτρέπεται η υπέρβαση των τιμών κραδασμών κατά ISO Επιβαρύνσεις στρέψης του ελικοφόρου άξονα Σε περίπτωση βλάβης στην ηλεκτρική σύνδεση κατά τη διάρκεια της λειτουργίας μπορεί να προκύψουν πολύ υψηλές ροπές διακένου αέρα, οι οποίες μπορούν να οδηγήσουν σε πρόσθετες μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα. Υπόδειξη Η ευθύνη για ολόκληρο τον ελικοφόρο άξονα βαρύνει τον σχεδιαστή της εγκατάστασης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επιβαρύνσεις στρέψης του ελικοφόρου άξονα Σε περίπτωση εσφαλμένου σχεδιασμού μπορούν οι μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά το σχεδιασμό της εγκατάστασης λάβετε υπόψη τα στοιχεία σχεδιασμού. Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο D81.8 στο κεφάλαιο Μεταφορά Υποδείξεις ασφαλείας για τη μεταφορά Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. 38 Οδηγίες λειτουργίας 02/2019

39 Προετοιμασία χρήσης 4.17 Μεταφορά Τις απαραίτητες πληροφορίες για τη σωστή φορτοεκφόρτωση, ανύψωση και μεταφορά του μηχανήματος, όπως βάρος, κέντρο βάρους και σημεία πρόσδεσης, θα τις βρείτε εδώ: Σχέδιο διαστάσεων μηχανήματος και σχετικές επεξηγήσεις Δεδομένα μεταφοράς Πινακίδα ονομαστικών χαρακτηριστικών και πινακίδα ανύψωσης, αν υπάρχει Λίστα εξαρτημάτων αποστολής Συσκευασία Κίνδυνος από μη ενδεδειγμένη ανύψωση και μεταφορά Ανατροπή ή πτώση μεταφερόμενων υλικών μπορεί να οδηγήσει σε θάνατο, σε σοβαρούς τραυματισμούς ή σε σημαντικές υλικές ζημιές. Λαμβάνετε υπόψη τις παρακάτω υποδείξεις ασφαλείας: Εκτελείτε όλες τις εργασίες με επιμέλεια και προσοχή. Ακολουθείτε τυχόν οδηγίες στα έγγραφα αποστολής. Σε όλες τις εργασίες μεταφοράς καθώς και κατά την αποθήκευση, τηρείτε τις σημειώσεις χειρισμού κατά ISO 780 που βρίσκονται στη συσκευασία. Χρησιμοποιείτε μόνο σωστών διαστάσεων εξαρτήματα ανύψωσης, μέσα μεταφοράς και μεταφορικά οχήματα. Κίνδυνος από μη ενδεδειγμένη φορτοεκφόρτωση και ανύψωση Βεβαιωθείτε ότι υπάρχει διαθέσιμος κατάλληλος εξοπλισμός ανύψωσης. Δέστε το υλικό μεταφοράς μόνο στα κατάλληλα στοιχεία πρόσδεσης ή/και τα επισημασμένα σημεία. Τα σημεία πρόσδεσης δεν προβλέπονται για πρόσθετα φορτία. Χρησιμοποιείτε συρματόσχοινα ή εκτεινόμενες διατάξεις. Αν δεν δηλώνεται τίποτα διαφορετικό στα δεδομένα μεταφοράς, μεταφέρετε το μηχάνημα στη θέση της μορφής κατασκευής του. Κίνδυνος λόγω ελαττωματικών σημείων πρόσδεσης Ελέγξτε τα σημεία πρόσδεσης στο μηχάνημα, π.χ. κρίκους ανύψωσης, βιδωτούς δακτυλίου ή δακτυλίους ανάρτησης, για πιθανές βλάβες. Αντικαταστήστε τα σημεία πρόσδεσης, αν έχουν φθαρεί. Διασφαλίστε πριν τη χρήση ότι τα σημεία πρόσδεσης έχουν στερεωθεί σωστά. Οδηγίες λειτουργίας 02/

40 Προετοιμασία χρήσης 4.17 Μεταφορά Ζημιές στα ρουλεμάν από κραδασμούς Ανάλογα με την έκδοση, το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα. Αν δεν χρησιμοποιείται η διάταξη συγκράτησης ρότορα, οι κραδασμοί κατά τη μεταφορά ή κατά την αποθήκευση μπορεί να προκαλέσουν ζημιές στα ρουλεμάν. Μεταφέρετε πάντα το μηχάνημα με συναρμολογημένη διάταξη συγκράτησης ρότορα. Η διάταξη συγκράτησης ρότορα πρέπει να αφαιρείται αργότερα π.χ. πριν από την τοποθέτηση του στοιχείου κίνησης ή την τοποθέτηση στην εγκατάσταση. Αν έχουν συναρμολογηθεί προσαρτώμενα εξαρτήματα από τον πελάτη, π.χ. συμπλέκτης ή τροχαλία ιμάντα, μπορεί να προκληθούν ζημιές στα ρουλεμάν κατά τη μεταφορά. Σε αυτήν την περίπτωση πρέπει να παρέχεται διάταξη συγκράτησης ρότορα από τον πελάτη. Προστατεύστε το μηχάνημα από έντονους ακτινικούς κραδασμούς κατά την αποθήκευση, επειδή αυτοί οι κραδασμοί δεν μπορούν να απορροφηθούν πλήρως από τη διάταξη συγκράτησης ρότορα. Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο σε κάθετη θέση. Κατά τη μεταφορά σε οριζόντια θέση, στερεώστε το ρότορα πριν από την οριζοντίωση του μηχανήματος. Τα κάθετα μηχανήματα μπορούν να παραδοθούν από το εργοστάσιο σε οριζόντια θέση. Κίνδυνος πτώσης του μηχανήματος Τα σημεία πρόσδεσης του μηχανήματος προορίζονται για το βάρος του μηχανήματος. Σε περίπτωση ανύψωσης και μεταφοράς του συγκροτήματος από ένα μεμονωμένο μηχάνημα μπορεί τα σημεία πρόσδεσης να σπάσουν. Υπάρχει κίνδυνος πτώσης του μηχανήματος ή του συγκροτήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανυψώνετε τα συγκροτήματα με ανάρτηση των μεμονωμένων μηχανημάτων. Για τη μεταφορά συγκροτημάτων χρησιμοποιείτε μόνο τις προβλεπόμενες διατάξεις, π.χ. τα ανοίγματα ή τους δακτυλίους ανάρτησης των μεταλλικών βάσεων στήριξης. Κατά τη διαδικασία αυτή, λάβετε υπόψη σας την ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Κίνδυνος από θραύση των σημείων πρόσδεσης Σε χαμηλές θερμοκρασίες μπορεί το υλικό των σημείων πρόσδεσης να γίνει εύθρυπτο. Κατά την ανύψωση και μεταφορά μπορεί να προκληθεί φθορά στα σημεία πρόσδεσης και να πέσει το μηχάνημα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ανυψώνετε το μηχάνημα από τα σημεία πρόσδεσης μόνο σε θερμοκρασίες άνω των -20 C. Προθερμάνετε κατάλληλα τα σημεία πρόσδεσης. 40 Οδηγίες λειτουργίας 02/2019

41 Προετοιμασία χρήσης 4.17 Μεταφορά Έλεγχος παραδοτέου υλικού Το παραδοτέο υλικό είναι ξεχωριστό για κάθε παραγγελία. Μετά την παραλαβή της παραγγελίας ελέγξτε αμέσως αν το παραδοτέο υλικό συμφωνεί με τα συνοδευτικά έγγραφα του προϊόντος. Η Siemens δεν αναλαμβάνει ευθύνη για μεταγενέστερες αξιώσεις λόγω ελλείψεων. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών ζημιών από τη μεταφορά προς το μεταφορέα. Υποβάλλετε άμεσα παράπονο για ορατές ελλείψεις ή για ελλιπή παράδοση στον αρμόδιο συνεργάτη. Οι οδηγίες λειτουργίας αποτελούν αναπόσπαστο τμήμα του παραδοτέου υλικού, φυλάξτε τις ώστε να είναι προσβάσιμες Ασφάλιση ρότορα Ανάλογα με την έκδοση, το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα. Αυτή προστατεύει τα έδρανα από ζημιές λόγω των κραδασμών κατά τη μεταφορά ή την αποθήκευση. ΕΙΔΟΠΟΙΗΣΗ Κραδασμοί κατά τη μεταφορά Αν δεν χρησιμοποιείται η διάταξη συγκράτησης ρότορα, οι κραδασμοί κατά τη μεταφορά μπορεί να προκαλέσουν ζημιές στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αν το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα, μεταφέρετε πάντα το μηχάνημα με την παρεχόμενη διάταξη συγκράτησης ρότορα. Κατά τη διάρκεια της μεταφοράς η διάταξη συγκράτησης ρότορα πρέπει να είναι τοποθετημένη. Η διάταξη συγκράτησης ρότορα πρέπει να αφαιρείται μόνο πριν από την τοποθέτηση του στοιχείου κίνησης. Στα μηχανήματα με κάθετη μορφή κατασκευής: Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο σε κάθετη θέση. Κατά τη μεταφορά σε οριζόντια θέση, στερεώστε το ρότορα πριν από την οριζοντίωση του μηχανήματος. Τα κάθετα μηχανήματα μπορούν να παραδοθούν από το εργοστάσιο σε οριζόντια θέση. Οδηγίες λειτουργίας 02/

42 Προετοιμασία χρήσης 4.17 Μεταφορά Εναλλακτική ασφάλιση του ρότορα Σε περίπτωση μεταφοράς του μηχανήματος μετά την τοποθέτηση του στοιχείου κίνησης, στερεώστε το ρότορα αξονικά με άλλα κατάλληλα μέσα. 1 Υποδοχή 2 Βίδα άξονα και ροδέλα Εικόνα 4-1 Αξονική σταθεροποίηση του ρότορα Σπείρωμα στο άκρο άξονα M20 M24 M30 Ροπή σύσφιξης 80 Nm 150 Nm 230 Nm Ροπές σύσφιξης για άλλους τύπους ασφάλισης ρότορα Το σπείρωμα στο άκρο του άξονα είναι ένα σημείο αναφοράς για τη μάζα του ρότορα. Από αυτό προκύπτει η αναγκαία δύναμη προέντασης για την αξονική σταθεροποίηση του ρότορα. Σπείρωμα στο άκρο άξονα M20 M24 M30 Δύναμη προέντασης 20 kn 30 kn 40 kn Αξονική δύναμη προέντασης για άλλους τύπους ασφάλισης ρότορα Υπόδειξη Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς. 42 Οδηγίες λειτουργίας 02/2019

43 Προετοιμασία χρήσης 4.18 Αποθήκευση Ανύψωση και μεταφορά του μηχανήματος Αν στον παραδοτέο εξοπλισμό περιλαμβάνεται φλάντζα προσαρμογέα ή πλάκες προσαρμογέα, ανυψώστε και μεταφέρετε αυτά τα εξαρτήματα ξεχωριστά. Τα ανυψωτικά μέσα του κινητήρα δεν έχουν σχεδιαστεί για την ανύψωση του κινητήρα με συναρμολογημένες φλάντζες προσαρμογέα ή πλάκες προσαρμογέα. Κατά την ανύψωση, ευθυγραμμίστε το μηχάνημα σύμφωνα με τα στοιχεία της πινακίδας ανύψωσης ή της ενότητας «Τεχνικά χαρακτηριστικά»: Τηρείτε την υποδεικνυόμενη γωνία έκτασης. Κατά την ανύψωση, μην υπερβαίνετε τις μέγιστες τιμές επιτάχυνσης και ταχύτητας που αναγράφονται στην πινακίδα ανύψωσης. Ανυψώστε το μηχάνημα ομαλά. Επιτάχυνση a 0,4 g 4 m/s 2 Ταχύτητα v 20 m/min Κατά την ανύψωση, χρησιμοποιείτε μόνο τα σημεία πρόσδεσης στο περίβλημα στάτορα ή στο προστατευτικό κάλυμμα. Υπόδειξη Τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. ΚΙΝΔΥΝΟΣ Παραμονή κάτω από αιωρούμενα φορτία Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή Αποθήκευση Αποθήκευση μηχανήματος Αν δεν σκοπεύετε να τοποθετήσετε και να χρησιμοποιήσετε το μηχάνημα μετά την παράδοση, αποθηκεύστε το κατάλληλα. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω αδρανοποίησης και ακατάλληλης αποθήκευσης Αν το μηχάνημα δεν αποθηκευτεί σωστά, υπάρχει κίνδυνος πρόκλησης βλαβών λόγω αδρανοποίησης. Η συνέπεια ενδέχεται να είναι αυλακώσεις και διάβρωση. Τηρείτε τις οδηγίες αποθήκευσης. Οδηγίες λειτουργίας 02/

44 Προετοιμασία χρήσης 4.18 Αποθήκευση Προϋποθέσεις και προετοιμασία Αποθηκεύετε τα προϊόντα στη συσκευασία τους μόνο εφόσον η συσκευασία δεν έχει υποστεί φθορά. Αφαιρέστε τα προϊόντα από τις συσκευασίες που έχουν υποστεί φθορά. Αποθηκεύστε τα σωστά, ανάλογα με τον τύπο τους. Επισκευάστε τις ζημιές στη συσκευασία πριν από την αποθήκευση, εφόσον αυτό είναι απαραίτητο για την ορθή αποθήκευση. Γενικές απαιτήσεις αποθήκευσης Αποθηκεύστε κατά το δυνατόν το μηχάνημα σε αποθήκη. Ο χώρος αποθήκευσης πρέπει να ικανοποιεί γενικά τις ακόλουθες συνθήκες: Επιλέξτε έναν οριζόντιο, ασφαλή από πλημμύρες, απαλλαγμένο από δονήσεις (v eff 0,2 mm/s) και στεγνό χώρο αποθήκευσης επαρκών διαστάσεων. Ο χώρος αποθήκευσης πρέπει να αερίζεται και να προστατεύεται από σκόνη και παγετό. Διασφαλίστε την προστασία από ακραίες καιρικές συνθήκες. Διασφαλίστε σταθερές συνθήκες θερμοκρασίας από 10 C έως 50 C ή από 50 F έως 120 F. Σε περίπτωση που υπάρχει κίνδυνος απόψυξης, η θερμοκρασία χώρου πρέπει να είναι κατά περ. 10 K μεγαλύτερη από την εξωτερική θερμοκρασία. Η θερμοκρασία δεν πρέπει να πέφτει κάτω από τους 20 C. Η σχετική υγρασία αέρα πρέπει να είναι χαμηλότερη από 60%. Το δάπεδο του χώρου αποθήκευσης πρέπει να έχει επαρκή φέρουσα ικανότητα. Δεν πρέπει να υπερβαίνεται το μέγιστο επιτρεπόμενο φορτίο οροφής ή/και ραφιού αποθήκευσης. Ο αέρας περιβάλλοντος δεν πρέπει να περιέχει διαβρωτικά αέρια. Προστατεύστε το μηχάνημα από προσκρούσεις και υγρασία. Για την προστασία από υγρασία δαπέδου και νερό, τοποθετήστε τα μηχανήματα, τις συσκευές και τα κιβώτια πάνω σε παλέτες, ράβδους ή βάσεις. Διασφαλίστε ότι η κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος δεν παρεμποδίζεται. Τοποθετήστε ξύλινους αποστάτες μεταξύ των καλυμμάτων και του μηχανήματος. Μην αφήνετε καλύμματα ή μουσαμάδες στο δάπεδο γύρω από το μηχάνημα. Αποθήκευση σε εξωτερικό χώρο Κατά την αποθήκευση σε εξωτερικό χώρο πρέπει ο χώρος αποθήκευσης πρέπει να ικανοποιεί επιπλέον τις ακόλουθες συνθήκες: Το δάπεδο πρέπει να έχει επαρκή φέρουσα ικανότητα. Αποφύγετε τυχόν βύθιση του μηχανήματος στη γη. Τα καλύμματα ή οι μουσαμάδες για την προστασία από τις καιρικές συνθήκες δεν πρέπει να εφάπτονται στις επιφάνειες του αποθηκευμένου είδους. Διαφορετικά παρεμποδίζεται η κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος. 44 Οδηγίες λειτουργίας 02/2019

45 Προετοιμασία χρήσης 4.18 Αποθήκευση Προστασία από υγρασία Αν δεν διατίθεται στεγνός χώρος αποθήκευσης, προστατεύστε το μηχάνημα από υγρασία ως εξής: Καλύψτε το μηχάνημα με υλικό απορρόφησης υγρασίας. Καλύψτε το μηχάνημα με μεμβράνη: Τοποθετήστε ένα υγρόμετρο στο εσωτερικό της μεμβράνης. Τοποθετήστε ξηραντικές ουσίες στη μεμβράνη. Συσκευάστε αεροστεγώς το μηχάνημα. Ελέγχετε τακτικά το μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Ακατάλληλη αποθήκευση ή μεταφορά Σε περίπτωση ακατάλληλης αποθήκευσης ή μεταφοράς ενδέχεται να προκύψουν ζημιές στα ρουλεμάν. Ασφαλίστε το ρότορα στα μηχανήματα με διάταξη συγκράτησης ρότορα σύμφωνα με τις υποδείξεις μεταφοράς (Σελίδα 41). Προστατεύστε το μηχάνημα από έντονους ακτινικούς κραδασμούς κατά την αποθήκευση, επειδή αυτοί οι κραδασμοί δεν μπορούν να απορροφηθούν πλήρως από τη διάταξη συγκράτησης ρότορα. Αν έχουν συναρμολογηθεί προσαρτώμενα εξαρτήματα από τον πελάτη, π.χ. συμπλέκτης ή τροχαλία ιμάντα, μπορεί να προκληθούν ζημιές στα ρουλεμάν κατά τη μεταφορά. Σε αυτήν την περίπτωση πρέπει να παρέχεται διάταξη συγκράτησης ρότορα από τον πελάτη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης σε περίπτωση ελαττωματικών μονωτικών υλικών Σε περίπτωση αποθήκευσης του μηχανήματος εκτός των καθορισμένων ορίων θερμοκρασίας, μπορεί τα μονωτικά υλικά να υποστούν φθορά και η λειτουργία τους να μην είναι εγγυημένη. Ως εκ τούτου μπορεί να δημιουργηθούν εκρήξιμες ατμόσφαιρες μέσα στο μηχάνημα και να προκύψει ανάφλεξη κατά την έναρξη λειτουργίας. Ενδέχεται να σημειωθεί έκρηξη. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Τα χρησιμοποιούμενα υλικά είναι ιδανικά για την καθορισμένη περιοχή θερμοκρασιών. Μην αποθηκεύετε το μηχάνημα εκτός των καθορισμένων ορίων θερμοκρασίας. Τα καθορισμένα όρια θερμοκρασίας θα τα βρείτε στην πινακίδα ονομαστικών στοιχείων. Οδηγίες λειτουργίας 02/

46 Προετοιμασία χρήσης 4.18 Αποθήκευση Αποθήκευση για μεγάλο χρονικό διάστημα Σε περίπτωση αποθήκευσης του μηχανήματος για χρονικό διάστημα μεγαλύτερο των έξι μηνών, ελέγχετε την κατάσταση του μηχανήματος ανά έξι μήνες. Αποθηκεύστε το μηχάνημα σύμφωνα με τις οδηγίες του κεφαλαίου «Αποθήκευση (Σελίδα 43)», κατά το δυνατόν συσκευασμένο. Ελέγξτε το μηχάνημα για φθορές. Εκτελέστε τις απαραίτητες εργασίες συντήρησης. Διασφαλίστε κατάλληλες συνθήκες αποθήκευσης, ώστε να αποκλείεται το ενδεχόμενο να σχηματιστεί νερό συμπύκνωσης στο μηχάνημα. Αν το μηχάνημα δεν είναι συσκευασμένο σε μεμβράνη, θερμαίνετε ελαφρώς το μηχάνημα σε σταθερή βάση - π.χ. μέσω ανεξάρτητης θέρμανσης, αν διατίθεται - και διασφαλίστε την κυκλοφορία του αέρα στο χώρο αποθήκευσης. Αποθήκευση για περισσότερο από τρεις μήνες Λιπαίνετε το μηχάνημα μετά από δύο χρόνια αποθήκευσης. 1. Αφαιρέστε το μηχάνημα από τη συσκευασία. 2. Αφαιρέστε τη διάταξη συγκράτησης ρότορα, αν διατίθεται. 3. Κατά την αποθήκευση για χρονικό διάστημα μεγαλύτερο των δύο ετών, εφαρμόστε διπλή ποσότητα λιπαντικού στον περιστρεφόμενο ρότορα, σύμφωνα με την πινακίδα λίπανσης. Με τον τρόπο αυτόν το γράσο κατανέμεται ομοιόμορφα και ποτίζει όλες τις επιφάνειες. Επίσης, αποτρέπονται οι βλάβες λόγω διάβρωσης. ΕΙΔΟΠΟΙΗΣΗ Βλάβες κυλινδρικών ρουλεμάν Όταν τα κυλινδρικά ρουλεμάν παραμένουν στην ίδια ή σχεδόν την ίδια θέση, μπορεί να προκληθούν βλάβες. Περιστρέφετε το ρότορα χειροκίνητα κατά πέντε περιστροφές ανά τρεις μήνες. Βεβαιωθείτε ότι μετά την περιστροφή του ρότορα το κυλινδρικό ρουλεμάν βρίσκεται σε διαφορετική θέση στάσης. Χρησιμοποιήστε ως αναφορά τη σφήνα, αν διατίθεται. 4. Αντικαταστήστε την προστασία από διάβρωση. 5. Τοποθετήστε ξανά τη διάταξη συγκράτησης ρότορα, αν διατίθεται. 6. Συσκευάστε ξανά το μηχάνημα. 46 Οδηγίες λειτουργίας 02/2019

47 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας Προστασία του μηχανήματος από διάβρωση Όταν το μηχάνημα αποθηκεύεται σε ξηρές συνθήκες, λάβετε τα ακόλουθα μέτρα προστασίας από διάβρωση. Αποθήκευση για έως έξι μήνες: Εφαρμόστε σε όλα τα προσβάσιμα γυμνά εξαρτήματα, π.χ. το ελεύθερο άκρο άξονα, τη φλάντζα και τα πόδια του μηχανήματος, προστατευτικό επίχρισμα. Αποθήκευση για περισσότερο από έξι μήνες: Εφαρμόστε σε όλα τα προσβάσιμα γυμνά εξαρτήματα επίχρισμα προστασίας από διάβρωση μακράς διαρκείας. Ελέγχετε τακτικά το μηχάνημα και ανανεώνετε το επίχρισμα προστασίας από διάβρωση, αν χρειάζεται. Διατηρείτε αρχείο των εργασιών συντήρησης, έτσι ώστε να μπορείτε να επαναφέρετε το μηχάνημα στην αρχική του κατάσταση πριν από μεταγενέστερη θέση σε λειτουργία Λειτουργία στο μετατροπέα συχνότητας Το παρακάτω κεφάλαιο αφορά τα μηχανήματα που παραγγέλλονται για λειτουργία στο μετατροπέα συχνότητας. Υπόδειξη Από τον κωδ. παραγγελίας μπορείτε να διακρίνετε αν το μηχάνημα έχει παραγγελθεί για λειτουργία στο μετατροπέα συχνότητας. Στη θέση 6 του κωδ. παραγγελίας εμφανίζεται ο αριθμός 1, 2, 3 ή Λειτουργία μετατροπέα συχνότητας στα μηχανήματα με προστασία από έκρηξη Η λειτουργία μετατροπέα συχνότητας για τα μηχανήματα με προστασία από έκρηξη επιτρέπεται όταν τηρούνται τα στοιχεία για την περιοχή ρύθμισης αριθμού στροφών και τη χαρακτηριστική ροπής στρέψης, και όταν διασφαλίζεται μια επιτήρηση θερμοκρασίας περιέλιξης μέσω των ενσωματωμένων αισθητήρων θερμοκρασίας σε συνδυασμό με μια συσκευή ενεργοποίησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λειτουργία με μη επιτρεπόμενο μετατροπέα συχνότητας Αν στο πιστοποιητικό ελέγχου, στην πρόσθετη πινακίδα ή στο πιστοποιητικό έχει καθοριστεί ένας τύπος μετατροπέα συχνότητας, τότε η λειτουργία του μηχανήματος επιτρέπεται μόνο με αυτόν το μετατροπέα συχνότητας. Η συνέπεια κατά τη λειτουργία με μη επιτρεπόμενο μετατροπέα συχνότητας ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε τον κινητήρα μόνο με τον καθορισμένο μετατροπέα συχνότητας. Οδηγίες λειτουργίας 02/

48 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας Μορφή δικτύου ΕΙΔΟΠΟΙΗΣΗ Ασύμμετρο φορτίο τάσης κατά τη λειτουργία σε δίκτυο TN με σύνδεση Δ Κατά τη λειτουργία σε δίκτυο TN με σύνδεση Δ και γειωμένο εξωτερικό αγωγό μπορεί να προκύψει ασύμμετρο φορτίο τάσης στην περιέλιξη του μηχανήματος. Κατά συνέπεια μπορεί να προκύψουν βλάβες στην περιέλιξη. Μην λειτουργείτε το μηχάνημα σε δίκτυο TN με γειωμένο εξωτερικό αγωγό. ΕΙΔΟΠΟΙΗΣΗ Διαρροή προς γη κατά τη λειτουργία σε δίκτυο IT Αν κατά τη λειτουργία σε δίκτυο IT προκύψει διαρροή προς γη, μπορεί η μόνωση να έχει επιβαρυνθεί υπερβολικά. Κατά συνέπεια μπορεί να προκύψουν βλάβες στην περιέλιξη. Διακόψτε κατά το δυνατόν τη διαδικασία εντός δύο ωρών. Αποκαταστήστε την αιτία του σφάλματος. Χρησιμοποιήστε επιτήρηση διαρροής προς γη Τάση εισόδου μετατροπέα Το σύστημα μόνωσης των μηχανημάτων SIMOTICS πληροί τις προδιαγραφές της κατηγορίας καταπόνησης C (IVIC C = έντονη). Αν είναι πιθανό να προκύψουν υψηλότερες αιχμές τάσης σε σχέση με τις προδιαγραφές IVIC C, απευθυνθείτε στον συνεργάτη της Siemens: Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) έως 480 V και λειτουργία σε μετατροπέα SINAMICS G/SINAMICS S με μη ελεγχόμενη/ελεγχόμενη τροφοδοσία: Τηρείτε τις οδηγίες σχεδιασμού του κινητήρα και του μετατροπέα. Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) άνω των 480 V, οι κινητήρες που παραγγέλνονται για λειτουργία μετατροπέα είναι εξοπλισμένοι με αντίστοιχο σύστημα μόνωσης. Κατά τη λειτουργία σε μετατροπέα άλλου κατασκευαστή: Τηρείτε τις επιτρεπόμενες αιχμές τάσης κατά IEC ανάλογα με την κατηγορία καταπόνησης C, ανεξάρτητα από την εκάστοτε τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) και του συστήματος μόνωσης κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Υλικές ζημιές λόγω πολύ υψηλής τάσης σύνδεσης Αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή, μπορεί να προκύψουν ζημιές στο σύστημα μόνωσης. Μπορεί να προκύψει έως και ολική καταστροφή του μηχανήματος. Τηρείτε τις απαιτούμενες αιχμές τάσης των ανωτέρω οδηγιών. 48 Οδηγίες λειτουργίας 02/2019

49 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας Μείωση ρευμάτων ρουλεμάν Μπορείτε να μειώσετε τα ρεύματα ρουλεμάν λαμβάνοντας τα παρακάτω μέτρα: Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Τα συμπαγή χάλκινα καλώδια δεν ενδείκνυνται για γείωση υψηλών συχνοτήτων λόγω της ιδιότητας εκτόπισης ρεύματος. Αγωγοί εξίσωσης δυναμικού: Χρησιμοποιείτε αγωγούς εξίσωσης δυναμικού: Μεταξύ του κινητήρα και του μηχανήματος εργασίας Μεταξύ του κινητήρα και του μετατροπέα συχνότητας Μεταξύ του κιβωτίου ακροδεκτών και του σημείου γείωσης υψηλής συχνότητας στο περίβλημα κινητήρα. Επιλογή και σύνδεση του καλωδίου: Χρησιμοποιείτε συμμετρικούς κατά το δυνατόν, θωρακισμένους αγωγούς σύνδεσης. Η πεπλεγμένη θωράκιση που δημιουργείται από τους επιμέρους αγωγούς θα πρέπει να διαθέτει καλή αγωγιμότητα. Ιδιαίτερα ενδείκνυνται η πεπλεγμένη θωράκιση χαλκού ή αλουμινίου. Σύνδεση θωράκισης πραγματοποιείται τόσο στον κινητήρα όσο και στο μετατροπέα συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια για καλή εκτροπή των ρευμάτων υψηλής συχνότητας: Ως επαφή 360 στο μετατροπέα συχνότητας Στον κινητήρα, π.χ. με κοχλιοσύνδεση ΗΜΣ στις εισόδους αγωγών. Όταν η επαφή της θωράκισης καλωδίου πραγματοποιείται σύμφωνα με την περιγραφή, επιτυγχάνεται η εξίσωση δυναμικού μεταξύ του περιβλήματος κινητήρα και του μετατροπέα συχνότητας. Στην περίπτωση αυτή δεν απαιτείται ξεχωριστός αγωγός εξίσωσης δυναμικού υψηλής συχνότητας. Ομόκεντρη θωράκιση χαλκού ή αλουμινίου Χαλύβδινος οπλισμός Όταν δεν επιτυγχάνεται επαρκής ή οποιαδήποτε επαφή της θωράκισης καλωδίου λόγω ιδιαίτερων περιορισμών, δεν διασφαλίζεται η απαιτούμενη εξίσωση δυναμικού. Χρησιμοποιήστε σε αυτήν την περίπτωση ξεχωριστό αγωγό εξίσωσης δυναμικού υψηλής συχνότητας: Μεταξύ του περιβλήματος κινητήρα και της μπάρας γείωσης του μετατροπέα συχνότητας. Μεταξύ του περιβλήματος κινητήρα και του μηχανήματος εργασίας Επιλέξτε αγωγούς εξίσωσης δυναμικού υψηλής συχνότητας σε μορφή χάλκινων, πεπλεγμένων επίπεδων καλωδίων ή/και πλεξούδας καλωδίων υψηλής συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Οδηγίες λειτουργίας 02/

50 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας Δομή του δικτύου Για τη στοχευμένη μείωση ρευμάτων ρουλεμάν λάβετε υπόψη το συνολικό σύστημα κινητήρα, μετατροπέα συχνότητας και μηχανήματος εργασίας. Τα παρακάτω μέτρα συμβάλλουν στη μείωση των ρευμάτων ρουλεμάν και μπορούν να αποτρέψουν ζημιές: Τοποθετήστε στο συνολικό σύστημα ένα κατάλληλα δρομολογημένο σύστημα γείωσης με χαμηλή σύνθετη αντίσταση. Χρησιμοποιήστε φίλτρα κοινού σήματος (πυρήνες μόνωσης) στην έξοδο του μετατροπέα συχνότητας. Για την επιλογή και τη διαστασιολόγηση απευθυνθείτε στο διανομέα της Siemens. Περιορίστε την αύξηση της τάσης μέσω της χρήσης φίλτρων εξόδου. Τα φίλτρα εξόδου αποσβένουν τις αρμονικές στην τάση εξόδου. Υπόδειξη Τεκμηρίωση μετατροπέα συχνότητας Οι οδηγίες λειτουργίας του μετατροπέα συχνότητας δεν αποτελούν συστατικό μέρος αυτή της τεκμηρίωσης. Λάβετε επιπλέον υπόψη τις πληροφορίες σχεδιασμού του μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Αν το μηχάνημα λειτουργεί σε έναν μετατροπέα συχνότητας χαμηλής τάσης, στην πλευρά NDE τοποθετείται ένα μονωμένο ρουλεμάν και ένας αισθητήρας αριθμού στροφών με μονωμένο έδρανο (προαιρετικά). Δώστε προσοχή στις πινακίδες του μηχανήματος σχετικά με τη μόνωση των ρουλεμάν και τις πιθανές παρακάμψεις. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης Εικόνα 4-2 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης 50 Οδηγίες λειτουργίας 02/2019

51 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Η μόνωση ρουλεμάν δεν επιτρέπεται να παρακάμπτεται. Εξαιτίας ροής ρεύματος μπορεί να προκύψουν ζημιές στο ρουλεμάν. Κατά τις μεταγενέστερες εργασίες τοποθέτησης, π.χ. τη συναρμολόγηση ενός αυτόματου συστήματος λίπανσης ή ενός μη μονωμένου αποσβεστήρα ταλαντώσεων, μην παρακάμπτετε τη μόνωση ρουλεμάν. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», δημιουργούν μια μονωμένη σύμπλεξη μεταξύ των κινητήρων. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης 6 Μονωμένος συμπλέκτης Εικόνα 4-3 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Αν μεταξύ των κινητήρων του δίδυμου μηχανισμού κίνησης δεν χρησιμοποιείται μονωμένος συμπλέκτης, μπορεί να προκύψουν ρεύματα ρουλεμάν. Η συνέπεια μπορεί να είναι ζημιές στα ρουλεμάν πλευράς DE και στους δύο κινητήρες. Συνδέστε τους κινητήρες με μονωμένο συμπλέκτη. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», πρέπει να ενσωματώνεται ένας συμπλέκτης μεταξύ των κινητήρων σύμφωνα με την οδηγία 2014/34/ΕΕ ή τους ισχύοντες κανονισμούς της χώρας εγκατάστασης. Οδηγίες λειτουργίας 02/

52 Προετοιμασία χρήσης 4.19 Λειτουργία στο μετατροπέα συχνότητας Λειτουργία μετατροπέα συχνότητας σε γειωμένο δίκτυο ΕΙΔΟΠΟΙΗΣΗ Βλάβες από ρεύματα αγωγού γείωσης Κατά τη λειτουργία του μηχανήματος σε μετατροπέα συχνότητας με περιορισμό ρεύματος χωρίς επιτήρηση διαρροής προς γη μπορεί, σε περίπτωση διαρροής προς γη στην πλευρά εξόδου, να προκύψουν ρεύματα αγωγού γείωσης έως 1,7 φορές μεγαλύτερα σε σχέση με το ρεύμα του εξωτερικού αγωγού. Γι' αυτό και δεν ενδείκνυνται ούτε αγωγοί γείωσης με πολύκλωνους αγωγούς σύνδεσης κανονικών διαστάσεων ούτε θέσεις σύνδεσης αγωγών γείωσης κανονικών κιβωτίων ακροδεκτών. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Τοποθετήστε έναν αγωγό γείωσης επαρκών διαστάσεων. Συνδέστε τον αγωγό γείωσης στον ακροδέκτη γείωσης του περιβλήματος κινητήρα. 52 Οδηγίες λειτουργίας 02/2019

53 Τοποθέτηση Υποδείξεις ασφαλείας για την τοποθέτηση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Κίνδυνος τραυματισμού και υλικών ζημιών λόγω ακατάλληλων υλικών στερέωσης Σε περίπτωση χρήσης βιδών εσφαλμένης κατηγορίας αντοχής ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται οι βίδες να σπάσουν ή να χαλαρώσουν. Αν το μηχάνημα κινείται, μπορεί να προκληθεί ζημιά στα ρουλεμάν. Ο ρότορας μπορεί να χτυπήσει πάνω στο περίβλημα του μηχανήματος και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τις προβλεπόμενες κατηγορίες αντοχής για τις κοχλιωτές συνδέσεις. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. Κίνδυνος τραυματισμού και υλικών ζημιών λόγω εσφαλμένης ευθυγράμμισης του μηχανήματος Αν το μηχάνημα δεν είναι σωστά ευθυγραμμισμένο, μπορεί να δημιουργηθούν τάσεις στα τμήματα στερέωσης. Οι βίδες μπορεί να χαλαρώσουν ή να σπάσουν, το μηχάνημα να αρχίσει να κινείται και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ευθυγραμμίστε προσεκτικά το μηχάνημα με το μηχάνημα εργασίας. Υλικές ζημιές λόγω λανθασμένου χειρισμού Τα προσαρτώμενα εξαρτήματα του μηχανήματος, π.χ. ο αισθητήρας θερμοκρασίας ή ο αισθητήρας αριθμού στροφών, είναι πιθανόν να υποστούν φθορά ή να καταστραφούν σε περίπτωση αντικανονικού χειρισμού. Κατά συνέπεια μπορεί να προκληθεί δυσλειτουργία ή και ολική καταστροφή του μηχανήματος. Χρησιμοποιείτε κατ' ανάγκη κατάλληλα αναβατόρια κατά την εκτέλεση εργασιών τοποθέτησης στο μηχάνημα. Μην πατάτε πάνω στους αγωγούς ή τα προσαρτώμενα εξαρτήματα κατά την τοποθέτηση. Μην χρησιμοποιείτε τα προσαρτώμενα εξαρτήματα ως αναβατόρια. Οδηγίες λειτουργίας 02/

54 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Ζημιές σε πρόσθετα εξαρτήματα εξαιτίας υψηλών θερμοκρασιών Κατά τη διάρκεια της λειτουργίας τα εξαρτήματα του μηχανήματος θερμαίνονται. Τα προσαρτώμενα εξαρτήματα που παρέχονται από τον πελάτη, όπως π.χ. οι αγωγοί από υλικό που δεν είναι ανθεκτικό στη θερμότητα, ενδέχεται να φθαρούν εξαιτίας των υψηλών θερμοκρασιών. Τα μέρη που επηρεάζονται από τη θερμοκρασία δεν πρέπει να ακουμπούν ή να στερεώνονται στα εξαρτήματα του μηχανήματος. Χρησιμοποιείτε μόνο ανθεκτικά στη θερμότητα προσαρτώμενα εξαρτήματα. Οι αγωγοί σύνδεσης και οι είσοδοι καλωδίων και αγωγών πρέπει να ενδείκνυνται για το πεδίο εφαρμογής. Απώλεια συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες Στην κατάσταση παράδοσης το μηχάνημα ανταποκρίνεται στις απαιτήσεις των ευρωπαϊκών κατευθυντήριων οδηγιών. Αυθαίρετες αλλαγές ή μετατροπές στο μηχάνημα οδηγούν σε απώλεια της συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες και απώλεια της εγγύησης. Κίνδυνος έκρηξης από αλλαγές στο μηχάνημα Ουσιώδεις τροποποιήσεις στο μηχάνημα δεν επιτρέπονται ή πρέπει να εκτελούνται μόνο από τον κατασκευαστή. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) 5.2 Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Πριν την έναρξη των εργασιών τοποθέτησης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Το προσωπικό έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας και τοποθέτησης. Το μηχάνημα έχει αφαιρεθεί από τη συσκευασία και βρίσκεται στο χώρο τοποθέτησης. Μετρήστε την αντίσταση μόνωσης της περιέλιξης ακριβώς πριν την έναρξη των εργασιών τοποθέτησης. Αν η αντίσταση μόνωσης είναι χαμηλότερη από την προβλεπόμενη τιμή, λάβετε τα κατάλληλα μέτρα αποκατάστασης. Για τη λήψη μέτρων αποκατάστασης ενδέχεται να απαιτείται αποσυναρμολόγηση και μεταφορά του μηχανήματος. 54 Οδηγίες λειτουργίας 02/2019

55 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Οδηγίες λειτουργίας 02/

56 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βραχυκυκλώστε τα άκρα των καλωδίων των αισθητήρων θερμοκρασίας, πριν εφαρμόσετε τάση ελέγχου. Η εφαρμογή τάσης ελέγχου σε μία μόνο κλέμμα σύνδεσης του αισθητήρα θερμοκρασίας οδηγεί σε βλάβη του αισθητήρα θερμοκρασίας. 3. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 4. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 5. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 5-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N V U Mess V U R C MΩ 1000 U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C 56 Οδηγίες λειτουργίας 02/2019

57 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 177). Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οδηγίες λειτουργίας 02/

58 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V Προετοιμάστε τις επιφάνειες σύνδεσης (μονάδα διεπαφής B3) Βεβαιωθείτε ότι οι επιφάνειες βάσης είναι επίπεδες και καθαρές. Υπόδειξη Ελάσματα ισοπέδωσης Εφόσον η επιφάνεια στήριξης έχει προσδιοριστεί, μπορείτε να παραγγείλετε από το Κέντρο Σέρβις ελάσματα ισοπέδωσης (επιλογή L31). Ελέγξτε τις διαστάσεις των οπών των ποδιών. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Προετοιμασία της επιφάνειας σύνδεσης για στερέωση φλάντζας Καθαρίστε τη φλάντζα πριν την τοποθέτηση και βεβαιωθείτε ότι η επιφάνεια της φλάντζας είναι επίπεδη και καθαρή. Ελέγξτε τη γεωμετρία της φλάντζας Προετοιμασία επιφάνειας σύνδεσης για στερέωση σε τοίχο Βεβαιωθείτε ότι οι επιφάνεια τοίχου είναι επίπεδη και καθαρή. Ελέγξτε τις διαστάσεις των οπών των ποδιών. Υποστυλώστε το μηχάνημα π.χ. με σοβατεπί ή ακινητοποιήστε το με σφήνα. 58 Οδηγίες λειτουργίας 02/2019

59 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Προϋποθέσεις ορθής ευθυγράμμισης και ασφαλούς στερέωσης Για την ορθή ευθυγράμμιση και την ασφαλή στερέωση απαιτείται λεπτομερής και ειδική γνώση των παρακάτω αναγκαίων μέτρων: Προετοιμασία των βάσεων Επιλογή και τοποθέτηση συμπλέκτη Μέτρηση των αποκλίσεων από την ομόκεντρη και αξονική λειτουργία Τοποθέτηση του μηχανήματος Σε περίπτωση που δεν γνωρίζετε τα αναγκαία για το σκοπό αυτόν μέτρα και βήματα εργασίας, μπορείτε να χρησιμοποιήσετε τις υπηρεσίες του αρμόδιου Κέντρου Σέρβις (Σελίδα 177) Έλεγχος ανυψωτικών μέσων Ελέγξτε τα ανυψωτικά μέσα, π.χ. βάσεις φορτίων, δακτύλιοι ανάρτησης ή βιδωτοί δακτύλιοι, και τα εξαρτήματα ανύψωσης, πριν την ανύψωση του μηχανήματος: Ελέγξτε τα τοποθετημένα στο μηχάνημα ανυψωτικά μέσα για πιθανές βλάβες. Αντικαταστήστε τα ανυψωτικά μέσα, αν έχουν φθαρεί. Ελέγξτε πριν τη χρήση αν τα ανυψωτικά μέσα είναι στερεωμένα σωστά. Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα εξαρτήματα ανύψωσης για την ανύψωση του μηχανήματος. Ελέγξτε τα εξαρτήματα ανύψωσης πριν τη χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το μηχάνημα μπορεί να πέσει Αν τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης έχουν φθαρεί ή δεν έχουν στερεωθεί σωστά, το μηχάνημα μπορεί να πέσει κατά την ανύψωση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ελέγξτε τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης πριν τη χρήση Αφαίρεση της διάταξης συγκράτησης ρότορα Αν στο μηχάνημα υπάρχει διάταξη συγκράτησης ρότορα, αφαιρέστε την όσο το δυνατόν πιο αργά, π.χ. ακριβώς πριν την τοποθέτηση του στοιχείου κίνησης. Οδηγίες λειτουργίας 02/

60 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Αφαίρεση της διάταξης συγκράτησης ρότορα στα μηχανήματα με κάθετη μορφή κατασκευής ΕΙΔΟΠΟΙΗΣΗ Αποσυναρμολόγηση της διάταξης συγκράτησης ρότορα σε οριζόντια Θέση Σε περίπτωση αποσυναρμολόγησης της διάταξης συγκράτησης ρότορα με το μηχάνημα σε οριζόντια θέση μπορεί να προκληθεί βλάβη στο ρουλεμάν. Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο με το μηχάνημα σε κάθετη θέση. ΕΙΔΟΠΟΙΗΣΗ Οριζοντίωση χωρίς διάταξη συγκράτησης ρότορα Αν δεν έχει τοποθετηθεί διάταξη συγκράτησης ρότορα, μπορεί να προκληθεί βλάβη στο ρουλεμάν κατά την οριζοντίωση του μηχανήματος. Στερεώστε το ρότορα πριν γυρίσετε το μηχάνημα σε οριζόντια θέση. Υπόδειξη Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς Αφαίρεση της προστασίας από διάβρωση Οι επεξεργασμένες, μεταλλικές γυμνές επιφάνειες του κινητήρα, όπως και το άκρο άξονα, η σφήνα, και οι επιφάνειες ποδιού και σφήνας είναι επικαλυμμένες με υλικό προστασίας από διάβρωση. 1. Αφαιρέστε την αντιδιαβρωτική επίστρωση από τις επιφάνειες προσάρτησης του κινητήρα σκουπίζοντας με ένα απορροφητικό πανί ή χαρτί. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στην επιφάνεια του μηχανήματος Μην χρησιμοποιείτε μεταλλικά αντικείμενα, όπως ξύστρες, σπάτουλες ή λάμες, για την αφαίρεση της αντιδιαβρωτικής προστασίας, επειδή μπορεί να προκληθούν ζημιές στις επιφάνειες των εξαρτημάτων του μηχανήματος. 2. Στη συνέχεια, λιπάνετε και πάλι ελαφρώς τις γυμνές επιφάνειες. 60 Οδηγίες λειτουργίας 02/2019

61 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Τοποθέτηση των στοιχείων κίνησης Τρόπος ζυγοστάθμισης Ο ρότορας είναι δυναμικά ζυγοσταθμισμένος. Σε άκρα αξόνων με σφήνες, ο τρόπος ζυγοστάθμισης εκφράζεται με τον ακόλουθο χαρακτηρισμό, που βρίσκεται μετωπικά στην πλευρά DE του άκρου του άξονα: Η σήμανση «H» σημαίνει ζυγοστάθμιση με μισή σφήνα Η σήμανση «F» σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα Εικόνα 5-1 Τρόπος ζυγοστάθμισης στην πλευρά DE Τοποθέτηση των στοιχείων κίνησης Προϋποθέσεις: Ο συμπλέκτης ή το στοιχείο κίνησης πρέπει να έχει κατάλληλες διαστάσεις για τη λειτουργία. Λαμβάνετε υπόψη τις προδιαγραφές του κατασκευαστή του συμπλέκτη. Δώστε προσοχή στον σωστό τρόπο ζυγοστάθμισης του στοιχείου κίνησης σύμφωνα με τη ζυγοστάθμιση του ρότορα. Χρησιμοποιείτε μόνο διάτρητα και ζυγοσταθμισμένα στοιχεία κίνησης. Ελέγξτε τη διάμετρο των οπών και την κατάσταση ζυγοστάθμισης πριν την τοποθέτηση. Καθαρίστε διεξοδικά το άκρο του άξονα. Τοποθέτηση: Θερμάνετε τα στοιχεία κίνησης πριν την τοποθέτηση προκειμένου να διασταλούν. Επιλέξτε τη διαφορά θερμοκρασίας για θέρμανση ανάλογα με τη διάμετρο συμπλέκτη, την εφαρμογή και το υλικό. Λαμβάνετε υπόψη τα στοιχεία του κατασκευαστή του συμπλέκτη. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Τραβήξτε το στοιχείο κίνησης προς τα πάνω με μια κίνηση είτε μέσω της μετωπικής κοχλιοτομημένης οπής στον άξονα είτε πιέζοντάς το προς τα πάνω με το χέρι. Μην χρησιμοποιείτε σφυρί, επειδή μπορεί να προκληθεί ζημιά στα ρουλεμάν. Οδηγίες λειτουργίας 02/

62 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Άκρα άξονα με σφήνα Για να διατηρήσετε τη ζυγοστάθμιση, διατίθενται οι εξής δυνατότητες: Αν το στοιχείο κίνησης με ζυγοστάθμιση «H» έχει μικρότερο μήκος από τη σφήνα, κόψτε το μέρος της σφήνας που προεξέχει από την περίμετρο του άξονα και το στοιχείο κίνησης ή φροντίστε για την εξασφάλιση ίσων διαστάσεων. Αν το στοιχείο κίνησης τραβηχτεί έως τον ώμο του άξονα, λάβετε υπόψη κατά τη ζυγοστάθμιση του συμπλέκτη το μέρος της εγκοπής του συμπλέκτη στο οποίο δεν υπάρχει σφήνα. Για όλα τα 4πολικά μηχανήματα συχνότητας 60 Hz ισχύουν τα εξής: Η σφήνα πρέπει να αφαιρείται όταν η πλήμνη του συμπλέκτη έχει μικρότερο μήκος από τη σφήνα. Το κέντρο βάρος του μισού συμπλέκτη πρέπει να βρίσκεται εντός του μήκους του άκρου άξονα. Ο χρησιμοποιούμενος συμπλέκτης πρέπει να έχει προετοιμαστεί για τη ζυγοστάθμιση του συστήματος Ο αριθμός πόλων του μηχανήματος αναγράφεται στην πινακίδα ισχύος, στο σημείο 10. Θέση τύπου κινητήρα. Τα 4πολικά μηχανήματα επισημαίνονται στο συγκεκριμένο σημείο με το γράμμα «B». Κίνδυνος από εκτόξευση σφήνας Η σφήνα είναι ασφαλισμένη μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Σε περίπτωση λειτουργίας χωρίς τοποθετημένα στοιχεία κίνησης, όπως συμπλέκτη κ.λπ., η σφήνα μπορεί να εκτοξευτεί. Ως συνέπεια μπορεί να προκύψει σοβαρός τραυματισμός ή υλικές ζημιές. Χρησιμοποιείτε τον κινητήρα μόνο με τοποθετημένο στοιχείο κίνησης. Ασφαλίστε τις σφήνες για τη δοκιμαστική λειτουργία ή τη θέση σε λειτουργία χωρίς στοιχείο κίνησης με ένα κατάλληλο στοιχείο ασφάλισης. Λάβετε υπόψη σας τον τρόπο ζυγοστάθμισης του μηχανήματος Ανύψωση και μεταφορά Για την ανύψωση και μεταφορά του μηχανήματος πρέπει να πληρούνται οι παρακάτω προϋποθέσεις: Το προσωπικό θα πρέπει να διαθέτει τα κατάλληλα προσόντα για την οδήγηση γερανών και περονοφόρων οχημάτων. Αν το μηχάνημα είναι συσκευασμένο, ανυψώνετε τα κιβώτια και τα πλαίσια μεταφοράς, αναλόγως του μεγέθους, του βάρους και των τοπικών συνθηκών, με έναν γερανό με αρτάνες ανύψωσης ή ένα περονοφόρο όχημα. Χρησιμοποιείτε περονοφόρο όχημα ή γερανό που να ενδείκνυται για το φορτίο. 62 Οδηγίες λειτουργίας 02/2019

63 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα συρματόσχοινα ή εκτεινόμενες διατάξεις για την ανύψωση του μηχανήματος. Ελέγξτε τους μηχανισμούς ανύψωσης πριν τη χρήση. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Κατά την ανύψωση, ευθυγραμμίστε το μηχάνημα σύμφωνα με τα στοιχεία της πινακίδας ανύψωσης. Τηρείτε την υποδεικνυόμενη γωνία έκτασης. Κατά την ανύψωση, μην υπερβαίνετε τις μέγιστες τιμές επιτάχυνσης και ταχύτητας που αναγράφονται στην πινακίδα ανύψωσης. Ανυψώστε το μηχάνημα ομαλά. Επιτάχυνση a 0,4 g ( 4 m/s 2 ) Ταχύτητα v 20 m/min ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μεταφορά με άλλον τρόπο Σε περίπτωση μεταφοράς ή ανύψωσης του μηχανήματος σε θέση που δεν αντιστοιχεί στη μορφή κατασκευής του υπάρχει κίνδυνος ανατροπής, ολίσθησης του μηχανήματος στο μηχανισμό ανύψωσης ή πτώσης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά την ανύψωση, χρησιμοποιείτε μόνο τα ανυψωτικά μέσα του περιβλήματος στάτορα. Χρησιμοποιείτε τα ανυψωτικά μέσα ανάλογα με τη θέση του μηχανήματος. Χρησιμοποιείτε μόνο κατάλληλα συρματόσχοινα ή εκτεινόμενες διατάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη κεντραρισμένο κέντρο βάρους Αν το κέντρο βάρους ενός φορτίου δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, μπορεί το μηχάνημα να ανατραπεί ή να γλιστρήσει προς την κατεύθυνση του μηχανισμού ανύψωσης κατά τη διάρκεια της μεταφοράς και της ανύψωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Κατά τη διάρκεια όλων των εργασιών μεταφοράς τηρείτε τις υποδείξεις χειρισμού που θα βρείτε ενδεχομένως επάνω στο μηχάνημα. Προσοχή στο διαφορετικό φορτίο, στα συρματόσχοινα αναστολής ή στις ταινίες ανύψωσης, καθώς και στην ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Μεταφέρετε ή ανυψώστε το μηχάνημα μόνο σύμφωνα με το κέντρο βάρους. Αν το κέντρο βάρους δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, το άγκιστρο ανύψωσης θα πρέπει να τοποθετηθεί πάνω από το κέντρο βάρους για την ανύψωση. Υπόδειξη Τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. Οδηγίες λειτουργίας 02/

64 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης ΚΙΝΔΥΝΟΣ Παραμονή κάτω από αιωρούμενα φορτία Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή Απόθεση του μηχανήματος Προϋποθέσεις Πριν την απόθεση του μηχανήματος στον τόπο χρήσης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Οι επιφάνειες σύνδεσης είναι καθαρές. Έχει αφαιρεθεί η στρώση προστασίας από διάβρωση από τις επιφάνειες σύνδεσης, π.χ. από τα πόδια του μηχανήματος, τη φλάντζα,... Δεν υπάρχουν υδρατμοί στο μηχάνημα. Απόθεση του μηχανήματος Αποθέστε αργά και προσεκτικά το μηχάνημα στον τόπο χρήσης, αποφεύγοντας τις προσκρούσεις. Βλέπε επίσης Εκροή υδρατμών (Σελίδα 64) Εκροή υδρατμών Στις ακόλουθες συνθήκες ενδέχεται να συγκεντρωθούν υδρατμοί στο μηχάνημα: Έντονες διακυμάνσεις στη θερμοκρασία περιβάλλοντος, π.χ. άμεση έκθεση σε ηλιακή ακτινοβολία και υψηλή υγρασία. Θέση εκτός λειτουργίας ή/και διακυμάνσεις φορτίου κατά τη λειτουργία ΕΙΔΟΠΟΙΗΣΗ Βλάβες από υδρατμούς Αν η περιέλιξη στάτορα είναι υγρή, μειώνεται η αντίσταση μόνωσης της περιέλιξης στάτορα. Η συνέπεια είναι υπερτάσεις, οι οποίες μπορούν να καταστρέψουν την περιέλιξη. Εκτός αυτού, λόγω των υδρατμών μπορεί να προκληθεί οξείδωση του μηχανήματος. Διασφαλίστε την εκροή των υδρατμών. 64 Οδηγίες λειτουργίας 02/2019

65 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Οι οπές εκροής νερού βρίσκονται στην κάτω πλευρά, ανάλογα με τη διάταξη: Αφήστε τους υδρατμούς να εκρεύσουν στην κάθετη διάταξη Στο προστατευτικό κάλυμμα της πλευράς DE υπάρχει στην περιοχή των ποδιών ή/και απέναντι από τη διάταξη συμπληρωματικής λίπανσης μια οπή εκροής νερού, η οποία σφραγίζει κατά περίπτωση με βιδωτό πώμα. Εικόνα 5-2 Εκροή υδρατμών στην κάθετη διάταξη Αφήστε τους υδρατμούς να εκρεύσουν στην οριζόντια διάταξη Οι οπές εκροής νερού βρίσκονται στο περίβλημα στάτορα, στην κάτω πλευρά και σφραγίζονται κατά περίπτωση με βιδωτά πώματα. Εικόνα 5-3 Εκροή υδρατμών στην οριζόντια διάταξη Για να αφήσετε τους υδρατμούς να εκρεύσουν, ακολουθήστε τα εξής βήματα: 1. Αφαιρέστε τα βιδωτά πώματα για να εκρεύσουν οι υδρατμοί. 2. Στη συνέχεια τοποθετήστε ξανά τα βιδωτά πώματα. Οδηγίες λειτουργίας 02/

66 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος ΕΙΔΟΠΟΙΗΣΗ Μείωση του βαθμού προστασίας Με την αφαίρεση του βιδωτού πώματος, η κατηγορία προστασίας του μηχανήματος μειώνεται ονομαστικά σε ΙΡ Χονδρική ευθυγράμμιση του μηχανήματος Προϋπόθεση Το στοιχείο κίνηση, π.χ. ο μισός συμπλέκτης, έχει τοποθετηθεί. Χονδρική ευθυγράμμιση του μηχανήματος Για οριζόντια τοποθέτηση, ωθήστε το μηχάνημα πλαγίως στη βάση. Διατηρείτε συγχρόνως την αξονική θέση. 5.4 Τοποθέτηση του μηχανήματος Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς: Σταθερή βάση Ακριβής ευθυγράμμιση του μηχανήματος Σωστή ζυγοστάθμιση των εξαρτημάτων που προσαρτώνται στο άκρο του άξονα Τήρηση των ταχυτήτων ταλάντωσης σύμφωνα με το πρότυπο ISO Οδηγίες λειτουργίας 02/2019

67 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B3 / IM B35) 1. Λάβετε υπόψη τις πιθανές προδιαγραφές ευθυγράμμισης του μηχανήματος εργασίας και του κατασκευαστή του συμπλέκτη. 2. Ευθυγραμμίστε τα μηχανήματα με συμπλέκτη με το μηχάνημα εργασίας κατά τέτοιον τρόπο, ώστε οι κεντρικές γραμμές των αξόνων να κινούνται χωρίς παράλληλη και πλευρική μετατόπιση όταν βρίσκονται σε θερμοκρασία λειτουργίας. Με τον τρόπο αυτόν δεν επενεργούν πρόσθετες δυνάμεις στα ρουλεμάν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση διαφορετικής θερμικής διαστολής του κινητήρα και του κινούμενου μηχανήματος πραγματοποιήστε σύμπλεξη σε ψυχρή κατάσταση με αντίστοιχη μετατόπιση ευθυγράμμισης. Η μετατόπιση ευθυγράμμισης σε ψυχρή κατάσταση πρέπει να ορίζεται και να ρυθμίζεται από τον υπεύθυνο του συστήματος. 3. Για τη ρύθμιση της κάθετης θέσης (x 0), τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια του μηχανήματος σε μεγάλη επιφάνεια. Ο αριθμός των μεταλλικών φύλλων πρέπει να είναι όσο το δυνατόν μικρότερος, δηλαδή θα πρέπει να χρησιμοποιείτε όσο το δυνατόν λιγότερες στοιβαγμένες προσθήκες. Με τον τρόπο αυτόν αποφεύγεται και η εφαρμογή υπερβολικής τάσης στα μηχανήματα. Χρησιμοποιήστε τα παρεχόμενα σπειρώματα κοχλιών ανύψωσης για να ανυψώσετε ελαφρώς το μηχάνημα. Ειδικά κατά τη λειτουργία του κινητήρα με υψηλές στροφές ή τη χρήση σκληρών συμπλεκτών, η κατάσταση ζυγοστάθμισης του άξονα (ζυγοστάθμιση με ολόκληρη ή μισή σφήνα) και τα σφάλματα ευθυγράμμισης επηρεάζουν ιδιαίτερα τη διάρκεια ζωής των ρουλεμάν. Οδηγίες λειτουργίας 02/

68 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος 4. Κατά τη ρύθμιση της θέσης δώστε προσοχή στο περιμετρικά ομοιόμορφο αξονικό διάκενο (y 0) στο συμπλέκτη. 5. Στερεώστε το μηχάνημα στη βάση. Η επιλογή των στοιχείων στερέωσης εξαρτάται από τη βάση και αποτελεί ευθύνη του χειριστή της εγκατάστασης. 1 Τοποθέτηση μεταλλικών φύλλων για ευθυγράμμιση του κινητήρα 2 Ευθυγράμμιση λέιζερ Εικόνα 5-4 Σχηματικό διάγραμμα: Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας Πίνακας 5-2 Επιτρεπόμενες αποκλίσεις κατά την ευθυγράμμιση του μηχανήματος με ελαστικό συμπλέκτη Μέγ. αριθμός στροφών n max Μέγ. παράλληλη μετατόπιση x Μέγ. πλευρική μετατόπιση y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D Υπόδειξη Διαστολή μηχανήματος Κατά την ευθυγράμμιση λάβετε υπόψη τη διαστολή του μηχανήματος λόγω της θέρμανσης. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179) 68 Οδηγίες λειτουργίας 02/2019

69 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B5) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Υπόδειξη Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε οριζόντια θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε τρεις ακέφαλους κοχλίες περιμετρικά, με μεταξύ τους απόσταση 120, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε το μηχάνημα σε αξονική θέση προς το μηχάνημα εργασίας, χωρίς να το ακουμπήσετε πάνω του. Τοποθετήστε αργά το μηχάνημα, διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας και τοποθετήστε τους ακέφαλους κοχλίες τελευταίους. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179) Οδηγίες λειτουργίας 02/

70 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μηχανικές τάσεις Σε περίπτωση επενέργειας πρόσθετων μηχανικών τάσεων στο περίβλημα λόγω ακατάλληλης στερέωσης του ποδιού στήριξης μπορεί να προκληθεί ζημιά στο μηχάνημα. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν κατά τη διάρκεια της λειτουργίας. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM V1, IM V10) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Υπόδειξη Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε κάθετη θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε δύο ακέφαλους κοχλίες αντικριστά, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε αργά το μηχάνημα πάνω το μηχάνημα εργασίας σε θέση κεντραρίσματος, χωρίς να το ακουμπήσετε πάνω του. Αν το αφήσετε πολύ γρήγορα, μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 70 Οδηγίες λειτουργίας 02/2019

71 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της, και αφαιρέστε τους ακέφαλους κοχλίες. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179) Ακρίβεια ευθυγράμμισης Η ομοαξονικότητα των αξόνων του ηλεκτρικού μηχανήματος και του μηχανήματος εργασίας δεν πρέπει να υπερβαίνει τα 0,05 mm στη διάμετρο Αξονικές και ακτινικές δυνάμεις Για τις επιτρεπόμενες τιμές αξονικών και ακτινικών δυνάμεων μπορείτε να απευθυνθείτε στο Κέντρο Σέρβις της Siemens (Σελίδα 177) ή να ανατρέξετε στον κατάλογο του μηχανήματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ζημιές στα ρουλεμάν ή τον άξονα Σε περίπτωση χρήσης στοιχείων κίνησης μεγάλων διαστάσεων με αντίστοιχα κέντρα βάρους εκτός των άκρων του άξονα είναι πιθανόν να προκληθεί συντονισμένη λειτουργία. Η συνέπεια ενδέχεται να είναι ζημιές στα ρουλεμάν και τον άξονα. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τις επιτρεπόμενες τιμές επιβάρυνσης για τις δυνάμεις στο άκρο του άξονα που σύμφωνα με τον κατάλογο ή τα δεδομένα σχεδιασμού. Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο D81.8 στο κεφάλαιο 2. Οδηγίες λειτουργίας 02/

72 Τοποθέτηση 5.4 Τοποθέτηση του μηχανήματος 72 Οδηγίες λειτουργίας 02/2019

73 Ηλεκτρική σύνδεση Υποδείξεις ασφαλείας για την ηλεκτρική σύνδεση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 15). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Κίνδυνος έκρηξης από χαλαρά εξαρτήματα σύνδεσης Σε περίπτωση χρήσης στοιχείων στερέωσης από εσφαλμένο υλικό ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται να παρεμποδιστεί η ροή ή να χαλαρώσουν τα εξαρτήματα σύνδεσης. Τα στοιχεία στερέωσης μπορεί να περιστραφούν, με αποτέλεσμα να μην διατηρείται το ελάχιστο επιτρεπόμενο διάκενο αέρα. Σε αυτήν την περίπτωση ενδέχεται να δημιουργηθούν σπινθήρες και, σε εκρήξιμες ατμόσφαιρες, μπορεί να προκύψει έκρηξη. Κατά συνέπεια μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και έμμεσες υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. Χρησιμοποιείτε στοιχεία στερέωσης κατασκευασμένα από τα απαιτούμενα ενδεχομένως υλικά. Ελέγχετε τα σημεία σύνδεσης κατά τη διάρκεια των επιθεωρήσεων. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179) Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την ηλεκτρική σύνδεση του μηχανήματος, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). Οδηγίες λειτουργίας 02/

74 Ηλεκτρική σύνδεση 6.2 Βασικοί κανόνες 6.2 Βασικοί κανόνες Για την ηλεκτρική σύνδεση ισχύουν γενικά τα εξής: Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας. Οι αγωγοί σύνδεσης μπορούν να στεγανοποιηθούν και να στερεωθούν στην είσοδο αγωγού του πίνακα ακροδεκτών. Δρομολογήστε τους αγωγούς σύνδεσης και ειδικά τον αγωγό γείωσης στο κιβώτιο ακροδεκτών ελεύθερα και με τέτοιον τρόπο, ώστε να αποκλείεται το ενδεχόμενο τριβής της μόνωσης των αγωγών. Συνδέστε το μηχάνημα με τέτοιον τρόπο, ώστε να διασφαλίζεται μια σταθερή και ασφαλής ηλεκτρική σύνδεση. Αποφύγετε τα εξέχοντα άκρα καλωδίων. Δρομολογήστε και στερεώστε τους εξωτερικούς βοηθητικούς αγωγούς ξεχωριστά από τον κύριο αγωγό. Για τον συγκεκριμένο σκοπό διατίθενται κατά περίπτωση στοιχεία με δετικά καλωδίων. Σε περίπτωση αυξημένης υγρασίας ή τοποθέτησης σε εξωτερικό χώρο ενδέχεται να σχηματιστούν στο περίβλημα καλωδίου σταγόνες νερού και να εισχωρήσουν από τον τον στυπιοθλίπτη καλωδίου και την είσοδο καλωδίου στο εσωτερικό του κινητήρα. Όταν το καλώδιο δρομολογείται με βρόχο αποστράγγισης, η υγρασία δεν καταλήγει στην είσοδο καλωδίου στο κιβώτιο ακροδεκτών, αλλά αποστραγγίζεται. Εικόνα 6-1 Βρόχος αποστράγγισης 6.3 Κιβώτιο ακροδεκτών Ανάλογα με την έκδοση, στο μηχάνημα μπορεί να έχουν τοποθετηθεί διαφορετικά κιβώτια ακροδεκτών. Ανάλογα με το κιβώτιο ακροδεκτών, διατίθενται διαφορετικές είσοδοι αγωγών και δυνατότητες σύνδεσης καλωδίων. Μπορείτε να προσδιορίσετε το κιβώτιο ακροδεκτών του μηχανήματος από τις εικόνες των παρακάτω κεφαλαίων. 74 Οδηγίες λειτουργίας 02/2019

75 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών 1XB1621 Εικόνα 6-2 Κιβώτιο ακροδεκτών 1XB1621 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1621 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 2 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η έκδοση με παρέμβυσμα με δακτυλίους είναι προαιρετική. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Βλέπε επίσης Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με παρέμβυσμα με δακτυλίους (Σελίδα 86) Κιβώτιο ακροδεκτών 1XB1631 Εικόνα 6-3 Κιβώτιο ακροδεκτών 1XB1631 Οδηγίες λειτουργίας 02/

76 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1631 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η έκδοση με παρέμβυσμα με δακτυλίους είναι προαιρετική. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Βλέπε επίσης Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με παρέμβυσμα με δακτυλίους (Σελίδα 86) Κιβώτιο ακροδεκτών 1XB7730 Στο κιβώτιο ακροδεκτών 1XB7730 επιτρέπεται μόνο η σύνδεση ενός τρίκλωνου καλωδίου ρεύματος. Εικόνα 6-4 Κιβώτιο ακροδεκτών 1XB7730 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB7730 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 1 x M72 x 2 και 3 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) 76 Οδηγίες λειτουργίας 02/2019

77 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών 1XB7731 Εικόνα 6-5 Κιβώτιο ακροδεκτών 1XB7731 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB7731 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 2 x M72 x 2 και 3 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Κιβώτιο ακροδεκτών 1XB7740 Εικόνα 6-6 Κιβώτιο ακροδεκτών 1XB7740 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB7740 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 3 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Οδηγίες λειτουργίας 02/

78 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Κιβώτιο ακροδεκτών 1XB7750 Εικόνα 6-7 Κιβώτιο ακροδεκτών 1XB7750 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB7750 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 8 x M72 x 2 και 3 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Περιστροφή του κιβωτίου ακροδεκτών Ανάλογα με το κιβώτιο ακροδεκτών και την έκδοση, το κιβώτιο ακροδεκτών μπορεί να περιστραφεί κατά ±90 προς την κατεύθυνση σύνδεσης. Η μετακίνηση στην άλλη πλευρά του κινητήρα επιτρέπεται μόνο με την υποστήριξη του Κέντρου Σέρβις (Σελίδα 177). Αν θέλετε να περιστρέψετε κάποιο άλλο κιβώτιο ακροδεκτών πέραν των παρακάτω, απευθυνθείτε στο Κέντρο Σέρβις. 78 Οδηγίες λειτουργίας 02/2019

79 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Η περιστροφή του κιβωτίου ακροδεκτών εξαρτάται από τον αριθμό και τη διατομή των εσωτερικών αγωγών στάτορα, και από τον τύπο του κιβωτίου ακροδεκτών: 1XB7730 Το κιβώτιο ακροδεκτών με συναρμολογημένους εσωτερικούς αγωγούς στάτορα μπορεί να περιστραφεί κατά ±90. 1XB7731 Αν υπάρχουν έξι ή λιγότεροι αγωγοί μπορείτε να περιστρέψετε το κιβώτιο ακροδεκτών με τοποθετημένους αγωγούς στάτορα κατά ±90. Αν χρησιμοποιούνται περισσότεροι από έξι αγωγοί, αφαιρέστε τους εσωτερικούς αγωγούς στάτορα πριν την περιστροφή. 1XB7740 Αν υπάρχουν 12 ή λιγότεροι αγωγοί και μικρότερες διατομές, μπορείτε να περιστρέψετε το κιβώτιο ακροδεκτών με τοποθετημένους αγωγούς στάτορα κατά ±90. Αν χρησιμοποιούνται περισσότεροι από 12 αγωγοί ή αγωγοί με διατομή μεγαλύτερη των 50 mm², αφαιρέστε τους εσωτερικούς αγωγούς στάτορα πριν την περιστροφή. 1XB7750 Αφαιρέστε τους εσωτερικούς αγωγούς στάτορα πριν την περιστροφή. Περιστροφή του κιβωτίου ακροδεκτών με συναρμολογημένους αγωγούς στάτορα 1. Βεβαιωθείτε ότι ο κινητήρας δεν βρίσκεται υπό τάση. 2. Λύστε τη βιδωτή σύνδεση καλύμματος, λύνοντας δύο διαγώνιες βίδες και ασφαλίζοντας το κάλυμμα με δύο διαγώνια βιδωμένες ράβδους σπειρώματος M10. Στη συνέχεια λύστε τις δύο άλλες βίδες και σηκώστε το κάλυμμα από το κιβώτιο ακροδεκτών. Το κάλυμμα του κιβωτίου ακροδεκτών είναι πολύ βαρύ. Προσέξτε ιδιαίτερα σε περίπτωση κεκλιμένης θέσης, να μην πέσει κάτω. 3. Αν έχει ήδη συνδεθεί ο κινητήρας: Αποσυναρμολογήστε τους αγωγούς της τροφοδοσίας ρεύματος. Λύστε την κοχλιοσύνδεση της εισόδου αγωγού. Τραβήξτε τους αγωγούς να βγουν μέσα από το άνοιγμα. 4. Χαλαρώστε τις ταινίες γείωσης στις δύο πλευρές του κάτω μέρους του κιβωτίου ακροδεκτών. 5. Χαλαρώστε τις κοχλιοσυνδέσεις του κάτω μέρους με την κονσόλα ή, προαιρετικά, με το κανάλι καλωδίων. 6. Βιδώστε δύο βιδωτούς δακτυλίους διαγώνια στα σπειρώματα M10 στις γωνίες. Σηκώστε ελαφρά το περίβλημα κιβωτίου ακροδεκτών με τον γερανό. 7. Περιστρέψτε το κιβώτιο ακροδεκτών κατά ±90 στην επιθυμητή κατεύθυνση. Αποθέστε προσεκτικά το κιβώτιο ακροδεκτών. Μην καταστρέφετε το παρέμβυσμα. 8. Βιδώστε το κιβώτιο ακροδεκτών με την κονσόλα / το κανάλι καλωδίων (4 x M16, ροπή σύσφιξης 170 Nm). Οδηγίες λειτουργίας 02/

80 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών 9. Στερεώστε τις ταινίες γείωσης στο κάτω μέρος κιβωτίου του ακροδεκτών και την κονσόλα ή/ και το κανάλι καλωδίων: Αφαιρέστε για τον συγκεκριμένο σκοπό τα σχετικά πώματα των δύο διπλανών σπειρωμάτων M8 στην κονσόλα ή/και το κανάλι καλωδίων μετά την περιστροφή. Λειάνετε την επιφάνεια γύρω από τις οπές, ώστε να δημιουργείται μεταλλική επαφή με τις ταινίες γείωσης. Στη συνέχεια στερεώστε τις δύο ταινίες στο κάτω μέρος του κιβωτίου ακροδεκτών και την κονσόλα ή/και το κανάλι καλωδίων(4x M8, ροπή σύσφιξης 11 Nm). Προστατεύστε τα γυμνά σημεία γύρω από την επαφή με προστασία από διάβρωση. 10.Συνδέστε (ξανά) τους αγωγούς της τροφοδοσίας ρεύματος. Περισσότερες πληροφορίες: Σύνδεση αγωγού γείωσης (Σελίδα 83) Είσοδος και δρομολόγηση καλωδίων... Σύνδεση καλωδίων Βιδώστε τις δύο διαγώνια τοποθετημένες ράβδους με σπείρωμα και ωθήστε το κάλυμμα σε αυτές τις ράβδους. Μην καταστρέφετε το παρέμβυσμα. 12.Στερεώστε τις δύο ελεύθερες κοχλιοσυνδέσεις και σφίξτε τις βίδες με το χέρι. 13.Αφαιρέστε τις ράβδους με σπείρωμα και βιδώστε τις δύο περαιτέρω βίδες. 14.Σφίξτε καλά όλες τις βίδες (4 x M10, ροπή σύσφιξης 40 Nm). Περιστροφή του κιβωτίου ακροδεκτών με αποσυναρμολογημένους αγωγούς στάτορα 1. Βεβαιωθείτε ότι ο κινητήρας δεν βρίσκεται υπό τάση. 2. Λύστε τη βιδωτή σύνδεση καλύμματος, λύνοντας δύο διαγώνιες βίδες και ασφαλίζοντας το κάλυμμα με δύο διαγώνια βιδωμένες ράβδους σπειρώματος M10. Στη συνέχεια λύστε τις δύο άλλες βίδες και σηκώστε το κάλυμμα από το κιβώτιο ακροδεκτών. Το κάλυμμα του κιβωτίου ακροδεκτών είναι πολύ βαρύ. Προσέξτε ιδιαίτερα σε περίπτωση κεκλιμένης θέσης, να μην πέσει κάτω. 3. Αν έχει ήδη συνδεθεί ο κινητήρας: Αποσυναρμολογήστε τους αγωγούς της τροφοδοσίας ρεύματος. Λύστε την κοχλιοσύνδεση της εισόδου αγωγού. Τραβήξτε τους αγωγούς να βγουν μέσα από το άνοιγμα. 4. Χαλαρώστε τις κοχλιοσυνδέσεις των εσωτερικών αγωγών στάτορα, προαιρετικά και του σημείου αστέρα. 5. Χαλαρώστε τις ταινίες γείωσης στις δύο πλευρές του κάτω μέρους του κιβωτίου ακροδεκτών. 6. Χαλαρώστε τις κοχλιοσυνδέσεις του κάτω μέρους με την κονσόλα ή, προαιρετικά, με το κανάλι καλωδίων. 7. Βιδώστε δύο βιδωτούς δακτυλίους διαγώνια στα σπειρώματα M10 στις γωνίες. Σηκώστε ελαφρά το περίβλημα κιβωτίου ακροδεκτών με τον γερανό. 8. Περιστρέψτε το κιβώτιο ακροδεκτών κατά ±90 στην επιθυμητή κατεύθυνση. Αποθέστε προσεκτικά το κιβώτιο ακροδεκτών. Μην καταστρέφετε το παρέμβυσμα. 80 Οδηγίες λειτουργίας 02/2019

81 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών 9. Βιδώστε το κιβώτιο ακροδεκτών με την κονσόλα / το κανάλι καλωδίων (4 x M16, ροπή σύσφιξης 170 Nm). 10.Στερεώστε τις ταινίες γείωσης στο κάτω μέρος κιβωτίου του ακροδεκτών και την κονσόλα / το κανάλι καλωδίων: Αφαιρέστε για τον συγκεκριμένο σκοπό τα σχετικά πώματα των δύο διπλανών σπειρωμάτων M8 στην κονσόλα / το κανάλι καλωδίων μετά την περιστροφή. Λειάνετε την επιφάνεια γύρω από τις οπές, ώστε να δημιουργείται μεταλλική επαφή με τις ταινίες γείωσης. Στη συνέχεια στερεώστε τις δύο ταινίες στο κάτω μέρος του κιβωτίου ακροδεκτών και την κονσόλα / το κανάλι καλωδίων (4x M8, ροπή σύσφιξης 11 Nm). Προστατεύστε τα γυμνά σημεία γύρω από την επαφή με προστασία από διάβρωση. 11.Συνδέστε τους αγωγούς σύμφωνα με το διάγραμμα συνδεσμολογίας στην εσωτερική πλευρά του καπακιού (M12, ροπή σύσφιξης 20 Nm). Τηρείτε τα ελάχιστα διάκενα αέρα. Περισσότερες πληροφορίες: Ελάχιστα διάκενα αέρα (Σελίδα 95) 12.Συνδέστε (ξανά) τους αγωγούς της τροφοδοσίας ρεύματος. Περισσότερες πληροφορίες: Σύνδεση αγωγού γείωσης (Σελίδα 83) Είσοδος και δρομολόγηση καλωδίων... Σύνδεση καλωδίων Βιδώστε τις δύο διαγώνια τοποθετημένες ράβδους με σπείρωμα και ωθήστε το κάλυμμα σε αυτές τις ράβδους. Μην καταστρέφετε το παρέμβυσμα. 14.Στερεώστε τις δύο ελεύθερες κοχλιοσυνδέσεις και σφίξτε τις βίδες με το χέρι. 15.Αφαιρέστε τις ράβδους με σπείρωμα και βιδώστε τις δύο περαιτέρω βίδες. 16.Σφίξτε καλά όλες τις βίδες (4 x M10, ροπή σύσφιξης 40 Nm). Βλέπε επίσης Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 91) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων (Σελίδα 88) Συναρμολόγηση / αποσυναρμολόγηση κιβωτίου ακροδεκτών Ασφαλίστε το κάλυμμα κιβωτίου ακροδεκτών κατά την αποσυναρμολόγηση ή τη συναρμολόγηση με διαγώνια τοποθετημένες ράβδους με σπείρωμα M10 έναντι πτώσης. Οδηγίες λειτουργίας 02/

82 Ηλεκτρική σύνδεση 6.4 Προετοιμασία Αποσυναρμολόγηση κιβωτίου ακροδεκτών 1. Λύστε δύο διαγώνιες βίδες στο κάλυμμα κιβωτίου ακροδεκτών και αντικαταστήστε τις με ράβδους με σπείρωμα. 2. Λύστε τις δύο άλλες βίδες. 3. Αφαιρέστε το κάλυμμα κιβωτίου ακροδεκτών προσεκτικά πάνω από τις ράβδους με σπείρωμα. Συναρμολόγηση κιβωτίου ακροδεκτών 1. Βιδώστε δύο ράβδους με σπείρωμα διαγώνια στο κάτω μέρος κιβωτίου ακροδεκτών. 2. Ωθήστε το κάλυμμα κιβωτίου ακροδεκτών καθοδηγώντας το πάνω από τις ράβδους με σπείρωμα στο κάτω μέρος του κιβωτίου ακροδεκτών. 3. Βιδώστε τις βίδες στις ελεύθερες οπές με το χέρι. 4. Λύστε τις ράβδους με σπείρωμα. 5. Σφίξτε καλά και τις τέσσερις βίδες M10, ροπή σύσφιξης 40 Nm. 6.4 Προετοιμασία Περιγραφή κλεμμών Στις περιγραφές των κλεμμών κατά IEC / EN για μηχανήματα εναλλασσόμενου ρεύματος ισχύουν γενικά οι ακόλουθοι ορισμοί: Πίνακας 6-1 Περιγραφές κλεμμών, στο παράδειγμα 1U1-1 1 U 1-1 Περιγραφή x Αναγνωριστικό ψηφίο κατάταξης πόλων για μηχανήματα διπλής ταχύτητας, στο βαθμό που ισχύει. Το μικρότερο ψηφίο αντιστοιχεί σε χαμηλότερο αριθμό στροφών. Ειδική περίπτωση για κατανεμημένη περιέλιξη. x Περιγραφή φάσεων U, V, W x Αναγνωριστικό ψηφίο για αρχή περιέλιξης (1) ή τέλος περιέλιξης (2), ή ανά περιέλιξη για περισσότερες από μία συνδέσεις x Πρόσθετο αναγνωριστικό ψηφίο, αν είναι υποχρεωτική η σύνδεση παράλληλων αγωγών του δικτύου τροφοδοσίας για περισσότερες κλέμμες με κατά λοιπά όμοια περιγραφή Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια: Ονομαστική ένταση ρεύματος Ονομαστική τάση 82 Οδηγίες λειτουργίας 02/2019

83 Ηλεκτρική σύνδεση 6.4 Προετοιμασία Αναλόγως συντελεστή σέρβις Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Απαιτήσεις κατά IEC/EN Διαστασιολόγηση για δρομολόγηση σε δέσμες, π.χ. κατά DIN VDE 0298 Μέρος 4 ή IEC Απαιτήσεις κατά IEC/EN Υποδείξεις σχεδιασμού Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να είναι σύμφωνη με τις διατάξεις τοποθέτησης, π. χ. με το IEC Διατομή εξωτερικού αγωγού S mm² Διατομή αγωγού γείωσης mm² Στο περίβλημα του στάτορα υπάρχει στην επισημασμένη θέση σύνδεσης για τον αγωγό γείωσης μια εξάγωνη βίδα με γκρόβερ και ροδέλα. Μπορείτε να συνδέσετε τον αγωγό γείωσης με τον εξής τρόπο: Με πολυσύρματους αγωγούς με ακροδέκτες καλωδίων Με επίπεδες ταινίες με αντίστοιχα διαμορφωμένο άκρο αγωγού Εναλλακτικά μπορείτε να συνδέσετε τον αγωγό γείωσης χωρίς ακροδέκτες καλωδίων μέσω μίας πλάκας σύσφιξης στην επισημασμένη θέση σύνδεσης. Σύνδεση αγωγού γείωσης Χρησιμοποιήστε τις επισημασμένες κλέμμες σύνδεσης για τον αγωγό γείωσης στο κιβώτιο ακροδεκτών. Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Οδηγίες λειτουργίας 02/

84 Ηλεκτρική σύνδεση 6.4 Προετοιμασία Βεβαιωθείτε ότι δεν ξεπερνιέται το μέγιστο επιτρεπόμενο πάχος σύσφιγξης των 10 mm για τον ακροδέκτη καλωδίων ή την επίπεδη ταινία. Στερεώστε τη βίδα σύσφιγξης σύμφωνα με τον επόμενο πίνακα. Το βάθος βιδώματος και η ροπή σύσφιξης διαφέρουν αναλόγως του αν χρησιμοποιούνται ακροδέκτες καλωδίων ή ακροδέκτες γείωσης. Σε περίπτωση χρήσης ακροδεκτών καλωδίων Σε περίπτωση χρήσης ακροδεκτών γείωσης Βίδα Βάθος βιδώματος Ροπή σύσφιξης M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Βλέπε επίσης Λειτουργία στο μετατροπέα συχνότητας (Σελίδα 100) Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σε περίπτωση χρήσης αγωγών με μεταλλική θωράκιση που οδηγούνται στο κιβώτιο ακροδεκτών ή το κιβώτιο βοηθητικών ακροδεκτών με ηλεκτρικά κυκλώματα χωρίς εσωτερική ασφάλεια, γειώστε τη μεταλλική θωράκιση στο κιβώτιο ακροδεκτών. Επιτρέπεται η χρήση περισσότερων σημείων γείωσης. Στα κιβώτια ακροδεκτών με εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση στο εσωτερικό τμήμα γείωσης. Στα κιβώτια ακροδεκτών χωρίς εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση σε έναν από τους πρασινο-κίτρινους ακροδέκτες γείωσης. 84 Οδηγίες λειτουργίας 02/2019

85 Ηλεκτρική σύνδεση 6.4 Προετοιμασία Σύνδεση χωρίς κιβώτιο ακροδεκτών Αν παραγγείλετε το μηχάνημα με εξερχόμενους αγωγούς, δηλ. χωρίς κιβώτιο ακροδεκτών, συνδέστε κατάλληλα τους αγωγούς σε ένα εξωτερικό κιβώτιο ακροδεκτών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλη τεχνική διάταξη Σε περίπτωση μη τήρησης των τεχνικών στοιχείων κατά τη σύνδεση, π.χ. του βαθμού προστασίας, των ελάχιστων διάκενων αέρα ή των αποστάσεων διαρροής, ενδέχεται να προκληθούν βλάβες. Αυτές οι βλάβες μπορεί να έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό, ή υλικές ζημιές. Βεβαιωθείτε ότι το εξωτερικό κιβώτιο ακροδεκτών συμφωνεί με τα στοιχεία της πινακίδας ισχύος και ενδείκνυται για την εκάστοτε χρήση. Αν το μηχάνημα έχει παραγγελθεί με εξερχόμενους αγωγούς, δώστε προσοχή στις αντίστοιχες συνθήκες για τη ζώνη 2. Απαραίτητη προϋπόθεση είναι ο παραγγελιοδότης, ο υπεύθυνος τοποθέτησης και ο χειριστής της εγκατάστασης να γνωρίζουν και να τηρούν αυτές τις συνθήκες Σύνδεση του μηχανήματος για συγκεκριμένη φορά περιστροφής Αν το μηχάνημα διαθέτει ένα άκρο άξονα ή δύο άκρα άξονα διαφορετικής διαμέτρου, η φορά περιστροφής ορίζεται κοιτάζοντας τη μετωπική πλευρά του μοναδικού ή του παχύτερου άκρου άξονα ως εξής: Όταν οι αγωγοί δικτύου συνδέονται με διαδοχή φάσεων L1, L2, L3 σε U, V, W ή/και κατά NEMA στο T 1 T 2 T 3, το μηχάνημα περιστρέφεται με φορά προς τα δεξιά. Αν μπερδέψετε δύο συνδέσεις, π.χ. L1, L2, L3 σε V, U, W ή/και κατά NEMA στο T 2 T 1 T 3, το μηχάνημα περιστρέφεται με φορά προς τα αριστερά. Τα μηχανήματα τα οποία πρέπει να λειτουργούν μόνο με μια συγκεκριμένη φορά περιστροφής φέρουν σχετικό δείκτη φοράς περιστροφής στην πινακίδα ισχύος, όπως και περιγραφή κλεμμών στην απαιτούμενη διαδοχή φάσεων. Ελέγξτε τα στοιχεία πριν τη σύνδεση των αγωγών τροφοδοσίας δικτύου ΕΙΔΟΠΟΙΗΣΗ Εσφαλμένη φορά περιστροφής Αν το μηχάνημα χρησιμοποιείται με διαφορετικό τρόπο από τον προσδιοριζόμενο ή με εσφαλμένη φορά περιστροφής, τότε δεν ψύχεται επαρκώς. Ως συνέπεια μπορεί να προκύψουν βλάβες στο μηχάνημα. Τηρείτε τα στοιχεία φοράς περιστροφής της πινακίδας ισχύος. Οδηγίες λειτουργίας 02/

86 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων Πλάκα εισόδου χωρίς οπές Αν χρησιμοποιείτε πλάκα εισόδου χωρίς οπές, μπορείτε να προσαρμόσετε τον αριθμό και το μέγεθος των στυπιοθλιπτών καλωδίων ανάλογα με τις συνθήκες χρήσης. 1. Ξεβιδώστε την πλάκα εισόδου αγωγών. 2. Ανοίξτε τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους στην πλάκα εισόδου αγωγών. Το πάχος της πλάκας πρέπει να επαρκεί για το απαιτούμενο βάθος σπειρώματος κατά την διάνοιξη των σπειρωμάτων. Λάβετε υπόψη ότι είστε υπεύθυνοι για τη διασφάλιση της επαρκούς αντοχής της πλάκας εισόδου μετά τη διάνοιξη των σπειρωμάτων. 3. Συναρμολογήστε την πλάκα εισόδου αγωγών και τα καλώδια με τους στυπιοθλίπτες καλωδίων στο κιβώτιο ακροδεκτών. Διάνοιξη οπών στην πλάκα εισόδου αγωγών Αν κάνετε οπές στην πλάκα εισόδου αγωγών σε κινητήρες που προστατεύονται από έκρηξη, καταγράψτε στην τεκμηρίωση κινητήρα τα δεδομένα των οπών που προστίθενται: Πλήθος και μέγεθος των οπών Μορφή των σπειρωμάτων π.χ. μετρικό ή NPT Στοιχεία για την εγκατάσταση σωληνώσεων ή πρόσθετων εξαρτημάτων βρίσκετε στο IEC / EN Είσοδος και δρομολόγηση καλωδίων Πίνακας 6-2 Τεχνική σύνδεσης (σύνδεση με σημείο συγκόλλησης καλωδίου / χωρίς σημείο συγκόλλησης καλωδίου) Κιβώτιο ακροδεκτών GT640 1XB1621 1XB1631 1XB7730 1XB7731 1XB7740 1XB7750 Με σημείο συγκόλλησης καλωδίου (Σελίδα 90) Σύνδεση Χωρίς σημείο συγκόλλησης καλωδίου (Σελίδα 91) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με παρέμβυσμα με δακτυλίους Τα κιβώτια ακροδεκτών 1XB1621, 1XB1631 μπορούν να εξοπλιστούν προαιρετικά με ένα παρέμβυσμα με δακτυλίους. Ο αγωγός σύνδεσης στεγανοποιείται στη θέση εισαγωγής μέσω παρεμβύσματος στεγανοποίησης με δυνατότητα αποκοπής και σταθεροποιείται με μια διάταξη ανακούφισης τάσης. 86 Οδηγίες λειτουργίας 02/2019

87 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων Είσοδος και σύνδεση καλωδίων στο κιβώτιο ακροδεκτών Το κιβώτιο ακροδεκτών είναι ανοιχτό, και το καλώδιο έχει κοπεί στο κατάλληλο μήκος και μονωθεί. Βεβαιωθείτε ότι δεν επενεργούν εξωτερικές δυνάμεις στη σύνδεση καλωδίου. Εικόνα 6-8 Διάταξη ανακούφισης τάσης και στεγανοποιητικό παρέμβυσμα Για τη σύνδεση των καλωδίων ακολουθήστε τα παρακάτω βήματα: 1. Ξεβιδώστε το πάνω μέρος της διάταξης ανακούφισης τάσης 3 και χαλαρώστε τις βίδες στερέωσης για το κάτω μέρος της διάταξης ανακούφισης τάσης 2. Η διάταξη ανακούφισης τάσης μπορεί να τοποθετηθεί στον πίνακα ακροδεκτών ή εξωτερικά. Μετατοπίστε κατά περίπτωση τη διάταξη ανακούφισης τάσης. 2. Κόψτε το παρέμβυσμα στεγανοποίησης 1 έτσι ώστε το άνοιγμά του να είναι 1 ως 3 mm μικρότερο από τη διάμετρο του αγωγού. 3. Τραβήξτε το στεγανοποιητικό παρέμβυσμα από το άκρο του καλωδίου. 4. Προετοιμάστε το άκρο καλωδίου ανάλογα με το χρησιμοποιούμενο καλώδιο και τη χρήση, π.χ. με σημείο συγκόλλησης καλωδίου. 5. Συνδέστε τα άκρα καλωδίου στις κλέμμες σύμφωνα με το διάγραμμα συνδεσμολογίας. Το διάγραμμα συνδεσμολογίας θα το βρείτε στο κάλυμμα του κιβωτίου ακροδεκτών. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο «Σύνδεση καλωδίων...». 6. Προσαρμόστε τη διάμετρο αγωγού, κατά περίπτωση με περιέλιξη από κατάλληλη στεγανωτική ταινία στην περιοχή του στεγανοποιητικού παρεμβύσματος. Πιέστε το στεγανοποιητικό παρέμβυσμα στην προετοιμασμένη περιέλιξη. 7. Τοποθετήστε τον αγωγό με τοποθετημένο το στεγανοποιητικό παρέμβυσμα στο άνοιγμα του στομίου. Βιδώστε τα δύο τμήματα του περιλαίμιου της διάταξης ανακούφισης τάσης αν ο αγωγός είναι ομόκεντρος προς το άνοιγμα του στομίου. 8. Στερεώστε το περιλαίμιο της διάταξης ανακούφισης τάσης. Οδηγίες λειτουργίας 02/

88 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων 9. Σφίξτε τις βίδες σύσφιξης του περιλαίμιου της διάταξης ανακούφισης τάσης, έτσι ώστε να διασφαλίζεται η αναγκαία σύσφιξη και να μην προκαλείται ζημιά στη μόνωση του αγωγού. Σε αυτήν την περίπτωση συνιστάται ροπή στρέψης 5 Nm. 10.Σφίξτε ξανά τις βίδες σύσφιξης μετά από 24 ώρες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Σε περίπτωση υπερβολικής σύσφιξης των βιδών σύσφιξης για το περιλαίμιο της διάταξης ανακούφισης τάσης μπορεί να προκληθεί ζημιά στη μόνωση. Τυχόν φθορές της μόνωσης μπορεί να προκαλέσουν υπερτάσεις. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σφίξτε τις βίδες σύσφιξης για το περιλαίμιο της διάταξης ανακούφισης τάσης με την καθορισμένη ροπή στρέψης Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB... με στυπιοθλίπτη καλωδίων Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών μέσω μιας εναλλάξιμης πλάκας εισόδου αγωγών ή ενός στομίου εισόδου αγωγών. Η πλάκα εισόδου αγωγών παρέχεται με τυπικά με οπές. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η πλάκα εισόδου αγωγών μπορεί να περιστραφεί κατά 180. Πίνακας 6-3 Εκδόσεις πλάκας εισόδου αγωγών Κιβώτιο ακροδεκτών Στάνταρ Πλάκα εισόδου αγωγών με οπές με 1XB x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 Έκδοση με προστασία από έκρηξη / Επιλογή L01 Χωρίς οπές (Σελίδα 86) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών Για την είσοδο των καλωδίων στο κιβώτιο ακροδεκτών ακολουθήστε τα παρακάτω βήματα: 1. Ξεβιδώστε την πλάκα εισόδου αγωγών. 2. Ανοίξτε τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους στην πλάκα εισόδου αγωγών. Βεβαιωθείτε ότι η πλάκα εισόδου αγωγών μπορεί να συναρμολογηθεί μετά τη διάτρηση και ότι είναι αρκετά σταθερή. 3. Τοποθετήστε τους απαιτούμενους στυπιοθλίπτες καλωδίων. 4. Περάστε τα καλώδια από τους στυπιοθλίπτες καλωδίων. 88 Οδηγίες λειτουργίας 02/2019

89 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων 5. Συναρμολογήστε την πλάκα εισόδου αγωγών με τα περασμένα καλώδια στο κιβώτιο ακροδεκτών. 6. Συνδέστε τα άκρα καλωδίου στις κλέμμες σύμφωνα με το διάγραμμα συνδεσμολογίας. Το διάγραμμα συνδεσμολογίας θα το βρείτε στο κάλυμμα του κιβωτίου ακροδεκτών. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο «Σύνδεση καλωδίων...» Πιστοποιημένες είσοδοι αγωγών, αντάπτορες σπειρώματος και πώματα σφράγισης Χρησιμοποιείτε μόνο πιστοποιημένα και επισημασμένα πώματα σφράγισης, εισόδους καλωδίων και αγωγών ή αντάπτορες σπειρώματος που ενδείκνυνται για χρήση στην εκάστοτε περιοχή με κίνδυνο έκρηξης (ζώνη) Δρομολόγηση καλωδίων Δρομολογήστε τα καλώδια κατά IEC / EN Για τη στερέωση των αγωγών χρησιμοποιείτε στυπιοθλίπτες καλωδίων με πιστοποίηση ΗΜΣ και προστασίας αντιεκρηκτικού τύπου με διάταξη ανακούφισης τάσης. Βιδώστε τους στυπιοθλίπτες καλωδίων στις κοχλιοτομημένες οπές της αφαιρούμενης πλάκας εισόδου. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στο παραδοτέο υλικό. Λάβετε υπόψη τις συνθήκες τοποθέτησης και λειτουργίας που ορίζονται στην πιστοποίηση των εν λόγω στυπιοθλιπτών και διασφαλίστε την τήρησή τους. Για τη στερέωση των αγωγών χρησιμοποιείτε εισόδους αγωγών με προστασία έναντι μετατόπισης και διάταξη ανακούφισης τάσης. Χρησιμοποιείτε θωρακισμένους αγωγούς, των οποίων η θωράκιση συνδέεται σε μεγάλη επιφάνεια με το κιβώτιο ακροδεκτών του μηχανήματος μέσω στυπιοθλιπτών καλωδίων ΗΜΣ. Διατάξτε του ελεύθερους αγωγούς σύνδεσης στο κιβώτιο ακροδεκτών κατά τέτοιον τρόπο, ώστε να περισσεύει μήκος στον αγωγό γείωσης και να αποκλείεται το ενδεχόμενο φθοράς της μόνωσης των αγωγών των καλωδίων. Αν χρησιμοποιούνται μπάρες σύνδεσης από αλουμίνιο, τοποθετήστε μεταξύ του σημείου συγκόλλησης καλωδίου και της μπάρας σύνδεσης μια ροδέλα από χάλυβα. Με τον τρόπο αυτόν αποφεύγεται η διάβρωση λόγω επαφής. Σφραγίστε κατάλληλα τα μη χρησιμοποιούμενα σπειρώματα ή τις οπές σύμφωνα με τον εκάστοτε βαθμό προστασίας. Ο βαθμός προστασίας υποδεικνύεται στην πινακίδα ισχύος. Αντικαταστήστε τους μη χρησιμοποιούμενους στυπιοθλίπτες καλωδίων με πιστοποιημένα πώματα έμφραξης. Οδηγίες λειτουργίας 02/

90 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου 1. Επιλέξτε τα σημεία συγκόλλησης καλωδίου σύμφωνα με την αναγκαία διατομή αγωγού και το μέγεθος της βίδας στερέωσης ή/και του πείρου. Για πληροφορίες σχετικά με τη μέγιστη διατομή αγωγού για την εκάστοτε στάνταρ έκδοση κιβωτίου ακροδεκτών ανατρέξτε στον κατάλογο. Η πλάγια διάταξη των αγωγών τροφοδοσίας επιτρέπεται μόνο εφόσον τηρούνται τα απαιτούμενα ελάχιστα διάκενα αέρα. 2. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι το σημείο συγκόλλησης καλωδίου 1. Συνδέστε μόνο έναν αγωγό ανά σημείο συγκόλλησης καλωδίου. 3. Στερεώστε σωστά το σημείο συγκόλλησης καλωδίου στο άκρο του αγωγού, π.χ. με σύνθλιψη. Εικόνα 6-9 Σύνδεση με σημείο συγκόλλησης καλωδίου και βίδα στερέωσης (σχηματικό διάγραμμα) 4. Μονώστε κατά περίπτωση τις υποδοχές των σημείων συγκόλλησης καλωδίου για τη διατήρηση των ελάχιστων διάκενων αέρα και της απόστασης διαρροής. 5. Τοποθετήστε το σημείο συγκόλλησης καλωδίου στο στήριγμα ακροδεκτών. Δώστε προσοχή στη διάταξη των άγκιστρων ενεργοποίησης, αν υπάρχουν. Στα κιβώτια ακροδεκτών 1XB7740 και 1XB7750 τοποθετήστε το σημείο συγκόλλησης καλωδίου στη μπάρα διανομής. 6. Σφίξτε το στοιχείο στερέωσης 2 με την αντίστοιχη ροπή σύσφιξης: Στοιχείο στερέωσης Βίδα στερέωσης M12 Βίδες στερέωσης M16 Παξιμάδια στερέωσης M12 Ροπή σύσφιξης 20 Nm 40 Nm 20 Nm Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο D81.8 στο κεφάλαιο Οδηγίες λειτουργίας 02/2019

91 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης σε περίπτωση χρήσης σημείων συγκόλλησης καλωδίου χωρίς πλευρικό οδηγό Αν η διατομή αγωγού είναι μικρότερη από 70 mm 2, υπάρχει κίνδυνος στρέβλωσης των σημείων συγκόλλησης καλωδίου χωρίς πλευρικό οδηγό. Μπορεί να μην τηρούνται πλέον τα ελάχιστα διάκενα αέρα και να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν η διατομή αγωγού είναι μικρότερη από 70 mm 2, χρησιμοποιείτε μόνο σημεία συγκόλλησης καλωδίου με πλευρικό οδηγό. Τηρείτε τα ελάχιστα διάκενα αέρα (Σελίδα 95) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου Κατόπιν παραγγελίας, υπάρχει η δυνατότητα ενσωμάτωσης ακροδεκτών με σφιγκτήρα, οι οποίοι είναι κατάλληλοι για τη σύνδεση αγωγών λεπτού σύρματος ή πολύκλωνων αγωγών χωρίς τη χρήση σωληνωτών ακροδεκτών. Αν χρησιμοποιούνται σωληνωτοί ακροδέκτες, στερεώστε τους πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση των άκρων αγωγού Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Συνδέστε μόνο ένα άκρο αγωγού σε κάθε κλέμμα. Διαδικασία Τηρείτε κατά τη σύνδεση τα ελάχιστα διάκενα και τις αποστάσεις διαρροής. 1. Ανοίξτε το κιβώτιο ακροδεκτών και κόψτε το καλώδιο στο σωστό μήκος. Οι ακροδέκτες με σφιγκτήρα των κιβωτίων ακροδεκτών 1XB7730 / 1XB7731 υποστηρίζουν μόνο αγωγούς διαστάσεων έως 185 mm². 2. Προετοιμάστε το άκρο καλωδίου ανάλογα με το χρησιμοποιούμενο καλώδιο και τη χρήση. Η σύνδεση καλωδίου πρέπει να μένει ελεύθερη από εξωτερικές δυνάμεις. 3. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι τον ακροδέκτη με σφιγκτήρα. Οδηγίες λειτουργίας 02/

92 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων 4. Ανάλογα με το μέγεθος του αγωγού, δώστε προσοχή στην ορθή διάταξη των ακροδεκτών με σφιγκτήρα 3, 4. Τοποθετήστε το καλώδιο στους ακροδέκτες με σφιγκτήρα. Σφίξτε τα παξιμάδια σύσφιξης 5 με τη ροπή σύσφιξης που υποδεικνύεται στον παρακάτω πίνακα: Κιβώτιο ακροδεκτών GT640 / 1XB1621 / 1XB1631 / 1XB1634 1XB7730 / 1XB7731 1XB7740 / 1XB7750 Ροπή σύσφιξης 8 Nm 4 Nm 8 Nm Εικόνα 6-10 Σύνδεση με ακροδέκτες με σφιγκτήρα (σχηματικό διάγραμμα) 5. Σε περίπτωση που χαλαρώσατε τη βίδα σύσφιξης 2, σφίξτε την ξανά με την παρακάτω ροπή στρέψης: Κιβώτιο ακροδεκτών 1XB1621 / 1XB1631 / 1XB1634 Ροπή σύσφιξης 40 Nm GT640 / 1XB7730 / 1XB7731 / 1XB7740 / 1XB Nm Στα κιβώτια ακροδεκτών GT640, 1XB7730 και 1XB7731 στερεώστε το σώμα ακροδέκτη 1 με ένα παξιμάδι σύσφιξης M12 στον κοχλιοτομημένο πείρο του στηρίγματος ακροδεκτών με 20 Nm. Κατόπιν παραγγελίας, υπάρχει η δυνατότητα ενσωμάτωσης ακροδεκτών με σφιγκτήρα, οι οποίοι είναι κατάλληλοι για τη σύνδεση αγωγών λεπτού σύρματος και πολύκλωνων αγωγών χωρίς τη χρήση σωληνωτών ακροδεκτών. Αν θέλετε να χρησιμοποιήσετε σωληνωτούς 92 Οδηγίες λειτουργίας 02/2019

93 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων ακροδέκτες, στερεώστε τους πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης λόγω υπερθέρμανσης των άκρων αγωγού Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Επομένως, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας του μηχανήματος. Αυτό μπορεί να οδηγήσει σε ανάφλεξη αναφλέξιμων μειγμάτων. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Συνδέστε μόνο ένα άκρο αγωγού σε κάθε κλέμμα Χρήση αγωγών αλουμινίου Αν χρησιμοποιούνται αγωγοί αλουμινίου, πρέπει να τηρούνται τα εξής: Χρησιμοποιείτε μόνο κατάλληλα σημεία συγκόλλησης καλωδίων για τη σύνδεση αγωγών αλουμινίου. Αφαιρέστε αμέσως πριν από την εισαγωγή του αγωγού αλουμινίου το στρώμα οξείδωσης από τα σημεία επαφής του αγωγού ή/και του αντίστοιχου τεμαχίου σύνδεσης. Χρησιμοποιήστε για τον συγκεκριμένο σκοπό βούρτσα ή λίμα. Αμέσως μετά λιπάνετε τα σημεία επαφής με ουδέτερη βαζελίνη. Με τον τρόπο αυτόν αποτρέπεται η νέα οξείδωση. ΕΙΔΟΠΟΙΗΣΗ Παραμόρφωση αλουμινίου ανάλογα με την πίεση επαφής Ανάλογα με την πίεση επαφής, το αλουμίνιο παραμορφώνεται μετά την τοποθέτηση. Κατά συνέπεια μπορεί να χαλαρώσει η σύνδεση με τα παξιμάδια σύσφιξης. Η αντίσταση ροής αυξάνεται και παρεμποδίζεται η ροή. Κατά συνέπεια μπορεί να προκληθεί πυρκαγιά και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε ξανά τα παξιμάδια σύσφιξης μετά από περίπου 24 ώρες και άλλη μια φορά μετά από περίπου τέσσερις εβδομάδες. Βεβαιωθείτε ότι οι κλέμμες δεν τροφοδοτούνται με τάση. Στα κιβώτια ακροδεκτών τύπου 1XB7.. με ράγες σύνδεσης από αλουμίνιο είναι, επίσης, δυνατή η σύνδεση χάλκινων αγωγών με χάλκινα σημεία συγκόλλησης καλωδίου. Οδηγίες λειτουργίας 02/

94 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων Χρήση μονόκλωνων καλωδίων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλές θερμοκρασία λόγω επαγωγικών ρευμάτων Foucault Σε περίπτωση υψηλών ρευμάτων και κατά τη χρήση περισσότερων μονόκλωνων καλωδίων αντί για πολύκλωνα καλώδια μπορεί να αναπτυχθούν στην περιοχή των εισόδων αγωγών υψηλές θερμοκρασίες λόγω επαγωγικών ρευμάτων Foucault. Ενδέχεται να σημειωθεί βραχυκύκλωμα και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μετά τη θέση σε λειτουργία διασφαλίστε ότι δεν υπάρχει υπέρβαση των ορίων θερμοκρασίας των συνδεδεμένων αγωγών δικτύου ανάλογα με τη λειτουργία. Αυτό το φαινόμενο αύξησης της θερμοκρασίας μπορεί να αποφευχθεί μέσω αλλαγής των συνθηκών εισόδου ή/και των πλακών εισόδου αγωγών κατόπιν συνεννόησης με το εργοστάσιο κατασκευής. Μην χρησιμοποιείτε πλάκα εισόδου αγωγών από μη σιδηρούχα μέταλλα Εσωτερική εξίσωση δυναμικού Οι βίδες στερέωσης του κιβωτίου ακροδεκτών λειτουργούν ως σύνδεση γείωσης μεταξύ του ακροδέκτη γείωσης στο περίβλημα του κιβωτίου ακροδεκτών και του περιβλήματος του μηχανήματος. Οι βίδες στερέωσης του καλύμματος εξασφαλίζουν την εξίσωση δυναμικού ανάμεσα στο κάλυμμα του κιβωτίου ακροδεκτών και το περίβλημα του κιβωτίου ακροδεκτών. Ένας ειδικός, εξωτερικός αγωγός γείωσης συναρμολογείται μόνο όταν χρησιμοποιούνται π.χ. επίπεδα παρεμβύσματα χωρίς πρόσθετο στήριγμα. Κατά τις εργασίες τοποθέτησης βεβαιωθείτε ότι όλες οι διατάξεις εξίσωσης δυναμικού λειτουργούν κανονικά Επίπεδη επιφάνεια στήριξης για το παρέμβυσμα του καλύμματος του κιβωτίου ακροδεκτών Η επιφάνεια στεγανοποίησης του καλύμματος του κιβωτίου ακροδεκτών σχηματίζεται από το περίβλημα του κιβωτίου ακροδεκτών και το στοιχείο εισόδου αγωγού. Για το λόγο αυτόν πρέπει να δίνεται προσοχή στη σωστή ευθυγράμμιση, ώστε να διασφαλίζεται η στεγανοποίηση και, επομένως, ο βαθμός προστασίας. Ευθυγραμμίστε το στόμιο εισόδου αγωγών ή την πλάκα εισόδου αγωγών με το περίβλημα του κιβωτίου ακροδεκτών, ώστε η επιφάνεια στεγανοποίησης μεταξύ του κιβωτίου ακροδεκτών και του καλύμματος του κιβωτίου ακροδεκτών να σχηματίζει ένα επίπεδο. Στην περιοχή στεγανοποίησης δεν πρέπει να υπάρχουν διαφορετικά επίπεδα. 94 Οδηγίες λειτουργίας 02/2019

95 Ηλεκτρική σύνδεση 6.5 Είσοδος και δρομολόγηση καλωδίων Ελάχιστα διάκενα αέρα Μετά την ορθή τοποθέτηση ελέγξτε αν τηρούνται τα ελάχιστα διάκενα αέρα μεταξύ των μη μονωμένων τμημάτων. Κατά τη διαδικασία αυτή λάβετε υπόψη σας τα εξέχοντα άκρα καλωδίων. Πίνακας 6-4 Ελάχιστο διάκενο αέρα σε σχέση με την ενεργό τιμή εναλλασσόμενης τάσης U eff Ενεργός τιμή εναλλασσόμενης τάσης U eff 500 V 630 V 800 V 1000 V 1250 V Ελάχιστο διάκενο αέρα 8 mm 10 mm 12 mm 14 mm 18 mm Οι τιμές ισχύουν για ύψος τοποθέτησης έως 2000 m. Κατά τον προσδιορισμό των απαιτούμενων ελάχιστων διάκενων αέρα επιτρέπεται αύξηση της τιμής τάσης του πίνακα με συντελεστή 1,1, ώστε να τηρείται η περιοχή ονομαστικής τάσης στο πλαίσιο της γενικής χρήσης Ολοκλήρωση εργασιών σύνδεσης 1. Πριν από το κλείσιμο του πίνακα ακροδεκτών, ελέγξτε τα εξής: Οι ηλεκτρικές συνδέσεις στο κιβώτιο ακροδεκτών αντιστοιχούν στα στοιχεία των προηγούμενων παραγράφων και έχουν σφιχθεί με τη σωστή ροπή στρέψης. Το μηχάνημα είναι συνδεδεμένο σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση χωρίς φθορές. Οι μη χρησιμοποιούμενες είσοδοι έχουν σφραγιστεί με κολλημένα μεταλλικά ή πιστοποιημένα στοιχεία σφράγισης. Τα στοιχεία σφράγισης μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Οι αγωγοί σύνδεσης είναι ελεύθεροι και δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών κατά τη λειτουργία. 2. Σφραγίστε το κιβώτιο ακροδεκτών με τις βίδες στερέωσης του καλύμματος, βλ. κεφάλαιο Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179). Βλέπε επίσης Συναρμολόγηση / αποσυναρμολόγηση κιβωτίου ακροδεκτών (Σελίδα 81) Οδηγίες λειτουργίας 02/

96 Ηλεκτρική σύνδεση 6.6 Σύνδεση βοηθητικών κυκλωμάτων 6.6 Σύνδεση βοηθητικών κυκλωμάτων Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια αναφορικά με τα βοηθητικά κυκλώματα ρεύματος: Ονομαστική ένταση ρεύματος Ονομαστική τάση Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Απαιτήσεις κατά IEC/EN Απαιτήσεις κατά IEC/EN Χρησιμοποιείτε μόνο πιστοποιημένα και επισημασμένα πώματα σφράγισης, εισόδους καλωδίων και αγωγών ή αντάπτορες σπειρώματος που ενδείκνυνται για χρήση στην εκάστοτε περιοχή με κίνδυνο έκρηξης (ζώνη) Είσοδος και δρομολόγηση καλωδίων στο κιβώτιο βοηθητικών ακροδεκτών Οι απαραίτητες πληροφορίες για τη σύνδεση των βοηθητικών κυκλωμάτων παρατίθενται στο σχέδιο ακροδεκτών στην εσωτερική πλευρά του εκάστοτε καλύμματος κιβωτίου ακροδεκτών ή/ και κιβωτίου βοηθητικών ακροδεκτών. Για τη σύνδεση των βοηθητικών κυκλωμάτων ενσωματώνεται κατά περίπτωση μια λωρίδα κλεμμών στο κιβώτιο κύριων ακροδεκτών. Το απαιτούμενο μήκος μόνωσης για τους αγωγούς βοηθητικών ακροδεκτών ανέρχεται μεταξύ 6 και 9 mm, ανάλογα με τον τύπο κλεμμών. Το μήκος είναι σωστό όταν ο αγωγός φτάνει στην κλέμμα μέχρι τέρμα και η μόνωση του αγωγού φτάνει μέχρι το σημείο επαφής της κλέμμας. Προσαρμογή στυπιοθλιπτών καλωδίων Για την εισαγωγή των αγωγών σύνδεσης υπάρχει πάνω από μια τετράγωνη τομή στο περίβλημα του κιβωτίου ακροδεκτών μια βιδωμένη πλάκα. Κανονικά η πλάκα παρέχεται με κοχλιοτομημένες οπές και στυπιοθλίπτες καλωδίων. 1. Ανοίξτε το κιβώτιο βοηθητικών ακροδεκτών και ξεβιδώστε την πλάκα εισόδου αγωγών. Ανάλογα με την έκδοση του κιβωτίου ακροδεκτών, η πλάκα εισόδου αγωγών βρίσκεται κάτω από μια χαλύβδινη θωράκιση. 2. Στην έκδοση χωρίς οπές, ανοίξτε κατά περίπτωση τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους για τον στυπιοθλίπτη καλωδίων στην πλάκα εισόδου αγωγών. 3. Αν απαιτείται, σημειώστε τα καλώδια για τη μετέπειτα διάταξη. 4. Τραβήξτε τα καλώδια μέσα από τους στυπιοθλίπτες καλωδίων και την πλάκα εισόδου αγωγών και συνδέστε τα καλώδια. 96 Οδηγίες λειτουργίας 02/2019

97 Ηλεκτρική σύνδεση 6.6 Σύνδεση βοηθητικών κυκλωμάτων 5. Τοποθετήστε την πλάκα εισόδου αγωγών. 6. Βεβαιωθείτε ότι διασφαλίζεται η στεγανοποίηση των βιδωτών στομίων των στυπιοθλιπτών καλωδίων σύμφωνα με το βαθμό προστασίας Ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας για αισθητήρες ή συσκευές αισθητήρων Κατά την επιλογή και την τοποθέτηση των αγωγών σύνδεσης πρέπει να τηρείται το πρότυπο IEC / EN ΕΙΔΟΠΟΙΗΣΗ Ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας για αισθητήρες ή συσκευές αισθητήρων Αν υπάρχουν κλέμμες σύνδεσης για αισθητήρες ή συσκευές αισθητήρων, τότε θα πρέπει να συνδέονται σε πιστοποιημένα ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας. Αλλιώς μπορεί να προκληθούν υλικές ζημίες. Επίσης θα πρέπει να τηρούνται οι πρόσθετες απαιτήσεις που περιλαμβάνονται στο IEC / EN για τα μέσα χρήσης εσωτερικής ασφάλειας καθώς και για τους σχετικούς αγωγούς σύνδεσης. ΕΙΔΟΠΟΙΗΣΗ Σύνδεση αισθητήρων θερμοκρασίας Οι αισθητήρες θερμοκρασίας επιτρέπεται να συνδέονται μόνο σε ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας με πιστοποιημένες συσκευές αξιολόγησης. Δεν πρέπει να υπερβαίνονται οι μέγιστες επιτρεπόμενες τιμές ρεύματος και ισχύος εισόδου σύμφωνα με την πιστοποίηση εξέτασης τύπου ΕΕ. Αλλιώς μπορεί να προκληθούν υλικές ζημίες. Αν υπάρχουν θωρακισμένοι αισθητήρες θερμοκρασίας με εσωτερική ασφάλεια, πρέπει να συνδέονται μέσω της μπλε κλέμμας σύνδεσης. Το θωρακισμένο καλώδιο γειώνεται μία μόνο φορά - δεν επιτρέπεται πολλαπλή γείωση Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σε περίπτωση χρήσης αγωγών με μεταλλική θωράκιση που οδηγούνται στο κιβώτιο ακροδεκτών ή το κιβώτιο βοηθητικών ακροδεκτών με ηλεκτρικά κυκλώματα χωρίς εσωτερική ασφάλεια, γειώστε τη μεταλλική θωράκιση στο κιβώτιο ακροδεκτών. Επιτρέπεται η χρήση περισσότερων σημείων γείωσης. Στα κιβώτια ακροδεκτών με εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση στο εσωτερικό τμήμα γείωσης. Στα κιβώτια ακροδεκτών χωρίς εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση σε έναν από τους πρασινο-κίτρινους ακροδέκτες γείωσης. Οδηγίες λειτουργίας 02/

98 Ηλεκτρική σύνδεση 6.6 Σύνδεση βοηθητικών κυκλωμάτων Σύνδεση επιτήρησης θερμοκρασίας περιέλιξης στάτορα Για την επιτήρηση της περιέλιξης στάτορα έναντι υπερβολικής θερμικής επιβάρυνσης έχουν ενσωματωθεί στην περιέλιξη στάτορα αισθητήρες θερμοκρασίας. Οι αγωγοί σύνδεσης των αισθητήρων θερμοκρασίας δρομολογούνται ανάλογα με την έκδοση στο κιβώτιο κύριων ή βοηθητικών ακροδεκτών. Για τη συνδεσμολογία και την αντιστοίχιση των ακροδεκτών ανατρέξτε στο αντίστοιχο διάγραμμα συνδεσμολογίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ηλεκτροπληξίας Η μόνωση των αισθητήρων θερμοκρασίας για την παρακολούθηση της περιέλιξης πραγματοποιείται σύμφωνα με τις απαιτήσεις βασικής μόνωσης για την περιέλιξη. Οι συνδέσεις των αισθητήρων θερμοκρασίας ασφαλίζονται έναντι επαφής στο κιβώτιο ακροδεκτών και δεν φέρουν ασφαλή απομόνωση. Επομένως, σε περίπτωση σφάλματος ενδέχεται να υπάρχει επικίνδυνη τάση στον αγωγό αισθητήρα μέτρησης και σε περίπτωση αγγίγματος μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη σύνδεση των αισθητήρων θερμοκρασίας σε εξωτερική επιτήρηση θερμοκρασίας, λάβετε αν χρειάζεται πρόσθετα μέτρα για την ικανοποίηση των απαιτήσεων έναντι του «Κινδύνου ηλεκτροπληξίας» σύμφωνα με το IEC ή/και IEC Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών 1. Πριν από το κλείσιμο του κιβωτίου βοηθητικών ακροδεκτών, ελέγξτε τα εξής: Οι αγωγοί έχουν συνδεθεί σύμφωνα με το σχέδιο ακροδεκτών. Οι αγωγοί είναι εκτεθειμένοι και δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Τα μέρη των στυπιοθλιπτών καλωδίων είναι καλά σφιγμένα, και κατάλληλα και σωστά τοποθετημένα όσον αφορά το βαθμό προστασίας, τον τρόπο τοποθέτησης των αγωγών, την επιτρεπόμενη διάμετρο αγωγού κ.λπ. Τα σπειρώματα της πλάκας σύνδεσης σφραγίζονται με εισόδους καλωδίων και αγωγών, αντάπτορες σπειρώματος ή πώματα σφράγισης, τα οποία διασφαλίζουν τον αντίστοιχο βαθμό προστασίας. Οι είσοδοι που δεν χρησιμοποιούνται έχουν σφραγιστεί. Τα στοιχεία σφράγισης είναι σταθερά βιδωμένα και μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση. Οι βίδες σύσφιξης των βιδωτών συνδέσεων με κλέμμες, αν υπάρχουν, έχουν σφίξει καλά, ακόμη και αν δεν χρησιμοποιούνται. 2. Σφραγίστε το κιβώτιο βοηθητικών ακροδεκτών με το αντίστοιχο κάλυμμα. Για τη ροπή σύσφιξης των βιδών στερέωσης του καλύμματος ανατρέξτε στο κεφάλαιο «Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 179)». 98 Οδηγίες λειτουργίας 02/2019

99 Θέση σε λειτουργία 7 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) 7.1 Έλεγχοι πριν τη θέση σε λειτουργία Ελέγξτε μετά από την ορθή τοποθέτηση και πριν από τη θέση σε λειτουργία της εγκατάστασης τα παρακάτω: Υπόδειξη Έλεγχοι πριν τη θέση σε λειτουργία Η παρακάτω λίστα ελέγχων πριν τη θέση σε λειτουργία δεν είναι πλήρης. Κατά περίπτωση, απαιτούνται επιπλέον έλεγχοι οι οποίοι εξαρτώνται από τις ειδικές συνθήκες που αφορούν τη συγκεκριμένη εγκατάσταση. Το μηχάνημα δεν έχει υποστεί βλάβες. Το μηχάνημα έχει τοποθετηθεί και ευθυγραμμιστεί σωστά, και τα στοιχεία κίνησης έχουν ζυγοσταθμιστεί και ρυθμιστεί καταλλήλως. Όλες οι βίδες στερέωσης, τα στοιχεία σύνδεσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί με τις προβλεπόμενες ροπές σύσφιξης. Οι συνθήκες λειτουργίας συμφωνούν με τα προβλεπόμενα δεδομένα της τεχνικής τεκμηρίωσης, π.χ. ως προς το βαθμό προστασίας, τη θερμοκρασία περιβάλλοντος,... Τα κινούμενα εξαρτήματα, όπως π.χ. ο συμπλέκτης, κινούνται ελεύθερα. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα και ηλεκτροφόρα εξαρτήματα. Ασφαλίστε τις σφήνες για τη δοκιμαστική λειτουργία ή τη θέση σε λειτουργία χωρίς στοιχείο κίνησης με ένα κατάλληλο στοιχείο ασφάλισης. Λάβετε υπόψη σας τον τρόπο ζυγοστάθμισης του μηχανήματος. Οδηγίες λειτουργίας 02/

100 Θέση σε λειτουργία 7.2 Λειτουργία στο μετατροπέα συχνότητας Δεύτερο άκρο άξονα Αν το δεύτερο άκρο άξονα δεν χρησιμοποιείται: Διασφαλίστε ότι η σφήνα ασφαλίζεται έναντι εκτόξευσης και προσέξτε ότι στην κατάσταση ζυγοστάθμισης ρότορα «H» (στάνταρ έκδοση), το μήκος της μειώνεται στο 60%. Ασφαλίστε από επαφή το μη χρησιμοποιούμενο άκρο άξονα με καλύμματα. Η μόνωση ρουλεμάν συμφωνεί με τα στοιχεία της πινακίδας. Ηλεκτρική σύνδεση Οι συνδέσεις γείωσης και εξίσωσης δυναμικού έχουν ολοκληρωθεί σωστά. Το μηχάνημα είναι συνδεδεμένο σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Έχει διασφαλιστεί με αντίστοιχα σχεδιασμένο σύστημα ελέγχου και επιτήρηση αριθμού στροφών ότι δεν υπάρχει υπέρβαση του επιτρεπόμενου αριθμού στροφών σύμφωνα με τα τεχνικά στοιχεία. Αντιπαραβάλετε εν προκειμένω τα στοιχεία της πινακίδας ισχύος ή, κατά περίπτωση, την τεκμηρίωση της εγκατάστασης. Τηρούνται οι ελάχιστες αντιστάσεις μόνωσης. Τηρούνται τα ελάχιστα διάκενα αέρα. Οι πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος έχουν συνδεθεί σωστά και λειτουργούν κανονικά, αν υπάρχουν. Τα φρένα και οι διατάξεις εμπλοκής αντίστροφης πορείας λειτουργούν κανονικά. Στις διατάξεις επιτήρησης έχουν ρυθμιστεί οι τιμές «Προειδοποίησης» και «Απόζευξης». 7.2 Λειτουργία στο μετατροπέα συχνότητας Το παρακάτω κεφάλαιο αφορά τα μηχανήματα που παραγγέλλονται για λειτουργία στο μετατροπέα συχνότητας. Υπόδειξη Από τον κωδ. παραγγελίας μπορείτε να διακρίνετε αν το μηχάνημα έχει παραγγελθεί για λειτουργία στο μετατροπέα συχνότητας. Στη θέση 6 του κωδ. παραγγελίας εμφανίζεται ο αριθμός 1, 2, 3 ή 4. Λειτουργία στο μετατροπέα Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ο μετατροπέας είναι παραμετροποιημένος σωστά. Τα στοιχεία παραμετροποίησης θα τα βρείτε στην πινακίδα ονομαστικών χαρακτηριστικών. Στοιχεία για τις παραμέτρους θα βρείτε στις οδηγίες λειτουργίας του μετατροπέα. 100 Οδηγίες λειτουργίας 02/2019

101 Θέση σε λειτουργία 7.3 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Οι πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος έχουν συνδεθεί σωστά και λειτουργούν κανονικά. Στη διαρκή λειτουργία δεν υπάρχει υπέρβαση του αναγραφόμενου οριακού αριθμού στροφών n max προς τα πάνω και του οριακού αριθμού στροφών n min προς τα κάτω. Ο επιτρεπόμενος χρόνος ενεργοποίησης έως τον οριακό αριθμό στροφών n min συμφωνεί με τις ρυθμισμένες παραμέτρους Λειτουργία στο μετατροπέα συχνότητας με χαμηλή συχνότητα παλμών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας κινητήρα Αν η συχνότητα παλμών είναι μικρότερη από τη συχνότητα παλμών διαστασιολόγησης, προκύπτουν μεγάλες απώλειες στον κινητήρα. Κατά συνέπεια αυξάνεται η θερμοκρασία του κινητήρα. Κατά τη διάρκεια της λειτουργίας μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λάβετε υπόψη τα στοιχεία στην πινακίδα του μηχανήματος. Διασφαλίστε ότι θα τηρείται πάντα η ελάχιστη συχνότητα παλμών. Έτσι αποτρέπετε την υπέρβαση της κατηγορίας θερμοκρασίας και την ανάφλεξη μίας εκρήξιμης ατμόσφαιρας που μπορεί να προκληθεί από αυτό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση εξαιτίας του μετατροπέα συχνότητας Αν ο μετατροπέας συχνότητας τροφοδοσίας δεν απενεργοποιηθεί ή το ενδιάμεσο κύκλωμα του μετατροπέα συχνότητας δεν αποφορτιστεί, μπορεί στις κλέμμες του κινητήρα να υπάρχει ηλεκτρική τάση ακόμη και αν ο ρότορας βρίσκεται σε ακινησία. Ανάλογα με τον τύπο του μετατροπέα συχνότητας, αυτή η τάση ανέρχεται σε έως 1000 V. Πριν τις εργασίες στον κινητήρα διασφαλίστε ότι τηρούνται οι πέντε κανόνες ασφαλείας (Σελίδα 15). 7.3 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Οδηγίες λειτουργίας 02/

102 Θέση σε λειτουργία 7.4 Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) 7.4 Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Απαραίτητη προϋπόθεση για τα παρακάτω στοιχεία είναι η τήρηση των προδιαγραφόμενων συνθηκών αποθήκευσης. Γενικές απαιτήσεις Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. Ολοκληρώστε τη λίπανση σταδιακά. Κατά τη διάρκεια της λίπανσης ο άξονας πρέπει να περιστρέφεται, ώστε το γράσο να κατανεμηθεί σε όλα τα ρουλεμάν. Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Αν μεταξύ του χρόνου παράδοσης και θέσης σε λειτουργία παρεμβάλλεται πάνω από ένα έτος και λιγότερο από τέσσερα έτη: Λιπάνετε τα κυλινδρικά ρουλεμάν με διπλή ποσότητα γράσου σύμφωνα με την πινακίδα λίπανσης. Στο βαθμό που είναι εφικτό, ελέγχετε τη θερμοκρασία αποθήκευσης. Επαναλίπανση των κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Υπό τις παρακάτω συνθήκες απαιτείται επαναλίπανση των κυλινδρικών ρουλεμάν: Όταν το μηχάνημα αποθηκεύεται για περισσότερο από τέσσερα έτη. Όταν το μηχάνημα δεν αποθηκεύεται σύμφωνα με τις απαιτήσεις του κεφαλαίου «Αποθήκευση». Διαδικασία 1. Αποσυναρμολογήστε τα ρουλεμάν, τους σωλήνες συμπληρωματικής λίπανσης, τους γρασαδόρους και τα καλύμματα ρουλεμάν. 2. Ξεπλύνετε το παλιό γράσο. 102 Οδηγίες λειτουργίας 02/2019

103 Θέση σε λειτουργία 7.5 Ρύθμιση αυτόματης διάταξης συμπληρωματικής λίπανσης 3. Ελέγξτε τα ρουλεμάν πριν την εφαρμογή νέου γράσου. Τοποθετήστε νέα ρουλεμάν, αν χρειάζεται. 4. Λιπάνετε τα ρουλεμάν και συναρμολογήστε ξανά τα εξαρτήματα των ρουλεμάν. Βλέπε επίσης Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν (Σελίδα 130) Παύσεις λειτουργίας (Σελίδα 118) Μεταφορά (Σελίδα 38) 7.5 Ρύθμιση αυτόματης διάταξης συμπληρωματικής λίπανσης Η διαδικασία συμπληρωματικής λίπανσης εξαρτάται από την εξωτερική τάση που εφαρμόζεται στη διάταξη συμπληρωματικής λίπανσης. Πριν τη θέση σε λειτουργία ρυθμίστε το χρονικό διάστημα και τις ποσότητες συμπληρωματικής λίπανσης στη διάταξη συμπληρωματικής λίπανσης. Τηρείτε τις οδηγίες λειτουργίας της διάταξης συμπληρωματικής λίπανσης για τη λειτουργία και την αντικατάσταση των φυσιγγίων γράσου. Βλέπε επίσης Κύκλωμα ασφαλείας για αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) (Σελίδα 35) 7.6 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Πριν την έναρξη λειτουργίας Αν το μηχάνημα είναι εξοπλισμένο με θερμόμετρα αποθήκης, τότε ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απενεργοποίηση στη διάταξη παρακολούθησης. Πίνακας 7-1 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης πριν την έναρξη λειτουργίας Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση 115 C Απενεργοποίηση 120 C Οδηγίες λειτουργίας 02/

104 Θέση σε λειτουργία 7.7 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης Κανονική λειτουργία Υπολογίστε τη μέγιστη θερμοκρασία λειτουργίας των ρουλεμάν T λειτουργίας λαμβάνοντας υπόψη τη θερμοκρασία περιβάλλοντος, το φορτίο των ρουλεμάν και τις επιδράσεις του συστήματος στον κινητήρα σε C. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-2 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση T λειτουργίας + 5 K 115 C Απόζευξη T λειτουργίας + 10 K 120 C 7.7 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης Πριν τη θέση σε λειτουργία Ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απόζευξη στη διάταξη επιτήρησης. Πίνακας 7-3 Τιμές ρύθμισης κατά τη θέση σε λειτουργία Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση 145 C Απόζευξη 155 C Κανονική λειτουργία 1. Μετρήστε την κανονική θερμοκρασία λειτουργίας T λειτουργίας στη θέση εγκατάστασης σε C. 2. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-4 Τιμές ρύθμισης στην κανονική λειτουργία Τιμή ρύθμισης Θερμοκρασία στην κατηγορία μόνωσης 180(H), χρήση 155(F) Προειδοποίηση T λειτουργίας + 10 K 145 C Απενεργοποίηση T λειτουργίας + 15 K 155 C 104 Οδηγίες λειτουργίας 02/2019

105 Θέση σε λειτουργία 7.8 Δοκιμαστική λειτουργία 7.8 Δοκιμαστική λειτουργία Μετά την τοποθέτηση ή την επιθεώρηση εκτελέστε μια δοκιμαστική λειτουργία: 1. Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Ελέγξτε την ομαλή λειτουργία. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. 2. Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε τις υπάρχουσες διατάξεις ψύξης. Παρατηρήστε για λίγο τη λειτουργία του μηχανήματος στο ρελαντί. 3. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. Οδηγίες λειτουργίας 02/

106 Θέση σε λειτουργία 7.9 Απενεργοποίηση 4. Ελέγξτε και καταγράψτε σε πρωτόκολλο στη διάρκεια της δοκιμαστικής λειτουργίας τα εξής: Ελέγξτε την ομαλή λειτουργία. Καταγράψτε σε πρωτόκολλο τις τιμές για την τάση, το ρεύμα και την ισχύ. Αν είναι δυνατό, καταγράψτε επίσης τις αντίστοιχες τιμές στο μηχάνημα εργασίας. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα μέχρι την επίτευξη του σημείου σταθερότητας, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. 5. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου. Διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα οφείλεται σε μαγνητικά ή ηλεκτρολογικά αίτια. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα είναι μηχανικό, π. χ.: - Αζυγοσταθμία του ηλεκτρικού μηχανήματος ή του μηχανήματος εργασίας - Ανεπαρκής ευθυγράμμιση του συνόλου του μηχανήματος - Λειτουργία του μηχανήματος σε συντονισμό συστήματος. Σύστημα = Κινητήρας, βασικό πλαίσιο, θεμέλιο... ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Αν κατά τη λειτουργία οι τιμές κραδασμών δεν συμφωνούν με τις τιμές κατά DIN ISO , μπορεί να καταστραφεί το μηχάνημα. Κατά τη λειτουργία, τηρείτε τις τιμές κραδασμών κατά DIN ISO Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο D81.8 στο κεφάλαιο Απενεργοποίηση Αν διατίθεται ανεξάρτητη θέρμανση και δεν ενεργοποιείται αυτόματα μέσω του αντίστοιχου συστήματος ελέγχου, ενεργοποιήστε την μη αυτόματα κατά τη διάρκεια των παύσεων λειτουργίας. Με τον τρόπο αυτόν αποφεύγεται ο σχηματισμός υδρατμών. Ενεργοποιήστε την ανεξάρτητη θέρμανση το νωρίτερο δύο ώρες μετά την απόζευξη του μηχανήματος. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στη μόνωση της περιέλιξης. 106 Οδηγίες λειτουργίας 02/2019

107 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας Η επιλογή του τύπου κινητήρα βοηθά στον προσδιορισμό συγκεκριμένων προεπιλεγμένων παραμέτρων κινητήρα και τη βελτιστοποίηση της συμπεριφοράς λειτουργίας. Αν επιλεγεί εσφαλμένος τύπος κινητήρα, μπορεί να προκύψουν ανεπιθύμητες καταστάσεις λειτουργίας, όπως π.χ. αυξημένες εκπομπές θορύβου. Αν χρησιμοποιείται μετατροπέας συχνότητας SINAMICS G120/G150 ή SINAMICS S120/ S150, οι παράμετροι κινητήρα μπορούν να ρυθμιστούν από το πρόγραμμα STARTER ή από το στοιχείο «Advanced Operating Panel» AOP30. Αν χρησιμοποιείται μετατροπέας συχνότητας SINAMICS G120P, οι παράμετροι κινητήρα μπορούν να ρυθμιστούν από το πρόγραμμα STARTER ή από το στοιχείο «Intelligent Operator Panel» (IOP). Υπόδειξη Προεπιλεγμένη διαμόρφωση διανύσματος χώρου σε μετατροπείς συχνότητας SINAMICS S Σε αντίθεση με τους μετατροπείς συχνότητας SINAMICS G, στους μετατροπείς συχνότητας SINAMICS S η διαμόρφωση διανύσματος χώρου είναι ρυθμισμένη από προεπιλογή. Αν επιτρέπεται από την εφαρμογή, η διαμόρφωση διανύσματος χώρου μπορεί να αλλάξει χειροκίνητα στο βελτιστοποιημένο μοτίβο παλμών για κινητήρες SIMOTICS FD. Η παράμετρος SINAMICS είναι ρυθμισμένη ως p1802 = 19 στο STARTER και το AOP Επιλογή τύπου κινητήρα και στοιχείων κινητήρα στο πρόγραμμα «STARTER» Προϋποθέσεις Ο κινητήρας έχει συνδεθεί στο μετατροπέα συχνότητας και είναι έτοιμος για λειτουργία. Ο μετατροπέας συχνότητας χρησιμοποιεί την έκδοση λογισμικού 4.6 ή μεταγενέστερη. Έχετε εγκαταστήσει το λογισμικό STARTER στην έκδοση ή μεταγενέστερη με SSP σε έναν υπολογιστή και έχετε συνδεθεί με το μετατροπέα συχνότητας. Στο μετατροπέα συχνότητας SINAMICS G120P απαιτείται η έκδοση SSP V4.6. Έχει γίνει εκκίνηση του προγράμματος «STARTER». Βρίσκεστε στο παράθυρο διαλόγου «Ρύθμιση παραμέτρων». Επιλογή παραμέτρων κινητήρα 1. Στο πεδίο «Όνομα κινητήρα» καταχωρήστε ένα όνομα για τον κινητήρα. Προσδιορίζοντας ένα μοναδικό όνομα διευκολύνεται η μετέπειτα αντιστοίχιση του κινητήρα. 2. Επιλέξτε το στοιχείο «Καταχώρηση στοιχείων κινητήρα». Οδηγίες λειτουργίας 02/

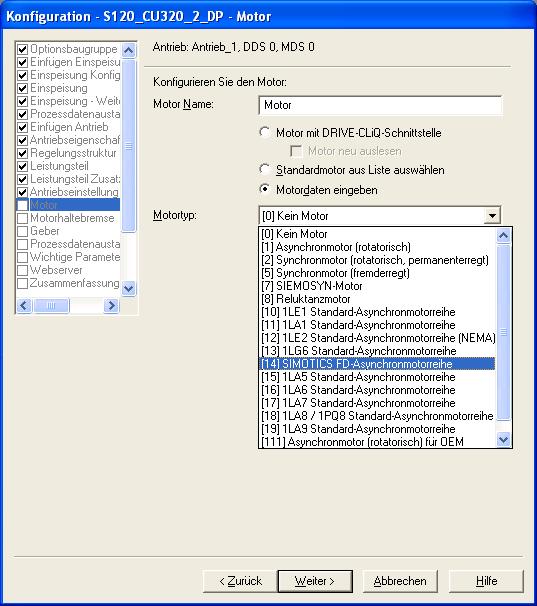

108 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας 3. Στο πεδίο «Τύπος κινητήρα» επιλέξτε την καταχώρηση «[14] Σειρά ασύγχρονων κινητήρων SIMOTICS FD». Εικόνα 7-1 Επιλογή τύπου κινητήρα 4. Επιβεβαιώστε τις καταχωρήσεις σας πατώντας «Επόμενο». 108 Οδηγίες λειτουργίας 02/2019

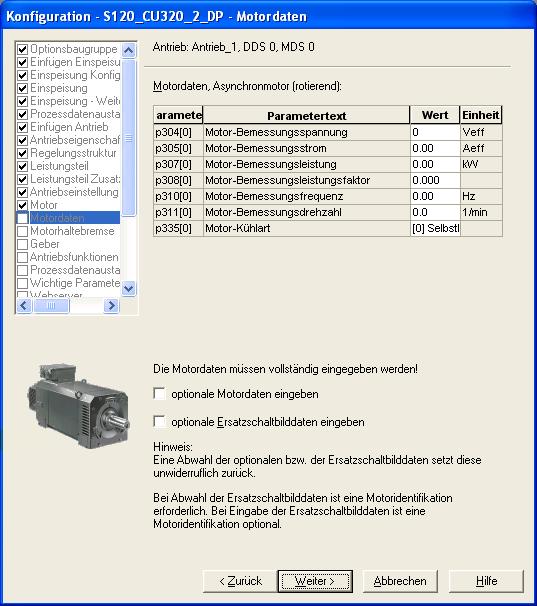

109 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας 5. Στην καρτέλα «Στοιχεία κινητήρα» της στήλης «Τιμή» καταχωρήστε τα αντίστοιχα στοιχεία του κινητήρα. Για τις τιμές των παραμέτρων p304...p311 ανατρέξτε στην πινακίδα ισχύος του κινητήρα. Η τιμή της παραμέτρου p335 (τύπος ψύξης κινητήρα) προκύπτει από τον κωδ. παραγγελίας του κινητήρα: Κωδ. παραγγελίας κινητήρα Τύπος ψύξης Παράμετρος p335 1LL1 IC01 0 1LP1 IC06 1 1LM1 / 1MM1 IC LQ1 / 1MQ1 IC LH1 / 1MH1 IC71W 6 1LN1 / 1MN1 IC86W 6 Εικόνα 7-2 Καταχώρηση στοιχείων κινητήρα 6. Επιβεβαιώστε τις καταχωρήσεις σας πατώντας «Επόμενο». Οδηγίες λειτουργίας 02/

110 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας Θέση σε λειτουργία στο μετατροπέα συχνότητας SINAMICS S/G μέσω του AOP30 Μπορείτε να πλοηγηθείτε στο AOP30 ως εξής: Πλοηγηθείτε στα πεδία επιλογής με τα πλήκτρα <F2> και <F3>. Στα πεδία εισαγωγής μπορείτε να καταχωρήσετε την επιθυμητή τιμή απευθείας ή να την επιλέξετε από από μια λίστα. Ενεργοποιήστε την επιλογή από το πλήκτρο <F5>. 110 Οδηγίες λειτουργίας 02/2019

111 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας Επιλογή τύπου κινητήρα και στοιχείων κινητήρα μέσω του AOP30 1. Επιλέξτε από το παράθυρο διαλόγου το πρότυπο κινητήρα και τον τύπο κινητήρα. Επιλέξτε ως τύπο κινητήρα την καταχώρηση «Σειρά ασύγχρονων κινητήρων SIMOTICS FD». 2. Καταχωρήστε τις παραμέτρους κινητήρα. Για τις τιμές των παραμέτρων p304...p311 ανατρέξτε στην πινακίδα ισχύος του κινητήρα. Η τιμή της παραμέτρου p335 (τύπος ψύξης κινητήρα) προκύπτει από τον κωδ. παραγγελίας του κινητήρα: Κωδ. παραγγελίας κινητήρα Τύπος ψύξης Παράμετρος p335 1LL1 IC01 0 1LP1 IC06 1 1LM1 / 1MM1 IC LQ1 / 1MQ1 IC LH1 / 1MH1 IC71W 6 1LN1 / 1MN1 IC86W 6 Οδηγίες λειτουργίας 02/

112 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας 3. Ολοκληρώστε την καταχώρηση των στοιχείων κινητήρα πατώντας «Επόμενο» και ενεργοποιήστε τις πατώντας το πλήκτρο <F5>. 112 Οδηγίες λειτουργίας 02/2019

113 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας Θέση σε λειτουργία στο μετατροπέα συχνότητας SINAMICS G120P μέσω του IOP Για το χειρισμό και την παρατήρηση, όπως και για τη θέση σε λειτουργία, έχει τοποθετηθεί στις πόρτες της κονσόλας του SINAMICS G120P ο πίνακας ελέγχου «Intelligent Operator Panel» (IOP). Από εκεί μπορείτε να ρυθμίσετε τις παραμέτρους κινητήρα. 1. Επιλέξτε τον οδηγό «Βασική θέση σε λειτουργία». Μόνο έτσι μπορείτε να καταχωρήσετε ασυνήθιστες συχνότητες, όπως π.χ. 50,39 Hz ή 100 Hz. 2. Επιλέξτε τον τύπο ρύθμισης «Ρύθμιση στροφών». 3. Επιλέξτε τον τύπο κινητήρα «SIMOTICS FD». Με τον τρόπο αυτόν ρυθμίζονται από προεπιλογή συγκεκριμένες παράμετροι του κινητήρα για τη βελτιστοποίηση της συμπεριφοράς λειτουργίας. 4. Καταχωρήστε τα στοιχεία της πινακίδα ισχύος. Τάση κινητήρα Ρεύμα κινητήρα Ονομαστική ισχύς Συντελεστής ονομαστικής ισχύος cos φ Αριθμός στροφών κινητήρα Τα βελτιστοποιημένα μοτίβα παλμών ενεργοποιούνται αυτόματα μόλις επιλεγεί ο τύπος κινητήρα «SIMOTICS FD» (p300=14). Οδηγίες λειτουργίας 02/

114 Θέση σε λειτουργία 7.10 Ρύθμιση παραμέτρων κινητήρα στο μετατροπέα συχνότητας 114 Οδηγίες λειτουργίας 02/2019

115 Λειτουργία Υποδείξεις ασφαλείας για τη λειτουργία Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Κίνδυνος από περιστρεφόμενα εξαρτήματα Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα περιστρεφόμενα εξαρτήματα. Κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Βεβαιωθείτε ότι όλα τα καλύμματα είναι κλειστά κατά τη λειτουργία. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Αφαιρέστε τα καλύμματα μόνο εφόσον τα περιστρεφόμενα εξαρτήματα έχουν ακινητοποιηθεί πλήρως. Κίνδυνος από εξαρτήματα που βρίσκονται υπό τάση Τα εξαρτήματα υπό τάση αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα ηλεκτροφόρα εξαρτήματα. Πλησιάζοντας τα ηλεκτροφόρα εξαρτήματα, ενδέχεται να παραβιαστούν οι ελάχιστες διαδρομές αέρος και διαρροής. Κατά το άγγιγμα ή το πλησίασμα μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Βεβαιωθείτε ότι όλα τα καλύμματα είναι κλειστά κατά τη λειτουργία. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Διατηρείτε πάντα τα κιβώτια ακροδεκτών κλειστά κατά τη διάρκεια της λειτουργίας. Τα κιβώτια ακροδεκτών επιτρέπεται να ανοίγουν μόνο όταν το μηχάνημα είναι ακινητοποιημένο και δεν βρίσκεται υπό τάση. Οδηγίες λειτουργίας 02/

116 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Βλάβες λειτουργίας Από τις ακόλουθες αποκλίσεις από την κανονική λειτουργία μπορείτε να αναγνωρίσετε ότι η λειτουργία του μηχανήματος είναι προβληματική. Υψηλή κατανάλωση ισχύος, υψηλές θερμοκρασίες ή έντονες ταλαντώσεις. Ασυνήθιστοι θόρυβοι ή οσμές. Αντίδραση των διατάξεων επιτήρησης. Αυτές οι αλλαγές μπορεί να οδηγήσουν σε βλάβες, οι οποίες μπορούν να έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Ενημερώστε αμέσως το προσωπικό σέρβις. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα τηρώντας τις συνθήκες ασφαλείας για τη συγκεκριμένη εγκατάσταση. Βλάβες από υδρατμούς Σε περίπτωση θέσης εκτός λειτουργίας ή διακυμάνσεων φορτίου ενδέχεται να παρατηρηθεί συμπύκνωση της ατμοσφαιρικής υγρασίας στο εσωτερικό του μηχανήματος. Επομένως μπορεί να συγκεντρωθούν υδρατμοί. Η υγρασία μπορεί να επηρεάσει τη μόνωση της περιέλιξης ή να οδηγήσει σε υλικές ζημιές, όπως διάβρωση. Διασφαλίστε ότι οι υδρατμοί ρέουν ελεύθερα. Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Τα επιμέρους εξαρτήματα του μηχανήματος μπορεί να θερμανθούν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση επαφής ενδέχεται να προκληθούν εγκαύματα. Μην αγγίζετε τα εξαρτήματα του μηχανήματος κατά τη διάρκεια της λειτουργίας. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Χρησιμοποιείτε κατ' ανάγκη κατάλληλο εξοπλισμό προστασίας. Υπερβολικά υψηλή θερμοκρασία μηχανήματος εξαιτίας ενεργοποιημένης θέρμανσης Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Βεβαιωθείτε ότι η ανεξάρτητη θέρμανση έχει απενεργοποιηθεί πριν την ενεργοποίηση του μηχανήματος. Χρησιμοποιείτε την ανεξάρτητη θέρμανση μόνο με απενεργοποιημένο μηχάνημα. 116 Οδηγίες λειτουργίας 02/2019

117 Λειτουργία 8.2 Λειτουργία σε περιοχές με κίνδυνο έκρηξης της ζώνης 2 Κίνδυνος έκρηξης από την κατάργηση της παράκαμψης του μονωμένου ρουλεμάν Σε περίπτωση κατάργησης της εργοστασιακής παράκαμψης του μονωμένου ρουλεμάν δημιουργείται διαφορά δυναμικού μεταξύ του ρότορα και του γειωμένου μηχανήματος. Κατά τα συνέπεια μπορούν να δημιουργηθούν σπινθήρες, οι οποίοι ενδέχεται να αναφλέξουν την περιβάλλουσα σκόνη ή εύφλεκτα αέρια, ειδικά σε εκρήξιμες ατμόσφαιρες. Ενδέχεται να σημειωθεί έκρηξη. Επιπλέον, υπάρχει κίνδυνος ηλεκτροπληξίας. Η συνέπεια είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανοίγετε την παράκαμψη της μόνωσης ρουλεμάν κατά τη διάρκεια της λειτουργίας. 8.2 Λειτουργία σε περιοχές με κίνδυνο έκρηξης της ζώνης 2 Ασφαλής χειρισμός Εκτός από τις υποδείξεις κινδύνου της παραπάνω ενότητας, ισχύουν επίσης τα εξής: Σε περιοχές με κίνδυνο έκρηξης θα πρέπει η συναρμολόγηση, η εγκατάσταση και ο χειρισμός των ηλεκτρικών εγκαταστάσεων να γίνεται σύμφωνα με τους αντίστοιχους ισχύοντες κανονισμούς και διατάξεις. Απαραίτητη προϋπόθεση είναι οι χειριστές των εν λόγω εγκαταστάσεων να διασφαλίζουν την τήρηση των σχετικών κανονισμών και διατάξεων κατά τη συναρμολόγηση, εγκατάσταση και λειτουργία, και την εκτέλεση των αντίστοιχων ελέγχων. Συνιστάται η εκτέλεση και τεκμηρίωση αυτών των ελέγχων σε συνεργασία με τις αρμόδιες αρχές. Κίνδυνοι ανάφλεξης της εγκατάστασης Τα κριτήρια για την εκάστοτε διαίρεση σε ζώνες δεν είναι εναρμονισμένα και δεν εφαρμόζεται ενιαία αξιολόγηση των λειτουργικών κινδύνων, των τοπικών συνθηκών λειτουργίας και των διαφόρων μεθόδων επιτήρησης. Αντιστοίχως διαφέρουν εν μέρει και τα συνιστώμενα μέτρα αποκατάστασης των εποπτικών αρχών ανάλογα με τον τομέα αρμοδιότητάς τους. Επομένως, ο κατασκευαστής του μηχανήματος δεν μπορεί να ορίσει γενικές συστάσεις. Υπόδειξη Μόνο ο χειριστής της εγκατάστασης σε συνεργασία με την αρμόδια εποπτική αρχή για την εκάστοτε εγκατάσταση μπορεί να προσδιορίσει τους τοπικούς κινδύνους και τα προτεινόμενα ενδεχομένως μέτρα. Για την εκτίμηση των κινδύνων ανάφλεξης της εγκατάστασης μπορούν να χρησιμοποιηθούν οι εκτιμήσεις κινδύνου κατά IEC / EN ή/και -7. Οδηγίες λειτουργίας 02/

118 Λειτουργία 8.3 Ενεργοποίηση του μηχανήματος 8.3 Ενεργοποίηση του μηχανήματος 1. Εκκινήστε το μηχάνημα κατά το δυνατόν χωρίς φορτίο και ελέγξτε την ομαλή λειτουργία. 2. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. 3. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. 8.4 Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Για τη συμπληρωματική λίπανση των κυλινδρικών ρουλεμάν λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. 8.5 Παύσεις λειτουργίας Η παύση λειτουργίας είναι μια χρονικά περιορισμένη διακοπή της λειτουργίας, κατά την οποία το μηχάνημα αδρανοποιείται και παραμένει στο χώρο χρήσης. Κατά τις παύσεις λειτουργίας υπό κανονικές συνθήκες λειτουργίας, π.χ. χωρίς επενέργεια εξωτερικών κραδασμών στο αδρανοποιημένο μηχάνημα, χωρίς έντονη έκθεση σε διάβρωση κ.λπ., απαιτείται γενικά εφαρμογή των παρακάτω μέτρων. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω ακατάλληλης αποθήκευσης Σε περίπτωση ακατάλληλης αποθήκευσης μπορεί να προκληθούν βλάβες στον κινητήρα. Αν το μηχάνημα τεθεί εκτός λειτουργίας για πάνω από 12 μήνες, λάβετε κατάλληλα μέτρα προστασίας από τη διάβρωση, συντήρησης, συσκευασίας και ξήρανσης. 118 Οδηγίες λειτουργίας 02/2019

119 Λειτουργία 8.5 Παύσεις λειτουργίας Βλέπε επίσης Μεταφορά (Σελίδα 38) Θέση σε λειτουργία (Σελίδα 99) Αποφυγή δρόσου ή/και σχηματισμού υδρατμών στο εσωτερικό του μηχανήματος Αν διατίθεται ανεξάρτητη θέρμανση και δεν ενεργοποιείται αυτόματα μέσω του αντίστοιχου συστήματος ελέγχου, ενεργοποιήστε την μη αυτόματα κατά τη διάρκεια των παύσεων λειτουργίας. Με τον τρόπο αυτόν αποφεύγεται ο σχηματισμός υδρατμών. Ενεργοποιήστε την ανεξάρτητη θέρμανση το νωρίτερο δύο ώρες μετά την απόζευξη του μηχανήματος. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στη μόνωση της περιέλιξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης αμέσως μετά την απενεργοποίηση του μηχανήματος, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Ακολουθήστε για αυτό τα στοιχεία στην πινακίδα της ανεξάρτητης θέρμανσης Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Σε περίπτωση παρατεταμένης παύσης λειτουργίας, μπορεί λόγω της παραμονής των κυλινδρικών ρουλεμάν στην ίδια ή σχεδόν την ίδια θέση για μεγάλο χρονικό διάστημα να προκληθούν βλάβες λόγω αδρανοποίησης, όπως π.χ. αυλακώσεις ή διάβρωση. Κατά τη διάρκεια των παύσεων λειτουργίας ενεργοποιείτε το μηχάνημα μία φορά τον μήνα για σύντομο χρονικό διάστημα. Περιστρέφετε τουλάχιστον τον ρότορα περισσότερες φορές. Αν έχετε αποσυμπλέξει το μηχάνημα από το μηχάνημα εργασίας και το έχετε ασφαλίσει με διάταξη συγκράτησης ρότορα, αφαιρέστε την πριν την περιστροφή του ρότορα ή τη θέση σε λειτουργία. Βεβαιωθείτε ότι μετά την περιστροφή τα κυλινδρικά ρουλεμάν βρίσκονται σε διαφορετική θέση στάσης. Χρησιμοποιήστε ως αναφορά τη σφήνα ή τον μισό συμπλέκτη. Κατά τη νέα θέση σε λειτουργία λάβετε υπόψη τις πληροφορίες του κεφαλαίου «Θέση σε λειτουργία». Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 99) Οδηγίες λειτουργίας 02/

120 Λειτουργία 8.6 Θέση του μηχανήματος εκτός λειτουργίας Μέτρηση της αντίστασης μόνωσης μετά από παρατεταμένη αδρανοποίηση Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) 8.6 Θέση του μηχανήματος εκτός λειτουργίας ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω αδρανοποίησης μετά από παρατεταμένη θέση εκτός λειτουργίας Αν πρόκειται να θέσετε το μηχάνημα εκτός λειτουργίας για χρονικός διάστημα μεγαλύτερο των έξι μηνών, εφαρμόστε τα απαιτούμενα μέτρα συντήρησης και αποθήκευσης. Διαφορετικά μπορεί να προκληθούν υλικές ζημιές στο μηχάνημα. Καταγράψτε τη διαδικασία θέσης εκτός λειτουργίας. Αυτό το αρχείο καταγραφής είναι χρήσιμο κατά τη νέα θέση σε λειτουργία. 8.7 Νέα θέση του μηχανήματος σε λειτουργία Για να θέσετε ξανά το μηχάνημα σε λειτουργία, ακολουθήστε τα παρακάτω βήματα: Ανατρέξτε στο αρχείο καταγραφής της θέσης εκτός λειτουργίας και αναιρέστε τα μέτρα συντήρησης και αποθήκευσης. Εφαρμόστε τα μέτρα που ορίζονται στο κεφάλαιο «Θέση σε λειτουργία». 120 Οδηγίες λειτουργίας 02/2019

121 Λειτουργία 8.8 Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 99) 8.8 Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Μετά από διακοπή έκτακτης ανάγκης, ελέγξτε το μηχάνημα πριν την νέα θέση του μηχανήματος εργασίας σε λειτουργία. Αποκαταστήστε όλες τις αιτίες που προκάλεσαν τη διακοπή έκτακτης ανάγκης 8.9 Βλάβες Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες. Αποκαταστήστε την αιτία της βλάβης σύμφωνα με τα προσδιοριζόμενα μέτρα αποκατάστασης. Αποκαταστήστε, επίσης, τις ζημιές που προκλήθηκαν στο μηχάνημα. Οδηγίες λειτουργίας 02/

122 Λειτουργία 8.9 Βλάβες Ηλεκτρικές βλάβες Υπόδειξη Σε περίπτωση λειτουργίας του μηχανήματος με μετατροπέα συχνότητας, λάβετε επιπλέον υπόψη τις οδηγίες λειτουργίας του μετατροπέα συχνότητας, αν εμφανιστούν ηλεκτρικές βλάβες. Πίνακας 8-1 Ηλεκτρικές βλάβες Ο κινητήρας δεν ξεκινά Ο κινητήρας δεν αυξάνει ταχύτητα Βόμβος κατά την εκκίνηση Βόμβος κατά τη λειτουργία Μεγάλη αύξηση θερμοκρασίας στο ρελαντί Μεγάλη αύξηση θερμοκρασίας υπό φορτίο Μεγάλη αύξηση θερμοκρασίας σε μεμονωμένα τμήματα της περιέλιξης Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X X X X Υπερφόρτιση Μειώστε το φορτίο X Διακοπή φάσης στον αγωγό τροφοδοσίας X X X X Διακοπή μιας φάσης στον αγωγό τροφοδοσίας μετά τη σύνδεση X Τάση δικτύου πολύ χαμηλή, συχνότητα πολύ υψηλή X Τάση δικτύου πολύ υψηλή, συχνότητα πολύ χαμηλή Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε τις συνθήκες δικτύου. Ελέγξτε τις συνθήκες δικτύου. X X X X X Συνδεδεμένη περιέλιξη στάτορα Ελέγξτε τη συνδεσμολογία της περιέλιξης στο κιβώτιο ακροδεκτών. X X X X Βραχυκύκλωμα μεταξύ ελιγμάτων ή φάσεων στην περιέλιξη στάτορα X Εσφαλμένη φορά περιστροφής Ελέγξτε τη σύνδεση. Μετρήστε τις αντιστάσεις περιέλιξης και τις αντιστάσεις μόνωσης. Αποκαταστήστε τις κατόπιν συνεννόησης με τον κατασκευαστή. 122 Οδηγίες λειτουργίας 02/2019

123 Λειτουργία 8.9 Βλάβες Μηχανικές βλάβες Στον παρακάτω πίνακα υποδεικνύονται οι πιθανές αιτίες και τα μέτρα αποκατάστασης για βλάβες που οφείλονται σε μηχανικά αίτια. Πίνακας 8-2 Μηχανικές βλάβες Θόρυβος τριβής Υψηλή θερμοκρασία Ακτινικές ταλαντώσεις Αξονικές ταλαντώσεις Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X Τροχίστε τα περιστρεφόμενα εξαρτήματα Διαπιστώστε την αιτία και ευθυγραμμίστε εκ νέου τα εξαρτήματα. X Σφάλμα ζυγοστάθμισης ρότορα Αποσυμπλέξτε το ρότορα και επαναλάβετε τη ζυγοστάθμιση. X Μη κυκλικός ρότορας, κάμψη άξονα Απευθυνθείτε στο Κέντρο Σέρβις. X X Ανεπαρκής ευθυγράμμιση Ευθυγραμμίστε το συγκρότημα και ελέγξτε το συμπλέκτη. 1) X Σφάλμα ζυγοστάθμισης του συνδεδεμένου μηχανήματος Επαναλάβετε τη ζυγοστάθμιση του συνδεδεμένου μηχανήματος. X Κρούσεις του συνδεδεμένου μηχανήματος Ελέγξτε το συνδεδεμένο μηχάνημα. X X Συντονισμός του συνολικού συστήματος κινητήρα και βάσης Ενισχύστε τη βάση κατόπιν συνεννόησης με το Κέντρο Σέρβις. X X Αλλαγές στη βάση Διαπιστώστε την αιτία των αλλαγών και αποκαταστήστε την. Επαναλάβετε την ευθυγράμμιση του μηχανήματος. X Μειωμένη παροχή αέρα, ενδεχόμενη λανθασμένη φορά περιστροφής του ανεμιστήρα Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα. X X Θόρυβος στο μηχανισμό μετάδοσης Αποκαταστήστε τη σωστή λειτουργία του μηχανισμού μετάδοσης. 1) Λάβετε υπόψη ενδεχόμενες αλλαγές σε περίπτωση αύξησης της θερμοκρασίας. Οδηγίες λειτουργίας 02/

124 Λειτουργία 8.9 Βλάβες Βλάβες στο κυλινδρικό ρουλεμάν Οι βλάβες στα κυλινδρικά ρουλεμάν είναι ορισμένες φορές δύσκολο να διαπιστωθούν. Σε περίπτωση αμφιβολίας, αντικαταστήστε το κυλινδρικό ρουλεμάν. Χρησιμοποιείτε διαφορετικές εκδόσεις ρουλεμάν μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Πίνακας 8-3 Βλάβες στο κυλινδρικό ρουλεμάν Το ρουλεμάν είναι πολύ θερμό Το ρουλεμάν σφυρίζει Το ρουλεμάν χτυπά Πιθανή αιτία βλάβης Μέτρα αποκατάστασης X Ο συμπλέκτης πιέζει Ευθυγραμμίστε το μηχάνημα με μεγαλύτερη ακρίβεια. X Πολύ μεγάλη τάση ιμάντα Μειώστε την τάση ιμάντα. X Βρώμικο ρουλεμάν Καθαρίστε ή αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υψηλή θερμοκρασία περιβάλλοντος Χρησιμοποιήστε κατάλληλο γράσο για υψηλές θερμοκρασίες. X X Ανεπαρκής λίπανση Λιπάνετε σύμφωνα με τις προδιαγραφές. X X Το ρουλεμάν είναι τοποθετημένο με κλίση Τοποθετήστε σωστά το ρουλεμάν. X X Πολύ μικρό διάκενο ρουλεμάν Απευθυνθείτε στο Κέντρο Σέρβις. X Πολύ μεγάλο διάκενο ρουλεμάν Απευθυνθείτε στο Κέντρο Σέρβις. X X Διαβρωμένο ρουλεμάν Αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υπερβολικά πολύ γράσο στο ρουλεμάν Αφαιρέστε το περιττό γράσο. X Εσφαλμένο γράσο στο ρουλεμάν Χρησιμοποιείτε το σωστό γράσο. X Εκδορές στον οδηγό Αντικαταστήστε το ρουλεμάν. X Αυλακώσεις Αντικαταστήστε το ρουλεμάν. Αποφύγετε τους κραδασμούς σε κατάσταση αδρανοποίησης 124 Οδηγίες λειτουργίας 02/2019

125 Επισκευή 9 Με προσεκτική και τακτική συντήρηση, επιθεώρηση και έλεγχο μπορείτε να εντοπίζετε και να αποκαθιστάτε εγκαίρως τις βλάβες. Με τον τρόπο αυτόν αποτρέπονται οι επακόλουθες ζημιές. Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN Υπόδειξη Αν χρειάζεστε υποστήριξη σχετικά με την επιθεώρηση, τη συντήρηση ή την επισκευή, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). 9.1 Επιθεώρηση και συντήρηση Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση Κίνδυνος από εξαρτήματα που βρίσκονται υπό τάση Τα εξαρτήματα υπό τάση αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα ηλεκτροφόρα εξαρτήματα. Πλησιάζοντας τα ηλεκτροφόρα εξαρτήματα, ενδέχεται να παραβιαστούν οι ελάχιστες διαδρομές Οδηγίες λειτουργίας 02/

126 Επισκευή 9.1 Επιθεώρηση και συντήρηση αέρος και διαρροής. Κατά το άγγιγμα ή το πλησίασμα μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Μην θέτετε το μηχάνημα εκτός λειτουργίας. Εξουδετερώστε την τάση στο μηχάνημα. Τηρείτε τους «5 κανόνες ασφαλείας». Ανοίγετε τα κιβώτια συνδέσεων μόνο όταν το μηχάνημα είναι ακινητοποιημένο και δεν βρίσκεται υπό τάση. Κίνδυνος από περιστρεφόμενα εξαρτήματα Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα περιστρεφόμενα εξαρτήματα. Κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Πριν από εργασίες επιδιόρθωσης θέτετε το μηχάνημα εκτός λειτουργίας και ασφαλίζετέ το έναντι επανενεργοποίησης. Αφαιρέστε τα καλύμματα μόνο εφόσον τα περιστρεφόμενα εξαρτήματα έχουν ακινητοποιηθεί πλήρως. Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Επιμέρους εξαρτήματα του μηχανήματος μπορεί να θερμανθούν κατά τη λειτουργία και κρυώνουν σιγά-σιγά μετά την απενεργοποίηση. Αν αγγίξετε καυτές επιφάνειες μπορεί να καείτε. Αφήστε πρώτα το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών συντήρησης και επισκευής. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Χρησιμοποιείτε κατ' ανάγκη κατάλληλο εξοπλισμό προστασίας. Βλάβες σε περίπτωση μη συντήρησης του μηχανήματος Σε περίπτωση μη συντήρησης του μηχανήματος, μπορεί να υποστεί ζημιές. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Συντηρείτε το μηχάνημα στα προβλεπόμενα διαστήματα συντήρησης. 126 Οδηγίες λειτουργίας 02/2019

127 Επισκευή 9.1 Επιθεώρηση και συντήρηση Βλάβες από ξένα σώματα μέσα στο μηχάνημα Κατά τις εργασίες επισκευής, ενδέχεται να παραμείνουν ξένα σώματα - π.χ. ρύποι, εργαλεία ή χαλαρά εξαρτήματα, όπως βίδες - στο εσωτερικό του μηχανήματος. Κατά συνέπεια μπορεί να προκύψει βραχυκύκλωμα, μειωμένη απόδοση ψύξης ή αυξημένος θόρυβος των ρουλεμάν. Μπορεί να προκληθεί ζημιά στο μηχάνημα. Βεβαιωθείτε ότι δεν έχουν παραμείνει ξένα σώματα στο εσωτερικό και την επιφάνεια του μηχανήματος. Στερεώστε ξανά τα χαλαρά εξαρτήματα μετά την ολοκλήρωση των εργασιών. Απομακρύνετε τους ρύπους με προσοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από στατική φόρτιση Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στατικός ηλεκτρισμός στα πλαστικά εξαρτήματα και εκρήξιμη ατμόσφαιρα. Υπάρχει κίνδυνος έκρηξης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην καθαρίζετε τα πλαστικά μέρη με πεπιεσμένο αέρα σε εκρήξιμες ατμόσφαιρες. Κατά τη διάρκεια του καθαρισμού, διασφαλίστε ότι δεν υπάρχουν αέρια και σκόνη στον περιβάλλοντα χώρο του μηχανήματος Μέτρηση της αντίστασης μόνωσης στο πλαίσιο των εργασιών συντήρησης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) Οδηγίες λειτουργίας 02/

128 Επισκευή 9.1 Επιθεώρηση και συντήρηση Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Εκτελέστε τους ακόλουθους ελέγχους μετά από περ. 500 ώρες λειτουργίας, το αργότερο μετά από 6 μήνες μετά τη θέση σε λειτουργία: Πίνακας 9-1 Έλεγχοι μετά την τοποθέτηση ή επισκευή Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση (Σελίδα 103) των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν κατά τη διάρκεια της λειτουργίας ή σε κατάσταση αδρανοποίησης. Ανάλογα με τις ειδικές συνθήκες τις εγκατάστασης, ενδέχεται να απαιτούνται περαιτέρω έλεγχοι. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. 128 Οδηγίες λειτουργίας 02/2019

129 Επισκευή 9.1 Επιθεώρηση και συντήρηση Βασική επιθεώρηση Ελέγξτε αν τηρούνται οι συνθήκες εγκατάστασης. Επιπλέον, συνιστάται εκτέλεση των ακόλουθων ελέγχων μετά από περ ώρες λειτουργίας, το αργότερο μετά από δύο χρόνια: Πίνακας 9-2 Έλεγχοι κατά τη βασική επιθεώρηση Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση (Σελίδα 103) των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X Η ευθυγράμμιση του μηχανήματος βρίσκεται μέσα στα επιτρεπόμενα όρια ανοχής. Όλες οι βίδες στερέωσης για τις μηχανικές και τις ηλεκτρικές συνδέσεις είναι σφιγμένες καλά. Όλες οι συνδέσεις δυναμικού, οι συνδέσεις γείωσης και οι θωρακίσεις βρίσκονται στη θέση του και κάνουν σωστή επαφή. Οι αντιστάσεις μόνωσης των περιελίξεων είναι επαρκείς X Η μόνωση ρουλεμάν, αν διατίθεται, συμφωνεί με τα στοιχεία της πινακίδας. X Οι αγωγοί και τα εξαρτήματα μόνωσης βρίσκονται σε άρτια κατάσταση και δεν έχει αλλοιωθεί το χρώμα τους. (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. X X X X ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης (Σελίδα 104) Επιθεώρηση και συντήρηση ανεξάρτητης θέρμανσης Η ανεξάρτητη θέρμανση δεν χρειάζεται συντήρηση. Αν είναι ελαττωματική, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). Οδηγίες λειτουργίας 02/

130 Επισκευή 9.1 Επιθεώρηση και συντήρηση Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Κατά κανόνα, για την εκτίμηση της κατάστασης των κυλινδρικών ρουλεμάν δεν απαιτείται αποσυναρμολόγηση του μηχανήματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν. Η κατάσταση ενός κυλινδρικού ρουλεμάν μπορεί να εκτιμηθεί με τη βοήθεια μιας ανάλυσης ταλάντωσης ρουλεμάν. Από τις τιμές μέτρησης προκύπτει μια ένδειξη η οποία μπορεί να εκτιμηθεί από ειδικούς. Για σχετικές πληροφορίες απευθυνθείτε στο Κέντρο Σέρβις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από την υπερθέρμανση των κυλινδρικών ρουλεμάν Αν τα κυλινδρικά ρουλεμάν δεν λιπαίνονται τακτικά, μπορεί να προκληθεί υπερθέρμανση τοπικά και, ως αποτέλεσμα, να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λιπαίνετε τακτικά τα κυλινδρικά ρουλεμάν σύμφωνα με την πινακίδα λίπανσης. Προσθέστε μια συσκευή παρακολούθησης της θερμοκρασίας αποθήκευσης, αν δεν διατίθεται Κυλινδρικά ρουλεμάν με αυτόματη διάταξη συμπληρωματικής λίπανσης Τα κυλινδρικά ρουλεμάν τροφοδοτούνται μέσω της διάταξης συμπληρωματικής λίπανσης με νέο γράσο. Αντικαταστήστε τα φυσίγγια γράσου εγκαίρως. Τηρείτε τις οδηγίες λειτουργίας της διάταξης συμπληρωματικής λίπανσης για την αντικατάσταση των φυσιγγίων γράσου. Βλέπε επίσης Κύκλωμα ασφαλείας για αυτόματη διάταξη συμπληρωματικής λίπανσης (προαιρετικά) (Σελίδα 35) Επομένως πρέπει να χρησιμοποιείται μόνο το γράσο που αναγράφεται στην πινακίδα λίπανσης Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν Τα προσδιοριζόμενα δεδομένα λίπανσης ισχύουν για τα στοιχεία που αναγράφονται στην πινακίδα ισχύος και για λιπαντικά υψηλής ποιότητας σύμφωνα με τις παρούσες οδηγίες λειτουργίας. Τα γράσα αυτά υπερκαλύπτουν τις απαιτήσεις των προτύπων DIN και ISO και, επομένως, επιτρέπουν τα αναφερόμενα χρονικά διαστήματα λίπανσης. 130 Οδηγίες λειτουργίας 02/2019

131 Επισκευή 9.1 Επιθεώρηση και συντήρηση Πρώτη λίπανση Το λιπαντικό που αναγράφεται στην πινακίδα λίπανσης επιλέγεται με βάση τις συνθήκες λειτουργίας που υποδεικνύονται κατά την παραγγελία και χρησιμοποιείται για την πρώτη λίπανση. Κριτήρια επιλογής γράσων για κυλινδρικά ρουλεμάν Για τις τυπικές εφαρμογές χωρίς ειδικές απαιτήσεις επιτρέπεται η χρήση λιπαντικών υψηλής ποιότητας ISO L X BDEA3 κατά ISO και K3K 20 κατά DIN με σαπωνοποιημένο λίθιο ως μέσο μείωσης της ρευστότητας και ανώτερη θερμοκρασία χρήσης τουλάχιστον +130 C / +266 F. Τα τεχνικά στοιχεία του λιπαντικού ρουλεμάν πρέπει να είναι κατάλληλα για τη χρήση. Χρησιμοποιείτε μόνο γράσα τα οποία αναγράφονται στην πινακίδα λίπανσης. Αν οι συνθήκες λειτουργίας αποκλίνουν από τις προσδιοριζόμενες, επιτρέπεται η χρήση άλλων γράσων κατόπιν συνεννόησης με τον κατασκευαστή. Κατά τη χρήση γράσων τα οποία δεν αναγράφονται στην πινακίδα λίπανσης δεν διασφαλίζεται η συμβατότητα με το συνολικό σύστημα. Αν χρησιμοποιείτε γράσα τα οποία ικανοποιούν κατά περίπτωση μόνο τις ελάχιστες απαιτήσεις του προτύπου DIN ή ISO , μειώστε τα χρονικά διαστήματα λίπανσης στο μισό ή/και προσαρμόστε τις. Σε περίπτωση αμφιβολιών απευθυνθείτε στον κατασκευή. Σε περίπτωση ανάμιξης διαφορετικών γράσων επηρεάζονται οι ιδιότητες λίπανσης. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Μόνο ο κατασκευαστής του γράσου μπορεί να εγγυηθεί την αναμιξιμότητα συγκεκριμένων γράσων. Το γράσο πρέπει να ικανοποιεί τα κριτήρια του παρακάτω πίνακα και να είναι κατάλληλο για τις συνθήκες χρήσης. Αν στην πινακίδα λίπανσης αναγράφονται άλλα ειδικά λιπαντικά, ισχύουν διαφορετικά κριτήρια. Πίνακας 9-3 Κριτήρια επιλογής γράσων για κυλινδρικά ρουλεμάν Κριτήρια Πρότυπο Ιδιότητα, χαρακτηριστική τιμή Μονάδα Είδος βασικού ελαίου - Ορυκτέλαιο - Μέσο μείωσης της ρευστότητας - Λίθιο - Σύνθεση κατά κατηγορία NLGI DIN «3» για κάθετες και οριζόντιες μορφές κατασκευής «2» εναλλακτικά για οριζόντια μορφή κατασκευής με μειωμένο χρονικό διάστημα λίπανσης Περιοχή θερμοκρασίας χρήσης - Τουλάχιστον -20 C C C Σημείο στάξης DIN ISO 2176 Τουλάχιστον +180 C C Ιξώδες βασικού ελαίου DIN Περ. 100 mm²/s στους 40 C Περ. 10 mm²/s στους 100 C - mm²/s Οδηγίες λειτουργίας 02/

132 Επισκευή 9.1 Επιθεώρηση και συντήρηση Κριτήρια Πρότυπο Ιδιότητα, χαρακτηριστική τιμή Μονάδα Πρόσθετα - προστασία από οξείδωση (AO), Anti-Wear (AW) χωρίς στερεά λιπαντικά εναλλακτικά: Extreme-pressure (EP) μόνο κατόπιν συνεννόησης με τον κατασκευαστή Δοκιμή FE9: A/1500/6000 DIN /-2 F10 50 h στους +130 C F h στους +130 C Συμπεριφορά έναντι του νερού DIN ή 1 σε θερμοκρασία δοκιμής +90 C - Διάβρωση πλάκας χαλκού DIN ή 1 σε θερμοκρασία δοκιμής +120 C Korr. Βαθμός προστασίας από διάβρωση (EMCOR) Περιεκτικότητα σε στερεές προσμίξεις > 25 μm Καθαρισμός ρουλεμάν Χαρακτηριστική τιμή αριθμού στροφών nxdm DIN / ISO Korr. DIN <10 mg/kg mg/kg - Καταλληλότητα για τα εγκατεστημένα ρουλεμάν κινητήρα, τα παρεμβύσματα και τους προσδιοριζόμενους αριθμούς στροφών - H - mm/min Συνιστώμενα γράσα για κυλινδρικά ρουλεμάν Λόγω των τεχνικών ιδιοτήτων, για τις τυπικέ εφαρμογές συνιστώνται τα παρακάτω γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας για κάθετες και οριζόντιες μορφές κατασκευής κινητήρα: Πίνακας 9-4 Γράσα κυλινδρικών ρουλεμάν για κάθετες και οριζόντιες μορφές κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 3 ExxonMobil/Esso BP Fuchs Unirex N3 Energrease LS3 Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Για τους κινητήρες οριζόντιας μορφής κατασκευής επιτρέπεται εναλλακτικά η χρήση γράσων κατηγορίας NLGI 2. Ωστόσο, σε αυτήν την περίπτωση το χρονικό διάστημα λίπανσης μειώνεται κατά 20%. Πίνακας 9-5 Εναλλακτικά γράσα κατηγορίας NLGI 2 για κινητήρες οριζόντιας μορφής κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 2 ExxonMobil/Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus 132 Οδηγίες λειτουργίας 02/2019

133 Επισκευή 9.1 Επιθεώρηση και συντήρηση Κατασκευαστής Είδος γράσου Shell Retinax LX2 FAG Arcanol Multi 2 Δεδομένα λίπανσης Στην πινακίδα λίπανσης του μηχανήματος θα βρείτε τα παρακάτω στοιχεία: Διαστήματα συμπληρωματικής λίπανσης σε ώρες λειτουργίας Ποσότητες γράσου συμπληρωματικής λίπανσης σε γραμμάρια Είδος γράσου Διαστήματα αλλαγής γράσου Τα διαστήματα αλλαγής γράσου αυτών των οδηγιών λειτουργίας ή/και τα διαστήματα συμπληρωματικής λίπανσης της πινακίδας ισχύουν για τις εξής συνθήκες: Κανονικό φορτίο Λειτουργία με τους αριθμούς στροφών που αναγράφονται στην πινακίδα Λειτουργία χωρίς κραδασμούς Ουδέτερος αέρας περιβάλλοντος Γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας Σε περίπτωση αντίξοων συνθηκών λειτουργίας τα διαστήματα συμπληρωματικής λίπανσης μπορούν να μειωθούν κατόπιν συνεννόησης με τον κατασκευαστή. Οδηγίες λειτουργίας 02/

134 Επισκευή 9.1 Επιθεώρηση και συντήρηση Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Επαναλιπάνετε τα κυλινδρικά ρουλεμάν το αργότερο μετά από 12 μήνες, ανεξάρτητα από τις ώρες λειτουργίας. Τα διαστήματα συμπληρωματικής λίπανσης για τα κυλινδρικά ρουλεμάν διαφέρουν από τα διαστήματα επιθεώρησης. Σε περίπτωση μη τήρησης των διαστημάτων συμπληρωματικής λίπανσης μπορεί να προκληθούν ζημιές στο κυλινδρικό ρουλεμάν. Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. 1. Καθαρίστε τους γρασαδόρους. 2. Κατά τη διάρκεια της συμπληρωματικής λίπανσης περιστρέψετε τον άξονα, ώστε το νέο γράσο να κατανεμηθεί στο ρουλεμάν. Για κινητήρες που λειτουργούν στον μετατροπέα συχνότητας: Ολοκληρώστε τη διαδικασία συμπληρωματικής λίπανσης με χαμηλό έως μεσαίο αριθμό στροφών (n min = 250 min -1, n max = 3600 min -1 ) για τη διασφάλιση ομοιόμορφης λίπανσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από περιστρεφόμενα εξαρτήματα Κατά τη συμπληρωματική λίπανση ο άξονας πρέπει να περιστρέφεται. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη συμπληρωματική λίπανση δώστε προσοχή σε όλα τα περιστρεφόμενα εξαρτήματα. 3. Προσθέστε σταδιακά γράσο κατάλληλου είδους και ποσότητας σύμφωνα με την πινακίδα λίπανσης και τις παρούσες οδηγίες λειτουργίας, το πολύ 50 g ανά 30 λεπτά. Στην αρχή, η θερμοκρασία του κυλινδρικού ρουλεμάν ανεβαίνει σημαντικά και, στη συνέχεια, πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από ρουλεμάν. Το χρησιμοποιημένο γράσο συγκεντρώνεται συνήθως έξω από το ρουλεμάν, στο χώρο συγκέντρωσης παλιού γράσου. Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Αν το μηχάνημα αποθηκευτεί σωστά για μεγάλο χρονικό διάστημα πριν τη θέση σε λειτουργία, για δύο χρόνια δεν θα πρέπει να υπάρχει πρόβλημα με το γράσο των ρουλεμάν. Κατά τη θέση σε λειτουργία λιπάνετε τα ρουλεμάν με διπλή ποσότητα λιπαντικού. Κατά τη διαδικασία αυτήν ο άξονας πρέπει να περιστρέφεται για την αλλαγή του γράσου στο ρουλεμάν. Προσέξτε τις πληροφορίες σχετικά με την αποθήκευση για μεγάλο χρονικό διάστημα. 134 Οδηγίες λειτουργίας 02/2019

135 Επισκευή 9.1 Επιθεώρηση και συντήρηση Στεγάνωση κυλινδρικών ρουλεμάν (επιλογή «Αυξημένος βαθμός προστασίας») Συμπληρωματική λίπανση προθαλάμου γράσου Για τη βέλτιστη στεγάνωση του κυλινδρικού ρουλεμάν και την αξιόπιστη σφράγιση των εγκοπών του λαβυρίνθου μέσω του ωθούμενου γράσου απαιτείται τακτική συμπληρωματική λίπανση του προθαλάμου γράσου. Ισχύει η ίδια διαδικασία, όπως για το λιπαντικό. Η στεγάνωση είναι αποτελεσματική όσο εξέρχεται κατά τη διάρκεια της λειτουργίας σχετικά καθαρό γράσο σε μικρές ποσότητες. Διαστήματα συμπληρωματικής λίπανσης Τα απαιτούμενα διαστήματα συμπληρωματικής λίπανσης εξαρτώνται κυρίως από τη ρύπανση του περιβάλλοντος και τη διάρκεια ενεργοποίησης του μηχανήματος. Επομένως μπορούν να προσδιοριστούν μόνο λαμβάνοντας υπόψη τις εκάστοτε συνθήκες λειτουργίας. Βεβαιωθείτε ότι υπάρχει πάντα γράσο στην εγκοπή στεγάνωσης Καθαρισμός διόδων ψυχρού αέρα Για την επαρκή ψύξη του μηχανήματος δεν πρέπει να υπάρχουν ακαθαρσίες στις διόδους ψυχρού αέρα. Καθαρίζετε τακτικά τη σκόνη και τις ακαθαρσίες από τις σχάρες, τα κανάλια, τις ραβδώσεις, τους σωλήνες κ.λπ Επιδιόρθωση ζημιών στο χρώμα Σε περίπτωση ζημιών στο χρώμα, διορθώστε τις. Με τον τρόπο αυτόν εξασφαλίζεται η προστασία από διάβρωση. Υπόδειξη Εφαρμογή χρώματος Επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 177) πριν την επιδιόρθωση τυχόν ζημιών στο χρώμα. Από εκεί θα ενημερωθείτε σχετικά με τη σωστή εφαρμογή χρώματος και την επιδιόρθωση των ζημιών. Οδηγίες λειτουργίας 02/

136 Επισκευή 9.1 Επιθεώρηση και συντήρηση Μετέπειτα βαφή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης βαφής Σε μεγαλύτερο πάχος βαφής μπορεί στο στρώμα της βαφής να δημιουργηθεί ηλεκτροστατικό φορτίο. Ενδέχεται να προκύψει ηλεκτροστατική εκφόρτιση. Υφίσταται κίνδυνος έκρηξης όταν υπάρχουν ταυτόχρονα και εκρήξιμα μείγματα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σε περίπτωση που βάψετε ξανά βαμμένες επιφάνειες, τότε τηρείτε τα παρακάτω: Περιορισμός του συνολικού πάχους στρώματος της βαφής ανάλογα με τη ζώνη κινδύνου έκρηξης: IIA, IIB: Συνολικό πάχος στρώματος βαφής 2 mm IIC: Συνολικό πάχος στρώματος βαφής 0,2 mm σε κινητήρες της κατηγορίας II (αέριο) Περιορισμός της αντίστασης επιφάνειας της χρησιμοποιούμενη βαφής: Αντίσταση επιφάνειας 1 GΩ σε κινητήρες των ομάδων II και III (αέριο και σκόνη) Περιορισμός της μεταφοράς ηλεκτρικού φορτίου 60 nc για συσκευές της Ομάδας I ή της Ομάδας IIA 25 nc για συσκευές της Ομάδας IIB 10 nc για συσκευές της Ομάδας IIC 200 nc για συσκευές της Ομάδας III (οι τιμές δεν ισχύουν σε διαδικασίες που προξενούν έντονα ηλεκτρικά φορτία) Τάση διάσπασης 4 kv για την ομάδα έκρηξης III (αέριο και σκόνη) Δοκιμή καταλληλότητας του συστήματος βαφής για περιοχές με κίνδυνο έκρηξης Για τα τυποποιημένα συστήματα βαφής που διατίθενται προς παραγγελία παρέχονται πιστοποιητικά ηλεκτροστατικής συμβατότητας με μηχανήματα με προστασία από έκρηξη. Τα πιστοποιητικά αυτά δεν ισχύουν για τα μη τυποποιημένα ή ειδικά επιλεγμένα από τον πελάτη συστήματα βαφής. Λάβετε υπόψη ότι τα παρεχόμενα πιστοποιητικά δεν ισχύουν σε περίπτωση μετέπειτα βαφής Συντήρηση κιβωτίων ακροδεκτών Προϋπόθεση Το μηχάνημα δεν βρίσκεται υπό τάση. 136 Οδηγίες λειτουργίας 02/2019

137 Επισκευή 9.2 Επισκευή Έλεγχος του κιβωτίου ακροδεκτών Ελέγχετε τακτικά το κιβώτιο ακροδεκτών για τυχόν διαρροή, φθορά της μόνωσης και χαλάρωση των συνδέσεων. Σε περίπτωση που εισχωρήσει σκόνη ή υγρασία στο κιβώτιο ακροδεκτών, καθαρίστε ή/και στεγνώστε το κιβώτιο ακροδεκτών, ειδικά τους μονωτήρες. Ελέγξτε τα παρεμβύσματα και τις επιφάνειες στεγανοποίησης, και αποκαταστήστε την αιτία διαρροής. Ελέγξτε τους μονωτήρες, τα εξαρτήματα σύνδεσης και τις συνδέσεις αγωγών στο κιβώτιο ακροδεκτών. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βραχυκυκλώματος Τα φθαρμένα εξαρτήματα μπορούν να προκαλέσουν βραχυκυκλώματα κ.λπ. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. 9.2 Επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Κίνδυνος έκρηξης από μη επιτρεπόμενες εργασίες επισκευής Οι εργασίες επισκευής πρέπει να εκτελούνται μόνο στο πλαίσιο αυτών των οδηγιών λειτουργίας. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για άλλες επισκευές απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN Οδηγίες λειτουργίας 02/

138 Επισκευή 9.2 Επισκευή Για την κατά περίπτωση αναγκαία μεταφορά του μηχανήματος, ανατρέξτε στο κεφάλαιο «Μεταφορά» Προετοιμασία εργασιών επισκευής Οι σχεδιαστικές απεικονίσεις και οι κατάλογοι εξαρτημάτων δεν περιέχουν λεπτομερείς πληροφορίες για το είδος και τις διαστάσεις των στοιχείων στερέωσης και των εξαρτημάτων. Επομένως, θα πρέπει να προσδιορίσετε κατά την αποσυναρμολόγηση την εκάστοτε διάταξη και να την επισημάνετε για την τοποθέτηση. Τεκμηριώστε τη διάταξη των εξαρτημάτων, ώστε να μπορείτε να επαναφέρετε το μηχάνημα στην αρχική του κατάσταση. Χρησιμοποιείτε κατάλληλες διατάξεις για την αποσυναρμολόγηση. Πριν την αποσυναρμολόγηση ασφαλίστε τα εξαρτήματα έναντι πτώσης, π.χ. αντικαθιστώντας τα στοιχεία στερέωσης με μακριές βίδες, κοχλιοτομημένους πείρους κ.λπ. Με τον τρόπο αυτόν τα αντίστοιχα εξαρτήματα δεν πέφτουν μετά την πίεση. Τα σημεία κεντραρίσματος στα άκρα του άξονα έχουν τα σπειρώματα πιο πίσω. Χρησιμοποιήστε κατάλληλα ανυψωτικά μέσα ανάλογα με το βάρος του ρότορα και την κατεύθυνση φορτίου. Κίνδυνος από την πτώση ρότορα Οι βιδωτοί δακτύλιοι κατά DIN 580 δεν ενδείκνυνται για την ανάρτηση του ρότορα. Ο ρότορας μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιήστε κατάλληλα ανυψωτικά μέσα ανάλογα με το βάρος του ρότορα και την κατεύθυνση φορτίου. Βλάβες μηχανήματος λόγω ακατάλληλων εργασιών επισκευής Οι ακατάλληλες εργασίες επισκευής μπορεί να προκαλέσουν βλάβες στο μηχάνημα. Ενδέχεται να παρουσιαστούν βλάβες ή/και ζημιές, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Αποσυναρμολογήστε και συναρμολογήστε σωστά το μηχάνημα. Χρησιμοποιήστε μόνο κατάλληλα εργαλεία και διατάξεις. Αντικαταστήστε αμέσως τα φθαρμένα εξαρτήματα. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). 138 Οδηγίες λειτουργίας 02/2019

139 Επισκευή 9.2 Επισκευή Κίνδυνος από εξαγωγή δρομέων Όταν το μηχάνημα βρίσκεται σε κάθετη θέση, μπορεί ο ρότορας να πέσει κατά την εκτέλεση εργασιών στο ρουλεμάν οδήγησης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Στηρίξτε ή αποφορτίστε το ρότορα κατά την εκτέλεση εργασιών με το μηχάνημα σε κάθετη θέση. Κίνδυνος έκρηξης εξαιτίας ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης και ο απαραίτητος ακόλουθος έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 177), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά Βίδες με επίστρωση precote Ορισμένες από τις βίδες του κινητήρα μπορεί να φέρουν με επίστρωση precote. Για την ασφάλιση των βιδών, χρησιμοποιήστε κατά τη συναρμολόγηση/επισκευή νέες βίδες με επίστρωση precote. Εναλλακτικά χρησιμοποιήστε απλές βίδες σε συνδυασμό με κάποιο υλικό ασφάλισης βιδών, όπως π.χ. Loctite Εξωτερικός ανεμιστήρας Κάλυμμα ανεμιστήρα Για την αφαίρεση ή την αντικατάσταση του εξωτερικού ανεμιστήρα πρέπει να αποσυναρμολογηθεί το κάλυμμα ανεμιστήρα. Το κάλυμμα ανεμιστήρα στερεώνεται στο προστατευτικό κάλυμμα με βίδες. Αποσυναρμολόγηση 1. Πριν την έναρξη των εργασιών ασφαλίστε το κάλυμμα ανεμιστήρα από πτώση. 2. Χαλαρώστε τις βίδες στερέωσης που στερεώνουν το κάλυμμα ανεμιστήρα στο προστατευτικό κάλυμμα. 3. Δώστε προσοχή στα διαθέσιμα στοιχεία στερέωσης και φυλάξτε τα για μετέπειτα τοποθέτηση. Οδηγίες λειτουργίας 02/

140 Επισκευή 9.2 Επισκευή Τοποθέτηση Για την τοποθέτηση του καλύμματος ανεμιστήρα ακολουθήστε τα ίδια βήματα με την αντίστροφη σειρά. 1. Τοποθετήστε το κάλυμμα ανεμιστήρα και σφίξτε τις βίδες στερέωσης. 2. Βεβαιωθείτε ότι τα στοιχεία στερέωσης δεν έχουν υποστεί φθορές και έχουν τοποθετηθεί σωστά Εξωτερικός ανεμιστήρας από χυτοχάλυβα Οι εξωτερικοί ανεμιστήρες από χυτοχάλυβα διαθέτουν σύνδεση σφήνας και ασφαλίζονται μέσω ενός δακτυλίου ασφάλισης έναντι αξονικής μετατόπισης. Αποσυναρμολόγηση 1. Ο εξωτερικός ανεμιστήρας 1 στερεώνεται μέσω ενός δακτυλίου ασφάλισης 2 στον άξονα. Αφαιρέστε το δακτύλιο ασφάλισης. Χρησιμοποιήστε κατά προτίμηση τανάλιες κατά DIN Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση του εξωτερικού ανεμιστήρα. 3. Μην χρησιμοποιείτε σφυριά. 4. Ασφαλίστε τη σφήνα από πτώση ή αφαιρέστε την. Εικόνα 9-1 Εξαερισμός (σχηματικό διάγραμμα με ακτινικό ανεμιστήρα) Τοποθέτηση 1. Αφαιρέστε την ασφάλεια της σφήνας ή τοποθετήστε την στην εγκοπή σφήνας. 2. Ελέγξτε τη σωστή θέση. 3. Ωθήστε τον εξωτερικό ανεμιστήρα 1 στον άξονα μέχρι τέρμα. Χρησιμοποιήστε κατάλληλη διάταξη. 4. Τοποθετήστε το δακτύλιο ασφάλισης 2 στην αντίστοιχη εγκοπή και ελέγξτε τη θέση του. 140 Οδηγίες λειτουργίας 02/2019

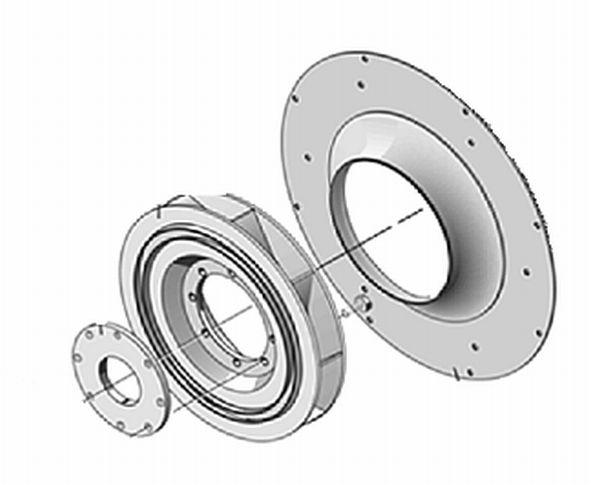

141 Επισκευή 9.2 Επισκευή Εξωτερικός ανεμιστήρας από συγκολλημένη λαμαρίνα Στους εξωτερικούς ανεμιστήρες από συγκολλημένη λαμαρίνα η πλήμνη ανεμιστήρα στερεώνεται στον άξονα μέσω θερμικής διαστολής. Ο ανεμιστήρας βιδώνεται στην πλήμνη. Αποσυναρμολόγηση 1. Ξεβιδώστε το ακροφύσιο οδήγησης αέρα. Εικόνα 9-2 Εξωτερικός ανεμιστήρας από συγκολλημένη λαμαρίνα 2. Χαλαρώστε τις βίδες που στερεώνουν την πτερωτή στην πλήμνη και αφαιρέστε την πτερωτή. 3. Θερμάνετε την πλήμνη ανεμιστήρα, π.χ. με φλόγα και αφαιρέστε τη θερμή πλήμνη ανεμιστήρα με εξολκέα. Τοποθέτηση 1. Πριν από την τοποθέτηση καθαρίστε και λιπάνετε ελαφρώς τον άξονα και την πλήμνη. 2. Θερμάνετε την πλήμνη ανεμιστήρα, π.χ. με φλόγα. Τοποθετήστε την πλήμνη ανεμιστήρα όσο είναι θερμή. 3. Βιδώστε σφιχτά την πτερωτή στην πλήμνη. 4. Στερεώστε το ακροφύσιο οδήγησης αέρα. Η απόσταση μεταξύ του εξωτερικού ανεμιστήρα και του ακροφυσίου οδήγησης αέρα πρέπει να ανέρχεται σε 2 mm περιμετρικά. Οδηγίες λειτουργίας 02/

142 Επισκευή 9.2 Επισκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης λόγω τριβής της πτερωτής Αν η πτερωτή ενός μεταλλικού εξωτερικού ανεμιστήρα τρίβεται πάνω σε κάποιο άλλο εξάρτημα, μπορεί να δημιουργηθούν σπινθήρες και να προκληθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Απομακρύνετε τυχόν ρύπους. Ελέγχετε τακτικά και μετά την ολοκλήρωση των εργασιών την απόσταση μεταξύ της πτερωτής και των γύρω εξαρτημάτων, όπως π.χ. το ακροφύσιο οδήγησης αέρα. Διορθώστε την ευθυγράμμιση των εξαρτημάτων, αν χρειάζεται. Το διάκενο μεταξύ του ακροφυσίου οδήγησης αέρα και της πτερωτής πρέπει να ανέχεται σε τουλάχιστον 2 mm περιμετρικά. Αν χρειάζεστε υποστήριξη σχετικά με την ευθυγράμμιση των εξαρτημάτων, απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Κυλινδρικό ρουλεμάν Αφαίρεση κυλινδρικού ρουλεμάν Προετοιμασία Αφαιρέστε τις τροφοδοσίες γράσου, τα σημεία μέτρησης κρουστικού παλμού και, κατά περίπτωση, τα προσαρτημένα όργανα των πλευρών DE και NDE. Αφαιρέστε από την πλευρά DE το συμπλέκτη ή/και διασφαλίστε την ελεύθερη πρόσβαση στο άκρο άξονα. Για την πλευρά NDE ακολουθήστε ανάλογα με τον τύπο μηχανήματος τα παρακάτω βήματα: Αφαιρέστε αρχικά το κάλυμμα ανεμιστήρα (Σελίδα 139) ή/και το κάλυμμα πρόσθετου ανεμιστήρα. Αφαιρέστε τον εξωτερικό ανεμιστήρα. Υπόδειξη Σχηματικά διαγράμματα για τη διάταξη των εξαρτημάτων παρατίθενται στο κεφάλαιο «Ανταλλακτικά» (Σελίδα 151). 142 Οδηγίες λειτουργίας 02/2019

143 Επισκευή 9.2 Επισκευή Διαδικασία 1. Αφαιρέστε τα εξαρτήματα του μηχανισμού στερέωσης ρουλεμάν. Αφαιρέστε το εξωτερικό κάλυμμα ρουλεμάν. Αφαιρέστε το δακτύλιο V (Σελίδα 143). Αφαιρέστε τον στεγανοποιητικό λαβύρινθο (μόνο για την επιλογή «Αυξημένος βαθμός προστασίας») (Σελίδα 144). Βεβαιωθείτε ότι το εσωτερικό κάλυμμα ρουλεμάν δεν στερεώνεται πλέον στο περίβλημα ρουλεμάν ή το προστατευτικό κάλυμμα. Στηρίξτε το ρότορα για την αφαίρεση του περιβλήματος ρουλεμάν ή/και του προστατευτικού καλύμματος. Αφαιρέστε κατά περίπτωση το περίβλημα ρουλεμάν από το προστατευτικό κάλυμμα. Αφαιρέστε το προστατευτικό κάλυμμα. Ανάλογα με το ύψος άξονα, και τον τύπο και την έκδοση κυλινδρικού ρουλεμάν πρόκειται για έκδοση κεφαλής ρουλεμάν ή περιβλήματος ρουλεμάν. Αφαιρέστε το δακτύλιο ασφάλισης του άξονα. 2. Αφαιρέστε το κυλινδρικό ρουλεμάν με τον φυγοκεντρικό δίσκο Αφαίρεση δακτυλίου V Ανάλογα με την έκδοση διατίθεται ενσωματωμένος δακτύλιος V. Ο δακτύλιος V πρέπει να αντικαθίσταται αν παρατηρηθεί διαρροή γράσου από το κυλινδρικό ρουλεμάν σε ασυνήθιστα μεγάλη ποσότητα ή ορατή φθορά στον δακτύλιο V. Εικόνα 9-3 Αφαίρεση δακτυλίου V 1. Σημειώστε τα εξαρτήματα για σωστή τοποθέτηση. 2. Αφαιρέστε το δακτύλιο V 1 μαζί με το εξωτερικό κάλυμμα ρουλεμάν ή με κατάλληλο εργαλείο από τον άξονα. Αφαίρεση προστατευτικού δακτυλίου για τον βαθμό προστασίας IP56 Στον βαθμό προστασίας IP56 ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 2 επί της κεφαλής. Ο προστατευτικός δακτύλιος δεν πρέπει να αφαιρείται για την αποσυναρμολόγηση του παρεμβύσματος ρουλεμάν. Αφαιρέστε τον προστατευτικό δακτύλιο μαζί με το δακτύλιο και το εξωτερικό κάλυμμα ρουλεμάν ή/και το προστατευτικό κάλυμμα από τον άξονα. Οδηγίες λειτουργίας 02/

144 Επισκευή 9.2 Επισκευή Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 146) Αφαίρεση στεγανοποιητικού λαβυρίνθου Υπόδειξη Στην επιλογή «Αυξημένος βαθμός προστασίας» το μηχάνημα είναι εξοπλισμένο στις πλευρές DE και NDE με στεγανοποιητικό λαβύρινθο. Πριν την αφαίρεση του κυλινδρικού ρουλεμάν πρέπει να αφαιρεθεί ο στεγανοποιητικός λαβύρινθος. Ο στεγανοποιητικός λαβύρινθος 3 στερεώνεται με τρεις πείρους με σπείρωμα, οι οποίοι ασφαλίζονται με κόλλα, π.χ. Loctite 243, και μπορούν να χαλαρώσουν. Εικόνα 9-4 Αποσυναρμολόγηση στεγανοποιητικού λαβύρινθου (σχηματικό διάγραμμα) 1. Σημειώστε τα εξαρτήματα των παρεμβυσμάτων ρουλεμάν για σωστή συναρμολόγηση. 2. Αφαιρέστε την προστατευτική επίστρωση του άξονα πριν από τον στεγανοποιητικό λαβύρινθο. 3. Ξεβιδώστε τους τρεις αξονικά διατεταγμένους πείρους με σπείρωμα για την αξονική στερέωση του δακτυλίου. 4. Για την αφαίρεση, βιδώστε στο αξονικό σπείρωμα κατάλληλους πείρους ή βίδες. Δώστε προσοχή στο μήκος κοχλίωσης για την αποφυγή εμπλοκής στον άξονα και πρόκλησης ζημιάς στα σπειρώματα. 5. Θερμάνετε τον στεγανοποιητικό λαβύρινθο κατά την αφαίρεση. Βλέπε επίσης Τοποθέτηση στεγανοποιητικού λαβυρίνθου (Σελίδα 147) 144 Οδηγίες λειτουργίας 02/2019

145 Επισκευή 9.2 Επισκευή Τοποθέτηση κυλινδρικού ρουλεμάν Κατά τη συναρμολόγηση και την τοποθέτηση του κυλινδρικού ρουλεμάν πρέπει οπωσδήποτε να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Δώστε προσοχή στη σειρά συναρμολόγησης των εξαρτημάτων. Στερεώστε όλα τα εξαρτήματα με τις υποδεικνυόμενες ροπές σύσφιξης (Σελίδα 179). Υπόδειξη Για περισσότερες πληροφορίες σχετικά με την τοποθέτηση του κυλινδρικού ρουλεμάν ανατρέξτε στον κατάλογο ή τις πληροφορίες του κατασκευαστή του κυλινδρικού ρουλεμάν. Διαδικασία 1. Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί φθορά. 2. Καθαρίστε τους ρύπους από τα εξαρτήματα. Απομακρύνετε τα υπολείμματα γράσου και στεγανοποιητικού μέσου ή υγρού υλικού ασφάλισης βιδών. 3. Προετοιμάστε τις θέσεις ρουλεμάν: Λιπάνετε ελαφρώς την υποδοχή εσωτερικού δακτυλίου. Λιπάνετε την υποδοχή εξωτερικού δακτυλίου με στερεό λιπαντικό, π.χ. με Altemp Q NB 50. Ωθήστε το εσωτερικό κάλυμμα ρουλεμάν στον άξονα. 4. Θερμάνετε το κυλινδρικό ρουλεμάν. 5. Ωθήστε το θερμό κυλινδρικό ρουλεμάν στον εσωτερικό δακτύλιο, στον άξονα. Αποφύγετε τις προσκρούσεις, επειδή μπορεί να προκληθεί ζημιά στο ρουλεμάν. 6. Βεβαιωθείτε ότι το κυλινδρικό ρουλεμάν ακουμπά στον ώμο του άξονα ή το δεύτερο ρουλεμάν. 7. Γεμίστε το ρουλεμάν με το προδιαγραφόμενο λιπαντικό, σύμφωνα με την πινακίδα λίπανσης. 8. Θερμάνετε τον φυγοκεντρικό δίσκο και ωθήστε τον στον άξονα. 9. Στερεώστε το ρουλεμάν, ανάλογα με την έκδοση, με δακτύλιο ασφάλισης ή παξιμάδι άξονα. 10.Στηρίξτε τον ρότορα για την τοποθέτηση του περιβλήματος ρουλεμάν ή του προστατευτικού καλύμματος. 11.Χρησιμοποιήστε κατάλληλο στεγανοποιητικό μέσο για τη συναρμολόγηση. 12.Συναρμολογήστε το προστατευτικό κάλυμμα ή το περίβλημα ρουλεμάν μαζί με το προστατευτικό κάλυμμα. 13.Συναρμολογήστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. 14.Συναρμολογήστε τα στοιχεία στεγανοποίησης: Αν διατίθεται: Δακτύλιος V (Σελίδα 146) Στεγανοποιητικός λαβύρινθος (ειδική έκδοση) (Σελίδα 147) Οδηγίες λειτουργίας 02/

146 Επισκευή 9.2 Επισκευή Τοποθέτηση δακτυλίου V Προϋπόθεση Το κυλινδρικό ρουλεμάν έχει τοποθετηθεί. Τοποθέτηση δακτυλίου V 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 1 Δακτύλιος V 2 Βοηθητικός δίσκος τοποθέτησης 3 Προστατευτικός δακτύλιος Εικόνα 9-5 Τοποθέτηση δακτυλίου V 2. Ωθήστε το δακτύλιο V 1 με έναν βοηθητικό δίσκο τοποθέτησης 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V επιτυγχάνεται όταν η μετωπική επιφάνεια και η εξωτερική ακμή του δακτυλίου V συνδεθούν με ακρίβεια. Τοποθέτηση προστατευτικού δακτυλίου για τον βαθμό προστασίας IP56 Στον βαθμό προστασίας IP56 ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 3 από λαμαρίνα στο κάλυμμα ρουλεμάν. 1. Ωθήστε τον προστατευτικό δακτύλιο στον άξονα. 2. Βεβαιωθείτε ότι εξακολουθεί να εφαρμόζεται επαρκής προένταση στο δακτύλιο. Αντικαταστήστε τον προστατευτικό δακτύλιο, αν χρειάζεται. 3. Τοποθετήστε τον προστατευτικό δακτύλιο με τέτοιον τρόπο, ώστε μία από τις δύο διαμήκεις εγκοπές να συμπίπτει με την αντίστοιχη εγκοπή εκροής νερού στο κάτω μέρος της σύνδεσης του καλύμματος ρουλεμάν ή του προστατευτικού καλύμματος Τοποθέτηση δακτυλίου V (επιλογή «Αυξημένος βαθμός προστασίας») Ο προθάλαμος γράσου του στεγανοποιητικού λαβυρίνθου σε συνδυασμό με το δακτύλιο V διασφαλίζουν την τήρηση του βαθμού προστασίας IP Οδηγίες λειτουργίας 02/2019

147 Επισκευή 9.2 Επισκευή Για την τοποθέτηση του δακτυλίου V ακολουθήστε τα βήματα τοποθέτησης του δακτυλίου λαβυρίνθου. 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 2. Ωθήστε το δακτύλιο V 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V στην έκδοση με προθάλαμο γράσου διασφαλίζεται όταν ο δακτύλιος V βρίσκεται σε απόσταση περ. 0,2 mm πίσω από το άκρο της εσοχής άξονα. Αυτή η θέση προκύπτει μετά την τοποθέτηση του στεγανοποιητικού λαβυρίνθου. 1 Τσιμούχα 3 Στεγανοποιητικός λαβύρινθος 2 Δακτύλιος V 4 Προθάλαμος γράσου Εικόνα 9-6 Κυλινδρικό ρουλεμάν με προθάλαμο γράσου (σχηματικό διάγραμμα) Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 146) Τοποθέτηση στεγανοποιητικού λαβυρίνθου Ο στεγανοποιητικός λαβύρινθος είναι το τελευταίο εξάρτημα που τοποθετείται κατά τη συναρμολόγηση του κυλινδρικού ρουλεμάν. Διασφαλίζει το βαθμό προστασίας IP65 και αποτρέπει την εισχώρηση ρύπων και ξένων σωμάτων στο κυλινδρικό ρουλεμάν. 1. Επαλείψτε στους τρεις πείρους με σπείρωμα κόλλα με δυνατότητα αφαίρεσης, π.χ. Loctite 243, και βιδώστε τους κατά ένα μέρος στον στεγανοποιητικό λαβύρινθο. 2. Εφαρμόστε μια επίστρωση αντιδιαβρωτικής προστασίας στον άξονα, στην περιοχή του στεγανοποιητικού λαβυρίνθου. Οδηγίες λειτουργίας 02/

148 Επισκευή 9.2 Επισκευή 3. Θερμάνετε τον στεγανοποιητικό λαβύρινθο. Πριν στεγνώσει η επάλειψη ή/και κόλλα, ωθήστε τον στεγανοποιητικό λαβύρινθο στους πείρους με σπείρωμα μέχρι να φτάσει σε απόσταση περίπου 3 mm από το κάλυμμα ρουλεμάν. 3mm Εικόνα 9-7 Θέση των πείρων με σπείρωμα του στεγανοποιητικού λαβυρίνθου στο εξωτερικό κάλυμμα ρουλεμάν 4. Σταθεροποιήστε τον στεγανοποιητικό δακτύλιο περιστρέφοντας τους πείρους με σπείρωμα. Με μικρές αξονικές κινήσεις ελέγξτε την εμπλοκή των αιχμών των πείρων στην εγκοπή του άξονα. Η ορθή αξονική θέση διασφαλίζεται όταν οι ακτινικά βιδωμένοι πείροι με σπείρωμα πιάνουν στην εγκοπή του άξονα Στεγανοποίηση του μηχανήματος Κατά τη συναρμολόγηση και την τοποθέτηση πρέπει να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Καθαρίστε όλους τους κενούς αρμούς των εξαρτημάτων, π.χ. μεταξύ των περιβλημάτων, των προστατευτικών καλυμμάτων και των παρεμβυσμάτων ρουλεμάν κ.λπ., και αφαιρέστε τα παλιά μέσα στεγανοποίησης. Αλείψτε τους κενούς αρμούς των εξαρτημάτων με πλαστικό υλικό στεγανοποίησης διαρκείας που δεν σκληραίνει, π.χ. «Hylomar M». Εν προκειμένω δώστε προσοχή στις υποδείξεις χρήσης και ασφαλείας του κατασκευαστή. Ελέγξτε όλα τα στοιχεία στεγανοποίησης, π.χ. στους πίνακες ακροδεκτών, ως προς την ελαστικότητα, τη φθορά και για βλάβες, και αντικαταστήστε τα αν δεν είναι πλέον αποτελεσματικά. Αντικατάσταση παρεμβυσμάτων 1. Αντικαταστήστε τα παρεμβύσματα με αυθεντικά εξαρτήματα ή/και ελεγμένα στοιχεία στεγανοποίησης. 2. Κολλήστε πλήρως τα παρεμβύσματα στον κινητήρα ή/και το κάλυμμα εισόδου αέρα. Στα σημεία πρόσκρουσης δεν πρέπει να υπάρχουν διάκενα και ανοίγματα. 148 Οδηγίες λειτουργίας 02/2019

149 Επισκευή 9.2 Επισκευή 3. Οι επιφάνειες των οποίων τα σημεία επαφής έχουν σφραγιστεί με υγρό υλικό στεγανοποίησης μπορούν να σφραγιστούν ξανά με αυθεντικό υγρό υλικό στεγανοποίησης Hylomar M. 4. Οι επιφάνειες των οποίων τα σημεία επαφής έχουν σφραγιστεί με παρεμβύσματα και κολληθεί στη μία πλευρά μπορούν να σφραγιστούν ξανά με αυθεντικά παρεμβύσματα με τη χρήση αυθεντικής κόλλας (Loctite). Συναρμολόγηση καλυμμάτων Σε περίπτωση αποσυναρμολόγησης των καλυμμάτων τα οποία έχουν σφραγιστεί με υγρό υλικό στεγανοποίησης ακολουθήστε τα παρακάτω βήματα για τη διατήρηση του βαθμού προστασίας του μηχανήματος πριν τη νέα σφράγιση: 1. Χρησιμοποιείτε μόνο επιτρεπόμενα υγρά μέσα στεγανοποίησης. 2. Καθαρίστε τις επιφάνειες στεγανοποίησης σύμφωνα με το φύλλο τεχνικών δεδομένων του υγρού μέσου στεγανοποίησης. Οι επιφάνειες στεγανοποίησης πρέπει να είναι καθαρές και στεγνές πριν την επανατοποθέτηση. 3. Εφαρμόστε συνεχόμενα το υγρό υλικό στεγανοποίησης με διάμετρο περ. 3 mm. 4. Τοποθετήστε τα εξαρτήματα μετά την εξάτμιση του διαλυτικού μέσου, τηρώντας τους περιορισμούς ως προς το χρόνο συναρμολόγησης. 5. Σφίξτε ξανά τις βίδες στερέωσης του καλύμματος μετά την εφαρμογή του υγρού μέσου στεγανοποίησης. Για ερωτήσεις απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Οδηγίες λειτουργίας 02/

150 Επισκευή 9.2 Επισκευή 150 Οδηγίες λειτουργίας 02/2019

151 Ανταλλακτικά Στοιχεία παραγγελίας Στις παραγγελίες ανταλλακτικών, εκτός από την ακριβή ονομασία των ανταλλακτικών, πρέπει να αναφέρεται επίσης ο τύπος μηχανήματος και ο αριθμός σειράς. Η ονομασία του ανταλλακτικού πρέπει να συμπίπτει με την ονομασία των καταλόγων ανταλλακτικών και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Παράδειγμα Προστατευτικό κάλυμμα, πλευρά DE (εξάρτημα 5.00) Τύπος μηχανήματος 1MM1 Αριθμός σειράς D Ο τύπος μηχανήματος και ο αριθμός σειράς αναγράφονται στην πινακίδα και τα τεχνικά στοιχεία, όπως και στη μετωπική πλευρά του άκρου άξονα στην πλευρά D. Υπόδειξη Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Χρησιμεύουν για τον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες. Κωδικός Data Matrix Επάνω στο μηχάνημα βρίσκεται ένας κωδικός Data Matrix Code. Ο κωδικός Data Matrix περιέχει τις παρακάτω πληροφορίες: Τύπος μηχανήματος Αριθμός σειράς Μέσω του κωδικού Data Matrix και της εφαρμογής "Siemens Industry Online Support" έχετε πρόσβαση σε πληροφορίες προϊόντος, όπως οδηγίες λειτουργίας και πιστοποιητικά του μηχανήματός σας. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 177) Έγγραφα ποιότητας (Σελίδα 181) Οδηγίες λειτουργίας 02/

152 Ανταλλακτικά 10.2 Παραγγελία ανταλλακτικών μέσω του διαδικτύου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλων ανταλλακτικών Σε περίπτωση χρήσης μη αυθεντικών ανταλλακτικών η κατηγορία αντιαναφλεκτικής προστασίας δεν διασφαλίζεται. Κατά τη λειτουργία μπορεί να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά για τα μηχανήματα με προστασία από έκρηξη. Αυτό ισχύει και για εξαρτήματα όπως π.χ. τα παρεμβύσματα, οι κλέμμες και οι είσοδοι καλωδίων και αγωγών. Σε περίπτωση αποριών απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 177). Ισοδύναμα τυποποιημένα εξαρτήματα, π.χ. βίδες, μπορείτε να προμηθευτείτε από το ελεύθερο εμπόριο Παραγγελία ανταλλακτικών μέσω του διαδικτύου. Με το "Spares on Web" μπορείτε να βρίσκετε μόνοι σας τους κωδ. παραγγελίας στάνταρ ανταλλακτικών για κινητήρες, γρήγορα και απλά. Spares On Web ( Βλέπε επίσης Οδηγίες για το Spares on Web ( ) Κυλινδρικά ρουλεμάν Για την παραγγελία κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η συμπληρωματική σήμανση που αφορά την έκδοση του ρουλεμάν. Και οι δύο σημάνσεις υποδεικνύονται στην πινακίδα λίπανσης και την τεκμηρίωση του μηχανήματος, και είναι εμφανείς στο τοποθετημένο ρουλεμάν. Αντικαθιστάτε τα κυλινδρικά ρουλεμάν μόνο με πανομοιότυπα κυλινδρικά ρουλεμάν. Αν χρησιμοποιούνται μονωμένα κυλινδρικά ρουλεμάν, πρέπει να αντικαθιστούνται με μονωμένα κυλινδρικά ρουλεμάν ίδιου τύπου. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στα ρουλεμάν λόγω της διέλευσης ρεύματος. 152 Οδηγίες λειτουργίας 02/2019

153 Ανταλλακτικά 10.3 Ανεξάρτητη θέρμανση 10.3 Ανεξάρτητη θέρμανση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης επισκευής Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία του μηχανήματος σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης, εγκατάσταση και ο έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 177), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά. Οδηγίες λειτουργίας 02/

154 Ανταλλακτικά 10.4 Περίβλημα, στάτορας και ρότορας 10.4 Περίβλημα, στάτορας και ρότορας Εικόνα 10-1 Περίβλημα, στάτορας και ρότορας Πίνακας 10-1 Ανταλλακτικά για περίβλημα, στάτορα και ρότορα Εξάρτημα Περιγραφή 5.41 Σχάρα και καπάκι για άνοιγμα εξόδου αέρα 5.49 Καλύπτρα περιβλήματος 8.00 Ρότορας πλήρης 8.20 Ελασματοειδής πυρήνας στάτορα με περιέλιξη Περίβλημα στάτορα Δακτύλιοι ανάρτησης Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού Βλέπε επίσης Κιβώτιο ακροδεκτών 1XB1621 (Σελίδα 160) Κιβώτιο ακροδεκτών 1XB1631 (Σελίδα 162) Κιβώτιο ακροδεκτών 1XB7730 (Σελίδα 164) Κιβώτιο ακροδεκτών 1XB7731 (Σελίδα 165) 154 Οδηγίες λειτουργίας 02/2019

155 Ανταλλακτικά 10.4 Περίβλημα, στάτορας και ρότορας Κιβώτιο ακροδεκτών 1XB7740 (Σελίδα 166) Κιβώτιο ακροδεκτών 1XB7750 (Σελίδα 168) Οδηγίες λειτουργίας 02/

156 Ανταλλακτικά 10.5 Εξαερισμός 10.5 Εξαερισμός Πίνακας 10-2 Ανταλλακτικά συστήματος εξαερισμού Εξάρτημα Περιγραφή Εξωτερικός ανεμιστήρας Κάλυμμα ανεμιστήρα, πλήρες 156 Οδηγίες λειτουργίας 02/2019

157 Ανταλλακτικά 10.6 Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE 10.6 Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE Εικόνα 10-2 Παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Πίνακας 10-3 Ανταλλακτικά για παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 3.20 Εξωτερικό κάλυμμα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 3.35 Φυγοκεντρικός δίσκος 4.35 Φυγοκεντρικός δίσκος 3.60 Εσωτερικό κάλυμμα ρουλεμάν 4.60 Εσωτερικό κάλυμμα ρουλεμάν 5.00 Προστατευτικό κάλυμμα 6.00 Προστατευτικό κάλυμμα Κιτ ρουλεμάν πλευράς DE και NDE, αποτελούμενο από τα παρακάτω εξαρτήματα Αυλακωτό ρουλεμάν (έδρανο-οδηγός) Μονωτικός δακτύλιος άξονα, δακτύλιος λαβυρίνθου (προαιρετικά) Δακτύλιος ασφάλισης, προστατευτικός δακτύλιος Αυλακωτό ρουλεμάν Μονωτικός δακτύλιος άξονα Δακτύλιος ασφάλισης Οδηγίες λειτουργίας 02/

158 Ανταλλακτικά 10.7 Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE 10.7 Παρέμβυσμα ρουλεμάν κυλινδρικού ρουλεμάν, πλευρά DE και NDE Η παρακάτω περιγραφή ισχύει για τη βασική έκδοση για IM B3. Για τον τοποθετημένο τύπο ρουλεμάν ανατρέξτε στην πινακίδα λίπανσης. Σε άλλους κατασκευαστικούς τύπους το ρουλεμάν μπορεί να είναι διαφορετικής έκδοσης. Από το ύψος άξονα 400 οι κινητήρες υψηλής ταχύτητας διαθέτουν παρεμβύσματα ρουλεμάν με μειωμένη διάμετρο σε έκδοση περιβλήματος ρουλεμάν. Εικόνα 10-3 Παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Πίνακας 10-4 Ανταλλακτικά για παρέμβυσμα ρουλεμάν, πλευρά DE και NDE Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 3.20 Εξωτερικό κάλυμμα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 3.35 Φυγοκεντρικός δίσκος 4.35 Φυγοκεντρικός δίσκος 3.60 Εσωτερικό κάλυμμα ρουλεμάν 4.60 Εσωτερικό κάλυμμα ρουλεμάν 5.00 Προστατευτικό κάλυμμα 6.00 Προστατευτικό κάλυμμα Κιτ ρουλεμάν πλευράς DE και NDE, αποτελούμενο από τα παρακάτω εξαρτήματα Αυλακωτό ρουλεμάν (έδρανο-οδηγός) Μονωτικός δακτύλιος άξονα, δακτύλιος λαβυρίνθου (προαιρετικά) Δακτύλιος ασφάλισης, προστατευτικός δακτύλιος Αυλακωτό ρουλεμάν Μονωτικός δακτύλιος άξονα Δακτύλιος ασφάλισης 158 Οδηγίες λειτουργίας 02/2019

159 Ανταλλακτικά 10.8 Αισθητήρας αριθμού στροφών (προαιρετικά) 10.8 Αισθητήρας αριθμού στροφών (προαιρετικά) Πίνακας 10-5 Ανταλλακτικά προσαρτήματος αισθητήρα αριθμού στροφών Εξάρτημα Περιγραφή Κιτ αισθητήρα αριθμού στροφών (αισθητήρας, στήριγμα ροπής στρέψης, υλικό στερέωσης) Το κιτ αισθητήρα αριθμού στροφών διατίθεται προς παραγγελία μόνο με τη μορφή πλήρους σετ. Οδηγίες λειτουργίας 02/

160 Ανταλλακτικά 10.9 Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB1621 Εικόνα 10-4 Κιβώτιο ακροδεκτών 1XB1621 με στάνταρ είσοδο αγωγού Εικόνα 10-5 Είσοδος αγωγού δύο μερών Πίνακας 10-6 Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1621 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα: Περίβλημα κιβωτίου ακροδεκτών Στήριγμα ακροδεκτών 160 Οδηγίες λειτουργίας 02/2019

161 Ανταλλακτικά 10.9 Κιβώτιο ακροδεκτών 1XB1621 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Ράγα στήριξης Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Ακροδέκτης με σφιγκτήρα, πλήρης Καπάκι Άγκιστρο ενεργοποίησης, διαβαθμισμένο, δύο οπές Έλασμα σύνδεσης με εσωτερικό αγωγό Πίνακας 10-7 Πρόσθετα ανταλλακτικά Περιγραφή Παρέμβυσμα Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Εξάρτημα Εξάρτημα Περιγραφή Στόμιο εισόδου Διάταξη ανακούφισης τάσης - κάτω μέρος Στόμιο εισόδου - πάνω μέρος Παρέμβυσμα Στόμιο εισόδου - κάτω μέρος Παρέμβυσμα στεγανοποίησης εισόδου Διάταξη ανακούφισης τάσης - πάνω μέρος Οδηγίες λειτουργίας 02/

162 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB1631 Εικόνα 10-6 Κιβώτιο ακροδεκτών 1XB1631 Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών κομπλέ με πλάκα εισόδου καλωδίων μη τρυπημένη Ακροδέκτης με σφιγκτήρα, πλήρης Είσοδος καλωδίου με παρέμβυσμα, μη τρυπημένη Άγκιστρο ενεργοποίησης, ίσιο με 2 οπές Στήριγμα ακροδεκτών Άγκιστρο ενεργοποίησης, διαβαθμισμένο με 2 οπές 1 Το κιβώτιο ακροδεκτών διατίθεται μόνο σε μορφή ενιαίου εξαρτήματος. 162 Οδηγίες λειτουργίας 02/2019

163 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB1631 Πίνακας 10-8 Πρόσθετα ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1631 με είσοδο αγωγού δύο μερών Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Στόμιο εισόδου - πάνω μέρος Διάταξη ανακούφισης τάσης - κάτω μέρος Στόμιο εισόδου - κάτω μέρος Παρέμβυσμα στεγανοποίησης εισόδου Διάταξη ανακούφισης τάσης - πάνω μέρος Οδηγίες λειτουργίας 02/

164 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB7730 Εικόνα 10-7 Κιβώτιο κύριων ακροδεκτών 1XB7730 Πίνακας 10-9 Ανταλλακτικά κιβωτίου κύριων ακροδεκτών 1XB7730 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα Περίβλημα κιβωτίου ακροδεκτών Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Παρέμβυσμα προστασίας από μετατόπιση Καπάκι Ακροδέκτης με σφιγκτήρα, πλήρης Παρέμβυσμα Σύνδεση σημείου αστέρα Στήριγμα ακροδεκτών Πίνακας Πρόσθετα ανταλλακτικά Περιγραφή Πλάκα εισόδου με παρέμβυσμα Έλασμα σύνδεσης με εσωτερικό αγωγό Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Εξάρτημα Εξάρτημα Περιγραφή 164 Οδηγίες λειτουργίας 02/2019

165 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB7731 Εικόνα 10-8 Κιβώτιο κύριων ακροδεκτών 1XB7731 Πίνακας Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών 1XB7731 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα Περίβλημα κιβωτίου ακροδεκτών Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Παρέμβυσμα προστασίας από μετατόπιση Καπάκι Ακροδέκτης με σφιγκτήρα, πλήρης Παρέμβυσμα Σύνδεση σημείου αστέρα Έλασμα σύνδεσης με εσωτερικό αγωγό Άγκιστρο ενεργοποίησης, ευθύ, με δύο οπές Πίνακας Πρόσθετα ανταλλακτικά Περιγραφή Πλάκα εισόδου με παρέμβυσμα Στήριγμα ακροδεκτών Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Εξάρτημα Εξάρτημα Περιγραφή Οδηγίες λειτουργίας 02/

166 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB7740 Εικόνα 10-9 Κιβώτιο κύριων ακροδεκτών 1XB7740 Πίνακας Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών 1XB7740 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα Περίβλημα κιβωτίου ακροδεκτών Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Παρέμβυσμα προστασίας από μετατόπιση Καπάκι Ακροδέκτης με σφιγκτήρα, πλήρης Παρέμβυσμα Μπάρα σύνδεσης για πρωτεύον ρεύμα Έλασμα σύνδεσης με εσωτερικό αγωγό Σύνδεση σημείου αστέρα Στήριγμα ακροδεκτών Γλωσσίδα σφιγκτήρα για αγωγό γείωσης 166 Οδηγίες λειτουργίας 02/2019

167 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB7740 Πίνακας Πρόσθετα ανταλλακτικά Περιγραφή Είσοδος αγωγού με παρέμβυσμα Εξάρτημα Εξάρτημα Περιγραφή Οδηγίες λειτουργίας 02/

168 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB7750 Εικόνα Κιβώτιο ακροδεκτών 1XB7750 με στάνταρ είσοδο καλωδίου Πίνακας Κιβώτιο ακροδεκτών 1XB7750 Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών κομπλέ με πλάκα εισόδου καλωδίων μη τρυπημένη Μπάρα σύνδεσης για πρωτεύον ρεύμα Είσοδος καλωδίου με παρέμβυσμα, μη τρυπημένη Ακροδέκτης με σφιγκτήρα, πλήρης 1 Το κιβώτιο ακροδεκτών διατίθεται μόνο σε μορφή ενιαίου εξαρτήματος Σύνδεση σημείου αστέρα 168 Οδηγίες λειτουργίας 02/2019

169 Ανταλλακτικά Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB9014 Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB9014 Το κιβώτιο βοηθητικών ακροδεκτών διατίθεται προς παραγγελία μόνο ως ενιαίο εξάρτημα, δεν διατίθενται μεμονωμένα εξαρτήματα. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 177). Οδηγίες λειτουργίας 02/

170 Ανταλλακτικά Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB9015 Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB9015 Το κιβώτιο βοηθητικών ακροδεκτών διατίθεται προς παραγγελία μόνο ως ενιαίο εξάρτημα, δεν διατίθενται μεμονωμένα εξαρτήματα. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 177). 170 Οδηγίες λειτουργίας 02/2019

171 Ανταλλακτικά Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB9016 Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB9016 Το κιβώτιο βοηθητικών ακροδεκτών διατίθεται προς παραγγελία μόνο ως ενιαίο εξάρτημα, δεν διατίθενται μεμονωμένα εξαρτήματα. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 177). Οδηγίες λειτουργίας 02/

172 Ανταλλακτικά Κιβώτιο βοηθητικών ακροδεκτών 1XB Κιβώτιο βοηθητικών ακροδεκτών 1XB302. Εικόνα Κιβώτιο βοηθητικών ακροδεκτών 1XB302. Το κιβώτιο βοηθητικών ακροδεκτών διατίθεται προς παραγγελία μόνο ως ενιαίο εξάρτημα, δεν διατίθενται μεμονωμένα εξαρτήματα. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 177). 172 Οδηγίες λειτουργίας 02/2019

173 Διάθεση παλαιών συσκευών 11 Η προστασία του περιβάλλοντος και η φροντίδα των φυσικών πόρων αποτελεί για εμάς έναν επιχειρηματικό στόχο υψηλής προτεραιότητας. Ένα παγκόσμιο σύστημα περιβαλλοντικής διαχείρισης σύμφωνα με το ISO φροντίζει για την τήρηση των νόμων και θέτει υψηλά πρότυπα. Ήδη από το στάδιο ανάπτυξης των προϊόντων μας, η φιλική προς το περιβάλλον διαμόρφωση, η τεχνική ασφάλεια και η προστασία της υγείας αποτελούν σταθερούς στόχους μας. Στο επόμενο κεφάλαιο θα βρείτε συστάσεις για μια φιλική προς το περιβάλλον διάθεση του μηχανήματος και των εξαρτημάτων του. Ακολουθήστε τους τοπικούς κανονισμούς κατά τη διάθεση. Ισχύοντες εθνικοί κανονισμοί Το μηχάνημα περιέχει υλικά, τα οποία μπορούν να ανακτηθούν ή να ανακυκλωθούν. Ο σωστός διαχωρισμός των υλικών βοηθάει στην εύκολη ανακύκλωση των σημαντικών υλικών. Κατά τη διάθεση μηχανημάτων ή αποβλήτων που προκύπτουν κατά τις επιμέρους φάσεις του κύκλου ζωής τους, τηρείτε του ισχύοντες εθνικούς κανονισμούς. Για περαιτέρω πληροφορίες σχετικά με την απόρριψη απευθυνθείτε στις τοπικές αρχές RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Σύμφωνα με την οδηγία RoHS («Restriction of certain Hazardous Substances»), αντικαθιστούμε ανάλογα με τις τεχνολογικές εξελίξεις τις επικίνδυνες για το περιβάλλον ουσίες με ακίνδυνες. Προτεραιότητα δίνεται πάντα στην ασφάλεια κατά τη λειτουργία και το χειρισμό Πληροφορίες σύμφωνα με το άρθρο 33 του κανονισμού REACH Το προϊόν αυτό περιέχει ένα ή περισσότερα μέρη, στα οποία υπάρχει η παρακάτω ουσία από τη λίστα υποψηφίων σε συγκέντρωση πάνω από 0,1 τοις εκατό μάζας: Αρ. CAS , μόλυβδος Βάσει των τρεχουσών πληροφοριών, θεωρούμε ότι η ουσία αυτή στο πλαίσιο της ορθής χρήσης, συμπεριλαμβανομένης και της απόρριψης, δεν αποτελεί κίνδυνο. Οδηγίες λειτουργίας 02/

174 Διάθεση παλαιών συσκευών 11.3 Προετοιμασία αποσυναρμολόγησης 11.3 Προετοιμασία αποσυναρμολόγησης Η αποσυναρμολόγηση του μηχανήματος πρέπει να εκτελείται ή να επιβλέπεται από εξειδικευμένο προσωπικό με κατάλληλες γνώσεις. 1. Επικοινωνήστε με ένα κέντρο διάθεσης της περιοχής σας. Διευκρινίστε τον τρόπο αποσυναρμολόγησης του μηχανήματος ή προετοιμασίας των εξαρτημάτων. 2. Ακολουθήστε τους πέντε κανόνες ασφαλείας (Σελίδα 15). 3. Καταργήστε όλες τις ηλεκτρικές συνδέσεις και αφαιρέστε όλα τα καλώδια. 4. Εκκενώστε όλα τα υγρά, π.χ. λάδι και ψυκτικό υγρό. Συλλέξτε ξεχωριστά τα υγρά και απορρίψτε τα καταλλήλως. 5. Χαλαρώστε τα στηρίγματα του μηχανήματος. 6. Μεταφέρετε το μηχάνημα σε κατάλληλο χώρο για την αποσυναρμολόγηση Αποσυναρμολόγηση του μηχανήματος Αποσυναρμολογήστε το μηχάνημα σύμφωνα με την τυπική μηχανολογική διαδικασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη πτώση εξαρτημάτων μηχανήματος Το μηχάνημα αποτελείται από εξαρτήματα με μεγάλο βάρος. Αυτά τα εξαρτήματα μπορεί να πέσουν κατά την αποσυναρμολόγηση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ασφαλίστε τα εξαρτήματα του μηχανήματος από τυχόν ανατροπή, πριν από την αποσυναρμολόγησή του Διάθεση εξαρτημάτων Εξαρτήματα Τα μηχανήματα αποτελούνται στο μεγαλύτερο μέρος του από χάλυβα και διαφορετικές αναλογίες χαλκού και αλουμινίου. Τα μεταλλικά υλικά θεωρούνται γενικά ανακυκλώσιμα χωρίς περιορισμούς. Διαχωρίστε τα εξαρτήματα για ανακύκλωση στις εξής κατηγορίες: Χάλυβας και σίδηρος Αλουμίνιο Μη σιδηρούχα μέταλλα, π.χ. περιελίξεις Η μόνωση των περιελίξεων αποτεφρώνεται κατά την ανακύκλωση του χαλκού. Υλικά μόνωσης 174 Οδηγίες λειτουργίας 02/2019

175 Διάθεση παλαιών συσκευών 11.5 Διάθεση εξαρτημάτων Καλώδια και αγωγοί Ηλεκτρονικά απόβλητα Βοηθητικά μέσα και χημικές ουσίες Διαχωρίστε τα βοηθητικά μέσα και τις χημικές ουσίες πριν τη διάθεση στις ακόλουθες π.χ. κατηγορίες: Λάδι Γράσο Καθαριστικά και διαλύτες Υπολείμματα βαφής Αντιδιαβρωτικά μέσα Πρόσθετα ψυκτικού μέσου, π.χ. αναστολείς, μέσα αντιπαγετικής προστασία ή βιοκτόνα Απορρίψτε τα διαχωρισμένα στοιχεία σύμφωνα με τους τοπικούς κανονισμούς ή σε κατάλληλο κέντρο διάθεσης. Το ίδιο ισχύει για τα πανιά και τα αντικείμενα που χρησιμοποιήθηκαν για το σκούπισμα του μηχανήματος κατά τη διάρκεια των εργασιών. Υλικά συσκευασίας Αν χρειάζεται, επικοινωνήστε με ένα κέντρο διάθεσης. Οι ξύλινες συσκευασίες για θαλάσσια μεταφορά αποτελούνται από εμποτισμένο ξύλο. Τηρείτε τους τοπικούς κανονισμούς. Η μεμβράνη της αεροστεγούς συσκευασίας είναι μεμβράνη αλουμινίου. Είναι κατάλληλη για θερμική ανακύκλωση. Οι λερωμένες μεμβράνες πρέπει να αποτεφρώνονται. Οδηγίες λειτουργίας 02/
