1 Οδηγίες λειτουργίας Κινητήρες χαµηλής τάσης SIMOTICS SD 1LE5 - Μέγεθος κατασκευής 400/450 Έκδοση 03/2018

2

3 Εισαγωγή 1 Υποδείξεις ασφαλείας 2 Κινητήρες χαμηλής τάσης SIMOTICS SD Οδηγίες λειτουργίας Περιγραφή 3 Προετοιμασία χρήσης 4 Τοποθέτηση 5 Ηλεκτρική σύνδεση 6 Θέση σε λειτουργία 7 Λειτουργία 8 Επισκευή 9 Ανταλλακτικά 10 Διάθεση παλαιών συσκευών 11 Σέρβις και υποστήριξη Τεχνικά στοιχεία Έγγραφα ποιότητας A B C 03/2018

4 Νομικές υποδείξεις Σχεδιασμός προειδοποιητικών υποδείξεων Το παρόν εγχειρίδιο περιέχει υποδείξεις, οι οποίες πρέπει να λαμβάνονται υπόψη για την ατομική σας ασφάλεια και για την αποφυγή υλικών ζημιών. Οι υποδείξεις που αφορούν την ατομική σας ασφάλεια διακρίνονται από ένα προειδοποιητικό τρίγωνο, ενώ οι υποδείξεις που αφορούν μόνον υλικές ζημιές δεν φέρουν τρίγωνο. Ανάλογα με την κλίμακα επικινδυνότητας οι υποδείξεις προειδοποίησης παρουσιάζονται σε φθίνουσα σειρά ως ακολούθως. ΚΙΝΔΥΝΟΣ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε ελαφρύ τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει στην πρόκληση υλικών ζημιών. Κατά την εμφάνιση περισσότερων βαθμίδων επικινδυνότητας χρησιμοποιείται πάντοτε η υπόδειξη προειδοποίησης της εκάστοτε ανώτερης βαθμίδας. Όταν μια υπόδειξη προειδοποίησης προειδοποιεί μέσω ενός προειδοποιητικού τριγώνου έναντι σωματικών βλαβών, τότε ενδέχεται στην ίδια υπόδειξη προειδοποίησης να έχει προστεθεί επιπλέον μια προειδοποίηση έναντι υλικών ζημιών. Ειδικευμένο προσωπικό Το προϊόν / σύστημα που ανήκει στην προκείμενη τεκμηρίωση επιτρέπεται να χρησιμοποιείται μόνο από το για την εκάστοτε εργασία εξειδικευμένο προσωπικό λαμβάνοντας υπόψη την τεκμηρίωση που αντιστοιχεί στην εκάστοτε εργασία, ιδιαίτερα τις υποδείξεις ασφαλείας και προειδοποίησης που περιέχονται σε αυτή. Το εξειδικευμένο προσωπικό, βάσει της εκπαίδευσης και της εμπειρίας του, είναι σε θέση να αναγνωρίζει κινδύνους κατά τη χρήση αυτών των προϊόντων / συστημάτων και να τους αποφεύγει. Ενδεδειγμένη χρήση των προϊόντων Siemens Λάβετε υπόψη τα ακόλουθα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα προϊόντα της Siemens επιτρέπεται να χρησιμοποιούνται μόνο για τις χρήσεις που προβλέπονται στον κατάλογο και στην αντίστοιχη τεχνική τεκμηρίωση. Σε περίπτωση χρήσης προϊόντων και εξαρτημάτων τρίτων, αυτά πρέπει να συνιστώνται ή να είναι εγκεκριμένα από τη Siemens. Η απροβλημάτιστη και ασφαλής λειτουργία των προϊόντων προϋποθέτει την σωστή μεταφορά, αποθήκευση, τοποθέτηση, συναρμολόγηση, εγκατάσταση, θέση σε λειτουργία, χειρισμό και επισκευή. Πρέπει να τηρούνται οι επιτρεπόμενες περιβαλλοντικές συνθήκες. Πρέπει να λαμβάνονται υπόψη οι υποδείξεις στις αντίστοιχες τεκμηριώσεις. Εμπορικά σήματα Όλες οι ονομασίες που φέρουν το σήμα δικαιώματος προστασίας είναι καταχωρημένα εμπορικά σήματα της Siemens AG. Οι λοιπές ονομασίες με αυτή τη γραφή μπορεί να είναι εμπορικά σήματα, των οποίων η χρήση από τρίτους για προσωπικούς τους σκοπούς ενδέχεται να παραβιάσει τα δικαιώματα των ιδιοκτητών τους. Αποκλεισμός ευθύνης Το περιεχόμενο του εντύπου ελέγχθηκε από εμάς ως προς τη συμφωνία του με το περιγραφόμενο υλικό και λογισμικό. Ωστόσο, δεν μπορεί να αποκλεισθεί η περίπτωση αποκλίσεων, και συνεπώς δεν παρέχουμε εγγύηση απόλυτης συμφωνίας. Πάντως, τα στοιχεία του εντύπου αυτού ελέγχονται τακτικά, οι αναγκαίες διορθώσεις ενσωματώνονται στις εκδόσεις που ακολουθούν. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG ΓΕΡΜΑΝΙA P 04/2018 Με την επιφύλαξη αλλαγών Copyright Siemens AG Με επιφύλαξη παντός δικαιώματος

5 Πίνακας περιεχομένων 1 Εισαγωγή Σχετικά με αυτές τις οδηγίες Σύνθεση ατομικών εγγράφων Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Οι πέντε κανονισμοί ασφαλείας Ειδικευμένο προσωπικό Ασφαλής χειρισμός Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Ειδικές εκδόσεις και παραλλαγές κατασκευής Περιγραφή Πεδίο εφαρμογής Σήμανση CE Σήμανση EAC Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Πινακίδα ισχύος Διάρθρωση Έκδοση μηχανήματος Ψύξη, εξαερισμός Αποθήκευση Περιβαλλοντικές συνθήκες Προαιρετικά εξαρτήματα Προετοιμασία χρήσης Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Τήρηση του τρόπου λειτουργίας Εξασφάλιση ψύξης Θερμική προστασία κινητήρα (ανάλογα με την έκδοση) Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση (προαιρετικά) Ποιότητα αέρα ψύξης, πρόσθετος ανεμιστήρας Κύκλωμα ασφαλείας για το μοτέρ πρόσθετου αερισμού Πόδι στήριξης στη μορφή κατασκευής IM B Εκπομπές θορύβου...25 Οδηγίες λειτουργίας, 03/2018 3

6 Πίνακας περιεχομένων 4.10 Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Ιδιοσυχνότητες συστήματος Επιβάρυνση στρέψης του ελικοφόρου άξονα λόγω βλαβών στην ηλεκτρική σύνδεση Παραδοτέο υλικό Μεταφορά και αποθήκευση Σημάνσεις μεταφοράς Τύποι που αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών Ανύψωση και μεταφορά Ασφάλιση ρότορα Αποθήκευση Ηλεκτρομαγνητική συμβατότητα Λειτουργία στον μετατροπέα συχνότητας Παραμετροποίηση μετατροπέα συχνότητας Τάση εισόδου μετατροπέα Μείωση των ρευμάτων ρουλεμάν στη λειτουργία με μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία με μετατροπέα συχνότητας Τοποθέτηση Υποδείξεις ασφαλείας για την τοποθέτηση Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Αντίσταση μόνωσης και δείκτης πόλωσης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης Προετοιμάστε τις επιφάνειες σύνδεσης Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Τοποθέτηση του μηχανήματος Έλεγχος ανυψωτικών μέσων Εξασφάλιση ψύξης Ζυγοστάθμιση Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Αφαίρεση της διάταξης συγκράτησης ρότορα Αφαίρεση της διάταξης συγκράτησης ρότορα στα μηχανήματα με κάθετη μορφή κατασκευής Αφαίρεση της προστασίας από διάβρωση Εκροή υδρατμών Ευθυγράμμιση και στερέωση μηχανήματος Προϋποθέσεις ορθής ευθυγράμμισης και ασφαλούς στερέωσης Κάθετη και οριζόντια τοποθέτηση Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B3 / IM B35) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B5) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM V1, IM V10) Ηλεκτρική σύνδεση Υποδείξεις ασφαλείας για την ηλεκτρική σύνδεση Βασικοί κανόνες Κιβώτιο ακροδεκτών Οδηγίες λειτουργίας, 03/2018

7 Πίνακας περιεχομένων Κιβώτιο ακροδεκτών TB3R Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Περιστροφή του κιβωτίου ακροδεκτών (προαιρετικά) Συναρμολόγηση/αποσυναρμολόγηση κιβωτίου ακροδεκτών Σύνδεση μηχανήματος Επιλογή καλωδίων Περιγραφή ακροδεκτών Σύνδεση του μηχανήματος για συγκεκριμένη φορά περιστροφής Σύνδεση ελεύθερα εξερχόμενων αγωγών Σύνδεση αγωγού γείωσης Τύπος σύνδεσης γείωσης Σύνδεση αγωγού γείωσης Σύνδεση αγωγού Είσοδος καλωδίου στο κιβώτιο ακροδεκτών Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου Δρομολόγηση καλωδίων Ελάχιστα διάκενα αέρα Χρήση μονόκλωνων καλωδίων Χρήση αγωγών αλουμινίου Ολοκλήρωση εργασιών σύνδεσης Σύνδεση βοηθητικών κυκλωμάτων Επιλογή καλωδίων Είσοδος και δρομολόγηση καλωδίων στο κιβώτιο βοηθητικών ακροδεκτών Σύνδεση επιτήρησης θερμοκρασίας περιέλιξης στάτορα (ανάλογα με την έκδοση) Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών Σύνδεση μετατροπέα Γείωση υψηλής συχνότητας κατά τη λειτουργία μετατροπέα συχνότητας Θέση σε λειτουργία Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Θέση πρόσθετων ανεμιστήρων σε λειτουργία Ενεργοποίηση Λειτουργία Υποδείξεις ασφαλείας για τη λειτουργία Υποδείξεις ασφαλείας για λειτουργία με μηχανήματα με ανεμιστήρες Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Ηλεκτρικές και μηχανικές βλάβες Βλάβες στο κυλινδρικό ρουλεμάν...93 Οδηγίες λειτουργίας, 03/2018 5

8 Πίνακας περιεχομένων 8.7 Απενεργοποίηση Παύσεις λειτουργίας Επισκευή Υποδείξεις ασφαλείας για την επισκευή Επιθεώρηση και συντήρηση Αγορά της Βορείου Αμερικής (προαιρετικά) Zollunion Eurasien (προαιρετικά) Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Βασική επιθεώρηση Διαστήματα συντήρησης Επιθεώρηση και συντήρηση ανεξάρτητης θέρμανσης Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Επαναλίπανση Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν Στεγάνωση κυλινδρικών ρουλεμάν (επιλογή «Αυξημένος βαθμός προστασίας») Διατηρείτε το ρεύμα αέρα ψύξης καθαρό Καθαρισμός Εκροή νερού συμπύκνωσης Επιδιόρθωση ζημιών στο χρώμα Συντήρηση κιβωτίων ακροδεκτών Επισκευή Βασικές αρχικές Βίδες με επίστρωση precote Κοχλιωτές συνδέσεις Κάλυμμα ανεμιστήρα Μεταλλικοί εξωτερικοί ανεμιστήρες Πλαστικός εξωτερικός ανεμιστήρας Κάλυμμα πρόσθετου ανεμιστήρα Κυκλώματα διακλάδωσης Προστατευτική οροφή τοποθέτηση της παλμογεννήτριας κάτω από την προστατευτική οροφή Προσάρτηση φρένου (προαιρετικά) Κυλινδρικό ρουλεμάν Αφαίρεση κυλινδρικού ρουλεμάν Αφαίρεση δακτυλίου V Αφαίρεση στεγανοποιητικού λαβυρίνθου Τοποθέτηση κυλινδρικού ρουλεμάν Τοποθέτηση δακτυλίου V Τοποθέτηση δακτυλίου V (επιλογή «Αυξημένος βαθμός προστασίας») Τοποθέτηση στεγανοποιητικού λαβυρίνθου Ανταλλακτικά Στοιχεία παραγγελίας Παραγγελία εξαρτημάτων Παραγγελία ανταλλακτικών μέσω του διαδικτύου Ομάδες εξαρτημάτων Οδηγίες λειτουργίας, 03/2018

9 Πίνακας περιεχομένων 10.5 Εξαρτήματα μηχανήματος Στάτορας και ρότορας Εξαερισμός Πρόσθετος ανεμιστήρας Κιβώτιο ακροδεκτών TB3R Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Τυποποιημένα εξαρτήματα Διάθεση παλαιών συσκευών A B C 11.1 RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Ισχύοντες εθνικοί κανονισμοί Προετοιμασία αποσυναρμολόγησης Αποσυναρμολόγηση του μηχανήματος Διάθεση εξαρτημάτων Σέρβις και υποστήριξη Τεχνικά στοιχεία B.1 Ροπές σύσφιξης κοχλιωτών συνδέσεων Έγγραφα ποιότητας Ευρετήριο Οδηγίες λειτουργίας, 03/2018 7

10 Πίνακας περιεχομένων 8 Οδηγίες λειτουργίας, 03/2018

11 Εισαγωγή Σχετικά με αυτές τις οδηγίες Αυτές οι οδηγίες περιγράφουν το μηχάνημα και σας ενημερώνουν για τη χρήση του από την παράδοση έως την διάθεσή του στο σύστημα απορριμμάτων. Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Διαβάστε τις οδηγίες λειτουργίας πριν χρησιμοποιήσετε το μηχάνημα και ακολουθήστε τις. Έτσι θα διασφαλίσετε την ακίνδυνη και ομαλή λειτουργία του, αλλά και μια μεγάλη διάρκεια ζωής. Εάν έχετε προτάσεις για βελτίωση του εγγράφου, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 143). Στο κείμενο παρακάτω το μοτέρ θα αναφέρεται ως "ηλεκτρική μηχανή" ή εν συντομία ως "μηχανή". Το παρόν εγχειρίδιο λειτουργίας δεν καλύπτει όλες τις εκδόσεις παραγγελίας της γκάμας του προϊόντος. Περισσότερες πληροφορίες θα βρείτε στον κατάλογο. Χαρακτηριστικά κειμένου Μπορείτε να βρείτε μια γενική περιγραφή των υποδείξεων προειδοποίησης στην πίσω σελίδα του εσώτιτλου. Όλες οι πληροφορίες ασφαλείας στο παρόν αλλά και πάνω στο προϊόν πρέπει να τηρούνται. Επιπλέον σε αυτές τις οδηγίες θα βρείτε και τα ακόλουθα χαρακτηριστικά κειμένου: 1. Οι οδηγίες χειρισμού παρουσιάζονται ως αριθμημένες λίστες. Τηρείτε τη σειρά των βημάτων χειρισμού. Οι απαριθμήσεις χρησιμοποιούν την κουκκίδα λίστας. Η παύλα υποδεικνύει απαριθμήσεις δευτέρου επιπέδου. Υπόδειξη Μια υπόδειξη είναι μια επιπλέον πληροφορία σχετικά με το προϊόν, τη χρήση του προϊόντος ή την εκάστοτε τεκμηρίωση. 1.2 Σύνθεση ατομικών εγγράφων Στις ιστοσελίδες στο Industry Online Support μπορείτε να συνθέσετε ατομικά έγγραφα με τη λειτουργία Documentation ( Με τη λειτουργία "Τεκμηρίωση" συνθέτετε από τα εγχειρίδια στην υποστήριξη προϊόντος τη δική σας "Τεκμηρίωση". Στα πλαίσια αυτής της σύνθεσης μπορείτε να συμπληρώσετε και άλλα περιεχόμενα της υποστήριξης προϊόντος όπως συχνές ερωτήσεις (FAQs) ή χαρακτηριστικές καμπύλες. Οδηγίες λειτουργίας, 03/2018 9

12 Εισαγωγή 1.2 Σύνθεση ατομικών εγγράφων Στη λειτουργία "Τεκμηρίωση" μπορείτε να δημιουργήσετε τις δικές σας συνθέσεις με τη δική σας δομή και να τις διαχειρίζεστε. Σε αυτό το πλαίσιο μπορείτε να διαγράφετε ή να μετακινείτε μεμονωμένα κεφάλαια ή θεματικές ενότητες (Topics). Μπορείτε να προσθέσετε επιπλέον και δικό σας περιεχόμενο με τη λειτουργία σημείωσης. Η έτοιμη "Τεκμηρίωση" μπορεί π. χ. να εξαχθεί ως PDF. Με τη λειτουργία "Τεκμηρίωση" συνθέτετε αποτελεσματικά τη δική σας τεκμηρίωση της εγκατάστασης. Μπορείτε να αναθέσετε να εκδοθεί αυτόματα η "τεκμηρίωση" που έχετε δημιουργήσει σε μία γλώσσα σε μία άλλη διαθέσιμη γλώσσα. Το πλήρες εύρος λειτουργιών διατίθεται μόνο σε συνδεδεμένους χρήστες. 10 Οδηγίες λειτουργίας, 03/2018

13 Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Αυτό το ηλεκτρικό μηχάνημα είναι σχεδιασμένο και κατασκευασμένο κατά τα πρότυπα της οδηγίας 2014/35/EΕ ("Οδηγία περί χαμηλής τάσης") και προβλέπεται για χρήση σε βιομηχανικές εγκαταστάσεις. Σε περίπτωση χρήσης του ηλεκτρικού μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. Ακολουθήστε τις τοπικές και κλαδικές διατάξεις ασφαλείας και τοποθέτησης. Οι υπεύθυνοι της εγκατάστασης πρέπει να εξασφαλίζουν τα ακόλουθα: Οι εργασίες προγραμματισμού και σχεδιασμού, καθώς και όλες οι εργασίες στο και με το μηχάνημα εκτελούνται μόνο από εξειδικευμένο προσωπικό. Οι οδηγίες λειτουργίας πρέπει να είναι διαρκώς διαθέσιμες σε όλες τις εργασίες. Τα τεχνικά δεδομένα και τα στοιχεία σχετικά με τις επιτρεπόμενες συνθήκες συναρμολόγησης, σύνδεσης, περιβάλλοντος και λειτουργίας πρέπει να τηρούνται με συνέπεια. Οι ειδικές διατάξεις τοποθέτησης και ασφαλείας, όπως και οι διατάξεις χρήσης προσωπικού προστατευτικού εξοπλισμού πρέπει να τηρούνται. Υπόδειξη Για θέματα σχεδιασμού, συναρμολόγησης, θέσης σε λειτουργία και σέρβις ζητήστε την υποστήριξη και τις υπηρεσίες του αρμοδίου Κέντρου Σέρβις (Σελίδα 143). Στα επιμέρους κεφάλαια αυτού του εγγράφου θα βρείτε υποδείξεις ασφαλείας. Φυλάξτε οπωσδήποτε τις υποδείξεις ασφαλείας για τη δική σας ασφάλεια, για την προστασία άλλων ατόμων και για την αποφυγή υλικών ζημιών. Λαμβάνετε υπόψη τις ακόλουθες υποδείξεις ασφαλείας σε όλες τις εργασίες στο και με το μηχάνημα. 2.2 Οι πέντε κανονισμοί ασφαλείας Για την προσωπική σας ασφάλεια, καθώς και για την αποφυγή υλικών ζημιών τηρείτε πάντα την ώρα της εργασίας τις υποδείξεις ασφαλείας και τους ακόλουθους πέντε κανονισμούς ασφαλείας σύμφωνα με το EN «Εργασία άνευ τάσης». Εφαρμόστε με την αναφερόμενη σειρά τους πέντε κανονισμούς ασφαλείας πριν την έναρξη των εργασιών. Πέντε κανονισμοί ασφαλείας 1. Ενεργοποίηση. Ενεργοποιήστε και τα βοηθητικά ηλεκτρικά κυκλώματα, όπως π.χ. θέρμανση αδρανείας. 2. Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. 3. Βεβαιωθείτε ότι δεν υπάρχει παροχή τάσης. Οδηγίες λειτουργίας, 03/

14 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός 4. Γειώστε και βραχυκυκλώστε. 5. Καλύψτε ή απομονώστε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Μετά την ολοκλήρωση των εργασιών, ακολουθήστε την αντίστροφη διαδικασία. 2.3 Ειδικευμένο προσωπικό Όλες οι εργασίες στο μηχάνημα επιτρέπεται να εκτελεστούν μόνο από εξειδικευμένο προσωπικό. Ως εξειδικευμένο προσωπικό σύμφωνα με την παρούσα τεκμηρίωση θεωρούνται τα άτομα που πληρούν τις παρακάτω προϋποθέσεις: Έχουν την ικανότητα χάρη στην εκπαίδευση ή την εμπειρία τους, να αναγνωρίζουν στο εκάστοτε πεδίο εργασίας τους τα ρίσκα και να αποφεύγουν πιθανούς κινδύνους. Τους έχει ανατεθεί από τον εκάστοτε υπεύθυνο η εκτέλεση εργασιών στο μηχάνημα. 2.4 Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Όταν εργάζεστε στο μηχάνημα, τηρείτε πάντα τους «πέντε κανόνες ασφαλείας» (Σελίδα 11). Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα, σύμφωνα με τις οδηγίες του κεφαλαίου «Συντήρηση» (Σελίδα 95) στις οδηγίες λειτουργίας. 12 Οδηγίες λειτουργίας, 03/2018

15 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Τα ηλεκτρικά μηχανήματα διαθέτουν επικίνδυνα περιστρεφόμενα εξαρτήματα. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα. Ασφαλίζετε έναντι επαφής τα ελεύθερα άκρα αξόνων και τα λοιπά περιστρεφόμενα εξαρτήματα, π.χ. τον συμπλέκτη ή την τροχαλία ιμάντα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θερμές επιφάνειες Τα ηλεκτρικά μηχανήματα διαθέτουν θερμές επιφάνειες. Η επαφή με θερμές επιφάνειες μπορεί να έχει ως συνέπεια σοβαρά εγκαύματα. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Λειτουργείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. ΠΡΟΣΟΧΗ Επικίνδυνες για την υγεία ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. ΠΡΟΣΟΧΗ Ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Ως συνέπεια μπορεί να προκύψουν εγκαύματα και κίνδυνοι για την υγεία, καθώς και υλικές ζημιές. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. Οδηγίες λειτουργίας, 03/

16 Υποδείξεις ασφαλείας 2.7 Ειδικές εκδόσεις και παραλλαγές κατασκευής 2.5 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Βλάβη ηλεκτρονικών συσκευών εξαιτίας εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Οι εγκαταστάσεις ηλεκτρικής ενεργειακής τεχνολογίας δημιουργούν κατά τη λειτουργία ηλεκτρικά πεδία. Κατά την παραμονή κοντά στο μηχάνημα μπορεί να προκύψουν επικίνδυνες για τη ζωή δυσλειτουργίες σε ιατρικά εμφυτεύματα, π.χ. σε βηματοδότες. Σε μαγνητικά ή ηλεκτρονικά μέσα δεδομένων μπορεί να προκύψει απώλεια δεδομένων. Η παραμονή ατόμων με βηματοδότες στην περιοχή της μηχανής απαγορεύεται. Προστατεύστε το προσωπικό που εργάζεται στην εγκατάσταση με κατάλληλα μέτρα, π.χ. επισημάνσεις, περιφράξεις, σεμινάρια ασφαλείας και προειδοποιητικές σημάνσεις. Τηρείτε τους κανονισμούς προστασίας και ασφαλείας της εκάστοτε χώρας. Μην έχετε μαζί σας μαγνητικά ή ηλεκτρονικά μέσα δεδομένων. 2.6 Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (κατασκευαστής, τύπος, αντιπαρασιτικά μέτρα) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Σε μηχανήματα με ενσωματωμένους αισθητήρες, π.χ. αντιστάσεις PTC, ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα συχνότητας. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Με τον τρόπο αυτόν θα αποφύγετε την υπέρβαση των οριακών τιμών κατά IEC/ EN στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και τον μετατροπέα. Τηρείτε τα αντίστοιχα μέτρα ΗΜΣ. 2.7 Ειδικές εκδόσεις και παραλλαγές κατασκευής Υπόδειξη Πριν από όλες τις εργασίες στο μηχάνημα, εξακριβώστε την έκδοσή του. Σε περίπτωση αποκλίσεων και ασαφειών, απευθύνετε τις ερωτήσεις σας στον κατασκευαστή αναφέροντας την περιγραφή τύπου και τον αριθμό εργοστασίου (βλ. πινακίδα ονομαστικών χαρακτηριστικών) ή απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 143) της Siemens. 14 Οδηγίες λειτουργίας, 03/2018

17 Περιγραφή Πεδίο εφαρμογής Τα μηχανήματα εναλλασσόμενου ρεύματος της σειράς αυτής χρησιμοποιούνται για τη μετάδοση κίνησης σε βιομηχανικές εφαρμογές. Σχεδιάστηκαν για ένα ευρύ πεδίο εφαρμογών μετάδοσης κίνησης, τόσο για λειτουργία ηλεκτρικού δικτύου όσο και σε συνδυασμό με μετατροπείς τάσης. Χαρακτηρίζονται από υψηλές επιδόσεις, μεγάλη αντοχή, μακρά διάρκεια ζωής και μεγάλη αξιοπιστία. Ενδεδειγμένη χρήση των μηχανημάτων Τα μηχανήματα αυτά προορίζονται για βιομηχανικές μονάδες. Συμμορφώνονται με τα εναρμονισμένα πρότυπα της σειράς EN / IEC (VDE 0530). Απαγορεύεται η χρήση τους σε χώρους, όπου υφίσταται κίνδυνος έκρηξης, εφόσον η σήμανση στην πινακίδα ονομαστικών χαρακτηριστικών δεν επιτρέπει ρητώς τη λειτουργία δικτύου ή μετατροπέα. Αν σε ειδικές περιπτώσεις π.χ. κατά τη χρήση σε μη βιομηχανικές μονάδες, ισχύουν άλλες/υψηλότερες απαιτήσεις (π.χ. επαφή με παιδιά), οι όροι αυτοί πρέπει να εφαρμόζονται κατά την εγκατάσταση στη μονάδα. Υπόδειξη Οδηγία μηχανημάτων Τα μηχανήματα χαμηλής τάσης είναι στοιχεία που προσαρτώνται σε μηχανήματα βάσει της τρέχουσας οδηγίας μηχανημάτων. Η ενεργοποίησή τους απαγορεύεται έως ότου διαπιστωθεί η συμμόρφωση του τελικού προϊόντος με αυτήν την οδηγία. Τηρείτε το πρότυπο EN / IEC ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Αυτό το μηχάνημα δεν έχει σχεδιαστεί για χρήση σε περιοχές με κίνδυνο έκρηξης. Σε περίπτωση λειτουργίας του σε τέτοιες περιοχές, μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην λειτουργείτε αυτό το μηχάνημα σε περιοχές με κίνδυνο έκρηξης Σήμανση CE Χρήση μηχανημάτων χωρίς σήμανση CE Οδηγίες λειτουργίας, 03/

18 Περιγραφή 3.2 Πινακίδα ισχύος Τα μηχανήματα χωρίς σήμανση CE προορίζονται για χρήση εκτός του Ευρωπαϊκού Οικονομικού Χώρου (ΕΟΧ). Μην χρησιμοποιείτε μηχανήματα χωρίς σήμανση CE εντός του ΕΟΧ Σήμανση EAC Χρήση μηχανημάτων χωρίς σήμανση EAC Τα μηχανήματα EAC επισημαίνονται στην πινακίδα ονομαστικών χαρακτηριστικών και προορίζονται για λειτουργία εντός της τελωνειακής ένωσης Ευρασίας. Μην χρησιμοποιείτε μηχανήματα χωρίς σήμανση EAC εντός της τελωνειακής ένωσης Ευρασίας Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Λειτουργία μηχανήματος με μετατροπέα συχνότητας Εφαρμόζετε σε όλα τα μηχανήματα το συνολικό σύστημα μηχανήματος-μετατροπέα σύμφωνα με το αρχείο UL E227215, εφόσον τα μηχανήματα λειτουργούν αποκλειστικά με μετατροπέα και έχουν παραδοθεί με πιστοποιητικό UL. Υπεύθυνος για την εφαρμογή στην τελική χρήση είναι ο ιδιοκτήτης. 3.2 Πινακίδα ισχύος Πινακίδα ισχύος Η πινακίδα ισχύος περιέχει τα στοιχεία αναγνώρισης και τα σημαντικότερα τεχνικά στοιχεία. Τα στοιχεία στην πινακίδα ισχύος και οι συμβατικές συμφωνίες θέτουν τα όρια της ενδεδειγμένης χρήσης. 16 Οδηγίες λειτουργίας, 03/2018

19 Περιγραφή 3.2 Πινακίδα ισχύος Στοιχεία πινακίδας ισχύος (1) Τόπος παραγωγής (23) Ποσότητα συμπληρωματικής λίπανσης NDE (2) Μοντέλο κινητήρα (24) Είδος γράσου (3) Τύπος κινητήρα (25) Πρότυπο NEMA (4) Κωδ. παραγγελίας (26) Τύπος ψύξης κατά NEMA MG1 (5) Αριθμός σειράς / έτος κατασκευής (27) Τρόπος λειτουργίας κατά NEMA MG1 (6) Πρότυπο IEC/EN (28) Πρόσθετα στοιχεία, π.χ. προαιρετικό εξάρτημα Y84 (7) Μέγεθος κατασκευής (29) Μοντέλο κινητήρα: μόνο για λειτουργία με τροφοδοσία από το ηλεκτρικό δίκτυο ή με δυνατότητα σύνδεσης μετατροπέα συχνότητας (8) Μορφή κατασκευής (30) Ονομαστική τάση και συνδεσμολογία (9) Βάρος (31) Ονομαστική συχνότητα (10) Θερμική κατηγορία συστήματος μόνωσης / αξιοποίηση (11) Επιτρεπόμενη περιοχή θερμοκρασίας περιβάλλοντος (32) Ονομαστικό ρεύμα (33) Ονομαστική απόδοση σε kw (12) Κατηγορίες εύρους ταλάντωσης (34) Συντελεστής ονομαστικής ισχύος (13) Βαθμός προστασίας (35) Βαθμός απόδοσης κατά IEC/EN Οδηγίες λειτουργίας, 03/

20 Περιγραφή 3.3 Διάρθρωση (14) Μέγιστος αριθμός στροφών (36) Ονομαστικές στροφές (15) Μέγιστο επιτρεπόμενο ύψος τοποθέτησης (37) Κατηγορία απόδοσης κατά IEC/EN (16) Τάση / ισχύς της ανεξάρτητης θέρμανσης (38) Ονομαστική απόδοση σε HP (17) Τύπος ψύξης (39) Code Letter κατά NEMA MG 1 (18) Φορά περιστροφής (40) Χώρα παραγωγής (19) Τύπος εδράνου DE (41) Νηογνώμων (20) Τύπος εδράνου NDE (42) Σήμανση για ζυγοστάθμιση (21) Ποσότητα συμπληρωματικής λίπανσης DE (43) Σήμανση για κατηγορία απόδοσης (22) Διάστημα συμπληρωματικής λίπανσης (44) Σήμανση ανάλογα με τη χώρα π.χ. σημάδι CSA Απαίτηση βαθμού απόδοσης Σύμφωνα με τον Κανονισμό της ΕΕ (ΕΚ) αρ. 640/2009, ισχύει στον Ευρωπαϊκό Οικονομικό Χώρο από η απαίτηση βαθμού απόδοσης IE3 για κινητήρες χαμηλής τάσης με ισχύ 7,5 kw έως 375 kw για λειτουργία δικτύου. Από ισχύει η απαίτηση βαθμού απόδοσης IE3 για κινητήρες με ισχύ από 0,75 kw έως 375 kw για λειτουργία δικτύου. Για κινητήρες, οι οποίοι λειτουργούν στο μετατροπέα συχνότητας, εξακολουθεί να ισχύει η απαίτηση βαθμού απόδοσης IE2. Λαμβάνετε υπόψη τους κανονισμούς που ισχύον εκάστοτε στην κάθε χώρα. 3.3 Διάρθρωση Έκδοση μηχανήματος Τα μηχανήματα αυτής της σειράς κατασκευής είναι ασύγχρονοι κινητήρες εναλλασσόμενου ρεύματος και χαμηλής τάσης με κυλινδρικό άκρο άξονα και ελικοειδή σφήνα. Παραδοτέοι σε έκδοση μονής περιστροφής σε διάφορες κατηγορίες απόδοσης ή διπλής ταχύτητας για μεγαλύτερο αριθμό στροφών. Οι κανονισμοί και τα πρότυπα που διέπουν τη διάταξη και τον έλεγχο αυτού του μηχανήματος αναφέρονται στην πινακίδα ονομαστικών χαρακτηριστικών. Η έκδοση του μηχανήματος συμμορφώνεται επιπλέον με τα παρακάτω πρότυπα: Πίνακας 3-1 Εφαρμοστέοι γενικοί κανονισμοί Χαρακτηριστικό Πρότυπο EAC Διαστάσεις και συμπεριφορά λειτουργίας EN / IEC GOST R IEC Διαδικασία για τον καθορισμό των απωλειών και της απόδοσης περιστρεφόμενων ηλεκτρικών μηχανημάτων και έλεγχοι EN / IEC EN / IEC EN / IEC GOST R IEC GOST R IEC GOST R IEC Οδηγίες λειτουργίας, 03/2018

21 Περιγραφή 3.3 Διάρθρωση Χαρακτηριστικό Πρότυπο EAC Βαθμός προστασίας EN / IEC GOST R IEC Ψύξη EN / IEC GOST R IEC Τύπος EN / IEC GOST R IEC Χαρακτηρισμοί σύνδεσης και φορά περιστροφής EN / IEC GOST R IEC Εκπομπή θορύβων EN / IEC GOST R IEC Συμπεριφορά εκκίνησης, περιστρεφόμενες ηλεκτρικές μηχανές EN / IEC Κατηγορίες εύρους ταλάντωσης EN / IEC Ταξινόμηση απόδοσης τριφασικών κινητήρων με βραχυκυκλωμένο κλωβό EN / IEC GOST R IEC GOST R IEC GOST R IEC Τάσεις προτύπου IEC IEC GOST R IEC Ψύξη, εξαερισμός Η ψύξη επιφανειών μπορεί να ποικίλει ανάλογα με τη διαμόρφωση. Ίδιος εξαερισμός (στάνταρ): Τύπος ψύξης IC 411 κατά EN / IEC Στην πλευρά NDE του περιβλήματος του στάτορα υπάρχει ένα κάλυμμα ανεμιστήρα για την είσοδο του εξωτερικού αέρα. Ο εξωτερικός αέρας αναρροφάται από τα ανοίγματα μέσα στο κάλυμμα του ανεμιστήρα και ρέει αξονικά μέσω των εξωτερικών θυρίδων ψύξης του περιβλήματος. Ο τροχός του ανεμιστήρα για το εξωτερικό ρεύμα ψυχρού αέρα είναι στερεωμένος στον άξονα του μηχανήματος. Οι τροχοί ανεμιστήρα εξαρτώνται από τη φορά περιστροφής. Σε περίπτωση συχνής ενεργοποίησης/απενεργοποίησης, πέδησης και/ή ρύθμισης του αριθμού στροφών κάτω από τον ονομαστικό αριθμό στροφών θα πρέπει να ελέγξετε την ψυκτική δράση. Ψύξη επιφανειών με σχετική κίνηση του ψυχρού αέρα (επιλογή): Τύπος ψύξης IC 418 κατά EN / IEC Κλειστό μηχάνημα, ψύξη χωρίς ανεμιστήρα της επιφάνειας περιβλήματος με εξωτερικό ρεύμα ψυχρού αέρα. Δήλωση του απαιτούμενου ρεύματος ψυχρού αέρα κατόπιν ερώτησης. Πρόσθετος εξαερισμός (προαιρετικό): Τύπος ψύξης IC 416 κατά EN / IEC Η ψύξη αναλόγως του αριθμού στροφών επιτυγχάνεται μέσω ενός ανεξάρτητου από την κατάσταση λειτουργίας του μηχανήματος συγκροτήματος (πρόσθετος εξαερισμός). Αυτό το συγκρότημα συνδέεται μέσω ενός καλύμματος ανεμιστήρα προς τα έξω. Διαθέτει ξεχωριστό κύριο μηχανισμό κίνησης με φτερωτή, μέσω του οποίου επιτυγχάνεται το απαιτούμενο ρεύμα ψυχρού αέρα για την ψύξη του μηχανήματος. Οδηγίες λειτουργίας, 03/

22 Περιγραφή 3.3 Διάρθρωση Αποθήκευση Για τη στήριξη και την οδήγηση του άξονα στο σταθερό τμήμα του μηχανήματος χρησιμοποιούνται αποκλειστικά 2 κυλινδρικά ρουλεμάν. Ένα κυλινδρικό ρουλεμάν λειτουργεί ως ωστικό έδρανο, το οποίο μεταφέρει αξονικές και ακτινικές δυνάμεις από τον περιστρεφόμενο άξονα του μηχανήματος στο σταθερό τμήμα του. Το δεύτερο κυλινδρικό ρουλεμάν λειτουργεί ως ελεύθερο έδρανο και έδρανο στήριξης, προκειμένου να καταστεί δυνατή η θερμική διαστολή στο εσωτερικό του μηχανήματος και η μετάδοση ακτινικών δυνάμεων. Η ονομαστική (υπολογιζόμενη) διάρκεια ζωής των εδράνων κατά το ISO 281 ανέρχεται σε ώρες με χρήση των επιτρεπόμενων ακτινικών/ αξονικών δυνάμεων. Ωστόσο, η επιτρεπόμενη διάρκεια ζωής των εδράνων μπορεί να είναι αισθητά μεγαλύτερη, όταν οι δυνάμεις είναι μικρότερες (π.χ. λειτουργία με συμπλέκτη εξισορρόπησης). Τα κυλινδρικά ρουλεμάν στην έκδοση με λίπανση εφ' όρου ζωής δεν χρειάζονται συντήρηση. Ανάλογα με την έκδοση και τις συνθήκες λειτουργίας που υποδεικνύονται στην παραγγελία, το μηχάνημα εξοπλίζεται με διαφορετικές παραλλαγές κυλινδρικών ρουλεμάν. Πίνακας 3-2 Παραλλαγές κυλινδρικού ρουλεμάν Οριζόντιος τύπος κατασκευής, με συμπλέκτη μετάδοσης κίνησης Οριζόντιος τύπος κατασκευής για αυξημένες εγκάρσιες δυνάμεις, π.χ. κατά τη χρήση ιμάντα μετάδοσης κίνησης Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Πλευρά DE: Επίπεδο κυλινδρικό ρουλεμάν κύλισης ως ελεύθερο ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Τύπος κατασκευής κατακόρυφος Πλευρά DE: Συνδυασμός κωνικού ρουλεμάν/αυλακωτού ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την κατηγορία προστασίας που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών και μπορεί να τοποθετείται σε περιβάλλον με σκόνη ή υγρασία Περιβαλλοντικές συνθήκες Πίνακας 3-3 Οριακές τιμές για τις περιβαλλοντικές συνθήκες για κινητήρες στη στάνταρ έκδοση Θερμοκρασία περιβάλλοντος -20 C C Ύψος τοποθέτησης 1000 m πάνω από τη στάθμη της θάλασσας Σε περίπτωση διαφορετικών περιβαλλοντικών συνθηκών ισχύουν τα στοιχεία στην πινακίδα ισχύος ή τον κατάλογο. 20 Οδηγίες λειτουργίας, 03/2018

23 Περιγραφή 3.3 Διάρθρωση Προαιρετικά εξαρτήματα Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα εξαρτήματα ενσωμάτωσης: Στην περιέλιξη στάτορα, ενσωματωμένος αισθητήρας θερμοκρασίας για την παρακολούθηση της θερμοκρασίας και την προστασία της περιέλιξης στάτορα από την υπερθέρμανση. Ανεξάρτητη θέρμανση στα μηχανήματα με περιελίξεις εκτεθειμένες στις κλιματικές συνθήκες με κίνδυνο παγετού. Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα προσαρτώμενα εξαρτήματα: Φρένο Παλμογεννήτρια Πρόσθετος εξαερισμός Μετρητικός μαστός για τη μέτρηση των κρουστικών παλμών SPM για τον έλεγχο των εδράνων. Οδηγίες λειτουργίας, 03/

24 Περιγραφή 3.3 Διάρθρωση 22 Οδηγίες λειτουργίας, 03/2018

25 Προετοιμασία χρήσης 4 Ο καλός προγραμματισμός και η προετοιμασία χρήσης του μηχανήματος αποτελούν σημαντικές προϋποθέσεις για μια απλή και σωστή εγκατάσταση, την ασφαλή λειτουργία και την προσβασιμότητα του μηχανήματος για συντήρηση και επισκευή. Στο κεφάλαιο αυτό θα μάθετε τι πρέπει να προσέχετε κατά το σχεδιασμό της εγκατάστασής σας σε σχέση με το μηχάνημα και τι προετοιμασίες πρέπει να κάνετε πριν την παράδοση του μηχανήματος. 4.1 Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Από το μηχάνημα απορρέουν λοιποί κίνδυνοι. Αυτοί περιγράφονται στο κεφάλαιο «Υποδείξεις ασφαλείας» (Σελίδα 11) ή στις αντίστοιχες θεματικές ενότητες. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας κατάλληλα μέτρα ασφαλείας, όπως καλύμματα, περιφράξεις, σημάνσεις κ.λπ. 4.2 Τήρηση του τρόπου λειτουργίας Τηρείτε τον τρόπο λειτουργίας του μηχανήματος. Αποφύγετε μέσω κατάλληλου χειρισμού τις υπερβολικές στροφές και συνεπώς τις βλάβες στο μηχάνημα. 4.3 Εξασφάλιση ψύξης Βεβαιωθείτε ότι το μηχάνημα ψύχεται επαρκώς στον τόπο χρήσης του από το ρεύμα αέρα ψύξης. Φροντίστε ώστε ο αέρας ψύξης να εισέρχεται και να εξέρχεται ανεμπόδιστα. Η πλήρης ισχύς του βεντιλατέρ επιτυγχάνεται μόνο όταν η πτερωτή περιστρέφεται ελεύθερα. Βεβαιωθείτε ότι στην αξονική κατεύθυνση τηρείται μια ελεύθερη απόσταση τουλάχιστον 1 φορά τη διάμετρο εισόδου. Φροντίστε ώστε το μηχάνημα να μην αναρροφά ξανά τα θερμά απαέρια. Στην κάθετη κατασκευή του μηχανήματος με είσοδο του αέρα από πάνω, φροντίστε ώστε τα ανοίγματα εισόδου αέρα να προστατεύονται από την είσοδο ξένων σωμάτων και νερού. 4.4 Θερμική προστασία κινητήρα (ανάλογα με την έκδοση) Το μηχάνημα είναι εξοπλισμένο με θερμίστορ PTC για την άμεση επιτήρηση της θερμοκρασίας κινητήρα, για την προστασία του μηχανήματος από υπερφόρτιση κατά τη λειτουργία. Προβλέψτε κατάλληλη συνδεσμολογία για την επιτήρηση. Οδηγίες λειτουργίας, 03/

26 Προετοιμασία χρήσης 4.8 Πόδι στήριξης στη μορφή κατασκευής IM B5 Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης (Σελίδα 84) 4.5 Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση (προαιρετικά) Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Χρησιμοποιήστε ένα κύκλωμα ασφαλείας, το οποίο κατά την ενεργοποίηση του μηχανήματος θα απενεργοποιεί την ανεξάρτητη θέρμανση. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. 4.6 Ποιότητα αέρα ψύξης, πρόσθετος ανεμιστήρας Ο αέρας ψύξης δεν πρέπει να προκαλεί έντονη χημική διάβρωση και δεν πρέπει να περιέχει μεγάλο ποσοστό λαδιού ή σκόνης. 4.7 Κύκλωμα ασφαλείας για το μοτέρ πρόσθετου αερισμού Στα μηχανήματα με πρόσθετο ανεμιστήρα, χρησιμοποιείτε ένα κύκλωμα ασφαλείας, το οποίο εμποδίζει την ενεργοποίηση και λειτουργία του κύριου μηχανήματος, όταν δεν βρίσκεται σε λειτουργία ο πρόσθετος ανεμιστήρας. 4.8 Πόδι στήριξης στη μορφή κατασκευής IM B5 Στον κατασκευαστικό τύπο IM B5, στηρίξτε επιπλέον το μηχάνημα στην πλευρά NDE με ένα πόδι στήριξης. Το πόδι στήριξης δεν περιλαμβάνεται στο παραδοτέο υλικό. Προβλέψτε ένα πόδι στήριξης επαρκών διαστάσεων με αντίστοιχη σταθερότητα. Το πόδι στήριξης πρέπει να είναι ικανό να σηκώσει το συνολικό βάρος του μηχανήματος. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Για τα στοιχεία της γεωμετρίας ανατρέξτε στο σχέδιο διαστάσεων. Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απουσία στηρίγματος στην πλευρά NDE Αν το μηχάνημα δεν στηρίζεται στην πλευρά NDE, η φλάντζα δεν μπορεί να σηκώσει το βάρος του μηχανήματος. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Επιλέξτε ένα πόδι στήριξης επαρκών διαστάσεων. 24 Οδηγίες λειτουργίας, 03/2018

27 Προετοιμασία χρήσης 4.11 Ιδιοσυχνότητες συστήματος 4.9 Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν το θόρυβο, όπως π.χ. καλύμματα, ηχομονώσεις ή μέσα προστασίας της ακοής Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Αν δεν αναφέρεται κάτι άλλο στην πινακίδα ισχύος, τότε η επιτρεπόμενη διακύμανση τάσης ανέρχεται σε ±10 % και η επιτρεπόμενη διακύμανση συχνότητας σε ±2 %, σύμφωνα με την περιοχή B στο IEC / EN Οι επιτρεπόμενες αποκλίνουσες διακυμάνσεις αναγράφονται στην πινακίδα ισχύος. Σε συνθήκες λειτουργίας, ορισμένες φορές το μηχάνημα χρειάζεται να λειτουργήσει εκτός των περιορισμών της περιοχής Α. Τυχόν υπέρβαση των επιτρεπόμενων ανοχών τάσης και συχνότητας μπορεί να οδηγήσει σε ανεπίτρεπτα υψηλή θέρμανσης της περιέλιξης. Μακροπρόθεσμα μπορεί να προκληθούν ζημιές στο μηχάνημα. Περιορίστε τέτοιες εξαιρέσεις όσον αφορά τις τιμές που προκύπτουν, καθώς και τη διάρκεια και συχνότητα της εμφάνισής τους. Αν είναι δυνατόν, λάβετε διορθωτικά μέτρα εντός ενός εύλογου χρονικού διαστήματος, όπως π.χ. μείωση της ισχύος. Με τον τρόπο αυτόν μπορεί να αποφευχθεί μια μείωση της διάρκειας ζωής του μηχανήματος εξαιτίας θερμικής γήρανσης Ιδιοσυχνότητες συστήματος Το σετ μηχανήματος μπορεί να υποστεί βλάβες εξαιτίας πολύ υψηλών ταλαντώσεων και συντονισμών του συστήματος. Το σύστημα βάσης και σετ μηχανήματος πρέπει να έχει σχεδιαστεί και διαμορφωθεί έτσι ώστε να μην μπορούν να δημιουργηθούν συντονισμοί συστήματος, κατά τους οποίους γίνεται υπέρβαση των επιτρεπόμενων τιμών ταλάντωσης. Δεν επιτρέπεται υπέρβαση των οριακών τιμών ταλάντωσης κατά DIN ISO Οδηγίες λειτουργίας, 03/

28 Προετοιμασία χρήσης 4.13 Παραδοτέο υλικό 4.12 Επιβάρυνση στρέψης του ελικοφόρου άξονα λόγω βλαβών στην ηλεκτρική σύνδεση Σε περίπτωση βλάβης στην ηλεκτρική σύνδεση κατά τη διάρκεια της λειτουργίας μπορεί να προκύψουν πολύ υψηλές ροπές διακένου αέρα, οι οποίες μπορούν να οδηγήσουν σε πρόσθετες μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα. Υπόδειξη Η ευθύνη για ολόκληρο τον ελικοφόρο άξονα βαρύνει τον σχεδιαστή της εγκατάστασης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από επιβαρύνσεις στρέψης του ελικοφόρου άξονα Σε περίπτωση εσφαλμένου σχεδιασμού μπορούν οι μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά το σχεδιασμό της εγκατάστασης λάβετε υπόψη τα στοιχεία σχεδιασμού Παραδοτέο υλικό Έλεγχος πληρότητας του παραδοτέου υλικού Τα συστήματα μετάδοσης κίνησης είναι συναρμολογημένα κατά περίπτωση. Μετά την παραλαβή της παραγγελίας ελέγξτε αμέσως αν το παραδοτέο υλικό συμφωνεί με τα συνοδευτικά έγγραφα του προϊόντος. Η Siemens δεν αναλαμβάνει ευθύνη για μεταγενέστερες αξιώσεις λόγω ελλείψεων. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών ζημιών από τη μεταφορά προς το μεταφορέα. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών βλαβών / ελλείψεων στο παραδοτέο υλικό προς την αρμόδια αντιπροσωπεία της Siemens. Φυλάξτε σε προσβάσιμο σημείο τις υποδείξεις ασφαλείας και έναρξης λειτουργίας που περιλαμβάνονται στο παραδοτέο υλικό, ομοίως τις προαιρετικά διατιθέμενες οδηγίες λειτουργίας. Η πινακίδα τύπου που συνοδεύει προαιρετικά και ξεχωριστά το παραδοτέο υλικό αναγράφει τα στοιχεία του μηχανήματος και στερεώνεται επάνω ή κοντά στο μηχάνημα ή στη μονάδα. 26 Οδηγίες λειτουργίας, 03/2018

29 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση 4.14 Μεταφορά και αποθήκευση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων Σημάνσεις μεταφοράς Η συσκευασία διαφέρει ανάλογα με την οδό μεταφοράς και το μέγεθος. Εφόσον δεν υπάρχει διαφορετική πρόβλεψη στη σύμβαση, η συσκευασία πληροί τις κατευθυντήριες οδηγίες συσκευασίας σύμφωνα με το διεθνές πρότυπο για μέτρα φυτοπροστασίας (ISPM). Λάβετε υπόψη τα εικονοσύμβολα της συσκευασίας. Έχουν την ακόλουθη σημασία: Αυτή η πλευρά προς τα πάνω Εύθραυστο εμπόρευμα από την Προστασία υγρασία Προστασία από τη ζέστη Κέντρο βάρους Απαγορεύονται τα άγκιστρα χειρός Ανάρτηση εδώ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ανατροπής και ταλάντευσης κατά τη μεταφορά με ανάρτηση Όταν μεταφέρετε το μηχάνημα αναρτημένο σε σχοινιά, αυτά μπορεί να σπάσουν π.χ. λόγω μιας ζημιάς. Επιπλέον, το μηχάνημα μπορεί να ταλαντεύεται λόγω μη επαρκούς στερέωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Για τη μεταφορά ή/και την εγκατάσταση χρησιμοποιήστε πρόσθετα, κατάλληλα μέσα ανάρτησης φορτίων. Δύο σχοινιά θα πρέπει να μπορούν να σηκώσουν ολόκληρο το φορτίο. Αποφύγετε τυχόν μετατόπιση του μέσου ανάρτησης φορτίων ασφαλίζοντάς το. Κατά τη χρήση 2-κλωνης αρτάνης πρέπει να τηρείται η μέγιστη γωνία κλίσης 45 κατά ISO 3266 (DIN 580). Ευθυγραμμίστε του βιδωτούς κρίκους κατά τέτοιον τρόπο, ώστε οι κλώνοι έλξης να βρίσκονται στο επίπεδο των κρίκων. Οδηγίες λειτουργίας, 03/

30 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αναποδογύρισμα ή μετατόπιση του μηχανήματος Εάν ανασηκώνετε ή μεταφέρετε το μηχάνημα με ακατάλληλο τρόπο, το μηχάνημα μπορεί να μετατοπιστεί ή να αναποδογυρίσει. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Χρησιμοποιείτε όλους τους διαθέσιμους κρίκους ανύψωσης του μηχανήματος. Μην στερεώνετε πρόσθετα φορτία ή βάρη κατά τη χρήση των κρίκων ανύψωσης του μηχανήματος. Οι κρίκοι ανύψωσης προορίζονται για το ίδιο βάρος του μηχανήματος. Σφίξτε δυνατά τους βιδωτούς κρίκους ανύψωσης. Βιδώστε τους βιδωτούς κρίκους ανάρτησης μέχρι να εφαρμόσει η επιφάνεια επαφής τους. Τηρείτε την επιτρεπόμενη επιβάρυνση των βιδωτών κρίκων. Αν είναι αναγκαίο, χρησιμοποιήστε κατάλληλα και επαρκώς υπολογισμένα μέσα ανάρτησης φορτίων, για παράδειγμα ιμάντες ανύψωσης (EN1492-1) και ιμάντες πρόσδεσης (EN ). Υπόδειξη Ανυψώνετε τα μηχανήματα κατά τη μεταφορά σε μια θέση που αντιστοιχεί στο βασικό τύπο τους Τύποι που αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών Ανύψωση και μεταφορά Για την ανύψωση και μεταφορά του μηχανήματος πρέπει να πληρούνται οι παρακάτω προϋποθέσεις: Το προσωπικό θα πρέπει να διαθέτει τα κατάλληλα προσόντα για την οδήγηση γερανών και περονοφόρων οχημάτων. Αν το μηχάνημα είναι συσκευασμένο, ανυψώνετε τα κιβώτια και τα πλαίσια μεταφοράς, αναλόγως του μεγέθους, του βάρους και των τοπικών συνθηκών, με έναν γερανό με αρτάνες ανύψωσης ή ένα περονοφόρο όχημα. Χρησιμοποιείτε περονοφόρο όχημα ή γερανό που να ενδείκνυται για το φορτίο. 28 Οδηγίες λειτουργίας, 03/2018

31 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα συρματόσχοινα ή εκτεινόμενες διατάξεις για την ανύψωση του μηχανήματος. Ελέγξτε τους μηχανισμούς ανύψωσης πριν τη χρήση. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Κατά την ανύψωση, ευθυγραμμίστε το μηχάνημα σύμφωνα με τα στοιχεία της πινακίδας ανύψωσης. Τηρείτε την υποδεικνυόμενη γωνία έκτασης. Κατά την ανύψωση, μην υπερβαίνετε τις μέγιστες τιμές επιτάχυνσης και ταχύτητας που αναγράφονται στην πινακίδα ανύψωσης. Ανυψώστε το μηχάνημα ομαλά. Επιτάχυνση a 0,4 g ( 4 m/s 2 ) Ταχύτητα v 20 m/min ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μεταφορά με άλλον τρόπο Σε περίπτωση μεταφοράς ή ανύψωσης του μηχανήματος σε θέση που δεν αντιστοιχεί στη μορφή κατασκευής του υπάρχει κίνδυνος ανατροπής, ολίσθησης του μηχανήματος στο μηχανισμό ανύψωσης ή πτώσης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά την ανύψωση, χρησιμοποιείτε μόνο τα ανυψωτικά μέσα του περιβλήματος στάτορα. Χρησιμοποιείτε τα ανυψωτικά μέσα ανάλογα με τη θέση του μηχανήματος. Χρησιμοποιείτε μόνο κατάλληλα συρματόσχοινα ή εκτεινόμενες διατάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη κεντραρισμένο κέντρο βάρους Αν το κέντρο βάρους ενός φορτίου δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, μπορεί το μηχάνημα να ανατραπεί ή να γλιστρήσει προς την κατεύθυνση του μηχανισμού ανύψωσης κατά τη διάρκεια της μεταφοράς και της ανύψωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Κατά τη διάρκεια όλων των εργασιών μεταφοράς τηρείτε τις υποδείξεις χειρισμού που θα βρείτε ενδεχομένως επάνω στο μηχάνημα. Προσοχή στο διαφορετικό φορτίο, στα συρματόσχοινα αναστολής ή στις ταινίες ανύψωσης, καθώς και στην ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Μεταφέρετε ή ανυψώστε το μηχάνημα μόνο σύμφωνα με το κέντρο βάρους. Αν το κέντρο βάρους δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, το άγκιστρο ανύψωσης θα πρέπει να τοποθετηθεί πάνω από το κέντρο βάρους για την ανύψωση. Οδηγίες λειτουργίας, 03/

32 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση Ασφάλιση ρότορα Ανάλογα με την έκδοση, το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα. Αυτή προστατεύει τα έδρανα από ζημιές λόγω των κραδασμών κατά τη μεταφορά ή την αποθήκευση. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στον κινητήρα από κραδασμούς Αν δεν χρησιμοποιείται η διάταξη συγκράτησης ρότορα, οι κραδασμοί κατά τη μεταφορά ή κατά την αποθήκευση μπορεί να προκαλέσουν ζημιές στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αν το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα, μεταφέρετε πάντα το μηχάνημα με την παρεχόμενη διάταξη συγκράτησης ρότορα. Κατά τη διάρκεια της μεταφοράς η διάταξη συγκράτησης ρότορα πρέπει να είναι τοποθετημένη. Προστατεύστε το μηχάνημα από έντονους ακτινικούς κραδασμούς κατά την αποθήκευση, επειδή αυτοί οι κραδασμοί δεν μπορούν να απορροφηθούν πλήρως από τη διάταξη συγκράτησης ρότορα. Η διάταξη συγκράτησης ρότορα πρέπει να αφαιρείται μόνο πριν από την τοποθέτηση του στοιχείου κίνησης. Αν έχουν συναρμολογηθεί προσαρτώμενα εξαρτήματα από τον πελάτη, π.χ. συμπλέκτης ή τροχαλία ιμάντα, μπορεί να προκληθούν ζημιές στα ρουλεμάν κατά τη μεταφορά. Σε αυτήν την περίπτωση πρέπει να παρέχεται διάταξη συγκράτησης ρότορα από τον πελάτη. Στα μηχανήματα με κάθετη μορφή κατασκευής: Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο σε κάθετη θέση. Κατά τη μεταφορά σε οριζόντια θέση, στερεώστε το ρότορα πριν από την οριζοντίωση του μηχανήματος. Τα κάθετα μηχανήματα μπορούν να παραδοθούν από το εργοστάσιο σε οριζόντια θέση. 30 Οδηγίες λειτουργίας, 03/2018

33 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση Εναλλακτική ασφάλιση του ρότορα Σε περίπτωση μεταφοράς του μηχανήματος μετά την τοποθέτηση του στοιχείου κίνησης, στερεώστε το ρότορα αξονικά με άλλα κατάλληλα μέσα. 1 Υποδοχή 2 Βίδα άξονα και ροδέλα Εικόνα 4-1 Αξονική σταθεροποίηση του ρότορα Σπείρωμα στο άκρο άξονα M20 M24 M30 Ροπή σύσφιξης 80 Nm 150 Nm 230 Nm Ροπές σύσφιξης για άλλους τύπους ασφάλισης ρότορα Το σπείρωμα στο άκρο του άξονα είναι ένα σημείο αναφοράς για τη μάζα του ρότορα. Από αυτό προκύπτει η αναγκαία δύναμη προέντασης για την αξονική σταθεροποίηση του ρότορα. Σπείρωμα στο άκρο άξονα M20 M24 M30 Δύναμη προέντασης 20 kn 30 kn 40 kn Αξονική δύναμη προέντασης για άλλους τύπους ασφάλισης ρότορα Αποθήκευση Αποθήκευση σε εξωτερικό χώρο ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Η ακατάλληλη αποθήκευση μπορεί να προκαλέσει υλικές ζημιές. Σε περίπτωση ακραίων κλιματικών συνθηκών, π.χ. αλατούχα ή/και κονιώδης, υγρή ατμόσφαιρα, λάβετε μέτρα για την προστασία του μηχανήματος. Οδηγίες λειτουργίας, 03/

34 Προετοιμασία χρήσης 4.14 Μεταφορά και αποθήκευση Επιλέξτε έναν ασφαλή από πλημμύρες, απαλλαγμένο από δονήσεις και στεγνό χώρο αποθήκευσης. Επισκευάστε τις ζημιές στη συσκευασία πριν από την αποθήκευση, εφόσον αυτό είναι απαραίτητο για την ορθή αποθήκευση. Για την διασφάλιση της προστασίας από την υγρασία του δαπέδου, τοποθετήστε τα μηχανήματα, τις συσκευές και τα κιβώτια πάνω σε παλέτες, ράβδους ή βάσεις. Αποφύγετε τυχόν βύθιση στη γη. Μην εμποδίζετε την κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος. Τα καλύμματα ή οι μουσαμάδες για την προστασία από τις καιρικές συνθήκες δεν πρέπει να εφάπτονται στις επιφάνειες του αποθηκευμένου είδους. Βεβαιωθείτε για την επαρκή κυκλοφορία του αέρα με ξύλα τοποθετημένα ενδιάμεσα για τη διατήρηση της απόστασης. Αποθήκευση σε κλειστούς χώρους Οι χώροι αποθήκευσης πρέπει να προσφέρουν προστασία από τις ακραίες καιρικές συνθήκες. Αυτοί πρέπει να είναι στεγνοί, απαλλαγμένοι από σκόνη, κρούσεις και δονήσεις και να αερίζονται καλά. Μεταλλικές ακατέργαστες επιφάνειες Οι ακατέργαστες επιφάνειες, όπως τα άκρα άξονα, οι επιφάνειες των φλαντζών και οι τροχοί κεντραρίσματος, διαθέτουν περιορισμένη προστασία (< 6 μήνες) έναντι της διάβρωσης. Λάβετε κατάλληλα μέτρα προστασίας έναντι της διάβρωσης σε περίπτωση μεγαλύτερων χρονικών διαστημάτων αποθήκευσης. Οπή νερού συμπύκνωσης Ανοίξτε τις υπάρχουσες οπές νερού συμπύκνωσης για την εκροή του συμπυκνώματος σύμφωνα με τις περιβαλλοντικές συνθήκες, το αργότερο κάθε 6 μήνες. Θερμοκρασία αποθήκευσης Επιτρεπόμενο εύρος θερμοκρασίας: -20 C έως +50 C Μέγιστα επιτρεπόμενη υγρασία αέρα: 60 % Για μηχανήματα με ειδικές προϋποθέσεις θερμοκρασίας περιβάλλοντος σε κατάσταση λειτουργίας ή/και ύψους τοποθέτησης, μπορεί να ισχύουν άλλες συνθήκες για τη θερμοκρασία αποθήκευσης. Στην περίπτωση αυτήν, ανατρέξτε στα στοιχεία για τη θερμοκρασία περιβάλλοντος και το ύψος τοποθέτησης στην πινακίδα ισχύος του μηχανήματος. Διάρκεια αποθήκευσης Περιστρέφετε τον άξονα 1 φορά ετησίως, προκειμένου να αποφευχθούν τα σημάδια λόγω αδράνειας. Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού (γήρανση) στα έδρανα. Ανοιχτά έδρανα Ελέγξτε σε περίπτωση ανοιχτών εδράνων, π. χ. 1Z, την κατάσταση του λιπαντικού όταν το διάστημα αποθήκευσης ξεπερνάει τους 12 μήνες. Εάν κατά τον έλεγχο διαπιστωθεί αφελαίωση ή ακαθαρσία του γράσου, αντικαταστήστε το. Η διείσδυση του νερού συμπύκνωσης οδηγεί σε αλλαγές της σύστασης του γράσου. 32 Οδηγίες λειτουργίας, 03/2018

35 Προετοιμασία χρήσης 4.15 Ηλεκτρομαγνητική συμβατότητα Κλειστά έδρανα Σε περίπτωση κλειστών εδράνων, αντικαθιστάτε τα έδρανα στην πλευρά DE και NDE μετά από 48 μήνες αποθήκευσης. ΕΙΔΟΠΟΙΗΣΗ Αποθήκευση Η χρήση ή η αποθήκευση του μηχανήματος χωρίς προστασία σε εξωτερικό χώρο μπορεί να προκαλέσει ζημιές στο μηχάνημα. Προστατέψτε το μηχάνημα από την έντονη ηλιακή ακτινοβολία, τη βροχή, το χιόνι, τον παγετό ή τη σκόνη. Χρησιμοποιείτε, για παράδειγμα, μια υπερκατασκευή ή ένα πρόσθετο κάλυμμα. Εάν χρειαστεί, επικοινωνήστε με το Κέντρο Σέρβις της Siemens ή συνεννοηθείτε σχετικά με τη χρήση σε εξωτερικό χώρο Ηλεκτρομαγνητική συμβατότητα Υπόδειξη Όταν η ροπή στρέψης είναι ιδιαίτερα ανομοιόμορφη (π.χ. μετάδοση κίνησης σε ένα συμπιεστή εμβόλου), δημιουργείται αναγκαστικά ένα μη ημιτονοειδές ρεύμα μηχανήματος, του οποίου οι άνω ταλαντώσεις μπορούν να προκαλέσουν μη επιτρεπτό επηρεασμό του δικτύου και συνεπώς μη επιτρεπτές παρασιτικές εκπομπές. Υπόδειξη Μετατροπέας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (τύπος, αντιπαρασιτικά μέτρα, κατασκευαστής) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Αποφύγετε την υπέρβαση των προδιαγεγραμμένων οριακών τιμών στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και το μετατροπέα. Λαμβάνετε οπωσδήποτε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Η θωράκιση έχει τη μέγιστη αποτελεσματικότητα, εάν συνδεθεί αγώγιμα ένας θωρακισμένος αγωγός τροφοδοσίας του μηχανήματος σε μεγάλη επιφάνεια στο μεταλλικό κιβώτιο συνδέσεων του μηχανήματος (με μεταλλικές κοχλιωτές συνδέσεις). Σε μηχανήματα με ενσωματωμένους αισθητήρες (π.χ. αντιστάσεις PTC), ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα. Τα μηχανήματα κλειστού τύπου πληρούν τις απαιτήσεις της οδηγίας για την ηλεκτρομαγνητική συμβατότητα όταν χρησιμοποιούνται σύμφωνα με τους κανονισμούς σε ηλεκτρικό δίκτυο με τα χαρακτηριστικά που προδιαγράφονται στο πρότυπο ΕΝ Οδηγίες λειτουργίας, 03/

36 Προετοιμασία χρήσης 4.16 Λειτουργία στον μετατροπέα συχνότητας Αντοχή έναντι παρεμβολών Το μηχάνημα καλύπτει κατ' αρχήν τις απαιτήσεις αντοχής έναντι παρεμβολών κατά EN / IEC Σε μηχανήματα με ενσωματωμένους αισθητήρες (π.χ. αντιστάσεις PTC), ο χρήστης θα πρέπει να μεριμνήσει ο ίδιος για την επαρκή αντοχή στις παρεμβολές, με την κατάλληλη επιλογή του αγωγού σήματος του αισθητήρα (ενδεχομένως με θωράκιση, τοποθέτηση όπως στον αγωγό τροφοδοσίας του μηχανήματος) και της συσκευής αξιολόγησης. Κατά τη λειτουργία των μηχανημάτων με μετατροπέα σε υψηλότερο αριθμό στροφών από τον ονομαστικό, να τηρούνται τα μηχανικά όρια αριθμού στροφών (Safe operating speed EN / IEC ) Λειτουργία στον μετατροπέα συχνότητας Το παρακάτω κεφάλαιο αφορά τα μηχανήματα που είναι κατάλληλα για λειτουργία στο μετατροπέα συχνότητας. Στην πινακίδα ονομαστικών χαρακτηριστικών αναφέρεται αν ο κινητήρας είναι κατάλληλος μόνο για λειτουργία με τροφοδοσία από το ηλεκτρικό δίκτυο ή και για λειτουργία με μετατροπέα συχνότητας με ή χωρίς φίλτρο Παραμετροποίηση μετατροπέα συχνότητας Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ρυθμίστε σωστά τις παραμέτρους του μετατροπέα συχνότητας. Τα δεδομένα παραμετροποίησης μπορούν να βρεθούν στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος. Στοιχεία για τις παραμέτρους θα βρείτε: Στις οδηγίες λειτουργίας του μετατροπέα συχνότητας. Στο εργαλείο διαμόρφωσης SIZER. Στα εγχειρίδια διαμόρφωσης SINAMICS. Μην υπερβαίνετε τον αναφερόμενο μέγιστο οριακό αριθμό στροφώνl n max. Αυτόν τον βρίσκετε πάνω στην πινακίδα ονομαστικών χαρακτηριστικών n max, στην πρόσθετη πινακίδα για τη λειτουργία στον μετατροπέα συχνότητας ως μέγιστη τιμή αριθμού στροφών. Ελέγξτε αν διασφαλίζεται η ψύξη του μηχανήματος για την έναρξη λειτουργίας. 34 Οδηγίες λειτουργίας, 03/2018

37 Προετοιμασία χρήσης 4.16 Λειτουργία στον μετατροπέα συχνότητας Τάση εισόδου μετατροπέα Το σύστημα μόνωσης των μηχανημάτων SIMOTICS υπερβαίνει σημαντικά τις προδιαγραφές της κατηγορίας καταπόνησης C (IVIC C = έντονη). Αν είναι πιθανό να προκύψουν υψηλότερες αιχμές τάσης σε σχέση με τις προδιαγραφές IVIC C, τηρείτε τα στοιχεία του αντίστοιχου καταλόγου ( Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) έως 480 V και λειτουργία σε μετατροπέα SINAMICS G/SINAMICS S με μη ελεγχόμενη/ελεγχόμενη τροφοδοσία: Τηρείτε τις οδηγίες σχεδιασμού του κινητήρα και του μετατροπέα. Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) άνω των 480 V, οι κινητήρες που παραγγέλνονται για λειτουργία μετατροπέα είναι εξοπλισμένοι με αντίστοιχο σύστημα μόνωσης. Κατά τη λειτουργία σε μετατροπέα άλλου κατασκευαστή: Τηρείτε τις επιτρεπόμενες αιχμές τάσης κατά IEC ανάλογα με την κατηγορία καταπόνησης C, ανεξάρτητα από την εκάστοτε τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) και του συστήματος μόνωσης κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Υλικές ζημιές λόγω πολύ υψηλής τάσης σύνδεσης Αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή, μπορεί να προκύψουν ζημιές στο σύστημα μόνωσης. Μπορεί να προκύψει έως και ολική καταστροφή του μηχανήματος. Τηρείτε τις απαιτούμενες αιχμές τάσης των ανωτέρω οδηγιών Μείωση των ρευμάτων ρουλεμάν στη λειτουργία με μετατροπέα συχνότητας Μπορείτε να μειώσετε τα ρεύματα ρουλεμάν λαμβάνοντας τα παρακάτω μέτρα: Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Τα συμπαγή χάλκινα καλώδια δεν ενδείκνυνται για γείωση υψηλών συχνοτήτων λόγω της ιδιότητας εκτόπισης ρεύματος. Αγωγοί εξίσωσης δυναμικού: Χρησιμοποιείτε αγωγούς εξίσωσης δυναμικού: Μεταξύ του κινητήρα και του μηχανήματος εργασίας Μεταξύ του κινητήρα και του μετατροπέα συχνότητας Μεταξύ του κιβωτίου ακροδεκτών και του σημείου γείωσης υψηλής συχνότητας στο περίβλημα κινητήρα. Οδηγίες λειτουργίας, 03/

38 Προετοιμασία χρήσης 4.16 Λειτουργία στον μετατροπέα συχνότητας Επιλογή και σύνδεση του καλωδίου: Χρησιμοποιείτε συμμετρικούς κατά το δυνατόν, θωρακισμένους αγωγούς σύνδεσης. Η πεπλεγμένη θωράκιση που δημιουργείται από τους επιμέρους αγωγούς θα πρέπει να διαθέτει καλή αγωγιμότητα. Ιδιαίτερα ενδείκνυνται η πεπλεγμένη θωράκιση χαλκού ή αλουμινίου. Σύνδεση θωράκισης πραγματοποιείται τόσο στον κινητήρα όσο και στο μετατροπέα συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια για καλή εκτροπή των ρευμάτων υψηλής συχνότητας: Ως επαφή 360 στο μετατροπέα συχνότητας Στον κινητήρα, π.χ. με κοχλιοσύνδεση ΗΜΣ στις εισόδους αγωγών. Όταν η επαφή της θωράκισης καλωδίου πραγματοποιείται σύμφωνα με την περιγραφή, επιτυγχάνεται η εξίσωση δυναμικού μεταξύ του περιβλήματος κινητήρα και του μετατροπέα συχνότητας. Στην περίπτωση αυτή δεν απαιτείται ξεχωριστός αγωγός εξίσωσης δυναμικού υψηλής συχνότητας. Ομόκεντρη θωράκιση χαλκού ή αλουμινίου Χαλύβδινος οπλισμός Όταν δεν επιτυγχάνεται επαρκής ή οποιαδήποτε επαφή της θωράκισης καλωδίου λόγω ιδιαίτερων περιορισμών, δεν διασφαλίζεται η απαιτούμενη εξίσωση δυναμικού. Χρησιμοποιήστε σε αυτήν την περίπτωση ξεχωριστό αγωγό εξίσωσης δυναμικού υψηλής συχνότητας: Μεταξύ του περιβλήματος κινητήρα και της μπάρας γείωσης του μετατροπέα συχνότητας. Μεταξύ του περιβλήματος κινητήρα και του μηχανήματος εργασίας Επιλέξτε αγωγούς εξίσωσης δυναμικού υψηλής συχνότητας σε μορφή χάλκινων, πεπλεγμένων επίπεδων καλωδίων ή/και πλεξούδας καλωδίων υψηλής συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Μέτρα για τη μείωση ρευμάτων ρουλεμάν Για τη στοχευμένη μείωση ρευμάτων ρουλεμάν λάβετε υπόψη το συνολικό σύστημα κινητήρα, μετατροπέα συχνότητας και μηχανήματος εργασίας. Τα παρακάτω μέτρα συμβάλλουν στη μείωση των ρευμάτων ρουλεμάν και μπορούν να αποτρέψουν ζημιές: Τοποθετήστε στο συνολικό σύστημα ένα κατάλληλα δρομολογημένο σύστημα γείωσης με χαμηλή σύνθετη αντίσταση. Χρησιμοποιήστε φίλτρα κοινού σήματος (πυρήνες μόνωσης) στην έξοδο του μετατροπέα συχνότητας. Για την επιλογή και τη διαστασιολόγηση απευθυνθείτε στο διανομέα της Siemens. 36 Οδηγίες λειτουργίας, 03/2018

39 Προετοιμασία χρήσης 4.16 Λειτουργία στον μετατροπέα συχνότητας Περιορίστε την αύξηση της τάσης μέσω της χρήσης φίλτρων εξόδου. Τα φίλτρα εξόδου αποσβένουν τις αρμονικές στην τάση εξόδου. Οι οδηγίες λειτουργίας του μετατροπέα συχνότητας δεν αποτελούν συστατικό μέρος αυτή της τεκμηρίωσης. Λάβετε υπόψη τις πληροφορίες σχεδιασμού του μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία με μετατροπέα συχνότητας Αν το μηχάνημα λειτουργεί σε έναν μετατροπέα συχνότητας χαμηλής τάσης, θα πρέπει να τοποθετηθεί τουλάχιστον ένα μονωμένο ρουλεμάν και ένας αισθητήρας αριθμού στροφών με μονωμένο ρουλεμάν (προαιρετικά). Υπάρχουν οι παρακάτω δυνατότητες για τη μόνωση του ρουλεμάν κινητήρα Μόνωση ρουλεμάν NDE (προαιρετικά): Το ρουλεμάν DE δεν είναι μονωμένο. Δεν απαιτούνται περαιτέρω μέτρα. Μόνωση ρουλεμάν DE (προαιρετικά): Το ρουλεμάν NDE δεν είναι μονωμένο. Ο συμπλέκτης πρέπει να μονωθεί. Μόνωση ρουλεμάν DE και NDE (προαιρετικά): Και τα δύο ρουλεμάν είναι μονωμένα. Ο άξονας πρέπει να είναι μόνιμα γειωμένος με μια ψήκτρα γείωσης (προαιρετικό). Δώστε προσοχή στις πινακίδες του μηχανήματος σχετικά με τη μόνωση των ρουλεμάν και τις πιθανές παρακάμψεις. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης Εικόνα 4-2 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν εξαιτίας ροής ρεύματος Η μόνωση ρουλεμάν δεν επιτρέπεται να παρακάμπτεται. Εξαιτίας ροής ρεύματος μπορεί να προκύψουν ζημιές στο ρουλεμάν. Κατά τις μεταγενέστερες εργασίες τοποθέτησης, π.χ. τη συναρμολόγηση ενός αυτόματου συστήματος λίπανσης ή ενός μη μονωμένου αποσβεστήρα ταλαντώσεων, μην παρακάμπτετε τη μόνωση ρουλεμάν. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Οδηγίες λειτουργίας, 03/

40 Προετοιμασία χρήσης 4.16 Λειτουργία στον μετατροπέα συχνότητας Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», δημιουργούν μια μονωμένη σύμπλεξη μεταξύ των κινητήρων. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης 6 Μονωμένος συμπλέκτης Εικόνα 4-3 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο κυλινδρικό ρουλεμάν εξαιτίας ροής ρεύματος Αν μεταξύ των κινητήρων του δίδυμου μηχανισμού κίνησης δεν χρησιμοποιείται μονωμένος συμπλέκτης, μπορεί να προκύψουν ρεύματα ρουλεμάν. Η συνέπεια μπορεί να είναι ζημιές στα ρουλεμάν πλευράς DE και στους δύο κινητήρες. Συνδέστε τους κινητήρες με μονωμένο συμπλέκτη. 38 Οδηγίες λειτουργίας, 03/2018

41 Τοποθέτηση Υποδείξεις ασφαλείας για την τοποθέτηση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Απώλεια συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες Στην κατάσταση παράδοσης το μηχάνημα ανταποκρίνεται στις απαιτήσεις των ευρωπαϊκών κατευθυντήριων οδηγιών. Αυθαίρετες αλλαγές ή μετατροπές στο μηχάνημα οδηγούν σε απώλεια της συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες και απώλεια της εγγύησης. Υπόδειξη Λάβετε υπόψη τα τεχνικά στοιχεία των πινακίδων στο περίβλημα του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Για να αποφευχθούν υλικές ζημιές, ελέγξτε με κατάλληλα μέτρα πριν την έναρξη λειτουργίας, αν ο πελάτης έχει ρυθμίσει σωστά τη φορά περιστροφής του μηχανήματος, π. χ. με αποσύμπλεξη από το μηχάνημα εργασίας. Οδηγίες λειτουργίας, 03/

42 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης 5.2 Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Πριν την έναρξη των εργασιών τοποθέτησης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Το προσωπικό έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας και τοποθέτησης. Το μηχάνημα έχει αφαιρεθεί από τη συσκευασία και βρίσκεται στο χώρο τοποθέτησης. Υπόδειξη Μετρήστε την αντίσταση μόνωσης της περιέλιξης πριν την έναρξη των εργασιών τοποθέτησης Μετρήστε την αντίσταση μόνωσης της περιέλιξης ακριβώς πριν την έναρξη των εργασιών τοποθέτησης. Αν η αντίσταση μόνωσης είναι χαμηλότερη από την προβλεπόμενη τιμή, λάβετε τα κατάλληλα μέτρα αποκατάστασης. Για τη λήψη μέτρων αποκατάστασης ενδέχεται να απαιτείται αποσυναρμολόγηση και μεταφορά του μηχανήματος Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 41) 40 Οδηγίες λειτουργίας, 03/2018

43 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βραχυκυκλώστε τα άκρα των καλωδίων των αισθητήρων θερμοκρασίας, πριν εφαρμόσετε τάση ελέγχου. Η εφαρμογή τάσης ελέγχου σε μία μόνο κλέμμα σύνδεσης του αισθητήρα θερμοκρασίας οδηγεί σε βλάβη του αισθητήρα θερμοκρασίας. 3. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 4. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 5. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. Οδηγίες λειτουργίας, 03/

44 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 5-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N V U Mess V U R C MΩ 1000 U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική 42 Οδηγίες λειτουργίας, 03/2018

45 Τοποθέτηση 5.2 Προετοιμασία τοποθέτησης περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 143). Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V. Οδηγίες λειτουργίας, 03/

46 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Προετοιμάστε τις επιφάνειες σύνδεσης Προετοιμάστε τις επιφάνειες τοποθέτησης ανάλογα με τη μορφή κατασκευής του μηχανήματος: Τοποθέτηση σε βάση Βεβαιωθείτε ότι οι επιφάνειες βάσης είναι επίπεδες και καθαρές. Ελέγξτε τις διαστάσεις της οπής ποδιού. Σύνδεση φλάντζας Καθαρίστε τη φλάντζα πριν την τοποθέτηση. Βεβαιωθείτε ότι οι επιφάνειες της φλάντζας είναι επίπεδες και καθαρές. Ελέγξτε τη γεωμετρία της φλάντζας. Στερέωση σε τοίχο Βεβαιωθείτε ότι οι επιφάνειες του τοίχου είναι επίπεδες και καθαρές. Ελέγξτε τις διαστάσεις της οπής ποδιού. Υποστυλώστε το μηχάνημα π.χ. με σοβατεπί ή ακινητοποιήστε το με σφήνα. 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Τοποθέτηση του μηχανήματος Σε περίπτωση κάθετης διάταξης χρησιμοποιήστε όλους τους υπάρχοντες κρίκους ανύψωσης και ενδεχομένως τους ιμάντες ανύψωσης (DIN EN ) ή/και τους ιμάντες πρόσδεσης (DIN EN ) για τη σταθεροποίηση της θέσης. Αποφύγετε την πτώση ξένων σωμάτων στο κάλυμμα της φτερωτής. Σε περίπτωση κάθετης τοποθέτησης του μηχανήματος, τοποθετήστε μια προστατευτική οροφή με το άκρο του άξονα προς τα κάτω. Αποτρέψτε στους τύπους με άκρο άξονα προς τα πάνω την είσοδο υγρών κατά μήκος του άξονα από την πλευρά του χρήστη. Καθαρίστε με ελαφρά κηροζίνη τις μεταλλικές ακατέργαστες επιφάνειες που φέρουν αντιδιαβρωτικό μέσο και που απαιτούνται για την ομαλή συναρμολόγηση ή/και την τοποθέτηση του μηχανήματος. Μην παρεμποδίζετε τον εξαερισμό! Μην πραγματοποιείτε άμεση επαναληπτική απορρόφηση του αποβαλλόμενου αέρα - ούτε στα γειτονικά συγκροτήματα. Αποτρέπετε τη μακρόχρονη επίδραση άμεσης και έντονης ηλιακής ακτινοβολίας, βροχής, χιονιού, παγετού ή και σκόνης. Στερεώστε μια υπερκατασκευή ή ένα πρόσθετο κάλυμμα κατά τη χρήση ή την αποθήκευση σε εξωτερικό χώρο. Να μην γίνεται υπέρβαση των επιτρεπόμενων αξονικών και ακτινικών δυνάμεων. 44 Οδηγίες λειτουργίας, 03/2018

47 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Υπόδειξη Για την αποφυγή λύσης των κρίκων ανύψωσης, σφίξτε τους μετά την τοποθέτηση ή αφαιρέστε τους κρίκους ανύψωσης. ΕΙΔΟΠΟΙΗΣΗ Βλάβη στα προσαρτώμενα εξαρτήματα Για την αποφυγή υλικών ζημιών και τραυματισμών, προστατεύστε τα προσαρτώμενα εξαρτήματα από βλάβες. Ανυψώνετε τον κινητήρα μόνο από τους προβλεπόμενους κρίκους ανύψωσης Έλεγχος ανυψωτικών μέσων Ελέγξτε τα ανυψωτικά μέσα, π.χ. βάσεις φορτίων, δακτύλιοι ανάρτησης ή βιδωτοί δακτύλιοι, και τα εξαρτήματα ανύψωσης, πριν την ανύψωση του μηχανήματος: Ελέγξτε τα τοποθετημένα στο μηχάνημα ανυψωτικά μέσα για πιθανές βλάβες. Αντικαταστήστε τα ανυψωτικά μέσα, αν έχουν φθαρεί. Ελέγξτε πριν τη χρήση αν τα ανυψωτικά μέσα είναι στερεωμένα σωστά. Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα εξαρτήματα ανύψωσης για την ανύψωση του μηχανήματος. Ελέγξτε τα εξαρτήματα ανύψωσης πριν τη χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το μηχάνημα μπορεί να πέσει Αν τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης έχουν φθαρεί ή δεν έχουν στερεωθεί σωστά, το μηχάνημα μπορεί να πέσει κατά την ανύψωση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ελέγξτε τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης πριν τη χρήση. Οδηγίες λειτουργίας, 03/

48 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Εξασφάλιση ψύξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση και διακοπή λειτουργίας του μηχανήματος Σε περίπτωση μη τήρησης των παρακάτω σημείων, μπορεί να προκληθούν υλικές ζημιές, σοβαροί τραυματισμοί ή θάνατος. Μην παρεμποδίζετε τον εξαερισμό. Αποτρέψτε την άμεση προσρόφηση των απαερίων γειτονικών συγκροτημάτων. Αποτρέψτε στην κάθετη κατασκευή του μηχανήματος με είσοδο του αέρα από πάνω την είσοδο ξένων σωμάτων και νερού στα ανοίγματα εισόδου αέρα (πρότυπο IEC / EN ). Αποτρέψτε στους τύπους με άκρο άξονα προς τα πάνω την είσοδο υγρών κατά μήκος του άξονα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ζημιά από πτώση μικροεξαρτημάτων Αν καταστραφεί ο ανεμιστήρας και κατά συνέπεια υπερθερμανθεί το μηχάνημα, μπορεί να προκύψουν υλικές ζημιές και τραυματισμοί. Παρεμποδίστε σε τύπους με άκρο άξονα προς τα κάτω ή με κατάλληλη κάλυψη την πτώση μικρών τμημάτων μέσα στο κάλυμμα ανεμιστήρα (πρότυπο IEC / EN ). Μην περιορίζετε το ρεύμα ψυχρού αέρα μέσω των καλυμμάτων και τηρείτε τα ελάχιστα διάκενα αέρα. Πίνακας 5-2 Διαδρομή αέρα Λάθος Σωστό 46 Οδηγίες λειτουργίας, 03/2018

49 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Λάθος Σωστό Ελάχιστη διάσταση "x" για την απόσταση μεταξύ των γειτονικών συγκροτημάτων για την είσοδο αέρα του μηχανήματος Τηρείτε στον τόπο χρήσης του μηχανήματος την ελάχιστη απόσταση εισόδου αέρα. Πίνακας 5-3 Ελάχιστη διάσταση "X" για την απόσταση μεταξύ των γειτονικών συγκροτημάτων για την είσοδο αέρα του μηχανήματος Μέγεθος κατασκευής X [mm] Ζυγοστάθμιση Ο δρομέας είναι δυναμικά ζυγοσταθμισμένος. Σε άκρα αξόνων με σφήνες, ο τρόπος ζυγοστάθμισης εκφράζεται με τον ακόλουθο χαρακτηρισμό, που βρίσκεται μετωπικά στην πλευρά DE του άκρου του άξονα: Η σήμανση "H" σημαίνει ζυγοστάθμιση με μισή σφήνα (στάνταρ) Η σήμανση "F" σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα Οδηγίες λειτουργίας, 03/

50 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού εξαιτίας ακατάλληλης συναρμολόγησης ή αποσυναρμολόγησης Σε περίπτωση που δεν τηρηθούν τα απαιτούμενα μέτρα για την προστασία από επαφή των στοιχείων κίνησης μπορεί να προκύψουν τραυματισμοί και υλικές ζημιές. Τηρείτε τα απαιτούμενα γενικά μέτρα σχετικά με την προστασία επαφής των στοιχείων κίνησης. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Οι σφήνες είναι ασφαλισμένες μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Αν το μηχάνημα τεθεί σε λειτουργία χωρίς το στοιχείο μετάδοσης κίνησης, θα πρέπει να ασφαλιστεί η σφήνα για να μην εκσφενδονιστεί. Άκρα άξονα με σφήνα Αν το στοιχείο κίνησης με ζυγοστάθμιση «H» έχει μικρότερο μήκος από τη σφήνα: Κόψτε το μέρος της σφήνας που προεξέχει από την περίμετρο του άξονα και το στοιχείο κίνησης. Εναλλακτικά φροντίστε για την εξασφάλιση ίσων διαστάσεων. Αν το στοιχείο κίνησης τραβηχτεί έως τον ώμο του άξονα: Λάβετε υπόψη κατά τη ζυγοστάθμιση του συμπλέκτη το μέρος της εγκοπής του συμπλέκτη στο οποίο δεν υπάρχει σφήνα. Για όλα τα 2πολικά και 4πολικά μηχανήματα συχνότητας 60 Hz ισχύουν τα εξής: Αν η πλήμνη του συμπλέκτη έχει μικρότερο μήκος από τη σφήνα, αφαιρέστε τη σφήνα. Το κέντρο βάρος του μισού συμπλέκτη πρέπει να βρίσκεται εντός του μήκους του άκρου άξονα. Ο χρησιμοποιούμενος συμπλέκτης πρέπει να έχει προετοιμαστεί για τη ζυγοστάθμιση του συστήματος. Ο αριθμός πόλων του μηχανήματος αναγράφεται στην πινακίδα ισχύος, στην περιγραφή του τύπου κινητήρα. Αντισταθμίστε τη μετατόπιση στο σύνδεσμο ανάμεσα στα ηλεκτρικά μηχανήματα και τα μηχανήματα εργασίας, έτσι ώστε να μην υπερβαίνονται οι μέγιστες επιτρεπόμενες τιμές ταλάντωσης κατά ISO Οδηγίες λειτουργίας, 03/2018

51 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Αφαίρεση των στοιχείων κίνησης Τοποθέτηση των στοιχείων κίνησης Για την τοποθέτηση των στοιχείων κίνησης (συμπλέκτης, οδοντωτός τροχός, τροχαλία ιμάντα κτλ.) χρησιμοποιήστε το σπείρωμα στο άκρο του άξονα. Αν είναι δυνατόν, θερμάνετε τα στοιχεία κίνησης κατά περίπτωση. Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση. Κατά την τοποθέτηση και την αφαίρεση, μην χτυπάτε π.χ. με σφυρί ή παρόμοιο εργαλείο τα εξαρτήματα που πρόκειται να συναρμολογήσετε ή να αποσυναρμολογήσετε. Μεταφέρετε μόνο τις επιτρεπόμενες, σύμφωνα με τον κατάλογο, ακτινικές ή αξονικές δυνάμεις μέσω του άκρου του άξονα στο έδρανο του μηχανήματος Αφαίρεση της διάταξης συγκράτησης ρότορα Αν στο μηχάνημα υπάρχει διάταξη συγκράτησης ρότορα, αφαιρέστε την όσο το δυνατόν πιο αργά, π.χ. ακριβώς πριν την τοποθέτηση του στοιχείου κίνησης. Οδηγίες λειτουργίας, 03/

52 Τοποθέτηση 5.3 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Αφαίρεση της διάταξης συγκράτησης ρότορα στα μηχανήματα με κάθετη μορφή κατασκευής Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο με το μηχάνημα σε κάθετη θέση. Σε περίπτωση αποσυναρμολόγησης της διάταξης συγκράτησης ρότορα με το μηχάνημα σε οριζόντια θέση μπορεί να προκληθεί βλάβη στο ρουλεμάν. Στερεώστε το ρότορα πριν γυρίσετε το μηχάνημα σε οριζόντια θέση. Αν δεν έχει τοποθετηθεί διάταξη συγκράτησης ρότορα, μπορεί να προκληθεί βλάβη στο ρουλεμάν κατά την οριζοντίωση του μηχανήματος. Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς Αφαίρεση της προστασίας από διάβρωση Οι επεξεργασμένες, μεταλλικές γυμνές επιφάνειες του κινητήρα, όπως και το άκρο άξονα, η σφήνα, και οι επιφάνειες ποδιού και σφήνας είναι επικαλυμμένες με υλικό προστασίας από διάβρωση. 1. Αφαιρέστε την αντιδιαβρωτική επίστρωση από τις επιφάνειες προσάρτησης του κινητήρα σκουπίζοντας με ένα απορροφητικό πανί ή χαρτί. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στην επιφάνεια του μηχανήματος Μην χρησιμοποιείτε μεταλλικά αντικείμενα, όπως ξύστρες, σπάτουλες ή λάμες, για την αφαίρεση της αντιδιαβρωτικής προστασίας, επειδή μπορεί να προκληθούν ζημιές στις επιφάνειες των εξαρτημάτων του μηχανήματος. 2. Στη συνέχεια, λιπάνετε και πάλι ελαφρώς τις γυμνές επιφάνειες Εκροή υδρατμών Στις ακόλουθες συνθήκες ενδέχεται να συγκεντρωθούν υδρατμοί στο μηχάνημα: Έντονες διακυμάνσεις στη θερμοκρασία περιβάλλοντος, π.χ. άμεση έκθεση σε ηλιακή ακτινοβολία και υψηλή υγρασία. Θέση εκτός λειτουργίας ή/και διακυμάνσεις φορτίου κατά τη λειτουργία ΕΙΔΟΠΟΙΗΣΗ Βλάβες από υδρατμούς Αν η περιέλιξη στάτορα είναι υγρή, μειώνεται η αντίσταση μόνωσης της περιέλιξης στάτορα. Η συνέπεια είναι υπερτάσεις, οι οποίες μπορούν να καταστρέψουν την περιέλιξη. Εκτός αυτού, λόγω των υδρατμών μπορεί να προκληθεί οξείδωση του μηχανήματος. Διασφαλίστε την εκροή των υδρατμών. 50 Οδηγίες λειτουργίας, 03/2018

53 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Αφήστε τους υδρατμούς να εκρεύσουν Στα προστατευτικά καλύμματα, στις πλευρές DE και NDE, υπάρχουν στην περιοχή των ποδιών και απέναντι από τη διάταξη συμπληρωματικής λίπανσης οπές εκροής νερού, οι οποίες κλείνουν κατά περίπτωση με βιδωτά πώματα. Οι οπές εκροής νερού βρίσκονται στην κάτω πλευρά, ανάλογα με την έκδοση. Εικόνα 5-1 Σχηματικό διάγραμμα οπής εκροής νερού 1. Αφαιρέστε τα βιδωτά πώματα για να εκρεύσουν οι υδρατμοί. 2. Στη συνέχεια τοποθετήστε ξανά τα βιδωτά πώματα. 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Προϋποθέσεις ορθής ευθυγράμμισης και ασφαλούς στερέωσης Για τη σωστή ευθυγράμμιση και την ασφαλή στερέωση του μηχανήματος θα χρειαστείτε λεπτομερείς γνώσεις σχετικά με τα παρακάτω απαιτούμενα μέτρα: Προετοιμασία βάσης αγκυρώσεως Επιλογή και συναρμολόγηση συμπλέκτη Μέτρηση τροχιάς και εκκεντρότητας Τοποθέτηση μηχανήματος Αν δεν γνωρίζετε τα απαιτούμενα μέτρα και βήματα προστασίας, αναζητήστε τις υπηρεσίες του Κέντρου Σέρβις (Σελίδα 143). Κατά την ευθυγράμμιση και τη στερέωση προσέξτε τα παρακάτω: Προσέξτε κατά τη στερέωση του ποδιού και της φλάντζας για ομοιόμορφη επιφάνεια εφαρμογής. Κατά την επιτοίχια τοποθέτηση, υποστυλώστε το μηχάνημα π.χ. με πήχη ή ακινητοποιήστε το με σφήνα. Ευθυγραμμίστε το μηχάνημα κατά την τοποθέτηση του συνδέσμου με ακρίβεια. Οδηγίες λειτουργίας, 03/

54 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Φροντίστε για καθαριότητα των επιφανειών στερέωσης. Αφαιρέστε τυχόν υπάρχον αντιδιαβρωτικό μέσο με ελαφρά κηροζίνη. Αποφύγετε τις διατάξεις που προκαλούν συντονισμό με τη συχνότητα περιστροφής και τη διπλή συχνότητα δικτύου. Προσέξτε για ασυνήθιστους θορύβους κατά την περιστροφή του δρομέα με το χέρι. Ελέγξτε τη φορά περιστροφής χωρίς σύνδεση. Αποφύγετε τη σκληρή σύμπλεξη. Επισκευάστε άμεσα και με κατάλληλο τρόπο τις ζημιές της βαφής Κάθετη και οριζόντια τοποθέτηση Τα ακόλουθα μέτρα απαιτούνται για την εξισορρόπηση της αξονικής μετατόπισης στον συμπλέκτη και την ακριβή οριζόντια ρύθμιση του ηλεκτρικού μηχανήματος σε σχέση με το μηχάνημα εργασίας: Κάθετη τοποθέτηση Για την αποφυγή υπερβολικής έντασης στα μηχανήματα, κατά την κάθετη τοποθέτηση, τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια. Για τη χρήση όσο το δυνατόν λιγότερων ένθετων, επιλέξτε ένθετα σε μικρές στοίβες. Οριζόντια τοποθέτηση Για την οριζόντια τοποθέτηση, μετακινήστε το μηχάνημα προς τα πλάγια πάνω στη βάση του, προσέχοντας τη διατήρηση της αξονικής ευθυγράμμισης (σφάλμα γωνίας). Κατά τη ρύθμιση της θέσης, προσοχή πρέπει να δίδεται και στο περιμετρικά ομοιόμορφο αξονικό διάκενο στον συμπλέκτη. 52 Οδηγίες λειτουργίας, 03/2018

55 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Αθόρυβη λειτουργία Οι προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς κατά το DIN 4024 είναι οι εξής: Σταθερή βάση χωρίς κραδασμούς. Ακριβής ευθυγράμμιση του συμπλέκτη. Καλά ζυγοσταθμισμένο στοιχείο κίνησης (συμπλέκτης, τροχαλίες ιμάντα, ανεμιστήρας,...) Τηρείτε τον μέγ. αριθμό επιτρεπόμενων κραδασμών κατά τη λειτουργία σύμφωνα με το ISO Αποφύγετε τους μη επιτρεπόμενους κραδασμούς σε όλο το εύρος αριθμού στροφών, π.χ. λόγω σφαλμάτων ζυγοστάθμισης (στοιχείο κίνησης), εξωτερικών επιδράσεων κραδασμού ή συντονισμού. Ενδέχεται να απαιτηθεί η πλήρης ζυγοστάθμιση του μηχανήματος με το στοιχείο μετάδοσης κίνησης. Στερέωση ποδιών / Στερέωση φλαντζών Για τη στερέωση των ποδιών και των φλαντζών του μηχανήματος στη βάση ή/και στη φλάντζα του μηχανήματος να χρησιμοποιούνται τα μεγέθη σπειρωμάτων κατά EN ή/και IEC ή IEC Στερεώστε το μηχάνημα σε τέσσερις οπές ποδιών ή/και φλαντζών σε ορθή γωνία μεταξύ τους. Υπεύθυνος για την επιλογή των στοιχείων στερέωσης με κατάλληλη αντοχή είναι ο πελάτης. Για τα στοιχεία στερέωσης, συνιστάται κατηγορία αντοχής 8.8 ή υψηλότερη. Για τις φλάντζες IM B14, επιλέξτε βίδες κατάλληλου μεγέθους. Βεβαιωθείτε ότι οι κεφαλές των βιδών εφάπτονται σε όλη την επιφάνειά τους. Χρησιμοποιήστε πρόσθετες επίπεδες ροδέλες (ISO 7093), ειδικά στις επιμήκεις οπές των ποδιών Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B3 / IM B35) 1. Λάβετε υπόψη τις πιθανές προδιαγραφές ευθυγράμμισης του μηχανήματος εργασίας και του κατασκευαστή του συμπλέκτη. 2. Ευθυγραμμίστε τα μηχανήματα με συμπλέκτη με το μηχάνημα εργασίας κατά τέτοιον τρόπο, ώστε οι κεντρικές γραμμές των αξόνων να κινούνται χωρίς παράλληλη και πλευρική μετατόπιση όταν βρίσκονται σε θερμοκρασία λειτουργίας. Με τον τρόπο αυτόν δεν επενεργούν πρόσθετες δυνάμεις στα ρουλεμάν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση διαφορετικής θερμικής διαστολής του κινητήρα και του κινούμενου μηχανήματος πραγματοποιήστε σύμπλεξη σε ψυχρή κατάσταση με αντίστοιχη μετατόπιση ευθυγράμμισης. Η μετατόπιση ευθυγράμμισης σε ψυχρή κατάσταση πρέπει να ορίζεται και να ρυθμίζεται από τον υπεύθυνο του συστήματος. Οδηγίες λειτουργίας, 03/

56 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος 3. Για τη ρύθμιση της κάθετης θέσης (x 0), τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια του μηχανήματος σε μεγάλη επιφάνεια. Ο αριθμός των μεταλλικών φύλλων πρέπει να είναι όσο το δυνατόν μικρότερος, δηλαδή θα πρέπει να χρησιμοποιείτε όσο το δυνατόν λιγότερες στοιβαγμένες προσθήκες. Με τον τρόπο αυτόν αποφεύγεται και η εφαρμογή υπερβολικής τάσης στα μηχανήματα. Χρησιμοποιήστε τα παρεχόμενα σπειρώματα κοχλιών ανύψωσης για να ανυψώσετε ελαφρώς το μηχάνημα. Ειδικά κατά τη λειτουργία του κινητήρα με υψηλές στροφές ή τη χρήση σκληρών συμπλεκτών, η κατάσταση ζυγοστάθμισης του άξονα (ζυγοστάθμιση με ολόκληρη ή μισή σφήνα) και τα σφάλματα ευθυγράμμισης επηρεάζουν ιδιαίτερα τη διάρκεια ζωής των ρουλεμάν. 4. Κατά τη ρύθμιση της θέσης δώστε προσοχή στο περιμετρικά ομοιόμορφο αξονικό διάκενο (y 0) στο συμπλέκτη. 5. Στερεώστε το μηχάνημα στη βάση. Η επιλογή των στοιχείων στερέωσης εξαρτάται από τη βάση και αποτελεί ευθύνη του χειριστή της εγκατάστασης. 1 Τοποθέτηση μεταλλικών φύλλων για ευθυγράμμιση του κινητήρα 2 Ευθυγράμμιση λέιζερ Εικόνα 5-2 Σχηματικό διάγραμμα: Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας Πίνακας 5-4 Επιτρεπόμενες αποκλίσεις κατά την ευθυγράμμιση του μηχανήματος με ελαστικό συμπλέκτη Μέγ. αριθμός στροφών n max Μέγ. παράλληλη μετατόπιση x Μέγ. πλευρική μετατόπιση y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D 54 Οδηγίες λειτουργίας, 03/2018

57 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Διαστολή μηχανήματος Κατά την ευθυγράμμιση λάβετε υπόψη τη διαστολή του μηχανήματος λόγω της θέρμανσης Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B5) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε οριζόντια θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε τρεις ακέφαλους κοχλίες περιμετρικά, με μεταξύ τους απόσταση 120, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε το μηχάνημα σε αξονική θέση προς το μηχάνημα εργασίας, χωρίς να το ακουμπήσετε πάνω του. Τοποθετήστε αργά το μηχάνημα, διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας και τοποθετήστε τους ακέφαλους κοχλίες τελευταίους. Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μηχανικές τάσεις Σε περίπτωση επενέργειας πρόσθετων μηχανικών τάσεων στο περίβλημα λόγω ακατάλληλης στερέωσης του ποδιού στήριξης μπορεί να προκληθεί ζημιά στο μηχάνημα. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν κατά τη διάρκεια της λειτουργίας. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα. Οδηγίες λειτουργίας, 03/

58 Τοποθέτηση 5.4 Ευθυγράμμιση και στερέωση μηχανήματος Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 145) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM V1, IM V10) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε κάθετη θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε δύο ακέφαλους κοχλίες αντικριστά, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε αργά το μηχάνημα πάνω το μηχάνημα εργασίας σε θέση κεντραρίσματος, χωρίς να το ακουμπήσετε πάνω του. Αν το αφήσετε πολύ γρήγορα, μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της, και αφαιρέστε τους ακέφαλους κοχλίες. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 145) Ακρίβεια ευθυγράμμισης Η ομοαξονικότητα των αξόνων του ηλεκτρικού μηχανήματος και του μηχανήματος εργασίας δεν πρέπει να υπερβαίνει τα 0,05 mm στη διάμετρο. 56 Οδηγίες λειτουργίας, 03/2018

59 Ηλεκτρική σύνδεση Υποδείξεις ασφαλείας για την ηλεκτρική σύνδεση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Μπορεί να προκληθεί θάνατος, τραυματισμοί ή υλικές ζημιές. Λάβετε υπόψη σας τις παρακάτω υποδείξεις ασφαλείας πριν τη σύνδεση της μηχανής: Όλες οι εργασίες πρέπει να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό σε ακινητοποιημένο μηχάνημα. Αποσυνδέστε το μηχάνημα από το ρεύμα και ασφαλίστε το έναντι ακούσιας επανενεργοποίησης. Το ίδιο ισχύει και για τα βοηθητικά ηλεκτρικά κυκλώματα. Ελέγξτε ότι δεν υπάρχει παροχή τάσης! Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας! Οι αποκλίσεις του δικτύου παροχής από τις ονομαστικές τιμές τάσης, συχνότητας, καμπύλης και συμμετρίας αυξάνουν τη θερμοκρασία και επηρεάζουν την ηλεκτρομαγνητική συμβατότητα. Η λειτουργία του μηχανήματος σε δίκτυο με γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π.χ. έως την αντιμετώπιση ενός σφάλματος (βραχυκύκλωμα αγωγού προς τη γη, EN ). ΚΙΝΔΥΝΟΣ Επικίνδυνη τάση Στα ηλεκτρικά μηχανήματα υπάρχουν υψηλές τάσεις. Αυτό μπορεί, σε περίπτωση μη σωστού χειρισμού, να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς. Αποσυνδέστε το μηχάνημα από το ρεύμα, όταν εργάζεστε στο κιβώτιο συνδέσεων. Οδηγίες λειτουργίας, 03/

60 Ηλεκτρική σύνδεση 6.2 Βασικοί κανόνες ΕΙΔΟΠΟΙΗΣΗ Βλάβες στο κιβώτιο συνδέσεων Η εσφαλμένη εκτέλεση εργασιών στο κιβώτιο συνδέσεων, μπορεί να οδηγήσει σε υλικές ζημιές. Για την αποφυγή υλικών ζημιών στο κιβώτιο σύνδεσης, τηρείτε τις παρακάτω υποδείξεις: Προσέχετε ώστε να μην υποστούν ζημιές τα εξαρτήματα στο εσωτερικό του κιβωτίου συνδέσεων. Στο κιβώτιο συνδέσεων δεν πρέπει να διεισδύουν ξένα σώματα, ρύποι και υγρασία. Σφραγίστε το κιβώτιο συνδέσεων με την αρχική του μόνωση, προκειμένου να προστατεύεται από σκόνες και νερό. Σφραγίστε τις εισόδους στο κιβώτιο συνδέσεων (DIN 42925) και άλλες ανοιχτές εισόδους με μονωτικούς δακτυλίους ή κατάλληλες επίπεδες μονώσεις. Λάβετε υπόψη τις ροπές σύσφιξης για τις διελεύσεις των καλωδίων και τους λοιπούς κοχλίες. Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την ηλεκτρική σύνδεση του μηχανήματος, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 143). 6.2 Βασικοί κανόνες Για την ηλεκτρική σύνδεση ισχύουν γενικά τα εξής: Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας. Οι αγωγοί σύνδεσης μπορούν να στεγανοποιηθούν και να στερεωθούν στην είσοδο αγωγού του πίνακα ακροδεκτών. Δρομολογήστε τους αγωγούς σύνδεσης και ειδικά τον αγωγό γείωσης στο κιβώτιο ακροδεκτών ελεύθερα και με τέτοιον τρόπο, ώστε να αποκλείεται το ενδεχόμενο τριβής της μόνωσης των αγωγών. Συνδέστε το μηχάνημα με τέτοιον τρόπο, ώστε να διασφαλίζεται μια σταθερή και ασφαλής ηλεκτρική σύνδεση. Αποφύγετε τα εξέχοντα άκρα καλωδίων. Δρομολογήστε και στερεώστε τους εξωτερικούς βοηθητικούς αγωγούς ξεχωριστά από τον κύριο αγωγό. Για τον συγκεκριμένο σκοπό διατίθενται κατά περίπτωση στοιχεία με δετικά καλωδίων. 58 Οδηγίες λειτουργίας, 03/2018

61 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Πίνακας 6-1 Τεχνική σύνδεσης (σύνδεση με σημείο συγκόλλησης καλωδίου / χωρίς σημείο συγκόλλησης καλωδίου) Κιβώτιο ακροδεκτών TB3R61 1XB1631 1XB7750 Με σημείο συγκόλλησης καλωδίου (Σελίδα 70) Σύνδεση Χωρίς σημείο συγκόλλησης καλωδίου (Σελίδα 71) Σε περίπτωση αυξημένης υγρασίας ή τοποθέτησης σε εξωτερικό χώρο ενδέχεται να σχηματιστούν στο περίβλημα καλωδίου σταγόνες νερού και να εισχωρήσουν από τον τον στυπιοθλίπτη καλωδίου και την είσοδο καλωδίου στο εσωτερικό του κινητήρα. Όταν το καλώδιο δρομολογείται με βρόχο αποστράγγισης, η υγρασία δεν καταλήγει στην είσοδο καλωδίου στο κιβώτιο ακροδεκτών, αλλά αποστραγγίζεται. Εικόνα 6-1 Βρόχος αποστράγγισης 6.3 Κιβώτιο ακροδεκτών Ανάλογα με την έκδοση, στο μηχάνημα μπορεί να έχουν τοποθετηθεί διαφορετικά κιβώτια ακροδεκτών. Ανάλογα με το κιβώτιο ακροδεκτών, διατίθενται διαφορετικές είσοδοι αγωγών και δυνατότητες σύνδεσης καλωδίων. Μπορείτε να προσδιορίσετε το κιβώτιο ακροδεκτών του μηχανήματος από τις εικόνες των παρακάτω κεφαλαίων. Οδηγίες λειτουργίας, 03/

62 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών TB3R61 Εικόνα 6-2 Κιβώτιο ακροδεκτών TB3R61 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 2 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών (Σελίδα 69) Δρομολόγηση καλωδίων (Σελίδα 72) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 70) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 71) 60 Οδηγίες λειτουργίας, 03/2018

63 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών 1XB1631 Εικόνα 6-3 Κιβώτιο ακροδεκτών 1XB1631 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1631 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών (Σελίδα 69) Δρομολόγηση καλωδίων (Σελίδα 72) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 71) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 70) Κιβώτιο ακροδεκτών 1XB7750 Εικόνα 6-4 Κιβώτιο ακροδεκτών 1XB7750 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB7750 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 8 x M72 x 2 και 3 x M25 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Οδηγίες λειτουργίας, 03/

64 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών (Σελίδα 69) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 70) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 71) Βλέπε επίσης Δρομολόγηση καλωδίων (Σελίδα 72) Περιστροφή του κιβωτίου ακροδεκτών (προαιρετικά) Ανάλογα με το κιβώτιο ακροδεκτών και την έκδοση, το κιβώτιο ακροδεκτών μπορεί προαιρετικά να περιστραφεί κατά ±90 προς την κατεύθυνση σύνδεσης. Η μετακίνηση στην άλλη πλευρά του κινητήρα επιτρέπεται μόνο με την υποστήριξη του Κέντρου Σέρβις (Σελίδα 143). Περιστροφή του κιβωτίου ακροδεκτών Αν χρειάζεται, αποσυναρμολογήστε τους εσωτερικούς αγωγούς στάτορα. 1. Βεβαιωθείτε ότι ο κινητήρας δεν βρίσκεται υπό τάση. 2. Λύστε τη βιδωτή σύνδεση καλύμματος, λύνοντας δύο διαγώνιες βίδες και ασφαλίζοντας το κάλυμμα με δύο διαγώνια βιδωμένες ράβδους σπειρώματος M10. Λύστε τις δύο άλλες βίδες και σηκώστε το κάλυμμα από το κιβώτιο ακροδεκτών. Το κάλυμμα του κιβωτίου ακροδεκτών είναι πολύ βαρύ. Προσέξτε ιδιαίτερα σε περίπτωση κεκλιμένης θέσης, να μην πέσει κάτω. 3. Αν έχει ήδη συνδεθεί ο κινητήρας: Αποσυναρμολογήστε τους αγωγούς της τροφοδοσίας ρεύματος. Λύστε την κοχλιοσύνδεση της εισόδου αγωγού. Τραβήξτε τους αγωγούς να βγουν μέσα από το άνοιγμα. 4. Χαλαρώστε τις κοχλιοσυνδέσεις των εσωτερικών αγωγών στάτορα. 5. Χαλαρώστε τις κοχλιοσυνδέσεις του κάτω μέρους με την κονσόλα και, αν υπάρχει, με τη γείωση υψηλής συχνότητας του περιβλήματος του κινητήρα. 6. Βιδώστε δύο βιδωτούς δακτυλίους διαγώνια στα σπειρώματα M10 στις γωνίες. Σηκώστε ελαφρά το περίβλημα κιβωτίου ακροδεκτών με τον γερανό. 7. Περιστρέψτε το κιβώτιο ακροδεκτών κατά ±90 στην επιθυμητή κατεύθυνση. Αποθέστε προσεκτικά το κιβώτιο ακροδεκτών. Μην καταστρέφετε το παρέμβυσμα. 8. Βιδώστε το κιβώτιο ακροδεκτών με την κονσόλα (4 x M16, ροπή σύσφιξης 170 Nm). 9. Αν υπάρχει: Συνδέστε ξανά τη γείωση υψηλής συχνότητας. 10.Συνδέστε τους αγωγούς σύμφωνα με το διάγραμμα συνδεσμολογίας στην εσωτερική πλευρά του καπακιού. Τηρείτε τα ελάχιστα διάκενα αέρα. Περισσότερα σχετικά με αυτό (Σελίδα 73) 62 Οδηγίες λειτουργίας, 03/2018

65 Ηλεκτρική σύνδεση 6.3 Κιβώτιο ακροδεκτών 11.Συνδέστε (ξανά) τους αγωγούς της τροφοδοσίας ρεύματος. Περισσότερες πληροφορίες: Σύνδεση (Σελίδα 66) αγωγού γείωσης Είσοδος και δρομολόγηση καλωδίων... / Σύνδεση (Σελίδα 69) καλωδίων Βιδώστε τις δύο διαγώνια τοποθετημένες ράβδους με σπείρωμα και ωθήστε το κάλυμμα σε αυτές τις ράβδους. Μην καταστρέφετε το παρέμβυσμα. 13.Στερεώστε τις δύο ελεύθερες κοχλιοσυνδέσεις και σφίξτε τις βίδες με το χέρι. 14.Αφαιρέστε τις ράβδους με σπείρωμα και βιδώστε τις δύο περαιτέρω βίδες. 15.Σφίξτε καλά όλες τις βίδες με 40 Nm (4 x M10). Βλέπε επίσης Ολοκλήρωση εργασιών σύνδεσης (Σελίδα 74) Συναρμολόγηση/αποσυναρμολόγηση κιβωτίου ακροδεκτών Ασφαλίστε το κάλυμμα κιβωτίου ακροδεκτών κατά την αποσυναρμολόγηση ή τη συναρμολόγηση με διαγώνια τοποθετημένες ράβδους με σπείρωμα M10 έναντι πτώσης. Αποσυναρμολόγηση καλύμματος κιβωτίου ακροδεκτών 1. Λύστε 2 διαγώνιες βίδες στο κάλυμμα κιβωτίου ακροδεκτών και αντικαταστήστε τις με ράβδους με σπείρωμα. 2. Λύστε τις δύο άλλες βίδες. 3. Αφαιρέστε το κάλυμμα κιβωτίου ακροδεκτών προσεκτικά πάνω από τις ράβδους με σπείρωμα. Συναρμολόγηση καλύμματος κιβωτίου ακροδεκτών 1. Βιδώστε 2 ράβδους με σπείρωμα διαγώνια στο κάτω μέρος κιβωτίου ακροδεκτών. 2. Ωθήστε το κάλυμμα κιβωτίου ακροδεκτών καθοδηγώντας το πάνω από τις ράβδους με σπείρωμα στο κάτω μέρος του κιβωτίου ακροδεκτών. 3. Βιδώστε τις βίδες στις ελεύθερες οπές με το χέρι. 4. Λύστε τις ράβδους με σπείρωμα. 5. Σφίξτε καλά και τις 4 βίδες M10, ροπή σύσφιξης 40 Nm. Οδηγίες λειτουργίας, 03/

66 Ηλεκτρική σύνδεση 6.4 Σύνδεση μηχανήματος 6.4 Σύνδεση μηχανήματος Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια: Ονομαστική ένταση ρεύματος Ονομαστική τάση Κατά περίπτωση, συντελεστής σέρβις Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Υποδείξεις σχεδιασμού Απαιτήσεις κατά IEC/EN Διαστασιολόγηση για δρομολόγηση σε δέσμες, π.χ. κατά DIN VDE 0298 Μέρος 4 ή IEC Τηρείτε τις υποδείξεις του EN / IEC (VDE ) για λειτουργία στις περιοχές A (απόκλιση τάσης ±5% και συχνότητας ±2%) και B, ιδιαίτερα όσον αφορά την άνοδο της θερμοκρασίας και την απόκλιση των στοιχείων λειτουργίας σε σχέση με τα ονομαστικά στοιχεία της πινακίδας ισχύος. Μην υπερβαίνετε σε καμία περίπτωση τις οριακές τιμές! Η σύνδεση πρέπει να τέτοια, ώστε να εξασφαλίζει τη διαρκή και ασφαλή ηλεκτρική σύνδεση (χωρίς προεξέχοντα άκρα καλωδίων). Χρησιμοποιήστε τον ενδεδειγμένο εξοπλισμό καλωδίωσης (π.χ. άκρα καλωδίων, περιβλήματα άκρων). Πραγματοποιήστε τη σύνδεση της τάσης δικτύου και την τοποθέτηση της ράβδου συνδεσμολογίας σύμφωνα με το διάγραμμα σύνδεσης του κιβωτίου συνδέσεων. Επιλέξτε τους αγωγούς σύνδεσης κατά DIN VDE 0100, λαμβάνοντας υπόψη την ονομαστική ένταση του ρεύματος και τις συνθήκες της εγκατάστασης (π.χ. θερμοκρασία περιβάλλοντος, τρόπος τοποθέτησης κλπ. κατά DIN VDE 0298 ή/και EN / IEC ). Στα τεχνικά χαρακτηριστικά ορίζονται τα ακόλουθα απαραίτητα στοιχεία για τη σύνδεση: Φορά περιστροφής. Αριθμός και διάταξη των κιβωτίων συνδέσεων. Συνδεσμολογία και σύνδεση της περιέλιξης του μηχανήματος. 64 Οδηγίες λειτουργίας, 03/2018

67 Ηλεκτρική σύνδεση 6.4 Σύνδεση μηχανήματος Περιγραφή ακροδεκτών Στις περιγραφές των ακροδεκτών κατά DIN VDE 0530 Μέρος 8 ή κατά EN / IEC για μηχανήματα εναλλασσόμενου ρεύματος ισχύουν γενικά οι ακόλουθοι ορισμοί: Πίνακας 6-2 Περιγραφές ακροδεκτών (παράδειγμα 1U1-1) 1 U 1-1 Περιγραφή x Αναγνωριστικό ψηφίο κατάταξης πόλων για μηχανήματα διπλής ταχύτητας (το μικρότερο ψηφίο αντιστοιχεί κατά περίπτωση σε χαμηλότερο αριθμό στροφών) ή σε ειδικές περιπτώσεις για κατανεμημένη περιέλιξη. x Περιγραφή φάσεων (U, V, W) x Αναγνωριστικό ψηφίο για αρχή περιέλιξης (1) ή άκρο (2) (για περισσότερες από μία συνδέσεις ανά περιέλιξη) x Πρόσθετο αναγνωριστικό ψηφίο, αν είναι υποχρεωτική η σύνδεση παράλληλων αγωγών του δικτύου τροφοδοσίας για περισσότερους ακροδέκτες με κατά τα λοιπά όμοια περιγραφή Σύνδεση του μηχανήματος για συγκεκριμένη φορά περιστροφής Αν το μηχάνημα διαθέτει ένα άκρο άξονα ή δύο άκρα άξονα διαφορετικής διαμέτρου, η φορά περιστροφής ορίζεται κοιτάζοντας τη μετωπική πλευρά του μοναδικού ή του παχύτερου άκρου άξονα ως εξής: Όταν οι αγωγοί δικτύου συνδέονται με διαδοχή φάσεων L1, L2, L3 σε U, V, W ή/και κατά NEMA στο T 1 T 2 T 3, το μηχάνημα περιστρέφεται με φορά προς τα δεξιά. Αν μπερδέψετε δύο συνδέσεις, π.χ. L1, L2, L3 σε V, U, W ή/και κατά NEMA στο T 2 T 1 T 3, το μηχάνημα περιστρέφεται με φορά προς τα αριστερά. Τα μηχανήματα τα οποία πρέπει να λειτουργούν μόνο με μια συγκεκριμένη φορά περιστροφής φέρουν σχετικό δείκτη φοράς περιστροφής στην πινακίδα ισχύος, όπως και περιγραφή κλεμμών στην απαιτούμενη διαδοχή φάσεων. Ελέγξτε τα στοιχεία πριν τη σύνδεση των αγωγών τροφοδοσίας δικτύου ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος εξαιτίας εσφαλμένης φοράς περιστροφής Αν το μηχάνημα χρησιμοποιείται με διαφορετικό τρόπο από τον προσδιοριζόμενο ή με εσφαλμένη φορά περιστροφής, τότε δεν ψύχεται επαρκώς. Ως συνέπεια μπορεί να προκύψουν βλάβες στο μηχάνημα. Τηρείτε τα στοιχεία φοράς περιστροφής της πινακίδας ισχύος. Οδηγίες λειτουργίας, 03/

68 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού γείωσης Σύνδεση ελεύθερα εξερχόμενων αγωγών Για τους αγωγούς σύνδεσης που εξέρχονται ελεύθερα από το μηχάνημα δεν υπάρχει πίνακας ακροδεκτών στην υποδοχή σύνδεσης του περιβλήματος του μηχανήματος. Οι αγωγοί σύνδεσης συνδέονται εξ εργοστασίου απευθείας στους συνδέσμους της περιέλιξης του στάτορα. Οι αγωγοί σύνδεσης διακρίνονται από το χρώμα ή/και την επιγραφή τους. Ο πελάτης συνδέει τους επιμέρους αγωγούς απευθείας στον πίνακα ελέγχου της εγκατάστασης σύμφωνα με την επιγραφή. Κοχλιωτές συνδέσεις με συνδετικό σπείρωμα στο κιβώτιο συνδέσεων (EN 50262) 2 Δακτύλιος Ο 6.5 Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να συμμορφώνεται με το EN / IEC Λαμβάνετε επίσης υπόψη τις ισχύουσες διατάξεις τοποθέτησης, π.χ. σύμφωνα με το EN / IEC Γενικά, υπάρχουν δύο δυνατότητες σύνδεσης ενός αγωγού γείωσης στο μηχάνημα: Εσωτερική γείωση με σύνδεση στο κιβώτιο συνδέσεων, στο προβλεπόμενο και αντίστοιχα σημασμένο σημείο. Εξωτερική γείωση με σύνδεση στο περίβλημα του στάτορα, σε ένα από τα προβλεπόμενα και αντίστοιχα σημασμένα σημεία. 66 Οδηγίες λειτουργίας, 03/2018

69 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού γείωσης Τύπος σύνδεσης γείωσης Είδος γείωσης περιβλήματος Διατομή αγωγού [mm²] Σύνδεση ενός μεμονωμένου αγωγού σε εξωτερική γωνία γείωσης. M8 120 M Σύνδεση με άκρο καλωδίου κατά DIN, με εξωτερική γωνία γείωσης. DIN M8 120 M Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να είναι σύμφωνη με τις διατάξεις τοποθέτησης, π. χ. με το IEC Διατομή εξωτερικού αγωγού S mm² Διατομή αγωγού γείωσης mm² Στο περίβλημα του στάτορα υπάρχει στην επισημασμένη θέση σύνδεσης για τον αγωγό γείωσης μια εξάγωνη βίδα με γκρόβερ και ροδέλα. Μπορείτε να συνδέσετε τον αγωγό γείωσης με τον εξής τρόπο: Με πολυσύρματους αγωγούς με ακροδέκτες καλωδίων Με επίπεδες ταινίες με αντίστοιχα διαμορφωμένο άκρο αγωγού Εναλλακτικά μπορείτε να συνδέσετε τον αγωγό γείωσης χωρίς ακροδέκτες καλωδίων μέσω μίας πλάκας σύσφιξης στην επισημασμένη θέση σύνδεσης. Σύνδεση αγωγού γείωσης Χρησιμοποιήστε τις επισημασμένες κλέμμες σύνδεσης για τον αγωγό γείωσης στο κιβώτιο ακροδεκτών. Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Οδηγίες λειτουργίας, 03/

70 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού γείωσης Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Βεβαιωθείτε ότι δεν ξεπερνιέται το μέγιστο επιτρεπόμενο πάχος σύσφιγξης των 10 mm για τον ακροδέκτη καλωδίων ή την επίπεδη ταινία. Στερεώστε τη βίδα σύσφιγξης σύμφωνα με τον επόμενο πίνακα. Το βάθος βιδώματος και η ροπή σύσφιξης διαφέρουν αναλόγως του αν χρησιμοποιούνται ακροδέκτες καλωδίων ή ακροδέκτες γείωσης. Σε περίπτωση χρήσης ακροδεκτών καλωδίων Σε περίπτωση χρήσης ακροδεκτών γείωσης Βίδα Βάθος βιδώματος Ροπή σύσφιξης M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Το μέγεθος σπειρώματος για τον αγωγό γείωσης ανέρχεται σε 2x M12. Εσωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Τοποθετήστε τον ακροδέκτη καλωδίου κάτω από τον σφιγκτήρα. Χρησιμοποιήστε τους επισημασμένους συνδετικούς ακροδέκτες για τον αγωγό γείωσης στο κιβώτιο συνδέσεων. Τηρείτε τη ροπή στρέψης σύσφιγξης (Σελίδα 145) για τη βίδα σύσφιξης. Εξωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε τον ακροδέκτη καλωδίου ανάμεσα στη γωνία επαφής και τη γωνία γείωσης. Μην αφαιρείτε τη γωνία επαφής που έχει εισέλθει στο περίβλημα! Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Χρησιμοποιήστε την επισημασμένη θέση σύνδεσης για τον αγωγό γείωσης στο περίβλημα στάτορα. Τηρείτε τη ροπή στρέψης σύσφιγξης (Σελίδα 145) για τη βίδα σύσφιξης. 68 Οδηγίες λειτουργίας, 03/2018

71 Ηλεκτρική σύνδεση 6.6 Σύνδεση αγωγού Τις ροπές σύσφιξης για τις ηλεκτρικές συνδέσεις του πίνακα ακροδεκτών και της γείωσης θα τις βρείτε στον πίνακα (Σελίδα 145) στην περίπτωση A. 6.6 Σύνδεση αγωγού Η μέγιστη συνδεόμενη διατομή αγωγού ανέρχεται σε 300 mm² Είσοδος καλωδίου στο κιβώτιο ακροδεκτών Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών μέσω μιας εναλλάξιμης πλάκας εισόδου αγωγών ή ενός στομίου εισόδου αγωγών. Η πλάκα εισόδου αγωγών παρέχεται με τυπικά με οπές. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Πίνακας 6-3 Εκδόσεις πλάκας εισόδου αγωγών Κιβώτιο ακροδεκτών Στάνταρ Πλάκα εισόδου αγωγών με οπές με TB3R61 4 x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 1XB x M72 x x M25 x 1,5 Επιλογή R53 Χωρίς οπές Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1. Ξεβιδώστε την πλάκα εισόδου αγωγών. 2. Ανοίξτε τις απαραίτητες οπές, αν χρειάζεται, ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους στην πλάκα εισόδου αγωγών. Βεβαιωθείτε ότι η πλάκα εισόδου αγωγών μπορεί να συναρμολογηθεί μετά τη διάτρηση και ότι είναι αρκετά σταθερή. 3. Τοποθετήστε τους απαραίτητους στυπιοθλίπτες καλωδίων λαμβάνοντας υπόψη τα στοιχεία του κατασκευαστή σχετικά με τα βήματα τοποθέτησης συμπερ. ροπών σύσφιξης και της καταλληλότητας για τις περιβαλλοντικές συνθήκες. 4. Περάστε τα καλώδια από τους στυπιοθλίπτες καλωδίων και βεβαιωθείτε ότι οι αγωγοί δεν είναι τεντωμένοι. 5. Συναρμολογήστε την πλάκα εισόδου αγωγών με τα περασμένα καλώδια στο κιβώτιο ακροδεκτών. Προσέξτε στα κιβώτια ακροδεκτών TB3R61 και 1XB1631 μια επίπεδη επιφάνεια τοποθέτησης για το κάλυμμα, ώστε να διασφαλίζεται η τήρηση του βαθμού προστασίας IP. 6. Συνδέστε τα άκρα καλωδίου στις κλέμμες σύμφωνα με το διάγραμμα συνδεσμολογίας. Το διάγραμμα συνδεσμολογίας θα το βρείτε στο κάλυμμα του κιβωτίου ακροδεκτών. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο «Σύνδεση καλωδίων...» 7. Ελέγξτε τη στεγανότητα και τη σταθερότητα των στυπιοθλιπτών καλωδίων. Σφραγίστε κατάλληλα τα μη χρησιμοποιούμενα σπειρώματα και τις οπές σύμφωνα με τον εκάστοτε βαθμό προστασίας. Ο βαθμός προστασίας υποδεικνύεται στην πινακίδα ονομαστικών χαρακτηριστικών. Οδηγίες λειτουργίας, 03/

72 Ηλεκτρική σύνδεση 6.6 Σύνδεση αγωγού Βλέπε επίσης Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 70) Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 71) Υπόδειξη Αποφύγετε φθορές στο μανδύα των καλωδίων. Προσαρμόστε τις ροπής σύσφιξης στα υλικά του μανδύα των καλωδίων. Για ροπές σύσφιξης σε κοχλιωτές συνδέσεις καλωδίων από μέταλλο και πλαστικό για άμεση τοποθέτηση στο μηχάνημα, καθώς και για τις λοιπές κοχλιωτές συνδέσεις (π.χ. σύνδεσμοι μείωσης διατομής) να εφαρμόζονται οι κατάλληλες ροπές σύμφωνα με τον πίνακα. Πίνακας 6-4 Ροπές σύσφιξης για κοχλιωτές συνδέσεις καλωδίων Μέταλλο ± 10% [Nm] Πλαστικό ± 10% [Nm] Περιοχή σύσφιξης [mm] Στάνταρ -30 C C Μονωτικός δακτύλιος καλωδίου [mm] M 12 x 1,5 8 1,5 3,0... 7,0 2 M 16 x 1, , ,0 M 20 x 1, , ,0 M 25 x 1,5 9, ,0 M 32 x 1, , ,0 M 40 x 1,5 19, ,0 M 50 x 1, , ,0 M 63 x 1,5 34, ,0 M 63 x 1,5 42, ,0 M 75 x 1, ,0 58,0 M 75 x 1,5 59,0 63,0 M 80 x 2,0 58,0 64,0 M 80 x 2,0 63,0 70, Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου 1. Επιλέξτε τα σημεία συγκόλλησης καλωδίου σύμφωνα με την αναγκαία διατομή αγωγού και το μέγεθος της βίδας στερέωσης ή/και του πείρου. Για πληροφορίες σχετικά με τη μέγιστη διατομή αγωγού για την εκάστοτε στάνταρ έκδοση κιβωτίου ακροδεκτών ανατρέξτε στον κατάλογο. Η πλάγια διάταξη των αγωγών τροφοδοσίας επιτρέπεται μόνο εφόσον τηρούνται τα απαιτούμενα ελάχιστα διάκενα αέρα. 2. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι το σημείο συγκόλλησης καλωδίου 1. Συνδέστε μόνο έναν αγωγό ανά σημείο συγκόλλησης καλωδίου. 70 Οδηγίες λειτουργίας, 03/2018

73 Ηλεκτρική σύνδεση 6.6 Σύνδεση αγωγού 3. Στερεώστε σωστά το σημείο συγκόλλησης καλωδίου στο άκρο του αγωγού, π.χ. με σύνθλιψη. Εικόνα 6-5 Σύνδεση με σημείο συγκόλλησης καλωδίου και βίδα στερέωσης (σχηματικό διάγραμμα) 4. Μονώστε κατά περίπτωση τις υποδοχές των σημείων συγκόλλησης καλωδίου για τη διατήρηση των ελάχιστων διάκενων αέρα και της απόστασης διαρροής. 5. Τοποθετήστε το σημείο συγκόλλησης καλωδίου στο στήριγμα ακροδεκτών. Δώστε προσοχή στη διάταξη των άγκιστρων ενεργοποίησης, αν υπάρχουν. Στα κιβώτια ακροδεκτών 1XB7750 τοποθετήστε το σημείο συγκόλλησης καλωδίου στη μπάρα διανομής. 6. Σφίξτε το στοιχείο στερέωσης 2 με την αντίστοιχη ροπή σύσφιξης: Στοιχείο στερέωσης Βίδα στερέωσης M12 Βίδες στερέωσης M16 Παξιμάδια στερέωσης M12 Ροπή σύσφιξης 20 Nm 40 Nm 20 Nm Σύνδεση καλωδίων χωρίς σημεία συγκόλλησης καλωδίου Κατόπιν παραγγελίας, υπάρχει η δυνατότητα ενσωμάτωσης ακροδεκτών με σφιγκτήρα, οι οποίοι είναι κατάλληλοι για τη σύνδεση αγωγών λεπτού σύρματος ή πολύκλωνων αγωγών χωρίς τη χρήση σωληνωτών ακροδεκτών. Αν θέλετε να χρησιμοποιήσετε σωληνωτούς ακροδέκτες, στερεώστε τους πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση των άκρων αγωγού Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Συνδέστε μόνο ένα άκρο αγωγού σε κάθε κλέμμα. Οδηγίες λειτουργίας, 03/

74 Ηλεκτρική σύνδεση 6.6 Σύνδεση αγωγού Διαδικασία Κατά τη σύνδεση, διασφαλίστε τη διατήρηση των ελάχιστων διάκενων αέρα και της απόστασης διαρροής. 1. Ανοίξτε το κιβώτιο ακροδεκτών και κόψτε το καλώδιο στο σωστό μήκος. 2. Προετοιμάστε το άκρο καλωδίου ανάλογα με το χρησιμοποιούμενο καλώδιο και τη χρήση. Βεβαιωθείτε ότι δεν επενεργούν εξωτερικές δυνάμεις στη σύνδεση καλωδίου. 3. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι τον ακροδέκτη με σφιγκτήρα. 4. Ανάλογα με το μέγεθος του αγωγού, δώστε προσοχή στην ορθή διάταξη των ακροδεκτών με σφιγκτήρα 3, 4. Τοποθετήστε το καλώδιο στους ακροδέκτες με σφιγκτήρα. Σφίξτε τα παξιμάδια σύσφιξης 5 με 8 Nm. Εικόνα 6-6 Σύνδεση με ακροδέκτες με σφιγκτήρα (σχηματικό διάγραμμα) 5. Σε περίπτωση που χαλαρώσατε τη βίδα σύσφιξης 2, σφίξτε την ξανά με την παρακάτω ροπή στρέψης: Κιβώτιο ακροδεκτών TB3R61 / 1XB1631 1XB7750 Ροπή σύσφιξης 40 Nm 20 Nm Δρομολόγηση καλωδίων Δρομολογήστε τα καλώδια κατά IEC / EN Για τη στερέωση των αγωγών χρησιμοποιείτε στυπιοθλίπτες καλωδίων ΗΜΣ. Βιδώστε τους στυπιοθλίπτες καλωδίων ΗΜΣ στις κοχλιοτομημένες οπές της αφαιρούμενης πλάκας εισόδου. Χρησιμοποιείτε θωρακισμένους αγωγούς, των οποίων η θωράκιση συνδέεται σε μεγάλη επιφάνεια με το κιβώτιο ακροδεκτών του μηχανήματος μέσω στυπιοθλιπτών καλωδίων ΗΜΣ. Αν χρησιμοποιούνται μπάρες σύνδεσης από αλουμίνιο, τοποθετήστε μεταξύ του σημείου συγκόλλησης καλωδίου και της μπάρας σύνδεσης μια ροδέλα από χάλυβα. Με τον τρόπο αυτόν αποφεύγεται η διάβρωση λόγω επαφής. 72 Οδηγίες λειτουργίας, 03/2018

75 Ηλεκτρική σύνδεση 6.6 Σύνδεση αγωγού Διατάξτε του ελεύθερους αγωγούς σύνδεσης στο κιβώτιο ακροδεκτών κατά τέτοιον τρόπο, ώστε να περισσεύει μήκος στον αγωγό γείωσης και να αποκλείεται το ενδεχόμενο φθοράς της μόνωσης των αγωγών των καλωδίων. Σφραγίστε τις μη χρησιμοποιούμενες διελεύσεις με μεταλλικό βιδωτό πώμα. Με τον τρόπο αυτόν εξασφαλίζεται θωράκιση έναντι υψηλών συχνοτήτων. Τις ροπές σύσφιξης για τις ηλεκτρικές συνδέσεις του πίνακα ακροδεκτών και της γείωσης θα τις βρείτε στον πίνακα (Σελίδα 145) στην περίπτωση A Ελάχιστα διάκενα αέρα Μετά την ορθή τοποθέτηση ελέγξτε αν τηρούνται τα ελάχιστα διάκενα αέρα μεταξύ των μη μονωμένων τμημάτων. Κατά τη διαδικασία αυτή λάβετε υπόψη σας τα εξέχοντα άκρα καλωδίων. Πίνακας 6-5 Ελάχιστο διάκενο αέρα σε σχέση με την ενεργό τιμή εναλλασσόμενης τάσης U eff Ενεργός τιμή εναλλασσόμενης τάσης U eff 500 V 630 V 800 V 1000 V 1250 V Ελάχιστο διάκενο αέρα 8 mm 10 mm 12 mm 14 mm 18 mm Οι τιμές ισχύουν για ύψος τοποθέτησης έως 2000 m. Κατά τον προσδιορισμό των απαιτούμενων ελάχιστων διάκενων αέρα επιτρέπεται αύξηση της τιμής τάσης του πίνακα με συντελεστή 1,1, ώστε να τηρείται η περιοχή ονομαστικής τάσης στο πλαίσιο της γενικής χρήσης Χρήση μονόκλωνων καλωδίων ΕΙΔΟΠΟΙΗΣΗ Υψηλές θερμοκρασία λόγω επαγωγικών ρευμάτων Foucault Σε περίπτωση υψηλών ρευμάτων και κατά τη χρήση περισσότερων μονόκλωνων καλωδίων αντί για πολύκλωνα καλώδια μπορεί να αναπτυχθούν στην περιοχή των εισόδων αγωγών υψηλές θερμοκρασίες λόγω επαγωγικών ρευμάτων Foucault. Η συνέπεια ενδέχεται να είναι υλικές ζημιές, έως και καταστροφή του μηχανήματος. Μετά τη θέση σε λειτουργία διασφαλίστε ότι δεν υπάρχει υπέρβαση των ορίων θερμοκρασίας των συνδεδεμένων αγωγών δικτύου ανάλογα με τη λειτουργία. Αυτό το φαινόμενο αύξησης της θερμοκρασίας μπορεί να αποφευχθεί μέσω αλλαγής των συνθηκών εισόδου ή/και των πλακών εισόδου αγωγών κατόπιν συνεννόησης με το εργοστάσιο κατασκευής. Μην χρησιμοποιείτε πλάκα εισόδου αγωγών από μη σιδηρούχα μέταλλα. Οδηγίες λειτουργίας, 03/

76 Ηλεκτρική σύνδεση 6.7 Ολοκλήρωση εργασιών σύνδεσης Χρήση αγωγών αλουμινίου Αν χρησιμοποιούνται αγωγοί αλουμινίου, πρέπει να τηρούνται τα εξής: Χρησιμοποιείτε μόνο κατάλληλα σημεία συγκόλλησης καλωδίων για τη σύνδεση αγωγών αλουμινίου. Αφαιρέστε αμέσως πριν από την εισαγωγή του αγωγού αλουμινίου το στρώμα οξείδωσης από τα σημεία επαφής του αγωγού ή/και του αντίστοιχου τεμαχίου σύνδεσης. Χρησιμοποιήστε για τον συγκεκριμένο σκοπό βούρτσα ή λίμα. Αμέσως μετά λιπάνετε τα σημεία επαφής με ουδέτερη βαζελίνη. Με τον τρόπο αυτόν αποτρέπεται η νέα οξείδωση. ΕΙΔΟΠΟΙΗΣΗ Παραμόρφωση αλουμινίου ανάλογα με την πίεση επαφής Ανάλογα με την πίεση επαφής, το αλουμίνιο παραμορφώνεται μετά την τοποθέτηση. Κατά συνέπεια μπορεί να χαλαρώσει η σύνδεση με τα παξιμάδια σύσφιξης. Η αντίσταση ροής αυξάνεται και παρεμποδίζεται η ροή. Κατά συνέπεια μπορεί να προκληθεί πυρκαγιά και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε ξανά τα παξιμάδια σύσφιξης μετά από περίπου 24 ώρες και άλλη μια φορά μετά από περίπου τέσσερις εβδομάδες. Βεβαιωθείτε ότι οι κλέμμες δεν τροφοδοτούνται με τάση. 6.7 Ολοκλήρωση εργασιών σύνδεσης 1. Πριν από το κλείσιμο του πίνακα ακροδεκτών, ελέγξτε τα εξής: Οι ηλεκτρικές συνδέσεις στο κιβώτιο ακροδεκτών αντιστοιχούν στα στοιχεία των προηγούμενων παραγράφων και έχουν σφιχθεί με τη σωστή ροπή στρέψης. Αφαιρέστε τις βίδες και τα στοιχεία στερέωσης που δεν χρησιμοποιούνται. Το μηχάνημα είναι συνδεδεμένο σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση χωρίς φθορές. Οι μη χρησιμοποιούμενες υποδοχές εισόδου είναι κλειστές και τα στοιχεία σφράγισης καλά βιδωμένα, δηλαδή μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Οι αγωγοί σύνδεσης είναι ελεύθεροι. Δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών κατά τη λειτουργία. 2. Σφραγίστε το κιβώτιο ακροδεκτών με τις βίδες στερέωσης του καλύμματος, βλ. κεφάλαιο Ροπές σύσφιξης κοχλιοσυνδέσεων (Σελίδα 145). Τις ροπές σύσφιξης για τις κοχλιωτές συνδέσεις του πίνακα ακροδεκτών και των αγωγών γείωσης θα τις βρείτε στον πίνακα (Σελίδα 145) στην περίπτωση C. 74 Οδηγίες λειτουργίας, 03/2018

77 Ηλεκτρική σύνδεση 6.8 Σύνδεση βοηθητικών κυκλωμάτων 6.8 Σύνδεση βοηθητικών κυκλωμάτων Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια για τα βοηθητικά ηλεκτρικά κυκλώματα: Ονομαστική ένταση ρεύματος Ονομαστική τάση Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Απαιτήσεις κατά IEC/EN Είσοδος και δρομολόγηση καλωδίων στο κιβώτιο βοηθητικών ακροδεκτών Οι απαραίτητες πληροφορίες για τη σύνδεση των βοηθητικών κυκλωμάτων παρατίθενται στο σχέδιο ακροδεκτών στην εσωτερική πλευρά του εκάστοτε καλύμματος κιβωτίου ακροδεκτών ή/ και κιβωτίου βοηθητικών ακροδεκτών. Για τη σύνδεση των βοηθητικών κυκλωμάτων ενσωματώνεται κατά περίπτωση μια λωρίδα κλεμμών στο κιβώτιο κύριων ακροδεκτών. Το απαιτούμενο μήκος μόνωσης για τους αγωγούς βοηθητικών ακροδεκτών ανέρχεται μεταξύ 6 και 9 mm, ανάλογα με τον τύπο κλεμμών. Το μήκος είναι σωστό όταν ο αγωγός φτάνει στην κλέμμα μέχρι τέρμα και η μόνωση του αγωγού φτάνει μέχρι το σημείο επαφής της κλέμμας. Προσαρμογή στυπιοθλιπτών καλωδίων Για την εισαγωγή των αγωγών σύνδεσης υπάρχει πάνω από μια τετράγωνη τομή στο περίβλημα του κιβωτίου ακροδεκτών μια βιδωμένη πλάκα. Κανονικά η πλάκα παρέχεται με κοχλιοτομημένες οπές και στυπιοθλίπτες καλωδίων. 1. Ανοίξτε το κιβώτιο βοηθητικών ακροδεκτών και ξεβιδώστε την πλάκα εισόδου αγωγών. Ανάλογα με την έκδοση του κιβωτίου ακροδεκτών, η πλάκα εισόδου αγωγών βρίσκεται κάτω από μια χαλύβδινη θωράκιση. 2. Στην έκδοση χωρίς οπές, ανοίξτε κατά περίπτωση τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους για τον στυπιοθλίπτη καλωδίων στην πλάκα εισόδου αγωγών. 3. Αν απαιτείται, σημειώστε τα καλώδια για τη μετέπειτα διάταξη. 4. Τραβήξτε τα καλώδια μέσα από τους στυπιοθλίπτες καλωδίων και την πλάκα εισόδου αγωγών και συνδέστε τα καλώδια. 5. Τοποθετήστε την πλάκα εισόδου αγωγών. 6. Βεβαιωθείτε ότι διασφαλίζεται η στεγανοποίηση των βιδωτών στομίων των στυπιοθλιπτών καλωδίων σύμφωνα με το βαθμό προστασίας. Οδηγίες λειτουργίας, 03/

78 Ηλεκτρική σύνδεση 6.8 Σύνδεση βοηθητικών κυκλωμάτων Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 145) Εκτός από την ανεξάρτητη από το ρεύμα διάταξη προστασίας από υπερφόρτωση που είναι διατεταγμένη στους αγωγούς σύνδεσης, χρησιμοποιείτε τα προαιρετικά παρεχόμενα εξαρτήματα ενσωμάτωσης, π.χ. τον αισθητήρα θερμοκρασίας ή την ανεξάρτητη θέρμανση Σύνδεση επιτήρησης θερμοκρασίας περιέλιξης στάτορα (ανάλογα με την έκδοση) Για την επιτήρηση της περιέλιξης στάτορα έναντι υπερβολικής θερμικής επιβάρυνσης έχουν ενσωματωθεί στην περιέλιξη στάτορα αισθητήρες θερμοκρασίας. Οι αγωγοί σύνδεσης των αισθητήρων θερμοκρασίας δρομολογούνται ανάλογα με την έκδοση στο κιβώτιο κύριων ή βοηθητικών ακροδεκτών. Για τη συνδεσμολογία και την αντιστοίχιση των ακροδεκτών ανατρέξτε στο αντίστοιχο διάγραμμα συνδεσμολογίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ηλεκτροπληξίας Η μόνωση των αισθητήρων θερμοκρασίας για την παρακολούθηση της περιέλιξης πραγματοποιείται σύμφωνα με τις απαιτήσεις βασικής μόνωσης για την περιέλιξη. Οι συνδέσεις των αισθητήρων θερμοκρασίας ασφαλίζονται έναντι επαφής στο κιβώτιο ακροδεκτών και δεν φέρουν ασφαλή απομόνωση. Επομένως, σε περίπτωση σφάλματος ενδέχεται να υπάρχει επικίνδυνη τάση στον αγωγό αισθητήρα μέτρησης και σε περίπτωση αγγίγματος μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη σύνδεση των αισθητήρων θερμοκρασίας σε εξωτερική επιτήρηση θερμοκρασίας, λάβετε αν χρειάζεται πρόσθετα μέτρα για την ικανοποίηση των απαιτήσεων έναντι του «Κινδύνου ηλεκτροπληξίας» σύμφωνα με το IEC ή/και IEC Οδηγίες λειτουργίας, 03/2018

79 Ηλεκτρική σύνδεση 6.9 Σύνδεση μετατροπέα Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών 1. Πριν από το κλείσιμο του κιβωτίου βοηθητικών ακροδεκτών, ελέγξτε τα εξής: Οι αγωγοί έχουν συνδεθεί σύμφωνα με το σχέδιο ακροδεκτών. Οι αγωγοί είναι εκτεθειμένοι και δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Τα μέρη των στυπιοθλιπτών καλωδίων είναι καλά σφιγμένα, και κατάλληλα και σωστά τοποθετημένα όσον αφορά το βαθμό προστασίας, τον τρόπο τοποθέτησης των αγωγών, την επιτρεπόμενη διάμετρο αγωγού κ.λπ. Τα σπειρώματα της πλάκας σύνδεσης σφραγίζονται με εισόδους καλωδίων και αγωγών, αντάπτορες σπειρώματος ή πώματα σφράγισης, τα οποία διασφαλίζουν τον αντίστοιχο βαθμό προστασίας. Οι είσοδοι που δεν χρησιμοποιούνται έχουν σφραγιστεί. Τα στοιχεία σφράγισης είναι σταθερά βιδωμένα και μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση. Οι βίδες σύσφιξης των βιδωτών συνδέσεων με κλέμμες, αν υπάρχουν, έχουν σφίξει καλά, ακόμη και αν δεν χρησιμοποιούνται. 2. Σφραγίστε το κιβώτιο βοηθητικών ακροδεκτών με το αντίστοιχο κάλυμμα. Για τη ροπή σύσφιξης των βιδών στερέωσης του καλύμματος ανατρέξτε στο κεφάλαιο «Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 145)». 6.9 Σύνδεση μετατροπέα ΕΙΔΟΠΟΙΗΣΗ Πολύ υψηλή τάση σύνδεσης Μπορεί να προκύψουν υλικές ζημιές, αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή. Τα μηχανήματα SIMOTICS μπορούν να λειτουργούν σε μετατροπείς συχνότητας SINAMICS G και μετατροπείς συχνότητας SINAMICS S (μη ρυθμιζόμενη και ρυθμιζόμενη τροφοδοσία) με τήρηση των επιτρεπόμενων κορυφών τάσης. Τηρείτε τις τιμές στους παρακάτω πίνακες. Χρόνοι αύξησης t r > 0,1 µs. Το σύστημα μόνωσης των μηχανημάτων SIMOTICS αντιστοιχεί στις προδιαγραφές του IEC για την κατηγορία καταπόνησης C (IVIC C = έντονη). Οδηγίες λειτουργίας, 03/

80 Ηλεκτρική σύνδεση 6.9 Σύνδεση μετατροπέα Πίνακας 6-6 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα για τους κινητήρες δικτύου, δυνατότητα λειτουργίας μετατροπέα συχνότητας Ονομαστική τάση κινητήρα [V] Û αγωγός-αγωγός [V pk ] Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη [V pk ] Χρόνος αύξησης t r [μs] Ενδιάμεσο κύκλωμα U DC 500 V , ,1 [V] Πίνακας 6-7 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα ειδικά για μηχανήματα με λειτουργία μετατροπέα συχνότητας (π.χ. VSD 10) Ονομαστική τάση κινητήρα [V] Û αγωγός-αγωγός [V pk ] Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη [V pk ] Χρόνος αύξησης t r [μs] Ενδιάμεσο κύκλωμα U DC 500 V , ,1 500 V έως 690 V , ,1 [V] Γείωση υψηλής συχνότητας κατά τη λειτουργία μετατροπέα συχνότητας Κατά τη λειτουργία μετατροπέα συχνότητας εξέρχονται από τον μετατροπέα συχνότητας εναλλασσόμενα ρεύματα υψηλής συχνότητας. Για να διαμορφωθεί μία ιδανική από την άποψη της τεχνολογίας υψηλής συχνότητας σύνδεση μεταξύ κιβωτίου ακροδεκτών κινητήρα και περιβλήματος κινητήρα, μπορείτε να χρησιμοποιείτε λεπτόκλωνες, πλεγμένες επίπεδες ταινίες χαλκού με χαμηλή σύνθετη αντίσταση και ευρεία περιοχή συχνοτήτων. Συνδέστε τη γείωση υψηλής συχνότητας με επίπεδα καλώδια. Εναλλακτικά μπορείτε να συνδέσετε τη γείωση υψηλής συχνότητας με ακροδέκτες καλωδίων. 78 Οδηγίες λειτουργίας, 03/2018

81 Ηλεκτρική σύνδεση 6.9 Σύνδεση μετατροπέα 1 Εξάγωνη βίδα 5 Εξαγωνικό περικόχλιο 2 Γκρόβερ 6 Αγωγός γείωσης υψηλής συχνότητας 3 Πλάκα σύσφιξης 7 Ακροδέκτης καλωδίου 4 Αγωγός γείωσης Εικόνα 6-7 Γείωση υψηλής συχνότητας Περισσότερες πληροφορίες βρίσκετε στο κεφάλαιο «Λειτουργία στο μετατροπέα συχνότητας (Σελίδα 34)». Οδηγίες λειτουργίας, 03/

82 Ηλεκτρική σύνδεση 6.9 Σύνδεση μετατροπέα 80 Οδηγίες λειτουργίας, 03/2018

83 Θέση σε λειτουργία 7 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Για την αποφυγή υλικών ζημιών, ελέγξτε πριν από την ενεργοποίηση του μηχανήματος τα ακόλουθα σημεία: Ελέγξτε με κατάλληλα μέτρα, αν ο πελάτης έχει ρυθμίσει σωστά τη φορά περιστροφής του μηχανήματος, π. χ. με αποσύμπλεξη από το μηχάνημα εργασίας. Βεβαιωθείτε ότι τα εξαρτήματα που είναι ευαίσθητα στη θερμοκρασία όπως αγωγοί κτλ. δεν εφάπτονται στο περίβλημα του μηχανήματος. Φροντίστε ώστε τα ανοίγματα του νερού συμπύκνωσης να είναι τοποθετημένα στο χαμηλότερο σημείο του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω μη επαρκούς ψύξης Όταν η τροφοδοσία αέρα του μηχανήματος δεν πραγματοποιείται όπως προβλέπεται, δεν είναι δυνατή η σωστή ψύξη. Αυτό μπορεί να προκαλέσει υλικές ζημιές στο μηχάνημα. Πριν από την έναρξη λειτουργίας συναρμολογήστε τα καλύμματα για να διασφαλίσετε την προβλεπόμενη τροφοδοσία αέρα. Μέτρα Ελέγξτε μετά από την ορθή τοποθέτηση και πριν από τη θέση σε λειτουργία της εγκατάστασης τα παρακάτω: Προσέξτε για ορθή τοποθέτηση και ευθυγράμμιση του μηχανήματος. Συνδέστε το μηχάνημα σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Λάβετε υπόψη τη συμφωνία των συνθηκών λειτουργίας με τα προβλεπόμενα στοιχεία της πινακίδας. Λιπάνετε τα έδρανα αναλόγως της κατασκευής τους. Προσέξτε για επαναλίπανση των κυλινδρικών ρουλεμάν μηχανημάτων, τα οποία είχαν αποθηκευτεί για περισσότερο από 12 μήνες. Λάβετε υπόψη επιπλέον τις υποδείξεις στο κεφάλαιο Προετοιμασία χρήσης. Προσέξτε για ορθή σύνδεση και λειτουργία προαιρετικά διαθέσιμων πρόσθετων διατάξεων για την επιτήρηση του μηχανήματος. Οδηγίες λειτουργίας, 03/

84 Θέση σε λειτουργία Ελέγξτε τις θερμοκρασίες αποθήκευσης στις εκδόσεις με θερμόμετρα αποθήκης κατά τη διάρκεια της πρώτης ενεργοποίησης του μηχανήματος. Ρυθμίστε τις τιμές για προειδοποίηση και απόζευξη στη διάταξη παρακολούθησης. Λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης. Ασφάλιση του αντίστοιχα σχεδιασμένου συστήματος ελέγχου και του συστήματος παρακολούθησης αριθμού στροφών, έτσι ώστε να μην σημειώνεται υπέρβαση του επιτρεπόμενου αριθμού στροφών από τους αναγραφόμενους στην πινακίδα ονομαστικών χαρακτηριστικών. Προσέξτε για σωστές συνθήκες ρύθμισης των στοιχείων μετάδοσης κίνησης ανά τύπο (π.χ. ευθυγράμμιση και ζυγοστάθμιση των συνδέσμων, δυνάμεις ιμάντων σε μετάδοση κίνησης με ιμάντες, δυνάμεις οδοντώσεων και διάκενο σε μετάδοση κίνησης με οδόντες, ακτινικό και αξονικό διάκενο σε συνδεδεμένους άξονες). Τηρείτε τις ελάχιστες αντιστάσεις μόνωσης καθώς και τις ελάχιστες ελεύθερες αποστάσεις. Διαμορφώστε σωστή σύνδεση γείωσης και εξίσωσης δυναμικού της σύνδεσης αγωγού γείωσης ασφαλείας. Σφίξτε όλες τις βίδες στερέωσης, τα στοιχεία σύνδεσης και τις ηλεκτρικές συνδέσεις με τις προβλεπόμενες ροπές σύσφιξης. Αφαιρέστε τους βιδωτούς κρίκους ανύψωσης μετά την τοποθέτηση ή ασφαλίστε τους έναντι αποσύσφιξης. Περιστρέψτε το ρότορα, χωρίς να ακουμπά κάπου. Πραγματοποιήστε όλα τα μέτρα προστασίας από επαφή για τα κινούμενα και ηλεκτροφόρα εξαρτήματα. Ασφαλίζετε τα ελεύθερα άκρα αξόνων, π. χ. με καλύμματα. Ασφαλίστε τις υπάρχουσες σφήνες έναντι εκσφενδονισμού. Προσέξτε για ετοιμότητα λειτουργίας του προαιρετικά διαθέσιμου πρόσθετου ανεμιστήρα και σύνδεση σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Φροντίστε να μην επηρεαστεί δυσμενώς η δίοδος ψυχρού αέρα. Προσέξτε για απρόσκοπτη λειτουργία του προαιρετικά διαθέσιμου φρένου. Τηρείτε τον αναγραφόμενο μηχανικό οριακό αριθμό στροφών n max.. Όταν η σχεδίαση του μηχανήματος απαιτεί ειδική διάταξη του μετατροπέα, στην πινακίδα ονομαστικών χαρακτηριστικών ή στην πρόσθετη πινακίδα περιλαμβάνονται τα αντίστοιχα στοιχεία. Υπόδειξη Κατά περίπτωση, απαιτούνται επιπλέον έλεγχοι, που εξαρτώνται από τις ειδικές συνθήκες που αφορούν τη συγκεκριμένη εγκατάσταση. Βλέπε επίσης Τήρηση του τρόπου λειτουργίας (Σελίδα 23) Η μόνωση ρουλεμάν συμφωνεί με τα στοιχεία της πινακίδας. 82 Οδηγίες λειτουργίας, 03/2018

85 Θέση σε λειτουργία 7.1 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Δεύτερο άκρο άξονα Αν το δεύτερο άκρο άξονα δεν χρησιμοποιείται: Η σφήνα ασφαλίζεται έναντι εκτόξευσης και, στην κατάσταση ζυγοστάθμισης ρότορα «H» (στάνταρ έκδοση), το μήκος της μειώνεται στο 60%. Το μη χρησιμοποιούμενο άκρο άξονα καλύπτεται και προστατεύεται έναντι επαφής. Λειτουργία στο μετατροπέα Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ο μετατροπέας είναι παραμετροποιημένος σωστά. Τα στοιχεία παραμετροποίησης θα τα βρείτε στην πινακίδα ονομαστικών χαρακτηριστικών. Στοιχεία για τις παραμέτρους θα βρείτε στις οδηγίες λειτουργίας του μετατροπέα. Οι πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος έχουν συνδεθεί σωστά και λειτουργούν κανονικά. Στη διαρκή λειτουργία δεν υπάρχει υπέρβαση του αναγραφόμενου οριακού αριθμού στροφών n max προς τα πάνω και του οριακού αριθμού στροφών n min προς τα κάτω. Ο επιτρεπόμενος χρόνος ενεργοποίησης έως τον οριακό αριθμό στροφών n min συμφωνεί με τις ρυθμισμένες παραμέτρους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση εξαιτίας του μετατροπέα συχνότητας Αν ο μετατροπέας συχνότητας τροφοδοσίας δεν απενεργοποιηθεί ή το ενδιάμεσο κύκλωμα του μετατροπέα συχνότητας δεν αποφορτιστεί, μπορεί στις κλέμμες του κινητήρα να υπάρχει ηλεκτρική τάση ακόμη και αν ο ρότορας βρίσκεται σε ακινησία. Ανάλογα με τον τύπο του μετατροπέα συχνότητας, αυτή η τάση ανέρχεται σε έως 1000 V. Πριν τις εργασίες στον κινητήρα διασφαλίστε ότι τηρούνται οι πέντε κανόνες ασφαλείας (Σελίδα 11). 7.1 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Οδηγίες λειτουργίας, 03/

86 Θέση σε λειτουργία 7.3 Θέση πρόσθετων ανεμιστήρων σε λειτουργία Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 41) 7.2 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Πριν την έναρξη λειτουργίας Αν το μηχάνημα είναι εξοπλισμένο με θερμόμετρα αποθήκης, τότε ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απενεργοποίηση στη διάταξη παρακολούθησης. Πίνακας 7-1 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης πριν την έναρξη λειτουργίας Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση 115 C Απενεργοποίηση 120 C Κανονική λειτουργία Υπολογίστε τη μέγιστη θερμοκρασία λειτουργίας των ρουλεμάν T λειτουργίας λαμβάνοντας υπόψη τη θερμοκρασία περιβάλλοντος, το φορτίο των ρουλεμάν και τις επιδράσεις του συστήματος στον κινητήρα σε C. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-2 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση T λειτουργίας + 5 K 115 C Απόζευξη T λειτουργίας + 10 K 120 C 7.3 Θέση πρόσθετων ανεμιστήρων σε λειτουργία Ο πρόσθετος ανεμιστήρας ενδείκνυται μόνο για μία φορά περιστροφής - βλ. στοιχεία φοράς περιστροφής στο κάλυμμα ανεμιστήρα ή το συγκρότημα ανεμιστήρα. Ο πρόσθετος ανεμιστήρας εξασφαλίζει την ψύξη ανεξάρτητα από τον αριθμό στροφών και τη φορά περιστροφής του κύριου μηχανήματος. Σε περίπτωση ανοιχτού κυκλώματος ψύξης, ο αέρας ψύξης δεν πρέπει να προκαλεί έντονη χημική διάβρωση και δεν πρέπει να περιέχει μεγάλο ποσοστό σκόνης. 84 Οδηγίες λειτουργίας, 03/2018

87 Θέση σε λειτουργία 7.4 Ενεργοποίηση Έλεγχοι πριν την πρώτη δοκιμαστική λειτουργία Πριν την πρώτη δοκιμαστική λειτουργία, εκτελέστε τους παρακάτω ελέγχους: Ο πρόσθετος ανεμιστήρας έχει τοποθετηθεί και ευθυγραμμιστεί σωστά. Η φτερωτή κινείται ελεύθερα. Όλα τα στοιχεία στερέωσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί καλά. Οι συνδέσεις γείωσης και εξίσωσης δυναμικού έχουν ολοκληρωθεί σωστά στο δίκτυο. Το ρεύμα αέρα δεν παρεμποδίζεται ή δεν διακόπτεται από καπάκια, καλύμματα κ.λπ. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα ή ηλεκτροφόρα εξαρτήματα. Εκτέλεση δοκιμαστικής λειτουργίας 1. Ενεργοποιήστε και απενεργοποιήστε για σύντομο χρονικό διάστημα το μοτέρ του πρόσθετου ανεμιστήρα. 2. Συγκρίνετε συγχρόνως τη φορά περιστροφής του πρόσθετου ανεμιστήρα με το βέλος φοράς περιστροφής. Αν η φορά περιστροφής δεν συμφωνεί με το βέλος φοράς περιστροφής, αλλάξτε δύο από τις τρεις φάσεις του μοτέρ του πρόσθετου ανεμιστήρα. 7.4 Ενεργοποίηση Μέτρα κατά την πρώτη ενεργοποίηση Μετά τη συναρμολόγηση ή τις μετατροπές συνιστώνται τα ακόλουθα μέτρα για την κανονική ενεργοποίηση των μηχανημάτων: Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου, και διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα έχει μαγνητική ή ηλεκτρολογική αιτιολογία, π. χ. ασυμμετρία τάσης, μαγνητική ασυμμετρία. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα είναι μηχανικό: π.χ. σφάλμα ζυγοστάθμισης των ηλεκτρικών μηχανημάτων ή του μηχανήματος εργασίας, ελλιπής ευθυγράμμιση του συγκροτήματος, λειτουργία του μηχανήματος στη συχνότητα συστήματος (σύστημα = μηχάνημα + βασικό πλαίσιο + βάση στήριξης κτλ.). Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε κατά περίπτωση τις υπάρχουσες διατάξεις ψύξης και παρατηρήστε για λίγο τη λειτουργία στο ρελαντί. Οδηγίες λειτουργίας, 03/

88 Θέση σε λειτουργία 7.4 Ενεργοποίηση Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. Ελέγξτε την ομαλή λειτουργία. Διαβάστε τις τιμές τάσης, ρεύματος και ισχύος, και καταγράψτε τις. Αν είναι εφικτό, διαβάστε τις αντίστοιχες τιμές του μηχανήματος εργασίας και καταγράψτε τις επίσης. Παρακολουθήστε τη θερμοκρασία εδράνων, τη θερμοκρασία περιελίξεων κτλ. μέχρι να επιτευχθεί το σημείο σταθερότητας. Καταγράψτε αυτές τις τιμές, αν αυτό είναι εφικτό, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Αν κατά τη λειτουργία δεν τηρούνται οι τιμές κραδασμών, μπορεί να καταστραφεί το μηχάνημα. Κατά τη λειτουργία, τηρείτε τις τιμές κραδασμών κατά DIN ISO Οδηγίες λειτουργίας, 03/2018

89 Λειτουργία Υποδείξεις ασφαλείας για τη λειτουργία Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Ενεργοποίηση του μηχανήματος ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Τα ηλεκτρικά μηχανήματα έχουν επικίνδυνες τάσεις. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η λειτουργία του μηχανήματος σε δίκτυο με μη γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π. χ. έως την αντιμετώπιση ενός σφάλματος. Βραχυκύκλωμα αγωγού προς τη γη EN / IEC ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο μηχάνημα ή πρόωρη φθορά εδράνων Σε περίπτωση μη τήρησης μπορεί να προκληθούν υλικές ζημιές στα έδρανα. Τηρείτε οπωσδήποτε τις επιτρεπόμενες τιμές ταλάντωσης, ώστε να αποφεύγονται ζημιές στο μηχάνημα ή καταστροφή του μηχανήματος. Τηρείτε κατά τη λειτουργία τις επιτρεπόμενες τιμές ταλάντωσης σύμφωνα με το ISO Τηρείτε οπωσδήποτε την ακτινική ελάχιστη επιβάρυνση των κυλινδρικών ρουλεμάν 50 % σύμφωνα με τα στοιχεία του καταλόγου. Λάβετε μέτρα για τη μείωση ρευμάτων ρουλεμάν. Λάβετε υπόψη το κεφάλαιο Λειτουργία στο μετατροπέα συχνότητας. Οδηγίες λειτουργίας, 03/

90 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προβλήματα λειτουργίας Οι αλλαγές της κανονικής λειτουργίας καταδεικνύουν ότι η λειτουργία είναι προβληματική. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Προσέχετε π.χ. για τις ακόλουθες ενδείξεις ελαττωματικής λειτουργίας: Υψηλότερη απόδοση εισαγωγής από τη συνηθισμένη Υψηλότερες θερμοκρασίες από τις συνηθισμένες Ασυνήθιστοι θόρυβοι Ασυνήθιστες οσμές Αντίδραση των διατάξεων παρακολούθησης Εάν παρατηρήσετε ανωμαλίες, επικοινωνήστε αμέσως με το προσωπικό συντήρησης. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα, με τήρηση των κανόνων ασφαλείας που αφορούν τη συγκεκριμένη εγκατάσταση. ΕΙΔΟΠΟΙΗΣΗ Κίνδυνος διάβρωσης από συμπυκνωμένο νερό Στην περίπτωση διακυμάνσεων θερμοκρασίας στο μηχάνημα και / ή στο περιβάλλον ενδέχεται να παρατηρηθεί συμπύκνωση της ατμοσφαιρικής υγρασίας στο εσωτερικό του μηχανήματος. Αν υπάρχει πώμα ή κοχλίας έμφραξης για την εκροή νερού, αφαιρέστε το όταν το επιβάλλουν οι συνθήκες περιβάλλοντος και λειτουργίας. Εφόσον υπάρχει, τοποθετήστε στη συνέχεια και πάλι το πώμα ή τον κοχλία έμφραξης. Αν το μηχάνημα διαθέτει πώμα αποστράγγισης, το νερό μπορεί να εκρεύσει μόνο του. Ενεργοποίηση του μηχανήματος με θέρμανση αδρανείας (προαιρετικό) ΠΡΟΣΟΧΗ Υπερθέρμανση του μηχανήματος Μπορεί να προκύψει ελαφρύς τραυματισμός ή υλικές ζημιές, σε περίπτωση που δεν τηρούνται τα παρακάτω: Απενεργοποιείτε πριν από κάθε ενεργοποίηση τη θέρμανση αδρανείας, εφόσον υπάρχει. Βλέπε επίσης Λειτουργία στον μετατροπέα συχνότητας (Σελίδα 34) 88 Οδηγίες λειτουργίας, 03/2018

91 Λειτουργία 8.2 Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Υποδείξεις ασφαλείας για λειτουργία με μηχανήματα με ανεμιστήρες ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού κατά την επαφή με τη φτερωτή Μπορεί να προκληθούν τραυματισμοί στα μηχανήματα με κάλυμμα ανεμιστήρα (π.χ. σε μηχανήματα για της βιομηχανίας υφασμάτων), επειδή ο ανεμιστήρας δεν είναι πλήρως προστατευμένος από αγγίγματα. Μην αγγίζετε την περιστρεφόμενη φτερωτή. Μην βάζετε τα χέρια σας στα μεγάλα ανοίγματα εξόδου αέρα. Εμποδίστε τη χειροκίνητη επέμβαση με κατάλληλα μέτρα, π.χ. με περιβλήματα ή ένα πλέγμα φραγής. Πρόσθετος εξαερισμός (προαιρετικό): Τύπος ψύξης IC 416 κατά EN / IEC ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαύματος Η λειτουργία του μηχανήματος χωρίς πρόσθετο ανεμιστήρα οδηγεί σε υπερθέρμανση. Ως συνέπεια μπορεί να προκύψει θάνατος, τραυματισμοί ή υλικές ζημιές. Μην ενεργοποιείτε ποτέ το μηχάνημα χωρίς πρόσθετο ανεμιστήρα! Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Λειτουργία μηχανήματος με μετατροπέα συχνότητας Εφαρμόζετε σε όλα τα μηχανήματα το συνολικό σύστημα μηχανήματος-μετατροπέα σύμφωνα με το αρχείο UL E227215, εφόσον τα μηχανήματα λειτουργούν αποκλειστικά με μετατροπέα και έχουν παραδοθεί με πιστοποιητικό UL. Υπεύθυνος για την εφαρμογή στην τελική χρήση είναι ο ιδιοκτήτης. 8.2 Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Για τη συμπληρωματική λίπανση των κυλινδρικών ρουλεμάν λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. Οδηγίες λειτουργίας, 03/

92 Λειτουργία 8.5 Ηλεκτρικές και μηχανικές βλάβες 8.3 Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Σε περίπτωση παρατεταμένης παύσης λειτουργίας, μπορεί λόγω της παραμονής του ρότορα στα κυλινδρικά ρουλεμάν στην ίδια ή σχεδόν την ίδια θέση για μεγάλο χρονικό διάστημα να προκληθούν βλάβες λόγω αδρανοποίησης, όπως π.χ. αυλακώσεις ή διάβρωση. Κατά τη διάρκεια των παύσεων λειτουργίας ενεργοποιείτε το μηχάνημα μία φορά τον μήνα για σύντομο χρονικό διάστημα. Περιστρέφετε τουλάχιστον τον ρότορα περισσότερες φορές. Αν έχετε αποσυμπλέξει το μηχάνημα από το μηχάνημα εργασίας και το έχετε ασφαλίσει με διάταξη συγκράτησης ρότορα, αφαιρέστε την πριν την περιστροφή του ρότορα ή τη θέση σε λειτουργία. Βεβαιωθείτε ότι μετά την περιστροφή ο ρότορας βρίσκεται σε διαφορετική θέση στάσης από ό, τι πριν. Χρησιμοποιήστε ως αναφορά τη σφήνα ή τον μισό συμπλέκτη. Κατά τη νέα θέση σε λειτουργία λάβετε υπόψη τις πληροφορίες του κεφαλαίου «Θέση σε λειτουργία». Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 81) 8.4 Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Μετά από διακοπή έκτακτης ανάγκης, ελέγξτε το μηχάνημα πριν την νέα θέση του μηχανήματος εργασίας σε λειτουργία. Αποκαταστήστε όλες τις αιτίες που προκάλεσαν τη διακοπή έκτακτης ανάγκης 8.5 Ηλεκτρικές και μηχανικές βλάβες Υπόδειξη Πριν από την αποκατάσταση της βλάβης διαβάστε το κεφάλαιο Υποδείξεις ασφαλείας (Σελίδα 11). Υπόδειξη Αν το μηχάνημα λειτουργεί με μετατροπέα συχνότητας και προκύψει ηλεκτρική βλάβη, τότε λάβετε υπόψη σας επιπλέον τις οδηγίες λειτουργίας του μετατροπέα συχνότητας. 90 Οδηγίες λειτουργίας, 03/2018

93 Λειτουργία 8.5 Ηλεκτρικές και μηχανικές βλάβες Στους ακόλουθους πίνακες περιλαμβάνονται γενικές βλάβες με μηχανική και ηλεκτρική αιτιολογία. Πίνακας 8-1 Ηλεκτρικές επιδράσεις Χαρακτηριστικά ηλεκτρολογικών βλαβών Το μηχάνημα δεν ξεκινά. Το μηχάνημα δεν αυξάνει ταχύτητα. Βόμβος κατά την εκκίνηση. Βόμβος κατά τη λειτουργία. Μεγάλη αύξηση θερμοκρασίας στο ρελαντί. Μεγάλη αύξηση θερμοκρασίας υπό φορτίο. Μεγάλη αύξηση θερμοκρασίας σε μεμονωμένα τμήματα της περιέλιξης. Ενδεχόμενα αίτια βλαβών Μέτρα αποκατάστασης 1) X X X X Υπερφόρτιση. Μείωση φορτίου. X Διακοπή φάσης στον αγωγό τροφοδοσίας. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. X X X X X Διακοπή μιας φάσης στον αγωγό τροφοδοσίας μετά τη σύνδεση. X X Τάση δικτύου πολύ χαμηλή, συχνότητα πολύ υψηλή. X Τάση δικτύου πολύ υψηλή, συχνότητα πολύ χαμηλή. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε τις συνθήκες στο δίκτυο. Ελέγξτε τις συνθήκες στο δίκτυο. X X X X X Συνδεδεμένη περιέλιξη στάτορα. Ελέγξτε τη σύνδεση της περιέλιξης. X X X X Βραχυκύκλωμα μεταξύ ελιγμάτων ή φάσεων στην περιέλιξη στάτορα. X Λανθασμένη φορά περιστροφής στον αξονικό ανεμιστήρα. Υπολογίστε τις αντιστάσεις περιέλιξης και μόνωσης, γενική επισκευή σε συνεννόηση με τον κατασκευαστή. Ελέγξτε τη σύνδεση. 1) Εκτός από την αντιμετώπιση του αιτίου της βλάβης (σύμφωνα με τα μέτρα αποκατάστασης), πρέπει να αντιμετωπίσετε και τις βλάβες που έχουν ενδεχομένως προκληθεί στο μηχάνημα. Πίνακας 8-2 Μηχανικές επιδράσεις Χαρακτηριστικά μηχανολογικών βλαβών Θόρυβος τριβής. Υψηλή θερμοκρασία. Ακτινικοί κραδασμοί. Αξονικοί κραδασμοί. Ενδεχόμενα αίτια βλαβών Μέτρα αποκατάστασης 1) X Τροχίστε τα εξαρτήματα με ανώμαλες επιφάνειες. Διαπιστώστε το αίτιο, ρυθμίστε τα εξαρτήματα. X Μειωμένη παροχή αέρα, ενδεχόμενη λανθασμένη φορά περιστροφής του ανεμιστήρα. Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα. X Σφάλμα ζυγοστάθμισης δρομέα. Ελέγξτε τη διάταξη της σφήνας (H, F, N). Οδηγίες λειτουργίας, 03/

94 Λειτουργία 8.5 Ηλεκτρικές και μηχανικές βλάβες Χαρακτηριστικά μηχανολογικών βλαβών X Μη κυκλικός δρομέας, κάμψη άξονα. Συνεννόηση με το εργοστάσιο κατασκευής. X X Ανεπαρκής ευθυγράμμιση. Ζυγοσταθμίστε το συγκρότημα, ελέγξτε το σύνδεσμο. 2) X Σφάλμα ζυγοστάθμισης του συνδεδεμένου μηχανήματος. Ζυγοσταθμίστε ξανά το συνδεδεμένο μηχάνημα. X Κρούσεις του συνδεδεμένου μηχανήματος. Ελέγξτε το συνδεδεμένο μηχάνημα. X X Θόρυβος στο μηχανισμό μετάδοσης. Αποκαταστήστε τη σωστή λειτουργία του μηχανισμού μετάδοσης. X X Συντονισμός του συνολικού συστήματος μηχανήματος και βάσης. Ενισχύστε τη βάση έπειτα από συνεννόηση. X X Αλλαγές στη βάση. Διαπιστώστε το αίτιο των αλλαγών, αντιμετωπίστε τις αλλαγές κατά περίπτωση και ζυγοσταθμίστε ξανά το μηχάνημα. 1) Εκτός από την αντιμετώπιση του αιτίου της βλάβης (σύμφωνα με τα μέτρα αποκατάστασης), πρέπει να αντιμετωπίσετε και τις βλάβες που έχουν ενδεχομένως προκληθεί στο μηχάνημα. 2) Λαμβάνετε υπόψη ενδεχόμενες αλλαγές σε περίπτωση αύξησης της θερμοκρασίας. 92 Οδηγίες λειτουργίας, 03/2018

95 Λειτουργία 8.7 Απενεργοποίηση 8.6 Βλάβες στο κυλινδρικό ρουλεμάν Οι βλάβες στα κυλινδρικά ρουλεμάν είναι ορισμένες φορές δύσκολο να διαπιστωθούν. Σε περίπτωση αμφιβολίας, αντικαταστήστε το κυλινδρικό ρουλεμάν. Χρησιμοποιείτε διαφορετικές εκδόσεις ρουλεμάν μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Πίνακας 8-3 Βλάβες στο κυλινδρικό ρουλεμάν Το ρουλεμάν είναι πολύ θερμό Το ρουλεμάν σφυρίζει Το ρουλεμάν χτυπά Πιθανή αιτία βλάβης Μέτρα αποκατάστασης X Ο συμπλέκτης πιέζει Ευθυγραμμίστε το μηχάνημα με μεγαλύτερη ακρίβεια. X Πολύ μεγάλη τάση ιμάντα Μειώστε την τάση ιμάντα. X Βρώμικο ρουλεμάν Καθαρίστε ή αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υψηλή θερμοκρασία περιβάλλοντος Χρησιμοποιήστε κατάλληλο γράσο για υψηλές θερμοκρασίες. X X Ανεπαρκής λίπανση Λιπάνετε σύμφωνα με τις προδιαγραφές. X X Το ρουλεμάν είναι τοποθετημένο με κλίση Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X X Πολύ μικρό διάκενο ρουλεμάν Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X Πολύ μεγάλο διάκενο ρουλεμάν Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X X Διαβρωμένο ρουλεμάν Αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υπερβολικά πολύ γράσο στο ρουλεμάν Αφαιρέστε το περιττό γράσο. X Εσφαλμένο γράσο στο ρουλεμάν Χρησιμοποιείτε το σωστό γράσο. X Εκδορές στον οδηγό Αντικαταστήστε το ρουλεμάν. X Αυλακώσεις Αντικαταστήστε το ρουλεμάν. Αποφύγετε τους κραδασμούς σε κατάσταση αδρανοποίησης 8.7 Απενεργοποίηση Μετά την απενεργοποίηση του μηχανήματος, θέστε σε λειτουργία τα προβλεπόμενα αντιπαγετικά συστήματα. Αν διατίθεται ανεξάρτητη θέρμανση και δεν ενεργοποιείται αυτόματα μέσω του αντίστοιχου συστήματος ελέγχου, ενεργοποιήστε την μη αυτόματα κατά τη διάρκεια των παύσεων λειτουργίας. Με τον τρόπο αυτόν αποφεύγεται ο σχηματισμός υδρατμών. Ενεργοποιήστε την ανεξάρτητη θέρμανση το νωρίτερο δύο ώρες μετά την απόζευξη του μηχανήματος. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στη μόνωση της περιέλιξης. Οδηγίες λειτουργίας, 03/

96 Λειτουργία 8.8 Παύσεις λειτουργίας 8.8 Παύσεις λειτουργίας Παρατεταμένοι χρόνοι ακινητοποίησης Υπόδειξη Κατά τη διάρκεια παύσεων λειτουργίας για μεγάλο χρονικό διάστημα (> 1 μήνα), ενεργοποιείτε τακτικά το μηχάνημα, περίπου μία φορά το μήνα, ή περιστρέφετε τουλάχιστον το ρότορα. Πριν την ενεργοποίηση και τη νέα θέση σε λειτουργία διαβάστε την ενότητα «Ενεργοποίηση». Αφαιρέστε την ενδεχ. υπάρχουσα διάταξη συγκράτησης ρότορα στο μηχάνημα, πριν περιστρέψετε το ρότορα. ΕΙΔΟΠΟΙΗΣΗ Περιορισμοί της λειτουργίας του μηχανήματος Σε περίπτωση μακροχρόνιας αδράνειας μπορεί να προκληθούν υλικές ζημιές ή ολοκληρωτική βλάβη του μηχανήματος. Όταν θέτετε το μηχάνημα εκτός λειτουργίας για ένα χρονικό διάστημα μεγαλύτερο των 12 μηνών, μπορεί να προκληθούν ζημιές στο μηχάνημα λόγω των περιβαλλοντικών συνθηκών. Λάβετε κατάλληλα μέτρα προστασίας από τη διάβρωση, συντήρησης, συσκευασίας και ξήρανσης. Ενεργοποίηση θέρμανσης αδρανείας Ενεργοποιήστε την υπάρχουσα θέρμανση αδρανείας κατά τη διάρκεια των παύσεων λειτουργίας του μηχανήματος. Θέση εκτός λειτουργίας Λεπτομέρειες σχετικά με τα αναγκαία μέτρα στο κεφάλαιο Προετοιμασία χρήσης (Σελίδα 23). Λίπανση και επανενεργοποίηση ΕΙΔΟΠΟΙΗΣΗ Ξηρή λειτουργία των εδράνων Εάν τα έδρανα δεν διαθέτουν πλέον αρκετό γράσο, μπορεί να προκληθούν ζημιές σε αυτά. Λιπάνετέ ξανά τα έδρανα μετά τα διαλείμματα λειτουργίας που ξεπερνούν τα τον ένα χρόνο. Για να κατανείμετε το γράσο στα έδρανα, ο άξονας πρέπει να περιστρέφεται. Λάβετε υπόψη τα στοιχεία στην πινακίδα λίπανσης. Κεφάλαιο Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν (Σελίδα 89). 94 Οδηγίες λειτουργίας, 03/2018

97 Επισκευή 9 Με προσεκτική και τακτική συντήρηση, επιθεώρηση και έλεγχο μπορείτε να εντοπίζετε και να αποκαθιστάτε εγκαίρως τις βλάβες. Με τον τρόπο αυτόν αποτρέπονται οι επακόλουθες ζημιές. Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). 9.1 Υποδείξεις ασφαλείας για την επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Υπόδειξη Αν χρειάζεστε υποστήριξη σχετικά με την επιθεώρηση, τη συντήρηση ή την επισκευή, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 143). 9.2 Επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα και εξαρτήματα υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση και περιστρέφονται. Αν το μηχάνημα δεν έχει αδρανοποιηθεί και τροφοδοτείται με τάση κατά τη διάρκεια των εργασιών συντήρησης, υπάρχει κίνδυνος θανατηφόρου ή σοβαρού τραυματισμού και υλικών ζημιών. Εκτελείτε τις εργασίες συντήρησης μόνο εφόσον το μηχάνημα έχει αδρανοποιηθεί. Μόνο η επαναληπτική λίπανση των κυλινδρικών ρουλεμάν επιτρέπεται όσο το μηχάνημα περιστρέφεται. Κατά την εκτέλεση των εργασιών συντήρησης, τηρείτε τους πέντε κανόνες ασφαλείας (Σελίδα 11). Οδηγίες λειτουργίας, 03/

98 Επισκευή 9.2 Επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Σε περίπτωση μη συντήρησης του μηχανήματος, μπορεί το μηχάνημα να υποστεί ζημιές. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Συντηρείτε τακτικά το μηχάνημα. ΠΡΟΣΟΧΗ Στρόβιλοι κατά την εκτέλεση εργασιών με πεπιεσμένο αέρα Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στρόβιλος σκόνης, μεταλλικών ρινισμάτων ή καθαριστικών μέσων. Κατά συνέπεια μπορεί να προκληθούν τραυματισμοί. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση και τη χρήση ατομικού προστατευτικού εξοπλισμού, π.χ. προστατευτικά γυαλιά και προστατευτική ενδυμασία. ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν κατά τον καθαρισμό με πεπιεσμένο αέρα εισχωρήσουν μεταλλικά ρινίσματα στην κεφαλή περιέλιξης, μπορεί να φθαρεί η μόνωση. Οι διαδρομές αέρος και διαρροής μπορεί να υποβαθμιστούν. Κατά συνέπεια μπορεί να προκληθούν ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος από ξένα σώματα Κατά τις εργασίες συντήρησης, ενδέχεται να παραμείνουν ξένα σώματα - π.χ. ρύποι, εργαλεία ή χαλαρά εξαρτήματα, όπως βίδες κ.λπ. - στο εσωτερικό του μηχανήματος. Κατά συνέπεια μπορεί να προκύψει βραχυκύκλωμα, μειωμένη απόδοση ψύξης ή αυξημένος θόρυβος των ρουλεμάν. Μπορεί να προκληθεί ζημιά στο μηχάνημα. Κατά την εκτέλεση των εργασιών συντήρησης βεβαιωθείτε ότι δεν έχουν παραμείνει ξένα σώματα στο εσωτερικό και την επιφάνεια του μηχανήματος. Στερεώστε ξανά τα χαλαρά εξαρτήματα μετά την ολοκλήρωση των εργασιών συντήρησης. Απομακρύνετε τυχόν ρύπους με προσοχή. Υπόδειξη Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο τα γενικά διαστήματα επιθεώρησης και συντήρησης για τη λειτουργία χωρίς προβλήματα. 96 Οδηγίες λειτουργίας, 03/2018

99 Επισκευή 9.2 Επιθεώρηση και συντήρηση Αγορά της Βορείου Αμερικής (προαιρετικά) Σε περίπτωση αλλαγών και επισκευών των αναφερόμενων μηχανημάτων, τηρείτε τα αντίστοιχα πρότυπα κατασκευής! Τα μηχανήματα αυτά φέρουν τις ακόλουθες σημάνσεις "Markings" στην πινακίδα ισχύος. Underwriters Laboratories Canadian Standard Association Canadian Standard Association Energy Efficiency Verification Zollunion Eurasien (προαιρετικά) Σε περίπτωση αλλαγών και επισκευών των αναφερόμενων μηχανημάτων, τηρείτε τα αντίστοιχα πρότυπα κατασκευής! Τα μηχανήματα αυτά φέρουν τις ακόλουθες σημάνσεις «Markings» στην πινακίδα ισχύος. Τελωνειακή ένωση Ευρασίας Eurasian Customs Union Υπόδειξη Προσέξτε ιδιαίτερα τα διαστήματα επαναλίπανσης για κυλινδρικά ρουλεμάν που διαφέρουν από τα διαστήματα επιθεώρησης. Υπόδειξη Κατά κανόνα για τη διεξαγωγή επιθεωρήσεων δεν είναι αναγκαία η αποσυναρμολόγηση του μηχανήματος εναλλασσόμενου ρεύματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν. Οδηγίες λειτουργίας, 03/

100 Επισκευή 9.2 Επιθεώρηση και συντήρηση Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Εκτελέστε τους ακόλουθους ελέγχους μετά από περ. 500 ώρες λειτουργίας, το αργότερο μετά από 6 μήνες μετά τη θέση σε λειτουργία: Πίνακας 9-1 Έλεγχοι μετά την τοποθέτηση ή επισκευή Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση (Σελίδα 84) των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν κατά τη διάρκεια της λειτουργίας ή σε κατάσταση αδρανοποίησης. Ανάλογα με τις ειδικές συνθήκες τις εγκατάστασης, ενδέχεται να απαιτούνται περαιτέρω έλεγχοι. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. 98 Οδηγίες λειτουργίας, 03/2018

101 Επισκευή 9.2 Επιθεώρηση και συντήρηση Βασική επιθεώρηση Ελέγξτε αν τηρούνται οι συνθήκες εγκατάστασης. Επιπλέον, συνιστάται εκτέλεση των ακόλουθων ελέγχων μετά από περ ώρες λειτουργίας, το αργότερο μετά από δύο χρόνια: Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X Η ευθυγράμμιση του μηχανήματος βρίσκεται μέσα στα επιτρεπόμενα όρια ανοχής. Όλες οι βίδες στερέωσης για τις μηχανικές και τις ηλεκτρικές συνδέσεις είναι σφιγμένες καλά. Όλες οι συνδέσεις δυναμικού, οι συνδέσεις γείωσης και οι θωρακίσεις βρίσκονται στη θέση του και κάνουν σωστή επαφή. Οι αντιστάσεις μόνωσης των περιελίξεων είναι επαρκείς X Η μόνωση ρουλεμάν, αν διατίθεται, συμφωνεί με τα στοιχεία της πινακίδας. X Οι αγωγοί και τα εξαρτήματα μόνωσης βρίσκονται σε άρτια κατάσταση και δεν έχει αλλοιωθεί το χρώμα τους. Οι υδρατμοί ρέουν ελεύθερα. X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. X X X X Οδηγίες λειτουργίας, 03/

102 Επισκευή 9.2 Επιθεώρηση και συντήρηση Διαστήματα συντήρησης Για να αναγνωρίζετε έγκαιρα βλάβες, να τις διορθώνετε και να αποφεύγετε επακόλουθες ζημιές, προσέξτε τα εξής: Συντηρείτε τακτικά και προσεκτικά το μηχάνημα. Ελέγχετε το μηχάνημα. Επιθεωρείτε το μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Σε περίπτωση βλαβών ή υπερφόρτωσης του μηχανήματος μπορεί να προκληθούν υλικές ζημιές. Εάν παρουσιαστούν βλάβες, εκτελέστε αμέσως μια επιθεώρηση του μηχανήματος. Η άμεση επιθεώρηση είναι απαραίτητη, εάν προκύψει μια υπερβολική ηλεκτρική ή μηχανική καταπόνηση του μηχανήματος τριφασικού ρεύματος (π.χ. υπερφόρτωση του βραχυκυκλώματος). Τα μηχανήματα διαθέτουν κυλινδρικά ρουλεμάν με λίπανση διαρκείας. Η διάταξη συμπληρωματικής λίπανσης είναι στάνταρ. ΠΡΟΣΟΧΗ Ερεθισμοί του δέρματος και φλεγμονές των ματιών από το γράσο για τα κυλινδρικά ρουλεμάν Πολλά γράσα κυλινδρικών ρουλεμάν μπορεί να προκαλέσουν ερεθισμούς του δέρματος καθώς και φλεγμονές των ματιών. Τηρείτε τις υποδείξεις ασφαλείας του κατασκευαστή. Διαστήματα και προθεσμίες Μέτρα μετά την πάροδο των διαστημάτων διάρκειας λειτουργίας και/ή των προθεσμιών: Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Μέτρα Διαστήματα διάρκειας λειτουργίας Προθεσμίες Πρώτη επιθεώρηση Έπειτα από 500 ώρες λειτουργίες Το αργότερο έπειτα από 1/2 έτος Συμπληρωματική λίπανση Βλ. πινακίδα λίπανσης Καθαρισμός Αναλόγως των τοπικών συνθηκών ρύπανσης Βασική επιθεώρηση Περ. ανά ώρες λειτουργίας Το αργότερο έπειτα από 2 έτη Εκροή νερού συμπύκνωσης Αναλόγως των κλιματολογικών συνθηκών 100 Οδηγίες λειτουργίας, 03/2018

103 Επισκευή 9.2 Επιθεώρηση και συντήρηση Επιθεώρηση και συντήρηση ανεξάρτητης θέρμανσης Η ανεξάρτητη θέρμανση δεν χρειάζεται συντήρηση. Αν είναι ελαττωματική, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 143) Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Κατά κανόνα, για την εκτίμηση της κατάστασης των κυλινδρικών ρουλεμάν δεν απαιτείται αποσυναρμολόγηση του μηχανήματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν. Η κατάσταση ενός κυλινδρικού ρουλεμάν μπορεί να εκτιμηθεί με τη βοήθεια μιας ανάλυσης ταλάντωσης ρουλεμάν. Από τις τιμές μέτρησης προκύπτει μια ένδειξη η οποία μπορεί να εκτιμηθεί από ειδικούς. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις Επαναλίπανση Για μηχανήματα με μηχανισμό επαναλίπανσης τα στοιχεία σχετικά με τα διαστήματα επαναλίπανσης, την ποσότητα και τον τύπο του λιπαντικού θα τα βρείτε στην πινακίδα λίπανσης, καθώς και άλλα τυχόν στοιχεία αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος. Τύποι λιπαντικών σε στάνταρ κινητήρες (IP55) UNIREX N3 - της εταιρείας ESSO. Υπόδειξη Δεν επιτρέπεται η ανάμειξη διαφορετικών τύπων λιπαντικών. Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού στα έδρανα. Σε περίπτωση αποθήκευσης για χρονικό διάστημα μεγαλύτερο από 12 μήνες ελέγξτε την κατάσταση του γράσου. Αν από τον έλεγχο προκύψει αφελαίωση ή ρύπανση του λιπαντικού, θα πρέπει να επαναλάβετε τη λίπανση πριν ενεργοποιήσετε το μηχάνημα. Για τα έδρανα με μόνιμη λίπανση βλέπε το κεφάλαιο Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν (Σελίδα 102). Διαδικασία Για την επαναληπτική λίπανση των ρουλεμάν, κάνετε τα εξής: 1. Καθαρίστε τους λιπαντήρες στην πλευρά DE και NDE. 2. Εισάγετε στην πρέσα το προβλεπόμενο λιπαντικό στην ενδεδειγμένη ποσότητα σύμφωνα με τα στοιχεία της πινακίδας. Λάβετε υπόψη τα στοιχεία στην πινακίδα ονομαστικών χαρακτηριστικών και λίπανσης. Η επαναλίπανση πρέπει να εκτελείται σε μηχάνημα υπό λειτουργία (έως 3600 min-1). Στην αρχή, η θερμοκρασία του εδράνου μπορεί να ανέβει σημαντικά, και στη συνέχεια πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από το έδρανο. Οδηγίες λειτουργίας, 03/

104 Επισκευή 9.2 Επιθεώρηση και συντήρηση Πίνακας 9-2 Χωρητικότητα χώρου παλιού γράσου σε cm³ Μοντέλο Τύπος IM B3, IM B5, IM B35 Τύπος IM V1 1LE5...-4AA LE5...-4AB LE5...-4AC 1LE5...-4AD 1LE5...-4BA LE5...-4BB 1LE5...-4BC 1LE5...-4BD Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν Τα προσδιοριζόμενα δεδομένα λίπανσης ισχύουν για τα στοιχεία που αναγράφονται στην πινακίδα ισχύος και για λιπαντικά υψηλής ποιότητας σύμφωνα με τις παρούσες οδηγίες λειτουργίας. Τα γράσα αυτά υπερκαλύπτουν τις απαιτήσεις των προτύπων DIN και ISO και, επομένως, επιτρέπουν τα αναφερόμενα χρονικά διαστήματα λίπανσης. Πρώτη λίπανση Το λιπαντικό που αναγράφεται στην πινακίδα λίπανσης επιλέγεται με βάση τις συνθήκες λειτουργίας που υποδεικνύονται κατά την παραγγελία και χρησιμοποιείται για την πρώτη λίπανση. Κριτήρια επιλογής γράσου Για τις τυπικές εφαρμογές χωρίς ειδικές απαιτήσεις επιτρέπεται η χρήση λιπαντικών υψηλής ποιότητας ISO L X BDEA3 κατά ISO και K3K 20 κατά DIN με σαπωνοποιημένο λίθιο ως μέσο μείωσης της ρευστότητας και ανώτερη θερμοκρασία χρήσης τουλάχιστον +130 C / +266 F. Κατά την επιλογή λιπαντικού διασφαλίστε ότι τα τεχνικά στοιχεία του γράσου είναι κατάλληλα για την εφαρμογή. Το γράσο πρέπει να ικανοποιεί τα κριτήρια του παρακάτω πίνακα και να είναι κατάλληλο για τις συνθήκες χρήσης. Αν στην πινακίδα λίπανσης αναγράφονται άλλα ειδικά λιπαντικά, ισχύουν διαφορετικά κριτήρια. Πίνακας 9-3 Κριτήρια επιλογής γράσων για κυλινδρικά ρουλεμάν Κριτήρια Πρότυπο Ιδιότητα, χαρακτηριστική τιμή Μονάδα Είδος βασικού ελαίου - Ορυκτέλαιο - Μέσο μείωσης της ρευστότητας - Λίθιο Οδηγίες λειτουργίας, 03/2018

105 Επισκευή 9.2 Επιθεώρηση και συντήρηση Κριτήρια Πρότυπο Ιδιότητα, χαρακτηριστική τιμή Μονάδα Σύνθεση κατά κατηγορία NLGI DIN «3» για κάθετες και οριζόντιες μορφές κατασκευής «2» εναλλακτικά για οριζόντια μορφή κατασκευής με μειωμένο χρονικό διάστημα λίπανσης Περιοχή θερμοκρασίας χρήσης - Τουλάχιστον -20 C C C Σημείο στάξης DIN ISO 2176 Τουλάχιστον +180 C C Ιξώδες βασικού ελαίου DIN Περ. 100 mm²/s στους 40 C Περ. 10 mm²/s στους 100 C Πρόσθετα - προστασία από οξείδωση (AO), Anti-Wear (AW) χωρίς στερεά λιπαντικά εναλλακτικά: Extreme-pressure (EP) μόνο κατόπιν συνεννόησης με τον κατασκευαστή Δοκιμή FE9: A/1500/6000 DIN /-2 F10 50 h στους +130 C F h στους +130 C Συμπεριφορά έναντι του νερού DIN ή 1 σε θερμοκρασία δοκιμής +90 C - Διάβρωση πλάκας χαλκού DIN ή 1 σε θερμοκρασία δοκιμής +120 C Korr. Βαθμός προστασίας από διάβρωση (EMCOR) Περιεκτικότητα σε στερεές προσμίξεις > 25 μm Καθαρισμός ρουλεμάν Χαρακτηριστική τιμή αριθμού στροφών nxdm DIN / ISO mm²/s 0-0 Korr. DIN <10 mg/kg mg/kg - Καταλληλότητα για τα εγκατεστημένα ρουλεμάν κινητήρα, τα παρεμβύσματα και τους προσδιοριζόμενους αριθμούς στροφών - H - mm/min Υπόδειξη Αποκλίνουσες συνθήκες λειτουργίας Χρησιμοποιείτε μόνο γράσα τα οποία αναγράφονται στην πινακίδα λίπανσης. Αν οι συνθήκες λειτουργίας αποκλίνουν από τις προσδιοριζόμενες, επιτρέπεται η χρήση άλλων γράσων κατόπιν συνεννόησης με τον κατασκευαστή. Υπόδειξη Χρήση άλλων γράσων Κατά τη χρήση γράσων τα οποία δεν αναγράφονται στην πινακίδα λίπανσης δεν διασφαλίζεται η συμβατότητα με το συνολικό σύστημα. Αν χρησιμοποιείτε γράσα τα οποία ικανοποιούν κατά περίπτωση μόνο τις ελάχιστες απαιτήσεις του προτύπου DIN ή ISO , μειώστε τα χρονικά διαστήματα λίπανσης στο μισό ή/και προσαρμόστε τις. Σε περίπτωση αμφιβολιών απευθυνθείτε στον κατασκευή. Οδηγίες λειτουργίας, 03/

106 Επισκευή 9.2 Επιθεώρηση και συντήρηση Συνιστώμενα γράσα για κυλινδρικά ρουλεμάν Λόγω των τεχνικών ιδιοτήτων, για τις τυπικέ εφαρμογές συνιστώνται τα παρακάτω γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας για κάθετες και οριζόντιες μορφές κατασκευής κινητήρα: Πίνακας 9-4 Γράσα κυλινδρικών ρουλεμάν για κάθετες και οριζόντιες μορφές κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 3 ExxonMobil Esso BP Fuchs Unirex N3 Energrease LS3 Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Για τους κινητήρες οριζόντιας μορφής κατασκευής επιτρέπεται εναλλακτικά η χρήση γράσων κατηγορίας NLGI 2. Ωστόσο, σε αυτήν την περίπτωση το χρονικό διάστημα λίπανσης μειώνεται κατά 20%. Πίνακας 9-5 Εναλλακτικά γράσα κατηγορίας NLGI 2 για κινητήρες οριζόντιας μορφής κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 2 ExxonMobil Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi 2 ΕΙΔΟΠΟΙΗΣΗ Μειωμένες ιδιότητες λίπανσης λόγω της ανάμιξης γράσων Σε περίπτωση ανάμιξης διαφορετικών γράσων επηρεάζονται οι ιδιότητες λίπανσης. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αποφύγετε την ανάμιξη γράσων. Μόνο ο κατασκευαστής του γράσου μπορεί να εγγυηθεί την αναμιξιμότητα συγκεκριμένων γράσων. 104 Οδηγίες λειτουργίας, 03/2018

107 Επισκευή 9.2 Επιθεώρηση και συντήρηση Δεδομένα λίπανσης Τα στοιχεία συμπληρωματικής λίπανσης αναγράφονται στην πινακίδα λίπανσης του μηχανήματος: Διαστήματα συμπληρωματικής λίπανσης σε ώρες λειτουργίας Ποσότητες γράσου συμπληρωματικής λίπανσης σε γραμμάρια Είδος γράσου Επαναλιπάνετε τα κυλινδρικά ρουλεμάν το αργότερο μετά από 12 μήνες, ανεξάρτητα από τις ώρες λειτουργίας. ΕΙΔΟΠΟΙΗΣΗ Βλάβες κυλινδρικών ρουλεμάν Τα απαραίτητα διαστήματα συμπληρωματικής λίπανσης για τα κυλινδρικά ρουλεμάν διαφέρουν από τα διαστήματα επιθεώρησης. Σε περίπτωση μη τήρησης των διαστημάτων συμπληρωματικής λίπανσης μπορεί να προκληθούν ζημιές στο κυλινδρικό ρουλεμάν. Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. Διαστήματα αλλαγής γράσου Τα διαστήματα αλλαγής γράσου αυτών των οδηγιών λειτουργίας ή/και τα διαστήματα συμπληρωματικής λίπανσης της πινακίδας ισχύουν για τις εξής συνθήκες: Κανονικό φορτίο Λειτουργία με τους αριθμούς στροφών που αναγράφονται στην πινακίδα Λειτουργία χωρίς κραδασμούς Ουδέτερος αέρας περιβάλλοντος Γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας Σε περίπτωση αντίξοων συνθηκών λειτουργίας τα διαστήματα συμπληρωματικής λίπανσης μπορούν να μειωθούν κατόπιν συνεννόησης με τον κατασκευαστή. Οδηγίες λειτουργίας, 03/

108 Επισκευή 9.2 Επιθεώρηση και συντήρηση Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. 1. Κατά τη διάρκεια της συμπληρωματικής λίπανσης περιστρέψετε τον άξονα, ώστε το νέο γράσο να κατανεμηθεί στο ρουλεμάν. Για κινητήρες που λειτουργούν στον μετατροπέα συχνότητας: Ολοκληρώστε τη διαδικασία συμπληρωματικής λίπανσης με χαμηλό έως μεσαίο αριθμό στροφών (n min = 250 min -1, n max = 3600 min -1 ) για τη διασφάλιση ομοιόμορφης λίπανσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Κατά τη συμπληρωματική λίπανση ο άξονας πρέπει να περιστρέφεται. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη συμπληρωματική λίπανση δώστε προσοχή σε όλα τα περιστρεφόμενα εξαρτήματα. 2. Καθαρίστε τους γρασαδόρους για συμπληρωματική λίπανση. Προσθέστε σταδιακά γράσο κατάλληλου είδους και ποσότητας σύμφωνα με την πινακίδα λίπανσης και τις παρούσες οδηγίες λειτουργίας. Στην αρχή, η θερμοκρασία του κυλινδρικού ρουλεμάν ανεβαίνει σημαντικά και, στη συνέχεια, πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από ρουλεμάν. 3. Το χρησιμοποιημένο γράσο συγκεντρώνεται συνήθως έξω από το ρουλεμάν, στο χώρο συγκέντρωσης παλιού γράσου. Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Αν το μηχάνημα αποθηκευτεί σωστά για μεγάλο χρονικό διάστημα πριν τη θέση σε λειτουργία, για δύο χρόνια δεν θα πρέπει να υπάρχει πρόβλημα με το γράσο των ρουλεμάν. Σε αυτήν την περίπτωση δώστε προσοχή στις πληροφορίες σχετικά με την αποθήκευση για μεγάλο χρονικό διάστημα. Κατά τη θέση σε λειτουργία λιπάνετε τα ρουλεμάν με διπλή ποσότητα λιπαντικού. Κατά τη διαδικασία αυτήν ο άξονας πρέπει να περιστρέφεται για την αλλαγή του γράσου στο ρουλεμάν Στεγάνωση κυλινδρικών ρουλεμάν (επιλογή «Αυξημένος βαθμός προστασίας») Συμπληρωματική λίπανση προθαλάμου γράσου Για τη βέλτιστη στεγάνωση του κυλινδρικού ρουλεμάν και την αξιόπιστη σφράγιση των εγκοπών του λαβυρίνθου μέσω του ωθούμενου γράσου απαιτείται τακτική συμπληρωματική λίπανση του προθαλάμου γράσου. Ισχύει η ίδια διαδικασία, όπως για το λιπαντικό. Η στεγάνωση είναι αποτελεσματική όσο εξέρχεται κατά τη διάρκεια της λειτουργίας σχετικά καθαρό γράσο σε μικρές ποσότητες. 106 Οδηγίες λειτουργίας, 03/2018

109 Επισκευή 9.2 Επιθεώρηση και συντήρηση Διαστήματα συμπληρωματικής λίπανσης Τα απαιτούμενα διαστήματα συμπληρωματικής λίπανσης εξαρτώνται κυρίως από τη ρύπανση του περιβάλλοντος και τη διάρκεια ενεργοποίησης του μηχανήματος. Επομένως μπορούν να προσδιοριστούν μόνο λαμβάνοντας υπόψη τις εκάστοτε συνθήκες λειτουργίας. Βεβαιωθείτε ότι υπάρχει πάντα γράσο στην εγκοπή στεγάνωσης Διατηρείτε το ρεύμα αέρα ψύξης καθαρό Για την επαρκή ψύξη του μηχανήματος δεν πρέπει να υπάρχουν ακαθαρσίες στις διόδους ψυχρού αέρα. Καθαρίζετε τακτικά τη σκόνη και τις ακαθαρσίες από τις σχάρες, τα κανάλια, τις ραβδώσεις, τους σωλήνες κ.λπ Καθαρισμός Καθαρίστε τους αγωγούς λίπανσης και τους χώρους συγκέντρωσης παλιού λιπαντικού Το χρησιμοποιημένο λιπαντικό συγκεντρώνεται συνήθως έξω από τα έδρανα, στο χώρο συγκέντρωσης παλιού λιπαντικού του εξωτερικού καλύμματος εδράνων. Κατά την αλλαγή εδράνων αφαιρείτε το παλιό γράσο. Υπόδειξη Για να ανανεώσετε το λιπαντικό στους αγωγούς λίπανσης, αποσυναρμολογήστε τα στελέχη εδράνων. Καθαρισμός των διόδων ψυχρού αέρα Καθαρίζετε τακτικά τις διόδους ψυχρού αέρα, από όπου διέρχεται ο ατμοσφαιρικός αέρας. Τα διαστήματα καθαρισμού εξαρτώνται από τις τοπικές συνθήκες ρύπανσης. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Μπορεί να προκύψει υλική ζημιά, αν σημαδεύετε με τον πεπιεσμένο αέρα προς την κατεύθυνση των εξόδων των αξόνων ή των ανοιγμάτων του μηχανήματος. Αποφύγετε την απευθείας έκθεση των στεγανοποιητικών δακτυλίων του άξονα ή των στεγανοποιήσεων των διακένων του μηχανήματος στον πεπιεσμένο αέρα. Οδηγίες λειτουργίας, 03/

110 Επισκευή 9.2 Επιθεώρηση και συντήρηση Εκροή νερού συμπύκνωσης Αν υπάρχουν ανοίγματα νερού συμπύκνωσης, πρέπει να τις ανοίγετε τακτικά ανάλογα με τις κλιματολογικές συνθήκες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση Η εισαγωγή αντικειμένων στις οπές νερού συμπύκνωσης (προαιρετικά) μπορεί να προκαλέσει ζημιά στην περιέλιξη. Μπορεί να προκαλέσει τον θάνατο, σοβαρούς τραυματισμούς και υλικές ζημιές. Τηρείτε τις παρακάτω υποδείξεις σχετικά με την τήρηση της κατηγορίας προστασίας: Αποσυνδέστε το μηχάνημα από το ρεύμα, προτού ανοίξετε τις οπές του νερού συμπύκνωσης. Κλείστε τα ανοίγματα του νερού συμπύκνωσης, π.χ. με πώματα σχήματος T, πριν από την ενεργοποίηση του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Μείωση της κατηγορίας προστασίας Από μη σφραγισμένα ανοίγματα νερού συμπύκνωσης μπορεί να προκύψει υλική ζημιά στο μηχάνημα. Για την τήρηση της κατηγορίας προστασίας πρέπει μετά την εκκένωση του νερού συμπύκνωσης να σφραγίζετε πάλι όλα τα ανοίγματα εκροής Επιδιόρθωση ζημιών στο χρώμα Σε περίπτωση ζημιών στο χρώμα, διορθώστε τις. Με τον τρόπο αυτόν εξασφαλίζεται η προστασία από διάβρωση. Υπόδειξη Εφαρμογή χρώματος Επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 143) πριν την επιδιόρθωση τυχόν ζημιών στο χρώμα. Από εκεί θα ενημερωθείτε σχετικά με τη σωστή εφαρμογή χρώματος και την επιδιόρθωση των ζημιών Συντήρηση κιβωτίων ακροδεκτών Προϋπόθεση Το μηχάνημα δεν βρίσκεται υπό τάση. 108 Οδηγίες λειτουργίας, 03/2018

111 Επισκευή 9.3 Επισκευή Έλεγχος του κιβωτίου ακροδεκτών Ελέγχετε τακτικά το κιβώτιο ακροδεκτών για τυχόν διαρροή, φθορά της μόνωσης και χαλάρωση των συνδέσεων. Σε περίπτωση που εισχωρήσει σκόνη ή υγρασία στο κιβώτιο ακροδεκτών, καθαρίστε ή/και στεγνώστε το κιβώτιο ακροδεκτών, ειδικά τους μονωτήρες. Ελέγξτε τα παρεμβύσματα και τις επιφάνειες στεγανοποίησης, και αποκαταστήστε την αιτία διαρροής. Ελέγξτε τους μονωτήρες, τα εξαρτήματα σύνδεσης και τις συνδέσεις αγωγών στο κιβώτιο ακροδεκτών. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βραχυκυκλώματος Τα φθαρμένα εξαρτήματα μπορούν να προκαλέσουν βραχυκυκλώματα κ.λπ. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. 9.3 Επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων Βασικές αρχικές Η συναρμολόγηση του μηχανήματος πρέπει να εκτελεστεί, αν είναι δυνατόν, πάνω σε τράπεζα ευθυγράμμισης. Με αυτό τον τρόπο θα εξασφαλιστεί ότι οι επιφάνειες των ποδιών βρίσκονται στο ίδιο επίπεδο. Υπόδειξη Πριν ξεκινήσετε την αποσυναρμολόγηση σημειώστε τη θέση των στοιχείων συγκράτησης, καθώς και τη διάταξη των εσωτερικών συνδέσεων. Αυτό θα σας διευκολύνει στη μετέπειτα συναρμολόγηση. Οδηγίες λειτουργίας, 03/

112 Επισκευή 9.3 Επισκευή Κατά τη συναρμολόγηση και την τοποθέτηση πρέπει να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Καθαρίστε όλους τους κενούς αρμούς των εξαρτημάτων, π.χ. μεταξύ των περιβλημάτων, των προστατευτικών καλυμμάτων και των παρεμβυσμάτων ρουλεμάν κ.λπ., και αφαιρέστε τα παλιά μέσα στεγανοποίησης. Αλείψτε τους κενούς αρμούς των εξαρτημάτων με πλαστικό υλικό στεγανοποίησης διαρκείας που δεν σκληραίνει, π.χ. «Hylomar M». Εν προκειμένω δώστε προσοχή στις υποδείξεις χρήσης και ασφαλείας του κατασκευαστή. Ελέγξτε όλα τα στοιχεία στεγανοποίησης, π.χ. στους πίνακες ακροδεκτών, ως προς την ελαστικότητα, τη φθορά και για βλάβες, και αντικαταστήστε τα αν δεν είναι πλέον αποτελεσματικά Βίδες με επίστρωση precote Ορισμένες από τις βίδες του κινητήρα μπορεί να φέρουν με επίστρωση precote. Για την ασφάλιση των βιδών, χρησιμοποιήστε κατά τη συναρμολόγηση/επισκευή νέες βίδες με επίστρωση precote. Εναλλακτικά χρησιμοποιήστε απλές βίδες σε συνδυασμό με κάποιο υλικό ασφάλισης βιδών, όπως π.χ. Loctite Κοχλιωτές συνδέσεις Οι κοχλίες ή τα περικόχλια που συνδέονται με ασφαλιστικά, ελατηριωτά στοιχεία ή/και στοιχεία κατανομής δυνάμεων (π.χ. φύλλα ασφάλισης, ελατηριωτοί δακτύλιοι κτλ.) πρέπει να εξοπλιστούν εκ νέου κατά τη συναρμολόγηση με λειτουργικά και ισότιμα στοιχεία. Στην περίπτωση αυτή πρέπει συνήθως να αντικαθιστάτε τα στοιχεία ασφάλισης και στεγανοποίησης! Κάλυμμα ανεμιστήρα Για την αφαίρεση ή την αντικατάσταση του εξωτερικού ανεμιστήρα πρέπει να αποσυναρμολογηθεί το κάλυμμα ανεμιστήρα. Το κάλυμμα ανεμιστήρα στερεώνεται στο περίβλημα του μηχανήματος με βίδες. Αποσυναρμολόγηση 1. Πριν την έναρξη των εργασιών ασφαλίστε το κάλυμμα ανεμιστήρα από πτώση. 2. Χαλαρώστε τις βίδες στερέωσης που στερεώνουν το κάλυμμα ανεμιστήρα στο περίβλημα. 3. Δώστε προσοχή στα διαθέσιμα στοιχεία στερέωσης και φυλάξτε τα για μετέπειτα τοποθέτηση. 110 Οδηγίες λειτουργίας, 03/2018

113 Επισκευή 9.3 Επισκευή Τοποθέτηση Για την τοποθέτηση του καλύμματος ανεμιστήρα ακολουθήστε τα ίδια βήματα με την αντίστροφη σειρά. 1. Τοποθετήστε το κάλυμμα ανεμιστήρα και σφίξτε τις βίδες στερέωσης. 2. Βεβαιωθείτε ότι τα στοιχεία στερέωσης δεν έχουν υποστεί φθορές και έχουν τοποθετηθεί σωστά Μεταλλικοί εξωτερικοί ανεμιστήρες Οι μεταλλικοί εξωτερικοί ανεμιστήρες διαθέτουν σύνδεση σφήνας και ασφαλίζονται μέσω ενός δακτυλίου ασφάλισης έναντι αξονικής μετατόπισης. Αποσυναρμολόγηση 1. Ο εξωτερικός ανεμιστήρας 1 στερεώνεται μέσω ενός δακτυλίου ασφάλισης 2 στον άξονα. Αφαιρέστε το δακτύλιο ασφάλισης. Χρησιμοποιήστε κατά προτίμηση τανάλιες κατά DIN Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση του εξωτερικού ανεμιστήρα. 3. Μην χρησιμοποιείτε σφυριά. 4. Ασφαλίστε τη σφήνα από πτώση ή αφαιρέστε την. Εικόνα 9-1 Εξαερισμός (σχηματικό διάγραμμα με αξονικό ανεμιστήρα) Τοποθέτηση 1. Αφαιρέστε την ασφάλεια της σφήνας ή τοποθετήστε την στην εγκοπή σφήνας. 2. Ελέγξτε τη σωστή θέση. 3. Ωθήστε τον εξωτερικό ανεμιστήρα 1 στον άξονα μέχρι τέρμα. Χρησιμοποιήστε κατάλληλη διάταξη. 4. Τοποθετήστε το δακτύλιο ασφάλισης 2 στην αντίστοιχη εγκοπή και ελέγξτε τη θέση του. Οδηγίες λειτουργίας, 03/

114 Επισκευή 9.3 Επισκευή Ακροφύσιο οδήγησης αέρα Τα διπολικά μηχανήματα διαθέτουν ένα ακροφύσιο οδήγησης αέρα 3. Η απόσταση μεταξύ του εξωτερικού ανεμιστήρα και του ακροφυσίου οδήγησης αέρα πρέπει να ανέρχεται σε 2 mm περιμετρικά Πλαστικός εξωτερικός ανεμιστήρας Οι πλαστικοί εξωτερικοί ανεμιστήρες διαθέτουν χυτό δίσκο συμπεριστροφής που μοιάζει με σφήνα. Μέσω ενός δακτυλίου ασφάλισης ο εξωτερικός ανεμιστήρας ασφαλίζεται έναντι αξονικής μετατόπισης. Αποσυναρμολόγηση 1. Ο εξωτερικός ανεμιστήρας 1 στερεώνεται μέσω ενός δακτυλίου ασφάλισης 2 στον άξονα. Αφαιρέστε το δακτύλιο ασφάλισης. Χρησιμοποιήστε κατά προτίμηση τανάλιες κατά DIN Αφαιρέστε τον εξωτερικό ανεμιστήρα με το χέρι. Εικόνα 9-2 Εξαερισμός (σχηματικό διάγραμμα με ακτινικό ανεμιστήρα) Τοποθέτηση 1. Ωθήστε τον εξωτερικό ανεμιστήρα 1 στο άκρο άξονα μέχρι τέρμα. 2. Τοποθετήστε το δακτύλιο ασφάλισης 2 στην αντίστοιχη εγκοπή και ελέγξτε τη θέση του. Στους ανεμιστήρες με μηχανισμούς κλειδώματος προσέχετε, ώστε να μην υποστούν ζημιά! Για το σκοπό αυτό θερμάνετε τους ανεμιστήρες στην περιοχή της πλήμνης μέχρι τη θερμοκρασία των 50 C περίπου. Παραγγείλτε ανταλλακτικά σε περίπτωση βλάβης Κάλυμμα πρόσθετου ανεμιστήρα Ο πρόσθετος ανεμιστήρας βρίσκεται στο κάλυμμα πρόσθετου ανεμιστήρα. Για την αφαίρεση ή την αντικατάστασή του πρέπει να αποσυναρμολογηθεί το κάλυμμα πρόσθετου ανεμιστήρα. 112 Οδηγίες λειτουργίας, 03/2018

115 Επισκευή 9.3 Επισκευή Αποσυναρμολόγηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα ή εξαρτήματα υπό τάση Τα ηλεκτροφόρα εξαρτήματα του μοτέρ πρόσθετου ανεμιστήρα βρίσκονται υπό επικίνδυνη ηλεκτρική τάση. Σε περίπτωση επαφής μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. 1. Πριν την έναρξη των εργασιών στον ανεμιστήρα αποσυνδέστε το μοτέρ ανεμιστήρα από το ηλεκτρικό δίκτυο. 2. Ασφαλίστε τη συσκευή από επανενεργοποίηση. 3. Περιμένετε μέχρι ο πρόσθετος ανεμιστήρας να ακινητοποιηθεί πλήρως πριν προχωρήσετε σε άλλες εργασίες. 1. Πριν την έναρξη των εργασιών ασφαλίστε το κάλυμμα πρόσθετου ανεμιστήρα από πτώση. 2. Αν υπάρχει ενσωματωμένος αισθητήρας αριθμού στροφών, αυτός βρίσκεται στο εσωτερικό του καλύμματος πρόσθετου ανεμιστήρα. Αποσυνδέστε τους εξερχόμενους αγωγούς του αισθητήρα αριθμού στροφών από το αντίστοιχο κιβώτιο ακροδεκτών πριν την αφαίρεση του καλύμματος πρόσθετου ανεμιστήρα. 3. Χαλαρώστε τις βίδες στερέωσης που στερεώνουν το κάλυμμα πρόσθετου ανεμιστήρα στο περίβλημα. 4. Δώστε προσοχή στα διαθέσιμα στοιχεία στερέωσης και φυλάξτε τα για μετέπειτα τοποθέτηση. Τοποθέτηση Για την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα ακολουθήστε τα ίδια βήματα με την αντίστροφη σειρά. 1. Αν υπάρχει ενσωματωμένος αισθητήρας αριθμού στροφών: Δώστε προσοχή στους αγωγούς του αισθητήρα αριθμού στροφών κατά την τοποθέτηση για την αποφυγή ζημιών. Περάστε τους αγωγούς του αισθητήρα αριθμού στροφών από δύο πτερύγια ψύξης πριν την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα και στερεώστε τους προσωρινά. 2. Τοποθετήστε το κάλυμμα πρόσθετου ανεμιστήρα και σφίξτε τις βίδες στερέωσης. 3. Κατά την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα βεβαιωθείτε ότι τα στοιχεία στερέωσης δεν έχουν υποστεί φθορές και έχουν τοποθετηθεί σωστά. 4. Συνδέστε το καλώδιο του αισθητήρα Κυκλώματα διακλάδωσης 1. Αντικαταστήστε τυχόν διαβρωμένους κοχλίες. 2. Μην καταστρέφετε τη μόνωση των ηλεκτροφόρων εξαρτημάτων. Οδηγίες λειτουργίας, 03/

116 Επισκευή 9.3 Επισκευή 3. Καταγράψτε τη θέση τυχόν αποσυναρμολογούμενων πινακίδων ισχύος και πρόσθετων πινακίδων. 4. Αποφύγετε τις ζημίες στους τροχούς κεντραρίσματος Προστατευτική οροφή τοποθέτηση της παλμογεννήτριας κάτω από την προστατευτική οροφή Περάστε τους κοχλίες συγκράτησης στις οπές της εξωτερικής επιφάνειας της προστατευτικής οροφής και σφίξτε τους με ροπή στρέψης 3 Nm ± 10 % Προσάρτηση φρένου (προαιρετικά) Πίνακας 9-6 Κατάταξη φρένων στα μεγέθη κατασκευής Μέγεθος κατασκευής Τύπος φρένου Κατάταξη μεγέθους φρένων 400 NFA 250/ / NFA 400/ /630 Τις ροπές σύσφιξης για τις ηλεκτρικές συνδέσεις του πίνακα ακροδεκτών και της γείωσης θα τις βρείτε στον πίνακα (Σελίδα 145) στην περίπτωση A. Βλέπε επίσης Είσοδος καλωδίου στο κιβώτιο ακροδεκτών (Σελίδα 69) Ρυθμίστε τη θέση όλων των πινακίδων ονομαστικών χαρακτηριστικών και πρόσθετων πινακίδων όπως στην αρχική τους κατάσταση. Στερεώστε ενδεχομένως τους ηλεκτρικούς αγωγούς. Ελέγξτε τις ροπές σύσφιξης κοχλιών, ακόμη κι εκείνες των κοχλιών που δεν έχετε χαλαρώσει. Μέτρα στεγάνωσης 1. Απλώστε το απαιτούμενο υγρό στεγανοποιητικό υλικό, π. χ. Fluid-D, Hylomar στο περιθώριο κεντραρίσματος. 2. Ελέγξτε τις μονώσεις του κιβωτίου σύνδεσης και ενδεχομένως αντικαταστήστε τις. 3. Αποκαταστήστε τυχόν ζημίες στη λάκα και στους κοχλίες. 4. Λάβετε υπόψη τα απαιτούμενα μέτρα τήρησης της κατηγορίας προστασίας. 5. Μην ξεχνάτε το κάλυμμα από αφρώδες πλαστικό στην έξοδο του αγωγού. Σφραγίστε πλήρως τις οπές και αποφύγετε να περάσετε αγωγούς από αχμηρές επιφάνειες. 114 Οδηγίες λειτουργίας, 03/2018

117 Επισκευή 9.3 Επισκευή Κυλινδρικό ρουλεμάν Προστατέψτε τα έδρανα από τη διείσδυση ρύπων και υγρασίας Αφαίρεση κυλινδρικού ρουλεμάν Προετοιμασία Αφαιρέστε τις τροφοδοσίες γράσου, τα σημεία μέτρησης κρουστικού παλμού και, κατά περίπτωση, τα προσαρτημένα όργανα των πλευρών DE και NDE. Αφαιρέστε από την πλευρά DE το συμπλέκτη ή/και διασφαλίστε την ελεύθερη πρόσβαση στο άκρο άξονα. Για την πλευρά NDE ακολουθήστε τα παρακάτω βήματα: Αφαιρέστε αρχικά το κάλυμμα ανεμιστήρα ή/και το κάλυμμα πρόσθετου ανεμιστήρα. Κάλυμμα ανεμιστήρα (Σελίδα 110) Κάλυμμα πρόσθετου ανεμιστήρα (Σελίδα 112) Αφαιρέστε τον εξωτερικό ανεμιστήρα. Μεταλλικοί εξωτερικοί ανεμιστήρες (Σελίδα 111) Πλαστικός εξωτερικός ανεμιστήρας (Σελίδα 112) Υπόδειξη Σχηματικά διαγράμματα για τη διάταξη των εξαρτημάτων παρατίθενται στο κεφάλαιο «Ανταλλακτικά» (Σελίδα 123). Διαδικασία 1. Αφαιρέστε τα εξαρτήματα του μηχανισμού στερέωσης ρουλεμάν. Αφαιρέστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. Αφαίρεση δακτυλίου V (Σελίδα 116). Αφαίρεση στεγανοποιητικού λαβυρίνθου (Σελίδα 116). Βεβαιωθείτε ότι το εσωτερικό κάλυμμα ρουλεμάν δεν στερεώνεται πλέον στο περίβλημα ρουλεμάν ή το προστατευτικό κάλυμμα. Στηρίξτε το ρότορα για την αφαίρεση του περιβλήματος ρουλεμάν ή/και του προστατευτικού καλύμματος. Αφαιρέστε κατά περίπτωση το περίβλημα ρουλεμάν από το προστατευτικό κάλυμμα. Αφαιρέστε το προστατευτικό κάλυμμα. Ανάλογα με το ύψος άξονα, και τον τύπο και την έκδοση κυλινδρικού ρουλεμάν πρόκειται για έκδοση κεφαλής ρουλεμάν ή περιβλήματος ρουλεμάν. Αφαιρέστε το δακτύλιο ασφάλισης του άξονα. 2. Αφαιρέστε το κυλινδρικό ρουλεμάν με τον φυγοκεντρικό δίσκο. Οδηγίες λειτουργίας, 03/

118 Επισκευή 9.3 Επισκευή Αφαίρεση δακτυλίου V Ανάλογα με την έκδοση διατίθεται ενσωματωμένος δακτύλιος V. Ο δακτύλιος V πρέπει να αντικαθίσταται αν παρατηρηθεί διαρροή γράσου από το κυλινδρικό ρουλεμάν σε ασυνήθιστα μεγάλη ποσότητα ή ορατή φθορά στον δακτύλιο V. Εικόνα 9-3 Αφαίρεση δακτυλίου V 1. Σημειώστε τα εξαρτήματα για σωστή τοποθέτηση. 2. Αφαιρέστε το δακτύλιο V 1 μαζί με το εξωτερικό κάλυμμα ρουλεμάν ή με κατάλληλο εργαλείο από τον άξονα. Αφαίρεση προστατευτικού δακτυλίου για τον βαθμό προστασίας IP56 Στον βαθμό προστασίας IP56 ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 2 επί της κεφαλής. Ο προστατευτικός δακτύλιος δεν πρέπει να αφαιρείται για την αποσυναρμολόγηση του παρεμβύσματος ρουλεμάν. Αφαιρέστε τον προστατευτικό δακτύλιο μαζί με το δακτύλιο και το εξωτερικό κάλυμμα ρουλεμάν ή/και το προστατευτικό κάλυμμα από τον άξονα. Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 119) Αφαίρεση στεγανοποιητικού λαβυρίνθου Υπόδειξη Στην επιλογή «Αυξημένος βαθμός προστασίας» το μηχάνημα είναι εξοπλισμένο στις πλευρές DE και NDE με στεγανοποιητικό λαβύρινθο. Πριν την αφαίρεση του κυλινδρικού ρουλεμάν πρέπει να αφαιρεθεί ο στεγανοποιητικός λαβύρινθος. Ο στεγανοποιητικός λαβύρινθος 3 στερεώνεται με τρεις πείρους με σπείρωμα, οι οποίοι ασφαλίζονται με κόλλα, π.χ. Loctite 243, και μπορούν να χαλαρώσουν. 116 Οδηγίες λειτουργίας, 03/2018

119 Επισκευή 9.3 Επισκευή Εικόνα 9-4 Αποσυναρμολόγηση στεγανοποιητικού λαβύρινθου (σχηματικό διάγραμμα) 1. Σημειώστε τα εξαρτήματα των παρεμβυσμάτων ρουλεμάν για σωστή συναρμολόγηση. 2. Αφαιρέστε την προστατευτική επίστρωση του άξονα πριν από τον στεγανοποιητικό λαβύρινθο. 3. Ξεβιδώστε τους τρεις αξονικά διατεταγμένους πείρους με σπείρωμα για την αξονική στερέωση του δακτυλίου. 4. Για την αφαίρεση, βιδώστε στο αξονικό σπείρωμα κατάλληλους πείρους ή βίδες. Δώστε προσοχή στο μήκος κοχλίωσης για την αποφυγή εμπλοκής στον άξονα και πρόκλησης ζημιάς στα σπειρώματα. 5. Θερμάνετε τον στεγανοποιητικό λαβύρινθο κατά την αφαίρεση. Βλέπε επίσης Τοποθέτηση στεγανοποιητικού λαβυρίνθου (Σελίδα 120) Τοποθέτηση κυλινδρικού ρουλεμάν Κατά τη συναρμολόγηση και την τοποθέτηση του κυλινδρικού ρουλεμάν πρέπει οπωσδήποτε να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Δώστε προσοχή στη σειρά συναρμολόγησης των εξαρτημάτων. Στερεώστε όλα τα εξαρτήματα με τις υποδεικνυόμενες ροπές σύσφιξης (Σελίδα 145). Υπόδειξη Για περισσότερες πληροφορίες σχετικά με την τοποθέτηση του κυλινδρικού ρουλεμάν ανατρέξτε στον κατάλογο ή τις πληροφορίες του κατασκευαστή του κυλινδρικού ρουλεμάν. Οδηγίες λειτουργίας, 03/

120 Επισκευή 9.3 Επισκευή Διαδικασία 1. Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί φθορά. 2. Καθαρίστε τους ρύπους από τα εξαρτήματα. Απομακρύνετε τα υπολείμματα γράσου και στεγανοποιητικού μέσου ή υγρού υλικού ασφάλισης βιδών. 3. Προετοιμάστε τις θέσεις ρουλεμάν: Λιπάνετε ελαφρώς την υποδοχή εσωτερικού δακτυλίου. Λιπάνετε την υποδοχή εξωτερικού δακτυλίου με στερεό λιπαντικό, π.χ. με Altemp Q NB 50. Ωθήστε το εσωτερικό κάλυμμα ρουλεμάν στον άξονα. 4. Θερμάνετε το κυλινδρικό ρουλεμάν. 5. Ωθήστε το θερμό κυλινδρικό ρουλεμάν στον εσωτερικό δακτύλιο, στον άξονα. Αποφύγετε τις προσκρούσεις, επειδή μπορεί να προκληθεί ζημιά στο ρουλεμάν. 6. Βεβαιωθείτε ότι το κυλινδρικό ρουλεμάν ακουμπά στον ώμο του άξονα ή το δεύτερο ρουλεμάν. 7. Γεμίστε το ρουλεμάν με το προδιαγραφόμενο λιπαντικό, σύμφωνα με την πινακίδα λίπανσης. 8. Θερμάνετε τον φυγοκεντρικό δίσκο και ωθήστε τον στον άξονα. 9. Στερεώστε το ρουλεμάν, ανάλογα με την έκδοση, με δακτύλιο ασφάλισης ή παξιμάδι άξονα. 10.Στηρίξτε τον ρότορα για την τοποθέτηση του περιβλήματος ρουλεμάν ή του προστατευτικού καλύμματος. 11.Χρησιμοποιήστε κατάλληλο στεγανοποιητικό μέσο για τη συναρμολόγηση. 12.Συναρμολογήστε το προστατευτικό κάλυμμα ή το περίβλημα ρουλεμάν μαζί με το προστατευτικό κάλυμμα. 13.Συναρμολογήστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. 14.Συναρμολογήστε τα στοιχεία στεγανοποίησης: Κατά την τοποθέτηση των παρεμβυσμάτων εδράνου, λαμβάνετε υπόψη τις προδιαγραφόμενες ροπές σύσφιξης κοχλιών (Σελίδα 145) Για τη στεγάνωση των μηχανημάτων στον άξονα δρομέα χρησιμοποιούνται στεγανοποιητικοί δακτύλιοι άξονα. Χρησιμοποιείτε τα προβλεπόμενα έδρανα. Προσέξτε τη σωστή θέση των στεγανοποιητικών δίσκων εδράνων. Τοποθετήστε τα στοιχεία για τη ρύθμιση των εδράνων στην προβλεπόμενη πλευρά. Τα ωστικά έδρανα μπορεί να διαθέτουν ασφαλιστικό δακτύλιο ή κάλυμμα εδράνου. Στεγανοποιήστε τις βίδες καλυμμάτων εδράνων με ροδέλες στεγανοποίησης ή με λιπαντικό. Μην μπερδέψετε τη θέση των καλυμμάτων εδράνων, πλευρά DE και NDE ή εσωτερικά και εξωτερικά. Κατά την τοποθέτηση του προστατευτικού καλύμματος μην προκαλείτε ζημίες στις περιελίξεις που προεξέχουν από το περίβλημα της βάσης. 118 Οδηγίες λειτουργίας, 03/2018

121 Επισκευή 9.3 Επισκευή Τοποθέτηση δακτυλίου V Προϋπόθεση Το κυλινδρικό ρουλεμάν έχει τοποθετηθεί. Τοποθέτηση δακτυλίου V 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 1 Δακτύλιος V 2 Βοηθητικός δίσκος τοποθέτησης 3 Προστατευτικός δακτύλιος Εικόνα 9-5 Τοποθέτηση δακτυλίου V 2. Ωθήστε το δακτύλιο V 1 με έναν βοηθητικό δίσκο τοποθέτησης 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V επιτυγχάνεται όταν η μετωπική επιφάνεια και η εξωτερική ακμή του δακτυλίου V συνδεθούν με ακρίβεια. Τοποθέτηση προστατευτικού δακτυλίου για τον βαθμό προστασίας IP56 Στον βαθμό προστασίας IP56 ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 3 από λαμαρίνα στο κάλυμμα ρουλεμάν. 1. Ωθήστε τον προστατευτικό δακτύλιο στον άξονα. 2. Βεβαιωθείτε ότι εξακολουθεί να εφαρμόζεται επαρκής προένταση στο δακτύλιο. Αντικαταστήστε τον προστατευτικό δακτύλιο, αν χρειάζεται. 3. Τοποθετήστε τον προστατευτικό δακτύλιο με τέτοιον τρόπο, ώστε μία από τις δύο διαμήκεις εγκοπές να συμπίπτει με την αντίστοιχη εγκοπή εκροής νερού στο κάτω μέρος της σύνδεσης του καλύμματος ρουλεμάν ή του προστατευτικού καλύμματος Τοποθέτηση δακτυλίου V (επιλογή «Αυξημένος βαθμός προστασίας») Ο προθάλαμος γράσου του στεγανοποιητικού λαβυρίνθου σε συνδυασμό με το δακτύλιο V διασφαλίζουν την τήρηση του βαθμού προστασίας IP65. Οδηγίες λειτουργίας, 03/

122 Επισκευή 9.3 Επισκευή Για την τοποθέτηση του δακτυλίου V ακολουθήστε τα βήματα τοποθέτησης του δακτυλίου λαβυρίνθου. 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 2. Ωθήστε το δακτύλιο V 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V στην έκδοση με προθάλαμο γράσου διασφαλίζεται όταν ο δακτύλιος V βρίσκεται σε απόσταση περ. 0,2 mm πίσω από το άκρο της εσοχής άξονα. Αυτή η θέση προκύπτει μετά την τοποθέτηση του στεγανοποιητικού λαβυρίνθου. 1 Τσιμούχα 3 Στεγανοποιητικός λαβύρινθος 2 Δακτύλιος V 4 Προθάλαμος γράσου Εικόνα 9-6 Κυλινδρικό ρουλεμάν με προθάλαμο γράσου (σχηματικό διάγραμμα) Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 119) Τοποθέτηση στεγανοποιητικού λαβυρίνθου Ο στεγανοποιητικός λαβύρινθος είναι το τελευταίο εξάρτημα που τοποθετείται κατά τη συναρμολόγηση του κυλινδρικού ρουλεμάν. Διασφαλίζει το βαθμό προστασίας IP65 και αποτρέπει την εισχώρηση ρύπων και ξένων σωμάτων στο κυλινδρικό ρουλεμάν. 1. Επαλείψτε στους τρεις πείρους με σπείρωμα κόλλα με δυνατότητα αφαίρεσης, π.χ. Loctite 243, και βιδώστε τους κατά ένα μέρος στον στεγανοποιητικό λαβύρινθο. 2. Εφαρμόστε μια επίστρωση αντιδιαβρωτικής προστασίας στον άξονα, στην περιοχή του στεγανοποιητικού λαβυρίνθου. 120 Οδηγίες λειτουργίας, 03/2018

123 Επισκευή 9.3 Επισκευή 3. Θερμάνετε τον στεγανοποιητικό λαβύρινθο. Πριν στεγνώσει η επάλειψη ή/και κόλλα, ωθήστε τον στεγανοποιητικό λαβύρινθο στους πείρους με σπείρωμα μέχρι να φτάσει σε απόσταση περίπου 3 mm από το κάλυμμα ρουλεμάν. 3mm Εικόνα 9-7 Θέση των πείρων με σπείρωμα του στεγανοποιητικού λαβυρίνθου στο εξωτερικό κάλυμμα ρουλεμάν 4. Σταθεροποιήστε τον στεγανοποιητικό δακτύλιο περιστρέφοντας τους πείρους με σπείρωμα. Με μικρές αξονικές κινήσεις ελέγξτε την εμπλοκή των αιχμών των πείρων στην εγκοπή του άξονα. Η ορθή αξονική θέση διασφαλίζεται όταν οι ακτινικά βιδωμένοι πείροι με σπείρωμα πιάνουν στην εγκοπή του άξονα. Οδηγίες λειτουργίας, 03/

124 Επισκευή 9.3 Επισκευή 122 Οδηγίες λειτουργίας, 03/2018

125 Ανταλλακτικά Στοιχεία παραγγελίας Στις παραγγελίες ανταλλακτικών, εκτός από την ακριβή ονομασία των ανταλλακτικών, πρέπει να αναφέρεται επίσης ο τύπος μηχανήματος και ο αριθμός σειράς. Η ονομασία του ανταλλακτικού πρέπει να συμπίπτει με την ονομασία των καταλόγων ανταλλακτικών και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Παράδειγμα Προστατευτικό κάλυμμα, πλευρά DE (εξάρτημα 5.00) Τύπος μηχανήματος Αριθμός σειράς Για τον τύπο μηχανήματος και τον αριθμό σειράς ανατρέξτε στην πινακίδα ισχύος. Επίσης, ο αριθμός σειράς είναι χαραγμένος στη μετωπική πλευρά του άκρου άξονα στην πλευρά DE. Υπόδειξη Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Χρησιμεύουν για τον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες Παραγγελία εξαρτημάτων Στις παραγγελίες ανταλλακτικών ή εξαρτημάτων επισκευής, εκτός από την ακριβή περιγραφή των εξαρτημάτων, αναφέρετε πάντοτε τον τύπο μηχανήματος και τον αριθμό σειράς. Η ονομασία του εξαρτήματος πρέπει να συμπίπτει με την ονομασία των καταλόγων εξαρτημάτων και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Κατά την παραγγελία των ανταλλακτικών και των εξαρτημάτων επισκευής απαιτούνται τα ακόλουθα στοιχεία: Ονομασία και κωδικός εξαρτήματος Κωδικός παραγγελίας και αριθμός σειράς μηχανήματος Για τον τύπο μηχανήματος και τον αριθμό σειράς, ανατρέξτε στην πινακίδα ισχύος. Κυλινδρικά ρουλεμάν Για την παραγγελία κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η συμπληρωματική σήμανση που αφορά την έκδοση του ρουλεμάν. Και οι δύο σημάνσεις υποδεικνύονται στην πινακίδα λίπανσης και την τεκμηρίωση του μηχανήματος, και είναι εμφανείς στο τοποθετημένο ρουλεμάν. Οδηγίες λειτουργίας, 03/

126 Ανταλλακτικά 10.4 Ομάδες εξαρτημάτων 10.3 Παραγγελία ανταλλακτικών μέσω του διαδικτύου Με το «Spares on Web«μπορείτε να βρίσκετε μόνοι σας τους κωδ. παραγγελίας στάνταρ ανταλλακτικών για κινητήρες, γρήγορα και απλά. Spares On Web ( Ομάδες εξαρτημάτων Διακρίνονται οι ακόλουθες ομάδες εξαρτημάτων: Ανταλλακτικά Ανταλλακτικά είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παραγγελίας κατά τον χρόνο παραγωγής και έως 5 έτη μετά την παραγωγή. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Εξαρτήματα επισκευής Εξαρτήματα επισκευής είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παράδοσης μόνο κατά τη διάρκεια της παραγωγής του μηχανήματος (έως τη διακοπή του προϊόντος). Τα εξαρτήματα επισκευής εξυπηρετούν στην επισκευή ή την τροποποίηση των τρεχόντων προϊόντων. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Τυποποιημένα εξαρτήματα Τα τυποποιημένα εξαρτήματα είναι εξαρτήματα του μηχανήματος που πρέπει να αποκτώνται στο ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Ένας αναλυτικός κατάλογος παρέχεται στο κεφάλαιο «Τυποποιημένα εξαρτήματα». Άλλα εξαρτήματα Άλλα εξαρτήματα είναι τα μικροεξαρτήματα που σχετίζονται με την πληρότητα του σήματος εκρηκτικής ατμόσφαιρας. Ωστόσο, αυτά τε εξαρτήματα δεν παρέχονται μεμονωμένα, ως ανταλλακτικά ή εξαρτήματα επισκευής. Παραδίδονται με τη μορφή συγκροτημάτων (π.χ. κιβώτιο συνδέσεων) κατόπιν αιτήματος. Για τα ανταλλακτικά μηχανήματα και τα εξαρτήματα επισκευής, μετά την παράδοση του μηχανήματος ισχύουν οι ακόλουθοι όροι παράδοσης. Έως 3 έτη μετά την παράδοση του αρχικού μηχανήματος, σε περίπτωση ανεπανόρθωτης βλάβης του μηχανήματος, η Siemens παρέχει ανάλογα με τις διαστάσεις τοποθέτησης και τη λειτουργία αντίστοιχο ανταλλακτικό μηχάνημα με δυνατότητα μετατροπής σε άλλη σειρά. Η παράδοση ενός ανταλλακτικού μηχανήματος εντός των 3 ετών δεν συνεπάγεται νέα έναρξη της περιόδου εγγύησης. 124 Οδηγίες λειτουργίας, 03/2018

127 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Τα ανταλλακτικά μηχανήματα που παραδίδονται μετά την ενεργή παραγωγή της σειράς του μηχανήματος επισημαίνονται, επιπλέον, με την ένδειξη «Spare-Motor» (Ανταλλακτικός κινητήρας) στην πινακίδα ισχύος. Για αυτούς τους ανταλλακτικούς κινητήρες προσφέρονται μόνο ανταλλακτικά κατόπιν αιτήματος και δεν είναι δυνατή η επισκευή ή αντικατάσταση. Μετά την πάροδο 3 ετών (από την παράδοση του αρχικού μηχανήματος), διατίθεται για τα εν λόγω μηχανήματα μόνο η δυνατότητα επισκευής (ανάλογα με τη διαθεσιμότητα των απαιτούμενων ανταλλακτικών). Έως 5 έτη μετά την παράδοση του αρχικού κινητήρα, είναι δυνατή η παράδοση ανταλλακτικών και, για άλλα 5 έτη, η Siemens παρέχει πληροφορίες σχετικά με τα ανταλλακτικά και, αν απαιτείται, σχετικά έγγραφα Εξαρτήματα μηχανήματος Στάτορας και ρότορας Εικόνα 10-1 Στάτορας και ρότορας Πίνακας 10-1 Ανταλλακτικά για στάτορα και ρότορα Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 7.07 Εσωτερικός ανεμιστήρας Δακτύλιος ανάρτησης 8.10 Άξονας Κάλυμμα με παρέμβυσμα Οδηγίες λειτουργίας, 03/

128 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 8.20 Ελασματοειδής πυρήνας ρότορα με περιέλιξη Κιβώτιο ακροδεκτών Περίβλημα στάτορα με πυρήνα από ελάσματα και περιέλιξη 126 Οδηγίες λειτουργίας, 03/2018

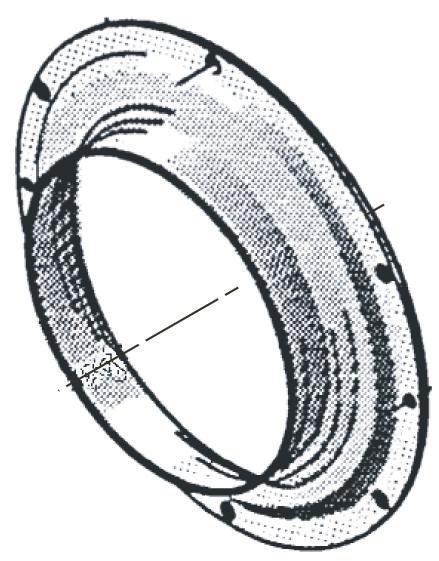

129 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Εξαερισμός Έκδοση στα διπολικά μηχανήματα Έκδοση σε μηχανήματα τεσσάρων και περισσότερων πόλων Πίνακας 10-2 Ανταλλακτικά συστήματος εξαερισμού Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 4.80 Γρασαδόρος Κάλυμμα ανεμιστήρα 4.83 Ελαστικός δακτύλιος Ακροφύσιο οδήγησης αέρα 4.84 Προέκταση σωλήνα λίπανσης Προστατευτικό πλέγμα Εξωτερικός ανεμιστήρας, εξαρτώμενος από τη φορά περιστροφής Εξωτερικός ανεμιστήρας, ανεξάρτητος από τη φορά περιστροφής Δακτύλιος ασφάλισης Προστατευτικό κάλυμμα, προαιρετικά στη μορφή κατασκευής IM V Στοιχεία στερέωσης Οδηγίες λειτουργίας, 03/

130 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Πρόσθετος ανεμιστήρας Εικόνα 10-2 Κάλυμμα ανεμιστήρα με πρόσθετο ανεμιστήρα Πίνακας 10-3 Ανταλλακτικά πρόσθετου ανεμιστήρα Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Κάλυμμα ανεμιστήρα πλήρες, με πρόσθετο ανεμιστήρα Μοτέρ ανεμιστήρα Ακροφύσιο αναρρόφησης Πτερωτή Προστατευτικό πλέγμα A Πινακίδα ισχύος πρόσθετου ανεμιστήρα, στοιχεία για 50 Hz και 60 Hz 128 Οδηγίες λειτουργίας, 03/2018

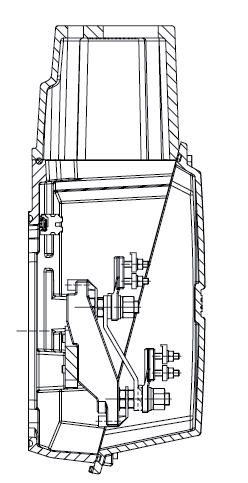

131 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κιβώτιο ακροδεκτών TB3R61 Εικόνα 10-3 Κιβώτιο κύριων ακροδεκτών TB3R61 Πίνακας 10-4 Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών TB3R61 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Περίβλημα κιβωτίου ακροδεκτών Στήριγμα ακροδεκτών Ράγα στήριξης Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Παρέμβυσμα προστασίας από μετατόπιση Καπάκι Ακροδέκτης με σφιγκτήρα, πλήρης Παρέμβυσμα Άγκιστρο ενεργοποίησης, ίσιο με 2 οπές Έλασμα σύνδεσης με εσωτερικό αγωγό Άγκιστρο ενεργοποίησης, διαβαθμισμένο με 2 οπές Περιγραφή Πλάκα εισόδου αγωγών με παρέμβυσμα Εξάρτημα Εξάρτημα Περιγραφή Οδηγίες λειτουργίας, 03/

132 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κιβώτιο ακροδεκτών 1XB1631 Εικόνα 10-4 Κιβώτιο ακροδεκτών 1XB1631 Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Περίβλημα κιβωτίου ακροδεκτών Έλασμα σύνδεσης με εσωτερικό αγωγό Ράγα στήριξης (ανάλογα με την έκδοση) Στήριγμα ακροδεκτών Παρέμβυσμα Ράγα στήριξης βοηθητικού κυκλώματος (ανάλογα με την έκδοση) Καπάκι Άγκιστρο ενεργοποίησης, διαβαθμισμένο, δύο οπές Κάλυμμα σφράγισης Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Είσοδος βοηθητικού αγωγού Το κιβώτιο ακροδεκτών διατίθεται μόνο σε μορφή ενιαίου εξαρτήματος. 130 Οδηγίες λειτουργίας, 03/2018

133 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κιβώτιο ακροδεκτών 1XB7750 Εικόνα 10-5 Κιβώτιο κύριων ακροδεκτών 1XB7750 με στάνταρ είσοδο αγωγού Πίνακας 10-5 Ανταλλακτικά για κιβώτιο κύριων ακροδεκτών 1XB7750 Περιγραφή Περίβλημα κιβωτίου ακροδεκτών, αποτελούμενο από Κάτω μέρος περιβλήματος Πάνω μέρος περιβλήματος Εξάρτημα Εξάρτημα Περιγραφή Στήριγμα ακροδεκτών Παρέμβυσμα Λωρίδα κλεμμών για βοηθητικό κύκλωμα Καπάκι Παρέμβυσμα προστασίας από μετατόπιση Παρέμβυσμα Ακροδέκτης με σφιγκτήρα, πλήρης Πλάκα εισόδου αγωγών Μπάρα σύνδεσης για πρωτεύον ρεύμα Παρέμβυσμα Σύνδεση σημείου αστέρα Αποστάτης Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Έλασμα σύνδεσης με εσωτερικό αγωγό Οδηγίες λειτουργίας, 03/

134 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Εικόνα 10-6 Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Πίνακας 10-6 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 3.10 Δακτύλιος V 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.80 Γρασαδόρος 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.81 Παξιμάδι 3.20 Εξωτερικό κάλυμμα ρουλεμάν 3.82 Σωλήνας λίπανσης 3.30 Δακτύλιος ασφάλισης 5.00 Προστατευτικό κάλυμμα τύπος κατασκευής IM B Φυγοκεντρικός δίσκος 5.10 Προστατευτικό κάλυμμα φλάντζας 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) 5.67 Πώμα σφράγισης 3.50 Περίβλημα ρουλεμάν 132 Οδηγίες λειτουργίας, 03/2018

135 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Εικόνα 10-7 Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Πίνακας 10-7 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.10 Δακτύλιος V 4.50 Περίβλημα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.30 Δακτύλιος ασφάλισης 4.81 Παξιμάδι 4.35 Φυγοκεντρικός δίσκος 4.82 Σωλήνας λίπανσης 4.40 Αυλακωτό ρουλεμάν 6.00 Προστατευτικό κάλυμμα 4.45 Ελατήριο πίεσης 6.67 Πώμα σφράγισης Οδηγίες λειτουργίας, 03/

136 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Εικόνα 10-8 Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Πίνακας 10-8 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 3.10 Δακτύλιος V 3.50 Περίβλημα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.80 Γρασαδόρος 3.20 Εξωτερικό κάλυμμα ρουλεμάν 3.81 Παξιμάδι 3.30 Δακτύλιος ασφάλισης 3.82 Σωλήνας λίπανσης 3.35 Φυγοκεντρικός δίσκος 5.00 Προστατευτικό κάλυμμα 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) 5.67 Πώμα σφράγισης 134 Οδηγίες λειτουργίας, 03/2018

137 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Εικόνα 10-9 Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Πίνακας 10-9 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.10 Δακτύλιος V 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 4.81 Παξιμάδι 4.30 Δακτύλιος ασφάλισης 4.82 Σωλήνας λίπανσης 4.35 Φυγοκεντρικός δίσκος 6.00 Προστατευτικό κάλυμμα 4.40 Αυλακωτό ρουλεμάν 6.67 Πώμα σφράγισης 4.45 Ελατήριο πίεσης Οδηγίες λειτουργίας, 03/

138 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Εικόνα Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Πίνακας Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά DE Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 3.10 Δακτύλιος V 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.80 Γρασαδόρος 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.81 Παξιμάδι 3.30 Δακτύλιος ασφάλισης 3.82 Σωλήνας λίπανσης 3.35 Φυγοκεντρικός δίσκος 5.00 Προστατευτικό κάλυμμα 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) 5.67 Πώμα σφράγισης 3.50 Περίβλημα ρουλεμάν 136 Οδηγίες λειτουργίας, 03/2018

139 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Εικόνα Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Πίνακας Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά NDE Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.10 Δακτύλιος V 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.30 Δακτύλιος ασφάλισης 4.81 Παξιμάδι 4.35 Φυγοκεντρικός δίσκος 4.82 Σωλήνας λίπανσης 4.40 Αυλακωτό ρουλεμάν 6.00 Προστατευτικό κάλυμμα 4.45 Ελατήριο πίεσης 6.67 Πώμα σφράγισης Οδηγίες λειτουργίας, 03/

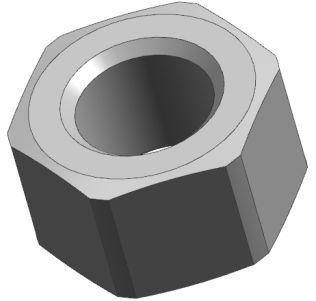

140 Ανταλλακτικά 10.6 Τυποποιημένα εξαρτήματα 10.6 Τυποποιημένα εξαρτήματα Πίνακας Προμηθευτείτε τα τυποποιημένα εξαρτήματα από το ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Αρ. Πρότυπο Εικόνα Αρ. Πρότυπο Εικόνα 6.02 DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO 4762 EN ISO Οδηγίες λειτουργίας, 03/2018

141 Διάθεση παλαιών συσκευών 11 Η προστασία του περιβάλλοντος και η φροντίδα των φυσικών πόρων αποτελεί για εμάς έναν επιχειρηματικό στόχο υψηλής προτεραιότητας. Ένα παγκόσμιο σύστημα περιβαλλοντικής διαχείρισης σύμφωνα με το ISO φροντίζει για την τήρηση των νόμων και θέτει υψηλά πρότυπα. Ήδη από το στάδιο ανάπτυξης των προϊόντων μας, η φιλική προς το περιβάλλον διαμόρφωση, η τεχνική ασφάλεια και η προστασία της υγείας αποτελούν σταθερούς στόχους μας. Στο επόμενο κεφάλαιο θα βρείτε συστάσεις για μια φιλική προς το περιβάλλον διάθεση του μηχανήματος και των εξαρτημάτων του. Ακολουθήστε τους τοπικούς κανονισμούς κατά τη διάθεση RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Σύμφωνα με την οδηγία RoHS («Restriction of certain Hazardous Substances»), αντικαθιστούμε ανάλογα με τις τεχνολογικές εξελίξεις τις επικίνδυνες για το περιβάλλον ουσίες με ακίνδυνες. Προτεραιότητα δίνεται πάντα στην ασφάλεια κατά τη λειτουργία και το χειρισμό Ισχύοντες εθνικοί κανονισμοί Ισχύοντες εθνικοί κανονισμοί Κατά τη διάθεση μηχανημάτων ή αποβλήτων που προκύπτουν κατά τις επιμέρους φάσεις του κύκλου ζωής τους, τηρείτε του ισχύοντες εθνικούς κανονισμούς Προετοιμασία αποσυναρμολόγησης Η αποσυναρμολόγηση του μηχανήματος πρέπει να εκτελείται ή να επιβλέπεται από εξειδικευμένο προσωπικό με κατάλληλες γνώσεις. 1. Επικοινωνήστε με ένα κέντρο διάθεσης της περιοχής σας. Διευκρινίστε τον τρόπο αποσυναρμολόγησης του μηχανήματος ή προετοιμασίας των εξαρτημάτων. 2. Ακολουθήστε τους πέντε κανόνες ασφαλείας (Σελίδα 11). 3. Καταργήστε όλες τις ηλεκτρικές συνδέσεις και αφαιρέστε όλα τα καλώδια. 4. Εκκενώστε όλα τα υγρά, π.χ. λάδι και ψυκτικό υγρό. Συλλέξτε ξεχωριστά τα υγρά και απορρίψτε τα καταλλήλως. 5. Χαλαρώστε τα στηρίγματα του μηχανήματος. 6. Μεταφέρετε το μηχάνημα σε κατάλληλο χώρο για την αποσυναρμολόγηση. Οδηγίες λειτουργίας, 03/

142 Διάθεση παλαιών συσκευών 11.5 Διάθεση εξαρτημάτων Βλέπε επίσης Επισκευή (Σελίδα 109) 11.4 Αποσυναρμολόγηση του μηχανήματος Αποσυναρμολογήστε το μηχάνημα σύμφωνα με την τυπική μηχανολογική διαδικασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη πτώση εξαρτημάτων μηχανήματος Το μηχάνημα αποτελείται από εξαρτήματα με μεγάλο βάρος. Αυτά τα εξαρτήματα μπορεί να πέσουν κατά την αποσυναρμολόγηση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ασφαλίστε τα εξαρτήματα του μηχανήματος από τυχόν ανατροπή, πριν από την αποσυναρμολόγησή του Διάθεση εξαρτημάτων Εξαρτήματα Τα μηχανήματα αποτελούνται στο μεγαλύτερο μέρος του από χάλυβα και διαφορετικές αναλογίες χαλκού και αλουμινίου. Τα μεταλλικά υλικά θεωρούνται γενικά ανακυκλώσιμα χωρίς περιορισμούς. Διαχωρίστε τα εξαρτήματα για ανακύκλωση στις εξής κατηγορίες: Χάλυβας και σίδηρος Αλουμίνιο Μη σιδηρούχα μέταλλα, π.χ. περιελίξεις Η μόνωση των περιελίξεων αποτεφρώνεται κατά την ανακύκλωση του χαλκού. Υλικά μόνωσης Καλώδια και αγωγοί Ηλεκτρονικά απόβλητα Βοηθητικά μέσα και χημικές ουσίες Διαχωρίστε τα βοηθητικά μέσα και τις χημικές ουσίες πριν τη διάθεση στις ακόλουθες π.χ. κατηγορίες: Λάδι Γράσο Καθαριστικά και διαλύτες Υπολείμματα βαφής 140 Οδηγίες λειτουργίας, 03/2018

143 Διάθεση παλαιών συσκευών 11.5 Διάθεση εξαρτημάτων Αντιδιαβρωτικά μέσα Πρόσθετα ψυκτικού μέσου, π.χ. αναστολείς, μέσα αντιπαγετικής προστασία ή βιοκτόνα Απορρίψτε τα διαχωρισμένα στοιχεία σύμφωνα με τους τοπικούς κανονισμούς ή σε κατάλληλο κέντρο διάθεσης. Το ίδιο ισχύει για τα πανιά και τα αντικείμενα που χρησιμοποιήθηκαν για το σκούπισμα του μηχανήματος κατά τη διάρκεια των εργασιών. Υλικά συσκευασίας Αν χρειάζεται, επικοινωνήστε με ένα κέντρο διάθεσης. Οι ξύλινες συσκευασίες για θαλάσσια μεταφορά αποτελούνται από εμποτισμένο ξύλο. Τηρείτε τους τοπικούς κανονισμούς. Η μεμβράνη της αεροστεγούς συσκευασίας είναι μεμβράνη αλουμινίου. Είναι κατάλληλη για θερμική ανακύκλωση. Οι λερωμένες μεμβράνες πρέπει να αποτεφρώνονται. Οδηγίες λειτουργίας, 03/

144 Διάθεση παλαιών συσκευών 11.5 Διάθεση εξαρτημάτων 142 Οδηγίες λειτουργίας, 03/2018

145 Σέρβις και υποστήριξη A Τεχνικές ερωτήσεις και περισσότερες πληροφορίες Εάν έχετε ερωτήσεις για τεχνικά στοιχεία ή χρειάζεστε περισσότερες πληροφορίες, απευθυνθείτε στην Τεχνική υποστήριξη ( support.industry.siemens.com/cs/ww/en/sc/2090). Έχετε διαθέσιμα τα παρακάτω στοιχεία: Τύπος Αριθμός σειράς Για τα σχετικά στοιχεία ανατρέξτε στην πινακίδα ονομαστικών χαρακτηριστικών. Συνεργάτες Αν χρειάζεστε επιτόπιο σέρβις ή ανταλλακτικά, απευθυνθείτε στον τοπικό συνεργάτη. Εκείνος θα επικοινωνήσει με την αρμόδια υπηρεσία σέρβις. Τον συνεργάτη σας μπορείτε να τον βρείτε στη βάση δεδομένων συνεργατών: ( Φορητή Siemens-Support Με την App "Siemens Industry Online Support" λαμβάνετε παντού ιδανική υποστήριξη. Η App διατίθεται για Apple ios, Android και Windows Phone. Οδηγίες λειτουργίας, 03/

146 Σέρβις και υποστήριξη 144 Οδηγίες λειτουργίας, 03/2018

147 Τεχνικά στοιχεία B B.1 Ροπές σύσφιξης κοχλιωτών συνδέσεων Ασφαλιστικές διατάξεις κοχλιών Οι κοχλίες ή τα περικόχλια που συνδέονται με ασφαλιστικά, ελατηριωτά στοιχεία και/ή στοιχεία κατανομής δυνάμεων πρέπει να εξοπλίζονται εκ νέου κατά τη συναρμολόγηση με λειτουργικά και ισότιμα στοιχεία. Σε αυτήν την περίπτωση πρέπει να αντικαθίστανται κατά κανόνα τα συμπλεκόμενα στοιχεία ασφάλισης. Ασφαλίστε εκ νέου τα σπειρώματα που είναι ασφαλισμένα με υγρό συνθετικό υλικό κατά την κοχλίωση, π.χ. με Loctite 243. Κατά τη συναρμολόγηση, ασφαλίζετε πάντα τις βίδες στερέωσης με μήκος κοχλίωσης μικρότερο των 25 mm με κατάλληλα στοιχεία ασφάλισης ή με διαλυτό μέσο ασφάλισης, όπως π.χ. το Loctite 243. Το μήκος κοχλίωσης είναι η απόσταση μεταξύ της κεφαλής της βίδας και της θέσης βιδώματος. Ροπές σύσφιξης Για τις κοχλιωτές συνδέσεις με μεταλλικές επιφάνειες επαφής, π.χ. προστατευτικά καλύμματα, εξαρτήματα των παρεμβυσμάτων εδράνου, εξαρτήματα πινάκων ακροδεκτών κοχλιωτά στο περίβλημα του στάτορα, ισχύουν ανάλογα με το μέγεθος του σπειρώματος οι ακόλουθες ροπές: Πίνακας B-1 Ροπές σύσφιξης κοχλιωτών συνδέσεων με ανοχή ±10% Περίπτωση M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 A 1,2 2, Nm B 1,3 2,6 4, Nm C Nm Οδηγίες λειτουργίας, 03/
