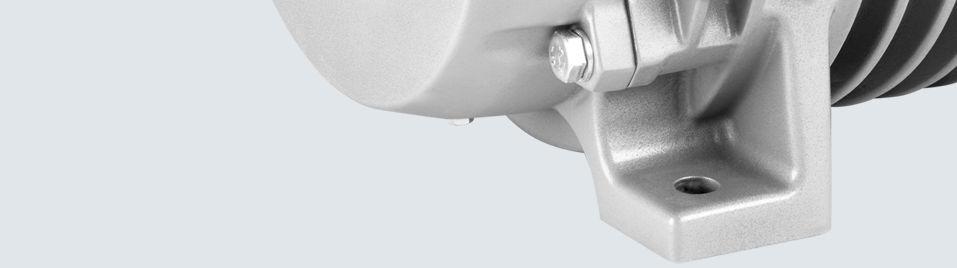

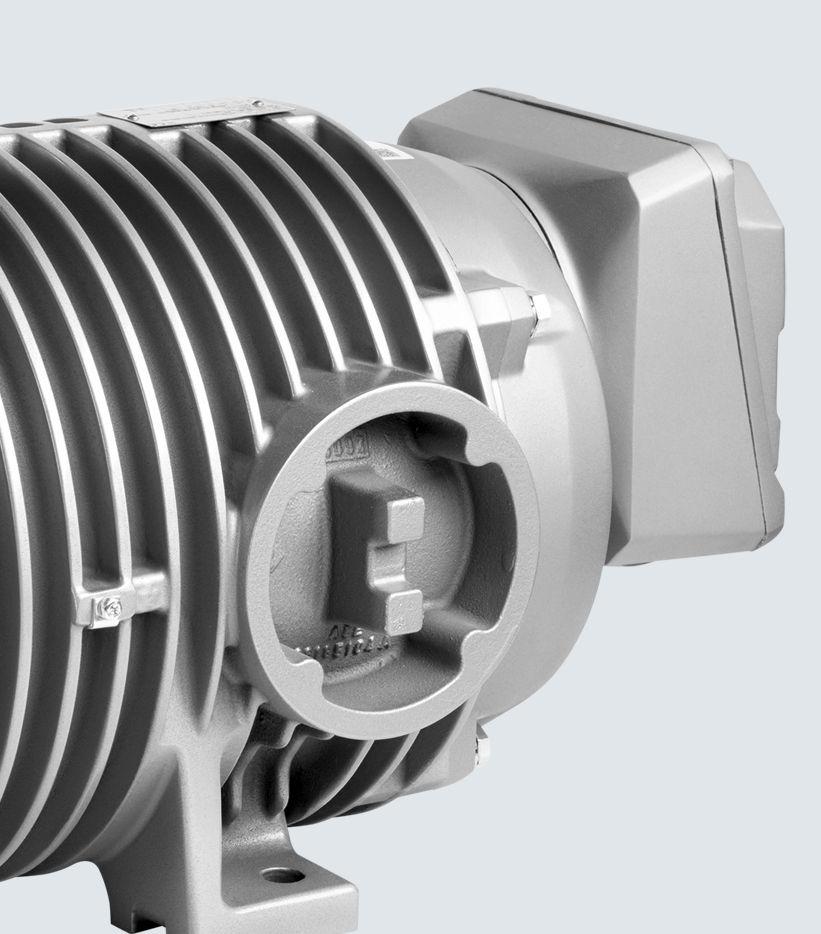

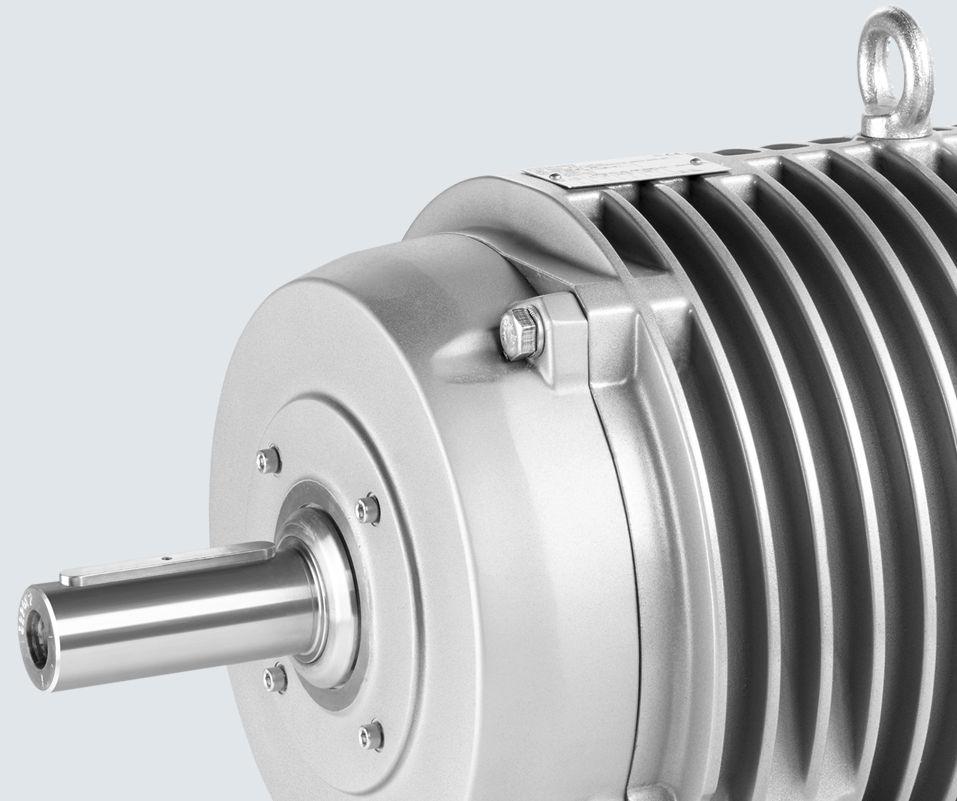

1 Οδηγίες λειτουργίας Κινητήρες χαµηλής τάσης SIMOTICS DP Κυλινδρικοί κινητήρες 1PC14 Έκδοση 05/2017

2

3 Εισαγωγή 1 Υποδείξεις ασφαλείας 2 Κινητήρες χαμηλής τάσης SIMOTICS DP Οδηγίες λειτουργίας Περιγραφή 3 Προετοιμασία χρήσης 4 Τοποθέτηση 5 Ηλεκτρική σύνδεση 6 Θέση σε λειτουργία 7 Λειτουργία 8 Επισκευή 9 Ανταλλακτικά 10 Διάθεση παλαιών συσκευών 11 Σέρβις και Υποστήριξη Έγγραφα ποιότητας A B 05/2017 A5E A

4 Νομικές υποδείξεις Σχεδιασμός προειδοποιητικών υποδείξεων Το παρόν εγχειρίδιο περιέχει υποδείξεις, οι οποίες πρέπει να λαμβάνονται υπόψη για την ατομική σας ασφάλεια και για την αποφυγή υλικών ζημιών. Οι υποδείξεις που αφορούν την ατομική σας ασφάλεια διακρίνονται από ένα προειδοποιητικό τρίγωνο, ενώ οι υποδείξεις που αφορούν μόνον υλικές ζημιές δεν φέρουν τρίγωνο. Ανάλογα με την κλίμακα επικινδυνότητας οι υποδείξεις προειδοποίησης παρουσιάζονται σε φθίνουσα σειρά ως ακολούθως. ΚΙΝΔΥΝΟΣ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε ελαφρύ τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει στην πρόκληση υλικών ζημιών. Κατά την εμφάνιση περισσότερων βαθμίδων επικινδυνότητας χρησιμοποιείται πάντοτε η υπόδειξη προειδοποίησης της εκάστοτε ανώτερης βαθμίδας. Όταν μια υπόδειξη προειδοποίησης προειδοποιεί μέσω ενός προειδοποιητικού τριγώνου έναντι σωματικών βλαβών, τότε ενδέχεται στην ίδια υπόδειξη προειδοποίησης να έχει προστεθεί επιπλέον μια προειδοποίηση έναντι υλικών ζημιών. Ειδικευμένο προσωπικό Το προϊόν / σύστημα που ανήκει στην προκείμενη τεκμηρίωση επιτρέπεται να χρησιμοποιείται μόνο από το για την εκάστοτε εργασία εξειδικευμένο προσωπικό λαμβάνοντας υπόψη την τεκμηρίωση που αντιστοιχεί στην εκάστοτε εργασία, ιδιαίτερα τις υποδείξεις ασφαλείας και προειδοποίησης που περιέχονται σε αυτή. Το εξειδικευμένο προσωπικό, βάσει της εκπαίδευσης και της εμπειρίας του, είναι σε θέση να αναγνωρίζει κινδύνους κατά τη χρήση αυτών των προϊόντων / συστημάτων και να τους αποφεύγει. Ενδεδειγμένη χρήση των προϊόντων Siemens Λάβετε υπόψη τα ακόλουθα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα προϊόντα της Siemens επιτρέπεται να χρησιμοποιούνται μόνο για τις χρήσεις που προβλέπονται στον κατάλογο και στην αντίστοιχη τεχνική τεκμηρίωση. Σε περίπτωση χρήσης προϊόντων και εξαρτημάτων τρίτων, αυτά πρέπει να συνιστώνται ή να είναι εγκεκριμένα από τη Siemens. Η απροβλημάτιστη και ασφαλής λειτουργία των προϊόντων προϋποθέτει την σωστή μεταφορά, αποθήκευση, τοποθέτηση, συναρμολόγηση, εγκατάσταση, θέση σε λειτουργία, χειρισμό και επισκευή. Πρέπει να τηρούνται οι επιτρεπόμενες περιβαλλοντικές συνθήκες. Πρέπει να λαμβάνονται υπόψη οι υποδείξεις στις αντίστοιχες τεκμηριώσεις. Εμπορικά σήματα Όλες οι ονομασίες που φέρουν το σήμα δικαιώματος προστασίας είναι καταχωρημένα εμπορικά σήματα της Siemens AG. Οι λοιπές ονομασίες με αυτή τη γραφή μπορεί να είναι εμπορικά σήματα, των οποίων η χρήση από τρίτους για προσωπικούς τους σκοπούς ενδέχεται να παραβιάσει τα δικαιώματα των ιδιοκτητών τους. Αποκλεισμός ευθύνης Το περιεχόμενο του εντύπου ελέγχθηκε από εμάς ως προς τη συμφωνία του με το περιγραφόμενο υλικό και λογισμικό. Ωστόσο, δεν μπορεί να αποκλεισθεί η περίπτωση αποκλίσεων, και συνεπώς δεν παρέχουμε εγγύηση απόλυτης συμφωνίας. Πάντως, τα στοιχεία του εντύπου αυτού ελέγχονται τακτικά, οι αναγκαίες διορθώσεις ενσωματώνονται στις εκδόσεις που ακολουθούν. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG ΓΕΡΜΑΝΙA A5E A P 07/2017 Με την επιφύλαξη αλλαγών Copyright Siemens AG Με επιφύλαξη παντός δικαιώματος

5 Πίνακας περιεχομένων 1 Εισαγωγή Σχετικά με αυτές τις οδηγίες Σύνθεση ατομικών εγγράφων Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Οι πέντε κανονισμοί ασφαλείας Ειδικευμένο προσωπικό Ασφαλής χειρισμός Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Ηλεκτρομαγνητική συμβατότητα Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Ειδικές εκδόσεις και παραλλαγές κατασκευής Περιγραφή Πεδίο εφαρμογής Πεδίο εφαρμογής Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Σήμανση CE Πινακίδες ισχύος Διάρθρωση Έκδοση μηχανήματος Κανονισμοί Ψύξη, εξαερισμός Έδρανα Ζυγοστάθμιση Τύποι/τρόπος τοποθέτησης Τύποι/τρόπος τοποθέτησης Κατηγορία προστασίας Περιβαλλοντικές συνθήκες Προαιρετικά εξαρτήματα Προετοιμασία χρήσης Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Τήρηση του τρόπου λειτουργίας Παραδοτέο υλικό Μεταφορά και αποθήκευση...26 Οδηγίες λειτουργίας, 05/2017, A5E A 5

6 Πίνακας περιεχομένων Τύποι που αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών Αποθήκευση Λειτουργία στον μετατροπέα συχνότητας Παραμετροποίηση του μετατροπέα συχνότητας Μείωση των ρευμάτων ρουλεμάν στη λειτουργία στο μετατροπέα συχνότητας (χαμηλή τάση) Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Δίδυμος μηχανισμός κίνησης Τοποθέτηση Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Αντίσταση μόνωσης Αντίσταση μόνωσης και δείκτης πόλωσης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης Εγκατάσταση Τοποθέτηση των μηχανημάτων Υποδείξεις ασφαλείας για την τοποθέτηση Ψύξη Διαδρομή αέρα Ζυγοστάθμιση Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Εκπομπές θορύβου Ευθυγράμμιση και στερέωση Μέτρα για ευθυγράμμιση και στερέωση Ηλεκτρική σύνδεση Σύνδεση μηχανήματος Περιγραφή ακροδεκτών Φορά περιστροφής Σύνδεση με/χωρίς άκρα καλωδίων Σύνδεση ελεύθερα εξερχόμενων αγωγών Κοχλιοσυνδέσεις Κιβώτιο συνδέσεων Εκδόσεις Σύνδεση αισθητήρα θερμοκρασίας/θέρμανσης αδρανείας Είσοδος αγωγού Ροπές σύσφιξης Ηλεκτρικές συνδέσεις - Συνδέσεις πλάκας ακροδεκτών Κοχλιωτές συνδέσεις καλωδίων Κιβώτιο συνδέσεων, προστατευτικά καλύμματα, αγωγός γείωσης Σύνδεση αγωγού γείωσης Τύπος σύνδεσης γείωσης Ελάχιστη διατομή του αγωγού γείωσης Μέγεθος κοχλία του αγωγού γείωσης Σύνδεση αγωγού Τύπος σύνδεσης αγωγού Σύνδεση μετατροπέα Οδηγίες λειτουργίας, 05/2017, A5E A

7 Πίνακας περιεχομένων 6.6 Μέτρα ολοκλήρωσης Θέση σε λειτουργία Μέτρα πριν τη θέση σε λειτουργία Ενεργοποίηση Λειτουργία Υποδείξεις ασφαλείας Ασφαλής χειρισμός Υποδείξεις ασφαλείας κατά τη λειτουργία Παύσεις λειτουργίας Βλάβες Απενεργοποίηση Επισκευή Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση Προετοιμασία και υποδείξεις Επιδιόρθωση ζημιών στο χρώμα Μετέπειτα βαφή Επιθεώρηση Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Βασική επιθεώρηση Συντήρηση Διαστήματα συντήρησης Επαναλίπανση Καθαρισμός Εκροή νερού συμπύκνωσης Επισκευή Έδρανα Αποσυναρμολόγηση Παρεμβύσματα εδράνου Κυκλώματα διακλάδωσης Τοποθέτηση Τοποθέτηση παρεμβυσμάτων εδράνου Τοποθέτηση εδράνων Διάσταση συναρμολόγησης "x" Άλλες υποδείξεις σχετικά με την τοποθέτηση Κοχλιωτές συνδέσεις Ηλεκτρικές συνδέσεις - Συνδέσεις πλάκας ακροδεκτών Στυπιοθλίπτες καλωδίων Κοχλιωτές συνδέσεις καλωδίων Κιβώτιο συνδέσεων, προστατευτικά καλύμματα, αγωγός γείωσης Ανταλλακτικά Παραγγελία εξαρτημάτων Παραγγελία ανταλλακτικών μέσω του διαδικτύου Ορισμός ομάδων εξαρτημάτων...83 Οδηγίες λειτουργίας, 05/2017, A5E A 7

8 Πίνακας περιεχομένων 10.4 Παράδειγμα παραγγελίας Εξαρτήματα μηχανήματος Τυποποιημένα εξαρτήματα Σήματα εκρηκτικής ατμόσφαιρας PC14..-1D Διάθεση παλαιών συσκευών...91 A B 11.1 Εισαγωγή RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Προετοιμασία αποσυναρμολόγησης Ισχύοντες εθνικοί κανονισμοί Αποσυναρμολόγηση του μηχανήματος Διάθεση εξαρτημάτων...92 Σέρβις και Υποστήριξη...95 Έγγραφα ποιότητας...97 B.1 Έγγραφα ποιότητας SIMOTICS σε SIOS...97 Ευρετήριο Οδηγίες λειτουργίας, 05/2017, A5E A

9 Εισαγωγή Σχετικά με αυτές τις οδηγίες Αυτές οι οδηγίες περιγράφουν το μηχάνημα και σας ενημερώνουν για τη χρήση του από την παράδοση έως την διάθεσή του στο σύστημα απορριμμάτων. Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Διαβάστε τις οδηγίες λειτουργίας πριν χρησιμοποιήσετε το μηχάνημα και ακολουθήστε τις. Έτσι θα διασφαλίσετε την ακίνδυνη και ομαλή λειτουργία του, αλλά και μια μεγάλη διάρκεια ζωής. Εάν έχετε προτάσεις για βελτίωση του εγγράφου, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 95). Χαρακτηριστικά κειμένου Μπορείτε να βρείτε μια γενική περιγραφή των υποδείξεων προειδοποίησης στην πίσω σελίδα του εσώτιτλου. Τηρείτε πάντα τις υποδείξεις ασφαλείας που περιλαμβάνονται στις οδηγίες. Εκτός από τις προειδοποιητικές υποδείξεις, τις οποίες πρέπει να τηρείτε οπωσδήποτε για λόγους ασφαλείας, σε αυτές τις οδηγίες θα βρείτε και τα ακόλουθα χαρακτηριστικά: 1. Οι οδηγίες χειρισμού παρουσιάζονται ως αριθμημένες λίστες. Τηρείτε τη σειρά των βημάτων χειρισμού. Οι απαριθμήσεις χρησιμοποιούν την κουκκίδα λίστας. Η παύλα υποδεικνύει απαριθμήσεις δευτέρου επιπέδου. Υπόδειξη Μια υπόδειξη είναι μια σημαντική πληροφορία σχετικά με το προϊόν, τη χρήση του προϊόντος ή το εκάστοτε τμήμα της τεκμηρίωσης. Η υπόδειξη παρέχει βοήθεια ή πρόσθετα ερεθίσματα. 1.2 Σύνθεση ατομικών εγγράφων Στις ιστοσελίδες στο Industry Online Support μπορείτε να συνθέσετε ατομικά έγγραφα με τη λειτουργία Documentation ( Με τη λειτουργία "Τεκμηρίωση" συνθέτετε από τα εγχειρίδια στην υποστήριξη προϊόντος τη δική σας "Τεκμηρίωση". Στα πλαίσια αυτής της σύνθεσης μπορείτε να συμπληρώσετε και άλλα περιεχόμενα της υποστήριξης προϊόντος όπως συχνές ερωτήσεις (FAQs) ή χαρακτηριστικές καμπύλες. Στη λειτουργία "Τεκμηρίωση" μπορείτε να δημιουργήσετε τις δικές σας συνθέσεις με τη δική σας δομή και να τις διαχειρίζεστε. Σε αυτό το πλαίσιο μπορείτε να διαγράφετε ή να μετακινείτε μεμονωμένα κεφάλαια ή θεματικές ενότητες (Topics). Μπορείτε να προσθέσετε επιπλέον και δικό σας περιεχόμενο με τη λειτουργία σημείωσης. Η έτοιμη "Τεκμηρίωση" μπορεί π. χ. να εξαχθεί ως PDF. Οδηγίες λειτουργίας, 05/2017, A5E A 9

10 Εισαγωγή 1.2 Σύνθεση ατομικών εγγράφων Με τη λειτουργία "Τεκμηρίωση" συνθέτετε αποτελεσματικά τη δική σας τεκμηρίωση της εγκατάστασης. Μπορείτε να αναθέσετε να εκδοθεί αυτόματα η "τεκμηρίωση" που έχετε δημιουργήσει σε μία γλώσσα σε μία άλλη διαθέσιμη γλώσσα. Το πλήρες εύρος λειτουργιών διατίθεται μόνο σε συνδεδεμένους χρήστες. 10 Οδηγίες λειτουργίας, 05/2017, A5E A

11 Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Αυτό το ηλεκτρικό μηχάνημα είναι σχεδιασμένο και κατασκευασμένο κατά τα πρότυπα της οδηγίας 2014/35/EΕ ("Οδηγία περί χαμηλής τάσης") και προβλέπεται για χρήση σε βιομηχανικές εγκαταστάσεις. Σε περίπτωση χρήσης του ηλεκτρικού μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. Ακολουθήστε τις τοπικές και κλαδικές διατάξεις ασφαλείας και τοποθέτησης. Οι υπεύθυνοι της εγκατάστασης πρέπει να εξασφαλίζουν τα ακόλουθα: Οι εργασίες προγραμματισμού και σχεδιασμού, καθώς και όλες οι εργασίες στο και με το μηχάνημα εκτελούνται μόνο από εξειδικευμένο προσωπικό. Οι οδηγίες λειτουργίας πρέπει να είναι διαρκώς διαθέσιμες σε όλες τις εργασίες. Τα τεχνικά δεδομένα και τα στοιχεία σχετικά με τις επιτρεπόμενες συνθήκες συναρμολόγησης, σύνδεσης, περιβάλλοντος και λειτουργίας πρέπει να τηρούνται με συνέπεια. Οι ειδικές διατάξεις τοποθέτησης και ασφαλείας, όπως και οι διατάξεις χρήσης προσωπικού προστατευτικού εξοπλισμού πρέπει να τηρούνται. Υπόδειξη Για θέματα σχεδιασμού, συναρμολόγησης, θέσης σε λειτουργία και σέρβις ζητήστε την υποστήριξη και τις υπηρεσίες του αρμοδίου Κέντρου Σέρβις. Στα επιμέρους κεφάλαια αυτού του εγγράφου θα βρείτε υποδείξεις ασφαλείας. Φυλάξτε οπωσδήποτε τις υποδείξεις ασφαλείας για τη δική σας ασφάλεια, για την προστασία άλλων ατόμων και για την αποφυγή υλικών ζημιών. Λαμβάνετε υπόψη τις ακόλουθες υποδείξεις ασφαλείας σε όλες τις εργασίες στο και με το μηχάνημα. 2.2 Οι πέντε κανονισμοί ασφαλείας Για την προσωπική σας ασφάλεια, καθώς και για την αποφυγή υλικών ζημιών τηρείτε πάντα την ώρα της εργασίας τις υποδείξεις ασφαλείας και τους ακόλουθους πέντε κανονισμούς ασφαλείας σύμφωνα με το EN «Εργασία άνευ τάσης». Εφαρμόστε με την αναφερόμενη σειρά τους πέντε κανονισμούς ασφαλείας πριν την έναρξη των εργασιών. Πέντε κανονισμοί ασφαλείας 1. Ενεργοποίηση. Ενεργοποιήστε και τα βοηθητικά ηλεκτρικά κυκλώματα, όπως π.χ. θέρμανση αδρανείας. 2. Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. 3. Βεβαιωθείτε ότι δεν υπάρχει παροχή τάσης. Οδηγίες λειτουργίας, 05/2017, A5E A 11

12 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός 4. Γειώστε και βραχυκυκλώστε. 5. Καλύψτε ή απομονώστε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Μετά την ολοκλήρωση των εργασιών, ακολουθήστε την αντίστροφη διαδικασία. 2.3 Ειδικευμένο προσωπικό Όλες οι εργασίες στο μηχάνημα επιτρέπεται να εκτελεστούν μόνο από εξειδικευμένο προσωπικό. Ως εξειδικευμένο προσωπικό σύμφωνα με την παρούσα τεκμηρίωση θεωρούνται τα άτομα που πληρούν τις παρακάτω προϋποθέσεις: Έχουν την ικανότητα χάρη στην εκπαίδευση ή την εμπειρία τους, να αναγνωρίζουν στο εκάστοτε πεδίο εργασίας τους τα ρίσκα και να αποφεύγουν πιθανούς κινδύνους. Τους έχει ανατεθεί από τον εκάστοτε υπεύθυνο η εκτέλεση εργασιών στο μηχάνημα. 2.4 Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Όταν εργάζεστε στο μηχάνημα, τηρείτε πάντα τους «πέντε κανόνες ασφαλείας» (Σελίδα 11). Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα, σύμφωνα με τις οδηγίες του κεφαλαίου «Συντήρηση». 12 Οδηγίες λειτουργίας, 05/2017, A5E A

13 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Τα ηλεκτρικά μηχανήματα διαθέτουν επικίνδυνα περιστρεφόμενα εξαρτήματα. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα. Ασφαλίζετε έναντι επαφής τα ελεύθερα άκρα αξόνων και τα λοιπά περιστρεφόμενα εξαρτήματα, π.χ. τον συμπλέκτη ή την τροχαλία ιμάντα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θερμές επιφάνειες Τα ηλεκτρικά μηχανήματα διαθέτουν θερμές επιφάνειες. Η επαφή με θερμές επιφάνειες μπορεί να έχει ως συνέπεια σοβαρά εγκαύματα. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Λειτουργείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. ΠΡΟΣΟΧΗ Επικίνδυνες για την υγεία ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Τα αποτελέσματα μπορεί να είναι δηλητηριάσεις, βλάβες του δέρματος, αναπνευστικά εγκαύματα και άλλοι κίνδυνοι για την υγεία. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. ΠΡΟΣΟΧΗ Ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Ως συνέπεια μπορεί να προκύψουν εγκαύματα και κίνδυνοι για την υγεία, καθώς και υλικές ζημιές. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. Οδηγίες λειτουργίας, 05/2017, A5E A 13

14 Υποδείξεις ασφαλείας 2.5 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν το θόρυβο, όπως π.χ. καλύμματα, ηχομονώσεις ή μέσα προστασίας της ακοής. 2.5 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Μέτρα προστασίας για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση ΕΙΔΟΠΟΙΗΣΗ Ηλεκτροστατική εκφόρτιση Οι ηλεκτρονικές μονάδες περιέχουν εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Αυτά τα εξαρτήματα μπορούν εύκολα να υποστούν βλάβες ή να καταστραφούν σε περίπτωση ακατάλληλου χειρισμού. Για να αποφευχθούν υλικές ζημιές, ακολουθήστε τις επόμενες οδηγίες. Αγγίζετε τις ηλεκτρονικές μονάδες μόνο όταν πρέπει να εκτελέσετε οπωσδήποτε εργασίες σε αυτές. Το σώμα του αντίστοιχου ατόμου πρέπει να εκφορτιστεί ηλεκτροστατικά και να γειωθεί ακριβώς πριν αγγίξει τις ηλεκτρονικές μονάδες. Μην φέρνετε τις ηλεκτρονικές μονάδες σε επαφή με υλικά ηλεκτρικής μόνωσης, π. χ.: Πλαστική μεμβράνη Πλαστικά μέρη Μονωτικά καλύμματα πάγκου Ρουχισμό από συνθετικές ίνες Τοποθετείτε τις μονάδες μόνο πάνω σε αγώγιμα υποθέματα. Η συσκευασία, αποθήκευση και μεταφορά των ηλεκτρονικών μονάδων και εξαρτημάτων πρέπει να γίνεται μόνο σε αγώγιμες συσκευασίες, π. χ.: Επιμεταλλωμένα πλαστικά δοχεία ή μεταλλικά δοχεία Αγώγιμα αφρώδη υλικά Αλουμινόχαρτο οικιακής χρήσης 14 Οδηγίες λειτουργίας, 05/2017, A5E A

15 Υποδείξεις ασφαλείας 2.7 Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Τα απαιτούμενα μέτρα προστασίας έναντι ηλεκτροστατικής εκφόρτισης για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση παρουσιάζονται άλλη μια φορά με τα παρακάτω σχέδια: a = αγώγιμο δάπεδο d = Πανωφόρι ευαίσθητο στην ηλεκτροστατική εκφόρτιση b = Πάγκος ευαίσθητος στην ηλεκτροστατική εκφόρτιση c = Παπούτσια ευαίσθητα στην ηλεκτροστατική εκφόρτιση e = Ιμάντας καρπού ευαίσθητος στην ηλεκτροστατι f = Σύνδεση γείωσης των κιβωτίων κή εκφόρτιση 2.6 Ηλεκτρομαγνητική συμβατότητα Αυτό το μηχάνημα είναι κατασκευασμένο σύμφωνα με το IEC/EN και πληροί, εφόσον τηρείται η ενδεδειγμένη χρήση του, τις απαιτήσεις της Κοινοτικής Οδηγίας 2014/30/ΕΕ σχετικά με την ηλεκτρομαγνητική συμβατότητα. 2.7 Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (κατασκευαστής, τύπος, αντιπαρασιτικά μέτρα) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Σε μηχανήματα με ενσωματωμένους αισθητήρες, π.χ. αντιστάσεις PTC, ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα συχνότητας. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Με τον τρόπο αυτόν θα αποφύγετε την υπέρβαση των οριακών τιμών κατά IEC/ EN στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και τον μετατροπέα. Τηρείτε τα αντίστοιχα μέτρα ΗΜΣ. Οδηγίες λειτουργίας, 05/2017, A5E A 15

16 Υποδείξεις ασφαλείας 2.9 Ειδικές εκδόσεις και παραλλαγές κατασκευής 2.8 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβη ηλεκτρονικών συσκευών εξαιτίας εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Οι εγκαταστάσεις ηλεκτρικής ενεργειακής τεχνολογίας δημιουργούν κατά τη λειτουργία ηλεκτρικά πεδία. Κατά την παραμονή κοντά στο μηχάνημα μπορεί να προκύψουν επικίνδυνες για τη ζωή δυσλειτουργίες σε ιατρικά εμφυτεύματα, π.χ. σε βηματοδότες. Σε μαγνητικά ή ηλεκτρονικά μέσα δεδομένων μπορεί να προκύψει απώλεια δεδομένων. Η παραμονή ατόμων με βηματοδότες στην περιοχή της μηχανής απαγορεύεται. Προστατεύστε το προσωπικό που εργάζεται στην εγκατάσταση με κατάλληλα μέτρα, π.χ. επισημάνσεις, περιφράξεις, σεμινάρια ασφαλείας και προειδοποιητικές σημάνσεις. Τηρείτε τους κανονισμούς προστασίας και ασφαλείας της εκάστοτε χώρας. Μην έχετε μαζί σας μαγνητικά ή ηλεκτρονικά μέσα δεδομένων. 2.9 Ειδικές εκδόσεις και παραλλαγές κατασκευής Υπόδειξη Πριν από όλες τις εργασίες στο μηχάνημα, εξακριβώστε την έκδοσή του. Σε περίπτωση αποκλίσεων και ασαφειών, απευθύνετε τις ερωτήσεις σας στον κατασκευαστή αναφέροντας την περιγραφή τύπου και τον αριθμό εργοστασίου (βλ. πινακίδα ονομαστικών χαρακτηριστικών) ή απευθυνθείτε στο Κέντρο Σέρβις της Siemens (Σελίδα 95). 16 Οδηγίες λειτουργίας, 05/2017, A5E A

17 Περιγραφή Πεδίο εφαρμογής Πεδίο εφαρμογής Τα μηχανήματα εναλλασσόμενου ρεύματος της σειράς αυτής χρησιμοποιούνται για τη μετάδοση κίνησης σε βιομηχανικές εφαρμογές. Σχεδιάστηκαν για ένα ευρύ πεδίο εφαρμογών μετάδοσης κίνησης στη μεταλλουργική βιομηχανία. Χαρακτηρίζονται από υψηλές επιδόσεις, μεγάλη αντοχή, μακρά διάρκεια ζωής και μεγάλη αξιοπιστία. Ενδεδειγμένη χρήση των μηχανημάτων Τα μηχανήματα αυτά προορίζονται για βιομηχανικές μονάδες. Συμμορφώνονται με τα εναρμονισμένα πρότυπα της σειράς EN / IEC (VDE 0530). Απαγορεύεται η χρήση τους σε χώρους, όπου υφίσταται κίνδυνος έκρηξης, εφόσον η σήμανση στην πινακίδα ονομαστικών χαρακτηριστικών δεν επιτρέπει ρητώς τη λειτουργία δικτύου ή μετατροπέα. Αν σε ειδικές περιπτώσεις π.χ. κατά τη χρήση σε μη βιομηχανικές μονάδες, ισχύουν άλλες/υψηλότερες απαιτήσεις (π.χ. επαφή με παιδιά), οι όροι αυτοί πρέπει να εφαρμόζονται κατά την εγκατάσταση στη μονάδα. Υπόδειξη Οδηγία μηχανημάτων Τα μηχανήματα χαμηλής τάσης είναι στοιχεία που προσαρτώνται σε μηχανήματα βάσει της τρέχουσας οδηγίας μηχανημάτων. Η ενεργοποίησή τους απαγορεύεται έως ότου διαπιστωθεί η συμμόρφωση του τελικού προϊόντος με αυτήν την οδηγία. Τηρείτε το πρότυπο EN ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Αυτό το μηχάνημα δεν έχει σχεδιαστεί για χρήση σε περιοχές με κίνδυνο έκρηξης. Σε περίπτωση λειτουργίας του σε τέτοιες περιοχές, μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην λειτουργείτε αυτό το μηχάνημα σε περιοχές με κίνδυνο έκρηξης. Οδηγίες λειτουργίας, 05/2017, A5E A 17

18 Περιγραφή 3.2 Πινακίδες ισχύος Λειτουργία πιστοποιημένων κατά UL μηχανημάτων με μετατροπέα Υπόδειξη Λειτουργία μηχανήματος με μετατροπέα Εφαρμόζετε σε όλα τα μηχανήματα το συνολικό σύστημα μηχανήματος-μετατροπέα σύμφωνα με το αρχείο UL E227215, εφόσον τα μηχανήματα λειτουργούν αποκλειστικά με μετατροπέα και έχουν παραδοθεί με πιστοποιητικό UL. Υπεύθυνος για την εφαρμογή στην τελική χρήση είναι ο ιδιοκτήτης Σήμανση CE Υπόδειξη Χρήση μηχανημάτων χωρίς σήμανση CE Τα μηχανήματα χωρίς σήμανση -προορίζονται για χρήση εκτός του Ευρωπαϊκού Οικονομικού Χώρου (ΕΟΧ). Μην χρησιμοποιείτε μηχανήματα χωρίς σήμανση CE εντός του ΕΟΧ! 3.2 Πινακίδες ισχύος Πινακίδα ισχύος Η πινακίδα ισχύος περιέχει τα στοιχεία αναγνώρισης και τα σημαντικότερα τεχνικά στοιχεία. Τα στοιχεία στην πινακίδα ισχύος και οι συμβατικές συμφωνίες θέτουν τα όρια της ενδεδειγμένης χρήσης. Στοιχεία πινακίδας ισχύος Θέση Περιγραφή Θέση Περιγραφή Γενικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά 1 Τύπος μηχανήματος 31 Ηλεκτρικά χαρακτηριστικά 2 Τύπος μηχανήματος 32-3 Αριθμός σειράς (συμπ. ημερομηνίας κατασκευής με τη μορφή ΕΕ.ΜΜ) 33 Ονομαστική τάση [V] 4 Πρότυπα 34 Συνδεσμολογία περιέλιξης 5 Πρόσθετα στοιχεία (προαιρετικά) 35 Συχνότητα [Hz] 6 Στοιχεία πελάτη (προαιρετικά) 36 Ονομαστική ισχύς [kw] 7 Χώρα κατασκευής 37 Ονομαστικό ρεύμα [Α] 8 Τόπος παραγωγής 38 Συντελεστής ισχύος [cosφ] 18 Οδηγίες λειτουργίας, 05/2017, A5E A

19 Περιγραφή 3.3 Διάρθρωση Θέση Περιγραφή Θέση Περιγραφή 9 Αναγνωριστικός αριθμός υπηρεσίας ελέγχου (προαιρετικά) 39 Ονομαστικές στροφές [1/min] 10 Κανονισμοί (προαιρετικά) 40 Κατηγορία απόδοσης Μηχανικά στοιχεία 41 Βαθμός απόδοσης 11 Μέγεθος κατασκευής 42 Ροπή στρέψης [Nm] (προαιρετικά) 12 Κατασκευαστικός τύπος 43 Ονομαστική ισχύς [HP] (προαιρετικά) 13 Κατηγορία προστασίας 44 Συντελεστής σέρβις (προαιρετικά) 14 Βάρος μηχανήματος [kg] 45 Σχέση ρεύματος εκκίνησης (προαιρετικά) 15 Κατηγορία θερμότητας 46 Τρόπος λειτουργίας (προαιρετικά) 16 Περιοχή θερμοκρασίας περιβάλλοντος (προαιρετικά) 17 Ύψος τοποθέτησης (μόνον για υψόμετρα άνω των 1000 m) 47 Στοιχεία NEMA (προαιρετικά) 48 Ανεξάρτητη θέρμανση (προαιρετικά) 18 Διαβάθμιση έντασης ταλαντώσεων 49 Λογότυπο εταιρείας 19 Μεγέθη εδράνων 50 ΚΩΔΙΚΟΣ: Κωδικός κινητήρα για παραμετροποίηση μετατροπέα (προαιρετικά) 20 Στοιχεία επαναλίπανσης/ Κανονισμοί (προαιρετικά) 51 Στοιχεία μετατροπέα 21 Στοιχεία φρένων (προαιρετικά) 52 Κανονισμός πλοίων 22 Οριακός αριθμός μηχανικών στροφών (49) (10) (7) (11) (12) (13) (21) (14) (15) (16) (17) (52) (19) (20) (9) (18) (47) (51) (33) (37) (36) (38) (41 / 42) (39) (40) (31) (22) (47) (50) (5) (6) (48) 3.3 Διάρθρωση Έκδοση μηχανήματος Τα μηχανήματα αυτής της σειράς κατασκευής είναι ασύγχρονοι τριφασικοί κινητήρες χαμηλής τάσης ή σύγχρονοι κινητήρες μαγνητικής αντίστασης με κυλινδρικό άκρο άξονα και ελικοειδή σφήνα. Παραδοτέοι σε έκδοση μονής περιστροφής σε διάφορες κατηγορίες απόδοσης ή διπλής ταχύτητας για μεγαλύτερο αριθμό στροφών. Στα μηχανήματα με πόδια (κατασκευαστικός τύπος ΙΜ Β3), τα πόδια είναι χυτευτά ή βιδωτά. Οδηγίες λειτουργίας, 05/2017, A5E A 19

20 Περιγραφή 3.3 Διάρθρωση Η αλλαγή θέσης των βιδωτών ποδιών στο περίβλημα του μηχανήματος, π.χ. λόγω αλλαγής της θέσης του κιβωτίου συνδέσεων, είναι εφικτή και πρέπει να πραγματοποιείται αποκλειστικά από τους εξουσιοδοτημένους για τροποποιήσεις συνεργάτες μας. Ευθυγράμμιση και στερέωση (Σελίδα 42) Κανονισμοί Οι κανονισμοί και τα πρότυπα που διέπουν τη διάταξη και τον έλεγχο αυτού του μηχανήματος αναφέρονται στην πινακίδα στοιχείων. Η έκδοση του μηχανήματος συμμορφώνεται επιπλέον με τα παρακάτω πρότυπα: Πίνακας 3-1 Εφαρμοστέοι γενικοί κανονισμοί Χαρακτηριστικό Πρότυπο Διαστάσεις και συμπεριφορά λειτουργίας EN / IEC Διαδικασία για τον καθορισμό των απωλειών και της απόδοσης περιστρεφόμενων ηλεκτρικών μηχανημάτων και έλεγχοι EN / IEC EN / IEC EN / IEC Κατηγορία προστασίας EN / IEC Ψύξη EN / IEC Τύπος EN / IEC Περιγραφές σύνδεσης και φορά περιστροφής EN / IEC Εκπομπή θορύβων EN / IEC Συμπεριφορά εκκίνησης, περιστρεφόμενες ηλεκτρικές μηχανές EN / IEC Κατηγορίες εύρους ταλάντωσης EN / IEC Ταξινόμηση απόδοσης τριφασικών κινητήρων με βραχυκυκλωμένο κλωβό EN / IEC Τάσεις προτύπου IEC IEC Ψύξη, εξαερισμός Τα μηχανήματα αυτής της σειράς κατασκευής είναι ασύγχρονα τριφασικά μηχανήματα ή σύγχρονοι κινητήρες μαγνητική αντίστασης με κλειστό πρωτεύον (εσωτερικό) κύκλωμα ψύξης και ανοικτό δευτερεύον κύκλωμα ψυχρού αέρα (ψύξη επιφανειών). Η ψύξη επιφανειών μπορεί να ποικίλει ανάλογα με την έκδοση. 20 Οδηγίες λειτουργίας, 05/2017, A5E A

21 Περιγραφή 3.3 Διάρθρωση Ψύξη επιφανειών με ελεύθερη μεταφορά θερμότητας: Τύπος ψύξης IC 410 κατά EN / IEC Εικόνα 3-1 IC Έδρανα Για τη στήριξη και την οδήγηση του άξονα στο σταθερό τμήμα του μηχανήματος χρησιμοποιούνται αποκλειστικά 2 κυλινδρικά ρουλεμάν. Ένα κυλινδρικό ρουλεμάν λειτουργεί ως ωστικό έδρανο, το οποίο μεταφέρει αξονικές και ακτινικές δυνάμεις από τον περιστρεφόμενο άξονα του μηχανήματος στο σταθερό τμήμα του. Το δεύτερο κυλινδρικό ρουλεμάν λειτουργεί ως ελεύθερο έδρανο και έδρανο στήριξης, προκειμένου να καταστεί δυνατή η θερμική διαστολή στο εσωτερικό του μηχανήματος και η μετάδοση ακτινικών δυνάμεων. Η ονομαστική (υπολογιζόμενη) διάρκεια ζωής των εδράνων κατά το ISO 281 ανέρχεται σε ώρες με χρήση των επιτρεπόμενων ακτινικών/ αξονικών δυνάμεων. Ωστόσο, η επιτρεπόμενη διάρκεια ζωής των εδράνων μπορεί να είναι αισθητά μεγαλύτερη, όταν οι δυνάμεις είναι μικρότερες (π.χ. λειτουργία με συμπλέκτη εξισορρόπησης). Τα κυλινδρικά ρουλεμάν στην έκδοση με λίπανση εφ' όρου ζωής δεν χρειάζονται συντήρηση Ζυγοστάθμιση Κατά κανόνα, η ζυγοστάθμιση πραγματοποιείται δυναμικά με μισή σφήνα (σήμανση "H") κατά ISO Η κατηγορία ζυγοστάθμισης αντιστοιχεί στη βαθμίδα μεγέθους κραδασμών "A». Προαιρετικά ή κατόπιν αιτήματος είναι δυνατή και η βαθμίδα μεγέθους κραδασμών "B" Τύποι/τρόπος τοποθέτησης Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών Τύποι/τρόπος τοποθέτησης Κωδικός βασικού τύπου IM B3 (IM 1001) Γραφική απεικόνιση Οδηγίες λειτουργίας, 05/2017, A5E A 21

22 Περιγραφή 3.3 Διάρθρωση Κωδικός βασικού τύπου IM B5 (IM 3001) Γραφική απεικόνιση Κωδικός βασικού τύπου IM B35 (IM 2001) Γραφική απεικόνιση Κατηγορία προστασίας Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την κατηγορία προστασίας που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών και μπορεί να τοποθετείται σε περιβάλλον με σκόνη ή υγρασία Περιβαλλοντικές συνθήκες Οριακές τιμές για τη στάνταρ έκδοση Σχετική υγρασία αέρα σε θερμοκρασία περιβάλλοντος T amb 40 C Μέγ. 55 % Θερμοκρασία περιβάλλοντος -20 C έως +40 C Ύψος τοποθέτησης Αέρας με φυσιολογική περιεκτικότητα σε οξυγόνο, συνήθως 1000 m 21 % (V/V) Σε περίπτωση διαφορετικών περιβαλλοντικών συνθηκών ισχύουν τα στοιχεία στην πινακίδα ονομαστικών χαρακτηριστικών. Το μηχάνημα είναι κατάλληλο για χρήση σε τροπικά κλίματα Προαιρετικά εξαρτήματα Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα εξαρτήματα ενσωμάτωσης: Στην περιέλιξη στάτορα, ενσωματωμένος αισθητήρας θερμοκρασίας για την παρακολούθηση της θερμοκρασίας και την προστασία της περιέλιξης στάτορα από την υπερθέρμανση. 22 Οδηγίες λειτουργίας, 05/2017, A5E A

23 Περιγραφή 3.3 Διάρθρωση Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα προσαρτώμενα εξαρτήματα: Παλμογεννήτρια Μετρητικός μαστός για τη μέτρηση των κρουστικών παλμών SPM για τον έλεγχο των εδράνων. Οδηγίες λειτουργίας, 05/2017, A5E A 23

24 Περιγραφή 3.3 Διάρθρωση 24 Οδηγίες λειτουργίας, 05/2017, A5E A

25 Προετοιμασία χρήσης 4 Ο καλός προγραμματισμός και η προετοιμασία χρήσης του μηχανήματος αποτελούν σημαντικές προϋποθέσεις για μια απλή και σωστή εγκατάσταση, την ασφαλή λειτουργία και την προσβασιμότητα του μηχανήματος για συντήρηση και επισκευή. Στο κεφάλαιο αυτό θα μάθετε τι πρέπει να προσέχετε κατά το σχεδιασμό της εγκατάστασής σας σε σχέση με το μηχάνημα και τι προετοιμασίες πρέπει να κάνετε πριν την παράδοση του μηχανήματος. 4.1 Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Από το μηχάνημα απορρέουν λοιποί κίνδυνοι. Αυτοί περιγράφονται στο κεφάλαιο «Υποδείξεις ασφαλείας» (Σελίδα 11) ή στις αντίστοιχες θεματικές ενότητες. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας κατάλληλα μέτρα ασφαλείας, όπως καλύμματα, περιφράξεις, σημάνσεις κ.λπ. 4.2 Τήρηση του τρόπου λειτουργίας Τηρείτε τον τρόπο λειτουργίας του μηχανήματος. Αποφύγετε μέσω κατάλληλου χειρισμού τις υπερβολικές στροφές και συνεπώς τις βλάβες στο μηχάνημα. 4.3 Παραδοτέο υλικό Έλεγχος πληρότητας του παραδοτέου υλικού Τα συστήματα μετάδοσης κίνησης είναι συναρμολογημένα κατά περίπτωση. Μετά την παραλαβή της παραγγελίας ελέγξτε αμέσως αν το παραδοτέο υλικό συμφωνεί με τα συνοδευτικά έγγραφα του προϊόντος. Η Siemens δεν αναλαμβάνει ευθύνη για μεταγενέστερες αξιώσεις λόγω ελλείψεων. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών ζημιών από τη μεταφορά προς το μεταφορέα. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών βλαβών / ελλείψεων στο παραδοτέο υλικό προς την αρμόδια αντιπροσωπεία της Siemens. Φυλάξτε σε προσβάσιμο σημείο τις υποδείξεις ασφαλείας και έναρξης λειτουργίας που περιλαμβάνονται στο παραδοτέο υλικό, ομοίως τις προαιρετικά διατιθέμενες οδηγίες λειτουργίας. Η πινακίδα τύπου που συνοδεύει προαιρετικά και ξεχωριστά το παραδοτέο υλικό αναγράφει τα στοιχεία του μηχανήματος και στερεώνεται επάνω ή κοντά στο μηχάνημα ή στη μονάδα. Οδηγίες λειτουργίας, 05/2017, A5E A 25

26 Προετοιμασία χρήσης 4.4 Μεταφορά και αποθήκευση 4.4 Μεταφορά και αποθήκευση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ανατροπής και ταλάντευσης κατά τη μεταφορά με ανάρτηση Όταν μεταφέρετε το μηχάνημα αναρτημένο σε σχοινιά, αυτά μπορεί να σπάσουν π.χ. λόγω μιας ζημιάς. Επιπλέον, το μηχάνημα μπορεί να ταλαντεύεται λόγω μη επαρκούς στερέωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Για τη μεταφορά ή/και την εγκατάσταση χρησιμοποιήστε πρόσθετα, κατάλληλα μέσα ανάρτησης φορτίων. Δύο σχοινιά θα πρέπει να μπορούν να σηκώσουν ολόκληρο το φορτίο. Αποφύγετε τυχόν μετατόπιση του μέσου ανάρτησης φορτίων ασφαλίζοντάς το. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αναποδογύρισμα ή μετατόπιση του μηχανήματος Εάν ανασηκώνετε ή μεταφέρετε το μηχάνημα με ακατάλληλο τρόπο, το μηχάνημα μπορεί να μετατοπιστεί ή να αναποδογυρίσει. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Χρησιμοποιείτε όλους τους διαθέσιμους κρίκους ανύψωσης του μηχανήματος. Μην στερεώνετε πρόσθετα φορτία ή βάρη κατά τη χρήση των κρίκων ανύψωσης του μηχανήματος. Οι κρίκοι ανύψωσης προορίζονται για το ίδιο βάρος του μηχανήματος. Σφίξτε δυνατά τους βιδωτούς κρίκους ανύψωσης. Βιδώστε τους βιδωτούς κρίκους ανάρτησης μέχρι να εφαρμόσει η επιφάνεια επαφής τους. Τηρείτε την επιτρεπόμενη επιβάρυνση των βιδωτών κρίκων. Αν είναι αναγκαίο, χρησιμοποιήστε κατάλληλα και επαρκώς υπολογισμένα μέσα ανάρτησης φορτίων, για παράδειγμα ιμάντες ανύψωσης (EN1492-1) και ιμάντες πρόσδεσης (EN ). Υπόδειξη Τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. 26 Οδηγίες λειτουργίας, 05/2017, A5E A

27 Προετοιμασία χρήσης 4.4 Μεταφορά και αποθήκευση ΚΙΝΔΥΝΟΣ Παραμονή κάτω από αιωρούμενα φορτία Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή. Υπόδειξη Ανυψώνετε τα μηχανήματα κατά τη μεταφορά σε μια θέση που αντιστοιχεί στο βασικό τύπο τους Τύποι που αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Αφαιρέστε πριν την πρώτη ενεργοποίηση τις ενδεχόμενες ασφάλειες μεταφοράς. Φυλάξτε ή απενεργοποιήστε τις ασφάλειες μεταφοράς. Χρησιμοποιείτε τις ασφάλειες μεταφοράς σε τυχόν πρόσθετες μεταφορές ή ενεργοποιήστε ξανά τις ασφάλειες μεταφοράς. Η συσκευασία του μηχανήματος διαφέρει ανάλογα με την οδό μεταφοράς και το μέγεθος. Εφόσον δεν υπάρχει διαφορετική πρόβλεψη στη σύμβαση, η συσκευασία αντιστοιχεί στις κατευθυντήριες οδηγίες συσκευασίας κατά ISPM (Διεθνή πρότυπα για μέτρα φυτοπροστασίας). Λάβετε υπόψη τα εικονοσύμβολα της συσκευασίας. Έχουν την ακόλουθη σημασία: επάνω Εύθραυστο εμπόρευμα Προστασία από την υγρασία Προστασία από τη ζέστη Κέντρο βάρους Απαγορεύονται τα άγκιστρα χειρός Φορτοεκφόρτωση εδώ Οδηγίες λειτουργίας, 05/2017, A5E A 27

28 Προετοιμασία χρήσης 4.4 Μεταφορά και αποθήκευση Αποθήκευση Αποθήκευση σε εξωτερικό χώρο ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Η ακατάλληλη αποθήκευση μπορεί να προκαλέσει υλικές ζημιές. Σε περίπτωση ακραίων κλιματικών συνθηκών, π.χ. αλατούχα ή/και κονιώδης, υγρή ατμόσφαιρα, λάβετε μέτρα για την προστασία του μηχανήματος. Επιλέξτε έναν ασφαλή από πλημμύρες, απαλλαγμένο από δονήσεις και στεγνό χώρο αποθήκευσης. Επισκευάστε τις ζημιές στη συσκευασία πριν από την αποθήκευση, εφόσον αυτό είναι απαραίτητο για την ορθή αποθήκευση. Για την διασφάλιση της προστασίας από την υγρασία του δαπέδου, τοποθετήστε τα μηχανήματα, τις συσκευές και τα κιβώτια πάνω σε παλέτες, ράβδους ή βάσεις. Αποφύγετε τυχόν βύθιση στη γη. Μην εμποδίζετε την κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος. Τα καλύμματα ή οι μουσαμάδες για την προστασία από τις καιρικές συνθήκες δεν πρέπει να εφάπτονται στις επιφάνειες του αποθηκευμένου είδους. Βεβαιωθείτε για την επαρκή κυκλοφορία του αέρα με ξύλα τοποθετημένα ενδιάμεσα για τη διατήρηση της απόστασης. Αποθήκευση σε κλειστούς χώρους Οι χώροι αποθήκευσης πρέπει να προσφέρουν προστασία από τις ακραίες καιρικές συνθήκες. Αυτοί πρέπει να είναι στεγνοί, απαλλαγμένοι από σκόνη, κρούσεις και δονήσεις και να αερίζονται καλά. Μεταλλικές ακατέργαστες επιφάνειες Οι ακατέργαστες επιφάνειες, όπως τα άκρα άξονα, οι επιφάνειες των φλαντζών και οι τροχοί κεντραρίσματος, διαθέτουν περιορισμένη προστασία (< 6 μήνες) έναντι της διάβρωσης. Λάβετε κατάλληλα μέτρα προστασίας έναντι της διάβρωσης σε περίπτωση μεγαλύτερων χρονικών διαστημάτων αποθήκευσης. Οπή νερού συμπύκνωσης Ανοίξτε τις υπάρχουσες οπές νερού συμπύκνωσης για την εκροή του συμπυκνώματος σύμφωνα με τις περιβαλλοντικές συνθήκες, το αργότερο κάθε 6 μήνες. 28 Οδηγίες λειτουργίας, 05/2017, A5E A

29 Προετοιμασία χρήσης 4.5 Λειτουργία στον μετατροπέα συχνότητας 4.5 Λειτουργία στον μετατροπέα συχνότητας Παραμετροποίηση του μετατροπέα συχνότητας Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ρυθμίστε σωστά τις παραμέτρους του μετατροπέα συχνότητας. Τα δεδομένα παραμετροποίησης μπορούν να βρεθούν στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος (όχι στην πινακίδα πρόσθετων ονομαστικών χαρακτηριστικών με τα δεδομένα λειτουργίας στον μετατροπέα συχνότητας). Στοιχεία για τις παραμέτρους βρίσκετε: Στις οδηγίες λειτουργίας του μετατροπέα συχνότητας. Στο εργαλείο διαμόρφωσης SIZER. Στα εγχειρίδια διαμόρφωσης SINAMICS. Μην υπερβαίνετε τον αναφερόμενο μέγιστο οριακό αριθμό στροφώνl n max. Αυτόν τον βρίσκετε πάνω στην πινακίδα ονομαστικών χαρακτηριστικών n max, στην πρόσθετη πινακίδα για τη λειτουργία στον μετατροπέα συχνότητας ως μέγιστη τιμή αριθμού στροφών ή στον ειδικό για τον τύπο του συστήματος κατάλογο. Το μηχάνημα επιτρέπεται να λειτουργεί στον μέγιστο, οριακό αριθμό στροφών μόνο για σύντομο χρονικό διάστημα. Αν το μηχάνημα λειτουργήσει για αρκετό χρονικό διάστημα με τον μέγιστο αριθμό στροφών, θα προκύψουν κραδασμοί με υψηλή συχνότητα και κατά συνέπεια υψηλότερος θόρυβος. Ελέγξτε αν διασφαλίζεται η ψύξη του μηχανήματος για την έναρξη λειτουργίας Μείωση των ρευμάτων ρουλεμάν στη λειτουργία στο μετατροπέα συχνότητας (χαμηλή τάση) Μπορείτε να μειώσετε τα ρεύματα ρουλεμάν λαμβάνοντας τα παρακάτω μέτρα: Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Τα συμπαγή χάλκινα καλώδια δεν ενδείκνυνται για γείωση υψηλών συχνοτήτων λόγω της ιδιότητας εκτόπισης ρεύματος. Αγωγοί εξίσωσης δυναμικού: Χρησιμοποιείτε αγωγούς εξίσωσης δυναμικού: Μεταξύ του κινητήρα και του μηχανήματος εργασίας Μεταξύ του κινητήρα και του μετατροπέα συχνότητας Μεταξύ του κιβωτίου ακροδεκτών και του σημείου γείωσης υψηλής συχνότητας στο περίβλημα κινητήρα. Οδηγίες λειτουργίας, 05/2017, A5E A 29

30 Προετοιμασία χρήσης 4.5 Λειτουργία στον μετατροπέα συχνότητας Επιλογή και σύνδεση του καλωδίου: Χρησιμοποιείτε συμμετρικούς κατά το δυνατόν, θωρακισμένους αγωγούς σύνδεσης. Η πεπλεγμένη θωράκιση που δημιουργείται από τους επιμέρους αγωγούς θα πρέπει να διαθέτει καλή αγωγιμότητα. Ιδιαίτερα ενδείκνυνται η πεπλεγμένη θωράκιση χαλκού ή αλουμινίου. Σύνδεση θωράκισης πραγματοποιείται τόσο στον κινητήρα όσο και στο μετατροπέα συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια για καλή εκτροπή των ρευμάτων υψηλής συχνότητας: Ως επαφή 360 στο μετατροπέα συχνότητας Στον κινητήρα, π.χ. με κοχλιοσύνδεση ΗΜΣ στις εισόδους αγωγών. Όταν η επαφή της θωράκισης καλωδίου πραγματοποιείται σύμφωνα με την περιγραφή, επιτυγχάνεται η εξίσωση δυναμικού μεταξύ του περιβλήματος κινητήρα και του μετατροπέα συχνότητας. Στην περίπτωση αυτή δεν απαιτείται ξεχωριστός αγωγός εξίσωσης δυναμικού υψηλής συχνότητας. Ομόκεντρη θωράκιση χαλκού ή αλουμινίου Χαλύβδινος οπλισμός Όταν δεν επιτυγχάνεται επαρκής ή οποιαδήποτε επαφή της θωράκισης καλωδίου λόγω ιδιαίτερων περιορισμών, δεν διασφαλίζεται η απαιτούμενη εξίσωση δυναμικού. Χρησιμοποιήστε σε αυτήν την περίπτωση ξεχωριστό αγωγό εξίσωσης δυναμικού υψηλής συχνότητας: Μεταξύ του περιβλήματος κινητήρα και της μπάρας γείωσης του μετατροπέα συχνότητας. Μεταξύ του περιβλήματος κινητήρα και του μηχανήματος εργασίας Επιλέξτε αγωγούς εξίσωσης δυναμικού υψηλής συχνότητας σε μορφή χάλκινων, πεπλεγμένων επίπεδων καλωδίων ή/και πλεξούδας καλωδίων υψηλής συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Δομή του δικτύου Για τη στοχευμένη μείωση ρευμάτων ρουλεμάν λάβετε υπόψη το συνολικό σύστημα κινητήρα, μετατροπέα συχνότητας και μηχανήματος εργασίας. Τα παρακάτω μέτρα συμβάλλουν στη μείωση των ρευμάτων ρουλεμάν και μπορούν να αποτρέψουν ζημιές: Τοποθετήστε στο συνολικό σύστημα ένα κατάλληλα δρομολογημένο σύστημα γείωσης με χαμηλή σύνθετη αντίσταση. Χρησιμοποιήστε φίλτρα κοινού σήματος (πυρήνες μόνωσης) στην έξοδο του μετατροπέα συχνότητας. Για την επιλογή και τη διαστασιολόγηση απευθυνθείτε στο διανομέα της Siemens. Περιορίστε την αύξηση της τάσης μέσω της χρήσης φίλτρων εξόδου. Τα φίλτρα εξόδου αποσβένουν τις αρμονικές στην τάση εξόδου. 30 Οδηγίες λειτουργίας, 05/2017, A5E A

31 Προετοιμασία χρήσης 4.5 Λειτουργία στον μετατροπέα συχνότητας Υπόδειξη Τεκμηρίωση μετατροπέα συχνότητας Οι οδηγίες λειτουργίας του μετατροπέα συχνότητας δεν αποτελούν συστατικό μέρος αυτή της τεκμηρίωσης. Λάβετε επιπλέον υπόψη τις πληροφορίες σχεδιασμού του μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Αν το μηχάνημα λειτουργεί σε έναν μετατροπέα συχνότητας χαμηλής τάσης, στην πλευρά NDE τοποθετείται ένα μονωμένο ρουλεμάν και ένας αισθητήρας αριθμού στροφών με μονωμένο έδρανο (προαιρετικά). Δώστε προσοχή στις πινακίδες του μηχανήματος σχετικά με τη μόνωση των ρουλεμάν και τις πιθανές παρακάμψεις. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης Εικόνα 4-1 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Η μόνωση ρουλεμάν δεν επιτρέπεται να παρακάμπτεται. Εξαιτίας ροής ρεύματος μπορεί να προκύψουν ζημιές στο ρουλεμάν. Κατά τις μεταγενέστερες εργασίες τοποθέτησης, π.χ. τη συναρμολόγηση ενός αυτόματου συστήματος λίπανσης ή ενός μη μονωμένου αποσβεστήρα ταλαντώσεων, μην παρακάμπτετε τη μόνωση ρουλεμάν. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Οδηγίες λειτουργίας, 05/2017, A5E A 31

32 Προετοιμασία χρήσης 4.5 Λειτουργία στον μετατροπέα συχνότητας Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», δημιουργούν μια μονωμένη σύμπλεξη μεταξύ των κινητήρων. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης 6 Μονωμένος συμπλέκτης Εικόνα 4-2 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Αν μεταξύ των κινητήρων του δίδυμου μηχανισμού κίνησης δεν χρησιμοποιείται μονωμένος συμπλέκτης, μπορεί να προκύψουν ρεύματα ρουλεμάν. Η συνέπεια μπορεί να είναι ζημιές στα ρουλεμάν πλευράς DE και στους δύο κινητήρες. Συνδέστε τους κινητήρες με μονωμένο συμπλέκτη Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», πρέπει να ενσωματώνεται ένας συμπλέκτης μεταξύ των κινητήρων σύμφωνα με την οδηγία 2014/34/ΕΕ ή τους ισχύοντες κανονισμούς της χώρας εγκατάστασης. 32 Οδηγίες λειτουργίας, 05/2017, A5E A

33 Τοποθέτηση 5 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) Υπόδειξη Απώλεια συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες Στην κατάσταση παράδοσης το μηχάνημα ανταποκρίνεται στις απαιτήσεις των ευρωπαϊκών κατευθυντήριων οδηγιών. Αυθαίρετες αλλαγές ή μετατροπές στο μηχάνημα οδηγούν σε απώλεια της συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες και απώλεια της εγγύησης. 5.1 Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Πριν την έναρξη των εργασιών τοποθέτησης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Το προσωπικό έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας και τοποθέτησης. Το μηχάνημα έχει αφαιρεθεί από τη συσκευασία και βρίσκεται στο χώρο τοποθέτησης. Υπόδειξη Μετρήστε την αντίσταση μόνωσης της περιέλιξης πριν την έναρξη των εργασιών τοποθέτησης Μετρήστε την αντίσταση μόνωσης της περιέλιξης ακριβώς πριν την έναρξη των εργασιών τοποθέτησης. Αν η αντίσταση μόνωσης είναι χαμηλότερη από την προβλεπόμενη τιμή, λάβετε τα κατάλληλα μέτρα αποκατάστασης. Για τη λήψη μέτρων αποκατάστασης ενδέχεται να απαιτείται αποσυναρμολόγηση και μεταφορά του μηχανήματος. Οδηγίες λειτουργίας, 05/2017, A5E A 33

34 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Υπόδειξη Λάβετε υπόψη τα τεχνικά στοιχεία των πινακίδων στο περίβλημα του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Για να αποφευχθούν υλικές ζημιές, ελέγξτε με κατάλληλα μέτρα πριν την έναρξη λειτουργίας, αν ο πελάτης έχει ρυθμίσει σωστά τη φορά περιστροφής του μηχανήματος, π. χ. με αποσύμπλεξη από το μηχάνημα εργασίας. ΕΙΔΟΠΟΙΗΣΗ Υψηλές θερμοκρασίες Κατά τη διάρκεια της λειτουργίας τα εξαρτήματα του μηχανήματος θερμαίνονται. Τα προσαρτώμενα εξαρτήματα που παρέχονται από τον πελάτη, όπως π.χ. οι αγωγοί από υλικό που δεν είναι ανθεκτικό στη θερμότητα, ενδέχεται να φθαρούν εξαιτίας των υψηλών θερμοκρασιών. Τα μέρη που επηρεάζονται από τη θερμοκρασία δεν πρέπει να ακουμπούν ή να στερεώνονται στα προσαρτώμενα εξαρτήματα του μηχανήματος. Χρησιμοποιείτε μόνο ανθεκτικά στη θερμότητα προσαρτώμενα εξαρτήματα. Οι αγωγοί σύνδεσης και οι είσοδοι καλωδίων και αγωγών πρέπει να ενδείκνυνται για το πεδίο εφαρμογής Αντίσταση μόνωσης Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; 34 Οδηγίες λειτουργίας, 05/2017, A5E A

35 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 35) Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 3. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 4. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. Οδηγίες λειτουργίας, 05/2017, A5E A 35

36 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 5-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N [V] U Mess [V] R C [MΩ] U U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική 36 Οδηγίες λειτουργίας, 05/2017, A5E A

37 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V. Οδηγίες λειτουργίας, 05/2017, A5E A 37

38 Τοποθέτηση 5.2 Εγκατάσταση 5.2 Εγκατάσταση Τοποθέτηση των μηχανημάτων Υποδείξεις ασφαλείας για την τοποθέτηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλα υλικά στερέωσης Σε περίπτωση χρήσης βιδών εσφαλμένης κατηγορίας αντοχής ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται οι βίδες να σπάσουν ή να χαλαρώσουν. Αν το μηχάνημα κινείται, μπορεί να προκληθεί ζημιά στα ρουλεμάν. Ο ρότορας μπορεί να χτυπήσει πάνω στο περίβλημα του μηχανήματος και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τις προβλεπόμενες κατηγορίες αντοχής για τις κοχλιωτές συνδέσεις. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εσφαλμένη ευθυγράμμιση Αν το μηχάνημα δεν είναι σωστά ευθυγραμμισμένο, μπορεί να δημιουργηθούν τάσεις στα τμήματα στερέωσης. Οι βίδες μπορεί να χαλαρώσουν ή να σπάσουν, το μηχάνημα να αρχίσει να κινείται και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ευθυγραμμίστε προσεκτικά το μηχάνημα με το μηχάνημα εργασίας. ΕΙΔΟΠΟΙΗΣΗ Αντικανονικός χειρισμός Τα προσαρτώμενα εξαρτήματα του μηχανήματος, π.χ. ο αισθητήρας θερμοκρασίας ή ο αισθητήρας αριθμού στροφών, είναι πιθανόν να υποστούν φθορά ή να καταστραφούν σε περίπτωση αντικανονικού χειρισμού. Κατά συνέπεια μπορεί να προκληθεί δυσλειτουργία ή και ολική καταστροφή του μηχανήματος. Χρησιμοποιείτε κατ' ανάγκη κατάλληλα αναβατόρια κατά την εκτέλεση εργασιών τοποθέτησης στο μηχάνημα. Μην πατάτε πάνω στους αγωγούς ή τα προσαρτώμενα εξαρτήματα κατά την τοποθέτηση. Μην χρησιμοποιείτε τα προσαρτώμενα εξαρτήματα ως αναβατόρια. Σε περίπτωση κάθετης διάταξης χρησιμοποιήστε όλους τους υπάρχοντες κρίκους ανύψωσης και ενδεχομένως τους ιμάντες ανύψωσης (DIN EN ) ή/και τους ιμάντες πρόσδεσης (DIN EN ) για τη σταθεροποίηση της θέσης. Αποφύγετε την πτώση ξένων σωμάτων στο κάλυμμα της φτερωτής. Σε περίπτωση κάθετης τοποθέτησης του μηχανήματος, τοποθετήστε μια προστατευτική οροφή με το άκρο του άξονα προς τα κάτω. 38 Οδηγίες λειτουργίας, 05/2017, A5E A

39 Τοποθέτηση 5.2 Εγκατάσταση Αποτρέψτε στους τύπους με άκρο άξονα προς τα πάνω την είσοδο υγρών κατά μήκος του άξονα από την πλευρά του χρήστη. Καθαρίστε με ελαφρά κηροζίνη τις μεταλλικές ακατέργαστες επιφάνειες που φέρουν αντιδιαβρωτικό μέσο και που απαιτούνται για την ομαλή συναρμολόγηση ή/και την τοποθέτηση του μηχανήματος. Μην παρεμποδίζετε τον εξαερισμό! Μην πραγματοποιείτε άμεση επαναληπτική απορρόφηση του αποβαλλόμενου αέρα - ούτε στα γειτονικά συγκροτήματα. Αποτρέπετε τη μακρόχρονη επίδραση άμεσης και έντονης ηλιακής ακτινοβολίας, βροχής, χιονιού, παγετού ή και σκόνης. Στερεώστε μια υπερκατασκευή ή ένα πρόσθετο κάλυμμα κατά τη χρήση ή την αποθήκευση σε εξωτερικό χώρο. Να μην γίνεται υπέρβαση των επιτρεπόμενων αξονικών και ακτινικών δυνάμεων Ψύξη Διαδρομή αέρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση και διακοπή λειτουργίας του μηχανήματος Σε περίπτωση μη τήρησης των παρακάτω σημείων, μπορεί να προκληθούν υλικές ζημιές, σοβαροί τραυματισμοί ή θάνατος. Μην παρεμποδίζετε τον εξαερισμό. Πίνακας 5-2 Διαδρομή αέρα Λάθος Σωστό Ζυγοστάθμιση Ο δρομέας είναι δυναμικά ζυγοσταθμισμένος. Η ποιότητα ζυγοστάθμισης αντιστοιχεί από κατασκευή στη βαθμίδα μεγέθους κραδασμών "Α" στο πλήρες μηχάνημα. Η προαιρετική βαθμίδα μεγέθους κραδασμών "Β" αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Η διάταξη για τον τύπο σφήνας κατά τη ζυγοστάθμιση αναγράφεται γενικά στην πινακίδα ονομαστικών χαρακτηριστικών και κατά περίπτωση στο μετωπιαίο τμήμα του άκρου του άξονα. Οδηγίες λειτουργίας, 05/2017, A5E A 39

40 Τοποθέτηση 5.2 Εγκατάσταση Σήμανση: Κατά κανόνα η ζυγοστάθμιση πραγματοποιείται δυναμικά με μισή σφήνα (σήμανση "Η") κατά ISO Η σήμανση "F" σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα (προαιρετικό). Η σήμανση "Ν" σημαίνει ζυγοστάθμιση χωρίς σφήνα (προαιρετικό). ΠΡΟΣΟΧΗ Ακατάλληλη συναρμολόγηση ή αποσυναρμολόγηση Για την αποφυγή τραυματισμών και υλικών ζημιών, τηρείτε τα γενικά απαιτούμενα μέτρα για την προστασία από επαφή των στοιχείων κίνησης: Λαμβάνετε υπόψη τα απαιτούμενα γενικά μέτρα που αφορούν στην προστασία επαφής των στοιχείων κίνησης. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Οι σφήνες είναι ασφαλισμένες μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Αν το μηχάνημα τεθεί σε λειτουργία χωρίς το στοιχείο μετάδοσης κίνησης, θα πρέπει να ασφαλιστεί η σφήνα για να μην εκσφενδονιστεί. Η διάταξη του άξονα και του στοιχείου μετάδοσης κίνησης για τη σφήνα πρέπει να έχει τον κατά περίπτωση σωστό τύπο ζυγοστάθμισης και να είναι σωστά συναρμολογημένη. Η ποιότητα ζυγοστάθμισης αντιστοιχεί στη βαθμίδα μεγέθους κραδασμών "A" για το πλήρες μηχάνημα, ενώ η βαθμίδα "B" είναι δυνατή προαιρετικά. Με άλλα λόγια, προκειμένου να εξασφαλιστεί η ποιότητα ζυγοστάθμισης, θα πρέπει να διασφαλιστεί ότι οι διατάξεις σφήνας του ομφαλού και του άξονα του μηχανήματος αλληλοσυμπληρώνονται ανάλογα με το μέγεθος του στοιχείου μετάδοσης κίνησης. Αντισταθμίστε τη μετατόπιση στο σύνδεσμο ανάμεσα στα ηλεκτρικά μηχανήματα και τα μηχανήματα εργασίας, έτσι ώστε να μην υπερβαίνονται οι μέγιστες επιτρεπόμενες τιμές ταλάντωσης σύμφωνα με ISO Οδηγίες λειτουργίας, 05/2017, A5E A

41 Τοποθέτηση 5.2 Εγκατάσταση Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Αφαίρεση των στοιχείων κίνησης Τοποθέτηση των στοιχείων κίνησης Για την τοποθέτηση των στοιχείων κίνησης (συμπλέκτης, οδοντωτός τροχός, τροχαλία ιμάντα κτλ.) χρησιμοποιήστε το σπείρωμα στο άκρο του άξονα. Αν είναι δυνατόν, θερμάνετε τα στοιχεία κίνησης κατά περίπτωση. Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση. Κατά την τοποθέτηση και την αφαίρεση, μην χτυπάτε π.χ. με σφυρί ή παρόμοιο εργαλείο τα εξαρτήματα που πρόκειται να συναρμολογήσετε ή να αποσυναρμολογήσετε. Μεταφέρετε μόνο τις επιτρεπόμενες, σύμφωνα με τον κατάλογο, ακτινικές ή αξονικές δυνάμεις μέσω του άκρου του άξονα στο έδρανο του μηχανήματος Εκπομπές θορύβου ΠΡΟΣΟΧΗ Βλάβες ακοής κατά τη λειτουργία μηχανημάτων τριφασικού ρεύματος Εάν γίνει υπέρβαση της επιτρεπόμενης ηχοστάθμης, μπορεί να προκληθούν βλάβες ακοής κατά τη λειτουργία των μηχανημάτων τριφασικού ρεύματος με ονομαστική ισχύ. Τηρείτε την επιτρεπόμενη ηχοστάθμη σύμφωνα με το πρότυπο ISO Η επιτρεπόμενη ηχοστάθμη ανέρχεται στα 70 db (A). Οδηγίες λειτουργίας, 05/2017, A5E A 41

42 Τοποθέτηση 5.3 Ευθυγράμμιση και στερέωση 5.3 Ευθυγράμμιση και στερέωση Κατά την ευθυγράμμιση και τη στερέωση προσέξτε τα παρακάτω: Προσέξτε κατά τη στερέωση του ποδιού και της φλάντζας για ομοιόμορφη επιφάνεια εφαρμογής. Κατά την επιτοίχια τοποθέτηση, υποστυλώστε το μηχάνημα π.χ. με πήχη ή ακινητοποιήστε το με σφήνα. Ευθυγραμμίστε το μηχάνημα κατά την τοποθέτηση του συνδέσμου με ακρίβεια. Φροντίστε για καθαριότητα των επιφανειών στερέωσης. Αφαιρέστε τυχόν υπάρχον αντιδιαβρωτικό μέσο με ελαφρά κηροζίνη. Αποφύγετε τις διατάξεις που προκαλούν συντονισμό με τη συχνότητα περιστροφής και τη διπλή συχνότητα δικτύου. Προσέξτε για ασυνήθιστους θορύβους κατά την περιστροφή του δρομέα με το χέρι. Ελέγξτε τη φορά περιστροφής χωρίς σύνδεση. Αποφύγετε τη σκληρή σύμπλεξη. Επισκευάστε άμεσα και με κατάλληλο τρόπο τις ζημιές της βαφής Μέτρα για ευθυγράμμιση και στερέωση Τα ακόλουθα μέτρα απαιτούνται για την εξισορρόπηση της αξονικής μετατόπισης στον συμπλέκτη και την ακριβή οριζόντια ρύθμιση του ηλεκτρικού μηχανήματος σε σχέση με το μηχάνημα εργασίας: Κάθετη τοποθέτηση Για την αποφυγή υπερβολικής έντασης στα μηχανήματα, κατά την κάθετη τοποθέτηση, τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια. Για τη χρήση όσο το δυνατόν λιγότερων ένθετων, επιλέξτε ένθετα σε μικρές στοίβες. Οριζόντια τοποθέτηση Για την οριζόντια τοποθέτηση, μετακινήστε το μηχάνημα προς τα πλάγια πάνω στη βάση του, προσέχοντας τη διατήρηση της αξονικής ευθυγράμμισης (σφάλμα γωνίας). Κατά τη ρύθμιση της θέσης, προσοχή πρέπει να δίδεται και στο περιμετρικά ομοιόμορφο αξονικό διάκενο στον συμπλέκτη. 42 Οδηγίες λειτουργίας, 05/2017, A5E A

43 Τοποθέτηση 5.3 Ευθυγράμμιση και στερέωση Αθόρυβη λειτουργία Οι προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς κατά το DIN 4024 είναι οι εξής: Σταθερή βάση χωρίς κραδασμούς. Ακριβής ευθυγράμμιση του συμπλέκτη. Καλά ζυγοσταθμισμένο στοιχείο κίνησης (συμπλέκτης, τροχαλίες ιμάντα, ανεμιστήρας,...) Τηρείτε τον μέγ. αριθμό επιτρεπόμενων κραδασμών κατά τη λειτουργία σύμφωνα με το ISO Αποφύγετε τους μη επιτρεπόμενους κραδασμούς σε όλο το εύρος αριθμού στροφών, π.χ. λόγω. σφαλμάτων ζυγοστάθμισης (στοιχείο κίνησης), εξωτερικών επιδράσεων κραδασμού ή συντονισμού. Ενδέχεται να απαιτείται πλήρης ζυγοστάθμιση του μηχανήματος με το στοιχείο κίνησης ή αλλαγή του συντονισμού του συστήματος. Στερέωση ποδιών / Στερέωση φλαντζών Για τη στερέωση των ποδιών και των φλαντζών του μηχανήματος στη βάση ή/και στη φλάντζα του μηχανήματος να χρησιμοποιούνται τα προβλεπόμενα στο EN μεγέθη σπειρωμάτων. Στερεώστε το μηχάνημα σε τέσσερις οπές ποδιών ή/και φλαντζών σε ορθή γωνία μεταξύ τους. Υπεύθυνος για την επιλογή των στοιχείων στερέωσης με κατάλληλη αντοχή είναι ο πελάτης. Για τα στοιχεία στερέωσης, συνιστάται έως και τον κατασκευαστικό τύπο 160 κατηγορία αντοχής 5.6 ή υψηλότερη και από τον κατασκευαστικό τύπο 180 κατηγορία αντοχής 8.8 ή υψηλότερη. Για τις φλάντζες IM B14, επιλέξτε βίδες κατάλληλου μεγέθους. Βεβαιωθείτε ότι οι κεφαλές των βιδών εφάπτονται σε όλη την επιφάνειά τους. Χρησιμοποιήστε πρόσθετες επίπεδες ροδέλες (ISO 7093), ειδικά στις επιμήκεις οπές των ποδιών. Οδηγίες λειτουργίας, 05/2017, A5E A 43

44 Τοποθέτηση 5.3 Ευθυγράμμιση και στερέωση 44 Οδηγίες λειτουργίας, 05/2017, A5E A

45 Ηλεκτρική σύνδεση 6 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) 6.1 Σύνδεση μηχανήματος ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Μπορεί να προκληθεί θάνατος, τραυματισμοί ή υλικές ζημιές. Λάβετε υπόψη σας τις παρακάτω υποδείξεις ασφαλείας πριν τη σύνδεση της μηχανής: Όλες οι εργασίες πρέπει να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό σε ακινητοποιημένο μηχάνημα. Αποσυνδέστε το μηχάνημα από το ρεύμα και ασφαλίστε το έναντι ακούσιας επανενεργοποίησης. Το ίδιο ισχύει και για τα βοηθητικά ηλεκτρικά κυκλώματα. Ελέγξτε ότι δεν υπάρχει παροχή τάσης! Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας! Οι αποκλίσεις του δικτύου παροχής από τις ονομαστικές τιμές τάσης, συχνότητας, καμπύλης και συμμετρίας αυξάνουν τη θερμοκρασία και επηρεάζουν την ηλεκτρομαγνητική συμβατότητα. Η λειτουργία του μηχανήματος σε δίκτυο με γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π.χ. έως την αντιμετώπιση ενός σφάλματος (βραχυκύκλωμα αγωγού προς τη γη, EN ). Τηρείτε τις υποδείξεις του EN / IEC (VDE ) για λειτουργία στις περιοχές A (απόκλιση τάσης ±5% και συχνότητας ±2%) και B, ιδιαίτερα όσον αφορά την άνοδο της θερμοκρασίας και την απόκλιση των στοιχείων λειτουργίας σε σχέση με τα ονομαστικά στοιχεία της πινακίδας ισχύος. Μην υπερβαίνετε σε καμία περίπτωση τις οριακές τιμές! Η σύνδεση πρέπει να τέτοια, ώστε να εξασφαλίζει τη διαρκή και ασφαλή ηλεκτρική σύνδεση (χωρίς προεξέχοντα άκρα καλωδίων). Χρησιμοποιήστε τον ενδεδειγμένο εξοπλισμό καλωδίωσης (π.χ. άκρα καλωδίων, περιβλήματα άκρων). Πραγματοποιήστε τη σύνδεση της τάσης δικτύου και την τοποθέτηση της ράβδου συνδεσμολογίας σύμφωνα με το διάγραμμα σύνδεσης του κιβωτίου συνδέσεων. Οδηγίες λειτουργίας, 05/2017, A5E A 45

46 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Επιλέξτε τους αγωγούς σύνδεσης κατά DIN VDE 0100, λαμβάνοντας υπόψη την ονομαστική ένταση του ρεύματος και τις συνθήκες της εγκατάστασης (π.χ. θερμοκρασία περιβάλλοντος, τρόπος τοποθέτησης κλπ. κατά DIN VDE 0298 ή/και EN / IEC ). Στα τεχνικά χαρακτηριστικά ορίζονται τα ακόλουθα απαραίτητα στοιχεία για τη σύνδεση: Φορά περιστροφής. Αριθμός και διάταξη των κιβωτίων συνδέσεων. Συνδεσμολογία και σύνδεση της περιέλιξης του μηχανήματος. 46 Οδηγίες λειτουργίας, 05/2017, A5E A

47 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Περιγραφή ακροδεκτών Στις περιγραφές των ακροδεκτών κατά DIN VDE 0530 Μέρος 8 ή κατά EN / IEC για μηχανήματα εναλλασσόμενου ρεύματος ισχύουν γενικά οι ακόλουθοι ορισμοί: Πίνακας 6-1 Περιγραφές ακροδεκτών (παράδειγμα 1U1-1) 1 U 1-1 Περιγραφή x Αναγνωριστικό ψηφίο κατάταξης πόλων για μηχανήματα διπλής ταχύτητας (το μικρότερο ψηφίο αντιστοιχεί κατά περίπτωση σε χαμηλότερο αριθμό στροφών) ή σε ειδικές περιπτώσεις για κατανεμημένη περιέλιξη. x Περιγραφή φάσεων (U, V, W) x Αναγνωριστικό ψηφίο για αρχή περιέλιξης (1) ή άκρο (2) (για περισσότερες από μία συνδέσεις ανά περιέλιξη) x Πρόσθετο αναγνωριστικό ψηφίο, αν είναι υποχρεωτική η σύνδεση παράλληλων αγωγών του δικτύου τροφοδοσίας για περισσότερους ακροδέκτες με κατά τα λοιπά όμοια περιγραφή Φορά περιστροφής Τα μηχανήματα ενδείκνυνται από κατασκευή για κίνηση και προς τις δύο κατευθύνσεις. Συνδέστε κατάλληλα τους αγωγούς τροφοδοσίας δικτύου όταν η φορά περιστροφής (βέλος φοράς περιστροφής) είναι σταθερά καθορισμένη. Όταν οι αγωγοί δικτύου συνδέονται με διαδοχή φάσεων L1, L2, L3σε U, V, W ή/και κατά NEMA σε T 1 T 2 T 3, το μηχάνημα περιστρέφεται με φορά προς τα δεξιά (δεξιόστροφη λειτουργία). Σε περίπτωση αντιστροφής δύο συνδέσεων, π. χ. σύνδεση L1, L2, L3 σε V, U, W ή/και κατά NEMA σε T 2 T 1 T 3, το μηχάνημα περιστρέφεται με φορά προς τα αριστερά (αριστερόστροφη λειτουργία). Περιστροφή προς τα δεξιά Περιστροφή προς τα αριστερά Κατά IEC Κατά NEMA U V W T 1 T 2 T 3 V U W T 2 T 1 T 3 Φορά περιστροφής του κινητήρα κοιτώντας προς την πλευρά DE Σύνδεση με/χωρίς άκρα καλωδίων Για τους ακροδέκτες σύνδεσης με σφιγκτήρες, τοποθετήστε τους αγωγούς έτσι, ώστε οι ακροδέκτες να βρίσκονται στο ίδιο ύψος και στις δύο πλευρές των συνδέσμων. Συνεπώς, αυτός ο τύπος σύνδεσης απαιτεί κάμψη ορισμένων καλωδίων σε σχήμα U ή σύνδεση με ακροδέκτη καλωδίου. Το ίδιο ισχύει για την εσωτερική και εξωτερική σύνδεση του καλωδίου γείωσης. Στη σύνδεση με ακροδέκτη καλωδίου, το μέγεθός πρέπει να είναι ανάλογο με την απαιτούμενη διατομή των καλωδίων και το μέγεθος των πείρων. Η εγκάρσια τοποθέτηση επιτρέπεται μόνον Οδηγίες λειτουργίας, 05/2017, A5E A 47

48 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος εφόσον τηρούνται οι απαιτούμενες αποστάσεις αερισμού και ερπυσμού. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι τον ακροδέκτη καλωδίου. Υπόδειξη Η σύνδεση ηλεκτροδότησης εξασφαλίζεται από την άμεση επαφή μεταξύ των ακροδεκτών καλωδίου και των παξιμαδιών επαφής ή/και βιδών επαφής Σύνδεση ελεύθερα εξερχόμενων αγωγών Για τους αγωγούς σύνδεσης που εξέρχονται ελεύθερα από το μηχάνημα δεν υπάρχει πίνακας ακροδεκτών στην υποδοχή σύνδεσης του περιβλήματος του μηχανήματος. Οι αγωγοί σύνδεσης συνδέονται εξ εργοστασίου απευθείας στους συνδέσμους της περιέλιξης του στάτορα. Οι αγωγοί σύνδεσης διακρίνονται από το χρώμα ή/και την επιγραφή τους. Ο πελάτης συνδέει τους επιμέρους αγωγούς απευθείας στον πίνακα ελέγχου της εγκατάστασης σύμφωνα με την επιγραφή Κοχλιοσυνδέσεις Κοχλιωτές συνδέσεις με συνδετικό σπείρωμα στο κιβώτιο συνδέσεων (EN 50262) 2 Δακτύλιος Ο 48 Οδηγίες λειτουργίας, 05/2017, A5E A

49 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Κιβώτιο συνδέσεων ΚΙΝΔΥΝΟΣ Επικίνδυνη τάση Στα ηλεκτρικά μηχανήματα υπάρχουν υψηλές τάσεις. Αυτό μπορεί, σε περίπτωση μη σωστού χειρισμού, να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς. Αποσυνδέστε το μηχάνημα από το ρεύμα, όταν εργάζεστε στο κιβώτιο συνδέσεων. ΕΙΔΟΠΟΙΗΣΗ Βλάβες στο κιβώτιο συνδέσεων Η εσφαλμένη εκτέλεση εργασιών στο κιβώτιο συνδέσεων, μπορεί να οδηγήσει σε υλικές ζημιές. Για την αποφυγή υλικών ζημιών στο κιβώτιο σύνδεσης, τηρείτε τις παρακάτω υποδείξεις: Προσέχετε ώστε να μην υποστούν ζημιές τα εξαρτήματα στο εσωτερικό του κιβωτίου συνδέσεων. Στο κιβώτιο συνδέσεων δεν πρέπει να διεισδύουν ξένα σώματα, ρύποι και υγρασία. Σφραγίστε το κιβώτιο συνδέσεων με την αρχική του μόνωση, προκειμένου να προστατεύεται από σκόνες και νερό. Σφραγίστε τις εισόδους στο κιβώτιο συνδέσεων (DIN 42925) και άλλες ανοιχτές εισόδους με μονωτικούς δακτυλίους ή κατάλληλες επίπεδες μονώσεις. Λάβετε υπόψη τις ροπές σύσφιξης για τις κοχλιωτές συνδέσεις των καλωδίων και τους λοιπούς κοχλίες Εκδόσεις Βασική έκδοση Στα μηχανήματα με βιδωτό επάνω τμήμα κιβωτίου συνδέσεων, αυτό μπορεί να περιστραφεί κατά 4 x 90 μοίρες Σύνδεση αισθητήρα θερμοκρασίας/θέρμανσης αδρανείας Σύνδεση προαιρετικών εξαρτημάτων ενσωμάτωσης Εκτός από την ανεξάρτητη από το ρεύμα διάταξη προστασίας από υπερφόρτωση που είναι διατεταγμένη στους αγωγούς σύνδεσης, χρησιμοποιείτε τα προαιρετικά παρεχόμενα εξαρτήματα ενσωμάτωσης, π.χ. τον αισθητήρα θερμοκρασίας ή την ανεξάρτητη θέρμανση. Οδηγίες λειτουργίας, 05/2017, A5E A 49

50 Ηλεκτρική σύνδεση 6.2 Ροπές σύσφιξης Τα βοηθητικά κυκλώματα συνδέονται στο κιβώτιο συνδέσεων Είσοδος αγωγού Συναρμολόγηση και τοποθέτηση Βιδώστε την κοχλιωτή σύνδεση στο περίβλημα ή στερεώστε με αντιπερικόχλια. Υπόδειξη Οι κοχλιωτές συνδέσεις πρέπει να είναι κατάλληλες για τα χρησιμοποιούμενα καλώδια σύνδεσης (μόνωση, πλέξη, θωράκιση). 6.2 Ροπές σύσφιξης Ηλεκτρικές συνδέσεις - Συνδέσεις πλάκας ακροδεκτών Πίνακας 6-2 Ροπές σύσφιξης για ηλεκτρικές συνδέσεις στην πλάκα ακροδεκτών Σπείρωμα M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 Nm ελάχ. 0,8 0,8 1,8 2,7 5, μέγ. 1,2 1,2 2, Οδηγίες λειτουργίας, 05/2017, A5E A

51 Ηλεκτρική σύνδεση 6.2 Ροπές σύσφιξης Κοχλιωτές συνδέσεις καλωδίων Υπόδειξη Αποφύγετε φθορές στο μανδύα των καλωδίων. Προσαρμόστε τις ροπής σύσφιξης στα υλικά του μανδύα των καλωδίων. Για ροπές σύσφιξης σε κοχλιωτές συνδέσεις καλωδίων από μέταλλο και πλαστικό για άμεση τοποθέτηση στο μηχάνημα, καθώς και για τις λοιπές κοχλιωτές συνδέσεις (π.χ. σύνδεσμοι μείωσης διατομής) να εφαρμόζονται οι κατάλληλες ροπές σύμφωνα με τον πίνακα. Πίνακας 6-3 Ροπές σύσφιξης για κοχλιωτές συνδέσεις καλωδίων Μέταλλο ± 10% [Nm] Πλαστικό ± 10% [Nm] Περιοχή σύσφιξης [mm] Στάνταρ -30 C C M 12 x 1,5 8 1,5 3,0... 7,0 M 16 x 1, , ,0 M 20 x 1, , ,0 M 25 x 1,5 9, ,0 M 32 x 1, , ,0 M 40 x 1,5 6 19, ,0 M 50 x 1, , ,0 M 63 x 1,5 34, ,0 Μονωτικός δακτύλιος καλωδίου [mm] Κιβώτιο συνδέσεων, προστατευτικά καλύμματα, αγωγός γείωσης Εφόσον δεν αναφέρονται άλλες ροπές σύσφιξης, ισχύουν οι τιμές στους παρακάτω πίνακες. Πίνακας 6-4 Ροπές σύσφιξης για κοχλίες στο κιβώτιο συνδέσεων, στα προστατευτικά καλύμματα άκρου, και για κοχλιωτές συνδέσεις στον αγωγό γείωσης Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm ελάχ. 0,8 2 3, μέγ. 1, Ροπή στρέψης κοχλία ασφαλείας νερού συμπύκνωσης Σφίξτε τον κοχλία ασφαλείας νερού συμπύκνωσης M6x0,75 με ροπή στρέψης 1,5 έως 2,0 Nm. Οδηγίες λειτουργίας, 05/2017, A5E A 51

52 Ηλεκτρική σύνδεση 6.3 Σύνδεση αγωγού γείωσης 6.3 Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να συμμορφώνεται με το EN / IEC Λαμβάνετε επίσης υπόψη τις ισχύουσες διατάξεις τοποθέτησης, π.χ. σύμφωνα με το EN / IEC Γενικά, υπάρχουν δύο δυνατότητες σύνδεσης ενός αγωγού γείωσης στο μηχάνημα: Εσωτερική γείωση με σύνδεση στο κιβώτιο συνδέσεων, στο προβλεπόμενο και αντίστοιχα σημασμένο σημείο. Εξωτερική γείωση με σύνδεση στο περίβλημα του στάτορα, σε ένα από τα προβλεπόμενα και αντίστοιχα σημασμένα σημεία Τύπος σύνδεσης γείωσης Είδος γείωσης περιβλήματος Διατομή αγωγού [mm²] Σύνδεση ενός μεμονωμένου αγωγού σε εξωτερική γωνία γείωσης. 10 Σύνδεση με άκρο καλωδίου κατά DIN, με εξωτερική γωνία γείωσης. DIN Ελάχιστη διατομή του αγωγού γείωσης Πίνακας 6-5 Ελάχιστη διατομή του αγωγού γείωσης Ελάχιστη επιφάνεια διατομής του αγωγού φάσεων της εγκατάστασης S [mm²] S 16 Ελάχιστη διατομή της αντίστοιχης σύνδεσης γείωσης [mm²] 16 < S S > 35 S 0,5 S 52 Οδηγίες λειτουργίας, 05/2017, A5E A

53 Ηλεκτρική σύνδεση 6.4 Σύνδεση αγωγού Εσωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Τοποθετήστε τον ακροδέκτη καλωδίου κάτω από τον σφιγκτήρα. Χρησιμοποιήστε τους επισημασμένους συνδετικούς ακροδέκτες για τον αγωγό γείωσης στο κιβώτιο συνδέσεων. Τηρείτε τη ροπή σύσφιξης (Σελίδα 51) για τη βίδα σύσφιξης. Εξωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε τον ακροδέκτη καλωδίου ανάμεσα στη γωνία επαφής και τη γωνία γείωσης. Μην αφαιρείτε τη γωνία επαφής που έχει εισέλθει στο περίβλημα! Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Χρησιμοποιήστε τους επισημασμένους συνδετικούς ακροδέκτες για τον αγωγό γείωσης στο κιβώτιο συνδέσεων. Τηρείτε τη ροπή σύσφιξης (Σελίδα 51) για τη βίδα σύσφιξης Μέγεθος κοχλία του αγωγού γείωσης Πίνακας 6-6 Μέγεθος κοχλία του αγωγού γείωσης εξωτερική γείωση Μέγεθος κατασκευής Μέγεθος σπειρώματος για τον αγωγό γείωσης 112 M M6 200 M8 6.4 Σύνδεση αγωγού Συνδεόμενες διατομές αναλόγως του μεγέθους ακροδέκτη μειώστε τη διατομή κατά περίπτωση, αναλόγως του μεγέθους των εισόδων του αγωγού. Οδηγίες λειτουργίας, 05/2017, A5E A 53

54 Ηλεκτρική σύνδεση 6.5 Σύνδεση μετατροπέα Τύπος σύνδεσης αγωγού Πίνακας ακροδεκτών Διατομή καλωδίου [mm²] Σύνδεση με άκρο καλωδίου DIN Κατά τη σύνδεση λυγίστε το άκρο καλωδίου προς τα κάτω Σύνδεση ενός μεμονωμένου αγωγού με σφιγκτήρα Σύνδεση δύο σχεδόν όμοιου πάχους αγωγών με σφιγκτήρα Ράγα σύνδεσης 2 Αγωγός σύνδεσης στο ηλεκτρικό δίκτυο 3 Αγωγός σύνδεσης του κινητήρα 4 Πλάκα οροφής 6.5 Σύνδεση μετατροπέα ΕΙΔΟΠΟΙΗΣΗ Πολύ υψηλή τάση σύνδεσης Μπορεί να προκύψουν υλικές ζημιές, αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή. Τα μηχανήματα SIMOTICS μπορούν να λειτουργούν σε μετατροπείς συχνότητας SINAMICS G και μετατροπείς συχνότητας SINAMICS S (μη ρυθμιζόμενη και ρυθμιζόμενη τροφοδοσία) με τήρηση των επιτρεπόμενων κορυφών τάσης. Τηρείτε τις τιμές στους παρακάτω πίνακες. Χρόνοι αύξησης t r > 0,1 µs. Το σύστημα μόνωσης των μηχανημάτων SIMOTICS αντιστοιχεί στις προδιαγραφές του IEC για την κατηγορία καταπόνησης C (IVIC C = έντονη). 54 Οδηγίες λειτουργίας, 05/2017, A5E A

55 Ηλεκτρική σύνδεση 6.6 Μέτρα ολοκλήρωσης Πίνακας 6-7 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα για τους κινητήρες δικτύου, δυνατότητα λειτουργίας μετατροπέα συχνότητας Ονομαστική τάση κινητήρα [V] Û αγωγός-αγωγός [V pk ] Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη [V pk ] Χρόνος αύξησης t r [μs] Ενδιάμεσο κύκλωμα U DC 500 V , ,1 [V] Πίνακας 6-8 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα ειδικά για μηχανήματα με λειτουργία μετατροπέα συχνότητας (π.χ. VSD 10) Ονομαστική τάση κινητήρα [V] Û αγωγός-αγωγός [V pk ] Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη [V pk ] Χρόνος αύξησης t r [μs] Ενδιάμεσο κύκλωμα U DC 500 V , ,1 500 V έως 690 V , ,1 [V] 6.6 Μέτρα ολοκλήρωσης Πριν το κλείσιμο του κιβωτίου συνδέσεων / της υποδοχής σύνδεσης του περιβλήματος του μηχανήματος ελέγξτε τα παρακάτω: Εκτελέστε τις ηλεκτρικές συνδέσεις στο κιβώτιο συνδέσεων σύμφωνα με τα στοιχεία των προηγούμενων παραγράφων και σφίξτε τις με τη σωστή ροπή στρέψης. Τηρείτε τις ελεύθερες αποστάσεις μεταξύ μη μονωμένων μερών: 5,5 mm έως 690 V, 8 mm έως 1000 V. Αποφύγετε τα ελεύθερα άκρα καλωδίων! Για να μην προκαλέσετε ζημιά στη μόνωση των αγωγών, περάστε τους αγωγούς σύνδεσης ελεύθερα. Συνδέστε το μηχάνημα σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Διατηρείτε το εσωτερικό του κιβωτίου συνδέσεων καθαρό και απαλλαγμένο από υπόλοιπα αγωγών. Διατηρείτε όλες τις στεγανώσεις και τις στεγανές επιφάνειες άθικτες και καθαρές. Σφραγίστε σωστά τα μη χρησιμοποιούμενα ανοίγματα στα κιβώτιο συνδέσεων. Οδηγίες λειτουργίας, 05/2017, A5E A 55

56 Ηλεκτρική σύνδεση 6.6 Μέτρα ολοκλήρωσης 56 Οδηγίες λειτουργίας, 05/2017, A5E A

57 Θέση σε λειτουργία 7 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) 7.1 Μέτρα πριν τη θέση σε λειτουργία ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Για την αποφυγή υλικών ζημιών, ελέγξτε πριν από την ενεργοποίηση του μηχανήματος τα ακόλουθα σημεία: Ελέγξτε με κατάλληλα μέτρα, αν ο πελάτης έχει ρυθμίσει σωστά τη φορά περιστροφής του μηχανήματος, π. χ. με αποσύμπλεξη από το μηχάνημα εργασίας. Βεβαιωθείτε ότι τα εξαρτήματα που είναι ευαίσθητα στη θερμοκρασία όπως αγωγοί κτλ. δεν εφάπτονται στο περίβλημα του μηχανήματος. Φροντίστε ώστε τα ανοίγματα του νερού συμπύκνωσης να είναι τοποθετημένα στο χαμηλότερο σημείο του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω μη επαρκούς ψύξης Όταν η τροφοδοσία αέρα του μηχανήματος δεν πραγματοποιείται όπως προβλέπεται, δεν είναι δυνατή η σωστή ψύξη. Αυτό μπορεί να προκαλέσει υλικές ζημιές στο μηχάνημα. Πριν από την έναρξη λειτουργίας συναρμολογήστε τα καλύμματα για να διασφαλίσετε την προβλεπόμενη τροφοδοσία αέρα. Μέτρα Ελέγξτε μετά από την ορθή τοποθέτηση και πριν από τη θέση σε λειτουργία της εγκατάστασης τα παρακάτω: Προσέξτε για ορθή τοποθέτηση και ευθυγράμμιση του μηχανήματος. Συνδέστε το μηχάνημα σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Οδηγίες λειτουργίας, 05/2017, A5E A 57

58 Θέση σε λειτουργία 7.1 Μέτρα πριν τη θέση σε λειτουργία Λάβετε υπόψη τη συμφωνία των συνθηκών λειτουργίας με τα προβλεπόμενα στοιχεία της πινακίδας. Λιπάνετε τα έδρανα αναλόγως της κατασκευής τους. Προσέξτε για επαναλίπανση των κυλινδρικών ρουλεμάν μηχανημάτων, τα οποία είχαν αποθηκευτεί για περισσότερο από 24 μήνες. Λάβετε υπόψη επιπλέον τις υποδείξεις στο κεφάλαιο Προετοιμασία χρήσης. Προσέξτε για ορθή σύνδεση και λειτουργία προαιρετικά διαθέσιμων πρόσθετων διατάξεων για την επιτήρηση του μηχανήματος. Ελέγξτε τις θερμοκρασίες αποθήκευσης στις εκδόσεις με θερμόμετρα αποθήκης κατά τη διάρκεια της πρώτης ενεργοποίησης του μηχανήματος. Ρυθμίστε τις τιμές για προειδοποίηση και απόζευξη στη διάταξη παρακολούθησης. Λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης. Ασφάλιση του αντίστοιχα σχεδιασμένου συστήματος ελέγχου και του συστήματος παρακολούθησης αριθμού στροφών, έτσι ώστε να μην σημειώνεται υπέρβαση του επιτρεπόμενου αριθμού στροφών από τους αναγραφόμενους στην πινακίδα ονομαστικών χαρακτηριστικών. Προσέξτε για σωστές συνθήκες ρύθμισης των στοιχείων μετάδοσης κίνησης ανά τύπο (π.χ. ευθυγράμμιση και ζυγοστάθμιση των συνδέσμων, δυνάμεις ιμάντων σε μετάδοση κίνησης με ιμάντες, δυνάμεις οδοντώσεων και διάκενο σε μετάδοση κίνησης με οδόντες, ακτινικό και αξονικό διάκενο σε συνδεδεμένους άξονες). Τηρείτε τις ελάχιστες αντιστάσεις μόνωσης καθώς και τις ελάχιστες ελεύθερες αποστάσεις. Διαμορφώστε σωστή σύνδεση γείωσης και εξίσωσης δυναμικού της σύνδεσης αγωγού γείωσης ασφαλείας. Σφίξτε όλες τις βίδες στερέωσης, τα στοιχεία σύνδεσης και τις ηλεκτρικές συνδέσεις με τις προβλεπόμενες ροπές σύσφιξης. Αφαιρέστε τους βιδωτούς κρίκους ανύψωσης μετά την τοποθέτηση ή ασφαλίστε τους έναντι αποσύσφιξης. Περιστρέψτε το ρότορα, χωρίς να ακουμπά κάπου. Πραγματοποιήστε όλα τα μέτρα προστασίας από επαφή για τα κινούμενα και ηλεκτροφόρα εξαρτήματα. Ασφαλίζετε τα ελεύθερα άκρα αξόνων, π. χ. με καλύμματα. Ασφαλίστε τις υπάρχουσες σφήνες έναντι εκσφενδονισμού. Προσέξτε για ετοιμότητα λειτουργίας του προαιρετικά διαθέσιμου πρόσθετου ανεμιστήρα και σύνδεση σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Φροντίστε να μην επηρεαστεί δυσμενώς η δίοδος ψυχρού αέρα. Προσέξτε για απρόσκοπτη λειτουργία του προαιρετικά διαθέσιμου φρένου. Τηρείτε τον αναγραφόμενο μηχανικό οριακό αριθμό στροφών n max.. 58 Οδηγίες λειτουργίας, 05/2017, A5E A

59 Θέση σε λειτουργία 7.2 Ενεργοποίηση Όταν η σχεδίαση του μηχανήματος απαιτεί ειδική διάταξη του μετατροπέα, στην πινακίδα ονομαστικών χαρακτηριστικών ή στην πρόσθετη πινακίδα περιλαμβάνονται τα αντίστοιχα στοιχεία. Υπόδειξη Κατά περίπτωση, απαιτούνται επιπλέον έλεγχοι, που εξαρτώνται από τις ειδικές συνθήκες που αφορούν τη συγκεκριμένη εγκατάσταση. 7.2 Ενεργοποίηση Μέτρα κατά την πρώτη ενεργοποίηση Μετά τη συναρμολόγηση ή τις μετατροπές συνιστώνται τα ακόλουθα μέτρα για την κανονική ενεργοποίηση των μηχανημάτων: Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου, και διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα έχει μαγνητική ή ηλεκτρολογική αιτιολογία, π. χ. ασυμμετρία τάσης, μαγνητική ασυμμετρία. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα είναι μηχανικό: π.χ. σφάλμα ζυγοστάθμισης των ηλεκτρικών μηχανημάτων ή του μηχανήματος εργασίας, ελλιπής ευθυγράμμιση του συγκροτήματος, λειτουργία του μηχανήματος στη συχνότητα συστήματος (σύστημα = μηχάνημα + βασικό πλαίσιο + βάση στήριξης κτλ.). Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε κατά περίπτωση τις υπάρχουσες διατάξεις ψύξης και παρατηρήστε για λίγο τη λειτουργία στο ρελαντί. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. Ελέγξτε την ομαλή λειτουργία. Διαβάστε τις τιμές τάσης, ρεύματος και ισχύος, και καταγράψτε τις. Αν είναι εφικτό, διαβάστε τις αντίστοιχες τιμές του μηχανήματος εργασίας και καταγράψτε τις επίσης. Παρακολουθήστε τη θερμοκρασία εδράνων, τη θερμοκρασία περιελίξεων κτλ. μέχρι να επιτευχθεί το σημείο σταθερότητας. Καταγράψτε αυτές τις τιμές, αν αυτό είναι εφικτό, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. Οδηγίες λειτουργίας, 05/2017, A5E A 59

60 Θέση σε λειτουργία 7.2 Ενεργοποίηση 60 Οδηγίες λειτουργίας, 05/2017, A5E A

61 Λειτουργία 8 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) 8.1 Υποδείξεις ασφαλείας Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του Οδηγίες λειτουργίας, 05/2017, A5E A 61

62 Λειτουργία 8.1 Υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Όταν εργάζεστε στο μηχάνημα, τηρείτε πάντα τους «πέντε κανόνες ασφαλείας» (Σελίδα 11). Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα, σύμφωνα με τις οδηγίες του κεφαλαίου «Συντήρηση». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Τα ηλεκτρικά μηχανήματα διαθέτουν επικίνδυνα περιστρεφόμενα εξαρτήματα. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα. Ασφαλίζετε έναντι επαφής τα ελεύθερα άκρα αξόνων και τα λοιπά περιστρεφόμενα εξαρτήματα, π.χ. τον συμπλέκτη ή την τροχαλία ιμάντα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θερμές επιφάνειες Τα ηλεκτρικά μηχανήματα διαθέτουν θερμές επιφάνειες. Η επαφή με θερμές επιφάνειες μπορεί να έχει ως συνέπεια σοβαρά εγκαύματα. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Λειτουργείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. 62 Οδηγίες λειτουργίας, 05/2017, A5E A

63 Λειτουργία 8.1 Υποδείξεις ασφαλείας ΠΡΟΣΟΧΗ Επικίνδυνες για την υγεία ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Τα αποτελέσματα μπορεί να είναι δηλητηριάσεις, βλάβες του δέρματος, αναπνευστικά εγκαύματα και άλλοι κίνδυνοι για την υγεία. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. ΠΡΟΣΟΧΗ Ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Ως συνέπεια μπορεί να προκύψουν εγκαύματα και κίνδυνοι για την υγεία, καθώς και υλικές ζημιές. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας Υποδείξεις ασφαλείας κατά τη λειτουργία Ενεργοποίηση του μηχανήματος ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Τα ηλεκτρικά μηχανήματα έχουν επικίνδυνες τάσεις. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η λειτουργία του μηχανήματος σε δίκτυο με μη γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π. χ. έως την αντιμετώπιση ενός σφάλματος. Βραχυκύκλωμα αγωγού προς τη γη EN / IEC Οδηγίες λειτουργίας, 05/2017, A5E A 63

64 Λειτουργία 8.1 Υποδείξεις ασφαλείας ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο μηχάνημα ή πρόωρη φθορά εδράνων Σε περίπτωση μη τήρησης μπορεί να προκληθούν υλικές ζημιές στα έδρανα. Τηρείτε οπωσδήποτε τις επιτρεπόμενες τιμές ταλάντωσης, ώστε να αποφεύγονται ζημιές στο μηχάνημα ή καταστροφή του μηχανήματος. Τηρείτε κατά τη λειτουργία τις επιτρεπόμενες τιμές ταλάντωσης σύμφωνα με το ISO Τηρείτε οπωσδήποτε την ακτινική ελάχιστη επιβάρυνση των κυλινδρικών ρουλεμάν 50 % σύμφωνα με τα στοιχεία του καταλόγου. Λάβετε μέτρα για τη μείωση ρευμάτων ρουλεμάν. Λάβετε υπόψη το κεφάλαιο Λειτουργία στο μετατροπέα συχνότητας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προβλήματα λειτουργίας Οι αλλαγές της κανονικής λειτουργίας καταδεικνύουν ότι η λειτουργία είναι προβληματική. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Προσέχετε π.χ. για τις ακόλουθες ενδείξεις ελαττωματικής λειτουργίας: Υψηλότερη απόδοση εισαγωγής από τη συνηθισμένη Υψηλότερες θερμοκρασίες από τις συνηθισμένες Ασυνήθιστοι θόρυβοι Ασυνήθιστες οσμές Αντίδραση των διατάξεων παρακολούθησης Εάν παρατηρήσετε ανωμαλίες, επικοινωνήστε αμέσως με το προσωπικό συντήρησης. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα, με τήρηση των κανόνων ασφαλείας που αφορούν τη συγκεκριμένη εγκατάσταση. ΕΙΔΟΠΟΙΗΣΗ Κίνδυνος διάβρωσης από συμπυκνωμένο νερό Στην περίπτωση διακυμάνσεων θερμοκρασίας στο μηχάνημα και / ή στο περιβάλλον ενδέχεται να παρατηρηθεί συμπύκνωση της ατμοσφαιρικής υγρασίας στο εσωτερικό του μηχανήματος. Αν υπάρχει πώμα ή κοχλίας έμφραξης για την εκροή νερού, αφαιρέστε το όταν το επιβάλλουν οι συνθήκες περιβάλλοντος και λειτουργίας. Εφόσον υπάρχει, τοποθετήστε στη συνέχεια και πάλι το πώμα ή τον κοχλία έμφραξης. Αν το μηχάνημα διαθέτει πώμα αποστράγγισης, το νερό μπορεί να εκρεύσει μόνο του. 64 Οδηγίες λειτουργίας, 05/2017, A5E A

65 Λειτουργία 8.1 Υποδείξεις ασφαλείας Ενεργοποίηση του μηχανήματος με θέρμανση αδρανείας (προαιρετικό) ΠΡΟΣΟΧΗ Υπερθέρμανση του μηχανήματος Μπορεί να προκύψει ελαφρύς τραυματισμός ή υλικές ζημιές, σε περίπτωση που δεν τηρούνται τα παρακάτω: Απενεργοποιείτε πριν από κάθε ενεργοποίηση τη θέρμανση αδρανείας, εφόσον υπάρχει Παύσεις λειτουργίας Παρατεταμένοι χρόνοι ακινητοποίησης Υπόδειξη Κατά τη διάρκεια παύσεων λειτουργίας για μεγάλο χρονικό διάστημα (> 1 μήνα), ενεργοποιείτε τακτικά το μηχάνημα, περίπου μία φορά το μήνα, ή περιστρέφετε τουλάχιστον το ρότορα. Πριν την ενεργοποίηση και τη νέα θέση σε λειτουργία διαβάστε την ενότητα «Ενεργοποίηση». Αφαιρέστε την ενδεχ. υπάρχουσα διάταξη συγκράτησης ρότορα στο μηχάνημα, πριν περιστρέψετε το ρότορα. ΕΙΔΟΠΟΙΗΣΗ Περιορισμοί της λειτουργίας του μηχανήματος Σε περίπτωση μακροχρόνιας αδράνειας μπορεί να προκληθούν υλικές ζημιές ή ολοκληρωτική βλάβη του μηχανήματος. Όταν θέτετε το μηχάνημα εκτός λειτουργίας για ένα χρονικό διάστημα μεγαλύτερο των 12 μηνών, μπορεί να προκληθούν ζημιές στο μηχάνημα λόγω των περιβαλλοντικών συνθηκών. Λάβετε κατάλληλα μέτρα προστασίας από τη διάβρωση, συντήρησης, συσκευασίας και ξήρανσης. Ενεργοποίηση θέρμανσης αδρανείας Ενεργοποιήστε την υπάρχουσα θέρμανση αδρανείας κατά τη διάρκεια των παύσεων λειτουργίας του μηχανήματος. Θέση εκτός λειτουργίας Λεπτομέρειες σχετικά με τα αναγκαία μέτρα στο κεφάλαιο Προετοιμασία χρήσης (Σελίδα 25). Οδηγίες λειτουργίας, 05/2017, A5E A 65

66 Λειτουργία 8.1 Υποδείξεις ασφαλείας Λίπανση και επανενεργοποίηση ΕΙΔΟΠΟΙΗΣΗ Ξηρή λειτουργία των εδράνων Εάν τα έδρανα δεν διαθέτουν πλέον αρκετό γράσο, μπορεί να προκληθούν ζημιές σε αυτά. Λιπάνετέ ξανά τα έδρανα μετά τα διαλείμματα λειτουργίας που ξεπερνούν τα τον ένα χρόνο. Για να κατανείμετε το γράσο στα έδρανα, ο άξονας πρέπει να περιστρέφεται. Λάβετε υπόψη τα στοιχεία στην πινακίδα λίπανσης. Κεφάλαιο Έδρανα (Σελίδα 76). 66 Οδηγίες λειτουργίας, 05/2017, A5E A

67 Λειτουργία 8.2 Βλάβες 8.2 Βλάβες Υπόδειξη Πριν από την αποκατάσταση της βλάβης διαβάστε το κεφάλαιο Υποδείξεις ασφαλείας (Σελίδα 11)! Υπόδειξη Αν το μηχάνημα λειτουργεί με μετατροπέα συχνότητας και προκύψει ηλεκτρική βλάβη, τότε λάβετε υπόψη σας επιπλέον τις οδηγίες λειτουργίας του μετατροπέα συχνότητας. Στους ακόλουθους πίνακες περιλαμβάνονται γενικές βλάβες με μηχανική και ηλεκτρική αιτιολογία. Πίνακας 8-1 Ηλεκτρικές επιδράσεις Χαρακτηριστικά ηλεκτρολογικών βλαβών Το μηχάνημα δεν ξεκινά. Το μηχάνημα δεν αυξάνει ταχύτητα. Βόμβος κατά την εκκίνηση. Βόμβος κατά τη λειτουργία. Μεγάλη αύξηση θερμοκρασίας στο ρελαντί. Μεγάλη αύξηση θερμοκρασίας υπό φορτίο. Μεγάλη αύξηση θερμοκρασίας σε μεμονωμένα τμήματα της περιέλιξης. Ενδεχόμενα αίτια βλαβών Μέτρα αποκατάστασης 1) X X X X Υπερφόρτιση. Μείωση φορτίου. X Διακοπή φάσης στον αγωγό τροφοδοσίας. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. X X X X X Διακοπή μιας φάσης στον αγωγό τροφοδοσίας μετά τη σύνδεση. X X Τάση δικτύου πολύ χαμηλή, συχνότητα πολύ υψηλή. X Τάση δικτύου πολύ υψηλή, συχνότητα πολύ χαμηλή. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε τις συνθήκες στο δίκτυο. Ελέγξτε τις συνθήκες στο δίκτυο. X X X X X Συνδεδεμένη περιέλιξη στάτορα. Ελέγξτε τη σύνδεση της περιέλιξης. X X X X Βραχυκύκλωμα μεταξύ ελιγμάτων ή φάσεων στην περιέλιξη στάτορα. X Λανθασμένη φορά περιστροφής στον αξονικό ανεμιστήρα. Υπολογίστε τις αντιστάσεις περιέλιξης και μόνωσης, γενική επισκευή σε συνεννόηση με τον κατασκευαστή. Ελέγξτε τη σύνδεση. Οδηγίες λειτουργίας, 05/2017, A5E A 67

68 Λειτουργία 8.3 Απενεργοποίηση (1) Εκτός από την αντιμετώπιση του αιτίου της βλάβης (σύμφωνα με τα μέτρα αποκατάστασης), πρέπει να αντιμετωπίσετε και τις βλάβες που έχουν ενδεχομένως προκληθεί στο μηχάνημα. Πίνακας 8-2 Μηχανικές επιδράσεις Χαρακτηριστικά μηχανολογικών βλαβών Θόρυβος τριβής. Υψηλή θερμοκρασία. Ακτινικοί κραδασμοί. Αξονικοί κραδασμοί. Ενδεχόμενα αίτια βλαβών Μέτρα αποκατάστασης 1) X Τροχίστε τα εξαρτήματα με ανώμαλες επιφάνειες. Διαπιστώστε το αίτιο, ρυθμίστε τα εξαρτήματα. X Μειωμένη παροχή αέρα, ενδεχόμενη λανθασμένη φορά περιστροφής του ανεμιστήρα. Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα. X Σφάλμα ζυγοστάθμισης δρομέα. Ελέγξτε τη διάταξη της σφήνας (H, F, N). X Μη κυκλικός δρομέας, κάμψη άξονα. Συνεννόηση με το εργοστάσιο κατασκευής. X X Ανεπαρκής ευθυγράμμιση. Ζυγοσταθμίστε το συγκρότημα, ελέγξτε το σύνδεσμο. 2) X Σφάλμα ζυγοστάθμισης του συνδεδεμένου μηχανήματος. Ζυγοσταθμίστε ξανά το συνδεδεμένο μηχάνημα. X Κρούσεις του συνδεδεμένου μηχανήματος. Ελέγξτε το συνδεδεμένο μηχάνημα. X X Θόρυβος στο μηχανισμό μετάδοσης. Αποκαταστήστε τη σωστή λειτουργία του μηχανισμού μετάδοσης. X X Συντονισμός του συνολικού συστήματος μηχανήματος και βάσης. Ενισχύστε τη βάση έπειτα από συνεννόηση. X X Αλλαγές στη βάση. Διαπιστώστε το αίτιο των αλλαγών, αντιμετωπίστε τις αλλαγές κατά περίπτωση και ζυγοσταθμίστε ξανά το μηχάνημα. (1) Εκτός από την αντιμετώπιση του αιτίου της βλάβης (σύμφωνα με τα μέτρα αποκατάστασης), πρέπει να αντιμετωπίσετε και τις βλάβες που έχουν ενδεχομένως προκληθεί στο μηχάνημα. 2) Λαμβάνετε υπόψη ενδεχόμενες αλλαγές σε περίπτωση αύξησης της θερμοκρασίας. Βλέπε επίσης Περιγραφή (Σελίδα 17) 8.3 Απενεργοποίηση Μετά την απενεργοποίηση του μηχανήματος, θέστε σε λειτουργία τα προβλεπόμενα αντιπαγετικά συστήματα. 68 Οδηγίες λειτουργίας, 05/2017, A5E A

69 Επισκευή 9 Με προσεκτική και τακτική συντήρηση, επιθεώρηση και έλεγχο μπορείτε να εντοπίζετε και να αποκαθιστάτε εγκαίρως τις βλάβες. Με τον τρόπο αυτόν αποτρέπονται οι επακόλουθες ζημιές. Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την επιθεώρηση, τη συντήρηση ή την επισκευή, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 95). 9.1 Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα και εξαρτήματα υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση και περιστρέφονται. Αν το μηχάνημα δεν έχει αδρανοποιηθεί και τροφοδοτείται με τάση κατά τη διάρκεια των εργασιών συντήρησης, υπάρχει κίνδυνος θανατηφόρου ή σοβαρού τραυματισμού και υλικών ζημιών. Εκτελείτε τις εργασίες συντήρησης μόνο εφόσον το μηχάνημα έχει αδρανοποιηθεί. Μόνο η επαναληπτική λίπανση των κυλινδρικών ρουλεμάν επιτρέπεται όσο το μηχάνημα περιστρέφεται. Κατά την εκτέλεση των εργασιών συντήρησης, τηρείτε τους πέντε κανόνες ασφαλείας. Οδηγίες λειτουργίας, 05/2017, A5E A 69

70 Επισκευή 9.1 Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Σε περίπτωση μη συντήρησης του μηχανήματος, μπορεί το μηχάνημα να υποστεί ζημιές. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Συντηρείτε τακτικά το μηχάνημα. ΠΡΟΣΟΧΗ Στρόβιλοι κατά την εκτέλεση εργασιών με πεπιεσμένο αέρα Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στρόβιλος σκόνης, μεταλλικών ρινισμάτων ή καθαριστικών μέσων. Κατά συνέπεια μπορεί να προκληθούν τραυματισμοί. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση και τη χρήση ατομικού προστατευτικού εξοπλισμού, π.χ. προστατευτικά γυαλιά και προστατευτική ενδυμασία. ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν κατά τον καθαρισμό με πεπιεσμένο αέρα εισχωρήσουν μεταλλικά ρινίσματα στην κεφαλή περιέλιξης, μπορεί να φθαρεί η μόνωση. Οι διαδρομές αέρος και διαρροής μπορεί να υποβαθμιστούν. Κατά συνέπεια μπορεί να προκληθούν ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος από ξένα σώματα Κατά τις εργασίες συντήρησης, ενδέχεται να παραμείνουν ξένα σώματα - π.χ. ρύποι, εργαλεία ή χαλαρά εξαρτήματα, όπως βίδες κ.λπ. - στο εσωτερικό του μηχανήματος. Κατά συνέπεια μπορεί να προκύψει βραχυκύκλωμα, μειωμένη απόδοση ψύξης ή αυξημένος θόρυβος των ρουλεμάν. Μπορεί να προκληθεί ζημιά στο μηχάνημα. Κατά την εκτέλεση των εργασιών συντήρησης βεβαιωθείτε ότι δεν έχουν παραμείνει ξένα σώματα στο εσωτερικό και την επιφάνεια του μηχανήματος. Στερεώστε ξανά τα χαλαρά εξαρτήματα μετά την ολοκλήρωση των εργασιών συντήρησης. Απομακρύνετε τυχόν ρύπους με προσοχή. Υπόδειξη Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο τα γενικά διαστήματα επιθεώρησης και συντήρησης για τη λειτουργία χωρίς προβλήματα. 70 Οδηγίες λειτουργίας, 05/2017, A5E A

71 Επισκευή 9.3 Επιθεώρηση 9.2 Προετοιμασία και υποδείξεις Επιδιόρθωση ζημιών στο χρώμα Σε περίπτωση ζημιών στο χρώμα, διορθώστε τις. Με τον τρόπο αυτόν εξασφαλίζεται η προστασία από διάβρωση. Υπόδειξη Εφαρμογή χρώματος Επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 95) πριν την επιδιόρθωση τυχόν ζημιών στο χρώμα. Από εκεί θα ενημερωθείτε σχετικά με τη σωστή εφαρμογή χρώματος και την επιδιόρθωση των ζημιών Μετέπειτα βαφή Υπόδειξη Προαιρετικά μπορείτε να προμηθευτείτε χρώματα για την Ομάδα IIC με πάχος στρώσης μεγαλύτερο από 200 µm. Τα χρώματα άνω των 200 µm έχουν ελεγχθεί σε σχέση με την ηλεκτροστατική φόρτιση. Κινητήρες με επίστρωση χρώματος άνω των 200 µm επιτρέπεται να ξαναβαφούν μόνο εφόσον τηρούνται οι παραπάνω προϋποθέσεις. 9.3 Επιθεώρηση Υπόδειξη Προσέξτε ιδιαίτερα τα διαστήματα επαναλίπανσης για κυλινδρικά ρουλεμάν που διαφέρουν από τα διαστήματα επιθεώρησης. Υπόδειξη Κατά κανόνα για τη διεξαγωγή επιθεωρήσεων δεν είναι αναγκαία η αποσυναρμολόγηση του μηχανήματος εναλλασσόμενου ρεύματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν. Οδηγίες λειτουργίας, 05/2017, A5E A 71

72 Επισκευή 9.3 Επιθεώρηση Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Εκτελέστε τους ακόλουθους ελέγχους μετά από περ. 500 ώρες λειτουργίας, το αργότερο μετά από 6 μήνες μετά τη θέση σε λειτουργία: Πίνακας 9-1 Έλεγχοι μετά την τοποθέτηση ή επισκευή Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν κατά τη διάρκεια της λειτουργίας ή σε κατάσταση αδρανοποίησης. Ανάλογα με τις ειδικές συνθήκες τις εγκατάστασης, ενδέχεται να απαιτούνται περαιτέρω έλεγχοι. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα Βασική επιθεώρηση Ελέγξτε αν τηρούνται οι συνθήκες εγκατάστασης. Επιπλέον, συνιστάται εκτέλεση των ακόλουθων ελέγχων μετά από περ ώρες λειτουργίας, το αργότερο μετά από δύο χρόνια: Πίνακας 9-2 Έλεγχοι κατά τη βασική επιθεώρηση Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X Η ευθυγράμμιση του μηχανήματος βρίσκεται μέσα στα επιτρεπόμενα όρια ανοχής. X 72 Οδηγίες λειτουργίας, 05/2017, A5E A

73 Επισκευή 9.4 Συντήρηση Έλεγχος Όλες οι βίδες στερέωσης για τις μηχανικές και τις ηλεκτρικές συνδέσεις είναι σφιγμένες καλά. Όλες οι συνδέσεις δυναμικού, οι συνδέσεις γείωσης και οι θωρακίσεις βρίσκονται στη θέση του και κάνουν σωστή επαφή. Κατά τη διάρκεια της λειτουργίας Σε κατάσταση αδρανοποίησης Οι αντιστάσεις μόνωσης των περιελίξεων είναι επαρκείς X Η μόνωση ρουλεμάν, αν διατίθεται, συμφωνεί με τα στοιχεία της πινακίδας. X Οι αγωγοί και τα εξαρτήματα μόνωσης βρίσκονται σε άρτια κατάσταση και δεν έχει αλλοιωθεί το χρώμα τους. (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. X X X ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. 9.4 Συντήρηση Διαστήματα συντήρησης ΠΡΟΣΟΧΗ Ερεθισμοί του δέρματος και φλεγμονές των ματιών Πολλά γράσα μπορεί να προκαλέσουν ερεθισμούς του δέρματος καθώς και φλεγμονές των ματιών. Τηρείτε τις υποδείξεις ασφαλείας του κατασκευαστή. Τα μηχανήματα διαθέτουν κυλινδρικά ρουλεμάν με λίπανση διαρκείας. Η διάταξη λίπανσης είναι προαιρετική. Για να αναγνωρίζετε έγκαιρα βλάβες, να τις διορθώνετε και να αποφεύγετε επακόλουθες ζημιές, προσέξτε τα εξής: Συντηρείτε τακτικά και προσεκτικά το μηχάνημα. Ελέγχετε το μηχάνημα. Επιθεωρείτε το μηχάνημα. Οδηγίες λειτουργίας, 05/2017, A5E A 73

74 Επισκευή 9.4 Συντήρηση Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κτλ.). ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Σε περίπτωση βλαβών ή υπερφόρτωσης του μηχανήματος μπορεί να προκληθούν υλικές ζημιές. Εάν παρουσιαστούν βλάβες, εκτελέστε αμέσως μια επιθεώρηση του μηχανήματος. Η άμεση επιθεώρηση είναι ιδιαίτερα απαραίτητη, εάν προκύψει μια υπερβολική ηλεκτρική ή μηχανική καταπόνηση του μηχανήματος τριφασικού ρεύματος (π.χ. υπερφόρτωση ή βραχυκύκλωμα). Μέτρα, διαστήματα, προθεσμίες Μέτρα μετά την πάροδο των διαστημάτων διάρκειας λειτουργίας και/ή των προθεσμιών: Πίνακας 9-3 Διαστήματα διάρκειας λειτουργίας Μέτρα Διαστήματα διάρκειας λειτουργίας Προθεσμίες Πρώτη επιθεώρηση Έπειτα από 500 ώρες λειτουργίες Το αργότερο έπειτα από 1/2 έτος Επαναλίπανση (προαιρετικό) Καθαρισμός Βλ. πινακίδα λίπανσης Αναλόγως των τοπικών συνθηκών ρύπανσης Βασική επιθεώρηση Περ. ανά ώρες λειτουργίας Το αργότερο έπειτα από 2 έτη Εκροή νερού συμπύκνωσης Αναλόγως των κλιματολογικών συνθηκών Επαναλίπανση Για μηχανήματα με μηχανισμό επαναλίπανσης τα στοιχεία σχετικά με τα διαστήματα επαναλίπανσης, την ποσότητα και τον τύπο του λιπαντικού θα τα βρείτε στην πινακίδα λίπανσης, καθώς και άλλα τυχόν στοιχεία αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος. Τύποι λιπαντικών σε στάνταρ κινητήρες (IP55) UNIREX N3 - της εταιρείας ESSO. Υπόδειξη Δεν επιτρέπεται η ανάμειξη διαφορετικών τύπων λιπαντικών. Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού στα έδρανα. Σε περίπτωση αποθήκευσης για χρονικό διάστημα μεγαλύτερο από 12 μήνες ελέγξτε την κατάσταση του γράσου. Αν από τον έλεγχο προκύψει αφελαίωση ή ρύπανση του λιπαντικού, θα πρέπει να επαναλάβετε τη λίπανση πριν ενεργοποιήσετε το μηχάνημα. Για τα έδρανα με μόνιμη λίπανση βλέπε το κεφάλαιο Έδρανα (Σελίδα 76). 74 Οδηγίες λειτουργίας, 05/2017, A5E A

75 Επισκευή 9.4 Συντήρηση Διαδικασία Για την επαναληπτική λίπανση των ρουλεμάν, κάνετε τα εξής: 1. Καθαρίστε τους λιπαντήρες στην πλευρά DE και NDE. 2. Εισάγετε στην πρέσα το προβλεπόμενο λιπαντικό στην ενδεδειγμένη ποσότητα σύμφωνα με τα στοιχεία της πινακίδας. Λάβετε υπόψη τα στοιχεία στην πινακίδα ονομαστικών χαρακτηριστικών και λίπανσης. Η επαναλίπανση πρέπει να εκτελείται σε μηχάνημα υπό λειτουργία (έως 3600 min-1). Στην αρχή, η θερμοκρασία του εδράνου μπορεί να ανέβει σημαντικά, και στη συνέχεια πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από το έδρανο Καθαρισμός Καθαρίστε τους αγωγούς λίπανσης και τους χώρους συγκέντρωσης παλιού λιπαντικού Το χρησιμοποιημένο λιπαντικό συγκεντρώνεται συνήθως έξω από τα έδρανα, στο χώρο συγκέντρωσης παλιού λιπαντικού του εξωτερικού καλύμματος εδράνων. Κατά την αλλαγή εδράνων αφαιρείτε το παλιό γράσο. Υπόδειξη Για να ανανεώσετε το λιπαντικό στους αγωγούς λίπανσης, αποσυναρμολογήστε τα στελέχη εδράνων. Καθαρισμός των διόδων ψυχρού αέρα Καθαρίζετε τακτικά τις διόδους ψυχρού αέρα, από όπου διέρχεται ο ατμοσφαιρικός αέρας. Τα διαστήματα καθαρισμού εξαρτώνται από τις τοπικές συνθήκες ρύπανσης. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Μπορεί να προκύψει υλική ζημιά, αν σημαδεύετε με τον πεπιεσμένο αέρα προς την κατεύθυνση των εξόδων των αξόνων ή των ανοιγμάτων του μηχανήματος. Αποφύγετε την απευθείας έκθεση των στεγανοποιητικών δακτυλίων του άξονα ή των στεγανοποιήσεων των διακένων του μηχανήματος στον πεπιεσμένο αέρα. Οδηγίες λειτουργίας, 05/2017, A5E A 75

76 Επισκευή 9.5 Επισκευή Εκροή νερού συμπύκνωσης Αν υπάρχουν ανοίγματα νερού συμπύκνωσης, πρέπει να τις ανοίγετε τακτικά ανάλογα με τις κλιματολογικές συνθήκες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση Η εισαγωγή αντικειμένων στις οπές νερού συμπύκνωσης (προαιρετικά) μπορεί να προκαλέσει ζημιά στην περιέλιξη. Μπορεί να προκαλέσει τον θάνατο, σοβαρούς τραυματισμούς και υλικές ζημιές. Τηρείτε τις παρακάτω υποδείξεις σχετικά με την τήρηση της κατηγορίας προστασίας: Αποσυνδέστε το μηχάνημα από το ρεύμα, προτού ανοίξετε τις οπές του νερού συμπύκνωσης. Κλείστε τα ανοίγματα του νερού συμπύκνωσης, π.χ. με πώματα σχήματος T, πριν από την ενεργοποίηση του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Μείωση της κατηγορίας προστασίας Από μη σφραγισμένα ανοίγματα νερού συμπύκνωσης μπορεί να προκύψει υλική ζημιά στο μηχάνημα. Για την τήρηση της κατηγορίας προστασίας πρέπει μετά την εκκένωση του νερού συμπύκνωσης να σφραγίζετε πάλι όλα τα ανοίγματα εκροής. 9.5 Επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 11) Έδρανα Βρείτε τις ονομασίες των χρησιμοποιούμενων εδράνων στην πινακίδα ονομαστικών χαρακτηριστικών ή στον κατάλογο. 76 Οδηγίες λειτουργίας, 05/2017, A5E A

77 Επισκευή 9.5 Επισκευή Διάρκεια ζωής εδράνων Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού στα έδρανα. Σε έδρανα συνεχούς λίπανσης, αυτό συνεπάγεται μείωση της διάρκειας ζωής τους. Συνιστάται αντικατάσταση των εδράνων ή του λιπαντικού έπειτα από 12μηνη αποθήκευση, ενώ τα έδρανα ή το λιπαντικό πρέπει οπωσδήποτε να αντικατασταθούν έπειτα από περίοδο αποθήκευσης άνω των 4 ετών. Αντικατάσταση εδράνων Συνιστώμενη προθεσμία αντικατάστασης των εδράνων υπό φυσιολογικές συνθήκες λειτουργίας: Πίνακας 9-4 Προθεσμία αντικατάστασης εδράνων Θερμοκρασία περιβάλλοντος Τρόπος λειτουργίας Προθεσμία αντικατάστασης εδράνων 40 C λειτουργία οριζόντιας σύνδεσης h 40 C με αξονικές και ακτινικές δυνάμεις h Μην ξαναχρησιμοποιείτε τα έδρανα που αφαιρέσατε. Απομακρύνετε το υπάρχον βρώμικο παλιό γράσο από το προστατευτικό κάλυμμα. Αντικαταστήστε το υπάρχον λιπαντικό με νέο. Μαζί με το γράσο αντικαταστήστε και τις τσιμούχες. Γρασάρετε τις επιφάνειες επαφής των χειλών στεγανοποίησης ελαφρά. Υπόδειξη Ειδικές συνθήκες λειτουργίας Οι ώρες λειτουργίας μειώνονται π.χ.. Σε κατακόρυφη τοποθέτηση του μηχανήματος. Σε μεγάλες καταπονήσεις ταλάντωσης και κρούσης. Σε συχνή λειτουργία αναστροφής. Σε υψηλή θερμοκρασία περιβάλλοντος. Σε υψηλούς αριθμούς στροφών κτλ. Οδηγίες λειτουργίας, 05/2017, A5E A 77

78 Επισκευή 9.5 Επισκευή 1 Θέρμανση C Αποσυναρμολόγηση Υπόδειξη Πριν ξεκινήσετε την αποσυναρμολόγηση σημειώστε τη θέση των στοιχείων συγκράτησης, καθώς και τη διάταξη των εσωτερικών συνδέσεων. Αυτό θα σας διευκολύνει στη μετέπειτα συναρμολόγηση Παρεμβύσματα εδράνου Προστατέψτε τα έδρανα από τη διείσδυση ρύπων και υγρασίας Κυκλώματα διακλάδωσης 1. Αντικαταστήστε τυχόν διαβρωμένους κοχλίες. 2. Μην καταστρέφετε τη μόνωση των ηλεκτροφόρων εξαρτημάτων. 78 Οδηγίες λειτουργίας, 05/2017, A5E A

79 Επισκευή 9.5 Επισκευή 3. Καταγράψτε τη θέση τυχόν αποσυναρμολογούμενων πινακίδων ισχύος και πρόσθετων πινακίδων. 4. Αποφύγετε τις ζημίες στους τροχούς κεντραρίσματος Τοποθέτηση Η συναρμολόγηση του μηχανήματος πρέπει να εκτελεστεί, αν είναι δυνατόν, πάνω σε τράπεζα ευθυγράμμισης. Με αυτό τον τρόπο θα εξασφαλιστεί ότι οι επιφάνειες των ποδιών βρίσκονται στο ίδιο επίπεδο. Κατά την τοποθέτηση του προστατευτικού καλύμματος μην προκαλείτε ζημίες στις περιελίξεις που προεξέχουν από το περίβλημα της βάσης. Μέτρα στεγάνωσης 1. Απλώστε το απαιτούμενο υγρό στεγανοποιητικό υλικό, π. χ. Fluid-D, Hylomar στο περιθώριο κεντραρίσματος. 2. Ελέγξτε τις μονώσεις του κιβωτίου σύνδεσης και ενδεχομένως αντικαταστήστε τις. 3. Αποκαταστήστε τυχόν ζημίες στη λάκα και στους κοχλίες. 4. Λάβετε υπόψη τα απαιτούμενα μέτρα τήρησης της κατηγορίας προστασίας. 5. Μην ξεχνάτε το κάλυμμα από αφρώδες πλαστικό στην έξοδο του αγωγού. Σφραγίστε πλήρως τις οπές και αποφύγετε να περάσετε αγωγούς από αχμηρές επιφάνειες. Βλέπε επίσης Κιβώτιο συνδέσεων, προστατευτικά καλύμματα, αγωγός γείωσης (Σελίδα 81) Τοποθέτηση παρεμβυσμάτων εδράνου Κατά την τοποθέτηση των παρεμβυσμάτων εδράνου, λαμβάνετε υπόψη τις προδιαγραφόμενες ροπές σύσφιξης κοχλιών (Σελίδα 81) Τοποθέτηση εδράνων Στεγάνωση εδράνων Λάβετε υπόψη τις ακόλουθες λεπτομέρειες: Για τη στεγάνωση των μηχανημάτων στον άξονα δρομέα χρησιμοποιούνται στεγανοποιητικοί δακτύλιοι άξονα. Τηρείτε τις διαστάσεις συναρμολόγησης με τους δακτυλίους V. Χρησιμοποιείτε τα προβλεπόμενα έδρανα. Προσέξτε τη σωστή θέση των στεγανοποιητικών δίσκων εδράνων. Τοποθετήστε τα στοιχεία για τη ρύθμιση των εδράνων στην προβλεπόμενη πλευρά. Οδηγίες λειτουργίας, 05/2017, A5E A 79

80 Επισκευή 9.5 Επισκευή Τα ωστικά έδρανα μπορεί να διαθέτουν ασφαλιστικό δακτύλιο ή κάλυμμα εδράνου. Στεγανοποιήστε τις βίδες καλυμμάτων εδράνων με ροδέλες στεγανοποίησης ή με λιπαντικό. Μην μπερδέψετε τη θέση των καλυμμάτων εδράνων (πλευρά DE και NDE ή εσωτερικά και εξωτερικά) Διάσταση συναρμολόγησης "x" Διαστάσεις συναρμολόγησης "x" των δακτυλίων V Μέγεθος κατασκευής ,5 + 0, ,5 + 0,5 X [mm] Άλλες υποδείξεις σχετικά με την τοποθέτηση Ρυθμίστε τη θέση όλων των πινακίδων ονομαστικών χαρακτηριστικών και πρόσθετων πινακίδων όπως στην αρχική τους κατάσταση. Στερεώστε ενδεχομένως τους ηλεκτρικούς αγωγούς. Ελέγξτε τις ροπές σύσφιξης κοχλιών, ακόμη κι εκείνες των κοχλιών που δεν έχετε χαλαρώσει Κοχλιωτές συνδέσεις Οι κοχλίες ή τα περικόχλια που συνδέονται με ασφαλιστικά, ελατηριωτά στοιχεία ή/και στοιχεία κατανομής δυνάμεων (π.χ. φύλλα ασφάλισης, ελατηριωτοί δακτύλιοι κτλ.) πρέπει να εξοπλιστούν εκ νέου κατά τη συναρμολόγηση με λειτουργικά και ισότιμα στοιχεία. Στην περίπτωση αυτή πρέπει συνήθως να αντικαθιστάτε τα στοιχεία ασφάλισης και στεγανοποίησης! Ηλεκτρικές συνδέσεις - Συνδέσεις πλάκας ακροδεκτών Πίνακας 9-5 Ροπές σύσφιξης για ηλεκτρικές συνδέσεις στην πλάκα ακροδεκτών Σπείρωμα M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 Nm ελάχ. 0,8 0,8 1,8 2,7 5, μέγ. 1,2 1,2 2, Οδηγίες λειτουργίας, 05/2017, A5E A

81 Επισκευή 9.5 Επισκευή Στυπιοθλίπτες καλωδίων Κοχλιωτές συνδέσεις καλωδίων Υπόδειξη Αποφύγετε φθορές στο μανδύα των καλωδίων. Προσαρμόστε τις ροπής σύσφιξης στα υλικά του μανδύα των καλωδίων. Για ροπές σύσφιξης σε κοχλιωτές συνδέσεις καλωδίων από μέταλλο και πλαστικό για άμεση τοποθέτηση στο μηχάνημα, καθώς και για τις λοιπές κοχλιωτές συνδέσεις (π.χ. σύνδεσμοι μείωσης διατομής) να εφαρμόζονται οι κατάλληλες ροπές σύμφωνα με τον πίνακα. Πίνακας 9-6 Ροπές σύσφιξης για κοχλιωτές συνδέσεις καλωδίων Μέταλλο ± 10% [Nm] Πλαστικό ± 10% [Nm] Περιοχή σύσφιξης [mm] Στάνταρ -30 C C M 12 x 1,5 8 1,5 3,0... 7,0 M 16 x 1, , ,0 M 20 x 1, , ,0 M 25 x 1,5 9, ,0 M 32 x 1, , ,0 M 40 x 1,5 6 19, ,0 M 50 x 1, , ,0 M 63 x 1,5 34, ,0 Μονωτικός δακτύλιος καλωδίου [mm] Κιβώτιο συνδέσεων, προστατευτικά καλύμματα, αγωγός γείωσης Εφόσον δεν αναφέρονται άλλες ροπές σύσφιξης, ισχύουν οι τιμές στους παρακάτω πίνακες. Πίνακας 9-7 Ροπές σύσφιξης για κοχλίες στο κιβώτιο συνδέσεων, στα προστατευτικά καλύμματα άκρου, και για κοχλιωτές συνδέσεις στον αγωγό γείωσης Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm ελάχ. 0,8 2 3, μέγ. 1, Οδηγίες λειτουργίας, 05/2017, A5E A 81

82 Επισκευή 9.5 Επισκευή 82 Οδηγίες λειτουργίας, 05/2017, A5E A

83 Ανταλλακτικά Παραγγελία εξαρτημάτων Στις παραγγελίες ανταλλακτικών ή εξαρτημάτων επισκευής, εκτός από την ακριβή περιγραφή των εξαρτημάτων, αναφέρετε πάντοτε τον τύπο μηχανήματος και τον αριθμό σειράς. Η ονομασία του εξαρτήματος πρέπει να συμπίπτει με την ονομασία των καταλόγων εξαρτημάτων και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Κατά την παραγγελία των ανταλλακτικών και των εξαρτημάτων επισκευής απαιτούνται τα ακόλουθα στοιχεία: Ονομασία και κωδικός εξαρτήματος Κωδικός παραγγελίας και αριθμός σειράς μηχανήματος Για τον τύπο μηχανήματος και τον αριθμό σειράς, ανατρέξτε στην πινακίδα ισχύος. Βλέπε επίσης Spares On Web ( Παραγγελία ανταλλακτικών μέσω του διαδικτύου Με το «Spares on Web«μπορείτε να βρίσκετε μόνοι σας τους κωδ. παραγγελίας στάνταρ ανταλλακτικών για κινητήρες, γρήγορα και απλά. Spares On Web ( Σύντομες οδηγίες για τη χρήση του "Spares on Web" μπορείτε να βρείτε στο διαδίκτυο: Οδηγίες για το Spares on Web Ορισμός ομάδων εξαρτημάτων Διακρίνονται οι ακόλουθες ομάδες εξαρτημάτων: Ανταλλακτικά Ανταλλακτικά είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παραγγελίας κατά τον χρόνο παραγωγής και έως 5 έτη μετά την παραγωγή. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Εξαρτήματα επισκευής Εξαρτήματα επισκευής είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παράδοσης μόνο κατά τη διάρκεια της παραγωγής του μηχανήματος (έως τη διακοπή του προϊόντος). Τα εξαρτήματα επισκευής εξυπηρετούν στην επισκευή ή την τροποποίηση των τρεχόντων προϊόντων. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Οδηγίες λειτουργίας, 05/2017, A5E A 83

84 Ανταλλακτικά 10.4 Παράδειγμα παραγγελίας Τυποποιημένα εξαρτήματα Τα τυποποιημένα εξαρτήματα είναι εξαρτήματα του μηχανήματος που πρέπει να αποκτώνται στο ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Ένας αναλυτικός κατάλογος παρέχεται στο κεφάλαιο «Τυποποιημένα εξαρτήματα». Άλλα εξαρτήματα Άλλα εξαρτήματα είναι τα μικροεξαρτήματα που σχετίζονται με την πληρότητα του σήματος εκρηκτικής ατμόσφαιρας. Ωστόσο, αυτά τε εξαρτήματα δεν παρέχονται μεμονωμένα, ως ανταλλακτικά ή εξαρτήματα επισκευής. Παραδίδονται με τη μορφή συγκροτημάτων (π.χ. κιβώτιο συνδέσεων) κατόπιν αιτήματος. Για τα ανταλλακτικά μηχανήματα και τα εξαρτήματα επισκευής, μετά την παράδοση του μηχανήματος ισχύουν οι ακόλουθοι όροι παράδοσης. Έως 3 έτη μετά την παράδοση του αρχικού μηχανήματος, σε περίπτωση ανεπανόρθωτης βλάβης του μηχανήματος, η Siemens παρέχει ανάλογα με τις διαστάσεις τοποθέτησης και τη λειτουργία αντίστοιχο ανταλλακτικό μηχάνημα με δυνατότητα μετατροπής σε άλλη σειρά. Η παράδοση ενός ανταλλακτικού μηχανήματος εντός των 3 ετών δεν συνεπάγεται νέα έναρξη της περιόδου εγγύησης. Τα ανταλλακτικά μηχανήματα που παραδίδονται μετά την ενεργή παραγωγή της σειράς του μηχανήματος επισημαίνονται, επιπλέον, με την ένδειξη «Spare-Motor» (Ανταλλακτικός κινητήρας) στην πινακίδα ισχύος. Για αυτούς τους ανταλλακτικούς κινητήρες προσφέρονται μόνο ανταλλακτικά κατόπιν αιτήματος και δεν είναι δυνατή η επισκευή ή αντικατάσταση. Μετά την πάροδο 3 ετών (από την παράδοση του αρχικού μηχανήματος), διατίθεται για τα εν λόγω μηχανήματα μόνο η δυνατότητα επισκευής (ανάλογα με τη διαθεσιμότητα των απαιτούμενων ανταλλακτικών). Έως 5 έτη μετά την παράδοση του αρχικού κινητήρα, είναι δυνατή η παράδοση ανταλλακτικών και, για άλλα 5 έτη, η Siemens παρέχει πληροφορίες σχετικά με τα ανταλλακτικά και, αν απαιτείται, σχετικά έγγραφα Παράδειγμα παραγγελίας Πίνακας 10-1 Παράδειγμα παραγγελίας Προστατευτικό κάλυμμα, πλευρά DE Τύπος μηχανήματος * 1.40 Προστατευτικό κάλυμμα 1PC14 Αναγν. αρ. * UD 1609/ * σύμφωνα με την πινακίδα ισχύος Βρείτε τον τύπο και τον αριθμό κατασκευής στα στοιχεία πινακίδας καθώς και στην τεκμηρίωση του μηχανήματος. Για την αντικατάσταση κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η σήμανση που ακολουθεί και αφορά την έκδοση του ρουλεμάν. Και οι δύο ενδείξεις 84 Οδηγίες λειτουργίας, 05/2017, A5E A

85 Ανταλλακτικά 10.5 Εξαρτήματα μηχανήματος υπάρχουν στην πινακίδα ισχύος και στα έγγραφα τεκμηρίωσης του μηχανήματος ή μπορούν να βρεθούν στο τοποθετημένο ρουλεμάν. Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Εξυπηρετούν στον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες Εξαρτήματα μηχανήματος Εξάρτημα Περιγραφή 1.00 Ρουλεμάν, πλευρά DE 1.31 Γκρόβερ 1.40 Προστατευτικό κάλυμμα 1.42 Υποδοχή 1.43 Μονωτικός δακτύλιος άξονα 1.45 Βίδα 1.51 Ροδέλα 1.52 Δακτύλιος Γ 1.60 Κυλινδρικό ρουλεμάν 1.64 Κάλυμμα ρουλεμάν, πλευρά DE, εσωτερικό 1.67 Εξωτερικό κάλυμμα ρουλεμάν 3.00 Ρότορας, πλήρης 3.02 Δακτύλιος ασφάλισης 3.38 Σφήνα 4.00 Στάτορας, πλήρης 4.04 Βιδωτός κρίκος 4.18 Πινακίδα ισχύος 4.19 Καρφί ημισφαιρικής κεφαλής με εγκοπή 4.20 Κάλυμμα 4.31 Γωνία γείωσης 4.38 Γκρόβερ 4.39 Βίδα 5.00 Κιβώτιο συνδέσεων, πλήρες 5.03 Παρέμβυσμα 5.10 Πλακέτα ακροδεκτών, πλήρης 5.18 Γκρόβερ 5.19 Βίδα 5.44 Επάνω τμήμα κιβωτίου συνδέσεων 5.48 Γκρόβερ 5.49 Βίδα 5.70 Σφιγκτήρας 5.77 Γκρόβερ 5.78 Γκρόβερ Οδηγίες λειτουργίας, 05/2017, A5E A 85

86 Ανταλλακτικά 10.6 Τυποποιημένα εξαρτήματα Εξάρτημα 5.79 Βίδα Περιγραφή 5.83 Παρέμβυσμα 5.84 Κάλυμμα κιβωτίου συνδέσεων 5.89 Βίδα 5.96 Πώμα σφράγισης 6.00 Ρουλεμάν, πλευρά NDE 6.02 Δακτύλιος ασφάλισης 6.10 Κυλινδρικό ρουλεμάν 6.20 Προστατευτικό κάλυμμα 6.29 Βίδα 6.32 Γκρόβερ 6.58 Ελατηριωτός δακτύλιος Οι διατάξεις τοποθέτησης και αφαίρεσης κυλινδρικών ρουλεμάν, ανεμιστήρων και στοιχείων μετάδοσης κίνησης δεν περιλαμβάνονται στο παραδοτέο υλικό Τυποποιημένα εξαρτήματα Πίνακας 10-2 Προμηθευτείτε τα τυποποιημένα εξαρτήματα από το ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Αρ. Πρότυπο Εικόνα Αρ. Πρότυπο Εικόνα 5.18 DIN DIN DIN DIN Οδηγίες λειτουργίας, 05/2017, A5E A

87 Ανταλλακτικά 10.6 Τυποποιημένα εξαρτήματα Αρ. Πρότυπο Εικόνα Αρ. Πρότυπο Εικόνα DIN 580 DIN EN ISO 4017 EN ISO DIN EN ISO DIN EN ISO 8746 Οδηγίες λειτουργίας, 05/2017, A5E A 87

88 Ανταλλακτικά 10.7 Σήματα εκρηκτικής ατμόσφαιρας 10.7 Σήματα εκρηκτικής ατμόσφαιρας PC14..-1D 88 Οδηγίες λειτουργίας, 05/2017, A5E A

89 Οδηγίες λειτουργίας, 05/2017, A5E A Ανταλλακτικά 10.7 Σήματα εκρηκτικής ατμόσφαιρας 89

90 Ανταλλακτικά 10.7 Σήματα εκρηκτικής ατμόσφαιρας 90 Οδηγίες λειτουργίας, 05/2017, A5E A

91 Διάθεση παλαιών συσκευών Εισαγωγή Η προστασία του περιβάλλοντος και η φροντίδα των φυσικών πόρων αποτελεί για εμάς έναν επιχειρηματικό στόχο υψηλής προτεραιότητας. Ένα παγκόσμιο σύστημα περιβαλλοντικής διαχείρισης σύμφωνα με το ISO φροντίζει για την τήρηση των νόμων και θέτει υψηλά πρότυπα. Ήδη από το στάδιο ανάπτυξης των προϊόντων μας, η φιλική προς το περιβάλλον διαμόρφωση, η τεχνική ασφάλεια και η προστασία της υγείας αποτελούν σταθερούς στόχους μας. Στο επόμενο κεφάλαιο θα βρείτε συστάσεις για μια φιλική προς το περιβάλλον διάθεση του μηχανήματος και των εξαρτημάτων του. Ακολουθήστε τους τοπικούς κανονισμούς κατά τη διάθεση RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Σύμφωνα με την οδηγία RoHS («Restriction of certain Hazardous Substances»), αντικαθιστούμε ανάλογα με τις τεχνολογικές εξελίξεις τις επικίνδυνες για το περιβάλλον ουσίες με ακίνδυνες. Προτεραιότητα δίνεται πάντα στην ασφάλεια κατά τη λειτουργία και το χειρισμό Προετοιμασία αποσυναρμολόγησης Η αποσυναρμολόγηση του μηχανήματος πρέπει να εκτελείται ή να επιβλέπεται από εξειδικευμένο προσωπικό με κατάλληλες γνώσεις. 1. Επικοινωνήστε με ένα κέντρο διάθεσης της περιοχής σας. Διευκρινίστε τον τρόπο αποσυναρμολόγησης του μηχανήματος ή προετοιμασίας των εξαρτημάτων. 2. Ακολουθήστε τους πέντε κανόνες ασφαλείας (Σελίδα 11). 3. Καταργήστε όλες τις ηλεκτρικές συνδέσεις και αφαιρέστε όλα τα καλώδια. 4. Εκκενώστε όλα τα υγρά, π.χ. λάδι και ψυκτικό υγρό. Συλλέξτε ξεχωριστά τα υγρά και απορρίψτε τα καταλλήλως. 5. Χαλαρώστε τα στηρίγματα του μηχανήματος. 6. Μεταφέρετε το μηχάνημα σε κατάλληλο χώρο για την αποσυναρμολόγηση. Οδηγίες λειτουργίας, 05/2017, A5E A 91

92 Διάθεση παλαιών συσκευών 11.6 Διάθεση εξαρτημάτων 11.4 Ισχύοντες εθνικοί κανονισμοί Υπόδειξη Ισχύοντες εθνικοί κανονισμοί Κατά τη διάθεση μηχανημάτων ή αποβλήτων που προκύπτουν κατά τις επιμέρους φάσεις του κύκλου ζωής τους, τηρείτε του ισχύοντες εθνικούς κανονισμούς Αποσυναρμολόγηση του μηχανήματος Αποσυναρμολογήστε το μηχάνημα σύμφωνα με την τυπική μηχανολογική διαδικασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη πτώση εξαρτημάτων μηχανήματος Το μηχάνημα αποτελείται από εξαρτήματα με μεγάλο βάρος. Αυτά τα εξαρτήματα μπορεί να πέσουν κατά την αποσυναρμολόγηση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ασφαλίστε τα εξαρτήματα του μηχανήματος από τυχόν ανατροπή, πριν από την αποσυναρμολόγησή του Διάθεση εξαρτημάτων Εξαρτήματα Τα μηχανήματα αποτελούνται στο μεγαλύτερο μέρος του από χάλυβα και διαφορετικές αναλογίες χαλκού και αλουμινίου. Τα μεταλλικά υλικά θεωρούνται γενικά ανακυκλώσιμα χωρίς περιορισμούς. Διαχωρίστε τα εξαρτήματα για ανακύκλωση στις εξής κατηγορίες: Χάλυβας και σίδηρος Αλουμίνιο Μη σιδηρούχα μέταλλα, π.χ. περιελίξεις Η μόνωση των περιελίξεων αποτεφρώνεται κατά την ανακύκλωση του χαλκού. Υλικά μόνωσης Καλώδια και αγωγοί Ηλεκτρονικά απόβλητα 92 Οδηγίες λειτουργίας, 05/2017, A5E A

93 Διάθεση παλαιών συσκευών 11.6 Διάθεση εξαρτημάτων Βοηθητικά μέσα και χημικές ουσίες Διαχωρίστε τα βοηθητικά μέσα και τις χημικές ουσίες πριν τη διάθεση στις ακόλουθες π.χ. κατηγορίες: Λάδι Γράσο Καθαριστικά και διαλύτες Υπολείμματα βαφής Αντιδιαβρωτικά μέσα Πρόσθετα ψυκτικού μέσου, π.χ. αναστολείς, μέσα αντιπαγετικής προστασία ή βιοκτόνα Απορρίψτε τα διαχωρισμένα στοιχεία σύμφωνα με τους τοπικούς κανονισμούς ή σε κατάλληλο κέντρο διάθεσης. Το ίδιο ισχύει για τα πανιά και τα αντικείμενα που χρησιμοποιήθηκαν για το σκούπισμα του μηχανήματος κατά τη διάρκεια των εργασιών. Υλικά συσκευασίας Αν χρειάζεται, επικοινωνήστε με ένα κέντρο διάθεσης. Οι ξύλινες συσκευασίες για θαλάσσια μεταφορά αποτελούνται από εμποτισμένο ξύλο. Τηρείτε τους τοπικούς κανονισμούς. Η μεμβράνη της αεροστεγούς συσκευασίας είναι μεμβράνη αλουμινίου. Είναι κατάλληλη για θερμική ανακύκλωση. Οι λερωμένες μεμβράνες πρέπει να αποτεφρώνονται. Οδηγίες λειτουργίας, 05/2017, A5E A 93

94 Διάθεση παλαιών συσκευών 11.6 Διάθεση εξαρτημάτων 94 Οδηγίες λειτουργίας, 05/2017, A5E A

95 Σέρβις και Υποστήριξη A Τεχνικές ερωτήσεις και περισσότερες πληροφορίες Εάν έχετε ερωτήσεις για τεχνικά στοιχεία ή χρειάζεστε περισσότερες πληροφορίες, απευθυνθείτε στην Τεχνική υποστήριξη. Έχετε διαθέσιμα τα παρακάτω στοιχεία: Τύπος Αριθμός σειράς Για τα σχετικά στοιχεία ανατρέξτε στην πινακίδα ονομαστικών χαρακτηριστικών. Συνεργάτες Αν χρειάζεστε επιτόπιο σέρβις ή ανταλλακτικά, απευθυνθείτε στον τοπικό συνεργάτη. Εκείνος θα επικοινωνήσει με την αρμόδια υπηρεσία σέρβις. Τον συνεργάτη σας μπορείτε να τον βρείτε στη βάση δεδομένων συνεργατών: contact Βλέπε επίσης Τεχνική υποστήριξη ( ( Φορητή Siemens-Support Με την App "Siemens Industry Online Support" λαμβάνετε παντού ιδανική υποστήριξη. Η App διατίθεται για Apple ios, Android και Windows Phone. Οδηγίες λειτουργίας, 05/2017, A5E A 95
