11 Πίνακας περιεχομένων Πίνακας 10-5 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Πίνακας 10-6 Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά DE Πίνακας 10-7 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Πίνακας 10-8 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Πίνακας 10-9 Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά NDE Πίνακας Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB Πίνακας Πρόσθετα ανταλλακτικά Πίνακας Πρόσθετα ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1631 με είσοδο αγωγού δύο μερών Πίνακας Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB Πίνακας B-1 Ροπές σύσφιξης κοχλιωτών συνδέσεων με ανοχή ± 10% Εικόνες Εικόνα 3-1 Σχηματική απεικόνιση, πινακίδα ισχύος...29 Εικόνα 4-1 Εικόνα 4-2 Εικόνα 4-3 Εικόνα 5-1 Εικόνα 5-2 Εικόνα 5-3 Εικόνα 5-4 Εικόνα 6-1 Εικόνα 6-2 Εικόνα 6-3 Εικόνα 6-4 Αξονική σταθεροποίηση του ρότορα...42 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης...51 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης...51 Τρόπος ζυγοστάθμισης στην πλευρά DE...60 Σχηματικό διάγραμμα οπής εκροής νερού...64 Σχηματικό διάγραμμα: Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας...68 Ρουλεμάν μηχανήματος με βίδες ρύθμισης...69 Βρόχος αποστράγγισης...74 Κιβώτιο ακροδεκτών GT Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB Εικόνα 6-5 Κιβώτιο ακροδεκτών 1XB Εικόνα 6-6 Εικόνα 6-7 Γείωση υψηλής συχνότητας...81 Διάταξη ανακούφισης τάσης και στεγανοποιητικό παρέμβυσμα...84 Εικόνα 6-8 Σύνδεση με σημείο συγκόλλησης καλωδίου και βίδα στερέωσης (σχηματικό διάγραμμα) Εικόνα 6-9 Εικόνα 9-1 Εικόνα 9-2 Εικόνα 9-3 Εικόνα 9-4 Εικόνα 9-5 Εικόνα 9-6 Εικόνα 10-1 Σύνδεση με ακροδέκτες με σφιγκτήρα (σχηματικό διάγραμμα)...88 Εξαερισμός (σχηματικό διάγραμμα με αξονικό ανεμιστήρα) Αφαίρεση δακτυλίου V Αποσυναρμολόγηση στεγανοποιητικού λαβύρινθου (σχηματικό διάγραμμα) Τοποθέτηση δακτυλίου V Κυλινδρικό ρουλεμάν με προθάλαμο γράσου (σχηματικό διάγραμμα) Θέση των πείρων με σπείρωμα του στεγανοποιητικού λαβυρίνθου στο εξωτερικό κάλυμμα ρουλεμάν Στάτορας και ρότορας Εικόνα 10-2 Στάτορας και ρότορας Εικόνα 10-3 Κάλυμμα ανεμιστήρα με πρόσθετο ανεμιστήρα Οδηγίες λειτουργίας 08/

12 Πίνακας περιεχομένων Εικόνα 10-4 Εικόνα 10-5 Εικόνα 10-6 Εικόνα 10-7 Εικόνα 10-8 Εικόνα 10-9 Εικόνα Εικόνα Εικόνα Εικόνα Εικόνα Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Κιβώτιο ακροδεκτών 1XB1621 με στάνταρ είσοδο αγωγού Είσοδος αγωγού δύο μερών Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB1634 με στάνταρ είσοδο αγωγού Είσοδος αγωγού δύο μερών Οδηγίες λειτουργίας 08/2017

13 Εισαγωγή Σχετικά με αυτές τις οδηγίες Αυτές οι οδηγίες περιγράφουν το μηχάνημα και σας ενημερώνουν για τη χρήση του από την παράδοση έως την διάθεσή του στο σύστημα απορριμμάτων. Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Διαβάστε τις οδηγίες λειτουργίας πριν χρησιμοποιήσετε το μηχάνημα και ακολουθήστε τις. Έτσι θα διασφαλίσετε την ακίνδυνη και ομαλή λειτουργία του, αλλά και μια μεγάλη διάρκεια ζωής. Εάν έχετε προτάσεις για βελτίωση του εγγράφου, απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) Χαρακτηριστικά κειμένου Μπορείτε να βρείτε μια γενική περιγραφή των υποδείξεων προειδοποίησης στην πίσω σελίδα του εσώτιτλου. Τηρείτε πάντα τις υποδείξεις ασφαλείας που περιλαμβάνονται στις οδηγίες. Εκτός από τις προειδοποιητικές υποδείξεις, τις οποίες πρέπει να τηρείτε οπωσδήποτε για λόγους ασφαλείας, σε αυτές τις οδηγίες θα βρείτε και τα ακόλουθα χαρακτηριστικά: 1. Οι οδηγίες χειρισμού παρουσιάζονται ως αριθμημένες λίστες. Τηρείτε τη σειρά των βημάτων χειρισμού. Οι απαριθμήσεις χρησιμοποιούν την κουκκίδα λίστας. Η παύλα υποδεικνύει απαριθμήσεις δευτέρου επιπέδου. Υπόδειξη Μια υπόδειξη είναι μια σημαντική πληροφορία σχετικά με το προϊόν, τη χρήση του προϊόντος ή το εκάστοτε τμήμα της τεκμηρίωσης. Η υπόδειξη παρέχει βοήθεια ή πρόσθετα ερεθίσματα. 1.2 Σύνθεση ατομικών εγγράφων Στις ιστοσελίδες στο Industry Online Support μπορείτε να συνθέσετε ατομικά έγγραφα με τη λειτουργία Documentation ( Με τη λειτουργία "Τεκμηρίωση" συνθέτετε από τα εγχειρίδια στην υποστήριξη προϊόντος τη δική σας "Τεκμηρίωση". Στα πλαίσια αυτής της σύνθεσης μπορείτε να συμπληρώσετε και άλλα περιεχόμενα της υποστήριξης προϊόντος όπως συχνές ερωτήσεις (FAQs) ή χαρακτηριστικές καμπύλες. Στη λειτουργία "Τεκμηρίωση" μπορείτε να δημιουργήσετε τις δικές σας συνθέσεις με τη δική σας δομή και να τις διαχειρίζεστε. Σε αυτό το πλαίσιο μπορείτε να διαγράφετε ή να μετακινείτε Οδηγίες λειτουργίας 08/

14 Εισαγωγή 1.2 Σύνθεση ατομικών εγγράφων μεμονωμένα κεφάλαια ή θεματικές ενότητες (Topics). Μπορείτε να προσθέσετε επιπλέον και δικό σας περιεχόμενο με τη λειτουργία σημείωσης. Η έτοιμη "Τεκμηρίωση" μπορεί π. χ. να εξαχθεί ως PDF. Με τη λειτουργία "Τεκμηρίωση" συνθέτετε αποτελεσματικά τη δική σας τεκμηρίωση της εγκατάστασης. Μπορείτε να αναθέσετε να εκδοθεί αυτόματα η "τεκμηρίωση" που έχετε δημιουργήσει σε μία γλώσσα σε μία άλλη διαθέσιμη γλώσσα. Το πλήρες εύρος λειτουργιών διατίθεται μόνο σε συνδεδεμένους χρήστες. 14 Οδηγίες λειτουργίας 08/2017

15 Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Αυτό το ηλεκτρικό μηχάνημα είναι σχεδιασμένο και κατασκευασμένο κατά τα πρότυπα της οδηγίας 2014/35/EΕ ("Οδηγία περί χαμηλής τάσης") και προβλέπεται για χρήση σε βιομηχανικές εγκαταστάσεις. Σε περίπτωση χρήσης του ηλεκτρικού μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. Ακολουθήστε τις τοπικές και κλαδικές διατάξεις ασφαλείας και τοποθέτησης. Οι υπεύθυνοι της εγκατάστασης πρέπει να εξασφαλίζουν τα ακόλουθα: Οι εργασίες προγραμματισμού και σχεδιασμού, καθώς και όλες οι εργασίες στο και με το μηχάνημα εκτελούνται μόνο από εξειδικευμένο προσωπικό. Οι οδηγίες λειτουργίας πρέπει να είναι διαρκώς διαθέσιμες σε όλες τις εργασίες. Τα τεχνικά δεδομένα και τα στοιχεία σχετικά με τις επιτρεπόμενες συνθήκες συναρμολόγησης, σύνδεσης, περιβάλλοντος και λειτουργίας πρέπει να τηρούνται με συνέπεια. Οι ειδικές διατάξεις τοποθέτησης και ασφαλείας, όπως και οι διατάξεις χρήσης προσωπικού προστατευτικού εξοπλισμού πρέπει να τηρούνται. Υπόδειξη Για θέματα σχεδιασμού, συναρμολόγησης, θέσης σε λειτουργία και σέρβις ζητήστε την υποστήριξη και τις υπηρεσίες του αρμοδίου Κέντρου Σέρβις (Σελίδα 167). Στα επιμέρους κεφάλαια αυτού του εγγράφου θα βρείτε υποδείξεις ασφαλείας. Φυλάξτε οπωσδήποτε τις υποδείξεις ασφαλείας για τη δική σας ασφάλεια, για την προστασία άλλων ατόμων και για την αποφυγή υλικών ζημιών. Λαμβάνετε υπόψη τις ακόλουθες υποδείξεις ασφαλείας σε όλες τις εργασίες στο και με το μηχάνημα. Το παρόν μηχάνημα έχει σχεδιαστεί, κατασκευαστεί και προορίζεται για χρήση σε βιομηχανικές εγκαταστάσεις με εκρήξιμες ατμόσφαιρες σύμφωνα με την οδηγία 2014/34/EΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου"). Η θέση του σε λειτουργία απαγορεύεται στην Ευρωπαϊκή Κοινότητα βάσει της Οδηγίας 2006/42/ ΕΚ (Οδηγία σχετικά με τα μηχανήματα), έως ότου διαπιστωθεί η συμμόρφωση της εγκατάστασης, στην οποία ενσωματώνεται το μηχάνημα, με αυτή την οδηγία. Σε περίπτωση Οδηγίες λειτουργίας 08/

16 Υποδείξεις ασφαλείας 2.2 Οι πέντε κανονισμοί ασφαλείας χρήσης του μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης κατά τη θέση σε λειτουργία πριν τη διαπίστωση της συμβατότητας Όταν το μηχάνημα τίθεται σε λειτουργία στην εγκατάσταση πριν τη διαπίστωση της συμμόρφωσης, τότε δεν διασφαλίζεται η αντιεκρηκτική προστασία της εγκατάστασης. Ενδέχεται να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Θέστε το μηχάνημα σε λειτουργία μόνο εφόσον έχει επιβεβαιωθεί η συμμόρφωση της εγκατάστασης με την οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου. 2.2 Οι πέντε κανονισμοί ασφαλείας Για την προσωπική σας ασφάλεια, καθώς και για την αποφυγή υλικών ζημιών τηρείτε πάντα την ώρα της εργασίας τις υποδείξεις ασφαλείας και τους ακόλουθους πέντε κανονισμούς ασφαλείας σύμφωνα με το EN «Εργασία άνευ τάσης». Εφαρμόστε με την αναφερόμενη σειρά τους πέντε κανονισμούς ασφαλείας πριν την έναρξη των εργασιών. Πέντε κανονισμοί ασφαλείας 1. Ενεργοποίηση. Ενεργοποιήστε και τα βοηθητικά ηλεκτρικά κυκλώματα, όπως π.χ. θέρμανση αδρανείας. 2. Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. 3. Βεβαιωθείτε ότι δεν υπάρχει παροχή τάσης. 4. Γειώστε και βραχυκυκλώστε. 5. Καλύψτε ή απομονώστε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Μετά την ολοκλήρωση των εργασιών, ακολουθήστε την αντίστροφη διαδικασία. 2.3 Ειδικευμένο προσωπικό Όλες οι εργασίες στο μηχάνημα επιτρέπεται να εκτελεστούν μόνο από εξειδικευμένο προσωπικό. Ως εξειδικευμένο προσωπικό σύμφωνα με την παρούσα τεκμηρίωση θεωρούνται τα άτομα που πληρούν τις παρακάτω προϋποθέσεις: Έχουν την ικανότητα χάρη στην εκπαίδευση ή την εμπειρία τους, να αναγνωρίζουν στο εκάστοτε πεδίο εργασίας τους τα ρίσκα και να αποφεύγουν πιθανούς κινδύνους. Τους έχει ανατεθεί από τον εκάστοτε υπεύθυνο η εκτέλεση εργασιών στο μηχάνημα. 16 Οδηγίες λειτουργίας 08/2017

17 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός 2.4 Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Όταν εργάζεστε στο μηχάνημα, τηρείτε πάντα τους «πέντε κανόνες ασφαλείας» (Σελίδα 16). Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα, σύμφωνα με τις οδηγίες του κεφαλαίου «Συντήρηση». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Τα ηλεκτρικά μηχανήματα διαθέτουν επικίνδυνα περιστρεφόμενα εξαρτήματα. Η αφαίρεση των καλυμμάτων, η μη ενδεδειγμένη χρησιμοποίηση του μηχανήματος, ο εσφαλμένος χειρισμός ή η ανεπαρκής συντήρηση ενδέχεται να προκαλέσουν το θάνατο, σοβαρούς τραυματισμούς ή υλικές ζημιές. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Χρησιμοποιείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. Συντηρείτε τακτικά και σωστά το μηχάνημα. Ασφαλίζετε έναντι επαφής τα ελεύθερα άκρα αξόνων και τα λοιπά περιστρεφόμενα εξαρτήματα, π.χ. τον συμπλέκτη ή την τροχαλία ιμάντα. Οδηγίες λειτουργίας 08/

18 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θερμές επιφάνειες Τα ηλεκτρικά μηχανήματα διαθέτουν θερμές επιφάνειες. Η επαφή με θερμές επιφάνειες μπορεί να έχει ως συνέπεια σοβαρά εγκαύματα. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Αφαιρείτε τα καλύμματα μόνο σύμφωνα με τις οδηγίες λειτουργίας. Λειτουργείτε το μηχάνημα σύμφωνα με τον προβλεπόμενο τρόπο. ΠΡΟΣΟΧΗ Επικίνδυνες για την υγεία ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Τα αποτελέσματα μπορεί να είναι δηλητηριάσεις, βλάβες του δέρματος, αναπνευστικά εγκαύματα και άλλοι κίνδυνοι για την υγεία. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. ΠΡΟΣΟΧΗ Ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Ως συνέπεια μπορεί να προκύψουν εγκαύματα και κίνδυνοι για την υγεία, καθώς και υλικές ζημιές. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν το θόρυβο, όπως π.χ. καλύμματα, ηχομονώσεις ή μέσα προστασίας της ακοής. 18 Οδηγίες λειτουργίας 08/2017

19 Υποδείξεις ασφαλείας 2.5 Χρήση σε περιοχές της Ζώνης 2 ή 22 με κίνδυνο έκρηξης 2.5 Χρήση σε περιοχές της Ζώνης 2 ή 22 με κίνδυνο έκρηξης Σε περιοχές με κίνδυνο έκρηξης θα πρέπει η συναρμολόγηση, η εγκατάσταση και ο χειρισμός των ηλεκτρικών εγκαταστάσεων να γίνεται από τον υπεύθυνο σύμφωνα με τους αντίστοιχους ισχύοντες κανονισμούς και διατάξεις. Υπόδειξη Τις βασικές απαιτήσεις σχετικά με τις ηλεκτρικές εγκαταστάσεις και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στην Κοινοτική Οδηγία 1999/92/ΕΚ, καθώς και στο πρότυπο IEC / EN Κίνδυνοι ανάφλεξης Η αξιολόγηση των λειτουργικών κινδύνων, των τοπικών συνθηκών λειτουργίας και των απαιτούμενων μεθόδων επιτήρησης θα πρέπει να διευκρινιστεί δεσμευτικά από το χρήστη σε συμμόρφωση με την αρμόδια εποπτική αρχή. Ο χρήστης πρέπει να λαμβάνει οπωσδήποτε τα απαραίτητα μέτρα. Ο κατασκευαστής του μηχανήματος δεν μπορεί να παρέχει σχετικά γενικές συστάσεις. Λάβετε υπόψη σας τις πληροφορίες στις παρούσες οδηγίες λειτουργίας. Υπόδειξη Τις βασικές πληροφορίες για την αξιολόγηση των κινδύνων ανάφλεξης από ηλεκτρικές συσκευές και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στις Κοινοτικές Οδηγίες 2014/34/ΕΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου") και 1999/92/ΕΚ, καθώς και στη σειρά προτύπων IEC / EN Αν για το μηχάνημα υπάρχει πιστοποίηση τρίτου, τότε τηρείτε τα τεχνικά στοιχεία και τις ειδικές συνθήκες που ορίζονται σε αυτήν. Το πιστοποιητικό πρέπει να είναι διαθέσιμο πριν την έναρξη λειτουργίας. Οδηγίες λειτουργίας 08/

20 Υποδείξεις ασφαλείας 2.6 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση 2.6 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Μέτρα προστασίας για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση ΕΙΔΟΠΟΙΗΣΗ Ηλεκτροστατική εκφόρτιση Οι ηλεκτρονικές μονάδες περιέχουν εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Αυτά τα εξαρτήματα μπορούν εύκολα να υποστούν βλάβες ή να καταστραφούν σε περίπτωση ακατάλληλου χειρισμού. Για να αποφευχθούν υλικές ζημιές, ακολουθήστε τις επόμενες οδηγίες. Αγγίζετε τις ηλεκτρονικές μονάδες μόνο όταν πρέπει να εκτελέσετε οπωσδήποτε εργασίες σε αυτές. Το σώμα του αντίστοιχου ατόμου πρέπει να εκφορτιστεί ηλεκτροστατικά και να γειωθεί ακριβώς πριν αγγίξει τις ηλεκτρονικές μονάδες. Μην φέρνετε τις ηλεκτρονικές μονάδες σε επαφή με υλικά ηλεκτρικής μόνωσης, π. χ.: Πλαστική μεμβράνη Πλαστικά μέρη Μονωτικά καλύμματα πάγκου Ρουχισμό από συνθετικές ίνες Τοποθετείτε τις μονάδες μόνο πάνω σε αγώγιμα υποθέματα. Η συσκευασία, αποθήκευση και μεταφορά των ηλεκτρονικών μονάδων και εξαρτημάτων πρέπει να γίνεται μόνο σε αγώγιμες συσκευασίες, π. χ.: Επιμεταλλωμένα πλαστικά δοχεία ή μεταλλικά δοχεία Αγώγιμα αφρώδη υλικά Αλουμινόχαρτο οικιακής χρήσης Τα απαιτούμενα μέτρα προστασίας έναντι ηλεκτροστατικής εκφόρτισης για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση παρουσιάζονται άλλη μια φορά με τα παρακάτω σχέδια: a = αγώγιμο δάπεδο d = Πανωφόρι ευαίσθητο στην ηλεκτροστατική εκφόρτιση b = Πάγκος ευαίσθητος στην ηλεκτροστατική εκφόρτιση c = Παπούτσια ευαίσθητα στην ηλεκτροστατική εκφόρτιση e = Ιμάντας καρπού ευαίσθητος στην ηλεκτροστατι f = Σύνδεση γείωσης των κιβωτίων κή εκφόρτιση 20 Οδηγίες λειτουργίας 08/2017

21 Υποδείξεις ασφαλείας 2.7 Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από ηλεκτροστατική εκφόρτιση Οι ηλεκτροστατικές εκφορτίσεις αποτελούν πιθανή πηγή ανάφλεξης. Επικίνδυνες ηλεκτροστατικές φορτίσεις μπορεί να προκύψουν μεταξύ άλλων μέσω μηχανικής τριβής, ροής αέρα με σωματίδια ή μη γειωμένων εργαζομένων, π.χ. στη διάρκεια εργασιών συντήρησης ή καθαρισμού. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποφύγετε τις προαναφερθείσες εργασίες σε μη μεταλλικά τμήματα, π.χ. στο αφρώδες υλικό σε σιγαστήρες. Τηρείτε τα μέτρα προστασίας για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση. 2.7 Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία, που υπερβαίνουν τη συνηθισμένη τριβή, είναι π. χ. τα εξής: Λειτουργία ηλεκτροδίων υψηλής τάσης και ιονιστών Παρουσία σωματιδίων που κινούνται γρήγορα στις επιφάνειες, π. χ. ψεκασμένα φορτία (άνεμος ηλεκτρονίων ή ιόντων) σε διαδικασίες ηλεκτροστατικής επίστρωσης Πνευματικά προωθούμενη σκόνη και χύδην υλικό Ρέοντα και υδραυλικά προωθούμενα υγρά και σταγονίδια Μηχανικά κινούμενοι ιμάντες, βούρτσες και μεμβράνες κτλ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας των διαδικασιών που δημιουργούν έντονα ηλεκτρικά φορτία Διαδικασίες που δημιουργούν έντονα ηλεκτρικά φορτία μπορεί να προκαλέσουν ηλεκτρικές εκκενώσεις και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποφύγετε αυτές τις διαδικασίες σε περιοχές, στις οποίες υπάρχει κίνδυνος έκρηξης αερίου ή σκόνης σε μη μεταλλικά, εξωτερικά δομικά μέρη, π. χ. σε βαφές. Αυτές οι μορφές εκκένωσης δεν καλύπτονται από τις τωρινές προδιαγραφές. Τα χρησιμοποιούμενα, μη μεταλλικά εξωτερικά δομικά μέρη π. χ. βαφές, υποβάλλονται στο εργοστάσιο σε έλεγχο ηλεκτροστατικής καταλληλότητας. Ο κινητήρας διαθέτει κατά την παράδοση τη γνήσια βαφή. Για νέα βαφή χρησιμοποιείτε την ελεγμένη γνήσια βαφή. Δεν επιτρέπεται η χρήση βαφής που δεν έχει ελεγχθεί από την Siemens, αλλά ωστόσο ενδείκνυται ηλεκτροστατικά. Ο ηλεκτροστατικός έλεγχος του συνόλου του συστήματος αποτελεί υποχρέωση του ιδιοκτήτη (χρήστη). Οδηγίες λειτουργίας 08/

22 Υποδείξεις ασφαλείας 2.8 Αντοχή έναντι παρεμβολών 2.8 Αντοχή έναντι παρεμβολών Ο χρήστης της συνολικής εγκατάστασης οφείλει να διασφαλίζει τη χρήση κατάλληλων αγωγών σημάτων και μονάδων διάγνωσης, ώστε να μην επηρεάζεται η αντοχή του μηχανήματος σε παρεμβολές. 2.9 Επιρροή μιας ιδιαίτερα ανομοιόμορφης ροπής στρέψης στο δίκτυο τροφοδοσίας Όταν η ροπή στρέψης είναι ιδιαίτερα ανομοιόμορφη, π.χ. μετάδοση κίνησης σε ένα συμπιεστή εμβόλου, δημιουργείται αναγκαστικά ένα μη ημιτονοειδές ρεύμα κινητήρα. Οι προκαλούμενες άνω ταλαντώσεις μπορούν να επηρεάσουν ανεπίτρεπτα το δίκτυο τροφοδοσίας μέσω των αγωγών σύνδεσης Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (κατασκευαστής, τύπος, αντιπαρασιτικά μέτρα) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Σε μηχανήματα με ενσωματωμένους αισθητήρες, π.χ. αντιστάσεις PTC, ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα συχνότητας. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Με τον τρόπο αυτόν θα αποφύγετε την υπέρβαση των οριακών τιμών κατά IEC/ EN στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και τον μετατροπέα. Τηρείτε τα αντίστοιχα μέτρα ΗΜΣ. 22 Οδηγίες λειτουργίας 08/2017

23 Υποδείξεις ασφαλείας 2.11 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας 2.11 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβη ηλεκτρονικών συσκευών εξαιτίας εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας Οι εγκαταστάσεις ηλεκτρικής ενεργειακής τεχνολογίας δημιουργούν κατά τη λειτουργία ηλεκτρικά πεδία. Κατά την παραμονή κοντά στο μηχάνημα μπορεί να προκύψουν επικίνδυνες για τη ζωή δυσλειτουργίες σε ιατρικά εμφυτεύματα, π.χ. σε βηματοδότες. Σε μαγνητικά ή ηλεκτρονικά μέσα δεδομένων μπορεί να προκύψει απώλεια δεδομένων. Η παραμονή ατόμων με βηματοδότες στην περιοχή της μηχανής απαγορεύεται. Προστατεύστε το προσωπικό που εργάζεται στην εγκατάσταση με κατάλληλα μέτρα, π.χ. επισημάνσεις, περιφράξεις, σεμινάρια ασφαλείας και προειδοποιητικές σημάνσεις. Τηρείτε τους κανονισμούς προστασίας και ασφαλείας της εκάστοτε χώρας. Μην έχετε μαζί σας μαγνητικά ή ηλεκτρονικά μέσα δεδομένων. Οδηγίες λειτουργίας 08/

24 Υποδείξεις ασφαλείας 2.11 Ηλεκτρομαγνητικά πεδία κατά τη λειτουργία εγκαταστάσεων ηλεκτρικής ενεργειακής τεχνολογίας 24 Οδηγίες λειτουργίας 08/2017

25 Περιγραφή 3 Πεδίο εφαρμογής Αυτό το ηλεκτρικό μηχάνημα έχει σχεδιαστεί για ένα ευρύ φάσμα πεδίων εφαρμογής στην τεχνική κίνησης και τη μετατροπή ενέργειας. Διακρίνεται για τη στιβαρότητά του, τη μεγάλη διάρκεια ζωής και την αξιοπιστία του, όπως και την ευελιξία για βέλτιστη προσαρμογή στην εκάστοτε λειτουργία. Στο εγχειρίδιο αυτό περιγράφονται οι λεπτομέρειες του παραδοτέου μηχανήματος και οι επιτρεπόμενες συνθήκες λειτουργίας. Το μηχάνημα έχει κατασκευαστεί σύμφωνα με τις προδιαγραφές του παραγγελιοδότη και επιτρέπεται να χρησιμοποιείται μόνο για τον συμβατικά συμφωνημένο σκοπό. Οι επιτρεπόμενες συνθήκες λειτουργίας υποδεικνύονται στην πινακίδα ισχύος. Τα τεχνικά στοιχεία περιγράφονται στον κατάλογο. Κατηγορία αντιαναφλεκτικής προστασίας Ex na ή/και Ex ec Το μηχάνημα αυτό έχει κατασκευαστεί με κατηγορία αντιαναφλεκτικής προστασίας Ex na ή/ και Ex ec κατά IEC / EN ή/και -7. Συνεπώς επιτρέπεται η χρήση του σε περιοχές με κίνδυνο έκρηξης της Ζώνης 2 κατά IEC / EN ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Το μηχάνημα αυτό δεν έχει σχεδιαστεί για χρήση σε περιοχές με κίνδυνο έκρηξης σκόνης ή σε περιοχές όπου υπάρχει κίνδυνος έκρηξης από υβριδικά μείγματα. Σε περίπτωση λειτουργίας του σε τέτοιες περιοχές, μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην λειτουργείτε το μηχάνημα αυτό σε περιοχές με κίνδυνο έκρηξης σκόνης ή σε περιοχές όπου υπάρχει κίνδυνος έκρηξης από υβριδικά μείγματα. Έκδοση μηχανήματος Οι κανονισμοί και τα πρότυπα που διέπουν τη διάταξη και τον έλεγχο αυτού του μηχανήματος αναφέρονται στην πινακίδα ισχύος. Οδηγίες λειτουργίας 08/

26 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Η έκδοση του μηχανήματος συμμορφώνεται κατά βάση με τα παρακάτω πρότυπα. Για την κατάσταση των αναφερόμενων εναρμονισμένων προτύπων ανατρέξτε στις αντίστοιχες δηλώσεις συμμόρφωσης ΕΚ. Πίνακας 3-1 Έκδοση μηχανήματος Χαρακτηριστικό Πρότυπο Διαστάσεις και συμπεριφορά λειτουργίας IEC/EN Βαθμός προστασίας IEC/EN Ψύξη IEC/EN Μορφή κατασκευής IEC/EN Χαρακτηρισμοί σύνδεσης και φορά περιστροφής IEC/EN Εκπομπή θορύβων IEC/EN Συμπεριφορά εκκίνησης, περιστρεφόμενες ηλεκτρικές μηχανές IEC/EN * Κατηγορίες εύρους ταλάντωσης IEC/EN Οριακές τιμές ταλάντωσης DIN ISO * Μόνο για μηχανήματα για λειτουργία δικτύου Βλέπε επίσης Έγγραφα ποιότητας (Σελίδα 171) Σε προστατευμένα από έκρηξη μηχανήματα ισχύουν πρόσθετα τα παρακάτω πρότυπα: Πίνακας 3-2 Έκδοση μηχανήματος με κατηγορία αντιαναφλεκτικής προστασίας Ex na ή/και Ex ec Χαρακτηριστικό Κατηγορία αντιαναφλεκτικής προστασίας Ex na ή/και Ex ec 1 Πρότυπο IEC / EN IEC / EN ή/και -7 1 Προαιρετικά, ανάλογα με την παραγγελία 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST Τα πρότυπα IEC / EN αντιστοιχούν στα ακόλουθα πρότυπα GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC IEC / EN GOST R IEC Οδηγίες λειτουργίας 08/2017

27 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) IEC / EN GOST R IEC IEC / EN GOST R IEC Το παρόν μηχάνημα έχει σχεδιαστεί, κατασκευαστεί και προορίζεται για χρήση σε βιομηχανικές εγκαταστάσεις με εκρήξιμες ατμόσφαιρες σύμφωνα με την οδηγία 2014/34/ΕΕ και τους τεχνικούς κανονισμούς της κοινής τελωνειακής ένωσης «Περί ασφάλειας του εξοπλισμού για λειτουργία σε περιβάλλον με κίνδυνο έκρηξης» (TR CU 012/2011). Τα πρότυπα IEC / EN αντιστοιχούν στα ακόλουθα πρότυπα GOST. IEC / EN GOST IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST R IEC IEC / EN GOST IEC IEC / EN GOST IEC IEC / EN GOST R IEC Σήμανση Ex για την κατηγορία αντιαναφλεκτικής προστασίας Ex na IIC T3 Gc ή/και Ex ec IIC T3 Gc II 3 G Ex na IIC T3 Gc ec AA87 2 Ex na IIC T3 Gc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για εξορυκτικές εργασίες, για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και βραχυπρόθεσμο κίνδυνο 5 Ατμόσφαιρα: G για αέριο 6 Προστασία από έκρηξη: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας «na» ή/και «ec» 8 Ομάδα έκρηξης: IIC για ακετυλένιο 9 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 10 Επίπεδο προστασίας συσκευών: Gc για διευρυμένο επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 11 Αναγνωριστικός αριθμός ή ονομασία της κατονομαζόμενης αρχής ελέγχου 12 Ζώνη 2 13 Ιδιαίτερες συνθήκες «X» Οδηγίες λειτουργίας 08/

28 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Σήμανση Ex για την κατηγορία αντιαναφλεκτικής προστασίας Ex na IIB T3 Gc ή/και Ex ec IIB T3 Gc II 3 G Ex na IIB T3 Gc ec AA87 2 Ex na IIB T3 Gc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για εξορυκτικές εργασίες, για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και βραχυπρόθεσμο κίνδυνο 5 Ατμόσφαιρα: G για αέριο 6 Προστασία από έκρηξη: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας «na» ή/και «ec» 8 Ομάδα έκρηξης: IIB για αιθυλένιο 9 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 10 Επίπεδο προστασίας συσκευών: Gc για διευρυμένο επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 11 Αναγνωριστικός αριθμός ή ονομασία της κατονομαζόμενης αρχής ελέγχου 12 Ζώνη 2 13 Ιδιαίτερες συνθήκες «X» Πινακίδα ισχύος Η πινακίδα ισχύος περιέχει τα στοιχεία αναγνώρισης και τα σημαντικότερα τεχνικά στοιχεία. Τα στοιχεία στην πινακίδα ισχύος και οι συμβατικές συμφωνίες θέτουν τα όρια της ενδεδειγμένης χρήσης. 28 Οδηγίες λειτουργίας 08/2017

29 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Εικόνα 3-1 Σχηματική απεικόνιση, πινακίδα ισχύος Πίνακας 3-3 Στοιχεία πινακίδας ισχύος Θέση Περιγραφή Θέση Περιγραφή (1) Τύπος κινητήρα (12) Ονομαστικές στροφές [ 1 / min ] (2) Τύπος κινητήρα (13) Σχέση ρεύματος εκκίνησης (3) Αριθμός σειράς (14) (ρελαντί) (4) Μορφή κατασκευής (15) Αριθμός πιστοποιητικού (5) Κατηγορία θερμότητας (16) Βαθμός προστασίας (6) Ονομαστική τάση [V] και συνδεσμολογία (17) Κατηγορία ρότορα (7) Ονομαστική συχνότητα [Hz] (18) Βάρος κινητήρα [kg] (8) (Περιεχόμενο ανάλογα με την έκδοση) (19) Πρόσθετα στοιχεία (προαιρετικό) (9) Ονομαστικό ρεύμα [Α] (20) Μέγιστες στροφές [ 1 / min ] (10) Ονομαστική ισχύς [kw] (21) Χώρα παραγωγής / Τόπος (11) Συντελεστής ισχύος [cos φ] Ρότορας Ο πυρήνας ρότορα με την περιέλιξη κλωβού πιέζεται στον άξονα. Ο άξονας διαθέτει κανονικά ένα κυλινδρικό άκρο άξονα στην πλευρά DE. Ανάλογα με την έκδοση, ενδέχεται α υπάρχει ένα δεύτερο άκρο άξονα στην πλευρά NDE. Ψύξη Το σύστημα ψύξης έχει τη μορφή κλειστού, εσωτερικού κυκλώματος ψύξης. Η απολεσθείσα θερμότητα του μηχανήματος μεταφέρεται στον αέρα περιβάλλοντος. Ένας ανεμιστήρας άξονα Οδηγίες λειτουργίας 08/

30 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) κινεί τον αέρα ψύξης στο εσωτερικό κύριο κύκλωμα. Η κίνηση του αέρα ψύξης στο εξωτερικό δευτερεύον κύκλωμα εξασφαλίζεται μέσω ανεμιστήρων με ξεχωριστό μηχανισμό κίνησης. Πρόσθετος ανεμιστήρας Το μηχάνημα διαθέτει πρόσθετο ανεμιστήρα. Στο IC 666 υπάρχουν δύο πρόσθετοι ανεμιστήρες. Τα στοιχεία ηλεκτρικής σύνδεσης θα τα βρείτε στην πινακίδα ισχύος του πρόσθετου ανεμιστήρα. Κυλινδρικά ρουλεμάν Ανάλογα με την έκδοση και τις συνθήκες λειτουργίας που υποδεικνύονται στην παραγγελία, τα μηχανήματα εξοπλίζονται με διαφορετικές παραλλαγές κυλινδρικών ρουλεμάν. Οι εκάστοτε τύποι αναγράφονται στην πινακίδα λίπανσης του μηχανήματος. Στη λειτουργία μετατροπέα συχνότητας ενσωματώνεται συνήθως στην πλευρά NDE ένα μονωμένο ρουλεμάν. Τα κυλινδρικά ρουλεμάν διατίθενται στις παρακάτω παραλλαγές: Πίνακας 3-4 Παραλλαγές κυλινδρικού ρουλεμάν Έκδοση Οριζόντια μορφή κατασκευής, με συμπλέκτη μετάδοσης κίνησης Οριζόντια μορφή κατασκευής, αυξημένες εγκάρσιες δυνάμεις, π.χ. κατά τη χρήση ιμάντα μετάδοσης κίνησης Κάθετη μορφή κατασκευής, ύψος άξονα 315 Κάθετη μορφή κατασκευής, ύψος άξονα Κυλινδρικό ρουλεμάν Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Πλευρά DE: Επίπεδο κυλινδρικό ρουλεμάν κύλισης ως ελεύθερο ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Πλευρά DE: Συνδυασμός κωνικού ρουλεμάν / αυλακωτού ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης Κυλινδρικά ρουλεμάν στην έκδοση High-Speed Στην έκδοση High-Speed τα κυλινδρικά ρουλεμάν έχουν την εξής μορφή: Πίνακας 3-5 Παραλλαγές κυλινδρικού ρουλεμάν στην έκδοση High-Speed Έκδοση Οριζόντια μορφή κατασκευής, με ελαστικό συμπλέκτη μετάδοσης κίνησης Κυλινδρικό ρουλεμάν Πλευρά DE: Αυλακωτό ρουλεμάν ως σταθερό ρουλεμάν Πλευρά NDE: Αυλακωτό ρουλεμάν ως ελεύθερο ρουλεμάν με αξονικά ελατήρια πίεσης 30 Οδηγίες λειτουργίας 08/2017

31 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Έκδοση κυλινδρικού ρουλεμάν για «Αυξημένο βαθμό προστασίας» (προαιρετικά) Μέσω της τοποθέτησης ενός προθαλάμου γράσου πριν από το παρέμβυσμα ρουλεμάν διασφαλίζεται η αποτελεσματική στεγανοποίηση των παρεμβυσμάτων ρουλεμάν έναντι εισχώρησης σκόνης και νερού. Παρόλο που και στις δύο περιπτώσεις χρησιμοποιείται το ίδιο γράσο για λόγους χρηστικότητας, ανάλογα με τη λειτουργία το γράσο χαρακτηρίζεται ως «λιπαντικό» ή «γράσο στεγανοποίησης». Δομή Το εξωτερικό κάλυμμα ρουλεμάν σχηματίζει σε συνδυασμό με το περίβλημα ρουλεμάν το χώρο συλλογής του χρησιμοποιημένου λιπαντικού και σε συνδυασμό με τον στεγανοποιητικό λαβύρινθο (προαιρετικά) τον προθάλαμο γράσου για το γράσο στεγανοποίησης. Στο εξωτερικό κάλυμμα ρουλεμάν βρίσκεται, επίσης, ο γρασαδόρος με το κανάλι γράσου για την έγχυση του γράσου στεγανοποίησης. Ο προθάλαμος γράσου απομονώνεται από το χώρο συλλογής λιπαντικού μέσω ενός δακτυλίου V ή ενός συνδυασμού δακτυλίου V-τσιμούχας, ώστε το γράσο στεγανοποίησης που διοχετεύεται στον προθάλαμο να μην εισχωρεί στο χώρο συλλογής. Το γράσο στεγανοποίησης του προθαλάμου γράσου εξέρχεται αργά από το λαβύρινθο κατά τη διάρκεια της λειτουργίας, μονώνει το λαβύρινθο και απομακρύνει τυχόν σκόνη που εισχώρησε και επικάθισε στην εξωτερική περιοχή. Κιβώτιο ακροδεκτών Το κιβώτιο ακροδεκτών μπορεί να βρίσκεται στην αριστερή ή τη δεξιά πλευρά του μηχανήματος. Η μετέπειτα μετακίνηση στην απέναντι πλευρά του μηχανήματος δεν επιτρέπεται. Αν αργότερα θελήσετε να τοποθετήσετε το αμέσως μεγαλύτερο κιβώτιο ακροδεκτών, επικοινωνήστε με τον κατασκευαστή. Ανάλογα με το ύψος άξονα, διατίθενται τα ακόλουθα κιβώτια ακροδεκτών για τη σύνδεση καλωδίων: Πίνακας 3-6 Αντιστοίχιση ύψους άξονα προς το κιβώτιο ακροδεκτών Ύψος άξονα Κιβώτιο ακροδεκτών 315 GT XB XB XB XB Δεν ενδείκνυται για εκδόσεις με προστασία από έκρηξη Πρόσθετες διατάξεις Ανάλογα με την παραγγελία, μπορούν να ενσωματωθούν ή να προσαρτηθούν διάφορες πρόσθετες διατάξεις, όπως π.χ. αισθητήρες θερμοκρασίας για παρακολούθηση των εδράνων ή για παρακολούθηση της περιέλιξης. Οδηγίες λειτουργίας 08/

32 Περιγραφή 3.1 Συγκριτική αντιπαράθεση προτύπων κατά IEC και GOST (D47) Ανεξάρτητη θέρμανση (προαιρετικά) Το μηχάνημα διαθέτει ανεξάρτητη θέρμανση. Τα στοιχεία σύνδεσης θα τα βρείτε σε μια πρόσθετη πινακίδα πάνω στο μηχάνημα. 32 Οδηγίες λειτουργίας 08/2017

33 Προετοιμασία χρήσης 4 Ο καλός προγραμματισμός και η προετοιμασία χρήσης του μηχανήματος αποτελούν σημαντικές προϋποθέσεις για μια απλή και σωστή εγκατάσταση, την ασφαλή λειτουργία και την προσβασιμότητα του μηχανήματος για συντήρηση και επισκευή. Στο κεφάλαιο αυτό θα μάθετε τι πρέπει να προσέχετε κατά το σχεδιασμό της εγκατάστασής σας σε σχέση με το μηχάνημα και τι προετοιμασίες πρέπει να κάνετε πριν την παράδοση του μηχανήματος. 4.1 Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Από το μηχάνημα απορρέουν λοιποί κίνδυνοι. Αυτοί περιγράφονται στο κεφάλαιο «Υποδείξεις ασφαλείας» (Σελίδα 15) ή στις αντίστοιχες θεματικές ενότητες. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας κατάλληλα μέτρα ασφαλείας, όπως καλύμματα, περιφράξεις, σημάνσεις κ.λπ. 4.2 Τήρηση του τρόπου λειτουργίας Τηρείτε τον τρόπο λειτουργίας του μηχανήματος. Αποφύγετε μέσω κατάλληλου χειρισμού τις υπερβολικές στροφές και συνεπώς τις βλάβες στο μηχάνημα. 4.3 Ποιότητα αέρα ψύξης Ο αέρας ψύξης δεν πρέπει να προκαλεί έντονη χημική διάβρωση και δεν πρέπει να περιέχει μεγάλο ποσοστό λαδιού ή σκόνης. 4.4 Κύκλωμα ασφαλείας για το μοτέρ πρόσθετου αερισμού Στα μηχανήματα με πρόσθετο ανεμιστήρα, χρησιμοποιείτε ένα κύκλωμα ασφαλείας, το οποίο εμποδίζει την ενεργοποίηση και λειτουργία του κύριου μηχανήματος, όταν δεν βρίσκεται σε λειτουργία ο πρόσθετος ανεμιστήρας. Βλέπε επίσης Σύνδεση μοτέρ πρόσθετου ανεμιστήρα (Σελίδα 94) Οδηγίες λειτουργίας 08/

34 Προετοιμασία χρήσης 4.5 Θερμική προστασία κινητήρα 4.5 Θερμική προστασία κινητήρα Το μηχάνημα είναι εξοπλισμένο με θερμίστορ PTC για την άμεση επιτήρηση της θερμοκρασίας κινητήρα, για την προστασία του μηχανήματος από υπερφόρτιση κατά τη λειτουργία. Προβλέψτε κατάλληλη συνδεσμολογία για την επιτήρηση. Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης (Σελίδα 103) Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης (Σελίδα 102) 4.6 Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση (προαιρετικά) Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Χρησιμοποιήστε ένα κύκλωμα ασφαλείας, το οποίο κατά την ενεργοποίηση του μηχανήματος θα απενεργοποιεί την ανεξάρτητη θέρμανση. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Βλέπε επίσης Απενεργοποίηση της ανεξάρτητης θέρμανσης (Σελίδα 109) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης αμέσως μετά την απενεργοποίηση του μηχανήματος, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Ακολουθήστε για αυτό τα στοιχεία στην πινακίδα της ανεξάρτητης θέρμανσης. 34 Οδηγίες λειτουργίας 08/2017

35 Προετοιμασία χρήσης 4.7 Πόδι στήριξης στη μορφή κατασκευής IM B5 4.7 Πόδι στήριξης στη μορφή κατασκευής IM B5 Στον κατασκευαστικό τύπο IM B5, στηρίξτε επιπλέον το μηχάνημα στην πλευρά NDE με ένα πόδι στήριξης. Το πόδι στήριξης δεν περιλαμβάνεται στο παραδοτέο υλικό. Προβλέψτε ένα πόδι στήριξης επαρκών διαστάσεων με αντίστοιχη σταθερότητα. Το πόδι στήριξης πρέπει να είναι ικανό να σηκώσει το συνολικό βάρος του μηχανήματος. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Για τα στοιχεία της γεωμετρίας ανατρέξτε στο σχέδιο διαστάσεων. Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απουσία στηρίγματος στην πλευρά NDE Αν το μηχάνημα δεν στηρίζεται στην πλευρά NDE, η φλάντζα δεν μπορεί να σηκώσει το βάρος του μηχανήματος. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Επιλέξτε ένα πόδι στήριξης επαρκών διαστάσεων. 4.8 Εκπομπές θορύβου ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν το θόρυβο, όπως π.χ. καλύμματα, ηχομονώσεις ή μέσα προστασίας της ακοής. 4.9 Οριακές τιμές στροφών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πολύ υψηλές στροφές Πολύ υψηλοί αριθμοί στροφών μπορούν να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποτρέψτε μέσω του συστήματος ελέγχου τη λειτουργία πάνω από τον επιτρεπόμενο αριθμό στροφών. Λάβετε υπόψη τα στοιχεία στροφών στην πινακίδα ισχύος. Οδηγίες λειτουργίας 08/

36 Προετοιμασία χρήσης 4.10 Διατήρηση σχέσης αριθμού στροφών-ροπής στρέψης 4.10 Διατήρηση σχέσης αριθμού στροφών-ροπής στρέψης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπέρβαση της κατηγορίας θερμοκρασίας Σε περίπτωση μη τήρησης της σχέσης αριθμού στροφών-ροπής στρέψης υπάρχει κίνδυνος υπέρβασης της κατηγορίας θερμοκρασίας. Ενδέχεται να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τη σχέση αριθμού στροφών-ροπής στρέψης. Λάβετε υπόψη τα στοιχεία στην πρόσθετη πινακίδα του κινητήρα Συγχρονισμός φάσεων κατά την αλλαγή δικτύου ΕΙΔΟΠΟΙΗΣΗ Αλλαγή δικτύου Σε περίπτωση επιλογής δικτύου τροφοδοσίας με διαφορετική σχέση φάσης μπορεί να προκληθούν ζημιές στο μηχάνημα. Οι φάσεις πρέπει να είναι συγχρονισμένες κατά την αλλαγή. Χρησιμοποιείτε κατάλληλα μέσα συγχρονισμού φάσεων Απαιτήσεις χώρου Εξασφαλίστε επαρκή χώρο στον τόπο χρήσης του μηχανήματος, ώστε να επιτρέπεται η επιτόπου αφαίρεση και τοποθέτηση του πρόσθετου ανεμιστήρα σε περίπτωση ανάγκης. Οι απαιτήσεις χώρου υποδεικνύονται στον παρακάτω πίνακα: Πίνακας 4-1 Απαιτήσεις χώρου για αφαίρεση / τοποθέτηση του πρόσθετου ανεμιστήρα Ύψος άξονα mm 345 mm 360 mm 365 mm 4.13 Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Αν δεν αναφέρεται κάτι άλλο στην πινακίδα ισχύος, τότε η επιτρεπόμενη διακύμανση τάσης ανέρχεται σε ±5% και η επιτρεπόμενη διακύμανση συχνότητας σε ±2%, σύμφωνα με την περιοχή Α στο IEC / EN Οι επιτρεπόμενες αποκλίνουσες διακυμάνσεις αναγράφονται στην πινακίδα ισχύος, π.χ. διακύμανση τάσης ±10% σύμφωνα με την περιοχή Β στο IEC / EN Οδηγίες λειτουργίας 08/2017

37 Προετοιμασία χρήσης 4.14 Ιδιοσυχνότητες συστήματος Βασικά ισχύουν τα ακόλουθα: Σε συνθήκες πρακτικής λειτουργίας, ορισμένες φορές το μηχάνημα χρειάζεται να λειτουργήσει εκτός των περιορισμών της περιοχής Α. Τέτοιες εξαιρέσεις θα έπρεπε να περιορίζονται όσον αφορά τις τιμές που προκύπτουν, καθώς και τη διάρκεια και συχνότητα της εμφάνισής τους. Αν είναι δυνατόν, λάβετε διορθωτικά μέτρα εντός ενός εύλογου χρονικού διαστήματος, όπως π.χ. μείωση της ισχύος. Με τον τρόπο αυτόν μπορεί να αποφευχθεί μια μείωση της διάρκειας ζωής του μηχανήματος εξαιτίας θερμικής γήρανσης. ΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση της περιέλιξης Τυχόν υπέρβαση των επιτρεπόμενων ανοχών τάσης και συχνότητας μπορεί να οδηγήσει σε ανεπίτρεπτα υψηλή θέρμανση της περιέλιξης και, συνεπώς, μακροπρόθεσμες βλάβες στο μηχάνημα Ιδιοσυχνότητες συστήματος ΕΙΔΟΠΟΙΗΣΗ Συντονισμοί του συστήματος Το σετ μηχανήματος μπορεί να υποστεί βλάβες εξαιτίας πολύ υψηλών ταλαντώσεων και συντονισμών του συστήματος. Το σύστημα βάσης και σετ μηχανήματος πρέπει να έχει σχεδιαστεί και διαμορφωθεί έτσι ώστε να μην μπορούν να δημιουργηθούν συντονισμοί συστήματος, κατά τους οποίους γίνεται υπέρβαση των επιτρεπόμενων τιμών ταλάντωσης. Δεν επιτρέπεται υπέρβαση των οριακών τιμών ταλάντωσης κατά DIN ISO Επιβάρυνση στρέψης του ελικοφόρου άξονα λόγω βλαβών στην ηλεκτρική σύνδεση Σε περίπτωση βλάβης στην ηλεκτρική σύνδεση κατά τη διάρκεια της λειτουργίας μπορεί να προκύψουν πολύ υψηλές ροπές διακένου αέρα, οι οποίες μπορούν να οδηγήσουν σε πρόσθετες μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα. Υπόδειξη Η ευθύνη για ολόκληρο τον ελικοφόρο άξονα βαρύνει τον σχεδιαστή της εγκατάστασης. Οδηγίες λειτουργίας 08/

38 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Σε περίπτωση εσφαλμένου σχεδιασμού μπορούν οι μηχανικές επιβαρύνσεις στρέψης του ελικοφόρου άξονα να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά το σχεδιασμό της εγκατάστασης λάβετε υπόψη τα στοιχεία σχεδιασμού. Υπόδειξη Για περισσότερες πληροφορίες ανατρέξτε στον κατάλογο Μεταφορά και αποθήκευση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τις γενικές υποδείξεις ασφαλείας (Σελίδα 15) και τις απαιτήσεις του EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων Σημάνσεις μεταφοράς Η συσκευασία διαφέρει ανάλογα με την οδό μεταφοράς και το μέγεθος. Εφόσον δεν υπάρχει διαφορετική πρόβλεψη στη σύμβαση, η συσκευασία πληροί τις κατευθυντήριες οδηγίες συσκευασίας σύμφωνα με το διεθνές πρότυπο για μέτρα φυτοπροστασίας (ISPM). Λάβετε υπόψη τα εικονοσύμβολα της συσκευασίας. Έχουν την ακόλουθη σημασία: Αυτή η πλευρά προς τα πάνω Εύθραυστο εμπόρευμα από την Προστασία υγρασία Προστασία από τη ζέστη Κέντρο βάρους Απαγορεύονται τα άγκιστρα χειρός Ανάρτηση εδώ 38 Οδηγίες λειτουργίας 08/2017

39 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Έλεγχος παραδοτέου υλικού Το παραδοτέο υλικό είναι ξεχωριστό για κάθε παραγγελία. Μετά την παραλαβή της παραγγελίας ελέγξτε αμέσως αν το παραδοτέο υλικό συμφωνεί με τα συνοδευτικά έγγραφα του προϊόντος. Η Siemens δεν αναλαμβάνει ευθύνη για μεταγενέστερες αξιώσεις λόγω ελλείψεων. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών ζημιών από τη μεταφορά προς το μεταφορέα. Υποβάλλετε άμεσα παράπονο για ορατές ελλείψεις ή για ελλιπή παράδοση στον αρμόδιο συνεργάτη. Οι οδηγίες λειτουργίας αποτελούν αναπόσπαστο τμήμα του παραδοτέου υλικού, φυλάξτε τις ώστε να είναι προσβάσιμες Ανύψωση και μεταφορά Για την ανύψωση και μεταφορά του μηχανήματος πρέπει να πληρούνται οι παρακάτω προϋποθέσεις: Το προσωπικό θα πρέπει να διαθέτει τα κατάλληλα προσόντα για την οδήγηση γερανών και περονοφόρων οχημάτων. Αν το μηχάνημα είναι συσκευασμένο, ανυψώνετε τα κιβώτια και τα πλαίσια μεταφοράς, αναλόγως του μεγέθους, του βάρους και των τοπικών συνθηκών, με έναν γερανό με αρτάνες ανύψωσης ή ένα περονοφόρο όχημα. Χρησιμοποιείτε περονοφόρο όχημα ή γερανό που να ενδείκνυται για το φορτίο. Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα συρματόσχοινα ή εκτεινόμενες διατάξεις για την ανύψωση του μηχανήματος. Ελέγξτε τους μηχανισμούς ανύψωσης πριν τη χρήση. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Κατά την ανύψωση, ευθυγραμμίστε το μηχάνημα σύμφωνα με τα στοιχεία της πινακίδας ανύψωσης. Τηρείτε την υποδεικνυόμενη γωνία έκτασης. Κατά την ανύψωση, μην υπερβαίνετε τις μέγιστες τιμές επιτάχυνσης και ταχύτητας που αναγράφονται στην πινακίδα ανύψωσης. Ανυψώστε το μηχάνημα ομαλά. Επιτάχυνση a 0,4 g ( 4 m/s 2 ) Ταχύτητα v 20 m/min Οδηγίες λειτουργίας 08/

40 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μεταφορά με άλλον τρόπο Σε περίπτωση μεταφοράς ή ανύψωσης του μηχανήματος σε θέση που δεν αντιστοιχεί στη μορφή κατασκευής του υπάρχει κίνδυνος ανατροπής, ολίσθησης του μηχανήματος στο μηχανισμό ανύψωσης ή πτώσης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά την ανύψωση, χρησιμοποιείτε μόνο τα ανυψωτικά μέσα του περιβλήματος στάτορα. Χρησιμοποιείτε τα ανυψωτικά μέσα ανάλογα με τη θέση του μηχανήματος. Χρησιμοποιείτε μόνο κατάλληλα συρματόσχοινα ή εκτεινόμενες διατάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη κεντραρισμένο κέντρο βάρους Αν το κέντρο βάρους ενός φορτίου δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, μπορεί το μηχάνημα να ανατραπεί ή να γλιστρήσει προς την κατεύθυνση του μηχανισμού ανύψωσης κατά τη διάρκεια της μεταφοράς και της ανύψωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Κατά τη διάρκεια όλων των εργασιών μεταφοράς τηρείτε τις υποδείξεις χειρισμού που θα βρείτε ενδεχομένως επάνω στο μηχάνημα. Προσοχή στο διαφορετικό φορτίο, στα συρματόσχοινα αναστολής ή στις ταινίες ανύψωσης, καθώς και στην ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Μεταφέρετε ή ανυψώστε το μηχάνημα μόνο σύμφωνα με το κέντρο βάρους. Αν το κέντρο βάρους δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, το άγκιστρο ανύψωσης θα πρέπει να τοποθετηθεί πάνω από το κέντρο βάρους για την ανύψωση. 40 Οδηγίες λειτουργίας 08/2017

41 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Ασφάλιση ρότορα Ανάλογα με την έκδοση, το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα. Αυτή προστατεύει τα έδρανα από ζημιές λόγω των κραδασμών κατά τη μεταφορά ή την αποθήκευση. ΕΙΔΟΠΟΙΗΣΗ Κραδασμοί κατά τη μεταφορά Αν δεν χρησιμοποιείται η διάταξη συγκράτησης ρότορα, οι κραδασμοί κατά τη μεταφορά μπορεί να προκαλέσουν ζημιές στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αν το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα, μεταφέρετε πάντα το μηχάνημα με την παρεχόμενη διάταξη συγκράτησης ρότορα. Κατά τη διάρκεια της μεταφοράς η διάταξη συγκράτησης ρότορα πρέπει να είναι τοποθετημένη. Η διάταξη συγκράτησης ρότορα πρέπει να αφαιρείται μόνο πριν από την τοποθέτηση του στοιχείου κίνησης. Στα μηχανήματα με κάθετη μορφή κατασκευής: Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο σε κάθετη θέση. Κατά τη μεταφορά σε οριζόντια θέση, στερεώστε το ρότορα πριν από την οριζοντίωση του μηχανήματος. Τα κάθετα μηχανήματα μπορούν να παραδοθούν από το εργοστάσιο σε οριζόντια θέση. Οδηγίες λειτουργίας 08/

42 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Εναλλακτική ασφάλιση του ρότορα Σε περίπτωση μεταφοράς του μηχανήματος μετά την τοποθέτηση του στοιχείου κίνησης, στερεώστε το ρότορα αξονικά με άλλα κατάλληλα μέσα. 1 Υποδοχή 2 Βίδα άξονα και ροδέλα Εικόνα 4-1 Αξονική σταθεροποίηση του ρότορα Σπείρωμα στο άκρο άξονα M20 M24 M30 Ροπή σύσφιξης 80 Nm 150 Nm 230 Nm Ροπές σύσφιξης για άλλους τύπους ασφάλισης ρότορα Το σπείρωμα στο άκρο του άξονα είναι ένα σημείο αναφοράς για τη μάζα του ρότορα. Από αυτό προκύπτει η αναγκαία δύναμη προέντασης για την αξονική σταθεροποίηση του ρότορα. Σπείρωμα στο άκρο άξονα M20 M24 M30 Δύναμη προέντασης 20 kn 30 kn 40 kn Αξονική δύναμη προέντασης για άλλους τύπους ασφάλισης ρότορα Υπόδειξη Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς. 42 Οδηγίες λειτουργίας 08/2017

43 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Μεταφορά συγκροτήματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πτώση του μηχανήματος Οι δακτύλιοι ανάρτησης του μηχανήματος προορίζονται για το βάρος του μηχανήματος. Σε περίπτωση ανύψωσης και μεταφοράς του συγκροτήματος από ένα μεμονωμένο μηχάνημα μπορεί ο δακτύλιος ανάρτησης να σπάσει. Υπάρχει κίνδυνος πτώσης του μηχανήματος ή του συγκροτήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανυψώνετε τα συγκροτήματα με ανάρτηση των μεμονωμένων μηχανημάτων. Για τη μεταφορά συγκροτημάτων χρησιμοποιείτε μόνο τις προβλεπόμενες διατάξεις, π.χ. τα ανοίγματα ή τους δακτυλίους ανάρτησης των μεταλλικών βάσεων στήριξης. Κατά τη διαδικασία αυτή, λάβετε υπόψη σας την ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Υπόδειξη Τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. ΚΙΝΔΥΝΟΣ Παραμονή κάτω από αιωρούμενα φορτία Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή Αποθήκευση Αν δεν σκοπεύετε να τοποθετήσετε και να χρησιμοποιήσετε το μηχάνημα μετά την παράδοση, αποθηκεύστε το κατάλληλα. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω αδρανοποίησης και ακατάλληλης αποθήκευσης Αν το μηχάνημα δεν αποθηκευτεί σωστά, υπάρχει κίνδυνος πρόκλησης βλαβών λόγω αδρανοποίησης. Η συνέπεια ενδέχεται να είναι αυλακώσεις και διάβρωση. Τηρείτε τις οδηγίες αποθήκευσης. Οδηγίες λειτουργίας 08/

44 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Προϋποθέσεις και προετοιμασία Αποθηκεύετε τα προϊόντα στη συσκευασία τους μόνο εφόσον η συσκευασία δεν έχει υποστεί φθορά. Αφαιρέστε τα προϊόντα από τις συσκευασίες που έχουν υποστεί φθορά. Αποθηκεύστε τα σωστά, ανάλογα με τον τύπο τους. Επισκευάστε τις ζημιές στη συσκευασία πριν από την αποθήκευση, εφόσον αυτό είναι απαραίτητο για την ορθή αποθήκευση. Γενικές απαιτήσεις αποθήκευσης Αποθηκεύστε κατά το δυνατόν το μηχάνημα σε αποθήκη. Ο χώρος αποθήκευσης πρέπει να ικανοποιεί γενικά τις ακόλουθες συνθήκες: Επιλέξτε έναν οριζόντιο, ασφαλή από πλημμύρες, απαλλαγμένο από δονήσεις (v eff 0,2 mm/s) και στεγνό χώρο αποθήκευσης επαρκών διαστάσεων. Ο χώρος αποθήκευσης πρέπει να αερίζεται και να προστατεύεται από σκόνη και παγετό. Διασφαλίστε την προστασία από ακραίες καιρικές συνθήκες. Διασφαλίστε σταθερές συνθήκες θερμοκρασίας από 10 C έως 50 C ή από 50 F έως 120 F. Η θερμοκρασία χώρου πρέπει να είναι κατά περ. 10 K μεγαλύτερη από την εξωτερική θερμοκρασία. Η θερμοκρασία δεν πρέπει να πέφτει κάτω από τους 20 C. Η σχετική υγρασία αέρα πρέπει να είναι χαμηλότερη από 60%. Το δάπεδο του χώρου αποθήκευσης πρέπει να έχει επαρκή φέρουσα ικανότητα. Δεν πρέπει να υπερβαίνεται το μέγιστο επιτρεπόμενο φορτίο οροφής ή/και ραφιού αποθήκευσης. Ο αέρας περιβάλλοντος δεν πρέπει να περιέχει διαβρωτικά αέρια. Προστατεύστε το μηχάνημα από προσκρούσεις και υγρασία. Για την προστασία από υγρασία δαπέδου και νερό, τοποθετήστε τα μηχανήματα, τις συσκευές και τα κιβώτια πάνω σε παλέτες, ράβδους ή βάσεις. Διασφαλίστε ότι η κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος δεν παρεμποδίζεται. Τοποθετήστε ξύλινους αποστάτες μεταξύ των καλυμμάτων και του μηχανήματος. Μην αφήνετε καλύμματα ή μουσαμάδες στο δάπεδο γύρω από το μηχάνημα. Αποθήκευση σε εξωτερικό χώρο Κατά την αποθήκευση σε εξωτερικό χώρο πρέπει ο χώρος αποθήκευσης πρέπει να ικανοποιεί επιπλέον τις ακόλουθες συνθήκες: Το δάπεδο πρέπει να έχει επαρκή φέρουσα ικανότητα. Αποφύγετε τυχόν βύθιση του μηχανήματος στη γη. Τα καλύμματα ή οι μουσαμάδες για την προστασία από τις καιρικές συνθήκες δεν πρέπει να εφάπτονται στις επιφάνειες του αποθηκευμένου είδους. Διαφορετικά παρεμποδίζεται η κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος. 44 Οδηγίες λειτουργίας 08/2017

45 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Προστασία από υγρασία Αν δεν διατίθεται στεγνός χώρος αποθήκευσης, προστατεύστε το μηχάνημα από υγρασία ως εξής: Καλύψτε το μηχάνημα με υλικό απορρόφησης υγρασίας. Καλύψτε το μηχάνημα με μεμβράνη: Τοποθετήστε ένα υγρόμετρο στο εσωτερικό της μεμβράνης. Τοποθετήστε ξηραντικές ουσίες στη μεμβράνη. Συσκευάστε αεροστεγώς το μηχάνημα. Ελέγχετε τακτικά το μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Ακατάλληλη αποθήκευση ή μεταφορά Σε περίπτωση ακατάλληλης αποθήκευσης ή μεταφοράς ενδέχεται να προκύψουν ζημιές στα ρουλεμάν. Ασφαλίστε το ρότορα στα μηχανήματα με διάταξη συγκράτησης ρότορα σύμφωνα με τις υποδείξεις μεταφοράς (Σελίδα 41). Προστατεύστε το μηχάνημα από έντονους ακτινικούς κραδασμούς κατά την αποθήκευση, επειδή αυτοί οι κραδασμοί δεν μπορούν να απορροφηθούν πλήρως από τη διάταξη συγκράτησης ρότορα. Αν έχουν συναρμολογηθεί προσαρτώμενα εξαρτήματα από τον πελάτη, π.χ. συμπλέκτης ή τροχαλία ιμάντα, μπορεί να προκληθούν ζημιές στα ρουλεμάν κατά τη μεταφορά. Σε αυτήν την περίπτωση πρέπει να παρέχεται διάταξη συγκράτησης ρότορα από τον πελάτη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης σε περίπτωση ελαττωματικών μονωτικών υλικών Σε περίπτωση αποθήκευσης του μηχανήματος εκτός των καθορισμένων ορίων θερμοκρασίας, μπορεί τα μονωτικά υλικά να υποστούν φθορά και η λειτουργία τους να μην είναι εγγυημένη. Ως εκ τούτου μπορεί να δημιουργηθούν εκρήξιμες ατμόσφαιρες μέσα στο μηχάνημα και να προκύψει ανάφλεξη κατά την έναρξη λειτουργίας. Ενδέχεται να σημειωθεί έκρηξη. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Τα χρησιμοποιούμενα υλικά είναι ιδανικά για την καθορισμένη περιοχή θερμοκρασιών. Μην αποθηκεύετε το μηχάνημα εκτός των καθορισμένων ορίων θερμοκρασίας. Τα καθορισμένα όρια θερμοκρασίας θα τα βρείτε στην πινακίδα ονομαστικών στοιχείων. Οδηγίες λειτουργίας 08/

46 Προετοιμασία χρήσης 4.16 Μεταφορά και αποθήκευση Αποθήκευση για μεγάλο χρονικό διάστημα Σε περίπτωση αποθήκευσης του μηχανήματος για χρονικό διάστημα μεγαλύτερο των έξι μηνών, ελέγχετε την κατάσταση του μηχανήματος ανά έξι μήνες. Αποθηκεύστε το μηχάνημα σύμφωνα με τις οδηγίες του κεφαλαίου «Αποθήκευση (Σελίδα 43)», κατά το δυνατόν συσκευασμένο. Ελέγξτε το μηχάνημα για φθορές. Εκτελέστε τις απαραίτητες εργασίες συντήρησης. Διασφαλίστε κατάλληλες συνθήκες αποθήκευσης, ώστε να αποκλείεται το ενδεχόμενο να σχηματιστεί νερό συμπύκνωσης στο μηχάνημα. Αν το μηχάνημα δεν είναι συσκευασμένο σε μεμβράνη, θερμαίνετε ελαφρώς το μηχάνημα σε σταθερή βάση - π.χ. μέσω ανεξάρτητης θέρμανσης, αν διατίθεται - και διασφαλίστε την κυκλοφορία του αέρα στο χώρο αποθήκευσης. Αποθήκευση για περισσότερο από τρεις μήνες Λιπαίνετε το μηχάνημα μετά από δύο χρόνια αποθήκευσης. 1. Αφαιρέστε το μηχάνημα από τη συσκευασία. 2. Αφαιρέστε τη διάταξη συγκράτησης ρότορα, αν διατίθεται. 3. Κατά την αποθήκευση για χρονικό διάστημα μεγαλύτερο των δύο ετών, εφαρμόστε διπλή ποσότητα λιπαντικού στον περιστρεφόμενο ρότορα, σύμφωνα με την πινακίδα λίπανσης. Με τον τρόπο αυτόν το γράσο κατανέμεται ομοιόμορφα και ποτίζει όλες τις επιφάνειες. Επίσης, αποτρέπονται οι βλάβες λόγω διάβρωσης. ΕΙΔΟΠΟΙΗΣΗ Βλάβες κυλινδρικών ρουλεμάν Όταν τα κυλινδρικά ρουλεμάν παραμένουν στην ίδια ή σχεδόν την ίδια θέση, μπορεί να προκληθούν βλάβες. Περιστρέφετε το ρότορα χειροκίνητα κατά πέντε περιστροφές ανά τρεις μήνες. Βεβαιωθείτε ότι μετά την περιστροφή του ρότορα το κυλινδρικό ρουλεμάν βρίσκεται σε διαφορετική θέση στάσης. Χρησιμοποιήστε ως αναφορά τη σφήνα, αν διατίθεται. 4. Αντικαταστήστε την προστασία από διάβρωση. 5. Τοποθετήστε ξανά τη διάταξη συγκράτησης ρότορα, αν διατίθεται. 6. Συσκευάστε ξανά το μηχάνημα. 46 Οδηγίες λειτουργίας 08/2017

47 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας Προστασία του μηχανήματος από διάβρωση Όταν το μηχάνημα αποθηκεύεται σε ξηρές συνθήκες, λάβετε τα ακόλουθα μέτρα προστασίας από διάβρωση. Αποθήκευση για έως έξι μήνες: Εφαρμόστε σε όλα τα προσβάσιμα γυμνά εξαρτήματα, π.χ. το ελεύθερο άκρο άξονα, τη φλάντζα και τα πόδια του μηχανήματος, προστατευτικό επίχρισμα. Αποθήκευση για περισσότερο από έξι μήνες: Εφαρμόστε σε όλα τα προσβάσιμα γυμνά εξαρτήματα επίχρισμα προστασίας από διάβρωση μακράς διαρκείας, π.χ. Tectyl 506. Ελέγχετε τακτικά το μηχάνημα και ανανεώνετε το επίχρισμα προστασίας από διάβρωση, αν χρειάζεται. Διατηρείτε αρχείο των εργασιών συντήρησης, έτσι ώστε να μπορείτε να επαναφέρετε το μηχάνημα στην αρχική του κατάσταση πριν από μεταγενέστερη θέση σε λειτουργία Λειτουργία στο μετατροπέα συχνότητας Το παρακάτω κεφάλαιο αφορά τα μηχανήματα της σειράς 1PQ8 και τα μηχανήματα που παραγγέλλονται για λειτουργία στο μετατροπέα συχνότητας. Υπόδειξη Από τον κωδ. παραγγελίας μπορείτε να διακρίνετε αν το μηχάνημα έχει παραγγελθεί για λειτουργία στο μετατροπέα συχνότητας: στη θέση 9 του κωδ. παραγγελίας υπάρχει το γράμμα «P» ή «Q». ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λειτουργία με ακατάλληλο μετατροπέα συχνότητας Αν στη βεβαίωση ελέγχου, την πρόσθετη πινακίδα ή το πιστοποιητικό ορίζεται τύπος μετατροπέα συχνότητας, το μηχάνημα πρέπει να τίθεται σε λειτουργία μόνο με τον συγκεκριμένο μετατροπέα συχνότητας. Σε περίπτωση λειτουργίας με ακατάλληλο μετατροπέα συχνότητας μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λειτουργείτε τον κινητήρα μόνο με τον προβλεπόμενο μετατροπέα συχνότητας Λειτουργία μετατροπέα συχνότητας στα μηχανήματα με προστασία από έκρηξη Η λειτουργία μετατροπέα συχνότητας για τα μηχανήματα με προστασία από έκρηξη επιτρέπεται όταν τηρούνται τα στοιχεία για την περιοχή ρύθμισης αριθμού στροφών και τη χαρακτηριστική ροπής στρέψης, και όταν διασφαλίζεται μια επιτήρηση θερμοκρασίας περιέλιξης μέσω των ενσωματωμένων αισθητήρων θερμοκρασίας σε συνδυασμό με μια συσκευή ενεργοποίησης. Οδηγίες λειτουργίας 08/

48 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας Μορφή δικτύου ΕΙΔΟΠΟΙΗΣΗ Ασύμμετρο φορτίο τάσης κατά τη λειτουργία σε δίκτυο TN με σύνδεση Δ Κατά τη λειτουργία σε δίκτυο TN με σύνδεση Δ και γειωμένο εξωτερικό αγωγό μπορεί να προκύψει ασύμμετρο φορτίο τάσης στην περιέλιξη του μηχανήματος. Κατά συνέπεια μπορεί να προκύψουν βλάβες στην περιέλιξη. Μην λειτουργείτε το μηχάνημα σε δίκτυο TN με γειωμένο εξωτερικό αγωγό. ΕΙΔΟΠΟΙΗΣΗ Διαρροή προς γη κατά τη λειτουργία σε δίκτυο IT Αν κατά τη λειτουργία σε δίκτυο IT προκύψει διαρροή προς γη, μπορεί η μόνωση να έχει επιβαρυνθεί υπερβολικά. Κατά συνέπεια μπορεί να προκύψουν βλάβες στην περιέλιξη. Διακόψτε κατά το δυνατόν τη διαδικασία εντός δύο ωρών. Αποκαταστήστε την αιτία του σφάλματος. Χρησιμοποιήστε επιτήρηση διαρροής προς γη Τάση εισόδου μετατροπέα Το σύστημα μόνωσης των μηχανημάτων SIMOTICS υπερβαίνει σημαντικά τις προδιαγραφές της κατηγορίας καταπόνησης C (IVIC C = έντονη). Αν είναι πιθανό να προκύψουν υψηλότερες αιχμές τάσης σε σχέση με τις προδιαγραφές IVIC C, τηρείτε τα στοιχεία του αντίστοιχου καταλόγου ( Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) έως 480 V και λειτουργία σε μετατροπέα SINAMICS G/SINAMICS S με μη ελεγχόμενη/ελεγχόμενη τροφοδοσία: Τηρείτε τις οδηγίες σχεδιασμού του κινητήρα και του μετατροπέα. Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) άνω των 480 V, οι κινητήρες που παραγγέλνονται για λειτουργία μετατροπέα είναι εξοπλισμένοι με αντίστοιχο σύστημα μόνωσης. Κατά τη λειτουργία σε μετατροπέα άλλου κατασκευαστή: Τηρείτε τις επιτρεπόμενες αιχμές τάσης κατά IEC ανάλογα με την κατηγορία καταπόνησης C, ανεξάρτητα από την εκάστοτε τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) και του συστήματος μόνωσης κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Υλικές ζημιές λόγω πολύ υψηλής τάσης σύνδεσης Αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή, μπορεί να προκύψουν ζημιές στο σύστημα μόνωσης. Μπορεί να προκύψει έως και ολική καταστροφή του μηχανήματος. Τηρείτε τις απαιτούμενες αιχμές τάσης των ανωτέρω οδηγιών. 48 Οδηγίες λειτουργίας 08/2017

49 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας Μείωση ρευμάτων ρουλεμάν Μπορείτε να μειώσετε τα ρεύματα ρουλεμάν λαμβάνοντας τα παρακάτω μέτρα: Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Τα συμπαγή χάλκινα καλώδια δεν ενδείκνυνται για γείωση υψηλών συχνοτήτων λόγω της ιδιότητας εκτόπισης ρεύματος. Αγωγοί εξίσωσης δυναμικού: Χρησιμοποιείτε αγωγούς εξίσωσης δυναμικού: Μεταξύ του κινητήρα και του μηχανήματος εργασίας Μεταξύ του κινητήρα και του μετατροπέα συχνότητας Μεταξύ του κιβωτίου ακροδεκτών και του σημείου γείωσης υψηλής συχνότητας στο περίβλημα κινητήρα. Επιλογή και σύνδεση του καλωδίου: Χρησιμοποιείτε συμμετρικούς κατά το δυνατόν, θωρακισμένους αγωγούς σύνδεσης. Η πεπλεγμένη θωράκιση που δημιουργείται από τους επιμέρους αγωγούς θα πρέπει να διαθέτει καλή αγωγιμότητα. Ιδιαίτερα ενδείκνυνται η πεπλεγμένη θωράκιση χαλκού ή αλουμινίου. Σύνδεση θωράκισης πραγματοποιείται τόσο στον κινητήρα όσο και στο μετατροπέα συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια για καλή εκτροπή των ρευμάτων υψηλής συχνότητας: Ως επαφή 360 στο μετατροπέα συχνότητας Στον κινητήρα, π.χ. με κοχλιοσύνδεση ΗΜΣ στις εισόδους αγωγών. Όταν η επαφή της θωράκισης καλωδίου πραγματοποιείται σύμφωνα με την περιγραφή, επιτυγχάνεται η εξίσωση δυναμικού μεταξύ του περιβλήματος κινητήρα και του μετατροπέα συχνότητας. Στην περίπτωση αυτή δεν απαιτείται ξεχωριστός αγωγός εξίσωσης δυναμικού υψηλής συχνότητας. Ομόκεντρη θωράκιση χαλκού ή αλουμινίου Χαλύβδινος οπλισμός Όταν δεν επιτυγχάνεται επαρκής ή οποιαδήποτε επαφή της θωράκισης καλωδίου λόγω ιδιαίτερων περιορισμών, δεν διασφαλίζεται η απαιτούμενη εξίσωση δυναμικού. Χρησιμοποιήστε σε αυτήν την περίπτωση ξεχωριστό αγωγό εξίσωσης δυναμικού υψηλής συχνότητας: Μεταξύ του περιβλήματος κινητήρα και της μπάρας γείωσης του μετατροπέα συχνότητας. Μεταξύ του περιβλήματος κινητήρα και του μηχανήματος εργασίας Επιλέξτε αγωγούς εξίσωσης δυναμικού υψηλής συχνότητας σε μορφή χάλκινων, πεπλεγμένων επίπεδων καλωδίων ή/και πλεξούδας καλωδίων υψηλής συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Οδηγίες λειτουργίας 08/

50 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας Δομή του δικτύου Για τη στοχευμένη μείωση ρευμάτων ρουλεμάν λάβετε υπόψη το συνολικό σύστημα κινητήρα, μετατροπέα συχνότητας και μηχανήματος εργασίας. Τα παρακάτω μέτρα συμβάλλουν στη μείωση των ρευμάτων ρουλεμάν και μπορούν να αποτρέψουν ζημιές: Τοποθετήστε στο συνολικό σύστημα ένα κατάλληλα δρομολογημένο σύστημα γείωσης με χαμηλή σύνθετη αντίσταση. Χρησιμοποιήστε φίλτρα κοινού σήματος (πυρήνες μόνωσης) στην έξοδο του μετατροπέα συχνότητας. Για την επιλογή και τη διαστασιολόγηση απευθυνθείτε στο διανομέα της Siemens. Περιορίστε την αύξηση της τάσης μέσω της χρήσης φίλτρων εξόδου. Τα φίλτρα εξόδου αποσβένουν τις αρμονικές στην τάση εξόδου. Υπόδειξη Τεκμηρίωση μετατροπέα συχνότητας Οι οδηγίες λειτουργίας του μετατροπέα συχνότητας δεν αποτελούν συστατικό μέρος αυτή της τεκμηρίωσης. Λάβετε επιπλέον υπόψη τις πληροφορίες σχεδιασμού του μετατροπέα συχνότητας Λειτουργία μετατροπέα συχνότητας σε γειωμένο δίκτυο ΕΙΔΟΠΟΙΗΣΗ Βλάβες από ρεύματα αγωγού γείωσης Κατά τη λειτουργία του μηχανήματος σε μετατροπέα συχνότητας με περιορισμό ρεύματος χωρίς επιτήρηση διαρροής προς γη μπορεί, σε περίπτωση διαρροής προς γη στην πλευρά εξόδου, να προκύψουν ρεύματα αγωγού γείωσης έως 1,7 φορές μεγαλύτερα σε σχέση με το ρεύμα του εξωτερικού αγωγού. Γι' αυτό και δεν ενδείκνυνται ούτε αγωγοί γείωσης με πολύκλωνους αγωγούς σύνδεσης κανονικών διαστάσεων ούτε θέσεις σύνδεσης αγωγών γείωσης κανονικών κιβωτίων ακροδεκτών. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Τοποθετήστε έναν αγωγό γείωσης επαρκών διαστάσεων. Συνδέστε τον αγωγό γείωσης στον ακροδέκτη γείωσης του περιβλήματος κινητήρα Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Αν το μηχάνημα λειτουργεί σε έναν μετατροπέα συχνότητας χαμηλής τάσης, στην πλευρά NDE τοποθετείται ένα μονωμένο ρουλεμάν και ένας αισθητήρας αριθμού στροφών με μονωμένο έδρανο (προαιρετικά). Δώστε προσοχή στις πινακίδες του μηχανήματος σχετικά με τη μόνωση των ρουλεμάν και τις πιθανές παρακάμψεις. 50 Οδηγίες λειτουργίας 08/2017

51 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης Εικόνα 4-2 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Η μόνωση ρουλεμάν δεν επιτρέπεται να παρακάμπτεται. Εξαιτίας ροής ρεύματος μπορεί να προκύψουν ζημιές στο ρουλεμάν. Κατά τις μεταγενέστερες εργασίες τοποθέτησης, π.χ. τη συναρμολόγηση ενός αυτόματου συστήματος λίπανσης ή ενός μη μονωμένου αποσβεστήρα ταλαντώσεων, μην παρακάμπτετε τη μόνωση ρουλεμάν. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», δημιουργούν μια μονωμένη σύμπλεξη μεταξύ των κινητήρων. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης 6 Μονωμένος συμπλέκτης Εικόνα 4-3 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης Οδηγίες λειτουργίας 08/

52 Προετοιμασία χρήσης 4.17 Λειτουργία στο μετατροπέα συχνότητας ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Αν μεταξύ των κινητήρων του δίδυμου μηχανισμού κίνησης δεν χρησιμοποιείται μονωμένος συμπλέκτης, μπορεί να προκύψουν ρεύματα ρουλεμάν. Η συνέπεια μπορεί να είναι ζημιές στα ρουλεμάν πλευράς DE και στους δύο κινητήρες. Συνδέστε τους κινητήρες με μονωμένο συμπλέκτη. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», πρέπει να ενσωματώνεται ένας συμπλέκτης μεταξύ των κινητήρων σύμφωνα με την οδηγία 2014/34/ΕΕ ή τους ισχύοντες κανονισμούς της χώρας εγκατάστασης. 52 Οδηγίες λειτουργίας 08/2017

53 Τοποθέτηση 5 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Υπόδειξη Απώλεια συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες Στην κατάσταση παράδοσης το μηχάνημα ανταποκρίνεται στις απαιτήσεις των ευρωπαϊκών κατευθυντήριων οδηγιών. Αυθαίρετες αλλαγές ή μετατροπές στο μηχάνημα οδηγούν σε απώλεια της συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες και απώλεια της εγγύησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από αλλαγές στο μηχάνημα Ουσιώδεις τροποποιήσεις στο μηχάνημα δεν επιτρέπονται ή πρέπει να εκτελούνται μόνο από τον κατασκευαστή. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) Οδηγίες λειτουργίας 08/

54 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης 5.1 Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Πριν την έναρξη των εργασιών τοποθέτησης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Το προσωπικό έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας και τοποθέτησης. Το μηχάνημα έχει αφαιρεθεί από τη συσκευασία και βρίσκεται στο χώρο τοποθέτησης. Υπόδειξη Μετρήστε την αντίσταση μόνωσης της περιέλιξης πριν την έναρξη των εργασιών τοποθέτησης Μετρήστε, αν είναι δυνατόν, την αντίσταση μόνωσης της περιέλιξης ακριβώς πριν την έναρξη των εργασιών τοποθέτησης. Αν η αντίσταση μόνωσης είναι χαμηλότερη από την προβλεπόμενη τιμή, λάβετε τα κατάλληλα μέτρα αποκατάστασης. Για τη λήψη μέτρων αποκατάστασης ενδέχεται να απαιτείται αποσυναρμολόγηση και μεταφορά του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Υψηλές θερμοκρασίες Κατά τη διάρκεια της λειτουργίας τα εξαρτήματα του μηχανήματος θερμαίνονται. Τα προσαρτώμενα εξαρτήματα, όπως π.χ. η μόνωση των αγωγών, ενδέχεται να φθαρούν εξαιτίας των υψηλών θερμοκρασιών. Τα μέρη που επηρεάζονται από τη θερμοκρασία, όπως π.χ. τα τυπικά καλώδια και τα ηλεκτρονικά εξαρτήματα, δεν πρέπει να ακουμπούν ή να στερεώνονται στα προσαρτώμενα εξαρτήματα του μηχανήματος. Χρησιμοποιείτε μόνο ανθεκτικά στη θερμότητα προσαρτώμενα εξαρτήματα. Οι αγωγοί σύνδεσης και οι είσοδοι καλωδίων και αγωγών πρέπει να ενδείκνυνται για τη θερμοκρασία περιβάλλοντος Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης 54 Οδηγίες λειτουργίας 08/2017

55 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 3. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 4. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. Οδηγίες λειτουργίας 08/

56 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 5-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N [V] U Mess [V] R C [MΩ] U U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική 56 Οδηγίες λειτουργίας 08/2017

57 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 167). Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V. Οδηγίες λειτουργίας 08/

58 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Προετοιμάστε τις επιφάνειες σύνδεσης Προετοιμάστε τις επιφάνειες τοποθέτησης ανάλογα με τη μορφή κατασκευής του μηχανήματος: Τοποθέτηση σε βάση Βεβαιωθείτε ότι οι επιφάνειες βάσης είναι επίπεδες και καθαρές. Ελέγξτε τις διαστάσεις της οπής ποδιού. Σύνδεση φλάντζας Καθαρίστε τη φλάντζα πριν την τοποθέτηση. Βεβαιωθείτε ότι οι επιφάνειες της φλάντζας είναι επίπεδες και καθαρές. Ελέγξτε τη γεωμετρία της φλάντζας. Στερέωση σε τοίχο Βεβαιωθείτε ότι οι επιφάνειες του τοίχου είναι επίπεδες και καθαρές. Ελέγξτε τις διαστάσεις της οπής ποδιού. Υποστυλώστε το μηχάνημα π.χ. με σοβατεπί ή ακινητοποιήστε το με σφήνα. 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Προϋποθέσεις ορθής ευθυγράμμισης και ασφαλούς στερέωσης Για την ορθή ευθυγράμμιση και την ασφαλή στερέωση απαιτείται λεπτομερής και ειδική γνώση των παρακάτω αναγκαίων μέτρων: Προετοιμασία των βάσεων Επιλογή και τοποθέτηση συμπλέκτη Μέτρηση των αποκλίσεων από την ομόκεντρη και αξονική λειτουργία Τοποθέτηση του μηχανήματος Σε περίπτωση που δεν γνωρίζετε τα αναγκαία για το σκοπό αυτόν μέτρα και βήματα εργασίας, μπορείτε να χρησιμοποιήσετε τις υπηρεσίες του αρμόδιου Κέντρου Σέρβις (Σελίδα 167). 58 Οδηγίες λειτουργίας 08/2017

59 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Έλεγχος ανυψωτικών μέσων Ελέγξτε τα ανυψωτικά μέσα, όπως π.χ. βάσεις φορτίων, δακτύλιοι ανάρτησης ή βιδωτοί δακτύλιοι, και τα εξαρτήματα ανύψωσης, πριν την ανύψωση του μηχανήματος. Ελέγξτε τα τοποθετημένα στο μηχάνημα ανυψωτικά μέσα για πιθανές βλάβες. Αντικαταστήστε τα ανυψωτικά μέσα αν έχουν φθαρεί. Ελέγξτε πριν τη χρήση αν τα ανυψωτικά μέσα είναι στερεωμένα σωστά. Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα εξαρτήματα ανύψωσης για την ανύψωση του μηχανήματος. Ελέγξτε τα πριν τη χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το μηχάνημα μπορεί να πέσει. Αν τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης έχουν φθαρεί ή δεν έχουν στερεωθεί σωστά, το μηχάνημα μπορεί να πέσει κατά την ανύψωση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ελέγξτε τα ανυψωτικά μέσα και τα εξαρτήματα ανύψωσης πριν τη χρήση Αφαίρεση της διάταξης συγκράτησης ρότορα Αν στο μηχάνημα υπάρχει διάταξη συγκράτησης ρότορα, αφαιρέστε την όσο το δυνατόν πιο αργά, π.χ. ακριβώς πριν την τοποθέτηση του στοιχείου κίνησης. Υπόδειξη Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς Αφαίρεση της διάταξης συγκράτησης ρότορα στα μηχανήματα με κάθετη μορφή κατασκευής ΕΙΔΟΠΟΙΗΣΗ Αποσυναρμολόγηση της διάταξης συγκράτησης ρότορα σε οριζόντια Θέση Σε περίπτωση αποσυναρμολόγησης της διάταξης συγκράτησης ρότορα με το μηχάνημα σε οριζόντια θέση μπορεί να προκληθεί βλάβη στο ρουλεμάν. Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο με το μηχάνημα σε κάθετη θέση. Οδηγίες λειτουργίας 08/

60 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης ΕΙΔΟΠΟΙΗΣΗ Οριζοντίωση χωρίς διάταξη συγκράτησης ρότορα Αν δεν έχει τοποθετηθεί διάταξη συγκράτησης ρότορα, μπορεί να προκληθεί βλάβη στο ρουλεμάν κατά την οριζοντίωση του μηχανήματος. Στερεώστε το ρότορα πριν γυρίσετε το μηχάνημα σε οριζόντια θέση Αφαίρεση της προστασίας από διάβρωση Οι επεξεργασμένες, μεταλλικές γυμνές επιφάνειες του κινητήρα, όπως και το άκρο άξονα, η σφήνα, και οι επιφάνειες ποδιού και σφήνας είναι επικαλυμμένες με υλικό προστασίας από διάβρωση. 1. Αφαιρέστε την αντιδιαβρωτική επίστρωση από τις επιφάνειες προσάρτησης του κινητήρα σκουπίζοντας με ένα απορροφητικό πανί ή χαρτί. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στην επιφάνεια του μηχανήματος Μην χρησιμοποιείτε μεταλλικά αντικείμενα, όπως ξύστρες, σπάτουλες ή λάμες, για την αφαίρεση της αντιδιαβρωτικής προστασίας, επειδή μπορεί να προκληθούν ζημιές στις επιφάνειες των εξαρτημάτων του μηχανήματος. 2. Στη συνέχεια, λιπάνετε και πάλι ελαφρώς τις γυμνές επιφάνειες Τοποθέτηση των στοιχείων κίνησης Ζυγοστάθμιση Ο ρότορας είναι δυναμικά ζυγοσταθμισμένος. Σε άκρα αξόνων με σφήνες, ο τρόπος ζυγοστάθμισης εκφράζεται με τον ακόλουθο χαρακτηρισμό, που βρίσκεται μετωπικά στην πλευρά DE του άκρου του άξονα: Η σήμανση «H» σημαίνει ζυγοστάθμιση με μισή σφήνα Η σήμανση «F» σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα Εικόνα 5-1 Τρόπος ζυγοστάθμισης στην πλευρά DE 60 Οδηγίες λειτουργίας 08/2017

61 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Τοποθέτηση των στοιχείων κίνησης Προϋποθέσεις: Ο συμπλέκτης ή το στοιχείο κίνησης πρέπει να έχει κατάλληλες διαστάσεις για τη λειτουργία. Η ζυγοστάθμιση πρέπει να ικανοποιεί τις απαιτήσεις. Λαμβάνετε υπόψη τις προδιαγραφές του κατασκευαστή του συμπλέκτη. Δώστε προσοχή στον σωστό τρόπο ζυγοστάθμισης του στοιχείου κίνησης σύμφωνα με τη ζυγοστάθμιση του ρότορα. Χρησιμοποιείτε μόνο διάτρητα και ζυγοσταθμισμένα στοιχεία κίνησης. Ελέγξτε τη διάμετρο των οπών και την κατάσταση ζυγοστάθμισης πριν την τοποθέτηση. Καθαρίστε διεξοδικά το άκρο του άξονα. Τοποθέτηση: Θερμάνετε τα στοιχεία κίνησης πριν την τοποθέτηση προκειμένου να διασταλούν. Επιλέξτε τη διαφορά θερμοκρασίας για θέρμανση ανάλογα με τη διάμετρο συμπλέκτη, την εφαρμογή και το υλικό. Λαμβάνετε υπόψη τα στοιχεία του κατασκευαστή του συμπλέκτη. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Τραβήξτε το στοιχείο κίνησης προς τα πάνω με μια κίνηση είτε μέσω της μετωπικής κοχλιοτομημένης οπής στον άξονα είτε πιέζοντάς το προς τα πάνω με το χέρι. Μην χρησιμοποιείτε σφυρί, επειδή μπορεί να προκληθεί ζημιά στα ρουλεμάν. Άκρα άξονα με σφήνα Για να διατηρήσετε τη ζυγοστάθμιση, διατίθενται οι εξής δυνατότητες: Αν το στοιχείο κίνησης με ζυγοστάθμιση «H» έχει μικρότερο μήκος από τη σφήνα, κόψτε το μέρος της σφήνας που προεξέχει από την περίμετρο του άξονα και το στοιχείο κίνησης. Εναλλακτικά φροντίστε για την εξασφάλιση ίσων διαστάσεων. Αν το στοιχείο κίνησης τραβηχτεί έως τον ώμο του άξονα, λάβετε υπόψη κατά τη ζυγοστάθμιση του συμπλέκτη το μέρος της εγκοπής του συμπλέκτη στο οποίο δεν υπάρχει σφήνα. Για όλα τα 2πολικά και 4πολικά μηχανήματα συχνότητας 60 Hz ισχύουν τα εξής: Αν η πλήμνη του συμπλέκτη έχει μικρότερο μήκος από τη σφήνα, αφαιρέστε τη σφήνα. Το κέντρο βάρος του μισού συμπλέκτη πρέπει να βρίσκεται εντός του μήκους του άκρου άξονα. Ο χρησιμοποιούμενος συμπλέκτης πρέπει να έχει προετοιμαστεί για τη ζυγοστάθμιση του συστήματος. Ο αριθμός πόλων του μηχανήματος αναγράφεται στην πινακίδα ισχύος, στην περιγραφή του τύπου κινητήρα. Οδηγίες λειτουργίας 08/

62 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η σφήνα μπορεί να εκτοξευθεί Οι σφήνες είναι ασφαλισμένες μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Αν ένα μηχάνημα με δύο άκρα άξονα δεν διαθέτει στοιχείο κίνησης στο ένα άκρο άξονα, μπορεί η σφήνα να εκτοξευθεί κατά τη διάρκεια της λειτουργίας. Ως συνέπεια μπορεί να προκύψει θάνατος ή σοβαρός τραυματισμός. Αν το μηχάνημα λειτουργεί χωρίς στοιχεία κίνησης, ασφαλίστε τη σφήνα στο ελεύθερο άκρο άξονα έναντι εκτόξευσης. Για την αποφυγή ελλιπούς ζυγοστάθμισης, μειώστε τις διαστάσεις της σφήνας κατά περίπου 60 % για ζυγοστάθμιση «H» Ανύψωση και μεταφορά του μηχανήματος Για την ανύψωση και μεταφορά του μηχανήματος πρέπει να πληρούνται οι παρακάτω προϋποθέσεις: Το προσωπικό θα πρέπει να διαθέτει τα κατάλληλα προσόντα για την οδήγηση γερανών και περονοφόρων οχημάτων. Αν το μηχάνημα είναι συσκευασμένο, ανυψώνετε τα κιβώτια και τα πλαίσια μεταφοράς, αναλόγως του μεγέθους, του βάρους και των τοπικών συνθηκών, με έναν γερανό με αρτάνες ανύψωσης ή ένα περονοφόρο όχημα. Χρησιμοποιείτε περονοφόρο όχημα ή γερανό που να ενδείκνυται για το φορτίο. Χρησιμοποιείτε μόνο επιτρεπόμενα, χωρίς φθορές και με επαρκή φέρουσα ικανότητα συρματόσχοινα ή εκτεινόμενες διατάξεις για την ανύψωση του μηχανήματος. Ελέγξτε τους μηχανισμούς ανύψωσης πριν τη χρήση. Το βάρος του μηχανήματος αναγράφεται στην πινακίδα ισχύος. Κατά την ανύψωση, ευθυγραμμίστε το μηχάνημα σύμφωνα με τα στοιχεία της πινακίδας ανύψωσης. Τηρείτε την υποδεικνυόμενη γωνία έκτασης. Κατά την ανύψωση, μην υπερβαίνετε τις μέγιστες τιμές επιτάχυνσης και ταχύτητας που αναγράφονται στην πινακίδα ανύψωσης. Ανυψώστε το μηχάνημα ομαλά. Επιτάχυνση a 0,4 g ( 4 m/s 2 ) Ταχύτητα v 20 m/min 62 Οδηγίες λειτουργίας 08/2017

63 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μεταφορά με άλλον τρόπο Σε περίπτωση μεταφοράς ή ανύψωσης του μηχανήματος σε θέση που δεν αντιστοιχεί στη μορφή κατασκευής του υπάρχει κίνδυνος ανατροπής, ολίσθησης του μηχανήματος στο μηχανισμό ανύψωσης ή πτώσης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά την ανύψωση, χρησιμοποιείτε μόνο τα ανυψωτικά μέσα του περιβλήματος στάτορα. Χρησιμοποιείτε τα ανυψωτικά μέσα ανάλογα με τη θέση του μηχανήματος. Χρησιμοποιείτε μόνο κατάλληλα συρματόσχοινα ή εκτεινόμενες διατάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη κεντραρισμένο κέντρο βάρους Αν το κέντρο βάρους ενός φορτίου δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, μπορεί το μηχάνημα να ανατραπεί ή να γλιστρήσει προς την κατεύθυνση του μηχανισμού ανύψωσης κατά τη διάρκεια της μεταφοράς και της ανύψωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Κατά τη διάρκεια όλων των εργασιών μεταφοράς τηρείτε τις υποδείξεις χειρισμού που θα βρείτε ενδεχομένως επάνω στο μηχάνημα. Προσοχή στο διαφορετικό φορτίο, στα συρματόσχοινα αναστολής ή στις ταινίες ανύψωσης, καθώς και στην ανυψωτική ικανότητα του μηχανισμού ανύψωσης. Μεταφέρετε ή ανυψώστε το μηχάνημα μόνο σύμφωνα με το κέντρο βάρους. Αν το κέντρο βάρους δεν βρίσκεται στο κέντρο ανάμεσα στα σημεία τερματισμού, το άγκιστρο ανύψωσης θα πρέπει να τοποθετηθεί πάνω από το κέντρο βάρους για την ανύψωση. Υπόδειξη Τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. ΚΙΝΔΥΝΟΣ Παραμονή κάτω από αιωρούμενα φορτία Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή. Οδηγίες λειτουργίας 08/

64 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Εκροή υδρατμών Στις ακόλουθες συνθήκες ενδέχεται να συγκεντρωθούν υδρατμοί στο μηχάνημα: Έντονες διακυμάνσεις στη θερμοκρασία περιβάλλοντος, π.χ. άμεση έκθεση σε ηλιακή ακτινοβολία και υψηλή υγρασία. Θέση εκτός λειτουργίας ή/και διακυμάνσεις φορτίου κατά τη λειτουργία ΕΙΔΟΠΟΙΗΣΗ Βλάβες από υδρατμούς Αν η περιέλιξη στάτορα είναι υγρή, μειώνεται η αντίσταση μόνωσης της περιέλιξης στάτορα. Η συνέπεια είναι υπερτάσεις, οι οποίες μπορούν να καταστρέψουν την περιέλιξη. Εκτός αυτού, λόγω των υδρατμών μπορεί να προκληθεί οξείδωση του μηχανήματος. Διασφαλίστε την εκροή των υδρατμών. Αφήστε τους υδρατμούς να εκρεύσουν Στα προστατευτικά καλύμματα, στις πλευρές DE και NDE, υπάρχουν στην περιοχή των ποδιών και απέναντι από τη διάταξη συμπληρωματικής λίπανσης οπές εκροής νερού, οι οποίες κλείνουν κατά περίπτωση με βιδωτά πώματα. Οι οπές εκροής νερού βρίσκονται στην κάτω πλευρά, ανάλογα με την έκδοση. Εικόνα 5-2 Σχηματικό διάγραμμα οπής εκροής νερού 1. Αφαιρέστε τα βιδωτά πώματα για να εκρεύσουν οι υδρατμοί. 2. Στη συνέχεια τοποθετήστε ξανά τα βιδωτά πώματα. ΕΙΔΟΠΟΙΗΣΗ Μείωση του βαθμού προστασίας Με την αφαίρεση του βιδωτού πώματος, η κατηγορία προστασίας του μηχανήματος μειώνεται ονομαστικά σε ΙΡ Οδηγίες λειτουργίας 08/2017

65 Τοποθέτηση 5.2 Ανυψώστε το μηχάνημα και τοποθετήστε το στον τόπο χρήσης Απόθεση του μηχανήματος Προϋποθέσεις Πριν την απόθεση του μηχανήματος στον τόπο χρήσης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Οι επιφάνειες σύνδεσης είναι καθαρές. Έχει αφαιρεθεί η στρώση προστασίας από διάβρωση από τις επιφάνειες σύνδεσης, π.χ. από τα πόδια του μηχανήματος, τη φλάντζα,... Δεν υπάρχουν υδρατμοί στο μηχάνημα. Απόθεση του μηχανήματος Αποθέστε αργά και προσεκτικά το μηχάνημα στον τόπο χρήσης, αποφεύγοντας τις προσκρούσεις. Βλέπε επίσης Εκροή υδρατμών (Σελίδα 64) Χονδρική ευθυγράμμιση του μηχανήματος Προϋπόθεση Το στοιχείο κίνηση, π.χ. ο μισός συμπλέκτης, έχει τοποθετηθεί. Χονδρική ευθυγράμμιση του μηχανήματος Για οριζόντια τοποθέτηση, ωθήστε το μηχάνημα πλαγίως στη βάση. Διατηρείτε συγχρόνως την αξονική θέση. Οδηγίες λειτουργίας 08/

66 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος 5.3 Τοποθέτηση του μηχανήματος Υποδείξεις ασφαλείας για την τοποθέτηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλα υλικά στερέωσης Σε περίπτωση χρήσης βιδών εσφαλμένης κατηγορίας αντοχής ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται οι βίδες να σπάσουν ή να χαλαρώσουν. Αν το μηχάνημα κινείται, μπορεί να προκληθεί ζημιά στα ρουλεμάν. Ο ρότορας μπορεί να χτυπήσει πάνω στο περίβλημα του μηχανήματος και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τις προβλεπόμενες κατηγορίες αντοχής για τις κοχλιωτές συνδέσεις. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εσφαλμένη ευθυγράμμιση Αν το μηχάνημα δεν είναι σωστά ευθυγραμμισμένο, μπορεί να δημιουργηθούν τάσεις στα τμήματα στερέωσης. Οι βίδες μπορεί να χαλαρώσουν ή να σπάσουν, το μηχάνημα να αρχίσει να κινείται και να εκτοξευθούν εξαρτήματα του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ευθυγραμμίστε προσεκτικά το μηχάνημα με το μηχάνημα εργασίας. ΕΙΔΟΠΟΙΗΣΗ Αντικανονικός χειρισμός Τα προσαρτώμενα εξαρτήματα του μηχανήματος, π.χ. ο αισθητήρας θερμοκρασίας ή ο αισθητήρας αριθμού στροφών, είναι πιθανόν να υποστούν φθορά ή να καταστραφούν σε περίπτωση αντικανονικού χειρισμού. Κατά συνέπεια μπορεί να προκληθεί δυσλειτουργία ή και ολική καταστροφή του μηχανήματος. Χρησιμοποιείτε κατ' ανάγκη κατάλληλα αναβατόρια κατά την εκτέλεση εργασιών τοποθέτησης στο μηχάνημα. Μην πατάτε πάνω στους αγωγούς ή τα προσαρτώμενα εξαρτήματα κατά την τοποθέτηση. Μην χρησιμοποιείτε τα προσαρτώμενα εξαρτήματα ως αναβατόρια. 66 Οδηγίες λειτουργίας 08/2017

67 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος Επιλογή βιδών στερέωσης Χρησιμοποιείτε βίδες στερέωσης με ελάχιστη κατηγορία αντοχής 8.8 κατά ISO 898 1, αν δεν υπάρχει διαφορετική πρόβλεψη. Έτσι διασφαλίζετε ασφαλή στερέωση του μηχανήματος και μετάδοση των δυνάμεων μέσω της ροπής σύσφιξης. Θα πρέπει να λαμβάνονται υπόψη οι μέγιστες δυνάμεις που προκύπτουν σε περίπτωση βλάβης, π. χ. βραχυκύκλωμα ή μεταγωγές δικτύου σε αντίθεση φάσεων: Κατά την επιλογή των βιδών Κατά τη διαμόρφωση του θεμελίου Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169) Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς: Σταθερή βάση Ακριβής ευθυγράμμιση του μηχανήματος Σωστή ζυγοστάθμιση των εξαρτημάτων που προσαρτώνται στο άκρο του άξονα Τήρηση των ταχυτήτων ταλάντωσης σύμφωνα με το πρότυπο ISO Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B3 / IM B35) 1. Λάβετε υπόψη τις πιθανές προδιαγραφές ευθυγράμμισης του μηχανήματος εργασίας και του κατασκευαστή του συμπλέκτη. 2. Ευθυγραμμίστε τα μηχανήματα με συμπλέκτη με το μηχάνημα εργασίας κατά τέτοιον τρόπο, ώστε οι κεντρικές γραμμές των αξόνων να κινούνται χωρίς παράλληλη και πλευρική μετατόπιση όταν βρίσκονται σε θερμοκρασία λειτουργίας. Με τον τρόπο αυτόν δεν επενεργούν πρόσθετες δυνάμεις στα ρουλεμάν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση διαφορετικής θερμικής διαστολής του κινητήρα και του κινούμενου μηχανήματος πραγματοποιήστε σύμπλεξη σε ψυχρή κατάσταση με αντίστοιχη μετατόπιση ευθυγράμμισης. Η μετατόπιση ευθυγράμμισης σε ψυχρή κατάσταση πρέπει να ορίζεται και να ρυθμίζεται από τον υπεύθυνο του συστήματος. Οδηγίες λειτουργίας 08/

68 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος 3. Για τη ρύθμιση της κάθετης θέσης (x 0), τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια του μηχανήματος σε μεγάλη επιφάνεια. Ο αριθμός των μεταλλικών φύλλων πρέπει να είναι όσο το δυνατόν μικρότερος, δηλαδή θα πρέπει να χρησιμοποιείτε όσο το δυνατόν λιγότερες στοιβαγμένες προσθήκες. Με τον τρόπο αυτόν αποφεύγεται και η εφαρμογή υπερβολικής τάσης στα μηχανήματα. Χρησιμοποιήστε τα παρεχόμενα σπειρώματα κοχλιών ανύψωσης για να ανυψώσετε ελαφρώς το μηχάνημα. Ειδικά κατά τη λειτουργία του κινητήρα με υψηλές στροφές ή τη χρήση σκληρών συμπλεκτών, η κατάσταση ζυγοστάθμισης του άξονα (ζυγοστάθμιση με ολόκληρη ή μισή σφήνα) και τα σφάλματα ευθυγράμμισης επηρεάζουν ιδιαίτερα τη διάρκεια ζωής των ρουλεμάν. 4. Κατά τη ρύθμιση της θέσης δώστε προσοχή στο περιμετρικά ομοιόμορφο αξονικό διάκενο (y 0) στο συμπλέκτη. 5. Στερεώστε το μηχάνημα στη βάση. Η επιλογή των στοιχείων στερέωσης εξαρτάται από τη βάση και αποτελεί ευθύνη του χειριστή της εγκατάστασης. 1 Τοποθέτηση μεταλλικών φύλλων για ευθυγράμμιση του κινητήρα 2 Ευθυγράμμιση λέιζερ Εικόνα 5-3 Σχηματικό διάγραμμα: Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας Πίνακας 5-2 Επιτρεπόμενες αποκλίσεις κατά την ευθυγράμμιση του μηχανήματος με ελαστικό συμπλέκτη Μέγ. αριθμός στροφών n max Μέγ. παράλληλη μετατόπιση x Μέγ. πλευρική μετατόπιση y n max 1500 min -1 x max = 0,08 mm y max = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x max = 0,05 mm y max = 0,05 mm / 100 mm D 68 Οδηγίες λειτουργίας 08/2017

69 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος Υπόδειξη Διαστολή μηχανήματος Κατά την ευθυγράμμιση λάβετε υπόψη τη διαστολή του μηχανήματος λόγω της θέρμανσης Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας (έκδοση High-Speed) Στα μηχανήματα της έκδοσης High-Speed η κάθετη θέση ρυθμίζεται μέσω των βιδών ρύθμισης του ρουλεμάν του μηχανήματος. Μέσω των βιδών ρύθμισης μπορούν να αντισταθμιστούν και τυχόν βυθίσεις. Για τις ροπές σύσφιξης ανατρέξτε στο δελτίο δεδομένων του κατασκευαστή. Εικόνα 5-4 Ρουλεμάν μηχανήματος με βίδες ρύθμισης Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM B5) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Υπόδειξη Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε οριζόντια θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε τρεις ακέφαλους κοχλίες περιμετρικά, με μεταξύ τους απόσταση 120, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε το μηχάνημα σε αξονική θέση προς το μηχάνημα εργασίας, χωρίς να το ακουμπήσετε πάνω του. Τοποθετήστε αργά το μηχάνημα, διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. Οδηγίες λειτουργίας 08/

70 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας και τοποθετήστε τους ακέφαλους κοχλίες τελευταίους. Στο κάτω μέρος του μηχανήματος υπάρχει μια κοχλιοτομημένη οπή M36, στην οποία μπορείτε να στερεώσετε το πόδι στήριξης. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μηχανικές τάσεις Σε περίπτωση επενέργειας πρόσθετων μηχανικών τάσεων στο περίβλημα λόγω ακατάλληλης στερέωσης του ποδιού στήριξης μπορεί να προκληθεί ζημιά στο μηχάνημα. Μπορεί το μηχάνημα ή κάποια μέρη του μηχανήματος να ξεβιδωθούν κατά τη διάρκεια της λειτουργίας. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τοποθετήστε το πόδι στήριξης με τέτοιον τρόπο, ώστε να μην επενεργούν πρόσθετες μηχανικές τάσεις στο περίβλημα. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169) Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση (IM V1, IM V10) Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Υπόδειξη Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. 70 Οδηγίες λειτουργίας 08/2017

71 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε κάθετη θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε δύο ακέφαλους κοχλίες αντικριστά, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε αργά το μηχάνημα πάνω το μηχάνημα εργασίας σε θέση κεντραρίσματος, χωρίς να το ακουμπήσετε πάνω του. Αν το αφήσετε πολύ γρήγορα, μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της, και αφαιρέστε τους ακέφαλους κοχλίες. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169) Ακρίβεια ευθυγράμμισης Η ομοαξονικότητα των αξόνων του ηλεκτρικού μηχανήματος και του μηχανήματος εργασίας δεν πρέπει να υπερβαίνει τα 0,05 mm στη διάμετρο Αξονικές και ακτινικές δυνάμεις Για τις επιτρεπόμενες τιμές αξονικών και ακτινικών δυνάμεων μπορείτε να απευθυνθείτε στο Κέντρο Σέρβις της Siemens (Σελίδα 167) ή να ανατρέξετε στον κατάλογο του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στα ρουλεμάν ή τον άξονα Σε περίπτωση χρήσης στοιχείων κίνησης μεγάλων διαστάσεων με αντίστοιχα κέντρα βάρους εκτός των άκρων του άξονα είναι πιθανόν να προκληθεί συντονισμένη λειτουργία. Η συνέπεια ενδέχεται να είναι ζημιές στα ρουλεμάν και τον άξονα. Τηρείτε τις επιτρεπόμενες τιμές επιβάρυνσης για τις δυνάμεις στο άκρο του άξονα που σύμφωνα με τον κατάλογο ή τα δεδομένα σχεδιασμού. Οδηγίες λειτουργίας 08/

72 Τοποθέτηση 5.3 Τοποθέτηση του μηχανήματος 72 Οδηγίες λειτουργίας 08/2017

73 Ηλεκτρική σύνδεση 6 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την ηλεκτρική σύνδεση του μηχανήματος, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα εξαρτήματα σύνδεσης μπορεί να χαλαρώσουν Σε περίπτωση χρήσης στοιχείων στερέωσης από εσφαλμένο υλικό ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται να παρεμποδιστεί η ροή ή να χαλαρώσουν τα εξαρτήματα σύνδεσης. Τα στοιχεία στερέωσης μπορεί να περιστραφούν, με αποτέλεσμα να μην διατηρείται το ελάχιστο επιτρεπόμενο διάκενο αέρα. Σε αυτήν την περίπτωση ενδέχεται να δημιουργηθούν σπινθήρες και, σε εκρήξιμες ατμόσφαιρες, μπορεί να προκύψει έκρηξη. Κατά συνέπεια μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και έμμεσες υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. Χρησιμοποιείτε στοιχεία στερέωσης κατασκευασμένα από τα απαιτούμενα ενδεχομένως υλικά. Ελέγχετε τα σημεία σύνδεσης κατά τη διάρκεια των επιθεωρήσεων. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169) Οδηγίες λειτουργίας 08/

74 Ηλεκτρική σύνδεση 6.1 Βασικοί κανόνες 6.1 Βασικοί κανόνες Για την ηλεκτρική σύνδεση ισχύουν γενικά τα εξής: Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας. Οι αγωγοί σύνδεσης μπορούν να στεγανοποιηθούν και να στερεωθούν στην είσοδο αγωγού του πίνακα ακροδεκτών. Δρομολογήστε τους αγωγούς σύνδεσης και ειδικά τον αγωγό γείωσης στο κιβώτιο ακροδεκτών ελεύθερα και με τέτοιον τρόπο, ώστε να αποκλείεται το ενδεχόμενο τριβής της μόνωσης των αγωγών. Συνδέστε το μηχάνημα με τέτοιον τρόπο, ώστε να διασφαλίζεται μια σταθερή και ασφαλής ηλεκτρική σύνδεση. Αποφύγετε τα εξέχοντα άκρα καλωδίων. Δρομολογήστε και στερεώστε τους εξωτερικούς βοηθητικούς αγωγούς ξεχωριστά από τον κύριο αγωγό. Για τον συγκεκριμένο σκοπό διατίθενται κατά περίπτωση στοιχεία με δετικά καλωδίων. Σε περίπτωση αυξημένης υγρασίας ή τοποθέτησης σε εξωτερικό χώρο ενδέχεται να σχηματιστούν στο περίβλημα καλωδίου σταγόνες νερού και να εισχωρήσουν από τον τον στυπιοθλίπτη καλωδίου και την είσοδο καλωδίου στο εσωτερικό του κινητήρα. Όταν το καλώδιο δρομολογείται με βρόχο αποστράγγισης, η υγρασία δεν καταλήγει στην είσοδο καλωδίου στο κιβώτιο ακροδεκτών, αλλά αποστραγγίζεται. Εικόνα 6-1 Βρόχος αποστράγγισης 6.2 Κιβώτιο ακροδεκτών Ανάλογα με την έκδοση, στο μηχάνημα μπορεί να έχουν τοποθετηθεί διαφορετικά κιβώτια ακροδεκτών. Ανάλογα με το κιβώτιο ακροδεκτών, διατίθενται διαφορετικές είσοδοι αγωγών και δυνατότητες σύνδεσης καλωδίων. Μπορείτε να προσδιορίσετε το κιβώτιο ακροδεκτών του μηχανήματος από τις εικόνες των παρακάτω κεφαλαίων. 74 Οδηγίες λειτουργίας 08/2017

75 Ηλεκτρική σύνδεση 6.2 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών GT640 (Σελίδα 75) Κιβώτιο ακροδεκτών 1XB1621 (Σελίδα 76) Κιβώτιο ακροδεκτών 1XB1631 (Σελίδα 76) Κιβώτιο ακροδεκτών 1XB1634 (Σελίδα 77) Κιβώτιο ακροδεκτών GT640 Το κιβώτιο ακροδεκτών GT640 χρησιμοποιείται μόνο σε μηχανήματα με ύψος άξονα 315. Εικόνα 6-2 Κιβώτιο ακροδεκτών GT640 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών GT640 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 2 x M72 x 2 και 2 x M20 x 1,5. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Περισσότερες πληροφορίες θα βρείτε εδώ: Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 86) Σύνδεση χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 87) Οδηγίες λειτουργίας 08/

76 Ηλεκτρική σύνδεση 6.2 Κιβώτιο ακροδεκτών Κιβώτιο ακροδεκτών 1XB1621 Εικόνα 6-3 Κιβώτιο ακροδεκτών 1XB1621 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1621 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 2 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η έκδοση με παρέμβυσμα με δακτυλίους είναι προαιρετική. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB16... με στυπιοθλίπτη καλωδίων (Σελίδα 82) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB.. με παρέμβυσμα με δακτυλίους (Σελίδα 84) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 86) Κιβώτιο ακροδεκτών 1XB1631 Εικόνα 6-4 Κιβώτιο ακροδεκτών 1XB Οδηγίες λειτουργίας 08/2017

77 Ηλεκτρική σύνδεση 6.2 Κιβώτιο ακροδεκτών Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1631 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η έκδοση με παρέμβυσμα με δακτυλίους είναι προαιρετική. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB16... με στυπιοθλίπτη καλωδίων (Σελίδα 82) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB.. με παρέμβυσμα με δακτυλίους (Σελίδα 84) Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 86) Κιβώτιο ακροδεκτών 1XB1634 Εικόνα 6-5 Κιβώτιο ακροδεκτών 1XB1634 Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών 1XB1634 μέσω στυπιοθλιπτών καλωδίων με κοχλιοτομημένες οπές 4 x M80 x 2 και 2 x M25 x 1,5 Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. Η έκδοση με παρέμβυσμα με δακτυλίους είναι προαιρετική. Περισσότερες πληροφορίες θα βρείτε εδώ: Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB16... με στυπιοθλίπτη καλωδίων (Σελίδα 82) Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB.. με παρέμβυσμα με δακτυλίους (Σελίδα 84) Οδηγίες λειτουργίας 08/

78 Ηλεκτρική σύνδεση 6.3 Προετοιμασία Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου (Σελίδα 86) Σύνδεση χωρίς σημεία συγκόλλησης καλωδίου (Σελίδα 87) 6.3 Προετοιμασία Ελέγξτε τη σύνδεση της περιέλιξης Στην έκδοση με ανοιχτή περιέλιξη, όταν η αρχή και το τέλος της περιέλιξης (βλ. κεφάλαιο «Περιγραφή κλεμμών» (Σελίδα 78)) οδηγούνται απευθείας στο κιβώτιο ακροδεκτών, η ζεύξη ολοκληρώνεται με τη βοήθεια γεφυρών στο κιβώτιο ακροδεκτών. Οι γέφυρες ανοιχτού κυκλώματος δεν πρέπει να αφαιρούνται κατά τον έλεγχο της περιέλιξης - βλ. διάγραμμα συνδεσμολογίας. Ελέγξτε αν η συνδεσμολογία (αστέρι ή τρίγωνο) ταιριάζει με τα στοιχεία της πινακίδας ισχύος. Βεβαιωθείτε ότι οι τιμές σύνδεσης συμφωνούν με τα στοιχεία της πινακίδας ισχύος Περιγραφή κλεμμών Στις περιγραφές των κλεμμών κατά IEC / EN για μηχανήματα εναλλασσόμενου ρεύματος ισχύουν γενικά οι ακόλουθοι ορισμοί: Πίνακας 6-1 Περιγραφές κλεμμών, στο παράδειγμα 1U1-1 1 U 1-1 Περιγραφή x Αναγνωριστικό ψηφίο κατάταξης πόλων για μηχανήματα διπλής ταχύτητας, στο βαθμό που ισχύει. Το μικρότερο ψηφίο αντιστοιχεί σε χαμηλότερο αριθμό στροφών. Ειδική περίπτωση για κατανεμημένη περιέλιξη. x Περιγραφή φάσεων U, V, W x Αναγνωριστικό ψηφίο για αρχή περιέλιξης (1) ή τέλος περιέλιξης (2), ή ανά περιέλιξη για περισσότερες από μία συνδέσεις x Πρόσθετο αναγνωριστικό ψηφίο, αν είναι υποχρεωτική η σύνδεση παράλληλων αγωγών του δικτύου τροφοδοσίας για περισσότερες κλέμμες με κατά λοιπά όμοια περιγραφή Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια: Ονομαστική ένταση ρεύματος Ονομαστική τάση Αναλόγως συντελεστή σέρβις 78 Οδηγίες λειτουργίας 08/2017

79 Ηλεκτρική σύνδεση 6.3 Προετοιμασία Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Απαιτήσεις κατά IEC/EN Απαιτήσεις κατά IEC/EN Υποδείξεις σχεδιασμού Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να είναι σύμφωνη με τις διατάξεις τοποθέτησης, π. χ. με το IEC / EN Πίνακας 6-2 Προσδιορισμός διατομής αγωγού γείωσης Διατομή εξωτερικού αγωγού S [mm²] Διατομή αγωγού γείωσης [mm²] S > 35 S/2 Στο περίβλημα του στάτορα υπάρχει στην επισημασμένη θέση σύνδεσης για τον αγωγό γείωσης μια εξάγωνη βίδα με γκρόβερ και ροδέλα. Μπορείτε να συνδέσετε τον αγωγό γείωσης με τον εξής τρόπο: Με πολυσύρματους αγωγούς με ακροδέκτες καλωδίων Με επίπεδες ταινίες με αντίστοιχα διαμορφωμένο άκρο αγωγού Εναλλακτικά μπορείτε να συνδέσετε τον αγωγό γείωσης χωρίς ακροδέκτες καλωδίων μέσω μίας πλάκας σύσφιξης στην επισημασμένη θέση σύνδεσης. Σύνδεση αγωγού γείωσης Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Βεβαιωθείτε ότι δεν ξεπερνιέται το μέγιστο επιτρεπόμενο πάχος σύσφιγξης των 10 mm για τον ακροδέκτη καλωδίων ή την επίπεδη ταινία. Οδηγίες λειτουργίας 08/

80 Ηλεκτρική σύνδεση 6.3 Προετοιμασία Στερεώστε τη βίδα σύσφιγξης σύμφωνα με τον επόμενο πίνακα. Το βάθος βιδώματος και η ροπή σύσφιξης διαφέρουν αναλόγως του αν χρησιμοποιούνται ακροδέκτες καλωδίων ή ακροδέκτες γείωσης. Σε περίπτωση χρήσης ακροδεκτών καλωδίων Σε περίπτωση χρήσης ακροδεκτών γείωσης Βίδα Βάθος βιδώματος Ροπή σύσφιξης M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Χρησιμοποιήστε τους επισημασμένους ακροδέκτες σύνδεσης για τον αγωγό γείωσης στο κιβώτιο ακροδεκτών Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σε περίπτωση χρήσης αγωγών με μεταλλική θωράκιση που οδηγούνται στο κιβώτιο ακροδεκτών ή το κιβώτιο βοηθητικών ακροδεκτών με ηλεκτρικά κυκλώματα χωρίς εσωτερική ασφάλεια, γειώστε τη μεταλλική θωράκιση στο κιβώτιο ακροδεκτών. Επιτρέπεται η χρήση περισσότερων σημείων γείωσης. Στα κιβώτια ακροδεκτών με εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση στο εσωτερικό τμήμα γείωσης. Στα κιβώτια ακροδεκτών χωρίς εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση σε έναν από τους πρασινο-κίτρινους ακροδέκτες γείωσης Γείωση υψηλής συχνότητας κατά τη λειτουργία μετατροπέα συχνότητας Κατά τη λειτουργία μετατροπέα συχνότητας εξέρχονται από τον μετατροπέα συχνότητας εναλλασσόμενα ρεύματα υψηλής συχνότητας. Για να διαμορφωθεί μία ιδανική από την άποψη της τεχνολογίας υψηλής συχνότητας σύνδεση μεταξύ κιβωτίου ακροδεκτών κινητήρα και περιβλήματος κινητήρα, μπορείτε να χρησιμοποιείτε λεπτόκλωνες, πλεγμένες επίπεδες ταινίες χαλκού με χαμηλή σύνθετη αντίσταση και ευρεία περιοχή συχνοτήτων. Συνδέστε τη γείωση υψηλής συχνότητας με επίπεδα καλώδια. Εναλλακτικά μπορείτε να συνδέσετε τη γείωση υψηλής συχνότητας με ακροδέκτες καλωδίων. 80 Οδηγίες λειτουργίας 08/2017

81 Ηλεκτρική σύνδεση 6.3 Προετοιμασία 1 Εξάγωνη βίδα 5 Εξαγωνικό περικόχλιο 2 Γκρόβερ 6 Αγωγός γείωσης υψηλής συχνότητας 3 Πλάκα σύσφιξης 7 Ακροδέκτης καλωδίου 4 Αγωγός γείωσης Εικόνα 6-6 Γείωση υψηλής συχνότητας Περισσότερες πληροφορίες βρίσκετε στο κεφάλαιο «Λειτουργία στο μετατροπέα συχνότητας» Σύνδεση χωρίς κιβώτιο ακροδεκτών Αν παραγγείλετε το μηχάνημα με εξερχόμενους αγωγούς, δηλ. χωρίς κιβώτιο ακροδεκτών, συνδέστε κατάλληλα τους αγωγούς σε ένα εξωτερικό κιβώτιο ακροδεκτών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλη τεχνική διάταξη Σε περίπτωση μη τήρησης των τεχνικών στοιχείων κατά τη σύνδεση, π.χ. του βαθμού προστασίας, των ελάχιστων διάκενων αέρα ή των αποστάσεων διαρροής, ενδέχεται να προκληθούν βλάβες. Αυτές οι βλάβες μπορεί να έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό, ή υλικές ζημιές. Βεβαιωθείτε ότι το εξωτερικό κιβώτιο ακροδεκτών συμφωνεί με τα στοιχεία της πινακίδας ισχύος και ενδείκνυται για την εκάστοτε χρήση. Αν το μηχάνημα έχει παραγγελθεί με εξερχόμενους αγωγούς, δώστε προσοχή στις αντίστοιχες συνθήκες για τη ζώνη 2. Απαραίτητη προϋπόθεση είναι ο παραγγελιοδότης, ο υπεύθυνος τοποθέτησης και ο χειριστής της εγκατάστασης να γνωρίζουν και να τηρούν αυτές τις συνθήκες. Οδηγίες λειτουργίας 08/

82 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Σύνδεση του μηχανήματος για συγκεκριμένη φορά περιστροφής Αν το μηχάνημα διαθέτει ένα άκρο άξονα ή δύο άκρα άξονα διαφορετικής διαμέτρου, η φορά περιστροφής ορίζεται κοιτάζοντας τη μετωπική πλευρά του μοναδικού ή του παχύτερου άκρου άξονα ως εξής: Όταν οι αγωγοί δικτύου συνδέονται με διαδοχή φάσεων L1, L2, L3 σε U, V, W, το μηχάνημα περιστρέφεται με φορά προς τα δεξιά. Σε περίπτωση αντιστροφής δύο συνδέσεων, π.χ. L1, L2, L3 σε W, V, U, το μηχάνημα περιστρέφεται με φορά προς τα αριστερά. Τα μηχανήματα τα οποία πρέπει να λειτουργούν μόνο με μια συγκεκριμένη φορά περιστροφής φέρουν σχετικό δείκτη φοράς περιστροφής στην πινακίδα ισχύος, όπως και περιγραφή κλεμμών στην απαιτούμενη διαδοχή φάσεων. ΕΙΔΟΠΟΙΗΣΗ Εσφαλμένη φορά περιστροφής Αν το μηχάνημα χρησιμοποιείται με διαφορετικό τρόπο από τον προσδιοριζόμενο ή με εσφαλμένη φορά περιστροφής, τότε δεν ψύχεται επαρκώς. Ως συνέπεια μπορεί να προκύψουν βλάβες στο μηχάνημα. Τηρείτε τα στοιχεία φοράς περιστροφής της πινακίδας ισχύος. 6.4 Είσοδος και δρομολόγηση καλωδίων Πίνακας 6-3 Τεχνική σύνδεσης (σύνδεση με σημείο συγκόλλησης καλωδίου / χωρίς σημείο συγκόλλησης καλωδίου) Κιβώτιο ακροδεκτών GT640 1XB1621 1XB1631 1XB1634 1XB9600 Με σημείο συγκόλλησης καλωδίου (Σελίδα 86) Σύνδεση Χωρίς σημείο συγκόλλησης καλωδίου (Σελίδα 87) Δεν είναι δυνατή η σύνδεση χωρίς σημείο συγκόλλησης καλωδίου Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB16... με στυπιοθλίπτη καλωδίων Οι αγωγοί σύνδεσης οδηγούνται στο κιβώτιο ακροδεκτών μέσω μιας εναλλάξιμης πλάκας εισόδου αγωγών ή ενός στομίου εισόδου αγωγών. Η πλάκα εισόδου αγωγών παρέχεται με τυπικά με οπές. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στον στάνταρ εξοπλισμό. 82 Οδηγίες λειτουργίας 08/2017

83 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Η πλάκα εισόδου αγωγών μπορεί να περιστραφεί κατά 180. Πίνακας 6-4 Εκδόσεις πλάκας εισόδου αγωγών Κιβώτιο ακροδεκτών Στάνταρ Έκδοση με προστασία από έκρηξη Πλάκα εισόδου αγωγών με οπές με 1XB x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 Χωρίς οπές (Σελίδα 82) 1XB1634 1XB9600 Μόνον δακτύλιοι - Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1. Ξεβιδώστε την πλάκα εισόδου αγωγών. 2. Ανοίξτε τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους στην πλάκα εισόδου αγωγών. Βεβαιωθείτε ότι η πλάκα εισόδου αγωγών μπορεί να συναρμολογηθεί μετά τη διάτρηση και ότι είναι αρκετά σταθερή. 3. Τοποθετήστε τους απαιτούμενους στυπιοθλίπτες καλωδίων. 4. Περάστε τα καλώδια από τους στυπιοθλίπτες καλωδίων. 5. Συναρμολογήστε την πλάκα εισόδου αγωγών με τα περασμένα καλώδια στο κιβώτιο ακροδεκτών. 6. Συνδέστε τα άκρα καλωδίου στις κλέμμες σύμφωνα με το διάγραμμα συνδεσμολογίας. Το διάγραμμα συνδεσμολογίας θα το βρείτε στο κάλυμμα του κιβωτίου ακροδεκτών. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο «Σύνδεση καλωδίων...» Διάνοιξη οπών στην πλάκα εισόδου αγωγών Αν κάνετε οπές στην πλάκα εισόδου αγωγών σε κινητήρες που προστατεύονται από έκρηξη, καταγράψτε στην τεκμηρίωση κινητήρα τα δεδομένα των οπών που προστίθενται: Πλήθος και μέγεθος των οπών Μορφή των σπειρωμάτων π.χ. μετρικό ή NPT Στοιχεία για την εγκατάσταση σωληνώσεων ή πρόσθετων εξαρτημάτων βρίσκετε στο IEC / EN Πιστοποιημένες είσοδοι αγωγών, αντάπτορες σπειρώματος και πώματα σφράγισης Χρησιμοποιείτε μόνο πιστοποιημένα και επισημασμένα πώματα σφράγισης, εισόδους καλωδίων και αγωγών ή αντάπτορες σπειρώματος που ενδείκνυνται για χρήση στην εκάστοτε περιοχή με κίνδυνο έκρηξης (ζώνη). Οδηγίες λειτουργίας 08/

84 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Είσοδος καλωδίου στο κιβώτιο ακροδεκτών 1XB.. με παρέμβυσμα με δακτυλίους Τα παρακάτω κιβώτια ακροδεκτών μπορούν να εξοπλιστούν με παρέμβυσμα με δακτυλίους: Πίνακας 6-5 Κιβώτια ακροδεκτών με παρέμβυσμα με δακτυλίους Κιβώτιο ακροδεκτών 1XB9600 1XB1621, 1XB1631, 1XB1634 Παρέμβυσμα με δακτυλίους Στάνταρ έκδοση Προαιρετικά Ο αγωγός σύνδεσης στεγανοποιείται στη θέση εισαγωγής μέσω παρεμβύσματος στεγανοποίησης με δυνατότητα αποκοπής και σταθεροποιείται με μια διάταξη ανακούφισης τάσης. Είσοδος και σύνδεση καλωδίων στο κιβώτιο ακροδεκτών Το κιβώτιο ακροδεκτών είναι ανοιχτό, και το καλώδιο έχει κοπεί στο κατάλληλο μήκος και μονωθεί. Βεβαιωθείτε ότι δεν επενεργούν εξωτερικές δυνάμεις στη σύνδεση καλωδίου. Εικόνα 6-7 Διάταξη ανακούφισης τάσης και στεγανοποιητικό παρέμβυσμα 1. Ξεβιδώστε το πάνω μέρος της διάταξης ανακούφισης τάσης 3 και χαλαρώστε τις βίδες στερέωσης για το κάτω μέρος της διάταξης ανακούφισης τάσης 2. Η διάταξη ανακούφισης τάσης μπορεί να τοποθετηθεί στον πίνακα ακροδεκτών ή εξωτερικά. Μετατοπίστε κατά περίπτωση τη διάταξη ανακούφισης τάσης. 2. Κόψτε το παρέμβυσμα στεγανοποίησης 1 έτσι ώστε το άνοιγμά του να είναι 1 ως 3 mm μικρότερο από τη διάμετρο του αγωγού. 3. Τραβήξτε το στεγανοποιητικό παρέμβυσμα από το άκρο του καλωδίου. 4. Προετοιμάστε το άκρο καλωδίου ανάλογα με το χρησιμοποιούμενο καλώδιο και τη χρήση, π.χ. με σημείο συγκόλλησης καλωδίου. 5. Συνδέστε τα άκρα καλωδίου στις κλέμμες σύμφωνα με το διάγραμμα συνδεσμολογίας. Το διάγραμμα συνδεσμολογίας θα το βρείτε στο κάλυμμα του κιβωτίου ακροδεκτών. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο «Σύνδεση καλωδίων...». 84 Οδηγίες λειτουργίας 08/2017

85 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων 6. Προσαρμόστε τη διάμετρο αγωγού, κατά περίπτωση με περιέλιξη από κατάλληλη στεγανωτική ταινία στην περιοχή του στεγανοποιητικού παρεμβύσματος. Πιέστε το στεγανοποιητικό παρέμβυσμα στην προετοιμασμένη περιέλιξη. 7. Τοποθετήστε τον αγωγό με τοποθετημένο το στεγανοποιητικό παρέμβυσμα στο άνοιγμα του στομίου. Βιδώστε τα δύο τμήματα του περιλαίμιου της διάταξης ανακούφισης τάσης αν ο αγωγός είναι ομόκεντρος προς το άνοιγμα του στομίου. 8. Στερεώστε το περιλαίμιο της διάταξης ανακούφισης τάσης. 9. Σφίξτε τις βίδες σύσφιξης του περιλαίμιου της διάταξης ανακούφισης τάσης, έτσι ώστε να διασφαλίζεται η αναγκαία σύσφιξη και να μην προκαλείται ζημιά στη μόνωση του αγωγού. Σε αυτήν την περίπτωση συνιστάται ροπή στρέψης 5 Nm. 10.Σφίξτε ξανά τις βίδες σύσφιξης μετά από 24 ώρες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βίδες σύσφιξης για το περιλαίμιο της διάταξης ανακούφισης τάσης Σε περίπτωση υπερβολικής σύσφιξης της βίδας σύσφιξης για το περιλαίμιο της διάταξης ανακούφισης τάσης μπορεί να προκληθεί ζημιά στη μόνωση. Κατά συνέπεια μπορεί να προκύψει ηλεκτρική εκκένωση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σφίξτε τις βίδες σύσφιξης για το περιλαίμιο της διάταξης ανακούφισης τάσης με την καθορισμένη ροπή στρέψης Δρομολόγηση καλωδίων Δρομολογήστε τα καλώδια κατά IEC / EN Για τη στερέωση των αγωγών χρησιμοποιείτε στυπιοθλίπτες καλωδίων με πιστοποίηση ΗΜΣ και προστασίας αντιεκρηκτικού τύπου με διάταξη ανακούφισης τάσης. Βιδώστε τους στυπιοθλίπτες καλωδίων στις κοχλιοτομημένες οπές της αφαιρούμενης πλάκας εισόδου. Οι στυπιοθλίπτες καλωδίων δεν περιλαμβάνονται στο παραδοτέο υλικό. Λάβετε υπόψη τις συνθήκες τοποθέτησης και λειτουργίας που ορίζονται στην πιστοποίηση των εν λόγω στυπιοθλιπτών και διασφαλίστε την τήρησή τους. Για τη στερέωση των αγωγών χρησιμοποιείτε εισόδους αγωγών με προστασία έναντι μετατόπισης και διάταξη ανακούφισης τάσης. Χρησιμοποιείτε θωρακισμένους αγωγούς, των οποίων η θωράκιση συνδέεται σε μεγάλη επιφάνεια με το κιβώτιο ακροδεκτών του μηχανήματος μέσω στυπιοθλιπτών καλωδίων ΗΜΣ. Διατάξτε του ελεύθερους αγωγούς σύνδεσης στο κιβώτιο ακροδεκτών κατά τέτοιον τρόπο, ώστε να περισσεύει μήκος στον αγωγό γείωσης και να αποκλείεται το ενδεχόμενο φθοράς της μόνωσης των αγωγών των καλωδίων. Αν χρησιμοποιούνται μπάρες σύνδεσης από αλουμίνιο, τοποθετήστε μεταξύ του σημείου συγκόλλησης καλωδίου και της μπάρας σύνδεσης μια ροδέλα από χάλυβα. Με τον τρόπο αυτόν αποφεύγεται η διάβρωση λόγω επαφής. Σφραγίστε κατάλληλα τα μη χρησιμοποιούμενα σπειρώματα ή τις οπές σύμφωνα με τον εκάστοτε βαθμό προστασίας. Ο βαθμός προστασίας υποδεικνύεται στην πινακίδα ισχύος. Αντικαταστήστε τους μη χρησιμοποιούμενους στυπιοθλίπτες καλωδίων με πιστοποιημένα βιδωτά πώματα. Οδηγίες λειτουργίας 08/

86 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Σύνδεση καλωδίων με σημεία συγκόλλησης καλωδίου 1. Επιλέξτε τα σημεία συγκόλλησης καλωδίου σύμφωνα με την αναγκαία διατομή αγωγού και το μέγεθος της βίδας στερέωσης ή/και του πείρου. Για πληροφορίες σχετικά με τη μέγιστη διατομή αγωγού για την εκάστοτε στάνταρ έκδοση κιβωτίου ακροδεκτών ανατρέξτε στον κατάλογο. Η πλάγια διάταξη των αγωγών τροφοδοσίας επιτρέπεται μόνο εφόσον τηρούνται τα απαιτούμενα ελάχιστα διάκενα αέρα. 2. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι το σημείο συγκόλλησης καλωδίου 1. Συνδέστε μόνο έναν αγωγό ανά σημείο συγκόλλησης καλωδίου. 3. Στερεώστε σωστά το σημείο συγκόλλησης καλωδίου στο άκρο του αγωγού, π.χ. με σύνθλιψη. Εικόνα 6-8 Σύνδεση με σημείο συγκόλλησης καλωδίου και βίδα στερέωσης (σχηματικό διάγραμμα) 4. Μονώστε κατά περίπτωση τις υποδοχές των σημείων συγκόλλησης καλωδίου για τη διατήρηση των ελάχιστων διάκενων αέρα και της απόστασης διαρροής. 5. Τοποθετήστε το σημείο συγκόλλησης καλωδίου στο στήριγμα ακροδεκτών. Δώστε προσοχή στη διάταξη των άγκιστρων ενεργοποίησης, αν υπάρχουν. Στα κιβώτια ακροδεκτών 1XB7740 και 1XB7750 τοποθετήστε το σημείο συγκόλλησης καλωδίου στη μπάρα διανομής. 6. Σφίξτε το στοιχείο στερέωσης 2 με την αντίστοιχη ροπή σύσφιξης: Στοιχείο στερέωσης Βίδα στερέωσης M12 Βίδες στερέωσης M16 Παξιμάδια στερέωσης M12 Ροπή σύσφιξης 20 Nm 40 Nm 20 Nm 86 Οδηγίες λειτουργίας 08/2017

87 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης σε περίπτωση χρήσης σημείων συγκόλλησης καλωδίου χωρίς πλευρικό οδηγό Αν η διατομή αγωγού είναι μικρότερη από 70 mm 2, υπάρχει κίνδυνος στρέβλωσης των σημείων συγκόλλησης καλωδίου χωρίς πλευρικό οδηγό. Μπορεί να μην τηρούνται πλέον τα ελάχιστα διάκενα αέρα και να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν η διατομή αγωγού είναι μικρότερη από 70 mm 2, χρησιμοποιείτε μόνο σημεία συγκόλλησης καλωδίου με πλευρικό οδηγό. Τηρείτε τα ελάχιστα διάκενα αέρα (Σελίδα 90) Σύνδεση χωρίς σημεία συγκόλλησης καλωδίου Κατόπιν παραγγελίας, υπάρχει η δυνατότητα ενσωμάτωσης ακροδεκτών με σφιγκτήρα, οι οποίοι είναι κατάλληλοι για τη σύνδεση αγωγών λεπτού σύρματος ή πολύκλωνων αγωγών χωρίς τη χρήση σωληνωτών ακροδεκτών. Αν θέλετε να χρησιμοποιήσετε σωληνωτούς ακροδέκτες, στερεώστε τους πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση των άκρων αγωγού Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Συνδέστε μόνο ένα άκρο αγωγού σε κάθε ακροδέκτη. Διαδικασία Κατά τη σύνδεση, διασφαλίστε τη διατήρηση των ελάχιστων διάκενων αέρα 10 mm και της απόστασης διαρροής 20 mm. 1. Ανοίξτε το κιβώτιο ακροδεκτών και κόψτε το καλώδιο στο σωστό μήκος. 2. Προετοιμάστε το άκρο καλωδίου ανάλογα με το χρησιμοποιούμενο καλώδιο και τη χρήση. Βεβαιωθείτε ότι δεν επενεργούν εξωτερικές δυνάμεις στη σύνδεση καλωδίου. 3. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι τον ακροδέκτη με σφιγκτήρα. Οδηγίες λειτουργίας 08/

88 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων 4. Ανάλογα με το μέγεθος του αγωγού, δώστε προσοχή στην ορθή διάταξη των ακροδεκτών με σφιγκτήρα 3, 4. Τοποθετήστε το καλώδιο στους ακροδέκτες με σφιγκτήρα. Σφίξτε τα παξιμάδια σύσφιξης 5 με ροπή σύσφιξης 8 Nm. 5. Σε περίπτωση που χαλαρώσατε τη βίδα σύσφιξης 2, σφίξτε την ξανά με ροπή στρέψης 40 Nm. Στο κιβώτιο ακροδεκτών GT640 το σώμα ακροδέκτη 1 στερεώνεται με ένα παξιμάδι σύσφιξης M12 στον κοχλιοτομημένο πείρο του στηρίγματος ακροδεκτών με ροπή στρέψης 20 Nm. Εικόνα 6-9 Σύνδεση με ακροδέκτες με σφιγκτήρα (σχηματικό διάγραμμα) Κατόπιν παραγγελίας, υπάρχει η δυνατότητα ενσωμάτωσης ακροδεκτών με σφιγκτήρα, οι οποίοι είναι κατάλληλοι για τη σύνδεση αγωγών λεπτού σύρματος και πολύκλωνων αγωγών χωρίς τη χρήση σωληνωτών ακροδεκτών. Αν θέλετε να χρησιμοποιήσετε σωληνωτούς ακροδέκτες, στερεώστε τους πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης λόγω υπερθέρμανσης των άκρων αγωγού Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Επομένως, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας του μηχανήματος. Αυτό μπορεί να οδηγήσει σε ανάφλεξη αναφλέξιμων μειγμάτων. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Συνδέστε μόνο ένα άκρο αγωγού σε κάθε κλέμμα. 88 Οδηγίες λειτουργίας 08/2017

89 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Χρήση αγωγών αλουμινίου Αν χρησιμοποιούνται αγωγοί αλουμινίου, πρέπει να τηρούνται τα εξής: Χρησιμοποιείτε μόνο κατάλληλα σημεία συγκόλλησης καλωδίων για τη σύνδεση αγωγών αλουμινίου. Αφαιρέστε αμέσως πριν από την εισαγωγή του αγωγού αλουμινίου το στρώμα οξείδωσης από τα σημεία επαφής του αγωγού ή/και του αντίστοιχου τεμαχίου σύνδεσης. Χρησιμοποιήστε για τον συγκεκριμένο σκοπό βούρτσα ή λίμα. Αμέσως μετά λιπάνετε τα σημεία επαφής με ουδέτερη βαζελίνη. Με τον τρόπο αυτόν αποτρέπεται η νέα οξείδωση. ΕΙΔΟΠΟΙΗΣΗ Παραμόρφωση αλουμινίου ανάλογα με την πίεση επαφής Ανάλογα με την πίεση επαφής, το αλουμίνιο παραμορφώνεται μετά την τοποθέτηση. Κατά συνέπεια μπορεί να χαλαρώσει η σύνδεση με τα παξιμάδια σύσφιξης. Η αντίσταση ροής αυξάνεται και παρεμποδίζεται η ροή. Κατά συνέπεια μπορεί να προκληθεί πυρκαγιά και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε ξανά τα παξιμάδια σύσφιξης μετά από περίπου 24 ώρες και άλλη μια φορά μετά από περίπου τέσσερις εβδομάδες. Βεβαιωθείτε ότι οι κλέμμες δεν τροφοδοτούνται με τάση Χρήση μονόκλωνων καλωδίων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υψηλές θερμοκρασία λόγω επαγωγικών ρευμάτων Foucault Σε περίπτωση υψηλών ρευμάτων και κατά τη χρήση περισσότερων μονόκλωνων καλωδίων αντί για πολύκλωνα καλώδια μπορεί να αναπτυχθούν στην περιοχή των εισόδων αγωγών υψηλές θερμοκρασίες λόγω επαγωγικών ρευμάτων Foucault. Ενδέχεται να σημειωθεί βραχυκύκλωμα και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μετά τη θέση σε λειτουργία διασφαλίστε ότι δεν υπάρχει υπέρβαση των ορίων θερμοκρασίας των συνδεδεμένων αγωγών δικτύου ανάλογα με τη λειτουργία. Αυτό το φαινόμενο αύξησης της θερμοκρασίας μπορεί να αποφευχθεί μέσω αλλαγής των συνθηκών εισόδου ή/και των πλακών εισόδου αγωγών κατόπιν συνεννόησης με το εργοστάσιο κατασκευής. Μην χρησιμοποιείτε πλάκα εισόδου αγωγών από μη σιδηρούχα μέταλλα. Οδηγίες λειτουργίας 08/

90 Ηλεκτρική σύνδεση 6.4 Είσοδος και δρομολόγηση καλωδίων Εσωτερική εξίσωση δυναμικού Οι βίδες στερέωσης του κιβωτίου ακροδεκτών λειτουργούν ως σύνδεση γείωσης μεταξύ του ακροδέκτη γείωσης στο περίβλημα του κιβωτίου ακροδεκτών και του περιβλήματος του μηχανήματος. Οι βίδες στερέωσης του καλύμματος εξασφαλίζουν την εξίσωση δυναμικού ανάμεσα στο κάλυμμα του κιβωτίου ακροδεκτών και το περίβλημα του κιβωτίου ακροδεκτών. Ένας ειδικός, εξωτερικός αγωγός γείωσης συναρμολογείται μόνο όταν χρησιμοποιούνται π.χ. επίπεδα παρεμβύσματα χωρίς πρόσθετο στήριγμα. Κατά τις εργασίες τοποθέτησης βεβαιωθείτε ότι όλες οι διατάξεις εξίσωσης δυναμικού λειτουργούν κανονικά Επίπεδη επιφάνεια στήριξης για το παρέμβυσμα του καλύμματος του κιβωτίου ακροδεκτών (δεν ισχύει για το GT640) Η επιφάνεια στεγανοποίησης του καλύμματος του κιβωτίου ακροδεκτών σχηματίζεται από το περίβλημα του κιβωτίου ακροδεκτών και το στοιχείο εισόδου αγωγού. Για το λόγο αυτόν πρέπει να δίνεται προσοχή στη σωστή ευθυγράμμιση, ώστε να διασφαλίζεται η στεγανοποίηση και, επομένως, ο βαθμός προστασίας. Ευθυγραμμίστε το στόμιο εισόδου αγωγών ή την πλάκα εισόδου αγωγών με το περίβλημα του κιβωτίου ακροδεκτών, ώστε η επιφάνεια στεγανοποίησης μεταξύ του κιβωτίου ακροδεκτών και του καλύμματος του κιβωτίου ακροδεκτών να σχηματίζει ένα επίπεδο. Στην περιοχή στεγανοποίησης δεν πρέπει να υπάρχουν διαφορετικά επίπεδα Ελάχιστα διάκενα αέρα Μετά την ορθή τοποθέτηση ελέγξτε αν τηρούνται τα ελάχιστα διάκενα αέρα μεταξύ των μη μονωμένων τμημάτων. Κατά τη διαδικασία αυτή λάβετε υπόψη σας τα εξέχοντα άκρα καλωδίων. Πίνακας 6-6 Ελάχιστο διάκενο αέρα σε σχέση με την ενεργό τιμή εναλλασσόμενης τάσης U eff Ενεργός τιμή εναλλασσόμενης τάσης U eff 500 V 630 V 800 V 1000 V 1250 V Ελάχιστο διάκενο αέρα 8 mm 10 mm 12 mm 14 mm 18 mm Οι τιμές ισχύουν για ύψος τοποθέτησης έως 2000 m. Κατά τον προσδιορισμό των απαιτούμενων ελάχιστων διάκενων αέρα επιτρέπεται αύξηση της τιμής τάσης του πίνακα με συντελεστή 1,1, ώστε να τηρείται η περιοχή ονομαστικής τάσης στο πλαίσιο της γενικής χρήσης. 90 Οδηγίες λειτουργίας 08/2017

91 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων Ολοκλήρωση εργασιών σύνδεσης 1. Πριν από το κλείσιμο του πίνακα ακροδεκτών, ελέγξτε τα εξής: Οι ηλεκτρικές συνδέσεις στο κιβώτιο ακροδεκτών αντιστοιχούν στα στοιχεία των προηγούμενων παραγράφων και έχουν σφιχθεί με τη σωστή ροπή στρέψης. Το μηχάνημα είναι συνδεδεμένο σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση χωρίς φθορές. Οι μη χρησιμοποιούμενες είσοδοι έχουν σφραγιστεί με κολλημένα μεταλλικά ή πιστοποιημένα στοιχεία σφράγισης. Τα στοιχεία σφράγισης μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Οι αγωγοί σύνδεσης είναι ελεύθεροι και δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών κατά τη λειτουργία. 2. Σφραγίστε το κιβώτιο ακροδεκτών με τις βίδες στερέωσης του καλύμματος, βλ. κεφάλαιο Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169). 6.5 Σύνδεση βοηθητικών κυκλωμάτων Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια αναφορικά με τα βοηθητικά κυκλώματα ρεύματος: Ονομαστική ένταση ρεύματος Ονομαστική τάση Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Απαιτήσεις κατά IEC/EN Απαιτήσεις κατά IEC/EN Χρησιμοποιείτε μόνο πιστοποιημένα και επισημασμένα πώματα σφράγισης, εισόδους καλωδίων και αγωγών ή αντάπτορες σπειρώματος που ενδείκνυνται για χρήση στην εκάστοτε περιοχή με κίνδυνο έκρηξης (ζώνη). Οδηγίες λειτουργίας 08/

92 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων Είσοδος και δρομολόγηση καλωδίων στο κιβώτιο βοηθητικών ακροδεκτών Οι απαραίτητες πληροφορίες για τη σύνδεση των βοηθητικών κυκλωμάτων παρατίθενται στο σχέδιο ακροδεκτών στην εσωτερική πλευρά του εκάστοτε καλύμματος κιβωτίου ακροδεκτών ή/ και κιβωτίου βοηθητικών ακροδεκτών. Για τη σύνδεση των βοηθητικών κυκλωμάτων ενσωματώνεται κατά περίπτωση μια λωρίδα κλεμμών στο κιβώτιο κύριων ακροδεκτών. Το απαιτούμενο μήκος μόνωσης για τους αγωγούς βοηθητικών ακροδεκτών ανέρχεται μεταξύ 6 και 9 mm, ανάλογα με τον τύπο κλεμμών. Το μήκος είναι σωστό όταν ο αγωγός φτάνει στην κλέμμα μέχρι τέρμα και η μόνωση του αγωγού φτάνει μέχρι το σημείο επαφής της κλέμμας. Προσαρμογή στυπιοθλιπτών καλωδίων Για την εισαγωγή των αγωγών σύνδεσης υπάρχει πάνω από μια τετράγωνη τομή στο περίβλημα του κιβωτίου ακροδεκτών μια βιδωμένη πλάκα. Κανονικά η πλάκα παρέχεται με κοχλιοτομημένες οπές και στυπιοθλίπτες καλωδίων. 1. Ανοίξτε το κιβώτιο βοηθητικών ακροδεκτών και ξεβιδώστε την πλάκα εισόδου αγωγών. Ανάλογα με την έκδοση του κιβωτίου ακροδεκτών, η πλάκα εισόδου αγωγών βρίσκεται κάτω από μια χαλύβδινη θωράκιση. 2. Στην έκδοση χωρίς οπές, ανοίξτε κατά περίπτωση τις απαραίτητες οπές ή διαμορφώστε σπειρώματα κατάλληλου μεγέθους για τον στυπιοθλίπτη καλωδίων στην πλάκα εισόδου αγωγών. 3. Αν απαιτείται, σημειώστε τα καλώδια για τη μετέπειτα διάταξη. 4. Τραβήξτε τα καλώδια μέσα από τους στυπιοθλίπτες καλωδίων και την πλάκα εισόδου αγωγών και συνδέστε τα καλώδια. 5. Τοποθετήστε την πλάκα εισόδου αγωγών. 6. Βεβαιωθείτε ότι διασφαλίζεται η στεγανοποίηση των βιδωτών στομίων των στυπιοθλιπτών καλωδίων σύμφωνα με το βαθμό προστασίας. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169) Ανταλλακτικά (Σελίδα 147) Σύνδεση μεταλλικής θωράκισης στο κιβώτιο ακροδεκτών Σε περίπτωση χρήσης αγωγών με μεταλλική θωράκιση που οδηγούνται στο κιβώτιο ακροδεκτών ή το κιβώτιο βοηθητικών ακροδεκτών με ηλεκτρικά κυκλώματα χωρίς εσωτερική 92 Οδηγίες λειτουργίας 08/2017

93 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων ασφάλεια, γειώστε τη μεταλλική θωράκιση στο κιβώτιο ακροδεκτών. Επιτρέπεται η χρήση περισσότερων σημείων γείωσης. Στα κιβώτια ακροδεκτών με εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση στο εσωτερικό τμήμα γείωσης. Στα κιβώτια ακροδεκτών χωρίς εσωτερικό τμήμα γείωσης, συνδέστε τη μεταλλική θωράκιση σε έναν από τους πρασινο-κίτρινους ακροδέκτες γείωσης Ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας για αισθητήρες ή συσκευές αισθητήρων Κατά την επιλογή και την τοποθέτηση των αγωγών σύνδεσης πρέπει να τηρείται το πρότυπο IEC / EN ΕΙΔΟΠΟΙΗΣΗ Ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας για αισθητήρες ή συσκευές αισθητήρων Αν υπάρχουν κλέμμες σύνδεσης για αισθητήρες ή συσκευές αισθητήρων, τότε θα πρέπει να συνδέονται σε πιστοποιημένα ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας. Αλλιώς μπορεί να προκληθούν υλικές ζημίες. Επίσης θα πρέπει να τηρούνται οι πρόσθετες απαιτήσεις που περιλαμβάνονται στο IEC / EN για τα μέσα χρήσης εσωτερικής ασφάλειας καθώς και για τους σχετικούς αγωγούς σύνδεσης. ΕΙΔΟΠΟΙΗΣΗ Σύνδεση αισθητήρων θερμοκρασίας Οι αισθητήρες θερμοκρασίας επιτρέπεται να συνδέονται μόνο σε ηλεκτρικά κυκλώματα εσωτερικής ασφάλειας με πιστοποιημένες συσκευές αξιολόγησης. Δεν πρέπει να υπερβαίνονται οι μέγιστες επιτρεπόμενες τιμές ρεύματος και ισχύος εισόδου σύμφωνα με την πιστοποίηση εξέτασης τύπου ΕΕ. Αλλιώς μπορεί να προκληθούν υλικές ζημίες. Αν υπάρχουν θωρακισμένοι αισθητήρες θερμοκρασίας με εσωτερική ασφάλεια, πρέπει να συνδέονται μέσω της μπλε κλέμμας σύνδεσης. Το θωρακισμένο καλώδιο γειώνεται μία μόνο φορά - δεν επιτρέπεται πολλαπλή γείωση Σύνδεση επιτήρησης θερμοκρασίας περιέλιξης στάτορα Για την επιτήρηση της περιέλιξης στάτορα έναντι υπερβολικής θερμικής επιβάρυνσης έχουν ενσωματωθεί στην περιέλιξη στάτορα αισθητήρες θερμοκρασίας. Οδηγίες λειτουργίας 08/

94 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων Οι αγωγοί σύνδεσης των αισθητήρων θερμοκρασίας δρομολογούνται ανάλογα με την έκδοση στο κιβώτιο κύριων ή βοηθητικών ακροδεκτών. Για τη συνδεσμολογία και την αντιστοίχιση των ακροδεκτών ανατρέξτε στο αντίστοιχο διάγραμμα συνδεσμολογίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ηλεκτροπληξίας Η μόνωση των αισθητήρων θερμοκρασίας για την παρακολούθηση της περιέλιξης πραγματοποιείται σύμφωνα με τις απαιτήσεις βασικής μόνωσης για την περιέλιξη. Οι συνδέσεις των αισθητήρων θερμοκρασίας ασφαλίζονται έναντι επαφής στο κιβώτιο ακροδεκτών και δεν φέρουν ασφαλή απομόνωση. Επομένως, σε περίπτωση σφάλματος ενδέχεται να υπάρχει επικίνδυνη τάση στον αγωγό αισθητήρα μέτρησης και σε περίπτωση αγγίγματος μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη σύνδεση των αισθητήρων θερμοκρασίας σε εξωτερική επιτήρηση θερμοκρασίας, λάβετε αν χρειάζεται πρόσθετα μέτρα για την ικανοποίηση των απαιτήσεων έναντι του «Κινδύνου ηλεκτροπληξίας» σύμφωνα με το IEC ή/και IEC Σύνδεση μοτέρ πρόσθετου ανεμιστήρα Συνδέστε το μοτέρ πρόσθετου ανεμιστήρα σύμφωνα με το σχέδιο ακροδεκτών στο κιβώτιο ακροδεκτών του πρόσθετου ανεμιστήρα και τα στοιχεία της αντίστοιχης πινακίδας ισχύος. 1. Κατά τη διάρκεια των εργασιών, λάβετε υπόψη τις οδηγίες λειτουργίας του μοτέρ του πρόσθετου ανεμιστήρα. 2. Ελέγξτε τα εξής: Η τάση δικτύου και η συχνότητα δικτύου συμφωνούν με τα στοιχεία της πινακίδας ισχύος. Οι διατομές των προβλεπόμενων αγωγών σύνδεσης προσαρμόζονται στο ονομαστικό ρεύμα του μοτέρ σύμφωνα με τις ισχύουσες διατάξεις τοποθέτησης. 3. Συνδέστε τον αγωγό γείωσης στην υποδοχή αγωγού γείωσης. 4. Ολοκληρώστε τις υπόλοιπες ηλεκτρικές συνδέσεις σύμφωνα με το διάγραμμα συνδεσμολογίας. 5. Αν ο πρόσθετος ανεμιστήρας παρέχεται με προσαρτημένο βύσμα, ελέγξτε αν η διάταξη ακίδων του βύσματος ταιριάζει με τη διάταξη ακίδων της υποδοχής. 6. Ολοκληρώστε τις εργασίες στο κιβώτιο ακροδεκτών του πρόσθετου ανεμιστήρα. Ακολουθήστε τα βήματα του κεφαλαίου «Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών» (Σελίδα 95). Έλεγχος φοράς περιστροφής Η φορά περιστροφής του πρόσθετου ανεμιστήρα πρέπει να συμφωνεί με το βέλος φοράς περιστροφής. Η φτερωτή είναι ορατή μέσα από το άνοιγμα εισόδου αέρα στο κάλυμμα ανεμιστήρα του μοτέρ του πρόσθετου ανεμιστήρα. Αν η φορά περιστροφής δεν είναι σωστή, αλλάξτε τη θέση δύο αγωγών δικτύου στο κιβώτιο ακροδεκτών του μοτέρ του πρόσθετου ανεμιστήρα. 94 Οδηγίες λειτουργίας 08/2017

95 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων Βλέπε επίσης Κύκλωμα ασφαλείας για το μοτέρ πρόσθετου αερισμού (Σελίδα 33) ΕΙΔΟΠΟΙΗΣΗ Ανεπαρκής ψύξη Ο πρόσθετος ανεμιστήρας εξασφαλίζει την ψύξη ανεξάρτητα από τον αριθμό στροφών και τη φορά περιστροφής του κύριου μηχανήματος. Αν η φορά περιστροφής του πρόσθετου ανεμιστήρα είναι εσφαλμένη, το μηχάνημα δεν ψύχεται σωστά. Αλλάξτε τη θέση δύο αγωγών δικτύου στο κιβώτιο ακροδεκτών του μοτέρ του πρόσθετου ανεμιστήρα. Τα στοιχεία σχετικά με τη φορά περιστροφής θα τα βρείτε στο κάλυμμα ανεμιστήρα του πρόσθετου ανεμιστήρα Ολοκλήρωση εργασιών σύνδεσης στο κιβώτιο βοηθητικών ακροδεκτών 1. Πριν από το κλείσιμο του κιβωτίου βοηθητικών ακροδεκτών, ελέγξτε τα εξής: Οι αγωγοί έχουν συνδεθεί σύμφωνα με το σχέδιο ακροδεκτών. Οι αγωγοί είναι εκτεθειμένοι και δεν υπάρχει κίνδυνος καταστροφής της μόνωσης των αγωγών. Το εσωτερικό του κιβωτίου ακροδεκτών είναι καθαρό και απαλλαγμένο από υπολείμματα αγωγών, ρύπους και ξένα σώματα. Τα μέρη των στυπιοθλιπτών καλωδίων είναι καλά σφιγμένα, και κατάλληλα και σωστά τοποθετημένα όσον αφορά το βαθμό προστασίας, τον τρόπο τοποθέτησης των αγωγών, την επιτρεπόμενη διάμετρο αγωγού κ.λπ. Τα σπειρώματα της πλάκας σύνδεσης σφραγίζονται με εισόδους καλωδίων και αγωγών, αντάπτορες σπειρώματος ή πώματα σφράγισης, τα οποία διασφαλίζουν τον αντίστοιχο βαθμό προστασίας. Οι είσοδοι που δεν χρησιμοποιούνται έχουν σφραγιστεί. Τα στοιχεία σφράγισης είναι σταθερά βιδωμένα και μπορούν να ανοιχθούν μόνο με τη χρήση εργαλείου. Όλα τα παρεμβύσματα και οι επιφάνειες στεγάνωσης του κιβωτίου ακροδεκτών βρίσκονται σε άρτια κατάσταση. Οι βίδες σύσφιξης των βιδωτών συνδέσεων με κλέμμες, αν υπάρχουν, έχουν σφίξει καλά, ακόμη και αν δεν χρησιμοποιούνται. 2. Σφραγίστε το κιβώτιο βοηθητικών ακροδεκτών με το αντίστοιχο κάλυμμα. Για τη ροπή σύσφιξης των βιδών στερέωσης του καλύμματος ανατρέξτε στο κεφάλαιο «Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 169)». Οδηγίες λειτουργίας 08/

96 Ηλεκτρική σύνδεση 6.5 Σύνδεση βοηθητικών κυκλωμάτων 96 Οδηγίες λειτουργίας 08/2017

97 Θέση σε λειτουργία 7 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) 7.1 Έλεγχοι πριν τη θέση σε λειτουργία Ελέγξτε μετά από την ορθή τοποθέτηση και πριν από τη θέση σε λειτουργία της εγκατάστασης τα παρακάτω: Υπόδειξη Έλεγχοι πριν τη θέση σε λειτουργία Η παρακάτω λίστα ελέγχων πριν τη θέση σε λειτουργία δεν είναι πλήρης. Κατά περίπτωση, απαιτούνται επιπλέον έλεγχοι οι οποίοι εξαρτώνται από τις ειδικές συνθήκες που αφορούν τη συγκεκριμένη εγκατάσταση. Το μηχάνημα δεν έχει υποστεί βλάβες. Το μηχάνημα έχει τοποθετηθεί και ευθυγραμμιστεί σωστά, και τα στοιχεία κίνησης έχουν ζυγοσταθμιστεί και ρυθμιστεί καταλλήλως. Όλες οι βίδες στερέωσης, τα στοιχεία σύνδεσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί με τις προβλεπόμενες ροπές σύσφιξης. Οι συνθήκες λειτουργίας συμφωνούν με τα προβλεπόμενα δεδομένα της τεχνικής τεκμηρίωσης, π.χ. ως προς το βαθμό προστασίας, τη θερμοκρασία περιβάλλοντος,... Τα κινούμενα εξαρτήματα, όπως π.χ. ο συμπλέκτης, κινούνται ελεύθερα. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα και ηλεκτροφόρα εξαρτήματα. Δεύτερο άκρο άξονα Αν το δεύτερο άκρο άξονα δεν χρησιμοποιείται: Η σφήνα ασφαλίζεται έναντι εκτόξευσης και, στην κατάσταση ζυγοστάθμισης ρότορα «H» (στάνταρ έκδοση), το μήκος της μειώνεται στο 60%. Το μη χρησιμοποιούμενο άκρο άξονα καλύπτεται και προστατεύεται έναντι επαφής. Οδηγίες λειτουργίας 08/

98 Θέση σε λειτουργία 7.2 Λειτουργία στο μετατροπέα συχνότητας Ψύξη Ελέγξτε αν διασφαλίζεται η ψύξη του μηχανήματος για την έναρξη λειτουργίας. Ηλεκτρική σύνδεση Οι συνδέσεις γείωσης και εξίσωσης δυναμικού έχουν ολοκληρωθεί σωστά. Το μηχάνημα είναι συνδεδεμένο σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Έχει διασφαλιστεί με αντίστοιχα σχεδιασμένο σύστημα ελέγχου και επιτήρηση αριθμού στροφών ότι δεν υπάρχει υπέρβαση του επιτρεπόμενου αριθμού στροφών σύμφωνα με τα τεχνικά στοιχεία. Αντιπαραβάλετε εν προκειμένω τα στοιχεία της πινακίδας ισχύος ή, κατά περίπτωση, την τεκμηρίωση της εγκατάστασης. Τηρούνται οι ελάχιστες αντιστάσεις μόνωσης. Τηρούνται τα ελάχιστα διάκενα αέρα. Οι πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος έχουν συνδεθεί σωστά και λειτουργούν κανονικά, αν υπάρχουν. Τα φρένα και οι διατάξεις εμπλοκής αντίστροφης πορείας λειτουργούν κανονικά. Στις διατάξεις επιτήρησης έχουν ρυθμιστεί οι τιμές «Προειδοποίησης» και «Απόζευξης». Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης (Σελίδα 103) Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης (Σελίδα 102) 7.2 Λειτουργία στο μετατροπέα συχνότητας Το παρακάτω κεφάλαιο αφορά τα μηχανήματα της σειράς 1PQ8 και τα μηχανήματα που παραγγέλλονται για λειτουργία στο μετατροπέα συχνότητας. Υπόδειξη Από τον κωδ. παραγγελίας μπορείτε να διακρίνετε αν το μηχάνημα έχει παραγγελθεί για λειτουργία στο μετατροπέα συχνότητας: στη θέση 9 του κωδ. παραγγελίας υπάρχει το γράμμα «P» ή «Q». Λειτουργία στο μετατροπέα Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ο μετατροπέας είναι παραμετροποιημένος σωστά. Τα στοιχεία παραμετροποίησης θα τα βρείτε στην πινακίδα ονομαστικών χαρακτηριστικών. Στοιχεία για τις παραμέτρους θα βρείτε στις οδηγίες λειτουργίας του μετατροπέα. 98 Οδηγίες λειτουργίας 08/2017

99 Θέση σε λειτουργία 7.3 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Οι πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος έχουν συνδεθεί σωστά και λειτουργούν κανονικά. Στη διαρκή λειτουργία δεν υπάρχει υπέρβαση του αναγραφόμενου οριακού αριθμού στροφών n max προς τα πάνω και του οριακού αριθμού στροφών n min προς τα κάτω. Ο επιτρεπόμενος χρόνος ενεργοποίησης έως τον οριακό αριθμό στροφών n min συμφωνεί με τις ρυθμισμένες παραμέτρους Λειτουργία στο μετατροπέα συχνότητας με χαμηλή συχνότητα παλμών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας κινητήρα Αν η συχνότητα παλμών είναι μικρότερη από τη συχνότητα παλμών διαστασιολόγησης, προκύπτουν μεγάλες απώλειες στον κινητήρα. Κατά συνέπεια αυξάνεται η θερμοκρασία του κινητήρα. Κατά τη διάρκεια της λειτουργίας μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λάβετε υπόψη τα στοιχεία στην πινακίδα του μηχανήματος. Διασφαλίστε ότι θα τηρείται πάντα η ελάχιστη συχνότητα παλμών. Έτσι αποτρέπετε την υπέρβαση της κατηγορίας θερμοκρασίας και την ανάφλεξη μίας εκρήξιμης ατμόσφαιρας που μπορεί να προκληθεί από αυτό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση εξαιτίας του μετατροπέα συχνότητας Αν ο μετατροπέας συχνότητας τροφοδοσίας δεν απενεργοποιηθεί ή το ενδιάμεσο κύκλωμα του μετατροπέα συχνότητας δεν αποφορτιστεί, μπορεί στις κλέμμες του κινητήρα να υπάρχει ηλεκτρική τάση ακόμη και αν ο ρότορας βρίσκεται σε ακινησία. Ανάλογα με τον τύπο του μετατροπέα συχνότητας, αυτή η τάση ανέρχεται σε έως 1000 V. Πριν τις εργασίες στον κινητήρα διασφαλίστε ότι τηρούνται οι πέντε κανόνες ασφαλείας (Σελίδα 16). Η μόνωση ρουλεμάν συμφωνεί με τα στοιχεία της πινακίδας. 7.3 Μέτρηση της αντίστασης μόνωσης πριν τη θέση σε λειτουργία Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό Οδηγίες λειτουργίας 08/

100 Θέση σε λειτουργία 7.4 Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) 7.4 Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Απαραίτητη προϋπόθεση για τα παρακάτω στοιχεία είναι η τήρηση των προδιαγραφόμενων συνθηκών αποθήκευσης. Γενικές απαιτήσεις Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. Ολοκληρώστε τη λίπανση σταδιακά. Κατά τη διάρκεια της λίπανσης ο άξονας πρέπει να περιστρέφεται, ώστε το γράσο να κατανεμηθεί σε όλα τα ρουλεμάν. Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Αν μεταξύ του χρόνου παράδοσης και θέσης σε λειτουργία παρεμβάλλεται πάνω από ένα έτος και λιγότερο από τέσσερα έτη: Λιπάνετε τα κυλινδρικά ρουλεμάν με διπλή ποσότητα γράσου σύμφωνα με την πινακίδα λίπανσης. Στο βαθμό που είναι εφικτό, ελέγχετε τη θερμοκρασία αποθήκευσης. Επαναλίπανση των κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Υπό τις παρακάτω συνθήκες απαιτείται επαναλίπανση των κυλινδρικών ρουλεμάν: Όταν το μηχάνημα αποθηκεύεται για περισσότερο από τέσσερα έτη. Όταν το μηχάνημα δεν αποθηκεύεται σύμφωνα με τις απαιτήσεις του κεφαλαίου «Αποθήκευση». 100 Οδηγίες λειτουργίας 08/2017

101 Θέση σε λειτουργία 7.5 Θέση πρόσθετων ανεμιστήρων σε λειτουργία Διαδικασία 1. Αποσυναρμολογήστε τα ρουλεμάν, τους σωλήνες συμπληρωματικής λίπανσης, τους γρασαδόρους και τα καλύμματα ρουλεμάν. 2. Ξεπλύνετε το παλιό γράσο. 3. Ελέγξτε τα ρουλεμάν πριν την εφαρμογή νέου γράσου. Τοποθετήστε νέα ρουλεμάν, αν χρειάζεται. 4. Λιπάνετε τα ρουλεμάν και συναρμολογήστε ξανά τα εξαρτήματα των ρουλεμάν. Βλέπε επίσης Είδη και ποσότητες γράσου στα μηχανήματα της έκδοσης High-Speed (Σελίδα 129) Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν (Σελίδα 124) Παύσεις λειτουργίας (Σελίδα 110) Μεταφορά και αποθήκευση (Σελίδα 38) 7.5 Θέση πρόσθετων ανεμιστήρων σε λειτουργία Ο πρόσθετος ανεμιστήρας ενδείκνυται μόνο για μία φορά περιστροφής - βλ. στοιχεία φοράς περιστροφής στο κάλυμμα ανεμιστήρα ή το συγκρότημα ανεμιστήρα. Ο πρόσθετος ανεμιστήρας εξασφαλίζει την ψύξη ανεξάρτητα από τον αριθμό στροφών και τη φορά περιστροφής του κύριου μηχανήματος. Σε περίπτωση ανοιχτού κυκλώματος ψύξης, ο αέρας ψύξης δεν πρέπει να προκαλεί έντονη χημική διάβρωση και δεν πρέπει να περιέχει μεγάλο ποσοστό σκόνης. Έλεγχοι πριν την πρώτη δοκιμαστική λειτουργία Πριν την πρώτη δοκιμαστική λειτουργία, εκτελέστε τους παρακάτω ελέγχους: Ο πρόσθετος ανεμιστήρας έχει τοποθετηθεί και ευθυγραμμιστεί σωστά. Η φτερωτή κινείται ελεύθερα. Όλα τα στοιχεία στερέωσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί καλά. Οι συνδέσεις γείωσης και εξίσωσης δυναμικού έχουν ολοκληρωθεί σωστά στο δίκτυο. Το ρεύμα αέρα δεν παρεμποδίζεται ή δεν διακόπτεται από καπάκια, καλύμματα κ.λπ. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα ή ηλεκτροφόρα εξαρτήματα. Οδηγίες λειτουργίας 08/

102 Θέση σε λειτουργία 7.6 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Εκτέλεση δοκιμαστικής λειτουργίας 1. Ενεργοποιήστε και απενεργοποιήστε για σύντομο χρονικό διάστημα το μοτέρ του πρόσθετου ανεμιστήρα. 2. Συγκρίνετε συγχρόνως τη φορά περιστροφής του πρόσθετου ανεμιστήρα με το βέλος φοράς περιστροφής. Αν η φορά περιστροφής δεν συμφωνεί με το βέλος φοράς περιστροφής, αλλάξτε δύο από τις τρεις φάσεις του μοτέρ του πρόσθετου ανεμιστήρα. 7.6 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Πριν τη θέση σε λειτουργία Αν το μηχάνημα είναι εξοπλισμένο με θερμόμετρα αποθήκης, τότε ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απόζευξη στη διάταξη επιτήρησης. Πίνακας 7-1 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης πριν τη θέση σε λειτουργία Τιμή ρύθμισης Θερμοκρασία Απόζευξη κατά τη θέση σε λειτουργία 120 C Κανονική λειτουργία Μετρήστε την κανονική θερμοκρασία λειτουργίας T λειτουργίας των ρουλεμάν στη θέση εγκατάστασης σε C. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-2 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης στην κανονική λειτουργία Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση στην κανονική λειτουργία T λειτουργίας + 5 K 115 C Απόζευξη στην κανονική λειτουργία T λειτουργίας + 10 K 120 C Βλέπε επίσης Θερμική προστασία κινητήρα (Σελίδα 34) 102 Οδηγίες λειτουργίας 08/2017

103 Θέση σε λειτουργία 7.7 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης 7.7 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης Πριν τη θέση σε λειτουργία Ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απόζευξη στη διάταξη επιτήρησης. Πίνακας 7-3 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών περιέλιξης κατά τη θέση σε λειτουργία Τιμή ρύθμισης Θερμοκρασία Απόζευξη 145 C Κανονική λειτουργία Μετρήστε την κανονική θερμοκρασία λειτουργίας T λειτουργίας στη θέση εγκατάστασης σε C. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-4 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών περιέλιξης στην κανονική λειτουργία Τιμή ρύθμισης Κατηγορία μόνωσης 155(F) Προειδοποίηση T λειτουργίας + 10 K 145 C Απόζευξη T λειτουργίας + 15 K 155 C 7.8 Δοκιμαστική λειτουργία Μετά την τοποθέτηση ή την επιθεώρηση εκτελέστε μια δοκιμαστική λειτουργία: 1. Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Ελέγξτε την ομαλή λειτουργία. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. 2. Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε τις υπάρχουσες διατάξεις ψύξης. Παρατηρήστε για λίγο τη λειτουργία του μηχανήματος στο ρελαντί. Οδηγίες λειτουργίας 08/

104 Θέση σε λειτουργία 7.8 Δοκιμαστική λειτουργία 3. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. 4. Ελέγξτε και καταγράψτε σε πρωτόκολλο στη διάρκεια της δοκιμαστικής λειτουργίας τα εξής: Ελέγξτε την ομαλή λειτουργία. Καταγράψτε σε πρωτόκολλο τις τιμές για την τάση, το ρεύμα και την ισχύ. Αν είναι δυνατό, καταγράψτε επίσης τις αντίστοιχες τιμές στο μηχάνημα εργασίας. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα μέχρι την επίτευξη του σημείου σταθερότητας, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. 5. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου. Διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα οφείλεται σε μαγνητικά ή ηλεκτρολογικά αίτια. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα είναι μηχανικό, π. χ.: - Αζυγοσταθμία του ηλεκτρικού μηχανήματος ή του μηχανήματος εργασίας - Ανεπαρκής ευθυγράμμιση του συνόλου του μηχανήματος - Λειτουργία του μηχανήματος σε συντονισμό συστήματος. Σύστημα = Κινητήρας, βασικό πλαίσιο, θεμέλιο... ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Αν κατά τη λειτουργία οι τιμές κραδασμών δεν συμφωνούν με τις τιμές κατά DIN ISO , μπορεί να καταστραφεί το μηχάνημα. Κατά τη λειτουργία, τηρείτε τις τιμές κραδασμών κατά DIN ISO Οδηγίες λειτουργίας 08/2017

105 Θέση σε λειτουργία 7.9 Απενεργοποίηση 7.9 Απενεργοποίηση Αν διατίθεται ανεξάρτητη θέρμανση και δεν ενεργοποιείται αυτόματα μέσω του αντίστοιχου συστήματος ελέγχου, ενεργοποιήστε την μη αυτόματα κατά τη διάρκεια των παύσεων λειτουργίας. Με τον τρόπο αυτόν αποφεύγεται ο σχηματισμός υδρατμών. Ενεργοποιήστε την ανεξάρτητη θέρμανση το νωρίτερο δύο ώρες μετά την απόζευξη του μηχανήματος. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στη μόνωση της περιέλιξης. Οδηγίες λειτουργίας 08/

106 Θέση σε λειτουργία 7.9 Απενεργοποίηση 106 Οδηγίες λειτουργίας 08/2017

107 Λειτουργία 8 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) 8.1 Υποδείξεις ασφαλείας κατά τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Τα κιβώτια ακροδεκτών περιλαμβάνουν εξαρτήματα που τελούν υπό τάση. Σε περίπτωση ανοίγματος του καλύμματος του κιβωτίου ακροδεκτών μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. Τα κιβώτια ακροδεκτών πρέπει να είναι κλειστά κατά τη διάρκεια της λειτουργίας. Τα κιβώτια ακροδεκτών επιτρέπεται να ανοίγουν μόνο όταν το μηχάνημα είναι ακινητοποιημένο και δεν βρίσκεται υπό τάση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα και εξαρτήματα υπό τάση Τα περιστρεφόμενα εξαρτήματα ή τα εξαρτήματα υπό τάση αποτελούν πηγές κινδύνου. Σε περίπτωση αφαίρεσης των απαιτούμενων καλυμμάτων μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. Τα καλύμματα που εμποδίζουν την επαφή με εξαρτήματα υπό τάση ή περιστρεφόμενα εξαρτήματα, ή διασφαλίζουν το βαθμό προστασίας του μηχανήματος, ή είναι αναγκαία για την ορθή οδήγηση του αέρα και, συνεπώς, για την αποδοτική ψύξη δεν πρέπει να είναι ανοιχτά κατά τη διάρκεια της λειτουργίας. Οδηγίες λειτουργίας 08/

108 Λειτουργία 8.1 Υποδείξεις ασφαλείας κατά τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Τα επιμέρους εξαρτήματα του μηχανήματος θερμαίνονται κατά τη διάρκεια της λειτουργίας. Σε περίπτωση επαφής ενδέχεται να προκληθούν σοβαρά εγκαύματα. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Λάβετε τα κατάλληλα κατά περίπτωση μέτρα προστασίας. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες λειτουργίας Οι αλλαγές σε σχέση με την κανονική λειτουργία, π.χ. υψηλότερη κατανάλωση ισχύος, υψηλότερες θερμοκρασίες ή ταλαντώσεις, ασυνήθιστοι θόρυβοι ή οσμές, ενεργοποίηση των διατάξεων επιτήρησης κ.λπ., αποτελούν ενδείξεις ότι η λειτουργία έχει επηρεαστεί. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Ενημερώστε αμέσως το προσωπικό συντήρησης. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα τηρώντας τις συνθήκες ασφαλείας για τη συγκεκριμένη εγκατάσταση. ΕΙΔΟΠΟΙΗΣΗ Κίνδυνος διάβρωσης από υδρατμούς Κατά τη λειτουργία του μηχανήματος μπορεί να συμπυκνωθεί στο εσωτερικό του η υγρασία αέρα λόγω θέσης εκτός λειτουργίας ή διακυμάνσεων φορτίου. Επομένως μπορεί να συγκεντρωθούν στο εσωτερικό του μηχανήματος υδρατμοί. Η συνέπεια ενδέχεται να είναι υλικές ζημιές, π.χ. οξείδωση. Διασφαλίστε ότι οι υδρατμοί ρέουν ελεύθερα. ΚΙΝΔΥΝΟΣ Κίνδυνος έκρηξης από την κατάργηση της παράκαμψης του μονωμένου ρουλεμάν Σε περίπτωση κατάργησης της εργοστασιακής παράκαμψης του μονωμένου ρουλεμάν δημιουργείται διαφορά δυναμικού μεταξύ του ρότορα και του γειωμένου μηχανήματος. Κατά τα συνέπεια μπορούν να δημιουργηθούν σπινθήρες, οι οποίοι ενδέχεται να αναφλέξουν την περιβάλλουσα σκόνη ή εύφλεκτα αέρια, ειδικά σε εκρήξιμες ατμόσφαιρες. Ενδέχεται να σημειωθεί έκρηξη. Επιπλέον, υπάρχει κίνδυνος ηλεκτροπληξίας. Η συνέπεια είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανοίγετε την παράκαμψη της μόνωσης ρουλεμάν κατά τη διάρκεια της λειτουργίας. 108 Οδηγίες λειτουργίας 08/2017

109 Λειτουργία 8.2 Λειτουργία σε περιοχές με κίνδυνο έκρηξης 8.2 Λειτουργία σε περιοχές με κίνδυνο έκρηξης Ασφαλής χειρισμός Εκτός από τις υποδείξεις κινδύνου της παραπάνω ενότητας, ισχύουν επίσης τα εξής: Σε περιοχές με κίνδυνο έκρηξης θα πρέπει η συναρμολόγηση, η εγκατάσταση και ο χειρισμός των ηλεκτρικών εγκαταστάσεων να γίνεται σύμφωνα με τους αντίστοιχους ισχύοντες κανονισμούς και διατάξεις. Απαραίτητη προϋπόθεση είναι οι χειριστές των εν λόγω εγκαταστάσεων να διασφαλίζουν την τήρηση των σχετικών κανονισμών και διατάξεων κατά τη συναρμολόγηση, εγκατάσταση και λειτουργία, και την εκτέλεση των αντίστοιχων ελέγχων. Συνιστάται η εκτέλεση και τεκμηρίωση αυτών των ελέγχων σε συνεργασία με τις αρμόδιες αρχές. Κίνδυνοι ανάφλεξης της εγκατάστασης Τα κριτήρια για την εκάστοτε διαίρεση σε ζώνες δεν είναι εναρμονισμένα και δεν εφαρμόζεται ενιαία αξιολόγηση των λειτουργικών κινδύνων, των τοπικών συνθηκών λειτουργίας και των διαφόρων μεθόδων επιτήρησης. Αντιστοίχως διαφέρουν εν μέρει και τα συνιστώμενα μέτρα αποκατάστασης των εποπτικών αρχών ανάλογα με τον τομέα αρμοδιότητάς τους. Επομένως, ο κατασκευαστής του μηχανήματος δεν μπορεί να ορίσει γενικές συστάσεις. Υπόδειξη Μόνο ο χειριστής της εγκατάστασης σε συνεργασία με την αρμόδια εποπτική αρχή για την εκάστοτε εγκατάσταση μπορεί να προσδιορίσει τους τοπικούς κινδύνους και τα προτεινόμενα ενδεχομένως μέτρα. Για την εκτίμηση των κινδύνων ανάφλεξης της εγκατάστασης μπορούν να χρησιμοποιηθούν οι εκτιμήσεις κινδύνου κατά IEC / EN ή/και Απενεργοποίηση της ανεξάρτητης θέρμανσης ΕΙΔΟΠΟΙΗΣΗ Πολύ υψηλή θερμοκρασία μηχανήματος Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Βεβαιωθείτε ότι η ανεξάρτητη θέρμανση έχει απενεργοποιηθεί πριν την ενεργοποίηση του μηχανήματος. Χρησιμοποιείτε την ανεξάρτητη θέρμανση μόνο με απενεργοποιημένο μηχάνημα. Βλέπε επίσης Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση (προαιρετικά) (Σελίδα 34) Απενεργοποίηση (Σελίδα 105) Οδηγίες λειτουργίας 08/

110 Λειτουργία 8.4 Ενεργοποίηση του μηχανήματος 8.4 Ενεργοποίηση του μηχανήματος 1. Εκκινήστε το μηχάνημα κατά το δυνατόν χωρίς φορτίο και ελέγξτε την ομαλή λειτουργία. 2. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. 3. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. 8.5 Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Για τη συμπληρωματική λίπανση των κυλινδρικών ρουλεμάν λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. 8.6 Απενεργοποίηση πρόσθετου ανεμιστήρα Μην ενεργοποιείτε τον εξωτερικό ανεμιστήρα αμέσως μετά την απενεργοποίηση του μηχανήματος. Περιμένετε να κρυώσει το μηχάνημα. Με τον τρόπο αυτόν αποφεύγεται η συσσώρευση υπολειπόμενης θερμότητας. 8.7 Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Μετά από διακοπή έκτακτης ανάγκης, ελέγξτε το μηχάνημα πριν την νέα θέση του μηχανήματος εργασίας σε λειτουργία. Αποκαταστήστε όλες τις αιτίες που προκάλεσαν τη διακοπή έκτακτης ανάγκης 8.8 Παύσεις λειτουργίας Η παύση λειτουργίας είναι μια χρονικά περιορισμένη διακοπή της λειτουργίας, κατά την οποία το μηχάνημα αδρανοποιείται και παραμένει στο χώρο χρήσης. 110 Οδηγίες λειτουργίας 08/2017

111 Λειτουργία 8.8 Παύσεις λειτουργίας Κατά τις παύσεις λειτουργίας υπό κανονικές συνθήκες λειτουργίας, π.χ. χωρίς επενέργεια εξωτερικών κραδασμών στο αδρανοποιημένο μηχάνημα, χωρίς έντονη έκθεση σε διάβρωση κ.λπ., απαιτείται γενικά εφαρμογή των παρακάτω μέτρων. ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω ακατάλληλης αποθήκευσης Σε περίπτωση ακατάλληλης αποθήκευσης μπορεί να προκληθούν βλάβες στον κινητήρα. Αν το μηχάνημα τεθεί εκτός λειτουργίας για πάνω από 12 μήνες, λάβετε κατάλληλα μέτρα προστασίας από τη διάβρωση, συντήρησης, συσκευασίας και ξήρανσης. Βλέπε επίσης Μεταφορά και αποθήκευση (Σελίδα 38) Θέση σε λειτουργία (Σελίδα 97) Αποφυγή δρόσου ή/και σχηματισμού υδρατμών στο εσωτερικό του μηχανήματος Αν διατίθεται ανεξάρτητη θέρμανση και δεν ενεργοποιείται αυτόματα μέσω του αντίστοιχου συστήματος ελέγχου, ενεργοποιήστε την μη αυτόματα κατά τη διάρκεια των παύσεων λειτουργίας. Με τον τρόπο αυτόν αποφεύγεται ο σχηματισμός υδρατμών. Ενεργοποιήστε την ανεξάρτητη θέρμανση το νωρίτερο δύο ώρες μετά την απόζευξη του μηχανήματος. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στη μόνωση της περιέλιξης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης αμέσως μετά την απενεργοποίηση του μηχανήματος, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Ακολουθήστε για αυτό τα στοιχεία στην πινακίδα της ανεξάρτητης θέρμανσης. Οδηγίες λειτουργίας 08/

112 Λειτουργία 8.8 Παύσεις λειτουργίας Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Σε περίπτωση παρατεταμένης παύσης λειτουργίας, μπορεί λόγω της παραμονής των κυλινδρικών ρουλεμάν στην ίδια ή σχεδόν την ίδια θέση για μεγάλο χρονικό διάστημα να προκληθούν βλάβες λόγω αδρανοποίησης, όπως π.χ. αυλακώσεις ή διάβρωση. Κατά τη διάρκεια των παύσεων λειτουργίας ενεργοποιείτε το μηχάνημα μία φορά τον μήνα για σύντομο χρονικό διάστημα. Περιστρέφετε τουλάχιστον τον ρότορα περισσότερες φορές. Αν έχετε αποσυμπλέξει το μηχάνημα από το μηχάνημα εργασίας και το έχετε ασφαλίσει με διάταξη συγκράτησης ρότορα, αφαιρέστε την πριν την περιστροφή του ρότορα ή τη θέση σε λειτουργία. Βεβαιωθείτε ότι μετά την περιστροφή τα κυλινδρικά ρουλεμάν βρίσκονται σε διαφορετική θέση στάσης. Χρησιμοποιήστε ως αναφορά τη σφήνα ή τον μισό συμπλέκτη. Κατά τη νέα θέση σε λειτουργία λάβετε υπόψη τις πληροφορίες του κεφαλαίου «Θέση σε λειτουργία». Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 97) Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία (Σελίδα 100) Ψήκτρες γείωσης άξονα (προαιρετικά) Σε περίπτωση χρήσης ψηκτρών γείωσης μη κλειστού τύπου χωρίς στεγανοποίηση μπορεί, μετά από μεγάλες παύσεις λειτουργίας, να σχηματιστεί σκουριά στον οδηγό ψηκτρών στον άξονα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εξαρτήματα που βρίσκονται υπό τάση Αν η γείωση άξονα δεν λειτουργεί σωστά, ο άξονας μπορεί να τελεί υπό υψηλή τάση, η οποία δεν μειώνεται εγκαίρως κατά την ακινητοποίηση του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και ζημιές στα ρουλεμάν εξαιτίας της ροής ηλεκτρικού ρεύματος ή και ηλεκτροπληξία. Ελέγχετε τακτικά τις ψήκτρες γείωσης άξονα και αντικαταστήστε τις όταν χρειάζεται. Διατηρείτε τον οδηγό ψηκτρών καθαρό: Ελέγχετε τακτικά τον οδηγό ψηκτρών και καθαρίστε τη σκουριά πριν τη θέση σε λειτουργία Μέτρηση της αντίστασης μόνωσης μετά από παρατεταμένη αδρανοποίηση Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό 112 Οδηγίες λειτουργίας 08/2017

113 Λειτουργία 8.9 Θέση του μηχανήματος εκτός λειτουργίας την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) 8.9 Θέση του μηχανήματος εκτός λειτουργίας ΕΙΔΟΠΟΙΗΣΗ Βλάβες λόγω αδρανοποίησης μετά από παρατεταμένη θέση εκτός λειτουργίας Αν πρόκειται να θέσετε το μηχάνημα εκτός λειτουργίας για χρονικός διάστημα μεγαλύτερο των έξι μηνών, εφαρμόστε τα απαιτούμενα μέτρα συντήρησης και αποθήκευσης. Διαφορετικά μπορεί να προκληθούν υλικές ζημιές στο μηχάνημα. Καταγράψτε τη διαδικασία θέσης εκτός λειτουργίας. Αυτό το αρχείο καταγραφής είναι χρήσιμο κατά τη νέα θέση σε λειτουργία Νέα θέση του μηχανήματος σε λειτουργία Για να θέσετε ξανά το μηχάνημα σε λειτουργία, ακολουθήστε τα παρακάτω βήματα: Ανατρέξτε στο αρχείο καταγραφής της θέσης εκτός λειτουργίας και αναιρέστε τα μέτρα συντήρησης και αποθήκευσης. Εφαρμόστε τα μέτρα που ορίζονται στο κεφάλαιο «Θέση σε λειτουργία». Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 97) Οδηγίες λειτουργίας 08/

114 Λειτουργία 8.11 Βλάβες 8.11 Βλάβες Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες. Αποκαταστήστε την αιτία της βλάβης σύμφωνα με τα προσδιοριζόμενα μέτρα αποκατάστασης. Αποκαταστήστε, επίσης, τις ζημιές που προκλήθηκαν στο μηχάνημα. 114 Οδηγίες λειτουργίας 08/2017

115 Λειτουργία 8.11 Βλάβες Ηλεκτρικές βλάβες Υπόδειξη Σε περίπτωση λειτουργίας του μηχανήματος με μετατροπέα συχνότητας, λάβετε επιπλέον υπόψη τις οδηγίες λειτουργίας του μετατροπέα συχνότητας, αν εμφανιστούν ηλεκτρικές βλάβες. Πίνακας 8-1 Ηλεκτρικές βλάβες Ο κινητήρας δεν ξεκινά Ο κινητήρας δεν αυξάνει ταχύτητα Βόμβος κατά την εκκίνηση Βόμβος κατά τη λειτουργία Μεγάλη αύξηση θερμοκρασίας στο ρελαντί Μεγάλη αύξηση θερμοκρασίας υπό φορτίο Μεγάλη αύξηση θερμοκρασίας σε μεμονωμένα τμήματα της περιέλιξης Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X X X X Υπερφόρτιση Μειώστε το φορτίο X Διακοπή φάσης στον αγωγό τροφοδοσίας X X X X Διακοπή μιας φάσης στον αγωγό τροφοδοσίας μετά τη σύνδεση X Τάση δικτύου πολύ χαμηλή, συχνότητα πολύ υψηλή X Τάση δικτύου πολύ υψηλή, συχνότητα πολύ χαμηλή Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε τις συνθήκες δικτύου. Ελέγξτε τις συνθήκες δικτύου. X X X X X Συνδεδεμένη περιέλιξη στάτορα Ελέγξτε τη συνδεσμολογία της περιέλιξης στο κιβώτιο ακροδεκτών. X X X X Βραχυκύκλωμα μεταξύ ελιγμάτων ή φάσεων στην περιέλιξη στάτορα X Εσφαλμένη φορά περιστροφής Ελέγξτε τη σύνδεση. Μετρήστε τις αντιστάσεις περιέλιξης και τις αντιστάσεις μόνωσης. Αποκαταστήστε τις κατόπιν συνεννόησης με τον κατασκευαστή. Οδηγίες λειτουργίας 08/

116 Λειτουργία 8.11 Βλάβες Μηχανικές βλάβες Στον παρακάτω πίνακα υποδεικνύονται οι πιθανές αιτίες και τα μέτρα αποκατάστασης για βλάβες που οφείλονται σε μηχανικά αίτια. Πίνακας 8-2 Μηχανικές βλάβες Θόρυβος τριβής Υψηλή θερμοκρασία Ακτινικές ταλαντώσεις Αξονικές ταλαντώσεις Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X Τροχίστε τα περιστρεφόμενα εξαρτήματα Διαπιστώστε την αιτία και ευθυγραμμίστε εκ νέου τα εξαρτήματα. X Μειωμένη παροχή αέρα, ενδεχόμενη λανθασμένη φορά περιστροφής του ανεμιστήρα Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα X Σφάλμα ζυγοστάθμισης ρότορα Αποσυμπλέξτε το ρότορα και επαναλάβετε τη ζυγοστάθμιση. X Μη κυκλικός ρότορας, κάμψη άξονα Επικοινωνήστε με τον κατασκευαστή. X X Ανεπαρκής ευθυγράμμιση Ευθυγραμμίστε το συγκρότημα και ελέγξτε το συμπλέκτη 1. X Σφάλμα ζυγοστάθμισης του συνδεδεμένου μηχανήματος Επαναλάβετε τη ζυγοστάθμιση του συνδεδεμένου μηχανήματος. X Κρούσεις του συνδεδεμένου μηχανήματος Ελέγξτε το συνδεδεμένο μηχάνημα. X X Θόρυβος στο μηχανισμό μετάδοσης Αποκαταστήστε τη σωστή λειτουργία του μηχανισμού μετάδοσης. X X Συντονισμός του συνολικού συστήματος κινητήρα και βάσης Ενισχύστε τη βάση κατόπιν συνεννόησης με τον κατασκευαστή. X X Αλλαγές στη βάση Διαπιστώστε την αιτία και αποκαταστήστε την. Επαναλάβετε την ευθυγράμμιση του μηχανήματος. 1 Λάβετε υπόψη ενδεχόμενες αλλαγές σε περίπτωση αύξησης της θερμοκρασίας. 116 Οδηγίες λειτουργίας 08/2017

117 Λειτουργία 8.11 Βλάβες Βλάβες στον πρόσθετο ανεμιστήρα Στον παρακάτω πίνακα υποδεικνύονται οι πιθανές αιτίες και τα μέτρα αποκατάστασης για βλάβες στα μηχανήματα με πρόσθετο ανεμιστήρα. Πίνακας 8-3 Βλάβες στο σύστημα ψύξης Μεγάλη αύξηση θερμοκρασίας υπό φορτίο X Πιθανές αιτίες βλαβών Εσφαλμένη φορά περιστροφής του πρόσθετου ανεμιστήρα Μέτρα αποκατάστασης Ελέγξτε την ηλεκτρική σύνδεση του πρόσθετου ανεμιστήρα. X Ο πρόσθετος ανεμιστήρας δεν ξεκινά. Ελέγξτε τον πρόσθετο ανεμιστήρα και τη σύνδεσή του. X Μειωμένη παροχή αέρα Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα. Βλέπε επίσης Σύνδεση μοτέρ πρόσθετου ανεμιστήρα (Σελίδα 94) Οδηγίες λειτουργίας 08/

118 Λειτουργία 8.11 Βλάβες Βλάβες στο κυλινδρικό ρουλεμάν Οι βλάβες στα κυλινδρικά ρουλεμάν είναι ορισμένες φορές δύσκολο να διαπιστωθούν. Σε περίπτωση αμφιβολίας, αντικαταστήστε το κυλινδρικό ρουλεμάν. Χρησιμοποιείτε διαφορετικές εκδόσεις ρουλεμάν μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Πίνακας 8-4 Βλάβες στο κυλινδρικό ρουλεμάν Το ρουλεμάν είναι πολύ θερμό Το ρουλεμάν σφυρίζει Το ρουλεμάν χτυπά Πιθανή αιτία βλάβης Μέτρα αποκατάστασης X Ο συμπλέκτης πιέζει Ευθυγραμμίστε το μηχάνημα με μεγαλύτερη ακρίβεια. X Πολύ μεγάλη τάση ιμάντα Μειώστε την τάση ιμάντα. X Βρώμικο ρουλεμάν Καθαρίστε ή αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υψηλή θερμοκρασία περιβάλλοντος Χρησιμοποιήστε κατάλληλο γράσο για υψηλές θερμοκρασίες. X X Ανεπαρκής λίπανση Λιπάνετε σύμφωνα με τις προδιαγραφές. X X Το ρουλεμάν είναι τοποθετημένο με κλίση Τοποθετήστε σωστά το ρουλεμάν. X X Πολύ μικρό διάκενο ρουλεμάν Απευθυνθείτε στο Κέντρο Σέρβις. X Πολύ μεγάλο διάκενο ρουλεμάν Απευθυνθείτε στο Κέντρο Σέρβις. X X Διαβρωμένο ρουλεμάν Αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υπερβολικά πολύ γράσο στο ρουλεμάν Αφαιρέστε το περιττό γράσο. X Εσφαλμένο γράσο στο ρουλεμάν Χρησιμοποιείτε το σωστό γράσο. X Εκδορές στον οδηγό Αντικαταστήστε το ρουλεμάν. X Αυλακώσεις Αντικαταστήστε το ρουλεμάν. Αποφύγετε τους κραδασμούς σε κατάσταση αδρανοποίησης 118 Οδηγίες λειτουργίας 08/2017

119 Επισκευή 9 Με προσεκτική και τακτική συντήρηση, επιθεώρηση και έλεγχο μπορείτε να εντοπίζετε και να αποκαθιστάτε εγκαίρως τις βλάβες. Με τον τρόπο αυτόν αποτρέπονται οι επακόλουθες ζημιές. Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας. Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς της χώρας εγκατάστασης. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Βλέπε επίσης Υποδείξεις ασφαλείας (Σελίδα 15) Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την επιθεώρηση, τη συντήρηση ή την επισκευή, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167). Οδηγίες λειτουργίας 08/

120 Επισκευή 9.1 Επιθεώρηση και συντήρηση 9.1 Επιθεώρηση και συντήρηση Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα και εξαρτήματα υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση και περιστρέφονται. Αν το μηχάνημα δεν έχει αδρανοποιηθεί και τροφοδοτείται με τάση κατά τη διάρκεια των εργασιών συντήρησης, υπάρχει κίνδυνος θανατηφόρου ή σοβαρού τραυματισμού και υλικών ζημιών. Εκτελείτε τις εργασίες συντήρησης μόνο εφόσον το μηχάνημα έχει αδρανοποιηθεί. Μόνο η επαναληπτική λίπανση των κυλινδρικών ρουλεμάν επιτρέπεται όσο το μηχάνημα περιστρέφεται. Κατά την εκτέλεση των εργασιών συντήρησης, τηρείτε τους πέντε κανόνες ασφαλείας (Σελίδα 16). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Σε περίπτωση μη συντήρησης του μηχανήματος, μπορεί το μηχάνημα να υποστεί ζημιές. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Συντηρείτε τακτικά το μηχάνημα. ΠΡΟΣΟΧΗ Στρόβιλοι κατά την εκτέλεση εργασιών με πεπιεσμένο αέρα Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στρόβιλος σκόνης, μεταλλικών ρινισμάτων ή καθαριστικών μέσων. Κατά συνέπεια μπορεί να προκληθούν τραυματισμοί. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση και τη χρήση ατομικού προστατευτικού εξοπλισμού, π.χ. προστατευτικά γυαλιά και προστατευτική ενδυμασία. ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν κατά τον καθαρισμό με πεπιεσμένο αέρα εισχωρήσουν μεταλλικά ρινίσματα στην κεφαλή περιέλιξης, μπορεί να φθαρεί η μόνωση. Οι διαδρομές αέρος και διαρροής μπορεί να υποβαθμιστούν. Κατά συνέπεια μπορεί να προκληθούν ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση. 120 Οδηγίες λειτουργίας 08/2017

121 Επισκευή 9.1 Επιθεώρηση και συντήρηση ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος από ξένα σώματα Κατά τις εργασίες συντήρησης, ενδέχεται να παραμείνουν ξένα σώματα - π.χ. ρύποι, εργαλεία ή χαλαρά εξαρτήματα, όπως βίδες κ.λπ. - στο εσωτερικό του μηχανήματος. Κατά συνέπεια μπορεί να προκύψει βραχυκύκλωμα, μειωμένη απόδοση ψύξης ή αυξημένος θόρυβος των ρουλεμάν. Μπορεί να προκληθεί ζημιά στο μηχάνημα. Κατά την εκτέλεση των εργασιών συντήρησης βεβαιωθείτε ότι δεν έχουν παραμείνει ξένα σώματα στο εσωτερικό και την επιφάνεια του μηχανήματος. Στερεώστε ξανά τα χαλαρά εξαρτήματα μετά την ολοκλήρωση των εργασιών συντήρησης. Απομακρύνετε τυχόν ρύπους με προσοχή. Υπόδειξη Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο τα γενικά διαστήματα επιθεώρησης και συντήρησης για τη λειτουργία χωρίς προβλήματα. Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από στατική φόρτιση Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στατικός ηλεκτρισμός στα πλαστικά εξαρτήματα και εκρήξιμη ατμόσφαιρα. Υπάρχει κίνδυνος έκρηξης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην καθαρίζετε τα πλαστικά μέρη με πεπιεσμένο αέρα σε εκρήξιμες ατμόσφαιρες. Κατά τη διάρκεια του καθαρισμού, διασφαλίστε ότι δεν υπάρχουν αέρια και σκόνη στον περιβάλλοντα χώρο του μηχανήματος Μέτρηση της αντίστασης μόνωσης και του δείκτη πόλωσης στο πλαίσιο των εργασιών συντήρησης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Οδηγίες λειτουργίας 08/

122 Επισκευή 9.1 Επιθεώρηση και συντήρηση Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες Πρώτη επιθεώρηση μετά την τοποθέτηση ή επισκευή Εκτελέστε τους ακόλουθους ελέγχους μετά από περ. 500 ώρες λειτουργίας, το αργότερο μετά από 6 μήνες μετά τη θέση σε λειτουργία: Πίνακας 9-1 Έλεγχοι μετά την τοποθέτηση ή επισκευή Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν κατά τη διάρκεια της λειτουργίας ή σε κατάσταση αδρανοποίησης. 122 Οδηγίες λειτουργίας 08/2017

123 Επισκευή 9.1 Επιθεώρηση και συντήρηση Ανάλογα με τις ειδικές συνθήκες τις εγκατάστασης, ενδέχεται να απαιτούνται περαιτέρω έλεγχοι. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης (Σελίδα 103) Βασική επιθεώρηση Ελέγξτε αν τηρούνται οι συνθήκες εγκατάστασης. Επιπλέον, συνιστάται εκτέλεση των ακόλουθων ελέγχων μετά από περ ώρες λειτουργίας και το αργότερο μετά από δύο χρόνια: Πίνακας 9-2 Έλεγχοι κατά τη βασική επιθεώρηση Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X Η ευθυγράμμιση του μηχανήματος βρίσκεται μέσα στα επιτρεπόμενα όρια ανοχής. Όλες οι βίδες στερέωσης για τις μηχανικές και τις ηλεκτρικές συνδέσεις είναι σφιγμένες καλά. Όλες οι συνδέσεις δυναμικού, οι συνδέσεις γείωσης και οι θωρακίσεις βρίσκονται στη θέση του και κάνουν σωστή επαφή. Οι αντιστάσεις μόνωσης των περιελίξεων είναι επαρκείς X Η μόνωση ρουλεμάν, αν διατίθεται, συμφωνεί με τα στοιχεία της πινακίδας. X Οι αγωγοί και τα εξαρτήματα μόνωσης βρίσκονται σε άρτια κατάσταση και δεν έχει αλλοιωθεί το χρώμα τους. Οι υδρατμοί ρέουν ελεύθερα. X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. X X X X Οδηγίες λειτουργίας 08/

124 Επισκευή 9.1 Επιθεώρηση και συντήρηση Βλέπε επίσης Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας περιέλιξης (Σελίδα 103) Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης (Σελίδα 102) Επιθεώρηση των κυλινδρικών ρουλεμάν Κατά κανόνα, για την επιθεώρηση των κυλινδρικών ρουλεμάν δεν απαιτείται αποσυναρμολόγηση του μηχανήματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν Επιθεώρηση και συντήρηση ανεξάρτητης θέρμανσης Η ανεξάρτητη θέρμανση δεν χρειάζεται συντήρηση. Αν είναι ελαττωματική, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167) Διαστήματα συμπληρωματικής λίπανσης και είδη γράσου για τη λειτουργία των κυλινδρικών ρουλεμάν Τα προσδιοριζόμενα δεδομένα λίπανσης ισχύουν για τα στοιχεία που αναγράφονται στην πινακίδα ισχύος και για λιπαντικά υψηλής ποιότητας σύμφωνα με τις παρούσες οδηγίες λειτουργίας. Τα γράσα αυτά υπερκαλύπτουν τις απαιτήσεις των προτύπων DIN και ISO και, επομένως, επιτρέπουν τα αναφερόμενα χρονικά διαστήματα λίπανσης. Πρώτη λίπανση Το λιπαντικό που αναγράφεται στην πινακίδα λίπανσης επιλέγεται με βάση τις συνθήκες λειτουργίας που υποδεικνύονται κατά την παραγγελία και χρησιμοποιείται για την πρώτη λίπανση. Κριτήρια επιλογής γράσου Για τις τυπικές εφαρμογές χωρίς ειδικές απαιτήσεις επιτρέπεται η χρήση λιπαντικών υψηλής ποιότητας ISO L X BDEA3 κατά ISO και K3K 20 κατά DIN με σαπωνοποιημένο λίθιο ως μέσο μείωσης της ρευστότητας και ανώτερη θερμοκρασία χρήσης τουλάχιστον +130 C / +266 F. Κατά την επιλογή λιπαντικού διασφαλίστε ότι τα τεχνικά στοιχεία του γράσου είναι κατάλληλα για την εφαρμογή. 124 Οδηγίες λειτουργίας 08/2017

125 Επισκευή 9.1 Επιθεώρηση και συντήρηση Το γράσο πρέπει να ικανοποιεί τα κριτήρια του παρακάτω πίνακα και να είναι κατάλληλο για τις συνθήκες χρήσης. Αν στην πινακίδα λίπανσης αναγράφονται άλλα ειδικά λιπαντικά, ισχύουν διαφορετικά κριτήρια. Πίνακας 9-3 Κριτήρια επιλογής γράσων για κυλινδρικά ρουλεμάν Κριτήρια Πρότυπο Ιδιότητα, χαρακτηριστική τιμή Μονάδα Είδος βασικού ελαίου - Ορυκτέλαιο - Μέσο μείωσης της ρευστότητας - Λίθιο - Σύνθεση κατά κατηγορία NLGI DIN «3» για κάθετες και οριζόντιες μορφές κατασκευής «2» εναλλακτικά για οριζόντια μορφή κατασκευής με μειωμένο χρονικό διάστημα λίπανσης Περιοχή θερμοκρασίας χρήσης - Τουλάχιστον -20 C C C Σημείο στάξης DIN ISO 2176 Τουλάχιστον +180 C C Ιξώδες βασικού ελαίου DIN Περ. 100 mm²/s στους 40 C Περ. 10 mm²/s στους 100 C Πρόσθετα - προστασία από οξείδωση (AO), Anti-Wear (AW) χωρίς στερεά λιπαντικά εναλλακτικά: Extreme-pressure (EP) μόνο κατόπιν συνεννόησης με τον κατασκευαστή Δοκιμή FE9: A/1500/6000 DIN /-2 F10 50 h στους +130 C F h στους +130 C Συμπεριφορά έναντι του νερού DIN ή 1 σε θερμοκρασία δοκιμής +90 C - Διάβρωση πλάκας χαλκού DIN ή 1 σε θερμοκρασία δοκιμής +120 C Korr. Βαθμός προστασίας από διάβρωση (EMCOR) Περιεκτικότητα σε στερεές προσμίξεις > 25 μm Καθαρισμός ρουλεμάν Χαρακτηριστική τιμή αριθμού στροφών nxdm DIN / ISO mm²/s 0-0 Korr. DIN <10 mg/kg mg/kg - Καταλληλότητα για τα εγκατεστημένα ρουλεμάν κινητήρα, τα παρεμβύσματα και τους προσδιοριζόμενους αριθμούς στροφών - H - mm/min Υπόδειξη Αποκλίνουσες συνθήκες λειτουργίας Χρησιμοποιείτε μόνο γράσα τα οποία αναγράφονται στην πινακίδα λίπανσης. Αν οι συνθήκες λειτουργίας αποκλίνουν από τις προσδιοριζόμενες, επιτρέπεται η χρήση άλλων γράσων κατόπιν συνεννόησης με τον κατασκευαστή. Οδηγίες λειτουργίας 08/

126 Επισκευή 9.1 Επιθεώρηση και συντήρηση Υπόδειξη Χρήση άλλων γράσων Κατά τη χρήση γράσων τα οποία δεν αναγράφονται στην πινακίδα λίπανσης δεν διασφαλίζεται η συμβατότητα με το συνολικό σύστημα. Αν χρησιμοποιείτε γράσα τα οποία ικανοποιούν κατά περίπτωση μόνο τις ελάχιστες απαιτήσεις του προτύπου DIN ή ISO , μειώστε τα χρονικά διαστήματα λίπανσης στο μισό ή/και προσαρμόστε τις. Σε περίπτωση αμφιβολιών απευθυνθείτε στον κατασκευή. Συνιστώμενα γράσα για κυλινδρικά ρουλεμάν Λόγω των τεχνικών ιδιοτήτων, για τις τυπικέ εφαρμογές συνιστώνται τα παρακάτω γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας για κάθετες και οριζόντιες μορφές κατασκευής κινητήρα: Πίνακας 9-4 Γράσα κυλινδρικών ρουλεμάν για κάθετες και οριζόντιες μορφές κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 3 ExxonMobil Esso BP Fuchs Unirex N3 Energrease LS3 Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Για τους κινητήρες οριζόντιας μορφής κατασκευής επιτρέπεται εναλλακτικά η χρήση γράσων κατηγορίας NLGI 2. Ωστόσο, σε αυτήν την περίπτωση το χρονικό διάστημα λίπανσης μειώνεται κατά 20%. Πίνακας 9-5 Εναλλακτικά γράσα κατηγορίας NLGI 2 για κινητήρες οριζόντιας μορφής κατασκευής Κατασκευαστής Είδος γράσου Shell Gadus S2 V100 2 ExxonMobil Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi Οδηγίες λειτουργίας 08/2017

127 Επισκευή 9.1 Επιθεώρηση και συντήρηση ΕΙΔΟΠΟΙΗΣΗ Μειωμένες ιδιότητες λίπανσης λόγω της ανάμιξης γράσων Σε περίπτωση ανάμιξης διαφορετικών γράσων επηρεάζονται οι ιδιότητες λίπανσης. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αποφύγετε την ανάμιξη γράσων. Μόνο ο κατασκευαστής του γράσου μπορεί να εγγυηθεί την αναμιξιμότητα συγκεκριμένων γράσων. Δεδομένα λίπανσης Τα στοιχεία συμπληρωματικής λίπανσης αναγράφονται στην πινακίδα λίπανσης του μηχανήματος: Διαστήματα συμπληρωματικής λίπανσης σε ώρες λειτουργίας Ποσότητες γράσου συμπληρωματικής λίπανσης σε γραμμάρια Είδος γράσου Επαναλιπάνετε τα κυλινδρικά ρουλεμάν το αργότερο μετά από 12 μήνες, ανεξάρτητα από τις ώρες λειτουργίας. ΕΙΔΟΠΟΙΗΣΗ Βλάβες κυλινδρικών ρουλεμάν Τα απαραίτητα διαστήματα συμπληρωματικής λίπανσης για τα κυλινδρικά ρουλεμάν διαφέρουν από τα διαστήματα επιθεώρησης. Σε περίπτωση μη τήρησης των διαστημάτων συμπληρωματικής λίπανσης μπορεί να προκληθούν ζημιές στο κυλινδρικό ρουλεμάν. Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. Διαστήματα αλλαγής γράσου Τα διαστήματα αλλαγής γράσου αυτών των οδηγιών λειτουργίας ή/και τα διαστήματα συμπληρωματικής λίπανσης της πινακίδας ισχύουν για τις εξής συνθήκες: Κανονικό φορτίο Λειτουργία με τους αριθμούς στροφών που αναγράφονται στην πινακίδα Λειτουργία χωρίς κραδασμούς Ουδέτερος αέρας περιβάλλοντος Γράσα κυλινδρικών ρουλεμάν υψηλής ποιότητας Σε περίπτωση αντίξοων συνθηκών λειτουργίας τα διαστήματα συμπληρωματικής λίπανσης μπορούν να μειωθούν κατόπιν συνεννόησης με τον κατασκευαστή. Οδηγίες λειτουργίας 08/

128 Επισκευή 9.1 Επιθεώρηση και συντήρηση Συμπληρωματική λίπανση κυλινδρικών ρουλεμάν Για τη συμπληρωματική λίπανση, λάβετε υπόψη τα στοιχεία της πινακίδας λίπανσης. 1. Κατά τη διάρκεια της συμπληρωματικής λίπανσης περιστρέψετε τον άξονα, ώστε το νέο γράσο να κατανεμηθεί στο ρουλεμάν. Για κινητήρες που λειτουργούν στον μετατροπέα συχνότητας: Ολοκληρώστε τη διαδικασία συμπληρωματικής λίπανσης με χαμηλό έως μεσαίο αριθμό στροφών (n min = 250 min -1, n max = 3600 min -1 ) για τη διασφάλιση ομοιόμορφης λίπανσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα Κατά τη συμπληρωματική λίπανση ο άξονας πρέπει να περιστρέφεται. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά τη συμπληρωματική λίπανση δώστε προσοχή σε όλα τα περιστρεφόμενα εξαρτήματα. 2. Καθαρίστε τους γρασαδόρους για συμπληρωματική λίπανση. Προσθέστε σταδιακά γράσο κατάλληλου είδους και ποσότητας σύμφωνα με την πινακίδα λίπανσης και τις παρούσες οδηγίες λειτουργίας. Στην αρχή, η θερμοκρασία του κυλινδρικού ρουλεμάν ανεβαίνει σημαντικά και, στη συνέχεια, πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από ρουλεμάν. 3. Το χρησιμοποιημένο γράσο συγκεντρώνεται συνήθως έξω από το ρουλεμάν, στο χώρο συγκέντρωσης παλιού γράσου. Λίπανση κυλινδρικών ρουλεμάν πριν τη θέση σε λειτουργία Αν το μηχάνημα αποθηκευτεί σωστά για μεγάλο χρονικό διάστημα πριν τη θέση σε λειτουργία, για δύο χρόνια δεν θα πρέπει να υπάρχει πρόβλημα με το γράσο των ρουλεμάν. Σε αυτήν την περίπτωση δώστε προσοχή στις πληροφορίες σχετικά με την αποθήκευση για μεγάλο χρονικό διάστημα. Κατά τη θέση σε λειτουργία λιπάνετε τα ρουλεμάν με διπλή ποσότητα λιπαντικού. Κατά τη διαδικασία αυτήν ο άξονας πρέπει να περιστρέφεται για την αλλαγή του γράσου στο ρουλεμάν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση των κυλινδρικών ρουλεμάν Αν τα κυλινδρικά ρουλεμάν δεν λιπαίνονται τακτικά, μπορεί να προκληθεί υπερθέρμανση τοπικά και, ως αποτέλεσμα, να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λιπαίνετε τακτικά τα κυλινδρικά ρουλεμάν σύμφωνα με την πινακίδα λίπανσης. Προσθέστε μια συσκευή παρακολούθησης της θερμοκρασίας αποθήκευσης, αν δεν διατίθεται. 128 Οδηγίες λειτουργίας 08/2017

129 Επισκευή 9.1 Επιθεώρηση και συντήρηση Είδη και ποσότητες γράσου στα μηχανήματα της έκδοσης High-Speed Για τα μηχανήματα της έκδοσης High-Speed επιτρέπονται μόνο τα είδη γράσου που αναγράφονται στην πινακίδα λίπανσης. Τα παρακάτω είδη γράσου έχουν ελεγχθεί και είναι κατάλληλα: Lubcon Sintono GPE 702 Πρώτη λίπανση μετά την αντικατάσταση ρουλεμάν 1. Γεμίστε το ρουλεμάν με την υποδεικνυόμενη ποσότητα γράσου σε κάθε πρώτη λίπανση. Έκδοση ρουλεμάν Ποσότητα γράσου κατά την πρώτη λίπανση g g Ποσότητα γράσου ανά ρουλεμάν κατά την πρώτη λίπανση 2. Εκτελέστε έναν κύκλο διανομής γράσου σύμφωνα με τα προσδιοριζόμενα επίπεδα στροφών. Με τον τρόπο αυτόν αποφεύγεται η υπερβολική αύξηση της θερμοκρασίας αποθήκευσης. Επίπεδο 1: 10 λεπτά σε 0,8 n max Επίπεδο 2: 10 λεπτά σε n max Στεγάνωση κυλινδρικών ρουλεμάν (επιλογή «Αυξημένος βαθμός προστασίας») Συμπληρωματική λίπανση προθαλάμου γράσου Για τη βέλτιστη στεγάνωση του κυλινδρικού ρουλεμάν και την αξιόπιστη σφράγιση των εγκοπών του λαβυρίνθου μέσω του ωθούμενου γράσου απαιτείται τακτική συμπληρωματική λίπανση του προθαλάμου γράσου. Ισχύει η ίδια διαδικασία, όπως για το λιπαντικό. Η στεγάνωση είναι αποτελεσματική όσο εξέρχεται κατά τη διάρκεια της λειτουργίας σχετικά καθαρό γράσο σε μικρές ποσότητες. Διαστήματα συμπληρωματικής λίπανσης Τα απαιτούμενα διαστήματα συμπληρωματικής λίπανσης εξαρτώνται κυρίως από τη ρύπανση του περιβάλλοντος και τη διάρκεια ενεργοποίησης του μηχανήματος. Επομένως μπορούν να προσδιοριστούν μόνο λαμβάνοντας υπόψη τις εκάστοτε συνθήκες λειτουργίας. Βεβαιωθείτε ότι υπάρχει πάντα γράσο στην εγκοπή στεγάνωσης Διατηρείτε το ρεύμα αέρα ψύξης καθαρό Για την επαρκή ψύξη του μηχανήματος δεν πρέπει να υπάρχουν ακαθαρσίες στις διόδους ψυχρού αέρα. Οδηγίες λειτουργίας 08/

130 Επισκευή 9.1 Επιθεώρηση και συντήρηση Καθαρίζετε τακτικά τη σκόνη και τις ακαθαρσίες από τις σχάρες, τα κανάλια, τις ραβδώσεις, τους σωλήνες κ.λπ Συντήρηση πρόσθετου ανεμιστήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα ή ηλεκτροφόρα εξαρτήματα Τα ηλεκτροφόρα εξαρτήματα βρίσκονται υπό επικίνδυνη ηλεκτρική τάση. Σε περίπτωση επαφής μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. Αποσυνδέστε τον πρόσθετο ανεμιστήρα από το δίκτυο πριν την έναρξη των εργασιών συντήρησης, ειδικά πριν το άνοιγμα του κιβωτίου ακροδεκτών. Ασφαλίστε τη συσκευή από επανενεργοποίηση. Συντήρηση πρόσθετου ανεμιστήρα Ο πρόσθετος ανεμιστήρας δεν χρειάζεται κανονικά συντήρηση. Η λειτουργία του πρόσθετου ανεμιστήρα επηρεάζεται μόνο από τις επικαθίσεις ρύπων και σκόνης στην πτερωτή και τον κινητήρα, ειδικά στο διάκενο μεταξύ της πτερωτής και του ακροφυσίου εισροής. Απομακρύνετε τις επικαθίσεις ρύπων και σκόνης ανά τακτά χρονικά διαστήματα, ανάλογα με το βαθμό ρύπανσης. Καθαρίζετε ομοιόμορφα την πτερωτή, επειδή οι ανομοιόμορφες επικαθίσεις είναι πιθανόν να προκαλέσουν αστάθεια. Η πλήρης ισχύς παροχής επιτυγχάνεται μόνο όταν η πτερωτή περιστρέφεται ελεύθερα. Στην αξονική κατεύθυνση πρέπει να τηρείται μια ελεύθερη απόσταση τουλάχιστον 1 φορά τη διάμετρο εισόδου. Μεταξύ της πτερωτής και του ακροφυσίου εισροής πρέπει να διατηρείται ομοιόμορφο διάκενο περιμετρικά. Συντήρηση μοτέρ πρόσθετου ανεμιστήρα Ελέγχετε οπτικά το μοτέρ του πρόσθετου ανεμιστήρα περιστασιακά, όπως και μετά από κάθε αντικατάσταση των κυλινδρικών ρουλεμάν για ηλεκτρικές και μηχανικές βλάβες. Αντικαταστήστε τα κυλινδρικά ρουλεμάν διαρκούς λίπανσης του μοτέρ του πρόσθετου ανεμιστήρα το αργότερο μετά από ώρες λειτουργίας ή πέντε έτη. 130 Οδηγίες λειτουργίας 08/2017

131 Επισκευή 9.1 Επιθεώρηση και συντήρηση Επιδιόρθωση ζημιών στο χρώμα Σε περίπτωση ζημιών στο χρώμα, διορθώστε τις. Με τον τρόπο αυτόν εξασφαλίζεται η προστασία από διάβρωση. Υπόδειξη Εφαρμογή χρώματος Επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 167) πριν την επιδιόρθωση τυχόν ζημιών στο χρώμα. Από εκεί θα ενημερωθείτε σχετικά με τη σωστή εφαρμογή χρώματος και την επιδιόρθωση των ζημιών Μετέπειτα βαφή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης βαφής Σε μεγαλύτερο πάχος βαφής μπορεί στο στρώμα της βαφής να δημιουργηθεί ηλεκτροστατικό φορτίο. Ενδέχεται να προκύψει ηλεκτροστατική εκφόρτιση. Υφίσταται κίνδυνος έκρηξης όταν υπάρχουν ταυτόχρονα και εκρήξιμα μείγματα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σε περίπτωση που βάψετε ξανά βαμμένες επιφάνειες, τότε τηρείτε τα παρακάτω: Περιορισμός του συνολικού πάχους στρώματος της βαφής ανάλογα με τη ζώνη κινδύνου έκρηξης: IIA, IIB: Συνολικό πάχος στρώματος βαφής 2 mm IIC: Συνολικό πάχος στρώματος βαφής 0,2 mm σε κινητήρες της κατηγορίας II (αέριο) Περιορισμός της αντίστασης επιφάνειας της χρησιμοποιούμενη βαφής: Αντίσταση επιφάνειας 1 GΩ σε κινητήρες των ομάδων II και III (αέριο και σκόνη) Περιορισμός της μεταφοράς ηλεκτρικού φορτίου 60 nc για συσκευές της Ομάδας I ή της Ομάδας IIA 25 nc για συσκευές της Ομάδας IIB 10 nc για συσκευές της Ομάδας IIC 200 nc για συσκευές της Ομάδας III (οι τιμές δεν ισχύουν σε διαδικασίες που προξενούν έντονα ηλεκτρικά φορτία) Τάση διάσπασης 4 kv για την ομάδα έκρηξης III (αέριο και σκόνη) Δοκιμή καταλληλότητας του συστήματος βαφής για περιοχές με κίνδυνο έκρηξης Για τα τυποποιημένα συστήματα βαφής που διατίθενται προς παραγγελία παρέχονται πιστοποιητικά ηλεκτροστατικής συμβατότητας με μηχανήματα με προστασία από έκρηξη. Τα πιστοποιητικά αυτά δεν ισχύουν για τα μη τυποποιημένα ή ειδικά επιλεγμένα από τον πελάτη Οδηγίες λειτουργίας 08/

132 Επισκευή 9.2 Επισκευή συστήματα βαφής. Λάβετε υπόψη ότι τα παρεχόμενα πιστοποιητικά δεν ισχύουν σε περίπτωση μετέπειτα βαφής Συντήρηση κιβωτίων ακροδεκτών Προϋπόθεση Το μηχάνημα δεν βρίσκεται υπό τάση. Έλεγχος του κιβωτίου ακροδεκτών Ελέγχετε τακτικά το κιβώτιο ακροδεκτών για τυχόν διαρροή, φθορά της μόνωσης και χαλάρωση των συνδέσεων. Σε περίπτωση που εισχωρήσει σκόνη ή υγρασία στο κιβώτιο ακροδεκτών, καθαρίστε ή/και στεγνώστε το κιβώτιο ακροδεκτών, ειδικά τους μονωτήρες. Ελέγξτε τα παρεμβύσματα και τις επιφάνειες στεγανοποίησης, και αποκαταστήστε την αιτία διαρροής. Ελέγξτε τους μονωτήρες, τα εξαρτήματα σύνδεσης και τις συνδέσεις αγωγών στο κιβώτιο ακροδεκτών. Αντικαταστήστε κατά περίπτωση τα εξαρτήματα που έχουν φθαρεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βραχυκυκλώματος Τα φθαρμένα εξαρτήματα μπορούν να προκαλέσουν βραχυκυκλώματα κ.λπ. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αντικαταστήστε τα εξαρτήματα που έχουν φθαρεί. 9.2 Επισκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης κατά τη διάρκεια των εργασιών επισκευής Οι εργασίες επισκευής πρέπει να εκτελούνται μόνο στο πλαίσιο αυτών των οδηγιών λειτουργίας. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για άλλες επισκευές απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) 132 Οδηγίες λειτουργίας 08/2017

133 Επισκευή 9.2 Επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τις γενικές υποδείξεις ασφαλείας (Σελίδα 15) και τις απαιτήσεις του EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN Υπόδειξη Για την κατά περίπτωση αναγκαία μεταφορά του μηχανήματος, ανατρέξτε στο κεφάλαιο «Μεταφορά» (Σελίδα 39) Προετοιμασία εργασιών επισκευής Οι σχεδιαστικές απεικονίσεις και οι κατάλογοι εξαρτημάτων δεν περιέχουν λεπτομερείς πληροφορίες για το είδος και τις διαστάσεις των στοιχείων στερέωσης και των εξαρτημάτων. Επομένως, θα πρέπει να προσδιορίσετε κατά την αποσυναρμολόγηση την εκάστοτε διάταξη και να την επισημάνετε για την τοποθέτηση. Τεκμηριώστε τη διάταξη των εξαρτημάτων, ώστε να μπορείτε να επαναφέρετε το μηχάνημα στην αρχική του κατάσταση. Χρησιμοποιείτε κατάλληλες διατάξεις για την αποσυναρμολόγηση. Πριν την αποσυναρμολόγηση ασφαλίστε τα εξαρτήματα έναντι πτώσης, π.χ. αντικαθιστώντας τα στοιχεία στερέωσης με μακριές βίδες, κοχλιοτομημένους πείρους κ.λπ. Με τον τρόπο αυτόν τα αντίστοιχα εξαρτήματα δεν πέφτουν μετά την πίεση. Τα σημεία κεντραρίσματος στα άκρα του άξονα έχουν τα σπειρώματα πιο πίσω. Χρησιμοποιήστε κατάλληλα ανυψωτικά μέσα ανάλογα με το βάρος του ρότορα και την κατεύθυνση φορτίου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο ρότορας μπορεί να πέσει Οι βιδωτοί δακτύλιοι κατά DIN 580 δεν ενδείκνυνται για την ανάρτηση του ρότορα. Ο ρότορας μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιήστε κατάλληλα ανυψωτικά μέσα ανάλογα με το βάρος του ρότορα και την κατεύθυνση φορτίου. Οδηγίες λειτουργίας 08/

134 Επισκευή 9.2 Επισκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος λόγω ακατάλληλων εργασιών επισκευής Οι ακατάλληλες εργασίες επισκευής μπορεί να προκαλέσουν βλάβες στο μηχάνημα. Ενδέχεται να παρουσιαστούν βλάβες ή/και ζημιές, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Αποσυναρμολογήστε και συναρμολογήστε σωστά το μηχάνημα. Χρησιμοποιήστε μόνο κατάλληλα εργαλεία και διατάξεις. Αντικαταστήστε αμέσως τα φθαρμένα εξαρτήματα. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πτώσης του ρότορα Όταν το μηχάνημα βρίσκεται σε κάθετη θέση, μπορεί ο ρότορας να πέσει κατά την εκτέλεση εργασιών στο ρουλεμάν οδήγησης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Στηρίξτε ή αποφορτίστε το ρότορα κατά την εκτέλεση εργασιών με το μηχάνημα σε κάθετη θέση Στεγανοποίηση του μηχανήματος Κατά τη συναρμολόγηση και την τοποθέτηση πρέπει να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Καθαρίστε όλους τους κενούς αρμούς των εξαρτημάτων, π.χ. μεταξύ των περιβλημάτων, των προστατευτικών καλυμμάτων και των παρεμβυσμάτων ρουλεμάν κ.λπ., και αφαιρέστε τα παλιά μέσα στεγανοποίησης. Αλείψτε τους κενούς αρμούς των εξαρτημάτων με πλαστικό υλικό στεγανοποίησης διαρκείας που δεν σκληραίνει, π.χ. «Hylomar M». Εν προκειμένω δώστε προσοχή στις υποδείξεις χρήσης και ασφαλείας του κατασκευαστή. Ελέγξτε όλα τα στοιχεία στεγανοποίησης, π.χ. στους πίνακες ακροδεκτών, ως προς την ελαστικότητα, τη φθορά και για βλάβες, και αντικαταστήστε τα αν δεν είναι πλέον αποτελεσματικά. Αντικαταστήστε κατά περίπτωση τα παρεμβύσματα με αυθεντικά εξαρτήματα ή/και ελεγμένα στοιχεία στεγανοποίησης. Τα παρεμβύσματα πρέπει να κολλούν πλήρως στον κινητήρα ή/και το κάλυμμα εισόδου αέρα. Στα σημεία πρόσκρουσης δεν πρέπει να υπάρχουν διάκενα και ανοίγματα. Οι επιφάνειες των οποίων τα σημεία επαφής έχουν σφραγιστεί με υγρό υλικό στεγανοποίησης μπορούν να σφραγιστούν ξανά με αυθεντικό υγρό υλικό στεγανοποίησης Hylomar M. Οι επιφάνειες των οποίων τα σημεία επαφής έχουν σφραγιστεί με παρεμβύσματα και κολληθεί στη μία πλευρά μπορούν να σφραγιστούν ξανά με αυθεντικά παρεμβύσματα με τη χρήση αυθεντικής κόλλας (Loctite). 134 Οδηγίες λειτουργίας 08/2017

135 Επισκευή 9.2 Επισκευή Σε περίπτωση αποσυναρμολόγησης των καλυμμάτων τα οποία έχουν σφραγιστεί με υγρό υλικό στεγανοποίησης ακολουθήστε τα παρακάτω βήματα για τη διατήρηση του βαθμού προστασίας του μηχανήματος πριν τη νέα σφράγιση: 1. Χρησιμοποιείτε μόνο επιτρεπόμενα υγρά μέσα στεγανοποίησης. 2. Καθαρίστε τις επιφάνειες στεγανοποίησης σύμφωνα με το φύλλο τεχνικών δεδομένων του υγρού μέσου στεγανοποίησης. Οι επιφάνειες στεγανοποίησης πρέπει να είναι καθαρές και στεγνές πριν την επανατοποθέτηση. 3. Εφαρμόστε συνεχόμενα το υγρό υλικό στεγανοποίησης με διάμετρο περ. 3 mm. 4. Τοποθετήστε τα εξαρτήματα μετά την εξάτμιση του διαλυτικού μέσου, τηρώντας κατά περίπτωση του περιορισμούς ως προς το χρόνο συναρμολόγησης. 5. Σφίξτε ξανά τις βίδες στερέωσης του καλύμματος λίγα λεπτά μετά την εφαρμογή του υγρού μέσου στεγανοποίησης. Υπόδειξη Κέντρο Σέρβις Για ερωτήσεις απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλη επισκευή ανεξάρτητης θέρμανσης Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης και ο απαραίτητος ακόλουθος έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 167), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά Βίδες με επίστρωση precote Ορισμένες από τις βίδες του κινητήρα μπορεί να φέρουν με επίστρωση precote. Για την ασφάλιση των βιδών, χρησιμοποιήστε κατά τη συναρμολόγηση/επισκευή νέες βίδες με επίστρωση precote. Εναλλακτικά χρησιμοποιήστε απλές βίδες σε συνδυασμό με κάποιο υλικό ασφάλισης βιδών, όπως π.χ. Loctite. Οδηγίες λειτουργίας 08/

136 Επισκευή 9.2 Επισκευή Κάλυμμα πρόσθετου ανεμιστήρα Ο πρόσθετος ανεμιστήρας βρίσκεται στο κάλυμμα πρόσθετου ανεμιστήρα. Για την αφαίρεση ή την αντικατάστασή του πρέπει να αποσυναρμολογηθεί το κάλυμμα πρόσθετου ανεμιστήρα. Αποσυναρμολόγηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα ή εξαρτήματα υπό τάση Τα ηλεκτροφόρα εξαρτήματα του μοτέρ πρόσθετου ανεμιστήρα βρίσκονται υπό επικίνδυνη ηλεκτρική τάση. Σε περίπτωση επαφής μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. 1. Πριν την έναρξη των εργασιών στον ανεμιστήρα αποσυνδέστε το μοτέρ ανεμιστήρα από το ηλεκτρικό δίκτυο. 2. Ασφαλίστε τη συσκευή από επανενεργοποίηση. 3. Περιμένετε μέχρι ο πρόσθετος ανεμιστήρας να ακινητοποιηθεί πλήρως πριν προχωρήσετε σε άλλες εργασίες. 1. Πριν την έναρξη των εργασιών ασφαλίστε το κάλυμμα πρόσθετου ανεμιστήρα από πτώση. 2. Αν υπάρχει ενσωματωμένος αισθητήρας αριθμού στροφών, αυτός βρίσκεται στο εσωτερικό του καλύμματος πρόσθετου ανεμιστήρα. Αποσυνδέστε τους εξερχόμενους αγωγούς του αισθητήρα αριθμού στροφών από το αντίστοιχο κιβώτιο ακροδεκτών πριν την αφαίρεση του καλύμματος πρόσθετου ανεμιστήρα. 3. Χαλαρώστε τις βίδες στερέωσης που στερεώνουν το κάλυμμα πρόσθετου ανεμιστήρα στο περίβλημα. 4. Δώστε προσοχή στα διαθέσιμα στοιχεία στερέωσης και φυλάξτε τα για μετέπειτα τοποθέτηση. Τοποθέτηση Για την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα ακολουθήστε τα ίδια βήματα με την αντίστροφη σειρά. 1. Αν υπάρχει ενσωματωμένος αισθητήρας αριθμού στροφών: Δώστε προσοχή στους αγωγούς του αισθητήρα αριθμού στροφών κατά την τοποθέτηση για την αποφυγή ζημιών. Περάστε τους αγωγούς του αισθητήρα αριθμού στροφών από δύο πτερύγια ψύξης πριν την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα και στερεώστε τους προσωρινά. 2. Τοποθετήστε το κάλυμμα πρόσθετου ανεμιστήρα και σφίξτε τις βίδες στερέωσης. 3. Κατά την τοποθέτηση του καλύμματος πρόσθετου ανεμιστήρα βεβαιωθείτε ότι τα στοιχεία στερέωσης δεν έχουν υποστεί φθορές και έχουν τοποθετηθεί σωστά. 4. Συνδέστε το καλώδιο του αισθητήρα. 136 Οδηγίες λειτουργίας 08/2017

137 Επισκευή 9.2 Επισκευή Μεταλλικοί εξωτερικοί ανεμιστήρες Οι μεταλλικοί εξωτερικοί ανεμιστήρες διαθέτουν σύνδεση σφήνας και ασφαλίζονται μέσω ενός δακτυλίου ασφάλισης έναντι αξονικής μετατόπισης. Αποσυναρμολόγηση 1. Ο εξωτερικός ανεμιστήρας 1 στερεώνεται μέσω ενός δακτυλίου ασφάλισης 2 στον άξονα. Αφαιρέστε το δακτύλιο ασφάλισης. Χρησιμοποιήστε κατά προτίμηση τανάλιες κατά DIN Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση του εξωτερικού ανεμιστήρα. 3. Μην χρησιμοποιείτε σφυριά. 4. Ασφαλίστε τη σφήνα από πτώση ή αφαιρέστε την. Εικόνα 9-1 Εξαερισμός (σχηματικό διάγραμμα με αξονικό ανεμιστήρα) Τοποθέτηση 1. Αφαιρέστε την ασφάλεια της σφήνας ή τοποθετήστε την στην εγκοπή σφήνας. 2. Ελέγξτε τη σωστή θέση. 3. Ωθήστε τον εξωτερικό ανεμιστήρα 1 στον άξονα μέχρι τέρμα. Χρησιμοποιήστε κατάλληλη διάταξη. 4. Τοποθετήστε το δακτύλιο ασφάλισης 2 στην αντίστοιχη εγκοπή και ελέγξτε τη θέση του. Ακροφύσιο οδήγησης αέρα Τα διπολικά μηχανήματα διαθέτουν ένα ακροφύσιο οδήγησης αέρα 3. Η απόσταση μεταξύ του εξωτερικού ανεμιστήρα και του ακροφυσίου οδήγησης αέρα πρέπει να ανέρχεται σε 2 mm περιμετρικά. Οδηγίες λειτουργίας 08/

138 Επισκευή 9.2 Επισκευή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης λόγω τριβής της πτερωτής Αν η πτερωτή ενός μεταλλικού εξωτερικού ανεμιστήρα τρίβεται πάνω σε κάποιο άλλο εξάρτημα, μπορεί να δημιουργηθούν σπινθήρες και να προκληθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Απομακρύνετε τυχόν ρύπους. Ελέγχετε τακτικά και μετά την ολοκλήρωση των εργασιών την απόσταση μεταξύ της πτερωτής και των γύρω εξαρτημάτων, όπως π.χ. το ακροφύσιο οδήγησης αέρα. Διορθώστε την ευθυγράμμιση των εξαρτημάτων, αν χρειάζεται. Το διάκενο μεταξύ του ακροφυσίου οδήγησης αέρα και της πτερωτής πρέπει να ανέχεται σε τουλάχιστον 2 mm περιμετρικά. Αν χρειάζεστε υποστήριξη σχετικά με την ευθυγράμμιση των εξαρτημάτων, απευθυνθείτε στο Κέντρο Σέρβις. Βλέπε επίσης Σέρβις και Υποστήριξη (Σελίδα 167) Εσωτερικός ανεμιστήρας Ο εσωτερικός ανεμιστήρας βρίσκεται στο ρότορα στο εσωτερικό του μηχανήματος. Αν ο εσωτερικός ανεμιστήρας είναι ελαττωματικός ή απαιτείται αντικατάσταση, επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 167) Πρόσθετος ανεμιστήρας Αν ο πρόσθετος ανεμιστήρας είναι ελαττωματικός, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167) Διασφάλιση ψύξης μέσω πρόσθετου ανεμιστήρα Διασφαλίστε ότι μεταξύ της πτερωτής και του ακροφυσίου εισροής διατηρείται περιμετρικά ομοιόμορφο διάκενο τουλάχιστον 2 mm. Δώστε προσοχή στην κεντρική ευθυγράμμιση του ακροφυσίου με την πτερωτή. 138 Οδηγίες λειτουργίας 08/2017

139 Επισκευή 9.2 Επισκευή Κυλινδρικό ρουλεμάν Αφαίρεση κυλινδρικού ρουλεμάν Προετοιμασία Αφαιρέστε τις τροφοδοσίες γράσου, τα σημεία μέτρησης κρουστικού παλμού και, κατά περίπτωση, τα προσαρτημένα όργανα των πλευρών DE και NDE. Αφαιρέστε από την πλευρά DE το συμπλέκτη ή/και διασφαλίστε την ελεύθερη πρόσβαση στο άκρο άξονα. Για την πλευρά NDE ακολουθήστε τα παρακάτω βήματα: Αφαιρέστε αρχικά το κάλυμμα ανεμιστήρα ή/και το κάλυμμα πρόσθετου ανεμιστήρα. Κάλυμμα ανεμιστήρα Κάλυμμα πρόσθετου ανεμιστήρα (Σελίδα 136) Αφαιρέστε τον εξωτερικό ανεμιστήρα. Μεταλλικοί εξωτερικοί ανεμιστήρες (Σελίδα 137) Πλαστικοί εξωτερικοί ανεμιστήρες Υπόδειξη Σχηματικά διαγράμματα για τη διάταξη των εξαρτημάτων παρατίθενται στο κεφάλαιο «Ανταλλακτικά» (Σελίδα 147). Διαδικασία 1. Αφαιρέστε τα εξαρτήματα του μηχανισμού στερέωσης ρουλεμάν. Αφαιρέστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. Αφαίρεση δακτυλίου V (Σελίδα 140). Αφαίρεση στεγανοποιητικού λαβυρίνθου (Σελίδα 140). Βεβαιωθείτε ότι το εσωτερικό κάλυμμα ρουλεμάν δεν στερεώνεται πλέον στο περίβλημα ρουλεμάν ή το προστατευτικό κάλυμμα. Στηρίξτε το ρότορα για την αφαίρεση του περιβλήματος ρουλεμάν ή/και του προστατευτικού καλύμματος. Αφαιρέστε κατά περίπτωση το περίβλημα ρουλεμάν από το προστατευτικό κάλυμμα. Αφαιρέστε το προστατευτικό κάλυμμα. Ανάλογα με το ύψος άξονα, και τον τύπο και την έκδοση κυλινδρικού ρουλεμάν πρόκειται για έκδοση κεφαλής ρουλεμάν ή περιβλήματος ρουλεμάν. Αφαιρέστε το δακτύλιο ασφάλισης του άξονα. 2. Αφαιρέστε το κυλινδρικό ρουλεμάν με τον φυγοκεντρικό δίσκο. Οδηγίες λειτουργίας 08/

140 Επισκευή 9.2 Επισκευή Αφαίρεση δακτυλίου V Ανάλογα με την έκδοση διατίθεται ενσωματωμένος δακτύλιος V. Πρέπει να αντικαθίσταται αν παρατηρηθεί διαρροή γράσου από το κυλινδρικό ρουλεμάν σε ασυνήθιστα μεγάλη ποσότητα ή ορατή φθορά στο δακτύλιο V. Εικόνα 9-2 Αφαίρεση δακτυλίου V 1. Σημειώστε τα εξαρτήματα για σωστή τοποθέτηση. 2. Αφαιρέστε το δακτύλιο V 1 μαζί με το εξωτερικό κάλυμμα ρουλεμάν ή με κατάλληλο εργαλείο από τον άξονα. Αφαίρεση προστατευτικού δακτυλίου για το βαθμό προστασίας IP56 (non-heavy-sea) Στο βαθμό προστασίας IP56 (non-heavy-sea) ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 2 επί της κεφαλής. Ο προστατευτικός δακτύλιος δεν πρέπει να αφαιρείται για την αποσυναρμολόγηση του παρεμβύσματος ρουλεμάν. Αφαιρέστε τον προστατευτικό δακτύλιο μαζί με το δακτύλιο και το εξωτερικό κάλυμμα ρουλεμάν ή/και το προστατευτικό κάλυμμα από τον άξονα. Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 142) Αφαίρεση στεγανοποιητικού λαβυρίνθου Υπόδειξη Στην επιλογή «Αυξημένος βαθμός προστασίας» το μηχάνημα είναι εξοπλισμένο στις πλευρές DE και NDE με στεγανοποιητικό λαβύρινθο. Πριν την αφαίρεση του κυλινδρικού ρουλεμάν πρέπει να αφαιρεθεί ο στεγανοποιητικός λαβύρινθος. Ο στεγανοποιητικός λαβύρινθος 3 στερεώνεται με τρεις πείρους με σπείρωμα, οι οποίοι ασφαλίζονται με κόλλα, π.χ. Loctite 243, και μπορούν να χαλαρώσουν. 140 Οδηγίες λειτουργίας 08/2017

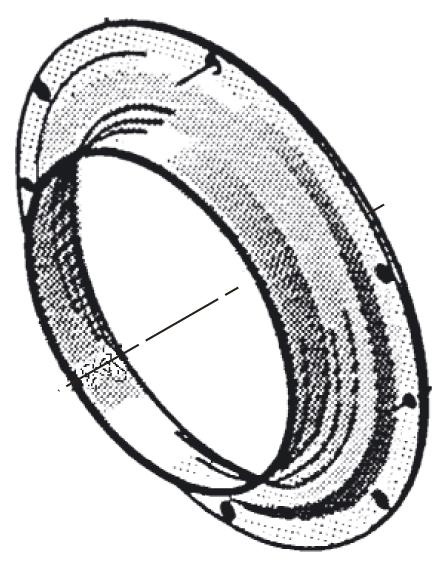

141 Επισκευή 9.2 Επισκευή Εικόνα 9-3 Αποσυναρμολόγηση στεγανοποιητικού λαβύρινθου (σχηματικό διάγραμμα) 1. Σημειώστε τα εξαρτήματα των παρεμβυσμάτων ρουλεμάν για σωστή συναρμολόγηση. 2. Αφαιρέστε την προστατευτική επίστρωση του άξονα πριν από τον στεγανοποιητικό λαβύρινθο. 3. Ξεβιδώστε τους τρεις αξονικά διατεταγμένους πείρους με σπείρωμα για την αξονική στερέωση του δακτυλίου. 4. Για την αφαίρεση, βιδώστε στο αξονικό σπείρωμα κατάλληλους πείρους ή βίδες. Δώστε προσοχή στο μήκος κοχλίωσης για την αποφυγή εμπλοκής στον άξονα και πρόκλησης ζημιάς στα σπειρώματα. 5. Θερμάνετε τον στεγανοποιητικό λαβύρινθο κατά την αφαίρεση. Βλέπε επίσης Τοποθέτηση στεγανοποιητικού λαβυρίνθου (Σελίδα 144) Συναρμολόγηση κυλινδρικών ρουλεμάν Κατά τη συναρμολόγηση και την τοποθέτηση του κυλινδρικού ρουλεμάν πρέπει οπωσδήποτε να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Δώστε προσοχή στη σειρά συναρμολόγησης των εξαρτημάτων. Στερεώστε όλα τα εξαρτήματα με τις υποδεικνυόμενες ροπές σύσφιξης (Σελίδα 169). Υπόδειξη Για περισσότερες πληροφορίες σχετικά με την τοποθέτηση του κυλινδρικού ρουλεμάν ανατρέξτε στον κατάλογο ή τις πληροφορίες του κατασκευαστή του κυλινδρικού ρουλεμάν. Οδηγίες λειτουργίας 08/

142 Επισκευή 9.2 Επισκευή Διαδικασία 1. Αποσυναρμολογήστε τα απαιτούμενα εξαρτήματα και αντικαταστήστε όσα έχουν υποστεί φθορά. 2. Καθαρίστε τυχόν ρύπους από τα εξαρτήματα. Απομακρύνετε τα υπολείμματα γράσου και στεγανοποιητικού μέσου ή υγρού υλικού ασφάλισης βιδών. 3. Προετοιμάστε τις θέσεις ρουλεμάν: Λιπάνετε ελαφρώς την υποδοχή εσωτερικού δακτυλίου. Λιπάνετε την υποδοχή εξωτερικού δακτυλίου με στερεό λιπαντικό, π.χ. αντιτριβική πάστα Altemp Q NP Θερμάνετε το κυλινδρικό ρουλεμάν. 5. Ωθήστε το θερμό κυλινδρικό ρουλεμάν στον εσωτερικό δακτύλιο, στον άξονα. Αποφύγετε τις προσκρούσεις, επειδή μπορεί να προκληθεί ζημιά στο ρουλεμάν. 6. Βεβαιωθείτε ότι το κυλινδρικό ρουλεμάν ακουμπά στον ώμο του άξονα ή το δεύτερο ρουλεμάν. Διαφορετικά μπορεί να προκύψουν αξονικές ταλαντώσεις. 7. Γεμίστε το ρουλεμάν με το προδιαγραφόμενο λιπαντικό. 8. Θερμάνετε τον φυγοκεντρικό δίσκο και ωθήστε τον στον άξονα. 9. Τοποθετήστε το δακτύλιο ασφάλισης στην εγκοπή του άξονα ή στερεώστε ανάλογα με την έκδοση τα ρουλεμάν με παξιμάδι άξονα ή πείρο με σπείρωμα. 10.Στηρίξτε το ρότορα για την τοποθέτηση του περιβλήματος ρουλεμάν ή του προστατευτικού καλύμματος. 11.Λιπάνετε τις θέσεις ρουλεμάν (προστατευτικό κάλυμμα/κουζινέτο) με στερεό λιπαντικό, π.χ. αντιτριβική πάστα Altemp Q NP Χρησιμοποιήστε κατάλληλο στεγανοποιητικό μέσο για τη συναρμολόγηση. 13.Συναρμολογήστε το προστατευτικό κάλυμμα ή το περίβλημα ρουλεμάν μαζί με το προστατευτικό κάλυμμα. 14.Συναρμολογήστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. 15.Συναρμολογήστε τα στοιχεία στεγανοποίησης: Αν διατίθεται: Δακτύλιος V (Σελίδα 142) Στεγανοποιητικός λαβύρινθος (ειδική έκδοση) (Σελίδα 144) Τοποθέτηση δακτυλίου V Προϋπόθεση Το κυλινδρικό ρουλεμάν έχει τοποθετηθεί. Ο δακτύλιος V μπορεί να τοποθετηθεί για τη στεγανοποίηση ρουλεμάν. 142 Οδηγίες λειτουργίας 08/2017

143 Επισκευή 9.2 Επισκευή Τοποθέτηση δακτυλίου V 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 1 Δακτύλιος V 2 Βοηθητικός δίσκος τοποθέτησης 3 Προστατευτικός δακτύλιος Εικόνα 9-4 Τοποθέτηση δακτυλίου V 2. Ωθήστε το δακτύλιο V 1 με έναν βοηθητικό δίσκο τοποθέτησης 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V επιτυγχάνεται όταν η μετωπική επιφάνεια και η εξωτερική ακμή του δακτυλίου V συνδεθούν με ακρίβεια. Τοποθέτηση προστατευτικού δακτυλίου για το βαθμό προστασίας IP56 (non-heavy-sea) Στο βαθμό προστασίας IP56 (non-heavy-sea) ο δακτύλιος V για την εξωτερική στεγανοποίηση ρουλεμάν είναι εξοπλισμένος με προστατευτικό δακτύλιο 3 από λαμαρίνα στο κάλυμμα ρουλεμάν. 1. Ωθήστε τον προστατευτικό δακτύλιο στον άξονα. 2. Βεβαιωθείτε ότι εξακολουθεί να εφαρμόζεται επαρκής προένταση στο δακτύλιο. Αντικαταστήστε τον προστατευτικό δακτύλιο, αν χρειάζεται. 3. Τοποθετήστε τον προστατευτικό δακτύλιο με τέτοιον τρόπο, ώστε μία από τις δύο διαμήκεις εγκοπές να συμπίπτει με την αντίστοιχη εγκοπή εκροής νερού στο κάτω μέρος της σύνδεσης του καλύμματος ρουλεμάν ή του προστατευτικού καλύμματος Τοποθέτηση δακτυλίου V (επιλογή «Αυξημένος βαθμός προστασίας») Ο προθάλαμος γράσου του στεγανοποιητικού λαβυρίνθου σε συνδυασμό με το δακτύλιο V διασφαλίζουν την τήρηση του βαθμού προστασίας IP65. Οδηγίες λειτουργίας 08/

144 Επισκευή 9.2 Επισκευή Για την τοποθέτηση του δακτυλίου V ακολουθήστε τα βήματα τοποθέτησης του δακτυλίου λαβυρίνθου. 1. Λιπάνετε την αξονική επιφάνεια στεγανοποίησης. Η έδρα του άξονα δεν λιπαίνεται. 2. Ωθήστε το δακτύλιο V 2 στον άξονα. Η σωστή αξονική θέση του δακτυλίου V στην έκδοση με προθάλαμο γράσου διασφαλίζεται όταν ο δακτύλιος V βρίσκεται σε απόσταση περ. 0,2 mm πίσω από το άκρο της εσοχής άξονα. Αυτή η θέση προκύπτει μετά την τοποθέτηση του στεγανοποιητικού λαβυρίνθου. 1 Τσιμούχα 2 Δακτύλιος V 3 Στεγανοποιητικός λαβύρινθος 4 Προθάλαμος γράσου Εικόνα 9-5 Κυλινδρικό ρουλεμάν με προθάλαμο γράσου (σχηματικό διάγραμμα) Βλέπε επίσης Τοποθέτηση δακτυλίου V (Σελίδα 142) Τοποθέτηση στεγανοποιητικού λαβυρίνθου Ο στεγανοποιητικός λαβύρινθος είναι το τελευταίο εξάρτημα που τοποθετείται κατά τη συναρμολόγηση του κυλινδρικού ρουλεμάν. Διασφαλίζει το βαθμό προστασίας IP65 και αποτρέπει την εισχώρηση ρύπων και ξένων σωμάτων στο κυλινδρικό ρουλεμάν. 1. Επαλείψτε στους τρεις πείρους με σπείρωμα κόλλα με δυνατότητα αφαίρεσης, π.χ. Loctite 243, και βιδώστε τους κατά ένα μέρος στον στεγανοποιητικό λαβύρινθο. 2. Εφαρμόστε μια επίστρωση αντιδιαβρωτικής προστασίας στον άξονα, στην περιοχή του στεγανοποιητικού λαβυρίνθου. 144 Οδηγίες λειτουργίας 08/2017

145 Επισκευή 9.2 Επισκευή 3. Θερμάνετε τον στεγανοποιητικό λαβύρινθο. Πριν στεγνώσει η επάλειψη ή/και κόλλα, ωθήστε τον στεγανοποιητικό λαβύρινθο στους πείρους με σπείρωμα μέχρι να φτάσει σε απόσταση περίπου 3 mm από το κάλυμμα ρουλεμάν. 3mm Εικόνα 9-6 Θέση των πείρων με σπείρωμα του στεγανοποιητικού λαβυρίνθου στο εξωτερικό κάλυμμα ρουλεμάν 4. Σταθεροποιήστε τον στεγανοποιητικό δακτύλιο περιστρέφοντας τους πείρους με σπείρωμα. Με μικρές αξονικές κινήσεις ελέγξτε την εμπλοκή των αιχμών των πείρων στην εγκοπή του άξονα. Η ορθή αξονική θέση διασφαλίζεται όταν οι ακτινικά βιδωμένοι πείροι με σπείρωμα πιάνουν στην εγκοπή του άξονα. Οδηγίες λειτουργίας 08/

146 Επισκευή 9.2 Επισκευή 146 Οδηγίες λειτουργίας 08/2017

147 Ανταλλακτικά Στοιχεία παραγγελίας Στις παραγγελίες ανταλλακτικών, εκτός από την ακριβή ονομασία των ανταλλακτικών, πρέπει να αναφέρεται επίσης ο τύπος μηχανήματος και ο αριθμός σειράς. Η ονομασία του ανταλλακτικού πρέπει να συμπίπτει με την ονομασία των καταλόγων ανταλλακτικών και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Παράδειγμα Προστατευτικό κάλυμμα, πλευρά DE (εξάρτημα 5.00) Τύπος μηχανήματος Αριθμός σειράς Για τον τύπο μηχανήματος και τον αριθμό σειράς ανατρέξτε στην πινακίδα ισχύος. Επίσης, ο αριθμός σειράς είναι χαραγμένος στη μετωπική πλευρά του άκρου άξονα στην πλευρά DE. Υπόδειξη Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Χρησιμεύουν για τον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Σε περίπτωση χρήσης μη αυθεντικών ανταλλακτικών η κατηγορία αντιαναφλεκτικής προστασίας δεν διασφαλίζεται. Κατά τη λειτουργία μπορεί να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά για τα μηχανήματα με προστασία από έκρηξη. Αυτό ισχύει και για εξαρτήματα όπως π.χ. τα παρεμβύσματα, οι κλέμμες και οι είσοδοι καλωδίων και αγωγών. Για ερωτήσεις απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 167). Ισοδύναμα τυποποιημένα εξαρτήματα, π.χ. βίδες, μπορείτε να προμηθευτείτε από το ελεύθερο εμπόριο Παραγγελία ανταλλακτικών μέσω του διαδικτύου Με το «Spares on Web«μπορείτε να βρίσκετε μόνοι σας τους κωδ. παραγγελίας στάνταρ ανταλλακτικών για κινητήρες, γρήγορα και απλά. Spares On Web ( Οδηγίες λειτουργίας 08/

148 Ανταλλακτικά 10.3 Ανεξάρτητη θέρμανση Σύντομες οδηγίες για τη χρήση του "Spares on Web" μπορείτε να βρείτε στο διαδίκτυο: Οδηγίες για το Spares on Web ( ). Κυλινδρικά ρουλεμάν Για την παραγγελία κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η συμπληρωματική σήμανση που αφορά την έκδοση του ρουλεμάν. Και οι δύο σημάνσεις υποδεικνύονται στην πινακίδα λίπανσης και την τεκμηρίωση του μηχανήματος, και είναι εμφανείς στο τοποθετημένο ρουλεμάν. ΕΙΔΟΠΟΙΗΣΗ Μονωμένα κυλινδρικά ρουλεμάν Αν χρησιμοποιούνται μονωμένα κυλινδρικά ρουλεμάν, πρέπει να αντικαθιστούνται με μονωμένα κυλινδρικά ρουλεμάν ίδιου τύπου. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στα ρουλεμάν λόγω της διέλευσης ρεύματος Ανεξάρτητη θέρμανση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία του μηχανήματος σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης, εγκατάσταση και ο έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 167), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά. 148 Οδηγίες λειτουργίας 08/2017

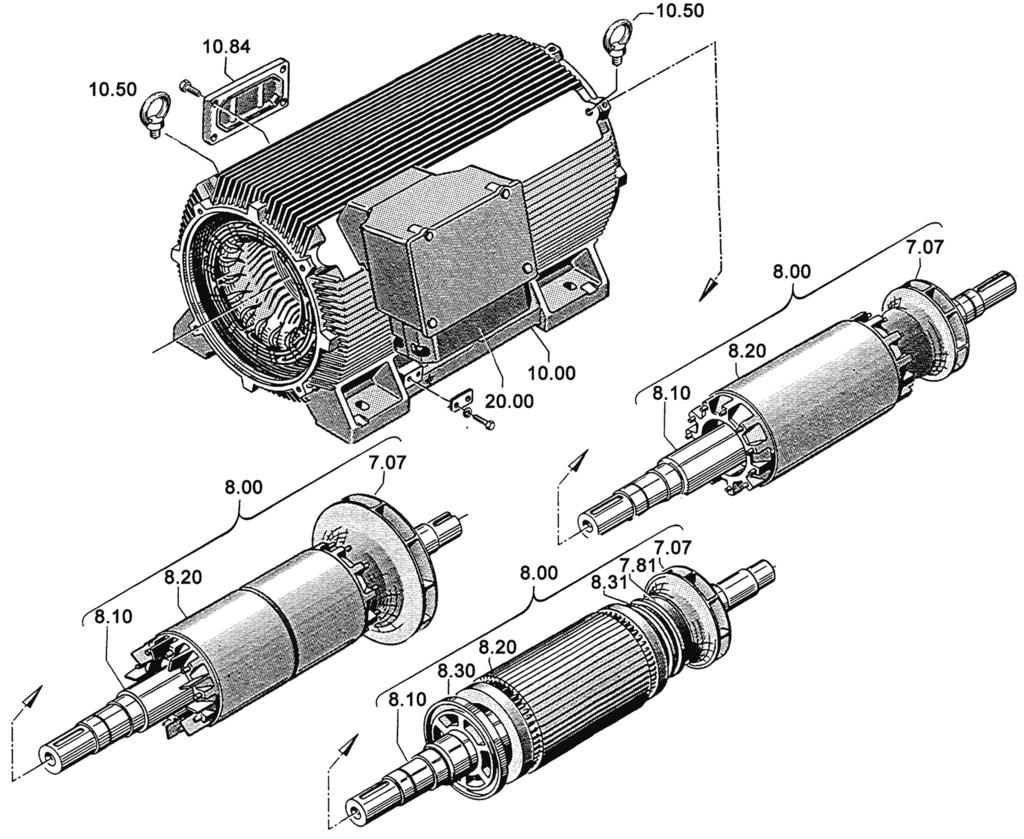

149 Ανταλλακτικά 10.4 Στάτορας και ρότορας 10.4 Στάτορας και ρότορας Εικόνα 10-1 Στάτορας και ρότορας Πίνακας 10-1 Ανταλλακτικά για στάτορα και ρότορα Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 7.07 Εσωτερικός ανεμιστήρας 8.31 Δακτύλιος ζυγοστάθμισης, πλευρά NDE 7.81 Παρέμβυσμα αεραγωγού Περίβλημα στάτορα με ελασματοειδή πυρήνα και περιέλιξη 8.00 Ρότορας πλήρης Δακτύλιος ανάρτησης 8.10 Άξονας Κάλυμμα με παρέμβυσμα 8.20 Ελασματοειδής πυρήνας ρότορα με περιέλιξη Κιβώτιο ακροδεκτών 8.30 Δακτύλιος ζυγοστάθμισης, πλευρά DE Οδηγίες λειτουργίας 08/

150 Ανταλλακτικά 10.5 Στάτορας και ρότορας (έκδοση High-Speed) 10.5 Στάτορας και ρότορας (έκδοση High-Speed) Εικόνα 10-2 Στάτορας και ρότορας Πίνακας 10-2 Ανταλλακτικά για στάτορα και ρότορα Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 7.07 Εσωτερικός ανεμιστήρας 8.31 Δακτύλιος ζυγοστάθμισης, πλευρά NDE 7.81 Παρέμβυσμα αεραγωγού Περίβλημα στάτορα με ελασματοειδή πυρήνα και περιέλιξη 8.00 Ρότορας πλήρης Δακτύλιοι ανάρτησης 8.10 Άξονας Κάλυμμα με παρέμβυσμα 8.20 Ελασματοειδής πυρήνας ρότορα με περιέλιξη Κιβώτιο ακροδεκτών 8.30 Δακτύλιος ζυγοστάθμισης, πλευρά DE 150 Οδηγίες λειτουργίας 08/2017

151 Ανταλλακτικά 10.6 Πρόσθετος ανεμιστήρας 10.6 Πρόσθετος ανεμιστήρας Εικόνα 10-3 Κάλυμμα ανεμιστήρα με πρόσθετο ανεμιστήρα Πίνακας 10-3 Ανταλλακτικά πρόσθετου ανεμιστήρα Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Κάλυμμα ανεμιστήρα πλήρες, με πρόσθετο ανεμιστήρα Μοτέρ ανεμιστήρα Ακροφύσιο αναρρόφησης Πτερωτή Προστατευτικό πλέγμα A Πινακίδα ισχύος πρόσθετου ανεμιστήρα, στοιχεία για 50 Hz και 60 Hz Οδηγίες λειτουργίας 08/

152 Ανταλλακτικά 10.7 Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν 10.7 Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Εικόνα 10-4 Κυλινδρικό ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Πίνακας 10-4 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς DE με περίβλημα ρουλεμάν Περιγραφή 3.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ρουλεμάν οδήγησης) Εξάρτημα Εξάρτημα Περιγραφή 3.50 Περίβλημα ρουλεμάν 3.10 Δακτύλιος V 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.80 Γρασαδόρος 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.81 Παξιμάδι 3.20 Εξωτερικό κάλυμμα ρουλεμάν 3.82 Σωλήνας λίπανσης 3.30 Δακτύλιος ασφάλισης 5.00 Προστατευτικό κάλυμμα, μορφή κατασκευής B Φυγοκεντρικός δίσκος 5.10 Προστατευτικό κάλυμμα φλάντζας 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) 5.67 Πώμα σφράγισης 152 Οδηγίες λειτουργίας 08/2017

153 Ανταλλακτικά 10.8 Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν 10.8 Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Εικόνα 10-5 Κυλινδρικό ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Πίνακας 10-5 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς DE χωρίς περίβλημα ρουλεμάν Περιγραφή 3.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ρουλεμάν οδήγησης) Εξάρτημα Εξάρτημα Περιγραφή 3.50 Περίβλημα ρουλεμάν 3.10 Δακτύλιος V 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.80 Γρασαδόρος 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.81 Παξιμάδι 3.20 Εξωτερικό κάλυμμα ρουλεμάν 3.82 Σωλήνας λίπανσης 3.30 Δακτύλιος ασφάλισης 5.00 Προστατευτικό κάλυμμα 3.35 Φυγοκεντρικός δίσκος 5.67 Πώμα σφράγισης 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) Οδηγίες λειτουργίας 08/

154 Ανταλλακτικά 10.9 Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν 10.9 Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Εικόνα 10-6 Κυλινδρικό ρουλεμάν, πλευρά DE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Πίνακας 10-6 Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά DE Περιγραφή 3.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ρουλεμάν οδήγησης) Εξάρτημα Εξάρτημα Περιγραφή 3.50 Περίβλημα ρουλεμάν 3.10 Δακτύλιος V 3.60 Εσωτερικό κάλυμμα ρουλεμάν 3.13 Προστατευτικός δακτύλιος 3.80 Γρασαδόρος 3.16 Δακτύλιος λαβυρίνθου (προαιρετικά) 3.81 Παξιμάδι 3.30 Δακτύλιος ασφάλισης 3.82 Σωλήνας λίπανσης 3.35 Φυγοκεντρικός δίσκος 5.00 Προστατευτικό κάλυμμα 3.40 Αυλακωτό ρουλεμάν (έδρανο-οδηγός) 5.67 Πώμα σφράγισης 154 Οδηγίες λειτουργίας 08/2017

155 Ανταλλακτικά Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Εικόνα 10-7 Κυλινδρικό ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Πίνακας 10-7 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE με περίβλημα ρουλεμάν Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ελεύθερο ρουλεμάν) 4.50 Περίβλημα ρουλεμάν 4.10 Δακτύλιος V 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 4.81 Παξιμάδι 4.30 Δακτύλιος ασφάλισης 4.82 Σωλήνας λίπανσης 4.35 Φυγοκεντρικός δίσκος 6.00 Προστατευτικό κάλυμμα 4.40 Αυλακωτό ρουλεμάν 6.67 Πώμα σφράγισης 4.45 Ελατήριο πίεσης Οδηγίες λειτουργίας 08/

156 Ανταλλακτικά Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Εικόνα 10-8 Κυλινδρικό ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Πίνακας 10-8 Ανταλλακτικά κυλινδρικού ρουλεμάν πλευράς NDE χωρίς περίβλημα ρουλεμάν Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ελεύθερο ρουλεμάν) 4.45 Ελατήριο πίεσης 4.10 Δακτύλιος V 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.20 Εξωτερικό κάλυμμα ρουλεμάν 4.81 Παξιμάδι 4.30 Δακτύλιος ασφάλισης 4.82 Σωλήνας λίπανσης 4.35 Φυγοκεντρικός δίσκος 6.00 Προστατευτικό κάλυμμα 4.40 Αυλακωτό ρουλεμάν 6.67 Πώμα σφράγισης 156 Οδηγίες λειτουργίας 08/2017

157 Ανταλλακτικά Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Εικόνα 10-9 Κυλινδρικό ρουλεμάν, πλευρά NDE - Προστατευτικό κάλυμμα με ενσωματωμένο κάλυμμα ρουλεμάν Πίνακας 10-9 Ανταλλακτικά κυλινδρικού ρουλεμάν, πλευρά NDE Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή 4.00 Παρέμβυσμα κυλινδρικού ρουλεμάν (ελεύθερο ρουλεμάν) 4.10 Δακτύλιος V 4.81 Παξιμάδι 4.60 Εσωτερικό κάλυμμα ρουλεμάν 4.30 Δακτύλιος ασφάλισης 4.82 Σωλήνας λίπανσης 4.35 Φυγοκεντρικός δίσκος 6.00 Προστατευτικό κάλυμμα 4.40 Αυλακωτό ρουλεμάν 6.67 Πώμα σφράγισης 4.45 Ελατήριο πίεσης Οδηγίες λειτουργίας 08/

158 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB1621 Εικόνα Κιβώτιο ακροδεκτών 1XB1621 με στάνταρ είσοδο αγωγού Εικόνα Είσοδος αγωγού δύο μερών 158 Οδηγίες λειτουργίας 08/2017

159 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB1631 Πίνακας Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1621 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα: Περίβλημα κιβωτίου ακροδεκτών Στήριγμα ακροδεκτών Ράγα στήριξης Λωρίδα κλεμμών για βοηθητικό κύκλωμα Παρέμβυσμα Ακροδέκτης με σφιγκτήρα, πλήρης Καπάκι Άγκιστρο ενεργοποίησης, διαβαθμισμένο, δύο οπές Έλασμα σύνδεσης με εσωτερικό αγωγό Πίνακας Πρόσθετα ανταλλακτικά Περιγραφή Παρέμβυσμα Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Εξάρτημα Εξάρτημα Περιγραφή Στόμιο εισόδου Διάταξη ανακούφισης τάσης - κάτω μέρος Στόμιο εισόδου - πάνω μέρος Παρέμβυσμα Στόμιο εισόδου - κάτω μέρος Παρέμβυσμα στεγανοποίησης εισόδου Διάταξη ανακούφισης τάσης - πάνω μέρος Κιβώτιο ακροδεκτών 1XB1631 Εικόνα Κιβώτιο ακροδεκτών 1XB1631 Οδηγίες λειτουργίας 08/

160 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB1631 Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Κιβώτιο ακροδεκτών χωρίς είσοδο αγωγού, αποτελούμενο από τα παρακάτω εξαρτήματα Περίβλημα κιβωτίου ακροδεκτών Έλασμα σύνδεσης με εσωτερικό αγωγό Ράγα στήριξης (ανάλογα με την έκδοση) Στήριγμα ακροδεκτών Παρέμβυσμα Ράγα στήριξης βοηθητικού κυκλώματος (ανάλογα με την έκδοση) Καπάκι Άγκιστρο ενεργοποίησης, διαβαθμισμένο, δύο οπές Κάλυμμα σφράγισης Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Είσοδος βοηθητικού αγωγού Το κιβώτιο ακροδεκτών διατίθεται μόνο σε μορφή ενιαίου εξαρτήματος. Πίνακας Πρόσθετα ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1631 με είσοδο αγωγού δύο μερών Εξάρτημα Περιγραφή Εξάρτημα Περιγραφή Στόμιο εισόδου - πάνω μέρος Διάταξη ανακούφισης τάσης - κάτω μέρος Στόμιο εισόδου - κάτω μέρος Παρέμβυσμα στεγανοποίησης εισόδου Διάταξη ανακούφισης τάσης - πάνω μέρος 160 Οδηγίες λειτουργίας 08/2017

161 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB Κιβώτιο ακροδεκτών 1XB1634 Εικόνα Κιβώτιο ακροδεκτών 1XB1634 με στάνταρ είσοδο αγωγού Εικόνα Είσοδος αγωγού δύο μερών Πίνακας Ανταλλακτικά για το κιβώτιο ακροδεκτών 1XB1634 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Περίβλημα κιβωτίου ακροδεκτών Διάταξη ανακούφισης τάσης (πάνω μέρος) Ράγα στήριξης Διάταξη ανακούφισης τάσης (κάτω μέρος) Παρέμβυσμα Παρέμβυσμα Καπάκι Παρέμβυσμα στεγανοποίησης εισόδου Παρέμβυσμα Στήριγμα ακροδεκτών Στόμιο εισόδου Λωρίδα κλεμμών για βοηθητικό κύκλωμα Οδηγίες λειτουργίας 08/

162 Ανταλλακτικά Κιβώτιο ακροδεκτών 1XB1634 Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή Στόμιο εισόδου (πάνω μέρος) Γλωσσίδα σφιγκτήρα για αγωγό γείωσης Στόμιο εισόδου (κάτω μέρος) 162 Οδηγίες λειτουργίας 08/2017

163 Διάθεση παλαιών συσκευών 11 Η προστασία του περιβάλλοντος και η φροντίδα των φυσικών πόρων αποτελεί για εμάς έναν επιχειρηματικό στόχο υψηλής προτεραιότητας. Ένα παγκόσμιο σύστημα περιβαλλοντικής διαχείρισης σύμφωνα με το ISO φροντίζει για την τήρηση των νόμων και θέτει υψηλά πρότυπα. Ήδη από το στάδιο ανάπτυξης των προϊόντων μας, η φιλική προς το περιβάλλον διαμόρφωση, η τεχνική ασφάλεια και η προστασία της υγείας αποτελούν σταθερούς στόχους μας. Στο επόμενο κεφάλαιο θα βρείτε συστάσεις για μια φιλική προς το περιβάλλον διάθεση του μηχανήματος και των εξαρτημάτων του. Ακολουθήστε τους τοπικούς κανονισμούς κατά τη διάθεση RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Σύμφωνα με την οδηγία RoHS («Restriction of certain Hazardous Substances»), αντικαθιστούμε ανάλογα με τις τεχνολογικές εξελίξεις τις επικίνδυνες για το περιβάλλον ουσίες με ακίνδυνες. Προτεραιότητα δίνεται πάντα στην ασφάλεια κατά τη λειτουργία και το χειρισμό. Υπόδειξη Ισχύοντες εθνικοί κανονισμοί Κατά τη διάθεση μηχανημάτων ή αποβλήτων που προκύπτουν κατά τις επιμέρους φάσεις του κύκλου ζωής τους, τηρείτε του ισχύοντες εθνικούς κανονισμούς Προετοιμασία αποσυναρμολόγησης Η αποσυναρμολόγηση του μηχανήματος πρέπει να εκτελείται ή να επιβλέπεται από εξειδικευμένο προσωπικό με κατάλληλες γνώσεις. 1. Επικοινωνήστε με ένα κέντρο διάθεσης της περιοχής σας. Διευκρινίστε τον τρόπο αποσυναρμολόγησης του μηχανήματος ή προετοιμασίας των εξαρτημάτων. 2. Ακολουθήστε τους πέντε κανόνες ασφαλείας (Σελίδα 16). 3. Καταργήστε όλες τις ηλεκτρικές συνδέσεις και αφαιρέστε όλα τα καλώδια. 4. Εκκενώστε όλα τα υγρά, π.χ. λάδι και ψυκτικό υγρό. Συλλέξτε ξεχωριστά τα υγρά και απορρίψτε τα καταλλήλως. 5. Χαλαρώστε τα στηρίγματα του μηχανήματος. 6. Μεταφέρετε το μηχάνημα σε κατάλληλο χώρο για την αποσυναρμολόγηση. Οδηγίες λειτουργίας 08/

164 Διάθεση παλαιών συσκευών 11.3 Αποσυναρμολόγηση του μηχανήματος 11.3 Αποσυναρμολόγηση του μηχανήματος Αποσυναρμολογήστε το μηχάνημα σύμφωνα με την τυπική μηχανολογική διαδικασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη πτώση εξαρτημάτων μηχανήματος Το μηχάνημα αποτελείται από εξαρτήματα με μεγάλο βάρος. Αυτά τα εξαρτήματα μπορεί να πέσουν κατά την αποσυναρμολόγηση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ασφαλίστε τα εξαρτήματα του μηχανήματος από τυχόν ανατροπή, πριν από την αποσυναρμολόγησή του Διάθεση εξαρτημάτων Εξαρτήματα Τα μηχανήματα αποτελούνται στο μεγαλύτερο μέρος του από χάλυβα και διαφορετικές αναλογίες χαλκού και αλουμινίου. Τα μεταλλικά υλικά θεωρούνται γενικά ανακυκλώσιμα χωρίς περιορισμούς. Διαχωρίστε τα εξαρτήματα για ανακύκλωση στις εξής κατηγορίες: Χάλυβας και σίδηρος Αλουμίνιο Μη σιδηρούχα μέταλλα, π.χ. περιελίξεις Η μόνωση των περιελίξεων αποτεφρώνεται κατά την ανακύκλωση του χαλκού. Υλικά μόνωσης Καλώδια και αγωγοί Ηλεκτρονικά απόβλητα Βοηθητικά μέσα και χημικές ουσίες Διαχωρίστε τα βοηθητικά μέσα και τις χημικές ουσίες πριν τη διάθεση στις ακόλουθες π.χ. κατηγορίες: Λάδι Γράσο Καθαριστικά και διαλύτες Υπολείμματα βαφής Αντιδιαβρωτικά μέσα Πρόσθετα ψυκτικού μέσου, π.χ. αναστολείς, μέσα αντιπαγετικής προστασία ή βιοκτόνα 164 Οδηγίες λειτουργίας 08/2017

165 Διάθεση παλαιών συσκευών 11.4 Διάθεση εξαρτημάτων Απορρίψτε τα διαχωρισμένα στοιχεία σύμφωνα με τους τοπικούς κανονισμούς ή σε κατάλληλο κέντρο διάθεσης. Το ίδιο ισχύει για τα πανιά και τα αντικείμενα που χρησιμοποιήθηκαν για το σκούπισμα του μηχανήματος κατά τη διάρκεια των εργασιών. Υλικά συσκευασίας Αν χρειάζεται, επικοινωνήστε με ένα κέντρο διάθεσης. Οι ξύλινες συσκευασίες για θαλάσσια μεταφορά αποτελούνται από εμποτισμένο ξύλο. Τηρείτε τους τοπικούς κανονισμούς. Η μεμβράνη της αεροστεγούς συσκευασίας είναι μεμβράνη αλουμινίου. Είναι κατάλληλη για θερμική ανακύκλωση. Οι λερωμένες μεμβράνες πρέπει να αποτεφρώνονται. Οδηγίες λειτουργίας 08/

166 Διάθεση παλαιών συσκευών 11.4 Διάθεση εξαρτημάτων 166 Οδηγίες λειτουργίας 08/2017

167 Σέρβις και Υποστήριξη A Τεχνικές ερωτήσεις και περισσότερες πληροφορίες Εάν έχετε ερωτήσεις για τεχνικά στοιχεία ή χρειάζεστε περισσότερες πληροφορίες, απευθυνθείτε στην Τεχνική υποστήριξη. Έχετε διαθέσιμα τα παρακάτω στοιχεία: Τύπος Αριθμός σειράς Για τα σχετικά στοιχεία ανατρέξτε στην πινακίδα ονομαστικών χαρακτηριστικών. Συνεργάτες Αν χρειάζεστε επιτόπιο σέρβις ή ανταλλακτικά, απευθυνθείτε στον τοπικό συνεργάτη. Εκείνος θα επικοινωνήσει με την αρμόδια υπηρεσία σέρβις. Τον συνεργάτη σας μπορείτε να τον βρείτε στη βάση δεδομένων συνεργατών: contact Βλέπε επίσης Τεχνική υποστήριξη ( ( Φορητή Siemens-Support Με την App "Siemens Industry Online Support" λαμβάνετε παντού ιδανική υποστήριξη. Η App διατίθεται για Apple ios, Android και Windows Phone. Οδηγίες λειτουργίας 08/
