1 Οδηγίες λειτουργίας Κινητήρες χαµηλής τάσης SIMOTICS XP 1LA5/6/7/9, 1LG4/6, 1MA6/7, 1MB..1/2/3/4 Ύψος άξονα Έκδοση 12/2018

2

3 Εισαγωγή 1 Υποδείξεις ασφαλείας 2 SIMOTICS XP Κινητήρες χαμηλής τάσης 1LA5/6/7/9, 1LG4/6, 1MA6/7, 1MB.. 1/2/3/4 - AH Οδηγίες λειτουργίας Περιγραφή 3 Προετοιμασία χρήσης 4 Τοποθέτηση 5 Ηλεκτρική σύνδεση 6 Θέση σε λειτουργία 7 Λειτουργία 8 Επισκευή 9 Ανταλλακτικά 10 Διάθεση παλαιών συσκευών 11 Σέρβις και Υποστήριξη Τεχνικά στοιχεία Έγγραφα ποιότητας A B C Για χρήση στη ζώνη 1 (IEC/EN/GOST ) Για χρήση στη ζώνη 2 (IEC/EN/GOST ) Για χρήση στη ζώνη 21 (IEC/EN/GOST ) Για χρήση στη ζώνη 22 (IEC/EN/GOST ) 12/2018 A5E A

4 Νομικές υποδείξεις Σχεδιασμός προειδοποιητικών υποδείξεων Το παρόν εγχειρίδιο περιέχει υποδείξεις, οι οποίες πρέπει να λαμβάνονται υπόψη για την ατομική σας ασφάλεια και για την αποφυγή υλικών ζημιών. Οι υποδείξεις που αφορούν την ατομική σας ασφάλεια διακρίνονται από ένα προειδοποιητικό τρίγωνο, ενώ οι υποδείξεις που αφορούν μόνον υλικές ζημιές δεν φέρουν τρίγωνο. Ανάλογα με την κλίμακα επικινδυνότητας οι υποδείξεις προειδοποίησης παρουσιάζονται σε φθίνουσα σειρά ως ακολούθως. ΚΙΝΔΥΝΟΣ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει σε ελαφρύ τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι η παράλειψη της λήψης των αντίστοιχων μέτρων ενδέχεται να οδηγήσει στην πρόκληση υλικών ζημιών. Κατά την εμφάνιση περισσότερων βαθμίδων επικινδυνότητας χρησιμοποιείται πάντοτε η υπόδειξη προειδοποίησης της εκάστοτε ανώτερης βαθμίδας. Όταν μια υπόδειξη προειδοποίησης προειδοποιεί μέσω ενός προειδοποιητικού τριγώνου έναντι σωματικών βλαβών, τότε ενδέχεται στην ίδια υπόδειξη προειδοποίησης να έχει προστεθεί επιπλέον μια προειδοποίηση έναντι υλικών ζημιών. Ειδικευμένο προσωπικό Το προϊόν / σύστημα που ανήκει στην προκείμενη τεκμηρίωση επιτρέπεται να χρησιμοποιείται μόνο από το για την εκάστοτε εργασία εξειδικευμένο προσωπικό λαμβάνοντας υπόψη την τεκμηρίωση που αντιστοιχεί στην εκάστοτε εργασία, ιδιαίτερα τις υποδείξεις ασφαλείας και προειδοποίησης που περιέχονται σε αυτή. Το εξειδικευμένο προσωπικό, βάσει της εκπαίδευσης και της εμπειρίας του, είναι σε θέση να αναγνωρίζει κινδύνους κατά τη χρήση αυτών των προϊόντων / συστημάτων και να τους αποφεύγει. Ενδεδειγμένη χρήση των προϊόντων Siemens Λάβετε υπόψη τα ακόλουθα: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα προϊόντα της Siemens επιτρέπεται να χρησιμοποιούνται μόνο για τις χρήσεις που προβλέπονται στον κατάλογο και στην αντίστοιχη τεχνική τεκμηρίωση. Σε περίπτωση χρήσης προϊόντων και εξαρτημάτων τρίτων, αυτά πρέπει να συνιστώνται ή να είναι εγκεκριμένα από τη Siemens. Η απροβλημάτιστη και ασφαλής λειτουργία των προϊόντων προϋποθέτει την σωστή μεταφορά, αποθήκευση, τοποθέτηση, συναρμολόγηση, εγκατάσταση, θέση σε λειτουργία, χειρισμό και επισκευή. Πρέπει να τηρούνται οι επιτρεπόμενες περιβαλλοντικές συνθήκες. Πρέπει να λαμβάνονται υπόψη οι υποδείξεις στις αντίστοιχες τεκμηριώσεις. Εμπορικά σήματα Όλες οι ονομασίες που φέρουν το σήμα δικαιώματος προστασίας είναι καταχωρημένα εμπορικά σήματα της Siemens AG. Οι λοιπές ονομασίες με αυτή τη γραφή μπορεί να είναι εμπορικά σήματα, των οποίων η χρήση από τρίτους για προσωπικούς τους σκοπούς ενδέχεται να παραβιάσει τα δικαιώματα των ιδιοκτητών τους. Αποκλεισμός ευθύνης Το περιεχόμενο του εντύπου ελέγχθηκε από εμάς ως προς τη συμφωνία του με το περιγραφόμενο υλικό και λογισμικό. Ωστόσο, δεν μπορεί να αποκλεισθεί η περίπτωση αποκλίσεων, και συνεπώς δεν παρέχουμε εγγύηση απόλυτης συμφωνίας. Πάντως, τα στοιχεία του εντύπου αυτού ελέγχονται τακτικά, οι αναγκαίες διορθώσεις ενσωματώνονται στις εκδόσεις που ακολουθούν. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG ΓΕΡΜΑΝΙA Αριθμός παραγγελίας εγγράφου: A5E A P 11/2018 Με την επιφύλαξη αλλαγών Copyright Siemens AG Με επιφύλαξη παντός δικαιώματος

5 Πίνακας περιεχομένων 1 Εισαγωγή Σχετικά με αυτές τις οδηγίες Σύνθεση ατομικών εγγράφων Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Οι 5 κανόνες ασφαλείας Ειδικευμένο προσωπικό Ασφαλής χειρισμός Χρήση σε περιοχές με κίνδυνο έκρηξης Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Ηλεκτρομαγνητική συμβατότητα Αντοχή έναντι παρεμβολών Επιρροή μιας ιδιαίτερα ανομοιόμορφης ροπής στρέψης στο δίκτυο τροφοδοσίας Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Ειδικές εκδόσεις και παραλλαγές κατασκευής Ειδικοί όροι για μηχανήματα με προστασία από έκρηξη Περιγραφή Πεδίο εφαρμογής Πινακίδες ισχύος Διάρθρωση Κανονισμοί Ψύξη, εξαερισμός Μηχανήματα με ανεμιστήρα Μηχανήματα χωρίς ανεμιστήρα (προαιρετικό) Αποθήκευση Ζυγοστάθμιση Τύποι/τρόπος τοποθέτησης Κατηγορία προστασίας Περιβαλλοντικές συνθήκες Προαιρετικά εξαρτήματα Σήμανση Ζώνη 1, Κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας Ex «e» ή «eb» Ζώνη 2, Κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας Ex «ec» ή χωρίς σπινθήρα «na» Ζώνη 21 με κατηγορία αντιαναφλεκτικής προστασίας Ex tb IIIC Db (προστασία συσκευών από εκρηκτικές σκόνες μέσω περιβλήματος «t»)...30 Οδηγίες λειτουργίας, 12/2018, A5E A 3

6 Πίνακας περιεχομένων Ζώνη 22 με κατηγορία αντιαναφλεκτικής προστασίας Ex tc IIIB Dc (προστασία συσκευών από εκρηκτικές σκόνες μέσω περιβλήματος «t») Κιβώτιο συνδέσεων Βερνίκι Προετοιμασία χρήσης Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Τήρηση του τρόπου λειτουργίας Μηχανήματα χωρίς τελική βαφή Παραδοτέο υλικό Μεταφορά και αποθήκευση Αποθήκευση Ασφάλιση ρότορα Θέση σε λειτουργία μετά την αποθήκευση Αντίσταση μόνωσης και δείκτης πόλωσης Λίπανση κυλινδρικών ρουλεμάν Συμπληρωματική λίπανση των κυλινδρικών ρουλεμάν μετά από αποθήκευση για έως και δύο χρόνια Χαλαρώστε τη διάταξη συγκράτησης ρότορα πριν τη θέση σε λειτουργία Εξασφάλιση ψύξης Θερμική προστασία Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση Εκπομπές θορύβου Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Οριακές τιμές στροφών Ιδιοσυχνότητες συστήματος Ηλεκτρομαγνητική συμβατότητα Λειτουργία στον μετατροπέα συχνότητας Παραμετροποίηση του μετατροπέα συχνότητας Τάση εισόδου μετατροπέα Μείωση των ρευμάτων ρουλεμάν στη λειτουργία με μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Δίδυμος μηχανισμός κίνησης Οριακοί αριθμοί στροφών κατά τη λειτουργία μετατροπέα Τοποθέτηση Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Αντίσταση μόνωσης Αντίσταση μόνωσης και δείκτης πόλωσης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης Τοποθέτηση του μηχανήματος Προετοιμασία περιοχής τοποθέτησης Ζυγοστάθμιση Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Οδηγίες λειτουργίας, 12/2018, A5E A

7 Πίνακας περιεχομένων Μηχανήματα τύπου IM B15, IM B9, IM V8 και IM V Τοποθέτηση ποδιών Ευθυγράμμιση και στερέωση Μετέπειτα βαφή μηχανημάτων με προστασία αντιεκρηκτικού τύπου Μέτρα για ευθυγράμμιση και στερέωση Ομαλότητα των επιφανειών στήριξης για τους κινητήρες με πόδια Πόδια περιβλήματος (ειδική έκδοση) Συναρμολόγηση του μηχανήματος Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση Επιλογή κοχλιών Οριζόντια μορφή κατασκευής με πόδια Οριζόντια μορφή κατασκευής με φλάντζα Κάθετη μορφή κατασκευής με φλάντζα Αφαίρεση της διάταξης συγκράτησης ρότορα Συνιστώμενη ακρίβεια ευθυγράμμισης Τοποθέτηση των στοιχείων κίνησης Αξονικές και ακτινικές δυνάμεις Ηλεκτρική σύνδεση Σύνδεση μηχανήματος Επιλογή καλωδίων Κιβώτιο συνδέσεων Περιγραφή κλεμμών Διάγραμμα συνδεσμολογίας στο κάλυμμα κιβωτίου συνδέσεων Φορά περιστροφής Ανοίγματα διαφυγής Είσοδος αγωγού Ελεύθερα εξερχόμενοι αγωγοί σύνδεσης Σύνδεση ελεύθερα εξερχόμενων αγωγών Σύνδεση με/χωρίς άκρα καλωδίων Μεγέθη σπειρωμάτων στο κιβώτιο συνδέσεων Ελάχιστα διάκενα αέρα Εσωτερική εξίσωση δυναμικού Κοχλιοσυνδέσεις Σημείο τοποθέτησης του ταχυπερικόχλιου για τις κοχλιωτές συνδέσεις Ροπές σύσφιξης Είσοδοι αγωγών, πώματα σφράγισης και αντάπτορες σπειρώματος Σύνδεση αγωγού γείωσης Ελάχιστη διατομή του αγωγού γείωσης Τύπος σύνδεσης γείωσης Σύνδεση αισθητήρα θερμοκρασίας/θέρμανσης αδρανείας Σύνδεση προαιρετικών εξαρτημάτων ενσωμάτωσης Σύνδεση αγωγού MB Άκρο καλωδίου με σωληνωτό ακροδέκτη Σύνδεση αγωγού αλουμινίου Σύνδεση μετατροπέα συχνότητας...88 Οδηγίες λειτουργίας, 12/2018, A5E A 5

8 Πίνακας περιεχομένων 6.7 Μέτρα ολοκλήρωσης Θέση σε λειτουργία Μέτρα πριν από τη θέση σε λειτουργία Αντίσταση μόνωσης και δείκτης πόλωσης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης Έλεγχος ψύξης του μηχανήματος Θέση πρόσθετων ανεμιστήρων σε λειτουργία Πρόσθετα έγγραφα Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Ενεργοποίηση Δοκιμαστική λειτουργία Λειτουργία Υποδείξεις ασφαλείας για τη λειτουργία Στατικό φορτίο κατά τον καθαρισμό Υποδείξεις ασφαλείας για τον εξαερισμό Γεφύρωση μονωμένων εδράνων Ενεργοποίηση με ενεργή ανεξάρτητη θέρμανση Ενεργοποίηση του μηχανήματος Απενεργοποίηση πρόσθετου ανεμιστήρα Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Παύσεις λειτουργίας Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Θέση του μηχανήματος εκτός λειτουργίας Νέα θέση του μηχανήματος σε λειτουργία Βλάβες Επιθεώρηση σε περίπτωση βλαβών Ηλεκτρικές βλάβες Μηχανικές βλάβες Βλάβες στο κυλινδρικό ρουλεμάν Βλάβες στον πρόσθετο ανεμιστήρα Απενεργοποίηση Επισκευή Προετοιμασία και υποδείξεις Αγορά της Βορείου Αμερικής (προαιρετικά) Zollunion Eurasien (προαιρετικά) Επιθεώρηση και συντήρηση Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας επιφάνειας Στατικό φορτίο κατά τον καθαρισμό Επιθεώρηση σε περίπτωση βλαβών Πρώτη επιθεώρηση Βασική επιθεώρηση Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Μηχανική προστασία αντιεκρηκτικού τύπου, κυλινδρικά ρουλεμάν Οδηγίες λειτουργίας, 12/2018, A5E A

9 Πίνακας περιεχομένων Διαστήματα συντήρησης Επαναλίπανση Καθαρισμός Κίνδυνος έκρηξης από παρεμβύσματα που έχουν υποστεί ζημιά Εκροή νερού συμπύκνωσης Αντίσταση μόνωσης και δείκτης πόλωσης Συντήρηση πρόσθετου ανεμιστήρα Μετέπειτα βαφή Επιδιόρθωση ζημιών στο χρώμα Επισκευή Εκτεταμένη σήμανση μηχανήματος Ανεξάρτητη θέρμανση Μέτρα στεγάνωσης Κυλινδρικά ρουλεμάν Αντικατάσταση εδράνων για μηχανήματα με προστασία από έκρηξη Παρεμβύσματα εδράνου Τοποθέτηση εδράνων Κίνδυνος έκρηξης από την υπερθέρμανση των κυλινδρικών ρουλεμάν Διάσταση συναρμολόγησης "x" Ανεμιστήρας Αποσυναρμολόγηση μεταλλικού ανεμιστήρα Τοποθέτηση ανεμιστήρα Είσοδοι αγωγών, πώματα σφράγισης και αντάπτορες σπειρώματος Κιβώτιο συνδέσεων, προστατευτικά καλύμματα άκρου, αγωγός γείωσης, ελασματοειδή καλύμματα ανεμιστήρων Πίνακας ακροδεκτών και γείωση Κοχλιωτές συνδέσεις Κυκλώματα διακλάδωσης Άλλες υποδείξεις σχετικά με την τοποθέτηση Προαιρετικά εξαρτήματα Στεγανοποιητικοί δακτύλιοι Ανταλλακτικά Παραγγελία εξαρτημάτων Κωδικός Data Matrix επάνω στο μηχάνημα Στοιχεία παραγγελίας Προμήθεια ανταλλακτικών από το ελεύθερο εμπόριο Παραγγελία ανταλλακτικών μέσω του διαδικτύου Αντικατάσταση κυλινδρικών ρουλεμάν Κυλινδρικό ρουλεμάν Ανεξάρτητη θέρμανση Ορισμός ομάδων εξαρτημάτων Παράδειγμα παραγγελίας Εξαρτήματα μηχανήματος Κατάλογοι εξαρτημάτων Τυποποιημένα εξαρτήματα Οδηγίες λειτουργίας, 12/2018, A5E A 7

10 Πίνακας περιεχομένων Σήματα εκρηκτικής ατμόσφαιρας LA,1MA Ύψος άξονα L, 1MB Ύψος άξονα LA,1MA Ύψος άξονα LA MA Κιβώτιο συνδέσεων 1MA MB1 AH Αλουμίνιο MB1 Ύψος άξονα Φαιός χυτοσίδηρος MB1 Ύψος άξονα Φαιός χυτοσίδηρος MB1 Ύψος άξονα Φαιός χυτοσίδηρος MB5 Ύψος άξονα 315 Φαιός χυτοσίδηρος MB5 Κιβώτιο συνδέσεων Ύψος άξονα 315 Φαιός χυτοσίδηρος MB5 Ύψος άξονα 355 Φαιός χυτοσίδηρος MB5 Κιβώτιο συνδέσεων Ύψος άξονα 355 Φαιός χυτοσίδηρος LG4/6 AH Κιβώτιο συνδέσεων gk330, gt320, gk430, gt Κιβώτιο συνδέσεων gk431, gt421, gt520, gt Κιβώτιο συνδέσεων 1LG4/6, 1MB1, gt620, gt640, gt Διάθεση παλαιών συσκευών A B C 11.1 Εισαγωγή Ισχύοντες εθνικοί κανονισμοί - Μηχανήματα χαμηλής τάσης RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Πληροφορίες σύμφωνα με το άρθρο 33 του κανονισμού REACH Προετοιμασία αποσυναρμολόγησης Αποσυναρμολόγηση του μηχανήματος Διάθεση εξαρτημάτων Σέρβις και Υποστήριξη A.1 Siemens Industry Online Support A.2 Πρόσθετα έγγραφα Τεχνικά στοιχεία B.1 Ροπές σύσφιξης B.1.1 Ροπές σύσφιξης κοχλιωτών συνδέσεων B.1.2 Διελεύσεις μπουλονιών B.1.3 Κιβώτιο συνδέσεων, προστατευτικά καλύμματα άκρου, αγωγός γείωσης, ελασματοειδή καλύμματα ανεμιστήρων B Πίνακας ακροδεκτών και γείωση B.1.4 Πρόσθετες κλέμμες σύνδεσης για διατάξεις επιτήρησης και ανεξάρτητη θέρμανση Έγγραφα ποιότητας C.1 Έγγραφα ποιότητας SIMOTICS σε SIOS Ευρετήριο Οδηγίες λειτουργίας, 12/2018, A5E A

11 Εισαγωγή Σχετικά με αυτές τις οδηγίες Αυτές οι οδηγίες περιγράφουν το μηχάνημα και σας ενημερώνουν για τη χρήση του από την παράδοση έως την διάθεσή του στο σύστημα απορριμμάτων. Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Διαβάστε τις οδηγίες λειτουργίας πριν χρησιμοποιήσετε το μηχάνημα και ακολουθήστε τις. Έτσι θα διασφαλίσετε την ακίνδυνη και ομαλή λειτουργία του, αλλά και μια μεγάλη διάρκεια ζωής. Σε αυτές τις οδηγίες θα βρείτε οδηγίες ασφαλείας και προειδοποιητικές υποδείξεις σχετικά με τις εργασίες. Τηρείτε αυτές τις οδηγίες σε όλες τις ενέργειες και φυλάξτε τις πάνω στη μηχανή για τη δική σας ασφάλεια, για την προστασία άλλων ατόμων και για την αποφυγή υλικών και περιβαλλοντικών ζημιών. Εάν έχετε προτάσεις για βελτίωση του εγγράφου, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 175). Χαρακτηριστικά κειμένου Σε αυτές τις οδηγίες θα βρείτε τα παρακάτω χαρακτηριστικά κειμένου: 1. Οι οδηγίες χειρισμού παρουσιάζονται ως αριθμημένες λίστες. Τηρείτε τη σειρά των βημάτων χειρισμού. Οι απαριθμήσεις χρησιμοποιούν την κουκκίδα λίστας. Η παύλα υποδεικνύει απαριθμήσεις δευτέρου επιπέδου. Υπόδειξη Μια υπόδειξη είναι μια επιπλέον πληροφορία σχετικά με το προϊόν, τη χρήση του προϊόντος ή την εκάστοτε τεκμηρίωση. 1.2 Σύνθεση ατομικών εγγράφων Στις ιστοσελίδες στο Industry Online Support μπορείτε να συνθέσετε ατομικά έγγραφα με τη λειτουργία Documentation ( Με τη λειτουργία "Τεκμηρίωση" συνθέτετε από τα εγχειρίδια στην υποστήριξη προϊόντος τη δική σας "Τεκμηρίωση". Στα πλαίσια αυτής της σύνθεσης μπορείτε να συμπληρώσετε και άλλα περιεχόμενα της υποστήριξης προϊόντος όπως συχνές ερωτήσεις (FAQs) ή χαρακτηριστικές καμπύλες. Στη λειτουργία "Τεκμηρίωση" μπορείτε να δημιουργήσετε τις δικές σας συνθέσεις με τη δική σας δομή και να τις διαχειρίζεστε. Σε αυτό το πλαίσιο μπορείτε να διαγράφετε ή να μετακινείτε μεμονωμένα κεφάλαια ή θεματικές ενότητες (Topics). Μπορείτε να προσθέσετε επιπλέον και Οδηγίες λειτουργίας, 12/2018, A5E A 9

12 Εισαγωγή 1.2 Σύνθεση ατομικών εγγράφων δικό σας περιεχόμενο με τη λειτουργία σημείωσης. Η έτοιμη "Τεκμηρίωση" μπορεί π. χ. να εξαχθεί ως PDF. Με τη λειτουργία "Τεκμηρίωση" συνθέτετε αποτελεσματικά τη δική σας τεκμηρίωση της εγκατάστασης. Μπορείτε να αναθέσετε να εκδοθεί αυτόματα η "τεκμηρίωση" που έχετε δημιουργήσει σε μία γλώσσα σε μία άλλη διαθέσιμη γλώσσα. Το πλήρες εύρος λειτουργιών διατίθεται μόνο σε συνδεδεμένους χρήστες. 10 Οδηγίες λειτουργίας, 12/2018, A5E A

13 Υποδείξεις ασφαλείας Πληροφορίες για τους υπευθύνους της εγκατάστασης Αυτό το ηλεκτρικό μηχάνημα είναι σχεδιασμένο και κατασκευασμένο κατά τα πρότυπα της οδηγίας 2014/35/EΕ ("Οδηγία περί χαμηλής τάσης") και προβλέπεται για χρήση σε βιομηχανικές εγκαταστάσεις. Σε περίπτωση χρήσης του ηλεκτρικού μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. Ακολουθήστε τις τοπικές και κλαδικές διατάξεις ασφαλείας και τοποθέτησης. Οι υπεύθυνοι της εγκατάστασης πρέπει να εξασφαλίζουν τα ακόλουθα: Οι εργασίες προγραμματισμού και σχεδιασμού, καθώς και όλες οι εργασίες στο και με το μηχάνημα εκτελούνται μόνο από εξειδικευμένο προσωπικό. Οι οδηγίες λειτουργίας πρέπει να είναι διαρκώς διαθέσιμες σε όλες τις εργασίες. Τα τεχνικά δεδομένα και τα στοιχεία σχετικά με τις επιτρεπόμενες συνθήκες συναρμολόγησης, σύνδεσης, περιβάλλοντος και λειτουργίας πρέπει να τηρούνται με συνέπεια. Οι ειδικές διατάξεις τοποθέτησης και ασφαλείας, όπως και οι διατάξεις χρήσης προσωπικού προστατευτικού εξοπλισμού πρέπει να τηρούνται. Υπόδειξη Για θέματα σχεδιασμού, συναρμολόγησης, θέσης σε λειτουργία και σέρβις ζητήστε την υποστήριξη και τις υπηρεσίες του αρμοδίου Κέντρου Σέρβις (Σελίδα 175). Το παρόν μηχάνημα έχει σχεδιαστεί, κατασκευαστεί και προορίζεται για χρήση σε βιομηχανικές εγκαταστάσεις με εκρήξιμες ατμόσφαιρες σύμφωνα με την οδηγία 2014/34/EΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου"). Η θέση σε λειτουργία του μηχανήματος σε περιοχές, όπου υπάρχει κίνδυνος έκρηξης, απαγορεύεται έως ότου αποδειχθεί η συμμόρφωση με την παρούσα οδηγία με αντίστοιχο πιστοποιητικό. Θέστε το μηχάνημα σε λειτουργία μόνο εφόσον έχει επιβεβαιωθεί η συμμόρφωση της εγκατάστασης με την εκάστοτε ισχύουσα οδηγία. Σε περίπτωση χρήσης του μηχανήματος εκτός Ευρωπαϊκής Κοινότητας λάβετε υπόψη τις εθνικές διατάξεις της εκάστοτε χώρας. 2.2 Οι 5 κανόνες ασφαλείας Για την προσωπική σας ασφάλεια, καθώς και για την αποφυγή υλικών ζημιών τηρείτε πάντα την ώρα της εργασίας τις υποδείξεις ασφαλείας και τους ακόλουθους πέντε κανονισμούς ασφαλείας σύμφωνα με το EN «Εργασία άνευ τάσης». Εφαρμόστε με την αναφερόμενη σειρά τους πέντε κανονισμούς ασφαλείας πριν την έναρξη των εργασιών. Οδηγίες λειτουργίας, 12/2018, A5E A 11

14 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός 5 κανόνες ασφαλείας 1. Ενεργοποίηση. Ενεργοποιήστε και τα βοηθητικά ηλεκτρικά κυκλώματα, όπως π.χ. θέρμανση αδρανείας. 2. Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. 3. Βεβαιωθείτε ότι δεν υπάρχει παροχή τάσης. 4. Γειώστε και βραχυκυκλώστε. 5. Καλύψτε ή απομονώστε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Μετά την ολοκλήρωση των εργασιών, ακολουθήστε την αντίστροφη διαδικασία. 2.3 Ειδικευμένο προσωπικό Όλες οι εργασίες στο μηχάνημα επιτρέπεται να εκτελεστούν μόνο από εξειδικευμένο προσωπικό. Ως εξειδικευμένο προσωπικό σύμφωνα με την παρούσα τεκμηρίωση θεωρούνται τα άτομα που πληρούν τις παρακάτω προϋποθέσεις: Έχουν την ικανότητα χάρη στην εκπαίδευση ή την εμπειρία τους, να αναγνωρίζουν στο εκάστοτε πεδίο εργασίας τους τα ρίσκα και να αποφεύγουν πιθανούς κινδύνους. Τους έχει ανατεθεί από τον εκάστοτε υπεύθυνο η εκτέλεση εργασιών στο μηχάνημα. 2.4 Ασφαλής χειρισμός Η ασφάλεια στο χώρο εργασίας εξαρτάται από την προσοχή, πρόβλεψη και λογική όλων των ατόμων, τα οποία εγκαθιστούν, χειρίζονται και συντηρούν το μηχάνημα. Πέρα από την τήρηση των αναφερθέντων μέτρων ασφαλείας απαιτείται κατά βάση προσοχή στην εγγύς περιοχή του μηχανήματος. Προσέχετε πάντα την ασφάλεια. Για την αποφυγή ατυχημάτων, τηρείτε και τα παρακάτω: Γενικοί κανονισμοί της εκάστοτε χώρας χρήσης Ειδικοί κανονισμοί για το χειριστή και την περιοχή χρήσης Ειδικές συμφωνίες που έχουν συναφθεί με το χρήστη Ειδικές υποδείξεις ασφαλείας, που παραδόθηκαν μαζί με το μηχάνημα Σύμβολα για την ασφάλεια και υποδείξεις πάνω στο μηχάνημα και τη συσκευασία του 12 Οδηγίες λειτουργίας, 12/2018, A5E A

15 Υποδείξεις ασφαλείας 2.4 Ασφαλής χειρισμός Κίνδυνος από εξαρτήματα που βρίσκονται υπό τάση Τα εξαρτήματα υπό τάση αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα ηλεκτροφόρα εξαρτήματα. Πλησιάζοντας τα ηλεκτροφόρα εξαρτήματα, ενδέχεται να παραβιαστούν οι ελάχιστες διαδρομές αέρος και διαρροής. Κατά το άγγιγμα ή το πλησίασμα μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Διασφαλίστε ότι τα εξαρτήματα υπό τάση καλύπτονται με αξιόπιστο τρόπο. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας» (Σελίδα 11). Κίνδυνος από περιστρεφόμενα εξαρτήματα Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα περιστρεφόμενα εξαρτήματα. Κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Διασφαλίστε ότι τα περιστρεφόμενα εξαρτήματα καλύπτονται με αξιόπιστο τρόπο. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας» (Σελίδα 11). Αφαιρέστε τα καλύμματα μόνο εφόσον τα περιστρεφόμενα εξαρτήματα έχουν ακινητοποιηθεί πλήρως. Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Τα επιμέρους εξαρτήματα του μηχανήματος μπορεί να θερμανθούν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση επαφής ενδέχεται να προκληθούν εγκαύματα. Μην αγγίζετε τα εξαρτήματα του μηχανήματος κατά τη διάρκεια της λειτουργίας. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Χρησιμοποιείτε κατ' ανάγκη κατάλληλο εξοπλισμό προστασίας. Βλάβες της υγείας από χημικές ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Λάβετε υπόψη τις πληροφορίες προϊόντος του κατασκευαστή. Κίνδυνος από ελαφρώς ερεθιστικές και εύφλεκτες ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Λόγω λανθασμένου χειρισμού οι ουσίες αυτές μπορεί να αναφλεγούν. Η συνέπεια ενδέχεται να είναι εγκαύματα και υλικές ζημιές. Λάβετε υπόψη τις πληροφορίες προϊόντος του κατασκευαστή. Οδηγίες λειτουργίας, 12/2018, A5E A 13

16 Υποδείξεις ασφαλείας 2.5 Χρήση σε περιοχές με κίνδυνο έκρηξης Βλέπε επίσης Επιθεώρηση και συντήρηση (Σελίδα 120) Εκπομπές θορύβου Το μηχάνημα μπορεί κατά τη λειτουργία του να εμφανίζει στάθμη θορύβου, που δεν επιτρέπεται για χώρους εργασίας. Η συνέπεια ενδέχεται να είναι βλάβες στην ακοή. Διασφαλίστε ότι κατά τη λειτουργία του μηχανήματος να βρίσκονται άτομα στην περιοχή αυξημένης εκπομπής θορύβου. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας μέτρα που μειώνουν τον θόρυβο. Ο θόρυβος μπορεί να μειωθεί με τα παρακάτω μέτρα. Καλύμματα Ηχομονώσεις Μέτρα προστασίας της ακοής. Αποφυγή βλαβών ακοής Εάν γίνει υπέρβαση της επιτρεπόμενης ηχοστάθμης, μπορεί να προκληθούν βλάβες ακοής κατά τη λειτουργία των μηχανημάτων τριφασικού ρεύματος με ονομαστική ισχύ. Τηρείτε την επιτρεπόμενη ηχοστάθμη κατά ISO Η επιτρεπόμενη ηχοστάθμη ανέρχεται στα 70 db (A). Οι εγκαταστάσεις ηλεκτρικής ενεργειακής τεχνολογίας δημιουργούν κατά τη λειτουργία ηλεκτρομαγνητικά πεδία. Κατά την παραμονή κοντά στο μηχάνημα μπορεί να προκύψουν επικίνδυνες για τη ζωή δυσλειτουργίες σε ιατρικά εμφυτεύματα, π.χ. σε βηματοδότες. Σε μαγνητικά ή ηλεκτρονικά μέσα δεδομένων μπορεί να προκύψει απώλεια δεδομένων. Προστατεύστε το προσωπικό που εργάζεται στην εγκατάσταση με κατάλληλα μέτρα, π.χ. επισημάνσεις, περιφράξεις, σεμινάρια ασφαλείας και προειδοποιητικές σημάνσεις. Τηρείτε τους κανονισμούς προστασίας και ασφαλείας της εκάστοτε χώρας. Η παραμονή ατόμων με βηματοδότες στην περιοχή της μηχανής απαγορεύεται. Μην έχετε μαζί σας μαγνητικά ή ηλεκτρονικά μέσα δεδομένων. 2.5 Χρήση σε περιοχές με κίνδυνο έκρηξης Σε περιοχές με κίνδυνο έκρηξης θα πρέπει η συναρμολόγηση, η εγκατάσταση και ο χειρισμός των ηλεκτρικών εγκαταστάσεων να γίνεται από τον υπεύθυνο σύμφωνα με τους αντίστοιχους ισχύοντες κανονισμούς και διατάξεις. Υπόδειξη Τις βασικές απαιτήσεις σχετικά με τις ηλεκτρικές εγκαταστάσεις και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στην Κοινοτική Οδηγία 1999/92/ΕΚ, καθώς και στο πρότυπο IEC / EN Οδηγίες λειτουργίας, 12/2018, A5E A

17 Υποδείξεις ασφαλείας 2.6 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Κίνδυνοι ανάφλεξης Η αξιολόγηση των λειτουργικών κινδύνων, των τοπικών συνθηκών λειτουργίας και των απαιτούμενων μεθόδων επιτήρησης, θα πρέπει να διευκρινιστεί δεσμευτικά από το χρήστη σε συμμόρφωση με την αρμόδια εποπτική αρχή. Τα απαιτούμενα μέτρα πρέπει να τηρούνται οπωσδήποτε. Ο κατασκευαστής του μηχανήματος δεν μπορεί να παρέχει σχετικά γενικές συστάσεις. Λάβετε υπόψη σας τις πληροφορίες στις παρούσες οδηγίες λειτουργίας. Υπόδειξη Τις βασικές πληροφορίες για την αξιολόγηση των κινδύνων ανάφλεξης από ηλεκτρικές συσκευές και τη λειτουργία τους σε περιοχές με κίνδυνο έκρηξης θα τις βρείτε π.χ. στις Κοινοτικές Οδηγίες 2014/34/ΕΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου") και 1999/92/ΕΚ, καθώς και στη σειρά προτύπων IEC / EN Αν για το μηχάνημα υπάρχει πιστοποίηση τρίτου, τότε τηρείτε τα τεχνικά στοιχεία και τις ειδικές συνθήκες που ορίζονται σε αυτήν. Το πιστοποιητικό πρέπει να είναι διαθέσιμο πριν την έναρξη λειτουργίας. 2.6 Μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση Υλικές ζημιές από ηλεκτροστατική εκφόρτιση Οι ηλεκτρονικές μονάδες περιέχουν εξαρτήματα που είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Αυτά τα εξαρτήματα μπορούν εύκολα να υποστούν βλάβες ή να καταστραφούν σε περίπτωση ακατάλληλου χειρισμού. Για να αποφευχθούν υλικές ζημιές, ακολουθήστε τις επόμενες οδηγίες. Αγγίζετε τις ηλεκτρονικές μονάδες μόνο όταν πρέπει να εκτελέσετε οπωσδήποτε εργασίες σε αυτές. Το σώμα του αντίστοιχου ατόμου πρέπει να εκφορτιστεί ηλεκτροστατικά και να γειωθεί ακριβώς πριν αγγίξει τις ηλεκτρονικές μονάδες. Μην φέρνετε τις ηλεκτρονικές μονάδες σε επαφή με υλικά ηλεκτρικής μόνωσης, π. χ.: Πλαστική μεμβράνη Πλαστικά μέρη Μονωτικά καλύμματα πάγκου Ρουχισμό από συνθετικές ίνες Τοποθετείτε τις μονάδες μόνο πάνω σε αγώγιμα υποθέματα. Η συσκευασία, αποθήκευση και μεταφορά των ηλεκτρονικών μονάδων και εξαρτημάτων πρέπει να γίνεται μόνο σε αγώγιμες συσκευασίες, π. χ.: Επιμεταλλωμένα πλαστικά δοχεία ή μεταλλικά δοχεία Αγώγιμα αφρώδη υλικά Αλουμινόχαρτο οικιακής χρήσης Οδηγίες λειτουργίας, 12/2018, A5E A 15

18 Υποδείξεις ασφαλείας 2.8 Αντοχή έναντι παρεμβολών Τα απαιτούμενα μέτρα προστασίας έναντι ηλεκτροστατικής εκφόρτισης για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση παρουσιάζονται άλλη μια φορά με τα παρακάτω σχέδια: a = αγώγιμο δάπεδο d = Πανωφόρι ευαίσθητο στην ηλεκτροστατική εκφόρτιση b = Πάγκος ευαίσθητος στην ηλεκτροστατική εκφόρτιση c = Παπούτσια ευαίσθητα στην ηλεκτροστατική εκφόρτιση e = Ιμάντας καρπού ευαίσθητος στην ηλεκτροστατι f = Σύνδεση γείωσης των κιβωτίων κή εκφόρτιση Κίνδυνος έκρηξης από ηλεκτροστατική εκφόρτιση Οι ηλεκτροστατικές εκφορτίσεις αποτελούν πιθανή πηγή ανάφλεξης. Επικίνδυνες ηλεκτροστατικές φορτίσεις μπορεί να προκύψουν μεταξύ άλλων μέσω μηχανικής τριβής, ροής αέρα με σωματίδια ή μη γειωμένων εργαζομένων, π.χ. στη διάρκεια εργασιών συντήρησης ή καθαρισμού. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποφύγετε τις προαναφερθείσες εργασίες σε μη μεταλλικά τμήματα, π.χ. στο αφρώδες υλικό σε σιγαστήρες. Τηρείτε τα μέτρα προστασίας για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση. 2.7 Ηλεκτρομαγνητική συμβατότητα Ηλεκτρομαγνητική συμβατότητα Αυτό το μηχάνημα είναι κατασκευασμένο σύμφωνα με το IEC/EN και πληροί, εφόσον τηρείται η ενδεδειγμένη χρήση του, τις απαιτήσεις της Κοινοτικής Οδηγίας 2014/30/ΕΕ σχετικά με την ηλεκτρομαγνητική συμβατότητα. 2.8 Αντοχή έναντι παρεμβολών Διασφαλίστε με την επιλογή των κατάλληλων αγωγών σημάτων και μονάδων διάγνωσης, ότι δεν επηρεάζεται η αντοχή του μηχανήματος σε παρεμβολές. 16 Οδηγίες λειτουργίας, 12/2018, A5E A

19 Υποδείξεις ασφαλείας 2.12 Ειδικοί όροι για μηχανήματα με προστασία από έκρηξη 2.9 Επιρροή μιας ιδιαίτερα ανομοιόμορφης ροπής στρέψης στο δίκτυο τροφοδοσίας Όταν η ροπή στρέψης είναι ιδιαίτερα ανομοιόμορφη, π.χ. μετάδοση κίνησης σε ένα συμπιεστή εμβόλου, δημιουργείται αναγκαστικά ένα μη ημιτονοειδές ρεύμα κινητήρα. Οι προκαλούμενες άνω ταλαντώσεις μπορούν να επηρεάσουν ανεπίτρεπτα το δίκτυο τροφοδοσίας μέσω των αγωγών σύνδεσης Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Τάσεις παρεμβολών κατά τη λειτουργία στο μετατροπέα συχνότητας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (κατασκευαστής, τύπος, αντιπαρασιτικά μέτρα) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Σε μηχανήματα με ενσωματωμένους αισθητήρες, π.χ. αντιστάσεις PTC, ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα συχνότητας. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Με τον τρόπο αυτόν θα αποφύγετε την υπέρβαση των οριακών τιμών κατά IEC/ EN στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και τον μετατροπέα συχνότητας. Τηρείτε τα αντίστοιχα μέτρα ΗΜΣ Ειδικές εκδόσεις και παραλλαγές κατασκευής Υπόδειξη Πριν από όλες τις εργασίες στο μηχάνημα, εξακριβώστε την έκδοσή του. Σε περίπτωση αποκλίσεων και ασαφειών, απευθύνετε τις ερωτήσεις σας στον κατασκευαστή αναφέροντας την περιγραφή τύπου και τον αριθμό εργοστασίου (βλ. πινακίδα ονομαστικών χαρακτηριστικών) ή απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 175) της Siemens Ειδικοί όροι για μηχανήματα με προστασία από έκρηξη Ειδικοί όροι για την ασφαλή χρήση μηχανημάτων με προστασία από έκρηξη και σήμανση X (απόσπασμα από τη βεβαίωση εξέτασης τύπου ΕΚ ή ΕΕ, σημείο 17). Ζώνη 21 - DMT 01 ATEX E 014X Οι κινητήρες δεν επιτρέπεται να λειτουργούν με επικαθίσεις σκόνης μεγάλους πάχους. Κατά τη συναρμολόγηση των κινητήρων με ελεύθερο άκρο άξονα προς τα πάνω, πρέπει να αποτραπεί η πτώση ξένων σωμάτων στα ανοίγματα εξαερισμού μέσω της προσαρτημένης κατασκευής. Οδηγίες λειτουργίας, 12/2018, A5E A 17

20 Υποδείξεις ασφαλείας 2.12 Ειδικοί όροι για μηχανήματα με προστασία από έκρηξη Σε κινητήρες με σταθερά συνδεδεμένο αγωγό σύνδεσης. Η σύνδεση του ελεύθερου άκρου του αγωγού πρέπει να πραγματοποιηθεί σύμφωνα με τους ισχύοντες κανόνες εγκατάστασης. Αν ο κινητήρας τριφασικού ρεύματος ψύχεται με εξωτερικό ανεμιστήρα, πρέπει να διασφαλίζεται ότι λειτουργεί μόνο όταν είναι ενεργοποιημένη η ψύξη. Από τη θέση σε λειτουργία πρέπει να διασφαλίζεται ότι κατά την τροφοδοσία του μετατροπέα συχνότητας δεν προκύπτουν ανεπίτρεπτα υψηλές τάσεις στις κλέμμες του κινητήρα. Οι διαδρομές αέρος και διαρροής στο κιβώτιο συνδέσεων δεν επιτρέπουν υπερτάσεις που οφείλονται στον μετατροπέα συχνότητας με περιοδική μέγιστη τιμή μεγαλύτερη από: V για τάσεις μέτρησης 500 V. Το σύστημα μόνωσης του κινητήρα μπορεί να καταστήσει απαραίτητο τον περαιτέρω περιορισμό των περιοδικά εμφανιζόμενων υπερτάσεων. Ζώνη 1 - PTB 03 ATEX 3107X, PTB 02 ATEX 3060X, PTB 01 ATEX 3335X, PTB 01 ATEX 3336X, PTB 01 ATEX 3337X, PTB 04 ATEX 3041X Ειδικοί όροι για την εγκατάσταση: Αν η σύνδεση των μη μονωμένων άκρων των αγωγών στα εξωτερικά ηλεκτρικά κυκλώματα πραγματοποιείται σύμφωνα με το EN , παράγραφος 14.1 εντός της περιοχής με κίνδυνο έκρηξης, πρέπει να επιλεγεί ένα κιβώτιο συνδέσεων με δικό του πιστοποιητικό και σήμανση αντιεκρηκτικής προστασίας σύμφωνα με τις υπάρχουσες συνθήκες του τόπου χρήσης. Ζώνη 1 - PTB 02 ATEX 3024X Οι κινητήρες αυτού του τύπου επιτρέπεται να λειτουργούν μόνο σε συνδυασμό με αντλίες ανάκτησης ατμών στους μετατροπείς συχνότητας του τύπου που αναφέρθηκε παραπάνω με τις καθορισμένες τιμές ρύθμισης και πρέπει να παρακολουθούνται από την προσαρμοσμένη διάταξη που περιγράφεται στο δελτίο δεδομένων. Το μέγιστο μήκος αγωγού μεταξύ μετατροπέα συχνότητας και κινητήρα είναι 4 m. Ζώνη 1 - PTB 03 ATEX 3053X, PTB 03 ATEX 3054X Οι κινητήρες επιτρέπεται να λειτουργούν μόνο με μετατροπείς συχνότητας και φίλτρα του τύπου που αναφέρεται στο δελτίο δεδομένων με τις τιμές ρύθμισης που καθορίζονται εκεί. Η επιτήρηση των κινητήρων πρέπει επίσης να πραγματοποιείται σύμφωνα με τα στοιχεία του δελτίου δεδομένων. Ζώνη 2, 22 - BVS 14 ATEX E 081 X, BVS 14 ATEX E 082 X Ο κινητήρας επιτρέπεται να τροφοδοτείται μόνο από έναν μετατροπέα ενδιάμεσου κυκλώματος τάσης με διαμόρφωση πλάτους παλμών τηρώντας τις παραμέτρους που αναφέρονται στην παράγραφο Πριν από την θέση σε λειτουργία πρέπει να διασφαλίζεται ότι κατά την τροφοδοσία του μετατροπέα δεν προκύπτουν ανεπίτρεπτα υψηλές τάσεις στις κλέμμες του κινητήρα. Οι διαδρομές αέρος και διαρροής στο κιβώτιο συνδέσεων δεν επιτρέπουν υπερτάσεις που οφείλονται στον μετατροπέα συχνότητας με περιοδική μέγιστη τιμή μεγαλύτερη από 1500 V για τάσεις μέτρησης 1000 V. Το σύστημα μόνωσης του κινητήρα μπορεί να καταστήσει απαραίτητο τον περαιτέρω περιορισμό των περιοδικά εμφανιζόμενων υπερτάσεων. 18 Οδηγίες λειτουργίας, 12/2018, A5E A

21 Περιγραφή Πεδίο εφαρμογής Τα περιστρεφόμενα ηλεκτρικά μηχανήματα της σειράς αυτής χρησιμοποιούνται για τη μετάδοση κίνησης σε βιομηχανικές εφαρμογές. Σχεδιάστηκαν για ένα ευρύ πεδίο εφαρμογών μετάδοσης κίνησης, τόσο για λειτουργία ηλεκτρικού δικτύου όσο και σε συνδυασμό με μετατροπείς τάσης. Χαρακτηρίζονται από υψηλές επιδόσεις, μεγάλη αντοχή, μακρά διάρκεια ζωής και μεγάλη αξιοπιστία. Ενδεδειγμένη χρήση των μηχανημάτων Τα μηχανήματα αυτά προορίζονται για βιομηχανικές μονάδες. Συμμορφώνονται με τα εναρμονισμένα πρότυπα της σειράς EN / IEC (VDE 0530). Απαγορεύεται η χρήση τους σε χώρους, όπου υφίσταται κίνδυνος έκρηξης, εφόσον η σήμανση στο μηχάνημα δεν επιτρέπει ρητώς τη λειτουργία δικτύου ή μετατροπέα. Αν σε ειδικές περιπτώσεις π.χ. κατά τη χρήση σε μη βιομηχανικές μονάδες, ισχύουν άλλες/υψηλότερες απαιτήσεις (π.χ. επαφή με παιδιά), οι όροι αυτοί πρέπει να εφαρμόζονται κατά την εγκατάσταση στη μονάδα. Υπόδειξη Οδηγία μηχανημάτων Τα μηχανήματα χαμηλής τάσης είναι στοιχεία που προσαρτώνται σε μηχανήματα βάσει της τρέχουσας οδηγίας μηχανημάτων. Η ενεργοποίησή τους απαγορεύεται έως ότου διαπιστωθεί η συμμόρφωση του τελικού προϊόντος με αυτήν την οδηγία. Τηρείτε το πρότυπο EN / IEC Χρήση μηχανημάτων χωρίς σήμανση CE Τα μηχανήματα χωρίς σήμανση CE προορίζονται για χρήση εκτός του Ευρωπαϊκού Οικονομικού Χώρου (ΕΟΧ). Μην χρησιμοποιείτε μηχανήματα χωρίς σήμανση CE εντός του ΕΟΧ. Χρήση μηχανημάτων χωρίς σήμανση EAC Τα μηχανήματα EAC επισημαίνονται στην πινακίδα ονομαστικών χαρακτηριστικών και προορίζονται για λειτουργία εντός της τελωνειακής ένωσης Ευρασίας. Μην χρησιμοποιείτε μηχανήματα χωρίς σήμανση EAC εντός της τελωνειακής ένωσης Ευρασίας. Οδηγίες λειτουργίας, 12/2018, A5E A 19

22 Περιγραφή 3.1 Πεδίο εφαρμογής Χρήση σε περιοχές με κίνδυνο έκρηξης Τα ηλεκτρικά μηχανήματα με προστασία αντιεκρηκτικού τύπου συμμορφώνονται με τα πρότυπα των σειρών IEC / EN και IEC / EN Μην λειτουργείτε το μηχάνημα σε περιοχές με κίνδυνο έκρηξης παρά μόνον έπειτα από έγκριση των αρμόδιων εποπτικών αρχών. Στις εποπτικές αρχές εναπόκειται η διαπίστωση του κινδύνου έκρηξης και η κατάταξη σε ζώνες. Η κατηγορία αντιαναφλεκτικής προστασίας, καθώς και ειδικές εκδόσεις, αναφέρονται στην πινακίδα ισχύος ή/και στη βεβαίωση ελέγχου. Αν ο αριθμός βεβαίωσης συνοδεύεται από ένα X, προσέξτε τις ειδικές υποδείξεις στις οδηγίες λειτουργίας ή, εάν υπάρχει, στη βεβαίωση εξέτασης τύπου ΕΚ ή στο IECEx Certificate of Conformity για την ασφαλή λειτουργία του μηχανήματος. Η λειτουργία με μετατροπέα συχνότητας πρέπει να βεβαιώνεται. Να λαμβάνονται οπωσδήποτε υπόψη οι ειδικές υποδείξεις του κατασκευαστή. Κίνδυνος έκρηξης από υβριδικά μείγματα Τα υβριδικά μείγματα είναι μείγματα από εύφλεκτες σκόνες με εκρηκτικά μείγματα αερίου-αέρα, τα οποία όταν υπάρχουν ταυτόχρονα μπορούν να προξενήσουν εκρήξιμες ατμόσφαιρες. Στην περίπτωση αυτή μπορούν να σημειωθούν αλλαγές των ονομαστικών μεγεθών τεχνικής ασφάλειας, όπως π.χ. αλλαγή της κατάταξης ζωνών, αύξηση της πίεσης έκρηξης, μείωση της ελάχιστης ενέργειας ανάφλεξης και μείωση των τηρούμενων μέγιστων θερμοκρασιών. Ενδέχεται να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για το λόγο αυτόν, θα πρέπει μόλις εμφανιστούν υβριδικά μείγματα να παρακολουθούνται τα σχετικά ονομαστικά μεγέθη τόσο για αέριο (ζώνες 0, 1 και 2) όσο και για σκόνη (ζώνες 20, 21 και 22). Το εάν σε ένα συγκεκριμένο υβριδικό μείγμα επηρεάζονται θετικά τα ονομαστικά μεγέθη που είναι καθοριστικά για μια ανάφλεξη, θα πρέπει να αξιολογηθεί μεμονωμένα από μια αρμόδια αρχή. Κινητήρες με διπλή σήμανση για G («Gas») και D («Dust») θα πρέπει σε περίπτωση ταυτόχρονης παρουσίας να χρησιμοποιούνται μόνο μετά από προηγούμενο έλεγχο των ιδιοτήτων των υβριδικών μειγμάτων από το χρήστη. Κατηγορία αντιαναφλεκτικής προστασίας Ex na ή Ex ec Το μηχάνημα αυτό έχει κατασκευαστεί με κατηγορία αντιαναφλεκτικής προστασίας «Χωρίς σπινθήρες» Ex na σύμφωνα με το IEC / EN και το IEC / EN ή με κατηγορία αντιαναφλεκτικής προστασίας «Αυξημένη ασφάλεια» Ex ec σύμφωνα με τα IEC / EN και IEC / EN Συνεπώς η λειτουργία του μηχανήματος επιτρέπεται μόνο σε περιοχές με κίνδυνο έκρηξης της ζώνης 2 σύμφωνα με το IEC / EN Κατηγορία αντιαναφλεκτικής προστασίας Ex e ή Ex eb Το μηχάνημα αυτό έχει κατασκευαστεί με κατηγορία αντιαναφλεκτικής προστασίας «Αυξημένη ασφάλεια» Ex e ή Ex eb σύμφωνα με τα IEC / EN και IEC / EN Η λειτουργία του μηχανήματος επιτρέπεται μόνο σε περιοχές με κίνδυνο έκρηξης της ζώνης 1 και 2 σύμφωνα με το IEC / EN Κατηγορία αντιαναφλεκτικής προστασίας Ex tb, Ex tc Το μηχάνημα αυτό έχει κατασκευαστεί προαιρετικά ή αποκλειστικά με κατηγορία αντιαναφλεκτικής προστασίας «Προστασία μέσω περιβλήματος» Ex t σύμφωνα με τα IEC / EN και IEC / EN Η λειτουργία του μηχανήματος επιτρέπεται μόνο σε περιοχές με κίνδυνο έκρηξης της ζώνης 21 και 22 στην κατηγορία αντιαναφλεκτικής προστασίας Ex tb και της ζώνης 22 στην κατηγορία αντιαναφλεκτικής προστασίας Ex tc σύμφωνα με το IEC / EN Οδηγίες λειτουργίας, 12/2018, A5E A

23 Περιγραφή 3.2 Πινακίδες ισχύος 3.2 Πινακίδες ισχύος Πινακίδα ισχύος Η πινακίδα ισχύος περιέχει τα στοιχεία αναγνώρισης και τα σημαντικότερα τεχνικά στοιχεία. Τα στοιχεία στην πινακίδα ισχύος και οι συμβατικές συμφωνίες θέτουν τα όρια της ενδεδειγμένης χρήσης. Στοιχεία πινακίδας ισχύος Θέση Περιγραφή Θέση Περιγραφή Γενικά χαρακτηριστικά Ηλεκτρικά χαρακτηριστικά 1 Τύπος μηχανήματος 31 Ηλεκτρικά χαρακτηριστικά 2 Τύπος μηχανήματος 33 Ονομαστική τάση V 3 Αριθμός σειράς (συμπ. ημερομηνίας κατασκευής με τη μορφή ΕΕ.ΜΜ) 34 Συνδεσμολογία περιέλιξης 4 Πρότυπα 35 Συχνότητα Hz 5 Πρόσθετα στοιχεία (προαιρετικό) 36 Ονομαστική ισχύς kw 6 Στοιχεία πελάτη (προαιρετικά) 37 Ονομαστικό ρεύμα Α 7 Χώρα κατασκευής 38 Συντελεστής απόδοσης cosφ 8 Τόπος παραγωγής 39 Ονομαστικές στροφές σ.α.λ. 9 Αναγνωριστικός αριθμός υπηρεσίας ελέγχου (προαιρετικό) 40 Κατηγορία απόδοσης 10 Κανονισμοί (προαιρετικά) 41 Βαθμός απόδοσης 49 Λογότυπο εταιρείας 42 Ροπή στρέψης Nm (προαιρετικά) 52 Κανονισμός πλοίων 45 Σχέση ρεύματος εκκίνησης 53 Τύπος οικογένειας μηχανημάτων 46 Τρόπος λειτουργίας (προαιρετικά) 54 Δεδομένα για μηχανήματα με προστασία αντιεκρηκτικού τύπου 48 Ανεξάρτητη θέρμανση (προαιρετικά) 56 Τύπος μετατροπέα συχνότητας 51 Στοιχεία μετατροπέα συχνότητας Μηχανικά χαρακτηριστικά 57 Κατηγορία θερμοκρασίας 11 Μέγεθος κατασκευής 12 Μορφή κατασκευής 13 Βαθμός προστασίας 14 Βάρος μηχανήματος kg 15 Κατηγορία θερμότητας 16 Περιοχή θερμοκρασίας περιβάλλοντος (προαιρετικά) 17 Ύψος τοποθέτησης (μόνον για μεγέθη άνω των 1000 m) 18 Διαβάθμιση έντασης ταλαντώσεων 19 Μεγέθη εδράνων 20 Στοιχεία επαναλίπανσης/ Κανονισμοί (προαιρετικά) 24 Συμφωνία σφήνας Οδηγίες λειτουργίας, 12/2018, A5E A 21

24 Περιγραφή 3.3 Διάρθρωση Πινακίδα ονομαστικών χαρακτηριστικών Λειτουργία δικτύου (DOL) (49) (10) (9) (11) (12) (13) (54) (14) (15) (16) (17) (52) (19) (20) (18) (54) (33) (37) (36) (38) (41) (39) (40) (45) (57) (31) (5) (6) (48) Πινακίδα ονομαστικών χαρακτηριστικών Λειτουργία μετατροπέα συχνότητας (VSD) (49) (46) (56) (51) (33) (37) (36) (38) (42) (39) (31) 3.3 Διάρθρωση Έκδοση μηχανήματος Οι κανονισμοί και τα πρότυπα που διέπουν τη διάταξη και τον έλεγχο αυτού του μηχανήματος αναφέρονται στην πινακίδα ισχύος. Η έκδοση του μηχανήματος συμμορφώνεται κατά βάση με τα παρακάτω πρότυπα. Για την κατάσταση των αναφερόμενων εναρμονισμένων προτύπων ανατρέξτε στις αντίστοιχες δηλώσεις συμμόρφωσης ΕΚ. 22 Οδηγίες λειτουργίας, 12/2018, A5E A

25 Περιγραφή 3.3 Διάρθρωση Κανονισμοί Πίνακας 3-1 Εφαρμοστέοι γενικοί κανονισμοί Χαρακτηριστικό Πρότυπο EAC GΒ Διαστάσεις και συμπεριφορά λειτουργίας EN / IEC GOST R IEC Διαδικασία για τον καθορισμό των απωλειών και της απόδοσης περιστρεφόμενων ηλεκτρικών μηχανημάτων και έλεγχοι EN / IEC EN / IEC EN / IEC GOST R IEC GOST R IEC GOST IEC GB 755 GB/T 1032 Βαθμός προστασίας EN / IEC GOST IEC GB/T Ψύξη EN / IEC GOST R IEC Τύπος EN / IEC GOST R IEC GB/T 1993 GB/T 997 Χαρακτηρισμοί σύνδεσης και φορά περιστροφής EN / IEC GOST GB/T 1971 Εκπομπή θορύβων EN / IEC GOST IEC GB Συμπεριφορά εκκίνησης, περιστρεφόμενες ηλεκτρικές μηχανές EN / IEC GOST R IEC GB/T Κατηγορίες εύρους ταλάντωσης EN / IEC GOST IEC GB Ταξινόμηση απόδοσης τριφασικών κινητήρων με βραχυκυκλωμένο κλωβό EN / IEC GOST IEC Τάσεις προτύπου IEC IEC GOST R IEC GB GB/T 156 Πίνακας 3-2 Εφαρμοζόμενοι κανονισμοί για μηχανήματα με προστασία από έκρηξη Χαρακτηριστικό Πρότυπο EAC GΒ Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 0: Γενικές απαιτήσεις Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 1: Προστασία συσκευής με αντιαναφλεκτικό περίβλημα "d" Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 7: Αυξημένη ασφάλεια "e" Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 14: Ηλεκτρικές μονάδες για επικίνδυνες ατμόσφαιρές (εξαιρούνται οι τάφροι) Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 15: Κατηγορία αντιαναφλεκτικής προστασίας "n" Ηλεκτρικά μηχανήματα για χρήση σε περιοχές με εύφλεκτη σκόνη - Μέρος 17: Έλεγχος και συντήρηση ηλεκτρικών εγκαταστάσεων σε περιοχές με εκρήξιμη ατμόσφαιρα (με εξαίρεση τις τάφρους) Ηλεκτρικές συσκευές για εκρήξιμες ατμόσφαιρες αερίων - Μέρος 19: Επισκευή και αναβάθμιση EN / IEC GOST EN / IEC GOST EN / IEC GOST EN / IEC GOST EN / IEC GOST EN / IEC GOST EN / IEC GOST GB GB GB GB GB GB GB Οδηγίες λειτουργίας, 12/2018, A5E A 23

26 Περιγραφή 3.3 Διάρθρωση Χαρακτηριστικό Πρότυπο EAC GΒ Εκρήξιμη ατμόσφαιρα - Μέρος 31: Προστασία συσκευής από εκρηκτική σκόνη μέσω περιβλήματος "t" Οδηγία για την προσέγγιση των νομοθεσιών των κρατών μελών για τις συσκευές και τα συστήματα προστασίας που προορίζονται για χρήση σε εκρήξιμες ατμόσφαιρες EN / IEC GOST IEC GB RL2014/34/EU TR CU RL2014/34/ EU Ψύξη, εξαερισμός Στα μηχανήματα αυτής της σειράς κατασκευής πρόκειται για ασύγχρονα μηχανήματα εναλλασσόμενου ρεύματος με κύριο πρωτογενές (εσωτερικό) κύκλωμα ψύξης και ανοικτό δευτερεύον κύκλωμα ψυχρού αέρα (ψύξη επιφανειών). Η ψύξη επιφανειών μπορεί να ποικίλει ανάλογα με τη διαμόρφωση Μηχανήματα με ανεμιστήρα Ίδιος εξαερισμός (στάνταρ): Τύπος ψύξης IC 411 κατά EN / IEC Στην πλευρά NDE του περιβλήματος του στάτορα υπάρχει ένα κάλυμμα ανεμιστήρα για την είσοδο του εξωτερικού αέρα. Ο εξωτερικός αέρας αναρροφάται από τα ανοίγματα μέσα στο κάλυμμα του ανεμιστήρα και ρέει αξονικά μέσω των εξωτερικών θυρίδων ψύξης του περιβλήματος. Ο τροχός του ανεμιστήρα για το εξωτερικό ρεύμα ψυχρού αέρα είναι στερεωμένος στον άξονα του μηχανήματος. Οι τροχοί ανεμιστήρα εξαρτώνται από τη φορά περιστροφής. Σε περίπτωση συχνής ενεργοποίησης/απενεργοποίησης, πέδησης και/ή ρύθμισης του αριθμού στροφών κάτω από τον ονομαστικό αριθμό στροφών θα πρέπει να ελέγξετε την ψυκτική δράση. Πρόσθετος εξαερισμός (προαιρετικό): Τύπος ψύξης IC 416 κατά EN / IEC Η ψύξη αναλόγως του αριθμού στροφών επιτυγχάνεται μέσω ενός ανεξάρτητου από την κατάσταση λειτουργίας του μηχανήματος συγκροτήματος (πρόσθετος εξαερισμός). Αυτό το συγκρότημα συνδέεται μέσω ενός καλύμματος ανεμιστήρα προς τα έξω. Διαθέτει ξεχωριστό κύριο μηχανισμό κίνησης με φτερωτή, μέσω του οποίου επιτυγχάνεται το απαιτούμενο ρεύμα ψυχρού αέρα για την ψύξη του μηχανήματος Μηχανήματα χωρίς ανεμιστήρα (προαιρετικό) Τύπος ψύξης IC 410 Ψύξη επιφανειών με ελεύθερη μεταφορά θερμότητας: Τύπος ψύξης IC 410 κατά EN / IEC Τύπος ψύξης IC 418 Ψύξη επιφανειών με σχετική κίνηση του ψυχρού αέρα: Τύπος ψύξης IC 418 κατά EN / IEC Οδηγίες λειτουργίας, 12/2018, A5E A

27 Περιγραφή 3.3 Διάρθρωση Αποθήκευση Για τη στήριξη και την οδήγηση του άξονα στο σταθερό τμήμα του μηχανήματος χρησιμοποιούνται αποκλειστικά 2 κυλινδρικά ρουλεμάν. Ένα κυλινδρικό ρουλεμάν λειτουργεί ως ωστικό έδρανο, το οποίο μεταφέρει αξονικές και ακτινικές δυνάμεις από τον περιστρεφόμενο άξονα του μηχανήματος στο σταθερό τμήμα του. Το δεύτερο κυλινδρικό ρουλεμάν λειτουργεί ως ελεύθερο έδρανο και έδρανο στήριξης, προκειμένου να καταστεί δυνατή η θερμική διαστολή στο εσωτερικό του μηχανήματος και η μετάδοση ακτινικών δυνάμεων. Η ονομαστική (υπολογιζόμενη) διάρκεια ζωής των εδράνων κατά το ISO 281 ανέρχεται σε ώρες με χρήση των επιτρεπόμενων ακτινικών/ αξονικών δυνάμεων. Ωστόσο, η επιτρεπόμενη διάρκεια ζωής των εδράνων μπορεί να είναι αισθητά μεγαλύτερη, όταν οι δυνάμεις είναι μικρότερες (π.χ. λειτουργία με συμπλέκτη εξισορρόπησης). Τα κυλινδρικά ρουλεμάν στην έκδοση με λίπανση εφ' όρου ζωής δεν χρειάζονται συντήρηση. Το μηχάνημα διαθέτει ρουλεμάν με λίπανση γράσου. Τα ρουλεμάν των μηχανημάτων με ύψος άξονα έως 250 διαθέτουν στη στάνταρ έκδοση μόνιμη λίπανση. Τα ρουλεμάν των μηχανημάτων με ύψος άξονα από 280 έχουν δυνατότητα επαναλίπανσης Ζυγοστάθμιση Το μηχάνημα είναι στάνταρ δυναμικά ζυγοσταθμισμένο με μισή σφήνα (σήμανση "H"). Η βαθμίδα μεγέθους κραδασμών A είναι στάνταρ, όταν παραγγέλνεται προαιρετικά, η βαθμίδα μεγέθους κραδασμών B αναφέρεται πινακίδα ονομαστικών χαρακτηριστικών. Βλέπε επίσης Ζυγοστάθμιση (Σελίδα 59) Τύποι/τρόπος τοποθέτησης Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Πίνακας 3-3 Μορφή κατασκευής Κωδικός βασικού τύπου Γραφική απεικόνιση Περαιτέρω τρόποι τοποθέτησης IM B3 (IM 1001) IM V5 (IM 1011) Γραφική απεικόνιση IM V6 (IM 1031) Οδηγίες λειτουργίας, 12/2018, A5E A 25

28 Περιγραφή 3.3 Διάρθρωση Κωδικός βασικού τύπου Γραφική απεικόνιση Περαιτέρω τρόποι τοποθέτησης IM B6 (IM 1051) Γραφική απεικόνιση IM B7 (IM 1061) IM B8 (IM 1071) Κωδικός βασικού τύπου Γραφική απεικόνιση Περαιτέρω τρόποι τοποθέτησης IM B5 (IM 3001) IM V1 (IM 3011) Γραφική απεικόνιση IM V3 (IM 3031) Κωδικός βασικού τύπου Γραφική απεικόνιση Περαιτέρω τρόποι τοποθέτησης IM B14 (IM 3601) IM V18 (IM 3611) Γραφική απεικόνιση IM V19 (IM 3631) Κωδικός βασικού τύπου Γραφική απεικόνιση IM B35 (IM 2001) IM B34 (IM 2101) Τύποι/τρόπος τοποθέτησης για μηχανήματα με προστασία από έκρηξη Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Για τα μηχανήματα με προστασία από έκρηξη και τύπο με το άκρο άξονα προς τα κάτω IM V5, IM V1 ή IM V18 προβλέπεται μια έκδοση με προστατευτική οροφή. Τα μηχανήματα με 26 Οδηγίες λειτουργίας, 12/2018, A5E A

29 Περιγραφή 3.3 Διάρθρωση προστασία από έκρηξη κατασκευάζονται εξ εργοστασίου στους τύπους IM V5, IM V1 ή IM V18 με προστατευτική οροφή. Πίνακας 3-4 Τύπος με προστατευτική οροφή Τρόποι τοποθέτησης IM V5 (IM 1011) Γραφική απεικόνιση IM V1 (IM 3011) IM V18 (IM 3611) Κατηγορία προστασίας Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την κατηγορία προστασίας που αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών και μπορεί να τοποθετείται σε περιβάλλον με σκόνη ή υγρασία. Τα μηχανήματα για χρήση στη ζώνη 1 (κατηγορία αντιαναφλεκτικής προστασίας με αντιαναφλεκτικό περίβλημα "db" ή αυξημένη ασφάλεια "eb") ή στη ζώνη 2 (κατηγορία αντιαναφλεκτικής προστασίας "ec") κατασκευάζονται με κατηγορία προστασίας IP55. Τα μηχανήματα για χρήση στη ζώνη 1 (αυξημένη ασφάλεια «eb») ή στη ζώνη 2 (κατηγορία αντιαναφλεκτικής προστασίας «ec») κατασκευάζονται με κατηγορία προστασίας IP55. Τα μηχανήματα που χρησιμοποιούνται στη ζώνη 21 (προστασία από έκρηξη σκόνης "tb") κατασκευάζονται με κατηγορία προστασίας IP 65, ενώ τα μηχανήματα που χρησιμοποιούνται στη ζώνη 22 (προστασία από έκρηξη σκόνης "tc") κατασκευάζονται με κατηγορία προστασίας IP 55 και μπορούν να λειτουργούν σε περιβάλλον με σκόνη, π.χ. μύλοι, σιλό, επιχειρήσεις ζωοτροφών, ζυθοποιίες, καθώς και σε ορισμένους τομείς της χημικής βιομηχανίας Περιβαλλοντικές συνθήκες Οριακές τιμές για τη στάνταρ έκδοση Σχετική υγρασία αέρα σε θερμοκρασία περιβάλλοντος T amb 40 C Μέγ. 55 % Θερμοκρασία περιβάλλοντος -20 C έως +40 C Ύψος τοποθέτησης Αέρας με φυσιολογική περιεκτικότητα σε οξυγόνο, συνήθως 1000 m 21 % ( V / V ) Οδηγίες λειτουργίας, 12/2018, A5E A 27

30 Περιγραφή 3.3 Διάρθρωση Το μηχάνημα στη στάνταρ έκδοσή του δεν είναι κατάλληλο ούτε για λειτουργία σε ατμόσφαιρες που περιέχουν αλάτι ή είναι διαβρωτικές, αλλά ούτε και για τοποθέτηση σε εξωτερικούς χώρους. Οριακές τιμές για ειδικές εκδόσεις Σε περίπτωση διαφορετικών περιβαλλοντικών συνθηκών ισχύουν τα στοιχεία στην πινακίδα ισχύος ή τον κατάλογο Προαιρετικά εξαρτήματα Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα εξαρτήματα ενσωμάτωσης: Στην περιέλιξη στάτορα, ενσωματωμένος αισθητήρας θερμοκρασίας για την παρακολούθηση της θερμοκρασίας και την προστασία της περιέλιξης στάτορα από την υπερθέρμανση. Ανεξάρτητη θέρμανση στα μηχανήματα με περιελίξεις εκτεθειμένες στις κλιματικές συνθήκες με κίνδυνο παγετού. Τα μηχανήματα μπορούν να εξοπλιστούν με τα ακόλουθα προσαρτώμενα εξαρτήματα: Φρένο Παλμογεννήτρια Πρόσθετος εξαερισμός Μετρητικός μαστός για τη μέτρηση των κρουστικών παλμών SPM για τον έλεγχο των εδράνων. Διάταξη εμπλοκής αντίστροφης περιστροφής Υπόδειξη Πρόσθετα έγγραφα Λαμβάνετε υπόψη όλα τα περαιτέρω παραδιδόμενα έγγραφα για το συγκεκριμένο μηχάνημα. Πρόσθετες διατάξεις Ανάλογα με την παραγγελία, μπορούν να ενσωματωθούν ή να προσαρτηθούν διάφορες πρόσθετες διατάξεις, όπως π.χ. αισθητήρες θερμοκρασίας για παρακολούθηση των εδράνων ή για παρακολούθηση της περιέλιξης. 28 Οδηγίες λειτουργίας, 12/2018, A5E A

31 Περιγραφή 3.3 Διάρθρωση ΚΙΝΔΥΝΟΣ Κίνδυνος έκρηξης σε περίπτωση χρήσης εξαιτίας πολύ υψηλής θερμοκρασίας επιφάνειας Η συνέπεια είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Εμποδίστε την υπέρβαση της μέγιστης θερμοκρασίας επιφάνειας τηρώντας τις προδιαγραφόμενες συνθήκες λειτουργίας. Επιτηρείτε τη θερμοκρασία περιέλιξης. Χρησιμοποιήστε για τον σκοπό αυτόν τους αισθητήρες θερμοκρασίας που είναι ενσωματωμένοι στην περιέλιξη στάτορα, όπως αναφέρεται στην πινακίδα ονομαστικών χαρακτηριστικών ή την πρόσθετη πινακίδα Σήμανση Ζώνη 1, Κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας Ex «e» ή «eb» 0158 II 2 G Ex eb IIC T3 Gb Ex e IIC T3 Gb X Σήμανση CE ή EAC 2 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου οργανισμού ελέγχου 3 Σήμανση για πρόληψη των εκρήξεων 4 Ομάδα συσκευών: II όχι για τάφρους με δυνητικά εκρήξιμες ατμόσφαιρες, ωστόσο για λοιπές περιοχές με κίνδυνο έκρηξης 5 Κατηγορία συσκευών: 2 για περιστασιακό κίνδυνο 6 Ατμόσφαιρα: G για αέριο 7 Προστασία αντιεκρηκτικού τύπου: Διεθνής 8 Κατηγορία αντιαναφλεκτικής προστασίας: «e» ή «eb» Αυξημένη ασφάλεια 9 Ομάδα έκρηξης: IIC για ακετυλένιο ή IIB για αιθυλένιο 10 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 11 Επίπεδο προστασίας συσκευών: Gb για υψηλό επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 12 Ζώνη 1 13 Ιδιαίτερες συνθήκες «X» Οδηγίες λειτουργίας, 12/2018, A5E A 29

32 Περιγραφή 3.3 Διάρθρωση Ζώνη 2, Κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας Ex «ec» ή χωρίς σπινθήρα «na» II 3 G Ex ec IIC T3 Gc Ex na IIC T3 Gc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για τάφρους με δυνητικά εκρήξιμες ατμόσφαιρες, ωστόσο για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και βραχυπρόθεσμο κίνδυνο 5 Ατμόσφαιρα: G για αέριο 6 Προστασία αντιεκρηκτικού τύπου: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας: «ec» Αυξημένη ασφάλεια ή «na» για Χωρίς σπινθήρα 8 Ομάδα έκρηξης: IIC για ακετυλένιο ή IIB για αιθυλένιο 9 Κατηγορία θερμοκρασίας: T3 για μέγιστη θερμοκρασία επιφανείας 200 C 10 Επίπεδο προστασίας συσκευών: Gc για διευρυμένο επίπεδο προστασίας σε περιοχές με κίνδυνο έκρηξης από αέρια 11 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου οργανισμού ελέγχου 12 Ζώνη 2 13 Ιδιαίτερες συνθήκες «X» Ζώνη 21 με κατηγορία αντιαναφλεκτικής προστασίας Ex tb IIIC Db (προστασία συσκευών από εκρηκτικές σκόνες μέσω περιβλήματος «t») 0158 II 2 D Ex tb IIIC T125 C Db Ex tb IIIC T125 C Db X Οδηγίες λειτουργίας, 12/2018, A5E A

33 Περιγραφή 3.3 Διάρθρωση 1 Σήμανση CE ή EAC 2 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου οργανισμού ελέγχου 3 Σήμανση για πρόληψη των εκρήξεων 4 Ομάδα συσκευών: II όχι για τάφρους με δυνητικά εκρήξιμες ατμόσφαιρες, ωστόσο για λοιπές περιοχές με κίνδυνο έκρηξης 5 Κατηγορία συσκευών: 2 για περιστασιακό κίνδυνο 6 Ατμόσφαιρα: D για σκόνη 7 Προστασία αντιεκρηκτικού τύπου: Διεθνής 8 Κατηγορία αντιαναφλεκτικής προστασίας: «tb» για προστασία από το περίβλημα 9 Ομάδα έκρηξης: IIIC για αγώγιμη σκόνη 10 Μέγιστη θερμοκρασία επιφανείας: T 125 C 11 Επίπεδο προστασίας συσκευών: Db για υψηλό επίπεδο προστασίας σε ατμόσφαιρα με εύφλεκτη σκόνη 12 Ιδιαίτερες συνθήκες «X» Ζώνη 22 με κατηγορία αντιαναφλεκτικής προστασίας Ex tc IIIB Dc (προστασία συσκευών από εκρηκτικές σκόνες μέσω περιβλήματος «t») II 3 D Ex tc IIIB T125 C Dc Ex tc IIIB T125 C Dc X Σήμανση CE ή EAC 2 Σήμανση για πρόληψη των εκρήξεων 3 Ομάδα συσκευών: II όχι για τάφρους με δυνητικά εκρήξιμες ατμόσφαιρες, ωστόσο για λοιπές περιοχές με κίνδυνο έκρηξης 4 Κατηγορία συσκευών: 3 για σπάνιο και στιγμιαίο κίνδυνο 5 Ατμόσφαιρα: D για σκόνη 6 Προστασία αντιεκρηκτικού τύπου: Διεθνής 7 Κατηγορία αντιαναφλεκτικής προστασίας: «tc» για προστασία από το περίβλημα 8 Ομάδα έκρηξης: IIIB για μη αγώγιμη σκόνη 9 Μέγιστη θερμοκρασία επιφανείας: T 125 C 10 Επίπεδο προστασίας συσκευών: Dc για διευρυμένο επίπεδο προστασίας σε ατμόσφαιρες με εύφλεκτη σκόνη 11 Αναγνωριστικός αριθμός ή ονομασία του κοινοποιημένου οργανισμού ελέγχου 12 Ιδιαίτερες συνθήκες «X» Οδηγίες λειτουργίας, 12/2018, A5E A 31

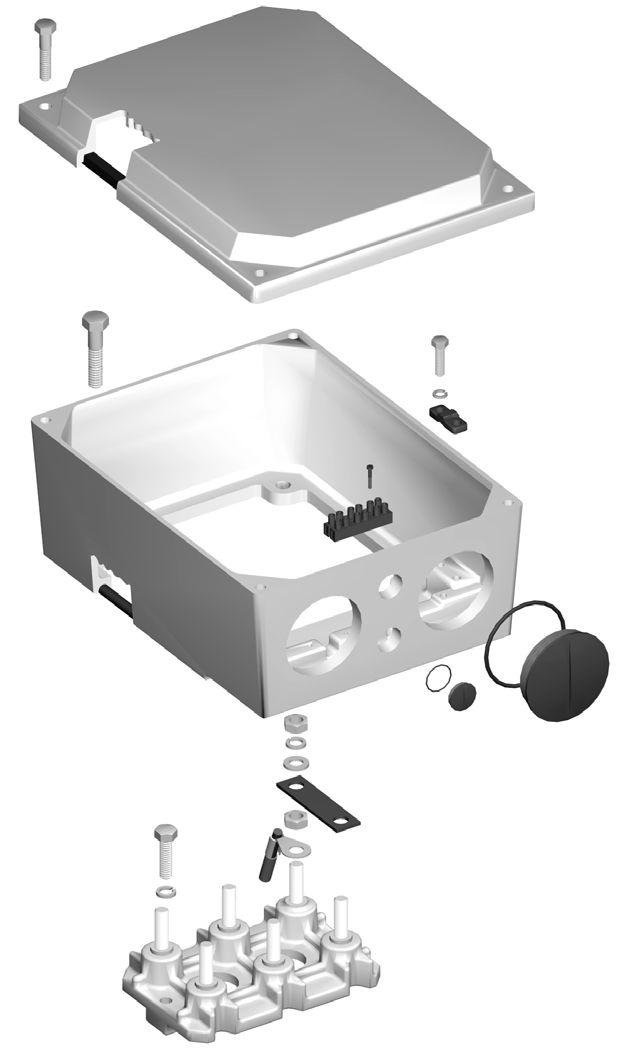

34 Περιγραφή 3.3 Διάρθρωση Κιβώτιο συνδέσεων Προαιρετικά υπάρχουν στο κιβώτιο συνδέσεων για διατάξεις επιτήρησης πρόσθετες κλέμμες σύνδεσης. Στα μεγαλύτερα μηχανήματα μπορεί να τοποθετηθεί προαιρετικά ένα επιπλέον κιβώτιο συνδέσεων. Ο αριθμός των διαθέσιμων κλεμμών παρουσιάζεται στα διαγράμματα συνδεσμολογίας. Στα μηχανήματα με βιδωτό επάνω τμήμα κιβωτίου συνδέσεων, αυτό μπορεί να περιστραφεί κατά 4 x 90 μοίρες Βερνίκι Βαφή Το μηχάνημα βαμμένο σύμφωνα με την παραγγελία σας. Δοκιμή καταλληλότητας του συστήματος βαφής για περιοχές με κίνδυνο έκρηξης Για τα τυποποιημένα συστήματα βαφής που διατίθενται προς παραγγελία παρέχονται πιστοποιητικά ηλεκτροστατικής συμβατότητας με μηχανήματα με προστασία από έκρηξη. Τα πιστοποιητικά αυτά δεν ισχύουν για τα μη τυποποιημένα ή ειδικά επιλεγμένα από τον πελάτη συστήματα βαφής. Λάβετε υπόψη ότι τα παρεχόμενα πιστοποιητικά δεν ισχύουν σε περίπτωση μετέπειτα βαφής. 32 Οδηγίες λειτουργίας, 12/2018, A5E A

35 Προετοιμασία χρήσης 4 Ο καλός προγραμματισμός και η προετοιμασία χρήσης του μηχανήματος αποτελούν σημαντικές προϋποθέσεις για μια απλή και σωστή εγκατάσταση, την ασφαλή λειτουργία και την προσβασιμότητα του μηχανήματος για συντήρηση και επισκευή. Στο κεφάλαιο αυτό θα μάθετε τι πρέπει να προσέχετε κατά το σχεδιασμό της εγκατάστασής σας σε σχέση με το μηχάνημα και τι προετοιμασίες πρέπει να κάνετε πριν την παράδοση του μηχανήματος. 4.1 Θέματα ασφαλείας για το σχεδιασμό της εγκατάστασης Από το μηχάνημα απορρέουν λοιποί κίνδυνοι. Αυτοί περιγράφονται στο κεφάλαιο «Υποδείξεις ασφαλείας» (Σελίδα 11) ή στις αντίστοιχες θεματικές ενότητες. Φροντίστε για μια ασφαλή λειτουργία του μηχανήματος εντός της εγκατάστασης, λαμβάνοντας κατάλληλα μέτρα ασφαλείας, όπως καλύμματα, περιφράξεις, σημάνσεις κ.λπ. 4.2 Τήρηση του τρόπου λειτουργίας Τηρείτε τον τρόπο λειτουργίας του μηχανήματος. Αποφύγετε μέσω κατάλληλου χειρισμού τις υπερβολικές στροφές και συνεπώς τις βλάβες στο μηχάνημα. 4.3 Μηχανήματα χωρίς τελική βαφή Στα μηχανήματα που παραδίδονται μόνο με αστάρωμα πρέπει να περαστεί βαφή η οποία να είναι κατάλληλη για την εκάστοτε εφαρμογή σύμφωνα με τις ισχύουσες οδηγίες. Το αστάρι από μόνο του δεν παρέχει επαρκή αντιδιαβρωτική προστασία. Η επιστρωμένη βαφή πρέπει να πληροί τις απαιτήσεις για την αποφυγή δημιουργίας στατικών φορτίων, βλ. EN Για συστάσεις σχετικά με τη βαφή, απευθυνθείτε στο Κέντρο Σέρβις. Οδηγίες λειτουργίας, 12/2018, A5E A 33

36 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση 4.4 Παραδοτέο υλικό Έλεγχος πληρότητας του παραδοτέου υλικού Τα συστήματα μετάδοσης κίνησης είναι συναρμολογημένα κατά περίπτωση. Μετά την παραλαβή της παραγγελίας ελέγξτε αμέσως αν το παραδοτέο υλικό συμφωνεί με τα συνοδευτικά έγγραφα του προϊόντος. Η Siemens δεν αναλαμβάνει ευθύνη για μεταγενέστερες αξιώσεις λόγω ελλείψεων. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών ζημιών από τη μεταφορά προς το μεταφορέα. Υποβάλλετε άμεσα παράπονο σε περίπτωση ορατών βλαβών/ελλείψεων στο παραδοτέο υλικό προς την αρμόδια αντιπροσωπεία της Siemens. Φυλάξτε σε προσβάσιμο σημείο τις οδηγίες λειτουργίας που περιλαμβάνονται στο παραδοτέο υλικό. Η πινακίδα ονομαστικών χαρακτηριστικών που συνοδεύει προαιρετικά και ξεχωριστά το παραδοτέο υλικό αναγράφει τα στοιχεία του μηχανήματος και στερεώνεται επάνω ή κοντά στο μηχάνημα ή στη μονάδα. 4.5 Μεταφορά και αποθήκευση Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ανατροπής και ταλάντευσης κατά τη μεταφορά με ανάρτηση Όταν μεταφέρετε το μηχάνημα αναρτημένο σε σχοινιά, αυτά μπορεί να σπάσουν π.χ. λόγω μιας ζημιάς. Επιπλέον, το μηχάνημα μπορεί να ταλαντεύεται λόγω μη επαρκούς στερέωσης. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Για τη μεταφορά ή/και την εγκατάσταση χρησιμοποιήστε πρόσθετα, κατάλληλα μέσα ανάρτησης φορτίων. Δύο σχοινιά θα πρέπει να μπορούν να σηκώσουν ολόκληρο το φορτίο. Αποφύγετε τυχόν μετατόπιση του μέσου ανάρτησης φορτίων ασφαλίζοντάς το. Κατά τη χρήση 2-κλωνης αρτάνης πρέπει να τηρείται η μέγιστη γωνία κλίσης 45 κατά ISO 3266 (DIN 580). Ευθυγραμμίστε του βιδωτούς κρίκους κατά τέτοιον τρόπο, ώστε οι κλώνοι έλξης να βρίσκονται στο επίπεδο των κρίκων. 34 Οδηγίες λειτουργίας, 12/2018, A5E A

37 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αναποδογύρισμα ή μετατόπιση του μηχανήματος Εάν ανασηκώνετε ή μεταφέρετε το μηχάνημα με ακατάλληλο τρόπο, το μηχάνημα μπορεί να μετατοπιστεί ή να αναποδογυρίσει. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Χρησιμοποιείτε όλους τους διαθέσιμους κρίκους ανύψωσης του μηχανήματος. Μην στερεώνετε πρόσθετα φορτία ή βάρη κατά τη χρήση των κρίκων ανύψωσης του μηχανήματος. Οι κρίκοι ανύψωσης προορίζονται για το ίδιο βάρος του μηχανήματος. Σφίξτε δυνατά τους βιδωτούς κρίκους ανύψωσης. Βιδώστε τους βιδωτούς κρίκους ανάρτησης μέχρι να εφαρμόσει η επιφάνεια επαφής τους. Τηρείτε την επιτρεπόμενη επιβάρυνση των βιδωτών κρίκων. Αν είναι αναγκαίο, χρησιμοποιήστε κατάλληλα και επαρκώς υπολογισμένα μέσα ανάρτησης φορτίων, για παράδειγμα ιμάντες ανύψωσης (EN1492-1) και ιμάντες πρόσδεσης (EN ). Μην στέκεστε κάτω από το ανυψωμένο μηχάνημα ή στη γύρω περιοχή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου από πτώση του μηχανήματος Σε περίπτωση που τα μέσα ανάρτησης και ανύψωσης υποστούν βλάβη, το μηχάνημα μπορεί να πέσει. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για ασφαλή και εύκολη πρόσβαση στην κάτω πλευρά του μηχανήματος, τοποθετήστε το μηχάνημα σε ανυψωμένη και ασφαλή θέση. Υπόδειξη Ανυψώνετε τα μηχανήματα κατά τη μεταφορά σε μια θέση που αντιστοιχεί στο βασικό τύπο τους. Ο τύπος του μηχανήματος αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών. Αφαιρέστε πριν την πρώτη ενεργοποίηση τις ενδεχόμενες ασφάλειες μεταφοράς. Φυλάξτε ή απενεργοποιήστε τις ασφάλειες μεταφοράς. Χρησιμοποιείτε τις ασφάλειες μεταφοράς σε τυχόν πρόσθετες μεταφορές ή ενεργοποιήστε ξανά τις ασφάλειες μεταφοράς. Η συσκευασία του μηχανήματος διαφέρει ανάλογα με την οδό μεταφοράς και το μέγεθος. Εφόσον δεν υπάρχει διαφορετική πρόβλεψη στη σύμβαση, η συσκευασία αντιστοιχεί στις κατευθυντήριες οδηγίες συσκευασίας κατά ISPM (Διεθνή πρότυπα για μέτρα φυτοπροστασίας). Οδηγίες λειτουργίας, 12/2018, A5E A 35

38 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση Λάβετε υπόψη τα εικονοσύμβολα της συσκευασίας. Έχουν την ακόλουθη σημασία: επάνω Εύθραυστο εμπόρευμα Προστασία από την υγρασία Προστασία από τη ζέστη Κέντρο βάρους Απαγορεύονται τα άγκιστρα χειρός Φορτοεκφόρτωση εδώ Αποθήκευση Αποθήκευση σε εξωτερικό χώρο ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Η ακατάλληλη αποθήκευση μπορεί να προκαλέσει υλικές ζημιές. Σε περίπτωση ακραίων κλιματικών συνθηκών, π.χ. αλατούχα ή/και κονιώδης, υγρή ατμόσφαιρα, λάβετε μέτρα για την προστασία του μηχανήματος. Επιλέξτε έναν ασφαλή από πλημμύρες, απαλλαγμένο από δονήσεις και στεγνό χώρο αποθήκευσης. Επισκευάστε τις ζημιές στη συσκευασία πριν από την αποθήκευση, εφόσον αυτό είναι απαραίτητο για την ορθή αποθήκευση. Για την διασφάλιση της προστασίας από την υγρασία του δαπέδου, τοποθετήστε τα μηχανήματα, τις συσκευές και τα κιβώτια πάνω σε παλέτες, ράβδους ή βάσεις. Αποφύγετε τυχόν βύθιση στη γη. Μην εμποδίζετε την κυκλοφορία του αέρα κάτω από το αποθηκευμένο είδος. Τα καλύμματα ή οι μουσαμάδες για την προστασία από τις καιρικές συνθήκες δεν πρέπει να εφάπτονται στις επιφάνειες του αποθηκευμένου είδους. Βεβαιωθείτε για την επαρκή κυκλοφορία του αέρα με ξύλα τοποθετημένα ενδιάμεσα για τη διατήρηση της απόστασης. Αποθήκευση σε κλειστούς χώρους Οι χώροι αποθήκευσης πρέπει να προσφέρουν προστασία από τις ακραίες καιρικές συνθήκες. Αυτοί πρέπει να είναι στεγνοί, απαλλαγμένοι από σκόνη, κρούσεις και δονήσεις και να αερίζονται καλά. Μεταλλικές ακατέργαστες επιφάνειες Οι ακατέργαστες επιφάνειες, όπως τα άκρα άξονα, οι επιφάνειες των φλαντζών και οι τροχοί κεντραρίσματος, διαθέτουν περιορισμένη προστασία (< 6 μήνες) έναντι της διάβρωσης. Λάβετε κατάλληλα μέτρα προστασίας έναντι της διάβρωσης σε περίπτωση μεγαλύτερων χρονικών διαστημάτων αποθήκευσης. 36 Οδηγίες λειτουργίας, 12/2018, A5E A

39 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση Οπή νερού συμπύκνωσης Ανοίξτε τις υπάρχουσες οπές νερού συμπύκνωσης για την εκροή του συμπυκνώματος σύμφωνα με τις περιβαλλοντικές συνθήκες, το αργότερο κάθε 6 μήνες. Τα χρησιμοποιούμενα υλικά είναι ιδανικά για το καθορισμένο εύρος θερμοκρασίας. Τα καθορισμένα όρια θερμοκρασίας θα τα βρείτε στην πινακίδα ονομαστικών χαρακτηριστικών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης σε περίπτωση ελαττωματικών μονωτικών υλικών Σε περίπτωση αποθήκευσης του μηχανήματος εκτός των καθορισμένων ορίων θερμοκρασίας, μπορεί τα μονωτικά υλικά να υποστούν φθορά και η λειτουργία τους να μην είναι εγγυημένη. Ως εκ τούτου μπορεί να δημιουργηθούν εκρήξιμες ατμόσφαιρες μέσα στο μηχάνημα και να προκύψει ανάφλεξη κατά την έναρξη λειτουργίας. Ενδέχεται να σημειωθεί έκρηξη. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Μην αποθηκεύετε το μηχάνημα εκτός των καθορισμένων ορίων θερμοκρασίας. Θερμοκρασία αποθήκευσης Επιτρεπόμενο εύρος θερμοκρασίας: -20 C έως +50 C Μέγιστα επιτρεπόμενη υγρασία αέρα: 60 % Για μηχανήματα με ειδικές προϋποθέσεις θερμοκρασίας περιβάλλοντος σε κατάσταση λειτουργίας ή/και ύψους τοποθέτησης, μπορεί να ισχύουν άλλες συνθήκες για τη θερμοκρασία αποθήκευσης. Στην περίπτωση αυτήν, ανατρέξτε στα στοιχεία για τη θερμοκρασία περιβάλλοντος και το ύψος τοποθέτησης στην πινακίδα ισχύος του μηχανήματος. Διάρκεια αποθήκευσης Περιστρέφετε τον άξονα 1 φορά ετησίως, προκειμένου να αποφευχθούν τα σημάδια λόγω αδράνειας. Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού (γήρανση) στα έδρανα. Ανοιχτά έδρανα Ελέγξτε σε περίπτωση ανοιχτών εδράνων, π. χ. 1Z, την κατάσταση του λιπαντικού όταν το διάστημα αποθήκευσης ξεπερνάει τους 12 μήνες. Εάν κατά τον έλεγχο διαπιστωθεί αφελαίωση ή ακαθαρσία του γράσου, αντικαταστήστε το. Η διείσδυση του νερού συμπύκνωσης οδηγεί σε αλλαγές της σύστασης του γράσου. Κλειστά έδρανα Σε περίπτωση κλειστών εδράνων, αντικαθιστάτε τα έδρανα στην πλευρά DE και NDE μετά από 48 μήνες αποθήκευσης. Οδηγίες λειτουργίας, 12/2018, A5E A 37

40 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση ΕΙΔΟΠΟΙΗΣΗ Αποθήκευση Η χρήση ή η αποθήκευση του μηχανήματος χωρίς προστασία σε εξωτερικό χώρο μπορεί να προκαλέσει ζημιές στο μηχάνημα. Προστατέψτε το μηχάνημα από την έντονη ηλιακή ακτινοβολία, τη βροχή, το χιόνι, τον παγετό ή τη σκόνη. Χρησιμοποιείτε, για παράδειγμα, μια υπερκατασκευή ή ένα πρόσθετο κάλυμμα. Εάν χρειαστεί, επικοινωνήστε με το Κέντρο Σέρβις της Siemens ή συνεννοηθείτε σχετικά με τη χρήση σε εξωτερικό χώρο Ασφάλιση ρότορα Ανάλογα με την έκδοση, το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα. Αυτή προστατεύει τα έδρανα από ζημιές λόγω των κραδασμών κατά τη μεταφορά ή την αποθήκευση. ΕΙΔΟΠΟΙΗΣΗ Ζημιές στον κινητήρα από κραδασμούς Αν δεν χρησιμοποιείται η διάταξη συγκράτησης ρότορα, οι κραδασμοί κατά τη μεταφορά ή κατά την αποθήκευση μπορεί να προκαλέσουν ζημιές στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Αν το μηχάνημα διαθέτει διάταξη συγκράτησης ρότορα, μεταφέρετε πάντα το μηχάνημα με την παρεχόμενη διάταξη συγκράτησης ρότορα. Κατά τη διάρκεια της μεταφοράς η διάταξη συγκράτησης ρότορα πρέπει να είναι τοποθετημένη. Προστατεύστε το μηχάνημα από έντονους ακτινικούς κραδασμούς κατά την αποθήκευση, επειδή αυτοί οι κραδασμοί δεν μπορούν να απορροφηθούν πλήρως από τη διάταξη συγκράτησης ρότορα. Η διάταξη συγκράτησης ρότορα πρέπει να αφαιρείται μόνο πριν από την τοποθέτηση του στοιχείου κίνησης. Αν έχουν συναρμολογηθεί προσαρτώμενα εξαρτήματα από τον πελάτη, π.χ. συμπλέκτης ή τροχαλία ιμάντα, μπορεί να προκληθούν ζημιές στα ρουλεμάν κατά τη μεταφορά. Σε αυτήν την περίπτωση πρέπει να παρέχεται διάταξη συγκράτησης ρότορα από τον πελάτη. Στα μηχανήματα με κάθετη μορφή κατασκευής: Αποσυναρμολογείτε τη διάταξη συγκράτησης ρότορα μόνο σε κάθετη θέση. Κατά τη μεταφορά σε οριζόντια θέση, στερεώστε το ρότορα πριν από την οριζοντίωση του μηχανήματος. Τα κάθετα μηχανήματα μπορούν να παραδοθούν από το εργοστάσιο σε οριζόντια θέση. 38 Οδηγίες λειτουργίας, 12/2018, A5E A

41 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση Εναλλακτική ασφάλιση του ρότορα Σε περίπτωση μεταφοράς του μηχανήματος μετά την τοποθέτηση του στοιχείου κίνησης, στερεώστε το ρότορα αξονικά με άλλα κατάλληλα μέσα. 1 Υποδοχή 2 Βίδα άξονα και ροδέλα Εικόνα 4-1 Αξονική σταθεροποίηση του ρότορα Σπείρωμα στο άκρο άξονα M16 M20 M24 M30 Ροπή σύσφιξης 40 Nm 80 Nm 150 Nm 230 Nm Ροπές σύσφιξης για άλλους τύπους ασφάλισης ρότορα Το σπείρωμα στο άκρο του άξονα είναι ένα σημείο αναφοράς για τη μάζα του ρότορα. Από αυτό προκύπτει η αναγκαία δύναμη προέντασης για την αξονική σταθεροποίηση του ρότορα. Σπείρωμα στο άκρο άξονα M16 M20 M24 M30 Δύναμη προέντασης 13 kn 20 kn 30 kn 40 kn Αξονική δύναμη προέντασης για άλλους τύπους ασφάλισης ρότορα Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς. Οδηγίες λειτουργίας, 12/2018, A5E A 39

42 Προετοιμασία χρήσης 4.5 Μεταφορά και αποθήκευση Θέση σε λειτουργία μετά την αποθήκευση Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) Λίπανση κυλινδρικών ρουλεμάν Αν το μηχάνημα αποθηκευτεί σωστά για μεγάλο χρονικό διάστημα, για δύο χρόνια δεν θα πρέπει να υπάρχει πρόβλημα στο γράσο των ρουλεμάν. Στα μηχανήματα θερμικής κατηγορίας 155 για κανονική θερμοκρασία περιβάλλοντος χρησιμοποιείτε γράσο σαπωνοποίησης λιθίου με σημείο στάξεως τουλάχιστον 180 C. Στα μηχανήματα θερμικής κατηγορίας 180 και σε συγκεκριμένα ειδικά μηχανήματα χρησιμοποιείτε το ειδικό γράσο που υποδεικνύεται στη σχετική πινακίδα του μηχανήματος Συμπληρωματική λίπανση των κυλινδρικών ρουλεμάν μετά από αποθήκευση για έως και δύο χρόνια Στα μηχανήματα με διατάξεις συμπληρωματικής λίπανσης, λιπάνετε προληπτικά από μία φορά τα δύο ρουλεμάν λίγο μετά τη θέση σε λειτουργία με τον κινητήρα να λειτουργεί. Ο τύπος γράσου, η ποσότητα γράσου και τα διαστήματα συμπληρωματικής λίπανσης αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών στο μηχάνημα. 40 Οδηγίες λειτουργίας, 12/2018, A5E A

43 Προετοιμασία χρήσης 4.6 Εξασφάλιση ψύξης Χαλαρώστε τη διάταξη συγκράτησης ρότορα πριν τη θέση σε λειτουργία Αν διατίθεται, χαλαρώστε τη διάταξη συγκράτησης ρότορα πριν τη θέση σε λειτουργία. 4.6 Εξασφάλιση ψύξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση και διακοπή λειτουργίας του μηχανήματος Σε περίπτωση μη τήρησης των παρακάτω σημείων, μπορεί να προκληθούν υλικές ζημιές, σοβαροί τραυματισμοί ή θάνατος. Μην παρεμποδίζετε τον εξαερισμό. Αποτρέψτε την άμεση προσρόφηση των απαερίων γειτονικών συγκροτημάτων. Αποτρέψτε στην κάθετη κατασκευή του μηχανήματος με είσοδο του αέρα από πάνω την είσοδο ξένων σωμάτων και νερού στα ανοίγματα εισόδου αέρα (πρότυπο IEC / EN ). Αποτρέψτε στους τύπους με άκρο άξονα προς τα πάνω την είσοδο υγρών κατά μήκος του άξονα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ζημιά από πτώση μικροεξαρτημάτων Αν καταστραφεί ο ανεμιστήρας και κατά συνέπεια υπερθερμανθεί το μηχάνημα, μπορεί να προκύψουν υλικές ζημιές και τραυματισμοί. Παρεμποδίστε σε τύπους με άκρο άξονα προς τα κάτω ή με κατάλληλη κάλυψη την πτώση μικρών τμημάτων μέσα στο κάλυμμα ανεμιστήρα (πρότυπο IEC / EN ). Μην περιορίζετε το ρεύμα ψυχρού αέρα μέσω των καλυμμάτων και τηρείτε τα ελάχιστα διάκενα αέρα. Οδηγίες λειτουργίας, 12/2018, A5E A 41

44 Προετοιμασία χρήσης 4.6 Εξασφάλιση ψύξης Πίνακας 4-1 Διαδρομή αέρα Λάθος Σωστό Ελάχιστη διάσταση "x" για την απόσταση μεταξύ των γειτονικών συγκροτημάτων για την είσοδο αέρα του μηχανήματος Πίνακας 4-2 Ελάχιστη διάσταση "X" για την απόσταση μεταξύ των γειτονικών συγκροτημάτων για την είσοδο αέρα του μηχανήματος Ύψος άξονα X mm Οδηγίες λειτουργίας, 12/2018, A5E A

45 Προετοιμασία χρήσης 4.7 Θερμική προστασία Ύψος άξονα X mm Θερμική προστασία Προστατεύστε τα μηχανήματα με προστασία αντιεκρηκτικού τύπου σύμφωνα με το IEC / EN , παράγραφος «Περιστρεφόμενα ηλεκτρικά μηχανήματα» από υπερφόρτωση. Χρησιμοποιείτε ανάλογα με την κατηγορία αντιεκρηκτικής προστασίας έναν διακόπτη προστασίας κινητήρα, μια άμεση επιτήρηση θερμοκρασίας στην περιέλιξη ή μια ισοδύναμη διάταξη. Προστατεύστε τα μηχανήματα με εναλλασσόμενους πόλους εκτός από τον διακόπτη προστασίας με τους αισθητήρες θερμοκρασίας στις περιελίξεις. Ex d και Ex t Δίκτυο Προσαρμόστε τη διάταξη προστασίας στο ονομαστικό ρεύμα (βλέπε πινακίδα ονομαστικών χαρακτηριστικών). Ή προστατεύστε το μηχάνημα με την πιστοποιημένη επιτήρηση θερμοκρασίας που αναγράφεται στην πρόσθετη πινακίδα. Μετατροπέας συχνότητας Λειτουργείτε τα μηχανήματα με προστασία από έκρηξη με λειτουργία μετατροπέα συχνότητας πάντα με αισθητήρες θερμοκρασίας ως άμεση επιτήρηση θερμοκρασίας. Ex e και Ex eb Δίκτυο Προσαρμόστε τη διάταξη προστασίας στο ονομαστικό ρεύμα (βλέπε πινακίδα ονομαστικών χαρακτηριστικών), I A /I N και τον χρόνο t E. Ή προστατεύστε το μηχάνημα με την πιστοποιημένη επιτήρηση θερμοκρασίας που αναγράφεται στην πρόσθετη πινακίδα. Μετατροπέας συχνότητας Λειτουργείτε τα μηχανήματα με προστασία από έκρηξη με λειτουργία μετατροπέα συχνότητας πάντα με αισθητήρες θερμοκρασίας ως άμεση επιτήρηση θερμοκρασίας. Η λειτουργία με μετατροπέα στα μηχανήματα αυτά πρέπει να πιστοποιείται ρητώς. Να λαμβάνονται οπωσδήποτε υπόψη οι ειδικές υποδείξεις του κατασκευαστή. Ο μετατροπέας, το μηχάνημα και οι διατάξεις προστασίας χαρακτηρίζονται ως σύνολο και τα επιτρεπόμενα χαρακτηριστικά λειτουργίας τους καταγράφονται στη βεβαίωση εξέτασης τύπου ΕΚ ή ΕΕ. Ex n και Ex ec Οδηγίες λειτουργίας, 12/2018, A5E A 43

46 Προετοιμασία χρήσης 4.10 Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Δίκτυο Προσαρμόστε τη διάταξη προστασίας στο ονομαστικό ρεύμα (βλέπε πινακίδα ονομαστικών χαρακτηριστικών). Ή προστατεύστε το μηχάνημα με την πιστοποιημένη επιτήρηση θερμοκρασίας που αναγράφεται στην πρόσθετη πινακίδα. Μετατροπέας συχνότητας Λειτουργείτε τα μηχανήματα με προστασία από έκρηξη με λειτουργία μετατροπέα συχνότητας πάντα με αισθητήρες θερμοκρασίας ως άμεση επιτήρηση θερμοκρασίας. 4.8 Κύκλωμα ασφαλείας για την ανεξάρτητη θέρμανση Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Χρησιμοποιήστε ένα κύκλωμα ασφαλείας, το οποίο κατά την ενεργοποίηση του μηχανήματος θα απενεργοποιεί την ανεξάρτητη θέρμανση. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Βλέπε επίσης Ενεργοποίηση με ενεργή ανεξάρτητη θέρμανση (Σελίδα 112) 4.9 Εκπομπές θορύβου Αποφυγή βλαβών ακοής Εάν γίνει υπέρβαση της επιτρεπόμενης ηχοστάθμης, μπορεί να προκληθούν βλάβες ακοής κατά τη λειτουργία των μηχανημάτων τριφασικού ρεύματος με ονομαστική ισχύ. Τηρείτε την επιτρεπόμενη ηχοστάθμη κατά ISO Η επιτρεπόμενη ηχοστάθμη ανέρχεται στα 70 db (A) Διακυμάνσεις τάσης και συχνότητας σε λειτουργία δικτύου Αν δεν αναφέρεται κάτι άλλο στην πινακίδα ονομαστικών χαρακτηριστικών, τότε η επιτρεπόμενη διακύμανση τάσης/συχνότητας αντιστοιχεί στην περιοχή B στο IEC/EN Υλικές ζημιές από υπερθέρμανση της περιέλιξης Μην υπερβαίνετε τις ανοχές των θερμοκρασιών περιέλιξης. Από ανεπίτρεπτα υψηλές θερμοκρασίες περιέλιξης μπορεί να προκληθούν μακροπρόθεσμες ζημιές στο μηχάνημα. Τηρείτε τις επιτρεπόμενες ανοχές τάσης και συχνότητας. 44 Οδηγίες λειτουργίας, 12/2018, A5E A

47 Προετοιμασία χρήσης 4.11 Οριακές τιμές στροφών Κάθε μηχάνημα πρέπει να είναι προστατευμένο από μη επιτρεπόμενη θέρμανση. Προσέξτε σχετικά τις παρακάτω υποδείξεις: Προστατεύστε κάθε μηχάνημα σύμφωνα με το IEC / EN με διακόπτη προστασίας καθυστέρησης που εξαρτάται από το ηλεκτρικό ρεύμα με προστασία έναντι διακοπής φάσεων σύμφωνα με το IEC / EN ή ισοδύναμη διάταξη σε όλες τις φάσεις. Προσαρμόστε τη διάταξη προστασίας στο ονομαστικό ρεύμα (τιμή στην πινακίδα ονομαστικών χαρακτηριστικών). Προστατεύστε τις περιελίξεις σε συνδεσμολογία τριγώνου, ώστε οι μονάδες προστασίας ή τα ρελέ να είναι συνδεδεμένα σε σειρά με τα πηνία φάσης. Καθορίστε για την επιλογή και ρύθμιση των μονάδων προστασίας την ονομαστική τιμή του ρεύματος φάσης. Το ρεύμα φάσης είναι 0,58 φορές το ρεύμα μέτρησης κινητήρα. Η προστασία κινητήρα που πρέπει να χρησιμοποιηθεί πρόσθετα στον διακόπτη προστασίας κινητήρα μέσω άμεσης επιτήρησης θερμοκρασίας αναφέρεται για την περίπτωση ανάγκης στην πινακίδα ονομαστικών χαρακτηριστικών. Βλέπε επίσης Θερμική προστασία (Σελίδα 43) 4.11 Οριακές τιμές στροφών Κίνδυνος εξαιτίας συντονισμού σε συγκεκριμένες περιοχές αριθμού στροφών Σε υπερκρίσιμα μηχανήματα υπάρχει συντονισμός σε συγκεκριμένες περιοχές στροφών. Οι ταλαντώσεις που προκύπτουν εξαιτίας αυτού μπορούν να γίνουν ανεπίτρεπτα μεγάλες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μέσω του συστήματος ελέγχου πρέπει αυτές οι περιοχές στροφών να κλειδώνονται κατά τη λειτουργία με μετατροπέα συχνότητας. Προσέξτε τα στοιχεία για τις περιοχές κλειδώματος στροφών στο κεφάλαιο "Ηλεκτρικά χαρακτηριστικά". Η διέλευση από τις περιοχές κλειδώματος στροφών πρέπει να γίνεται με προσοχή. Βλάβες μηχανήματος εξαιτίας πολύ υψηλών στροφών Πολύ υψηλοί αριθμοί στροφών μπορούν να οδηγήσουν σε καταστροφή του μηχανήματος. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αποτρέψτε μέσω του συστήματος ελέγχου τη λειτουργία πάνω από τον επιτρεπόμενο αριθμό στροφών. Λάβετε υπόψη τα στοιχεία στροφών στην πινακίδα ονομαστικών χαρακτηριστικών και στο κεφάλαιο "Ηλεκτρικά χαρακτηριστικά". Οδηγίες λειτουργίας, 12/2018, A5E A 45

48 Προετοιμασία χρήσης 4.13 Ηλεκτρομαγνητική συμβατότητα 4.12 Ιδιοσυχνότητες συστήματος Το σετ μηχανήματος μπορεί να υποστεί βλάβες εξαιτίας πολύ υψηλών ταλαντώσεων και συντονισμών του συστήματος. Το σύστημα βάσης και σετ μηχανήματος πρέπει να έχει σχεδιαστεί και διαμορφωθεί έτσι ώστε να μην μπορούν να δημιουργηθούν συντονισμοί συστήματος, κατά τους οποίους γίνεται υπέρβαση των επιτρεπόμενων τιμών ταλάντωσης. Δεν επιτρέπεται η υπέρβαση των τιμών κραδασμών κατά ISO Ηλεκτρομαγνητική συμβατότητα Υπόδειξη Όταν η ροπή στρέψης είναι ιδιαίτερα ανομοιόμορφη (π.χ. μετάδοση κίνησης σε ένα συμπιεστή εμβόλου), δημιουργείται αναγκαστικά ένα μη ημιτονοειδές ρεύμα μηχανήματος, του οποίου οι άνω ταλαντώσεις μπορούν να προκαλέσουν μη επιτρεπτό επηρεασμό του δικτύου και συνεπώς μη επιτρεπτές παρασιτικές εκπομπές. Υπόδειξη Μετατροπέας Σε λειτουργία με μετατροπέα συχνότητας, ανάλογα με το είδος του μετατροπέα (τύπος, αντιπαρασιτικά μέτρα, κατασκευαστής) ενδέχεται να προκύψουν παρασιτικές εκπομπές διαφορετικής έντασης. Αποφύγετε την υπέρβαση των προδιαγεγραμμένων οριακών τιμών στο σύστημα κίνησης, που αποτελείται από το μηχάνημα και το μετατροπέα. Λαμβάνετε οπωσδήποτε υπόψη τις υποδείξεις του κατασκευαστή του μετατροπέα σχετικά με την ΗΜΣ. Η θωράκιση έχει τη μέγιστη αποτελεσματικότητα, εάν συνδεθεί αγώγιμα ένας θωρακισμένος αγωγός τροφοδοσίας του μηχανήματος σε μεγάλη επιφάνεια στο μεταλλικό κιβώτιο συνδέσεων του μηχανήματος (με μεταλλικές κοχλιωτές συνδέσεις). Σε μηχανήματα με ενσωματωμένους αισθητήρες (π.χ. αντιστάσεις PTC), ενδέχεται να προκύψουν στον αγωγό του αισθητήρα παρασιτικές τάσεις που οφείλονται στο μετατροπέα. Τα μηχανήματα κλειστού τύπου πληρούν τις απαιτήσεις της οδηγίας για την ηλεκτρομαγνητική συμβατότητα όταν χρησιμοποιούνται σύμφωνα με τους κανονισμούς σε ηλεκτρικό δίκτυο με τα χαρακτηριστικά που προδιαγράφονται στο πρότυπο ΕΝ Οδηγίες λειτουργίας, 12/2018, A5E A

49 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας Αντοχή έναντι παρεμβολών Το μηχάνημα καλύπτει κατ' αρχήν τις απαιτήσεις αντοχής έναντι παρεμβολών κατά EN / IEC Σε μηχανήματα με ενσωματωμένους αισθητήρες (π.χ. αντιστάσεις PTC), ο χρήστης θα πρέπει να μεριμνήσει ο ίδιος για την επαρκή αντοχή στις παρεμβολές, με την κατάλληλη επιλογή του αγωγού σήματος του αισθητήρα (ενδεχομένως με θωράκιση, τοποθέτηση όπως στον αγωγό τροφοδοσίας του μηχανήματος) και της συσκευής αξιολόγησης. Κατά τη λειτουργία των μηχανημάτων με μετατροπέα σε υψηλότερο αριθμό στροφών από τον ονομαστικό, να τηρούνται τα μηχανικά όρια αριθμού στροφών (Safe operating speed EN / IEC ) Λειτουργία στον μετατροπέα συχνότητας Παραμετροποίηση του μετατροπέα συχνότητας Όταν η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, να περιλαμβάνονται στην πινακίδα ονομαστικών χαρακτηριστικών τα αντίστοιχα πρόσθετα στοιχεία. Ρυθμίστε σωστά τις παραμέτρους του μετατροπέα συχνότητας. Τα δεδομένα παραμετροποίησης μπορούν να βρεθούν στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος. Στοιχεία για τις παραμέτρους θα βρείτε: Στις οδηγίες λειτουργίας του μετατροπέα συχνότητας. Στο εργαλείο διαμόρφωσης SIZER. Στα εγχειρίδια διαμόρφωσης SINAMICS. Σε μηχανήματα με προστασία από έκρηξη επιπλέον στην εργοστασιακή πιστοποίηση 2.1. Μην υπερβαίνετε τον αναφερόμενο μέγιστο οριακό αριθμό στροφών n max. Αυτόν τον βρίσκετε πάνω στην πινακίδα ονομαστικών χαρακτηριστικών n max, στην πρόσθετη πινακίδα για τη λειτουργία στον μετατροπέα συχνότητας ως μέγιστη τιμή αριθμού στροφών. Ελέγξτε αν διασφαλίζεται η ψύξη του μηχανήματος για την έναρξη λειτουργίας. Οδηγίες λειτουργίας, 12/2018, A5E A 47

50 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας Τάση εισόδου μετατροπέα Το σύστημα μόνωσης των μηχανημάτων SIMOTICS πληροί τις προδιαγραφές της κατηγορίας καταπόνησης C (IVIC C = έντονη). Αν είναι πιθανό να προκύψουν υψηλότερες αιχμές τάσης σε σχέση με τις προδιαγραφές IVIC C, απευθυνθείτε στον συνεργάτη της Siemens: Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) έως 480 V και λειτουργία σε μετατροπέα SINAMICS G/SINAMICS S με μη ελεγχόμενη/ελεγχόμενη τροφοδοσία: Τηρείτε τις οδηγίες σχεδιασμού του κινητήρα και του μετατροπέα. Για τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) άνω των 480 V, οι κινητήρες που παραγγέλνονται για λειτουργία μετατροπέα είναι εξοπλισμένοι με αντίστοιχο σύστημα μόνωσης. Κατά τη λειτουργία σε μετατροπέα άλλου κατασκευαστή: Τηρείτε τις επιτρεπόμενες αιχμές τάσης κατά IEC ανάλογα με την κατηγορία καταπόνησης C, ανεξάρτητα από την εκάστοτε τάση ηλεκτρικού δικτύου (τάση εισόδου μετατροπέα) και του συστήματος μόνωσης κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Υλικές ζημιές λόγω πολύ υψηλής τάσης σύνδεσης Αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή, μπορεί να προκύψουν ζημιές στο σύστημα μόνωσης. Μπορεί να προκύψει έως και ολική καταστροφή του μηχανήματος. Τηρείτε τις απαιτούμενες αιχμές τάσης των ανωτέρω οδηγιών. Βλέπε επίσης Κέντρο λήψεων ( order_form.aspx) Μείωση των ρευμάτων ρουλεμάν στη λειτουργία με μετατροπέα συχνότητας Μπορείτε να μειώσετε τα ρεύματα ρουλεμάν λαμβάνοντας τα παρακάτω μέτρα: Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Τα συμπαγή χάλκινα καλώδια δεν ενδείκνυνται για γείωση υψηλών συχνοτήτων λόγω της ιδιότητας εκτόπισης ρεύματος. Αγωγοί εξίσωσης δυναμικού: Χρησιμοποιείτε αγωγούς εξίσωσης δυναμικού: Μεταξύ του κινητήρα και του μηχανήματος εργασίας Μεταξύ του κινητήρα και του μετατροπέα συχνότητας Μεταξύ του κιβωτίου ακροδεκτών και του σημείου γείωσης υψηλής συχνότητας στο περίβλημα κινητήρα. 48 Οδηγίες λειτουργίας, 12/2018, A5E A

51 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας Επιλογή και σύνδεση του καλωδίου: Χρησιμοποιείτε συμμετρικούς κατά το δυνατόν, θωρακισμένους αγωγούς σύνδεσης. Η πεπλεγμένη θωράκιση που δημιουργείται από τους επιμέρους αγωγούς θα πρέπει να διαθέτει καλή αγωγιμότητα. Ιδιαίτερα ενδείκνυνται η πεπλεγμένη θωράκιση χαλκού ή αλουμινίου. Σύνδεση θωράκισης πραγματοποιείται τόσο στον κινητήρα όσο και στο μετατροπέα συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια για καλή εκτροπή των ρευμάτων υψηλής συχνότητας: Ως επαφή 360 στο μετατροπέα συχνότητας Στον κινητήρα, π.χ. με κοχλιοσύνδεση ΗΜΣ στις εισόδους αγωγών. Όταν η επαφή της θωράκισης καλωδίου πραγματοποιείται σύμφωνα με την περιγραφή, επιτυγχάνεται η εξίσωση δυναμικού μεταξύ του περιβλήματος κινητήρα και του μετατροπέα συχνότητας. Στην περίπτωση αυτή δεν απαιτείται ξεχωριστός αγωγός εξίσωσης δυναμικού υψηλής συχνότητας. Ομόκεντρη θωράκιση χαλκού ή αλουμινίου Χαλύβδινος οπλισμός Όταν δεν επιτυγχάνεται επαρκής ή οποιαδήποτε επαφή της θωράκισης καλωδίου λόγω ιδιαίτερων περιορισμών, δεν διασφαλίζεται η απαιτούμενη εξίσωση δυναμικού. Χρησιμοποιήστε σε αυτήν την περίπτωση ξεχωριστό αγωγό εξίσωσης δυναμικού υψηλής συχνότητας: Μεταξύ του περιβλήματος κινητήρα και της μπάρας γείωσης του μετατροπέα συχνότητας. Μεταξύ του περιβλήματος κινητήρα και του μηχανήματος εργασίας Επιλέξτε αγωγούς εξίσωσης δυναμικού υψηλής συχνότητας σε μορφή χάλκινων, πεπλεγμένων επίπεδων καλωδίων ή/και πλεξούδας καλωδίων υψηλής συχνότητας. Εφαρμόστε επαφή σε μεγάλη επιφάνεια. Μέτρα για τη μείωση ρευμάτων ρουλεμάν Για τη στοχευμένη μείωση ρευμάτων ρουλεμάν λάβετε υπόψη το συνολικό σύστημα κινητήρα, μετατροπέα συχνότητας και μηχανήματος εργασίας. Τα παρακάτω μέτρα συμβάλλουν στη μείωση των ρευμάτων ρουλεμάν και μπορούν να αποτρέψουν ζημιές: Τοποθετήστε στο συνολικό σύστημα ένα κατάλληλα δρομολογημένο σύστημα γείωσης με χαμηλή σύνθετη αντίσταση. Χρησιμοποιήστε φίλτρα κοινού σήματος (πυρήνες μόνωσης) στην έξοδο του μετατροπέα συχνότητας. Για την επιλογή και τη διαστασιολόγηση απευθυνθείτε στο διανομέα της Siemens. Οδηγίες λειτουργίας, 12/2018, A5E A 49

52 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας Περιορίστε την αύξηση της τάσης μέσω της χρήσης φίλτρων εξόδου. Τα φίλτρα εξόδου αποσβένουν τις αρμονικές στην τάση εξόδου. Οι οδηγίες λειτουργίας του μετατροπέα συχνότητας δεν αποτελούν συστατικό μέρος αυτή της τεκμηρίωσης. Λάβετε υπόψη τις πληροφορίες σχεδιασμού του μετατροπέα συχνότητας Μονωμένα ρουλεμάν κατά τη λειτουργία σε μετατροπέα συχνότητας Αν το μηχάνημα λειτουργεί σε έναν μετατροπέα συχνότητας χαμηλής τάσης, στην πλευρά NDE τοποθετείται ένα μονωμένο ρουλεμάν και ένας αισθητήρας αριθμού στροφών με μονωμένο έδρανο (προαιρετικά). Δώστε προσοχή στις πινακίδες του μηχανήματος σχετικά με τη μόνωση των ρουλεμάν και τις πιθανές παρακάμψεις. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης Εικόνα 4-2 Σχηματικό διάγραμμα απλού μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Η μόνωση ρουλεμάν δεν επιτρέπεται να παρακάμπτεται. Εξαιτίας ροής ρεύματος μπορεί να προκύψουν ζημιές στο ρουλεμάν. Κατά τις μεταγενέστερες εργασίες τοποθέτησης, π.χ. τη συναρμολόγηση ενός αυτόματου συστήματος λίπανσης ή ενός μη μονωμένου αποσβεστήρα ταλαντώσεων, μην παρακάμπτετε τη μόνωση ρουλεμάν. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. 50 Οδηγίες λειτουργίας, 12/2018, A5E A

53 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», δημιουργούν μια μονωμένη σύμπλεξη μεταξύ των κινητήρων. 1 Μηχάνημα εργασίας 4 Μονωμένο ρουλεμάν 2 Κινητήρας 5 Μονωμένο προσάρτημα ταχόμετρου 3 Συμπλέκτης 6 Μονωμένος συμπλέκτης Εικόνα 4-3 Σχηματικό διάγραμμα δίδυμου μηχανισμού κίνησης ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο ρουλεμάν Αν μεταξύ των κινητήρων του δίδυμου μηχανισμού κίνησης δεν χρησιμοποιείται μονωμένος συμπλέκτης, μπορεί να προκύψουν ρεύματα ρουλεμάν. Η συνέπεια μπορεί να είναι ζημιές στα ρουλεμάν πλευράς DE και στους δύο κινητήρες. Συνδέστε τους κινητήρες με μονωμένο συμπλέκτη Δίδυμος μηχανισμός κίνησης Όταν δύο κινητήρες συνδέονται ο ένας πίσω από τον άλλο με τη μορφή «δίδυμου μηχανισμού κίνησης», πρέπει να ενσωματώνεται ένας συμπλέκτης μεταξύ των κινητήρων σύμφωνα με την οδηγία 2014/34/ΕΕ ή τους ισχύοντες κανονισμούς της χώρας εγκατάστασης Οριακοί αριθμοί στροφών κατά τη λειτουργία μετατροπέα Λάβετε υπόψη τα στοιχεία για τους οριακούς αριθμούς στροφών για τη λειτουργία με μετατροπέα συχνότητας στην πινακίδα ονομαστικών χαρακτηριστικών. Οδηγίες λειτουργίας, 12/2018, A5E A 51

54 Προετοιμασία χρήσης 4.14 Λειτουργία στον μετατροπέα συχνότητας 52 Οδηγίες λειτουργίας, 12/2018, A5E A

55 Τοποθέτηση 5 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Απώλεια συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες Στην κατάσταση παράδοσης το μηχάνημα ανταποκρίνεται στις απαιτήσεις των ευρωπαϊκών κατευθυντήριων οδηγιών. Αυθαίρετες αλλαγές ή μετατροπές στο μηχάνημα οδηγούν σε απώλεια της συμμόρφωσης με τις ευρωπαϊκές κατευθυντήριες οδηγίες και απώλεια της εγγύησης. Κίνδυνος έκρηξης από αλλαγές στο μηχάνημα Ουσιώδεις τροποποιήσεις στο μηχάνημα δεν επιτρέπονται ή πρέπει να εκτελούνται μόνο από τον κατασκευαστή. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Σε περίπτωση ανάγκης, απευθυνθείτε στο Κέντρο Σέρβις. 5.1 Προετοιμασία τοποθέτησης Προϋποθέσεις τοποθέτησης Πριν την έναρξη των εργασιών τοποθέτησης πρέπει να ικανοποιούνται οι ακόλουθες προϋποθέσεις: Το προσωπικό έχει πρόσβαση στις παρούσες οδηγίες λειτουργίας και τοποθέτησης. Το μηχάνημα έχει αφαιρεθεί από τη συσκευασία και βρίσκεται στο χώρο τοποθέτησης. Μετρήστε την αντίσταση μόνωσης της περιέλιξης ακριβώς πριν την έναρξη των εργασιών τοποθέτησης. Αν η αντίσταση μόνωσης είναι χαμηλότερη από την προβλεπόμενη τιμή, λάβετε τα κατάλληλα μέτρα αποκατάστασης. Για τη λήψη μέτρων αποκατάστασης ενδέχεται να απαιτείται αποσυναρμολόγηση και μεταφορά του μηχανήματος. Υπόδειξη Λάβετε υπόψη τα τεχνικά στοιχεία των πινακίδων στο περίβλημα του μηχανήματος. Οδηγίες λειτουργίας, 12/2018, A5E A 53

56 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Για να αποφευχθούν υλικές ζημιές, ελέγξτε με κατάλληλα μέτρα πριν την έναρξη λειτουργίας, αν ο πελάτης έχει ρυθμίσει σωστά τη φορά περιστροφής του μηχανήματος, π. χ. με αποσύμπλεξη από το μηχάνημα εργασίας. Ζημιές σε πρόσθετα εξαρτήματα εξαιτίας υψηλών θερμοκρασιών Κατά τη διάρκεια της λειτουργίας τα εξαρτήματα του μηχανήματος θερμαίνονται. Τα προσαρτώμενα εξαρτήματα που παρέχονται από τον πελάτη, όπως π.χ. οι αγωγοί από υλικό που δεν είναι ανθεκτικό στη θερμότητα, ενδέχεται να φθαρούν εξαιτίας των υψηλών θερμοκρασιών. Τα μέρη που επηρεάζονται από τη θερμοκρασία δεν πρέπει να ακουμπούν ή να στερεώνονται στα εξαρτήματα του μηχανήματος. Χρησιμοποιείτε μόνο ανθεκτικά στη θερμότητα προσαρτώμενα εξαρτήματα. Οι αγωγοί σύνδεσης και οι είσοδοι καλωδίων και αγωγών πρέπει να ενδείκνυνται για το πεδίο εφαρμογής Αντίσταση μόνωσης Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 55) 54 Οδηγίες λειτουργίας, 12/2018, A5E A

57 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βραχυκυκλώστε τα άκρα των καλωδίων των αισθητήρων θερμοκρασίας, πριν εφαρμόσετε τάση ελέγχου. Η εφαρμογή τάσης ελέγχου σε μία μόνο κλέμμα σύνδεσης του αισθητήρα θερμοκρασίας οδηγεί σε βλάβη του αισθητήρα θερμοκρασίας. 3. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 4. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 5. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. Οδηγίες λειτουργίας, 12/2018, A5E A 55

58 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 5-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N V U Mess V U R C MΩ 1000 U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική 56 Οδηγίες λειτουργίας, 12/2018, A5E A

59 Τοποθέτηση 5.1 Προετοιμασία τοποθέτησης περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 175). Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V. Οδηγίες λειτουργίας, 12/2018, A5E A 57

60 Τοποθέτηση 5.2 Τοποθέτηση του μηχανήματος 5.2 Τοποθέτηση του μηχανήματος Προετοιμασία περιοχής τοποθέτησης 1. Προετοιμάστε μια κατάλληλη περιοχή για την τοποθέτηση, π.χ. στηρίγματα τοποθέτησης. Προσέξτε ώστε η περιοχή τοποθέτησης να παρέχει επαρκή ελευθερία δαπέδου για την άκρη του άξονα DE. Τα απαραίτητα στοιχεία θα τα βρείτε στην εικόνα διαστάσεων του μηχανήματος 2. Ελέγξτε βάσει των απεσταλμένων εγγράφων, αν όλα τα εξαρτήματα του κινητήρα είναι διαθέσιμα για την τοποθέτηση. Σε περίπτωση κάθετης διάταξης χρησιμοποιήστε όλους τους υπάρχοντες κρίκους ανύψωσης και ενδεχομένως τους ιμάντες ανύψωσης (DIN EN ) ή/και τους ιμάντες πρόσδεσης (DIN EN ) για τη σταθεροποίηση της θέσης. Αποφύγετε την πτώση ξένων σωμάτων στο κάλυμμα της φτερωτής. Σε περίπτωση κάθετης τοποθέτησης του μηχανήματος, τοποθετήστε μια προστατευτική οροφή με το άκρο του άξονα προς τα κάτω. Αποτρέψτε στους τύπους με άκρο άξονα προς τα πάνω την είσοδο υγρών κατά μήκος του άξονα από την πλευρά του χρήστη. Καθαρίστε με ελαφρά κηροζίνη τις μεταλλικές ακατέργαστες επιφάνειες που φέρουν αντιδιαβρωτικό μέσο και που απαιτούνται για την ομαλή συναρμολόγηση ή/και την τοποθέτηση του μηχανήματος. Μην παρεμποδίζετε τον εξαερισμό! Μην πραγματοποιείτε άμεση επαναληπτική απορρόφηση του αποβαλλόμενου αέρα - ούτε στα γειτονικά συγκροτήματα. Αποτρέπετε τη μακρόχρονη επίδραση άμεσης και έντονης ηλιακής ακτινοβολίας, βροχής, χιονιού, παγετού ή και σκόνης. Στερεώστε μια υπερκατασκευή ή ένα πρόσθετο κάλυμμα κατά τη χρήση ή την αποθήκευση σε εξωτερικό χώρο. Να μην γίνεται υπέρβαση των επιτρεπόμενων αξονικών και ακτινικών δυνάμεων. Χρησιμοποιείτε τα μηχανήματα με προστασία αντιεκρηκτικού τύπου σε αντίστοιχες περιοχές μόνο σύμφωνα με την οδηγία 1999/92/ΕΚ. Αν η βεβαίωση φέρει το σύμβολο X, πρέπει να λαμβάνονται υπόψη οι ειδικοί όροι της βεβαίωσης εξέτασης τύπου ΕΕ. Ειδικοί όροι για μηχανήματα με προστασία από έκρηξη (Σελίδα 17) Σε περίπτωση ηλεκτρικών εγκαταστάσεων σε περιοχές με εκρήξιμη ατμόσφαιρα λάβετε υπόψη σας το EN / IEC και τους αντίστοιχους κανονισμούς της εκάστοτε χώρας. Η κατηγορία θερμοκρασίας, η οποία αναγράφεται στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος, πρέπει να είναι ισότιμη ή υψηλότερη από την κατηγορία θερμοκρασίας των ενδεχόμενων εξερχόμενων εύφλεκτων αερίων. Επιλέξτε προαιρετικά προσαρτήματα σύμφωνα με τις απαιτήσεις της Οδηγίας 2014/34/ΕΕ. 58 Οδηγίες λειτουργίας, 12/2018, A5E A

61 Τοποθέτηση 5.2 Τοποθέτηση του μηχανήματος Ζυγοστάθμιση Ο δρομέας είναι δυναμικά ζυγοσταθμισμένος. Σε άκρα αξόνων με σφήνες, ο τρόπος ζυγοστάθμισης εκφράζεται με τον ακόλουθο χαρακτηρισμό, που βρίσκεται μετωπικά στην πλευρά DE του άκρου του άξονα: Η σήμανση «H» σημαίνει ζυγοστάθμιση με μισή σφήνα (στάνταρ). Η σήμανση «F» σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα. Η σήμανση «Ν» σημαίνει ζυγοστάθμιση χωρίς σφήνα. ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού εξαιτίας ακατάλληλης συναρμολόγησης ή αποσυναρμολόγησης Σε περίπτωση που δεν τηρηθούν τα απαιτούμενα μέτρα για την προστασία από επαφή των στοιχείων κίνησης μπορεί να προκύψουν τραυματισμοί και υλικές ζημιές. Τηρείτε τα απαιτούμενα γενικά μέτρα σχετικά με την προστασία επαφής των στοιχείων κίνησης. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Οι σφήνες είναι ασφαλισμένες μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Αν το μηχάνημα τεθεί σε λειτουργία χωρίς το στοιχείο μετάδοσης κίνησης, θα πρέπει να ασφαλιστεί η σφήνα για να μην εκσφενδονιστεί. Η διάταξη του άξονα και του στοιχείου μετάδοσης κίνησης για τη σφήνα πρέπει να έχει τον κατά περίπτωση σωστό τύπο ζυγοστάθμισης και να είναι σωστά συναρμολογημένη. Η ποιότητα ζυγοστάθμισης αντιστοιχεί στη βαθμίδα μεγέθους κραδασμών "A" για το πλήρες μηχάνημα, ενώ η βαθμίδα "B" είναι δυνατή προαιρετικά. Με άλλα λόγια, προκειμένου να εξασφαλιστεί η ποιότητα ζυγοστάθμισης, θα πρέπει να διασφαλιστεί ότι οι διατάξεις σφήνας του ομφαλού και του άξονα του μηχανήματος αλληλοσυμπληρώνονται ανάλογα με το μέγεθος του στοιχείου μετάδοσης κίνησης. Αντισταθμίστε τη μετατόπιση στον σύνδεσμο ανάμεσα στα ηλεκτρικά μηχανήματα και τα μηχανήματα εργασίας, έτσι ώστε να μην υπερβαίνονται οι μέγιστες επιτρεπόμενες τιμές κραδασμών κατά ISO Οδηγίες λειτουργίας, 12/2018, A5E A 59

62 Τοποθέτηση 5.2 Τοποθέτηση του μηχανήματος Τοποθέτηση και αφαίρεση των στοιχείων κίνησης Αφαίρεση των στοιχείων κίνησης Τοποθέτηση των στοιχείων κίνησης Για την τοποθέτηση των στοιχείων κίνησης (συμπλέκτης, οδοντωτός τροχός, τροχαλία ιμάντα κτλ.) χρησιμοποιήστε το σπείρωμα στο άκρο του άξονα. Αν είναι δυνατόν, θερμάνετε τα στοιχεία κίνησης κατά περίπτωση. Χρησιμοποιήστε κατάλληλη διάταξη για την αφαίρεση. Κατά την τοποθέτηση και την αφαίρεση, μην χτυπάτε π.χ. με σφυρί ή παρόμοιο εργαλείο τα εξαρτήματα που πρόκειται να συναρμολογήσετε ή να αποσυναρμολογήσετε. Μεταφέρετε μόνο τις επιτρεπόμενες, σύμφωνα με τον κατάλογο, ακτινικές ή αξονικές δυνάμεις μέσω του άκρου του άξονα στο έδρανο του μηχανήματος. 60 Οδηγίες λειτουργίας, 12/2018, A5E A

63 Τοποθέτηση 5.2 Τοποθέτηση του μηχανήματος Μηχανήματα τύπου IM B15, IM B9, IM V8 και IM V9 Μορφές κατασκευής χωρίς ρουλεμάν στην πλευρά κίνησης Αυτά τα μηχανήματα δεν διαθέτουν ρουλεμάν άξονα μηχανήματος στην πλευρά κίνησης DE. Ο άξονας μηχανήματος στηρίζεται στον κοίλο άξονα ή το συμπλέκτη της εγκατάστασης ή του μηχανήματος εργασίας. Ευθυγραμμίστε από το άκρο ευθυγράμμισης το μηχάνημα με τα περιβλήματα, τις φλάντζες ή τα μηχανήματα εργασίας. Βεβαιωθείτε ότι το μηχάνημα και ο άξονας μηχανήματος θερμαίνονται κατά τη λειτουργία. Η αλλαγή του μήκους του άξονα του μηχανήματος λόγω της θερμικής διαστολής πρέπει να αντισταθμίζεται με κατάλληλα μέτρα από τον πελάτη. Για τον συγκεκριμένο σκοπό και τη ρύθμιση του ρουλεμάν NE χωρίς διάκενο, χρησιμοποιείτε τους περιεχόμενους ελατηριωτούς δακτυλίους. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Σε περίπτωση μη τήρησης των παρακάτω υποδείξεων, ενδέχεται να προκύψουν υλικές ζημιές: Το προστατευτικό κάλυμμα IM B3 στην πλευρά κίνησης (πλευρά DE) με ενσωματωμένο δακτύλιο απόστασης εξυπηρετεί αποκλειστικά στην ασφάλεια μεταφοράς. Σε αυτό το προστατευτικό κάλυμμα υπάρχει ένα αυτοκόλλητο προειδοποίησης. Ο δακτύλιος απόστασης δεν έχει σε καμία περίπτωση τις ιδιότητες κυλινδρικού ρουλεμάν. Αφαιρέστε το προστατευτικό κάλυμμα και τον δακτύλιο απόστασης. Πριν τη θέση σε λειτουργία, αφαιρέστε την ασφάλεια μεταφοράς Τοποθέτηση ποδιών Υπόδειξη Η θέση των βιδωτών ποδιών στο περίβλημα του μηχανήματος πρέπει να αλλάζει μόνο από τους εξουσιοδοτημένους για τροποποιήσεις συνεργάτες μας Μετά την τοποθέτηση των ποδιών, για την αποφυγή υπερβολικής τάσης στο μηχάνημα, τηρείτε τα εξής: Ευθυγραμμίστε τις επιφάνειες των ποδιών και τοποθετήστε τις παράλληλα με τον άξονα του μηχανήματος. Προσαρμόστε αναλόγως τις επιφάνειες των ποδιών ή τοποθετήστε π.χ. λεπτά μεταλλικά φύλλα από κάτω τους. Επιδιορθώστε καταλλήλως τις βαμμένες επιφάνειες που έχουν υποστεί βλάβη. Λάβετε υπόψη το κεφάλαιο Ευθυγράμμιση και στερέωση (Σελίδα 62) Οδηγίες λειτουργίας, 12/2018, A5E A 61

64 Τοποθέτηση 5.3 Ευθυγράμμιση και στερέωση 5.3 Ευθυγράμμιση και στερέωση Κατά την ευθυγράμμιση και τη στερέωση προσέξτε τα παρακάτω: Προσέξτε κατά τη στερέωση του ποδιού και της φλάντζας για ομοιόμορφη επιφάνεια εφαρμογής. Κατά την επιτοίχια τοποθέτηση, υποστυλώστε το μηχάνημα π.χ. με πήχη ή ακινητοποιήστε το με σφήνα. Ευθυγραμμίστε το μηχάνημα κατά την τοποθέτηση του συνδέσμου με ακρίβεια. Φροντίστε για καθαριότητα των επιφανειών στερέωσης. Αφαιρέστε τυχόν υπάρχον αντιδιαβρωτικό μέσο με ελαφρά κηροζίνη. Αποφύγετε τις διατάξεις που προκαλούν συντονισμό με τη συχνότητα περιστροφής και τη διπλή συχνότητα δικτύου. Προσέξτε για ασυνήθιστους θορύβους κατά την περιστροφή του δρομέα με το χέρι. Ελέγξτε τη φορά περιστροφής χωρίς σύνδεση. Αποφύγετε τη σκληρή σύμπλεξη. Επισκευάστε άμεσα και με κατάλληλο τρόπο τις ζημιές της βαφής Μετέπειτα βαφή μηχανημάτων με προστασία αντιεκρηκτικού τύπου Υπόδειξη Μετέπειτα βαφή μηχανημάτων Ex Σε μηχανήματα με προστασία από έκρηξη λάβετε υπόψη σας το κεφάλαιο Μετέπειτα βαφή (Σελίδα 130) Μέτρα για ευθυγράμμιση και στερέωση Τα ακόλουθα μέτρα απαιτούνται για την εξισορρόπηση της αξονικής μετατόπισης στον συμπλέκτη και την ακριβή οριζόντια ρύθμιση του ηλεκτρικού μηχανήματος σε σχέση με το μηχάνημα εργασίας: Κάθετη τοποθέτηση Για την αποφυγή υπερβολικής έντασης στα μηχανήματα, κατά την κάθετη τοποθέτηση, τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια. Για τη χρήση όσο το δυνατόν λιγότερων ένθετων, επιλέξτε ένθετα σε μικρές στοίβες. Οριζόντια τοποθέτηση Για την οριζόντια τοποθέτηση, μετακινήστε το μηχάνημα προς τα πλάγια πάνω στη βάση του, προσέχοντας τη διατήρηση της αξονικής ευθυγράμμισης (σφάλμα γωνίας). Κατά τη ρύθμιση της θέσης, προσοχή πρέπει να δίδεται και στο περιμετρικά ομοιόμορφο αξονικό διάκενο στον συμπλέκτη. 62 Οδηγίες λειτουργίας, 12/2018, A5E A

65 Τοποθέτηση 5.3 Ευθυγράμμιση και στερέωση Αθόρυβη λειτουργία Οι προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς είναι οι εξής: Σταθερή βάση χωρίς κραδασμούς. Ακριβής ευθυγράμμιση του συμπλέκτη. Καλά ζυγοσταθμισμένο στοιχείο κίνησης (συμπλέκτης, τροχαλίες ιμάντα, ανεμιστήρας,...) Τηρείτε τις μέγ. επιτρεπόμενες τιμές κραδασμών κατά τη λειτουργία σύμφωνα με το ISO Αποφύγετε τους μη επιτρεπόμενους κραδασμούς σε όλο το εύρος αριθμού στροφών, π.χ. λόγω σφαλμάτων ζυγοστάθμισης (στοιχείο κίνησης), εξωτερικών επιδράσεων κραδασμού ή συντονισμού. Ενδέχεται να απαιτείται πλήρης ζυγοστάθμιση του μηχανήματος με το στοιχείο κίνησης ή αλλαγή του συντονισμού του συστήματος. Στερέωση ποδιών / Στερέωση φλαντζών Για τη στερέωση των ποδιών και των φλαντζών του μηχανήματος στη βάση ή/και στη φλάντζα του μηχανήματος να χρησιμοποιούνται τα προβλεπόμενα στο EN μεγέθη σπειρωμάτων. Στερεώστε το μηχάνημα σε όλες τις οπές ποδιών ή/και φλαντζών που προβλέπονται για τον σκοπό αυτόν. Η επιλογή των στοιχείων στερέωσης εξαρτάται από τη βάση και αποτελεί ευθύνη του χειριστή της εγκατάστασης. Τηρείτε τις προβλεπόμενες κατηγορίες αντοχής για τις κοχλιωτές συνδέσεις, καθώς και για τα υλικά για στοιχεία στερέωσης. Για τις φλάντζες IM B14, επιλέξτε βίδες κατάλληλου μεγέθους. Βεβαιωθείτε ότι οι κεφαλές των βιδών εφάπτονται σε όλη την επιφάνειά τους. Χρησιμοποιήστε πρόσθετες επίπεδες ροδέλες (ISO 7093), ειδικά στις επιμήκεις οπές των ποδιών Ομαλότητα των επιφανειών στήριξης για τους κινητήρες με πόδια Ύψος άξονα Ομαλότητα mm 132 0, , , Πόδια περιβλήματος (ειδική έκδοση) Λάβετε υπόψη ότι όταν το κιβώτιο συνδέσεων βρίσκεται στην πλευρά NDE (προαιρετικός εξοπλισμός H08) η διάσταση C μπορεί να αποκλίνει από το πρότυπο EN Για να συμφωνεί η διάσταση C με το EN 50347, χρησιμοποιείτε στα μηχανήματα με διπλές ή τριπλές οπές στην πλευρά NDE την αντίστοιχη οπή κοχλίωσης. Οδηγίες λειτουργίας, 12/2018, A5E A 63

66 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος 5.4 Συναρμολόγηση του μηχανήματος Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς Προϋποθέσεις αθόρυβης λειτουργίας χωρίς κραδασμούς: Σταθερή βάση Ακριβής ευθυγράμμιση του μηχανήματος Σωστή ζυγοστάθμιση των εξαρτημάτων που προσαρτώνται στο άκρο του άξονα Τήρηση των τιμών κραδασμών σύμφωνα με το ISO Ευθυγράμμιση του μηχανήματος με το μηχάνημα εργασίας και στερέωση Επιλογή κοχλιών Για την ασφαλή στερέωση του μηχανήματος και τη μετάδοση των δυνάμεων με βάση τη ροπή στρέψης χρησιμοποιείτε για το μηχάνημα βίδες στερέωσης ελάχιστης κατηγορίας σταθεροποίησης 8.8 κατά ISO 898 1, αν δεν υπάρχει διαφορετική πρόβλεψη. Κατά την επιλογή των βιδών και τη διαμόρφωση της βάσης λάβετε υπόψη τις μέγιστες δυνάμεις που προκύπτουν σε περίπτωση βλάβης, π.χ. βραχυκύκλωμα ή μεταγωγές δικτύου σε αντίθεση φάσεων. Ζητήστε αν χρειάζεται τις τιμές για τις δυνάμεις θεμελίωσης από το Κέντρο Σέρβις Οριζόντια μορφή κατασκευής με πόδια 1. Λάβετε υπόψη τις πιθανές προδιαγραφές ευθυγράμμισης του μηχανήματος εργασίας και του κατασκευαστή του συμπλέκτη. 2. Ευθυγραμμίστε τα μηχανήματα με συμπλέκτη με το μηχάνημα εργασίας κατά τέτοιον τρόπο, ώστε οι κεντρικές γραμμές των αξόνων να κινούνται παράλληλα και χωρίς μετατόπιση. Με τον τρόπο αυτόν δεν επενεργούν πρόσθετες δυνάμεις στα ρουλεμάν κατά τη διάρκεια της λειτουργίας. 3. Για τη ρύθμιση της κάθετης θέσης (x 0), τοποθετήστε λεπτά μεταλλικά φύλλα κάτω από τα πόδια του μηχανήματος. Ο αριθμός των μεταλλικών φύλλων πρέπει να είναι όσο το δυνατόν μικρότερος, δηλαδή θα πρέπει να χρησιμοποιείτε όσο το δυνατόν λιγότερες στοιβαγμένες προσθήκες. Με τον τρόπο αυτόν αποφεύγεται και η εφαρμογής υπερβολικής τάσης στα μηχανήματα. Αν διατίθενται, χρησιμοποιήστε τα σπειρώματα κοχλιών ανύψωσης για να ανυψώσετε ελαφρώς το μηχάνημα. 64 Οδηγίες λειτουργίας, 12/2018, A5E A

67 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος 4. Κατά τη ρύθμιση της θέσης, δώστε προσοχή στο περιμετρικά ομοιόμορφο αξονικό διάκενο (y 0) στο συμπλέκτη. 5. Στερεώστε το μηχάνημα στη βάση. Η επιλογή των στοιχείων στερέωσης εξαρτάται από τη βάση και αποτελεί ευθύνη του χειριστή της εγκατάστασης. Υπόδειξη Διαστολή μηχανήματος Κατά την ευθυγράμμιση λάβετε υπόψη τη διαστολή του μηχανήματος λόγω της θέρμανσης Οριζόντια μορφή κατασκευής με φλάντζα Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε οριζόντια θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε τρεις ακέφαλους κοχλίες περιμετρικά, με μεταξύ τους απόσταση 120, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε το μηχάνημα σε αξονική θέση προς το μηχάνημα εργασίας, χωρίς να το ακουμπήσετε πάνω του. Τοποθετήστε αργά το μηχάνημα, διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας και τοποθετήστε τους ακέφαλους κοχλίες τελευταίους Κάθετη μορφή κατασκευής με φλάντζα Η στάνταρ φλάντζα διαθέτει διάταξη κεντραρίσματος. Η επιλογή της κατάλληλης αντίθετης φλάντζας του μηχανήματος εργασίας αποτελεί ευθύνη του κατασκευαστή του συστήματος ή του χειριστή της εγκατάστασης. Αν το μηχάνημα διαθέτει στάνταρ φλάντζα, ευθυγραμμίστε το κατάλληλα με το μηχάνημα εργασίας. Οδηγίες λειτουργίας, 12/2018, A5E A 65

68 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος Διαδικασία Ο άξονας του μηχανήματος πρέπει να βρίσκεται σε κάθετη θέση κατά την ανύψωση, και η φλάντζα να είναι παράλληλη με την αντίθετη φλάντζα για την αποφυγή μαγκώματος και έντονης τάσης. Διαφορετικά μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 1. Λιπάνετε τη φλάντζα κεντραρίσματος με πάστα συναρμολόγησης για διευκόλυνση της διαδικασίας. 2. Βιδώστε δύο ακέφαλους κοχλίες αντικριστά, στο σπείρωμα φλάντζας του μηχανήματος εργασίας. Οι ακέφαλοι κοχλίες εξυπηρετούν ως βοηθήματα ρύθμισης θέσης. 3. Φέρτε αργά το μηχάνημα πάνω το μηχάνημα εργασίας σε θέση κεντραρίσματος, χωρίς να το ακουμπήσετε πάνω του. Αν το αφήσετε πολύ γρήγορα, μπορεί να προκληθούν ζημιές στη διάταξη κεντραρίσματος. 4. Αν χρειάζεται, περιστρέψτε το μηχάνημα προς τη σωστή θέση, ώστε οι οπές τις φλάντζας να βρίσκονται ακριβώς πάνω από τις κοχλιοτομημένες οπές. 5. Αποθέστε το μηχάνημα στην αντίθετη φλάντζα, ώστε να ακουμπά εξολοκλήρου πάνω της, και αφαιρέστε τους ακέφαλους κοχλίες. 6. Στερεώστε το μηχάνημα με του κοχλίες στερέωσης φλάντζας Αφαίρεση της διάταξης συγκράτησης ρότορα Αν στο μηχάνημα υπάρχει διάταξη συγκράτησης ρότορα, αφαιρέστε την όσο το δυνατόν πιο αργά, π.χ. ακριβώς πριν την τοποθέτηση του στοιχείου κίνησης. Φυλάξτε τη διάταξη συγκράτησης ρότορα Φυλάξτε οπωσδήποτε τη διάταξη συγκράτησης ρότορα. Αυτή πρέπει να συναρμολογείται ξανά σε περίπτωση αποσυναρμολόγησης και νέας μεταφοράς. Λεπτομέρειες σχετικά με την ακρίβεια ευθυγράμμισης θα βρείτε στην ενότητα «Επεξηγήσεις για την εικόνα διαστάσεων του μηχανήματος» Συνιστώμενη ακρίβεια ευθυγράμμισης Οι απαιτούμενη ακρίβεια ευθυγράμμισης εξαρτάται σε μεγάλο βαθμό από τη διαμόρφωση ολόκληρης της σειράς μηχανημάτων. Κατά την ευθυγράμμιση του μηχανήματος τηρείτε οπωσδήποτε τις υποχρεωτικές τιμές ακρίβειας ευθυγράμμισης του κατασκευαστή του συμπλέκτη. Πίνακας 5-2 Συνιστώμενη ακρίβεια ευθυγράμμισης Αριθμός στροφών σε σ.α.λ. Παράλληλη μετατόπιση mm Γωνιακή μετατόπιση mm ανά 100 mm διαμέτρου συμπλέκτη 750 0,09 0, ,06 0, ,03 0, Οδηγίες λειτουργίας, 12/2018, A5E A

69 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος Για την αποφυγή υπερβολικής τάσης των ποδιών του κινητήρα, η συνολική ομαλότητα των επιφανειών στήριξης δεν πρέπει να υπερβαίνει τις ακόλουθες τιμές: Πίνακας 5-3 Συνολική ομαλότητα των επιφανειών στήριξης Ύψος άξονα 080 Συνολική ομαλότητα των επιφανειών στήριξης 0,1 mm ,2 mm 400 0,3 mm Αν απαιτούνται ελάσματα ισοπέδωσης για τη ρύθμιση του ύψους και την αποφυγή έντονης τάσης, θα πρέπει αυτά να αποτελούνται από επίπεδο ελασματοποιημένο υλικό επαρκών διαστάσεων. Ενδεχομένως να απαιτείται ολοκληρωμένη ζυγοστάθμιση του ρότορα με το στοιχείο κίνησης Τοποθέτηση των στοιχείων κίνησης Ζυγοστάθμιση Ο ρότορας είναι δυναμικά ζυγοσταθμισμένος. Σε άκρα αξόνων με σφήνες, ο τρόπος ζυγοστάθμισης εκφράζεται με τον ακόλουθο χαρακτηρισμό στην πινακίδα ονομαστικών χαρακτηριστικών Η σήμανση «H» σημαίνει ζυγοστάθμιση με μισή σφήνα. Η σήμανση «F» σημαίνει ζυγοστάθμιση με ολόκληρη σφήνα. Η σήμανση «Ν» σημαίνει ζυγοστάθμιση χωρίς σφήνα. Εικόνα 5-1 Τρόπος ζυγοστάθμισης στην πλευρά DE Οδηγίες λειτουργίας, 12/2018, A5E A 67

70 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος Τοποθέτηση των στοιχείων κίνησης Προϋποθέσεις: Ο συμπλέκτης ή το στοιχείο κίνησης πρέπει να έχει κατάλληλες διαστάσεις για τη λειτουργία. Λαμβάνετε υπόψη τις προδιαγραφές του κατασκευαστή του συμπλέκτη. Δώστε προσοχή στον σωστό τρόπο ζυγοστάθμισης του στοιχείου κίνησης σύμφωνα με τη ζυγοστάθμιση του ρότορα. Χρησιμοποιείτε μόνο διάτρητα και ζυγοσταθμισμένα στοιχεία κίνησης. Ελέγξτε τη διάμετρο των οπών και την κατάσταση ζυγοστάθμισης πριν την τοποθέτηση. Καθαρίστε διεξοδικά το άκρο του άξονα. Τοποθέτηση: Για να διαστείλετε τα στοιχεία κίνησης πριν από την τοποθέτηση, πρέπει να τα θερμάνετε. Επιλέξτε τη διαφορά θερμοκρασίας για θέρμανση ανάλογα με τη διάμετρο συμπλέκτη, την εφαρμογή και το υλικό. Λαμβάνετε υπόψη τα στοιχεία του κατασκευαστή του συμπλέκτη. Τοποθετείτε και αφαιρείτε τα στοιχεία κίνησης μόνο με τον κατάλληλο μηχανισμό. Τραβήξτε το στοιχείο κίνησης προς τα πάνω με μια κίνηση είτε μέσω της μετωπικής κοχλιοτομημένης οπής στον άξονα είτε πιέζοντάς το προς τα πάνω με το χέρι. Μην χρησιμοποιείτε σφυρί, για να μην προκληθεί ζημιά στα ρουλεμάν. Άκρα άξονα με σφήνα Για να διατηρήσετε τη ζυγοστάθμιση, διατίθενται οι εξής δυνατότητες: Αν το στοιχείο κίνησης με ζυγοστάθμιση «H» έχει μικρότερο μήκος από τη σφήνα, κόψτε το μέρος της σφήνας που προεξέχει από την περίμετρο του άξονα και το στοιχείο κίνησης ή φροντίστε για την εξασφάλιση ίσων διαστάσεων. Αν το στοιχείο κίνησης τραβηχτεί έως τον ώμο του άξονα, λάβετε υπόψη κατά τη ζυγοστάθμιση του συμπλέκτη το μέρος της εγκοπής του συμπλέκτη στο οποίο δεν υπάρχει σφήνα. Για όλα τα 4πολικά μηχανήματα συχνότητας 60 Hz ισχύουν τα εξής: Αν η πλήμνη του συμπλέκτη έχει μικρότερο μήκος από τη σφήνα, αφαιρέστε τη σφήνα. Το κέντρο βάρος του μισού συμπλέκτη πρέπει να βρίσκεται εντός του μήκους του άκρου άξονα. Ο χρησιμοποιούμενος συμπλέκτης πρέπει να έχει προετοιμαστεί για τη ζυγοστάθμιση του συστήματος. 68 Οδηγίες λειτουργίας, 12/2018, A5E A

71 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος Κίνδυνος από εξαγωγή της σφήνας Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Οι σφήνες είναι ασφαλισμένες μόνο από πτώση κατά τη διάρκεια της μεταφοράς. Αν ένα μηχάνημα με 2 άκρα άξονα δεν διαθέτει στοιχείο κίνησης στο ένα άκρο άξονα, μπορεί η σφήνα να εκτοξευθεί κατά τη διάρκεια της λειτουργίας. Τα περιστρεφόμενα εξαρτήματα μπορεί να προκαλέσουν θάνατο, σοβαρό τραυματισμό ή υλικές ζημιές. Μην λειτουργείτε το μηχάνημα χωρίς να έχουν τοποθετηθεί τα στοιχεία κίνησης. Στο άκρο άξονα χωρίς στοιχείο κίνησης ασφαλίστε τη σφήνα από εκτόξευση. Για τον τρόπο ζυγοστάθμισης «H» μειώστε το μήκος της σφήνας περίπου στο μισό Αξονικές και ακτινικές δυνάμεις Για τις επιτρεπόμενες τιμές αξονικών και ακτινικών δυνάμεων μπορείτε να απευθυνθείτε στο Κέντρο Σέρβις ή να ανατρέξετε στον κατάλογο του μηχανήματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ζημιές στα ρουλεμάν ή τον άξονα Σε περίπτωση χρήσης στοιχείων κίνησης μεγάλων διαστάσεων με αντίστοιχα κέντρα βάρους εκτός των άκρων του άξονα είναι πιθανόν να προκληθεί συντονισμένη λειτουργία. Η συνέπεια ενδέχεται να είναι ζημιές στα ρουλεμάν και τον άξονα. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Τηρείτε τις επιτρεπόμενες τιμές επιβάρυνσης για τις δυνάμεις στο άκρο του άξονα που σύμφωνα με τον κατάλογο ή τα δεδομένα σχεδιασμού. Οδηγίες λειτουργίας, 12/2018, A5E A 69

72 Τοποθέτηση 5.4 Συναρμολόγηση του μηχανήματος 70 Οδηγίες λειτουργίας, 12/2018, A5E A

73 Ηλεκτρική σύνδεση 6 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Μπορεί να προκληθεί θάνατος, τραυματισμοί ή υλικές ζημιές. Λάβετε υπόψη σας τις παρακάτω υποδείξεις ασφαλείας πριν τη σύνδεση της μηχανής: Όλες οι εργασίες πρέπει να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό σε ακινητοποιημένο μηχάνημα. Αποσυνδέστε το μηχάνημα από το ρεύμα και ασφαλίστε το έναντι ακούσιας επανενεργοποίησης. Το ίδιο ισχύει και για τα βοηθητικά ηλεκτρικά κυκλώματα. Ελέγξτε ότι δεν υπάρχει παροχή τάσης! Πριν την έναρξη των εργασιών συνδέστε έναν αγωγό γείωσης ασφαλείας! Οι αποκλίσεις του δικτύου παροχής από τις ονομαστικές τιμές τάσης, συχνότητας, καμπύλης και συμμετρίας αυξάνουν τη θερμοκρασία και επηρεάζουν την ηλεκτρομαγνητική συμβατότητα. Η λειτουργία του μηχανήματος σε δίκτυο με γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π.χ. έως την αντιμετώπιση ενός σφάλματος (βραχυκύκλωμα αγωγού προς τη γη, EN ). Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με την ηλεκτρική σύνδεση του μηχανήματος, απευθυνθείτε στο Κέντρο Σέρβις. Οδηγίες λειτουργίας, 12/2018, A5E A 71

74 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Κίνδυνος έκρηξης από χαλαρά εξαρτήματα σύνδεσης Σε περίπτωση χρήσης στοιχείων στερέωσης από εσφαλμένο υλικό ή εφαρμογής εσφαλμένης ροπής σύσφιξης, ενδέχεται να παρεμποδιστεί η ροή ή να χαλαρώσουν τα εξαρτήματα σύνδεσης. Τα στοιχεία στερέωσης μπορεί να περιστραφούν, με αποτέλεσμα να μην διατηρείται το ελάχιστο επιτρεπόμενο διάκενο αέρα. Σε αυτήν την περίπτωση ενδέχεται να δημιουργηθούν σπινθήρες και, σε εκρήξιμες ατμόσφαιρες, μπορεί να προκύψει έκρηξη. Κατά συνέπεια μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και έμμεσες υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε τις κοχλιωτές συνδέσεις με τις υποδεικνυόμενες ροπές σύσφιξης. Χρησιμοποιείτε στοιχεία στερέωσης κατασκευασμένα από τα απαιτούμενα ενδεχομένως υλικά. Ελέγχετε τα σημεία σύνδεσης κατά τη διάρκεια των επιθεωρήσεων. 6.1 Σύνδεση μηχανήματος Επιλογή καλωδίων Κατά την επιλογή των αγωγών σύνδεσης λάβετε υπόψη τα παρακάτω κριτήρια: Ονομαστική ένταση ρεύματος Ονομαστική τάση Κατά περίπτωση, συντελεστής σέρβις Συνθήκες σε σχέση με την εγκατάσταση, π.χ. θερμοκρασία περιβάλλοντος, είδος τοποθέτησης, διατομή καλωδίων ανάλογα με το απαιτούμενο μήκος καλωδίων κ.λπ. Υποδείξεις σχεδιασμού Απαιτήσεις κατά IEC/EN Διαστασιολόγηση για δρομολόγηση σε δέσμες, π.χ. κατά DIN VDE 0298 Μέρος 4 ή IEC Τηρείτε τις υποδείξεις του EN / IEC (VDE ) για λειτουργία στις περιοχές A και B, ιδιαίτερα όσον αφορά την άνοδο της θερμοκρασίας και την απόκλιση των δεδομένων λειτουργίας σε σχέση με τα ονομαστικά δεδομένα της πινακίδας ισχύος. Μην υπερβαίνετε αυτά τα όρια. Η σύνδεση πρέπει να τέτοια, ώστε να εξασφαλίζει τη διαρκή και ασφαλή ηλεκτρική σύνδεση (χωρίς προεξέχοντα άκρα καλωδίων). Χρησιμοποιήστε τον ενδεδειγμένο εξοπλισμό καλωδίωσης (π.χ. άκρα καλωδίων, περιβλήματα άκρων). Πραγματοποιήστε τη σύνδεση της τάσης δικτύου και την τοποθέτηση της ράβδου συνδεσμολογίας σύμφωνα με το διάγραμμα σύνδεσης του κιβωτίου συνδέσεων. Επιλέξτε τους αγωγούς σύνδεσης κατά DIN VDE 0100, λαμβάνοντας υπόψη την ονομαστική ένταση του ρεύματος και τις συνθήκες της εγκατάστασης π.χ. θερμοκρασία περιβάλλοντος, τρόπος τοποθέτησης κλπ. κατά DIN VDE 0298 ή/και EN / IEC Οδηγίες λειτουργίας, 12/2018, A5E A

75 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Στα τεχνικά χαρακτηριστικά ορίζονται τα ακόλουθα απαραίτητα στοιχεία για τη σύνδεση: Φορά περιστροφής Αριθμός και διάταξη των κιβωτίων συνδέσεων. Συνδεσμολογία και σύνδεση της περιέλιξης του μηχανήματος Προστατεύστε όλα τα μηχανήματα με προστασία από έκρηξη σύμφωνα με το EN / IEC , κεφάλαιο «Περιστρεφόμενα ηλεκτρικά μηχανήματα». Επιλέξτε τη διάταξη υπέρτασης με ηλεκτροεξαρτώμενη καθυστερημένη απόζευξη για τα μηχανήματα με κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας «eb» έτσι, ώστε ο χρόνος απόζευξης που προκύπτει από την χαρακτηριστική καμπύλη του διακόπτη για τη σχέση I A / I N του προστατευόμενου μηχανήματος να μην είναι μεγαλύτερος από τον χρόνο θέρμανσης t E του ίδιου μηχανήματος. Η σχέση I A / I N, καθώς και ο χρόνος θέρμανσης t E αναγράφονται στην πινακίδα τύπου. Προσαρμόστε τη διάταξη προστασίας στο ονομαστικό ρεύμα. Χρησιμοποιείτε συσκευή ενεργοποίησης με πιστοποίηση σύμφωνα με την οδηγία 2014/34/ΕΕ. Η διάταξη προστασίας σε μηχανήματα της κατηγορίας αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας «eb» πρέπει σε περίπτωση μπλοκαρισμένου δρομέα να απενεργοποιείται εντός του αναφερόμενου για την εκάστοτε κατηγορία θερμοκρασίας χρόνου t E. Προστατεύετε τα ηλεκτρικά μηχανήματα για δύσκολη εκκίνηση (χρόνος ενεργοποίησης > 1,7 x χρόνος t E ) σύμφωνα με τα στοιχεία της βεβαίωσης εξέτασης τύπου ΕΚ ή ΕΕ με ένα σύστημα επιτήρησης εκκίνησης. Η θερμική προστασία του μηχανήματος με άμεση επιτήρηση της θερμοκρασίας της περιέλιξης επιτρέπεται μόνο, εάν αυτή η δυνατότητα πιστοποιείται και αναφέρεται στην πινακίδα ονομαστικών χαρακτηριστικών. Στην περίπτωση μηχανημάτων με εναλλασσόμενους πόλους απαιτούνται ξεχωριστές για κάθε βαθμίδα αριθμών στροφών και αμοιβαία ασφαλιζόμενες διατάξεις προστασίας. Συνιστώνται διατάξεις με βεβαίωση εξέτασης τύπου ΕΚ ή ΕΕ. Βλέπε επίσης Θερμική προστασία (Σελίδα 43) Όλες οι είσοδοι αγωγών και τα πώματα σφράγισης πρέπει να διαθέτουν έγκριση για την εκάστοτε περιοχή με κίνδυνο έκρηξης. Σφραγίστε τα μη χρησιμοποιούμενα ανοίγματα με αντίστοιχα εγκεκριμένα πώματα σφράγισης. Κατά τη συναρμολόγηση των εισόδων αγωγών λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή. Οδηγίες λειτουργίας, 12/2018, A5E A 73

76 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Κιβώτιο συνδέσεων ΚΙΝΔΥΝΟΣ Επικίνδυνη τάση Στα ηλεκτρικά μηχανήματα υπάρχουν υψηλές τάσεις. Αυτό μπορεί, σε περίπτωση μη σωστού χειρισμού, να οδηγήσει σε θάνατο ή σοβαρούς τραυματισμούς. Αποσυνδέστε το μηχάνημα από το ρεύμα, όταν εργάζεστε στο κιβώτιο συνδέσεων. ΕΙΔΟΠΟΙΗΣΗ Βλάβες στο κιβώτιο συνδέσεων Η εσφαλμένη εκτέλεση εργασιών στο κιβώτιο συνδέσεων, μπορεί να οδηγήσει σε υλικές ζημιές. Για την αποφυγή υλικών ζημιών στο κιβώτιο σύνδεσης, τηρείτε τις παρακάτω υποδείξεις: Προσέχετε ώστε να μην υποστούν ζημιές τα εξαρτήματα στο εσωτερικό του κιβωτίου συνδέσεων. Στο κιβώτιο συνδέσεων δεν πρέπει να διεισδύουν ξένα σώματα, ρύποι και υγρασία. Σφραγίστε το κιβώτιο συνδέσεων με την αρχική του μόνωση, προκειμένου να προστατεύεται από σκόνες και νερό. Σφραγίστε τις εισόδους στο κιβώτιο συνδέσεων (DIN 42925) και άλλες ανοιχτές εισόδους με μονωτικούς δακτυλίους ή κατάλληλες επίπεδες μονώσεις. Λάβετε υπόψη τις ροπές σύσφιξης για τις διελεύσεις των καλωδίων και τους λοιπούς κοχλίες. Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 177) Περιγραφή κλεμμών Στις περιγραφές των κλεμμών κατά IEC / EN για μηχανήματα εναλλασσόμενου ρεύματος ισχύουν γενικά οι ακόλουθοι ορισμοί: Πίνακας 6-1 Περιγραφές κλεμμών, στο παράδειγμα 1U1-1 1 U 1-1 Περιγραφή x Αναγνωριστικό ψηφίο κατάταξης πόλων για μηχανήματα διπλής ταχύτητας, στο βαθμό που ισχύει. Το μικρότερο ψηφίο αντιστοιχεί σε χαμηλότερο αριθμό στροφών. Ειδική περίπτωση για κατανεμημένη περιέλιξη. x Περιγραφή φάσεων U, V, W x Αναγνωριστικό ψηφίο για αρχή περιέλιξης (1) ή τέλος περιέλιξης (2), ή ανά περιέλιξη για περισσότερες από μία συνδέσεις x Πρόσθετο αναγνωριστικό ψηφίο, αν είναι υποχρεωτική η σύνδεση παράλληλων αγωγών του δικτύου τροφοδοσίας για περισσότερες κλέμμες με κατά λοιπά όμοια περιγραφή 74 Οδηγίες λειτουργίας, 12/2018, A5E A

77 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Διάγραμμα συνδεσμολογίας στο κάλυμμα κιβωτίου συνδέσεων Τα στοιχεία σχετικά με τη συνδεσμολογία και τη σύνδεση της περιέλιξης του κινητήρα αναγράφονται στο διάγραμμα συνδεσμολογίας του καλύμματος του κιβωτίου ακροδεκτών Φορά περιστροφής Τα μηχανήματα ενδείκνυνται από κατασκευή για κίνηση και προς τις δύο κατευθύνσεις. Συνδέστε κατάλληλα τους αγωγούς τροφοδοσίας δικτύου όταν η φορά περιστροφής (βέλος φοράς περιστροφής) είναι σταθερά καθορισμένη. Όταν οι αγωγοί δικτύου συνδέονται με διαδοχή φάσεων L1, L2, L3σε U, V, W ή/και κατά NEMA σε T 1 T 2 T 3, το μηχάνημα περιστρέφεται με φορά προς τα δεξιά (δεξιόστροφη λειτουργία). Σε περίπτωση αντιστροφής δύο συνδέσεων, π. χ. σύνδεση L1, L2, L3 σε V, U, W ή/και κατά NEMA σε T 2 T 1 T 3, το μηχάνημα περιστρέφεται με φορά προς τα αριστερά (αριστερόστροφη λειτουργία). Περιστροφή προς τα δεξιά Περιστροφή προς τα αριστερά Κατά IEC Κατά NEMA U V W T 1 T 2 T 3 V U W T 2 T 1 T 3 Φορά περιστροφής του κινητήρα κοιτώντας προς την πλευρά DE Ανοίγματα διαφυγής ΕΙΔΟΠΟΙΗΣΗ Φθορά στο κιβώτιο σύνδεσης Για να αποφευχθούν υλικές ζημιές στο κιβώτιο σύνδεσης: Διανοίξτε τα διαθέσιμα ανοίγματα διαφυγής στο κιβώτιο συνδέσεων με ορθό τρόπο. Μην προκαλέσετε ζημιές στο κιβώτιο συνδέσεων καθώς και στην πλάκα ακροδεκτών, τις συνδέσεις καλωδίων κ.τ.λ. στο εσωτερικό του κιβωτίου συνδέσεων. Οδηγίες λειτουργίας, 12/2018, A5E A 75

78 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Υπόδειξη Επιτρέψτε τη διάνοιξη πρόσθετων οπών στο κιβώτιο συνδέσεων με κατηγορία προστασίας ανάφλεξης Ex d μόνο από τον κατασκευαστή ή ένα εξουσιοδοτημένο από τον κατασκευαστή ειδικό συνεργείο για ηλεκτρικά μηχανήματα. Διάνοιξη οπών στο κιβώτιο συνδέσεων Αν κάνετε οπές στο κιβώτιο συνδέσεων σε κινητήρες με προστασία αντιεκρηκτικού τύπου, καταγράψτε στην τεκμηρίωση κινητήρα τα δεδομένα των οπών που προστίθενται: Πλήθος και μέγεθος των οπών Μορφή των σπειρωμάτων π.χ. μετρικό ή NPT Στοιχεία για την εγκατάσταση σωληνώσεων ή πρόσθετων εξαρτημάτων βρίσκετε στο IEC / EN Απαιτήσεις για τις οπές στη ζώνη 21/22 Για την εφαρμογή στη ζώνη 21 (Ex tb) ή ζώνη 22 (Ex tc) τίθενται σύμφωνα με το EN οι εξής απαιτήσεις για τις οπές: Οπές διέλευσης: Η ονομαστική διάμετρος της οπής διέλευσης για την είσοδο δεν επιτρέπεται να είναι μεγαλύτερη από 0,7 mm από την ονομαστική διάμετρο του σπειρώματος του τεμαχίου εισόδου ή σύνδεσης. Το εσωτερικό του περιβλήματος κιβωτίου συνδέσεων πρέπει να διαθέτει επαρκή χώρο, ώστε να στερεώνεται ένα κόντρα παξιμάδι στην είσοδο ή στο τεμάχιο σύνδεσης. Τα ανοίγματα εισόδου με σπείρωμα πρέπει να έχουν τις εξής ιδιότητες: Κωνικά σπειρώματα: Χωρίς πρόσθετο στεγανοποιητικό υλικό ή παρεμβύσματα, με τουλάχιστον τρεισήμισι βόλτες σπειρώματος. Κυλινδρικά σπειρώματα: Τουλάχιστον πέντε βόλτες σπειρώματος, ανοχή 6H, καλύτερα κατά ISO Σε λιγότερες από πέντε βόλτες σπειρώματος απαιτείται ένα πρόσθετο παρέμβυσμα ή στεγανοποιητικό υλικό Είσοδος αγωγού Πιστοποιημένες είσοδοι αγωγών, αντάπτορες σπειρώματος και πώματα σφράγισης Χρησιμοποιείτε μόνο πιστοποιημένα και επισημασμένα πώματα σφράγισης, εισόδους καλωδίων και αγωγών ή αντάπτορες σπειρώματος που ενδείκνυνται για χρήση στην εκάστοτε κατηγορία αντιαναφλεκτικής προστασίας και κατηγορία προστασίας (DIN EN ). Κιβώτιο συνδέσεων Ο αριθμός και το μέγεθος των σπειρωμάτων εισόδου υποδεικνύονται στο σχέδιο διαστάσεων του μηχανήματος. 76 Οδηγίες λειτουργίας, 12/2018, A5E A

79 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Είσοδος αγωγών στο κιβώτιο συνδέσεων 1. Χρησιμοποιείτε μόνο εισόδους αγωγών που είναι κατάλληλες για τους αγωγούς. 2. Χρησιμοποιείτε μόνο εισόδους αγωγών και αγωγούς που ενδείκνυνται για την εκάστοτε θερμοκρασία περιβάλλοντος. 3. Κατά την είσοδο των αγωγών στο κιβώτιο συνδέσεων, βεβαιωθείτε ότι οι αγωγοί δεν τραβιούνται. 4. Συνδέστε τους αγωγούς με προσοχή και φροντίστε για την ασφαλή σύνδεση των αγωγών γείωσης. 5. Σφίξτε τις κοχλιοσυνδέσεις και τα μέρη ανακούφισης καταπόνησης με την αντίστοιχη ροπή στρέψης, σύμφωνα με τα στοιχεία του κατασκευαστή. 6. Ελέγξτε τη στεγανότητα και τη σταθερότητα των εισόδων αγωγών και των αγωγών. 7. Σφραγίστε κατάλληλα τα μη χρησιμοποιούμενα σπειρώματα ή τις οπές σύμφωνα με τον εκάστοτε βαθμό προστασίας. Ο βαθμός προστασίας υποδεικνύεται στην πινακίδα ισχύος Ελεύθερα εξερχόμενοι αγωγοί σύνδεσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βραχυκυκλώματος και τάσης Σε περίπτωση που οι αγωγοί σύνδεσης πιαστούν ανάμεσα στα τμήματα του περιβλήματος και στην πλάκα κάλυψης, μπορεί να προκύψει βραχυκύκλωμα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Κατά την αποσυναρμολόγηση και ιδιαίτερα τη συναρμολόγηση της πλάκας κάλυψης προσέξτε ώστε οι αγωγοί σύνδεσης να μην πιαστούν ανάμεσα στα τμήματα του περιβλήματος και στην πλάκα κάλυψης. ΠΡΟΣΟΧΗ Ζημιές σε ακάλυπτoυς αγωγούς σύνδεσης Για την αποφυγή υλικών ζημιών σε ακάλυπτους αγωγούς σύνδεσης, τηρείτε τις παρακάτω υποδείξεις: Στην υποδοχή σύνδεσης του περιβλήματος του μηχανήματος δεν πρέπει να διεισδύουν ξένα σώματα, ρύποι και υγρασία. Σφραγίστε τις εισόδους στις πλάκες κάλυψης (DIN 42925) και άλλες ανοιχτές εισόδους με μονωτικούς δακτυλίους ή κατάλληλες επίπεδες μονώσεις. Σφραγίστε την υποδοχή σύνδεσης του περιβλήματος του μηχανήματος με την αρχική μόνωση της πλάκας κάλυψης, προκειμένου να προστατεύεται από σκόνες και νερό. Λάβετε υπόψη τις ροπές σύσφιξης για τις εισόδους των καλωδίων και τους λοιπούς κοχλίες. Οδηγίες λειτουργίας, 12/2018, A5E A 77

80 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Σύνδεση ελεύθερα εξερχόμενων αγωγών Για τους αγωγούς σύνδεσης που εξέρχονται ελεύθερα από το μηχάνημα δεν υπάρχει πίνακας ακροδεκτών στην υποδοχή σύνδεσης του περιβλήματος του μηχανήματος. Οι αγωγοί σύνδεσης συνδέονται εξ εργοστασίου απευθείας στους συνδέσμους της περιέλιξης του στάτορα. Οι αγωγοί σύνδεσης διακρίνονται από το χρώμα ή/και την επιγραφή τους. Ο πελάτης συνδέει τους επιμέρους αγωγούς απευθείας στον πίνακα ελέγχου της εγκατάστασης σύμφωνα με την επιγραφή Σύνδεση με/χωρίς άκρα καλωδίων Για τους ακροδέκτες σύνδεσης με σφιγκτήρες, τοποθετήστε τους αγωγούς έτσι, ώστε οι ακροδέκτες να βρίσκονται στο ίδιο ύψος και στις δύο πλευρές των συνδέσμων. Συνεπώς, αυτός ο τύπος σύνδεσης απαιτεί κάμψη ορισμένων καλωδίων σε σχήμα U ή σύνδεση με ακροδέκτη καλωδίου. Το ίδιο ισχύει για την εσωτερική και εξωτερική σύνδεση του καλωδίου γείωσης. Στη σύνδεση με ακροδέκτη καλωδίου, το μέγεθός πρέπει να είναι ανάλογο με την απαιτούμενη διατομή των καλωδίων και το μέγεθος των πείρων. Η εγκάρσια τοποθέτηση επιτρέπεται μόνον εφόσον τηρούνται οι απαιτούμενες αποστάσεις αερισμού και ερπυσμού. Αφαιρέστε τη μόνωση από τα άκρα του αγωγού, ώστε η μόνωση που απομένει να φτάνει σχεδόν μέχρι τον ακροδέκτη καλωδίου. Υπόδειξη Η σύνδεση ηλεκτροδότησης εξασφαλίζεται από την άμεση επαφή μεταξύ των ακροδεκτών καλωδίου και των παξιμαδιών επαφής ή/και βιδών επαφής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βραχυκυκλώματος Αγωγοί που έχουν αποσυνδεθεί από την πλάκα ακροδεκτών και βρίσκονται υπό τάση μπορούν να προκαλέσουν βραχυκύκλωμα. Ως συνέπεια μπορεί να προκύψει θάνατος ή σοβαρός τραυματισμός. Για να αποτραπεί η μονόπλευρη μεταβίβαση της δύναμης επαφής, πρέπει να κάμψετε τους μονόκλωνους αγωγούς δικτύου σε σχήμα υ. Για την αποφυγή στρέβλωσης του συνδέσμου του καλωδίου, γωνιάστε κατά τη σύνδεση δικτύου με σύνδεσμο καλωδίου τους μονόκλωνους ή πολύκλωνους αγωγούς κατά περ. 40 προς τα κάτω Μεγέθη σπειρωμάτων στο κιβώτιο συνδέσεων Ύψος άξονα Μέγεθος M 16x1,5 M 25x1,5 Είσοδος σπειρώματος Ποσότητα M 32x1, Οδηγίες λειτουργίας, 12/2018, A5E A

81 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Ύψος άξονα Μέγεθος Είσοδος σπειρώματος Ποσότητα M 40x1, M 50x1, M 63x1, M 80x2 2 Μέγεθος σπειρώματος για πρόσθετες εισόδους π.χ. αντίσταση ή θέρμανση M16x1,5 ή/και M20x1,5. Προαιρετικά είναι δυνατά και άλλα μεγέθη σπειρωμάτων Ελάχιστα διάκενα αέρα Μετά την ορθή τοποθέτηση ελέγξτε αν τηρούνται τα ελάχιστα διάκενα αέρα μεταξύ των μη μονωμένων τμημάτων. Κατά τη διαδικασία αυτή λάβετε υπόψη σας τα εξέχοντα άκρα καλωδίων. Πίνακας 6-2 Ελάχιστο διάκενο αέρα σε σχέση με την ενεργό τιμή εναλλασσόμενης τάσης U eff Ενεργός τιμή εναλλασσόμενης τάσης U eff Ex tc Ex tb Ελάχιστο διάκενο αέρα mm Ex na Ex ec Ex e Ex eb 250 V 3,0 2,5 5,0 500 V 3,0 5,0 8,0 630 V 5,5 5,5 10, V 8,0 8,0 14,0 Οι τιμές ισχύουν για ύψος τοποθέτησης έως 2000 m. Κατά τον προσδιορισμό των απαιτούμενων ελάχιστων διάκενων αέρα επιτρέπεται αύξηση της τιμής τάσης του πίνακα με συντελεστή 1,1, ώστε να τηρείται η περιοχή ονομαστικής τάσης στο πλαίσιο της γενικής χρήσης Εσωτερική εξίσωση δυναμικού Η εσωτερική εξίσωση δυναμικού μεταξύ ακροδέκτη γείωσης στο κιβώτιο συνδέσεων, τα μέρη του κιβωτίου σύνδεσης και του περιβλήματος του μηχανήματος διασφαλίζεται είτε μέσω μεταλλικής επαφής, μέσω μιας πλεχτής ταινίας χαλκού είτε ενός συρμάτινου πλέγματος. Οδηγίες λειτουργίας, 12/2018, A5E A 79

82 Ηλεκτρική σύνδεση 6.1 Σύνδεση μηχανήματος Κοχλιοσυνδέσεις Κοχλιωτές συνδέσεις με (ταχυ-) περικόχλια (EN 50262) 1 2 Παξιμάδι Δακτύλιος Ο Κοχλιωτές συνδέσεις με συνδέσμους μείωσης διατομής και (ταχυ-) περικόχλια (EN 50262) 1 2 Παξιμάδι Δακτύλιος Ο Σημείο τοποθέτησης του ταχυπερικόχλιου για τις κοχλιωτές συνδέσεις 2 3 Δακτύλιος Ο Σημείο τοποθέτησης του ταχυπερκόχλιου 80 Οδηγίες λειτουργίας, 12/2018, A5E A

83 Ηλεκτρική σύνδεση 6.3 Σύνδεση αγωγού γείωσης Κοχλιωτές συνδέσεις με συνδετικό σπείρωμα στο κιβώτιο συνδέσεων (EN 50262) 2 Δακτύλιος Ο 6.2 Ροπές σύσφιξης Λαμβάνετε υπόψη τα στοιχεία στο κεφάλαιο Ροπές σύσφιξης (Σελίδα 177) Είσοδοι αγωγών, πώματα σφράγισης και αντάπτορες σπειρώματος Όλες οι είσοδοι αγωγών και τα πώματα σφράγισης πρέπει να διαθέτουν έγκριση για την εκάστοτε περιοχή με κίνδυνο έκρηξης. Σφραγίστε τα μη χρησιμοποιούμενα ανοίγματα με αντίστοιχα εγκεκριμένα πώματα σφράγισης. Κατά τη συναρμολόγηση των εισόδων αγωγών λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή. Κατά τη συναρμολόγηση των εισόδων αγωγών λαμβάνετε υπόψη τις παρακάτω υποδείξεις: Αποφύγετε φθορές στο μανδύα των αγωγών. Προσαρμόστε τις ροπές σύσφιξης στα υλικά του μανδύα των αγωγών. Λάβετε υπόψη σας την τεκμηρίωση για τη ροπή σύσφιξης των εισόδων αγωγών και τα πώματα σφράγισης για την άμεση τοποθέτηση στο μηχάνημα, καθώς και περαιτέρω κοχλιοσυνδέσεις (π.χ. αντάπτορας). 6.3 Σύνδεση αγωγού γείωσης Η διατομή του αγωγού γείωσης του μηχανήματος πρέπει να συμμορφώνεται με το EN / IEC Λαμβάνετε επίσης υπόψη τις ισχύουσες διατάξεις τοποθέτησης, π.χ. σύμφωνα με το EN / IEC Οδηγίες λειτουργίας, 12/2018, A5E A 81

84 Ηλεκτρική σύνδεση 6.3 Σύνδεση αγωγού γείωσης Γενικά, υπάρχουν δύο δυνατότητες σύνδεσης ενός αγωγού γείωσης στο μηχάνημα: Εσωτερική γείωση με σύνδεση στο κιβώτιο συνδέσεων, στο προβλεπόμενο και αντίστοιχα σημασμένο σημείο. Εξωτερική γείωση με σύνδεση στο περίβλημα του στάτορα, σε ένα από τα προβλεπόμενα και αντίστοιχα σημασμένα σημεία Ελάχιστη διατομή του αγωγού γείωσης Πίνακας 6-3 Ελάχιστη διατομή του αγωγού γείωσης Ελάχιστη επιφάνεια διατομής του αγωγού φάσεων της εγκατάστασης S mm² S 25 Ελάχιστη διατομή της αντίστοιχης σύνδεσης γείωσης mm² 25 < S S > 50 S 0,5 S Τύπος σύνδεσης γείωσης Είδος γείωσης περιβλήματος Διατομή αγωγού mm² Σύνδεση ενός μεμονωμένου αγωγού σε εξωτερική γωνία γείωσης. 10 Σύνδεση με άκρο καλωδίου κατά DIN, με εξωτερική γωνία γείωσης. DIN Εσωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. 82 Οδηγίες λειτουργίας, 12/2018, A5E A

85 Ηλεκτρική σύνδεση 6.4 Σύνδεση αισθητήρα θερμοκρασίας/θέρμανσης αδρανείας Τοποθετήστε τον ακροδέκτη καλωδίου κάτω από τον σφιγκτήρα. Χρησιμοποιήστε τους επισημασμένους συνδετικούς ακροδέκτες για τον αγωγό γείωσης στο κιβώτιο συνδέσεων. Τηρείτε τη ροπή στρέψης σύσφιγξης (Σελίδα 178) για τη βίδα σύσφιξης. Εξωτερική σύνδεση γείωσης Κατά τη σύνδεση, προσέξτε τα εξής: Διασφαλίστε ότι η επιφάνεια σύνδεσης είναι καθαρή για την επαφή και προστατευμένη με κατάλληλα αντιδιαβρωτικά μέσα, π. χ. με βαζελίνη χωρίς οξέα. Τοποθετήστε τον ακροδέκτη καλωδίου ανάμεσα στη γωνία επαφής και τη γωνία γείωσης. Μην αφαιρείτε τη γωνία επαφής που έχει εισέλθει στο περίβλημα! Τοποθετήστε το γκρόβερ και τη ροδέλα κάτω από την κεφαλή βίδας. Χρησιμοποιήστε την επισημασμένη θέση σύνδεσης για τον αγωγό γείωσης στο περίβλημα στάτορα. Τηρείτε τη ροπή στρέψης σύσφιγξης (Σελίδα 178) για τη βίδα σύσφιξης. Ύψος άξονα Μέγεθος σπειρώματος για τον αγωγό γείωσης x M x M x M x M (1MB) 2 x M 12 Η πρόσθετη γείωση (συνήθως στην απέναντι πλευρά) είναι διαθέσιμη προαιρετικά. 6.4 Σύνδεση αισθητήρα θερμοκρασίας/θέρμανσης αδρανείας Σύνδεση προαιρετικών εξαρτημάτων ενσωμάτωσης Εκτός από την ανεξάρτητη από το ρεύμα διάταξη προστασίας από υπερφόρτωση που είναι διατεταγμένη στους αγωγούς σύνδεσης, χρησιμοποιείτε τα προαιρετικά παρεχόμενα εξαρτήματα ενσωμάτωσης, π.χ. τον αισθητήρα θερμοκρασίας ή την ανεξάρτητη θέρμανση. Οδηγίες λειτουργίας, 12/2018, A5E A 83

86 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού Συνδέστε τα βοηθητικά ηλεκτρικά κυκλώματα ανάλογα με την έκδοση του κιβωτίου συνδέσεων στην πλάκα ακροδεκτών ή στον πίνακα ακροδεκτών. Σύνδεση πλάκας ακροδεκτών Σύνδεση πίνακα ακροδεκτών 6.5 Σύνδεση αγωγού Συνδεόμενες διατομές αναλόγως του μεγέθους ακροδέκτη μειώστε τη διατομή κατά περίπτωση, αναλόγως του μεγέθους των εισόδων του αγωγού. Πίνακας 6-4 Μέγ. σύνδεση αγωγού για στάνταρ μηχανήματα και Ex tc Ύψος άξονα Μέγ. διατομή συνδεόμενου αγωγού mm² ,5 2,5 με άκρο καλωδίου , , , , ,0 άκρο καλωδίου , ,0 84 Οδηγίες λειτουργίας, 12/2018, A5E A

87 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού Πίνακας 6-5 Μέγ. σύνδεση αγωγού για μηχανήματα με προστασία από έκρηξη (εκτός Ex tc) και έκδοση VIK στη βασική έκδοση Ύψος άξονα Μέγ. διατομή συνδεόμενου αγωγού mm² , , , ,0 180 (1LG4, 1LG6) 16, , , , MB.. Τύπος σύνδεσης Πείρος σύνδεσης Διατομή αγωγού mm² Σύνδεση με ακροδέκτη καλωδίου DIN M (ύψος άξονα 132) M M Σύνδεση ενός μεμονωμένου αγωγού M (ύψος άξονα 132) M M Οδηγίες λειτουργίας, 12/2018, A5E A 85

88 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού Τύπος σύνδεσης Πείρος σύνδεσης Διατομή αγωγού mm² Σύνδεση δύο αγωγών όμοιου πάχους με σφιγκτήρα M 4 M5 δεν επιτρέπεται δεν επιτρέπεται M Τύπος σύνδεσης Πείρος σύνδεσης Θέση αγωγού με κλέμμα Διατομή αγωγού mm² M 8 2, M M M M M M M M M M Οδηγίες λειτουργίας, 12/2018, A5E A

89 Ηλεκτρική σύνδεση 6.5 Σύνδεση αγωγού Συναρμολόγηση διάταξης κλεμμών 0,1-1 mm M8 Συναρμολογήστε τις διατάξεις κλεμμών στον πίνακα ακροδεκτών με απόσταση 0,1 mm... 1 mm από τα κόντρα παξιμάδια Άκρο καλωδίου με σωληνωτό ακροδέκτη 1. Προτιμήστε τη χρήση σωληνωτών ακροδεκτών στο άκρο του καλωδίου αντί για κασσιτεροκόλληση. 2. Στερεώστε τους σωληνωτούς ακροδέκτες πριν από τη σύνδεση μέσω κατάλληλης σύνδεσης πίεσης με δυνατότητα φορτίου ρεύματος στο άκρο του αγωγού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης λόγω υπερθέρμανσης Αν το άκρο του αγωγού δεν περικλείεται σωστά στον σωληνωτό ακροδέκτη και μαγκώνει, μπορεί να προκληθεί υπερθέρμανση. Επομένως, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας του μηχανήματος. Αυτό μπορεί να οδηγήσει σε ανάφλεξη αναφλέξιμων μειγμάτων. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο έναν σωληνωτό ακροδέκτη ανά άκρο αγωγού. Στερεώστε σωστά τους σωληνωτούς ακροδέκτες. Οδηγίες λειτουργίας, 12/2018, A5E A 87

90 Ηλεκτρική σύνδεση 6.6 Σύνδεση μετατροπέα συχνότητας Σύνδεση αγωγού αλουμινίου Αν χρησιμοποιούνται αγωγοί αλουμινίου, πρέπει να τηρούνται τα εξής: Χρησιμοποιείτε μόνο κατάλληλα σημεία συγκόλλησης καλωδίων για τη σύνδεση αγωγών αλουμινίου. Αφαιρέστε αμέσως πριν από την εισαγωγή του αγωγού αλουμινίου το στρώμα οξείδωσης από τα σημεία επαφής του αγωγού ή/και του αντίστοιχου τεμαχίου σύνδεσης. Χρησιμοποιήστε για τον συγκεκριμένο σκοπό βούρτσα ή λίμα. Αμέσως μετά λιπάνετε τα σημεία επαφής με ουδέτερη βαζελίνη. Με τον τρόπο αυτόν αποτρέπεται η νέα οξείδωση. ΕΙΔΟΠΟΙΗΣΗ Παραμόρφωση αλουμινίου ανάλογα με την πίεση επαφής Ανάλογα με την πίεση επαφής, το αλουμίνιο παραμορφώνεται μετά την τοποθέτηση. Κατά συνέπεια μπορεί να χαλαρώσει η σύνδεση με τα παξιμάδια σύσφιξης. Η αντίσταση ροής αυξάνεται και παρεμποδίζεται η ροή. Κατά συνέπεια μπορεί να προκληθεί πυρκαγιά και υλικές ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας, καθώς και υλικές ζημιές στην εγκατάσταση εξαιτίας της διακοπής του μηχανήματος. Σφίξτε ξανά τα παξιμάδια σύσφιξης μετά από περίπου 24 ώρες και άλλη μια φορά μετά από περίπου τέσσερις εβδομάδες. Βεβαιωθείτε ότι οι κλέμμες δεν τροφοδοτούνται με τάση. 6.6 Σύνδεση μετατροπέα συχνότητας ΕΙΔΟΠΟΙΗΣΗ Πολύ υψηλή τάση σύνδεσης Μπορεί να προκύψουν υλικές ζημιές, αν η τάση σύνδεσης για το σύστημα μόνωσης είναι πολύ υψηλή. Τα μηχανήματα SIMOTICS μπορούν να λειτουργούν σε μετατροπείς συχνότητας SINAMICS G και μετατροπείς συχνότητας SINAMICS S (μη ρυθμιζόμενη και ρυθμιζόμενη τροφοδοσία) με τήρηση των επιτρεπόμενων κορυφών τάσης. Τηρείτε τις τιμές στους παρακάτω πίνακες. Χρόνοι αύξησης t r > 0,1 µs. Το σύστημα μόνωσης των μηχανημάτων SIMOTICS αντιστοιχεί στις προδιαγραφές του IEC για την κατηγορία καταπόνησης C (IVIC C = έντονη). 88 Οδηγίες λειτουργίας, 12/2018, A5E A

91 Ηλεκτρική σύνδεση 6.6 Σύνδεση μετατροπέα συχνότητας Πίνακας 6-6 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα για τους κινητήρες δικτύου, δυνατότητα λειτουργίας μετατροπέα συχνότητας Ονομαστική τάση κινητήρα V Û αγωγός-αγωγός V pk Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη V pk Χρόνος αύξησης t r μs Ενδιάμεσο κύκλωμα U DC 500 V , ,1 V Πίνακας 6-7 Μέγιστες τάσεις κορυφής στις κλέμμες του κινητήρα ειδικά για μηχανήματα με λειτουργία μετατροπέα συχνότητας (π.χ. VSD 10) Ονομαστική τάση κινητήρα V Û αγωγός-αγωγός V pk Μέγιστη τάση κορυφής στις κλέμμες του κινητήρα Û μέγ. ανάλογα με τον χρόνο αύξησης t r Û αγωγός-γη V pk Χρόνος αύξησης t r μs Ενδιάμεσο κύκλωμα U DC 500 V , ,1 > 500 V έως 690 V , ,1 V Βλέπε επίσης Πρόσθετα έγγραφα (Σελίδα 176) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπερθέρμανση του μηχανήματος Η λειτουργία με μετατροπέα μηχανημάτων με προστασία από έκρηξη χωρίς διάταξη προστασίας μπορεί να έχει ως αποτέλεσμα θάνατο ή σοβαρό τραυματισμό. Λειτουργείτε με μετατροπέα τα μηχανήματα με προστασία από έκρηξη πάντα με επιτήρηση αντιστάσεων PTC. Για την επιτήρηση αντιστάσεων απαιτούνται συσκευές ενεργοποίησης σύμφωνα με την οδηγία 2014/34/ΕΕ («Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου»). Μηχανήματα κατηγορίας αντιαναφλεκτικής προστασίας Χωρίς σπινθήρα «ec» ή «na» Η λειτουργία με μετατροπέα συχνότητας μηχανημάτων με προστασία από έκρηξη επιτρέπεται όταν τηρούνται τα στοιχεία για την περιοχή ρύθμισης αριθμού στροφών και τη χαρακτηριστική ροπής στρέψης και όταν διασφαλίζεται μια επιτήρηση θερμοκρασίας περιέλιξης μέσω των ενσωματωμένων αισθητήρων θερμοκρασίας σε συνδυασμό με μια πιστοποιημένη συσκευή ενεργοποίησης. Μηχανήματα κατηγορίας αντιαναφλεκτικής προστασίας Αυξημένη ασφάλεια «eb» Οδηγίες λειτουργίας, 12/2018, A5E A 89

92 Ηλεκτρική σύνδεση 6.7 Μέτρα ολοκλήρωσης Η λειτουργία με μετατροπέα στα μηχανήματα αυτά πρέπει να πιστοποιείται ρητώς. Να λαμβάνονται οπωσδήποτε υπόψη οι ειδικές υποδείξεις του κατασκευαστή. Ο μετατροπέας και οι διατάξεις προστασίας χαρακτηρίζονται ως σύνολο και τα επιτρεπόμενα χαρακτηριστικά λειτουργίας τους καταγράφονται στη βεβαίωση εξέτασης τύπου ΕΚ. Μηχανήματα της κατηγορίας αντιαναφλεκτικής προστασίας Προστασία από έκρηξη σκόνης «tb» ή Προστασία από έκρηξη σκόνης «tc» Τα μηχανήματα αυτά διαθέτουν γενικά 3 αντιστάσεις PTC κατά DIN με ονομαστική θερμοκρασία εκκίνησης, η οποία εξαρτάται από τη μέγιστη δυνατή θερμοκρασία επιφανείας. Επιλέξτε τις συσκευές ενεργοποίησης αντιστάσεων PTC σύμφωνα με αυτό το πρότυπο. Η θερμοκρασία στις εισόδους αγωγών είναι μέγ. 120 C. Για τη θερμοκρασία αυτή πρέπει να χρησιμοποιούνται κατάλληλοι αγωγοί. Μην υπερβαίνετε τη μέγιστη συχνότητα που εξαρτάται από τον αριθμό πόλων που είναι τυπωμένος στην πινακίδα ονομαστικών χαρακτηριστικών. Σύστημα μετατροπέας συχνότητας - καλώδιο - ηλεκτρικό μηχάνημα Τηρείτε τα στοιχεία σύμφωνα με το EN / IEC και το EN / IEC αναφορικά με την καταπόνηση περιέλιξης. Σε δημόσια δίκτυα με τάσεις λειτουργίας έως 690 V η μέγιστη τιμή των κορυφών τάσης στο άκρο του αγωγού δεν επιτρέπεται να ξεπερνάει το διπλάσιο της τιμής της ενδιάμεσης τάσης του κυκλώματος του μετατροπέα. Βλέπε επίσης Θερμική προστασία (Σελίδα 43) 6.7 Μέτρα ολοκλήρωσης Πριν το κλείσιμο του κιβωτίου συνδέσεων / της υποδοχής σύνδεσης του περιβλήματος του μηχανήματος ελέγξτε τα παρακάτω: Εκτελέστε τις ηλεκτρικές συνδέσεις στο κιβώτιο συνδέσεων σύμφωνα με τα στοιχεία της παρούσας τεκμηρίωσης. Τηρείτε τις ελεύθερες αποστάσεις μεταξύ των μη μονωμένων τμημάτων σύμφωνα με το κεφάλαιο Ελάχιστες αποστάσεις. (Σελίδα 79) Αποφύγετε τα εξέχοντα άκρα καλωδίων. Για να μην προκαλέσετε ζημιά στη μόνωση των αγωγών, περάστε τους αγωγούς σύνδεσης ελεύθερα. Συνδέστε το μηχάνημα σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Διατηρείτε το εσωτερικό του κιβωτίου συνδέσεων καθαρό και απαλλαγμένο από υπόλοιπα αγωγών. Διατηρείτε όλες τις στεγανώσεις και τις στεγανές επιφάνειες άθικτες και καθαρές. Σφραγίστε σωστά τα μη χρησιμοποιούμενα ανοίγματα στα κιβώτιο συνδέσεων. Λαμβάνετε υπόψη τα στοιχεία στην παρούσα τεκμηρίωση. Λαμβάνετε υπόψη τα στοιχεία σχετικά με τις ροπές στρέψης στην παρούσα τεκμηρίωση. 90 Οδηγίες λειτουργίας, 12/2018, A5E A

93 Ηλεκτρική σύνδεση 6.7 Μέτρα ολοκλήρωσης Βλέπε επίσης Ροπές σύσφιξης κοχλιωτών συνδέσεων (Σελίδα 177) Οδηγίες λειτουργίας, 12/2018, A5E A 91

94 Ηλεκτρική σύνδεση 6.7 Μέτρα ολοκλήρωσης 92 Οδηγίες λειτουργίας, 12/2018, A5E A

95 Θέση σε λειτουργία 7 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Λάβετε υπόψη πριν από τη θέση σε λειτουργία τις απαιτήσεις του προτύπου IEC / EN ή IEC / EN Υπόδειξη Κέντρο Σέρβις Αν χρειάζεστε υποστήριξη σχετικά με τη θέση σε λειτουργία, απευθυνθείτε στο Κέντρο Σέρβις. 7.1 Μέτρα πριν από τη θέση σε λειτουργία Η παρακάτω λίστα ελέγχων πριν τη θέση σε λειτουργία δεν είναι πλήρης. Κατά περίπτωση, απαιτούνται επιπλέον έλεγχοι οι οποίοι εξαρτώνται από τις ειδικές συνθήκες που αφορούν τη συγκεκριμένη εγκατάσταση. Ελέγξτε μετά από την ορθή τοποθέτηση και πριν από τη θέση της εγκατάστασης σε λειτουργία τα παρακάτω: Το μηχάνημα δεν έχει υποστεί βλάβες. Το μηχάνημα έχει τοποθετηθεί και ευθυγραμμιστεί σωστά. Τα στοιχεία μετάδοσης κίνησης ανά τύπο έχουν τις σωστές συνθήκες ρύθμισης. Όπως π.χ. ευθυγράμμιση και ζυγοστάθμιση των συνδέσμων, δυνάμεις ιμάντων σε μετάδοση κίνησης με ιμάντες, δυνάμεις οδοντώσεων και διάκενο σε μετάδοση κίνησης με οδόντες, ακτινικό και αξονικό διάκενο σε συνδεδεμένους άξονες. Όλες οι βίδες στερέωσης, τα στοιχεία σύνδεσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί με τις προβλεπόμενες ροπές σύσφιξης. Οι συνθήκες λειτουργίας συμφωνούν με τα προβλεπόμενα δεδομένα της τεχνικής τεκμηρίωσης, π.χ. ως προς το βαθμό προστασίας, τη θερμοκρασία περιβάλλοντος,... Τα κινούμενα εξαρτήματα, π.χ. ο συμπλέκτης, κινούνται ελεύθερα. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα και ηλεκτροφόρα εξαρτήματα. Οι βιδωτές οπές ανύψωσης έχουν αφαιρεθεί μετά την τοποθέτηση ή ασφαλιστεί κατά της χαλάρωσης. Οδηγίες λειτουργίας, 12/2018, A5E A 93

96 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία Δεύτερο άκρο άξονα Αν το δεύτερο άκρο άξονα δεν χρησιμοποιείται: Διασφαλίστε ότι η σφήνα ασφαλίζεται έναντι εκτόξευσης και προσέξτε ότι στην κατάσταση ζυγοστάθμισης ρότορα «H» (στάνταρ έκδοση), το μήκος της μειώνεται στο 60%. Ασφαλίστε από επαφή το μη χρησιμοποιούμενο άκρο άξονα με καλύμματα. Κίνδυνος απώλειας του βαθμού προστασίας λόγω φθοράς στους στεγανοποιητικούς δακτυλίους άξονα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αντικαταστήστε αμέσως τα φθαρμένα εξαρτήματα. Περιστρέψτε τον ρότορα, χωρίς να ακουμπά κάπου. Βεβαιωθείτε ότι η μόνωση του ρουλεμάν δεν έχει βραχυκυκλωθεί. Διασφαλίστε μέσω του κατάλληλα σχεδιασμένου συστήματος ελέγχου και της επιτήρησης αριθμού στροφών ότι δεν γίνεται υπέρβαση των επιτρεπόμενων αριθμών στροφών βάσει της πινακίδας ονομαστικών χαρακτηριστικών. Φροντίστε για την ορθή σύνδεση και ικανότητα λειτουργίας των τυχόν διαθέσιμων πρόσθετων διατάξεων για την επιτήρηση των κινητήρων. Ηλεκτρική σύνδεση Ελέγξτε αν είναι ορθές οι συνδέσεις γείωσης και οι ισοδυναμικές συνδέσεις. Συνδέστε το μηχάνημα σύμφωνα με την προδιαγραφόμενη φορά περιστροφής. Διασφαλίστε με αντίστοιχα σχεδιασμένο σύστημα ελέγχου και επιτήρηση αριθμού στροφών ότι δεν υπάρχει υπέρβαση του επιτρεπόμενου αριθμού στροφών σύμφωνα με τα τεχνικά στοιχεία. Αντιπαραβάλετε εν προκειμένω τα στοιχεία της πινακίδας ονομαστικών χαρακτηριστικών ή κατά περίπτωση την τεκμηρίωση της εγκατάστασης. Τηρείτε τις ελάχιστες αντιστάσεις μόνωσης. Τηρείτε τις ελάχιστες ελεύθερες αποστάσεις. Συνδέστε τις ενδεχομένως υπάρχουσες πρόσθετες διατάξεις για την παρακολούθηση του μηχανήματος είναι σωστά και λειτουργικά. Ελέγξτε την απροβλημάτιστη λειτουργία των υπαρχόντων φρένων ή των διατάξεων που εμποδίζουν την αντίστροφη κίνηση. Ρυθμίστε στις διατάξεις επιτήρησης τις τιμές για «Προειδοποίηση» και «Απόζευξη». Βεβαιωθείτε ότι τα εξαρτήματα που είναι ευαίσθητα στη θερμοκρασία, π.χ. αγωγοί, δεν εφάπτονται στο περίβλημα του μηχανήματος. Λειτουργία στο μετατροπέα Εφόσον η σχεδίαση του κινητήρα απαιτεί ειδική διάταξη του μετατροπέα, ελέγξτε τα πρόσθετα στοιχεία στην πινακίδα ονομαστικών χαρακτηριστικών/πρόσθετη πινακίδα. Βεβαιωθείτε ότι οι παράμετροι του μετατροπέα συχνότητας δεν έχουν ρυθμιστεί σωστά. Ανάλογα με την έκδοση θα βρείτε τα δεδομένα παραμετροποίησης στην πινακίδα ονομαστικών χαρακτηριστικών. Περισσότερες πληροφορίες θα βρείτε στην τεκμηρίωση του μετατροπέα συχνότητας. Αν χρειάζεται, επικοινωνήστε με το κέντρο σέρβις. 94 Οδηγίες λειτουργίας, 12/2018, A5E A

97 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία Ελέγξτε την ορθή σύνδεση και την ικανότητα λειτουργίας των διαθέσιμων πρόσθετων διατάξεων για την επιτήρηση του μηχανήματος. Προσέξτε ότι στη διαρκή λειτουργία δεν υπάρχει υπέρβαση του αναγραφόμενου οριακού αριθμού στροφών n max προς τα πάνω και του οριακού αριθμού στροφών n min προς τα κάτω. Ο επιτρεπόμενος χρόνος ενεργοποίησης έως τον οριακό αριθμό στροφών n min συμφωνεί με τις ρυθμισμένες παραμέτρους Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» Οδηγίες λειτουργίας, 12/2018, A5E A 95

98 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση στιες κλέμμες Κατά τη διάρκεια της μέτρησης της αντίστασης μόνωσης ή του δείκτη πόλωσης (PI) της περιέλιξης στάτορα και αμέσως μετά, οι κλέμμες έχουν κατά ένα μέρος επικίνδυνη τάση. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Αν υπάρχουν τυχόν συνδεδεμένοι αγωγοί δικτύου, βεβαιωθείτε ότι δεν μπορεί να περάσει τάση δικτύου. Μετά τη μέτρηση, αποφορτίστε την περιέλιξη έως ότου εξαλειφθεί ο κίνδυνος, π.χ. λαμβάνοντας τα ακόλουθα μέτρα: Συνδέστε τις κλέμμες σύνδεσης με δυναμικό γείωσης, έως ότου η τάση επαναφόρτισης μειωθεί σε ακίνδυνο επίπεδο. Συνδέστε το καλώδιο σύνδεσης. Μέτρηση αντίστασης μόνωσης 1. Πριν αρχίσετε τη μέτρηση της αντίστασης μόνωσης, διαβάστε τις οδηγίες λειτουργίας του χρησιμοποιούμενου μετρητή μόνωσης. 2. Βραχυκυκλώστε τα άκρα των καλωδίων των αισθητήρων θερμοκρασίας, πριν εφαρμόσετε τάση ελέγχου. Η εφαρμογή τάσης ελέγχου σε μία μόνο κλέμμα σύνδεσης του αισθητήρα θερμοκρασίας οδηγεί σε βλάβη του αισθητήρα θερμοκρασίας. 3. Βεβαιωθείτε ότι δεν έχουν συνδεθεί αγωγοί δικτύου. 4. Μετρήστε τη θερμοκρασία περιέλιξης και την αντίσταση μόνωσης της περιέλιξης στο περίβλημα του μηχανήματος. Η τιμή μέτρησης της θερμοκρασίας περιέλιξης δεν πρέπει να υπερβαίνει τους 40 C. Μετατρέψτε τις τιμές μέτρησης αντίστασης μόνωσης σύμφωνα με τον σχετικό τύπο για τη θερμοκρασία αναφοράς 40 C. Με τον τρόπο αυτόν μπορείτε να τις συγκρίνετε με τις προσδιορισμένες ελάχιστες τιμές. 5. Διαβάστε την αντίσταση μόνωσης 1 λεπτό μετά την εφαρμογή της μετρούμενης τάσης. 96 Οδηγίες λειτουργίας, 12/2018, A5E A

99 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία Οριακές τιμές αντίστασης μόνωσης της περιέλιξης στάτορα Στον ακόλουθο πίνακα παρατίθεται η μετρούμενη τάση, καθώς και οι οριακές τιμές για την αντίσταση μόνωσης. Οι τιμές αυτές αντιστοιχούν στις συστάσεις του προτύπου IEEE Πίνακας 7-1 Αντίσταση μόνωσης της περιέλιξης στάτορα στους 40 C U N V U Mess V U R C MΩ 1000 U (μέγ. 1000) < U (μέγ. 2500) 5000 < U (μέγ. 5000) U > (μέγ ) U N = ονομαστική τάση, βλέπε πινακίδα ισχύος U Mess = μετρούμενη τάση DC R C = ελάχιστη αντίσταση μόνωσης σε θερμοκρασία αναφοράς 40 C Μετατροπή θερμοκρασίας αναφοράς Κατά τη μέτρηση σε άλλες θερμοκρασίες περιέλιξης εκτός των 40 C, η τιμή μέτρησης πρέπει να μετατρέπεται στη θερμοκρασία αναφοράς των 40 C σύμφωνα με τις παρακάτω εξισώσεις κατά το πρότυπο IEEE (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C Αντίσταση μόνωσης κατόπιν μετατροπής στη θερμοκρασία αναφοράς 40 C K T Συντελεστής θερμοκρασίας σύμφωνα με την εξίσωση (2) R T Μετρηθείσα αντίσταση μόνωσης σε θερμοκρασία μέτρησης/περιέλιξης T σε C 40 Θερμοκρασία αναφοράς σε C 10 Υποδιπλασιασμός/διπλασιασμός της αντίστασης μόνωσης με 10 K T Θερμοκρασία μέτρησης/περιέλιξης σε C Η αντίσταση μόνωσης διπλασιάζεται/μειώνεται κατά το ήμισυ με αλλαγή της θερμοκρασίας κατά 10 K. Με αύξηση της θερμοκρασίας κατά 10 K, η αντίσταση μόνωσης μειώνεται κατά το ήμισυ. Με μείωση της θερμοκρασίας κατά 10 K, η αντίσταση διπλασιάζεται. Όταν η θερμοκρασία περιέλιξης ανέρχεται σε περ. 25 C, οι ελάχιστες αντιστάσεις μόνωσης αντιστοιχούν σε 20 MΩ (U 1000 V) ή 300 MΩ (U > 1000 V). Οι τιμές ισχύουν για τη συνολική Οδηγίες λειτουργίας, 12/2018, A5E A 97

100 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία περιέλιξη προς γη. Κατά τη μέτρηση των επιμέρους αγωγών ισχύουν οι διπλάσιες ελάχιστες τιμές. Οι στεγνές και καινούριες περιελίξεις διαθέτουν αντιστάσεις μόνωσης μεταξύ MΩ ή κατά περίπτωση υψηλότερες. Αν η τιμή αντίστασης μόνωσης βρίσκεται κοντά στην ελάχιστη, αυτό μπορεί να οφείλεται σε υγρασία ή/και ρύπανση. Η αντίσταση μόνωσης επηρεάζεται και από άλλους παράγοντες, όπως η ονομαστική τάση, το μέγεθος της περιέλιξης κ.λπ., οι οποίοι πρέπει να λαμβάνονται κατά περίπτωση υπόψη για τον προσδιορισμό των απαιτούμενων μέτρων. Κατά τη διάρκεια της λειτουργίας, η αντίσταση μόνωσης των περιελίξεων μπορεί να μειωθεί λόγω περιβαλλοντικών και λειτουργικών επιρροών. Υπολογίστε την κρίσιμη τιμή της αντίστασης μόνωσης ανάλογα με την ονομαστική τάση, με πολλαπλασιασμό της ονομαστικής τάσης (kv) επί την ειδική κρίσιμη τιμή αντίστασης. Μετατρέψτε την στην τρέχουσα θερμοκρασία περιέλιξης κατά τη στιγμή της μέτρησης - βλέπε παραπάνω πίνακα. Μέτρηση δείκτη πόλωσης 1. Για τον υπολογισμό του δείκτη πόλωσης, μετρήστε τις αντιστάσεις μόνωσης μετά από 1 λεπτό και μετά από 10 λεπτά. 2. Διαιρέστε τις τιμές μέτρησης: PI = R Isol 10 min / R Isol 1 min Πολλές συσκευές μέτρησης προβάλλουν αυτόματα αυτές τις τιμές μετά την πάροδο των διαστημάτων μέτρησης. Για τις αντιστάσεις μόνωσης > 5000 MΩ, η μέτρηση του δείκτη πόλωσης δεν παίζει ουσιαστικό ρόλο και γι' αυτό δεν λαμβάνεται υπόψη. R (10 min) / R (1 min) 2 Εκτίμηση Μόνωση σε καλή κατάσταση < 2 Ανάλογα με τη συνολική διάγνωση της μόνωσης ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν η αντίσταση μόνωσης πέσει στην κρίσιμη τιμή ή χαμηλότερα, μπορεί να προκληθεί ζημιά στη μόνωση ή υπερτάσεις. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις (Σελίδα 175). Αν η τιμή μέτρησης βρίσκεται κοντά στην κρίσιμη τιμή, η αντίσταση μέτρησης θα πρέπει στο εξής να ελέγχεται σε μικρότερα χρονικά διαστήματα. Οριακές τιμές της αντίστασης μόνωσης της θέρμανση αδρανείας Η αντίσταση μόνωσης της θέρμανσης αδρανείας στο περίβλημα του μηχανήματος δεν θα πρέπει να είναι κάτω από 1 MΩ σε μέτρηση με DC 500 V. 98 Οδηγίες λειτουργίας, 12/2018, A5E A

101 Θέση σε λειτουργία 7.1 Μέτρα πριν από τη θέση σε λειτουργία Έλεγχος ψύξης του μηχανήματος Ψύξη Ελέγξτε αν διασφαλίζεται η ψύξη του μηχανήματος για την έναρξη λειτουργίας. Βλέπε επίσης Προετοιμασία χρήσης (Σελίδα 33) Θέση πρόσθετων ανεμιστήρων σε λειτουργία Ο πρόσθετος ανεμιστήρας εξασφαλίζει την ψύξη ανεξάρτητα από τον αριθμό στροφών και τη φορά περιστροφής του κύριου μηχανήματος. Ο πρόσθετος ανεμιστήρας ενδείκνυται μόνο για μία φορά περιστροφής. Έλεγχοι πριν την πρώτη δοκιμαστική λειτουργία Πριν την πρώτη δοκιμαστική λειτουργία, εκτελέστε τους παρακάτω ελέγχους: Ο πρόσθετος ανεμιστήρας έχει τοποθετηθεί και ευθυγραμμιστεί σωστά. Η φτερωτή κινείται ελεύθερα. Όλα τα στοιχεία στερέωσης και οι ηλεκτρικές συνδέσεις έχουν σφιχθεί καλά. Οι συνδέσεις γείωσης και εξίσωσης δυναμικού έχουν ολοκληρωθεί σωστά στο δίκτυο. Το ρεύμα αέρα δεν παρεμποδίζεται ή δεν διακόπτεται από καπάκια, καλύμματα κ.λπ. Σε περίπτωση ανοιχτού κυκλώματος ψύξης, ο αέρας ψύξης δεν προκαλεί έντονη χημική διάβρωση και δεν περιέχει μεγάλο ποσοστό σκόνης. Έχουν ληφθεί όλα τα μέτρα προστασίας από επαφή για τα κινούμενα ή ηλεκτροφόρα εξαρτήματα. Εκτέλεση δοκιμαστικής λειτουργίας 1. Ενεργοποιήστε και απενεργοποιήστε για σύντομο χρονικό διάστημα το μοτέρ του πρόσθετου ανεμιστήρα. 2. Συγκρίνετε συγχρόνως τη φορά περιστροφής του πρόσθετου ανεμιστήρα με την ένδειξη φοράς περιστροφής. Η φορά περιστροφής του πρόσθετου ανεμιστήρα υποδεικνύεται με ένα βέλος φοράς περιστροφής στο κάλυμμα του ανεμιστήρα ή ως χαρακτηρισμός σύνδεσης στην πινακίδα ονομαστικών χαρακτηριστικών του συγκροτήματος του πρόσθετου ανεμιστήρα. Ανάλογα με την έκδοση, η φτερωτή είναι ορατή μέσα από το άνοιγμα εισόδου αέρα στο κάλυμμα ανεμιστήρα του μοτέρ του πρόσθετου ανεμιστήρα. 3. Αν η φορά περιστροφής δεν είναι σωστή, αλλάξτε τη θέση 2 αγωγών δικτύου στο κιβώτιο ακροδεκτών του μοτέρ του πρόσθετου ανεμιστήρα. Οδηγίες λειτουργίας, 12/2018, A5E A 99

102 Θέση σε λειτουργία 7.2 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Υπόδειξη Χρησιμοποιείτε αυτές τις οδηγίες λειτουργίας για μηχανήματα με πρόσθετο ανεμιστήρα Πρόσθετα έγγραφα Υπόδειξη Πρόσθετα έγγραφα Λαμβάνετε υπόψη όλα τα περαιτέρω παραδιδόμενα έγγραφα για το συγκεκριμένο μηχάνημα. 7.2 Τιμές ρύθμισης για την επιτήρηση της θερμοκρασίας αποθήκευσης Πριν την έναρξη λειτουργίας Αν το μηχάνημα είναι εξοπλισμένο με θερμόμετρα αποθήκης, τότε ρυθμίστε πριν την πρώτη λειτουργία του μηχανήματος την τιμή θερμοκρασίας για απενεργοποίηση στη διάταξη παρακολούθησης. Πίνακας 7-2 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης πριν την έναρξη λειτουργίας Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση 115 C Απενεργοποίηση 120 C Κανονική λειτουργία Υπολογίστε τη μέγιστη θερμοκρασία λειτουργίας των ρουλεμάν T λειτουργίας λαμβάνοντας υπόψη τη θερμοκρασία περιβάλλοντος, το φορτίο των ρουλεμάν και τις επιδράσεις του συστήματος στον κινητήρα σε C. Ρυθμίστε τις τιμές για απόζευξη και προειδοποίηση σύμφωνα με τη θερμοκρασία λειτουργίας T λειτουργίας. Πίνακας 7-3 Τιμές ρύθμισης για την επιτήρηση των θερμοκρασιών αποθήκευσης Τιμή ρύθμισης Θερμοκρασία Προειδοποίηση T λειτουργίας + 5 K 115 C Απόζευξη T λειτουργίας + 10 K 120 C 100 Οδηγίες λειτουργίας, 12/2018, A5E A

103 Θέση σε λειτουργία 7.3 Ενεργοποίηση 7.3 Ενεργοποίηση Μέτρα κατά την πρώτη ενεργοποίηση Μετά τη συναρμολόγηση ή τις μετατροπές συνιστώνται τα ακόλουθα μέτρα για την κανονική ενεργοποίηση των μηχανημάτων: Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου, και διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα έχει μαγνητική ή ηλεκτρολογική αιτιολογία, π. χ. ασυμμετρία τάσης, μαγνητική ασυμμετρία. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απενεργοποίηση, το πρόβλημα είναι μηχανικό: π.χ. σφάλμα ζυγοστάθμισης των ηλεκτρικών μηχανημάτων ή του μηχανήματος εργασίας, ελλιπής ευθυγράμμιση του συγκροτήματος, λειτουργία του μηχανήματος στη συχνότητα συστήματος (σύστημα = μηχάνημα + βασικό πλαίσιο + βάση στήριξης κτλ.). Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε κατά περίπτωση τις υπάρχουσες διατάξεις ψύξης και παρατηρήστε για λίγο τη λειτουργία στο ρελαντί. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. Ελέγξτε την ομαλή λειτουργία. Διαβάστε τις τιμές τάσης, ρεύματος και ισχύος, και καταγράψτε τις. Αν είναι εφικτό, διαβάστε τις αντίστοιχες τιμές του μηχανήματος εργασίας και καταγράψτε τις επίσης. Παρακολουθήστε τη θερμοκρασία εδράνων, τη θερμοκρασία περιελίξεων κτλ. μέχρι να επιτευχθεί το σημείο σταθερότητας. Καταγράψτε αυτές τις τιμές, αν αυτό είναι εφικτό, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Αν κατά τη λειτουργία δεν τηρούνται οι τιμές κραδασμών, μπορεί να καταστραφεί το μηχάνημα. Κατά τη λειτουργία τηρείτε τις τιμές κραδασμών κατά ISO Θέστε το μηχάνημα σε λειτουργία χωρίς φορτίο, κλείνοντας το διακόπτη ισχύος και χωρίς να το απενεργοποιήσετε πρόωρα. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Πριν την επανενεργοποίηση αφήνετε τα μηχανήματα να ακινητοποιηθούν εντελώς. Οδηγίες λειτουργίας, 12/2018, A5E A 101

104 Θέση σε λειτουργία 7.3 Ενεργοποίηση Δοκιμαστική λειτουργία Μετά την τοποθέτηση ή την επιθεώρηση εκτελέστε μια δοκιμαστική λειτουργία: 1. Εκκινήστε το μηχάνημα χωρίς φορτίο. Κλείστε για τον συγκεκριμένο σκοπό το διακόπτη ισχύος και αποφύγετε την πρόωρη απόζευξη. Ελέγξτε την ομαλή λειτουργία. Οι απενεργοποιήσεις κατά την εκκίνηση, όταν ο αριθμός στροφών είναι ακόμη χαμηλός, με σκοπό τον έλεγχο της φοράς περιστροφής ή την επιθεώρηση πρέπει να περιορίζονται στις απολύτως απαραίτητες. Αφήστε το μηχάνημα να ακινητοποιηθεί πλήρως πριν την επανενεργοποίηση. 2. Αν η κίνηση του μηχανήματος είναι μηχανικά άψογη, ενεργοποιήστε τις υπάρχουσες διατάξεις ψύξης. Παρατηρήστε για λίγο τη λειτουργία του μηχανήματος στο ρελαντί. 3. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. 102 Οδηγίες λειτουργίας, 12/2018, A5E A

105 Θέση σε λειτουργία 7.3 Ενεργοποίηση 4. Ελέγξτε και καταγράψτε σε πρωτόκολλο στη διάρκεια της δοκιμαστικής λειτουργίας τα εξής: Ελέγξτε την ομαλή λειτουργία. Καταγράψτε σε πρωτόκολλο τις τιμές για την τάση, το ρεύμα και την ισχύ. Αν είναι δυνατό, καταγράψτε επίσης τις αντίστοιχες τιμές στο μηχάνημα εργασίας. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα μέχρι την επίτευξη του σημείου σταθερότητας, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. Ελέγξτε την κίνηση των μηχανισμών για θορύβους ή κραδασμούς στα ρουλεμάν και τα προστατευτικά καλύμματα. 5. Απενεργοποιήστε το μηχάνημα σε περίπτωση μη ομαλής λειτουργίας ή/και ασυνήθιστου θορύβου. Διαπιστώστε την αιτία μετά την απενεργοποίηση. Αν η μηχανική κίνηση βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα οφείλεται σε μαγνητικά ή ηλεκτρολογικά αίτια. Αν η μηχανική κίνηση δεν βελτιωθεί αμέσως μετά την απόζευξη, το πρόβλημα είναι μηχανικό, π. χ.: - Αζυγοσταθμία του ηλεκτρικού μηχανήματος ή του μηχανήματος εργασίας - Ανεπαρκής ευθυγράμμιση του συνόλου του μηχανήματος - Λειτουργία του μηχανήματος σε συντονισμό συστήματος. Σύστημα = Κινητήρας, βασικό πλαίσιο, θεμέλιο... ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του μηχανήματος Αν κατά τη λειτουργία οι τιμές κραδασμών δεν συμφωνούν με τις τιμές κατά DIN ISO , μπορεί να καταστραφεί το μηχάνημα. Κατά τη λειτουργία, τηρείτε τις τιμές κραδασμών κατά DIN ISO Οδηγίες λειτουργίας, 12/2018, A5E A 103

106 Θέση σε λειτουργία 7.3 Ενεργοποίηση 104 Οδηγίες λειτουργίας, 12/2018, A5E A

107 Λειτουργία 8 Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Κίνδυνος από περιστρεφόμενα εξαρτήματα Τα περιστρεφόμενα εξαρτήματα αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα περιστρεφόμενα εξαρτήματα. Κατά το άγγιγμα των περιστρεφόμενων εξαρτημάτων μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Βεβαιωθείτε ότι όλα τα καλύμματα είναι κλειστά κατά τη λειτουργία. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Αφαιρέστε τα καλύμματα μόνο εφόσον τα περιστρεφόμενα εξαρτήματα έχουν ακινητοποιηθεί πλήρως. Κίνδυνος από εξαρτήματα που βρίσκονται υπό τάση Τα εξαρτήματα υπό τάση αποτελούν πηγή κινδύνου. Σε περίπτωση αφαίρεσης των καλυμμάτων, δεν διασφαλίζεται η προστασία επαφής με τα ηλεκτροφόρα εξαρτήματα. Πλησιάζοντας τα ηλεκτροφόρα εξαρτήματα, ενδέχεται να παραβιαστούν οι ελάχιστες διαδρομές αέρος και διαρροής. Κατά το άγγιγμα ή το πλησίασμα μπορεί να προκληθεί θάνατος, σοβαρός τραυματισμός ή υλικές ζημιές. Βεβαιωθείτε ότι όλα τα καλύμματα είναι κλειστά κατά τη λειτουργία. Αν πρέπει να αφαιρέσετε τα καλύμματα, αποσυνδέστε πρώτα το μηχάνημα. Τηρείτε τους «πέντε κανόνες ασφαλείας». Διατηρείτε πάντα τα κιβώτια ακροδεκτών κλειστά κατά τη διάρκεια της λειτουργίας. Τα κιβώτια ακροδεκτών επιτρέπεται να ανοίγουν μόνο όταν το μηχάνημα είναι ακινητοποιημένο και δεν βρίσκεται υπό τάση. Οδηγίες λειτουργίας, 12/2018, A5E A 105

108 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Βλάβες λειτουργίας Από τις ακόλουθες αποκλίσεις από την κανονική λειτουργία μπορείτε να αναγνωρίσετε ότι η λειτουργία του μηχανήματος είναι προβληματική. Υψηλή κατανάλωση ισχύος, υψηλές θερμοκρασίες ή έντονες ταλαντώσεις. Ασυνήθιστοι θόρυβοι ή οσμές. Αντίδραση των διατάξεων επιτήρησης. Αυτές οι αλλαγές μπορεί να οδηγήσουν σε βλάβες, οι οποίες μπορούν να έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Ενημερώστε αμέσως το προσωπικό σέρβις. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα τηρώντας τις συνθήκες ασφαλείας για τη συγκεκριμένη εγκατάσταση. Βλάβες από υδρατμούς Σε περίπτωση θέσης εκτός λειτουργίας ή διακυμάνσεων φορτίου ενδέχεται να παρατηρηθεί συμπύκνωση της ατμοσφαιρικής υγρασίας στο εσωτερικό του μηχανήματος. Επομένως μπορεί να συγκεντρωθούν υδρατμοί. Η υγρασία μπορεί να επηρεάσει τη μόνωση της περιέλιξης ή να οδηγήσει σε υλικές ζημιές, όπως διάβρωση. Διασφαλίστε ότι οι υδρατμοί ρέουν ελεύθερα. Κίνδυνος εγκαυμάτων λόγω θερμών επιφανειών Τα επιμέρους εξαρτήματα του μηχανήματος μπορεί να θερμανθούν κατά τη διάρκεια της λειτουργίας. Σε περίπτωση επαφής ενδέχεται να προκληθούν εγκαύματα. Μην αγγίζετε τα εξαρτήματα του μηχανήματος κατά τη διάρκεια της λειτουργίας. Αφήστε το μηχάνημα να κρυώσει, πριν ξεκινήσετε την εκτέλεση των εργασιών σε αυτό. Ελέγξτε τη θερμοκρασία των εξαρτημάτων πριν τα αγγίξετε. Χρησιμοποιείτε κατ' ανάγκη κατάλληλο εξοπλισμό προστασίας. Επικίνδυνες για την υγεία ουσίες Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι επικίνδυνες για την υγεία. Τα αποτελέσματα μπορεί να είναι δηλητηριάσεις, βλάβες του δέρματος, αναπνευστικά εγκαύματα και άλλοι κίνδυνοι για την υγεία. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. Ελαφρώς ερεθιστικές και εύφλεκτες ουσίες 106 Οδηγίες λειτουργίας, 12/2018, A5E A

109 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Χημικές ουσίες που απαιτούνται για την εγκατάσταση, λειτουργία και συντήρηση του μηχανήματος, μπορεί να είναι ελαφρώς ερεθιστικές ή εύφλεκτες. Ως συνέπεια μπορεί να προκύψουν εγκαύματα και κίνδυνοι για την υγεία, καθώς και υλικές ζημιές. Λάβετε υπόψη σας τις υποδείξεις στις παρούσες οδηγίες λειτουργίας και τις πληροφορίες προϊόντος του κατασκευαστή. Τηρείτε τους αντίστοιχους κανονισμούς ασφαλείας και φοράτε τον προβλεπόμενο ατομικό εξοπλισμό προστασίας. Ενεργοποίηση του μηχανήματος ΚΙΝΔΥΝΟΣ Επικίνδυνες τάσεις Τα ηλεκτρικά μηχανήματα έχουν επικίνδυνες τάσεις. Σε περίπτωση επαφής, οι συνέπειες μπορεί να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η λειτουργία του μηχανήματος σε δίκτυο με μη γειωμένο ουδέτερο σημείο επιτρέπεται μόνον σε σπάνιες και σύντομες χρονικές περιόδους, π. χ. έως την αντιμετώπιση ενός σφάλματος. Βραχυκύκλωμα αγωγού προς τη γη EN / IEC ΕΙΔΟΠΟΙΗΣΗ Ζημιές στο μηχάνημα ή πρόωρη φθορά εδράνων Σε περίπτωση μη τήρησης μπορεί να προκληθούν υλικές ζημιές στα έδρανα. Τηρείτε οπωσδήποτε τις επιτρεπόμενες τιμές ταλάντωσης, ώστε να αποφεύγονται ζημιές στο μηχάνημα ή καταστροφή του μηχανήματος. Τηρείτε κατά τη λειτουργία τις επιτρεπόμενες τιμές κραδασμών σύμφωνα με το ISO Τηρείτε οπωσδήποτε την ακτινική ελάχιστη επιβάρυνση των κυλινδρικών ρουλεμάν 50 % σύμφωνα με τα στοιχεία του καταλόγου. Λάβετε μέτρα για τη μείωση ρευμάτων ρουλεμάν. Λάβετε υπόψη το κεφάλαιο Λειτουργία στο μετατροπέα συχνότητας. Οδηγίες λειτουργίας, 12/2018, A5E A 107

110 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προβλήματα λειτουργίας Οι αλλαγές της κανονικής λειτουργίας καταδεικνύουν ότι η λειτουργία είναι προβληματική. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Προσέχετε π.χ. για τις ακόλουθες ενδείξεις ελαττωματικής λειτουργίας: Υψηλότερη απόδοση εισαγωγής από τη συνηθισμένη Υψηλότερες θερμοκρασίες από τις συνηθισμένες Ασυνήθιστοι θόρυβοι Ασυνήθιστες οσμές Αντίδραση των διατάξεων παρακολούθησης Εάν παρατηρήσετε ανωμαλίες, επικοινωνήστε αμέσως με το προσωπικό συντήρησης. Σε περίπτωση αμφιβολιών, απενεργοποιήστε αμέσως το μηχάνημα, με τήρηση των κανόνων ασφαλείας που αφορούν τη συγκεκριμένη εγκατάσταση. ΕΙΔΟΠΟΙΗΣΗ Κίνδυνος διάβρωσης από συμπυκνωμένο νερό Στην περίπτωση διακυμάνσεων θερμοκρασίας στο μηχάνημα και / ή στο περιβάλλον ενδέχεται να παρατηρηθεί συμπύκνωση της ατμοσφαιρικής υγρασίας στο εσωτερικό του μηχανήματος. Αν υπάρχει πώμα ή κοχλίας έμφραξης για την εκροή νερού, αφαιρέστε το όταν το επιβάλλουν οι συνθήκες περιβάλλοντος και λειτουργίας. Εφόσον υπάρχει, τοποθετήστε στη συνέχεια και πάλι το πώμα ή τον κοχλία έμφραξης. Αν το μηχάνημα διαθέτει πώμα αποστράγγισης, το νερό μπορεί να εκρεύσει μόνο του. Ενεργοποίηση του μηχανήματος με θέρμανση αδρανείας (προαιρετικό) ΠΡΟΣΟΧΗ Υπερθέρμανση του μηχανήματος Μπορεί να προκύψει ελαφρύς τραυματισμός ή υλικές ζημιές, σε περίπτωση που δεν τηρούνται τα παρακάτω: Απενεργοποιείτε πριν από κάθε ενεργοποίηση τη θέρμανση αδρανείας, εφόσον υπάρχει. Βλέπε επίσης Λειτουργία στον μετατροπέα συχνότητας (Σελίδα 47) 108 Οδηγίες λειτουργίας, 12/2018, A5E A

111 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Κίνδυνος έκρηξης από υβριδικά μείγματα Τα υβριδικά μείγματα είναι μείγματα από εύφλεκτες σκόνες με εκρηκτικά μείγματα αερίου-αέρα, τα οποία όταν υπάρχουν ταυτόχρονα μπορούν να προξενήσουν εκρήξιμες ατμόσφαιρες. Στην περίπτωση αυτή μπορούν να σημειωθούν αλλαγές των ονομαστικών μεγεθών τεχνικής ασφάλειας, όπως π.χ. αλλαγή της κατάταξης ζωνών, αύξηση της πίεσης έκρηξης, μείωση της ελάχιστης ενέργειας ανάφλεξης και μείωση των τηρούμενων μέγιστων θερμοκρασιών. Ενδέχεται να σημειωθεί έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για το λόγο αυτόν, θα πρέπει μόλις εμφανιστούν υβριδικά μείγματα να παρακολουθούνται τα σχετικά ονομαστικά μεγέθη τόσο για αέριο (ζώνες 0, 1 και 2) όσο και για σκόνη (ζώνες 20, 21 και 22). Το εάν σε ένα συγκεκριμένο υβριδικό μείγμα επηρεάζονται θετικά τα ονομαστικά μεγέθη που είναι καθοριστικά για μια ανάφλεξη, θα πρέπει να αξιολογηθεί μεμονωμένα από μια αρμόδια αρχή. Κινητήρες με διπλή σήμανση για G («Gas») και D («Dust») θα πρέπει σε περίπτωση ταυτόχρονης παρουσίας να χρησιμοποιούνται μόνο μετά από προηγούμενο έλεγχο των ιδιοτήτων των υβριδικών μειγμάτων από το χρήστη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Αυτά τα μηχανήματα με προστασία από έκρηξη δεν ενδείκνυνται για υβριδικό εκρηκτικό περιβάλλον. Οι συνέπειες μπορεί να είναι θάνατος, σοβαροί τραυματισμοί ή υλικές ζημιές. Απαγορεύεται η χρήση σε ατμόσφαιρες με ταυτόχρονη διαρροή εκρηκτικών αερίων ή σκόνης. Τα μηχανήματα με κατηγορία αντιαναφλεκτικής προστασίας αυξημένης ασφάλειας «eb», καθώς και τα μηχανήματα «ec», μπορούν να χρησιμοποιούνται σε εκρηκτικές ατμόσφαιρες μόνον σύμφωνα με τους κανόνες των αρμόδιων εποπτικών αρχών. Σε εσάς εναπόκειται η διαπίστωση του κινδύνου έκρηξης (κατάταξη σε ζώνες). Η σκόνη σε μηχανήματα για Ex «t» δεν πρέπει σε καμία περίπτωση να υπερβαίνει σε πάχος τα 5 mm! Αν δεν αναγράφονται διαφορετικά στοιχεία στη βεβαίωση εξέτασης τύπου ΕΚ ή ΕΕ ή στην πινακίδα ονομαστικών χαρακτηριστικών σχετικά με τον τύπο λειτουργίας και την ανοχή, τα ηλεκτρικά μηχανήματα προορίζονται για λειτουργία διαρκείας και κανονικές, όχι συχνά επαναλαμβανόμενες εκκινήσεις, κατά τις οποίες δεν παρουσιάζεται ουσιαστική αύξηση της θερμοκρασίας. Χρησιμοποιείτε τα μηχανήματα μόνον για τους τύπους λειτουργίας που αναφέρονται στην πινακίδα ονομαστικών χαρακτηριστικών. Μια υπάρχουσα διάταξη θέρμανσης αδρανείας μπορεί να παράγει θερμότητα μόνον όταν τα μηχανήματα δεν λειτουργούν. Βλέπε επίσης Θερμική προστασία (Σελίδα 43) Οδηγίες λειτουργίας, 12/2018, A5E A 109

112 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Κίνδυνος έκρηξης από την υπερθέρμανση του μηχανήματος λόγω στρώματος σκόνης Οι επικαθίσεις σκόνης μπορούν εξαιτίας της θερμομονωτικής τους δράσης να προκαλέσουν υπερθέρμανση του μηχανήματος. Δεν είναι δυνατόν να τηρηθεί η μέγιστη θερμοκρασία επιφάνειας του μηχανήματος. Ενδέχεται να σημειωθεί ανάφλεξη της σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ξεσκονίζετε τακτικά το μηχάνημα. Αποφύγετε τη δημιουργία στρωμάτων σκόνης με πάχος μεγαλύτερο των 5 mm. Ενεργοποιείτε το μηχάνημα μόνο μετά την απομάκρυνση της σκόνης. Κίνδυνος έκρηξης λόγω πολύ υψηλής θερμοκρασίας αποθήκευσης Κατά την αποθήκευση σε πολύ υψηλή θερμοκρασία δεν διασφαλίζεται η τήρηση της μέγιστης θερμοκρασίας επιφάνειας. Ενδέχεται να σημειωθεί ανάφλεξη της σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Επιτηρείτε τη θερμοκρασία αποθήκευσης. Εκτός από την ηλεκτροεξαρτώμενη διάταξη προστασίας από υπερφόρτωση στις τρεις φάσεις του αγωγού σύνδεσης, επιτηρείτε επίσης τη θέρμανση του μηχανήματος μέσω των αισθητήρων θερμοκρασίας στην περιέλιξη στάτορα. Για τις θερμοκρασίες προειδοποίησης και απόζευξης ανατρέξτε στα «Τεχνικά στοιχεία» Στατικό φορτίο κατά τον καθαρισμό Κίνδυνος έκρηξης από στατική φόρτιση Κατά τον καθαρισμό ενδέχεται να δημιουργηθεί στατικός ηλεκτρισμός στα πλαστικά εξαρτήματα και εκρήξιμη ατμόσφαιρα. Υπάρχει κίνδυνος έκρηξης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Φροντίστε ώστε κατά τον καθαρισμό να μην υπάρχει εκρηκτική ατμόσφαιρα. Καθαρίζετε τα πλαστικά μέρη έτσι ώστε να μην δημιουργείται στατικός ηλεκτρισμός Μην χρησιμοποιείτε πεπιεσμένο αέρα για τον καθαρισμό. 110 Οδηγίες λειτουργίας, 12/2018, A5E A

113 Λειτουργία 8.1 Υποδείξεις ασφαλείας για τη λειτουργία Υποδείξεις ασφαλείας για τον εξαερισμό Πρόσθετος εξαερισμός (προαιρετικό): Τύπος ψύξης IC 416 κατά EN / IEC ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαύματος Η λειτουργία του μηχανήματος χωρίς πρόσθετο ανεμιστήρα οδηγεί σε υπερθέρμανση. Ως συνέπεια μπορεί να προκύψει θάνατος, τραυματισμοί ή υλικές ζημιές. Μην ενεργοποιείτε ποτέ το μηχάνημα χωρίς πρόσθετο ανεμιστήρα! ΠΡΟΣΟΧΗ Κίνδυνος τραυματισμού κατά την επαφή με τη φτερωτή Μπορεί να προκληθούν τραυματισμοί στα μηχανήματα με κάλυμμα ανεμιστήρα (π.χ. σε μηχανήματα για της βιομηχανίας υφασμάτων), επειδή ο ανεμιστήρας δεν είναι πλήρως προστατευμένος από αγγίγματα. Μην αγγίζετε την περιστρεφόμενη φτερωτή. Μην βάζετε τα χέρια σας στα μεγάλα ανοίγματα εξόδου αέρα. Εμποδίστε τη χειροκίνητη επέμβαση με κατάλληλα μέτρα, π.χ. με περιβλήματα ή ένα πλέγμα φραγής Γεφύρωση μονωμένων εδράνων Κίνδυνος έκρηξης από την κατάργηση της παράκαμψης του μονωμένου ρουλεμάν Σε περίπτωση κατάργησης της εργοστασιακής παράκαμψης του μονωμένου ρουλεμάν δημιουργείται διαφορά δυναμικού μεταξύ του ρότορα και του γειωμένου μηχανήματος. Κατά τα συνέπεια μπορούν να δημιουργηθούν σπινθήρες, οι οποίοι ενδέχεται να αναφλέξουν την περιβάλλουσα σκόνη ή εύφλεκτα αέρια, ειδικά σε εκρήξιμες ατμόσφαιρες. Ενδέχεται να σημειωθεί έκρηξη. Επιπλέον, υπάρχει κίνδυνος ηλεκτροπληξίας. Η συνέπεια είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανοίγετε την παράκαμψη της μόνωσης ρουλεμάν κατά τη διάρκεια της λειτουργίας. Οδηγίες λειτουργίας, 12/2018, A5E A 111

114 Λειτουργία 8.2 Ενεργοποίηση του μηχανήματος Ενεργοποίηση με ενεργή ανεξάρτητη θέρμανση Υπερβολικά υψηλή θερμοκρασία μηχανήματος εξαιτίας ενεργοποιημένης θέρμανσης Όταν η ανεξάρτητη θέρμανση λειτουργεί με αναμμένο κινητήρα, μπορεί να προκύψουν υψηλές θερμοκρασίες στο μηχάνημα. Η συνέπεια ενδέχεται να είναι υλικές ζημιές. Βεβαιωθείτε ότι η ανεξάρτητη θέρμανση έχει απενεργοποιηθεί πριν την ενεργοποίηση του μηχανήματος. Χρησιμοποιείτε την ανεξάρτητη θέρμανση μόνο με απενεργοποιημένο μηχάνημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης ενώ λειτουργεί το μηχάνημα, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. 8.2 Ενεργοποίηση του μηχανήματος 1. Εκκινήστε το μηχάνημα κατά το δυνατόν χωρίς φορτίο και ελέγξτε την ομαλή λειτουργία. 2. Αν η κίνηση είναι άψογη, εφαρμόστε φορτίο στο μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Θερμική υπερφόρτιση σε κινητήρες που λειτουργούν στο δίκτυο Ο χρόνος έναρξης λειτουργίας επηρεάζεται καθοριστικά και από την προς επιτάχυνση ροπή αδράνειας, εκτός από την αντίθετη ροπή. Στη διάρκεια της έναρξης λειτουργίας στο δίκτυο, το φορτίο ρεύματος του κινητήρα είναι ένα πολλαπλάσιο του ονομαστικού ρεύματος. Εξ αυτού μπορεί να προκύψει θερμική υπερφόρτιση. Ο κινητήρας μπορεί να υποστεί ζημιά. Προσέξτε για αυτό κατά την έναρξη λειτουργίας τα εξής: Επιτηρείτε τη διάρκεια έναρξης λειτουργίας και την ποσότητα των αλληλοδιαδεχούμενων διαδικασιών έναρξης λειτουργίας. Τηρείτε τις οριακές τιμές που αναφέρονται στον κατάλογο ή στην τεκμηρίωση της παραγγελίας ή τις συνθήκες έναρξης λειτουργίας. 3. Ελέγξτε τις θερμοκρασίες των ρουλεμάν και της περιέλιξης στάτορα, εφόσον διατίθεται ο κατάλληλος εξοπλισμός μέτρησης. 112 Οδηγίες λειτουργίας, 12/2018, A5E A

115 Λειτουργία 8.5 Παύσεις λειτουργίας 8.3 Απενεργοποίηση πρόσθετου ανεμιστήρα Μην ενεργοποιείτε τον εξωτερικό ανεμιστήρα αμέσως μετά την απενεργοποίηση του μηχανήματος. Περιμένετε να κρυώσει το μηχάνημα. Με τον τρόπο αυτόν αποφεύγεται η συσσώρευση υπολειπόμενης θερμότητας. 8.4 Επανενεργοποίηση μετά από διακοπή έκτακτης ανάγκης Μετά από διακοπή έκτακτης ανάγκης, ελέγξτε το μηχάνημα πριν την νέα θέση του μηχανήματος εργασίας σε λειτουργία. Αποκαταστήστε όλες τις αιτίες που προκάλεσαν τη διακοπή έκτακτης ανάγκης 8.5 Παύσεις λειτουργίας Η παύση λειτουργίας είναι μια χρονικά περιορισμένη διακοπή της λειτουργίας, κατά την οποία το μηχάνημα αδρανοποιείται και παραμένει στο χώρο χρήσης. Κατά τις παύσεις λειτουργίας υπό κανονικές συνθήκες λειτουργίας, π.χ. χωρίς επενέργεια εξωτερικών κραδασμών στο αδρανοποιημένο μηχάνημα, χωρίς έντονη έκθεση σε διάβρωση κ.λπ., απαιτείται γενικά εφαρμογή των παρακάτω μέτρων. Παρατεταμένοι χρόνοι ακινητοποίησης Υπόδειξη Κατά τη διάρκεια παύσεων λειτουργίας για μεγάλο χρονικό διάστημα (> 1 μήνα), ενεργοποιείτε τακτικά το μηχάνημα, περίπου μία φορά το μήνα, ή περιστρέφετε τουλάχιστον το ρότορα. Πριν την ενεργοποίηση και τη νέα θέση σε λειτουργία διαβάστε την ενότητα «Ενεργοποίηση». Αφαιρέστε την ενδεχ. υπάρχουσα διάταξη συγκράτησης ρότορα στο μηχάνημα, πριν περιστρέψετε το ρότορα. ΕΙΔΟΠΟΙΗΣΗ Περιορισμοί της λειτουργίας του μηχανήματος Σε περίπτωση μακροχρόνιας αδράνειας μπορεί να προκληθούν υλικές ζημιές ή ολοκληρωτική βλάβη του μηχανήματος. Όταν θέτετε το μηχάνημα εκτός λειτουργίας για ένα χρονικό διάστημα μεγαλύτερο των 12 μηνών, μπορεί να προκληθούν ζημιές στο μηχάνημα λόγω των περιβαλλοντικών συνθηκών. Λάβετε κατάλληλα μέτρα προστασίας από τη διάβρωση, συντήρησης, συσκευασίας και ξήρανσης. Οδηγίες λειτουργίας, 12/2018, A5E A 113

116 Λειτουργία 8.5 Παύσεις λειτουργίας Ενεργοποίηση θέρμανσης αδρανείας Ενεργοποιήστε την υπάρχουσα θέρμανση αδρανείας κατά τη διάρκεια των παύσεων λειτουργίας του μηχανήματος. Θέση εκτός λειτουργίας Λεπτομέρειες σχετικά με τα αναγκαία μέτρα στο κεφάλαιο Προετοιμασία χρήσης (Σελίδα 33). Λίπανση και επανενεργοποίηση ΕΙΔΟΠΟΙΗΣΗ Ξηρή λειτουργία των εδράνων Εάν τα έδρανα δεν διαθέτουν πλέον αρκετό γράσο, μπορεί να προκληθούν ζημιές σε αυτά. Λιπάνετέ ξανά τα έδρανα μετά τα διαλείμματα λειτουργίας που ξεπερνούν τα τον ένα χρόνο. Για να κατανείμετε το γράσο στα έδρανα, ο άξονας πρέπει να περιστρέφεται. Λάβετε υπόψη τα στοιχεία στην πινακίδα λίπανσης. Κεφάλαιο Τοποθέτηση κυλινδρικού ρουλεμάν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης Κατά την ενεργοποίηση της ανεξάρτητης θέρμανσης αμέσως μετά την απενεργοποίηση του μηχανήματος, μπορεί να προκύψει υπέρβαση της κατηγορίας θερμοκρασίας ή της μέγιστης θερμοκρασίας επιφάνειας του μηχανήματος. Σε εκρήξιμες ατμόσφαιρες μπορεί να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ενεργοποιήστε την ανεξάρτητη θέρμανση μόνο μετά την απενεργοποίηση του μηχανήματος. Ακολουθήστε για αυτό τα στοιχεία στην πινακίδα της ανεξάρτητης θέρμανσης. 114 Οδηγίες λειτουργίας, 12/2018, A5E A

117 Λειτουργία 8.6 Βλάβες Αποφυγή βλαβών στα κυλινδρικά ρουλεμάν λόγω αδρανοποίησης Σε περίπτωση παρατεταμένης παύσης λειτουργίας, μπορεί λόγω της παραμονής του ρότορα στα κυλινδρικά ρουλεμάν στην ίδια ή σχεδόν την ίδια θέση για μεγάλο χρονικό διάστημα να προκληθούν βλάβες λόγω αδρανοποίησης, όπως π.χ. αυλακώσεις ή διάβρωση. Κατά τη διάρκεια των παύσεων λειτουργίας ενεργοποιείτε το μηχάνημα μία φορά τον μήνα για σύντομο χρονικό διάστημα. Περιστρέφετε τουλάχιστον τον ρότορα περισσότερες φορές. Αν έχετε αποσυμπλέξει το μηχάνημα από το μηχάνημα εργασίας και το έχετε ασφαλίσει με διάταξη συγκράτησης ρότορα, αφαιρέστε την πριν την περιστροφή του ρότορα ή τη θέση σε λειτουργία. Βεβαιωθείτε ότι μετά την περιστροφή ο ρότορας βρίσκεται σε διαφορετική θέση στάσης από ό, τι πριν. Χρησιμοποιήστε ως αναφορά τη σφήνα ή τον μισό συμπλέκτη. Κατά τη νέα θέση σε λειτουργία λάβετε υπόψη τις πληροφορίες του κεφαλαίου «Θέση σε λειτουργία» Θέση του μηχανήματος εκτός λειτουργίας Καταγράψτε τη διαδικασία θέσης εκτός λειτουργίας. Αυτό το αρχείο καταγραφής είναι χρήσιμο κατά τη νέα θέση σε λειτουργία. Αν πρόκειται να θέσετε το μηχάνημα εκτός λειτουργίας για χρονικό διάστημα μεγαλύτερο των έξι μηνών, εφαρμόστε τα απαιτούμενα μέτρα συντήρησης και αποθήκευσης. Διαφορετικά μπορεί να προκληθούν ζημιές που να οδηγήσουν σε αδρανοποίηση του μηχανήματος Νέα θέση του μηχανήματος σε λειτουργία Για να θέσετε ξανά το μηχάνημα σε λειτουργία, ακολουθήστε τα παρακάτω βήματα: Ανατρέξτε στο αρχείο καταγραφής της θέσης εκτός λειτουργίας και αναιρέστε τα μέτρα συντήρησης και αποθήκευσης. Εφαρμόστε τα μέτρα που ορίζονται στο κεφάλαιο «Θέση σε λειτουργία». Βλέπε επίσης Θέση σε λειτουργία (Σελίδα 93) 8.6 Βλάβες Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Οδηγίες λειτουργίας, 12/2018, A5E A 115

118 Λειτουργία 8.6 Βλάβες Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες. Αποκαταστήστε την αιτία της βλάβης σύμφωνα με τα προσδιοριζόμενα μέτρα αποκατάστασης. Αποκαταστήστε, επίσης, τις ζημιές που προκλήθηκαν στο μηχάνημα Ηλεκτρικές βλάβες Υπόδειξη Σε περίπτωση λειτουργίας του μηχανήματος με μετατροπέα συχνότητας, λάβετε επιπλέον υπόψη τις οδηγίες λειτουργίας του μετατροπέα συχνότητας, αν εμφανιστούν ηλεκτρικές βλάβες. Πίνακας 8-1 Ηλεκτρικές βλάβες Ο κινητήρας δεν ξεκινά Ο κινητήρας δεν αυξάνει ταχύτητα Βόμβος κατά την εκκίνηση Βόμβος κατά τη λειτουργία Μεγάλη αύξηση θερμοκρασίας στο ρελαντί Μεγάλη αύξηση θερμοκρασίας υπό φορτίο Μεγάλη αύξηση θερμοκρασίας σε μεμονωμένα τμήματα της περιέλιξης Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X X X X Υπερφόρτιση Μειώστε το φορτίο X Διακοπή φάσης στον αγωγό τροφοδοσίας X X X X Διακοπή μιας φάσης στον αγωγό τροφοδοσίας μετά τη σύνδεση X Τάση δικτύου πολύ χαμηλή, συχνότητα πολύ υψηλή X Τάση δικτύου πολύ υψηλή, συχνότητα πολύ χαμηλή Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε το διακόπτη και τους αγωγούς τροφοδοσίας. Ελέγξτε τις συνθήκες δικτύου. Ελέγξτε τις συνθήκες δικτύου. X X X X X Συνδεδεμένη περιέλιξη στάτορα Ελέγξτε τη συνδεσμολογία της περιέλιξης στο κιβώτιο ακροδεκτών. X X X X Βραχυκύκλωμα μεταξύ ελιγμάτων ή φάσεων στην περιέλιξη στάτορα X Εσφαλμένη φορά περιστροφής Ελέγξτε τη σύνδεση. Μετρήστε τις αντιστάσεις περιέλιξης και τις αντιστάσεις μόνωσης. Αποκαταστήστε τις κατόπιν συνεννόησης με τον κατασκευαστή. 116 Οδηγίες λειτουργίας, 12/2018, A5E A

119 Λειτουργία 8.6 Βλάβες Μηχανικές βλάβες Πίνακας 8-2 Μηχανικές βλάβες Θόρυβος τριβής Ακτινικές ταλαντώσεις Αξονικές ταλαντώσεις Πιθανές αιτίες βλαβών Μέτρα αποκατάστασης X Τροχίστε τα περιστρεφόμενα εξαρτήματα Διαπιστώστε την αιτία και ευθυγραμμίστε εκ νέου τα εξαρτήματα. X Σφάλμα ζυγοστάθμισης ρότορα ή συμπλέκτη Αποσυμπλέξτε το ρότορα ή το συμπλέκτη και επαναλάβετε τη ζυγοστάθμιση. Αν στα μηχανήματα με δύο άκρα αξόνων δεν τοποθετηθεί στοιχείο κίνησης σε ένα από τα άκρα άξονα, ασφαλίστε τη σφήνα από εκτόξευση και, αν ο τρόπος ζυγοστάθμισης του ρότορα είναι «Η» (κανονική έκδοση), μειώστε το μήκος της σχεδόν στο μισό. X Μη κυκλικός ρότορας, κάμψη άξονα Συνεννοηθείτε με το εργοστάσιο κατασκευής. X X Ανεπαρκής ευθυγράμμιση Ευθυγραμμίστε το σετ μηχανήματος, ελέγξτε το συμπλέκτη. (1) X Σφάλμα ζυγοστάθμισης του συνδεδεμένου μηχανήματος X Κρούσεις του συνδεδεμένου μηχανήματος Επαναλάβετε τη ζυγοστάθμιση του συνδεδεμένου μηχανήματος. Ελέγξτε το συνδεδεμένο μηχάνημα. X X Θόρυβος στο μηχανισμό μετάδοσης Αποκαταστήστε τη σωστή λειτουργία του μηχανισμού μετάδοσης. X X Συντονισμός του συνολικού συστήματος κινητήρα και βάσης Ενισχύστε τη βάση κατόπιν συνεννόησης. X X Αλλαγές στη βάση Διαπιστώστε την αιτία των αλλαγών και αποκαταστήστε την, ευθυγραμμίστε εκ νέου το μηχάνημα. (1) Λαμβάνετε υπόψη ενδεχόμενες αλλαγές σε περίπτωση αύξησης της θερμοκρασίας Βλάβες στο κυλινδρικό ρουλεμάν Οι βλάβες στα κυλινδρικά ρουλεμάν είναι ορισμένες φορές δύσκολο να διαπιστωθούν. Σε περίπτωση αμφιβολίας, αντικαταστήστε το κυλινδρικό ρουλεμάν. Χρησιμοποιείτε διαφορετικές εκδόσεις ρουλεμάν μόνο κατόπιν συνεννόησης με τον κατασκευαστή. Πίνακας 8-3 Βλάβες στο κυλινδρικό ρουλεμάν Το ρουλεμάν είναι πολύ θερμό Το ρουλεμάν σφυρίζει Το ρουλεμάν χτυπά Πιθανή αιτία βλάβης Μέτρα αποκατάστασης X Ο συμπλέκτης πιέζει Ευθυγραμμίστε το μηχάνημα με μεγαλύτερη ακρίβεια. X Πολύ μεγάλη τάση ιμάντα Μειώστε την τάση ιμάντα. X Βρώμικο ρουλεμάν Καθαρίστε ή αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υψηλή θερμοκρασία περιβάλλοντος Χρησιμοποιήστε κατάλληλο γράσο για υψηλές θερμοκρασίες. X X Ανεπαρκής λίπανση Λιπάνετε σύμφωνα με τις προδιαγραφές. Οδηγίες λειτουργίας, 12/2018, A5E A 117

120 Λειτουργία 8.7 Απενεργοποίηση X X Το ρουλεμάν είναι τοποθετημένο με κλίση Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X X Πολύ μικρό διάκενο ρουλεμάν Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X Πολύ μεγάλο διάκενο ρουλεμάν Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. X X Διαβρωμένο ρουλεμάν Αντικαταστήστε το ρουλεμάν. Ελέγξτε τα παρεμβύσματα. X Υπερβολικά πολύ γράσο στο ρουλεμάν Αφαιρέστε το περιττό γράσο. X Εσφαλμένο γράσο στο ρουλεμάν Χρησιμοποιείτε το σωστό γράσο. X Εκδορές στον οδηγό Αντικαταστήστε το ρουλεμάν. X Αυλακώσεις Αντικαταστήστε το ρουλεμάν. Αποφύγετε τους κραδασμούς σε κατάσταση αδρανοποίησης Βλάβες στον πρόσθετο ανεμιστήρα Στον παρακάτω πίνακα υποδεικνύονται οι πιθανές αιτίες και τα μέτρα αποκατάστασης για βλάβες στα μηχανήματα με πρόσθετο ανεμιστήρα. Πίνακας 8-4 Βλάβες στο σύστημα ψύξης Μεγάλη αύξηση θερμοκρασίας υπό φορτίο X Πιθανές αιτίες βλαβών Εσφαλμένη φορά περιστροφής του πρόσθετου ανεμιστήρα Μέτρα αποκατάστασης Ελέγξτε την ηλεκτρική σύνδεση του πρόσθετου ανεμιστήρα. X Ο πρόσθετος ανεμιστήρας δεν ξεκινά. Ελέγξτε τον πρόσθετο ανεμιστήρα και τη σύνδεσή του. X Μειωμένη παροχή αέρα Ελέγξτε τις διόδους αέρα, καθαρίστε το μηχάνημα. 8.7 Απενεργοποίηση Μετά την απενεργοποίηση του μηχανήματος, θέστε σε λειτουργία τα προβλεπόμενα αντιπαγετικά συστήματα. 118 Οδηγίες λειτουργίας, 12/2018, A5E A

121 Επισκευή 9 Με προσεκτική και τακτική συντήρηση, επιθεώρηση και έλεγχο μπορείτε να εντοπίζετε και να αποκαθιστάτε εγκαίρως τις βλάβες. Με τον τρόπο αυτόν αποτρέπονται οι επακόλουθες ζημιές. Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN Υπόδειξη Αν χρειάζεστε υποστήριξη σχετικά με την επιθεώρηση, τη συντήρηση ή την επισκευή, απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 175). 9.1 Προετοιμασία και υποδείξεις Αγορά της Βορείου Αμερικής (προαιρετικά) Σε περίπτωση αλλαγών και επισκευών των αναφερόμενων μηχανημάτων, τηρείτε τα αντίστοιχα πρότυπα κατασκευής! Τα μηχανήματα αυτά φέρουν τις ακόλουθες σημάνσεις "Markings" στην πινακίδα ισχύος. Underwriters Laboratories Canadian Standard Association Canadian Standard Association Energy Efficiency Verification Οδηγίες λειτουργίας, 12/2018, A5E A 119

122 Επισκευή 9.2 Επιθεώρηση και συντήρηση Zollunion Eurasien (προαιρετικά) Σε περίπτωση αλλαγών και επισκευών των αναφερόμενων μηχανημάτων, τηρείτε τα αντίστοιχα πρότυπα κατασκευής! Τα μηχανήματα αυτά φέρουν τις ακόλουθες σημάνσεις «Markings» στην πινακίδα ισχύος. Τελωνειακή ένωση Ευρασίας Eurasian Customs Union Με αντιεκρηκτική προστασία 9.2 Επιθεώρηση και συντήρηση Υποδείξεις ασφαλείας για την επιθεώρηση και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα εξαρτήματα και εξαρτήματα υπό τάση Τα ηλεκτρικά μηχανήματα διαθέτουν εξαρτήματα που βρίσκονται υπό τάση και περιστρέφονται. Αν το μηχάνημα δεν έχει αδρανοποιηθεί και τροφοδοτείται με τάση κατά τη διάρκεια των εργασιών συντήρησης, υπάρχει κίνδυνος θανατηφόρου ή σοβαρού τραυματισμού και υλικών ζημιών. Εκτελείτε τις εργασίες συντήρησης μόνο εφόσον το μηχάνημα έχει αδρανοποιηθεί. Μόνο η επαναληπτική λίπανση των κυλινδρικών ρουλεμάν επιτρέπεται όσο το μηχάνημα περιστρέφεται. Κατά την εκτέλεση των εργασιών συντήρησης, τηρείτε τους πέντε κανόνες ασφαλείας (Σελίδα 11). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Σε περίπτωση μη συντήρησης του μηχανήματος, μπορεί το μηχάνημα να υποστεί ζημιές. Ενδέχεται να παρουσιαστούν βλάβες, οι οποίες θα έχουν ως άμεσο ή έμμεσο αποτέλεσμα θανάσιμο ή σοβαρό τραυματισμό ή υλικές ζημιές. Συντηρείτε τακτικά το μηχάνημα. 120 Οδηγίες λειτουργίας, 12/2018, A5E A

123 Επισκευή 9.2 Επιθεώρηση και συντήρηση ΠΡΟΣΟΧΗ Στρόβιλοι κατά την εκτέλεση εργασιών με πεπιεσμένο αέρα Κατά τον καθαρισμό με πεπιεσμένο αέρα ενδέχεται να δημιουργηθεί στρόβιλος σκόνης, μεταλλικών ρινισμάτων ή καθαριστικών μέσων. Κατά συνέπεια μπορεί να προκληθούν τραυματισμοί. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση και τη χρήση ατομικού προστατευτικού εξοπλισμού, π.χ. προστατευτικά γυαλιά και προστατευτική ενδυμασία. ΕΙΔΟΠΟΙΗΣΗ Φθορά της μόνωσης Αν κατά τον καθαρισμό με πεπιεσμένο αέρα εισχωρήσουν μεταλλικά ρινίσματα στην κεφαλή περιέλιξης, μπορεί να φθαρεί η μόνωση. Οι διαδρομές αέρος και διαρροής μπορεί να υποβαθμιστούν. Κατά συνέπεια μπορεί να προκληθούν ζημιές στο μηχάνημα, έως και ολική διακοπή της λειτουργίας. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα, δώστε προσοχή στην ορθή αναρρόφηση. ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος από ξένα σώματα Κατά τις εργασίες συντήρησης, ενδέχεται να παραμείνουν ξένα σώματα - π.χ. ρύποι, εργαλεία ή χαλαρά εξαρτήματα, όπως βίδες κ.λπ. - στο εσωτερικό του μηχανήματος. Κατά συνέπεια μπορεί να προκύψει βραχυκύκλωμα, μειωμένη απόδοση ψύξης ή αυξημένος θόρυβος των ρουλεμάν. Μπορεί να προκληθεί ζημιά στο μηχάνημα. Κατά την εκτέλεση των εργασιών συντήρησης βεβαιωθείτε ότι δεν έχουν παραμείνει ξένα σώματα στο εσωτερικό και την επιφάνεια του μηχανήματος. Στερεώστε ξανά τα χαλαρά εξαρτήματα μετά την ολοκλήρωση των εργασιών συντήρησης. Απομακρύνετε τυχόν ρύπους με προσοχή. Υπόδειξη Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, στο σημείο αυτό μπορούμε να υποδείξουμε μόνο τα γενικά διαστήματα επιθεώρησης και συντήρησης για τη λειτουργία χωρίς προβλήματα. Οδηγίες λειτουργίας, 12/2018, A5E A 121

124 Επισκευή 9.2 Επιθεώρηση και συντήρηση Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας επιφάνειας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας επιφάνειας Τα ενσωματωμένα τμήματα του μηχανήματος μπορεί να είναι πιο ζεστά από τη μέγιστη επιτρεπόμενη θερμοκρασία επιφάνειας του περιβλήματος. Σε ατμόσφαιρα σκόνης δυνάμενη να εκραγεί μπορεί να προκύψει ανάφλεξη σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανοίγετε το μηχάνημα που βρίσκεται σε θερμοκρασία λειτουργίας σε ατμόσφαιρα σκόνης δυνάμενη να εκραγεί. Αφήστε το μηχάνημα να κρυώσει πριν το ανοίξετε. Κίνδυνος έκρηξης από την υπερθέρμανση του μηχανήματος λόγω στρώματος σκόνης Οι επικαθίσεις σκόνης μπορούν εξαιτίας της θερμομονωτικής τους δράσης να προκαλέσουν υπερθέρμανση του μηχανήματος. Δεν είναι δυνατόν να τηρηθεί η μέγιστη θερμοκρασία επιφάνειας του μηχανήματος. Ενδέχεται να σημειωθεί ανάφλεξη της σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ξεσκονίζετε τακτικά το μηχάνημα. Αποφύγετε τη δημιουργία στρωμάτων σκόνης με πάχος μεγαλύτερο των 5 mm. Ενεργοποιείτε το μηχάνημα μόνο μετά την απομάκρυνση της σκόνης. Κίνδυνος έκρηξης λόγω πολύ υψηλής θερμοκρασίας αποθήκευσης Κατά την αποθήκευση σε πολύ υψηλή θερμοκρασία δεν διασφαλίζεται η τήρηση της μέγιστης θερμοκρασίας επιφάνειας. Ενδέχεται να σημειωθεί ανάφλεξη της σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Επιτηρείτε τη θερμοκρασία αποθήκευσης. Εκτός από την ηλεκτροεξαρτώμενη διάταξη προστασίας από υπερφόρτωση στις τρεις φάσεις του αγωγού σύνδεσης, επιτηρείτε επίσης τη θέρμανση του μηχανήματος μέσω των αισθητήρων θερμοκρασίας στην περιέλιξη στάτορα. 122 Οδηγίες λειτουργίας, 12/2018, A5E A

125 Επισκευή 9.2 Επιθεώρηση και συντήρηση Στατικό φορτίο κατά τον καθαρισμό Κίνδυνος έκρηξης από στατική φόρτιση Κατά τον καθαρισμό ενδέχεται να δημιουργηθεί στατικός ηλεκτρισμός στα πλαστικά εξαρτήματα και εκρήξιμη ατμόσφαιρα. Υπάρχει κίνδυνος έκρηξης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Φροντίστε ώστε κατά τον καθαρισμό να μην υπάρχει εκρηκτική ατμόσφαιρα. Καθαρίζετε τα πλαστικά μέρη έτσι ώστε να μην δημιουργείται στατικός ηλεκτρισμός Μην χρησιμοποιείτε πεπιεσμένο αέρα για τον καθαρισμό Επιθεώρηση σε περίπτωση βλαβών Φυσικές καταστροφές ή ασυνήθιστες συνθήκες λειτουργίας, π.χ. υπερφόρτιση ή βραχυκύκλωμα, συνεπάγονται βλάβες και μπορεί να επηρεάσουν τα ηλεκτρικά ή μηχανικά μέρη του μηχανήματος. Εκτελέστε αμέσως επιθεώρηση μετά από τέτοιου είδους βλάβες Πρώτη επιθεώρηση Ελέγχετε, μετά από περ. 500 ώρες λειτουργίας, το αργότερο μετά από έναν χρόνο, τα παρακάτω: Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. Σύμφωνα με τις οδηγίας λειτουργίες των εξαρτημάτων ή ανάλογα με τις ειδικές συνθήκες τις εγκατάστασης, ενδέχεται να απαιτούνται περαιτέρω έλεγχοι. Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα. Οδηγίες λειτουργίας, 12/2018, A5E A 123

126 Επισκευή 9.2 Επιθεώρηση και συντήρηση Βασική επιθεώρηση Ελέγξτε αν τηρούνται οι συνθήκες εγκατάστασης. Επιπλέον, συνιστάται εκτέλεση των ακόλουθων ελέγχων μετά από περ ώρες λειτουργίας, το αργότερο μετά από δύο χρόνια: Πίνακας 9-1 Έλεγχοι κατά τη βασική επιθεώρηση Έλεγχος Κατά τη διάρκεια της λειτουργίας Οι χαρακτηριστικές ηλεκτρικές τιμές διατηρούνται. X Δεν υπάρχει υπέρβαση των επιτρεπομένων θερμοκρασιών στα ρουλεμάν. X Δεν υπάρχει επιδείνωση ως προς την ομαλή λειτουργία και τους θορύβους λειτουργίας του μηχανήματος. X Σε κατάσταση αδρανοποίησης Δεν έχουν εμφανιστεί ρωγμές ή καθιζήσεις στη βάση. (*) X X Η ευθυγράμμιση του μηχανήματος βρίσκεται μέσα στα επιτρεπόμενα όρια ανοχής. Όλες οι βίδες στερέωσης για τις μηχανικές και τις ηλεκτρικές συνδέσεις είναι σφιγμένες καλά. Όλες οι συνδέσεις δυναμικού, οι συνδέσεις γείωσης και οι θωρακίσεις βρίσκονται στη θέση του και κάνουν σωστή επαφή. Οι αντιστάσεις μόνωσης των περιελίξεων είναι επαρκείς X Η μόνωση ρουλεμάν, αν διατίθεται, συμφωνεί με τα στοιχεία της πινακίδας. X Οι αγωγοί και τα εξαρτήματα μόνωσης βρίσκονται σε άρτια κατάσταση και δεν έχει αλλοιωθεί το χρώμα τους. (*) Αυτοί οι έλεγχοι μπορούν να εκτελεστούν σε κατάσταση αδρανοποίησης ή κατά τη διάρκεια της λειτουργίας. X X X X ΕΙΔΟΠΟΙΗΣΗ Βλάβες μηχανήματος Αν διαπιστώσετε μη επιτρεπόμενες αποκλίσεις από την κανονική κατάσταση κατά την επιθεώρηση, αποκαταστήστε τις αμέσως. Διαφορετικά μπορεί να προκληθούν ζημιές στο μηχάνημα Εκτίμηση κατάστασης κυλινδρικών ρουλεμάν Κατά κανόνα, για την εκτίμηση της κατάστασης των κυλινδρικών ρουλεμάν δεν απαιτείται αποσυναρμολόγηση του μηχανήματος. Αποσυναρμολόγηση απαιτείται για πρώτη φορά κατά την αντικατάσταση των ρουλεμάν. Η κατάσταση ενός κυλινδρικού ρουλεμάν μπορεί να εκτιμηθεί με τη βοήθεια μιας ανάλυσης ταλάντωσης ρουλεμάν. Από τις τιμές μέτρησης προκύπτει μια ένδειξη η οποία μπορεί να εκτιμηθεί από ειδικούς. Απευθυνθείτε σε αυτήν την περίπτωση στο Κέντρο Σέρβις. 124 Οδηγίες λειτουργίας, 12/2018, A5E A

127 Επισκευή 9.2 Επιθεώρηση και συντήρηση Μηχανική προστασία αντιεκρηκτικού τύπου, κυλινδρικά ρουλεμάν Όλα τα πιστοποιημένα μηχανήματα σύμφωνα με την οδηγία 2014/34/EΕ ("Οδηγία σχετικά με την προστασία αντιεκρηκτικού τύπου") πρέπει να επιθεωρούνται τακτικά κατά το πρότυπο IEC / EN για μηχανικές βλάβες οι οποίες ενέχουν κίνδυνο ανάφλεξης. Τηρείτε τα ακόλουθα διαστήματα: Διαστήματα αντικατάστασης ρουλεμάν Διαστήματα συμπληρωματικής λίπανσης Διαστήματα αλλαγής γράσου Διαστήματα αλλαγής λαδιού Διάρκεια ζωής κυλινδρικών ρουλεμάν Αντικαθιστάτε τα κυλινδρικά ρουλεμάν μετά την πάροδο της ονομαστικής διάρκειας ζωής τους. Εναλλακτικά μπορείτε να εκτελέσετε επιθεώρηση για να διασφαλίσετε ότι δεν έχουν υποστεί μηχανικές βλάβες. Στα κυλινδρικά ρουλεμάν χωρίς απαιτήσεις συμπληρωματικής λίπανσης η ονομαστική διάρκεια ζωής είναι η διάρκεια διατήρησης του γράσου. Στα μηχανήματα στα οποία επενεργούν ακτινικές ή αξονικές δυνάμεις, η διάρκεια ζωής των κυλινδρικών ρουλεμάν με πλήρες φορτίο ανέρχεται σε τουλάχιστον ώρες. Στα μηχανήματα στα οποία δεν επενεργούν δυνάμεις, η ονομαστική διάρκεια ζωής των κυλινδρικών ρουλεμάν ανέρχεται σε τουλάχιστον ώρες. Στα κυλινδρικά ρουλεμάν με εξωτερική τροφοδοσία λαδιού παρακολουθείτε τη διατήρηση της λίπανσης Διαστήματα συντήρησης Για να αναγνωρίζετε έγκαιρα βλάβες, να τις διορθώνετε και να αποφεύγετε επακόλουθες ζημιές, προσέξτε τα εξής: Συντηρείτε τακτικά και προσεκτικά το μηχάνημα. Ελέγχετε το μηχάνημα. Επιθεωρείτε το μηχάνημα. ΕΙΔΟΠΟΙΗΣΗ Βλάβη του μηχανήματος Σε περίπτωση βλαβών ή υπερφόρτωσης του μηχανήματος μπορεί να προκληθούν υλικές ζημιές. Εάν παρουσιαστούν βλάβες, εκτελέστε αμέσως μια επιθεώρηση του μηχανήματος. Η άμεση επιθεώρηση είναι ιδιαίτερα απαραίτητη, εάν προκύψει μια υπερβολική ηλεκτρική ή μηχανική καταπόνηση του μηχανήματος τριφασικού ρεύματος (π.χ. υπερφόρτωση ή βραχυκύκλωμα). Οδηγίες λειτουργίας, 12/2018, A5E A 125

128 Επισκευή 9.2 Επιθεώρηση και συντήρηση Τα μηχανήματα διαθέτουν κυλινδρικά ρουλεμάν με λίπανση διαρκείας. Ενδέχεται να υπάρχει μηχανισμός επαναλίπανσης. ΠΡΟΣΟΧΗ Ερεθισμοί του δέρματος και φλεγμονές των ματιών Πολλά γράσα μπορεί να προκαλέσουν ερεθισμούς του δέρματος καθώς και φλεγμονές των ματιών. Τηρείτε τις υποδείξεις ασφαλείας του κατασκευαστή. Μέτρα, διαστήματα, προθεσμίες Μέτρα μετά την πάροδο των διαστημάτων διάρκειας λειτουργίας και/ή των προθεσμιών: Δεδομένου ότι οι συνθήκες λειτουργίας διαφέρουν πολύ μεταξύ τους, μπορούμε να υποδείξουμε μόνο γενικά διαστήματα, που αφορούν τη λειτουργία χωρίς προβλήματα. Κατά συνέπεια, θα πρέπει να προσαρμόσετε τα διαστήματα συντήρησης στις τοπικές συνθήκες (ρύποι, συχνότητα ενεργοποίησης, φορτίο κ.λπ.). Πίνακας 9-2 Διαστήματα διάρκειας λειτουργίας Μέτρα Διαστήματα διάρκειας λειτουργίας Προθεσμίες Πρώτη επιθεώρηση Έπειτα από 500 ώρες λειτουργίες Το αργότερο έπειτα από 1/2 έτος Επαναλίπανση (προαιρετικό) Καθαρισμός Βλ. πινακίδα λίπανσης Αναλόγως των τοπικών συνθηκών ρύπανσης Βασική επιθεώρηση Περ. ανά ώρες λειτουργίας Το αργότερο έπειτα από 2 έτη Εκροή νερού συμπύκνωσης Αναλόγως των κλιματολογικών συνθηκών Επαναλίπανση Για μηχανήματα με μηχανισμό επαναλίπανσης τα στοιχεία σχετικά με τα διαστήματα επαναλίπανσης, την ποσότητα και τον τύπο του λιπαντικού θα τα βρείτε στην πινακίδα λίπανσης, καθώς και άλλα τυχόν στοιχεία αναγράφονται στην πινακίδα ονομαστικών χαρακτηριστικών του μηχανήματος. Τύποι λιπαντικών σε στάνταρ κινητήρες (IP55) UNIREX N3 - της εταιρείας ESSO. Υπόδειξη Δεν επιτρέπεται η ανάμειξη διαφορετικών τύπων λιπαντικών. Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού στα έδρανα. Σε περίπτωση αποθήκευσης για χρονικό διάστημα μεγαλύτερο από 12 μήνες ελέγξτε την κατάσταση του γράσου. Αν από τον έλεγχο προκύψει αφελαίωση ή ρύπανση του λιπαντικού, θα πρέπει να επαναλάβετε τη λίπανση πριν ενεργοποιήσετε το μηχάνημα. Για τα έδρανα με μόνιμη λίπανση βλέπε το κεφάλαιο Κυλινδρικά ρουλεμάν (Σελίδα 135). 126 Οδηγίες λειτουργίας, 12/2018, A5E A

129 Επισκευή 9.2 Επιθεώρηση και συντήρηση Διαδικασία Για την επαναληπτική λίπανση των ρουλεμάν, κάνετε τα εξής: 1. Καθαρίστε τους λιπαντήρες στην πλευρά DE και NDE. 2. Εισάγετε στην πρέσα το προβλεπόμενο λιπαντικό στην ενδεδειγμένη ποσότητα σύμφωνα με τα στοιχεία της πινακίδας. Λάβετε υπόψη τα στοιχεία στην πινακίδα ονομαστικών χαρακτηριστικών και λίπανσης. Η επαναλίπανση πρέπει να εκτελείται σε μηχάνημα υπό λειτουργία (έως 3600 min-1). Στην αρχή, η θερμοκρασία του εδράνου μπορεί να ανέβει σημαντικά, και στη συνέχεια πέφτει και πάλι στην κανονική τιμή μετά την εξαγωγή του επιπλέον γράσου από το έδρανο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πτώσης του ρότορα Όταν το μηχάνημα βρίσκεται σε κάθετη θέση, μπορεί ο ρότορας να πέσει κατά την εκτέλεση εργασιών στο ρουλεμάν οδήγησης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Στηρίξτε ή αποφορτίστε τον ρότορα κατά την εκτέλεση εργασιών με το μηχάνημα σε κάθετη θέση Καθαρισμός Καθαρίστε τους αγωγούς λίπανσης και τους χώρους συγκέντρωσης παλιού λιπαντικού Το χρησιμοποιημένο λιπαντικό συγκεντρώνεται συνήθως έξω από τα έδρανα, στο χώρο συγκέντρωσης παλιού λιπαντικού του εξωτερικού καλύμματος εδράνων. Κατά την αλλαγή εδράνων αφαιρείτε το παλιό γράσο. Για να ανανεώσετε το λιπαντικό στους αγωγούς λίπανσης, αποσυναρμολογήστε τα στελέχη εδράνων. Καθαρισμός των διόδων ψυχρού αέρα Καθαρίζετε τακτικά τις διόδους ψυχρού αέρα, από όπου διέρχεται ο ατμοσφαιρικός αέρας. Τα διαστήματα καθαρισμού εξαρτώνται από τις τοπικές συνθήκες ρύπανσης. Βλάβη του μηχανήματος κατά τον καθαρισμό με πεπιεσμένο αέρα ή δέσμη νερού Μην σημαδεύετε με τον πεπιεσμένο αέρα ή τη δέσμη νερού προς την κατεύθυνση των εξόδων των αξόνων ή των ανοιγμάτων του μηχανήματος. Αποφύγετε την απευθείας επίδραση πεπιεσμένου αέρα και δέσμης νερού σε στοιχεία στεγανοποίησης του μηχανήματος. Οδηγίες λειτουργίας, 12/2018, A5E A 127

130 Επισκευή 9.2 Επιθεώρηση και συντήρηση Υπόδειξη Λαμβάνετε υπόψη τις Υποδείξεις ασφαλείας για τον καθαρισμό Κίνδυνος έκρηξης από παρεμβύσματα που έχουν υποστεί ζημιά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από παρεμβύσματα που έχουν υποστεί ζημιά Αν καθαρίζετε τα μηχανήματα της κατηγορίας αντιαναφλεκτικής προστασίας Ex t με πεπιεσμένο αέρα, μπορεί να υποστούν ζημιά τα παρεμβύσματα. Η κατηγορίας αντιαναφλεκτικής προστασίας δεν ισχύει πλέον. Υπάρχει κίνδυνος έκρηξης. Ως συνέπεια μπορεί να προκύψει θάνατος, τραυματισμοί ή υλικές ζημιές. Αποφύγετε την απευθείας έκθεση των στεγανοποιητικών δακτυλίων του άξονα ή των στεγανοποιήσεων των διακένων του μηχανήματος στον πεπιεσμένο αέρα Εκροή νερού συμπύκνωσης Αν υπάρχουν ανοίγματα νερού συμπύκνωσης, πρέπει να τις ανοίγετε τακτικά ανάλογα με τις κλιματολογικές συνθήκες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη τάση Η εισαγωγή αντικειμένων στις οπές νερού συμπύκνωσης (προαιρετικά) μπορεί να προκαλέσει ζημιά στην περιέλιξη. Μπορεί να προκαλέσει τον θάνατο, σοβαρούς τραυματισμούς και υλικές ζημιές. Τηρείτε τις παρακάτω υποδείξεις σχετικά με την τήρηση της κατηγορίας προστασίας: Αποσυνδέστε το μηχάνημα από το ρεύμα, προτού ανοίξετε τις οπές του νερού συμπύκνωσης. Κλείστε τα ανοίγματα του νερού συμπύκνωσης, π.χ. με πώματα σχήματος T, πριν από την ενεργοποίηση του μηχανήματος. ΕΙΔΟΠΟΙΗΣΗ Μείωση της κατηγορίας προστασίας Από μη σφραγισμένα ανοίγματα νερού συμπύκνωσης μπορεί να προκύψει υλική ζημιά στο μηχάνημα. Για την τήρηση της κατηγορίας προστασίας πρέπει μετά την εκκένωση του νερού συμπύκνωσης να σφραγίζετε πάλι όλα τα ανοίγματα εκροής. 128 Οδηγίες λειτουργίας, 12/2018, A5E A

131 Επισκευή 9.2 Επιθεώρηση και συντήρηση Αντίσταση μόνωσης και δείκτης πόλωσης Μέσω της μέτρησης της αντίστασης μόνωσης και του δείκτη πόλωσης (PI) παρέχονται πληροφορίες σχετικά με την κατάσταση του μηχανήματος. Ελέγξτε για τον συγκεκριμένο σκοπό την αντίσταση μόνωσης και το δείκτη πόλωσης σύμφωνα με το ακόλουθο χρονοδιάγραμμα: Πριν την πρώτη εκκίνηση ενός μηχανήματος Μετά από παρατεταμένη αποθήκευση ή αδράνεια Στο πλαίσιο των εργασιών συντήρησης Με τον τρόπο αυτόν θα λάβετε τις παρακάτω πληροφορίες σε σχέση με την κατάσταση μόνωσης περιέλιξης: Έχουν επικαθίσει στη μόνωση περιέλιξης αγώγιμοι ρύποι; Έχει απορροφήσει υγρασία η μόνωση περιέλιξης; Βάσει αυτών των πληροφοριών μπορείτε να αποφασίσετε αν το μηχάνημα είναι έτοιμο για θέση σε λειτουργία ή αν απαιτούνται πρόσθετες ενέργειες, όπως π.χ. καθαρισμός ή/και στέγνωμα της περιέλιξης. Μπορεί το μηχάνημα να τεθεί σε λειτουργία; Απαιτείται καθαρισμός ή στέγνωμα; Λεπτομερείς πληροφορίες σχετικά με τον έλεγχο και τις οριακές τιμές μπορείτε να βρείτε εδώ: «Έλεγχος αντίστασης μόνωσης και δείκτη πόλωσης» (Σελίδα 96) Συντήρηση πρόσθετου ανεμιστήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιστρεφόμενα ή ηλεκτροφόρα εξαρτήματα Τα ηλεκτροφόρα εξαρτήματα βρίσκονται υπό επικίνδυνη ηλεκτρική τάση. Σε περίπτωση επαφής μπορεί να προκληθεί θανατηφόρος ή σοβαρός τραυματισμός ή υλικές ζημιές. Αποσυνδέστε τον πρόσθετο ανεμιστήρα από το δίκτυο πριν την έναρξη των εργασιών συντήρησης, ειδικά πριν το άνοιγμα του κιβωτίου συνδέσεων. Ασφαλίστε τη συσκευή από επανενεργοποίηση. Οδηγίες λειτουργίας, 12/2018, A5E A 129

132 Επισκευή 9.2 Επιθεώρηση και συντήρηση Συντήρηση του πρόσθετου ανεμιστήρα Ο πρόσθετος ανεμιστήρας δεν χρειάζεται κανονικά συντήρηση. Η λειτουργία του πρόσθετου ανεμιστήρα επηρεάζεται μόνο από τις επικαθίσεις ρύπων και σκόνης στην πτερωτή και τον κινητήρα, ειδικά στο διάκενο μεταξύ της πτερωτής και του ακροφυσίου εισροής. Απομακρύνετε τις επικαθίσεις ρύπων και σκόνης ανά τακτά χρονικά διαστήματα, ανάλογα με το βαθμό ρύπανσης. Καθαρίζετε ομοιόμορφα την πτερωτή, επειδή οι ανομοιόμορφες επικαθίσεις είναι πιθανόν να προκαλέσουν αστάθεια. Η πλήρης ισχύς παροχής επιτυγχάνεται μόνο όταν η πτερωτή περιστρέφεται ελεύθερα. Συντήρηση του μοτέρ του πρόσθετου ανεμιστήρα Λάβετε υπόψη όλα τα στοιχεία και τις προθεσμίες των οδηγιών λειτουργίας του μοτέρ πρόσθετου ανεμιστήρα. Αν χρησιμοποιείται ένας κινητήρας χαμηλής τάσης SIMOTICS XP 1MB1.5 / 1MB5.5 ως μοτέρ πρόσθετου ανεμιστήρα, ισχύουν επίσης οι παρούσες οδηγίες λειτουργίας. Για την αποφυγή άσκοπων χρόνων ακινητοποίησης, εκτελείτε πάντα ταυτόχρονα όλες τις εργασίες επιθεώρησης και συντήρησης στο μοτέρ κύριου και πρόσθετου ανεμιστήρα. Ελέγχετε οπτικά το μοτέρ του πρόσθετου ανεμιστήρα περιστασιακά, όπως και μετά από κάθε αντικατάσταση των κυλινδρικών ρουλεμάν για ηλεκτρικές και μηχανικές βλάβες. Αντικαταστήστε τα κυλινδρικά ρουλεμάν διαρκούς λίπανσης του μοτέρ του πρόσθετου ανεμιστήρα σύμφωνα με τις οδηγίες λειτουργίας του μοτέρ του πρόσθετου ανεμιστήρα Μετέπειτα βαφή Επιδιόρθωση ζημιών στο χρώμα Σε περίπτωση ζημιών στο χρώμα, διορθώστε τις. Με τον τρόπο αυτόν εξασφαλίζεται η προστασία από διάβρωση. Υπόδειξη Εφαρμογή χρώματος Επικοινωνήστε με το Κέντρο Σέρβις (Σελίδα 175) πριν την επιδιόρθωση τυχόν ζημιών στο χρώμα. Από εκεί θα ενημερωθείτε σχετικά με τη σωστή εφαρμογή χρώματος και την επιδιόρθωση των ζημιών. 130 Οδηγίες λειτουργίας, 12/2018, A5E A

133 Επισκευή 9.2 Επιθεώρηση και συντήρηση Σε περίπτωση που βάψετε ξανά βαμμένες επιφάνειες, τότε τηρείτε τα παρακάτω: Περιορισμός του συνολικού πάχους στρώματος της βαφής ανάλογα με τη ζώνη κινδύνου έκρηξης: IIA, IIB: Συνολικό πάχος στρώματος βαφής 2 mm IIC: Συνολικό πάχος στρώματος βαφής 0,2 mm σε κινητήρες της κατηγορίας II (αέριο) Περιορισμός της αντίστασης επιφάνειας της χρησιμοποιούμενη βαφής: Αντίσταση επιφάνειας 1 GΩ σε κινητήρες των ομάδων II και III (αέριο και σκόνη) Περιορισμός της μεταφοράς ηλεκτρικού φορτίου 60 nc για συσκευές της Ομάδας I ή της Ομάδας IIA 25 nc για συσκευές της Ομάδας IIB 10 nc για συσκευές της Ομάδας IIC 200 nc για συσκευές της Ομάδας III (οι τιμές δεν ισχύουν σε διαδικασίες που προξενούν έντονα ηλεκτρικά φορτία) Τάση διάσπασης 4 kv για την ομάδα έκρηξης III (αέριο και σκόνη) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης βαφής Σε μεγαλύτερο πάχος βαφής μπορεί στο στρώμα της βαφής να δημιουργηθεί ηλεκτροστατικό φορτίο. Ενδέχεται να προκύψει ηλεκτροστατική εκφόρτιση. Υφίσταται κίνδυνος έκρηξης όταν υπάρχουν ταυτόχρονα και εκρήξιμα μείγματα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας των διαδικασιών που δημιουργούν έντονα ηλεκτρικά φορτία Σε βαφές για τη ζώνη κινδύνου έκρηξης III μπορεί π.χ. με εντατικό στροβιλισμό σκόνης ή διαδικασίες που προξενούν έντονα ηλεκτρικά φορτία να φορτιστεί ηλεκτροστατικά η βαφή. Ενδέχεται να προκύψει ηλεκτροστατική εκφόρτιση. Ελαχιστοποιήστε με αποτελεσματικά μέτρα σύμφωνα με το IEC τον κίνδυνο ηλεκτροστατικής φόρτισης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Υπόδειξη Προαιρετικά μπορείτε να προμηθευτείτε χρώματα για την Ομάδα IIC με πάχος στρώσης μεγαλύτερο από 200 µm. Τα χρώματα άνω των 200 µm έχουν ελεγχθεί σε σχέση με την ηλεκτροστατική φόρτιση. Κινητήρες με επίστρωση χρώματος άνω των 200 µm επιτρέπεται να ξαναβαφούν μόνο εφόσον τηρούνται οι παραπάνω προϋποθέσεις. Δοκιμή καταλληλότητας του συστήματος βαφής για περιοχές με κίνδυνο έκρηξης Για τα τυποποιημένα συστήματα βαφής που διατίθενται προς παραγγελία παρέχονται πιστοποιητικά ηλεκτροστατικής συμβατότητας με μηχανήματα με προστασία από έκρηξη. Τα Οδηγίες λειτουργίας, 12/2018, A5E A 131

134 Επισκευή 9.3 Επισκευή πιστοποιητικά αυτά δεν ισχύουν για τα μη τυποποιημένα ή ειδικά επιλεγμένα από τον πελάτη συστήματα βαφής. Λάβετε υπόψη ότι τα παρεχόμενα πιστοποιητικά δεν ισχύουν σε περίπτωση μετέπειτα βαφής. 9.3 Επισκευή Τηρείτε σε όλες τις εργασίες στο μηχάνημα τα εξής: Τηρείτε τις γενικές υποδείξεις ασφαλείας (Σελίδα 11). Τηρείτε τους εθνικούς και ειδικούς για τη βιομηχανία κανονισμούς. Κατά τη χρήση του μηχανήματος εντός της Ευρωπαϊκής Ένωσης, τηρείτε τις απαιτήσεις του προτύπου EN για την ασφαλή λειτουργία ηλεκτρικών εγκαταστάσεων. Για την κατά περίπτωση αναγκαία μεταφορά του μηχανήματος, ανατρέξτε στο κεφάλαιο «Μεταφορά (Σελίδα 34)» Εκτεταμένη σήμανση μηχανήματος Η σήμανση του μηχανήματος συμπληρώθηκε κατά το IEC / EN με το σύμβολο "X". Τηρείτε τις ειδικές συνθήκες επισκευής. Οι διαστάσεις διακένου του ηλεκτρικού μηχανήματος δεν αντιστοιχούν στα τυπικά στοιχεία του IEC / EN Συμβουλευτείτε τον κατασκευαστή για την επισκευή των διαστάσεων διακένου του ηλεκτρικού μηχανήματος. Εκτελείτε τις εργασίες συντήρησης, επισκευής και μετατροπής των μηχανημάτων με αντιεκρηκτική προστασία μόνο σύμφωνα με τους ισχύοντες εθνικούς κανονισμούς περί ασφάλειας στο χώρο εργασίας, καθώς και τις υποδείξεις ασφαλείας και τις περιγραφές των γενικών οδηγιών συντήρησης. Οι εργασίες οι οποίες επηρεάζουν την προστασία αντιεκρηκτικού τύπου πρέπει να εκτελούνται από τον κατασκευαστή ή από εξουσιοδοτημένο από τον κατασκευαστή συνεργείο ηλεκτρικών μηχανημάτων. Μεταξύ αυτών των εργασιών περιλαμβάνονται ενδεικτικά οι εξής: Επισκευές στην περιέλιξη στάτορα ή/και ρότορα και τις κλέμμες Επισκευές στο σύστημα εξαερισμού Επισκευές στα ρουλεμάν Αποσυναρμολόγηση ανθεκτικών στην πίεση μηχανημάτων κλειστού τύπου Εργασίες σύνδεσης στο κιβώτιο συνδέσεων Οι εργασίες πρέπει να επισημαίνονται μέσω πρόσθετης πινακίδας επισκευής με τα ακόλουθα στοιχεία: Ημερομηνία Εταιρεία εκτέλεσης εργασιών Είδος επισκευής Αριθμός αναφοράς του αρμοδίου επισκευής 132 Οδηγίες λειτουργίας, 12/2018, A5E A

135 Επισκευή 9.3 Επισκευή Ελέγχετε μετά την επισκευή με βάση τις αντίστοιχες Κοινοτικές Οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας τροποποίησης της γεωμετρίας διακένων ανάφλεξης Η τροποποίηση της γεωμετρίας των διακένων ανάφλεξης (διαστάσεις διακένων) μέσω επισκευής απαγορεύεται κατά τις ελάχιστες απαιτήσεις του IEC / EN Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Συμβουλευτείτε τον κατασκευαστή για την επισκευή ή την επαναφορά των διαστάσεων διακένου του ηλεκτρικού μηχανήματος. Κατά την εκτέλεση όλων των εργασιών επιθεώρησης και συντήρησης στο μηχάνημα, τηρείτε το πρότυπο IEC / EN Κίνδυνος έκρηξης από μη επιτρεπόμενες εργασίες επισκευής Οι εργασίες επισκευής πρέπει να εκτελούνται μόνο στο πλαίσιο αυτών των οδηγιών λειτουργίας. Διαφορετικά μπορεί σε παρουσία εκρήξιμης ατμόσφαιρας να προκύψει έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Για άλλες επισκευές απευθυνθείτε στο Κέντρο Σέρβις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας υψηλής θερμοκρασίας επιφάνειας Τα ενσωματωμένα τμήματα του μηχανήματος μπορεί να είναι πιο ζεστά από τη μέγιστη επιτρεπόμενη θερμοκρασία επιφάνειας του περιβλήματος. Σε ατμόσφαιρα σκόνης δυνάμενη να εκραγεί μπορεί να προκύψει ανάφλεξη σκόνης και έκρηξη. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Μην ανοίγετε το μηχάνημα που βρίσκεται σε θερμοκρασία λειτουργίας σε ατμόσφαιρα σκόνης δυνάμενη να εκραγεί. Αφήστε το μηχάνημα να κρυώσει πριν το ανοίξετε. Οδηγίες λειτουργίας, 12/2018, A5E A 133

136 Επισκευή 9.3 Επισκευή Ανεξάρτητη θέρμανση Κίνδυνος έκρηξης εξαιτίας ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης και ο απαραίτητος ακόλουθος έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 175), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης επισκευής Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία του μηχανήματος σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης, εγκατάσταση και ο έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 175), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά. Υπόδειξη Πριν ξεκινήσετε την αποσυναρμολόγηση σημειώστε τη θέση των στοιχείων συγκράτησης, καθώς και τη διάταξη των εσωτερικών συνδέσεων. Αυτό θα σας διευκολύνει στη μετέπειτα συναρμολόγηση. Η συναρμολόγηση του μηχανήματος πρέπει να εκτελεστεί, αν είναι δυνατόν, πάνω σε τράπεζα ευθυγράμμισης. Με αυτό τον τρόπο θα εξασφαλιστεί ότι οι επιφάνειες των ποδιών βρίσκονται στο ίδιο επίπεδο. Κατά την τοποθέτηση του προστατευτικού καλύμματος μην προκαλείτε ζημίες στις περιελίξεις που προεξέχουν από το περίβλημα της βάσης. 134 Οδηγίες λειτουργίας, 12/2018, A5E A

137 Επισκευή 9.3 Επισκευή Μέτρα στεγάνωσης Μέτρα στεγάνωσης 1. Απλώστε το απαιτούμενο υγρό στεγανοποιητικό υλικό, π.χ. Fluid-D, Hylomar H σε 1MB10 στα ύψη άξονα στο περιθώριο κεντραρίσματος. 2. Ελέγξτε τις μονώσεις του κιβωτίου σύνδεσης και ενδεχομένως αντικαταστήστε τις. 3. Αποκαταστήστε τυχόν ζημίες στη λάκα και στους κοχλίες. 4. Λάβετε υπόψη τα απαιτούμενα μέτρα τήρησης της κατηγορίας προστασίας. 5. Μην ξεχνάτε το κάλυμμα από αφρώδες πλαστικό στην έξοδο του αγωγού. Σφραγίστε πλήρως τις οπές και αποφύγετε να περάσετε αγωγούς από αχμηρές επιφάνειες Κυλινδρικά ρουλεμάν Βρείτε τις ονομασίες των χρησιμοποιούμενων εδράνων στην πινακίδα ονομαστικών χαρακτηριστικών ή στον κατάλογο. Διάρκεια ζωής εδράνων Σε περίπτωση μακροχρόνιας αποθήκευσης, μειώνεται η διάρκεια κατανάλωσης λιπαντικού στα έδρανα. Σε έδρανα συνεχούς λίπανσης, αυτό συνεπάγεται μείωση της διάρκειας ζωής τους. Συνιστάται αλλαγή λιπαντικού μετά από αποθήκευση 12 μηνών. Αντικαταστήστε και σε περίπτωση κλειστών ρουλεμάν (κατάληξη 2Z ή 2 RS) τα ρουλεμάν που έχει λιπανθεί. Μετά από 4 χρόνια αποθήκευσης αντικαταστήστε γενικά τα κυλινδρικά ρουλεμάν και το λιπαντικό πλήρως. Αντικατάσταση εδράνων Συνιστώμενη προθεσμία αντικατάστασης των εδράνων υπό φυσιολογικές συνθήκες λειτουργίας: Πίνακας 9-3 Προθεσμία αντικατάστασης εδράνων Θερμοκρασία περιβάλλοντος Τρόπος λειτουργίας Προθεσμία αντικατάστασης εδράνων 40 C λειτουργία οριζόντιας σύνδεσης h 40 C με αξονικές και ακτινικές δυνάμεις h Μην ξαναχρησιμοποιείτε τα έδρανα που αφαιρέσατε. Απομακρύνετε το υπάρχον βρώμικο παλιό γράσο από το προστατευτικό κάλυμμα. Αντικαταστήστε το υπάρχον λιπαντικό με νέο. Μαζί με το γράσο αντικαταστήστε και τις τσιμούχες. Γρασάρετε τις επιφάνειες επαφής των χειλών στεγανοποίησης ελαφρά. Οδηγίες λειτουργίας, 12/2018, A5E A 135

138 Επισκευή 9.3 Επισκευή Υπόδειξη Ειδικές συνθήκες λειτουργίας Οι ώρες λειτουργίας μειώνονται π.χ.. Σε κατακόρυφη τοποθέτηση του μηχανήματος. Σε μεγάλες καταπονήσεις ταλάντωσης και κρούσης. Σε συχνή λειτουργία αναστροφής. Σε υψηλή θερμοκρασία περιβάλλοντος. Σε υψηλούς αριθμούς στροφών κτλ. 1 Θέρμανση C Αντικατάσταση εδράνων για μηχανήματα με προστασία από έκρηξη Κατά την αλλαγή εδράνων, αλλάζετε και τους μονωτικούς δακτυλίους και χρησιμοποιείτε μόνο γνήσια ανταλλακτικά της Siemens. Σε ακτινικούς στεγανοποιητικούς δακτυλίους με προστατευτικό χείλος για τη σκόνη (DIN 3760-AS) πληρώστε τα διάκενα στο δακτύλιο, καθώς και στον ομφαλό του προστατευτικού καλύμματος κατά 100 % με ένα κατάλληλο λιπαντικό. 136 Οδηγίες λειτουργίας, 12/2018, A5E A

139 Επισκευή 9.3 Επισκευή Παρεμβύσματα εδράνου Προστατέψτε τα έδρανα από τη διείσδυση ρύπων και υγρασίας Τοποθέτηση εδράνων Στεγάνωση εδράνων Λάβετε υπόψη τις ακόλουθες λεπτομέρειες: Για τη στεγάνωση των μηχανημάτων στον άξονα δρομέα χρησιμοποιούνται στεγανοποιητικοί δακτύλιοι άξονα. Τηρείτε τις διαστάσεις συναρμολόγησης με τους δακτυλίους V. Χρησιμοποιείτε τα προβλεπόμενα έδρανα. Προσέξτε τη σωστή θέση των στεγανοποιητικών δίσκων εδράνων. Τοποθετήστε τα στοιχεία για τη ρύθμιση των εδράνων στην προβλεπόμενη πλευρά. Τα ωστικά έδρανα μπορεί να διαθέτουν ασφαλιστικό δακτύλιο ή κάλυμμα εδράνου. Στεγανοποιήστε τις βίδες καλυμμάτων εδράνων με ροδέλες στεγανοποίησης ή με λιπαντικό. Μην μπερδέψετε τη θέση των καλυμμάτων εδράνων (πλευρά DE και NDE ή εσωτερικά και εξωτερικά). Κίνδυνος από εξαγωγή δρομέων Όταν το μηχάνημα βρίσκεται σε κάθετη θέση, μπορεί ο ρότορας να πέσει κατά την εκτέλεση εργασιών στο ρουλεμάν οδήγησης. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Στηρίξτε ή αποφορτίστε το ρότορα κατά την εκτέλεση εργασιών με το μηχάνημα σε κάθετη θέση. Στεγανώσεις εδράνων για μηχανήματα Ex Υπόδειξη Στεγανώσεις εδράνων για μηχανήματα Ex Σε μηχανήματα Ex χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Τοποθέτηση παρεμβυσμάτων εδράνου Κατά την τοποθέτηση των παρεμβυσμάτων εδράνου, λαμβάνετε υπόψη τις προδιαγραφόμενες ροπές σύσφιξης κοχλιών (Σελίδα 141) Οδηγίες λειτουργίας, 12/2018, A5E A 137

140 Επισκευή 9.3 Επισκευή Τοποθέτηση κυλινδρικού ρουλεμάν Κατά τη συναρμολόγηση και την τοποθέτηση του κυλινδρικού ρουλεμάν πρέπει οπωσδήποτε να διασφαλίζετε τη μέγιστη δυνατή προσοχή και καθαριότητα. Δώστε προσοχή στη σειρά συναρμολόγησης των εξαρτημάτων. Στερεώστε όλα τα εξαρτήματα με τις υποδεικνυόμενες ροπές σύσφιξης (Σελίδα 177). Υπόδειξη Για περισσότερες πληροφορίες σχετικά με την τοποθέτηση του κυλινδρικού ρουλεμάν ανατρέξτε στον κατάλογο ή τις πληροφορίες του κατασκευαστή του κυλινδρικού ρουλεμάν. Διαδικασία 1. Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί φθορά. 2. Καθαρίστε τους ρύπους από τα εξαρτήματα. Απομακρύνετε τα υπολείμματα γράσου και στεγανοποιητικού μέσου ή υγρού υλικού ασφάλισης βιδών. 3. Προετοιμάστε τις θέσεις ρουλεμάν: Λιπάνετε ελαφρώς την υποδοχή εσωτερικού δακτυλίου. Λιπάνετε την υποδοχή εξωτερικού δακτυλίου με στερεό λιπαντικό, π.χ. με Altemp Q NB 50. Ωθήστε το εσωτερικό κάλυμμα ρουλεμάν στον άξονα. 4. Θερμάνετε το κυλινδρικό ρουλεμάν. 5. Ωθήστε το θερμό κυλινδρικό ρουλεμάν στον εσωτερικό δακτύλιο, στον άξονα. Αποφύγετε τις προσκρούσεις, επειδή μπορεί να προκληθεί ζημιά στο ρουλεμάν. 6. Βεβαιωθείτε ότι το κυλινδρικό ρουλεμάν ακουμπά στον ώμο του άξονα ή το δεύτερο ρουλεμάν. 7. Γεμίστε το ρουλεμάν με το προδιαγραφόμενο λιπαντικό, σύμφωνα με την πινακίδα λίπανσης. 8. Θερμάνετε τον φυγοκεντρικό δίσκο και ωθήστε τον στον άξονα. 9. Στερεώστε το ρουλεμάν, ανάλογα με την έκδοση, με δακτύλιο ασφάλισης ή παξιμάδι άξονα. 10.Στηρίξτε τον ρότορα για την τοποθέτηση του περιβλήματος ρουλεμάν ή του προστατευτικού καλύμματος. 11.Χρησιμοποιήστε κατάλληλο στεγανοποιητικό μέσο για τη συναρμολόγηση. 12.Συναρμολογήστε το προστατευτικό κάλυμμα ή το περίβλημα ρουλεμάν μαζί με το προστατευτικό κάλυμμα. 13.Συναρμολογήστε το εξωτερικό κάλυμμα ρουλεμάν, αν υπάρχει. 14.Συναρμολογήστε τα στοιχεία στεγανοποίησης: Βλέπε επίσης Αντικατάσταση κυλινδρικών ρουλεμάν (Σελίδα 146) 138 Οδηγίες λειτουργίας, 12/2018, A5E A

141 Επισκευή 9.3 Επισκευή Κίνδυνος έκρηξης από την υπερθέρμανση των κυλινδρικών ρουλεμάν ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης από την υπερθέρμανση των κυλινδρικών ρουλεμάν Αν τα κυλινδρικά ρουλεμάν δεν λιπαίνονται τακτικά, μπορεί να προκληθεί υπερθέρμανση τοπικά και, ως αποτέλεσμα, να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Λιπαίνετε τακτικά τα κυλινδρικά ρουλεμάν σύμφωνα με την πινακίδα λίπανσης. Προσθέστε μια συσκευή παρακολούθησης της θερμοκρασίας αποθήκευσης, αν δεν διατίθεται Διάσταση συναρμολόγησης "x" Διαστάσεις συναρμολόγησης "x" των δακτυλίων V Ύψος άξονα x mm 71 4,5 ±0,6 Στάνταρ σχεδιασμός ±0, (1LA, 1MA) 7 ± ± ,5 ±1,2 Ειδικός σχεδιασμός Κατά τη συναρμολόγηση και την τοποθέτηση του κυλινδρικού ρουλεμάν πρέπει οπωσδήποτε να διασφαλίζετε τη μέγιστη δυνατή προσοχή και σωστή θέση. Φροντίστε ώστε η επιφάνεια στεγανοποίησης να είναι καθαρή και χωρίς φθορές. Λιπάνετε τα χείλη στεγανοποίησης ελαφρώς με γράσο. Οδηγίες λειτουργίας, 12/2018, A5E A 139

142 Επισκευή 9.3 Επισκευή Ανεμιστήρας ΕΙΔΟΠΟΙΗΣΗ Καταστροφή του ανεμιστήρα Μέσω βίαιης αφαίρεσης του ανεμιστήρα από τον άξονα μπορεί να προκύψει υλική ζημιά. Στους ανεμιστήρες με μηχανισμούς κλειδώματος προσέχετε ώστε να μην σημειωθούν ζημιές! Πλαστικός ανεμιστήρας Ελευθερώστε τα ανοίγματα που υπάρχουν στο δίσκο του ανεμιστήρα και διαθέτουν ονομαστικά σημεία θραύσης προσεκτικά. Θερμάνετε τον ανεμιστήρα στην περιοχή της πλήμνης μέχρι τη θερμοκρασία των 50 C περίπου. Χρησιμοποιήστε για την αφαίρεση του ανεμιστήρα ένα κατάλληλο εργαλείο (εξολκέας). Τοποθετήστε τους βραχίονες του εξολκέα στα ανοίγματα και προφορτίστε τη βίδα πίεσης του εξολκέα ελαφρά. Στους ανεμιστήρες με μηχανισμούς κλειδώματος, εκμοχλεύστε και τις δύο γλωσσίδες κλειδώματος του ανεμιστήρα ταυτόχρονα έξω από τη εγκοπή δακτυλίου του άξονα Κρατήστε τις γλωσσίδες κλειδώματος σε αυτή τη θέση. Τραβήξτε τον ανεμιστήρα με περιστροφή της βίδας πίεσης του εξολκέα ομοιόμορφα από τον άξονα. Μη χρησιμοποιείτε σφυρί για να μην προκληθεί ζημιά στον άξονα ρότορα, στον ανεμιστήρα και στα έδρανα. Σε περίπτωση ζημιάς παραγγείλτε ανταλλακτικά Αποσυναρμολόγηση μεταλλικού ανεμιστήρα Μεταλλικός ανεμιστήρας Αφαιρέστε το δακτύλιο ασφάλισης. Χρησιμοποιήστε για την αφαίρεση του ανεμιστήρα ένα κατάλληλο εργαλείο (εξολκέας). Τοποθετήστε τους βραχίονες του εξολκέα στα ανοίγματα του ανεμιστήρα στην περιοχή της πλήμνης ανεμιστήρα. Εναλλακτικά μπορείτε να τοποθετήσετε τον εξολκέα και στο εξωτερικό περιθώριο του δίσκου ανεμιστήρα. Τραβήξτε τον ανεμιστήρα με περιστροφή της βίδας πίεσης του εξολκέα ομοιόμορφα από τον άξονα. Μη χρησιμοποιείτε σφυρί για να μην προκληθεί ζημιά στον άξονα ρότορα, στον ανεμιστήρα και στα έδρανα. Σε περίπτωση ζημιάς παραγγείλετε ανταλλακτικά. 140 Οδηγίες λειτουργίας, 12/2018, A5E A

143 Επισκευή 9.3 Επισκευή Τοποθέτηση ανεμιστήρα Στους ανεμιστήρες με μηχανισμούς κλειδώματος προσέχετε, ώστε να μην υποστούν ζημιά! Για το σκοπό αυτό θερμάνετε τους ανεμιστήρες στην περιοχή της πλήμνης μέχρι τη θερμοκρασία των 50 C περίπου. Παραγγείλτε ανταλλακτικά σε περίπτωση βλάβης Είσοδοι αγωγών, πώματα σφράγισης και αντάπτορες σπειρώματος Όλες οι είσοδοι αγωγών και τα πώματα σφράγισης πρέπει να διαθέτουν έγκριση για την εκάστοτε περιοχή με κίνδυνο έκρηξης. Σφραγίστε τα μη χρησιμοποιούμενα ανοίγματα με αντίστοιχα εγκεκριμένα πώματα σφράγισης. Κατά τη συναρμολόγηση των εισόδων αγωγών λαμβάνετε υπόψη τις υποδείξεις του κατασκευαστή. Κατά τη συναρμολόγηση των εισόδων αγωγών λαμβάνετε υπόψη τις παρακάτω υποδείξεις: Αποφύγετε φθορές στο μανδύα των αγωγών. Προσαρμόστε τις ροπές σύσφιξης στα υλικά του μανδύα των αγωγών. Λάβετε υπόψη σας την τεκμηρίωση για τη ροπή σύσφιξης των εισόδων αγωγών και τα πώματα σφράγισης για την άμεση τοποθέτηση στο μηχάνημα, καθώς και περαιτέρω κοχλιοσυνδέσεις (π.χ. αντάπτορας) Κιβώτιο συνδέσεων, προστατευτικά καλύμματα άκρου, αγωγός γείωσης, ελασματοειδή καλύμματα ανεμιστήρων Εφόσον δεν αναφέρονται άλλες ροπές σύσφιξης, ισχύουν οι τιμές στους παρακάτω πίνακες. Πίνακας 9-4 Ροπές σύσφιξης για κοχλίες στο κιβώτιο συνδέσεων, στα προστατευτικά καλύμματα άκρου, και για κοχλιωτές συνδέσεις στον αγωγό γείωσης Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm ελάχ. 0,8 2 3, μέγ. 1, Πίνακας ακροδεκτών και γείωση Πίνακας 9-5 Ροπές σύσφιξης για ηλεκτρικές συνδέσεις στον πίνακα ακροδεκτών Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 ελάχ. 0,8 0,8 1,8 2,7 5, Nm μέγ. 1,2 1,2 2, Οδηγίες λειτουργίας, 12/2018, A5E A 141

144 Επισκευή 9.3 Επισκευή Κοχλιωτές συνδέσεις Οι κοχλίες ή τα περικόχλια που συνδέονται με ασφαλιστικά, ελατηριωτά στοιχεία ή/και στοιχεία κατανομής δυνάμεων (π.χ. φύλλα ασφάλισης, ελατηριωτοί δακτύλιοι κτλ.) πρέπει να εξοπλιστούν εκ νέου κατά τη συναρμολόγηση με λειτουργικά και ισότιμα στοιχεία. Στην περίπτωση αυτή πρέπει συνήθως να αντικαθιστάτε τα στοιχεία ασφάλισης και στεγανοποίησης! Κυκλώματα διακλάδωσης Αντικαταστήστε τυχόν διαβρωμένους κοχλίες. Μην καταστρέφετε τη μόνωση των ηλεκτροφόρων εξαρτημάτων. Καταγράψτε τη θέση τυχόν αποσυναρμολογούμενων πινακίδων ισχύος και πρόσθετων πινακίδων. Αποφύγετε τις ζημίες στους τροχούς κεντραρίσματος Άλλες υποδείξεις σχετικά με την τοποθέτηση Ρυθμίστε τη θέση όλων των πινακίδων ονομαστικών χαρακτηριστικών και πρόσθετων πινακίδων όπως στην αρχική τους κατάσταση. Στερεώστε ενδεχομένως τους ηλεκτρικούς αγωγούς. Ελέγξτε τις ροπές σύσφιξης κοχλιών, ακόμη κι εκείνες των κοχλιών που δεν έχετε χαλαρώσει Προαιρετικά εξαρτήματα Πρόσθετες οδηγίες λειτουργίας θα βρείτε εδώ:σέρβις και Υποστήριξη (Σελίδα 175) Στεγανοποιητικοί δακτύλιοι Αν χρησιμοποιούνται στεγανοποιητικοί δακτύλιοι, βεβαιωθείτε ότι βρίσκονται σε άρτια κατάσταση και ότι έχουν τοποθετηθεί σωστά στις εγκοπές μεταξύ των εξαρτημάτων. Αντικαταστήστε τους φθαρμένους στεγανοποιητικούς δακτυλίους. Στεγανοποιητικοί δακτύλιοι Ο μπορεί να υπάρχουν π.χ. στα ακόλουθα εξαρτήματα: Προσαρμογείς, μειωτήρες Είσοδοι, κοχλιοσυνδέσεις Στεγανώσεις ρουλεμάν Στεγανώσεις προστατευτικών καλυμμάτων 142 Οδηγίες λειτουργίας, 12/2018, A5E A

145 Επισκευή 9.3 Επισκευή Στεγάνωση κιβωτίου συνδέσεων Κ.λπ. Οδηγίες λειτουργίας, 12/2018, A5E A 143

146 Επισκευή 9.3 Επισκευή 144 Οδηγίες λειτουργίας, 12/2018, A5E A

147 Ανταλλακτικά Παραγγελία εξαρτημάτων Στις παραγγελίες ανταλλακτικών ή εξαρτημάτων επισκευής, εκτός από την ακριβή περιγραφή των εξαρτημάτων, αναφέρετε πάντοτε τον τύπο μηχανήματος και τον αριθμό σειράς. Η ονομασία του εξαρτήματος πρέπει να συμπίπτει με την ονομασία των καταλόγων εξαρτημάτων και να συμπληρώνεται με τον αντίστοιχο κωδικό εξαρτήματος. Κατά την παραγγελία των ανταλλακτικών και των εξαρτημάτων επισκευής απαιτούνται τα ακόλουθα στοιχεία: Ονομασία και κωδικός εξαρτήματος Τύπος μηχανήματος και αριθμός σειράς μηχανήματος Για τον τύπο μηχανήματος και τον αριθμό σειράς, ανατρέξτε στην πινακίδα ισχύος. Βλέπε επίσης Spares On Web ( Κωδικός Data Matrix επάνω στο μηχάνημα Κωδικός Data Matrix Επάνω στο μηχάνημα ευρωπαϊκής κατασκευής βρίσκεται ένας κωδικός Data Matrix Code. Ο κωδικός Data Matrix περιέχει τις παρακάτω πληροφορίες: Τύπος μηχανήματος Αριθμός σειράς Αριθμός υλικού πελάτη, όταν γίνεται παραγγελία προαιρετικού εξοπλισμού Y84 Μέσω του κωδικού Data Matrix και της εφαρμογής "SIMOTICS Digital Data" έχετε πρόσβαση σε τεχνικά δεδομένα, ανταλλακτικά και οδηγίες λειτουργίας του κινητήρα σας Στοιχεία παραγγελίας Υπόδειξη Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Χρησιμεύουν για τον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες. Οδηγίες λειτουργίας, 12/2018, A5E A 145

148 Ανταλλακτικά 10.6 Αντικατάσταση κυλινδρικών ρουλεμάν 10.4 Προμήθεια ανταλλακτικών από το ελεύθερο εμπόριο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλων ανταλλακτικών Σε περίπτωση χρήσης μη αυθεντικών ανταλλακτικών η κατηγορία αντιαναφλεκτικής προστασίας δεν διασφαλίζεται. Κατά τη λειτουργία μπορεί να προκύψει έκρηξη σε εκρήξιμες ατμόσφαιρες. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά για τα μηχανήματα με προστασία από έκρηξη. Αυτό ισχύει και για εξαρτήματα όπως π.χ. τα παρεμβύσματα, οι κλέμμες και οι είσοδοι καλωδίων και αγωγών. Σε περίπτωση αποριών απευθυνθείτε στο Κέντρο Σέρβις (Σελίδα 175). Ισοδύναμα τυποποιημένα εξαρτήματα, π.χ. βίδες, μπορείτε να προμηθευτείτε από το ελεύθερο εμπόριο Παραγγελία ανταλλακτικών μέσω του διαδικτύου. Με το "Spares on Web" μπορείτε να βρίσκετε μόνοι σας τους κωδ. παραγγελίας στάνταρ ανταλλακτικών για κινητήρες, γρήγορα και απλά. Spares On Web ( Βλέπε επίσης Οδηγίες για το Spares on Web ( Αντικατάσταση κυλινδρικών ρουλεμάν Κυλινδρικά ρουλεμάν Για την παραγγελία κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η συμπληρωματική σήμανση που αφορά την έκδοση του ρουλεμάν. Και οι δύο σημάνσεις υποδεικνύονται στην πινακίδα λίπανσης και την τεκμηρίωση του μηχανήματος, και είναι εμφανείς στο τοποθετημένο ρουλεμάν. Αντικαθιστάτε τα κυλινδρικά ρουλεμάν μόνο με πανομοιότυπα κυλινδρικά ρουλεμάν. 146 Οδηγίες λειτουργίας, 12/2018, A5E A

149 Ανταλλακτικά 10.9 Ορισμός ομάδων εξαρτημάτων 10.7 Κυλινδρικό ρουλεμάν Αν χρησιμοποιούνται μονωμένα κυλινδρικά ρουλεμάν, πρέπει να αντικαθιστούνται με μονωμένα κυλινδρικά ρουλεμάν ίδιου τύπου. Με τον τρόπο αυτόν αποτρέπονται οι ζημιές στα ρουλεμάν λόγω της διέλευσης ρεύματος Ανεξάρτητη θέρμανση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος έκρηξης εξαιτίας ακατάλληλης επισκευής Σε περίπτωση ακατάλληλης επισκευής της ανεξάρτητης θέρμανσης, π.χ. με χρήση μη επιτρεπόμενων ή μη εγκεκριμένων ανταλλακτικών, μπορεί να σημειωθεί έκρηξη κατά τη λειτουργία του μηχανήματος σε εκρήξιμη ατμόσφαιρα. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Η επισκευή της ανεξάρτητης θέρμανσης, εγκατάσταση και ο έλεγχος των επιμέρους εξαρτημάτων πρέπει να εκτελείται αποκλειστικά από τεχνικούς του Κέντρου Σέρβις (Σελίδα 175), επειδή για τις συγκεκριμένες εργασίες απαιτούνται πολλές εξειδικευμένες γνώσεις. Χρησιμοποιείτε μόνο επιτρεπόμενα και εγκεκριμένα ανταλλακτικά Ορισμός ομάδων εξαρτημάτων Διακρίνονται οι ακόλουθες ομάδες εξαρτημάτων: Ανταλλακτικά Ανταλλακτικά είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παραγγελίας κατά τον χρόνο παραγωγής και έως 5 έτη μετά την παραγωγή. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Εξαρτήματα επισκευής Εξαρτήματα επισκευής είναι τα εξαρτήματα του μηχανήματος με δυνατότητα παράδοσης μόνο κατά τη διάρκεια της παραγωγής του μηχανήματος (έως τη διακοπή του προϊόντος). Τα εξαρτήματα επισκευής εξυπηρετούν στην επισκευή ή την τροποποίηση των τρεχόντων προϊόντων. Η αντικατάσταση αυτών των εξαρτημάτων πρέπει να εκτελείται μόνο από εξουσιοδοτημένο συνεργάτη σέρβις ή τροποποίησης. Τυποποιημένα εξαρτήματα Τα τυποποιημένα εξαρτήματα είναι εξαρτήματα του μηχανήματος που πρέπει να αποκτώνται στο ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Ένας αναλυτικός κατάλογος παρέχεται στο κεφάλαιο «Τυποποιημένα εξαρτήματα». Άλλα εξαρτήματα Άλλα εξαρτήματα είναι τα μικροεξαρτήματα που σχετίζονται με την πληρότητα του σήματος εκρηκτικής ατμόσφαιρας. Ωστόσο, αυτά τε εξαρτήματα δεν παρέχονται μεμονωμένα, ως Οδηγίες λειτουργίας, 12/2018, A5E A 147

150 Ανταλλακτικά Παράδειγμα παραγγελίας ανταλλακτικά ή εξαρτήματα επισκευής. Παραδίδονται με τη μορφή συγκροτημάτων (π.χ. κιβώτιο συνδέσεων) κατόπιν αιτήματος. Για τα ανταλλακτικά μηχανήματα και τα εξαρτήματα επισκευής, μετά την παράδοση του μηχανήματος ισχύουν οι ακόλουθοι όροι παράδοσης. Έως 3 έτη μετά την παράδοση του αρχικού μηχανήματος, σε περίπτωση ανεπανόρθωτης βλάβης του μηχανήματος, η Siemens παρέχει ανάλογα με τις διαστάσεις τοποθέτησης και τη λειτουργία αντίστοιχο ανταλλακτικό μηχάνημα με δυνατότητα μετατροπής σε άλλη σειρά. Η παράδοση ενός ανταλλακτικού μηχανήματος εντός των 3 ετών δεν συνεπάγεται νέα έναρξη της περιόδου εγγύησης. Τα ανταλλακτικά μηχανήματα που παραδίδονται μετά την ενεργή παραγωγή της σειράς του μηχανήματος επισημαίνονται, επιπλέον, με την ένδειξη «Spare-Motor» (Ανταλλακτικός κινητήρας) στην πινακίδα ισχύος. Για αυτούς τους ανταλλακτικούς κινητήρες προσφέρονται μόνο ανταλλακτικά κατόπιν αιτήματος και δεν είναι δυνατή η επισκευή ή αντικατάσταση. Μετά την πάροδο 3 ετών (από την παράδοση του αρχικού μηχανήματος), διατίθεται για τα εν λόγω μηχανήματα μόνο η δυνατότητα επισκευής (ανάλογα με τη διαθεσιμότητα των απαιτούμενων ανταλλακτικών). Έως 5 έτη μετά την παράδοση του αρχικού κινητήρα, είναι δυνατή η παράδοση ανταλλακτικών και, για άλλα 5 έτη, η Siemens παρέχει πληροφορίες σχετικά με τα ανταλλακτικά και, αν απαιτείται, σχετικά έγγραφα Παράδειγμα παραγγελίας Πίνακας 10-1 Παράδειγμα παραγγελίας Προστατευτικό κάλυμμα, πλευρά DE Τύπος μηχανήματος * 1.40 Προστατευτικό κάλυμμα 1MB1543-2BB03-4AA4 Αρ. αναγν. * UC 1706/ * σύμφωνα με την πινακίδα ισχύος Βρείτε τον τύπο και τον αριθμό κατασκευής στα στοιχεία πινακίδας καθώς και στην τεκμηρίωση του μηχανήματος. Για την αντικατάσταση κυλινδρικών ρουλεμάν, εκτός από τη σήμανση του ρουλεμάν, απαιτείται και η σήμανση που ακολουθεί και αφορά την έκδοση του ρουλεμάν. Και οι δύο ενδείξεις υπάρχουν στην πινακίδα ισχύος και στα έγγραφα τεκμηρίωσης του μηχανήματος ή μπορούν να βρεθούν στο τοποθετημένο ρουλεμάν. Οι γραφικές απεικονίσεις στο κεφάλαιο αυτό αποτελούν σχηματικά διαγράμματα των βασικών εκδόσεων. Εξυπηρετούν στον προσδιορισμό των ανταλλακτικών. Η παραδοτέα έκδοση μπορεί να διαφέρει ως προς τις λεπτομέρειες από τις εικόνες. 148 Οδηγίες λειτουργίας, 12/2018, A5E A

151 Ανταλλακτικά Εξαρτήματα μηχανήματος Εξαρτήματα μηχανήματος Κατάλογοι εξαρτημάτων Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 1.00 Ρουλεμάν, πλευρά DE Κιβώτιο συνδέσεων, πλήρες 1.30 Βίδα 5.37 Γκρόβερ 1.31 Γκρόβερ 5.42 Περίβλημα κιβωτίου συνδέσεων με παρέμβυσμα 1.32 Βίδα 5.43 Πλάκα εισόδου 1.33 Παξιμάδι 5.44 Επάνω τμήμα κιβωτίου συνδέσεων 1.40 Προστατευτικό κάλυμμα 5.45 Περίβλημα 1.43 Μονωτικός δακτύλιος άξονα 5.46 Βίδα 1.44 Κάλυμμα εδράνου, πλευρά DE, εσωτερικό 5.47 Βίδα 1.45 Βίδα (κάλυμμα εδράνου) 5.48 Γκρόβερ 1.46 Δακτύλιος κάλυψης 5.49 Βίδα 1.47 Δακτύλιος Ο 5.51 Περικόχλιο ρακόρ 1.48 Βίδα 5.52 Είσοδος αγωγού 1.49 Βίδα 5.53 Πώμα σφράγισης 1.50 Περικόχλιο ρακόρ 5.54 Δακτύλιος Ο 1.56 Διαχωριστικό 5.55 Παξιμάδι 1.58 Ελατηριωτός δακτύλιος 5.60 Βίδα 1.60 Κυλινδρικό ρουλεμάν 5.61 Βίδα 1.61 Αναρτήρας ελατηρίου για ομφαλό προστατευτικού καλύμματος άκρου 5.62 Γκρόβερ 1.63 Κοχλίας ασφαλείας νερού συμπύκνωσης 5.63 Ράγα στήριξης 1.65 Γρασαδόρος 5.64 Γκρόβερ 1.67 Κάλυμμα ρουλεμάν, πλευρά DE, εξωτερικό 5.65 Βίδα 1.68 Φυγοκεντρικός δίσκος (προαιρετικά) 5.68 Πώμα σφράγισης 1.69 Ελατήριο πίεσης 5.69 Δακτύλιος Ο 3.00 Ρότορας, πλήρης 5.70 Σφιγκτήρας 3.02 Δακτύλιος ασφάλισης 5.72 Γωνία επαφής 3.03 Δακτύλιος ασφάλισης 5.76 Πλάκα σύσφιξης/γωνία επαφής 3.38 Σφήνα 5.78 Γκρόβερ 3.88 Σφήνα για εξαεριστήρα 5.79 Βίδα 4.00 Στάτορας, πλήρης 5.81 Βίδα 4.04 Βιδωτός κρίκος 5.82 Δακτύλιος Ο 4.05 Ροδέλα 5.83 Παρέμβυσμα 4.07 Πόδι περιβλήματος 5.84 Κάλυμμα κιβωτίου συνδέσεων 4.08 Πόδι περιβλήματος, αριστερά 5.85 Κάλυμμα κιβωτίου συνδέσεων με παρέμβυσμα (προαιρετική βίδα) 4.09 Πόδι περιβλήματος, δεξιά 5.88 Γκρόβερ 4.10 Γκρόβερ 5.89 Βίδα Οδηγίες λειτουργίας, 12/2018, A5E A 149

152 Ανταλλακτικά Εξαρτήματα μηχανήματος Περιγραφή Εξάρτημα Εξάρτημα Περιγραφή 4.11 Βίδα 5.90 Επάνω τμήμα κιβωτίου συνδέσεων, περιστρεφόμενο κατά 4x90 μοίρες, πλήρες (για τοποθέτηση εκ των υστέρων) 4.12 Παξιμάδι 5.91 Βίδα 4.18 Πινακίδα ισχύος 5.92 Κάλυμμα κιβωτίου συνδέσεων 4.19 Λαμαρινόβιδα ή κοπίλια με εγκοπές 5.93 Παρέμβυσμα 4.20 Κάλυμμα 5.94 Βίδα 4.30 Γωνία επαφής 5.95 Επάνω τμήμα κιβωτίου συνδέσεων 4.31 Γωνία γείωσης 5.96 Πώμα σφράγισης 4.35 Ροδέλα 5.97 Αντιπερικόχλιο 4.37 Πλάκα σύσφιξης 5.98 Ταχυπερικόχλιο 4.38 Γκρόβερ 5.99 Πλάκα προσαρμογέα 4.39 Βίδα γείωσης 6.00 Ρουλεμάν, πλευρά NDE 4.40 Ροδέλα 6.02 Δακτύλιος ασφάλισης 5.00 Κιβώτιο συνδέσεων, πλήρες 6.03 Κάλυμμα εδράνου, πλευρά NDE, εσωτερικό 5.02 Μεσόζευγμα 6.10 Κυλινδρικά ρουλεμάν 5.03 Παρέμβυσμα (επάνω τμήμα κιβωτίου συνδέσεων) 5.04 Παρέμβυσμα (πλάκα προσαρμογέα) 6.12 Δακτύλιος ασφάλισης 5.06 Ράγα στήριξης 6.20 Προστατευτικό κάλυμμα 6.11 Αναρτήρας ελατηρίου για ομφαλό προστατευτικού καλύμματος άκρου 5.08 Θήκη απόστασης 6.23 Μονωτικός δακτύλιος άξονα 5.09 Βίδα 6.25 Υποδοχή λίπανσης 5.10 Πλάκα ακροδεκτών, πλήρης 6.26 Κάλυμμα 5.11 Λωρίδα κλεμμών 6.27 Κάλυμμα ρουλεμάν, πλευρά NDE, εξωτερικό 5.13 Ράγα σύνδεσης 6.29 Βίδα 5.15 Πώμα 6.31 Παξιμάδι 5.16 Γκρόβερ για ράγα 6.65 Γρασαδόρος 5.17 Βίδα 6.67 Ελαστικός δακτύλιος 5.18 Γκρόβερ 6.66 Βίδα (κάλυμμα εδράνου) 5.19 Βίδα 6.72 Φυγοκεντρικός δίσκος 5.21 Βίδα (διάτρητη) 6.74 Υποδοχή 5.24 Βίδα 6.75 Βίδα 5.27 Σφιγκτήρας 7.00 Εξαερισμός, πλήρης 5.28 Ψηλή κλέμμα σύσφιξης 7.04 Ανεμιστήρας 5.29 Χαμηλή κλέμμα σύσφιξης 7.12 Δακτύλιος ασφάλισης 5.30 Ελαστικό πώμα 7.40 Κάλυμμα ανεμιστήρα 5.31 Σφιγκτήρας 7.41 Γωνία 5.32 Γωνία 7.47 Σωλήνας εκροής 5.33 Ροδέλα 7.48 Ροδέλα 5.35 Είσοδος αγωγού 7.49 Βίδα 5.36 Γκρόβερ Οι διατάξεις τοποθέτησης και αφαίρεσης κυλινδρικών ρουλεμάν, ανεμιστήρων και στοιχείων μετάδοσης κίνησης δεν περιλαμβάνονται στο παραδοτέο υλικό. 150 Οδηγίες λειτουργίας, 12/2018, A5E A

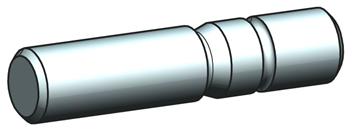

153 Ανταλλακτικά Τυποποιημένα εξαρτήματα Τυποποιημένα εξαρτήματα Πίνακας 10-2 Προμηθευτείτε τα τυποποιημένα εξαρτήματα από το ελεύθερο εμπόριο ανάλογα με τις διαστάσεις, το υλικό και την επιφάνεια. Αρ. Πρότυπο Εικόνα Αρ. Πρότυπο Εικόνα DIN DIN DIN EN ISO DIN 580 DIN EN ISO EN ISO DIN DIN EN ISO 4762 EN ISO 7045 EN ISO EN ISO EN ISO EN ISO 7089 Οδηγίες λειτουργίας, 12/2018, A5E A 151

154 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Σήματα εκρηκτικής ατμόσφαιρας LA,1MA Ύψος άξονα L, 1MB Ύψος άξονα Οδηγίες λειτουργίας, 12/2018, A5E A

155 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Οδηγίες λειτουργίας, 12/2018, A5E A 153

156 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας LA,1MA Ύψος άξονα Οδηγίες λειτουργίας, 12/2018, A5E A

157 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας LA Οδηγίες λειτουργίας, 12/2018, A5E A 155

158 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας MA Οδηγίες λειτουργίας, 12/2018, A5E A

159 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Κιβώτιο συνδέσεων 1MA Οδηγίες λειτουργίας, 12/2018, A5E A 157

160 158,0%,0% Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 1MB1 AH Αλουμίνιο Οδηγίες λειτουργίας, 12/2018, A5E A

161 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας MB1 Ύψος άξονα Φαιός χυτοσίδηρος Οδηγίες λειτουργίας, 12/2018, A5E A 159

162 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 1MB1 Ύψος άξονα Φαιός χυτοσίδηρος 160,0%,0% Οδηγίες λειτουργίας, 12/2018, A5E A

163 Οδηγίες λειτουργίας, 12/2018, A5E A,0%,0% $ $+ Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 1MB1 Ύψος άξονα Φαιός χυτοσίδηρος 161

164 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 1MB5 Ύψος άξονα 315 Φαιός χυτοσίδηρος Οδηγίες λειτουργίας, 12/2018, A5E A

165 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας MB5 Κιβώτιο συνδέσεων Ύψος άξονα 315 Φαιός χυτοσίδηρος Οδηγίες λειτουργίας, 12/2018, A5E A 163

166 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 1MB5 Ύψος άξονα 355 Φαιός χυτοσίδηρος Οδηγίες λειτουργίας, 12/2018, A5E A

167 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας MB5 Κιβώτιο συνδέσεων Ύψος άξονα 355 Φαιός χυτοσίδηρος Οδηγίες λειτουργίας, 12/2018, A5E A 165

168 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας LG4/6 AH Οδηγίες λειτουργίας, 12/2018, A5E A

169 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Κιβώτιο συνδέσεων gk330, gt320, gk430, gt420 Οδηγίες λειτουργίας, 12/2018, A5E A 167

170 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Κιβώτιο συνδέσεων gk431, gt421, gt520, gt Οδηγίες λειτουργίας, 12/2018, A5E A

171 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας Κιβώτιο συνδέσεων 1LG4/6, 1MB1, gt620, gt640, gt791 gt 620 gt 640 gt 791 gt 791 Οδηγίες λειτουργίας, 12/2018, A5E A 169

172 Ανταλλακτικά Σήματα εκρηκτικής ατμόσφαιρας 170 Οδηγίες λειτουργίας, 12/2018, A5E A

173 Διάθεση παλαιών συσκευών Εισαγωγή Η προστασία του περιβάλλοντος και η φροντίδα των φυσικών πόρων αποτελεί για εμάς έναν επιχειρηματικό στόχο υψηλής προτεραιότητας. Ένα παγκόσμιο σύστημα περιβαλλοντικής διαχείρισης σύμφωνα με το ISO φροντίζει για την τήρηση των νόμων και θέτει υψηλά πρότυπα. Ήδη από το στάδιο ανάπτυξης των προϊόντων μας, η φιλική προς το περιβάλλον διαμόρφωση, η τεχνική ασφάλεια και η προστασία της υγείας αποτελούν σταθερούς στόχους μας. Στο επόμενο κεφάλαιο θα βρείτε συστάσεις για μια φιλική προς το περιβάλλον διάθεση του μηχανήματος και των εξαρτημάτων του. Ακολουθήστε τους τοπικούς κανονισμούς κατά τη διάθεση Ισχύοντες εθνικοί κανονισμοί - Μηχανήματα χαμηλής τάσης Ισχύοντες εθνικοί κανονισμοί Το μηχάνημα περιέχει υλικά, τα οποία μπορούν να ανακτηθούν ή να ανακυκλωθούν. Ο σωστός διαχωρισμός των υλικών βοηθάει στην εύκολη ανακύκλωση των σημαντικών υλικών. Κατά τη διάθεση μηχανημάτων ή αποβλήτων που προκύπτουν κατά τις επιμέρους φάσεις του κύκλου ζωής τους, τηρείτε του ισχύοντες εθνικούς κανονισμούς. Για περαιτέρω πληροφορίες σχετικά με την απόρριψη απευθυνθείτε στις τοπικές αρχές RoHS - Περιορισμός της χρήσης συγκεκριμένων επικίνδυνων ουσιών Σύμφωνα με την οδηγία RoHS («Restriction of certain Hazardous Substances»), αντικαθιστούμε ανάλογα με τις τεχνολογικές εξελίξεις τις επικίνδυνες για το περιβάλλον ουσίες με ακίνδυνες. Προτεραιότητα δίνεται πάντα στην ασφάλεια κατά τη λειτουργία και το χειρισμό Πληροφορίες σύμφωνα με το άρθρο 33 του κανονισμού REACH Το προϊόν αυτό περιέχει ένα ή περισσότερα μέρη, στα οποία υπάρχει η παρακάτω ουσία από τη λίστα υποψηφίων σε συγκέντρωση πάνω από 0,1 τοις εκατό μάζας: Αρ. CAS , μόλυβδος Οδηγίες λειτουργίας, 12/2018, A5E A 171

174 Διάθεση παλαιών συσκευών 11.7 Διάθεση εξαρτημάτων Βάσει των τρεχουσών πληροφοριών, θεωρούμε ότι η ουσία αυτή στο πλαίσιο της ορθής χρήσης, συμπεριλαμβανομένης και της απόρριψης, δεν αποτελεί κίνδυνο Προετοιμασία αποσυναρμολόγησης Η αποσυναρμολόγηση του μηχανήματος πρέπει να εκτελείται ή να επιβλέπεται από εξειδικευμένο προσωπικό με κατάλληλες γνώσεις. 1. Επικοινωνήστε με ένα κέντρο διάθεσης της περιοχής σας. Διευκρινίστε τον τρόπο αποσυναρμολόγησης του μηχανήματος ή προετοιμασίας των εξαρτημάτων. 2. Ακολουθήστε τους πέντε κανόνες ασφαλείας (Σελίδα 11). 3. Καταργήστε όλες τις ηλεκτρικές συνδέσεις και αφαιρέστε όλα τα καλώδια. 4. Εκκενώστε όλα τα υγρά, π.χ. λάδι και ψυκτικό υγρό. Συλλέξτε ξεχωριστά τα υγρά και απορρίψτε τα καταλλήλως. 5. Χαλαρώστε τα στηρίγματα του μηχανήματος. 6. Μεταφέρετε το μηχάνημα σε κατάλληλο χώρο για την αποσυναρμολόγηση. Βλέπε επίσης Επισκευή (Σελίδα 132) 11.6 Αποσυναρμολόγηση του μηχανήματος Αποσυναρμολογήστε το μηχάνημα σύμφωνα με την τυπική μηχανολογική διαδικασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενδεχόμενη πτώση εξαρτημάτων μηχανήματος Το μηχάνημα αποτελείται από εξαρτήματα με μεγάλο βάρος. Αυτά τα εξαρτήματα μπορεί να πέσουν κατά την αποσυναρμολόγηση. Η συνέπεια ενδέχεται να είναι θάνατος, σοβαρός τραυματισμός και υλικές ζημιές. Ασφαλίστε τα εξαρτήματα του μηχανήματος από τυχόν ανατροπή, πριν από την αποσυναρμολόγησή του Διάθεση εξαρτημάτων Εξαρτήματα Τα μηχανήματα αποτελούνται στο μεγαλύτερο μέρος του από χάλυβα και διαφορετικές αναλογίες χαλκού και αλουμινίου. Τα μεταλλικά υλικά θεωρούνται γενικά ανακυκλώσιμα χωρίς περιορισμούς. 172 Οδηγίες λειτουργίας, 12/2018, A5E A

175 Διάθεση παλαιών συσκευών 11.7 Διάθεση εξαρτημάτων Διαχωρίστε τα εξαρτήματα για ανακύκλωση στις εξής κατηγορίες: Χάλυβας και σίδηρος Αλουμίνιο Μη σιδηρούχα μέταλλα, π.χ. περιελίξεις Η μόνωση των περιελίξεων αποτεφρώνεται κατά την ανακύκλωση του χαλκού. Υλικά μόνωσης Καλώδια και αγωγοί Ηλεκτρονικά απόβλητα Βοηθητικά μέσα και χημικές ουσίες Διαχωρίστε τα βοηθητικά μέσα και τις χημικές ουσίες πριν τη διάθεση στις ακόλουθες π.χ. κατηγορίες: Λάδι Γράσο Καθαριστικά και διαλύτες Υπολείμματα βαφής Αντιδιαβρωτικά μέσα Πρόσθετα ψυκτικού μέσου, π.χ. αναστολείς, μέσα αντιπαγετικής προστασία ή βιοκτόνα Απορρίψτε τα διαχωρισμένα στοιχεία σύμφωνα με τους τοπικούς κανονισμούς ή σε κατάλληλο κέντρο διάθεσης. Το ίδιο ισχύει για τα πανιά και τα αντικείμενα που χρησιμοποιήθηκαν για το σκούπισμα του μηχανήματος κατά τη διάρκεια των εργασιών. Υλικά συσκευασίας Αν χρειάζεται, επικοινωνήστε με ένα κέντρο διάθεσης. Οι ξύλινες συσκευασίες για θαλάσσια μεταφορά αποτελούνται από εμποτισμένο ξύλο. Τηρείτε τους τοπικούς κανονισμούς. Η μεμβράνη της αεροστεγούς συσκευασίας είναι μεμβράνη αλουμινίου. Είναι κατάλληλη για θερμική ανακύκλωση. Οι λερωμένες μεμβράνες πρέπει να αποτεφρώνονται. Οδηγίες λειτουργίας, 12/2018, A5E A 173

176 Διάθεση παλαιών συσκευών 11.7 Διάθεση εξαρτημάτων 174 Οδηγίες λειτουργίας, 12/2018, A5E A

177 Σέρβις και Υποστήριξη A A.1 Siemens Industry Online Support Τεχνικές ερωτήσεις και περισσότερες πληροφορίες Εάν έχετε ερωτήσεις για τεχνικά στοιχεία ή χρειάζεστε περισσότερες πληροφορίες, απευθυνθείτε στην Τεχνική υποστήριξη ( support.industry.siemens.com/cs/ww/en/sc/4868). Έχετε διαθέσιμα τα παρακάτω στοιχεία: Τύπος Αριθμός σειράς Για τα σχετικά στοιχεία ανατρέξτε στην πινακίδα ονομαστικών χαρακτηριστικών. Συνεργάτες Αν χρειάζεστε επιτόπιο σέρβις ή ανταλλακτικά, απευθυνθείτε στον τοπικό συνεργάτη. Εκείνος θα επικοινωνήσει με την αρμόδια υπηρεσία σέρβις. Τον συνεργάτη σας μπορείτε να τον βρείτε στη βάση δεδομένων συνεργατών: ( Φορητή Siemens-Support Με την εφαρμογή "Siemens Industry Online Support" έχετε ανά πάσα στιγμή και από οπουδήποτε πρόσβαση σε πάνω από έγγραφα των βιομηχανικών προϊόντων της Siemens. Η εφαρμογή σας υποστηρίζει μεταξύ άλλων στα παρακάτω πεδία χρήσης: Επίλυση προβλημάτων κατά την υλοποίηση ενός έργου Αποκατάσταση σφαλμάτων σε περίπτωση βλαβών Επέκταση ή νέα μελέτη μιας εγκατάστασης Επιπλέον έχετε πρόσβαση στο τεχνικό φόρουμ και άλλες συμμετοχές από τους ειδικούς μας: Συχνές ερωτήσεις Παραδείγματα εφαρμογής Εγχειρίδια Πιστοποιητικά Ειδήσεις για τα προϊόντα και πολλά άλλα Η App διατίθεται για Apple ios, Android και Windows Phone. Οδηγίες λειτουργίας, 12/2018, A5E A 175

178 Σέρβις και Υποστήριξη A.2 Πρόσθετα έγγραφα A.2 Πρόσθετα έγγραφα Τις οδηγίες λειτουργίας μπορείτε να τις βρείτε στις ακόλουθες ιστοσελίδες: (Σελίδα 175) 176 Οδηγίες λειτουργίας, 12/2018, A5E A

179 Τεχνικά στοιχεία B B.1 Ροπές σύσφιξης B.1.1 Ροπές σύσφιξης κοχλιωτών συνδέσεων Ασφαλιστικές διατάξεις κοχλιών Οι κοχλίες ή τα περικόχλια που συνδέονται με ασφαλιστικά, ελατηριωτά στοιχεία και/ή στοιχεία κατανομής δυνάμεων πρέπει να εξοπλίζονται εκ νέου κατά τη συναρμολόγηση με λειτουργικά και ισότιμα στοιχεία. Σε αυτήν την περίπτωση πρέπει να αντικαθίστανται κατά κανόνα τα συμπλεκόμενα στοιχεία ασφάλισης. Ασφαλίστε εκ νέου τα σπειρώματα που είναι ασφαλισμένα με υγρό συνθετικό υλικό κατά την κοχλίωση, π.χ. με Loctite 243. Κατά τη συναρμολόγηση, ασφαλίζετε πάντα τις βίδες στερέωσης με μήκος κοχλίωσης μικρότερο των 25 mm με κατάλληλα στοιχεία ασφάλισης ή με διαλυτό μέσο ασφάλισης, όπως π.χ. το Loctite 243. Το μήκος κοχλίωσης είναι η απόσταση μεταξύ της κεφαλής της βίδας και της θέσης βιδώματος. Ροπές σύσφιξης Για τις κοχλιωτές συνδέσεις με μεταλλικές επιφάνειες επαφής, π.χ. προστατευτικά καλύμματα, εξαρτήματα των παρεμβυσμάτων εδράνου, εξαρτήματα κιβωτίου συνδέσεων κοχλιωτά στο περίβλημα του στάτορα, ισχύουν ανάλογα με το μέγεθος του σπειρώματος οι ακόλουθες ροπές: Πίνακας B-1 Ροπές σύσφιξης κοχλιωτών συνδέσεων με ανοχή ±10% Διάμ. σπειρώματος M5 M6 M8 M10 M12 M16 M20 M24 Nm Οι παραπάνω ροπές σύσφιξης ισχύουν για κοχλίες της κατηγορίας αντοχής 8,8, A4-70 ή A4-80 κατά το πρότυπο ISO 898-1, αλλά μόνο για συνδέσεις εξαρτημάτων με αντίστοιχη ή υψηλότερη αντοχή, π.χ. φαιού χυτοσιδήρου, χάλυβα ή χυτοχάλυβα. Αποκλίνουσες ροπές σύσφιξης Οι ροπές που αποκλίνουν από τις παραπάνω και αφορούν ηλεκτρικές συνδέσεις και κοχλιωτές συνδέσεις εξαρτημάτων με την προσθήκη επίπεδων στεγανοποιήσεων ή μονωτικών τεμαχίων αναφέρονται στις αντίστοιχες ενότητες και τα σχέδια. Οδηγίες λειτουργίας, 12/2018, A5E A 177

180 Τεχνικά στοιχεία B.1 Ροπές σύσφιξης B.1.2 Διελεύσεις μπουλονιών Πίνακας B-2 Ροπές σύσφιξης για διελεύσεις μπουλονιών Σπείρωμα M 4 M 5 M 6 M 8 M 10 M 12 M 16 M 20 μέγ. 1 1,6 2, Nm μέγ. 1, , B.1.3 Κιβώτιο συνδέσεων, προστατευτικά καλύμματα άκρου, αγωγός γείωσης, ελασματοειδή καλύμματα ανεμιστήρων Εφόσον δεν αναφέρονται άλλες ροπές σύσφιξης, ισχύουν οι τιμές στους παρακάτω πίνακες. Πίνακας B-3 Ροπές σύσφιξης για κοχλίες στο κιβώτιο συνδέσεων, στα προστατευτικά καλύμματα άκρου, και για κοχλιωτές συνδέσεις στον αγωγό γείωσης Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm ελάχ. 0,8 2 3, μέγ. 1, Ροπή στρέψης κοχλία ασφαλείας νερού συμπύκνωσης Σφίξτε τον κοχλία ασφαλείας νερού συμπύκνωσης M6x0,75 με ροπή στρέψης 1,5 έως 2,0 Nm. B Πίνακας ακροδεκτών και γείωση Πίνακας B-4 Ροπές σύσφιξης για ηλεκτρικές συνδέσεις στον πίνακα ακροδεκτών Σπείρωμα M3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 ελάχ. 0,8 0,8 1,8 2,7 5, Nm μέγ. 1,2 1,2 2, B.1.4 Πρόσθετες κλέμμες σύνδεσης για διατάξεις επιτήρησης και ανεξάρτητη θέρμανση Πίνακας B-5 Ροπές στρέψης σύσφιγξης για διατάξεις επιτήρησης και ανεξάρτητη θέρμανση Κύριο κιβώτιο συνδέσεων EN : 2000 Πίνακας 4 III 0,4 Nm Βοηθητικό κιβώτιο συνδέσεων ελάχ. 0,6 Nm μέγ. 0,8 Nm 178 Οδηγίες λειτουργίας, 12/2018, A5E A

181 Έγγραφα ποιότητας C C.1 Έγγραφα ποιότητας SIMOTICS σε SIOS Έγγραφα ποιότητας θα βρείτε εδώ: ( support.industry.siemens.com/cs/ww/en/ps/13310/cert) Οδηγίες λειτουργίας, 12/2018, A5E A 179

182 Έγγραφα ποιότητας C.1 Έγγραφα ποιότητας SIMOTICS σε SIOS 180 Οδηγίες λειτουργίας, 12/2018, A5E A

183 Ευρετήριο 5 5 κανόνες ασφαλείας, 12 R Restriction of certain Hazardous Substances, 171 RoHS, 171 S Siemens Industry Online Support Εφαρμογή, 175 SIMOTICS Digital Data, 145 Spares On Web, 146 Α Αγωγοί σύνδεσης Επιλογή, 72 Αγωγός αλουμινίου, 88 Αγωγός εξίσωσης δυναμικού, 48 Ακρίβεια ευθυγράμμισης, 66 Ακτινική δύναμη, 69 Ανεξάρτητη θέρμανση, 44, 112, 134 Επισκευή, 134, 147 Ανταλλακτικά, 146, 175 Αντίσταση μόνωσης, 40, 54, 95, 129 Θέρμανση ακινησίας, 57, 98 μέτρηση, 55, 96 Αντοχή έναντι παρεμβολών, 16 Αξονική δύναμη, 69 Αξονικό διάκενο, 65 Αποσυναρμολόγηση Διάθεση παλαιών συσκευών, 172 Ασφαλιστική διάταξη κοχλία, 177 Β Βασική επιθεώρηση, 124 Βαφή, 32 Βλάβες Επιθεώρηση, 116, 123 ηλεκτρικές, 116 Κυλινδρικά ρουλεμάν, 117 Μηχανικές, 117 Σύστημα ψύξης, 118 Βλάβες λειτουργίας, 106 Βλάβες στην ακοή, 14 Δ Δείκτης πόλωσης, 40, 54, 57, 95, 98, 129 Διάγραμμα συνδεσμολογίας, 75 Διάθεση παλαιών συσκευών Εξαρτήματα, 172 Χημικές ουσίες, 173 Διακοπή έκτακτης ανάγκης, 113 Διαστολή μηχανήματος, 65 Διάταξη κλειδώματος ρουλεμάν, 41 Διάταξη συγκράτησης ρότορα, 38 Αφαίρεση, 66 Διάταξη συμπληρωματικής λίπανσης, 40 Δίδυμος μηχανισμός κίνησης, 51 Δοκιμαστική λειτουργία, 102 Δυνάμεις θεμελίωσης, 64 Δύναμη προέντασης Ασφάλιση ρότορα, 39 Ε Ειδικευμένο προσωπικό, 12 Είσοδοι αγωγών πιστοποιημένο, 76 Εκπομπές, 14 Εκπομπές θορύβου, 14 Ελάχιστα διάκενα αέρα, 79 Ενδεδειγμένη χρήση, 21 Ενεργοποίηση, 102, 112 Εξαρτήματα που βρίσκονται υπό τάση, 13 Επιθεώρηση Βλάβες, 116, 123 Επικίνδυνες για την υγεία ουσίες, 13 Επιλογή κοχλιών, 64 Επισκευή Πρώτη επιθεώρηση, 123 Επιτόπιο σέρβις, 175 Ευθυγράμμιση, 65 Εύφλεκτες ουσίες, 13 Εφαρμογή "Siemens Industry Online Support", 175 Εφαρμογή χρώματος, 130 Οδηγίες λειτουργίας, 12/2018, A5E A 181

184 Ευρετήριο Ζ Ζημιές στο χρώμα, 130 Ζυγοστάθμιση, 67 Η Ηλεκτρικές βλάβες, 116 Ηλεκτρομαγνητικά πεδία, 14 Ηλεκτρομαγνητική συμβατότητα, 16 Θ Θέρμανση ακινησίας Αντίσταση μόνωσης, 57, 98 Θερμές επιφάνειες, 13 Θερμοκρασία αποθήκευσης Σύστημα παρακολούθησης, 100 Τιμές ρύθμισης, 100 Κ Κανονισμός REACH, 171 Κατηγορία αντιαναφλεκτικής προστασίας, 146 Κατηγορία αντοχής, 64 Κατηγορία θερμοκρασίας, 112, 114 Κίνδυνος ανάφλεξης, 15 Κίνδυνος έκρηξης, 37, 122, 133, 134, 147 Ανταλλακτικά, 146 Ηλεκτροστατική εκφόρτιση, 16 Θερμοκρασία αποθήκευσης, 110, 122 Καθαρισμός, 110, 123 Παράκαμψη μονωμένου ρουλεμάν, 111 Στρώμα σκόνης, 110, 122 Κύκλωμα ασφαλείας Ανεξάρτητη θέρμανση, 44 Κυλινδρικά ρουλεμάν Αντικατάσταση, 146 Βλάβες, 117 Επιθεώρηση, 124 Τοποθέτηση, 138 Κωδικός Data Matrix, 145 Μ Μετέπειτα βαφή, 131 Μηχάνημα ευθυγράμμιση με το μηχάνημα εργασίας, 64 στερέωση, 64 Μηχανικές βλάβες, 117 Μονωμένο ρουλεμάν, 50, 111 Μονωμένος συμπλέκτης, 51 Μόνωση ρουλεμάν, 50 Ν Νέα θέση σε λειτουργία, 115 Ο Οδηγία περί χαμηλής τάσης, 11 Οδηγίες για μονάδες ευαίσθητες στην ηλεκτροστατική εκφόρτιση, 15 Όρια θερμοκρασίας, 37 Οριακός αριθμός στροφών, 47 Π Παύσεις λειτουργίας, 113 Κυλινδρικά ρουλεμάν, 115 Περιγραφή κλεμμών, 74 Περιοχές κλειδώματος στροφών, 45 Περισσότερες πληροφορίες, 175 Περιστρεφόμενα εξαρτήματα, 13 Πινακίδα ισχύος, 21 Προετοιμασία τοποθέτησης, 53 Προσαρμογή ευθυγράμμισης, 65 Πρόσθετες διατάξεις, 28 Πρόσθετος ανεμιστήρας Δοκιμαστική λειτουργία, 99 Θέση σε λειτουργία, 99 Συντήρηση, 129 Πυρήνες μόνωσης, 49 Πώμα σφράγισης πιστοποιημένο, 76 Λ Λοιποί κίνδυνοι, 33 Ρ Ρεύματα ρουλεμάν μείωση, 48 Ροπές σύσφιξης, 72 Κοχλιωτή σύνδεση, Οδηγίες λειτουργίας, 12/2018, A5E A

185 Ευρετήριο Ρύθμιση θέσης, 64 Σ Σήμανση μηχανήματος, 132 Σημείο γείωσης υψηλής συχνότητας, 48 Στάνταρ φλάντζα, 65 Στεγανοποιητικοί δακτύλιοι Ο, 142 Στοιχείο κίνησης, 68 Συμπλέκτης, 51 Συνολική ομαλότητα, 67 Συντήρηση Διάστημα συντήρησης, 119 Συντονισμοί του συστήματος, 46 Σύστημα γείωσης δρομολογημένο, 49 Σύστημα ψύξης Βλάβες, 118 Σφήνα, 69 Τ Τάσεις παρεμβολών, 17 Τεχνική υποστήριξη, 175 Τιμές κραδασμών, 46, 103 Τοποθέτηση Κυλινδρικά ρουλεμάν, 138 Πρώτη επιθεώρηση, 123 Τρόπος ζυγοστάθμισης, 59, 67 Τρόπος λειτουργίας, 33 Υ Υβριδικά μείγματα, 20, 109 Υπερβολικές στροφές, 33 Υπερκρίσιμο μηχάνημα, 45 Υποδείξεις ασφαλείας Εξαρτήματα που βρίσκονται υπό τάση, 13 Επικίνδυνες για την υγεία ουσίες, 13 Εργασίες συντήρησης, 120 Εύφλεκτες ουσίες, 13 Θερμές επιφάνειες, 13 Περιστρεφόμενα εξαρτήματα, 13 Φ Φίλτρα κοινού σήματος, 49 Φλάντζα κεντραρίσματος, 65 Οδηγίες λειτουργίας, 12/2018, A5E A 183

186 Ευρετήριο 184 Οδηγίες λειτουργίας, 12/2018, A5E A

187

188 Siemens AG Process Industries and Drives Large Drives Postfach NÜRNBERG Γερµανία
