1 Παραγωγή φυσικού αερίου κίνησης από οικιακά ζυμώσιμα απορρίμματα ΧΡΗΣΤΟΣ ΛΥΤΡΑΣ ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ, MSc CEO Σε συνεργασία με:

2 Αστικά στερεά απόβλητα (ΑΣΑ) Κατηγορίες αστικών στερεών αποβλήτων : Ζυμώσιμα Χαρτί Μέταλλα Γυαλί Πλαστικό Δέρμα-Ξύλο-Λάστιχο-Ύφασμα Αδρανή Λοιπά Μέταλλα 5% Πλαστικά 9% Γυαλί 5% ΜΕΣΗ ΠΟΙΟΤΙΚΗ ΣΥΣΤΑΣΗ ΑΣΤΙΚΩΝ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΣΤΗΝ ΕΛΛΑΔΑ Άλλα 16% Ζυμώσιμα 46% Χαρτί 19% τόνους /ημέρα

3 Αστικά στερεά απόβλητα (ΑΣΑ) Μέθοδοι επεξεργασίας Θερμικές μέθοδοι επεξεργασίας (αποτέφρωση καύση,αεριοποίηση τεχνική του πλάσματος, πυρόλυση ) Υγειονομική ταφή Βιολογικές μέθοδοι επεξεργασίας (αερόβια βιολογική επεξεργασία, Βιολογική Ξήρανση, Αναερόβια βιολογική επεξεργασία Αναερόβια χώνευση)

4 Στα πλαίσια του Ευρωπαϊκού προγράμματος Waste4Think το οποίο χρηματοδοτείται από την Ε.Ε. μέσω του Horizon 2020, προτείνει μία καινοτόμο μέθοδος επεξεργασίας των Ζυμώσιμων ΑΣΑ (ΖΑΣΑ) που βασίζεται στη διαλογή στην πηγή και τη δημιουργία ενός νέου προϊόντος βιομάζας μέσω ξήρανσης και τεμαχισμού. 236 νοικοκυριά 732 πολίτες

5 Ενημερωμένοι πολίτες Βιοαποικοδομήσιμες σακούλες Κάδοι των 30L Κάδοι των 120L

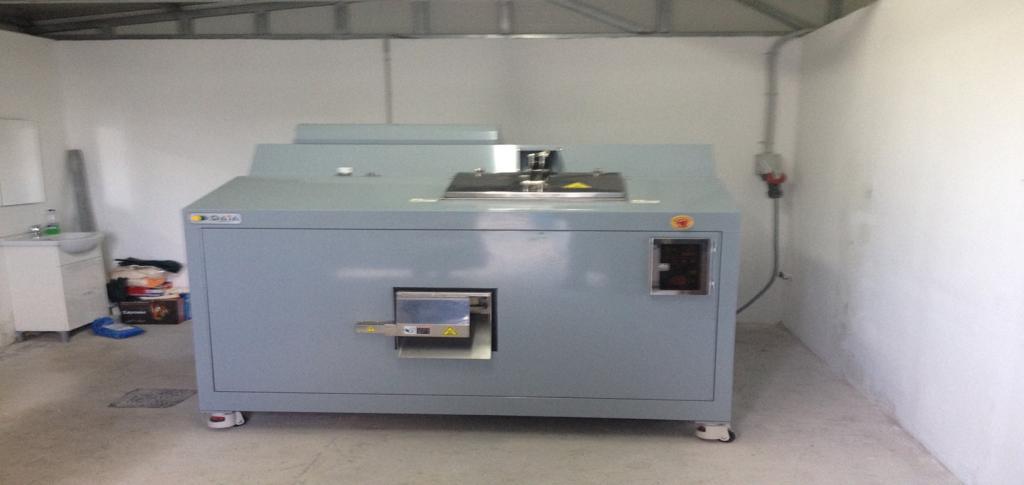

6 FORBI (FOod Residue Biomass product) Η ξήρανση και ο τεμαχισμός των ΖΑΣΑ λαμβάνουν χώρα στους o C και η διεργασία διαρκεί 9 ώρες.

7 160,00 140,00 120,00 100,00 80,00 60,00 40,00 20,00 ΖΥΜΩΣΙΜΑ ΑΣΑ (kg) vs FORBI 4021 kg Ζυμώσιμα ΑΣΑ συλλέχθηκαν από τους 732 πολίτες kg FORBI παράχθηκαν 77% μείωση του βάρους των ΖΑΣΑ 0, Household Fermentable Solid Waste (kg) FORBI (kg)

8 Πιλοτική εγκατάσταση αναερόβιας χώνευσης στο ΕΜΠ 4 m 3 CSTR ΜΕΣΟΦΙΛΕΣ ΣΥΝΘΗΚΕΣ

9 Αναερόβια χώνευση του FORBI Operation phase HRT (d) Volume of the feedstock (L) Concentration of FORBI (kg/l) Mean daily Mean daily Total biogas methane weight Total productio production of weight of n per kg per kg of FORBI FORBI of FORBI FORBI (in (in dry (kg) (in dry dry base) base) base) (L*day (kg) - (L*day - 1 *kg -1 ) 1 *kg -1 ) A B C D E ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ FORBI Υγρασία 5± 2% w/w VS 75% w/w BMP 350 Nml/g VS

10 Ελάχιστες απαιτήσεις βιομεθανίου Περιεκτικότητα CH 4 H 2 CO CO 2 88 % vol 8 % vol 0.8 % vol 8 % vol C x H Y 3 mg/nm 3 H 2 O Aromatics O 2 Dew point< -10 o C 1 % vol 0.5% vol H 2 S 5 mg/nm 3

11 Μέθοδοι Εξευγενισμού Χημική Απορρόφηση (Chemical absorption) Απορρόφηση με χρήση πλυντρίδων νερού υπό υψηλή πίεση Προσρόφηση με εναλλαγή πίεσης (Pressure swing adsorption) Κρυογενικός διαχωρισμός Διαχωρισμός με μεμβράνες

12 Χημική απορρόφηση με χρήση 30% ΜΕΑ

13 Εξευγενισμός με χρήση 30% ΜΕΑ σε βιομηχανική κλίμακα

14 Σχεδιασμός πιλοτικής μονάδας Διαστάσεις πλυντρίδας: Ύψος: 2.7 m Διάμετρος: 12cm Υλικό κατασκευής Plexiglass

15 Εξευγενισμός του βιοαερίου σε πιλοτική κλίμακα 30% MEA Time of regeneration (h) Regeneration cycle Volume of treated biogas/ volume of MEA solution (L/L) 0 (Fresh) Αναγέννηση της κορεσμένης αμίνης με θέρμανση στους 110 ο C υπό ατμοσφαιρική πίεση

16 Συμπίεση βιομεθανίου Έπειτα από απομάκρυνση της περιεχόμενης υγρασίας με silica gel το βιομεθάνιο συμπιέζεται με τη χρήση συμπιεστή φυσικού αερίου της εταιρείας BRC-FUEL MAKER.

17 Αποθήκευση συμπιεσμένου βιοαερίου και πλήρωση οχήματος

18 Υπάρχον νομοθετικό πλαίσιο

19 Απαίτηση για νέο νομοθετικό πλαίσιο Είναι αναγκαία η ύπαρξη νομοθετικού πλαισίου: Για την έγχυση του βιομεθανίου στο δίκτυο φυσικού αερίου σε συνεργασία με τοπικούς φορείς υγροποίηση, Για την απευθείας χρήση σε πρατήρια ιδιωτικής και δημοσίας χρήσης.

20 Σας ευχαριστώ πολύ!!!! Σε συνεργασία με:
