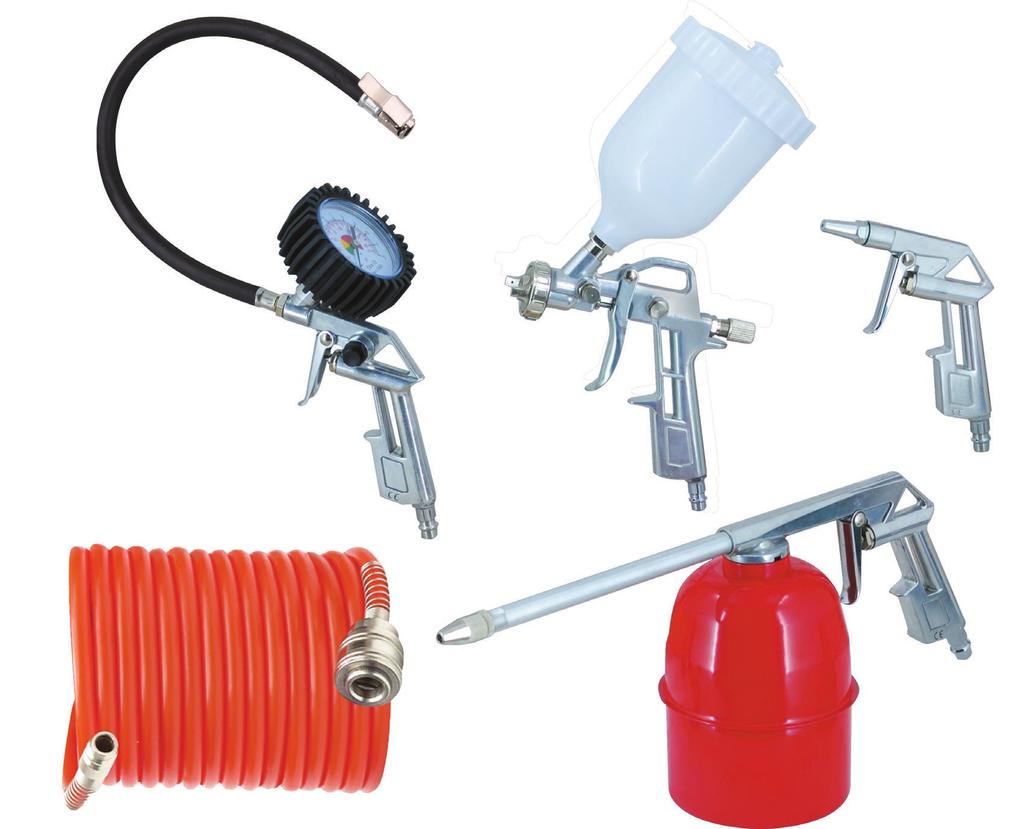

3 Προσοχή! Για την δική σας ασφάλεια, διαβάστε τις οδηγίες χρήσης και ασφάλειας προσεχτικά πριν την χρήση του μηχανήματος. 1. Περιεχόμενα Αφαιρέστε όλα τα υλικά από την συσκευασία. Ελέγξτε το όλα τα εξαρτήματα για φθορές κατά την μεταφορά.. Κρατήστε την συσκευασία για όσο το δυνατόν μεγαλύτερο διάστημα. Πετάξτε το μηχάνημα σε κάποιο κέντρο ανακύκλωσης μετά την λειτουργία του. Προσοχή: Η συσκευασία δεν είναι παιχνίδι! Τα παιδιά δεν πρέπει να παίζουν με πλαστικές σακούλες! Κίνδυνος ασφυξίας! 1 x Πιστόλι πλυσίματος 1 x Πιστόλι αέρος 1 x Αερόμετρο 1 x Πιστόλι βαφής 1 x Σπιράλ 1 x Οδηγίες Ελέγξτε ότι το περιεχόμενο της συσκευασίας είναι ολοκληρωμένο. Εάν λείπουν εξαρτήματα επικοινωνήστε άμεσα με τον προμηθευτή σας. 2. Οδηγίες ασφαλείας Εικ 1 Εικ 2 Εικ 3 Οι τοξικοί ατμοί που παράγονται με ψεκασμό ορισμένων υλικών μπορούν να προκαλέσουν δηλητηρίαση και σοβαρή βλάβη στην υγεία. Να φοράτε πάντα προστατευτικά γυαλιά, γάντια και μάσκα για να αποτρέψετε τον κίνδυνο τοξικών υδρατμών, από διαλυτικά ή βάφές (εικ. 1) Ποτέ μην χρησιμοποιείτε οξυγόνο, καύσιμο ή οποιοδήποτε άλλο αέριο φιαλών ως πηγή ενέργειας υπάρχει κίνδυνος έκρηξης και σοβαρό τραυματισμό (εικ. 2). Το υγρό και ο διαλύτης μπορεί να είναι πολύ εύφλεκτα. Χρησιμοποιήστε τα σε καλά αεριζόμενο χώρο και αποφύγετε τυχόν πηγές ανάφλεξης, όπως το κάπνισμα, οι ανοικτές φλόγες κ.λπ.. (εικ. 3). Αποσυνδέστε το εξάρτημα από το σπιράλ παροχής αέρα πριν να πραγματοποιήσετε τη συντήρηση του εξαρτήματος και κατά τη διάρκεια της μη λειτουργίας, για διακοπή έκτακτης 3

4 ανάγκης και αποφυγή ακούσιας λειτουργίας, συνιστάται η χρήση βαλβίδας κοντά στην τροφοδοσία του πιστολιού. Ποτέ μην χρησιμοποιείτε ομογενοποιημένο διαλύτη υδρογονάνθρακα, ο οποίος μπορεί να αντιδράσει χημικά με τμήματα αλουμινίου και ψευδαργύρου. Μην σημαδεύετε το πιστόλι στον εαυτό σας ή σε άλλους. Πριν την χρήση του μηχανήματος ελέγξτε ότι όλες οι βίδες και οι τάπες είναι σωστά τοποθετημένα για την αποφυγή διαρροών. Πριν την βαφή ελέγξτε ότι η σκανδάλη και το μπεκ λειτουργούν ελεύθερα και σωστά. Μην τροποποιήσετε το μηχάνημα. Χρησιμοποιήστε μόνο ανταλλακτικά, μπεκ και εξαρτήματα που προτείνει ο κατασκευαστής. 3. Χρήση 3.1 Πιστόλι πλυσίματος Χρήση Μέθοδος χρήσης Συνιστώμενη πίεση Καθαριστικό νερού Συνδέστε ένα σωλήνα νερού στην εισαγωγή με το γράμμα Α στην φωτογραφία και τον πεπιεσμένο αέρα στην εισαγωγή C. Πιέστε την σκανδάλη και σημαδέψτε την επιφάνεια που θέλετε να πλύνετε. Μέγιστη Πότισμα φυτών Ψεκασμός βαφής τοίχου Σκληρό πλύσιμο Γεμίστε το δοχείο Β με το υλικό που επιθυμείτε και βιδώστε την στην εισαγωγή Α. Συνδέστε την παροχή του αέρα στην θέση C. Πιέστε την σκανδάλη και σημαδέψτε την επιθυμητή επιφάνεια. 1-2 bar 2-3 bar 5-6 bar Προσοχή: Αποφύγετε την χρήση εύφλεκτων διαλυτικών. Μην ψεκάζετε πετρέλαιο. Μη εύφλεκτα διαλυτικά μπορούν να χρησιμοποιηθούν. Μην χρησιμοποιείτε διαβρωτικά διαλυτικά. 4

5 3.2 Πιστόλι βαφής Προσοχή! Όταν χρησιμοποιείτε το εργαλείο αυτό σιγουρευτείτε ότι δεν υπάρχουν φλόγες ή εύφλεκτα υλικά κοντά στον χώρο εργασίας. Φορέστε μάσκα προστασίας και αποσυνδέστε το μηχάνημα όταν δεν το χρησιμοποιείτε. Χρήση Βαφή Μέθοδος χρήσης Συνδέστε την παροχή αέρα στην εισαγωγή C. Ελέγξτε ότι το πιστόλι λειτουργεί σωστά πριν να γεμίσετε το δοχείο. (ψεκάστε αέρα). Ανακατέψτε το χρώμα σε ένα άλλο δοχείο και στην συνέχεια τοποθετήστε το στο δοχείο Β μέχρι περίπου στα 2/3 του δοχείου. Σταθείτε εκατοστά μακριά από την επιφάνεια που θέλετε να βάψετε και πιέστε την σκανδάλη. Κινήστε το πιστόλι παράλληλα με την επιφάνεια που θέλετε να βάψετε, κρατώντας το στην κατάλληλη γωνία. Μπορείτε να ρυθμίσετε την ροή του υγρού ρυθμίζοντας τον διακόπτη Α και το εύρος του πίδακα ρυθμίζοντας τον διακόπτη F. Μερικές σημειώσεις: Σιγουρευτείτε ότι η επιφάνεια βαφής είναι καθαρή και στεγνή. Για να εξασφαλίσετε τέλειο αποτέλεσμα ξεκινήστε την κίνηση πριν να πατήσετε την σκανδάλη και συνεχίστε την κίνηση αφού απελευθερώσετε την σκανδάλη. Καθαρίστε καλά το δοχείο και το εργαλείο μετά το πέρας της εργασίας με την χρήση ειδικών διαλυτικών. Συνιστώμενη πίεση 1,5 3,5 (ανάλογα με την πυκνότητα του χρώματος) 3.3 Πιστόλι αέρος Χρήση Μέθοδος χρήσης Συνιστώμενη πίεση Φύσημα Συνδέστε την παροχή αέρος στον σύνδεσμο C. Πιέστε την σκανδάλη και σημαδέψτε την ροή πάνω από την επιθυμητή επιφάνεια. Ρυθμίστε την πίεση ανάλογα με την ανάγκη. Προσοχή! Φορέστε γυαλιά προστασίας! Ο αέρας μπορεί να εκτοξεύσει αντικείμενα και σκόνη στα μάτια σας. 5

6 3.4 Αερόμετρο Χρήση Μέθοδος χρήσης Συνιστώμενη πίεση Φούσκωμα Συνδέστε την παροχή αέρος στον σύνδεσμο C. Συνδέστε το εξάρτημα φουσκώματος D στην βαλβίδα του τροχού και ελέγξτε την πίεση στο αερόμετρο E. Πιέστε την σκανδάλη για να φουσκώσετε και συνεχίστε να ελέγχετε την πίεση στο αερόμετρο. Εάν η πίεση είναι πολύ υψηλή, πιέστε το διακόπτη F για να επαναφέρετε την σωστή πίεση. 4 bar 4. Συντήρηση 4.1 Πιστόλι βαφής Τοποθετήστε το υπόλοιπο χρώμα σε ένα άλλο δοχείο και καθαρίστε την δίοδο της βαφής και την τάπα βαφής. Ψεκάστε μια μικρή ποσότητα διαλυτικού για να καθαρίσετε την δίοδο. Ο ακατάλληλος καθαρισμός θα επηρεάσει την διαδικασία βαφής και μικρά αντικείμενα μπορεί να είναι μέσα στο υλικό που ψεκάζετε. Καθαρίστε καλά το δοχείο μετά την χρήση. Καθαρίστε τα άλλα κομμάτια του πιστολιού με μια βούρτσα βυθισμένη στο διαλυτικό ή με ένα μαλακό πανί.. Καθαρίστε την δίοδο τελείως πριν την αποσυναρμολόγηση. Αφαιρέστε το ακροφύσιο αφού αφαιρέστε την βελόνα ή καθώς έχετε τραβήξει την βελόνα για να μην προκαλέσετε ζημιά στον σύνδεσμο. Προσοχή: Μην χρησιμοποιείτε σύρμα ή άλλα σκληρό πράγμα για να καθαρίσετε το ακροφύσιο διότι θα προκληθεί ζημιά. Μην βυθίζετε το πιστόλι στο διαλυτικό. Όταν συναρμολογείτε το πιστόλι καθαρίστε το πιστόλι για την αποφυγή συσσώρευσης σκόνης. 4.2 Πιστόλι πλυσίματος Χύστε το υπόλοιπο του απορρυπαντικού σε ένα άλλο δοχείο και καθαρίστε την δίοδο και το ακροφύσιο με διαλυτικό. Χρησιμοποιήστε ένα μαλακό πανί με λίγο διαλυτικό για να καθαρίσετε το σώμα του πιστολιού και την επιφάνεια του δοχείου. Προσοχή: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά ή ομογενοποιημένου διαλύτη υδρογονάνθρακα που μπορεί να κάνουν αντίδραση με το αλουμίνιο ή τα μεταλλικά μέρη του πιστολιού. 6

7 5. Τεχνικά χαρακτηριστικά Πιστόλι βαφής Πιστόλι πλυσίματος Αερόμετρο Κατανάλωση αέρα L/min L/min L/min Πίεση αέρα 4 bar 8 bar 8 bar 6. Προβλήματα πιστόλι βαφής Σύμπτωμα Πρόβλημα Λύση Διακεκομένο 1. Το υλικό στο δοχείο είναι βρώμικο 2. η βελόνα είναι φθαρμένη 3. Το ακροφύσιο είναι φθαρμένο ή χαλαρό 1. Προσθέστε καινούριο υλικό στο δοχείο 2. Λιπαίνετε ή αλλάξτε την βελόνα 3. Σφίξτε ή αλλάξτε το ακροφύσιο Το σχέδιο είναι τοξοειδές Το σχέδιο δεν είναι ομοιόμορφο 1.. Το ακροφύσιο είναι φθαρμένο ή χαλαρό 2.Το υλικό έχει συσσωρευτεί στην τάπα 1. Το υλικό έχει συσσωρευτεί στην τάπα 2. Το ακροφύσιο είναι φθαρμένο ή βρώμικο 1. Σφίξτε ή αλλάξτε το ακροφύσιο 2. Αφαιρέστε τα εμπόδια από τις τρύπες αλλά μην χρησιμοποιήσετε μεταλλικά αντικείμενα 1. Καθαρίστε ή αλλάξτε την τάπα 2. Καθαρίστε ή αλλάξτε το ακροφύσιο Το κέντρο του σχεδίου είναι πολύ λεπτό 1. Το υλικό είναι πολύ αραιό ή δεν επαρκεί. 2. Η πίεση του αέρα είναι πολύ υψηλή 1. Φτιάξτε την πυκνότητα του υλικού 2. Μειώστε την πίεση του αέρα Το σχέδιο δεν είναι αρκετά ακριβές 1. Το υλικό είναι πολύ παχύ 2. Η πίεση του αέρα είναι πολύ χαμηλή 1. Ρυθμίστε την πυκνότητα του υλικού 2. Αυξήστε την πίεση 7. Περιβάλλον Στην περίπτωση που το μηχάνημά σας χρειάζεται αλλαγή μετά από πολύχρονη χρήση μην το πετάξετε στα οικιακά απορρίμματα αλλά δώστε το σε ένα κέντρο ανακύκλωσης για την καλύτερη προστασία του περιβάλλοντος. 7

8 1. PACKAGE CONTENT LIST SAFETY INSTRUCTIONS USE wash gun Spray gun Blow gun Inflation gun MAINTENANCE Spray gun Washing gun TECHNICAL DATA TROUBLE SHOOTING SPRAY GUN ENVIRONMENT

9 5 PCS AIR TOOL KIT Warning! For your own safety, read these manual and general safety instructions carefully before using the appliance. 4. PACKAGE CONTENT LIST Remove all packaging materials. Remove remaining packing and package inserts (if included). Check the appliance, the power cord, the power plug and all accessories for transportation damage. Keep the packing materials as long as possible till the end of the warranty period. Dispose it into your local waste disposal system afterwards. WARNING: Packaging materials are not toys! Children must not play with plastic bags! Danger of suffocation! 1 x wash gun 1 x blow gun 1 x inflation gun 1 x spray gun 1 x spiral hose 1 x manual Check that the package contents are complete. If any parts are missing or damaged, please contact your dealer. 5. SAFETY INSTRUCTIONS Fig 1 Fig 2 Fig 3 Toxic vapors produced by spraying certain materials can create intoxication and serious damage to health. Always wear protective eyewear, gloves and respirator to prevent the toxic vapor hazard, solvent and pointing paint coming into contact with Never use oxygen, combustible or any other bottle gas as a power source or would cause explosion and serious personal injury (fig. 2). 9

10 Fluid and solvent can be highly flammable or combustible. Use in well-ventilated spray booth and avoid any ignition sources, such as smoking, open flames, etc. (fig. 3). Disconnect tool from air supply hose before doing tool maintenance and during non-operation, for emergency stop and prevention of unintended operation, a ball valve near the gun to air supply is recommend. Never use homogenized hydrocarbon solvent, which can chemically react with aluminum and zinc parts. Never point gun at you and others at any time. Before operating the tool, make sure all the screws & caps are securely tightened t o prevent leaking. Before painting, make inspection for free movement of trigger and nozzle to insur e tool can operate well. Never modify this tool for any applications. Only use parts, nozzles and accessorie s recommended by manufactures. 6. USE 3.1 wash gun Use Method of use Recommended pressure Water cleaner Connect a normal water hose with the Maximum fitting indicated with letter A in the drawing and the compressed air supply to fitting C. Press the trigger and direct the jet over the surface to be washed. Watering plants Fill cup B with the product desired and 1-2 bar Wall paint spraying screw it to fitting A. Connect the compressed air supply to fitting C. Press the trigger and direct the jet over the surface to be watered, painted or washed. 2-3 bar Tough washing 5-6 bar Warning: Avoid the use of highly inflammable solvents. Don t use to spray petrol. Non flammable commercial degreasers and detergents should be used. Never use c orrosive detergent. 10

11 3.2 Spray gun Attention! When using the tool, always ensure that there are no naked flame s or flammable vapours within the work area. Always wear protective mask a nd always disconnect the tool when it is not in use. Use Painting Method of use Connect the compressed air supply to fitting C. Chec k if the spray gun is actually working efficiently befo re you fill the container (spray air through the tool). Mix the paint in a separate container and then pour it into container B, up to roughly 2/3 of its total capa city. Stand roughly cm away from the surface t o be painted, press the trigger and direct the jet over the surface. Move the spray gun in parallel strokes c ompared to the surface to be painted, keeping it at a right angle. You can adjust the flow of liquid by adju sting knob A and the amplitude of the jet by adjustin g knob F. Some helpful tips: make sure that the surface to be painted is perfectly clean and dry. To ensure an even finish, start the stroke before you actually press the trigger and continue the stroke after the trigger has been released. Never stop on one point while the trigger is pressed. Always thoroughly clean container B and the tool at the end of the job using special solvents. Recommended pressure 1,5 3,5 bar (depending on paint density) 3.3 Blow gun Use Method of use Recommended pressure Blowing Connect the compressed air supply to fitting C. Press the trigger and direct the jet over the surface to be blown. Adjust the pressure according to need 11

12 WARNING! Wear eye protection! Air blast can cause debris and dust to be blown back towards you. 3.4 Inflation gun Use Method of use Recommended pressure Inflation Connect the compressed air supply to fitting C. Connect the inflation fitting D to the valve of the wheel and check the pressure on gauge E. Press the trigger to inflate and keep checking the pressure on the gauge: if the pressure is too high, push button F to restore the correct pressure. 4 bar 4. MAINTENANCE 4.1 Spray gun Pour remaining paint into another container and then clean paint passage and air cap. Spray a small amount of thinner to clean passage. Incomplete cleaning will result the spray pattern to be un-sharp and small particles may be in the product sprayed. Clean fully and promptly two-component paint after using. Clean other sections with supplied brush soaked in thinner and/or with soft clothes. Clean paint passages fully before disassembly. Remove fluid nozzle after removing fluid needle set or wile keeping f luid needle pulled, in order to protect seat. CAUTION: Never use a wire or other hard thing to dig nozzle, fluid needle, this will cause damage. Never immerse spray gun completely in thinner or solvent. When reassembly, always clean parts to prevent the sticking of dust. 12

13 4.2 Washing gun Pour remaining detergent into another container and clean detergent passage and fluid nozzle with thinner. Using the soft clothes with some thinner clean the washing gun body and the surface of container. CAUTION: Never use corrosive detergent or homogenized hydrocarbon solven t washing machinery parts or clean washing gun, which can chemically react with aluminum and iron parts. 5. TECHNICAL DATA Paint spray gun Wash & spray gun filling gauge Air consumption L/min L/min L/min Air pressure 4 bar 8 bar 8 bar 6. TROUBLE SHOOTING SPRAY GUN Symptom Problem Solution Fluttering or spitting 1. Material in container is litter 2. worn needle packing set 3. Fluid nozzle loose or worn 1. Add material into co ntainer 2. Lubricate or replace needle packing 3. Tighten or replace fl uid nozzle Pattern is arc Pattern is not evenly s pread 1. Worn or loose fluid nozzle 2.Material build up on air cap 1. Material build-up on air cap 2. Fluid nozzle dirty or worn 1. Tighten or replace fl uid nozzle 2. Remove obstructions from holes but don't us e metal objects to clean it 1. clean or replace air cap 2. Clean or replace fluid nozzle 13
