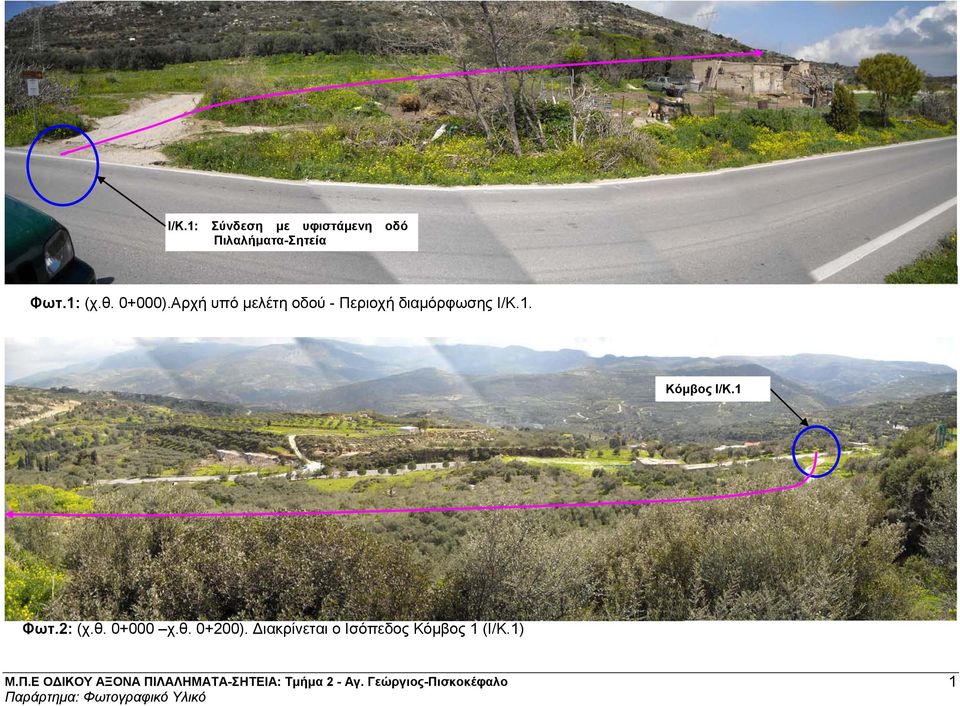

1 Ι/Κ.1: Σύνδεση με υφιστάμενη οδό Πιλαλήματα-Σητεία Φωτ.1: (χ.θ ).Αρχή υπό μελέτη οδού - Περιοχή διαμόρφωσης Ι/Κ.1. Κόμβος Ι/Κ.1 Φωτ.2: (χ.θ χ.θ ). Διακρίνεται ο Ισόπεδος Κόμβος 1 (Ι/Κ.1) 1

2 Γέφυρα Γ1 Φωτ.3: (χ.θ ). Θέση διαμόρφωσης υψηλού ορύγματος. Διακρίνεται η περιοχή κατασκευής της Γέφυρας Γ1 160m Φωτ.4: (χ.θ ). Θέση διαμόρφωσης υψηλού ορύγματος 2

3 Φωτ.5: (χ.θ ). Θέση διαμόρφωσης Γέφυρας Γ1 160m Γέφυρα Γ1 Φωτ.6: (χ.θ ). Θέση διαμόρφωσης Γέφυρας Γ1 160m 3

4 Άνω Διάβαση 1 (Α/Δ.1) χ.θ Φωτ.7: (χ.θ χ.θ ). Διακρίνεται η περιοχή διαμόρφωσης της Ανω Διάβασης 1 Φωτ.8: (χ.θ ). Περιοχή διαμόρφωσης υψηλού ορύγματος (δεξιά) 4

5 Γέφυρα Γ2 Φωτ.9: (χ.θ χ.θ ). Διακρίνεται η περιοχή κατασκευής της Γέφυρας Γ2 220m Γέφυρα Γ2 Φωτ.10: (χ.θ χ.θ ). Διακρίνεται η περιοχή κατασκευής της Γέφυρας Γ2 220m 5

6 Φωτ.11: (χ.θ χ.θ ). Θέση υψηλού επιχώματος Χώρος απόθεσης Φωτ.12: (χ.θ χ.θ ). Φωτογραφία από την θέση του υποσταθμού της ΔΕΗ Διακρίνονται η θέση διαμόρφωσης υψηλού επιχώματος και οχώρος απόθεσης περίσσειας υλικών εκσκαφών 6

7 Χώρος απόθεσης Αποθήκη που καθαιρείται Φωτ.13: (χ.θ χ.θ ). Θέση διαμόρφωσης υψηλού επιχώματος χώρος απόθεσης περίσσειας υλικών εκσκαφών ανάντη 7

8 Φωτ.14: (χ.θ ). Περιοχή Χαλέπας Φωτ.15: (χ.θ ). Περιοχή Χαλέπας 8

9 Φωτ.16: (χ.θ ). Φωτ.17: (χ.θ ). 9

10 Φωτ.18: (χ.θ ). Θέση διαμόρφωσης υψηλού επιχώματος αντί γέφυρας 10

11 Φωτ.19: Πανοραμική άποψη χ.θ χ.θ Ανισόπεδος κόμβος χ.θ Οικία που καθαιρείται Φωτ.20: Πανοραμική άποψη χ.θ χ.θ Διακρίνεται η θέση του ανισόπεδου κόμβου και το ισόγειο κτίσμα που καθαιρείται. 11

12 Πισκοκέφαλο Φωτ.21: (χ.θ ). Πανοραμική άποψη 12

13 Πισκοκέφαλο Τεχνικό επί του υφιστάμενου δρόμου Ιρλανδική διάβαση Περιοχή υψηλού επιχώματος Παλαιό σταφιδεργοστάσιο Ι/Κ.2: Σύνδεση με υφιστάμενη οδό Πιλαλήματα-Σητεία Ρ. Σκλαβεδιάκου Φωτ.22: (χ.θ χ.θ ). Πανοραμική άποψη περιοχής πεδιάδας Πισκοκέφαλου - περιοχής διευθέτησης κοίτης ρ. Σκλαβεδιάκου Παλαιό σταφιδεργοστάσιο Ι/Κ.2: Σύνδεση με υφιστάμενη οδό Πιλαλήματα-Σητεία Φωτ.23: χ.θ , Θέση διαμόρφωσης Ισόπεδου Κόμβου 2 13

14 Φωτ 24: Θέση υφιστάμενου τεχνικού διέλευσης ρ. Σκλαβεδιάκου επί του υφιστάμενου δρόμου (κατάντη) Περιοχή έργων εξόδου (βλ. 5.5) Φωτ 25: Θέση τεχνικού διέλευσης ρ. Σκλαβεδιάκου επί του υφιστάμενου δρόμου (ανάντη) 14
