1 ΕΠΙΣΤΗΜΟΝΙΚΟ ΤΡΙΗΜΕΡΟ ΚΤΙΡΙΟ ΚΑΙ ΕΝΕΡΓΕΙΑ ΛΑΡΙΣΑ 2011 Κτίρια µε σχεδόν µηδενική κατανάλωση ηµήτρης Κ. Μπίκας, καθηγητής /ντής Εργαστηρίου Οικοδοµικής& Φυσικήςτων Κτιρίων Α.Π.Θ.,., Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης Τµήµα Πολιτικών Μηχανικών Εργαστήριο Οικοδοµικής & Φυσικής των Κτιρίων-LBCP

2 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) αναδιατύπωση της οδηγίας 2002/91/ΕΚ καλύπτει όλα τα κτίρια ανεξάρτητα από το µέγεθός τους. ορίζει ότι τα κράτη µέλη µεριµνούν ώστε: έως τις 31 εκεµβρίου 2020 όλα τα νέα κτίρια να αποτελούν κτίρια µε σχεδόν µηδενική κατανάλωση ενέργειας και µετά τις 31 εκεµβρίου 2018 τα νέα κτίρια που στεγάζουν δηµόσιες αρχές ή είναι ιδιοκτησίας τους να αποτελούν κτίρια µε σχεδόν µηδενική κατανάλωση ενέργειας.

3 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Άρθρο 1 - Αντικείµενο Η παρούσα οδηγία προωθεί τη βελτίωση της ενεργειακής απόδοσης των κτιρίων εντός της Ένωσης λαµβάνοντας υπόψη τις εξωτερικές κλιµατολογικές και τις τοπικές συνθήκες, καθώς και τις κλιµατικές απαιτήσεις των εσωτερικών χώρων και τη σχέση κόστους/ οφέλους. Άρθρο 2 - Ορισµοί Για τους σκοπούς της παρούσας οδηγίας νοούνται ως: «κτίριο µε σχεδόν µηδενική κατανάλωση ενέργειας»: κτίριο µε πολύ υψηλή ενεργειακή απόδοση προσδιοριζόµενη σύµφωνα µε το παράρτηµα Ι. Η σχεδόν µηδενική ή πολύ χαµηλή ποσότητα ενέργειας που απαιτείται θα πρέπει να συνίσταται σε πολύ µεγάλο βαθµό σε ενέργεια από ανανεώσιµες πηγές, περιλαµβανοµένης της παραγοµένης επιτόπου ή πλησίον του κτιρίου..

4 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Άρθρο 2 - Ορισµοί Για τους σκοπούς της παρούσας οδηγίας νοούνται ως: 14. «βέλτιστο από πλευράς κόστους επίπεδο» το επίπεδο ενεργειακής απόδοσης που έχει ως αποτέλεσµα το χαµηλότερο κόστος κατά την εκτιµώµενη διάρκεια του οικονοµικού κύκλου ζωής, όπου: α) το χαµηλότερο κόστος καθορίζεται λαµβανοµένου υπόψη του κόστους ενεργειακών επενδύσεων, του κόστους συντήρησης και λειτουργίας (συµπεριλαµβανοµένων των ενεργειακών δαπανών και οικονοµιών, της κατηγορίας του κτιρίου, των κερδών από την παραχθείσα ενέργεια), κατά περίπτωση, και των δαπανών διάθεσης, κατά περίπτωση EL β) ο εκτιµώµενος οικονοµικός κύκλος ζωής καθορίζεται από κάθε κράτος µέλος. Αναφέρεται στον υπόλοιπο εκτιµώµενο οικονοµικό κύκλο ζωής ενός κτιρίου.ή στον εκτιµώµενο οικονοµικό κύκλο ζωής δοµικού στοιχείου

5 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Άρθρο 4 Καθορισµός των ελάχιστων απαιτήσεων ενεργειακής απόδοσης 1. Τα κράτη µέλη µεριµνούν ώστε να καθοριστούν ελάχιστες απαιτήσεις ενεργειακής απόδοσης για κτίρια ή κτιριακές µονάδες, µε στόχο να επιτευχθούν βέλτιστα από πλευράς κόστους επίπεδα Τα κράτη µέλη λαµβάνουν τα αναγκαία µέτρα ώστε να εξασφαλισθεί η θέσπιση ελάχιστων απαιτήσεων ενεργειακής απόδοσης για τα δοµικά στοιχεία που αποτελούν τµήµα του κελύφους του κτιρίου και έχουν σηµαντικό αντίκτυπο στην ενεργειακή απόδοση του κελύφους, όταν τοποθετούνται εκ των υστέρων ή αντικαθίστανται, µε στόχο την επίτευξη βέλτιστων από πλευράς κόστους επιπέδων. Κατά τον καθορισµό των απαιτήσεων, τα κράτη µέλη δύνανται να κάνουν διάκριση µεταξύ νέων και υφιστάµενων κτιρίων και µεταξύ διάφορων κατηγοριών κτιρίων. Ένα κράτος µέλος δεν υποχρεούται να θεσπίσει ελάχιστες απαιτήσεις ενεργειακής απόδοσης που δεν είναι οικονοµικά κύκλο ζωής. αποδοτικές για τον εκτιµώµενο οικονοµικό

6 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Άρθρο 6 Νέα κτίρια 1. Τα κράτη µέλη µεριµνούν ώστε τα νέα κτίρια να πληρούν τις ελάχιστες απαιτήσεις ενεργειακής απόδοσης που καθορίζονται σύµφωνα µε το άρθρο 4. Για τα νέα κτίρια τα κράτη µέλη διασφαλίζουν πριν από την έναρξη της κατασκευής ότι έχει µελετηθεί και ληφθεί υπόψη η τεχνική, περιβαλλοντική και οικονοµική σκοπιµότητα εγκατάστασης εναλλακτικών συστηµάτων υψηλής απόδοσης.. Άρθρο 7 Υφιστάµενα κτίρια Τα κράτη µέλη λαµβάνουν όλα τα αναγκαία µέτρα ώστε να εξασφαλισθεί ότι, όταν τα κτίρια υφίστανται ανακαίνιση µεγάλης κλίµακας, η ενεργειακή απόδοση του κτιρίου ή του ανακαινιζόµενου τµήµατός του αναβαθµίζονται ώστε να πληρούν τις ελάχιστες απαιτήσεις ενεργειακής απόδοσης, που έχουν θεσπισθεί σύµφωνα µε το άρθρο 4 στον βαθµό που αυτό είναι τεχνικά, λειτουργικά και οικονοµικά εφικτό. Οι απαιτήσεις αυτές εφαρµόζονται στο σύνολο του ανακαινισµένου κτιρίου ή της ανακαινισµένης κτιριακής µονάδας. Επιπροσθέτως ή εναλλακτικά είναι δυνατόν να εφαρµόζονται απαιτήσεις σε ανακαινισµένα δοµικά στοιχεία.

7 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Άρθρο 7 Υφιστάµενα κτίρια Τα κράτη µέλη λαµβάνουν επιπλέον τα αναγκαία µέτρα ώστε να εξασφαλισθεί ότι στην περίπτωση δοµικού στοιχείου που αποτελεί τµήµα του κελύφους του κτιρίου και έχει σηµαντικό αντίκτυπο στην ενεργειακή απόδοση του κελύφους, όταν τοποθετείται εκ των υστέρων ή αντικαθίσταται, η ενεργειακή απόδοση του δοµικού στοιχείου πληροί τις ελάχιστες απαιτήσεις ενεργειακής απόδοσης στον βαθµό που αυτό είναι τεχνικά, λειτουργικά και οικονοµικά εφικτό. Τα κράτη µέλη καθορίζουν τις εν λόγω ελάχιστες απαιτήσεις ενεργειακής απόδοσης σύµφωνα µε το άρθρο 4. Τα κράτη µέλη µεριµνούν, όσον αφορά τα κτίρια που υφίστανται ανακαίνιση µεγάλης κλίµακας, ώστε να µελετώνται και να λαµβάνονται υπόψη εναλλακτικά συστήµατα υψηλής απόδοσης, όπως αναφέρονται στο άρθρο 6 παράγραφος 1, στον βαθµό που αυτό είναι τεχνικά, λειτουργικά και οικονοµικά εφικτό.

8 Άρθρο 9 Oρισµοί : Κτίρια µε σχεδόν µηδενική κατανάλωση ενέργειας Article 9 Nearly zero-energy buildings Article 9 Bâtiments dont la consommation d énergie est quasi nulle Articolo 9 Edifici a energia quasi zero Artikel 9 Niedrigstenergiegebäude

9 κτίρια µε χαµηλή ενεργειακή κατανάλωση επίσηµη ορολογία ΑΥΣΤΡΙΑ ΒΕΛΓΙΟ ΑΝΙΑ ΦΙΝΛΑΝ ΙΑ ΓΕΡΜΑΝΙΑ ΗΝ.ΒΑΣΙΛΕΙΟ & ΟΥΑΛΙΑ Κτίρια Χαµηλής Κατανάλωσης: ενέργεια θέρµανσης κατά 30% µειωµένη από τις τυπικές απαιτήσεις PHS: 15 kwh ενέργειας θέρµανσης /m2 ωφέλιµης (Styria) ή θερµαινόµενης επιφ. (Tyrol) Κατηγορία Ι-Κτίρια Χαµηλής Κατανάλωσης: χαµηλότερη κατανάλωση από τις τυπικές απαιτήσεις κατά 40% για κατοικίες και 30% για γραφεία & σχολεία Κατηγορία πολύ Χαµηλής Κατανάλωσης: 60% & 45% Κατηγορία 1-Χαµηλής Κατανάλωσης: χαµηλότερη κατανάλωση από τις ελάχιστες απαιτήσεις κατά 50% για νέα κτίρια Κατηγορία 2-Χαµηλής Κατανάλωσης: χαµηλότερη κατανάλωση από τις ελάχιστες απαιτήσεις κατά 25% για νέα κτίρια Πρότυπο Χαµηλής Κατανάλωσης: χαµηλότερη κατανάλωση από τις ελάχιστες απαιτήσεις κατά 40% για νέα κτίρια Κατοικίες Χαµηλής Κατανάλωσης: Τύπος kfw60 µε 60 kwh/(m2*a) και Τύπος kfw40 µε 40 kwh/(m2*a) µέγιστες καταναλώσεις PHS: µέγιστα όρια ζήτησης15 kwh/m2 για ενέργεια θέρµανσης και 120 kwh/m2 συνολικής κατανάλωσης ιαβάθµιση ελάχιστων απαιτήσεων: 2010 επίπεδο 3: 25% βελτίωση από τις απαιτήσεις του ισχύοντος καν/σµού 2013 επίπεδο 4: 44% βελτίωση από τις απαιτήσεις του ισχύοντος καν/σµού (περίπου στα επίπεδα του PHS) 2016 επίπεδο 5: µηδενικές εκποµπές για θέρµανση & φωτισµό 2016 επίπεδο 6: µηδενικές εκποµπές για όλες τις κατηγορίες χρήσεων και συσκευών Πηγή SBI 2008

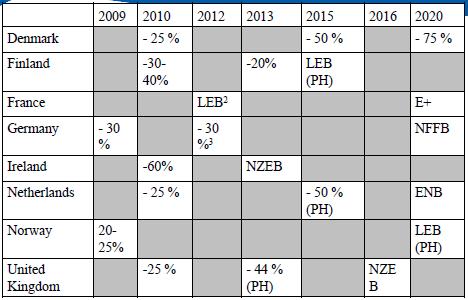

10 κτίρια µε χαµηλή ενεργειακή κατανάλωση Πηγή: Sbi 2009

11 κτίρια µε χαµηλή ενεργειακή κατανάλωση Μέχρι τώρα οι διαφορές στα κλιµατικά δεδοµένα, τους κανονισµούς και τις µεθοδολογίες δυσχεραίνουν τον ακριβή ορισµό του κτιρίου χαµηλής ενεργειακής κατανάλωσης για το σύνολο των χωρών της Ευρωπαϊκής Ένωσης, σε βαθµό που τα επίπεδα χαµηλής ενεργειακής κατανάλωσης σε κάποιες χώρες δεν φθάνουν ούτε τις ελάχιστες απαιτήσεις κάποιων άλλων.

12 προς τα κτίρια µε χαµηλή ενεργειακή κατανάλωση Κατανάλωση πετρελαίου ανά τ.µ. κατοικίσιµης επιφάνειας το χρόνο [ l/m²a] [l/m²a] [l/m²a] 8-12 [l/m²a] 3-7l [l/m²a] 3-7l [l/m²a] 1-3 [l/m²a] πριν το 1982 κανονισµός 1982 κανονισµός 1995 χαµηλής κατανάλωσης κτίρια σύµφωνα µε EnEV* παθητικά κτίρια * µε συνυπολογισµό του ζεστού νερού χρήσης Πηγή SBI 2008

13 προς τα κτίρια µηδενικής ενεργειακής κατανάλωσης αύξηση ενεργειακής απόδοσης µεγιστοποίηση επιτόπου παραγωγής ενέργειας ελαχιστοποίηση κάθε µορφής ενέργειας ελαχιστοποίη ση ενέργειας λειτουργίας συµβατικό κτίριο µηδεν. εκποµπ. κτίριο υλικά, µεταφορές κατασκευή γενίκευση εφαρµογής Α.Π.Ε. κτιριακό κέλυφος & Η/Μ σχεδιασµός κτιριακού κελύφους

14 µετά τα κτίρια µηδενικής ενεργειακής κατανάλωσης η απόσταση που έχουν να καλύψουν τα υφιστάµενα αυξάνει διαρκώς όριο ελάχιστης εν. απόδοσης Η Ζ Ε Γ Β Β+ Α Α+ E 0 E+ 2018/2020????

15 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) σύµφωνα µε το άρθρο 9 θα πρέπει: να καθορισθεί σε εθνικό επίπεδο η έννοια του κτιρίου «σχεδόν µηδενικής κατανάλωσης ενέργειας» και να συνταχθεί εθνικό σχέδιο αύξησης του αριθµού των κτιρίων µε σχεδόν µηδενική ενεργειακή κατανάλωση. σύµφωνα µε το άρθρο 5 υπάρχει υποχρέωση: υποβολής έκθεσης υπολογισµού βέλτιστων από πλευράς κόστους επιπέδων των απαιτήσεων ενεργειακής απόδοσης όσον αφορά στα κτίρια και στα δοµικά στοιχεία (µε καταληκτική ηµεροµηνία υποβολής την 30η Ιουνίου 2012)

16 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) Ενισχύει τη σηµασία και την ποιότητα των Π.Ε.Α. όπως µε την απαίτηση να δηλώνεται ο δείκτης ενεργειακής απόδοσης του πιστοποιητικού ενεργειακής απόδοσης σε όλες τις εµπορικές διαφηµίσεις για πώληση ή εκµίσθωση. Ενισχύει τη σηµασία και την ποιότητα των επιθεωρήσεων των συστηµάτων κλιµατισµού. Ενθαρρύνει χρηµατοδοτικούς µηχανισµούς για επενδύσεις που στηρίζουν την ενεργειακή απόδοση στον κτιριακό τοµέα. Υπογραµµίζει τον παραδειγµατικό ρόλο του δηµόσιου τοµέα.

17 Η νέα Ευρωπαϊκή στρατηγική για το 2020 Επακόλουθο της στρατηγικής που συµφωνήθηκε στη Λισαβόνα το 2010 Επαναβεβαίωση των στόχων του που τέθηκαν το 2007: Για µείωση των εκποµπών των αερίων του θερµοκηπίου κατά 20%* Για αύξηση της συµµετοχής ενέργειας από Α.Π.Ε στο 20% της τελικής συνολικής κατανάλωσης* Για αύξηση της ενεργειακής απόδοσης στο 20%* *σε σύγκριση µε το 1990

18 Η νέα Ευρωπαϊκή στρατηγική για το 2020 Ε ΟΜΕΝΑ ΓΙΑ ΤΗΝ ΕΕ : της ενέργειας καταναλώνεται στα κτίρια των ενεργειακών απαιτήσεων καταναλώνεται για θέρµανσηψύξη του κτιριακού αποθέµατος στην ΕΕ έχει ηλικία >25 ετών διαπιστώνεται ότι υπάρχει τεράστιο δυναµικό εξοικονόµησης ενέργειας µε κατάλληλα µέτρα και τεχνολογίες

19 Η νέα Οδηγία για την ενεργειακή απόδοση των κτιρίων (2010/31/ΕU) αναδιατύπωση της οδηγίας 2002/91/EC (ΕΡΒD-Recast) ηµοσίευσή της στην επίσηµη εφηµερίδα της ΕΕ την Τα κράτη µέλη θεσπίζουν και δηµοσιεύουν, το αργότερο µέχρι τις , τις αναγκαίες νοµοθετικές, κανονιστικές και διοικητικές διατάξεις για να συµµορφωθούν µε τα άρθρα 2 έως 18 και µε τα άρθρα 20 και 27. Για σειρά άλλων άρθρων το περιθώριο συµµόρφωσης τοποθετείται στις και για το άρθρο 12 (Έκδοση πιστοποιητικών ενεργειακής απόδοσης ) στις

20 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : LIGHTHOUSE Το LIGHTHOUSE (UK) θεωρείται πρότυπο κατοικίας µηδενικών εκποµών για το µέλλον Χαρακτηριστικά του είναι Η αξιοποίηση του ήλιου & του ανέµου για φυσική θέρµανση, δροσισµό και φωτισµό Η υψηλή κατασκευαστική ποιότητα Η ανθεκτικότητα στο χρόνο Η αποτελεσµατική θερµοπροστασία Τα κατάλληλα επίπεδα αερισµού Η εφαρµογή υλικών µε περιβαλλοντικά κριτήρια Η εφαρµογή υλικών από ανανεώσιµες πηγές Η εξασφάλιση υγιεινών εσωκλιµατικών συνθηκών Τα υψηλά επίπεδα ενεργειακής απόδοσης Η κατάλληλη φύτευση και αποτελεσµατική διαχείριση νερού Η συγκέντρωση & αξιοποίηση του νερού βροχής 1. ανεµοσυλλέκτης και φεγγίτες οροφής για φυσικό αερισµό 2. Φ/Β και ηλιοσυλλέκτες 3. παραγωγή ζεστού νερού µε χρήση βιοµάζας 4. ένισχυµένη θερµοµόνωση τοίχων (κατά 60 % µειωµένες απώλειες από το κανονικό)

21 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : LIGHTHOUSE

22 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : LIGHTHOUSE λειτουργία την ηµέρα λειτουργία τη νύχτα αξιοποίηση υλικών (PCM) τοποθετηµένων στην οροφή, που αλλάζουν φάση από τη στερεά στην υγρή όταν απορροφούν τη θερµότητα του χώρου και αντίστροφα από την υγρή στην στερεά, όταν ψύχονται µε τη βοήθεια του παθητικού νυκτερινού αερισµού Πηγή SBI 2008

23 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : LIGHTHOUSE Πηγή SBI 2008

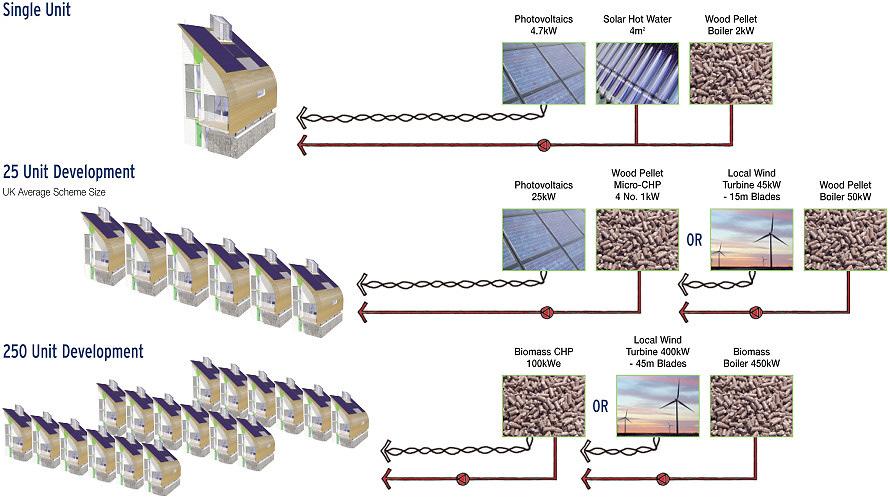

24 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : LIGHTHOUSE Πηγή SBI 2008

25 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : Passivhaus 90% µειωµένη κατανάλωση µε υψηλά επίπεδα θερµοµόνωσης και µηχανικό αερισµό µε εναλλάκτες ανάκτησης θερµότητας

26 διαµόρφωση του ενεργειακού ισοζυγίου κατά το ΡΗS Κατανάλωση πετρελαίου θερµ. ανά απώλειες τ.µ. ηλιακά κέρδη κατοικίσιµης επιφάνειας το χρόνο [ l/m²a] + + απώλειες αερισµού = θερµικές απώλειες εσωτ. κέρδη = θερµικό απόθεµα * χρήση = ηλιακά κέρδη ενεργειακές απαιτήσεις

27 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : Passivhaus Θερµικές απώλειες του εξωτερικού κελύφους Α. παθητικού κτιρίου Β. συµβατικού κτιρίου Β Α Το πρότυπο του παθητικού κτιρίου (Passivhaus Standard) απαιτεί: Το πολύ 15 kwh/m2/a ενέργεια θέρµανσης Αερισµός µε εναλλαγή 0,6/h του συνολικού όγκου Το πολύ 120 kwh/m2/a πρωτογενής ενέργεια για θέρµανση, ηλεκτρισµό και παραγωγή ζεστού νερού (για β. γεωγραφικά πλάτη 40-60) Για την επίτευξη των στόχων που θέτει, το πρότυπο προβλέπει: Συστήµατα θέρµανσης χαµηλής θερµοκρασίας Παθητικά ηλιακά συστήµατα θέρµανσης / δροσισµού Εξαιρετικά ενισχυµένη θερµοµόνωση (superinsulation) Υψηλής τεχνολογίας κουφώµατα (U<0,8W/m2K g~50%) Αεροστεγανότητα

28 πρότυπα κτίρια υψηλής ενεργειακής απόδοσης στην ΕΕ : Passivhaus Κουφώµατα υψηλής ενεργειακής απόδοσης µε ιδιαίτερα χαµηλές τιµές συντελεστή θερµοπερατότητας στοιχείου Uw< 0,90 [W/(m2 K)]

29 ενεργειακή ταυτότητα προϊόντων

30 Κ.Θ.Κ. διαφοροποιήσεις του πάχους θερµοµόνωσης Κ.Εν.Α.Κ κλιµατική ζώνη Γ PHS k=0,70 W/(m2 K) U=0,45 W/(m2 K) 1. επίχρισµα 2 εκ. 2. θερµοµόνωση (040) 5 εκ. 3. Στοιχείο Ο/Σ 25 εκ. 4. επίχρισµα 2 εκ. 1. επίχρισµα 2 εκ. 2. θερµοµόνωση (040) 8,5 εκ. 3. Στοιχείο Ο/Σ 25 εκ. 4. επίχρισµα 2 εκ. 1. επίχρισµα 2 εκ. 2. θερµοµόνωση (040) ~ 15 εκ. 3. Στοιχείο Ο/Σ 25 εκ. 4. επίχρισµα 2 εκ.

31 νέα υλικά & προϊόντα για υψηλές απαιτήσεις (θερµοµόνωση) ισοθερµικό διάγραµµα θερµικών ροών (προσοµοίωση) Πλαίσιο από σύνθετη διατοµή PVC- αλουµινίου µε πολλαπλούς θαλάµους, πλήρωση µε θερµοµονωτικό αφρό και ενισχυτικές µεταλλικές ράβδους µε θερµοδιακοπή

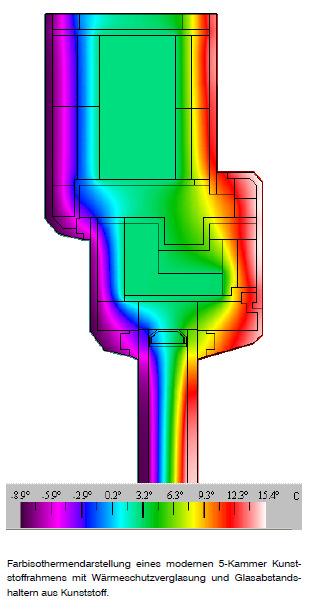

32 νέα υλικά & προϊόντα για υψηλές απαιτήσεις (θερµοµόνωση) ισοθερµικό διάγραµµα θερµικών ροών (προσοµοίωση) Κουφώµατα υψηλής ενεργειακής απόδοσης µε ιδιαίτερα χαµηλές τιµές συντελεστή θερµοπερατότητας στοιχείου Uw< 0,90 [W/(m2 K)]

33 το κτιριακό ιακό κέλυφος : θερµογέφυρες

34 αποφυγή θερµογεφυρών στις συναρµογές κουφωµάτων

35 νέες τεχνικές εφαρµογής για υψηλές απαιτήσεις (θερµοµόνωση) Η τοποθέτηση κουφωµάτων υψηλής απόδοσης προϋποθέτει ανάλογη ποιότητα στις περιοχές συναρµογής

36 τεχνικές εφαρµογής για υψηλές απαιτήσεις (θερµοµόνωση-αεροστεγανότητα)

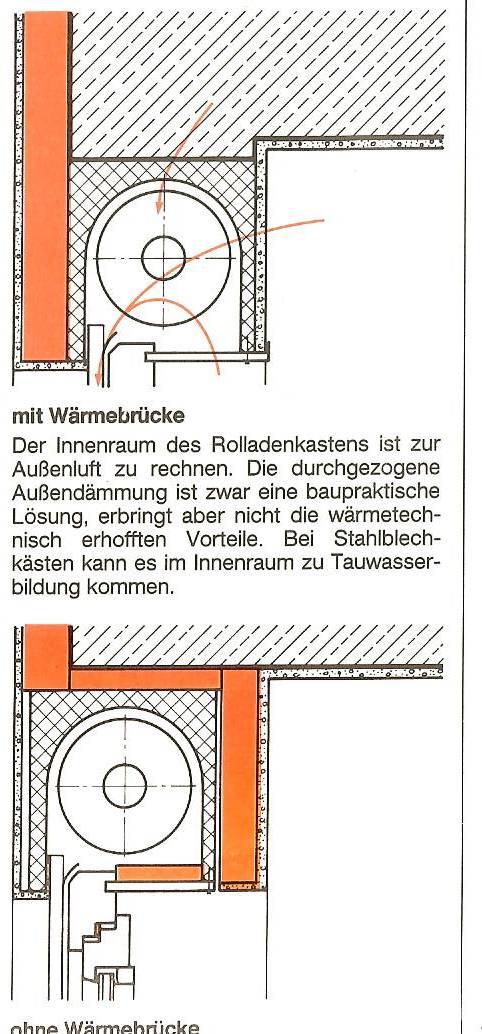

37 αποφυγή θερµογεφυρών στις περιοχές ρολών ατελώς θερµοµονωµένη λύση πλήρως θερµοµονωµένη λύση

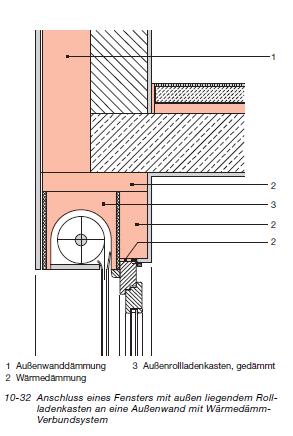

38 αποφυγή θερµογεφυρών στις περιοχές ρολών ενισχυµένη λύση 1. θερµοµόνωση εξ. τοιχοποιίας 2. συµπληρωµατική θερµοµόνωση 3. εξωτερικό θερµοµονωτικό ρολλό

39 κατασκευαστικές λύσεις αντιµετώπισης των θερµογεφυρών γράφηµα ισοθερµικών Κατώτερο πάτωµα επι του εδάφους

40 κατασκευαστικές λύσεις αντιµετώπισης των θερµογεφυρών γράφηµα ισοθερµικών πάτωµα πάνω από µη θερµαινόµενο υπόγειο

41 κατασκευαστικές λύσεις αντιµετώπισης θερµογεφυρών

42 νέα υλικά & κατασκευαστικές λύσεις (προβλήµατα θερµογεφυρών)

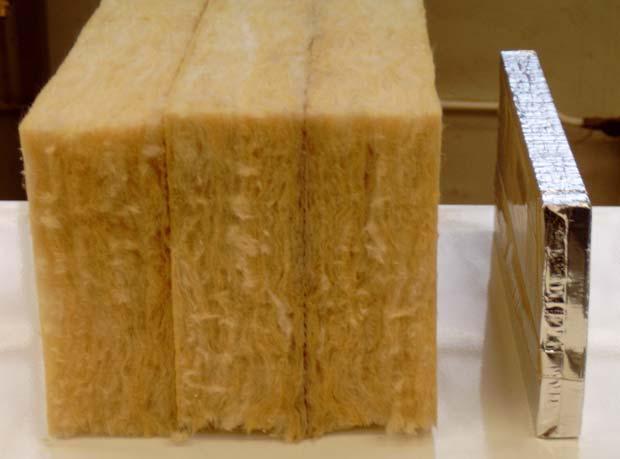

43 νέα υλικά για υψηλές απαιτήσεις (θερµοµόνωση) VIP-vacuum insulation panels (θερµοµονωτικές πλάκες κενού )

44 νέα υλικά για υψηλές απαιτήσεις (θερµοχωρητικότητα) PCM Phase change materials (υλικά αλλαγής φάσεως )

45 νέα υλικά µε σύνθετες λειτουργίες VIP, PCM, Φωτοκαταλυτικές επιστρώσεις για καθαρισµό του αέρα

46 νέα υλικά & κατασκευαστικές λύσεις για τηνεν εν. αναβάθµιση υφιστάµενων κτιρίων

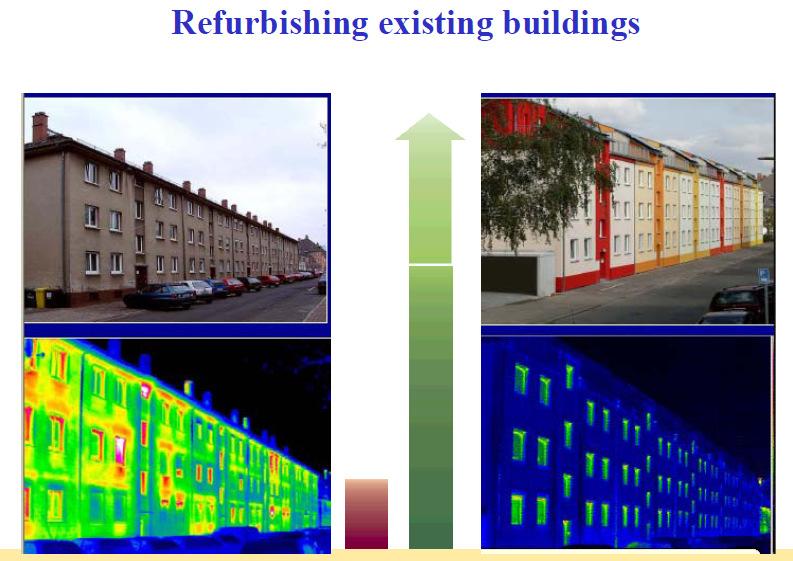

47 νέα υλικά & κατασκευαστικές λύσεις για τηνεν εν. αναβάθµιση υφιστάµενων κτιρίων

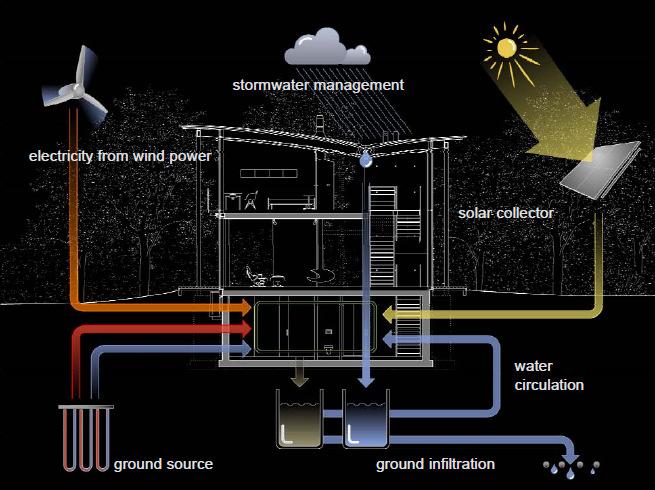

48 προς τα κτίρια µηδενικών εκποµπών CO2 (carbon free) αξιοποίηση νερού βροχής αιολικός ηλεκτρισµός ηλιοσυλλέκτες γεωθερµία

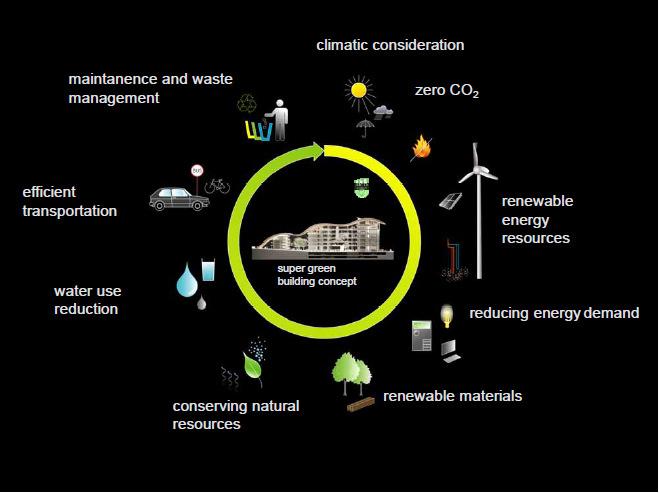

49 από την ενεργειακή προς την ολιστική περιβαλλοντική προσέγγιση Προς την ολιστική περιβαλλοντική προσέγγιση διαχείριση απορριµµάτων αποδοτικές συγκοινωνίες Α.Π.Ε µείωση χρήσης νερού διατήρηση των φυσικών πόρων µείωση της εν. ζήτησης ανανεώσιµοι πόροι

50 η φιλοσοφία των κτιρίων υψηλής ενεργειακής & περιβαλλοντικής απόδοσης υποχρεώνει όλους τους παράγοντες του σχεδιασµού σε συνεργασία µε στόχο τη σφαιρική & ολοκληρωµένη αντιµετώπιση όλων των αρχιτεκτονικών, ενεργειακών παραµέτρων: ενεργειακών, κατασκευαστικών, οικονοµικών, κοινωνικών
