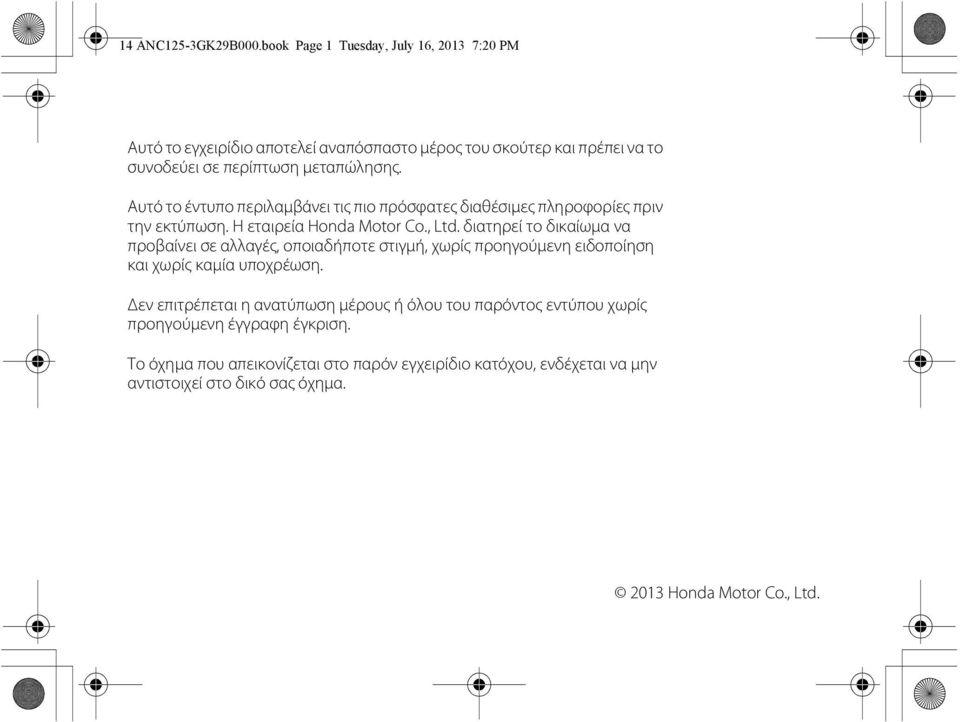

1 14 ANC125-3GK29B000.book Page 1 Tuesday, July 16, :20 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

2 14 ANC125-3GK29B000.book Page 2 Tuesday, July 16, :20 PM Καλωσορίσατε Συγχαρητήρια για την αγορά του νέου σας σκούτερ Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε προσεκτικά το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στο σκούτερ. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο ED. Κωδικοί χωρών Κωδικός Χώρα E Ηνωμένο Βασίλειο F Γαλλία ED Άμεσες πωλήσεις στην Ευρώπη KO Κορέα * Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα.

3 14 ANC125-3GK29B000.book Page 3 Tuesday, July 16, :20 PM Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία του σκούτερ είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση ενός σκούτερ. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στο σκούτερ. Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ή ΠΡΟΣΟΧΗ. Η σημασία αυτών των προειδοποιητικών λέξεων είναι η εξής: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Οι πληροφορίες έχουν στόχο να σας βοηθήσουν να αποφύγετε τυχόν φθορές στο σκούτερ σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

4 14 ANC125-3GK29B000.book Page 4 Tuesday, July 16, :20 PM Περιεχόμενα Ασφάλεια του σκούτερ Σ2 Εγχειρίδιο χειρισμού Σ 18 Συντήρηση Σ 46 Αντιμετώπιση προβλημάτων Σ 85 Πληροφορίες Σ 99 Προδιαγραφές Σ 110 Ευρετήριο Σ 113

5 14 ANC125-3GK29B000.book Page 2 Tuesday, July 16, :20 PM Ασφάλεια του σκούτερ Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση του σκούτερ σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια... Σ3 Εικονογραφημένες ετικέτες... Σ6 Προφυλάξεις για την ασφάλεια... Σ11 Προφυλάξεις κατά την οδήγηση... Σ12 Αξεσουάρ και Τροποποιήσεις... Σ15 Φόρτωση... Σ16

6 14 ANC125-3GK29B000.book Page 3 Tuesday, July 16, :20 PM Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο ότι: τα κράνη και ο προστατευτικός εξοπλισμός μειώνει σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς, να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ11 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, Οδηγίες για την ασφάλεια συγκεντρωμένοι και χωρίς να έχετε καταναλώσει αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή ή τη μέση σας, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν το σκούτερ σας είναι σταματημένο. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλα σκούτερ, εξασκηθείτε στην οδήγηση σε ασφαλές μέρος προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού του σκούτερ, καθώς και για να προσαρμοστείτε με το μέγεθος και το βάρος του σκούτερ. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. ΣΥΝΕΧΙΖΕΤΑΙ 3 Ασφάλεια του σκούτερ

7 14 ANC125-3GK29B000.book Page 4 Tuesday, July 16, :20 PM Οδηγίες για την ασφάλεια Ασφάλεια του σκούτερ Φροντίστε να είστε ευδιάκριτοι Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να διατηρείτε το σκούτερ σας σωστά συντηρημένο και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε το σκούτερ σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ16) και μην τροποποιείτε το σκούτερ σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν το σκούτερ σας επικίνδυνο (2 Σ 15). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. 4

8 14 ANC125-3GK29B000.book Page 5 Tuesday, July 16, :20 PM Οδηγίες για την ασφάλεια Εάν αποφασίσετε να συνεχίσετε να οδηγείτε, εκτιμήστε πρώτα την κατάσταση του σκούτερ σας. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες φρένων, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Το σκούτερ σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για έλεγχο, όσο το δυνατόν πιο γρήγορα. Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια του σκούτερ Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε το σκούτερ σας μέσα σε γκαράζ ή κλειστό χώρο. 5

9 14 ANC125-3GK29B000.book Page 6 Tuesday, July 16, :20 PM Εικονογραφημένες ετικέτες Ασφάλεια του σκούτερ Εικονογραφημένες ετικέτες Εκτός του τύπου KO Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέσετε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις του σκούτερ θα πρέπει να γίνονται μόνο σε εξουσιοδοτημένα συνεργεία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6

10 14 ANC125-3GK29B000.book Page 7 Tuesday, July 16, :20 PM Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρια που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στο σκούτερ. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτατης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια του σκούτερ ΣΥΝΕΧΙΖΕΤΑΙ 7

11 14 ANC125-3GK29B000.book Page 8 Tuesday, July 16, :20 PM Εικονογραφημένες ετικέτες Ασφάλεια του σκούτερ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτού του σκούτερ ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 176 kg, που είναι το μέγιστο συνολικό επιτρεπόμενο φορτίο. Το βάρος των αποσκευών δεν θα πρέπει να υπερβαίνει τα 14,5 kg υπό οποιεσδήποτε συνθήκες. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. 8

12 14 ANC125-3GK29B000.book Page 9 Tuesday, July 16, :20 PM Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός 175 kpa (1,75 kgf/cm 2 ) Πίσω 200 kpa (2,00 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Εμπρός 175 kpa (1,75 kgf/cm 2 ) Πίσω 250 kpa (2,50 kgf/cm 2 ) Διάσταση ελαστικών: Εμπρός 80/90-16M/C 43P Πίσω 100/90-14M/C 57P Μάρκα ελαστικού: CHENG SHN Εμπρός C-922F Πίσω C-922R Ασφάλεια του σκούτερ ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο. ΣΥΝΕΧΙΖΕΤΑΙ 9

13 14 ANC125-3GK29B000.book Page 10 Tuesday, July 16, :20 PM Εικονογραφημένες ετικέτες Ασφάλεια του σκούτερ ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Μην υπερβαίνετε τα 10 kg. ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Μην υπερβαίνετε τα 3,0 kg. ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Μην υπερβαίνετε τα 1,5 kg. 10

14 14 ANC125-3GK29B000.book Page 11 Tuesday, July 16, :20 PM Προφυλάξεις για την ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στο δάπεδο. Ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή ή στη μέση σας και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας. Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουρί για το πηγούνι. Προφυλάξεις για την ασφάλεια Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μην φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα. Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων. Μπουφάν και παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). 11 Ασφάλεια του σκούτερ

15 14 ANC125-3GK29B000.book Page 12 Tuesday, July 16, :20 PM Προφυλάξεις κατά την οδήγηση Ασφάλεια του σκούτερ Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 km διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης του σκούτερ σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα. Να οδηγείτε συντηρητικά. Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε τα εμπρός και πίσω φρένα μαζί. Αποφύγετε το υπερβολικά απότομο φρενάρισμα. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια του σκούτερ. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Τα ελαστικά ολισθαίνουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. u Το συνεχές φρενάρισμα μπορεί να προκαλέσει υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Συνδυαστικά φρένα (Combi Brake) Το σκούτερ σας είναι εξοπλισμένο με ένα σύστημα πέδησης που κατανέμει τη δύναμη πέδησης ανάμεσα στα εμπρός και πίσω φρένα. Η κατανομή της δύναμης πέδησης που ασκείται στα εμπρός και πίσω φρένα μόνο κατά το χειρισμό της μανέτας εμπρός φρένου και μόνο κατά το χειρισμό της μανέτας πίσω φρένου είναι διαφορετική. Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε και τις δύο μανέτες φρένου μαζί. 12

16 14 ANC125-3GK29B000.book Page 13 Tuesday, July 16, :20 PM Προφυλάξεις κατά την οδήγηση Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη ασφαλτοστρωμένη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης του σκούτερ. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνεται πάντοτε το τιμόνι, να αφαιρείτε το κλειδί και να κλείνετε το κλείστρο όταν αφήνετε το σκούτερ αφύλακτο. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. Στάθμευση με το πλαϊνό σταντ ή το κεντρικό σταντ 1. Σβήστε τον κινητήρα. 2. Χρησιμοποιήστε το πλαϊνό σταντ Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. Γείρετε αργά το σκούτερ προς τα αριστερά, μέχρις ότου το βάρος της "ακουμπήσει" στο πλαϊνό σταντ. Χρησιμοποιήστε το κεντρικό σταντ Χαμηλώστε το κεντρικό σταντ και σταθείτε στην αριστερή πλευρά του σκούτερ. Συγκρατήστε το αριστερό γκριπ τιμονιού και την αριστερή χειρολαβή. Πιέστε προς τα κάτω το άκρο του σταντ με το δεξί σας πόδι και, συγχρόνως, τραβήξτε προς τα επάνω και πίσω. ΣΥΝΕΧΙΖΕΤΑΙ 13 Ασφάλεια του σκούτερ

17 14 ANC125-3GK29B000.book Page 14 Tuesday, July 16, :20 PM Προφυλάξεις κατά την οδήγηση Ασφάλεια του σκούτερ Αριστερό γκριπ τιμονιού Χειρολαβή Κεντρικό σταντ 3. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. u Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση του σκούτερ. 4. Γυρίστε το διακόπτη στη θέση LOCK, αφαιρέστε το κλειδί και κλείστε το κλείστρο. 2 Σ29, 30 Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλύτη: Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ102 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποτρέψτε την εισροή ακαθαρσιών, σκόνης ή νερού στο ρεζερβουάρ καυσίμου. 14

18 14 ANC125-3GK29B000.book Page 15 Tuesday, July 16, :20 PM Αξεσουάρ και Τροποποιήσεις Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για το σκούτερ σας από τη Honda και να μην τροποποιείτε το σκούτερ σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική του σχεδίαση. Εάν το κάνετε, το σκούτερ μπορεί να γίνει επικίνδυνο. Η τροποποίηση του σκούτερ σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει το σκούτερ σας παράνομο σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στο σκούτερ σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Το σκούτερ αυτό δεν είναι κατάλληλο για να σέρνει τρέιλερ ή για να έχει προσαρτημένο καλάθι. Το σκούτερ σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό του. Ασφάλεια του σκούτερ 15

19 14 ANC125-3GK29B000.book Page 16 Tuesday, July 16, :20 PM Φόρτωση Ασφάλεια του σκούτερ Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, την πέδηση και την ευστάθεια του σκούτερ σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. 2 Μέγιστο φορτίο / Μέγιστο βάρος αποσκευών Σ 110 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο του σκούτερ. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. 16

20 14 ANC125-3GK29B000.book Page 17 Tuesday, July 16, :20 PM Ασφάλεια του σκούτερ 17

21 Εγχειρίδιο χειρισμού 14 ANC125-3GK29B000.book Page 18 Tuesday, July 16, :20 PM Διάγραμμα βασικών ενεργειών Εγχειρίδιο χειρισμού Έλεγχος πριν την οδήγηση (E51) Επιθεωρήστε σχολαστικά το σκούτερ σας για να βεβαιωθείτε πως είναι ασφαλές για οδήγηση. Επιτάχυνση (E38) Χρησιμοποιήστε σταδιακά το γκάζι. Να τηρείτε τα όρια ταχύτητας. Πώς να χρησιμοποιήσετε τις βασικές λειτουργίες. Όργανα (E22) Διακόπτες (E28) Κλειδαριά τιμονιού (E29) Κλείστρο (E30) Σύστημα διακοπής λειτουργίας στο ρελαντί (E31) Εκκινώντας τον κινητήρα (E35) Θέστε τον κινητήρα σε λειτουργία και προθερμάνετέ τον. Αποφύγετε το μαρσάρισμα του κινητήρα. Εκκίνηση του σκούτερ (E38) Προτού σταματήσετε, υποδείξτε την κατεύθυνσή σας με το διακόπτη φλας και ελέγξτε για επερχόμενα οχήματα. 18

22 14 ANC125-3GK29B000.book Page 19 Tuesday, July 16, :20 PM Φρενάρισμα (E39) Ακινητοποίηση Εάν πρόκειται να σταματήσετε στην άκρη του δρόμου, κάντε έγκαιρα σινιάλο στους υπόλοιπους οδηγούς ότι σταματάτε και σταματήστε ομαλά. Κλείστε το γκάζι και χρησιμοποιήστε μαζί το εμπρός και πίσω φρένο. u Τα φώτα φρένου θα υποδείξουν πως πατήσατε φρένο. Στρίβοντας Στάθμευση (E13) Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. Χρησιμοποιήστε το σταντ, κλειδώστε το τιμόνι και κλείστε το κλείστρο. Ανεφοδιασμός καυσίμου (E40) Εγχειρίδιο χειρισμού Να φρενάρετε πριν μπείτε σε στροφή. Χρησιμοποιήστε και πάλι σταδιακά το γκάζι κατά την έξοδο από τη στροφή. 19

23 14 ANC125-3GK29B000.book Page 20 Tuesday, July 16, :20 PM Θέση εξαρτημάτων Εγχειρίδιο χειρισμού Θήκη εγγράφων (E45) Κεντρικός αποθηκευτικός χώρος (E44) Γκριπ γκαζιού (E83) Εμπρός δοχείο υγρού φρένου (E76) Μανέτα εμπρός φρένου Δοχείο υγρού φρένου CBS (E76) Μπαταρία (E65) Ασφαλειοθήκη (E98) Άγκιστρο για ψώνια (E44) Εργαλειοθήκη (E45) Βίδα αποστράγγισης λαδιού κινητήρα (E71) Τάπα πλήρωσης/δείκτης λαδιού κινητήρα (E70) Δοχείο ψυκτικού υγρού (E74) 20

24 14 ANC125-3GK29B000.book Page 21 Tuesday, July 16, :20 PM Μανέτα πίσω φρένου (E78) Στήριγμα κράνους (E43) Σέλα (E42) Τάπα πλήρωσης καυσίμου (E40) Πίσω σχάρα (E42) Εγχειρίδιο χειρισμού Μπουζί (E67) Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης (E84) Εξαεριστήρας στροφαλοθαλάμου (E66) Κεντρικό σταντ (E13) Τάπα λαδιού (E71) Πλαϊνό σταντ (E82) 21

25 14 ANC125-3GK29B000.book Page 22 Tuesday, July 16, :20 PM Όργανα Εγχειρίδιο χειρισμού Κουμπί TRP Κουμπί CLOCK Δείκτης καυσίμου Όταν η βελόνα βρίσκεται στην κόκκινη ένδειξη (E), απομένουν περίπου 1,3 λίτρα καυσίμου. Ταχύμετρο Αυτό δείχνει την ταχύτητά σας σε χιλιόμετρα ανά ώρα (km/h) ή/και μίλια ανά ώρα (mph), ανάλογα με τον τύπο. Έλεγχος ενδείξεων Όταν ο κεντρικός διακόπτης είναι σε θέση ΟΝ, οι βελόνες του ταχύμετρου και του μετρητή καυσίμου θα μετακινηθούν μια φορά προς την ανώτατη ένδειξη του πίνακα και θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 22

26 14 ANC125-3GK29B000.book Page 23 Tuesday, July 16, :20 PM Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: (E24) Οδόμετρο [TOTAL] και Μερικός χιλιομετρητής [TRP A/B] Με το κουμπί TRP γίνεται εναλλαγή ανάμεσα σε οδόμετρο και μερικό χιλιομετρητή. Οδόμετρο: Η συνολική απόσταση που διανύθηκε. Μερικός χιλιομετρητής: Η απόσταση που διανύθηκε από το μηδενισμό του μερικού χιλιομετρητή (πατήστε και κρατήστε πατημένο το κουμπί TRP για μηδενισμό στα 0.0 km). Ενδεικτική λυχνία OL CHANGE Ανάβει όταν η απόσταση φτάσει για πρώτη φορά τα km και κάθε km μετά το μηδενισμό της ενδεικτικής λυχνίας. Για να μηδενίσετε την ένδειξη, επιλέξτε την οθόνη οδόμετρου και μετά πατήστε και κρατήστε πατημένα το κουμπιά TRP και CLOCK για περισσότερο από 2 δευτερόλεπτα. u Η ενδεικτική λυχνία δεν σβήνει μέχρι να μηδενιστεί. u Αν αλλάξετε λάδια πριν την εμφάνιση της ένδειξης αλλαγής λαδιού, βεβαιωθείτε ότι έχετε επαναφέρει την ένδειξη αλλαγής λαδιού μετά την αλλαγή. Κατά το μηδενισμό της ένδειξης, η ένδειξη θα εμφανιστεί για 2 δευτερόλεπτα και μετά θα εξαφανιστεί. Εγχειρίδιο χειρισμού ΣΥΝΕΧΙΖΕΤΑΙ 23

27 14 ANC125-3GK29B000.book Page 24 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Όργανα (ΣΥΝΕΧΙΖΕΤΑΙ) Για να ρυθμίσετε το ρολόι:!a Γυρίστε τον κεντρικό διακόπτη στη θέση ON.!b Πατήστε και κρατήστε πατημένο το κουμπί CLOCK μέχρι να αρχίσουν να αναβοσβήνουν τα ψηφία του ρολογιού.!c Πατήστε το κουμπί CLOCK μέχρι να εμφανιστεί η επιθυμητή ώρα και η ένδειξη AM/PM. u Κάθε φορά που πατάτε το κουμπί, προστίθεται ένα λεπτό. u Η ώρα προχωράει κατά δέκα λεπτά όταν το κουμπί παραμένει πατημένο.!d Περιμένετε 5 δευτερόλεπτα και μετά πατήστε το κουμπί CLOCK. Το ρολόι ρυθμίστηκε. u Η ώρα μπορεί επίσης να ρυθμιστεί με το γύρισμα του κεντρικού διακόπτη στη θέση OFF. 24

28 14 ANC125-3GK29B000.book Page 25 Tuesday, July 16, :20 PM Ενδεικτικές λυχνίες Ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού Εάν ανάψει κατά την οδήγηση: (E87) Εγχειρίδιο χειρισμού Ενδεικτική λυχνία δυσλειτουργίας PGM-F (ML) (Programmed Fuel njection Προγραμματιζόμενος ψεκασμός καυσίμου) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εάν ανάψει ενόσω λειτουργεί ο κινητήρας: (E88) ΣΥΝΕΧΙΖΕΤΑΙ 25

29 14 ANC125-3GK29B000.book Page 26 Tuesday, July 16, :20 PM Ενδεικτικές λυχνίες (ΣΥΝΕΧΙΖΕΤΑΙ) Ενδεικτική λυχνία αριστερού φλας Εγχειρίδιο χειρισμού Ενδεικτική λυχνία δεξιού φλας Ενδεικτική λυχνία συστήματος διακοπής λειτουργίας στο ρελαντί Ανάβει όταν ο διακόπτης διακοπής λειτουργίας στο ρελαντί τεθεί σε θέση DLNG STOP. Αναβοσβήνει όταν είναι ενεργοποιημένο το σύστημα διακοπής λειτουργίας στο ρελαντί. Σύστημα διακοπής λειτουργίας στο ρελαντί: (E31) Ενδεικτική λυχνία υψηλής σκάλας 26

30 14 ANC125-3GK29B000.book Page 27 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού 27

31 14 ANC125-3GK29B000.book Page 28 Tuesday, July 16, :20 PM Διακόπτες Εγχειρίδιο χειρισμού Κουμπί κόρνας Κουμπί μίζας Διακόπτης φλας u Με το πάτημα του διακόπτη, απενεργοποιείται το φως φλας. Διακόπτης διακοπής λειτουργίας στο ρελαντί Ενεργοποιεί και απενεργοποιεί το σύστημα διακοπής λειτουργίας στο ρελαντί. DLNG STOP: Το σύστημα διακοπής λειτουργίας στο ρελαντί είναι ενεργοποιημένο. DLNG: Το σύστημα διακοπής λειτουργίας στο ρελαντί είναι απενεργοποιημένο. Σύστημα διακοπής λειτουργίας στο ρελαντί: (E31) Διακόπτης σκάλας προβολέα : Μεγάλη σκάλα : Μεσαία σκάλα 28

32 14 ANC125-3GK29B000.book Page 29 Tuesday, July 16, :20 PM Διακόπτης εκκίνησης Ενεργοποιεί και απενεργοποιεί το ηλεκτρικό σύστημα, κλειδώνει το τιμόνι, και λειτουργεί το διακόπτη ανοίγματος της σέλας. u Το κλειδί μπορεί να αφαιρεθεί όταν βρίσκεται στη θέση OFF ή LOCK. Κλειδαριά τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε το σκούτερ από κλοπή. Επίσης, συνιστάται μια κλειδαριά τροχού σχήματος U ή παρόμοια διάταξη.!a Κλειδί του κεντρικού διακόπτη!b Πιέστε ON Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/οδήγηση. OPENER Λειτουργεί το διακόπτη ανοίγματος της σέλας. OFF Θέτει τον κινητήρα εκτός λειτουργίας. LOCK Κλειδώνει το τιμόνι. Κλείδωμα!a Στρίψτε το τιμόνι εντελώς προς τα αριστερά.!b Πατήστε το κλειδί προς τα κάτω και γυρίστε τον Κεντρικό Διακόπτη σε θέση LOCK. u Κουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί.!c Αφαιρέστε το κλειδί. Ξεκλείδωμα Εισαγάγετε το κλειδί, πιέστε το προς τα μέσα και γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF. Εγχειρίδιο χειρισμού Γυρίστε ΣΥΝΕΧΙΖΕΤΑΙ 29

33 14 ANC125-3GK29B000.book Page 30 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Διακόπτες (ΣΥΝΕΧΙΖΕΤΑΙ) Κλείστρο Ο κεντρικός διακόπτης αυτού του σκούτερ είναι εξοπλισμένος με ένα κλείστρο. Αφού σταθμεύσετε το σκούτερ, κλείστε το κλείστρο για προστασία από κλοπή. Άνοιγμα Κλείσιμο Μπουτόν Κλείσιμο Κλείσιμο!a Αφαιρέστε το κλειδί του κεντρικού διακόπτη από τον κεντρικό διακόπτη.!b Ευθυγραμμίστε την προεξοχή του κλειδιού του κλείστρου με την εγκοπή του κλείστρου, και περιστρέψτε το κλειδί του κλείστρου αριστερόστροφα. u Μπορείτε επίσης να κλείσετε το κλείστρο μετακινώντας το μπουτόν προς τα πάνω, χωρίς το κλειδί του κλείστρου.!c Αφαιρέστε το κλειδί. Κλειδί κλείστρου Κλειδί του κεντρικού διακόπτη Άνοιγμα Ευθυγραμμίστε την προεξοχή του κλειδιού του κλείστρου με την εγκοπή του κλείστρου, και περιστρέψτε το κλειδί του κλείστρου δεξιόστροφα. Εγκοπή Προεξοχή 30

34 14 ANC125-3GK29B000.book Page 31 Tuesday, July 16, :20 PM Σύστημα διακοπής λειτουργίας στο ρελαντί Το σύστημα διακοπής λειτουργίας στο ρελαντί έχει σχεδιαστεί για τη μείωση της κατανάλωσης καυσίμου και του θορύβου, σταματώντας τη λειτουργία του κινητήρα στο ρελαντί όταν σταματάτε όπως στην περίπτωση της αναμονής σε μια διασταύρωση. Συνθήκες λειτουργίας συστήματος δια κοπής λειτουργίας στο ρελαντί Τα ακόλουθα είναι προαπαιτούμενα για τη σωστή λειτουργία του συστήματος διακοπής λειτουργίας στο ρελαντί. Πριν την οδήγηση Σηκώστε το πλαϊνό σταντ. Ζεστάνετε τον κινητήρα. u Το σύστημα διακοπής λειτουργίας στο ρελαντί δεν λειτουργεί, εάν ο κινητήρας δεν είναι ζεστός. Πιέστε το διακόπτη διακοπής λειτουργίας στο ρελαντί στη θέση DLNG STOP. Οδηγήστε το σκούτερ με ταχύτητα μεγαλύτερη των 10 km/h, για να ενεργοποιήσετε το σύστημα διακοπής λειτουργίας στο ρελαντί, σύμφωνα με τις παραπάνω συνθήκες. Διακόπτης διακοπής λειτουργίας στο ρελαντί Εγχειρίδιο χειρισμού ΣΥΝΕΧΙΖΕΤΑΙ 31

35 14 ANC125-3GK29B000.book Page 32 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Σύστημα διακοπής λειτουργίας στο ρελαντί (ΣΥΝΕΧΙΖΕΤΑΙ) Η λειτουργία του κινητήρα δεν διακόπτεται μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί: (E89) Αφού σταματήσετε Κλείστε τελείως το γκάζι. u Η λειτουργία του κινητήρα δεν θα διακοπεί σε περίπτωση που το γκάζι είναι ελαφρώς ανοιχτό. Ακινητοποιήστε πλήρως το σκούτερ. u Η λειτουργία του κινητήρα δεν θα διακοπεί σε περίπτωση που η ταχύτητα δεν είναι 0 km/h. Η λειτουργία του κινητήρα διακόπτεται μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί, υπό τις παραπάνω συνθήκες. Ταυτόχρονα, η φωτεινότητα του προβολέα θα μειωθεί αλλά θα παραμείνει αναμμένος. u Όταν διακοπεί η λειτουργία του κινητήρα μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί, η αναμμένη ενδεικτική λυχνία διακοπής λειτουργία στο ρελαντί, θα αρχίσει να αναβοσβήνει. u Ενώ διακόπτεται η λειτουργία του κινητήρα μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί, εάν μετακινήσετε το διακόπτη διακοπής λειτουργίας στη θέση DLNG, το σύστημα διακοπής λειτουργίας στο ρελαντί θα ακυρωθεί. ΣΗΜΕΙΩΣΗ Η ακινητοποίηση μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί για μεγάλο χρονικό διάστημα, μπορεί να προκαλέσει αποφόρτιση της μπαταρίας. Ενδεικτική λυχνία συστήματος διακοπής λειτουργίας στο ρελαντί 32

36 14 ANC125-3GK29B000.book Page 33 Tuesday, July 16, :20 PM Επανεκκινήστε τον κινητήρα Ελέγξτε ότι η ενδεικτική λυχνία διακοπής λειτουργίας στο ρελαντί αναβοσβήνει και ότι το γκάζι είναι ανοιχτό. u Σε περίπτωση που δεν αναβοσβήνει, δεν μπορείτε να επανεκκινήσετε τον κινητήρα με το σύστημα διακοπής λειτουργίας στο ρελαντί, ακόμα και αν ανοίξετε το γκάζι. u Εάν κατεβάσετε το πλαϊνό σταντ, το σύστημα διακοπής λειτουργίας στο ρελαντί θα ακυρωθεί. Ταυτόχρονα, η κατάσταση της ενδεικτικής λυχνίας διακοπής λειτουργία στο ρελαντί η οποία αναβοσβήνει, θα αλλάξει σε αναμμένη. Ο κινητήρας δεν εκκινεί ακόμα και όταν το γκάζι είναι ανοιχτό: (E90) ΣΗΜΕΙΩΣΗ Ο προβολέας παραμένει αναμμένος αφού διακοπεί η λειτουργία του κινητήρα μέσω του συστήματος διακοπής λειτουργίας στο ρελαντί. Η μπαταρία μπορεί να αποφορτιστεί και υπάρχει πιθανότητα να μην μπορείτε να επανεκκινήσετε τον κινητήρα. Όταν η μπαταρία είναι εξασθενημένη, γυρίστε το διακόπτη διακοπής λειτουργίας στο ρελαντί σε θέση DLNG και μη χρησιμοποιείτε το σύστημα διακοπής λειτουργίας στο ρελαντί. Απευθυνθείτε στο εξουσιοδοτημένο συνεργείο για να ελέγξετε την μπαταρία σας. Απευθυνθείτε στο εξουσιοδοτημένο συνεργείο για τον έλεγχο της μπαταρίας όπως προβλέπεται στο χρονοδιάγραμμα συντήρησης. Χρονοδιάγραμμα συντήρησης: (E48) Εγχειρίδιο χειρισμού ΣΥΝΕΧΙΖΕΤΑΙ 33

37 14 ANC125-3GK29B000.book Page 34 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Σύστημα διακοπής λειτουργίας στο ρελαντί (ΣΥΝΕΧΙΖΕΤΑΙ) Προφυλάξεις ασφαλείας για το σύστημα διακοπής λειτουργίας στο ρελαντί Μην απομακρύνεστε από το σκούτερ ενώ αναβοσβήνει η ενδεικτική λυχνία διακοπής λειτουργίας στο ρελαντί. Όταν απομακρύνεστε από το σκούτερ, πάντοτε να γυρνάτε τον κεντρικό διακόπτη σε θέση off. u Ο κινητήρας μπορεί να τεθεί σε λειτουργία αναπάντεχα, εάν ανοίξετε το γκάζι. 34

38 14 ANC125-3GK29B000.book Page 35 Tuesday, July 16, :20 PM Εκκίνηση Εκκινώντας τον κινητήρα Θέστε τον κινητήρα σε λειτουργία, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός. Αυτό το σκούτερ διαθέτει ένα σύστημα αποκοπής της λειτουργίας του κινητήρα με την έκταση του πλευρικού σταντ. u Εάν το πλαϊνό σταντ είναι κατεβασμένο, ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. u Εάν χαμηλώσετε το πλαϊνό σταντ με τον κινητήρα σε λειτουργία, ο κινητήρας θα σβήσει αυτόματα. ΣΗΜΕΙΩΣΗ Εάν ο κινητήρας δεν εκκινεί εντός 5 δευτερολέπτων, γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο γρήγορο ρελαντί και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Σε περίπτωση ανατροπής του σκούτερ, θα πρέπει πρώτα να γυρίσετε τον κεντρικό διακόπτη σε θέση OFF και στη συνέχεια να επιθεωρήσετε με προσοχή το σκούτερ. Συμβουλευθείτε το Επίσημο Συνεργείο της περιοχής σας εάν σκοπεύετε να οδηγήσετε το σκούτερ σας σε περιοχές με υψόμετρο άνω των m. ΣΗΜΕΙΩΣΗ Εάν το σκούτερ μεταφερθεί σε ένα μέρος με υψόμετρο m υψηλότερα ή χαμηλότερα από το σημείο εκκίνησης, ο κινητήρας ενδέχεται να μην έχει επαρκή απόδοση στο νέο υψόμετρο. Συμβουλευθείτε το Επίσημο Συνεργείο της περιοχής σας για τη μεταφορά του σκούτερ σας. Εγχειρίδιο χειρισμού ΣΥΝΕΧΙΖΕΤΑΙ 35

39 14 ANC125-3GK29B000.book Page 36 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Εκκίνηση (ΣΥΝΕΧΙΖΕΤΑΙ)!a Στηρίξτε το σκούτερ στο κεντρικό του σταντ.!b Γυρίστε τον Κεντρικό Διακόπτη σε θέση ON.!b!c Πιέστε τη μανέτα του πίσω φρένου. u Η μίζα θα λειτουργήσει μόνο κατά την πίεση της μανέτας πίσω φρένου και όταν το πλαϊνό σταντ είναι ανεβασμένο.!d Πιέστε το κουμπί της μίζας έχοντας το σκριπ του γκαζιού εντελώς κλειστό. Αφήστε το κουμπί της μίζας μόλις τεθεί ο κινητήρας σε λειτουργία.!c!d 36

40 14 ANC125-3GK29B000.book Page 37 Tuesday, July 16, :20 PM Εάν δεν μπορείτε να εκκινήσετε ένα ζεστό κινητήρα:!a Τοποθετήστε το σκούτερ στο κεντρικό του σταντ και πιέστε τη μανέτα πίσω φρένου.!bπεριστρέψτε το γκάζι κατά 1/8-1/4 της στροφής ενώ εκκινείτε τον κινητήρα. 1/8-1/4 της στροφής Εάν δεν μπορείτε να εκκινήσετε τον κινητήρα:!a Τοποθετήστε το σκούτερ στο κεντρικό του σταντ και πιέστε τη μανέτα πίσω φρένου.!bμε την πεταλούδα γκαζιού ελαφρά ανοιχτή (περίπου 3 mm), πατήστε το κουμπί της μίζας. Περίπου 3 mm Εγχειρίδιο χειρισμού Εάν ο κινητήρας δεν τίθεται σε λειτουργία:!a Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί της μίζας για 5 δευτερόλεπτα.!bεπαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα.!cεάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές.!dεάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα προτού επιχειρήσετε και πάλι τα βήματα!a και!b. Εάν ο κινητήρας δεν τίθεται σε λειτουργία (E86) 37

41 14 ANC125-3GK29B000.book Page 38 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Οδήγηση Εκκίνηση του σκούτερ!a Πιέστε το σκούτερ προς τα εμπρός για να το αποδεσμεύσετε από το κεντρικό σταντ. u Πιέστε τη μανέτα του πίσω φρένου. u Κρατήστε το γκάζι κλειστό. Βεβαιωθείτε ότι το πλαϊνό σταντ και το κεντρικό σταντ είναι ανεβασμένα.!b Ανεβείτε στο σκούτερ. u Ανεβείτε στο σκούτερ από την αριστερή πλευρά, παραμένοντας με τουλάχιστον ένα πόδι στο έδαφος.!c Αφήστε τη μανέτα πίσω φρένου.!d Επιτάχυνση και επιβράδυνση Για να επιταχύνετε...ανοίξτε αργά το γκάζι. Για να επιβραδύνετε...κλείστε το γκάζι. Ανοίξτε Κλείστε (επιβραδύνετε) (επιταχύνετε) 38

42 14 ANC125-3GK29B000.book Page 39 Tuesday, July 16, :20 PM Φρενάρισμα Κλείστε το γκάζι και χρησιμοποιήστε μαζί τις μανέτες του εμπρός και του πίσω φρένου. Εγχειρίδιο χειρισμού Μανέτα πίσω φρένου Μανέτα εμπρός φρένου 39

43 14 ANC125-3GK29B000.book Page 40 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Ανεφοδιασμός Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Το σκούτερ σας έχει σχεδιαστεί να χρησιμοποιεί καύσιμο με αριθμό οκτανίων (RON) 91 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: 5,5 litres Οδηγίες ανεφοδιασμού και καυσίμων (E14) Άνοιγμα της τάπας πλήρωσης καυσίμου!a Ανοίξτε τη σέλα. (E42)!b Στρέψτε την τάπα πλήρωσης καυσίμου αριστερόστροφα μέχρις ότου τερματίσει και αφαιρέστε την τάπα. Βελάκια Τάπα πλήρωσης καυσίμου Άνοιγμα πλήρωσης καυσίμου Πλάκα στομίου πλήρωσης Στάθμη καυσίμου (μέγ.) Μην γεμίσετε με βενζίνη πάνω από την πλάκα. 40

44 14 ANC125-3GK29B000.book Page 41 Tuesday, July 16, :20 PM Κλείσιμο της τάπας πλήρωσης καυσίμου!a Τοποθετήστε και σφίξτε καλά την τάπα πλήρωσης καυσίμου, στρέφοντάς την δεξιόστροφα. u Βεβαιωθείτε πως τα βέλη στην τάπα και στο ρεζερβουάρ καυσίμου είναι ευθυγραμμισμένα.!bκλείστε τη σέλα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Εγχειρίδιο χειρισμού Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμων που τυχόν έχει χυθεί. 41

45 14 ANC125-3GK29B000.book Page 42 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Εξοπλισμός αποθήκευσης Σέλα OPENER Κλειδί του κεντρικού διακόπτη Πίσω σχάρα Ποτέ μην υπερβαίνετε το μέγιστο επιτρεπόμενο όριο φορτίου. Μέγιστο φορτίο: 3,0 kg Διακόπτης ανοίγματος της σέλας SEAT Σέλα ανοικτή!a Γυρίστε το τιμόνι ώστε να βλέπει ευθεία μπροστά.!b Τοποθετήστε το κλειδί του κεντρικού διακόπτη και γυρίστε το στη θέση OPENER.!c Πιέστε την πλευρά SEAT του διακόπτη ανοίγματος της σέλας.!d Ανοίξτε τη σέλα. Κλείσιμο σέλας Κλείστε και πιέστε προς τα κάτω στο πίσω μέρος της σέλας, ωσότου ασφαλίσει. Βεβαιωθείτε πως η σέλα είναι καλά ασφαλισμένη, τραβώντας την ελαφρά προς τα πάνω. Προσέχετε να μην ξεχάσετε το κλειδί σας μέσα στον αποθηκευτικό χώρο κάτω από τη σέλα. 42

46 14 ANC125-3GK29B000.book Page 43 Tuesday, July 16, :20 PM Στήριγμα κράνους Τα στηρίγματα κράνους βρίσκονται κάτω από τη σέλα. u Να χρησιμοποιείτε τα στηρίγματα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Στηρίγματα κράνους 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση με το κράνος κρεμασμένο στη κλειδαριά του μπορεί να περιορίσει τη δυνατότητά σας να χειριστείτε το σκούτερ με ασφάλεια και ενδέχεται να οδηγήσει σε σύγκρουση, στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε το στήριγμα κράνους μόνο όταν το σκούτερ είναι σταθμευμένο. Μην οδηγείτε με το κράνος ασφαλισμένο από το στήριγμά του. Εγχειρίδιο χειρισμού Δακτύλιος D κράνους ΣΥΝΕΧΙΖΕΤΑΙ 43

47 14 ANC125-3GK29B000.book Page 44 Tuesday, July 16, :20 PM Εγχειρίδιο χειρισμού Εξοπλισμός αποθήκευσης (ΣΥΝΕΧΙΖΕΤΑΙ) Ένα κράνος μπορεί να αποθηκευθεί στον κεντρικό αποθηκευτικό χώρο. Τοποθετήστε το με το μπροστινό μέρος του κράνους να βλέπει προς τα εμπρός. u Μερικά κράνη μπορεί να μη χωράνε στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. Κράνος Άγκιστρο για ψώνια Το άγκιστρο για ψώνια βρίσκεται κάτω από το τιμόνι. u Μην τοποθετείτε ογκώδεις αποσκευές στο άγκιστρο όπου υπάρχει περίπτωση να προεξέχουν από το σκούτερ και/ή να παρεμβάλλονται στα πόδια σας. 44 Κεντρικός αποθηκευτικός χώρος Κεντρικός αποθηκευτικός χώρος Ποτέ μην υπερβαίνετε το μέγιστο επιτρεπόμενο όριο φορτίου. Μέγιστο φορτίο: 10 kg u Μην αποθηκεύετε αντικείμενα εύφλεκτα ή ευαίσθητα στη θερμότητα. u Μην αποθηκεύετε τιμαλφή ή εύθραυστα αντικείμενα. Άγκιστρο για ψώνια Ποτέ μην υπερβαίνετε το μέγιστο επιτρεπόμενο όριο φορτίου. Μέγιστο φορτίο: 1,5 kg

48 14 ANC125-3GK29B000.book Page 45 Tuesday, July 16, :20 PM Εργαλειοθήκη Η εργαλειοθήκη βρίσκεται κάτω από τη σέλα. Εργαλειοθήκη Ελαστικός ιμάντας Θήκη εγγράφων Η σακούλα εγγράφων βρίσκεται στη θήκη εγγράφων, στον κεντρικό χώρο αποθήκευσης. Θήκη εγγράφων Εγχειρίδιο χειρισμού Θήκη εγγράφων 45

49 14 ANC125-3GK29B000.book Page 46 Tuesday, July 16, :20 PM Συντήρηση Διαβάστε προσεκτικό τις ενότητες "Η σημασία της συντήρησης" και "Τα βασικά για τη συντήρηση" προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα "Προδιαγραφές" για στοιχεία σχετικά με το σέρβις. Η σημασία της συντήρησης... Σ47 Χρονοδιάγραμμα συντήρησης... Σ48 Τα βασικά για τη συντήρηση... Σ51 Εργαλειοθήκη... Σ61 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου... Σ62 Εμπρός κεντρικό κάλυμμα... Σ 62 Κάλυμμα ρεζερβουάρ καυσίμων... Σ 63 Πίσω κεντρικό κάλυμμα... Σ 63 Κλιπ... Σ 64 Μπαταρία... Σ 65 Εξαεριστήρας στροφαλοθαλάμου... Σ66 Μπουζί... Σ67 Λάδι κινητήρα... Σ70 Ψυκτικό υγρό... Σ74 Φρένα... Σ76 Πλαϊνό σταντ... Σ82 Γκάζι... Σ83 Άλλες ρυθμίσεις... Σ84 Πίσω ανάρτηση...σ 84 Ρύθμιση προβολέα...σ 84

50 14 ANC125-3GK29B000.book Page 47 Tuesday, July 16, :20 PM Η σημασία της συντήρησης Η σημασία της συντήρησης Η καλή συντήρηση του σκούτερ σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε το σκούτερ σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο Χρονοδιάγραμμα συντήρησης. 2 Σ 48 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση του σκούτερ ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που περιέχονται σε αυτό το εγχειρίδιο κατόχου. Ασφάλεια συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση του σκούτερ σας. Μονό εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί. Στηρίξτε το σκούτερ σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλαϊνό σταντ, το κεντρικό σταντ ή ένα σταντ συντήρησης. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και σε χώρο με καλό εξαερισμό. Συντήρηση 47

51 14 ANC125-3GK29B000.book Page 48 Tuesday, July 16, :20 PM Χρονοδιάγραμμα συντήρησης Συντήρηση Το χρονοδιάγραμμα συντήρησης καθορίζει τις απαιτήσεις συντήρησης για τον ασφαλή, αξιόπιστο και σωστό έλεγχο εκπομπών. Οι εργασίες συντήρησης θα πρέπει να πραγματοποιούνται σύμφωνα με τα πρότυπα και τις προδιαγραφές της Honda, από κατάλληλα εκπαιδευμένους τεχνικούς που διαθέτουν τον κατάλληλο εξοπλισμό. Το εξουσιοδοτημένο συνεργείο πληροί όλες αυτές τις προϋποθέσεις. Να διατηρείτε ακριβές μητρώο συντήρησης, προκειμένου να διασφαλίσετε τη σωστή συντήρηση του σκούτερ σας. Βεβαιωθείτε ότι όσοι εκτελούν εργασίες συντήρησης θα συμπληρώνουν αυτό το μητρώο. Όλες οι προγραμματισμένες εργασίες συντήρησης εντάσσονται στο φυσιολογικό κόστος λειτουργίας που αναλαμβάνει ο κάτοχος και θα χρεωθούν από το εξουσιοδοτημένο συνεργείο. Να φυλάτε τις αποδείξεις. Εάν πωλήσετε το σκούτερ, αυτές οι αποδείξεις θα πρέπει να μεταβιβαστούν μαζί με το σκούτερ στον νέο κάτοχο. Η Honda συνιστά μετά από κάθε περιοδική συντήρηση, να γίνεται δοκιμή του σκούτερ στο δρόμο από το Εξουσιοδοτημένο Συνεργείο. 48

52 14 ANC125-3GK29B000.book Page 49 Tuesday, July 16, :20 PM Χρονοδιάγραμμα συντήρησης Αντικείμενα Έλεγχος Συχνότητα *1 Τακτική πριν την km Ετήσιος Ανατρέξτε αντικατάσταση οδήγηση έλεγχος στη σελίδα 2 Σ mi 0,6 2,5 5 7, ,5 15 Γραμμή καυσίμου Στάθμη καυσίμου Λειτουργία γκαζιού 83 Φίλτρο αέρα *2 R Εξαεριστήρας στροφαλοθαλάμου *3 66 Μπουζί R R R 67 Διάκενο βαλβίδων Λάδι κινητήρα R R R R R 70 Φίλτρο σίτας λαδιού κινητήρα 71 Στροφές ρελαντί κινητήρα Ψυκτικό υγρό ψυγείου *4 2 έτη 74 Σύστημα ψύξης Ιμάντας μετάδοσης κίνησης R Επίπεδο συντήρησης : Μέσο. Σας συνιστούμε η συντήρηση να γίνεται από εξουσιοδοτημένο συνεργείο, εκτός εάν έχετε οι ίδιοι τα απαραίτητα εργαλεία και τη μηχανολογική κατάρτιση. Οι διαδικασίες περιγράφονται στο επίσημο εγχειρίδιο συνεργείου της Honda. : Τεχνικό. Για λόγους ασφαλείας, πηγαίνετε το σκούτερ σας για σέρβις σε εξουσιοδοτημένο συνεργείο. Λεζάντα συντήρησης : Επιθεώρηση (καθαρίστε, ρυθμίστε, λιπάνετε ή αντικαταστήστε, εάν χρειάζεται) R : Αντικατάσταση : Καθαρισμός Συντήρηση ΣΥΝΕΧΙΖΕΤΑΙ 49

53 14 ANC125-3GK29B000.book Page 50 Tuesday, July 16, :20 PM Χρονοδιάγραμμα συντήρησης Αντικείμενα Έλεγχος πριν την οδήγηση 2 Σ km 1 Συχνότητα* mi 0,6 2,5 5 7, ,5 15 Τακτική Ανατρέξτε Ετήσιος αντικαστη σελίδα έλεγχος τάσταση Λάδι τελικής μετάδοσης*4 2 έτη Συντήρηση Μπαταρία Υγρό φρένων*4 Φθορά σιαγόνων/τακακιών φρένων 77, 81 Σύστημα πέδησης Ρύθμιση δέσμης προβολέα Φώτα/κόρνα Πλαϊνό σταντ Ανάρτηση Ρουλεμάν λαιμού τιμονιού Σημειώσεις: *1 : Όταν οι ενδείξεις του οδόμετρου είναι μεγαλύτερες, επαναλάβετε με τη συχνότητα που ορίζεται εδώ. *2 : Η συντήρηση πρέπει να γίνεται συχνότερα, όταν οδηγείτε σε περιοχές με ασυνήθιστη υγρασία ή σκόνη. *3 : Εάν κινείστε υπό βροχή ή με υψηλές στροφές του κινητήρα, το σέρβις θα πρέπει να γίνεται συχνότερα. *4 : Η αντικατάσταση απαιτεί μηχανολογικές γνώσεις. Τροχοί/Ελαστικά 76 Παξιμάδια, βίδες, ασφάλειες 2 έτη Φθορά σιαγόνων συμπλέκτη 50 53

54 14 ANC125-3GK29B000.book Page 51 Tuesday, July 16, :20 PM Τα βασικά για τη συντήρηση Έλεγχος πριν την οδήγηση Για λόγους ασφαλείας, αποτελεί δική σας ευθύνη η εκτέλεση ελέγχου πριν την οδήγηση και βεβαιωθείτε πως έχει επιλυθεί οποιοδήποτε πρόβλημα εντοπίσατε. Ο έλεγχος πριν την οδήγηση είναι υποχρεωτικός, όχι μόνο για λόγους ασφαλείας, αλλά για την αποφυγή βλαβών ή ακόμα και σκασμένου ελαστικού. Προτού οδηγήσετε το σκούτερ σας, ελέγξτε τα ακόλουθα στοιχεία: Στάθμη καυσίμων - Γεμίστε το ρεζερβουάρ εάν χρειάζεται. 2 Σ40 Γκάζι - Βεβαιωθείτε ότι ανοίγει ομαλά και κλείνει εντελώς σε όλες τις θέσεις του τιμονιού. 2 Σ83 Στάθμη λαδιού του κινητήρα - Συμπληρώστε λάδι εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ70 Στάθμη ψυκτικού υγρού Συμπληρώστε ψυκτικό υγρό εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ74 Φρένα - Ελέγξτε τη λειτουργία Εμπρός: ελέγξτε τη στάθμη υγρού φρένων και τη φθορά στα τακάκια. 2 Σ 76, 77 Συνδυαστικά φρένα (Combi Brake): ελέγξτε τη στάθμη υγρού φρένων. 2 Σ76 Πίσω: ελέγξτε τη φθορά και τον τζόγο στις σιαγόνες και ρυθμίστε εάν χρειάζεται. 2 Σ 78, 81 Φώτα και κόρνα - Βεβαιωθείτε ότι τα φώτα, οι ενδείξεις και η κόρνα λειτουργούν κανονικά. Σύστημα αποκοπής της λειτουργίας του κινητήρα κατά την έκταση του πλευρικού σταντ - Βεβαιωθείτε ότι λειτουργεί σωστά. 2 Σ 35, 82 Τροχοί και ελαστικά - Ελέγξτε την κατάσταση, την πίεση του αέρα και ρυθμίστε εάν χρειάζεται. 2 Σ57 Συντήρηση 51

55 14 ANC125-3GK29B000.book Page 52 Tuesday, July 16, :20 PM Τα βασικά για τη συντήρηση Συντήρηση Αντικατάσταση εξαρτημάτων Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχά τους, για τη διασφάλιση της αξιοπιστίας και της ασφάλειας. Όταν παραγγέλνετε έγχρωμα εξαρτήματα, να καθορίζετε το όνομα του μοντέλου, το χρώμα και τον κωδικό που αναφέρεται στην ετικέτα χρώματος. Η ετικέτα χρώματος είναι κολλημένη στον κεντρικό χώρο αποθήκευσης, κάτω από τη σέλα. 2 Σ42 Ετικέτα κωδικού χρώματος 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση μη γνήσιων εξαρτημάτων της Honda μπορεί να καταστήσει το σκούτερ σας επικίνδυνο και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχα ανταλλακτικά σχεδιασμένα και εγκεκριμένα για το σκούτερ σας. 52

56 14 ANC125-3GK29B000.book Page 53 Tuesday, July 16, :20 PM Τα βασικά για τη συντήρηση Μπαταρία Το σκούτερ σας διαθέτει μπαταρία που δεν χρειάζεται συντήρηση. Δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη της μπαταρίας ή να προσθέτετε αποσταγμένο νερό. Καθαρίστε τους ακροδέκτες της μπαταρίας, εάν λερωθούν ή σκουριάσουν. Μην αφαιρέσετε τις τσιμούχες του πώματος της μπαταρίας. Δεν χρειάζεται να αφαιρεθεί το πώμα κατά τη φόρτιση. ΣΗΜΕΙΩΣΗ Η μπαταρία σας είναι τέτοιου τύπου που δεν χρειάζεται συντήρηση και μπορεί να καταστραφεί μόνιμα αν αφαιρεθεί η λωρίδα των πωμάτων της. Αυτό το σύμβολο στην μπαταρία σημαίνει ότι αυτό το προϊόν δε θα πρέπει να μεταχειριστεί σαν οικιακό απόρριμμα. ΣΗΜΕΙΩΣΗ Η λανθασμένη απόρριψη μιας μπαταρίας μπορεί να προκαλέσει μόλυνση στο περιβάλλον και στην υγεία του ανθρώπου. Πάντα να συμμορφώνεστε με την τοπική νομοθεσία για την απόρριψη των μπαταριών. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία εκλύει εκρηκτικά αέρια υδρογόνου κατά την κανονική της λειτουργία. Μια σπίθα ή μια φλόγα μπορεί να προκαλέσει μια δυνατή έκρηξη στην μπαταρία, η οποία είναι ικανή να σας τραυματίσει σοβαρά ή και θανάσιμα. Να φοράτε προστατευτικά ρούχα και προστατευτικό κάλυμμα προσώπου ή να εμπιστεύεστε τη συντήρηση της μπαταρίας σας σε ειδικό μηχανικό. Καθαρισμός των ακροδεκτών της μπαταρίας 1. Αφαιρέστε την μπαταρία. 2 Σ65 2. Εάν οι ακροδέκτες αρχίσουν να σκουριάζουν και είναι επικαλυμμένοι με μια λευκή ουσία, πλύνετε με ζεστό νερό και σκουπίστε τους. Συντήρηση ΣΥΝΕΧΙΖΕΤΑΙ 53
