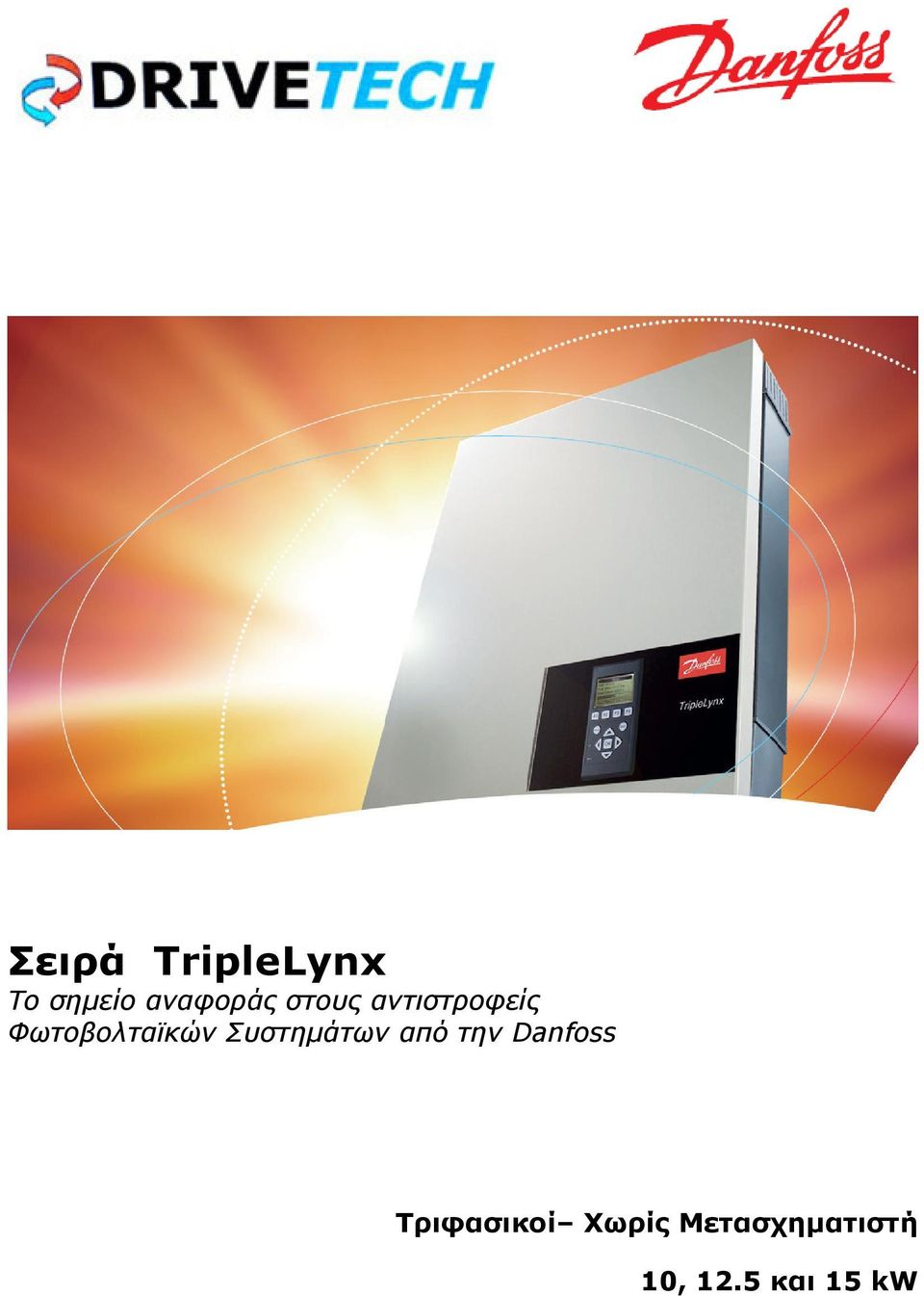

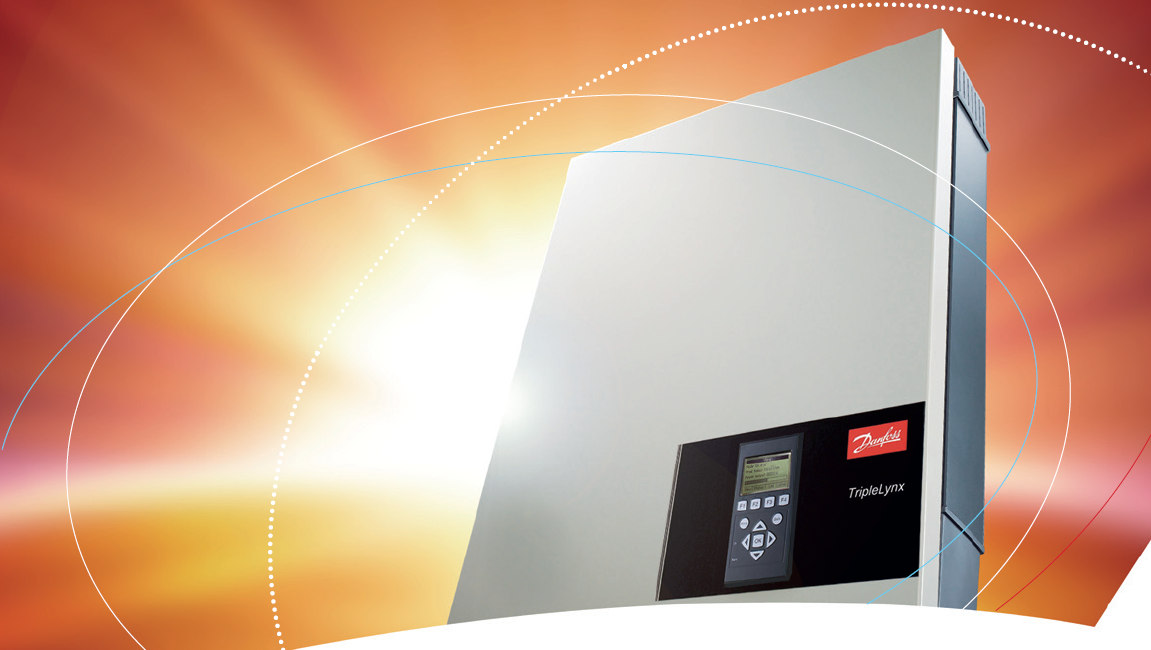

1 Σειρά TripleLynx Το σηµείο αναφοράς στους αντιστροφείς Φωτοβολταϊκών Συστηµάτων από την Danfoss Τριφασικοί Χωρίς Μετασχηµατιστή 10, 12.5 και 15 kw

98% Μέγιστη ισχύς όλη την ηµέρα Οι αντιστροφείς TripleLynx είναι σχεδιασµένοι ώστε να επιτυγχάνουν τη µέγιστη απόδοση κάτω από οποιεσδήποτε συνθήκες.

2 98% Μέγιστη ισχύς όλη την ηµέρα Οι αντιστροφείς TripleLynx είναι σχεδιασµένοι ώστε να επιτυγχάνουν τη µέγιστη απόδοση κάτω από οποιεσδήποτε συνθήκες. Με µέγιστο συντελεστή απόδοσης 98% οι αντιστροφείς TripleLynx εγγυώνται κορυφαίες επιδόσεις, µε µηδενική σχεδόν απώλεια ενέργειας. Η σταθµισµένη απόδοση (ΕΕ) είναι 97% και είναι αποτέλεσµα µιας διάταξης εξαρτηµάτων που έχουν σχεδιαστεί για βέλτιστη απόδοση ισχύος. Προηγµένοι ψηφιακοί αλγόριθµοι εξασφαλίζουν υψηλό βαθµό απόδοσης του ανιχνευτή µεγίστου σηµείου ισχύος (MPP Tracking) σε µια ευρεία περιοχή τάσης: 99,9% σε σταθερές συνθήκες και 99,6% σε δυναµικές συνθήκες. Κάθε αντιστροφέας TripleLynx είναι εξοπλισµένος µε υψηλή τεχνολογία ηµιαγωγών όπως Coolmos και Silicon Carbide, που εµπεριέχονται στην κατασκευασµένη από την Danfoss βαθµίδα ισχύος. Ο σχεδιασµός χωρίς µετασχηµατιστή, τα προηγµένα ηλεκτρονικά και οι βελτιστοποιηµένες εσωτερικές συνδέσεις, ελαττώνουν τις άσκοπες απώλειες µέσα στον αντιστροφέα. Αυτό σηµαίνει ότι µπορείτε να βασίζεστε στον TripleLynx για να αντλήσετε όλη την ενέργεια από τα Φωτοβολταϊκά στοιχεία. Χαρακτηριστικά: - 98% µέγιστη απόδοση % απόδοση MPP tracking - Σχεδιασµός χωρίς µετασχηµατιστή - Υψηλής ποιότητας ηµιαγωγικά στοιχεία

Η σταθµισµένη απόδοση (ΕΕ) είναι 97% και είναι αποτέλεσµα µιας διάταξης εξαρτηµάτων που έχουν σχεδιαστεί για βέλτιστη απόδοση ισχύος.

Ο αντιστροφέας TripleLynx είναι σχεδιασµένος για υψηλή απόδοση και είναι η πρώτη σειρά αντιστροφέων που µπορούν να συνδυάσουν είσοδο 1000 V, µε εύρος 250-800 V και πολλαπλές εισόδους DC σε µία

Αυτό σηµαίνει ότι ο αριθµός των σειρών (strings) µπορεί να µειωθεί, µε αποτέλεσµα το κόστος εγκατάστασης να ελαττώνεται σε σηµαντικό βαθµό.

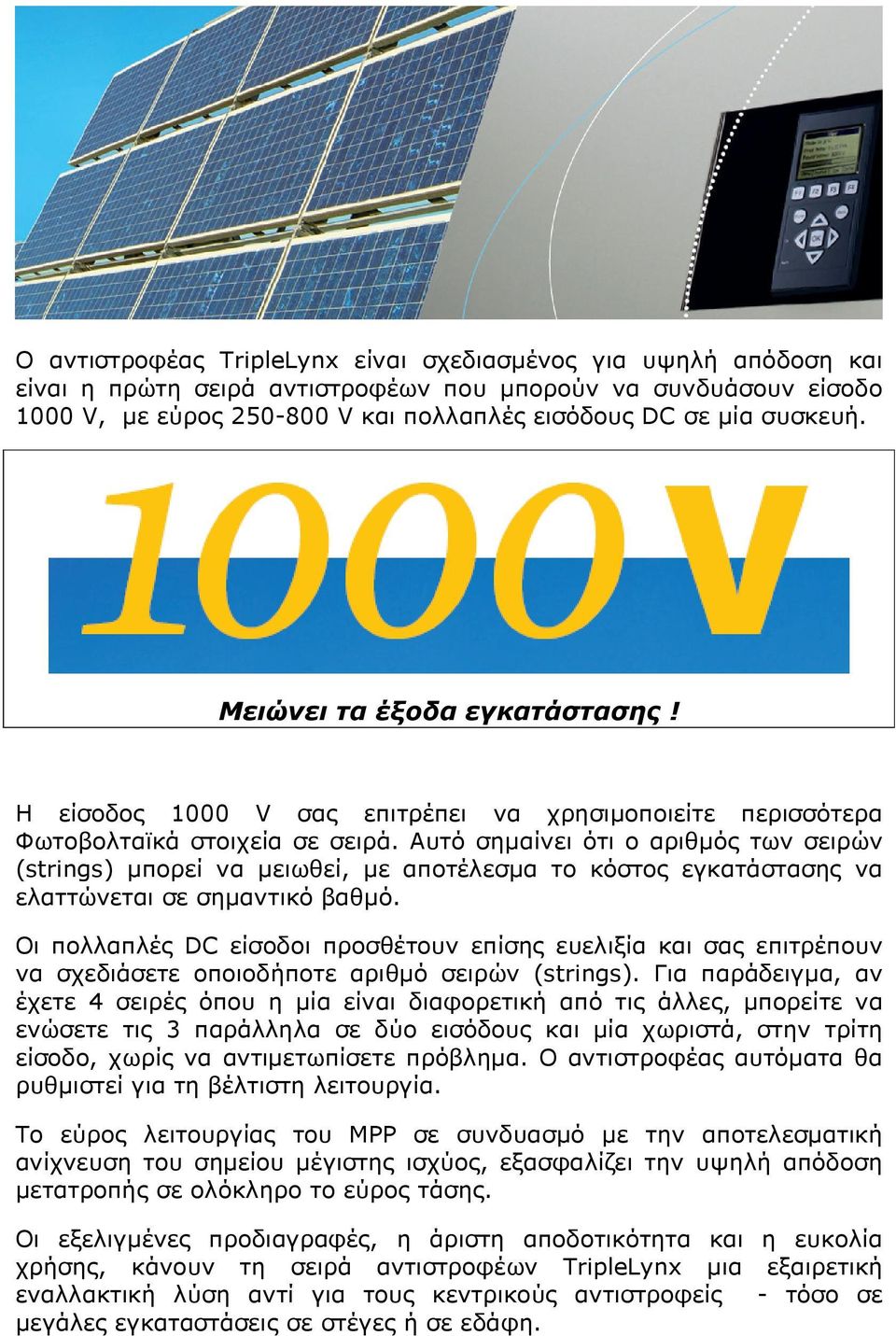

3 Ο αντιστροφέας TripleLynx είναι σχεδιασµένος για υψηλή απόδοση και είναι η πρώτη σειρά αντιστροφέων που µπορούν να συνδυάσουν είσοδο 1000 V, µε εύρος V και πολλαπλές εισόδους DC σε µία συσκευή. Μειώνει τα έξοδα εγκατάστασης! Η είσοδος 1000 V σας επιτρέπει να χρησιµοποιείτε περισσότερα Φωτοβολταϊκά στοιχεία σε σειρά. Αυτό σηµαίνει ότι ο αριθµός των σειρών (strings) µπορεί να µειωθεί, µε αποτέλεσµα το κόστος εγκατάστασης να ελαττώνεται σε σηµαντικό βαθµό. Οι πολλαπλές DC είσοδοι προσθέτουν επίσης ευελιξία και σας επιτρέπουν να σχεδιάσετε οποιοδήποτε αριθµό σειρών (strings). Για παράδειγµα, αν έχετε 4 σειρές όπου η µία είναι διαφορετική από τις άλλες, µπορείτε να ενώσετε τις 3 παράλληλα σε δύο εισόδους και µία χωριστά, στην τρίτη είσοδο, χωρίς να αντιµετωπίσετε πρόβληµα. Ο αντιστροφέας αυτόµατα θα ρυθµιστεί για τη βέλτιστη λειτουργία. Το εύρος λειτουργίας του MPP σε συνδυασµό µε την αποτελεσµατική ανίχνευση του σηµείου µέγιστης ισχύος, εξασφαλίζει την υψηλή απόδοση µετατροπής σε ολόκληρο το εύρος τάσης. Οι εξελιγµένες προδιαγραφές, η άριστη αποδοτικότητα και η ευκολία χρήσης, κάνουν τη σειρά αντιστροφέων TripleLynx µια εξαιρετική εναλλακτική λύση αντί για τους κεντρικούς αντιστροφείς - τόσο σε µεγάλες εγκαταστάσεις σε στέγες ή σε εδάφη.

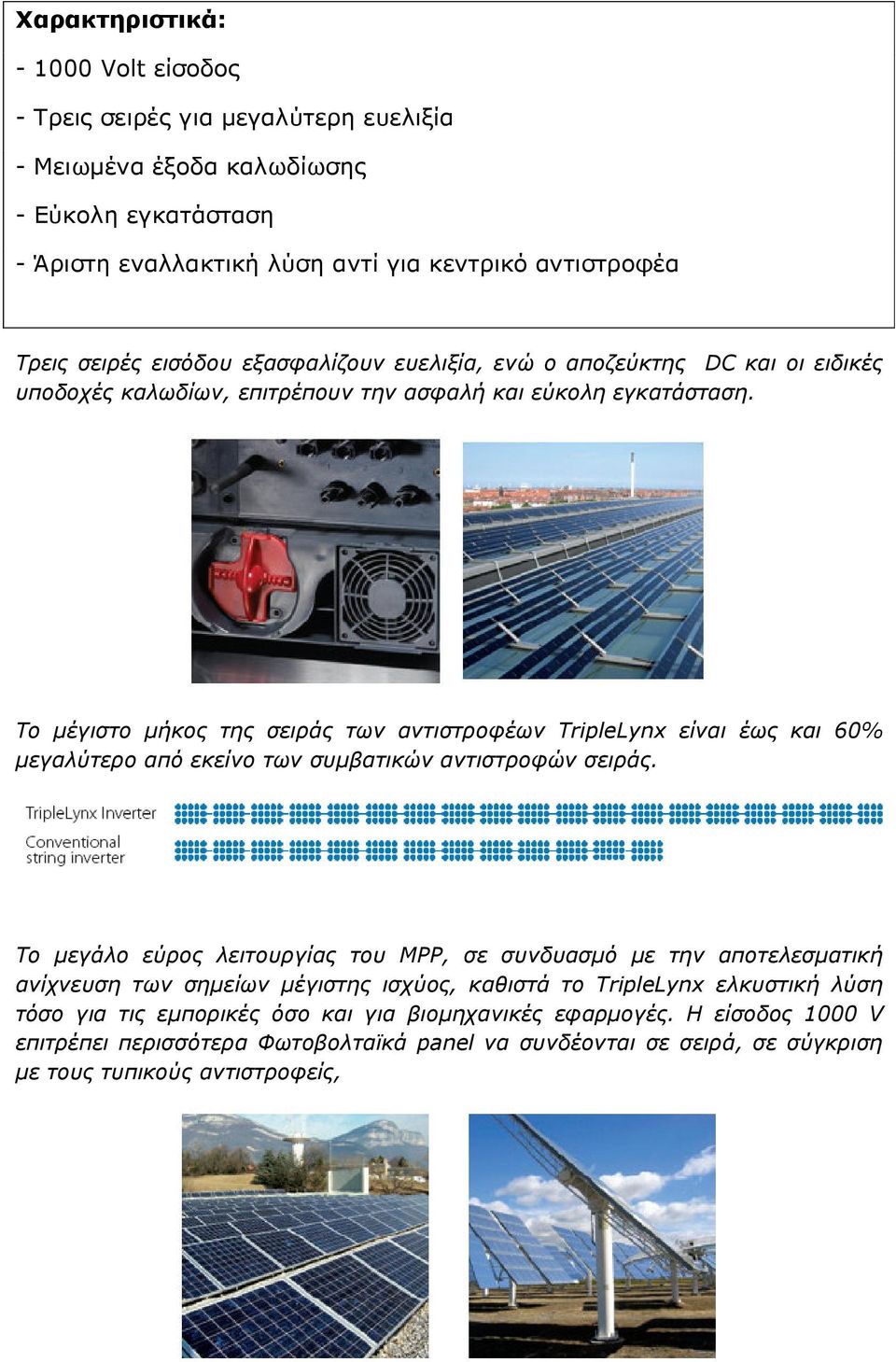

4 Χαρακτηριστικά: Volt είσοδος - Τρεις σειρές για µεγαλύτερη ευελιξία - Μειωµένα έξοδα καλωδίωσης - Εύκολη εγκατάσταση - Άριστη εναλλακτική λύση αντί για κεντρικό αντιστροφέα Τρεις σειρές εισόδου εξασφαλίζουν ευελιξία, ενώ ο αποζεύκτης DC και οι ειδικές υποδοχές καλωδίων, επιτρέπουν την ασφαλή και εύκολη εγκατάσταση. Το µέγιστο µήκος της σειράς των αντιστροφέων TripleLynx είναι έως και 60% µεγαλύτερο από εκείνο των συµβατικών αντιστροφών σειράς. Το µεγάλο εύρος λειτουργίας του MPP, σε συνδυασµό µε την αποτελεσµατική ανίχνευση των σηµείων µέγιστης ισχύος, καθιστά το TripleLynx ελκυστική λύση τόσο για τις εµπορικές όσο και για βιοµηχανικές εφαρµογές. Η είσοδος 1000 V επιτρέπει περισσότερα Φωτοβολταϊκά panel να συνδέονται σε σειρά, σε σύγκριση µε τους τυπικούς αντιστροφείς,

Το µέγιστο µήκος της σειράς των αντιστροφέων TripleLynx είναι έως και 60% µεγαλύτερο από εκείνο των συµβατικών αντιστροφών σειράς.

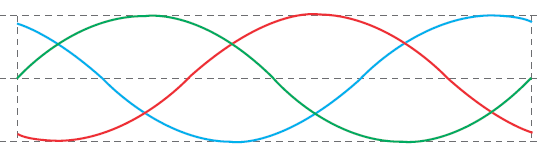

Τριφασική έξοδος Η ισορροπηµένη τριφασική έξοδος εξασφαλίζει ότι οι αντιστροφείς TripleLynx συµµορφώνονται µε τα πρότυπα του δικτύου ηλεκτρικής ενέργειας.

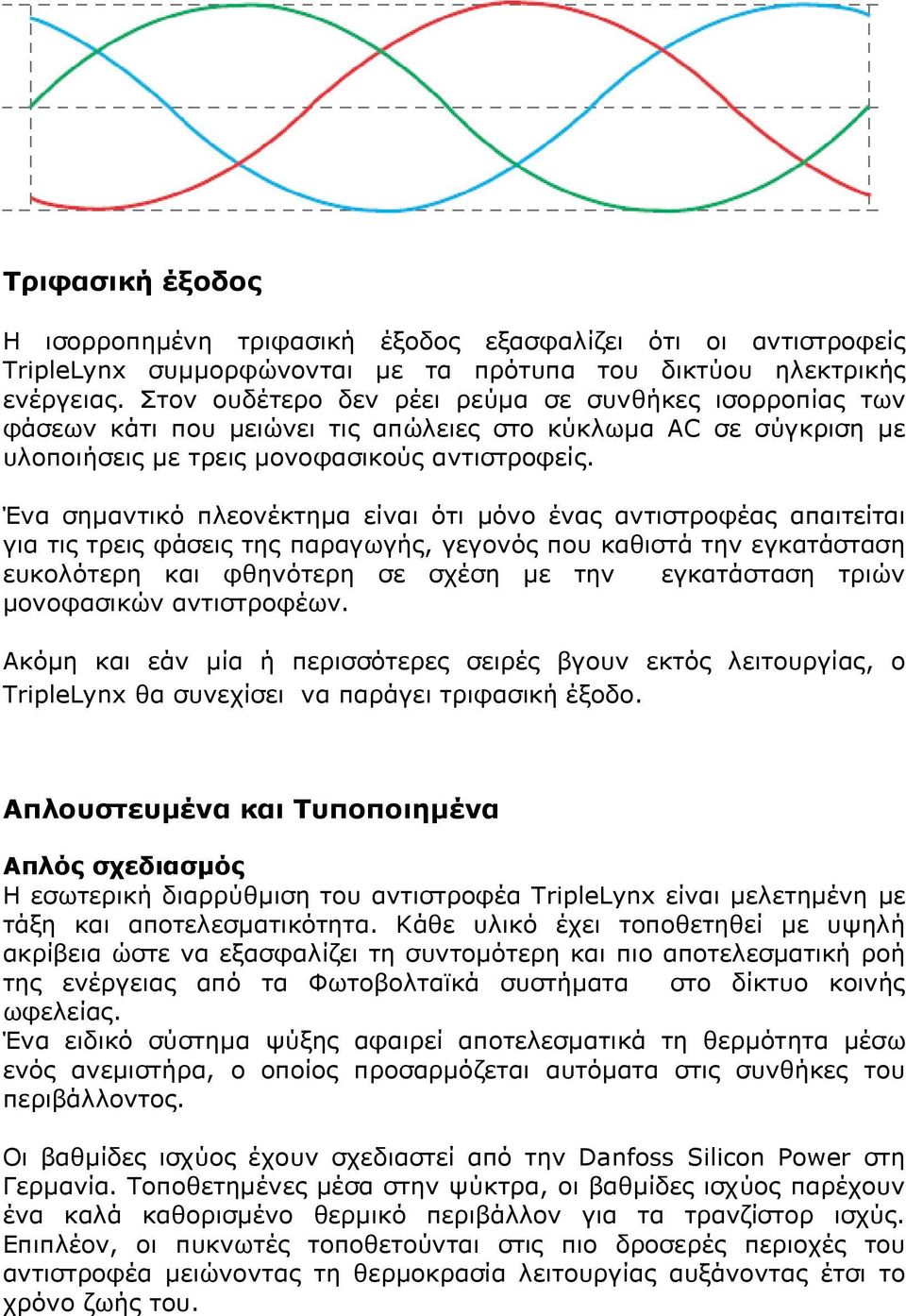

5 Τριφασική έξοδος Η ισορροπηµένη τριφασική έξοδος εξασφαλίζει ότι οι αντιστροφείς TripleLynx συµµορφώνονται µε τα πρότυπα του δικτύου ηλεκτρικής ενέργειας. Στον ουδέτερο δεν ρέει ρεύµα σε συνθήκες ισορροπίας των φάσεων κάτι που µειώνει τις απώλειες στο κύκλωµα AC σε σύγκριση µε υλοποιήσεις µε τρεις µονοφασικούς αντιστροφείς. Ένα σηµαντικό πλεονέκτηµα είναι ότι µόνο ένας αντιστροφέας απαιτείται για τις τρεις φάσεις της παραγωγής, γεγονός που καθιστά την εγκατάσταση ευκολότερη και φθηνότερη σε σχέση µε την εγκατάσταση τριών µονοφασικών αντιστροφέων. Ακόµη και εάν µία ή περισσότερες σειρές βγουν εκτός λειτουργίας, ο TripleLynx θα συνεχίσει να παράγει τριφασική έξοδο. Απλουστευµένα και Τυποποιηµένα Απλός σχεδιασµός Η εσωτερική διαρρύθµιση του αντιστροφέα TripleLynx είναι µελετηµένη µε τάξη και αποτελεσµατικότητα. Κάθε υλικό έχει τοποθετηθεί µε υψηλή ακρίβεια ώστε να εξασφαλίζει τη συντοµότερη και πιο αποτελεσµατική ροή της ενέργειας από τα Φωτοβολταϊκά συστήµατα στο δίκτυο κοινής ωφελείας. Ένα ειδικό σύστηµα ψύξης αφαιρεί αποτελεσµατικά τη θερµότητα µέσω ενός ανεµιστήρα, ο οποίος προσαρµόζεται αυτόµατα στις συνθήκες του περιβάλλοντος. Οι βαθµίδες ισχύος έχουν σχεδιαστεί από την Danfoss Silicon Power στη Γερµανία. Τοποθετηµένες µέσα στην ψύκτρα, οι βαθµίδες ισχύος παρέχουν ένα καλά καθορισµένο θερµικό περιβάλλον για τα τρανζίστορ ισχύς. Επιπλέον, οι πυκνωτές τοποθετούνται στις πιο δροσερές περιοχές του αντιστροφέα µειώνοντας τη θερµοκρασία λειτουργίας αυξάνοντας έτσι το χρόνο ζωής του.

Ένα σηµαντικό πλεονέκτηµα είναι ότι µόνο ένας αντιστροφέας απαιτείται για τις τρεις φάσεις της παραγωγής, γεγονός που καθιστά την εγκατάσταση ευκολότερη και φθηνότερη σε σχέση µε την εγκατάσταση

6 Συνδέστε µε εύκολο τρόπο Εξαιτίας του γεγονότος ότι οι αντιστροφείς TripleLynx είναι εξοπλισµένοι µε µια ενσωµατωµένη πλακέτα επικοινωνίας, σας δίνετε η δυνατότητα να συνδέσετε εξωτερικές πηγές, όπως αισθητήρες και συναγερµούς απευθείας στον αντιστροφέα. Με τη σύνδεση ενός WEB logger, το σύστηµα µπορεί να ελεγχθεί από οποιοδήποτε σηµείο στον κόσµο. Όλοι οι αντιστροφείς της Danfoss επικοινωνούν µέσω RS485. Το βραβευµένο πληκτρολόγιο µε οθόνη LCD δεν κάνει µόνο εύκολη την ανάγνωση των παραµέτρων, καθιστά επίσης εύκολη την εγκατάσταση σε οποιαδήποτε από τις 16 χώρες για της οποίες το TripleLynx έχει ρυθµιστεί να λειτουργεί. Το πληκτρολόγιο είναι εύκολο στην ανάγνωση και είναι απλό στη χρήση. Βασίζεται σε βραβευµένο για τη φιλικότητα προς τον χρήστη σχεδιασµό. Οι µονάδες ισχύος της Danfoss εξασφαλίζουν τη βέλτιστη απόδοση

Όλοι οι αντιστροφείς της Danfoss επικοινωνούν µέσω RS485.

7 TLX 10k TLX 12.5k TLX 15k Προδιαγραφές: Μέγιστη Ισχύς DC W W W Μέγιστη Ισχύς PV (at STC1) Wp Wp Wp Ονοµαστική ισχύς AC W W W Μέγιστη Ισχύς AC W W W Μέγιστη Απόδοση 98% 98% 98% Απόδοση (ΕΕ) 97% 97% 97% Συντελεστής Ισχύος > 0.97 σε 20% > 0.97 σε 20% > 0.97 σε 20% φορτίο φορτίο φορτίο Ισχύς ενεργοποίησης 20 W 20 W 20 W Απώλειες σύνδεσης 10 W 10 W 10 W Νυχτερινή Κατανάλωση < 5 W < 5 W < 5 W Τάσεις: Μέγιστη τάση DC 1000 V 1000 V 1000 V Ονοµαστική τάση DC 700 V 700 V 700 V Εύρος τάσης MPP V V V Τάση ενεργοποίησης DC 250 V 250 V 250 V Τάση απενεργοποίησης DC 250 V 250 V 250 V Εύρος τάσης AC 3x230 V ± 20% 3x230 V ± 20% 3x230 V ± 20% Συχνότητα δικτύου 50 ± 5 Hz 50 ± 5 Hz 50 ± 5 Hz Ρεύµατα: Μέγιστο ρεύµα DC 2x12 (24) A 3x12 (36) A 3x12 (36) A Ονοµαστικό ρεύµα AC 3 x 15 A 3 x 19 A 3 x 22 A Μέγιστο ρεύµα AC 3 x 15 A 3 x 19 A 3 x 22 A Αρµονική Παραµόρφωση (THD%) < 5% < 5% < 5% Λοιπά: ιαστάσεις (Μ,Π,Υ) 700x525x250 mm 700x525x250 mm 700x525x250 mm Βάρος 35 kg 35 kg 35 kg Επίπεδο ακουστικού θορύβου 56 db(a) 56 db(a) 56 db(a) Λειτουργικό εύρος θερµοκρασίας C (>45 C µείωση απόδοσης) C (>45 C µείωση απόδοσης) C (>45 C µείωση απόδοσης) MPPT αποδοτικότητα (στατική) 99.9% 99.9% 99.9% MPPT αποδοτικότητα (δυναµική) 99.6% 99.6% 99.6% Λειτουργία υπερφόρτωσης Αλλαγή Σηµείου Λειτουργίας Επιτήρηση δικτύου Παρακολούθηση 3 φάσεων Αλλαγή Σηµείου Λειτουργίας Παρακολούθηση 3 φάσεων Αλλαγή Σηµείου Λειτουργίας Παρακολούθηση 3 φάσεων Τρόπος τοποθέτησης Wall bracket Wall bracket Wall bracket Βαθµός IP IP 54 IP 54 IP 54 Παρακολούθηση µόνωσης Εξαρτάται ανά χώρα Εξαρτάται ανά Εξαρτάται ανά χώρα χώρα Πρότυπα: Σειριακή επικοινωνία RS485 RS485 RS485 Ελεύθερη επαφή x 2 x 2 x 2 Είσοδος αισθητήρων x 2 (θερµοκρασία, ηλ. ακτινοβολία) x 2 (θερµοκρασία, ηλ. ακτινοβολία) x 2 (θερµοκρασία, ηλ. ακτινοβολία) Μέτρηση ενέργειας Είσοδος S0 Είσοδος S0 Είσοδος S0 Επιλογές: Modem GSM GSM GSM Datalogger Weblogger Weblogger Weblogger Πρότυπα: Οδηγίες LVD 2006/95/EC 2006/95/EC 2006/95/EC Οδηγίες EMC 2004 / 108 / EC 2004 / 108 / EC 2004 / 108 / EC Ασφάλεια EN EN EN 50178

15000 W Μέγιστη Απόδοση 98% 98% 98% Απόδοση (ΕΕ) 97% 97% 97% Συντελεστής Ισχύος > 0.97 σε 20% > 0.

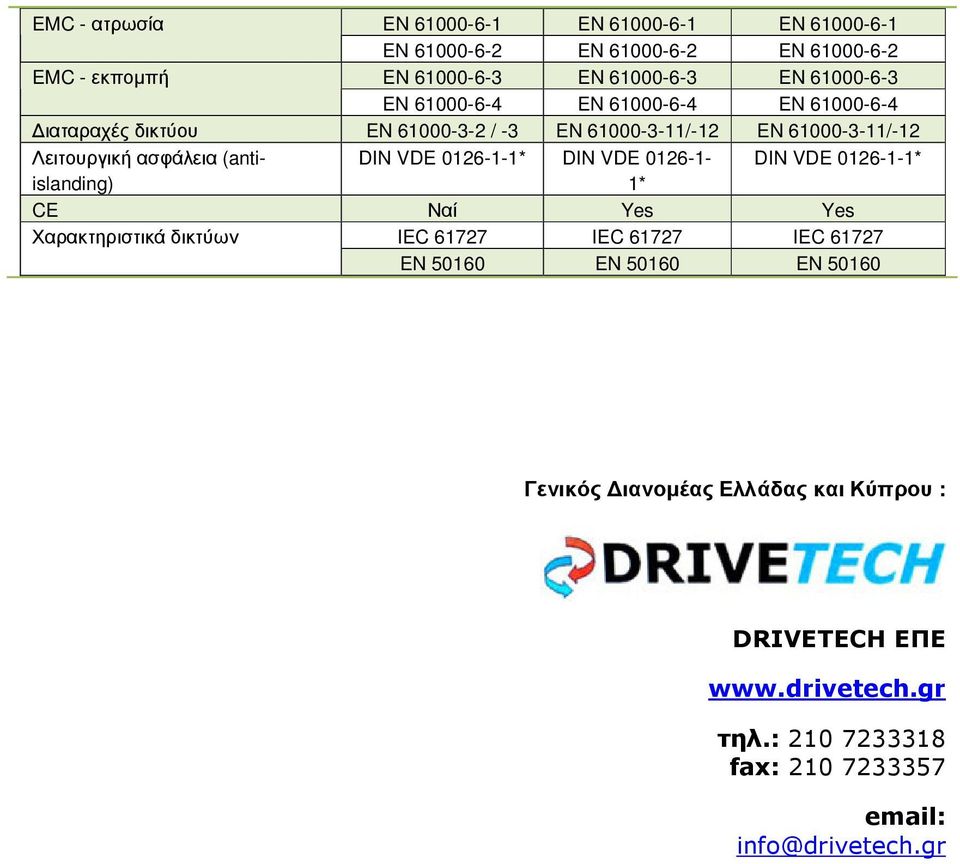

8 EMC - ατρωσία EN EN EN EN EN EN EMC - εκποµπή EN EN EN EN EN EN ιαταραχές δικτύου EN / -3 EN /-12 EN /-12 Λειτουργική ασφάλεια (antiislanding) DIN VDE * DIN VDE DIN VDE * 1* CE Ναί Yes Yes Χαρακτηριστικά δικτύων IEC IEC IEC EN EN EN Γενικός ιανοµέας Ελλάδας και Κύπρου : DRIVETECH EΠE τηλ.: fax: info@drivetech.gr

(antiislanding) DIN VDE 0126-1-1* DIN VDE 0126-1- DIN VDE 0126-1-1* 1* CE Ναί Yes Yes Χαρακτηριστικά δικτύων IEC 61727 IEC 61727 IEC 61727 EN
