1 ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛ Α. ΤΟ ΣΥΓΚΡΟΤΗΜΑ 5 Α1. ΕΙΣΑΓΩΓΗ 5 Α2. ΓΕΝΙΚΗ ΔΙΑΤΑΞΗ ΤΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ 5 Α3. ΜΟΡΦΟΛΟΓΙΑ ΤΩΝ ΚΤΙΡΙΩΝ 8 Α4. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ 9 Β. ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ 11 Β1. ΧΩΜΑΤΟΥΡΓΙΚΑ 11 Β1.1 Εκσκαφές 11 Β1.2 Επιχώσεις 11 Β2. ΦΕΡΩΝ ΟΡΓΑΝΙΣΜΟΣ 11 Β3. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ 12 Β4. ΔΑΠΕΔΑ 13 Β4.1 Γενικά 13 Β4.2 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. 13 Β4.3 Δάπεδα από κεραμικά πλακάκια διαστάσεων 20Χ20 εκ. 14 Β4.4 Δάπεδα από μάρμαρο 14 Β4.5 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ60 εκ. 15 Β4.6 Υπερυψωμένο δάπεδο 15 Β4.7 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. ανάγλυφα 16 Β4.8 Δάπεδα βιομηχανικά 16 Β5. ΨΕΥΔΟΡΟΦΕΣ 18 Β5.1 Πλάκες ορυκτών ινών διαστάσεων 60Χ60 εκ. σε εμφανή μεταλλικό σκελετό 18 Β5.2 Πλάκες ορυκτών ινών διαστάσεων 60Χ120 εκ. σε εμφανή μεταλλικό σκελετό 19 Β5.3 Ανθυγρή γυψοσανίδα σε κρυφό μεταλλικό σκελετό στήριξης 19 Β5.4 Ψευδοροφές ακουστικές 19 Β5.5 Ψευδοροφές από τσιμεντοσανίδα 19 Β6. ΜΟΝΩΣΕΙΣ 21 Β6.1 Μόνωση (θερμομόνωση-στεγανοποίηση) βατών δωμάτων όλων των μονάδων 21 Β6.2 Μόνωση (θερμομόνωση-στεγανοποίηση-φύτευση ημιεντατικού τύπου) δώματος αίθουσας συνάθροισης-ψυχαγωγίας 23 Β6.3 Μόνωση (θερμομόνωση-στεγανοποίηση) μη βατών δωμάτων (πλάκες στέγασης φρεάτων ανελκυστήρων και φρεάτων η/μ δικτύων (shafts) όλων των μονάδων και δώματος κλιμ/σίου Γ) 25 Β6.4 Στεγανοποίηση πλακών στέγασης εξωστών Β ορόφου 27 Β6.5 Εξωτερική θερμομόνωση (θερμοπρόσοψη) του κτιρίου 28 Β6.6 Μόνωση (ηχομόνωση) των τοίχων της αίθουσας συγκεντρώσεως-ψυχαγωγίας 28 Β6.7 Μόνωση (ηχομόνωση) των κατακόρυφων τοίχων διαχωρισμού των χώρων διαβίωσης 29 1

2 Β6.8 Μόνωση (ηχομόνωση) των δαπέδων (πλωτό δάπεδο) 29 Β6.9 Μόνωση (ηχομόνωση) των κατακόρυφων τοίχων του μηχανοστασίου των κεντρικών κλιματιστικών μονάδων στο υπόγειο της μονάδας Γ 30 Β6.10 Μόνωση (ηχομόνωση) της οροφής του μηχανοστασίου των κεντρικών κλιματιστικών μονάδων στο υπόγειο της μονάδας Γ 30 Β6.11 Μόνωση (θερμομόνωση) των κατακόρυφων τοίχων των χώρων ασθενών ρευμάτων και control room στο υπόγειο της μονάδας Γ 30 Β6.12 Μόνωση (θερμομόνωση) των τμημάτων των οροφών ισογείων των μονάδων Α, Β, Γ που αντιστοιχούν στις επεκτάσεις των πλακών των Α ορόφων, πέραν των περιγραμμάτων των αντίστοιχων ισογείων 30 Β6.13 Στεγανοποίηση του δαπέδου του ημιϋπαίθριου χώρου εισόδου στη μονάδα Γ και μικρού τμήματος άβατου ισόγειου εξώστη στην επέκταση της πλάκας οροφής υπογείου μεταξύ των αξόνων Β, Γ και 5 31 Β6.14 Μόνωση (θερμομόνωση) των οροφών των μη θερμαινόμενων χώρων των υπογείων 32 Β6.15 Μόνωση (θερμομόνωση) της οροφής των χώρων υγιεινής ανδρών-γυναικών στο υπόγειο της μονάδας Γ 32 Β6.16 Μόνωση (θερμομόνωση) του εσωτερικού τοίχου της διπλής τοιχοποιίας μέσα στην οποία σύρονται τζαμιλίκι-πατζούρι των μπαλκονοπορτών των διαμερισμάτων της μονάδας Γ 32 Β6.17 Μόνωση (θερμομόνωση) των τοίχων των θερμαινόμενων χώρων των υπογείων που γειτνιάζουν με μη θερμαινόμενους χώρους 32 Β6.18 Μόνωση (θερμομόνωση) των τοίχων των χώρων που γειτνιάζουν με τα μη θερμαινόμενα κεντρικά κλιμ/σια 33 Β6.19 Μόνωση (θερμομόνωση-στεγανοποίηση) των στεγών 34 Β6.20 Στεγανοποίηση δεξαμενών υπογείου μονάδας Α 34 Β6.21 Ηχοπετάσματα περιμετρικά των αντλιών θερμότητας 34 Β7. ΤΟΙΧΩΜΑΤΑ ΠΛΗΡΩΣΗΣ 35 Β7.1 Εξωτερικά τοιχώματα πλήρωσης 35 Β7.2 Εσωτερικά τοιχώματα πλήρωσης 36 Β8. ΕΠΙΧΡΙΣΜΑΤΑ 39 Β8.1 Εσωτερικά επιχρίσματα 39 Β8.2 Εξωτερικά επιχρίσματα 39 Β9. ΜΑΡΜΑΡΙΚΑ 40 Β.10 ΚΟΥΦΩΜΑΤΑ 42 Β10.1 Εξωτερικά κουφώματα (βλέπε και πίνακες κουφωμάτων) 42 Β10.2 Παράθυρα επί της στέγης για την επισκεψιμότητα του εσωτερικού των στεγών 42 Β10.3 Εσωτερικά κουφώματα (βλέπε και πίνακες κουφωμάτων) 43 Β11. ΕΠΕΝΔΥΣΕΙΣ 44 Β11.1 Επενδύσεις εξωτερικών κατακόρυφων επιφανειών με διακοσμητική πέτρα 44 Β11.2 Επενδύσεις τοιχωμάτων με κεραμικά πλακίδια 45 Β11.3 Επενδύσεις τοιχωμάτων με γυψοσανίδα 46 Β12. ΞΥΛΙΝΕΣ ΚΑΤΑΣΚΕΥΕΣ 47 Β12.1 Ξύλινες στέγες 47 Β12.2 Ιματιοθήκες δωματίων-διαμερισμάτων 47 Β12.3 Ερμάριο δωματίων και πάγκος πάνω από το ψυγείο 47 2

3 Β12.4 Ντουλάπια κοινόχρηστων κουζινών και κουζινών διαμερισμάτων 48 Β12.5 Έπιπλα μονόκλινων δωματίων (γραφεία-βιβλιοθήκες) 48 Β12.6 Πάγκος υποδοχής (reception) 49 Β13. ΜΕΤΑΛΛΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ 50 Β13.1 Εξωτερικά μεταλλικά κλιμακοστάσια διαφυγής 50 Β13.2 Κιγκλιδώματα προστασίας 50 Β13.3 Διαχωριστικά δωματίων στους εξώστες και στις αυλές 51 Β13.4 Μεταλλική κατασκευή στις εισόδους των μονάδων 52 Β13.5 Κατακόρυφα διακοσμητικά στοιχεία από ζεύγη μεταλλικών διατομών 52 Β13.6 Καταπακτές επίσκεψης των δωμάτων των μονάδων Α, Β, Γ 52 Β13.7 Μεταλλική γαλβανισμένη ανεμόσκαλα, στην cour-anglaise του υπογείου της μονάδας Γ για διαφυγή 53 Β13.8 Μεταλλική σκάλα στην cour-anglaise επίσκεψης φυτεμένου δώματος της μονάδας Γ 53 Β13.9 Σχάρα κάλυψης της cour-anglaise που προορίζεται για το φυσικό φωτισμό και αερισμό του χώρου πλυντηρίων της μονάδας Β 54 Β13.10 Μεταλλική σκάλα σύνδεσης του ισογείου με το μεσοπάτωμα της αίθουσας συγκεντρώσεως της μονάδας Γ 54 Β13.11 Περσίδες ηλιοπροστασίας από αλουμίνιο 54 Β13.12 Ντερέδες και κανάλια συλλογής ομβρίων ξύλινων στεγών 55 Β14. ΧΡΩΜΑΤΙΣΜΟΙ 56 Β14.1 Χρωματισμοί εξωτερικών επιχρισμάτων 56 Β14.2 Χρωματισμοί εσωτερικών επιχρισμάτων 56 Β14.3 Χρωματισμοί ξύλινων επιφανειών 57 Β14.4 Χρωματισμοί σιδηρών επιφανειών 58 Β15. ΕΙΔΗ ΥΓΙΕΙΝΗΣ ΜΠΑΤΑΡΙΕΣ ΑΞΕΣΟΥΑΡ 60 Β16. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΝΤΑΣΣΟΝΤΑΙ ΣΕ ΚΑΠΟΙΑ ΑΠΟ ΤΙΣ ΠΑΡΑΠΑΝΩ ΟΜΑΔΕΣ 65 Β.16.1 Επίστρωση δαπέδων εξωστών (μεταλλικών ή από μπετόν) 65 Β.16.2 Κατασκευή και επίστρωση κλιμάκων στον περιβάλλοντα χώρο μονάδας Α 65 Β.16.3 Κατασκευή και επίστρωση των αναβαθμών (κερκίδων) της κεντρικής πλατείας του συγκροτήματος 65 Β.16.4 Βάσεις μηχανημάτων 66 Β.16.5 Απορροή δώματος κατασκευής εγκιβωτισμού αεραγωγών αίθουσας συνάθροισης 66 Β.16.6 Συστήματα εντοιχιζόμενων καζανακιών με στοιχεία στήριξης κρεμαστής λεκάνης για όλους τους χώρους υγιεινής 67 Β17. ΠΕΡΙΒΑΛΛΩΝ ΧΩΡΟΣ 68 Β.17.1 Σχεδιασμός 68 Β Φύτευση 68 Β Στάθμευση Ι.Χ. αυτοκ/των και ποδηλάτων 68 Β Κίνηση πεζών 68 Β Κίνηση ατόμων με κινητικά προβλήματα 69 Β Κίνηση οχημάτων ανάγκης & εξυπηρέτησης των κτιρίων 69 Β Χώροι στάσης & συγκέντρωσης 69 Β Διαμόρφωση του ανάγλυφου του οικοπέδου 69 3

4 Β.17.2 Επιλογή Υλικών 70 Β Πλακοστρώσεις 70 Β Στέγαση κεντρικού υπαίθριου χώρου (πλατεία) 71 Β Εσωτερική οδοποιϊα 72 Β Εξοπλισμός 72 Β Περίφραξη 73 4

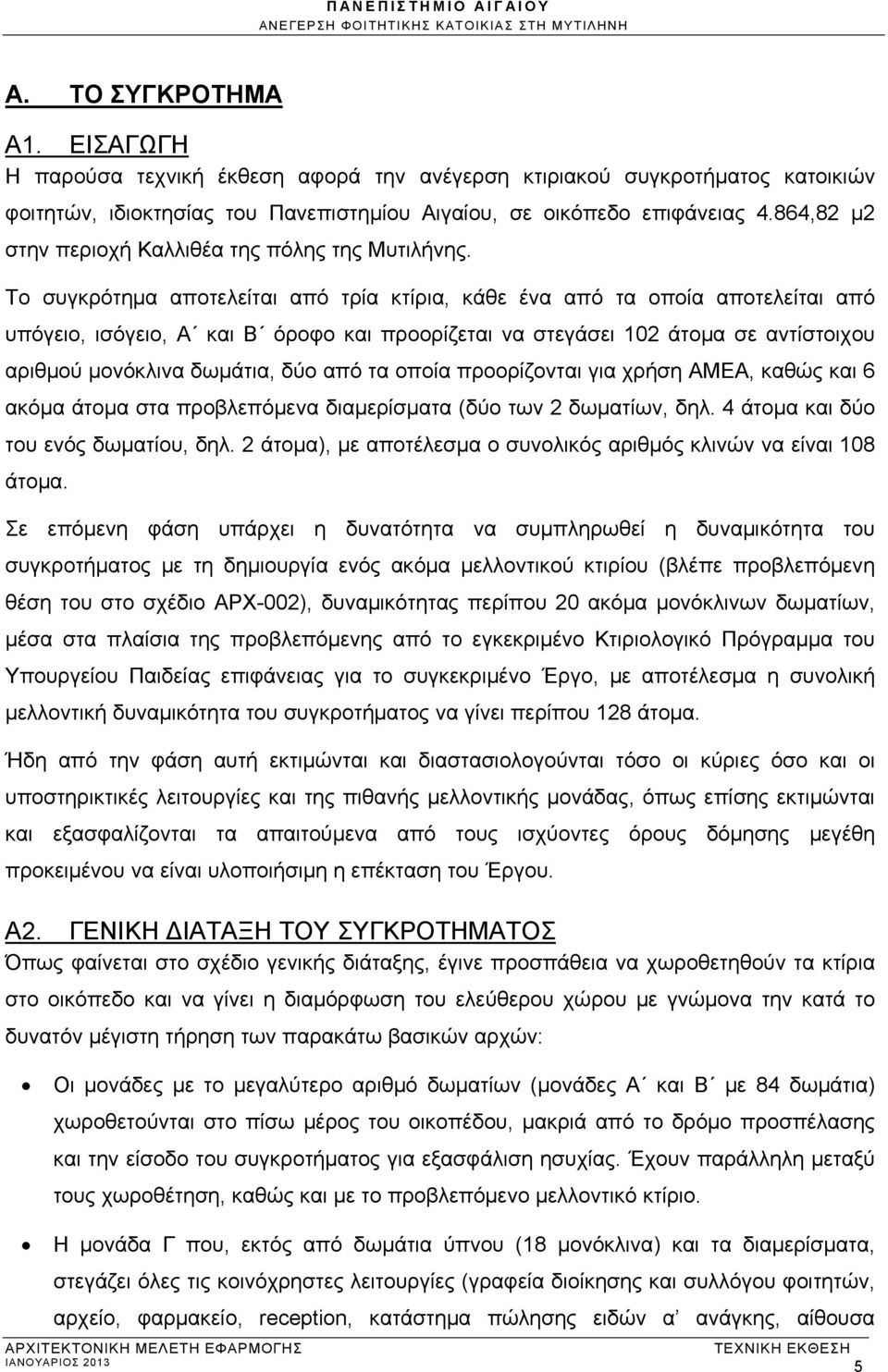

5 Α. ΤΟ ΣΥΓΚΡΟΤΗΜΑ Α1. ΕΙΣΑΓΩΓΗ Η παρούσα τεχνική έκθεση αφορά την ανέγερση κτιριακού συγκροτήματος κατοικιών φοιτητών, ιδιοκτησίας του Πανεπιστημίου Αιγαίου, σε οικόπεδο επιφάνειας 4.864,82 μ2 στην περιοχή Καλλιθέα της πόλης της Μυτιλήνης. Το συγκρότημα αποτελείται από τρία κτίρια, κάθε ένα από τα οποία αποτελείται από υπόγειο, ισόγειο, Α και Β όροφο και προορίζεται να στεγάσει 102 άτομα σε αντίστοιχου αριθμού μονόκλινα δωμάτια, δύο από τα οποία προορίζονται για χρήση ΑΜΕΑ, καθώς και 6 ακόμα άτομα στα προβλεπόμενα διαμερίσματα (δύο των 2 δωματίων, δηλ. 4 άτομα και δύο του ενός δωματίου, δηλ. 2 άτομα), με αποτέλεσμα ο συνολικός αριθμός κλινών να είναι 108 άτομα. Σε επόμενη φάση υπάρχει η δυνατότητα να συμπληρωθεί η δυναμικότητα του συγκροτήματος με τη δημιουργία ενός ακόμα μελλοντικού κτιρίου (βλέπε προβλεπόμενη θέση του στο σχέδιο ΑΡΧ-002), δυναμικότητας περίπου 20 ακόμα μονόκλινων δωματίων, μέσα στα πλαίσια της προβλεπόμενης από το εγκεκριμένο Κτιριολογικό Πρόγραμμα του Υπουργείου Παιδείας επιφάνειας για το συγκεκριμένο Έργο, με αποτέλεσμα η συνολική μελλοντική δυναμικότητα του συγκροτήματος να γίνει περίπου 128 άτομα. Ήδη από την φάση αυτή εκτιμώνται και διαστασιολογούνται τόσο οι κύριες όσο και οι υποστηρικτικές λειτουργίες και της πιθανής μελλοντικής μονάδας, όπως επίσης εκτιμώνται και εξασφαλίζονται τα απαιτούμενα από τους ισχύοντες όρους δόμησης μεγέθη προκειμένου να είναι υλοποιήσιμη η επέκταση του Έργου. Α2. ΓΕΝΙΚΗ ΔΙΑΤΑΞΗ ΤΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ Όπως φαίνεται στο σχέδιο γενικής διάταξης, έγινε προσπάθεια να χωροθετηθούν τα κτίρια στο οικόπεδο και να γίνει η διαμόρφωση του ελεύθερου χώρου με γνώμονα την κατά το δυνατόν μέγιστη τήρηση των παρακάτω βασικών αρχών: Οι μονάδες με το μεγαλύτερο αριθμό δωματίων (μονάδες Α και Β με 84 δωμάτια) χωροθετούνται στο πίσω μέρος του οικοπέδου, μακριά από το δρόμο προσπέλασης και την είσοδο του συγκροτήματος για εξασφάλιση ησυχίας. Έχουν παράλληλη μεταξύ τους χωροθέτηση, καθώς και με το προβλεπόμενο μελλοντικό κτίριο. Η μονάδα Γ που, εκτός από δωμάτια ύπνου (18 μονόκλινα) και τα διαμερίσματα, στεγάζει όλες τις κοινόχρηστες λειτουργίες (γραφεία διοίκησης και συλλόγου φοιτητών, αρχείο, φαρμακείο, reception, κατάστημα πώλησης ειδών α ανάγκης, αίθουσα 5

6 συνάθροισης και ψυχαγωγίας με μεσοπάτωμα), χωροθετήθηκε κοντά στην είσοδο, μπαίνοντας αριστερά, έτσι ώστε, τόσο οι ένοικοι της Εστίας όσο και οι επισκέπτες να εξυπηρετούνται από τις λειτουργίες του κτιρίου χωρίς να εμπλέκονται με τις κινήσεις των ενοίκων των υπολοίπων κτιρίων. Το κτίριο διαφοροποιείται από τα υπόλοιπα και με τη μη παράλληλη τοποθέτησή του σε σχέση με αυτά. Παρά τις δυσκολίες που δημιουργεί η περιορισμένη έκταση του διατιθέμενου οικοπέδου για το συγκεκριμένο Κτιριολογικό Πρόγραμμα και ο περιορισμός των περιμετρικών αποστάσεων που πρέπει να αφεθούν (5 μ. από τα πλάγια όρια και 8 μ. από το όριο του δρόμου, βάσει των ειδικών όρων δόμησης), ο σχεδιασμός και η χωροθέτηση των κτιρίων έγινε με τέτοιο τρόπο ώστε, αφενός να βρίσκονται σε καλή λειτουργική σχέση μεταξύ τους και αφετέρου να υφίστανται κατά το δυνατόν λιγότερο το δυσμενή βορεινό προσανατολισμό. Σχεδιάσθηκε ένας, έστω και περιορισμένος, κεντροβαρικά τοποθετημένος υπαίθριος χώρος, σημείο συνάντησης και στάσης, υπό μορφή πλατείας, σε άμεση ορατή και λειτουργική σχέση με την είσοδο του συγκροτήματος και με την κεντρική αίθουσα συγκεντρώσεων και ψυχαγωγίας. Για το λόγο αυτό προτείνουμε τη στέγαση της πλατείας αυτής μέχρι τις εισόδους της αίθουσας, με μία ξύλινη πέργκολα στεγασμένη με πολυκαρβονικά ημιδιαφανή φύλλα, ώστε να είναι δυνατή η παραμονή των ατόμων και σε συνθήκες βροχής ή ήλιου. Η κεντρική αίθουσα συγκεντρώσεως και ψυχαγωγίας, συνολικής επιφάνειας 230 μ2 μαζί με το μεσοπάτωμα, επικοινωνεί και επεκτείνεται όχι μόνο προς τον υπαίθριο χώρο αλλά και προς τον χώρο υποδοχής (70 μ2) της μονάδας Γ, μέσω του άνετου προθαλάμου (20 μ2) του κλιμ/σίου 1, με αποτέλεσμα, με ένα συνολικό εμβαδόν περίπου 320 μ2, να δίνει τη δυνατότητα για μεγαλύτερες συγκεντρώσεις. Η αίθουσα αυτή, ζητούμενο της φοιτητικής νεολαίας της πόλης της Μυτιλήνης, προβλέπεται να καλύψει πολλαπλές ανάγκες εκπαιδευτικού-επιμορφωτικού, ψυχαγωγικού και πολιτιστικού χαρακτήρα. Είναι με τέτοιο τρόπο χωροθετημένη, που ελαχιστοποιείται η όχληση των δραστηριοτήτων της, τόσο σε σχέση με το σύνολο του συγκροτήματος, όσο και σε σχέση με το κτίριο στο οποίο ανήκει, με την παρεμβολή ζωνών κυκλοφορίας ανάμεσα στην αίθουσα και τους λοιπούς χώρους διαβίωσης. Παρ όλ αυτά, προβλέπεται η κατάλληλη ηχομόνωσή της (βλέπε μελέτη Ηχομόνωσης- Ηχοπροστασίας). 6

7 Εδώ αναφέρουμε ότι, μετά από υπόδειξη της Υπηρεσίας επίβλεψης του Έργου, έχουν προβλεφθεί η θέση και οι ανάλογες ηλεκτρομηχανολογικές υποδομές για μελλοντική εγκατάσταση bar στο ισόγειο της αίθουσας συνάθροισης, ώστε να υποστηρίζονται οι ανάγκες ψυχαγωγικών συγκεντρώσεων ή γενικά συναθροίσεων που συνδυάζονται με προσφερόμενες υπηρεσίες bar. Η μελέτη της διαμόρφωσης του Περιβάλλοντα Χώρου (Π.Χ.) και η επιλογή της υψομετρικής τοποθέτησης των κτιρίων σε σχέση με αυτόν είναι τέτοια ώστε, τα δωμάτια των ισογείων να βρίσκονται σε αρμονική σχέση με τον περιβάλλοντα χώρο, εκτός από ελάχιστες περιπτώσεις που αυτό δεν ήταν εφικτό, λόγω κυρίως περιορισμών από τον Νέο Οικοδομικό Κανονισμό (ΝΟΚ), βάσει του οποίου έγινε η μελέτη του συγκροτήματος. Σε αυτές τις περιπτώσεις που κάποια δωμάτια βρέθηκαν δυσμενώς υποβιβασμένα, έγινε προσπάθεια να τους εξασφαλισθεί μεγάλο πλάτος αυλής ως αντιστάθμισμα. Έγινε επίσης προσπάθεια να κρατηθούν όσο το δυνατόν περισσότερο έξω από το συγκρότημα τα τροχοφόρα των χρηστών και των επισκεπτών, όπως και των τροχοφόρων υποστήριξης του συγκροτήματος (οχήματα τροφοδοσίας, μεταφοράς, κλπ) για λόγους αποφυγής όχλησης και ασφάλειας και αυτό επιτεύχθηκε με: 1. Τη στάθμευση των 7 από τα 9 προβλεπόμενα και απαιτούμενα από τη νομοθεσία αυτοκίνητα των χρηστών στην μπροστινή λωρίδα του οικοπέδου. 2. Τη διαμόρφωση δυνατότητας αναστροφής στην είσοδο του οικοπέδου των οχημάτων εξυπηρέτησης και απομάκρυνσης αυτών από το συγκρότημα 3. Με την εγκατάσταση φύλακα στο ισόγειο της μονάδας Γ και στην εγγύτερη με την κεντρική είσοδο γωνία του κτιρίου, για τον έλεγχο των εισερχομένων οχημάτων και την αποτροπή της εισόδου τους προς το εσωτερικό του συγκροτήματος, αν δεν υφίσταται ανάγκη. Το ίδιο ασφαλώς συμβαίνει και με τους πεζούς. 4. Με την εξασφάλιση χώρου για 30 ποδήλατα. Υπάρχει η δυνατότητα κίνησης μέσα στο συγκρότημα και προσέγγισης των κτιρίων από οχήματα ανάγκης (πυροσβεστικά, ασθενοφόρα, οχήματα συντήρησης, οχήματα μεταφοράς αντικειμένων, κλπ), με τη δημιουργία ασφαλτοστρωμένου δεξιόστροφου μονόδρομου πλάτους 3,50 μ. Η μονάδα Α δεν προσεγγίζεται άμεσα από τον παραπάνω δρόμο λόγω έντονων κλίσεων και περιορισμένης επιφάνειας οικοπέδου. 7

8 Α3. ΜΟΡΦΟΛΟΓΙΑ ΤΩΝ ΚΤΙΡΙΩΝ Οι κτιριακοί όγκοι χαρακτηρίζονται από απλές και σαφείς φόρμες, με αναγνωριστική επανάληψη των βασικών όγκων και μορφών. Η στέγαση των κτιρίων γίνεται με τετράριχτες ξύλινες στέγες, με κλίση 25%, με ρωμαϊκά κεραμίδια και μικρές επιφάνειες δωμάτων, όπου απολήγουν τα φρέατα των ανελκυστήρων και τα μεγάλα shafts του κάθε κτιρίου. Η εγκατάσταση μηχανημάτων απαγορεύεται στα δώματα, λόγω εξάντλησης του μέγιστου επιτρεπόμενου ύψους, σύμφωνα με τη νέα οικοδομική νομοθεσία (ΝΟΚ) για την εκτός σχεδίου δόμηση, στο καθεστώς της οποίας ανήκει το συγκρότημα. Για τον ίδιο λόγο ούτε τα κεντρικά κλιμ/σια απολήγουν στα δώματα, με αποτέλεσμα, η προσέγγιση των δωμάτων των κτιρίων να γίνεται μέσω καταπακτών, μέσα από τα κεντρικά τους κλιμακ/σια, η δε επισκεψιμότητα του εσωτερικού των τετράριχτων στεγών όπου χωροθετούνται μικρής έκτασης σωληνώσεις, γίνεται με ένα παράθυρο για κάθε στέγη που τοποθετείται στη διακοπή των κεραμιδιών και κοντά στα δώματα και προσεγγίζεται μέσω αυτών. Σε κάθε κτίριο υπάρχει και ένα δεύτερο εξωτερικό κλιμ/σιο διαφυγής, αποκλειστικά για λόγους πυροπροστασίας, που διαφοροποιείται τόσο κατά τον τρόπο κατασκευής (μεταλλικό) όσο και κατά το χρωματισμό του, αποτελώντας ξεχωριστό μορφολογικό στοιχείο. Παράλληλα με το μεταλλικό κλιμ/σιο διαφυγής, μια άλλη μεταλλική κατασκευή που συναντάται σε όλα τα κτίρια με την ίδια μορφή, είναι αυτή που χωροθετείται στις εισόδους, τις σηματοδοτεί και παράλληλα «φέρει» τους εξώστες των καθιστικών χώρων στις μονάδες Α, Β και τα μπαλκόνια των διαμερισμάτων των 2 δωματίων που βρίσκονται πάνω από την είσοδο, στη μονάδα Γ. Επί πλέον κατακόρυφα στοιχεία, αποτελούμενα από διπλές μεταλλικές ράβδους ορθογωνικής διατομής, ενοποιούν τους εξώστες των δωματίων συνδυαζόμενα μορφολογικά και χρωματικά με τα λοιπά μεταλλικά στοιχεία των όψεων. Οι θέσεις των κεντρικών κλιμ/σίων σηματοδοτούνται πάνω στις όψεις με την πέτρινη επένδυσή τους και την γραμμική κατακόρυφη διάταξη του υαλοστασίου τους. Η αίθουσα συγκεντρώσεων και ψυχαγωγίας αποτελεί τον κεντρικότερο χώρο του συγκροτήματος που θα στεγάζει πολλαπλές δραστηριότητες. Αποτελεί τμήμα του κτιρίου Γ και σε συνδυασμό με την πλατεία που δημιουργείται έξω από την αίθουσα, μεταξύ των 8

9 κτιρίων Β, Γ και του προβλεπόμενου μελλοντικού, προορίζονται να αποτελούν την «καρδιά» του συγκροτήματος, στεγάζοντας τις δραστηριότητες των ενοίκων και των επισκεπτών. Η αίθουσα διαφοροποιείται μορφολογικά με το χαμηλότερο ύψος της, την επιλογή επένδυσης των όψεών της κατά το μεγαλύτερο ποσοστό με πέτρα και της φύτευσης του δώματός της με φύτευση ημιεντατικού τύπου (φύτευση μεσαίων απαιτήσεων), με χαμηλούς θάμνους και γρασίδι. Α4. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ Η επιλογή των υλικών είχε σαν κριτήριο το δυνατόν ικανοποιητικότερο πρακτικό και αισθητικό αποτέλεσμα, καθώς και το κόστος και την δυνατότητα συντήρησης του έργου στο χρόνο. Κατόπιν αυτών επιλέχθηκε: 1. Ο σοβάς για όλες τις εξωτερικές επιφάνειες των κτιρίων, με χάραξη σκοτιών και διαφοροποίηση του χρώματος στα διάφορα δομικά στοιχεία. 2. Η πέτρα για την επένδυση χαρακτηριστικών και περιορισμένων τμημάτων των όψεων, την επένδυση των τοιχείων περίφραξης των αυλών των ισόγειων δωματίων και των αναληματικών γενικά τοίχων στον περιβάλλοντα χώρο. 3. Η χρήση απλών μεταλλικών κατασκευών, όπως: - Πολυόροφη μεταλλική κατασκευή που σηματοδοτεί τις εισόδους των κτιρίων και φέρει τους εξώστες των επί μέρους χώρων συγκέντρωσης φοιτητών (καθιστικά/κουζίνες) των μονάδων Α, Β και των διαμερισμάτων της μονάδας Γ. - Ζεύγη μεταλλικών διατομών στην άκρη των μπαλκονιών που, τοποθετημένα κατακόρυφα, σε διάταξη κανάβου, ενοποιούν τους προεξέχοντες εξώστες των ορόφων. - Κιγκλιδώματα προστασίας στους εξώστες των δωματίων από διάτρητη λαμαρίνα, σε συνδυασμό με πανέλα διαχωρισμού των εξωστών των δωματίων από το ίδιο υλικό, δημιουργούν την αίσθηση της ενότητας των χώρων ύπνου-μελέτης και συνδυάζονται χρωματικά με τα ζεύγη μεταλλικών δοκών. - Κιγκλιδώματα προστασίας των εξωστών που στηρίζονται στο προαναφερόμενο μεταλλικό ικρίωμα, διαφορετικού σχεδίου και χρωματισμού από τα προηγούμενα, δημιουργούν την αίσθηση της ενότητας των αντίστοιχων χώρων και συνδυάζονται χρωματικά με τα μεταλλικά ικριώματα. 9

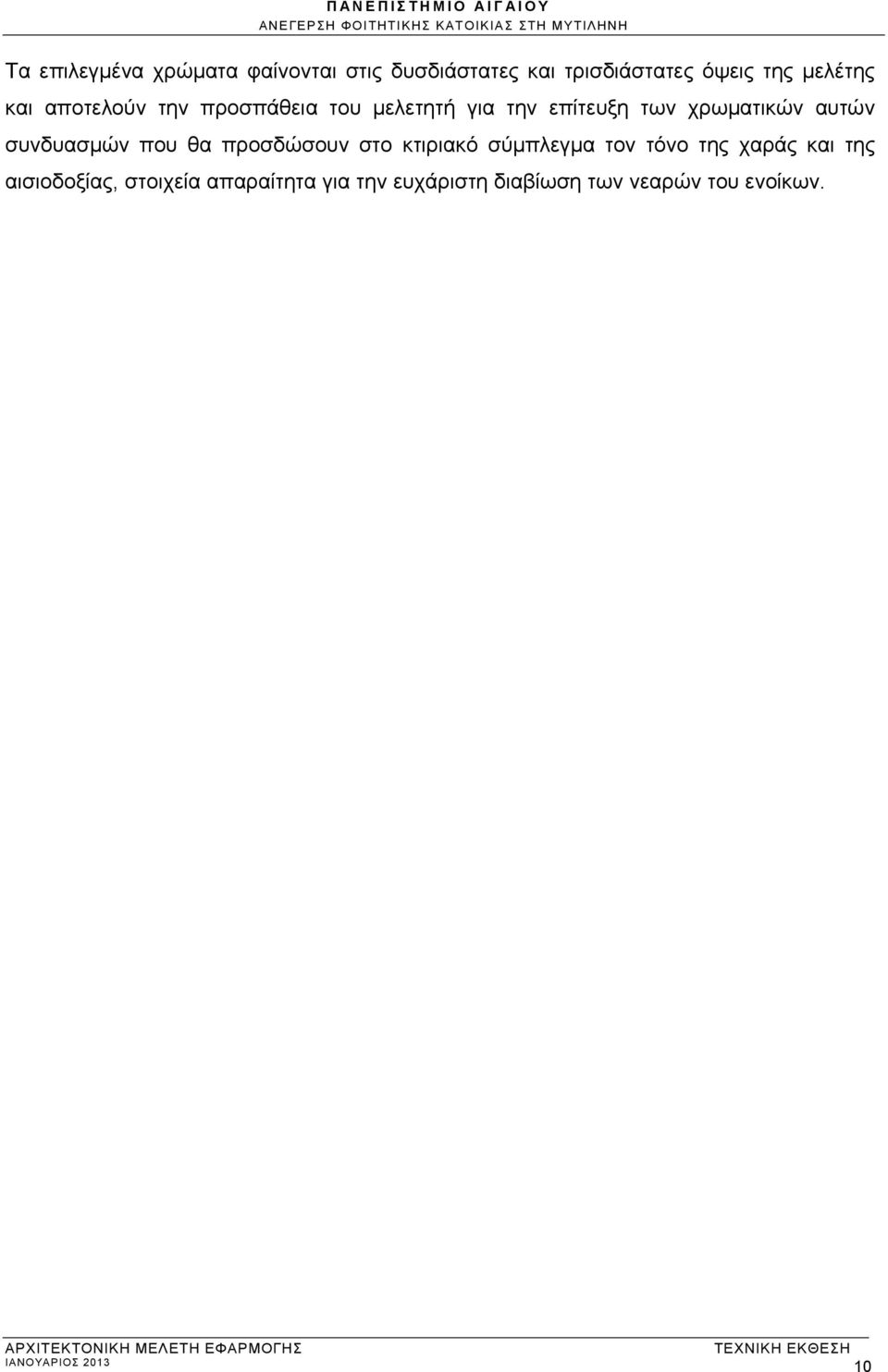

10 Τα επιλεγμένα χρώματα φαίνονται στις δυσδιάστατες και τρισδιάστατες όψεις της μελέτης και αποτελούν την προσπάθεια του μελετητή για την επίτευξη των χρωματικών αυτών συνδυασμών που θα προσδώσουν στο κτιριακό σύμπλεγμα τον τόνο της χαράς και της αισιοδοξίας, στοιχεία απαραίτητα για την ευχάριστη διαβίωση των νεαρών του ενοίκων. 10

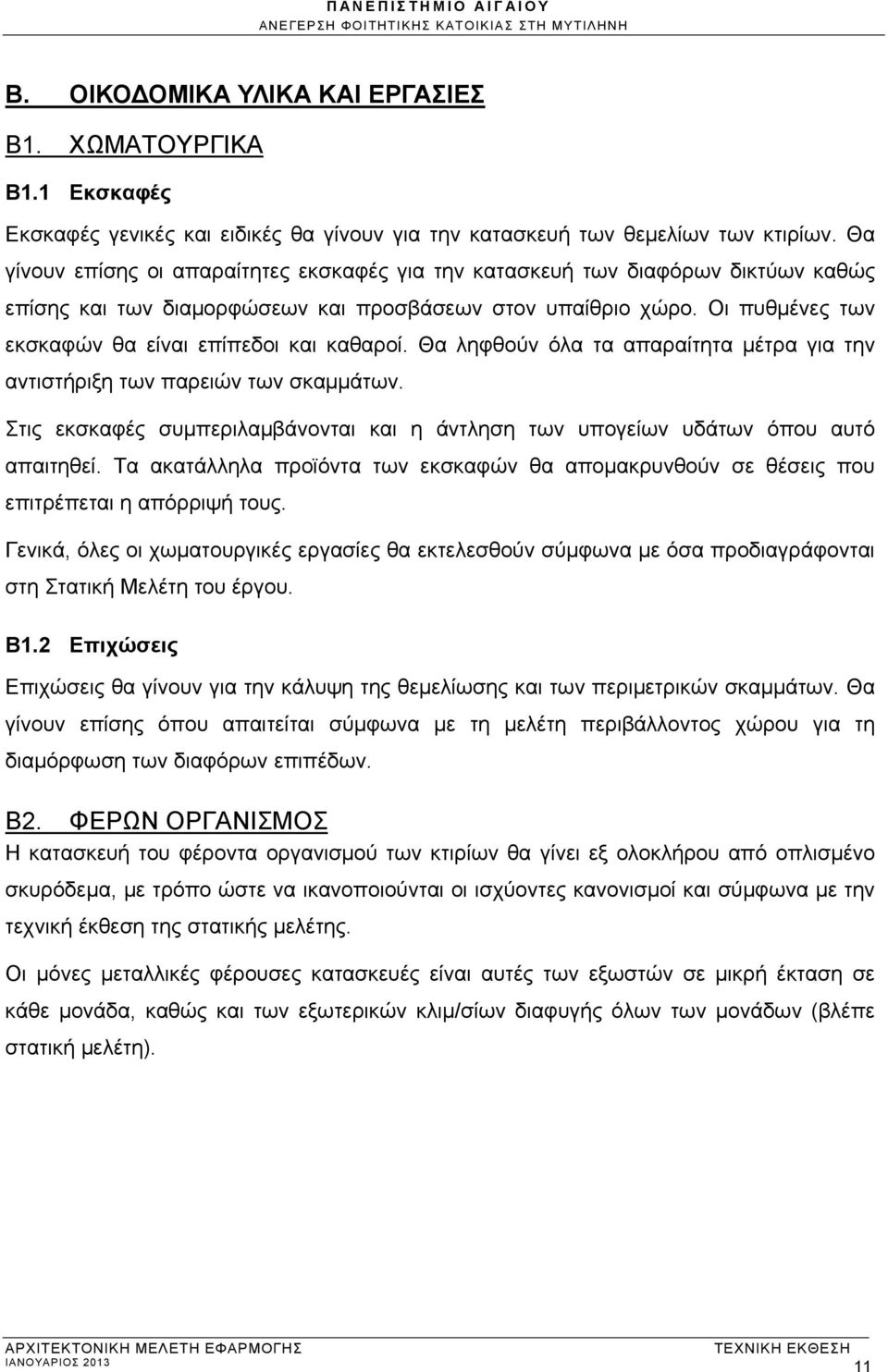

11 Β. ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ Β1. ΧΩΜΑΤΟΥΡΓΙΚΑ Β1.1 Εκσκαφές Εκσκαφές γενικές και ειδικές θα γίνουν για την κατασκευή των θεμελίων των κτιρίων. Θα γίνουν επίσης οι απαραίτητες εκσκαφές για την κατασκευή των διαφόρων δικτύων καθώς επίσης και των διαμορφώσεων και προσβάσεων στον υπαίθριο χώρο. Οι πυθμένες των εκσκαφών θα είναι επίπεδοι και καθαροί. Θα ληφθούν όλα τα απαραίτητα μέτρα για την αντιστήριξη των παρειών των σκαμμάτων. Στις εκσκαφές συμπεριλαμβάνονται και η άντληση των υπογείων υδάτων όπου αυτό απαιτηθεί. Τα ακατάλληλα προϊόντα των εκσκαφών θα απομακρυνθούν σε θέσεις που επιτρέπεται η απόρριψή τους. Γενικά, όλες οι χωματουργικές εργασίες θα εκτελεσθούν σύμφωνα με όσα προδιαγράφονται στη Στατική Μελέτη του έργου. Β1.2 Επιχώσεις Επιχώσεις θα γίνουν για την κάλυψη της θεμελίωσης και των περιμετρικών σκαμμάτων. Θα γίνουν επίσης όπου απαιτείται σύμφωνα με τη μελέτη περιβάλλοντος χώρου για τη διαμόρφωση των διαφόρων επιπέδων. Β2. ΦΕΡΩΝ ΟΡΓΑΝΙΣΜΟΣ Η κατασκευή του φέροντα οργανισμού των κτιρίων θα γίνει εξ ολοκλήρου από οπλισμένο σκυρόδεμα, με τρόπο ώστε να ικανοποιούνται οι ισχύοντες κανονισμοί και σύμφωνα με την τεχνική έκθεση της στατικής μελέτης. Οι μόνες μεταλλικές φέρουσες κατασκευές είναι αυτές των εξωστών σε μικρή έκταση σε κάθε μονάδα, καθώς και των εξωτερικών κλιμ/σίων διαφυγής όλων των μονάδων (βλέπε στατική μελέτη). 11

12 Β3. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ Τα λοιπά στοιχεία της κατασκευής από σκυρόδεμα θα γίνουν ως εξής: Η εξομαλυντική στρώση των θεμελίων, πάχους 10εκ., με σκυρόδεμα C12/15 (βλέπε στατική μελέτη). Οι υποβάσεις των προχύτων κρασπέδων και κρασπεδορείθρων, με άοπλο σκυρόδεμα C12/15, πάχους περίπου 15εκ. Οι υποβάσεις των επιστρώσεων των δαπέδων (γεμίσματα) πάχους 5-8εκ., με σκυρόδεμα C12/15 ενισχυμένο με ίνες πολυπροπυλενίου. Η κατασκευή της υπόβασης των πεζοδρομίων, με σκυρόδεμα C12/15, πάχους 10 εκ., οπλισμένο με δομικό πλέγμα. Τα πεζούλια, οι μικρές κλίμακες, οι βάσεις των παγκακιών και άλλες κατασκευές του περιβάλλοντος χώρου με σκυρόδεμα C12/15, οπλισμένο με ίνες πολυπροπυλενίου. Τα χυτά επί τόπου ρείθρα θα κατασκευαστούν με σκυρόδεμα C16/20 και τα πρόχυτα κράσπεδα θα κατασκευαστούν με σκυρόδεμα C16/20. Τα οριζόντια διαζώματα (σενάζ) των οπτοπλινθοδομών, τα υπέρθυρα (πρέκια) και οι ποδιές των ανοιγμάτων και οι κατακόρυφες ενισχύσεις των οπτοπλινθοδομών όπου προβλέπεται από τη μελέτη, θα κατασκευαστούν με σκυρόδεμα C16/20. Τα ύψη των σενάζ εν γένει θα είναι 15εκ.. ενώ τα ύψη των υπέρθυρων και των ποδιών των ανοιγμάτων κατασκευάζονται ανάλογα με το πλάτος των ανοιγμάτων σύμφωνα με την ΕΤΕΠ ΕΛΟΤ ΤΠ , παρ.5.8. Για τα στηθαία του δώματος και τις αντιστηρίξεις του περιβάλλοντα χώρου βλέπε αντίστοιχη Στατική Μελέτη. Η κατασκευή όλων των σκυροδεμάτων θα γίνει σύμφωνα με τους ισχύοντες κανονισμούς της επιστήμης, της τεχνικής και της καλής κατασκευής. 12

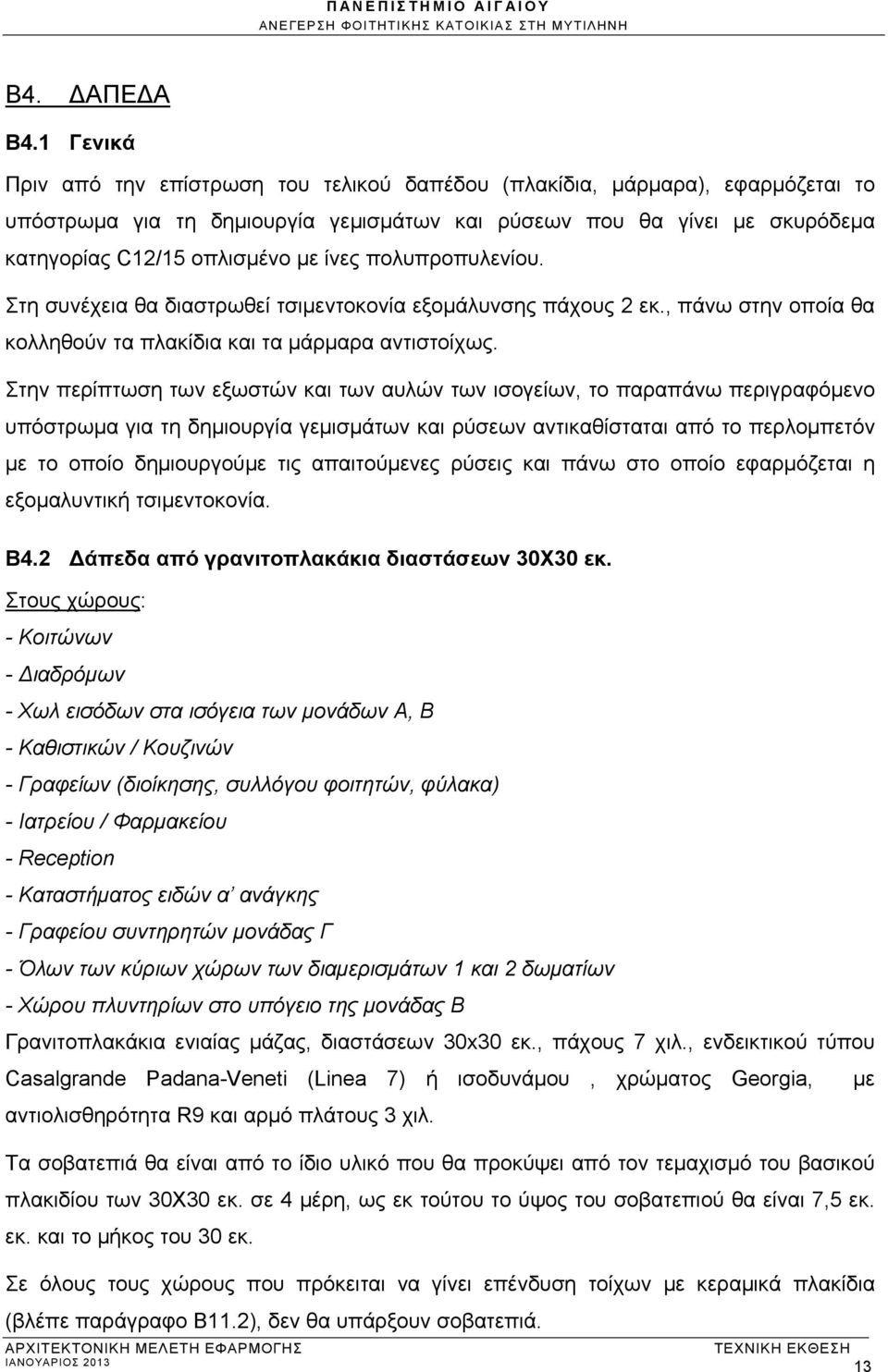

13 Β4. ΔΑΠΕΔΑ Β4.1 Γενικά Πριν από την επίστρωση του τελικού δαπέδου (πλακίδια, μάρμαρα), εφαρμόζεται το υπόστρωμα για τη δημιουργία γεμισμάτων και ρύσεων που θα γίνει με σκυρόδεμα κατηγορίας C12/15 οπλισμένο με ίνες πολυπροπυλενίου. Στη συνέχεια θα διαστρωθεί τσιμεντοκονία εξομάλυνσης πάχους 2 εκ., πάνω στην οποία θα κολληθούν τα πλακίδια και τα μάρμαρα αντιστοίχως. Στην περίπτωση των εξωστών και των αυλών των ισογείων, το παραπάνω περιγραφόμενο υπόστρωμα για τη δημιουργία γεμισμάτων και ρύσεων αντικαθίσταται από το περλομπετόν με το οποίο δημιουργούμε τις απαιτούμενες ρύσεις και πάνω στο οποίο εφαρμόζεται η εξομαλυντική τσιμεντοκονία. Β4.2 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. Στους χώρους: - Κοιτώνων - Διαδρόμων - Χωλ εισόδων στα ισόγεια των μονάδων Α, Β - Καθιστικών / Κουζινών - Γραφείων (διοίκησης, συλλόγου φοιτητών, φύλακα) - Ιατρείου / Φαρμακείου - Reception - Καταστήματος ειδών α ανάγκης - Γραφείου συντηρητών μονάδας Γ - Όλων των κύριων χώρων των διαμερισμάτων 1 και 2 δωματίων - Χώρου πλυντηρίων στο υπόγειο της μονάδας Β Γρανιτοπλακάκια ενιαίας μάζας, διαστάσεων 30x30 εκ., πάχους 7 χιλ., ενδεικτικού τύπου Casalgrande Padana-Veneti (Linea 7) ή ισοδυνάμου, χρώματος Georgia, με αντιολισθηρότητα R9 και αρμό πλάτους 3 χιλ. Τα σοβατεπιά θα είναι από το ίδιο υλικό που θα προκύψει από τον τεμαχισμό του βασικού πλακιδίου των 30Χ30 εκ. σε 4 μέρη, ως εκ τούτου το ύψος του σοβατεπιού θα είναι 7,5 εκ. εκ. και το μήκος του 30 εκ. Σε όλους τους χώρους που πρόκειται να γίνει επένδυση τοίχων με κεραμικά πλακίδια (βλέπε παράγραφο Β11.2), δεν θα υπάρξουν σοβατεπιά. 13

14 Β4.3 Δάπεδα από κεραμικά πλακάκια διαστάσεων 20Χ20 εκ. Στους χώρους: - Υγιεινής δωματίων, διαμερισμάτων, καθαριστών/στριών, και ΑΜΕΑ όλων των μονάδων - Υγιεινής ανδρών/γυναικών στο υπόγειο της μονάδας Γ - Καθαριστριών όλων των μονάδων - W.C. και προθαλάμου ιατρείου/φαρμακείου Κεραμικά πορσελανάτα πλακίδια διαστάσεων 20Χ20 εκ., ενδεικτικού τύπου Projectos- Veneti ή ισοδυνάμου, πάχους 7 χιλ., με αντιολισθηρότητα R9 και με αρμό 3 χιλ. Β4.4 Δάπεδα από μάρμαρο Στους χώρους: - Κεντρικών κλιμακοστασίων 1 όλων των μονάδων - Προθαλάμων κλιμ/σίου 1 στα υπόγεια των μονάδων Α, Β - Προθαλάμων κλιμ/σίου 1 στο υπόγειο και β όροφο της μονάδας Γ -Στις εσοχές που δημιουργούνται στις εξόδους προς τα μεταλλικά κλιμ/σια διαφυγής Δάπεδα από πλάκες σκληρού έως εξαιρετικά σκληρού μαρμάρου Καβάλας, χρώματος λευκού, στιλβωμένα. Το πάχος τους θα είναι 3 εκ. στα πατήματα και πλατύσκαλα και 2 εκ. στα ύψη (ρίχτια). Τα πατήματα θα έχουν 3 αυλακώσεις σε ζώνη πλάτους 5 εκ. σε όλο το μήκος του πατήματος, μέσα στις οποίες θα τοποθετηθεί κορδόνι από καουτσούκ. Στα πατήματα και στα ρίχτια θα χρησιμοποιηθούν πλάκες μαρμάρου ενιαίες κατά το πλάτος και το μήκος. Τα σοβατεπιά και τα σκαλομέρια θα είναι από μάρμαρο ίδιου τύπου, ύψους 7,5 εκ. Τα σημεία συνάντησης: - μαρμάρινου δαπέδου με δάπεδο από γρανιτοπλακάκια, - μαρμάρινου δαπέδου με βιομηχανικό δάπεδο - δαπέδου από γρανιτοπλακάκια με βιομηχανικό δάπεδο - δαπέδου από κεραμικά πλακάκια με βιομηχανικό δάπεδο - δαπέδου από κεραμικά πλακάκια με δάπεδο από γρανιτοπλακάκια θα διαχωριστούν με λάμα από εξελασμένο φυσικό μπρούτζο, με πλάτος ορατής πλευράς 5 χιλ. και συνολικού ύψους 2,5 εκ., ενδεικτικού τύπου Folojoint MB 5 ΟΝ της Emco ή ισοδυνάμου, τοποθετημένη κάτω από το θυρόφυλλο, σε θέση τέτοια που να μην είναι ορατή, όταν το κούφωμα είναι κλειστό. 14

15 Β4.5 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ60 εκ. Στους χώρους: - Αίθουσας συνάθροισης-ψυχαγωγίας, συμπεριλαμβανομένου του μεσοπατώματος, της μονάδας Γ - Εισόδου-υποδοχής μονάδας Γ - Διαδρόμου κυκλοφορίας 2 στο ισόγειο της μονάδας Γ - Προθαλάμων κλιμ/σίου 1 στο ισόγειο και α όροφο της μονάδας Γ Γρανιτοπλακίδια ενιαίας μάζας, διαστάσεων 30x60 εκ., πάχους 1 εκ., ματ, αντιολισθηρότητας R9, ενδεικτικού τύπου Pietra Basaltina-Veneti ή ισοδυνάμου, με αρμό πλάτους 3 χιλ. Τα σοβατεπιά θα είναι από το ίδιο υλικό που θα προκύψει από τον τεμαχισμό του βασικού πλακιδίου των 30Χ60 εκ. σε 4 μέρη κατά τη διάσταση των 30 εκ., ως εκ τούτου το ύψος του σοβατεπιού θα είναι 7,5 εκ. και το μήκος του 60 εκ. Β4.6 Υπερυψωμένο δάπεδο Στους χώρους: - Control room στο υπόγειο της μονάδας Γ - Ασθενών ρευμάτων στο υπόγειο της μονάδας Γ Σύστημα υπερυψωμένου δαπέδου ενδεικτικού τύπου Nesite της Decoplan ή ισοδυνάμου, συνολικού ύψους 40 εκ. (από τη στάθμη πλάκας μπετόν μέχρι την τελειωμένη επιφάνεια του δαπέδου), αποτελούμενο αφενός από σύστημα στήριξης ενδεικτικού τύπου SHMMPM 36 ή ισοδυνάμου, από γαλβανισμένα στηρίγματα πάνω στα οποία εδράζονται οι πλάκες και αφετέρου από πλάκες ενδεικτικού τύπου PLTMMVX ή ισοδυνάμου, από μοριοσανίδα πάχους 38 χιλ. με επικολλημένο φύλλο αλουμινίου στην κάτω πλευρά για φράγμα υδρατμών και επίστρωση στην πάνω πλευρά από PVC ενδεικτικού τύπου Tarkett Vylon Plus ή Standard Plus various colors ή ισοδυνάμου, πάχους 2 χιλ. Οι διαστάσεις των πλακών είναι 60Χ60 εκ. και οι περιμετρικές τους πλευρές είναι καλυμμένες με αγώγιμη γκρί ή μαύρη πλαστική ταινία από PVC πάχους 0,45 χιλ. για προστασία από υγρασία και αποφυγή τριγμών κατά το περπάτημα. Τα στηρίγματα έδρασης των πλακών αποτελούνται από κοχλιωτά στελέχη και κοχλιωτές κεφαλές. Η κεφαλές των στηριγμάτων θα φέρουν ειδικό αγώγιμο, αντιστρεπτικό και αντικραδασμικό πλαστικό, όπου θα εδράζονται οι πλάκες ώστε να γίνεται εύκολη απαγωγή των ηλεκτροστατικών φορτίων και απορρόφηση των τριγμών κατά το περπάτημα. 15

16 Πάνω στα στηρίγματα προστίθενται διαδοκίδες ανοιχτού τύπου, διαστάσεων 30 Χ 25 X 1χιλ., οι οποίες βιδώνονται πάνω στα ποδαράκια στήριξης. Οι διαδοκίδες σταθεροποιούνται πάνω στην κεφαλή των στηριγμάτων με βίδες. Στο τελικό ύψος του δαπέδου των 48 εκ., συμπεριλαμβανομένης και της πλάκας, θα υπάρχει δυνατότητα ρύθμισης +-20 χιλ. Σοβατεπί δεν θα τοποθετηθεί. Β4.7 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. ανάγλυφα Στις επιφάνειες: - Εξωστών δωματίων - Αυλών ισόγειων δωματίων - Ημιϋπαίθριων χώρων μπροστά από τις εισόδους των κτιρίων Γρανιτοπλακάκια ενιαίας μάζας, διαστάσεων 30x30 εκ., πάχους 7 χιλ., ανάγλυφα, ενδεικτικού τύπου Casalgrande Padana-Veneti (Linea 7) ή ισοδυνάμου, χρώματος Ontario, με αντιολισθηρότητα R10 και αρμό πλάτους 3 χιλ. Τα σοβατεπιά θα είναι από το ίδιο υλικό που θα προκύψει από τον τεμαχισμό του βασικού πλακιδίου των 30Χ30 εκ. σε 4 μέρη, ως εκ τούτου το ύψος του σοβατεπιού θα είναι 7,5 εκ. εκ. και το μήκος του 30 εκ. Σοβατεπί δεν θα τοποθετηθεί στις αυλές προς την πλευρά του επενδεδυμένου με πέτρα τοιχείου. Β4.8 Δάπεδα βιομηχανικά Στους χώρους: - Αποθηκών - Η/Μ εγκαταστάσεων εκτός από τους χώρους ασθενών ρευμάτων και control room - Διαδρόμων κυκλοφορίας υπογείων - Λινοθηκών - Αρχείου μονάδας Γ - Χώρων ειδών καθαριότητας των υπογείων όλων των μονάδων Στις επιφάνειες: - Των Cour-anglaises των μονάδων Β και Γ - Των δαπέδων όπου απολήγουν οι μεταλλικές σκάλες όλων των μονάδων - Του τελικού δαπέδου των βατών δωμάτων όλων των μονάδων 16

17 Βιομηχανικό δάπεδο ενδεικτικού τύπου Mastertop 100 της BASF ή ισοδυνάμου, πάνω σε σκυρόδεμα κατηγορίας C12/15, επί της πλάκας οπλισμένου σκυροδέματος που θα εφαρμοσθεί σε β φάση. Το σκυρόδεμα β φάσης θα είναι οπλισμένο με ίνες πολυπροπυλενίου. Το πάχος του θα είναι σύμφωνο με τις παρακάτω περιπτώσεις: - Για όλα τα δάπεδα εσωτερικών χώρων (αποθήκες, λινοθήκες, κλπ) το πάχος θα είναι 8 εκ. Στην περίπτωση εφαρμογής ρύσεων (π.χ. Η/Μ χώροι), αυτές θα δοθούν με τρόπο τέτοιο ώστε, στα σημεία των θυρών των παραπάνω χώρων το πάχος να είναι 8 εκ., για τη σωστή συναρμογή με τους γειτονικούς χώρους. - Για όλες τις τελικές στρώσεις των βατών δωμάτων το πάχος θα είναι 10 εκ. - Για το δάπεδο της cour-anglaise της μονάδας Γ και τα δάπεδα όπου απολήγουν οι - μεταλλικές σκάλες όλων των μονάδων το μέσο πάχος θα είναι 10 εκ. - Για το δάπεδο της cour-anglaise της μονάδας Β το μέσο πάχος θα είναι 7,5 εκ. Μετά τη διάστρωση του σκυροδέματος ακολουθούν οι εξής φάσεις: Διασπορά των 2/3 της ποσότητας του σκληρυντικού υλικού τύπου Mastertop 100 της Basf ή ισοδυνάμου, επάνω στο νωπό σκυρόδεμα, με μέση αναλογία 5 Kg/m2, κατά το πρώτο στάδιο της πήξης Επεξεργασία της επιφάνειας με μηχανικό λειαντήρα, για την ενσωμάτωση του υλικού (ελικοπτέρωση) Διασπορά του υπόλοιπου 1/3 του σκληρυντικού υλικού Φινίρισμα της επιφάνειας με μηχανικό λειαντήρα, κατά τρόπο ώστε να επιτευχθεί λεία επιφάνεια Αγωγή της επιφάνειας με εφαρμογή με ψεκασμό αντιεξατμιστικής μεμβράνης ενδεικτικού τύπου Mackure C ή Febcure Clear ή ισοδυνάμου. Θα γίνει χάραξη και κοπή αρμών διαστάσεων 4Χ15 χιλ., σε κάναβο μ2 και πλήρωσή τους με ελαστομερές υλικό. Επίσης, θα διαμορφωθούν αρμοί διαστολής πλάτους 10 χιλ. περιμετρικά των υποστηλωμάτων. Στους χώρους αυτούς δεν θα τοποθετηθεί σοβατεπί 17

18 Β5. ΨΕΥΔΟΡΟΦΕΣ Β5.1 Πλάκες ορυκτών ινών διαστάσεων 60Χ60 εκ. σε εμφανή μεταλλικό σκελετό α. Στους χώρους: - Διαδρόμων κυκλοφορίας των υπογείων όλων των μονάδων (εκτός από το διάδρομο κυκλοφορίας 1 της μονάδας Γ και το διάδρομο αριστερά από τον άξονα Β και μεταξύ των αξόνων 1 και 8 της μονάδας Α) - Προθαλάμων των κλιμ/σίων 1 όλων των μονάδων στα υπόγεια - Ειδών καθαριότητας στα υπόγεια Πλάκες ορυκτών ινών, διαστάσεων 60X60X1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,20 β. Στους χώρους: - Υγιεινής κοινού (ανδρών-γυναικών) στο υπόγειο της μονάδας Γ Πλάκες ορυκτών ινών, διαστάσεων 60X60εκ., πάχους 1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,30 μ. γ. Στους χώρους: - Καθαριστριών του ισογείου της μονάδας Γ και των ορόφων όλων των μονάδων - Κοινόχρηστων χώρων υγιεινής ΑΜΕΑ - W.C. ιατρείου με τον προθάλαμό του της μονάδας Γ Πλάκες ορυκτών ινών, διαστάσεων 60X60Χ1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,40 μ. δ. Στους χώρους: - Καθιστικού-κουζίνας όλων των μονάδων - Γραφείων (διοίκησης, συλλόγου φοιτητών) - Ιατρείου/φαρμακείου - Reception - Καταστήματος ειδών α ανάγκης - Χώρου συντηρητών της μονάδας Γ - Χώρου πλυντηρίων της μονάδας Β Πλάκες ορυκτών ινών, διαστάσεων 60X60Χ1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,65 μ. 18

19 Β5.2 Πλάκες ορυκτών ινών διαστάσεων 60Χ120 εκ. σε εμφανή μεταλλικό σκελετό Στους χώρους: - Διαδρόμων κυκλοφορίας των ορόφων όλων των μονάδων - Προθαλάμων των μονόκλινων δωματίων και των διαμερισμάτων - Χωλ εισόδων όλων των μονάδων και κουζινών των διαμερισμάτων - Προθαλάμων κλιμ/σίου 1 της μονάδας Γ, εκτός από τον προθάλαμο του υπογείου Πλάκες ορυκτών ινών, διαστάσεων 60X120εκ., πάχους 1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε αφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,40 μ. Στην περίμετρο των διαδρόμων και των χωλ εισόδων και προκειμένου να είναι ακέραιος ο αριθμός των πλακών της ψευδοροφής και συμμετρική η τοποθέτησή τους, δημιουργείται φάσα ψευδοροφής από γυψοσανίδα στο ίδιο ύψος και στο πλάτος που θα προκύψει από το σχεδιασμό των ανόψεων των ψευδοροφών, κατά την εκπόνηση της μελέτης εφαρμογής. Β5.3 Ανθυγρή γυψοσανίδα σε κρυφό μεταλλικό σκελετό στήριξης Στους χώρους: - Yγιεινής των μονόκλινων δωματίων και των διαμερισμάτων - Υγιεινής καθαριστών/καθαριστριών των υπογείων όλων των μονάδων Ψευδοροφή από ανθυγρή γυψοσανίδα, ενδεικτικού τύπου Knauf ή ισοδυνάμου, σε ύψος, για μεν τα δωμάτια και τα διαμερίσματα 2,40 μ. από το τελειωμένο δάπεδο, για δε τους υπόγειους χώρους καθαριστών/καθαριστριών σε ύψος 2,30 μ. Β5.4 Ψευδοροφές ακουστικές Στους χώρους: - Και στα δύο επίπεδα (ισογείου και μεσοπατώματος) της αίθουσας συνάθροισης/ψυχαγωγίας Πιο συγκεκριμένα, θα γίνει συνδυασμός των πλακών ενδεικτικού τύπου Thermatex Acoustic ή ισοδυνάμου, πάχους 1,9 εκ., με χαρακτηριστικά ηχοαπορροφητικότητας και ηχομόνωσης με τις πλάκες ενδεικτικού τύπου Thermatex Thermofon ή ισοδυνάμου πάχους 1,5 εκ., με κύριο χαρακτηριστικό την ηχοαπορροφητικότητα. Η τοποθέτηση της ψευδοροφής θα γίνει σε ύψος 2,65 μ. ή 2.75 (βλ. τομή κτιρίου) από το τελειωμένο δάπεδο. Β5.5 Ψευδοροφές από τσιμεντοσανίδα Στις θέσεις: - Ημιϋπαίθριων χώρων έξω από τα χωλ εισόδων όλων των μονάδων 19

20 - Μιας ζώνης οροφής που προκύπτει από την υποχώρηση του τοίχου στο τέρμα των διαδρόμων προς το μεταλλικό κλιμ/σιο διαφυγής σε όλους τους ορόφους όλων των μονάδων Ψευδοροφή από πλάκες τσιμεντοσανίδας, ενδεικτικού τύπου Knauf ή ισοδυνάμου, πάνω σε μεταλλικό σκελετό, τύπου Αquaprofil της Knauf ή ισοδυνάμου, αναρτημένο με αντικραδασμική ανάρτηση (κατηγορία φορτίου 40 κιλά) Όλες οι ψευδοροφές θα αναρτηθούν από τη φέρουσα οροφή (πλάκα) και θα είναι όλες επισκέψιμες αφαιρώντας τις απαραίτητες πλάκες ορυκτών ινών κάθε φορά. Σε όλες τις περιπτώσεις θα χρησιμοποιηθούν φωτιστικά σώματα και στόμια αερισμού κλιματισμού, που θα εντάσσονται στο κάθε σύστημα ψευδοροφής και πάντοτε σύμφωνα με τις γενικές διατάξεις, τις περιγραφές και τις λεπτομέρειες της ηλεκτρομηχανολογικής μελέτης. Το είδος των ψευδοροφών, η θέση τους, το ύψος τους από το τελειωμένο δάπεδο και οι θέσεις φωτιστικών και στομίων εμφανίζεται στα σχέδια των ανόψεων ψευδοροφών. 20
