Προεκτίµηση Αµοιβής εκπόνησης µελέτης : «Μελέτη Οριοθέτησης τµήµατος ρέµατος Αγίου Γεωργίου», σύµφωνα µε το Ν. 3316/2005

Transcript

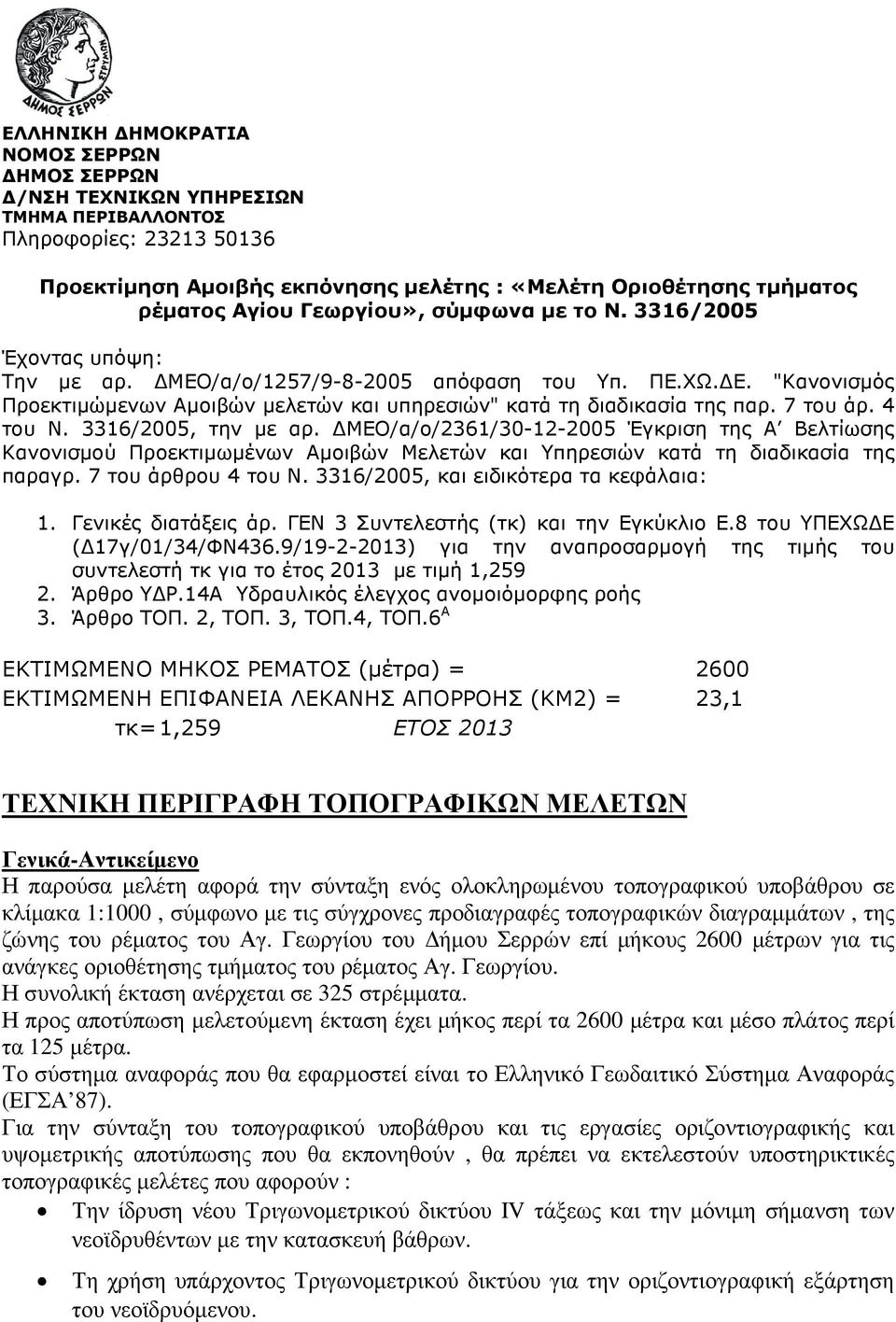

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΣΕΡΡΩΝ ΗΜΟΣ ΣΕΡΡΩΝ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Πληροφορίες: Προεκτίµηση Αµοιβής εκπόνησης µελέτης : «Μελέτη Οριοθέτησης τµήµατος ρέµατος Αγίου Γεωργίου», σύµφωνα µε το Ν. 3316/2005 Έχοντας υπόψη: Την µε αρ. ΜΕΟ/α/ο/1257/ απόφαση του Υπ. ΠΕ.ΧΩ. Ε. "Κανονισµός Προεκτιµώµενων Αµοιβών µελετών και υπηρεσιών" κατά τη διαδικασία της παρ. 7 του άρ. 4 του Ν. 3316/2005, την µε αρ. ΜΕΟ/α/ο/2361/ Έγκριση της Α Βελτίωσης Κανονισµού Προεκτιµωµένων Αµοιβών Μελετών και Υπηρεσιών κατά τη διαδικασία της παραγρ. 7 του άρθρου 4 του Ν. 3316/2005, και ειδικότερα τα κεφάλαια: 1. Γενικές διατάξεις άρ. ΓΕΝ 3 Συντελεστής (τκ) και την Εγκύκλιο Ε.8 του ΥΠΕΧΩ Ε ( 17γ/01/34/ΦΝ436.9/ ) για την αναπροσαρµογή της τιµής του συντελεστή τκ για το έτος 2013 µε τιµή 1, Άρθρο Υ Ρ.14Α Υδραυλικός έλεγχος ανοµοιόµορφης ροής 3. Άρθρο ΤΟΠ. 2, ΤΟΠ. 3, ΤΟΠ.4, ΤΟΠ.6 Α ΕΚΤΙΜΩΜΕΝΟ ΜΗΚΟΣ ΡΕΜΑΤΟΣ (µέτρα) = 2600 ΕΚΤΙΜΩΜΕΝΗ ΕΠΙΦΑΝΕΙΑ ΛΕΚΑΝΗΣ ΑΠΟΡΡΟΗΣ (ΚΜ2) = 23,1 τκ= 1,259 ΕΤΟΣ 2013 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΟΠΟΓΡΑΦΙΚΩΝ ΜΕΛΕΤΩΝ Γενικά-Αντικείµενο Η παρούσα µελέτη αφορά την σύνταξη ενός ολοκληρωµένου τοπογραφικού υποβάθρου σε κλίµακα 1:1000, σύµφωνο µε τις σύγχρονες προδιαγραφές τοπογραφικών διαγραµµάτων, της ζώνης του ρέµατος του Αγ. Γεωργίου του ήµου Σερρών επί µήκους 2600 µέτρων για τις ανάγκες οριοθέτησης τµήµατος του ρέµατος Αγ. Γεωργίου. Η συνολική έκταση ανέρχεται σε 325 στρέµµατα. Η προς αποτύπωση µελετούµενη έκταση έχει µήκος περί τα 2600 µέτρα και µέσο πλάτος περί τα 125 µέτρα. Το σύστηµα αναφοράς που θα εφαρµοστεί είναι το Ελληνικό Γεωδαιτικό Σύστηµα Αναφοράς (ΕΓΣΑ 87). Για την σύνταξη του τοπογραφικού υποβάθρου και τις εργασίες οριζοντιογραφικής και υψοµετρικής αποτύπωσης που θα εκπονηθούν, θα πρέπει να εκτελεστούν υποστηρικτικές τοπογραφικές µελέτες που αφορούν : Την ίδρυση νέου Τριγωνοµετρικού δικτύου IV τάξεως και την µόνιµη σήµανση των νεοϊδρυθέντων µε την κατασκευή βάθρων. Τη χρήση υπάρχοντος Τριγωνοµετρικού δικτύου για την οριζοντιογραφική εξάρτηση του νεοϊδρυόµενου.

2 Τη χρήση Τριγωνοµετρικών σηµείων για την εξάρτηση του Πολυγωνοµετρικού δικτύου. Τη µόνιµη σήµανση των πολυγωνικών σηµείων και την επίλυση του Πολυγωνοµετρικού δικτύου εκτός κατοικηµένης περιοχής. Την γεωµετρική χωροστάθµηση µεταξύ των νεοϊδρυθέντων Χωροσταθµικών αφετηριών, Τριγωνοµετρικών σηµείων και των Πολυγωνοµετρικών σηµείων. Νέες Τοπογραφικές µελέτες Όπως προαναφέρθηκε η συνολική έκταση ανέρχεται σε 325 στρέµµατα. Το σύστηµα αναφοράς που θα εφαρµοστεί είναι το Ελληνικό Γεωδαιτικό Σύστηµα Αναφοράς (ΕΓΣΑ 87).Οι κλίσεις του εδάφους είναι µικρότερες του 10% και η κλίµακα των εκτάσεων προς αποτύπωση είναι 1:1000 Η προς αποτύπωση έκταση είναι ίση µε 325 στρέµµατα. Για τις εργασίες οριζοντιογραφικής και υψοµετρικής αποτύπωσης που θα εκπονηθούν, θα πρέπει να εκτελεστούν υποστηρικτικές τοπογραφικές µελέτες που συνοπτικά αφορούν : Την ίδρυση νέου Τριγωνοµετρικού δικτύου IV τάξεως και την µόνιµη σήµανση 4 νεοϊδρυθέντων µε την κατασκευή ισάριθµων βάθρων. Τη χρήση 2 τουλάχιστον υπαρχόντων Τριγωνοµετρικών του Κρατικού δικτύου για την οριζοντιογραφική εξάρτηση του νεοϊδρυόµενου. Τη χρήση 4 Τριγωνοµετρικών σηµείων για την εξάρτηση του Πολυγωνοµετρικού δικτύου. Τη µόνιµη σήµανση 10 πολυγωνικών σηµείων και την επίλυση του Πολυγωνοµετρικού δικτύου εκτός κατοικηµένης περιοχής. Τη γεωµετρική χωροστάθµηση µεταξύ των 6 νεοϊδρυθέντων Χωροσταθµικών αφετηριών, 4 Τριγωνοµετρικών σηµείων και των Πολυγωνοµετρικών σηµείων συνολικού µήκους 2.6 χιλιοµέτρων. Προεκτιµώµενη αµοιβή Τοπογραφικής Μελέτης (τκ=1.259) Άρθρο ΤΟΠ.2 ΤΡΙΓΩΝΙΣΜΟΙ 2.1. Τριγωνοµετρικά σηµεία IV τάξης Α1 = τεµάχια 2 * 1,259 * 800 /τεµ Κατασκευή βάθρου ύψους 1,10 Α2 = τεµάχια 2 * 1,259 * 350 /τεµ. Α1=2.014,40 Α2=881, Χρήση τριγωνοµετρικών σηµείων για εξάρτηση τριγωνοµετρικού δικτύου Α3 = τεµάχια 2 * 1,259 * 800/τεµ. Α3=2.014, Χρήση τριγωνοµετρικών σηµείων για εξάρτηση πολυγωνοµετρικού δικτύου Α4 = τεµάχια 4 * 1,259 * 65/τεµ. Α4=327,34 Άρθρο ΤΟΠ.3 ΠΟΛΥΓΩΝΟΜΕΤΡΙΕΣ 3.1. Πολυγωνοµετρικά σηµεία εκτός κατοικηµένων περιοχών Α5 = τεµάχια 25 * 1,259 * 50 /τεµ.

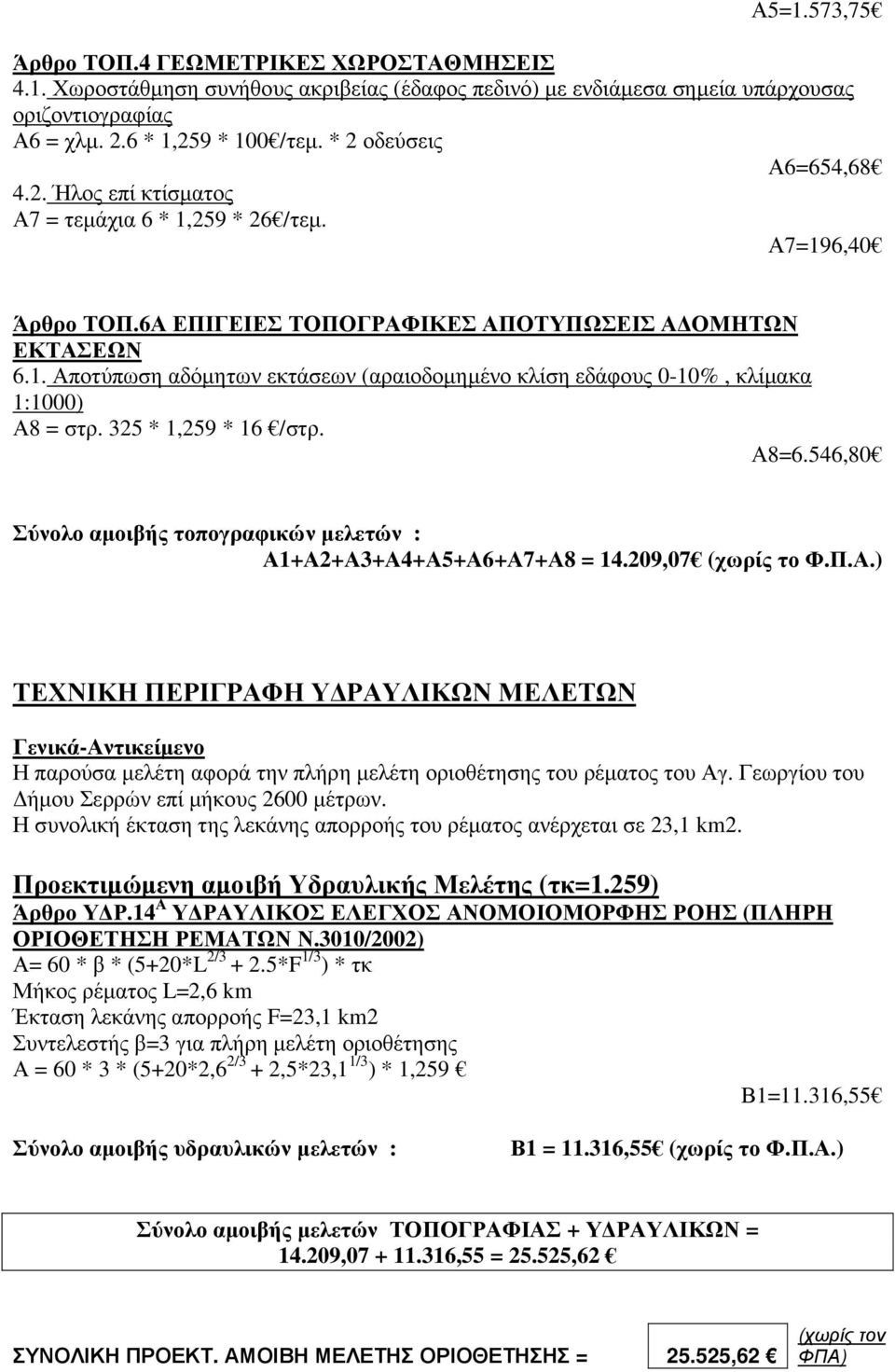

3 Α5=1.573,75 Άρθρο ΤΟΠ.4 ΓΕΩΜΕΤΡΙΚΕΣ ΧΩΡΟΣΤΑΘΜΗΣΕΙΣ 4.1. Χωροστάθµηση συνήθους ακριβείας (έδαφος πεδινό) µε ενδιάµεσα σηµεία υπάρχουσας οριζοντιογραφίας Α6 = χλµ. 2.6 * 1,259 * 100 /τεµ. * 2 οδεύσεις Α6=654, Ήλος επί κτίσµατος Α7 = τεµάχια 6 * 1,259 * 26 /τεµ. Α7=196,40 Άρθρο ΤΟΠ.6Α ΕΠΙΓΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΕΣ ΑΠΟΤΥΠΩΣΕΙΣ Α ΟΜΗΤΩΝ ΕΚΤΑΣΕΩΝ 6.1. Αποτύπωση αδόµητων εκτάσεων (αραιοδοµηµένο κλίση εδάφους 0-10%, κλίµακα 1:1000) Α8 = στρ. 325 * 1,259 * 16 /στρ. Α8=6.546,80 Σύνολο αµοιβής τοπογραφικών µελετών : Α1+Α2+Α3+Α4+Α5+Α6+Α7+Α8 = ,07 (χωρίς το Φ.Π.Α.) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Υ ΡΑΥΛΙΚΩΝ ΜΕΛΕΤΩΝ Γενικά-Αντικείµενο Η παρούσα µελέτη αφορά την πλήρη µελέτη οριοθέτησης του ρέµατος του Αγ. Γεωργίου του ήµου Σερρών επί µήκους 2600 µέτρων. Η συνολική έκταση της λεκάνης απορροής του ρέµατος ανέρχεται σε 23,1 km2. Προεκτιµώµενη αµοιβή Υδραυλικής Μελέτης (τκ=1.259) Άρθρο Υ Ρ.14 Α Υ ΡΑΥΛΙΚΟΣ ΕΛΕΓΧΟΣ ΑΝΟΜΟΙΟΜΟΡΦΗΣ ΡΟΗΣ (ΠΛΗΡΗ ΟΡΙΟΘΕΤΗΣΗ ΡΕΜΑΤΩΝ Ν.3010/2002) Α= 60 * β * (5+20*L 2/ *F 1/3 ) * τκ Μήκος ρέµατος L=2,6 km Έκταση λεκάνης απορροής F=23,1 km2 Συντελεστής β=3 για πλήρη µελέτη οριοθέτησης Α = 60 * 3 * (5+20*2,6 2/3 + 2,5*23,1 1/3 ) * 1,259 Β1=11.316,55 Σύνολο αµοιβής υδραυλικών µελετών : Β1 = ,55 (χωρίς το Φ.Π.Α.) Σύνολο αµοιβής µελετών ΤΟΠΟΓΡΑΦΙΑΣ + Υ ΡΑΥΛΙΚΩΝ = , ,55 = ,62 ΣΥΝΟΛΙΚΗ ΠΡΟΕΚΤ. ΑΜΟΙΒΗ ΜΕΛΕΤΗΣ ΟΡΙΟΘΕΤΗΣΗΣ = ,62 (χωρίς τον ΦΠΑ)

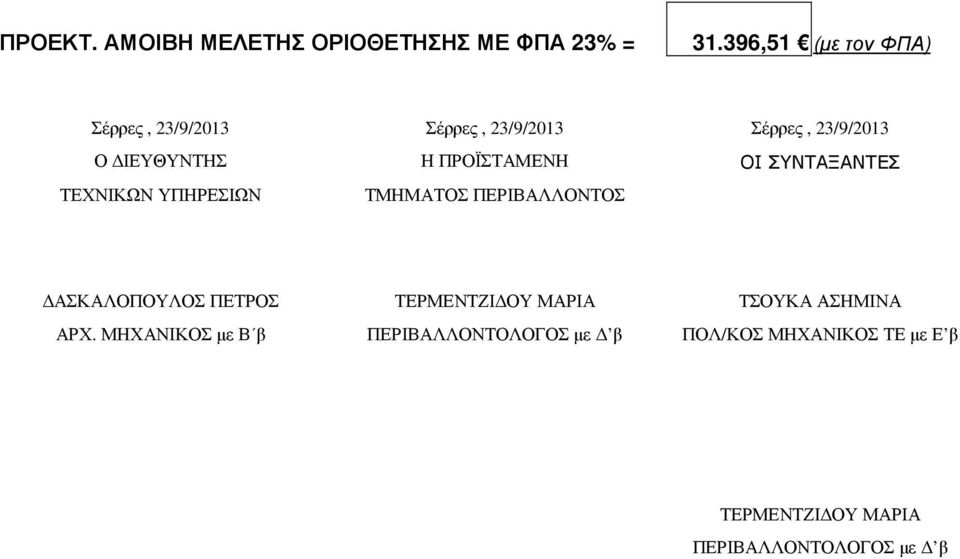

4 ΠΡΟΕΚΤ. ΑΜΟΙΒΗ ΜΕΛΕΤΗΣ ΟΡΙΟΘΕΤΗΣΗΣ ΜΕ ΦΠΑ 23% = ,51 (µε τον ΦΠΑ) Σέρρες, 23/9/2013 Σέρρες, 23/9/2013 Σέρρες, 23/9/2013 Ο ΙΕΥΘΥΝΤΗΣ Η ΠΡΟΪΣΤΑΜΕΝΗ ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑΤΟΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΑΣΚΑΛΟΠΟΥΛΟΣ ΠΕΤΡΟΣ ΤΕΡΜΕΝΤΖΙ ΟΥ ΜΑΡΙΑ ΤΣΟΥΚΑ ΑΣΗΜΙΝΑ ΑΡΧ. ΜΗΧΑΝΙΚΟΣ µε Β β ΠΕΡΙΒΑΛΛΟΝΤΟΛΟΓΟΣ µε β ΠΟΛ/ΚΟΣ ΜΗΧΑΝΙΚΟΣ ΤΕ µε Ε β ΤΕΡΜΕΝΤΖΙ ΟΥ ΜΑΡΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΛΟΓΟΣ µε β
