ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΧΑΛΚΙ ΙΚΗΣ ΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙ ΑΣ ΕΥΑ ΚΑΛΛΙΚΡΑΤΕΙΑΣ Α.Μ.:926ΤΣΥ/ΤΥ ΕΥΑΚ/2010

Transcript

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΧΑΛΚΙ ΙΚΗΣ ΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙ ΑΣ ΕΥΑ ΚΑΛΛΙΚΡΑΤΕΙΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΦΑΚΕΛΟΣ : Τ07α.ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΝΟΡΥΞΗΣ Υ ΡΟΓΕΩΤΡΗΣΕΩΝ Α. Μ. 926ΤΣΥ/ΤΥ ΕΥΑΚ/2010 ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ: Μακεδονία - Θράκη ΚΩ : 09 ΚΩ ΙΚΟΣ ΕΚΧΩΡΗΣΗΣ: 0049 ΑΞΟΝΑΣ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ: Αειφόρος ανάπτυξη και ποιότητα ζωής στην ΠΚΜ ΚΩ : 07 ΣΤΟΧΟΣ: Σύγκλιση ΚΩ : 1 ΘΕΜΑΤΙΚΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑ: ιαχείριση και διανοµή ύδατος (πόσιµο νερό) ΚΩ : 45 ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΗΣ: Έργα προστασίας και ολοκληρωµένης διαχείρισης υδατικών πόρων και πόσιµου νερού (συγκέντρωση, επεξεργασία, διανοµή) ΚΩ : 4505 ΟΙΚΟΝΟΜΙΚΗ ΡΑΣΤΗΡΙΟΤΗΤΑ: ραστηριότητες που συνδέονται µε το περιβάλλον ΚΩ : 21 ΟΠΣ / ΣΑ ΕΠ0088 / ΕΡΓΟ : «ΑΝΟΡΥΞΗ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗ ΕΠΤΑ Υ ΡΕΥΤΙΚΩΝ ΓΕΩΤΡΗΣΕΩΝ, ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΣΤΟΙΧΩΝ ΚΑΤΑΘΛΙΠΤΙΚΩΝ ΑΓΩΓΩΝ ΜΕΤΑΦΟΡΑΣ ΝΕΡΟΥ ΚΑΘΩΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΥΟ Υ ΑΤΟ ΕΞΑΜΕΝΩΝ ΓΙΑ ΤΗΝ ΕΞΥΠΗΡΕΤΗΣΗ ΤΩΝ Υ ΡΕΥΤΙΚΩΝ ΑΝΑΓΚΩΝ ΤΗΣ ΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΚΑΛΛΙΚΡΑΤΕΙΑΣ ΗΜΟΥ ΝΕΑΣ ΠΡΟΠΟΝΤΙ ΑΣ» ΠΕΡΙΕΧΟΜΕΝΑ: ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΝΟΡΥΞΗΣ Υ ΡΟΓΕΩΤΡΗΣΕΩΝ... Ν. Καλλικράτεια, 19/10/2011 Θεώρηση Ο ιευθυντής ΤΥ ΕΥΑΚ Χατζηλιόντος Ι. Χριστόδουλος Χηµικός Μηχανικός ΠΕ Ver

2

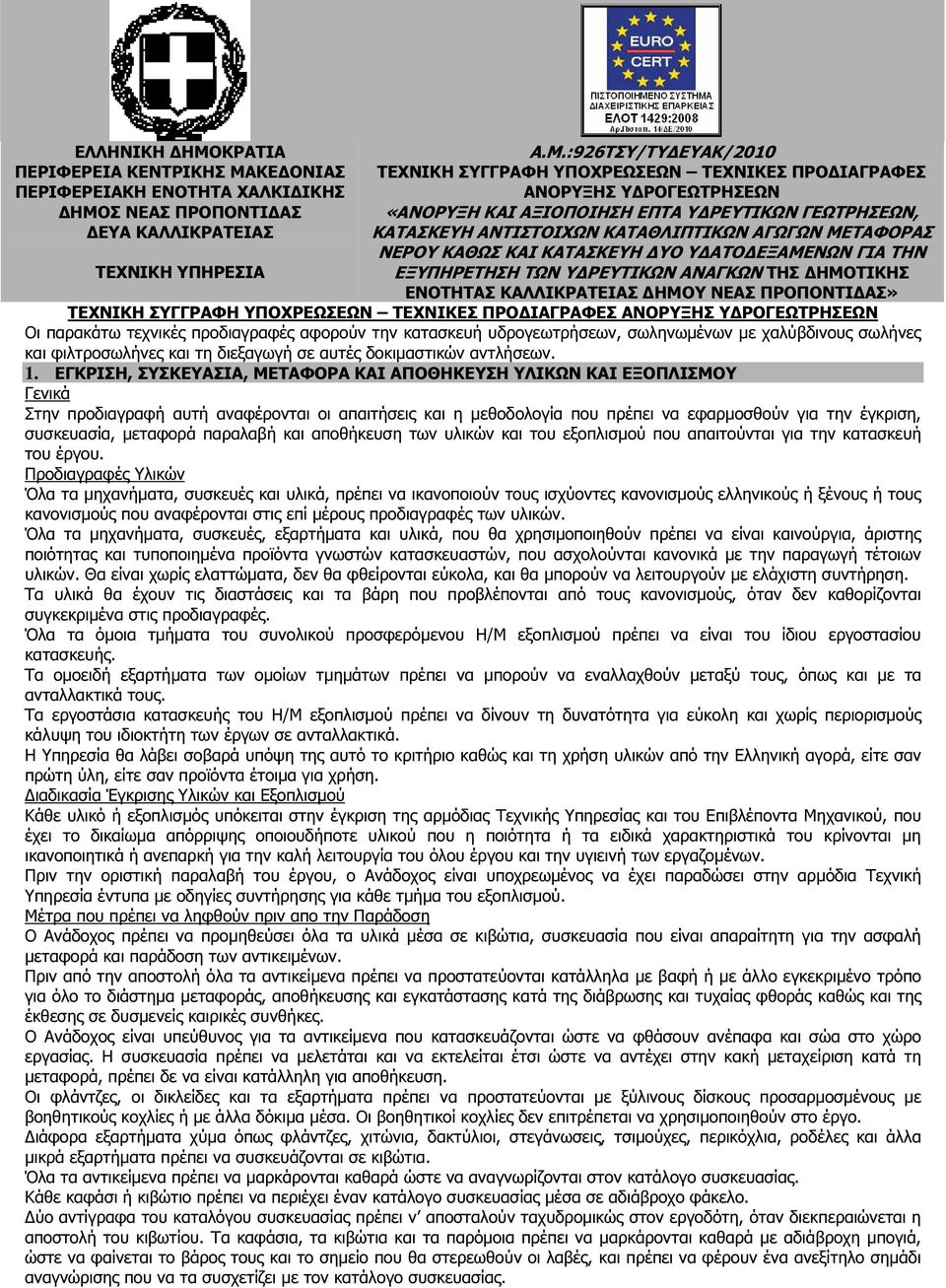

3 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕ ΟΝΙΑΣ ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΧΑΛΚΙ ΙΚΗΣ ΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙ ΑΣ ΕΥΑ ΚΑΛΛΙΚΡΑΤΕΙΑΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Α.Μ.:926ΤΣΥ/ΤΥ ΕΥΑΚ/2010 ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΝΟΡΥΞΗΣ Υ ΡΟΓΕΩΤΡΗΣΕΩΝ «ΑΝΟΡΥΞΗ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗ ΕΠΤΑ Υ ΡΕΥΤΙΚΩΝ ΓΕΩΤΡΗΣΕΩΝ, ΚΑΤΑΣΚΕΥΗ ΑΝΤΙΣΤΟΙΧΩΝ ΚΑΤΑΘΛΙΠΤΙΚΩΝ ΑΓΩΓΩΝ ΜΕΤΑΦΟΡΑΣ ΝΕΡΟΥ ΚΑΘΩΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΥΟ Υ ΑΤΟ ΕΞΑΜΕΝΩΝ ΓΙΑ ΤΗΝ ΕΞΥΠΗΡΕΤΗΣΗ ΤΩΝ Υ ΡΕΥΤΙΚΩΝ ΑΝΑΓΚΩΝ ΤΗΣ ΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΚΑΛΛΙΚΡΑΤΕΙΑΣ ΗΜΟΥ ΝΕΑΣ ΠΡΟΠΟΝΤΙ ΑΣ» ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΝΟΡΥΞΗΣ Υ ΡΟΓΕΩΤΡΗΣΕΩΝ Οι παρακάτω τεχνικές προδιαγραφές αφορούν την κατασκευή υδρογεωτρήσεων, σωληνωµένων µε χαλύβδινους σωλήνες και φιλτροσωλήνες και τη διεξαγωγή σε αυτές δοκιµαστικών αντλήσεων. 1. ΕΓΚΡΙΣΗ, ΣΥΣΚΕΥΑΣΙΑ, ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ ΥΛΙΚΩΝ ΚΑΙ ΕΞΟΠΛΙΣΜΟΥ Γενικά Στην προδιαγραφή αυτή αναφέρονται οι απαιτήσεις και η µεθοδολογία που πρέπει να εφαρµοσθούν για την έγκριση, συσκευασία, µεταφορά παραλαβή και αποθήκευση των υλικών και του εξοπλισµού που απαιτούνται για την κατασκευή του έργου. Προδιαγραφές Υλικών Όλα τα µηχανήµατα, συσκευές και υλικά, πρέπει να ικανοποιούν τους ισχύοντες κανονισµούς ελληνικούς ή ξένους ή τους κανονισµούς που αναφέρονται στις επί µέρους προδιαγραφές των υλικών. Όλα τα µηχανήµατα, συσκευές, εξαρτήµατα και υλικά, που θα χρησιµοποιηθούν πρέπει να είναι καινούργια, άριστης ποιότητας και τυποποιηµένα προϊόντα γνωστών κατασκευαστών, που ασχολούνται κανονικά µε την παραγωγή τέτοιων υλικών. Θα είναι χωρίς ελαττώµατα, δεν θα φθείρονται εύκολα, και θα µπορούν να λειτουργούν µε ελάχιστη συντήρηση. Τα υλικά θα έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισµούς, όταν δεν καθορίζονται συγκεκριµένα στις προδιαγραφές. Όλα τα όµοια τµήµατα του συνολικού προσφερόµενου Η/Μ εξοπλισµού πρέπει να είναι του ίδιου εργοστασίου κατασκευής. Τα οµοειδή εξαρτήµατα των οµοίων τµηµάτων πρέπει να µπορούν να εναλλαχθούν µεταξύ τους, όπως και µε τα ανταλλακτικά τους. Τα εργοστάσια κατασκευής του Η/Μ εξοπλισµού πρέπει να δίνουν τη δυνατότητα για εύκολη και χωρίς περιορισµούς κάλυψη του ιδιοκτήτη των έργων σε ανταλλακτικά. Η Υπηρεσία θα λάβει σοβαρά υπόψη της αυτό το κριτήριο καθώς και τη χρήση υλικών από την Ελληνική αγορά, είτε σαν πρώτη ύλη, είτε σαν προϊόντα έτοιµα για χρήση. ιαδικασία Έγκρισης Υλικών και Εξοπλισµού Kάθε υλικό ή εξοπλισµός υπόκειται στην έγκριση της αρµόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωµα απόρριψης οποιουδήποτε υλικού που η ποιότητα ή τα ειδικά χαρακτηριστικά του κρίνονται µη ικανοποιητικά ή ανεπαρκή για την καλή λειτουργία του όλου έργου και την υγιεινή των εργαζοµένων. Πριν την οριστική παραλαβή του έργου, ο Ανάδοχος είναι υποχρεωµένος να έχει παραδώσει στην αρµόδια Τεχνική Υπηρεσία έντυπα µε οδηγίες συντήρησης για κάθε τµήµα του εξοπλισµού. Μέτρα που πρέπει να ληφθούν πριν απο την Παράδοση Ο Ανάδοχος πρέπει να προµηθεύσει όλα τα υλικά µέσα σε κιβώτια, συσκευασία που είναι απαραίτητη για την ασφαλή µεταφορά και παράδοση των αντικειµένων. Πριν από την αποστολή όλα τα αντικείµενα πρέπει να προστατεύονται κατάλληλα µε βαφή ή µε άλλο εγκεκριµένο τρόπο για όλο το διάστηµα µεταφοράς, αποθήκευσης και εγκατάστασης κατά της διάβρωσης και τυχαίας φθοράς καθώς και της έκθεσης σε δυσµενείς καιρικές συνθήκες. Ο Ανάδοχος είναι υπεύθυνος για τα αντικείµενα που κατασκευάζονται ώστε να φθάσουν ανέπαφα και σώα στο χώρο εργασίας. Η συσκευασία πρέπει να µελετάται και να εκτελείται έτσι ώστε να αντέχει στην κακή µεταχείριση κατά τη µεταφορά, πρέπει δε να είναι κατάλληλη για αποθήκευση. Οι φλάντζες, οι δικλείδες και τα εξαρτήµατα πρέπει να προστατεύονται µε ξύλινους δίσκους προσαρµοσµένους µε βοηθητικούς κοχλίες ή µε άλλα δόκιµα µέσα. Οι βοηθητικοί κοχλίες δεν επιτρέπεται να χρησιµοποιηθούν στο έργο. ιάφορα εξαρτήµατα χύµα όπως φλάντζες, χιτώνια, δακτύλιοι, στεγάνωσεις, τσιµούχες, περικόχλια, ροδέλες και άλλα µικρά εξαρτήµατα πρέπει να συσκευάζονται σε κιβώτια. Όλα τα αντικείµενα πρέπει να µαρκάρονται καθαρά ώστε να αναγνωρίζονται στον κατάλογο συσκευασίας. Κάθε καφάσι ή κιβώτιο πρέπει να περιέχει έναν κατάλογο συσκευασίας µέσα σε αδιάβροχο φάκελο. ύο αντίγραφα του καταλόγου συσκευασίας πρέπει ν αποσταλούν ταχυδροµικώς στον εργοδότη, όταν διεκπεραιώνεται η αποστολή του κιβωτίου. Τα καφάσια, τα κιβώτια και τα παρόµοια πρέπει να µαρκάρονται καθαρά µε αδιάβροχη µπογιά, ώστε να φαίνεται το βάρος τους και το σηµείο που θα στερεωθούν οι λαβές, και πρέπει να φέρουν ένα ανεξίτηλο σηµάδι αναγνώρισης που να τα συσχετίζει µε τον κατάλογο συσκευασίας.

4 Αποθήκευση στο Εργοτάξιο Τα µέσα αποθήκευσης επί τόπου πρέπει να συµφωνούν µε τις ακόλουθες ελάχιστες απαιτήσεις : 1. Ο ηλεκτροµηχανολογικός εξοπλισµός πρέπει να αποθηκεύεται σε καθαρό, καλά αεριζόµενο και χωρίς υγρασία στεγασµένο χώρο 2. Τα περιστρεφόµενα µηχανικά µέρη και οι δικλείδες πρέπει να είναι καλυµµένα 3. Οι πλαστικοί σωλήνες πρέπει να προστατεύονται από το ηλιακό φως 4. Τα αποθηκευόµενα αντικείµενα πρέπει να διαταχθούν έτσι ώστε να διευκολύνεται η ανεύρεσή τους 5. Τα στοιβαγµένα αντικείµενα πρέπει να προστατεύονται από φθορές µε συστήµατα διαχωρισµού ή υποστηρίγµατα κατανοµής του φορτίου 6. Τα µεταλλικά αντικείµενα δεν πρέπει να αποθηκεύονται απ ευθείας πάνω στο έδαφος 7. Η µεταφορά και η αποθήκευση των διαφόρων αντικειµένων πρέπει να γίνεται έτσι ώστε να µη υποβάλλονται σε υπερβολικές καταπονήσεις και να µην φθείρονται τα προστατευτικά τους επιχρίσµατα και φινιρίσµατα 2. ΠΡΟΣΤΑΣΙΑ ΣΙ ΗΡΩΝ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΜΕΤΑΛΛΙΚΩΝ ΜΕΡΩΝ Γενικά Όλα τα µεταλλικά µέρη των εγκαταστάσεων και του εξοπλισµού ανάλογα µε το περιβάλλον και τις συνθήκες χρήσεώς τους θα πρέπει να προστατεύονται από τη διάβρωση. Οι επιφανειακές επεξεργασίες των µεταλλικών µερών είναι οι διάφορες βαφές και το γαλβάνισµα. Εφαρµοστέοι Κανονισµοί και Πρότυπα ΕΛΛΗΝΙΚΟΣ ΟΡΓΑΝΙΣΜΟΣ ΤΥΠΟΠΟΙΗΣΗΣ (ΕΛΟΤ) 109 : Χρώµατα και βερνίκια - προετοιµασία και επιθεώρηση των δειγµάτων που θα υποβληθούν σε δοκιµασία 121 : Βασικά υλικά για χρώµατα και βερνίκια - ειγµατοληψία 255 : Ορυκτά διαλυτικά για χρώµατα - Λευκά οινοπνεύµατα και σχετικό διαλυτικό υδρογονανθράκων 327 : Χρώµατα και βερνίκια - Καθορισµός αντοχής στο νερό - Μέθοδος βύθισης στο νερό 260 : Χρώµατα βερνίκια - οκιµή στεγνώµατος επιφάνειας ΓΕΡΜΑΝΙΚΟ ΙΝΣΤΙΤΟΥΤΟ ΠΡΟΤΥΠΩΝ (DIN) : Ηλεκτρική επικάλυψη - Επικάλυψη ψευδαργύρου σε σίδηρο ή χάλυβα : Αντιδιαβρωτική προστασία - γαλβάνισµα εν θερµώ σε προϊόντα σιδήρου - απαιτήσεις και δοκιµές. Βαφές Οι βαφές που θα επιλεγούν πρέπει να ικανοποιούν τις παρακάτω απαιτήσεις : 1. Να πλένονται εύκολα µε τα συνήθη απορρυπαντικά 2. Να µην αλλοιώνονται από λάδια, λιπαντικά κλπ. 3. Να εµφανίζουν σταθερές αποχρώσεις µέσα στο χρόνο 4. Να στεγνώνουν εύκολα Οι επιφάνειες θα βάφονται µόνο αφού προετοιµασθούν και καθαρισθούν µε αµµοβολή κατάλληλης ποιότητας. Πριν από την αµµοβολή θα καθαρίζονται από όλα τα χρώµατα, λάδια, λίπη κλπ. Η αµµοβολή θα γίνεται µε ρινίσµατα σιδήρου ή ρινίσµατα χάλυβα µε όµοια σκληρότητα. Ο καθαρισµός µε αµµοβολή θα γίνεται µόνο όταν η θερµοκρασία περιβάλλοντος είναι µεγαλύτερη από 5 0 C και η σχετική υγρασία κάτω από 85 %. Μετά τον καθαρισµό, η σκόνη και τα ρινίσµατα αφαιρούνται από τις επιφάνειες κατά προτίµηση µε αναρρόφηση. Το υπόστρωµα που χρησιµοποιείται κατά την κατασκευή ή το υπόστρωµα (αστάρι) του προστατευτικού συστήµατος θα βαφεί µέσα σε τέσσερις (4) ώρες από τον καθαρισµό µε αµµοβολή και οπωσδήποτε πριν να επέλθει νέα οξείδωση. Το βάψιµο θα γίνεται σε δύο στρώσεις. Κάθε στρώση βαφής θα εφαρµόζεται µόλις στεγνώσει η προηγούµενη. Εργασίες βαφής θα γίνονται µόνο όταν η θερµοκρασία περιβάλλοντος είναι χαµηλότερη από 10 0 C και η σχετική υγρασία µικρότερη από 90%. Οι επιφάνειες που θα βαφούν πρέπει να είναι απόλυτα καθαρές και στεγνές. Ειδικότερα για τις επισκευές των φθορών βαφής σηµειώνεται ότι θα πρέπει να καθαρίζεται τελείως, µε µηχανικό τρόπο, η φθαρµένη περιοχή µέχρι να αποκαλυφθεί τελείως το γυµνό µέταλλο, να αφαιρούνται όλα τα υπολείµµατα βαφής, αλάτων και λαδιών και να στεγνώνετε πριν βαφεί. Στη συνέχεια θα εφαρµόζεται σύστηµα βαφής για να αποκατασταθεί το χρώµα στο αρχικό του πάχος και τύπο. Κάθε στρώµα νέας βαφής θα επικαλύπτει το υφιστάµενο κατά 5 εκ. τουλάχιστον. Ο µηχανικός καθαρισµός θα γίνεται κατά προτίµηση µε ηλεκτροκίνητη συρµατόβουρτσα. εν θα επιτραπεί η χρήση κοπτικών ή κρουστικών εργαλείων. Στον πίνακα που ακολουθεί αναφέρονται σε µικρά (µ) και τα ελάχιστα πάχη βαφής που είναι αποδεκτά για τις διάφορες συνθήκες περιβάλλοντος και χρήσεις των διαφόρων µεταλλικών µερών. Σε περίπτωση που θα χρησιµοποιηθεί άλλος τρόπος προστασίας (βαφής) των µεταλλικών µερών πρέπει να αιτιολογηθεί. Σηµειώνεται ότι αυτές οι επεξεργασίες αφορούν τόσο στις αρχικές εργασίες όσο και τις επισκευές µετά από καιρό. Γαλβάνισµα Γαλβάνισµα των µεταλλικών µερών γίνεται όταν η βαφή δεν αποτελεί επαρκή προστασία για ορισµένες συνθήκες περιβάλλοντος και χρήσεις. Το γαλβάνισµα γίνεται εν θερµώ και µε βύθιση, αφού προηγηθεί επιµελής καθαρισµός της επιφάνειας από βρωµιές, σκουριές και λίπη. Το πάχος του γαλβανίσµατος θα πρέπει να είναι τουλάχιστον 120 µικρά. Στα τεµάχια µε σπείρωµα µετά το γαλβάνισµα δεν επιτρέπονται άλλες εργασίες κοπής σπειρώµατος ή φινιρίσµατος. Στις συνδέσεις που γίνονται µε κολλήσεις πρέπει να γίνεται αποκατάσταση του γαλβανίσµατος ως εξής :

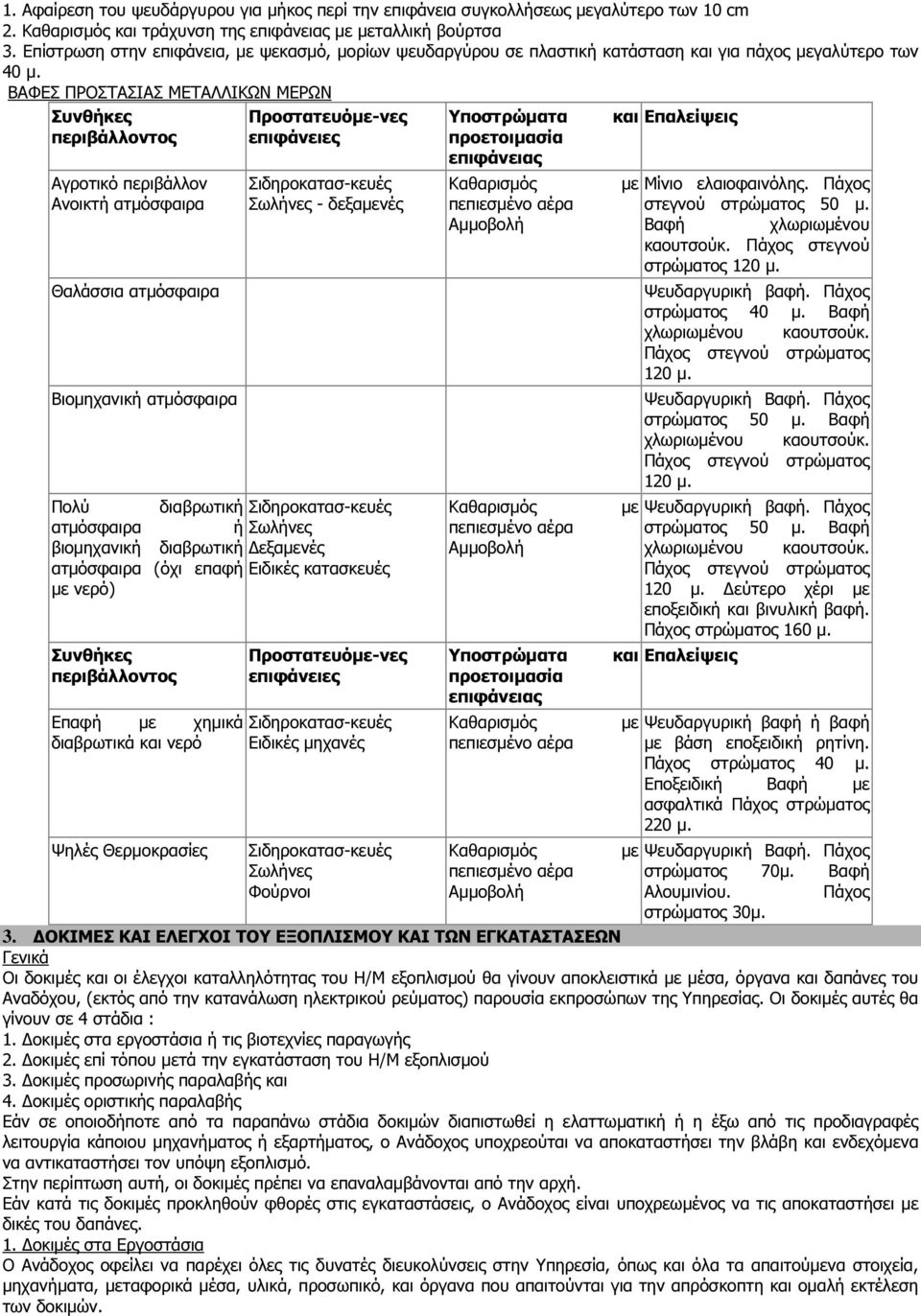

5 1. Αφαίρεση του ψευδάργυρου για µήκος περί την επιφάνεια συγκολλήσεως µεγαλύτερο των 10 cm 2. Καθαρισµός και τράχυνση της επιφάνειας µε µεταλλική βούρτσα 3. Επίστρωση στην επιφάνεια, µε ψεκασµό, µορίων ψευδαργύρου σε πλαστική κατάσταση και για πάχος µεγαλύτερο των 40 µ. ΒΑΦΕΣ ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΙΚΩΝ ΜΕΡΩΝ Συνθήκες περιβάλλοντος Αγροτικό περιβάλλον Ανοικτή ατµόσφαιρα Θαλάσσια ατµόσφαιρα Βιοµηχανική ατµόσφαιρα Προστατευόµε-νες επιφάνειες Σιδηροκατασ-κευές Σωλήνες - δεξαµενές Πολύ διαβρωτική Σιδηροκατασ-κευές ατµόσφαιρα ή Σωλήνες βιοµηχανική διαβρωτική εξαµενές ατµόσφαιρα (όχι επαφή Ειδικές κατασκευές µε νερό) Συνθήκες περιβάλλοντος Επαφή µε χηµικά διαβρωτικά και νερό Προστατευόµε-νες επιφάνειες Σιδηροκατασ-κευές Ειδικές µηχανές Υποστρώµατα προετοιµασία επιφάνειας Καθαρισµός µε πεπιεσµένο αέρα Αµµοβολή Καθαρισµός µε πεπιεσµένο αέρα Αµµοβολή Υποστρώµατα προετοιµασία επιφάνειας Καθαρισµός µε πεπιεσµένο αέρα και Επαλείψεις Μίνιο ελαιοφαινόλης. Πάχος στεγνού στρώµατος 50 µ. Βαφή χλωριωµένου καουτσούκ. Πάχος στεγνού στρώµατος 120 µ. Ψευδαργυρική βαφή. Πάχος στρώµατος 40 µ. Βαφή χλωριωµένου καουτσούκ. Πάχος στεγνού στρώµατος 120 µ. Ψευδαργυρική Βαφή. Πάχος στρώµατος 50 µ. Βαφή χλωριωµένου καουτσούκ. Πάχος στεγνού στρώµατος 120 µ. Ψευδαργυρική βαφή. Πάχος στρώµατος 50 µ. Βαφή χλωριωµένου καουτσούκ. Πάχος στεγνού στρώµατος 120 µ. εύτερο χέρι µε εποξειδική και βινυλική βαφή. Πάχος στρώµατος 160 µ. και Επαλείψεις Ψευδαργυρική βαφή ή βαφή µε βάση εποξειδική ρητίνη. Πάχος στρώµατος 40 µ. Εποξειδική Βαφή µε ασφαλτικά Πάχος στρώµατος 220 µ. Ψηλές Θερµοκρασίες Σιδηροκατασ-κευές Καθαρισµός µε Ψευδαργυρική Βαφή. Πάχος Σωλήνες πεπιεσµένο αέρα στρώµατος 70µ. Βαφή Φούρνοι Αµµοβολή Αλουµινίου. Πάχος στρώµατος 30µ. 3. ΟΚΙΜΕΣ ΚΑΙ ΕΛΕΓΧΟΙ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Γενικά Οι δοκιµές και οι έλεγχοι καταλληλότητας του Η/Μ εξοπλισµού θα γίνουν αποκλειστικά µε µέσα, όργανα και δαπάνες του Αναδόχου, (εκτός από την κατανάλωση ηλεκτρικού ρεύµατος) παρουσία εκπροσώπων της Υπηρεσίας. Οι δοκιµές αυτές θα γίνουν σε 4 στάδια : 1. οκιµές στα εργοστάσια ή τις βιοτεχνίες παραγωγής 2. οκιµές επί τόπου µετά την εγκατάσταση του Η/Μ εξοπλισµού 3. οκιµές προσωρινής παραλαβής και 4. οκιµές οριστικής παραλαβής Εάν σε οποιοδήποτε από τα παραπάνω στάδια δοκιµών διαπιστωθεί η ελαττωµατική ή η έξω από τις προδιαγραφές λειτουργία κάποιου µηχανήµατος ή εξαρτήµατος, ο Ανάδοχος υποχρεούται να αποκαταστήσει την βλάβη και ενδεχόµενα να αντικαταστήσει τον υπόψη εξοπλισµό. Στην περίπτωση αυτή, οι δοκιµές πρέπει να επαναλαµβάνονται από την αρχή. Εάν κατά τις δοκιµές προκληθούν φθορές στις εγκαταστάσεις, ο Ανάδοχος είναι υποχρεωµένος να τις αποκαταστήσει µε δικές του δαπάνες. 1. οκιµές στα Εργοστάσια Ο Ανάδοχος οφείλει να παρέχει όλες τις δυνατές διευκολύνσεις στην Υπηρεσία, όπως και όλα τα απαιτούµενα στοιχεία, µηχανήµατα, µεταφορικά µέσα, υλικά, προσωπικό, και όργανα που απαιτούνται για την απρόσκοπτη και οµαλή εκτέλεση των δοκιµών.

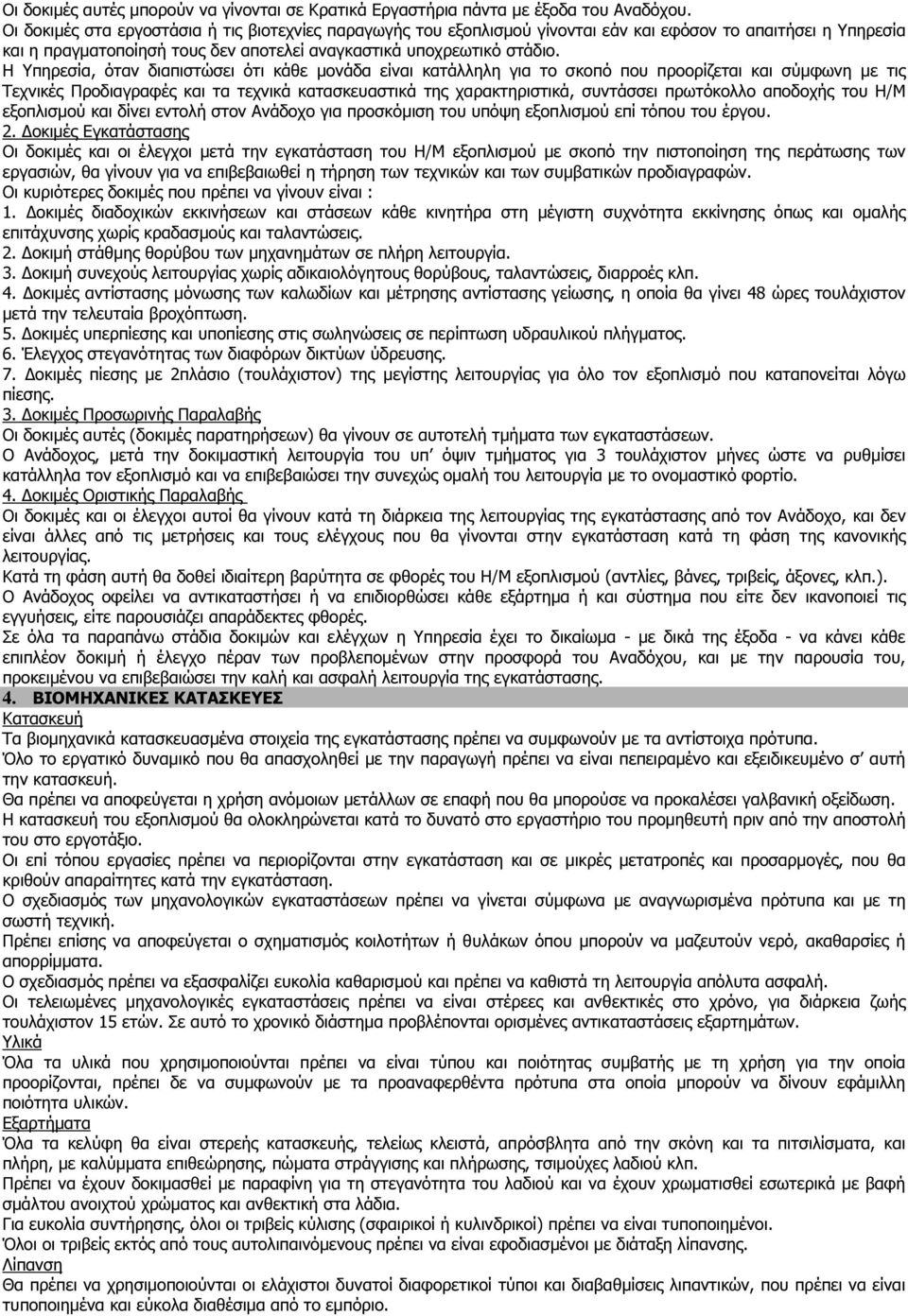

6 Οι δοκιµές αυτές µπορούν να γίνονται σε Κρατικά Εργαστήρια πάντα µε έξοδα του Αναδόχου. Οι δοκιµές στα εργοστάσια ή τις βιοτεχνίες παραγωγής του εξοπλισµού γίνονται εάν και εφόσον το απαιτήσει η Υπηρεσία και η πραγµατοποίησή τους δεν αποτελεί αναγκαστικά υποχρεωτικό στάδιο. Η Υπηρεσία, όταν διαπιστώσει ότι κάθε µονάδα είναι κατάλληλη για το σκοπό που προορίζεται και σύµφωνη µε τις Τεχνικές Προδιαγραφές και τα τεχνικά κατασκευαστικά της χαρακτηριστικά, συντάσσει πρωτόκολλο αποδοχής του Η/Μ εξοπλισµού και δίνει εντολή στον Ανάδοχο για προσκόµιση του υπόψη εξοπλισµού επί τόπου του έργου. 2. οκιµές Εγκατάστασης Οι δοκιµές και οι έλεγχοι µετά την εγκατάσταση του Η/Μ εξοπλισµού µε σκοπό την πιστοποίηση της περάτωσης των εργασιών, θα γίνουν για να επιβεβαιωθεί η τήρηση των τεχνικών και των συµβατικών προδιαγραφών. Οι κυριότερες δοκιµές που πρέπει να γίνουν είναι : 1. οκιµές διαδοχικών εκκινήσεων και στάσεων κάθε κινητήρα στη µέγιστη συχνότητα εκκίνησης όπως και οµαλής επιτάχυνσης χωρίς κραδασµούς και ταλαντώσεις. 2. οκιµή στάθµης θορύβου των µηχανηµάτων σε πλήρη λειτουργία. 3. οκιµή συνεχούς λειτουργίας χωρίς αδικαιολόγητους θορύβους, ταλαντώσεις, διαρροές κλπ. 4. οκιµές αντίστασης µόνωσης των καλωδίων και µέτρησης αντίστασης γείωσης, η οποία θα γίνει 48 ώρες τουλάχιστον µετά την τελευταία βροχόπτωση. 5. οκιµές υπερπίεσης και υποπίεσης στις σωληνώσεις σε περίπτωση υδραυλικού πλήγµατος. 6. Έλεγχος στεγανότητας των διαφόρων δικτύων ύδρευσης. 7. οκιµές πίεσης µε 2πλάσιο (τουλάχιστον) της µεγίστης λειτουργίας για όλο τον εξοπλισµό που καταπονείται λόγω πίεσης. 3. οκιµές Προσωρινής Παραλαβής Οι δοκιµές αυτές (δοκιµές παρατηρήσεων) θα γίνουν σε αυτοτελή τµήµατα των εγκαταστάσεων. Ο Ανάδοχος, µετά την δοκιµαστική λειτουργία του υπ όψιν τµήµατος για 3 τουλάχιστον µήνες ώστε να ρυθµίσει κατάλληλα τον εξοπλισµό και να επιβεβαιώσει την συνεχώς οµαλή του λειτουργία µε το ονοµαστικό φορτίο. 4. οκιµές Οριστικής Παραλαβής Οι δοκιµές και οι έλεγχοι αυτοί θα γίνουν κατά τη διάρκεια της λειτουργίας της εγκατάστασης από τον Ανάδοχο, και δεν είναι άλλες από τις µετρήσεις και τους ελέγχους που θα γίνονται στην εγκατάσταση κατά τη φάση της κανονικής λειτουργίας. Κατά τη φάση αυτή θα δοθεί ιδιαίτερη βαρύτητα σε φθορές του Η/Μ εξοπλισµού (αντλίες, βάνες, τριβείς, άξονες, κλπ.). Ο Ανάδοχος οφείλει να αντικαταστήσει ή να επιδιορθώσει κάθε εξάρτηµα ή και σύστηµα που είτε δεν ικανοποιεί τις εγγυήσεις, είτε παρουσιάζει απαράδεκτες φθορές. Σε όλα τα παραπάνω στάδια δοκιµών και ελέγχων η Υπηρεσία έχει το δικαίωµα - µε δικά της έξοδα - να κάνει κάθε επιπλέον δοκιµή ή έλεγχο πέραν των προβλεποµένων στην προσφορά του Αναδόχου, και µε την παρουσία του, προκειµένου να επιβεβαιώσει την καλή και ασφαλή λειτουργία της εγκατάστασης. 4. ΒΙΟΜΗΧΑΝΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ Κατασκευή Τα βιοµηχανικά κατασκευασµένα στοιχεία της εγκατάστασης πρέπει να συµφωνούν µε τα αντίστοιχα πρότυπα. Όλο το εργατικό δυναµικό που θα απασχοληθεί µε την παραγωγή πρέπει να είναι πεπειραµένο και εξειδικευµένο σ αυτή την κατασκευή. Θα πρέπει να αποφεύγεται η χρήση ανόµοιων µετάλλων σε επαφή που θα µπορούσε να προκαλέσει γαλβανική οξείδωση. Η κατασκευή του εξοπλισµού θα ολοκληρώνεται κατά το δυνατό στο εργαστήριο του προµηθευτή πριν από την αποστολή του στο εργοτάξιο. Οι επί τόπου εργασίες πρέπει να περιορίζονται στην εγκατάσταση και σε µικρές µετατροπές και προσαρµογές, που θα κριθούν απαραίτητες κατά την εγκατάσταση. Ο σχεδιασµός των µηχανολογικών εγκαταστάσεων πρέπει να γίνεται σύµφωνα µε αναγνωρισµένα πρότυπα και µε τη σωστή τεχνική. Πρέπει επίσης να αποφεύγεται ο σχηµατισµός κοιλοτήτων ή θυλάκων όπου µπορούν να µαζευτούν νερό, ακαθαρσίες ή απορρίµµατα. Ο σχεδιασµός πρέπει να εξασφαλίζει ευκολία καθαρισµού και πρέπει να καθιστά τη λειτουργία απόλυτα ασφαλή. Οι τελειωµένες µηχανολογικές εγκαταστάσεις πρέπει να είναι στέρεες και ανθεκτικές στο χρόνο, για διάρκεια ζωής τουλάχιστον 15 ετών. Σε αυτό το χρονικό διάστηµα προβλέπονται ορισµένες αντικαταστάσεις εξαρτηµάτων. Υλικά Όλα τα υλικά που χρησιµοποιούνται πρέπει να είναι τύπου και ποιότητας συµβατής µε τη χρήση για την οποία προορίζονται, πρέπει δε να συµφωνούν µε τα προαναφερθέντα πρότυπα στα οποία µπορούν να δίνουν εφάµιλλη ποιότητα υλικών. Εξαρτήµατα Όλα τα κελύφη θα είναι στερεής κατασκευής, τελείως κλειστά, απρόσβλητα από την σκόνη και τα πιτσιλίσµατα, και πλήρη, µε καλύµµατα επιθεώρησης, πώµατα στράγγισης και πλήρωσης, τσιµούχες λαδιού κλπ. Πρέπει να έχουν δοκιµασθεί µε παραφίνη για τη στεγανότητα του λαδιού και να έχουν χρωµατισθεί εσωτερικά µε βαφή σµάλτου ανοιχτού χρώµατος και ανθεκτική στα λάδια. Για ευκολία συντήρησης, όλοι οι τριβείς κύλισης (σφαιρικοί ή κυλινδρικοί) πρέπει να είναι τυποποιηµένοι. Όλοι οι τριβείς εκτός από τους αυτολιπαινόµενους πρέπει να είναι εφοδιασµένοι µε διάταξη λίπανσης. Λίπανση Θα πρέπει να χρησιµοποιούνται οι ελάχιστοι δυνατοί διαφορετικοί τύποι και διαβαθµίσεις λιπαντικών, που πρέπει να είναι τυποποιηµένα και εύκολα διαθέσιµα από το εµπόριο.

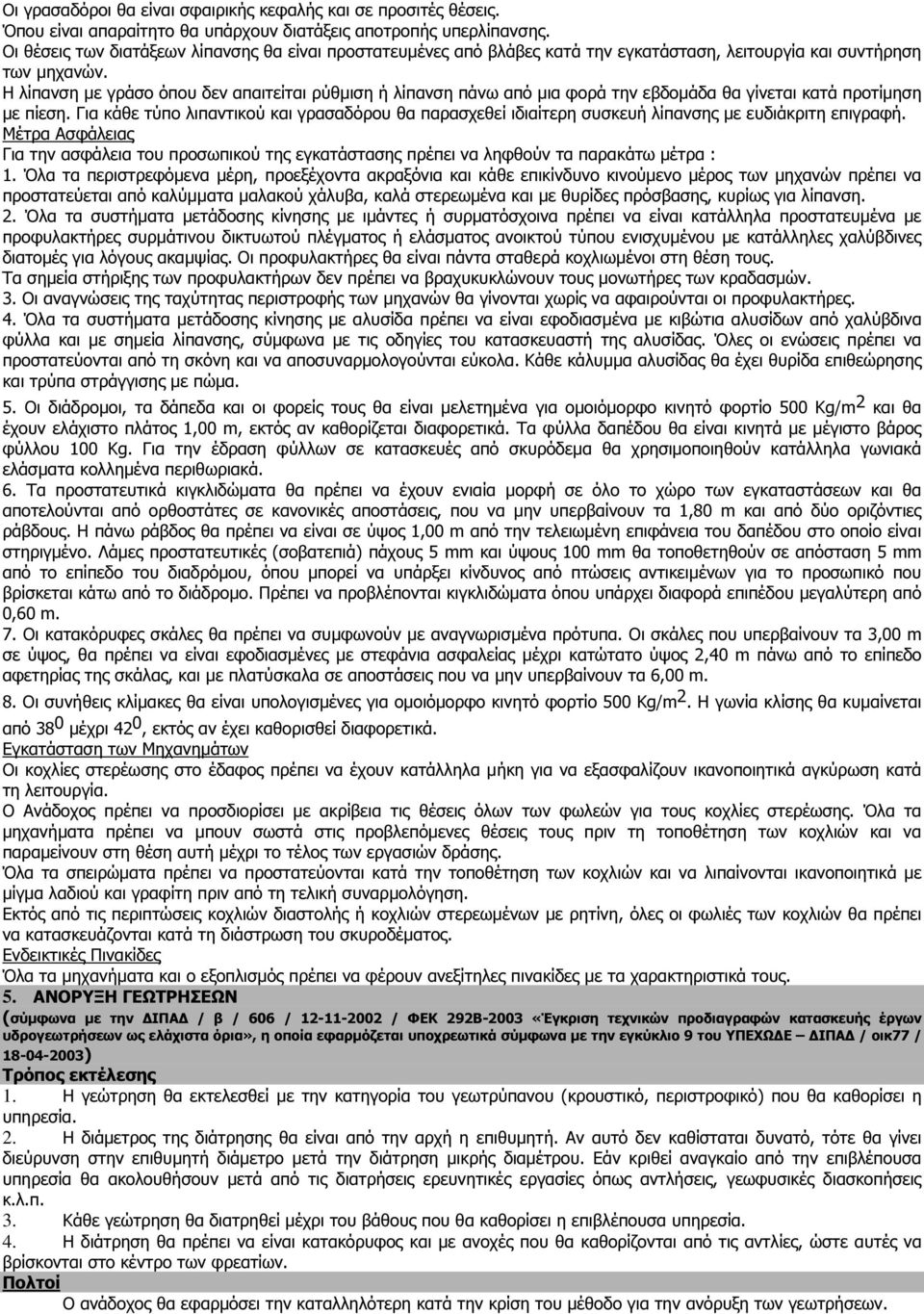

7 Οι γρασαδόροι θα είναι σφαιρικής κεφαλής και σε προσιτές θέσεις. Όπου είναι απαραίτητο θα υπάρχουν διατάξεις αποτροπής υπερλίπανσης. Οι θέσεις των διατάξεων λίπανσης θα είναι προστατευµένες από βλάβες κατά την εγκατάσταση, λειτουργία και συντήρηση των µηχανών. Η λίπανση µε γράσο όπου δεν απαιτείται ρύθµιση ή λίπανση πάνω από µια φορά την εβδοµάδα θα γίνεται κατά προτίµηση µε πίεση. Για κάθε τύπο λιπαντικού και γρασαδόρου θα παρασχεθεί ιδιαίτερη συσκευή λίπανσης µε ευδιάκριτη επιγραφή. Μέτρα Ασφάλειας Για την ασφάλεια του προσωπικού της εγκατάστασης πρέπει να ληφθούν τα παρακάτω µέτρα : 1. Όλα τα περιστρεφόµενα µέρη, προεξέχοντα ακραξόνια και κάθε επικίνδυνο κινούµενο µέρος των µηχανών πρέπει να προστατεύεται από καλύµµατα µαλακού χάλυβα, καλά στερεωµένα και µε θυρίδες πρόσβασης, κυρίως για λίπανση. 2. Όλα τα συστήµατα µετάδοσης κίνησης µε ιµάντες ή συρµατόσχοινα πρέπει να είναι κατάλληλα προστατευµένα µε προφυλακτήρες συρµάτινου δικτυωτού πλέγµατος ή ελάσµατος ανοικτού τύπου ενισχυµένου µε κατάλληλες χαλύβδινες διατοµές για λόγους ακαµψίας. Οι προφυλακτήρες θα είναι πάντα σταθερά κοχλιωµένοι στη θέση τους. Τα σηµεία στήριξης των προφυλακτήρων δεν πρέπει να βραχυκυκλώνουν τους µονωτήρες των κραδασµών. 3. Οι αναγνώσεις της ταχύτητας περιστροφής των µηχανών θα γίνονται χωρίς να αφαιρούνται οι προφυλακτήρες. 4. Όλα τα συστήµατα µετάδοσης κίνησης µε αλυσίδα πρέπει να είναι εφοδιασµένα µε κιβώτια αλυσίδων από χαλύβδινα φύλλα και µε σηµεία λίπανσης, σύµφωνα µε τις οδηγίες του κατασκευαστή της αλυσίδας. Όλες οι ενώσεις πρέπει να προστατεύονται από τη σκόνη και να αποσυναρµολογούνται εύκολα. Κάθε κάλυµµα αλυσίδας θα έχει θυρίδα επιθεώρησης και τρύπα στράγγισης µε πώµα. 5. Οι διάδροµοι, τα δάπεδα και οι φορείς τους θα είναι µελετηµένα για οµοιόµορφο κινητό φορτίο 500 Kg/m 2 και θα έχουν ελάχιστο πλάτος 1,00 m, εκτός αν καθορίζεται διαφορετικά. Τα φύλλα δαπέδου θα είναι κινητά µε µέγιστο βάρος φύλλου 100 Kg. Για την έδραση φύλλων σε κατασκευές από σκυρόδεµα θα χρησιµοποιηθούν κατάλληλα γωνιακά ελάσµατα κολληµένα περιθωριακά. 6. Τα προστατευτικά κιγκλιδώµατα θα πρέπει να έχουν ενιαία µορφή σε όλο το χώρο των εγκαταστάσεων και θα αποτελούνται από ορθοστάτες σε κανονικές αποστάσεις, που να µην υπερβαίνουν τα 1,80 m και από δύο οριζόντιες ράβδους. Η πάνω ράβδος θα πρέπει να είναι σε ύψος 1,00 m από την τελειωµένη επιφάνεια του δαπέδου στο οποίο είναι στηριγµένο. Λάµες προστατευτικές (σοβατεπιά) πάχους 5 mm και ύψους 100 mm θα τοποθετηθούν σε απόσταση 5 mm από το επίπεδο του διαδρόµου, όπου µπορεί να υπάρξει κίνδυνος από πτώσεις αντικειµένων για το προσωπικό που βρίσκεται κάτω από το διάδροµο. Πρέπει να προβλέπονται κιγκλιδώµατα όπου υπάρχει διαφορά επιπέδου µεγαλύτερη από 0,60 m. 7. Οι κατακόρυφες σκάλες θα πρέπει να συµφωνούν µε αναγνωρισµένα πρότυπα. Οι σκάλες που υπερβαίνουν τα 3,00 m σε ύψος, θα πρέπει να είναι εφοδιασµένες µε στεφάνια ασφαλείας µέχρι κατώτατο ύψος 2,40 m πάνω από το επίπεδο αφετηρίας της σκάλας, και µε πλατύσκαλα σε αποστάσεις που να µην υπερβαίνουν τα 6,00 m. 8. Οι συνήθεις κλίµακες θα είναι υπολογισµένες για οµοιόµορφο κινητό φορτίο 500 Kg/m 2. Η γωνία κλίσης θα κυµαίνεται από 38 0 µέχρι 42 0, εκτός αν έχει καθορισθεί διαφορετικά. Εγκατάσταση των Μηχανηµάτων Οι κοχλίες στερέωσης στο έδαφος πρέπει να έχουν κατάλληλα µήκη για να εξασφαλίζουν ικανοποιητικά αγκύρωση κατά τη λειτουργία. Ο Ανάδοχος πρέπει να προσδιορίσει µε ακρίβεια τις θέσεις όλων των φωλεών για τους κοχλίες στερέωσης. Όλα τα µηχανήµατα πρέπει να µπουν σωστά στις προβλεπόµενες θέσεις τους πριν τη τοποθέτηση των κοχλιών και να παραµείνουν στη θέση αυτή µέχρι το τέλος των εργασιών δράσης. Όλα τα σπειρώµατα πρέπει να προστατεύονται κατά την τοποθέτηση των κοχλιών και να λιπαίνονται ικανοποιητικά µε µίγµα λαδιού και γραφίτη πριν από τη τελική συναρµολόγηση. Εκτός από τις περιπτώσεις κοχλιών διαστολής ή κοχλιών στερεωµένων µε ρητίνη, όλες οι φωλιές των κοχλιών θα πρέπει να κατασκευάζονται κατά τη διάστρωση του σκυροδέµατος. Ενδεικτικές Πινακίδες Όλα τα µηχανήµατα και ο εξοπλισµός πρέπει να φέρουν ανεξίτηλες πινακίδες µε τα χαρακτηριστικά τους. 5. ΑΝΟΡΥΞΗ ΓΕΩΤΡΗΣΕΩΝ (σύµφωνα µε την ΙΠΑ / β / 606 / / ΦΕΚ 292Β-2003 «Έγκριση τεχνικών προδιαγραφών κατασκευής έργων υδρογεωτρήσεων ως ελάχιστα όρια», η οποία εφαρµόζεται υποχρεωτικά σύµφωνα µε την εγκύκλιο 9 του ΥΠΕΧΩ Ε ΙΠΑ / οικ77 / ) Τρόπος εκτέλεσης 1. Η γεώτρηση θα εκτελεσθεί µε την κατηγορία του γεωτρύπανου (κρουστικό, περιστροφικό) που θα καθορίσει η υπηρεσία. 2. Η διάµετρος της διάτρησης θα είναι από την αρχή η επιθυµητή. Αν αυτό δεν καθίσταται δυνατό, τότε θα γίνει διεύρυνση στην επιθυµητή διάµετρο µετά την διάτρηση µικρής διαµέτρου. Εάν κριθεί αναγκαίο από την επιβλέπουσα υπηρεσία θα ακολουθήσουν µετά από τις διατρήσεις ερευνητικές εργασίες όπως αντλήσεις, γεωφυσικές διασκοπήσεις κ.λ.π. 3. Κάθε γεώτρηση θα διατρηθεί µέχρι του βάθους που θα καθορίσει η επιβλέπουσα υπηρεσία. 4. Η διάτρηση θα πρέπει να είναι κατακόρυφος και µε ανοχές που θα καθορίζονται από τις αντλίες, ώστε αυτές να βρίσκονται στο κέντρο των φρεατίων. Πολτοί Ο ανάδοχος θα εφαρµόσει την καταλληλότερη κατά την κρίση του µέθοδο για την ανόρυξη των γεωτρήσεων.

8 Πετρώµατα Από τους πετρογραφικούς σχηµατισµούς που θα διατρηθούν θεωρούνται ως «µαλακά πετρώµατα» οι αλλουβιακές αποθέσεις πάσης φύσεως και σύστασης, οι µάργες, οι µαργαϊκοί ασβεστόλιθοι και οι χαλαροί ψαµµίτες (εξαιρούνται οι χαλαζιακοί ψαµµίτες). Όλοι οι άλλοι πετρογραφικοί σχηµατισµοί θεωρούνται ως «σκληρά πετρώµατα». ειγµατοληψία 1. Σε κάθε γεώτρηση και ανά µέτρο διάτρησης θα λαµβάνεται δείγµα µε έκπλυση, όπως επίσης και σε κάθε αλλαγή της λιθολογίας ή µετά από εντολή της διευθύνουσας υπηρεσίας. 2. Ένα µέρος των δειγµάτων θα πλένεται µε επιµέλεια και τα δείγµατα ελαχίστου βάρους 500 γραµµαρίων θα τοποθετούνται σε ξύλινα κιβώτια διαστάσεων 100Χ50Χ8 εκατοστών διαχωρισµένα σε 50 διαµερίσµατα στα οποία θα αναγράφεται το βάρος και η ηµεροµηνία λήψης του δέιγµατος. 3. Ο ανάδοχος υποχρεούται να δίνει όλα τα απαραίτητα στοιχεία για τον υπολογισµό του πραγµατικού βάθους προέλευσης του δείγµατος. 4. Όλη η εργασία και τα υλικά για τη λήψη, την συσκευασία και µεταφορά των δειγµάτων σε µέρος που θα υποδειχθεί από την ιευθύνουσα Υπηρεσία γίνεται µε δαπάνες του αναδόχου που περιλαµβάνονται στην τιµή του τιµολογίου για την αρχική διάτρηση. 5. Ο ανάδοχος είναι υπεύθυνος για την προµήθεια και µεταφορά καθαρού νερού στον τόπο του έργου, για τον καθαρισµό και ανάπτυξη της γεώτρησης. Κάθε δαπάνη προµήθειας και µεταφοράς του νερού βαρύνει τον ανάδοχο, ο οποίος υποχρεωτικά έχει περιλάβει τις δαπάνες αυτές ανηγµένες στην προσφορά του. Ηλεκτρική διασκόπηση 1. Για την κατάλληλη τοποθέτηση των φιλτροσωλήνων πραγµατοποιείται, ηλεκτρική διασκόπηση (logging). 2. Η ηλεκτρική διασκόπηση γίνεται αµέσως µετά το τέλος της διάτρησης (πριν τη διεύρυνση) και ενώ η γεώτρηση είναι γεµάτη µε πολτό κυκλοφορίας. Η κυκλοφορία του πολτού πρέπει να διατηρείται µέχρι τη στιγµή που θα αρχίσει η πραγµατοποίηση της διασκόπησης. 3. Ο ανάδοχος οφείλει να διατηρήσει καθαρή από µπάζα τη γεώτρηση σε όλο το βάθος της, για να είναι δυνατή η δίοδος της βολίδας, ώστε να επιτευχθούν οι απαραίτητες καταγραφές. Σε αντίθετη περίπτωση είναι υποχρεωµένος να επαναλάβει την εργασία, αφού πρώτα καθαρίσει τη γεώτρηση. Η ηλεκτρική διασκόπηση γίνεται από τον πυθµένα της γεώτρησης προς την επιφάνεια. 4. Η ταχύτητα κίνησης της βολίδας θα είναι 3 µέτρα ανά λεπτό για τις ακτίνες γάµµα (γ), ενώ για τις άλλες µετρήσεις 7-10 µέτρα ανά λεπτό. Για να είναι συγκρίσιµα τα διαγράµµατα µεταξύ τους πρέπει να χρησιµοποιείται ενιαία κλίµακα βάθους. 5. Κατά την ηλεκτρική διασκόπηση καταγράφονται: α. Οι ηλεκτρικές αντιστάσεις (Electrical Resistivity), β. Το ίδιο δυναµικό (Spontaneous Potential), γ. Οι ακτίνες γ (Gamma-ray) 6. Οι µετρήσεις πρέπει να δίνουν ακριβές και διαγνώσιµο αποτέλεσµα. Σωληνώσεις 1. Ο ανάδοχος υποχρεούται στην προµήθεια, µεταφορά και τοποθέτηση α. Περιφραγµατικών σωλήνων, β. Τυφλών σωλήνων και φιλτροσωλήνων το πάχος των οποίων καθορίζεται στο τιµολόγιο της µελέτης. 2. Ο ανάδοχος είναι υπεύθυνος για την σύνταξη και υποβολή σχεδίου επένδυσης (τυφλοί σωλήνες, φιλτροσωλήνες) των γεωτρήσεων σύµφωνα µε τις γεωλογικές τοµές των γεωτρήσεων. Το σχέδιο θα καθορίζει τα βάθη τοποθετήσεως των φίλτρων (βάθος κορυφής και θέσης κάθε φίλτρου), το άνοιγµα των φίλτρων που θα χρησιµοποιηθούν και τις διαστάσεις του χαλικόφιλτρου. 3. Περιφραγµατικοί σωλήνες θα τοποθετηθούν εφόσον είναι αναγκαίοι α. για την προστασία της αρχής της γεώτρησης από τυχόν καταπτώσεις, β. για την αποµόνωση υδροφόρων στρωµάτων. 4. Εάν χρειαστεί κοπή και επανασυγκόλληση σωλήνα µε εντολή της επιβλέπουσας υπηρεσίας, υποχρεούται ο ανάδοχος να εκτελέσει τις εργασίες µε δαπάνες που θα βαρύνουν τον ίδιο. 5. Οι τυφλοί σωλήνες και οι φιλτροσωλήνες πρέπει να είναι ευθύγραµµοι, κατασκευασµένοι από χαλύβδινο έλασµα ποιότητας FE360 B, σύµφωνα µε την προδιαγραφή ΕΝ ή να έχουν νόµιµα παραχθεί και τεθεί στην αγορά σε άλλο Κράτος-Μέλος του Ευρωπαϊκού Οικονοµικού Χώρου (Ε.Ο.Χ.), που να εγγυώνται αντίστοιχο επίπεδο ποιότητας.. 6. Οι τυφλοί σωλήνες και οι φιλτροσωλήνες πρέπει να είναι αυτογενούς συγκόλλησης, σε ευθεία γραµµή και χωρίς προστιθέµενο µέταλλο, µε τη µέθοδο Electric Resistance Welded with high frequency (ERW/HF), σύµφωνα µε την προδιαγραφή ΕΝ ή να έχουν νόµιµα παραχθεί και τεθεί στην αγορά σε άλλο Κράτος-Μέλος του Ευρωπαϊκού Οικονοµικού Χώρου (Ε.Ο.Χ.), που να εγγυώνται αντίστοιχο επίπεδο ποιότητας. Οι τυφλοί σωλήνες και οι φιλτροσωλήνες δεν πρέπει να έχουν εγκάρσια ραφή. 7. Οι φιλτροσωλήνες πρέπει να είναι τύπου γέφυρας (bridge slot) και να έχουν άνοιγµα 1 ή 1,5 ή 2,0 ή 2,5 mm, σύµφωνα µε τις ανάγκες του έργου και µετά από εντολή της ιευθύνουσας Υπηρεσίας. Όταν χρησιµοποιούνται φιλτροσωλήνες διαµέτρου 4 µπορούν να είναι τύπου σχιστών φίλτρων. Η ελεύθερη επιφάνεια πρέπει να είναι τουλάχιστον 10% της συνολικής επιφάνειας του φιλτροσωλήνα. Το ωφέλιµο µήκος των τυφλών σωλήνων και φιλτροσωλήνων πρέπει να είναι 6 µέτρα, χωρίς να προσµετράται το αρσενικό σπείρωµα. Εάν ο σχεδιασµός της στήλης σωλήνωσης απαιτεί µικρότερου µήκους σωλήνες και φιλτροσωλήνες, αυτοί χρησιµοποιούνται ύστερα από εντολή της ιευθύνουσας Υπηρεσίας. 8. Οι σύνδεσµοι (µούφες) των τυφλών σωλήνων και των φιλτροσωλήνων, πρέπει να είναι κατασκευασµένοι σύµφωνα µε το DIN 4922 ή να έχουν νόµιµα παραχθεί και τεθεί στην αγορά σε άλλο Κράτος-Μέλος του Ευρωπαϊκού Οικονοµικού Χώρου (Ε.Ο.Χ.), που να εγγυώνται αντίστοιχο επίπεδο ποιότητας, από το ίδιο υλικό ποιοτικά µε τους τυφλούς σωλήνες και τους φιλτροσωλήνες και να έχουν µήκος τουλάχιστον 100 mm και πάχος 12 mm, για δε τους σωλήνες διαµέτρου µεγαλύτερης ή ίσης των 12 3/4" να έχουν µήκος τουλάχιστον 120 mm και πάχος 15 mm.

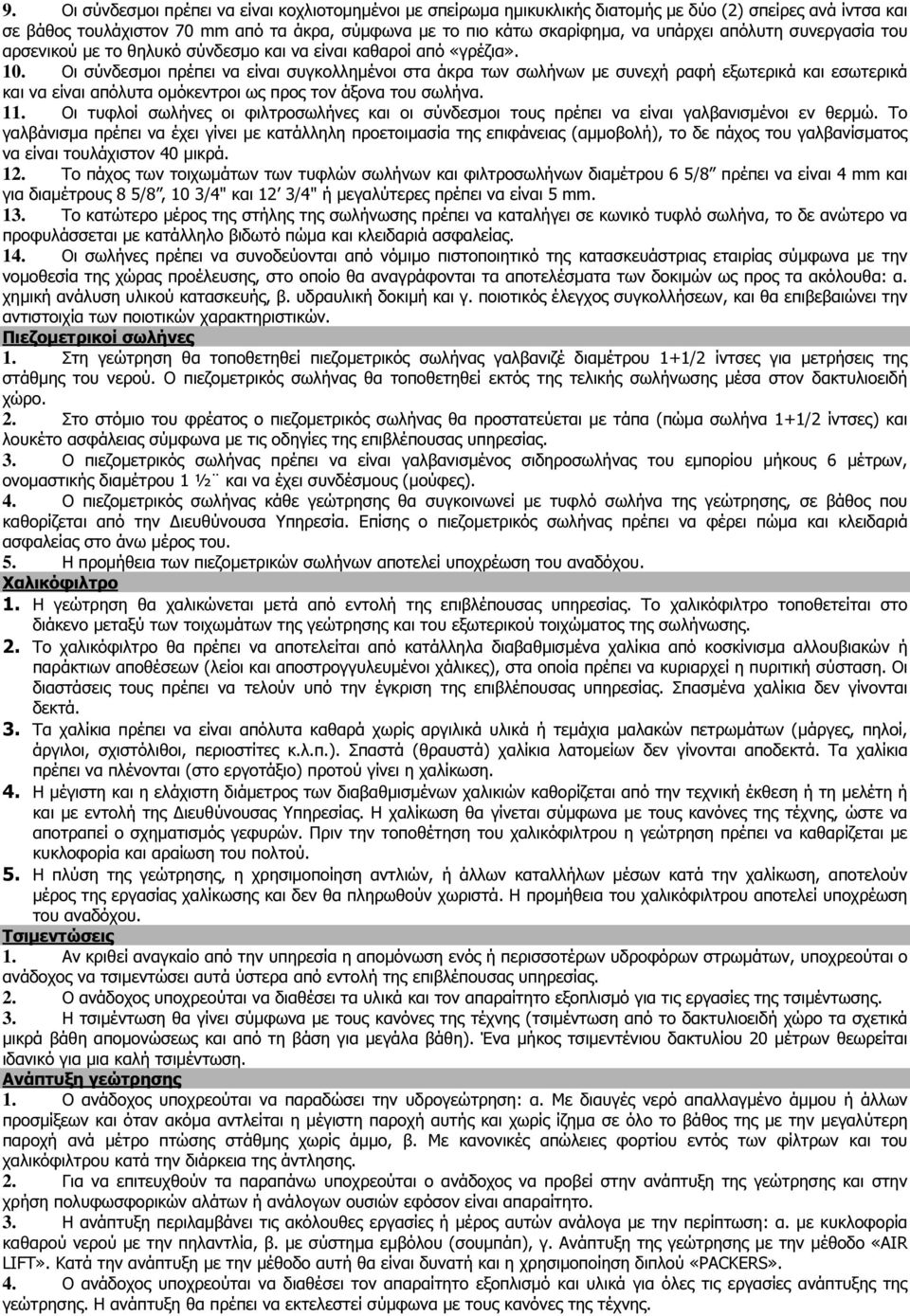

9 9. Οι σύνδεσµοι πρέπει να είναι κοχλιοτοµηµένοι µε σπείρωµα ηµικυκλικής διατοµής µε δύο (2) σπείρες ανά ίντσα και σε βάθος τουλάχιστον 70 mm από τα άκρα, σύµφωνα µε το πιο κάτω σκαρίφηµα, να υπάρχει απόλυτη συνεργασία του αρσενικού µε το θηλυκό σύνδεσµο και να είναι καθαροί από «γρέζια». 10. Οι σύνδεσµοι πρέπει να είναι συγκολληµένοι στα άκρα των σωλήνων µε συνεχή ραφή εξωτερικά και εσωτερικά και να είναι απόλυτα οµόκεντροι ως προς τον άξονα του σωλήνα. 11. Οι τυφλοί σωλήνες οι φιλτροσωλήνες και οι σύνδεσµοι τους πρέπει να είναι γαλβανισµένοι εν θερµώ. Το γαλβάνισµα πρέπει να έχει γίνει µε κατάλληλη προετοιµασία της επιφάνειας (αµµοβολή), το δε πάχος του γαλβανίσµατος να είναι τουλάχιστον 40 µικρά. 12. Το πάχος των τοιχωµάτων των τυφλών σωλήνων και φιλτροσωλήνων διαµέτρου 6 5/8 πρέπει να είναι 4 mm και για διαµέτρους 8 5/8, 10 3/4" και 12 3/4" ή µεγαλύτερες πρέπει να είναι 5 mm. 13. Το κατώτερο µέρος της στήλης της σωλήνωσης πρέπει να καταλήγει σε κωνικό τυφλό σωλήνα, το δε ανώτερο να προφυλάσσεται µε κατάλληλο βιδωτό πώµα και κλειδαριά ασφαλείας. 14. Οι σωλήνες πρέπει να συνοδεύονται από νόµιµο πιστοποιητικό της κατασκευάστριας εταιρίας σύµφωνα µε την νοµοθεσία της χώρας προέλευσης, στο οποίο θα αναγράφονται τα αποτελέσµατα των δοκιµών ως προς τα ακόλουθα: α. χηµική ανάλυση υλικού κατασκευής, β. υδραυλική δοκιµή και γ. ποιοτικός έλεγχος συγκολλήσεων, και θα επιβεβαιώνει την αντιστοιχία των ποιοτικών χαρακτηριστικών. Πιεζοµετρικοί σωλήνες 1. Στη γεώτρηση θα τοποθετηθεί πιεζοµετρικός σωλήνας γαλβανιζέ διαµέτρου 1+1/2 ίντσες για µετρήσεις της στάθµης του νερού. Ο πιεζοµετρικός σωλήνας θα τοποθετηθεί εκτός της τελικής σωλήνωσης µέσα στον δακτυλιοειδή χώρο. 2. Στο στόµιο του φρέατος ο πιεζοµετρικός σωλήνας θα προστατεύεται µε τάπα (πώµα σωλήνα 1+1/2 ίντσες) και λουκέτο ασφάλειας σύµφωνα µε τις οδηγίες της επιβλέπουσας υπηρεσίας. 3. Ο πιεζοµετρικός σωλήνας πρέπει να είναι γαλβανισµένος σιδηροσωλήνας του εµπορίου µήκους 6 µέτρων, ονοµαστικής διαµέτρου 1 ½ και να έχει συνδέσµους (µούφες). 4. Ο πιεζοµετρικός σωλήνας κάθε γεώτρησης θα συγκοινωνεί µε τυφλό σωλήνα της γεώτρησης, σε βάθος που καθορίζεται από την ιευθύνουσα Υπηρεσία. Επίσης ο πιεζοµετρικός σωλήνας πρέπει να φέρει πώµα και κλειδαριά ασφαλείας στο άνω µέρος του. 5. Η προµήθεια των πιεζοµετρικών σωλήνων αποτελεί υποχρέωση του αναδόχου. Χαλικόφιλτρο 1. Η γεώτρηση θα χαλικώνεται µετά από εντολή της επιβλέπουσας υπηρεσίας. Το χαλικόφιλτρο τοποθετείται στο διάκενο µεταξύ των τοιχωµάτων της γεώτρησης και του εξωτερικού τοιχώµατος της σωλήνωσης. 2. Το χαλικόφιλτρο θα πρέπει να αποτελείται από κατάλληλα διαβαθµισµένα χαλίκια από κοσκίνισµα αλλουβιακών ή παράκτιων αποθέσεων (λείοι και αποστρογγυλευµένοι χάλικες), στα οποία πρέπει να κυριαρχεί η πυριτική σύσταση. Οι διαστάσεις τους πρέπει να τελούν υπό την έγκριση της επιβλέπουσας υπηρεσίας. Σπασµένα χαλίκια δεν γίνονται δεκτά. 3. Τα χαλίκια πρέπει να είναι απόλυτα καθαρά χωρίς αργιλικά υλικά ή τεµάχια µαλακών πετρωµάτων (µάργες, πηλοί, άργιλοι, σχιστόλιθοι, περιοστίτες κ.λ.π.). Σπαστά (θραυστά) χαλίκια λατοµείων δεν γίνονται αποδεκτά. Τα χαλίκια πρέπει να πλένονται (στο εργοτάξιο) προτού γίνει η χαλίκωση. 4. Η µέγιστη και η ελάχιστη διάµετρος των διαβαθµισµένων χαλικιών καθορίζεται από την τεχνική έκθεση ή τη µελέτη ή και µε εντολή της ιευθύνουσας Υπηρεσίας. Η χαλίκωση θα γίνεται σύµφωνα µε τους κανόνες της τέχνης, ώστε να αποτραπεί ο σχηµατισµός γεφυρών. Πριν την τοποθέτηση του χαλικόφιλτρου η γεώτρηση πρέπει να καθαρίζεται µε κυκλοφορία και αραίωση του πολτού. 5. Η πλύση της γεώτρησης, η χρησιµοποίηση αντλιών, ή άλλων καταλλήλων µέσων κατά την χαλίκωση, αποτελούν µέρος της εργασίας χαλίκωσης και δεν θα πληρωθούν χωριστά. Η προµήθεια του χαλικόφιλτρου αποτελεί υποχρέωση του αναδόχου. Τσιµεντώσεις 1. Αν κριθεί αναγκαίο από την υπηρεσία η αποµόνωση ενός ή περισσοτέρων υδροφόρων στρωµάτων, υποχρεούται ο ανάδοχος να τσιµεντώσει αυτά ύστερα από εντολή της επιβλέπουσας υπηρεσίας. 2. Ο ανάδοχος υποχρεούται να διαθέσει τα υλικά και τον απαραίτητο εξοπλισµό για τις εργασίες της τσιµέντωσης. 3. Η τσιµέντωση θα γίνει σύµφωνα µε τους κανόνες της τέχνης (τσιµέντωση από το δακτυλιοειδή χώρο τα σχετικά µικρά βάθη αποµονώσεως και από τη βάση για µεγάλα βάθη). Ένα µήκος τσιµεντένιου δακτυλίου 20 µέτρων θεωρείται ιδανικό για µια καλή τσιµέντωση. Ανάπτυξη γεώτρησης 1. Ο ανάδοχος υποχρεούται να παραδώσει την υδρογεώτρηση: α. Με διαυγές νερό απαλλαγµένο άµµου ή άλλων προσµίξεων και όταν ακόµα αντλείται η µέγιστη παροχή αυτής και χωρίς ίζηµα σε όλο το βάθος της µε την µεγαλύτερη παροχή ανά µέτρο πτώσης στάθµης χωρίς άµµο, β. Με κανονικές απώλειες φορτίου εντός των φίλτρων και του χαλικόφιλτρου κατά την διάρκεια της άντλησης. 2. Για να επιτευχθούν τα παραπάνω υποχρεούται ο ανάδοχος να προβεί στην ανάπτυξη της γεώτρησης και στην χρήση πολυφωσφορικών αλάτων ή ανάλογων ουσιών εφόσον είναι απαραίτητο. 3. Η ανάπτυξη περιλαµβάνει τις ακόλουθες εργασίες ή µέρος αυτών ανάλογα µε την περίπτωση: α. µε κυκλοφορία καθαρού νερού µε την πηλαντλία, β. µε σύστηµα εµβόλου (σουµπάπ), γ. Ανάπτυξη της γεώτρησης µε την µέθοδο «AIR LIFT». Κατά την ανάπτυξη µε την µέθοδο αυτή θα είναι δυνατή και η χρησιµοποίηση διπλού «PACKERS». 4. Ο ανάδοχος υποχρεούται να διαθέσει τον απαραίτητο εξοπλισµό και υλικά για όλες τις εργασίες ανάπτυξης της γεώτρησης. Η ανάπτυξη θα πρέπει να εκτελεστεί σύµφωνα µε τους κανόνες της τέχνης.

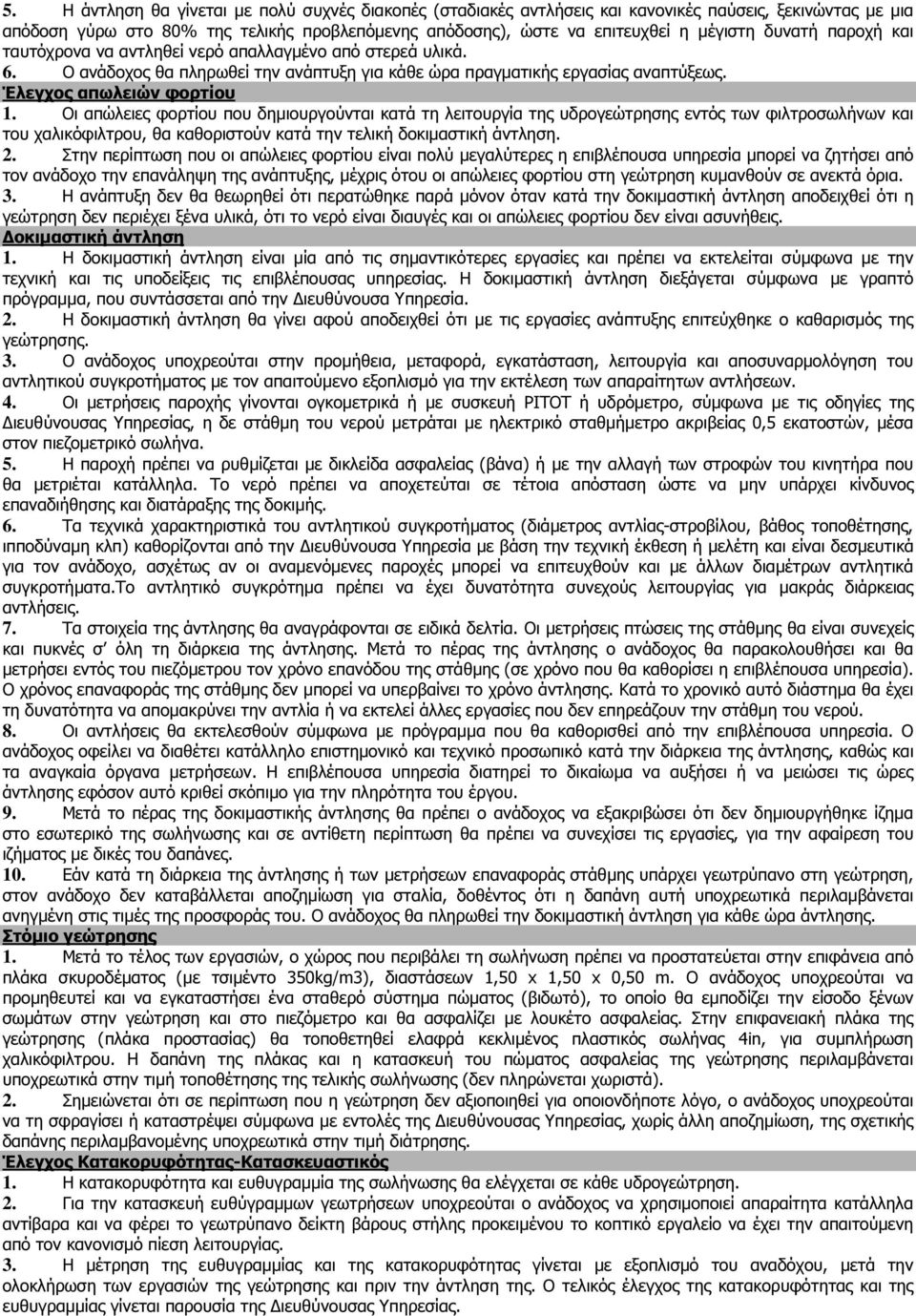

10 5. Η άντληση θα γίνεται µε πολύ συχνές διακοπές (σταδιακές αντλήσεις και κανονικές παύσεις, ξεκινώντας µε µια απόδοση γύρω στο 80% της τελικής προβλεπόµενης απόδοσης), ώστε να επιτευχθεί η µέγιστη δυνατή παροχή και ταυτόχρονα να αντληθεί νερό απαλλαγµένο από στερεά υλικά. 6. Ο ανάδοχος θα πληρωθεί την ανάπτυξη για κάθε ώρα πραγµατικής εργασίας αναπτύξεως. Έλεγχος απωλειών φορτίου 1. Οι απώλειες φορτίου που δηµιουργούνται κατά τη λειτουργία της υδρογεώτρησης εντός των φιλτροσωλήνων και του χαλικόφιλτρου, θα καθοριστούν κατά την τελική δοκιµαστική άντληση. 2. Στην περίπτωση που οι απώλειες φορτίου είναι πολύ µεγαλύτερες η επιβλέπουσα υπηρεσία µπορεί να ζητήσει από τον ανάδοχο την επανάληψη της ανάπτυξης, µέχρις ότου οι απώλειες φορτίου στη γεώτρηση κυµανθούν σε ανεκτά όρια. 3. Η ανάπτυξη δεν θα θεωρηθεί ότι περατώθηκε παρά µόνον όταν κατά την δοκιµαστική άντληση αποδειχθεί ότι η γεώτρηση δεν περιέχει ξένα υλικά, ότι το νερό είναι διαυγές και οι απώλειες φορτίου δεν είναι ασυνήθεις. οκιµαστική άντληση 1. Η δοκιµαστική άντληση είναι µία από τις σηµαντικότερες εργασίες και πρέπει να εκτελείται σύµφωνα µε την τεχνική και τις υποδείξεις τις επιβλέπουσας υπηρεσίας. Η δοκιµαστική άντληση διεξάγεται σύµφωνα µε γραπτό πρόγραµµα, που συντάσσεται από την ιευθύνουσα Υπηρεσία. 2. Η δοκιµαστική άντληση θα γίνει αφού αποδειχθεί ότι µε τις εργασίες ανάπτυξης επιτεύχθηκε ο καθαρισµός της γεώτρησης. 3. Ο ανάδοχος υποχρεούται στην προµήθεια, µεταφορά, εγκατάσταση, λειτουργία και αποσυναρµολόγηση του αντλητικού συγκροτήµατος µε τον απαιτούµενο εξοπλισµό για την εκτέλεση των απαραίτητων αντλήσεων. 4. Οι µετρήσεις παροχής γίνονται ογκοµετρικά ή µε συσκευή PITOT ή υδρόµετρο, σύµφωνα µε τις οδηγίες της ιευθύνουσας Υπηρεσίας, η δε στάθµη του νερού µετράται µε ηλεκτρικό σταθµήµετρο ακριβείας 0,5 εκατοστών, µέσα στον πιεζοµετρικό σωλήνα. 5. Η παροχή πρέπει να ρυθµίζεται µε δικλείδα ασφαλείας (βάνα) ή µε την αλλαγή των στροφών του κινητήρα που θα µετριέται κατάλληλα. Το νερό πρέπει να αποχετεύται σε τέτοια απόσταση ώστε να µην υπάρχει κίνδυνος επαναδιήθησης και διατάραξης της δοκιµής. 6. Τα τεχνικά χαρακτηριστικά του αντλητικού συγκροτήµατος (διάµετρος αντλίας-στροβίλου, βάθος τοποθέτησης, ιπποδύναµη κλπ) καθορίζονται από την ιευθύνουσα Υπηρεσία µε βάση την τεχνική έκθεση ή µελέτη και είναι δεσµευτικά για τον ανάδοχο, ασχέτως αν οι αναµενόµενες παροχές µπορεί να επιτευχθούν και µε άλλων διαµέτρων αντλητικά συγκροτήµατα.το αντλητικό συγκρότηµα πρέπει να έχει δυνατότητα συνεχούς λειτουργίας για µακράς διάρκειας αντλήσεις. 7. Τα στοιχεία της άντλησης θα αναγράφονται σε ειδικά δελτία. Οι µετρήσεις πτώσεις της στάθµης θα είναι συνεχείς και πυκνές σ όλη τη διάρκεια της άντλησης. Μετά το πέρας της άντλησης ο ανάδοχος θα παρακολουθήσει και θα µετρήσει εντός του πιεζόµετρου τον χρόνο επανόδου της στάθµης (σε χρόνο που θα καθορίσει η επιβλέπουσα υπηρεσία). Ο χρόνος επαναφοράς της στάθµης δεν µπορεί να υπερβαίνει το χρόνο άντλησης. Κατά το χρονικό αυτό διάστηµα θα έχει τη δυνατότητα να αποµακρύνει την αντλία ή να εκτελεί άλλες εργασίες που δεν επηρεάζουν την στάθµη του νερού. 8. Οι αντλήσεις θα εκτελεσθούν σύµφωνα µε πρόγραµµα που θα καθορισθεί από την επιβλέπουσα υπηρεσία. Ο ανάδοχος οφείλει να διαθέτει κατάλληλο επιστηµονικό και τεχνικό προσωπικό κατά την διάρκεια της άντλησης, καθώς και τα αναγκαία όργανα µετρήσεων. Η επιβλέπουσα υπηρεσία διατηρεί το δικαίωµα να αυξήσει ή να µειώσει τις ώρες άντλησης εφόσον αυτό κριθεί σκόπιµο για την πληρότητα του έργου. 9. Μετά το πέρας της δοκιµαστικής άντλησης θα πρέπει ο ανάδοχος να εξακριβώσει ότι δεν δηµιουργήθηκε ίζηµα στο εσωτερικό της σωλήνωσης και σε αντίθετη περίπτωση θα πρέπει να συνεχίσει τις εργασίες, για την αφαίρεση του ιζήµατος µε δικές του δαπάνες. 10. Εάν κατά τη διάρκεια της άντλησης ή των µετρήσεων επαναφοράς στάθµης υπάρχει γεωτρύπανο στη γεώτρηση, στον ανάδοχο δεν καταβάλλεται αποζηµίωση για σταλία, δοθέντος ότι η δαπάνη αυτή υποχρεωτικά περιλαµβάνεται ανηγµένη στις τιµές της προσφοράς του. Ο ανάδοχος θα πληρωθεί την δοκιµαστική άντληση για κάθε ώρα άντλησης. Στόµιο γεώτρησης 1. Μετά το τέλος των εργασιών, ο χώρος που περιβάλει τη σωλήνωση πρέπει να προστατεύεται στην επιφάνεια από πλάκα σκυροδέµατος (µε τσιµέντο 350kg/m3), διαστάσεων 1,50 x 1,50 x 0,50 m. Ο ανάδοχος υποχρεούται να προµηθευτεί και να εγκαταστήσει ένα σταθερό σύστηµα πώµατος (βιδωτό), το οποίο θα εµποδίζει την είσοδο ξένων σωµάτων στην γεώτρηση και στο πιεζόµετρο και θα ασφαλίζει µε λουκέτο ασφαλείας. Στην επιφανειακή πλάκα της γεώτρησης (πλάκα προστασίας) θα τοποθετηθεί ελαφρά κεκλιµένος πλαστικός σωλήνας 4in, για συµπλήρωση χαλικόφιλτρου. Η δαπάνη της πλάκας και η κατασκευή του πώµατος ασφαλείας της γεώτρησης περιλαµβάνεται υποχρεωτικά στην τιµή τοποθέτησης της τελικής σωλήνωσης (δεν πληρώνεται χωριστά). 2. Σηµειώνεται ότι σε περίπτωση που η γεώτρηση δεν αξιοποιηθεί για οποιονδήποτε λόγο, ο ανάδοχος υποχρεούται να τη σφραγίσει ή καταστρέψει σύµφωνα µε εντολές της ιευθύνουσας Υπηρεσίας, χωρίς άλλη αποζηµίωση, της σχετικής δαπάνης περιλαµβανοµένης υποχρεωτικά στην τιµή διάτρησης. Έλεγχος Κατακορυφότητας-Κατασκευαστικός 1. Η κατακορυφότητα και ευθυγραµµία της σωλήνωσης θα ελέγχεται σε κάθε υδρογεώτρηση. 2. Για την κατασκευή ευθύγραµµων γεωτρήσεων υποχρεούται ο ανάδοχος να χρησιµοποιεί απαραίτητα κατάλληλα αντίβαρα και να φέρει το γεωτρύπανο δείκτη βάρους στήλης προκειµένου το κοπτικό εργαλείο να έχει την απαιτούµενη από τον κανονισµό πίεση λειτουργίας. 3. Η µέτρηση της ευθυγραµµίας και της κατακορυφότητας γίνεται µε εξοπλισµό του αναδόχου, µετά την ολοκλήρωση των εργασιών της γεώτρησης και πριν την άντληση της. Ο τελικός έλεγχος της κατακορυφότητας και της ευθυγραµµίας γίνεται παρουσία της ιευθύνουσας Υπηρεσίας.

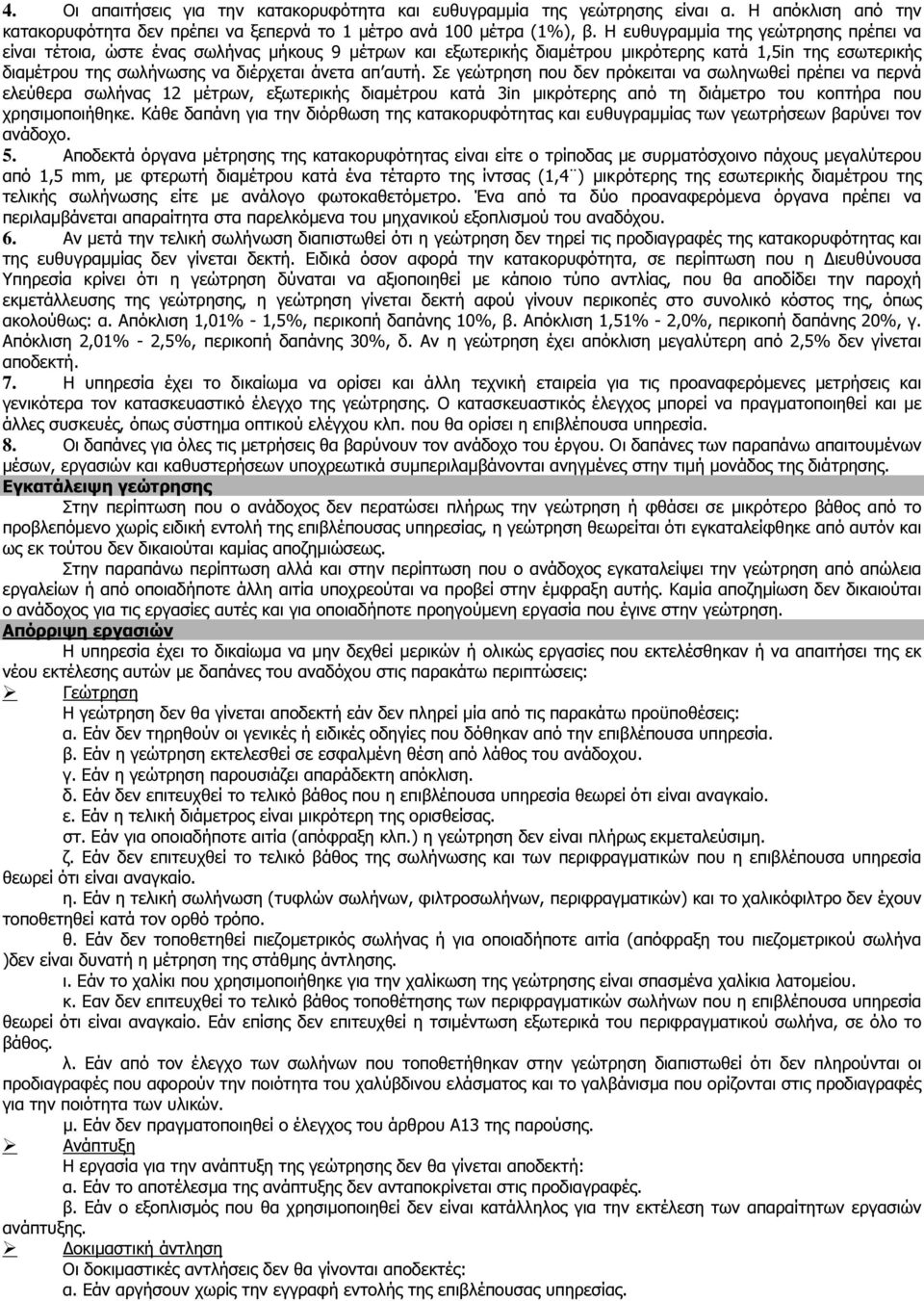

11 4. Οι απαιτήσεις για την κατακορυφότητα και ευθυγραµµία της γεώτρησης είναι α. Η απόκλιση από την κατακορυφότητα δεν πρέπει να ξεπερνά το 1 µέτρο ανά 100 µέτρα (1%), β. Η ευθυγραµµία της γεώτρησης πρέπει να είναι τέτοια, ώστε ένας σωλήνας µήκους 9 µέτρων και εξωτερικής διαµέτρου µικρότερης κατά 1,5in της εσωτερικής διαµέτρου της σωλήνωσης να διέρχεται άνετα απ αυτή. Σε γεώτρηση που δεν πρόκειται να σωληνωθεί πρέπει να περνά ελεύθερα σωλήνας 12 µέτρων, εξωτερικής διαµέτρου κατά 3in µικρότερης από τη διάµετρο του κοπτήρα που χρησιµοποιήθηκε. Κάθε δαπάνη για την διόρθωση της κατακορυφότητας και ευθυγραµµίας των γεωτρήσεων βαρύνει τον ανάδοχο. 5. Αποδεκτά όργανα µέτρησης της κατακορυφότητας είναι είτε ο τρίποδας µε συρµατόσχοινο πάχους µεγαλύτερου από 1,5 mm, µε φτερωτή διαµέτρου κατά ένα τέταρτο της ίντσας (1,4 ) µικρότερης της εσωτερικής διαµέτρου της τελικής σωλήνωσης είτε µε ανάλογο φωτοκαθετόµετρο. Ένα από τα δύο προαναφερόµενα όργανα πρέπει να περιλαµβάνεται απαραίτητα στα παρελκόµενα του µηχανικού εξοπλισµού του αναδόχου. 6. Αν µετά την τελική σωλήνωση διαπιστωθεί ότι η γεώτρηση δεν τηρεί τις προδιαγραφές της κατακορυφότητας και της ευθυγραµµίας δεν γίνεται δεκτή. Ειδικά όσον αφορά την κατακορυφότητα, σε περίπτωση που η ιευθύνουσα Υπηρεσία κρίνει ότι η γεώτρηση δύναται να αξιοποιηθεί µε κάποιο τύπο αντλίας, που θα αποδίδει την παροχή εκµετάλλευσης της γεώτρησης, η γεώτρηση γίνεται δεκτή αφού γίνουν περικοπές στο συνολικό κόστος της, όπως ακολούθως: α. Απόκλιση 1,01% - 1,5%, περικοπή δαπάνης 10%, β. Απόκλιση 1,51% - 2,0%, περικοπή δαπάνης 20%, γ. Απόκλιση 2,01% - 2,5%, περικοπή δαπάνης 30%, δ. Αν η γεώτρηση έχει απόκλιση µεγαλύτερη από 2,5% δεν γίνεται αποδεκτή. 7. Η υπηρεσία έχει το δικαίωµα να ορίσει και άλλη τεχνική εταιρεία για τις προαναφερόµενες µετρήσεις και γενικότερα τον κατασκευαστικό έλεγχο της γεώτρησης. Ο κατασκευαστικός έλεγχος µπορεί να πραγµατοποιηθεί και µε άλλες συσκευές, όπως σύστηµα οπτικού ελέγχου κλπ. που θα ορίσει η επιβλέπουσα υπηρεσία. 8. Οι δαπάνες για όλες τις µετρήσεις θα βαρύνουν τον ανάδοχο του έργου. Οι δαπάνες των παραπάνω απαιτουµένων µέσων, εργασιών και καθυστερήσεων υποχρεωτικά συµπεριλαµβάνονται ανηγµένες στην τιµή µονάδος της διάτρησης. Εγκατάλειψη γεώτρησης Στην περίπτωση που ο ανάδοχος δεν περατώσει πλήρως την γεώτρηση ή φθάσει σε µικρότερο βάθος από το προβλεπόµενο χωρίς ειδική εντολή της επιβλέπουσας υπηρεσίας, η γεώτρηση θεωρείται ότι εγκαταλείφθηκε από αυτόν και ως εκ τούτου δεν δικαιούται καµίας αποζηµιώσεως. Στην παραπάνω περίπτωση αλλά και στην περίπτωση που ο ανάδοχος εγκαταλείψει την γεώτρηση από απώλεια εργαλείων ή από οποιαδήποτε άλλη αιτία υποχρεούται να προβεί στην έµφραξη αυτής. Καµία αποζηµίωση δεν δικαιούται ο ανάδοχος για τις εργασίες αυτές και για οποιαδήποτε προηγούµενη εργασία που έγινε στην γεώτρηση. Απόρριψη εργασιών Η υπηρεσία έχει το δικαίωµα να µην δεχθεί µερικών ή ολικώς εργασίες που εκτελέσθηκαν ή να απαιτήσει της εκ νέου εκτέλεσης αυτών µε δαπάνες του αναδόχου στις παρακάτω περιπτώσεις: Γεώτρηση Η γεώτρηση δεν θα γίνεται αποδεκτή εάν δεν πληρεί µία από τις παρακάτω προϋποθέσεις: α. Εάν δεν τηρηθούν οι γενικές ή ειδικές οδηγίες που δόθηκαν από την επιβλέπουσα υπηρεσία. β. Εάν η γεώτρηση εκτελεσθεί σε εσφαλµένη θέση από λάθος του ανάδοχου. γ. Εάν η γεώτρηση παρουσιάζει απαράδεκτη απόκλιση. δ. Εάν δεν επιτευχθεί το τελικό βάθος που η επιβλέπουσα υπηρεσία θεωρεί ότι είναι αναγκαίο. ε. Εάν η τελική διάµετρος είναι µικρότερη της ορισθείσας. στ. Εάν για οποιαδήποτε αιτία (απόφραξη κλπ.) η γεώτρηση δεν είναι πλήρως εκµεταλεύσιµη. ζ. Εάν δεν επιτευχθεί το τελικό βάθος της σωλήνωσης και των περιφραγµατικών που η επιβλέπουσα υπηρεσία θεωρεί ότι είναι αναγκαίο. η. Εάν η τελική σωλήνωση (τυφλών σωλήνων, φιλτροσωλήνων, περιφραγµατικών) και το χαλικόφιλτρο δεν έχουν τοποθετηθεί κατά τον ορθό τρόπο. θ. Εάν δεν τοποθετηθεί πιεζοµετρικός σωλήνας ή για οποιαδήποτε αιτία (απόφραξη του πιεζοµετρικού σωλήνα )δεν είναι δυνατή η µέτρηση της στάθµης άντλησης. ι. Εάν το χαλίκι που χρησιµοποιήθηκε για την χαλίκωση της γεώτρησης είναι σπασµένα χαλίκια λατοµείου. κ. Εαν δεν επιτευχθεί το τελικό βάθος τοποθέτησης των περιφραγµατικών σωλήνων που η επιβλέπουσα υπηρεσία θεωρεί ότι είναι αναγκαίο. Εάν επίσης δεν επιτευχθεί η τσιµέντωση εξωτερικά του περιφραγµατικού σωλήνα, σε όλο το βάθος. λ. Εάν από τον έλεγχο των σωλήνων που τοποθετήθηκαν στην γεώτρηση διαπιστωθεί ότι δεν πληρούνται οι προδιαγραφές που αφορούν την ποιότητα του χαλύβδινου ελάσµατος και το γαλβάνισµα που ορίζονται στις προδιαγραφές για την ποιότητα των υλικών. µ. Εάν δεν πραγµατοποιηθεί ο έλεγχος του άρθρου A13 της παρούσης. Ανάπτυξη Η εργασία για την ανάπτυξη της γεώτρησης δεν θα γίνεται αποδεκτή: α. Εάν το αποτέλεσµα της ανάπτυξης δεν ανταποκρίνεται στις προδιαγραφές. β. Εάν ο εξοπλισµός που θα χρησιµοποιηθεί δεν είναι κατάλληλος για την εκτέλεση των απαραίτητων εργασιών ανάπτυξης. οκιµαστική άντληση Οι δοκιµαστικές αντλήσεις δεν θα γίνονται αποδεκτές: α. Εάν αργήσουν χωρίς την εγγραφή εντολής της επιβλέπουσας υπηρεσίας.

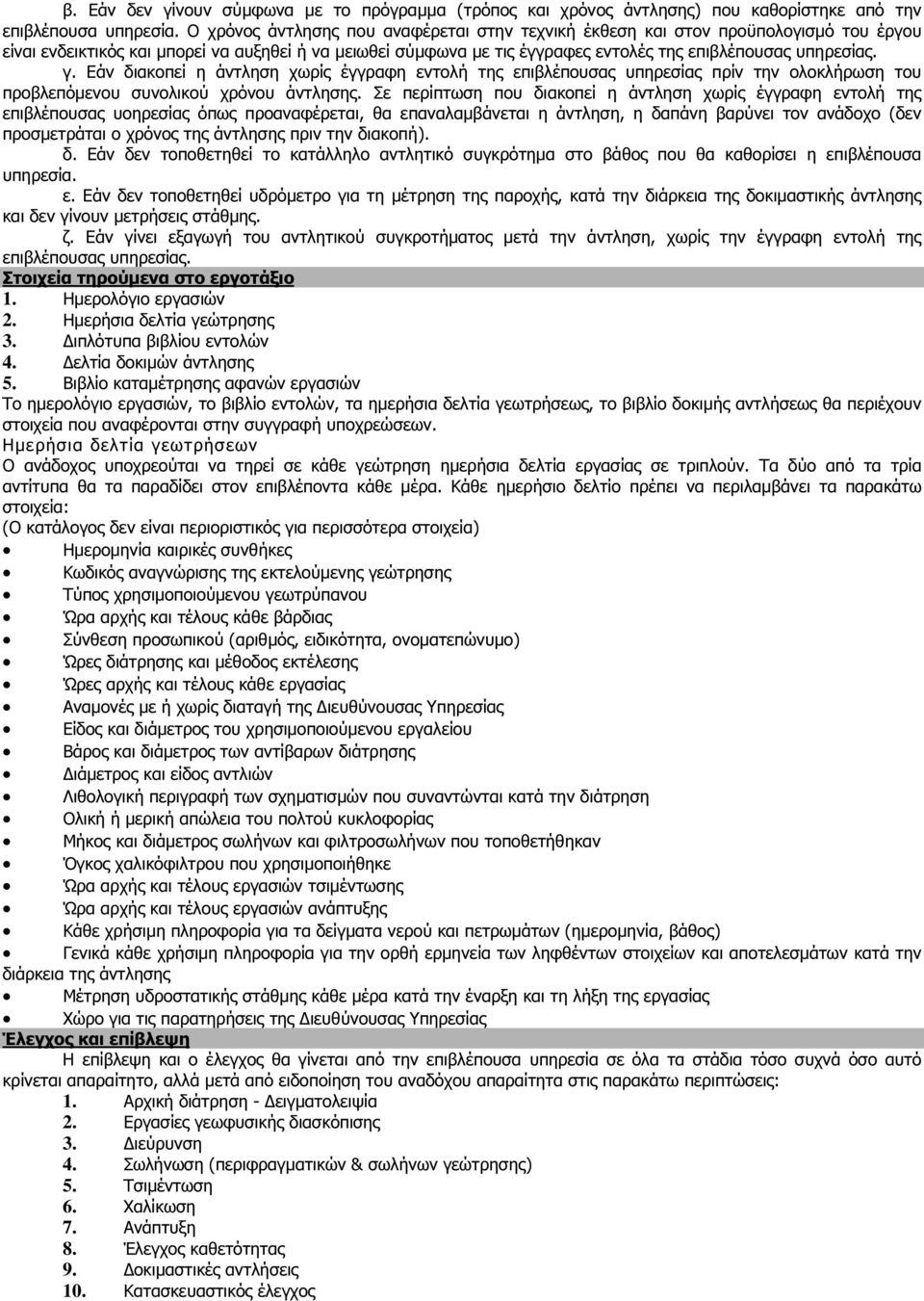

12 β. Εάν δεν γίνουν σύµφωνα µε το πρόγραµµα (τρόπος και χρόνος άντλησης) που καθορίστηκε από την επιβλέπουσα υπηρεσία. Ο χρόνος άντλησης που αναφέρεται στην τεχνική έκθεση και στον προϋπολογισµό του έργου είναι ενδεικτικός και µπορεί να αυξηθεί ή να µειωθεί σύµφωνα µε τις έγγραφες εντολές της επιβλέπουσας υπηρεσίας. γ. Εάν διακοπεί η άντληση χωρίς έγγραφη εντολή της επιβλέπουσας υπηρεσίας πρίν την ολοκλήρωση του προβλεπόµενου συνολικού χρόνου άντλησης. Σε περίπτωση που διακοπεί η άντληση χωρίς έγγραφη εντολή της επιβλέπουσας υοηρεσίας όπως προαναφέρεται, θα επαναλαµβάνεται η άντληση, η δαπάνη βαρύνει τον ανάδοχο (δεν προσµετράται ο χρόνος της άντλησης πριν την διακοπή). δ. Εάν δεν τοποθετηθεί το κατάλληλο αντλητικό συγκρότηµα στο βάθος που θα καθορίσει η επιβλέπουσα υπηρεσία. ε. Εάν δεν τοποθετηθεί υδρόµετρο για τη µέτρηση της παροχής, κατά την διάρκεια της δoκιµαστικής άντλησης και δεν γίνουν µετρήσεις στάθµης. ζ. Εάν γίνει εξαγωγή του αντλητικού συγκροτήµατος µετά την άντληση, χωρίς την έγγραφη εντολή της επιβλέπουσας υπηρεσίας. Στοιχεία τηρούµενα στο εργοτάξιο 1. Ηµερολόγιο εργασιών 2. Ηµερήσια δελτία γεώτρησης 3. ιπλότυπα βιβλίου εντολών 4. ελτία δοκιµών άντλησης 5. Βιβλίο καταµέτρησης αφανών εργασιών Το ηµερολόγιο εργασιών, το βιβλίο εντολών, τα ηµερήσια δελτία γεωτρήσεως, το βιβλίο δοκιµής αντλήσεως θα περιέχουν στοιχεία που αναφέρονται στην συγγραφή υποχρεώσεων. Ηµερήσια δελτία γεωτρήσεων Ο ανάδοχος υποχρεούται να τηρεί σε κάθε γεώτρηση ηµερήσια δελτία εργασίας σε τριπλούν. Τα δύο από τα τρία αντίτυπα θα τα παραδίδει στον επιβλέποντα κάθε µέρα. Κάθε ηµερήσιο δελτίο πρέπει να περιλαµβάνει τα παρακάτω στοιχεία: (Ο κατάλογος δεν είναι περιοριστικός για περισσότερα στοιχεία) Ηµεροµηνία καιρικές συνθήκες Κωδικός αναγνώρισης της εκτελούµενης γεώτρησης Τύπος χρησιµοποιούµενου γεωτρύπανου Ώρα αρχής και τέλους κάθε βάρδιας Σύνθεση προσωπικού (αριθµός, ειδικότητα, ονοµατεπώνυµο) Ώρες διάτρησης και µέθοδος εκτέλεσης Ώρες αρχής και τέλους κάθε εργασίας Αναµονές µε ή χωρίς διαταγή της ιευθύνουσας Υπηρεσίας Είδος και διάµετρος του χρησιµοποιούµενου εργαλείου Βάρος και διάµετρος των αντίβαρων διάτρησης ιάµετρος και είδος αντλιών Λιθολογική περιγραφή των σχηµατισµών που συναντώνται κατά την διάτρηση Ολική ή µερική απώλεια του πολτού κυκλοφορίας Μήκος και διάµετρος σωλήνων και φιλτροσωλήνων που τοποθετήθηκαν Όγκος χαλικόφιλτρου που χρησιµοποιήθηκε Ώρα αρχής και τέλους εργασιών τσιµέντωσης Ώρα αρχής και τέλους εργασιών ανάπτυξης Κάθε χρήσιµη πληροφορία για τα δείγµατα νερού και πετρωµάτων (ηµεροµηνία, βάθος) Γενικά κάθε χρήσιµη πληροφορία για την ορθή ερµηνεία των ληφθέντων στοιχείων και αποτελεσµάτων κατά την διάρκεια της άντλησης Μέτρηση υδροστατικής στάθµης κάθε µέρα κατά την έναρξη και τη λήξη της εργασίας Χώρο για τις παρατηρήσεις της ιευθύνουσας Υπηρεσίας Έλεγχος και επίβλεψη Η επίβλεψη και ο έλεγχος θα γίνεται από την επιβλέπουσα υπηρεσία σε όλα τα στάδια τόσο συχνά όσο αυτό κρίνεται απαραίτητο, αλλά µετά από ειδοποίηση του αναδόχου απαραίτητα στις παρακάτω περιπτώσεις: 1. Αρχική διάτρηση - ειγµατολειψία 2. Εργασίες γεωφυσικής διασκόπισης 3. ιεύρυνση 4. Σωλήνωση (περιφραγµατικών & σωλήνων γεώτρησης) 5. Τσιµέντωση 6. Χαλίκωση 7. Ανάπτυξη 8. Έλεγχος καθετότητας 9. οκιµαστικές αντλήσεις 10. Κατασκευαστικός έλεγχος

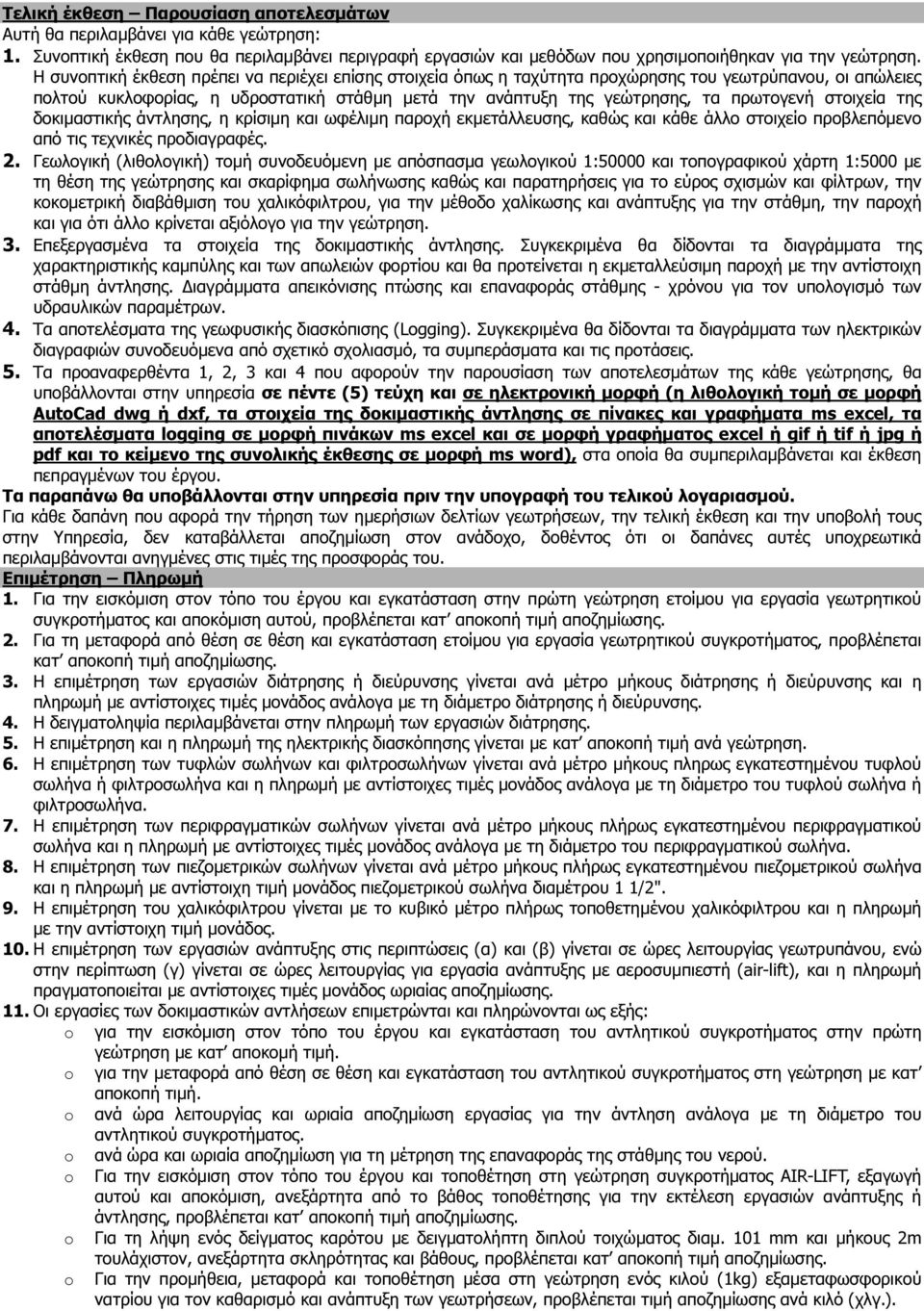

13 Τελική έκθεση Παρουσίαση αποτελεσµάτων Αυτή θα περιλαµβάνει για κάθε γεώτρηση: 1. Συνοπτική έκθεση που θα περιλαµβάνει περιγραφή εργασιών και µεθόδων που χρησιµοποιήθηκαν για την γεώτρηση. Η συνοπτική έκθεση πρέπει να περιέχει επίσης στοιχεία όπως η ταχύτητα προχώρησης του γεωτρύπανου, οι απώλειες πολτού κυκλοφορίας, η υδροστατική στάθµη µετά την ανάπτυξη της γεώτρησης, τα πρωτογενή στοιχεία της δοκιµαστικής άντλησης, η κρίσιµη και ωφέλιµη παροχή εκµετάλλευσης, καθώς και κάθε άλλο στοιχείο προβλεπόµενο από τις τεχνικές προδιαγραφές. 2. Γεωλογική (λιθολογική) τοµή συνοδευόµενη µε απόσπασµα γεωλογικού 1:50000 και τοπογραφικού χάρτη 1:5000 µε τη θέση της γεώτρησης και σκαρίφηµα σωλήνωσης καθώς και παρατηρήσεις για το εύρος σχισµών και φίλτρων, την κοκοµετρική διαβάθµιση του χαλικόφιλτρου, για την µέθοδο χαλίκωσης και ανάπτυξης για την στάθµη, την παροχή και για ότι άλλο κρίνεται αξιόλογο για την γεώτρηση. 3. Επεξεργασµένα τα στοιχεία της δοκιµαστικής άντλησης. Συγκεκριµένα θα δίδονται τα διαγράµµατα της χαρακτηριστικής καµπύλης και των απωλειών φορτίου και θα προτείνεται η εκµεταλλεύσιµη παροχή µε την αντίστοιχη στάθµη άντλησης. ιαγράµµατα απεικόνισης πτώσης και επαναφοράς στάθµης - χρόνου για τον υπολογισµό των υδραυλικών παραµέτρων. 4. Τα αποτελέσµατα της γεωφυσικής διασκόπισης (Logging). Συγκεκριµένα θα δίδονται τα διαγράµµατα των ηλεκτρικών διαγραφιών συνοδευόµενα από σχετικό σχολιασµό, τα συµπεράσµατα και τις προτάσεις. 5. Τα προαναφερθέντα 1, 2, 3 και 4 που αφορούν την παρουσίαση των αποτελεσµάτων της κάθε γεώτρησης, θα υποβάλλονται στην υπηρεσία σε πέντε (5) τεύχη και σε ηλεκτρονική µορφή (η λιθολογική τοµή σε µορφή AutoCad dwg ή dxf, τα στοιχεία της δοκιµαστικής άντλησης σε πίνακες και γραφήµατα ms excel, τα αποτελέσµατα logging σε µορφή πινάκων ms excel και σε µορφή γραφήµατος excel ή gif ή tif ή jpg ή pdf και το κείµενο της συνολικής έκθεσης σε µορφή ms word), στα οποία θα συµπεριλαµβάνεται και έκθεση πεπραγµένων του έργου. Τα παραπάνω θα υποβάλλονται στην υπηρεσία πριν την υπογραφή του τελικού λογαριασµού. Για κάθε δαπάνη που αφορά την τήρηση των ηµερήσιων δελτίων γεωτρήσεων, την τελική έκθεση και την υποβολή τους στην Υπηρεσία, δεν καταβάλλεται αποζηµίωση στον ανάδοχο, δοθέντος ότι οι δαπάνες αυτές υποχρεωτικά περιλαµβάνονται ανηγµένες στις τιµές της προσφοράς του. Επιµέτρηση Πληρωµή 1. Για την εισκόµιση στον τόπο του έργου και εγκατάσταση στην πρώτη γεώτρηση ετοίµου για εργασία γεωτρητικού συγκροτήµατος και αποκόµιση αυτού, προβλέπεται κατ αποκοπή τιµή αποζηµίωσης. 2. Για τη µεταφορά από θέση σε θέση και εγκατάσταση ετοίµου για εργασία γεωτρητικού συγκροτήµατος, προβλέπεται κατ αποκοπή τιµή αποζηµίωσης. 3. Η επιµέτρηση των εργασιών διάτρησης ή διεύρυνσης γίνεται ανά µέτρο µήκους διάτρησης ή διεύρυνσης και η πληρωµή µε αντίστοιχες τιµές µονάδος ανάλογα µε τη διάµετρο διάτρησης ή διεύρυνσης. 4. Η δειγµατοληψία περιλαµβάνεται στην πληρωµή των εργασιών διάτρησης. 5. Η επιµέτρηση και η πληρωµή της ηλεκτρικής διασκόπησης γίνεται µε κατ αποκοπή τιµή ανά γεώτρηση. 6. Η επιµέτρηση των τυφλών σωλήνων και φιλτροσωλήνων γίνεται ανά µέτρο µήκους πληρως εγκατεστηµένου τυφλού σωλήνα ή φιλτροσωλήνα και η πληρωµή µε αντίστοιχες τιµές µονάδος ανάλογα µε τη διάµετρο του τυφλού σωλήνα ή φιλτροσωλήνα. 7. Η επιµέτρηση των περιφραγµατικών σωλήνων γίνεται ανά µέτρο µήκους πλήρως εγκατεστηµένου περιφραγµατικού σωλήνα και η πληρωµή µε αντίστοιχες τιµές µονάδος ανάλογα µε τη διάµετρο του περιφραγµατικού σωλήνα. 8. Η επιµέτρηση των πιεζοµετρικών σωλήνων γίνεται ανά µέτρο µήκους πλήρως εγκατεστηµένου πιεζοµετρικού σωλήνα και η πληρωµή µε αντίστοιχη τιµή µονάδος πιεζοµετρικού σωλήνα διαµέτρου 1 1/2". 9. Η επιµέτρηση του χαλικόφιλτρου γίνεται µε το κυβικό µέτρο πλήρως τοποθετηµένου χαλικόφιλτρου και η πληρωµή µε την αντίστοιχη τιµή µονάδος. 10. Η επιµέτρηση των εργασιών ανάπτυξης στις περιπτώσεις (α) και (β) γίνεται σε ώρες λειτουργίας γεωτρυπάνου, ενώ στην περίπτωση (γ) γίνεται σε ώρες λειτουργίας για εργασία ανάπτυξης µε αεροσυµπιεστή (air-lift), και η πληρωµή πραγµατοποιείται µε αντίστοιχες τιµές µονάδος ωριαίας αποζηµίωσης. 11. Οι εργασίες των δοκιµαστικών αντλήσεων επιµετρώνται και πληρώνονται ως εξής: o για την εισκόµιση στον τόπο του έργου και εγκατάσταση του αντλητικού συγκροτήµατος στην πρώτη γεώτρηση µε κατ αποκοµή τιµή. o για την µεταφορά από θέση σε θέση και εγκατάσταση του αντλητικού συγκροτήµατος στη γεώτρηση µε κατ αποκοπή τιµή. o ανά ώρα λειτουργίας και ωριαία αποζηµίωση εργασίας για την άντληση ανάλογα µε τη διάµετρο του αντλητικού συγκροτήµατος. o o o o ανά ώρα και ωριαία αποζηµίωση για τη µέτρηση της επαναφοράς της στάθµης του νερού. Για την εισκόµιση στον τόπο του έργου και τοποθέτηση στη γεώτρηση συγκροτήµατος AIR-LIFT, εξαγωγή αυτού και αποκόµιση, ανεξάρτητα από το βάθος τοποθέτησης για την εκτέλεση εργασιών ανάπτυξης ή άντλησης, προβλέπεται κατ αποκοπή τιµή αποζηµίωσης. Για τη λήψη ενός δείγµατος καρότου µε δειγµατολήπτη διπλού τοιχώµατος διαµ. 101 mm και µήκους 2m τουλάχιστον, ανεξάρτητα σκληρότητας και βάθους, προβλέπεται κατ αποκοπή τιµή αποζηµίωσης. Για την προµήθεια, µεταφορά και τοποθέτηση µέσα στη γεώτρηση ενός κιλού (1kg) εξαµεταφωσφορικού νατρίου για τον καθαρισµό και ανάπτυξη των γεωτρήσεων, προβλέπεται τιµή αποζηµίωσης ανά κιλό (χλγ.).

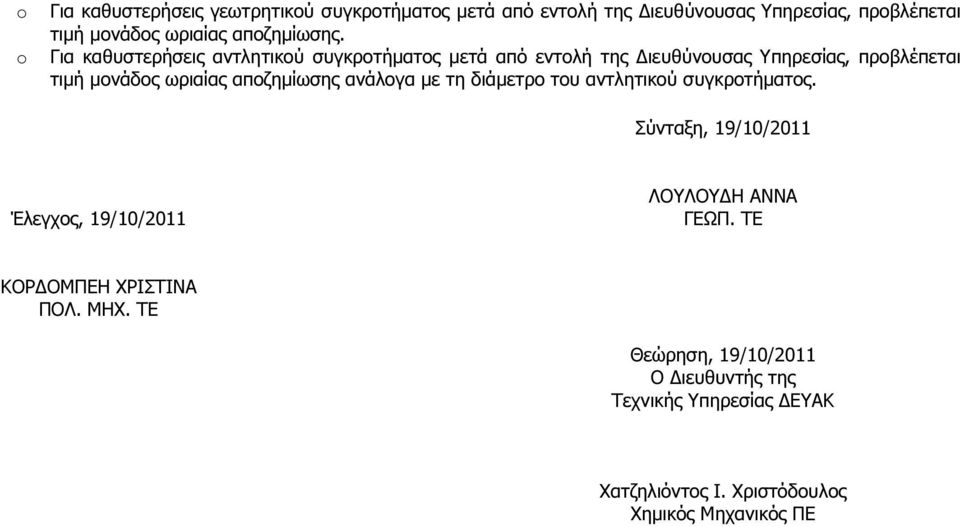

14 o o Για καθυστερήσεις γεωτρητικού συγκροτήµατος µετά από εντολή της ιευθύνουσας Υπηρεσίας, προβλέπεται τιµή µονάδος ωριαίας αποζηµίωσης. Για καθυστερήσεις αντλητικού συγκροτήµατος µετά από εντολή της ιευθύνουσας Υπηρεσίας, προβλέπεται τιµή µονάδος ωριαίας αποζηµίωσης ανάλογα µε τη διάµετρο του αντλητικού συγκροτήµατος. Σύνταξη, 19/10/2011 Έλεγχος, 19/10/2011 ΛΟΥΛΟΥ Η ΑΝΝΑ ΓΕΩΠ. ΤΕ ΚΟΡ ΟΜΠΕΗ ΧΡΙΣΤΙΝΑ ΠΟΛ. ΜΗΧ. ΤΕ Θεώρηση, 19/10/2011 Ο ιευθυντής της Τεχνικής Υπηρεσίας ΕΥΑΚ Χατζηλιόντος Ι. Χριστόδουλος Χηµικός Μηχανικός ΠΕ
