1 Οδηγίες συναρμολόγησης, λειτουργίας και συντήρησης Συναρμολόγηση επί στέγης με σύστημα συναρμολόγησης AluPlus συναρμολόγηση εντός της στέγης Συναρμολόγηση σε επίπεδη στέγη με σύστημα συναρμολόγησης AluPlus Ηλιακός συλλέκτης υψηλής απόδοσης TopSon F3 / F3-Q / F3-1 Wolf GmbH, ταχυδρομική θυρίδα 1380, Mainburg, τηλ /74-0, φαξ 08751/741600, ηλεκτρονική τοποθεσία: Κωδ. είδους: Υπόκειται σε τροποποιήσεις GR

2 Περιεχόμενα / Τεχνικά χαρακτηριστικά Περιεχόμενα Τεχνικά χαρακτηριστικά...2 Πρότυπα και κανονισμοί / Υποδείξεις ασφαλείας...3 Υποδείξεις / Παραδείγματα σωλήνωσης...4 Υποδείξεις σχετικά με το υδραυλικό σύστημα / δοχείο διαστολής...5 Γενικές εργασίες προετοιμασίας Συναρμολόγηση επί στέγης από απλά ή κοίλα κεραμίδια Ιδιαιτερότητες συναρμολόγησης επί στέγης από σχιστόλιθο...13 Ιδιαιτερότητες συναρμολόγησης επί κυματοειδούς στέγης ("ελλενίτ") / λαμαρινοσκεπής με βίδες αγκύρωσης...14 Στερέωση με διάκενο σε πλάγια στέγη Συναρμολόγηση εντός της στέγης Συναρμολόγηση σε επίπεδη στέγη Σωλήνωση / Πλήρωση του συστήματος / Δελτίο δεδομένων ασφαλείας Έλεγχος στεγανότητας / Έναρξη λειτουργίας...26 Κατάλογος ελέγχου έναρξης λειτουργίας...27 Λειτουργία / Συντήρηση...28 Κατάλογος ελέγχου συντήρησης Δήλωση συμμόρφωσης...33 Τεχνικά χαρακτηριστικά Συλλέκτης TopSon F3 TopSon F3-Q TopSon F3-1 Περίβλημα Βαθιά λεκάνη από λαμαρίνα φυσικού αλουμινίου, ανθεκτική στο αλμυρό νερό Διαστάσεις (Μ x Π x Υ) / (εξωτερικές ακμές) 2099 x 1099 x 2099 x 1099 x 1099 x 2099 x 110 mm 110 mm 110 mm Μικτή επιφάνεια/επιφάνεια πρόσπτωσης ανέμου σύμφωνα με το πρότυπο 2,3 m² 2,3 m² 2,3 m² DIN Ωφέλιμη επιφάνεια απορρόφησης 2,0 m² 2,0 m² 2,0 m² Βάρος (κενό) 40 kg 41 kg 40 kg Χωρητικότητα 1,7 l 1,9 l 1,7 l Απορροφητής: Χαλκός-Χαλκός Χαλκός-Χαλκός Αλουμίνιο-Χαλκός Τύπος κατασκευής: Μαιανδρική επικάλυψη υψηλής ποιότητας Κάλυμμα Γυαλί ασφαλείας ηλιακού συλλέκτη 3,2 mm, ανθεκτικό στο χαλάζι* Μόνωση Πετροβάμβακας Συνδέσεις επίπεδη στεγανοποίηση και κοχλιωτό πώμα G ¾ Γωνία τοποθέτησης 15 έως έως έως 90 Οπτική απόδοση * 82,1 % 81,9 % 80,4% Συντελεστής απώλειας θερμότητας a 1 * 3,312 W/(m K²) 3,312 W/(m K²) 3,235 W/(m K²) Συντελεστής απώλειας θερμότητας a 2 * 0,0181 W/(m² K²) 0,0181 W/(m² K²) 0,0117 W/(m 2 K 2 ) Θερμοκρασία αδράνειας * (επιτρεπόμενη θερμοκρασία λειτουργίας) 198 C 198 C 194 C Συντελεστής διόρθωσης γωνίας πρόσπτωσης ακτινοβολίας IAM-50 * 93 % 93 % 94% Χωρητικότητα θερμότητας C * 5,5 kj/(m² K) 6,3 kj/(m² K) 5,85 KJ/(m 2 K) 2 Μέγιστη πίεση λειτουργίας 10 bar 10 bar 10 bar Υγρό μεταφοράς θερμότητας Έτοιμο μείγμα ANR (45% κ.ό.) Συνιστώμενη παροχή 30 έως 90 l / h x αριθμός συλλεκτών Απώλεια πίεσης στα 50 l/h * 30 mbar 30 mbar 17 mbar Απώλεια πίεσης στα 90 l/h * 83 mbar 83 mbar 65 mbar Αριθμός μητρώου Solarkeymark 011-7S260F * Τιμές σύμφωνα με το πρότυπο EN

3 Πρότυπα και κανονισμοί / Υποδείξεις ασφαλείας Πρότυπα και κανονισμοί Για τη συναρμολόγηση και τη λειτουργία, λάβετε υπόψη σας τις παρακάτω προδιαγραφές, κανονισμούς και οδηγίες! Συναρμολόγηση επάνω σε στέγη. Τηρήστε τους Κανονισμούς Πρόληψης Ατυχημάτων (UVV) - DIN Φορτίο χιονιού - DIN Φορτίο ανέμου - DIN Εργασίες κάλυψης και στεγανοποίησης της στέγης - DIN Εργασίες λευκοσιδηρουργίας - DIN Εργασίες με χρήση σκαλωσιάς - BGV D 36 Σκάλες και σκαμνάκια - BGR 203 Εργασίες στη στέγη - BGR 198 Χρήση ατομικού εξοπλισμού προστασίας από πτώση Σύνδεση θερμικών ηλιακών συστημάτων - EN Θερμικά ηλιακά συστήματα και τα εξαρτήματά τους, προκατασκευασμένα συστήματα (εδώ συμπεριλαμβάνονται γενικές υποδείξεις ως προς το σχεδιασμό και την εκτέλεση) - EN Θερμικά ηλιακά συστήματα και τα εξαρτήματά τους, συστήματα κατά παραγγελία (εδώ συμπεριλαμβάνονται γενικές υποδείξεις ως προς το σχεδιασμό και την εκτέλεση) Εγκατάσταση και λειτουργία των θερμαντήρων νερού - EnEV Μόνωση σωληνώσεων - DIN Συστήματα θέρμανσης για νερό οικιακής θέρμανσης και νερό οικιακής χρήσης - DIN Εργασίες σε εγκαταστάσεις φυσικού αερίου, ύδρευσης και αποχέτευσης - DIN Εργασίες θερμομόνωσης σε θερμικά συστήματα - AVB Νερό Ηλεκτρική σύνδεση - VDE 0100 Κατασκευή συστημάτων υψηλής τάσης έως 1000 V - VDE 0185, 1-4 Συστήματα προστασίας από κεραυνό - ENV Λειτουργία συστημάτων υψηλής τάσης έως 1000 V - VDE 0105 Καλώδια και αγωγοί εντός κτιρίων - EN Συστήματα προστασίας από κεραυνό Οι συλλέκτες ελέγχονται σύμφωνα με τα ακόλουθα πρότυπα: EN Έλεγχοι ποιότητας θερμικών ηλιακών συλλεκτών (F3, F3-1) EN Έλεγχος απόδοσης θερμικών ηλιακών συλλεκτών (F3, F3-Q, F3-1) Υποδείξεις ασφαλείας Σε αυτή την περιγραφή χρησιμοποιούνται τα ακόλουθα σύμβολα. Αυτές οι σημαντικές οδηγίες αφορούν στην ατομική προστασία και στην ασφαλή λειτουργία από τεχνικής πλευράς. Προσοχή Η ένδειξη "Υπόδειξη ασφαλείας" σημαίνει οδηγία που πρέπει να τηρηθεί επακριβώς, προκειμένου να αποφευχθεί ο κίνδυνος τραυματισμών ή ζημιάς της συσκευής. Για παράδειγμα, σε περίπτωση υψηλής θερμοκρασίας στο συλλέκτη υπάρχει κίνδυνος εγκαύματος από το θερμό υγρό μεταφοράς θερμότητας. Η ένδειξη "Προσοχή" σημαίνει τεχνική οδηγία που πρέπει να τηρήσετε προκειμένου να αποφευχθούν ζημιές και δυσλειτουργίες στη συσκευή. 3

4 Υποδείξεις / Παραδείγματα σωλήνωσης Υποδείξεις Παραδείγματα σωλήνωσης Οι συλλέκτες πρέπει να είναι στραμμένοι νοτιοανατολικά έως νοτιοδυτικά (το ιδανικό είναι νότια). Εάν η κατεύθυνσή τους αποκλίνει, απευθυνθείτε στον ειδικευμένο τεχνικό σας σύμβουλο. Οι συλλέκτες δεν πρέπει να επισκιάζονται από δέντρα, γειτονικά κτίρια, καπνοδόχους κ.λπ. Λάβετε υπόψη σας τη διαφορετική θέση του ήλιου (καλοκαίρι και χειμώνα). Η απόσταση ανάμεσα στην επάνω επιφάνεια του ηλιακού συλλέκτη και το κάτω άκρο της κορυφής της στέγης πρέπει να είναι τουλάχιστον 3 κεραμίδια, έτσι ώστε ο αγωγός της εισαγωγής να μπορεί να τοποθετηθεί στο χώρο της στέγης με πορεία προς τα επάνω. Για περιοχές με συχνή χιονόπτωση πρέπει να εξασφαλιστεί ότι το χιόνι θα μπορεί να ολισθαίνει από το συλλέκτη. Συνεπώς, δεν πρέπει να υπάρχει κάποια κατασκευή στη στέγη, κάτω από την επιφάνεια του συλλέκτη. Για λόγους ασφαλείας, δεν πρέπει να έχουν υποστεί ζημιά (σπάσιμο, τρύπημα, γήρανση) τα εγκάρσια στηρίγματα και τα κεραμίδια κάτω από τα άγκιστρα στήριξης της στέγης, διαφορετικά υπάρχει περίπτωση να σπάσουν σε περίπτωση μεγάλου φορτίου χιονιού. Σε περίπτωση που έχετε τέτοια υποψία, τα στηρίγματα και/ή τα κεραμίδια στο συγκεκριμένο σημείο πρέπει να αντικατασταθούν. Εκτός αυτού, σε περίπτωση συναρμολόγησης επί της στέγης, τα κεραμίδια κάτω από τα άγκιστρα στήριξης της στέγης πρέπει να αντικατασταθούν εκ των προτέρων με βάσεις από λαμαρίνα. Λάβετε υπόψη σας το φορτίου χιονιού, σύμφωνα με το πρότυπο DIN ! Ένα πεδίο συλλεκτών μπορεί να αποτελείται από 5 συλλέκτες το μέγιστο σε περίπτωση μονόπλευρης σωλήνωσης, αριστερά ή δεξιά, και από 10 συλλέκτες το μέγιστο σε περίπτωση σωλήνωσης και στις δύο πλευρές. Σύσταση: Δοχείο εξαέρωσης (πρέπει να βρίσκεται στην υψηλότερη θέση) Μονόπλευρη σωλήνωση, αριστερά (υπάρχει δυνατότητα έως 5 συλλεκτών) Μονόπλευρη σωλήνωση, δεξιά (υπάρχει δυνατότητα έως 5 συλλεκτών) Σωλήνωση και στις δύο πλευρές (υπάρχει δυνατότητα έως 10 συλλεκτών) Σωλήνωση και στις δύο πλευρές (υπάρχει δυνατότητα έως 10 συλλεκτών) Σωλήνωση πολλών συλλεκτών σύμφωνα με το σύστημα Tichelmann 4

5 Υποδείξεις σχετικά με το υδραυλικό σύστημα Δοχείο διαστολής Υποδείξεις σχετικά με το υδραυλικό σύστημα Οι συλλέκτες μπορούν να λειτουργούν με υψηλή ειδική ροή (το λεγόμενο "High-Flow"). Πλεονεκτήματα: Πραγματοποιείται ικανοποιητική ψύξη του συλλέκτη = υψηλή απόδοση συλλέκτη, μικρή απώλεια θερμότητας στον αγωγό εισαγωγής, μειονεκτήματα: μεγάλη απώλεια πίεσης = δυνατή αντλία, μεγάλη διατομή σωλήνα. Οι συλλέκτες μπορούν να λειτουργούν με μικρή ειδική ροή (το λεγόμενο "Low-Flow"). Στην περίπτωση αυτή αντιστρέφονται τα πλεονεκτήματα και τα μειονεκτήματα της λειτουργίας High-Flow. Ένα επιπλέον πλεονέκτημα που οφείλεται στην υψηλή θερμοκρασία στην εισαγωγή είναι η αποτελεσματική λειτουργία των θερμοσιφώνων με επικάλυψη. Ροή: High-Flow (90 l/h x αρ. συλλεκτών), ANR (45/55) 20 C Ροή: Low-Flow (50 l/h x αρ. συλλεκτών), ANR (45/55) 20 C Αριθμός συλλεκτών Αγωγός ηλιακού συλλέκτη (m) Αγωγός ηλιακού συλλέκτη Ø (mm) Συγκρότημα αντλίας Θερμοσίφωνας Δοχείο διαστολής 2,5 bar F3/F3-1 F3-Q x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1,5 10 SEM x 1 20 SEM x 1 20 SEM x 1 20 SEM x x 1,5 20 SEM x 35 2 x x 1 20 SEM x x 1,5 20 SEM x 35 2 x x 1 20 SEM x 35 2 x x 1,5 20 SEM x 35 2 x 35 Αριθμός συλλεκτών Αγωγός ηλιακού συλλέκτη (m) Αγωγός ηλιακού συλλέκτη Ø (mm) Συγκρότημα αντλίας Θερμοσίφωνας Δοχείο διαστολής 2,5 bar F3/F3-1 F3-Q x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 35 2 x x 1 20 SEM x x 1 10 SEM x 35 2 x x 1 10 SEM x 35 2 x x 1 10 SEM x 35 2 x 35 Όλα τα στοιχεία αποτελούν συστάσεις και ενδέχεται να διαφέρουν ανάλογα με την εγκατάσταση. Συνεπώς απαιτείται ειδική ερμηνεία εάν πρόκειται για δοχείο διαστολής με μεμβράνη! 5

6 Γενικές εργασίες προετοιμασίας Μεταφορά και αποθήκευση Συναρμολόγηση Απαραίτητα εργαλεία Προσοχή Εργασίες προετοιμασίας της συναρμολόγησης Υποδοχή βύθισης Εξάρτημα σύνδεσης εισαγωγής - Η μεταφορά και αποθήκευση πρέπει να πραγματοποιείται πάντα με τους πήχεις συσκευασίας και τις παλέτες. - Μη μεταφέρετε πάνω από 16 συλλέκτες τοποθετημένους τον έναν πάνω στον άλλο και μην αποθηκεύετε με τον τρόπο αυτό περισσότερους από 24 συλλέκτες. - Μη μεταφέρετε τους συλλέκτες με το γυαλί στραμμένο προς τα κάτω. - Κατά τη μεταφορά, μην κρατάτε τους συλλέκτες από τα στόμια και μην τους αφήνετε να στηρίζονται σε αυτά, για να μην προκληθούν φθορές. - Μην τοποθετείτε την πίσω πλευρά των συλλεκτών σε μη επίπεδο δάπεδο. - Εάν πρόκειται να αποθηκεύσετε προσωρινά τους συλλέκτες, επιλέξτε κάποιο στεγνό χώρο χωρίς σκόνη. - Μέχρι να θέσετε τους συλλέκτες σε λειτουργία, σκεπάστε την πλευρά του γυαλιού. - Συνιστάται η χρήση χειρολαβών μεταφοράς (διατίθενται ως πρόσθετα εξαρτήματα). Η συναρμολόγηση και η πρώτη έναρξη λειτουργίας πρέπει να πραγματοποιηθεί αποκλειστικά και μόνο από εξουσιοδοτημένο τεχνικό. Αυτός αναλαμβάνει την ευθύνη για τη σωστή εγκατάσταση και την πρώτη έναρξη λειτουργίας. Οι συνδέσεις των συλλεκτών, ακόμα και των εκκενωμένων συλλεκτών, ενδέχεται να είναι θερμές ακόμα και πριν τη συναρμολόγηση. Φορέστε προστατευτικά γάντια, καθώς υπάρχει κίνδυνος εγκαύματος. Για απλή και ασφαλή συναρμολόγηση των συλλεκτών χρησιμοποιήστε τα παρακάτω εργαλεία και βοηθητικά υλικά: 1 σφυρί 1 μέτρο 1 μολύβι / κιμωλία 2 κατσαβίδια / κλειδιά SW 13 1 δράπανο για ξύλινες επιφάνειες με μύτη 5 mm περίπου (μόνο για συναρμολόγηση εντός της στέγης) 1 λειαντήρας με δίσκο λείανσης για πέτρα 2 διπλά κλειδιά SW 30 1 κάβουρας 1 σέγα (εάν υπάρχει επένδυση οροφής) Ανοίγματα στέγης για τους αγωγούς ηλιακού συλλέκτη (π.χ. λειάνετε τα κεραμίδια εξαερισμού με λειαντήρα) Προστατευτικοί σωλήνες (αγωγός αισθητήρα, σωλήνωση) Ασφάλεια(-ες) στήριξης Μύτη σταυροκατσάβιδου Οι εργασίες αυτές πρέπει να πραγματοποιηθούν πριν από τη μεταφορά των συλλεκτών στη στέγη (με εξαίρεση τη συναρμολόγηση σε επίπεδη στέγη). Προσοχή: Τοποθετήστε τους αρμούς διαστολής αποκλειστικά και μόνο στα μικρά στόμια σύνδεσης! Σε περίπτωση μονόπλευρης σωλήνωσης αριστερά (βλ. το παράδειγμα της εικόνας), τα μικρά στόμια σύνδεσης βρίσκονται στη δεξιά πλευρά. Για μονόπλευρη σύνδεση δεξιά, πρέπει να περιστρέψετε το συλλέκτη κατά 180. Τσιμούχες συλλέκτη Αρμοί διαστολής Προτού βιδώσετε τις συνδέσεις, βεβαιωθείτε ότι υπάρχουν τσιμούχες στις ενώσεις του συλλέκτη. Κατά τη συναρμολόγηση των τμημάτων σύνδεσης, οι αρμοί διαστολής και οι τάπες πρέπει να συγκρατούνται στο συλλέκτη με τα αντίστοιχα κοχλιωτά πώματα. Η ροπή σύσφιξης δεν πρέπει να υπερβαίνει τα 20 Nm! Πείροι με σπείρωμα M8x30 Εξάρτημα σύνδεσης επιστροφής (απολύτως απαραίτητο για συναρμολόγηση εντός της στέγης) Αφαιρέστε την υποδοχή βύθισης από τη συσκευασία του συστήματος ρύθμισης και βιδώστε τη στο εξάρτημα σύνδεσης της εισαγωγής. Βιδώστε μέχρι το τέρμα 2 κοχλιωτούς πείρους M8x30 στο κάτω άκρο της κάθε λεκάνης. 6

7 Γενικές εργασίες προετοιμασίας Παράδειγμα διάταξης: 3 συλλέκτες, τοποθετημένοι κατά μήκος F3 / F3-1, σύνδεση μόνο στην αριστερή πλευρά Εξάρτημα σύνδεσης εισαγωγής Αρμοί διαστολής Uπάρχουν όλες οι τσιμούχες; Υποδοχή βύθισης 2 x Τάπες απέναντι από τα εξαρτήματα σύνδεσης Εξάρτημα σύνδεσης επιστροφής (απολύτως απαραίτητο για συναρμολόγηση εντός της στέγης) Πείροι με σπείρωμα M8x30 στην κάτω πλευρά των συλλεκτών Παράδειγμα διάταξης: 3 συλλέκτες, τοποθετημένοι κατά πλάτος F3-Q, σύνδεση μόνο στην αριστερή πλευρά Υποδοχή βύθισης Εξάρτημα σύνδεσης εισαγωγής Αρμοί διαστολής υπάρχουν όλες οι τσιμούχες; Εξάρτημα σύνδεσης επιστροφής (απολύτως απαραίτητο για συναρμολόγηση εντός της στέγης) Πείροι με σπείρωμα M8x30 στην κάτω πλευρά των συλλεκτών 2 x Τάπες απέναντι από τα εξαρτήματα σύνδεσης Συναρμολόγηση αγκίστρων στήριξης στέγης πριν από τη συναρμολόγηση επί της στέγης Συναρμολόγηση σε πήχεις στέγης (συναρμολόγηση εκ των προτέρων) Επάνω άγκιστρο στήριξης στέγης μικρός βραχίονας Καρόβιδα M8x20 επάνω Κάτω άγκιστρο στήριξης στέγης Δισκοειδή παξιμάδια M8 Δισκοειδή παξιμάδια M8 Καρόβιδα M8x20 Καρόβιδα M8x20 Συναρμολόγηση σε δοκούς στέγης (μετατροπή συναρμολόγησης) Επάνω άγκιστρο στήριξης στέγης Κάτω άγκιστρο στήριξης στέγης Βιδώστε προσωρινά με το χέρι τα άγκιστρα στήριξης σύμφωνα με τις εικόνες. μεγάλος βραχίονας επάνω Για στερέωση με διάκενο σε πλάγια στέγη είναι απολύτως απαραίτητη η συναρμολόγηση επί δοκών στέγης! 7

8 Συναρμολόγηση επί της στέγης (απλά ή κοίλα κεραμίδια) Συσκευασία παράδοσης / Φορτίο χιονιού Εξοπλισμός στερέωσης στη συσκευασία παράδοσης αντίστοιχος αριθμός από: Πρόσθετα εξαρτήματα Επάνω άγκιστρα στήριξης στέγης με πέλμα στήριξης Κάτω άγκιστρα στήριξης στέγης με πέλμα στήριξης Ράγα συναρμολόγησης Σετ σύνδεσης ραγών συναρμολόγησης (εάν απαιτείται) Βίδες, παξιμάδια, κοχλιωτοί πείροι, ξυλόβιδες στο σακουλάκι Σετ ράβδων ισοπέδωσης με ξυλόβιδες για συναρμολόγηση επί δοκών στέγης Τοποθέτηση του συλλέκτη κατά τη συναρμολόγηση επί της στέγης Προσοχή Όλα τα άγκιστρα στήριξης στέγης που περιλαμβάνονται στη συσκευασία παράδοσης πρέπει να διανεμηθούν ομοιόμορφα στο πλάτος του συλλέκτη, με σκοπό τη διανομή του φορτίου. Για να γίνει αυτό, τοποθετήστε τα άγκιστρα στήριξης όσο το δυνατό πιο κοντά στις δοκούς της στέγης. Πρότυπο διαστάσεων για τον προσδιορισμό του πλάτους του συλλέκτη Προσοχή: χωρίς να ληφθεί υπόψη η θέση συναρμολόγησης των συνδέσεων των σωλήνων. Αριθμός συλλεκτών Πλάτος [m] συναρμολόγησης κατά μήκος F3/F3-1 X 2,23 3,36 4,49 5,62 6,75 7,88 9,01 10,14 11,27 Πλάτος [m] συναρμολόγησης κατά πλάτος F3-Q 2,1 4,23 6,36 8,49 10,62 12,75 14,88 17,01 19,14 21,27 Μέγιστο φορτίο χιονιού για τοποθέτηση επίπεδου συλλέκτη με κλίση 30 έως 45, σε όρθια θέση F3/F3-1 χωρίς σετ επέκτασης για φορτίο χιονιού με σετ επέκτασης για φορτίο χιονιού μέγιστο φορτίο επιφάνειας 2,4 kn/m² 4 kn/m² Περιοχή φορτίου χιονιού m πάνω από την επιφάνεια της θάλασσας m πάνω από την επιφάνεια της θάλασσας Περιοχή φορτίου χιονιού 1a m πάνω από την επιφάνεια της θάλασσας m πάνω από την επιφάνεια της θάλασσας Περιοχή φορτίου χιονιού m πάνω από την επιφάνεια της θάλασσας Περιοχή φορτίου χιονιού 2a 663 m πάνω από την επιφάνεια της θάλασσας Περιοχή φορτίου χιονιού m πάνω από την επιφάνεια της θάλασσας Για τους υπολογισμούς αυτούς πρέπει να συμπεριληφθεί ένας συντελεστή σχήματος 0,8 σύμφωνα με το πρότυπο DIN (αντιστοιχεί σε κλίση στέγης 0-30 ). Σε περιπτώσεις υψηλότερου φορτίου χιονιού συνιστάται συναρμολόγηση εντός της στέγης. Οι επίπεδοι συλλέκτες σε μορφή κατά πλάτος (F3-Q) μπορούν να χρησιμοποιηθούν με φορτίο μέχρι 4 kn/m² χωρίς επέκταση για φορτίο χιονιού Πρέπει να υπολογίσετε τις περιοχές του φορτίου χιονιού που εμφανίζονται σύμφωνα με το σχεδιάγραμμα στο πρότυπο DIN m πάνω από την επιφάνεια της θάλασσας 896 m πάνω από την επιφάνεια της θάλασσας 799 m πάνω από την επιφάνεια της θάλασσας 8

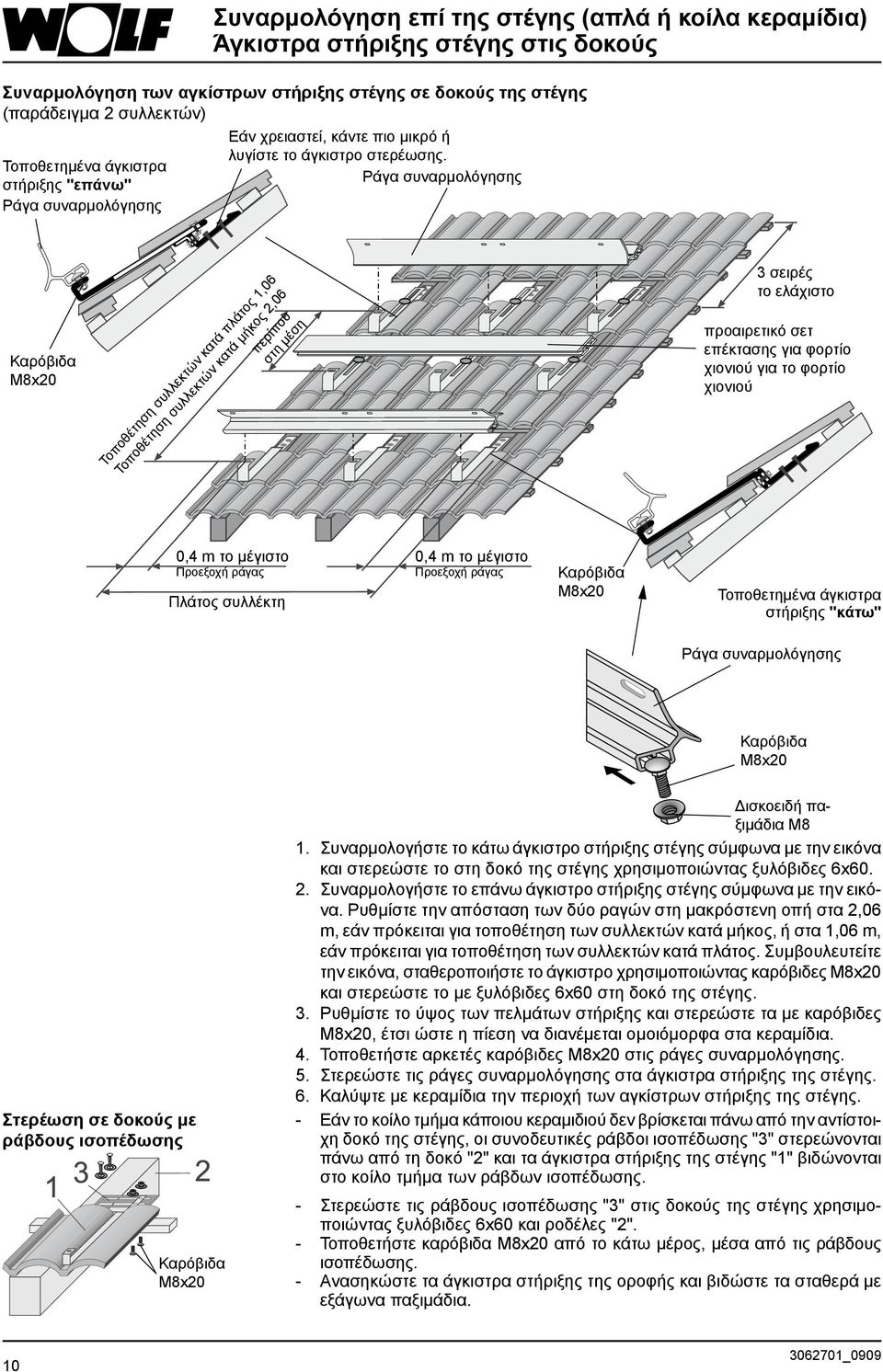

9 Συναρμολόγηση επί της στέγης (απλά ή κοίλα κεραμίδια) Άγκιστρα στήριξης στέγης σε πήχεις στέγης Στερέωση αγκίστρων στήριξης στέγης στους πήχεις της στέγης (παράδειγμα για 2 συλλέκτες) Τοποθετημένα άγκιστρα στήριξης "επάνω" 0,4 m το μέγιστο Εάν χρειαστεί, κάντε Προεξοχή ράγας Ράγα συναρμολόγησης άγκιστρο πιο μικρό ή λυγίστε το Ράγα συναρμολόγησης στερέωσης. Καρόβιδα M8x20 περίπου στη μέση Τοποθέτηση συλλεκτών κατά πλάτος 1,06 Τοποθέτηση συλλεκτών κατά μήκος 2,06 Ράγα συναρμολόγησης 3 σειρές το ελάχιστο προαιρετικό σετ επέκτασης για φορτίο χιονιού για το φορτίο χιονιού 0,4 m το μέγιστο Προεξοχή ράγας Πλάτος συλλέκτη Καρόβιδα M8x20 Τοποθετημένα άγκιστρα στήριξης "κάτω" Ράγα συναρμολόγησης Καρόβιδα M8x20 Δισκοειδή παξιμάδια M8 1. Συναρμολογήστε το κάτω άγκιστρο στήριξης στέγης σύμφωνα με την εικόνα και στερεώστε το στον πήχη της στέγης. 2. Συναρμολογήστε το επάνω άγκιστρο στήριξης στέγης σύμφωνα με την εικόνα και στερεώστε το στον πήχη της στέγης. Ρυθμίστε την απόσταση των δύο ραγών στήριξης στα 2,06 m, εάν πρόκειται για κατά μήκος τοποθέτηση των συλλεκτών, ή στα 1,06 m εάν πρόκειται για κατά πλάτος τοποθέτηση των συλλεκτών, στη μακρόστενη οπή του επάνω αγκίστρου στήριξης, σύμφωνα με την εικόνα, και στερεώστε τις με καρόβιδες M8x Ρυθμίστε το ύψος των πελμάτων στήριξης και στερεώστε τα με καρόβιδες M8x20, έτσι ώστε η πίεση να διανέμεται ομοιόμορφα στα κεραμίδια. 4. Τοποθετήστε αρκετές καρόβιδες M8x20 στις ράγες συναρμολόγησης. 5. Στερεώστε τις ράγες συναρμολόγησης στα άγκιστρα της στέγης χρησιμοποιώντας δισκοειδή παξιμάδια. 6. Καλύψτε με κεραμίδια την περιοχή των αγκίστρων στήριξης της στέγης. 9

10 Συναρμολόγηση επί της στέγης (απλά ή κοίλα κεραμίδια) Άγκιστρα στήριξης στέγης στις δοκούς Συναρμολόγηση των αγκίστρων στήριξης στέγης σε δοκούς της στέγης (παράδειγμα 2 συλλεκτών) Εάν χρειαστεί, κάντε πιο μικρό ή λυγίστε το άγκιστρο στερέωσης. Τοποθετημένα άγκιστρα Ράγα συναρμολόγησης στήριξης "επάνω" Ράγα συναρμολόγησης Καρόβιδα M8x20 Τοποθέτηση συλλεκτών κατά πλάτος 1,06 Τοποθέτηση συλλεκτών κατά μήκος 2,06 περίπου στη μέση 3 σειρές το ελάχιστο προαιρετικό σετ επέκτασης για φορτίο χιονιού για το φορτίο χιονιού 0,4 m το μέγιστο Προεξοχή ράγας Πλάτος συλλέκτη 0,4 m το μέγιστο Προεξοχή ράγας Καρόβιδα M8x20 Τοποθετημένα άγκιστρα στήριξης "κάτω" Ράγα συναρμολόγησης Καρόβιδα M8x20 Στερέωση σε δοκούς με ράβδους ισοπέδωσης Καρόβιδα M8x20 Δισκοειδή παξιμάδια M8 1. Συναρμολογήστε το κάτω άγκιστρο στήριξης στέγης σύμφωνα με την εικόνα και στερεώστε το στη δοκό της στέγης χρησιμοποιώντας ξυλόβιδες 6x Συναρμολογήστε το επάνω άγκιστρο στήριξης στέγης σύμφωνα με την εικόνα. Ρυθμίστε την απόσταση των δύο ραγών στη μακρόστενη οπή στα 2,06 m, εάν πρόκειται για τοποθέτηση των συλλεκτών κατά μήκος, ή στα 1,06 m, εάν πρόκειται για τοποθέτηση των συλλεκτών κατά πλάτος. Συμβουλευτείτε την εικόνα, σταθεροποιήστε το άγκιστρο χρησιμοποιώντας καρόβιδες M8x20 και στερεώστε το με ξυλόβιδες 6x60 στη δοκό της στέγης. 3. Ρυθμίστε το ύψος των πελμάτων στήριξης και στερεώστε τα με καρόβιδες M8x20, έτσι ώστε η πίεση να διανέμεται ομοιόμορφα στα κεραμίδια. 4. Τοποθετήστε αρκετές καρόβιδες M8x20 στις ράγες συναρμολόγησης. 5. Στερεώστε τις ράγες συναρμολόγησης στα άγκιστρα στήριξης της στέγης. 6. Καλύψτε με κεραμίδια την περιοχή των αγκίστρων στήριξης της στέγης. - Εάν το κοίλο τμήμα κάποιου κεραμιδιού δεν βρίσκεται πάνω από την αντίστοιχη δοκό της στέγης, οι συνοδευτικές ράβδοι ισοπέδωσης "3" στερεώνονται πάνω από τη δοκό "2" και τα άγκιστρα στήριξης της στέγης "1" βιδώνονται στο κοίλο τμήμα των ράβδων ισοπέδωσης. - Στερεώστε τις ράβδους ισοπέδωσης "3" στις δοκούς της στέγης χρησιμοποιώντας ξυλόβιδες 6x60 και ροδέλες "2". - Τοποθετήστε καρόβιδα M8x20 από το κάτω μέρος, μέσα από τις ράβδους ισοπέδωσης. - Ανασηκώστε τα άγκιστρα στήριξης της οροφής και βιδώστε τα σταθερά με εξάγωνα παξιμάδια. 10

11 Συναρμολόγηση επί της στέγης (απλά ή κοίλα κεραμίδια) Συναρμολόγηση συλλεκτών Επέκταση των ραγών συναρμολόγησης για περισσότερους από 4 συλλέκτες Εάν πρόκειται να συναρμολογηθούν περισσότεροι από 3 συλλέκτες, οι ράγες συναρμολόγησης πρέπει να επεκταθούν σύμφωνα με την εικόνα. Κάποια από τις 3 βίδες μπορεί να χρησιμοποιηθεί και για στερέωση σε ένα άγκιστρο στήριξης στέγης. Η ράγα σε σχήμα U παραμένει τότε στραμμένη προς το κέντρο και η βίδα μπορεί να τοποθετηθεί στη μακρόστενη οπή, στην αντίστοιχη θέση πάνω από το άγκιστρο στήριξης. Ράγα συναρμολόγησης για π.χ. 3 συλλέκτες Σετ σύνδεσης ραγών συναρμολόγησης Ράγα συναρμολόγησης για π.χ. 2 πρόσθετους συλλέκτες Βίδα με ροδέλα M8x20 3 καρόβιδες M8 x 25 με δισκοειδή παξιμάδια M8 Κοχλιωτός πείρος M8 Δισκοειδή παξιμάδια M8 1. Τοποθετήστε το συλλέκτη χρησιμοποιώντας τους κοχλιωτούς πείρους, αρχικά στην κάτω ράγα συναρμολόγησης, σύμφωνα με την εικόνα, και στερεώστε τον με δισκοειδή παξιμάδια M8, σφίγγοντας προσωρινά μόνο με το χέρι. Προσοχή - Υπάρχουν τσιμούχες; - Τήρηση απόστασης - Ευθυγράμμιση τμημάτων σύνδεσης - κρατήστε αντίσταση με ένα δεύτερο γερμανικό κλειδί Μέγιστη ροπή σύσφιξης 20 Nm 2. Ωθήστε τις βίδες με ροδέλα M8x20 μέσα από την επάνω ράγα συναρμολόγησης και βιδώστε τις στο συλλέκτη, σφίγγοντας προσωρινά με το χέρι. 3. Τοποθετήστε τους άλλους συλλέκτες κατά τον ίδιο τρόπο. 4. Βιδώστε τις συνδέσεις εισαγωγής και επιστροφής. Ελέγξτε τις τσιμούχες. 5. Σφίξτε όλες τις βίδες και όλα τα παξιμάδια, για να στερεωθεί ο συλλέκτης. Υπόδειξη: Ορισμένα είδη κεραμιδιών (π.χ. επίπεδα κεραμίδια με μανδάλωση επάνω και κάτω) πρέπει να λειανθούν στην περιοχή των αγκίστρων στήριξης στέγης ώστε να εφαρμόζουν σωστά τα άγκιστρα στέγης που έχουν τοποθετηθεί και να μην ξεκολλήσουν τα κεραμίδια που βρίσκονται πάνω από τα σημεία αυτά. 11

12 Ιδιαιτερότητες συναρμολόγησης επί στέγης από σχιστόλιθο με άγκιστρα για σχιστόλιθο Προσοχή Όλα τα άγκιστρα στήριξης στέγης που περιλαμβάνονται στη συσκευασία παράδοσης πρέπει να διανεμηθούν ομοιόμορφα στο πλάτος του συλλέκτη, με σκοπό τη διανομή του φορτίου. 1. Αφαιρέστε τα κεραμίδια στα σημεία στερέωσης των αγκίστρων. περίπου στη μέση Τοποθέτηση συλλεκτών κατά πλάτος 1,06 Τοποθέτηση συλλεκτών κατά μήκος 2,06 προαιρετικό σετ επέκτασης για φορτίο χιονιού με άγκιστρα Πλάτος συλλέκτη 2. Στερεώστε τα άγκιστρα με σταυρόβιδες 6x70 mm. Σταυρόβιδα 6x70 mm Καρόβιδα M8x20 Καρόβιδα M8x20 Ράγα συναρμολόγησης Καρόβιδα M8x20 Δισκοειδή παξιμάδια M8 3. Καλύψτε τα άγκιστρα σχιστόλιθου με κοινό προστατευτικό από μόλυβδο. 4. Βάλτε ξανά τα κεραμίδια στη στέγη. 12

13 Ιδιαιτερότητες συναρμολόγησης επί κυματοειδούς στέγης ("ελλενίτ") / λαμαρινοσκεπής με βίδες αγκύρωσης Γενικές υποδείξεις - Εάν πρόκειται για κυματοειδή στέγη, η οπή (Ø 14) στην επικάλυψη της στέγης για κάθε βίδα αγκύρωσης πρέπει να ανοιχθεί στο υψηλότερο σημείο όπου μπορεί να τοποθετηθεί το προφίλ της πλάκας. - Η κάθετη απόσταση των οπών για τις βίδες αγκύρωσης πρέπει να τηρηθεί, προκειμένου να εξασφαλιστεί το διάκενο ανάμεσα στις ράγες. - Πρέπει να εξασφαλιστεί η καλή στερέωση στην υποκατασκευή/τις δοκούς της στέγης. Εάν χρειαστεί, ο εγκαταστάτης πρέπει να κατασκευάσει μια βοηθητική υποκατασκευή. - Οι διατρήσεις στερέωσης για τις βίδες αγκύρωσης πραγματοποιούνται εκ των προτέρων στις δοκούς (Ø 8,5). Εάν πρόκειται για μπετόν ή οπτοπλινθοδομή, πρέπει να τοποθετηθεί κατάλληλο βύσμα. - Το βάθος βιδώματος για τις βίδες αγκύρωσης πρέπει να είναι 80 έως 100 mm. Για ευκολότερο βίδωμα μπορείτε να λιπάνετε τις βίδες. Η λεία περιοχή του στελέχους χρησιμεύει ως σημείο πίεσης της τσιμούχας. Πρέπει να βρίσκεται στην περιοχή της επικάλυψης της στέγης. - Για καλύτερη σταθερότητα, οι πλάκες συναρμολόγησης των βιδών αγκύρωσης πρέπει να είναι στραμμένες προς τα επάνω, όπως δείχνει η εικόνα. - Η επικάλυψη της στέγης στεγανοποιείται με ελαφριά, προσεκτική σύσφιξη των παξιμαδιών φλάντζας. Διαφορετικά, εάν πρόκειται για κυματοειδές αμιαντοτσιμέντο, υπάρχει κίνδυνος θραύσης. περίπου στη μέση Τοποθέτηση συλλεκτών κατά πλάτος 1,06 Τοποθέτηση συλλεκτών κατά μήκος 2,06 προαιρετικό σετ επέκτασης για φορτίο χιονιού 0,4 m το μέγιστο Προεξοχή ράγας Πλάτος συλλέκτη 0,4 m το μέγιστο Προεξοχή ράγας Βίδα αγκύρωσης με πλάκα συναρμολόγησης Προσοχή Όλες οι βίδες στερέωσης που περιλαμβάνονται στη συσκευασία παράδοσης πρέπει να διανεμηθούν ομοιόμορφα στο πλάτος του συλλέκτη, με σκοπό τη διανομή του φορτίου. Τοποθέτηση βίδας αγκύρωσης Σφίξτε προσεκτικά το παξιμάδι φλάντζας, κίνδυνος θραύσης! Πλάκα συναρμολόγησης αλουμινίου 6 mm Βίδα αγκύρωσης M12x300 Στεγάνωση EPDM, ανθεκτική στην υπεριώδη ακτινοβολία Κυματοειδής στέγη 13

14 Στερέωση με διάκενο σε πλάγια στέγη Υπόδειξη για ιδανική γωνία κλίσης του συλλέκτη Ανάλογα με το είδος χρήσης, συνιστάται η ακόλουθη ιδανική γωνία κλίσης του συλλέκτη. Θέρμανση νερού μέσω ηλιακού συλλέκτη Συνδυασμένες εγκατάστασεις για θέρμανση νερού και υποβοήθηση 45 ± 5 θέρμανσης μέσω ηλιακού συλλέκτη Υποβοήθηση θέρμανσης μέσω ηλιακού συλλέκτη 55 ± 5 Υποδείξεις ως προς τη στερέωση Για στερέωση με διάκενο σε πλάγια στέγη είναι απολύτως απαραίτητη η τοποθέτηση των αγκίστρων στερέωσης στέγης στις δοκούς! Η στατική καταλληλότητα της υποκατασκευής και το επιτρεπόμενο φορτίο στην επιφάνεια της στέγης πρέπει να ελεγχθούν εκ των προτέρων (εάν χρειαστεί, συμβουλευθείτε ειδικό). Λάβετε υπόψη το ύψος του κτιρίου. Η απόσταση των συλλεκτών από την περίμετρο της στέγης πρέπει να είναι μεγαλύτερη από 1 m, με σκοπό την πιο άνετη συναρμολόγηση και λόγω της μεγάλης έντασης του ανέμου περιμετρικά της στέγης. Ένταση ανέμου Fw >1m >1m Άνεμος Ύψος κτιρίου Επιφάνεια πρόσπτωσης ανέμου Ένταση ανέμου Fw 0 8 m 2,30 m N 8 20 m 2,30 m N >20 m 2,30 m 2 Απαιτείται ξεχωριστός υπολογισμός κατά DIN Ιδανική γωνία κλίσης Για τη ρύθμιση της γωνίας κλίσης σε συνάρτηση με το είδος της χρήσης, μπορείτε να προσαρμόσετε τα εύκαμπτα τρίγωνα στερέωσης ανάλογα με την εκάστοτε ιδανική γωνία. Τα τρίγωνα στερέωσης φέρουν οπές στις 20, 30 και 45 και το μήκος τους μπορεί να μειωθεί ανάλογα με την κλίση της στέγης. Επιλογή διάτρησης 2,06 m εάν πρόκειται για συναρμολόγηση κατά μήκος 1,06 m εάν πρόκειται για συναρμολόγηση κατά πλάτος για συλλέκτη με σωλήνες TRK Στερεώστε το διαγώνιο βραχίονα στην αντίστοιχη διάτρηση του κάθετου βραχίονα, ανάλογα με τη γωνία που επιθυμείτε. Μαρκάρετε τον κάθετο βραχίονα πάνω από το διαγώνιο βραχίονα και μειώστε το μήκος του (βλ. εικόνα). 14

15 Στερέωση με διάκενο σε πλάγια στέγη Ελάχιστες αποστάσεις για πολλές σειρές συλλεκτών Ύψος διάτρησης "h" Ελάχιστη απόσταση και γωνία στερέωσης με διάκενο για συναρμολόγηση των συλλεκτών κατά μήκος F3 / F3-1 (παράδειγμα Würzburg) Κλίση στέγης α ( ) Γωνία για στερέωση με διάκενο δ ( ) Γωνία τοποθέτησης από οριζόντια θέση ( ) Ύψος διάτρησης "h" (cm) Απόσταση "d1" (cm) Απόσταση "d" (cm) (υπάρχει) (υπάρχει) (υπάρχει) (k dispozici) Ελάχιστη απόσταση και γωνία στερέωσης με διάκενο για συναρμολόγηση των συλλεκτών κατά πλάτος F3-Q (παράδειγμα Würzburg) Κλίση στέγης α ( ) Γωνία για στερέωση με διάκενο δ ( ) Γωνία τοποθέτησης από οριζόντια θέση ( ) Ύψος διάτρησης "h" (cm) Απόσταση "d1" (cm) Απόσταση "d" (cm) (υπάρχει) (υπάρχει) (υπάρχει) (υπάρχει) Επέκταση των ραγών συναρμολόγησης για περισσότερους από 4 συλλέκτες Εάν πρόκειται να συναρμολογηθούν περισσότεροι από 3 συλλέκτες, οι ράγες συναρμολόγησης πρέπει να επεκταθούν σύμφωνα με την εικόνα. Ράγα συναρμολόγησης για π.χ. 3 συλλέκτες Σετ σύνδεσης ραγών συναρμολόγησης Ράγα συναρμολόγησης για π.χ. 2 πρόσθετους συλλέκτες 3 καρόβιδες M8 x 25 με δισκοειδή παξιμάδια M8 15

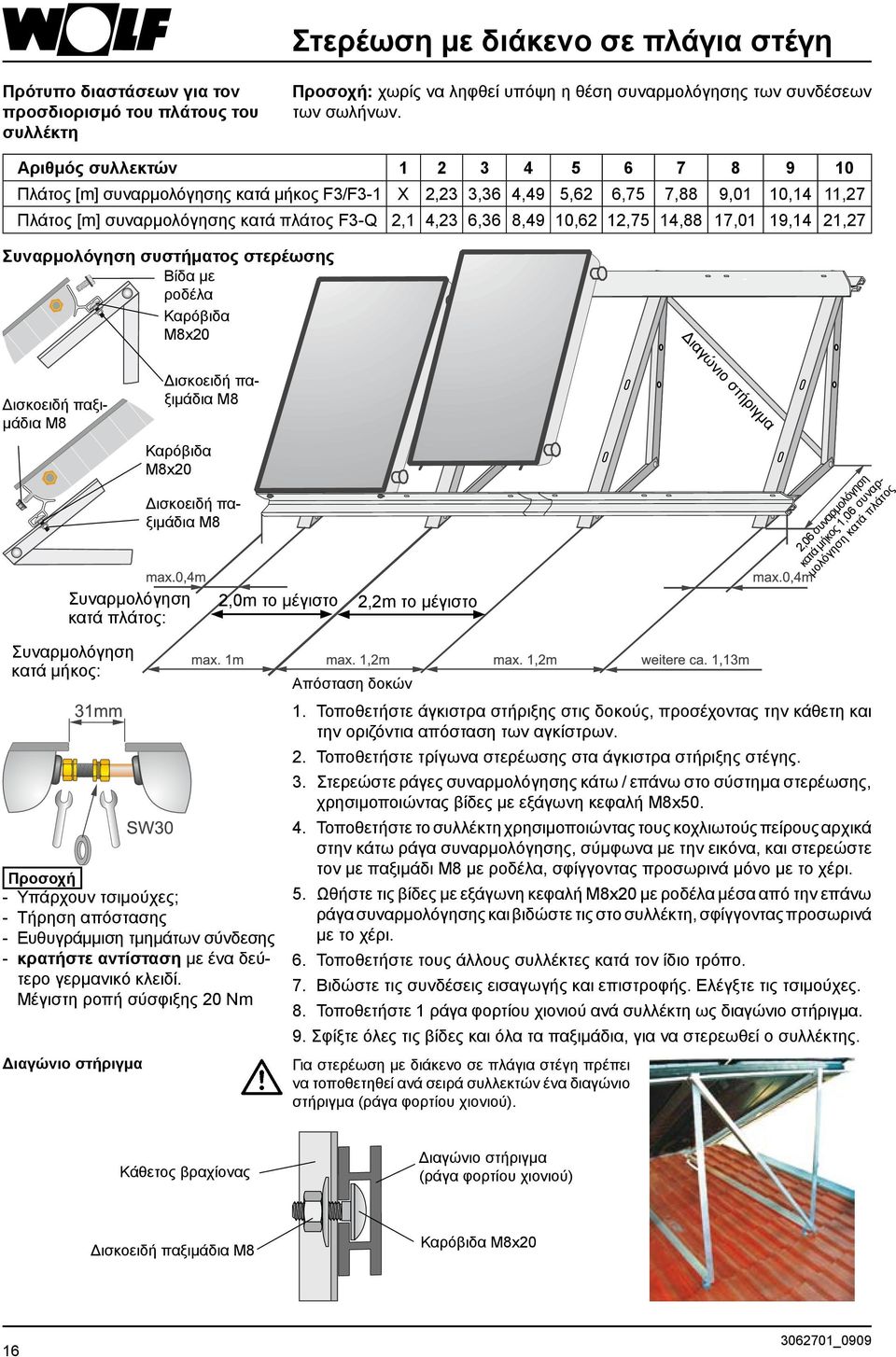

16 Στερέωση με διάκενο σε πλάγια στέγη Πρότυπο διαστάσεων για τον προσδιορισμό του πλάτους του συλλέκτη Προσοχή: χωρίς να ληφθεί υπόψη η θέση συναρμολόγησης των συνδέσεων των σωλήνων. Αριθμός συλλεκτών Πλάτος [m] συναρμολόγησης κατά μήκος F3/F3-1 X 2,23 3,36 4,49 5,62 6,75 7,88 9,01 10,14 11,27 Πλάτος [m] συναρμολόγησης κατά πλάτος F3-Q 2,1 4,23 6,36 8,49 10,62 12,75 14,88 17,01 19,14 21,27 Συναρμολόγηση συστήματος στερέωσης Βίδα με ροδέλα Καρόβιδα M8x20 Διαγώνιο στήριγμα Δισκοειδή παξιμάδια M8 Δισκοειδή παξιμάδια M8 Καρόβιδα M8x20 Δισκοειδή παξιμάδια M8 2,06 συναρμολόγηση κατά μήκος 1,06 συναρμολόγηση κατά πλάτος Συναρμολόγηση κατά πλάτος: 2,0m το μέγιστο 2,2m το μέγιστο Συναρμολόγηση κατά μήκος: Προσοχή - Υπάρχουν τσιμούχες; - Τήρηση απόστασης - Ευθυγράμμιση τμημάτων σύνδεσης - κρατήστε αντίσταση με ένα δεύτερο γερμανικό κλειδί. Μέγιστη ροπή σύσφιξης 20 Nm Διαγώνιο στήριγμα Απόσταση δοκών 1. Τοποθετήστε άγκιστρα στήριξης στις δοκούς, προσέχοντας την κάθετη και την οριζόντια απόσταση των αγκίστρων. 2. Τοποθετήστε τρίγωνα στερέωσης στα άγκιστρα στήριξης στέγης. 3. Στερεώστε ράγες συναρμολόγησης κάτω / επάνω στο σύστημα στερέωσης, χρησιμοποιώντας βίδες με εξάγωνη κεφαλή M8x Τοποθετήστε το συλλέκτη χρησιμοποιώντας τους κοχλιωτούς πείρους αρχικά στην κάτω ράγα συναρμολόγησης, σύμφωνα με την εικόνα, και στερεώστε τον με παξιμάδι M8 με ροδέλα, σφίγγοντας προσωρινά μόνο με το χέρι. 5. Ωθήστε τις βίδες με εξάγωνη κεφαλή M8x20 με ροδέλα μέσα από την επάνω ράγα συναρμολόγησης και βιδώστε τις στο συλλέκτη, σφίγγοντας προσωρινά με το χέρι. 6. Τοποθετήστε τους άλλους συλλέκτες κατά τον ίδιο τρόπο. 7. Βιδώστε τις συνδέσεις εισαγωγής και επιστροφής. Ελέγξτε τις τσιμούχες. 8. Τοποθετήστε 1 ράγα φορτίου χιονιού ανά συλλέκτη ως διαγώνιο στήριγμα. 9. Σφίξτε όλες τις βίδες και όλα τα παξιμάδια, για να στερεωθεί ο συλλέκτης. Για στερέωση με διάκενο σε πλάγια στέγη πρέπει να τοποθετηθεί ανά σειρά συλλεκτών ένα διαγώνιο στήριγμα (ράγα φορτίου χιονιού). Κάθετος βραχίονας Διαγώνιο στήριγμα (ράγα φορτίου χιονιού) Δισκοειδή παξιμάδια M8 Καρόβιδα M8x20 16

17 Συναρμολόγηση εντός της στέγης Συσκευασία παράδοσης Τμήματα συναρμολόγησης Προσοχή Για λόγους ασφαλείας, κάτω από το συλλέκτη πρέπει, βάσει του κανονισμού περί στεγοποιίας, να υπάρχει υπόστρωμα με επικάλυψη και λωρίδες πίσσας ή κάποιο άλλο κατάλληλο υλικό, προκειμένου να μη διεισδύσει υγρασία στο κτίριο από ενδεχόμενα σημεία διαρροής. Το υλικό αυτό πρέπει να φτάνει μέχρι την υδρορροή της στέγης. Προφίλ προστασίας ακμών Έλασμα επένδυσης επάνω Ράγα συναρμολόγησης επάνω Έλασμα επένδυσης αριστερά Στήριγμα ταινίας οριζόντιας στεγανοποίησης αριστερά Ενδιάμεσα ελάσματα Έλασμα επένδυσης δεξιά Ράγα σύνδεσης Στήριγμα ταινίας οριζόντιας στεγανοποίησης δεξιά Ράγα συναρμολόγησης κάτω (με εξωτερική κλίση για ταινία οριζόντιας στεγανοποίησης) Ταινία οριζόντιας στεγανοποίησης Πρότυπο διαστάσεων για τον προσδιορισμό της θέσης του πεδίου συλλεκτών Πλατύ πεδίο συλλεκτών Πλάτος συμπεριλαμβανομένου του πλαισίου Ταινία στεγανοποίησης τριγώνου Ξύλινος αποστάτης ύψους 15 έως 30 mm για προσαρμογή στους πήχεις της στέγης Πλατύ πεδίο συλλεκτών Πλάτος συμπεριλαμβανομένου του πλαισίου Βίδες, παξιμάδια, κοχλιωτοί πείροι, ξυλόβιδες στο σακουλάκι 2,5 m το ελάχιστο 3 σειρές το ελάχιστο X (0,5-12 cm) X (0,5-12 cm) Αριθμός συλλεκτών *) *) Πλάτος πεδίου συλλεκτών [m] 2,36 3,49 4,62 5,75 6,88 8,01 9,14 10,27 11,40 Πλάτος συμπεριλαμβανομένου του πλαισίου [m] 2,74 3,87 5,00 6,03 7,26 8,39 9,52 10,65 11,78 *)κεραμίδια που πρέπει να αφαιρεθούν ανά σειρά κεραμιδιών: Πλάτος καλύμματος 30cm Απόσταση "X" [cm] 0,5 4 7, ,5/ 7 3 6, Πλάτος καλύμματος 20 cm Απόσταση "X" [cm] 0,5 4 7,5 1 4,5 8 1,5 5 8,5 *) Μετά το "κεντράρισμα" της ράγας συναρμολόγησης, συνιστάται να τη μετατοπίσετε κατά 7 cm προς τα αριστερά ή προς τα δεξιά. Έτσι εξασφαλίζεται ότι στη μια πλευρά μπορεί να χρησιμοποιηθεί μισό κεραμίδι και στην απέναντι πλευρά ένα ολόκληρο κεραμίδι. 17

18 Συναρμολόγηση εντός της στέγης Κατασκευή Ξύλινος αποστάτης με πάχος ίδιο με τον πήχη της στέγης Ταινία στεγανοποίησης τριγώνου Μονωτικό φύλλο επάνω Συλλέκτης Ξύλινος αποστάτης με πάχος 9 mm λιγότερο από το πάχος του πήχη της στέγης Σύσταση: Εάν χρειαστεί, ενισχύστε το επάνω μονωτικό φύλλο στο σημείο επαφής των κεραμιδιών για να αποφευχθεί η διάτρησή του λόγω υπερβολικής πίεσης. Ράγα συναρμολόγησης Ταινία οριζόντιας στεγανοποίησης υδατοστεγές υπόστρωμα στέγης Συναρμολόγηση και επέκταση της κάτω ράγας συναρμολόγησης (με εξωτερική κλίση για ταινία οριζόντιας στεγανοποίησης) Στήριγμα ταινίας οριζόντιας Ράγα σύνδεσης στεγανοποίησης αριστερά 4 x καρόβιδες M8 x 16 Στήριγμα ταινίας οριζόντιας στεγανοποίησης δεξιά 2 x καρόβιδες M8 x 16 Ράγα συναρμολόγησης για 2 συλλέκτες (2,26m) Ράγα συναρμολόγησης για 1 πρόσθετο συλλέκτη (1,13m) 8 x 80 Ξύλινος αποστάτης (πάχος μικρότερο από το πάχος του πήχη κατά 9 mm) Ράγα συναρμολόγησης Ταινία οριζόντιας στεγανοποίησης Επικάλυψη > 5 cm 18
