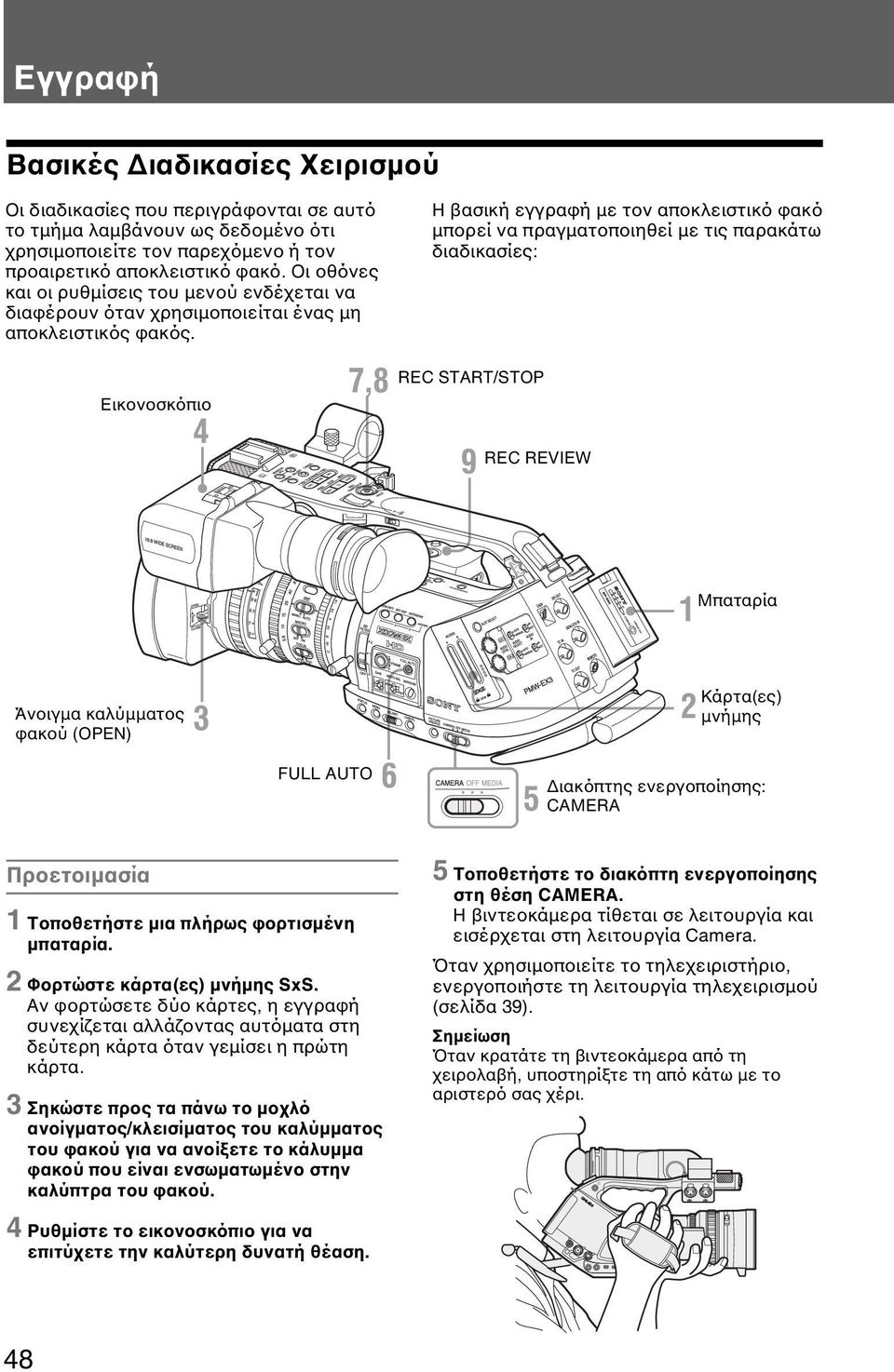

1 Εγγραφή Βασικές ιαδικασίες Χειρισµού Οι διαδικασίες που περιγράφονται σε αυτό το τµήµα λαµβάνουν ως δεδοµένο ότι χρησιµοποιείτε τον παρεχόµενο ή τον προαιρετικό αποκλειστικό φακό. Οι οθόνες και οι ρυθµίσεις του µενού ενδέχεται να διαφέρουν όταν χρησιµοποιείται ένας µη αποκλειστικός φακός. Εικονοσκόπιο Η βασική εγγραφή µε τον αποκλειστικό φακό µπορεί να πραγµατοποιηθεί µε τις παρακάτω διαδικασίες: REC START/STOP REC REVIEW Μπαταρία Άνοιγµα καλύµµατος φακού (OPEN) Κάρτα(ες) µνήµης FULL AUTO ιακόπτης ενεργοποίησης: CAMERA Προετοιµασία 1 Τοποθετήστε µια πλήρως φορτισµένη µπαταρία. 2 Φορτώστε κάρτα(ες) µνήµης SxS. Αν φορτώσετε δύο κάρτες, η εγγραφή συνεχίζεται αλλάζοντας αυτόµατα στη δεύτερη κάρτα όταν γεµίσει η πρώτη κάρτα. 3 Σηκώστε προς τα πάνω το µοχλό ανοίγµατος/κλεισίµατος του καλύµµατος του φακού για να ανοίξετε το κάλυµµα φακού που είναι ενσωµατωµένο στην καλύπτρα του φακού. 5 Τοποθετήστε το διακόπτη ενεργοποίησης στη θέση CAMERA. Η βιντεοκάµερα τίθεται σε λειτουργία και εισέρχεται στη λειτουργία Camera. Όταν χρησιµοποιείτε το τηλεχειριστήριο, ενεργοποιήστε τη λειτουργία τηλεχειρισµού (σελίδα 39). Όταν κρατάτε τη βιντεοκάµερα από τη χειρολαβή, υποστηρίξτε τη από κάτω µε το αριστερό σας χέρι. 4 Ρυθµίστε το εικονοσκόπιο για να επιτύχετε την καλύτερη δυνατή θέαση. 48

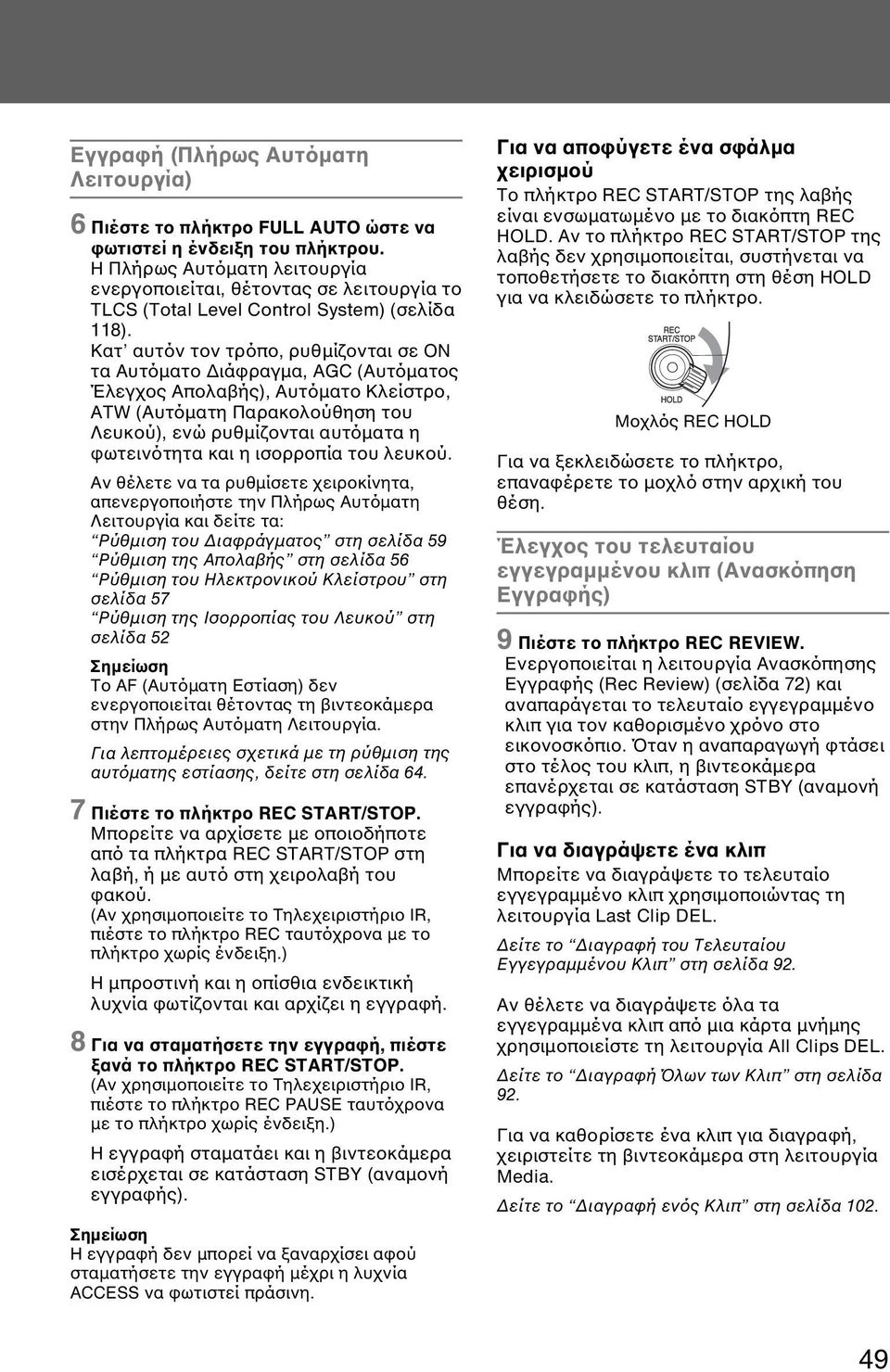

2 Εγγραφή (Πλήρως Αυτόµατη Λειτουργία) 6 Πιέστε το πλήκτρο FULL AUTO ώστε να φωτιστεί η ένδειξη του πλήκτρου. Η Πλήρως Αυτόµατη λειτουργία ενεργοποιείται, θέτοντας σε λειτουργία το TLCS (Total Level Control System) (σελίδα 118). Κατ αυτόν τον τρόπο, ρυθµίζονται σε ON τα Αυτόµατο ιάφραγµα, AGC (Αυτόµατος Έλεγχος Απολαβής), Αυτόµατο Κλείστρο, ATW (Αυτόµατη Παρακολούθηση του Λευκού), ενώ ρυθµίζονται αυτόµατα η φωτεινότητα και η ισορροπία του λευκού. Αν θέλετε να τα ρυθµίσετε χειροκίνητα, απενεργοποιήστε την Πλήρως Αυτόµατη Λειτουργία και δείτε τα: Ρύθµιση του ιαφράγµατος στη σελίδα 59 Ρύθµιση της Απολαβής στη σελίδα 56 Ρύθµιση του Ηλεκτρονικού Κλείστρου στη σελίδα 57 Ρύθµιση της Ισορροπίας του Λευκού στη σελίδα 52 Το AF (Αυτόµατη Εστίαση) δεν ενεργοποιείται θέτοντας τη βιντεοκάµερα στην Πλήρως Αυτόµατη Λειτουργία. Για λεπτοµέρειες σχετικά µε τη ρύθµιση της αυτόµατης εστίασης, δείτε στη σελίδα Πιέστε το πλήκτρο REC START/STOP. Μπορείτε να αρχίσετε µε οποιοδήποτε από τα πλήκτρα REC START/STOP στη λαβή, ή µε αυτό στη χειρολαβή του φακού. (Αν χρησιµοποιείτε το Τηλεχειριστήριο IR, πιέστε το πλήκτρο REC ταυτόχρονα µε το πλήκτρο χωρίς ένδειξη.) Η µπροστινή και η οπίσθια ενδεικτική λυχνία φωτίζονται και αρχίζει η εγγραφή. 8 Για να σταµατήσετε την εγγραφή, πιέστε ξανά το πλήκτρο REC START/STOP. (Αν χρησιµοποιείτε το Τηλεχειριστήριο IR, πιέστε το πλήκτρο REC PAUSE ταυτόχρονα µε το πλήκτρο χωρίς ένδειξη.) Η εγγραφή σταµατάει και η βιντεοκάµερα εισέρχεται σε κατάσταση STBY (αναµονή εγγραφής). Η εγγραφή δεν µπορεί να ξαναρχίσει αφού σταµατήσετε την εγγραφή µέχρι η λυχνία ACCESS να φωτιστεί πράσινη. Για να αποφύγετε ένα σφάλµα χειρισµού Το πλήκτρο REC START/STOP της λαβής είναι ενσωµατωµένο µε το διακόπτη REC HOLD. Αν το πλήκτρο REC START/STOP της λαβής δεν χρησιµοποιείται, συστήνεται να τοποθετήσετε το διακόπτη στη θέση HOLD για να κλειδώσετε το πλήκτρο. Μοχλός REC HOLD Για να ξεκλειδώσετε το πλήκτρο, επαναφέρετε το µοχλό στην αρχική του θέση. Έλεγχος του τελευταίου εγγεγραµµένου κλιπ (Ανασκόπηση Εγγραφής) 9 Πιέστε το πλήκτρο REC REVIEW. Ενεργοποιείται η λειτουργία Ανασκόπησης Εγγραφής (Rec Review) (σελίδα 72) και αναπαράγεται το τελευταίο εγγεγραµµένο κλιπ για τον καθορισµένο χρόνο στο εικονοσκόπιο. Όταν η αναπαραγωγή φτάσει στο τέλος του κλιπ, η βιντεοκάµερα επανέρχεται σε κατάσταση STBY (αναµονή εγγραφής). Για να διαγράψετε ένα κλιπ Μπορείτε να διαγράψετε το τελευταίο εγγεγραµµένο κλιπ χρησιµοποιώντας τη λειτουργία Last Clip DEL. είτε το ιαγραφή του Τελευταίου Εγγεγραµµένου Κλιπ στη σελίδα 92. Αν θέλετε να διαγράψετε όλα τα εγγεγραµµένα κλιπ από µια κάρτα µνήµης χρησιµοποιείστε τη λειτουργία All Clips DEL. είτε το ιαγραφή Όλων των Κλιπ στη σελίδα 92. Για να καθορίσετε ένα κλιπ για διαγραφή, χειριστείτε τη βιντεοκάµερα στη λειτουργία Media. είτε το ιαγραφή ενός Κλιπ στη σελίδα

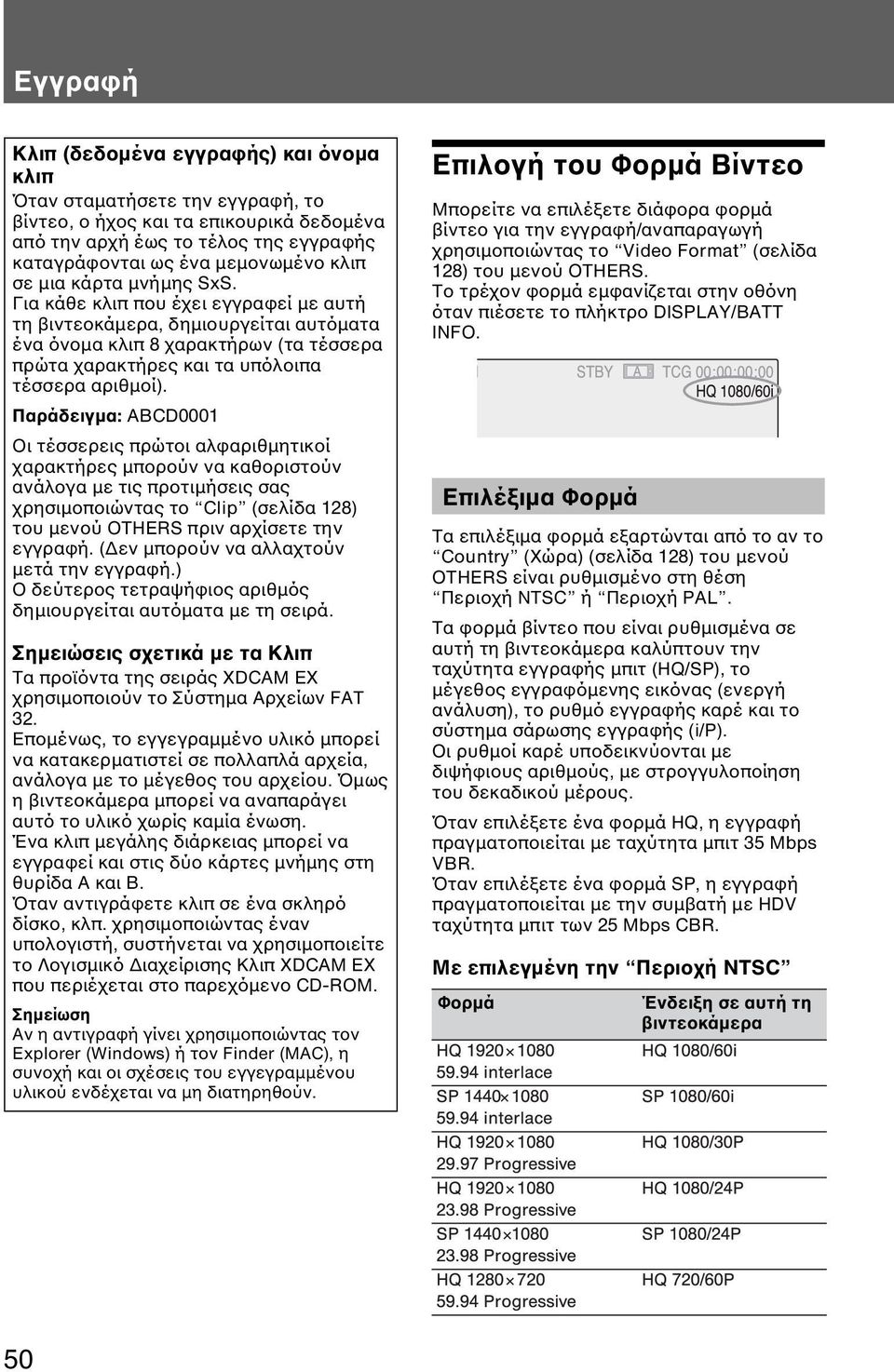

3 Εγγραφή Κλιπ (δεδοµένα εγγραφής) και όνοµα κλιπ Όταν σταµατήσετε την εγγραφή, το βίντεο, ο ήχος και τα επικουρικά δεδοµένα από την αρχή έως το τέλος της εγγραφής καταγράφονται ως ένα µεµονωµένο κλιπ σε µια κάρτα µνήµης SxS. Για κάθε κλιπ που έχει εγγραφεί µε αυτή τη βιντεοκάµερα, δηµιουργείται αυτόµατα ένα όνοµα κλιπ 8 χαρακτήρων (τα τέσσερα πρώτα χαρακτήρες και τα υπόλοιπα τέσσερα αριθµοί). Παράδειγµα: ABCD0001 Οι τέσσερεις πρώτοι αλφαριθµητικοί χαρακτήρες µπορούν να καθοριστούν ανάλογα µε τις προτιµήσεις σας χρησιµοποιώντας το Clip (σελίδα 128) του µενού OTHERS πριν αρχίσετε την εγγραφή. ( εν µπορούν να αλλαχτούν µετά την εγγραφή.) Ο δεύτερος τετραψήφιος αριθµός δηµιουργείται αυτόµατα µε τη σειρά. Σηµειώσεις σχετικά µε τα Κλιπ Τα προϊόντα της σειράς XDCAM EX χρησιµοποιούν το Σύστηµα Αρχείων FAT 32. Εποµένως, το εγγεγραµµένο υλικό µπορεί να κατακερµατιστεί σε πολλαπλά αρχεία, ανάλογα µε το µέγεθος του αρχείου. Όµως η βιντεοκάµερα µπορεί να αναπαράγει αυτό το υλικό χωρίς καµία ένωση. Ένα κλιπ µεγάλης διάρκειας µπορεί να εγγραφεί και στις δύο κάρτες µνήµης στη θυρίδα Α και Β. Όταν αντιγράφετε κλιπ σε ένα σκληρό δίσκο, κλπ. χρησιµοποιώντας έναν υπολογιστή, συστήνεται να χρησιµοποιείτε το Λογισµικό ιαχείρισης Κλιπ XDCAM EX που περιέχεται στο παρεχόµενο CD-ROM. Αν η αντιγραφή γίνει χρησιµοποιώντας τον Explorer (Windows) ή τον Finder (MAC), η συνοχή και οι σχέσεις του εγγεγραµµένου υλικού ενδέχεται να µη διατηρηθούν. Επιλογή του Φορµά Βίντεο Μπορείτε να επιλέξετε διάφορα φορµά βίντεο για την εγγραφή/αναπαραγωγή χρησιµοποιώντας το Video Format (σελίδα 128) του µενού OTHERS. Το τρέχον φορµά εµφανίζεται στην οθόνη όταν πιέσετε το πλήκτρο DISPLAY/BATT INFO. Επιλέξιµα Φορµά Τα επιλέξιµα φορµά εξαρτώνται από το αν το Country (Χώρα) (σελίδα 128) του µενού OTHERS είναι ρυθµισµένο στη θέση Περιοχή NTSC ή Περιοχή PAL. Τα φορµά βίντεο που είναι ρυθµισµένα σε αυτή τη βιντεοκάµερα καλύπτουν την ταχύτητα εγγραφής µπιτ (HQ/SP), το µέγεθος εγγραφόµενης εικόνας (ενεργή ανάλυση), το ρυθµό εγγραφής καρέ και το σύστηµα σάρωσης εγγραφής (i/p). Οι ρυθµοί καρέ υποδεικνύονται µε διψήφιους αριθµούς, µε στρογγυλοποίηση του δεκαδικού µέρους. Όταν επιλέξετε ένα φορµά HQ, η εγγραφή πραγµατοποιείται µε ταχύτητα µπιτ 35 Mbps VBR. Όταν επιλέξετε ένα φορµά SP, η εγγραφή πραγµατοποιείται µε την συµβατή µε HDV ταχύτητα µπιτ των 25 Mbps CBR. Με επιλεγµένη την Περιοχή NTSC Φορµά Ένδειξη σε αυτή τη βιντεοκάµερα 50

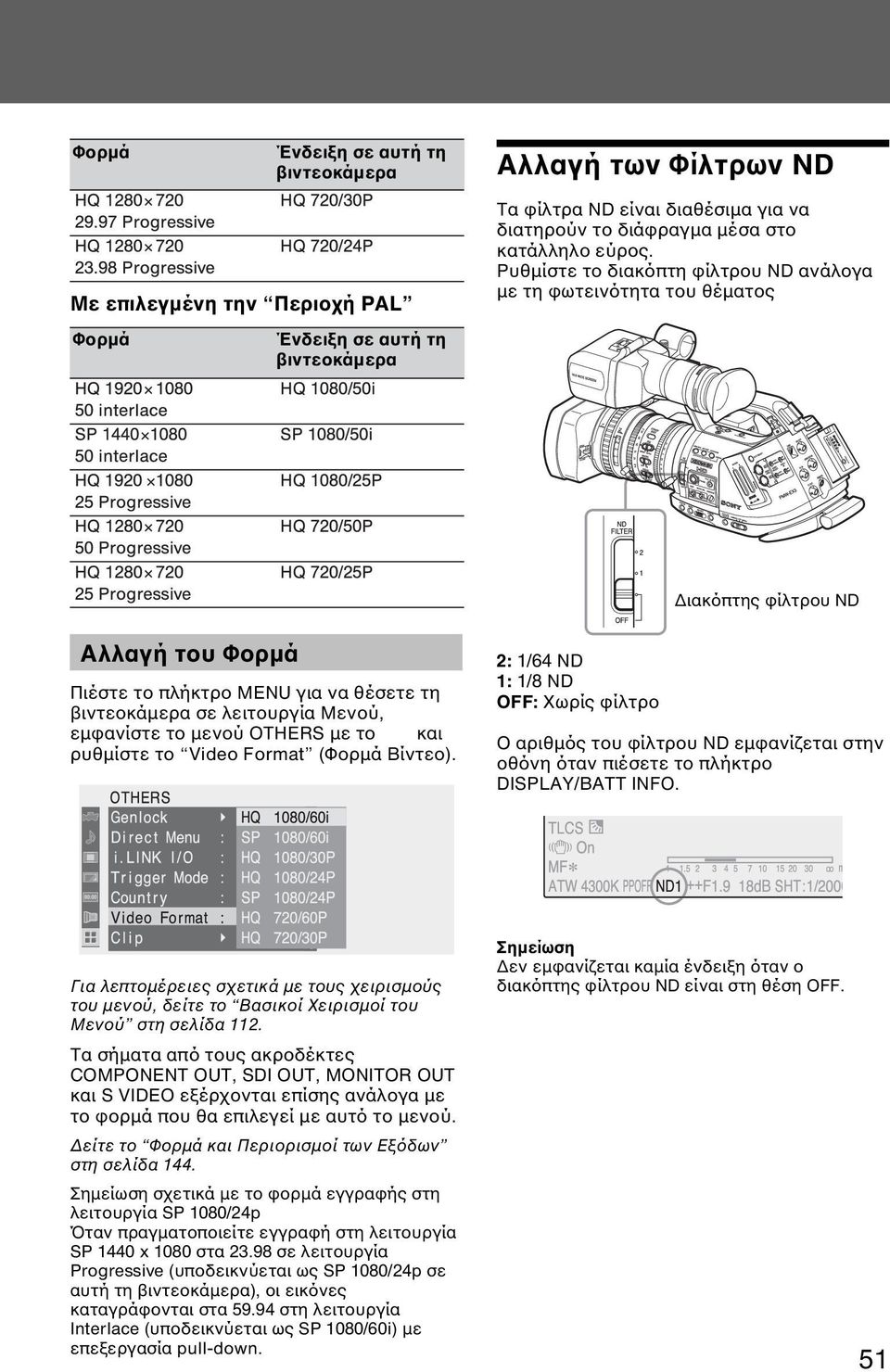

4 Φορµά Ένδειξη σε αυτή τη βιντεοκάµερα Αλλαγή των Φίλτρων ND Με επιλεγµένη την Περιοχή PAL Φορµά Ένδειξη σε αυτή τη βιντεοκάµερα Τα φίλτρα ND είναι διαθέσιµα για να διατηρούν το διάφραγµα µέσα στο κατάλληλο εύρος. Ρυθµίστε το διακόπτη φίλτρου ND ανάλογα µε τη φωτεινότητα του θέµατος ιακόπτης φίλτρου ND Αλλαγή του Φορµά Πιέστε το πλήκτρο MENU για να θέσετε τη βιντεοκάµερα σε λειτουργία Μενού, εµφανίστε το µενού OTHERS µε το και ρυθµίστε το Video Format (Φορµά Βίντεο). 2: 1/64 ND 1: 1/8 ND OFF: Χωρίς φίλτρο Ο αριθµός του φίλτρου ND εµφανίζεται στην οθόνη όταν πιέσετε το πλήκτρο DISPLAY/BATT INFO. Για λεπτοµέρειες σχετικά µε τους χειρισµούς του µενού, δείτε το Βασικοί Χειρισµοί του Μενού στη σελίδα 112. Τα σήµατα από τους ακροδέκτες COMPONENT OUT, SDI OUT, MONITOR OUT και S VIDEO εξέρχονται επίσης ανάλογα µε το φορµά που θα επιλεγεί µε αυτό το µενού. είτε το Φορµά και Περιορισµοί των Εξόδων στη σελίδα 144. σχετικά µε το φορµά εγγραφής στη λειτουργία SP 1080/24p Όταν πραγµατοποιείτε εγγραφή στη λειτουργία SP 1440 x 1080 στα σε λειτουργία Progressive (υποδεικνύεται ως SP 1080/24p σε αυτή τη βιντεοκάµερα), οι εικόνες καταγράφονται στα στη λειτουργία Interlace (υποδεικνύεται ως SP 1080/60i) µε επεξεργασία pull-down. εν εµφανίζεται καµία ένδειξη όταν ο διακόπτης φίλτρου ND είναι στη θέση OFF. 51

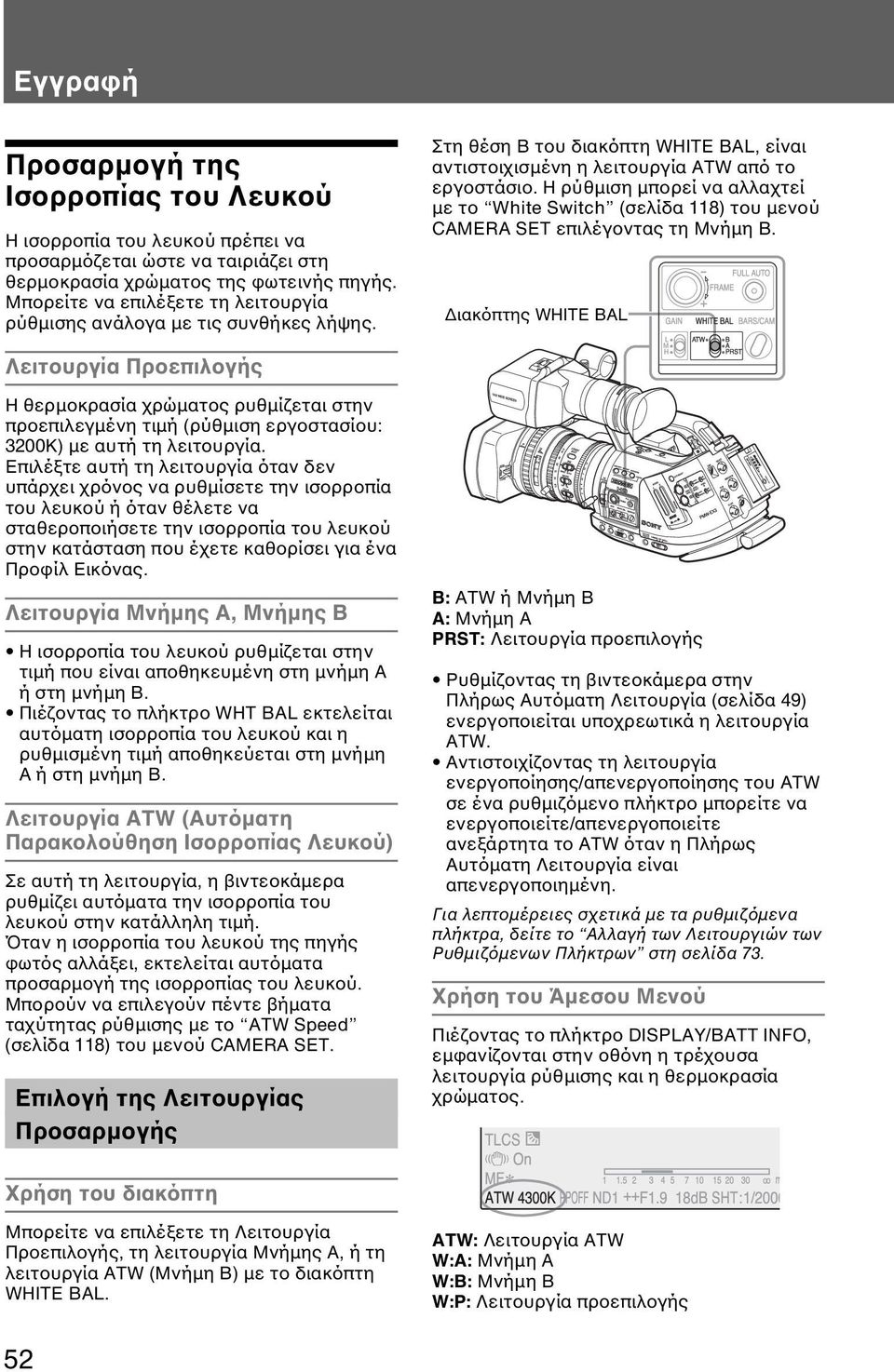

5 Εγγραφή Προσαρµογή της Ισορροπίας του Λευκού Η ισορροπία του λευκού πρέπει να προσαρµόζεται ώστε να ταιριάζει στη θερµοκρασία χρώµατος της φωτεινής πηγής. Μπορείτε να επιλέξετε τη λειτουργία ρύθµισης ανάλογα µε τις συνθήκες λήψης. Στη θέση Β του διακόπτη WHITE BAL, είναι αντιστοιχισµένη η λειτουργία ATW από το εργοστάσιο. Η ρύθµιση µπορεί να αλλαχτεί µε το White Switch (σελίδα 118) του µενού CAMERA SET επιλέγοντας τη Μνήµη Β. ιακόπτης WHITE BAL Λειτουργία Προεπιλογής Η θερµοκρασία χρώµατος ρυθµίζεται στην προεπιλεγµένη τιµή (ρύθµιση εργοστασίου: 3200Κ) µε αυτή τη λειτουργία. Επιλέξτε αυτή τη λειτουργία όταν δεν υπάρχει χρόνος να ρυθµίσετε την ισορροπία του λευκού ή όταν θέλετε να σταθεροποιήσετε την ισορροπία του λευκού στην κατάσταση που έχετε καθορίσει για ένα Προφίλ Εικόνας. Λειτουργία Μνήµης Α, Μνήµης Β Η ισορροπία του λευκού ρυθµίζεται στην τιµή που είναι αποθηκευµένη στη µνήµη Α ή στη µνήµη Β. Πιέζοντας το πλήκτρο WHT BAL εκτελείται αυτόµατη ισορροπία του λευκού και η ρυθµισµένη τιµή αποθηκεύεται στη µνήµη Α ή στη µνήµη Β. Λειτουργία ATW (Αυτόµατη Παρακολούθηση Ισορροπίας Λευκού) Σε αυτή τη λειτουργία, η βιντεοκάµερα ρυθµίζει αυτόµατα την ισορροπία του λευκού στην κατάλληλη τιµή. Όταν η ισορροπία του λευκού της πηγής φωτός αλλάξει, εκτελείται αυτόµατα προσαρµογή της ισορροπίας του λευκού. Μπορούν να επιλεγούν πέντε βήµατα ταχύτητας ρύθµισης µε το ATW Speed (σελίδα 118) του µενού CAMERA SET. Επιλογή της Λειτουργίας Προσαρµογής Β: ATW ή Μνήµη Β Α: Μνήµη Α PRST: Λειτουργία προεπιλογής Ρυθµίζοντας τη βιντεοκάµερα στην Πλήρως Αυτόµατη Λειτουργία (σελίδα 49) ενεργοποιείται υποχρεωτικά η λειτουργία ATW. Αντιστοιχίζοντας τη λειτουργία ενεργοποίησης/απενεργοποίησης του ATW σε ένα ρυθµιζόµενο πλήκτρο µπορείτε να ενεργοποιείτε/απενεργοποιείτε ανεξάρτητα το ATW όταν η Πλήρως Αυτόµατη Λειτουργία είναι απενεργοποιηµένη. Για λεπτοµέρειες σχετικά µε τα ρυθµιζόµενα πλήκτρα, δείτε το Αλλαγή των Λειτουργιών των Ρυθµιζόµενων Πλήκτρων στη σελίδα 73. Χρήση του Άµεσου Μενού Πιέζοντας το πλήκτρο DISPLAY/BATT INFO, εµφανίζονται στην οθόνη η τρέχουσα λειτουργία ρύθµισης και η θερµοκρασία χρώµατος. Χρήση του διακόπτη Μπορείτε να επιλέξετε τη Λειτουργία Προεπιλογής, τη λειτουργία Μνήµης Α, ή τη λειτουργία ATW (Μνήµη Β) µε το διακόπτη WHITE BAL. ATW: Λειτουργία ATW W:Α: Μνήµη Α W:Β: Μνήµη Β W:P: Λειτουργία προεπιλογής 52

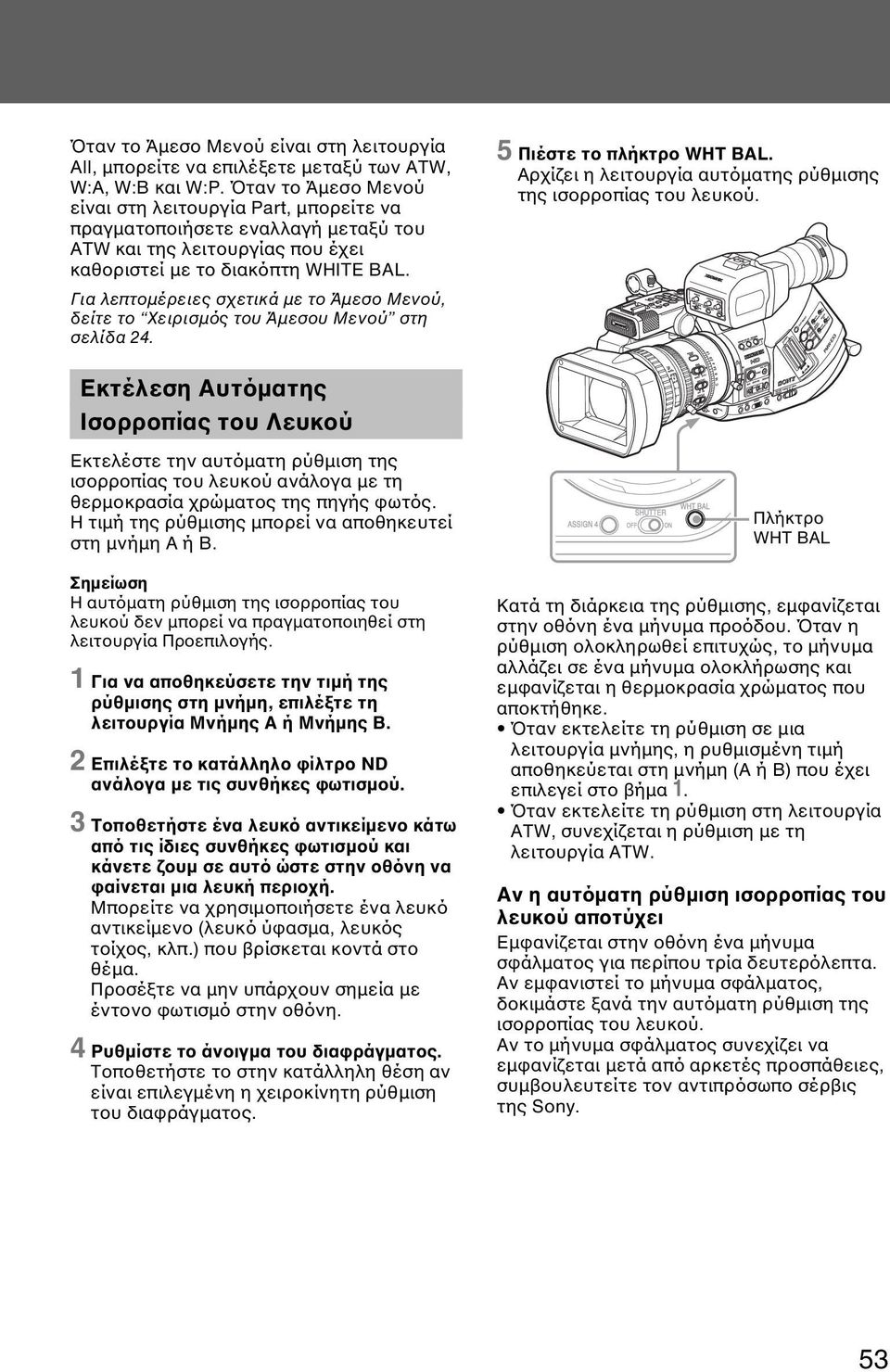

6 Όταν το Άµεσο Μενού είναι στη λειτουργία All, µπορείτε να επιλέξετε µεταξύ των ATW, W:Α, W:Β και W:P. Όταν το Άµεσο Μενού είναι στη λειτουργία Part, µπορείτε να πραγµατοποιήσετε εναλλαγή µεταξύ του ATW και της λειτουργίας που έχει καθοριστεί µε το διακόπτη WHITE BAL. Για λεπτοµέρειες σχετικά µε το Άµεσο Μενού, δείτε το Χειρισµός του Άµεσου Μενού στη σελίδα Πιέστε το πλήκτρο WHT BAL. Αρχίζει η λειτουργία αυτόµατης ρύθµισης της ισορροπίας του λευκού. Εκτέλεση Αυτόµατης Ισορροπίας του Λευκού Εκτελέστε την αυτόµατη ρύθµιση της ισορροπίας του λευκού ανάλογα µε τη θερµοκρασία χρώµατος της πηγής φωτός. Η τιµή της ρύθµισης µπορεί να αποθηκευτεί στη µνήµη Α ή Β. Η αυτόµατη ρύθµιση της ισορροπίας του λευκού δεν µπορεί να πραγµατοποιηθεί στη λειτουργία Προεπιλογής. 1 Για να αποθηκεύσετε την τιµή της ρύθµισης στη µνήµη, επιλέξτε τη λειτουργία Μνήµης Α ή Μνήµης Β. 2 Επιλέξτε το κατάλληλο φίλτρο ND ανάλογα µε τις συνθήκες φωτισµού. 3 Τοποθετήστε ένα λευκό αντικείµενο κάτω από τις ίδιες συνθήκες φωτισµού και κάνετε ζουµ σε αυτό ώστε στην οθόνη να φαίνεται µια λευκή περιοχή. Μπορείτε να χρησιµοποιήσετε ένα λευκό αντικείµενο (λευκό ύφασµα, λευκός τοίχος, κλπ.) που βρίσκεται κοντά στο θέµα. Προσέξτε να µην υπάρχουν σηµεία µε έντονο φωτισµό στην οθόνη. 4 Ρυθµίστε το άνοιγµα του διαφράγµατος. Τοποθετήστε το στην κατάλληλη θέση αν είναι επιλεγµένη η χειροκίνητη ρύθµιση του διαφράγµατος. Πλήκτρο WHT BAL Κατά τη διάρκεια της ρύθµισης, εµφανίζεται στην οθόνη ένα µήνυµα προόδου. Όταν η ρύθµιση ολοκληρωθεί επιτυχώς, το µήνυµα αλλάζει σε ένα µήνυµα ολοκλήρωσης και εµφανίζεται η θερµοκρασία χρώµατος που αποκτήθηκε. Όταν εκτελείτε τη ρύθµιση σε µια λειτουργία µνήµης, η ρυθµισµένη τιµή αποθηκεύεται στη µνήµη (Α ή Β) που έχει επιλεγεί στο βήµα 1. Όταν εκτελείτε τη ρύθµιση στη λειτουργία ATW, συνεχίζεται η ρύθµιση µε τη λειτουργία ATW. Αν η αυτόµατη ρύθµιση ισορροπίας του λευκού αποτύχει Εµφανίζεται στην οθόνη ένα µήνυµα σφάλµατος για περίπου τρία δευτερόλεπτα. Αν εµφανιστεί το µήνυµα σφάλµατος, δοκιµάστε ξανά την αυτόµατη ρύθµιση της ισορροπίας του λευκού. Αν το µήνυµα σφάλµατος συνεχίζει να εµφανίζεται µετά από αρκετές προσπάθειες, συµβουλευτείτε τον αντιπρόσωπο σέρβις της Sony. 53

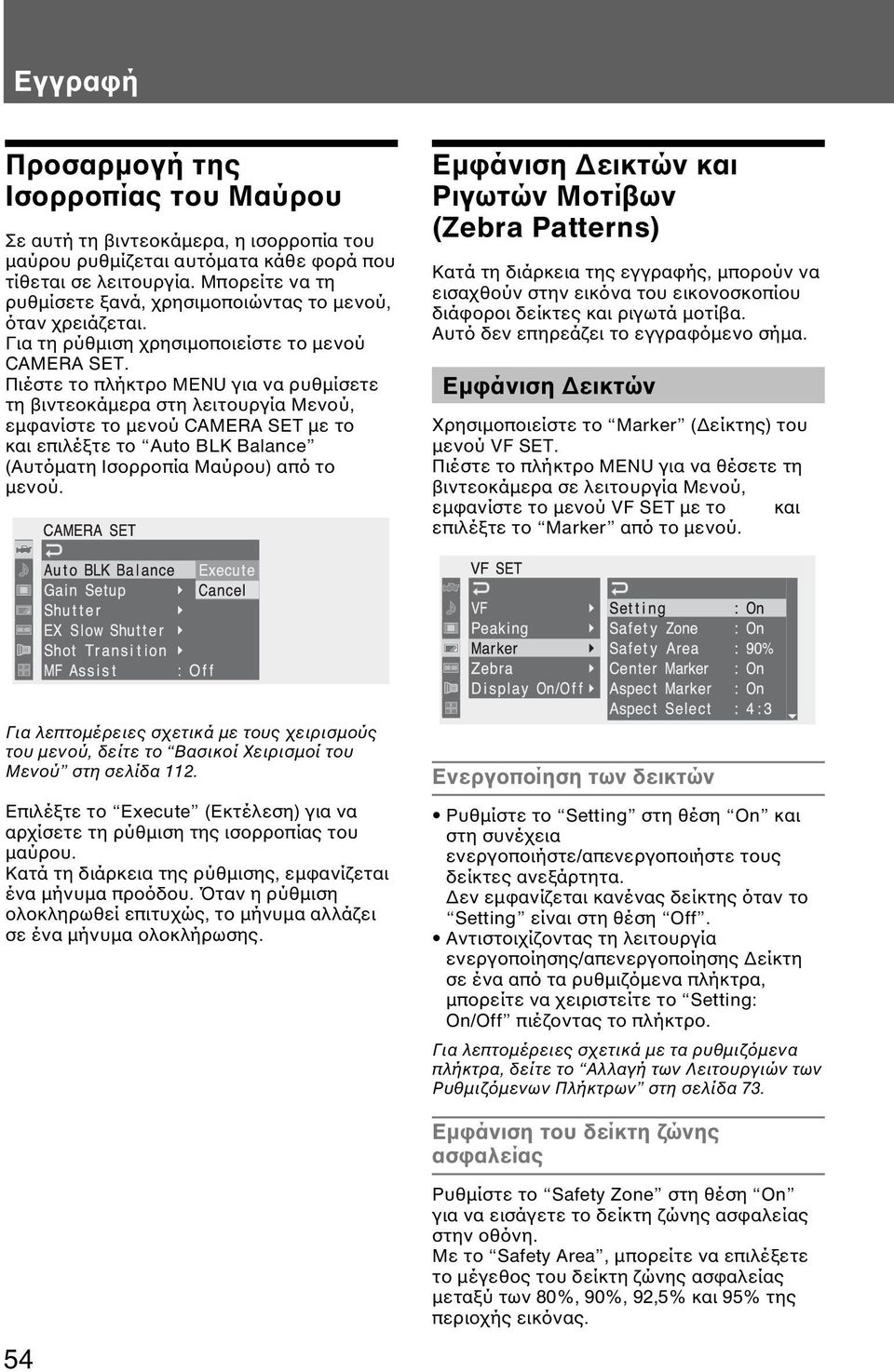

7 Εγγραφή Προσαρµογή της Ισορροπίας του Μαύρου Σε αυτή τη βιντεοκάµερα, η ισορροπία του µαύρου ρυθµίζεται αυτόµατα κάθε φορά που τίθεται σε λειτουργία. Μπορείτε να τη ρυθµίσετε ξανά, χρησιµοποιώντας το µενού, όταν χρειάζεται. Για τη ρύθµιση χρησιµοποιείστε το µενού CAMERA SET. Πιέστε το πλήκτρο MENU για να ρυθµίσετε τη βιντεοκάµερα στη λειτουργία Μενού, εµφανίστε το µενού CAMERA SET µε το και επιλέξτε το Auto BLK Balance (Αυτόµατη Ισορροπία Μαύρου) από το µενού. Εµφάνιση εικτών και Ριγωτών Μοτίβων (Zebra Patterns) Κατά τη διάρκεια της εγγραφής, µπορούν να εισαχθούν στην εικόνα του εικονοσκοπίου διάφοροι δείκτες και ριγωτά µοτίβα. Αυτό δεν επηρεάζει το εγγραφόµενο σήµα. Εµφάνιση εικτών Χρησιµοποιείστε το Marker ( είκτης) του µενού VF SET. Πιέστε το πλήκτρο MENU για να θέσετε τη βιντεοκάµερα σε λειτουργία Μενού, εµφανίστε το µενού VF SET µε το και επιλέξτε το Marker από το µενού. Για λεπτοµέρειες σχετικά µε τους χειρισµούς του µενού, δείτε το Βασικοί Χειρισµοί του Μενού στη σελίδα 112. Επιλέξτε το Execute (Εκτέλεση) για να αρχίσετε τη ρύθµιση της ισορροπίας του µαύρου. Κατά τη διάρκεια της ρύθµισης, εµφανίζεται ένα µήνυµα προόδου. Όταν η ρύθµιση ολοκληρωθεί επιτυχώς, το µήνυµα αλλάζει σε ένα µήνυµα ολοκλήρωσης. Ενεργοποίηση των δεικτών Ρυθµίστε το Setting στη θέση On και στη συνέχεια ενεργοποιήστε/απενεργοποιήστε τους δείκτες ανεξάρτητα. εν εµφανίζεται κανένας δείκτης όταν το Setting είναι στη θέση Off. Αντιστοιχίζοντας τη λειτουργία ενεργοποίησης/απενεργοποίησης είκτη σε ένα από τα ρυθµιζόµενα πλήκτρα, µπορείτε να χειριστείτε το Setting: On/Off πιέζοντας το πλήκτρο. Για λεπτοµέρειες σχετικά µε τα ρυθµιζόµενα πλήκτρα, δείτε το Αλλαγή των Λειτουργιών των Ρυθµιζόµενων Πλήκτρων στη σελίδα 73. Εµφάνιση του δείκτη ζώνης ασφαλείας 54 Ρυθµίστε το Safety Zone στη θέση On για να εισάγετε το δείκτη ζώνης ασφαλείας στην οθόνη. Με το Safety Area, µπορείτε να επιλέξετε το µέγεθος του δείκτη ζώνης ασφαλείας µεταξύ των 80%, 90%, 92,5% και 95% της περιοχής εικόνας.

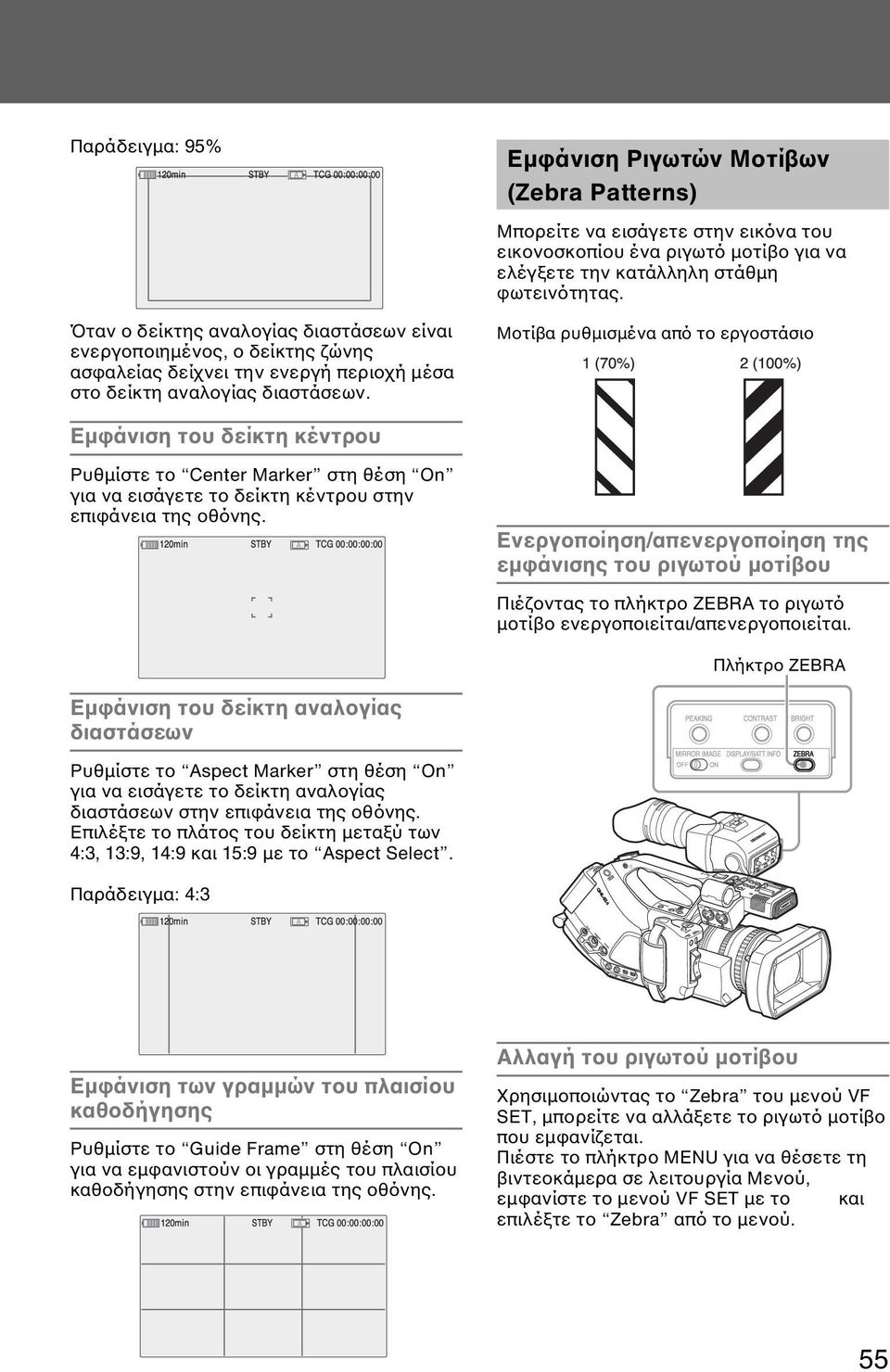

8 Παράδειγµα: 95% Όταν ο δείκτης αναλογίας διαστάσεων είναι ενεργοποιηµένος, ο δείκτης ζώνης ασφαλείας δείχνει την ενεργή περιοχή µέσα στο δείκτη αναλογίας διαστάσεων. Εµφάνιση Ριγωτών Μοτίβων (Zebra Patterns) Μπορείτε να εισάγετε στην εικόνα του εικονοσκοπίου ένα ριγωτό µοτίβο για να ελέγξετε την κατάλληλη στάθµη φωτεινότητας. Μοτίβα ρυθµισµένα από το εργοστάσιο Εµφάνιση του δείκτη κέντρου Ρυθµίστε το Center Marker στη θέση On για να εισάγετε το δείκτη κέντρου στην επιφάνεια της οθόνης. Ενεργοποίηση/απενεργοποίηση της εµφάνισης του ριγωτού µοτίβου Πιέζοντας το πλήκτρο ZEBRA το ριγωτό µοτίβο ενεργοποιείται/απενεργοποιείται. Πλήκτρο ZEBRA Εµφάνιση του δείκτη αναλογίας διαστάσεων Ρυθµίστε το Aspect Marker στη θέση On για να εισάγετε το δείκτη αναλογίας διαστάσεων στην επιφάνεια της οθόνης. Επιλέξτε το πλάτος του δείκτη µεταξύ των 4:3, 13:9, 14:9 και 15:9 µε το Aspect Select. Παράδειγµα: 4:3 Εµφάνιση των γραµµών του πλαισίου καθοδήγησης Ρυθµίστε το Guide Frame στη θέση On για να εµφανιστούν οι γραµµές του πλαισίου καθοδήγησης στην επιφάνεια της οθόνης. Αλλαγή του ριγωτού µοτίβου Χρησιµοποιώντας το Zebra του µενού VF SET, µπορείτε να αλλάξετε το ριγωτό µοτίβο που εµφανίζεται. Πιέστε το πλήκτρο MENU για να θέσετε τη βιντεοκάµερα σε λειτουργία Μενού, εµφανίστε το µενού VF SET µε το και επιλέξτε το Zebra από το µενού. 55

9 Εγγραφή Ρύθµιση της Απολαβής (Gain) Επιλογή Μοτίβου Επιλέξτε το ριγωτό µοτίβο που θα εµφανίζεται. 1 (Zebra 1): Για να εµφανίζεται ένα ριγωτό µοτίβο στην περιοχή ±10% από τη στάθµη βίντεο που έχει ρυθµιστεί µε το Zebra 1 Level 2 (Zebra 2): Για να εµφανίζεται ένα ριγωτό µοτίβο στη στάθµη βίντεο πάνω από 100% Both: Για να εµφανίζονται ταυτόχρονα το Zebra 1 και το Zebra 2 Στάθµη Zebra 1 (Zebra 1 Level) Ρυθµίστε την κεντρική στάθµη του Zebra 1 στην περιοχή από 50 έως 107%. Η προεπιλεγµένη ρύθµιση είναι 70%. Μπορείτε να ρυθµίσετε την απολαβή του ενισχυτή βίντεο ανάλογα µε τη φωτεινότητα του θέµατος. Επιλέξτε τη λειτουργία ρύθµισης που απαιτείται από τις συνθήκες λήψης. Λειτουργία σταθερής απολαβής (χειροκίνητη ρύθµιση απολαβής) Ρυθµίστε την απολαβή του ενισχυτή βίντεο, χρησιµοποιώντας το διακόπτη ή ένα µενού. Λειτουργία AGC (Αυτόµατος έλεγχος απολαβής) Η απολαβή του ενισχυτή βίντεο ρυθµίζεται αυτόµατα ανάλογα µε τη φωτεινότητα της εικόνας. Εγγραφή µε Σταθερή Απολαβή Επιλογή της απολαβής µε το διακόπτη Επιλέξτε την απολαβή µε το διακόπτη GAIN. Όταν είναι ενεργοποιηµένη η λειτουργία AGC, η σταθερή απολαβή δεν µπορεί να επιλεγεί. ιακόπτης GAIN 56 Η τιµή της απολαβής για κάθε µια από τις θέσεις του διακόπτη είναι ρυθµισµένη από το εργοστάσιο ως εξής: L: 9 db Μ: 9 db Η: 18 db Οι τιµές αυτές µπορούν να αλλαχτούν µεταξύ -3 db και +18 db, χρησιµοποιώντας το µενού CAMERA SET.

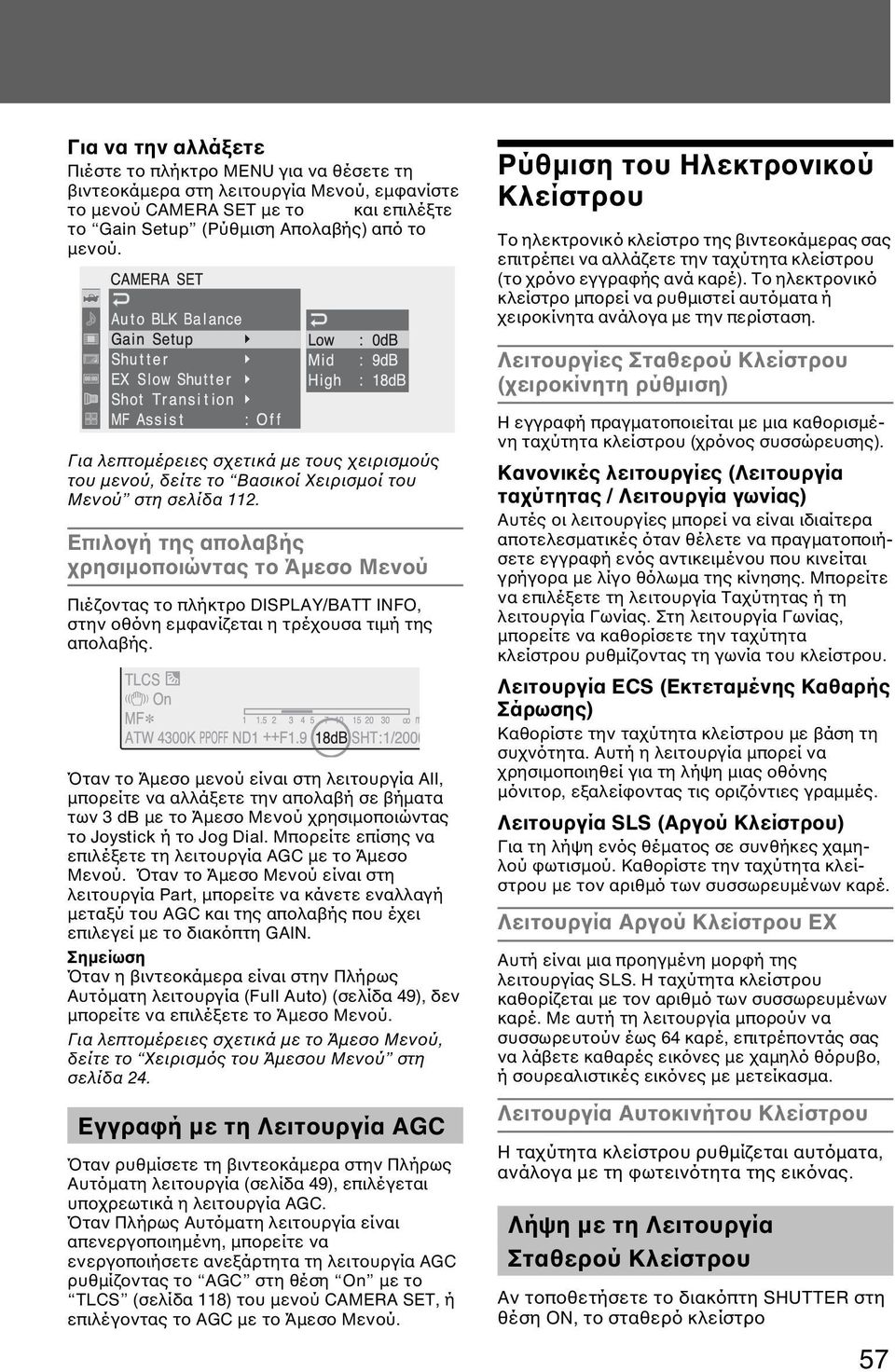

10 Για να την αλλάξετε Πιέστε το πλήκτρο MENU για να θέσετε τη βιντεοκάµερα στη λειτουργία Μενού, εµφανίστε το µενού CAMERA SET µε το και επιλέξτε το Gain Setup (Ρύθµιση Απολαβής) από το µενού. Ρύθµιση του Ηλεκτρονικού Κλείστρου Το ηλεκτρονικό κλείστρο της βιντεοκάµερας σας επιτρέπει να αλλάζετε την ταχύτητα κλείστρου (το χρόνο εγγραφής ανά καρέ). Το ηλεκτρονικό κλείστρο µπορεί να ρυθµιστεί αυτόµατα ή χειροκίνητα ανάλογα µε την περίσταση. Λειτουργίες Σταθερού Κλείστρου (χειροκίνητη ρύθµιση) Για λεπτοµέρειες σχετικά µε τους χειρισµούς του µενού, δείτε το Βασικοί Χειρισµοί του Μενού στη σελίδα 112. Επιλογή της απολαβής χρησιµοποιώντας το Άµεσο Μενού Πιέζοντας το πλήκτρο DISPLAY/BATT INFO, στην οθόνη εµφανίζεται η τρέχουσα τιµή της απολαβής. Όταν το Άµεσο µενού είναι στη λειτουργία All, µπορείτε να αλλάξετε την απολαβή σε βήµατα των 3 db µε το Άµεσο Μενού χρησιµοποιώντας το Joystick ή το Jog Dial. Μπορείτε επίσης να επιλέξετε τη λειτουργία AGC µε το Άµεσο Μενού. Όταν το Άµεσο Μενού είναι στη λειτουργία Part, µπορείτε να κάνετε εναλλαγή µεταξύ του AGC και της απολαβής που έχει επιλεγεί µε το διακόπτη GAIN. Όταν η βιντεοκάµερα είναι στην Πλήρως Αυτόµατη λειτουργία (Full Auto) (σελίδα 49), δεν µπορείτε να επιλέξετε το Άµεσο Μενού. Για λεπτοµέρειες σχετικά µε το Άµεσο Μενού, δείτε το Χειρισµός του Άµεσου Μενού στη σελίδα 24. Εγγραφή µε τη Λειτουργία AGC Όταν ρυθµίσετε τη βιντεοκάµερα στην Πλήρως Αυτόµατη λειτουργία (σελίδα 49), επιλέγεται υποχρεωτικά η λειτουργία AGC. Όταν Πλήρως Αυτόµατη λειτουργία είναι απενεργοποιηµένη, µπορείτε να ενεργοποιήσετε ανεξάρτητα τη λειτουργία AGC ρυθµίζοντας το AGC στη θέση On µε το TLCS (σελίδα 118) του µενού CAMERA SET, ή επιλέγοντας το AGC µε το Άµεσο Μενού. Η εγγραφή πραγµατοποιείται µε µια καθορισµένη ταχύτητα κλείστρου (χρόνος συσσώρευσης). Κανονικές λειτουργίες (Λειτουργία ταχύτητας / Λειτουργία γωνίας) Αυτές οι λειτουργίες µπορεί να είναι ιδιαίτερα αποτελεσµατικές όταν θέλετε να πραγµατοποιήσετε εγγραφή ενός αντικειµένου που κινείται γρήγορα µε λίγο θόλωµα της κίνησης. Μπορείτε να επιλέξετε τη λειτουργία Ταχύτητας ή τη λειτουργία Γωνίας. Στη λειτουργία Γωνίας, µπορείτε να καθορίσετε την ταχύτητα κλείστρου ρυθµίζοντας τη γωνία του κλείστρου. Λειτουργία ECS (Εκτεταµένης Καθαρής Σάρωσης) Καθορίστε την ταχύτητα κλείστρου µε βάση τη συχνότητα. Αυτή η λειτουργία µπορεί να χρησιµοποιηθεί για τη λήψη µιας οθόνης µόνιτορ, εξαλείφοντας τις οριζόντιες γραµµές. Λειτουργία SLS (Αργού Κλείστρου) Για τη λήψη ενός θέµατος σε συνθήκες χαµηλού φωτισµού. Καθορίστε την ταχύτητα κλείστρου µε τον αριθµό των συσσωρευµένων καρέ. Λειτουργία Αργού Κλείστρου EX Αυτή είναι µια προηγµένη µορφή της λειτουργίας SLS. Η ταχύτητα κλείστρου καθορίζεται µε τον αριθµό των συσσωρευµένων καρέ. Με αυτή τη λειτουργία µπορούν να συσσωρευτούν έως 64 καρέ, επιτρέποντάς σας να λάβετε καθαρές εικόνες µε χαµηλό θόρυβο, ή σουρεαλιστικές εικόνες µε µετείκασµα. Λειτουργία Αυτοκινήτου Κλείστρου Η ταχύτητα κλείστρου ρυθµίζεται αυτόµατα, ανάλογα µε τη φωτεινότητα της εικόνας. Λήψη µε τη Λειτουργία Σταθερού Κλείστρου Αν τοποθετήσετε το διακόπτη SHUTTER στη θέση ON, το σταθερό κλείστρο 57

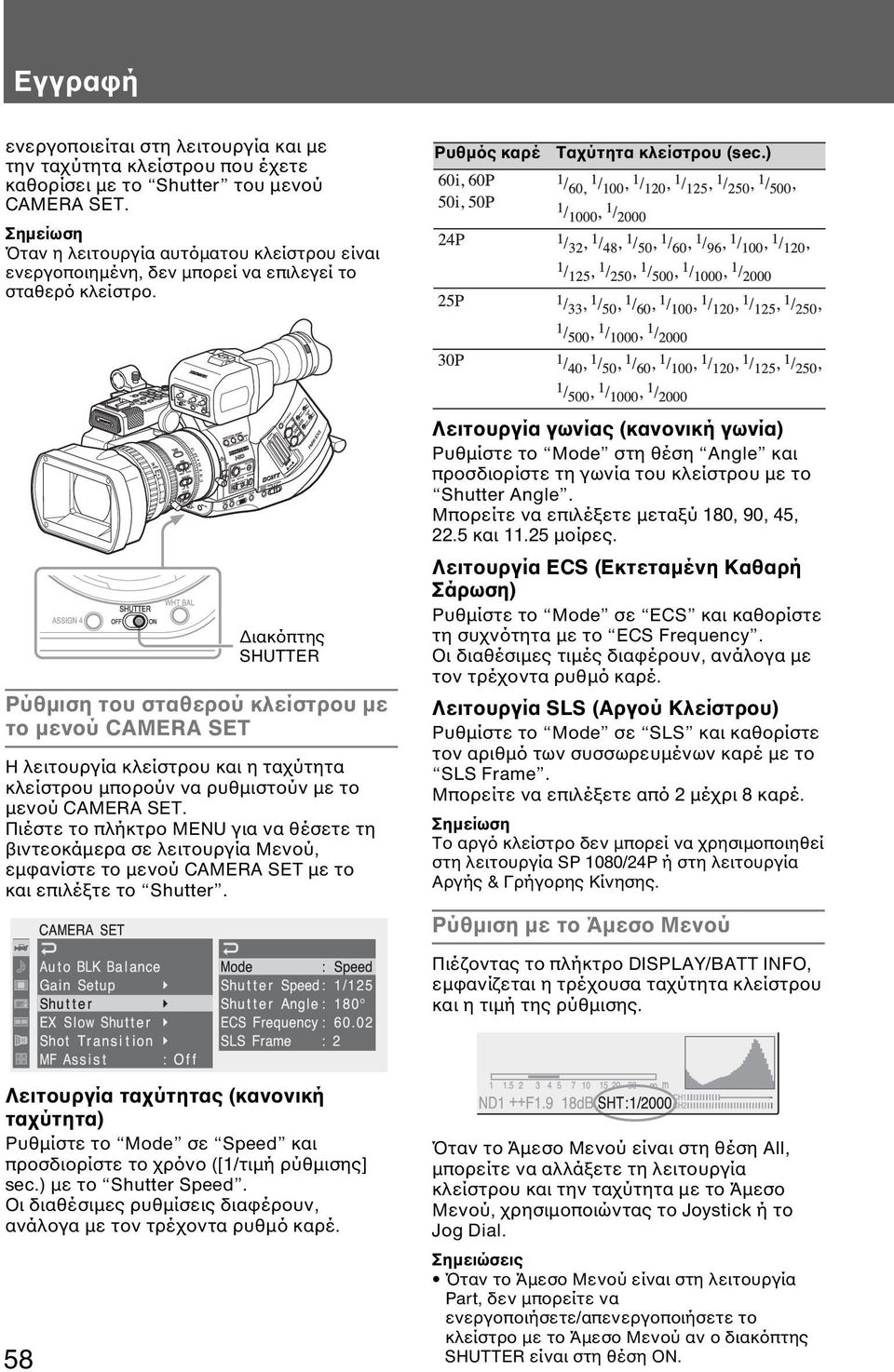

11 Εγγραφή ενεργοποιείται στη λειτουργία και µε την ταχύτητα κλείστρου που έχετε καθορίσει µε το Shutter του µενού CAMERA SET. Όταν η λειτουργία αυτόµατου κλείστρου είναι ενεργοποιηµένη, δεν µπορεί να επιλεγεί το σταθερό κλείστρο. Ρυθµός καρέ Ταχύτητα κλείστρου (sec.) ιακόπτης SHUTTER Ρύθµιση του σταθερού κλείστρου µε το µενού CAMERA SET Η λειτουργία κλείστρου και η ταχύτητα κλείστρου µπορούν να ρυθµιστούν µε το µενού CAMERA SET. Πιέστε το πλήκτρο MENU για να θέσετε τη βιντεοκάµερα σε λειτουργία Μενού, εµφανίστε το µενού CAMERA SET µε το και επιλέξτε το Shutter. Λειτουργία γωνίας (κανονική γωνία) Ρυθµίστε το Mode στη θέση Angle και προσδιορίστε τη γωνία του κλείστρου µε το Shutter Angle. Μπορείτε να επιλέξετε µεταξύ 180, 90, 45, 22.5 και µοίρες. Λειτουργία ECS (Εκτεταµένη Καθαρή Σάρωση) Ρυθµίστε το Mode σε ECS και καθορίστε τη συχνότητα µε το ECS Frequency. Οι διαθέσιµες τιµές διαφέρουν, ανάλογα µε τον τρέχοντα ρυθµό καρέ. Λειτουργία SLS (Αργού Κλείστρου) Ρυθµίστε το Mode σε SLS και καθορίστε τον αριθµό των συσσωρευµένων καρέ µε το SLS Frame. Μπορείτε να επιλέξετε από 2 µέχρι 8 καρέ. Το αργό κλείστρο δεν µπορεί να χρησιµοποιηθεί στη λειτουργία SP 1080/24Ρ ή στη λειτουργία Αργής & Γρήγορης Κίνησης. Ρύθµιση µε το Άµεσο Μενού Πιέζοντας το πλήκτρο DISPLAY/BATT INFO, εµφανίζεται η τρέχουσα ταχύτητα κλείστρου και η τιµή της ρύθµισης. Λειτουργία ταχύτητας (κανονική ταχύτητα) Ρυθµίστε το Mode σε Speed και προσδιορίστε το χρόνο ([1/τιµή ρύθµισης] sec.) µε το Shutter Speed. Οι διαθέσιµες ρυθµίσεις διαφέρουν, ανάλογα µε τον τρέχοντα ρυθµό καρέ. 58 Όταν το Άµεσο Μενού είναι στη θέση All, µπορείτε να αλλάξετε τη λειτουργία κλείστρου και την ταχύτητα µε το Άµεσο Μενού, χρησιµοποιώντας το Joystick ή το Jog Dial. Σηµειώσεις Όταν το Άµεσο Μενού είναι στη λειτουργία Part, δεν µπορείτε να ενεργοποιήσετε/απενεργοποιήσετε το κλείστρο µε το Άµεσο Μενού αν ο διακόπτης SHUTTER είναι στη θέση ON.

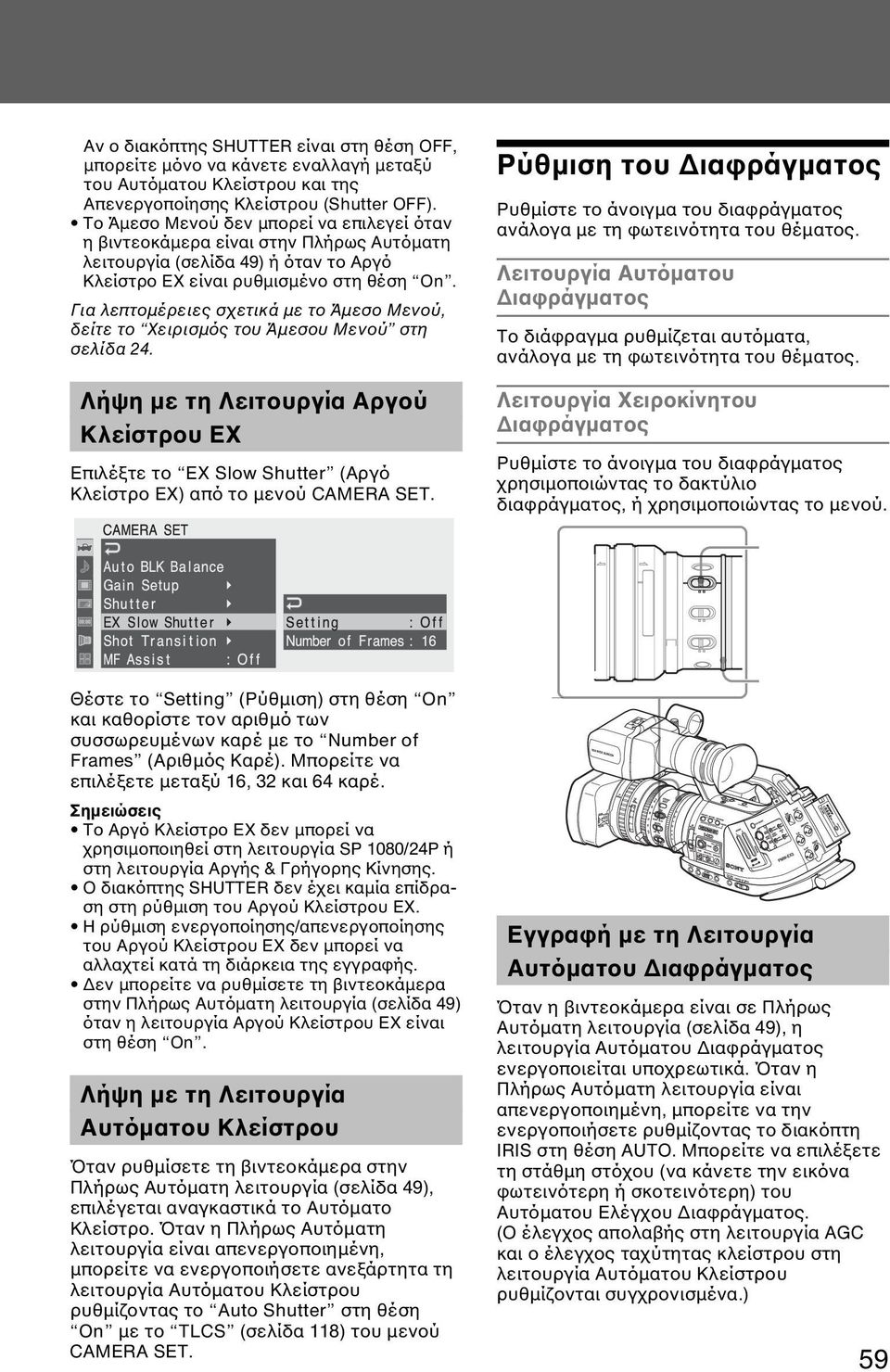

12 Αν ο διακόπτης SHUTTER είναι στη θέση OFF, µπορείτε µόνο να κάνετε εναλλαγή µεταξύ του Αυτόµατου Κλείστρου και της Απενεργοποίησης Κλείστρου (Shutter OFF). Το Άµεσο Μενού δεν µπορεί να επιλεγεί όταν η βιντεοκάµερα είναι στην Πλήρως Αυτόµατη λειτουργία (σελίδα 49) ή όταν το Αργό Κλείστρο EX είναι ρυθµισµένο στη θέση On. Για λεπτοµέρειες σχετικά µε το Άµεσο Μενού, δείτε το Χειρισµός του Άµεσου Μενού στη σελίδα 24. Λήψη µε τη Λειτουργία Αργού Κλείστρου EX Επιλέξτε το EX Slow Shutter (Αργό Κλείστρο EX) από το µενού CAMERA SET. Ρύθµιση του ιαφράγµατος Ρυθµίστε το άνοιγµα του διαφράγµατος ανάλογα µε τη φωτεινότητα του θέµατος. Λειτουργία Αυτόµατου ιαφράγµατος Το διάφραγµα ρυθµίζεται αυτόµατα, ανάλογα µε τη φωτεινότητα του θέµατος. Λειτουργία Χειροκίνητου ιαφράγµατος Ρυθµίστε το άνοιγµα του διαφράγµατος χρησιµοποιώντας το δακτύλιο διαφράγµατος, ή χρησιµοποιώντας το µενού. Θέστε το Setting (Ρύθµιση) στη θέση On και καθορίστε τον αριθµό των συσσωρευµένων καρέ µε το Number of Frames (Αριθµός Καρέ). Μπορείτε να επιλέξετε µεταξύ 16, 32 και 64 καρέ. Σηµειώσεις Το Αργό Κλείστρο EX δεν µπορεί να χρησιµοποιηθεί στη λειτουργία SP 1080/24Ρ ή στη λειτουργία Αργής & Γρήγορης Κίνησης. Ο διακόπτης SHUTTER δεν έχει καµία επίδραση στη ρύθµιση του Αργού Κλείστρου EX. Η ρύθµιση ενεργοποίησης/απενεργοποίησης του Αργού Κλείστρου EX δεν µπορεί να αλλαχτεί κατά τη διάρκεια της εγγραφής. εν µπορείτε να ρυθµίσετε τη βιντεοκάµερα στην Πλήρως Αυτόµατη λειτουργία (σελίδα 49) όταν η λειτουργία Αργού Κλείστρου EX είναι στη θέση On. Λήψη µε τη Λειτουργία Αυτόµατου Κλείστρου Όταν ρυθµίσετε τη βιντεοκάµερα στην Πλήρως Αυτόµατη λειτουργία (σελίδα 49), επιλέγεται αναγκαστικά το Αυτόµατο Κλείστρο. Όταν η Πλήρως Αυτόµατη λειτουργία είναι απενεργοποιηµένη, µπορείτε να ενεργοποιήσετε ανεξάρτητα τη λειτουργία Αυτόµατου Κλείστρου ρυθµίζοντας το Auto Shutter στη θέση On µε το TLCS (σελίδα 118) του µενού CAMERA SET. Εγγραφή µε τη Λειτουργία Αυτόµατου ιαφράγµατος Όταν η βιντεοκάµερα είναι σε Πλήρως Αυτόµατη λειτουργία (σελίδα 49), η λειτουργία Αυτόµατου ιαφράγµατος ενεργοποιείται υποχρεωτικά. Όταν η Πλήρως Αυτόµατη λειτουργία είναι απενεργοποιηµένη, µπορείτε να την ενεργοποιήσετε ρυθµίζοντας το διακόπτη IRIS στη θέση AUTO. Μπορείτε να επιλέξετε τη στάθµη στόχου (να κάνετε την εικόνα φωτεινότερη ή σκοτεινότερη) του Αυτόµατου Ελέγχου ιαφράγµατος. (Ο έλεγχος απολαβής στη λειτουργία AGC και ο έλεγχος ταχύτητας κλείστρου στη λειτουργία Αυτόµατου Κλείστρου ρυθµίζονται συγχρονισµένα.) 59

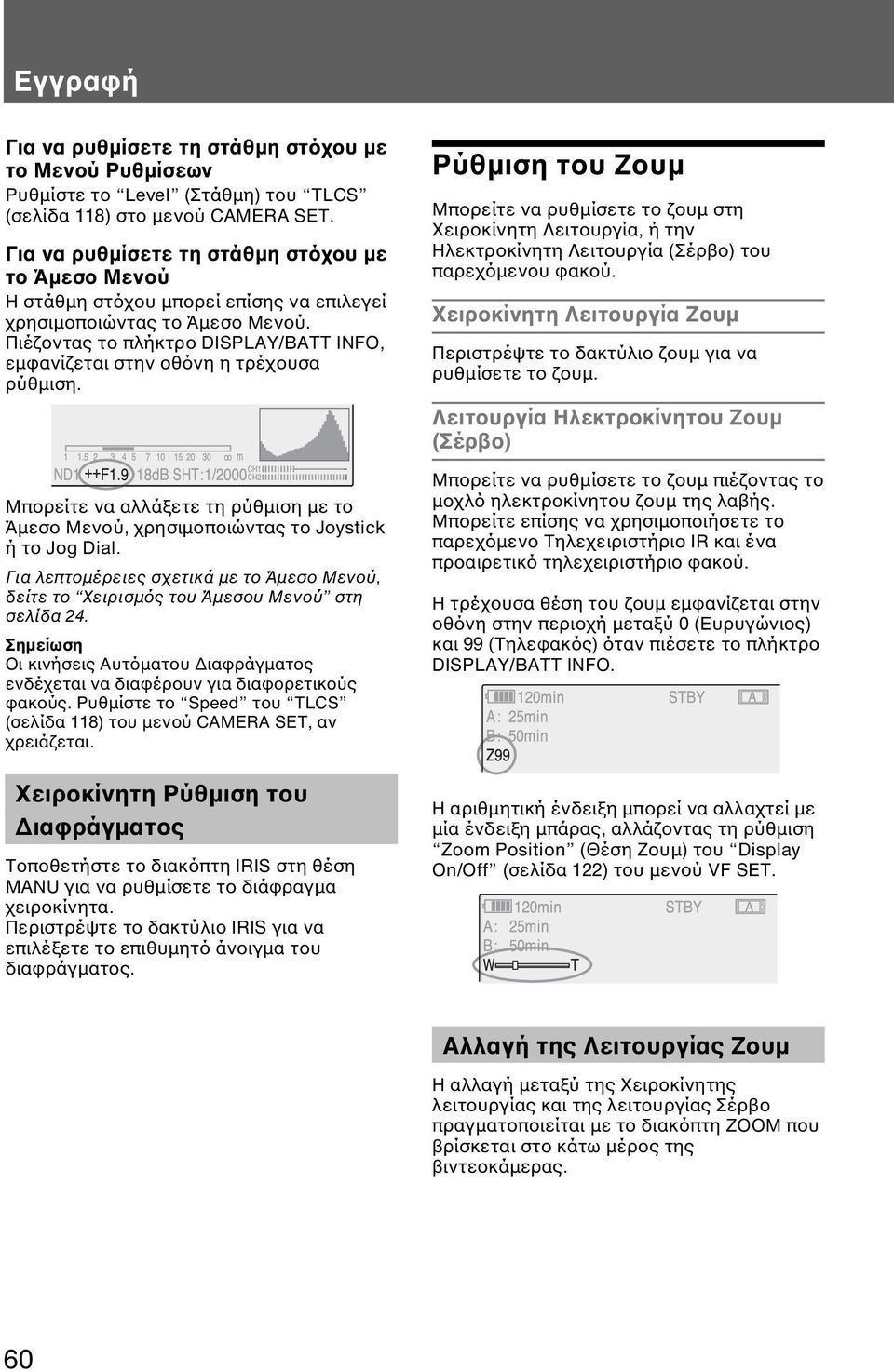

13 Εγγραφή Για να ρυθµίσετε τη στάθµη στόχου µε το Μενού Ρυθµίσεων Ρυθµίστε το Level (Στάθµη) του TLCS (σελίδα 118) στο µενού CAMERA SET. Για να ρυθµίσετε τη στάθµη στόχου µε το Άµεσο Μενού Η στάθµη στόχου µπορεί επίσης να επιλεγεί χρησιµοποιώντας το Άµεσο Μενού. Πιέζοντας το πλήκτρο DISPLAY/BATT INFO, εµφανίζεται στην οθόνη η τρέχουσα ρύθµιση. Μπορείτε να αλλάξετε τη ρύθµιση µε το Άµεσο Μενού, χρησιµοποιώντας το Joystick ή το Jog Dial. Για λεπτοµέρειες σχετικά µε το Άµεσο Μενού, δείτε το Χειρισµός του Άµεσου Μενού στη σελίδα 24. Οι κινήσεις Αυτόµατου ιαφράγµατος ενδέχεται να διαφέρουν για διαφορετικούς φακούς. Ρυθµίστε το Speed του TLCS (σελίδα 118) του µενού CAMERA SET, αν χρειάζεται. Χειροκίνητη Ρύθµιση του ιαφράγµατος Τοποθετήστε το διακόπτη IRIS στη θέση MANU για να ρυθµίσετε το διάφραγµα χειροκίνητα. Περιστρέψτε το δακτύλιο IRIS για να επιλέξετε το επιθυµητό άνοιγµα του διαφράγµατος. Ρύθµιση του Ζουµ Μπορείτε να ρυθµίσετε το ζουµ στη Χειροκίνητη Λειτουργία, ή την Ηλεκτροκίνητη Λειτουργία (Σέρβο) του παρεχόµενου φακού. Χειροκίνητη Λειτουργία Ζουµ Περιστρέψτε το δακτύλιο ζουµ για να ρυθµίσετε το ζουµ. Λειτουργία Ηλεκτροκίνητου Ζουµ (Σέρβο) Μπορείτε να ρυθµίσετε το ζουµ πιέζοντας το µοχλό ηλεκτροκίνητου ζουµ της λαβής. Μπορείτε επίσης να χρησιµοποιήσετε το παρεχόµενο Τηλεχειριστήριο IR και ένα προαιρετικό τηλεχειριστήριο φακού. Η τρέχουσα θέση του ζουµ εµφανίζεται στην οθόνη στην περιοχή µεταξύ 0 (Ευρυγώνιος) και 99 (Τηλεφακός) όταν πιέσετε το πλήκτρο DISPLAY/BATT INFO. Η αριθµητική ένδειξη µπορεί να αλλαχτεί µε µία ένδειξη µπάρας, αλλάζοντας τη ρύθµιση Zoom Position (Θέση Ζουµ) του Display On/Off (σελίδα 122) του µενού VF SET. Αλλαγή της Λειτουργίας Ζουµ Η αλλαγή µεταξύ της Χειροκίνητης λειτουργίας και της λειτουργίας Σέρβο πραγµατοποιείται µε το διακόπτη ZOOM που βρίσκεται στο κάτω µέρος της βιντεοκάµερας. 60

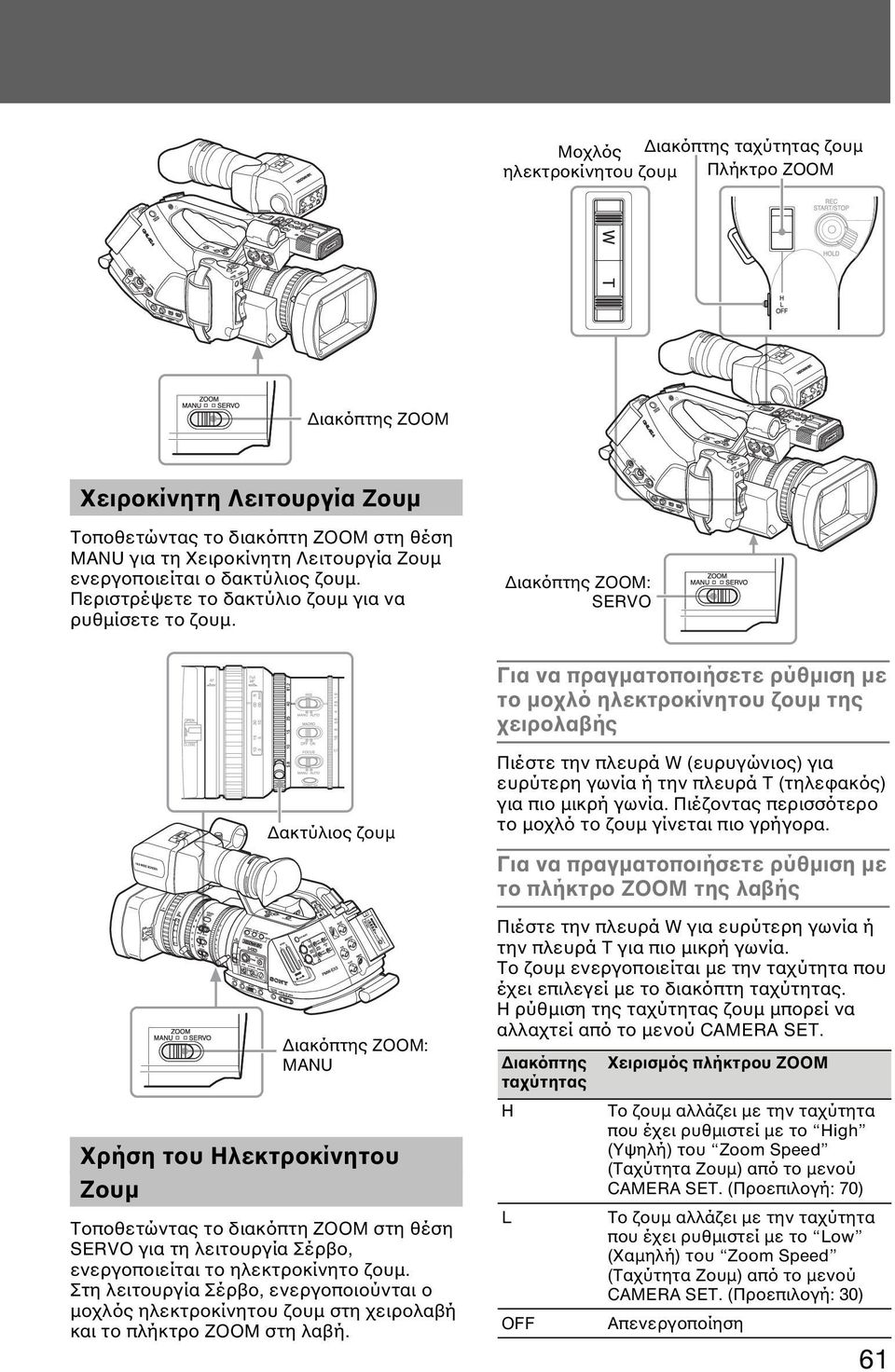

14 Μοχλός ιακόπτης ταχύτητας ζουµ ηλεκτροκίνητου ζουµ Πλήκτρο ZOOM ιακόπτης ZOOM Χειροκίνητη Λειτουργία Ζουµ Τοποθετώντας το διακόπτη ZOOM στη θέση MANU για τη Χειροκίνητη Λειτουργία Ζουµ ενεργοποιείται ο δακτύλιος ζουµ. Περιστρέψετε το δακτύλιο ζουµ για να ρυθµίσετε το ζουµ. ιακόπτης ZOOM: SERVO Για να πραγµατοποιήσετε ρύθµιση µε το µοχλό ηλεκτροκίνητου ζουµ της χειρολαβής ακτύλιος ζουµ ιακόπτης ZOOM: MANU Χρήση του Ηλεκτροκίνητου Ζουµ Τοποθετώντας το διακόπτη ZOOM στη θέση SERVO για τη λειτουργία Σέρβο, ενεργοποιείται το ηλεκτροκίνητο ζουµ. Στη λειτουργία Σέρβο, ενεργοποιούνται ο µοχλός ηλεκτροκίνητου ζουµ στη χειρολαβή και το πλήκτρο ZOOM στη λαβή. Πιέστε την πλευρά W (ευρυγώνιος) για ευρύτερη γωνία ή την πλευρά Τ (τηλεφακός) για πιο µικρή γωνία. Πιέζοντας περισσότερο το µοχλό το ζουµ γίνεται πιο γρήγορα. Για να πραγµατοποιήσετε ρύθµιση µε το πλήκτρο ZOOM της λαβής Πιέστε την πλευρά W για ευρύτερη γωνία ή την πλευρά Τ για πιο µικρή γωνία. Το ζουµ ενεργοποιείται µε την ταχύτητα που έχει επιλεγεί µε το διακόπτη ταχύτητας. Η ρύθµιση της ταχύτητας ζουµ µπορεί να αλλαχτεί από το µενού CAMERA SET. ιακόπτης ταχύτητας H L OFF Χειρισµός πλήκτρου ZOOM Το ζουµ αλλάζει µε την ταχύτητα που έχει ρυθµιστεί µε το High (Υψηλή) του Zoom Speed (Ταχύτητα Ζουµ) από το µενού CAMERA SET. (Προεπιλογή: 70) Το ζουµ αλλάζει µε την ταχύτητα που έχει ρυθµιστεί µε το Low (Χαµηλή) του Zoom Speed (Ταχύτητα Ζουµ) από το µενού CAMERA SET. (Προεπιλογή: 30) Απενεργοποίηση 61

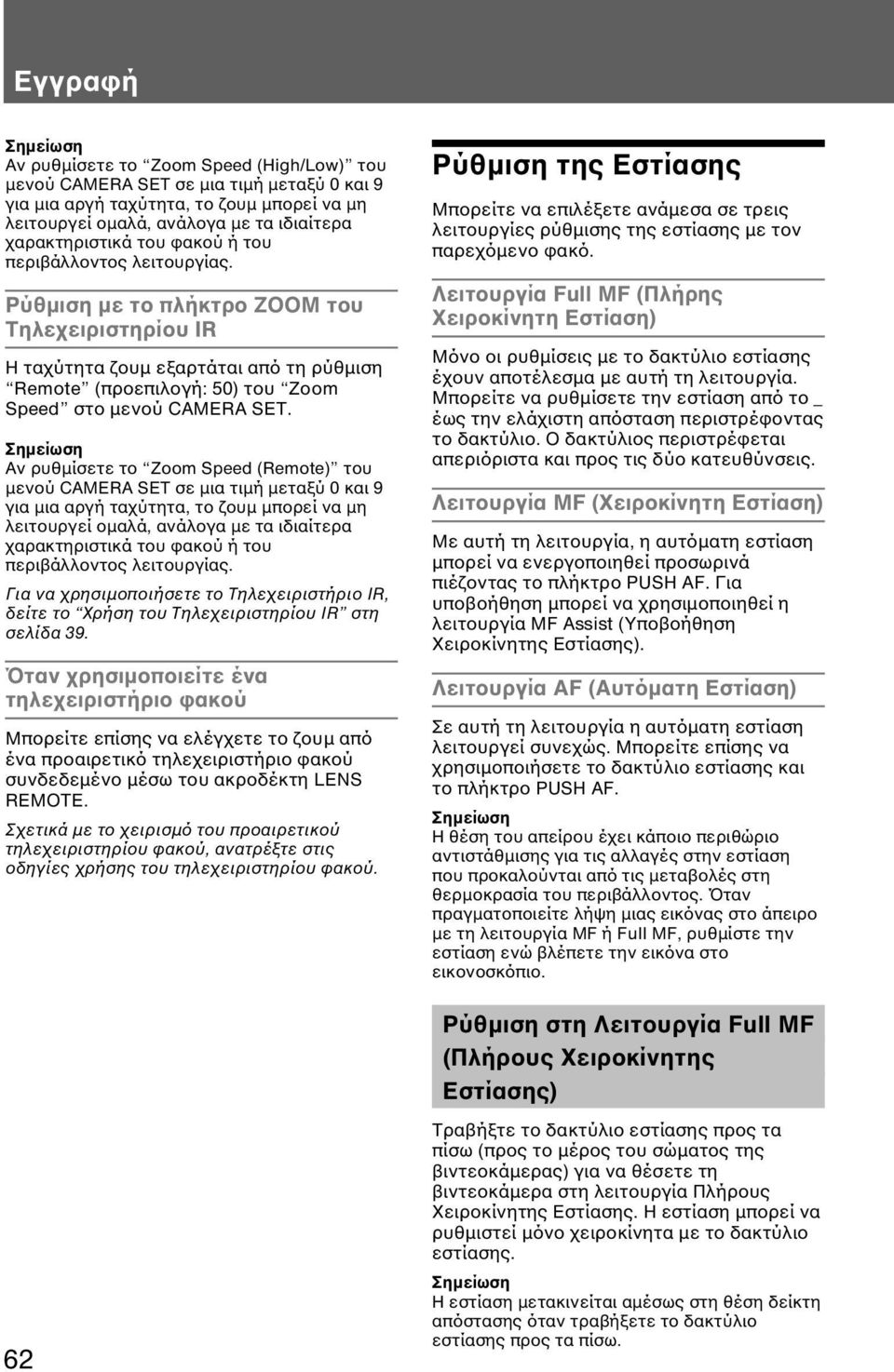

15 Εγγραφή Αν ρυθµίσετε το Zoom Speed (High/Low) του µενού CAMERA SET σε µια τιµή µεταξύ 0 και 9 για µια αργή ταχύτητα, το ζουµ µπορεί να µη λειτουργεί οµαλά, ανάλογα µε τα ιδιαίτερα χαρακτηριστικά του φακού ή του περιβάλλοντος λειτουργίας. Ρύθµιση µε το πλήκτρο ZOOM του Τηλεχειριστηρίου IR Η ταχύτητα ζουµ εξαρτάται από τη ρύθµιση Remote (προεπιλογή: 50) του Zoom Speed στο µενού CAMERA SET. Αν ρυθµίσετε το Zoom Speed (Remote) του µενού CAMERA SET σε µια τιµή µεταξύ 0 και 9 για µια αργή ταχύτητα, το ζουµ µπορεί να µη λειτουργεί οµαλά, ανάλογα µε τα ιδιαίτερα χαρακτηριστικά του φακού ή του περιβάλλοντος λειτουργίας. Για να χρησιµοποιήσετε το Τηλεχειριστήριο IR, δείτε το Χρήση του Τηλεχειριστηρίου IR στη σελίδα 39. Όταν χρησιµοποιείτε ένα τηλεχειριστήριο φακού Μπορείτε επίσης να ελέγχετε το ζουµ από ένα προαιρετικό τηλεχειριστήριο φακού συνδεδεµένο µέσω του ακροδέκτη LENS REMOTE. Σχετικά µε το χειρισµό του προαιρετικού τηλεχειριστηρίου φακού, ανατρέξτε στις οδηγίες χρήσης του τηλεχειριστηρίου φακού. Ρύθµιση της Εστίασης Μπορείτε να επιλέξετε ανάµεσα σε τρεις λειτουργίες ρύθµισης της εστίασης µε τον παρεχόµενο φακό. Λειτουργία Full MF (Πλήρης Χειροκίνητη Εστίαση) Μόνο οι ρυθµίσεις µε το δακτύλιο εστίασης έχουν αποτέλεσµα µε αυτή τη λειτουργία. Μπορείτε να ρυθµίσετε την εστίαση από το _ έως την ελάχιστη απόσταση περιστρέφοντας το δακτύλιο. Ο δακτύλιος περιστρέφεται απεριόριστα και προς τις δύο κατευθύνσεις. Λειτουργία MF (Χειροκίνητη Εστίαση) Με αυτή τη λειτουργία, η αυτόµατη εστίαση µπορεί να ενεργοποιηθεί προσωρινά πιέζοντας το πλήκτρο PUSH AF. Για υποβοήθηση µπορεί να χρησιµοποιηθεί η λειτουργία MF Assist (Υποβοήθηση Χειροκίνητης Εστίασης). Λειτουργία AF (Αυτόµατη Εστίαση) Σε αυτή τη λειτουργία η αυτόµατη εστίαση λειτουργεί συνεχώς. Μπορείτε επίσης να χρησιµοποιήσετε το δακτύλιο εστίασης και το πλήκτρο PUSH AF. Η θέση του απείρου έχει κάποιο περιθώριο αντιστάθµισης για τις αλλαγές στην εστίαση που προκαλούνται από τις µεταβολές στη θερµοκρασία του περιβάλλοντος. Όταν πραγµατοποιείτε λήψη µιας εικόνας στο άπειρο µε τη λειτουργία MF ή Full MF, ρυθµίστε την εστίαση ενώ βλέπετε την εικόνα στο εικονοσκόπιο. Ρύθµιση στη Λειτουργία Full MF (Πλήρους Χειροκίνητης Εστίασης) 62 Τραβήξτε το δακτύλιο εστίασης προς τα πίσω (προς το µέρος του σώµατος της βιντεοκάµερας) για να θέσετε τη βιντεοκάµερα στη λειτουργία Πλήρους Χειροκίνητης Εστίασης. Η εστίαση µπορεί να ρυθµιστεί µόνο χειροκίνητα µε το δακτύλιο εστίασης. Η εστίαση µετακινείται αµέσως στη θέση δείκτη απόστασης όταν τραβήξετε το δακτύλιο εστίασης προς τα πίσω.

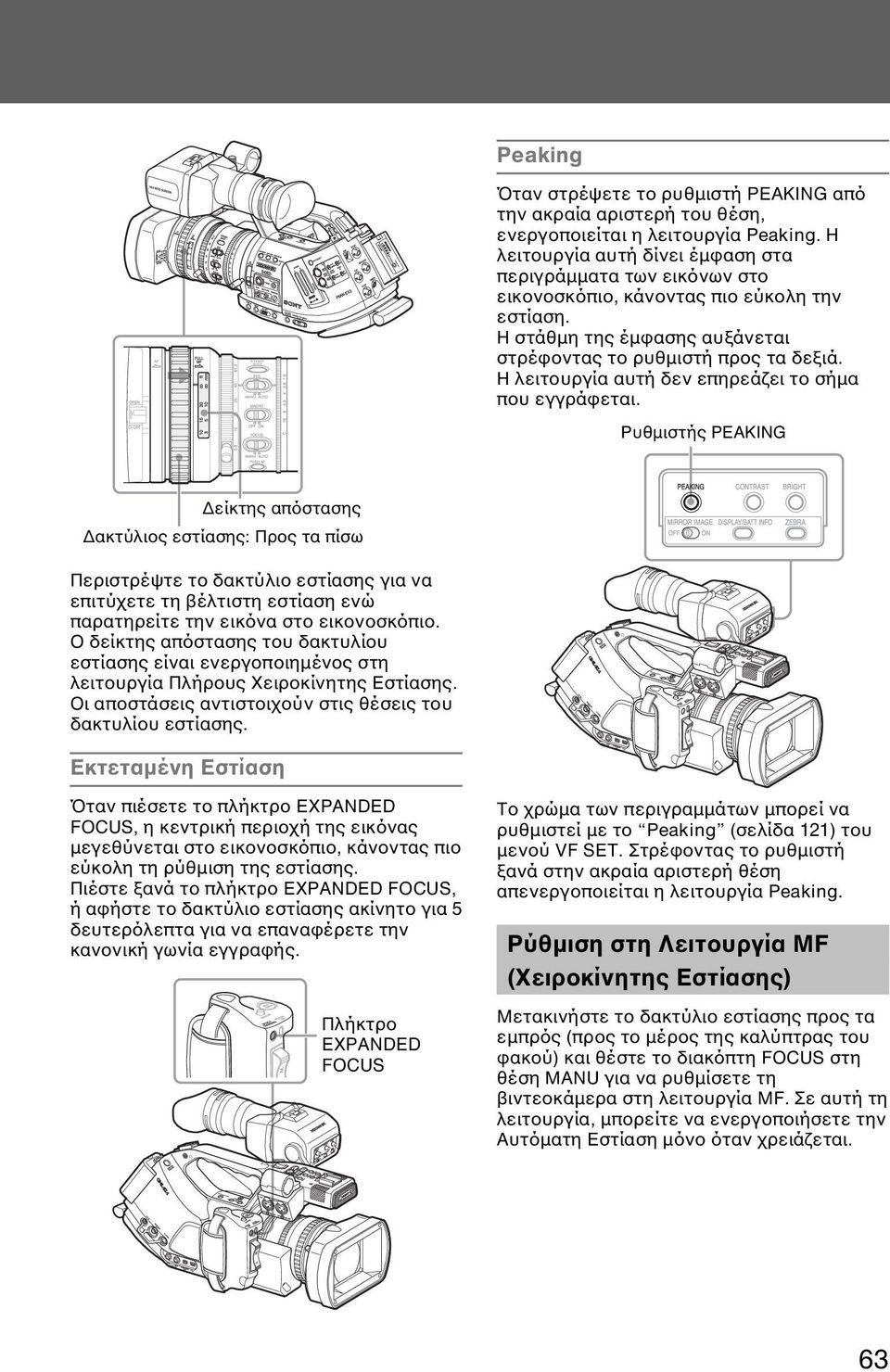

16 Peaking Όταν στρέψετε το ρυθµιστή PEAKING από την ακραία αριστερή του θέση, ενεργοποιείται η λειτουργία Peaking. Η λειτουργία αυτή δίνει έµφαση στα περιγράµµατα των εικόνων στο εικονοσκόπιο, κάνοντας πιο εύκολη την εστίαση. Η στάθµη της έµφασης αυξάνεται στρέφοντας το ρυθµιστή προς τα δεξιά. Η λειτουργία αυτή δεν επηρεάζει το σήµα που εγγράφεται. Ρυθµιστής PEAKING είκτης απόστασης ακτύλιος εστίασης: Προς τα πίσω Περιστρέψτε το δακτύλιο εστίασης για να επιτύχετε τη βέλτιστη εστίαση ενώ παρατηρείτε την εικόνα στο εικονοσκόπιο. Ο δείκτης απόστασης του δακτυλίου εστίασης είναι ενεργοποιηµένος στη λειτουργία Πλήρους Χειροκίνητης Εστίασης. Οι αποστάσεις αντιστοιχούν στις θέσεις του δακτυλίου εστίασης. Εκτεταµένη Εστίαση Όταν πιέσετε το πλήκτρο EXPANDED FOCUS, η κεντρική περιοχή της εικόνας µεγεθύνεται στο εικονοσκόπιο, κάνοντας πιο εύκολη τη ρύθµιση της εστίασης. Πιέστε ξανά το πλήκτρο EXPANDED FOCUS, ή αφήστε το δακτύλιο εστίασης ακίνητο για 5 δευτερόλεπτα για να επαναφέρετε την κανονική γωνία εγγραφής. Πλήκτρο EXPANDED FOCUS Το χρώµα των περιγραµµάτων µπορεί να ρυθµιστεί µε το Peaking (σελίδα 121) του µενού VF SET. Στρέφοντας το ρυθµιστή ξανά στην ακραία αριστερή θέση απενεργοποιείται η λειτουργία Peaking. Ρύθµιση στη Λειτουργία MF (Χειροκίνητης Εστίασης) Μετακινήστε το δακτύλιο εστίασης προς τα εµπρός (προς το µέρος της καλύπτρας του φακού) και θέστε το διακόπτη FOCUS στη θέση MANU για να ρυθµίσετε τη βιντεοκάµερα στη λειτουργία MF. Σε αυτή τη λειτουργία, µπορείτε να ενεργοποιήσετε την Αυτόµατη Εστίαση µόνο όταν χρειάζεται. 63

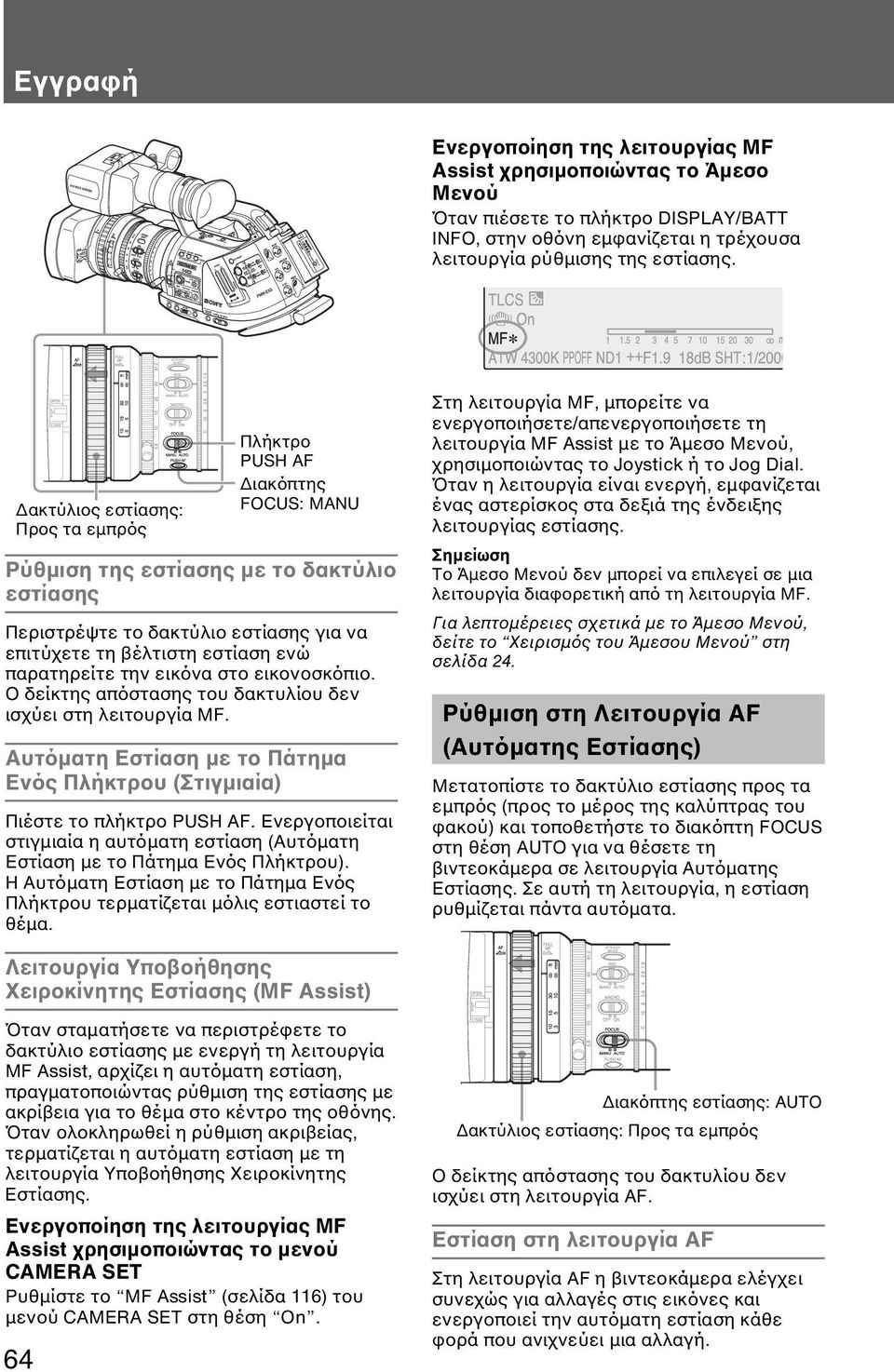

17 Εγγραφή Ενεργοποίηση της λειτουργίας MF Assist χρησιµοποιώντας το Άµεσο Μενού Όταν πιέσετε το πλήκτρο DISPLAY/BATT INFO, στην οθόνη εµφανίζεται η τρέχουσα λειτουργία ρύθµισης της εστίασης. ακτύλιος εστίασης: Προς τα εµπρός Πλήκτρο PUSH AF ιακόπτης FOCUS: MANU Ρύθµιση της εστίασης µε το δακτύλιο εστίασης Περιστρέψτε το δακτύλιο εστίασης για να επιτύχετε τη βέλτιστη εστίαση ενώ παρατηρείτε την εικόνα στο εικονοσκόπιο. Ο δείκτης απόστασης του δακτυλίου δεν ισχύει στη λειτουργία MF. Αυτόµατη Εστίαση µε το Πάτηµα Ενός Πλήκτρου (Στιγµιαία) Πιέστε το πλήκτρο PUSH AF. Ενεργοποιείται στιγµιαία η αυτόµατη εστίαση (Αυτόµατη Εστίαση µε το Πάτηµα Ενός Πλήκτρου). Η Αυτόµατη Εστίαση µε το Πάτηµα Ενός Πλήκτρου τερµατίζεται µόλις εστιαστεί το θέµα. Στη λειτουργία MF, µπορείτε να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία MF Assist µε το Άµεσο Μενού, χρησιµοποιώντας το Joystick ή το Jog Dial. Όταν η λειτουργία είναι ενεργή, εµφανίζεται ένας αστερίσκος στα δεξιά της ένδειξης λειτουργίας εστίασης. Το Άµεσο Μενού δεν µπορεί να επιλεγεί σε µια λειτουργία διαφορετική από τη λειτουργία MF. Για λεπτοµέρειες σχετικά µε το Άµεσο Μενού, δείτε το Χειρισµός του Άµεσου Μενού στη σελίδα 24. Ρύθµιση στη Λειτουργία AF (Αυτόµατης Εστίασης) Μετατοπίστε το δακτύλιο εστίασης προς τα εµπρός (προς το µέρος της καλύπτρας του φακού) και τοποθετήστε το διακόπτη FOCUS στη θέση AUTO για να θέσετε τη βιντεοκάµερα σε λειτουργία Αυτόµατης Εστίασης. Σε αυτή τη λειτουργία, η εστίαση ρυθµίζεται πάντα αυτόµατα. Λειτουργία Υποβοήθησης Χειροκίνητης Εστίασης (MF Assist) Όταν σταµατήσετε να περιστρέφετε το δακτύλιο εστίασης µε ενεργή τη λειτουργία MF Assist, αρχίζει η αυτόµατη εστίαση, πραγµατοποιώντας ρύθµιση της εστίασης µε ακρίβεια για το θέµα στο κέντρο της οθόνης. Όταν ολοκληρωθεί η ρύθµιση ακριβείας, τερµατίζεται η αυτόµατη εστίαση µε τη λειτουργία Υποβοήθησης Χειροκίνητης Εστίασης. Ενεργοποίηση της λειτουργίας MF Assist χρησιµοποιώντας το µενού CAMERA SET Ρυθµίστε το MF Assist (σελίδα 116) του µενού CAMERA SET στη θέση On. 64 ιακόπτης εστίασης: AUTO ακτύλιος εστίασης: Προς τα εµπρός Ο δείκτης απόστασης του δακτυλίου δεν ισχύει στη λειτουργία AF. Εστίαση στη λειτουργία AF Στη λειτουργία AF η βιντεοκάµερα ελέγχει συνεχώς για αλλαγές στις εικόνες και ενεργοποιεί την αυτόµατη εστίαση κάθε φορά που ανιχνεύει µια αλλαγή.

18 Η αυτόµατη ρύθµιση της εστίασης τερµατίζεται όταν το θέµα εστιαστεί και η βιντεοκάµερα τίθεται σε αναµονή µέχρι να ανιχνευτεί η επόµενη αλλαγή. Στη λειτουργία AF, η αυτόµατη εστίαση ενεργοποιείται επίσης όταν πιέσετε το πλήκτρο PUSH AF ή χειριστείτε το δακτύλιο εστίασης. Χρήση της Λειτουργίας Macro Αν τοποθετήσετε το διακόπτη MACRO στη θέση ON στη λειτουργία AF ή MF, ενεργοποιείται η λειτουργία Μάκρο, επιτρέποντάς σας να ρυθµίσετε την εστίαση σε µια περιοχή που περιλαµβάνει τις πολύ κοντινές αποστάσεις. Η λειτουργία Μάκρο δεν είναι διαθέσιµη στη λειτουργία Πλήρους Χειροκίνητης Εστίασης. Εξάλειψη του Θολώµατος της Εικόνας (Steady Shot) Ενεργοποιώντας τη λειτουργία Steady Shot του παρεχόµενου φακού, µπορεί να µειωθεί το θόλωµα των εικόνων λόγω κουνήµατος της κάµερας. Πιέστε το πλήκτρο STEADY SHOT του φακού. Πιέζοντας το πλήκτρο ενεργοποιείται ή απενεργοποιείται η λειτουργία Steady Shot. Πλήκτρο STEADY SHOT ιακόπτης MACRO Η ρύθµιση της λειτουργίας Steady Shot εµφανίζεται στο εικονοσκόπιο. Αν η βιντεοκάµερα είναι τοποθετηµένη σε ένα τρίποδο για σταθερότητα, απενεργοποιήστε τη λειτουργία Steady Shot. 65

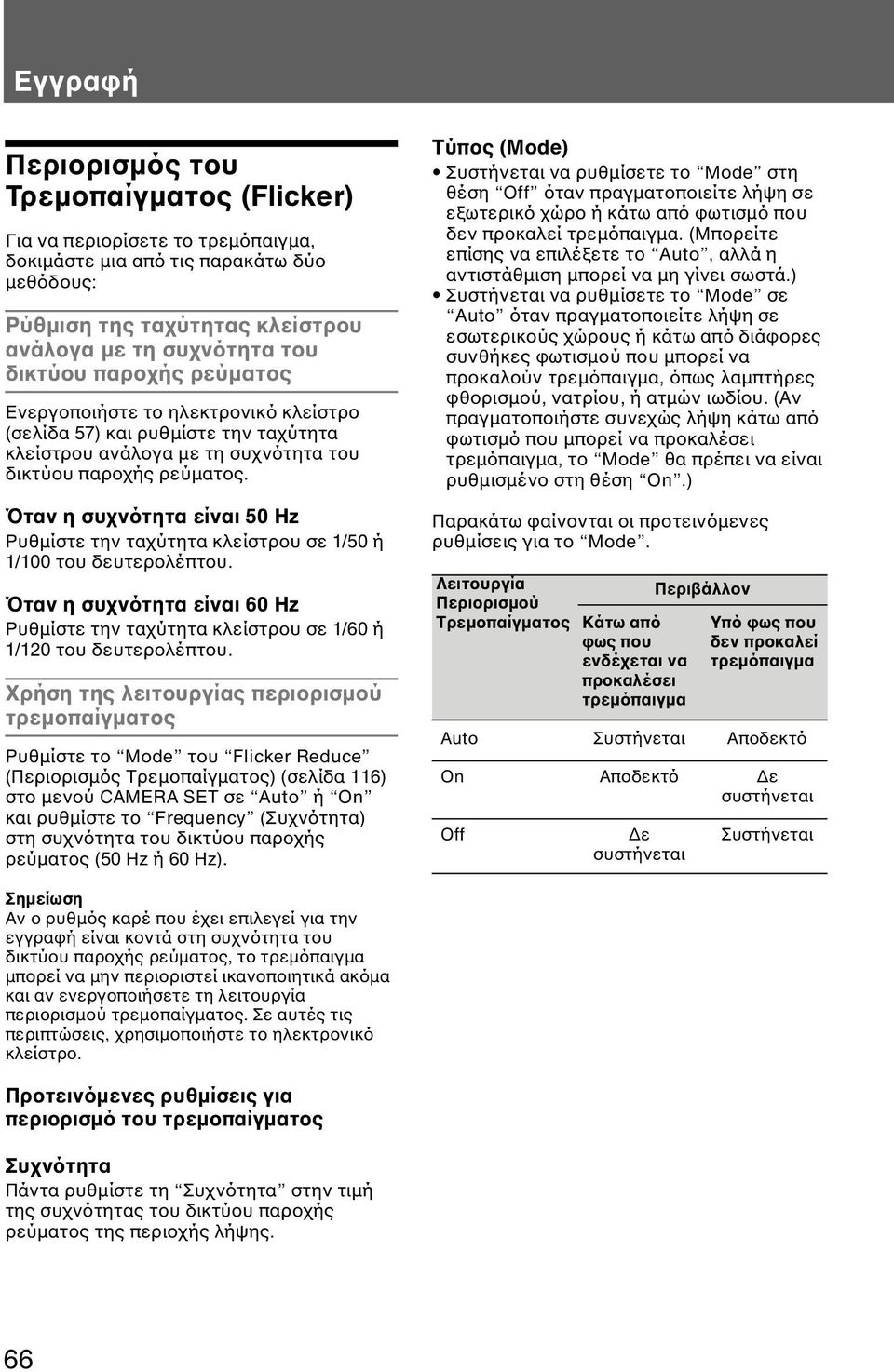

19 Εγγραφή Περιορισµός του Τρεµοπαίγµατος (Flicker) Για να περιορίσετε το τρεµόπαιγµα, δοκιµάστε µια από τις παρακάτω δύο µεθόδους: Ρύθµιση της ταχύτητας κλείστρου ανάλογα µε τη συχνότητα του δικτύου παροχής ρεύµατος Ενεργοποιήστε το ηλεκτρονικό κλείστρο (σελίδα 57) και ρυθµίστε την ταχύτητα κλείστρου ανάλογα µε τη συχνότητα του δικτύου παροχής ρεύµατος. Όταν η συχνότητα είναι 50 Hz Ρυθµίστε την ταχύτητα κλείστρου σε 1/50 ή 1/100 του δευτερολέπτου. Όταν η συχνότητα είναι 60 Hz Ρυθµίστε την ταχύτητα κλείστρου σε 1/60 ή 1/120 του δευτερολέπτου. Χρήση της λειτουργίας περιορισµού τρεµοπαίγµατος Ρυθµίστε το Mode του Flicker Reduce (Περιορισµός Τρεµοπαίγµατος) (σελίδα 116) στο µενού CAMERA SET σε Auto ή On και ρυθµίστε το Frequency (Συχνότητα) στη συχνότητα του δικτύου παροχής ρεύµατος (50 Hz ή 60 Hz). Τύπος (Mode) Συστήνεται να ρυθµίσετε το Mode στη θέση Off όταν πραγµατοποιείτε λήψη σε εξωτερικό χώρο ή κάτω από φωτισµό που δεν προκαλεί τρεµόπαιγµα. (Μπορείτε επίσης να επιλέξετε το Auto, αλλά η αντιστάθµιση µπορεί να µη γίνει σωστά.) Συστήνεται να ρυθµίσετε το Mode σε Auto όταν πραγµατοποιείτε λήψη σε εσωτερικούς χώρους ή κάτω από διάφορες συνθήκες φωτισµού που µπορεί να προκαλούν τρεµόπαιγµα, όπως λαµπτήρες φθορισµού, νατρίου, ή ατµών ιωδίου. (Αν πραγµατοποιήστε συνεχώς λήψη κάτω από φωτισµό που µπορεί να προκαλέσει τρεµόπαιγµα, το Mode θα πρέπει να είναι ρυθµισµένο στη θέση On.) Παρακάτω φαίνονται οι προτεινόµενες ρυθµίσεις για το Mode. Λειτουργία Περιορισµού Τρεµοπαίγµατος Auto On Off Κάτω από φως που ενδέχεται να προκαλέσει τρεµόπαιγµα Συστήνεται Αποδεκτό ε συστήνεται Περιβάλλον Υπό φως που δεν προκαλεί τρεµόπαιγµα Αποδεκτό ε συστήνεται Συστήνεται Αν ο ρυθµός καρέ που έχει επιλεγεί για την εγγραφή είναι κοντά στη συχνότητα του δικτύου παροχής ρεύµατος, το τρεµόπαιγµα µπορεί να µην περιοριστεί ικανοποιητικά ακόµα και αν ενεργοποιήσετε τη λειτουργία περιορισµού τρεµοπαίγµατος. Σε αυτές τις περιπτώσεις, χρησιµοποιήστε το ηλεκτρονικό κλείστρο. Προτεινόµενες ρυθµίσεις για περιορισµό του τρεµοπαίγµατος Συχνότητα Πάντα ρυθµίστε τη Συχνότητα στην τιµή της συχνότητας του δικτύου παροχής ρεύµατος της περιοχής λήψης. 66

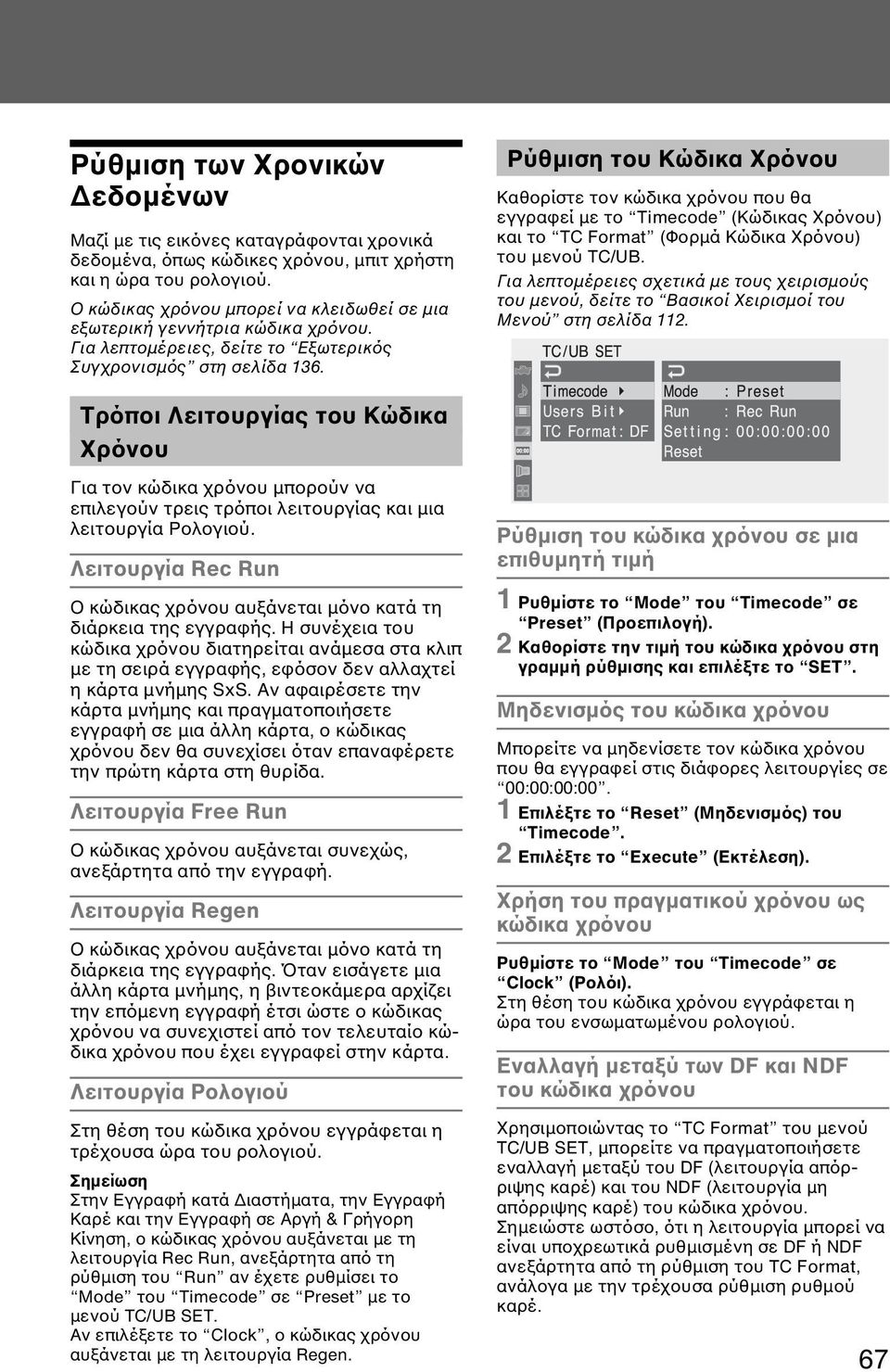

20 Ρύθµιση των Χρονικών εδοµένων Μαζί µε τις εικόνες καταγράφονται χρονικά δεδοµένα, όπως κώδικες χρόνου, µπιτ χρήστη και η ώρα του ρολογιού. Ο κώδικας χρόνου µπορεί να κλειδωθεί σε µια εξωτερική γεννήτρια κώδικα χρόνου. Για λεπτοµέρειες, δείτε το Εξωτερικός Συγχρονισµός στη σελίδα 136. Ρύθµιση του Κώδικα Χρόνου Καθορίστε τον κώδικα χρόνου που θα εγγραφεί µε το Timecode (Κώδικας Χρόνου) και το TC Format (Φορµά Κώδικα Χρόνου) του µενού TC/UB. Για λεπτοµέρειες σχετικά µε τους χειρισµούς του µενού, δείτε το Βασικοί Χειρισµοί του Μενού στη σελίδα 112. Τρόποι Λειτουργίας του Κώδικα Χρόνου Για τον κώδικα χρόνου µπορούν να επιλεγούν τρεις τρόποι λειτουργίας και µια λειτουργία Ρολογιού. Λειτουργία Rec Run Ο κώδικας χρόνου αυξάνεται µόνο κατά τη διάρκεια της εγγραφής. Η συνέχεια του κώδικα χρόνου διατηρείται ανάµεσα στα κλιπ µε τη σειρά εγγραφής, εφόσον δεν αλλαχτεί η κάρτα µνήµης SxS. Αν αφαιρέσετε την κάρτα µνήµης και πραγµατοποιήσετε εγγραφή σε µια άλλη κάρτα, ο κώδικας χρόνου δεν θα συνεχίσει όταν επαναφέρετε την πρώτη κάρτα στη θυρίδα. Λειτουργία Free Run Ο κώδικας χρόνου αυξάνεται συνεχώς, ανεξάρτητα από την εγγραφή. Λειτουργία Regen Ο κώδικας χρόνου αυξάνεται µόνο κατά τη διάρκεια της εγγραφής. Όταν εισάγετε µια άλλη κάρτα µνήµης, η βιντεοκάµερα αρχίζει την επόµενη εγγραφή έτσι ώστε ο κώδικας χρόνου να συνεχιστεί από τον τελευταίο κώδικα χρόνου που έχει εγγραφεί στην κάρτα. Λειτουργία Ρολογιού Στη θέση του κώδικα χρόνου εγγράφεται η τρέχουσα ώρα του ρολογιού. Στην Εγγραφή κατά ιαστήµατα, την Εγγραφή Καρέ και την Εγγραφή σε Αργή & Γρήγορη Κίνηση, ο κώδικας χρόνου αυξάνεται µε τη λειτουργία Rec Run, ανεξάρτητα από τη ρύθµιση του Run αν έχετε ρυθµίσει το Mode του Timecode σε Preset µε το µενού TC/UB SET. Αν επιλέξετε το Clock, ο κώδικας χρόνου αυξάνεται µε τη λειτουργία Regen. Ρύθµιση του κώδικα χρόνου σε µια επιθυµητή τιµή 1 Ρυθµίστε το Mode του Timecode σε Preset (Προεπιλογή). 2 Καθορίστε την τιµή του κώδικα χρόνου στη γραµµή ρύθµισης και επιλέξτε το SET. Μηδενισµός του κώδικα χρόνου Μπορείτε να µηδενίσετε τον κώδικα χρόνου που θα εγγραφεί στις διάφορες λειτουργίες σε 00:00:00:00. 1 Επιλέξτε το Reset (Μηδενισµός) του Timecode. 2 Επιλέξτε το Execute (Εκτέλεση). Χρήση του πραγµατικού χρόνου ως κώδικα χρόνου Ρυθµίστε το Mode του Timecode σε Clock (Ρολόι). Στη θέση του κώδικα χρόνου εγγράφεται η ώρα του ενσωµατωµένου ρολογιού. Εναλλαγή µεταξύ των DF και NDF του κώδικα χρόνου Χρησιµοποιώντας το TC Format του µενού TC/UB SET, µπορείτε να πραγµατοποιήσετε εναλλαγή µεταξύ του DF (λειτουργία απόρριψης καρέ) και του NDF (λειτουργία µη απόρριψης καρέ) του κώδικα χρόνου. Σηµειώστε ωστόσο, ότι η λειτουργία µπορεί να είναι υποχρεωτικά ρυθµισµένη σε DF ή NDF ανεξάρτητα από τη ρύθµιση του TC Format, ανάλογα µε την τρέχουσα ρύθµιση ρυθµού καρέ. 67

21 Εγγραφή Περιορισµοί του κώδικα χρόνου Η ρύθµιση του κώδικα χρόνου υπόκειται σε περιορισµούς από το τρέχον φορµά βίντεο. χρήστη. Τα µπιτ χρήστη µπορούν επίσης να ρυθµιστούν στην τρέχουσα ηµεροµηνία. Χρησιµοποιήστε το Users Bit (Μπιτ Χρήστη) του µενού TC/UB. Φορµά Ρύθµιση Φορµά Κώδικα βίντεο καρέ Χρόνου DF/NDF επιλέξιµο (Ορίζεται σε DF στη λειτουργία Ρολογιού) Ορίζεται σε NDF Ορίζεται σε NDF 2) DF/NDF επιλέξιµο (Ορίζεται σε DF στη λειτουργία Ρολογιού) DF/NDF επιλέξιµο (Ορίζεται σε DF στη λειτουργία Ρολογιού) Ορίζεται σε NDF DF/NDF επιλέξιµο (Ορίζεται σε DF στη λειτουργία Ρολογιού) Ορίζεται σε NDF 1) Τα ψηφία καρέ στο Setting περιορίζονται σε 00, 04, 08, 12, 16 και 20. Το καρέ στην αρχή της εγγραφής περιορίζεται σε 00, 04, 08, 12, 16 και 20. Επειδή η έξοδος του ακροδέκτη SDI OUT γίνεται 60i λόγω της διαδικασίας 2-3 pull-down εκτός από την περίπτωση που το 24Ρ System του Genlock (σελίδα 127) είναι ρυθµισµένο σε 24PsF για το 1080/24Ρ στη λειτουργία Camera, τα ψηφία καρέ του κώδικα χρόνου που προστίθενται στην έξοδο του ακροδέκτη SDI OUT αλλάζουν σε τιµές στην περιοχή 00 έως 29. 2) Ακόµα και στη λειτουργία Ρολογιού, ο κώδικας χρόνου παρουσιάζει βαθµιαία µετατόπιση, διότι υπολογίζεται από το NDF. Επειδή κάθε έξοδος γίνεται βίντεο 2-3 pull-down εκτός από αυτές από τους ακροδέκτες SDI OUT και COMPONENT OUT µε το 24Ρ System του Genlock (σελίδα 127) ρυθµισµένο σε 24PsF για το 1080/24Ρ στη λειτουργία Camera, ενδέχεται να υπάρχει ένα πεδίο που να έχει διπλό κώδικα χρόνου στην οθόνη. 3) Με το DF, τα ψηφία καρέ µπορούν να ρυθµιστούν όπως επιθυµείται µεταξύ 00 και 29. Με το NDF, το ψηφίο στην αρχή της εγγραφής περιορίζεται σε 00, 05, 10, 15, 20 και 25. Ρύθµιση των Μπιτ Χρήστη Μπορείτε να προσθέσετε ένα δεκαεξαδικό αριθµό 8 ψηφίων στις εικόνες ως µπιτ 68 Ρύθµιση των οκτώ ψηφίων ανάλογα µε τις προτιµήσεις σας 1 Ρυθµίστε το Mode του Users Bit σε Fix. 2 Καθορίστε τις τιµές στη Γραµµή Ρύθµισης και επιλέξτε το SET. Μπορείτε να εισάγετε τα δεκαεξαδικά ψηφία Α έως F µε τα αντίστοιχα γράµµατα της αλφαβήτου. Εγγραφή της τρέχουσας ηµεροµηνίας ως µπιτ χρήστη Ρυθµίστε το Mode του Users Bit σε Date. Στη γραµµή ρύθµισης εµφανίζεται η τρέχουσα ηµεροµηνία. Εµφάνιση των Χρονικών εδοµένων Στη λειτουργία Camera, πιέζοντας το πλήκτρο DISPLAY/BATT INFO εµφανίζονται τα χρονικά δεδοµένα στην οθόνη. Η ένδειξη αλλάζει µεταξύ του κώδικα χρόνου, των µπιτ χρήστη και της διάρκειας εγγραφής κάθε φορά που πιέζετε το πλήκτρο TC/U-BIT/DURATION. Οθόνη TCG **:**:**:** CLK **:**:**:** UBG ** ** ** ** DUR **:**:** Περιεχόµενα Κώδικας χρόνου Κώδικας χρόνου (λειτουργία Ρολογιού) Μπιτ χρήστη ιάρκεια από την αρχή της εγγραφής

22 Εγγραφή Σηµάτων Ήχου Μπορείτε να πραγµατοποιήσετε εγγραφή δύο καναλιών (CH-1/CH-2) ήχου (Εγγραφή Linear PCM) σε συγχρονισµό µε την εγγραφή βίντεο. Μπορείτε να χρησιµοποιήσετε τα ενσωµατωµένα στερεοφωνικά µικρόφωνα (πανκατευθυντικά ηλεκτροστατικά µικρόφωνα µε πυκνωτή) ή εξωτερικές εισόδους ήχου 2 καναλιών προς τους ακροδέκτες AUDIO IN χρησιµοποιώντας τους διακόπτες AUDIO IN. Ενσωµατωµένα στερεοφωνικά µικρόφωνα Ακροδέκτες AUDIO IN: Για είσοδο εξωτερικών πηγών ιακόπτες LINE/MIC/+48 V: Για επιλογή του τύπου εξωτερικής πηγής Χρήση Εξωτερικών Εισόδων 1 Τοποθετήστε τους διακόπτες AUDIO IN CH-1 και CH-2 στο EXT. 2 Συνδέστε εξωτερικές πηγές ήχου στους ακροδέκτες AUDIO IN CH-1 και CH-2. 3 Ρυθµίστε τους διακόπτες LINE/MIC/+48 V CH-1 και CH-2 σε LINE (στάθµη γραµµής: +4 dbu). Χρήση ενός Εξωτερικού Μικροφώνου Μπορείτε να χρησιµοποιήσετε ένα εξωτερικό µικρόφωνο για την εγγραφή, όπως το Ηλεκτροστατικό Μικρόφωνο µε Πυκνωτή ECM Χαλαρώστε τη βίδα της υποδοχής του µικροφώνου και ανοίξτε το κάλυµµα. ιακόπτες AUDIO IN: Για επιλογή της πηγής 2 Προσαρµόστε ένα µικρόφωνο, κλείστε το κάλυµµα της υποδοχής του µικροφώνου στην αρχική του θέση για να ασφαλίσει και στη συνέχεια συνδέστε το καλώδιο του µικροφώνου σε έναν από τους ακροδέκτες AUDIO IN (CH-1 ή CH-2). ιακόπτες AUDIO SELECT: Για επιλογή της λειτουργίας ρύθµισης στάθµης εγγραφής Ρυθµιστές AUDIO LEVEL: Για ρύθµιση των σταθµών εγγραφής Χρήση των Ενσωµατωµένων Στερεοφωνικών Μικροφώνων Τοποθετήστε τους διακόπτες AUDIO IN, τόσο το CH-1 όσο και το CH-2 στη θέση INT. 69

23 Εγγραφή Εξωτερικό µικρόφωνο προς AUDIO IN Σφιγκτήρας καλωδίων 3 Τοποθετήστε τον αντίστοιχο διακόπτη AUDIO IN (CH-1 ή CH-2) σε EXT. 4 Τοποθετήστε τον αντίστοιχο διακόπτη LINE/MIC/+48 V (CH-1 ή CH-2) ανάλογα µε το συνδεδεµένο µικρόφωνο. MIC: Για ένα µικρόφωνο που δε χρειάζεται τροφοδοσία ρεύµατος +48 V: Για ένα µικρόφωνο που χρειάζεται τροφοδοσία ρεύµατος +48 V (όπως το ECM-673) Προσαρµογή των Επιπέδων Εγγραφής Ήχου Μπορείτε να επιλέξετε αυτόµατη ή χειροκίνητη ρύθµιση ανεξάρτητα για κάθε κανάλι. Εγγραφή ήχου στις ειδικές λειτουργίες εγγραφής εν πραγµατοποιείται εγγραφή ήχου στις λειτουργίες Εγγραφής κατά ιαστήµατα και Εγγραφής Καρέ. εν πραγµατοποιείται εγγραφή ήχου στην εγγραφή σε Αργή & Γρήγορη Κίνηση αν ο ρυθµός εγγραφής καρέ είναι ρυθµισµένος σε µια τιµή διαφορετική από το ρυθµό αναπαραγωγής καρέ. Παρακολούθηση του Ήχου Μπορείτε να παρακολουθείτε τον ήχο που ηχογραφείται µε τα ακουστικά που συνδέονται στον ακροδέκτη ακουστικών (µίνι στερεοφωνικός ακροδέκτης). Ακροδέκτης ακουστικών Πλήκτρα MONITOR VOL Για να ρυθµίσετε τα επίπεδα αυτόµατα (AGC) Όταν οι διακόπτες AUDIO SELECT CH-1 και CH-2 είναι ρυθµισµένοι στη θέση AUTO, τα επίπεδα εγγραφής ήχου ρυθµίζονται αυτόµατα. Για να ρυθµίσετε τα επίπεδα χειροκίνητα Τοποθετήστε τους διακόπτες AUDIO SELECT CH-1 και CH-2 στη θέση MANUAL και ρυθµίστε τις στάθµες εγγραφής ήχου στρέφοντας τους ρυθµιστές AUDIO LEVEL. Η τιµή ρυθµίζεται σε 0 db όταν ο ρυθµιστής είναι στη θέση 5. Η ρύθµιση στη θέση 10 µεγιστοποιεί το επίπεδο (+ 12 db) και η ρύθµιση στη θέση 0 το ελαχιστοποιεί (- ). Τα επίπεδα εισόδου εµφανίζονται στην οθόνη όταν πιέσετε το πλήκτρο DISPLAY/ BATT INFO. 70 Το ενσωµατωµένο ηχείο είναι απενεργοποιηµένο στη λειτουργία Camera. Για να ρυθµίσετε την ένταση παρακολούθησης του ήχου Χρησιµοποιείστε τα πλήκτρα MONITOR VOL. Πιέζοντας το πλήκτρο + η ένταση αυξάνεται, ενώ πιέζοντας το πλήκτρο η ένταση µειώνεται. Για να σιγάσετε τον ήχο, επιλέξτε την ελάχιστη στάθµη. Ενώ ρυθµίζετε την ένταση, το επίπεδο εµφανίζεται σε µορφή ράβδου στην οθόνη.

24 Έξοδος των Χρωµατικών Ράβδων και του Τόνου Αναφοράς Η βιντεοκάµερα µπορεί να εξάγει ένα σήµα χρωµατικών ράβδων στη θέση της εικόνας της κάµερας. Μαζί µε το σήµα χρωµατικής ράβδου εξάγεται ένας τόνος αναφοράς 1-kHz αν το 1 khz Tone του Audio Input (σελίδα 119) είναι ρυθµισµένο στη θέση On από το µενού AUDIO SET. Το σήµα χρωµατικής ράβδου τροφοδοτείται επίσης από τους ακροδέκτες SDI OUT, COMPONENT OUT, MONITOR OUT και S VIDEO και το σήµα τόνου αναφοράς τροφοδοτείται από τους ακροδέκτες AUDIO OUT. Σηµειώσεις Όταν η εγγραφή εικόνας από την κάµερα είναι σε εξέλιξη, δεν µπορεί να αλλαχτεί στην εικόνα χρωµατικών ράβδων ακόµα και αν πιέσετε το πλήκτρο BARS/CAM. (Μπορείτε να αλλάξετε την εικόνα χρωµατικών ράβδων µε την εικόνα της κάµερας.) Η λειτουργία χρωµατικών ράβδων δεν µπορεί να επιλεγεί στη λειτουργία Αργής & Γρήγορης Κίνησης και στη λειτουργία Αργού Κλείστρου EX. Πλήκτρο BARS/CAM Πιέστε το πλήκτρο BARS/CAM. Η εικόνα της κάµερας αλλάζει σε χρωµατικές ράβδους. Για να επαναφέρετε την εικόνα της κάµερας, πιέστε ξανά το πλήκτρο. Μπορείτε να επιλέξετε τον τύπο των χρωµατικών ράβδων µε το Color Bar Type (σελίδα 116) του µενού CAMERA SET. Multi: Χρωµατικές ράβδοι ARIB πολλαπλού φορµά 75%: Κατακόρυφες λουρίδες φωτεινότητας 75% 100%: Κατακόρυφες λουρίδες φωτεινότητας 100% 71

25 Εγγραφή Εγγραφή εικτών Πλάνων Όταν πραγµατοποιείτε εγγραφή δεικτών πλάνων για σηµαντικές σκηνές σε µορφή επικουρικών δεδοµένων, µπορείτε να αποκτήσετε εύκολα πρόσβαση στα σηµειωµένα σηµεία από µια οθόνη εικτών Πλάνων, η οποία εµφανίζει µόνο τις σκηνές µε δείκτες πλάνων. Αυτό αυξάνει την αποτελεσµατικότητα του µοντάζ. Σχετικά µε την Οθόνη εικτών Πλάνων, δείτε το Εµφάνιση της Οθόνης SHOT MARK στη σελίδα 103. Η βιντεοκάµερα σας επιτρέπει να πραγµατοποιήσετε εγγραφή δύο τύπων δεικτών πλάνων: δείκτης πλάνου 1 και δείκτης πλάνου 2. Οι δείκτες πλάνων µπορούν να εγγραφούν ανάλογα µε τις ανάγκες σας κατά τη διάρκεια της εγγραφής ή µπορούν να προστεθούν µετά την εγγραφή ενώ ελέγχετε τις αναπαραγόµενες εικόνες. Ανασκόπηση Εγγραφής (Rec Review) Μπορείτε να πραγµατοποιήσετε ανασκόπηση του τελευταίου εγγεγραµµένου κλιπ στην οθόνη (Ανασκόπηση Εγγραφής). Χρησιµοποιείστε το πλήκτρο REC REVIEW του παρεχόµενου φακού, ή αντιστοιχήστε τη λειτουργία Ανασκόπησης Εγγραφής σε ένα ρυθµιζόµενο πλήκτρο για µπορείτε να χρησιµοποιήσετε αυτό το πλήκτρο (σελ. 73). Πλήκτρο REC REVIEW Εισαγωγή ενός δείκτη πλάνου κατά τη διάρκεια της εγγραφής Ενεργοποιήστε το Τηλεχειριστήριο IR (σελίδα 39) και χρησιµοποιείστε το πλήκτρο SHOTMARK 1 ή 2. Πλήκτρο SHOTMARK 1 Πλήκτρο SHOTMARK 2 Πιέστε το πλήκτρο SHOTMARK 1 ή 2 στο σηµείο που θέλετε να εισάγετε ένα δείκτη. Αν η λειτουργία Shot Mark 1 ή Shot Mark 2 αντιστοιχιστεί σε ένα ρυθµιζόµενο πλήκτρο, µπορείτε επίσης να χρησιµοποιήσετε αυτό το πλήκτρο (σελίδα 73). Καταγράφεται ένας δείκτης πλάνου που αντιστοιχεί στο πλήκτρο που πιέσατε. Σχετικά µε τους χειρισµούς για την προσθήκη δεικτών πλάνων µετά την εγγραφή, δείτε το Προσθήκη δεικτών πλάνων κατά τη διάρκεια της αναπαραγωγής στη σελίδα 97 και το Προσθήκη/ ιαγραφή εικτών Πλάνων στη σελίδα 104. Μετά το τέλος της εγγραφής, πιέστε το πλήκτρο REC REVIEW ή το ρυθµιζόµενο πλήκτρο στο οποίο έχετε αντιστοιχήσει τη λειτουργία Ανασκόπησης Εγγραφής. Αρχίζει η αναπαραγωγή του συγκεκριµένου τµήµατος του κλιπ. Στη λειτουργία Ανασκόπησης Εγγραφής, εµφανίζονται τα τελευταία 3 δευτερόλεπτα, 10 δευτερόλεπτα, ή ολόκληρο το κλιπ, ανάλογα µε τη ρύθµιση του Rec Review (σελίδα 117) του µενού CAMERA SET. Η ρύθµιση από το εργοστάσιο είναι 3 δευτερόλεπτα. Η Ανασκόπηση Εγγραφής τερµατίζεται στο τέλος του κλιπ και επανέρχεται η κατάσταση STBY (αναµονή εγγραφής). Σηµειώσεις Αν η διάρκεια του τελευταίου εγγεγραµµένου κλιπ είναι µικρότερη από το χρόνο (3 ή 10 δευτερόλεπτα) που έχει καθοριστεί για την Ανασκόπηση Εγγραφής, το κλιπ αναπαράγεται από την αρχή ως το τέλος. Κατά τη διάρκεια της αναπαραγωγής Ανασκόπησης Εγγραφής, µόνο το πλήκτρο STOP είναι έγκυρο. 72
