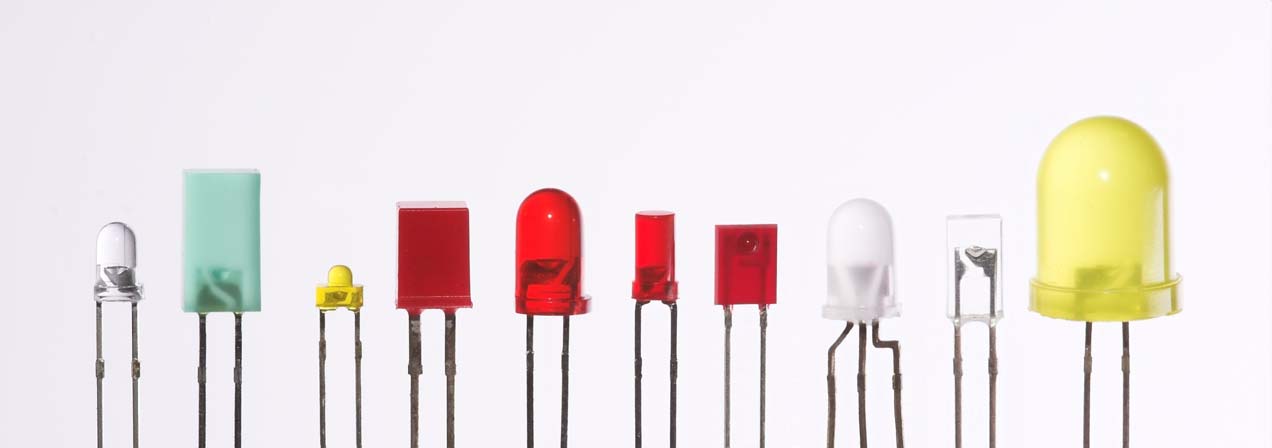

LEDs σε διάφορα χρώµατα και συσκευασίες
|
|
- Λυσιμάχη Παπακωνσταντίνου
- 7 χρόνια πριν
- Προβολές:
Transcript
1 Ηµιαγωγοί Semiconductors 1
2 LEDs σε διάφορα χρώµατα και συσκευασίες 2
3 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς Νόθευση Ηµιαγωγών Doping a semiconductor ύο τύποι εξωγενών Ηµιαγωγών p,n Ηδίοδοςχωρίςπόλωση 3
4 Θέµατα που θα καλυφθούν (συνέχεια) Ορθή πόλωση Forward bias Ανάστροφη πόλωση Reverse bias Κατάρρευση Breakdown Ενεργειακά επίπεδα Energy levels Το δυναµικό φραγµού σε συνάρτηση µε τηνθερµοκρασία Barrier potential and temperature Ανάστροφα πολωµένη δίοδος Reverse-biased diode Φωτοεκπέµπουσες ίοδοι Light Emitting Diodes (LEDs) Φωτοδίοδοι Photodiodes PDs όδοι Zener Εφαρµογές ιόδων 4
5 [2] 5
6 [3] 6
7 Electron charge = coulombs [3] 7
8 [3] 8
9 9
10 [3] 10
11 [3] 11
12 [3] 12
13 13
14 Αγωγός Conductor Υλικό που επιτρέπει την ροή ρεύµατος Παραδείγµατα: χαλκός copper, άργυρος silver, χρυσός gold Οικαλύτεροιαγωγοίέχουνένα ηλεκτρόνιο σθένους valence electron 14
15 Ατοµική δοµήχαλκούcopper 15
16 Πυρήνας Ηστιβάδασθένους-Valence ήεξωτερική τροχιά ελέγχει τις ηλεκτρικές ιδιότητες Ο πυρήνας του ατόµου χαλκού έχει καθαρό φορτίο + 1 Το ηλεκτρόνιο της στιβάδας σθένους είναι χαλαρά συνδεδεµένο 16
17 Απλοποιηµένο διάγραµµαπυρήνα Χαλκού 17
18 Ελεύθερο Ηλεκτρόνιο Η έλξη µεταξύ του πυρήνα και του ηλεκτρονίου σθένους είναι ασθενής Με εξωτερική διέγερση (θερµοκρασία,φώς..) το ηλεκτρόνικο σθένους γίνεται ελεύθερο και δεν είναι δεσµευµένο στο άτοµο 18
19 Ηµιαγωγός Semiconductor Ένα στοιχείο µε ηλεκτρικές ιδιότητες ανάµεσα σε αυτές του αγωγού και του µονωτή. 19
20 Παραδείγµατα Ηµιαγωγών Οι ηµιαγωγοί τυπικά έχουν 4 ηλεκτρόνια σθένους valence electrons Germanium Γερµάνιο Silicon Πυρίτιο 20
21 [3] 21
22 Το πυρίτιο (Si) ανήκει στην στήλη 4 (IV) του περιοδικού πίνακα 22
23 Ηµιαγώγιµαστοιχεία 23
24 24
25 Απλοποιηµένα διαγράµµατα πυρήνα χαλκού και πυριτίου Ένα ηλεκτρόνιο σθένους 4 ηλεκτρόνια σθένους Copper Silicon Ο πυρήνας µαζί µε τις εσωτερικές στιβάδες (τροχιές) ηλεκτρονίων 25
26 Άτοµα Πυριτίου σε κρύσταλλο µε διαµοιρασµένα ηλεκτρόνια Κορεσµός ζώνης σθένους Valence saturation: n = 8 Λόγω του ότι τα ηλεκτρόνια σθένους είναι δεσµευµένα, ο κρύσταλλος του πυριτίου σε θερµοκρασία δωµατίου συµπεριφέρεται σαν µονωτής 26
27 Οµοιοπολικοί δεσµοί Eτεροπολικοί δεσµοί µε ηλεκτροστατικέςδυνάµεις Coulomb-ιόντα που συγκρατούνται µεταξύ τους. Όταν πλησιάσουν τα νέφη ασκούνται απωστικές δυνάµεις και τελικά έχουµε ισορροπία Οι οµοιοπολικοί δεσµοί (covalent bonding) σχηµατίζονται λόγω των κοινών ηλεκτρονίων που µοιράζονται µεταξύ τους άτοµα 27
28 υναµική ενέργεια αλληλεπίδρασης ατόµων σε µόριο Ενέργεια Απόσταση µεταξύ ατόµων Ηδυναµική ενέργεια δύο ατόµων που πλησιάζουν µεταξύ τους παρουσιάζει ελάχιστο στην απόσταση που δηµιουργείται ο οµοιοπολικός δεσµός (διείσδυση ηλεκτρονικών φλοιών..) 28
29 Ενεργειακά Επίπεδα Η ενέργεια που αντιστοιχεί σε κάθε ένα ηλεκτρόνιο µετριέται σε electron volts (ev) 29
30 30
31 Ενεργειακά επίπεδα (στάθµες) στα άτοµα Θεωρούµε την ενέργεια σε άπειρη απόσταση 0 (αναφορά) Όσο µακρύτερα είναι τα ηλεκτρόνια από τον πυρήνα τόσο µεγαλύτερη η ενεργειακή κατάσταση, και κάθε ηλεκτρόνιο που έχε αποµακρυνθεί (ελεύθερο απότοάτοµο στο οποίο ήτα δεσµευµένο βρίσκεται σ υψηλότερη ενεργειακή κατάσταση από οποιοδήποτ άλλο στην ατοµική δοµή 31
32 Ενεργειακά επίπεδα Για να µετακινηθεί ένα ηλεκτρόνιο σε ανώτερη στοιβάδα χρειάζεται επιπλέον ενέργεια. Όταν ένα ηλεκτρόνιο µεταπηδά σε χαµηλότερη τροχιά, χάνει ενέργεια µε την µορφή θερµότητας, φωτός και άλλης ακτινοβολίας. Τα LED s είναι ένα παράδειγµαόπου µέρος αυτής της δυναµικής ενέργειας µετατρέπεται σε φώς. 32
33 Οι ενεργειακές στάθµες εξηγούν τα φαινόµενα των φασµατικών γραµµών που παρατηρούνται Μετάβαση από µία στάθµη υψηλότερης ενέργειας σε µία χαµηλότερη έχει σαν αποτέλεσµα τηνεκποµπή φωτός-φωτονίου µε µήκος κύµατος τέτοιο ώστε αν Ε=Ε2-Ε1 η διαφορά ενέργειας των ενεργειακών σταθµών να ισχύει Ε=hν όπου ν η συχνότητα του φωτός και h ησταθεράplank (h= Js) Ισχύει ότι c=λν όπου λ το µήκος κύµατος του φωτονίου που εκπέµπεται και c η ταχύτητα του φωτός 33
34 Ε=hν Επίσης αν δεχθεί ενέργεια το ηλεκτρόνιο (φώς, θερµότητα..) µπορεί να µετακινηθεί σε τροχιά µε µεγαλύτερη ενέργεια 34
35 Ε=hν Για µία κόκκινη LED αν υποθέσουµε ότι το µεγαλύτερο ποσοστό τους φωτός εκπέµπεται στα 628 nm να ευρεθεί η διαφορά των ενεργειακών σταθµών µεταξύ των οποίων µεταπηδά ένα ηλεκτρόνιο για να παραχθεί ένα φωτόνιο. 35
36 36
37 Si Οι στάθµες ενέργειας των ηλεκτρονίων σθένους για το Si εκφυλίζονται σε δύο ενεργειακές ζώνες. Την ζώνη αγωγιµότητας και την ζώνη σθένους. Η ζώνη αγωγιµότητας αποτελείται από 4Ν στάθµες ενέργειας κενές ηλεκτρονίων στο απόλυτο µηδέν. Επειδή όµως η ενεργειακή τους απόσταση είναι µικρή (ενεργειακό χάσµα E G =1,1 ev) µε προσφορά ενέργειας (θερµότητα, φώς) µεταπηδούν ηλεκτρόνια στην ζώνη αγωγιµότητας. ηµιουργούνται 37 οπές στην ζώνη σθένους
38 38
39 39
40 40
41 41
42 42
43 43
44 44
45 Κρύσταλλοι Η δοµή των κρυσταλλικών στερεών χαρακτηρίζεται από την επανάληψη στον χώρο µιας βασικής δοµής (σύνολο ατόµων, µορίων ή ιόντων). Στα άµορφα στερεά δεν υπάρχει αυτή η κανονικότητα στην δοµή. Οι δοµές αυτές µπορεί να αποτελούνται από ένα άτοµο που µε συγκεκριµένη δοµή τοποθετείται στον χώρο. Στις πρωτεϊνες έχουµε κρυστάλλους µε χιλιάδες ατόµων σε µια επαναλαµβανόµενη διάταξη στον χώρο. 45
46 Ενδογενής Ηµιαγωγός Intrinsic Semiconductor O καθαρός ηµιαγωγός Ένας κρύσταλλος πυριτίου είναι ενδογενής intrinsic αν το κάθε άτοµο στον κρύσταλλο είναι άτοµο πυριτίου ύο τύποι φορέων φορτίου για την ροή του ρεύµατος: ηλεκτρόνια -electrons και οπές-holes 46
47 οµή του κρυστάλλου πυριτίου Silicon crystal structure 47
48 Ζεύγη Ηλεκτρονίων-οπών Όπως αναφέραµε στον κρύσταλλο του πυριτίου, παρόµοια µε τα αποµονωµένα άτοµα, αντί για στάθµες έχουµε ζώνες. Για τους ηµιαγωγούς όπως το πυρίτιο η µία ζώνη, η ζώνησθένους είναι τελείως συµπληρωµένη και τα αντίστοιχα ηλεκτρόνια είναι δεσµευµένα (δεν µπορούν να κινηθούν). Η επόµενη ζώνη (ζώνη αγωγιµότητας- conduction band) είναι τελείως κενή. Όπως αναφέρθηκε η ενεργειακή διαφορά µεταξύ των δύο αυτών ζωνών ονοµάζεται ενεργειακό χάσµα band-gap και για το πυρίτιο είναι περίπου 1.1 ev. Ενώ το ελεύθερο ηλεκτρόνιο είναι ένας φορέας αρνητικού φορτίου, η οπή που είναι στην πραγµατικότητα η απουσία ενός ηλεκτρονίου που µετακινήθηκε µπορεί να θεωρηθεί σαν φορέας θετικού φορτίου µε τιµή την απόλυτη τιµή του φορτίου του ηλεκτρονίου. Με την παρουσία ηλεκτρικού πεδίου οι κινήσεις τους θα είναι σε αντίθετες κατευθύνσεις, αλλά λόγω των αντίθετων φορτίων το ρεύµα που προκαλείται θα έχει την ίδια φορά. 48
49 Ζεύγη Ηλεκτρονίων-οπών παράδειγµα κίνησης ηλεκτρονίων στην ζώνη αγωγιµότητας-οπών στην ζώνη σθένους 49
50 το εσωτερικό ενός κρυστάλλου πυριτίου νδογενείς ηµιαγωγοί intrinsic semiconductors Στο απόλυτο 0 (0 K) όλαταηλεκτρόνιασθένουςείναι δεσµευµένα στους οµοιοπολικούς δεσµούς Σε υψηλότερες θερµοκρασίες κάποιοι οµοιοπολικοί δεσµοί σπάνε και δηµιουργούνται ελεύθερα ηλεκτρόνια και οπές (θερµική ενέργεια). Κάποιααπόταελεύθεραηλεκτρόνιακαιοπές επανασυνδέονται. Ηεπανασύνδεση(Recombination) χρονικά εκτείνεται από µερικά nanoseconds έως microseconds. Απελευθερώνεται ενέργεια θερµική ή µε τηνµορφή φωτός. Κάποια ελεύθερα ηλεκτρόνια και οπές µένουν σ αυτή την 50 κατάσταση έως ότου επανασυνδεθούν.
51 Στο εσωτερικό ενός κρυστάλλου πυριτίου Η συγκέντρωση των φορέων ρεύµατος εξαρτάται σηµαντικά από την θερµοκρασία 51
52 52
53 53
54 54
55 Αγωγή στα µέταλλα 55
56 Αγωγή στα µέταλλα 56
57 Αγωγή στα µέταλλα 57
58 Αγωγή σε ηµιαγωγούς 58
59 Αγωγή σε ενδογενείς ηµιαγωγούς 59
60 Αγωγή σε ηµιαγωγούς 60
61 Αγωγή σε ηµιαγωγούς Θυµίζουµε ότιn=p=ni για ενδογενή ηµιαγωγό 61
62 Ενδογενείς ηµιαγωγοί n p n συγκέντρωση ηλεκτρονίων p συγκέντρωση οπών n = p = ni Συγκέντρωση ενδογενών φορέων 2 np = n i Ειδική αγωγιµότητα σ = qnµ e + qpµ h = qn i (µ n + µ h ) q φορτίο ηλεκτρονίου µ h ευκινησία οπών µ e ευκινησία ηλεκτρονίων 62
63 Εξωγενείς (extrinsic) Ηµιαγωγοί Νόθευση Doping Προσθέτουµε ξένα άτοµα στον κρύσταλλο ενδογενούς ηµιαγωγού τροποποιούµε την ηλεκτρική αγωγιµότητα Ένας νοθευµένος ηµιαγωγός ονοµάζεται εξωγενής ηµιαγωγός extrinsic semiconductor 63
64 64
65 Νόθευση των κρυστάλλων του πυριτίου για την απόκτηση µόνιµων φορέων φορτίου Free electron Hole (n type) (p type) Πεντασθενής δότης P, As, αντιµόνιο Sb Τρισθενής αποδέκτης Βόριο B, γάλλιο Ga, ίνδιο In 65
66 Ηµιαγωγός τύπου n Οι ενεργειακές στάθµες των ηλεκτρονίων του δότη βρίσκονται στην απαγορευµένη περιοχή και πολύ κοντά στην ζώνη αγωγιµότητας του ηµιαγωγού που νοθεύουµε Θα ισχύει np=n i2 (T) Η συγκέντρωση των δοτών είναι µικρή (10 15 ~10 18 άτοµα/cm 3 σε σύγκριση µε την συγκέντρωση των ατόµων του ηµιαγωγού ~10 23 άτοµα/cm 3 και επηρεάζει µόνο τα 66 ηλεκτρικά χαρακτηριστικά του
67 Ηµιαγωγός τύπου n Σε ηµιαγωγό τύπου n τα ηλεκτρόνια είναι οι φορείς πλειονότητας (majority carriers), ενώ οι οπές ελάχιστα συνεισφέρουν στην αγωγιµότητα και αποτελούν τους φορείς µειονότητας (minority carriers) 67
68 68
69 Β) Εξωγενείς ηµιαγωγοί 2 np = n i σ = qnµ + qp e µ h 1) Τύπου n n N D p n = p + N D σ = qnµ + qp p = e µ h n 2 i p + N D Αν 2 N D > 10 n i, τότε, n N p = D σ = qn n N 2 i D 2 n i D µ e + q µ h qn Dµ e N D 69
70 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου n 70
71 Ο κρύσταλλος αυτός νοθεύτηκε µε πεντασθενή δότη Σε ηµιαγωγό τύπου n η ροήτουρεύµατος βασίζεται στα ελεύθερα ηλεκτρόνια 71
72 Ηµιαγωγός τύπου p Οι ενεργειακές στάθµες των ηλεκτρονίων του αποδέκτη βρίσκονται στην απαγορευµένη περιοχή και πολύ κοντά στην ζώνη σθένους του ηµιαγωγού που νοθεύουµε. Ηλεκτρόνια µεταπηδούν από την ζώνη σθένους του ηµιαγωγού στις στάθµες ηλεκτρονίων του αποδέκτη. ηµιουργούνται οπές στην ζώνη σθένους Θα ισχύει np=n i2 (T) Η συγκέντρωση των αποδεκτών είναι µικρή (10 15 ~10 18 άτοµα/cm 3 σε σύγκριση µετην συγκέντρωση των ατόµων του ηµιαγωγού ~10 23 άτοµα/cm3 και επηρεάζει µόνο τα ηλεκτρικά 72
73 Ηµιαγωγός τύπου p Σε ηµιαγωγό τύπου p οι οπές είναι οι φορείς πλειονότητας (majority carriers), ενώ τα ηλεκτρόνια ελάχιστα συνεισφέρουν στην αγωγιµότητα και αποτελούν τους φορείς µειονότητας (minority carriers) 73
74 74
75 Τύπου p n N A p p = n + σ N A n = qnµ e + qpµ h = n 2 i n + N A Αν 2 N A > 10 n i, τότε, p N n = A σ = q n N 2 i A µ e + qn A µ h n N 2 i A qn A µ e 75
76 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 76
77 Ο κρύσταλλος αυτός νοθεύτηκε µε τρισθενή αποδέκτη Σε ηµιαγωγό τύπου p η ροήτουρεύµατος βασίζεται στις οπές Σηµειώστε ότι το ρεύµα των οπών είναι αντίθετο σε κατεύθυνση από το ρεύµα των ηλεκτρονίων 77
78 Ρεύµατα διάχυσης σε ηµιαγωγό 78
79 εύµατα διάχυσης (diffusion) σε ηµιαγωγό 79
80 Ρεύµατα διάχυσης σε ηµιαγωγό 80
81 Ρεύµατα διάχυσης σε ηµιαγωγό 81
82 82
83 Ρεύµατα διάχυσης σε ηµιαγωγό 83
84 Ηµιαγωγός αντιστάτης 84
85 Ηµιαγωγός αντιστάτης 85
86 Ολοκληρωµένος πυκνωτής 86
87 Ολοκληρωµένος πυκνωτής 87
88 Επαφή p-n Ποιοτική προσέγγιση 88
89 89
90 Ηνόθευση του κρυστάλλου ηµιαγωγού και µε τους δύο τύπους δηµιουργεί µια επαφή pn P Junction N Negative Positive ion ion Κάποια ηλεκτρόνια θα διαπεράσουν την επαφή και θα ενωθούν µε οπές. Κάθε φορά που συµβαίνει κάτι τέτοιο δηµιουργούνται ζεύγη ιόντων Καθώς αναπτύσσεται αυτό το φορτίο ιόντων, εµποδίζει την 90
91 Κάθε ηλεκτρόνιο που µετακινείται από την n περιοχή διαµέσου της επαφής συµπληρώνει µια αντίστοιχη οπή στο p τµήµα µε αποτέλεσµα την εξαφάνιση των αντίστοιχων φορέων ρεύµατος P N Depletion layer (περιοχή διάβασης-έλλειψης φορέων-απογύµνωσης <1µm) Σαν αποτέλεσµα δηµιουργείται στην επαφή µια περιοχή 91
92 Επαφή pn ηµιουργείται κατάσταση δυναµικής ηλεκτρικής ισορροπίας όπου οι δυνάµεις που προκαλούν την διάχυση φορέων εξισορροπούνται από τις δυνάµεις του ηλεκτροστατικού πεδίου που δηµιουργείται από τα ιόντα που σχηµατίζονται 92
93 Το δυναµικό επαφής (φραγµού) pn Ηδιάχυση των ηλεκτρονίων δηµιουργεί ζεύγη ιόντων. ηµιουργείται ηλεκτρικό πεδίο που αντιτίθεται στην διαδικασία. Η επαφή θα βρεθεί σε ισορροπία όταν ο φραγµός δυναµικής ενέργειας (barrier potential) θα εµποδίζει την περαιτέρω διάχυση (diffusion). Στους 27 ºC, για µια δίοδο πυριτίου το δυναµικό επαφής είναι περίπου 0.65 volts. Μειώνεται µε την θερµοκρασία 2mV / ºC και στο απόλυτο µηδέν γίνεται ίση µε την τάση που αντιστοιχεί το ενεργειακό χάσµα (1.25 V) για ένα e - 93
94 Ορθή πόλωση Forward bias Οι φορείς κινούνται προς την επαφή µε αποτέλεσµα την εξαφάνιση της περιοχής απογύµνωσης Αν η εφαρµοζόµενη τάση είναι µεγαλύτερη από την τάση φραγµού δυναµικού (δυναµικό επαφής), η δίοδος άγει. 94
95 Ανάστροφη πόλωση Reverse bias Οι φορείς ρεύµατος αποµακρύνονται από την επαφή Ηπεριοχή απογύµνωσης διευρύνεται και η δίοδος δεν άγει (diode is off) 95
96 Πόλωση διόδου-diode bias Οι δίοδοι πυριτίου άγουν µε την εφαρµογή ορθής πόλωσης περίπου 0.7 volts. Με την ανάστροφη πόλωση, η περιοχή απογύµνωσης διευρύνεται και η δίοδος δεν άγει. Υπάρχει ένα µικρό ρεύµα στην ανάστροφη πόλωση που οφείλεται στους φορείς µειονότητας- minority carrier current. Το ανάστροφο αυτό ρεύµα που οφείλεται σε φορείς µειονότητας που κινούνται λόγω θερµικής κίνησης ονοµάζεται ρεύµα κόρουsaturation current. 96
97 Κατάρρευση ιόδου Diode breakdown Οι δίοδοι δεν αντέχουν ακραίες τάσεις ανάστροφης πόλωσης. Σε υψηλές ανάστροφες πολώσεις συµβαίνει ένα φαινόµενο χιονοστιβάδας φορέων- carrier avalanche λόγω της γρήγορης κίνησης των φορέων µειονότητας. Οι τυπικές τιµές τάσης ανάστροφης πόλωσης κλιµακώνονται από 50 volts έως 1 kv. 97
98 Ενεργειακές στάθµες στην επαφή p-n Ποιοτική Ανάλυση 98
99 H p πλευρά της επαφής pn έχει τρισθενή άτοµα µε φορτίο πυρήνα +3. Αυτού του τύπου πυρήνες έλκουν λιγότερο τα ηλεκτρόνια από πυρήνες µε φορτίο +5 Απότοµηεπαφή πριν γίνει απογύµνωση Ενέργεια P-περιοχή N- περιοχή Conduction band ζώνη αγωγιµότητας Valence band ζώνη σθένους Σε µια απότοµη επαφή p-n οι ενεργειακές ζώνες στην p περιοχή βρίσκονται υψηλότερα συγκριτικά µε την n περιοχ Στις πραγµατικές διόδους η µεταβολή των συγκεντρώσεων των προσµίξεων 99
100 Μεταβολή των ενεργειακών ζωνών όταν σχηµατισθεί η περιοχή απογύµνωσης και υπάρξει ισορροπία Energy Energy hill Conduction band Valence band P-side N-side Για να διαχυθεί ένα ηλεκτρόνιο διαµέσου της επαφής προς την p πλευρά είναι σαν να αντιµετωπίζει έναν ενεργειακό λόφο. Πρέπει να πάρει αυτή την πρόσθετη ενέργεια από µια εξωτερική πηγή 100
101 Θερµοκρασία Επαφής Junction temperature Ηθερµοκρασία επαφής είναι η θερµοκρασία στο εσωτερικό της διόδου, στην επαφή pn. Όταν η δίοδος άγει, η θερµοκρασία επαφής είναι µεγαλύτερη από αυτή του περιβάλλοντος (P D =V D xi D ). Το δυναµικό επαφής είναι µικρότερο σε υψηλότερες θερµοκρασίες- µειώνεται κατά περίπου 2 mv για αύξηση θερµοκρασίας επαφής κατά ένα βαθµό Κελσίου (- 2mV/ºC). V=(T2-T1)(-2mV) [Σε 0ºΚ προσεγγίζει την αντίστοιχη τάση για το ενεργειακό χάσµα π.χ. για Si τα 1.25 V (2*300mV+0.625V)] 101
102 Ανάστροφο ρεύµα διόδου Το ανάστροφο ρεύµα I S (ρεύµα κορεσµού), διπλασιάζεται για κάθε αύξηση της θερµοκρασίας 10 ºC ενώ δεν εξαρτάται από την ανάστροφη τάση πόλωσης. (Προτιµότερη η ανάστροφη πόλωση για διατάξεις µέτρησης θερµοκρασίας) 102
103 103
104 Επαφή p-n Αναλυτική προσέγγιση 104
105 Επαφή p-n 105
106 106
107 Συγκεντρώσεις φορέων πριν τον σχηµατισµό απότοµης επαφής pn 107
108 ετά τον σχηµατισµό απότοµης επαφής pn 108
109 υναµικό επαφής pn χωρίς πόλωση V T =(kt/q) θερµική τάση 25mV στους 25ºC N D =συγκέντρωση δοτών N A =συγκέντρωση αποδεκτών n i =συγκέντρωση φορέων ενδογενούς ηµιαγωγού 109
110 Υπολογισµός υναµικού επαφής pn χωρίς πόλωση 110
111 Ρεύµα ορθά πολωµένης επαφής pn Το ρεύµα Is είναι το ολικό ρεύµα φορέων µειονότητας Το ονοµάζουµε ρεύµα κόρου (saturation current) V T =(kt/q) η θερµική τάση 111
112 Επίδραση θερµοκρασίας στο Is Is=Aq((Dp/Lp)p n + (Dn/Ln)n p ) A η διατοµή της επαφής, Lp, Ln το βάθος των περιοχών απογύµνωσης Dp=V T µe, Dn =V T µp οι συντελεστές διάχυσης οπών, ηλεκτρονίων για τον συγκεκριµένο ηµιαγωγό n p p n οι συγκεντρώσεις ηλεκτρονίων στην περιοχή p και οπών στην περιοχή n. Σε κατάσταση ισορροπίας n p =ni 2 /N A p n =ni 2 /N D ni 2 T 3 exp(-e G /kt) (EG το ενεργειακό χάσµα) 112
113 Figure 3.10 A simple circuit used to illustrate the analysis of circuits in which the diode is forward conducting. 113
114 Πόλωση διόδου I D =I S EXP(-V D /V T ) (1) V DD =I D R+V D (2) (2) I D =(V DD /R) (1/R) V D ύο εξισώσεις µε δύο αγνώστους Ισοδύναµα µεγραφικήλύσησχεδιάζοντας τις δύο εξισώσεις Η (2) ονοµάζεται ευθεία φόρτου (load line) 114
115 ΓΡΑΦΙΚΗ ΑΝΑΛΥΣΗ 115
116 116
117 117
118 Diode Characteristic sons In Electric Circuits copyright (C) Tony R. Kuphaldt 118
119 Diode Characteristic sons In Electric Circuits copyright (C) Tony R. Kuphaldt 119
120 Diode Characteristic sons In Electric Circuits copyright (C) Tony R. Kuphaldt 120
121 Diode Characteristic sons In Electric Circuits copyright (C) Tony R. Kuphaldt 121
122 Μοντέλο ιδανικής διόδου Κυκλωµατικό σύµβολο Ισοδύναµο κύκλωµα 122
123 Figure 3.2 The two modes of operation of ideal diodes and the use of an external circuit to limit the forward current (a) and the reverse voltage (b). 123
124 Ηµιανορθωτής (half-wave rectifier) Κύκλωµα κυµατοµορφή εισόδου κυµατοµορφή εξόδου 124
125 Μοντέλο διόδου σταθερής πτώσης τάσης 125
126 Figure 3.16 The constant-voltage-drop model of the diode forward characteristics and its equivalent-circuit representation. 126
127 Μοντέλο διόδου σταθερής πτώσης τάσης 127
128 Table 3.1 Modeling the Diode Forward Characteristic 128
129 DC Αντίσταση της διόδου (Malvino σελ. 43) 129
130 AC Αντίσταση της διόδου (Malvino σελ. 39) Τρίτη Προσέγγιση µε αντίσταση σώµατος r B ή δυναµική αντίσταση r D =V T /I DQ = V/ I στο σηµείο λειτουργίας 130
131 Κατανάλωση ισχύος σε θερµότητα Power Dissipation (P D ) 131
132 132
133 Diode logic gates: (a) OR gate; (b) AND gate (in a positive-logic system). 133
134 ίοδοι εκποµπής φωτός- Φωτοεκπέµπουσες ίοδοι-leds- Light Emitting Diodes 134
135 ίοδοι εκποµπής φωτός - LEDs 135
136 ίοδοι εκποµπής φωτός - LEDs 136
137 ίοδοι εκποµπής φωτός - LEDs 137
138 Φωτοδίοδοι Φωτοανιχνευτές Οπτοζεύκτες Ηλιακά στοιχεία. 138
139 Φωτοδίοδοι Φωτοανιχνευτές Οπτοζεύκτες - Ηλιακά στοιχεία. 139
140 Μήκη κύµατος LED Ηλεκτρόνιο +οπή Ουδέτερο άτοµο + Ενέργεια (Ew) (στις LED οι περισσότερες επανασυνδέσεις παράγουν φώς αντίθετα µε τις διόδους). Το ηµιαγώγιµο υλικό πρέπει να είναι αρκετά διαφανές E D -E A hc/λ2<hc/λ0=ke G <hc/λ1<le G k 1 L>1 λ0 το µήκος κύµατος που εκπέµπει την περισσότερη ισχύ η LED λ1 και λ2 τα ακραία µήκη κύµατος E G το ενεργειακό χάσµατουενδογενούςηµιαγωγού E D E A οι ενέργειες των σταθµών αγωγιµότητας και σθένους αντίστοιχα (στάθµες Fermi πιο σωστά ) 140
141 141
142 142
143 143
144 144
145 Φωτοδίοδοι 145
146 Φωτοδίοδοι 146
147 147
148 148
149 149
150 150
151 151
152 Varicap 152

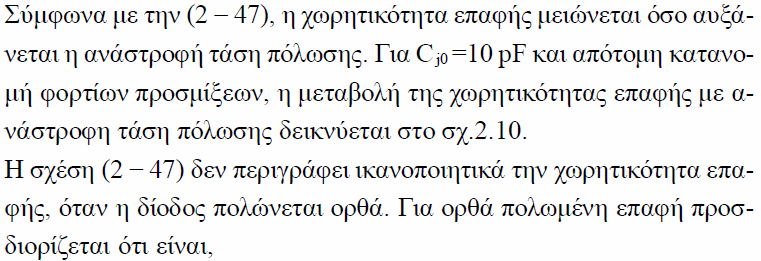

153 Χωρητικότητα επαφής pn 153
154 Χωρητικότητα επαφής pn 154
155 Χωρητικότητα επαφής pn ίοδος Varactor: ειδικά κατασκευασµένη ίοδος µε συγκεκριµένη απόκριση χωρητικότητας για συγκεκριµένη ανάστροφη πόλωση. Χρήση σε ταλαντωτές, ποµπούς εκποµπής, ραδιόφωνα κλπ. 155
156 Zener 156
157 6 4 -V Z (Volts) 2 0 V Z I Z (ma) Graph of zener current versus voltage 157
158 Ρεύµα ανάστροφαπολωµένης επαφής pn I V = Is( e V V T < 0 e 1), V V T << 1, πχ. για V = 1V, e = 4.24x10 13 I = I s Το ρεύµα I είναι ίσο µε ολικόρεύµα φορέων µειονότητας ή ρεύµα κόρου (saturation current) Is 158
159 Κατάρρευση ανάστροφα πολωµένης επαφής pn 159
160 Κατάρρευση ανάστροφα πολωµένης επαφής pn ίοδος Zener: ειδικά κατασκευασµένη ίοδος µε συγκεκριµένη τάση κατάρρευσης. Εφαρµογές σε κυκλώµατα που απαιτούν τάσεις αναφοράς, τροφοδοτικά κλπ. 160
161 6 4 -V Z (Volts) 2 0 V Z I Z (ma) I-V χαρακτηριστική της zener στην περιοχή διάσπασης Τυπικές τιµές Vz 3.3V, 3.6V, 3.9V, 4.3V, 4.7V.. 161
162 Σταθεροποιητής τάσης µε zener A zener diode voltage regulator R S Power supply V S V Z R L Αυτό το κύκλωµα θα σταθεροποιεί, όταν η ισοδύναµη τάση Thevenin της πηγής τάσης που εφαρµόζεται στην δίοδο zener είναι µεγαλύτερη από την τάση διάσπασής της V TH = R L R S + R L V S 162
163 R S Power supply V S V Z R L Υποθέτοντας πως η zener άγει: I S = V S -V Z R S I L = V Z R L I Z = I S -I L 163
164 A zener waveshaping circuit R Power supply R L V Z V -V Z V 164
165 Power supply Zener diode second approximation R Z V Z 165
166 Applying the second approximation R S Power supply V S R Z V Z R L The deviation in load voltage from the ideal case: V L = I Z R Z 166
167 The zener regulator also reduces ripple R S Power supply V R(in) R Z V Z R L Assuming that both R L and R S >> R Z : V R(out) R Z R S V R(in) 167
168 1 kω V R S V S Q 1 V S = V Q ma hat happens to V Z when V S varies from 20 to 30 volts? Load lines provide a graphical solution. 168
169 Ανόρθωση-τροφοδοτικά 169
170 Ηµιανορθωτής The half-wave rectifier V P V in V in V out Ιδανικά: V P(in) = V P(out) V P V out 170
171 Πλήρης ανόρθωση The full-wave rectifier V in C.T. V out V out 171
172 ανορθωτής γέφυρας The bridge rectifier V in V out V out 172
173 The capacitor-input filter + Discharge V P 0 - Charge V R = I fc Where V R is the peak-to-peak ripple voltage 173
174 Πολλαπλασιαστής τάσης 174
175 Κύκλωµα διπλασιαστή τάσης Half-wave voltage doubler V P C 1 D 1 D 2 C 2 2V P 175
176 Κυκλώµατα ψαλιδισµού 176
177 Θετικός ψαλιδιστής Positive clipper R S 0.7 V V in R L V out 177
178 Αρνητικός ψαλιδιστής Negative clipper R S V in R L V out -0.7 V 178
179 179
180 180
181 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 181
182 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 182
183 Ασκήσεις Ηµιαγωγοί 183
184 184
185 Άσκηση 1.1 Σε ενδογενή κρύσταλλο γερµανίου η συγκέντρωση ενδογενών φορέων στην θερµοκρασία του δωµατίου είναι n i =2, cm -3. Στην ίδια θερµοκρασία οι ευκινησίες οπών και ηλεκτρονίων είναι µ h =1900 cm 2 /V sec και µ e =3900cm 2 /V sec. Να προσδιοριστεί η αντίσταση δείγµατος κύβου πλευράς L=1cm. ίνεται το φορτίο του ηλεκτρονίου q=1, Cb. 185
186 Η ειδική αγωγιµότητα ενδογενούς ηµιαγωγού δίνεται από τη σχέση που δόθηκε για την ειδική αγωγιµότητα αντικαθιστώντας τις τιµές προκύπτει, σ=0,0224 (Ω cm) -1 Oπότε, η ειδική αντίσταση είναι ρ=1/σ= 45 Ω cm Η αντίσταση του υλικού δίνεται από τη σχέση R=ρ (L/S) όπου, L=1cm και S=1cm 2 άρα R 45 Ω Η ειδική αντίσταση υλικού εκφράζει την αντίσταση κύβου πλευράς 1 cm. 186
187 Άσκηση 1.3 Ηαντίσταση, γενικώς, ενός πλακιδίου δίνεται από τη σχέση, R = ρ L S = 1 σ L W.T = 1 T σ L W η αντίσταση Rs τετραγωνιδίου, καθορίζει ουσιαστικά την αντίσταση ενός τετραγωνιδίου επιφάνειας του πλακιδίου δηλ. L=W. Θα είναι, R s = 1 T σ L W = 1 σt 187
188 Ηαντίσταση τετραγωνιδίου R ηµιαγωγού είναι χαρακτηριστικό µέγεθος αυτού ανεξάρτητο από το πλάτος και µήκος του ηµιαγωγού. Στην προκειµένη περίπτωση επειδή η συγκέντρωση αποδεκτών N A είναι τρεις τάξεις µεγέθους µεγαλύτερη από τη συγκέντρωση ενδογενών φορέων, που για θερµοκρασία δωµατίου είναι ni=2, cm-3, η ειδική αντίσταση θα δίνεται από τη σχέση: σ= qµ h N A οπότε, R s = qµ h 1 N A T = 83,3kΩ L Σύµφωνα µε τα παραπάνω, R = R s W L 100 = 83,3 5 άρα, L = 6µm 188
189 Ασκήσεις Επαφής p-n Για µια επαφή p-n Ge µε απότοµη µεταβολή συγκεντρώσεων προσµίξεων (impurities) η συγκέντρωση N A των αποδεκτών είναι ίση 10-8 άτοµα για κάθε άτοµο πυριτίου (ισοδύναµα 1 άτοµο πρόσµιξης για κάθε 10 8 άτοµα Ge ή 0.01 ppm/ parts per million/µέρη στο εκατοµµύριο). Να υπολογιστεί η τάση επαφής στην θερµοκρασία των 300 ºΚ. 189
190 Ασκήσεις Επαφής p-n ίνεται η πυκνότητα του Ge 5.32 gr/cm 3 και η συγκέντρωση των φορέων του ενδογενούς ηµιαγωγού στην προαναφερθείσα θερµοκρασία ni=2.4x10 13 φορείς ανά cm 3 ενώ το ατοµικό βάρος του είναι
191 Ασκήσεις Επαφής p-n Σε 1 cm 3 αντιστοιχούν 5.32/73 mole. Εποµένως ο αριθµός των ατόµων Ge ανά cm 3 θα είναι N GE =(5.32/73)x6.02x10 23 άτοµα=4.4 x άτοµα ανά cm 3. Η συγκέντρωση των αποδεκτών για την περιοχή p θα είναι N A = N GE /10 8 = 4.4 x άτοµααποδεκτών ανά cm 3. Εποµένως η συγκέντρωση των δοτών θα είναι N D =N A x10 3 = 4.4 x άτοµαδοτών ανά cm 3 191
192 Ασκήσεις Επαφής p-n Εποµένως η τάση επαφής V O =V T xln(4.4x10 17 x4.4x10 14 )/(2.4x10 13 ) 2 = V T xln(3.36x10 5 )=V T x12.72= =(25mV)x ,318V Και ο ενεργειακός φραγµός E O θα είναι E O =q e V O =0,318 ev 192
193 Ασκήσεις Επαφής p-n Να επαναληφθεί η άσκηση µε τα δεδοµένα συγκεντρώσεων προσµίξεων των σελ.126 και 128 για απότοµη επαφή pn ηµιαγωγού πυριτίου Si και για θερµοκρασία επαφής θ=27 ºC. 193
194 Ασκήσεις διόδων (Malvino) Σελ. 33 Παράδειγµα 2.1 Ορθή πόλωση Vin=15V RL=10 kω I=? Παράδειγµα 2.2 µε µοντέλο ιδανικής διόδου Παράδειγµα 2.3 ηµιανόρθωση µε Vin=15v sin(ωt) µε f=50 Hz Παράδειγµα 2.5 µοντέλο σταθερής πτώσης τάσης για Παράδειγµα 2.1 Παράδειγµα 2.6 µοντέλο σταθερής πτώσης τάσης για Παράδειγµα
195 195
196 196
197 197
198 Ασκήσεις διόδων (Malvino σελ. 51) 2.1 Ιδανική δίοδος Vin=30V, R=100 Ω,I=? 2.4 Ιδανική δίοδος Vin=10V, R=10 kω,i=? 2.4 Σταθερή πτώση τάσης Si Vin=10V, R=10 kω,i=? Ισχύς PD=? 2.5 Ιδανική δίοδος Vin=25V, R=500 Ω,I=? 2.5 Σταθερή πτώση τάσης Ge Vin=25V, R=500 Ω,I=? Ισχύς PD=? 198
199 199
200 200
201 Για τα κυκλώµατα να προσδιορίσετε το ρεύµα της διόδου και να χαράξετε τη γραµµή φορτίου. Οι δίοδοι είναι ιδανικές. R 1 = 1KΩ R 1 = 1KΩ E = 5V E = 5 V α ) β) E = 2 I = I(R1 + R ) + R 1 + R V + R V R 2 E E R 1 + R 2 ma = 2,5 I Γραµµή φορτίου Η παραπάνω σχέση περιγράφει τη γραµµή φορτίου για το κύκλωµα. I = R 1 E + R 2 = Χαρακτηριστική διόδου 2,5mA 5 E V Volt 201
202 Για το κύκλωµα να προσδιορίσετε το ρεύµα της διόδου και την τάση στα άκρα της διόδου. ίνονται, V z =4,5 V, R z =10 Ω. R = 100Ω E = 10V E = IR + V z + IR z I = E R + V R z z = 50 ma 202
203 Ποια πρέπει να είναι η ονοµαστική τιµήτηςτάσηςv z, στο κύκλωµα ώστε, ητάσηστηνέξοδοναείναι8 V. ίνονται, R z =10 Ω. R 1 = 200Ω 8V E = 20 V I1 I2 20V 8V I 1 = = 200 Ω 8V I 2 = = 200Ω I = I1 I2 40mA z = 20mA 60mA 8 = V + IzR z Vz z = 7,8V 203
204 Άσκηση LED (σελ. 59) Vin=12 V, R=470 Ω, V F =2V I=?? Vin=5 V,10 V,15 V,20V, R=470 Ω, V F =2V I=f(Vin) 204
205 Βιβλιογραφία [1] Βασική Ηλεκτρονική A.P. Malvino, Εκδόσεις Τζιόλα [2] Χαριτάντης Γ. Ηλεκτρονικά Ι. Εισαγωγή στα Ηλεκτρονικά. Εκδόσεις Αράκυνθος 2006 [3] Forrest Mims, Getting Started in Electronics, e.pdf
206 Βιβλιογραφία [4] Electronic Devices And Circuit Theory 7th Edition [by Robert L. Boylestad] 206
207 207
Θέµατα που θα καλυφθούν
Ηµιαγωγοί Semiconductors 1 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς
Διαβάστε περισσότεραhttp://www.electronics.teipir.gr /personalpages/papageorgas/ download/3/
Δίοδος επαφής 1 http://www.electronics.teipir.gr /personalpages/papageorgas/ download/3/ 2 Θέματα που θα καλυφθούν Ορθή πόλωση Forward bias Ανάστροφη πόλωση Reverse bias Κατάρρευση Breakdown Ενεργειακά
Διαβάστε περισσότεραΘέµατα που θα καλυφθούν
Ηµιαγωγοί Semiconductors 1 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς
Διαβάστε περισσότεραΗμιαγωγοί - Semiconductor
Ημιαγωγοί - Semiconductor 1 Θέματα που θα καλυφθούν Αγωγοί Conductors Ημιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ημιαγωγοί Intrinsic semiconductors Δύο τύποι φορέων για το
Διαβάστε περισσότεραΗλεκτρονική Φυσική & Οπτικοηλεκτρονική
Ηλεκτρονική Φυσική & Οπτικοηλεκτρονική ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Ενότητα 3: Δίοδος Επαφής Δρ. Δημήτριος Γουστουρίδης Τμήμα Ηλεκτρονικών Μηχανικών Τ.Ε Κάντε
Διαβάστε περισσότεραΗλεκτρονική Φυσική & Οπτικοηλεκτρονική
Ηλεκτρονική Φυσική & Οπτικοηλεκτρονική ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Ενότητα 2: Φυσική Ημιαγωγών Δρ. Δημήτριος Γουστουρίδης Τμήμα Ηλεκτρονικών Μηχανικών Τ.Ε
Διαβάστε περισσότεραΗλεκτρονική Φυσική & Οπτικο-ηλεκτρονική
Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική Θέµατα που θα καλυφθούν Κεφάλαιο Εισαγωγή: Τι είναι η Ηλεκτρονική Φυσική? Αγωγοί Μονωτές Ηµιαγωγοί. Γιατίοιηµιαγωγοί είναι τόσο ιδιαίτεροι Επαφή PN Το πρώτο ηλεκτρονικό
Διαβάστε περισσότεραΗλεκτρονική Φυσική & Οπτικο-ηλεκτρονική
Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική Θέµατα που θα καλυφθούν Κεφάλαιο Εισαγωγή: Τι είναι η Ηλεκτρονική Φυσική? Αγωγοί Μονωτές Ηµιαγωγοί. Γιατίοιηµιαγωγοί είναι τόσο ιδιαίτεροι Επαφή PN Το πρώτο ηλεκτρονικό
Διαβάστε περισσότεραΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ
ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ Διάλεξη 1: Ημιαγωγοί Δίοδος pn Δρ. Δ. ΛΑΜΠΑΚΗΣ 1 Ταλαντωτές. Πολυδονητές. Γεννήτριες συναρτήσεων. PLL. Πολλαπλασιαστές. Κυκλώματα μετατροπής και επεξεργασίας σημάτων. Εφαρμογές με
Διαβάστε περισσότερααγωγοί ηµιαγωγοί µονωτές Σχήµα 1
Η2 Μελέτη ηµιαγωγών 1. Σκοπός Στην περιοχή της επαφής δυο ηµιαγωγών τύπου p και n δηµιουργούνται ορισµένα φαινόµενα τα οποία είναι υπεύθυνα για τη συµπεριφορά της επαφής pn ή κρυσταλλοδιόδου, όπως ονοµάζεται,
Διαβάστε περισσότερα12. Εάν ένα κομμάτι ημιαγωγού τύπου n και ένα κομμάτι ΟΧΙ
Πρόβλημα 1 Απαντήστε στις ερωτήσεις Σωστό 1. Οι ημιαγωγοί δεν είναι καλοί αγωγοί ούτε καλοί μονωτές. * ΝΑΙ 2. Το ιόν είναι ένα άτομο που έχει χάσει ή έχει προσλάβει ένα ΝΑΙ ή περισσότερα ηλεκτρόνια. 3.
Διαβάστε περισσότεραΗλεκτρονική Φυσική (Εργαστήριο) ρ. Κ. Ι. ηµητρίου ΙΟ ΟΙ
Ηλεκτρονική Φυσική (Εργαστήριο) ρ. Κ. Ι. ηµητρίου ΙΟ ΟΙ Για να κατανοήσουµε τη λειτουργία και το ρόλο των διόδων µέσα σε ένα κύκλωµα, θα πρέπει πρώτα να µελετήσουµε τους ηµιαγωγούς, υλικά που περιέχουν
Διαβάστε περισσότεραΒιοµηχανικά Ηλεκτρονικά (Industrial Electronics) Κ.Ι.Κυριακόπουλος Καθηγητής Ε.Μ.Π.
Βιοµηχανικά Ηλεκτρονικά (Industrial Electronics) Κ.Ι.Κυριακόπουλος Καθηγητής Ε.Μ.Π. Εισαγωγή Control Systems Laboratory Γιατί Ηλεκτρονικά? Τι είναι τα Mechatronics ( hrp://mechatronic- design.com/)? Περιεχόμενο
Διαβάστε περισσότεραΚεφάλαιο 3 ο. Γ. Τσιατούχας. VLSI Technology and Computer Architecture Lab. Ημιαγωγοί - ίοδος Επαφής 2
ΗΛΕΚΤΡΟΝΙΚΗ Πανεπιστήμιο Ιωαννίνων Ημιαγωγοί Δίοδος Επαφής Κεφάλαιο 3 ο Τμήμα Μηχανικών Η/Υ και Πληροφορικής Γ. Τσιατούχας SI Techology ad Comuter Architecture ab ΗΛΕΚΤΡΟΝΙΚΗ Διάρθρωση 1. Φράγμα δυναμικού.
Διαβάστε περισσότεραΦΩΤΟΒΟΛΤΑΪΚΑ. Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής
ΦΩΤΟΒΟΛΤΑΪΚΑ Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής Αγωγοί- μονωτές- ημιαγωγοί Μέταλλα: Μία ζώνη μερικώς γεμάτη ή μία ζώνη επικαλύπτει την άλλη Τα ηλεκτρόνια μπορούν
Διαβάστε περισσότεραΦΩΤΟΒΟΛΤΑΪΚΑ. Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής
ΦΩΤΟΒΟΛΤΑΪΚΑ Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής Αγωγοί- μονωτές- ημιαγωγοί Μέταλλα: Μία ζώνη μερικώς γεμάτη ή μία ζώνη επικαλύπτει την άλλη Τα ηλεκτρόνια μπορούν
Διαβάστε περισσότεραΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ. Εργαστήριο Φυσικής IΙ. Μελέτη της απόδοσης φωτοβολταϊκού στοιχείου με χρήση υπολογιστή. 1. Σκοπός. 2. Σύντομο θεωρητικό μέρος
ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ 1. Σκοπός Το φωτοβολταϊκό στοιχείο είναι μία διάταξη ημιαγωγών η οποία μετατρέπει την φωτεινή ενέργεια που προσπίπτει σε αυτήν σε ηλεκτρική.. Όταν αυτή φωτιστεί με φωτόνια κατάλληλης συχνότητας
Διαβάστε περισσότεραΑνάστροφη πόλωση της επαφής p n
Ανάστροφη πόλωση της επαφής p n Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo Επαφή p n Ανάστροφη πόλωση Πολώνουμε
Διαβάστε περισσότεραΞεκινώντας από την εξίσωση Poisson για το δυναμικό V στο στατικό ηλεκτρικό πεδίο:
1 2. Διοδος p-n 2.1 Επαφή p-n Στο σχήμα 2.1 εικονίζονται δύο μέρη ενός ημιαγωγού με διαφορετικού τύπου αγωγιμότητες. Αριστερά ο ημιαγωγός είναι p-τύπου και δεξια n-τύπου. Και τα δύο μέρη είναι ηλεκτρικά
Διαβάστε περισσότεραΆσκηση 3 Η φωτο-εκπέµπουσα δίοδος (Light Emitting Diode)
Άσκηση 3 Η φωτο-εκπέµπουσα δίοδος (Light Emitting Diode) Εισαγωγή Στην προηγούµενη εργαστηριακή άσκηση µελετήσαµε την δίοδο ανόρθωσης ένα στοιχείο που σχεδιάστηκε για να λειτουργεί ως µονόδροµος αγωγός.
Διαβάστε περισσότεραΑνάστροφη πόλωση της επαφής p n
Ανάστροφη πόλωση της επαφής p n Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo Επαφή p n Ανάστροφη πόλωση Πολώνουμε
Διαβάστε περισσότεραΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ
ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΚΕΦΑΛΑΙΟ 3ο ΚΡΥΣΤΑΛΛΟΔΙΟΔΟΙ Επαφή ΡΝ Σε ένα κομμάτι κρύσταλλο πυριτίου προσθέτουμε θετικά ιόντα 5σθενούς στοιχείου για τη δημιουργία τμήματος τύπου Ν από τη μια μεριά, ενώ από την
Διαβάστε περισσότεραΑΣΚΗΣΗ 7 Μέτρηση ωμικής αντίστασης και χαρακτηριστικής καμπύλης διόδου
Απαραίτητα όργανα και υλικά ΑΣΚΗΣΗ 7 Μέτρηση ωμικής αντίστασης και χαρακτηριστικής καμπύλης διόδου 7. Απαραίτητα όργανα και υλικά. Τροφοδοτικό DC.. Πολύμετρα (αμπερόμετρο, βολτόμετρο).. Πλακέτα για την
Διαβάστε περισσότεραΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Αγωγιμότητα σε ημιαγωγούς
ΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Αγωγιμότητα σε ημιαγωγούς Δρ. Ιούλιος Γεωργίου Required Text: Microelectronic Devices, Keith Leaver Επικοινωνία Γραφείο: Green Park, Room 406 Ηλ. Ταχυδρομείο: julio@ucy.ac.cy
Διαβάστε περισσότεραΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ
ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ Διάλεξη 3: Δίοδος pn (συνέχεια) - Δίοδος Zener Δρ Δημήτριος Λαμπάκης 1 Ημιανόρθωση Έχει μια δίοδο pn σε σειρά με μια αντίσταση φορτίου Η τάση στα άκρα της αντίστασης φορτίου είναι
Διαβάστε περισσότεραΦΩΤΟΒΟΛΤΑΪΚΑ. Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής
ΦΩΤΟΒΟΛΤΑΪΚΑ Γ. Λευθεριώτης Αναπλ. Καθηγητής Γ. Συρροκώστας Μεταδιδακτορικός Ερευνητής Αγωγοί- μονωτές- ημιαγωγοί Μέταλλα: Μία ζώνη μερικώς γεμάτη ή μία ζώνη επικαλύπτει την άλλη Τα ηλεκτρόνια μπορούν
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΑ Ι ΚΕΦΑΛΑΙΟ 1 Ο :ΗΜΙΑΓΩΓΟΙ
ΗΛΕΚΤΡΟΝΙΚΑ Ι ΚΕΦΑΛΑΙΟ 1 Ο :ΗΜΙΑΓΩΓΟΙ 1 1. ΗΛΕΚΤΡΙΚΗ ΔΟΜΗ. ΕΝΔΟΓΕΝΕΙΣ ΗΜΙΑΓΩΓΟΙ Δομή του ατόμου Σήμερα γνωρίζουμε ότι η ύλη αποτελείται από ενώσεις ατόμων, δημιουργώντας τις πολυάριθμες χημικές ενώσεις
Διαβάστε περισσότεραΘεωρητικό Μέρος Η ίοδος
Κεφάλαιο Μηδέν: 0.0 Εισαγωγή Οι ηµιαγωγοί δεν είναι ούτε αγωγοί ούτε µονωτές. Οι ηµιαγωγοί περιέχουν µερικά ελεύθερα ηλεκτρόνια, αλλά αυτό που τους κάνει ασυνήθεις είναι η παρουσία οπών. 0.1 Αγωγοί Ένα
Διαβάστε περισσότεραΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ
ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΚΕΦΑΛΑΙΟ 2ο ΗΜΙΑΓΩΓΟΙ Αγωγοί, Μονωτές, Ημιαγωγοί Κατηγοριοποίηση υλικών βάσει των ηλεκτρικών τους ιδιοτήτων: Αγωγοί (αφήνουν το ρεύμα να περάσει) Μονωτές (δεν αφήνουν το ρεύμα να
Διαβάστε περισσότεραΔίοδοι Ορισμός της διόδου - αρχή λειτουργίας Η δίοδος είναι μια διάταξη από ημιαγώγιμο υλικό το οποίο επιτρέπει την διέλευση ροής ρεύματος μόνο από
Δίοδοι Ορισμός της διόδου - αρχή λειτουργίας Η δίοδος είναι μια διάταξη από ημιαγώγιμο υλικό το οποίο επιτρέπει την διέλευση ροής ρεύματος μόνο από την μία κατεύθυνση, ανάλογα με την πόλωσή της. Κατασκευάζεται
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ Ι Ενότητα 2
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΝΙΚΗ Ι Ενότητα 2: Ένωση pn Χατζόπουλος Αλκιβιάδης Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχ. Υπολογιστών Άδειες Χρήσης Το παρόν εκπαιδευτικό
Διαβάστε περισσότεραΕπαφή / ίοδος p- n. Σχήµα 1: Επαφή / ίοδος p-n
Επαφή / ίοδος p- n 1. ΥΛΟΠΟΙΗΣΗ ΙΟ ΟΥ p-n ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΟΡΙΣΜΟΙ Επαφή p-n ή ένωση p-n δηµιουργείται στην επιφάνεια επαφής ενός ηµιαγωγού-p µε έναν ηµιαγωγό-n. ίοδος p-n ή κρυσταλλοδίοδος είναι το ηλεκτρονικό
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΑ Ι. Ενότητα 1: Δίοδοι ανόρθωσης. Επ. Καθηγητής Γαύρος Κωνσταντίνος ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ
ΗΛΕΚΤΡΟΝΙΚΑ Ι Ενότητα 1: Δίοδοι ανόρθωσης Επ. Καθηγητής Γαύρος Κωνσταντίνος ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό
Διαβάστε περισσότεραΆσκηση 3. Δίοδοι. Στόχος. Εισαγωγή 1. Ημιαγωγοί ΤΕΙ ΔΥΤΙΚΗΣ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΗΛΕΚΤΡΟΝΙΚΑ Ι (ΕΡ)
ΤΕΙ ΔΥΤΙΗΣ ΕΛΛΔΣ ΤΜΗΜ ΗΛΕΤΡΟΛΟΓΩΝ ΜΗΧΝΙΩΝ Τ.Ε. ΗΛΕΤΡΟΝΙ Ι (ΕΡ) Άσκηση 3 Δίοδοι Στόχος Ο στόχος της εργαστηριακής άσκησης είναι η γνωριμία των φοιτητών με την δίοδο. Γίνεται μελέτη της χαρακτηριστικής της
Διαβάστε περισσότεραΤΕΙ - ΧΑΛΚΙ ΑΣ 4. ΕΙ ΙΚΕΣ ΙΟ ΟΙ. ίοδος zener. Χαρακτηριστική καµπύλη διόδου zener. Χαρακτηριστική καµπύλη διόδου Zener
4. Ειδικές ίοδοι - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 4. ΕΙ ΙΚΕΣ ΙΟ ΟΙ ίοδος zener Χαρακτηριστική καµπύλη διόδου zener Τάση Zener ( 100-400 V για µια απλή δίοδο) -V Άνοδος Ι -Ι Κάθοδος V Τάση zener V Z I Ζ 0,7V
Διαβάστε περισσότεραΟρθή πόλωση της επαφής p n
Δύο τρόποι πόλωσης της επαφής p n Ορθή πόλωση της επαφής p n Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Ορθή πόλωση p n Άνοδος Κάθοδος Ανάστροφη πόλωση p n Άνοδος Κάθοδος
Διαβάστε περισσότεραΔιατάξεις ημιαγωγών. Δίοδος, δίοδος εκπομπής φωτός (LED) Τρανζίστορ. Ολοκληρωμένο κύκλωμα
Δίοδος, δίοδος εκπομπής φωτός (LED) Διατάξεις ημιαγωγών p n Άνοδος Κάθοδος Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Άνοδος Κάθοδος dpapageo@cc.uoi.gr http://pc64.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραΗΜΙΑΓΩΓΟΙ. Σπύρος Νικολαΐδης Καθηγητής Τομέας Ηλεκτρονικής & ΗΥ Τμήμα Φυσικής
ΗΜΙΑΓΩΓΟΙ Σπύρος Νικολαΐδης Καθηγητής Τομέας Ηλεκτρονικής & ΗΥ Τμήμα Φυσικής Ηλεκτρονικοί φλοιοί των ατόμων Σθένος και ομοιοπολικοί δεσμοί Η πρώτη ύλη με την οποία κατασκευάζονται τα περισσότερα ηλεκτρονικά
Διαβάστε περισσότεραΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί VLSI T echnol ogy ogy and Computer A r A chitecture Lab Γ Τσ ιατ α ο τ ύχ ύ α χ ς ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ
ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί VSI Techology ad Comuter Archtecture ab Ηµιαγωγοί Γ. Τσιατούχας ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Διάρθρωση. Φράγμα δυναμικού. Ενεργειακές ζώνες Ημιαγωγοί
Διαβάστε περισσότεραΈνταση Ηλεκτρικού Πεδίου υναµικό
ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί ΗµιαγωγοίΓ. Τσιατούχας ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί Ένταση Ηλεκτρικού Πεδίου υναµικό Q 0 F q F F qe Q q 4πε( ΕΗΠ (Ε) η δύναµη που ασκείται
Διαβάστε περισσότεραΆσκηση 4 ίοδος Zener
Άσκηση 4 ίοδος Zener Εισαγωγή Σκοπός Πειράµατος Στην εργαστηριακή άσκηση 2 µελετήθηκε η δίοδος ανόρθωσης η οποία είδαµε ότι λειτουργεί µονάχα εάν πολωθεί ορθά. Το ίδιο ισχύει και στην περίπτωση της φωτοεκπέµπουσας
Διαβάστε περισσότεραΗλεκτρονική. Ενότητα: 3 Δίοδος. Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών
Ηλεκτρονική Ενότητα: 3 Δίοδος Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό,
Διαβάστε περισσότεραΓιάννης Λιαπέρδος ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ. Κριτική Ανάγνωση: Αγγελική Αραπογιάννη. Επιμέλεια πολυμεσικού διαδραστικού υλικού: Γιώργος Θεοφάνους
Γιάννης Λιαπέρδος ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ Κριτική Ανάγνωση: Αγγελική Αραπογιάννη Επιμέλεια πολυμεσικού διαδραστικού υλικού: Γιώργος Θεοφάνους Copyright ΣΕΑΒ, 2015 Το παρόν έργο αδειοδοτείται υπό τους
Διαβάστε περισσότεραΟι ηµιαγωγοι αποτελουν την πλεον χρησιµη κατηγορια υλικων απο ολα τα στερεα για εφαρµογες στα ηλεκτρονικα.
Οι ηµιαγωγοι αποτελουν την πλεον χρησιµη κατηγορια υλικων απο ολα τα στερεα για εφαρµογες στα ηλεκτρονικα. Οι ηµιαγωγοι εχουν ηλεκτρικη ειδικη αντισταση (ή ηλεκτρικη αγωγιµοτητα) που κυµαινεται µεταξυ
Διαβάστε περισσότεραΗμιαγωγοί. Ημιαγωγοί. Ενδογενείς εξωγενείς ημιαγωγοί. Ενδογενείς ημιαγωγοί Πυρίτιο. Δομή ενεργειακών ζωνών
Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo Δομή ενεργειακών ζωνών Δεν υπάρχουν διαθέσιμες θέσεις Κενή ζώνη αγωγιμότητας
Διαβάστε περισσότεραΑΣΚΗΣΗ 1 ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ ΚΑΙ Η/Υ Ι. Σκοπός της άσκησης η μελέτη βασικών ηλεκτρονικών εξαρτημάτων των Η/Υ και η εισαγωγή στην μικροηλεκτρονική.
ΑΣΚΗΣΗ 1 ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ ΚΑΙ Η/Υ Ι Σκοπός της άσκησης η μελέτη βασικών ηλεκτρονικών εξαρτημάτων των Η/Υ και η εισαγωγή στην μικροηλεκτρονική. Ερωτήσεις-Πειραματικό Μέρος 1. Τι γνωρίζετε για τους ημιαγωγούς.
Διαβάστε περισσότεραΆσκηση 5 ΦΩΤΟΒΟΛΤΑΪΚΟ ΦΑΙΝΟΜΕΝΟ
Άσκηση 5 ΦΩΤΟΒΟΛΤΑΪΚΟ ΦΑΙΝΟΜΕΝΟ 1. ΓΕΝΙΚΑ Τα ηλιακά στοιχεία χρησιμοποιούνται για τη μετατροπή του φωτός (που αποτελεί μία μορφή ηλεκτρομαγνητικής ενέργειας) σε ηλεκτρική ενέργεια. Κατασκευάζονται από
Διαβάστε περισσότεραΑΣΚΗΣΗ 15 Μελέτη φωτοδιόδου (φωτοανιχνευτή) και διόδου εκπομπής φωτός LED
ΑΣΚΗΣΗ 15 Μελέτη φωτοδιόδου (φωτοανιχνευτή) και διόδου εκπομπής φωτός LED Απαραίτητα όργανα και υλικά 15.1 Απαραίτητα όργανα και υλικά 1. LED, Φωτοδίοδοι (φωτοανιχνευτές). 2. Τροφοδοτικό με δύο εξόδους.
Διαβάστε περισσότεραΠεριοχή φορτίων χώρου
1. ΔΙΟΔΟΙ (ΚΑΙ ΒΑΣΙΚΕΣ ΕΦΑΡΜΟΓΕΣ) 1.1. Γενικά Η δίοδος αποτελείται από έναν ημιαγωγό τύπου «p» (φορείς πλειονότητας: οπές) και έναν ημιαγωγό τύπου «n» (φορείς πλειονότητας: ηλεκτρόνια). Γύρω από την επαφή
Διαβάστε περισσότεραΜΑΘΗΜΑ 1ο : ΗΜΙΑΓΩΓΟΙ
ΜΑΘΗΜΑ 1ο : ΗΜΙΑΓΩΓΟΙ ΣΤΟΧΟΙ ΠΕΡΙΓΡΑΦΗ ΟΜΗΣ ΚΡΥΣΤΑΛΛΟΥ ΠΥΡΙΤΙΟΥ ΙΑΚΡΙΣΗ ΥΟ ΤΥΠΩΝ ΦΟΡΕΩΝ ΜΕ ΒΑΣΗ ΤΟΝ ΤΥΠΟ ΠΡΟΣΜΙΞΕΩΝ ΠΟΥ ΚΑΘΟΡΙΖΕΙ ΤΟ ΦΟΡΕΑ ΠΛΕΙΟΝΟΤΗΤΑΣ MsC in Telecommunications 1 ΑΓΩΓΟΙ Στοιβάδα σθένους
Διαβάστε περισσότεραΕισαγωγή στη Μικροηλεκτρονική 1. Στοιχειακοί ηµιαγωγοί
Εισαγωγή στη Μικροηλεκτρονική 1 Στοιχειακοί ηµιαγωγοί Εισαγωγή στη Μικροηλεκτρονική Οµοιοπολικοί δεσµοί στο πυρίτιο Κρυσταλλική δοµή Πυριτίου ιάσταση κύβου για το Si: 0.543 nm Εισαγωγή στη Μικροηλεκτρονική
Διαβάστε περισσότεραΆσκηση 10 Στοιχεία ηλεκτρονικής τεχνολογίας
Άσκηση 10 Στοιχεία ηλεκτρονικής τεχνολογίας ΔΙΟΔΟΣ Οι περισσότερες ηλεκτρονικές συσκευές όπως οι τηλεοράσεις, τα στερεοφωνικά συγκροτήματα και οι υπολογιστές χρειάζονται τάση dc για να λειτουργήσουν σωστά.
Διαβάστε περισσότεραΠεριοχή φορτίων χώρου
1. ΔΙΟΔΟΙ 1.1. Γενικά Η δίοδος αποτελείται από έναν ημιαγωγό τύπου «p» (φορείς πλειονότητας: οπές) και έναν ημιαγωγό τύπου «n» (φορείς πλειονότητας: ηλεκτρόνια). Γύρω από την επαφή p-n, δημιουργείται μια
Διαβάστε περισσότεραΕπαφές μετάλλου ημιαγωγού
Δίοδος Schottky Επαφές μετάλλου ημιαγωγού Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Τι είναι Ημιαγωγός Κατασκευάζεται με εξάχνωση μετάλλου το οποίο μεταφέρεται στην επιφάνεια
Διαβάστε περισσότεραΠεριεχόμενο της άσκησης
Προαπαιτούμενες γνώσεις Επαφή p- Στάθμη Fermi Χαρακτηριστική ρεύματος-τάσης Ορθή και ανάστροφη πόλωση Περιεχόμενο της άσκησης Οι επαφές p- παρουσιάζουν σημαντικό ενδιαφέρον επειδή βρίσκουν εφαρμογή στη
Διαβάστε περισσότεραΑΠΑΝΤΗΣΕΙΣ. Σχήμα 1 Σχήμα 2 Σχήμα 3
ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Μάθημα: Φυσική Ημιαγωγών και Διατάξεων Εξεταστική Περίοδος: Ιούνιος 017 Καθηγητής: Δ. Τριάντης ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ 1 Ο (+=4 ΜΟΝΑΔΕΣ) Α) Θεωρούμε μια διάταξη MIS (Metal: Al, Isulator:
Διαβάστε περισσότεραΠεριοχή φορτίων χώρου
1. ΔΙΟΔΟΙ 1.1. Γενικά Η δίοδος αποτελείται από έναν ημιαγωγό τύπου «p» (φορείς πλειονότητας: οπές) και έναν ημιαγωγό τύπου «n» (φορείς πλειονότητας: ηλεκτρόνια). Γύρω από την επαφή p-n, δημιουργείται μια
Διαβάστε περισσότεραΟρθή πόλωση της επαφής p n
Δύο τρόποι πόλωσης της επαφής p n Ορθή πόλωση της επαφής p n Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Ορθή πόλωση p n Άνοδος Κάθοδος Ανάστροφη πόλωση p n Άνοδος Κάθοδος
Διαβάστε περισσότεραΒασικές αρχές ηµιαγωγών και τρανζίστορ MOS. Εισαγωγή στην Ηλεκτρονική
Βασικές αρχές ηµιαγωγών και τρανζίστορ MOS Εισαγωγή στην Ηλεκτρονική Ηµιαγώγιµα υλικά και πυρίτιο Η κατασκευή ενός ολοκληρωµένου κυκλώµατος γίνεται µε βάση ένα υλικό ηµιαγωγού (semiconductor), το οποίο
Διαβάστε περισσότεραΗλεκτρικό φορτίο - Ένταση ηλεκτρικού πεδίου - Δυναµικό
Εισαγωγή Ηµιαγωγός είναι κάθε υλικό που έχει ειδική αντίσταση µε τιµές ανάµεσα σε αυτές των µονωτών (µεγάλη) και των αγωγών (µικρή) και που εµφανίζει ραγδαία µείωση της ειδικής του αντίστασης µε την αύξηση
Διαβάστε περισσότερα1.1 Ηλεκτρονικές ιδιότητες των στερεών. Μονωτές και αγωγοί
1. Εισαγωγή 1.1 Ηλεκτρονικές ιδιότητες των στερεών. Μονωτές και αγωγοί Από την Ατομική Φυσική είναι γνωστό ότι οι επιτρεπόμενες ενεργειακές τιμές των ηλεκτρονίων είναι κβαντισμένες, όπως στο σχήμα 1. Σε
Διαβάστε περισσότεραΗ επαφή p n. Η επαφή p n. Υπενθύμιση: Ημιαγωγός τύπου n. Υπενθύμιση: Ημιαγωγός τύπου p
Η επαφή p n Τι είναι Που χρησιμεύει Η επαφή p n p n Η διάταξη που αποτελείται από μία επαφή p n ονομάζεται δίοδος. Άνοδος Κάθοδος Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων
Διαβάστε περισσότεραΗλεκτρονική Μάθημα ΙΙΙ Δίοδοι. Καθηγητής Αντώνιος Γαστεράτος Τμήμα Μηχανικών Παραγωγής και Διοίκησης, Δ.Π.Θ.
Ηλεκτρονική Μάθημα ΙΙΙ Δίοδοι Καθηγητής Αντώνιος Γαστεράτος Τμήμα Ε.ΔΙ.Π. Μηχανικών Δρ. Αθανάσιος Παραγωγής Ψωμούλης και Διοίκησης, Δ.Π.Θ. Τμήμα Μηχανικών Παραγωγής και Διοίκησης, Δ.Π.Θ. Ημιαγωγοί Τα ηλεκτρικά
Διαβάστε περισσότεραΣΧΟΛΗ ΕΜΦΕ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ Ηµιαγωγοί και Ηµιαγώγιµες οµές (7 ο Εξάµηνο Σπουδών)
ΣΧΟΛΗ ΕΜΦΕ ΤΟΜΕΑΣ ΦΥΣΙΚΗΣ Ηµιαγωγοί και Ηµιαγώγιµες οµές (7 ο Εξάµηνο Σπουδών) η Σειρά Ασκήσεων 19/1/7 Ι. Σ. Ράπτης 1. Ηµιαγωγός, µε ενεργειακό χάσµα 1.5, ενεργό µάζα ηλεκτρονίων m.8m, ενεργό µάζα οπών
Διαβάστε περισσότερακαι συνδέει τον αριθμό των σπειρών του πρωτεύοντος και του
Μετασχηματιστής με μεσαία λήψη Ένας μετασχηματιστής αποτελείται από δύο πηνία που έχουν τυλιχτεί επάνω στον ίδιο πυρήνα. Στο ένα πηνίο εφαρμόζεται μία εναλλασσόμενη τάση. Η τάση αυτή, δημιουργεί ένα μεταβαλλόμενο
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότερα7.a. Οι δεσμοί στα στερεά
ΤΕΤΥ Σύγχρονη Φυσική Κεφ. 7-1 Κεφάλαιο 7. Στερεά Εδάφια: 7.a. Οι δεσμοί στα στερεά 7.b. Η θεωρία των ενεργειακών ζωνών 7.c. Νόθευση ημιαγωγών και εφαρμογές 7.d. Υπεραγωγοί 7.a. Οι δεσμοί στα στερεά Με
Διαβάστε περισσότεραΑγωγιμότητα στα μέταλλα
Η κίνηση των ατόμων σε κρυσταλλικό στερεό Θερμοκρασία 0 Θερμοκρασία 0 Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo
Διαβάστε περισσότεραηλεκτρικό ρεύµα ampere
Ηλεκτρικό ρεύµα Το ηλεκτρικό ρεύµα είναι ο ρυθµός µε τον οποίο διέρχεται ηλεκτρικό φορτίο από µια περιοχή του χώρου. Η µονάδα µέτρησης του ηλεκτρικού ρεύµατος στο σύστηµα SI είναι το ampere (A). 1 A =
Διαβάστε περισσότεραΔομή ενεργειακών ζωνών
Ατομικό πρότυπο του Bohr Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo Βασικές αρχές του προτύπου Bohr Θετικά φορτισμένος
Διαβάστε περισσότεραΕΝΟΤΗΤΑ VΙ ΣΤΟΙΧΕΙΑ ΗΛΕΚΤΡΟΝΙΚΩΝ
ΕΝΟΤΗΤΑ VΙ ΣΤΟΙΧΕΙΑ ΗΛΕΚΤΡΟΝΙΚΩΝ 45 ίοδοι - Επαφή p-n Τα ηλεκτρονικά εξαρτήµατα κατασκευάζονται µε βάση έναν κρύσταλλο πυριτίου. Το πυρίτιο σε πολύ χαµηλή θερµοκρασία έχει τα τέσσερα ηλεκτρόνια σθένους
Διαβάστε περισσότεραΗλεκτρονική. Ενότητα 3: Δίοδος. Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών
Ηλεκτρονική Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών Περιεχόμενα ενότητας (1/2) Η ιδανική δίοδος και η χρήση της. Η πραγματική χαρακτηριστική - της διόδου πυριτίου. Τα γραμμικά μοντέλα
Διαβάστε περισσότεραΕΡΓΑΣΤΗΡΙO ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΡΩΤΗΣΕΙΣ
ΕΡΓΑΣΤΗΡΙO ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΡΩΤΗΣΕΙΣ 2 Δίοδοι-Επαφή pn 1. Ποιες είναι οι 3 κατηγορίες υλικών στην ηλεκτρονική; a) Στερεά, υγρά αέρια. b) Αγωγοί, μονωτές, ημιαγωγοί. c) Γη, αέρας, φωτιά. d) Ημιαγωγοί, μονωτές,
Διαβάστε περισσότερα3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1. Kρυσταλλοδίοδος ή δίοδος επαφής. ίοδος: συνδυασµός ηµιαγωγών τύπου Ρ και Ν ΤΕΙ ΧΑΛΚΙ ΑΣ
3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 3. ΙΟ ΟΣ ΚΑΙ ΚΥΚΛΩΜΑΤΑ ΙΟ ΩΝ Kρυσταλλοδίοδος ή δίοδος επαφής ίοδος: συνδυασµός ηµιαγωγών τύπου Ρ και Ν 3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια
Διαβάστε περισσότεραΑρχές φωτοβολταϊκών διατάξεων
Τι είναι ένα ηλιακό κύτταρο Αρχές φωτοβολταϊκών διατάξεων Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων dpapageo@cc.uoi.gr http://pc164.materials.uoi.gr/dpapageo Επαφή pn +,
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΗ Ι Ενότητα 1
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΝΙΚΗ Ι Ενότητα 1: Ημιαγωγική δίοδος Χατζόπουλος Αλκιβιάδης Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχ. Υπολογιστών Άδειες Χρήσης Το παρόν
Διαβάστε περισσότεραΟι οπτικοί δέκτες μετατρέπουν το οπτικό σήμα σε ηλεκτρικό. Η μετατροπή των φωτονίων σε ηλεκτρόνια ονομάζεται φώραση.
Οπτικοί δέκτες Οι οπτικοί δέκτες μετατρέπουν το οπτικό σήμα σε ηλεκτρικό. Η μετατροπή των φωτονίων σε ηλεκτρόνια ονομάζεται φώραση. Ένας αποδοτικός οπτικός δέκτης πρέπει να ικανοποιεί τις παρακάτω προϋποθέσεις:
Διαβάστε περισσότεραΗλεκτρονική. Ενότητα: 2 Η επαφή pn. Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών
Ηλεκτρονική Ενότητα: Η επαφή Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creatve Commos. Για εκπαιδευτικό υλικό, όπως
Διαβάστε περισσότεραΠΑΡΑΓΩΓΗ ΜΙΚΡΟΚΥΜAΤΩΝ ΜΕ ΔΙΟΔΟ GUNN
ΠΑΡΑΓΩΓΗ ΜΙΚΡΟΚΥΜAΤΩΝ ΜΕ ΔΙΟΔΟ GUNN Το φαινόμενο Gunn, ή το φαινόμενο των μεταφερόμενων ηλεκτρονίων, που ανακαλύφθηκε από τον Gunn το 1963 δηλώνει ότι όταν μια μικρή τάση DC εφαρμόζεται κατά μήκος του
Διαβάστε περισσότεραΦωτοδίοδος. 1.Σκοπός της άσκησης. 2.Θεωρητικό μέρος
Φωτοδίοδος 1.Σκοπός της άσκησης Ο σκοπός της άσκησης είναι να μελετήσουμε την συμπεριφορά μιας φωτιζόμενης επαφής p-n (φωτοδίοδος) όταν αυτή είναι ορθά και ανάστροφα πολωμένη και να χαράξουμε την χαρακτηριστική
Διαβάστε περισσότεραΠεριεχόμενο της άσκησης
Προαπαιτούμενες γνώσεις Ημιαγωγοί Θεωρία ζωνών Ενδογενής αγωγιμότητα Ζώνη σθένους Ζώνη αγωγιμότητας Προτεινόμενη βιβλιογραφία 1) Π.Βαρώτσος Κ.Αλεξόπουλος «Φυσική Στερεάς Κατάστασης» 2) C.Kittl, «Εισαγωγή
Διαβάστε περισσότερα2.9 ΚΥΚΛΩΜΑΤΑ ΠΕΡΙΟΡΙΣΤΩΝ Τρανζίστορ Διπολικής Επαφής (BJT) ΚΕΦΑΛΑΙΟ 3: ΤΡΑΝΖΙΣΤΟΡ ΔΙΠΟΛΙΚΗΣ ΕΠΑΦΗΣ (BJT)...131
Περιεχόμενα v ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1: ΔΙΟΔΟΙ ΗΜΙΑΓΩΓΩΝ...1 1.1 ΕΙΣΑΓΩΓΗ...1 1.2 ΥΛΙΚΑ ΗΜΙΑΓΩΓΩΝ: Ge, Si ΚΑΙ GaAs...2 1.3 ΟΜΟΙΟΠΟΛΙΚΟΙ ΔΕΣΜΟΙ ΚΑΙ ΕΝΔΟΓΕΝΗ ΥΛΙΚΑ...3 1.4 ΕΝΕΡΓΕΙΑΚΕΣ ΣΤΑΘΜΕΣ...6 1.5 ΕΞΩΓΕΝΗ
Διαβάστε περισσότεραΗλεκτρονικά Ισχύος. ίοδος
Ηλεκτρονικά Ισχύος Πρόκειται για στοιχεία κατασκευασμένα από υλικά με συγκεκριμένες μη γραμμικές ηλεκτρικές ιδιότητες (ημιαγωγά στοιχεία) Τα κυριότερα από τα στοιχεία αυτά είναι: Η δίοδος Το thyristor
Διαβάστε περισσότεραηλεκτρικό ρεύμα ampere
Ηλεκτρικό ρεύμα Το ηλεκτρικό ρεύμα είναι ο ρυθμός με τον οποίο διέρχεται ηλεκτρικό φορτίο από μια περιοχή του χώρου. Η μονάδα μέτρησης του ηλεκτρικού ρεύματος στο σύστημα SI είναι το ampere (A). 1 A =
Διαβάστε περισσότεραΔίοδοι εκπομπής φωτός Light Emitting Diodes
Τι είναι η δίοδος εκπομπής φωτός (LED) Light Emitting Diodes Δ. Γ. Παπαγεωργίου Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Δίοδος p n από ημιαγωγό άμεσου ενεργειακού διάκενου πχ GaAs, InP,
Διαβάστε περισσότεραΑνανεώσιμες Πηγές Ενέργειας ΙΙ ΔΙΑΛΕΞΕΙΣ: ΦΩΤΟΒΟΛΤΑΪΚΑ ΣΥΣΤΗΜΑΤΑ (ΜΕΡΟΣ Α) Ώρες Διδασκαλίας: Τρίτη 9:00 12:00. Αίθουσα: Υδραυλική
Ανανεώσιμες Πηγές Ενέργειας ΙΙ ΔΙΑΛΕΞΕΙΣ: ΦΩΤΟΒΟΛΤΑΪΚΑ ΣΥΣΤΗΜΑΤΑ (ΜΕΡΟΣ Α) Ώρες Διδασκαλίας: Τρίτη 9:00 12:00 Αίθουσα: Υδραυλική Διδάσκων: Δρ. Εμμανουήλ Σουλιώτης, Φυσικός Επικοινωνία: msouliot@hotmail.gr
Διαβάστε περισσότεραΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση
ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ Θεωρητικη αναλυση μεταλλα Έχουν κοινές φυσικές ιδιότητες που αποδεικνύεται πως είναι αλληλένδετες μεταξύ τους: Υψηλή φυσική αντοχή Υψηλή πυκνότητα Υψηλή ηλεκτρική και θερμική
Διαβάστε περισσότεραΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ
ΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Ενεργειακές Ζώνες και Στατιστική Φορέων Φορτίου Required Text: Microelectronic Devices, Keith Leaver (2 nd Chapter) Εισαγωγή Στο προηγούμενο κεφάλαιο προσεγγίσαμε τους ημιαγωγούς
Διαβάστε περισσότεραΥ53 Τεχνολογία Κατασκευής Μικροηλεκτρονικών Κυκλωμάτων. Δεληγιαννίδης Σταύρος Φυσικός, MsC in Microelectronic Design
Υ53 Τεχνολογία Κατασκευής Μικροηλεκτρονικών Κυκλωμάτων Δεληγιαννίδης Σταύρος Φυσικός, MsC in Microelectronic Design TEI Πελοποννήσου Σχολή Τεχνολογικών Εφαρμογών Τμήμα Μηχανικών Πληροφορικής Τ.Ε. 1 Εξέλιξη
Διαβάστε περισσότεραΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ 1
ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ 1 Ενότητα: ΦΡΟΝΤΙΣΤΗΡΙΟ Επιμέλεια: ΝΙΚΟΛΑΟΣ ΚΟΥΤΡΟΥΜΑΝΗΣ Τμήμα: ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΤΡΑΣ 5 Μαρτίου 2015 2 ο Φροντιστήριο 1) Ποια είναι τα ηλεκτρόνια σθένους και ποιός ο ρόλος τους;
Διαβάστε περισσότερα0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4. Volts. Από τον κανόνα Kirchhoff: Ευθεία φόρτου: Όταν I 0 η (Ε) γίνεται V VD V D
Πρόβλημα 1 Μία μπαταρία 1,5 volt πολώνει ορθά μία δίοδο που έχει συνδεθεί στη σειρά με μία αντίσταση 20Ω. α) χρησιμοποιήστε την χαρακτηριστική της διόδου για να προσδιορίσετε το σημείο λειτουργίας. β)
Διαβάστε περισσότεραΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ 11 Μαρτίου 2004
Επώνυµο Όνοµα Α.Μ Α ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ Μαρτίου 004 Θέµατα βαθµολογικά ισοδύναµα ιάρκεια εξέτασης 0 Θέµα ο Α) Κρύσταλλος S περιέχει προσµίξεις δότη µε συγκέντρωση Ν D 0 5 cm - ενώ, στη θερµοκρασία δωµατίου
Διαβάστε περισσότεραΘέματα Ηλεκτρολογίας στις Πανελλαδικές. Ηλεκτρονικά
Θέματα Ηλεκτρολογίας στις Πανελλαδικές Ηλεκτρονικά ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 1 ΙΟΥΝΙΟΥ 2012 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΥ ΤΕΧΝΟΛΟΓΙΑΣ
Διαβάστε περισσότερα2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος
2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος Όπως είναι γνωστό από την καθημερινή εμπειρία τα περισσότερα σώματα που χρησιμοποιούνται στις ηλεκτρικές ηλεκτρονικές
Διαβάστε περισσότεραΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ
ΑΡΧΕΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Ενεργειακές Ζώνες και Στατιστική Φορέων Φορτίου Required Text: Microelectronic Devices, Keith Leaver (2 nd Chapter) Εισαγωγή Στο προηγούμενο κεφάλαιο προσεγγίσαμε τους ημιαγωγούς
Διαβάστε περισσότεραΕΚΦΩΝΗΣΕΙΣ ΟΜΑ Α Α. Στα ερωτήµατα Α.1 έως Α.5 να απαντήσετε χωρίς να αιτιολογήσετε τις απαντήσεις σας. Α.1. Σε ένα τµήµα ηµιαγωγού πρόσµιξης τύπου n:
Επαναληπτικά Θέµατα ΟΕΦΕ 008 Γ' ΛΥΚΕΙΟΥ ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΗΛΕΚΤΡΟΛΟΓΙΑ ΕΚΦΩΝΗΣΕΙΣ ΟΜΑ Α Α Στα ερωτήµατα Α. έως Α.5 να απαντήσετε χωρίς να αιτιολογήσετε τις απαντήσεις σας. Α.. Σε ένα τµήµα ηµιαγωγού
Διαβάστε περισσότεραΕισαγωγή στη Μικροηλεκτρονική (ETY-482) 1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΑΣΗΣ-ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΕΥΘΕΙΑ ΦΟΡΤΟΥ
Εισαγωγή στη Μικροηλεκτρονική (ETY-482) 1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΑΣΗΣ-ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΕΥΘΕΙΑ ΦΟΡΤΟΥ Σχήµα 1. Κύκλωµα DC πόλωσης ηλεκτρονικού στοιχείου Στο ηλεκτρονικό στοιχείο του σχήµατος
Διαβάστε περισσότερα4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron
Τα ηλεκτρόνια στα Μέταλλα Α. Χωρίς ηλεκτρικό πεδίο: 1. Τι είδους κίνηση κάνουν τα ηλεκτρόνια; Τα ηλεκτρόνια συγκρούονται μεταξύ τους; 2. Πόσα ηλεκτρόνια περνάνε προς τα δεξιά και πόσα προς τας αριστερά
Διαβάστε περισσότεραΗΛΕΚΤΡΟΝΙΚΑ Ι. ΚΕΦΑΛΑΙΟ 4 Ο : FET (Τρανζίστορ επίδρασης πεδίου)
ΗΛΕΚΤΡΟΝΙΚΑ Ι ΚΕΦΑΛΑΙΟ 4 Ο : FET (Τρανζίστορ επίδρασης πεδίου) 1 FET Δομή και λειτουργία Τα τρανζίστορ επίδρασης πεδίου είναι ηλεκτρονικά στοιχεία στα οποία οι φορείς του ηλεκτρικού ρεύματος είναι ενός
Διαβάστε περισσότερα3.1 Η δίοδος στο κύκλωμα. Στατική και δυναμική χαρακτηριστική
1 3. Κυκλώματα διόδων 3.1 Η δίοδος στο κύκλωμα. Στατική και δυναμική χαρακτηριστική Στην πράξη η δίοδος προσεγγίζεται με τμηματική γραμμικοποίηση, όπως στο σχήμα 3-1, όπου η δυναμική αντίσταση της διόδου
Διαβάστε περισσότερα
