1 Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική

2 Θέµατα που θα καλυφθούν Κεφάλαιο Εισαγωγή: Τι είναι η Ηλεκτρονική Φυσική? Αγωγοί Μονωτές Ηµιαγωγοί. Γιατίοιηµιαγωγοί είναι τόσο ιδιαίτεροι Επαφή PN Το πρώτο ηλεκτρονικό στοιχείο η δίοδος επαφής. Τρανζίστορ BJT Το βασικό ηλεκτρονικό εξάρτηµα. Τρανζίστορ επίδρασης πεδίου (FET MOSFET). Άλλα ηλεκτρονικά εξαρτήµατα? Ώρες 1 µαθήµατα 4 µαθήµατα 6 µαθήµατα 6 µαθήµατα 4 µαθήµατα 2

3 Ορισµός Ηλεκτρονική φυσική είναι ο κλάδος της φυσικής που ασχολείται µε την διάδοση του ηλεκτρισµού στα στερεά (solid state physics), την φυσική των ηµιαγωγών (semiconductor physics) και τα διάφορα ηλεκτρονικά στοιχεία που µπορούν να υλοποιηθούν µετουςηµιαγωγούς (device physics) 3

4 Ηλεκτρονικά στοιχεία που χρησιµοποιούµαι Παθητικά Στοιχεία: Αντίσταση, Πυκνωτής, Πηνίο Ενεργητικά Στοιχεία: ίοδοι, Φωτοδίοδοι, Τρανζιστορ, Θυρίστορ, Τράϊακ κλπ. 4

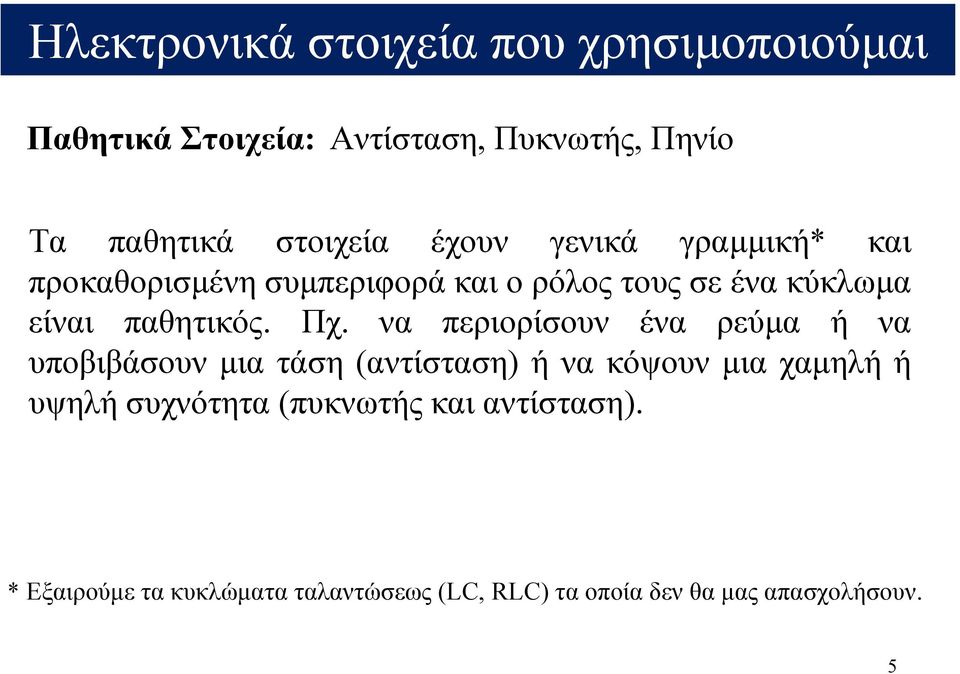

5 Ηλεκτρονικά στοιχεία που χρησιµοποιούµαι Παθητικά Στοιχεία: Αντίσταση, Πυκνωτής, Πηνίο Τα παθητικά στοιχεία έχουν γενικά γραµµική* και προκαθορισµένη συµπεριφορά και ο ρόλος τους σε ένα κύκλωµα είναι παθητικός. Πχ. να περιορίσουν ένα ρεύµα ή να υποβιβάσουν µια τάση (αντίσταση) ή να κόψουν µια χαµηλή ή υψηλή συχνότητα (πυκνωτής και αντίσταση). * Εξαιρούµετακυκλώµατα ταλαντώσεως (LC, RLC) τα οποία δεν θα µας απασχολήσουν. 5

6 Ηλεκτρονικά στοιχεία που χρησιµοποιούµαι Ενεργητικά Στοιχεία: ίοδοι, Φωτοδίοδοι, Τρανζιστορ, Θυρίστορ, Τράϊακ κλπ. Τα ενεργητικά στοιχεία δεν έχουν γραµµική και προκαθορισµένη συµπεριφορά. Το πώς θα λειτουργήσουν έχει να κάνει από τον τρόπο που θα τα χρησιµοποιήσουµε (πόλωση συνδεσµολογία). Ο ρόλος του είναι κύριος κατά την επιλογή τους στο σχεδιασµό ενός ηλεκτρονικού κυκλώµατος, ενώ τα παθητικά στοιχεία παίζουν τον ρόλο του να τα θέσουν στην σωστή λειτουργία. Τα ενεργητικά στοιχεία είναι η καρδιά κάθε ηλεκτρονικού κυκλώµατος. 6

7 ως σχεδιάζουµε και αναλύουµε ένακύκλωµα Σταπαθητικάστοιχείαχρησιµοποιούµε απλούς νόµους όπως του νόµους του Kirchhoff και των θεωρηµάτων Thevenin- Norton για να αναλύσουµε τοκύκλωµα (θεωρεία κυκλωµάτων). Πχ. 7

8 ως σχεδιάζουµε και αναλύουµε ένακύκλωµα Με τα ενεργητικά στοιχεία όµως τι κάνουµε? Πώς επιλύουµε ένακύκλωµα µε ένατρανζίστορnpn, το οποίο έχει τρεις ακροδέκτες? Τι σχέση έχουν οι ακροδέκτες µεταξύ τους? 8

9 ως σχεδιάζουµε και αναλύουµε ένακύκλωµα Στα ενεργητικά στοιχεία χρησιµοποιούµαι την έννοια του ισοδύναµου ΜΟΝΤΕΛΟΥ. ηλαδή ενός κυκλώµατος το οποίο αποτελείται από απλά στοιχεία, όπως αντιστάσεις, πυκνωτές, πηγές τάσης ρεύµατος και το οποίο µπορεί να επιλυθεί µε την θεωρεία κυκλωµάτων. Κάθε µηχανικός δουλεύει µε ισοδύναµα µοντέλα, τα οποία προσεγγίζουν µε µια ορισµένη ακρίβεια την πραγµατικότητα. Γιατί? Στις περισσότερες περιπτώσεις η φύση είναι πολύ πολύπλοκη για να περιγράψεις ένα φαινόµενο αναλυτικά. 9

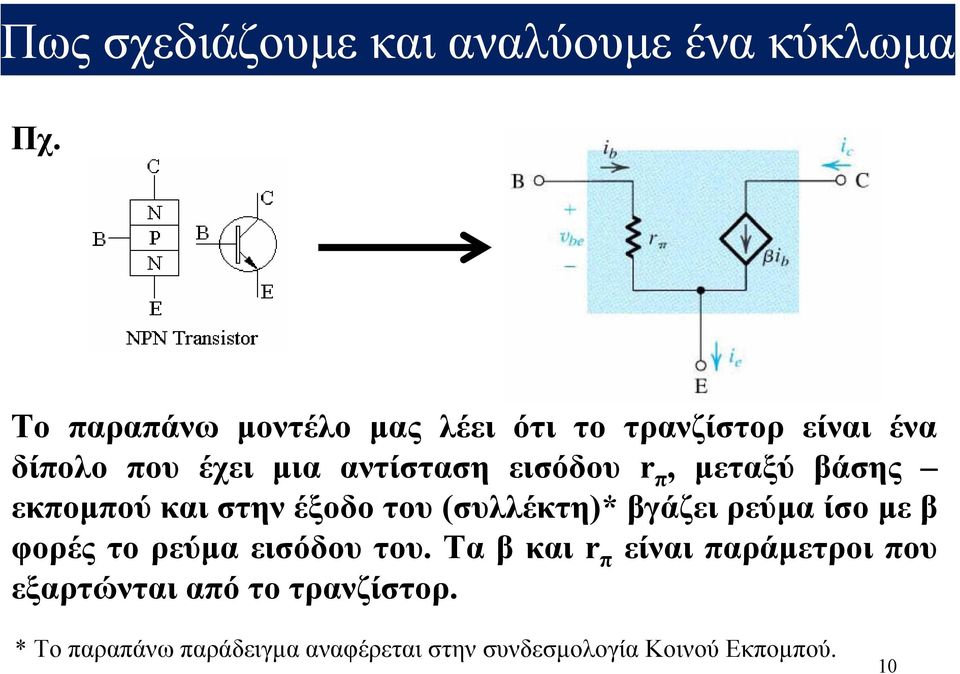

10 Πχ. ως σχεδιάζουµε και αναλύουµε ένακύκλωµα Το παραπάνω µοντέλο µας λέει ότι το τρανζίστορ είναι ένα δίπολο που έχει µια αντίσταση εισόδου r π, µεταξύ βάσης εκποµπού και στην έξοδο του (συλλέκτη)* βγάζει ρεύµα ίσοµε β φορές το ρεύµα εισόδου του. Τα β και r π είναι παράµετροι που εξαρτώνται από το τρανζίστορ. * Το παραπάνω παράδειγµααναφέρεταιστηνσυνδεσµολογία Κοινού Εκποµπού. 10

11 ως σχεδιάζουµε και αναλύουµε ένακύκλωµα Οπότε στο προηγούµενο παράδειγµαέχουµε. = Το οποίο και επιλύεται πολύ 11

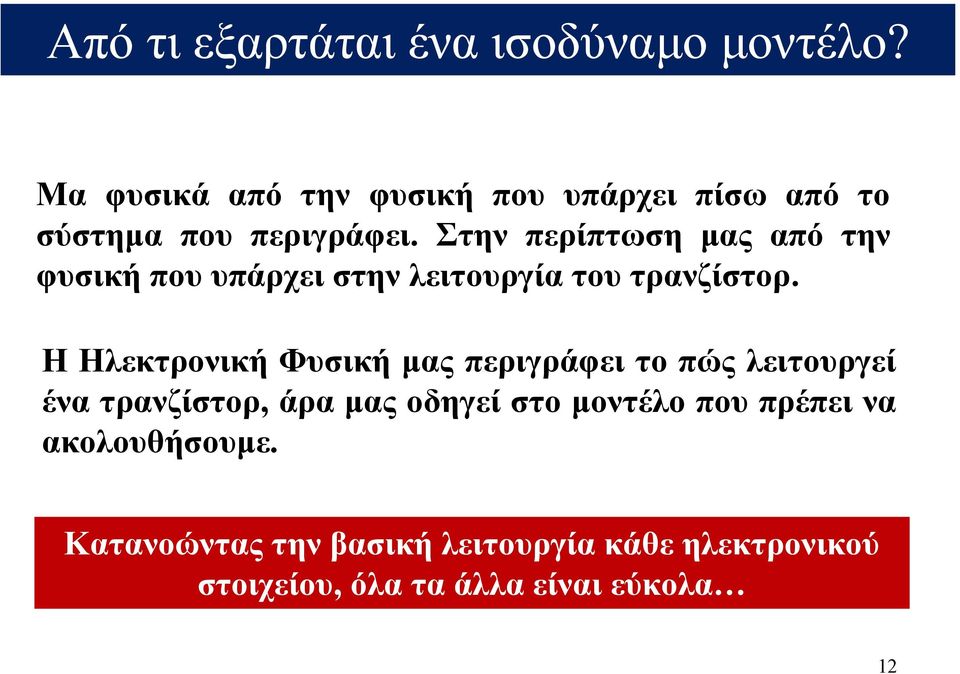

12 Από τι εξαρτάται ένα ισοδύναµο µοντέλο? Μα φυσικά από την φυσική που υπάρχει πίσω από το σύστηµα που περιγράφει. Στην περίπτωση µας από την φυσική που υπάρχει στην λειτουργία του τρανζίστορ. Η Ηλεκτρονική Φυσική µας περιγράφει το πώς λειτουργεί ένα τρανζίστορ, άρα µας οδηγεί στο µοντέλο που πρέπει να ακολουθήσουµε. Κατανοώντας την βασική λειτουργία κάθε ηλεκτρονικού στοιχείου, όλα τα άλλα είναι εύκολα 12

13 Περιορισµοί (1) Το προηγούµενο µοντέλο που δείξαµε ισχύει µόνο στην περιοχή λειτουργίας του τρανζίστορ που την ονοµάζουµε «ενεργή», δηλαδή εκεί που λειτουργεί σαν ενισχυτής. Οι εξωτερικές αντιστάσεις που του συνδέουµε «πολώνουν» το τρανζίστορ στην ενεργή περιοχή, άρα µπορούµε να χρησιµοποιήσουµε τοµοντέλο µας. 13

14 Περιορισµοί (1) Συνεπώς το παιχνίδι του σχεδιασµού λειτουργεί ως εξείς: Πολώνουµε το κύκλωµα µας (τρανζίστορ) στην κατάλληλη περιοχή. Εφαρµόζουµε το ισοδύναµο µοντέλο που το περιγράφει και το επιλύουµε. Το πρώτο λέγεται πόλωση του τρανζίστορ (ή DC ανάλυση), το δεύτερο ισοδύναµο κύκλωµαστοac. Τόσο απλά!!! 14

15 Άλλο παράδειγµα: η δίοδος Η δίοδος είναι ένα ηλεκτρονικό στοιχείο το οποίο επιτρέπει την ροή του ρεύµατος µόνο προς την µια φορά, από την Άνοδο προς την Κάθοδο (συµβατική φορά ρεύµατος), αρκεί η τάση να υπερβεί ένα φραγµό δυναµικού. Τα γνωστά λεντάκια είναι φωτοεκπέµπουσες δίοδοι (Light Emission Diode)*. * Λεπτοµέρειες και αναλυτικά η αρχή λειτουργίας των διόδων στο σχετικό κεφάλαιο. 15

16 Άλλο παράδειγµα: η δίοδος Ιδανική δίοδος: 1.Εάν V anode > V cathode το ρεύµα περνάει ελεύθερα. 2.Εάν V anode V cathode το ρεύµα δεν περνάει. Μοντέλο σταθερής τάσης 1.Εάν V anode V cathode > V D το ρεύµα περνάει ελεύθερα. 2.Εάν V anode V cathode V D το ρεύµα δενπερνάει. 16

17 Άλλο παράδειγµα: η δίοδος Πολώστε το παρακάτω κύκλωµα, ώστε να ανάψει το κόκκινο LED, όταν απαιτείται να το διαρρέει 20mA ρεύµα. ίνονται V LED = 1.6V. Η LED είναι ορθά πολωµένη, και V=9V > V LED =1.6V, συνεπώς η LED θα άγει ρεύµα. Η αντίστασηr θα πρέπει να είναι τέτοια που θα περιορίζει το ρεύµα στα20ma, δηλαδή: R= (V-V LED ) / 20mA = 370Ω. 17

18 Περιορισµοί (2) Υπάρχει µόνο ένα ισοδύναµο µοντέλο? Φυσικά OXI! Ανάλογα την ακρίβεια των αποτελεσµάτων που επιθυµούµαι υπάρχουν πολυπλοκότερα ισοδύναµα µοντέλα µε πλήθος παραµέτρων (αντιστάσεις χωρητικότητες κλπ.) που οδηγούν σε προσεγγίσεις υψηλότερης ακρίβειας. Τα καλά νέα όµως είναι ότι αυτά τα πολυπλοκότερα µοντέλα, είναι ενσωµατωµένα σε προγράµµατα εξοµοίωσης κυκλωµάτων, άρα την δουλειά την κάνει ο υπολογιστής. 18

19 Περιορισµοί (2) Ο Υπολογιστής όµως δεν σχεδιάζει ένα κύκλωµα, αυτή είναι δουλεία του µηχανικού και εσύ θα πρέπει να ξέρεις τι πας να κάνεις 19

20 Περιορισµοί (2): Πχ. Έχουµε 2 πολιτικούς µηχανικούς που και οι 2 χρησιµοποιούν τον ίδιο πρόγραµµαυπολογισµού στατικών (κολώνες, µπετό, σίδηρο κλπ.), δηλαδή χρησιµοποιούν και οι 2 για την επίλυση των στατικών του σπιτιού τα ίδια υπολογιστικά µοντέλα. Ο 1 ος µηχανικός δεν έχει καµιά ιδέα για αυτά τα µοντέλα, αρχές λειτουργίας κλπ. απλά γνωρίζει να χρησιµοποιεί το πρόγραµµακαιτοεµπιστεύεται. Ο 2 ος µηχανικός έχει σε βάθος γνώση των χρησιµοποιούµενων µοντέλων και των αρχών που τα διέπουν. Εσείς ποιόν µηχανικό θα εµπιστευόσασταν για το σπίτι σας? 20

21 Χρήση υπολογιστή. Παράδειγµα διαιρέτητάσηςµε Multysim Για δωρεάν εκπαιδευτική έκδοση του προγράµµατος: ήστοgoogle: multisim education edition 21

22 Ηµιαγωγοί - Semiconductor 22

23 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς Νόθευση Ηµιαγωγών Doping a semiconductor ύο τύποι εξωγενών Ηµιαγωγών p,n 23

24 24

25 25

26 Electron charge = coulombs 26

27 27

28 Μονωτής Αγωγός 28

29 Σε Αγωγούς Σε Μονωτή 29

30 30

31 31

32 Αγωγός Conductor Υλικό που επιτρέπει την ροή ρεύµατος Παραδείγµατα: χαλκός copper, άργυρος silver, χρυσός gold Οικαλύτεροιαγωγοίέχουνένα ηλεκτρόνιο σθένους valence electron 32

33 Ατοµική δοµήχαλκούcopper 33

34 Πυρήνας Ηστιβάδασθένους-Valence ήεξωτερική τροχιά ελέγχει τις ηλεκτρικές ιδιότητες Ο πυρήνας του ατόµου χαλκού έχει καθαρό φορτίο + 1 Το ηλεκτρόνιο της στιβάδας σθένους είναι χαλαρά συνδεδεµένο 34

35 Απλοποιηµένο διάγραµµαπυρήναχαλκού 35

36 Ελεύθερο Ηλεκτρόνιο Η έλξη µεταξύ του πυρήνα και του ηλεκτρονίου σθένους είναι ασθενής Με εξωτερική διέγερση (θερµοκρασία,φώς..) το ηλεκτρόνικο σθένους γίνεται ελεύθερο και δεν είναι δεσµευµένο στο άτοµο 36

37 Ηµιαγωγός - Semiconductor Ένα στοιχείο µε ηλεκτρικές ιδιότητες ανάµεσα σε αυτές του αγωγού και του µονωτή. 37

38 Παραδείγµατα Ηµιαγωγών Οι ηµιαγωγοί τυπικά έχουν 4 ηλεκτρόνια σθένους valence electrons Germanium Γερµάνιο Silicon Πυρίτιο 38

39 39

40 Το πυρίτιο (Si) ανήκει στην στήλη 4 (IV) του περιοδικού πίνακα 40

41 Ηµιαγώγιµαστοιχεία(ενεργειακές στάθµες) 41

42 Τα ηλεκτρόνια µπορούν να υπάρξουν µόνο σε συγκεκριµένες ενεργειακές στάθµες, ανάµεσα στις ενεργειακές στάθµες υπάρχουν οι απαγορευµένες (ενεργειακά) ζώνες. 42

43 Si 14, του λείπουν 4 από την 3p Cu 29, του λείπει 1 από την 3d 32 43

44 πλοποιηµένα διαγράµµατα πυρήνα χαλκού και πυριτίου Ένα ηλεκτρόνιο σθένους 4 ηλεκτρόνια σθένους Copper Silicon Ο πυρήνας µαζί µε τις εσωτερικές στιβάδες (τροχιές) ηλεκτρονίων 44

45 Άτοµα Πυριτίου σε κρύσταλλο µε διαµοιρασµένα ηλεκτρόνια Κορεσµός ζώνης σθένους Valence saturation: n = 8 Λόγω του ότι τα ηλεκτρόνια σθένους είναι δεσµευµένα, ο κρύσταλλος του πυριτίου σε θερµοκρασία δωµατίου συµπεριφέρεται σαν µονωτής 45

46 Οµοιοπολικοί δεσµοί Ετεροπολικοί δεσµοί µε ηλεκτροστατικέςδυνάµεις Coulomb-ιόντα που συγκρατούνται µεταξύ τους. Όταν πλησιάσουν τα νέφη ασκούνται απωστικές δυνάµεις και τελικά έχουµε ισορροπία Οι οµοιοπολικοί δεσµοί (covalent bonding) σχηµατίζονται λόγω των κοινών ηλεκτρονίων που µοιράζονται µεταξύ τους άτοµα εν είναι απόλυτα αληθές αυτό όλοι οι δεσµοί είναι οµοιοπολικοί, απλά κάποιοι έχουν ετεροπολική συµπεριφορά. 46

47 υναµική ενέργεια αλληλεπίδρασης ατόµων σε µόριο Ενέργεια Απόσταση µεταξύ ατόµων Ηδυναµική ενέργεια δύο ατόµων που πλησιάζουν µεταξύ τους παρουσιάζει ελάχιστο στην απόσταση που δηµιουργείται ο οµοιοπολικός δεσµός (διείσδυση ηλεκτρονικών φλοιών..) 47

48 Ενεργειακά Επίπεδα Η ενέργεια που αντιστοιχεί σε κάθε ένα ηλεκτρόνιο µετριέται σε electron volts (ev) 48

49 49

50 Ενεργειακά επίπεδα (στάθµες) στα άτοµα Θεωρούµε την ενέργεια σε άπειρη απόσταση 0 (αναφορά) Όσο µακρύτερα είναι τα ηλεκτρόνια από τον πυρήνα, τόσο µεγαλύτερη η ενεργειακή κατάσταση, και κάθε ηλεκτρόνιο που έχει αποµακρυνθεί (ελεύθερο) από το άτοµο στο οποίο ήταν δεσµευµένο βρίσκεται σε υψηλότερη ενεργειακή κατάσταση από οποιοδήποτε άλλο στην ατοµική δοµή 50

51 Ενεργειακά επίπεδα (στάθµες) στα άτοµα Πηγάδι υναµικού Θεωρούµε την ενέργεια σε άπειρη απόσταση 0 (αναφορά) Μόνο τα ηλεκτρόνια σθένους συνεισφέρουν στις ηλεκτρικές ιδιότητες του ατόµου. Τα υπόλοιπα είναι πολύ «βαθιά» στο πηγάδι δυναµικού του πυρήνα 51

52 Ενεργειακά επίπεδα (στάθµες) Για να µετακινηθεί ένα ηλεκτρόνιο σε ανώτερη στοιβάδα χρειάζεται επιπλέον ενέργεια. Όταν ένα ηλεκτρόνιο µεταπηδά σε χαµηλότερη τροχιά, χάνει ενέργεια µε τηνµορφή θερµότητας, φωτός και άλλης ακτινοβολίας. Τα LED s είναι ένα παράδειγµαόπουµέρος αυτής της δυναµικής ενέργειας µετατρέπεται σε φώς. εν µπορεί ένα ηλεκτρόνιο να πάει σε ενδιάµεση θέση (µεταξύ 2 στοιβάδων), µόνο οι στοιβάδες είναι επιτρεπτές ενεργειακές καταστάσεις. 52

53 Οι ενεργειακές στάθµες εξηγούν τα φαινόµενα των φασµατικών γραµµών που παρατηρούνται Μετάβαση από µία στάθµη υψηλότερης ενέργειας σε µία χαµηλότερη έχει σαν αποτέλεσµα την εκποµπή φωτός-φωτονίου µε µήκος κύµατος τέτοιο ώστε αν Ε=Ε2-Ε1 η διαφορά ενέργειας των ενεργειακών σταθµών να ισχύει Ε=hν όπου ν η συχνότητα του φωτός και h η σταθερά Plank (h= Js) Ισχύει ότι c=λν όπου λ το µήκος κύµατος του φωτονίου που εκπέµπεται και c ηταχύτητατου φωτός 53

54 54

55 Φάσµαεκποµπής του Ήλιου (στην επιφάνεια της γής) Γραµµές απορρόφησης 55

56 56

57 57

58 Ε=hν Επίσης αν δεχθεί ενέργεια το ηλεκτρόνιο (φώς, θερµότητα..) µπορεί να µετακινηθεί σε τροχιά µε µεγαλύτερη ενέργεια (αλλά θα πρέπει να δεχτεί τόση ενέργεια όση ενεργειακή απόσταση έχει η επόµενη στάθµη, είπαµε ανάµεσα στις ενεργειακές στάθµες δεν µπορεί να υπάρξει το ηλεκτρόνιο) 58

59 Ε=hν Για µία κόκκινη LED αν υποθέσουµε ότι το µεγαλύτερο ποσοστό τους φωτός εκπέµπεται στα 628 nm να ευρεθεί η διαφορά των ενεργειακών σταθµών µεταξύ των οποίων µεταπηδά ένα ηλεκτρόνιο για να παραχθεί ένα φωτόνιο. = 628nm = c = λ ν 9 m, v = m / s m = Hz = h ν = ( J s) ( Hz) = ( ( J ) ) ev = 1.98eV 59

60 Ενεργειακές ζώνες Ότι είπαµε για παραπάνω αφορούν µεµονωµένα άτοµα, τι γίνεται όµως όταν δύο άτοµα ενώνονται σχηµατίζοντας ένα µόριο? Όταν 2 άτοµα ενώνονται για να σχηµατίσουν ένα µόριο οι ενεργειακές στάθµες «εκφυλίζονται» και κάθε µια σχηµατίζει µια διπλή ενεργειακή στάθµη (µε τιςs να χωράνε πλέον 2x2e και τις p 2x6e). Όταν N άτοµα ενώνονται για να σχηµατίσουν ένα κρύσταλλο, οµοίως έχουµε N φορές «εκφυλισµό» (µετιςs να χωράνε πλέον Νx2e και τις p Νx6e). Όταν το Ν είναι πολύ µεγάλο (όπως είναι στα στερεά, 6.022x10 23 /mol), τότε οι «εκφυλισµένες» ενεργειακές στάθµες γίνονται ΕΝΕΡΓΕΙΑΚΕΣ ΖΩΝΕΣ. 60

61 Ενεργειακές ζώνες Εµάς µας ενδιαφέρει το τι γίνεται στις τελευταία ενεργειακή ζώνη όπου βρίσκονται τα χαλαρά ηλεκτρόνια του κρυστάλλου που µπορούν να συνεισφέρουν στην αγωγιµότητα, δηλαδή στην ζώνη αγωγιµότητας, αλλά και στην αµέσως προηγούµενη που την λέµε ζώνη σθένους. Το ποια θα είναι η κατάσταση σε αυτές τις ενεργειακές ζώνες εξαρτάται από το είδος των ατόµωντουκρυστάλλουκαιτοτι κρύσταλλο σχηµατίζουν αυτά (κάποια σχηµατίζουν και διαφορετικούς κρυστάλλους όπως ο άνθρακας που σχηµατίζει το διαµάντι και τον γραφίτη) 61

62 Ενεργειακές ζώνες στο Si 62

63 Ενεργειακές ζώνες στο Si Οι στάθµες ενέργειας των ηλεκτρονίων σθένους για το Si εκφυλίζονται σε δύο ενεργειακές ζώνες. Την ζώνη αγωγιµότητας και την ζώνη σθένους. Η ζώνη αγωγιµότητας αποτελείται από 4Ν στάθµες ενέργειας κενές ηλεκτρονίων στο απόλυτο µηδέν. Επειδή όµως η ενεργειακή τους απόσταση είναι µικρή (ενεργειακό χάσµα E G =1,1 ev) µεπροσφοράενέργειας (θερµότητα, φώς) µεταπηδούν ηλεκτρόνια στην ζώνη αγωγιµότητας. ηµιουργούνται οπές στην ζώνη σθένους 63

64 Ενεργειακές ζώνες: Μονωτές, Αγωγούς & Ηµιαγωγούς 64

65 Αγωγοί Στους αγωγούς η ζώνη αγωγιµότητας και η ζώνη σθένους επικαλύπτονται. Εάνστοναγωγόεφαρµοστεί µια διαφορά δυναµικού τα ηλεκτρόνια έχουν ελεύθερες ενεργειακές στάθµες να κινηθούν, οπότε έχουµε αγωγή ρεύµατος. Από τι εξαρτάται η αντίσταση του αγωγού? 65

66 Μονωτές Στους αγωγούς η ζώνη αγωγιµότητας και η ζώνη σθένους έχουν µεγάλη ενεργειακή απόσταση E G >5 ev. Εάνστοναγωγόεφαρµοστεί µια διαφορά δυναµικού τα ηλεκτρόνια ΕΝ έχουν ελεύθερες ενεργειακές στάθµες να κινηθούν, οπότε και δεν υπάρχει ροή ρεύµατος. Πιό σωστά χρειάζεται πολύ µεγάλη διαφορά δυναµικού για να υπάρξει ρεύµα ήοµονωτής να είναι σε πολύ µεγάλη θερµοκρασία. ροσοχή: αναφερόµαστε πάντα σε κρυσταλλικά υλικά και όχι σε ραµικούς µονωτές, πλαστικά ή οξείδια (γυαλιά) 66

67 Ηµιαγωγοί Στους ηµιαγωγούς η ζώνη αγωγιµότητας και η ζώνη σθένους έχουν σχετικά µικρή ενεργειακή απόσταση E G ~1 ev. Στην θερµοκρασία του απολύτου µηδενός (-273,15 ο C), όπου η κίνηση της ύλης (ενδοατοµικές ταλαντώσεις) παγώνουν, οηµιαγωγός είναι µονωτής Σε θερµοκρασίες όµως περιβάλλοντος οι ταλαντώσεις του κρυστάλλου διεγείρουν ηλεκτρόνια από την Ζ.Σ. στην Ζ.Α. άρα ο ηµιαγωγός παρουσιάζει αγωγιµότητα. Τα ηλεκτρόνια που µεταπηδούν αφήνουν οπές (κενές θέσεις) στην Ζ.Σ. άρα δηµιουργούνται και εκεί ελεύθερες Ενεργειακές καταστάσεις. Έτσι και οι µονωτές (πχ. διαµάντι) µπορούν να παρουσιάσουν αγωγιµότητα σε πολύ υψηλές θερµοκρασίες (~2000 o C) 67

68 68

69 Υπάρχει και ολόκληρος κλάδος της επιστήµης που ασχολείται µε ατασκευή σύνθετων ηµιαγωγών συγκεκριµένου ενεργειακού χάσµατος (Band Gap Engineering), µε εφαρµογές κυρίως σε οπτικά συστήµατα (LEDs κλπ.) 69

70 70

71 Κρύσταλλοι Η δοµή των κρυσταλλικών στερεών χαρακτηρίζεται από την επανάληψη στον χώρο µιας βασικής δοµής (σύνολο ατόµων, µορίων ή ιόντων). Στα άµορφα στερεά δεν υπάρχει αυτή η κανονικότητα στην δοµή. Οι δοµές αυτές µπορεί να αποτελούνται από ένα άτοµο που µε συγκεκριµένη δοµή τοποθετείται στον χώρο. Στις πρωτεϊνες έχουµε κρυστάλλους µε χιλιάδες ατόµων σε µια επαναλαµβανόµενη διάταξη στον χώρο. 71

72 Ενδογενής Ηµιαγωγός Intrinsic Semiconductor O καθαρός ηµιαγωγός Ένας κρύσταλλος πυριτίου είναι ενδογενής intrinsic αν το κάθε άτοµο στον κρύσταλλο είναι άτοµο πυριτίου ύο τύποι φορέων φορτίου για την ροή του ρεύµατος: ηλεκτρόνια -electrons και οπές-holes 72

73 οµή του κρυστάλλου πυριτίου Silicon crystal structure 73

74 Ζεύγη Ηλεκτρονίων-οπών Όπως αναφέραµε στον κρύσταλλο του πυριτίου, παρόµοια µε τα αποµονωµένα άτοµα, αντί για στάθµες έχουµε ζώνες. Για τους ηµιαγωγούς όπως το πυρίτιο η µία ζώνη, η ζώνησθένους είναι τελείως συµπληρωµένη και τα αντίστοιχα ηλεκτρόνια είναι δεσµευµένα (δεν µπορούν να κινηθούν). Η επόµενη ζώνη (ζώνη αγωγιµότητας- conduction band) είναι τελείως κενή. Όπως αναφέρθηκε η ενεργειακή διαφορά µεταξύ των δύο αυτών ζωνών ονοµάζεται ενεργειακό χάσµα band-gap και για το πυρίτιο είναι περίπου 1.1 ev. Ενώ το ελεύθερο ηλεκτρόνιο είναι ένας φορέας αρνητικού φορτίου, η οπή που είναι στην πραγµατικότητα η απουσία ενός ηλεκτρονίου που µετακινήθηκε µπορεί να θεωρηθεί σαν φορέας θετικού φορτίου µε τιµή την απόλυτη τιµή του φορτίου του ηλεκτρονίου. Με την παρουσία ηλεκτρικού πεδίου οι κινήσεις τους θα είναι σε αντίθετες κατευθύνσεις, αλλά λόγω των αντίθετων φορτίων το ρεύµα που προκαλείται θα έχει την ίδια φορά. 74

75 Ζεύγη Ηλεκτρονίων-οπών παράδειγµα κίνησης ηλεκτρονίων στην ζώνη αγωγιµότητας-οπών στην ζώνη σθένους 75

76 το εσωτερικό ενός κρυστάλλου πυριτίου νδογενείς ηµιαγωγοί intrinsic semiconductors Στο απόλυτο 0 (0 K) όλαταηλεκτρόνιασθένουςείναι δεσµευµένα στους οµοιοπολικούς δεσµούς Σε υψηλότερες θερµοκρασίες κάποιοι οµοιοπολικοί δεσµοί σπάνε και δηµιουργούνται ελεύθερα ηλεκτρόνια και οπές (θερµική ενέργεια). Κάποιααπόταελεύθεραηλεκτρόνιακαιοπές επανασυνδέονται. Ηεπανασύνδεση(Recombination) χρονικά εκτείνεται από µερικά nanoseconds έως microseconds. Απελευθερώνεται ενέργεια θερµική ή µε τηνµορφή φωτός. Κάποια ελεύθερα ηλεκτρόνια και οπές µένουν σ αυτή την 76 κατάσταση έως ότου επανασυνδεθούν.

77 Στο εσωτερικό ενός κρυστάλλου πυριτίου Η συγκέντρωση των φορέων ρεύµατος εξαρτάται σηµαντικά από την θερµοκρασία 77

78 78

79 79

80 80

81 Αγωγή στα µέταλλα 81

82 Αγωγή στα µέταλλα 82

83 Αγωγή στα µέταλλα 83

84 Αγωγή σε ηµιαγωγούς 84

85 Αγωγή σε ενδογενείς ηµιαγωγούς 85

86 Αγωγή σε ηµιαγωγούς 86

87 Αγωγή σε ηµιαγωγούς Θυµίζουµε ότιn=p=ni για ενδογενή ηµιαγωγό 87

88 Ενδογενείς ηµιαγωγοί n p n συγκέντρωση ηλεκτρονίων p συγκέντρωση οπών n = p = ni Συγκέντρωση ενδογενών φορέων 2 np = n i Ειδική αγωγιµότητα σ = qnµ e + qpµ h = qn i (µ n + µ h ) q φορτίο ηλεκτρονίου µ h ευκινησία οπών µ e ευκινησία ηλεκτρονίων 88

89 Εξωγενείς (extrinsic) Ηµιαγωγοί Νόθευση Doping Προσθέτουµε ξένα άτοµα στον κρύσταλλο ενδογενούς ηµιαγωγού τροποποιούµε την ηλεκτρική αγωγιµότητα Ένας νοθευµένος ηµιαγωγός ονοµάζεται εξωγενής ηµιαγωγός extrinsic semiconductor 89

90 90

91 Νόθευση των κρυστάλλων του πυριτίου για την απόκτηση µόνιµων φορέων φορτίου Free electron Hole (n type) (p type) Πεντασθενής δότης P, As, αντιµόνιο Sb Τρισθενής αποδέκτης Βόριο B, γάλλιο Ga, ίνδιο In 91

92 Ηµιαγωγός τύπου n Οι ενεργειακές στάθµες των ηλεκτρονίων του δότη βρίσκονται στην απαγορευµένη περιοχή και πολύ κοντά στην ζώνη αγωγιµότητας του ηµιαγωγού που νοθεύουµε Θα ισχύει np=n i2 (T) Η συγκέντρωση των δοτών είναι µικρή (10 15 ~10 18 άτοµα/cm 3 σε σύγκριση µε την συγκέντρωση των ατόµων του ηµιαγωγού ~10 23 άτοµα/cm 3 και επηρεάζει µόνο τα 92 ηλεκτρικά χαρακτηριστικά του

93 Ηµιαγωγός τύπου n Σε ηµιαγωγό τύπου n τα ηλεκτρόνια είναι οι φορείς πλειονότητας (majority carriers), ενώ οι οπές ελάχιστα συνεισφέρουν στην αγωγιµότητα και αποτελούν τους φορείς µειονότητας (minority carriers) 93

94 94

95 Β) Εξωγενείς ηµιαγωγοί 2 np = n i σ = qnµ + qp e µ h 1) Τύπου n n N D p n = p + N D σ = qnµ + qp p = e µ h n 2 i p + N D Αν 2 N D > 10 n i, τότε, n N p = D σ = qn n N 2 i D 2 n i D µ e + q µ h qn Dµ e N D 95

96 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου n 96

97 Ο κρύσταλλος αυτός νοθεύτηκε µε πεντασθενή δότη Σε ηµιαγωγό τύπου n η ροήτουρεύµατος βασίζεται στα ελεύθερα ηλεκτρόνια 97

98 Ηµιαγωγός τύπου p Οι ενεργειακές στάθµες των ηλεκτρονίων του αποδέκτη βρίσκονται στην απαγορευµένη περιοχή και πολύ κοντά στην ζώνη σθένους του ηµιαγωγού που νοθεύουµε. Ηλεκτρόνια µεταπηδούν από την ζώνη σθένους του ηµιαγωγού στις στάθµες ηλεκτρονίων του αποδέκτη. ηµιουργούνται οπές στην ζώνη σθένους Θα ισχύει np=n i2 (T) Η συγκέντρωση των αποδεκτών είναι µικρή (10 15 ~10 18 άτοµα/cm 3 σε σύγκριση µετην συγκέντρωση των ατόµων του ηµιαγωγού ~10 23 άτοµα/cm3 και επηρεάζει µόνο τα ηλεκτρικά 98

99 Ηµιαγωγός τύπου p Σε ηµιαγωγό τύπου p οι οπές είναι οι φορείς πλειονότητας (majority carriers), ενώ τα ηλεκτρόνια ελάχιστα συνεισφέρουν στην αγωγιµότητα και αποτελούν τους φορείς µειονότητας (minority carriers) 99

100 100

101 Τύπου p n N A p p = n + σ N A n = qnµ e + qpµ h = n 2 i n + N A Αν 2 N A > 10 n i, τότε, p N n = A σ = q n N 2 i A µ e + qn A µ h n N 2 i A qn A µ e 101

102 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 102

103 Ο κρύσταλλος αυτός νοθεύτηκε µε τρισθενή αποδέκτη Σε ηµιαγωγό τύπου p η ροήτουρεύµατος βασίζεται στις οπές Σηµειώστε ότι το ρεύµα των οπών είναι αντίθετο σε κατεύθυνση από το ρεύµα των ηλεκτρονίων 103

104 Ρεύµατα διάχυσης σε ηµιαγωγό 104

105 εύµατα διάχυσης (diffusion) σε ηµιαγωγό 105

106 Ρεύµατα διάχυσης σε ηµιαγωγό 106

107 Ρεύµατα διάχυσης σε ηµιαγωγό 107

108 108

109 Ρεύµατα διάχυσης σε ηµιαγωγό 109

110 Ηµιαγωγός αντιστάτης 110

111 Ηµιαγωγός αντιστάτης 111

112 Ολοκληρωµένος πυκνωτής 112

113 Ολοκληρωµένος πυκνωτής 113

114 114

115 115

116 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 116

117 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 117

118 Ασκήσεις Ηµιαγωγοί 118

119 119

120 Άσκηση 1.1 Σε ενδογενή κρύσταλλο γερµανίου η συγκέντρωση ενδογενών φορέων στην θερµοκρασία του δωµατίου είναι n i =2, cm -3. Στην ίδια θερµοκρασία οι ευκινησίες οπών και ηλεκτρονίων είναι µ h =1900 cm 2 /V sec και µ e =3900cm 2 /V sec. Να προσδιοριστεί η αντίσταση δείγµατος κύβου πλευράς L=1cm. ίνεται το φορτίο του ηλεκτρονίου q=1, Cb. 120

121 Η ειδική αγωγιµότητα ενδογενούς ηµιαγωγού δίνεται από τη σχέση που δόθηκε για την ειδική αγωγιµότητα αντικαθιστώντας τις τιµές προκύπτει, σ=0,0224 (Ω cm) -1 Oπότε, η ειδική αντίσταση είναι ρ=1/σ= 45 Ω cm Η αντίσταση του υλικού δίνεται από τη σχέση R=ρ (L/S) όπου, L=1cm και S=1cm 2 άρα R 45 Ω Η ειδική αντίσταση υλικού εκφράζει την αντίσταση κύβου πλευράς 1 cm. 121

122 Άσκηση 1.3 Ηαντίσταση, γενικώς, ενός πλακιδίου δίνεται από τη σχέση, R = ρ L S = 1 σ L W.T = 1 T σ L W ηαντίστασηrs τετραγωνιδίου, καθορίζει ουσιαστικά την αντίσταση ενός τετραγωνιδίου επιφάνειας του πλακιδίου δηλ. L=W. Θα είναι, R s = 1 T σ L W = 1 σt 122

123 Επαφή p-n Ποιοτική προσέγγιση 123

124 124

125 Η νόθευση του κρυστάλλου ηµιαγωγού και µε τους δύο τύπους δηµιουργεί µια επαφή pn P Junction N Negative Positive ion ion Κάποια ηλεκτρόνια θα διαπεράσουν την επαφή και θα ενωθούν µε οπές. Κάθε φορά που συµβαίνει κάτι τέτοιο δηµιουργούνται ζεύγη ιόντων Καθώς αναπτύσσεται αυτό το φορτίο ιόντων, εµποδίζει την 125

126 Κάθε ηλεκτρόνιο που µετακινείται από την n περιοχή διαµέσου της επαφής συµπληρώνει µια αντίστοιχη οπή στο p τµήµα µε αποτέλεσµα τηνεξαφάνισητωναντίστοιχωνφορέωνρεύµατος P N Depletion layer (περιοχή διάβασης-έλλειψης φορέων-απογύµνωσης <1µm) Σαν αποτέλεσµαδηµιουργείται στην επαφή µια περιοχή 126

127 127

128 Επαφή pn ηµιουργείται κατάσταση δυναµικής ηλεκτρικής ισορροπίας όπου οι δυνάµεις που προκαλούν την διάχυση φορέων εξισορροπούνται από τις δυνάµεις του ηλεκτροστατικού πεδίου που δηµιουργείται από τα ιόντα που σχηµατίζονται 128

129 Το δυναµικό επαφής (φραγµού) pn Η διάχυση των ηλεκτρονίων δηµιουργεί ζεύγη ιόντων. ηµιουργείται ηλεκτρικό πεδίο που αντιτίθεται στην διαδικασία. Η επαφή θα βρεθεί σε ισορροπία όταν ο φραγµός δυναµικής ενέργειας (barrier potential) θα εµποδίζει την περαιτέρω διάχυση (diffusion). Στους 27 ºC, για µια δίοδο πυριτίου το δυναµικό επαφής είναι περίπου 0.65 volts. Μειώνεται µε τηνθερµοκρασία 2mV / ºC και στο απόλυτο µηδέν γίνεται ίση µε την τάση που αντιστοιχεί το ενεργειακό χάσµα (1.25 V) για ένα e -. Να τονισθεί ότι για τον ίδιο λόγο τα PV παράγουν λιγότερη ισχύ σε υψηλότερες θερµοκρασίες! Οι τάσεις αναφοράς (voltage references =1.25 V) που χρησιµοποιούνται σε διατάξεις όπως οι µετατροπείς αναλογικού σήµατος σε ψηφιακό (ADC) βασίζονται σε αυτή την οριακή τάση (bandgap reference voltage) 129

130 Ορθή πόλωση Forward bias Οι φορείς κινούνται προς την επαφή µε αποτέλεσµα την εξαφάνιση της περιοχής απογύµνωσης Αν η εφαρµοζόµενητάσηείναιµεγαλύτερη από την τάση φραγµού δυναµικού (δυναµικό επαφής), ηδίοδοςάγει. 130

131 Ανάστροφη πόλωση Reverse bias Οι φορείς ρεύµατος αποµακρύνονται από την επαφή Ηπεριοχήαπογύµνωσης διευρύνεται και η δίοδος δεν άγει (diode is off) 131

132 Πόλωση διόδου-diode bias Οι δίοδοι πυριτίου άγουν µε τηνεφαρµογή ορθής πόλωσης περίπου 0.7 volts. Με την ανάστροφη πόλωση, ηπεριοχή απογύµνωσης διευρύνεται και η δίοδος δεν άγει. Υπάρχει ένα µικρό ρεύµα στην ανάστροφη πόλωση που οφείλεται στους φορείς µειονότητας- minority carrier current. Τοανάστροφοαυτόρεύµα που οφείλεται σε φορείς µειονότητας που κινούνται λόγω θερµικής κίνησης ονοµάζεται ρεύµακόρουsaturation current. 132

133 Κατάρρευση ιόδου Diode breakdown Οι δίοδοι δεν αντέχουν ακραίες τάσεις ανάστροφης πόλωσης. Σε υψηλές ανάστροφες πολώσεις συµβαίνει ένα φαινόµενο χιονοστιβάδας φορέων- carrier avalanche λόγω της γρήγορης κίνησης των φορέων µειονότητας. Οι τυπικές τιµές τάσης ανάστροφης πόλωσης κλιµακώνονται από 50 volts έως 1 kv. 133

134 Ενεργειακές στάθµες στην επαφή p-n Ποιοτική Ανάλυση 134

135 Σε µια απότοµη επαφήp-n οι ενεργειακές ζώνες στην p περιοχή βρίσκονται υψηλότερα συγκριτικά µετην n περιοχή Eg Eo=qVo Γιαναδιαχυθείένα ηλεκτρόνιο διαµέσου της επαφής προς την p πλευρά είναι σαν να αντιµετωπίζει έναν ενεργειακό λόφο. Πρέπει να πάρει αυτή την πρόσθετη ενέργεια από µια εξωτερική πηγή 135

136 Στην ανάστροφη πόλωση το V είναι αρνητικό E=q(Vo-V) Ανάστροφη Πόλωση Eg E=q(Vo-V) Ορθή πόλωση Στην ορθή πόλωση το V είναι θετικό 136

137 Θερµοκρασία Επαφής Junction temperature Ηθερµοκρασία επαφής είναι η θερµοκρασία στο εσωτερικό της διόδου, στην επαφή pn. Όταν η δίοδος άγει, ηθερµοκρασία επαφής είναι µεγαλύτερη από αυτή του περιβάλλοντος (P D =V D xi D ). Το δυναµικό επαφής είναι µικρότερο σε υψηλότερες θερµοκρασίες- µειώνεται κατά περίπου 2 mv για αύξηση θερµοκρασίας επαφής κατά ένα βαθµό Κελσίου (-2mV/ºC). 137

138 Ανάστροφο ρεύµαδιόδου Το ανάστροφο ρεύµα I S (ρεύµα κορεσµού), διπλασιάζεται για κάθε αύξηση της θερµοκρασίας 10 ºC ενώ δεν εξαρτάται από την ανάστροφη τάση πόλωσης. Συνηθίζεται σε µικροελεγκτές (microcontrollers) η µέτρηση της θερµοκρασίας να βασίζεται σε αυτή την µεταβολή του ανάστροφου ρεύµατος επαφής p-n 138

139 Επαφή p-n Αναλυτική προσέγγιση 139

140 Επαφή p-n 140

141 141

142 Συγκεντρώσεις φορέων πριν τον σχηµατισµό απότοµης επαφής pn 142

143 ετά τον σχηµατισµό απότοµης επαφής pn 143

144 υναµικό επαφής pn χωρίς πόλωση V T =(kt/q) θερµική τάση 25mV στους 25ºC N D =συγκέντρωση δοτών N A =συγκέντρωση αποδεκτών n i =συγκέντρωση φορέων ενδογενούς ηµιαγωγού 144

145 Υπολογισµός υναµικού επαφής pn χωρίς πόλωση 145

146 Ρεύµα ορθάπολωµένης επαφής pn Το ρεύµα Is είναι το ολικό ρεύµα φορέων µειονότητας Το ονοµάζουµε ρεύµα κόρου (saturation current) 146

147 Ρεύµα ορθάπολωµένης επαφής pn 147

148 Ρεύµα ανάστροφαπολωµένης επαφής pn I V = Is( e V V T < 0 e 1), V V T << 1, πχ. για V = 1V, e = 4.24x10 13 I = I s Το ρεύµα I είναι ίσο µε ολικόρεύµα φορέων µειονότητας ή ρεύµα κόρου (saturation current) Is 148

149 Κατάρρευση ανάστροφα πολωµένης επαφής pn 149

150 Κατάρρευση ανάστροφα πολωµένης επαφής pn ίοδος Zener: ειδικά κατασκευασµένη ίοδος µε συγκεκριµένη τάση κατάρρευσης. Εφαρµογές σε κυκλώµατα που απαιτούν τάσεις αναφοράς, τροφοδοτικά κλπ. 150

151 Χωρητικότητα επαφής pn 151

152 Χωρητικότητα επαφής pn 152

153 Χωρητικότητα επαφής pn ίοδος Varactor: ειδικά κατασκευασµένη ίοδος µε συγκεκριµένη απόκριση χωρητικότητας για συγκεκριµένη ανάστροφη πόλωση. Χρήση σε ταλαντωτές, ποµπούς εκποµπής, ραδιόφωνα κλπ. 153

154 ίοδοι εκποµπής φωτός - LEDs 154

155 ίοδοι εκποµπής φωτός - LEDs 155

156 156

157 ίοδοι εκποµπής φωτός - LEDs 157

158 Φωτοδίοδοι Φωτοανιχνευτές Οπτοζεύκτες Ηλιακά στοιχεία. 158

159 Φωτοδίοδοι Φωτοανιχνευτές Οπτοζεύκτες - Ηλιακά στοιχεία. 159

160 Ηδίοδοςσεκύκλωµα. 160

161 Ηδίοδοςσεκύκλωµα. 161

162 Ηδίοδοςσεκύκλωµα. 162

163 Ηδίοδοςσεκύκλωµα. (γραφικός τρόπος) Για V=0, I=E/R Για Ι=0, V=E 163

164 Ηδίοδοςσεκύκλωµα. (γραµµικό µοντέλο) Για V<Vth, I=0, Για V>Vth, I=V/R D 164

165 Ηδίοδοςσεκύκλωµα. (µοντέλα διόδων) Για V<Vth, I=0, Για V>Vth, I=Ε/R Για V<Vth, I=0, Για V>Vth, I=E/(R+R D ) 165

166 Επίδραση θερµοκρασίας στο Is Is=Aq((Dp/Lp)p n + (Dn/Ln)n p ) A ηδιατοµή της επαφής, Lp, Ln το βάθος των περιοχών απογύµνωσης Dp=V T µe, Dn =V T µp οι συντελεστές διάχυσης οπών, ηλεκτρονίων για τον συγκεκριµένο ηµιαγωγό n p p n οι συγκεντρώσεις ηλεκτρονίων στην περιοχή p και οπών στην περιοχή n. Σε κατάσταση ισορροπίας n p =ni 2 /N A p n =ni 2 /N D ni 2 T 3 exp(-e G /kt) (EG το ενεργειακό χάσµα) 166

167 167

168 168

169 169

170 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 170

171 Αγωγιµότητα εξωγενούς ηµιαγωγού τύπου p 171

172 Ασκήσεις Ηµιαγωγοί 172

173 173

174 Άσκηση 1.1 Σε ενδογενή κρύσταλλο γερµανίου η συγκέντρωση ενδογενών φορέων στην θερµοκρασία του δωµατίου είναι n i =2, cm -3. Στην ίδια θερµοκρασία οι ευκινησίες οπών και ηλεκτρονίων είναι µ h =1900 cm 2 /V sec και µ e =3900cm 2 /V sec. Να προσδιοριστεί η αντίσταση δείγµατος κύβου πλευράς L=1cm. ίνεται το φορτίο του ηλεκτρονίου q=1, Cb. 174

175 Η ειδική αγωγιµότητα ενδογενούς ηµιαγωγού δίνεται από τη σχέση που δόθηκε για την ειδική αγωγιµότητα αντικαθιστώντας τις τιµές προκύπτει, σ=0,0224 (Ω cm) -1 Oπότε, η ειδική αντίσταση είναι ρ=1/σ= 45 Ω cm Η αντίσταση του υλικού δίνεται από τη σχέση R=ρ (L/S) όπου, L=1cm και S=1cm 2 άρα R 45 Ω Η ειδική αντίσταση υλικού εκφράζει την αντίσταση κύβου πλευράς 1 cm. 175

176 Άσκηση 1.3 Ηαντίσταση, γενικώς, ενός πλακιδίου δίνεται από τη σχέση, R = ρ L S = 1 σ L W.T = 1 T σ L W ηαντίστασηrs τετραγωνιδίου, καθορίζει ουσιαστικά την αντίσταση ενός τετραγωνιδίου επιφάνειας του πλακιδίου δηλ. L=W. Θα είναι, R s = 1 T σ L W = 1 σt 176

177 Η αντίσταση τετραγωνιδίου R ηµιαγωγού είναι χαρακτηριστικό µέγεθος αυτού ανεξάρτητο από το πλάτος και µήκος του ηµιαγωγού. Στην προκειµένη περίπτωση επειδή η συγκέντρωση αποδεκτών N A είναι τρεις τάξεις µεγέθους µεγαλύτερη από τη συγκέντρωση ενδογενών φορέων, που για θερµοκρασία δωµατίου είναι ni=2, cm-3, η ειδική αντίσταση θα δίνεται από τη σχέση: σ= qµ h N A οπότε, R s = qµ h 1 N A T = 83,3kΩ L Σύµφωνα µε τα παραπάνω, R = R s W L 100 = 83,3 5 άρα, L = 6µm 177

178 Η αντίσταση τετραγωνιδίου R ηµιαγωγού είναι χαρακτηριστικό µέγεθος αυτού ανεξάρτητο από το πλάτος και µήκος του ηµιαγωγού. Στην προκειµένη περίπτωση επειδή η συγκέντρωση αποδεκτών N A είναι τρεις τάξεις µεγέθους µεγαλύτερη από τη συγκέντρωση ενδογενών φορέων, που για θερµοκρασία δωµατίου είναι ni=2, cm-3, η ειδική αντίσταση θα δίνεται από τη σχέση: σ= qµ h N A οπότε, R s = qµ h 1 N A T = 83,3kΩ L Σύµφωνα µε τα παραπάνω, R = R s W L 100 = 83,3 5 άρα, L = 6µm 178

179 Ασκήσεις Επαφής p-n Για µια επαφή p-n Ge µε απότοµη µεταβολή συγκεντρώσεων προσµίξεων (impurities) η συγκέντρωση N A των αποδεκτών είναι ίση 10-8 άτοµαγιακάθε άτοµο πυριτίου(ισοδύναµα 1 άτοµο πρόσµιξης για κάθε 10 8 άτοµα Ge ή 0.01 ppm/ parts per million/µέρη στο εκατοµµύριο). Να υπολογιστεί η τάση επαφής στην θερµοκρασία των 300 ºΚ. 179

180 Ασκήσεις Επαφής p-n ίνεται η πυκνότητα του Ge 5.32 gr/cm 3 και η συγκέντρωση των φορέων του ενδογενούς ηµιαγωγού στην προαναφερθείσα θερµοκρασία ni=2.4x10 13 φορείς ανά cm 3 ενώ το ατοµικό βάρος του είναι

181 Ασκήσεις Επαφής p-n Σε 1 cm 3 αντιστοιχούν 5.32/73 mole. Εποµένως ο αριθµός των ατόµων Ge ανά cm 3 θα είναι N GE =(5.32/73)x6.02x10 23 άτοµα=4.4 x άτοµαανάcm 3. Η συγκέντρωση των αποδεκτών για την περιοχή p θα είναι N A = N GE /10 8 = 4.4 x άτοµααποδεκτώνανάcm 3. Εποµένως η συγκέντρωση των δοτών θα είναι N D =N A x10 3 = 4.4 x άτοµαδοτώνανάcm 3 181

182 Ασκήσεις Επαφής p-n Εποµένως η τάση επαφής V O =V T xln(4.4x10 17 x4.4x10 14 )/(2.4x10 13 ) 2 = V T xln(3.36x10 5 )=V T x12.72= =(25mV)x ,318V Και ο ενεργειακός φραγµός E O θα είναι E O =q e V O =0,318 ev 182

183 Ασκήσεις Επαφής p-n Να επαναληφθεί η άσκηση µε ταδεδοµένα συγκεντρώσεων προσµίξεων που ακολουθούν για επαφή pn ηµιαγωγού πυριτίου Si και για θερµοκρασία επαφής θ=27 ºC. 183

184 Βιβλιογραφία [1] Βασική Ηλεκτρονική A.P. Malvino, Εκδόσεις Τζιόλα [2] Χαριτάντης Γ. Ηλεκτρονικά Ι. Εισαγωγή στα Ηλεκτρονικά. Εκδόσεις Αράκυνθος 2006 [3] Forrest Mims, Getting Started in Electronics,

185 185

Θέµατα που θα καλυφθούν

Θέµατα που θα καλυφθούν Ηµιαγωγοί Semiconductors 1 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς

Διαβάστε περισσότερα

http://www.electronics.teipir.gr /personalpages/papageorgas/ download/3/

http://www.electronics.teipir.gr /personalpages/papageorgas/ download/3/ Δίοδος επαφής 1 http://www.electronics.teipir.gr /personalpages/papageorgas/ download/3/ 2 Θέματα που θα καλυφθούν Ορθή πόλωση Forward bias Ανάστροφη πόλωση Reverse bias Κατάρρευση Breakdown Ενεργειακά

Διαβάστε περισσότερα

Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική Εισαγωγή

Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική Εισαγωγή Ηλεκτρονική Φυσική & Οπτικο-ηλεκτρονική Εισαγωγή Α ΕΞΑΜΗΝΟ ΣΠΟΥΔΩΝ α/α Τίτλος Μαθήματος Ωρες Διδασκαλίας ΣΥΝΟΛΟ Θεωρία Ασκ. Πράξης Εργαστ. 1 Μαθηματικά Ι 4 3 1 0 2 Φυσική 6 3 1 2 3 Η//N Φυσική & Οπτικοηλεκτρονική

Διαβάστε περισσότερα

Ηλεκτρονική Φυσική (Εργαστήριο) ρ. Κ. Ι. ηµητρίου ΙΟ ΟΙ

Ηλεκτρονική Φυσική (Εργαστήριο) ρ. Κ. Ι. ηµητρίου ΙΟ ΟΙ Ηλεκτρονική Φυσική (Εργαστήριο) ρ. Κ. Ι. ηµητρίου ΙΟ ΟΙ Για να κατανοήσουµε τη λειτουργία και το ρόλο των διόδων µέσα σε ένα κύκλωµα, θα πρέπει πρώτα να µελετήσουµε τους ηµιαγωγούς, υλικά που περιέχουν

Διαβάστε περισσότερα

αγωγοί ηµιαγωγοί µονωτές Σχήµα 1

αγωγοί ηµιαγωγοί µονωτές Σχήµα 1 Η2 Μελέτη ηµιαγωγών 1. Σκοπός Στην περιοχή της επαφής δυο ηµιαγωγών τύπου p και n δηµιουργούνται ορισµένα φαινόµενα τα οποία είναι υπεύθυνα για τη συµπεριφορά της επαφής pn ή κρυσταλλοδιόδου, όπως ονοµάζεται,

Διαβάστε περισσότερα

ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ. Εργαστήριο Φυσικής IΙ. Μελέτη της απόδοσης φωτοβολταϊκού στοιχείου με χρήση υπολογιστή. 1. Σκοπός. 2. Σύντομο θεωρητικό μέρος

ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ. Εργαστήριο Φυσικής IΙ. Μελέτη της απόδοσης φωτοβολταϊκού στοιχείου με χρήση υπολογιστή. 1. Σκοπός. 2. Σύντομο θεωρητικό μέρος ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ 1. Σκοπός Το φωτοβολταϊκό στοιχείο είναι μία διάταξη ημιαγωγών η οποία μετατρέπει την φωτεινή ενέργεια που προσπίπτει σε αυτήν σε ηλεκτρική.. Όταν αυτή φωτιστεί με φωτόνια κατάλληλης συχνότητας

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΑ Ι. Ενότητα 1: Δίοδοι ανόρθωσης. Επ. Καθηγητής Γαύρος Κωνσταντίνος ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ

ΗΛΕΚΤΡΟΝΙΚΑ Ι. Ενότητα 1: Δίοδοι ανόρθωσης. Επ. Καθηγητής Γαύρος Κωνσταντίνος ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ ΗΛΕΚΤΡΟΝΙΚΑ Ι Ενότητα 1: Δίοδοι ανόρθωσης Επ. Καθηγητής Γαύρος Κωνσταντίνος ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό

Διαβάστε περισσότερα

ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί VLSI T echnol ogy ogy and Computer A r A chitecture Lab Γ Τσ ιατ α ο τ ύχ ύ α χ ς ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ

ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί VLSI T echnol ogy ogy and Computer A r A chitecture Lab Γ Τσ ιατ α ο τ ύχ ύ α χ ς ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Ηµιαγωγοί VSI Techology ad Comuter Archtecture ab Ηµιαγωγοί Γ. Τσιατούχας ΒΑΣΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Διάρθρωση. Φράγμα δυναμικού. Ενεργειακές ζώνες Ημιαγωγοί

Διαβάστε περισσότερα

3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1. Kρυσταλλοδίοδος ή δίοδος επαφής. ίοδος: συνδυασµός ηµιαγωγών τύπου Ρ και Ν ΤΕΙ ΧΑΛΚΙ ΑΣ

3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1. Kρυσταλλοδίοδος ή δίοδος επαφής. ίοδος: συνδυασµός ηµιαγωγών τύπου Ρ και Ν ΤΕΙ ΧΑΛΚΙ ΑΣ 3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 3. ΙΟ ΟΣ ΚΑΙ ΚΥΚΛΩΜΑΤΑ ΙΟ ΩΝ Kρυσταλλοδίοδος ή δίοδος επαφής ίοδος: συνδυασµός ηµιαγωγών τύπου Ρ και Ν 3. ίοδος-κυκλώµατα ιόδων - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια

Διαβάστε περισσότερα

7.a. Οι δεσμοί στα στερεά

7.a. Οι δεσμοί στα στερεά ΤΕΤΥ Σύγχρονη Φυσική Κεφ. 7-1 Κεφάλαιο 7. Στερεά Εδάφια: 7.a. Οι δεσμοί στα στερεά 7.b. Η θεωρία των ενεργειακών ζωνών 7.c. Νόθευση ημιαγωγών και εφαρμογές 7.d. Υπεραγωγοί 7.a. Οι δεσμοί στα στερεά Με

Διαβάστε περισσότερα

Εισαγωγή στη Μικροηλεκτρονική 1. Στοιχειακοί ηµιαγωγοί

Εισαγωγή στη Μικροηλεκτρονική 1. Στοιχειακοί ηµιαγωγοί Εισαγωγή στη Μικροηλεκτρονική 1 Στοιχειακοί ηµιαγωγοί Εισαγωγή στη Μικροηλεκτρονική Οµοιοπολικοί δεσµοί στο πυρίτιο Κρυσταλλική δοµή Πυριτίου ιάσταση κύβου για το Si: 0.543 nm Εισαγωγή στη Μικροηλεκτρονική

Διαβάστε περισσότερα

Άσκηση 5 ΦΩΤΟΒΟΛΤΑΪΚΟ ΦΑΙΝΟΜΕΝΟ

Άσκηση 5 ΦΩΤΟΒΟΛΤΑΪΚΟ ΦΑΙΝΟΜΕΝΟ Άσκηση 5 ΦΩΤΟΒΟΛΤΑΪΚΟ ΦΑΙΝΟΜΕΝΟ 1. ΓΕΝΙΚΑ Τα ηλιακά στοιχεία χρησιμοποιούνται για τη μετατροπή του φωτός (που αποτελεί μία μορφή ηλεκτρομαγνητικής ενέργειας) σε ηλεκτρική ενέργεια. Κατασκευάζονται από

Διαβάστε περισσότερα

Επαφή / ίοδος p- n. Σχήµα 1: Επαφή / ίοδος p-n

Επαφή / ίοδος p- n. Σχήµα 1: Επαφή / ίοδος p-n Επαφή / ίοδος p- n 1. ΥΛΟΠΟΙΗΣΗ ΙΟ ΟΥ p-n ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΟΡΙΣΜΟΙ Επαφή p-n ή ένωση p-n δηµιουργείται στην επιφάνεια επαφής ενός ηµιαγωγού-p µε έναν ηµιαγωγό-n. ίοδος p-n ή κρυσταλλοδίοδος είναι το ηλεκτρονικό

Διαβάστε περισσότερα

ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ

ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΑΝΑΛΟΓΙΚΑ ΗΛΕΚΤΡΟΝΙΚΑ ΚΕΦΑΛΑΙΟ 3ο ΚΡΥΣΤΑΛΛΟΔΙΟΔΟΙ Επαφή ΡΝ Σε ένα κομμάτι κρύσταλλο πυριτίου προσθέτουμε θετικά ιόντα 5σθενούς στοιχείου για τη δημιουργία τμήματος τύπου Ν από τη μια μεριά, ενώ από την

Διαβάστε περισσότερα

ΤΕΙ - ΧΑΛΚΙ ΑΣ 4. ΕΙ ΙΚΕΣ ΙΟ ΟΙ. ίοδος zener. Χαρακτηριστική καµπύλη διόδου zener. Χαρακτηριστική καµπύλη διόδου Zener

ΤΕΙ - ΧΑΛΚΙ ΑΣ 4. ΕΙ ΙΚΕΣ ΙΟ ΟΙ. ίοδος zener. Χαρακτηριστική καµπύλη διόδου zener. Χαρακτηριστική καµπύλη διόδου Zener 4. Ειδικές ίοδοι - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 4. ΕΙ ΙΚΕΣ ΙΟ ΟΙ ίοδος zener Χαρακτηριστική καµπύλη διόδου zener Τάση Zener ( 100-400 V για µια απλή δίοδο) -V Άνοδος Ι -Ι Κάθοδος V Τάση zener V Z I Ζ 0,7V

Διαβάστε περισσότερα

Περιεχόμενο της άσκησης

Περιεχόμενο της άσκησης Προαπαιτούμενες γνώσεις Επαφή p- Στάθμη Fermi Χαρακτηριστική ρεύματος-τάσης Ορθή και ανάστροφη πόλωση Περιεχόμενο της άσκησης Οι επαφές p- παρουσιάζουν σημαντικό ενδιαφέρον επειδή βρίσκουν εφαρμογή στη

Διαβάστε περισσότερα

Γιάννης Λιαπέρδος ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ. Κριτική Ανάγνωση: Αγγελική Αραπογιάννη. Επιμέλεια πολυμεσικού διαδραστικού υλικού: Γιώργος Θεοφάνους

Γιάννης Λιαπέρδος ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ. Κριτική Ανάγνωση: Αγγελική Αραπογιάννη. Επιμέλεια πολυμεσικού διαδραστικού υλικού: Γιώργος Θεοφάνους Γιάννης Λιαπέρδος ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ Κριτική Ανάγνωση: Αγγελική Αραπογιάννη Επιμέλεια πολυμεσικού διαδραστικού υλικού: Γιώργος Θεοφάνους Copyright ΣΕΑΒ, 2015 Το παρόν έργο αδειοδοτείται υπό τους

Διαβάστε περισσότερα

Φωτοδίοδος. 1.Σκοπός της άσκησης. 2.Θεωρητικό μέρος

Φωτοδίοδος. 1.Σκοπός της άσκησης. 2.Θεωρητικό μέρος Φωτοδίοδος 1.Σκοπός της άσκησης Ο σκοπός της άσκησης είναι να μελετήσουμε την συμπεριφορά μιας φωτιζόμενης επαφής p-n (φωτοδίοδος) όταν αυτή είναι ορθά και ανάστροφα πολωμένη και να χαράξουμε την χαρακτηριστική

Διαβάστε περισσότερα

Περιεχόμενο της άσκησης

Περιεχόμενο της άσκησης Προαπαιτούμενες γνώσεις Ημιαγωγοί Θεωρία ζωνών Ενδογενής αγωγιμότητα Ζώνη σθένους Ζώνη αγωγιμότητας Προτεινόμενη βιβλιογραφία 1) Π.Βαρώτσος Κ.Αλεξόπουλος «Φυσική Στερεάς Κατάστασης» 2) C.Kittl, «Εισαγωγή

Διαβάστε περισσότερα

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος

2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος 2η Εργαστηριακή Άσκηση Εξάρτηση της ηλεκτρικής αντίστασης από τη θερμοκρασία Θεωρητικό μέρος Όπως είναι γνωστό από την καθημερινή εμπειρία τα περισσότερα σώματα που χρησιμοποιούνται στις ηλεκτρικές ηλεκτρονικές

Διαβάστε περισσότερα

ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΗΛΕΚΤΡΟΝΙΚΑ ΙΙ

ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΗΛΕΚΤΡΟΝΙΚΑ ΙΙ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΗΛΕΚΤΡΟΝΙΚΑ ΙΙ ΧΑΤΖΟΠΟΥΛΟΣ ΑΡΓΥΡΗΣ ΚΟΖΑΝΗ 2005 ΕΙΣΑΓΩΓΗ ΣΥΜΒΟΛΙΣΜΟΙ Για τον καλύτερο προσδιορισµό των µεγεθών που χρησιµοποιούµε στις εξισώσεις, χρησιµοποιούµε τους παρακάτω συµβολισµούς

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ Θεωρητικη αναλυση μεταλλα Έχουν κοινές φυσικές ιδιότητες που αποδεικνύεται πως είναι αλληλένδετες μεταξύ τους: Υψηλή φυσική αντοχή Υψηλή πυκνότητα Υψηλή ηλεκτρική και θερμική

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ 1 ΗΜΙΑΓΩΓΙΚΗ ΙΟ ΟΣ 1

ΠΕΡΙΕΧΟΜΕΝΑ 1 ΗΜΙΑΓΩΓΙΚΗ ΙΟ ΟΣ 1 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΗΜΙΑΓΩΓΙΚΗ ΙΟ ΟΣ 1 1-1 Ενεργειακές Ζώνες 3 1-2 Αµιγείς και µη Αµιγείς Ηµιαγωγοί 5 ότες 6 Αποδέκτες 8 ιπλοί ότες και Αποδέκτες 10 1-3 Γένεση, Παγίδευση και Ανασύνδεση Φορέων 10 1-4 Ένωση pn

Διαβάστε περισσότερα

ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET)

ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET) Εισαγωγή στη Μικροηλεκτρονική (ΕΤΥ-482) 1 ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET) ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ ΕΠΑΦΗΣ (JFET) Τα τρανζίστορ επίδρασης πεδίου είναι ηλεκτρονικά στοιχεία στα οποία οι φορείς του ηλεκτρικού

Διαβάστε περισσότερα

Μάθηµα 1ο Μέρος 1ο. Ανάλυση Κυκλωµάτων DC ΑΝΑΛΟΓΙΚΗ ΣΧΕΔΙΑΣΗ

Μάθηµα 1ο Μέρος 1ο. Ανάλυση Κυκλωµάτων DC ΑΝΑΛΟΓΙΚΗ ΣΧΕΔΙΑΣΗ Μάθηµα 1ο Μέρος 1ο Ανάλυση Κυκλωµάτων DC ΑΝΑΛΟΓΙΚΗ ΣΧΕΔΙΑΣΗ 1 Σκοπός του µαθήµατος Εισαγωγή στις ηλεκτρονικές διατάξεις µε στόχο την απόκτηση αναλυτικής ικανότητας στα θέµατα αυτά. Απόκτηση απαραίτητων

Διαβάστε περισσότερα

ΤΕΙ - ΧΑΛΚΙ ΑΣ. παθητικά: προκαλούν την απώλεια ισχύος ενός. ενεργά: όταν τροφοδοτηθούν µε σήµα, αυξάνουν

ΤΕΙ - ΧΑΛΚΙ ΑΣ. παθητικά: προκαλούν την απώλεια ισχύος ενός. ενεργά: όταν τροφοδοτηθούν µε σήµα, αυξάνουν 1. Εισαγωγικά στοιχεία ηλεκτρονικών - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 1. ΘΕΜΕΛΙΩ ΕΙΣ ΕΝΝΟΙΕΣ ΚΑΙ ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ ΗΛΕΚΤΡΟΝΙΚΗΣ Ηλεκτρικό στοιχείο: Κάθε στοιχείο που προσφέρει, αποθηκεύει και καταναλώνει

Διαβάστε περισσότερα

Εισαγωγή στη Μικροηλεκτρονική (ΕΤΥ-482) 1 Η ΙΟ ΟΣ ΕΠΑΦΗΣ

Εισαγωγή στη Μικροηλεκτρονική (ΕΤΥ-482) 1 Η ΙΟ ΟΣ ΕΠΑΦΗΣ Εισαγωγή στη Μικροηλεκτρονική (ΕΤΥ-48) 1 Η ΙΟ ΟΣ ΕΠΑΦΗΣ Κατά τη δηµιουργία µιας -n επαφής αρχικά υπάρχουν µόνο οπές στην -περιοχή και µόνο ηλεκτρόνια στην n-περιοχή. Οι οπές µε τα αρνητικά ιόντα της πρόσµιξης

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΣΥΓΧΡΟΝΕΣ ΗΛΕΚΤΡΟΝΙΚΕΣ ΙΑΤΑΞΕΙΣ ΜΕ ΟΡΓΑΝΙΚΑ ΗΜΙΑΓΩΓΙΜΑ ΥΛΙΚΑ

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΣΥΓΧΡΟΝΕΣ ΗΛΕΚΤΡΟΝΙΚΕΣ ΙΑΤΑΞΕΙΣ ΜΕ ΟΡΓΑΝΙΚΑ ΗΜΙΑΓΩΓΙΜΑ ΥΛΙΚΑ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΣΥΓΧΡΟΝΕΣ ΗΛΕΚΤΡΟΝΙΚΕΣ ΙΑΤΑΞΕΙΣ ΜΕ ΟΡΓΑΝΙΚΑ ΗΜΙΑΓΩΓΙΜΑ ΥΛΙΚΑ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΠΑΠΑΣΑΒΒΑ ΠΑΝΑΓΙΩΤΑ-ΜΑΡΙΑ Επιβλέπων:

Διαβάστε περισσότερα

Υπολογίστε τη Vout. Aπ: Άγει η κάτω δίοδος:

Υπολογίστε τη Vout. Aπ: Άγει η κάτω δίοδος: Παράδειγµα 8 Υπολογίστε τη Vout. Aπ: Άγει η κάτω δίοδος: 0,7 + 2200I 5V = 0 V D 4,3 I D = = 1, 95mA 2200 + 5 2200I D + Vout = 0 Vout=-0,7V Παράδειγµα 9 Το παρακάτω σχήµα παριστάνει κύκλωµα φόρτισης µιας

Διαβάστε περισσότερα

Ηλεκτρονικά υλικά. Ηλεκτρική αγωγιµότητα στερεού είναι η ευκολία, µε την οποία άγει το ηλεκτρικό ρεύµα.

Ηλεκτρονικά υλικά. Ηλεκτρική αγωγιµότητα στερεού είναι η ευκολία, µε την οποία άγει το ηλεκτρικό ρεύµα. Ηλεκτρονικά υλικά ΗΛΕΚΤΡΙΚΗ ΑΓΩΓΙΜΟΤΗΤΑ ΣΤΑ ΥΛΙΚΑ Ηλεκτρική αγωγιµότητα στερεού είναι η ευκολία, µε την οποία άγει το ηλεκτρικό ρεύµα. ιάκριση υλικών µε βάση τον τρόπο µεταβολής της ηλεκτρικής αγωγιµότητας

Διαβάστε περισσότερα

Άσκηση 3 Η ΔΙΟΔΟΣ ΩΣ ΗΜΙΑΓΩΓΟΣ

Άσκηση 3 Η ΔΙΟΔΟΣ ΩΣ ΗΜΙΑΓΩΓΟΣ Άσκηση 3 Η ΔΙΟΔΟΣ ΩΣ ΗΜΙΑΓΩΓΟΣ Αυτό έργο χορηγείται με άδεια Creative Commons Attribution-NonCommercial-ShareAlike Greece 3.0. Ονοματεπώνυμο: Μητρόπουλος Σπύρος Α.Ε.Μ.: 3215 Εξάμηνο: Β' Σκοπός της εργαστηριακής

Διαβάστε περισσότερα

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron Τα ηλεκτρόνια στα Μέταλλα Α. Χωρίς ηλεκτρικό πεδίο: 1. Τι είδους κίνηση κάνουν τα ηλεκτρόνια; Τα ηλεκτρόνια συγκρούονται μεταξύ τους; 2. Πόσα ηλεκτρόνια περνάνε προς τα δεξιά και πόσα προς τας αριστερά

Διαβάστε περισσότερα

ΤΕΙ - ΧΑΛΚΙ ΑΣ. διπολικά τρανζίστορ διακρίνονται σε: 1. τρανζίστορ γερµανίου (Ge) και. 2. τρανζίστορ πυριτίου (Si ).

ΤΕΙ - ΧΑΛΚΙ ΑΣ. διπολικά τρανζίστορ διακρίνονται σε: 1. τρανζίστορ γερµανίου (Ge) και. 2. τρανζίστορ πυριτίου (Si ). 7. Εισαγωγή στο διπολικό τρανζίστορ-ι.σ. ΧΑΛΚΙΑ ΗΣ διαφάνεια 1 7. TΟ ΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ Ανάλογα µε το υλικό διπολικά τρανζίστορ διακρίνονται σε: 1. τρανζίστορ γερµανίου (Ge) και 2. τρανζίστορ πυριτίου

Διαβάστε περισσότερα

8. ιακοπτική Λειτουργία Τρανζίστορ- Ι.Σ. Χαλκιάδης διαφάνεια 1. ιακοπτική λειτουργία: περιοχή κόρου: ON ΤΕΙ - ΧΑΛΚΙ ΑΣ. περιοχή αποκοπής: OFF

8. ιακοπτική Λειτουργία Τρανζίστορ- Ι.Σ. Χαλκιάδης διαφάνεια 1. ιακοπτική λειτουργία: περιοχή κόρου: ON ΤΕΙ - ΧΑΛΚΙ ΑΣ. περιοχή αποκοπής: OFF 8. ιακοπτική Λειτουργία Τρανζίστορ- Ι.Σ. Χαλκιάδης διαφάνεια 1 8. ΚΥΚΛΩΜΑΤΑ Ο ΗΓΗΣΗΣ ΦΟΡΤΙΟΥ Το τρανζίστορ σαν διακόπτης ιακοπτική λειτουργία: περιοχή κόρου: ON περιοχή αποκοπής: OFF 8. ιακοπτική Λειτουργία

Διαβάστε περισσότερα

Ηλεκτρονικά Ισχύος. ίοδος

Ηλεκτρονικά Ισχύος. ίοδος Ηλεκτρονικά Ισχύος Πρόκειται για στοιχεία κατασκευασμένα από υλικά με συγκεκριμένες μη γραμμικές ηλεκτρικές ιδιότητες (ημιαγωγά στοιχεία) Τα κυριότερα από τα στοιχεία αυτά είναι: Η δίοδος Το thyristor

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΤΑΞΗ

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΤΑΞΗ ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Σ ΕΣΠΕΡΙΝΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 28 ΜΑΪΟΥ 2003 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΣ ΤΕΧΝΟΛΟΓΙΑΣ & ΠΑΡΑΓΩΓΗΣ) : ΗΛΕΚΤΡΟΛΟΓΙΑ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 7. Θερµοϊονικό φαινόµενο - ίοδος λυχνία

ΑΣΚΗΣΗ 7. Θερµοϊονικό φαινόµενο - ίοδος λυχνία ΑΣΚΗΣΗ 7 Θερµοϊονικό φαινόµενο - ίοδος λυχνία ΣΥΣΚΕΥΕΣ : Πηγή συνεχούς 0-50 Volts, πηγή 6V/2A, βολτόµετρο συνεχούς, αµπερόµετρο συνεχούς, βολτόµετρο, ροοστάτης. ΘΕΩΡΗΤΙΚΗ ΕΙΣΑΓΩΓΗ Όταν η θερµοκρασία ενός

Διαβάστε περισσότερα

Ενισχυτές Μετρήσεων. 3.1 Ο διαφορικός Ενισχυτής

Ενισχυτές Μετρήσεων. 3.1 Ο διαφορικός Ενισχυτής 3 Ενισχυτές Μετρήσεων 3.1 Ο διαφορικός Ενισχυτής Πολλές φορές ένας ενισχυτής σχεδιάζεται ώστε να αποκρίνεται στη διαφορά µεταξύ δύο σηµάτων εισόδου. Ένας τέτοιος ενισχυτής ονοµάζεται ενισχυτής διαφοράς

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΟΜΑ Α Α

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΟΜΑ Α Α ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Γʹ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 7 ΜΑÏΟΥ 009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΥ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΙ ΠΑΡΑΓΩΓΗΣ) ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ:

Διαβάστε περισσότερα

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC

6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC 6η Εργαστηριακή Άσκηση Μέτρηση διηλεκτρικής σταθεράς σε κύκλωµα RLC Θεωρητικό µέρος Αν µεταξύ δύο αρχικά αφόρτιστων αγωγών εφαρµοστεί µία συνεχής διαφορά δυναµικού ή τάση V, τότε στις επιφάνειές τους θα

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ. 1-3 Κέρδος Τάσης του ιαφορικού Ενισχυτή µε FET s 8

ΠΕΡΙΕΧΟΜΕΝΑ. 1-3 Κέρδος Τάσης του ιαφορικού Ενισχυτή µε FET s 8 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΙΑΦΟΡΙΚΟΣ ΕΝΙΣΧΥΤΗΣ 1 1-1 Κέρδος Τάσης του ιαφορικού Ενισχυτή µε BJT s 1 και ιπλή Έξοδο Ανάλυση µε το Υβριδικό Ισοδύναµο του Τρανζίστορ 2 Ανάλυση µε βάση τις Ενισχύσεις των Βαθµίδων CE- 4

Διαβάστε περισσότερα

Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση

Το υποσύστηµα αίσθησης απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" είσοδοι της διάταξης αντίληψη του "περιβάλλοντος" τροφοδοσία του µε καθορίζει τις επιδόσεις

Διαβάστε περισσότερα

Για τις παρακάτω προτάσεις, Α.1 έως και Α.5, να γράψετε στο τετράδιό σας τον αριθµό της πρότασης και δίπλα το γράµµα που αντιστοιχεί στο σωστό

Για τις παρακάτω προτάσεις, Α.1 έως και Α.5, να γράψετε στο τετράδιό σας τον αριθµό της πρότασης και δίπλα το γράµµα που αντιστοιχεί στο σωστό ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Για τις παρακάτω προτάσεις, Α.1 έως και Α.5, να γράψετε στο τετράδιό σας τον αριθµό της πρότασης και δίπλα το γράµµα που αντιστοιχεί στο σωστό

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6. Σχ.6.1. Απλή συνδεσµολογία καθρέπτη ρεύµατος.

ΚΕΦΑΛΑΙΟ 6. Σχ.6.1. Απλή συνδεσµολογία καθρέπτη ρεύµατος. ΚΕΦΑΛΑΙΟ 6 6.1 ΚΑΘΡΕΠΤΕΣ ΡΕΥΜΑΤΟΣ Σε ένα καθρέπτη ρεύµατος, το ρεύµα του κλάδου της εξόδου είναι πάντα ίσο µε το ρεύµα του κλάδου της εισόδου, αποτελεί δηλαδή το είδωλο του. Μία τέτοια διάταξη δείχνει

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ «Ίσως το φως θα ναι μια νέα τυραννία. Ποιος ξέρει τι καινούρια πράγματα θα δείξει.» Κ.Π.Καβάφης ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ LASER Εισαγωγικές Έννοιες

Διαβάστε περισσότερα

Μετά τη λύση του παραδείγµατος 1 του σχολικού βιβλίου να διαβάσετε τα παραδείγµατα 1, 2, 3 και 4 που ακολουθούν. ΠΑΡΑ ΕΙΓΜΑ 2 ο

Μετά τη λύση του παραδείγµατος 1 του σχολικού βιβλίου να διαβάσετε τα παραδείγµατα 1, 2, 3 και 4 που ακολουθούν. ΠΑΡΑ ΕΙΓΜΑ 2 ο ΕΝΕΡΓΕΙΑ ΚΑΙ ΙΣΧΥΣ Οι ασκήσεις που αναφέρονται στο νόµο του Τζάουλ είναι απλή εφαρµογή στον τύπο. Για τη λύση των ασκήσεων θα ακολουθούµε τα εξής βήµατα: i) ιαβάζουµε προσεκτικά την εκφώνηση της άσκησης,

Διαβάστε περισσότερα

R 1. Σχ. (1) Σχ. (2)

R 1. Σχ. (1) Σχ. (2) Ηλ/κά ΙΙ, Σεπτ. 05 ΘΕΜΑ 1 ο (2,5 µον.) R 1 (Ω) R B Ρελέ R2 R3 Σχ. (1) Σχ. (2) Φωτεινότητα (Lux) Ένας επαγγελµατίας φωτογράφος χρειάζεται ένα ηλεκτρονικό κύκλωµα για να ενεργοποιεί µια λάµπα στο εργαστήριό

Διαβάστε περισσότερα

ΤΕΙ - ΧΑΛΚΙ ΑΣ 12. ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET) Tρανζίστορ στο οποίο το ρεύµα εξόδου ελέγχεται όχι από το ρεύµα αλλά από την τάση εισόδου.

ΤΕΙ - ΧΑΛΚΙ ΑΣ 12. ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET) Tρανζίστορ στο οποίο το ρεύµα εξόδου ελέγχεται όχι από το ρεύµα αλλά από την τάση εισόδου. 12. ΤΟ ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET)-Ι.Σ. ΧΑΛΚΙΑ ΗΣ ιαφάνεια 1 12. ΤΡΑΝΖΙΣΤΟΡ ΕΠΙ ΡΑΣΗΣ ΠΕ ΙΟΥ (FET) Tρανζίστορ στο οποίο το ρεύµα εξόδου ελέγχεται όχι από το ρεύµα αλλά από την τάση εισόδου. Αρχή

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 2: Ηλεκτρικό Ρεύμα Μέρος 1 ο

ΚΕΦΑΛΑΙΟ 2: Ηλεκτρικό Ρεύμα Μέρος 1 ο ΚΕΦΑΛΑΙΟ 2: Ηλεκτρικό Ρεύμα Μέρος 1 ο Βασίλης Γαργανουράκης Φυσική ήγ Γυμνασίου Εισαγωγή Στο προηγούμενο κεφάλαιο μελετήσαμε τις αλληλεπιδράσεις των στατικών (ακίνητων) ηλεκτρικών φορτίων. Σε αυτό το κεφάλαιο

Διαβάστε περισσότερα

ΦΩΤΟΒΟΛΤΑΪΚΑ. Γ. Λευθεριώτης Επικ. καθηγητής

ΦΩΤΟΒΟΛΤΑΪΚΑ. Γ. Λευθεριώτης Επικ. καθηγητής ΦΩΤΟΒΟΛΤΑΪΚΑ Γ. Λευθεριώτης Επικ. καθηγητής Αγωγοί- μονωτές- ημιαγωγοί Ενεργειακά διαγράμματα ημιαγωγού Ηλεκτρόνια (ΖΑ) Οπές (ΖΣ) Ενεργειακό χάσμα και απορρόφηση hc 1,24 Eg h Eg ev m max max Χρειάζονται

Διαβάστε περισσότερα

ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ ΦΥΣΙΚΗ Γ ΓΥΜΝΑΣΙΟΥ 2Η ΕΝΟΤΗΤΑ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ 2.1 ΤΟ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Τι είναι ; Ηλεκτρικό ρεύμα ονομάζεται η προσανατολισμένη κίνηση των ηλεκτρονίων ή γενικότερα των φορτισμένων σωματιδίων Που μπορεί να

Διαβάστε περισσότερα

ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER

ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER ΑΣΚΗΣΗ ΝΟ6 ΜΕΛΕΤΗ ΦΩΤΟΗΛΕΚΤΡΙΚΟΥ ΦΑΙΝΟΜΕ- ΝΟΥ ΜΕ ΧΡΗΣΗ ΦΩΤΟΕΚΠΕΜΠΟΥΣΩΝ ΙΟ ΩΝ (LEDS) Γ. Μήτσου Α. Θεωρία 1. Εισαγωγή

Διαβάστε περισσότερα

Εισαγωγή στη Μικροηλεκτρονική (ETY-482) 1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΑΣΗΣ-ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΕΥΘΕΙΑ ΦΟΡΤΟΥ

Εισαγωγή στη Μικροηλεκτρονική (ETY-482) 1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΑΣΗΣ-ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΕΥΘΕΙΑ ΦΟΡΤΟΥ Εισαγωγή στη Μικροηλεκτρονική (ETY-482) 1 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΤΑΣΗΣ-ΡΕΥΜΑΤΟΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΑΙ ΕΥΘΕΙΑ ΦΟΡΤΟΥ Σχήµα 1. Κύκλωµα DC πόλωσης ηλεκτρονικού στοιχείου Στο ηλεκτρονικό στοιχείο του σχήµατος

Διαβάστε περισσότερα

1.1 Θεωρητική εισαγωγή

1.1 Θεωρητική εισαγωγή ΨΗΦΙΑΚΑ ΚΥΚΛΩΜΑΤΑ - ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΛΟΓΙΚΕΣ ΠΥΛΕΣ NOT, AND, NAND Σκοπός: Να εξοικειωθούν οι φοιτητές µε τα ολοκληρωµένα κυκλώµατα της σειράς 7400 για τη σχεδίαση και υλοποίηση απλών λογικών συναρτήσεων.

Διαβάστε περισσότερα

Σχ. 1: Τυπική μορφή μοριακού δυναμικού.

Σχ. 1: Τυπική μορφή μοριακού δυναμικού. ΤΕΤΥ - Σύγχρονη Φυσική Κεφ. 6-1 Κεφάλαιο 6. Μόρια Εδάφια: 6.a. Μόρια και μοριακοί δεσμοί 6.b. Κβαντομηχανική περιγραφή του χημικού δεσμού 6.c. Περιστροφή και ταλάντωση μορίων 6.d. Μοριακά φάσματα 6.a.

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΥ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΙ ΠΑΡΑΓΩΓΗΣ) Γ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ 2002

ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΥ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΙ ΠΑΡΑΓΩΓΗΣ) Γ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ 2002 ΗΛΕΚΤΡΟΛΟΓΙΑ ΤΕΧΝΟΛΟΓΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ (ΚΥΚΛΟΥ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΙ ΠΑΡΑΓΩΓΗΣ) Γ ΤΑΞΗΣ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ 00 ΕΚΦΩΝΗΣΕΙΣ ΟΜΑ Α I A. Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 2.4 Παράγοντες από τους οποίους εξαρτάται η αντίσταση ενός αγωγού Λέξεις κλειδιά: ειδική αντίσταση, μικροσκοπική ερμηνεία, μεταβλητός αντισ ροοστάτης, ποτενσιόμετρο 2.4 Παράγοντες που επηρεάζουν την

Διαβάστε περισσότερα

ΟΙ ΑΣΚΗΣΕΙΣ ΤΩΝ ΕΞΕΤΑΣΕΩΝ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ ΣΥΓΓΡΑΦΕΑΣ: ΤΣΙΤΣΑΣ ΓΡΗΓΟΡΗΣ

ΟΙ ΑΣΚΗΣΕΙΣ ΤΩΝ ΕΞΕΤΑΣΕΩΝ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ ΣΥΓΓΡΑΦΕΑΣ: ΤΣΙΤΣΑΣ ΓΡΗΓΟΡΗΣ Θέµατα από το βιβλίο µου: Οι ασκήσεις των εξετάσεων φυσικής γενικής παιδείας γ λυκείου (υπό έκδοση ) (Περιέχει 111 ασκήσεις πιθανά θέµατα εξετάσεων µε απαντήσεις) ΚΕΦΑΛΑΙΟ 1 ο ΘΕΜΑ 1 ο Πόση είναι η ενέργεια

Διαβάστε περισσότερα

Διπολικά τρανζίστορ (BJT)

Διπολικά τρανζίστορ (BJT) Διπολικά τρανζίστορ (BJT) Το τρανζίστορ npn Εκπομπός Σλλέκτης Βάση Σχηματική παράσταση το τρανζίστορ npn Περιοχές λειτοργίας διπολικού τρανζίστορ Περιοχή EBJ BJ Αποκοπή Ανάστροφα Ανάστροφα Εγκάρσια τομή

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑΤΑ ΚΑΙ ΛΥΕΙ ΠΑΝΕΛΛΑ ΙΚΩΝ ΕΞΕΤΑΕΩΝ 004 ΦΥΙΚΗ ΓΕΝΙΚΗ ΠΑΙ ΕΙΑ ΘΕΜΑ ο Για τις ερωτήσεις -4 να γράψετε στο τετράδιο σας τον αριθµό της ερώτησης και δίπλα σε κάθε αριθµό το γράµµα που αντιστοιχεί στη σωστή

Διαβάστε περισσότερα

ΕΝ ΕΙΚΤΙΚΑ ΠΑΡΑ ΕΙΓΜΑΤΑ ΚΡΙΤΗΡΙΩΝ ΑΞΙΟΛΟΓΗΣΗΣ

ΕΝ ΕΙΚΤΙΚΑ ΠΑΡΑ ΕΙΓΜΑΤΑ ΚΡΙΤΗΡΙΩΝ ΑΞΙΟΛΟΓΗΣΗΣ ΕΝ ΕΙΚΤΙΚΑ ΠΑΡΑ ΕΙΓΜΑΤΑ ΚΡΙΤΗΡΙΩΝ ΑΞΙΟΛΟΓΗΣΗΣ 1ο Παράδειγµα κριτηρίου (εξέταση στο µάθηµα της ηµέρας) ΣΤΟΙΧΕΙΑ ΜΑΘΗΤΗ ΟΝΟΜΑΤΕΠΩΝΥΜΟ:... ΤΑΞΗ:... ΤΜΗΜΑ:... ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ:... ΗΜΕΡΟΜΗΝΙΑ:... Σκοπός της

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ΤΑΞΗ: ΜΑΘΗΜΑ: Γ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑ Α Ηµεροµηνία: Κυριακή 13 Απριλίου 2014 ιάρκεια Εξέτασης: 3 ώρες ΕΚΦΩΝΗΣΕΙΣ 1. ύο µονοχρωµατικές ακτινοβολίες Α και Β µε µήκη κύµατος στο κενό

Διαβάστε περισσότερα

ΥΛΙΚΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΔΙΑΤΑΞΕΙΣ

ΥΛΙΚΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΔΙΑΤΑΞΕΙΣ ΥΛΙΚΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΔΙΑΤΑΞΕΙΣ ΓΙΩΡΓΟΣ ΤΣΙΓΑΡΙΔΑΣ E-mail: gtsigaridas@teilam.gr ΔΟΜΗ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΕΙΣΑΓΩΓΗ ΣΤΗΝ ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ ΔΟΜΗ ΤΟΥ ΑΤΟΜΟΥ ΔΕΣΜΟΙ ΚΑΙ ΤΥΠΟΙ ΣΤΕΡΕΩΝ ΜΟΡΙΑΚΗ ΚΙΝΗΤΙΚΗ ΘΕΩΡΙΑ ΜΟΡΙΑΚΗ

Διαβάστε περισσότερα

ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΥΚΛΩΜΑΤΩΝ

ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΥΚΛΩΜΑΤΩΝ ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΥΚΛΩΜΑΤΩΝ Ηλεκτρικό κύκλωμα ονομάζεται μια διάταξη που αποτελείται από ένα σύνολο ηλεκτρικών στοιχείων στα οποία κυκλοφορεί ηλεκτρικό ρεύμα. Τα βασικά ηλεκτρικά στοιχεία είναι οι γεννήτριες,

Διαβάστε περισσότερα

Το πυρίτιο είναι ο πιο σημαντικός ημιαγωγός για τα ηλεκτρονικά στοιχεία σήμερα

Το πυρίτιο είναι ο πιο σημαντικός ημιαγωγός για τα ηλεκτρονικά στοιχεία σήμερα Τα Hμιαγώγιμα υλικά Το πυρίτιο είναι ο πιο σημαντικός ημιαγωγός για τα ηλεκτρονικά στοιχεία σήμερα 200 mm and 300 mm Si wafers. GaAs χρησιμοποιείται σε ηλεκτρονικές και οπτοηλεκτρονικές εφαρμογές υψηλής

Διαβάστε περισσότερα

B' ΤΑΞΗ ΓΕΝ.ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ ÅÐÉËÏÃÇ

B' ΤΑΞΗ ΓΕΝ.ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ ÅÐÉËÏÃÇ 1 B' ΤΑΞΗ ΓΕΝ.ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΘΕΜΑ 1 ο ΕΚΦΩΝΗΣΕΙΣ Να γράψετε στο τετράδιό σας τον αριθµό κάθε µιας από τις παρακάτω ερωτήσεις 1-4 και δίπλα το γράµµα που αντιστοιχεί στη

Διαβάστε περισσότερα

Δίοδοι Zener. Οι Zener χρησιμοποιούνται σε ρυθμιστές τάσεως (voltage. I s regulators) δηλαδή συσκευές όπου η τάση του φορτίου

Δίοδοι Zener. Οι Zener χρησιμοποιούνται σε ρυθμιστές τάσεως (voltage. I s regulators) δηλαδή συσκευές όπου η τάση του φορτίου ontrol Systems Laboratory Δίοδοι Zener συνεχ. Οι Zener χρησιμοποιούνται σε ρυθμιστές τάσεως (voltage I s regulators) δηλαδή συσκευές όπου η τάση του φορτίου I V Z υ διατηρείται σταθερή για μία ευρεία περιοχή

Διαβάστε περισσότερα

Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2000

Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2000 Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2 ΕΚΦΩΝΗΣΕΙΣ Ζήτηµα 1ο Στις ερωτήσεις 1-5 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. 1. Σύµφωνα

Διαβάστε περισσότερα

ΑΠΑΝΤΗΣΕΙΣ ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ 11-11-2012

ΑΠΑΝΤΗΣΕΙΣ ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ 11-11-2012 ΘΕΜΑ Α ΑΠΑΝΤΗΣΕΙΣ ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ 11-11-2012 Για τις ερωτήσεις Α.1 έως Α.5 να γράψετε το γράμμα που αντιστοιχεί στη σωστή απάντηση δίπλα στον αριθμό της ερώτησης. Α.1 Τα χημικά στοιχεία μιας κύριας ομάδας

Διαβάστε περισσότερα

Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001

Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001 Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001 ΕΚΦΩΝΗΣΕΙΣ Ζήτηµα 1ο Στις ερωτήσεις Α.1. και Α.2. να γράψετε στο τετράδιό σας το γράµµα της σωστής απάντησης. Α.1. Για να πραγµατοποιηθεί η σύνδεση

Διαβάστε περισσότερα

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ η εξεταστική περίοδος από 9//5 έως 9//5 γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ Τάξη: Β Λυκείου Τμήμα: Βαθμός: Ονοματεπώνυμο: Καθηγητής: Θ

Διαβάστε περισσότερα

Ακτίνες επιτρεπόμενων τροχιών (2.6)

Ακτίνες επιτρεπόμενων τροχιών (2.6) Αντικαθιστώντας το r με r n, έχουμε: Ακτίνες επιτρεπόμενων τροχιών (2.6) Αντικαθιστώντας n=1, βρίσκουμε την τροχιά με τη μικρότερη ακτίνα n: Αντικαθιστώντας την τελευταία εξίσωση στη 2.6, παίρνουμε: Αν

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2015 Β ΦΑΣΗ

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2015 Β ΦΑΣΗ ΤΑΞΗ: ΜΑΘΗΜΑ: Β ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Ηµεροµηνία: Κυριακή 3 Μαΐου 015 ιάρκεια Εξέτασης: ώρες ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ A Στις ηµιτελείς προτάσεις Α1 Α4 να γράψετε στο τετράδιό σας τον αριθµό

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Β' ΛΥΚΕΙΟΥ 2004

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Β' ΛΥΚΕΙΟΥ 2004 ΦΥΙΚΗ ΓΕΝΙΚΗ ΠΑΙ ΕΙΑ Β' ΛΥΚΕΙΟΥ 004 ΕΚΦΩΝΗΕΙ ΘΕΜΑ ο Για τις ερωτήσεις - 4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα σε κάθε αριθµό το γράµµα που αντιστοιχεί στη σωστή απάντηση.. Μια

Διαβάστε περισσότερα

ΤΕΙ - ΧΑΛΚΙ ΑΣ. (Silicon Controlled Rectifier). πυριτίου (TRlAC). (Silicon Controll ed Switch). - 0 ελεγχόµενος ανορθωτής πυριτίου SCR

ΤΕΙ - ΧΑΛΚΙ ΑΣ. (Silicon Controlled Rectifier). πυριτίου (TRlAC). (Silicon Controll ed Switch). - 0 ελεγχόµενος ανορθωτής πυριτίου SCR 6. Θυρίστορ - Ι.Σ. ΧΑΛΚΙΑ ΗΣ διαφανεια 1 6. ΤΑ ΘΥΡΙΣΤΟΡ - 0 ελεγχόµενος ανορθωτής πυριτίου SCR (Silicon Controlled Rectifier). - Η αµφίδροµη δίοδος THYRlSTOR (DIAC). - 0 αµφίδροµος ελεγχόµενος ανορθωτής

Διαβάστε περισσότερα

Μέτρηση της φωτοαγωγιμότητας του CdS συναρτήσει της έντασης και της συχνότητας της ακτινοβολίας διέγερσης

Μέτρηση της φωτοαγωγιμότητας του CdS συναρτήσει της έντασης και της συχνότητας της ακτινοβολίας διέγερσης ΣΧΟΛΗ ΕΦΑΡΜΟΣΜΕΝΩΝ ΜΑΘΗΜΑΤΙΚΩΝ ΚΑΙ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΡΓΑΣΤΗΡΙΑ ΦΥΣΙΚΗΣ ΣΥΜΠΥΚΝΩΜΕΝΗΣ ΥΛΗΣ ΑΣΚΗΣΗ 5 Καθηγητής : κος Θεοδώνης Ιωάννης Όνομα σπουδάστριας : Καρανικολάου Μαρία ΑΜ : 09107075 Μέτρηση της φωτοαγωγιμότητας

Διαβάστε περισσότερα

ΤΡΑΝΖΙΣΤΟΡΣ 1. ΟΜΗ ΚΑΙ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΙΠΟΛΙΚΟΥ ΤΡΑΝΖΙΣΤΟΡ

ΤΡΑΝΖΙΣΤΟΡΣ 1. ΟΜΗ ΚΑΙ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΙΠΟΛΙΚΟΥ ΤΡΑΝΖΙΣΤΟΡ ΤΡΑΝΖΙΣΤΟΡΣ 1. ΟΜΗ ΚΑΙ ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΙΠΟΛΙΚΟΥ ΤΡΑΝΖΙΣΤΟΡ ΟΜΗ Το διπολικό τρανζίστορ (bipolar junction transistor-bjt) είναι ένας κρύσταλλος µε τρεις περιοχές εµπλουτισµένες µε προσµίξεις, δηλ. αποτελείται

Διαβάστε περισσότερα

Γενικά για µικροκύµατα. ηµιουργία ηλεκτροµαγνητικών κυµάτων.

Γενικά για µικροκύµατα. ηµιουργία ηλεκτροµαγνητικών κυµάτων. ρ. Χ. Βοζίκης Εργαστήριο Φυσικής ΙΙ 5 1. Άσκηση 1 Γενικά για µικροκύµατα. ηµιουργία ηλεκτροµαγνητικών κυµάτων. 1.1 Εισαγωγή Τα µικροκύµατα είναι ηλεκτροµαγνητική ακτινοβολία όπως το ορατό φώς, οι ακτίνες

Διαβάστε περισσότερα

Εισαγωγή στις κρυσταλλολυχνίες (Transistors)

Εισαγωγή στις κρυσταλλολυχνίες (Transistors) Εισαγωγή στις κρυσταλλολυχνίες (Transistors) Dr. Petros Panayi Διακόπτες Ένας διακόπτης είναι μια συσκευή που αλλάζει τη ροή ενός κυκλώματος. Το πρότυπο είναι μια μηχανική συσκευή (παραδείγματος χάριν

Διαβάστε περισσότερα

ΦΥΣΙΚΗ Β ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΠΤΙΚΗ ΘΕΩΡΙΑ

ΦΥΣΙΚΗ Β ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΠΤΙΚΗ ΘΕΩΡΙΑ ΦΥΣΙΚΗ Β ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΠΤΙΚΗ ΘΕΩΡΙΑ Νόμος του Coulomb Έστω δύο ακίνητα σημειακά φορτία, τα οποία βρίσκονται σε απόσταση μεταξύ τους. Τα φορτία αυτά αλληλεπιδρούν μέσω δύναμης F, της οποίας

Διαβάστε περισσότερα

Ηλεκτρική Ενέργεια. Ηλεκτρικό Ρεύμα

Ηλεκτρική Ενέργεια. Ηλεκτρικό Ρεύμα Ηλεκτρική Ενέργεια Σημαντικές ιδιότητες: Μετατροπή από/προς προς άλλες μορφές ενέργειας Μεταφορά σε μεγάλες αποστάσεις με μικρές απώλειες Σημαντικότερες εφαρμογές: Θέρμανση μέσου διάδοσης Μαγνητικό πεδίο

Διαβάστε περισσότερα

ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ/ΙΟΥΝΙΟΥ 2014

ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ/ΙΟΥΝΙΟΥ 2014 ΤΕΧΝΙΚΗ ΣΧΟΛΗ ΜΑΚΑΡΙΟΣ Γ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2013 2014 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ/ΙΟΥΝΙΟΥ 2014 Κατεύθυνση: Θεωρητική Μάθημα: Τεχνολ.& Εργ. Ηλεκτρονικών Τάξη: Β Αρ. Μαθητών: 8 Κλάδος: Ηλεκτρολογία

Διαβάστε περισσότερα

ΠΥΡΗΝΙΚΟΣ ΜΑΓΝΗΤΙΚΟΣ ΣΥΝΤΟΝΙΣΜΟΣ ΚΑΙ ΔΟΜΗ ΤΟΥ ΑΤΟΜΟΥ. Του Αλέκου Χαραλαμπόπουλου ΕΙΣΑΓΩΓΗ

ΠΥΡΗΝΙΚΟΣ ΜΑΓΝΗΤΙΚΟΣ ΣΥΝΤΟΝΙΣΜΟΣ ΚΑΙ ΔΟΜΗ ΤΟΥ ΑΤΟΜΟΥ. Του Αλέκου Χαραλαμπόπουλου ΕΙΣΑΓΩΓΗ ΠΥΡΗΝΙΚΟΣ ΜΑΓΝΗΤΙΚΟΣ ΣΥΝΤΟΝΙΣΜΟΣ ΚΑΙ ΔΟΜΗ ΤΟΥ ΑΤΟΜΟΥ Του Αλέκου Χαραλαμπόπουλου ΕΙΣΑΓΩΓΗ Ένα επαναλαμβανόμενο περιοδικά φαινόμενο, έχει μία συχνότητα επανάληψης μέσα στο χρόνο και μία περίοδο. Επειδή κάθε

Διαβάστε περισσότερα

ΘΕΜΑ 1ο 1.1 Να γράψετε στο τετράδιό σας τα φυσικά µεγέθη από τη Στήλη Ι και, δίπλα σε καθένα, τη µονάδα της Στήλης ΙΙ που αντιστοιχεί σ' αυτό.

ΘΕΜΑ 1ο 1.1 Να γράψετε στο τετράδιό σας τα φυσικά µεγέθη από τη Στήλη Ι και, δίπλα σε καθένα, τη µονάδα της Στήλης ΙΙ που αντιστοιχεί σ' αυτό. ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Σ ΕΝΙΑΙΟΥ ΕΣΠΕΡΙΝΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 5 ΙΟΥΝΙΟΥ 2002 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ: ΦΥΣΙΚΗ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΠΤΑ (7) ΘΕΜΑ 1ο 1.1 Να γράψετε στο τετράδιό σας τα

Διαβάστε περισσότερα

Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001

Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001 Ηλεκτρολογία Τεχνολογικής Κατεύθυνσης Γ Λυκείου 2001 Ζήτηµα 1ο Στις ερωτήσεις Α.1. και Α.2. να γράψετε στο τετράδιό σας το γράµµα της σωστής απάντησης. Α.1. Για να πραγµατοποιηθεί η σύνδεση σε αστέρα τριφασικού

Διαβάστε περισσότερα

Β' ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ

Β' ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ 1 Β' ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ & ΤΕΧΝΟΛΟΓΙΚΗ ΚΑΤΕΥΘΥΝΣΗ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ Α Στις ερωτήσεις 1 έως 4 να γράψετε στο τετράδιο σας τον αριθµό της ερώτησης και δίπλα σε κάθε αριθµό το γράµµα που αντιστοιχεί στη σωστή

Διαβάστε περισσότερα

Κεφάλαιο 26 Συνεχή Ρεύµατα. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 26 Συνεχή Ρεύµατα. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 26 Συνεχή Ρεύµατα Περιεχόµενα Κεφαλαίου 26 Ηλεκτρεγερτική Δύναµη (ΗΕΔ) Αντιστάσεις σε σειρά και Παράλληλες Νόµοι του Kirchhoff Σειριακά και Παράλληλα EMF-Φόρτιση Μπαταρίας Κυκλώµατα RC Μέτρηση

Διαβάστε περισσότερα

ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ

ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ 05 2 0 ΘΕΡΙΝΑ ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ ΘΕΜΑ ο Οδηγία: Να γράψετε στο τετράδιό σας τον αριθμό καθεμιάς από τις παρακάτω ερωτήσεις -4 και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση..

Διαβάστε περισσότερα

ΟΚΙΜΑΣΤΙΚΟ MS 48 NS Σύντοµες οδηγίες χρήσης

ΟΚΙΜΑΣΤΙΚΟ MS 48 NS Σύντοµες οδηγίες χρήσης ΟΚΙΜΑΣΤΙΚΟ MS 48 NS Σύντοµες οδηγίες χρήσης Προσοχή: i) Απαγορεύεται η χρήση του δοκιµαστικού από παιδιά. ii) H χρήση του συγκεκριµένου δοκιµαστικού εργαλείου απαιτεί να τηρούνται όλοι οι κανόνες προστασίας

Διαβάστε περισσότερα

ΤΙ ΕΙΝΑΙ Η ΗΛΕΚΤΡΟΝΙΚΗ;

ΤΙ ΕΙΝΑΙ Η ΗΛΕΚΤΡΟΝΙΚΗ; ΤΙ ΕΙΝΑΙ Η ΗΛΕΚΤΡΟΝΙΚΗ; Ηλεκτρονικοί Υπολογιστές Κινητά τηλέφωνα Τηλεπικοινωνίες Δίκτυα Ο κόσμος της Ηλεκτρονικής Ιατρική Ενέργεια Βιομηχανία Διασκέδαση ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΗΛΕΚΤΡΟΝΙΚΗ Τι περιέχουν οι ηλεκτρονικές

Διαβάστε περισσότερα

- Η ισοδύναµη πηγήτάσηςthevenin (V ή VT) είναι ίση µε τητάση ανοικτού κυκλώµατος VAB.

- Η ισοδύναµη πηγήτάσηςthevenin (V ή VT) είναι ίση µε τητάση ανοικτού κυκλώµατος VAB. ΘΕΩΡΗΜΑ THEVENIN Κάθε γραµµικό ενεργό κύκλωµα µε εξωτερικούς ακροδέκτες Α, Β µπορεί να αντικατασταθεί από µια πηγή τάση V (ή VT) σε σειρά µε µια σύνθετη αντίσταση Z (ή ZT), όπως φαίνεται στο παρακάτω σχήµα.

Διαβάστε περισσότερα

U I = U I = Q D 1 C. m L

U I = U I = Q D 1 C. m L Από την αντιστοιχία της µάζας που εκτελεί γ.α.τ. µε περίοδο Τ και της εκφόρτισης πυκνωτή µέσω πηνίου L, µπορούµε να ανακεφαλαιώσουµε τις αντιστοιχίες των µεγεθών τους. Έχουµε: ΜΑΖΑ ΠΟΥ ΕΚΤΕΛΕΙ γ.α.τ..

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 0. Κύκλωμα - Όργανα

ΑΣΚΗΣΗ 0. Κύκλωμα - Όργανα ΑΣΚΗΣΗ 0 Κύκλωμα Όργανα ΤΙ ΧΡΕΙΑΖΟΜΑΣΤΕ: Ένα τροφοδοτικό GP 4303D, δύο πολύμετρα FLUKE 179 ένα λαμπάκι πυρακτώσεως, ένα πυκνωτή και καλώδια. ΣΚΟΠΟΣ: α) Να μάθουμε να φτιάχνουμε ένα κύκλωμα στον πάγκο β)

Διαβάστε περισσότερα

Άσκηση 6 ΔΙΟΔΟΣ ZENER ΚΑΙ ΠΟΛΛΑΠΛΑΣΙΑΣΤΕΣ ΤΑΣΗΣ

Άσκηση 6 ΔΙΟΔΟΣ ZENER ΚΑΙ ΠΟΛΛΑΠΛΑΣΙΑΣΤΕΣ ΤΑΣΗΣ Άσκηση 6 ΔΙΟΔΟΣ ZENER ΚΑΙ ΠΟΛΛΑΠΛΑΣΙΑΣΤΕΣ ΤΑΣΗΣ Αυτό έργο χορηγείται με άδεια Creative Commons Attribution-NonCommercial-ShareAlike Greece 3.0. Ονοματεπώνυμο: Μητρόπουλος Σπύρος Α.Ε.Μ.: 3215 Εξάμηνο: Β'

Διαβάστε περισσότερα

ΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ Γ ΛΥΚΕΙΟΥ ΚΑΤΕΥΘΥΝΣΗΣ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΤΑΛΑΝΤΩΣΕΙΣ

ΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ Γ ΛΥΚΕΙΟΥ ΚΑΤΕΥΘΥΝΣΗΣ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΤΑΛΑΝΤΩΣΕΙΣ ΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ Γ ΛΥΚΕΙΟΥ ΚΑΤΕΥΘΥΝΣΗΣ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΤΑΛΑΝΤΩΣΕΙΣ Θέµα Α Στις ερωτήσεις 1-4 να βρείτε τη σωστή απάντηση. Α1. Για κάποιο χρονικό διάστηµα t, η πολικότητα του πυκνωτή και

Διαβάστε περισσότερα

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης Μοριακή Φασματοσκοπία I Παραδόσεις μαθήματος Θ. Λαζαρίδης 2 Τι μελετά η μοριακή φασματοσκοπία; Η μοριακή φασματοσκοπία μελετά την αλληλεπίδραση των μορίων με την ηλεκτρομαγνητική ακτινοβολία Από τη μελέτη

Διαβάστε περισσότερα

Ηλεκτρονική. Ενότητα 3: Δίοδος. Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών

Ηλεκτρονική. Ενότητα 3: Δίοδος. Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών Ηλεκτρονική Αγγελική Αραπογιάννη Τμήμα Πληροφορικής και Τηλεπικοινωνιών Περιεχόμενα ενότητας (1/2) Η ιδανική δίοδος και η χρήση της. Η πραγματική χαρακτηριστική - της διόδου πυριτίου. Τα γραμμικά μοντέλα

Διαβάστε περισσότερα

PWM (Pulse Width Modulation) Διαμόρφωση εύρους παλμών

PWM (Pulse Width Modulation) Διαμόρφωση εύρους παλμών PWM (Pulse Width Modulation) Διαμόρφωση εύρους παλμών Μία PWM κυματομορφή στην πραγματικότητα αποτελεί μία περιοδική κυματομορφή η οποία έχει δύο τμήματα. Το τμήμα ΟΝ στο οποίο η κυματομορφή έχει την μέγιστη

Διαβάστε περισσότερα

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com

Βρέντζου Τίνα Φυσικός Μεταπτυχιακός τίτλος: «Σπουδές στην εκπαίδευση» ΜEd Email : stvrentzou@gmail.com 1 ΚΕΦΑΛΑΙΟ 2ο ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ Σκοπός Στο δεύτερο κεφάλαιο θα εισαχθεί η έννοια του ηλεκτρικού ρεύματος και της ηλεκτρικής τάσης,θα μελετηθεί ένα ηλεκτρικό κύκλωμα και θα εισαχθεί η έννοια της αντίστασης.

Διαβάστε περισσότερα

Ερώτηση 3 (2 µον.) Ε 1. ΕΞΕΤΑΣΕΙΣ ΣΤΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΝΙΚΑ Ι,2 η ΕΞΕΤ. ΠΕΡΙΟ. ΕΑΡ. ΕΞΑΜΗΝΟΥ 2003-2004

Ερώτηση 3 (2 µον.) Ε 1. ΕΞΕΤΑΣΕΙΣ ΣΤΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΝΙΚΑ Ι,2 η ΕΞΕΤ. ΠΕΡΙΟ. ΕΑΡ. ΕΞΑΜΗΝΟΥ 2003-2004 ΕΞΕΤΑΣΕΙΣ ΣΤΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΝΙΚΑ Ι,2 η ΕΞΕΤ. ΠΕΡΙΟ. ΕΑΡ. ΕΞΑΜΗΝΟΥ 2003-2004 Ερώτηση 1 (2 µον.) Το σχ. (α) δείχνει το κύκλωµα ενός περιοριστή. Από τη χαρακτηριστική καµπύλη τάσης εισόδου-εξόδου V out =

Διαβάστε περισσότερα
