1 win ΠΥΡΟ Copyright RUNET and C.Georgiadis

2 Το Πρόγραµµα winπυρο που περιγράφεται σε αυτό το βιβλίο οδηγιών, προστατεύεται από τους νόµους περί πνευµατικών δικαιωµάτων και τις διεθνείς συµβάσεις περί πνευµατικής ιδιοκτησίας καθώς και από άλλους συναφείς νόµους και συµβάσεις. Παραχωρείται µόνον η άδεια χρήσης του προγράµµατος σύµφωνα µε τη νοµοθεσία περί Προγραµµάτων Ηλεκτρονικών Υπολογιστών που ισχύει ιεθνώς και στην Ελλάδα. Σύµφωνα µε τη νοµοθεσία αυτή, είναι παράνοµη η αντιγραφή και διανοµή του προγράµµατος από τρίτους εκτός τους έχοντες το Copyright. Copyright C.Georgiadis and RUNET, All rights reserved. Επιµέλεια βιβλίου οδηγιών και εξώφυλλο: Greta Κ. Tenfjord Katerina Hatzigiannaki Ο συγγραφέας του προγράµµατος και η RUNET δεν έχουν καµιά ευθύνη για τα αποτελέσµατα του προγράµµατος και τον τρόπο που αυτά θα χρησιµοποιηθούν. 2

3 Περιεχόµενα Περιεχόµενα...3 Γενικές Πληροφορίες...5 Αρχεία...5 ηµιουργία... 5 Άνοιγµα... 6 Αποθήκευση Ως... 6 ιαγραφή... 6 Πληροφορίες Αρχείου... 7 Κτίριο...8 Όροφοι και είδη χώρων... 8 Τµήµατα Κτιρίου... 8 Πολυκατοικία... 8 Μονοκατοικία Κατάστηµα Χώροι στάθµευσης Γραφεία Βιοµηχανίες Βιοτεχνίες Αποθήκες Χώροι συνάθροισης κοινού Νοσηλευτικές Εγκαταστάσεις Ξενοδοχεία Υφιστάµενα Ξενοδοχεία Εκπαιδευτήρια Εξίσωση χώρων ορόφων...15 Υπολογισµός...16 Τεύχος Ενεργητικής Πυροπροστασίας...16 Είδος κτιρίου για ενεργητική πυρασφάλεια Γενικά στοιχεία µελέτης...16 Εκτύπωση Τεύχους...16 Προεπισκόπηση Τευχών...17 Επεξεργασία Τεύχους...17 Ρύθµιση Παραµέτρων Εκτύπωσης...18 Ρύθµιση Επικεφαλίδας Τεύχους Προεπισκόπηση Επικεφαλίδας Ρύθµιση Κυρίου Τεύχους

4 Ρύθµιση Υποσελίδας Τεύχους Προεπισκόπηση Υποσελίδας Μέγεθος και Προσανατολισµός Σελίδας Εξώφυλλο Τεύχους Επιλογή Εικόνας Τεστ Εκτυπωτή Ιδιότητες Εκτυπωτή ιάφορες Ρυθµίσεις Επιλογή Γραµµατοσειράς Επιλογή χρώµατος

5 Γενικές Πληροφορίες Με το πρόγραµµα winπυρο µπορείτε να κάνετε τα εξής: Μελέτη παθητικής πυροπροστασίας συνήθων κτιριακών έργων Εκτύπωση πλήρους τεύχους παθητικής πυροπροστασίας για έκδοση πολεοδοµικής άδειας Εκτύπωση εντύπων ενεργητικής πυροπροστασίας - έκθεση επιθεώρησης που απαιτούνται από την πυροσβεστική υπηρεσία. Το πρόγραµµα βασίζεται στον Κανονισµό Πυροπροστασίας των κτιρίων Π.. 71/1988 (ΦΕΚ 32 Τ.Α. της ) καθώς και στις σχετικές τεχνικές οδηγίες του ΤΕΕ. Σε ένα κτίριο, µπορεί να περιέχονται τµήµατα: πολυκατοικίας µονοκατοικίας γραφείων καταστηµάτων βιοµηχανιών αποθηκών χώρων στάθµευσης οχηµάτων χώροι συνάθροισης κοινού νοσηλευτικά ιδρύµατα νέα ξενοδοχεία υφιστάµενα ξενοδοχεία και εκπαιδευτήρια Αρχεία ηµιουργία Με την επιλογή (Αρχεία ηµιουργία) δηµιουργείτε ένα καινούργιο αρχείο. Στην παρακάτω φόρµα, επιλέγετε µε το ποντίκι από το πλαίσιο ιερεύνηση στο την µονάδα δίσκου ή τον υποκατάλογο όπου θέλετε να σωθεί το αρχείο. Στη συνέχεια, δίνετε το όνοµα του νέου αρχείου και πατάτε Άνοιγµα. Κάθε αλλαγή που γίνεται στα δεδοµένα του προγράµµατος, σώζεται αυτόµατα. 5

6 Άνοιγµα Με την επιλογή (Αρχεία Ανοιγµα) ανοίγει ένα ήδη υπάρχον αρχείο. Στην παρακάτω φόρµα, επιλέγετε µε το ποντίκι από το πλαίσιο ιερεύνηση στο την µονάδα δίσκου ή τον υποκατάλογο όπου θέλετε να σώσετε το αρχείο. Στη συνέχεια, δίνετε το καινούργιο όνοµα αρχείου και πατάτε Άνοιγµα. Κάθε αλλαγή που γίνεται στα δεδοµένα του προγράµµατος, σώζεται αυτόµατα. Αποθήκευση Ως Με την επιλογή (Αρχεία Αποθήκευση Ως) σώζετε ένα αρχείο µε διαφορετικό όνοµα από αυτό που ήδη έχει. Στην παρακάτω φόρµα, επιλέγετε µε το ποντίκι από το πλαίσιο Αποθήκευση στο την µονάδα δίσκου ή τον υποκατάλογο όπου θέλετε να σώσετε το αρχείο. Στη συνέχεια, δίνετε το καινούργιο όνοµα αρχείου και πατάτε Αποθήκευση. Κάθε αλλαγή που γίνεται στα δεδοµένα του προγράµµατος, σώζεται αυτόµατα. ιαγραφή Με την επιλογή (Αρχεία ιαγραφή) διαγράφετε ένα αρχείο. Επειδή κατά την επίλυση της πυροπροστασίας, δηµιουργούνται παραπάνω από ένα αρχεία µε το ίδιο όνοµα (αλλά µε διαφορετική κατάληξη), η επιλογή αυτή διαγράφει όλα τα αρχεία µελέτης που αναφέρονται σε µία µελέτη. Στην παρακάτω φόρµα, επιλέγετε µε το ποντίκι από το πλαίσιο ιερεύνηση στο την µονάδα δίσκου ή τον υποκατάλογο όπου βρίσκεται το αρχείο που θέλετε να διαγράψετε. 6

7 ίνετε το όνοµα του αρχείου και πατάτε Άνοιγµα. Στη συνέχεια, εµφανίζεται µία φόρµα επιβεβαίωσης της διαγραφής, στις οποία πατάτε [Yes] για να διαγραφή η µελέτη και [No] για να ακυρωθεί η διαγραφή. Πληροφορίες Αρχείου Εµφανίζονται πληροφορίες για το πότε δηµιουργήθηκε και πότε ανοίχτηκε το αρχείο στο οποίο εργάζεται ο χρήστης. 7

8 Κτίριο Όροφοι και είδη χώρων Από (Κτίριο Τµήµατα Κτιρίου) καθορίζονται ο αριθµός των ορόφων του κτιρίου, καθώς και τα τµήµατα αυτού. Η περίπτωση µονοκατοικιών είναι για µικρές µονοκατοικίες ή διπλοκατοικίες µε δύο ανεξάρτητες κατοικίες. Όταν το κτίριο εµπίπτει σε περισσότερες κατηγορίες, κάθε τµήµα του αποτελεί ξεχωριστό πυροδιαµέρισµα και εξετάζεται χωριστά. Τµήµατα Κτιρίου Κατηγορία Είδη κτιρίων Α. Κατοικίες Κτίρια διαµερισµάτων, ξεχωριστές κατοικίες, Οικοτροφεία Β. Ξενοδοχεία Ξενοδοχεία, ξενώνες Γ. Εκπαιδευτήρια Σχολικά κτίρια όλων των κατηγοριών και βαθµίδων εκπαίδευσης. Γραφεία Κτίρια µε δηµόσια ή / και ιδιωτικά γραφεία Ε. Καταστήµατα Κτίρια για αποθήκευση, έκθεση και πώληση εµπορευµάτων. ΣΤ. Χώροι συνάθροισης κοινού Κτίρια που χρησιµοποιούνται για τη συνάθροιση ατόµων, για κοινωνικές, οικονοµικές, πνευµατικές, ψυχαγωγικές ή αθλητικές δραστηριότητες Ζ. Βιοµηχανίες - Αποθήκες Κτίρια που στεγάζουν βιοµηχανικές και βιοτεχνικές δραστηριότητες ή /και χρησιµοποιούνται για αποθήκευση πρώτων υλών και βιοµηχανικών προϊόντων Η. Νοσηλευτικές εγκαταστάσεις φυλακές Θ. Χώροι στάθµευσης οχηµάτων και πρατήρια υγρών καυσίµων Νοσοκοµειακά κτίρια, Γηροκοµεία, Παιδοβρεφονηπιακοί σταθµοί (µε ύπνο). Κτίρια σωφρονισµού (φυλακέςαναµορφωτήρια) Υπαίθρια, υπόγεια και υπέργεια κτίρια στάθµευσης αυτοκινήτων και πρατήρια υγρών καυσίµων. Πολυκατοικία Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, το µήκος εσωτερικής όδευσης(η απόσταση του πιο αποµακρυσµένου σηµείου του χώρου από την πόρτα) και των οδεύσεων διαδρόµων και σκάλας. Αριθµοί κοινόχρηστων διαδρόµων Ο αριθµός των κοινόχρηστων διαδρόµων καθορίζεται από πόσες στήλες συµπληρώνονται ως οδεύσεις διαδρόµων. Όδευση διαδρόµου, είναι τα µήκη οδεύσεων στα διάφορα τµήµατα των διαδρόµων, αρχής γενοµένης από την έξοδο του διαµερίσµατος. 8

9 Ένας κοινόχρηστος διάδροµος ύο κοινόχρηστοι διάδροµοι Τρεις κοινόχρηστοι διάδροµοι. Αριθµοί Χώρων του ορόφου Εισάγετε για κάθε χώρο το εµβαδόν του. Ο αριθµός χώρων του ορόφου, είναι ο αριθµός των ανεξάρτητων διαµερισµάτων για τους ορόφους και ανεξάρτητων αποθηκών ή άλλων βοηθητικών χώρων για το υπόγειο. Τρεις χώροι Πέντε χώροι Εξι χώροι. Αριθµός κοινόχρηστων κλιµακοστασίων Ο αριθµός των κοινόχρηστων κλιµακοστασίων καθορίζεται από πόσες στήλες συµπληρώνονται ως οδεύσεις σκάλας. Όδευση σκάλας, είναι η απόσταση όδευσης διανύσεως στη σκάλα. Ένα κοινόχρηστο κλιµακοστάσιο. ύο κοινόχρηστα κλιµακοστάσια. Ένα κοινόχρηστο κλιµακοστάσιο. 9

10 Μονοκατοικία Ο πίνακας είναι χωρισµένος σε δύο ανεξάρτητες κατοικίες. Η κατοικία µπορεί να χωριστεί σε δύο ορόφους και η εισαγωγή των εµβαδών των χώρων να γίνει κατά όροφο. Εµβαδά χώρων και τα µήκη των οδεύσεων: Κατάστηµα Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, τις άµεσες και έµµεσες οδεύσεις και την όδευση σκάλας. 10

11 Χώροι στάθµευσης Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, τις άµεσες και έµµεσες οδεύσεις και την όδευση σκάλας. Γραφεία Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, το µήκος εσωτερικής όδευσης(η απόσταση του πιο αποµακρυσµένου σηµείου του χώρου από την πόρτα) και των οδεύσεων διαδρόµων και σκάλας. 11

12 Βιοµηχανίες Βιοτεχνίες Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, την επικινδυνότητα του κτιρίου (βλ. Παράρτηµα Α), τις άµεσες και έµµεσες οδεύσεις και την όδευση σκάλας. Αποθήκες Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε εµβαδά των χώρων,την επικινδυνότητα του κτιρίου (βλ. Παράρτηµα Α), τις άµεσες και έµµεσες οδεύσεις και την όδευση σκάλας. 12

13 Χώροι συνάθροισης κοινού Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγεται τα εµβαδά των χώρων και επιλέγεται το είδος του χώρου συνάθροισης: Νοσηλευτικές Εγκαταστάσεις Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγεται τα εµβαδά των χώρων, το µήκος εσωτερικής όδευσης(η απόσταση του πιο αποµακρυσµένου σηµείου του χώρου από την πόρτα) και των οδεύσεων διαδρόµων και σκάλας. Αν υπάρχουν πολλά δωµάτια σαν χώρος µπορεί να δηλωθεί ένα σύνολο δωµατίων που είναι όµοια και βρίσκονται µαζί στην ίδια πτέρυγα: Για τις αποστάσεις, δίνετε τις µέγιστες για κάθε γκρουπ δωµατίων σαν χώρο. Ξενοδοχεία Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. Στη συνέχεια, για κάθε όροφο εισάγετε τα εµβαδά των χώρων, το µήκος εσωτερικής όδευσης(η απόσταση του πιο αποµακρυσµένου σηµείου του χώρου από την πόρτα) και των οδεύσεων διαδρόµων και σκάλας. Αν υπάρχουν πολλά δωµάτια σαν χώρος µπορεί να δηλωθεί ένα σύνολο δωµατίων που είναι όµοια και βρίσκονται µαζί στην ίδια πτέρυγα: 13

14 Για τις αποστάσεις, δίνετε τις µέγιστες για κάθε γκρουπ δωµατίων σαν χώρο. Ως προσωπικό ξενοδοχείου, δηλώνεται το εργαζόµενο προσωπικό στους διάφορους χώρους. Υφιστάµενα Ξενοδοχεία Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του ξενοδοχείου. Στη συνέχεια, για κάθε χώρο εισάγετε το εµβαδόν του χώρου, ο αριθµός των κλινών, ο αριθµός του προσωπικού, ο αριθµός του διανυκτερεύοντος προσωπικού, την απόσταση όδευσης, τα µήκη των αδιεξόδων, το πλάτος της όδευσης και τον αριθµό των εξόδων κινδύνου. Επίσης, για κάθε χώρο συνάθροισης κοινού, ορίζεται το είδος του χώρου. Τέλος, δηλώνονται και κάποια πρόσθετα στοιχεία του υφιστάµενου ξενοδοχείου όπως οµικά Στοιχεία - Κρεβάτια - Έπιπλα, Τελειώµατα Κοινοχρήστων - Αιθουσών και Εγκαταστάσεις - Συστήµατα προστασίας. 14

15 Εκπαιδευτήρια Από (Κτίριο Τµήµατα κτιρίου) καθορίζονται οι όροφοι του κτιρίου. ηλώνετε τρία είδη χώρων : αίθουσες διδασκαλίας, αίθουσες εργαστηρίων και λοιποί χώροι. Ως αριθµό ατόµων στις αίθουσες διδασκαλίας και τα εργαστήρια δηλώνεται ο αριθµός των ατόµων που προκύπτει από τις θέσεις ή τα θρανία. Ως απόσταση πόρτας, ορίζεται η µεγαλύτερη απόσταση, αν υπάρχουν περισσότερες σε µια αίθουσα, του πιο αποµακρυσµένου σηµείου από την πόρτα. Οι χώροι και οι οδεύσεις δηλώνονται όπως παρουσιάζονται στο παρακάτω σχέδιο: Εξίσωση χώρων ορόφων Από (Κτίριο Επανάληψη ορόφου) δηµιουργούνται όροφοι µε ίδιες ιδιότητες. Για την επανάληψη, επιλέγεται από τους Ορόφους µε αρχικές ιδιότητες τον όροφο που έχετε ήδη δηµιουργήσει και από του Ορόφους µε ίδιες ιδιότητες, τους ορόφους τους οποίους θέλετε να έχουν τις ίδιες ιδιότητες µε τον αρχικό. Η επιλογή ακυρώνεται µε διπλό κλικ. 15

16 Υπολογισµός Από (Υπολογισµοί Υπολογισµοί) γίνονται όλοι οι υπολογισµοί του τεύχους της πυροπροστασίας. Τεύχος Ενεργητικής Πυροπροστασίας Από (Υπολογισµοί Τεύχος Ενεργητικής Πυροπροστασίας) γίνεται η επιλογή του είδος κτιρίου (Αίθουσες Κοινού, Καταστήµατα, Βιοµηχανίες-Βιοτεχνίες, Υφιστάµενα Ξενοδοχεία) η προεπισκόπηση των αντίστοιχων τευχών µελέτης και η εκτύπωση αυτών. Είδος κτιρίου για ενεργητική πυρασφάλεια Συµπληρώνονται τα έντυπα για την ενεργητική πυρασφάλεια σύµφωνα µε τις οδηγίες που δίνονται από την Πυροσβεστική Υπηρεσία και σύµφωνα µε την πυροσβεστική διάταξη που ισχύει για την κάθε περίπτωση. Για κάθε σελίδα του εντύπου, από το εκτυπωθεί, από το εµφανίζεται η σελίδα όπως ακριβώς θα εκτυπώνεται η συγκεκριµένη σελίδα και από το δίνονται οδηγίες για την σωστή συµπλήρωση της σελίδας. Στην περίπτωση που το κτίριο είναι Βιοµηχανία-Βιοτεχνία µε απασχολούµενο προσωπικό µέχρι και 3 άτοµα, στις µελέτες πυροπροστασίας δεν θα συµπεριλαµβάνονται τα συνηµµένα παραρτήµατα Α', Β', Γ' και '. Γενικά στοιχεία µελέτης Από (Κτίριο Ονοµασίες) εισάγετε τα γενικά στοιχεία του κτιρίου για το οποίο γίνεται η µελέτη. Τα στοιχεία αυτά εµφανίζονται στην εκτύπωση του τεύχους της µελέτης. Εκτύπωση Τεύχους Από (Εκτύπωση Εκτύπωση Τεύχους) καθορίζονται ποια τεύχη θα εκτυπωθούν, ο αριθµός της πρώτης σελίδας και το αριστερό περιθώριο της σελίδας (σε mm). 16

17 Προεπισκόπηση Τευχών Η προεπισκόπηση του τεύχους της εκτύπωσης εµφανίζει τις σελίδες όπως ακριβώς θα εκτυπωθούν. Επεξεργασία Τεύχους Από (Υπολογισµοί Κείµενο Τεύχους) ο χρήστης µπορεί να επέµβει και να τροποποιήσει το τεύχος της πυροπροστασίας. Επίσης, από το καθορίζεται η γραµµατοσειρά που θα χρησιµοποιηθεί στην εκτύπωση (αλλά και στην οθόνη), καθώς και το αριστερά και επάνω περιθώριο. Με τα και εκτυπώνονται το κείµενο του τεύχους και οι έλεγχοι αντίστοιχα. Με το το κείµενο της µελέτης µπορεί να αποθηκευτεί σε κάποιο αρχείο,(µε µορφή *.rtf). Στη συνέχεια, το αρχείο αυτό µπορεί να επεξεργαστεί µε το Word ή το WordPad. Πρέπει να σηµειωθεί, ότι κάθε αλλαγή στο τεύχος, θα πρέπει να αποθηκεύεται σε αρχείο, γιατί µε κάθε καινούργιο υπολογισµό, δηµιουργείται νέο τεύχος. 17

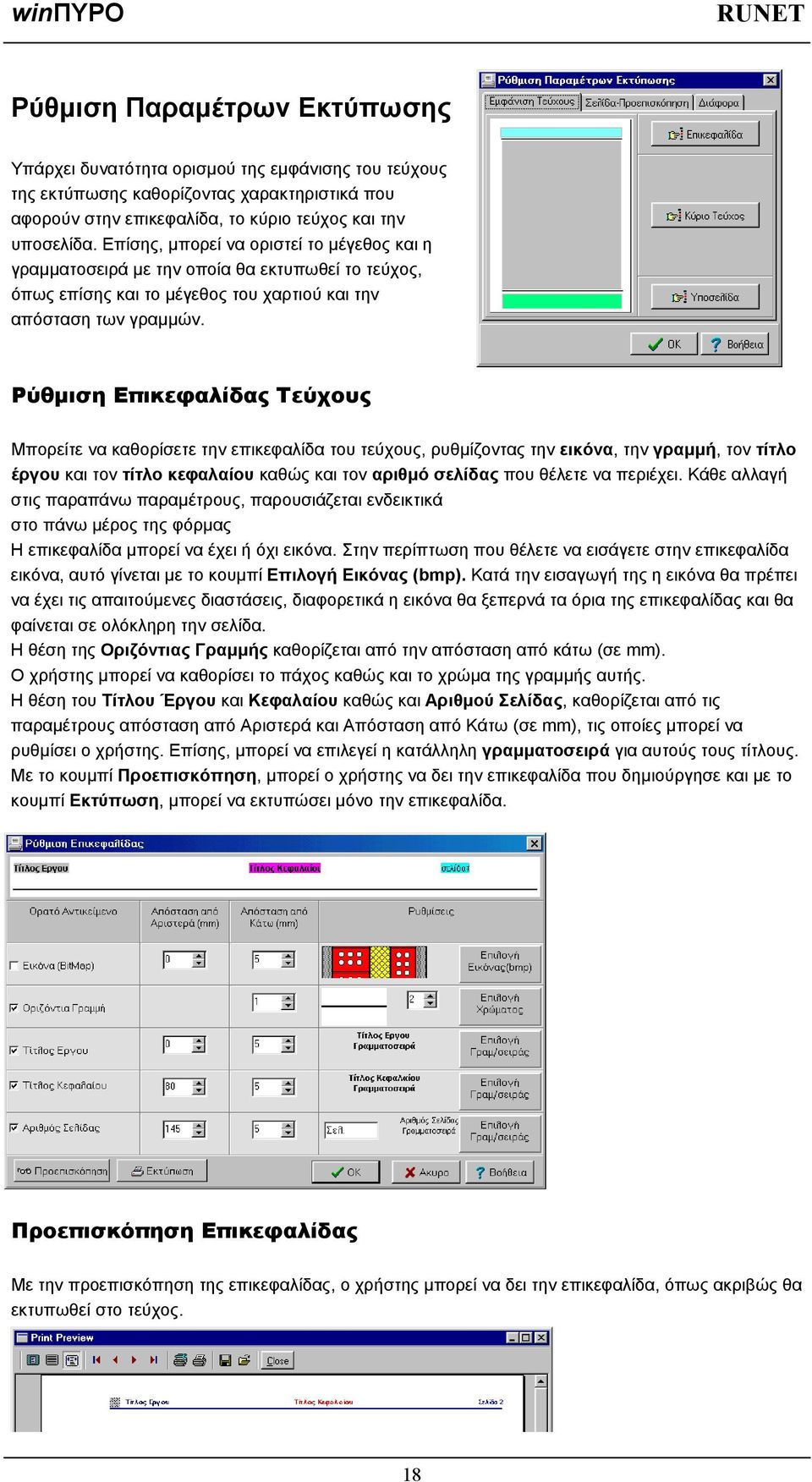

18 Ρύθµιση Παραµέτρων Εκτύπωσης Υπάρχει δυνατότητα ορισµού της εµφάνισης του τεύχους της εκτύπωσης καθορίζοντας χαρακτηριστικά που αφορούν στην επικεφαλίδα, το κύριο τεύχος και την υποσελίδα. Επίσης, µπορεί να οριστεί το µέγεθος και η γραµµατοσειρά µε την οποία θα εκτυπωθεί το τεύχος, όπως επίσης και το µέγεθος του χαρτιού και την απόσταση των γραµµών. Ρύθµιση Επικεφαλίδας Τεύχους Μπορείτε να καθορίσετε την επικεφαλίδα του τεύχους, ρυθµίζοντας την εικόνα, την γραµµή, τον τίτλο έργου και τον τίτλο κεφαλαίου καθώς και τον αριθµό σελίδας που θέλετε να περιέχει. Κάθε αλλαγή στις παραπάνω παραµέτρους, παρουσιάζεται ενδεικτικά στο πάνω µέρος της φόρµας Η επικεφαλίδα µπορεί να έχει ή όχι εικόνα. Στην περίπτωση που θέλετε να εισάγετε στην επικεφαλίδα εικόνα, αυτό γίνεται µε το κουµπί Επιλογή Εικόνας (bmp). Κατά την εισαγωγή της η εικόνα θα πρέπει να έχει τις απαιτούµενες διαστάσεις, διαφορετικά η εικόνα θα ξεπερνά τα όρια της επικεφαλίδας και θα φαίνεται σε ολόκληρη την σελίδα. Η θέση της Οριζόντιας Γραµµής καθορίζεται από την απόσταση από κάτω (σε mm). Ο χρήστης µπορεί να καθορίσει το πάχος καθώς και το χρώµα της γραµµής αυτής. Η θέση του Τίτλου Έργου και Κεφαλαίου καθώς και Αριθµού Σελίδας, καθορίζεται από τις παραµέτρους απόσταση από Αριστερά και Απόσταση από Κάτω (σε mm), τις οποίες µπορεί να ρυθµίσει ο χρήστης. Επίσης, µπορεί να επιλεγεί η κατάλληλη γραµµατοσειρά για αυτούς τους τίτλους. Με το κουµπί Προεπισκόπηση, µπορεί ο χρήστης να δει την επικεφαλίδα που δηµιούργησε και µε το κουµπί Εκτύπωση, µπορεί να εκτυπώσει µόνο την επικεφαλίδα. Προεπισκόπηση Επικεφαλίδας Με την προεπισκόπηση της επικεφαλίδας, ο χρήστης µπορεί να δει την επικεφαλίδα, όπως ακριβώς θα εκτυπωθεί στο τεύχος. 18

19 Ρύθµιση Κυρίου Τεύχους (Περιθώρια-Γραµµατοσειρά) Ο χρήστης µπορεί να καθορίσει την γραµµατοσειρά που θα χρησιµοποιηθεί στο τεύχος καθώς και το µέγεθος της. (Πρέπει να σηµειωθεί ότι σε µερικά τεύχη δεν µπορείτε να µεταβάλετε µέγεθος γραµµατοσειράς). Επίσης, ορίζονται τα περιθώρια του τεύχους (αριστερά, δεξιά, πάνω και κάτω) σε χιλιοστά από το αντίστοιχο άκρο του χαρτιού εκτύπωσης. Ρύθµιση Υποσελίδας Τεύχους Ο χρήστης µπορεί να καθορίσει την υποσελίδα του τεύχους, ρυθµίζοντας το Λογότυπο του γραφείου, την εµφάνιση του ονόµατος αρχείου µελέτης, της ηµεροµηνίας και του υπότιτλου τεύχους που θέλει να περιέχει. Κάθε αλλαγή στις παραπάνω παραµέτρους, παρουσιάζεται ενδεικτικά στο πάνω µέρος της φόρµας. Η θέση της Οριζόντιας Γραµµής καθορίζεται από την απόσταση από κάτω( σε mm). Ο χρήστης µπορεί να καθορίσει το πάχος καθώς και το χρώµα της γραµµής αυτής. Η θέση του Λογότυπου Γραφείου, του Ονόµατος Αρχείου, της Ηµεροµηνίας Τεύχους και του Υπότιτλου Τεύχους καθορίζεται από τις παραµέτρους απόσταση από Αριστερά και Απόσταση από Πάνω (σε mm), τις οποίες µπορεί να ρυθµίσει ο χρήστης. Επίσης, µπορεί να επιλεγεί η κατάλληλη γραµµατοσειρά για αυτούς τους τίτλους. Με το κουµπί Προεπισκόπηση, µπορεί ο χρήστης να δει την υποσελίδα που δηµιούργησε και µε το κουµπί Εκτύπωση, µπορεί να εκτυπώσει µόνο την υποσελίδα. Προεπισκόπηση Υποσελίδας Με την προεπισκόπηση της υποσελίδας, ο χρήστης µπορεί να δει την υποσελίδα, όπως ακριβώς θα εκτυπωθεί στο τεύχος. 19

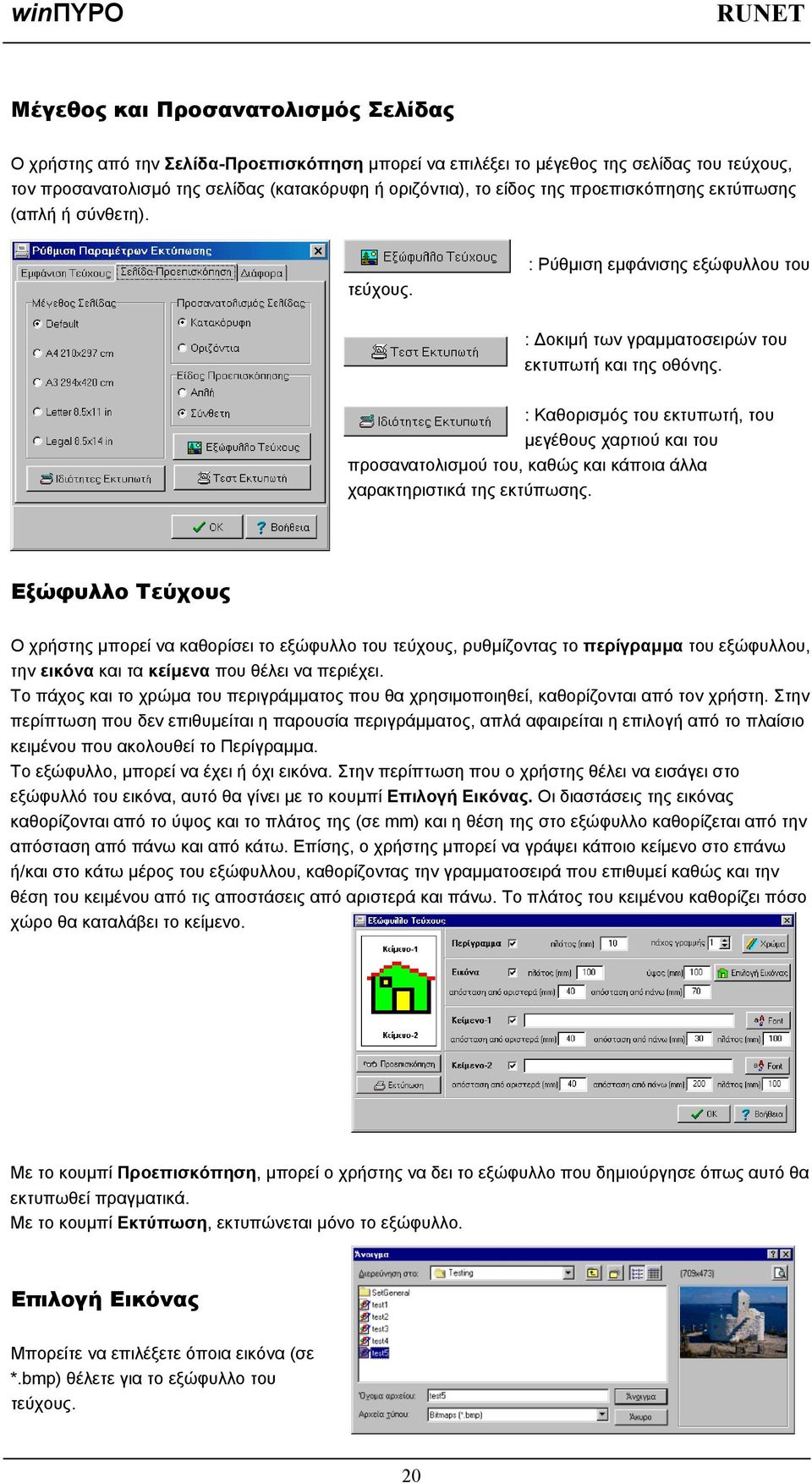

20 Μέγεθος και Προσανατολισµός Σελίδας Ο χρήστης από την Σελίδα-Προεπισκόπηση µπορεί να επιλέξει το µέγεθος της σελίδας του τεύχους, τον προσανατολισµό της σελίδας (κατακόρυφη ή οριζόντια), το είδος της προεπισκόπησης εκτύπωσης (απλή ή σύνθετη). τεύχους. : Ρύθµιση εµφάνισης εξώφυλλου του : οκιµή των γραµµατοσειρών του εκτυπωτή και της οθόνης. : Καθορισµός του εκτυπωτή, του µεγέθους χαρτιού και του προσανατολισµού του, καθώς και κάποια άλλα χαρακτηριστικά της εκτύπωσης. Εξώφυλλο Τεύχους Ο χρήστης µπορεί να καθορίσει το εξώφυλλο του τεύχους, ρυθµίζοντας το περίγραµµα του εξώφυλλου, την εικόνα και τα κείµενα που θέλει να περιέχει. Το πάχος και το χρώµα του περιγράµµατος που θα χρησιµοποιηθεί, καθορίζονται από τον χρήστη. Στην περίπτωση που δεν επιθυµείται η παρουσία περιγράµµατος, απλά αφαιρείται η επιλογή από το πλαίσιο κειµένου που ακολουθεί το Περίγραµµα. Το εξώφυλλο, µπορεί να έχει ή όχι εικόνα. Στην περίπτωση που ο χρήστης θέλει να εισάγει στο εξώφυλλό του εικόνα, αυτό θα γίνει µε το κουµπί Επιλογή Εικόνας. Οι διαστάσεις της εικόνας καθορίζονται από το ύψος και το πλάτος της (σε mm) και η θέση της στο εξώφυλλο καθορίζεται από την απόσταση από πάνω και από κάτω. Επίσης, ο χρήστης µπορεί να γράψει κάποιο κείµενο στο επάνω ή/και στο κάτω µέρος του εξώφυλλου, καθορίζοντας την γραµµατοσειρά που επιθυµεί καθώς και την θέση του κειµένου από τις αποστάσεις από αριστερά και πάνω. Το πλάτος του κειµένου καθορίζει πόσο χώρο θα καταλάβει το κείµενο. Με το κουµπί Προεπισκόπηση, µπορεί ο χρήστης να δει το εξώφυλλο που δηµιούργησε όπως αυτό θα εκτυπωθεί πραγµατικά. Με το κουµπί Εκτύπωση, εκτυπώνεται µόνο το εξώφυλλο. Επιλογή Εικόνας Μπορείτε να επιλέξετε όποια εικόνα (σε *.bmp) θέλετε για το εξώφυλλο του τεύχους. 20

21 Τεστ Εκτυπωτή Μπορείτε να επιλέξετε από την λίστα των γραµµατοσειρών και να εκτυπώσετε στον εκτυπωτή σας. Ετσι, µπορείτε να ελέγξετε ποιες από τις γραµµατοσειρές εκτυπώνονται σωστά µε Ελληνικούς χαρακτήρες στον εκτυπωτής σας. Ιδιότητες Εκτυπωτή Επιλέγετε τον εκτυπωτή, το µέγεθος χαρτιού, την τροφοδοσία, τον προσανατολισµό της σελίδας και κάποια επιπλέον χαρακτηριστικά του εκτυπωτή. ιάφορες Ρυθµίσεις Μπορείτε να επιλέξετε την απόσταση ανάµεσα στις γραµµές του τεύχους και τα πάχη των γραµµών των τευχών, για ορισµένα τεύχη µελετών. Επίσης, µπορείτε να ορίσετε, αν τα λάθη αποτελέσµατα θα εκτυπώνονται µε κόκκινο για να ξεχωρίζουν ή όχι. Επιλογή Γραµµατοσειράς ιαλέγετε γραµµατοσειρά που θέλετε να χρησιµοποιήσετε στο κείµενο σας από το πλαίσιο Γραµµατοσειρά και επιλέγετε το Στυλ και το Μέγεθός της. Για την επιλογή και χρήση µίας γραµµατοσειράς ελληνικών χαρακτήρων, πρέπει από το πλαίσιο Γραφή να επιλέξετε Ελληνική. Από το πλαίσιο Εφέ, επιλέγετε χρώµα και άλλα χαρακτηριστικά της γραµµατοσειράς. Επιλογή χρώµατος Ο χρήστης µπορεί να επιλέξει το χρώµα της γραµµής ή του περιγράµµατος. Εκτός από τα Βασικά χρώµατα, υπάρχει η δυνατότητα ορισµού προσαρµοσµένων χρωµάτων, γεγονός που δίνει στον χρήστη την ευκαιρία να δηµιουργήσει την απόχρωση που επιθυµεί. 21
