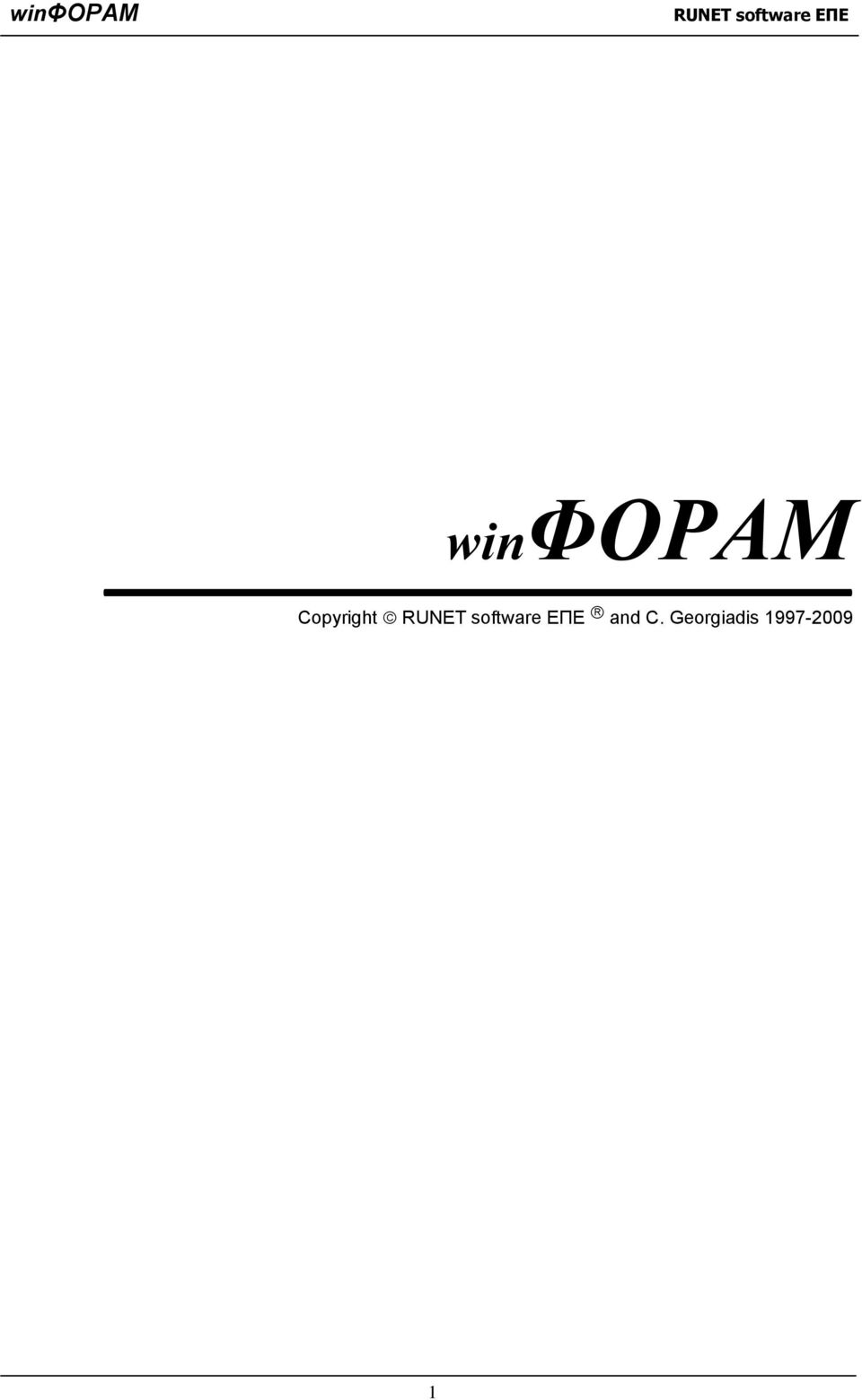

1 winφοραμ Copyright RUNET software ΕΠΕ and C. Georgiadis

2 Το Πρόγραμμα winφοραμ που περιγράφεται σε αυτό το βιβλίο οδηγιών, προστατεύεται από τους νόμους περί πνευματικών δικαιωμάτων και τις διεθνείς συμβάσεις περί πνευματικής ιδιοκτησίας καθώς και από άλλους συναφείς νόμους και συμβάσεις. Παραχωρείται μόνον η άδεια χρήσης του προγράμματος σύμφωνα με τη νομοθεσία περί Προγραμμάτων Ηλεκτρονικών Υπολογιστών που ισχύει Διεθνώς και στην Ελλάδα. Σύμφωνα με τη νομοθεσία αυτή, είναι παράνομη η αντιγραφή και διανομή του προγράμματος από τρίτους εκτός τους έχοντες το Copyright. Copyright Κ. Γεωργιάδης και RUNET SOFTWARE ΕΠΕ, All rights reserved. Επιμέλεια βιβλίου οδηγιών : Greta Κ. Tenfjord & Χρύσα Κολτσίδα Ο συγγραφέας του προγράμματος και η RUNET SOFTWARE ΕΠΕ δεν έχουν καμιά ευθύνη για τα αποτελέσματα του προγράμματος και τον τρόπο που αυτά θα χρησιμοποιηθούν. 2

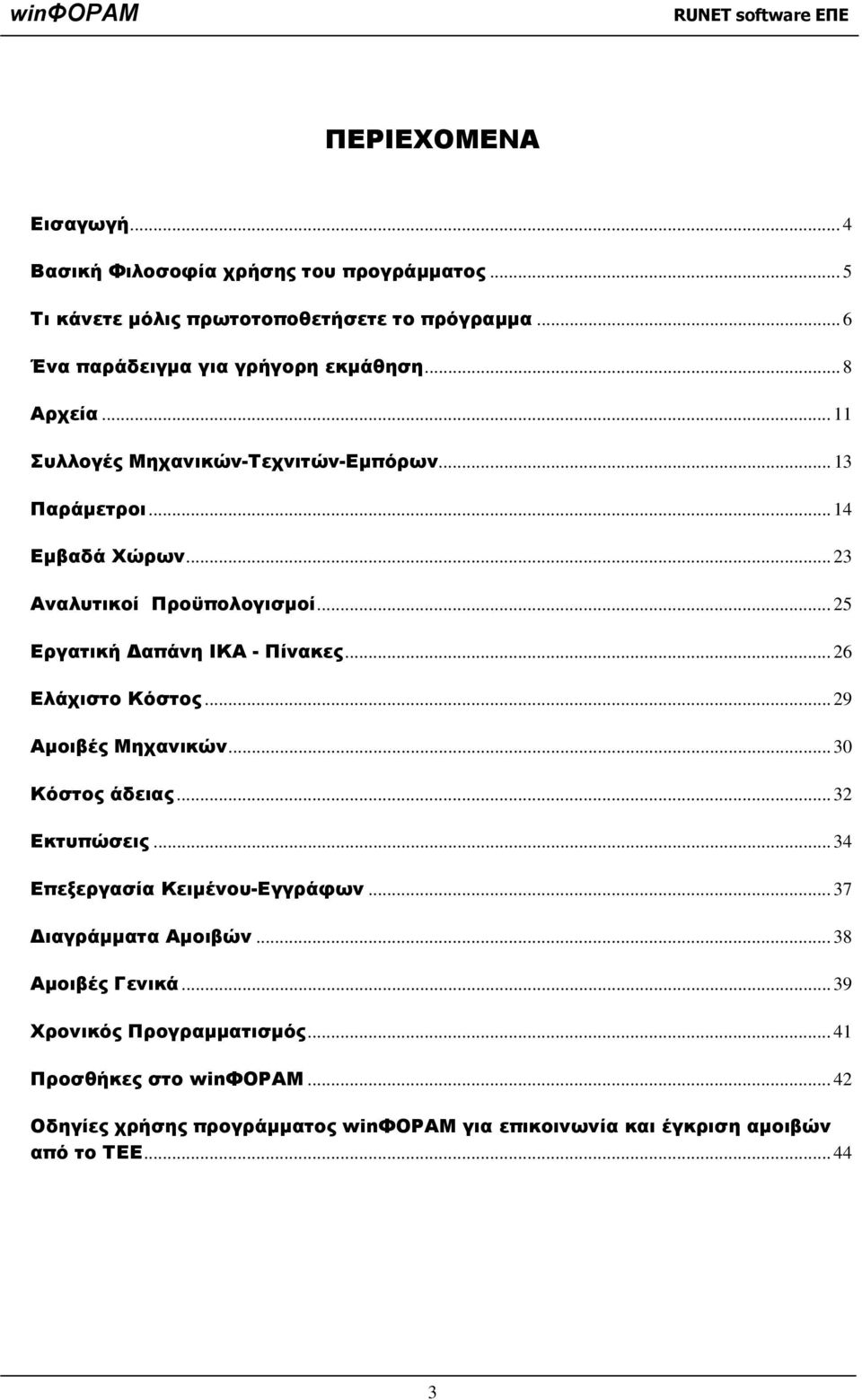

3 ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή... 4 Βασική Φιλοσοφία χρήσης του προγράμματος... 5 Τι κάνετε μόλις πρωτοτοποθετήσετε το πρόγραμμα... 6 Ένα παράδειγμα για γρήγορη εκμάθηση... 8 Αρχεία Συλλογές Μηχανικών-Τεχνιτών-Εμπόρων Παράμετροι Εμβαδά Χώρων Αναλυτικοί Προϋπολογισμοί Εργατική Δαπάνη ΙΚΑ - Πίνακες Ελάχιστο Κόστος Αμοιβές Μηχανικών Κόστος άδειας Εκτυπώσεις Επεξεργασία Κειμένου-Εγγράφων Διαγράμματα Αμοιβών Αμοιβές Γενικά Χρονικός Προγραμματισμός Προσθήκες στο winφοραμ Οδηγίες χρήσης προγράμματος winφοραμ για επικοινωνία και έγκριση αμοιβών από το ΤΕΕ

4 Εισαγωγή Το πρόγραμμα winφοραμ είναι ένα ολοκληρωμένο πακέτο για την διεκπεραίωση όλων των εργασιών του τεχνικού σας γραφείου σχετικά με τις άδειες της πολεοδομίας. Eίναι πλήρως εναρμονισμένο με την μετατροπή του νομίσματος σε ευρώ. Περιέχει ότι είναι σχετικό με τους κάτωθι υπολογισμούς: Συμβατικοί προϋπολογισμοί κτιριακών έργων Αναλυτικοί προϋπολογισμοί κτιριακών έργων Αμοιβές μηχανικών, Εξαγωγή αρχείου XML Εργατικής δαπάνης ΙΚΑ Κρατήσεις και φορολογικά αδείας Ελάχιστο κόστος κατασκευής Επίσης περιέχει μία ευρεία βάση καταχώρησης στοιχείων μηχανικών, τεχνικού προσωπικού και προμηθευτών, όπου μπορείτε να καταχωρήσετε τους συνεργάτες του τεχνικού σας γραφείου. Με τον ενσωματωμένο επεξεργαστή κειμένου και τα έτοιμα τεχνικά κείμενα αντιμετωπίζετε άμεσα ανάγκες σας σε διάφορα έγγραφα. Επιπλέον μπορείτε να υπολογίζετε πινάκια αμοιβών ανεξάρτητα από οικοδομικές άδειες. Υπολογίζει επίσης τον πίνακα χιλιοστών και δαπανών των πολυκατοικιών (winχιλιοστα) και το πρόστιμο αυθαιρέτων κτιρίων (winπροστ). Το πρόγραμμα βασίζεται στις μέχρι τούδε νομοθετικές διατάξεις, μεταβολές και επεξηγήσεις. Κύριες νομοθεσίες. Απόφαση Υπουργού ΠΕ.ΧΩ.Δ.Ε /6083/ (Φ.Ε.Κ. 886 Β/ , όπως τροποποιήθηκε με τις αποφάσεις υπ αριθμ /90 Φ.Ε.Κ. 566/Β και 31947/91 Φ.Ε.Κ. 635/Β Το Π.Δ. 696/ Φ.Ε.Κ.301 Α Κοινή Απόφαση Υπουργών Οικονομικών και ΠΕ.ΧΩ.Δ.Ε. Αριθμ. Πρωτ /2439/Α0012/ΠΟΛ 1277/94 Φ.Ε.Κ. 936/Β/94 Υπουργική Απόφαση Φ21/478/ Φ.Ε.Κ. 252/Τ.Β / Αποφάσεις και εγκυκλίους μετατροπής σε ευρώ Υπολογισμός αμοιβών μηχανικών σύμφωνα με ΤΕΕ Το βιβλίο οδηγιών αναφέρει σε γενικές γραμμές τον τρόπο χρήσης του προγράμματος, καθώς και την μεθοδολογία εργασίας. Περισσότερες όμως πληροφορίες και επεξηγήσεις θα βρείτε στην Βοήθεια του προγράμματος στην οποία μπαίνετε από οποιοδήποτε σημείο του προγράμματος. Θα θέλαμε να τονίσουμε ότι μετά την τοποθέτηση του προγράμματος, πρέπει να ρυθμιστούν οι διάφοροι παράμετροι της περιοχής σας, όπως αναφέρεται στις επόμενες σελίδες. Επίσης παρά το ότι έχουν συμπεριληφθεί πολλές μέθοδοι αυτοματισμού και επιλογής προεπιλεγμένων στοιχείων, πρέπει πάντα να ελέγχετε την ορθή εισαγωγή δεδομένων και να αξιολογείτε τα αποτελέσματα. 4

5 Βασική Φιλοσοφία χρήσης του προγράμματος Οι βασικοί χειρισμοί του προγράμματος είναι οι εξής: 1. Αρχεία, παράμετροι, συντελεστές, παραδοχές, βάσεις με δεδομένα, παράμετροι εκτύπωσης. Όλες αυτές οι διεργασίες αφορούν το πρόγραμμα (όχι τα δεδομένα ή τους συντελεστές της άδειας που επεξεργάζεστε) και γίνονται με τα μενού στην κορυφή του προγράμματος. 2. Υπολογισμοί Οι παράμετροι και οι συντελεστές για μία άδεια φορτώνονται από το πρόγραμμα στο αρχείο της άδειας τη στιγμή που δημιουργείται και εν συνεχεία μαζί με τα υπόλοιπα δεδομένα και υπολογισμούς εμφανίζονται στο κίτρινο φύλλο των υπολογισμών. Όλες οι ενέργειες εισαγωγής δεδομένων, αλλαγής παραμέτρων και υπολογισμών που αφορούν κάποια άδεια γίνονται κάνοντας κλικ στις αντίστοιχες γραμμές του κίτρινου φύλου υπολογισμών. Οι υπολογισμοί που γίνονται, οι συντελεστές κλπ. εμφανίζονται με κόκκινο χρώμα. (Σημείωση: το τμήμα του παράθυρου της οθόνης που εμφανίζεται δίπλα έχει συνήθως κίτρινο χρώμα, εκτός από μερικές περιπτώσεις επιλογής χρωμάτων οθόνης. Στο βιβλίο οδηγιών θα το αναφέρουμε σαν κίτρινο φύλλο υπολογισμών). 3. Τεύχη Συγχρόνως με τους υπολογισμούς παράγονται και τα αντίστοιχα τεύχη της άδειας και εμφανίζονται στο δεξιά φύλλο υπολογισμών. Κάθε τεύχος που παράγεται μαρκάρεται με ένα πράσινο ν μπροστά. Κάνοντας κλικ στις αντίστοιχες γραμμές του φύλλου των τευχών βλέπετε (προεπισκόπηση) τα τεύχη όπως αυτά θα εκτυπωθούν. (Σημείωση: το τμήμα του παράθυρου της οθόνης που εμφανίζεται δίπλα έχει συνήθως πράσινο χρώμα, εκτός από μερικές περιπτώσεις επιλογής χρωμάτων οθόνης). 4. Εκτυπώσεις Οι εκτυπώσεις των τευχών γίνονται με το μενού των εκτυπώσεων ή το αντίστοιχο πλήκτρο. 5. Βοήθεια και Νομοθεσία Κουμπιά που πατώντας τα μπαίνετε στην on line Βοήθεια και Νομοθεσία. 5

6 Τι κάνετε μόλις πρωτοτοποθετήσετε το πρόγραμμα Το πρόγραμμα όταν το πρωτοτοποθετείτε πρέπει να το ρυθμίσετε με τις παραδοχές και παραμέτρους της περιοχής που εργάζεστε καθώς και τις τιμές των παραμέτρων τη στιγμή που το τοποθετείτε. Επίσης πρέπει να δώσετε τα απαραίτητα στοιχεία του τεχνικού σας γραφείου για να εμφανίζονται στις εκτυπώσεις κλπ. Δημιουργείτε έναν ή δύο καταλόγους έργων όπου θα αποθηκεύετε τα αρχεία των αδειών-μελετών. Αυτό γίνεται με τις εντολές του μενού Επιλογές-Κατάλογος έργου. Το πρόγραμμα από μόνο του δημιουργεί έναν κατάλογο /winforam/meletes. Δίνετε το λογότυπο του τεχνικού σας γραφείου που θα εμφανίζεται στο κάτω μέρος των εκτυπώσεων με τις εντολές του μενού Επιλογές-Εμφάνιση Εκτυπώσεων-Πρόσθετα. Διαλέγετε γραμματοσειρές για τα τεύχη σας, με το μενού Επιλογές-Εμφάνιση Εκτυπώσεων- Τεύχος και τεστάρετε τον εκτυπωτή σας γι αυτή τη γραμματοσειρά (αν δουλεύουν τα ελληνικά) με την εντολή του μενού Αρχεία- Τεστ Εκτυπωτή Θα πρέπει να εκτυπώνονται τα κεφαλαία και μικρά ελληνικά γράμματα από Α έως Κ. 6

7 Καταχωρείτε τα στοιχεία σας σαν μηχανικός και των συνεργατών του γραφείου σας, στη βάση δεδομένων με τα στοιχεία μηχανικών, με τις εντολές Συλλογές-Μηχανικοί. Οπωσδήποτε πρέπει να εισάγετε τον Αριθμό Μητρώου ΤΕΕ του κάθε μηχανικού. Επιλέγετε τις ΤΑ (τιμή Αφετηρίας), μτζ (μέση τιμή Ζώνης) της περιοχής σας, με τις εντολές του μενού Παράμετροι-Τιμές ΤΑ,μΤΖ,ΚΕ,ΕΤΑ. Ρυθμίζετε το σωστό λ για τις αμοιβές και το μέσο ημερομίσθιο ΙΚΑ ανάλογα με την περίοδο που τοποθετείτε το πρόγραμμα, με τις εντολές του μενού Παράμετροι-Αμοιβές συντελεστές-συντελεστής λ και Παράμετροι- Εργατική δαπάνη ΙΚΑ-Μέσο ημερομίσθιο. Ελέγχετε και ρυθμίζετε αν απαιτείται τους συντελεστές φορολογικών και κρατήσεων με τις εντολές του μενού Παράμετροι-Εισφορές Κρατήσεις-Συντελεστές. 7

8 Ένα παράδειγμα για γρήγορη εκμάθηση Ανοίγετε ένα αρχείο μελέτης με την εντολή του μενού Αρχείο/Εργο-Μελέτη. Διαλέγετε τον κατάλογο του έργου από το πτυσσόμενο παράθυρο κατάλογοι έργων-μελετών, ή από το πλαίσιο λίστας Κατάλογοι. Στο πτυσσόμενο παράθυρο κατάλογοι έργων-μελετών είναι αποθηκευμένοι οι κατάλογοι έργων που έχετε καθορίσει με το μενού Επιλογές/Κατάλογος Έργου. Δίνετε το όνομα του έργου που θα χρησιμεύσει σαν όνομα καταλόγου για τα αρχεία της άδειας. Για όνομα χρησιμοποιείτε άνετα ελληνικά και πλήρες όνομα. Δίνετε τις βασικές ονομασίες οικοδομής, ιδιοκτήτη κλπ. Ελέγχετε τους συντελεστές της άδειας και αν χρειάζεται τους μετατρέπετε, π.χ. την ΤΖ (τιμή Ζώνης) Δίνετε την τιμή Ζώνης της περιοχής ή αν περιέχεται στις τιμές του πίνακα, κάνετε διπλό κλικ στην αντίστοιχη γραμμή του πίνακα. Επιλέξτε επίσης στην κορυφή αν το ακίνητο είναι εκτός, εντός ή σε ακτίνα περιοχής 3 χλμ. συστήματος ΑΑΑ. 8

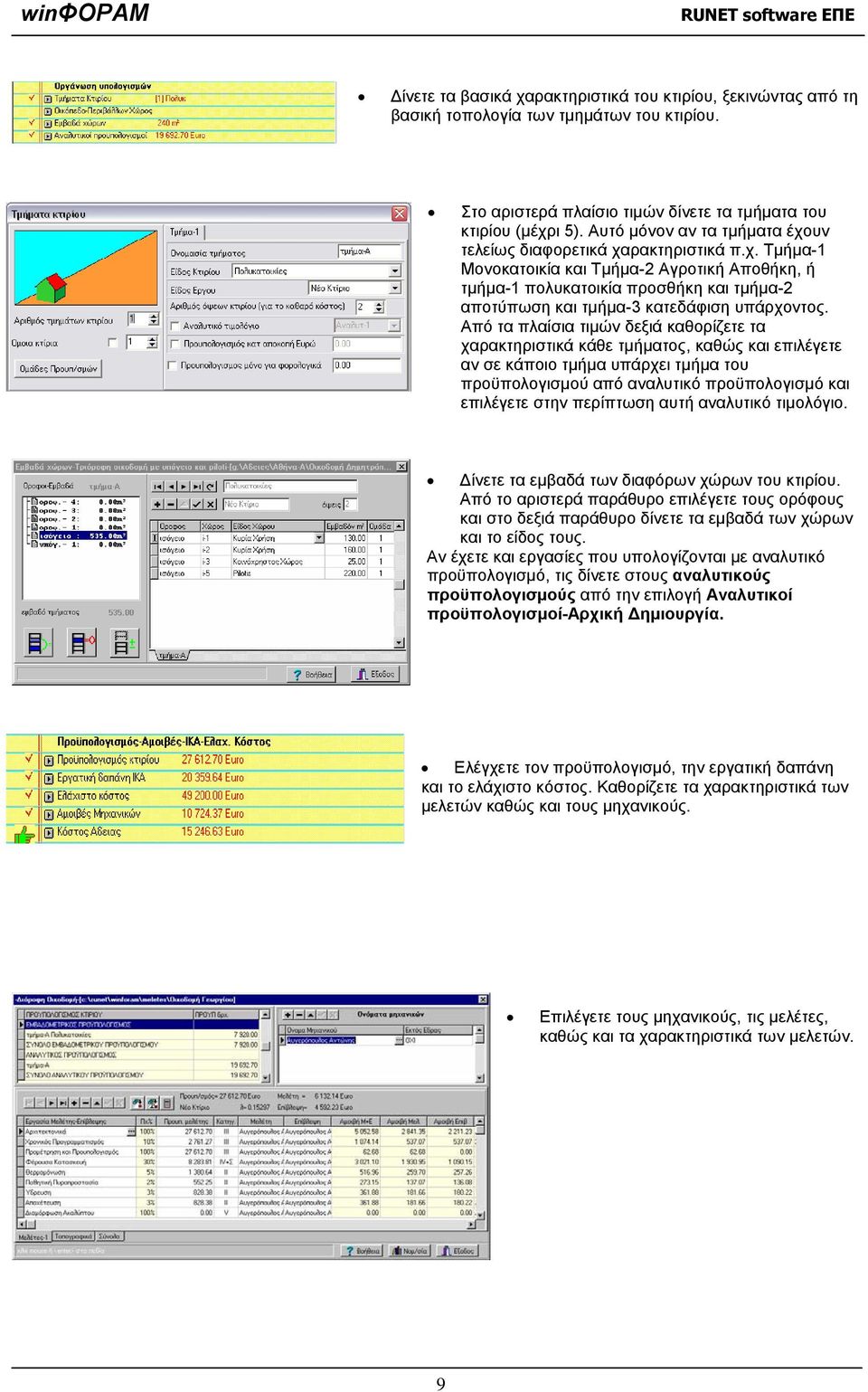

9 Δίνετε τα βασικά χαρακτηριστικά του κτιρίου, ξεκινώντας από τη βασική τοπολογία των τμημάτων του κτιρίου. Στο αριστερά πλαίσιο τιμών δίνετε τα τμήματα του κτιρίου (μέχρι 5). Αυτό μόνον αν τα τμήματα έχουν τελείως διαφορετικά χαρακτηριστικά π.χ. Τμήμα-1 Μονοκατοικία και Τμήμα-2 Αγροτική Αποθήκη, ή τμήμα-1 πολυκατοικία προσθήκη και τμήμα-2 αποτύπωση και τμήμα-3 κατεδάφιση υπάρχοντος. Από τα πλαίσια τιμών δεξιά καθορίζετε τα χαρακτηριστικά κάθε τμήματος, καθώς και επιλέγετε αν σε κάποιο τμήμα υπάρχει τμήμα του προϋπολογισμού από αναλυτικό προϋπολογισμό και επιλέγετε στην περίπτωση αυτή αναλυτικό τιμολόγιο. Δίνετε τα εμβαδά των διαφόρων χώρων του κτιρίου. Από το αριστερά παράθυρο επιλέγετε τους ορόφους και στο δεξιά παράθυρο δίνετε τα εμβαδά των χώρων και το είδος τους. Αν έχετε και εργασίες που υπολογίζονται με αναλυτικό προϋπολογισμό, τις δίνετε στους αναλυτικούς προϋπολογισμούς από την επιλογή Αναλυτικοί προϋπολογισμοί-αρχική Δημιουργία. Ελέγχετε τον προϋπολογισμό, την εργατική δαπάνη και το ελάχιστο κόστος. Καθορίζετε τα χαρακτηριστικά των μελετών καθώς και τους μηχανικούς. Επιλέγετε τους μηχανικούς, τις μελέτες, καθώς και τα χαρακτηριστικά των μελετών. 9

10 Ελέγχετε το ολικό κόστος άδειας. Βλέπετε τα βασικά έγγραφα της άδειας και κάνετε μικρομετατροπές. Προεπισκόπηση των εντύπων της άδειας κάνοντας κλικ στις αντίστοιχες θέσεις. Εκτύπωση εντύπων άδειας. Επιλογή μη εκτύπωσης διαφόρων εντύπων. 10

11 Αρχεία Δημιουργούνται πολλά αρχεία για τα δεδομένα, τα αποτελέσματα και τα έγγραφα του προγράμματος. Η βασική οργάνωση των αρχείων του προγράμματος είναι ως εξής: Διαλέγετε ορισμένους καταλόγους σαν καταλόγους έργων (project directory), όπου γράφονται αποκλειστικά και μόνο τα αρχεία έργων (projects) π.χ. διαλέγετε τον κατάλογο d:\meletes σαν κατάλογο έργων. Για κάθε έργο ή μελέτη διαλέγετε ένα όνομα με την εντολή του μενού Αρχείο/Εργο-Μελέτη. Τότε στον κατάλογο του έργου δημιουργείται ένας καινούργιος κατάλογος με το όνομα του έργου π.χ. διαλέγετε αρχείο έργου george1 τότε στον κατάλογο έργων δημιουργείται ο κατάλογος c:\meletes\george1 και μέσα εκεί γράφονται όλα τα αρχεία που αφορούν το έργο george1. Πρωταρχικά πρέπει να δημιουργήσετε μερικούς ή έναν τουλάχιστο κατάλογο έργου. Όνομα Αρχείου Έργου-Μελέτης Δίνετε το όνομα του αρχείου του έργου ή της μελέτης. Ονόματα αρχείων όπως επιτρέπουν τα windows που δουλεύετε. Μπορείτε να δώσετε και κατάλογο (directory) που θα δημιουργηθεί π.χ. \OikodmA\NeoDiorof.rpr. Το όνομα αρχείου πρέπει να έχει την κατάληξη.rpr (αν την παραλείψετε θα προστεθεί μόνη της). Προφανώς, όντας στα Windows, μπορείτε να δώσετε ελληνικούς χαρακτήρες για ονόματα αρχείων. Ανοίγοντας ένα αρχείο εμφανίζεται ο παρακάτω διάλογος, όπου πληκτρολογείτε τις βασικές ονομασίες της μελέτης, οι οποίες εμφανίζονται και στα τεύχη. 11

12 Μπορείτε επίσης να ανοίξετε τα πιο πρόσφατα αρχεία κάνοντας κλικ στα ονόματά τους στο τέλος του μενού αρχεία. Οι κατάλογοι έργων δημιουργούνται από το μενού Επιλογές-Κατάλογος έργου. Καλό είναι να οργανώσετε τις μελέτες σας σε χαρακτηριστικούς καταλόγους, (π.χ. ανάλογα με το είδος ή την περιοχή). Διαγραφή έργου-μελέτης (project) Μπαίνετε στον διάλογο, επιλέγοντας κατάλογο και αρχείο έργου. Καθώς επιλέγετε το έργο στο πάνω πλαίσιο εμφανίζεται η ημερομηνία δημιουργίας του αρχείου, καθώς και η σύντομη περιγραφή του έργου. Πατώντας το πλήκτρο Διαγραφή διαγράφετε, μετά από πρόσθετη επιβεβαίωση τα αρχεία και τους καταλόγους του έργου (project). Αναζήτηση έργου-μελέτης (project) Βλέπετε τα διάφορα έργα (projects) επιλέγοντας κατάλογο έργου και αρχείο έργου. Καθώς επιλέγετε το έργο στο πάνω πλαίσιο εμφανίζεται η ημερομηνία δημιουργίας του αρχείου, καθώς και η σύντομη περιγραφή του έργου. 12

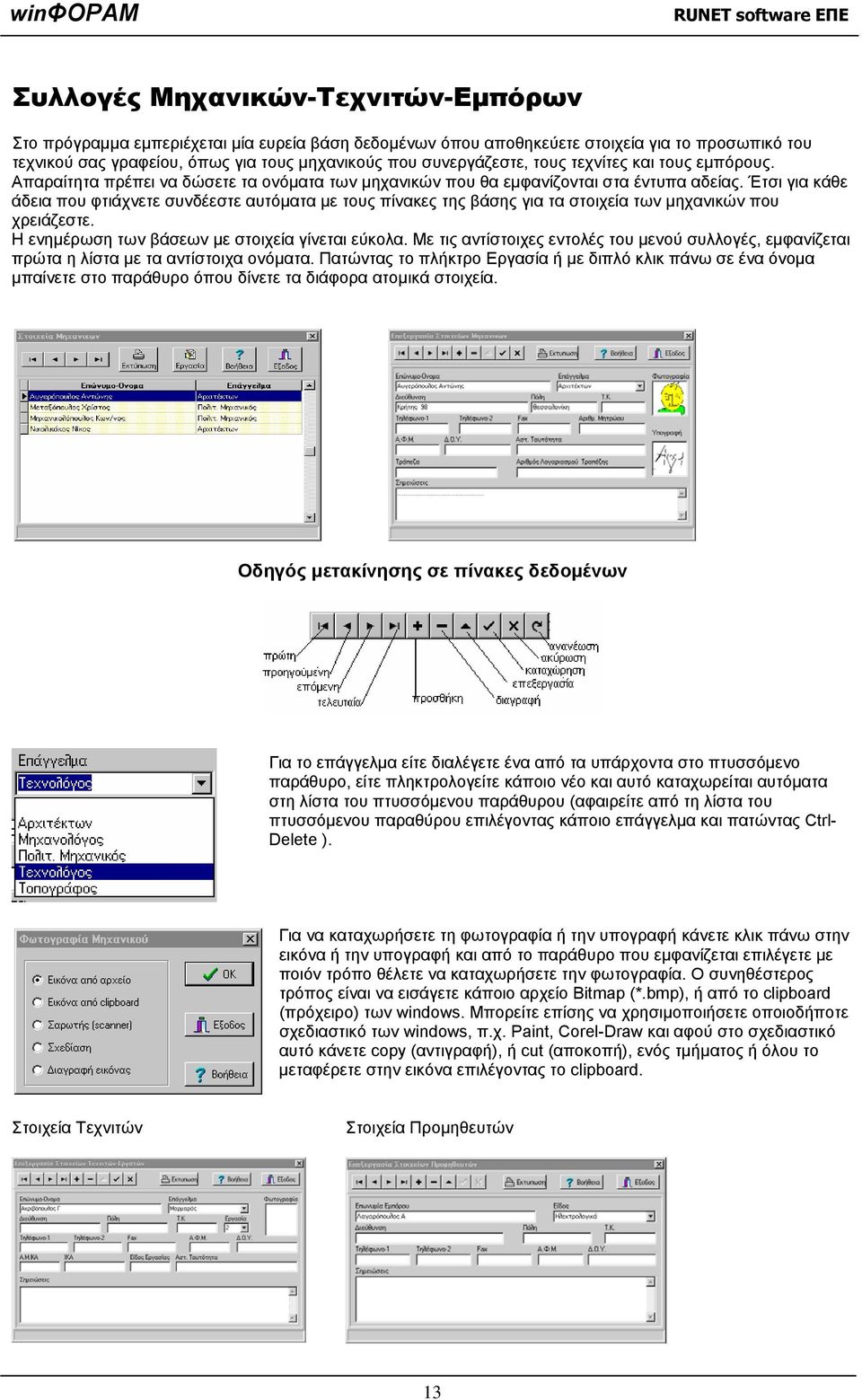

13 Συλλογές Μηχανικών-Τεχνιτών-Εμπόρων Στο πρόγραμμα εμπεριέχεται μία ευρεία βάση δεδομένων όπου αποθηκεύετε στοιχεία για το προσωπικό του τεχνικού σας γραφείου, όπως για τους μηχανικούς που συνεργάζεστε, τους τεχνίτες και τους εμπόρους. Απαραίτητα πρέπει να δώσετε τα ονόματα των μηχανικών που θα εμφανίζονται στα έντυπα αδείας. Έτσι για κάθε άδεια που φτιάχνετε συνδέεστε αυτόματα με τους πίνακες της βάσης για τα στοιχεία των μηχανικών που χρειάζεστε. Η ενημέρωση των βάσεων με στοιχεία γίνεται εύκολα. Με τις αντίστοιχες εντολές του μενού συλλογές, εμφανίζεται πρώτα η λίστα με τα αντίστοιχα ονόματα. Πατώντας το πλήκτρο Εργασία ή με διπλό κλικ πάνω σε ένα όνομα μπαίνετε στο παράθυρο όπου δίνετε τα διάφορα ατομικά στοιχεία. Οδηγός μετακίνησης σε πίνακες δεδομένων Για το επάγγελμα είτε διαλέγετε ένα από τα υπάρχοντα στο πτυσσόμενο παράθυρο, είτε πληκτρολογείτε κάποιο νέο και αυτό καταχωρείται αυτόματα στη λίστα του πτυσσόμενου παράθυρου (αφαιρείτε από τη λίστα του πτυσσόμενου παραθύρου επιλέγοντας κάποιο επάγγελμα και πατώντας Ctrl- Delete ). Για να καταχωρήσετε τη φωτογραφία ή την υπογραφή κάνετε κλικ πάνω στην εικόνα ή την υπογραφή και από το παράθυρο που εμφανίζεται επιλέγετε με ποιόν τρόπο θέλετε να καταχωρήσετε την φωτογραφία. Ο συνηθέστερος τρόπος είναι να εισάγετε κάποιο αρχείο Bitmap (*.bmp), ή από το clipboard (πρόχειρο) των windows. Μπορείτε επίσης να χρησιμοποιήσετε οποιοδήποτε σχεδιαστικό των windows, π.χ. Paint, Corel-Draw και αφού στο σχεδιαστικό αυτό κάνετε copy (αντιγραφή), ή cut (αποκοπή), ενός τμήματος ή όλου το μεταφέρετε στην εικόνα επιλέγοντας το clipboard. Στοιχεία Τεχνιτών Στοιχεία Προμηθευτών 13

14 Παράμετροι Όλη η νομοθεσία του υπολογισμού προϋπολογισμών, αμοιβών, ΙΚΑ και ελάχιστου κόστους βασίζεται σε ένα μεγάλο αριθμό παραμέτρων και συντελεστών. Μερικοί από αυτούς τους συντελεστές αλλάζουν κατά τακτά χρονικά διαστήματα π.χ. το λ των αμοιβών και το μέσο ημερομίσθιο ΙΚΑ. Άλλοι συντελεστές όπως το κόστος εκκίνησης (ΚΕ) αλλάζουν πιο αραιά και άλλοι δεν αλλάζουν καθόλου εκτός αν αλλάξει η νομοθεσία όπως τα κ και μ των αμοιβών. Το πρόγραμμα έχει αποθηκευμένους σε πίνακες όλους τους συντελεστές που χρησιμοποιούνται. Έτσι μπορεί ο χρήστης να αλλάξει τους συντελεστές, όταν απαιτείται. Υπάρχουν επίσης ορισμένοι παράμετροι (π.χ. τρόπος στρογγυλέματος προϋπολογισμών), με τους οποίους ρυθμίζετε το πρόγραμμα σύμφωνα με τις ανάγκες της περιοχής σας. Οι παράμετροι που υπάρχουν στο πρόγραμμα φορτώνονται στο αρχείο άδειας τη στιγμή που αυτό δημιουργείται. Αν οι τιμές των παραμέτρων αλλάζουν στο πρόγραμμα δεν επηρεάζουν αυτές του αρχείου της άδειας εκτός αν χρησιμοποιήσετε την τελευταία εντολή Αλλαγή Παραμέτρων. Ορισμένοι παράμετροι στο πρόγραμμα αλλάζουν κάνοντας κλικ στις αντίστοιχες θέσεις στο κίτρινο φύλλο υπολογισμών. Για να αλλάξετε μερικούς συντελεστές πρέπει πρώτα να ξεκλειδώσετε τους πίνακες πατώντας το αντίστοιχο πλήκτρο. Πρέπει να είστε προσεκτικοί όταν κάνετε αλλαγές σε ορισμένους συντελεστές και αν έχετε την παραμικρή αμφιβολία να επικοινωνήσετε με τη Runet. Κτίριο Μορφή κτιρίου Με τα ρυθμιζόμενα πλαίσια τιμών πάνω και κάτω δεξιά επιλέγετε τον αριθμό των ορόφων και των υπογείων για τα τυπικά κτίρια που δουλεύετε. 14

15 Συντελεστής επιρροής με είδος κτιρίου συντ. = συντελεστής που εφαρμόζεται στις τιμές αφετηρίας για τον υπολογισμό τιμής μονάδας επιφανείας. (Υπουργ. απόφ /6083/ Άρθρο 1 παρ. 5, και τροποποίηση με υπ αριθμ /90 ΦΕΚ566/Β και 31947/91 ΦΕΚ 635/Β Αποφάσεις) α = συντελεστής ομαδοποίησης ανάλογα με το είδος του οικοδομικού έργου για τον υπολογισμό του προϋπολογισμού, (αυτός ο συντελεστής πρέπει να αλλάζει μόνον μετά από οδηγίες από την Runet). β = συντελεστής που δείχνει κάθε κατηγορία κτιρίου, σε ποια κατηγορία ανήκει στον πίνακα Κόστους Εκκίνησης (ΚΕ) (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.2) γ = συντελεστής που δείχνει κάθε κατηγορία κτιρίου, σε ποια κατηγορία ανήκει στον πίνακα του ΙΚΑ (σύμφωνα με την Υπ. Απόφ. Φ21/478/ ΦΕΚ 252/Τ.Β / Πιν. 1 και Πιν. 2) Συντελεστής επιρροής με είδος χώρου είδος = συντελεστής ομαδοποίησης χώρων (αυτός ο συντελεστής πρέπει να αλλάζει μόνον μετά από οδηγίες από την Runet). συντ-1 = συντελεστής που εφαρμόζεται στις τιμές αφετηρίας για τον υπολογισμό της τιμής μονάδας επιφανείας. (Υπουργ. απόφ /6083/ Αρθρο 1 ) συντ-2 = Συντελεστής αναγωγής βοηθητικών χώρων για το Ελάχιστο Κόστος Οικοδομής. (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.4) συντ-3 = συντελεστής που δείχνει κάθε κατηγορία χώρου κτιρίου σε ποια κατηγορία (στήλη) ανήκει στον πίνακα του ΙΚΑ (σύμφωνα με την Υπ. Απόφ. Φ21/478/ ΦΕΚ 252/Τ.Β / Πιν. 1 και Πιν 2) 15

16 Συντελεστής Αναγωγής Επιφανείας (ΕΚ) Συντελεστές αναγωγής βοηθητικών χώρων για το Ελάχιστο Κόστος Οικοδομής. (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.4) Τιμές ΤΑ, μτζ, ΚΕ,ΕΤΑ Τιμή Αφετηρίας ΤΑ ( Υπουργ. απόφ /6083/ Αρθρο 3 ) Η τιμή που επιλέγετε πατώντας το πλήκτρο Επιλογή ή κάνοντας διπλό-κλικ στην αντίστοιχη τιμή του πίνακα είναι αυτή που προεπιλέγεται στο πρόγραμμα και αντιστοιχεί στην περιοχή σας. Ο συντελεστής διαίρεσης ΤΑ (0.60) είναι ο συντελεστής Φ που ορίζει το άρθρο 4. Αυτός ο συντελεστής σύμφωνα με το άρθρο αυτό πρέπει να αλλάζει κάθε χρόνο (1991=0.70, 1992=0.80., 1995=1.00) αλλά βάσει εγκυκλίων έχει μέχρι σήμερα παραταθεί η ισχύς του συντελεστή Μην αλλάζετε τον συντελεστή αυτό αν δεν είστε απόλυτα βέβαιοι για την αλλαγή της νομοθεσίας. 16

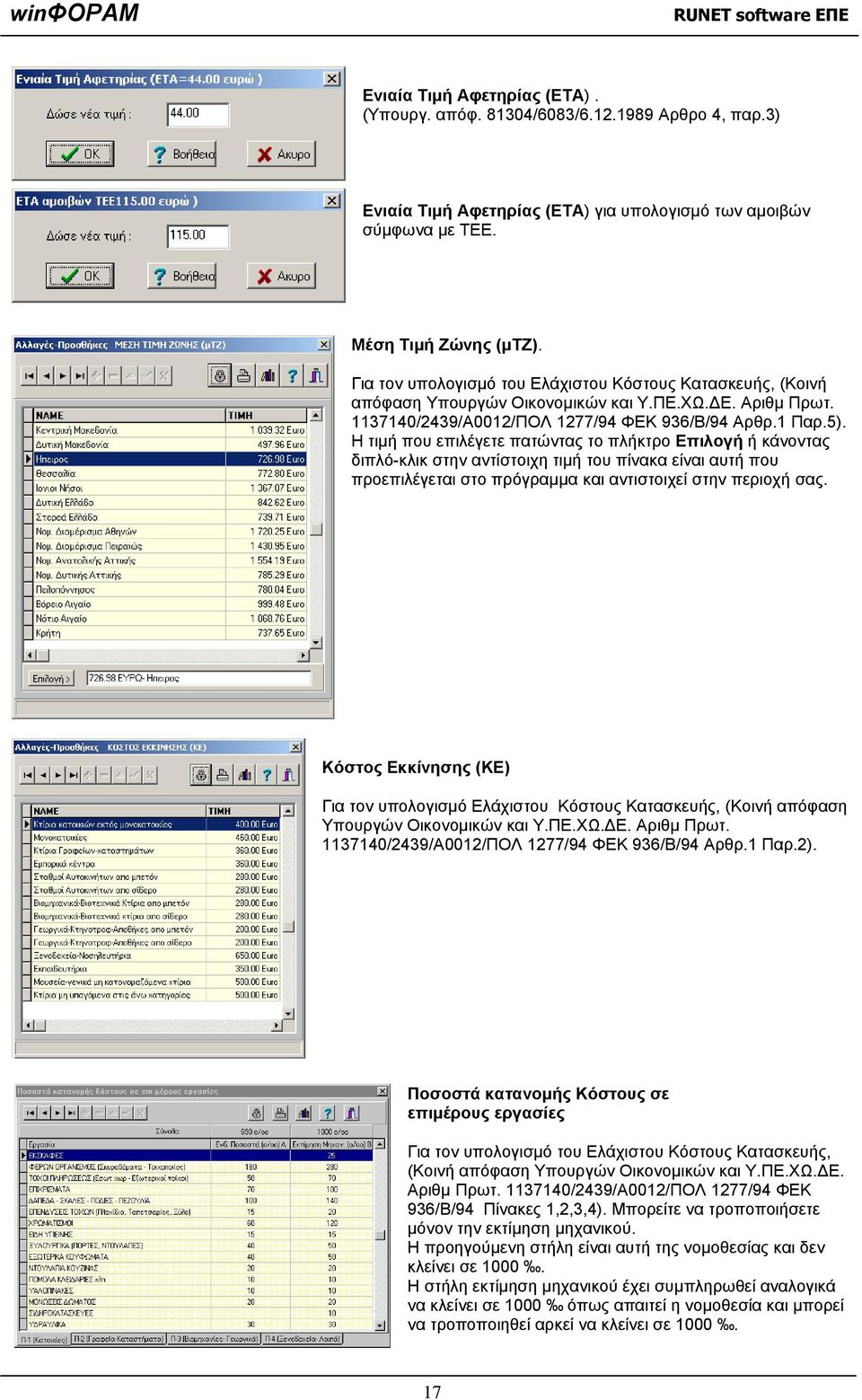

17 Ενιαία Τιμή Αφετηρίας (ΕΤΑ). (Υπουργ. απόφ /6083/ Αρθρο 4, παρ.3) Ενιαία Τιμή Αφετηρίας (ΕΤΑ) για υπολογισμό των αμοιβών σύμφωνα με ΤΕΕ. Μέση Τιμή Ζώνης (μτζ). Για τον υπολογισμό του Ελάχιστου Κόστους Κατασκευής, (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.5). Η τιμή που επιλέγετε πατώντας το πλήκτρο Επιλογή ή κάνοντας διπλό-κλικ στην αντίστοιχη τιμή του πίνακα είναι αυτή που προεπιλέγεται στο πρόγραμμα και αντιστοιχεί στην περιοχή σας. Κόστος Εκκίνησης (ΚΕ) Για τον υπολογισμό Ελάχιστου Κόστους Κατασκευής, (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.2). Ποσοστά κατανομής Κόστους σε επιμέρους εργασίες Για τον υπολογισμό του Ελάχιστου Κόστους Κατασκευής, (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Πίνακες 1,2,3,4). Μπορείτε να τροποποιήσετε μόνον την εκτίμηση μηχανικού. Η προηγούμενη στήλη είναι αυτή της νομοθεσίας και δεν κλείνει σε Η στήλη εκτίμηση μηχανικού έχει συμπληρωθεί αναλογικά να κλείνει σε 1000 όπως απαιτεί η νομοθεσία και μπορεί να τροποποιηθεί αρκεί να κλείνει σε

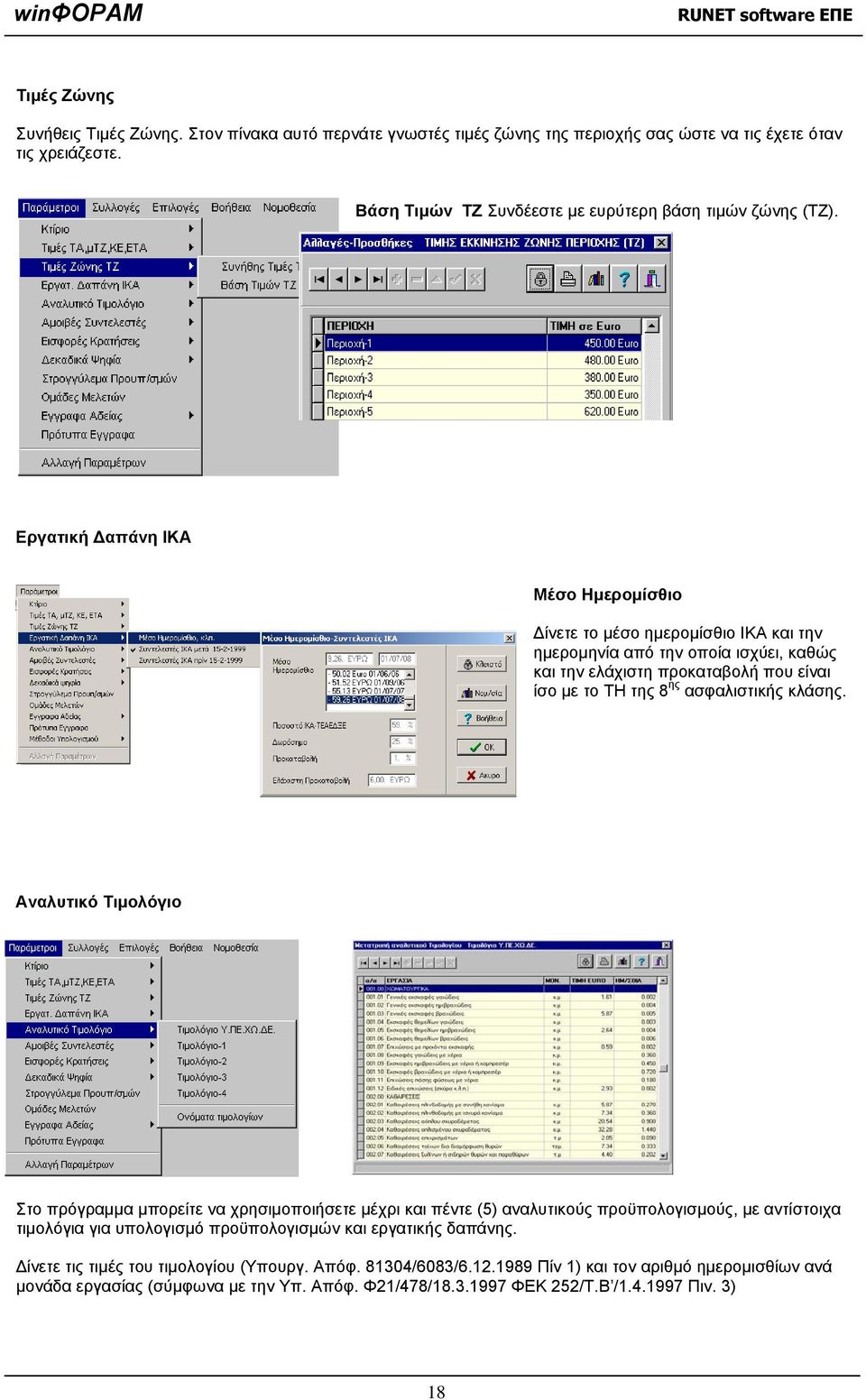

18 Tιμές Ζώνης Συνήθεις Τιμές Ζώνης. Στον πίνακα αυτό περνάτε γνωστές τιμές ζώνης της περιοχής σας ώστε να τις έχετε όταν τις χρειάζεστε. Βάση Τιμών ΤΖ Συνδέεστε με ευρύτερη βάση τιμών ζώνης (ΤΖ). Εργατική Δαπάνη ΙΚΑ Μέσο Ημερομίσθιο Δίνετε το μέσο ημερομίσθιο ΙΚΑ και την ημερομηνία από την οποία ισχύει, καθώς και την ελάχιστη προκαταβολή που είναι ίσο με το ΤΗ της 8 ης ασφαλιστικής κλάσης. Αναλυτικό Τιμολόγιο Στο πρόγραμμα μπορείτε να χρησιμοποιήσετε μέχρι και πέντε (5) αναλυτικούς προϋπολογισμούς, με αντίστοιχα τιμολόγια για υπολογισμό προϋπολογισμών και εργατικής δαπάνης. Δίνετε τις τιμές του τιμολογίου (Υπουργ. Απόφ /6083/ Πίν 1) και τον αριθμό ημερομισθίων ανά μονάδα εργασίας (σύμφωνα με την Υπ. Απόφ. Φ21/478/ ΦΕΚ 252/Τ.Β / Πιν. 3) 18

19 winφοραμ RUNET software ΕΠΕ Αμοιβές Συντελεστές, Συντελεστής λ Ενημερώνεται internet. αυτόματα με αναβάθμιση μέσω κ,μ κτιριακών έργων Μελέτες κτιρίου Καθορίζετε το ποσοστό του προϋπολογισμού της μελέτης, την συνήθη κατηγορία (1,2,3,4, 5=3+σεισμός, 6=4+σεισμός), συνήθως, Μελέτη (=1), Επίβλεψη (=2), Μελέτη+Επίβλεψη (=3), είδος για τους πίνακες κ,μ, (0=αρχιτεκτονικά, 1=φέρουσα κατασκευή, 2=εγκαταστάσεις, 4= διαμόρφωση ακαλύπτου, 5=προμέτρηση, 6=χρονικός προγραμματισμός) και set=1 αν θέλετε η μελέτη να περιλαμβάνεται στο προεπιλεγμένο σύνηθες σύνολο μελετών και set=0 αν όχι. κ,μ μελετών, επιβλέψεων εκτός έδρας, τεύχη 19

20 Τοπογραφικό διάγραμμα Εισφορές κρατήσεις Συντελεστές Αλλάζετε τους συντελεστές κρατήσεων. Πρέπει να καθορίσετε το ποσοστό ΚΗ σε Δήμο ή Κοινότητα, που ποικίλει για διάφορους δήμους. Επίσης αν στην περιοχή σας έχετε πρόσθετη κράτηση Δήμου ή κοινότητας (π.χ. Χαλκίδα) καθορίστε το ποσοστό επί του προϋπολογισμού. Ολικό κόστος περιεχόμενα Έχετε τη δυνατότητα να διαμορφώσετε τα περιεχόμενα του ολικού κόστους (μια εκτύπωση που συνήθως δίνετε για πρώτη φορά στον πελάτη σας για το κόστος της άδειας), συμπεριλαμβάνοντας ή όχι την εφορία και την κράτηση ΤΕΕ μηχανικού (που βαρύνουν τον μηχανικό), καθώς και να εκτυπώσετε το ελάχιστο κόστος και την ολική εργατική δαπάνη. 20

21 Στρογγύλεμα προϋπολογισμών Επιλέγετε τον τρόπο στρογγυλέματος των προϋπολογισμών σύμφωνα με τις απαιτήσεις σας ή τις απαιτήσεις της πολεοδομίας της περιοχής σας. Ομάδες Μελετών Επιλέγετε τους συνδυασμούς μελετών στις διάφορες ομάδες μελετών έτσι ώστε να μπορείτε να κατατάσσετε τους διάφορους χώρους σε ομάδες και να μπορείτε να αφαιρείτε μελέτες, π.χ. Στην ομάδα-2 έχετε απενεργοποιημένη την θερμομόνωση, οπότε όταν δίνετε στα εμβαδά χώρων τους χώρους του υπογείου τους κατατάσσετε στην ομάδα-2 και δεν υπολογίζεται η μελέτη θερμομόνωσης γι αυτούς. Έγγραφα αδείας Αίτηση Διαμορφώνετε το πρότυπο αίτησης σύμφωνα με το υπόδειγμα, αλλάζοντας ή προσθέτοντας κείμενο. 21

22 Πρότυπα κείμενα Επιλέγετε και μετατρέπετε κάποιο από τα ενσωματωμένα πρότυπα κείμενα. Επίσης προσθέτετε νέα κείμενα στη λίστα ή διαγράφετε υπάρχοντα. Αλλαγή παραμέτρων Αλλάζετε φορτώνοντας τους νέους συντελεστές του προγράμματος στο αρχείο άδειας που επεξεργάζεστε. Βέβαια αυτό μπορεί να γίνει και κάνοντας κλικ στο κίτρινο φύλλο στις αντίστοιχες θέσεις. 22

23 Εμβαδά Χώρων Δίνεται τα εμβαδά και το είδος των χώρων του κτιρίου. Τα εμβαδά αυτά χρησιμοποιούνται στους υπολογισμούς του συμβατικού προϋπολογισμού, καθώς και στον υπολογισμό Ελάχιστου κόστους κατασκευής και τους υπολογισμούς της εργατικής δαπάνης ΙΚΑ. Πατώντας το πλήκτρο + προσθέτετε χώρους και εν συνεχεία δίνετε την ονομασία και τα εμβαδά τους. Πατώντας το πλήκτρο αφαιρείτε χώρους. Επιλέγετε ορόφους για τους οποίους δίνετε εμβαδά στο αριστερά παράθυρο. Με τον οδηγό στο κάτω τμήμα αλλάζετε τμήματα του κτιρίου για να δώσετε εμβαδά. Κάνοντας κλικ στο είδος χώρου εμφανίζεται το πτυσσόμενο παράθυρο από το οποίο επιλέγετε το είδος του χώρου. Στη θέση εμβαδόν δίνετε το εμβαδόν του χώρου σε τετρ. μέτρα. Σε περίπτωση που χώροι ανήκουν σε άλλη ομάδα μελετών, π.χ. ένας χώρος υπογείου για τον οποίο αφαιρείται η μελέτη θερμομόνωσης, κάνετε κλικ στη θέση Ομάδα και από τις σελίδες μελετών που εμφανίζονται επιλέγετε την κατάλληλη. Το περιεχόμενο των ομάδων μελετών καθορίζετε σε πιο πάνω επιλογή του κίτρινου φύλλου μελέτης. Με αυτά τα πλήκτρα δημιουργείτε ίδιους ορόφους, ή μηδενίζετε εμβαδά ορόφων, ή επαναπροσδιορίζετε (προσθήκη - αφαίρεση ορόφων) το κτίριο. 23

24 Για την εξίσωση των εμβαδών ορόφων κάνετε κλικ στον όροφο στο δεξιά παράθυρο και εξισώνεται με τον επιλεγμένο στο αριστερά παράθυρο. Για μηδενισμό εμβαδών ορόφων κάνετε κλικ στον αντίστοιχο όροφο. Οικόπεδο-Περιβάλλον Χώρος Δίνετε τα εμβαδά του οικοπέδου και περιβάλλοντος χώρου για τις ανάγκες υπολογισμού του συμβατικού προϋπολογισμού, του ΙΚΑ και του Ελάχιστου Κόστους. Δίνετε εμβαδόν περιβάλλοντος χώρου στη δεύτερη γραμμή για τον υπολογισμό του συμβατικού προϋπολογισμού των αμοιβών και στην τέταρτη γραμμή για το ΙΚΑ. Αν στον προϋπολογισμό του ακάλυπτου γίνονται εργασίες που πρέπει να συμπεριληφθούν με αναλυτικό προϋπολογισμό, μαρκάρετε το αντίστοιχο πλαίσιο ελέγχου, και εν συνεχεία από το πτυσσόμενο πλαίσιο επιλέξτε τον αναλυτικό προϋπολογισμό που θα χρησιμοποιήσετε από τους πέντε που διατίθενται. Αν το οικόπεδο βρίσκεται εκτός συστήματος Αντικειμενικών αξιών αλλά εντός ζώνης πλάτους τριών (3) χιλιομέτρων περί την εντός του συστήματος περιοχή, μαρκάρετε το αντίστοιχο πλαίσιο ελέγχου της πέμπτης γραμμής, για να χρησιμοποιηθεί στον υπολογισμό Ελάχιστου Κόστους. (Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ. Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94 Αρθρ.1 Παρ.5) 24

25 Αναλυτικοί Προϋπολογισμοί Στο πρόγραμμα εμπεριέχονται πέντε αναλυτικά τιμολόγια για να καλυφθούν όλες οι δυνατές ανάγκες. π.χ. μπορείτε να χρησιμοποιήσετε το Τιμολόγιο-1 για να υπολογίσετε μερικές εργασίες που πρέπει να συμπεριληφθούν στον προϋπολογισμό του κτιρίου, το Τιμολόγιο-2 για να υπολογίσετε μεροκάματα του ΙΚΑ που αφαιρούνται, και το Τιμολόγιο-5 για να φτιάξετε έναν αναλυτικό προϋπολογισμό για κάποιο δάνειο τράπεζας. Μαρκάροντας σε άλλα παράθυρα (π.χ. Τμήμα κτιρίου, Οικόπεδο περιβάλλον χώρος, Εργατική δαπάνη ΙΚΑ) τα αντίστοιχα πλαίσια ελέγχου καθορίζετε ποιος αναλυτικός προϋπολογισμός θα συμπεριληφθεί πού ή όχι. Επιλέγετε το αναλυτικό τιμολόγιο που θέλετε να δουλέψετε. Αν δεν το έχετε ξαναχρησιμοποιήσει τότε θα ενεργοποιηθεί το πλήκτρο αρχική δημιουργία, αλλιώς πατάτε το πλήκτρο Επεξεργασία για να δώσετε ποσότητες. Σε περίπτωση που θέλετε να αλλάξετε τιμολόγιο με κάποιο άλλο από τα πέντε που διαθέτετε πατήστε το πλήκτρο αλλαγή τιμολογίου. Επιλέγετε πιο τιμολόγιο θέλετε να αντικαταστήσει αυτό που έχετε και μαρκάρετε αλλαγή ή μηδενισμό. Δίνετε τις ποσότητες που αντιστοιχούν στις εργασίες που γίνονται, με τις μονάδες που φαίνονται στην αντίστοιχη στήλη. Στο πάνω αριστερά μέρος εμφανίζονται τα αθροίσματα των ποσοτήτων. Αν θέλετε να μετατρέψετε τις τιμές ανά μονάδα εργασίας ή τα ημερομίσθια ανά μονάδα εργασίας πρέπει πρώτα να ξεκλειδώσετε τον πίνακα πατώντας το πλήκτρο 25

26 Εργατική Δαπάνη ΙΚΑ - Πίνακες Από τα εμβαδά που δίνετε για τους διάφορους χώρους, γίνεται αυτόματα η κατανομή των εμβαδών για τον Πίνακα-1 του ΙΚΑ σύμφωνα με την Υπ. Απόφ. Φ21/478/ ΦΕΚ 252/Τ.Β / Μπορείτε όμως εδώ να τροποποιήσετε αυτήν την κατανομή στη σελίδα Πιν-1 Εμβαδά. Επίσης μπορείτε να συμπληρώσετε τον Πίνακα-2 του ΙΚΑ για εστεγασμένα επαγγέλματα, στη σελίδα Πιν-2 Εμβαδά. Τα ημερομίσθια που προκύπτουν από τους πίνακες του ΙΚΑ τα βλέπετε στις σελίδες Πιν-1 Ημ/σθια και Πιν-2 Ημ/σθια. Τυχόν αφαιρούμενα ημερομίσθια που έχετε υπολογίσει με τον αναλυτικό προϋπολογισμό του προγράμματος τα δίνετε στη σελίδα Πιν-1 Αφαιρούμενα Ημερομίσθια. Στην ίδια σελίδα μαρκάρετε αν η οικοδομή σας είναι στην περίπτωση αφαίρεσης 2/3 ημερομισθίου σκελετού (ισόγεια κτίρια κατοικίας χωρίς σκελετό οπλισμ. σκυροδέματος). Τα σύνολα της εργατικής δαπάνης τα βλέπετε στη σελίδα Σύνολα όπου και επιλέγετε αν κάτι θέλετε να συμμετέχει ή όχι στον υπολογισμό εργατική ς δαπάνης. Πίνακας 1 Εμβαδά Πίνακας 1 Ημερομίσθια 26

27 Πίνακας 1 Κατανομή Ημερομισθίων Πίνακας - 1 Αφαιρούμενα Ημερομίσθια Πίνακας 2 Εμβαδά 27

28 Πίνακα 2 Ημερομίσθια Σύνολα Ημερομίσθια ΙΚΑ Εργατική Δαπάνη ΙΚΑ 28

29 Ελάχιστο Κόστος Από τα εμβαδά που δίνετε φτιάχνονται αυτόματα οι πίνακες υπολογισμού και κατανομής του ελάχιστου κόστους σύμφωνα με την Κοινή απόφαση Υπουργών Οικονομικών και Υ.ΠΕ.ΧΩ.ΔΕ. Αριθμ. Πρωτ /2439/Α0012/ΠΟΛ 1277/94 ΦΕΚ 936/Β/94. Στη σελίδα Ελάχ. Κόστος βλέπετε τον υπολογισμό του ελάχιστου κόστους. Στη σελίδες Π-1,Π-2,Π-3,Π-4 βλέπετε τις αναλύσεις κόστους. Σε αυτές τις σελίδες μπορείτε να αλλάξετε, αν θέλετε τη στήλη Εκτίμηση Μηχανικού Β και τροπ οποιείται αντίστοιχα ο πίνακας. Προσοχή πρέπει η στήλη αυτή πάνω να κλείνει σε Στις σελίδες Τελικός Προσωριν ός Πίνακας 1,2.., TΠ-1,.συμπληρώνετε τη στήλη Κόστος με τα πραγματικά ποσά που χρησιμοποιήθηκαν ώστε να παραχθεί ο τελικός πίνακας που υποβάλλεται για να παρθεί το ρεύμα. Συγχρόνως για τα ποσά που δίνεται συμπληρώνονται οι υπόλοιπες στήλες του πίνακα και υπολογίζεται το άνοιγμα του πίνακα. Ελάχιστο Κόστος Π-1 Ανάλυση Κόστους TΠ-1 Τελικός Προσωρινός Πίνακας 29

30 Αμοιβές Μηχανικών Καθορίζετε τα διάφορα χαρακτηριστικά των μελετών για να υπολογιστούν Ο βασικός οδηγός πλήκτρων είναι οδηγός αναζήτησης οι αμοιβές. Κάνοντας κλικ στις διάφορες θέσεις των πινάκων εμφανίζεται το πλήκτρο και πατώντας το εμφανίζεται το αντίστοιχο παράθυρο επιλογής. Πάνω δεξιά επιλέγετε τους διάφορους μηχανικούς που θέλετε να συμμετάσχουν στην άδεια και καθορίζετε, αν χρειάζεται, τις αποστάσεις τους για τα εκτός έδρας. Για κάθε μελέτη που επιλέγετε μπορείτε να αλλάξετε τον προϋπολογισμό, την κατηγορία και τους μηχανικούς μελέτης και επίβλεψης. 30

31 Με το πλήκτρο επιλέγετε το σύνολο των μελετών που έχετε προκαθορίσει στον πίνακα Παράμετροι -κ,μ μελετών-μελέτες Κτιρίων. Με το πλήκτρο επιλέγετε όλες τις μελέτες. Για την αμοιβή τοπογραφικού διαγράμματος δώστε τα εμβαδά και τα σημεία στις αντίστοιχες θέσεις του πίνακα. 31

32 Κόστος άδειας Βλέπετε το συνολικό κόστος της άδειας και πατώντας το πλήκτρο εκτύπωση το εκτυπώνετε. Μπορείτε με τις εντολές του μενού Παράμετροι/Εισφορές Κρατήσεις/Ολικό Κόστος Περιεχόμενα να τροποποιήσετε λίγο τα περιεχόμενα του ολικού κόστους, ως προς την εφορία και παρακράτηση ΤΕΕ μηχανικού καθώς και αν θα εμφανίζεται η συνολική δαπάνη σε ΙΚΑ και το Ελάχιστο Κόστος. Κόστος άδειας Έγγραφα Βλέπετε και αλλάζετε διάφορα έγγραφα της άδειας πριν τα εκτυπώσετε Αίτηση Αν μαρκάρετε το πλαίσιο ελέγχου, Διατήρησε αυτό δεν θα αλλάξουν αυτά που δώσατε αν αλλάξετε κάτι στα υπόλοιπα δεδομένα (π.χ. ονομασίες, ή μηχανικούς) της άδειας. Αναθέσεις- Αναλήψεις 32

33 Στατιστικό δελτίο Δήλωση προκαταβλητέου φόρου Συντελεστές Προϋπολογισμού - Αμοιβών-ΙΚΑ Αλλάζετε τους διάφορους συντελεστές που ισχύουν στην άδεια. Βλέπε ανάλογο με τους παραμέτρους του προγράμματος. 33

34 Εκτυπώσεις Παράγονται πλήρη και αναλυτικά τεύχη τα οποία μπορούν να εκτυπωθούν πατώντας το κουμπί Εκτύπωση πάνω δεξιά, ή από το μενού εκτύπωσης. Πριν εκτυπώσετε έχετε τη δυνατότητα να επιλέξετε πια τμήματα του τεύχους θέλετε να εκτυπώσετε. Επίσης μπορείτε με τα δύο πλαίσια τιμών να καθορίσετε το νούμερο αρχικής σελίδας καθώς και το αριστερά περιθώριο σε χιλιοστά. Η εμφάνιση των εκτυπώσεων το λογότυπο στο κάτω μέρος της σελίδας και το είδος των χαρακτήρων που επιλέγετε καθορίζεται με το ειδικό μενού Επιλογές-Εμφάνιση Εκτυπώσεων. Πρέπει να έχετε υπ' όψη σας ότι για να βγαίνουν ζυγισμένοι οι χαρακτήρες στους πίνακες της εκτύπωσης, πρέπει να διαλέξετε γραμματοσειρά μη αναλογική όπως Courier, Courier New, Times New Roman, Lucida Concole. Καθορίζετε χαρακτήρες εκτύπωσης των τευχών. 34

35 Καθορίζετε τον τρόπο εκτύπωσης πινάκων συντελεστών και συλλογών. Δίνετε το λογότυπο του τεχνικού γραφείου που θα εμφανίζεται στο κάτω μέρος των εκτυπώσεων. Μαρκάρετε επίσης το τι θέλετε να εμφανίζεται στο λογότυπο (όνομα αρχείου, ημερομηνία). Επιλέγετε τρόπο επισκόπησης. Μερικοί εκτυπωτές για διάφορες γραμματοσειρές δεν υποστηρίζουν Ελληνικούς χαρακτήρες. Ένα τεστ του εκτυπωτή για τους χαρακτήρες που διαλέγετε είναι απαραίτητο. Μπορείτε να το κάνετε με την εντολή του μενού Αρχείο-Τεστ Εκτυπωτή Μπορείτε να αλλάξετε εκτυπωτή και να καθορίσετε τα χαρακτηριστικά του εκτυπωτή με την εντολή του μενού Αρχείο-Εκτυπωτής Προεπισκόπηση εκτυπώσεων Πριν να εκτυπώσετε τα τεύχη μπορείτε να τα δείτε όπως ακριβώς θα εκτυπωθούν κάνοντας κλικ στα τμήματα του τεύχους που θέλετε να δείτε στο πράσινο φύλλο τευχών στο κύριο παράθυρο. 35

36 Απλή Προεπισκόπηση Σύνθετη προεπισκόπηση με δυνατότητα εκτύπωσης 36

37 Επεξεργασία Κειμένου-Εγγράφων Στο πρόγραμμα εμπεριέχεται ένας επεξεργαστής κειμένου με τον οποίο μπορείτε να γράψετε διάφορα κείμενα καθώς επίσης και μια βιβλιοθήκη με έτοιμα πρότυπα έγγραφα, καθημερινής χρήσης των μηχανικών, που μπορείτε άμεσα να τα φορτώσετε, να τα συμπληρώσετε και να τα εκτυπώσετε. Πρόσθετα πρότυπα έγγραφα μπορείτε να δημιουργήσετε από μόνοι σας, ή μπορείτε να τροποποιήσετε τα ήδη υπάρχοντα με το μενού Παράμετροι-Πρότυπα Έγγραφα. Όταν δημιουργείτε ένα έγγραφο επιλέγετε αν θέλετε να είναι κανονικό έγγραφο ή κάποιο από τα πρότυπα έγγραφα. Για να επιλέξετε πρότυπο έγγραφο πατάτε το πλήκτρο Μετατροπή. Η χρήση του επεξεργαστή κειμένου είναι απλή και επεξηγείται πλήρως στη βοήθειά του. Τα κείμενα που δημιουργούνται σώζονται σε τυποποιημένα αρχεία windows, *.RTF και μπορείτε να τα διαβάσετε και να τα επεξεργαστείτε από άλλους επεξεργαστές κειμένου των windows. 37

38 Διαγράμματα Αμοιβών Μπορείτε να έχετε μία γενική εποπτεία του τρόπου μεταβολής των αμοιβών (Μελέτη Αρχιτεκτονικά, μελέτη Στατικά, μελέτη Εγκαταστάσεων, Επίβλεψη), με τα διαγράμματα που εμφανίζονται με την εντολή Ενέργειες- Αμοιβές Διαγράμματα. Οριζόντια μεταβάλλεται ο προϋπολογισμός σε χιλιάδες δρχ. και στην κατακόρυφο διαβάζετε τις αμοιβές. Με την αλλαγή σελίδας στο πάνω μέρος βλέπετε τα διάφορα είδη αμοιβών. Το λ των αμοιβών είναι ο βασικός συντελεστής μεταβολής τον αμοιβών και μπορείτε να αλλάξετε την τιμή του είτε δίνοντας το νούμερο (και μετά Enter) στο πλαίσιο τιμών κάτω αριστερά είτε μεταθέτοντας τον ρεοστάτη με το ποντίκι. Κάνοντας κλικ αμέσως δεξιά του ρεοστάτη μεταβάλλεται λίγο λίγο το λ προς τα πάνω, ενώ αριστερά του ρεοστάτη προς τα κάτω. Μεταβάλλετε την περιοχή προϋπολογισμών με τα βέλη κάτω δεξιά και αριστερά. 38

39 Αμοιβές Γενικά Υπολογίζετε πινάκια αμοιβών για διάφορους προϋπολογισμούς για κτιριακά κυρίως έργα. Δίνετε τον προϋπολογισμό του έργου πληκτρολογώντας τον απ ευθείας ή πατώντας τα δύο πλαίσια τιμών δεξιά, με το πρώτο αυξομειώνεται ο προϋπολογισμός κατά 100Ευρώ το δε δεύτερο κατά Ευρώ. Επιλέγετε από το πτυσσόμενο πλαίσιο το λ των αμοιβών Επιλέγετε από τα πτυσσόμενο παράθυρα, το είδος του έργου, το είδος της μελέτης και την απόσταση για εκτός έδρας. Επιπλέον αν θέλετε υπολογισμό τευχών μαρκάρετε το αντίστοιχο πλαίσιο ελέγχου. Με τον οδηγό, προσθέτετε (+), ή αφαιρείτε (-) μελέτες και καταχωρείτε τα δεδομένα (ν). 39

40 Κάνοντας κλικ σε μία μελέτη παρουσιάζεται το πλήκτρο και πατώντας το εμφανίζονται όλες οι μελέτες και διαλέγετε πια θέλετε. Εν συνεχεία μπορείτε να επέμβετε απ ευθείας στον προϋπολογισμό της. Καθορίζετε την κατηγορία μελέτης. Κάνοντας κλικ στο ΝΑΙ ή ΟΧΙ καθορίζετε αν θέλετε μελέτη ή επίβλεψη. Κάνοντας κλικ το ΝΑΙ γίνεται ΟΧΙ και αντίστροφα. Mε τα πλήκτρα αυτά υπολογίζετε τις αμοιβές αφού κάνατε τις αλλαγές και εκτυπώνετε ή βλέπετε τα πινάκια αμοιβών. 40

41 Χρονικός Προγραμματισμός Κάνοντας κλικ στα διάφορα τετραγωνίδια ενεργοποιείτε ή απενεργοποιείτε περιόδους εργασίας. Με τα πλήκτρα αυτά από αριστερά προς τα δεξιά : προσθέτετε εργασίες, αφαιρείτε εργασίες, προωθείτε τις εργασίες στη σειρά προς τα πάνω, κατεβάζετε τις εργασίες στη σειρά προς τα κάτω. Επιλέγετε από το πτυσσόμενο πλαίσιο εργασίες. Αν δεν υπάρχει στο πτυσσόμενο πλαίσιο η εργασία πληκτρολογείτε καινούργια και καταχωρείται αυτόματα. Επιλέγετε ημερομηνία έναρξης και λήξης εργασιών. Εκτυπώνετε το χρονοδιάγραμμα με το πλήκτρο εκτύπωσης 41

42 Προσθήκες στο winφοραμ Προσθήκη εντύπου Οικοδομικής Άδειας Τα δεδομένα φορτώνονται αυτόματα την πρώτη φορά που μπαίνετε στο Φύλλο Αδείας. Εν συνεχεία συμπληρώνετε τα πεδία που θέλετε. Για επαναφορά των αρχικών σας δεδομένων πατήστε (σε αυτή την περίπτωση θα χάσετε ότι έχετε προσθέσει σε κείμενο). Για να εισάγετε το τοπογραφικό σκαρίφημα στη σελίδα-2 πατήστε και εισάγετε ένα αρχείο τύπου *.bmp,*.emf, *.wmf. Για να το διαγράψετε δεξί κλικ πάνω στο σκαρίφημα. Μπορείτε να εκτυπώσετε το έντυπο σε σελίδες μεγέθους Α4 και σε σελίδα μεγέθους Α3 ή να το μετατρέψετε σε PDF και Word αρχείο. Όμοια Κτίρια Τσεκάρετε το πλαίσιο Όμοια κτίρια και καθορίζετε πόσα όμοια κτίρια έχετε. Τότε το τμήμα 1 επαναλαμβάνεται αντίστοιχες φορές και οι αμοιβές υπολογίζονται αντίστοιχα : 1 κτίριο 100%, 2 ο κτίριο 50%, 3 ο κτίριο 30%, 4 ο κτίριο 20%, 5 ο κτίριο και άνω 10%. Ονομασίες εντύπων- Εισφορά Δήμου Προστέθηκε η περίπτωση νέου κτιρίου με υπάρχοντα κτίσματα στο οικόπεδο οπότε το ΚΗ υπολογίζεται σαν προσθήκη. 42

43 Έξοδος τεύχους σε PDF και WORD αρχεία Μπορείτε να κάνετε διάφορες αλλαγές στο τεύχος που επιθυμείτε και να διαφοροποιήσετε την παρουσίαση του τεύχους όπως εσείς θέλετε. Επίσης να αποστείλετε το τεύχος σε μορφή αρχείου PDF ή Word σε συναδέλφους ή Υπηρεσίες. Εκτύπωση εντύπων σε μορφή σεντόνι Εκτύπωση του πίνακα 1 του ΙΚΑ σε σελίδα Α3 Αμοιβές μηχανικών Αφαιρείτε συνολικά όλη την αμοιβή μελέτης ή όλη την αμοιβή επίβλεψης και αντίστοιχα μπορείτε να τις επαναφέρετε. Προσθήκη προγράμματος Όροι Δόμησης Τα στοιχεία οικισμού στο πρόγραμμα Όροι Δόμησης πρέπει να ενημερωθούν από το χρήστη. Οι οικισμοί που ήδη υπάρχουν στην βάση του προγράμματος θα σας βοηθήσουν ως παράδειγμα. 43

44 Οδηγίες χρήσης προγράμματος winφοραμ για επικοινωνία και έγκριση αμοιβών από το ΤΕΕ Οι αμοιβές θα πρέπει να υπολογίζονται επί του προϋπολογισμού που προκύπτει με Ενιαία Τιμή Αφετηρίας (ΕΤΑ) 115 ευρώ. Τα υπόλοιπα φορολογικά θα υπολογίζονται ως συνήθως με ΕΤΑ 44 ευρώ. Δουλεύετε το πρόγραμμα κανονικά όπως και πριν. Επιλέγετε αμοιβές με ΕΤΑ 115 ευρώ. Στην επιλογή αυτή τα φορολογικά υπολογίζονται με ΕΤΑ 44 ευρώ και οι αμοιβές με ΕΤΑ 115 ευρώ. Στην επιλογή αμοιβές ΕΤΑ 44 ευρώ τα φορολογικά και οι αμοιβές υπολογίζονται με ΕΤΑ 44 ευρώ όπως παλιά. Στις αμοιβές μηχανικών έχει προστεθεί η στήλη ποσοστό όπου δηλώνετε για κάθε αμοιβή το ποσοστό συμμετοχής του μηχανικού. Σε περίπτωση που μια μελέτη γίνεται από δύο μηχανικούς προσθέτετε άλλη μια μελέτη με το ίδιο όνομα και δηλώνετε τα ποσοστά π.χ και 0.40 (προσοχή τα ποσοστά μιας μελέτης σε διάφορους μηχανικούς πρέπει να κλείνουν σε 1.000, αλλιώς το πρόγραμμα του ΤΕΕ απορρίπτει το αρχείο δεδομένων. Επίσης στα Σύνολα έχει προστεθεί η επιλογή Διατήρησε προϋπολογισμούς αμοιβών, το οποίο τσεκάρετε όταν επεμβαίνετε στους προϋπολογισμούς διαφόρων αμοιβών. Κάνοντας κλικ στο εισέρχεστε σε ένα παράθυρο όπου εμφανίζονται όλα τα στοιχεία του προϋπολογισμού και των αμοιβών. Εκεί μπορείτε να επέμβετε σε μερικά στοιχεία (αν είναι απαραίτητο). Εν συνεχεία κάνετε κλικ στο αποστέλλετε στο ΤΕΕ. Με το κουμπάκι και παράγεται το XML αρχείο το οποίο βλέπετε το XML αρχείο στον internet explorer. Το XML αρχείο βρίσκεται σε δύο θέσεις: στον φάκελο C\RUNET\winFORAM\TEE_XML και έχει το όνομα του έργου με κατάληξη xml, π.χ. example-1.xml στον φάκελο του έργου με ονομασία AmoibesInput.xml 44

45 Σε περίπτωση σύνθετων προϋπολογισμών (π.χ. αποτύπωση και προσθήκη) τα παραγόμενα XML αρχεία είναι δύο ή τρία με προσθήκη 1,2, 3 στο όνομα για διάκριση. Αυτό γιατί το πρόγραμμα του ΤΕΕ δεν δέχεται παρά μια εργασία για έγκριση αμοιβών. Οπότε στην περίπτωση αυτή θα στείλετε περισσότερα αρχεία και θα πάρετε πίσω περισσότερες εγκρίσεις αμοιβών Για να υποβάλλετε το αρχείο στο ΤΕΕ συνδέεστε με το όνομα χρήστη και τον κωδικό πρόσβασης σας στο λογισμικό του ΤΕΕ και κάνετε κλικ στην επιλογή [Τα Έργα μου/υποβολή Νέου Έργου από αρχείο XML]. Έχοντας τσεκαρισμένο το δεν αποστέλλετε διευθύνσεις και ΑΦΜ στο αρχείο του ΤΕΕ, (προσοχή αν στείλετε διευθύνσεις και ΑΦΜ να έχετε σωστά νούμερα γιατί το πρόγραμμα του ΤΕΕ με την παραμικρή ατυπία σε ΤΚ διεύθυνσης και ΑΦΜ απορρίπτει το αρχείο δεδομένων με τυχαία μυνήματα λάθους). Σημειώσεις! 1. Οπωσδήποτε πρέπει να εισάγετε τον Αριθμό Μητρώου ΤΕΕ του κάθε μηχανικού στη βάση δεδομένων του προγράμματος Συλλογές/Μηχανικοί. 2. Σε παλαιότερα αρχεία να ελέγχετε πάντα το ποσοστό συμμετοχής του μηχανικού στις αμοιβές να είναι Την πρώτη φορά που τρέχετε το πρόγραμμα στο μενού Παράμετροι/Αμοιβές συντελεστές/συντελεστής λ, κάντε κλικ στην επιλογή για την ενημέρωση των τιμών του λ. 4. Οδηγίες αποστολής του XML αρχείου στο ΤΕΕ, στη σελίδα μας 45
