1 SEMANTIC INTEROPERABILITY Electronic Transactions by Koussouris S., Lampathaki F., Askounis D.

2 Introduction to XML and XML Schema

3 XML (extensible Markup Language) Capability to describe structured data Data-independent Platformindependent Open, extensible Readable by humans and machines XML documents are self-explanatory

4 XML Elements Aποτελούνται υποχρεωτικά από ένα ζεύγος ετικετών (tags): start-tag και end-tag Τι µπορεί να υπάρχει περιέχει 1 element? Απλό κείµενο π.χ. <person>john</person> Αλλα elements π.χ. <person><name>john</name></person> Οποιοδήποτε µίγµα των δύο παραπάνω! π.χ. <person>the name of the person is <name>john</name>.</person> Τα elements και τα tags στην XML: Ορίζονται από τους χρήστες, δεν υπάρχουν προκαθορισµένα tags όπως στην HTML Ανοίγουν και κλείνουν πάντα µε την «σωστή» σειρά (σαν παρενθέσεις) Εξαίρεση: empty tag, πχ. <journal/>(το / στο τέλος) <journal/> = <journal></journal> Απαγορεύεται να ξεκινούν µε XML είτε σε πεζά είτε σε κεφαλαία Το πρώτο γράµµα πρέπει να είναι χαρακτήρας ή _ ή colon

5 XML Attributes Ένα XML Element µπορεί να περιέχει ένα ή περισσότερα attributes (ιδιότητες). Τα attributes παρέχουν πρόσθετη πληροφορία για τα elements Τα attributes στην XML: Ορίζονται από τους χρήστες σαν ζεύγη ονοµάτων τιµών Tοποθετούνται στην ετικέτα αρχής του στοιχείου στο οποίο αναφέρονται, π.χ. <book isbn=" x" language="english"> <title> How to learn XML </title> <price currency = Euro"> 100 </price> </book> Δεν επιτρέπεται σε περισσότερα του ενός attributes να έχουν το ίδιο όνοµα στο ίδιο element Η σειρά µε εµφάνισης των attributes ενός element δεν παίζει κανένα ρόλο Τα attributes µπορούν να γραφούν και µε τη µορφή εµφωλευµένων elements, π.χ. <book> <isbn> X </isbn> <language>english</language> <title> XML </title> </book>

6 XML Syntax Κάθε XML έγγραφο ξεκινάει µε processing instructions, δηλαδή <??> tags: <?xml version="1.0" encoding="utf-8"?> Τα elements και τα attributes ορίζονται ως εξής: <tag attribute1_name="value1" attributen_name = valuen">... περιεχόµενο στοιχείου... </tag> Τα σχόλια επιτρέπονται οπουδήποτε εκτός από το εσωτερικό των tags και ορίζονται ως: <!-- A first example using XML -->

7 XML Document Example <ARTIST> <NAME> <FIRST>Claude</FIRST> <LAST>Monet</LAST> </NAME> <ARTWORK> <ARTIFACT> <TITLE>Haystacks at Chailly at Sunrise</TITLE> <DATE>1865</DATE> <MATERIAL>Oil on canvas</material> <DIM Metric= cm > <HEIGHT>30</HEIGHT><WIDTH>60</WIDTH></DIM> <DIM Metric= in > <HEIGHT>11 7/8</HEIGHT><WIDTH>23 3/4</WIDTH></DIM> <LOCATION>San Diego Museum of Art</LOCATION> <IMAGE File= jpg /> </ARTIFACT> </ARTWORK> </ARTIST> ΑΠΕΙΚΟΝΙΣΗ ΣΕ ΓΡΑΦΟ...

8 Data retrieval from XML documents Μέσω της λεκτικής ανάλυσης (XML parsing), που αναλύει το ΧΜL αρχείο στα επιµέρους στοιχεία του: αρχή ετικέτας, τέλος ετικέτας, κείµενο, ιδιότητες Οι πιο γνωστοί λεκτικοί αναλυτές που παρέχουν APIs είναι: DOM (Document Object Model) που αποθηκεύει τα δεδοµένα εγγράφου ως δοµές δένδρων στη µνήµη µε αυτόµατο τρόπο. Mε το δένδρο DOM ο χρήστης µπορεί να πλοηγηθεί µέσα σ ένα XML αρχείο και να προσθέσει, να µεταβάλει και να αφαιρέσει στοιχεία του. SAX (Simple API for XML) που µοιάζει µε σειριακό αναγνώστη (SAX reader) του κειµένου XML, χαρακτήρα προς χαρακτήρα. Αναγνωρίζοντας τα διάφορα µέρη του αρχείου, δηµιουργεί αντίστοιχα συµβάντα (events), στα οποία το πρόγραµµα του χρήστη οφείλει να ανταποκριθεί.

9 XML Standards Family XML Schema XML Namespace XSL και XSLT XML Signature XML Encryption XML Query XForms XPath Xlink XPointer CSS RDF (Resource Description Framework) MathML GML (Geography Markup Language).

10 XML Namespace (1/2) Πρόβληµα: ο τύπος των elements είναι καθολικός (global) Το ίδιο έγγραφο πρέπει να µπορεί να χρησιµοποιηθεί από πολλά προγράµµατα που καταλαβαίνουν και άλλα έγγραφα Αν υπάρχουν 2 ή παραπάνω elements µε το ίδιο όνοµα σε διαφορετικά αρχεία τι γίνεται µε τις διενέξεις ονοµάτων εάν τα συγχωνεύσουµε? Doc1.xml Doc2.xml <?xml version="1.0" encoding="utf-8"?> <vehicles> <trolleys design="modern">greek trolleys are new and many in operation <capacity passenger_no="132"/> </trolleys> </vehicles> <?xml version="1.0" encoding="utf-8"?> <vehicles> <trolleys design="spartan">russian trolleys are old and some are in operation <capacity passenger_no="124"/> </trolleys> </vehicles> Doc3.xml?

11 XML Namespace (2/2) Λύση: XML Namespaces = συλλογές ονοµάτων που χρησιµοποιούνται στα έγγραφα XML για να διαφοροποιούν τα elements και τα attributes µεταξύ τους µε βάση το όνοµά τους Ορίζονται ως xmlns:prefix= location όπου prefix: το πρόθεµα και location το URL που έχει οριστεί κάθε element / attribute. Εάν απουσιάζει το prefix, πρόκειται για το default namespace Εποµένως το Doc3.xml γίνεται: <?xml version="1.0" encoding="utf-8"?> <vehicles xmlns:gr= " xmlns:ru= " <gr:trolleys design="modern">greek trolleys are new and many in operation <gr:capacity passenger_no="132"/> </gr:trolleys> <ru:trolleys design="spartan">russian trolleys are old and some are in operation <ru:capacity passenger_no="124"/> </ru:trolleys> <trolleys design="elegant">italian trolleys are very old and no longer in operation <capacity passenger_no="108"/> </trolleys> </vehicles> Doc1.xml Doc2.xml

12 Well-formed and Valid XML Documents Well-formed XML documents are the XML documents that: Contain 1 element root The tags are appropriately nested The start-tag and end-tag match The attributes of an element are unique If a document is not well-formed, it is not considered as XML document... Valid XML documents are the XML documents that : Are well-formed Have a XML Schema and comply with it

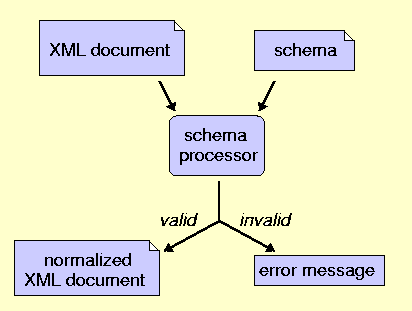

13 The logic behind XML Schemas

14 XML Schema: What it defines? The elements that appear in a XML document The attributes that accompany every element Which elements are nested into other elements The sequence and number of child elements If an element is empty or contains text The data types for the elements and the attributes The predefined and fixed values for the elements and attributes The patterns to which elements and attributes comply, the length and number of occurrences of elements and attributes

15 XML Schema Initiation Κάθε XML Schema ξεκινάει µε το root element: <xs:schema xmlns:xs=" Ακολουθούν οι δηλώσεις των elements, attributes και των τύπων δεδοµένων τους

16 XML Elements Declaration in an XML Schema Η δήλωση ενός element τυπικά περιλαµβάνει: name: το όνοµα του element type: ο τύπος του element minoccurs: ο ελάχιστος αριθµός εµφανίσεων του element maxoccurs: ο µέγιστος αριθµός εµφανίσεων του element Π.χ. <xs:element name="title" type="xs:string" minoccurs="1" maxoccurs="unbounded"/>

17 XML Attributes Declaration in an XML Schema Η δήλωση ενός attribute τυπικά περιλαµβάνει: name: το όνοµα του attribute type: ο τύπος του attribute use: εάν το attribute είναι υποχρεωτικό (required) ή προαιρετικό (optional) value: η προκαθορισµένη τιµή του attribute που µπορεί να είναι default ή fixed Π.χ. <xs:attribute name="currency" type="xs:string" fixed="euro /> <xs:attribute name="issuedate" type="xs:date" use="required"/>

18 Data Types Declaration in an XML Schema Η δήλωση ενός data type µπορεί να προέρχεται από: Ενσωµατωµένους XSD τύπους δεδοµένων, π.χ. integer, string, date, boolean Τύπους δεδοµένων που ορίζει ο χρήστης σε 2 επίπεδα: Απλούς τύπους που δεν µπορούν να χρησιµοποιούν άλλα elements και attributes π.χ. <xs:simpletype name="taxpayeridtype"> <xs:restriction base="xs:string"> <xs:pattern value= [0-9]{9}"/> </xs:restriction> </xs:simpletype> Σύνθετους τύπους που χρησιµοποιούν άλλα elements ή / και attributes και ορίζουν ότι όλα τα elements πρέπει να εµφανιστούν µε δεδοµένη σειρά (sequence) ή χωρίς να έχει σηµασία η σειρά (all) ή ότι ένα element θα επιλεγεί (choice) π.χ. <xs:complextype name="orderrequesttype"> <xs:sequence> <xs:element name="id" type="xs:token"/> <xs:element name="sellerparty" type="xs:string" minoccurs="0"/> <xs:element name="buyerparty" type="xs:string" minoccurs="0"/> </xs:sequence> </xs:complextype>

19 Complex Data Types Declaration Extension: ένα complex data type µπορεί να επεκταθεί µε την προσθήκη νέων elements ή / και attributes π.χ. <xs:complextype name="purchaseorderrequesttype"> <xs:complexcontent> <xs:extension base="ram:orderrequesttype"> <xs:sequence> <xs:element name="id" type="xs:token"/> <xs:element name="sellerparty" type="xs:string"/> </xs:sequence> <xs:attribute name="ordertype" type="xs:string" fixed="purchase"/> </xs:extension> </xs:complexcontent> </xs:complextype> Restriction: ένα complex data type µπορεί να «περιοριστεί» µε την προσθήκη νέων attributes type και use και την µείωση των maxoccurs και minoccurs π.χ. <xs:complextype name="saleorderrequesttype"> <xs:complexcontent> <xs:restriction base="ram:orderrequesttype"> <xs:sequence> <xs:element name="id" type="xs:token"/> <xs:element name="buyerparty" type="xs:string"/> </xs:sequence> </xs:restriction> </xs:complexcontent> </xs:complextype>

20 XML Schema structure XML Declaration Schema Module Identification and Copyright Information Schema Start-Tag Includes Declaration Imports Declaration Element Definitions Type Definitions Schema End-Tag

21 XML Schema Example <?xml version="1.0" encoding="utf-8"?> <book xmlns:xsi=" xsi:nonamespaceschemalocation="c:\users\teti\deskto p\book.xsd"> <title>c# How to program</title> <serial_no> </serial_no> </book> Books.xml <?xml version="1.0" Books.xsd encoding="utf-8"?> <xs:schema xmlns:xs=" elementformdefault="qualified" attributeformdefault="unqualified"> <xs:element name="book"> <xs:annotation> <xs:documentation>this is the first example in XSD</xs:documentation> </xs:annotation> <xs:complextype> <xs:sequence> <xs:element name="title" type="xs:string"/> <xs:element name="serial_no" type="xs:integer"/> </xs:sequence> </xs:complextype> </xs:element> </xs:schema>

22 XSLT - Extensible Stylesheet Language Transformations Μετασχηµατισµός και παρουσίαση XML δεδοµένων Δηµιουργία κανόνων µετατροπής XML αρχείων ή σχηµάτων µε βάση τη δοµή <xsl:template match= [[XPath pattern]] > [[ Substitution part ]] </xsl:template>

23 XSLT Example <?xml version="1.0"?> <report> <title>database Access Sample</title> <section> <title>employees by Last Name</title> <dbaccess driver="com.ibm.db2.jdbc.app.db2driver" database="jdbc:db2:sample" tablename="wstkadmin.employee" where="*" fieldnames='lastname as "Last Name", firstnme as "First Name", workdept as "Department"' orderby="lastname" group-by="lastname, firstnme, workdept"/> </section> </report> <?xml version="1.0" encoding="utf-8"?> <report> <title>database Access Sample</title> <section> <title>employees by Last Name</title> <dbaccess> <driver>com.ibm.db2.jdbc.app.db2driver</driver> <database>jdbc:db2:sample</database> <tablename>wstkadmin.employee</tablename> <where>*</where> <fieldnames>lastname as "Last Name", firstnme as "First Name", workdept as "Department"</fieldnames> <order-by>lastname</order-by> <group-by>lastname, firstnme, workdept</groupby> </dbaccess> </section> </report> <?xml version="1.0"?> <xsl:stylesheet xmlns:xsl=" version="1.0"> <xsl:output method="xml"/> <xsl:template match="*"> <xsl:element name="{name()}"> <xsl:for-each <xsl:element name="{name()}"> <xsl:value-of select="."/> </xsl:element> </xsl:for-each> <xsl:apply-templates select="* text()"/> </xsl:element> </xsl:template> </xsl:stylesheet>

24 RDF Resource Description Language Specifying data "about" something (metadata) Conceptual description or modeling of information that is implemented in web resources A major component towards the Semantic Web

25 Electronic Transactions 2014 Semantic Interoperability RDF Example <?xml version="1.0"?> <rdf:rdf xmlns:rdf=" xmlns:dc=" <rdf:description rdf:about="da Vinci Code"> <dc:creator>dan Brown</dc:creator> <dc:type>book</dc:type> <dc:language>eng</dc:language> <dc:date> </dc:date> </rdf:description> </rdf:rdf>

26 Semantics and Data Interoperability

27 Content interpretation in reality Painting: Starry Night (1889), by Vincent van Gogh

28 Need for Semantic Interoperability - I Organization X Organization Y ASCII, XML, Word, PDF,... Need for common syntax!

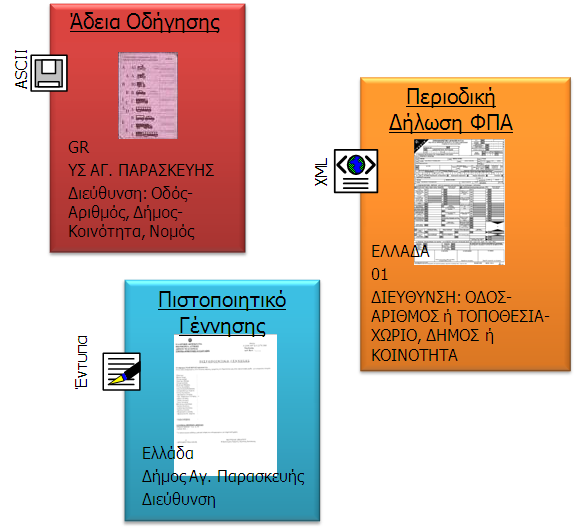

29 Need for Semantic Interoperability - II Address Χ Street, Number, Postal Code 1 ( ) 1 ($) Χ Δηµόσιος Φορέας Α Διεύθυνση Α Last Name Χ 01 - Greece Χ Family Name GR - Greece Δηµόσιος Φορέας Β Τµήµα Α Need for shared, common understanding

30 How Semantics are attached to any concept Data Metadata VAT Number Issue Date Context Periodic VAT Declaration

31 Semantic Representation Elements & Standards ISO, UN, ΕΛΟΤ,... XML, OWL, TXT,... XML, EDI,... Codelists Thesauri Data Types CCTS,... XML Schema, DTD, Dublin Core, egms,... UML... Data Structures Data Schemas Metadata OWL, RDF,... Ontologies

32 Data and Information Modelling (Today) Syntactic Data Representation e.g. Address fields Semantic Data Representation e.g the same information can have synonyms and different meaning Semantic Data Mapping with Lists e.g. Codelists vs. Descriptions (ISO lists, NACE codes, etc )

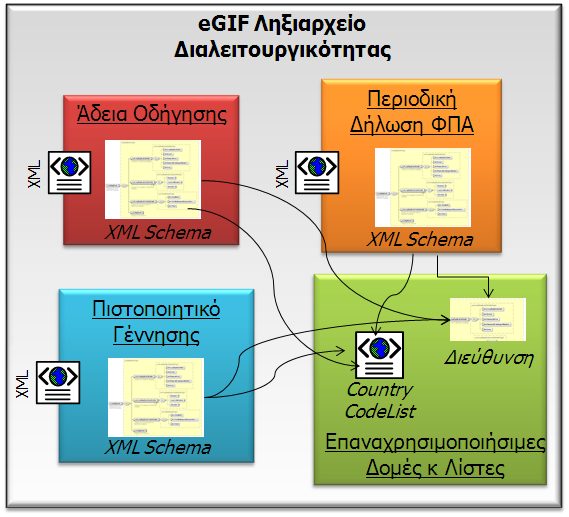

33 Data and Information Modelling (Tomorrow) ü Standard Documents based on XML ü XML Schemas for Structuring ü Common, Reusable Data Units with common semantics ü Semantic Mapping with commonly agreed lists

34 Semantic Interoperability Approaches Single Model 1 standard, global model adopted for all Multiple Models 1 semantic model per organization Hybrid 1 local semantic model per organization that complies with the standard, global model

35 What it means for any organization Standardization Intermediation

36 Data Modelling Approach for Greek egov Transactions Build on existing standards! Interoperability Registry Retrieval of Standard Schemas Retrieval of Standard Schemas Organization A Data Exchange Organization B

37 Data Modelling Principles (Greek egif) Συµµόρφωση µε τα πρότυπα W3C XML Schema Definition Language και ISO CCTS (Core Components Technical Specification) Συνέπεια των Σχηµάτων µε τις πληροφορίες και τα δεδοµένα που πραγµατικά ανταλλάσσονται Πληρότητα, χωρίς να παραλείπεται κανένας τύπος δεδοµένων που χρησιµοποιείται σε έγγραφα Μοναδικότητα έκφρασης της πληροφορίας Διατηρησιµότητα και ευκολία διαχείρισης των Σχηµάτων Διασύνδεση µε τα Μοντέλα Διαδικασιών Ανεξαρτησία από εργαλεία Σχέση µε υπάρχοντα Σχήµατα

38 ISO : UN/CEFACT CCTS Core Components Technical Specification Method to develop and reuse common semantic models Standard proposed by UN/CEFACT (United Nations Centre for Trade Facilitation and Electronic Business) and ISO ( ) Purpose: To ensure common understanding / semantic in data structures irrespectively of the syntax they comply with To define naming and design rules To create a common library of core components

39 Standardised, Generic Business Documents Generic Business Document Country Specific Business Documents Generic Business Document in Country Context

40 Core Components Technical Specification (CCTS) Explained.. Source: Lampathaki F. (2012) Semantic Interoperability in Electronic Government through Standardized Information Components. PhD Dissertation

41 creating Standardised Data Hierarchies Reusable Components (UN/CCTS) Person Address ID number Identifier

42 How to create Business Documents BIE (Business Information Entity) a piece of business data or a group of pieces of business data with a unique Business Semantic definition. BBIE (Basic Business Information Entity) that represents a singular business characteristic of a specific Object Class in a specific Business Context. A BBIE has a unique Business Semantic definition. ASBIE(Associated Business Information Entity) represents a complex business characteristic of a specific Object Class in a specific Business Context. An ASBIE has a unique Business Semantic definition. ABIE (Aggregated Business Information Entity) represents a collection of related pieces of business information that together convey a distinct business meaning in a specific Business Context. Definitions from UN/CEFACT Core Components Technical Specification 2.01 and Wikipedia

43 Context Categories in Electronic Transactions Person (Core Component) Geographic Context Person (Greece) (Business Information Entity) Organization Context Person (Greece; Municipality) (Business Information Entity) Service Context Person (Greece; Municipality; Birth Certificate) (Business Information Entity)

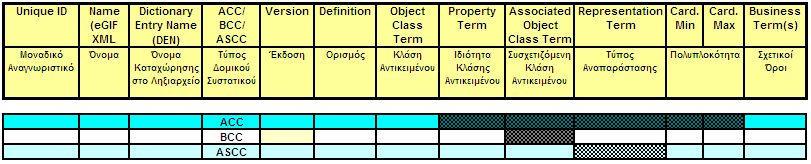

44 Core Components Template Πρότυπο Φύλλο Καταγραφής Δοµικών Συστατικών (Πλαίσιο Ηλεκτρονικής Διακυβέρνησης,

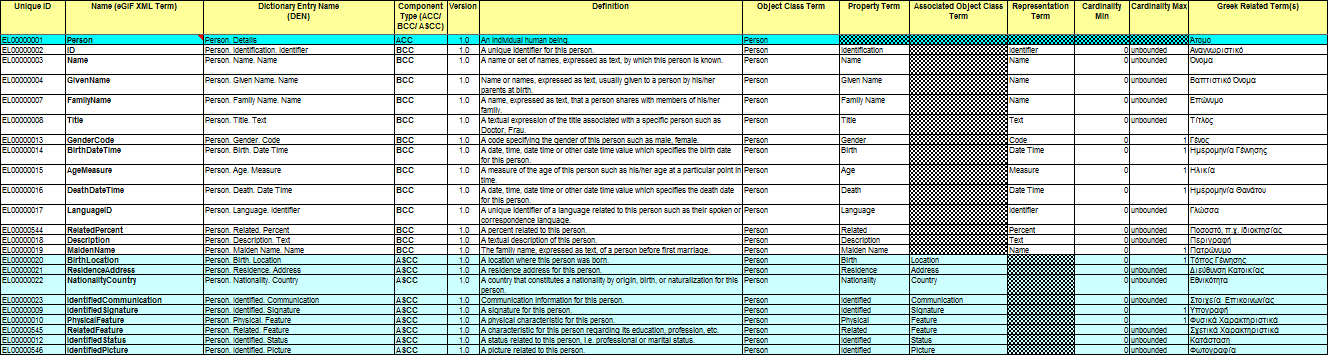

45 Example of a Core Component in spreadsheet

46 Core Component Example in XSD <xs:element name="person" type="cc:personstructure"> </xs:element> <xs:annotation> </xs:annotation> <xs:documentation xml:lang="en"> <ccts:uniqueid>el </ccts:uniqueid> <ccts:acronym>acc</ccts:acronym> <ccts:dictionaryentryname>person. Details</ccts:DictionaryEntryName> <ccts:version>1.0</ccts:version> <ccts:definition>an individual human being.</ccts:definition> <ccts:objectclassterm>person</ccts:objectclassterm> </xs:documentation> <xs:complextype name="personstructure"> <xs:sequence> </xs:sequence> </xs:complextype> <xs:element ref="bcc:id" minoccurs="0" maxoccurs="unbounded"> <xs:annotation> <xs:documentation xml:lang="en"> <ccts:uniqueid>el </ccts:uniqueid> <ccts:acronym>bcc</ccts:acronym> <ccts:dictionaryentryname>person.identification.identifier</ccts:dictionaryentryname> <ccts:version>1.0</ccts:version> <ccts:definition>a unique identifier for this person.</ccts:definition> <ccts:objectclassterm>person</ccts:objectclassterm> <ccts:propertyterm>identification</ccts:propertyterm> <ccts:representationterm>identifier</ccts:representationterm> <ccts:cardinality>0..unbounded</ccts:cardinality> </xs:documentation> </xs:annotation> </xs:element>...

47 Βusiness Ιnformation Εntities Template Πρότυπο Φύλλο Καταγραφής Δοµικών Συστατικών (Πλαίσιο Ηλεκτρονικής Διακυβέρνησης,

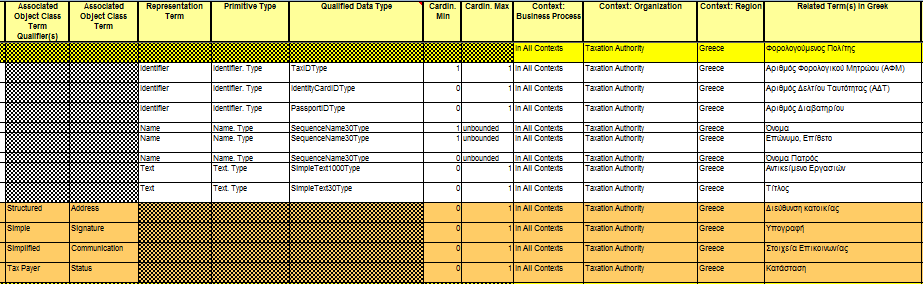

48 Example of a Business Information Entity in spreadsheet

49 Qualified Data Type Example <xs:complextype name="identitycardidtype"> <xs:annotation> <xs:documentation> <ccts:component> <ccts:dictionaryentryname>identity Card_ Identifier. Type</ccts:DictionaryEntryName> <ccts:version>1.0</ccts:version> <ccts:definition>the type for the identifier for an identity card.</ccts:definition> <ccts:representationterm>identifier</ccts:representationterm> <ccts:qualifierterm>identity Card</ccts:QualifierTerm> <ccts:uniqueid/> </ccts:component> </xs:documentation> </xs:annotation> <xs:simplecontent> <xs:restriction base="udt:idtype"> <xs:pattern value="[a-ω]{1,2}\d{6}"/> </xs:restriction> </xs:simplecontent> </xs:complextype>

50 XML Schema Relations Root Schema Reusable Business Information Entities Schema Qualified Data Type Schema Unqualified Data Type Schema Code Lists

51 Main Issues Schema Design Naming conventions Versioning management Extensibility / customization? Level 1: Adaptation according to the egif / standard Level 2: Adaptation slightly compatible with the egif/ standard Level 3: Adaptation compatible with the Core Components Schema Matching Schema Evolution Schema-to-Ontology Mapping Schema Storage Schema Lifecycle Management

52 QUESTIONS Dr. Koussouris S. - skous@mail.ntua.gr Dr. Lampathaki F. - flamp@epu.ntua.gr
