1 Bizagi Modeler: Συνοπτικός Οδηγός Α. Τσαλγατίδου - Γ.-Δ. Κάπος Πρόγραμμα Μεταπτυχιακών Σπουδών Τεχνολογία Διοίκησης Επιχειρησιακών Διαδικασιών

2 Bizagi Modeler Εμπορική εφαρμογή για μοντελοποίηση BP με BPMN Διαθέσιμη δωρεάν έκδοση με εγγραφή Λειτουργικότητα: Μοντελοποίηση Model Validation Model Simulation Export σε εικόνες, excel και άλλες μορφές 2

3 Bizagi Platform Το Bizagi Modeler είναι μέρος του Bizagi Platform Διαθέτει επίσης: Bizagi Studio Παραγωγή εφαρμογών για τις BP Bizagi Engine Εκτέλεση των εφαρμογών 3

4 Εγκατάσταση /modeler Το link Download Bizagi Modeler ζητάει login / registration Υπάρχει δυνατότητα για άμεση πρόσβαση με google account ή microsoft account Προτείνεται το ανεξάρτητο registration JOIN TODAY (πιο κάτω) με Στη συνέχεια κατεβαίνει το αρχείο BizagiModelerSetup ή BizagiModelerSetup_x64 Κάνουμε εγκατάσταση 4

5 Εκκίνηση - Βασική Λειτουργία Χρησιμοποιούμε το σύνδεσμο που δημιουργήθηκε με την εγκατάσταση Αν ζητηθεί, εισάγουμε το username/ που χρησιμοποιήσαμε για την εγκατάσταση Ανοίγει με ένα κενό project, που έχει μόνο ένα διάγραμμα με ένα pool 5

6 Αρχική Οθόνη 6

7 Αποθήκευση Επιλογή File στο menu ή 7

8 Προσθήκη Στοιχείων από την Παλέτα (αριστερά) Drag (κλικ και μεταφορά) στο διάγραμμα 8

9 Προσθήκη Στοιχείων από Υπάρχον Στοιχείο Απλό κλικ (αριστερό) στο στοιχείο Εμφανίζονται επιλογές για νέα στοιχεία Drag (κλικ σταθερό και τράβηγμα) σε μία από τις διαθέσιμες επιλογές νέων στοιχείων Δημιουργείται το στοιχείο, συνδεδεμένο 9

10 Σύνδεση Υφιστάμενων Στοιχείων (από στοιχείο) Επιλογή αντίστοιχου στοιχείου με το προς σύνδεση 10

11 Σύνδεση Υφιστάμενων Στοιχείων (από παλέτα) Επιλογή είδους σύνδεσης (π.χ. sequence flow) Drag στο διάγραμμα και προσαρμογή 11

12 Επικύρωση Μοντέλου 12

13 Δυναμική Επικύρωση με Προσομοίωση (Simulation) 13

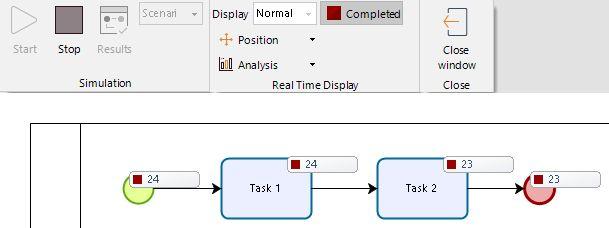

14 Δυναμική Επικύρωση με Προσομοίωση (Simulation) 14

15 BPMN Simulation with Bizagi Modeler: 4 Levels Supported Level 1 -Process Validation Evaluate the structure of the process diagram Level 2- Time Analysis Measure the end-to-end process time Level 3 - Resources Analysis Predict how the process will perform with different levels of resources Provide a reliable estimate of how the process will perform in operation Level 4 - Calendars Analysis Include calendar information 15

16 BPMN Simulation with Bizagi Modeler: Considerations The following BPMN elements are not supported by the simulation engine: Multiple events: Start, Intermediate and End. Complex gateways. Event based gateways followed by none intermediate events or tasks. Multiple instance tasks. Multiple instance Sub-processes. 16

17 BPMN Simulation with Bizagi Modeler: Considerations The following diagrams are not supported by the simulation engine: BPMN Choreography diagrams. BPMN Conversation diagrams. Transactional process. Ad Hoc process. Reusable Sub-processes are not simulated Set an overall processing time for the shape OR Use Embedded Sub-processes 17

18 BPMN Simulation with Bizagi Modeler: Considerations Tokens have not data associated, this affects the mapping of: message, signal and link events: Message events require message flows to map tokens Example: _example_with_collaboration.bpm Links and Signal events are mapped based on their names Make sure that throw and catch events share the same name. 18

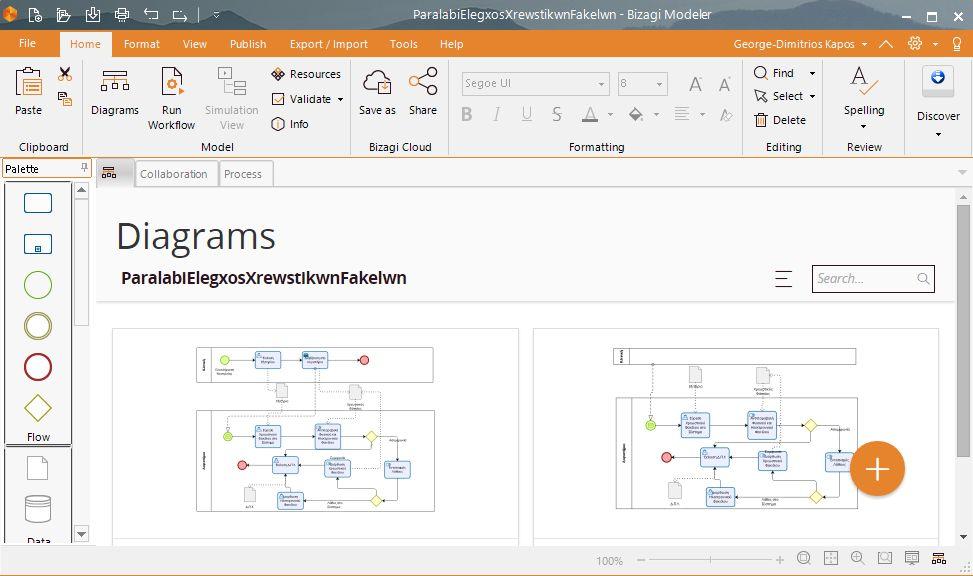

19 Προσθήκη Πρόσθετων Διαγραμμάτων στο Μοντέλο Επιλέγουμε Diagrams - Πάνω από τον κύκλο - Πάνω κυκλάκι ( New Diagram ) 19

20 On-line Resources Bizagi Portal Bizagi Modeler Portal eler-portal Bizagi Studio Portal o-portal Simulation in Bizagi Help: 20
