ecomax 800, model P1 Ρυθμιστής λέβητα Έκδοση: L ΓΙΑ ΛΕΒΗΤΕΣ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΜΕ ΚΟΧΛΙΑ ΤΡΟΦΟΔΟΣΙΑΣ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΕΚΔΟΣΗ: 1.

Transcript

1 Ρυθμιστής λέβητα ecomax 800, model P1 Έκδοση: L ΓΙΑ ΛΕΒΗΤΕΣ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΜΕ ΚΟΧΛΙΑ ΤΡΟΦΟΔΟΣΙΑΣ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΕΚΔΟΣΗ: 1.0 MODULE PANEL APPLICABLE TO SOFTv v WARE: v

2 2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΓΡΆΦΟΥ ΦΎΛΑΞΗ ΟΔΗΓΙΏΝ ΣΥΜΒΟΛΙΣΜΟΊ ΟΔΗΓΙΑ WEEE 2002/96/EG... 6 ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΡΥΘΜΙΣΤΗ ΔΟΜΉ ΚΎΡΙΟ ΜΕΝΟΎ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΛΗΚΤΡΩΝ ΠΕΡΙΓΡΑΦΗ ΚΥΡΙΟΥ ΠΑΡΑΘΥΡΟΥ ΈΝΑΡΞΗ ΤΟΥ ΡΥΘΜΙΣΤΗ ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΒΗΤΑ ΈΝΑΥΣΗ ΛΕΙΤΟΥΡΓΙΑ ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΜΕΤΑΒΛΗΤΗ ΛΟΓΙΚΗ (FUZZY LOGIC) ΛΕΙΤΟΥΡΓΙΑ ΜΕ ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡΓΙΑ (STANDARD MODE) ΣΥΝΤΗΡΗΣΗ (SUPERVISION) ΣΒΗΣΙΜΟ ΛΕΒΗΤΑ (PUTTING OUT) ΚΑΤΑΣΤΑΣΗ ΑΝΑΜΟΝΗΣ STANDSTILL ΡΥΘΜΙΣΕΙΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΘΟΡΙΣΜΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΥΣΤΕΡΗΣΗ ΔΟΧΕΙΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΕΝΕΡΓΟΠΟΙΩΝΤΑΣ ΤΗ ΘΕΡΙΝΗ ΛΕΙΤΟΥΡΓΙΑ (SUMMER FUNCTION) ΑΠΟΛΥΜΑΝΣΗ ΔΟΧΕΙΟΥ ΖΝΧ ΡΥΘΜΙΣΕΙΣ ΚΥΚΛΩΜΑΤΩΝ ΑΝΑΜΙΞΗΣ ΑΝΤΙΣΤΑΘΜΙΣΗ ΠΕΡΙΓΡΑΦΗ ΡΥΘΜΙΣΗΣ ΜΕΙΩΣΗΣ ΝΥΧΤΕΡΙΝΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΈΛΕΓΧΟΣ ΑΝΤΛΙΑΣ ΚΥΚΛΟΦΟΡΙΑΣ ΡΥΘΜΙΣΗ ΤΟΥ ΕΠΙΠΕΔΟΥ ΚΑΥΣΙΜΟΥ ΣΥΝΕΡΓΑΣΙΑ ΜΕ ΔΕΥΤΕΡΕΥΟΝΤΑ ΤΡΟΦΟΔΟΤΗ ΑΥΤΟΜΑΤΗ ΕΞΑΓΩΓΗ ΣΤΑΧΤΗΣ ΠΛΗΡΟΦΟΡΙΕΣ ΧΕΙΡΟΚΙΝΗΤΟΣ ΕΛΕΓΧΟΣ ΕΠΑΝΑΦΟΡΑ ΡΥΘΜΙΣΕΩΝ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΡΥΘΜΙΣΤΗ ΔΟΜΉ ΜΕΝΟΎ ΥΔΡΑΥΛΙΚΆ ΔΙΑΓΡΆΜΜΑΤΑ ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΕΓΚΑΤΑΣΤΑΣΗ ΡΥΘΜΙΣΤΗ ΚΑΙΡΙΚΕΣ ΣΥΝΘΗΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΥΝΔΕΣΗ ΜΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΣΥΝΔΕΣΗ ΑΙΣΘΗΤΗΡΩΝ ΘΕΡΜΟΚΡΑΣΙΑΣ ΣΥΝΔΕΣΗ ΑΙΣΘΗΤΗΡΑ ΚΑΙΡΟΥ CHECKING TEMPERATURE SENSORS ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ ΓΙΑ ΤΟ ΚΥΚΛΩΜΑ ΑΝΑΜΙΞΗΣ ΣΥΝΔΕΣΗ ΣΕΡΒΟΜΟΤΕΡ CONNECTING TEMPERATURE LIMITER ΣΥΝΔΕΣΗ ECOSTER ΡΥΘΜΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΛΕΒΗΤΑ ΈΝΑΥΣΗ (FIRING-UP) ΣΒΗΣΙΜΟ (PUTTING-OUT) ΧΡΟΝΟΣ ΣΥΝΤΗΡΗΣΗΣ (SUPERVISION TIME) ΧΡΟΝΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΣΥΝΤΗΡΗΣΗΣ (SUPERVISION FEEDING TIME) ΧΡΟΝΟΣ ΠΑΥΣΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΚΑΤΑ ΤΗ ΣΥΝΤΗΡΗΣΗ (SUPERVISION FEEDING INTERVAL) ΧΡΟΝΟΣ ΕΠΕΚΤΑΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΝΕΜΙΣΤΗΡΑ ΚΑΤΑ ΤΗ ΣΥΝΤΗΡΗΣΗ (AIRFLOW OPERATION EXTENSION TIME (SUPERVISION)) ΠΡΟΣΤΑΣΙΑ ΕΠΙΣΤΡΟΦΗΣ (RETURN PROTECTION) ΕΛΑΧΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΕΠΙΣΤΡΟΦΗΣ (MIN. RETURN TEMPERATURE) ΥΣΤΕΡΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΕΠΙΣΤΡΟΦΗΣ (RETURN TEMPERATURE HYSTERESIS) ΚΛΕΙΣΙΜΟ ΒΑΝΑΣ (VALVE CLOSING) ΕΠΙΛΟΓΗ ΘΕΡΜΟΣΤΑΤΗ (THERMOSTAT SELECTION) ΕΛΑΧΙΣΤΗ ΔΥΝΑΤΗ ΡΥΘΜΙΖΟΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΒΗΤΑ (MINIMUM PRESET BOILER TEMPERATURE) ΜΕΓΙΣΤΗ ΔΥΝΑΤΗ ΡΥΘΜΙΖΟΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΒΗΤΑ (MAXIMUM PRESET BOILER TEMPERATURE) ΕΛΑΧΙΣΤΗ ΙΣΧΥΣ ΑΝΕΜΙΣΤΗΡΑ (MINIMUM FAN POWER) ΧΡΟΝΟΣ ΕΝΤΟΠΙΣΜΟΥ ΕΛΛΕΙΨΗΣ ΚΑΥΣΙΜΟΥ (FUEL DETECTION TIME) ΜΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΤΡΟΦΟΔΟΤΗ (MAXIMUM FEEDER TEMPERATURE) ΧΡΟΝΟΣ ΚΥΚΛΟΥ ΚΑΘΑΡΙΣΜΟΥ (POKER CYCLE TIME) ΧΡΟΝΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΔΕΥΤΕΡΟΥ ΤΡΟΦΟΔΟΤΗ (FEEDER OPERATION TIME 2) ΕΦΕΔΡΙΚΟΣ ΛΕΒΗΤΑΣ ΘΕΡΜΟΚΡΑΣΙΑ ΨΥΞΗΣ ΛΕΒΗΤΑ (BOILER COOLING TEMPERATURE) ΠΑΡΑΜΕΤΡΟΣ Α,Β ΚΑΙ C ΣΤΗ ΜΕΤΑΒΛΗΤΗ ΛΟΓΙΚΗ (INDIVIDUAL FUZZY LOGIC) ΣΥΝΘΉΚΕΣ ΑΠΟΘΉΚΕΥΣΗΣ & ΜΕΤΑΦΟΡΆΣ

4 14 ΡΥΘΜΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΣΥΣΤΗΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ (CH ACTIVATION TEMPERATURE) ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ ΚΑΤΑ ΤΗΝ ΠΛΗΡΩΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ ΕΛΑΧΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ (MINIMUM HUW TEMPERATURE) ΜΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΖΝΧ (MAXIMUM HUW TEMPERATURE) ΑΥΞΗΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΟΥ ΛΕΒΗΤΑ ΑΠΟ ΤΟ ΖΝΧ, 14.6 ΕΠΙΜΗΚΥΝΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΥΚΛΟΦΟΡΗΤΗ ΖΝΧ ΧΡΟΝΟΣ ΠΑΥΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΑΝΤΛΙΑ ΛΕΒΗΤΑ ΑΝΤΙΚΑΘΙΣΤΩΝΤΑΣ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΑΡΟΧΗΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΟΘΟΝΗΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΚΤΕΛΕΣΤΙΚΗ ΜΟΝΑΔΑΣ ΠΡΟΒΛΗΜΑΤΑ - ΣΥΣΤΑΣΕΙΣ ΡΥΘΜΙΣΗ ΠΙΝΑΚΑ ΑΠΟ ΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΗ ΤΟΥ ΛΕΒΗΤΑ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΕΤΑΒΛΗΤΗΣ ΛΟΓΙΚΗΣ ΚΑΙ ΑΛΛΑΓΗ ΤΟΥ ΤΥΠΟΥ ΛΕΒΗΤΑ ΡΥΘΜΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΔΟΧΕΙΟΥ ΑΔΡΑΝΕΙΑΣ ΕΝΕΡΓΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ (ACTIVATE OPERATION) ΘΕΡΜΟΚΡΑΣΙΕΣ ΕΝΑΡΞΗΣ ΚΑΙ ΠΑΥΣΗΣ ΠΛΗΡΩΣΗΣ (LOADING START AND STOP TEMPERATURES) ΡΥΘΜΙΣΕΙΣ ΠΑΡΑΜΕΤΡΩΝ ΑΝΑΜΙΞΗΣ ΛΕΙΤΟΥΡΓΙΑ ΣΕΡΒΟΜΟΤΕΡ (MIXER OPERATION) ΕΠΙΛΟΓΗ ΘΕΡΜΟΣΤΑΤΗ ΕΛΑΧΙΣΤΗ ΔΥΝΑΤΗ ΡΥΘΜΙΖΟΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΑΝΑΜΙΞΗΣ (MIN. PRESET MIXER TEMPERATURE) ΜΕΓΙΣΤΗ ΔΥΝΑΤΗ ΡΥΘΜΙΖΟΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΒΗΤΑ (MAXIMUM PRESET BOILER TEMPERATURE) ΕΥΡΟΣ ΑΝΑΛΟΓΙΑΣ ΧΡΟΝΙΚΗ ΣΤΑΘΕΡΑ ΕΝΣΩΜΑΤΩΣΗΣ ΧΡΟΝΟΣ ΑΝΟΙΓΜΑΤΟΣ ΒΑΝΑΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΚΥΚΛΟΦΟΡΗΤΗ ΑΠΟ ΤΟ ΘΕΡΜΟΣΤΑΤΗ ΧΩΡΟΥ ΕΠΑΝΑΦΟΡΑ ΑΡΧΙΚΩΝ ΡΥΘΜΙΣΕΩΝ ΠΕΡΙΓΡΑΦΗ ΣΥΝΑΓΕΡΜΩΝ ΒΛΑΒΗ ΑΙΣΘΗΤΗΡΑ ΚΑΥΣΑΕΡΙΩΝ ΥΠΕΡΒΑΣΗ ΤΗΣ ΜΕΓΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΒΗΤΑ ΥΠΕΡΒΑΣΗ ΜΕΓΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΡΟΦΟΔΟΤΗ ΒΛΑΒΗ ΣΤΟΝ ΑΙΣΘΗΤΗΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΒΗΤΑ ΒΛΑΒΗ ΣΤΟΝ ΑΙΣΘΗΤΗΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΡΟΦΟΔΟΤΗ ΈΛΛΕΙΨΗ ΕΠΙΚΟΙΝΩΝΙΑΣ ΑΝΕΠΙΤΥΧΗΣ ΠΡΟΣΠΑΘΕΙΑ ΕΝΑΥΣΗΣ ΑΠΟΤΥΧΗΜΕΝΗ ΠΡΟΣΠΑΘΕΙΑ ΠΛΗΡΩΣΗΣ ΤΟΥ ΔΟΧΕΙΟΥ ΆΛΛΟΙ ΣΥΝΑΓΕΡΜΟΊ ΔΙΑΚΟΠΗ ΠΑΡΟΧΗΣ ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΠΑΓΟ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΣΤΑΣΙΑΣ ΚΥΚΛΟΦΟΡΗΤΩΝ ΑΠΟ ΣΤΑΣΙΜΟΤΗΤΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΑΡΤΗΜΑΤΩΝ ΚΑΙ ΥΠΟΣΥΝΟΛΩΝ

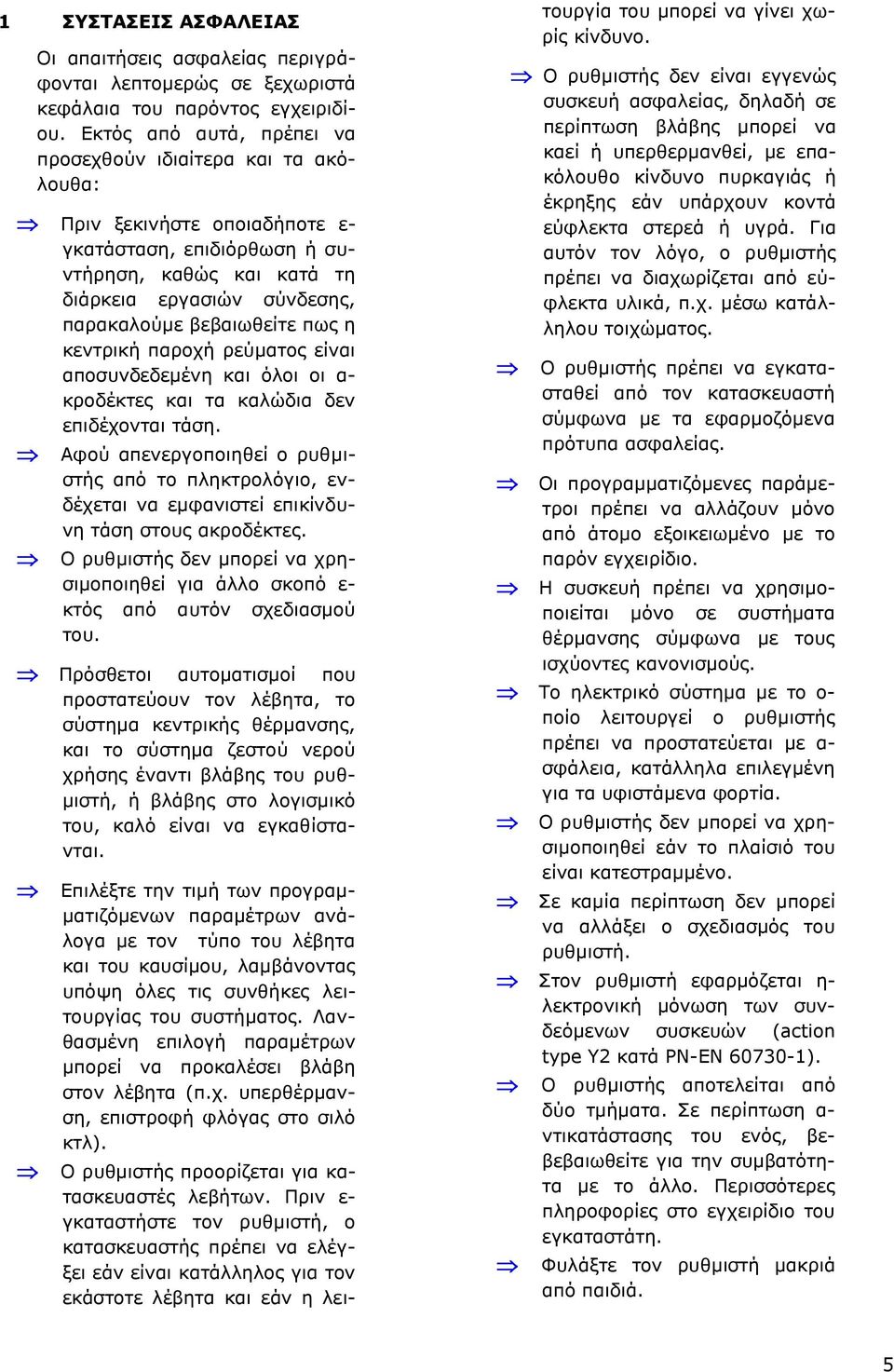

5 1 ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Οι απαιτήσεις ασφαλείας περιγράφονται λεπτομερώς σε ξεχωριστά κεφάλαια του παρόντος εγχειριδίου. Εκτός από αυτά, πρέπει να προσεχθούν ιδιαίτερα και τα ακόλουθα: Πριν ξεκινήστε οποιαδήποτε ε- γκατάσταση, επιδιόρθωση ή συντήρηση, καθώς και κατά τη διάρκεια εργασιών σύνδεσης, παρακαλούμε βεβαιωθείτε πως η κεντρική παροχή ρεύματος είναι αποσυνδεδεμένη και όλοι οι α- κροδέκτες και τα καλώδια δεν επιδέχονται τάση. Αφού απενεργοποιηθεί ο ρυθμιστής από το πληκτρολόγιο, ενδέχεται να εμφανιστεί επικίνδυνη τάση στους ακροδέκτες. Ο ρυθμιστής δεν μπορεί να χρησιμοποιηθεί για άλλο σκοπό ε- κτός από αυτόν σχεδιασμού του. Πρόσθετοι αυτοματισμοί που προστατεύουν τον λέβητα, το σύστημα κεντρικής θέρμανσης, και το σύστημα ζεστού νερού χρήσης έναντι βλάβης του ρυθμιστή, ή βλάβης στο λογισμικό του, καλό είναι να εγκαθίστανται. Επιλέξτε την τιμή των προγραμματιζόμενων παραμέτρων ανάλογα με τον τύπο του λέβητα και του καυσίμου, λαμβάνοντας υπόψη όλες τις συνθήκες λειτουργίας του συστήματος. Λανθασμένη επιλογή παραμέτρων μπορεί να προκαλέσει βλάβη στον λέβητα (π.χ. υπερθέρμανση, επιστροφή φλόγας στο σιλό κτλ). Ο ρυθμιστής προορίζεται για κατασκευαστές λεβήτων. Πριν ε- γκαταστήστε τον ρυθμιστή, ο κατασκευαστής πρέπει να ελέγξει εάν είναι κατάλληλος για τον εκάστοτε λέβητα και εάν η λειτουργία του μπορεί να γίνει χωρίς κίνδυνο. Ο ρυθμιστής δεν είναι εγγενώς συσκευή ασφαλείας, δηλαδή σε περίπτωση βλάβης μπορεί να καεί ή υπερθερμανθεί, με επακόλουθο κίνδυνο πυρκαγιάς ή έκρηξης εάν υπάρχουν κοντά εύφλεκτα στερεά ή υγρά. Για αυτόν τον λόγο, ο ρυθμιστής πρέπει να διαχωρίζεται από εύφλεκτα υλικά, π.χ. μέσω κατάλληλου τοιχώματος. Ο ρυθμιστής πρέπει να εγκατασταθεί από τον κατασκευαστή σύμφωνα με τα εφαρμοζόμενα πρότυπα ασφαλείας. Οι προγραμματιζόμενες παράμετροι πρέπει να αλλάζουν μόνο από άτομο εξοικειωμένο με το παρόν εγχειρίδιο. Η συσκευή πρέπει να χρησιμοποιείται μόνο σε συστήματα θέρμανσης σύμφωνα με τους ισχύοντες κανονισμούς. Το ηλεκτρικό σύστημα με το ο- ποίο λειτουργεί ο ρυθμιστής πρέπει να προστατεύεται με α- σφάλεια, κατάλληλα επιλεγμένη για τα υφιστάμενα φορτία. Ο ρυθμιστής δεν μπορεί να χρησιμοποιηθεί εάν το πλαίσιό του είναι κατεστραμμένο. Σε καμία περίπτωση δεν μπορεί να αλλάξει ο σχεδιασμός του ρυθμιστή. Στον ρυθμιστή εφαρμόζεται η- λεκτρονική μόνωση των συνδεόμενων συσκευών (action type Y2 κατά PN-EN ). Ο ρυθμιστής αποτελείται από δύο τμήματα. Σε περίπτωση α- ντικατάστασης του ενός, βεβεβαιωθείτε για την συμβατότητα με το άλλο. Περισσότερες πληροφορίες στο εγχειρίδιο του εγκαταστάτη. Φυλάξτε τον ρυθμιστή μακριά από παιδιά. 5

6 2 Γενικές πληροφορίες Ο ρυθμιστής λέβητα ecomax 800, μοντέλο P1, έκδοση L, είναι μία μοντέρνα ηλεκτρονική συσκευή με σκοπό τον έλεγχο λέβητα στερεών καυσίμων με κοχλία τροφοδοσίας. Ο ρυθμιστής έχει πολλαπλές χρήσεις: διατηρεί αυτόματα μια προκαθορισμένη θερμοκρασία ελέγχοντας την διαδικασία καύσης του καυσίμου ελέγχει τον χρονισμό του κοχλία τροφοδοσίας και του φυσητήρα σταθεροποιεί αυτόματα μία προκαθορισμένη θερμοκρασία στο δοχείο αποθήκευσης ζεστού νερού χρήσης διατηρεί αυτόματα μία προκαθορισμένη θερμοκρασία ενός κύκλου ανάμιξης, και με την εγκατάσταση μιας επέκτασης, ε- λέγχει την συνολική λειτουργία τριών κύκλων ανάμιξης Η προκαθορισμένη θερμοκρασία του κύκλου θέρμανσης και του λέβητα μπορεί να ρυθμιστεί βάσει της ένδειξης ενός αισθητήρα εξωτερικών καιρικών συνθηκών. Ο ρυθμιστής διαθέτει ξεχωριστή λειτουργία μεταβλητής λογικής. Επιτρέπει την βελτιστοποίηση της διαδικασίας καύσης, βοηθώντας στην προστασία του περιβάλλοντος, και στην μείωση κατανάλωσης καυσίμου, και διευκολύνει τον χρήστη από την ανάγκη ρύθμισης των παραμέτρων καύσης. Υπάρχει δυνατότητα συνεργασίας με θερμοστάτες χώρου, ξεχωριστών για κάθε κύκλο θέρμανσης, βοηθώντας στην διατήρηση της θερμοκρασίας στους θερμαινόμενους χώρους. Επιπλέον, εάν απαιτείται, η συσκευή ενεργοποιεί βοηθητικό λέβητα (αερίου ή πετρελαίου). Η συσκευή αποτελείται από τον πίνακα ελέγχου, το κύριο εκτελεστικό εγκέφαλο, και προαιρετικά από μία επέκταση για έλεγχο δύο πρόσθετων κύκλων ανάμιξης. Η συσκευή έχει εύκολο και ευνόητο τρόπο λειτουργίας. Ο ρυθμιστής μπορεί να λειτουργήσει σε συνεργασία με έναν πρόσθετο πίνακα ελέγχου στο χώρο διαμονής. Μπορεί να χρησιμοποιηθεί σε οικιακές και ελαφρά βιομηχανικές ε- γκαταστάσεις. 3 Πληροφορίες εγγράφου Το εγχειρίδιο του ρυθμιστή είναι συμπληρωματικό με το εγχειρίδιο του λέβητα. Συγκεκριμένα, πρέπει να συμβουλευτείτε και το εγχειρίδιο του λέβητα εκτός από το παρόν. Το εγχειρίδιο του ρυθμιστή χωρίζεται σε δύο μέρη: για τον χρήστη και τον εγκαταστάτη. Και τα δύο περιέχουν σημαντικές πληροφορίες, ιδιαίτερα για θέματα ασφαλείας, και ο χρήστης θα πρέπει να διαβάσει και τα δύο. Δεν ευθύνεται η εταιρία για οποιαδήποτε βλάβη οφείλεται σε μη εφαρμογή των αναγραφόμενων οδηγιών. 4 Φύλαξη οδηγιών Αυτό το εγχειρίδιο εγκατάστασης και λειτουργίας, όπως και οποιοδήποτε άλλο συναφές έγγραφο, πρέπει να φυλαχτεί επιμελώς, έτσι ώστε να είναι διαθέσιμο ανά πάσα στιγμή. Σε περίπτωση αφαίρεσης ή μεταπώλησης της συσκευής, το παρόν εγχειρίδιο πρέπει να παραδίδεται στον νέο ιδιοκτήτη / χρήστη. 5 Συμβολισμοί Στο παρόν εγχειρίδιο χρησιμοποιούνται οι ακόλουθοι γραφικοί συμβολισμοί: -χρήσιμες πληροφορίες και συμβουλές, σημαντικές πληροφορίες, η μη συμμόρφωση μπορεί να προκαλέσει καταστροφή υλικής ιδιοκτησίας, κίνδυνο για την υγεία και την ζωή ανθρώπων και οικόσιτων ζώων.. Προσοχή: τα σύμβολα χρησιμοποιούνται για να κάνουν το εγχειρίδιο πιο σαφές. Αυτό ό- μως δεν σημαίνει πως ο χρήστης δεν πρέπει να εφαρμόζει τις οδηγίες που δεν είναι έχουν σήμανση με κάποιο σύμβολο. 6 Οδηγία WEEE 2002/96/EG Διαχείριση ηλεκτρικού και ηλεκτρονικού εξοπλισμού Ανακυκλώστε το προϊόν και την συσκευασία του με κατάλληλο τρόπο στο τέλος της περιόδου χρήσης Μην πετάτε το προϊόν μαζί με κανονικά απορρίμματα Μην καίτε το προϊόν 6

7 7

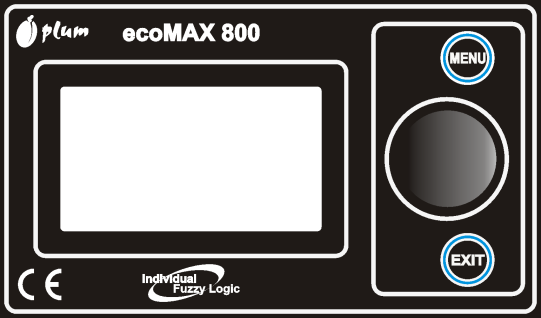

8 ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΡΥΘΜΙΣΤΗ ecomax 800, model P1-L 8

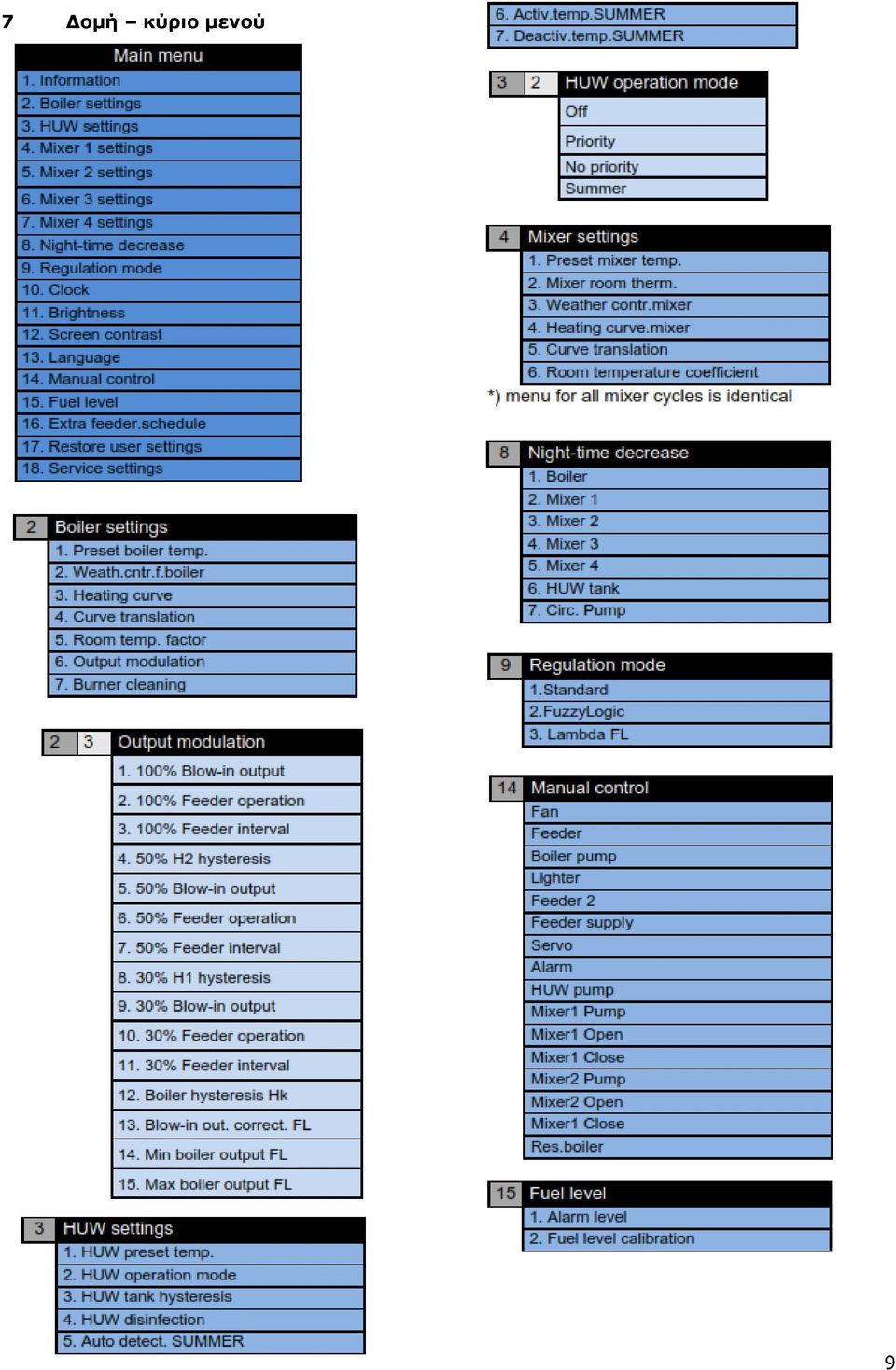

9 7 Δομή κύριο μενού 9

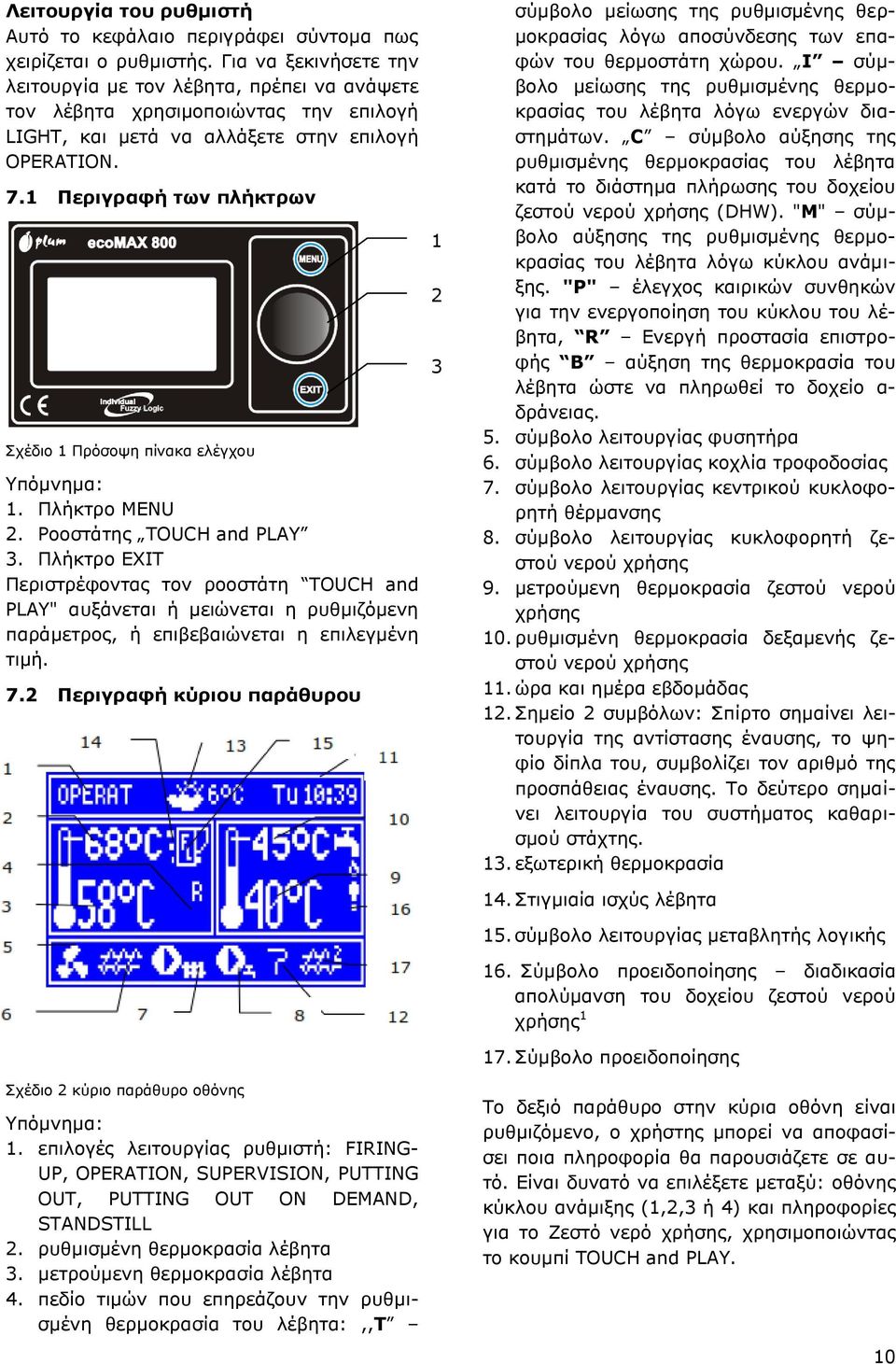

10 Λειτουργία του ρυθμιστή Αυτό το κεφάλαιο περιγράφει σύντομα πως χειρίζεται ο ρυθμιστής. Για να ξεκινήσετε την λειτουργία με τον λέβητα, πρέπει να ανάψετε τον λέβητα χρησιμοποιώντας την επιλογή LIGHT, και μετά να αλλάξετε στην επιλογή OPERATION. 7.1 Περιγραφή των πλήκτρων Σχέδιο 1 Πρόσοψη πίνακα ελέγχου Υπόμνημα: 1. Πλήκτρο MENU 2. Ροοστάτης TOUCH and PLAY 3. Πλήκτρο EXIT Περιστρέφοντας τον ροοστάτη TOUCH and PLAY" αυξάνεται ή μειώνεται η ρυθμιζόμενη παράμετρος, ή επιβεβαιώνεται η επιλεγμένη τιμή. 7.2 Περιγραφή κύριου παράθυρου σύμβολο μείωσης της ρυθμισμένης θερμοκρασίας λόγω αποσύνδεσης των επαφών του θερμοστάτη χώρου. I σύμβολο μείωσης της ρυθμισμένης θερμοκρασίας του λέβητα λόγω ενεργών διαστημάτων. C σύμβολο αύξησης της ρυθμισμένης θερμοκρασίας του λέβητα κατά το διάστημα πλήρωσης του δοχείου ζεστού νερού χρήσης (DHW). "M" σύμβολο αύξησης της ρυθμισμένης θερμοκρασίας του λέβητα λόγω κύκλου ανάμιξης. "P" έλεγχος καιρικών συνθηκών για την ενεργοποίηση του κύκλου του λέβητα, R Ενεργή προστασία επιστροφής B αύξηση της θερμοκρασία του λέβητα ώστε να πληρωθεί το δοχείο α- δράνειας. 5. σύμβολο λειτουργίας φυσητήρα 6. σύμβολο λειτουργίας κοχλία τροφοδοσίας 7. σύμβολο λειτουργίας κεντρικού κυκλοφορητή θέρμανσης 8. σύμβολο λειτουργίας κυκλοφορητή ζεστού νερού χρήσης 9. μετρούμενη θερμοκρασία ζεστού νερού χρήσης 10. ρυθμισμένη θερμοκρασία δεξαμενής ζεστού νερού χρήσης 11. ώρα και ημέρα εβδομάδας 12. Σημείο 2 συμβόλων: Σπίρτο σημαίνει λειτουργία της αντίστασης έναυσης, το ψηφίο δίπλα του, συμβολίζει τον αριθμό της προσπάθειας έναυσης. Το δεύτερο σημαίνει λειτουργία του συστήματος καθαρισμού στάχτης. 13. εξωτερική θερμοκρασία 14. Στιγμιαία ισχύς λέβητα 15. σύμβολο λειτουργίας μεταβλητής λογικής 16. Σύμβολο προειδοποίησης διαδικασία απολύμανση του δοχείου ζεστού νερού χρήσης Σύμβολο προειδοποίησης Σχέδιο 2 κύριο παράθυρο οθόνης Υπόμνημα: 1. επιλογές λειτουργίας ρυθμιστή: FIRING- UP, OPERATION, SUPERVISION, PUTTING OUT, PUTTING OUT ON DEMAND, STANDSTILL 2. ρυθμισμένη θερμοκρασία λέβητα 3. μετρούμενη θερμοκρασία λέβητα 4. πεδίο τιμών που επηρεάζουν την ρυθμισμένη θερμοκρασία του λέβητα:,,t Το δεξιό παράθυρο στην κύρια οθόνη είναι ρυθμιζόμενο, ο χρήστης μπορεί να αποφασίσει ποια πληροφορία θα παρουσιάζετε σε αυτό. Είναι δυνατό να επιλέξετε μεταξύ: οθόνης κύκλου ανάμιξης (1,2,3 ή 4) και πληροφορίες για το Ζεστό νερό χρήσης, χρησιμοποιώντας το κουμπί TOUCH and PLAY. 10

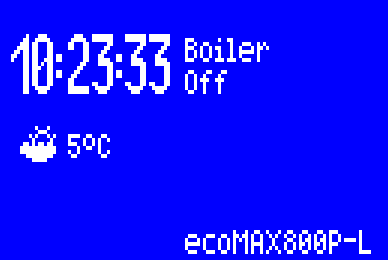

11 Ο ρυθμιστής μπορεί να ενεργοποιηθεί πατώντας το κουμπί TOUCH and PLAY (επιλέξτε setting ) ή μπορείτε να ρυθμίσετε τις παραμέτρους πατώντας το κουμπί Menu. Αφού σιγουρευτείτε ότι υπάρχει καύσιμο στο σιλό και ότι το σιλό είναι κλειστό, μπορείτε να ενεργοποιήσετε το λέβητα Σχέδιο 3 Δεξιό παράθυρο με απεικόνιση του κύκλου ανάμιξης 1 Το δεξί παράθυρου της κύριας οθόνης, μπορεί να απεικονίζει επίσης και το επίπεδο του καυσίμου, με την προϋπόθεση ότι η αντίστοιχη παράμετρος έχει ρυθμιστεί κατάλληλα 7.3 Έναρξη του ρυθμιστή Μετά την ενεργοποίηση, ο πίνακας επαναφέρει την κατάσταση στην οποία βρισκόταν πριν από την αποσύνδεση από την παροχή ρεύματος. Εάν ο πίνακας δεν ήταν ενεργοποιημένος πριν, θα ξεκινήσει στην κατάσταση standby. Σε αυτήν την κατάσταση, η οθόνη έχει μειωμένη φωτεινότητα και δείχνει την ώρα, τη θερμοκρασία του αισθητήρα καιρού και την πληροφορία boiler off 7.4 Ρύθμιση της θερμοκρασίας λέβητα Η επιθυμητή θερμοκρασία του λέβητα preset boiler temp., όπως και οι επιθυμητές θερμοκρασίες των κυκλωμάτων ανάμιξης, μπορούν να καθοριστούν από το menu (οι δυνατές τιμές, περιορίζονται από τα όρια τα οποία καθορίζονται από τις αντίστοιχες παραμέτρους). Boiler settings > Preset boiler temp. Mixer 1 settings > Preset mixer temp. Mixer 2 settings > Preset mixer temp. Mixer 3 settings > Preset mixer temp. Mixer 4 settings > Preset mixer temp. Η τιμή η οποία καθορίστηκε ως επιθυμητή δε λαμβάνεται υπ όψη από τον πίνακα εάν η επιθυμητή θερμοκρασία λέβητα, ελέγχεται από αισθητήρα καιρού. Παρόλα αυτά, η επιθυμητή θερμοκρασία, αυξάνεται απότομα ώστε να γεμίσει το δοχείο ζεστού νερού χρήσης και να τροφοδοτήσει τα κυκλώματα ανάμιξης. 7.5 Έναυση Σχέδιο 4: Οθόνη πίνακα με το λέβητα σβηστό Σε αυτήν την κατάσταση, η λειτουργία προστασίας των αντλιών από τη στασιμότητα, ενεργοποιεί περιοδικά τις αντλίες. Κατά συνέπεια, προτείνεται η ύπαρξη παροχής ρεύματος μόνιμα και ι πίνακας να βρίσκεται στην κατάσταση stand by. Η κατάσταση FIRING-UP χρησιμοποιείτε για την αυτόματη έναυση της εστίας καύσης ε- ντός του λέβητα. Η συνολική διάρκεια της διαδικασίας, εξαρτάτε από τις ρυθμίσεις του πίνακα (χρόνος λειτουργίας κοχλία, χρόνος λειτουργίας αντίστασης, κλπ.) και την κατάσταση του λέβητα πριν ξεκινήσει η έναυση. Όλες οι παράμετροι οι οποίες επηρεάζουν την έναυση, βρίσκονται: Service settings > Boiler settings > Firing-up Λεπτομερής περιγραφή του κύκλου έναυσης: Σχέδιο 5: Οθόνη ενεργοποίησης λέβητα Ο ανεμιστήρας ενεργοποιείται, με ισχύ η οποία καθορίζεται από την παράμετρο: Airflow firing-up, Μικρή δόση καυσίμου 20% της κανονικής, παρέχεται. Ελέγχεται η κατάσταση της εστίας καύσης π.χ. εάν εντός του χρόνου ο οποίος 11

12 καθορίζεται από την παράμετρο Ignition test time από τη στιγμή ενεργοποίησης του ανεμιστήρα, η θερμοκρασία των καυσαερίων φτάσει την τιμή Ex.temp.for fired-up, ή ανέβει κατά Ex.temp.delta, η έναυση σταματάει. Αυτό σημαίνει, ότι η έναυση ήταν επιτυχημένη και ο πίνακας περνάει στην κατάσταση OPERATION Εάν τα κριτήρια της έναυσης δεν επιτευχθούν, ο πίνακας θα επιχειρήσει να καθαρίσει και να ανάψει την εστία καύσης: Ο καθαρισμός στάχτης ενεργοποιείται για χρόνο που καθορίζεται από: Poker cycle time, Παρέχεται καύσιμο για χρόνο ο οποίος καθορίζεται από: Feeding time, Ο ανεμιστήρας ενεργοποιείται με ισχύ η οποία καθορίζεται από: Airflow firing-up Η αντίσταση ενεργοποιείται για χρόνο που καθορίζεται από: Firing-up time Μέσα σε αυτόν το χρόνο, ο πίνακας ε- λέγχει εάν το καύσιμο στην εστία καύσης έχει πάρει φωτιά. η θερμοκρασία των καυσαερίων φτάσει την τιμή Ex.temp.for fired-up, ή ανέβει κατά Ex.temp.delta, η έναυση σταματάει. Αυτό σημαίνει, ότι η έναυση ήταν επιτυχημένη και ο πίνακας περνάει στην κατάσταση OPERATION Εάν η έναυση δεν επιτύχει, επιχειρούνται και άλλες προσπάθειες, κατά τη διάρκεια των οποίων η δόση του καυσίμου, μειώνεται κατά 10% σε σχέση με την προηγούμενη. Σχέδιο 7: Το κύριο παράθυρο κατά τη λειτουργία Ο ανεμιστήρας λειτουργεί μονίμως, κάτι το οποίο φαίνεται στο σχέδιο 9. Ο κοχλίας τροφοδοσίας, ενεργοποιείται περιοδικά. Ένας κύκλος περιλαμβάνει το χρόνο λειτουργίας και το χρόνο παύσης του κοχλία. Η ισχύς του ανεμιστήρα και ο κύκλος του τροφοδότη, καθορίζονται από έναν από τους παρακάτω αλγόριθμους Σχέδιο 8: Λειτουργία κύκλων φυσητήρα και κοχλία στην λειτουργία OPERATION. Εάν κατά τη λειτουργία, είναι απαραίτητο να γεμίσει το δοχείο ζεστού νερού χρήσης, σε θερμοκρασία η οποία είναι μεγαλύτερη από την καθορισμένη στο λέβητα, ο πίνακας θα αυξήσει αυτόματα την καθορισμένη θερμοκρασία λέβητα για το χρόνο που απαιτείται για να γεμίσει το δοχείο. 7.7 Λειτουργία με μεταβλητή λογική (Fuzzy logic) Σχέδιο 6: Φαίνεται η λειτουργία έναυση και ο αύξον αριθμός την προσπάθειας έναυσης. 7.6 Λειτουργία Ο ρυθμιστής προσφέρει δύο λειτουργίες ε- λέγχου της καύσης: χειροκίνητη ρύθμιση στάνταρ λειτουργία που περιγράφεται στο αυτό το τμήμα του εγχειριδίου, και αυτόματη ρύθμιση μεταβλητή λογική (Fuzzy Logic). Αφού αλλάξτε την επιλογή στο menu: Regulation mode από Standard σε Fuzzy Logic, ο ρυθμιστής λειτουργεί στην λειτουργία OPERATION δίχως την ανάγκη προγραμματισμού των ακόλουθων παραμέτρων: feed time OPERAT, feed interval OPERAT, fan power. Ο ρυθμιστής επιλέγει αυτόματα τις παραμέτρους για την βελτιστοποίηση της καύσης. Σε αυτήν τη λειτουργία, ο λέβητας προσπαθεί να μην μπει σε κατάσταση SUPERVISION και 12

13 να παρέχει τόση θερμότητα όση χρειάζεται το σύστημα θέρμανσης κάθε στιγμή. Σε κατάσταση SUPERVISION, ο πίνακας θα μπει μόνο εάν η θερμοκρασία του λέβητα, ξεπεράσει την καθορισμένη κατά 5 ο C. Σημειώνεται ότι το πρόγραμμα της μεταβλητής λογικής επιλέγεται ανεξάρτητα για τον εκάστοτε τύπο λέβητα και καυσίμου, και λειτουργεί κανονικά μόνο με τον συγκεκριμένο λέβητα και καύσιμο. Για αυτόν το λόγο, θα πρέπει να ενεργοποιείτε μόνο από τον κατασκευαστή του λέβητα σύμφωνα με το σημείο Εάν αυτή η λειτουργία δεν είναι ενεργοποιημένη, η προσπάθεια να μεταβείτε σε αυτήν τη λειτουργία, ενεργοποιεί το μήνυμα: Function unavailable. Ρυθμίζοντας τις παραμέτρους του αλγορίθμου μεταβλητής λογικής. Σε κάποιες περιπτώσεις, ανάλογα με το καύσιμο, μπορεί να χρειαστεί να ρυθμιστεί ελαφρώς η παροχή του αέρα στη λειτουργία μεταβλητής λογικής. Ο χρήστης μπορεί να αλλάξει: Boiler settings > Output modulation > Blow-in out. Correct. FL Boiler settings > Output modulation > Min. boiler output in FL Boiler settings > Power modulation > Max. Boiler output in FL Το περιθώριο ρύθμισης αυτών των παραμέτρων, είναι επίτηδες περιορισμένο. Δεν συνίσταται να αλλάξετε την παράμετρο Airflow correction FL εάν η καύση γίνεται σωστά, π.χ. εάν δεν υπάρχουν σωματίδια καυσίμου που δεν έχουν καεί πλήρως. Εάν το καύσιμο είναι κακής ποιότητας και υπάρχουν άκαυστα σωματίδια, η παρεχόμενη ποσότητα αέρα μπορεί να αυξηθεί. Εάν το καύσιμο είναι πολύ ξηρό, καίγεται πολύ γρήγορα και η εστία καίει πολύ έντονα, η τιμή της Airflow correction FL μπορεί να μειωθεί. Όταν αλλάζετε την τιμή των παραμέτρων της μεταβλητής λογικής σχετικά με την ισχύ του ανεμιστήρα, το χρόνο τροφοδοσίας και το χρόνο παύσης, οι οποίες μπορούν να βρεθούν στο μενού: Boiler settings > Output modulation Αυτές δε χρησιμοποιούνται στον αλγόριθμο ελέγχου του πίνακα αλλά μόνο στη STANDARD λειτουργία. Με την επιλογή fuzzy logic, το τάμπερ του φυσητήρα πρέπει να είναι τελείως ανοικτό, και ο λέβητας να είναι καθαρός. Σε περίπτωση αλλαγής του φυσητήρα ή του κοχλία, αντικαταστήστε τα με ίδιου τύπου. 7.8 Λειτουργία με χειροκίνητη λειτουργία (STANDARD mode) Ο πίνακας, διαθέτει μηχανισμό ρύθμισης της ισχύος, ο οποίος επιτρέπει τη σταδιακή μεταβολή της ισχύος του λέβητα, καθώς αυτός πλησιάζει την προκαθορισμένη θερμοκρασία. Σε αυτή τη λειτουργία, ο λέβητας χρησιμοποιεί έναν αλγόριθμο ρύθμισης ισχύος. Σχήμα 9: Ένδειξη επιπέδου ισχύος στο κύριο παράθυρο Οι παράμετροι για όλα τα επίπεδα ισχύος, είναι διαθέσιμες στο μενού: Boiler settings > Output modulation Κάθε ένα από επίπεδα, αναφέρεται στο 100%, στο 50% και στο 30% αντίστοιχα και μπορούν διαφοροποιηθούν με διαφορετικούς χρόνους τροφοδοσίας και ισχύος ανεμιστήρα, το οποίο μεταφράζεται σε διαφορετική ισχύ λέβητα. Το σημείο στο οποίο ο λέβητας θα πρέπει να μεταβεί από το ένα επίπεδο στο άλλο, καθορίζεται από τιμές οι οποίες ονομάζονται Hysterisis Η1 και Η2 αντίστοιχα. Κάθε μία από αυτές αναφέρεται στην μετρούμενη θερμοκρασία, σε σχέση με την καθορισμένη θερμοκρασία λέβητα. Οι τιμές Η1 και Η2 μπορούν να καθοριστούν έτσι ώστε η ρύθμιση της ισχύος να γίνει χωρίς ενδιάμεσο στάδιο από το 100% στο 30%. 13

14 Σχέδιο 11: Εικόνα του κύριου παραθύρου κατά τη λειτουργία συντήρησης Σχέδιο 10: Διαμόρφωση ισχύος, υστέρηση H1 και Η2 Εάν η θερμοκρασία του λέβητα φτάσει την καθορισμένη, ο λέβητας μπαίνει στη λειτουργία SUPERVISION 7.9 Συντήρηση (SUPERVISION) Η κατάσταση SUPERVISION, μπορεί να προκύψει είτε κατά τη χειροκίνητη (STANDARD) λειτουργία, είτε κατά τη λειτουργία με μεταβλητή λογική (Fuzzy logic). Ο πίνακας μπαίνει στην κατάσταση SUPERVI- SION αυτόματα, χωρίς την παρέμβαση του χρήστη: Στην περίπτωση χειροκίνητης λειτουργίας, όταν ο λέβητας φτάσει την καθορισμένη θερμοκρασία Στην περίπτωση της λειτουργίας με μεταβλητή λογική, όταν η θερμοκρασία του λέβητα, ξεπεράσει την καθορισμένη θερμοκρασία κατά 5 ο C. Κατά τη λειτουργία της μεταβλητής λογικής, ο πίνακας προσπαθεί να αποφύγει να μπει σε κατάσταση SUPERVISION και να παρέχει όση θερμότητα απαιτείται ανά πάσα στιγμή από το σύστημα θέρμανσης. Κατά τη συντήρηση, ο πίνακας ελέγχει την εστία καύσης ώστε να μη σβήσει. Για αυτό το σκοπό, ο ανεμιστήρας και ο κοχλίας, ενεργοποιούνται για πολύ λιγότερο χρόνο σε σχέση με την κανονική λειτουργία, χωρίς να προκαλείται άνοδος της θερμοκρασίας. Ο ανεμιστήρας δεν λειτουργεί συνεχόμενα, αλλά ενεργοποιείται περιοδικά μαζί με τον κοχλία και αποτρέπουν το λέβητα από το να σβήσει. Όλες οι παράμετροι που επηρεάζουν τη λειτουργία της συντήρησης, μπορούν να βρεθούν στο μενού: Service settings > Boiler settings > Supervision Οι παράμετροι της συντήρησης, θα πρέπει να ρυθμίζονται σύμφωνα με τις συστάσεις του κατασκευαστή του λέβητα. Θα πρέπει να επιλεχθούν με τέτοιο τρόπο, ώστε η εστία καύσης να μη σβήνει (ενώ ταυτόχρονα, να μην καίει πολύ έντανα και ο λέβητας ανεβάσει θερμοκρασία). Ο χρόνος λειτουργίας και παύσης του κοχλία, ρυθμίζονται από τις παραμέτρους:... > Supervision > Supervision feeding time... > Supervision > Supervision feeder interval Ο επιπλέον χρόνος λειτουργίας του ανεμιστήρα (αφού σταματήσει ο κοχλίας) ώστε να α- νάψει το καύσιμο, ρυθμίζεται από:... > Supervision >Airflow operation extend. Οι παράμετροι θα πρέπει να επιλέγονται με τέτοιο τρόπο, ώστε η θερμοκρασία του λέβητα κατά τη συντήρηση, να πέφτει σταδιακά. Λανθασμένη ρύθμιση, μπορεί να προκαλέσει υπερθέρμανση. Η ισχύς του αέρα κατά τη συντήρηση, είναι ίση με την καθορισμένη ισχύ ανεμιστήρα στο επίπεδο ισχύος 30%. Ο πίνακας επιστρέφει στην κανονική λειτουργία (OPERATION) αυτόματα, μόλις η θερμοκρασία του λέβητα πέσει κάτω από την καθορισμένη κατά την τιμής που ορίζετε από την παράμετρο boiler hysteresis. 14

15 Η μέγιστη διάρκεια της λειτουργία συντήρησης, καθορίζεται από την παράμετρο:... > Supervision > Supervision time Εάν μετά το πέρας αυτού του χρόνου δε χρειαστεί ο λέβητας να μπει σε κανονική λειτουργία, ο πίνακας θα ξεκινήσει τη διαδικασία σβησίματος του λέβητα Σβήσιμο λέβητα (PUTTING OUT) Κατά τη λειτουργία σβησίματος (PUTTING OUT), τα υπολείμματα καυσίμου καίγονται και ο λέβητας προετοιμάζεται για απενεργοποίηση. Οι παράμετροι που επηρεάζουν τη διαδικασία του σβησίματος βρίσκονται στο μενού: Service settings > Boiler settings > Putting out Λεπτομερής περιγραφή του κύκλου σβησίματος: Σταματάει η λειτουργία του κοχλία Τα υπολείμματα του καυσίμου καίγονται Ο ανεμιστήρας ενεργοποιείται για χρόνο Putting out time και με ισχύ που καθορίζεται από την παράμετρο Putting out airflow Η εστία καθαρίζεται και ενεργοποιείται η εξαγωγή στάχτης. Μετά το αυτόματο σβήσιμο, ο πίνακας πηγαίνει στην κατάσταση αναμονής STANDSTILL Κατάσταση αναμονής STANDSTILL Στην κατάσταση αναμονής, ο λέβητας παραμένει σβηστός έως ότου λάβει εντολή έναυσης. Τέτοια εντολή μπορεί να δοθεί εάν: Μειωθεί η θερμοκρασία κάτω από την καθορισμένη μείων την υστέρηση του λέβητα boiler hysteresis Σε περίπτωση που ο λέβητας δουλεύει με δοχείο αδράνειας εάν μειωθεί η θερμοκρασία στο επάνω μέρος του δοχείου κάτω από την καθορισμένη τιμή στην παράμετρο Loading start temperature) 7.12 Ρυθμίσεις ζεστού νερού χρήσης Ο πίνακας ελέγχει τη θερμοκρασία του δοχείου ζεστού νερού χρήσης με την προϋπόθεση ότι έχει συνδεθεί αισθητήρας θερμοκρασίας. Εάν δεν έχει συνδεθεί αισθητήρας, η έλλειψή του φαίνεται στο κύριο παράθυρο. Η παράμετρος: HUW settings > HUW operation mode Επιτρέπει στο χρήστη να: Απενεργοποιήσει την πλήρωση του δοχείου, παράμετρος στο off Να δώσει προτεραιότητα στο ζεστό νερό χρήσης θέτοντας την παράμετρο στο priority. Σε αυτήν την περίπτωση, ο κυκλοφορητής της θέρμανσης απενεργοποιείται για να επιταχυνθεί η πλήρωση του δοχείου ζεστού νερού χρήσης. Να καθορίσει ταυτόχρονη λειτουργία του κυκλοφορητή θέρμανσης και ζεστού νερού χρήσης με την παράμετρο στο no priority Να ενεργοποιήσει τη λειτουργία καλοκαιριού summer 7.13 Καθορισμός θερμοκρασίας ζεστού νερού χρήσης Η θερμοκρασία του ζεστού νερού χρήσης, ορίζεται από την παράμετρο: HUW settings > HUW preset temp Υστέρηση δοχείου ζεστού νερού χρήσης Κάτω από τη θερμοκρασία HUW preset temp. Μείων την HUW tank hysteresis ενεργοποιείται η αντλία ΖΝΧ για να γεμίσει το δοχείο Εάν η τιμή της υστέρησης είναι πολύ μικρή, η αντλία θα ενεργοποιείται γρηγορότερα αφού πέσει η θερμοκρασία κάτω από την καθορισμένη 7.15 Ενεργοποιώντας τη θερινή λειτουργία (SUMMER function) Για να ενεργοποιήσετε τη θερινή λειτουργία, η ο οποία επιτρέπει την πλήρωση του διχείου ζεστού νερού το καλοκαίρι, χωρίς να απαιτείται η ενεργοποίηση του συστήματος θέρμανσης ή των κυκλωμάτων ανάμιξης. Ορίστε την παράμετρο HUW pump operation mode σε summer 15

16 Η θερινή λειτουργία, δε μπορεί να ενεργοποιηθεί εάν δεν έχει συνδεθεί αισθητήρας ΖΝΧ Μην ενεργοποιείται τη θερινή λειτουργία εάν ο κυκλοφορητής ΖΝΧ είναι αποσυνδεδεμένος ή χαλασμένος. Η θερινή λειτουργία, μπορεί να ενεργοποιηθεί αυτόματα, με βάση τις πληροφορίες από τον αισθητήρα καιρού. Αυτή η δυνατότητα, ενεργοποιείται από τις ακόλουθες παραμέτρους: HUW settings > Auto detect. SUMMER HUW settings > Activ.temp.SUMMER HUW settings > Deactiv.temp.SUMMER 7.16 Απολύμανση δοχείου ΖΝΧ Ο πίνακας διαθέτει μια λειτουργία αυτόματης περιοδικής θέρμανση του δοχείου ΖΝΧ, σε θερμοκρασία 70 ο C. Ο σκοπός αυτής, είναι να αφαιρεθεί η βακτηριακή χλωρίδα. Οι χρήστες του ΖΝΧ, θα πρέπει να είναι ενήμεροι για αυτή τη λειτουργία, καθώς υπάρχει κίνδυνος ε- γκαυμάτων εάν χρησιμοποιηθεί το ΖΝΧ όσο αυτή είναι ενεργοποιημένη. Μία φορά την εβδομάδα, Κυριακή στις 02:00, ο πίνακας αυξάνει τη θερμοκρασία του δοχείου ΖΝΧ. Μετά από 10 λεπτά όπου διατηρεί θερμοκρασία 70 ο C, ο κυκλοφορητής ΖΝΧ απενεργοποιείται και ο λέβητας συνεχίζει την κανονική λειτουργία του. Μην ενεργοποιείτε τη λειτουργία απολύμανσης, εάν δεν έχετε ξεχωριστό κύκλωμα ΖΝΧ Ρυθμίσεις κυκλωμάτων ανάμιξης Οι ρυθμίσεις για το κύκλωμα ανάμιξης μπορούν να βρεθούν στο μενού: Mixer 1 settings Οι ρυθμίσει για τα υπόλοιπα κυκλώματα βρίσκονται παρακάτω και είναι πανομοιότυπες. Ρυθμίσεις ανάμιξης χωρίς αισθητήρα καιρού Είναι απαραίτητο να καθορίσετε χειροκίνητα την απαιτούμενη θερμοκρασία νερού στο κύκλωμα ανάμιξης μέσω της παραμέτρου Preset mixer temp., π.χ. στην τιμή 50 ο C. Η τιμή θα πρέπει να επιτρέπει να επιτυγχάνεται η απαιτούμενη θερμοκρασία δωματίου. Μετά τη σύνδεση του θερμοστάτη χώρου, είναι απαραίτητο να καθορίσετε μία τιμή μείωσης της καθορισμένης τιμής θερμοκρασίας ανάμιξης από το θερμοστάτη, παράμετρος Mixer room therm. Π.χ. 5 ο C. Αυτή η τιμή θα πρέπει να επιλεγεί μέσω δοκιμών. Ο θερμοστάτης χώρου, μπορεί να είναι κλασσικός (no/nc), ή ο ecoster 200. Με την ενεργοποίηση του θερμοστάτη, η θερμοκρασία του κυκλώματος ανάμιξης, θα μειωθεί και εάν έχει επιλεχθεί κατάλληλη τιμή, η θερμοκρασία του δωματίου θα σταματήσει να ανεβαίνει. Ρυθμίσεις ανάμιξης με αισθητήρα καιρού (χωρίς ecoster200) Ορίστε την παράμετρο Weather cont. mixer στο on. Επιλέξτε καμπύλη θέρμανσης όπως περιγράφεται στην παρακάτω παράγραφο. Χρησιμοποιώντας την παράμετρο Curve translation ορίστε τη θερμοκρασία δωματίου στην τιμή 20 ο C + heating curve translation Παράδειγμα. Για να έχετε μια θερμοκρασία δωματίου 25 ο C, η τιμή της παραμέτρου Curve translation θα πρέπει να οριστεί σε 5 ο C. Για να έχετε θερμοκρασία δωματίου 18 ο C θα πρέπει να ορίσετε την curve translation σε -2 ο C Μπορεί επίσης να τοποθετηθεί και θερμοστάτης χώρου, ο οποίος θα αναιρεί την ανακρίβεια της επιλεγμένης καμπύλης θέρμανσης, εάν από αυτή προκύπτει πολύ υψηλή τιμή. Σε αυτήν την περίπτωση, θα πρέπει να ορίσετε την τιμή μείωση από θερμοστάτη χώρου για παράδειγμα στους 2 ο C. Μετά από το άνοιγμα των επαφών του θερμοστάτη, η καθορισμένη θερμοκρασία θα μειωθεί και εάν η μείωση είναι επαρκής, θα σταματήσει να ανεβαίνει η θερμοκρασία του χώρου. Ρυθμίσει ανάμιξης με αισθητήρα καιρού και ecoster200 Ορίστε την παράμετρο Weather cont. mixer στο on. Επιλέξτε καμπύλη θέρμανσης όπως περιγράφεται στην παρακάτω παράγραφο. O ecoster200, αυτόματα μεταφράζει την καμπύλη θέρμανσης ανάλογα με την καθορι- 16

17 σμένη θερμοκρασία δωματίου. Ο ecoster συσχετίζει την θερμοκρασία με τους 20 ο C, π.χ. για καθορισμένη θερμοκρασία 22 ο C, ο ecoster θα μεταφράσει τη καμπύλη σε 2 ο C, ενώ για καθορισμένη θερμοκρασία 18 ο C θα μεταφράσει τη καμπύλη σε -2 ο C. Σε μερικές περιπτώσεις, όπως περιγράφεται παρακάτω, μπορεί να χρειαστούν μικρές ρυθμίσεις της μετάφρασης της καμπύλης. Σε αυτή τη διάταξη, ο ecoster μπορεί να : Μειώσει τη θερμοκρασία του κυκλώματος κατά μία σταθερή τιμή όταν η καθορισμένη θερμοκρασία δωματίου επιτευχθεί. Αναλογικά, όπως περιγράφεται στην προηγούμενη παράγραφο (δεν προτείνεται) ή Αυτόματα, συνεχώς διορθώνει τη θερμοκρασία του κυκλώματος θέρμανσης. Δεν προτείνεται η χρήση και των δύο ε- πιλογών ταυτόχρονα Η αυτόματη διόρθωση της θερμοκρασίας δωματίου, πραγματοποιείται σύμφωνα με την ακόλουθη σχέση: Διόρθωση = (Καθορισμένη θερμοκρασία δωματίου μετρούμενη θερμοκρασία δωματίου) X συντελεστής θερμοκρασίας δωματίου/ Αντιστάθμιση Ο καιρικός έλεγχος (αντιστάθμιση) μπορεί να ενεργοποιηθεί και για τον κύκλο του λέβητα, και για τον κύκλο ανάδευσης. Μετά την επιλογή της κατάλληλης καμπύλης θέρμανσης, η προκαθορισμένη θερμοκρασία του λέβητα ή της ανάμιξης υπολογίζεται αυτόματα, ανάλογα με την εξωτερική θερμοκρασία. Εφόσον η καμπύλη είναι κατάλληλη για το εκάστοτε κτίριο, η θερμοκρασία διατηρείται σταθερή εσωτερικά, άσχετα με την εξωτερική θερμοκρασία. Για αυτό, είναι πολύ σημαντική η σωστή επιλογή της καμπύλης θέρμανσης. Σημείωση: Κατά τη διάρκεια των δοκιμών για την επιλογή της καταλληλότερης καμπύλης θέρμανσης, είναι απαραίτητο μην επηρεάζεται ο πίνακας από θερμοστάτη χώρου (ανεξάρτητα εάν έχετε συνδέσει θερμοστάτη ή όχι) καθορίζοντας την παράμετρο: Mixer 1 settings > Mixer room therm. Στο 0 Οδηγίες για ρύθμιση της κατάλληλης καμπύλης: - ενδοδαπέδια θέρμανση 0,2-0,6 - θέρμανση με σώματα 1,0-1,6 - Λέβητας 1,8-4 Παράδειγμα Καθορισμένη θερμοκρασία δωματίου (καθορίζεται στον ecoster200) = 22 o C. Η μετρούμενη θερμοκρασία στο δωμάτιο (από τον ecoster200) = 20 o C. Συντελεστή θερμοκρασίας δωματίου Room temp. coeff. = 15. Η καθορισμένη θερμοκρασία στο κύκλωμα ανάμιξης, θα αυξηθεί κατά (22-20)Χ(15/10) = 3 ο C. Είναι απαραίτητο να βρείτε τον κατάλληλο συντελεστή Room temp. Coeff.. Οι τιμές του κυμαίνονται μεταξύ 0 και 50. Όσο υψηλότερος είναι ο συντελεστής αυτός, τόσο μεγαλύτερη είναι η διόρθωση. Εάν η τιμή οριστεί σε 0, η θερμοκρασία δε διορθώνεται. Σημείωση: Ο ορισμός ενός πολύ υψηλού συντελεστή, μπορεί να προκαλέσει περιοδικές διακυμάνσεις της θερμοκρασίας δωματίου. Σχέδιο 12: Καμπύλες θέρμανσης. Συμβουλές για επιλογή της κατάλληλης καμπύλης θέρμανσης: - εάν η εσωτερική θερμοκρασία ανεβαίνει ενώ η εξωτερική μειώνεται, η επιλεγμένη καμπύλη είναι πολύ υψηλή, - εάν η εσωτερική θερμοκρασία μειώνεται ενώ η εξωτερική μειώνεται επίσης, η επιλεγμένη καμπύλη είναι πολύ χαμηλή. - εάν όταν εξωτερικά έχει πολύ κρύο και εσωτερικά η θερμοκρασία είναι καλή ενώ ό- ταν εξωτερικά είναι πιο ζεστά εσωτερικά έχει χαμηλή θερμοκρασία προτείνεται να αυξήσετε 17

18 την παράμετρο Curve translation και να επιλέξετε μια χαμηλότερη καμπύλη - εάν όταν έχει πολύ κρύο η θερμοκρασία εσωτερικά είναι πολύ χαμηλή και όταν ζεσταίνει ο καιρός εσωτερικά έχουμε πολύ υ- ψηλή θερμοκρασία, συστήνεται να μειώσετε την παράμετρο Curve translation και να επιλέξετε μια υψηλότερη καμπύλη Κακώς μονωμένα κτίρια απαιτούν υψηλότερες καμπύλες θέρμανσης. Αντίθετα για καλώς μονωμένα κτίρια η καμπύλη μπορεί να είναι χαμηλότερη. Ο ρυθμιστής μπορεί να αυξήσει ή να μειώσει την προκαθορισμένη που υπολογίζεται βάσει της καμπύλης θέρμανσης εάν υπερβεί το εύρος θερμοκρασίας του δοσμένου κύκλου Περιγραφή ρύθμισης μείωσης νυχτερινής λειτουργίας Στο μενού του ρυθμιστή, μπορείτε να ρυθμίσετε διαστήματα για: θερμοκρασία λέβητα, καμπύλες θέρμανσης, δεξαμενή ζεστού νερού χρήσης και χρόνο λειτουργίας του κυκλοφορητή ΖΝΧ. Οι χρονικές περίοδοι επιτρέπουν τη μείωση της προκαθορισμένης θερμοκρασίας σε συγκεκριμένη χρονική περίοδο, π.χ. τη νύχτα, ή όταν ο χρήστης λείπει από συγκεκριμένους χώρους, π.χ. όταν λείπει για δουλειά. Αυτό επιτρέπει την αυτόματη μείωση της θερμοκρασίας, το οποίο αυξάνει τη θερμική άνεση και μειώνει την κατανάλωση καυσίμου. Για να ενεργοποιήσετε τις χρονικές περιόδους, ρυθμίστε την παράμετρο Night-time decrease για το αντίστοιχο κύκλωμα. σε on από: Η νυχτερινή μείωση λειτουργίας μπορεί να καθοριστεί χωριστά για καθημερινές, Σάββατο και Κυριακή. Σχέδιο 13: Παράθυρο επιλογής χρονικής περιόδου Επιλέξτε την έναρξη και το τέλος του εκάστοτε χρονικού διαστήματος, καθώς και τη μείωση της ρυθμισμένης θερμοκρασίας για το κάθε διάστημα. Είναι διαθέσιμες τρεις περίοδοι ανά 24 ώρες. Σχέδιο 14: Ρυθμίζοντας τα διαστήματα Παρακάτω είναι ένα παράδειγμα ρύθμισης των χρονικών περιόδων. Το παρακάτω παράδειγμα υποθέτει νυχτερινή μείωση στη ρυθμισμένη θερμοκρασία CH με διάρκεια από τις 22:00 έως τις 06:00 (περίοδος ύπνου), καθώς και μία ακόμα μείωση μεταξύ 09:00 και 15:00 (όταν τα μέλη του σπιτιού λείπουν από τους θερμαινόμενους χώρους για δουλειά ή σχολείο). Ξεκινήστε τον καθορισμό των χρονικών περιόδων από τις 00:00 (μεσάνυχτα). Σχέδιο 15: Παράδειγμα καθορισμού των χρονικών περιόδων Στο παραπάνω παράδειγμα, ο ρυθμιστής θα μειώσει την προκαθορισμένη θερμοκρασία CH κατά 3 C μεταξύ 00:00 και 06:00. Μεταξύ 06:00 και 09:00, ο ρυθμιστής θα διατηρήσει την προκαθορισμένη θερμοκρασία λειτουργίας αμετάβλητη. Μεταξύ 09:00 και 15:00, ο ρυθμιστής θα μειώσει την ρυθμισμένη θερμοκρασία κατά 5 C. Μεταξύ 15:00 και 22:00, ο ρυθμιστής θα διατηρήσει την ρυθμισμένη θερμοκρασία αμετάβλητη. Μεταξύ 22:00 και 18

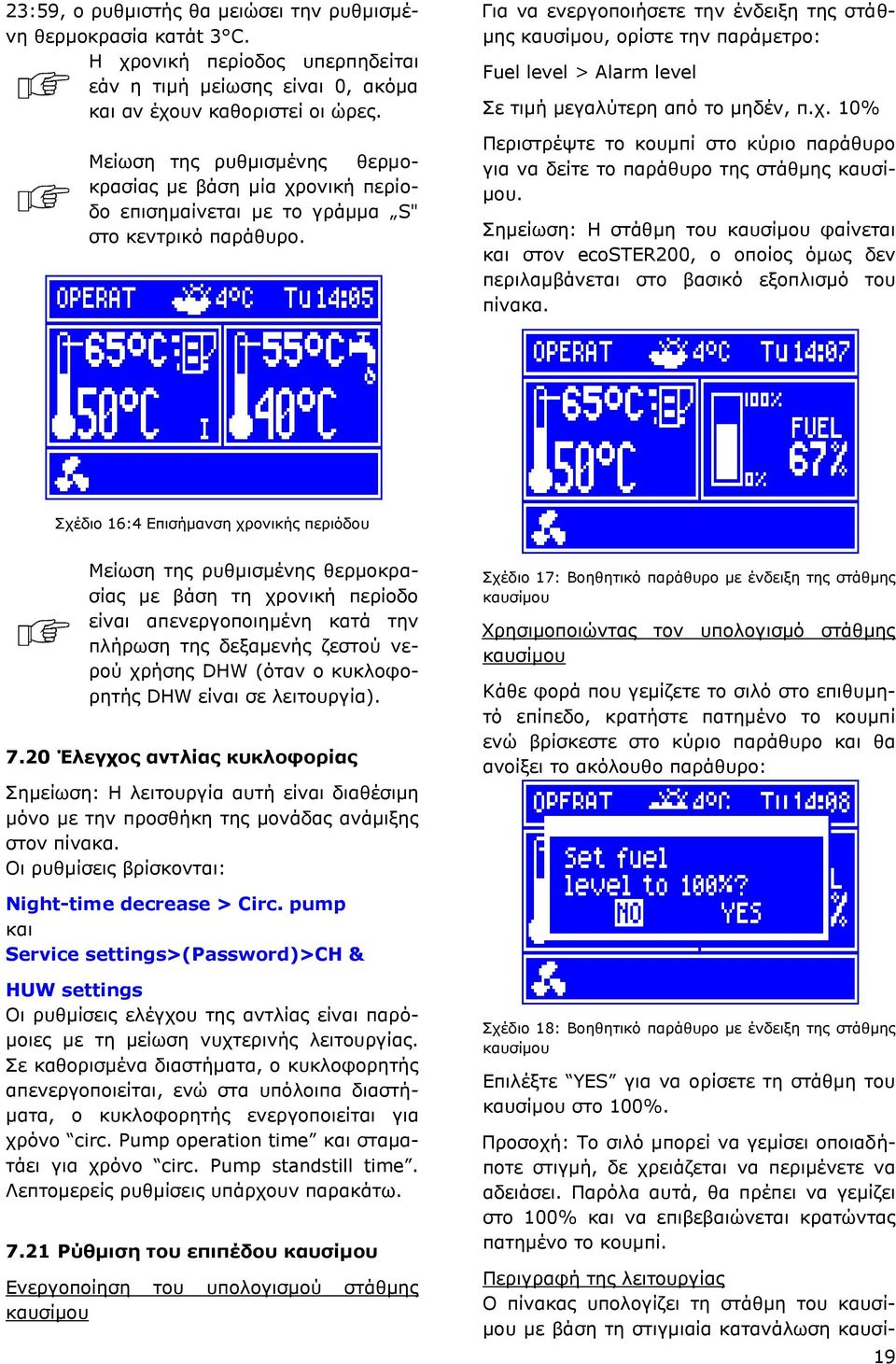

19 23:59, ο ρυθμιστής θα μειώσει την ρυθμισμένη θερμοκρασία κατάt 3 C. Η χρονική περίοδος υπερπηδείται εάν η τιμή μείωσης είναι 0, ακόμα και αν έχουν καθοριστεί οι ώρες. Μείωση της ρυθμισμένης θερμοκρασίας με βάση μία χρονική περίοδο επισημαίνεται με το γράμμα S" στο κεντρικό παράθυρο. Για να ενεργοποιήσετε την ένδειξη της στάθμης καυσίμου, ορίστε την παράμετρο: Fuel level > Alarm level Σε τιμή μεγαλύτερη από το μηδέν, π.χ. 10% Περιστρέψτε το κουμπί στο κύριο παράθυρο για να δείτε το παράθυρο της στάθμης καυσίμου. Σημείωση: Η στάθμη του καυσίμου φαίνεται και στον ecoster200, ο οποίος όμως δεν περιλαμβάνεται στο βασικό εξοπλισμό του πίνακα. Σχέδιο 16:4 Επισήμανση χρονικής περιόδου Μείωση της ρυθμισμένης θερμοκρασίας με βάση τη χρονική περίοδο είναι απενεργοποιημένη κατά την πλήρωση της δεξαμενής ζεστού νερού χρήσης DHW (όταν ο κυκλοφορητής DHW είναι σε λειτουργία) Έλεγχος αντλίας κυκλοφορίας Σημείωση: Η λειτουργία αυτή είναι διαθέσιμη μόνο με την προσθήκη της μονάδας ανάμιξης στον πίνακα. Οι ρυθμίσεις βρίσκονται: Σχέδιο 17: Βοηθητικό παράθυρο με ένδειξη της στάθμης καυσίμου Χρησιμοποιώντας τον υπολογισμό στάθμης καυσίμου Κάθε φορά που γεμίζετε το σιλό στο επιθυμητό επίπεδο, κρατήστε πατημένο το κουμπί ενώ βρίσκεστε στο κύριο παράθυρο και θα ανοίξει το ακόλουθο παράθυρο: Night-time decrease > Circ. pump και Service settings>(password)>ch & HUW settings Οι ρυθμίσεις ελέγχου της αντλίας είναι παρόμοιες με τη μείωση νυχτερινής λειτουργίας. Σε καθορισμένα διαστήματα, ο κυκλοφορητής απενεργοποιείται, ενώ στα υπόλοιπα διαστήματα, ο κυκλοφορητής ενεργοποιείται για χρόνο circ. Pump operation time και σταματάει για χρόνο circ. Pump standstill time. Λεπτομερείς ρυθμίσεις υπάρχουν παρακάτω Ρύθμιση του επιπέδου καυσίμου Ενεργοποίηση του υπολογισμού στάθμης καυσίμου Σχέδιο 18: Βοηθητικό παράθυρο με ένδειξη της στάθμης καυσίμου Επιλέξτε YES για να ορίσετε τη στάθμη του καυσίμου στο 100%. Προσοχή: Το σιλό μπορεί να γεμίσει οποιαδήποτε στιγμή, δε χρειάζεται να περιμένετε να αδειάσει. Παρόλα αυτά, θα πρέπει να γεμίζει στο 100% και να επιβεβαιώνεται κρατώντας πατημένο το κουμπί. Περιγραφή της λειτουργίας Ο πίνακας υπολογίζει τη στάθμη του καυσίμου με βάση τη στιγμιαία κατανάλωση καυσί- 19

20 μου. Οι αρχικές ρυθμίσεις δεν ανταποκρίνονται πάντα στην πραγματική κατανάλωση, κατά συνέπεια για σωστή λειτουργία, θα πρέπει ο χρήστης να προχωρήσει σε βαθμονόμηση της στάθμης. Δεν χρειάζονται επιπλέον αισθητήρες καυσίμου. Βαθμονόμηση Γεμίστε το σιλό στο επίπεδο που αντιστοιχεί στο 100% και ορίστε την παράμετρο: Fuel level >Fuel level calibration > Fuel level 100% Η ένδειξη στο κύριο παράθυρο, θα οριστεί στο 100%. Η διαδικασία βαθμονόμησης επισημαίνεται από αναβοσβήνουσα ένδειξη στάθμης καυσίμου. Η ένδειξη θα αναβοσβήνει έως ότου η στάθμη φτάσει στο ελάχιστο. Θα πρέπει η μειούμενη στάθμη να ελέγχεται συστηματικά. Όταν αυτή φτάσει στο επιθυμητό ε- λάχιστο, ορίστε την τιμή της παραμέτρου: Fuel level >Fuel level calibration > Fuel level 0% 7.22 Συνεργασία με δευτερεύοντα τροφοδότη Ο πίνακας μπορεί να λειτουργήσει με αισθητήρα στάθμης καυσίμου, ο οποίος αποτελεί μέρος του εξοπλισμού του λέβητα. Στη βάση προγράμματος λειτουργίας δευτερεύοντος κοχλία, όπως ορίζεται στο μενού: Extra feeder schedule και το σήμα από τον αισθητήρα καυσίμου, ο πίνακας ελέγχει την πλήρωση του σιλό του λέβητα. Τη στιγμή της ενεργοποίησης η οποία καθορίζεται από την προγραμματισμένη παύση, ο δευτερεύον κοχλίας ξεκινάει τη λειτουργία σύμφωνα με τον αλγόριθμο ο οποίος καθορίζεται σε επόμενη παράγραφο. Κατά τη λειτουργία του δευτερεύοντα κοχλία, χρησιμοποιείται το σήμα από τον αισθητήρα καυσίμου Αυτόματη εξαγωγή στάχτης Ο πίνακας υποστηρίζει αυτόματη εξαγωγή στάχτης, η οποία επιτρέπει να βελτιωθούν οι συνθήκες καύσης καυσίμων χαμηλής ποιότητας και να καθαρίζεται η στάχτη από το λέβητα. Η στάχτη καθαρίζεται κατά την έναυση και το σβήσιμο. Εάν ο λέβητας παραμείνει σε κανονική λειτουργία ή συντήρηση για μεγάλο χρονικό διάστημα, είναι δυνατό να λειτουργήσει ενδιάμεσα η εξαγωγή στάχτης, χρησιμοποιώντας την παράμετρο: Boiler settings > Burner cleaning Οι παράμετροι λειτουργίας της αυτόματης εξαγωγής στάχτης περιγράφονται παρακάτω Πληροφορίες Το μενού πληροφοριών επιτρέπει την επισκόπηση των θερμοκρασιών και τον έλεγχο των συσκευών που είναι ενεργές κάθε στιγμή. Γυρίστε το κουμπί TOUCH and PLAY για να μεταβείτε στο παράθυρο των πληροφοριών. Μετά τη σύνδεση της επέκτασης ανάμιξης MX.01, δύο επιπλέον παράθυρα πληροφοριών θα ενεργοποιηθούν. Η ένδειξη CAL στο παράθυρο πληροφοριών ανάμιξης, δίπλα στο σύμβολο ανοίγματος βάνας, σημαίνει ενεργή ρύθμιση. Περιμένετε μέχρι να ολοκληρωθεί η ρύθμιση της θερμομικτικής βάνας για να δείτε το τρέχον ποσοστό ανοίγματος της βάνας Χειροκίνητος έλεγχος Ο ρυθμιστής παρέχει τη δυνατότητα χειροκίνητης ενεργοποίησης οποιαδήποτε συσκευής, π.χ. ενός κυκλοφορητή, τον κοχλία ή τον φυσητήρα. Χάρη σε αυτή τη λειτουργία, μπορείτε να ελέγξετε εάν η κάθε συσκευή είναι εν λειτουργία ή σωστά συνδεδεμένη. Στη χειροκίνητη λειτουργία μπορείτε να μπείτε μόνο όταν ο πίνακας βρίσκεται στην κατάσταση STOP. Σχέδιο 19: Παράθυρο χειροκίνητου ελέγχου 20

21 Προσοχή: Η ενεργοποίηση του κοχλία, του φυσητήρα ή άλλης συσκευής για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει κίνδυνο Επαναφορά ρυθμίσεων Για να επαναφέρετε τις προεπιλεγμένες ρυθμίσεις, πηγαίνετε στην επιλογή YES και πατήστε το κουμπί TOUCH and PLAY. Σχέδιο 20: Επαναφορά προεπιλεγμένων ρυθμίσεων Μόνο οι παράμετροι που διατίθενται στο κεντρικό μενού θα επανέρθουν στις προεπιλεγμένες ρυθμίσεις, οι ρυθμίσεις συντήρησης θα παραμείνουν αμετάβλητες. 21

22 ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥ- ΝΤΗΡΗΣΗΣ ΡΥΘΜΙΣΤΗ ecomax 800, model P1-L 22

23 8 Δομή μενού 23

24 9 Υδραυλικά διαγράμματα Σχέδιο 51: Διάγραμμα με τετράοδη βάνα για έλεγχο του βασικού κύκλου θέρμανσης 1, όπου: 1- λέβητας με κοχλία, 2 ρυθμιστής ecomax επέκταση ρυθμιστή, 3 ρυθμιστής ecomax πίνακας ελέγχου, 4 - φυσητήρας, 5 αισθητήρας θερμοκρασίας κοχλία, 6 ηλεκτροκινητήρας, 7 αισθητήρας θερμοκρασίας λέβητα, 8 αισθητήρας θερμοκρασίας ζεστού νερού χρήσης, 9 αισθητήρας θερμοκρασίας ανάμιξης, 10 αισθητήρας εξωτερικής θερμοκρασίας, 12 κυκλοφορητής ανά-κυκλοφορίας ζεστού νερού χρήσης, 13 κυκλοφορητής κύκλου ανάμιξης, 14 σερβομοτέρ ανάμιξης, 15 δοχείο ζεστού νερού χρήσης, 16 θερμοστάτης χώρου, 27 αισθητήρας θερμοκρασίας επιστροφών. Για να βελτιωθεί η κυκλοφορία του νερού στο τμήμα που λειτουργεί με βαρύτητα (λέβητας τετράοδη επιστροφή), κάντε τα ακόλουθα: χρησιμοποιήστε μεγάλες ονομαστικές διατομές για τις σωλήνες και την τετράοδη, αποφύγετε πολλές καμπύλες και στενότητες σε αυτό το τμήμα και εφαρμόστε άλλου κανόνες για βαρυτικά συστήματα, όπως σταγόνες παρατήρησης κλπ. Εάν ο αισθητήρας επιστροφής πιάνει με κλιπ, μονώστε τον από το περιβάλλον και βελτιώστε τη θερμική επαφή με το σωλήνα με θερμικό γράσο. Η ρυθμισμένη θερμοκρασία του λέβητα, θα πρέπει να είναι αρκετά υψηλή ώστε να παρέχει επαρκή θερμότητα στο σύστημα μίξης, ενώ θερμαίνει το νερό το οποίο επιστρέφει στο λέβητα. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΡΥΘΜΙΣΕΙΣ: 1 Το παρόν υδραυλικό διάγραμμα δεν αναπαριστά τον ακριβή σχεδιασμό του κεντρικού συστήματος θέρμανσης και παρατίθεται μόνο για λόγους επεξήγησης! 24

25 Σύντομη περιγραφή: Ο κυκλοφορητής ζεστού νερού χρήσης DHW (12) ξεκινάει τη λειτουργία μόνο αφού ο λέβητας υπερβεί τη CH activation temp. (θερμοκρασία εκκίνησης) (εργοστασιακή ρύθμιση 40 C). Ο κυκλοφορητής ανάμιξης και ο σερβοκινητήρας ξεκινούν τη λειτουργία άσχετα με την παράμετρο CH activation temp. Ο σερβοκινητήρας ανάμιξης (14) ρυθμίζει το άνοιγμα της τετράοδης έτσι ώστε η θερμοκρασία στον αισθητήρα (9) να είναι ίση με τη preset mixer temperature 1 (ρυθμισμένη θερμοκρασία ανάμιξης). Όταν η θερμοκρασία που μετράται από τον αισθητήρα (27) πέσει κάτω από τη Min. Return temp. (Ελάχιστη θερμοκρασία επιστροφής), η σερβοκινητήρας (14) κλείνει στην θέση close valve for return protect (κλείσιμο βαλβίδας για προστασία επιστροφής) Αφού η θερμοκρασία στον αισθητήρα (27) ανεβεί κατά την τιμή Return temp. Hyst. (υστέρηση θερμοκρασίας επιστροφής), ο σερβοκινητήρας επιστρέφει στην ρύθμιση της θερμοκρασίας. Η παράμετρος Mixer 1 operation = CH on εγγυάται ότι ακόμα και σε περίπτωση υπερθέρμανσης του λέβητα (1), ο σερβοκινητήρας (14) θα ανοίξει στο μέγιστο και η αντλία ανάμιξης (13) δε θα σταματήσει όταν ξεπεραστεί η Max.mixer temp. (μέγιστη θερμοκρασία ανάμιξης). Η προστασία επιστροφής είναι διαθέσιμη μόνο για το κύκλωμα ανάμιξης 1. Σχέδιο 62: Διάγραμμα με θερμοστατική τρίοδη βάνα για προστασία θερμοκρασίας επιστροφών 2, όπου: 1- λέβητας με κοχλία, 2 ρυθμιστής ecomax επέκταση ρυθμιστή, 3 ρυθμιστής ecomax πίνακας ελέγχου, 4 - φυσητήρας, 5 αισθητήρας θερμοκρασίας κοχλία, 6 ηλεκτροκινητήρας, 7 αισθητήρας θερμοκρασίας λέβητα, 8 αισθητήρας θερμοκρασίας ζεστού νερού χρήσης, 9 αισθητήρας θερμοκρασίας ανάμιξης, 10 αισθητήρας εξωτερικής θερμοκρασίας, 11 κεντρικός κυκλοφορητής θέρμανσης, 12 κυκλοφορητής ανακυκλοφορίας ζεστού νερού χρήσης, 13 κυκλοφορητής κύκλου ανάμιξης, 14 σερβομοτέρ ανάμιξης, 15 δοχείο ζεστού νερού χρήσης, 16 θερμοστάτης χώρου, 27 αισθητήρας θερμοκρασίας επιστροφών, 28 θερμοστατική τρίοδη βάνα C, 29 σφαιροκρουνός. ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΡΥΘΜΙΣΕΙΣ: 2 Το παρόν υδραυλικό διάγραμμα δεν αναπαριστά τον ακριβή σχεδιασμό του κεντρικού συστήματος θέρμανσης και παρατίθεται μόνο για λόγους επεξήγησης! 25

26 Σύντομη περιγραφή: Ο κυκλοφορητής θέρμανσης CH (11) και ο κυκλοφορητής ζεστού νερού χρήσης DHW (12) ξεκινούν τη λειτουργία τους μόνο εσφόσον η θερμοκρασία του λέβητα υπερβεί την τιμή CH activation temp. (θερμοκρασία εκκίνησης κυκλοφορητή) (εργοστασιακή ρύθμιση 40 C). Η θερμοστατική βάνα (28) κλείνει στα αρχικά στάδια της θέρμανσης, όταν το νερό στο λέβητα είναι κρύο. Αυτό έχει ως αποτέλεσμα το νερό του λέβητα να κυκλοφορεί σε μικρότερο κύκλο: λέβητας (1) κρουνός (29) θερμοστατική βάνα (28) κυκλοφορητής (11). Η θερμοστατική βάνα (28) ανοίγει αφού η θερμοκρασία επιστροφής στο λέβητα αυξηθεί, οδηγώντας το νερό του λέβητα στο δίκτυο θέρμανσης. Όταν η θερμοκρασία που μετράται από τον αισθητήρα (8) πέσει κάτω από τη ρυθμισμένη θερμοκρασία ΖΝΧ, ο κυκλοφορητής ΖΝΧ (12) ενεργοποιείται. Ο κυκλοφορητής ΖΝΧ (12) θα απενεργοποιηθεί αφού πληρωθεί η δεξαμενή ΖΝΧ (15), δηλαδή όταν η θερμοκρασία στον αισθητήρα (8) είναι ίση με τη ρυθμισμένη θερμοκρασία ζεστού νερού χρήσης. ΠΡΟΑΙΡΕΤΙΚΟ εφόσον έχει εγκατασταθεί η επέκταση ανάμιξης Σχέδιο 23: Διάγραμμα με τρίοδη θερμοστατική βάνα που ρυθμίζει τη θερμοκρασία του νερού επιστροφής, και τρίοδη βάνα που τροφοδοτεί ενδοδαπέδια θέρμανση, καθώς επίσης και δύο πρόσθετοι κύκλου ανάμιξης εφόσον έχει εγκατασταθεί η επέκταση ανάμιξης MX.01 3, όπου: 1 λέβητας με κοχλία, 2 ρυθμιστής ecomax επέκταση ρυθμιστή, 3 ρυθμιστής ecomax πίνακας ελέγχου, 4 - φυσητήρας, 5 αισθητήρας θερμοκρασίας κοχλία, 6 ηλεκτροκινητήρας, 7 αισθητήρας θερμοκρασίας λέβητα, 8 αισθητήρας θερμοκρασίας ζεστού νερού χρήσης, 9 αισθητήρας θερμοκρασίας ανάμιξης, 10 αισθητήρας εξωτερικής θερμοκρασίας, 11 κεντρικός κυκλοφορητής θέρμανσης, 12 κυκλοφορητής ζεστού νερού χρήσης, 13 κυκλοφορητής κύκλου ανάμιξης, 14 σερβομοτέρ ανάμιξης, 15 δοχείο ζεστού νερού χρήσης, 16 θερμοστάτης χώρου, 17 ρυθμιστής ecomax 800 επέκταση ανάμιξης MX.01, 18 σερβομοτέρ ανάμιξης 2, 19 σερβομοτέρ ανάμιξης 3, 20 κυκλοφορητής ανάμιξης 2, 21 κυκλοφορητής ανάμιξης 3, 22 θερμοστάτης ανάμιξης 2, 23 θερμοστάτης ανάμιξης 3, 24 αισθητήρας θερμοκρασίας ανάμιξης 2, 25 αισθητήρας θερμοκρασίας ανάμιξης 3, 26 εξωτερικός θερμοστάτης προστασίας ενδοδαπέδιας 55 o C (διακόπτει το ρεύμα του κυκλοφορητή ανάμιξης όταν ξεπεραστεί η μέγιστη θερμοκρασία), 27 αισθητήρας θερμοκρασίας επιστροφών, 28 θερμοστατική τρίοδη βάνα C (προστασία επιστροφών λέβητα), 30 συλλέκτης εξισορρόπησης (εξαλείφει την ανάγκη εξισορρόπησης των ροών). 3 Το παρόν υδραυλικό διάγραμμα δεν αναπαριστά τον ακριβή σχεδιασμό του κεντρικού συστήματος θέρμανσης και παρατίθεται μόνο για λόγους επεξήγησης! 26

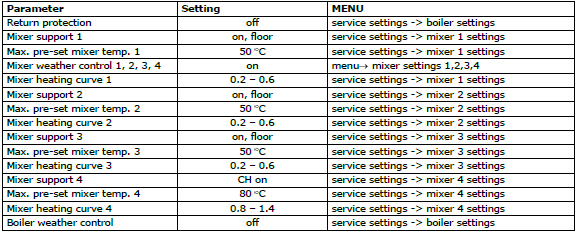

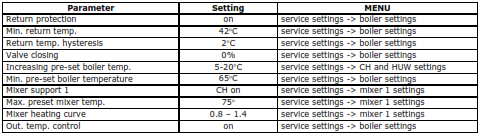

27 ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΡΥΘΜΙΣΕΙΣ: 27

28 10 Τεχνικά χαρακτηριστικά Ηλεκτρική τάση 230V~; 50Hz; Κατανάλωση ρεύματος I = 0,04 A 4 Μέγιστο ρεύμα 6 (6) A Ηλεκτρική προστασία IP20, IP00 5 Εξωτερική θερμοκρασία Θερμοκρασία αποθήκευσης C C Σχετική υγρασία 5-85% χωρίς συμπύκνωση α- τμών Εύρος μέτρησης αισθητήρων θερμοκρασίας CT4 Εύρος μέτρησης αισθητήρων θερμοκρασίας CT4-P Ακρίβεια μέτρησης αισθητήρων θερμοκρασίας CT4 και CT4-P Εύρος μέτρησης θερμοκρασίας από τους αισθητήρες CTS2 Τερματικά Οθόνη Εξωτερικές διαστάσεις Ολικό βάρος Πρότυπα Κλάση λογισμικού Κλάση προστασίας Πίνακας 1: Τεχνικά χαρακτηριστικά C C 2 C C Βιδωτά τερματικά στην πλευρά κύριας παροχής 2,5mm 2 Βιδωτά τερματικά στην πλευρά ελέγχου 1,5mm 2 Graphic 128x64 Πίνακας ελέγχου: 164x90x40 mm Επέκταση ρυθμιστή: 140x90x65 mm 1 kg Το σετ περιλαμβάνει: - αισθητήρας θερμοκρασίας λέβητα - αισθητήρας θερμοκρασίας κοχλία - αισθητήρας θερμοκρασίας ΖΝΧ - αισθητήρα επιστροφής PN-EN PN-EN A Προς προσαρμογή με συσκευές κλάσης I 1 τεμ. 1 τεμ. 1 τεμ. 1 τεμ. 4 Αυτό είναι το ρεύμα που καταναλώνεται από τον ίδιο το ρυθμιστή. Η ολική κατανάλωση ρεύματος εξαρτάται από τις συσκευές που είναι συνδεδεμένες με το ρυθμιστή. 5 IP20 από την μπροστινή πλευρά της επέκτασης ρυθμιστή, IP00 από τα πλαϊνά των τερματικών της επέκτασης ρυθμιστή, αναλυτικές πληροφορίες στην παράγραφο Error! Reference source not found. - πίνακα ελέγχου - καλώδιο σύνδεσης - καπάκι πίνακα - βύσματα οπών πίνακα - βίδες στερέωσης B3x8 - τεχνικό εγχειρίδιο - εγγύηση - Αισθητήρα θερμοκρασίας 1 τεμ 1 τεμ 1 τεμ 4 τεμ 2 τεμ 1 τεμ 1 τεμ 11 Συνθήκες αποθήκευσης & μεταφοράς Ο ρυθμιστής δεν επιτρέπεται να εκτεθεί σε άμεσες επιρροές καιρικών συνθηκών, π.χ. βροχή, ήλιος. Η θερμοκρασία κατά την αποθήκευση και μεταφορά δεν μπορεί να ξεπεράσει το εύρος C. Κατά τη μεταφορά, η συσκευή δεν μπορεί να εκτεθεί σε ταλαντώσεις μεγαλύτερες από τις τυπικές οδικής μεταφοράς. 12 ΕΓΚΑΤΑΣΤΑΣΗ ΡΥΘΜΙΣΤΗ 12.1 Καιρικές συνθήκες Για λόγους αποφυγής βλάβης, ο ρυθμιστής έχει σχεδιαστεί για χρήση σε περιβάλλον με ξηρά μόλυνση (σκόνη) (επίπεδο μόλυνσης 3, κατά PN-EN ). Λόγω κινδύνου φωτιάς, απαγορεύεται η χρήση του ρυθμιστή σε ατμόσφαιρα με εκρηκτικά αέρια και εύφλεκτη σκόνη. Ο ρυθμιστής θα πρέπει να απομονωθεί με κατάλληλο κάλυμμα. Επιπλέον, ο ρυθμιστής δεν μπορεί να χρησιμοποιηθεί σε παρουσία συμπυκνωμάτων ατμών και έκθεση σε νερό Απαιτήσεις εγκατάστασης Ο ρυθμιστής πρέπει να εγκατασταθεί από ειδικευμένο και εξουσιοδοτημένο εγκαταστάτη, σύμφωνα με τους ισχύοντες κανονισμούς και διατάξεις. Ο κατασκευαστής δε φέρει καμία ευθύνη σε περίπτωση βλάβης λόγω μη εφαρμογής των υποδείξεων του παρόντος εγχειριδίου. Ο ρυθμιστής ενσωματώνεται στο λέβητα, και δεν μπορεί να χρησιμοποιηθεί από μόνος του. Η εξωτερική θερμοκρασία και η θερμοκρασία της επιφάνειας προσαρμογής δεν πρέπει να υ- περβαίνουν το εύρος 0-50 C. 28

29 Σχέδιο 24: Ηλεκτρικό διάγραμμα πίνακα 12.3 Σύνδεση με την παροχή ρεύματος Ο πίνακας είναι σχεδιασμένος να τροφοδοτείτε με ρεύμα 230V~, 50Hz. Το ηλεκτρικό σύστημα θα πρέπει να είναι: Τριπολικό καλώδιο (με προστατευτική μόνωση), Σύμφωνα με τους εφαρμοζόμενους κανονισμούς. Προσοχή: Μετά την απενεργοποίηση από το πληκτρολόγιο, μπορεί να υπάρχει επικίνδυνη τάση στους α- κροδέκτες. Πριν ξεκινήσετε ο ο- ποιαδήποτε εργασία στον πίνακα, θα πρέπει να σιγουρευτείτε ότι έχει αποσυνδεθεί η τροφοδοσία και δεν υπάρχει επικίνδυνη τάση. Το ηλεκτρολογικό διάγραμμα παρουσιάζεται στο σχέδιο 24. Τα καλώδια σύνδεσης, δε θα πρέπει να έρχονται σε επαφή με επιφάνειες η θερμοκρασία των οποίων ξεπερνά τη θερμοκρασία λειτουργίας τους. Οι ακροδέκτες με αριθμό 1-15 είναι για σύνδεση με συσκευές οι οποίες τροφοδοτούνται με ρεύμα τάσης 230V~. Οι ακροδέκτες είναι για συνεργασία με συσκευές χαμηλής τάσης (below 12 V). Σύνδεση των ακροδεκτών σε τάση 230V~ ή στις συνδέσεις RS485 Θα προκαλέσουν βλάβη στον πίνακα και κίνδυνο ηλεκτροπληξίας. 29

30 Το καλώδιο της παροχής ρεύματος, πρέπει να συνδεθεί στους ακροδέκτες σημαδεμένους με ένα βελάκι. Συνδέσεις γείωσης Ο προστατευτικός αγωγός του καλωδίου τροφοδοσίας πρέπει να είναι συνδέεται με μια ουδέτερη λωρίδα η οποία βρίσκεται σε επαφή με το μεταλλικό περίβλημα του λέβητα. Η ουδέτερη λωρίδα, θα πρέπει να συνδέεται με τον ακροδέκτη του ρυθμιστή που σημειώνονται με το σύμβολο και με ακροδέκτες γείωσης των συσκευών που συνδέονται με το ρυθμιστή μπορεί να είναι λανθασμένες. Η ελάχιστη απόσταση μεταξύ αυτών των καλωδίων, θα πρέπει να είναι τουλάχιστον 10 cm. Τα καλώδια των αισθητήρων, δε μπορούν να βρίσκονται σε επαφή με θερμά εξαρτήματα του λέβητα ή του συστήματος θέρμανσης. The temperature sensors leads are resistant to temperature up to 100 C Σύνδεση αισθητήρα καιρού Εάν ο αισθητήρας εξωτερικής θερμοκρασίας τοποθετηθεί κατάλληλα, είναι δυνατός ο αυτόματος έλεγχος της θερμοκρασίας του λέβητα και της θερμοκρασίας πίσω από τη βάνα ανάμιξης. Ο ecomax750p1-t είναι συμβατός μόνο με αισθητήρα CT4-P. Τα καλώδια του αισθητήρα, μπορούν να επεκταθούν σε συνολικό μήκος μέχρι 15 m με διάμετρο τουλάχιστον 0,5 mm 2. Σχέδιο 25: Προστατεύοντας τις άκρες των καλωδίων: a) σωστό b) λάθος 12.4 Σύνδεση αισθητήρων θερμοκρασίας Ο πίνακας είναι συμβατός με αισθητήρες CT4 (μέτρηση θερμοκρασίας νερού θέρμανσης, Ζ.Ν.Χ., τροφοδότη κλπ.) CT4-P (εξωτερική θερμοκρασία) και CT2S (θερμοκρασία καυσαερίων). Απαγορεύεται η χρήση διαφορετικών αισθητήρων. Τα καλώδια των αισθητήρων, μπορούν να επεκταθούν με καλώδια τουλάχιστον 0,5 mm 2. Το συνολικό μήκος των καλωδίων δε μπορεί να ξεπερνά τα 15 m. Ο αισθητήρας θερμοκρασίας του λέβητα, θα πρέπει να τοποθετείται σε θερμομετρική σωλήνα, τοποθετημένη στο κέλυφος του λέβητα. Ο αισθητήρας θερμοκρασίας του τροφοδότη, πρέπει να τοποθετείται στην επιφάνεια του σωλήνα τροφοδοσίας καυσίμου. Οι αισθητήρες, θα πρέπει να είναι μόνιμα σε επαρκή επαφή με τη μετρούμενη επιφάνεια και να μην μετακινούνται. Καλή θερμική επαφή μεταξύ των αισθητήρων και της μετρούμενης επιφάνειας θα πρέπει να εξασφαλίζεται μονίμως. Για αυτό το σκοπό, χρησιμοποιήστε θερμικά αγώγιμη πάστα. Μη ρίχνεται λάδι επάνω στους αισθητήρες. Τα καλώδια των αισθητήρων, θα πρέπει να είναι ξεχωρισμένα από τα καλώδια τροφοδοσίας. Σε αντίθετη περίπτωση, οι ενδείξεις θερμοκρασίας, Ο έλεγχος της θερμοκρασίας με βάση τον καιρό, γίνεται σύμφωνα με της καμπύλες θέρμανσης, χαρακτηριστικές καμπύλες, οι οποίες επηρεάζουν τη θερμοκρασία του λέβητα, με βάση τη θερμοκρασία περιβάλλοντος εκτός του κτιρίου. Η επιλογή της κατάλληλης καμπύλης, εξαρτάται από τη θερμική μόνωση του. Για κτίρια με καλή μόνωση, μικρότερες καμπύλες θα πρέπει να εφαρμόζονται Εικόνα 26: Σύνδεση αισθητήρα θερμοκρασίας CT4-P 12.6 Checking temperature sensors Οι αισθητήρες θερμοκρασίας CT4/CT4-P/CT2S μπορούν να ελεγχθούν μετρώντας την αντίστασή τους, σε μια συγκεκριμένη θερμοκρασία. Σε περίπτωση που παρουσιαστούν σημαντικές διαφορές μεταξύ της μετρούμενης τιμής της αντίστασης και της τιμής που 30

31 παρουσιάζεται στον παρακάτω πίνακα, ο αισθητήρας θα πρέπει να αντικατασταθεί. CT4 Θερμοκρ. ο C Ελάχιστη Ω Ονομασ. Ω Μέγιστη Ω CT4-P Θερμοκρ. ο C Ελάχιστη Ω Ονομασ. Ω Μέγιστη Ω CT2S Θερμοκρ. ο C Ελάχιστη Ω Ονομασ. Ω Μέγιστη Ω 0 999, , , , , , , , , , , , , , , , , ,20 Πίνακας 2: Αντιστάσεις των αισθητήρων θερμοκρασίας 12.7 Σύνδεση θερμοστάτη χώρου για το κύκλωμα ανάμιξης Θερμοστάτες χώρου, μπορούν να συνδεθούν στην εκτελεστική μονάδα Β όπως στο σχέδιο 23 και επηρεάζουν τα κυκλώματα ανάμιξης 1 και 2. Εάν ολόκληρο το κτήριο θερμαίνεται από το κύκλωμα μίξης, όλες οι ρυθμίσει του λέβητα από θερμοστάτη χώρου θα πρέπει να απενεργοποιηθούν. Μετά το άνοιγμα των επαφών, ο θερμοστάτης χώρου μειώνει τη ρυθμισμένη θερμοκρασία του κυκλώματος κατά την τιμή της παραμέτρους: preset mixer temperature decrease from thermostat. Αυτή ξ παράμετρος βρίσκεται: Mixer 1 settings > Mixer room therm. Η τιμή της παραμέτρου, θα πρέπει να επιλεχθεί έτσι ώστε μετά την ενεργοποίηση του θερμοστάτη χώρου, η θερμοκρασία του χώρου να μειώνεται Σύνδεση σερβομοτέρ Ο πίνακας συνεργάζεται μόνο με σερβομοτέρ με διακόπτες περιορισμού. Απαγορεύεται η χρήση διαφορετικών σερβομοτέρ. Επιτρέπονται μόνο σερβομοτέρ τα οποία κάνουν πλήρη περιστροφή σε s. Περιγραφή σύνδεσης: Αποσυνδέστε την παροχή ρεύματος στον πίνακα Καθορίστε την κατεύθυνση προς την οποίο το σερβομοτέρ ανοίγει και κλείνει και κάντε ηλεκτρική σύνδεση μεταξύ σερβομοτέρ και πίνακα σύμφωνα με το σχέδιο 24 και το εγχειρίδιο το κατασκευαστή του κινητήρα. Συνδέστε τον αισθητήρα θερμοκρασία της ηλεκτροβάνας και τον κυκλοφορητή. Ενεργοποιήστε τον πίνακα και καθορίστε τον χρόνο ανοίγματος στις παραμέτρους ανάμιξης σύμφωνα με το εγχειρίδιο του σερβομοτέρ. Service settings > Mixer 1 settings > Valve opening time, Σβήστε και ξανά-ανάψτε τον πίνακα και περιμένετε μέχρι να ρυθμιστεί το σερβομοτέρ. Κατά τη ρύθμιση κλείνει κατά valve opening time. Η ρύθμιση εμφανίζεται στο μενού Information με το μήνυμα CAL, σιγουρευτείτε ότι το σερβομοτέρ ανοίγει προς τη σωστή κατεύθυνση (ανοίξτε το μενού Information, τη σελίδα infomixer ή ενεργοποιήστε το χειροκίνητο έλεγχο των συσκευών). Εάν δεν ανοίγει προς τη σωστή κατεύθυνση, αλλάξτε την ηλεκτρική σύνδεση (θυμηθείτε να αποσυνδέσετε την παροχή) Connecting temperature limiter Για να αποτραπεί η υπερθέρμανση του λέβητα, λόγω βλάβης του πίνακα, ένας περιοριστής 31

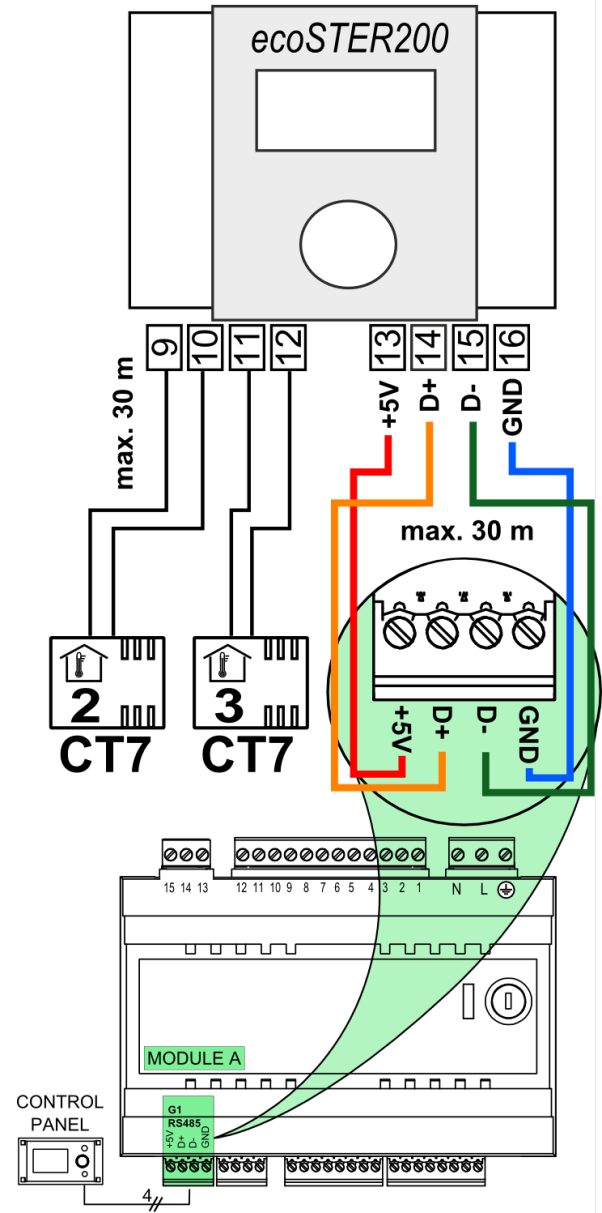

32 θερμοκρασίας ασφαλείας τύπου STB θα πρέπει να τοποθετηθεί. Ο περιοριστής STB μπορεί να συνδεθεί στους ακροδέκτες 1-2 της μονάδας, όπως φαίνεται στην εικόνα 16. Όταν ο περιοριστής ενεργοποιείται, ο ανεμιστήρας και ο κινητήρας του τροφοδότη, αποσυνδέονται. Ο περιοριστής θα πρέπει να έχει τάση λειτουργίας ~230V. Εάν ο περιοριστής δε συνδεθεί στους ακροδέκτες 1-2, πρέπει να τοποθετηθεί γέφυρα, με καλώδιο τουλάχιστον 0,75 mm 2, και μόνωση πάχους 0,7 mm. Διπολική σύνδεση: Η διπολική σύνδεση απαιτεί παροχή 5 V DC (συνεχές) με ρεύμα τουλάχιστον 200 ma. Οι συνδέσεις παροχής του ecoster200 GND και +V συνδέονται στην εξωτερική πηγή ρεύματος η οποία δεν παρέχεται με τον πίνακα.. Συνδέστε τις γραμμές D+ και D- όπως φαίνεται στο σχέδιο. Το μέγιστο μήκος των καλωδίων, δε θα πρέπει να ξεπερνά τα 30 m, όπου η επιφάνειά τους θα πρέπει να είναι τουλάχιστον 0,5 mm Σύνδεση ecoster200 Ο πίνακας μπορεί να συνδεθεί με τον ecoster200, ο οποίος μπορεί να χρησιμοποιηθεί ως: - Θερμοστάτης χώρου - Οθόνη ελέγχου του πίνακα - Συσκευή συναγερμού - Ένδειξη στάθμης καυσίμου Σχέδιο 27: Σχέδιο σύνδεσης ecoster200 (τετραπολική σύνδεση) 32

33 13 Ρυθμίσεις παραμέτρων λέβητα 13.1 Έναυση (FIRING-UP) Όλες οι παράμετροι οι οποίες επηρεάζουν την έναυση μπορούν να βρεθούν στο μενού: Service settings > Boiler settings > Firing-up Περισσότερες λεπτομέρειες σχετικά με τη διαδικασία τις έναυσης, στην αντίστοιχη παράγραφο Σβήσιμο (PUTTING-OUT) Όλες οι παράμετροι οι οποίες επηρεάζουν το σβήσιμο μπορούν να βρεθούν στο μενού: Service settings > Boiler settings > Putting out Περισσότερες λεπτομέρειες σχετικά με τη διαδικασία του σβησίματος, στην αντίστοιχη παράγραφο Χρόνος συντήρησης (Supervision time) Είναι ο μέγιστος χρόνος για τον οποίο ο πίνακας παραμένει στη λειτουργία της συντήρησης (SU- PERVISION). Εάν μετά το πέρας αυτού του χρόνου, δεν απαιτηθεί να συνεχίσει τη θέρμανση, ο πίνακας αυτόματα μεταβαίνει στη λειτουργία σβησίματος (PUTTING-OUT παράγραφος 7.9) Ορισμός της τιμή της παραμέτρου αυτής σε 0, θα απενεργοποιήσει τη λειτουργία της συντήρησης. Ο πίνακας θα μεταβεί απευθείας από τη λειτουργία στο σβήσιμο Χρόνος τροφοδοσίας συντήρησης (SUPERVISION feeding time) Αυτός είναι ο χρόνος κατά τον οποίο τροφοδοτείται καύσιμο και λειτουργεί ο ανεμιστήρας κατά τη λειτουργία της συντήρησης (SUPERVI- SION) Ορισμός της τιμή της παραμέτρου αυτής σε 0, σημαίνει ότι μόνο ο ανεμιστήρας θα λειτουργήσει κατά τη συντήρηση. Η τιμή αυτής της παραμέτρου, δεν μπορεί να είναι πολύ υψηλή, καθώς θα προκαλέσει την υπερθέρμανση του λέβητα κατά τη συντήρηση. Η θερμοκρασία του λέβητα κατά τη λειτουργία αυτή θα πρέπει να μειώνεται σταδιακά Χρόνος παύσης τροφοδοσίας κατά τη συντήρηση (SUPERVISION feeding interval) Είναι η χρονική διάρκεια κατά την οποία ο τροφοδότης είναι σταματημένος στη λειτουργία της συντήρησης (παρ. 7.9) Η τιμή αυτής της παραμέτρου, δεν μπορεί να είναι πολύ χαμηλή, καθώς θα προκαλέσει την υπερθέρμανση του λέβητα κατά τη συντήρηση. Η θερμοκρασία του λέβητα κατά τη λειτουργία αυτή θα πρέπει να μειώνεται σταδιακά Χρόνος επέκτασης λειτουργίας ανεμιστήρα κατά τη συντήρηση (Airflow operation extension time (SUPERVISION)) Κατά τη συντήρηση, μετά τη τροφοδοσία μίας δόσης καυσίμου και την απενεργοποίηση του τροφοδότη, ο ανεμιστήρας συνεχίζει να λειτουργεί για χρονικό διάστημα το οποίο ορίζεται από αυτήν την παράμετρο, ώστε να ανάψει το καύσιμο που τροφοδοτήθηκε. Ορισμός της τιμή της παραμέτρου αυτής σε 0, σημαίνει ότι ο ανεμιστήρας θα λειτουργήσει μόνον όσο και ο τροφοδότης. Η τιμή αυτής της παραμέτρου, δεν μπορεί να είναι πολύ υψηλή, καθώς θα προκαλέσει την υπερθέρμανση του λέβητα κατά τη συντήρηση. Η θερμοκρασία του λέβητα κατά τη λειτουργία αυτή θα πρέπει να μειώνεται σταδιακά Προστασία επιστροφής (Return protection) Προσοχή: Η λειτουργία προστασίας επιστροφής, προστατεύει το λέβητα από τυχόν λειτουργία με κρύο νερό επιστροφής. Αυτή η λειτουργία δε θα λειτουργήσει κατάλληλα εάν το υδραυλικό σύστημα είναι ελαττωματικό. Το σύστημα θα πρέπει να έχει σχεδιαστεί με τέτοιο τρόπο ώστε τη 33

34 στιγμή του κλεισίματος της βάνας ανάμιξης, η θερμοκρασία επιστροφή να ξεπερνά το καθορισμένο κάτω όριο. Εάν ο λέβητα συνεργάζεται με μία βάνα ανάμιξης και σερβομοτέρ, και εάν συνδέεται αισθητήρας θερμοκρασίας επιστροφής, η λειτουργία της προστασίας θα πρέπει να ενεργοποιηθεί. Για να το κάνετε αυτό, πηγαίνετε στο μενού: Service settings>boiler settings>return protection>operation mode Σημείωση: Η προστασία επιστροφής διατίθεται μόνο για το κύκλωμα ανάμιξης 1. Σχέδιο 28: Ενεργοποίηση της προστασίας επιστροφής 13.8 Ελάχιστη θερμοκρασία επιστροφής (Min. Return temperature) Αυτή η παράμετρος, καθορίζει τη θερμοκρασία επιστροφής του νερού στο λέβητα, κάτω από την οποία, το σερβομοτέρ της η τετράοδης βάνας είναι κλειστό. Εάν η τιμή αυτή ξεπεραστεί κατά την τιμή της παραμέτρου return temperature hysteresis το σερβομοτέρ συνεχίζει την κανονική λειτουργία Υστέρηση θερμοκρασίας επιστροφής (Return temperature hysteresis) Αυτή η παράμετρος καθορίζει την υστέρηση της θερμοκρασίας επιστροφής. στο λέβητα ανεβαίνει γρηγορότερα. Προτεινόμενη τιμή: 0% Επιλογή θερμοστάτη (thermostat selection) Service settings > Boiler settings > Thermostat selection Αυτή η επιλογή επιτρέπει την επιλογή θερμοστάτη χώρου, εάν έχει τοποθετηθεί ο ecoster200 ή χρησιμοποιείται μηχανικός θερμοστάτης. Δυνατές επιλογές: - Off - Universal 1 στάνταρ no/nc θερμοστάτης συνδεδεμένος στους ακροδέκτες της μονάδας Β - Universal 2 στάνταρ no/nc θερμοστάτης συνδεδεμένος στους ακροδέκτες της μονάδας Β - ecoster1 θερμοστάτης 1 στον ecoster200 - ecoster2 θερμοστάτης 2 στον ecoster200 - ecoster3 θερμοστάτης 3 στον ecoster200 Εάν ο ecoster200 δεν είναι συνδεδεμένος, το μενού φαίνονται μόνο οι επιλογές για κλασσικούς θερμοστάτες Ελάχιστη δυνατή ρυθμιζόμενη θερμοκρασία λέβητα (Minimum preset boiler temperature) Αυτή η παράμετρος μπορεί να χρησιμοποιηθεί για να αποτρέψει το χρήστη από το να ορίσει μία πολύ χαμηλή θερμοκρασία λέβητα. Εάν ο λέβητας λειτουργεί σε πολύ χαμηλή θερμοκρασία, μπορεί να μειωθεί ο χρόνος ζωής του λέβητα. Αλγόριθμοι οι οποίοι μειώνουν αυτόμτα τη θερμοκρασία του λέβητα, δε θα προκαλέσουν μείωση η οποία να ξεπεράσει αυτήν τη θερμοκρασία Κλείσιμο βάνας (Valve closing) Ρυθμίστε την παράμετρο σύμφωνα με τις υποδείξεις του κατασκευαστή Αυτή η παράμετρος καθορίζει το ποσοστό κλεισίματος της τετράοδης βάνας μετά την πτώση της θερμοκρασίας επιστροφής στο λέβητα κάτω από το καθορισμένο σημείο. Καθορίστε τέτοιο κλείσιμο, έτσι ώστε η θερμοκρασία επιστροφής 34

35 13.13 Μέγιστη δυνατή ρυθμιζόμενη θερμοκρασία λέβητα (Maximum preset boiler temperature) Αυτή η παράμετρος χρησιμοποιείται για να αποτρέψει το χρήστη από το να ορίσει μια πολύ υψηλή τιμή θερμοκρασίας λέβητα. Αλγόριθμοι οι οποίοι αυξάνουν αυτόματα τη θερμοκρασία του λέβητα, δε θα προκαλέσουν αύξηση η οποία να ξεπεράσει αυτήν τη θερμοκρασία. Ρυθμίστε την παράμετρο σύμφωνα με τις υποδείξεις του κατασκευαστή Ελάχιστη ισχύς ανεμιστήρα (Minimum fan power) Όταν ο πίνακας ενεργοποιείται για πρώτη φορά, θα πρέπει να καθοριστεί από το χρήστη η παράμετρος αυτή. Service settings> Boiler settings> Min. airflow output Αυτή η παράμετρος αποτρέπει την πρόκληση βλάβης στον ανεμιστήρα από πολύ χαμηλή ταχύτητα. Η ελάχιστη ισχύς ανεμιστήρα θα πρέπει να καθοριστεί μετά από παρατήρηση του ανεμιστήρα. Αφού ορίσετε την τιμή π.χ. 20%, ο χρήστης δε θα μπορεί να ορίσει την ταχύτητα του ανεμιστήρα σε τιμή μικρότερη από 20% Χρόνος εντοπισμού έλλειψης καυσίμου (Fuel detection time) Ο πίνακας μπορεί να εντοπίσει την έλλειψη καυσίμου στο σιλό με βάση τη θερμοκρασία των καυσαερίων. Εάν για κάποιο χρονικό διάστημα, το οποίο καθορίζεται από την παράμετρο: Service settings > Boiler settings > Fuel detection time, Η θερμοκρασία των καυσαερίων είναι χαμηλότερη από αυτής η οποία ορίζεται στην παράμετρο: Service settings >Boiler settings > Ex.temp.w.no fuel, Ο πίνακας περνάει από την κανονική λειτουργία (OPERATION) σε λειτουργία έναυσης (FIRING- UP). Εάν δεν υπάρχει καύσιμο στο σιλό η έναυση θα σταματήσει και θα εμφανιστεί μήνυμα αδυναμίας έναυσης Μέγιστη θερμοκρασία τροφοδότη (Maximum Feeder temperature) Αυτή είναι η θερμοκρασία στην οποία ενεργοποιείτε η λειτουργία η οποία αποτρέπει τη φλόγα από το να επιστρέψει προς το σιλό. Αυτή η λειτουργία περιγράφεται παρακάτω. Ορίζοντας την παράμετρο αυτή στο 0, μπορείτε να αφαιρέσετε τον αισθητήρα του κοχλία και να λειτουργήσει χωρίς αυτόν. Παρόλα αυτά δεν προτείνονται τέτοιες ρυθμίσεις καθώς δεν υπάρχει προστασία από επιστροφή φλόγας Χρόνος κύκλου καθαρισμού (Poker cycle time) Η λειτουργία του καθαρισμού καθορίζεται από την παράμετρο: Service settings > Boiler settings > Poker cycle time Η παράμετρος αυτή είναι ο μισός χρόνος λειτουργία του αυτόματου καθαρισμού της στάχτης Χρόνος τροφοδοσίας δεύτερου τροφοδότη (Feeder operation time 2) Όταν προσθέτετε καύσιμο από δεύτερο τροφοδότη, ο κινητήρας του λειτουργεί περιοδικά. Ενεργοποιείται για χρόνο ο οποίος καθορίζεται από την παράμετρο feeder operation time 2 και σταματά για χρόνο ο οποίος καθορίζεται από την παράμετρο feeder interval 2. Η λειτουργία του δεύτερου τροφοδότη περιγράφετε σε προηγούμενη παράγραφο Εφεδρικός λέβητας Καθορίζει τη θερμοκρασία στην οποία απενεργοποιείται ο εφεδρικό λέβητας (απαιτείται επέκταση U3 η οποία δεν παρέχεται) Θερμοκρασία ψύξης λέβητα (Boiler cooling temperature) Καθορίζει τη θερμοκρασία στην οποία ο λέβητας ψύχεται προληπτικά 35

36 Προτείνεται να θέσετε τη θερμοκρασία cooling temp. Σε τιμή μικρότερη της ενεργοποίησης του περιοριστή θερμοκρασίας STB, ώστε να αποτραπούν διακοπές στη λειτουργία του λέβητα λόγω υπερθέρμανσης Παράμετρος Α,Β και C στη μεταβλητή λογική (Individual fuzzy logic) Οι παράμετροι A,Β και C, επηρεάζουν το βαθμό ελέγχου της θερμοκρασίας του λέβητα στην καθορισμένη θερμοκρασία και τη σταθερότητα με την οποία διατηρείται η καθορισμένη θερμοκρασία στη λειτουργία μεταβλητής λογικής. Αυτές οι παράμετροι δεν επηρεάζουν την ποιότητα της καύσης στη λειτουργία της μεταβλητής λογικής καθώς αυτή ελέγχεται αυτόματα. Δεν προτείνεται να αλλάζετε αυτές τις παραμέτρους εάν ο ρυθμός με τον οποίο μεταβάλλεται η ισχύς του λέβητα αλλάζει σωστά. Παράμε τρος Α Παράμε τρος Β Παράμε τρος C Αύξηση της τιμής της επιταχύνει την αύξηση της ισχύος του λέβητα. Όσο μεγαλύτερη η τιμή της τόσο γρηγορότερα επιτυγχάνεται η καθορισμένη θερμοκρασία Πολύ υψηλή τιμή μπορεί να αποσταθεροποιήσει την καθορισμένη θερμοκρασία. Εύρος προτεινόμενη 6 Αύξηση της τιμής της επιβραδύνει την αύξηση της ισχύος. Όσο υψηλότερη η τιμή της τόσο αργότερα ο λέβητας επιτυγχάνει την καθορισμένη θερμοκρασία. Ορίζοντας υψηλότερη τιμή, αποφεύγονται οι διακυμάνσεις της θερμοκρασίας. Πολύ χαμηλή τιμή μπορεί να αποσταθεροποιήσει την καθορισμένη θερμοκρασία. Εύρος προτεινόμενη 30 Κατάλληλη επιλογή της παραμέτρου, θα επιφέρει αύξηση της σταθερότητας στη διατήρηση της θερμοκρασίας στην καθορισμένη. Παρόλα αυτά, πολύ υψηλή τιμή μπορεί να προκαλέσει διακυμάνσεις στη θερμοκρασία. Δεν προτείνεται να αλλάξετε την προκαθορισμένη. 14 Ρυθμίσεις παραμέτρων κυκλώματος θέρμανσης και ζεστού νερού χρήσης 14.1 Θερμοκρασία ενεργοποίησης συστήματος θέρμανσης (CH activation temperature) Αυτή η παράμετρος καθορίζει τη θερμοκρασία στην οποία ο κυκλοφορητής κεντρικής θέρμανσης ενεργοποιείται. Αφού επιτευχθεί θερμοκρασία στο λέβητα ίση με την τιμή της παραμέτρου CH activation temperature ο κυκλοφορητής ενεργοποιείται. Αυτό προστατεύει το λέβητα το λέβητα να κρυώσει από το επιστρεφόμενο σε χαμηλή θερμοκρασία νερό. Η Απενεργοποίηση του κυκλοφορητή δεν εγγυάται από μόνη της την προστασία του λέβητααπό διάβρωση. Χρησιμοποιήστε επιπλέον αυτοματισμούς όπως μία τετράοδη ή τρίοδη βάνα Απενεργοποίηση του κυκλοφορητή κατά την πλήρωση του δοχείου ζεστού νερού Εάν η πλήρωση του δοχείου ΖΝΧ με προτεραιότητα διαρκεί πολύ ώρα, μπορεί να μειωθεί πολύ η θερμοκρασία του κυκλώματος θέρμανσης, με αυτήν την παράμετρο, ο κυκλοφορητής της θέρμανσης απενεργοποιείται για χρόνο ο οποίος καθορίζεται από την παράμετρο CH standstill when filling HUW και ενεργοποιείται για 30s Ελάχιστη θερμοκρασία Ζεστού νερού χρήσης (Minimum HUW temperature) Αυτή η παράμετρος αποτρέπει το χρήστη από το να καθορίσει πολύ χαμηλή θερμοκρασία ZNX Μέγιστη θερμοκρασία ΖΝΧ (Maximum HUW temperature) Αυτή η παράμετρος καθορίζει τη μέγιστη θερμοκρασία στη οποία θερμαίνεται το δοχεί ΖΝΧ όταν σε αυτό απορρίπτεται θερμότητα από το λέβητα σε περίπτωση ανάγκης. Αυτή η παράμετρος μεγάλης σημασίας, καθώς εάν οριστεί πολύ υψηλή τιμή, μπορεί να κινδυνέψουν οι χρήστες από εγκαύματα, ενώ πολύ χαμηλή τιμή δε θα επιτρέπει την απόρριψη θερμότητας σε περίπτωση ανάγκης. 36

37 Όταν σχεδιάζετε το σύστημα ΖΝΧ, είναι απαραίτητο να μεριμνήσετε για την περίπτωση αστοχίας του πίνακα. Υπάρχει περίπτωση, εάν δυσλειτουργήσει ο πίνακας, το ΖΝΧ να υπερθερμανθεί και να προκαλέσει εγκαύματα στους χρήστες ΠΑΝΤΑ ΤΟΠΟΘΕΤΕΙΤΕ ΕΠΙΠΛΕ- ΟΝ ΑΣΦΑΛΕΙΕΣ ΜΕ ΘΕΡΜΟΣΤΑ- ΤΙΚΕΣ ΒΑΛΒΙΔΕΣ 14.5 Αύξηση της θερμοκρασίας του λέβητα από το ΖΝΧ, το κύκλωμα ανάμιξης και την κατάσταση του δοχείου αδράνειας Αυτή η παράμετρος καθορίζει τον αριθμό βαθμών κατά τον οποίο μπορεί να αυξηθεί η καθορισμένη θερμοκρασία λέβητα ώστε να πληρωθεί το δοχείο ΖΝΧ, να τροφοδοτηθεί το δοχείο α- δράνειας και το κύκλωμα ανάμιξης. Η θερμοκρασία αυξάνεται μόνο εάν είναι απαραίτητο. Εάν η καθορισμένη θερμοκρασία επαρκή, ο πίνακας δε θα την αλλάξει. Η αύξηση της καθορισμένης θερμοκρασία συμβολίζεται από το γράμμα C στο κύριο παράθυρο 14.6 Επιμήκυνση της λειτουργίας του κυκλοφορητή ΖΝΧ Μετά την πλήρωση του δοχείου ΖΝΧ και την απενεργοποίηση του αντίστοιχου κυκλοφορητή, υπάρχει συχνά πρόβλημα υπερθέρμανσης του λέβητα. Προκύπτει εάν η καθορισμένη θερμοκρασία ΖΝΧ είναι μεγαλύτερη από την καθορισμένη θερμοκρασία του λέβητα. Συγκεκριμένα, το πρόβλημα αυτό προκύπτει στη λειτουργία SUMMER, όταν ο κυκλοφορητής θέρμανσης είναι απενεργοποιημένος. Για να ψηχθεί ο λέβητας, η λειτουργία του κυκλοφορητή ΖΝΧ μπορεί να επεκταθεί κατά το χρόνο που ορίζεται από την παράμετρο HUW operation extend. Δεν προτείνεται να ορίζετε την τιμή της παραμέτρου αυτής σε τιμή διαφορετική από το Χρόνος παύσης και λειτουργίας της κυκλοφορίας Η αντλία κυκλοφορίας λειτουργεί περιοδικά για χρόνο circulation pump operation time (η προτεινόμενη τιμή είναι s) και σταματάει για circulation standstill time 9προτεινόμενη τιμή min) Αντλία λέβητα Εάν η παράμετρος CH pump = boiler pump είναι καθορισμένη σε YES, ο κυκλοφορητής θέρμανσης δεν σταματάει από την προτεραιότητα ΖΝΧ και τη λειτουργία SUMMER. Αυτή η παράμετρος προορίζεται μόνο για συστήματα με εναλλάκτη θερμότητα, όπου το δοχείο ΖΝΧ ε- γκαθίσταται στο κλειστό κύκλωμα και ο εναλλάκτη διαχωρίζει το ανοιχτό κύκλωμα του λέβητα από το κλειστό κύκλωμα του λέβητα. Λόγω της συνεχόμενης λειτουργίας, η θερμότητα μεταφέρεται μέσω του εναλλάκτη στο δοχείο ΖΝΧ. 15 Ρυθμίσεις παραμέτρων δοχείου αδράνειας 15.1 Ενεργοποίηση λειτουργίας (Activate operation) Αυτή η παράμετρος χρησιμοποιείται για να ε- νεργοποιήσει τη λειτουργία με δοχείο αδράνειας Θερμοκρασίες έναρξης και παύσης πλήρωσης (loading start and stop temperatures) Αυτή η παράμετρος καθορίζει την ανώτερη θερμοκρασία του δοχείου αδράνειας, κάτω από την οποία ξεκινάει η πλήρωσή του. Η πλήρωση ολοκληρώνεται όταν η χαμηλώτερη θερμοκρασία του δοχείου φτάνει τη θερμοκρασία που ορίζεται στην παράμετρο Buffer filling stop temperature 16 Ρυθμίσεις παραμέτρων ανάμιξης 16.1 Λειτουργία σερβομοτέρ (MIXER OP- ERATION) Οι ακόλουθες επιλογές είναι διαθέσιμες: OFF Το σερβομοτέρ και ο κυκλοφορητής ανάμιξης είναι απενεργοποιημένα CH ON Επιλέξτε αυτήν την επιλογή εάν το κύκλωμα ανάμιξης τροφοδοτεί σύστημα κεντρι- 37

38 κής θέρμανσης με σώματα. Η μέγιστη θερμοκρασία ανάμιξης είναι απεριόριστη, η βάνα είναι πλήρως ανοιγμένη σε περιπτώσεις ανάγκης, π.χ. σε περίπτωση υπερθέρμανσης λέβητα. Προσοχή: Μην ενεργοποιείτε αυτήν την επιλογή εάν το κύκλωμα αποτελείται από σωλήνες ευάλωτους σε υψηλές θερμοκρασίες. Σε τέτοια περίπτωση προτείνεται να θέσετε την παράμετρο σε FLOOR h.on FLOOR h.on Επιλέξτε αυτήν την επιλογή εάν το κύκλωμα ανάμιξης, τροφοδοτεί σύστημα ενδοδαπέδιας θέρμανσης. Η μέγιστη θερμοκρασία περιορίζεται από την παράμετρο max. mixer temp.. Προσοχή: Μετά την επιλογή αυτής της τιμής θέστε την παράμετρο max. mixer temp. Σε τέτοια τιμή ώστε να μην καταστραφεί το πάτωμα και να μην καούν οι χρήστες. Pump only Όταν ξεπεραστεί η θερμοκρασία που ορίσαμε για το κύκλωμα ανάμιξης pre-set mixer temperature, η παροχή του κυκλοφορητή του κυκλώματος σταματάει. Όταν η θερμοκρασία μειωθεί κατά 2 ο C, ξανά ενεργοποιείται. Συνήθως, αυτή η επιλογή χρησιμοποιείται για να ελέγξουμε τον κυκλοφορητή της ενδοδαπέδιας εάν συνεργάζεται με θερμοστατικές βάνες χωρίς σερβομοτέρ. Παρόλα αυτά δεν προτείνεται τέτοια ρύθμιση. Σε ενδοδαπέδια θέρμανση, προτείνεται κύκλωμα με βάνα, σερβομοτέρ και κυκλοφορητή. Μια άλλη δυνατότητα, είναι να χρησιμοποιηθεί ο κυκλοφορητής του κυκλώματος ανάμιξης για προστασία της θερμοκρασίας επιστροφής, με έναν κυκλοφορητή ο οποίος συνδέει την τροφοδοσία με την επιστροφή του λέβητα. Σε αυτήν την περίπτωση είναι αδύνατον να χρησιμοποιηθεί ο έλεγχος της ανάμιξης Επιλογή θερμοστάτη Αυτή η επιλογή επιτρέπει την αλλαγή του θερμοστάτη για το κύκλωμα ανάμιξης με την προϋπόθεση ότι έχει συνδεθεί ο ecoster200. Οι ακόλουθες επιλογές είναι διαθέσιμες: - Universal στάνταρ no/nc θερμοστάτης συνδεδεμένος στους ακροδέκτες για το κύκλωμα 1 ή για το κύκλωμα 2 ecoster1 θερμοστάτης 1 στον ecomax200 ecoster2 θερμοστάτης 2 στον ecomax200 ecoster3 θερμοστάτης 3 στον ecomax Ελάχιστη δυνατή ρυθμιζόμενη θερμοκρασία ανάμιξης (Min. Preset mixer temperature) Αυτή η παράμετρος μπορεί να χρησιμοποιηθεί για να αποτρέψει το χρήστη από το να ορίσει μία πολύ χαμηλή θερμοκρασία λέβητα. Εάν ο λέβητας λειτουργεί σε πολύ χαμηλή θερμοκρασία, μπορεί να μειωθεί ο χρόνος ζωής του λέβητα. Αλγόριθμοι οι οποίοι μειώνουν αυτόματα τη θερμοκρασία του λέβητα, δε θα προκαλέσουν μείωση η οποία να ξεπεράσει αυτήν τη θερμοκρασία Μέγιστη δυνατή ρυθμιζόμενη θερμοκρασία λέβητα (Maximum preset boiler temperature) Αυτή η παράμετρος χρησιμοποιείται για να αποτρέψει το χρήστη από το να ορίσει μια πολύ υψηλή τιμή θερμοκρασίας λέβητα. Αλγόριθμοι οι οποίοι αυξάνουν αυτόματα τη θερμοκρασία του λέβητα, δε θα προκαλέσουν αύξηση η οποία να ξεπεράσει αυτήν τη θερμοκρασία. Εάν η παράμετρος mixer operation = FLOOR h.on, είναι ενεργοποιημένη, είναι επιπλέον η οριακή θερμοκρασία στην οποία απενεργοποιείται ο κυκλοφορητής του κυκλώματος ανάμιξης. Για ενδοδαπέδια θέρμανση, ορίστε την τιμή της παραμέτρου αυτής, μεταξύ 45 ο C και 50 o C, εκτός και εάν ο κατασκευαστής των υλικών του δαπέδου ή ο σχεδιαστής του συστήματος θέρμανσης ορίζει διαφορετικά 16.5 Εύρος αναλογίας Προσοχή: Προτείνεται να μην αλλάξετε αυτήν την παράμετρο Αυτή είναι η τιμή βήματος της ανάμιξης. Αυξάνοντας την, θα επιταχύνει την αύξηση της θερμοκρασίας έως την καθορισμένη, παρόλα αυτά, πολύ υψηλή τιμή αυτής της παραμέτρου θα προκαλέσει υπέρ-ρύθμιση της θερμοκρασία ο- δηγώντας σε πολλές κινήσεις του σερβομοτέρ μειώνοντας τη διάρκεια ζωής του Προτείνεται η ρύθμιση μεταξύ των τιμών 2 και 6 ενώ 3 είναι η προ-ρυθμισμένη τιμή Χρονική σταθερά ενσωμάτωσης 38

39 Προσοχή: Προτείνεται να μην αλλάξετε αυτήν την παράμετρο Αυτή η παράμετρος επιρρεάζει το χρόνο αναμονής του κυκλώματος ανάμιξης εάν η μετρούμενη θερμοκρασία από τον αισθητήρα είναι κοντά στην καθορισμένη θερμοκρασία. Μεγάλύτερη τιμή θα προκαλέσει μεγαλύτερα διαστήματα αναμονής του σερβομοτέρ. Πολύ υψηλή τιμή επιμυκύνει το χρόνο που χρειάζεται το σερβομοτέρ για να επιτύχει την καθορισμένη θερμοκρασία πολύ χαμηλή τιμή αυτής της παραμέτρου θα προκαλέσει υπέρ-ρύθμιση της θερμοκρασία οδηγώντας σε πολλές κινήσεις του σερβομοτέρ μειώνοντας τη διάρκεια ζωής του Προτείνεται η ρύθμιση μεταξύ των τιμών 80 και 140 ενώ 110 είναι η προ-ρυθμισμένη τιμή. 17 Περιγραφή συναγερμών 17.1 Βλάβη αισθητήρα καυσαερίων Αυτός ο συναγερμός, ενεργοποιείται σε περίπτωση βλάβης του αισθητήρα καυσαερίων, ή σε περίπτωση που ξεπεραστεί το εύρος μέτρησης του. Εάν προκύψει ο συναγερμός αυτός, η λειτουργία του λέβητα σταματάει ενώ λειτουργεί μόνο ο κυκλοφορητής θέρμανσης. Απενεργοποιείστε τον πατώντας το κουμπί TOUCH and PLAY, ή επανεκκινώντας τον πίνακα, επιθεωρήστε τον αισθητήρα και εάν είναι απαραίτητο αντικαταστήστε τον. Δείτε πώς να ελέγξετε τον αισθητήρα στην αντίστοιχη παράγραφο 16.7 Χρόνος ανοίγματος βάνας Καθορίστε το χρόνο για πλήρες άνοιγμα της βάνας, τον οποίο μπορείτε να βρείτε από τα στοιχεία του σερβομοτέρ, π.χ. 140 s 16.8 Απενεργοποίηση κυκλοφορητή από το θερμοστάτη χώρου Ορίζοντας την τιμή σε YES, θα προκαλέσει κλείσιμο του σερβομοτέρ και απενεργοποίηση του κυκλοφορητή όταν ανοίξουν οι επαφές του θερμοστάτη χώρου (ο χώρος έχει θερμανθεί). Παρόλα αυτά, δεν προτείνεται καθώς ο χώρος θα ψυχθεί πολύ γρήγορα Επαναφορά αρχικών ρυθμίσεων Σχέδιο 28: επαναφορά αρχικών ρυθμίσεων Επαναφορά εργοστασιακών ρυθμίσεων, θα επαναφέρει και τις ρυθμίσεις του χρήστη. Σχέδιο 29: Όψη του συναγερμού αισθητήρα καυσαερίων 17.2 Υπέρβαση της μέγιστης θερμοκρασία λέβητα Η προστασία από υπερθέρμανση έχει δύο στάδια. Πρώτα, όταν ξεπεραστεί η boiler cooling temp., ο πίνακας προσπαθεί να μειώσει τη θερμοκρασία απορρίπτοντας θερμότητα στο δοχείο ΖΝΧ και ανοίγοντας τη βάνα ανάμιξης εάν το κύκλωμα μίξης είναι ορισμένο σε on CH. Εάν η θερμοκρασία που μετράται από τον αισθητήρα ΖΝΧ ξεπεράσει την Max. HUW temp., ο κυκλοφορητής ΖΝΧ θα απενεργοποιηθεί ώστε να προστατευτούν οι χρήστες από εγκαύματα. Εάν η θερμοκρασία του λέβητα μειωθεί, τότε ο πίνακας συνεχίζει την κανονική λειτουργία. Εάν όμως συνεχίσει να ανεβαίνει, (φτάσει τους 95 οc) τότε απενεργοποιείται ο τροφοδότης και ο ανεμιστήρας και ένας μόνιμος συναγερμός με ηχητικό σήμα ενεργοποιείται 39

40 Ακυρώστε το συναγερμό πατώντας το πλήκτρο TOUCH and PLAY ή επανεκκινώντας τον πίνακα Για ενδοδαπέδια θέρμανση, ορίστε την τιμή της παραμέτρου αυτής, μεταξύ 45 ο C και 50 o C, εκτός και εάν ο κατασκευαστής των υλικών του δαπέδου ή ο σχεδιαστής του συστήματος θέρμανσης ορίζει διαφορετικά Ο πίνακας ecomax 800P1-L δεν μπορεί να είναι η μοναδική προστασία από επιστροφή φλόγας, χρησιμοποιήστε επιπλέον αυτοματισμούς Η προστασία από υπερθέρμανση, μπορεί να απενεργοποιηθεί, δείτε την αντίστοιχη παράγραφο Βλάβη στον αισθητήρα θερμοκρασίας λέβητα Σχέδιο 30: επαναφορά αρχικών ρυθμίσεων 17.3 Υπέρβαση μέγιστης θερμοκρασίας τροφοδότη Αυτός ο συναγερμός προκύπτει όταν η θερμοκρασία του τροφοδότη, ξεπεράσει την τιμή της παραμέτρου: Service settings> Boiler settings> Max. Αυτό ο συναγερμός, προκύπτει σε περίπτωση βλάβης του αισθητήρα θερμοκρασίας του λέβητα, ή μετά από υπέρβαση του εύρους μέτρησης του. Ο συναγερμός ενεργοποιεί τους κυκλοφορητές θέρμανσης, ανάμιξης και ΖΝΧ ώστε να κρυώσει το λέβητα Αυτός ο συναγερμός μπορεί να ακυρωθεί με το πάτημα του κουμπιού TOUCH and PLAY ή με επανεκκίνηση του πίνακα. αισθητήρα και εάν είναι απαραίτητο αντικαταστήστε τον. Δείτε πώς να ελέγξετε τον αισθητήρα στην αντίστοιχη παράγραφο feeder temperature Εάν η θερμοκρασία του τροφοδότη ξεπεράσει αυτήν την τιμή, τότε ο πίνακας θα ενεργοποιήσει τον κοχλία για ένα σταθερό προγραμματισμένο χρονικό διάστημα. Ο ανεμιστήρας απενεργοποιείται και οι κυκλοφορητές ενεργοποιούνται. Αφού σπρώξει το καύσιμο, ο πίνακας απενεργοποιεί τον τροφοδότη και δεν τον ξανα ενεργοποιεί ακόμη και εάν η θερμοκρασία του παραμένει υψηλή. Αυτός ο συναγερμός μπορεί να ακυρωθεί με το πάτημα του κουμπιού TOUCH and PLAY ή με επανεκκίνηση του πίνακα. Η προστασία από επιστροφή είναι απενεργοποιημένη εάν ο αισθητήρας του τροφοδότη είναι αποσυνδεδεμένος ή κατεστραμμένος Η προστασία από επιστροφή φλόγας είναι απενεργοποιημένη εάν ο πίνακας δεν είναι ενεργοποιημένος. Σχέδιο 31: Όψη του συναγερμού αισθητήρα θερμοκρασίας λέβητα 17.5 Βλάβη στον αισθητήρα θερμοκρασίας τροφοδότη Αυτό ο συναγερμός, προκύπτει σε περίπτωση βλάβης του αισθητήρα θερμοκρασίας του τροφοδότη, ή μετά από υπέρβαση του εύρους μέτρησης του. Ο συναγερμός ενεργοποιεί τους κυκλοφορητές θέρμανσης, ανάμιξης και ΖΝΧ ώστε να κρυώσει το λέβητα Αυτός ο συναγερμός μπορεί να ακυρωθεί με το πάτημα του κουμπιού TOUCH and PLAY ή με 40

41 επανεκκίνηση του πίνακα. αισθητήρα και εάν είναι απαραίτητο αντικαταστήστε τον. Δείτε πώς να ελέγξετε τον αισθητήρα στην αντίστοιχη παράγραφο. Ο πίνακας μπορεί να λειτουργήσει εάν ο αισθητήρας θερμοκρασίας τροφοδότη είναι αποσυνδεδεμένος, εάν ορίσετε την παράμετρο max. Feeder temp. = 0. Παρόλα αυτά, δε συστήνεται καθώς απενεργοποιείται η προστασία από επιστροφή φλόγας. Αυτός ο συναγερμός μπορεί να ακυρωθεί με το πάτημα του κουμπιού TOUCH and PLAY ή με επανεκκίνηση του πίνακα. Αυτός ο συναγερμός μπορεί να προκύψει είτε από έλλειψη καυσίμου είτε από ελαττωματική αντίσταση Αποτυχημένη προσπάθεια πλήρωσης του δοχείου Ενεργοποιείται μετά από δεύτερη ανεπιτυχή προσπάθεια πλήρωσης του σιλό καυσίμου από τη βοηθητική δεξαμενή. Ανάβει όταν δεν μπορεί να γεμίσει το σιλό μετά από 1 ώρα λειτουργίας του δεύτερου κοχλία. Ο συναγερμός δεν απενεργοποιεί τη λειτουργία αλλά υπάρχει στην οθόνη μια προειδοποιητική ένδειξη. Αυτός ο συναγερμός μπορεί να ακυρωθεί με το πάτημα του κουμπιού TOUCH and PLAY ή με επανεκκίνηση του πίνακα. 18 Άλλοι συναγερμοί Σχέδιο 32: Όψη του συναγερμού αισθητήρα θερμοκρασίας τροφοδότη 18.1 Διακοπή παροχής Σε περίπτωση διακοπής της παροχής ρεύματος, ο πίνακας θα συνεχίσει τη λειτουργία, στην κατάσταση την οποία ήταν πριν τη διακοπή 17.6 Έλλειψη επικοινωνίας Ο πίνακας ελέγχου συνδέεται με την εκτελεστική μονάδα μέσω ψηφιακού διαύλου τύπου RS485. Εάν αυτός υποστεί βλάβη ο ακούλουθος συναγερμός φαίνεται στην οθόνη: Caution! No communication. Ο πίνακας δεν διακόπτει τη λειτουργία η οποία συνεχίζει κανονικά με τις προγραμματισμένες παραμέτρους. Εάν οποιοσδήποτε άλλος συναγερμός προκύψει, θα γίνουν οι απαραίτητες ανάλογες ενέργειες. Ελέγξτε τη σύνδεση, την οθόνη και επισκευάστε ή αντικαταστήστε ανάλογα Ανεπιτυχής προσπάθεια έναυσης Αυτός ο συναγερμός προκύπτει μετά από Τρίτη ανεπιτυχή προσπάθεια έναυσης. Οι κυκλοφορητές απενεργοποιούνται ώστε να μην ψυχθεί ο λέβητας Προστασία από πάγο Εάν η θερμοκρασία του λέβητα πέσει κάτω από τους 5 o C ο κυκλοφορητής θέρμανσης θα ενεργοποιηθεί ώστε να κυκλοφορήσει το νερό του λέβητα. Αυτό θα καθυστερήσει τη διαδικασία παγώματος, αλλά σε περίπτωση παρατεταμένης παγωνιάς και έλλειψης ρεύματος, ο πίνακας δεν παρέχει προστασία Λειτουργία προστασίας κυκλοφορητών από στασιμότητα Ο πίνακας προστατεύει τους κυκλοφορητές θέρμανσης, ΖΝΧ και ανάμιξης από στασιμότητα του νερού, ενεργοποιώντας τους περιοδικά (κάθε 167 h για μερικά δευτερόλεπτα). Αυτό προστατεύει τους κυκλοφορητές από το να ακινητοποιηθούνε από ιζήματα. Για αυτό το λόγο, η παροχή ρεύματος θα πρέπει να είναι συνδεδεμένη ακόμα και όταν ο πίνακας δε χρησιμοποιείται. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί και με τον πίνακα σβηστό (σε κατάσταση STAND-BY). 41

42 18.4 Αντικατάσταση εξαρτημάτων και υ- ποσυνόλων Όταν παραγγέλνετε ανταλλακτικά και υποσύνολα, παρακαλείστε να διευκρινίσετε τις απαραίτητες πληροφορίες οι οποίες βρίσκονται στην πινακίδα. Είναι προτιμότερο να δίνεται το σειριακό αριθμό του πίνακα. Εάν αυτός δε σας είναι γνωστός, παρακαλείστε να αναφέρετε το μοντέλο και τον τύπο του πίνακα, καθώς και το έτος παραγωγής του. Το καλώδιο παροχής ρεύματος, μπορεί να αντικατασταθεί μόνο από τον κατασκευαστή ή από εξουσιοδοτημένο σέρβις. καθώς ο πρώτος αριθμός 01 είναι ο ίδιος και στα δύο εξαρτήματα. Παραδείγματα αριθμών λογισμικού: Οθόνη: Εκτελεστική μονάδα: R1 Οι αριθμοί λογισμικού, μπορούν να διαβαστούν είτε στις πινακίδες του κάθε εξαρτήματος είτε στο μενού Information Ο σειριακός αριθμός βρίσκεται στην πλακέτα στοιχείων στην εκτελεστική μονάδα 18.5 ΑΝΤΙΚΑΘΙΣΤΩΝΤΑΣ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΑΡΟΧΗΣ Η ασφάλεια παροχής, βρίσκεται στη εκτελεστική μονάδα του πίνακα. Προστατεύει τον πίνακα και τις συσκευές που τροφοδοτούνται από αυτόν. Ασφάλειες χρονικής υστέρησης, πορσελάνης, 5x20mm, ονομαστικού ρεύματος ενεργοποίησης 6,3 Α. Για να αφαιρέσετε την ασφάλεια, πιέστε την υποδοχή με ένα κατσαβίδι με επίπεδη κεφαλή και περιστρέψτε το με αντίωρολογιακή φορά. Σχέδιο 34: Εκδόσεις λογισμικού στο μενού Information Σε περίπτωση μη συμβατού λογισμικού, ο πίνακας μπορεί να λειτουργήσει λανθασμένα Αντικατάσταση εκτελεστική μονάδας Η αντικατάσταση της εκτελεστικής μονάδας έχει τις ίδιες απαιτήσεις που περιγράφονται στην προηγούμενη παράγραφο. Σχέδιο 33: Αντικατάσταση ασφάλεια όπου: 1 ασφάλεια, 2 υποδοχή ασφάλειας 18.6 Αντικατάσταση οθόνης Όταν αντικαταστάτε την οθόνη, ελέγξτε τη συμβατότητα του λογισμικού της οθόνης με την εκτελεστική μονάδα Α. Η συμβατότητα επιτυγχάνεται εάν το πρώτο νούμερο του λογισμικού σε οθόνη και μονάδα είναι το ίδιο. Στο παρακάτω παράδειγμα, τα λογισμικά είναι συμβατά, 42

43 43

44 19 Προβλήματα - Συστάσεις Πρόβλημα Η οθόνη είναι κενή, παρόλο που ο πίνακας είναι συνδεδεμένος στην παροχή ρεύματος Η προκαθορισμένη θερμοκρασία λέβητα, είναι διαφορετική από την προγραμματισμένη Ο κυκλοφορητής κεντρικής θέρμανσης δεν λειτουργεί. Το βεντιλατερ δε λειτουργεί Τροφοδότης απενεργοποιημένος ή δεν τροφοδοτεί καύσιμο Σύσταση Ελέγξτε: Εάν η κύρια ασφάλεια είναι καμένη, αντικαταστήστε την. Εάν το καλώδιο σύνδεση της οθόνης με την εκτελεστική μονάδα είναι συνδεδεμένο ή φθαρμένο Ελέγξτε: Εάν η δεξαμενή ζεστού νερού χρήσης γεμίζει και η καθορισμένη θερμοκρασία του ZNX είναι μεγαλύτερη από την καθορισμένη στο λέβητα θερμοκρασία. Εάν ισχύει, οι διαφορές θα εξαφανιστούν όταν γεμίσει η δεξαμενή ΖΝΧ ή αφού μειωθεί η καθορισμένη θερμοκρασία ΖΝΧ. Εάν ο θερμοστάτης δωματίου είναι ενεργοποιημένος καθορίστε την παράμετρο Μείωση θερμοκρασίας λέβητα από θερμοστάτη χώρου = 0 Εάν η νυχτερινή μείωση είναι ενεργή, απενεργοποιείστε την Ελέγξτε: Εάν ο λέβητας ξεπέρασε την παράμετρο θερμοκρασία ενεργοποίησης του κυκλοφορητή περιμένετε ή μειώστε την τιμή αυτής της παραμέτρου, εάν ο θερμοστάτης χώρου δεν απενεργοποιεί τον κυκλοφορητή θέστε την παράμετρο διακοπή κυκλοφορητή στο 0. Εάν είναι ενεργοποιημένη η προτεραιότητα ZNX απενεργοποιήστε την, θέτοντας την παράμετρο Εάν ο κυκλοφορητής έχει κάποια βλάβη ή έχει φραχτεί Αυξήστε την ταχύτητα του βεντιλατέρ (παράμετροι blow-in output) Την τιμή της παραμέτρου ελάχιστη ισχύς βεντιλατερ, ελέγξτε εάν εάν ο το jumper ασφαλείας περιοριστή θερμοκρασίας STB είναι τοποθετημένο στους ακροδέκτες 1-2 (το jumper θα πρέπει να είναι τοποθετημένο μόνο εάν δεν έχει τοποθετηθεί περιοριστής θερμοκρασίας), Εάν tο jumper του επιπλέον αισθητήρας θερμικής προστασίας είναι τοποθετημένο στους ακροδέκτες (το jumper πρέπει να είναι τοποθετημένο μόνο εάν δεν έχει τοποθετηθεί αισθητήρας DZT-01), εάν ο κατασκευαστής του λέβητα έχει τοποθέτηση STB περιοριστή θερμοκρασίας με χειροκίνητη επιστροφή στην αρχική του θέση, ξεκλειδώστε τον απομακρύνοντας το καπάκι και πιέζοντας το κουμπί σύμφωνα με το εγχειρίδιο του κατασκευαστή του λέβητα. Ελέγξτε το βεντιλατέρ και αντικαταστήστε το εάν απαιτείται Ελέγξτε εάν είναι συνδεδεμένος στου ακροδέκτες Εάν ο STB είναι συνδεδεμένος στους ακροδέκτες ελέγξτε εάν υπάρχει υπερθέρμανση στο λέβητα Εάν ακούτε το μοτέρ να λειτουργεί αλλά δεν παρέχεται καύσιμο ελέγξτε τον τροφοδότη σύμφωνα με το εγχειρίδιο του λέβητα 44

45 Ο λέβητας δεν καίει πλήρως το καύσιμο παραμένουν άκαυστα υπολείμματα στη λειτουργία με Individual fuzzy logic Στη λειτουργία με Individual Fuzzy logic, το καύσιμο καίγεται πολύ έντονα Η θερμοκρασία δεν μετράται σωστά Στη θερινή λειτουργία τα σώματα είναι ζεστά και ο λέβητας υπερθερμαίνεται Ο κυκλοφορητής ΖΝΧ είναι ενεργοποιημένος ακόμα και όταν η δεξαμενή ZNX είναι πλήρης Ο λέβητας υπερθερμαίνεται παρόλο που το βεντιλατέρ δε λειτουργεί Ο λέβητας δεν καίει πλήρως το καύσιμο παραμένουν άκαυστα υπολείμματα Αυξήστε την παράμετρο Individual fuzzy logic airflow correction Ελέγξτε εάν το καύσιμο προέρχεται από την κατάσταση SU- PRVISTION και ρυθμίστε τις παραμέτρους της Ελέγξτε εάν προέρχεται από συχνή εναλλαγή μεταξύ κατάστασης SUPERVISION και OPERATION Ελέγξτε ότι έχει επιλεγεί ο κατάλληλος τύπος λέβητα (επόμενη παράγραφος) Ανοίξτε το τάμπερ του ανεμιστήρα πλήρως Ελέγξτε του σωλήνες προσαγωγής αέρα προς την εστία καύσης Ελέγξτε εάν αερίζεται επαρκώς το λεβητοστάσιο Μειώστε την παράμετρο Individual fuzzy logic airflow correction Ελέγξτε εάν η υπερβολική καύση προέρχεται από την κατάσταση SUPRVISTION και ρυθμίστε τις παραμέτρους της Ελέγξτε ότι έχει επιλεγεί ο κατάλληλος τύπος λέβητα (επόμενη παράγραφος) Ελέγξτε: Εάν υπάρχει καλή θερμική επαφή μεταξύ του αισθητήρα θερμοκρασίας και της μετρούμενης επιφάνειας, Εάν ο αισθητήρας είναι τοποθετημένος πολύ κοντά στο καλώδιο παροχής ρεύματος Εάν ο αισθητήρας είναι κατεστραμμένος Εάν ο αισθητήρας είναι συνδεδεμένος στους ακροδέκτες Αυξήστε την παράμετρο επέκταση χρόνου λειτουργίας κυκλοφορητή ώστε να ψυχθεί ο λέβητας. Θέστε την παράμετρο επέκταση χρόνου λειτουργίας κυκλοφορητή στην τιμή 0 Η αιτία μπορεί να είναι ελάττωμα στο λέβητα, έλλειψη προστασίας ενάντια σε πολύ υψηλό ελκυσμό καμινάδας (έλλειψη κλείστρου βεντιλατέρ ή ελαττωματικό) ή ο λέβητας δεν είναι αρκετά στεγανός Η αιτία θα μπορούσε να είναι πολύ γρήγορη Σε υδραυλικό σύστημα με βάνα ανάμιξης και σερβομοτέρ, δεν ανοίγει η βάνα Μπορεί να είναι ενεργοποιημένη η προστασία επιστροφής. Εάν ισχύει αυτό ελέγξτε εάν ο αισθητήρας θερμοκρασίας επιστροφής είναι μονωμένος από το περιβάλλον και βελτιώστε την επαφή με το σωλήνα μέσω θερμικής πάστας. Αυξήστε τη θερμοκρασία λέβητα ώστε να αυξηθεί και η θερμοκρασία επιστροφής. Ελέγξτε εάν το υδραυλικό σύστημα είναι σωστό π.χ. μετά το κλείσιμο της βάνας, η θερμοκρασία επιστροφής θα πρέπει να ξεπερνά την τιμή της παραμέτρου Min. Return temp. Μπορεί να γεμίζει το δοχείο ΖΝΧ με προτεραιότητα. Περιμένετε μέχρι να γεμίσει ή απενεργοποιείστε την προτεραιότητα ΖΝΧ. Μπορεί να είναι ενεργοποιημένη η λειτουργία SUMMER Μπορεί να βρίσκεται σε εξέλιξη η ρύθμιση της βάνας ανάμιξης. 45

46 Περιμένετε μέχρι να ολοκληρωθεί. Η ρύθμιση σηματοδοτείται με την ένδειξη CAL στο μενού INFORMATION MIXER INFO 46

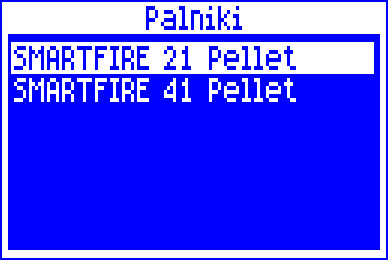

47 20 Ρύθμιση πίνακα από τον κατασκευαστή του λέβητα ΠΡΟΣΟΧΗ: ΤΟ ΠΡΟΓΡΑΜΜΑ ΤΗΣ ΜΕΤΑΒΛΗΤΗΣ ΛΟΓΙΚΗΣ ΕΠΙΛΕΓΕΤΑΙ ΓΙΑ ΤΟΝ ΚΑΘΕ ΤΥ- ΠΟ ΛΕΒΗΤΑ. ΣΙΓΟΥΡΕΥΤΕΙΤΑΙ ΟΤΙ ΟΙ ΛΕΒΗΤΕΣ ΠΟΥ ΔΟΚΙΜΑΣΤΗΚΑΝ ΣΤΑ ΕΡΓΑΣΤΗΡΙΑ ΤΗΣ PLUM ΕΙΝΑΙ ΙΔΙΟΙ ΜΕ ΤΟΥΣ ΛΕΒΗΤΕΣ ΟΙ ΟΠΟΙΟΙ ΠΩΛΟΥΝΤΑΙ. ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ ΑΛΛΑΓΗ ΣΤΟΝ ΤΡΟΦΟΔΟΤΗ ΚΑΙ ΤΟΝ ΑΝΕΜΙΣΤΗΡΑ ΚΑΘΩΣ ΚΑΙ ΑΛΛΕΣ ΑΛΛΑΓΕΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΟΙ ΟΠΟΙΕΣ ΜΠΟΡΟΥΝ ΝΑ ΕΠΙΡΡΕΑΣΟΥΝ ΤΗ ΔΙΑΔΙΚΑΣΙΑ ΤΗΣ ΚΑΥΣΗΣ Ενεργοποίηση της μεταβλητής λογικής και αλλαγή του τύπου λέβητα Για να ενεργοποιήσετε τη μεταβλητή λογική, μπείτε στο MENU: MENU> Regulation mode. Σε αυτό το μενού, βρείτε και επιλέξτε τη λειτουργία Fuzzy logic. Εάν η λίστα λειτουργιών του λέβητα δεν είναι διαθέσιμη και προσπαθώντας να μπείτε στο μενού σας βγαίνει το μήνυμα Function unavailable σημαίνει ότι ο πίνακας λειτουργεί μόνο στη STANDARD λειτουργία και η μεταβλητή λογική δεν είναι διαθέσιμη για αυτόν τον τύπο λέβητα Για να αλλάξετε τύπο λέβητα, μπείτε στο κρυφό μενού: Menu> Service settings> (enter special password) Ο κωδικός special password είναι διαθέσιμος μόνο σε κατασκευαστές λεβήτων και εξουσιοδοτημένους εγκαταστάτες. Σχέδιο 35: Αντικατάσταση ασφάλεια όπου: 1 ασφάλεια, 2 υποδοχή ασφάλειας Προσοχή: Επιλογή λανθασμένου τύπου λέβητα, ο οποίος δεν έχει ελεγχθεί στα εργαστήρια της PLUM, μπορεί να προκαλέσει βλάβες στο λέβητα κατά τη λειτουργία. Οι ρυθμίσει για τον κάθε τύπο λέβητα απαιτούν συνεννόηση μεταξύ του κατασκευαστή του λέβητα και της εταιρίας PLUM sp. z o.o. Για να εφαρμοστούν οι αλλαγές, θα πρέπει να αποσυνδέσετε και να ξανά συνδέσετε την παροχή στον πίνακα 47
