Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203

Transcript

1 Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 ιάλεξη 9 (Επανάληψη Εργαστηρίων 0-7) 31/10/12 1

2 Εργαστήριο 1 - Πολύµετρο Το πολύµετρο αποτελεί ένα συνδυασµό οργάνων κυρίως για µετρήσεις συνεχούς και εναλλασσόµενης (rms) τάσης και ρεύµατος και Ωµικής αντίστασης. 2

3 Παλµογράφος Ο παλµογράφος είναι η συσκευή που µας επιτρέπει να βλέπουµε γραφικάτα σήµατα εισόδου αλλά και κάποιες µαθηµατικές πράξεις µεταξύ τους. 3

4 Πηγή Συνεχούς Τάσης (Τροφοδοτικό) Παρέχει 2 µεταβλητές εξόδους για τάσεις από -15V µέχρι +15V και µια ρυθµιζόµενη έξοδο για τάση από 2.8 µέχρι 5.5V. Οι δύο µεταβλητές έξοδοι παρέχουν προστασία στον χρήστη αλλά και στο κύκλωµα µέσω κυκλωµατος ελέγχου του ρεύµατος εξόδου. 4

5 Γεννήτρια Συναρτήσεων Η έξοδος της (τύπου BNC) παρέχει όλα τα εναλλασσόµενα σήµατα ελέγχου που χρειάζονται για τον έλεγχο/λειτουργία ενός κυκλώµατος. 5

6 Πλακέτα Κατασκευής Κυκλωµάτων 6

7 Μονάδες Μέτρησης και Τάξη Μεγέθους Τάση: Ρεύµα: Αντίσταση: V (V) I (A) R (Ω) Χωρητικότητα: C (F) Επαγωγικότητα: L (H) 1. Πώς µετράµε τα πιο πάνω χαρακτηριστικά; 2. Ποια η διαφορά µεταξύ: Vp, Vp-pκαι Vrms; Tera (Τ) = Giga (G) = 10 9 Mega (M) = 10 6 kilo (k) = 10 3 milli (m) = 10-3 micro (µ)ή(u) = 10-6 nano (n) = 10-9 pico (p) =

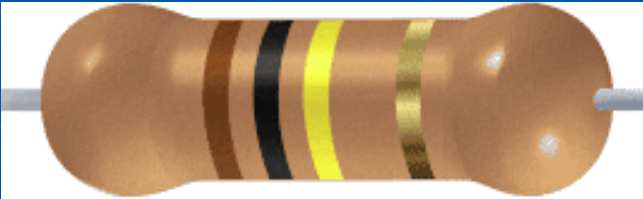

8 Αντιστάσεις, Πυκνωτές και Πηνία Χρωµατικός Κώδικας Αντιστάσεων 0 Μαυρο, 1 Καφέ, 2 Κόκκινο, 3 Πορτοκαλί, 4 Κίτρινο, 5 Πράσινο, 6 Μπλε, 7 Μωβ, 8 Γκρίζο, 9 Άσπρο Ανοχή: [5% Χρυσό, 10% Ασηµί] = /- 5% = 100κΩ +/- 5% Κωδικοποίηση Τιµής Πυκνωτών και Πηνίων (3 ψηφία) 1 ο και 2 ο Ψηφίο: αριθµός, 3 ο Ψηφίο: πλήθος µηδενικών. Η κωδικοποιηµένη τιµή του πυκνωτή αναφέρεται σε pf, ενώ του πηνίου σε nh Πυκνωτής µε ένδειξη: 273 = pf = 27 nf Πηνίο µε ένδειξη 476 = nη = 47 mη 8

9 Εργαστήριο 2 Σφάλµα(συστηµατικό ή τυχαίο) Ορθότητα (πόσο κοντά µια µέτρηση βρίσκεται στην πραγµατική τιµή) Ακρίβεια (η στενότητα της οµαδοποίησης των τιµών µε την επανάληψη µιας µέτρησης) Αβεβαιότητα (1) µετρήσεων(από επαναλήψεις της ίδιας µέτρησης) (2) οργάνου (από την ορθότητα του οργάνου) * Το σφάλµα σε µια µέτρηση ελαχιστοποιείται µε περισσότερες επαναλήψεις (αν είναι τυχαίο), η ακρίβεια όµως της µέτρησης δεν µπορεί να αλλάξει. 9

10 Υπολογισµός αριθµού σηµαντικών δεκαδικών ψηφίων Ο υπολογισµός του αριθµού των σηµαντικών δεκαδικών ψηφίων γίνεται σε 3 βήµατα. 1. Υπολογισµός τηςµέγιστης αβεβαιότηταςσε µια µέτρηση (µετρήσεων ή οργάνου). 2. ιπλασιασµός της πιο πάνω τιµής και επιλογή των σηµαντικών ψηφίων. 3. Αναγραφή µέσης τιµής +/-µέγιστης αβεβαιότητας χρησιµοποιώντας τον σωστό αριθµό δεκαδικών. (π.χ. 3.2+/- 0.3 και όχι /- 0.3) 10

11 Η αβεβαιότητα στα αποτελέσµατα µαθηµατικών πράξεων Η αβεβαιότητα σε αποτελέσµατα πρόσθεσης και αφαίρεσης πάντοτε προστίθεται. Γιατί; (4.2 ±0.2) + (3.1 ±0.4) = 7.3 ±0.6 (3.3 ±-0.1) -(3.1 ±0.4) = 0.2 ±0.5 Συµβαίνει το ίδιο στη διαίρεση και τον πολλαπλασιασµό; ΌΧΙ!Σε αυτά προστίθεται η σχετική (%) αβεβαιότητα των επιµέρους µεγεθών. (2.2 ±0.1) x(4.1 ±0.2) = 9.02 ±(0.3???) (2.2 ±4.55%) x(4.1 ±4.88%) = 9.02 ±9.43% = 9.02 ±

12 Παραδείγµατα Υπολογισµού της Αβεβαιότητας (από Εργ.2) Αν µια αντίσταση 20kΩ µε ανοχή 20% διαπερνάται από ρεύµα 10 maτο οποίο µετρήσαµε µε το πολύµετρο (ορθότητα 0.05%), τότε η τάση θα είναι: V=IxR= 10mΑ(±0.05%) x 20kΩ(±20%) = 200V±20.05%, δηλαδή 200 ±40.1 V Αν µια αντίσταση 100kΩ µε ανοχή 20% έχει τάση στα άκρα της 20mVτην οποία µετρήσαµε µε τον παλµογράφο (ορθότητα 3%), τότε το ρεύµα θα είναι: 0.2µΑ±23% =0.2±0.2x(23/100)=0.20±0.05µΑ. (Γιατί όχι 0.2±0.046µΑή ±0.046µΑ;) 12

13 Εργαστήριο 3 - Συνδεσµολογία Σειράς 15V a d I I + V R1 - + V R2 - + V R3 - b c R 1 22 kω R 2 33 kω R κΩ kω Το ρεύµα που διαρρέει όλες τις αντιστάσεις σειράς είναι το Ι ΙΟ (Itotal) Η διαφορά δυναµικού στα άκρα της κάθε αντίστασης είναι ανάλογη της τιµής της αντίστασης. Το άθροισµα τους πρέπει να ισούται µε την τάση της πηγής! VR2= 1.5VR1= 3VR3 VR1= 2VR3 13

14 I TOTAL ΗΜΥ Εργαστήριο Κυκλωµάτων και Μετρήσεων Παράλληλη Συνδεσµολογία I R1 I R2 I R3 R 1 R 3 10V R 2 22 kω 33 kω 11κΩ 12 kω IR3= 2IR1= 3IR2 και IR1= 1.5IR2 Η διαφορά δυναµικού στα άκρα όλων των αντιστάσεων είναι ίδια και ισούται µε την τάση της πηγής Το ρεύµα που διαρρέει την κάθε αντίσταση είναι αντιστρόφως ανάλογο της τιµής της αντίστασης. Το άθροισµα τους πρέπει να ισούται µε το ολικό ρεύµα. 14

15 Σφάλµα µεταξύ µέτρησης και υπολογισµού V experimental V V calculated calculated x100 % Σφάλµα = % 15

16 Εργαστήριο 4 - ιαιρέτης Ρεύµατος R 1 V x V s I 1 I 2 R 2 R 3 I 3 Το ρεύµα που εισέρχεται στον κόµβο Vx ισούται µε το άθροισµα αυτών που εξέρχονται Ι1 = Ι2 + Ι3 16

17 + V 1 - ιαιρέτης Τάσης R V s R 2 R 3 V 2 - V 3 - Το άθροισµα των τάσεων σε ένα βρόχο ισούται µε το µηδέν ή το άθροισµα των πτώσεων τάσης στην κάθε αντίσταση σε ένα βρόχο ισούται µε το άθροισµα της τάσης των πηγώνπου υπάρχουν στο βρόχο. 0 = -Vs+V1+V2, 0 = -V2+V3, 0= -Vs+V1+V3 17

18 Χρησιµοποίηση του Πολυµέτρου για Μετρήσεις Τάσης R 1 + V R1-5V R 2 + V R2 - Βολτόµετρο R=10MΩ ΠΡΟΣΟΧΗ! Στους υπολογισµούς σας για µετρήσεις τάσης στα άκρα αντίστασης/εων µε συνολική τιµή µεγαλύτερη των 100 kω πρέπει να λαµβάνετε υπόψη και την εσωτερική αντίσταση του βολτοµέτρου! Rβολτοµέτρου = 10 MΩ 18

19 Χρησιµοποίηση του Πολυµέτρου για Μετρήσεις Ρεύµατος R 1 I R1 10V R 2 I R2 R 3 I R3 Αµπερόµετρο ΠΡΟΣΟΧΗ! Στους υπολογισµούς σας για µετρήσεις ρεύµατος σε κλάδους µε συνολική αντίσταση µικρότερη των 10 kω πρέπει να λαµβάνετε υπόψη και την εσωτερική αντίσταση του αµπεροµέτρου! Rαµπεροµέτρου = 1 kω 19

20 Εργαστήριο 5 Γραµµικότητα, Αναλογικότητα και Επαλληλία Ένα κύκλωµα χαρακτηρίζεται Γραµµικό εάν: Η τιµή εξόδου (τάση ή ρεύµα) να είναι ανάλογηµε την τιµή της πηγής Vout(aV1) = a Vout(V1) + b και Η ολική απόκριση του κυκλώµατος να είναι ίση µε το άθροισµα των αποτελεσµάτων των επιµέρους πηγών Vout(V1+V2) = Vout(V1) + Vout(V2) 20

21 Άσκηση Θεώρηµα Thevenin Συνδέστε το κύκλωµα του σχήµατος και αποδείξτε ότι µε το απλοποιηµένο κύκλωµα Thevenin, το φορτίο διαρρέεται από το ίδιο και πάλι ρεύµα. Ως φορτίο θεωρήστε την αντίσταση R 3. 21

22 Άσκηση Θεώρηµα Theveninκαι Μέγιστη Μεταφορά Ισχύος Αποδείξτε πειραµατικά το Θεώρηµα για Μέγιστη Μεταφορά Ισχύος στο κύκλωµα του πιο κάτω σχήµατος. Θεωρήστε για αντίσταση Theveninκαι φορτίου τις αντιστάσειςr 1 και R 3 αντίστοιχα. 5V V R1 - R 1 =10kΩ IS R V R2 22

23 Εργαστηριακή Άσκηση 7 Εκθετικά κύµατα Χρησιµοποιείστε τον παλµογράφο για να βρείτε τη σταθερά χρόνου Τc και την άγνωστη τιµή του πυκνωτή ή της αντίστασης. R TH 1kΩ V TH µf V C (t) Scope Function Generator Thevenin Equivalent Tc = RC, Μια πλήρης φόρτιση απαιτεί χρόνο 5RC Πυκνωτές σε σειρά και παράλληλοι Σύνθετη αντίσταση ZR, ZL, ZC 23

24 Απορίες Ώρες για επιπλέον πρακτική εξάσκηση στο εργαστήριο Πέµπτη 1/11/ :00-16:30 Παρασκευή 2/11/ :00-13:00 ευτέρα 5/11/ :00-17:
