1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΗΜΟΣ ΑΛΙΜΟΥ ΣΥΜΜΟΡΦΩΣΗ ΤΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΤΟΥ ΔΗΜΟΥ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΕΛΟΤ ΕΝ 1176 ΚΑΙ ΕΛΟΤ ΕΝ 1177 Αρ. Μελέτης : 12/2015 ΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα µελέτη αφορά στην προµήθεια και τοποθέτηση οργάνων και εξοπλισµού στις παρακάτω παιδικές χαρές του ήµου ώστε αυτές να συµµορφωθούν σύµφωνα µε τα πρότυπα του ΕΛΟΤ ΕΝ 1176 & ΕΛΟΤ ΕΝ 1177 και να λάβουν πιστοποίηση καταλληλότητας λειτουργίας, πιστοποιηµένου φορέα ελέγχου από το ΕΣΥ σύµφωνα µε την υπ αριθµ: Απόφαση του Υπουργού Εσωτερικών (ΦΕΚ: 931/Β/ ) και σύµφωνα µε το ΦΕΚ 1690/ ΣΤΟΙΧΕΙΑ ΤΕΧΝΙΚΩΝ ΠΡΟ ΙΑΓΡΑΦΩΝ - Στις διαστάσεις και τις διατοµές των ειδών επιτρέπονται αποκλίσεις της τάξεως του ±5%, αρκεί να είναι εξίσου ασφαλή και να µην επηρεάζονται η αντοχή και η στατικότητα τους. - Ο σχεδιασµός και η κατασκευή των οργάνων θα πρέπει να πληρούν απόλυτα τις προδιαγραφές των Ευρωπαϊκών Προτύπων ΕΝ1176 (ΕΝ1176 7:2008). - Κάθε όργανο θα φέρει υποχρεωτικά πινακίδιο όπου θα αναγράφονται ευκρινώς α) η επωνυµία της κατασκευάστριας εταιρείας, β) ο κωδικός του εξοπλισµού, γ) η ηλικιακή οµάδα στην οποία απευθύνεται, και δ) πιστοποιητικό ελέγχου µετά την τοποθέτηση τους στη παιδική χαρά από τον ανάδοχο όπου θα φαίνεται ότι πληρούν τις προδιαγραφές ασφαλείας (όπως ακριβώς αναφέρονται στο άρθρο 4 & 5 της 28492/2009 (ΦΕΚ Β 931/ ) Υπουργικής Απόφασης). - Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα Ευρωπαϊκής προέλευσης, µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ 1176.

2 - Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. 3. ΕΞΟΠΛΙΣΜΟΣ 3.1 άπεδο Ασφαλείας Το δάπεδο θα είναι κατασκευασµένο από ελαστοµερή αντικραδασµικά πλακίδια ενδεικτικών διαστάσεων 50Χ50Χ4 cm και βάρους 25kg/m2. Το χρώµα του πλακιδίου θα υποδειχθεί από την υπηρεσία. Το υλικό κατασκευής θα είναι κατά 90% ανακυκλωµένο ελαστικό σε κόκκους και κατά 10% συνθετικές συγκολλητικές ουσίες του παραπάνω υλικού. Τα πλακίδια θα µπορούν να συνδέονται µε κόλλα 2 συστατικών πολυουρεθάνης απευθείας στο έδαφος. Η πάνω επιφάνεια του πλακιδίου θα είναι µασίφ ελάχιστου πάχους 2cm ενώ η κάτω επιφάνεια θα είναι ελάχιστου πάχους 2 cm και κυψελωτή για καλύτερη απορρόφηση των κραδασµών. Το πλακίδιο θα είναι υδατοπερατό, πορώδες, µε µικρούς πόρους, δεν θα φθείρεται εύκολα και θα διατηρεί την ελαστικότητα του στο πέρασµα του χρόνου. Το δάπεδο θα είναι εγκιβωτισµένο σε κατασκευή από beton. Η υπόβαση θα είναι κατασκευασµένη από beton καθαριότητας τύπου C12, µέσου πάχους 10cm. Εντός της υπόβασης θα τοποθετηθεί ενίσχυση από µεταλλικό πλέγµα τύπου Τ131. Ο προµηθευτής οφείλει να επιµεληθεί τα τελειώµατα του µε τσιµεντοκονία καµπύλης µορφής σύµφωνα µε τις υποδείξεις της υπηρεσίας. Η επιφάνεια του δαπέδου πρέπει να έχει τις κατάλληλες ρύσεις για την απορροή των υδάτων και θα πρέπει επίσης να δηµιουργηθεί δίκτυο αποστράγγισης. Για τα ελαστοµερή πλακίδια πρέπει ο προµηθευτής υποχρεωτικά να προσκοµίσει πιστοποίηση περί συµµόρφωσης µε την σχετική οδηγία ΕΝ Ξύλινη Περίφραξη Το κύριο υλικό κατασκευής της περίφραξης θα είναι το ξύλο. Το ξύλο θα είναι πρεσαριστό µε ιδιαίτερα µεγάλη µηχανική ανοχή, επεξεργασµένο και βαµµένο µε υδροδιαλυτά µη τοξικά υλικά για την αντοχή του στον χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που θα χρησιµοποιηθεί θα έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύµφωνα µε την ΕΝ Η στερέωση θα γίνεται µε γαλβανισµένους κοχλίες µε περικόχλια ασφαλείας και πλαστικά καλύµµατα από πολυαµίδιο µε προστασία από τις υπεριώδεις ακτίνες του ήλιου. Οι µεταλλικοί σύνδεσµοι θα είναι επίσης από χάλυβα γαλβανισµένο. Το πλαίσιο του θα είναι κατασκευασµένο από δοκούς διατοµής 90Χ90mm και ύψους περίπου 1m και ξύλινα στοιχεία διατοµής 100Χ20 mm µε διάκενο µεταξύ τους από 30-70mm. 3.3 Μεταλλικό Καλάθι Απορριµµάτων 30lt ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, αλυσίδες, διάφοροι σύνδεσµοι, βάσεις) θα είναι από µαλακό χάλυβα St-37 θερµογαλβανισµένο και από ανοξείδωτο χάλυβα. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι επαρκής για να δεχτούν τα

3 φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΒΑΦΗ Το βερνίκι θα είναι ελαστικό, αδιάβροχο και µε εξαιρετικά υψηλό ιξώδες. Θα προσφέρει προστασία από την ηλιακή ακτινοβολία και θα είναι αβλαβές υλικό κατά τα πρότυπα ΕΝ. ΣΥΝΘΕΣΗ 1 ΜΕΤΑΛΛΙΚΗ ΒΑΣΗ µε τις απαραίτητες µεταλλικές λάµες 1 ΚΑ ΟΣ Το κυλινδρικό δοχείο θα κατασκευάζεται µε µεταλλικές λάµες ενδεικτικών διαστάσεων 650Χ25Χ3mm οι οποίες θα στηρίζονται σε µεταλλικά στεφάνια διατοµής Φ300Χ30Χ5mm. Η όλη κατασκευή θα στερεώνεται στο έδαφος µε µεταλλική βάση κατασκευασµένη από χαλυβδοσωλήνα St-37 διατοµής Φ75Χ100mm, η οποία στο κάτω µέρος θα φέρει µεταλλική πλάκα διαστάσεων 200Χ200Χ5mm. Στο εσωτερικό του θα υπάρχει τοποθετηµένος κάδος χωρητικότητας περίπου 30lt για συλλογή απορριµµάτων κατασκευασµένος από διάτρητο χαλυβδοέλασµα St-37, διατοµής Φ270Χ500mm ο οποίος θα φέρει χερούλια κατασκευασµένα από βέργα Φ10, για την εύκολη αποκοµιδή των απορριµµάτων. Η όλη κατασκευή θα πακτωθεί στο έδαφος σε βάθος 350mm. ΕΝ ΕΙΚΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΙΑΣΤΑΣΕΙΣ ΟΧΕΙΟΥ: Φ300 ΥΨΟΣ : 750mm 3.4 Πινακίδα Εισόδου Παιδικής Χαράς Η πινακίδα εισόδου παιδικής χαράς (διαστάσεων περίπου 1m2), θα είναι σύµφωνη µε τις ισχύουσες διατάξεις (Φ.Ε.Κ. 931/ ) και θα φέρει το σήµα πιστοποίησης καταλληλόλητας λειτουργίας της παιδικής χαράς. Η κατασκευή της θα γίνει από φύλλα αλουµινίου πάχους 3 χλστ. θερµοστατικής βαφής. Για τον σχηµατισµό των λογότυπων και των πληροφοριών θα χρησιµοποιείται αντανακλαστική µεµβράνη κοµµένη στις κατάλληλες διαστάσεις και σχήµατα όπως επιβάλλεται από τους κανονισµούς (Τύπου I). Όλες οι πινακίδες θα φέρουν µεµβράνη antιgraffiti τύπου 3Μ. Ο τύπος των γραµµάτων καθώς και το χρώµα τους θα επιλεγεί από την αρµόδια Υπηρεσία του ήµου. Πιο συγκεκριµένα, η πινακίδα θα φέρει τις εξής τουλάχιστον πληροφορίες: Το σήµα πιστοποίησης καταλληλότητας λειτουργίας της παιδικής χαράς Απαγόρευση εισόδου σε άτοµα που δεν συνοδεύουν παιδί ιάγραµµα διάταξης εξοπλισµού της παιδικής χαράς (στην περίπτωση που είναι µεγάλη) Ώρες λειτουργίας παιδικής χαράς Τηλέφωνα έκτακτης ανάγκης Τηλέφωνα επικοινωνίας µε τον υπεύθυνο λειτουργίας της παιδικής χαράς

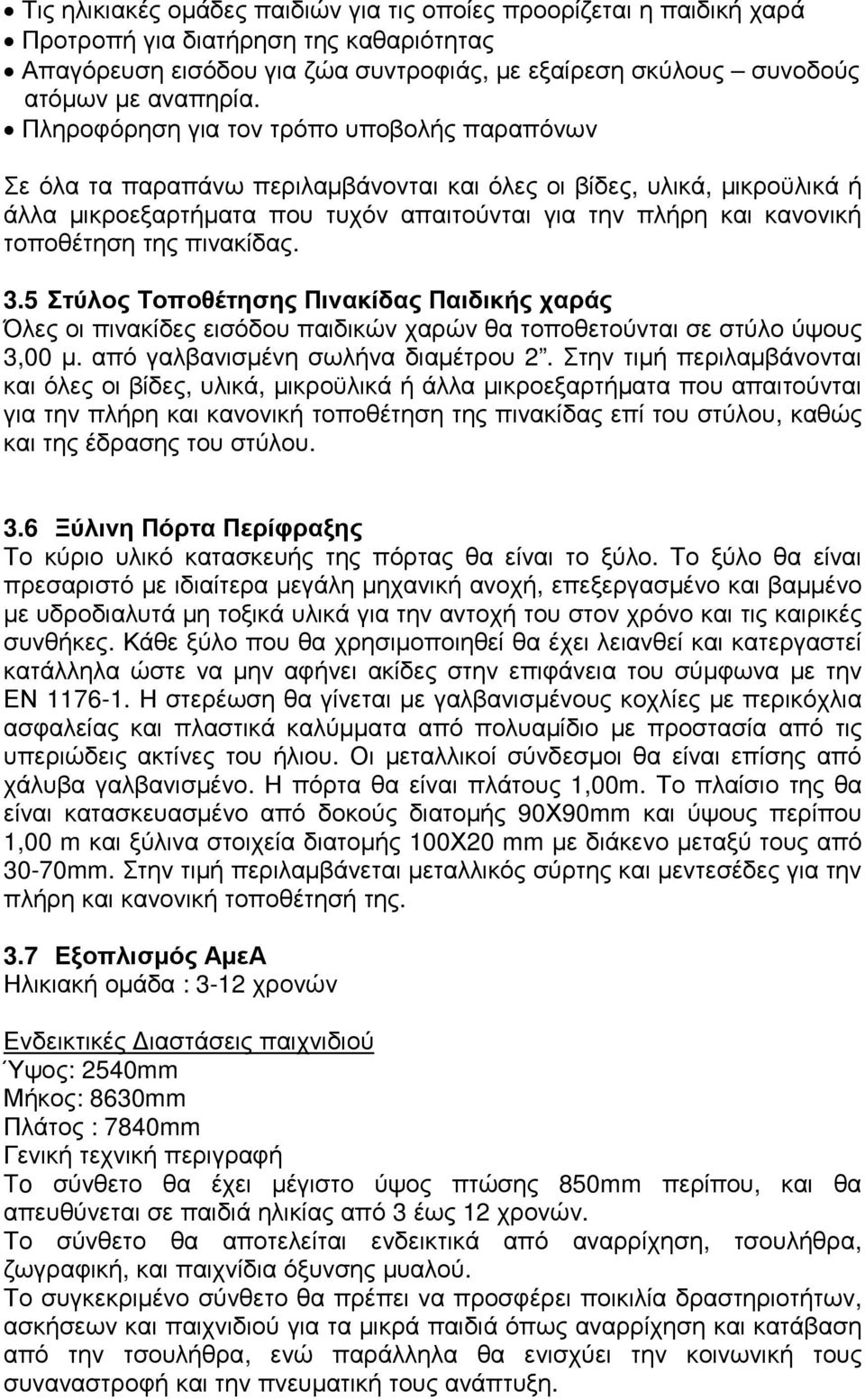

4 Τις ηλικιακές οµάδες παιδιών για τις οποίες προορίζεται η παιδική χαρά Προτροπή για διατήρηση της καθαριότητας Απαγόρευση εισόδου για ζώα συντροφιάς, µε εξαίρεση σκύλους συνοδούς ατόµων µε αναπηρία. Πληροφόρηση για τον τρόπο υποβολής παραπόνων Σε όλα τα παραπάνω περιλαµβάνονται και όλες οι βίδες, υλικά, µικροϋλικά ή άλλα µικροεξαρτήµατα που τυχόν απαιτούνται για την πλήρη και κανονική τοποθέτηση της πινακίδας. 3.5 Στύλος Τοποθέτησης Πινακίδας Παιδικής χαράς Όλες οι πινακίδες εισόδου παιδικών χαρών θα τοποθετούνται σε στύλο ύψους 3,00 µ. από γαλβανισµένη σωλήνα διαµέτρου 2. Στην τιµή περιλαµβάνονται και όλες οι βίδες, υλικά, µικροϋλικά ή άλλα µικροεξαρτήµατα που απαιτούνται για την πλήρη και κανονική τοποθέτηση της πινακίδας επί του στύλου, καθώς και της έδρασης του στύλου. 3.6 Ξύλινη Πόρτα Περίφραξης Το κύριο υλικό κατασκευής της πόρτας θα είναι το ξύλο. Το ξύλο θα είναι πρεσαριστό µε ιδιαίτερα µεγάλη µηχανική ανοχή, επεξεργασµένο και βαµµένο µε υδροδιαλυτά µη τοξικά υλικά για την αντοχή του στον χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που θα χρησιµοποιηθεί θα έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύµφωνα µε την ΕΝ Η στερέωση θα γίνεται µε γαλβανισµένους κοχλίες µε περικόχλια ασφαλείας και πλαστικά καλύµµατα από πολυαµίδιο µε προστασία από τις υπεριώδεις ακτίνες του ήλιου. Οι µεταλλικοί σύνδεσµοι θα είναι επίσης από χάλυβα γαλβανισµένο. Η πόρτα θα είναι πλάτους 1,00m. Το πλαίσιο της θα είναι κατασκευασµένο από δοκούς διατοµής 90Χ90mm και ύψους περίπου 1,00 m και ξύλινα στοιχεία διατοµής 100Χ20 mm µε διάκενο µεταξύ τους από 30-70mm. Στην τιµή περιλαµβάνεται µεταλλικός σύρτης και µεντεσέδες για την πλήρη και κανονική τοποθέτησή της. 3.7 Εξοπλισµός ΑµεΑ Ηλικιακή οµάδα : 3-12 χρονών Ενδεικτικές ιαστάσεις παιχνιδιού Ύψος: 2540mm Μήκος: 8630mm Πλάτος : 7840mm Γενική τεχνική περιγραφή To σύνθετο θα έχει µέγιστο ύψος πτώσης 850mm περίπου, και θα απευθύνεται σε παιδιά ηλικίας από 3 έως 12 χρονών. Το σύνθετο θα αποτελείται ενδεικτικά από αναρρίχηση, τσουλήθρα, ζωγραφική, και παιχνίδια όξυνσης µυαλού. Το συγκεκριµένο σύνθετο θα πρέπει να προσφέρει ποικιλία δραστηριοτήτων, ασκήσεων και παιχνιδιού για τα µικρά παιδιά όπως αναρρίχηση και κατάβαση από την τσουλήθρα, ενώ παράλληλα θα ενισχύει την κοινωνική τους συναναστροφή και την πνευµατική τους ανάπτυξη.

5 Υλικά Τα δοµικά στοιχεία θα είναι από επιλεγµένο αποξηραµένο µαλακό ξύλο µε τεχνικά και λειτουργικά χαρακτηριστικά που να αντιστοιχούν µε τα φορτία που απαιτούνται κατά τη χρήση του εξοπλισµού. Η κατασκευή του εξοπλισµού θα είναι σύµφωνα µε τις απαιτήσεις EN τόσο από την άποψη των σταθερών όσο και των µεταβλητών φορτίων αυτής, ανάλογα µε τον αριθµό των χρηστών του συγκεκριµένου οργάνου αλλά και σε ότι αφορά όλες τις απαιτήσεις του προτύπου αυτού για την προστασία έναντι πτώσεων και την προστασία έναντι όλων των τύπων των σφιγκτήρων. Όλα τα µέρη θα είναι στρογγυλά, µε διάµετρο µικρότερη των 3 mm, και γυαλισµένα, εµποτισµένα και περασµένα µε τρία στρώµατα φιλικών προς το περιβάλλον ακρυλικό βερνίκι κατάλληλο για εξωτερικές συνθήκες (το οποίο θα βεβαιώνεται από σχετικό πιστοποιητικό). Οι ενώσεις θα καλύπτονται από επενδυµένο γαλβανισµένο µέταλλο σπειροειδής µορφής µε βυθισµένο κεφάλι και δεν θα µπορούν να αποσυναρµολογηθούν χωρίς τη χρήση ενός ειδικού εργαλείου. Όλα τα άλλα µεταλλικά εξαρτήµατα και στοιχεία του εξοπλισµού θα προστατεύονται έναντι των καιρικών συνθηκών από µη-τοξικές επιστρώσεις. Οι τσουλήθρες θα είναι κατασκευασµένες από πολλαπλά στρώµατα υαλοβάµβακα, ανθεκτικές στην υπεριώδη ακτινοβολία και θα έχουν την κατάλληλη αντοχή που απαιτείται για τη χρήση τους από παιδιά της συγκεκριµένης ηλικιακής οµάδας. Θα είναι λείες, εύκολο να καθαριστούν και δεν θα έχουν αιχµηρές ακµές και προεξοχές. Οι στέγες των παιδικών σπιτιών θα έχουν ξύλινη κατασκευή που θα καλύπτεται µε OSB και µεµβράνη µε ένα πολύχρωµο σχιστόλιθο και οι γωνίες θα είναι κατασκευασµένες από ξύλο και αλουµίνιο. Θα είναι σχεδιασµένες για να αντέχουν το απαιτούµενο φορτίο του χιονιού, του ανέµου και τις ακραίες θερµοκρασίες. Όλες οι ενότητες του εξοπλισµού, οι οποίες περιλαµβάνουν στοιχεία καλωδίων, θα είναι κατασκευασµένες από πολύ -καλώδια κατασκευασµένα µε ειδικό σχοινί διαµέτρου 16 mm και κατάλληλου πλέγµατος πολυαµιδίου. Το σχοινί θα είναι συνδεδεµένο µε επίστρωση χάλυβα και πιεσµένου αλουµινίου. Τα δοµικά στοιχεία θα είναι από χαλύβδινους σωλήνες και πλάκες µε τα κατάλληλα χαρακτηριστικά. Τα τεχνικά και λειτουργικά χαρακτηριστικά τους θα αντιστοιχούν µε τα φορτία που απαιτούνται κατά τη διάρκεια χρήσης του εξοπλισµού. Η δοµή του εξοπλισµού θα είναι σχεδιασµένη σύµφωνα µε τις απαιτήσεις του EN1176 τόσο από την άποψη των σταθερών και µεταβλητών φορτίων ανάλογα µε τον αριθµό των χρηστών στην συγκεκριµένη περιοχή αλλά και σε ότι αφορά µε όλες τις απαιτήσεις του προτύπου αυτού για την προστασία έναντι πτώσεων και όλους τους τύπους των ενώσεων. Όλα τα µέρη θα καλύπτονται από τρία στρώµατα αντιδιαβρωτικό αστάρι και φιλικό προς το περιβάλλον ακρυλικό βερνίκι κατάλληλο για εξωτερικές συνθήκες. Οι σπειροειδείς ενώσεις θα καλύπτονται από επένδυση γαλβανισµένου µέταλλου.

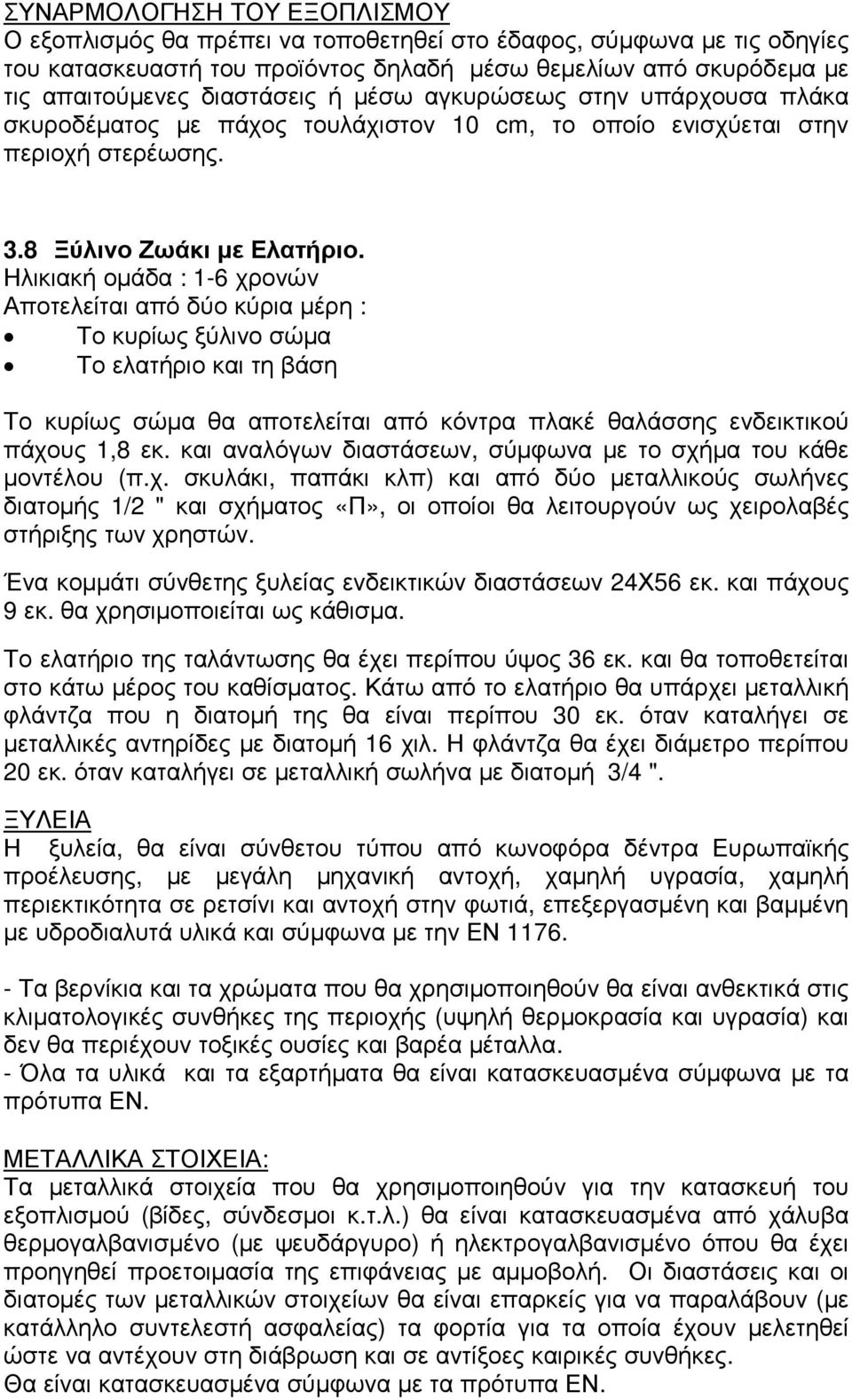

6 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Ο εξοπλισµός θα πρέπει να τοποθετηθεί στο έδαφος, σύµφωνα µε τις οδηγίες του κατασκευαστή του προϊόντος δηλαδή µέσω θεµελίων από σκυρόδεµα µε τις απαιτούµενες διαστάσεις ή µέσω αγκυρώσεως στην υπάρχουσα πλάκα σκυροδέµατος µε πάχος τουλάχιστον 10 cm, το οποίο ενισχύεται στην περιοχή στερέωσης. 3.8 Ξύλινο Ζωάκι µε Ελατήριο. Ηλικιακή οµάδα : 1-6 χρονών Αποτελείται από δύο κύρια µέρη : Το κυρίως ξύλινο σώµα Το ελατήριο και τη βάση Το κυρίως σώµα θα αποτελείται από κόντρα πλακέ θαλάσσης ενδεικτικού πάχους 1,8 εκ. και αναλόγων διαστάσεων, σύµφωνα µε το σχήµα του κάθε µοντέλου (π.χ. σκυλάκι, παπάκι κλπ) και από δύο µεταλλικούς σωλήνες διατοµής 1/2 " και σχήµατος «Π», οι οποίοι θα λειτουργούν ως χειρολαβές στήριξης των χρηστών. Ένα κοµµάτι σύνθετης ξυλείας ενδεικτικών διαστάσεων 24Χ56 εκ. και πάχους 9 εκ. θα χρησιµοποιείται ως κάθισµα. Το ελατήριο της ταλάντωσης θα έχει περίπου ύψος 36 εκ. και θα τοποθετείται στο κάτω µέρος του καθίσµατος. Κάτω από το ελατήριο θα υπάρχει µεταλλική φλάντζα που η διατοµή της θα είναι περίπου 30 εκ. όταν καταλήγει σε µεταλλικές αντηρίδες µε διατοµή 16 χιλ. Η φλάντζα θα έχει διάµετρο περίπου 20 εκ. όταν καταλήγει σε µεταλλική σωλήνα µε διατοµή 3/4 ". ΞΥΛΕΙΑ Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα Ευρωπαϊκής προέλευσης, µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ: Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή του εξοπλισµού (βίδες, σύνδεσµοι κ.τ.λ.) θα είναι κατασκευασµένα από χάλυβα θερµογαλβανισµένο (µε ψευδάργυρο) ή ηλεκτρογαλβανισµένο όπου θα έχει προηγηθεί προετοιµασία της επιφάνειας µε αµµοβολή. Οι διαστάσεις και οι διατοµές των µεταλλικών στοιχείων θα είναι επαρκείς για να παραλάβουν (µε κατάλληλο συντελεστή ασφαλείας) τα φορτία για τα οποία έχουν µελετηθεί ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. Θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ.

7 ΧΡΩΜΑΤΑ: Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΚΟΝΤΡΑ ΠΛΑΚΕ: Όταν υπάρχουν στοιχεία από κόντρα πλακέ θα έχουν πάχους τουλάχιστον 20χιλ. και θα είναι κατασκευασµένα από φύλλα ξυλείας πάχους 1,5χιλ., συγκολληµένα µεταξύ τους µε υπό πίεση θερµοκόλληση χρησιµοποιώντας ρητίνες φαινολικής βάσης, µη τοξικές. Επίσης θα είναι βαµµένα µε χρώµατα στα οποία δεν θα έχουν προσαρτηθεί στεγανωτικά, ή βαφές που περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα. Τα χρώµατα επίσης θα είναι µεγάλης αντοχής σε αντίξοες καιρικές συνθήκες. ΠΑΚΤΩΣΗ: Για την πάκτωση των εξοπλισµών θα ακολουθείται η κάτωθι διαδικασία: Στο κάτω µέρος της κολώνας θα τοποθετούνται δύο µεταλλικά ελάσµατα γαλβανισµένα και στη συνέχεια βαµµένα µε ηλεκτροστατική βαφή, διαστάσεων 100Χ12Χ4εκ. και πάχους 0,5εκ., τα οποία θα αγκαλιάζουν την κολώνα και θα ενώνονται µεταξύ τους µε περαστές βίδες 5/8Χ15. Στο σηµείο αυτό που πρόκειται να τοποθετηθεί η κολώνα θα ανοίγεται λάκκος σχήµατος κώνου, βάθους 80εκ. περίπου και διαµέτρου 60εκ. Στη συνέχεια αφού τοποθετηθεί µέσα η κολώνα, ο λάκκος θα γεµίζεται µε σκυρόδεµα έως ότου φτάσει 20εκ. από την επιφάνεια του εδάφους, όπου και θα καλύπτεται µε το έδαφος. Στο έδαφος θα πακτώνονται µόνο τα σίδερα πάκτωσης, τα οποία θα συγκρατούν την κολώνα σε απόσταση τουλάχιστον 5εκ. πάνω από το έδαφος προκειµένου να αποφευχθεί η διάβρωση του ξύλου από την υγρασία του εδάφους. 3.9 Υλικά Επισκευής Βρύσης Τα υλικά που θα απαιτηθούν για την επισκευή των βρυσων είναι τα παρακάτω: -Κρουνός εκροής (βρύση) ορειχάλκινος κοινός διαµέτρου ½ in µε τα µικροϋλικά και τα υλικά συνδέσεως -Σιδηροσωλήνας γαλβανισµένος µε ραφή ISO-MEDIUM διαµέτρου ½ in βαρύς (πράσινη ετικέτα), δηλαδή σιδηροσωλήνας και κάθε είδους ειδικά τεµάχια (πλην ρακόρ), άγκιστρα στερεώσεως σε απόσταση µεταξύ τους το πολύ 2 m και µικροϋλικά (καννάβι σχοινί, µίνιο κλπ). -Πλαστικός σωλήνας αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας για 20 ο C 6 atm, για σύνδεση µε συγκόλληση µε παρεµβολή κατάλληλης κόλλας η µε σύνδεση µε διαµορφούµενη µούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετηµένος. -Μεταλλική εσχάρα υδροσυλλογής από ελατό χυτοσίδηρο µε το αντίστοιχο πλαίσιο έδρασης, πλήρως τοποθετηµένες. - Συµπεριλαµβάνονται τα ειδικά τεµάχια κάθε σχήµατος, τα υλικά συνδέσεως, στερεώσεως κλπ.

8 Στην τιµή περιλαµβάνονται και όλες οι εργασίες επισκευής της κατασκευής της βρύσης (πχ τσιµέντο, πλάκες Καρύστου, τοποθέτηση πλακιδίων κλπ) Βρύση Εξωτερικού Χώρου Προµήθεια και εγκατάσταση βρύσης εξωτερικού χώρου µε επένδυση πέτρας καρύστου, αυτόµατης λειτουργίας (άνοιγµα δια της πιέσεως), ύψους περί το 1,00 m και διαµέτρου 0,20 m, µε σώµα από χάλυβα πάχους 3mm και χυτοσιδηρή εσχάρα τεσσάρων τεταρτηµόριων. Η βρύση θα είναι βαµµένη µε αντιοξειδωτική βαφή Ξύλινο Κιόσκι Μικρό ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΞΥΛΕΙΑ Θα χρησιµοποιηθεί σύνθετη τρικολλητή ξυλεία ειδικής επεξεργασίας(εγκάρσια στρώµατα αντίθετης φοράς) σύµφωνα µε τα ΕΝ 351. Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα, Ευρωπαϊκής προέλευσης µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, νοβοπανόβιδες, κτλ) θα είναι από µαλακό χάλυβα St-37 γαλβανισµένο. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι απόλυτα επαρκής για να δεχθούν τα φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΒΑΦΗ Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΣΥΝΘΕΣΗ : 2 ΞΥΛΙΝΕΣ ΚΟΛΩΝΕΣ ΜΕ 2 ΒΑΣΕΙΣ ΠΑΚΤΩΣΗΣ 1 ΞΥΛΙΝΗ ΣΚΕΠΗ 1 ΤΡΑΠΕΖΟΠΑΓΚΟ

9 Οι κολώνες θα είναι κατασκευασµένες από ξύλινους τρικολλητούς δοκούς µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα, διατοµής περίπου 3100Χ115Χ115mm. Θα τοποθετούνται στις δύο πλευρές του πάγκου και θα υποστηρίζουν την στέγη. 1. Οι βάσεις πάκτωσης θα τοποθετούνται στο κάτω µέρος (πέλµα) του κάθε ορθοστάτη έτσι ώστε να αποφεύγεται η κατακράτηση υγρών ανάµεσα στο ξύλο και στο µέταλλο που µπορεί να βλάψουν µακροχρόνια την ξυλεία. α) Θα είναι κατασκευασµένες από 2 γωνίες µαλακού χάλυβα St-37 ενδεικτικής διατοµής L=40X4mm, ύψους 480mm, και στο επάνω µέρος θα υπάρχει συγκολληµένη πλακά µαλακού χάλυβα St-37 ενδεικτικών διαστάσεων 80Χ5mm οι οποία θα έχει 4 οπές Φ12. Η όλη κατασκευή θα είναι γαλβανισµένη εν θερµό για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες. Η στερέωση της κάθε βάσης θα γίνεται στο κάτω µέρος του ορθοστάτη µε 4 εξάγωνους κοχλίες Μ10. Μέσα σε κάθε ορθοστάτη θα τοποθετούνται 2 πύροι, µηχανουργικά κατεργασµένοι από χάλυβαst-37. Κάθε πύρος θα φέρει 2 οπές µέσα στις οποίες θα περνούν οι κοχλίες στερέωσης της βάσης µε αποτέλεσµα την άψογη συγκράτηση της. β) Οι βάσεις πάκτωσης θα έχουν µελετηθεί έτσι ώστε να φέρουν το εκάστοτε όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. 2. Για την σύνδεση των κολώνων µεταξύ τους, θα χρησιµοποιηθούν ξύλινοι κεφαλοδοκοί ενδεικτικής διατοµής 2500Χ95Χ45mm οι οποίοι θα συγκρατούν την κατασκευή κατά των αξονικών φορτίσεων. 3. Για την καλύτερη στήριξη της στέγης, θα υπάρχουν κατά µήκος της ξύλινες τεγίδες ενδεικτικής διατοµής 165Χ95Χ45 mm 4.Τέλος η στέγη θα είναι κατασκευασµένη από ξυλεία διατοµής 2500Χ95Χ20mm. Όλα τα υλικά σύνδεσης που θα χρησιµοποιηθούν θα είναι γαλβανισµένα και θα προσφέρουν µεγάλη αντοχή στις καιρικές συνθήκες. Ο τραπεζοπάγκος θα αποτελείται από: 1. 2 πλευρές καθισµάτων 2. 1 τραπέζι 3. 4 ξύλινα πόδια 4. 4 µεταλλικές βάσεις πάκτωσης Η κατασκευή θα είναι από ξυλεία µεγάλης αντοχής διαφόρων διαστάσεων. Τα καθίσµατα θα είναι ενδεικτικών διαστάσεων 290Χ33Χ1580mm (το κάθε ένα θα αποτελείται από 2 τεµάχια ξυλείας 1580Χ145Χ33mm). Ίδιας διατοµής θα είναι και η ξυλεία που αποτελεί το τραπέζι µόνο που θα αποτελείται από 4 τεµάχια ξυλείας, ώστε να έχουµε µία τελική επιφάνεια 580Χ1580mm. Τα ξύλινα πόδια θα είναι διατοµής 100Χ95Χ42mm, ενώ για το καλύτερο δέσιµο της όλης κατασκευής, στο κάτω µέρος του τραπεζιού θα υπάρχουν ξύλινοι χιασµοί ενδεικτικής διατοµής 99Χ60Χ30mm (2 τεµάχια), οι οποίοι θα προστατεύουν τον τραπεζόπαγκο, από τυχόν πλάγιες καταπονήσεις. Οι µεταλλικές βάσεις πάκτωσης θα είναι κατασκευασµένες από χαλυδοέλασµα St-37, γαλβανισµένο εν θερµό για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες, ενδεικτικής διατοµής 55Χ60Χ5mm. ΕΝ ΕΙΚΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΜΗΚΟΣ : 2500mm

10 ΠΛΑΤΟΣ : 2500mm ΥΨΟΣ : 3250 mm 3.12 Ξύλινο Κιόσκι Μεγάλο ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΞΥΛΕΙΑ Θα χρησιµοποιηθεί σύνθετη τρικολλητή ξυλεία ειδικής επεξεργασίας(εγκάρσια στρώµατα αντίθετης φοράς) σύµφωνα µε τα ΕΝ 351. Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα, Ευρωπαϊκής προέλευσης µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, νοβοπανόβιδες, κτλ) θα είναι από µαλακό χάλυβα St-37 γαλβανισµένο. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι απόλυτα επαρκής για να δεχθούν τα φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΒΑΦΗ Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΣΥΝΘΕΣΗ : A) ΦΕΡΟΥΣΑ ΚΑΤΑΣΚΕΥΗ ΑΠΟΤΕΛΟΥΜΕΝΗ ΑΠΟ: 1) ΤΕΣΣΕΡΕΙΣ (4) ΞΥΛΙΝΕΣ ΚΟΛΟΝΕΣ 2) ΤΕΣΣΕΡΕΙΣ (4) ΒΑΣΕΙΣ ΑΓΚΥΡΩΣΗΣ 3) ΤΕΣΣΕΡΙΣ (4) ΞΥΛΙΝΟΥΣ ΚΕΦΑΛΟ ΟΚΟΥΣ 4) ΟΚΤΩ (8) ΑΝΤΗΡΙ ΕΣ 5) ΜΙΑ (1) ΚΕΝΤΡΙΚΗ ΟΚΟ ΣΤΗΡΙΞΗΣ ΤΗΣ ΣΚΕΠΗΣ 6) ΤΕΣΣΕΡΑ (4) ΚΑΘΕΤΑ ΟΚΑΡΙΑ ΕΝΩΣΗΣ B) ΣΤΕΓΗ ΑΠΟΤΕΛΟΥΜΕΝΗ ΑΠΟ: 1) ΞΥΛΙΝΗ ΕΠΙΚΑΛΥΨΗ 2) ΕΚΑ (10) ΟΚΟΥΣ ΣΤΗΡΙΞΗΣ ΤΗΣ ΕΠΙΚΑΛΥΨΗΣ Γ) 3 ΞΥΛΙΝΟΥΣ ΠΑΓΚΟΥΣ

11 A) Φέρουσα κατασκευή 1) Οι κολώνες θα είναι κατασκευασµένες από ξύλινους τρικολλητούς δοκούς µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα, ενδεικτικής διατοµής 2100Χ95Χ95 mm. Θα τοποθετηθούν στις γωνίες της όλης κατασκευής, θα υποστηρίζουν την στέγη και θα συνδέουν τους ξύλινους πάγκους. 2) Για την αγκύρωσή τους στο έδαφος θα χρησιµοποιηθούν ειδικά πέλµατα κατασκευασµένα από χαλυβδοέλασµα St-37, ενδεικτικής διατοµής 230Χ80Χ3mm. Τα πέλµατα θα αγκυρώνονται µε µεταλλικά στριφώνια Μ8Χ80 και πλαστικά UPAT Φ10. 3) Για την σύνδεση των κολώνων µεταξύ τους, θα χρησιµοποιηθούν ξύλινοι κεφαλοδοκοί ενδεικτικής διατοµής 2700Χ150Χ50mm οι οποίοι θα συγκρατούν την κατασκευή κατά των αξονικών φορτίσεων. 4) Στις προσόψεις τις κατασκευής και στο επάνω µέρος των κολώνων θα τοποθετηθούν δύο ξύλινοι δοκοί για την υποστήριξη της επικάλυψης της στέγης. Η κατασκευής τους θα γίνει από ξύλινους τρικολλητούς δοκούς µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα, ενδεικτικής διατοµής 1940Χ150Χ50mm. 5) Ανάµεσα από τις δύο προσόψεις και κατά µήκος της κατασκευής, θα τοποθετηθεί µία ξύλινη δοκός, η οποία θα ενώνει τις δύο προσόψεις µε δύο ξύλα ενδεικτικής διατοµής 150χ50 mm και µήκους 750 mm και 600 mm αντίστοιχα. Η δοκός θα είναι διατοµής 100χ50 mm και µήκους 2880 mm. Στην πρόσοψη κάθε πλευράς θα τοποθετούνται σε κάθε κολώνα 2 αντηρίδες ενδεικτικών διαστάσεων 550χ100χ50 mm. Όλα τα υλικά σύνδεσης που θα χρησιµοποιηθούν, θα είναι γαλβανισµένα και θα προσφέρουν µεγάλη αντοχή στις καιρικές συνθήκες. Οι παραπάνω διαστάσεις είναι ενδεικτικές. B) Στέγη 1) Η κλίση της στέγης θα είναι περίπου 37 ο, προσφέροντας εύκολη απορροή των όµβριων υδάτων αλλά και µεγάλο ελεύθερο ύψος. Η όλη κατασκευή θα στηρίζεται σε έξι δοκούς ενδεικτικής διατοµής 150χ50χ1940 mm. Η επικάλυψη θα γίνεται από ξύλινους δοκούς ενδεικτικής διατοµής 3100Χ100Χ25mm. Στο επάνω µέρος της επικάλυψης τοποθετείται µία καλύπτρα ενδεικτικών διαστάσεων 3100χ100χ25 mm. Γ) Ξύλινοι πάγκοι 1) Στο εσωτερικό της κατασκευής και περιµετρικά της, εκτός από την µία πρόσοψη, θα τοποθετηθούν τρία (3) τεµάχια ξύλινοι πάγκοι. Η κατασκευή τους θα γίνεται από έναν (1) ξύλινο δοκό για την πλάτη ενδεικτικής διατοµής 2700χ150χ50 mm και δύο (2) για το κάθισµα ενδεικτικής διατοµής 2880Χ150Χ50mm ο κάθε ένας. Η στήριξη τους γίνεται µε βάσεις διατοµής 550Χ360 mm κατασκευασµένες από ξύλινους δοκούς ενδεικτικής διατοµής 95Χ43mm. ΕΝ ΕΙΚΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΜΗΚΟΣ : 3100mm ΠΛΑΤΟΣ : 3100mm ΥΨΟΣ : 3250 mm 3.13 Ξύλινη τραµπάλα 2 θέσεων

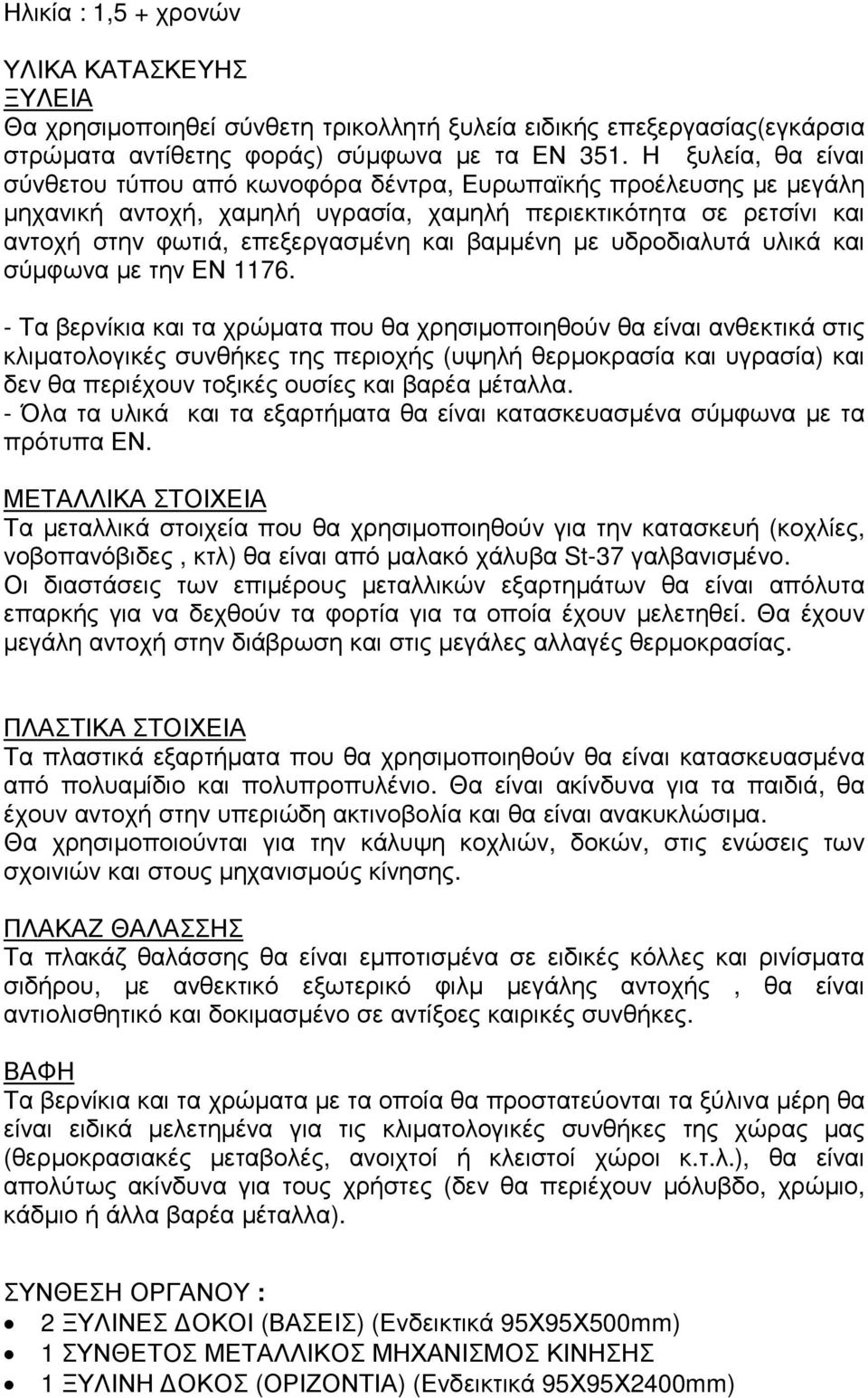

12 Ηλικία : 1,5 + χρονών ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΞΥΛΕΙΑ Θα χρησιµοποιηθεί σύνθετη τρικολλητή ξυλεία ειδικής επεξεργασίας(εγκάρσια στρώµατα αντίθετης φοράς) σύµφωνα µε τα ΕΝ 351. Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα, Ευρωπαϊκής προέλευσης µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, νοβοπανόβιδες, κτλ) θα είναι από µαλακό χάλυβα St-37 γαλβανισµένο. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι απόλυτα επαρκής για να δεχθούν τα φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Τα πλαστικά εξαρτήµατα που θα χρησιµοποιηθούν θα είναι κατασκευασµένα από πολυαµίδιο και πολυπροπυλένιο. Θα είναι ακίνδυνα για τα παιδιά, θα έχουν αντοχή στην υπεριώδη ακτινοβολία και θα είναι ανακυκλώσιµα. Θα χρησιµοποιούνται για την κάλυψη κοχλιών, δοκών, στις ενώσεις των σχοινιών και στους µηχανισµούς κίνησης. ΠΛΑΚΑZ ΘΑΛΑΣΣΗΣ Τα πλακάζ θαλάσσης θα είναι εµποτισµένα σε ειδικές κόλλες και ρινίσµατα σιδήρου, µε ανθεκτικό εξωτερικό φιλµ µεγάλης αντοχής, θα είναι αντιολισθητικό και δοκιµασµένο σε αντίξοες καιρικές συνθήκες. ΒΑΦΗ Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΣΥΝΘΕΣΗ ΟΡΓΑΝΟΥ : 2 ΞΥΛΙΝΕΣ ΟΚΟΙ (ΒΑΣΕΙΣ) (Ενδεικτικά 95Χ95Χ500mm) 1 ΣΥΝΘΕΤΟΣ ΜΕΤΑΛΛΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ ΚΙΝΗΣΗΣ 1 ΞΥΛΙΝΗ ΟΚΟΣ (ΟΡΙΖΟΝΤΙΑ) (Ενδεικτικά 95Χ95Χ2400mm)

13 Η βάση του οργάνου θα αποτελείται από 2 ξύλινους τρικολλητούς δοκούς µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα διατοµής 95Χ95Χ500 mm στις οποίες θα προσαρµόζονται οι 2 βάσεις πάκτωσης,και ο µεταλλικός µηχανισµός κίνησης του οργάνου. Οι βάσεις πάκτωσης θα τοποθετηθούν στο κάτω µέρος (πέλµα) της κάθε βάσης, έτσι ώστε να αποφεύγεται η κατακράτηση υγρών ανάµεσα στο ξύλο και στο µέταλλο που µπορεί να βλάψουν µακροχρόνια την ξυλεία. Θα είναι κατασκευασµένες από 2 γωνίες µαλακού χάλυβα St-37 διατοµής L=40X4mm, ύψους 480mm, και στο επάνω µέρος θα υπάρχει συγκολληµένη πλακά µαλακού χάλυβα St-37 ενδεικτικών διαστάσεων 80Χ5mm οι οποία θα έχει 4 οπές Φ12. Η όλη κατασκευή θα είναι γαλβανισµένη εν θερµό για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες. Η στερέωση της κάθε βάσης θα γίνεται στο κάτω µέρος του ορθοστάτη µε 4 εξάγωνους κοχλίες Μ10. Μέσα σε κάθε ορθοστάτη θα τοποθετούνται 2 πίροι, µηχανουργικά κατεργασµένοι από χάλυβα St-37. Κάθε πίρος θα φέρει 2 οπές µέσα στις οποίες θα περνούν οι κοχλίες στερέωσης της βάσης µε αποτέλεσµα την άψογη συγκράτηση της. Οι βάσεις πάκτωσης θα φέρουν το εκάστοτε όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. Ο µεταλλικός µηχανισµός κίνησης θα αποτελείται από 2 χαλυβδοσωλήνες St διατοµής Φ32Χ2mm και Φ42Χ3mm αντίστοιχα, από 2 λάµες ενδεικτικά 70Χ250mm και 2 λάµες 70Χ270 mm πάχους t=5mm συγκολληµένες στους χαλυβδοσωλήνες. Το αξονάκι ενδεικτικών διαστάσεων Φ18Χ315mm θα είναι συγκολληµένο στον χαλυβδοσωλήνα διατοµής Φ 42 και θα δέχεται την οριζόντια δοκό µε κασονόβιδες Μ8. Ο µηχανισµός θα στερεώνεται στις δοκούς βάσεις µε κασονόβιδες Μ8, περικόχλια ασφαλείας Μ8 και ροδέλες Μ8, όλα γαλβανιζέ. Στα σηµεία τριβής θα χρησιµοποιούνται αυτολιπαινόµενα κουζινέτα πολυαµιδίου. Η οριζόντια δοκός θα αποτελείται και αυτή από 1 ξύλινη τρικολλητή δοκό µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα ενδεικτικής διατοµής : 95Χ95Χ2400mm και θα προσαρµόζεται στον µηχανισµό κίνησης µε 2 κασονόβιδες Μ8, ροδέλες Φ10, περικόχλια ασφαλείας Μ8, πλαστικά προστατευτικά βίδας Φ6-8 και πλαστικά καπάκια. Στις απολήξεις της οριζόντιας ξύλινης δοκού, θα τοποθετηθούν 2 καθίσµατα από πλακάζ θαλάσσης αντιολισθητικής επιφανείας, πάχους 20mm, στερεώνοντας τα µε νοβοπανόβιδες INOX Μ5. Επίσης σε απόσταση από την εσωτερική άκρη του καθίσµατος προς το κέντρο της οριζόντιας δοκού 200mm, τοποθετούµε 2 µεταλλικές χειρολαβές κατασκευασµένες από χαλυβδοσωλήνα St-37-2 ενδεικτικής διατοµής Φ32Χ2mm οι οποίες στερεώνονται µε κασονόβιδες Μ8 γαλβανιζέ. Στις µεταλλικές χειρολαβές θα προσαρµοστούν 4 πλαστικά χερούλια Φ30 mm από πολυπροπυλένιο. Θα είναι υλικό ακίνδυνο για τα παιδιά, θα έχει µεγάλη αντοχή στην υπεριώδη ακτινοβολία και θα είναι ανακυκλώσιµο. Τέλος, κάτω από τα καθίσµατα θα τοποθετηθούν ειδικά ελαστικά ενδεικτικών διαστάσεων 400Χ95Χ20mm τα οποία θα χρησιµοποιηθούν για να

14 αποσβένεται η κρούση του οργάνου µε το έδαφος και να αποφεύγεται οποιαδήποτε πηγή ατυχηµάτων. ΕΝ ΕΙΚΤΙΚΩΝ ΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ :496mm ΜΗΚΟΣ :2400mm ΥΨΟΣ :800mm ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ Ελάχιστο πλάτος :3000mm Ελάχιστο µήκος :5120mm Ελάχιστο ύψος :3500 mm 3.14 Πολυόργανο µε Τσουλήθρα Ηλικία : 1,5 + χρονών ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ : ΞΥΛΕΙΑ Θα χρησιµοποιηθεί σύνθετη τρικολλητή ξυλεία ειδικής επεξεργασίας(εγκάρσια στρώµατα αντίθετης φοράς) σύµφωνα µε τα ΕΝ 351. Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα, Ευρωπαϊκής προέλευσης, µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΠΛΑΚΑZ ΘΑΛΑΣΣΗΣ Τα πλακάζ θαλάσσης θα είναι εµποτισµένα σε ειδικές κόλλες και ρινίσµατα σιδήρου, µε ανθεκτικό εξωτερικό φιλµ µεγάλης αντοχής, θα είναι αντιολισθητικό και δοκιµασµένο σε αντίξοες καιρικές συνθήκες. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, νοβοπανόβιδες, κτλ) θα είναι από µαλακό χάλυβα St-37 γαλβανισµένο. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι απόλυτα επαρκής για να δεχθούν τα φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Τα πλαστικά εξαρτήµατα που θα χρησιµοποιηθούν θα είναι κατασκευασµένα από πολυαµίδιο και πολυπροπυλένιο. Θα είναι ακίνδυνα για τα παιδιά, θα έχουν αντοχή στην υπεριώδη ακτινοβολία και θα είναι ανακυκλώσιµα. Θα χρησιµοποιούνται για την κάλυψη κοχλιών, δοκών, στις ενώσεις των σχοινιών και στους µηχανισµούς κίνησης. ΒΑΦΗ Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας

15 (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), και θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΕΝ ΕΙΚΤΙΚΗ ΣΥΝΘΕΣΗ ΟΡΓΑΝΟΥ : 1 ΣΚΑΛΑ ΓΙΑ ΠΑΤΑΡΙ ΥΨΟΥΣ 1050mm 1 ΠΑΤΑΡΙ 1000Χ1000mm ΣΕ ΥΨΟΣ 1050mm 1 ΠΑΤΑΡΙ 1000Χ1000mm ΣΕ ΥΨΟΣ 900mm 1 ΤΣΟΥΛΗΘΡΑ 2Μ ΓΙΑ ΠΑΤΑΡΙ ΥΨΟΥΣ 1050mm 1 ΑΝΑΡΡΙΧΗΣΗ ΜΕ ΙΧΤΥ 6 ΒΑΣΕΙΣ ΠΑΚΤΩΣΗΣ Η σκάλα αποτελείται από: I. ύο (2) ξύλινα πλαϊνά κατασκευασµένα από ξυλεία µεγάλης αντοχής ενδεικτικών διαστάσεων 1200Χ160mm και πάχους 45mm. II. Τέσσερα (4) ξύλινα σκαλοπάτια κατασκευασµένα από ξυλεία µεγάλης αντοχής ενδεικτικών διαστάσεων 750Χ150mm και πάχους 40mm. III. ύο ξύλινες χειρολαβές αποτελούµενες από 3 οριζόντιους δοκούς (1 κουπαστή & 2 προστατευτικές µπάρες) και 2 κάθετες κολώνες. Οι κουπαστές και οι µπάρες θα είναι ενδεικτικής διατοµής 1240Χ70Χ45mm ενώ οι κολώνες 930Χ70X45mm, θα είναι κατασκευασµένα όλα από ξυλεία µεγάλης αντοχής. IV. Τα κενά που θα δηµιουργηθούν µεταξύ των σκαλοπατιών θα καλύπτονται µε πλακάζ θαλάσσης πάχους 12mm ενδεικτικών διαστάσεων 1160Χ760mm. V. ύο (2) χαλυβδοελάσµατα St-37, γαλβανισµένα εν θερµώ, ενδεικτικής διατοµής 650Χ60Χ5mm για την αγκύρωση της στο έδαφος Το ένα πατάρι 1000Χ1000 σε ύψος ενδεικτικά 1050mm θα κατασκευαστεί από δάπεδο µε πλακάζ θαλάσσης διατοµής 1000Χ1000mm πάχους 21mm. Η όλη κατασκευή θα στηρίζεται σε τέσσερεις (4) ξύλινες κολώνες διατοµής 95Χ95Χ2450mm. Η µία πλαϊνή πλευρά του παταριού θα προστατεύεται µε ξύλινο φράγµα (κάγκελο) που θα κατασκευάζεται από πλακάζ θαλάσσης µεγάλης αντοχής πάχους 12 mm και θα είναι διατοµής 810Χ810mm σε ενδεικτικό ύψος 45mm από το επίπεδο του παταριού. Στην άλλη πλαϊνή πλευρά του παταριού θα βρίσκεται η τσουλήθρα 2m ενώ στην απέναντι από την σκάλα πλευρά θα βρίσκεται το δεύτερο πατάρι. Για την προστασία από την ήλιο ή και την βροχή το πατάρι θα διαθέτει στέγη ενδεικτικών διαστάσεων 1200Χ1200mm κατασκευασµένη από πλακάζ θαλάσσης. Η τσουλήθρα θα έχει ύψος ενδεικτικά 1050mm, πλάτος 540mm και συνολικό µήκος ολίσθησης 1800mm. Θα είναι τοποθετηµένη στην πλαϊνή από την σκάλα πλευρά του παταριού και η πρόσβαση στην είσοδό της θα γίνεται από µία µπάρα κρατήµατος διατοµής Φ33. Στην αρχή της ζώνης εισόδου θα βρίσκονται τοποθετηµένα δύο προστατευτικά κατασκευασµένα από πλακάζ θαλάσσης πάχους 21mm τα οποία θα προσφέρουν πλευρική προστασία. Η ζώνη ολίσθησης της τσουλήθρας θα αποτελείται από 2 πλευρικά προστατευτικά τοποθετηµένα σε όλο το µήκος ολίσθησης, κατασκευασµένα

16 από πλακάζ θαλάσσης πάχους 30mm, εγκάρσια στα οποία θα τοποθετηθεί ανοξείδωτη (INOX) λαµαρίνα ενδεικτικών διαστάσεων 2000Χ500Χ1,5mm. Για την στήριξη της λαµαρίνας και για µεγαλύτερη αντοχή σε δυναµικές καταπονήσεις, θα τοποθετηθούν κάτω από αυτή, λωρίδες πλακάζ θαλασσής πάχους 15mm και ενισχύσεις από χαλυβδοσωλήνα St-37 διατοµής Φ26Χ2mm. Στην αρχή της ζώνη εξόδου της τσουλήθρας θα τοποθετηθεί µία βάση αντιστήριξης ύψους 700mm κατασκευασµένη από χαλυβδοσωλήνα Φ33X2mm & Φ21Χ2mm, η οποία θα χρησιµοποιείται και για την αγκύρωση της τσουλήθρας στο έδαφος. Το άλλο πατάρι 1000Χ1000 σε ύψος ενδεικτικά 900mm θα κατασκευαστεί και αυτό από δάπεδο µε πλακάζ θαλάσσης ενδεικτικής διατοµής 1000Χ1000mm πάχους 21mm. Η όλη κατασκευή θα στηρίζεται σε τέσσερεις (4) ξύλινες κολώνες (2κοινές µε το προηγούµενο) ενδεικτικής διατοµής 95Χ95Χ2450mm και 2 κολώνες ενδεικτικής διατοµής 95Χ95Χ1750mm. Οι δύο πλαϊνές πλευρές του παταριού θα προστατεύονται µε ξύλινα φράγµατα (κάγκελο) που θα κατασκευάζονται από πλακάζ θαλάσσης µεγάλης αντοχής πάχους 12mm και ενδεικτικής διατοµής 810Χ810mm σε ύψος 45mm από το επίπεδο του παταριού, ενώ στην άλλη πλευρά θα βρίσκεται η αναρρίχηση µε δίχτυ. Οι παραπάνω διαστάσεις είναι ενδεικτικές. Η αναρρίχηση µε δίχτυ θα είναι από σχοινί διατοµής Φ16 µε 6 κλώνους κατασκευασµένο από πολυπροπυλένιο το οποίο θα είναι υλικό µε µεγάλη αντοχή σε ψηλές ή χαµηλές θερµοκρασίες. Επίσης δεν θα είναι απορροφητικό σε νερά, θα έχει µεγάλη αντοχή σε διάτµηση και εφελκυσµό και πολύ µικρή ελαστικότητα. Οι βάσεις πάκτωσης θα τοποθετούνται στο κάτω µέρος(πέλµα) του κάθε ορθοστάτη έτσι ώστε να αποφεύγεται η κατακράτηση υγρών ανάµεσα στο ξύλο και στο µέταλλο που µπορεί να βλάψουν µακροχρόνια την ξυλεία. Θα είναι κατασκευασµένες από 2 γωνίες µαλακού χάλυβα St-37 διατοµής L=40X4mm, ύψους 480mm, και στο επάνω µέρος θα υπάρχει συγκολληµένη πλακά µαλακού χάλυβα St-37 διαστάσεων 80Χ5mm οι οποία θα έχει 4 οπές Φ12. Η όλη κατασκευή θα είναι γαλβανισµένη εν θερµό για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες. Η στερέωση της κάθε βάσης θα γίνεται στο κάτω µέρος του ορθοστάτη µε 4 εξάγωνους κοχλίες Μ10. Μέσα σε κάθε ορθοστάτη θα τοποθετούνται 2 πύροι, µηχανουργικά κατεργασµένοι από χάλυβα St-37. Κάθε πύρος θα φέρει 2 οπές µέσα στις οποίες περνούν οι κοχλίες στερέωσης της βάσης µε αποτέλεσµα την άψογη συγκράτηση της. Οι βάσεις πάκτωσης θα έχουν µελετηθεί έτσι ώστε να φέρουν το εκάστοτε όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. ΕΝ ΕΙΚΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 2773 mm ΜΗΚΟΣ 2711 mm ΥΨΟΣ 2853 mm ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ Ελάχιστο πλάτος 6249mm Ελάχιστο µήκος 5249mm Ελάχιστο ύψος 4000 mm

17 3.15 Κούνια Νηπίων 4 Θέσεων Ξύλινη Ηλικία : 1,5 + χρονών ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ : ΞΥΛΕΙΑ Θα χρησιµοποιηθεί σύνθετη τρικολλητή ξυλεία ειδικής επεξεργασίας(εγκάρσια στρώµατα αντίθετης φοράς) σύµφωνα µε τα ΕΝ 351. Η ξυλεία, θα είναι σύνθετου τύπου από κωνοφόρα δέντρα, Ευρωπαϊκής προέλευσης µε µεγάλη µηχανική αντοχή, χαµηλή υγρασία, χαµηλή περιεκτικότητα σε ρετσίνι και αντοχή στην φωτιά, επεξεργασµένη και βαµµένη µε υδροδιαλυτά υλικά και σύµφωνα µε την ΕΝ Τα βερνίκια και τα χρώµατα που θα χρησιµοποιηθούν θα είναι ανθεκτικά στις κλιµατολογικές συνθήκες της περιοχής (υψηλή θερµοκρασία και υγρασία) και δεν θα περιέχουν τοξικές ουσίες και βαρέα µέταλλα. - Όλα τα υλικά και τα εξαρτήµατα θα είναι κατασκευασµένα σύµφωνα µε τα πρότυπα ΕΝ. ΠΛΑΚΑZ ΘΑΛΑΣΣΗΣ Τα πλακάζ θαλάσσης θα είναι εµποτισµένα σε ειδικές κόλλες και ρινίσµατα σιδήρου, µε ανθεκτικό εξωτερικό φιλµ µεγάλης αντοχής, θα είναι αντιολισθητικό και δοκιµασµένο σε αντίξοες καιρικές συνθήκες. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (κοχλίες, νοβοπανόβιδες, κτλ) θα είναι από µαλακό χάλυβα St-37 γαλβανισµένο. Οι διαστάσεις των επιµέρους µεταλλικών εξαρτηµάτων θα είναι απόλυτα επαρκής για να δεχθούν τα φορτία για τα οποία έχουν µελετηθεί. Θα έχουν µεγάλη αντοχή στην διάβρωση και στις µεγάλες αλλαγές θερµοκρασίας. ΠΛΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Τα πλαστικά εξαρτήµατα που θα χρησιµοποιούνται στα όργανα παιδικής χαράς θα είναι κατασκευασµένα από πολυαµίδιο και πολυπροπυλένιο. Θα είναι ακίνδυνα για τα παιδιά, θα έχουν αντοχή στην υπεριώδη ακτινοβολία και θα είναι ανακυκλώσιµα. Θα χρησιµοποιούνται για την κάλυψη κοχλιών, δοκών, στις ενώσεις των σχοινιών και στους µηχανισµούς κίνησης. ΒΑΦΗ Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κ.τ.λ.), θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα). ΣΥΝΘΕΣΗ ΟΡΓΑΝΟΥ (ΕΝ ΕΙΚΤΙΚΑ) : 6 ΟΚΟΥΣ ΞΥΛΙΝΟΥΣ (ΟΡΘΟΣΤΑΤΕΣ) ΙΑΤΟΜΗΣ 95Χ95Χ2270

18 2 ΟΚΟYΣ ΞΥΛΙΝΕΣ (ΟΡΙΖΟΝΤΙΟ) ΙΑΤΟΜΗΣ 95Χ95Χ ΤΑΚΟΥΣ ΕΝΙΣΧΥΣΗΣ ΞΥΛΙΝΟΥΣ ΙΑΤΟΜΗΣ 95Χ95Χ300 1 ΞΥΛΙΝΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΠΛΑΙΣΙΟ 2 ΚΑΘΙΣΜΑΤΑ ΝΗΠΙΩΝ ΠΙΣΤΟΠΟΙΗΜΕΝΑ 2 ΚΑΘΙΣΜΑΤΑ ΠΑΙ ΩΝ ΠΙΣΤΟΠΟΙΗΜΕΝΑ Η βάση του οργάνου θα αποτελείται από 6 ξύλινους τρικολλητούς δοκούς µε αντίθετης φοράς (εγκάρσια) νερά σε κάθε στρώµα, ενδεικτικής διατοµής: 95Χ95Χ2270mm στους οποίους θα προσαρµόζονται οι 6 βάσεις πάκτωσης. Στο άνω σηµείο οι δοκοί (ορθοστάτες) θα φέρουν οπές Φ18 για την συναρµογή τους και την συγκράτηση τις οριζόντιας δοκού και των τάκων ενίσχυσης. Για την παραπάνω σύνδεση θα απαιτούνται 4 κοχλίες Μ16, ροδέλες & περικόχλια ασφαλείας. Στο κάτω σηµείο κάθε ορθοστάτη θα προσαρµόζεται µια βάση πάκτωσης. Το οριζόντιο στοιχείο του οργάνου θα αποτελείται από 2 ξύλινες τρικολλητές δοκούς ενδεικτικής διατοµής :95Χ95Χ3150mm η οποία σε κάθε άκρο της φέρει θα οπές Φ18 για την συναρµογή της µε τους ορθοστάτες. Σε συγκεκριµένη απόσταση από το κάθε άκρο της (830mm), η δοκός θα φέρει οπές Φ12 στις οποίες θα προσαρµόζονται οι µηχανισµοί συγκράτησης του καθίσµατος (µεταλλικά κουζινέτα). Για την συγκράτηση του κάθε καθίσµατος θα απαιτούνται 2 µεταλλικά κουζινέτα, κοχλίες Μ10, ροδέλες & περικόχλια ασφαλείας. Τα καθίσµατα της κούνιας θα είναι µεγάλης αντοχής. Θα έχουν εργονοµική σχεδίαση και µαλακές επιφάνειες ανάµεσα στα πόδια και γύρω από την µέση για αποφυγή τυχόν τραυµατισµών. Το κάθισµα θα φέρει εσωτερικά προφίλ αλουµινίου διαστάσεων 400Χ125 & πάχους 2mm και θα είναι βραδυφλεγή µε µεγάλη αντοχή ενάντια σε χηµικές ουσίες. Θα περιέχουν σταθεροποιητές που θα δηµιουργούν αντίσταση στις υπεριώδεις ακτινοβολίες, θα παρέχουν αντιστατική προστασία η δε εξωτερική τους επιφάνεια θα είναι από φορµαρισµένο καουτσούκ, αναπαυτικό & άνετο στην χρήση. Η ανάρτησή τους από τους µηχανισµούς συγκράτησης θα γίνεται µε αλυσίδα διατοµής 5mm η οποία θα προσαρµόζεται στο κάθισµα µε µεταλλικούς διαµορφωµένους συνδέσµους (κρίκους) κατασκευασµένους από γαλβανιζέ χάλυβα διατοµής 7mm. Το προστατευτικό πλαίσιο θα είναι κατασκευασµένο από σουηδική ξυλεία, ενδεικτικών διαστάσεων 3200Χ600mm και θα φέρει ανάµεσα από τους ενδιάµεσους ορθοστάτες 2 τεµάχια πλακάζ θαλάσσης για την αποφυγή εγκλωβισµού των παιδιών. Η τοποθέτησή του είναι αναγκαία για την αποθάρρυνση των παιδιών να εισέρχονται στην τροχιά της κούνιας. Οι βάσεις πάκτωσης θα τοποθετούνται στο κάτω µέρος(πέλµα) του κάθε ορθοστάτη έτσι ώστε να αποφεύγεται η κατακράτηση υγρών ανάµεσα στο ξύλο και στο µέταλλο που µπορεί να βλάψουν µακροχρόνια την ξυλεία. Θα είναι κατασκευασµένες από 2 γωνίες µαλακού χάλυβα St-37 διατοµής L=40X4mm, ύψους 480mm, και στο επάνω µέρος θα υπάρχει συγκολληµένη πλακά µαλακού χάλυβα St-37 διαστάσεων 80Χ5mm οι οποία θαέχει 4 οπές Φ12. Η όλη κατασκευή θα είναι γαλβανισµένη εν θερµό για αντοχή στην διάβρωση από την υγρασία και τις καιρικές συνθήκες.

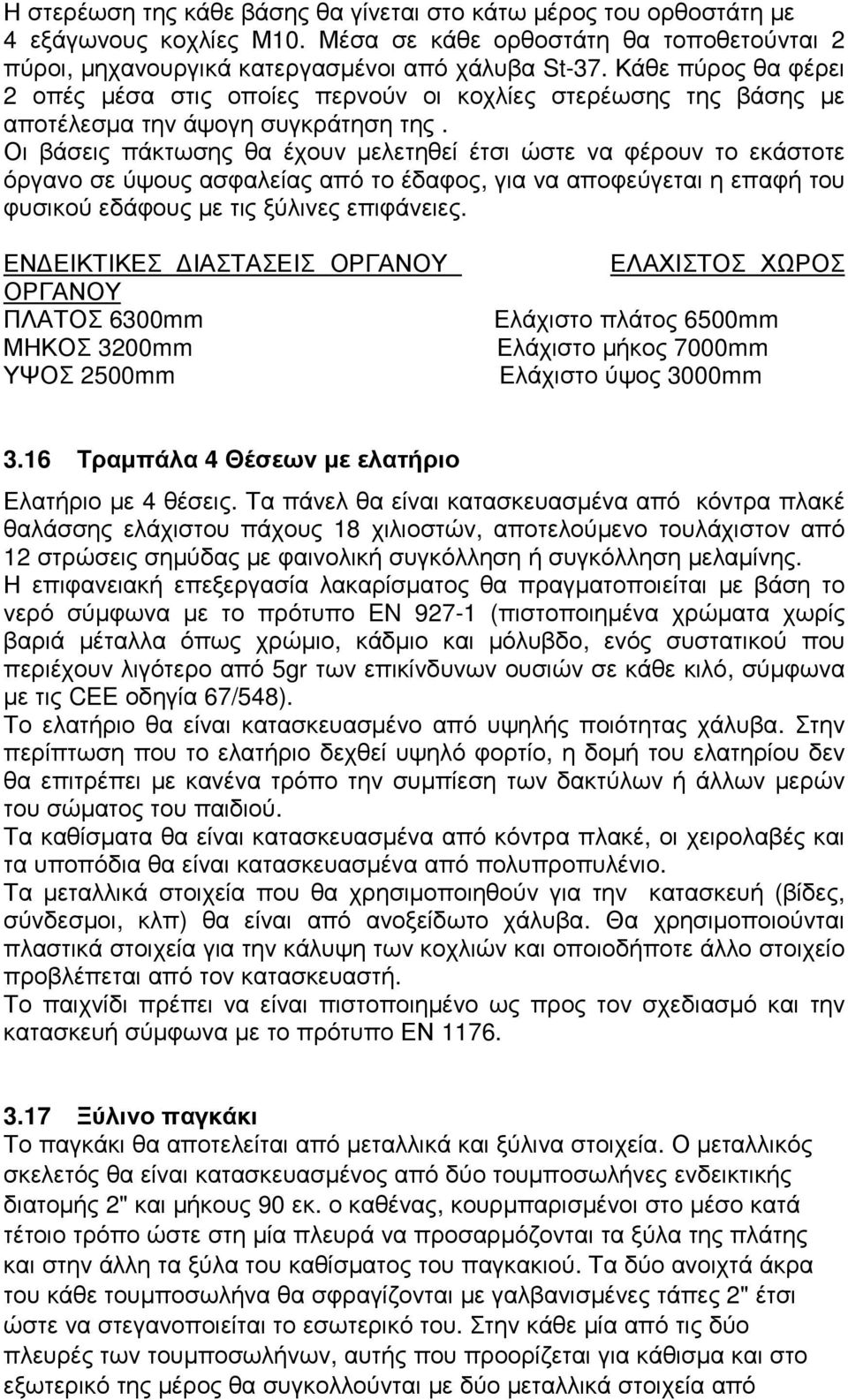

19 Η στερέωση της κάθε βάσης θα γίνεται στο κάτω µέρος του ορθοστάτη µε 4 εξάγωνους κοχλίες Μ10. Μέσα σε κάθε ορθοστάτη θα τοποθετούνται 2 πύροι, µηχανουργικά κατεργασµένοι από χάλυβα St-37. Κάθε πύρος θα φέρει 2 οπές µέσα στις οποίες περνούν οι κοχλίες στερέωσης της βάσης µε αποτέλεσµα την άψογη συγκράτηση της. Οι βάσεις πάκτωσης θα έχουν µελετηθεί έτσι ώστε να φέρουν το εκάστοτε όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. ΕΝ ΕΙΚΤΙΚΕΣ ΙΑΣΤΑΣΕΙΣ ΟΡΓΑΝΟΥ ΟΡΓΑΝΟΥ ΠΛΑΤΟΣ 6300mm ΜΗΚΟΣ 3200mm ΥΨΟΣ 2500mm ΕΛΑΧΙΣΤΟΣ ΧΩΡΟΣ Ελάχιστο πλάτος 6500mm Ελάχιστο µήκος 7000mm Ελάχιστο ύψος 3000mm 3.16 Τραµπάλα 4 Θέσεων µε ελατήριο Ελατήριο µε 4 θέσεις. Τα πάνελ θα είναι κατασκευασµένα από κόντρα πλακέ θαλάσσης ελάχιστου πάχους 18 χιλιοστών, αποτελούµενο τουλάχιστον από 12 στρώσεις σηµύδας µε φαινολική συγκόλληση ή συγκόλληση µελαµίνης. Η επιφανειακή επεξεργασία λακαρίσµατος θα πραγµατοποιείται µε βάση το νερό σύµφωνα µε το πρότυπο EN (πιστοποιηµένα χρώµατα χωρίς βαριά µέταλλα όπως χρώµιο, κάδµιο και µόλυβδο, ενός συστατικού που περιέχουν λιγότερο από 5gr των επικίνδυνων ουσιών σε κάθε κιλό, σύµφωνα µε τις CEE οδηγία 67/548). Το ελατήριο θα είναι κατασκευασµένο από υψηλής ποιότητας χάλυβα. Στην περίπτωση που το ελατήριο δεχθεί υψηλό φορτίο, η δοµή του ελατηρίου δεν θα επιτρέπει µε κανένα τρόπο την συµπίεση των δακτύλων ή άλλων µερών του σώµατος του παιδιού. Τα καθίσµατα θα είναι κατασκευασµένα από κόντρα πλακέ, οι χειρολαβές και τα υποπόδια θα είναι κατασκευασµένα από πολυπροπυλένιο. Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή (βίδες, σύνδεσµοι, κλπ) θα είναι από ανοξείδωτο χάλυβα. Θα χρησιµοποιούνται πλαστικά στοιχεία για την κάλυψη των κοχλιών και οποιοδήποτε άλλο στοιχείο προβλέπεται από τον κατασκευαστή. Το παιχνίδι πρέπει να είναι πιστοποιηµένο ως προς τον σχεδιασµό και την κατασκευή σύµφωνα µε το πρότυπο ΕΝ Ξύλινο παγκάκι Το παγκάκι θα αποτελείται από µεταλλικά και ξύλινα στοιχεία. Ο µεταλλικός σκελετός θα είναι κατασκευασµένος από δύο τουµποσωλήνες ενδεικτικής διατοµής 2" και µήκους 90 εκ. ο καθένας, κουρµπαρισµένοι στο µέσο κατά τέτοιο τρόπο ώστε στη µία πλευρά να προσαρµόζονται τα ξύλα της πλάτης και στην άλλη τα ξύλα του καθίσµατος του παγκακιού. Τα δύο ανοιχτά άκρα του κάθε τουµποσωλήνα θα σφραγίζονται µε γαλβανισµένες τάπες 2" έτσι ώστε να στεγανοποιείται το εσωτερικό του. Στην κάθε µία από τις δύο πλευρές των τουµποσωλήνων, αυτής που προορίζεται για κάθισµα και στο εξωτερικό της µέρος θα συγκολλούνται µε δύο µεταλλικά στοιχεία από

20 τουµποσωλήνα 2", ενδεικτικού πάχους 3 χιλ., µήκους 32 εκ. σε απόσταση ώστε να εφάπτονται απόλυτα µε τον τουµποσωλήνα Το ξύλο που θα χρησιµοποιηθεί είναι σύνθετη αντικολλητή ξυλεία, σύµφωνη µε τα ΕΝ 351. Θα κατασκευάζεται µε ειδική ένωση (συγκόλληση ξύλων) σε διάφορες διατοµές ανάλογα µε τη χρήση που προορίζεται. Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή του εξοπλισµού (βίδες, σύνδεσµοι κλπ) θα είναι κατασκευασµένα είτε από θερµογαλβανισµένα µέταλλα, είτε από ηλεκτρογαλβανισµένα όπου θα έχει προηγηθεί προετοιµασία της επιφάνειας. Οι διαστάσεις και οι διατοµές των µεταλλικών στοιχείων θα είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν µελετηθεί ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. Τα βερνίκια και τα χρώµατα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα είναι ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας και θα είναι απολύτως ακίνδυνα για τους χρήστες (δεν θα περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα) και θα δίνουν µεγάλη αντοχή στις κατασκευές. Για την αντισκωριακή προστασία τους τα µεταλλικά µέρη θα υφίστανται ειδική εξεργασία 3.18 Πινακίδα αλουµινίου µε Ειδικό Λογότυπο Οι πινακίδες θα είναι κατασκευασµένες από φύλλα αλουµινίου στρογγυλής διατοµής Φ45, ενδεικτικού πάχους 3 χλστ. θερµοστατικής βαφής. Για τον σχηµατισµό του σήµατος και του λογότυπου (σύµφωνα µε τις υποδείξεις της υπηρεσίας), θα χρησιµοποιείται αντανακλαστική µεµβράνη υψηλής αντανακλαστικότητας µε γυάλινα σφαιρίδια (Τύπου I), κοµµένη στις κατάλληλες διαστάσεις και σχήµατα. Όλες οι πινακίδες θα φέρουν µεµβράνη antιgraffiti τύπου 3Μ Παιχνίδια (2τεµ) εκπαίδευσης. 1 Στύλοι slalom Πλαστικοί στύλοι 2 χρωµάτων (µπλέ και κόκκινοι) 12 τεµ ενδεικτικών διαστάσεων 115cm x Φ 3cm. 2 Εµπόδιο κρίκος. Πλαστικό σετ 2 θέσεων ενδεικτικών διαστάσεων 115cm x Φ3cm, Φ65cm. Αποτελείται από 1 δακτυλίδι, 2 αµπάρες και 4 στηρίγµατα. 4. ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΣΤΟΙΧΕΙΑ 4.1 Ο Ανάδοχος θα πρέπει να συντάξει Έκθεση Ελέγχου, για κάθε µια παιδική χαρά ξεχωριστά, στην οποία θα περιγράφονται αναλυτικά οι διενεργηθέντες έλεγχοι, οι µη συµµορφώσεις/ελλείψεις και οι πραγµατοποιηθείς επεµβάσεις, προκειµένου να λάβουν πιστοποίηση, σύµφωνα µε τον ΕΛΟΤ ΕΝ 1176 ΚΑΙ ΕΛΟΤ ΕΝ Αναλυτικά ο έλεγχος θα περιλαµβάνει :

21 Θεώρηση πιστοποιητικών, εγχειριδίων εξοπλισµών, επιφανειών πτώσης κλπ ιαστασιολογικό και οπτικό έλεγχο παιχνιδιών (υπάρχοντος εξοπλισµού και νέου) Έλεγχο εγκατάστασης παιχνιδιών (έδραση, αποστάσεις ασφαλείας, πρόσβαση κλπ) Έλεγχο λοιπού βοηθητικού εξοπλισµού, περίφραξης και οργάνωσης της παιδικής χαράς. Έκδοση Πιστοποιητικού ελέγχου. 4.2 Υπεύθυνη ήλωση του συµµετέχοντος µε θεωρηµένο το γνήσιο της υπογραφής ότι, µετά την εγκατάσταση των υπό προµήθεια οργάνων στους καθορισµένους χώρους, θα πληρούνται οι προϋποθέσεις ασφαλούς λειτουργίας και αδειοδότησης των χώρων αυτών ως παιδικών χαρών, όπως αυτές ορίζονται στις Υ.Α.28492/2009 (ΦΕΚ931/Β/ ) και 48165/2009 (ΦΕΚ1690/Β/ ), καθώς και ότι θα µεριµνήσει για την χορήγηση της σχετικής αδειοδότησης. 4.3 Ο προµηθευτή υποχρεούται να καταθέσει τις σχετικές πιστοποιήσεις κατά ΕΝ1176 για όλα τα υπό προµήθεια όργανα εξοπλισµό. 4.4 Τα όργανα θα συνοδεύονται υποχρεωτικά κατά την παράδοσή τους από το εγχειρίδιο λειτουργίας-συντήρησης τους (manual) και τον κατάλογο όλων των επί µέρους τµηµάτων/εξαρτηµάτων της κατασκευής (part-number list). 4.5 Τα µέγιστα ύψη πτώσης κάθε οργάνου θα είναι όπως ορίζονται σύµφωνα µε τα πρότυπα ΕΝ. 4.6 Η εταιρεία παραγωγής των οργάνων-εξοπλισµού θα πρέπει να είναι πιστοποιηµένη σύµφωνα µε το πρότυπο διαχείρισης ποιότητας ΕΝ ISO 9001: Όλα τα όργανα παιχνιδιού και ο εξοπλισµός, που περιγράφονται στη µελέτη, και οι αντίστοιχες επιφάνειες πτώσης στις οποίες θα τοποθετηθούν, θα είναι κατασκευασµένα σύµφωνα µε τις ισχύουσες τεχνικές προδιαγραφές (πρότυπα ΕΛΟΤ ΕΝ71, ΕΛΟΤ ΕΝ 1176, ΕΛΟΤ ΕΝ 1177 και κάθε άλλο µεταγενέστερο των παραπάνω πρότυπο που είναι τουλάχιστον ισοδύναµο µε αυτά), όπως ορίζεται στην µε αρ / υπουργική απόφαση περί καθορισµού των προϋποθέσεων και των τεχνικών προδιαγραφών για την κατασκευή και την λειτουργία των παιδικών χαρών των ήµων (ΦΕΚ 931/Β/ ) και στην µε αρ / απόφαση του Υπουργείου Εσωτερικών. Πέραν αυτού, θα φέρουν κατάλληλο σήµα ποιότητας (µικρή πινακίδα) επί του εξοπλισµού και θα διαθέτουν πιστοποιητικό συµµόρφωσης από αναγνωρισµένο φορέα ελέγχου, όπως αυτά περιγράφονται στο άρθρο 5 της προαναφερόµενης απόφασης. 4.8 Στην τιµή περιλαµβάνεται ο έλεγχος των αποστάσεων των οργάνων ώστε να είναι ασφαλή για τους χρήστες και εντός των προδιαγραφών για πιστοποίηση, καθώς επίσης και οποιαδήποτε τυχόν µετεγκατάστασή τους απαιτηθεί ώστε να πληρούνται τα παραπάνω.

22 4.9 Στις υποχρεώσεις του προµηθευτή περιλαµβάνονται, χωρίς πρόσθετη επιβάρυνση του ήµου, το κόστος µεταφοράς και τοποθέτησης των οργάνων και του εξοπλισµού που περιλαµβάνονται στην παρούσα Τεχνική Περιγραφή, καθώς και η µετεγκατάσταση των υπαρχόντων οργάνων όπου απαιτείται Στην τιµή περιλαµβάνεται η επισκευή και ο χρωµατισµός (είτε λαδοµπογιά είτε βερνίκι, σύµφωνα µε τις υποδείξεις της Υπηρεσίας) όλων των υφιστάµενων οργάνων στις παιδικές χαρές του ήµου, προκειµένου να λάβουν και αυτά την σχετική πιστοποίηση Επίσης στην τιµή περιλαµβάνεται η πιστοποίηση καταλληλότητας λειτουργίας των παραπάνω παιδικών χαρών σύµφωνα µε τον ΕΛΟΤ ΕΝ 1176 ΚΑΙ ΕΛΟΤ ΕΝ 1177, από πιστοποιηµένο φορέα ελέγχου από το ΕΣΥ για την αξιολόγηση της Συµµόρφωσης των παιδικών χαρών σύµφωνα µε την 28492/ΦΕΚ, 931/Β/ , το ΦΕΚ 1690/ και τα Ευρωπαϊκά πρότυπα ΕΝ 1176 και ΕΝ ΕΓΚΑΤΑΣΤΑΣΗ ΟΡΓΑΝΩΝ Οι κολώνες θα εδράζονται στο έδαφος µε ειδικά θεµέλια βάθους 400 mm σύµφωνα µε το ΕΝ Γύρω από την κατασκευή του οργάνου θα έχει προβλεφθεί ελεύθερος χώρος πτώσης σύµφωνα µε το ΕΝ Στους κάθετους δοκούς τα επάνω σηµεία είναι καλυµµένα µε ειδικές πλαστικές τάπες 100Χ100mm. Στην τιµή περιλαµβάνεται η κατάλληλη διαµόρφωση των χώρων αυτών για την τοποθέτηση των υπό προµήθεια οργάνων. 6. ΧΡΟΝΟΣ ΠΑΡΑ ΟΣΗΣ Η προθεσµία της προµήθειας είναι οκτώ (8) µήνες. Τα παραπάνω όργανα - εξοπλισµός θα παραδοθούν πλήρως εγκαταστηµένα στις θέσεις που θα υποδειχτούν από την Υπηρεσία, µε όλα τα υλικά και µικροϋλικά που απαιτούνται για τη σωστή και εύρυθµη λειτουργία τους, τηρώντας πάντα τους ευρωπαϊκούς κανονισµούς και τις προδιαγραφές ασφαλείας. Τα προς προµήθεια είδη θα παραδοθούν και θα εγκατασταθούν στην τελική τους θέση στα σηµεία που θα υποδείξει η Τεχνική Υπηρεσία του ήµου Αλίµου και σε πλήρη λειτουργία, στις απαραίτητες υποβάσεις έδρασης που θα κατασκευάσει ο προµηθευτής. Άλιµος Απρίλιος 2015 Η συντάξασα Η Προϊσταµένη Ο ιευθυντής Τ.Υ. ΚΑΤΕΡΙΝΑ ΜΑΝΙΑΤΑΚΗ ΣΩΤΗΡΙΑ ΜΑΣΟΥΡΗ ΧΡΗΣΤΟΣ ΒΡΥΝΙΟΣ ΠΟΛ.ΜΗΧ. Τ.Ε. ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ
