EPΓAΣTHPIAKEΣ AΣKHΣEIΣ ΛOΓIKOY ΣXE IAΣMOY

Transcript

1 ΠANEΠIΣTHMIO ΠATPΩN TMHMA MHX H/ Y & ΠΛHPOΦOPIKHΣ TOMEAΣ YΛIKOY KAI APXITEKTONIKHΣ YΠOΛOΓIΣTΩN Eργαστήριο Θεωρίας Κυκλωµάτων, Hλεκτρονικών & Λογικού Σχεδιασµού EPΓAΣTHPIAKEΣ AΣKHΣEIΣ ΛOΓIKOY ΣXE IAΣMOY Γ.Φ. AΛEΞIOY E.Z. ΨAPAKHΣ Γ. A. ΤΣΩΝΗΣ Πάτρα 2004

2 Σελίδα 2 Έτος : Εαρινό Εξάµηνο Ονοµατεπώνυµο: A.M.: Σειρά : Ηµέρα: Ώρα:

3 Σελίδα 3 ΠEPIEXOMENA ΑΣΚΗΣΕΙΣ 1. Λογικές Πύλες 2. BCD Kώδικες / Αθροιστής 3. Αφαιρέτες 4. PLA s 5. Aριθµητικές/ Λογικές Mονάδες 6. Mετρητές 7. Kαταχωρητές ΠΑΡΑΡΤΗΜΑ ιαγράµµατα Oλοκληρωµένων

4 Σελίδα 4 AΣKHΣH 1 HMEPOMHNIA: ΘEMA: ΛOΓIKEΣ ΠYΛEΣ - ΣYNAPTHΣEIΣ BOOLE (Morris Mano, Kεφ. 1-4). ΘEΩPIA: Γενικά χαρακτηριστικά ολοκληρωµένων κυκλωµάτων. Σχήµα 1 1. Οταν η εγκοπή (* στο σχήµα 1) είναι αριστερά, η αρίθµηση για τα ποδαράκια του chip γίνεται κατά τη φορά του βέλους (αντίθετα από τη φορά του ρολογιού). 2. Στα περισσότερα chips το πάνω αριστερό ποδαράκι είναι η τροφοδοσία (Vcc) και το κάτω δεξιά είναι η γείωση (GND). 3. Oι είσοδοι- έξοδοι των πυλών έχουν την τοπολογία του σχήµατος 1, εκτός από τη NOR (LS7402) που είναι ανάποδα (δείτε τα data sheets).

5 Σελίδα 5 IA IKAΣIA 1. Γράψτε και επαληθεύστε τους πίνακες αλήθειας των πυλών: NOT, AND, OR, NAND, NOR, XOR. ΠINAKEΣ AΛHΘEIAΣ: 2. Απλοποιήστε και υλοποιήστε τις παρακάτω συναρτήσεις: α) F (A, B, C, D) = Σ (0, 4, 8, 9, 11) D (A, B, C, D) = Σ (1, 5, 7, 15) µε όχι παραπάνω από δύο πύλες NOR. AΠΛOΠOIHMENH ΣYNAPTHΣH BOOLE:

6 Σελίδα 6 β) F (A, B, C, D) = (A+D) (A' + B' ) (A' + C' ) µε όχι παραπάνω από τρεις πύλες NAND. AΠΛOΠOIHMENH ΣYNAPTHΣH BOOLE: 3. Γιατί στις υλοποιήσεις συνδυαστικών κυκλωµάτων υπάρχει η συνήθεια να γίνεται η υλοποίηση µε ένα µόνο είδος πύλης; AΠANTHΣH:

7 Σελίδα 7 4. Aναλύστε και υλοποιήστε το κύκλωµα του σχήµατος 2. Tι κάνει το κύκλωµα αυτό ; Σχήµα 2

8 Σελίδα 8 BOHΘHTIKH ΣEΛI A.

9 Σελίδα 9 AΣKHΣH 2 HMEPOMHNIA: ΘEMA: KΩ IKAΣ BCD, HMIAΘPOIΣTHΣ, AΘPOIΣTHΣ (HALF, FULL ADDER, (Morris Mano, Kεφ. 1-4)). ΘEΩPIA Kώδικας BCD: O κώδικας BCD είναι µία άµεση αντιστοιχία των δεκαδικών ψηφίων ενός αριθµού µε το δυαδικό του ισοδύναµο. Με άλλα λόγια, για να παραστήσουµε έναν αριθµό σε BCD παίρνουµε τη δεκαδική του παράσταση και αντικαθιστούµε κάθε δεκαδικό του ψηφίο µε το δυαδικό του ισοδύναµο. Έτσι ο δεκαδικός αριθµός 35 για παράδειγµα σε BCD είναι Παρακάτω ακολουθεί πίνακας όλων των αριθµών 0-15 σε δεκαδική, δυαδική και BCD παράσταση: EKA IKH YA IKH BCD A.M.A. H Aλφαριθµητική Mονάδα Aπεικόνισης (seven segment display) είναι ετοιµη πάνω στο συσκευή του εργαστηρίου και παίρνει σαν είσοδο την BCD παράσταση ενός αριθµού µεταξύ 0 και 9 και τον απεικονίζουν πάνω σ' ένα 7- segment display. Απαραίτητη η σύνδεση του common στη γη (GND). Προσοχή!!! : Οι είσοδοι ABCD είναι ανάποδα (Α = Λιγότερο Σηµαντικό bit, D = Περισσότερο Σηµαντικό bit)

10 Σελίδα 10 Hµιαθροιστης (HALF ADDER, HA). O Hµιαθροιστής είναι ένα συνδυαστικό κύκλωµα δύο εισόδων A, B και δύο εξόδων S, C. Tο κύκλωµα αυτό κάνει πρόσθεση των δύο εισόδων A, B (ενός bit) και δίνει σαν έξοδο το άθροισµά τους S (Sum) και το πιθανό κρατούµενο C (Carry). Tο κύκλωµα και οι λογικές συναρτήσεις των δύο εξόδων του HA ακολουθούν. IA IKAΣIA Σχήµα 1 S = A' B + B' A = A + B C = AB 1. Nα σχεδιαστεί και να κατασκευαστεί συνδυαστικό κύκλωµα το οποίο να δίνει στην έξοδό του την BCD παράσταση µιας δυαδικής εισόδου που παίρνει τιµές 0-15 (4 bits). Για να βεβαιωθείτε ότι το κύκλωµά σας δουλεύει σωστά συνδέστε την έξοδο του κυκλώµατός σας σε ένα LED και µία AMA. ΣYN IAΣTIKO KYKΛΩMA

11 Σελίδα Ένας Αθροιστής (FULL ADDER, FA) είναι ένα συνδυαστικό κύκλωµα τριών εισόδων A, B C in και δύο εξόδων S, C out. H έξοδος S είναι το άθροισµα των τριών εισόδων και το C out είναι το πιθανό κρατούµενο της άθροισης. H είσοδος Ci n παίζει τον ρόλο του κρατούµενου που έρχεται από µία προηγούµενη βαθµίδα του FA. α. Γράψτε τον πίνακα αλήθειας του FA και τις λογικές συναρτήσεις για τις δύο εξόδους. ΠINAKAΣ AΛHΘEIAΣ KAI ΛOΓIKEΣ ΣYNAPTHΣEIΣ β. Χρησιµοποιώντας δύο HA, σχεδιάστε και υλοποιείστε έναν FA. KYKΛΩMA FA

12 Σελίδα Χρησιµοποιήστε ένα (1) chip 4008 (4 bit Full Adder) για να υλοποιήσετε έναν Αθροιστή τριών (3) bit. Συνδέστε την έξοδό σας στο συνδυαστικό κύκλωµα της (ερώτησης 1) για να δείτε αν παίρνετε σωστά αποτελέσµατα. KYKΛΩMA AΘPOIΣTH TPIΩN bits

13 Σελίδα 13 BOHΘHTIKH ΣEΛI A.

14 Σελίδα 14 AΣKHΣH 3 HMEPOMHNIA: ΘEMA: HMIAΦAIPETHΣ, AΦAIPETHΣ (HALF, FULL SUBTRACTOR, (Morris Mano, Kεφ. 1-4)). ΘEΩPIA HMIAΦAIPETHΣ (HALF SUBTRACTOR, HS): O HS είναι ένα συνδυαστικό κύκλωµα δύο εισόδων X, Y και δύο εξόδων D (Difference) και B (Borrow). Το κύκλωµα αυτό δίνει στην έξοδο του D τη διαφορά (X- Y) των δύο εισόδων και στο B µας λέει αν χρειαστήκαµε να δανειστούµε µία µονάδα για την αφαίρεση. Το κύκλωµα και οι λογικές συναρτήσεις των δύο εξόδων ακολουθούν. IA IKAΣIA Σχήµα 1 D = X' Y + Y' X = X + Y B = X' Y 1. Yποθέστε ότι έχετε ένα προσηµασµένο αριθµό 4- bits της µορφής sa 2 A 1 A 0. Όταν s = 1 τότε ο αριθµός σας είναι αρνητικός και παρίσταται µε "συµπλήρωµα ως προς 2" (2's complement). Σχεδιάστε και κατασκευάστε συνδιαστικό κύκλωµα που να έχει σαν είσοδο ένα προσηµασµένο αριθµό 4- bits sa 2 A 1 A 0 και σαν εξόδους sb 2 B 1 B o. Tο κύκλωµα πρέπει να έχει τις ακόλουθες ιδιότητες: α. Όταν s = 0 τότε A i = B i β. Όταν s = 1 (αρνητικός αριθµός) τότε ο συνδυασµός των B i παριστάνει το 2' s complement της εισόδου. Mε άλλα λόγια η έξοδος του κυκλώµατός σας είναι η παράσταση της εισόδου σε "Προσηµο και Mετρο" ( Sign- Magnitude) µορφή.

15 Σελίδα 15 Συνδέστε τις εξόδους σας σε µία AMA και το πρόσηµο s σε µία LED για να βεβαιωθείτε ότι το κύκλωµά σας δουλεύει σωστά. ΣYN IAΣTIKO KYKΛΩMA 2. Ένας Αφαιρέτης (FULL SUBTRACTOR, FS) είναι ένα συνδυαστικό κύκλωµα τριών εισόδων X, Y, B in και δύο εξόδων D, B out. H έξοδος D είναι η διαφορά των τριών εισόδων (X Y B in ) και το B out είναι το πιθανό δανεισµένο bit. α. Γράψτε τον πίνακα αλήθειας του FA και τις λογικές συναρτήσεις για τις δύο εξόδους. ΠINAKAΣ AΛHΘEIAΣ KAI ΛOΓIKEΣ ΣYNAPTHΣEIΣ

16 Σελίδα 16 β. Xρησιµοποιώντας δύο HS σχεδιάστε και υλοποιείστε έναν FS. KYKΛΩMA FS 3. Χρησιµοποιήστε ένα (1) chip x4008 (4-bit Full Adder) για να υλοποιήσετε Αφαιρέτη 4 bits µε τη λογική του 2 s complement. Συνδέστε την έξοδό του στο συνδυαστικό της (ερώτησης 1) για να δείτε αν παίρνετε σωστά αποτελέσµατα. KYKΛΩMA AΦAIPETH TPIΩN bits

17 Σελίδα 17 BOHΘHTIKH ΣEΛI A.

18 Σελίδα 18 AΣKHΣH 4 HMEPOMHNIA: ΘEMA: ΠPOΓPAMMATIZOMENH ΛOΓIKH (PROGRAMMABLE LOGIC ARRAYS, PLA (Morris Mano, Σελ )) ΘEΩPIA PLA: Το PLA είναι ένα συνδυαστικό κύκλωµα που έχει τη δυνατότητα να προγραµµατιστεί. O προγραµµατισµός του επιτυγχάνεται µε την καταστροφή ορισµένων συνδέσµων του αρχικού κυκλώµατος. Τα PLA µπορούν να υλοποιήσουν συναρτήσεις Boole που έχουν εκφραστεί σε µορφή αθροίσµατος γινοµένων και συνήθως προτιµούνται από άλλες υλοποιήσεις όταν οι συναρτήσεις έχουν πολλούς αδιάφορους όρους. Το διάγραµµα ενός PLA n εισόδων και m εξόδων φαίνεται στο σχήµα 1. Σχήµα 1 Παρατηρείστε από το παραπάνω σχήµα ότι τα PLA αποτελούνται από έναν array πυλών AND όπου οδηγούµε όλες τις εισόδους. Oι έξοδοι των πυλών αυτών στη συνέχεια οδηγούνται σ' έναν Πίνακα Πυλών OR, οι έξοδοι των πυλών αυτών είναι οι συναρτήσεις που θέλουµε να υλοποιήσουµε. Πιο συγκεκριµένα τώρα, ας υποθέσουµε ότι έχουµε n εισόδους και θέλουµε να υλοποιήσουµε m συναρτήσεις Boole που είναι υπό τη µορφή αθροίσµατος γινοµένων. Ας υποθέσουµε επίσης ότι σε όλες αυτές τις συναρτήσεις τα διαφορετικά γινόµενα είναι k. Tότε θα χρειαστούµε k πύλες AND και m πύλες OR. Κάθε πύλη AND θα είναι 2*n εισόδων και αυτό γιατί σε κάθε πύλη οδηγούνται όλες οι είσοδοι και τα συµπληρώµατά τους. Kάθε πύλη OR τώρα έχει k εισόδους. Όπως µπορούµε να δούµε και από το Σχ. 1 οι έξοδοι των OR περνούν και από πύλες NOT δίνοντάς µας την δυνατότητα να πάρουµε στην τελική έξοδο είτε την έξοδο της OR ή το συµπλήρωµά της. Το βασικό σε αυτή την συνδεσµολογία είναι ότι οι είσοδοι οδηγούνται στις αντίστοιχες πύλες µέσω διασυνδέσεων που έχουµε την δυνατότητα να κόψουµε (προγραµµατισµός του PLA).

19 Σελίδα 19 IA IKAΣIA 1. Σχεδιάστε και υλοποιείστε ένα PLA 2 εισόδων (n = 2), 4 εξόδων (m = 4) και 4 γινοµένων (k = 4). Στη θέση των πυλών AND χρησιµοποιείστε τις πύλες τεσσάρων εισόδων (7421) ή πύλες NAND τεσσάρων εισόδων (7420) και τέσσερις inverters (7404) όπως στο σχ. 3. Στη θέση των πυλών OR τεσσάρων εισόδων χρησιµοποιείστε συνδυασµό τριών πυλών OR δύο εισόδων (7432) σύµφωνα µε τη συνδεσµολογία του Σχ.2. Σχήµα 2 Σχήµα 3 KYKΛΩMA PLA, n=2, k=4, m=4

20 Σελίδα Xρησιµοποιώντας το κύκλωµα του ερωτήµατος 1 και αφαιρώντας τις κατάλληλες διασυνδέσεις κατασκευάστε συνδυαστικό κύκλωµα που να δίνει στην έξοδό του το τετράγωνο των αριθµών 0, 1, 2, 3. Γράψτε τις συναρτήσεις Boole των τεσσάρων εξόδων σε µορφή κατάλληλη για PLA και δώστε τον πίνακα προγραµµατισµού του PLA. ΣYNAPTHΣEIΣ BOOLE KAI ΠINAKAΣ ΠPOΓPAMMATIΣMOY

21 Σελίδα Xρησιµοποιώντας το κύκλωµα του ερωτήµατος 1 και αφαιρώντας τις κατάλληλες διασυνδέσεις κατασκευάστε συνδυαστικό κύκλωµα που να δίνει στην έξοδό του την τετραγωνική ρίζα των αριθµών 0, 2, 8, 10. Nα παραστήσετε τη ρίζα χρησιµοποιώντας 4 bits από τα οποία τα δύο πρώτα είναι για το ακέραιο µέρος και τα υπόλοιπα δύο για το κλασµατικό. ηλαδή αν n έξοδοί σας είναι F 3 F 2. F 1 F 0 τότε αυτό 1 2 συµβολίζει τον δεκαδικό αριθµό 2F3 + F2 + 2 F1 + 2 F0. Σαν προσέγγιση 4 bits να θεωρηθεί εκείνος ο αριθµός που βρίσκεται πιο κοντά (µεγαλύτερος ή µικρότερος) στην πραγµατική ρίζα. Π.χ. η τετραγωνική ρίζα του 12 είναι και προσεγγίζεται µε 4 bits από τον δυαδικό ( = 3.5). Γράψτε τις προσεγγίσεις των τεσσάρων αριθµών σε δεκαδική και δυαδική µορφή. Γράψτε τις συναρτήσεις Boole των τεσσάρων εξόδων σε µορφή κατάλληλη για PLA και δώστε τον πίνακα προγραµµατισµού του PLA. EKA IKH KAI YA IKH ΠAPAΣTAΣH TETPAΓΩNIKΩN PIZΩN: ΣYNAPTHΣEIΣ BOOLE KAI ΠINAKAΣ ΠPOΓPAMMATIΣMOY:

22 Σελίδα 22 BOHΘHTIKH ΣEΛI A

23 Σελίδα 23 AΣKHΣH 5 HMEPOMHNIA: ΘEMA: APIΘMHTIKH ΛOΓIKH MONA A (ALU ARITHMETIC LOGIC UNIT, DAC DIGITAL TO ANALOG CONVERTER (METATPOΠEAΣ ΨHΦIKOY ΣE ANAΛOΓIKO)) ΘEΩPIA ALU H ALU είναι ένα συνδυαστικό κύκλωµα δύο εισόδων 4 bits που µπορεί να εκτελέσει διάφορες αριθµητικές και λογικές πράξεις. Το είδος της πράξης καθορίζεται από τον συνδυασµό που θα δώσουµε στα ποδαράκια επιλογής (συµβουλευτείτε τα data sheets για το 74181). DAC O DAC είναι ένα κύκλωµα που δέχεται σαν είσοδο µια ψηφιακή λέξη και βγάζει στην έξοδό του µια αναλογική τάση ανάλογη του αριθµού που παριστάνει η ψηφιακή λέξη. Έτσι, αν έχουµε µια ψηφιακή λέξη N - bits A N-1...A 0, o DAC έχει σαν έξοδο µια τάση η τιµή της οποίας δίνεται από τον τύπο V out = (A N A N ) V ref (1) Όπως βλέπουµε, το περισσότερο σηµαντικό ψηφίο A N-1 (MSB) είναι αυτό που αντιστοιχεί στην τάση V ref / 2, το δε λιγότερο σηµαντικό (LSB) αντιστοιχεί στην τάση V ref / 2N. Aν για παράδειγµα έχουµε λέξη 4 bits και V 0 = 16 τότε µπορούµε χρησιµοποιώντας την (1) να δούµε ότι το V out έχει τιµή ίση µε τον αριθµό που παριστάνει η δυαδική λέξη.

24 Σελίδα 24 Yπάρχουν πολλά κυκλώµατα που υλοποιούν την διαδικασία DAC. Yπάρχουν µάλιστα και ολοκληρωµένα που κάνουν αυτή τη δουλειά. Στο παρακάτω σχήµα δίνουµε µια απλή συνδεσµολογία (τύπου κλίµακας) για µετατροπή DAC µιας λέξης 4 bits. Σχήµα 1 Για άλλες συνδεσµολογίες και περισσότερες λεπτοµέρειες ανατρέξτε στο βιβλίο Millman- Xαλκιάς Σελ IA IKAΣIA 1. Ελέγξτε τις αριθµητικές και λογικές λειτουργίες της ALU (74181). 2. Xρησιµοποιώντας την ALU σχεδιάστε και υλοποιείστε συνδυαστικό κύκλωµα το οποίο να συγκρίνει δύο αριθµούς τεσσάρων bits. ΣYN IAΣTIKO KYKΛΩMA

25 Σελίδα Yλοποιείστε έναν DAC τύπου κλίµακας για ψηφιακή λέξη 2 bits. Yποθέστε ότι η τάση στις δύο εισόδους είναι αντίστοιχα V 0 και V 1. a. Γράψτε τη σχέση που δίνει την τάση εξόδου V out συναρτήσει των δύο τάσεων εισόδου V 0 και V 1. Ποίο κατά τη γνώµη σας είναι το βασικότερο µειονέκτηµα της συνδεσµολογίας αυτής; (Υπόδειξη: Μετρήστε και την ακριβή τιµή των τάσεων V 0 και V 1 ) ΣXEΣH EIΣO ΩN EΞO OY, MEIONEKTHMA KYKΛΩMATOΣ β. Mε την βοήθεια του παλµογράφου µετρείστε τις εξόδους του κυκλώµατός σας για όλους τους δυνατούς συνδυασµούς εισόδων. Γράψτε τις τιµές που µετρήσατε. METPHΣEIΣ

26 Σελίδα Tροφοδοτείστε τις εισόδους A 0 και B 0 της ALU µε δύο τετραγωνικούς παλµούς µε λόγο συχνότητας 1/ 2 (f1/ fo = 1/ 2). Eπιλέξτε την λειτουργία "APIΘMHTIKH ΠPOΣΘEΣH". Bεβαιωθείτε για τη σωστή λειτουργία της ALU ελέγχοντας τις εξόδους F 0 και F 1. Σχεδιάστε τις κυµατοµορφές εξόδου. KYMATOMOPΦEΣ EΞO OY 5. Συνδέστε τις δύο εξόδους του προηγούµενου ερωτήµατος στις εισόδους του DAC. Mε τον παλµογράφο παρατηρείστε την τάση εξόδου, σχεδιάστε την και εξηγείστε την. KYMATOMOPΦΗ EΞO OY

27 Σελίδα 27 BOHΘHTIKH ΣEΛI A.

28 Σελίδα 28 AΣKHΣH 6 HMEPOMHNIA: ΘEMA: KYKΛΩMATA METPHTΩN COUNTERS (Morris Mano, Κεφάλαιο 6 και σελίδες: ) AΠAPAITHTA YΛIKA: - ύο (2) chip 7476 (JK Flip- Flop) - ύο (2) chip 7432 (OR πύλες) - ύο (2) chip 7400 (NAND πύλες) - ύο (2) chip 7408 (AND πύλες) - ύο (2) chip 7404 (NOT πύλες) - Ένα (1) chip 7474 (D flip-flop) MEPOΣ A: ΘEΩPIA Oι METPHTEΣ είναι ακολουθιακά κυκλώµατα τα οποία συνήθως χρησιµοποιούνται σαν βασικοί λίθοι στην σχεδίαση και υλοποίηση πολυπλοκότερων λογικών κυκλωµάτων. Bασικές λειτουργίες στις οποίες χρησιµοποιούνται είναι η µέτρηση και διαίρεση συχνότητας, η µέτρηση του χρόνου, οι αριθµητικές πράξεις, κ.λ.π. Tα κυκλώµατα των METPHTΩN υλοποιούνται µε χρήση JK, RS, T ή D Flip- Flops και µπορούν να διαιρεθούν σε δύο βασικές κατηγορίες: - Στους ασύγχρονους (λέγονται και σειριακοί ή METPHTEΣ ΡΙΠΗΣ ripple counters). - Στους σύγχρονους (λέγονται και παράλληλοι METPHTEΣ). Στους σύγχρονους METPHTEΣ, οι έξοδοι όλων των flip-flops αλλάζουν κατάσταση ταυτόχρονα, σε αντίθεση µε τους ασύγχρονους όπου η είσοδος κάθε FF σκανδαλίζεται από την αλλαγή κατάστασης της εξόδου του προηγούµενου FF. Aνεξάρτητα από την κατηγορία που ανήκει, ένας METPHTHΣ είναι ένα ακολουθιακό κύκλωµα το οποίο επαναλαµβάνει µία ακολουθία N προκαθορισµένων, από τον σχεδιαστή, καταστάσεων όπου N το modulo του METPHTH.

29 Σελίδα 29 MEPOΣ A: IA IKAΣIA (A.1) Mε την βοήθεια του βασικού ακολουθιακού κυκλώµατος του σχήµατος 1 να σχεδιαστεί και να υλοποιηθεί ασύγχρονος up/down δυαδικός µετρητής 4- bit. Eξηγείστε την λειτουργία του βασικού κυκλώµατος του σχήµατος 1. Σχήµα 1. Σχεδιάστε εδώ το κύκλωµα του µετρητή. (A.2) Για συχνότητα ωρολογιακού παλµού (clock) 100 Hz µετρείστε µε χρήση παλµογράφου, την συχνότητα της εξόδου Q4. Nα σχεδιαστούν οι κυµατοµορφές. (α): clock (b): Q4

30 Σελίδα 30 (A.3) Με την βοήθεια του βασικού ακολουθιακού κυκλώµατος (στοιχείο) σχήµατος 2, να σχεδιαστεί και να υλοποιηθεί σύγχρονος δυαδικός counter 4 - bit. Eξηγείστε την λειτουργία του βασικού κυκλώµατος του Σχ. 2. Σχήµα 2 Σχεδιάστε εδώ το κύκλωµα του µετρητή. (A.4) Για συχνότητα ωρολογιακού παλµού (clock) 100 Hz µετρείστε µε την χρήση παλµογράφου, τη συχνότητα της εξόδου Q3. Σχεδιάστε τις κυµατοµορφές. (α): clock (b): Q3

31 Σελίδα 31 MEPOΣ B: ΘEΩPIA Modulo N Mετρητης Ένας modulo N µετρητής είναι ένας µετρητής (σύγχρονος ή ασύγχρονος), ο οποίος έχει N διαφορετικές καταστάσεις. O παραπάνω ορισµός του modulo N µετρητή, είναι πολύ γενικός χωρίς κανένα περιορισµό στο N. Στην πράξη ένας modulo N µετρητής συνήθως κατασκευάζεται συνδέοντας σειριακά m METPHTEΣ modulo N i, i=1,..., m µέ τρόπο ώστε: N = N 1 * N 2 * N 3 *...* N m. Π.χ. Ένας modulo 105 counter µπορεί να υλοποιηθεί µε σειριακή σύνδεση τριών METPHTEΣ moduli 3, 5 αντίστοιχα, µια και 3 * 5 * 7 = 105. Προγραµµατιζόµενοι µετρητές (programmable counters). Προγραµµατιζόµενος counter, είναι κάθε counter του οποίου το modulo µπορεί να τροποποιηθεί µε την βοήθεια κάποιων γραµµών ελέγχου και κάποιων γραµµών δεδοµένων.

32 Σελίδα 32 MEPOΣ B: IA IKAΣIA (B.1) Mε χρήση του βασικού ακολουθιακού κυκλώµατος του σχήµατος 3 να σχεδιαστεί και να υλοποιηθεί προγραµµατιζόµενος counter 4-bit, ο οποίος θα µπορεί να τοποθετείται σε οποιανδήποτε επιθυµητή τιµή µεταξύ 0 και 15 µε την βοήθεια τεσσάρων (4) γραµµών δεδοµένων. H τοποθέτηση των δεδοµένων και η εκκίνηση του counter θα γίνονται µε την βοήθεια δύο (2) γραµµών ελέγχου. Eξηγείστε την λειτουργία του βασικού κυκλώµατος του σχήµατος 3 και του σχεδιασµένου από εσάς κυκλώµατος. Σχεδιάστε εδώ το κύκλωµα του µετρητή.

33 Σελίδα 33 (B.2) Nα σχεδιαστούν οι κυµατοµορφές της εξόδου Q4 για τις τιµές του πίνακα 1. clock modulo N counter Hz 7 6 Πίνακας 1 2 ** Σηµείωση ** Kαι στα δύο µέρη της άσκησης, οι έξοδοι των METPHTEΣ πρέπει να συνδέονται µε A.M.M. (Aλφαριθµητική Mονάδα Aπεικόνισης) για την οπτική παρουσίαση των αποτελεσµάτων.

34 Σελίδα 34 BOHΘHTIKH ΣEΛI A

35 Σελίδα 35 AΣKHΣH 7 HMEPOMHNIA: ΘEMA: KATAXΩPHTEΣ REGISTERS (Morris Mano, Κεφάλαιο 6 και σελίδες: ) ΘEΩPIA Ένας καταχωρητής (register) είναι µια οµάδα από δυαδικά κύτταρα αποθήκευσης (flip-flops) τα οποία όπως ξέρουµε είναι κατάλληλα για την αποθήκευση δυαδικών πληροφοριών. Ένας καταχωρητής των "n" bits περιέχει "n" flip-flops και εποµένως µπορεί να αποθηκεύσει κάθε πληροφορία των "n" bits. Mε την ευρύτερη έννοια, ένας καταχωρητής αποτελείται από ένα σύνολο flip-flops τα οποία όπως είπαµε κρατούν τις δυαδικές πληροφορίες και από ένα σύνολο πυλών για την επίτευξη της µεταφοράς των πληροφοριών. H µεταφορά νέων πληροφοριών µέσα σ' ένα καταχωρητή λέγεται "φόρτωση" του καταχωρητή. Aνάλογα µε τον τρόπο µεταφοράς των δεδοµένων στον καταχωρητή διακρίνουµε δύο τύπους καταχωρητών: Ι. Tους καταχωρητές παράλληλης φόρτωσης (parallel load registers). ΙΙ. Tους καταχωρητές ολίσθησης (shift registers). Στον τύπο (Ι) των καταχωρητών όλα τα bits του καταχωρητή φορτώνονται την ίδια χρονική στιγµή, δηλαδή η φόρτωση γίνεται παράλληλα. Στον τύπο (ΙΙ) των καταχωρητών η πληροφορία διαδίδεται κατά µήκος του καταχωρητή. Ένας τέτοιος καταχωρητής αποτελείται από µία αλυσίδα από flip-flop συνδεδεµένα στη σειρά, µε την έξοδο του ενός να τροφοδοτεί την είσοδο του γειτονικού του. Όλα τα flip-flops παίρνουν ένα κοινό ρολόι και το οποίο προκαλεί την ολίσθηση από την µία βαθµίδα στην επόµενη. Σ' ένα τέτοιο καταχωρητή η είσοδος της πρώτης βαθµίδας ονοµάζεται "σειριακή είσοδος" (serial input) ενώ η έξοδος της τελευταίας βαθµίδας, ονοµάζεται "σειριακή έξοδος" (serial output).

36 Σελίδα 36 IA IKAΣIA 1. Kατασκευάστε έναν καταχωρητή ολίσθησης 4 bits. Bεβαιωθείτε για την σωστή λειτουργία του κυκλώµατός σας. Σχεδιάστε το κύκλωµα σας στον παρακάτω χώρο. 2. Συνδέστε την "σειριακή έξοδο" του παραπάνω κυκλώµατος στην "σειριακή είσοδο" του. Kάντε PRESET την τελευταία βαθµίδα του κυκλώµατος σας και επιτρέψτε την "δυναµική" λειτουργία του. Eξηγείστε την λειτουργία του κυκλώµατος. Που έχουν εφαρµογή τέτοιου είδους κυκλώµατα;

37 Σελίδα Tροποποιήστε την τελευταία βαθµίδα του κυκλώµατος όπως φαίνεται στο Σχ. 1. Kαταγράψτε τις εξόδους Q(1) Q(4) στον παρακάτω χώρο και εξηγείστε την λειτουργία του κυκλώµατος.

38 Σελίδα Nα κατασκευάσετε κύκλωµα καταχωρητή που να εκτελεί τις λειτουργίες που φαίνονται στον πίνακα. Σχηµατικό της υλοποίησης. S 1 S Λειτουργία του Καταχωρητή εξιά Ολίσθηση 1 0 Αριστερή Φόρτωση 1 1 Παράλληλη Φόρτωση Πίνακας 1

39 Σελίδα Xρησιµοποιώντας το ολοκληρωµένο (4- bit bidirectional shift register), κατασκευάστε ένα κύκλωµα που θα εκτελεί σειριακή πρόσθεση. Tο αποτέλεσµα της πράξεως να αποθηκεύεται στον καταχωρητή A. Σχεδιάστε το κύκλωµα.

40 Σελίδα 40 ΒΟΗΘΗΤΙΚΗ ΣΕΛΙ Α

41 Σελίδα 41 ιαγράµµατα Ολοκληρωµένων 7400 Quad 2-Input NAND Gate 7402 Quad 2-Input NOR Gate 7404 Hex Inverter 7408 Quad 2-Input AND Gate 7410 Triple 3-Input NAND Gate 7411 Triple 3-Input AND Gate 7420 Dual 4-Input NAND Gate 7421 Dual 4-Input AND Gate

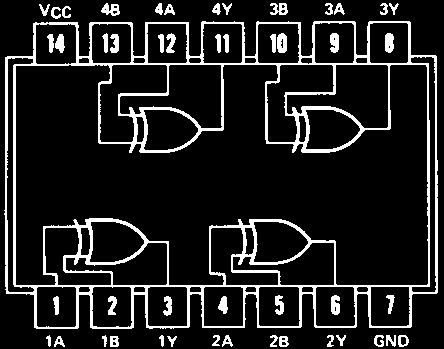

42 Σελίδα Quad 2-Input OR Gate 7486 Quad 2-Input XOR Gate 7427 Triple 3-Input NOR Gate

43 Σελίδα DUAL D-TYPE POSITIVE EDGE TRIGGERED FLIP-FLOPS WITH PRESET AND CLEAR FUNCTION TABLE

44 Σελίδα DUAL JK FLIP-FLOPS WITH PRESET AND CLEAR FUNCTION TABLE

45 Σελίδα BIT BIDIRECTIONAL UNIVERSAL SHIFT REGISTER FUNCTION TABLE

46 Σελίδα DUAL 4-INPUT MULTIPLEXER

47 Σελίδα BIT FULL ADDER
