βαθµίδων µε D FLIP-FLOP. Μονάδες 5

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "βαθµίδων µε D FLIP-FLOP. Μονάδες 5"

Transcript

1 Κεφάλαιιο: 6 ο Τίίτλος Κεφαλαίίου:: Μανταλωτές & Flip Flop (Ιούνιος 2004 ΤΕΕ Ηµερήσιο) Να σχεδιάσετε καταχωρητή δεξιάς ολίσθησης τεσσάρων βαθµίδων µε D FLIP-FLOP. Μονάδες 5 (Ιούνιος 2005 ΤΕΕ Ηµερήσιο) Μανδαλωτής: 1. Να δώσετε το λογικό διάγραµµα και τον πίνακα αληθείας του µανδαλωτή. Μονάδες 6 2. Να περιγράψετε τη λειτουργία του µανδαλωτή. Μονάδες 4 (Ιούνιος 2006 ΤΕΕ Ηµερήσιο) Ποιες ασύγχρονες εισόδους των Flip-flops γνωρίζετε και ποια η λειτουργία τους. Μονάδες 4 (Ιούνιος 2008 ΤΕΕ Ηµερήσιο) Τί είναι τα Flip-Flops. Μονάδες 2 (Ιούνιος 2008 ΤΕΕ Ηµερήσιο) Να σχεδιάσετε το σχηµατικό διάγραµµα D Flip-Flop θετικής ακµής, µε ασύγχρονες εισόδους τις οποίες να ονοµάσετε και να συµπληρώσετε τον πίνακα αληθείας του. Μονάδες 7 (ΟΕΦΕ 2009 ΕΠΑΛ) α. Τα ακολουθιακά κυκλώµατα ανήκουν σε δύο µεγάλες κατηγορίες. Ποιες είναι αυτές; Να τις περιγράψετε. Μονάδες 5 β. Να περιγράψετε την λειτουργία ενός µανταλωτή µε πύλες NAND. Να γράψετε τον πίνακα αληθείας. Μονάδες 7 γ. ίνονται οι κυµατοµορφές εισόδων ενός j-k flip flops που διεγείρεται µε το θετικό µέτωπο του παλµού του ρολογιού. Να σχεδιαστεί η κυµατοµορφή εξόδου του j-k flip flops (Q=1 στην χρονική στιγµή t 0 =0) Μονάδες 7 (Ιούνιος 2009 ΕΠΑΛ Ηµερήσιο) Πώς διεγείρονται οι µανταλωτές και πώς τα flip-flop; Μονάδες 8 (Ιούνιος 2009 ΕΠΑΛ Ηµερήσιο) Να µεταφέρετε τον παρακάτω πίνακα λειτουργίας του J-K flipflop στο τετράδιό σας και να τον συµπληρώσετε.

2 Μονάδες 8 (ΟΕΦΕ 2010 ΕΠΑΛ) Να σχεδιάσετε ένα J-K flip-flop µε ασύγχρονες εισόδους και να γράψετε τον πίνακα λειτουργίας του. (ΟΕΦΕ 2010 ΕΠΑΛ) Να µεταφέρετε τον παρακάτω πίνακα λειτουργίας του R-S flip-flop στο τετράδιό σας και να τον συµπληρώσετε. (Ιούνιος 2010 ΕΠΑΛ Ηµερήσιο) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασµένη. α. Ο µανταλωτής κατατάσσεται στα σύγχρονα ακολουθιακά κυκλώµατα. β. Η κατάσταση του J-K flip-flop αντιστρέφεται, όταν J=1 και Κ=0. γ. Όταν η έξοδος του τελευταίου flip - flop ενός καταχωρητή είναι συνδεδεµένη µε την είσοδο του πρώτου flip-flop, τότε έχουµε καταχωρητή κυκλικής ολίσθησης. δ. Αν σε ένα προς τα πάνω δυαδικό απαριθµητή χρησιµοποιήσουµε για εξόδους τις συµπληρωµατικές εξόδους των flip-flops, που το αποτελούν, τότε ο απαριθµητής µετρά προς τα κάτω. Μονάδες 12 (Ιούνιος 2010 ΕΠΑΛ Ηµερήσιο) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασµένη. Η µνήµη RAM είναι µια µη πρόσκαιρη µνήµη. Μονάδες 3 (Ιούνιος 2010 ΕΠΑΛ Ηµερήσιο) ίνονται οι παρακάτω κυµατοµορφές εισόδων ενός D flip-flop που διεγείρεται µε το θετικό µέτωπο του παλµού του ρολογιού και έχει ως είσοδο την κυµατοµορφή D:

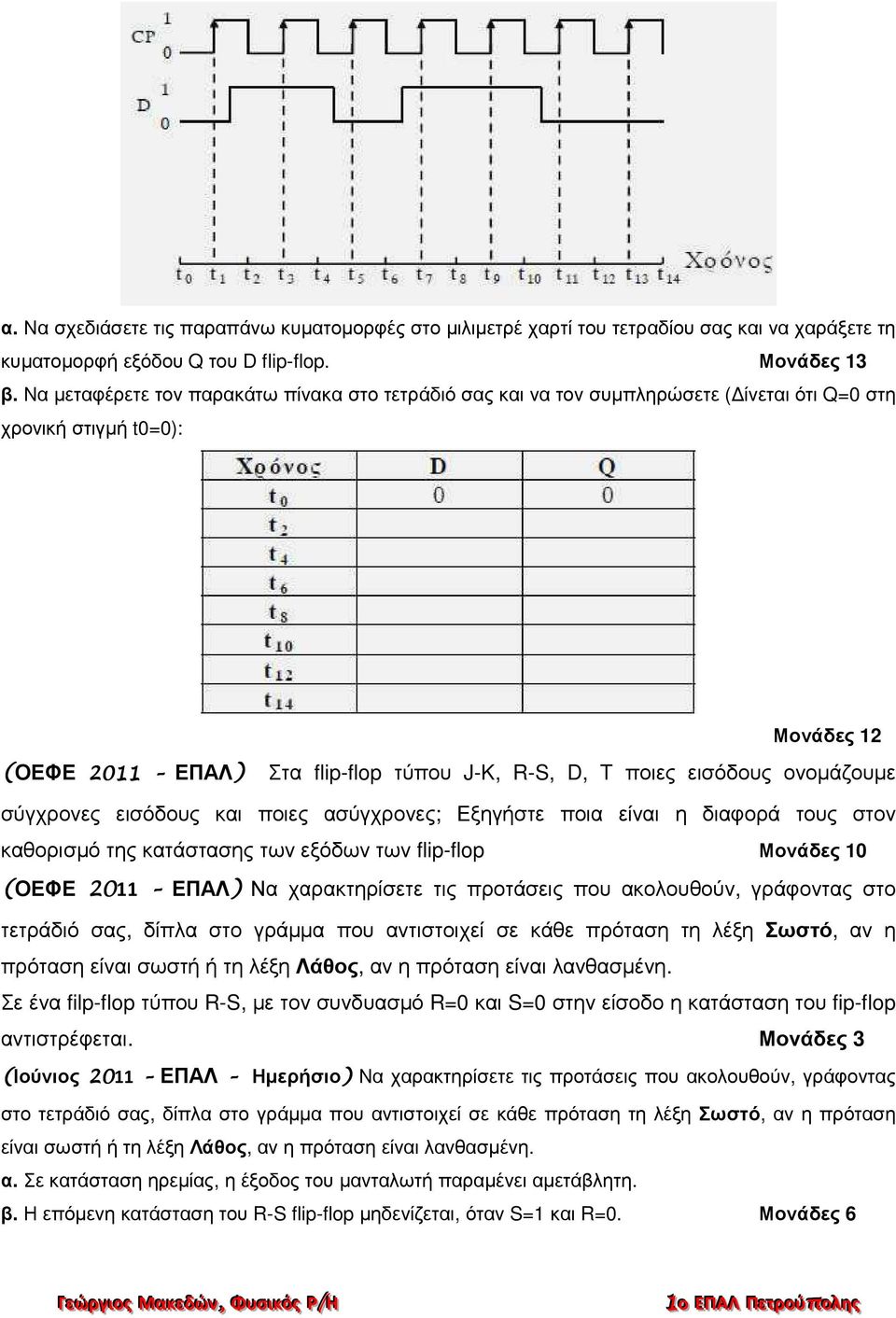

3 α. Να σχεδιάσετε τις παραπάνω κυµατοµορφές στο µιλιµετρέ χαρτί του τετραδίου σας και να χαράξετε τη κυµατοµορφή εξόδου Q του D flip-flop. flop. Μονάδες 13 β. Να µεταφέρετε τον παρακάτω πίνακα στο τετράδιό σας και να τον συµπληρώσετε ( ίνεται ότι Q=0 στη χρονική στιγµή t0=0): Μονάδες 12 (ΟΕΦΕ 2011 ΕΠΑΛ) Στα flip-flop τύπου J-K, R-S, D, T ποιες εισόδους ονοµάζουµε σύγχρονες εισόδους και ποιες ασύγχρονες; Εξηγήστε ποια είναι η διαφορά τους στον καθορισµό της κατάστασης των εξόδων των flip-flop (ΟΕΦΕ 2011 ΕΠΑΛ) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας στο τετράδιό σας, δίπλα στο γράµµα που αντιστοιχεί σε κάθε πρόταση τη λέξη Σωστό, αν η πρόταση είναι σωστή ή τη λέξη Λάθος, αν η πρόταση είναι λανθασµένη. Σε ένα filp-flop τύπου R-S, µε τον συνδυασµό R=0 και S=0 στην είσοδο η κατάσταση του fip-flop αντιστρέφεται. Μονάδες 3 (Ιούνιος 2011 ΕΠΑΛ Ηµερήσιο) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας είναι σωστή ή τη λέξη Λάθος, ανη πρόταση είναι λανθασµένη. α. Σε κατάσταση ηρεµίας, ηέξοδος του µανταλωτή παραµένει αµετάβλητη. β. Η επόµενη κατάσταση του R-S flip-flop µηδενίζεται, όταν S=1 και R=0. Μονάδες 6

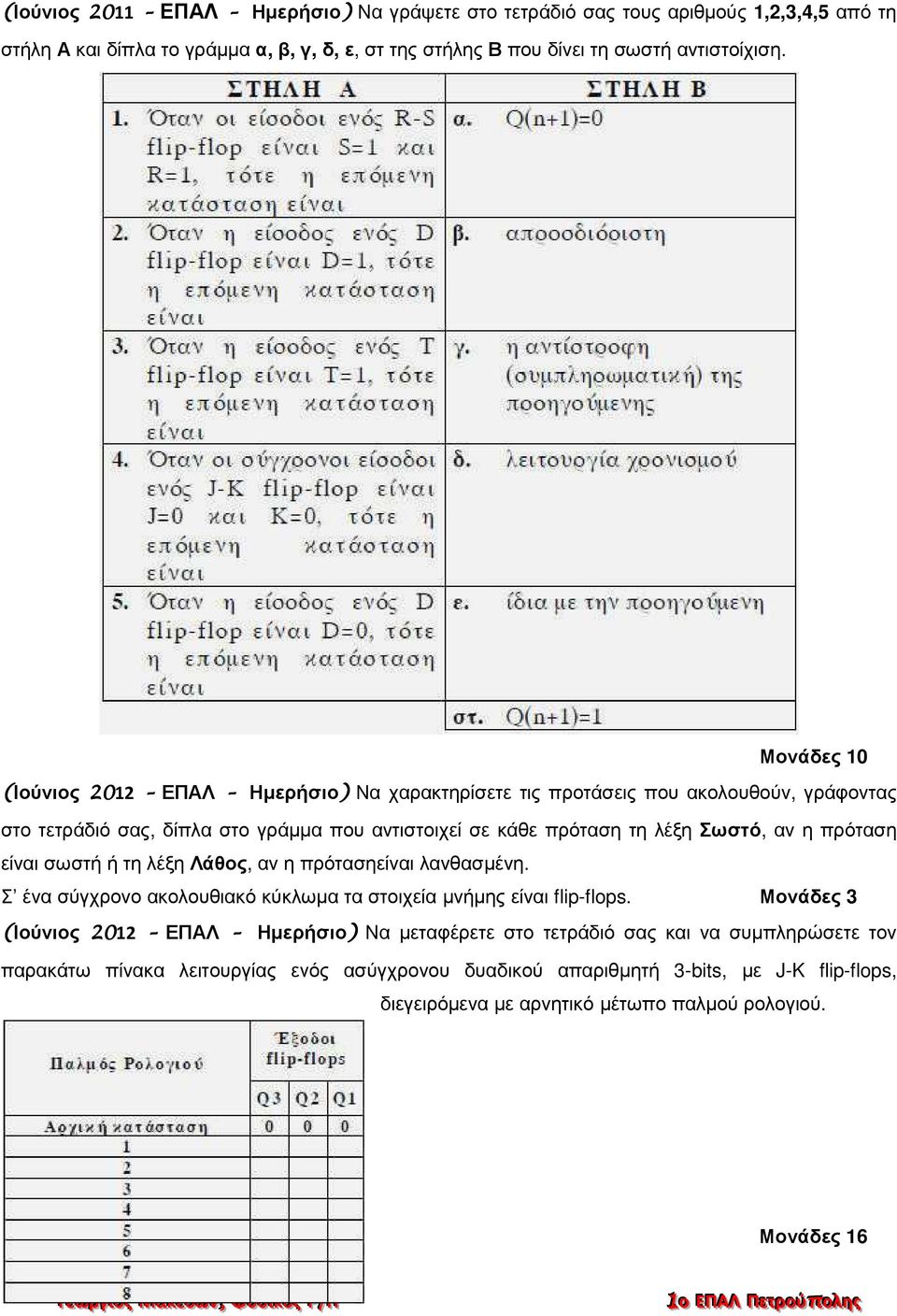

4 (Ιούνιος 2011 ΕΠΑΛ Ηµερήσιο) Να γράψετε στο τετράδιό σας τους αριθµούς 1,2,3,4,5 από τη στήλη Α και δίπλα το γράµµα α, β, γ, δ, ε, στ της στήλης Β που δίνει τη σωστή αντιστοίχιση. (Ιούνιος 2012 ΕΠΑΛ Ηµερήσιο) Να χαρακτηρίσετε τις προτάσεις που ακολουθούν, γράφοντας είναι σωστή ή τη λέξη Λάθος, ανη πρότασηείναι λανθασµένη. Σ ένα σύγχρονο ακολουθιακό κύκλωµα τα στοιχεία µνήµης είναι flip-flops. Μονάδες 3 (Ιούνιος 2012 ΕΠΑΛ Ηµερήσιο) Να µεταφέρετε στο τετράδιό σας και να συµπληρώσετε τον παρακάτω πίνακα λειτουργίας ενός ασύγχρονου δυαδικού απαριθµητή 3-bits, µε J-K flip-flops, διεγειρόµενα µε αρνητικό µέτωπο παλµού ρολογιού. Μονάδες 16

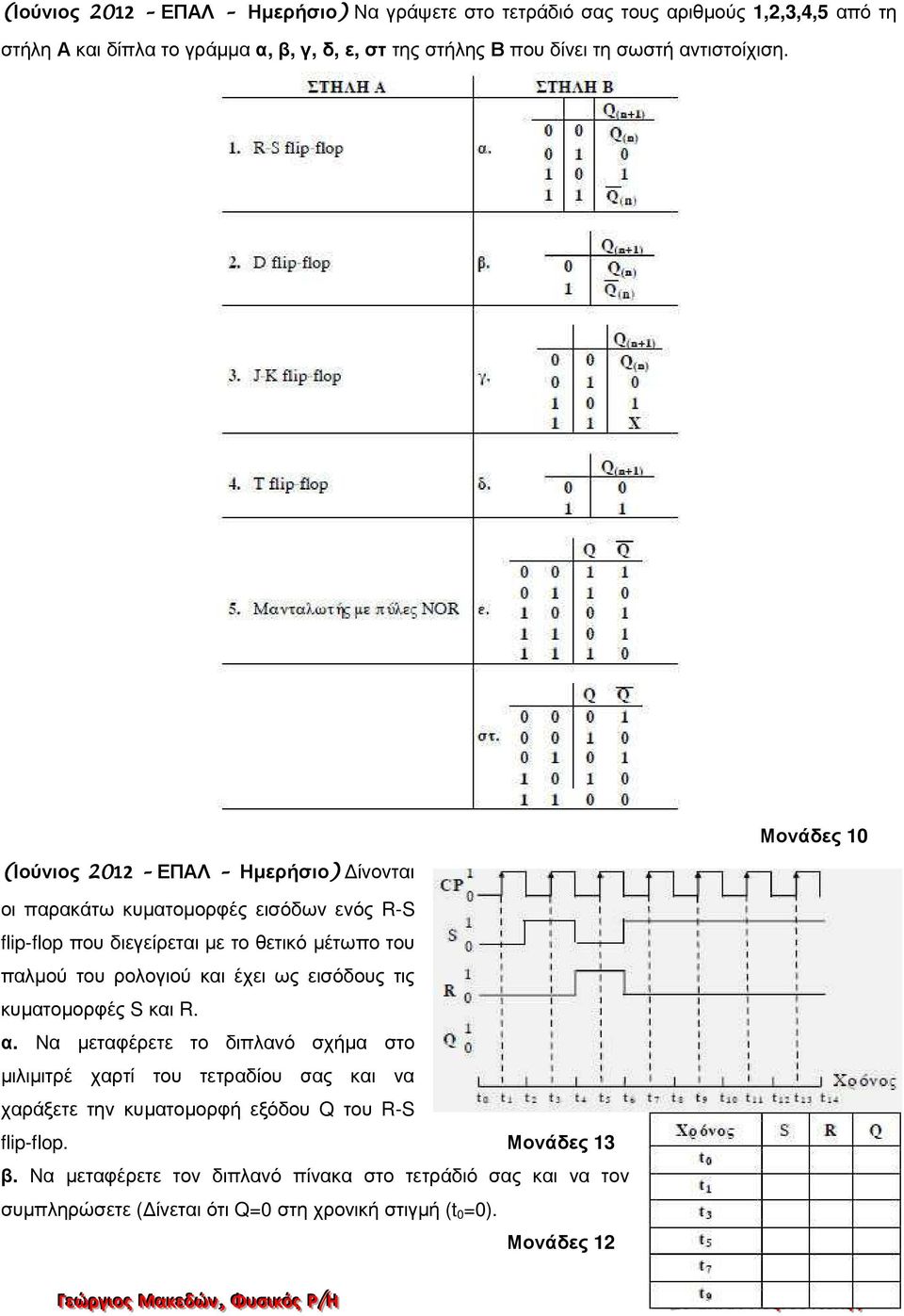

5 (Ιούνιος 2012 ΕΠΑΛ Ηµερήσιο) Να γράψετε στο τετράδιό σας τους αριθµούς 1,2,3,4,5 από τη στήλη Α και δίπλα το γράµµα α, β, γ, δ, ε, στ της στήλης Β που δίνει τη σωστή αντιστοίχιση. (Ιούνιος 2012 ΕΠΑΛ Ηµερήσιο) ίνονται οι παρακάτω κυµατοµορφές εισόδων ενός R-S flip-flop που διεγείρεται µε το θετικό µέτωπο του παλµού του ρολογιού και έχει ως εισόδους τις κυµατοµορφές S και R. α. Να µεταφέρετε το διπλανό σχήµα στο µιλιµιτρέ χαρτί του τετραδίου σας και να χαράξετε την κυµατοµορφή εξόδου Q του R-S flip-flop. Μονάδες 13 β. Να µεταφέρετε τον διπλανό πίνακα στο τετράδιό σας και να τον συµπληρώσετε ( ίνεται ότι Q=0 στη χρονική στιγµή (t 0 =0). Μονάδες 12

6 ΕΙ ΙΚΑ ΘΕΜΑΤΑ Να περιγράψετε ένα ακολουθιακό κύκλωµα. Ποιες οι βασικές κατηγορίες του; R-S flip flop: Να δώσετε το λογικό διάγραµµα και το χαρακτηριστικό πίνακα αληθείας του R-S flip-flop. D flip flop: Τι πετυχαίνουµε µ αυτό; Να δώσετε το λογικό διάγραµµα και το χαρακτηριστικό πίνακα αληθείας του D flip-flop. J-K flip flop: Τι πετυχαίνουµε µ αυτό; Να δώσετε το λογικό διάγραµµα και το χαρακτηριστικό πίνακα αληθείας του D flip-flop. T flip flop: Τι πετυχαίνουµε µ αυτό; Να δώσετε το λογικό διάγραµµα και το χαρακτηριστικό πίνακα αληθείας του D flip-flop. Να σχεδιάσετε ένα κύκλωµα διαιρέτη συχνότητας χρησιµοποιώντας 4 J-K flip flop που διεγείρονται από αρνητικό µέτωπο του παλµού του ρολογιού τους. Να σχεδιάσετε, επίσης, τις κυµατοµορφές των παλµών του ρολογιού clock και των εξόδων των J-K flip flops για να διαπιστώσετε ότι το κύκλωµα λειτουργεί ως διαιρέτης συχνότητας. Αν η συχνότητα του ρολογιού ενός ασύγχρονου απαριθµητή είναι 2,4 GHz και η συχνότητα στην έξοδο του απαριθµητή είναι 78,6MHz, πόσα flip-flop θα χρησιµοποιήσουµε για να φτιάξουµε έναν διαιρέτη συχνότητας. Μία αντλία χρησιµοποιείται για το αυτόµατο γέµισµα µίας δεξαµενής υγρού σε µία βιοµηχανία. ύο αισθητήρες (sensors) SA και SB ελέγχουν τη στάθµη του υγρού µέσα στη δεξαµενή: ο αισθητήρας SA δίνει "0" όταν η στάθµη υπερβεί τη µέγιστη επιτρεπόµενη στάθµη και ο αισθητήρας SB δίνει "0" όταν η στάθµη πέσει κάτω από την ελάχιστη επιτρεπόµενη στάθµη. Να σχεδιάσετε ένα ψηφιακό κύκλωµα ελέγχου της λειτουργίας της αντλίας χρησιµοποιώντας έναν µανταλωτή. Το κύκλωµα έχει δύο εισόδους A και B που συνδέονται µε δύο διακόπτες οι οποίοι είναι συνδεδεµένοι µε τους δύο αισθητήρες και µία έξοδο Y που δίνει "0" για την εκκίνηση της αντλίας όταν η στάθµη του υγρού πέσει κάτω από την ελάχιστη επιτρεπόµενη στάθµη και "1" για το σταµάτηµα της αντλίας όταν η στάθµη του υγρού υπερβεί τη µέγιστη επιτρεπόµενη στάθµη. Σας συµφέρει να χρησιµοποιήσετε µανταλωτή µε πύλες NAND ή µανταλωτή µε πύλες NOR;

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 5 ΣΕΛΙ ΕΣ ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΣΑΒΒΑΤΟ 9 ΙΟΥΝΙΟΥ 22 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΣΥΣΤΗΜΑΤΑ
