1 Privire generală aplicaţii fixări directe Aplicaţii Element de fixare Fixări universale în serie, în beton şi oţel X-U Cuie universale în bandă Fixări universale în oţel X-U Cuie universale în bandă Fixări universale, în beton şi oţel X-U Cui universal X-CR-Cuie oţel inoxidabil Fixări universale în oţel X-U Cui universal Fixarea demontabilă a panourilor de cofraj X-SL-Cuie separat şi în bandă Poziţionare temporară, alinierea şi fixarea panourilor de cofraj X-FS Elemente de fixare panouri de cofraj Izolaţii pentru clădiri, folii şi materiale izolante până la cm, folie pentru izolaţie externă X-SW Element cu şaibă plată Coliere, elemente de iluminat, casete pentru întrerupătoare pe beton (Numai pentru ansambluri demontabile) X-M6 Bolţuri cu filet 7

2 Pentru orice echipament, cu excepţia aparatului HM, trebuie utilizat neapărat opritorul de cauciuc!!! DX 460-MX DX 460-F8 Privire generală echipamente pentru fixări directe X 460 B Opritor MX 7 X460 P8 Fixări directe X 460 B Opritor X 460-F8 X460 P8 73

3 Privire generală aplicaţii fixări directe Aplicaţii Element de fixare Console uşoare, coliere, plăci filetate, şine din oţel X-EM 6 Bolţuri cu filet Trasee de ţevi, coliere, corpuri de iluminat, casete pentru întrerupătoare pe beton (Numai pentru ansambluri demontabile) X-M 8 Bolţuri cu filet Trasee de ţevi şi cabluri, canale de ventilaţie, console, coliere, şine din oţel Rezistent la coroziune X-EM 8-Bolţuri cu filet X-CR Bolţuri cu filet Rezistente la coroziune Trasee de ţevi şi cabluri, canale de ventilaţie, console, şine, sisteme de protecţie contra trăsnetelor pe oţel X-EM 10 Bolţuri cu filet Fixarea de ţevi pentru instalaţii sanitare şi electrice X-FB/X-DFB Bride metalice cu şi fără cuie de fixare Fixări universale în beton dur X-U Cui universal Fixarea bolţurilor pentru elemente care necesită certificare: instalaţii sanitar-electrice, tavane false DX-Kwik-Fixare individuală în beton 74

4 Pentru orice echipament, cu excepţia aparatului HM, trebuie utilizat neapărat opritorul de cauciuc!!! Privire generală echipamente pentru fixări directe DX 460-F8 X 460 B Opritor X 460-F8 X460 P8 Fixări directe X 460 B Opritor X 460-F10 X460 P10 X 460 B Opritor X 460-F8 X460-PKwik 75

5 Privire generală aplicaţii fixări directe Aplicaţii Element de fixare Fixarea tablei profilate şi a tablei casetate în oţel extrem de dur (St5), cel puţin 6 mm grosime X-ENP-Cuie în bandă X-ENP-Cuie separate Fixarea tablei profilate pe substrucţii din oţel cu pereţi subţiri, de exemplu, ţevi cu forme speciale (cel puţin 3 mm grosime) X-ENP K-Cuie în bandă X-ENP K-Cuie separate Fixarea tablei profilate pe suprafeţe de beton (DX-Kwik). Atenţie: nu este potrivit pentru acoperişurile fără izolaţie termică, dintr-un singur strat NPH -Cuie Fixarea tavanelor false cu dibluri de legătură X-HVB Dibluri de legătură cu X-ENP-1 HVB Cuie separat Trasee de ţevi şi cabluri, canale de ventilaţie, console, şine, sisteme de protecţie contra trăsnetelor pe oţel X-EM 8, X-EM 10 Bolţuri cu filet X-DS-/X-EDS - Cuie Fixarea grilajelor X-FCM (R) Flanşă de fixare pentru grilaje, zincată sau din inox, inclusiv bolţuri Gamă suplimentară / Accesorii Cuie pentru fixare manuală 76

6 Privire generală echipamente pentru fixări directe DX 76-F15 DX 76-PTR DX 76-PTR/-F15 cu dotare specială X-76-P-ENP Piston Inclusiv opritor piston X-76-F15 X-76-P-ENP Piston inclusiv opritor piston MX-76 Magazie cuie X-76-P-ENPK Piston Inclusiv opritor piston X-76-F15 X-76-P-ENPK Piston inclusiv opritor piston MX-76 Magazie cuie Fixări directe X-76-PS Opritor piston X-76-F-Kwik X-76-P-Kwik Piston X-76-PS Opritor piston X-76-F-HVB X-76-P-HVP Piston X-76-PS Opritor piston X-76-F-10 complet X-76-P-10 Piston X-76-PS Opritor piston X-76-F-10 complet X-76-P-GR Piston X-76-PS Tampon (Opritor piston) Utilizaţi întotdeauna pentru orice activitate de lucru ochelarii de protecţie HIlti coloraţi sau incolori 77

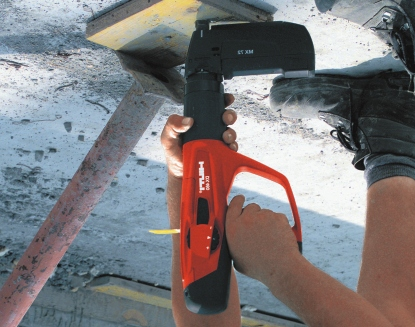

7 Program fixări directe DX 460-MX DX 460-MX Aparat de implantat bolţuri (aparat cu magazie) y Aparatul universal automat, cu magazie Utilizare: Pentru fixări în serie confortabile: domeniul construcţiilor, construcţii uşoare şi din oţel (în oţel, beton, cărămizi de var cu nisip şi cărămizi). Capacitate magazie: 13 cuie, cu lungimea de 7 mm. SERVICE PE VIAŢĂ REPARAŢII CU COST LIMITAT 1 An FĂRĂ COSTURI GARANŢIE DE FABRICAŢIE Avantaje: nnu este necesară rearmarea nalimentare automată cu capse, fără pierderi nîntreţinere şi curăţare uşoare nproductivitate foarte mare datorită magaziei (alimentare automată cu cuie) DX 460-MX Aparat de implantat bolţuri (aparat cu magazie) y comandă Nr. articol Buc. / ambalaj DX 460-MX Inclusiv cutie de transport, set de curăţare, spray Hilti. Piese de schimb DX 460-MX comandă Nr. articol Buc. / ambalaj X460-MX Magazie a X-460-P8 Piston standard b X-460 B Opritor c X-460-WH3/36 Suport rondele d Date tehnice: Greutate: Lungime: Capse: b a c 3,53 kg 460 mm 6,8/11M d X-U Cuie universale - 10 buc. pe bandă pentru beton, oţel şi piatră calcaroasă NOU Înlocuieşte tipurile: X-DNI, X-EDNI, X-AL-H Utilizare: nfixare în beton până la C45/55 (B 55) noţel (St 37) 6 mm - oţel plin noţel (St 5) 6-1 mm npiatră calcaroasă cu duritate până la 40 N/mm Material: noţel 58 HRC, zincat galvanizat lungime (mm) grosime (mm) yacest aparat este disponibil şi fără pachetul Hilti - Service pe viaţă comandă Nr. articol Buc. / ambalaj 16 4,0 X-U 16 MX ,0 X-U 19 MX ,0 X-U MX ,0 X-U 7 MX ,0 X-U 3 MX ,0 X-U 37 MX ,0 X-U 4 MX ,0 X-U 47 MX ,0 X-U 5 MX ,0 X-U 57 MX ,0 X-U 6 MX ,0 X-U 7 MX Extras din Manualul pentru tehnica fixării C3 Beton, adâncime montaj: mm 7 mm sarcină tracţiune rec.: 300 N 400 N sarcină forfecare rec.: 300 N 400 N grosime material bază: 80 mm 80 mm min. 5 puncte de fixare / element de construcţie Oţel, adâncime montaj: 1 mm ± mm grosimea de fixare (t fix): Tracţiune Forfecare 0,75 mm 1 kn 1, kn 1 mm 1, kn 1,8 kn 1,5 mm 1,5 kn,6 kn mm kn,6 kn grosime material de bază: min. 6 mm - oţel plin posibil cu un punct fixare Avantaje: npentru aplicaţii dificile, pierderi minime npt. materiale diferite: beton, oţel, piatră calcaroasă nfixare foarte puternică în oţel datorită efectului de înşurubare nsemn pentru adâncimea de montaj 8

8 Program fixări directe DX 460-MX Opritor de cofraj X-FS (DX 460-MX) comandă Nr. articol Buc. / ambalaj X-FS MX Cuie recomandate: nx-u MX Domeniu de utilizare: ncompatibil atât cu sisteme moderne de cofraj cât şi cu cofrajele clasice din lemn. nacelaşi tip de opritor pentru orice grosime a peretelui / stâlpului. Rondele X-SW (DX 460-MX) comandă Nr. articol Buc./ ambalaj X-SW 30MX X-SW 60MX Fixări directe Cuie recomandate: nx-u MX Domeniu de utilizare: nmateriale izolante de până la 0 mm grosime nfolii de drenaj nfolii dure din material plastic nfolii moi din cauciuc nreţele din material plastic sau metal nizolaţii de protecţie nfolii pentru difuzia aburului nrigle din lemn sau material plastic nizolaţii pentru pereţi exteriori Accesorii şi dotări speciale pentru DX 460-MX şi DX 460-F8 a b comandă Nr. articol Buc. / ambalaj X-460-F8N15 Ghidaj bolţ, îngust a X-460-F8N10 Ghidaj bolţ, îngust b X-460-F10 Ghidaj bolţ M10 c X-460-P10 Piston d Ochelari de protecţie incolori Ochelari de protecţie coloraţi Set perii DX Hilti Spray c d Capse speciale, calibrul 6,8 / 11M pentru DX 460-MX şi DX 460-F8 În benzi a câte 10 bucăţi Încărcătură comandă Nr. articol Buc. / ambalaj medie 6,8/11 M galben foarte puternică 6,8/11 M roşu cea mai puternică 6,8/11 M negru

9 Program fixări directe DX F8 y DX 460-F8 Aparat de plantat bolţuri Aparat universal automat Utilizare: Pentru fixări universale în beton şi oţel, lungimea cuielor / bolţurilor de până la 97 mm Ideal pentru suspendarea de plafon (definitivări la interior) şi montarea de ţevi, canale de ventilaţie, trasee de cabluri etc. (instalaţii electrice, instalaţii termice, domeniul sanitar şi ventilaţie). SERVICE PE VIAŢĂ REPARAŢII CU COST LIMITAT 1 An FĂRĂ COSTURI GARANŢIE DE FABRICAŢIE Avantaje: nnu este necesară rearmarea nalimentare automată cu capse, fără pierderi nîntreţinere şi curăţare uşoare DX 460-F8 Aparat de plantat bolţuri y comandă Nr. articol Buc. / ambalaj DX 460-F Inclusiv cutie de transport, set de curăţare, Hilty spray Piese de schimb DX 460-F8 comandă Nr.. articol Buc. / ambalaj X-460-F8 Ghidaj bolţ a X-460-P8 Piston standard b X-460 B Opritor cauciuc c Date tehnice: Greutate: Lungime: Capse: a b c 3,17 kg 460 mm 6,8/11M X-U Cuie universale - individuale pentru beton, oţel şi piatră calcaroasă NOU Înlocuieşte tipurile: X-DNI, X-EDNI, X-AL-H Utilizare: nfixare în beton până la C45/55 (B 55) noţel (St 37) 6 mm - oţel plin noţel (St 5) 6-1 mm npiatră calcaroasă cu duritate până la 40 N/mm Material: noţel 58 HRC, zincat galvanizat Lungime (mm) Grosime [ (mm) X-U Cuie universale - individuale, cu şaibe S 15 sau S 36 Şaibă [ (mm) 7 4,0 15 X-U 7 P8 S ,0 15 X-U 3 P8 S ,0 36 X-U 5 P8 S ,0 36 X-U 7 P8 S yacest aparat este disponibil şi fără pachetul Hilti - Service pe viaţă comandă Nr. articol Buc. / ambalaj 16 4,0 X-U 16 P ,0 X-U 19 P ,0 X-U P ,0 X-U 7 P ,0 X-U 3 P ,0 X-U 37 P ,0 X-U 4 P ,0 X-U 47 P ,0 X-U 5 P ,0 X-U 57 P ,0 X-U 6 P ,0 X-U 7 P Lungime (mm) 84 Grosime [ (mm) comandă Nr. articol Buc. / ambalaj Extras din Manualul pentru tehnica fixării C3: Beton, adâncime montaj: mm 7 mm sarcină tracţiune rec.: 300 N 400 N sarcină forfecare rec.: 300 N 400 N grosime material bază: 80 mm 80 mm min. 5 puncte de fixare / element de construcţie Oţel, adâncime montaj: 1 mm ± mm grosimea de fixare (t fix) Tracţiune Forfecare 0,75 mm 1 kn 1, kn 1 mm 1, kn 1,8 kn 1,5 mm 1,5 kn,6 kn mm kn,6 kn grosime material de bază: min. 6 mm - oţel plin posibil cu un punct fixare Avantaje: npentru aplicaţii dificile, pierderi minime npt. materiale diferite: beton, oţel, piatră calcaroasă nfixare foarte puternică în oţel datorită efectului de înşurubare nsemn pentru adâncimea de montaj npresiune mare de contact datorită şaibei mari

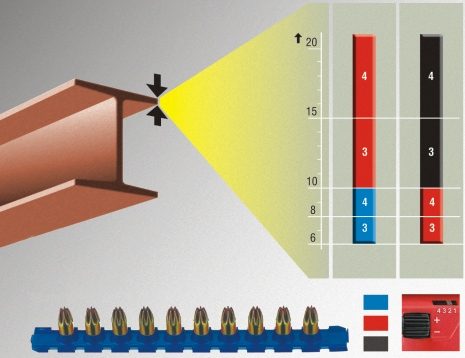

10 Program fixări directe DX 76 X-ENP Cuie pentru tablă profilată Selecţia capselor şi reglarea puterii Limite de utilizare X-ENP Grosimea materialului t II (mm) Oţel cu duritate normală Oţel cu duritate superioară Reglarea puterii Grosimea materialului t II (mm) Domeniu de utilizare Capse 6.8/18 S 35, E36, ST N / mm S 355, E 4, ST N / mm Duritate suprafaţă R m (N / mm ) Forţe de tracţiune şi forţe de forfecare admisbile (Sarcini de exploatare) V zul, N zul (ETA 04/0101) Grosimea tablei t Forţă de tracţiune N adm Forţă de forfecare N adm Tipuri de fixare [mm] [kn] [kn] 0,63,0,10 a,b,c,d 0,75 3,35,50 a,b,c, 0,88 3,85,90 a,b,c,d 1,000 4,5 3, a,b,c,d 1,13 4,50 3,75 a,c 1,5 4,70 4,5 a,c 1,50 4,70 4,60 a 1,75 4,70 4,60 a,00 4,70 4,60 a,50 4,70 4,60 a Tipuri de fixare a b c d repetate Valori de măsurare ale capacităţii portante transversale şi ale capacităţii portante orizontale V Rd şi NRd V Rd = V Rk / γ M α cycl Se referă la influenţa unor încărcări de vânt N Rd = α cycl N Rk / γ M α cycl = 1,0 pentru tablă de toate grosimile t γ M = 1,5 în lipsa reglementărilor naţionale Poziţia capului de dorit: NVS = 8, 9,8 mm Material de bază Fixări directe Utilizare DX-Kwik NPH -4 L 15 în beton Sarcini de tracţiune şi de forfecare admisibile pentru fixarea tablei profilate în beton conform autorizaţiei MA-35-B 8/89 Reglementări de utilizare DX 76 Grosimea tablei mm Suprapuneri admise (*) Sarcină de tracţiune V zul kn Tablă trapezoidală Sarcină de forfecare N zul kn Sarcină de tracţiune V zul kn Tablă casetată Sarcină de forfecare N zul kn 0,75 a,b,c,d 1,80 1,0 1,30 1,0 0,88 a,b,c,d,10 1,50 1,50 1,50 1,00 a,b,c,d,40 1,80 1,70 1,80 1,13 a,b,c,d,70,0 1,90,0 1,5 a,b,c,d 3,00,50,10,50 1,50 a 3,00 3,00,50 3,00 1,75 a 3,00 3,00,50 3,00,00 a 3,00 3,00,50 3,00,50 a 3,00 3, (*) Suprapunerile admise sunt valabile pentru table profilate până la limita de elasticitate şi rupere a oţelului StE 30. Suprafaţă de fixare: Beton, cel puţin B 5 Grosime: 100 mm. În cazul solicitărilor combinate, adică în cazul acţiunii concomitente a forţelor transversale şi de tracţiune, forţele admisibile se reduc la: Zempf. Qempf. Z empf.red. = ; Q empf.red. = ; Q Zempf. Z Qempf Z Q empf. Q Z empf. a Tablă separată b Suprapunere laterală c Suprapunere la capete d Suprapunere laterală şi la capete Poziţia capului NPH-4L15 85

11 Program fixări directe DX 76-PTR DX 76-PTR Aparat de implantat bolţuri (aparat cu magazie) Utilizare: Fixare certificată a tablei profilate pe suprafeţe de oţel. Certificarea include componente de sistem compatibile: capse 6,8/18M, X-ENP, cuie pentru tablă profilată şi aparatul de implantat bolţuri DX 76-PTR. SERVICE PE VIAŢĂ REPARAŢII CU COST LIMITAT 1 An FĂRĂ COSTURI GARANŢIE DE FABRICAŢIE NOU Pistoanele şi opritoarele pt. piston nu sunt acoperite de Hilti Service pe Viaţă DX 76-PTR Aparat de implantat bolţuri (aparat cu magazie) comandă Nr. articol Buc. / ambalaj DX 76-PTR Dotat cu magazie MX 76-PTR, livrat în cutie de material plastic rezistent la şocuri, set de curăţare, protecţie urechi, ochelari de protecţie,. spray Hilti. Fixarea tablei profilate pe suprafeţe de oţel (6 mm - oţel plin) Avantaje: nsistem PTR pentru fixări de calitate şi evitarea străpungerii în lipsa grinzii metalice nmagazie: modalitate de lucru foarte rapidă fără reîncărcare (10 capse / 10 cuie) nergonomie excepţională: - declanşare comodă cu ajutorul trăgaciului acţionat cu un singur deget - Căptuşire foarte bună a mânerului - Aparat foarte bine echilibrat nîntreţinere şi curăţare simple nreglarea puterii Date tehnice: Greutate: 4,35 kg Lungime: 464 mm Program cuie: X-ENP-19 L15 MX, ENPK-0 L15 MX Capacitate magazie: 10 cuie / 10 capse Capse: 6,8/18M albastru, roşu, negru comandă Nr. articol Buc. / ambalaj X-ENP-19 L15 MX Cuie pentru tablă profilată X-76-P-ENP-PTR Piston (inclusiv opritor pentru piston) Cuiele Hilti X-ENP dispun de o certificare tehnică europeană (ETA 04/0101), eliberată de către Institutul pentru Tehnică în Construcţii (DIBt) Fixarea tablei profilate pe suprafeţe de oţel (4 mm 8 mm) comandă Nr. articol Buc. / ambalaj X-ENPK-0 L15 MX Cuie pentru tablă profilată X-76-P-ENPK-PTR Piston (inclusiv opritor pentru piston) Piese de schimb / Accesorii DX 76-PTR comandă Nr. articol Buc. / ambalaj MX 76-PTR Magazie cuie a X-76-P-ENP-PTR (inclusiv opritor de piston) b X-76-PB-PTR Opritor de piston c Hilti Spray d Ochelari de protecţie incolori e Ochelari de protecţie coloraţi f DX 76 Set de curăţare (compus din perie plată, perie rotundă x 5, perie rotundă x 8, bătător) b c a e d f Capse speciale calibrul 6,8 / 18M pentru DX 76-MX DX 76 PTR şi DX 76-F15 În benzi a câte 10 bucăţi Încărcătură comandă Nr. articol Buc. / ambalaj puternică 6,8/18M albastru foarte puternică 6,8/18M roşu cea mai puternica 6,8/18M negru
