1 Linkeo Soluții de cablare structurată Specialistul mondial în infrastructuri electrice și digitale

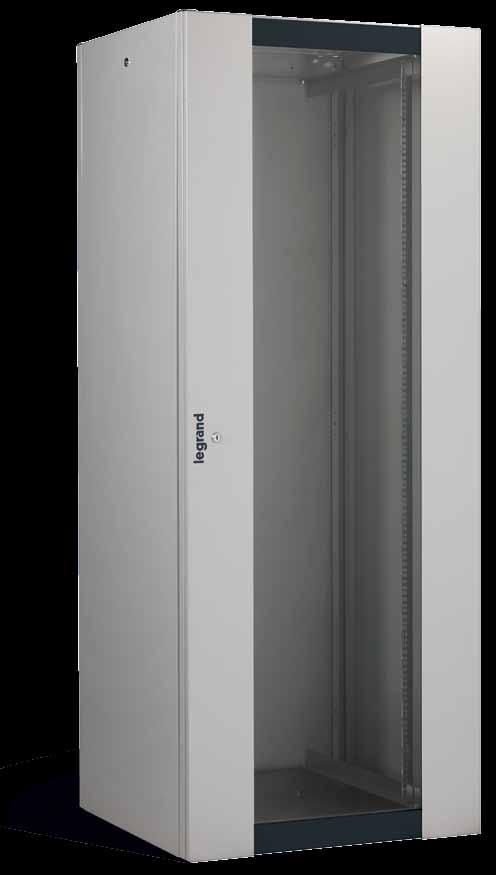

2 Cabinete INDEPENDENTE 19'' linkeo

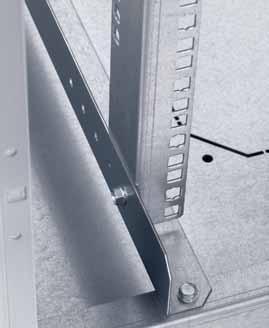

3 Soluții complete pentru cerințele din sectorul comercial Noile cabinete LINKEO de 19 au fost proiectate pentru o instalare facilă și funcționalitate maximă. Dispunând de o gamă largă de accesorii ce pot fi utilizate împreună cu cabinetele LINKEO, beneficiați de oferta completă ce răspunde cerințelor tuturor proiectelor dumneavoastră INTRĂRI SUPERIOARE ȘI INFERIOARE PREDECUPATE PENTRU CABLURI, DECUPATE ÎN PLACA SUPERIOARĂ A CabinetULUI, PENTRU KITURILE DE VENTILAȚIE 2 2 MONTANȚI 19 (STANDARD) SAU 4 MONTANȚI 19 CU FIXARE REGLABILĂ PE ADÂNCIME + 3 UȘĂ CU ÎNCUIETOARE PANOURI LATERALE ȘI SPATE DETAȘABILE POT FI UNITE CU AJUTORUL KIT-ULUI DE ÎMBINARE UȘĂ REVERSIBILĂ TOATE COMPONENTELE METALICE AU RACORDURI PENTRU LEGAREA LA PĂMÂNT 1

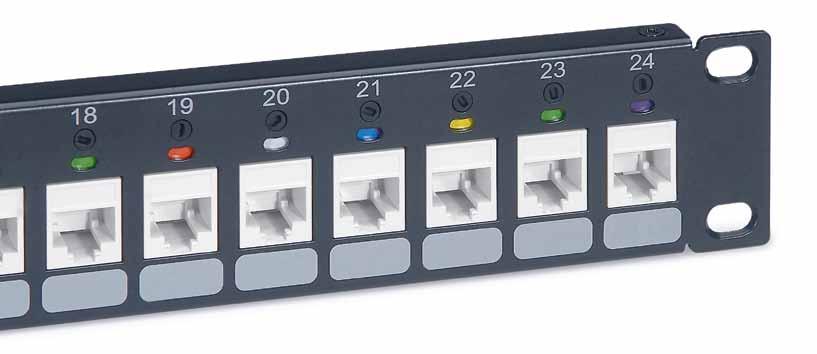

4 Linkeo Oferă fiabilitate, ușurința în instalare și înalta performanță pe care le aștepți de la produsele Legrand. SOLUȚIi DE CABLARE STRUCTURATĂ Soluțiile de cablare structurată Linkeo reprezintă alternative eficiente din punct de vedere al costurilor pentru inginerii specialiști în telecomunicații. Panourile de conexiune Linkeo identificare simplificată a panourilor/surselor acces facil la panoul instalat utilizarea unui singur modul cu 6 conectori cu prindere prin clipsare disponibil în ocnfigurația cu 24 de conectori libertate de configurare (FTP, UTP, Categoria 6 sau 5e) Componentele sale solide au fost testate de către laboratoare independente pentru a asigura conformitatea cu specificațiile standardelor IA/EIA-568-C.2 și ISO privind componentele din categoriile 5e și 6. Ușor accesibile odată instalate în cabinete cu ajutorul unei gheare amplasate pe panoul de conexiune. Marcare prin coduri de culoare pentru 6 surse. O metodă inovatoare eficientă, unică pe piață. 2

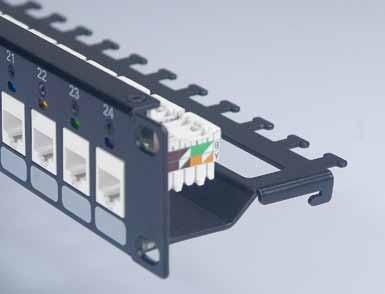

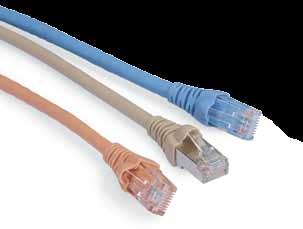

5 Sistem de cablare Legrand Panouri de conexiuni, conectori Keystone și cabluri de conexiuni Amb. Ref. Panou de conexiune echipabil Conectori Linkeo Keystone etichete pentru marcaj ușor conexiune standard cu ajutorul unui dispozitiv de cablare 110 amprenta trapezoidală oferă flexibilitate maximă la intalare, permițând inserarea din spatele panoului frontal. Conexiunea este posibilă înainte, în timpul sau după instalare. Disponibil în UTP și FTP, categoriile 6 și 5e Cabluri de conexiune Linkeo disponibile în 4 sau 5 lungimi și 4 culori fiecare cablu a fost testat cu rigurozitate pentru a verifica performanțele componentelor sale Panou modular neechipat pentru 24 de conectori jack keystone neecranați Cat. 6 și Cat. 5e Panou modular neechipat pentru 24 de conectori jack keystone neecranați Cat. 6 și Cat. 5e furnizat cu suport din plastic pentru cablul din spate Panou modular neechipat pentru 24 de conectori jack keystone ecranați sau neecranați Cat. 6 și Cat. 5e furnizat cu suport metalic pentru cablul din spate Echipat cu discuri rotative în 6 culori (albastru, verde, roșu, galben, mov și alb) Panou 19-1 U: patch panel telefon 50 porturi, 110 conectori Conector Keystone Conectorul Keystone 110 poate fi conectat cu ajutorul mecanismului de presare integrat. Compatibil cu cablurile monofilare AWG 22 până la AWG 26 și cabluri multifilare AWG 26. Contacte marcate cu cod de culori dublu și scheme de cablare T 568 A și T 568 B. În conformitate cu standardele ISO/IEC Ed. 2.0, EN și TIA/EIA 568. Prize RJ 45 cat FTP contacte UTP contacte 90 Prize RJ 45 cat. 5e FTP contacte UTP contacte 180 Cabluri de conexiune RJ 45 - RJ 45 PVC F/UTP cat. 6 ecranat, impedanță 100 Ω Albastru-verde Lungime 1 m Lungime 2 m Lungime 3 m Lungime 5 m U/UTP cat. 6 neecranat, impedanță 100 Ω Albastru deschis Lungime 1 m Lungime 1,5 m Lungime 2 m Lungime 3 m Lungime 5 m F/UTP cat. 5e ecranat, impedanță 100 Ω Maro deschis Lungime 1 m Lungime 2 m Lungime 3 m Lungime 5 m U/UTP cat. 5e neecranat, impedanță 100 Ω Roz deschis Lungime 1 m Lungime 1,5 m Lungime 2 m Lungime 3 m Lungime 5 m Pentru oferta de cabluri vă rugăm contactați echipa Legrand 3

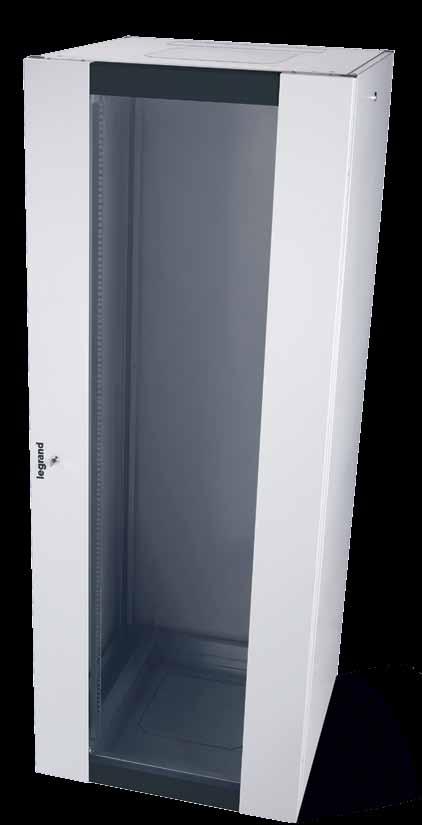

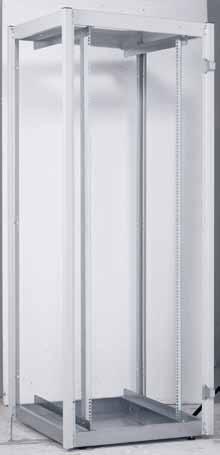

6 Cabinete independente Linkeo 19 cabinete gata echipate și echipamente Caracteristici tehnice pag Amb. Ref. Cabinete Linkeo 19" Cabinete IP 20 IK 08 pre-echipate Ușă frontală reversibilă cu geam din sticlă securizată. Panouri laterale și spate detașabile. Încuietoare cu cheie pentru blocarea ceor 4 laturi Echipat cu 2 montanți de 19 cu fixare reglabilă pe adâncime. Intrări de cablu pre-decupate (partea superioară și inferioară). Decupaj în placa superioară pentru kit-ul de ventilație Prevăzut cu picioare pentru nivelare. Sarcină: 400 kg Gri RAL 7035 Capacitate Înălțime (mm) Lățime (mm) Adâncime (mm) U U U U U U U U U U Extensie cabinet Linkeo 19 Fără panouri laterale Furnizată cu kit de îmbinare Capacitate Înălțime (mm) Lățime (mm) Adâncime (mm) U U Kit-uri de îmbinare Linkeo Pentru îmbinarea a 2 cabinete Linkeo 19 Pentru îmbinarea a 2 cabinete Linkeo 19 Set de 2 montanți 19 suplimentari U U U Plinte Linkeo Plinte metalice constând din 4 colțare și 4 capace detașabile Înălțime 100 mm Gri RAL 7035 Pentru cabinete cu lățime x adâncime (mm): x x 800 or 800 x x x x 1000 Rotițe Set de 4 rotițe pivotante, 2 dintre ele prevăzute cu frâne Sarcină totală pentru cele 4 rotițe: 500 kg Amb. Ref. Kit-uri de ventilație Linkeo Termostat integrat, reglabil de la - 10 la 80 C Cablu de 2,5 m cu fișă 2P+T, 230 VA Gri RAL ventilatoare ventilatoare Soluții Linkeo pentru managementul cablurilor Ghidaje verticale pentru cabluri Montaj lateral sau spate pe structură Pentru cabinet 33 U Pentru cabinet 42 U Inele pentru organizarea cablurilor Pentru cabinete cu o lățime de 800 mm. Cu fixare pe montant vertical de 19 Dimensiuni utile:65x145 mm Negru RAL Set de 6 inele metalice Etajere fixe Linkeo Fixare cu șuruburi pe 2 montanți 19 Înălțime 2 U. Sarcină maximă: 15 kg Adâncime etajeră 200 mm Adâncime etajeră 360 mm Fixare cu șuruburi pe 4 montanți x 19 Negru RAL Montare cu șuruburi. Înălțime 1 U Sarcină maximă: 50kg Adâncime etajeră 425 Pentru o adâncime de 600 mm Adâncime etajeră 625 Pentru o adâncime de 800 mm Adâncime etajeră 825 Pentru o adâncime de 1000 mm Etajere telescopice Linkeo Fixare cu șuruburi pe 4 montanți 19. Înălțime 1 U. Sarcină maximă: 50kg. Negru RAL Adâncime etajeră 425 Pentru o adâncime de 600 mm Adâncime etajeră 625 Pentru o adâncime de 800 mm Adâncime etajeră 825 Pentru o adâncime de 1000 mm Panouri 19 cu ghidaje pentru cabluri, 2 axe U U 2P+T PDU Cablu 2 m cu fișă prize standard francez - belgian prize standard francez - belgian + întrerupător prize standard german prize standard german + întrerupător prize standard britanic prize standard britanic + întrerupător

7 Cabinete independente Linkeo 19 soluții de ambalare aplatizată Cabinete independente Linkeo 19 soluții de ambalare aplatizată Amb. Ref. Furnizate ca un singur articol Cabinete furnizate în ambalaje aplatizate pentru compactitate Toate componentele cabinetului sunt furnizate întrun singur pachet Carcasă din lemn etajabilă Furnizate cu 2 montanți 19 Set de 2 montanți 19 suplimentari Ref /41/42 Cabinete Linkeo 19 Capacitate Înălțime (mm) Lățime (mm) Adâncime (mm) U U U U U U U U U U Extensii cabinete Linkeo 19 Capacitate Înălțime (mm) Lățime (mm) Adâncime (mm) U U Furnizate în pachet de 4 articole Ușurință la manevrare Cabinet dezasamblat în 4 părți componente Placă superioară - bază Placa sperioară și baza cabinetului Montare cu ajutorul montanților 19 Lățime (mm) Adâncime (mm) Montanți și suporturi de rezistență 19 Set de 4 suporturi de rezistență si 2 montanți x 19" Set de 2 montanți 19 (dacă este necesar) Ref /41/ Înălțime 24 U Înălțime 33 U Înălțime 42 U Panouri laterale Panouri laterale Capacitate Adâncime (mm) U U U U U U U 1000 Ușa frontală și panou spate Capacitate Lățime (mm) U U U U U U 800 Avantajele soluțiilor de ambalare aplatizată Ușor de transportat Ușor de depozitat Ușor de manevrat Ușor de montat: - 16 minute / o persoană - necesită un singur dispozitiv (cheie de 10) - fișă specifică de instalare Avantajele livrării ca un singur articol Ambalaj de protecție pentru transport pe distanțe lungi Toate într-unul singur: - ușor de comandat Avantajele livrării în pachet de 4 articole - Costuri reduse la transport și depozitare - Manevrare ușoară (ușor și de dimonsiuni reduse) - Izolarea ușii și a panourilor pentru o mai mare protecție - Extensii de cabinete ușor de configurat Tabel de selecție pentru livrare în pachet de 4 articole Dimensiuni cabinet ÎxlxA Placă superioară - bază Suporturi de rezistență și montanți 19 Panouri laterale Ușă frontală și panou spate 24U 600 x U 800 x U 600 x U 800 x U 600 x U 600 x U 600 x U 800 x U 800 x Aceleași caracteristici tehnice și opțiuni ale echipamentelor ca în cazul cabinetelor gata echipate pag. 4 42U 800 x Casete de extensie a se vedea mai sus, fără panouri laterale Cabinete cu montaj pe perete furnizate în ambalaj aplatizat pag. 6 5

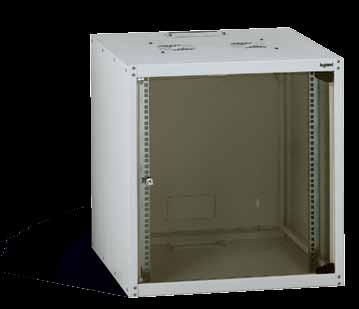

8 Linkeo 19" Cabinete CU MONTAJ PE PERETE Cabinete cu montaj pe perete Linkeo ușă din sticlă plată, reversibilă cu sistem de încuiere integrat. Intrare cablu reglabilă pe placa superioară, cu izolație din spumă poliuretanică. Intrări de cablu spate și bază prevăzute cu obturatoare. Furnizată cu 2 montanți de 19 cu fixare reglabilă pe adâncime. Perforații în placa superioară pentru aerisire. Poate fi echipat cu kit de ventilație Caracteristici tehnice pag. 10 IP 20 - IK 08 Cabinete cu ușă din sticlă plată, reversibilă cu sistem de încuiere integrat. Montaj simplu în doi pași: bază + cabinet Echipat cu 2 montanți de 19 cu fixare reglabilă pe adâncime Intrare cablu reglabilă pe placa superioară, cu izolație din spumă poliuretanică Intrări de cablu spate și bază prevăzute cu obturatoare Perforații în placa superioară pentru aerisire, cu pozibilitatea de instalare a kit-ului de ventilație. Ref. nr Furnizat cu kit pentru legare la pământ Gri RAL 7035 Amb. Ref. Cabinete Linkeo de 19" Furnizate gata asamblate Capacitate Înălțime Lățime Adâncime Greutate netă (mm) (mm) (mm) (kg) Sarcină (kg) U U U U În ambalaj aplatizat pentru compactitate Capacitate Înălțime Lățime Adâncime Greutate netă (mm) (mm) (mm) (kg) Sarcină (kg) U U U U Kit ventilație Linkeo Kit-ul conține: - 2 ventilatoare - 1 termostat - întrerupător ON/OFF (PORNIT/OPRIT) Furnizat cu cablu de 2,3 m Alimentare 230 VA - 50/60 Hz Etajere fixe Linkeo Fixare cu șuruburi pe 2 montanți de 19 Înălțime 2 U. Sarcină maximă: 15 kg Adâncime etajeră 200 mm Pentru cabinete cu adâncime de 400 și 600 mm Adâncime etajeră 360 Pentru cabinete cu adâncime de 600 mm Panouri de 19 cu ghidaje pentru cabluri, 2 axe U U 2P+T PDU Cablu 2 m cu fișă prize standard francez - belgian prize standard francez - belgian + întrerupător prize standard german prize standard german + întrerupător prize standard britanic prize standard britanic + întrerupător

9 SISTEM DE STIVUIRE 19'' Sistem de stivuire 19'' x Acces complet la cablaje. Poate fi echipat cu manșoane pentru cabluri pentru un finisaj perfect. Caracteristici tehnice pag. 11 Amb. Ref. Sistem de stivuire 19 Pentru echipamente 19 în mediu prevăzut cu aer condiționat, sigur, protejat de praf Include 2 sau 4 montanți 19 Cu picioare de nivelare Sistemul de stivuire cu 4 montanți poate fi echipat cu casete pentru adâncimea de 800 mm Furnizat gata pentru asamblare RAL 7035 Capacitate Înălțime(1) (mm) Lățime (mm) Adâncime (mm) Sarcină (kg) U U Manșon pentru organizarea cablurilor Acces vertical Ușă cu montaj reversibil Pentru fixare pe partea stângă sau dreaptă a montanților 19 RAL Manșon Placă superioară Placă superioară pentru sisteme de stivuire cu 4 montanți 535 x 600 mm Set de 4 rotițe Pentru sisteme de stivuire Sarcină pentru cele 4 rotițe: 340 kg Număr de montanți Etajere Fixare cu șuruburi pe 2 montanți x 19 Înălțime 2 U Sarcină maximă: 15 kg Adâncime etajeră 200 mm Adâncime etajeră 360 mm Fixare cu șuruburi pe 4 montanți x 19 Înălțime 1 U Adâncime etajeră fixă 625 mm Adâncime etajeră telescopică 625 mm Panouri de 19 cu ghidaje pentru cabluri, 2 axe U U 2P+T PDU Cablu 2 m cu fișă prize standard francez - belgian prize standard francez - belgian + întrerupător prize standard german prize standard german + întrerupător prize standard britanic prize standard britanic + întrerupător 1 : Fără picioare de nivelare (+ 28 până la 34 mm cu picioare) 7

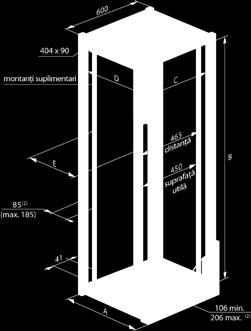

10 Cabinete independente Linkeo 19 Caracteristici generale Cabinete metalice extensibile independente Finisaj RAL 7035 din poliester texturat ce oferă rezistență crescută la coroziune și zgârieturi Ușă frontală cu geam din sticlă securizată Clasă de protecție (rezistență la apă) împotriva obiectelor solide și a lichidelor: IP 20 Clasă de protecție la impact mecanic: IK 08 Perforații în montanți 19 : 9,5 x 9,5 mm Sarcină admisă: 400 kg Dimensiuni utile (mm) Conformitate cu standardele Cabinetele Linkeo sunt conforme cu următoarele standarde: IEC EN IEC EN IEC EN C EIA-310-E IEC DIN IEC NF C ) Grade de protecție asigurate de dulapuri (cod IP) (NF EN 50102, NF C ) Grade de protecție asigurate de dulapuri pentru echipamente electrice împotriva impacturilor mecanice exterioare (cod IK) Siguranța echipamentelor de prelucrare de date Cabinete, sisteme de stivuire, panouri și alte echipamente asociate (ANSI/EIA/310-E-2005) (NF C , NF C ) Dimensiuni ale structurilor mecanice pentru gama de mm (19 ) Instalații electrice de joasă tensiune - Protecție pentru siguranță - Protecție la șocuri electrice Cabinetele Linkeo sunt proiectate pentru a fi integrate în instalaţii conforme cu următoarele standarde: EN EN & 2 C & 2 ISO IEC NF C Part 4-41 IEC Tehnologia informaţiei - Sisteme generice de cablare Tehnologia informaţiei - Instalaţii de cablare Tehnologia informaţiei - Cablare generică pentru clădirile clienţilor Instalații electrice de joasă tensiune - recomandări Instalații electrice de joasă tensiune - Protecție pentru siguranță - Protecție la șocuri electrice Dimensiuni (mm) P A B H L 135 Dimensiuni generale Dimensiuni cabinet Î (1) L A A B 24 U 600 x U 800 x U 600 x U 800 x U 600 x U 600 x U 600 x U 800 x U 800 x U 800 x : Fără picioare de nivelare (+15 până la 45 mm cu picioare) Suprafață utilă Dimensiuni cabinet A (1) B C D E Ușă cu geam din sticlă 24 U 600 x x U 800 x x U 600 x x U 800 x x U 600 x U 600 x x U 600 x U 800 x U 800 x x U 800 x : Dimensiuni generale 2 : Reglabilă din 25 în 25 mm 8

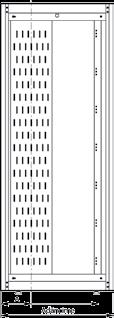

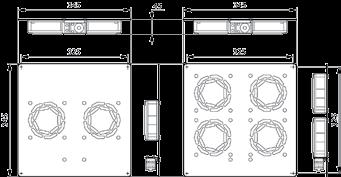

11 Cabinete independente Linkeo 19 (continuare) Plinte pentru cabinetele Linkeo (mm) Ghidaje verticale pentru cablu Linkeo Ghidaj 33 U: 1486 x 300 x 25 mm Ghidaj 42 U: 1886 x 300 x 25 mm Montaj lateral Profondeur Adâncime cabinet baie A Dimensiuni cabinet Lățime x Adâncime General Fixare Suprafață utilă L A A B C D 600 x x x x x x Kit-uri de ventilație Linkeo (mm) Montaj spate în 600 mm lățime Montaj spate în 800 mm lățime Etajere Linkeo (mm) Lățime utilă Ref. A L1 L2 L

12 Cabinete cu montaj pe perete Linkeo 19 Caracteristici generale Cabinete metalice cu montaj pe perete Finisaj RAL 7035 din poliester texturat ce oferă rezistență crescută la coroziune și zgârieturi Ușă frontală cu geam din sticlă securizată Clasă de protecție (rezistență la apă) împotriva obiectelor solide și a lichidelor: IP 20 Clasă de protecție la impact mecanic: IK 08 Perforații în montanți 19 : 9,5 x 9,5 mm Sarcină admisă: 3 kg/u (sau 48 kg pentru 16 U, cabinet 19 ) Deschiderea ușii (mm) Conformitate cu standardele Cabinetele Linkeo sunt conforme cu următoarele standarde: IEC EN IEC EN IEC EN C EIA-310-E IEC DIN (NF C ) Grade de protecție asigurate de dulapuri (cod IP) (NF EN 50102, NF C ) Grade de protecție asigurate de dulapuri pentru echipamente electrice împotriva impacturilor mecanice exterioare (cod IK) Siguranța echipamentelor de prelucrare de date Cabinete, sisteme de stivuire, panouri și alte echipamente asociate (ANSI/EIA/310-E-2005) (NF C , NF C ) Dimensiuni ale structurilor mecanice pentru gama de mm (19 ) Cabinetele Linkeo sunt proiectate pentru a fi integrate în instalaţii conforme cu următoarele standarde: Fixare (mm) Ref. Capacitate A /35 6 U /36 9 U /47 12 U /48 16 U 1130 EN Tehnologia informaţiei - Sisteme generice de cablare EN & 2 C & 2 ISO IEC NF C Part 4-41 UTE C IEC Tehnologia informaţiei - Sisteme generice de cablare Tehnologia informaţiei - Cablare generică pentru clădirile clienţilor Instalații electrice de joasă tensiune - recomandări Residential cabling for communication networks Instalații electrice de joasă tensiune - Protecție pentru siguranță - Protecție la șocuri electrice Kit ventilație (mm) Ref. Capacitate A B /35 6 U /36 9 U /47 12 U /48 16 U 597 Dimensiuni (mm) Ref. Capacitate Înălțime Lățime Adâncime /35 6 U /36 9 U /47 12 U /48 16 U

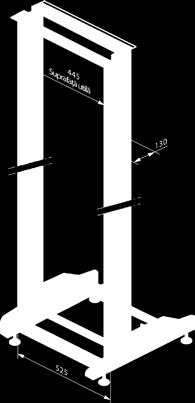

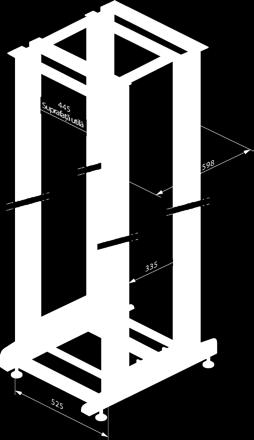

13 Sistem de stivuire Caracteristici generale sistem de stivuire Sistem metalic de stivuire Finisaj RAL 7035 din poliester texturat ce oferă rezistență crescută la coroziune și zgârieturi Perforații în montanți 19 : 9,5 x 9,5 mm Sarcină admisă: 300 kg Dimensiuni (mm) Sistem de stivuire cu 2 montanți Ref Sistem de stivuire cu 4 montanți Ref

14 Conectori Linkeo Keystone Dimensiuni Caracteristici de transmisie Graficele logaritmice indică valorile medii măsurate pentru parametrii selectați (NEXT și Return Loss) comparativ cu cerințele definite conform ISO (liniile de culoare roșie). NEXT (diafonie) Cat.5e UTP Cat.5e 20 db 31,95 16, , db 20 1 MHz MHz Cat.5e STP Cat db Cat5e NEXT lim Low Highg 39,55 17, Low Low High Low Low High Low 22, db 1 MHz MHz RETURN LOSS (atenuare) Cat.6 UTP Cat.5e 30, db 0 db , db 1 MHz MHz 100 db 1 MHz 10 Cat.6 STP Cat.6 0 db 43,1 16, , db 1 MHz MHz db
