E le mente de zidăr ie din beton ElEmEntE din beton leier pentru pereţi despărţitori elementele din beton leier pentru pereţi despărţitori sunt bolţari închişi pe suprafaţa superioară care se

domeniu de utilizare elementele din beton leier pentru pereţi despărţitori pot fi utilizate pentru construcţia pereţilor de despărţire neportante ale caselor de locuit, de vacanţă, ale clădirilor

Elemente din beton leier pentru pereţi despărţitori caracteristici perete despărţitor vf 10 Dimensiuni nominale [mm](lăţ/lun/înăl) masă [kg/buc] 100/500/220 13 rezistenţa la compresiune [n/mm2] min.

2 E le mente de zidăr ie din beton ElEmEntE din beton leier pentru pereţi despărţitori elementele din beton leier pentru pereţi despărţitori sunt bolţari închişi pe suprafaţa superioară care se potrivesc ca material, mărime şi formă cu elementele de susţinere. sunt comercializate în două dimensiuni, astfel permit realizarea pereţilor cu o grosime între 10 şi 12 de cm. domeniu de utilizare elementele din beton leier pentru pereţi despărţitori pot fi utilizate pentru construcţia pereţilor de despărţire neportante ale caselor de locuit, de vacanţă, ale clădirilor comunitare, industriale, agricole şi alte clădiri. În afară de asta sunt ideale pentru realizarea structurilor de zidărie cu rol de izolaţie sau de protejare a izolaţiei la fundaţii. Elemente din beton leier pentru pereţi despărţitori caracteristici perete despărţitor vf 10 Dimensiuni nominale [mm](lăţ/lun/înăl) masă [kg/buc] 100/500/ rezistenţa la compresiune [n/mm2] min. 12,5 coeficient de difuziune a vaporilor de apă [μ] 5/15 clasificarea conform reacţiei la foc necesar de material [buc/m2] cantitate livrare [buc/palet] cod identificare palet neinflamabil a1 8,5 90 albastru elemente DIN beton leier PeNtRU PeReţI DeSPăRţItoRI 9

PeNtRU PeReţI DeSPăRţItoRI utilizare zidul realizat din elementele din beton leier pentru

îmbinare, deplasându-le cu jumătate (dar cel puţin un sfert) de element în îmbinare.

spaţiile verticale dintre elementele alăturate trebuie asamblate de asemenea cu mortar la

calitatea mortarului de zidărie utilizat este aceeaşi ca şi cea a mortarului utilizat la

pentru a asigura duritatea zidului se va încorpora în fiecare al doilea rost orizontal de

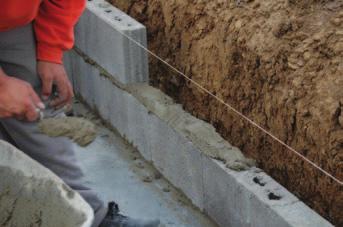

3 E le mente de zidăr ie din beton ElEmEntE din beton leier pentru pereţi despărţitori Elemente suplimentare din beton leier pentru pereţi despărţitori pentru vf 10 elemente DIN beton leier PeNtRU PeReţI DeSPăRţItoRI utilizare zidul realizat din elementele din beton leier pentru despărţire poate fi construit doar pe suprafeţe din beton (beton armat) cu capacitatea portantă corespunzătoare. zidurile despărţitoare leier vor fi executate conform procedeelor generale de zidărie, cu îmbinare, deplasându-le cu jumătate (dar cel puţin un sfert) de element în îmbinare. nivelul stratului de mortar de zidărie este de 1 cm. spaţiile verticale dintre elementele alăturate trebuie asamblate de asemenea cu mortar la îmbinarea cu lambă şi uluc. calitatea mortarului de zidărie utilizat este aceeaşi ca şi cea a mortarului utilizat la bolţarii de susţinere. pentru a asigura duritatea zidului se va încorpora în fiecare al doilea rost orizontal de mortar un cablu întins din, care va fi legat la vergeaua din oţel rotund de la capătul peretelui sau va fi înnodat la elementele zidului perpendicular. materialul şi grosimea nervurilor elementelor despărţitoare leier este aceeaşi ca şi cea a elementelor de susţinere, de aceea şi caracteristicile referitoare la prelucrarea lor sunt aceleaşi. necesar de mortar zid de 10 cm (vf 10) cca. 6 litri/m 2 10

4 Legătura dintre peretele de susţinere şi peretele despărţitor se poate realiza în două moduri. cablu din fier moale trei sferturi de bolţar canelură Prin îmbinare: Înălţime elementelor despărţitoare corespunde cu bolţari de susţinere, astfel se poate realiza o legătură prin îmbinare. Pe linia legături în fiecare al doilea rând al peretelui de suport se va ciopli o canelură cu adâncimea de 6-7 cm şi lăţimea corespunzătoare grosimii peretelui despărţitor. În aceste caneluri va fi introdus fiecare al doilea rând al peretelui despărţitor. În caneluri vor fi introduse elemente de trei sfert, astfel se va asigura deplasarea corespunzătoarea a rândurilor. Înainte de îmbinare suprafaţa canelurii va fi dat cu mortar. Racordarea peretelui despărţitor la zidul de susţinere prin îmbinare cablu din vergea din oţel rotund Racordarea peretelui despărţitor la zidul de susţinere prin blocare Prin blocare: Peretele de susţinere şi peretele despărţitor sunt independenţi. Toate rândurile peretelui despărţitor ajung până la planul peretelui de susţinere. Pe linia de legătură în rostul vertical de mortar între cei doi pereţi se va încadra o vergea verticală din oţel rotund cu diametrul Ø5 Ø10. Această vergea trebuie fixată anterior cu cablurile din din straturile orizontale de mortar al peretelui susţinere. Cablurile din din fiecare al doilea strat de mortar al peretelui despărţitor le înnodăm la vergeaua din oţel rotund şi le întindem. Legătura dintre perete despărţitor şi planşeu În cadrul construirii peretelui despărţitor în momentul obţinerii înălţimii corespunzătoare se va ancora peretele la planşeu. Cea mai avantajoasă soluţie este de a bloca în rândul superior două elemente pentru perete despărţitor cioplite în formă de pană faţă în faţă. Astfel putem asigura blocarea pe toată suprafaţa a peretelui. Spaţiul dintre elementele în formă de pană blocate trebuie zidite cu elemente despărţitoare. Totodată rosturile dintre planul inferior al planşeului şi elementele despărţitoare trebuie umplute cu spumă poliuretan. Fixarea cu pană poate fi realizată corespunzător doar dacă elementele în formă de pană blocate au fost decupate exact în acelaşi unghi. Îmbinarea profilurilor de zidărie Îmbinările de profiluri de zidărie împreună cu elementele suplimentare ale pereţilor despărţitori pot fi stabilite în mod clar după cum se vede pe schiţele de mai jos. Buiandrug pentru deschideri Asigurarea deschiderilor în peretele despărţitor se va face cu grindă din beton armat (monolit) la faţa locului. Grinda are de obicei aceeaşi înălţime cu rândul de bolţari, astfel se poate evita utilizarea elementelor tăiate. 11

5 Îmbinarea profilurilor bolţari despărţitori de beton Realizarea colţului de perete bolţar despărţitor VF Realizarea capătului de perete bolţar despărţitor consolidare cu cablu din consolidare cu cablu din jumătate de bolţar sfert de bolţar trei sferturi de bolţar vergea din oţel rotund Realizarea îmbinării perpendiculare (T) Bolţar pentru pivniţă NF consolidare cu cablu din sfert de bolţar trei sferturi de bolţar 12
