Instrucţiuni de instalare Perlite Protect Board

Transcript

1 I. Alegerea profilelor uşoare şi a componentelor 1. Structura metalică uşoară cu rol de partiţionare conţine de obicei profil U de plafon, profil U de pardoseală, şină de ghidaj şi profil C vertical. Principalele accesorii constau în bolţuri cu pană (sau dibluri de bătaie sau cuie de beton), şuruburi autofiletante, nituri. Specificaţii conform cerinţelor. Parametri ai profilelor montante metalice uşoare Denumire Ilustraţie Lăţime (W) Înălţime (H) Grosime (D) Funcţie Profil U (şină de plafon şi de pardoseală) Îmbinare pentru perete uşor şi bază Structură metalică uşoară Profile C Componentă principală de susţinere a peretelui uşor Şină de ghidaj Îmbinare între profile C Bridă - Accesoriu care are funcţie auxiliară de susţinere pentru profilul U/C cu placă de acoperire fixată Conexpand cui de beton) (cui, - Fixare pentru profil U pardoseală/grindă/ stâlp/perete. Accesorii φ3.5 L:25~35 φ4.0 L:30~45 Fixare pentru ghidă placă/montant Pagina 1 Pop-nit φ4~5 L:8~12 Fixare pentru profil-profil/ghidă- montant/ghidă-ghidă Notă: Fixarea GHID-GHIDĂ/GHIDĂ-MONTANT/PROFIL-PROFIL se poate realiza cu un cleşte special de

2 montaj. Q50, Q75, Q100 este profilul metalic uşor care se foloseşte de obicei. Alegerea unuia dintre acestea trebuie făcută în funcţie de condiţiile tehnice şi ale proiectului. Standardele selectate sunt în tabelul următor: Înălţimea limitată a profilului metalic uşor Tip Grosime Distanţa între profile C Limită de înălţime la profilul C Loc cu densitate mare de Loc cu densitate redusă de populaţie populaţie Q50 Q75 Q100 0,6 mm (grosime standard) 0,8 mm 0,6 mm (grosime standard) 0,8 mm 0,6 mm (grosime standard) 0,8mm 600 mm 2800 mm 3300 mm 400 mm 3300 mm 4300 mm 600 mm 3500 mm 4500 mm 400 mm 4000 mm 5500 mm 600 mm 3500 mm 4500 mm 400 mm 4000 mm 5000 mm 600 mm 4500 mm 5500 mm 400 mm 5000 mm 6000 mm 600 mm 4000 mm 5000 mm 400 mm 4500 mm 5500 mm 600 mm 5000 mm 6000 mm 400 mm 5500 mm 6500 mm Cum ar fi săli de şedinţă, clase, săli Cum ar fi locuinţe, birouri, de expoziţie, magazine etc. saloane etc. Pagina 2

3 Notă: I. Profil de grosime standard 1) Dacă înălţimea peretelui>2440 mm, trebuie să existe şină de ghidaj în şliţurile îmbinării orizontale. 2) Dacă înălţimea peretelui >5000 mm, trebuie să existe şină de ghidaj la fiecare ½ lungime de placă şi grindă de oţel la fiecare 5000 mm; sau adoptaţi profil montant din oţel sau dublaţi structura; 3) Dacă deschiderea peretelui>5000 mm, trebuie să existe profil compus la fiecare 3 lăţimi de placă sau stâlp de II. oţel la fiecare 5000 mm; sau adoptaţi structură cu profil de oţel (ţeavă rectangulară). Profil mai mare decât grosimea standard 1) Dacă înălţimea peretelui >6000 mm, trebuie să existe grindă de oţel la fiecare 5000 mm şi şină de ghidaj la fiecare 1/2 lungime de placă; sau adoptaţi profil montant din oţel sau dublaţi structura; 2) Dacă deschiderea peretelui>5000 mm, trebuie să existe profil compus la fiecare 3 lăţimi de placă sau stâlp de oţel la fiecare 5000 mm; sau adoptaţi structură cu profil de oţel (ţeavă rectangulară). III. IV. Pentru pereţi cu înălţime/deschidere mai mare (cum ar fi perete parafoc, perete de izolaţie fonică, perete rezistent la impact), vă rugăm să ne contactaţi. La calculul deschiderii sau distanţei, nu uitaţi de toleranţa pentru şliţurile plăcii. II. Dimensiunea plăcii de perlit Placă cu plasă încorporată 1.2 m x 2.0 m x 10 mm / 12 mm / 14 mm / 20 mm 1.2 m x 2.4 m x 10 mm / 12 mm / 14 mm / 20 mm 1.2 m x 2.6 m x 10 mm / 12 mm / 14 mm / 20 mm Placă de perlit cu înveliş de hârtie 1.2 m x 2.0 m x 10 mm / 9.5 mm / 12 mm 1.2 m x 2.4 m x 10 mm / 9.5 mm / 12 mm 1.2 m x 2.6 m x 10 mm / 9.5 mm / 12 mm III. Instrucţiuni de proiectare şi construcţie 1) Peretele metalic uşor este folosit în principal ca perete despărţitor la interior. Pentru pereţi diferiţi, vă rugăm să alegeţi placa în mod corespunzător. 2) Lungimea continuă a peretelui este mai bine controlată sub 25 m. Dacă se depăşeşte, trebuie să existe rost de dilatare. 3) Pentru înălţimea peretelui şi tipul de profil, vă rugăm să consultaţi tabelul de mai sus. 4) Îmbinarea dintre ghidă şi perete trebuie să fie rezistentă. Îmbinarea celor două se poate face prin bolţuri Pagina 3

4 cu pană sau dibluri de bătaie cu o distanţă a fiecărui punct mai mică de 800 mm. Distanţa la şinele de ghidaj nu trebuie să depăşească 1500 mm. Fixarea pentru profilul vertical şi profilul orizontal poate fi cu pop-nit cu diametru 4 mm, lungime 8 mm sau cu cleştele special de montaj. 5) Placa se fixează de profil/ghidă cu şurub autofiletant, de obicei dimensiunea şurubului are diametrul: 3.5~4 mm, lungime: 25~35 mm. 6) Îmbinarea dintre perete şi grindă/perete/stâlp trebuie să fie rezistentă şi netedă şi umplută/finisată cu pastă specială şi plasă de armare. 7) Dacă există o cerinţă specială de hidroizolare, peretele trebuie să suporte tratament de hidrofugare şi se realizează o fundaţie de perete de 100 mm pentru hidroizolaţie. Profil U tavan IV. Procesul general pentru construirea peretelui Zidărie Diblu de bătaie/ bolţ cu pană Trasaj Instalare ghidă U - montant C (se lasă goluri de montaj pentru uşi, ferestre şi deschideri) Instalare şină de ghidaj/ghidă ţevi de apă şi cabluri electrice instalare placă pe o faţă instalare elemente de fixare pentru ţevi Umplere perete (numai dacă este necesar) instalare placă pe cealaltă faţă tratament îmbinare lucrare de finisare perete Profil U pardoseală Trasaj V. Instalarea structurii uşoare 1) Curăţaţi baza pentru instalarea structurii. 2) Marcaţi baza conform lăţimii profilului. În acelaşi timp marcaţi şi poziţia ferestrelor, uşilor, ţevilor şi altor instalaţii. 3) Tăiaţi profilul după dimensiunea peretelui. 4) Instalaţi profilul U după trasaj, îmbinarea în direcţie longitudinală trebuie să fie dreaptă şi netedă. Distanţa dintre punctul de ancorare şi capăt nu trebuie să depăşească 150 mm; distanţa dintre două puncte de ancorare nu trebuie să depăşească 800 mm. Notă: la intersecţia pereţilor cu direcţii diferite, trebuie să existe un interspaţiu de grosimea unei plăci, păstrat între două profile U de tavan sau profile U de pardoseală. 5) Instalaţi profilul C lateral de oţel conform trasajului, procedaţi în acelaşi mod ca şi cu profilul U Notă: Dacă există o cerinţă suplimentară de izolaţie fonică, trebuie instalată căptuşeală fonoizolantă sau se umple cu material de etanşare între profilul C lateral şi bază. 6) Puneţi profilul C de mijloc între profilul U de tavan şi profilul U de pardoseală, profilul C de mijloc trebuie să fie Grosime placă Profil U pardoseală Profil extra Pagina 4

5 perpendicular cu laterala sa la aceeaşi suprafaţă; nu se permite distorsiune. Lungimea profilului C trebuie să fie cu 10 mm mai scurtă decât înălţimea tavanului până la pardoseală şi deschiderea este 600 mm (se poate modifica după proiect special.) Notă: a) Profilul C de rezistenţă (alcătuit cu profil C şi ghidă U) trebuie instalat în locul care include ferestre şi uşi, capăt de profil C liber, colţ de cameră şi gaură mare în perete. Instalarea profilului C de întărire trebuie să păstreze şi să nu afecteze deschiderea de 600 mm. b) Se recomandă bride de profil pentru rigiditatea peretelui. Instalarea bridelor trebuie să fie la capătul deschis al profilului C, cu o distanţă de mm. c) Dacă este necesar să se agaţe obiecte grele (precum dulap, aer condiţionat, boiler sau rezervor de apă), trebuie să existe mai multe profile C sau puneţi placă de lemn/placă de oţel intre profile pentru a transfera sarcina la construcţia din profile, evitând deteriorarea plăcii. d) Pentru pereţi speciali (perete curbat sau înclinat), instalarea se va face conform specificaţiilor din proiect. 7) Instalaţi şină de ghidaj la locul de îmbinare de la marginea orizontală a plăcii. 8) Fixaţi cele două profile sau ghide cu nit sau cu cleştele special de montaj. 9) După terminarea cadrului, se vor instala ghidajele de ţevi, cablurile şi accesoriile, conform specificaţiilor din proiect. Daţi gaură în profilul respectiv conform poziţiei şi dimensiunii ţevilor, însă diametrul găurii nu trebuie să depăşească 3/5 din lăţimea profilului. 10) Înainte de instalarea plăcii, trebuie confirmate planeitatea cadrului, verticalitatea faţadei şi stabilitatea. Notă: Trebuie prevăzută toleranţă la instalarea cadrului conform tabelului de mai jos Toleranţă la instalarea structurii de profile (mm) Nr. Articol Toleranţă Metodă de verificare 1 Planeitate suprafaţă 2 Cu rigla de 2 m şi pană de măsurat 2 Verticalitate faţadă 3 Tuburi de cablu Ţevi de apă VI. Instalarea plăcii de perlit 1. Cerinţe generale la instalare 1). În general, placa de perlit trebuie instalată de jos în sus în direcţie verticală. Aceasta este pentru realizarea părţii longitudinale pe profil. 2). Puneţi plăcile în mod natural una lângă alta, fără a apăsa mult. 3). Dacă nu există cerinţă strictă de rezistenţă la foc sau izolaţie fonică, îmbinarea între două plăci poate fi fără suprapunere pe partea opusă a peretelui; însă dacă există o astfel de cerinţă strictă, acestea trebuie să se suprapună pe ambele părţi ale peretelui. Aceasta înseamnă că cele două îmbinări nu trebuie să fie pe un montant pe ambele părţi ale peretelui. Pagina 5

6 4). Dacă înălţimea peretelui este peste 3500 mm, îmbinarea între placa superioară şi inferioară se va face ca mai sus. 2. Etape pentru instalarea plăcii 1) Tăiaţi placa sau daţi găuri conform specificaţiilor de instalare sau din desen. Notă: Marginea în direcţia longitudinală a fost şanfrenată, marginea pătrată în direcţia scurtă, iar la tăierea plăcii marginea trebuie şanfrenată pentru facilitarea tratării îmbinării 2). Trasaţi şi marcaţi punctul de înşurubare şi pre-trataţi pentru a uşura pătrunderea şurubului în suprafaţa plăcii. Distanţă: până la marginea plăcii: 15 mm, până la colţul plăcii: 50 mm, distanţa punctelor: mm 3). La fixarea cu şurub autofiletant, se va face de la centrul către laterala plăcii şi toate capetele de şurub trebuie să fie la 1 mm sub suprafaţa plăcii. Notă: Placa de lângă fereastră şi uşă: îmbinarea dintre plăci nu trebuie să fie pe profilul de glaf, pentru a evita fisurarea cauzată de deschiderea/închiderea uşii/ferestrei. 3. Instalarea ţevilor Instalaţi ţevile conform proiectului. Executaţi odată cu instalarea cadrului de profile sau înainte de instalarea plăcii pe cealaltă faţă. În timpul instalării, trebuie evitată tăierea profilului sau ghidei şi evitaţi de asemenea să aşezaţi ţevile la partea inferioară a peretelui. 4. Tratarea îmbinărilor şi colţurilor 1) Etape de prelucrare a îmbinărilor pentru netezime (1) La instalarea plăcii, lăsaţi un rost corespunzător (de obicei 3 mm 6 mm). Curăţaţi de praf rostul şi o singură dată. (2) Umpleţi rostul cu pastă de îmbinare şi finisaţi suprafaţa cu cuţitul, după uscare, verificând dacă există fisuri. (3) Din nou 1 mm de pastă cu plasă de fibră de sticlă, apăsaţi şi finisaţi. (4) Când pasta începe să se întărească dar este încă umedă, finisaţi cu altă pastă pentru a încorpora plasa de fibră de sticlă. Neteziţi suprafaţa cât mai mult posibil. (5) La colţuri, procedaţi la fel ca la îmbinări. Pagina 6

7 2) Pentru colţul exterior procedaţi ca mai jos (1) Ataşaţi două straturi de plasă de fibră de sticlă cu ambele părţi de 100 mm şi apoi finisaţi. Metoda de acoperire este aceeaşi ca la îmbinare. (2) Dacă este nevoie de colţar de oţel, mai întâi finisaţi locul cu pastă aplicată o dată şi apoi fixaţi colţarul cu cui galvanizat şi finisaţi cu pastă. 3) Când pasta s-a uscat, verificaţi dacă există fisuri. Dacă da, depistaţi motivul şi luaţi măsuri corespunzătoare de rezolvare. Schiţa peretelui vertical Profil U tavan Şină de ghidaj Şină de ghidaj Profil U pardoseală Pagina 7

8 VII. Schema structurii peretelui Linie unghiulară pardoseală Ghidă U pardoseală Diblu de bătaie/bolţ cu pană Ghidă U pardoseală Diblu de bătaie/bolţ cu pană Material de etanşare/căptuşeală antifonare Ghidă U pardoseală Diblu de bătaie/bolţ cu pană Bază hidroizolaţie 1)Izolaţie fonică 2) Hidroizolaţie 1. Îmbinare cu pardoseala Diblu de bătaie/bolţ cu pană Ghidă U pardoseală Diblu de bătaie/bolţ cu pană Oţel profilat Şurub 2. Îmbinare cu tavanul 3. Îmbinare cu perete lateral 4. Îmbinare cu construcţia metalică Plasă de colţ Profil rezistenţă Plasă de colţ Plasă de colţ 5. Îmbinare cu perete în L 6. Îmbinare cu perete în T Profil rezistenţă Plasă fibră de sticlă şi pastă de îmbinare 7. Capăt liber al peretelui 8. Tratament îmbinare Pagina 8

9 Spumă polietilenică Etanşare la apă Material de etanşare 9. Îmbinare prin deformare Lemn Lemn 10. Perete cu unghi drept 11. Perete cu unghi obtuz 12. Perete de izolaţie fonică Deoarece placa de perlit are o excelentă performanţă de fonoizolare, pentru realizarea unui perete care necesită fonoizolaţie Bandă cauciuc Îmbinare în zigzag superioară, este suficient ca în construcţie să se ia câteva măsuri pentru a se atinge acest efect. De exemplu, folosiţi placă groasă sau placă asimetrică (placă cu grosime diferită a celor două feţe) sau dublaţi placa sau dublaţi structura de profile cu un material de etanşare mai bun. Puneţi căptuşeală fonoizolantă la îmbinarea plăcii/profilului cu grinda, peretele, stâlpul ş.a.m.d. Pagina 9

10 13. Perete cu rezistenţă la impact Dacă există o cerinţă specială de rezistenţă la impact a peretelui, se poate obţine prin scurtarea deschiderii profilului sau folosirea unei plăci groase. În acelaşi timp, acest lucru va spori Ghidă U plafon Zidărie Cadru profil Clemă fixare zidărie Bolţ cu pană Ghidă U pardoseală performanţa izolaţiei fonice, izolaţiei termice şi rezistenţei la foc. 14. Zidărie şi profil uşor Aici peretele cu profil uşor este destinat în principal izolaţiei interioare. Cadrul se poate fixa pe peretele de zidărie. 15. Deschideri pentru ferestre şi uşi 1. Fereastră obişnuită (lăţime 1500 mm), trebuie să existe profil de glaf suplimentar pe ambele părţi. 2. Uşă obişnuită (lăţime 3000 mm) sau fereastră Ghidă U plafon Profil rezistenţă Ghidă U plafon Şină ghidaj Profil extra/profil glaf Oţel profilat Şină ghidaj Oţel profilat Ghidă U pardoseală Ghidă U pardoseală obişnuită (lăţime 5000 mm), trebuie să existe profil de întărire pe ambele părţi ale deschiderii şi să menţină lăţime de 600 mm fără modificare. 3. Uşă sau fereastră mai mare: uşă cu 3000 mm sau uşă de capacitate mare, lăţime fereastră 5000 mm, cadrul deschiderii trebuie să fie din structură de oţel. 1) cadru uşă Pagina 10 Îmbinare în zigzag

11 Lemn Cadru 2)cadru fereastră 16. Ţevi şi cabluri, prize fereastră lemn Cadru fereastră lemn 1. Atunci când ţevile traversează profilul, trebuie să existe un gol în profil cu diametru de sub 3/5 din lăţimea profilului. 2. Pentru casete electrice mici sau prize, trebuie să existe un profil în plus atât în lateral cât şi în partea de sus. Sticlă Montură fereastră SS Profil rezistenţă Profil rezistenţă Profil rezistenţă 3. Pentru casetă de mărime medie (de exemplu cutie de foc), trebuie să existe profil de lemn sau de rezistenţă în partea de sus şi lateralul golului. 4. Pentru casete mari sau grele, trebuie să existe oţel profilat pentru gol. Montură aliaj aluminiu Cadru fereastră Sticlă Cadru aliaj alum. Profil rezistenţă Placă suplim. Priză 5. La izolaţie fonică superioară sau rezistenţă la Priză foc, trebuie să existe placă suplimentară în spatele casetei sau prizei, cu o dimensiune cu 300 mm mai mare decât cutia sau priza în cele 4 direcţii. 17. Agăţarea obiectelor pe perete 1)Obiecte uşoare agăţate Şurub Pagina 11 Lemn Cadru uşă lemn Cadru uşă lemn Profil rezistenţă

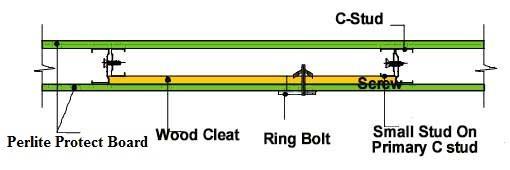

12 Cadru uşă oţel Piuliţă Perforat Perforat Şurub cu ochi 2)Obiecte grele agăţate l 4 mm Placă oţel Foaie lemn 9 mm Şurub Şurub cu ochi Clemă lemn Şurub cu ochi Profil mic pe profil C principal VIII. Materiale necesare Cantitate pentru Denumire perete per metru pătrat Placă perlit 2 m 2 Profil U tavan/pardoseală 0,67 m Notă: Cantitatea este calculată la 2,6 m înălţime, 100 m lungime perete cu placă de perlit de 1200 mm x 2000 mm, deschidere 600 mm, distanţă şină ghidaj 1200 mm, fără gol. Este Bolţ Pagina 12

13 Şină de ghidaj Bride profil 1,65 m 0,67 m 0,83 buc. cantitatea minimă pentru referinţă. Accesorii Suport cablu 35 buc. Nit 5 buc. Şurub Vată minerală (dacă este nevoie, nu 1 m 2 se sugerează) Pastă de îmbinare 0,5 kg Plasă de fibră de sticlă sau hârtie 2,3 m perforată Notă: Există nenumărate forme de sistem de structură uşoară pentru construcţie de perete. Formele apar în aceste instrucţiuni numai în scop de referinţă. La instalare, trebuie avute în vedere cerinţele, înălţimea şi lungimea. IX. Specificaţii tehnice Показател Норматив Резултат Заключение 1 Limitare radionuclizi Pagina 13 Indice de expunere internă IRA 1.0 Indice de expunere externă IRA 1.3 0,14 ok 2 Densitate suprafaţă, kg/m2 9, ok 3 Sarcină de rupere, N Perpendiculară pe lungime 4 Sarcină de rupere, N Paralelă cu lungimea Medie 400 Min. 360 Medie 160 Min , Duritate, N ok 6 Rezistenţă la impact Fără fisuri după impact Fără fisuri ok 7 Coeficient de absorbţie apă, % 10 7 ok 8 Emisie de formaldehide, mg/l - Nedetectată ok 9 Procent de contractare, % 0,50 0,06 ok 10 Coeficient de absorbţie apă, 5 0,25 0,03 ok 11 Coeficient de transfer termic 0,25 0,08 ok 12 Rezistenţă la îngheţ -- După 25 cicluri îngheţ-dezgheţ, fără fisuri şi delaminare 13 Clasă de rezistenţă la foc necombustibil Clasa А1 ok ok ok ok ok

14 (necombustibil) Pagina 14
