ΤΗΛΕΜΕΤΡΙΚΟΣ ΣΤΑΘΜΟΣ ΜΕΤΡΗΣΗΣ ΠΟΙΟΤΗΤΑΣ ΝΕΡΟΥ ΠΗΓΩΝ ΠΑΡΑΔΕΙΣΟΥ

Transcript

1 ΤΗΛΕΜΕΤΡΙΚΟΣ ΣΤΑΘΜΟΣ ΜΕΤΡΗΣΗΣ ΠΟΙΟΤΗΤΑΣ ΝΕΡΟΥ ΠΗΓΩΝ ΠΑΡΑΔΕΙΣΟΥ ΔΗΜΗΤΡΗΣ ΚΟΥΒΑΣ Κανάρη Θεσσαλονίκη Tηλ Fax Η εταιρεία q Έτος ίδρυσης 1995 q Ιδιόκτητες εγκαταστάσεις από το 1997 q Δυο πλήρως εξοπλισμένο εργαστήρια q Δώδεκα άρτια εκπαιδευμένα στελέχη q Άμεση συνεργασία με τους εγκυρότερους κατασκευαστές από Ευρώπη και Αμερική q Σχεδιασμός και ανάπτυξη καινοτόμων προϊόντων q Δημιουργία και λειτουργία κόμβου μεταγωγής δεδομένων μετρητικών σταθμών. q Συνεχής εκπαίδευση των στελεχών εντός και εκτός Ελλάδας 1

2 ΕΝΔΕΙΚΤΙΚΗ ΛΙΣΤΑ ΕΓΚΑΤΕΣΤΗΜΕΝΩΝ ΔΙΚΤΥΩΝ Τηλεμετρικό δίκτυο Νομαρχίας Χανίων Τηλεμετρικό δίκτυο αγρομετεωρολογικών σταθμών Κύπρου Τηλεμετρικό δίκτυο Στρυμόνα Τηλεμετρικό δίκτυο Νέστου Τηλεμετρικό δίκτυο Νομαρχίας Πιερίας Τηλεμετρικόδίκτυοεταιρείας UNIGEA Τηλεμετρικό δίκτυο Ποταμού Ευρώτα Τηλεμετρικό δίκτυο Γεωτρήσεων ορυχείων ΔΕΗ Τηλεμετρικόδίκτυοεταιρείας AXIONA Τηλεμετρικόδίκτυο εταιρείας VECTOR Τηλεμετρικό δίκτυο εταιρείας ΑΙΟΛΟΣ Τηλεμετρικό δίκτυο Ινστιτούτου Φυλλοβόλων Δένδρων Τηλεμετρικό δίκτυο Νομαρχίας Φλώρινας Δίκτυο Ινστιτούτου Δασικών Ερευνών Τηλεμετρικό δίκτυο ΑΠΘ Πάνω από 50 δίκτυα Περισσότεροι από 500 σταθμοί Τηλεμετρικό δίκτυο Εγνατίας Οδού ΑΕ Τηλεμετρικό δίκτυο Λίμνης Κορώνειας Meteorology & Hydrology Institute of Bulgaria Η εταιρεία ΠΙΣΤΟΠΟΙΗΣΗ ΠΟΙΟΤΗΤΑΣ ΠΑΡΕΧΟΜΕΝΩΝ ΥΠΗΡΕΣΙΩΝ ΚΑΙ ΠΡΟΙΟΝΤΩΝ ΚΑΤΑ : ISO 9001 ΑΠΟ ΤΟ 2002 ΔΙΑΠΙΣΤΕΥΜΕΝΟ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΡΗΣΕΩΝ ΣΤΟ ΕΘΝΙΚΟ ΣΥΜΒΟΥΛΙΟ ΔΙΑΠΙΣΤΕΥΣΗΣ ISO ΑΠΟ ΤΟ 2008 Δοκιμές. Αρ.Πιστ 456 2

3 ΠΕΡΙΓΡΑΦΗ 3

4 ΠΕΡΙΓΡΑΦΗ Οσταθμός μετρά ανά 10 λεπτά: Την συγκέντρωση των Νιτρικών (NO3) Την συγκέντρωση του ολικού Άνθρακα (TOC) Την θολότητα του νερού (NTU) Την θερμοκρασία του νερού μέσα στην κυψελίδα ροής Την θερμοκρασία του χώρου Αποστολή των μετρήσεων στην βάση ανά 1 ώρα SCIENTACT AE ΠΕΡΙΓΡΑΦΗ Ειδοποίηση με SMS σε περίπτωση : Υπέρβασης ορίων μέτρησης Διακοπή τάσης τροφοδοσίας Διαρροή στο υδραυλικό σύστημα Διακοπή λειτουργίας αντλίας Υπερβολική θερμοκρασία στον χώρο λειτουργίας SCIENTACT AE 4

5 ΠΕΡΙΓΡΑΦΗ Βασικά τεχνικά χαρακτηριστικά αισθητηρίων ΠΑΡΑΜΕΤΡΟΣ ΠΕΡΙΟΧΗ ΜΕΤΡΗΣΗΣ ΑΝΑΛΥΣΗ ΜΕΤΡΗΣΗΣ ΑΚΡΙΒΕΙΑ ΜΕΤΡΗΣΗΣ ΤΕΧΝΟΛΟΓΙΑ ΝΟ3-Ν TOC ΘΟΛΟΤΗΤΑ Θερμοκρασία 0-60mg/l 0-150mg/l NTU 0 50 C 0.1 mg/l 0.1 mg/l 0.1 NTU 0.1 C 3% 3% 3% 0.5 C Φασματοφωτομετρία Φασματοφωτομετρία Φασματοφωτομετρία PT 100 SCIENTACT AE ΠΕΡΙΓΡΑΦΗ SCIENTACT AE 5

6 SCIENTACT AE SCIENTACT AE 6

7 SCIENTACT AE SCIENTACT AE 7

8 SCIENTACT AE SCIENTACT AE 8

9 SCIENTACT AE SCIENTACT AE ΤΗΛΕΜΕΤΡΙΑ ΔΙΚΤΥΟ GPRS ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ INTERNET 9

10 Όργανα μέτρησης καταγραφής ποιότητας υδάτων Τρόπος λειτουργίας του συστήματος Όργανα μέτρησης καταγραφής ποιότητας υδάτων Κατασκευαστής S::CAN, Αυστρία Αρχή μέτρησης s::can s::can liquid monitoring networks 10

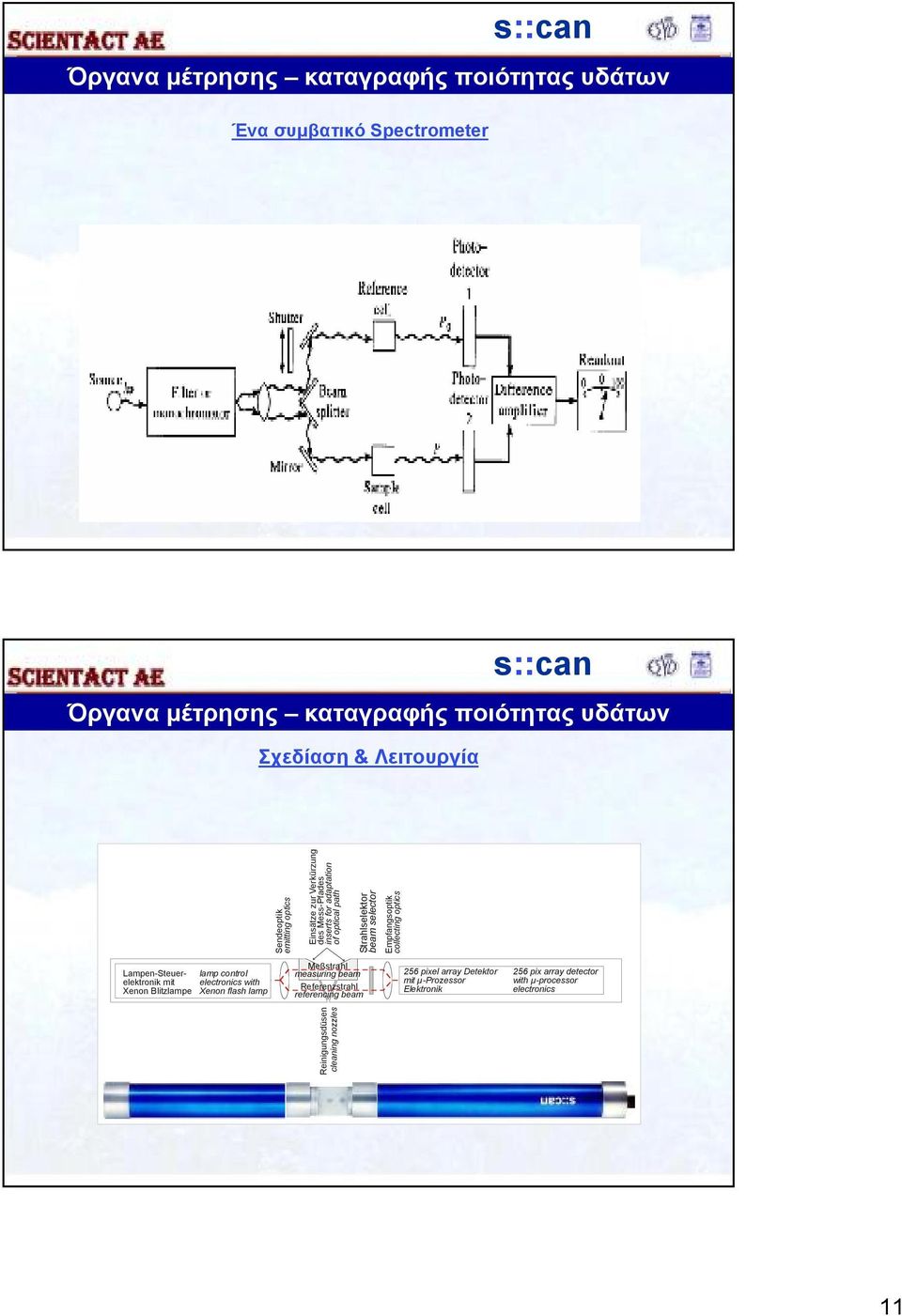

11 Όργανα μέτρησης καταγραφής ποιότητας υδάτων Ένα συμβατικό Spectrometer s::can Όργανα μέτρησης καταγραφής ποιότητας υδάτων Σχεδίαση & Λειτουργία s::can Sendeoptik emitting optics Einsätze zur Verkürzung des Mess-Pfades inserts for adaptation of optical path Strahlselektor beam selector Empfangsoptik collecting optics Lampen-Steuerelektronik mit electronics with lamp control Xenon Blitzlampe Xenon flash lamp Meßstrahl measuring beam Referenzstrahl referencing beam 256 pixel array Detektor mit µ-prozessor Elektronik 256 pix array detector with µ-processor electronics Reinigungsdüsen cleaning nozzles 11

12 s::can Όργανα μέτρησης καταγραφής ποιότητας υδάτων ΜΕΛΛΟΝΤΙΚΗ ΕΠΕΚΤΑΣΗ Τι κάνει το ana::larm Πρόκειται για εργαλείο λογισμικού το οποίο ανιχνεύει την απόκλιση από την κανονική / μέσο όρο ποιότητα νερού Το Ana::larm λειτουργεί μόνο με τα : Spectro::lyser Ana::pro Το Ana::larm παρέχεται στην μορφή μίας «global calibration», και δεν απαιτεί εγκατάσταση επιπλέον λογισμικού Οι παράμετροι Alarm διαφέρουν ανάλογα με την εφαρμογή και απαιτείται εκπαίδευση του συστήματος s::can Όργανα μέτρησης καταγραφής ποιότητας υδάτων ΣΥΣΤΗΜΑΕΓΚΑΙΡΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ EARLY WARNING SYSTEM ΒΗΜΑ 1: περίοδος εκμάθησης Το λογισμικό «μαθαίνει» το σχήμα και τις ιδιότητες ενός «κανονικού» φάσματος του υδάτινου σώματος σε καθορισμένη περιοχή Ορισμός επιπέδουαναφοράς ήαλλιώς baseline γιατηνμετέπειτα αναγνώριση της ασυνήθιστης σύνθεσης Φάσμα απορρόφησης, ή 1 η παράγωγος, για την ανίχνευσης της απόκλισης από το κανονικό φασματικό σχήμα. 12

13 s::can Όργανα μέτρησης καταγραφής ποιότητας υδάτων ΣΥΣΤΗΜΑ ΕΓΚΑΙΡΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ EARLY WARNING SYSTEM Παράδειγμα νερού από δίκτυο διανομής πόσιμου νερού ΣΤΑΘΜΟΣ ΠΗΓΩΝ ΣΤΑΘΜΟΣ ΠΗΓΩΝ ΠΑΡΑΔΕΙΣΟΥ ΠΑΡΑΔΕΙΣΟΥ Βασικά τεχνικά χαρακτηριστικά ΠΑΡΑΜΕΤΡΟΣ ΠΕΡΙΟΧΗ ΜΕΤΡΗΣΗΣ ΑΝΑΛΥΣΗ ΜΕΤΡΗΣΗΣ ΑΚΡΙΒΕΙΑ ΜΕΤΡΗΣΗΣ ΤΕΧΝΟΛΟΓΙΑ ph Αγωγιμότητα DO2 Θερμοκρασία Στάθμη 0 14 ph μs/cm 0-20 ppm 0 50 C 0 20 m 0.1 ph 1 μs/cm 0.1 ppm 0.1 C 1 cm 0.1 ph 1% 2% 0.1 C 0.05% Digital SDI 12 Digital SDI 12 Digital SDI 12 Digital SDI 12 Digital SDI 12 13

14 ΣΤΑΘΜΟΣ ΠΗΓΩΝ ΠΑΡΑΔΕΙΣΟΥ Μετατροπέας RS-484 σε SDI 12 Ηλιακός Συλλέκτης πολυαισθητήρα Καλώδιο μεταφοράς μετρήσεων Κουτί συνδέσεων Πολυπαρεμετρικός Αισθητήρας Ηλιακός Συλλέκτης data logger Data logger μονάδα τηλεμετρίας Πολυπαραμετρικός αισθητήρας TROLL

15 s::can Όργανα μέτρησης καταγραφής ποιότητας υδάτων Παραδείγματα εγκαταστάσεων Όργανα μέτρησης καταγραφής ποιότητας υδάτων Δυνατότητες επέκτασης ενός τηλεμετρικού υδρολογικού σταθμού ΥΔΡΟΛΟΓΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Αυτόματοι δειγματολήπτες Χρώμα Φωσφορικά*, Αμμωνία, Χλωριόντα*, κτλ Ταχύτητα ροής με υπερήχους Στάθμη με υπερήχους CTD για πιεζόμετρα ΟΝ LINE φωτομετρικοί αναλυτές Αισθητήρες διαλυμένων αερίων σε νερό 15

16 Όργανα μέτρησης καταγραφής ποιότητας υδάτων Δυνατότητες επέκτασης ενός τηλεμετρικού υδρολογικού σταθμού ΜΕΤΕΩΡΟΛΟΓΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ Θερμοκρασία / Υγρασίααέρα Κατακρημνίσματα Ηλιακή ακτινοβολία Ταχύτητα / Διεύθυνση ανέμου Βαρομετρική πίεση Εξάτμιση Compact μετεωρολογικοί σταθμοί Υπολογισμός ΕΤο Υπολογισμοί Φυτοπροστασίας Όργανα μέτρησης καταγραφής ποιότητας υδάτων Δυνατότητες επέκτασης ενός τηλεμετρικού υδρολογικού σταθμού ON LINE ΣΥΝΔΕΣΗ ΜΕ ΚΕΝΤΡΑ ΛΗΨΗΣ ΜΕΤΡΗΣΕΩΝ Σύνδεση με κέντρο Περιφέρειας Ανατολικής Μακεδονίας Θράκης Σύνδεση με κέντρο SCIENTACT AE 16

17 Εκ μέρους της ScientAct ΕΥΧΑΡΙΣΤΩ 17
