sistemi komfort energjetik Zgjidhje përfundimtare për ngrohje dhe ftohje duke përfshirë edhe POMPЁN TeRMIKe

Transcript

1 sistemi komfort energjetik Zgjidhje përfundimtare për ngrohje dhe ftohje duke përfshirë edhe POMPЁN TeRMIKe EFIKASITET ENERGJETIK ndërtim autoindustria industri

2 efikas dhe i qëndrueshëm Vërtetojuni me një ide unike gjatë ndërtimit të i dhe sanimit energjetik të shtëpive me nga një amvisëri dhe shtëpive me nga dy amvisëri si dhe tek objektet e vogla afariste, në bazë të rregulloreve ligjore për ngrohje dhe ftohje si dhe trajtimin e ujit të ngrohët, rritet kërkesa për zgjidhje me energji të ripërtërishme! Por, komponentët e veçantë vetvetiu nuk paraqesin sistem efikas dhe të sinkronizuar.. këtë vërtetojnë edhe rezultatet aktuale të studimeve afatgjate: Pompat termike nuk janë teknikë ku për efikasitetin energjetik të tërë sistemit do të ishin me rëndësi kyçe vetëm për nga kualiteti I pompës termike *. nëse një komponentë në sistem nuk është i dizajnuar dhe i vendosur mirë, atëherë shpenzimet operative të instalimit p.sh. shpenzimet e energjisë elektrike mund të jenë më të mëdha se nga mënyra klasike e ngrohjes me naftë ose gaz. *raporti përfundimtar nga testimi i pompave termike në teren, agjenda lokale 21 grupi energjetik Lar (shvarcvald, 33 instalime, periudha ) dizajn preciz me koncept të përkryer: prandaj rehau zbaton qasje drejt një sistem gjithëpërfshirës, me efikasitet optimal të instalimeve. + gjeoterimia + pompa termike + ngrohje/ftohje sipërfaqësore + trajtim të ujit të ngrohtë + teknikë inteligjente e rregullimit + projektim optimal dhe dizajn 2

3 për shtëpinë tuaj projektim shumë-sistemësh për rezulëtate më të mira Pompë termike me dimensione optimale - pa humbje të panevojshme të energjisë - pa rrotullim të panevojshëm të pompës termike, e me të edhe afat më i gjatë i qëndrueshmërisë Projektim optimal I fushës gjeotermale, I adaptuar sipas pompës termike - sigurimi i regjenerimit të qëndrueshëm të truallit nëpërmjet ftohjes së objektit gjatë verës (largimi i nxehtësisë), dhe më atë rritja e kapacitetit për ngrohje gjatë dimrit - Lidhje hidraulike optimale e sondave që të zvogëlohet fuqia e pompës Projektimi optimal I ngrohjes dhe ftohjes sipërfaqësore - temperatura primare minimale e mundshme gjatë regjimit të ngrohjes - temperature primare maksimale e mundshme gjatë regjimit të ftohjes - shfrytëzimi i të gjitha sipërfaqeve në disponim sipas nevojës: dysheme, mur, dhe tavan Lidhja optimale e teknikës së sistemit të instalimeve - teknika e menaxhimit të sistemit të instalimeve siguron potencial të ulët të gabimeve 3

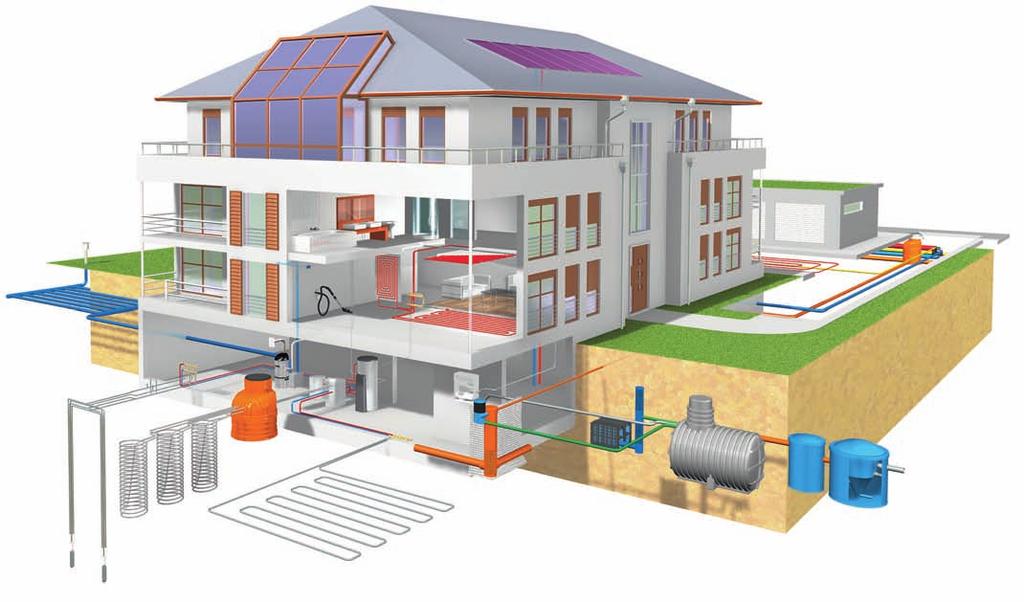

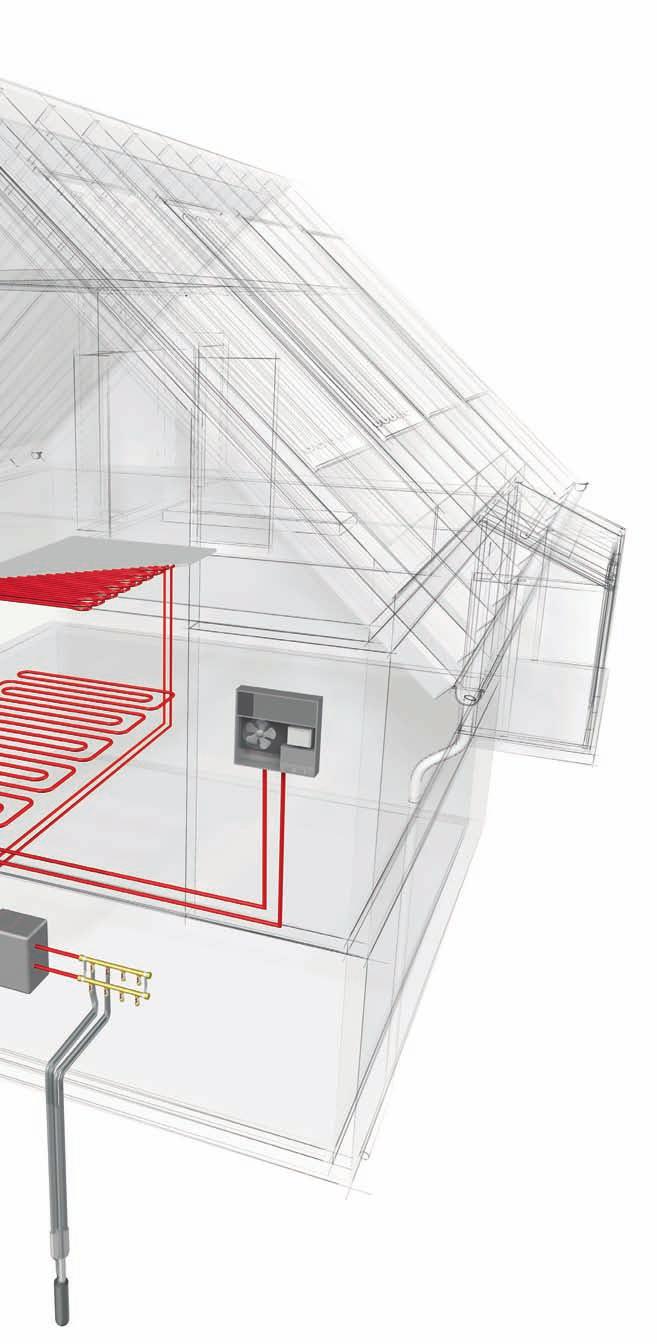

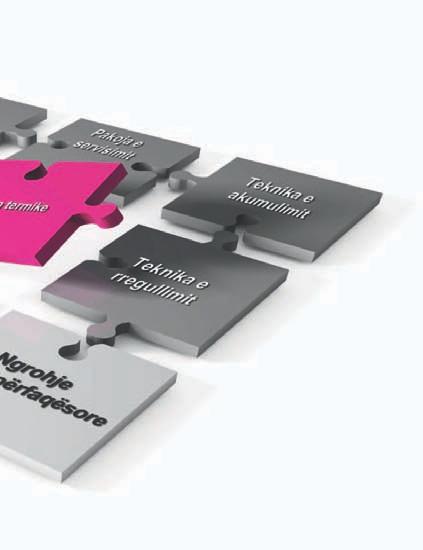

4 pasqyra e sistemit 1 Kontrolli integral: - kontrolli i gjeotermisë, pompa termike, stacioni për ujë të pijshëm, ngrohje dhe ftohje sipërfaqësore - aktivizimi i ngrohjes dhe ftohjes - mirëmbajtja nga distance është e mundshme 2 Pompa termike : - tre lloje: pompë termike solare/me ujë, ujë/ujë, dhe ajr/ujë - gama e fuqisë nga 5 deri në 56 kw gjatë regjimit të ngrohjes - gama e fuqisë nga 5 deri 56 kw gjatë regjimit të ftohjes - të gjitha pompat termike janë në disponim në versionin me ftohje aktive pa pjesë plotësuese 3 Gjeotermia: - në disponim janë paraprakisht zgjidhje të instaluara për puseta të pajisura me ndarës - tub i fortë pe-ha për punë të rënda ndërtimore në qiell të hapur - tri mënyra të ekzekutimit: 3a 3b 3c sondë gjeotermale heliks kolektor gjeotermal komfort und ener kein Widerspruch 4 3 4b 1 2 4a 3a 3b 3c 4

5 5 Ngrohje dhe ftohje sipërfaqësore: - në disponim janë sisteme për dysheme, mur dhe tavan - në disponim janë sisteme të lagështa dhe të thata për të gjitha sipërfaqet - të gjitha sistemet janë të përshtatshme për ngrohje dhe ftohje 5 gieeffizienz 4 Teknika e grumbullimit / rezervuarët: - në preformim të rezervuarit për ujë të ngrohtë të pijshëm ose për rezervuar të sistemit me stacion të ujit të ëmbël si mënyrë e veçantë higjienike e trajtimit të ujit të ngrohtë - rezervuar në veçanti i adaptuar për pompa termike - është e mundur mbështetja solare për të dy mënyrat 4a Stacioni I ujërave të ëmbla 4b Rezervuari gjatë ftohjes aktive 5

6 komfort dhe efikasitet energjetik nuk ka ankesë me sistemin komfort energjetik dhe me ngrohjen sipërfaqësore do të dispononi jo vetëm me sistem të rehatshëm për ngrohje, por edhe do të mund të ftohni në mënyrë pasive dhe aktive me rehau pompën termike dhe teknikën e rregullimit. Sistemi Avantazhi I rehatisë së juaj Avantazhi I juaj energjetik Pompa termike - nuk ka aromë vaji - nuk ka hi, nuk ka pluhur - Zhvendosje automatike ngrohje / ftohje - qetë - nuk ka nevojë për hapësirë për lëndë djegëse - nuk ka nevojë për oxhak - mirëmbajtje e lehtë - deri në 75% e energjisë për ngrohje fitohet nga trualli, nga uji (ujërat nëntokësor) ose nga ajri Ngrohje sipërfaqësore : ngrohje e dyshemesë ngrohje muri ngrohje në tavan Ftohje sipërfaqësore (opsione): ftohje të dyshemesë ftohje muri ftohje nga tavani Stacioni për ujë të pijshëm - rrezatim komod i nxehtësisë - dysheme këndshëm e ngrohtë - nuk ka shkulë - nuk ka qarkullim të pluhurit - Lagështi e përmirësuar e ajrit në dhomë - i përshtatshëm për persona alergjik - dhoma atraktive vizuale pa pajisje termike - dizajnim i lirë i dhomës - nuk ka zona problematike gjatë dekorimit me tapeta, ngjyrosjes, pastrimit ose pastrimit me fshesë me korrent - ndjenjë e këndshme edhe kur është vapë: ftohje komode me rrezatim - fjetje e freskët e rehatshme - nuk ka shkulë - nuk ka zhurmë - nuk ka shpërndarje të pluhurit - nuk ka pajisje kondicionerësh të dukshme në banesë - Zhvendosje automatike midis ngrohjes dhe ftohjes - një sistem i vetëm për ngrohje dhe ftohje - uji të ngrohët vazhdimisht në sasi të mjaftueshme - top higjienë me rehau stacionin për ujë të ëmbël - gjithmonë ujë të freskët - nëpërmjet efektit të rrezatimit të këndshëm mund të zvogëlohet temperatura e dhomës për 2 deri në 3 gradë dhe të ruhet rehatia e njëjtë. ky efekt vetë kursen rreth 10% të energjisë - ngrohja sipërfaqësore kërkon 25 deri në 35 gradë ujë për ngrohje. ngrohja me radiatorë kërkon 40 deri në 70 gradë. - sipas kësaj ngrohja sipërfaqësore ka nevojë dukshëm më të vogël të nivelit të ngrohtësisë - Ky efekt nxit që pompat termike të punojnë në mënyrë me efikase të konsiderueshme - p.sh. dallimi nga 15 gradë në mes ngrohjes me radiator dhe asaj sipërfaqësore krijon avantazh energjetik për rreth 38% e lidhur me pompën termike - mundësia për ftohje pasive, ku ftohja bëhet me ftohje natyrore nga trualli dhe/ose uji nëntokësor (ka mundësi të mos jetë e lidhur me pompë termike ajrore) - nëse ftohja pasive nuk mjafton, atëherë pompa termike përforcon me ftohje aktive - për shkak të temperaturave më të ulëta të grumbullimit të rehau stacionit të ujit të ëmbël, pompa termike punon me shkallë më të lartë të efikasitetit sesa tek rezervuarët konvencional - rezervuarët mjaft të mëdhenj nuk kanë nevojë për përdorimin e ngrohësit elektrik. ai shpenzon shumë energji dhe rehau e përdor vetëm në raste urgjente dhe jo në procedurë të rregullt - gjithashtu rezervuar me dimensione mjaft të mëdha siguron shfrytëzim optimal të avantazheve tarifore, si p.sh. tarifa e lirë e natës 6

7 ekspertiza për ujë dhe higjienë stacioni për ujë të freskët dhe teknika e grumbullimit Zgjidhjet sistemike për ngrohje të ujit të pijshëm gjithmonë duhet ti plotësojnë kërkesat gjithnjë e më të larta për higjienë, rehati dhe efikasitet energjik. Nevoja e arsyeshme për trajtimin e ujit të ngrohtë në mënyrë të pandashme I takon në sistem të pompës termike. Zgjidhjet e REHAU-t për grumbullim ofrojnë parakushte më të mira për plotësimin e këtyre kërkesave: Stacioni për ujë të freskët: rezervuarët konvencional rregullisht duhet jenë të ngrohta mbi 60 gradë që të pengohet formimi i baktereve, veçanërisht legjionelat e rrezikshme. në stacionin e rehau-t për ujë të freskët gjithmonë derdhet (mbushet) ujë i freskët. uji i grumbulluar asnjëherë nuk është ujë për pije. prandaj mjaftojnë 45 deri në maksimum 55 gradë. kjo kursen energji të çmuar. pompa termike (majtas) me stacion për ujë freskët për shkak të temperaturave më të ulëta n rezervuarët e stacionit të rehau-s për ujë të freskët, pompa termike punon me efikasitet më të lartë se sa te rezervuarët konvencional. Ndërruesi I përdorur pllakor I ngrohtësisë me performansa të larta, siguron humbje të vogla të nxehtësisë. rezervuarë mjaft të mëdhenj e evitojnë shfrytëzimin e ngrohësit elektrik. ai shpenzon shumë energji dhe rehau e përdor atë vetëm në raste urgjente dhe jo në procedurë të rregullt. gjithashtu rezervuari me dimensione mjaft të mëdha siguron shfrytëzim optimal të avantazheve tarifore, si p.sh. tarifën e lirë të natës. 7

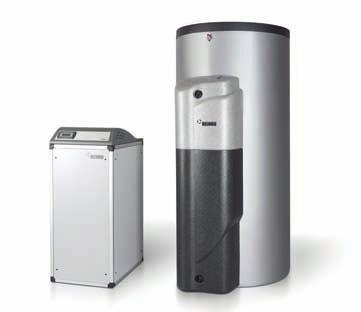

8 pompat termike të rehau-t elementi qendror i sistemit për ngrohje dhe ftohje rehau ju ofron tre lloje të pompave termike, të cilat janë në dispozicion me gamë të gjerë të fuqisë për ngrohje, ftohje dhe trajtim të ujit të ngrohtë, duke përfshirë rregullim të integruar. si alternativë në dispozicion është edhe modeli ftohje aktive. programi i pompave termike të rehau-t i shfrytëzon burimet e ngrohtësisë nga trualli, ajri ose uji dhe ka në dispozicion gamë të fuqisë maksimum derri në 56 kw. temperature primare maksimale është 55 gradë dhe me atë është ideale për ndërtimet e reja dhe për sanime energjetike. pompat termike gjeotermale dhe me ujë mund të ftohin në mënyrë pasive. kjo do të thotë se të ftohtit natyror nga trualli ose nga ujërat nëntokësor me përkushtim mund të përdoren për ftohjen e ndërtesës suaj. nëpërmjet ndryshimit të drejtimit të qarkullimit të pompave termike gjatë verës, pompa termike mund të përdoret si agregat për ftohje. pastaj, nxehtësia e marrë nga sistemi për ngrohje me ndihmë të kompresorit në mënyrë aktive përcjellet te burimi i nxehtësisë. me çka sipas nevojës mund të ndryshohet procesi i qarkut të pompës termike, bëhet fjalë për pompa termike reverzibile. bartja e drejtimit të rrjedhjes kryhet automatikisht. kontrolli i rregullimit i vendosur në pompat termike është i përshtatshëm për regjimin e ngrohjes dhe ftohjes. Vendosni theksin në rregullimin e dhomave të veçanta, me çka rregullimi me opsione i rehau-t ngrohje/ftohje siguron funksionim individual plotësisht të automatizuar. Të dhënat mbi fuqinë Testuar sipas DIN EN Fuqia sipas EN 255 Fuqia e ngrohjes Fuqia e ftohjes gjatë ftohjes aktive Niveli i shtypjes së zërit** Pompa termike GJEO sole / ujore 4,0 deri në 4,4 4,4 deri në 4,7 5 kw deri në 45 kw 6 kw deri në 56 kw Pompa termike AERO* ajr/ ujore 3,4 deri në 3,5 3,7 deri në 3,8 8 kw deri në 33 kw 10 kw deri në 35 kw 40 db(a) deri në 47 db(a) Pompa termike AQUA ujë/ujë 5,1 deri në 5,5 5,5 deri në 5,8 7 kw deri në 56 kw 6 kw deri në 56 kw *pompat termike rehau ajr-ujë janë të përshtatshme për vendosje të brendshme dhe të jashtme. **niveli i shtypjes së zërit në db(a) gjatë vendosjes së jashtme në qiell të hapur në distancë 5 m. 8

9 Pasqyra e avantazheve COP i lartë nëpërmjet komponentëve me kualitet të lartë, ndërrues të ngrohtësisë me dimensione të mira. Avantazh: shpenzime të ulëta operative, realizim të koeficientit të nevojshëm vjetor të punës për fondet e financave. Të gjitha llojet dhe madhësitë e pompave termike janë në dispozicion edhe si pompa termike reverzibile edhe pa pajisje shtesë për ftohje aktive. Avantazh: kursim i shpenzimeve gjatë prokurimit, montimit dhe mirëmbajtjes në raport me kondicionerët shtesë. pompa termike GjEO sole/ujë Sistemi i sofistikuar te pompat termike GjEO dhe aqua në çdo kohë vetë vendos nëse ftohja pasive efikase energjetike është në nivel. Avantazh: zvogëlimi i shpenzimeve operative, është ekologjike, zgjatet afati i qëndrueshmërisë së sistemit. Matja opsionale e lagështisë së ajrit në dhomë me rregullim të temperaturës primare, siguron punë të sigurt pa rrezik për paraqitjen e kondensimit gjatë fuqisë maksimale të ftohjes. Avantazh: rehati maksimale, rehati e përmirësuar. Montim dhe mirëmbajtje e thjeshtë: model i sofistikuar dhe me qasje të lehtë i brendësisë së pompës termike dhe kyçje e thjeshtë elektrike për montim. Avantazh: evitimi i gabimeve gjatë instalimit bart siguri operative dhe zvogëlim të shpenzimeve operative. pompa termike AERO ajr/ ujë Transmetim i ulët i zërit për shkak të shtëpizës së fortë me 1,6 mm mbështjellës llamarine dhe izolim i kualitetit të lartë për absorbimin e zërit kompresor i izoluar me shumë shtresa të izolimit të zërit. Avantazh: zhurmë operative. pompa termike AQUA ujë/ujë arsenal research i certifikuar qendra për testimin e pompave termike e certifikuar ЕHPA markë për kualitet të pompave termike e certifikuar 9

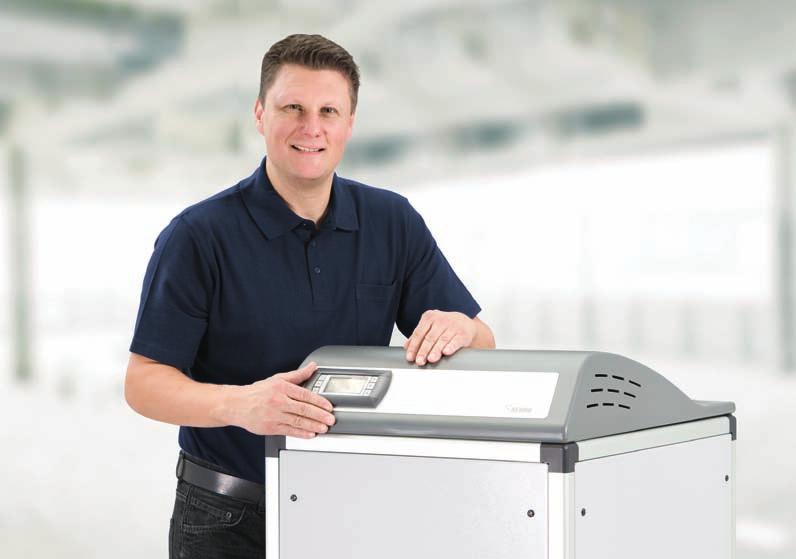

10 teknika e rregullimit truri i sisemit energjetik të rehatshëm në teknologjinë e kontrollit për rregullim fshihet dituri. ajo është njësia qendrore dhe i ndërmerr të gjitha funksionet e drejtimit dhe të monitorimit mbi sistemin e pompës termike dhe paraqet pjesë përbërëse të sistemit energjetik të rehatshëm. efikasitet energjetik i përkryer. Funksionet më të rëndësishme: - kontrolli i pompës termike - aktivizimi i operacionit ngrohje dhe ftohje - rregullimi i stacionit rehau për ujë të freskët - rregullimi i temperaturës primare në regjim të ngrohjes dhe ftohjes - menaxhimi i rezervuarit për ujë për ngrohje dhe i trajtimit të ujit të ngrohtë - monitoringu opsional i lagështisë së dhomës - mirëmbajtja dhe drejtimi optimal nga distanca pompa termike mund të drejtohet dhe të përcjellet nga distanca nëpërmjet kyçjes në internet. mund ti kontrolloni të dhënat e rëndësishme dhe të konfiguroni ndryshime të nevojshme të konfigurimeve të definuar Pasqyra e avantazheve: Teknologjia inteligjente kontrolluese për rregullim është garanci për bashkëveprim të të gjithë komponentëve të sistemit. ngrohësi elektrik aktivizohet vetëm kur është e nevojshme. dukuria e kondensimit është e përjashtuar gjatë regjimit të ftohjes. avantazh: kursimi i shpenzimeve të energjisë, punë e sigurt. opsioni mirëmbajtje nga distanca. kjo i lehtëson aktivitetet e instaluesit për mirëmbajtje dhe analizën e gabimeve. mundeni në çdo kohë nëpërmjet internetit ta kontrolloni statutin operativ dhe parametrat e rëndësishme të sistemit. është e mundshme nga distanca të kyçet dhe të ç kyçet pompa termike ose të ndryshohet temperatura. avantazh: : raporti mbi statutin nëpërmjet internetit, mundësi për drejtim nga distanca, asistencë e shpejtë gjatë ndodhjes së gabimit. Lidhja e përdoruesit të rregullatorit është e dizajnuar në kujdes dhe mundëson përdorim të lehtë. Niveli special i përdorimit ju pengon ti ndryshoni pozitat themelore të sistemit të definuar. Ky nivel është i përcaktuar për instaluesin. avantazh: përdorim i thjeshtë, parandalim i gabimeve. rregullimi kontrollues nëpërmjet procesit të patentuar në mënyrë automatike kryen zhvendosje midis operacionit të ngrohjes dhe ftohjes. në këtë mënyrë çdo gjë do të ngrohet ose do të ftohet vetëm kur vërtetë është e nevojshme. avantazh: kursimi i energjisë, rehati e lartë. Gjatë ftohjes, rregullatori kontrollues vazhdimisht kontrollon nëse ftohja pasive me kursim të energjisë kënaq. avantazh: kursimi i energjisë. Asistenti për konfigurim është instrument i dedikuar për instaluesin. ai sistematikisht dhe në mënyrë optimale e udhëheq konfigurimin e sistemit tuaj nëpër të gjitha nivelet çka paraqet parakusht të rëndësishëm për operim pa pengesa dhe efikas të energjisë. avantazh: parametra themelore optimale për sistemin tuaj. 10

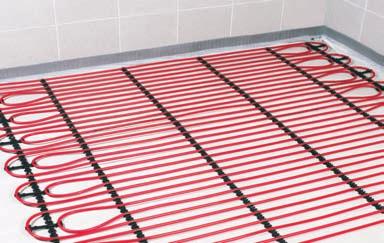

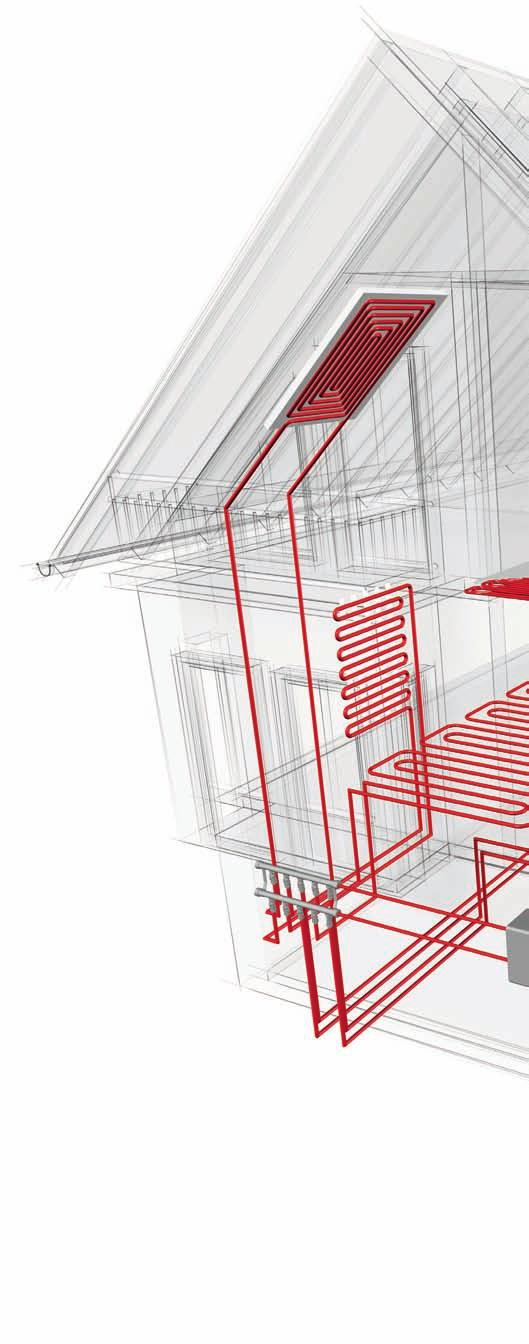

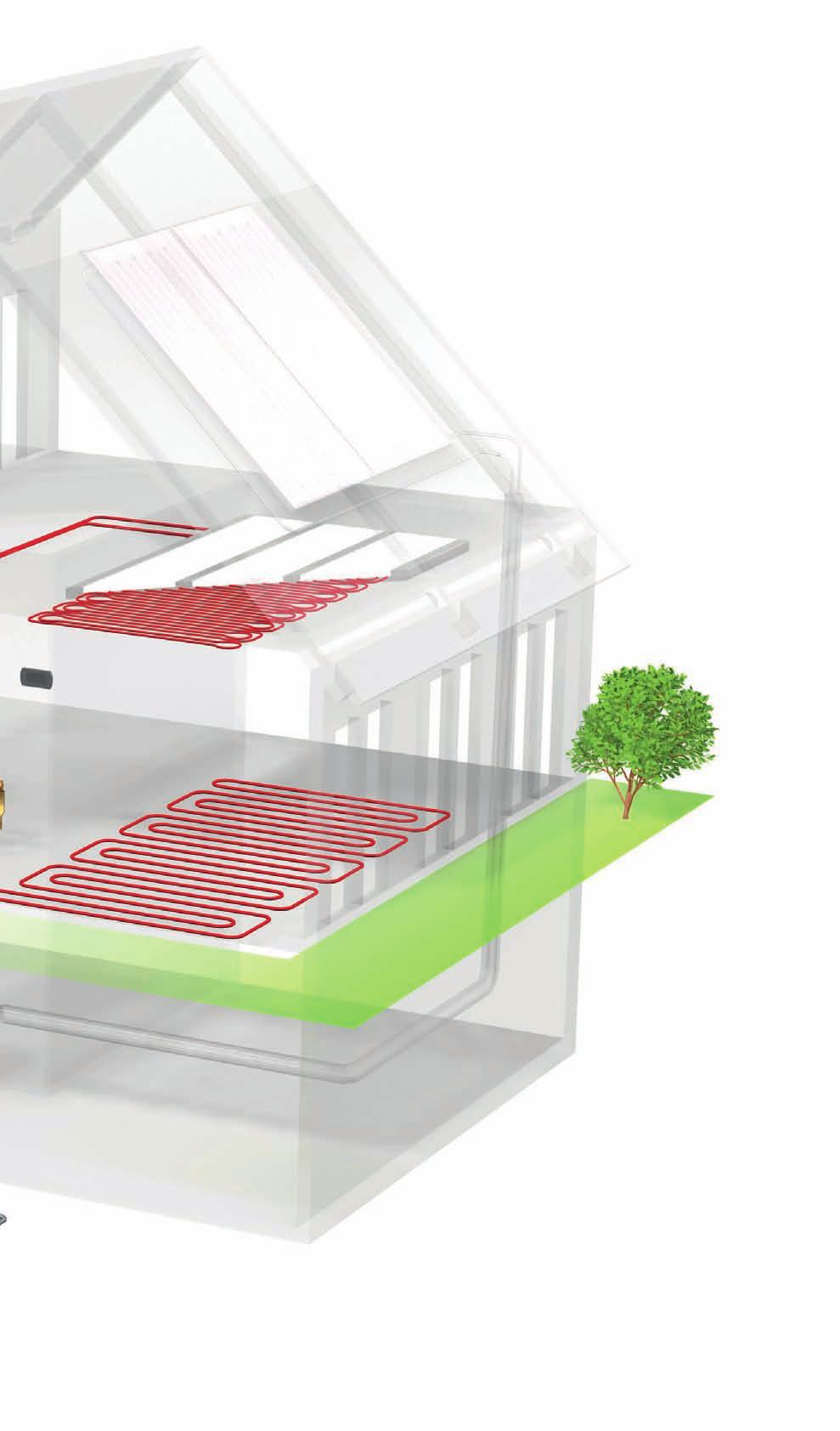

11 ngrohje dhe ftohje sipërfaqësore shpërndarje efikase e energjisë nëpër sipërfaqe të dyshemesë, murit dhe tavanit rehau ofron zgjidhje për pothuaj se të gjitha nevojat, pa dallim se a bëhet fjalë për ndërtim të ri apo sanim, për sisteme të lagështa apo të thata për dysheme, mur dhe tavan. në këtë mënyrë në dhoma me ngarkesë relativisht të madhe të ngrohjes do të mund të vendosni sipërfaqe termike shtesë me çka do të ushtroni ndikim vendimtar në efikasitetin e tërë sistemit. Rregull e përgjithshme është: sa më shumë sipërfaqe ngrohen në një ndërtesë, aq më e vogël është temperatura e nevojshme primare. dhe sa më e vogël që është temperatura primare, aq më i madh është efikasiteti i pompës termike. ngrohje dhe ftohje muri Sistemi për ngrohje sipërfaqësore për të gjitha nevojat: - sistem izolues i dyshemesë me pllaka mbajtës për tuba - bazë për mbajtës të tubave (gypave) ose sisteme binarësh - sisteme të thata - sisteme për sanim - ngrohje muri dhe ndërtim i lagësht apo i thatë programi është i plotësuar me pajisje speciale e konfiguruar si p.sh. ndarës, sistem për kontroll dhe shirit izolues. avantazh: - Zgjidhje të ndryshme të dëshmuara të cilat mundësojnë optimizëm të veçantë për projektin tuaj ndërtimor - Zgjidhje sistemike të harmonizuara edhe për sanimin - përveç dyshemesë mund të shfrytëzohen edhe muri dhe tavani. me këtë mund të zgjidhen situata të speciale, gjegjësisht sipërfaqe termike shtesë do ta përmirësojnë komforin, fuqinë dhe efikasitetin e tërë sistemit. ngrohje dhe ftohje dyshemeje ngrohje dhe ftohje të tavanit Teknika e tubave dhe i bashkimit (ngjitjes): - RЕ-hA kualitet - dimensioni Ø 10,1 mm deri në 32 mm - pa-depërtueshmëria e oksigjenit sipas din teknikë e shpejtë dhe e thjeshtë e lidhjes - Pa О-unazë - humbje e vogël e shtypjes te pjesët avantazh: - kualitet i fortë pe-ha i tubave në nivel më të lartë - nuk ka rrezik nga rrjedhja - më shumë se 20 vjet përvojë, rekomandime nga tërë bota që nga shtëpitë e banimit, stacioneve të futbollit deri te hangarët e aeroporteve - kualitet rehau "prodhuar në gjermani (made in germany)" RAUTeRM Ѕ-tub Karakteristikat e sistemit - të gjitha sistemet janë të përshtatshëm për ngrohje dhe ftohje - Të gjitha tubat RAUTeRM Ѕ-janë të pa depërtueshëm ndaj oksigjenit sipas din shfrytëzimi i sistemeve për ngrohje dhe ftohje sipërfaqësore është i mundshëm me lartësi montimi prej 15 mm avantazhet: - Zgjidhje të sofistikuara komplete - garanci e qartë 11

12 rehau ngrohje dhe ftohje sipërfaqësore sisteme për dysheme, mur dhe tavan Ekspertizë për sisteme dhe përvojë shumëvjeçare për ngrohje dhe ftohje sipërfaqësore. REHAU ofron sisteme të sofistikuara për të gjitha mënyrat e përdorimit dhe të shijeve në objekte banimi, afariste dhe në zyra. Instaluesit e autorizuar të REHAU-s ju mbështesin gjatë zbulimit të zgjidhjes optimale për shtëpinë tuaj, e me këtë të siguroni komfor të njëjtë dhe efikasitet energjetik. 4 1 Sisteme për instalim dyshemeje: РЕhAU ngrohje dhe ftohje sipërfaqësore - instalim i shpejtë dhe i thjeshtë - fleksibilitet i lartë gjatë instalimit - izolim i kombinuar i ngrohjes dhe i zërit - shtrëngim i sigurt i tubave Sanim: rehau sistem për sanim 10 - Lartësia e montimit 25 mm duke përfshirë shtresën për nivelizim - Mundësi fleksibile për lidhje të fushave termike të dyshemesë - sisteme të lagështa për përdorim të pllakave ekzistuese ose dysheme nga betoni - Shfrytëzim fleksibil edhe gjatë gjeotermive të komplikuara të hapësirës 12

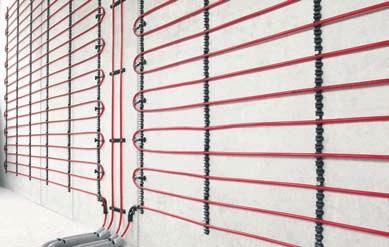

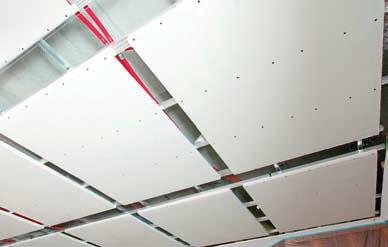

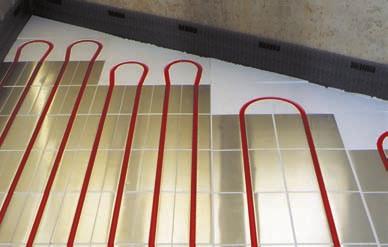

13 3 Mure masive të ndërtuara: rehau ngrohje dhe ftohje muri gjatë ndërtimit të lagësht - trashësia 14 mm me mbulesë gjipsi shtesë - në kombinim me argjilë, gjips, gëlqere dhe llaç çimentoje - Shfrytëzim fleksibil edhe gjatë gjeotermive të komplikuara të dhomës Sistem i thatë për mur, pjerrtësi çatie, tavan: rehau kondicioner-element sistem 15 - trashësia 15 mm - 2 madhësi për shfrytëzimin optimal të sipërfaqes së tavanit - ngrohje e shpejtë - rrjet montues i zhvilluar - Lartësi e vogël montuese 5 Sistem i thatë për dysheme: rehau sistem i thatë - Lartësia montuese prej 43 mm i përfshirë skaj (cep) i thatë - shfrytëzim i mundshëm te dyshemetë me kapacitet të ulët të bartjes - shpërndarje e mirë e ngrohjes dhe ftohjes nëpërmjet lamelave të mëdha të shpërndarjes së ngrohtësisë 13

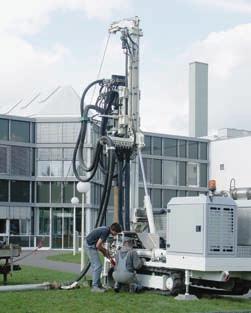

14 gjeotermia energji efikase për ngrohje dhe ftohje një nga mënyrat më ekologjike e shfrytëzimit të energjive të rinovueshme është ngrohja edhe ftohja me ngrohtësi tokësore. grumbullimi i energjisë në truall mund të shfrytëzohet pavarësisht nga moti i lig ose në cilëndo pjesë të ditës dhe është në disponim tanimë prej 1,2 m thellësi. rehau ofron zgjidhje të kompletuara sistemike për shfrytëzimin e gjeotermisë në shtresat e sipërme të sistemit të kolektorit nëpërmjet ndarësve dhe pusetave, dhe deri te kyçja e pompës termike. raugeo sondë re-ha Avantazhet e shfrytëzimit të ngrohtësisë tokësore janë: - kursimi i energjisë gjatë ngrohjes dhe ftohjes deri në 75% me ngrohje tokësore falas - burime të rinovueshme energjetike i pa varur nga moti i lig, çdo stinë vjetore ose cilëndo pjesë e ditës - Zvogëlim i konsiderueshëm i lirimit të co 2 - kombinimi optimal me ngrohje kursimi të temperaturave të ulëta raugjeo helix re-ha RAUGEO sondë RE-HA Vertikalisht në truall e vendosur sondë për ngrohtësi tokësore në thellësi prej 50 deri në 250 м. avantazh: forca maksimale kundër pengesave dhe gërvishtjeve gjatë fundosjes në gropime, siguria maksimale operative nëpërmjet bazës së lakuar të sondës pa shtresë salduese, kërkon pak hapësirë ideale për parcela të kufizuara. raugjeo colect re-ha RAUGJEO Helix RE-HA sondat helix të vendosura vertikalisht për shfrytëzim në thellësi prej 1 deri në 5 m. avantazh: montim i shpejtë dhe i thjeshtë me teknologji maçinerike bashkëkohore, sipas rregullit me procedurë më të thjeshtë për miratim, kërkon më pak hapësirë se sa kolektori për ngrohtësi tokësore. RAUGJEO colect RE-HA kolektorët e vendosur horizontalisht për ngrohtësinë tokësore në shtresë të pangrirë të thellësisë prej rreth 1,5 m. avantazh: rezistues ndaj pikës së ngarkesës dhe forcave të shqyerjes, shkallë e përmirësuar e efikasitetit nëpërmjet përdorimit të sërishëm të materialit të gropuar, vendosje e shtratit (bazës) pa rërë dhe pa zëvendësim të truallit, instalim i thjeshtë te parcela me sipërfaqe të madhe. Lista e kompanive për shpim Kompani të certifikuara për shpim dhe instalim partnerë profesional të RehAU-t: Me kënaqësi do t iu rekomandojmë kompanitë e kualifikuara për shpim dhe kompani ndërtimore nga rrjeti ynë kombëtar, me të cilët bashkëpunojmë me sukses tani shumë vite. 14

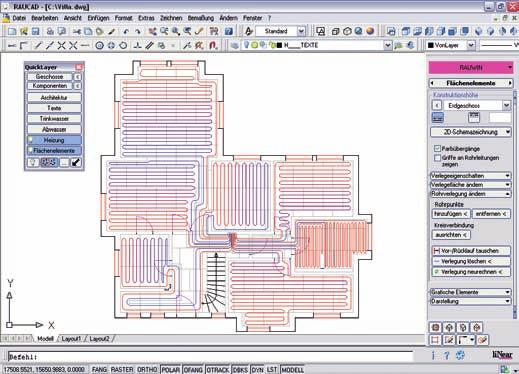

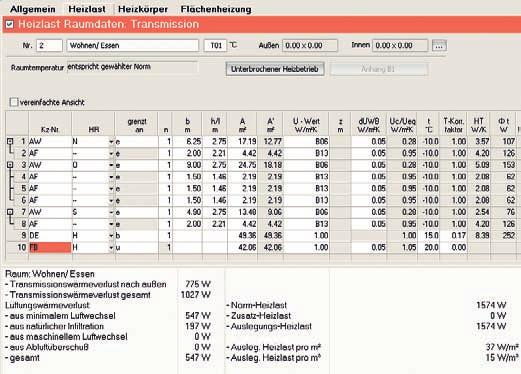

15 rehau ekspertizë për projektim shërbmi projektues dhe struktura e ofertës instaluesi i autorizuar i rehau me kënaqësi do të ju këshillon dhe në rast nevoje do të ju dërgon ofertë të kompletuar. Që të mbahet efikasiteti i bisedës, ju rekomandojmë të dhënat vijuese ti keni në dispozicion: - Lokacioni /plani - standardi i izolimit - destinimi i objektit - projekt në bazë ekzemplar i projektit: ngrohje dhe ftohje sipërfaqësore përfshirë dhe propozimin për instalim ekzemplar i projektit: llogaritje precize e dhomave për fuqinë e ngrohjes dhe ftohjes 15

16 rehau pasaportë për objekt ndikimi mbi VLerën e përgjithshme të pasurisë suaj të patundshme pajisja teknike e ndërtimit ka ndikimi të madh mbi vlerën e përgjithshme të pronës suaj, ndërsa në të ardhmen ndikim edhe më të madh mbi çmimin e shitjes gjegjësisht kthimit të kredisë. rehau pasaporta për objekt i dokumenton vlerat e fshehura të ndërtesës suaj, ndihmon që të njëjtat të ruhen dhe e siguron stabilitetin maksimal të çmimit në rast të shitjes, dhënies me qira ose lizing. Pasaporta e objektit përmban: - të gjitha rehau programet e vendosura - të dhëna për objektin me tregues energjetik - Certifikate - procesverbale për lëshim në punë - dëshmi për servisim - deklaratë për garanci - adresa të rëndësishme Ju fitoni: - dëshmi të qarta për pajisjen e tërësishme teknike të objektit, karakteristikat e fuqisë, garancinë, mirëmbajtjen dhe gjendjen gjatë mirëmbajtjes - dokumentacion për vlera të fshehura - ndihmë gjatë mirëmbajtjes dhe me të edhe funksionim efikas energjetik si dhe ruajtje të vlerës së pasurisë suaj të patundshme 16

17 rehau shërbimi për klinetë në këtë mënyrë plotësisht jeni të mbuluar te rehau këshillimi personal nuk përfundon me shitjen e sistemit tonë të kompletuar! shërbimi ynë i gjerë rehau për klientët do të kujdeset për ju në mënyrë profesionale dhe relevante: nëse bëhet fjalë për shërbim atëherë zgjidhja e parë është rehau instaluesi juaj i autorizuar. rehau i mbështet instaluesit e autorizuar nëpërmjet seminareve dhe trajnimeve speciale. rehau instaluesi i autorizuar gjithmonë ju është në dispozicion, jo vetëm për këshilla, projektime, montime, vendosje, por edhe për udhëzime të kualifikuara dhe mirëmbajtje të sistemit. në bazë të rehau pasaportës për objekt, ju rekomandojmë të lidhni kontratë për mirëmbajtje. kjo do t ju ndihmojë jo vetëm gjatë rritjes së besueshmërisë dhe afatit të përdorimit të sistemit tuaj, por edhe gjatë kursit të shpenzimeve të energjisë. p.sh. analiza e të dhënave tuaja operative mund të tregon kursime potenciale. në situata të veçanta në dispozicion ekziston edhe rrjeti i partnerëve të trajnuar special për servisim. 17

18 rehau sistemit komfort energjetik teknika: mendojmë se këtë duhet ta dini COP-i është vlerë matëse laboratorike vetëm për pompat termike. COP-i matet në kushte të definuara laboratorike. Kjo është e ngjashme me treguesit e shpenzimeve standard të automobilit. Me këtë kjo njësi matëse është tregues i rëndësishëm për efikasitetin e pompës termike, por nuk është kriter vendimtar për vlerësimin e zgjidhjes së përgjithshme. cop = numri i fuqisë = energjia e ngrohjes e transmetuar / energjia elektrike e absorbuar shembull: COP = 4 d.m.th që ju me 1 КВ/h energji elektrike me ndihmën e pompës termike keni mundur të mundësoni 4 КВ/h energji të nxehtësisë në kushte të definuara laboratorike. Edhe më i rëndësishëm është FVP i ashtuquajtur faktori i preformizmit. këtu vendosin jo vetëm vlera laboratorike e pompës termike, këtu merret parasysh efikasiteti i tërë sistemit gjatë gjithë vitit të funksionimit. Vetëm kur të gjithë komponentët janë të vendosur si një pjesë e bashkuar e figurës, në shtëpinë tuaj do të mund të shfrytëzohet i tërë potenciali i pompës termike. kjo në fakt tregon se çka në të vërtetë mund të bën teknologjia. fvp = faktori Vjetor i performimit = energjia e ngrohtësisë e transmetuar në vit/ energjia elektrike e absorbuar në vit shembull 1: bleni pompë termike të mirë me cop 4. izolimi i dobët i ndërtesës dhe shfrytëzimi i radiatorëve jo të përshtatshëm çojnë drejt kushteve operative më të dobëta të pompës termike sesa në laborator. Në praktikë do të fitoni faktor vjetor dëshpërues të pereformimt me notë vetëm 2,5 dhe do të duhet të llogaritni në rritje të shpenzimeve të energjisë dhe në zvogëlim të afatit të përdorimit të aparatit. shembulli 2: bleni pompë termike të mirë me cop 4. ndërtesa e izoluar dhe e pajisur mirë me ngrohje sipërfaqësore. e njëjta është e optimizuar për pompë termike e programuar (konfiguruar) në mënyrë profesionale, ashtu siç janë komponentët e gjeotermisë në lidhje me kontrollin e mirë të rregullimit. në praktikë do të mund ta shfrytëzoni mirë potencialin e pompës suaj termike dhe të arrini fvp 4, që i përshtatet vlerës laboratorike të pompës termike. do t ju gëzojnë shpenzimet e ulëta të energjisë dhe afati i gjatë i përdorimit të sistemit. 18

19 Lidhja midis kualitetit të sistemit dhe FVP-së Faktori vjetor i performimit shumë keq keq mesatar kualiteti i sistemit mirë shkëlqyeshëm nën imazh: në paraqitjen qartë shihet se sa është ndikimi i kualitetit të sistemit mbi faktorin vjetor të perforrmimit. Faktorët kryesor të cilët ndikojnë që të kemi kualitet të mirë deri në të shkëlqyeshëm të sistemit janë: - standard i mirë i izolimit të mbështjellësit të objektit - përdorimi i ngrohjes sipërfaqësore bashkëkohore në bazë të llogaritjes së saktë të nevojave për nxehje - të përshtatshëm, komponentë të sistemit me dimensione të rregullta me kontroll inteligjent të rregullimit. gama e treguar i ka parasysh potencialet e ndryshme të llojeve të pompave termike sole/ujë, ajr/ujë ose ujë/ ujë, si dhe kushtet e ndryshme të përdorimit në zona të ndryshme klimatike. 19

20 Kujdes te uji i pijshëm! trajtim i ujit të pijshëm nuk është vetëm çështje komfori apo higjiene, por edhe kriter i rëndësishëm për efikasitetin energjetik. Te shtëpitë bashkëkohore ngrohja e ujit të pijshëm mund të arrijë deri në 50% e shpenzimit të energjisë në nivel vjetor. ai që e neglizhon këtë temë mund të përballet me befasi të pakëndshme për shpenzimet e energjisë elektrike. me stacionin e tij për ujë të freskët reha ju ofron madhësitë më të përshtatshme të rezervuarëve me shpenzime të ulëta energjetike dhe me cilësi higjienike të klasit të parë. Propozime për bisedë konsultative: - nxehjet sipërfaqësore janë partnerë energjetik më të mirë për pompën termike - kur të montoni radiatorë, kërkoni zgjidhjet bashkëkohore për temperatura të ulëta - keni kujdes për mbështjellës/ fasadë të objektit mirë të izoluar - pompa termike është zgjidhje shumë e mirë për më shumë dedikime por jo dhe për të gjitha. p.sh. nuk është e dedikuar për ngrohje të vjetruar me naftë me fasadë jo të ndërruar(të vjetruar) të objektit dhe me radiatorë të vjetër - pompat termike sole ujë - dhe ajr kanë karakteristika të ndryshme. kërkoni që të ju shpjegohet versioni më i mirë për rastin tuaj. në temën uji i pijshëm, pyetni për: për komfor: nëse gjithnjë do të ketë në dispozicion mjaft ujë të ngrohtë? për higjienë: si vërtet të shmangen bakteret, sidomos Legjionelat? për energjinë: sa do të më kushtojnë ngrohja e ujit të pijshëm? a do të shpenzohet energjia e shtrenjtë për ngrohësin elektrik apo mundet që pompa termike me efikasitet energjetik ta ngrohë ujin e pijshëm? Tërësia është e rëndësishme! Në këtë mënyrë do të jeni pronar i sistemit të rehatshëm energjetik REHAU. para së gjithash keni kujdes për konsultimin individual serioz nga ana e instaluesit profesional. rehau me kënaqësi do t ju ndihmon të gjeni rehau instalues të autorizuar afër vendit tuaj. nëse jeni të interesuar, ju lutemi drejtohuni te zyra jonë për shitje në: rehau dooel shkup prvomajska 7 bb 1000 shkup tel: faks: skopje@rehau.com 20

21 Shёnime: 21

22 sistemi komfort energjietik TЁ dhёnat TeKNIKe NЁ VЁShTRIM Pompa termike: Lloji performimi fuqi COP sipas ЕN14511 COP sipas ЕN255 pajisje për ftohje Sole/Ujë GjЕО, Ujë/Ujë АQUA, Ajr/Ujë АЕRО GjЕО: 13 madhësi, fuqia e nxehjes nga 5,4 deri në 35,8 kw me S0/W35 dhe Δt=5 kë Fuqia e ftohjes nga 6,5 deri në 56 kw AQUA: 13 madhësi, fuqia e nxehjes nga 6,8 deri në 45,9 kw me W10/S35 dhe Δt=5 kë fuqia e ftohjes nga 6,5 deri në 56 kw АЕРО: 7 madhësi, fuqia e nxehjes nga 8,6 deri në 32,6 kw me А2/W35 и Δt=5 kë fuqia e ftohjes nga 9,8 deri në 35,2 kw gjeo: 4,0 deri në 4,4 me s0/w35 aqua: 5,1 deri në 5,5 me W10/s35 aero: 3,4 deri në 3,5 me a2/w35 gjeo: 4,4 deri në 4,7 me s0/w35 aqua: 5,5 deri në 5,8 me W10/s35 aero: 3,7 deri në 3,8 me a2/w35 r407c temperatura primare maksimale +55 c model me ftohje aktive në dispozicion sipas zgjidhjes Rezervuar : Lloji performanca madhësia e stacionit për ujë të pijshëm sipërfaqet e ndërruesve të nxehjes rezervuar njëvalent për ujë të ngrohtë të pijshëm me 350 l. nominale rezervuar dyvalent për ujë të ngrohtë të pijshëm 350 l. nominale rezervuar sistemi me 825, 1000, 1500 dhe 2000 l. kapacitet me stacion për ujë të freskët 25, 35, 50 dhe 70 l / min 5,0 m² për rezervuar njëvalent për ujë të ngrohtë të pijshëm 3,5/1,2m² rezervuar dyvalent për ujë të ngrohtë të pijshëm Gjeotermia : Lloji performanca materiali i tubit ndarës puseta ndarëse teknika kyçëse dhe bashkuese kyçje shtëpie sondë gjeotermike raugeo sondë re-ha me gjatësi nga 50 deri në 250 m raugeo heliks re-ha për thellësi deri në 5m kolektor gjeotermik raugeo colect re-ha për të gjitha sipërfaqet re-ha për të gjitha llojet RЕ100 alternativ për sonda gjeotermike RAUGeO dhe kolektorë gjeotermik ndarës plastik për 2 deri në 12 sole qarkullues ndarës mesingu për 2 deri në 20 sole qarkullues puseta individuale të konceptuara të pajisura me ndarës Linjë kyçëse Re-hA ose RЕ-100 Bashkues rrëshqitës ose bashkues elektrik saldues me program të gjerë të pajisjeve (fiting) unazë mbyllëse muri nga çeliku jo korroziv / goma, rondelon nga gazi dhe uji nën presion

23 Ngrohje dhe ftohje sipërfaqësore: sistemi destinimi ndërtim i thatë/ i lagësht ndërtim i ri dysheme mur tavan ngrohje ftohje sanimi fuqia e mundshme* dimensionet e tubave (mm) nopen pllakë Variononva Х Lagët deri në 100 W/m 2 deri në 40 W/m 2 x sistemi taker Х Lagët deri në 100 W/m 2 deri në 40 W/m 2 x x sistemi raufi ks Х Lagët deri në 100 W/m 2 deri në 40 W/m 2 x x shtresa e bartësit të tubave Х Lagët deri në 100 W/m 2 deri në 40 W/m 2 x x sistem i thatë Х thatë deri në 95 W/m 2 deri në 35 W/m 2 x sistem i thatë ТЅ14 Х thatë deri në 95 W/m 2 deri në 35 W/m 2 klem binar 10 х Lagët deri në deri në W/m 2 W/m 2 ngrohje muri në ndërtesë me ndërtim të thatë thatë deri në 120 W/m 2 deri në 60 W/m 2 ngrohje me rrezatim nga tavani / ftohje me rrezatim nga tavani thatë deri në 60 W/m 2 deri në 60 W/m 2 *temperatura e dhomës gjatë ngrohjes në 20 gradë/ temperatura e dhomës gjatë ftohjes në 25- vlerat e vërteta të arritura janë të pavarura nga temperatura primare / kthyese, performancë dysheme / mur / tavan

24 ndërtimi energjetik efikas ndërtim ekonomik në Çdo stinë të Vitit EFIKASITET ENERGJETIK me zhvillimin e trasuar të ndërtimtarisë, teknika ndërtimore sikur dhe sistemet e dritareve dhe të fasadave, rehau në mënyrë të konsiderueshme e ka impresionuar botën e ndërtimtarisë. me ç rast në fokus janë temat efikasiteti energjetik, menaxhimi me ujëra dhe infrastruktura. Me sistematikën e përgjithshme RehAU për ndërtim me efikasitet energjetik jo vetëm se fitohet energji nga burimet e ripërtërishme, por edhe me komponentët e përshtatur optimalisht për izolim të nxehjes dhe për ngrohje dhe ftohje, minimizohen humbjet energjetike, reduktohen shpenzimet për ngrohje dhe në mënyrë të konsiderueshme zvogëlohen transmetimet e CО 2. Efikasiteti energjetik do të thotë ardhmëri. Ne ofrojmë zgjidhje të cilat janë të qëndrueshme dhe ekonomike: Krijimi i efikasitetit energjetik sistemet për gjeotermi dhe pompa termike Efikasiteti energjetik të shpërndahet dhe të shfrytëzohet sistemet inovative për ngrohje dhe ftohje sipërfaqësore Reduktimi i humbjeve energjetike sisteme dritare me izolim të lartë të nxehtësisë nëse keni pyetje ju lutemi kontaktoni zyrën tuaj të shitjes rehau ose informojuni në rehau ZYret e shitjes REHAU DOOEL prvomajska 7 bb 1000 skopje, makedonija tel: +389 (0) fax: +389 (0) REHAU Rep. Prishtina, eqrem Çabej 13, prishtine kosovo, tel: +381 (0) 38/ , fax: +381 (0) 38/ REHAU Rep.Tirana Zyra e perfaqesise rehau tiranë,rruga e durresit "dritan hoxha", perpara pallatit te sportit "asllan rusi"1016 tirana albania tel / fax: rehau AL
