1 Instalim Efikasitetit I shkëlqyer Karakteristikat më të mira Cilësi e lartë Kolektorë Diellore The Quality Chooses Quality Solartechnik Prüfung Forschung 1

2 PËRMBAJTJA Paralajmërim 3 Të dhëna teknike 4-7 Instrukcione për sigurim 8 Instrukcione për instalim 8-9 Përshkrim dhe paketim Mbushje dhe testim Futje dhe montim Sistem termosifonik Montim i fasadqs. 25 Lidhje Koleksione tq kolektorqve Skema të instalimit 30 Garancioni 31 2

3 Vërejtje! Një kolektor diellor gjeneron nxehje nga rrezet e diellit dhe të gjitha llojet e tjera të dritës. Kjo bën që lidhjet e kole-! As mos rrëzo kolektorin ose të vendosësh ndonjë gjë mbi kolektorin. ktorit të bëhen shumë të nxehtë, madje edhe kur ata nuk janë të mbushura. Kjo krijon një rrezik të djegies. Mbulo kolektorët me materiale të errët deri sa instalimi të ketë përfunduar. Është e rekomanduar që ju të lini kolektorin brenda paketimit të tij deri sa të jetë! Kurrë mos shtyp ose të qëndrosh kolektorin. instaluar.! Kurrë mos instalo ndonjë valvul të mbyllur në drejtim me kolektorin dhe valvulin e sigurimit. Valvuli i sigurimit i! Kurrë mos e lë kolektorin të pa suportuar apo të pasigurt. Qelqi mund të thyhet nëse kolektori bie mbi. përgjigjet presionit prej 6 bar.! Të gjitha instalimet elektrike sensor duhet të përshtaten për temperaturat! Asnjëherë mos e vendosni tensionin në sistem më të vogël se tensioni në ekspanzion (zgjërim). që priten. Të gjitha instalimet elektrike sensor duhet të jenë të mbrojtur nga degradimi dhe sinjalet të rreme. 3

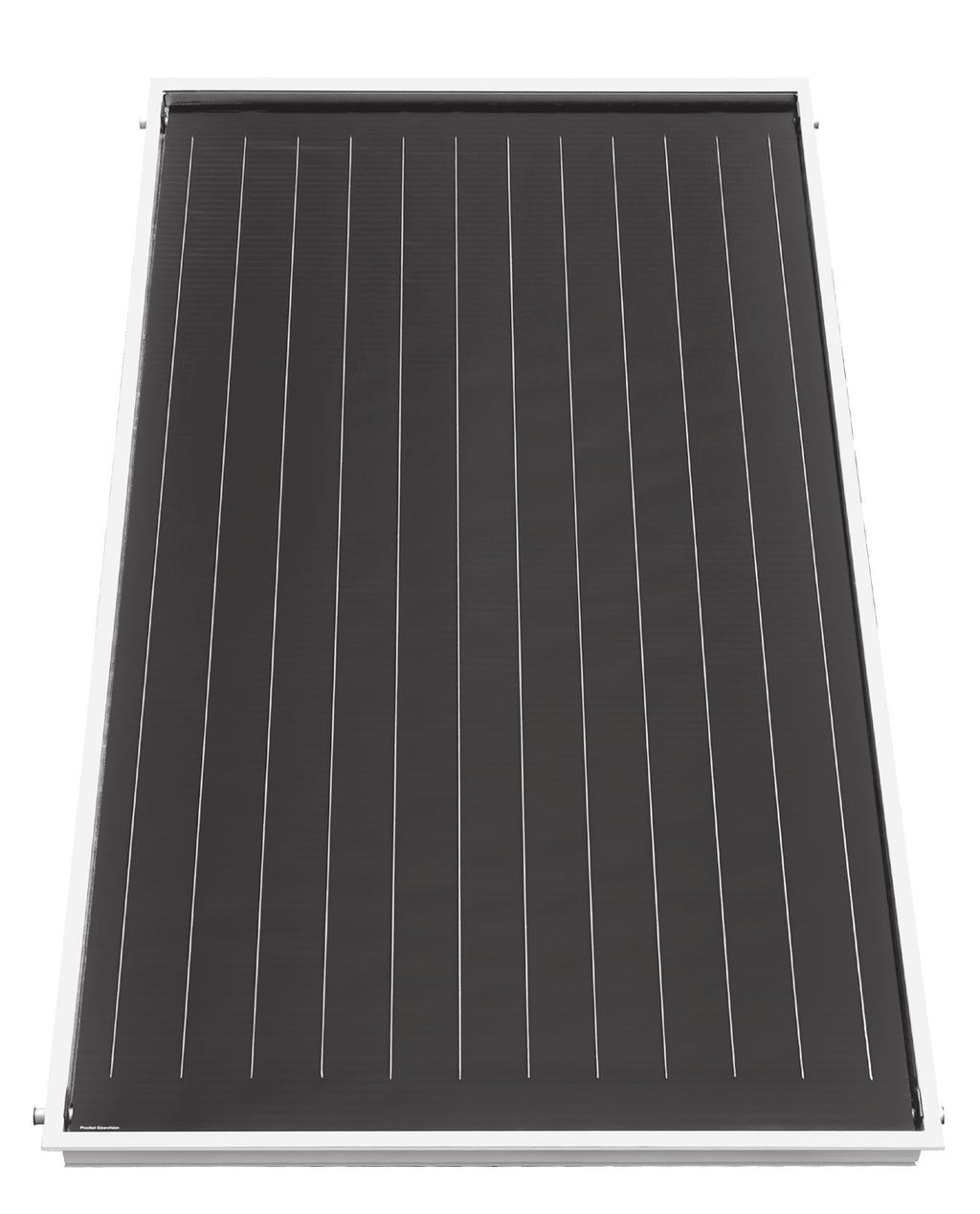

4 Kolektorë selektiv diellor Lloji ESK SB Solartechnik Prüfung Forschung Karakteristikat teknike: Amortizator bakrit me Eta plus fletë metalike selektive 0.2 mm, I valëzuar Qelq hekuri lehtë i përforcuar, 4 mm e trashë Dimensione 2149 x 1159 x 90 mm Kolektorë selektiv diellor Lloji ESK SB U Karakteristikat teknike: Amortizator bakrit me Eta plus fletë metalike selektive 0.2 mm, I valëzuar Qelq hekuri lehtë i përforcuar, 4 mm e trashë Dimensione 2149 x 1159 x 90 mm 4

5 vjet 10 garanci Majë ESK 2.5 SB ESK 2.5 SB - U Zona e trashë (m 2 ) 2,49 2,49 Zona e hyrjes së dritës (m 2 ) 2,35 2,35 Sipërfaqe amortizatori (valëzuar) (m 2 ) 2,32 2,32 Material amortizatori Mbështjellës bakri me shtresë sipërfaqësore selektive Eta plus Koeficienti i absorbimit (eta plus) (%) 95 ± 2 95 ± 2 Koeficient rrezatimi (eta plus) (%) 5 ± 2 5 ± 2 Kornizë regjistrues Cu tub (mm) Ф 8 x 0,5 Ф 8 x 0,5 Kornizë kolektive Cu tub (mm) Ф 22 x 0,8 Ф 22 x 0,8 Vëllimi i amortizatorit (l) 1,7 1,7 Mbulesa transparente e përparme 4mm qelq diellor I përforcuar - Hecker T-safe Solarfloat Transmetim i dritës diellore nëpër qelq (%) 92 ± 2 92 ± 2 Transmetim të energjisë diellore përmes qelqit (%) 91 ± 2 91 ± 2 Numri i lidhjeve 4 2 Diametri I lidhjes (R) Ф 22 Ф 22 Presioni Max. punë / test Temperatura stagnuese Izolimi - prapa Izolim - në anët Zona prapa Ndërtimi i kolektorit Metoda e ngjitjes (bar) ( o C) 10 / mm lesh qelqi (50kg/m 3 ) - Mbështjellës alumini 0.5 mm i stampuar Profil alumini AlMgSi 0,5 Ф22 ultratingullor Lartësia (mm) Gjerësia (mm) Thellësia (mm) Pesha (kg) Efikasiteti i kolektorit Rënia e shtypjes 1.0 Collector efficiency for G = 800 W/m Pressure drop in Pa Absorber Aperture Gross C T m* [Km 2 /W] Reference area Absorber area Aperture area Gross area η0 (-) a1 (W/m²K) a2 (W/m²K²) Flowrate [l/h] Flow [l/h] rate Pressure drop [Pa]

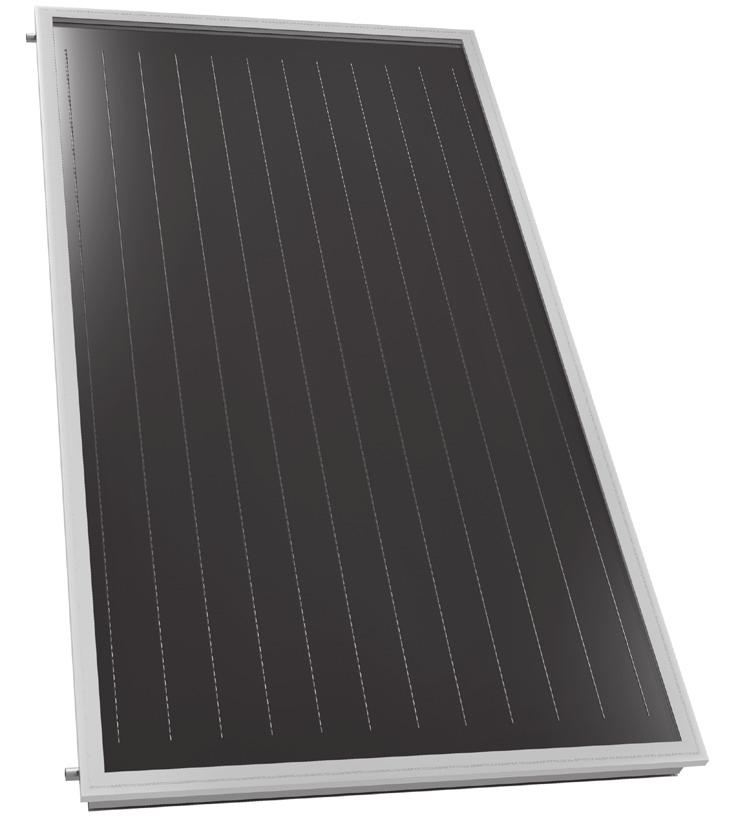

6 Kolektorë selektiv diellor Lloji ESK SB T Karakteristikat teknike: Amortizator bakrit me Eta plus fletë metalike selektive 0.2 mm, I valëzuar Qelq hekuri lehtë i përforcuar, 9 mm e mbushur me argon, 2 x 4 mm e trashë. Dimensione 2149 x 1159 x 102 mm Kolektorë selektiv diellor Lloji ESK SB TU Karakteristikat teknike: Amortizator bakrit me Eta plus fletë metalike selektive 0.2 mm, I valëzuar Qelq hekuri lehtë i përforcuar, 9 mm e mbushur me argon, 2 x 4 mm e trashë. Dimensione 2149 x 1159 x 102 mm 6

7 vjet 10 garanci Majë ESK 2.5 SB T ESK 2.5 SB - TU Zona e trashë (m 2 ) 2,49 2,49 Zona e hyrjes së dritës (m 2 ) 2,22 2,22 Sipërfaqe amortizatori (valëzuar) (m 2 ) 2,20 2,20 Material amortizatori Mbështjellës bakri me shtresë sipërfaqësore selektive Eta plus Koeficienti i absorbimit (eta plus) (%) 95 ± 2 95 ± 2 Koeficient rrezatimi (eta plus) (%) 5 ± 2 5 ± 2 Kornizë regjistrues Cu tub (mm) Ф 8 x 0,5 Ф 8 x 0,5 Kornizë kolektive Cu tub (mm) Ф 22 x 0,8 Ф 22 x 0,8 Vëllimi i amortizatorit (l) 1,7 1,7 Mbulesa transparente e përparme 2 x 4mm qelq diellor I përforcuar me 9 mm hapësirë bosh, e mbushur me argon Transmetim I dritës diellore nëpër qelq (%) 96 ± 2 96 ± 2 Transmetim të energjisë diellore përmes qelqit (%) 95 ± 2 95 ± 2 Numri i lidhjeve 4 2 Diametri I lidhjes (R) Ф 22 Ф 22 Presioni Max. punë / test Temperatura stagnuese Izolimi - prapa Izolim - në anët Zona prapa Ndërtimi i kolektorit Metoda e ngjitjes (bar) ( o C) 10 / mm sfungjer gomë elastike / 40 mm lesh qelqi (50kg/m 3 ) 12 mm sfungjer gomë elastike / 10 mm lesh qelqi (50kg/m 3 ) Mbështjellës alumini 0.5 mm i stampuar Profil alumini AlMgSi 0,5 Ф22 ultratingullor Lartësia (mm) Gjerësia (mm) Thellësia (mm) Pesha (kg) Efficiency ( %) Efikasiteti i kolektorit Ta-Tm Collector efficiency η0 = 0,8 a1 = 3,175 W/(m²K) a2 = 0,01 W/(m²K²) Δp (kpa) Rënia e shtypjes 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0, ,02 0,04 0,06 0,08 0,1 0,12 Flow (kg/s) Pressure drop 7

8 UDHËZIME SIGURIE Instalimi dhe Transporti Kolektorët diellor duhet të jenë të siguruar gjatë transportit. Ju duhet të siguroni kolektorët nga rënia nga paketimit, dhe nga gërvishtje midis njëri-tjetrit. Përdorimi i një rripi që mbart është rekomanduar. Mos ngre kolektorin në portet lidhëse ose tankun header. Shmangni ndikimet dhe dridhjet në kolektorët sa më shumë që të jetë e mundur. Ju lutemi të ngrini kolektorët duke ngritur me pajisje mbajtëse (nëse përfshihet). Instalime në çati Ju lutemi të ndiqni udhëzimet e sigurisë dhe operative në vijim kur të bëni instalimin e kolektorëve diellor: Pajisje mekanike montuese e përfshirë (2 x mbrojtje kundër rrëshqitjes dhe 4 x mbajtëse për anët) është i destinuar vetëm për instalime në çati. Pajisje mekanike montuese shtesë është e nevojshme për Instalime në Kulm të Pjerrët & Korniza Animi. Ju do të ndërhyni në çatinë ekzistuese dhe mbulesat e çatisë gjatë instalimit. Ju lutemi sigurohuni që masat e duhura të jenë marrë për mbrojtjen e të gjithë ekuipazhit të instalimit. Njoftoni veten me ligjet lokale dhe rregulloret, si dhe të ndjekin ato me kujdes.! Shënim i rëndësishëm Kolektorët diellore nuk duhet të mbushen kur dielli është jashtë, sepse djegie mund të ndodhë për shkak të avullit të lëshua nga sistemi. Nëse ju duhet të mbushni Kolektorin diellor gjatë periudhave me diell, ju lutem mbuloni kolektorin. Mbrojtja nga rrufeja Kolektorët diellor duhet të jenë të lidhur në mënyrë elektrike për njëri-tjetrin, dhe për terren të tokës së ndërtesës përmes rrugës më të shkurtër të mundshme. Një specialist i autorizuar për mbrojtjet nga rrufeja duhet të konsultohen për të shqyrtuar instalimin dhe instalimin anash. Udhëzimet e instalimit Faqosja e kolektorit, Orientimi dhe Qëndrimi Vendosni kolektorin ku do të marr sasinë maksimale të diellit në dispozicion në vendndodhjen tuaj. Kolektorët Euroterm ESK 2.5 SB mund të instalohen në një çati, kundër një mur me përballje në jug, ose në tokë. 8 Orientimi Orientimi dhe animi janë kritike për tu kryer. Kolektorët Euroterm ESK 2.5 SB duhet të jenë të orientuara (ballafaqohen) sa më afër jugut të vërtetë për qenë sa më volitshëm, edhe pse ato mund të ballafaqohen me më shumë se 20 në lindje apo perëndim të jugut të vërtetë me humbje të më pak se 5% të kapacitetit.

9 Udhëzimet e instalimit Krijimi i Hijeve Pemët, oxhaqet, papafingot, ndërtesat e tjera, ndërtimet e reja, dhe madje edhe rrethojat mund të krijojnë hije në sipërfaqen e kolektorit, sidomos në dimër kur këndet e Diellit janë të ulëta dhe hijet janë të gjatë. Sigurohu që kolektorët të jenë të vendosur aty ku nuk do të jenë në hije nga këto pengesa. Si rregull, jo më shumë se 5% të sipërfaqes të kolektorit duhet të jetë nën hije mes orëve 09:00 dhe 03:00. Për të shmangur hije nga kolektorët me njëri-tjetrin, dimensioni ballë për ballë duhet të jetë 2.5 herë në pikë më lartë nga kolektori përballë. Këndi i Pjerrësisë ose Këndi i Animit Për ujë shtëpiak, përdorni një anim optimal të gjerësisë së faqes plus 5, edhe pse pjerrësia mund të jetë 10 më e madhe ose më pak me një humbje kapaciteti prej nën 5% për sistemin. Për një sistem diellor të ngrohjes, një kënd me anim më të thiktë është e rëndësishme për efektshmëri optimale gjatë dimrit. Animi më i thiktë do të favorizoj operacionet e sistemit gjatë dimrit, kur dielli është i ulët në qiell. Prandaj, për sistemet e ngrohjes së hapësirës zgjidh një anim të gjerësisë plus 15. Variacioni i 10 në mënyrë tjetër nuk do të ndikojë seriozisht performancën totale vjetore të sistemit, të gjitha gjërat e tjera janë të barabartë. Derdhja e borës Një kënd animi prej 50 ose më shumë është i nevojshme në rajonet e dëborës të madhe dhe akumulimit. Këndi i animit prej 50 e mësipërm do të derdh dëborë nga kolektorët tub të evakuuar OVSOL edhe pas stuhive të rënda. Është kritike në zonat me dëbora e madhe që kolektorët të pjerrësohen të paktën në një anim me kënd 50. Nëse kolektorët janë të instaluar në një çati banese në një zonë e cila ka reshje të rëndë, fundi më i ulët i njësive duhet të jetë të paktën 40 cm mbi nivelin e çatisë për të minimizuar shanset e ndërtimit të dëborës në fund të kolektorit. Ngarkesë ere dhe dëbore Ngarkesat e erës dhe borës për vendndodhjen tuaj duhet të merren parasysh gjatë instalimit të një kolektori diellor me pllake të rrafshët ESK Euroterm 2,5 SB dhe të llogaritet kapaciteti i përgjithshëm I mbartjes së peshës së çatis. Pjesa mekanikeve montimit të kolektori diellor me pllakë të rrafshët ESK Euroterm 2,5 SB është projektuar për: 1.2 kn/m 2 (ngarkesë dëborë) 1.1 kn/m 2 (ngarkesë ere) Funksionim, Kontrollim dhe mirëmbajtje Funksionimi i sistemit solar është automatik dhe nuk ka nevojë për mbikëqyrje njerëzore, megjithatë është e rëndësishme që të kontrollohet instalimi në ditët e para të montimit. Temperatura, shtypja dhe funksionimi i pompave duhet që të verifikohen nje herë në vit. Rekomandohet qe kjo të bëhet në një ditë me diel në verë, gjatë s cilës duhet të kontrollohet nëse ka ndonjë rrjedhje në gypat e paneleve, të kontrollohet shtypja (veçanërisht tek rezervarët) si dhe funksionimi i popmpave. Në çdo dy vite duhet të kontrollohet antifreez-i në sistem dhe pika e tij e ngrirjes. Në rast të humbjes të shtypjes, sistemi duhet të mbushet me të njëjtin lëng që u përdor gjatë montimit. 9

10 Solartechnik Prüfung Forschung PËRSHKRIM Euroterm prodhon kolektorë solar FLAT-PLATE te tipit: ESK 2.5 SB dhe nënllojet e tij, dhe është e përbërë nga një shtëpizë alumini në të cilën është e vendosur pllaka amortizuese e bakrit për mbëledhjen e energjisë të nxehtesis solar. Pllaka amortizuese e bakrit përfaqëson një tërësi( full plate) dhe është e përbërë prej folisë selektive, e përpunuar sipas teknologjisë më të re - Bluetec ETA Plus, dhe tuba amortizuese të bakrit. Amortizeri selektiv solar është i ngjitur në mënyrë ultrasonike në dymbëdhjet tuba bakri. Pjesa e sipërme e çdo kolektori është një qelq solar i djegur, me pjesmarje të ulët të oksidit hekuror dhe koeficent të lartë të transferit të energjisë. Izolimi vjen nga leshi mineral i vendosur në fundin e kolektorit me një trashësi prej 50 kg/m3. Senzori i temperaturës duhet të vendoset në vrimë speciale të dizajnuar në afërsi të tubit të kolektorit të lartëm. Instalimi është shumë i thjeshtë dhe nëse kryhet siç duhet, ai siguron punë të gjatë dhe efikase në sistem. A IDENTIFIKIM Për njohjen e Euroterm kolektorëve përdoret tabela që vijon: Solartechnik Prüfung Forschung 10

11 PAKETIM Kolektorët solar mund të porositen në paketime të ndryshme në nvarësi të sasisë: 1. Një kolektor - Kolektor - Udhëzimi i instalimit përfshirë dhe garancioni 2. Paketim deri në 14 kolektorë - Maksimum 14 kolektorë - Udhëzimi i instalimit përfshirë dhe garancioni 11

12 Mbushja Përgatitja e ujit përzierje e + glycol Glycol është furnizuar veçmas në paketën standarde dhe e përzier me ujë në rezervuari përpara mbushjes së instalimeve (për shembull. Glycol 40% dhe 60% uje i qëndrueshëm ndaj temperaturave ngricë nga -21 C). Mbush sistemin solar ekskluzivisht me glykol propylene i cili është destinuar posaçërisht për përdorim në pajisjet diellore. Glykol propylene ruan vetitë e saj në fushën e C. Glykol propylene është biologjikisht i pajtueshëm dhe jo toksik. Mos e mbushni ne fillim me glykol të pastër dhe pastaj të shtoni ujë. Në qoftë se uji përmban një nivel të lartë të klorit është e nevojshme të përdoret ujë i distiluar. Antifriz Temperatura Dendësia 50% -32 C 1,045 kg/dm 3 40% -21 C 1,037 kg/dm 3 30% -13 C 1,029 kg/dm 2 Mbushja 1 - Mbylle valvulin (A) 2 Valvuli udhëzues shfryrës në pikën më të lartë (shih vizatim) do të jetë i hapur gjatë ngarkimit (7). 3 - Fut lëng antifriz në sistem nga rezervuari me pompë të jashtme (B) figura 1, derisa të gjitha fshikëzat e ajrit të janë hequr. Mbylle valvulin udhëzuese shfryrës. 4 - Rrit presionit në instalimin në 4 bar. 5 - Hape valvulin (A) dhe liheni instalimin të punoj rreth 20 minuta. 6 - Përsërite procedurën nga pika 2, derisa ajri të ketë rënë plotësisht. 7 - Rregullo presionin në instalimin prej 3 bar. 8 - Hape valvulin (A) dhe mbyll valvulin shfryrës, për të parandaluar zhdukje e mundshme të transferimit të lëngjeve të ngrohjes. Mos e mbushni instalimin gjatë insolancës të plotë dhe derisa kolektorët janë të nxehtë.! Sistemi nuk duhet të rimbushjet me ujë. 12

13 Mbushja Për sisteme diellore termike më të mëdha apo instalime ku nuk janë përdorur struktura pompash, lidhja dhe mbushja e sistemit janë zbatuar në bazë të skemës së mëposhtme. Shënim: Për të parandaluar qarkullimin e natyrshëm duhet të përdoret një nga këto tre solucionet: - Kontrolloni valvulet (Rekomandimi - dy, një në çdo linjë), - Valvulet solenoid ose - Valvulet elektromotor. Mbushja 1 - Mbylle valvulin (A) 2 Valvuli udhëzuese shfryrës në pikën më të lartë (shih vizatim) do të jetë i hapur gjatë ngarkimit (7). 3 - Fut lëng antifriz në sistem nga rezervuari me pompë të jashtme (B) figura 1, derisa të gjitha fshikëzat e ajrit të janë hequr. Mbylle valvulin udhëzuese shfryrës. 4 - Rrit presionit në instalimin në 4 bar. 5 - Hape valvulin (A) dhe liheni instalimin të punoj rreth 20 minuta. 6 - Përsërite procedurën nga pika 2, derisa ajri të ketë rënë plotësisht. 7 - Rregullo presionin në instalimin prej 3 bar. 8 - Hape valvulin (A) dhe mbyll valvulin shfryrës, për të parandaluar zhdukje e mundshme të transferimit të lëngjeve të ngrohjes. Shënim: Në procesin e mbushjes, valvula EM duhet të jetë e hapur. Figura 1! Sistemi nuk duhet të rimbushjet me ujë. 13

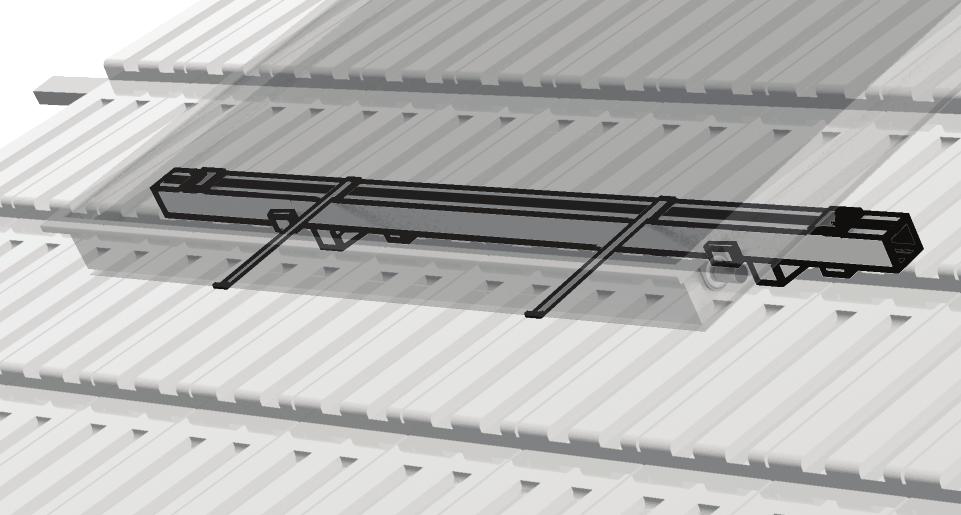

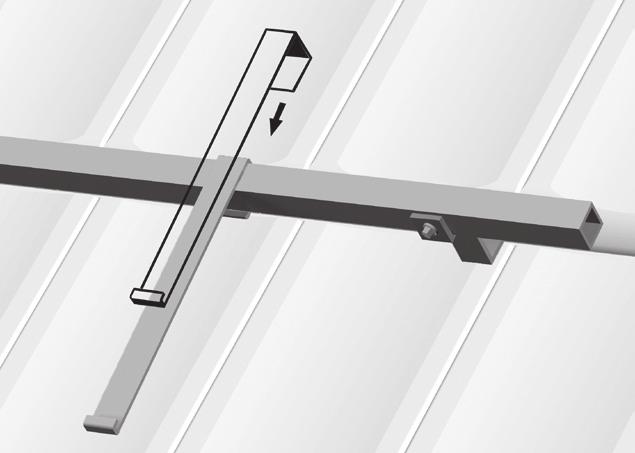

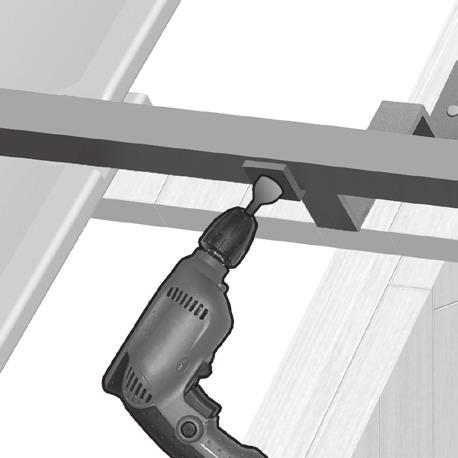

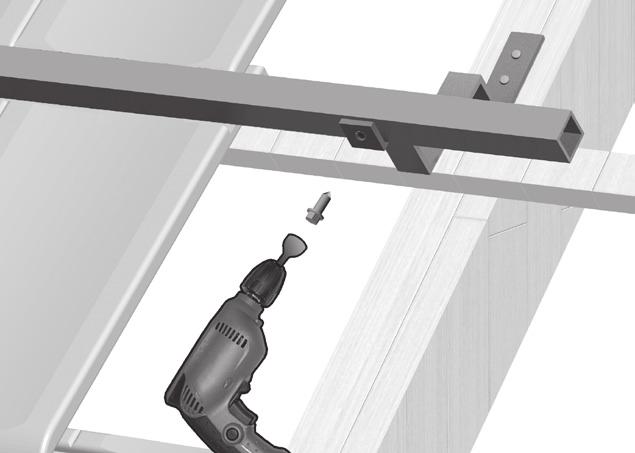

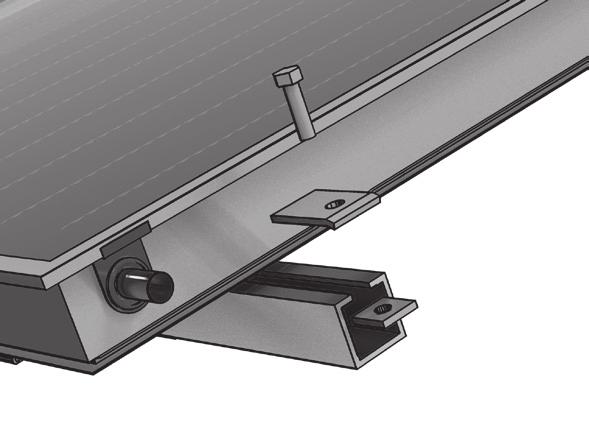

14 MONTAZHË ME NDËRTIM METALIK PARALELISHT ME VIJËN E ÇATISË Instaloni 4 grepa kolektioral të çatisë në trarët e çatisë me ndihmën e burmave holl Profilet metalike vendosen në grepat e çatisë. Vendosen me ndihmën e një burme m8x35mm. Mbrojtja Anti slip vendoset në profilin më të ulët me qëllim për të evituar rëshqitjen e kolektorit përgjatë punës së montazhës. - Bashkangjite kolektorin e profileve duke përdorur pllaka dhe burma m8x35mm - Çdo kolektor bashkangjitet me 4 pllaka

15 - Elemente për montazh 1. Grepa për montazh 2. Profil 3. Pllaka * 4. Mbrojtje anti slip * Burma m8 x 35mm * Të përfshira në paketimin standart MONTAZHË ME NDËRTIM METALIK PARALELISHT ME VIJËN E ÇATISË Grepa për montazhë të çatisë ngjitni 4 grepa çatie me trarë. dimenzione: gjatësi 300mm gjërësi 30 mm materiali çelik trashësi 5 mm 1 15

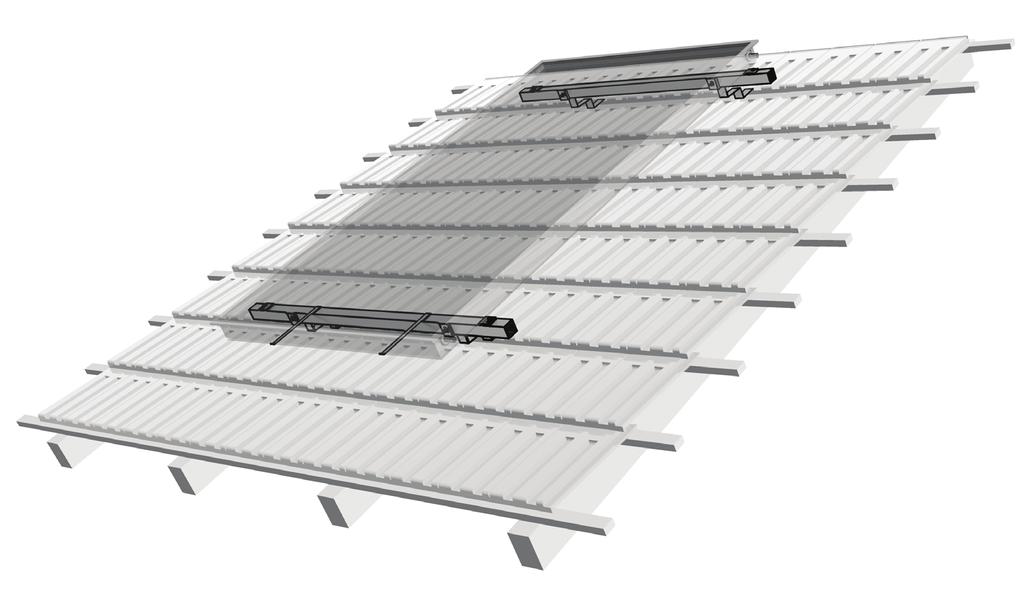

16 MONTAZHË ME PROFIL TË GALVANIZUAR PARALELISHT ME VIJËN E ÇATISË Instaloni 4 grepa kolektioral të çatisë në trarët e çatisë me ndihmën e burmave holl Profilet metalike vendosen në grepat e çatisë. Vendosen me ndihmën e një burme m8x20 dhe një arre të sigurtë m6 (20x30mm) Mbrojtja anti slip vendoset në profilin më të ulët me qëllim për të evituar rëshqitjen e kolektorit përgjatë punës së montazhës - Bashkangjite kolektorin e profileve duke përdorur pllaka burma dhe arra. - Çdo kolektor bashkangjitet me 4 pllaka

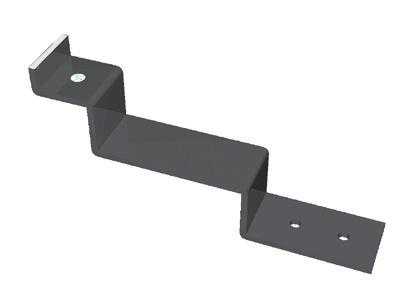

17 MONTAZHË ME PROFIL TË GALVANIZUAR PARALELISHT ME VIJËN E ÇATISË Elemente për montazh 1. Grepa për montazh 2. Profil 3. Pllaka * 4. Mbrojtje anti slip * Burma m8 x 20mm 6. Burma m8 (20x30mm) * Të përfshira në paketimin standart Grepa për montazhë të çatisë ngjitni 4 grepa çatie me trarë. dimenzione: gjatësi 300mm gjërësi 30 mm materiali çelik trashësi 5 mm 17

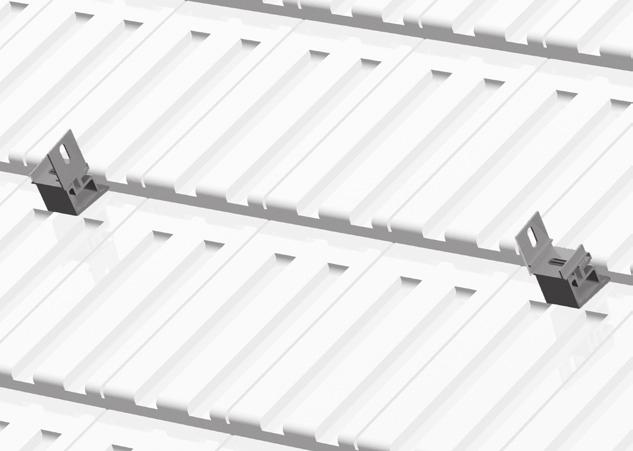

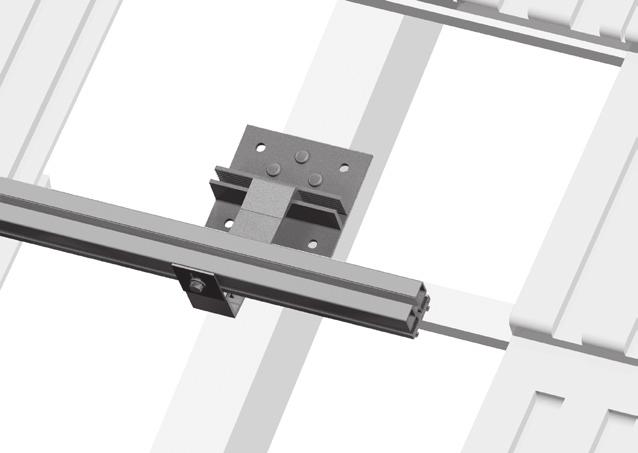

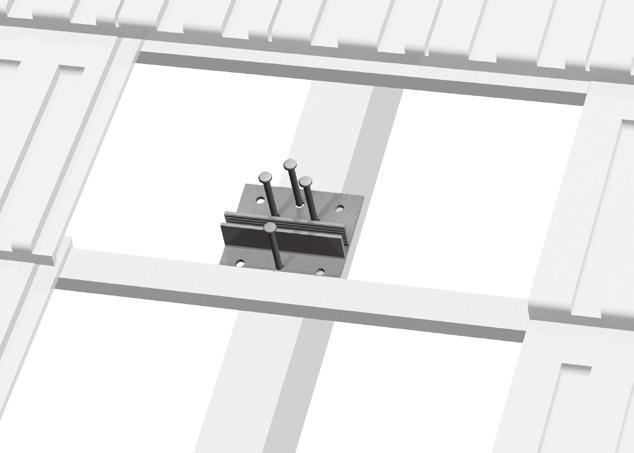

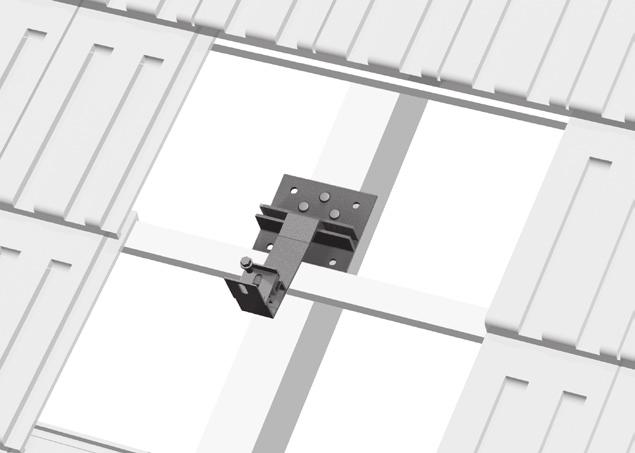

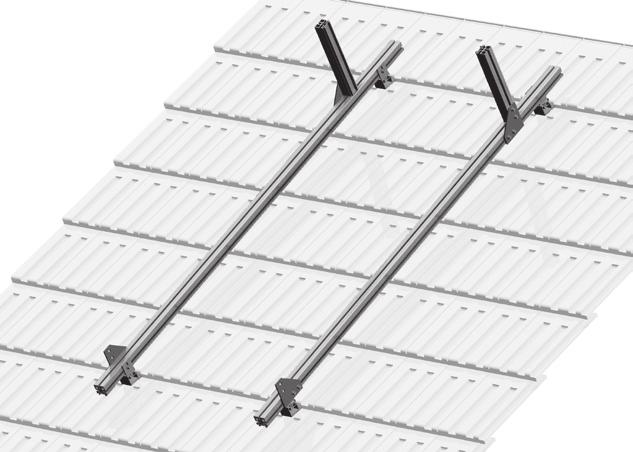

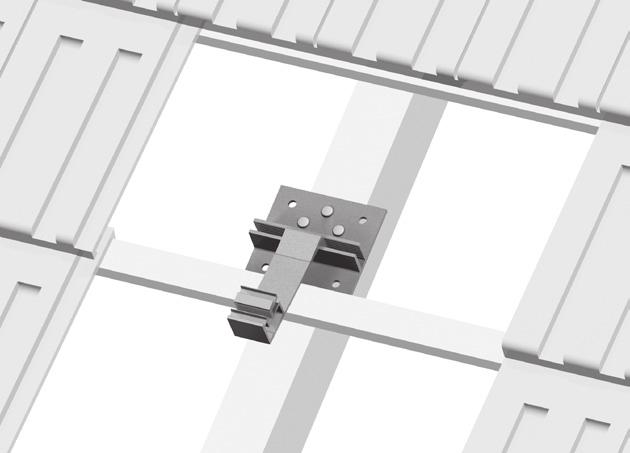

18 Montimi UNIVERSAL ALUMINI Instalimi paralel me linjën e çatis Pllaka bazë - Tray 1 (art ), është ngritur mbi binarin në çati duke përdorur vida m8 x 80 (art ). Pllaka bazë (art ), është i përgatitur në mënyrë që gjithmonë të jetë e mundur që të përdoret të paktën tre vida. Profili transportues - Tray 2 (art ), është e vendosur në plakën themelore - Tray 1 (art ). Profili transportues dhe plaka bazë, lejon heqjen e hapave, të tilla si rregullim gjatësie të vidhos, dhe kështu të shkurtojë kohën e instalimit, si dhe numrin e orëve të instalimit në çati. Përdorimi i profilit këndore me vidë vetë-mbyllëse M10 x 20 (art ) është i lidhur me profilin transportues - Tray 2 (art ). Profil këndor (art ), është një element i rëndësishëm në sistemin universal instalues. Është përdorur në instalim-kryq dhe është element lidhës në mes të profilit universal (art ) dhe grepave të çatisë - Tray 2 (art ). Profili universal (art ), është vendosur të profilet kënd (art ). Montimi është bërë me vidha vetë-mbyllëse M10 x 20 (art ) dhe kanale për vidë. Kanalet për vidë janë të dizajnuara në mënyrë që vida mund të forcohet me çift rrotullues 17 Nm. 18

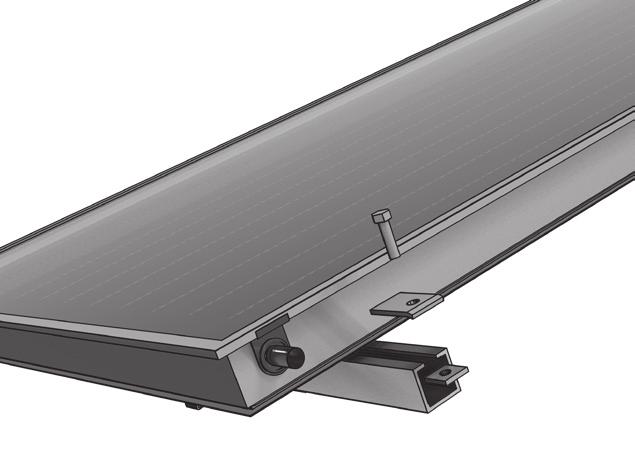

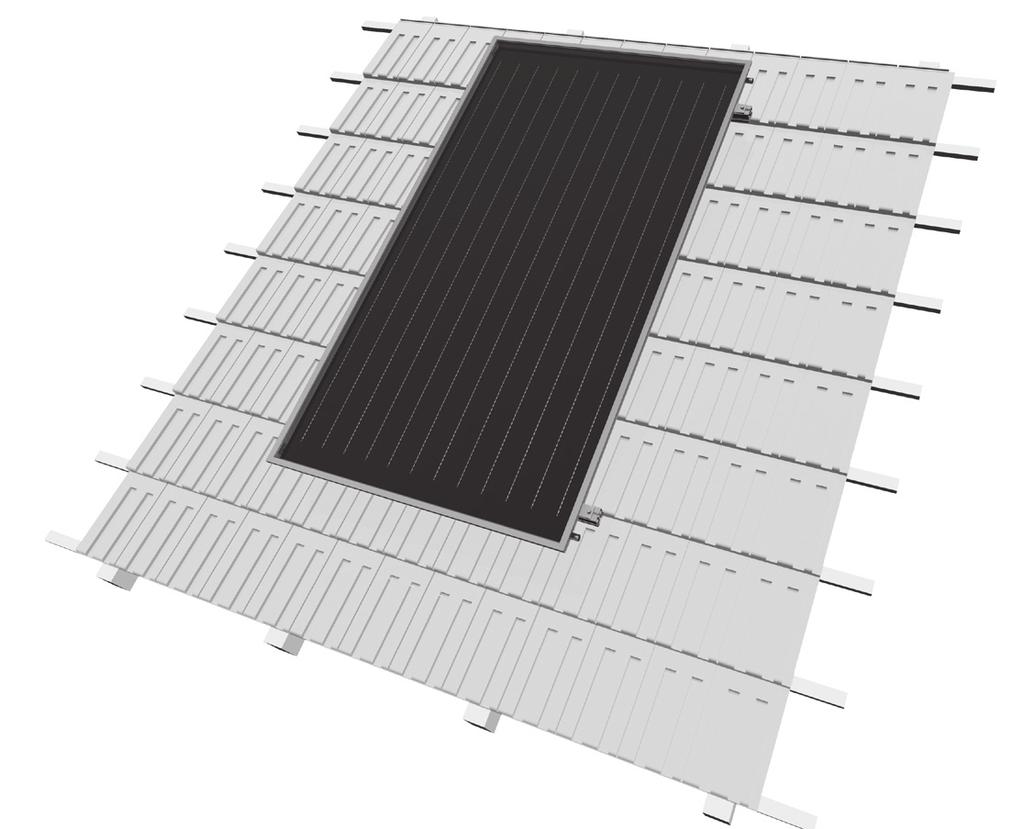

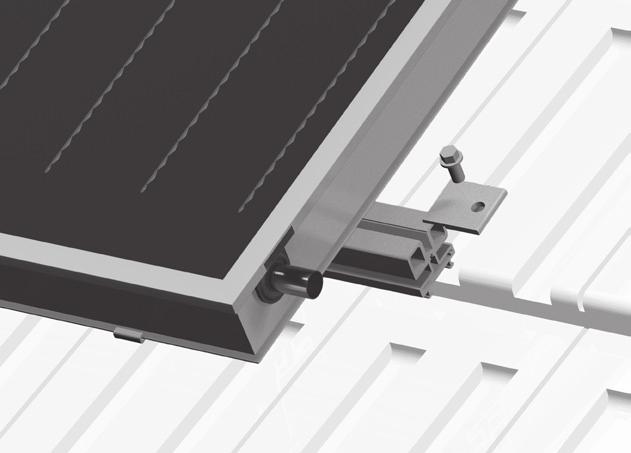

19 Montimi UNIVERSAL ALUMINI Instalimi paralel me linjën e çatis Mbrojtje kundër rrëshqitjes - boshte çeliku (art ), janë vendosur në profilin më të ulët për të parandaluar rrëshqitje të kolektorëve gjatë instalimit. Bashkëngjitja e kolektorit diellor në një platformë universale është kryer duke përdorur mbajtëse anash (art ). 19

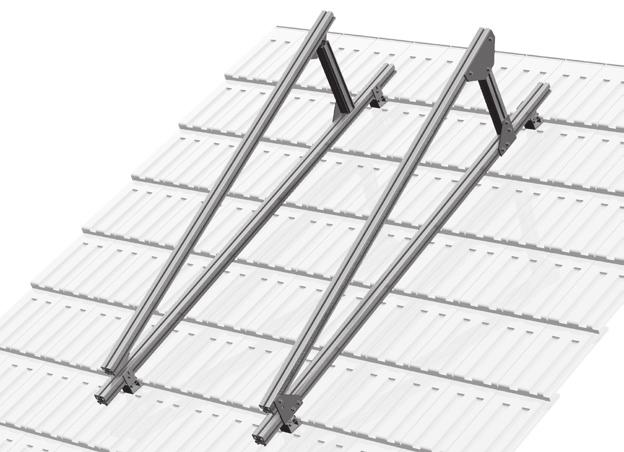

20 Montimi UNIVERSAL ALUMINI Montimi në pozitë të hapur Në plakën bazë tashmë të montuar - Tray 1 (art ) dhe profilin transportues - Tray 2 (art ), kemi vendosur profilin kënd (art ) të ndërruar për 90 gradë, duke përdorur vidë vetë-mbyllëse M10 x 20 (art ). Profilet Universal (art ), duke përdorur vidë vetë-mbyllëse M10 x 20 (neni ) dhe kanalet për vida janë të vendosur në profilin këndor (neni ), paralelisht me binarët e çatis. Me panele këndore - 90o (art ), platforma universale e montuar është adaptuar që të montohet nën një kënd të caktuar. Arritja e këndit të dëshiruar është llogaritur duke përdorur pllaka variabël këndore (art ). Profilet universale me vidë vetë-mbyllëse M10 x 20 (art ) dhe kanalet për vida janë të vendosur në pllakat në qoshe (art ) dhe (art ). 20

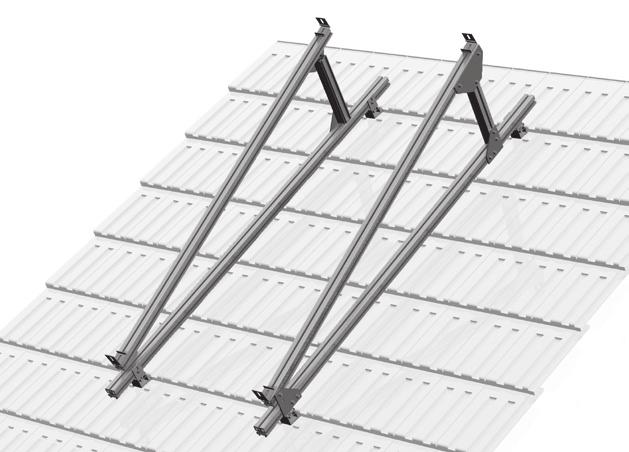

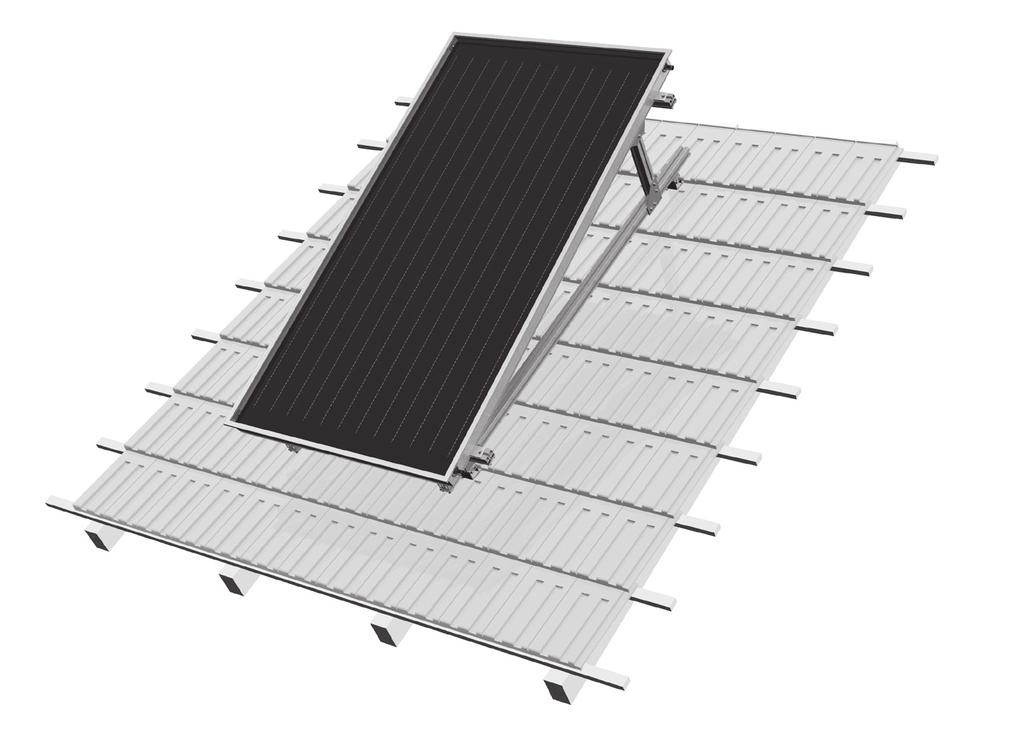

21 Montimi UNIVERSAL ALUMINI Montimi në pozitë të hapur Profilet këndore (art ), janë të vendosur në profilet universale (art ), duke përdorur vida vetë -mbyllëse M10 x 20 (art ) dhe kanale për vidë. Në profilin këndor (art ), e cila është rrotulluar për 90 gradë, profilet universale (art ), janë të vendosur normale në binarët e çatis. Në profilin më të ulët të një platforme universale tashmë të instaluat është vendosur mbrojtje kundër rrëshqitjes - boshte çeliku (art ), për të parandaluar rrëshqitjen e kolektorit gjatë instalimit. Bashkëngjitja e kolektorit diellor në një platformë universale është kryer si edhe në instalimin paralel me linjën e çatisë. 21

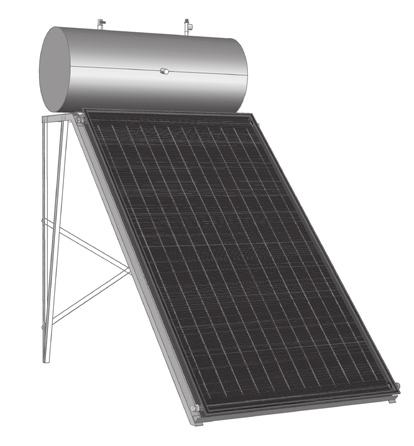

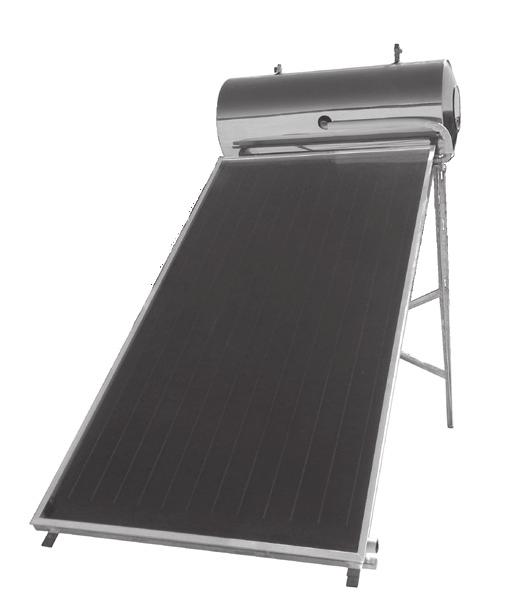

22 MONTIMI I SISTEMIT TERMOSIFON Termosifon sistemi ESK H dhe ESK H përfaqëson një instalim të thjeshtë për përgatitjen e ujit sanitar të nxehtë. Sistemi përbëhet nga elementet e mëposhtme: - Kolektor diellore ESK 2.5 SB selektiv - Ngrohës Uji ose 300 litra - Mbajtëse për kolektorët dhe bojlerin Pregaditja për instalimin Para fillimit të instalimit të sistemit diellor termik ju lutem shikoni në vijim: - Kompletimin dhe integritetin e furnizimit - Rendimenti i çatisë për të lejuar instalimin në konstruksion druri - Orientimi i kolektorëve diellore (jug). Shmangni hijet e shkaktuara nga pemët, oxhaqet, etj - Stabiliteti i sipërfaqes të destinuar për instalimin e sistemit. Përdorni vetëm pjesë këmbimi nga prodhuesi origjinal. Rregullimi i çatisë për të siguruar mbyllje hermetike për të kryer grup profesional, sidomos në fushën e hidro izolim dhe shtresat bituminoze. Për të siguruar një distancë minimale para se të fillojë instalimi: - Të paktën një metër në mes konstruksionit dhe skajeve të çatisë 22

23 MONTIMI I SISTEMIT TERMOSIFON ESK H ESK H MBUSHJA E SISTEMIT TERMOSIFON 1. Me enë të mbushur me një përzierje me ujë dhe glycol, mbush sistemin me hapjen e synuar (1) për vendosjen e valvulës të sigurisë. 2. Ndalo mbushjen kur lëngu fillon të thahet nga vrima e dytë e cila është përdorur për instalimin e valvulës mini. 3. Mbylle valvulën mini (2), dhe vendos valvulën e sigurisë në vendin e caktuar (1). 23

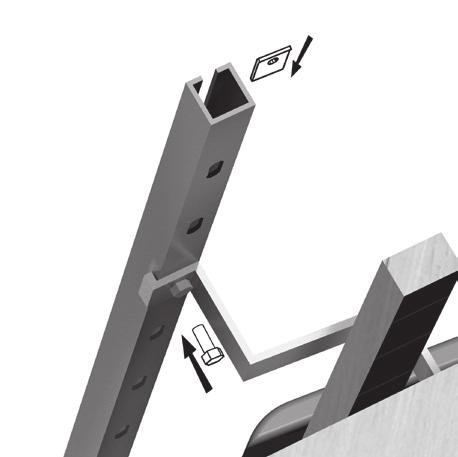

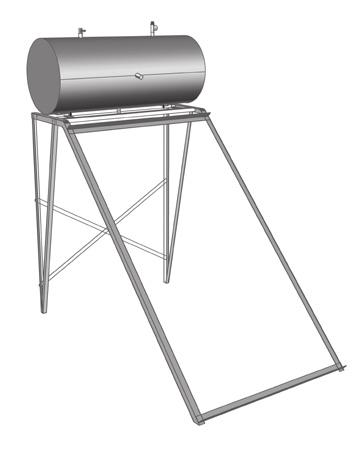

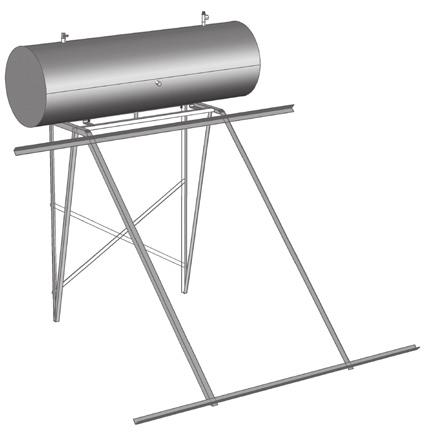

24 MONTIMI I SISTEMIT TERMOSIFON Sistemi i montimi (45 ) Për instalimin e plotë të sistemit janë të nevojshëm të paktën dy persona. Sistemi është i instaluar duke ndjekur udhëzimet e dhëna me këtë tutorial. Struktura mbështetëse është e montuar, siç tregohet në vizatim. Vendosni bojlerin në konstruksionin duke përdorur kllapa të veçanta të vendosur mbi të ose mbi mbajtësit e veçantë që vijnë me veglat e ESK 2.5 SB 300H. ESK 2.5 SB 150H ESK 2.5 SB 300H 24

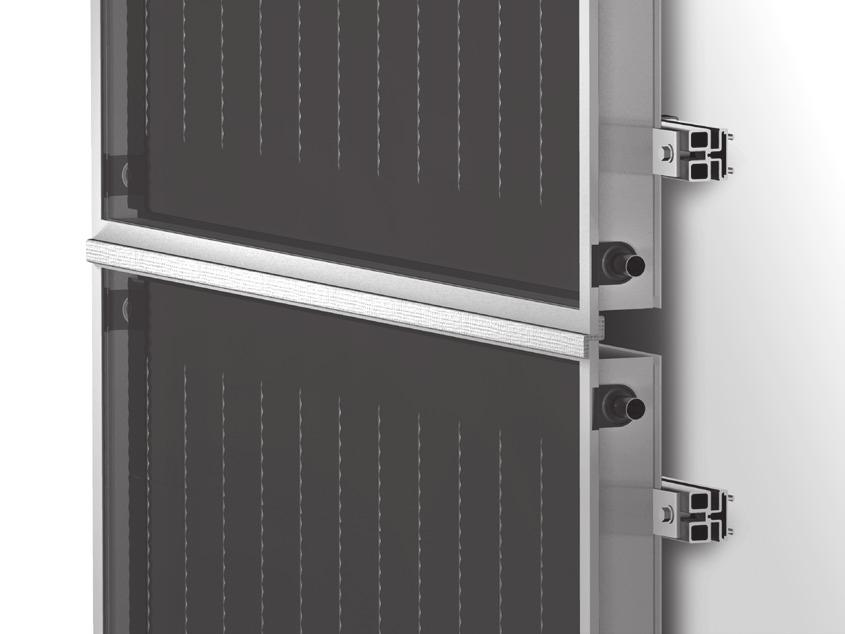

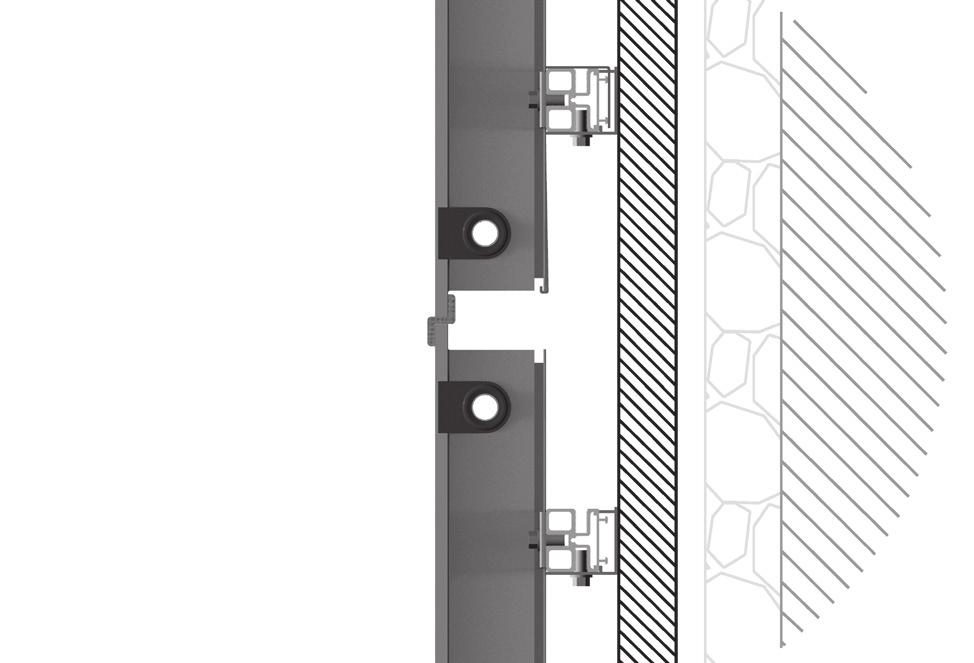

25 Montim I fasadës Përdorim i katër mbrojtëseve për mbrojtje kundër rrëshqitjes. Profil për mbrojtje nga shiu 25

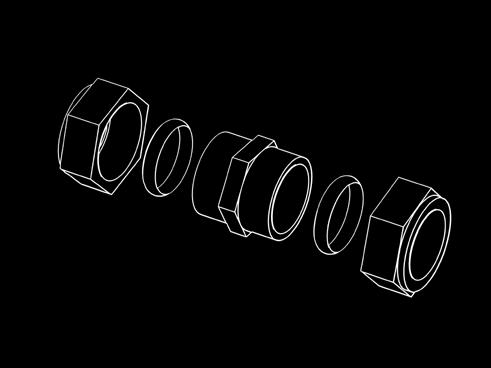

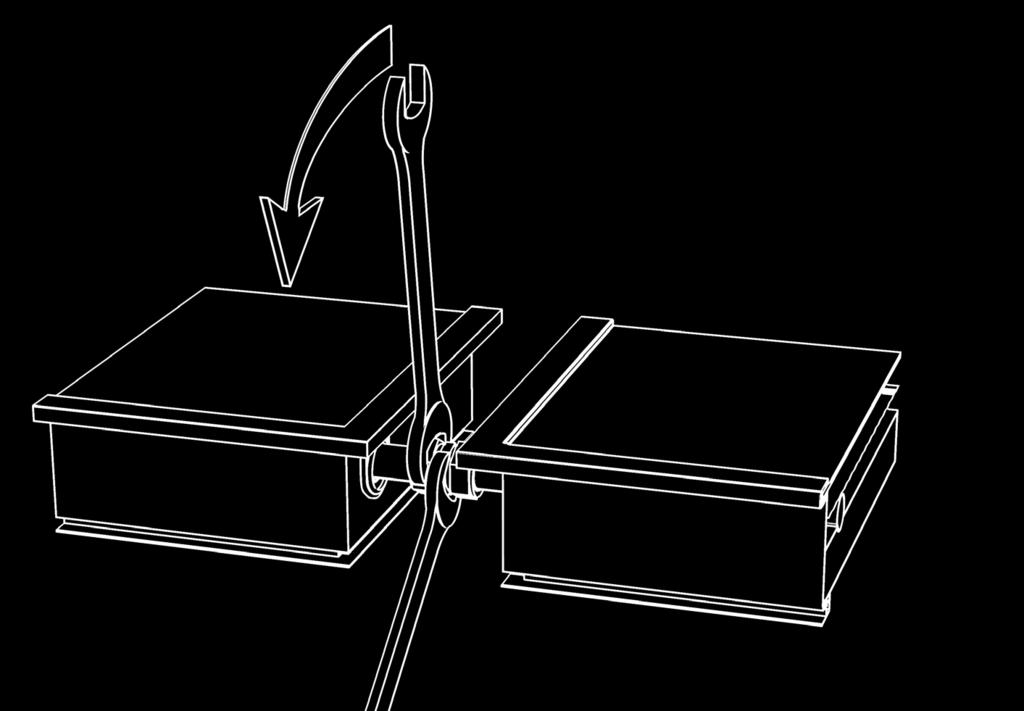

26 Lidhjet e kolektorëve Kolektorët diellor termik EUROTERM janë të ndërlidhur përmes 22 mm nyejve të përbashkët. Nyejt e drejt dhe të valëzuar çeliku janë të rekomanduara. - - Mbahet fort me çelës madhësie 24 dhe forcon kokën e bashkimit mbi lidhjen e prerjes me çelës madhësie 27 Shmang aplikimin e rrotullimit shtesë në kokë kur ju ta instaloni lidhësit. Gjithmonë përdorni një çelës për të rregulluar kokën dhe pastaj instaloni lidhjet. 26

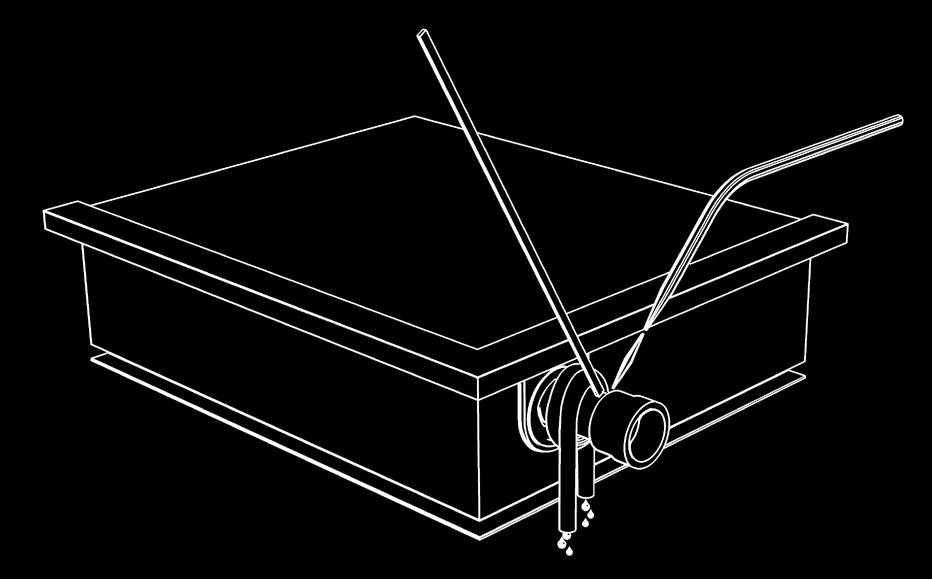

27 Lidhjet e kolektorëve Kolektorët diellor termik mund të jenë të ndërlidhura me kallaj (nuk rekomandohet nga prodhuesi) - Përdorni oxyacetilene për të ngjitur nyjet e përbashkëta me tubin prej Cu. - Përziej një fluks me ujë për të bërë një paste dhe lyej sipërfaqen për t u ngjitur. - Përdorni copë të lagur prej pëlhure për të mbrojtur pjesët plastike nga flaka. Lidhjet e tubave Numri i kolektorëve Rrjedhja Dimensionet për tubat / l/m mm x x x x x x x x

28 Shpërndarja e grupit të kolektorëve Matja e fushës së kolektorit (pas distancës 900 mm) Dimensionet e kolektorit: 2149x1159x90 (të gjitha dimensionet e specifikuara në mm) Pesha: 45 kg Mahi i çatis max 1700 Pllaka bazë dhe profile mbartës (Tray 1 dhe 2) Profili Universal max max max 1700 max max

29 Shpërndarja e grupit të kolektorëve Lloji ESK SB / ESK SB T Lloji ESK SBU / ESK SB TU Max. 6 kolektor në linjë! Gjatë lidhjes paralele të dy apo me shumë fushave të kolektorëve, ky kujdes në lidhje me rrjedhën e barabartë(tichelman SYSTEM). Rrjedhja jo e barabartë mund të shkaktoj prishje të ekuilibrit të sistemit. 29

30 Skema e instalimit Instalimi kryesor për përfitimin e STV Skemë instaluese me kolektorë solar dhe burim shtesë i nxehtësisë për STV 1 1 P T T 2 2 A Skemë instaluese për STV dhe përdorim i kolektorëve për ndihmë ndaj ngrohjes Skemë instaluese për STV dhe përdorim i kolektorëve për ndihmë ndaj ngrohjes LEGENDA 1. Kolektorë solar 2. Komplet pompash 3. Bojler 4. Radiator 5. Ngrohje nën dysheme 6. Bojler 7. Qiler dhe pumpë nxehtësie 8. Oxhak(kamin) STV - ujë i ngrohtë sanitar 30

31 Garancioni Të gjitha prodhimet janë të garantuara nga EUROTERM të pa defekte prodhimi që nga pranimi nga blerësi, sipas termave dhe kushteve të mëposhtme. Periudha e garancionit: PERIUDHA E GARANCIONIT TË EUROTERM: 10 vjet pas datës së pranimit nga blerësi. Brenda kësaj periudhe, çdo riparim apo incidencë do të riparohet falas nga EUROTERM për blerësit, por shpenzimet paraqiten kur të kthehen ato paarsye. Kjo periudhë garancioni është e aplikueshme vetëm për kolektorët diellor me markë fabrike EUROTERM. Dëmet e shkaktuara nga abuzimi, instalimi i papërshtatshëm, mbrojtja e papërshtatshme elektrike, energjia ose djegia, korrozioni i shkaktuar nga prodhuesit e ngrohjes, incidente të shkaktuara nga një punë të pamjaftueshëm të elementeve të sigurisë, shpimet të shkaktuara nga ngricat dhe çdo faktor tjetër të ndryshëm të EUROTERM nuk përfshihen në periudhën e garancisë. Për çdo ndihmë gjatë periudhës së garancisë, blerësi duhet të dërgojë në EUROTERM një kopje të dokumentit të garancisë të mbushur dhe të mbyllur. Përjashtime nga garancioni: EUROTERM nuk është i obliguar të riparoj ndonjë dëm nëse: - Kolektori diellor nuk është instaluar sipas procedurave në fuqi. - Dokumenti i garancionit nuk është nënshkruar nga EUROTERM. - Në qoftë se produktet janë manipuluar nga operatorët të cilët nuk kanë qenë të autorizuar nga EUROTERM - Pjesë këmbimi jo të miratuar nga EUROTERM janë përdorur. Garancioni mbulon çdo faj të prodhimit në prodhimet e shitura nga EUROTERM. Këto produkte do të riparohen ose zëvendësohen në magazine e EUROTERM ose në një tjetër i autorizuar nga EUROTERM. Prandaj, garancioni nuk përfshin gabime të punës ose të instalimit. Garancioni nuk mbulon tretje natyrore apo ndonjë avari të shkaktuar nga një ruajtje të papërshtatshme, neglizhencë, mbingarkesë apo ndonjë arsye tjetër të ndryshme nga gabimet e prodhimit. EUROTERM nuk do të pranojë asnjë dënim dhe nuk do të jenë përgjegjës për ndonjë dëm të blerësit ose të një pale të tretë për shkak të abuzimit. Për funksionimin e sistemit solar, montuesi duhet tu përmbahet mënyrave dhe hapave të montimit të përfshira në këtë udhëzim, ndërsa uhëzime më të detajuara mund të gjeni në web sajtin tonë tek seksioni i përkrahjes teknike. 31

32 Garancioni Lloji ESK 2.5 SB Numri serik Garancioni 10 vjet Data e prodhimit industrial Nënshkrimi Euroterm d.o.o. Lece Koteski 50 Industrial area - Biljana Prilep, R. Macedonia tel fax info@euroterm.com.mk 32
