1 Table of Contents Σχετικά µε το REMOTE Εισαγωγή... 1 Μπαταρία... 3 Οθόνη αφής... 3 Περιγραφή Πλήκτρων... 4 Ρυθµίζοντας το REMOTE Κύρια Σελίδα Ρυθµίσεων... 7 Χρησιµοποιώντας κάθε λειτουργία Κωδικοί Auto Search Κωδικός Εισόδου Εκµάθηση Macro Απλό Macro Smart Macro ιαγραφή Κωδικού Πλήκτρου ιαγραφή Όλων των κωδικών µίας συσκευής Τροποποίηση της ιαµόρφωσης Πλήκτρων Αναµετάδοση Function Lock Reset Πλήκτρο όνησης Οπίσθιος φωτισµός...26 Παράρτηµα A...27 Χαρακτηριστικά...27 Προδιαγραφές...28 Παράρτηµα B...29 Προαιρετικά Εξαρτήµατα...29 Παράρτηµα C...30 Αντιµετώπιση Προβληµάτων...30

2 Σχετικά µε το REMOTE 815 ΕΛΛΗΝΙΚΑ Εισαγωγή Ξεπακετάρετε το Έξυπνο Τηλεχειριστήριο σας REMOTE 815 και ελέγξτε για τα ακόλουθα κοµµάτια and: REMOTE 815 Έξυπνο Τηλεχειριστήριο Οδηγός Χρήστη Pre-programmed Λίστα Κωδικών Επικοινωνήστε µε τον αποκλειστικό µας αντιπρόσωπο αµέσως, εάν ένα από τα παραπάνω κοµµάτια λείπει ή έχει καταστραφεί. Κρατήστε το αρχικό σας πακέτο, σε περίπτωση που χρειαστείτε να µεταφέρετε το REMOTE 815. Για προαιρετικά εξαρτήµατα, επικοινωνήστε µε τον αντιπρόσωπο σας αµέσως. Ο Καλύτερος Βοηθός σας Το REMOTE 815 Έξυπνο Τηλεχειριστήριο Οθόνη Αφής είναι η καλύτερη επιλογή για να ολοκληρώσετε τις συσκευές σας audio/βίντεο στο σπίτι και το REMOTE 815 είναι ένα ισχυρό ολοκληρωµένο τηλεχειριστήριο περιλαµβάνοντας έναν έξυπνο οδηγό εκµάθησης, µια επίδειξη πολλαπλού οπίσθιου φωτισµού και µια φιλική προς το χρήστη οθόνη αφής και σας επιτρέπει να ελέγχετε όλες τις υπέρυθρες οικιακές συσκευές σας εύκολα. Το REMOTE 815 έχει περάσει από µια σειρά αυστηρών εργαστηριακών ελέγχων και η εκθαµβωτική ασηµένια µεταλλική του επένδυση σε συνδυασµό µε το χρωµατιστό οπίσθιο φωτισµό εγγυάται την ανώτερη του ποιότητα. Μπορείτε να ξεκινήσετε να χειρίζεστε το REMOTE 815 αφού εγκαταστήσετε την µπαταρία. Επιπρόσθετα µε τις βασικές λειτουργίες το REMOTE 815 επίσης συνοδεύεται από επιπρόσθετες λειτουργίες για να ρυθµίσετε το χρώµα οπίσθιου φωτισµού, και το πλήκτρο έντασης ανάλογα µε τις προσωπικές σας προτιµήσεις. 1

3 Ελέγχοντας Οχτώ Audio/Βίντεο Συσκευές Το REMOTE 815 µπορεί ταυτόχρονα να ρυθµίσει µέχρι 8 εφαρµογές των συσκευών, η κάθε µια να έχει το πολύ 59 πλήκτρα συµπεριλαµβανοµένου της TV, ορυφορικής, Video Recorder/Player, DVD/VCD, Ενισχυτής/Αποδέκτης CD/MD, Radio/Tape Recorder, ή οποιαδήποτε άλλη συσκευή µε συχνότητα από 20KHz µέχρι 445KHz. εν χρειάζεστε πλέον µια πληθώρα από τηλεχειριστήρια. Έξυπνα Χαρακτηριστικά Εκµάθησης Μπορείτε να ρυθµίσετε το REMOTE 815 µέσω της λειτουργίας Έξυπνης Εκµάθησης. Απλά ακολουθείτε τις οδηγίες που δίνονται στην οθόνη και πιέστε τα πλήκτρα ανάλογα για να ρυθµίσετε τις συσκευές σας στο σπίτι ή στο γραφείο. Στο παρόν, το REMOTE 815 είναι συµβατό µε περισσότερο από 95% όλων των εµπορικών ειδών στην παγκόσµια αγορά. Χαρακτηριστικό Smart Macro Η λειτουργία The Smart Macro σας επιτρέπει να ξεκινήσετε ή να συνεχίσετε την εκτέλεση 16 εντολών µε την πίεση ενός πλήκτρου. Ένα γενικό Macro µόνο µπορεί να ρυθµίσει τα πλήκτρα µε τους ήδη αποθηκευµένους κωδικούς, αλλά το REMOTE 815 συνοδεύεται από ένα µοναδικό σχέδια, έτσι ώστε να µπορείτε να ρυθµίσετε τη Macro µε τη λειτουργία Εκµάθησης. Επανασχηµατισµός Πλήκτρου ιαµόρφωσης Το REMOTE 815 σας επιτρέπει κατ επιλογή να αλλάξετε το όνοµα ενός πλήκτρου press. Εκτός από τα αρχικά πλήκτρα, κάθε πλήκτρο press έχει δύο ή περισσότερα χαρακτηριστικά για την επιλογή σας, και µπορείτε να ρυθµίσετε το περιεχόµενο για όλα τα πλήκτρα press σύµφωνα µε τις συνήθειες χρήσης σας. 2

4 Μπαταρία Εγκατάσταση της Μπαταρίας Πιέστε το πλήκτρο στο πίσω µέρος του τηλεχειριστηρίου REMOTE 815, και το τµήµα υποδοχής της µπαταρίας θα εµφανιστεί αυτόµατα. Εγκαταστήστε τέσσερις AAA µπαταρίες στο τµήµα υποδοχής σωστά. Έπειτα τοποθετήστε το τµήµα υποδοχής ξανά. Προφυλάξεις: 1. Βεβαιωθείτε ότι (+) και (-) της µπαταρίας ταιριάζουν µε την πολιτικότητα που υποδεικνύεται στο τµήµα υποδοχής της µπαταρίας. 2. ΜΗΝ αναµιγνύετε διαφορετικούς τύπους µπαταριών ή παλιές και νέες µπαταρίες. Πάντα να χρησιµοποιείτε νέες µπαταρίες. Προτείνονται οι αλκαλικές µπαταρίες. 3. ΜΗΝ εκθέτετε το τηλεχειριστήριο σε πολύ ζεστό περιβάλλον ή σε φλόγα. 4. Κρατήστε τις µπαταρίες µακριά από τα παιδιά. 5. Για να µειώσετε τον κίνδυνο διαρροής και ζηµιάς, αφαιρέστε τις µπαταρίες που έχουν χρησιµοποιηθεί για περισσότερο από δύο χρόνια. Οθόνη Αφής Πως να προστατέψετε την Οθόνη Αφής ΜΗΝ πιέσετε την οθόνη LCD µε δύναµη. Αγγίξτε απαλά την οθόνη για να λειτουργήσει το τηλεχειριστήριο. ΜΗΝ χρησιµοποιήσετε στυλό ή αιχµηρό αντικείµενο για να πιέσετε την οθόνη. ΜΗΝ βυθίσετε το REMOTE 815 σε οποιοδήποτε υγρό, αφού δεν συνοδεύεται από µια αδιάβροχη λειτουργία. Αµέσως καθαρίστε οποιοδήποτε υγρό έχει χυθεί στο REMOTE 815 και κρατήστε το REMOTE 815 στεγνό όλη την ώρα. ΜΗΝ τοποθετείτε το REMOTE 815 σε ζεστό περιβάλλον, κρατήστε το µακριά από πηγές θερµότητας. ΜΗΝ αφήνετε το REMOTE 815 να πέσει. ΜΗΝ τοποθετείτε οποιοδήποτε αντικείµενο επάνω στην οθόνη. ΜΗΝ καθαρίζετε την οθόνη µε διαβρωτικό καθαριστικό. Καθαρίστε την οθόνη µε µαλακό υγρό ύφασµα. 3

5 ιαµόρφωση Πλήκτρων ύο αρχικές σελίδες κάθε συσκευής θα εµφανιστούν στην οθόνη εάν πιέσετε «ΣΕΛΙ Α». Μπορείτε να τροποποιήσετε το όνοµα του πλήκτρου ή µια εικόνα σε οποιαδήποτε σελίδα. Αναφερθείτε στην «Τροποποίηση της ιαµόρφωσης Πλήκτρων» στη σελ. 18 για περισσότερες πληροφορίες. Περιγραφή των Πλήκτρων Η Λειτουργία κάθε Πλήκτρου Το REMOTE 815 διαιρεί τα πλήκτρα το σε δύο τµήµατα: µία οθόνη πλήκτρων αφής (ή τµήµα µαλακού πλήκτρου) και ένα τµήµα µηχανικού πλήκτρου (ή τµήµα σκληρού πλήκτρου). Η αρχική λειτουργία κάθε πλήκτρου περιγράφεται παρακάτω: ΣΥΣΚΕΥΗ: Σας επιτρέπει να επιλέξετε συσκευή Οπίσθιος Φωτισµός: Ανάβει τον οπίσθιο φωτισµό ΣΕΛΙ Α: Μετάβαση µεταξύ δύο σελίδων της οθόνης ΕΝΤΑΣΗ: Ελέγχει την ένταση του ήχου. CH: Επιλογή καναλιού OK: Επιβεβαιώνει µια επιλογή (τα πλήκτρα Επάνω, Κάτω, εξιά, Αριστερά χρησιµοποιούνται για την επιλογή) ΕΞΟ ΟΣ: Για να εξέλθετε ή να παραιτηθείτε από µια λειτουργία MUTE: Χαµηλώνει τον ήχο µιας συσκευής (εκτός των πλήκτρων) 4

6 Κόκκινα, Πράσινα, Κίτρινα και Μπλε πλήκτρα: Είναι πλήκτρα συγκεκριµένης λειτουργίας Προστασία Πλήκτρου «ΕΓΓΡΑΦΗΣ» Για να αποφύγετε την εκκίνηση της λειτουργίας εγγραφής ή της πίεσης από λάθος του πλήκτρου εγγραφής, πρέπει να πιέσετε το πλήκτρο REC για περισσότερο από δύο δευτερόλεπτα στη γενική λειτουργία πριν πραγµατοποιηθεί η λειτουργία εγγραφής. Προστασία Μαλακών/Σκληρών Πλήκτρων Εάν ένα µαλακό ή ένα σκληρό πλήκτρο πιεστεί για παραπάνω από 30 δευτερόλεπτα κάτω από τη γενική λειτουργία, το τηλεχειριστήριο θα ολοκληρώσει τη µετάβαση του και λήγει την λειτουργία του και τότε θα εισχωρήσει σε λειτουργία αναµονής µετά από 90 δευτερόλεπτα. 5

7 Ρυθµίζοντας το REMOTE 815 ΕΛΛΗΝΙΚΑ Το REMOTE 815 είναι απλό και εύκολο για να εγκατασταθεί, έτσι ώστε να µπορείτε να εγκαταστήσετε το REMOTE 815 ως ένα έξυπνο κέντρο ελέγχου για τις οικιακές συσκευές ακολουθώντας τις συσκευές που δίνονται παρακάτω: Πριν το χειρισµό, παρακαλείστε να προσέξετε ότι 1. Μια χαµηλής ισχύος µπαταρία θα µειώσει την αποτελεσµατική εµβέλεια µετάδοσης του τηλεχειριστηρίου. 2. Εάν η µπαταρία σας έχει εξασθενήσει, ένα εικονίδιο µπαταρίας χαµηλής ισχύος όπως φαίνεται παρακάτω θα εµφανιστεί στην επάνω δεξιά γωνία της οθόνης. (Εικόνα Μπαταρίας χαµηλής ισχύος) 3. Το REMOTE 815 δεν θα χάσει προγραµµατισµένα στοιχεία όταν οι µπαταρίες αντικαθίστανται. Προειδοποίήση: Όταν η εικόνα προειδοποίησης χαµηλής µπαταρίας εµφανιστεί, δεν µπορείτε να εισέλθετε στη Σελίδα Εγκατάστασης. Αλλάξτε πρώτα την µπαταρία πριν συνεχίσετε την εγκατάσταση σας. 6

8 Κύρια Σελίδα Εγκατάστασης Πιέστε «ΕΓΚΑΤΑΣΤΑΣΗ» στο επάνω µέρος της οθόνης για 2 δευτερόλεπτα για να εισέλθετε στη λειτουργία εγκατάστασης. Θα δείτε σχετικές λειτουργίες εγκατάστασης: ΚΩ ΙΚΟΣ, ΕΚΜΑΘΗΣΗ, MACRO, ΙΑΓΡΑΦΗ, ΙΑΓ. ΣΕΙΡΑΣ, RESET, ΟΝΗΤΗΣ, ΟΠΙΣΘΙΟΣ ΦΩΤΙΣΜΟΣ και ΑΝΑΜΕΤΑ ΟΣΗ. ΚΩ ΙΚΟΣ ΕΚΜΑΘΗΣΗ MACRO ΙΑΓΡΑΦΗ ΙΑΓΡΑΦΗ ΒΑΣΗΣ RESET ΟΝΗΣΗ ΟΠΙΣΘΙΟΣ ΦΩΤΙΣΜΟΣ ΑΝΑΜΕΤΑ Ο ΣΗ ΕΞΟ ΟΣ Ρυθµίστε τον προγραµµατισµένο κωδικό Μάθετε τους κωδικούς IR Ρυθµίστε το απλό macro ή το smart macro ιαγράψτε ένα πλήκτρο κωδικού ιαγράψτε όλα τα δεδοµένα των κωδικών της συσκευής Επιστρέψτε στις εργαστηριακές ρυθµίσεις Ρυθµίστε τη δόνηση Ρυθµίστε τον οπίσθιο φωτισµό Αντιγράψτε όλα τα δεδοµένα σε ένα άλλο REMOTE 815 Εξέλθετε της λειτουργίας εγκατάστασης Χειρισµός Κάθε Λειτουργίας 1. Κωδικός Το REMOTE 815 παρέχει δύο τρόπους ρυθµίσεως του προγραµµατισµένου κωδικού της συσκευής σας. Μπορείτε είτε να αναζητήσετε τον κωδικό µε το REMOTE 815 αυτόµατα, ή να ελέγξετε τη µάρκα της συσκευής σας από τη λίστα κωδικών και έπειτα να εισάγετε το απαιτούµενο µέλος κωδικού στο REMOTE 815 χειρωνακτικά. Βγάλτε τη λίστα κωδικών από το κουτί εάν χρειαστείτε να ελέγξετε τη µάρκα της συσκευής σας. Τώρα, εισέλθετε στη λειτουργία εγκατάστασης και πιέστε «ΚΩ ΙΚΟΣ» έτσι ώστε να ρυθµίσετε το προγραµµατισµένο κωδικό για τη συσκευή σας. 7

9 1.1 Auto Search Πριν χρησιµοποιήσετε αυτή τη λειτουργία, παρακαλείστε να ανάψετε πρώτα τη συσκευή σας και έπειτα κατευθύνετε το REMOTE 815 στο δέκτη σήµατος της συσκευής σας. Εάν η συσκευή κλείσει απότοµα, σηµαίνει ότι ίσως βρήκατε τον κωδικό remote της συσκευής. (1) Πιέστε AUTO αφού έχετε εισέλθει στη σελίδα εγκατάστασης και το REMOTE 815 θα αρχίσει να αποδίδει τους κωδικούς που είναι αποθηκευµένους στη βάση δεδοµένων έναν έναν. Πιέστε οποιοδήποτε πλήκτρο για να σταµατήσετε τη λειτουργία απόδοσης του REMOTE 815 όταν η συσκευή είναι κλειστή. Παράδειγµα. Ρύθµιση TV Ανοίξτε την TV Kατευθύνετε το REMOTE 815 προς την TV Πιέστε AUTO για να ξεκινήσει η αυτόµατη αναζήτηση Οι προγραµµατισµένοι κωδικοί θα ξεκινήσουν την αναµετάδοση. Όταν η TV είναι κλειστή, πιέστε οποιοδήποτε πλήκτρο για να σταµατήσετε την ενέργεια 8

10 (2) Πιέστε το πλήκτρο, και ελέγξτε εάν η συσκευή µπορεί να κλείσει ή όχι. Εάν ο κωδικός είναι σωστός, µεταβείτε στο Βήµα (4) για να αποθηκεύσετε τα δεδοµένα και εξέλθετε ή συνεχίσετε στο επόµενο βήµα. (3) Πιέστε το πλήκτρο ένα ένα για να πάρετε τον προηγούµενο κωδικό και επαναλάβετε τη διαδικασία του βήµατος (2) µέχρι να βρείτε τον σωστό που µπορεί να ανοίξει την TV. (4) Βεβαιωθείτε ότι πιέσατε OK για να αποθηκεύσετε την εγκατάσταση και πηγαίνετε πίσω στη σελίδα λειτουργίας. 1.2 Κωδικός Εισόδου (1) Ανοίξτε τη λίστα κωδικών και αναζητήστε τη µάρκα των οικιακών σας συσκευών. Γενικά, µια µάρκα µπορεί να έχει µερικές οµάδες κωδικών, και πρέπει να επιβεβαιώσετε τον σωστό κωδικό εξετάζοντας τη λίστα. (2) Υπάρχουν τέσσερις αριθµοί για κάθε κωδικό, και όταν εισάγετε ένα κωδικό, το REMOTE 815 θα ελέγξει αυτόµατα εάν ή όχι ο αριθµός έχει εισαχθεί σωστά. (3) Θα δείτε ένα µήνυµα OK στο επάνω µέρος της οθόνης εάν εισάγετε το σωστό αριθµό, διαφορετικά θα δείτε ένα µήνυµα «ΛΑΘΟΣ». Εισάγετε το σωστό κωδικό πάλι, εάν εµφανιστεί «ΛΑΘΟΣ». 9

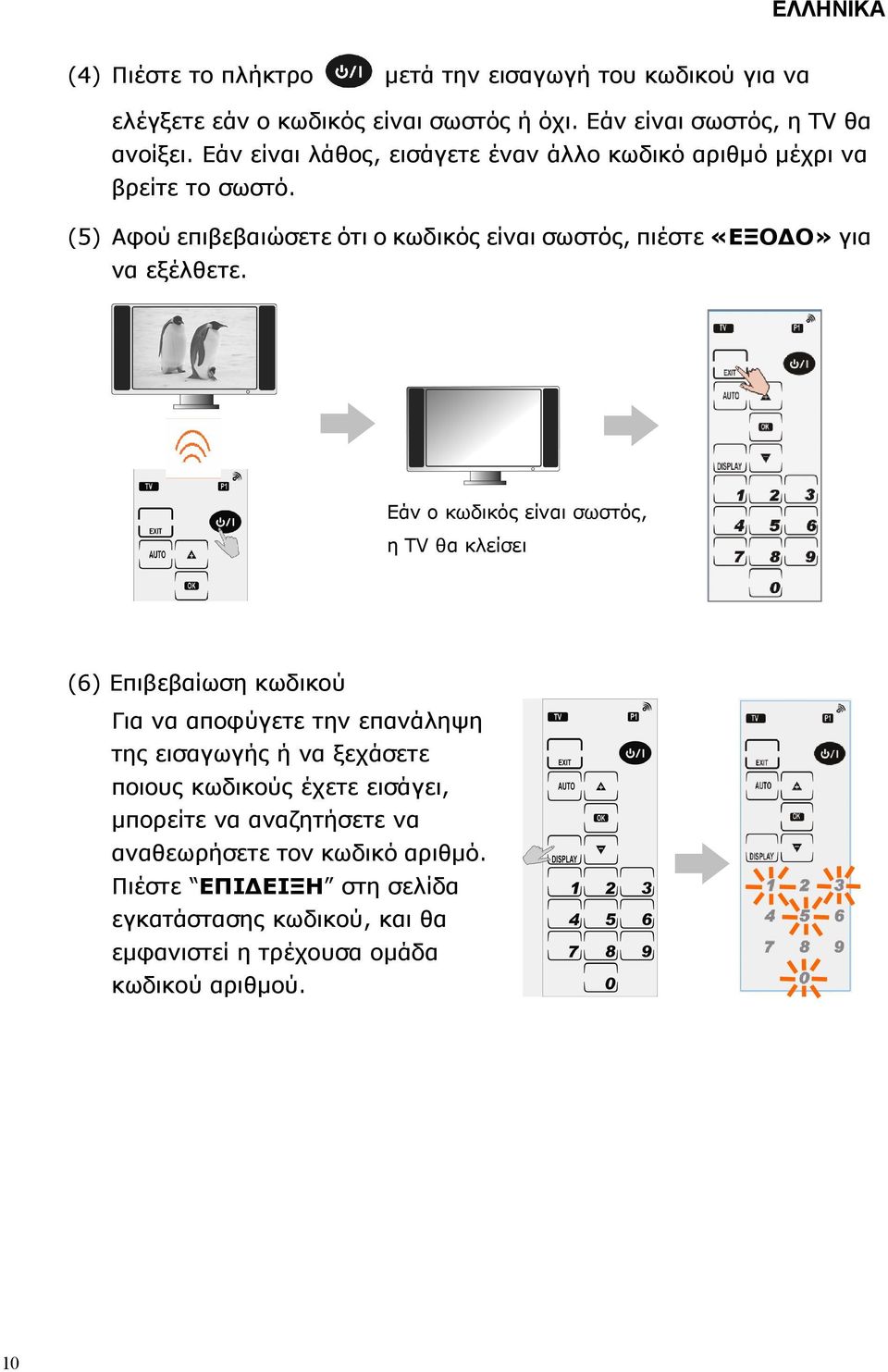

11 (4) Πιέστε το πλήκτρο µετά την εισαγωγή του κωδικού για να ελέγξετε εάν ο κωδικός είναι σωστός ή όχι. Εάν είναι σωστός, η TV θα ανοίξει. Εάν είναι λάθος, εισάγετε έναν άλλο κωδικό αριθµό µέχρι να βρείτε το σωστό. (5) Αφού επιβεβαιώσετε ότι ο κωδικός είναι σωστός, πιέστε «ΕΞΟ Ο» για να εξέλθετε. Εάν ο κωδικός είναι σωστός, η TV θα κλείσει (6) Επιβεβαίωση κωδικού Για να αποφύγετε την επανάληψη της εισαγωγής ή να ξεχάσετε ποιους κωδικούς έχετε εισάγει, µπορείτε να αναζητήσετε να αναθεωρήσετε τον κωδικό αριθµό. Πιέστε ΕΠΙ ΕΙΞΗ στη σελίδα εγκατάστασης κωδικού, και θα εµφανιστεί η τρέχουσα οµάδα κωδικού αριθµού. 10

12 2. Εκµάθηση Για το REMOTE 815, έχουµε ενσωµατώσει ένα σύστηµα αυτόµατου οδηγού για να σας βοηθήσει στη διαχείριση της λειτουργίας Εκµάθησης. (Το σύστηµα αυτόµατου οδηγού δουλεύει µόνο για τη ρύθµιση των Μαλακών Πλήκτρων, αναφερθείτε στο P4 για λεπτοµερή πληροφόρηση) Σηµειώσεις: Πριν τη λειτουργία, προσέξτε ότι απαιτείστε να κρατήσετε 2-4 ίντσες απόσταση µεταξύ του REMOTE 815 και του αρχικού τηλεχειριστηρίου και βάλτε τα σε σειρά (όπως φαίνεται στη δεξιά πλευρά) Κατά τη διάρκεια της εκµάθησης, συνεχίστε να πιέζετε κάθε πλήκτρο εκµάθησης του αρχικού τηλεχειριστήριου µέχρι να εµφανιστεί το µήνυµα OK στην οθόνη του REMOTE 815 και ακούσετε έναν επαναλαµβανόµενο ήχο. Για µερικούς ειδικούς κωδικούς, µπορεί να χρειαστείτε να µάθετε όλα πλήκτρα δύο φορές για γενικότερη λειτουργία. Όταν δείτε το µήνυµα «ΛΑΡΟΣ» να εµφανίζεται αλλά ακούτε ΥΟ επαναλαµβανόµενους ήχους κατά τη διάρκεια της εκµάθησης, παρακαλώ πιέστε κάθε πλήκτρο εκµάθησης του αρχικού τηλεχειριστηρίου µια φορά πάλι µέχρι να δείτε το µήνυµα OK και ακούσετε µόνο ΕΝΑ επαναλαµβανόµενο ήχο. ιαφορετικά, θα δείτε το µήνυµα «ΛΑΘΟΣ» να αναβοσβήνει µια φορά και θα ακούσετε ΤΡΕΙΣ επαναλαµβανόµενους ήχους εάν η εκµάθηση αποτύχει. (1) Πιέστε ΕΚΜΑΘΗΣΗ στη λειτουργία εγκατάστασης για να ξεκινήσει η λειτουργία εκµάθησης. Στο µεταξύ ξεκινά το σύστηµα αυτόµατου οδηγού, που επιτρέπει στους IR κωδικούς του αρχικού τηλεχειριστηρίου να µαθευτούν από το REMOTE 815 ένας ένας σύµφωνα µε τα πλήκτρα που αναβοσβήνουν στην οθόνη. 11

13 (2) Όταν το πλήκτρο αρχίσει να αναβοσβήνει, πιέστε το αντίστοιχο πλήκτρο εκµάθησης από το αρχικό τηλεχειριστήριο έτσι ώστε να µεταδώσει τους IR κωδικούς του στο REMOTE 815. (3) Όσο το πλήκτρο αναβοσβήνει µαθαίνει τον κωδικό IR, και το σύστηµα αυτόµατου οδηγού θα καθορίσει το επόµενο πλήκτρο αυτόµατα. Επαναλάβετε το Βήµα (2) συνεχίστε µέχρι όλα τα επιθυµία µαλακά πλήκτρα να έχουν αποµνηµονευτεί. (4) Για τα σκληρά πλήκτρα (πλήκτρα καουτσούκ), επειδή δεν υπάρχει κανένα σύστηµα αυτόµατου οδηγού για υποστήριξη, πρέπει να πιέσετε κάθε σκληρό πλήκτρο και να το ρυθµίσετε σε µία λειτουργία χειρωνακτικά (δεν εµφανίζεται στην οθόνη κανένα σήµα αυτή τη στιγµή). Μετά από αυτό, πιέστε το αντίστοιχο πλήκτρο εκµάθησης από το αρχικό τηλεχειριστήριο έτσι ώστε να µεταδώσει τον κωδικό IR του στο REMOTE 815 µέχρι να αποµνηµονευτούν όλα τα επιθυµητά σκληρά πλήκτρα. (5) Πιέστε ΕΞΟ Ο εάν θέλετε να παραιτηθείτε από τη λειτουργία εκµάθησης και να επιστρέψετε στη σελίδα εγκατάστασης. 12

14 3. Macro Η λειτουργία σας επιτρέπει να αποστέλλετε πλήκτρα συνεχόµενα πιέζοντας ένα πλήκτρο Marco. Με άλλα λόγια, µπορείτε να ρυθµίσετε ένα πλήκτρο Macro για να υποκαταστήσετε µια πολύπλοκη διαδικασία όπως περιγράφεται παρακάτω: Μπορείτε να αποθηκεύσετε µέχρι 60 πλήκτρα σε ένα απλό πλήκτρο Macro. Παρόλα αυτά ένα Έξυπνο πλήκτρο Macro µπορεί να αποθηκεύσει µέχρι 10 πλήκτρα, και ένα σύνολο από 16 Έξυπνα πλήκτρα Macro. Ότι και αν είναι ένα Απλό / Smart Macro πλήκτρο, µπορείτε να καθορίσετε οποιοδήποτε πλήκτρο (εκτός από το πλήκτρο συσκευής) ως ένα επιθυµητό πλήκτρο Macro. Σε ένα Απλό/ Normal Macro πλήκτρο, µπορείτε να ρυθµίσετε ένα χρόνο υστέρησης µεταξύ δύο πλήκτρων. Τα µεταδιδόµενα πλήκτρα θα εµφανιστούν διαδοχικά στην LCD οθόνη όταν αρχίζει ένα πλήκτρο macro. Τι είναι το Απλό Macro Αφού έχει ολοκληρωθεί η ρύθµιση όλων των κωδικών, µπορείτε να εισάγετε επιθυµητά πλήκτρα ένα ένα σε ένα πλήκτρο Macro ανάλογα µε τις προσωπικές προτιµήσεις. ΤΙ είναι το Smart Macro Συγκεντρώστε όλα τα απαραίτητα τηλεχειριστήρια,και πιέστε τα επιθυµητά πλήκτρα ένα ένα διαδοχικά για να µεταδώσετε τους IR κωδικούς µέσα στο προσδιορισµένο πλήκτρο macro µε τη λειτουργία Εκµάθησης. εν είναι απαραίτητο να τελειώσει η ρύθµιση όλων των κωδικών πριν εκτελεστεί η Macro διαδικασία. Τώρα, ας µάθετε πως να εγκαταστήσετε εάν πλήκτρο Macro. 13

15 3.1 Απλό Macro ΕΛΛΗΝΙΚΑ Αρχικά, πρέπει να επιβεβαιώσετε την εισαγωγή των κωδικών των τηλεχειριστηρίων η οποία θα πρέπει να έχει γίνει πριν τη ρύθµιση του Απλού Macro. (1) Πιέστε ΕΓΚΑΤΑΣΤΑΣΗ και MACRO για να εισάγετε τη λειτουργία εγκατάστασης και πιέστε το ΠΛΗΚΤΡΟ MACRO για να ξεκινήσει η εγκατάσταση. (2) Τώρα, µπορείτε να δείτε το εικονίδιο λάµψης MACRO στο επάνω µέρος της οθόνης, επιλέξτε ένα πλήκτρο για το πλήκτρο Macro (σας συνιστούµε να επιλέξετε ένα µικρότερης συχνότητας χρησιµοποιηµένο πλήκτρο). Μετά από αυτό, ξεκινήστε να πιέζετε τα επιθυµητά πλήκτρα ένα ένα για να αποθηκευτούν στο πλήκτρο Απλό Macro. Κάθε Απλό Macro πλήκτρο µπορεί να αποθηκεύσει µέχρι 60 πλήκτρα. MACRO icon is blinking Assign a key to be the Macro key 14

16 (3) Αφού πιέσετε το πρώτο πλήκτρο, µπορείτε να επιλέξετε αν θα εισάγετε ή όχι χρόνο καθυστέρησης (όπως φαίνεται παρακάτω η διαδικασία). a. Πιέστε το ΠΛΗΚΤΡΟ ΚΑΘΥΣΤΕΡΗΣΗΣ στο επάνω µέρος της οθόνης για να εισέλθετε στη σελίδα καθυστέρησης. b. Η σελίδα επιλογής χρόνου περιλαµβάνει τους αριθµούς 0-9. Πιέστε 1 = 1 δευτερόλεπτο Πιέστε 2 = 2 δευτερόλεπτα Πιέστε = 12 δευτερόλεπτα Πίεση = 60 δευτερόλεπτα *Πιέστε CLEAR για να διαγράψετε ένα επιλεγόµενο αριθµό * Πιέστε ENTER για να επιβεβαιώσετε τη ρύθµιση του χρόνου καθυστέρησης. * Πιέστε ΕΞΟ Ο για να ακυρώσετε την εγκατάσταση του χρόνου καθυστέρησης και επιστρέψτε στη σελίδα εγκατάστασης Macro. c. Εάν δεν είναι απαραίτητο να διαµορφώσετε χρόνο καθυστέρησης, η αρχική ρύθµιση είναι 0.4 δευτερόλεπτο µεταξύ 2 πλήκτρων. (4) Συνεχίστε να εισάγετε επιθυµητά πλήκτρα µέχρι να πιέσετε ΕΞΟ Ο για να εξέλθετε. Αυτή τη στιγµή το πλήκτρο OK θα εµφανιστεί. Βεβαιωθείτε ότι πιέσατε OK για να αποθηκεύσετε την εγκατάστασης σας. Όταν επιστρέψετε στην κύρια σελίδα, πιέστε MACRO για να ελέγξετε τις τρέχουσες θέσεις της ρύθµισης του πλήκτρου MACRO. 15

17 (5) Ας κοιτάξουµε ένα παράδειγµα της ρύθµισης ενός MACRO. Για παράδειγµα, η διαδικασία παρακολούθησης DVD στο σπίτι δίνεται ως ακολούθως: a. Ανάψτε την TV. b. Αλλάξτε την οθόνη TV σε λειτουργία βίντεο. c. Ανάψτε το DVD. e. Εκκίνηση αναπαραγωγής του δίσκου DVD. ιαδικασία Λειτουργίας Απαιτούµενη Λειτουργία Ρύθµισης στο REMOTE Εισέλθετε στη σελίδα εγκατάστασης, και πιέστε το ΠΛΗΚΤΡΟ MACRO για να ξεκινήσει η εγκατάσταση. Ανάψτε την TV Ρυθµίστε 2 δευτερόλεπτα χρόνο καθυστέρησης Αλλάξτε την οθόνη TV στη λειτουργία βίντεο 2. Επιλέξτε τη σελίδα συσκευής TV και πιέστε ως το πλήκτρο Απλό Macro (Μπορείτε επίσης να µεταβιβάσετε αυτό το πλήκτρο ελεύθερα). 3. Πιέστε το πλήκτρο Power στη σελίδα συσκευής TV 4. Πιέστε ΚΑΘΥΣΤΕΡΗΣΗ. 5. Πιέστε το αριθµητικό πλήκτρο 2 για να επιλέξετε µια καθυστέρηση των 2 δευτερολέπτων. 6. Πιέστε ENTER για να επιβεβαιώσετε το χρόνο καθυστέρησης. 7. Πιέστε TV/Βίντεο Ανάψτε τη µονάδα DVD 8. Επιλέξτε τη σελίδα συσκευής DVD. 9. Πιέστε το πλήκτρο Power στη σελίδα συσκευής DVD Ρυθµίστε 2 δευτερόλεπτα χρόνο καθυστέρησης Αναπαραγωγή του δίσκου DVD 10. Πιέστε ΚΑΘΥΣΤΕΡΗΣΗ. 11. Πιέστε το αριθµητικό πλήκτρο 2 για να επιλέξετε µια καθυστέρηση των 2 δευτερολέπτων. 12. Πιέστε ENTER για να επιβεβαιώσετε το χρόνο καθυστέρησης. 13. Πιέστε το πλήκτρο Αναπαραγωγή στη σελίδα συσκευής DVD 14. Πιέστε ΕΞΟ Ο για να µεταβείτε στη σελίδα αποθήκευσης. 15. Πιέστε OK για να αποθηκεύσετε τη ρύθµιση. 16

18 3.2 Smart Macro Πριν ξεκινήσετε το Smart Macro, πρέπει να συλλέξετε όλα τα απαιτούµενα αρχικά τηλεχειριστήρια. (1) Αφού εισέλθετε τη σελίδα εγκατάστασης Macro, πιέστε ΕΚΜΑΘΗΣΗ για να ξεκινήσει η εγκατάσταση. (2) Πριν τη λειτουργία, προσέξτε ότι απαιτείται να κρατήσετε 2-4 ίντσες απόσταση µακριά µεταξύ του REMOTE 815 και του αρχικού τηλεχειριστηρίου και να τα βάλετε σε σειρά. Κατά τη διάρκεια της εκµάθησης, παρακαλώ συνεχίσετε να πατάτε κάθε πλήκτρο εκµάθησης του αρχικού τηλεχειριστηρίου µέχρι το µήνυµα να εµφανιστεί στην οθόνη του REMOTE 815 και ακούσετε έναν επαναλαµβανόµενο ήχο (αναφερθείτε στο P.11 για περισσότερη λεπτοµερή πληροφόρηση). (3) Επιλέξτε ένα πλήκτρο όπως το πλήκτρο Smart Macro (σας συνιστούµε να επιλέξετε ένα µικρότερης συχνότητας χρησιµοποιούµενο πλήκτρο). Σε συγκεκριµένη στιγµή το µήνυµα ΕΚΜΑΘΗΣΗ θα εµφανιστεί στην επάνω αριστερή γωνία. Το επιλεγόµενο πλήκτρο Smart Macro θα συνεχίσει να λάµπει και τώρα µπορείτε να πιέσετε τα επιθυµητά πλήκτρα για να αποθηκευτούν στο πλήκτρο Smart Macro. Κάθε πλήκτρο Smart Macro µπορεί να αποθηκεύσει µέχρι 16 πλήκτρα. Assign a Key (ex. SLEEP key) 17

19 (4) Τώρα πάρτε τα απαιτούµενα αρχικά τηλεχειριστήρια και να τα κατευθύνετε διαδοχικά προς το κύτταρο Εκµάθησης του REMOTE 815 (αναφερθείτε στην P9 λειτουργία Εκµάθησης) και πιέστε τα επιθυµητά πλήκτρα για να µεταβιβάσετε τον IR κωδικό στο REMOTE 815 έτσι ώστε να αποθηκεύσει το πλήκτρο Smart Macro. (Βλέπε εικόνα δεξιά) Στείλτε το πλήκτρο εκµάθησης στο πλήκτρο Macro που αναβοσβήνει (π.χ. πλήκτρο TV POWER ) (3) Αφού πιέσετε το πρώτο πλήκτρο, είστε ικανοί να επιλέξετε αν θα εισάγετε ή όχι χρόνο καθυστέρησης (όπως φαίνεται παρακάτω η διαδικασία). a. Πιέστε το ΠΛΗΚΤΡΟ ΚΑΘΥΣΤΕΡΗΣΗΣ στο επάνω µέρος της οθόνης για να εισέλθετε στη σελίδα καθυστέρησης. b. Η σελίδα επιλογής χρόνου περιλαµβάνει τους αριθµούς 0-9. Πιέστε 1 = 1 δευτερόλεπτο Πιέστε 2 = 2 δευτερόλεπτα Πιέστε = 12 δευτερόλεπτα Πίεση = 60 δευτερόλεπτα *Πιέστε CLEAR για να διαγράψετε ένα επιλεγόµενο αριθµό * Πιέστε ENTER για να επιβεβαιώσετε τη ρύθµιση του χρόνου καθυστέρησης. * Πιέστε ΕΞΟ Ο για να ακυρώσετε την εγκατάσταση του χρόνου καθυστέρησης και επιστρέψτε στη σελίδα εγκατάστασης Macro. (6) Συνεχίστε την εισαγωγή επιθυµητών πλήκτρων µέχρι να πιέσετε ΕΞΟ Ο για να εξέλθετε. Στη συγκεκριµένη στιγµή, το πλήκτρο OK θα εµφανιστεί. Βεβαιωθείτε ότι πιέσατε OK για να αποθηκεύσετε την εγκατάσταση σας. Όταν επιστρέψετε στην κύρια σελίδα, πιέστε MACRO για να ελέγξετε τις τρέχουσες θέσεις της ρύθµισης του πλήκτρου MACRO. 18

20 (7) Ας κοιτάξουµε ένα παράδειγµα της ρύθµισης ενός MACRO. Για παράδειγµα, η διαδικασία παρακολούθησης DVD στο σπίτι δίνεται ως ακολούθως: a. Ανάψτε την TV. b. Αλλάξτε την οθόνη TV στη λειτουργία βίντεο. c. Ανάψτε το DVD. e. Εκκίνηση αναπαραγωγής του δίσκου DVD. ιαδικασία Λειτουργίας Ανάψτε την TV Ρυθµίστε 2 δευτερόλεπτα χρόνο καθυστέρησης Αλλάξτε την οθόνη TV στη λειτουργία βίντεο Ανάψτε τη µονάδα DVD Ρυθµίστε 2 δευτερόλεπτα χρόνο καθυστέρησης Αναπαραγωγή του δίσκου DVD Απαιτούµενη Λειτουργία Ρύθµισης στο REMOTE Εισέλθετε στη σελίδα εγκατάστασης Marco, και πιέστε ΕΚΜΑΘΗΣΗ για την εγκατάσταση Smart Macro. 2. Πιέστε το πλήκτρο συσκευής TV και επιλέξτε ως το πλήκτρο Smart Macro. (Μπορείτε επίσης να µεταβιβάσετε αυτό το πλήκτρο ελεύθερα). 3. Πάρτε έτοιµο το τηλεχειριστήριο της TV και σηµαδέψτε το στην κουκίδα εκµάθησης του REMOTE Πιέστε το πλήκτρο POWER του τηλεχειριστηρίου της TV. 5. Πιέστε ΚΑΘΥΣΤΕΡΗΣΗ 6. Πιέστε το αριθµητικό πλήκτρο 2 για να επιλέξετε µια καθυστέρηση 2 δευτερολέπτων 7. Πιέστε ENTER για να επιβεβαιώσετε το χρόνο καθυστέρησης. 8. Πιέστε το πλήκτρο TV/ΒΙΝΤΕΟ του τηλεχειριστηρίου της TV. 9. Πάρτε το τηλεχειριστήριο του DVD και σκοπεύστε το στην κουκίδα εκµάθησης του REMOTE Πιέστε το πλήκτρο POWER του τηλεχειριστηρίου DVD. 11.Πιέστε ΚΑΘΥΣΤΕΡΗΣΗ 12.Πιέστε το αριθµητικό πλήκτρο 2 για να επιλέξετε µια καθυστέρηση 2 δευτερολέπτων. 13.Πιέστε ENTER για να επιβεβαιώσετε το χρόνο καθυστέρησης. 14.Πιέστε το πλήκτρο ΑΝΑΠΑΡΑΓΩΓΗ του τηλεχειριστηρίου DVD. 15.Πιέστε ΕΞΟ Ο για να µεταβείτε στη σελίδα αποθήκευσης. 16.Πιέστε OK για να αποθηκεύσετε το πλήκτρο macro. 19

21 4. ιαγραφή Κωδικού Πλήκτρου (1) Πιέστε ΙΑΓΡΑΦΗ αφού εισέλθετε στη λειτουργία εγκατάστασης. Η επιθυµητή σελίδα συσκευής θα εµφανιστεί. Μπορείτε να διαγράψετε οποιοδήποτε επιθυµητό κωδικό πλήκτρου στη συσκευή, ή να µεταβείτε σε διαφορετική σελίδα συσκευής για περαιτέρω διαγραφή. (2) Για τον κωδικό πλήκτρου διαγραφής, επιλέξτε το επιθυµητό πλήκτρο και πιέστε το µέχρι να ακούσετε έναν επαναλαµβανόµενο ήχο και δείτε το µήνυµα OK στην οθόνη ούτως ώστε να ολοκληρωθεί η λειτουργία. Συνεχίστε να διαγράφετε έναν άλλο κωδικό πλήκτρου µέχρι να πιέσετε ΕΞΟ Ο για να εξέλθετε αυτής της λειτουργίας. Σηµειώσεις: Αυτή η λειτουργία µπορεί µόνο να διαγράψει των κωδικό µνήµης ενός συγκεκριµένου πλήκτρου, αλλά όχι την ιδιότητα του πλήκτρου. 5. ιαγραφή Όλων των Κωδικών µιας Συσκευής (1) Πιέστε ΙΑΓ. ΣΕΙΡΑΣ αφού εισέλθετε στη λειτουργία εγκατάστασης. Μια οθόνη για τη διαγραφή όλων των κωδικών µιας συσκευής θα εµφανιστεί. Μπορείτε να µεταβείτε σε οποιαδήποτε συσκευή αν χρειαστεί. (2) Επιλέξτε µια επιθυµητή συσκευή και πιέστε OK για τη διαγραφή. Εάν είναι επιτυχής, θα ακούσετε έναν επαναλαµβανόµενο ήχο και θα δείτε το µήνυµα OK στην οθόνη, ούτως ώστε να ολοκληρωθεί η λειτουργία. Εάν χρειαστεί, µπορείτε να συνεχίσετε να διαγράφετε µια άλλη συσκευή µέχρι να πιέσετε ΕΞΟ Ο για να εξέλθετε. 20

22 Σηµειώσεις: Αυτή η λειτουργία µπορεί µόνο να διαγράψει των κωδικό µνήµης ενός συγκεκριµένου πλήκτρου, αλλά όχι την ιδιότητα του πλήκτρου. 6. Τροποποίηση ιαµόρφωσης Πλήκτρων Το REMOTE 815 σας παρέχει µια λειτουργία να αλλάξετε το περιεχόµενο σε ένα πλήκτρο αφής, και κάθε πλήκτρο περιλαµβάνει 3 µέχρι 4 τύπους διαφορετικών περιεχοµένων. Με έναν απλό και εύκολο χειρισµό, µπορείτε να επιδείξετε το περιεχόµενο του επιθυµητού πλήκτρου και ολοκληρώνετε τον προσωποποιηµένο έλεγχο σελίδας. (1) εν είναι απαραίτητο να εισέλθετε στη σελίδα εγκατάστασης. Πιέστε και κρατήστε το πλήκτρο ΣΕΛΙ Α για 2 δευτερόλεπτα για να εισέλθετε στη σελίδα εγκατάστασης ιαµόρφωσης. (2) Το όνοµα της συσκευής αρχίζει να αναβοσβήνει στο επάνω µέρος της οθόνης. Σηµαίνει ότι έχετε εισέλθει στη σελίδα εγκατάστασης. (3) Πιέστε ΠΛΗΚΤΡΟ στο επάνω µέρος της οθόνης για να κάνετε µια προεπισκόπηση όλων των περιεχοµένων των πλήκτρων. Επιλέξτε και πιέστε ένα πλήκτρο (π.χ. ZOOM) για τροποποίηση και το περιεχόµενο του πλήκτρου εµφανίζεται στην οθόνη περιοδικά. 1 st 2 n d 3 rd 4 th 5 th 21

23 (4) Πιέστε ΕΞΟ Ο για να εξέλθετε της σελίδας εγκατάστασης. Έπειτα πιέστε OK για να επιβεβαιώσετε και αποθηκεύσετε την εγκατάσταση και επιστρέψτε στην κύρια σελίδα. Εάν δεν έχετε αποθηκεύσει την εγκατάσταση, απλά πιέστε ΕΞΟ Ο για να επιστρέψετε στην κύρια σελίδα. 22

24 7. Αναµετάδοση Η λειτουργία ΑΝΑΜΕΤΑ ΟΣΗ θα αντιγράψει όλα τα δεδοµένα σε ένα άλλο REMOTE 815. Πριν χρησιµοποιήσετε τη λειτουργία, πρέπει να αγοράσετε ένα καλώδιο SLC-2080 USB (προαιρετικό) για σύνδεση. Ακολουθείστε αυτές τις οδηγίες για να ολοκληρώσετε τη λειτουργία. (1) Συνδέστε το καλώδιο USB µεταξύ και των δύο τηλεχειριστηρίων σωστά. (2) Για το καινούριο REMOTE 815, πιέστε ΕΓΚΑΤΑΣΤΑΣΗ για να εισέλθετε στη λειτουργία εγκατάστασης. Έπειτα πιέστε ΑΝΑΜΕΤΑ ΟΣΗ για να ξεκινήσει η αναµετάδοση. (3) Η οθόνη που δείχνει τα δεδοµένα που αναµεταδόθηκαν όπως και η οθόνη ολοκλήρωσης της αναµετάδοσης των δεδοµένων θα εµφανιστούν. (4) Θα ακούσετε έναν επαναλαµβανόµενο ήχο και θα δείτε ένα µήνυµα OK στο επάνω µέρος της οθόνης αφού έχει ολοκληρωθεί η αναµετάδοση. Η οθόνη αυτόµατα θα επιστρέψει στην κύρια σελίδα. Σηµειώσεις: Εάν αποτύχετε να αναµεταδώσετε τα δεδοµένα, θα ακούσετε τρεις επαναλαµβανόµενους ήχους και βλέπετε ένα µήνυµα ΛΑΘΟΣ στην οθόνη. 23

25 8. Κλείδωµα λειτουργιών Η λειτουργία θα κλειδώσει µερικά από τα πλήκτρα εγκατάστασης. Εάν αυτό είναι δυνατό, δεν µπορείτε πλέον να εισέλθετε στις λειτουργίες ΚΩ ΙΚΟΣ/ΕΚΜΑΘΗΣΗ/MACRO/ ΙΑΓΡΑΦΗ, αλλά οι αρχικές ρυθµίσεις είναι απεριόριστες ακόµα και αφού έχετε πιέσει RESET. (1) Εισέλθετε από τη λειτουργία εγκατάστασης και επιλέξτε µια επιθυµητή συσκευή (όπως η TV). (2) Πιέστε και κρατήστε το πλήκτρο ΣΕΛΙ Α για 4 δευτερόλεπτα. Όταν ακούσετε έναν επαναλαµβανόµενο ήχο, αντιπροσωπεύει ότι έχετε ολοκληρώσει τη ρύθµιση. (3) Πιέστε ΕΞΟ Ο για να εξέλθετε από τη σελίδα εγκατάστασης. Σηµειώσεις: Εάν θέλετε να παραιτηθείτε από την εγκατάσταση κλειδώµατος, επαναλάβετε την παραπάνω διαδικασία. 9. Reset Πιέστε και κρατήστε RESET για 4 δευτερόλεπτα αφού έχετε εισέλθει στη σελίδα εγκατάστασης, και το σύστηµα θα αποθηκεύσει τις αρχικές εργοστασιακές ρυθµίσεις αυτόµατα. Όταν η λειτουργία ολοκληρωθεί, πιέστε ΕΞΟ Ο για να εξέλθετε. 24

26 10. Πλήκτρο όνησης (1) Πιέστε ΟΝΗΣΗ αφού έχετε εισέλθει στη λειτουργία εγκατάστασης, και η οθόνη εγκατάστασης θα εµφανιστεί. Τρεις διαφορετικές ηχητικές συχνότητες παρουσιάζονται από 1 µέχρι 3, και το πλήκτρο( MUTE ) στη βάση είναι για να µειώσει τον ήχο όλων των πλήκτρων. (2) Επιλέξτε τον επιθυµητό ήχο από το αριθµηµένο πλήκτρο, και το επιλεγόµενο θα αναβοσβήσει. Πιέστε ΕΞΟ Ο για να εξέλθετε αφού έχετε ολοκληρώσει την εγκατάσταση. Το πλήκτρο MUTE βρίσκεται εδώ 25

27 11. Οπίσθιος Φωτισµός (1) Πιέστε ΟΠΙΣΘΙΟ ΦΩΤΙΣΜΟ για να εισέλθετε στη λειτουργία εγκατάστασης. Οι αριθµοί 1 έως 7 αναπαριστούν επτά χρώµατα οπίσθιου φωτισµού, και ο αριθµός 0 αναπαριστά ότι δεν υπάρχει οπίσθιος φωτισµός. (2) Επιλέξτε µια συσκευή (όπως η TV) για να ρυθµίσετε τον οπίσθιο φωτισµό της. Πιέστε ένα αριθµηµένο πλήκτρο όποιο επιθυµείτε. Όταν η λειτουργία ολοκληρωθεί, το αριθµηµένό πλήκτρο θα αναβοσβήσει, απλά πιέστε ΕΞΟ Ο για να εξέλθετε. 0 για κανέναν 1 για κόκκινο 2 για πράσινο 3 για µπλε 4 για ανοιχτό πράσινο 5 για γαλάζιο 6 για µοβ 7 για άσπρο 26

28 Παράρτηµα A ΕΛΛΗΝΙΚΑ Χαρακτηριστικά Οχτώ σε Ένα Αυτό το χαρακτηριστικό σας επιτρέπει να ενσωµατώσετε µέχρι 8 συσκευές. ύο Τρόποι να Ενσωµατώσετε Συσκευές Ο τύπος Εκµάθησης και βιβλιοθήκη προγραµµατισµένων κωδικών. 59 Πλήκτρα σε Κάθε Συσκευή Κάθε συσκευή έχει 59 πλήκτρα διαθέσιµα σε 2 σελίδες. ιαµόρφωση Πλήκτρου Μεταβλητής Συσκευής Λειτουργία Απλού Macro Η λειτουργία σας επιτρέπει να αποθηκεύσετε µέχρι 60 πλήκτρα, συµπεριλαµβανοµένου του χρόνου καθυστέρησης µεταξύ δύο πλήκτρων. Λειτουργία Smart Macro Η λειτουργία σας επιτρέπει µόνο να αποθηκεύσετε µέχρι 16 πλήκτρα αλλά η εγκατάσταση κατευθείαν από την Εκµάθηση. Multi-LED Επτά LED χρώµατα είναι διαθέσιµα για να ξεχωρίζουν µεταξύ συσκευών. Αποθήκευση Auto Power Για να αποθηκεύσετε την ισχύ της µπαταρίας, το REMOTE 815 θα σβήσει αφού µείνει αδρανή για 90 δευτερόλεπτα. Ανιχνευτής Κίνησης Η ανίχνευση κίνησης παρέχεται για αυτόµατη ενεργοποίηση της οθόνης. είκτης Χαµηλής Ισχύος Ο δείκτης χαµηλής ισχύος παρέχεται για να προειδοποιεί τους χρήστες για τις συνθήκες µπαταρίας. Flash memory Τα δεδοµένα δεν θα χαθούν όταν η µπαταρία µείνει από ενέργεια. On-line Υποστήριξη (Προαιρετική) Οι χρήστες µπορούν να αναβαθµίσουν την τελευταία έκδοση του λογισµικού και του flash memory µέσω του ιαδικτύου. 27

29 Προδιαγραφές Μοντέλο REMOTE 815 Μπαταρία ιαστάσεις ( Β x Υx Μ) Βάρος (χωρίς τις µπαταρίες) Πλήκτρα Οθόνη LCD Οθόνη ( Β x Υ ) Ικανότητα Ενσωµάτωσης Συχνότητα Εκµάθησης Απόσταση Εκµάθησης IR Λειτουργία Απόστασης Μνήµη Οπίσθιος Φωτισµός Interface Κατανάλωση Ενέργειας 1.5V 4 X AAA Αλκαλικές Μπαταρίες (SUM-4) 64 x 23 x 220 mm 240 g 59 Πλήκτρα/ 2 Σελίδες/ 8 Συσκευές LCD 40 x 104 mm Έλεγχος µέχρι 8 συσκευές 20KHz - 455KHz & Παλµός µέχρι 256 bits 2 έως 4 / 5 εκ. µέχρι 10εκ 8-10 µέτρα 512KB Flash memory Πολύχρωµο LED UART/ 115,200bps Τρέχουσα Ρεύµατος: 170mA (max) LCD Ανοιχτό Ρεύµα: 160 µa LCD Κλειστό Ρεύµα: 40 µa 28

30 Παράρτηµα B ΕΛΛΗΝΙΚΑ Προαιρετικά Εξαρτήµατα SLC-2080 Καλώδιο USB ίκτυο Αναµετάδοσης Το SLC-2080 είναι ένα προαιρετικό καλώδιο USB που καθιστά δυνατή την αναµετάδοση της εγκατάστασης συστήµατος µεταξύ του Υπολογιστή και του REMOTE 815. Επιπρόσθετα, µε το καλώδιο αναµετάδοσης το REMOTE 815 µπορείτε να αντιγράψετε τα δεδοµένα από µια µονάδα σε µια άλλη. Αναβάθµιση Εργαλείων: Αναβάθµιση λογισµικού και flash memory, ή φόρτωση/καταφόρτωση αρχείων. Παρακαλώ απευθυνθείτε στην ιστοσελίδα to Sunwave: για να λάβετε οδηγό και να Αναβάθµιση Εργαλείων στον Υπολογιστή σας. Χρησιµοποιώντας το πρόγραµµα µας µπορείτε να εκσυγχρονίσετε το τελευταίο λογισµικό και flash memory, επιπρόσθετα, να καταφορτώσετε αποθηκευµένα αρχεία από τον Υπολογιστή στο REMOTE 815. Αντιγραφή: Συνδέοντας ένα Καλώδιο Αναµετάδοσης µεταξύ δύο REMOTE 815, µπορείτε να αντιγράψετε ρυθµίσεις και λειτουργίες από ένα REMOTE 815 σε ένα άλλο. 29

31 Παράρτηµα C ΕΛΛΗΝΙΚΑ Αντιµετώπιση Προβληµάτων Πρόβληµα Η LCD δε δείχνει οθόνη όταν την αγγίζετε. Η Εκµάθηση IR αποτυγχάνει. Στην οθόνη LCD παρουσιάζεται το µήνυµα ΛΑΘΟΣ κατά τη διάρκεια της διαδικασίας εκµάθησης. Λύση 1. Οι µπαταρίες µπορεί να έχουν εξαντληθεί. Αντικαταστήστε τις µπαταρίες. 2. Ελέγξτε εάν οι µπαταρίες έχουν εγκατασταθεί σωστά. 1.ΜΗΝ χρησιµοποιείτε τη λειτουργία εκµάθησης κοντά σε µια πυρακτωµένη λάµπα. 2. Η ικανότητα µνήµης είναι πλήρης (59 πλήκτρα για κάθε συσκευή.) 3. Η διαδικασία Εκµάθησης µπορεί να µην έχει ολοκληρωθεί όταν η µπαταρία είναι χαµηλή στο REMOTE 815 ή στο αρχικό τηλεχειριστήριο. 4. Κρατήστε την απόσταση εκµάθησης µεταξύ του REMOTE 815 και του αρχικού τηλεχειριστηρίου στα 5-10 εκ. 5. Εάν δεν µπορείτε να ελέγξετε το µηχάνηµα που επιθυµείτε και ακόµα αν δεν παρουσιάζεται λάθος κατά τη διάρκεια της διαδικασίας εκµάθησης: a. Τοποθετήστε νέα µπαταρία στο αρχικό τηλεχειριστήριο. b. οκιµάστε τη λειτουργία εκµάθησης πάλι σύµφωνα µε την βασική διαδικασία λειτουργίας. c. Εάν και πάλι δεν µπορείτε να λύσετε το πρόβληµα, επικοινωνήστε µε τον τοπικό αντιπρόσωπο για επισκευή ή επικοινωνήστε µε το Κέντρο Εξυπηρέτησης Πελατών της Genius (sim@geniusnet.com.tw) για επιπρόσθετη βοήθεια. 1. Βεβαιωθείτε ότι κρατάτε και πιέζετε το πλήκτρο remote µέχρι η οθόνη να εµφανίσει OK ή Λάθος στην οθόνη. 2. Βεβαιωθείτε ότι οι µπαταρίες στο REMOTE 815 είναι επαρκείς και σηµαδεύστε µε το τηλεχειριστήριο. 30

32 Πρόβληµα Ένα µήνυµα Λάθος φανερώνεται κατά τη διάρκεια της λειτουργίας Το REMOTE 815 δεν µπορεί να ελέγξει τις επιθυµητές συσκευές Ένα πλήκτρο εκτελεί δύο ή περισσότερες λειτουργίες Macro does not work. Η LCD οθόνη σβήνει Λύση 1. Κανένας κωδικός δεν έχει αποθηκευτεί στο πιεσµένο πλήκτρο ή η λειτουργία είναι λάθος. 1. Ελέγξτε εάν οι επιθυµητές συσκευές στο \REMOTE 815 έχουν επιλεχθεί. 2. Κινηθείτε πιο κοντά στη συσκευή. Η µέγιστη απόσταση λειτουργίας είναι προσεγγιστικά 30 feet. 3. Βεβαιωθείτε ότι στοχεύετε το REMOTE 815 κατευθείαν στη συσκευή και δεν υπάρχει κανένα εµπόδιο µεταξύ του REMOTE 815 και της συσκευής. 4. Βεβαιωθείτε ότι η λειτουργία εκµάθησης ή ο preprogrammed code εκτελείτε σωστά. 1. Κάποια τηλεχειριστήρια διανέµουν τις πολλαπλές επιλογές σε ένα πλήκτρο όταν operated. Βεβαιωθείτε ότι µαθαίνετε τους IR κωδικούς για διαφορετικά πλήκτρα για να διαχωρίσετε αντίστοιχες λειτουργίες. 1. Βεβαιωθείτε ότι σκοπεύετε το REMOTE 815 στη συσκευή ενώ οι εντολές Macro έχουν σταλεί. 2. Η Macro δεν έχει εγκατασταθεί σωστά. Επαναλάβετε τη διαδικασία εγκατάστασης macro.(σελίδα 13 Macro) 1. Το REMOTE 815 defaults σβήνει την LCD αυτόµατα όταν το REMOTE 815 έχει παραµείνει αχρησιµοποίητο για 90 δευτερόλεπτα. 2. Αντικαταστήστε καινούριες µπαταρίες όταν οι παλιές έχουν τελειώσει την ενέργεια. 31
