4.0 Αναλυτική Περιγραφή του Έργου Α.Π.Ε. (κυρίως έργου και συνοδών αυτού όπως οδοποιία, έργα διασύνδεσης δικτύου κλπ.)

Transcript

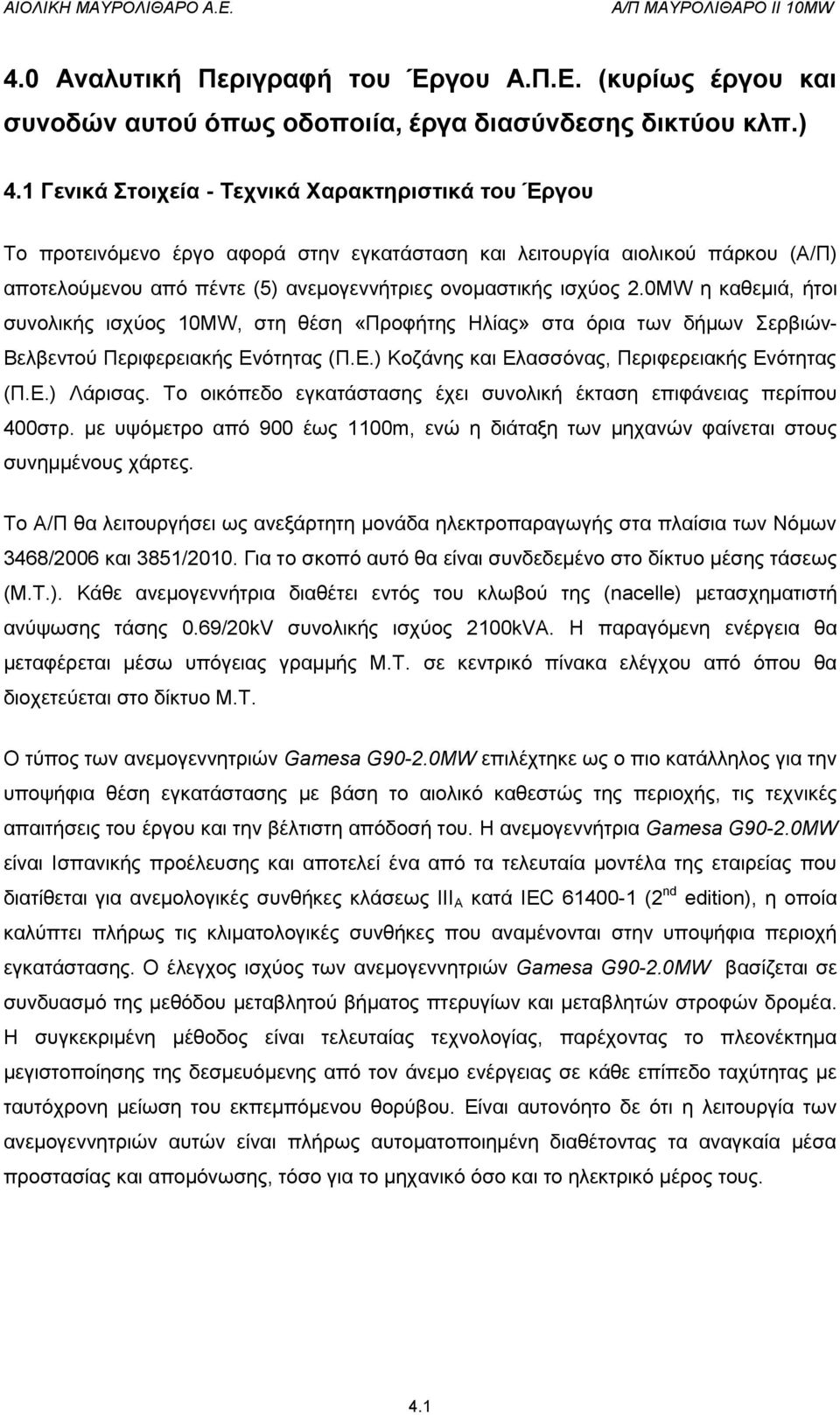

1 4.0 Αναλυτική Περιγραφή του Έργου Α.Π.Ε. (κυρίως έργου και συνοδών αυτού όπως οδοποιία, έργα διασύνδεσης δικτύου κλπ.) 4.1 Γενικά Στοιχεία - Τεχνικά Χαρακτηριστικά του Έργου Το προτεινόμενο έργο αφορά στην εγκατάσταση και λειτουργία αιολικού πάρκου (Α/Π) αποτελούμενου από πέντε (5) ανεμογεννήτριες ονομαστικής ισχύος 2.0MW η καθεμιά, ήτοι συνολικής ισχύος 10ΜW, στη θέση «Προφήτης Ηλίας» στα όρια των δήμων Σερβιών- Βελβεντού Περιφερειακής Ενότητας (Π.Ε.) Κοζάνης και Ελασσόνας, Περιφερειακής Ενότητας (Π.Ε.) Λάρισας. Το οικόπεδο εγκατάστασης έχει συνολική έκταση επιφάνειας περίπου 400στρ. με υψόμετρο από 900 έως 1100m, ενώ η διάταξη των μηχανών φαίνεται στους συνημμένους χάρτες. Το Α/Π θα λειτουργήσει ως ανεξάρτητη μονάδα ηλεκτροπαραγωγής στα πλαίσια των Νόμων 3468/2006 και 3851/2010. Για το σκοπό αυτό θα είναι συνδεδεμένο στο δίκτυο μέσης τάσεως (Μ.Τ.). Κάθε ανεμογεννήτρια διαθέτει εντός του κλωβού της (nacelle) μετασχηματιστή ανύψωσης τάσης 0.69/20kV συνολικής ισχύος 2100kVA. Η παραγόμενη ενέργεια θα μεταφέρεται μέσω υπόγειας γραμμής Μ.Τ. σε κεντρικό πίνακα ελέγχου από όπου θα διοχετεύεται στο δίκτυο Μ.Τ. Ο τύπος των ανεμογεννητριών Gamesa G90-2.0ΜW επιλέχτηκε ως ο πιο κατάλληλος για την υποψήφια θέση εγκατάστασης με βάση το αιολικό καθεστώς της περιοχής, τις τεχνικές απαιτήσεις του έργου και την βέλτιστη απόδοσή του. Η ανεμογεννήτρια Gamesa G90-2.0ΜW είναι Ισπανικής προέλευσης και αποτελεί ένα από τα τελευταία μοντέλα της εταιρείας που διατίθεται για ανεμολογικές συνθήκες κλάσεως IIΙ A κατά IEC (2 nd edition), η οποία καλύπτει πλήρως τις κλιματολογικές συνθήκες που αναμένονται στην υποψήφια περιοχή εγκατάστασης. Ο έλεγχος ισχύος των ανεμογεννητριών Gamesa G90-2.0ΜW βασίζεται σε συνδυασμό της μεθόδου μεταβλητού βήματος πτερυγίων και μεταβλητών στροφών δρομέα. Η συγκεκριμένη μέθοδος είναι τελευταίας τεχνολογίας, παρέχοντας το πλεονέκτημα μεγιστοποίησης της δεσμευόμενης από τον άνεμο ενέργειας σε κάθε επίπεδο ταχύτητας με ταυτόχρονη μείωση του εκπεμπόμενου θορύβου. Είναι αυτονόητο δε ότι η λειτουργία των ανεμογεννητριών αυτών είναι πλήρως αυτοματοποιημένη διαθέτοντας τα αναγκαία μέσα προστασίας και απομόνωσης, τόσο για το μηχανικό όσο και το ηλεκτρικό μέρος τους. 4.1

2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΑΣ GAMESA G90-2.0MW ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική ισχύς Ονομαστική τάση Ονομαστική συχνότητα Ρύθμιση ισχύος Διάμετρος δρομέα 2000 KW 690 Volt 50 Hz Γωνία βήματος (Pitch) / Μεταβλητές στροφές (Variable Speed) 90 m Αριθμός πτερυγίων 3 Εμβαδόν σάρωσης m 2 Ταχύτητα δρομέα Ταχύτητα σύνδεσης Ταχύτητα διακοπής Ταχύτητα ονομαστικής ισχύος Βάρος Δρομέα Βάρος Κλωβού Βάρος πυλώνα Ύψος πυλώνα Πίνακας /19.0 rpm 3.0 m/s 21.0 m/s 12.0 m/s 39.1 tn 70.0 tn tn 78 m Η ανεμογεννήτρια Gamesa G90-2.0ΜW, διαμέτρου δρομέα 90m, έχει ονομαστική ισχύ 2000kW. Τα κύρια τεχνικά χαρακτηριστικά της καταγράφονται συγκεντρωτικά στον ακόλουθο πίνακα ενώ η σχηματική αναπαράσταση των βασικών διαστάσεών της φαίνεται στο σχήμα

3 Σχήμα 4.1 Δρομέας Πτερύγια Η σχεδίαση της ανεμογεννήτριας ακολουθεί τις πιο εξελιγμένες τεχνικές στον χώρο της αιολικής ενέργειας. Ο δρομέας έχει διάμετρο 90m, σαρώνοντας συνολικό εμβαδόν επιφανείας m 2, είναι οριζόντιου άξονα, τριών πτερυγίων και τοποθετημένος ανάντι της ροής. Τα πτερύγια έχουν μήκος 44m και βάρος 6.0tn περίπου το καθένα. Είναι κατασκευασμένα από σύνθετο υλικό εποξειδικής ρητίνης ενισχυμένης με υαλονήματα και ανθρακονήματα. Το κάθε πτερύγιο αποτελείται από δύο κελύφη που συνδέονται σε μία κεντρική δοκό. Το πτερύγιο συνδέεται με το έδρανό του στη ρίζα με ένα ειδικό παρέμβυσμα αλουμινίου. Το έδρανο του πτερυγίου είναι έδρανο κυλίσεως που ηλώνεται στην κεφαλή των πτερυγίων. Κάθε πτερύγιο διαθέτει σύστημα αντικεραυνικής προστασίας, το οποίο αποτελείται από ειδικούς αισθητήρες που έχουν τοποθετηθεί στην άκρη του πτερυγίου και χάλκινο αγωγό γειώσεως που διατρέχει το εσωτερικό του. Έλεγχος Ισχύος - Σύστημα Μετάδοσης - Γεννήτρια Η εν λόγω ανεμογεννήτρια διαθέτει ενεργητικό σύστημα ελέγχου της γωνίας βήματος των πτερυγίων το οποίο ρυθμίζει διαρκώς την κλίση τους, μέσω υδραυλικού συστήματος, ώστε να επιτυγχάνεται μέγιστη παραγωγή ισχύος για κάθε ταχύτητα ανέμου, ενώ στις μεγάλες ταχύτητες, την περιορίζει στην ονομαστική της τιμή (2000 kw). Το αξονικό σύστημα μεταφέρει την ισχύ προς την γεννήτρια μέσω πλανητικού-ελικοειδούς κιβωτίου ταχυτήτων. Το σύστημα μετάδοσης είναι τριών βαθμίδων με σχέση 1:100.5 και ψύξη μέσω αντλίας ελαίου. 4.3

4 Η πρώτη βαθμίδα εισόδου, της υψηλής ροπής, είναι πλανητική, ενώ η δεύτερη και τρίτη βαθμίδα είναι ελικοειδείς. Ο άξονας εισόδου χαμηλής ταχύτητας συνδέεται απευθείας με την κεφαλή των πτερυγίων, χωρίς την ανάγκη χρησιμοποίησης του παραδοσιακού κύριου άξονα. Η γεννήτρια είναι ασύγχρονη με ονομαστική ταχύτητα 1680rpm, τετραπολική και εφοδιασμένη με ειδικό σύστημα μετατροπέα (IGBT Converters) και με ειδικό ρυθμιστή εύρους παλμών (PWM) που παρέχουν την δυνατότητα λειτουργίας σε μεταβλητές στροφές μεγιστοποιώντας έτσι την αεροδυναμική απόδοση του δρομέα. Η αρχική σύνδεση με το δίκτυο γίνεται μέσω θυρίστορ που βραχυκυκλώνονται με ένα διακόπτη μόλις πραγματοποιηθεί η σύνδεση. Ο συνδυασμός των συστημάτων ελέγχου της γωνίας βήματος και των μεταβλητών στροφών εξασφαλίζει μέγιστη δέσμευση ενέργειας για κάθε ταχύτητα ανέμου ενώ παράλληλα δίνει την δυνατότητα ελέγχου του εκπεμπόμενου θορύβου και μειώνει τα φορτία που αναπτύσσονται σε όλες τις ζωτικές συνιστώσες της ανεμογεννήτριας. Η ασύγχρονη γεννήτρια της μηχανής αποδίδει την ονομαστική ισχύ της (2000KW) σε ταχύτητα ανέμου περίπου 12m/s, λειτουργώντας στα 1680rpm. Σύστημα Πέδησης Σύστημα Προσανατολισμού Η μηχανή διαθέτει σύστημα πέδησης που ακινητοποιεί πλήρως τον δρομέα όταν αυτό κριθεί απαραίτητο και βασίζεται στην πλήρως ρυθμιζόμενη κλίση των πτερυγίων. Ένα υδραυλικό φρένο ακινητοποίησης ενεργοποιείται σε τελικό στάδιο που είναι τοποθετημένο στο τμήμα υψηλών στροφών του αξονικού συστήματος. Η λειτουργία του συστήματος ρύθμισης της γωνίας βήματος πραγματοποιείται μέσω τριών υδραυλικών κυλίνδρων, ένα για κάθε πτερύγιο. Η υδραυλική μονάδα βρίσκεται εντός του κλωβού (nacelle) και παρέχει υδραυλική πίεση τόσο στο σύστημα ρύθμισης της γωνίας βήματος των πτερυγίων όσο και στο φρένο ακινητοποίησης του δρομέα. Η Gamesa G90-2.0ΜW διαθέτει επίσης ενεργό σύστημα προσανατολισμού (active yaw system) που αποτελείται από τρεις βαθμίδες πλανητικού τύπου και μια βαθμίδα ατέρμονος κοχλία. Καμπύλες Ισχύος και Ώσης Στο ακόλουθο σχήμα παρουσιάζονται τα δεδομένα καμπύλης ισχύος και ώσης της ανεμογεννήτριας για πυκνότητα 1.060gr/m 3 που αντιστοιχεί στις συνθήκες λειτουργίας του αιολικού πάρκου. 4.4

5 Σχήμα 4.2 Αυτοματισμοί Τηλεχειρισμός Όλες οι λειτουργίες της ανεμογεννήτριας παρακολουθούνται και ελέγχονται μέσω μονάδας ελέγχου που βασίζεται σε μικροεπεξεργαστή. Όλες οι μονάδες ελέγχου των ανεμογεννητριών 4.5

6 συνδέονται μέσω υπόγειου δικτύου που καταλήγει σε κεντρικό πίνακα μετατροπής σημάτων στον οικίσκο ελέγχου (control room). Συνεπώς, από τον οικίσκο ελέγχου επιτυγχάνεται πλήρης τηλεχειρισμός του αιολικού πάρκου, ενώ διεξάγεται πλήρης συλλογή στοιχείων λειτουργίας για κάθε ανεμογεννήτρια. Πύργος - Κλωβός Ο πυλώνας (πύργος) έχει ύψος 78m και είναι σωληνωτός κωνικού σχήματος από χάλυβα. Η διάμετρος κορυφής είναι 2.3m και της βάσης περίπου 4.0m. Παραδίδεται σε τέσσερα τμήματα ενώ ένα κεντρικό άνοιγμα παρέχει πρόσβαση από τον πύργο εντός του κλωβού στον οποίο είναι εγκατεστημένη γερανομηχανή μεγάλης ανυψωτικής δυνατότητας. Το κέλυφος της ατράκτου είναι από πολυεστερικό υλικό ενισχυμένο με υαλονήματα και προστατεύει τον ηλεκτρομηχανολογικό εξοπλισμό της ανεμογεννήτριας. Ηλεκτρολογικά Xαρακτηριστικά Στον κλωβό (νασέλα) των ανεμογεννητριών βρίσκεται μετασχηματιστής ανυψώσεως της τάσεως, ισχύος 2100kVA, μέσω του οποίου επιτυγχάνεται η ηλεκτρική σύνδεση με το δίκτυο μέσης τάσης του αιολικού πάρκου. Εντός του πυλώνα οδεύουν τα καλώδια επικοινωνιών (ελέγχου, εποπτείας και μετρήσεων), τα οποία συνδέουν τους αισθητήρες (θερμοκρασίας, πίεσης, στροφών, δονήσεων κ.λ.π.) που βρίσκονται εγκατεστημένοι στα διάφορα υποσυστήματα στον θάλαμο της ανεμογεννήτριας με τον υπολογιστή στην βάση του πυλώνα. Επίσης, κάθε ανεμογεννήτρια είναι εξοπλισμένη με ένα μικροεπεξεργαστή (RTUs = Remote Terminal Units) για τον έλεγχο των βασικών λειτουργιών, καθώς επίσης και για την συλλογή και αποστολή (μετάδοση) δεδομένων προς το σύστημα ελέγχου. Τέλος, υπάρχει το σύστημα γείωσης το οποίο συνδέει τα μεταλλικά μέρη της ανεμογεννήτριας με το σύστημα γείωσης του αιολικού πάρκου. Πιστοποιητικό Τύπου Η ανεμογεννήτρια Gamesa G90-2.0MW έχει πιστοποιητικό κλάσης ΙIΙΑ κατά IEC από τον οίκο Germanischer Lloyd (2010), διασφαλίζοντας την ποιότητα σχεδιασμού, λειτουργίας και συντήρησης σε κάθε παράμετρο της ανεμογεννήτριας (συστήματα ασφαλείας, ηλεκτρικά, ηλεκτρονικά, υδραυλικά συστήματα, ποιοτικός έλεγχος κλπ.). Κάθε ανεμογεννήτρια είναι σχεδιασμένη για ελάχιστη διάρκεια ζωής 20 ετών συνεχούς λειτουργίας. Η αντοχή και διαστασιολόγηση όλων των επί μέρους εξαρτημάτων και συνιστωσών έχουν υπολογισθεί με βάση την παραπάνω διάρκεια ζωής και λαμβάνοντας υπόψη συγκεκριμένες ανεμολογικές συνθήκες, όπως επιβάλλουν οι διεθνείς προδιαγραφές 4.6

7 μεγάλων οργανισμών πιστοποίησης, που είναι κατά πολύ δυσμενέστερες των συνθηκών της συγκεκριμένης περιοχής εγκατάστασης του Α/Π. Πιο αναλυτικές τεχνικές περιγραφές για τον επιλεγμένο τύπο μηχανών παρατίθενται στο Παράρτημα 15.2 του κεφαλαίου 15. Η σχεδίαση του αιολικού πάρκου (επιλογή τύπου ανεμογεννήτριας, αποστάσεις μεταξύ των μηχανών, προσανατολισμός) έγινε σύμφωνα με τους κανόνες της τέχνης και της επιστήμης, ενώ για τη χωροθέτηση των ανεμογεννητριών υπολογίστηκαν οι απαιτούμενες αποστάσεις ασφαλείας που καθορίζονται με σαφήνεια από την Υπουργική Απόφαση Δ6/Φ1/οικ Συνεπώς, με δεδομένα ότι η ανεμογεννήτρια Gamesa G90-2.0ΜW έχει ακτίνα δρομέα 45m και ύψος πύργου 78m και ότι η περιοχή εγκατάστασης είναι εκτός οικισμών και εκτός Ζ.Ο.Ε., οι ελάχιστες απαιτούμενες αποστάσεις των ακραίων κινητών σημείων είναι: α) από Όρια Γειτονικού Οικοπέδου= R πτερυγίου / 2 = 22.5m β) από το Έδαφος = 5m γ) από Κτίσμα εντός ιδιοκτησίας = R πτερυγίου = 45m δ) από Eπαρχιακή Oδό = Η πύργου = 78m Στον πίνακα 4.2 καταγράφονται οι θέσεις των ανεμογεννητριών και του γηπέδου εγκατάστασης του αιολικού πάρκου λαμβάνοντας υπόψη τα ανωτέρω. ΣΥΝΤΕΤΑΓΜΕΝΕΣ ΘΕΣΕΩΝ ΑΝΕΜΟΓΕΝΝΗΤΡΙΩΝ (ΕΓΣΑ87) Χ Υ Α/Γ Α/Γ Α/Γ Α/Γ Α/Γ ΣΥΝΤΕΤΑΓΜΕΝΕΣ ΓΗΠΕΔΟΥ (ΕΓΣΑ87) Χ Υ Γ Γ Γ Γ

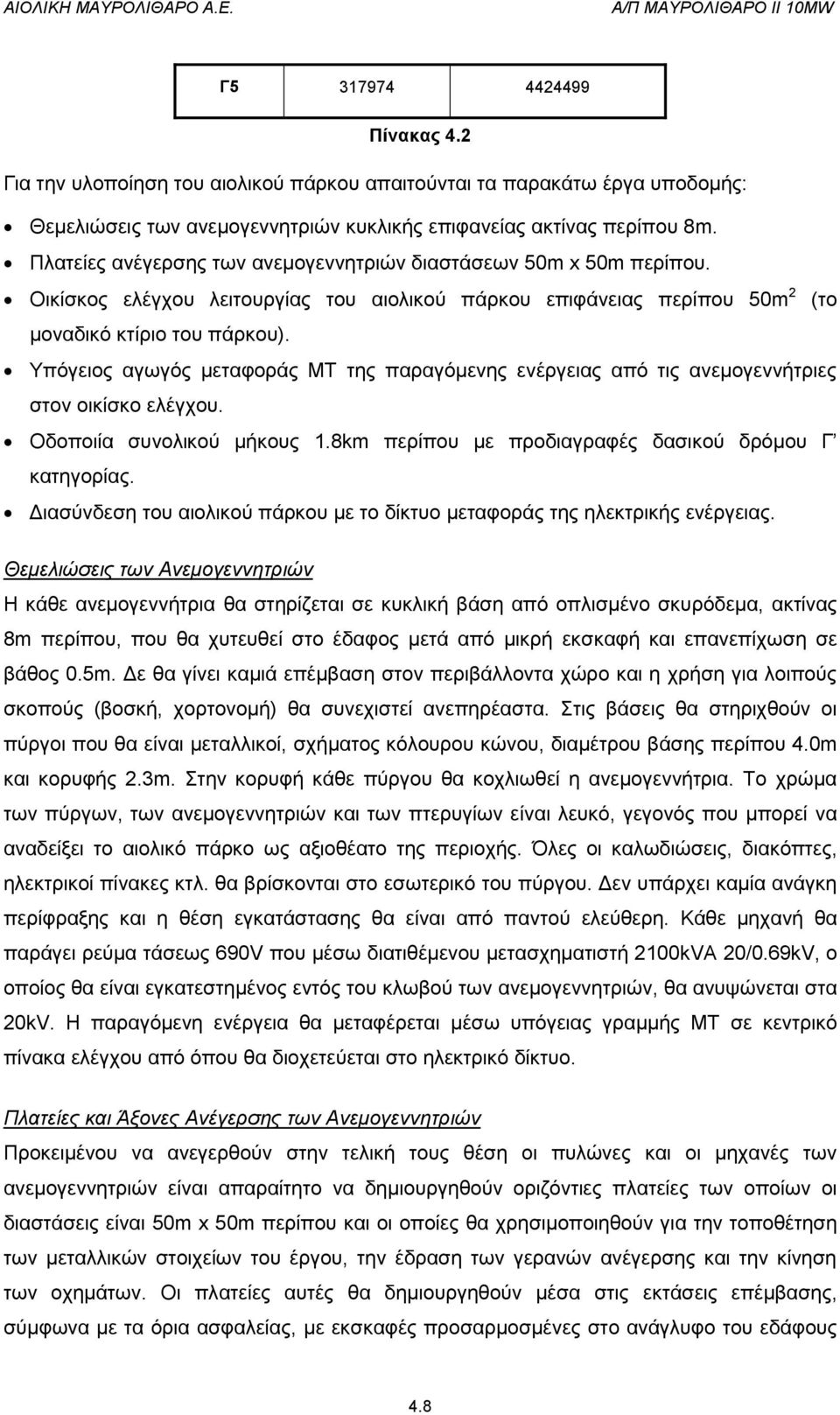

8 Γ Πίνακας 4.2 Για την υλοποίηση του αιολικού πάρκου απαιτούνται τα παρακάτω έργα υποδομής: Θεμελιώσεις των ανεμογεννητριών κυκλικής επιφανείας ακτίνας περίπου 8m. Πλατείες ανέγερσης των ανεμογεννητριών διαστάσεων 50m x 50m περίπου. Οικίσκος ελέγχου λειτουργίας του αιολικού πάρκου επιφάνειας περίπου 50m 2 (το μοναδικό κτίριο του πάρκου). Υπόγειος αγωγός μεταφοράς ΜΤ της παραγόμενης ενέργειας από τις ανεμογεννήτριες στον οικίσκο ελέγχου. Οδοποιία συνολικού μήκους 1.8km περίπου με προδιαγραφές δασικού δρόμου Γ κατηγορίας. Διασύνδεση του αιολικού πάρκου με το δίκτυο μεταφοράς της ηλεκτρικής ενέργειας. Θεμελιώσεις των Ανεμογεννητριών Η κάθε ανεμογεννήτρια θα στηρίζεται σε κυκλική βάση από οπλισμένο σκυρόδεμα, ακτίνας 8m περίπου, που θα χυτευθεί στο έδαφος μετά από μικρή εκσκαφή και επανεπίχωση σε βάθος 0.5m. Δε θα γίνει καμιά επέμβαση στον περιβάλλοντα χώρο και η χρήση για λοιπούς σκοπούς (βοσκή, χορτονομή) θα συνεχιστεί ανεπηρέαστα. Στις βάσεις θα στηριχθούν οι πύργοι που θα είναι μεταλλικοί, σχήματος κόλουρου κώνου, διαμέτρου βάσης περίπου 4.0m και κορυφής 2.3m. Στην κορυφή κάθε πύργου θα κοχλιωθεί η ανεμογεννήτρια. Το χρώμα των πύργων, των ανεμογεννητριών και των πτερυγίων είναι λευκό, γεγονός που μπορεί να αναδείξει το αιολικό πάρκο ως αξιοθέατο της περιοχής. Όλες οι καλωδιώσεις, διακόπτες, ηλεκτρικοί πίνακες κτλ. θα βρίσκονται στο εσωτερικό του πύργου. Δεν υπάρχει καμία ανάγκη περίφραξης και η θέση εγκατάστασης θα είναι από παντού ελεύθερη. Κάθε μηχανή θα παράγει ρεύμα τάσεως 690V που μέσω διατιθέμενου μετασχηματιστή 2100kVA 20/0.69kV, ο οποίος θα είναι εγκατεστημένος εντός του κλωβού των ανεμογεννητριών, θα ανυψώνεται στα 20kV. Η παραγόμενη ενέργεια θα μεταφέρεται μέσω υπόγειας γραμμής ΜΤ σε κεντρικό πίνακα ελέγχου από όπου θα διοχετεύεται στο ηλεκτρικό δίκτυο. Πλατείες και Άξονες Ανέγερσης των Ανεμογεννητριών Προκειμένου να ανεγερθούν στην τελική τους θέση οι πυλώνες και οι μηχανές των ανεμογεννητριών είναι απαραίτητο να δημιουργηθούν οριζόντιες πλατείες των οποίων οι διαστάσεις είναι 50m x 50m περίπου και οι οποίες θα χρησιμοποιηθούν για την τοποθέτηση των μεταλλικών στοιχείων του έργου, την έδραση των γερανών ανέγερσης και την κίνηση των οχημάτων. Οι πλατείες αυτές θα δημιουργηθούν μέσα στις εκτάσεις επέμβασης, σύμφωνα με τα όρια ασφαλείας, με εκσκαφές προσαρμοσμένες στο ανάγλυφο του εδάφους 4.8

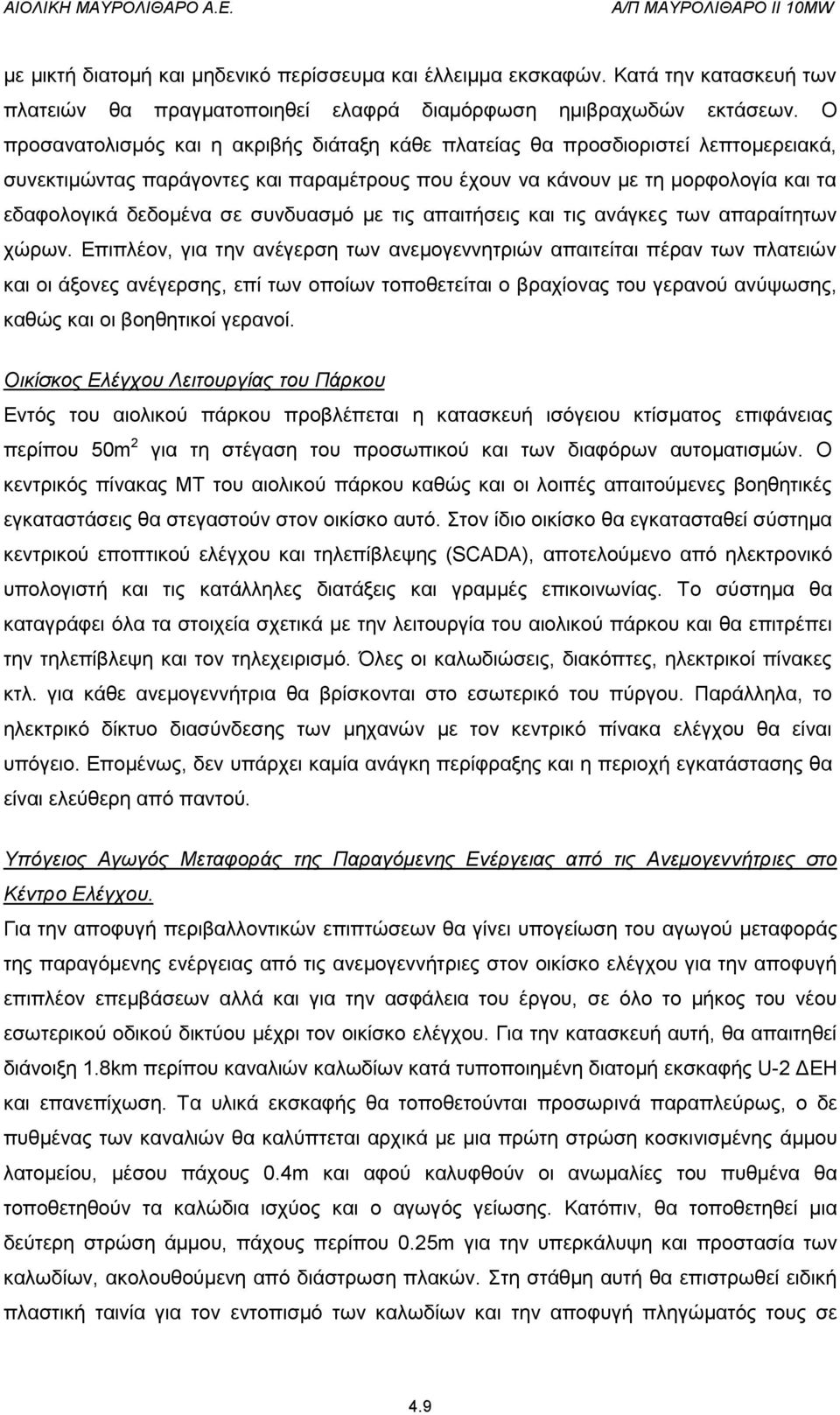

9 με μικτή διατομή και μηδενικό περίσσευμα και έλλειμμα εκσκαφών. Κατά την κατασκευή των πλατειών θα πραγματοποιηθεί ελαφρά διαμόρφωση ημιβραχωδών εκτάσεων. Ο προσανατολισμός και η ακριβής διάταξη κάθε πλατείας θα προσδιοριστεί λεπτομερειακά, συνεκτιμώντας παράγοντες και παραμέτρους που έχουν να κάνουν με τη μορφολογία και τα εδαφολογικά δεδομένα σε συνδυασμό με τις απαιτήσεις και τις ανάγκες των απαραίτητων χώρων. Επιπλέον, για την ανέγερση των ανεμογεννητριών απαιτείται πέραν των πλατειών και οι άξονες ανέγερσης, επί των οποίων τοποθετείται ο βραχίονας του γερανού ανύψωσης, καθώς και οι βοηθητικοί γερανοί. Οικίσκος Ελέγχου Λειτουργίας του Πάρκου Εντός του αιολικού πάρκου προβλέπεται η κατασκευή ισόγειου κτίσματος επιφάνειας περίπου 50m 2 για τη στέγαση του προσωπικού και των διαφόρων αυτοματισμών. Ο κεντρικός πίνακας ΜΤ του αιολικού πάρκου καθώς και οι λοιπές απαιτούμενες βοηθητικές εγκαταστάσεις θα στεγαστούν στον οικίσκο αυτό. Στον ίδιο οικίσκο θα εγκατασταθεί σύστημα κεντρικού εποπτικού ελέγχου και τηλεπίβλεψης (SCADA), αποτελούμενο από ηλεκτρονικό υπολογιστή και τις κατάλληλες διατάξεις και γραμμές επικοινωνίας. Το σύστημα θα καταγράφει όλα τα στοιχεία σχετικά με την λειτουργία του αιολικού πάρκου και θα επιτρέπει την τηλεπίβλεψη και τον τηλεχειρισμό. Όλες οι καλωδιώσεις, διακόπτες, ηλεκτρικοί πίνακες κτλ. για κάθε ανεμογεννήτρια θα βρίσκονται στο εσωτερικό του πύργου. Παράλληλα, το ηλεκτρικό δίκτυο διασύνδεσης των μηχανών με τον κεντρικό πίνακα ελέγχου θα είναι υπόγειο. Επομένως, δεν υπάρχει καμία ανάγκη περίφραξης και η περιοχή εγκατάστασης θα είναι ελεύθερη από παντού. Υπόγειος Αγωγός Μεταφοράς της Παραγόμενης Ενέργειας από τις Ανεμογεννήτριες στο Κέντρο Ελέγχου. Για την αποφυγή περιβαλλοντικών επιπτώσεων θα γίνει υπογείωση του αγωγού μεταφοράς της παραγόμενης ενέργειας από τις ανεμογεννήτριες στον οικίσκο ελέγχου για την αποφυγή επιπλέον επεμβάσεων αλλά και για την ασφάλεια του έργου, σε όλο το μήκος του νέου εσωτερικού οδικού δικτύου μέχρι τον οικίσκο ελέγχου. Για την κατασκευή αυτή, θα απαιτηθεί διάνοιξη 1.8km περίπου καναλιών καλωδίων κατά τυποποιημένη διατομή εκσκαφής U-2 ΔΕΗ και επανεπίχωση. Τα υλικά εκσκαφής θα τοποθετούνται προσωρινά παραπλεύρως, ο δε πυθμένας των καναλιών θα καλύπτεται αρχικά με μια πρώτη στρώση κοσκινισμένης άμμου λατομείου, μέσου πάχους 0.4m και αφού καλυφθούν οι ανωμαλίες του πυθμένα θα τοποθετηθούν τα καλώδια ισχύος και ο αγωγός γείωσης. Κατόπιν, θα τοποθετηθεί μια δεύτερη στρώση άμμου, πάχους περίπου 0.25m για την υπερκάλυψη και προστασία των καλωδίων, ακολουθούμενη από διάστρωση πλακών. Στη στάθμη αυτή θα επιστρωθεί ειδική πλαστική ταινία για τον εντοπισμό των καλωδίων και την αποφυγή πληγώματός τους σε 4.9

10 περίπτωση μελλοντικής εκταφής τους. Στη συνέχεια θα επανεπιχωθούν τα κανάλια με προϊόντα εκσκαφής, ώστε να επανέλθει η επιφάνεια στην φυσική της κατάσταση. Το κανάλι των καλωδίων, το οποίο θα ανοιχτεί, θα είναι διαστάσεων περίπου 0.1m x 0.7m και θα περιέχει τριών (3) κατηγοριών δίκτυα: 1. Δίκτυο ισχύος Μ.Τ. 2. Δίκτυο γείωσης 3. Δίκτυο επικοινωνιών (του συστήματος SCADA) μεταξύ του επεξεργαστή (RTUs) κάθε ανεμογεννήτριας, του μετεωρολογικού ιστού και του κέντρου ελέγχου του αιολικού πάρκου. Οδοποιία Όσον αφορά στο υπάρχον οδικό δίκτυο, το οποίο και θα χρησιμοποιηθεί ως οδοποιία προσπέλασης, σημειώνεται ότι στο μεγαλύτερο μήκος του είναι επαρκές από πλευράς προδιαγραφών για την εξυπηρέτηση των αναγκών κατασκευής και λειτουργίας του αιολικού πάρκου και κατά συνέπεια προβλέπονται μικρές μόνο βελτιώσεις σε περιορισμένα τμήματα για τη μεταφορά των ανεμογεννητριών. Η κατασκευή του νέου οδικού δικτύου, το οποίο αφορά στη εσωτερική οδοποιία του πάρκου, συνολικού μήκους 1.84km περίπου, θα γίνει με βάση τις τεχνικές προδιαγραφές μεταφοράς και ανέγερσης, καθώς και ασφαλείας του κατασκευαστή των ανεμογεννητριών και προφανώς σύμφωνα με την ισχύουσα νομοθεσία περί διατάξεων δασικών οδών Γ' κατηγορίας (πλάτους 5m και μέγιστης κλίσης έως 14%). Οι εκσκαφές και επιχώσεις θα είναι οι ελάχιστες δυνατές και μάλιστα προγραμματίζονται με τέτοιο τρόπο ώστε να μην υπάρξει σημαντική περίσσεια προϊόντων εκσκαφής. Εξάλλου, το εσωτερικό οδικό δίκτυο θα χαραχθεί σε περιοχές όπου οι κλίσεις είναι ηπιότερες, όπως άλλωστε απαιτείται και από τις διαδικασίες μεταφοράς και εγκατάστασης των ανεμογεννητριών. Τα γεωμετρικά χαρακτηριστικά της προτεινόμενης οδού είναι ιδιαίτερα φτωχά και η χάραξη ακολουθεί το ανάγλυφο της περιοχής με μικτή διατομή, με συνέπεια σχεδόν το μηδενικό ισοζύγιο εκχωμάτων - επιχωμάτων. Έτσι αποφεύγονται οι μεγάλες παρεμβάσεις στο έδαφος και στο ανάγλυφο της περιοχής, ενώ δεν προβλέπονται παρεμβάσεις σε περιοχές με βλάστηση. Η ακριβής χάραξη της εσωτερικής οδοποιίας από κοινού με τις πλατείες και τους άξονες ανέγερσης των ανεμογεννητριών έγινε κατόπιν αναλυτικής μελέτης οδοποιίας η οποία έχει υποβληθεί προς έγκριση στο Δασαρχείο Ελασσόνας και επισυνάπτεται στο Παράρτημα 15. Διοικητικά η περιοχή οδοποιίας του εν λόγω αιολικού πάρκου μετά από ερώτημα στα δύο Δασαρχεία των Π.Ε. Κοζάνης και Λάρισας ανήκει μόνο στο Δήμο Ελασσόνας Π.Ε. Λάρισας και για αυτό λόγο η μελέτη έχει υποβληθεί μόνο στο Δασαρχείο Ελασσόνας 4.10

11 Συνολικά, η προτεινόμενη οδοποιία δεν αναμένεται να επηρεάσει τα γεωλογικά χαρακτηριστικά της περιοχής. Η καλή προσαρμογή του άξονα στο ανάγλυφο της περιοχής ελαχιστοποιεί το μέγεθος των επεμβάσεων στη μορφολογία. Επίσης, με τον κατάλληλο σχεδιασμό και προστασία των πρανών στα σημεία όπου θα παρατηρούνται μικρά επιχώματα ή ορύγματα, θα αποφεύγονται οποιουδήποτε είδους κατολισθητικά φαινόμενα και επικίνδυνες γεωλογικές μεταβολές. Η μεταφορά και απόθεση των υλικών θα γίνει σε σημεία που θα υποδειχθούν από τις αρμόδιες υπηρεσίες. Απαιτούμενα για την κατασκευή του έργου υλικά θα εξασφαλιστούν από νομίμως λειτουργούντα λατομεία. Η ενδεχόμενη απόθεση ακατάλληλων προϊόντων από τις εκσκαφές, θα γίνει σε θέσεις που δεν επηρεάζουν την επιφανειακή ροή των υδάτων. Κατά την κατασκευή του έργου θα εξασφαλίζεται η ομαλή κυκλοφορία των οχημάτων προς και από τις κατοικημένες περιοχές. Επίσης, δεν πρόκειται να γίνει κοπή δένδρων και τα πρανή θα επενδυθούν κατά την κρίση του επιβλέποντος Μηχανικού με φυτική γη. Τέλος, δεν απαιτείται η κατασκευή τεχνικών έργων (αποχετευτικά ή τοίχοι αντιστήριξης) αλλά για την προστασία των δρόμων θα γίνει διάνοιξη χάνδακος απορροής ομβρίων σε όσο μήκος απαιτείται κατά την κατασκευή. Στις θέσεις όπου ενδεχομένως υπάρξει διατάραξη του χλωριδικού ιστού εξαιτίας των έργων θα γίνει φυσική αποκατάσταση της βλάστησης μετά την οριστική διαμόρφωση των επιφανειών Διασύνδεση του Αιολικού Πάρκου Για τη διασύνδεση του αιολικού πάρκου με το Σύστημα, προβλέπεται να γίνει μέσω του υπό κατασκευή υποσταθμού «Γρεβενά 2», ο οποίος απέχει από τον οικίσκο ελέγχου περίπου 19km και θα εξυπηρετεί τη σύνδεση έργων ΑΠΕ. Η σύνδεση των ανεμογεννητριών στο Σύστημα Μεταφοράς γίνεται σε μία ομάδα, δηλαδή από τον οικίσκο ελέγχου θα αναχωρεί μία ανεξάρτητη υπόγεια γραμμή Μ.Τ., η οποία θα καταλήγει στον υποσταθμό «Γρεβενά 2». Όπως αναφέρθηκε και σε προηγούμενο κεφάλαιο, ο υποσταθμός στον οποίο πρόκειται να συνδεθεί το αιολικό πάρκο έχει περιβαλλοντικά αδειοδοτηθεί (βλ. Κεφάλαιο 12) μέσω του γειτονικού αιολικού πάρκου της εταιρείας ΓΚΑΜΕΣΑ ΕΝΕΡΓΕΙΑΚΗ ΕΛΛΑΣ Α.Ε. Για την χρήση του οικοπέδου στο οποίο πρόκειται να κατασκευαστεί ο εν λόγω υποσταθμός έχει συνταχθεί Ιδιωτικό συμφωνητικό (βλ. Κεφάλαιο 12) μεταξύ της ΓΚΑΜΕΣΑ ΕΝΕΡΓΕΙΑΚΗ ΕΛΛΑΣ Α.Ε. και της ΑΙΟΛΙΚΗ ΜΑΥΡΟΛΙΘΑΡΟ Α.Ε. σύμφωνα με το οποίο τεκμηριώνεται η νόμιμη και αποκλειστική χρήση του γηπέδου στην εταιρεία ΑΙΟΛΙΚΗ ΜΑΥΡΟΛΙΘΑΡΟ Α.Ε. εφόσον προηγείται αδειοδοτικά. 4.11

12 Επισημαίνεται ότι, μετά την ολοκλήρωση των εργασιών εγκατάστασης, ο περιβάλλον χώρος θα επανέλθει σύντομα στην αρχική του κατάσταση και δεν θα επέλθει καμία μεταβολή ή επίπτωση στο υπέδαφος, στη γεωλογική διάταξη των πετρωμάτων, στην τοπογραφία ή το ανάγλυφο της περιοχής, τα υπόγεια ή τα επιφανειακά ύδατα. Επίσης μετά την ολοκλήρωση των εργασιών, η περιοχή εγκατάστασης θα παραμείνει ελεύθερη. Τα ανωτέρω παρουσιάζονται στo επισυναπτόμενο τοπογραφικό διάγραμμα κλίμακας 1: (χάρτης κεφάλαιο 11). Λεπτομέρειες του τρόπου σύνδεσης θα καθοριστούν στη φάση της έκδοσης των δεσμευτικών όρων σύνδεσης από τον ΑΔΜΗΕ. Ο φορέας έχει ήδη λάβει την υπ αρ / προσωρινή προσφορά σύνδεσης. 4.2 Περιγραφή της Φάσης Κατασκευής του Έργου Η κατασκευή του έργου εκτιμάται ότι θα διαρκέσει μήνες, ανάλογα με την επιτάχυνση της προώθησης της προμήθειας των ανεμογεννητριών. Τα κύρια στάδια εργασιών και ένα ενδεικτικό χρονοδιάγραμμα κατασκευής του έργου (για 24 μήνες) απεικονίζονται στο ακόλουθο διάγραμμα GANΤΤ. ΜΗΝΑΣ ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ ΚΑΤΑΣΚΕΥΗΣ Διάρκεια μελέτες εφαρμογής 6 έργα πολιτικού μηχανικού - οδοποιία 6 έργα διασύνδεσης 6 κατασκευή - προμήθεια ανεμογεννητριών 18 μεταφορά - ανέγερση - σύνδεση ανεμογεννητριών 4 δοκιμές - θέση σε λειτουργία 3 Πίνακας 4.3 Η διαδικασία δοκιμών λαμβάνει χώρα μετά την τοποθέτηση των ανεμογεννητριών και την κατασκευή του δικτύου σύνδεσης, ενώ η εμπορική λειτουργία μετά το πέρας των δοκιμών. 4.3 Περιγραφή της Φάσης Λειτουργίας του Έργου Το προτεινόμενο έργο αποτελεί μια εφαρμογή Ανανεώσιμων Πηγών Ενέργειας (ΑΠΕ) με πρωτογενή μορφή ενέργειας την αιολική. Η κινητική ενέργεια του ανέμου μετατρέπεται μέσω των πτερυγίων της ανεμογεννήτριας σε μηχανική στον κύριο άξονα της ανεμογεννήτριας. Στη συνέχεια, η μηχανική ενέργεια μετατρέπεται σε ηλεκτρική μέσω της ηλεκτρικής γεννήτριας και διοχετεύεται μέσω του ηλεκτρικού δικτύου στην κατανάλωση. Η ιδιαιτερότητα της εγκατάστασης έγκειται στο γεγονός ότι το μηχανικό έργο παρέχεται αποκλειστικά από τον 4.12

13 άνεμο, χωρίς τη διεξαγωγή καμίας άλλης διεργασίας που θα μπορούσε ενδεχομένως να αποτελέσει πηγή ρύπανσης. ΚΙΝΗΤΙΚΗ ΕΝΕΡΓΕΙΑ ΑΝΕΜΟΥ ΔΡΟΜΕΑΣ Α/Γ ΣΥΣΤΗΜΑ ΠΟΛΛΑΠΛΑΣΙΑΣΜΟΥ ΣΤΡΟΦΩΝ ΓΕΝΝΗΤΡΙΑ ΔΙΚΤΥΟ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΤΑΝΑΛΩΣΗ 4.4 Ανώμαλες και Επικίνδυνες Καταστάσεις Η κατασκευή και λειτουργία του προτεινόμενου έργου δεν πρόκειται να προκαλέσει καμία ανώμαλη ή επικίνδυνη κατάσταση. 4.13
