Αντλία με κυκλοφορητή ζεστού νερού HPH. Οδηγίες λειτουργίας/ συναρμολόγησης

Transcript

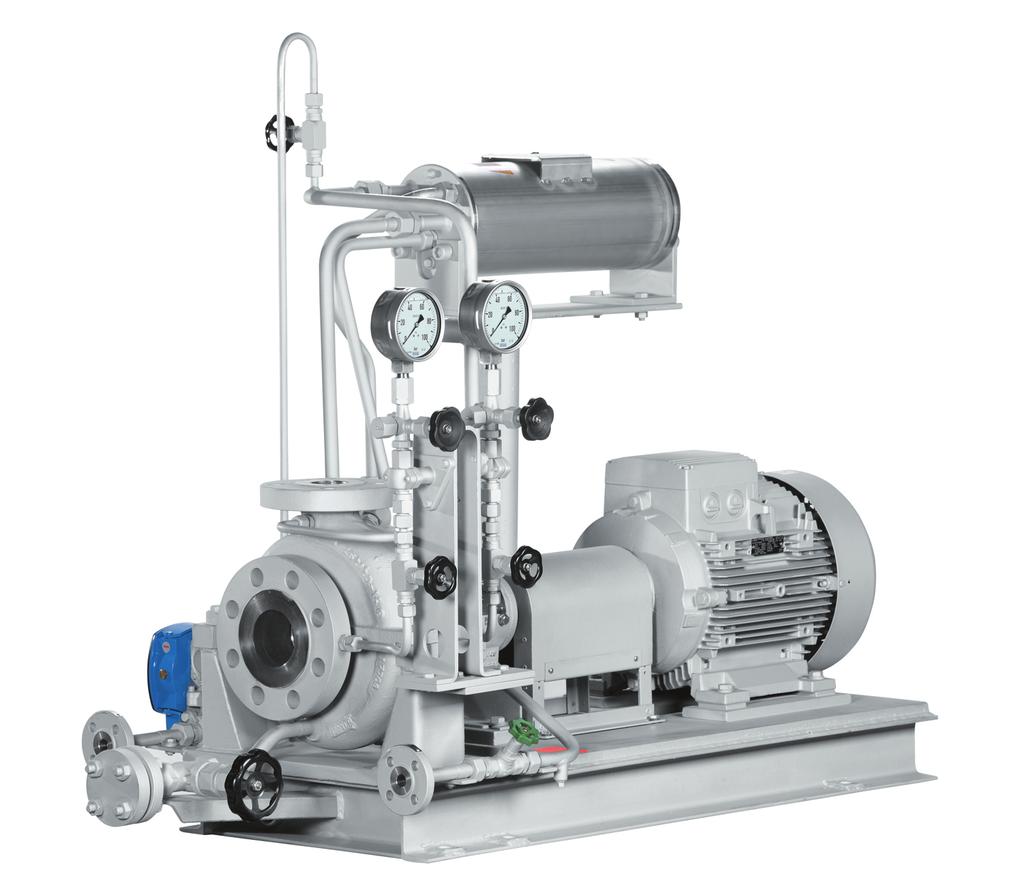

1 Αντλία με κυκλοφορητή ζεστού νερού Οδηγίες λειτουργίας/ συναρμολόγησης

2 Στοιχεία έκδοσης Οδηγίες λειτουργίας/ συναρμολόγησης Πρωτότυπες οδηγίες λειτουργίας Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η μετάδοση, η αντιγραφή, η επεξεργασία και η προώθηση των περιεχομένων σε τρίτους χωρίς τη γραπτή συγκατάθεση του κατασκευαστή. Γενικά ισχύει: Με την επιφύλαξη τεχνικών τροποποιήσεων. KSB SE & Co. KGaA, Frankenthal 2/1/2018

3 Περιεχόμενα Περιεχόμενα Γλωσσάριο Γενικά Βασικές αρχές Εγκατάσταση μη πλήρων μηχανών Πού απευθύνονται Παράλληλα ισχύοντα έγγραφα Συμβολισμοί Ασφάλεια Σήμανση προειδοποιητικών υποδείξεων Γενικά Ενδεδειγμένη χρήση Εξειδίκευση και εκπαίδευση του προσωπικού Συνέπειες και κίνδυνοι σε περίπτωση μη τήρησης των οδηγιών Εργασία λαμβάνοντας υπόψη την ασφάλεια Υποδείξεις ασφαλείας για τον υπεύθυνο της εγκατάστασης/ το χειριστή Υποδείξεις ασφαλείας για τη συντήρηση, την επιθεώρηση και τη συναρμολόγηση Μη επιτρεπόμενοι τρόποι λειτουργίας Υποδείξεις για την προστασία από τις εκρήξεις Επισήμανση Όρια θερμοκρασίας Εγκαταστάσεις επιτήρησης Όρια της περιοχής λειτουργίας Μεταφορά/ ενδιάμεση αποθήκευση/ διάθεση Έλεγχος κατάστασης κατά την παράδοση Μεταφορά Αποθήκευση/ αντιδιαβρωτική προστασία Επιστροφή Διάθεση Περιγραφή της αντλίας/ του συγκροτήματος αντλίας Γενική περιγραφή Ονομασία Πινακίδα τύπου Κατασκευαστική δομή Έδραση Δομή και τρόπος λειτουργίας Αναμενόμενες τιμές θορύβου Περιεχόμενο παράδοσης Διαστάσεις και βάρη Τοποθέτηση/ εγκατάσταση Διατάξεις ασφαλείας Έλεγχος πριν από την έναρξη της τοποθέτησης Τοποθέτηση συγκροτήματος αντλίας Τοποθέτηση στο θεμέλιο Τοποθέτηση στο θεμέλιο Σωληνώσεις Σύνδεση σωλήνωσης Επιτρεπόμενες δυνάμεις και ροπές στο στόμιο αντλίας Πρόσθετες συνδέσεις Τοποθέτηση περιβλήματος / μόνωση Έλεγχος της ευθυγράμμισης της ζεύξης Ευθυγράμμιση του κινητήρα και της αντλίας Κινητήρες με ρυθμιστική βίδα Κινητήρες χωρίς βίδα ρύθμισης από 84

4 Περιεχόμενα 5.8 Ηλεκτρική σύνδεση Ρύθμιση του χρονικού ρελέ Σύνδεση του κινητήρα Έλεγχος της φοράς περιστροφής Θέση σε λειτουργία/θέση εκτός λειτουργίας Θέση σε λειτουργία Προϋποθέσεις για τη θέση σε λειτουργία Συμπλήρωση λιπαντικού Στεγανοποίηση άξονα Πλήρωση και εξαέρωση της αντλίας Ψύξη νερού Ψύξη του μηχανικού στυπιοθλίπτη Ψύξη του εναλλάκτη θερμότητας Σημεία ψύξης Θέρμανση/διατήρηση θερμότητας αντλίας/συγκροτήματος αντλίας Ενεργοποίηση Έλεγχος της στεγανοποίησης άξονα Απενεργοποίηση Όρια λειτουργίας Θερμοκρασία περιβάλλοντος Συχνότητα μεταγωγής Αντλούμενο μέσο Θέση εκτός λειτουργίας/ αντιδιαβρωτική προστασία/ αποθήκευση Απαραίτητα μέτρα για τη θέση εκτός λειτουργίας Εκ νέου θέση σε λειτουργία Συντήρηση/ διατήρηση σε καλή κατάσταση Διατάξεις ασφαλείας Σέρβις/επιθεώρηση Επιτήρηση λειτουργίας Εργασίες επιθεώρησης Λίπανση και αλλαγή λιπαντικού των ρουλεμάν Εκκένωση/Καθαρισμός Αποσυναρμολόγηση του συγκροτήματος αντλίας Γενικές υποδείξεις/ διατάξεις ασφαλείας Προετοιμασία συγκροτήματος αντλίας Αποσυναρμολόγηση του κινητήρα Αφαίρεση της εμβυσματούμενης μονάδας Αφαίρεση πτερωτής Αφαίρεση στεγανοποίησης άξονα Αποσυναρμολόγηση της έδρασης Συναρμολόγηση συγκροτήματος αντλίας Γενικές υποδείξεις/ διατάξεις ασφαλείας Συναρμολόγηση της έδρασης Εγκατάσταση στεγανοποίησης άξονα Εγκατάσταση πτερωτής Εγκατάσταση της μονάδας εισαγωγής Τοποθέτηση κινητήρα Ροπές σύσφιγξης Ροπές σύσφιγξης Ροπές σύσφιγξης του παξιμαδιού πτερωτής Στοκ ανταλλακτικών Παραγγελία ανταλλακτικών Συνιστώμενο στοκ ανταλλακτικών για διετή λειτουργία σύμφωνα με το DIN Συμβατότητα των ανταλλακτικών αντλίας Βλάβες: αιτίες και αντιμετώπιση Σχετικά έγγραφα Συνολικό σχέδιο με κατάλογο μεμονωμένων εξαρτημάτων Έκδοση με στήριγμα εδράνου P02 - P Έκδοση με στήριγμα εδράνου B από 84

5 Περιεχόμενα Στεγανοποίηση λαβυρίνθου έκδοσης με στήριγμα εδράνου P06atk ΕΕ-Δήλωση συμμόρφωσης Πιστοποιητικό μη επικινδυνότητας Ευρετήριο από 84

6 Γλωσσάριο Γλωσσάριο Αγωγός αναρρόφησης/ αγωγός παροχής Σωλήνωση που είναι συνδεδεμένη στο στόμιο αναρρόφησης Αγωγός πίεσης Σωλήνωση που είναι συνδεδεμένη στο στόμιο πίεσης Αντλία Μηχανή χωρίς μηχανισμό κίνησης, στοιχεία ή εξαρτήματα Αντλίες από αποθέματα Αντλίες του πελάτη/υπεύθυνου της εγκατάστασης που αγοράζονται και αποθηκεύονται, ανεξάρτητα από τη μεταγενέστερη χρήση τους Κατασκευή κατά κύκλους ολόκληρη η εμβυσματούμενη μονάδα είναι αποσυναρμολογούμενη, ενώ το περίβλημα της αντλίας παραμένει στη σωλήνωση Μονάδα εισαγωγής Αντλία χωρίς περίβλημα αντλίας: ατελής μηχανή Πιστοποιητικό μη επικινδυνότητας Το πιστοποιητικό μη επικινδυνότητας αποτελεί μια βεβαίωση του πελάτη, σε περίπτωση επιστροφής στον κατασκευαστή, ότι το προϊόν εκκενώθηκε κανονικά, ούτως ώστε να μην προκαλείται πλέον κίνδυνος για το περιβάλλον και την υγεία από εξαρτήματα που έρχονται σε επαφή με το αντλούμενο μέσο. Συγκρότημα αντλίας Πλήρες συγκρότημα αντλίας αποτελούμενο από αντλία, μηχανισμό μετάδοσης κίνησης, στοιχεία και εξαρτήματα Υδραυλικό σύστημα Μέρος της αντλίας, στο οποίο η δυναμική ενέργεια μετατρέπεται σε ενέργεια πίεσης 6 από 84

7 1 Γενικά 1 Γενικά 1.1 Βασικές αρχές Οι οδηγίες λειτουργίας αποτελούν μέρος των κατασκευαστικών σειρών και των εκδόσεων που αναφέρονται στο εξώφυλλο. Στις οδηγίες λειτουργίας περιγράφεται η ενδεικνυόμενη και ασφαλής χρήση σε όλες τις φάσεις λειτουργίας. Στην πινακίδα τύπου αναφέρεται η κατασκευαστική σειρά, το μέγεθος, τα σημαντικότερα δεδομένα λειτουργίας, ο αριθμός εντολής και ο αριθμός θέσης εντολής. Ο αριθμός εντολής και ο αριθμός θέσης εντολής περιγράφουν με σαφήνεια την αντλία/το συγκρότημα αντλίας και χρησιμοποιούνται για σκοπούς ταυτοποίησης σε όλες τις περαιτέρω συναλλαγές. Για να διατηρήσετε τις αξιώσεις της εγγύησης σε περίπτωση βλάβης, ενημερώστε αμέσως το πλησιέστερο σέρβις της KSB. Αναμενόμενες τιμές θορύβου (ð Κεφάλαιο 4.7, Σελίδα 21) 1.2 Εγκατάσταση μη πλήρων μηχανών Για την εγκατάσταση μη πλήρων μηχανών που παραδίδονται από την KSB πρέπει να λαμβάνονται υπόψη οι εκάστοτε ενότητες συντήρησης/διατήρησης σε καλή κατάσταση. (ð Κεφάλαιο 7.5.5, Σελίδα 63) 1.3 Πού απευθύνονται Αυτές οι οδηγίες λειτουργίας απευθύνονται σε ειδικό προσωπικό με τεχνική εκπαίδευση. (ð Κεφάλαιο 2.4, Σελίδα 10) 1.4 Παράλληλα ισχύοντα έγγραφα Πίνακας 1: Επισκόπηση άλλων ισχυόντων εγγράφων Έγγραφο Φύλλο δεδομένων Σχέδιο εγκατάστασης/φύλλο διαστάσεων Σχεδιάγραμμα συνδέσεων Υδραυλική χαρακτηριστική καμπύλη Συνολικό σχέδιο 1) Τεκμηρίωση παράδοσης 1) Κατάλογοι ανταλλακτικών 1) Σχέδιο σωλήνωσης 1) Κατάλογος μεμονωμένων εξαρτημάτων 1) Σχέδιο συναρμολόγησης 1) Περιεχόμενα Περιγραφή των τεχνικών στοιχείων της αντλίας/του συγκροτήματος αντλίας Περιγραφή των διαστάσεων σύνδεσης και τοποθέτησης της αντλίας/του συγκροτήματος αντλίας, βάρη Περιγραφή των πρόσθετων συνδέσεων Χαρακτηριστικές καμπύλες σχετικά με το ύψος άντλησης, το απαιτούμενο καθαρό θετικό ύψος αναρρόφησης (NPSH), το βαθμό απόδοσης και την κατανάλωση ισχύος Περιγραφή της αντλίας σε τομή Οδηγίες λειτουργίας και περαιτέρω τεκμηρίωση σχετικά με τα εξαρτήματα και τα ενσωματωμένα μέρη της μηχανής Περιγραφή ανταλλακτικών Περιγραφή βοηθητικών σωληνώσεων Περιγραφή όλων των εξαρτημάτων της αντλίας Εγκατάσταση στεγανοποίησης άξονα σε τομή Για εξαρτήματα ή/και ενσωματωμένα μέρη της μηχανής λάβετε υπόψη την αντίστοιχη τεκμηρίωση του εκάστοτε κατασκευαστή. 1) εφόσον έχει συμφωνηθεί να περιλαμβάνεται στον παραδοτέο εξοπλισμό 7 από 84

8 1 Γενικά 1.5 Συμβολισμοί Πίνακας 2: Χρησιμοποιούμενα σύμβολα Σύμβολο Σημασία Προϋπόθεση για την οδηγία ενεργειών Προτροπή για ενέργεια σε υποδείξεις ασφαλείας Αποτέλεσμα ενέργειας Παραπομπές Οδηγία ενεργειών πολλών βημάτων Υπόδειξη Δίνει συστάσεις και σημαντικές υποδείξεις για το χειρισμό του προϊόντος 8 από 84

9 2 Ασφάλεια! ΚΙΝΔΥΝΟΣ 2 Ασφάλεια Όλες οι υποδείξεις που αναφέρονται σε αυτό το κεφάλαιο επισημαίνουν διακινδύνευση με υψηλό βαθμό κινδύνου. 2.1 Σήμανση προειδοποιητικών υποδείξεων Πίνακας 3: Χαρακτηριστικά των προειδοποιητικών υποδείξεων Σύμβολο Επεξήγηση! ΚΙΝΔΥΝΟΣ ΚΙΝΔΥΝΟΣ Αυτή η λέξη - σήμα υποδεικνύει υψηλό βαθμό επικινδυνότητας. Εάν δεν αποφευχθεί, θα οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτή η λέξη - σήμα υποδεικνύει μεσαίο βαθμό επικινδυνότητας. Εάν δεν αποφευχθεί, ενδέχεται να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ ΠΡΟΣΟΧΗ Αυτή η λέξη - σήμα υποδεικνύει κίνδυνο που, εάν δεν ληφθεί υπόψη, μπορεί να τεθεί σε κίνδυνο η μηχανή και η λειτουργία της. Προστασία από έκρηξη Αυτό το σύμβολο δίνει πληροφορίες για την προστασία από πιθανές εκρήξεις σε σημεία όπου υπάρχει κίνδυνος έκρηξης σύμφωνα με την ευρωπαϊκή οδηγία 2014/34/ΕE (ATEX). Σημείο γενικού κινδύνου Αυτό το σύμβολο, σε συνδυασμό με μια λέξη - σήμα, υποδεικνύει κινδύνους που μπορεί να οδηγήσουν σε θάνατο ή τραυματισμό. Επικίνδυνη ηλεκτρική τάση Αυτό το σύμβολο, σε συνδυασμό με μια λέξη - σήμα, υποδεικνύει κινδύνους που προκαλούνται από την ηλεκτρική τάση και δίνει πληροφορίες για την προστασία από την ηλεκτρική τάση. Βλάβες της μηχανής Αυτό το σύμβολο, σε συνδυασμό με τη λέξη - σήμα ΠΡΟΣΟΧΗ, υποδεικνύει κινδύνους για τη μηχανή και τη λειτουργία της. 2.2 Γενικά Οι οδηγίες λειτουργίας περιέχουν βασικές υποδείξεις για την τοποθέτηση, τη λειτουργία και τη συντήρηση. Η τήρηση αυτών των υποδείξεων εξασφαλίζει τον ασφαλή χειρισμό και αποτρέπει τους τραυματισμούς και τις υλικές ζημιές. Πρέπει να λαμβάνονται υπόψη οι υποδείξεις ασφαλείας που αναφέρονται σε όλα τα κεφάλαια. Το αρμόδιο ειδικό προσωπικό / ο υπεύθυνος της εγκατάστασης πρέπει να έχει διαβάσει και κατανοήσει τις οδηγίες λειτουργίας πριν από τη συναρμολόγηση και τη θέση σε λειτουργία. Το περιεχόμενο των οδηγιών λειτουργίας πρέπει να βρίσκεται πάντα στη διάθεση του ειδικού προσωπικού στον τόπο λειτουργίας. Οι υποδείξεις που είναι τοποθετημένες απευθείας στο προϊόν πρέπει να τηρούνται και να διατηρούνται σε καλή κατάσταση, ώστε να είναι πλήρως ευανάγνωστες. Για παράδειγμα, αυτό ισχύει για: Το βέλος φοράς περιστροφής Τα σήματα των συνδέσεων Πινακίδα τύπου Για την τήρηση των τοπικών διατάξεων που δεν αναφέρονται, την ευθύνη φέρει ο υπεύθυνος της εγκατάστασης. 9 από 84

10 2 Ασφάλεια 2.3 Ενδεδειγμένη χρήση Τηρείτε τα πεδία χρήσης της αντλίας/του συγκροτήματος αντλίας, τα οποία περιγράφονται στα συνοδευτικά έγγραφα. (ð Κεφάλαιο 1.4, Σελίδα 7) Η αντλία/το συγκρότημα αντλίας πρέπει να λειτουργεί μόνο εφόσον βρίσκεται σε τεχνικά άψογη κατάσταση. Η αντλία/το συγκρότημα αντλίας δεν πρέπει να λειτουργεί εάν έχει συναρμολογηθεί μόνο μερικώς. Η αντλία πρέπει να χρησιμοποιείται μόνο για την άντληση των μέσων που περιγράφονται στο φύλλο δεδομένων ή στην τεκμηρίωση της αντίστοιχης έκδοσης. Η αντλία δεν πρέπει να λειτουργεί ποτέ χωρίς αντλούμενο μέσο. Λαμβάνετε υπόψη τις ελάχιστες ποσότητες άντλησης που αναφέρονται στο φύλλο δεδομένων ή στην τεκμηρίωση (για να αποφύγετε τυχόν ζημιές από υπερθέρμανση, ζημιές στα έδρανα κ.λπ.). Λαμβάνετε υπόψη τις μέγιστες ποσότητες άντλησης που αναφέρονται στο φύλλο δεδομένων ή στην τεκμηρίωση (για να αποφύγετε τυχόν υπερθέρμανση, ζημιές στο μηχανικό στυπιοθλίπτη, ζημιές σπηλαίωσης, ζημιές στα έδρανα κ.λπ.). Μην μειώνετε την παροχή στην πλευρά αναρρόφησης της αντλίας (για να αποφύγετε τυχόν ζημιές λόγω σπηλαίωσης). Για άλλους τρόπους λειτουργίας που δεν αναφέρονται στο φύλλο δεδομένων ή στην τεκμηρίωση, απαιτείται συνεννόηση με τον κατασκευαστή. Αποφυγή προβλέψιμης λανθασμένης χρήσης Ποτέ μην ανοίγετε όργανα φραγής στην πλευρά αναρρόφησης πάνω από τα επιτρεπόμενα όρια. Υπέρβαση της μέγιστης ποσότητας άντλησης που αναφέρεται στο φύλλο δεδομένων ή στην τεκμηρίωση Πιθανές ζημιές σπηλαίωσης Ποτέ μην υπερβαίνετε τα επιτρεπόμενα όρια χρήσης όσον αφορά την πίεση, τη θερμοκρασία κ.λπ., τα οποία αναφέρονται στο φύλλο δεδομένων ή στην τεκμηρίωση. Τηρείτε όλες τις υποδείξεις ασφαλείας, καθώς και τις οδηγίες χειρισμού που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. 2.4 Εξειδίκευση και εκπαίδευση του προσωπικού Το προσωπικό πρέπει να διαθέτει την κατάλληλη εξειδίκευση για τη μεταφορά, τη συναρμολόγηση, το χειρισμό, τη συντήρηση και την επιθεώρηση. Ο τομέας ευθύνης, οι αρμοδιότητες και η επιτήρηση του προσωπικού κατά τη μεταφορά, τη συναρμολόγηση, το χειρισμό, τη συντήρηση και την επιθεώρηση πρέπει να ρυθμίζονται με ακρίβεια από τον υπεύθυνο της εγκατάστασης. Αντιμετωπίζετε την άγνοια του προσωπικού μέσω εκπαιδευτικών σεμιναρίων και διδασκαλίας από επαρκώς εκπαιδευμένο ειδικό προσωπικό. Ενδεχομένως η εκπαίδευση μπορεί να διεξαχθεί από τον υπεύθυνο της εγκατάστασης μέσω ανάθεσης του κατασκευαστή/ προμηθευτή. Διεξάγετε εκπαιδευτικά σεμινάρια στην αντλία/ στο συγκρότημα αντλίας μόνο υπό την επίβλεψη τεχνικού ειδικού προσωπικού. 2.5 Συνέπειες και κίνδυνοι σε περίπτωση μη τήρησης των οδηγιών Η μη τήρηση αυτών των οδηγιών λειτουργίας προκαλεί την απώλεια των αξιώσεων εγγύησης και αποζημίωσης. Η μη τήρηση μπορεί για παράδειγμα να προκαλέσει τους ακόλουθους κινδύνους: κίνδυνο για τους ανθρώπους λόγω ηλεκτρικών, θερμικών, μηχανικών και χημικών επιδράσεων καθώς και εκρήξεων βλάβη σημαντικών λειτουργιών του προϊόντος αποτυχία προδιαγεγραμμένων μεθόδων για τη συντήρηση και τη διατήρηση σε καλή κατάσταση διακινδύνευση του περιβάλλοντος λόγω διαρροής επικίνδυνων ουσιών. 10 από 84

11 2 Ασφάλεια 2.6 Εργασία λαμβάνοντας υπόψη την ασφάλεια Εκτός από τις υποδείξεις ασφαλείας που δίνονται στο παρόν εγχειρίδιο και την ενδεδειγμένη χρήση, ισχύουν επίσης οι παρακάτω διατάξεις ασφαλείας: Κανονισμοί πρόληψης ατυχημάτων, διατάξεις ασφαλείας και λειτουργίας Κανονισμοί προστασίας από εκρήξεις Διατάξεις ασφαλείας σχετικά με τη χρήση επικίνδυνων ουσιών Ισχύοντα πρότυπα, οδηγίες και νόμοι 2.7 Υποδείξεις ασφαλείας για τον υπεύθυνο της εγκατάστασης/ το χειριστή Ο ιδιοκτήτης πρέπει να τοποθετεί προστατευτικά επαφής από τα καυτά, κρύα και κινούμενα μέρη και να τα ελέγχει ως προς τη λειτουργία τους. Μην αφαιρείτε το προστατευτικό επαφής εν ώρα λειτουργίας. Χρησιμοποιήστε και διαθέστε στο προσωπικό τον κατάλληλο εξοπλισμό προστασίας. Απομακρύνετε τις διαρροές (π.χ. στη στεγανοποίηση άξονα) επικίνδυνων αντλούμενων μέσων (π.χ. εκρηκτικών, δηλητηριωδών, καυτών ουσιών) με τρόπο τέτοιο, ώστε να μην δημιουργείται κίνδυνος για τους ανθρώπους και το περιβάλλον. Τηρείτε τις σχετικές νομικές διατάξεις. Αποφύγετε τυχόν κινδύνους από την ηλεκτρική ενέργεια. (Για σχετικές λεπτομέρειες, ανατρέξτε στους εθνικούς κανονισμούς ή/και απευθυνθείτε στην τοπική επιχείρηση παροχής ηλεκτρισμού.) Εάν η απενεργοποίηση της αντλίας δεν προκαλεί αύξηση του ενδεχόμενου κινδύνου, κατά την εγκατάσταση του συγκροτήματος της αντλίας συνιστάται η τοποθέτηση ενός συστήματος διακοπής της λειτουργίας σε περίπτωση ανάγκης πολύ κοντά στην αντλία/ το συγκρότημα της αντλίας. 2.8 Υποδείξεις ασφαλείας για τη συντήρηση, την επιθεώρηση και τη συναρμολόγηση Μετασκευές ή μετατροπές της αντλίας επιτρέπονται μόνο με τη συγκατάθεση του κατασκευαστή. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά ή ανταλλακτικά που έχει εγκρίνει ο κατασκευαστής. Η χρήση άλλων ανταλλακτικών συνεπάγεται πιθανή άρση της ευθύνης του κατασκευαστή για τις σχετικές συνέπειες. Ο υπεύθυνος της εγκατάστασης μεριμνά, ώστε η συντήρηση, η επιθεώρηση και η συναρμολόγηση να εκτελούνται από εξουσιοδοτημένο και εξειδικευμένο προσωπικό, το οποίο έχει μελετήσει διεξοδικά τις οδηγίες λειτουργίας. Εκτελείτε εργασίες στην αντλία/στο συγκρότημα αντλίας μόνο όταν βρίσκεται εκτός λειτουργίας. Κατά κανόνα, όλες οι εργασίες στο προϊόν πρέπει να πραγματοποιούνται μόνο όταν δεν έχει τάση. Το περίβλημα αντλίας πρέπει να βρίσκεται σε θερμοκρασία περιβάλλοντος. Το περίβλημα αντλίας πρέπει να έχει αποσυμπιεστεί και εκκενωθεί. Τηρείτε οπωσδήποτε τη διαδικασία που περιγράφεται στις οδηγίες λειτουργίας για τη θέση εκτός λειτουργίας του συγκροτήματος αντλίας. (ð Κεφάλαιο 6.3, Σελίδα 42) Απολυμαίνετε τις αντλίες που αντλούν μέσα επικίνδυνα για την υγεία. (ð Κεφάλαιο 7.3, Σελίδα 50) Μόλις ολοκληρωθούν οι εργασίες, τοποθετήστε/θέστε ξανά σε λειτουργία τις διατάξεις ασφαλείας και προστασίας. Πριν από τη νέα θέση σε λειτουργία, λάβετε υπόψη τις οδηγίες που δίνονται για τη θέση σε λειτουργία. (ð Κεφάλαιο 6.1, Σελίδα 34) 2.9 Μη επιτρεπόμενοι τρόποι λειτουργίας Μην λειτουργείτε ποτέ την αντλία/το συγκρότημα αντλίας εκτός των οριακών τιμών που αναφέρονται στο φύλλο δεδομένων καθώς και στις οδηγίες λειτουργίας. Η ασφάλεια λειτουργίας της αντλίας/του συγκροτήματος αντλίας που παραδίδεται διασφαλίζεται μόνο με την ενδεδειγμένη χρήση της. (ð Κεφάλαιο 2.3, Σελίδα 10) 11 από 84

12 2 Ασφάλεια! ΚΙΝΔΥΝΟΣ 2.10 Υποδείξεις για την προστασία από τις εκρήξεις Οι υποδείξεις για την προστασία από τις εκρήξεις που αναφέρονται σε αυτό το κεφάλαιο πρέπει να τηρούνται οπωσδήποτε σε χώρους με κίνδυνο έκρηξης. Σε χώρους με κίνδυνο έκρηξης πρέπει να χρησιμοποιούνται μόνο αντλίες / συγκροτήματα αντλίας που φέρουν σχετική σήμανση και προορίζονται για τέτοια χρήση σύμφωνα με το φύλλο τεχνικών δεδομένων. Για τη λειτουργία συγκροτημάτων αντλίας με αντιεκρηκτική προστασία σύμφωνα με την Οδηγία 2014/34/ΕΕ (ATEX), ισχύουν ειδικοί όροι. Γι' αυτόν το σκοπό λαμβάνετε ιδιαιτέρως υπόψη τις ενότητες αυτών των οδηγιών λειτουργίας που φέρουν το διπλανό σύμβολο και τα ακόλουθα κεφάλαια, (ð Κεφάλαιο , Σελίδα 12) έως (ð Κεφάλαιο , Σελίδα 13) Η προστασία από εκρήξεις εξασφαλίζεται μόνο όταν γίνεται ενδεδειγμένη χρήση. Ποτέ μην ξεφεύγετε προς τα πάνω ή προς τα κάτω από τις οριακές τιμές που αναφέρονται στο φύλλο δεδομένων και στην πινακίδα κατασκευαστή Αποφεύγετε οπωσδήποτε τους μη επιτρεπόμενους τρόπους λειτουργίας. Αντλία Ζεύξη αξόνων Κινητήρας Επισήμανση Η επισήμανση πάνω στην αντλία αφορά μόνο την αντλία. Παράδειγμα επισήμανσης: II 2 G c TX Οι θερμοκρασίες που επιτρέπονται βάσει του εκάστοτε τύπου της αντλίας προκύπτουν σύμφωνα με τον πίνακα "Όρια θερμοκρασίας". (ð Κεφάλαιο , Σελίδα 12) Η ζεύξη αξόνων πρέπει να έχει αντίστοιχη σήμανση και πρέπει να υπάρχει δήλωση του κατασκευαστή. Ο κινητήρας υπόκειται σε αυτοδιάγνωση Όρια θερμοκρασίας Στην κανονική κατάσταση λειτουργίας πρέπει να αναμένετε τις υψηλότερες θερμοκρασίες στην επιφάνεια του περιβλήματος της αντλίας, στη στεγανοποίηση του άξονα και στην περιοχή των εδράνων. Η επιφανειακή θερμοκρασία στο περίβλημα της αντλίας αντιστοιχεί με τη θερμοκρασία του αντλούμενου μέσου. Αν η αντλία θερμανθεί επιπλέον, ο υπεύθυνος της εγκατάστασης ευθύνεται για την τήρηση της προβλεπόμενης κατηγορίας θερμοκρασίας καθώς και της καθορισμένης θερμοκρασίας του αντλούμενου μέσου (θερμοκρασία λειτουργίας). Ο παρακάτω πίνακας περιέχει τις κατηγορίες θερμοκρασίας και τις θεωρητικές οριακές τιμές της θερμοκρασίας του αντλούμενου μέσου που προκύπτουν από αυτές (λαμβάνοντας υπόψη μια πιθανή αύξηση της θερμοκρασίας στην περιοχή της στεγανοποίησης άξονα). Η κατηγορία θερμοκρασίας δηλώνει ποια είναι η μέγιστη θερμοκρασία που επιτρέπεται να φτάσει η επιφάνεια του συγκροτήματος αντλίας ενώ βρίσκεται σε λειτουργία. Η εκάστοτε επιτρεπόμενη θερμοκρασία λειτουργίας της αντλίας αναφέρεται στο φύλλο τεχνικών δεδομένων. Κατηγορία θερμοκρασίας T4 Πίνακας 4: Όρια θερμοκρασίας Κατηγορία θερμοκρασίας σύμφωνα με το EN μέγιστη επιτρεπόμενη θερμοκρασία του αντλούμενου μέσου T1 μέγ. 400 C 2) T2 280 C T3 185 C T4 120 C T5 85 C T6 μόνο κατόπιν συνεννόησης με τον κατασκευαστή Στην περιοχή των ρουλεμάν, ξεκινώντας από θερμοκρασία περιβάλλοντος 40 C και σωστή κατάσταση συντήρησης και λειτουργίας, διασφαλίζεται η τήρηση της κατηγορίας θερμοκρασίας T4. Σε θερμοκρασίες περιβάλλοντος πάνω από 40 C χρειάζεται συνεννόηση με τον κατασκευαστή. 2) εξαρτάται από τον εκάστοτε τύπο υλικού 12 από 84

13 2 Ασφάλεια Κατηγορία θερμοκρασίας T6 Η τήρηση της κατηγορίας θερμοκρασίας T6 στην περιοχή των εδράνων είναι δυνατή μόνο με ειδικό τύπο. Σε περίπτωση λανθασμένων χειρισμών ή βλαβών και μη τήρησης προδιαγραφόμενων μέτρων μπορεί να παρουσιαστούν σημαντικά υψηλότερες θερμοκρασίες. Σε περίπτωση λανθασμένου χειρισμού ή βλάβης και μη τήρησης των προβλεπόμενων μέτρων, η θερμοκρασία μπορεί να αυξηθεί σημαντικά. Εάν η θερμοκρασία κατά τη λειτουργία είναι υψηλότερη, εάν το φύλλο τεχνικών δεδομένων λείπει ή εάν χρησιμοποιούνται "αντλίες από αποθέματα", επικοινωνήστε με την KSB για να μάθετε τη μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας Εγκαταστάσεις επιτήρησης Η αντλία/ το συγκρότημα αντλίας επιτρέπεται να λειτουργεί μόνο εντός των οριακών τιμών που αναφέρονται στο φύλλο δεδομένων και στην πινακίδα τύπου. Αν ο υπεύθυνος της εγκατάστασης δεν μπορεί να εξασφαλίσει την τήρηση των απαιτούμενων ορίων λειτουργίας, πρέπει να προβλεφθούν αντίστοιχες εγκαταστάσεις επιτήρησης. Ελέγξτε την ανάγκη εγκαταστάσεων επιτήρησης για την εξασφάλιση της λειτουργίας. Για περισσότερες πληροφορίες σχετικά με τις εγκαταστάσεις επιτήρησης, απευθυνθείτε στην KSB Όρια της περιοχής λειτουργίας Οι ελάχιστες ποσότητες που αναφέρονται στο (ð Κεφάλαιο , Σελίδα 41) αφορούν το νερό και τα παρόμοια με το νερό αντλούμενα μέσα. Οι μεγαλύτερες σε διάρκεια φάσεις λειτουργίας σε αυτές τις ποσότητες και στα αναφερόμενα αντλούμενα μέσα δεν προκαλούν πρόσθετη αύξηση των επιφανειακών θερμοκρασιών στην αντλία. Αν όμως υπάρχουν αντλούμενα μέσα με αποκλίνοντα φυσικά χαρακτηριστικά μεγέθη, πρέπει να ελεγχθεί αν υπάρχει ο κίνδυνος πρόσθετης θέρμανσης και κατά συνέπεια είναι αναγκαία η αύξηση της ελάχιστης ποσότητας. Με τη βοήθεια του τύπου υπολογισμού που αναφέρεται στο (ð Κεφάλαιο , Σελίδα 41) μπορεί να εξακριβωθεί αν μέσω πρόσθετης θέρμανσης μπορεί να παρουσιαστεί επικίνδυνη αύξηση της θερμοκρασίας στην επιφάνεια της αντλίας. 13 από 84

14 3 Μεταφορά/ ενδιάμεση αποθήκευση/ διάθεση 3 Μεταφορά/ ενδιάμεση αποθήκευση/ διάθεση 3.1 Έλεγχος κατάστασης κατά την παράδοση 1. Κατά την παράδοση προϊόντων ελέγχετε κάθε μονάδα συσκευασίας για φθορές. 2. Σε περίπτωση ζημιών από τη μεταφορά εξακριβώστε την ακριβή ζημιά, τεκμηριώστε την και υποβάλετε εκτενή γραπτή αναφορά στην KSB ή και στον έμπορο από όπου την παραλάβατε και ενημερώστε τον ασφαλιστή. 3.2 Μεταφορά ΚΙΝΔΥΝΟΣ Ολίσθηση της αντλίας/ του συγκροτήματος αντλίας από την ανάρτηση Κίνδυνος-θάνατος λόγω εξαρτημάτων που πέφτουν! Μεταφέρετε την αντλία/ το συγκρότημα αντλίας μόνο στην προβλεπόμενη θέση. Ποτέ μην αναρτήσετε την αντλία/ το συγκρότημα αντλίας από το ελεύθερο άκρο του άξονα ή από τον κρίκο του κινητήρα. Λαμβάνετε υπόψη τα στοιχεία για το βάρος και το κέντρο βάρους. Τηρείτε τις τοπικά ισχύουσες προδιαγραφές πρόληψης ατυχημάτων. Χρησιμοποιείτε κατάλληλα και εγκεκριμένα μέσα ανύψωσης π.χ. αρπάγες ανύψωσης που σφίγγουν αυτόματα. Αναρτήστε και μεταφέρετε την αντλία / το συγκρότημα αντλίας και την εμβυσματούμενη μονάδα όπως φαίνεται στην εικόνα. Εικ. 1: Μεταφορά εμβυσματούμενης μονάδας Εικ. 2: Μεταφορά αντλίας 90 Εικ. 3: Μεταφορά συγκροτήματος αντλίας 14 από 84

15 3 Μεταφορά/ ενδιάμεση αποθήκευση/ διάθεση 90 Εικ. 4: Μεταφορά αντλίας σε πλάκα βάσης 3.3 Αποθήκευση/ αντιδιαβρωτική προστασία Αν η θέση σε λειτουργία θα γίνει πολύ καιρό μετά την παράδοση, συνιστούμε τα ακόλουθα μέτρα για την αποθήκευση της αντλίας/ του συγκροτήματος αντλίας: ΠΡΟΣΟΧΗ Ζημιά από υγρασία, ακαθαρσίες ή βλαβερούς οργανισμούς κατά την αποθήκευση Διάβρωση/ λέρωμα της αντλίας/ του συγκροτήματος αντλίας Σε περίπτωση αποθήκευσης σε εξωτερικό χώρο καλύψτε αδιάβροχα την αντλία/ το συγκρότημα αντλίας ή τη συσκευασία με την αντλία/ το συγκρότημα αντλίας και τα εξαρτήματα. ΠΡΟΣΟΧΗ Υγρά, ακάθαρτα ή ελαττωματικά ανοίγματα και σημεία σύνδεσης Διαρροή ή ζημιά στην αντλία! Καθαρίστε και κλείστε τυχόν ανοίγματα και σημεία σύνδεσης της αντλίας πριν από την αποθήκευση. Η αντλία/ το συγκρότημα αντλίας πρέπει να αποθηκεύεται σε ξηρό, προστατευόμενο χώρο με όσο το δυνατόν πιο σταθερή υγρασία αέρα. Περιστρέφετε τον άξονα μία φορά το μήνα χειροκίνητα, π.χ. μέσω του βεντιλατέρ του κινητήρα. Εφόσον ο εξοπλισμός αποθηκευτεί σωστά σε εσωτερικό χώρο, η προστασία του εξασφαλίζεται για έως και 12 μήνες. Οι νέες αντλίες / συγκροτήματα αντλίας έχουν υποστεί αντίστοιχη προεπεξεργασία στο εργοστάσιο. Σε περίπτωση αποθήκευσης μιας αντλίας / ενός συγκροτήματος αντλίας που έχει ήδη λειτουργήσει, τηρείτε τα μέτρα για τη θέση εκτός λειτουργίας. (ð Κεφάλαιο 6.3.1, Σελίδα 42) 3.4 Επιστροφή 1. Εκκενώστε την αντλία με τον ενδεδειγμένο τρόπο. (ð Κεφάλαιο 7.3, Σελίδα 50) 2. Ξεπλύνετε και καθαρίστε σχολαστικά την αντλία, ιδίως σε περίπτωση που έχουν χρησιμοποιηθεί επιβλαβή, εκρηκτικά, καυτά ή άλλα επικίνδυνα αντλούμενα μέσα. 3. Εάν τα υπολείμματα των αντλούμενων μέσων, σε συνδυασμό με την υγρασία του αέρα, προκαλούν διάβρωση ή αναφλέγονται όταν έρχονται σε επαφή με το οξυγόνο, εξουδετερώστε το συγκρότημα αντλίας και στεγνώστε το με αδρανές αέριο χωρίς νερό. 4. Στην αντλία/στο συγκρότημα αντλίας πρέπει πάντα να επισυνάπτεται ένα πλήρως συμπληρωμένο πιστοποιητικό μη επικινδυνότητας. Αναφέρετε οπωσδήποτε τα μέτρα ασφαλείας και απολύμανσης που εφαρμόστηκαν. (ð Κεφάλαιο 11, Σελίδα 79) 15 από 84

16 3 Μεταφορά/ ενδιάμεση αποθήκευση/ διάθεση ΥΠΟΔΕΙΞΗ Εάν χρειάζεται, μπορείτε να κατεβάσετε ένα πιστοποιητικό μη επικινδυνότητας από το διαδίκτυο, στην εξής ιστοσελίδα: Διάθεση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνα για την υγεία και/ή ζεστά αντλούμενα μέσα, βοηθητικά υλικά και υλικά λειτουργίας Κίνδυνος για τους ανθρώπους και το περιβάλλον! Συλλέξτε και απορρίψτε το μέσο έκπλυσης, καθώς και τυχόν υπολείμματα. Εάν χρειάζεται, φοράτε προστατευτική ενδυμασία και προστατευτική μάσκα. Τηρείτε τις νομικές διατάξεις σχετικά με τη διάθεση μέσων, τα οποία είναι επικίνδυνα για την υγεία. 1. Αποσυναρμολογήστε την αντλία/ το συγκρότημα αντλίας. Συλλέξτε τα γράσα και τα λιπαντικά υγρά κατά την αποσυναρμολόγηση. 2. Χωρίστε τα υλικά της αντλίας π.χ. σε: - Μέταλλα - Πλαστικά - Ηλεκτρονικά απορρίμματα - Γράσα και λιπαντικά υγρά 3. Διαθέστε τα σύμφωνα με τις τοπικές διατάξεις ή οδηγήστε τα σε ρυθμιζόμενη διάθεση. 16 από 84

17 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4.1 Γενική περιγραφή Αντλία για άντληση θερμού νερού σε εγκαταστάσεις παραγωγής υψηλής πίεσης. Χρήση ως αντλία τροφοδότησης και κυκλοφορίας. 4.2 Ονομασία Παράδειγμα: F Πίνακας 5: Εξήγηση της ονομασίας Συντόμευση Σημασία Κατασκευαστική σειρά 50 Ονομαστική διάμετρος στομίου πίεσης [mm] 200 Ονομαστική διάμετρος πτερωτής [mm] F Ειδική έκδοση π.χ. F= ειδική έκδοση με φλάντζα 4.3 Πινακίδα τύπου KSB SE & Co. KGaA Johann-Klein-Straße Frankenthal Deutschland Ord.-No Year 2009 Ser.-No. Type Item-No. Test press.ure 8250 kpa Q n m 3 /h H 1/min t m C ρ 0,7855 kg/dm 3 MAWP 5500/260 kpa/ C Shaft seal Bearings Burgmann 074M-SHPV10E06 NU 416/73193-MUA Impeller mm standard / 1st stage 2nd stage max. 504 min. 400 rated 444 Ident-No ZN E Εικ. 5: Πινακίδα τύπου (παράδειγμα) 8 1 Έτος κατασκευής 2 Κατασκευαστική σειρά/μέγεθος 3 Πίεση δοκιμής 4 Ύψος άντλησης 5 Θερμοκρασία χρήσης 6 Μέγιστη πίεση χρήσης σε θερμοκρασία 7 Διάμετρος ενσωματωμένης πτερωτής 8 Ελάχιστη διάμετρος πτερωτής 9 Μέγιστη διάμετρος πτερωτής 10 Έδρανο 11 Στεγανοποίηση άξονα 12 Πυκνότητα του αντλούμενου μέσου 13 Ονομαστικός αριθμός στροφών 14 Παροχή αντλίας 15 Αριθμός θέσης 16 Αριθμός εντολής KSB 7 17 από 84

18 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4.4 Κατασκευαστική δομή Είδος κατασκευής Αντλία σπειροειδούς περιβλήματος Κατασκευή κατά κύκλους Μονοβάθμια Βάσεις αντλίας στο κέντρο του άξονα Πληροί τις τεχνικές απαιτήσεις κατά ISO 5199 Τρόπος τοποθέτησης Οριζόντια τοποθέτηση Περίβλημα αντλίας Μονού σπιράλ/διπλού σπιράλ αναλόγως του μεγέθους Ακτινικά χωρισμένο σπειροειδές περίβλημα Σπειροειδές περίβλημα με χυτά πόδια αντλίας Σπειροειδές περίβλημα (κατά περίπτωση με σπαστό δακτύλιο) και κάλυμμα περιβλήματος Μορφή πτερωτής Κλειστό στροφείο ακτινικής ροής με καμπυλωτά στο χώρο πτερύγια Στεγανοποίηση άξονα Αποκλίσεις από τα σχέδια και τους τύπους στεγανοποίησης επιτρέπονται μόνο σε εξαιρετικές περιπτώσεις, κατόπιν συνεννόησης με τον κατασκευαστή. Έδρανο πλευράς κινητήρα: Σταθερό έδρανο Σε περίπτωση ενισχυμένης έδρασης: ζεύγος κωνικών ρουλεμάν Αξονική κίνηση του ρότορα περιορισμένη το πολύ στα 0,5 mm Λίπανση λαδιού πλευράς αντλίας: Ελεύθερο έδρανο Κυλινδρικό έδρανο Μόνο ακτινικής καταπόνησης Λίπανση λαδιού Ονομασία του στηρίγματος εδράνου 4.5 Έδραση Παράδειγμα: P06as/atk Πίνακας 6: Ονομασία του στηρίγματος εδράνου Ονομασία P Εξήγηση Στήριγμα εδράνου διεργασιών 04 Χαρακτηρισμός μεγέθους (αναφέρεται στις διαστάσεις του χώρου στεγανοποίησης και του άκρου του άξονα) a s t k με ενίσχυση (επόμενο μέγεθος εδράνου) ζεύγος κωνικών ρουλεμάν (πλευράς κινητήρα) ζεύγος κωνικών ρουλεμάν σε διπλή διάταξη/διάταξη O (πλευράς κινητήρα) έδραση με ψύξη Βρείτε τον σωστό τύπο εδράνου στο φύλλο δεδομένων. 18 από 84

19 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας Χρησιμοποιούμενα έδρανα Πίνακας 7: Τύπος εδράνου Μεγέθη Στήριγμα εδράνου Ρουλεμάν Πλευρά αντλίας Πλευρά κινητήρα P02as NU307 2 x 7307 B.G P03s P03as P04s P04as P06s P06as P06atk NU307 NU311 NU311 NU313 NU413 NU416 2 x 7307 B.G 2 x 7311 B.G.8 2 x 7311 B.G.8 2 x 7313 B.G.8 2 x 7315 B.G.8 2 x 7319 B.G 3 x 7319 B.U.A B07 NU324 2 x 7324 B.G Πίνακας 8: Ενισχυμένη έδραση με ενισχυμένο αξονικό έδρανο Στήριγμα εδράνου Ρουλεμάν Πλευρά της αντλίας Πλευρά του κινητήρα P02as NU307 2 x 7307 B.G P03as NU311 2 x 7311 B.G.8 P04as NU313 2 x 7313 B.G.8 P05as NU413 2 x 7315 B.G.8 P06as NU416 2 x 7319 B.G Πίνακας 9: Τύπος εδράνου Ονομασία KSB Ονομασία FAG Ονομασία SKF B.G B-TVP-UA BECBP B.G.8 B-TVP-UA 80 BEC86P 19 από 84

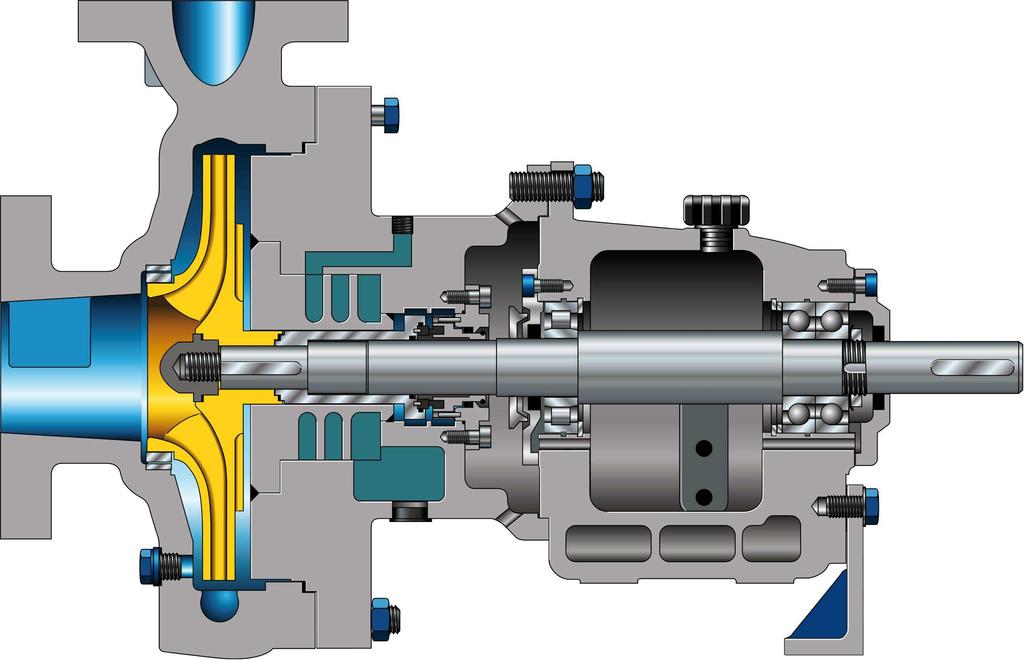

20 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4.6 Δομή και τρόπος λειτουργίας Τύπος 6 Εικ. 6: Τομή Διάκενο στραγγαλισμού 2 Στόμιο πίεσης 3 Δακτύλιος στηρίγματος εδράνου 4 Άξονας 5 Στήριγμα εδράνου 6 Στόμιο αναρρόφησης 7 Πτερωτή 8 Στεγανοποίηση άξονα 9 Ρουλεμάν 10 Ρουλεμάν Η αντλία είναι κατασκευασμένη με αξονική είσοδο ροής και ακτινική ή εφαπτομενική έξοδο ροής. Το υδραυλικό σύστημα οδηγείται σε δική του έδραση και συνδέεται με τον κινητήρα μέσω ζεύξης αξόνων. Τρόπος λειτουργίας Το αντλούμενο μέσο εισέρχεται αξονικά στην αντλία μέσω του στομίου αναρρόφησης (6) και επιταχύνεται από την περιστρεφόμενη πτερωτή (7) προς τα έξω. Στο περίγραμμα ροής του περιβλήματος της αντλίας, η κινητική ενέργεια του αντλούμενου μέσου μετατρέπεται σε ενέργεια πίεσης και το αντλούμενο μέσο οδηγείται στο στόμιο πίεσης (2), μέσω του οποίου εξέρχεται από την αντλία. Ένα διάκενο στραγγαλισμού (1) εμποδίζει την επιστροφή του αντλούμενου μέσου από το περίβλημα αντλίας στο στόμιο αναρρόφησης. Το υδραυλικό σύστημα οριοθετείται στην πλευρά πίεσης της πτερωτής με ένα δακτύλιο ψυχόμενου στηρίγματος εδράνου (3) μέσα από τον οποίο διέρχεται ο άξονας (4). Η διέλευση του άξονα μέσα από το δακτύλιο στηρίγματος εδράνου στεγανοποιείται ως προς το περιβάλλον με μια στεγανοποίηση άξονα (8). Ο άξονας εδράζεται σε ρουλεμάν (9 και 10) τα οποία στηρίζονται σε ένα στήριγμα εδράνου (5) που είναι συνδεδεμένο με το περίβλημα αντλίας ή/και με το δακτύλιο στηρίγματος εδράνου. Στεγανοποίηση Η αντλία στεγανοποιείται με μηχανικό στυπιοθλίπτη. 20 από 84

21 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4.7 Αναμενόμενες τιμές θορύβου Πίνακας 10: Στάθμη ηχητικής πίεσης στις επιφάνειες μέτρησης L pa 3)4) P N Αντλία Συγκρότημα αντλίας 960 σ.α.λ, 760 σ.α.λ 1450 σ.α.λ σ.α.λ. 960 σ.α.λ, 760 σ.α.λ 1450 σ.α.λ σ.α.λ. [kw] [db] [db] [db] [db] [db] [db] 1, , , , , Περιεχόμενο παράδοσης Ανάλογα με τον τύπο τα ακόλουθα στοιχεία ανήκουν στο περιεχόμενο παράδοσης: Αντλία Μηχανισμός μετάδοσης κίνησης Κινητήρας βραχυκυκλωμένου δρομέα τριφασικού ρεύματος IEC Ζεύξη Ελαστική ζεύξη με ενδιάμεσο χιτώνιο Προστατευτικό επαφής Διάταξη προστασίας ζεύξης Πλάκα βάσης Πλάκα βάσης (κατά ISO 3661) συγκολλημένη για αντλία και κινητήρα σε κατασκευή ανθεκτική στη στρέβλωση Πρόσθετα εξαρτήματα Κατά περίπτωση Στα συγκροτήματα αντλίας η παράδοση της ζεύξης, της διάταξης προστασίας της ζεύξης και της πλάκας βάσης γίνεται από την KSB. 3) Μέση τιμή στο χώρο, σύμφωνα με τα ISO 3744 και EN Ισχύει στην περιοχή λειτουργίας της αντλίας Q/Qopt=0,8-1,1 και σε λειτουργία χωρίς σπηλαίωση. Για την εγγύηση ισχύει προσαύξηση +3 db για ανοχή μέτρησης και κατασκευαστική ανοχή. 4) Προσαύξηση κατά τη λειτουργία 60 Hz: 3500 σ.α.λ. +3 db; 1750 σ.α.λ. +1 db; 1160 σ.α.λ ±0 db 21 από 84

22 4 Περιγραφή της αντλίας/ του συγκροτήματος αντλίας 4.9 Διαστάσεις και βάρη Βρείτε στοιχεία για τις διαστάσεις και τα βάρη στο σχέδιο εγκατάστασης/φύλλο διαστάσεων της αντλίας/του συγκροτήματος αντλίας. 22 από 84

23 5 Τοποθέτηση/ εγκατάσταση 5 Τοποθέτηση/ εγκατάσταση 5.1 Διατάξεις ασφαλείας ΚΙΝΔΥΝΟΣ Μη ενδεδειγμένη τοποθέτηση σε περιοχές με κίνδυνο έκρηξης Κίνδυνος έκρηξης! Ζημιά στο συγκρότημα αντλίας! Τηρείτε τις τοπικά ισχύουσες διατάξεις προστασίας από εκρήξεις. Λαμβάνετε υπόψη τα στοιχεία στο φύλλο δεδομένων και στην πινακίδα κατασκευαστή της αντλίας και του κινητήρα. 5.2 Έλεγχος πριν από την έναρξη της τοποθέτησης Χώρος τοποθέτησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τοποθέτηση σε μη στερεωμένες και μη φέρουσες επιφάνειες τοποθέτησης Τραυματισμοί ανθρώπων και υλικές ζημιές! Τηρείτε επαρκή αντίσταση στην πίεση, σύμφωνα με την Κατηγορία C12/15 σκυροδέματος στην Κατηγορία έκθεσης XC1, κατά το EN Η επιφάνεια τοποθέτησης πρέπει να είναι δεμένη, επίπεδη και οριζόντια. Λαμβάνετε υπόψη τα στοιχεία για το βάρος. 1. Ελέγξτε τη διαμόρφωση του δομικού έργου. Η διαμόρφωση του δομικού έργου πρέπει να έχει προετοιμαστεί σύμφωνα με τις διαστάσεις του φύλλου διαστάσεων/σχεδίου εγκατάστασης. 5.3 Τοποθέτηση συγκροτήματος αντλίας τοποθετήστε το συγκρότημα αντλίας μόνο οριζοντίως. ΚΙΝΔΥΝΟΣ Υπερβολικές θερμοκρασίες λόγω μη ενδεδειγμένης τοποθέτησης Κίνδυνος έκρηξης! Εξασφαλίστε τον αυτόματο εξαερισμό της αντλίας μέσω οριζόντιας τοποθέτησης. 23 από 84

24 5 Τοποθέτηση/ εγκατάσταση Τοποθέτηση στο θεμέλιο L 1 2 Εικ. 7: Τοποθέτηση υποθεματικών ελασμάτων 3 L Απόσταση βιδών θεμελίου 1 Υποθεματικό έλασμα 2 Υποθεματικό έλασμα με απόσταση (L) > 800 mm ü Το θεμέλιο έχει την απαραίτητη αντοχή και σύσταση. 3 Βίδα θεμελίου ü Το θεμέλιο έχει προετοιμαστεί σύμφωνα με τις διαστάσεις του φύλλου διαστάσεων/ σχεδίου εγκατάστασης. 1. Τοποθετήστε το συγκρότημα αντλίας στο θεμέλιο και ευθυγραμμίστε το με τη βοήθεια ενός αλφαδιού στον άξονα και το στόμιο πίεσης. Επιτρεπόμενη απόκλιση θέσης: 0,2 mm/m. 2. Αν χρειάζεται, εισαγάγετε υποθεματικά ελάσματα (1) για αντιστάθμιση του ύψους. Τοποθετείτε τα υποθεματικά ελάσματα πάντα αριστερά και δεξιά σε άμεση γειτνίαση με τις βίδες θεμελίου (3) ανάμεσα στην πλάκα βάσης/πλαίσιο θεμελίου και το θεμέλιο. Σε περίπτωση απόστασης των βιδών του θεμελίου (L) > 800 mm, τοποθετήστε πρόσθετα υποθεματικά ελάσματα (2) στη μέση της πλάκας βάσης. Όλα τα υποθεματικά ελάσματα πρέπει να εφαρμόζουν επίπεδα. 3. Αναρτήστε τις βίδες του θεμελίου (3) στις προβλεπόμενες οπές. 4. Χύστε σκυρόδεμα στις βίδες του θεμελίου (3). 5. Αφού δέσει το σκυρόδεμα, ευθυγραμμίστε την πλάκα βάσης. 6. Σφίξτε ομοιόμορφα και γερά τις βίδες του θεμελίου (3). 7. Χυτεύστε την πλάκα βάσης με σκυρόδεμα χαμηλής συρρίκνωσης με κανονικούς κόκκους με τιμή νερού-τσιμέντου (τιμή ν/τ) 0,5. Η ρευστότητα πρέπει να δημιουργείται με ρευστοποιητές. Εκτελέστε τη συντήρηση του σκυροδέματος σύμφωνα με το EN 206. ΥΠΟΔΕΙΞΗ Κατόπιν επικοινωνίας με τον κατασκευαστή το συγκρότημα αντλίας μπορεί να τοποθετηθεί σε αποσβεστήρα ταλαντώσεων για αθόρυβη λειτουργία. ΥΠΟΔΕΙΞΗ Ανάμεσα στην αντλία και τον αγωγό αναρρόφησης ή πίεσης μπορούν να διαταχθούν αντισταθμιστές Τοποθέτηση στο θεμέλιο Η θέση, το είδος και ο αριθμός των ελαστικών στοιχείων καθορίζονται από το βάρος και το συνολικό κέντρο βάρους ολόκληρου του συγκροτήματος αντλίας λαμβάνοντας υπόψη τις δυνάμεις της σωλήνωσης και τον αριθμό στροφών της αντλίας. ΠΡΟΣΟΧΗ Επίδραση του θαλασσινού νερού και του ορυκτελαίου Καταστροφή των ελαστικών στοιχείων! Εφαρμόστε προστατευτική βαφή ή προστατευτική μεμβράνη. 24 από 84

25 5 Τοποθέτηση/ εγκατάσταση ΥΠΟΔΕΙΞΗ Τα ελαστικά στοιχεία απαιτούν επαρκή περιθώρια διαστολής. A Εικ. 8: Τοποθέτηση σε ελαστικά/μεταλλικά στοιχεία ή ελατήρια A Ύψος στην κατάσταση τοποθέτησης ü Τοποθετήστε την πλάκα βάσης σε ελαστικά στοιχεία. 1. Στερεώστε τα στοιχεία στην πλάκα βάσης. 2. Σημειώστε τις οπές διάτρησης και δημιουργήστε οπές στο θεμέλιο. 3. Βιδώστε το συγκρότημα αντλίας στο θεμέλιο. 5.4 Σωληνώσεις Σύνδεση σωλήνωσης ΚΙΝΔΥΝΟΣ Υπέρβαση των επιτρεπόμενων φορτίων στα στόμια της αντλίας Κίνδυνος θανάτου από διαρροή καυτού αντλούμενου μέσου σε μη στεγανά σημεία! Μην χρησιμοποιείτε την αντλία ως σημείο στερέωσης για τις σωληνώσεις. Ασφαλίστε και συνδέστε τις σωληνώσεις χωρίς τάση με τον ενδεδειγμένο τρόπο, αμέσως πριν από την αντλία. Λάβετε υπόψη τις επιτρεπόμενες δυνάμεις και ροπές στα στόμια της αντλίας. (ð Κεφάλαιο 5.4.2, Σελίδα 27) Σε περίπτωση αύξησης της θερμοκρασίας, αντισταθμίστε τη διαστολή της σωλήνωσης λαμβάνοντας τα κατάλληλα μέτρα. ΠΡΟΣΟΧΗ Λανθασμένη γείωση σε περίπτωση εργασιών συγκόλλησης στη σωλήνωση Καταστροφή των ρουλεμάν (φαινόμενο μικροδιάβρωσης)! Σε περίπτωση εργασιών ηλεκτροσυγκόλλησης ποτέ μη χρησιμοποιήσετε την αντλία ή την πλάκα βάσης για γείωση. Αποφύγετε τη ροή ρεύματος μέσω των ρουλεμάν. 25 από 84

26 5 Τοποθέτηση/ εγκατάσταση ΥΠΟΔΕΙΞΗ Ανάλογα με το είδος της εγκατάστασης και της αντλίας συνιστάται η εγκατάσταση διατάξεων ελέγχου αντίστροφης ροής και οργάνων φραγής. Εντούτοις αυτά πρέπει να είναι εγκατεστημένα με τρόπο ώστε να μην εμποδίζεται η εκκένωση ή η αποσυναρμολόγηση της αντλίας. ü Ο αγωγός αναρρόφησης / αγωγός παροχής στην αντλία είναι τοποθετημένος με ανοδική κατεύθυνση κατά τη λειτουργία αναρρόφησης και με καθοδική κατεύθυνση κατά τη λειτουργία παροχής. ü Μπροστά από τη φλάντζα αναρρόφησης υπάρχει διάστημα εκτόνωσης, το μήκος του οποίου είναι τουλάχιστον διπλάσιο σε σχέση με τη διάμετρο της φλάντζας αναρρόφησης. ü Τα ονομαστικά πλάτη των σωληνώσεων αντιστοιχούν τουλάχιστον στα ονομαστικά πλάτη των συνδέσεων της αντλίας. ü Για να μην υπάρχουν μεγάλες απώλειες πίεσης, τα εξαρτήματα σύνδεσης είναι κατασκευασμένα με μεγαλύτερα ονομαστικά πλάτη με γωνία επέκτασης περίπου 8. ü Οι σωληνώσεις υποστηρίζονται και συνδέονται χωρίς τάση ακριβώς πριν από την αντλία. 1. Καθαρίστε σχολαστικά, ξεπλύνετε και φυσήξτε τα δοχεία, τις σωληνώσεις και τις συνδέσεις (κυρίως σε νέες εγκαταστάσεις). 2. Αφαιρέστε τα καλύμματα φλάντζας στα στόμια αναρρόφησης και πίεσης της αντλίας πριν από την τοποθέτηση στη σωλήνωση. ΠΡΟΣΟΧΗ Κόκκοι από ηλεκτροσυγκόλληση, φλούδες και άλλες ακαθαρσίες στις σωληνώσεις Ζημιά στην αντλία και τη στεγανοποίηση άξονα! Τοποθετήστε το μανόμετρο διαφορικής πίεσης. Αφαιρέστε τις ακαθαρσίες από τους σωλήνες. Εφόσον είναι αναγκαίο, τοποθετήστε φίλτρο ή καθαρίστε το κόσκινο. Λάβετε υπόψη τα στοιχεία στο (ð Κεφάλαιο , Σελίδα 48). 3. Εάν χρειάζεται, τοποθετήστε φίλτρο στη σωλήνωση (βλ. εικόνα: Φίλτρο στη σωλήνωση). 1 2 Εικ. 9: Φίλτρο στη σωλήνωση 1 Συσκευή μέτρησης διαφορικής πίεσης 2 Φίλτρο ΥΠΟΔΕΙΞΗ Χρησιμοποιείτε φίλτρα με τοποθετημένο δίχτυ πλέγματος 0,5 mm x 0,25 mm (Μήκος πλέγματος x διάμετρος σύρματος) από μέταλλο ανθεκτικό στη διάβρωση. Τοποθετείτε φίλτρα με διατομή τριπλάσια της σωλήνωσης. Φίλτρα σε μορφή καπέλου έχουν αποδειχτεί αξιόπιστη λύση. 26 από 84

27 5 Τοποθέτηση/ εγκατάσταση 4. Συνδέστε το στόμιο της αντλίας με τη σωλήνωση Επιτρεπόμενες δυνάμεις και ροπές στο στόμιο αντλίας F z [+] F y F z F y M y Οι επιτρεπόμενες δυνάμεις που προκύπτουν προσδιορίζονται κάθε φορά σύμφωνα με τους εξής τύπους: M z F x F x M x F y F z F x Δυνάμεις και ροπές στα στόμια της αντλίας Πίνακας 11: Δυνάμεις και ροπές στα στόμια της αντλίας Μεγέθη Τα στοιχεία για δυνάμεις και ροπές ισχύουν μόνο για στατικά φορτία σωληνώσεων. Σε περίπτωση υπέρβασης απαιτείται συμπληρωματικός έλεγχος. Αν χρειαστεί αριθμητική ανάλυση φορτίων και τάσεων της δομής, οι τιμές πρέπει να λαμβάνονται μόνο κατόπιν επικοινωνίας. Τα στοιχεία ισχύουν για τοποθέτηση με πλήρως χυτευμένη πλάκα βάσης, βιδωμένη σε άκαμπτο, επίπεδο θεμέλιο. Στόμιο αναρρόφησης Στόμιο πίεσης Στόμιο αναρρόφησης Στόμιο πίεσης [N] [N] [Nm] [Nm] F x F y F z F res F x F yέλξη + F yπίεση - F z F res M x M y M z M x M y M z Τιμές διόρθωσης συναρτήσει του υλικού και της θερμοκρασίας (βλέπε επόμενο διάγραμμα). 27 από 84

28 5 Τοποθέτηση/ εγκατάσταση Συντελεστής διόρθωσης 1,00 0,95 0,90 0,85 0,80 0,75 0,70 0,65 0,60 0,55 JL1040 GP240GH+N JS , C Εικ. 10: διάγραμμα διόρθωσης θερμοκρασίας Στα υλικά και δεν απαιτείται μείωση Πρόσθετες συνδέσεις ΚΙΝΔΥΝΟΣ Δημιουργία εκρηκτικής ατμόσφαιρας από ανάμειξη επικίνδυνων υγρών στις βοηθητικές σωληνώσεις Κίνδυνος εγκαύματος! Κίνδυνος έκρηξης! Βεβαιωθείτε ότι το υγρό στεγανοποίησης/quench και το αντλούμενο μέσο είναι συμβατά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δεν γίνεται χρήση ή γίνεται λανθασμένη χρήση πρόσθετων συνδέσεων (π. χ. υγρό στεγανοποίησης, υγρό έκπλυσης κλπ.) Κίνδυνος τραυματισμού από διαρροή αντλούμενου μέσου! Κίνδυνος εγκαύματος! Βλάβη λειτουργίας της αντλίας! Αριθμός, διαστάσεις και θέση των πρόσθετων συνδέσεων στο σχέδιο εγκατάστασης ή το σχέδιο σωλήνωσης και, εφόσον υπάρχει, σήμανση της αντλίας με πινακίδες. Χρησιμοποιήστε τις προβλεπόμενες πρόσθετες συνδέσεις. 5.5 Τοποθέτηση περιβλήματος / μόνωση ΚΙΝΔΥΝΟΣ Δημιουργία εκρηκτικής ατμόσφαιρας λόγω ανεπαρκούς αερισμού Κίνδυνος έκρηξης! Εξασφαλίστε τον αερισμό του χώρου ανάμεσα στο δακτύλιο στηρίγματος εδράνου και το κάλυμμα εδράνου. Μην κλείσετε ή καλύψετε την οπή των διατάξεων προστασίας από την επαφή στο στήριγμα εδράνου (π.χ. μέσω μόνωσης). 28 από 84

29 5 Τοποθέτηση/ εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το σπειροειδές περίβλημα και ο δακτύλιος στηρίγματος εδράνου αποκτούν τη θερμοκρασία του αντλούμενου μέσου Κίνδυνος εγκαύματος! Μονώστε το σπειροειδές περίβλημα. Τοποθετήστε εγκαταστάσεις προστασίας. ΠΡΟΣΟΧΗ Συσσώρευση θερμότητας στο στήριγμα εδράνου Ζημιές στο έδρανο! Το στήριγμα εδράνου/ ο δακτύλιος εδράνου αντλίας και το κάλυμμα του περιβλήματος δεν επιτρέπεται να μονωθούν. 5.6 Έλεγχος της ευθυγράμμισης της ζεύξης ΚΙΝΔΥΝΟΣ Ανεπίτρεπτες θερμοκρασίες στη ζεύξη ή στην έδραση λόγω λανθασμένης ευθυγράμμισης της ζεύξης Κίνδυνος έκρηξης! Κίνδυνος εγκαύματος! Εξασφαλίζετε ανά πάσα στιγμή τη σωστή ευθυγράμμιση της ζεύξης. ΠΡΟΣΟΧΗ Μετατόπιση του άξονα της αντλίας και του κινητήρα Ζημιά στην αντλία, τον κινητήρα και τη ζεύξη! Διεξάγετε έλεγχο της ζεύξης πάντα μετά την τοποθέτηση της αντλίας και τη σύνδεση της σωλήνωσης. Διεξάγετε έλεγχο της ζεύξης επίσης στα συγκροτήματα αντλίας που έχουν παραδοθεί σε κοινή πλάκα βάσης. Έλεγχος της ευθυγράμμισης της ζεύξης με μετρητικό ρολόι Εικ. 11: Έλεγχος με μετρητικό ρολόι της ευθυγράμμισης της ζεύξης με ενδιάμεσο χιτώνιο 1. Μαρκάρετε τη θέση τοποθέτησης της ζεύξης χρησιμοποιώντας πόντες (κατάσταση ισορροπίας). 2. Αφαιρέστε το ενδιάμεσο χιτώνιο. ΥΠΟΔΕΙΞΗ Σε αποσυζευγμένη αντλία εκτελέστε με τον ίδιο τρόπο τον έλεγχο φοράς περιστροφής. (ð Κεφάλαιο 5.9, Σελίδα 33) 29 από 84

30 5 Τοποθέτηση/ εγκατάσταση 3. Ελέγξτε την ευθυγράμμιση των δύο μισών της ζεύξης με το μετρητικό ρολόι (για τον σκοπό αυτό δείτε την εικόνα "Έλεγχος ευθυγράμμισης της ζεύξης με μετρητικό ρολόι"). Μέγιστη επιτρεπόμενη εκκεντρότητα της μετωπικής πλευράς της ζεύξης (αξονικά) 0,1 mm. Μέγιστη επιτρεπόμενη ακτινική απόκλιση σε αναστροφή 0,2 mm. Έλεγχος της ευθυγράμμισης της ζεύξης με λέιζερ Ο έλεγχος της ευθυγράμμισης της ζεύξης μπορεί επίσης να πραγματοποιηθεί προαιρετικά με λέιζερ. Για αυτόν το σκοπό ανατρέξτε στην τεκμηρίωση του κατασκευαστή της συσκευής μέτρησης. 5.7 Ευθυγράμμιση του κινητήρα και της αντλίας Μετά την τοποθέτηση του συγκροτήματος αντλίας και τη σύνδεση των σωληνώσεων ελέγξτε την ευθυγράμμιση της ζεύξης και, αν είναι απαραίτητο, αλλάξτε τον προσανατολισμό του συγκροτήματος αντλίας (στον κινητήρα) Κινητήρες με ρυθμιστική βίδα Εικ. 12: Κινητήρας με ρυθμιστική βίδα 1 Εξαγωνική βίδα 2 Ρυθμιστική βίδα 3 Κόντρα παξιμάδι ü Η διάταξη προστασίας ζεύξης και, κατά περίπτωση, τα πλαίσια πατήματος για τη διάταξη προστασίας ζεύξης είναι αποσυναρμολογημένα. 1. Ελέγξτε την ευθυγράμμιση της ζεύξης. 2. Ξεβιδώστε τις εξαγωνικές βίδες (1) στον κινητήρα και τα κόντρα παξιμάδια (3) στην πλάκα βάσης. 3. Επαναπροσαρμόστε τις ρυθμιστικές βίδες (2) με το χέρι ή με ένα διπλό κλειδί, ώστε η ευθυγράμμιση της ζεύξης να είναι σωστή και όλες οι βάσεις του κινητήρα να εφαρμόζουν πλήρως. 4. Σφίξτε ξανά τις εξαγωνικές βίδες (1) στον κινητήρα και τα κόντρα παξιμάδια (3) στην πλάκα βάσης. 5. Ελέγξτε τη λειτουργία της ζεύξης / του άξονα. Η ζεύξη / ο άξονας πρέπει να μπορεί να περιστρέφεται εύκολα με το χέρι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακάλυπτη, περιστρεφόμενη ζεύξη Κίνδυνος τραυματισμού από περιστρεφόμενους άξονες! Λειτουργείτε το συγκρότημα αντλίας μόνο με διάταξη προστασίας της ζεύξης. Αν αυτή η διάταξη προστασίας της ζεύξης δεν παραδόθηκε κατόπιν ρητής επιθυμίας του παραγγελιοδότη της KSB, πρέπει να εξασφαλιστεί από τον υπεύθυνο της εγκατάστασης. Κατά την επιλογή μιας διάταξης προστασίας της ζεύξης τηρείτε τις ισχύουσες οδηγίες. 30 από 84

31 5 Τοποθέτηση/ εγκατάσταση ΚΙΝΔΥΝΟΣ Κίνδυνος ανάφλεξης από σπινθήρες τριβής Κίνδυνος έκρηξης! Επιλέγετε το υλικό για τη διάταξη προστασίας της ζεύξης με τρόπο ώστε σε περίπτωση μηχανικής επαφής να μη δημιουργείται σπινθηροβόληση (βλέπε DIN EN ). 6. Συναρμολογήστε ξανά τη διάταξη προστασίας ζεύξης και, κατά περίπτωση, τα πλαίσια πατήματος για τη διάταξη προστασίας ζεύξης. 7. Ελέγξτε την απόσταση της ζεύξης και της διάταξης προστασίας ζεύξης. Η ζεύξη και η διάταξη προστασίας ζεύξης δεν πρέπει να ακουμπούν Κινητήρες χωρίς βίδα ρύθμισης Οι διαφορές ύψους του άξονα ανάμεσα στην αντλία και τον κινητήρα αντισταθμίζονται με υποθεματικά ελάσματα. 1 Εικ. 13: Συγκρότημα αντλίας με υποθεματικό έλασμα 1 Υποθεματικό έλασμα ü Η διάταξη προστασίας ζεύξης και, κατά περίπτωση, τα πλαίσια πατήματος για τη διάταξη προστασίας ζεύξης είναι αποσυναρμολογημένα. 1. Ελέγξτε την ευθυγράμμιση της ζεύξης. 2. Ξεβιδώστε τις εξαγωνικές βίδες στον κινητήρα. 3. Τοποθετήστε υποθεματικά ελάσματα κάτω από τις βάσεις του κινητήρα, ώστε η διαφορά ύψους του άξονα να αντισταθμιστεί. 4. Σφίξτε ξανά τις εξαγωνικές βίδες. 5. Ελέγξτε τη λειτουργία της ζεύξης / του άξονα. Η ζεύξη / ο άξονας πρέπει να μπορεί να περιστρέφεται εύκολα με το χέρι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακάλυπτη, περιστρεφόμενη ζεύξη Κίνδυνος τραυματισμού από περιστρεφόμενους άξονες! Λειτουργείτε το συγκρότημα αντλίας μόνο με διάταξη προστασίας της ζεύξης. Αν αυτή η διάταξη προστασίας της ζεύξης δεν παραδόθηκε κατόπιν ρητής επιθυμίας του παραγγελιοδότη της KSB, πρέπει να εξασφαλιστεί από τον υπεύθυνο της εγκατάστασης. Κατά την επιλογή μιας διάταξης προστασίας της ζεύξης τηρείτε τις ισχύουσες οδηγίες. ΚΙΝΔΥΝΟΣ Κίνδυνος ανάφλεξης από σπινθήρες τριβής Κίνδυνος έκρηξης! Επιλέγετε το υλικό για τη διάταξη προστασίας της ζεύξης με τρόπο ώστε σε περίπτωση μηχανικής επαφής να μη δημιουργείται σπινθηροβόληση (βλέπε DIN EN ). 31 από 84
