ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΙΝΑΚΑ ΑΝΕΛΚΥΣΤΗΡΑ ISL_V4

Transcript

1 ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΙΝΑΚΑ ΑΝΕΛΚΥΣΤΗΡΑ ISL_V4 VERSION V4 (REV 1.8) ΕΡΓΟΣΤΑΣΙΟ: ΠΕΡΡΑΙΒΟΥ 37, ΘΕΣΣΑΛΟΝΙΚΗ 54352, ΕΛΛΑΔΑ Τηλ FAX URL: Copyright IS technology 2010

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΤΟΥ ΠΙΝΑΚΑ ISL. 1.1 Τεχνικά στοιχεία του πίνακα ανελκυστήρα... 2 σελ. 1.2 Συμβολισμοί και Ονοματολογία... 3 σελ. 1.3 Περιγραφή Κλεμμοσειράς Πίνακα ISL_V σελ. 1.4 Συνδέσεις Πίνακα Μηχανικού Ανελκυστήρα με ρυθμιστή στροφών... 6 σελ. 1.5 Συνδέσεις Πίνακα Μηχανικού Ανελκυστήρα 2 ταχυτήτων... 7 σελ. 1.6 Συνδέσεις Πίνακα Υδραυλικού Ανελκυστήρα... 8 σελ. 1.7 Συνδέσεις Πίνακα σε Ομαδική Λειτουργία... 9 σελ. 1.8 Διάταξη μαγνητικών Πίνακα Ανελκυστήρα ISL_V σελ. 2. ΗΛΕΚΤΡΟΝΙΚΕΣ ΠΛΑΚΕΤΕΣ ΕΛΕΓΧΟΥ ΠΙΝΑΚΑ ISL_V4 2.1 Κάρτα ελέγχου κίνησης PDM_V1 (Power Drive Module) σελ. 2.2 Κάρτα ελέγχου κίνησης ΑΕΒ_V1 (Aux Elevator Board) σελ. 2.3 Κάρτα ελέγχου Ανελκυστήρα ISL_V4 (Micro_V4) σελ Γενική Περιγραφή...12 σελ Χειρισμός και Παραμετροποίηση της κάρτας ελέγχου Micro_V σελ Menu Βλαβών...15 σελ Menu Ρυθμίσεων...16 σελ Κλήσεις - Πρωτόκολλα...19 σελ. 3. ΟΔΗΓΟΣ ΣΥΝΤΗΡΗΣΗΣ ΠΙΝΑΚΑ ISL-V4 (SERVICE MANUAL) 3.1 SERVICE MANUAL...20 σελ. ΠΑΡΑΡΤΗΜΑ Πιστοποιητικά - Εγγύηση σελ. 1

3 1. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΤΟΥ ΠΙΝΑΚΑ ISL Τεχνικά στοιχεία του πίνακα Κουτί πίνακα Ηλεκτροστατικά βαμμένο Κλάση προστασίας IP-54 Στηρίγματα τοποθέτησης σε τοίχο, είσοδος καλωδίων από κάτω STOP Μανιτάρι / Λυχνία για ένδειξη ορόφων / Διακόπτης λειτουργίας ΟΝ-OFF. Διαστάσεις Κουτιού Πίνακα Τροφοδοσία - Παροχές 1.ΜΗΧΑΝΙΚΟΣ 2.ΥΔΡΑΥΛΙΚΟΣ 850 Χ 700 Χ INVERTER 1000 X 750 X VAC (3Ph, PE) - ΚΙΝΗΤΗΡΑΣ 230 VAC (L, N) ΦΩΤΙΣΜΟΣ, ΕΛΕΓΧΟΣ 230 VAC (Lu, Nu) Παροχή από UPS 2000VA 110 V AC Ασφαλιστικά Σήματα Ενδείξεις 24 V DC ΜΑΧ 5Α Στιγμιαίο ΣΥΝΟΛΙΚΟ ΡΕΥΜΑ ΜΑΧ 3Α Σταθερό ΣΥΝΟΛΙΚΟ ΡΕΥΜΑ Μετασχηματιστές Ισχύς: 520 VA (Μετασχηματιστής Πίνακα 1 μαγνήτης) Πρωτεύον: V AC Δευτερεύον A: V AC (400VA) Δευτερεύον B: 0 17(20VA) Δευτερεύον Γ: (100VA) Ισχύς: 700 VA (Μετασχηματιστής Πίνακα 2 μαγνήτες) Πρωτεύον: V AC Δευτερεύον A: V AC (580VA) Δευτερεύον B: 0 17(20VA) Δευτερεύον Γ: (100VA) Ισχύς: 300 VA (Μετασχηματιστής Φωτισμού 42V) Πρωτεύον: AC ΔευτερεύονA: V AC (300VA). RELAY Ισχύος Κατηγορία χρήσης: AC-3 Μπαταρία 12 Volt 2.3 Αh Σύστημα Μέτρησης Μαγνητικοί διακόπτες (Πουράκια) Στάσεις Τριάντα δύο(32) Down Είκοσι Δύο (22) Selective Φωτισμός Θαλάμου: 42VAC 300W / 220VAC 900W Φρέατος: 220VAC 900W Έχουν ξεχωριστά κυκλώματα ανόρθωσης (2 γέφυρες) Τάσεις: 48 ή 110VDC Μαγνήτης-Φρένο Μαγνήτης -Βαλβίδες ΕΝΔΕΙΞΕΙΣ ABCDE (Δυαδικές) (DISPLAYS) ΒΕΛΗ ΤΑΣΗ ΤΟΞΩΝ: ΚΛΕΜΜΑ X8: TE (ΜΕΓΙΣΤΟ ΡΕΥΜΑ 2 Α) ΤΑΣΗ ΕΝΔΕΙΞΕΩΝ: ΚΛΕΜΜΑ X8: TE (ΜΕΓΙΣΤΟ ΡΕΥΜΑ 2 Α) * Ο πίνακας συνοδεύεται και από ένα Stop μανιτάρι (δύο πορτοκαλί καλώδια), μία 24Vdc λυχνία για την ένδειξη ορόφου (Μαύρο καλώδιο +, γκρι καλώδιο -) και διακόπτη λειτουργίας ON-OFF (δύο καφέ καλώδια). 2

4 1.2. Συμβολισμοί και Ονοματολογία Η IS χρησιμοποιεί συγκεκριμένη και εναρμονισμένη ονοματολογία σύμφωνα με τα διεθνή πρότυπα, (συμβολισμούς και αρίθμηση για όλα τα σχέδια και έγγραφά της), η οποία συνοπτικά είναι η ακόλουθη: Σύμβολο U F G J K (KT) Ι M FL R S TR X Αντικείμενο Πλακέτα ή Module Ασφάλεια Απόλυτος παλμοδότης ή γεννήτρια παλμών Κλέμμα Ρελέ ισχύος (βοηθητικά Ρελέ) Πηνία Κινητήρες, ανεμιστήρες Φίλτρα Δικτύου Αντιστάσεις Αυτόματοι Διακόπτες Μετασχηματιστές Ομάδες Κλεμμών Ομάδα κλεμμών Τάση Περιγραφή Χ1 400Vac Τριφασικά Χ2 230Vac Μονοφασικές Παροχές Χ3 <230Vac Έλεγχος Στοιχείων Κίνησης (Πόρτες - Μαγνήτης - Φρένο) Χ4 48/12Vdc Βαλβίδες Χ5 110Vac ή 48Vdc Στοιχεία Ασφαλείας Χ6 12Vdc Τάσεις Μπαταρίας Χ7 24Vdc Είσοδοι / Σήματα Ανελκυστήρα Χ8 24Vdc Κλήσεις & Ενδείξεις Πίνακας 2: Ομαδοποίηση Κλεμμών Πίνακα ISL Πίνακας 1: Ονοματολογία Σχεδίων ISL A/A ΧΡΩΜΑ ΔΙΑΤΟΜΗ Τάση ΧΡΗΣΗ ΚΑΛΩΔΙΟΥ Α/Α Σύμβολο Ονομασία / Τιμή 1 ΠΟΡΤΟΚΑΛΙ 0,75 mm² 110 Vac 2 ΚΙΤΡΙΝΟ 0,75 mm² 3 ΚΟΚΚΙΝΟ 0,75 mm² Ουδέτερος 110Vac +12Vdc Ασφαλιστικό Ρελέ Ισχύος Ασφαλιστικό Ρελέ Ισχύος Κύκλωμα Ασφαλείας (Μπαταρία +) +48 Vdc Βαλβίδες +110 Vdc Φρένο Μαγνήτης 4 ΓΚΡΙ ΑΝ. 0,75 mm² 0 Vdc Φρένο Ψαλίδι Βαλβίδες 5 ΓΚΡΙ ΣΚ. 0,75 mm² 0 Vdc -24 Vdc / -12Vdc 7 ΜΠΛΕ 0,75 mm² 230 Vac Ουδέτερος Δικτύου 8 ΚΑΦΕ 0,75 mm² 230 Vac Φάση Δικτύου 9 ΜΑΥΡΟ 0,38 mm² 24 Vdc Σήματα Ελέγχου (Κλήσεις, Πουράκια Ενδείξεις Συντήρηση) 4mm²(min) 400 Vac Ισχύος για τον κινητήρα. 0,5 mm² 10 ΠΡΑΣΙΝΟ-ΚΙΤΡΙΝΟ ΓΕΙΩΣΗ ΠΙΝΑΚΑ 2.5mm²(min) 11 ΠΡΑΣΙΝΟ 0,75 mm² 42 Vac Φωτισμός 42Vac 12 ΛΕΥΚΟ 0,75 mm² 42 Vac Φωτισμός 20Vac 13 ΜΩΒ 0,75 mm² 125 Vac Μαγνήτης (AC) 14 ΡΟΖ 0,75 mm² Πίνακας 3: Τυποποίηση Καλωδίωσης 125 Vac Φρένο(AC) 48 Vac Βαλβίδες (AC) 1 S1 2 S2 ΓΕΝΙΚΟΣ / 3x32A (5.5kw) 3x40A(7.5kw) 3x63A(11kw) ΔΙΑΡΡΟΗΣ / 30ma 3 Ι1 ΔΙΑΡ. ΑΣΦ. / 48VAC 4 S3 ΑΣΦΑΛΙΣΤΙΚΟ / 2Α 5 S4 ΠΙΝΑΚΑΣ / 6Α 6 S5 24V / 6Α 7 S6 Φ. ΦΡΕΑΤΙΟΥ / 10Α 8 S7 Φ. ΘΑΛΑΜΟΥ / 10Α (220Vac) - 4A (42Vac) 9 S8 ΠΟΡΤΕΣ / 10Α (Αυτόματες) 3x10Α (τριφασικές) 2Α (BUS) 10 S9 ΦΡΕΝΟ / 6Α (Μηχανικά) ΒΑΛΒΙΔΕΣ / 6Α (Υδραυλικά) 11 S10 KAMA / 6A (Μία Κάμα) KAMA / 10A (Δύο Κάμες 110Vdc) 12 SU UPS / 6A (FU = 6A FUSE) 13 I2 ΒΗΜ. ΦΡΤ / 220Vac Πίνακας 4: Διακόπτες (Μικρό - αυτόματοι) Πίνακα ISL. 3

5 1.3. Περιγραφή Κλεμμοσειράς Πίνακα ISL_V4 Κατηγορία Κλεμμοσειρά Ονομασία Σύνδεση Τριφασικά (Τάση 400Vac) Μηχανοστάσιο X1 PE Γείωση. Μηχανοστάσιο X1 R,S,T Είσοδος 3Φασικής τροφοδοσίας Δίκτυο L1, L2, L3. Μηχανοστάσιο X1 U1,V1,W1 Κινητήρας (Στον μηχανικό μεγάλη ταχύτητα) Μηχανοστάσιο X1 U2,V2,W2 Κινητήρας (Στον μηχανικό μικρή ταχύτητα) Εύκαμπτο X1 Ud,Vd,Wd Έξοδος για Μοτέρ Τριφασικής Αυτόματης Θύρας. Μηχανοστάσιο Χ1 Β1, Β2 Αντίσταση Πέδησης VVVF Μονοφασικές Παροχές (Τάση 230Vac) Μηχανοστάσιο Χ2 L, N Είσοδος Μονοφασικής Παροχής Δικτύου 220Vac Μηχανοστάσιο Χ2 Lu, Nu Είσοδος Μονοφασικής Παροχής από το UPS 220Vac Μηχανοστάσιο Χ2 SU:L, SU:N Τροφοδοσία UPS 220Vac (έξοδος πίνακα) Εύκαμπτο Χ2 PE Ld Nd Έξοδος τροφοδοσίας θυρών BUS 220Vac (2A) (Ld = BUS: φάση / Nd = BUS: ουδέτερος / PE = Γείωση) Έξοδος Τροφοδοσίας μονοφασικής Αυτόματης Θύρας 220Vac(2A) (Ld = Παροχή πόρτας: φάση / Nd = Ουδέτερος πόρτας: ουδέτερος / PE = Γείωση) Φρεάτιο Χ2 ΦΦ:L ΦΦ:N Φωτισμός Φρεατίου 220VAC (900W max.) (ΦΦ:L = Φωτισμός φρεατίου: φάση / ΦΦ:Ν = Φωτισμός φρεατίου: ουδέτερος) Φρεάτιο Χ2 ΦΦ.Β ΦΦ:N ΜΠΟΥΤΟΝ ελέγχου φωτισμού φρέατος (Βηματικό Φρεατίου). Μπορούν να μπουν παράλληλα όσα μπουτόν επιθυμούμε και να ανοίγουμε ή να κλείνουμε τον φωτισμό Φρέατος από πολλά σημεία. (Τάση 230 Vac) Εύκαμπτο Χ2 ΦΘ:L ΓΘ:Ν ** **Φωτισμός θαλάμου 42 ή 220VAC (300 ή 900 W max). (ΦΘ:L = Φωτισμός θαλάμου: φάση / ΓΘ:Ν = Γενικό θαλάμου: ουδέτερος) Εύκαμπτο Χ2 ΡΘ:L ΓΘ:Ν **** Ρευματολήπτης θαλάμου (πρίζα θαλάμου - 4Α) (ΡΘ:L = Ρευματολήπτης θαλάμου: φάση / ΓΘ:Ν = Γενικό θαλάμου: ουδέτερος) - Ο ρευματολήπτης Θαλάμου φέρει την τάση φωτισμού θαλάμου Έλεγχος Στοιχείων Κίνησης (Πόρτες - Μαγνήτης - Φρένο) (Τάση <230Vac) Εύκαμπτο Χ3 41β 1. Έξοδος Εντολής Ανοίγματος Αυτόματης Θύρας Β(προς Inverter πόρτας). 2. Τερματικός Ανοίγματος Τριφασικής Αυτ. Πόρτας Β(επαφή κλειστή). Εύκαμπτο Χ3 42β 1. Έξοδος Εντολής Κλεισίματος Αυτόματης Θύρας Β(προς Inverter πόρτας). 2. Τερματικός Κλεισίματος Τριφασικής Αυτ. Πόρτας Β(επαφή κλειστή). Εύκαμπτο Χ3 4C 1. Έξοδος Κοινό Εντολών Αυτόματων Θυρών (προς Inverter πόρτας) 2. Κοινό Τερματικών Διακοπτών τριφασικής Αυτόματης Πόρτας. Εύκαμπτο Χ3 42α 1. Έξοδος Εντολής Κλεισίματος Αυτόματης Θύρας Α(προς Inverter πόρτας). 2. Τερματικός Κλεισίματος Τριφασικής Αυτ. Πόρτας Α(επαφή κλειστή). Εύκαμπτο Χ3 41α 1. Έξοδος Εντολής Ανοίγματος Αυτόματης Θύρας Α(προς Inverter πόρτας). 2. Τερματικός Ανοίγματος Τριφασικής Αυτ. Πόρτας Α(επαφή κλειστή). Εύκαμπτο Χ3 SW1-SW2 Πουράκι Απεγκλωβισμού για Αυτόματες Πόρτες (Κλειστή Επαφή). Μηχανοστάσιο Χ3 ΦΡ+, ΦΡ- Φρένο (4Α) Εύκαμπτο Χ3 ΜΓ+, ΜΓ- Μαγνήτης- Ψαλίδι (6Α) Βαλβίδες (Τάση +48/12Vdc) Μηχανοστάσιο Χ4 Αμα Βαλβίδα Μικρής Ανόδου Ταχύτητας (+48Vdc) Μηχανοστάσιο Χ4 ΒΜα Βαλβίδα Μεγάλης Ανόδου Ταχύτητας (+48Vdc) Μηχανοστάσιο Χ4 CMκ Βαλβίδα Μεγάλης Καθόδου Ταχύτητας (+48Vdc) Μηχανοστάσιο Χ4 Dμκ Βαλβίδα Μικρής Καθόδου Ταχύτητας (+48Vdc) Μηχανοστάσιο Χ4 ΓΒ Επιστροφή Βαλβίδων Κοινό Βαλβίδων (-48Vdc / -12Vdc) Μηχανοστάσιο Χ4 VMP Bypass Βαλβίδα IGV (-48Vdc) Μηχανοστάσιο Χ4 ΒΑ+ Έξοδος για Βαλβίδα Απεγκλωβισμού (+12Vdc / 4Α) Μηχανοστάσιο Χ4 ΒΑ- Έξοδος για Βαλβίδα Απεγκλωβισμού (-12Vdc) Στοιχεία Ασφαλείας (Τάση 110Vac ή 48Vdc) Μηχανοστάσιο Χ5 Θ1 Θ2 Θερμίστορ Κινητήρα - Θερμίστορ Λαδιού (Σε σειρά) Φρεάτιο Χ5 ΤΔ1, ΤΔ2 Τέρματα Διαδρομής Ασφαλείας (Κλειστή Επαφή). Φρεάτιο Χ5 ΤΔ2, ΡΕΓ Επαφή Ρεγουλατόρου (Κλειστή Επαφή) Φρεάτιο Χ5 ΡΕΓ, ΣΦ Στοιχεία Φρεατίου (Κλειστή Επαφή) Μηχανοστάσιο Χ5 ΣΦ, ΠΧ Επαφή Χαμηλής Πίεσης (Κλειστή Επαφή). Εύκαμπτο Χ5 ΠΧ, ΣΘ Στοιχεία Θαλάμου (Αρπάγη - Στοπ) (Κλειστή Επαφή). Φρεάτιο Χ5 ΣΘ, ΕΠ Εξωτερικές Πόρτες - Επαφές (Κλειστή Επαφή). Φρεάτιο Χ5 ΕΠ, ΚΛ Κλειδαριές (Κλειστή Επαφή). 4

6 Εύκαμπτο Χ5 ΚΛ, ΘΘ Αυτόματη Θαλάμου - Bus (Κλειστή Επαφή), Τάσεις Μπαταρίας (Τάση 12Vdc) Εύκαμπτο Χ6 ΦΑ Φως Ασφαλείας, +12Vdc. Εύκαμπτο Χ6 ΕΚΔ Επιστροφή Από Διακόπτη Σειρήνας και Αναχώρηση για Κουδούνι Εύκαμπτο Χ Μπαταρίας για Τροφοδοσία Τηλεφώνου και Σειρήνας(μέσω διακόπτη). Εύκαμπτο Χ6 - - Μπαταρίας (-12V - Γενικό). Είσοδοι / Σήματα Ανελκυστήρα (Τάση 24Vdc) Εύκαμπτο Χ7 +24*** +24Vdc / Γενικό κλεμμοσειράς Χ7 / Έξοδος 24 / 12Vdc. Εύκαμπτο Χ7 +24, FUL Επαφή πλήρους φορτίου - (NO - Ανοιχτή Επαφή). Μηχανοστάσιο / Εύκαμπτο Χ7 +24, SL ΜΠΟΥΤΟΝ ελέγχου φωτισμού φρέατος (Βηματικό Φρεατίου). Μπορούν να μπουν παράλληλα όσα μπουτόν επιθυμούμε και να ανοίγουμε ή να κλείνουμε τον φωτισμό Φρέατος από πολλά σημεία. (Τάση +24Vdc) *AEB- V5 και μετά Χ7 +24, ΥΠ Επαφή Υπέρβαρου - (*Προγραμματιζόμενη επαφή). Μηχανοστάσιο / Εύκαμπτο Εύκαμπτο Χ7 +24, ΕΧP Επαφή Express κλήσεων (Ακυρώνει εξωτερικές κλήσεις)- (NO - Ανοιχτή Επαφή) Εύκαμπτο Χ7 +24, FIRE Επαφή Πυροσβέστη - (NO - Ανοιχτή Επαφή). Εύκαμπτο Χ7 +24, REV Συντήρηση - (NC - Κλειστή Επαφή). Εύκαμπτο Χ7 +24, RUP Συντήρηση Κάτω - (NO - Ανοιχτή Επαφή) Εύκαμπτο Χ7 +24, RDN Συντήρηση Πάνω - (NO - Ανοιχτή Επαφή) Εύκαμπτο Χ7 ZA1 - ΖΑ2 Πουράκι ζώνης Α (NO - Ανοιχτή Επαφή) Εύκαμπτο Χ7 ZB1 - ΖΒ2 Πουράκι ζώνης Α (NO - Ανοιχτή Επαφή) Εύκαμπτο Χ7 +24, ΠΑ Πάνω Προ-τερματικός - (NC - Κλειστή Επαφή). Εύκαμπτο Χ7 +24, ΠΚ Κάτω Προ-τερματικός - (NC - Κλειστή Επαφή). Εύκαμπτο Χ7 +24, ΣΑΑ Πουράκι Στάσης/Αλλαγής Ανόδου (NO - Ανοιχτή Επαφή). Εύκαμπτο Χ7 +24, ΣΑΚ Πουράκι Στάσης/Αλλαγής Καθόδου (NO - Ανοιχτή Επαφή). Εύκαμπτο Χ7 +24, DO Μπουτόν ανοίγματος θυρών (Door Open) & Επαφή Φωτοκύτταρου θύρας - (Ανοιχτή Επαφή). Εύκαμπτο Χ7 +24, DC Button κλεισίματος θύρας (Door Close) - (Ανοιχτή Επαφή). Κλήσεις & Ενδείξεις (Τάση 24Vdc) Φρεάτιο Χ8 +24Φ Έξοδος +24Vdc για το φρεάτιο Εύκαμπτο Χ8 +24*** Έξοδος +24Vdc για το Θάλαμο Φρεάτιο & Χ8 - Γενικό Κλήσεων (-24 Vdc). Εύκαμπτο Φρεάτιο & Εύκαμπτο Χ8 16Α Επιστροφή του '-' από κλειστή επαφή του διακόπτη συντήρησης (-24 Vdc). - Χ8 ΤΕ Τάση Ενδεικτικών (Γενικό των Ρελέ οροφοενδείξεων) Φρεάτιο Χ8 ΚΑΤ ΚΑΤ/ΝΟ - Ενεργοποιείται από το ρελέ φωτισμού (Τάση Εξόδου = ΤΕ) Φρεάτιο & Χ8 A, B, C, D, Ε Δυαδικές Ενδείξεις ορόφων 0 έως 23 (Τάση Εξόδου = ΤΕ) Εύκαμπτο Φρεάτιο & Χ8 L1, L2... L8 Δεκαδικές Ενδείξεις ορόφων 0 έως 7 (Τάση Εξόδου = ΤΕ) Εύκαμπτο Φρεάτιο & Χ8 UP Πάνω Βέλος (Τάση Εξόδου = ΤΕ) Εύκαμπτο Φρεάτιο & Χ8 Dn Κάτω Βέλος (Τάση Εξόδου = ΤΕ) Εύκαμπτο Εύκαμπτο Χ8 Gong, +24 Gong (+24 Vdc) Εύκαμπτο Χ8 ΛΥΠ, - Λαμπάκι Υπέρβαρου (Τάση Εξόδου +24) Εύκαμπτο Χ8 K1 - Κ32 Κλήσεις Καμπίνας (Είσοδος - έξοδος -24Vdc) Γενικό κλήσεων = - Γενικό Λαμπάκια = +24 Φρεάτιο Χ8 D1 - D32 Κλήσεις Ορόφων Καθόδου (Είσοδος - έξοδος -24Vdc) Γενικό κλήσεων = - Γενικό Λαμπάκια = +24Φ Φρεάτιο Χ8 U1 - U22 Κλήσεις Ορόφων Ανόδου (Είσοδος - έξοδος -24Vdc) Γενικό κλήσεων = - Γενικό Λαμπάκια = +24Φ Εύκαμπτο Χ8 SP1, SP2 Έξοδος Ηχείου Αναγγελίας Ορόφων Μηχανοστάσιο Χ8 +24Φ,COM,S1,S2 Σύνδεση μεταξύ συνεργαζόμενων πινάκων με ειδικό καλώδιο σειριακής επικοινωνίας SFTP. Πίνακας 5: Περιγραφή Κλεμμοσειράς Πίνακα ISL_V4 * Προγραμματιζόμενη Επαφή: Υπάρχει επιλογή από το Menu Ρυθμίσεων αλλαγής της λογικής (δες Menu Ρυθμίσεων σελ. **) ** Ο φωτισμός Θαλάμου μπορεί να επιλεγεί στα 42 ή στα 220VAC (Η τάση φωτισμού θαλάμου καθορίζει την τάση ρευματολήπτη). *** Κλέμμες με ίδια ονομασία, είναι όλες βραχυκυκλωμένες μεταξύ τους ανεξάρτητα σε ποια κλεμμοσειρά ανήκουν, για ευκολία στην εγκατάσταση. Σημείωση! Προτείνεται σε κυκλώματα όπως οι ενδείξεις, τα πουράκια και η συντήρηση, να τροφοδοτούμε τα γενικά τους με ξεχωριστά καλώδια, για τον εύκολο εντοπισμό πιθανών βραχυκυκλωμάτων. **** Τα 220Vac είναι ασφαλισμένα με διακόπτη διαρροής ρεύματος (μόνον για φωτισμό Θαλάμου 220Vac). 5

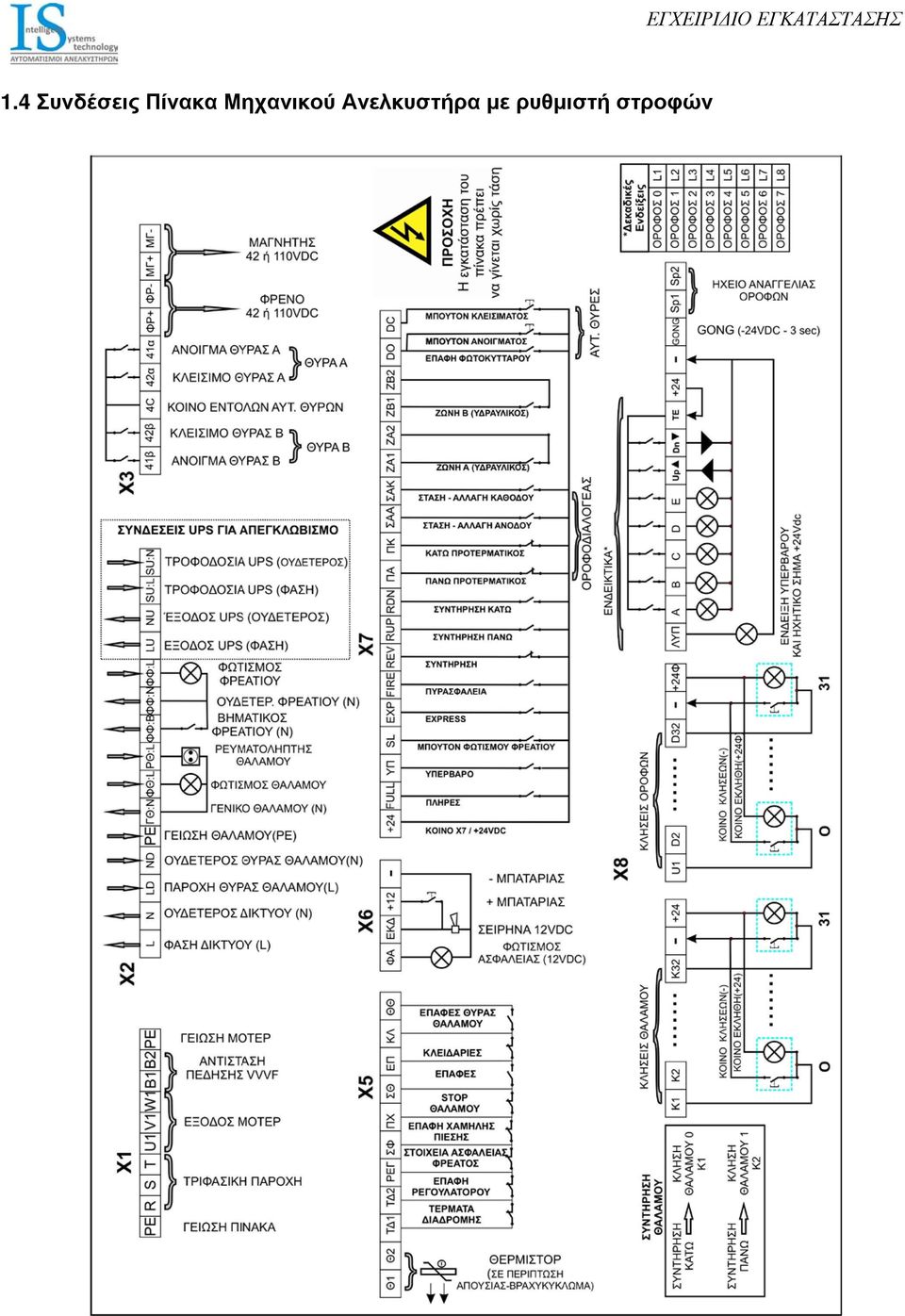

7 1.4 Συνδέσεις Πίνακα Μηχανικού Ανελκυστήρα με ρυθμιστή στροφών ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

8 1.5. Συνδέσεις Πίνακα Μηχανικού Ανελκυστήρα 2 ταχυτήτων (ή 1ας Ταχύτητας) 7

9 1.6 Συνδέσεις Πίνακα Υδραυλικού Ανελκυστήρα 8

10 1.7 Συνδέσεις Πίνακα σε Ομαδική Λειτουργία 9

11 1.8 Διάταξη μαγνητικών Πίνακα Ανελκυστήρα ISL_V4 10

12 2. ΗΛΕΚΤΡΟΝΙΚΕΣ ΠΛΑΚΕΤΕΣ ΕΛΕΓΧΟΥ ΠΙΝΑΚΑ ISL_V4 2.1 Κάρτα ελέγχου κίνησης PDM_V2 (Power Drive Module) H κάρτα PDM_V1 χρησιμοποιείται σε περιπτώσεις πινάκων για υδραυλικούς και μηχανικούς (2 ταχυτήτων) ανελκυστήρες για την οδήγηση των ρελέ ισχύος και των βαλβίδων. Η PDM_V2 αποτελεί όλο το βοηθητικό ηλεκτρολογικό κύκλωμα που απαιτείται σε αυτές τις περιπτώσεις. 2.2 Κάρτα ελέγχου κίνησης ΑΕΒ_V5 Η κάρτα AEB_V1 αποτελεί όλο το απαραίτητο βοηθητικό κύκλωμα για την λειτουργία ενός πίνακα ανελκυστήρα. Σχεδιάστηκε και υλοποιήθηκε ειδικά για εφαρμογές Ανελκυστήρων. 11

13 2.3 Κάρτα ελέγχου Ανελκυστήρα ISL_V4 (Micro_V4) Γενική Περιγραφή Η κάρτα ελέγχου Micro_V4 είναι ειδικά σχεδιασμένη για τον έλεγχο ανελκυστήρων και την ασφαλή λειτουργία τους. Παραδίδεται με προστατευτικό πάνελ με σήμανση στα ελληνικά. Έχει την δυνατότητα ομαδικής λειτουργίας 4 ανελκυστήρων έως 32 στάσεις. 12

14 Κλεμμοσειρά Αριθμός Κλέμμας Ονομασία Κλέμμας Περιγραφή P1 17V~ 17V~ Είσοδος Τροφοδοσίας 17Vac P1 17V~ 17V~ Είσοδος Τροφοδοσίας 17Vac P1 CT0 ΚΛΗΣΗ 1 Κλήση 1 P1 CT1 ΚΛΗΣΗ 2 Κλήση 2 P1 CT2 ΚΛΗΣΗ 3 Κλήση 3 P1 CT3 ΚΛΗΣΗ 4 Κλήση 4 P2 CT4 ΚΛΗΣΗ 5 Κλήση 5 P2 CT5 ΚΛΗΣΗ 6 Κλήση 6 P2 CT6 ΚΛΗΣΗ 7 Κλήση 7 P2 CT7 ΚΛΗΣΗ 8 Κλήση 8 P2 CT8 ΚΛΗΣΗ 9 Κλήση 9 P2 CT9 ΚΛΗΣΗ 10 Κλήση 10 P3 CT10 ΚΛΗΣΗ 11 Κλήση 11 P3 CT11 ΚΛΗΣΗ 12 Κλήση 12 P3 CT12 ΚΛΗΣΗ 13 Κλήση 13 P3 CT13 ΚΛΗΣΗ 14 Κλήση 14 P3 CT14 ΚΛΗΣΗ 15 Κλήση 15 P3 CT15 ΚΛΗΣΗ 16 Κλήση 16 P4 A Α(+) Έξοδος ένδειξης Display (+24) P4 B B(+) Έξοδος ένδειξης Display (+24) P4 C C(+) Έξοδος ένδειξης Display (+24) P4 D D(+) Έξοδος ένδειξης Display (+24) P4 E E(+) Έξοδος ένδειξης Display (+24) P4 SPRE OP1 ΠΡΟ. ΕΞΟΔΟΣ 1(ΚΤ1)(-) ** *Προγραμματιζόμενη έξοδος 1 P5 UP DIR ΠΑΝΩ(-)** Έξοδος Εντολής Ανόδου (-24Vdc) P5 DN DIR ΚΑΤΩ(-)** Έξοδος Εντολής Καθόδου (-24Vdc) P5 HIGH SPD ΚΤ3(-)** Έξοδος Εντολής Γρήγορης ταχύτητας (-24Vdc) P5 LOW SPD ΚΤ2(-)** Έξοδος Εντολής Μικρής Ταχύτητας (-24Vdc) P5 CLSE CAM ΕΝΤΟΛΗ ΚΛΕΙΣΙΜΑΤΟΣ(-) Έξοδος Εντολής Κάμας / Κλεισίματος Θύρας(-24) P5 OPN ΕΝΤΟΛΗ ΑΝΟΙΓΜΑΤΟΣ(-) Έξοδος Εντολής Ανοίγματος Θύρας(-24) P6 LGHT ΦΩΤΙΣΜΟΣ(-) Έξοδος Εντολής Φωτισμού Θαλάμου(-24) P6 ΒΕΛΟΣ ΚΑΤΩ(-) Έξοδος Εντολής Τόξα Κάτω(-24) P6 ΒΕΛΟΣ ΠΑΝΩ(-) Έξοδος Εντολής Τόξα Πάνω(-24) P6 SPARE OP2 ΠΡΟ. ΕΞΟΔΟΣ 2(GONG -) *Προγραμματιζόμενη έξοδος 2 - Έξοδος Gong(-24) P6 GND 0VDC(IN) Είσοδος -24Vdc (Τροφοδοσία) P6 P +22VDC(IN) Είσοδος +24Vdc (Τροφοδοσία) P7 SDFS UP ΣΤΑΣΗ ΜΕΤΡΗΣΗ Είσοδος από Πουράκι Στάσης Μέτρησης Ανόδου (+24) P7 SDFS DN ΣΤΑΣΗ ΜΕΤΡΗΣΗ Είσοδος από Πουράκι Στάσης Μέτρησης Καθόδου (+24) P7 EOS UP ΑΝΩ ΠΡΟΤΕΡΜΑΤΙΚΟΣ (NC) Είσοδος από Προτερματικό Ανόδου (+24) P7 EOS DN ΚΑΤΩ ΠΡΟΤΕΡΜΑΤΙΚΟΣ (NC) Είσοδος από Προτερματικό Καθόδου (+24) P7 INSP UP ΣΥΝΤΗΡΗΣΗ ΠΑΝΩ Είσοδος Συντήρησης Πάνω (+24) P7 INSP DN ΣΥΝΤΗΡΗΣΗ ΚΑΤΩ Είσοδος Συντήρησης Κάτω (+24) P8 INSP EN ΣΥΝΤΗΡΗΣΗ (NC) Είσοδος Συντήρησης - Κλειστή Επαφή (+24) P8 RSV EXPRESS Είσοδος Express - Ακύρωση Εξωτερικών κλήσεων (+24) P8 STP ΤΕΡΜΑΤΑ Δ. Είσοδος Τερμάτων Διαδρομής (+24) P8 CONTS RDY ΣΤΟΠ Είσοδος Στοπ (+24) P8 SFTY ON ΘΥΡΑ ΟΡΟΦΟΥ Είσοδος Θυρών Ορόφου (+24) P8 RE OPN ΚΛΕΙΔΑΡΙΕΣ / Θ.Θ Είσοδος Κλειδαριών ή Θύρας Θαλάμου (+24) P9 CLSE ΡΕΛΕ ΙΣΧΥΟΣ (NC) Είσοδος Επιτήρησης Ρελέ Ισχύος NC (Base Block) (+24) P9 LS EO ΚΛΕΙΣ. ΘΥΡΩΝ Είσοδος Από Κομβίο Κλείσιμο Θυρών (+24) P9 LS EC REOPEN / OVLD **Είσοδος Φωτοκυτάρου / Κομβίου Ανοίγματος / Υπερβάρου (+24) P9 FULL FULL Είσοδος Full - Δεν εκτελεί εξωτερικές κλήσεις. (+24) P9 VVVF BR ΦΡΕΝΟ-VVVF(NO) ***Είσοδος Από Ανοιχτή επαφή Του Ρελέ Φρένου (+24) P9 DZ ΕΝΤΟΣ ΖΩΝΗΣ Είσοδος Από Σύστημα Ασφαλούς Επανισσοστάθμισης (+24) P10 FRMN ΠΥΡΑΣΦΑΛΕΙΑ Είσοδος Εντολής Πυροσβέστη (+24) P10 SPRE IP1 ΠΡΟ. ΕΙΣΟΔΟΣ / ERROR (NC) Είσοδος NC Βλάβης Του VVVF (+24) P10 PTC A ΘΕΡΜΙΣΤΟΡ Είσοδος Θερμίστορ Κινητήρα και Θερμίστορ Λαδιού P10 PTC B ΘΕΡΜΙΣΤΟΡ Είσοδος Θερμίστορ Κινητήρα και Θερμίστορ Λαδιού P10 IP2 ΑΠΕΓΚΛΩΒΙΣΜΟΣ Μελλοντική Λειτουργία P10 IP3 ΥΠΕΡΒΑΡΟ Είσοδος Υπέρβαρου ΝΟ P12 COM - Κοινό Σειριακής Επικοινωνίας P12 DATA 1 - Σειριακό Σήμα 1 P12 DATA 2 - Σειριακό Σήμα 2 Ο Κονέκτορας Επέκτασης συνδέεται με τις κάρτες επέκτασης όπως παραδίδεται. Πίνακας 8: Περιγραφή Κλεμμών Πλακέτας Micro_V4. ** Πίνακας Εξόδων Κίνησης Κλέμμα Ονομασία Μηχανικός 2 ταχ Υδραυλικός VVVF Low_SP ΚΤ2 Αργά Διόρθωση Multi Speed Hi_SP ΚΤ3 Γρήγορα Γρήγορα Multi Speed UP_DIR ΠΑΝΩ Άνοδος Άνοδος Άνοδος-FWD DN_DIR ΚΑΤΩ Κάθοδος Κάθοδος Κάθοδος-REV SPRE_1 ΠΡΟ. ΕΞΟΔΟΣ 1(ΚΤ1) Προγραμματιζόμενη Τρίγωνο Multi Speed ΤΑΧΥΤΗΤΑ ΚΤ1 ΚΤ2 ΚΤ3 Multi Speed Μεγάλη (50Hz) Προσέγγισης (5Hz) Συντήρηση (20Hz) Μεσαία Ταχ. (35Hz)

15 2.3.2 Χειρισμός και Παραμετροποίηση κάρτας ελέγχου Micro_V4 Για τον χειρισμό της κάρτας ελέγχου Micro_V4 χρησιμοποιούμε την αποσπώμενη κάρτα συντηρητή E_LCD. Η E_LCD χρησιμοποιείται από τον εγκαταστάτη ή τον συντηρητή ως χειριστήριο του πίνακα μόνον κατά την επίσκεψη στο έργο (αφαιρούμε το χειριστήριο από την κάρτα Micro_V4 όταν εγκαταλείπουμε το έργο). Η E_LCD αποτελείται από τρία κομβία και μια οθόνη LCD για την αναγραφή διαφόρων χρήσιμων πληροφοριών του ανελκυστήρα. Ένα πολύ χρήσιμο στοιχείο της κάρτας ελέγχου Micro_V4 είναι η ύπαρξη ρολογιού πραγματικού χρόνου που ενημερώνει τον συντηρητή για την χρονική στιγμή που έχει εμφανιστεί μια βλάβη. Πληροφορίες που εμφανίζονται στην οθόνη κατά την λειτουργία του ανελκυστήρα: Σελίδα 1 Ονομασία Γραφείου εγκατάστασης, Έκδοση Software Σελίδα 2 1η Γραμμή Κατάσταση Ανελκυστήρα Ταχύτητα Ανελκυστήρα Κατεύθυνση Ανελκυστήρα Όροφος 2η Γραμμή - Κατάσταση Θυρών Ημιαυτόματες Θύρες Αυτόματες Θύρες Λειτουργία / Συντήρηση / Παρκ / Express / Full / Στάση / Βλάβη Μεγάλη / Μικρή Πάνω / Κάτω ΟΡ: ## Ανοιχτή / Κλειστή / Κλειδώνει / Κλειδωμένη Ανοιχτή / Κλειστή / Ανοίγει / Κλείνει / Άγνωστη Σελίδα 3* Περιγραφή Τρέχουσας Βλάβης Δες κωδικούς Βλαβών Σελίδα 4** Περιγραφή των τελευταίων 99 βλαβών και Δες κωδικούς Βλαβών του ορόφου όπου αυτές παρουσιάστηκαν. Σελίδα 5 Εντολή πάρκ Πιέζοντας το πλήκτρο Select ο ανελκυστήρας εκτελεί κίνηση προς τον όροφο Park. Σελίδα 6 Menu Ρυθμίσεων Δες menu ρυθμίσεων Σελίδα 7 Έλεγχος Περιφερειακών συσκευών συνδεδεμένων στην σειριακή θύρα. *Παρουσιάζεται μόνον αν έχουμε βλάβη. ** Παρουσιάζεται μόνον αν υπάρχουν αποθηκευμένες βλάβες. 14

16 2.3.3 Menu Βλαβών Μήνυμα Οθόνης Περιγραφή Βλάβης *Level Λειτουργία Κάρτας ΘΥΡΕΣ ΕΝ ΚΙΝ. ΘΥΡΕΣ ΕΝ ΚΙΝ. ΚΛΕΙΔΑΡΙΑ ΕΝ ΚΙΝ. ΑΣΦΑΛΙΣΤΙΚΟ ΑΝ. ΚΛΕΙΔΑΡΙΑ ΣΕ ΣΤΑΣΗ ΤΕΛΟΣ ΧΡ. ΘΥΡΩΝ ΑΝΩ ΠΡΟΤΕΡΜΑ ΚΑΤΩ ΠΡΟΤΕΡΜΑ ΛΑΘΟΣ ΜΕΤΡΗΣΗ ΛΑΘΟΣ ΜΕΤΡΗΣΗ Διακοπή Επαφών κατά την κίνηση (Για ημιαυτόματες Θύρες) Διακοπή Επαφών κατά την κίνηση (Για Αυτόματες Θύρες) Διακοπή στις κλειδαριές κατά την κίνηση (Για ημιαυτόματες Θύρες) Μετά το κλείσιμο θυρών το ασφαλιστικό παραμένει ανοιχτό (Για Αυτόματες Θύρες) Αποτυχία να κλειδώσει την θύρα ορόφου, μετά από 3 αποτυχημένες προσπάθειες ενεργοποίησης του μαγνήτη. Μετά από εντολή κλεισίματος Θύρας έχει εξαντληθεί ο χρόνος κλεισίματος (κοινός με χρόνο ανοίγματος) χωρίς να έχει κλίσει η θύρα. (ΧΡ. ΑΝΟΙΓΜΑΤΟΣ) Κινείται προς τα κάτω και κόβει ο προ τερματικός ανόδου Κινείται προς τα πάνω και κόβει ο προ τερματικός καθόδου Λάθος τοποθέτηση μαγνητών ή απουσία ζώνης σε όροφο (Μόνον όταν είναι ενεργή η ζώνη διόρθωσης - Menu) Λάθος τοποθέτηση μαγνητών ή απουσία ζώνης σε όροφο (Μόνον όταν είναι ενεργή η ζώνη διόρθωσης - Menu) 15 Ι Ι Ι Ι Ι ΙΙ ΙΙΙ ΙΙΙ ΙΙ ΙΙ Αναμένει να κλείσει το ασφαλιστικό Και συνεχίζει την κίνηση Αναμένει να κλείσει το ασφαλιστικό και συνεχίζει την κίνηση. Ακυρώνει τις κλήσεις αν η βλάβη συνεχίζει για παραπάνω από 5 sec και αναμένει νέα κλήση για να συνεχίσει μετά την αποκατάσταση. Αναμένει να κλείσει το ασφαλιστικό και συνεχίζει την κίνηση. Ακυρώνει τις κλήσεις αν η βλάβη συνεχίζει για παραπάνω από 5 sec και αναμένει νέα κλήση για να συνεχίσει μετά την αποκατάσταση. Ακυρώνει κλήσεις και ανοίγει τις θύρες. (Θα συνεχίσει την λειτουργία μετά από νέα κλήση) Ακυρώνει τις κλήσεις. (Θα συνεχίσει την λειτουργία μετά από νέα κλήση) Ακυρώνει τις κλήσεις και ανοίγει τις θύρες. (Θα συνεχίσει την λειτουργία μετά από νέα κλήση) Ο ανελκυστήρας τίθεται εκτός λειτουργίας (Μόλις επιλυθεί η βλάβη μπορούμε να σβήσουμε τις βλάβες ή να εκτελέσουμε εντολή PARK για την αποκατάσταση λειτουργίας) Ο ανελκυστήρας τίθεται εκτός λειτουργίας (Μόλις επιλυθεί η βλάβη μπορούμε να σβήσουμε τις βλάβες ή να εκτελέσουμε εντολή PARK για την αποκατάσταση λειτουργίας) Εκτελεί κλήση προς τον όροφο Park. Εκτελεί κλήση προς τον όροφο Park. ΠΡΟΤΕΡΜ. ΑΝ. Και τα δύο προτέρματα είναι ανοιχτά ΙΙΙ Ο ανελκυστήρας τίθεται εκτός λειτουργίας (Μόλις επιλυθεί η βλάβη, ο ανελκυστήρας θα μπει αυτόματα σε λειτουργία) STOP Έχει κόψει Stop κατά την κίνηση Ι Ακυρώνει τις κλήσεις. (Θα συνεχίσει την λειτουργία μετά από νέα κλήση) ΧΡ. ΔΙΑΔΡΟΜΗΣ ΠΑΡΕΜΠΟΔΙΣΗ ΑΔ. ΑΝΟΙΓ. ΘΥΡΑΣ ΦΡΑΓΗ ΛΕΙΤΟΥΡΓ ΡΕΛΕ ΙΣΧΥΟΣ Η πλακέτα δίνει εντολή κίνησης και ο θάλαμος δεν κινείται για 25 δεύτερα. Μόνον σε ομαδική λειτουργία, η θύρα έχει μείνει ανοιχτή (φωτοκύτταρο ενεργό ή ημιαυτόματη ανοιχτή) για παραπάνω από χρόνο ίσο με ΧΡ. ΠΑΡΑΒΙΑΣΗΣ Έχει δοθεί εντολή ανοίγματος και η επαφές παραμένουν κλειστές (Για Αυτόματες Θύρες) Είναι ενεργή η ΦΡΑΓΗ ΑΝΕΛΚΥΣΤ και έληξαν οι ημέρες που έχουμε προγραμματίσει στην παράμετρο ΗΜΕΡΕΣ ΦΡΑΓΗΣ Πριν να εκτελέσει κλήση διάβασε δεν είδε τάση στην είσοδο ΡΕΛΕ ΙΣΧΥΟΣ ΙΙΙ Ι ΙΙ ΙΙΙ Ι Ο ανελκυστήρας τίθεται εκτός λειτουργίας. (Μόλις επιλυθεί η βλάβη μπορούμε να σβήσουμε τις βλάβες ή να εκτελέσουμε εντολή PARK για την αποκατάσταση λειτουργίας) Περιμένει να κλίσει η θύρα και συνεχίζει την λειτουργία. Κλείνει τις θύρες και συνεχίζει την λειτουργία. Για να λειτουργήσει ο ανελκυστήρας πρέπει μέσα από το menu ρυθμίσεων να αλλάξουμε τον αριθμό στην παράμετρο ΗΜΕΡΕΣ ΦΡΑΓΗΣ Περιμένει να δει τάση στην είσοδο ΡΕΛΕ ΙΣΧΥΟΣ. ΘΕΡΜΙΚΟ Έκοψε Θερμικό Ι Σταματάει στον πλησιέστερο θάλαμο και περιμένει να πέσει η θερμοκρασία του στοιχείου κίνησης ΘYPA ANOIX. EN KIN. Ι ΤΕΡΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΑΝ. Έκοψε η επαφή των BUS ή της κλειδαριάς (Ημιαυτόματες Θύρες ) ή των αυτομάτων θυρών Θαλάμου κατά την κίνηση Αναμένει να κλείσει το ασφαλιστικό Και συνεχίζει την κίνηση. Ακυρώνει τις κλήσεις αν η βλάβη συνεχίζει για παραπάνω από 5 sec και αναμένει νέα κλήση για να συνεχίσει μετά την αποκατάσταση. Έκοψαν τα τέρματα ασφαλείας ΙΙΙ Ο ανελκυστήρας τίθεται εκτός λειτουργίας. (Μόλις επιλυθεί η βλάβη μπορούμε να σβήσουμε τις βλάβες ή να εκτελέσουμε εντολή PARK για την αποκατάσταση λειτουργίας) ΕΞΩΤΕΡΙΚΗ ΒΛΑΒΗ Βλάβη στο Inverter I Μόλις αποκατασταθεί η βλάβη ο ανελκυστήρας επιστρέφει αυτόματα σε κανονική λειτουργία. * Level 1 = Ο ανελκυστήρας μπορεί να λειτουργήσει μετά την αποκατάσταση της βλάβης. Level 2 = Ο αριθμός βλαβών Level 2 που ακινητοποιούν τον ανελκυστήρα προγραμματίζεται από το menu ρυθμίσεων. Level 3 = Αφορούν βλάβες που θέτουν απευθείας τον ανελκυστήρα εκτός λειτουργίας.

17 2.3.4 Menu Ρυθμίσεων. Για να εισέλθουμε στο μενού ρυθμίσεων πιέζουμε το πλήκτρο Enter όταν η σελίδα που απεικονίζεται στην οθόνη είναι μία από τις: 1, 2, 3 ή 6. Γράφουμε τον κωδικό εισαγωγής χρήστη (6 ψηφία) επιλέγοντας τον αριθμό του κωδικού κάθε φορά με τα πλήκτρα + / - και αποθηκεύοντας με το πλήκτρο Enter. *Ο Σημαίνει Ορατό ΟΟ Σημαίνει όχι ορατό Π Σημαίνει ότι μπορούμε να παρέμβουμε και να αλλάξουμε την τιμή ΟΠ Σημαίνει ότι δεν μπορούμε να παρέμβουμε ΕΠ Σημαίνει ότι δεν έχει συνθήκες εμφάνισης και εμφανίζεται πάντα Οθόνη Περιγραφή Λειτουργία Συντήρηση Συνθήκες Εμφάνισης ΛΕΙΤΟΥΡΓΙΑ ΟΡ.xx όροφος Ο Ο ΒΛΑΒΕΣ (SOS = --) Παρούσα βλάβη Ορατό αν συνεχίζει η Βλάβη ΠΑΡΚ? Εντολή Πάρκ Ο Ο Simplex - Ο Ο ΗΜΙΑΥΤΟΜΑΤΕΣ ΕΛΕΓ. ΚΛΗΣΕΩΝ Ο/Π ΟΟ/ΟΠ SΥΝΤΗΡΗΣΗ ΟΟ/ΟΠ Ο/Π ΑΡ. ΠΕΡΙΦΕΡΙΑΚΩΝ Μόνον με διαγνωστικό εργαλείο 16 Πεδίο Τιμών Εργοστασιακή Ρύθμιση ΔΩΣΕ ΚΩΔΙΚΟ Κωδικός Εισόδου Ο/Π Ο/Π ****** ΔΙΑΓΡΑΦΗ Διαγραφή του ιστορικού Αν υπάρχουν βλάβες ΒΛΑΒΩΝ βλαβών ΧΡ. ΦΩΤΙΣΜΟΥ Χρόνος απενεργοποίησης Ο/Π Ο/Π ΕΠ 5-99sec 10sec προσωρινού φωτισμού θαλάμου. ΧΡ. ΣΤΑΣΗΣ Ελάχιστος χρόνος παραμονής σε στάση. Ο/Π Ο/Π ΕΠ 1,0-9,9sec 3,0sec ΘΥΡΑ ΣΕ PARK ΧΡ. ΠΑΡΑΒΙΑΣΗΣ Ανοιχτή ή κλειστή η αυτόματη θύρα στον όροφο παρκ Χρόνος μεγίστης παραμονής σε ανοιχτή θέση της θύρας. Ο/Π Ο/Π Αυτόματη / Ημιαυτόματη Ο/Π Ο/Π Ομαδική Λειτουργία ΧΡ. ΑΣΤΕΡΑ Χρόνος Αστέρα Ο/Π Ο/Π Υδραυλικός Ανελκυστήρας VVVF ΚΑΘ. ΕΚΚΙΝ. VVVF ΚΑΘ. ΣΤΑΜ. ΧΡ. GONG ANTIVANDAL ΠΑΡΚΙΝΓΚ Χρόνος μεταξύ Εντολής Κατεύθυνσης και εντολής ταχύτητας στην εκκίνηση Χρόνος μεταξύ αφαίρεσης εντολών ταχύτητας και αφαίρεσης κατεύθυνσης στο σταμάτημα. Χρόνος διάρκειας παλμού Gong Αν μεταξύ 2 συνεχόμενων κλήσεων δεν κόψει φωτοκύτταρο, ακυρώνει όλες τις κλήσεις Ενεργοποίηση και καθορισμός του ορόφου και του χρόνου Παρκ. ΑΝΟΙΧΤΗ/ΚΛΕΙΣΤΗ 5-99sec Κλειστή 90sec 0,0-9,9sec 1,0sec Ο/Π Ο/Π VVVF -9,9-9,9sec 1sec Ο/Π Ο/Π VVVF -9,9-9,9sec 3sec Ο/Π Ο/Π ΠΡΟ. ΕΞ.1 ή ΠΡΟ. 0,0-7,5sec 3sec ΕΞ.1 = Gong Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ. Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ, 0-31(όροφος) / 0:10-9:59 (ώρες:λεπτά) ΑΠΕΝΕΡΓ ΘΕΡΜΙΚΟ Ενεργοποίηση ή Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ Απενεργοποίηση της θερμικής προστασίας RESET ΣΕ ΠΑΡΚ Αν ενεργοποιηθεί μετά από Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ κάθε τροφοδότηση του πίνακα ο ανελκυστήρας εκτελεί κλήση ΠΑΡΚ ΑΝΤΙΣΤΡ. Αντιστροφή της λογικής Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ

18 ΦΩΤΙΣΜΟΥ ΔΙΩΡΘΩΣΗ ΟΡΙΑ ΣΥΝΤΗΡΗΣΗΣ ΧΡ. ΕΝ. ΚΑΜΑΣ ΧΡ. ΕΝ. ΚΛΕΙΔΑΡ ΧΡ. ΕΝ. ΡΕΛΕ ΤΥΠΟΣ ΒΕΛΩΝ ΧΡ. ΔΙΑΔΡ. ΕΠ ΛΕΙΤΟΥΡΓΙΑ ΕΚΛΗΘΗ στην έξοδο φωτισμού (NC) Επιλογή Διόρθωσης με ανοιχτές ή κλειστές θύρες Επιλογή ορίων της συντήρησης στα προτέρματα ή την στάση. (Ενεργό σταματάει στα προτέρματα) Χρόνος μεταξύ κλεισίματος ημιαυτόματης Θύρας και ενεργοποίησης κάμας Χρονικό κλειδαριάς και κλεισίματος BUS. Ορίζουμε την καθυστέρηση εντολής κίνησης μετά από το κλείσιμο του ασφαλιστικού. Επιλογή του τύπου βελών (Standard = Πορείας + προσεχούς) Επίπεδο κρισιμότητας της βλάβης χρονικού διαδρομής. Ορίζουμε τον τρόπο που ανάβουν τα εκλήθη κατά την προσέγγιση στον όροφο κλήσης Ο/Π Ο/Π Υδραυλικός Ανελκυστήρας 17 ΑΝ. ΠΟΡΤΕΣ / ΚΛ. ΠΟΡΤΕΣ ΚΛ. ΠΟΡΤΕΣ Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ./ΕΝΕ ΡΓΟ Ο/Π Ο/Π Πορτάκια (ημιαυτόματη) 0,0-7,5sec 0,0sec Ο/Π Ο/Π Πορτάκια 5-99sec 5sec (ημιαυτόματη) Ο/Π Ο/Π ΕΠ 0,0-7,5sec 0,5sec Ο/Π Ο/Π ΕΠ Standard / Πορείας Standard Ο/Π Ο/Π ΕΠ Level 2 / Level 3 (Κλειδώνει) Level 3 Ο/Π Ο/Π ΕΠ ΣΤΑΘΕΡΑ / ΠΑΛΜΟΣ ΣΤΑΘΕΡΑ ΑΝΟΧΗ ΒΛΑΒΩΝ Ο αριθμός βλαβών Level 2 Ο/Π Ο/Π ΕΠ ΑΠΕΝ., που ακινητοποιούν τον ανελκυστήρα ΧΡ. ΔΙΑΔΡΟΜΗΣ Χρονικό Διαδρομής Ο/Π Ο/Π ΕΠ ΑΠΕΝ., 5-99sec 25sec ΕΝ. ΚΛΕΙΔ. ΧΡΟΝΙΚΟΥ ΔΙΑΔΡΟΜΗΣ ΧΡ. ΑΝΟΙΓΜΑΤΟΣ ΤΑΧ. ΣΥΝΤΗΡ. ΑΡ. ΥΠΟΓΕΙΩΝ ΤΥΠΟΣ ΘΥΡΩΝ ΜΟΝ. ΣΗΜΑ ΚΛΕΙΣ. REOPEN ΧΡ. REOPEN ΖΩΝΗ ΔΙΟΡΘΩΣΗΣ ΠΡΟ ΑΝΟΙΓΜΑ ΠΡΩΤΗ ΣΤΑΣΗ Ενεργοποίηση Κλειδώματος του χρονικού διαδρομής Χρονικό Εντολής Ανοίγματος Αυτόματης Θύρας & Χρονικό Κλεισίματος Αυτόματης Θύρας Ορισμός ταχύτητας συντήρησης Ο αριθμός υπογείων μετατρέπει τις κλήσεις ισογείου και υπογείων σε ανόδου Επιλογή Τύπου Θυρών Αυτόματες Ημιαυτόματες (Αυτόματες με κάμα) Πορτάκια (Ημιαυτόματες όροφο - Αυτόματα πορτάκια στον θάλαμο) Ενεργοποίηση μόνιμου σήματος κλεισίματος θύρας Επιλέγουμε την λογική της εισόδου Reopen Μηδενισμός του χρόνου ανοίγματος μετά από ενεργοποίηση φωτοκύτταρου.. Ύπαρξη ζώνης. (Αν ενεργοποιηθεί ελέγχει την ύπαρξη ζώνης σε κάθε όροφο) Ενεργοποίηση προ ανοίγματος Προγραμματίζουμε τον κωδικό Gray για τον πρώτο όροφο Ο/Π Ο/Π ΕΠ ΑΠΕΝ., ΕΝΕΡ ΕΝΕΡ. Ο/Π Ο/Π ΕΠ 5-99sec 20sec Ο/Π Ο/Π Όχι VVVF Lo/Hi Lo Ο/Π Ο/Π ΕΠ Ο/Π Ο/Π ΕΠ ΠΟΡΤΑΚΙΑ / ΗΜΙΑΥΤΟΜΑΤΗ / ΑΥΤΟΜΑΤΗ Ο/Π Ο/Π Αυτόματες Θύρες ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ Ο/Π Ο/Π ΕΠ ΝΟ/NC NC Ο/Π Ο/Π Αυτόματες Θύρες Ν/Ο (ΝΑΙ/ΟΧΙ) ΠΟΡΤΑΚΙΑ ΑΠΕΝΕΡΓ Ο/Π Ο/Π ΕΠ ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ Ο/Π Ο/Π Ενεργοποίηση ΑΠΕΝΕΡΓ./ΕΝΕΡΓΟ ΑΠΕΝΕΡΓ Ζώνης Ο/Π Ο/Π ΕΠ Ο

19 ΤΥΠΟΣ ΚΛΗΣΕΩΝ ΠΡ. ΚΛ. ΘΑΛΑΜΟΥ ΠΛΑΚ. ΕΠΕΚΤΑΣΗΣ ΟΜΑΔΙΚΗ ΛΕΙΤ. ΤΥΠΟΣ ΑΝΕΛΚΥΣΤΗΡΑ ΟΡ. ΜΕΣΑΙΑΣ ΤΑΧ. Ορίζουμε το πρωτόκολλο κλήσεων Ενεργοποίηση προτεραιότητας κλήσεων Θαλάμου Αριθμός Πλακετών Επέκτασης Επιλογή ομαδικής λειτουργίας Επιλογή τύπου ανελκυστήρα Για ταχύτητα: 1m/sec = Όχι 1,6msec = 1 >2 msec = 2 Ο/Π Ο/Π ΕΠ Full / Down / APB Down Ο/Π Ο/Π APB Ν/Ο (ΝΑΙ/ΟΧΙ) Ο Ο/Π Ο/Π ΕΠ ΌΧΙ, 1 3 ΌΧΙ Ο/Π Ο/Π ΕΠ Simplex / Group Simplex Ο/Π Ο/Π ΕΠ 2 ΤΑΧ / ΥΔΡΑΥΛΙΚΟΣ / VVVF Ο/Π Ο/Π VVVF ΌΧΙ, 1ΟΡ, 2ΟΡ ΌΧΙ ΤΑΧ. ΠΑΡΚ Ταχύτητα Παρκ Ο/Π Ο/Π VVVF Hi / Int / Insp Insp ΠΡΟ. ΕΞ.1 ΠΡΟ. ΕΞ.2 ΦΟΡΤΙΟ / ΑΤΟΜΑ ΤΥΠΟΣ DISPLAY ΑΡ. ΖΕΥΞΕΩΝ Επιλογή λειτουργίας προγραμματιζόμενης εξόδου 1 Επιλογή λειτουργίας προγραμματιζόμενης εξόδου 1 Ο/Π Ο/Π Όχι υδραυλικός ΕΞΑΕΡ/ Gong /ΜΕΣΑΙΑ ΤΑΧ./Base Block Ο/Π Ο/Π Όχι αυτόματη με κάμα Φορτίο Ανελκυστήρα Ο/Π Ο/Π Ομαδική Λειτουργία Επιλογή του τύπου ενδεικτικών Στατιστικό στοιχείο αριθμού κλήσεων που εκτέλεσε ο ανελκυστήρας ΓΝΩΣΣΑ Επιλογή γλώσσας Ο/Π Ο/Π ΕΠ LCD Contrast Ρύθμιση αντίθεσης οθόνης Ο/Π Ο/Π ΕΠ ΑΡ. ΑΝΕΛΚΥΣΤΗΡΑ ΚΩΔΙΚΟΣ ΧΡΗΣΤΗ Επιλογή αριθμού ανελκυστήρα σε ομαδική λειτουργία Αλλαγή Κωδικού Συντηρητή 2 ΤΑΧ ΕΞΑΕΡ ΕΞΑΕΡ/ Gong Gong /ΜΕΣΑΙΑ ΤΑΧ./Base Block 1-99 άτομα 5 Ο/Π Ο/Π ΕΠ GRAY / ABCD / GRAY Enhanced Ο/Π Ο/Π ΕΠ Ο/Π Ο/Π Ομαδική Λειτουργία Ο/Π Ο/Π Γνώση του κωδικού Πελάτη (όχι συντηρητή) ΟΝΟΜΑ ΕΤΑΙΡΙΑΣ Επωνυμία Γραφείου Ο/Π Ο/Π ΕΠ 16 χαρακτήρες ΡΟΛΟΙ - Ο/Π Ο/Π ΕΠ MAX. ΚΛΗΣΕΙΣ/ΩΡΑ Μέγιστος αριθμός κλήσεων / ώρα που καταγράφτηκε Ο/Π Ο/Π ΕΠ ΩΡΑ - Ο/Π Ο/Π - ΗΜ/ΝIA - Ο/Π Ο/Π - ΗΜΕΡΑ - Ο/Π Ο/Π - ΑΠΟΘΗΚΕΥΣΗ ΣΕ DT ΦΟΡΤΩΣΗ ΑΠΟ DT ΕΡΓ. ΡΥΘΜΙΣΕΙΣ Αποθήκευση παραμέτρων από την πλακέτα στο διαγνωστικό Φόρτωση παραμέτρων από το διαγνωστικό στην πλακέτα Επαναφορά εργοστασιακών ρυθμίσεων Μόνον με διαγνωστικό εργαλείο Μόνον με διαγνωστικό εργαλείο ΕΠ ΕΠ Ο/Π Ο/Π ΕΠ ΕΞΟΔΟΣ Έξοδος από το MENU Ο/Π Ο/Π ΕΠ

20 2.3.5 Κλήσεις - Πρωτόκολλα K=Κλήση Θαλάμου / U = Κλήση Ανόδου / D = Κλήση Καθόδου Χωρίς Πλακέτα Επέκτασης Down Full Κεντρική Πλακέτα Με 1 κάρτα Down Επέκτασης Full Με 2 ή 3 κάρτες Επέκτασης Κλήση 16 D8 D6 Κλήση 16 K16 U5 Κλήση 16 K16 Κλήση 15 D7 D5 Κλήση 15 K15 U4 Κλήση 15 K15 Κλήση 14 D6 D4 Κλήση 14 K14 U3 Κλήση 14 K14 Κλήση 13 D5 D3 Κλήση 13 K13 U2 Κλήση 13 K13 Κλήση 12 D4 D2 Κλήση 12 K12 U1 Κλήση 12 K12 Κλήση 11 D3 U5 Κλήση 11 K11 K11 Κλήση 11 K11 Κλήση 10 D2 U4 Κλήση 10 K10 K10 Κλήση 10 K10 Κλήση 9 D1 U3 Κλήση 9 K9 K9 Κλήση 9 K9 Κλήση 8 K8 U2 Κλήση 8 K8 K8 Κλήση 8 K8 Κλήση 7 K7 U1 Κλήση 7 K7 K7 Κλήση 7 K7 Κλήση 6 K6 K6 Κλήση 6 K6 K6 Κλήση 6 K6 Κλήση 5 K5 K5 Κλήση 5 K5 K5 Κλήση 5 K5 Κλήση 4 K4 K4 Κλήση 4 K4 K4 Κλήση 4 K4 Κλήση 3 K3 K3 Κλήση 3 K3 K3 Κλήση 3 K3 Κλήση 2 K2 K2 Κλήση 2 K2 K2 Κλήση 2 K2 Κλήση 1 K1 K1 Κλήση 1 K1 K1 Κλήση 1 K1 Down ή Full Selective Με μια πλακέτα Επέκτασης Down Full Με 2 πλακέτες Επέκτασης 1η Κάρτα Επέκτασης Down Full Με 3 πλακέτες Επέκτασης Down EC15 D16 - EC15 D16 U16 EC15 D16 U16 EC14 D15 D11 EC14 D15 U15 EC14 D15 U15 EC13 D14 D10 EC13 D14 U14 EC13 D14 U14 EC12 D13 D9 EC12 D13 U13 EC12 D13 U13 EC11 D12 D8 EC11 D12 U12 EC11 D12 U12 EC1 D11 D7 EC1 D11 U11 EC1 D11 U11 EC9 D10 D6 EC9 D10 U10 EC9 D10 U10 EC8 D9 D5 EC8 D9 U9 EC8 D9 U9 EC7 D8 D4 EC7 D8 U8 EC7 D8 U8 EC6 D7 D3 EC6 D7 U7 EC6 D7 U7 EC5 D6 D2 EC5 D6 U6 EC5 D6 U6 EC4 D5 U10 EC4 D5 U5 EC4 D5 U5 EC3 D4 U9 EC3 D4 U4 EC3 D4 U4 EC2 D3 U8 EC2 D3 U3 EC2 D3 U3 EC1 D2 U7 EC1 D2 U2 EC1 D2 U2 EC0 D1 U6 EC0 D1 U1 EC0 D1 U1 Full Με 2 πλακέτες Επέκτασης Down 2η Κάρτα Επέκτασης Full Με 3 πλακέτες Επέκτασης Down EC15 D24 - EC15 Κ32 D 17 EC14 D23 D16 EC14 Κ31 D16 EC13 D22 D15 EC13 Κ30 D15 EC12 D21 D14 EC12 Κ29 D14 EC11 D20 D13 EC11 Κ28 D13 EC1 D19 D12 EC1 Κ27 D12 EC9 D18 D11 EC9 Κ26 D11 EC8 D17 D10 EC8 Κ25 D10 EC7 Κ24 D9 EC7 Κ24 D9 EC6 Κ23 D8 EC6 Κ23 D8 EC5 Κ22 D7 EC5 Κ22 D7 EC4 Κ21 D6 EC4 Κ21 D6 EC3 Κ20 D5 EC3 Κ20 D5 EC2 Κ19 D4 EC2 Κ19 D4 EC1 Κ18 D3 EC1 Κ18 D3 EC0 Κ17 D2 EC0 Κ17 D2 Full Με 3 πλακέτες Επέκτασης 3η κάρτα επέκτασης Down EC15 D 32 D22 EC14 D 31 D21 EC13 D 30 D20 EC12 D 29 D19 EC11 D 28 D18 EC1 D 27 U21 EC9 D 26 U20 EC8 D 25 U19 EC7 D 24 U18 EC6 D 23 U17 EC5 D 22 K22 EC4 D 21 K21 EC3 D 20 K20 EC2 D 19 K19 EC1 D 18 K18 EC0 D17 K17 Full 19

21 3. ΟΔΗΓΟΣ ΣΥΝΤΗΡΗΣΗΣ ΠΙΝΑΚΑ ISL-V4 (SERVICE MANUAL) 3.1 SERVICE MANUAL Η IS σχεδίασε τον πίνακα ISL-V4 με στόχο την επίτευξη μεγάλων διαστημάτων μεταξύ προληπτικών συντηρήσεων. Όλα τα υλικά που έχουν επιλεγεί εναρμονίζονται με τα ποιό απαιτητικά βιομηχανικά πρότυπα και ο συντελεστής ασφαλείας τους είναι ίσος με 2. Για την σωστή λειτουργία του πίνακα ο υπεύθυνος συντήρησης πρέπει να ακολουθεί τις οδηγίες προληπτικής συντήρησης του κατασκευαστή. Παρακάτω παρατίθεται ο οδηγός συντήρησης του Πίνακα ISL-V4. Εξάρτημα Πίνακα Μπαταρία Πίνακα UPS Ενέργεια Προληπτική συντήρηση όταν: Πιθανές βλάβες αν δεν συντηρηθεί Αντικατάσταση έχουν συμπληρωθεί 24 μήνες λειτουργίας Δυσλειτουργία Αναγγελίας φωνής Αδυναμία Απεγκλωβισμού σε Υδραυλικούς Δυσλειτουργία σε Κουδούνι και Φωτισμό Ασφαλείας Αντικατάσταση ή Service έχουν συμπληρωθεί 36 μήνες λειτουργίας Αδυναμία Απεγκλωβισμού σε Μηχανικούς Ρελέ Φωτισμού Finder Ρελέ Finder Μαγνήτη Ρελέ Ισχύος Siemens - Schrack Περσίδες Ανεμιστήρα Inverter Ανεμιστήρας Inverter Γέφυρες Inverter Πυκνωτές Inverter IGBT Αντικατάσταση Αντικατάσταση Αντικατάσταση Καθαρισμός Αντικατάσταση έχουν συμπληρωθεί κύκλοι. * ΑΡ. ΖΕΥΞΕΩΝ = (Δες Μενού Ρυθμίσεων) έχουν συμπληρωθεί κύκλοι. * ΑΡ. ΖΕΥΞΕΩΝ = (Δες Μενού Ρυθμίσεων) έχουν συμπληρωθεί κύκλοι. * ΑΡ. ΖΕΥΞΕΩΝ = (Δες Μενού Ρυθμίσεων) έχουν συμπληρωθεί 3 μήνες λειτουργίας (Δες Manual Inverter) έχουν συμπληρωθεί ώρες λειτουργίας Η παράμετρος U4-4 στο Inverter εμφανίζει τον χρόνο λειτουργίας σε ποσοστό επί του max χρόνου λειτουργίας μέχρι την αντικατάσταση. Στο 100% πρέπει να αντικατασταθεί. έχουν συμπληρωθεί εκκινήσεις. Η παράμετρος U4-7 στο Inverter εμφανίζει τον χρόνο λειτουργίας σε ποσοστό επί του max χρόνου λειτουργίας μέχρι την αντικατάσταση. Στο 100% πρέπει να αντικατασταθεί. έχουν συμπληρωθεί ώρες λειτουργίας Η παράμετρος U4-5 στο Inverter εμφανίζει τον χρόνο λειτουργίας σε ποσοστό επί του max χρόνου λειτουργίας μέχρι την αντικατάσταση. Στο 100% πρέπει να αντικατασταθεί. Δυσλειτουργία Φωτισμού Θαλάμου Ανελκυστήρας Εκτός λειτουργίας Ανελκυστήρας Εκτός λειτουργίας Υπερθέρμανση Inverter και μείωση του χρόνου ζωής του Ανελκυστήρας Εκτός λειτουργίας Ανελκυστήρας Εκτός λειτουργίας Ανελκυστήρας Εκτός λειτουργίας Ο Κατασκευαστής: IS technology 20

22 IS technology ΕΓΓΥΗΣΗ 24 ΜΗΝΕΣ ΠΕΡΡΑΙΒΟΥ , ΘΕΣΣΑΛΟΝΙΚΗ ΤΗΛ: FAX: ΟΝΟΜΑ: ΔΙΕΥΘΥΝΣΗ: ΤΗΛΕΦΩΝΟ: ΦΑΞ: Αφορά Πίνακα Ανελκυστήρα ISL Τύπου: Ημερομηνία Έκδοσης Τιμολογίου : Κωδικός : Μοντέλο : Ο πίνακας θα επιδιορθωθεί σε περίπτωση βλάβης εντός του χρόνου εγγύησης, μετά την αγορά του, εφ όσον ισχύουν τα παρακάτω: Ο εγκαταστάτης ακολούθησε τις οδηγίες και τα σχέδια του εγχειριδίου εγκατάστασης του πίνακα. Δεν προχώρησε σε παρέμβαση, τροποποίηση ή προσθαφαίρεση κυκλωμάτων του πίνακα χωρίς να ενημερώσει την IS technology. Η βλάβη δεν είναι συνέπεια κακής μεταχείρισης. Ο Πίνακας Παραδίδεται Ελεγμένος από την IS technology και πλήρως εναρμονισμένος με τις Ευρωπαϊκές και πρότυπα: 95/16/ΕΟΚ, 89/336/ΕΟΚ, 73/23/ΕΟΚ, ΕΝ81-1 και ΕΝ81-2. Για οποιαδήποτε Σωματική βλάβη ή Υλική ζημία προέλθει από λανθασμένη συνδεσμολογία εξωτερικού κυκλώματος, η IS technology δε φέρει καμία ευθύνη. ΘΕΣΣΑΛΟΝΙΚΗ../../20... Ο Νόμιμος Εκπρόσωπος της IS technology: Θωμάς Κελαντώνης 21
