1 Strad 2008 Εγχειρίδιο Χρήσης

2 Copyright 2007, 4M-VK Προγράµµατα Πολιτικού Μηχανικού Μυκηνών 9 Χαλάνδρι Τηλ , Fax Έκδοση Φεβρουαρίου 2008 Για πρόσθετες πληροφορίες και επισηµάνσεις σχετικά µε το STRAD, επισκεφθείτε το forum του STRAD (www.strad.gr -> forum)

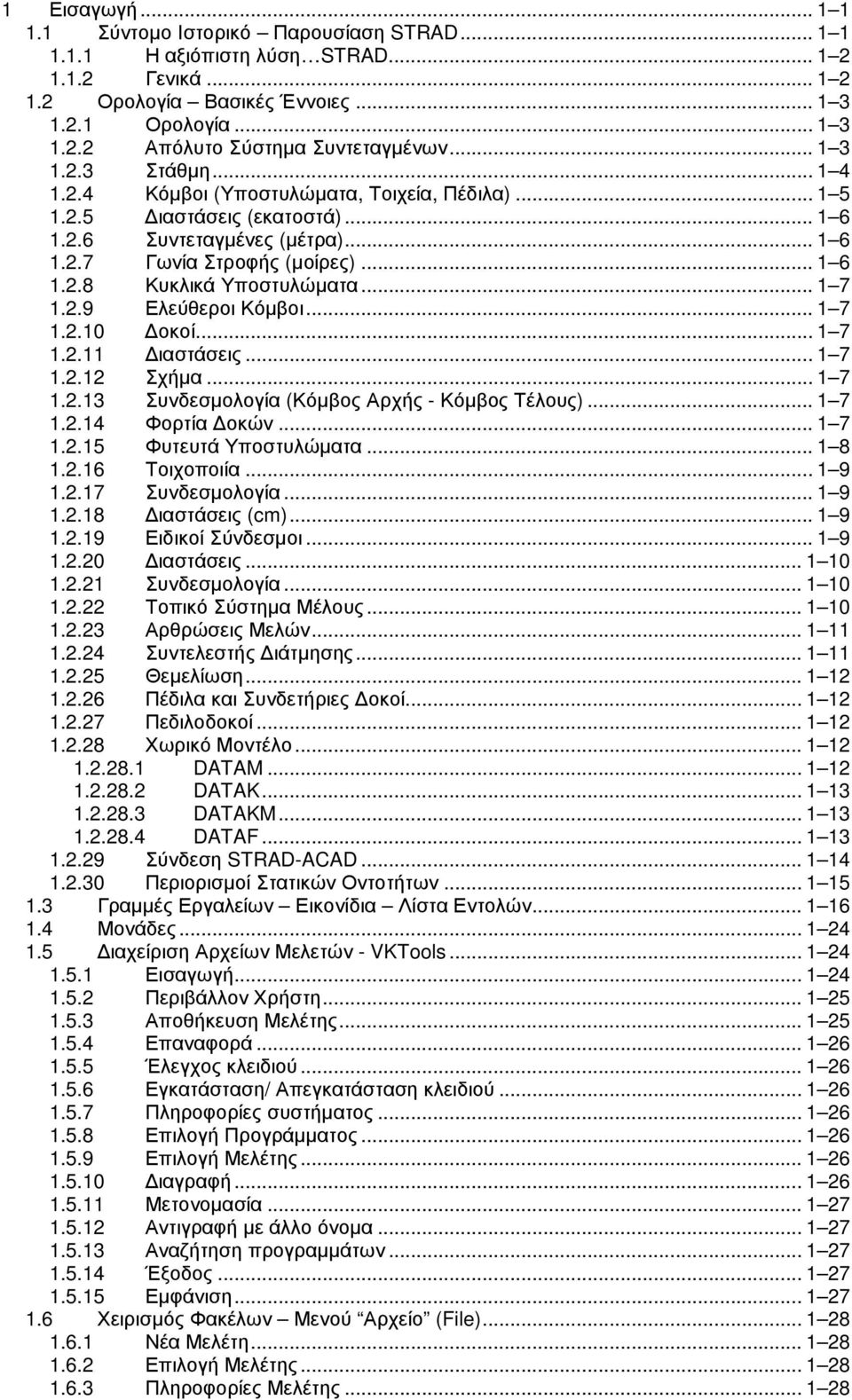

3 1 Εισαγωγή Σύντοµο Ιστορικό Παρουσίαση STRAD Η αξιόπιστη λύση STRAD Γενικά Ορολογία Βασικές Έννοιες Ορολογία Απόλυτο Σύστηµα Συντεταγµένων Στάθµη Κόµβοι (Υποστυλώµατα, Τοιχεία, Πέδιλα) ιαστάσεις (εκατοστά) Συντεταγµένες (µέτρα) Γωνία Στροφής (µοίρες) Κυκλικά Υποστυλώµατα Ελεύθεροι Κόµβοι οκοί ιαστάσεις Σχήµα Συνδεσµολογία (Κόµβος Αρχής - Κόµβος Τέλους) Φορτία οκών Φυτευτά Υποστυλώµατα Τοιχοποιία Συνδεσµολογία ιαστάσεις (cm) Ειδικοί Σύνδεσµοι ιαστάσεις Συνδεσµολογία Τοπικό Σύστηµα Μέλους Αρθρώσεις Μελών Συντελεστής ιάτµησης Θεµελίωση Πέδιλα και Συνδετήριες οκοί Πεδιλοδοκοί Χωρικό Μοντέλο DATAM DATAK DATAKM DATAF Σύνδεση STRAD-ACAD Περιορισµοί Στατικών Οντοτήτων Γραµµές Εργαλείων Εικονίδια Λίστα Εντολών Μονάδες ιαχείριση Αρχείων Μελετών - VKTools Εισαγωγή Περιβάλλον Χρήστη Αποθήκευση Μελέτης Επαναφορά Έλεγχος κλειδιού Εγκατάσταση/ Απεγκατάσταση κλειδιού Πληροφορίες συστήµατος Επιλογή Προγράµµατος Επιλογή Μελέτης ιαγραφή Μετονοµασία Αντιγραφή µε άλλο όνοµα Αναζήτηση προγραµµάτων Έξοδος Εµφάνιση Χειρισµός Φακέλων Μενού Αρχείο (File) Νέα Μελέτη Επιλογή Μελέτης Πληροφορίες Μελέτης

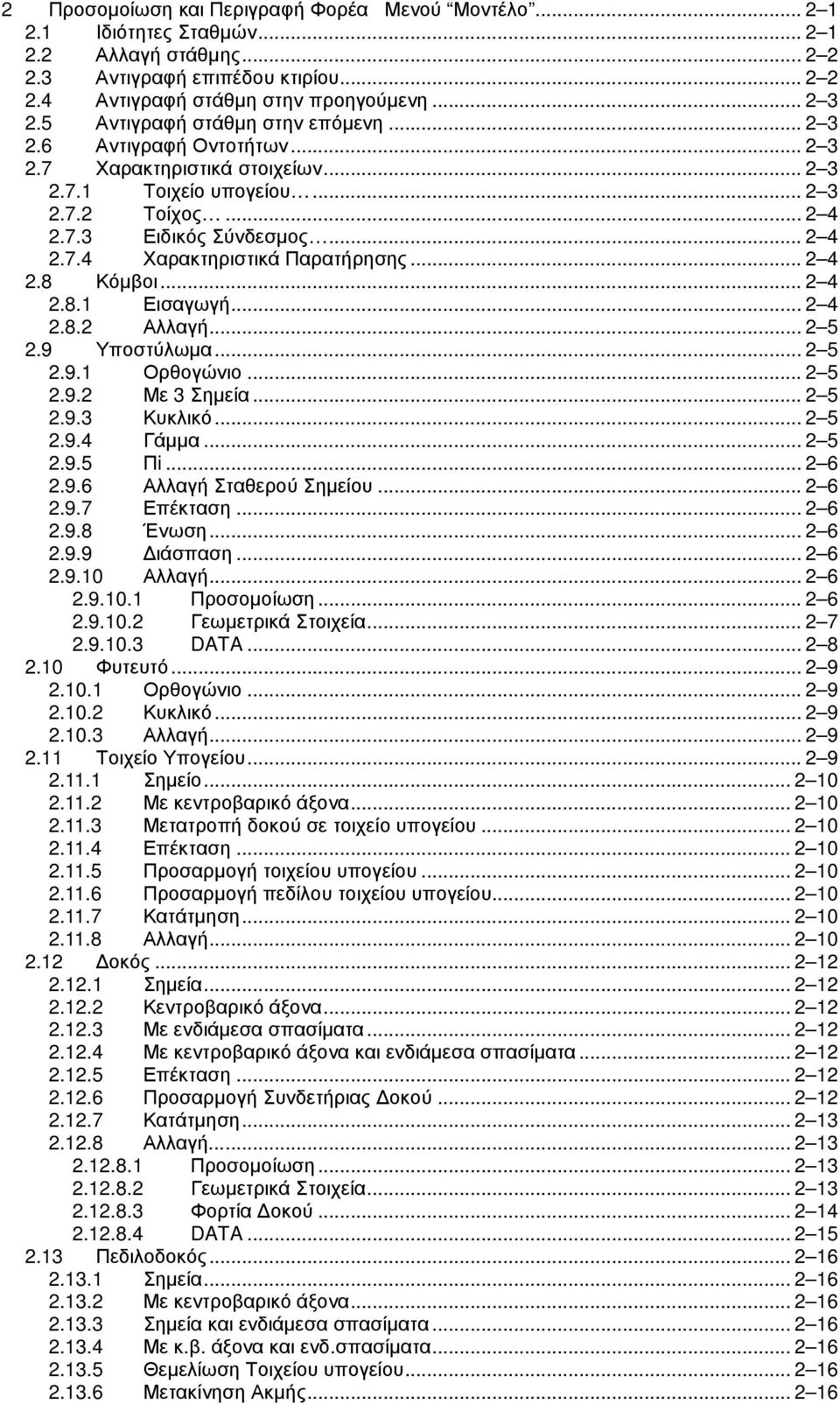

4 2 Προσοµοίωση και Περιγραφή Φορέα Μενού Μοντέλο Ιδιότητες Σταθµών Αλλαγή στάθµης Αντιγραφή επιπέδου κτιρίου Αντιγραφή στάθµη στην προηγούµενη Αντιγραφή στάθµη στην επόµενη Αντιγραφή Οντοτήτων Χαρακτηριστικά στοιχείων Τοιχείο υπογείου Τοίχος Ειδικός Σύνδεσµος Χαρακτηριστικά Παρατήρησης Κόµβοι Εισαγωγή Αλλαγή Υποστύλωµα Ορθογώνιο Με 3 Σηµεία Κυκλικό Γάµµα Πi Αλλαγή Σταθερού Σηµείου Επέκταση Ένωση ιάσπαση Αλλαγή Προσοµοίωση Γεωµετρικά Στοιχεία DATA Φυτευτό Ορθογώνιο Κυκλικό Αλλαγή Τοιχείο Υπογείου Σηµείο Με κεντροβαρικό άξονα Μετατροπή δοκού σε τοιχείο υπογείου Επέκταση Προσαρµογή τοιχείου υπογείου Προσαρµογή πεδίλου τοιχείου υπογείου Κατάτµηση Αλλαγή οκός Σηµεία Κεντροβαρικό άξονα Με ενδιάµεσα σπασίµατα Με κεντροβαρικό άξονα και ενδιάµεσα σπασίµατα Επέκταση Προσαρµογή Συνδετήριας οκού Κατάτµηση Αλλαγή Προσοµοίωση Γεωµετρικά Στοιχεία Φορτία οκού DATA Πεδιλοδοκός Σηµεία Με κεντροβαρικό άξονα Σηµεία και ενδιάµεσα σπασίµατα Με κ.β. άξονα και ενδ.σπασίµατα Θεµελίωση Τοιχείου υπογείου Μετακίνηση Ακµής

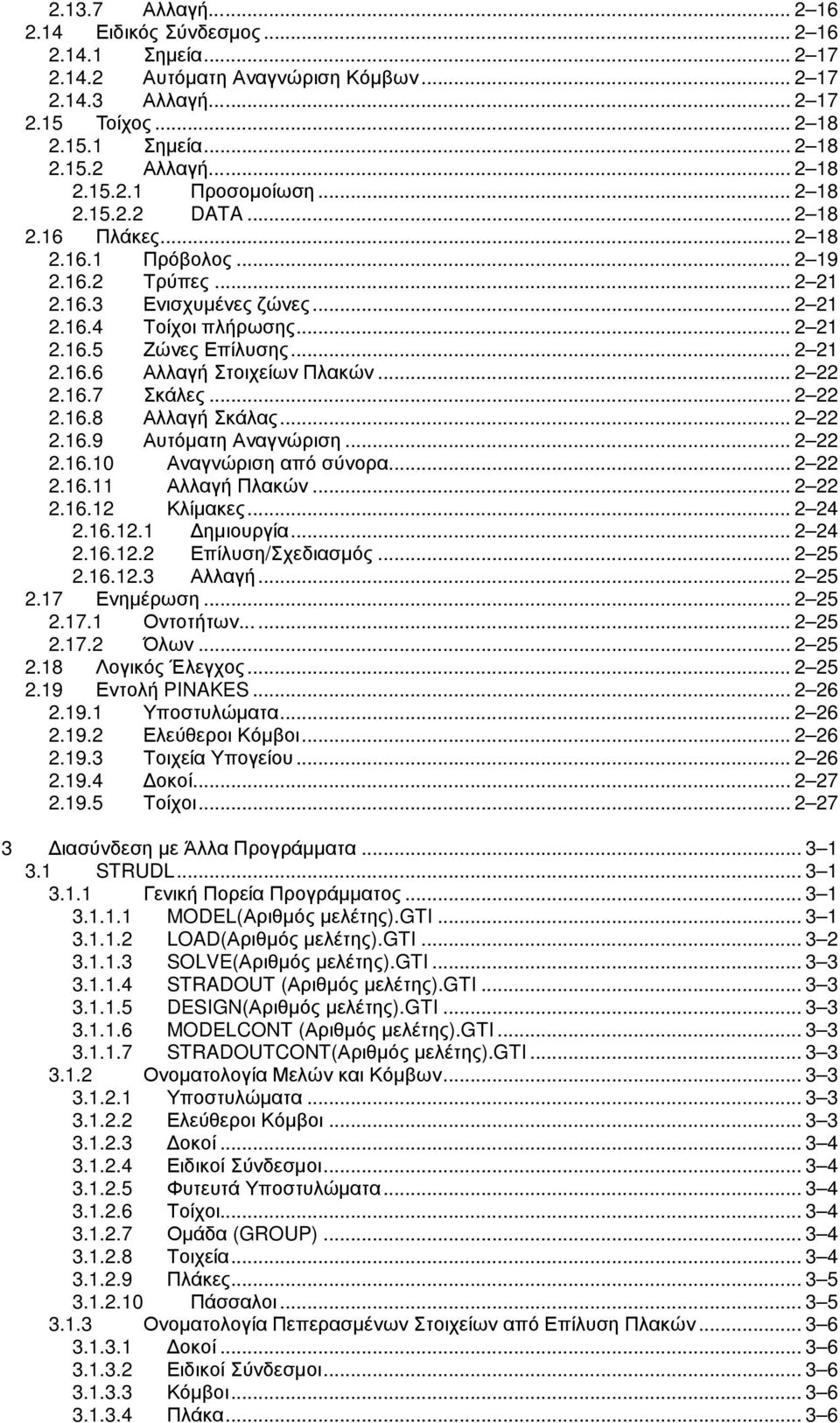

5 Αλλαγή Ειδικός Σύνδεσµος Σηµεία Αυτόµατη Αναγνώριση Κόµβων Αλλαγή Τοίχος Σηµεία Αλλαγή Προσοµοίωση DATA Πλάκες Πρόβολος Τρύπες Ενισχυµένες ζώνες Τοίχοι πλήρωσης Ζώνες Επίλυσης Αλλαγή Στοιχείων Πλακών Σκάλες Αλλαγή Σκάλας Αυτόµατη Αναγνώριση Αναγνώριση από σύνορα Αλλαγή Πλακών Κλίµακες ηµιουργία Επίλυση/Σχεδιασµός Αλλαγή Ενηµέρωση Οντοτήτων Όλων Λογικός Έλεγχος Εντολή PINAKES Υποστυλώµατα Ελεύθεροι Κόµβοι Τοιχεία Υπογείου οκοί Τοίχοι ιασύνδεση µε Άλλα Προγράµµατα STRUDL Γενική Πορεία Προγράµµατος MODEL(Αριθµός µελέτης).gti LOAD(Αριθµός µελέτης).gti SOLVE(Αριθµός µελέτης).gti STRADOUT (Αριθµός µελέτης).gti DESIGN(Αριθµός µελέτης).gti MODELCONT (Αριθµός µελέτης).gti STRADOUTCONT(Αριθµός µελέτης).gti Ονοµατολογία Μελών και Κόµβων Υποστυλώµατα Ελεύθεροι Κόµβοι οκοί Ειδικοί Σύνδεσµοι Φυτευτά Υποστυλώµατα Τοίχοι Οµάδα (GROUP) Τοιχεία Πλάκες Πάσσαλοι Ονοµατολογία Πεπερασµένων Στοιχείων από Επίλυση Πλακών οκοί Ειδικοί Σύνδεσµοι Κόµβοι Πλάκα

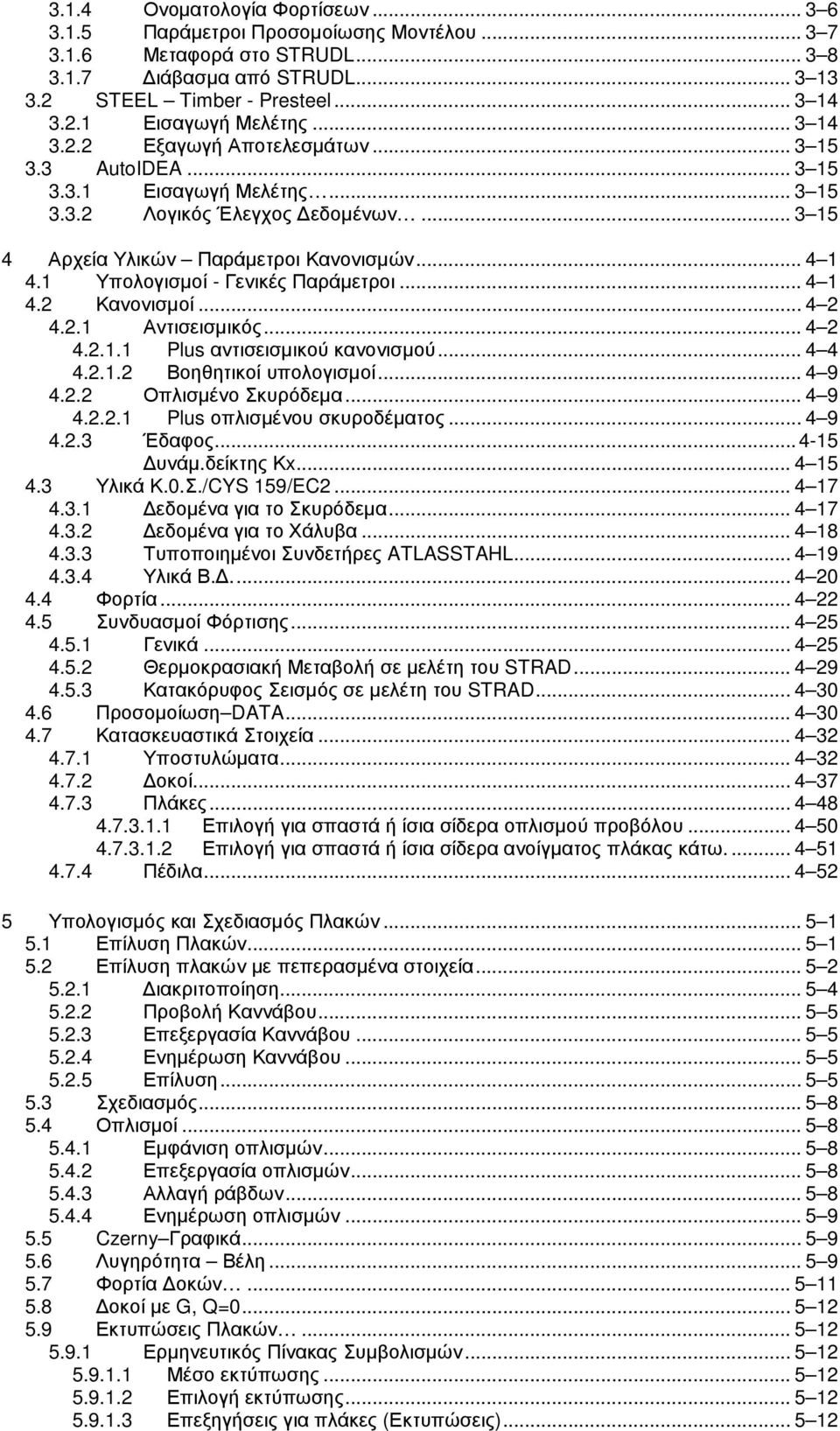

6 3.1.4 Ονοµατολογία Φορτίσεων Παράµετροι Προσοµοίωσης Μοντέλου Μεταφορά στο STRUDL ιάβασµα από STRUDL STEEL Timber - Presteel Εισαγωγή Μελέτης Εξαγωγή Αποτελεσµάτων AutoIDEA Εισαγωγή Μελέτης Λογικός Έλεγχος εδοµένων Αρχεία Υλικών Παράµετροι Κανονισµών Υπολογισµοί - Γενικές Παράµετροι Κανονισµοί Αντισεισµικός Plus αντισεισµικού κανονισµού Βοηθητικοί υπολογισµοί Οπλισµένο Σκυρόδεµα Plus οπλισµένου σκυροδέµατος Έδαφος υνάµ.δείκτης Κx Υλικά Κ.0.Σ./CYS 159/EC εδοµένα για το Σκυρόδεµα εδοµένα για το Χάλυβα Τυποποιηµένοι Συνδετήρες ATLASSTAHL Υλικά Β Φορτία Συνδυασµοί Φόρτισης Γενικά Θερµοκρασιακή Μεταβολή σε µελέτη του STRAD Κατακόρυφος Σεισµός σε µελέτη του STRAD Προσοµοίωση DATA Κατασκευαστικά Στοιχεία Υποστυλώµατα οκοί Πλάκες Επιλογή για σπαστά ή ίσια σίδερα οπλισµού προβόλου Επιλογή για σπαστά ή ίσια σίδερα ανοίγµατος πλάκας κάτω Πέδιλα Υπολογισµός και Σχεδιασµός Πλακών Επίλυση Πλακών Επίλυση πλακών µε πεπερασµένα στοιχεία ιακριτοποίηση Προβολή Καννάβου Επεξεργασία Καννάβου Ενηµέρωση Καννάβου Επίλυση Σχεδιασµός Οπλισµοί Εµφάνιση οπλισµών Επεξεργασία οπλισµών Αλλαγή ράβδων Ενηµέρωση οπλισµών Czerny Γραφικά Λυγηρότητα Βέλη Φορτία οκών οκοί µε G, Q= Εκτυπώσεις Πλακών Ερµηνευτικός Πίνακας Συµβολισµών Μέσο εκτύπωσης Επιλογή εκτύπωσης Επεξηγήσεις για πλάκες (Εκτυπώσεις)

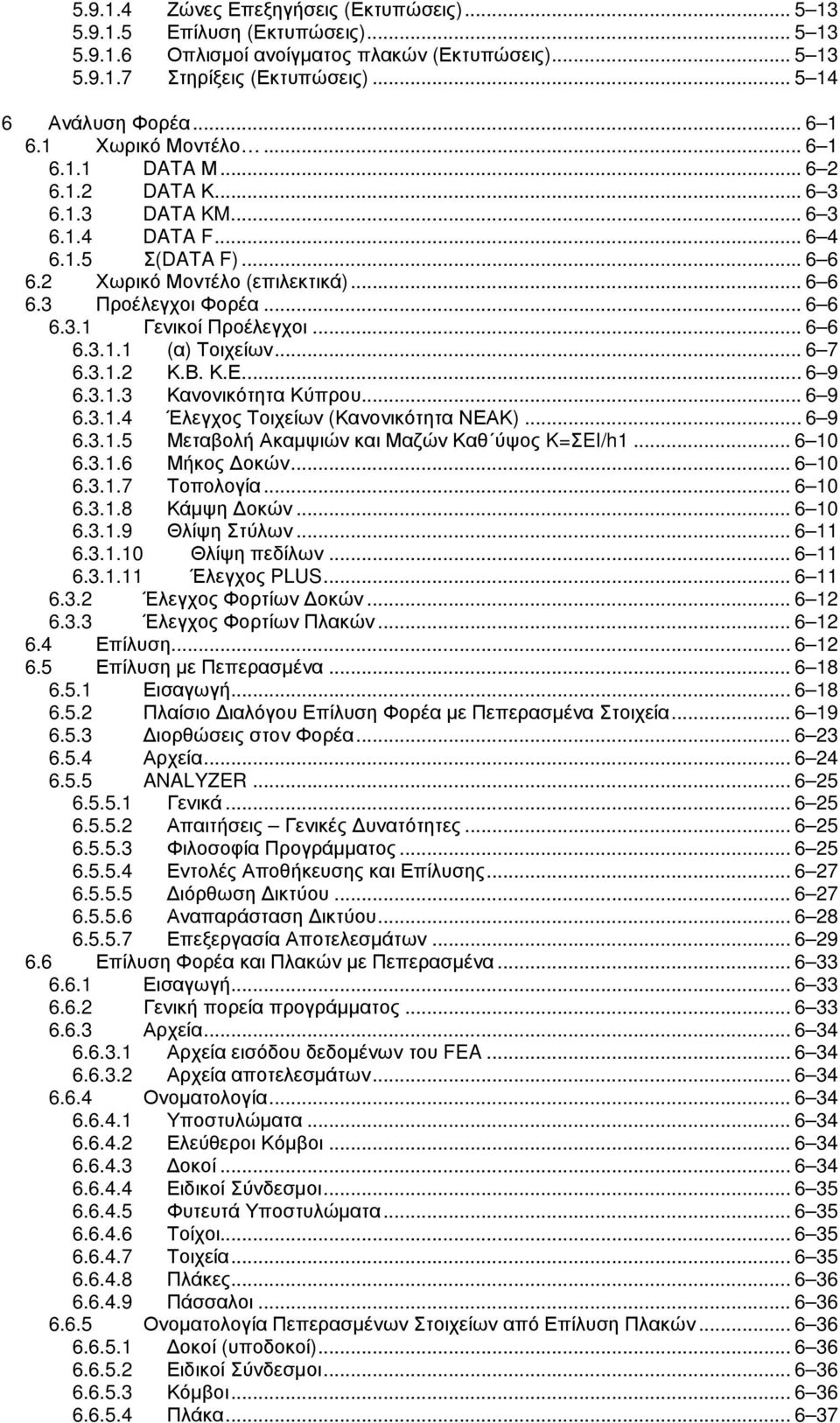

7 Ζώνες Επεξηγήσεις (Εκτυπώσεις) Επίλυση (Εκτυπώσεις) Οπλισµοί ανοίγµατος πλακών (Εκτυπώσεις) Στηρίξεις (Εκτυπώσεις) Ανάλυση Φορέα Χωρικό Μοντέλο DATA Μ DATA Κ DATA KM DATA F Σ(DATA F) Χωρικό Μοντέλο (επιλεκτικά) Προέλεγχοι Φορέα Γενικοί Προέλεγχοι (α) Τοιχείων Κ.Β. Κ.Ε Κανονικότητα Κύπρου Έλεγχος Τοιχείων (Κανονικότητα ΝΕΑΚ) Μεταβολή Ακαµψιών και Μαζών Καθ ύψος K=ΣEI/h Μήκος οκών Τοπολογία Κάµψη οκών Θλίψη Στύλων Θλίψη πεδίλων Έλεγχος PLUS Έλεγχος Φορτίων οκών Έλεγχος Φορτίων Πλακών Επίλυση Επίλυση µε Πεπερασµένα Εισαγωγή Πλαίσιο ιαλόγου Επίλυση Φορέα µε Πεπερασµένα Στοιχεία ιορθώσεις στον Φορέα Αρχεία ANALYZER Γενικά Απαιτήσεις Γενικές υνατότητες Φιλοσοφία Προγράµµατος Εντολές Αποθήκευσης και Επίλυσης ιόρθωση ικτύου Αναπαράσταση ικτύου Επεξεργασία Αποτελεσµάτων Επίλυση Φορέα και Πλακών µε Πεπερασµένα Εισαγωγή Γενική πορεία προγράµµατος Αρχεία Αρχεία εισόδου δεδοµένων του FEA Αρχεία αποτελεσµάτων Ονοµατολογία Υποστυλώµατα Ελεύθεροι Κόµβοι οκοί Ειδικοί Σύνδεσµοι Φυτευτά Υποστυλώµατα Τοίχοι Τοιχεία Πλάκες Πάσσαλοι Ονοµατολογία Πεπερασµένων Στοιχείων από Επίλυση Πλακών οκοί (υποδοκοί) Ειδικοί Σύνδεσµοι Κόµβοι Πλάκα

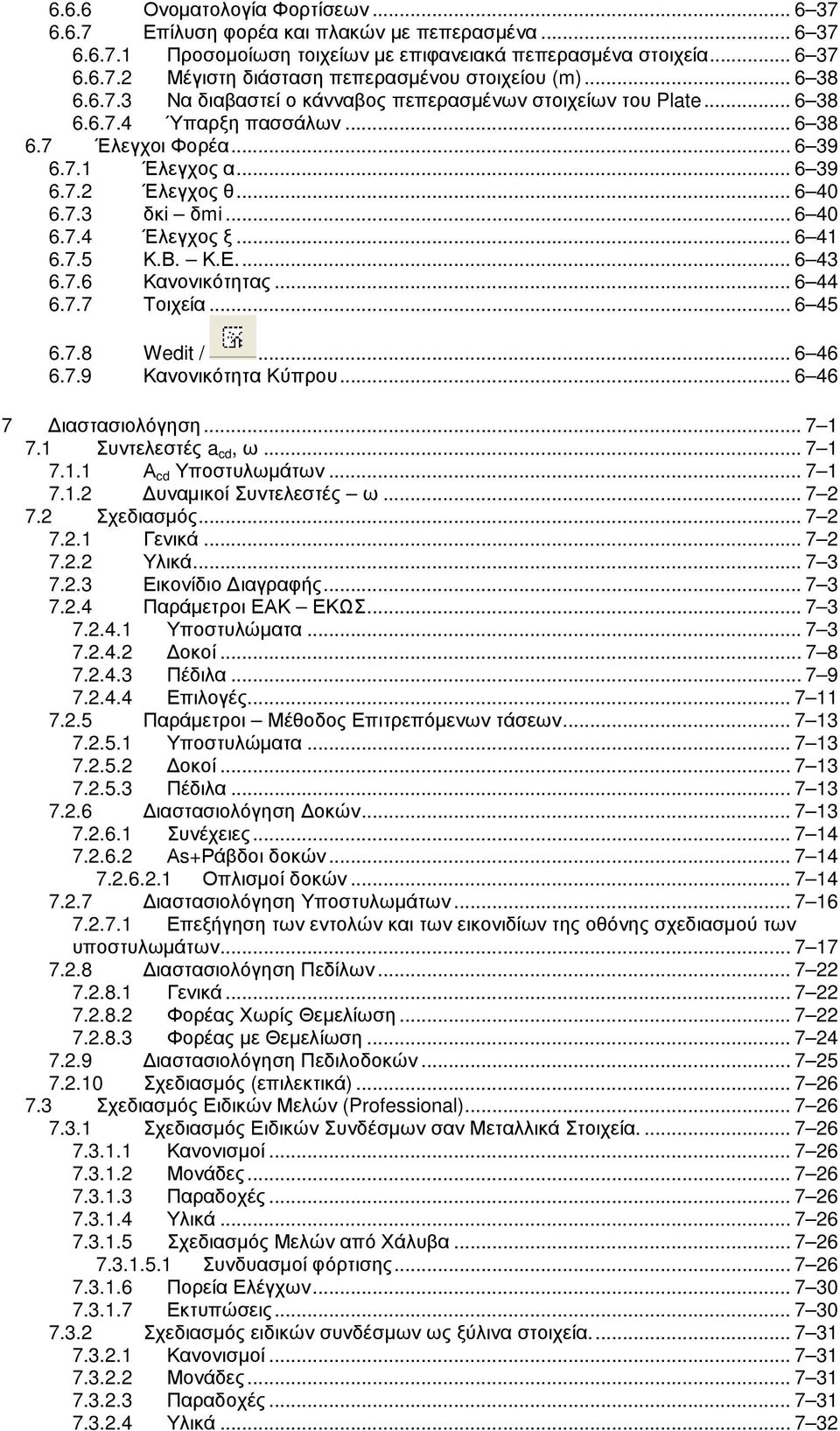

8 6.6.6 Ονοµατολογία Φορτίσεων Επίλυση φορέα και πλακών µε πεπερασµένα Προσοµοίωση τοιχείων µε επιφανειακά πεπερασµένα στοιχεία Μέγιστη διάσταση πεπερασµένου στοιχείου (m) Να διαβαστεί ο κάνναβος πεπερασµένων στοιχείων του Plate Ύπαρξη πασσάλων Έλεγχοι Φορέα Έλεγχος α Έλεγχος θ δκi δmi Έλεγχος ξ Κ.Β. Κ.Ε Κανονικότητας Τοιχεία Wedit / Κανονικότητα Κύπρου ιαστασιολόγηση Συντελεστές a cd, ω Α cd Υποστυλωµάτων υναµικοί Συντελεστές ω Σχεδιασµός Γενικά Υλικά Εικονίδιο ιαγραφής Παράµετροι ΕΑΚ ΕΚΩΣ Υποστυλώµατα οκοί Πέδιλα Επιλογές Παράµετροι Μέθοδος Επιτρεπόµενων τάσεων Υποστυλώµατα οκοί Πέδιλα ιαστασιολόγηση οκών Συνέχειες Αs+Ράβδοι δοκών Οπλισµοί δοκών ιαστασιολόγηση Υποστυλωµάτων Επεξήγηση των εντολών και των εικονιδίων της οθόνης σχεδιασµού των υποστυλωµάτων ιαστασιολόγηση Πεδίλων Γενικά Φορέας Χωρίς Θεµελίωση Φορέας µε Θεµελίωση ιαστασιολόγηση Πεδιλοδοκών Σχεδιασµός (επιλεκτικά) Σχεδιασµός Ειδικών Μελών (Professional) Σχεδιασµός Ειδικών Συνδέσµων σαν Μεταλλικά Στοιχεία Κανονισµοί Μονάδες Παραδοχές Υλικά Σχεδιασµός Μελών από Χάλυβα Συνδυασµοί φόρτισης Πορεία Ελέγχων Εκτυπώσεις Σχεδιασµός ειδικών συνδέσµων ως ξύλινα στοιχεία Κανονισµοί Μονάδες Παραδοχές Υλικά

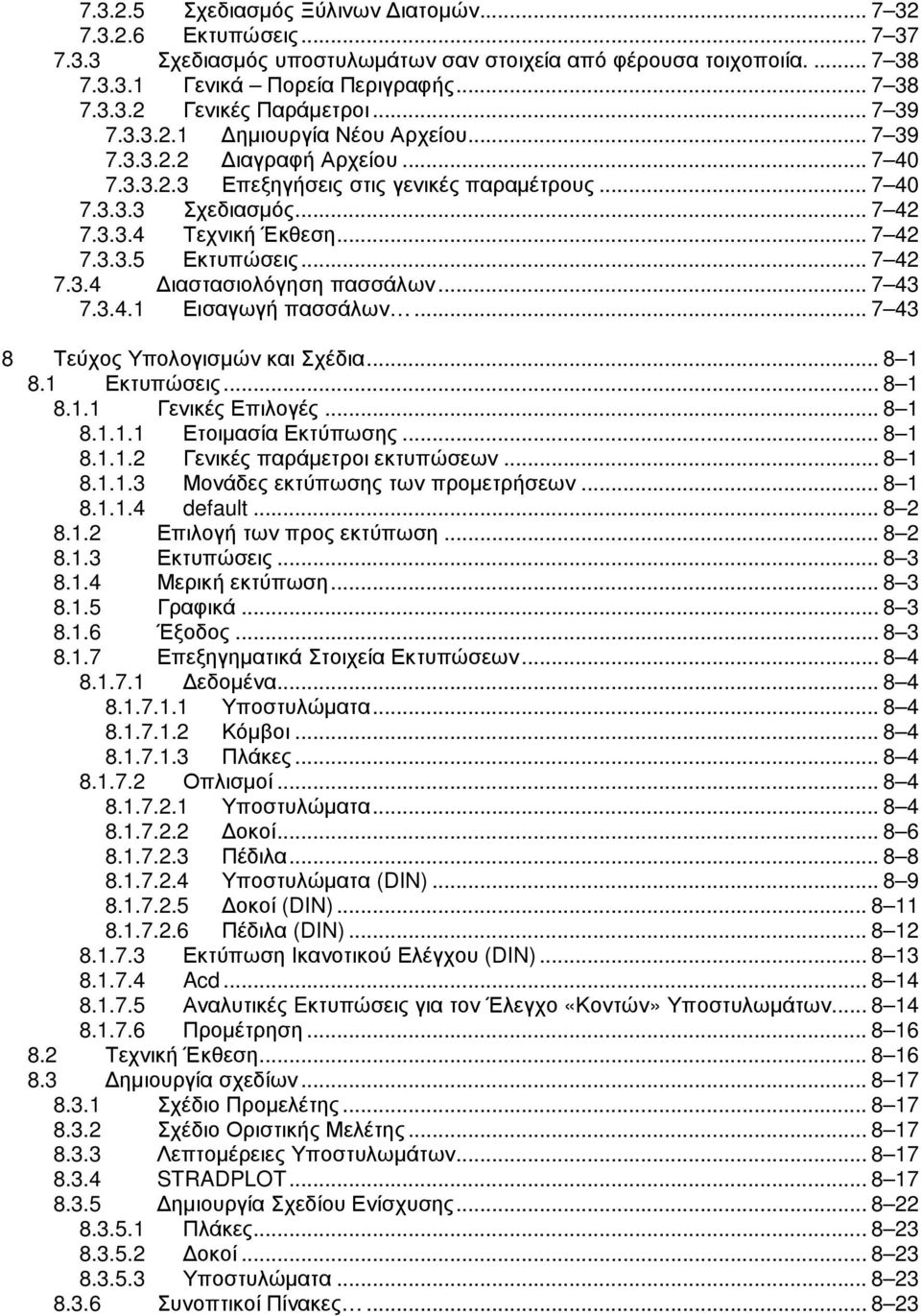

9 Σχεδιασµός Ξύλινων ιατοµών Εκτυπώσεις Σχεδιασµός υποστυλωµάτων σαν στοιχεία από φέρουσα τοιχοποιία Γενικά Πορεία Περιγραφής Γενικές Παράµετροι ηµιουργία Νέου Αρχείου ιαγραφή Αρχείου Επεξηγήσεις στις γενικές παραµέτρους Σχεδιασµός Τεχνική Έκθεση Εκτυπώσεις ιαστασιολόγηση πασσάλων Εισαγωγή πασσάλων Τεύχος Υπολογισµών και Σχέδια Εκτυπώσεις Γενικές Επιλογές Ετοιµασία Εκτύπωσης Γενικές παράµετροι εκτυπώσεων Μονάδες εκτύπωσης των προµετρήσεων default Επιλογή των προς εκτύπωση Εκτυπώσεις Μερική εκτύπωση Γραφικά Έξοδος Επεξηγηµατικά Στοιχεία Εκτυπώσεων εδοµένα Υποστυλώµατα Κόµβοι Πλάκες Οπλισµοί Υποστυλώµατα οκοί Πέδιλα Υποστυλώµατα (DIN) οκοί (DIN) Πέδιλα (DIN) Εκτύπωση Ικανοτικού Ελέγχου (DIN) Acd Αναλυτικές Eκτυπώσεις για τον Έλεγχο «Κοντών» Υποστυλωµάτων Προµέτρηση Τεχνική Έκθεση ηµιουργία σχεδίων Σχέδιο Προµελέτης Σχέδιο Οριστικής Μελέτης Λεπτοµέρειες Υποστυλωµάτων STRADPLOT ηµιουργία Σχεδίου Ενίσχυσης Πλάκες οκοί Υποστυλώµατα Συνοπτικοί Πίνακες

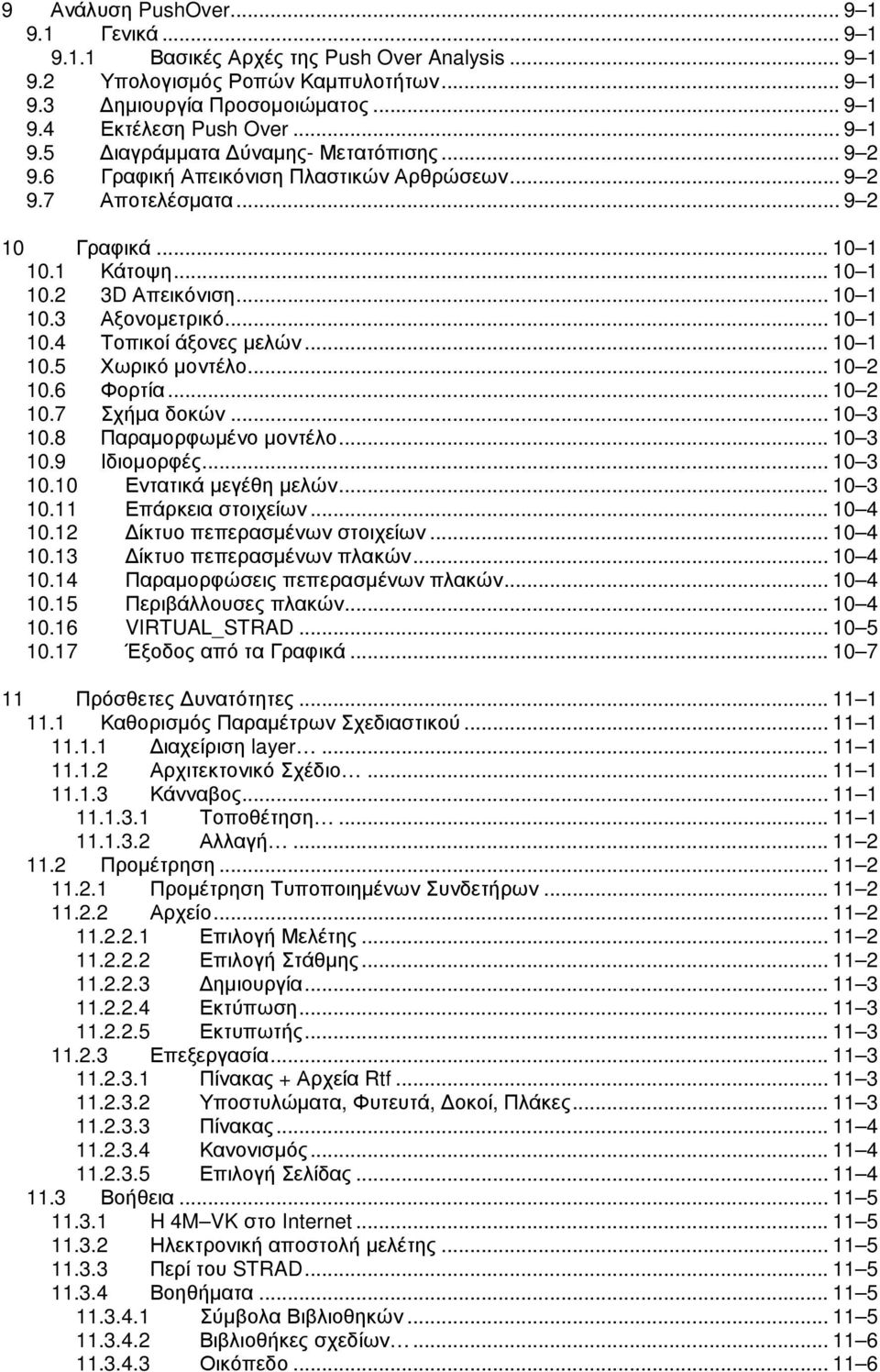

10 9 Ανάλυση PushOver Γενικά Βασικές Αρχές της Push Over Analysis Υπολογισµός Ροπών Καµπυλοτήτων ηµιουργία Προσοµοιώµατος Εκτέλεση Push Over ιαγράµµατα ύναµης- Μετατόπισης Γραφική Απεικόνιση Πλαστικών Αρθρώσεων Αποτελέσµατα Γραφικά Κάτοψη D Απεικόνιση Αξονοµετρικό Τοπικοί άξονες µελών Χωρικό µοντέλο Φορτία Σχήµα δοκών Παραµορφωµένο µοντέλο Ιδιοµορφές Εντατικά µεγέθη µελών Επάρκεια στοιχείων ίκτυο πεπερασµένων στοιχείων ίκτυο πεπερασµένων πλακών Παραµορφώσεις πεπερασµένων πλακών Περιβάλλουσες πλακών VIRTUAL_STRAD Έξοδος από τα Γραφικά Πρόσθετες υνατότητες Καθορισµός Παραµέτρων Σχεδιαστικού ιαχείριση layer Αρχιτεκτονικό Σχέδιο Κάνναβος Τοποθέτηση Αλλαγή Προµέτρηση Προµέτρηση Τυποποιηµένων Συνδετήρων Αρχείο Επιλογή Μελέτης Επιλογή Στάθµης ηµιουργία Εκτύπωση Εκτυπωτής Επεξεργασία Πίνακας + Αρχεία Rtf Υποστυλώµατα, Φυτευτά, οκοί, Πλάκες Πίνακας Κανονισµός Επιλογή Σελίδας Βοήθεια H 4M VK στο Internet Ηλεκτρονική αποστολή µελέτης Περί του STRAD Βοηθήµατα Σύµβολα Βιβλιοθηκών Βιβλιοθήκες σχεδίων Οικόπεδο

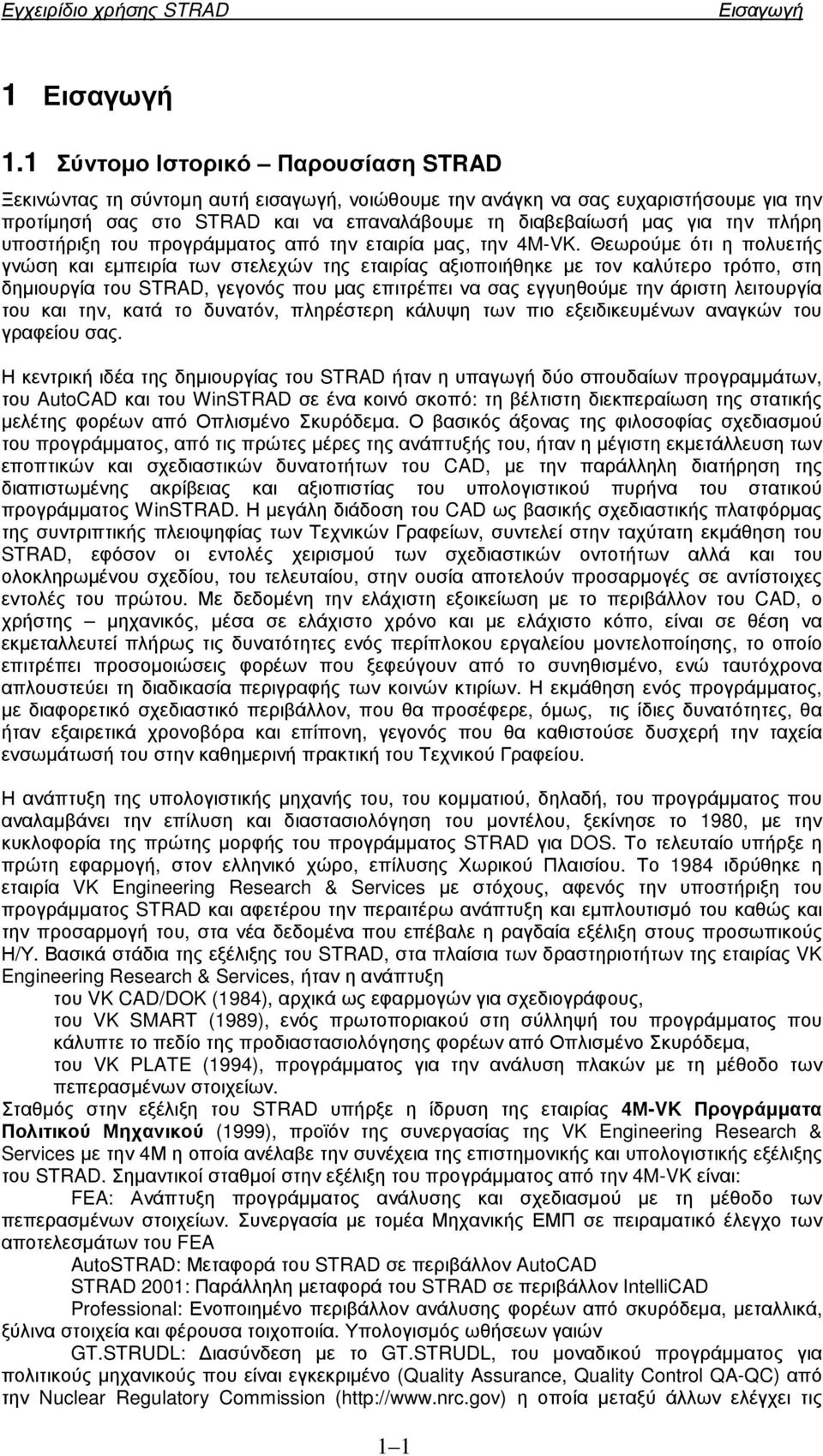

11 Εισαγωγή 1 Εισαγωγή 1.1 Σύντοµο Ιστορικό Παρουσίαση STRAD Ξεκινώντας τη σύντοµη αυτή εισαγωγή, νοιώθουµε την ανάγκη να σας ευχαριστήσουµε για την προτίµησή σας στο STRAD και να επαναλάβουµε τη διαβεβαίωσή µας για την πλήρη υποστήριξη του προγράµµατος από την εταιρία µας, την 4M-VK. Θεωρούµε ότι η πολυετής γνώση και εµπειρία των στελεχών της εταιρίας αξιοποιήθηκε µε τον καλύτερο τρόπο, στη δηµιουργία του STRAD, γεγονός που µας επιτρέπει να σας εγγυηθούµε την άριστη λειτουργία του και την, κατά το δυνατόν, πληρέστερη κάλυψη των πιο εξειδικευµένων αναγκών του γραφείου σας. Η κεντρική ιδέα της δηµιουργίας του STRAD ήταν η υπαγωγή δύο σπουδαίων προγραµµάτων, του AutoCAD και του WinSTRAD σε ένα κοινό σκοπό: τη βέλτιστη διεκπεραίωση της στατικής µελέτης φορέων από Οπλισµένο Σκυρόδεµα. Ο βασικός άξονας της φιλοσοφίας σχεδιασµού του προγράµµατος, από τις πρώτες µέρες της ανάπτυξής του, ήταν η µέγιστη εκµετάλλευση των εποπτικών και σχεδιαστικών δυνατοτήτων του CAD, µε την παράλληλη διατήρηση της διαπιστωµένης ακρίβειας και αξιοπιστίας του υπολογιστικού πυρήνα του στατικού προγράµµατος WinSTRAD. Η µεγάλη διάδοση του CAD ως βασικής σχεδιαστικής πλατφόρµας της συντριπτικής πλειοψηφίας των Τεχνικών Γραφείων, συντελεί στην ταχύτατη εκµάθηση του STRAD, εφόσον οι εντολές χειρισµού των σχεδιαστικών οντοτήτων αλλά και του ολοκληρωµένου σχεδίου, του τελευταίου, στην ουσία αποτελούν προσαρµογές σε αντίστοιχες εντολές του πρώτου. Με δεδοµένη την ελάχιστη εξοικείωση µε το περιβάλλον του CAD, ο χρήστης µηχανικός, µέσα σε ελάχιστο χρόνο και µε ελάχιστο κόπο, είναι σε θέση να εκµεταλλευτεί πλήρως τις δυνατότητες ενός περίπλοκου εργαλείου µοντελοποίησης, το οποίο επιτρέπει προσοµοιώσεις φορέων που ξεφεύγουν από το συνηθισµένο, ενώ ταυτόχρονα απλουστεύει τη διαδικασία περιγραφής των κοινών κτιρίων. Η εκµάθηση ενός προγράµµατος, µε διαφορετικό σχεδιαστικό περιβάλλον, που θα προσέφερε, όµως, τις ίδιες δυνατότητες, θα ήταν εξαιρετικά χρονοβόρα και επίπονη, γεγονός που θα καθιστούσε δυσχερή την ταχεία ενσωµάτωσή του στην καθηµερινή πρακτική του Τεχνικού Γραφείου. Η ανάπτυξη της υπολογιστικής µηχανής του, του κοµµατιού, δηλαδή, του προγράµµατος που αναλαµβάνει την επίλυση και διαστασιολόγηση του µοντέλου, ξεκίνησε το 1980, µε την κυκλοφορία της πρώτης µορφής του προγράµµατος STRAD για DOS. Το τελευταίο υπήρξε η πρώτη εφαρµογή, στον ελληνικό χώρο, επίλυσης Χωρικού Πλαισίου. Το 1984 ιδρύθηκε η εταιρία VK Engineering Research & Services µε στόχους, αφενός την υποστήριξη του προγράµµατος STRAD και αφετέρου την περαιτέρω ανάπτυξη και εµπλουτισµό του καθώς και την προσαρµογή του, στα νέα δεδοµένα που επέβαλε η ραγδαία εξέλιξη στους προσωπικούς Η/Υ. Βασικά στάδια της εξέλιξης του STRAD, στα πλαίσια των δραστηριοτήτων της εταιρίας VK Engineering Research & Services, ήταν η ανάπτυξη του VK CAD/DOK (1984), αρχικά ως εφαρµογών για σχεδιογράφους, του VK SMART (1989), ενός πρωτοποριακού στη σύλληψή του προγράµµατος που κάλυπτε το πεδίο της προδιαστασιολόγησης φορέων από Οπλισµένο Σκυρόδεµα, του VK PLATE (1994), προγράµµατος για την ανάλυση πλακών µε τη µέθοδο των πεπερασµένων στοιχείων. Σταθµός στην εξέλιξη του STRAD υπήρξε η ίδρυση της εταιρίας 4Μ-VK Προγράµµατα Πολιτικού Μηχανικού (1999), προϊόν της συνεργασίας της VK Engineering Research & Services µε την 4Μ η οποία ανέλαβε την συνέχεια της επιστηµονικής και υπολογιστικής εξέλιξης του STRAD. Σηµαντικοί σταθµοί στην εξέλιξη του προγράµµατος από την 4M-VK είναι: FEA: Ανάπτυξη προγράµµατος ανάλυσης και σχεδιασµού µε τη µέθοδο των πεπερασµένων στοιχείων. Συνεργασία µε τοµέα Μηχανικής ΕΜΠ σε πειραµατικό έλεγχο των αποτελεσµάτων του FEA AutoSTRAD: Μεταφορά του STRAD σε περιβάλλον AutoCAD STRAD 2001: Παράλληλη µεταφορά του STRAD σε περιβάλλον IntelliCAD Professional: Ενοποιηµένο περιβάλλον ανάλυσης φορέων από σκυρόδεµα, µεταλλικά, ξύλινα στοιχεία και φέρουσα τοιχοποιία. Υπολογισµός ωθήσεων γαιών GT.STRUDL: ιασύνδεση µε το GT.STRUDL, του µοναδικού προγράµµατος για πολιτικούς µηχανικούς που είναι εγκεκριµένο (Quality Assurance, Quality Control QA-QC) από την Nuclear Regulatory Commission (http://www.nrc.gov) η οποία µεταξύ άλλων ελέγχει τις 1 1

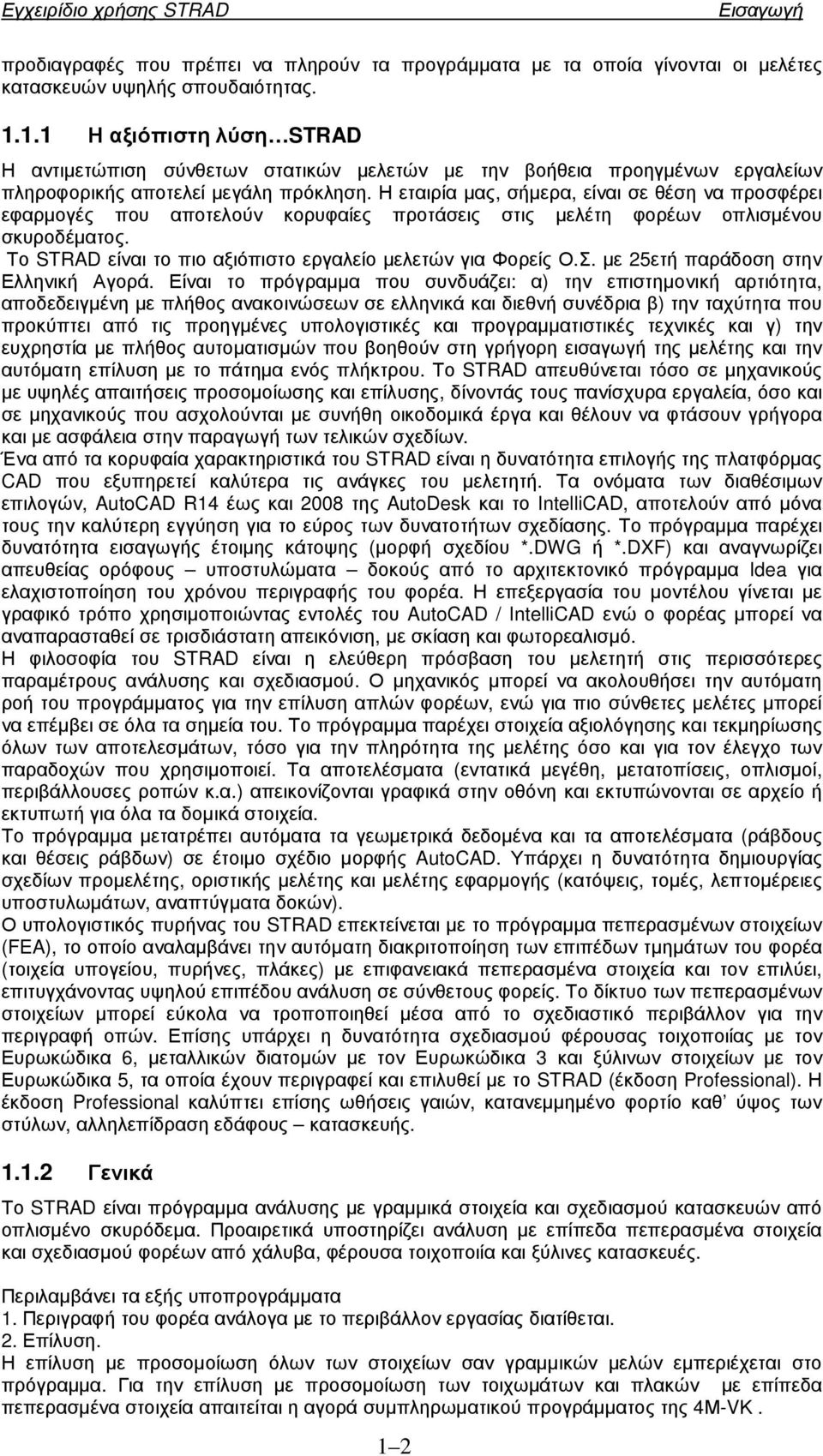

12 Εισαγωγή προδιαγραφές που πρέπει να πληρούν τα προγράµµατα µε τα οποία γίνονται οι µελέτες κατασκευών υψηλής σπουδαιότητας Η αξιόπιστη λύση STRAD Η αντιµετώπιση σύνθετων στατικών µελετών µε την βοήθεια προηγµένων εργαλείων πληροφορικής αποτελεί µεγάλη πρόκληση. Η εταιρία µας, σήµερα, είναι σε θέση να προσφέρει εφαρµογές που αποτελούν κορυφαίες προτάσεις στις µελέτη φορέων οπλισµένου σκυροδέµατος. Το STRAD είναι το πιο αξιόπιστο εργαλείο µελετών για Φορείς Ο.Σ. µε 25ετή παράδοση στην Ελληνική Αγορά. Είναι το πρόγραµµα που συνδυάζει: α) την επιστηµονική αρτιότητα, αποδεδειγµένη µε πλήθος ανακοινώσεων σε ελληνικά και διεθνή συνέδρια β) την ταχύτητα που προκύπτει από τις προηγµένες υπολογιστικές και προγραµµατιστικές τεχνικές και γ) την ευχρηστία µε πλήθος αυτοµατισµών που βοηθούν στη γρήγορη εισαγωγή της µελέτης και την αυτόµατη επίλυση µε το πάτηµα ενός πλήκτρου. Το STRAD απευθύνεται τόσο σε µηχανικούς µε υψηλές απαιτήσεις προσοµοίωσης και επίλυσης, δίνοντάς τους πανίσχυρα εργαλεία, όσο και σε µηχανικούς που ασχολούνται µε συνήθη οικοδοµικά έργα και θέλουν να φτάσουν γρήγορα και µε ασφάλεια στην παραγωγή των τελικών σχεδίων. Ένα από τα κορυφαία χαρακτηριστικά του STRAD είναι η δυνατότητα επιλογής της πλατφόρµας CAD που εξυπηρετεί καλύτερα τις ανάγκες του µελετητή. Τα ονόµατα των διαθέσιµων επιλογών, AutoCAD R14 έως και 2008 της AutoDesk και το IntelliCAD, αποτελούν από µόνα τους την καλύτερη εγγύηση για το εύρος των δυνατοτήτων σχεδίασης. Το πρόγραµµα παρέχει δυνατότητα εισαγωγής έτοιµης κάτοψης (µορφή σχεδίου *.DWG ή *.DXF) και αναγνωρίζει απευθείας ορόφους υποστυλώµατα δοκούς από το αρχιτεκτονικό πρόγραµµα Idea για ελαχιστοποίηση του χρόνου περιγραφής του φορέα. Η επεξεργασία του µοντέλου γίνεται µε γραφικό τρόπο χρησιµοποιώντας εντολές του AutoCAD / IntelliCAD ενώ ο φορέας µπορεί να αναπαρασταθεί σε τρισδιάστατη απεικόνιση, µε σκίαση και φωτορεαλισµό. Η φιλοσοφία του STRAD είναι η ελεύθερη πρόσβαση του µελετητή στις περισσότερες παραµέτρους ανάλυσης και σχεδιασµού. Ο µηχανικός µπορεί να ακολουθήσει την αυτόµατη ροή του προγράµµατος για την επίλυση απλών φορέων, ενώ για πιο σύνθετες µελέτες µπορεί να επέµβει σε όλα τα σηµεία του. Το πρόγραµµα παρέχει στοιχεία αξιολόγησης και τεκµηρίωσης όλων των αποτελεσµάτων, τόσο για την πληρότητα της µελέτης όσο και για τον έλεγχο των παραδοχών που χρησιµοποιεί. Τα αποτελέσµατα (εντατικά µεγέθη, µετατοπίσεις, οπλισµοί, περιβάλλουσες ροπών κ.α.) απεικονίζονται γραφικά στην οθόνη και εκτυπώνονται σε αρχείο ή εκτυπωτή για όλα τα δοµικά στοιχεία. Το πρόγραµµα µετατρέπει αυτόµατα τα γεωµετρικά δεδοµένα και τα αποτελέσµατα (ράβδους και θέσεις ράβδων) σε έτοιµο σχέδιο µορφής AutoCAD. Υπάρχει η δυνατότητα δηµιουργίας σχεδίων προµελέτης, οριστικής µελέτης και µελέτης εφαρµογής (κατόψεις, τοµές, λεπτοµέρειες υποστυλωµάτων, αναπτύγµατα δοκών). Ο υπολογιστικός πυρήνας του STRAD επεκτείνεται µε το πρόγραµµα πεπερασµένων στοιχείων (FEA), το οποίο αναλαµβάνει την αυτόµατη διακριτοποίηση των επιπέδων τµηµάτων του φορέα (τοιχεία υπογείου, πυρήνες, πλάκες) µε επιφανειακά πεπερασµένα στοιχεία και τον επιλύει, επιτυγχάνοντας υψηλού επιπέδου ανάλυση σε σύνθετους φορείς. Το δίκτυο των πεπερασµένων στοιχείων µπορεί εύκολα να τροποποιηθεί µέσα από το σχεδιαστικό περιβάλλον για την περιγραφή οπών. Επίσης υπάρχει η δυνατότητα σχεδιασµού φέρουσας τοιχοποιίας µε τον Ευρωκώδικα 6, µεταλλικών διατοµών µε τον Ευρωκώδικα 3 και ξύλινων στοιχείων µε τον Ευρωκώδικα 5, τα οποία έχουν περιγραφεί και επιλυθεί µε το STRAD (έκδοση Professional). Η έκδοση Professional καλύπτει επίσης ωθήσεις γαιών, κατανεµµηµένο φορτίο καθ ύψος των στύλων, αλληλεπίδραση εδάφους κατασκευής Γενικά Το STRAD είναι πρόγραµµα ανάλυσης µε γραµµικά στοιχεία και σχεδιασµού κατασκευών από οπλισµένο σκυρόδεµα. Προαιρετικά υποστηρίζει ανάλυση µε επίπεδα πεπερασµένα στοιχεία και σχεδιασµού φορέων από χάλυβα, φέρουσα τοιχοποιία και ξύλινες κατασκευές. Περιλαµβάνει τα εξής υποπρογράµµατα 1. Περιγραφή του φορέα ανάλογα µε το περιβάλλον εργασίας διατίθεται. 2. Επίλυση. Η επίλυση µε προσοµοίωση όλων των στοιχείων σαν γραµµικών µελών εµπεριέχεται στο πρόγραµµα. Για την επίλυση µε προσοµοίωση των τοιχωµάτων και πλακών µε επίπεδα πεπερασµένα στοιχεία απαιτείται η αγορά συµπληρωµατικού προγράµµατος της 4Μ-VΚ. 1 2

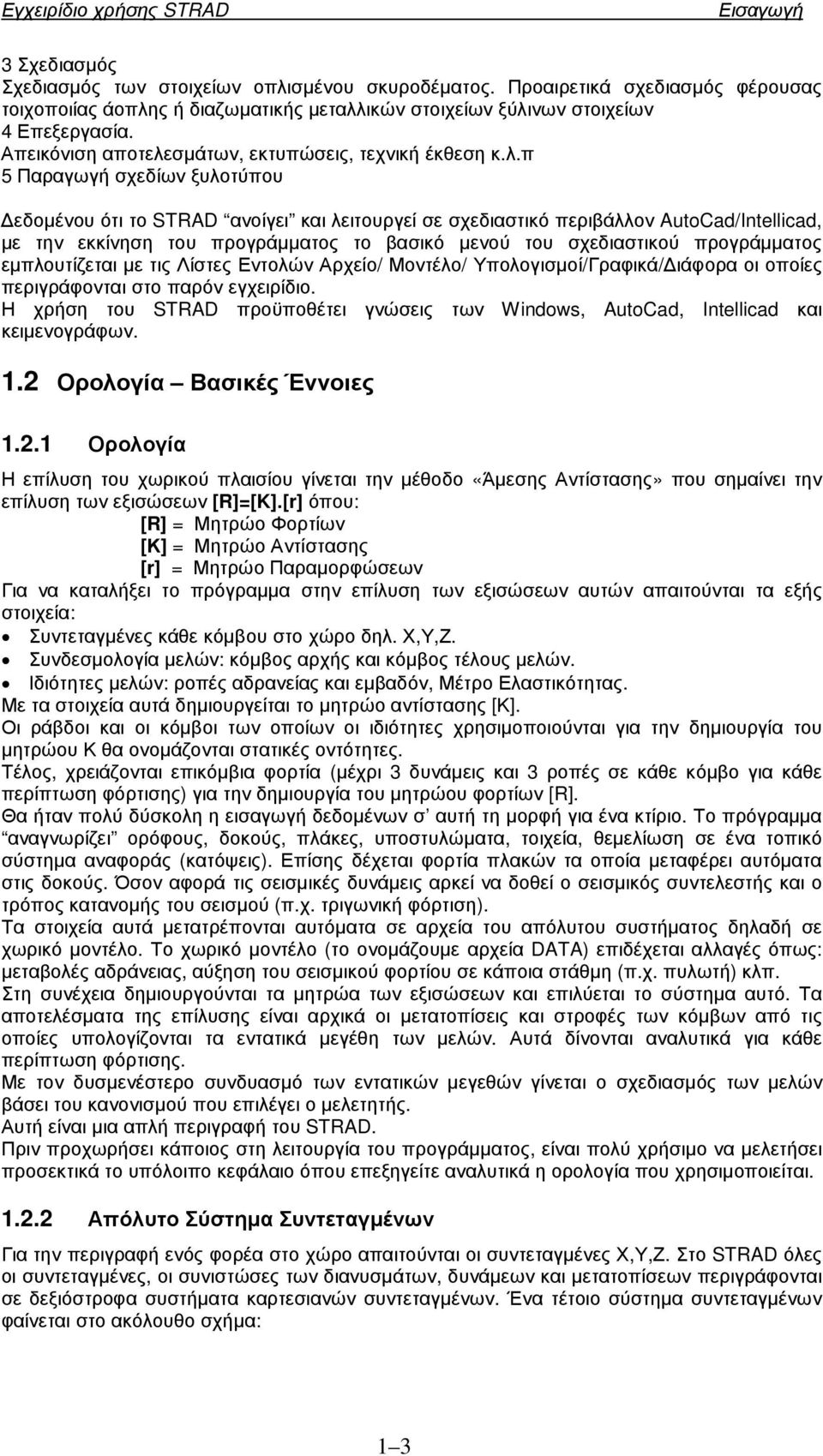

13 Εισαγωγή 3 Σχεδιασµός Σχεδιασµός των στοιχείων οπλισµένου σκυροδέµατος. Προαιρετικά σχεδιασµός φέρουσας τοιχοποιίας άοπλης ή διαζωµατικής µεταλλικών στοιχείων ξύλινων στοιχείων 4 Επεξεργασία. Απεικόνιση αποτελεσµάτων, εκτυπώσεις, τεχνική έκθεση κ.λ.π 5 Παραγωγή σχεδίων ξυλοτύπου εδοµένου ότι το STRAD ανοίγει και λειτουργεί σε σχεδιαστικό περιβάλλον AutoCad/Intellicad, µε την εκκίνηση του προγράµµατος το βασικό µενού του σχεδιαστικού προγράµµατος εµπλουτίζεται µε τις Λίστες Εντολών Αρχείο/ Μοντέλο/ Υπολογισµοί/Γραφικά/ ιάφορα οι οποίες περιγράφονται στο παρόν εγχειρίδιο. Η χρήση του STRAD προϋποθέτει γνώσεις των Windows, AutoCad, Intellicad και κειµενογράφων. 1.2 Ορολογία Βασικές Έννοιες Ορολογία Η επίλυση του χωρικού πλαισίου γίνεται την µέθοδο «Άµεσης Αντίστασης» που σηµαίνει την επίλυση των εξισώσεων [R]=[K].[r] όπου: [R] = Μητρώο Φορτίων [Κ] = Μητρώο Αντίστασης [r] = Μητρώο Παραµορφώσεων Για να καταλήξει το πρόγραµµα στην επίλυση των εξισώσεων αυτών απαιτούνται τα εξής στοιχεία: Συντεταγµένες κάθε κόµβου στο χώρο δηλ. Χ,Υ,Ζ. Συνδεσµολογία µελών: κόµβος αρχής και κόµβος τέλους µελών. Ιδιότητες µελών: ροπές αδρανείας και εµβαδόν, Μέτρο Ελαστικότητας. Με τα στοιχεία αυτά δηµιουργείται το µητρώο αντίστασης [Κ]. Οι ράβδοι και οι κόµβοι των οποίων οι ιδιότητες χρησιµοποιούνται για την δηµιουργία του µητρώου Κ θα ονοµάζονται στατικές οντότητες. Τέλος, χρειάζονται επικόµβια φορτία (µέχρι 3 δυνάµεις και 3 ροπές σε κάθε κόµβο για κάθε περίπτωση φόρτισης) για την δηµιουργία του µητρώου φορτίων [R]. Θα ήταν πολύ δύσκολη η εισαγωγή δεδοµένων σ αυτή τη µορφή για ένα κτίριο. Το πρόγραµµα αναγνωρίζει ορόφους, δοκούς, πλάκες, υποστυλώµατα, τοιχεία, θεµελίωση σε ένα τοπικό σύστηµα αναφοράς (κατόψεις). Επίσης δέχεται φορτία πλακών τα οποία µεταφέρει αυτόµατα στις δοκούς. Όσον αφορά τις σεισµικές δυνάµεις αρκεί να δοθεί ο σεισµικός συντελεστής και ο τρόπος κατανοµής του σεισµού (π.χ. τριγωνική φόρτιση). Τα στοιχεία αυτά µετατρέπονται αυτόµατα σε αρχεία του απόλυτου συστήµατος δηλαδή σε χωρικό µοντέλο. Το χωρικό µοντέλο (το ονοµάζουµε αρχεία DATA) επιδέχεται αλλαγές όπως: µεταβολές αδράνειας, αύξηση του σεισµικού φορτίου σε κάποια στάθµη (π.χ. πυλωτή) κλπ. Στη συνέχεια δηµιουργούνται τα µητρώα των εξισώσεων και επιλύεται το σύστηµα αυτό. Τα αποτελέσµατα της επίλυσης είναι αρχικά οι µετατοπίσεις και στροφές των κόµβων από τις οποίες υπολογίζονται τα εντατικά µεγέθη των µελών. Αυτά δίνονται αναλυτικά για κάθε περίπτωση φόρτισης. Με τον δυσµενέστερο συνδυασµό των εντατικών µεγεθών γίνεται ο σχεδιασµός των µελών βάσει του κανονισµού που επιλέγει ο µελετητής. Αυτή είναι µια απλή περιγραφή του STRAD. Πριν προχωρήσει κάποιος στη λειτουργία του προγράµµατος, είναι πολύ χρήσιµο να µελετήσει προσεκτικά το υπόλοιπο κεφάλαιο όπου επεξηγείτε αναλυτικά η ορολογία που χρησιµοποιείται Απόλυτο Σύστηµα Συντεταγµένων Για την περιγραφή ενός φορέα στο χώρο απαιτούνται οι συντεταγµένες Χ,Υ,Ζ. Στο STRAD όλες οι συντεταγµένες, οι συνιστώσες των διανυσµάτων, δυνάµεων και µετατοπίσεων περιγράφονται σε δεξιόστροφα συστήµατα καρτεσιανών συντεταγµένων. Ένα τέτοιο σύστηµα συντεταγµένων φαίνεται στο ακόλουθο σχήµα: 1 3

14 Εισαγωγή όπου Χ,Υ,Ζ, είναι οι διευθύνσεις των συντεταγµένων και u1 έως u6 οι έξι συνιστώσες ενός διανύσµατος δύναµης ή µετατόπισης. Το απόλυτο σύστηµα συντεταγµένων ορίζεται όπως δείχνει το ακόλουθο σχήµα ώστε ο Χ άξονας να είναι οριζόντιος και η περιγραφή κάθε κάτοψης του φορέα να γίνεται σε επίπεδο παράλληλο µε το ΟΧΥ. ΠΑΡΑΤΗΡΗΣΗ: Τα επίπεδα πλαίσια πρέπει να τοποθετούνται παράλληλα στο επίπεδο ΟΖΥ του τρισδιάστατου συστήµατος συντεταγµένων. ( ηλ. Χ συντεταγµένη σταθερή). Το STRAD επιλύει φορείς που αποτελούνται από γραµµικά µέλη τα οποία συντρέχουν σε κόµβους, στους οποίους δρουν δυνάµεις. Η προσπάθεια είναι να περιγραφούν τα στοιχεία αυτά σε ένα ΓΝΏΡΙΜΟ «Τοπικό Σύστηµα» αναφοράς, δηλαδή να αναγνωρίζει: υποστυλώµατα - δοκούς - πέδιλα - πεδιλοδοκούς - πλάκες - έµµεσες στηρίξεις κλπ Στάθµη Στάθµη είναι ένα επίπεδο το οποίο τέµνει τα κατακόρυφα στοιχεία της κατασκευής, όπως είναι τα υποστυλώµατα ή τα πέδιλα και σ αυτήν ανήκουν οι πλάκες και οι δοκοί. Στις περισσότερες κατασκευές στάθµη είναι η πλάκα του ορόφου ή η θεµελίωση, αλλά µπορεί να είναι και οτιδήποτε διακόπτει την συνέχεια των κατακορύφων στοιχείων. Η αρίθµηση αρχίζει από την χαµηλότερη στάθµη, δίνοντας τον αριθµό 1 και αυξάνεται διαδοχικά έως την πιο ψηλή στάθµη. Σε περίπτωση που επιλυθεί η κατασκευή µαζί µε την θεµελίωση, τότε η στάθµη 1 θα είναι η θεµελίωση (η διεπιφάνεια δηλαδή πεδίλων -εδάφους) Το πρόγραµµα αυτόµατα δηµιουργεί και τη στάθµη 0, η οποία είναι η στάθµη πάκτωσης (µηδενικές µετατοπίσεις και στροφές). Στην περίπτωση που περιγράφεται και η θεµελίωση, η στάθµη 0 είναι ο ελαστικός ηµίχωρος. Υψόµετρο στάθµη 0, ± Στο πρόγραµµα δεν µπορούν να οριστούν αρνητικά υψόµετρα. Οι στάθµες είναι παράλληλες στο ΟΧΥ επίπεδο και έχουν ΥΨΟΜΕΤΡΟ +Ζ(m). Για κάθε στάθµη πρέπει να ορισθεί και ένα αρχικό υψόµετρο. Αρχικό, γιατί στην πορεία µπορεί ο µελετητής να τροποποιήσει τα υψόµετρα µέρους της στάθµης. Σε αυτή τη περίπτωση θα δοθεί το υψόµετρο στο οποίο θα ανήκουν τα περισσότερα υποστυλώµατα ούτως ώστε αν χρειαστεί να γίνουν τις λιγότερες διορθώσεις. Το υψόµετρο κάθε στάθµης είναι το απόλυτο υψόµετρο της από την στάθµη 0 (το πρόγραµµα αυθαίρετα θεωρεί ότι το υψόµετρο της στάθµης 0 είναι µηδέν). Αν η στάθµη 1 είναι η θεµελίωση τότε το υψόµετρό της δίνεται αυθαίρετα ύψος 1m. Στο παρακάτω σχήµα δίνονται 3 πιθανές περιγραφές του ιδίου κτιρίου. Στο (α) περιγράφεται ολόκληρο το κτίριο µε τη θεµελίωση. Στο (β) το κτίριο θεωρείται πακτωµένο στη στάθµη θεµελίωσης ενώ στο (γ) πακτώνεται στην οροφή του υπογείου. 1 4

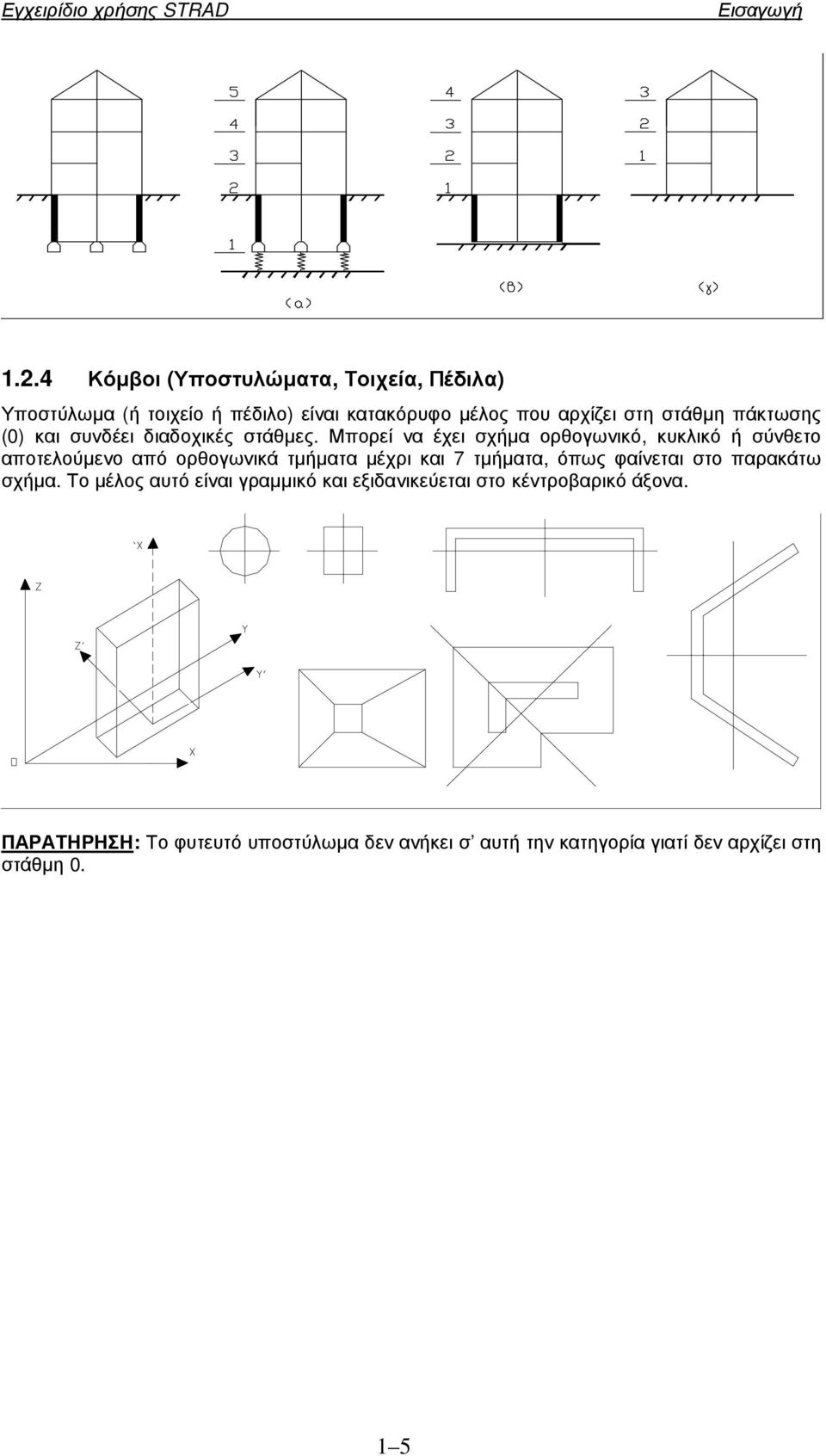

15 Εισαγωγή Κόµβοι (Υποστυλώµατα, Τοιχεία, Πέδιλα) Υποστύλωµα (ή τοιχείο ή πέδιλο) είναι κατακόρυφο µέλος που αρχίζει στη στάθµη πάκτωσης (0) και συνδέει διαδοχικές στάθµες. Μπορεί να έχει σχήµα ορθογωνικό, κυκλικό ή σύνθετο αποτελούµενο από ορθογωνικά τµήµατα µέχρι και 7 τµήµατα, όπως φαίνεται στο παρακάτω σχήµα. Το µέλος αυτό είναι γραµµικό και εξιδανικεύεται στο κέντροβαρικό άξονα. ΠΑΡΑΤΗΡΗΣΗ: Το φυτευτό υποστύλωµα δεν ανήκει σ αυτή την κατηγορία γιατί δεν αρχίζει στη στάθµη

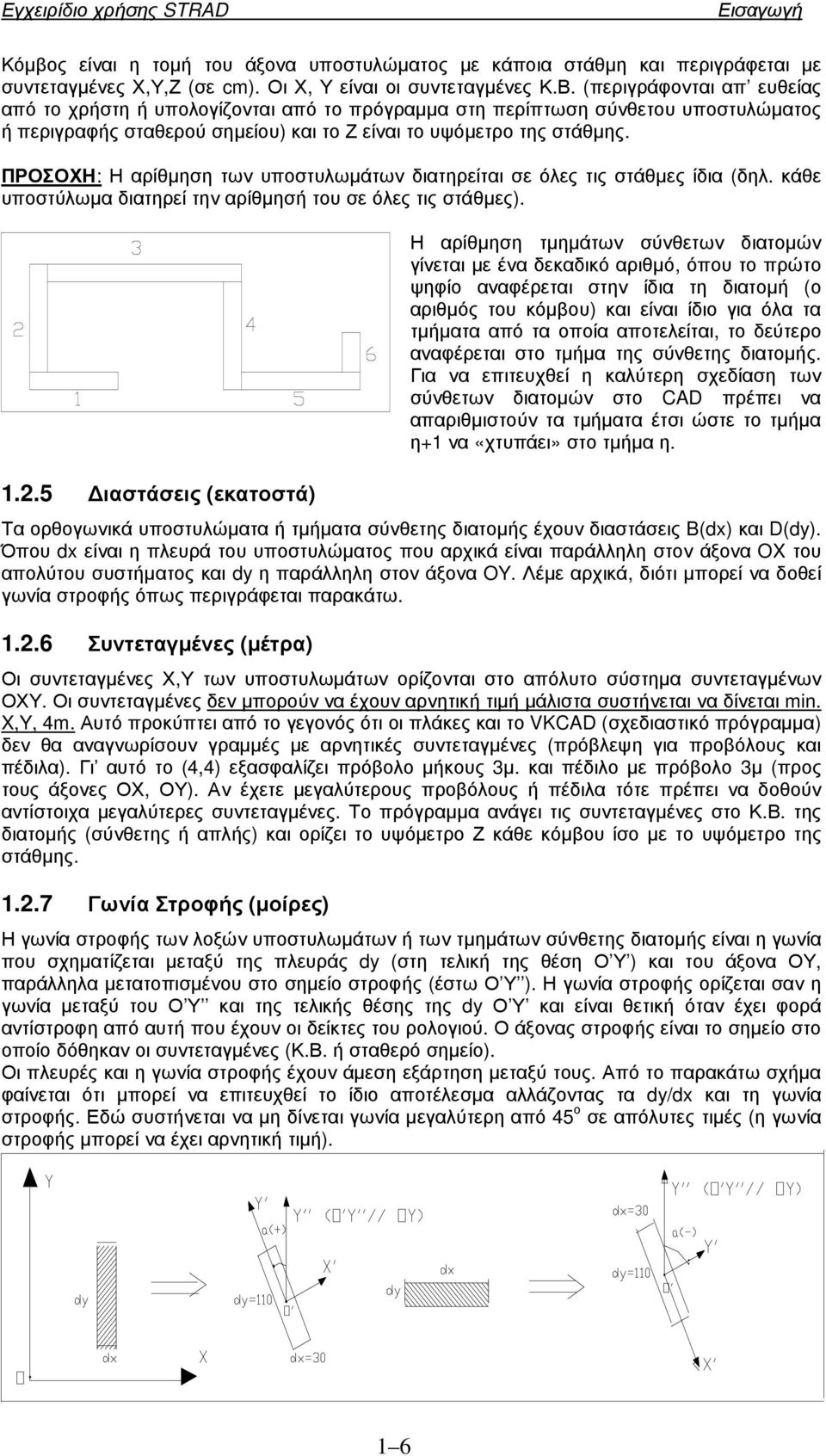

16 Εισαγωγή Κόµβος είναι η τοµή του άξονα υποστυλώµατος µε κάποια στάθµη και περιγράφεται µε συντεταγµένες Χ,Υ,Ζ (σε cm). Οι Χ, Υ είναι οι συντεταγµένες Κ.Β. (περιγράφονται απ ευθείας από το χρήστη ή υπολογίζονται από το πρόγραµµα στη περίπτωση σύνθετου υποστυλώµατος ή περιγραφής σταθερού σηµείου) και το Ζ είναι το υψόµετρο της στάθµης. ΠΡΟΣΟΧΗ: Η αρίθµηση των υποστυλωµάτων διατηρείται σε όλες τις στάθµες ίδια (δηλ. κάθε υποστύλωµα διατηρεί την αρίθµησή του σε όλες τις στάθµες) ιαστάσεις (εκατοστά) Η αρίθµηση τµηµάτων σύνθετων διατοµών γίνεται µε ένα δεκαδικό αριθµό, όπου το πρώτο ψηφίο αναφέρεται στην ίδια τη διατοµή (ο αριθµός του κόµβου) και είναι ίδιο για όλα τα τµήµατα από τα οποία αποτελείται, το δεύτερο αναφέρεται στο τµήµα της σύνθετης διατοµής. Για να επιτευχθεί η καλύτερη σχεδίαση των σύνθετων διατοµών στο CAD πρέπει να απαριθµιστούν τα τµήµατα έτσι ώστε το τµήµα η+1 να «χτυπάει» στο τµήµα η. Τα ορθογωνικά υποστυλώµατα ή τµήµατα σύνθετης διατοµής έχουν διαστάσεις B(dx) και D(dy). Όπου dx είναι η πλευρά του υποστυλώµατος που αρχικά είναι παράλληλη στον άξονα OX του απολύτου συστήµατος και dy η παράλληλη στον άξονα OY. Λέµε αρχικά, διότι µπορεί να δοθεί γωνία στροφής όπως περιγράφεται παρακάτω Συντεταγµένες (µέτρα) Οι συντεταγµένες Χ,Υ των υποστυλωµάτων ορίζονται στο απόλυτο σύστηµα συντεταγµένων ΟΧΥ. Οι συντεταγµένες δεν µπορούν να έχουν αρνητική τιµή µάλιστα συστήνεται να δίνεται min. X,Y, 4m. Αυτό προκύπτει από το γεγονός ότι οι πλάκες και το VKCAD (σχεδιαστικό πρόγραµµα) δεν θα αναγνωρίσουν γραµµές µε αρνητικές συντεταγµένες (πρόβλεψη για προβόλους και πέδιλα). Γι αυτό το (4,4) εξασφαλίζει πρόβολο µήκους 3µ. και πέδιλο µε πρόβολο 3µ (προς τους άξονες ΟΧ, ΟΥ). Αν έχετε µεγαλύτερους προβόλους ή πέδιλα τότε πρέπει να δοθούν αντίστοιχα µεγαλύτερες συντεταγµένες. Το πρόγραµµα ανάγει τις συντεταγµένες στο Κ.Β. της διατοµής (σύνθετης ή απλής) και ορίζει το υψόµετρο Ζ κάθε κόµβου ίσο µε το υψόµετρο της στάθµης Γωνία Στροφής (µοίρες) Η γωνία στροφής των λοξών υποστυλωµάτων ή των τµηµάτων σύνθετης διατοµής είναι η γωνία που σχηµατίζεται µεταξύ της πλευράς dy (στη τελική της θέση Ο Υ ) και του άξονα ΟΥ, παράλληλα µετατοπισµένου στο σηµείο στροφής (έστω Ο Υ ). Η γωνία στροφής ορίζεται σαν η γωνία µεταξύ του Ο Υ και της τελικής θέσης της dy Ο Υ και είναι θετική όταν έχει φορά αντίστροφη από αυτή που έχουν οι δείκτες του ρολογιού. Ο άξονας στροφής είναι το σηµείο στο οποίο δόθηκαν οι συντεταγµένες (Κ.Β. ή σταθερό σηµείο). Οι πλευρές και η γωνία στροφής έχουν άµεση εξάρτηση µεταξύ τους. Από το παρακάτω σχήµα φαίνεται ότι µπορεί να επιτευχθεί το ίδιο αποτέλεσµα αλλάζοντας τα dy/dx και τη γωνία στροφής. Εδώ συστήνεται να µη δίνεται γωνία µεγαλύτερη από 45 ο σε απόλυτες τιµές (η γωνία στροφής µπορεί να έχει αρνητική τιµή). 1 6

17 Εισαγωγή Κυκλικά Υποστυλώµατα Τα κυκλικά υποστυλώµατα αριθµούνται κανονικά µαζί µε τα υπόλοιπα υποστυλώµατα αλλά ορίζονται συντεταγµένες µόνο Κ.Β. και για διάσταση δίνεται η ακτίνα σε cm Ελεύθεροι Κόµβοι Ελεύθεροι κόµβοι είναι όσοι κόµβοι δεν ανήκουν στην προηγούµενη κατηγορία (τοµή υποστυλώµατος ή πεδίλου µε στάθµη). Μπορεί να είναι το ελεύθερο άκρο προβόλου, το σηµείο στήριξης δοκού πάνω σε δοκό, το σηµείο στήριξης φυτευτού υποστυλώµατος πάνω σε δοκό κ.λ.π. Η περιγραφή τους γίνεται ανά στάθµη, η ΑΡΙΘΜΗΣΗ τους είναι ανεξάρτητη της αρίθµησης των υποστυλωµάτων της ίδιας στάθµης και είναι ανεξάρτητη από στάθµη σε στάθµη. Οι ΣΥΝΤΕΤΑΓΜΕΝΕΣ τους αναφέρονται στο απόλυτο σύστηµα συντεταγµένων ΟΧΥ και δίνονται σε κάθε στάθµη. Σαν x,y π.χ. στη περίπτωση δοκός επί δοκού δίνεται το σηµείο τοµής των αξόνων των δύο δοκών. ΠΡΟΣΟΧΗ: Ένα συχνό λάθος χρήσης που παρουσιάζεται είναι να περιγραφεί ελεύθερος κόµβος ΧΩΡΙΣ να συνδεθεί µε τον φορέα. Κάθε ελεύθερος κόµβος πρέπει πάντα να συνδέεται µε κάποιο µέλος του φορέα οκοί οκοί είναι τα γραµµικά µέλη που συνδέουν 2 κόµβους (παρειές υποστυλωµάτων ή ελ.εύθερους κόµβους) της ίδιας στάθµης. Οι δοκοί αριθµούνται ανεξάρτητα σε κάθε στάθµη. Συνιστάται δε, να παραµένει η ίδια αρίθµηση στην περίπτωση τυπικών ορόφων ούτως ώστε να χρησιµοποιείται η δυνατότητα αντιγραφής ιαστάσεις Οι δοκοί θεωρούνται ότι έχουν ορθογωνικό κορµό διαστάσεων BxD ανεξάρτητα αν είναι πλακοδοκοί ή όχι όπου Β=πλάτος και D=ολικό ύψος συµπεριλαµβανοµένου και του πάχους της πλάκας Σχήµα Συµπληρωµατικά µε τις διαστάσεις της διατοµής πρέπει να οριστεί και το σχήµα της. Στην περιγραφή των δοκών στις κατόψεις, υπάρχει βιβλιοθήκη σχηµάτων δοκού. (σχήµα 0, Γ, Τ, Ζ, L, ανεστραµµένο Τ). Βάσει του σχήµατος της δοκού θα αποφασίσει το πρόγραµµα αν υπάρχει δυσκαµψία δίσκου κατά µήκος της. Συγκεκριµένα αν το σχήµα είναι άλλο από το 0 (απλή ορθογωνική διατοµή) τότε θα θεωρηθεί ότι υπάρχει µεγάλη ακαµψία στο επίπεδο της στάθµης (δίνεται Jz/L=1 m 4 -βλέπε DATAM και «Τοπικό Σύστηµα Μελών»). Επίσης µε βάση το σχήµα και το πάχος της πλάκας θα υπολογιστούν τα συνεργαζόµενα πλάτη των δοκών Συνδεσµολογία (Κόµβος Αρχής - Κόµβος Τέλους) Τα δύο άκρα της δοκού (Αρχή, Τέλος) ορίζονται από δυο κόµβους που µπορεί να είναι υποστυλώµατα, ορθογωνικά τµήµατα σύνθετης διατοµής ή ελεύθεροι κόµβοι Φορτία οκών Το φορτίο των δοκών δίνεται σε t/m (για µέθοδο επιτρεπόµενων τάσεων) και ΚΝ/m (για ΕΚΟΣ) και µπορεί να είναι οµοιόµορφο, τραπεζοειδές ή τριγωνικό. 1 7

18 Εισαγωγή Το οµοιόµορφο φορτίο συµβολίζεται µε το Q Το τραπεζοειδές φορτίο συµβολίζεται µε το Q1 Τα µήκη φαίνονται στο σχήµα και είναι σε m. Μηδενίζοντας το Β1 µπορεί να περιγραφεί το τριγωνικό φορτίο. Για να δοθεί συγκεντρωµένο φορτίο σε συγκεκριµένη θέση µιας δοκού, πρέπει στη θέση αυτή να οριστεί ένας ελεύθερος κόµβος. Στη περίπτωση που τα φορτία δοκών µεταφέρονται αυτόµατα από την επίλυση πλακών τότε αυτά είναι οµοιόµορφα σε t/m ή ΚN/m ανάλογα µε τον κανονισµό Φυτευτά Υποστυλώµατα Φυτευτά υποστυλώµατα είναι τα κατακόρυφα στοιχεία που δεν είναι πακτωµένα στη στάθµη 0. Μπορεί να έχουν ορθογωνική ή κυκλική διατοµή αλλά όχι σύνθετη. Τα φυτευτά περιγράφονται στη στάθµη όπου «καταλήγουν» και πατάνε στην αµέσως προηγούµενη στάθµη. Η ΑΡΙΘΜΗΣΗ τους είναι ανεξάρτητη σε κάθε στάθµη και οι διαστάσεις τους είναι σε cm. Περιγράφονται ακριβώς όπως τα ορθογωνικά και κυκλικά υποστυλώµατα και µπορεί να έχουν και γωνία στροφής. Τα φυτευτά υποστυλώµατα πρέπει να πατάνε σε ελεύθερους κόµβους που έχουν συµπεριληφθεί στις στάθµες. Κόµβος αρχής είναι ο κόµβος πόδα του φυτευτού δηλ. ο ελεύθερος κόµβος στην προηγούµενη στάθµη. Κόµβος τέλους είναι ο ελεύθερος κόµβος στην κεφαλή του φυτευτού, δηλαδή της στάθµης που περιγράφουµε το φυτευτό. Οι συντεταγµένες Χ και Υ των ελεύθερων κόµβων πόδα και κεφαλής πρέπει να είναι οι ίδιες. 1 8

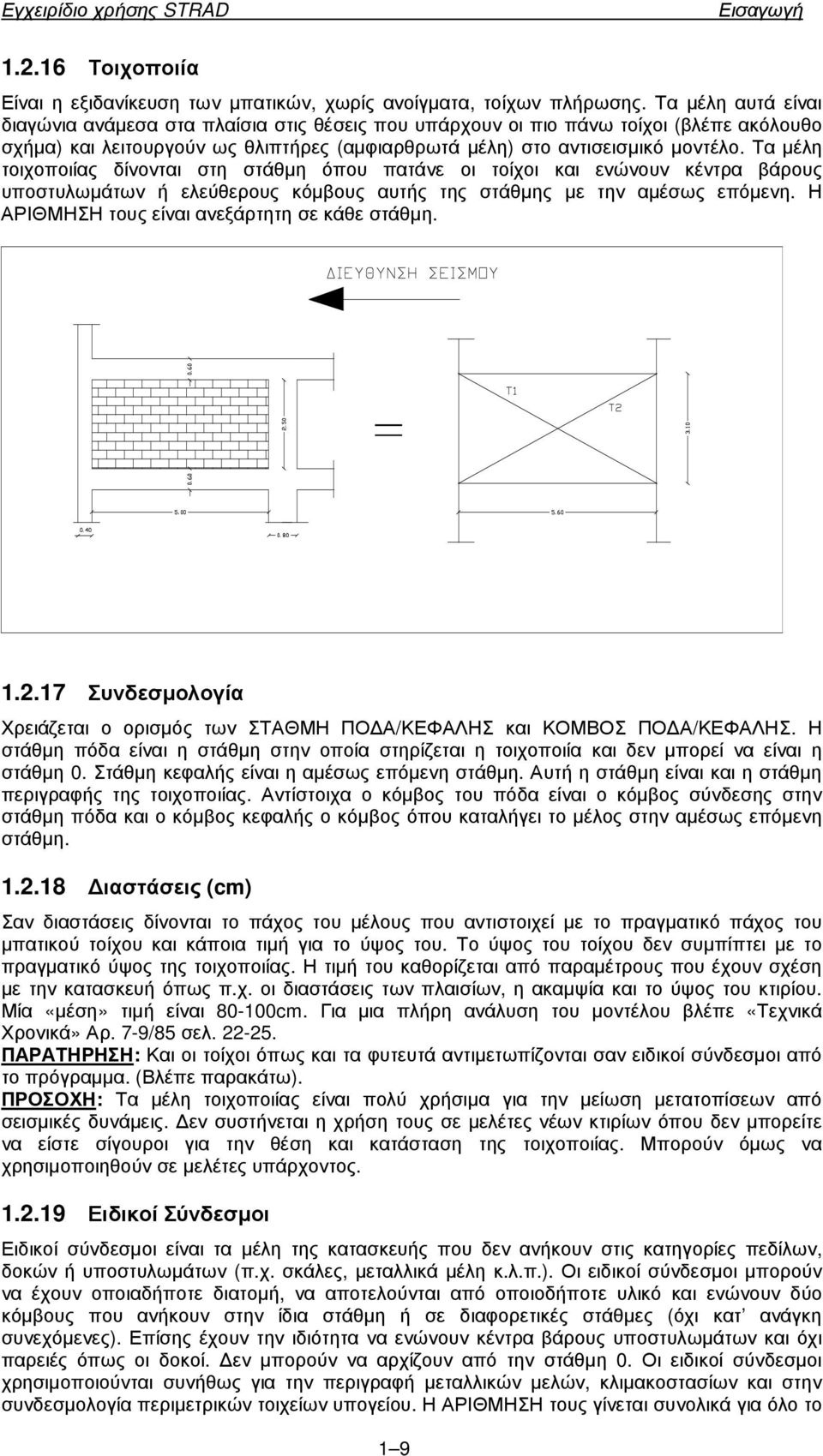

19 Εισαγωγή Τοιχοποιία Είναι η εξιδανίκευση των µπατικών, χωρίς ανοίγµατα, τοίχων πλήρωσης. Τα µέλη αυτά είναι διαγώνια ανάµεσα στα πλαίσια στις θέσεις που υπάρχουν οι πιο πάνω τοίχοι (βλέπε ακόλουθο σχήµα) και λειτουργούν ως θλιπτήρες (αµφιαρθρωτά µέλη) στο αντισεισµικό µοντέλο. Τα µέλη τοιχοποιίας δίνονται στη στάθµη όπου πατάνε οι τοίχοι και ενώνουν κέντρα βάρους υποστυλωµάτων ή ελεύθερους κόµβους αυτής της στάθµης µε την αµέσως επόµενη. Η ΑΡΙΘΜΗΣΗ τους είναι ανεξάρτητη σε κάθε στάθµη Συνδεσµολογία Χρειάζεται ο ορισµός των ΣΤΑΘΜΗ ΠΟ Α/ΚΕΦΑΛΗΣ και ΚΟΜΒΟΣ ΠΟ Α/ΚΕΦΑΛΗΣ. Η στάθµη πόδα είναι η στάθµη στην οποία στηρίζεται η τοιχοποιία και δεν µπορεί να είναι η στάθµη 0. Στάθµη κεφαλής είναι η αµέσως επόµενη στάθµη. Αυτή η στάθµη είναι και η στάθµη περιγραφής της τοιχοποιίας. Αντίστοιχα ο κόµβος του πόδα είναι ο κόµβος σύνδεσης στην στάθµη πόδα και ο κόµβος κεφαλής ο κόµβος όπου καταλήγει το µέλος στην αµέσως επόµενη στάθµη ιαστάσεις (cm) Σαν διαστάσεις δίνονται το πάχος του µέλους που αντιστοιχεί µε το πραγµατικό πάχος του µπατικού τοίχου και κάποια τιµή για το ύψος του. Το ύψος του τοίχου δεν συµπίπτει µε το πραγµατικό ύψος της τοιχοποιίας. Η τιµή του καθορίζεται από παραµέτρους που έχουν σχέση µε την κατασκευή όπως π.χ. οι διαστάσεις των πλαισίων, η ακαµψία και το ύψος του κτιρίου. Μία «µέση» τιµή είναι cm. Για µια πλήρη ανάλυση του µοντέλου βλέπε «Τεχνικά Χρονικά» Αρ. 7-9/85 σελ ΠΑΡΑΤΗΡΗΣΗ: Και οι τοίχοι όπως και τα φυτευτά αντιµετωπίζονται σαν ειδικοί σύνδεσµοι από το πρόγραµµα. (Βλέπε παρακάτω). ΠΡΟΣΟΧΗ: Τα µέλη τοιχοποιίας είναι πολύ χρήσιµα για την µείωση µετατοπίσεων από σεισµικές δυνάµεις. εν συστήνεται η χρήση τους σε µελέτες νέων κτιρίων όπου δεν µπορείτε να είστε σίγουροι για την θέση και κατάσταση της τοιχοποιίας. Μπορούν όµως να χρησιµοποιηθούν σε µελέτες υπάρχοντος Ειδικοί Σύνδεσµοι Ειδικοί σύνδεσµοι είναι τα µέλη της κατασκευής που δεν ανήκουν στις κατηγορίες πεδίλων, δοκών ή υποστυλωµάτων (π.χ. σκάλες, µεταλλικά µέλη κ.λ.π.). Οι ειδικοί σύνδεσµοι µπορούν να έχουν οποιαδήποτε διατοµή, να αποτελούνται από οποιοδήποτε υλικό και ενώνουν δύο κόµβους που ανήκουν στην ίδια στάθµη ή σε διαφορετικές στάθµες (όχι κατ ανάγκη συνεχόµενες). Επίσης έχουν την ιδιότητα να ενώνουν κέντρα βάρους υποστυλωµάτων και όχι παρειές όπως οι δοκοί. εν µπορούν να αρχίζουν από την στάθµη 0. Οι ειδικοί σύνδεσµοι χρησιµοποιούνται συνήθως για την περιγραφή µεταλλικών µελών, κλιµακοστασίων και στην συνδεσµολογία περιµετρικών τοιχείων υπογείου. Η ΑΡΙΘΜΗΣΗ τους γίνεται συνολικά για όλο το 1 9

20 Εισαγωγή κτίριο ανεξάρτητα στάθµης και θέσης. Εξαιρούνται από την αρίθµηση οι ειδικοί σύνδεσµοι περιµετρικών τοιχωµάτων υπογείου, οι οποίοι δίδονται σε άλλη θέση ιαστάσεις Οι ειδικοί σύνδεσµοι µπορούν να περιγραφούν µε δύο τρόπους: α. Αν είναι ορθογωνικές διατοµές δίνοντας τις πλευρές πλάτος και ύψος σε cm. Αν είναι κατακόρυφα στοιχεία τότε το πλάτος είναι παράλληλο µε τον ΟX άξονα του τοπικού συστήµατος. Μπορεί να δοθεί και γωνία στροφής όπως και στα υποστυλώµατα. Για οριζόντια στοιχεία ή λοξά στο χώρο (π.χ. σκάλα) το πλάτος είναι κάθετο στο επίπεδο της στάθµης ή της σκάλας, όπως φαίνεται και στο ακόλουθο σχήµα. Η γωνία στροφής αφορά στη στροφή του άξονα του µέλους σε σχέση µε τους κυρίους άξονες (το λοξό υποστύλωµα έχει γωνία στροφής ενώ η σκάλα δεν έχει). β. ίνοντας τις ροπές αδρανείας Jx, Jy, Jz σε (dm 4 ) την επιφάνεια F (cm 2 ) και τη γωνία στροφής αν υπάρχει. Η Jx είναι η στρεπτική ροπή αδράνειας και οι Jy, Jz οι καµπτικές οι οποίες ορίζονται όπως τα dy, dx αντιστοίχως (βλέπε «Τοπικό Σύστηµα Μελών») Συνδεσµολογία Επειδή οι ειδικοί σύνδεσµοι µπορεί να ενώνουν κόµβους σε διαφορετικές στάθµες η συνδεσµολογία τους ορίζεται µέσω ΣΤΑΘΜΗ ΑΡΧΗΣ και ΣΤΑΘΜΗ ΤΕΛΟΥΣ. Στάθµη αρχής και στάθµη τέλους δεν µπορεί να είναι η στάθµη 0, αλλά µπορεί να είναι διαφορετικές µεταξύ τους. Επίσης απαιτούνται οι ΚΟΜΒΟΙ ΑΡΧΗΣ και ΚΟΜΒΟΙ ΤΕΛΟΥΣ. Κόµβος αρχής είναι ο κόµβος της στάθµης αρχής του ειδικού συνδέσµου Τοπικό Σύστηµα Μέλους Οι ροπές αδρανείας Jx, Jy, Jz αναφέρονται στο τοπικό σύστηµα του µέλους. Αυτό το σύστηµα είναι στην ουσία το απόλυτο σύστηµα (δεξιόστροφο καρτεσιανό) εφαρµοσµένο στον κόµβο αρχής των µελών. Ο τοπικός άξονας Χ συµπίπτει µε τον άξονα του µέλους και η κατεύθυνσή του είναι θετική από την αρχή του µέλους προς το τέλος του. Για τα υποστυλώµατα ο άξονας Υ είναι παράλληλος µε τη πλευρά dy και αντίστοιχα ο Ζ παράλληλος µε τη dx. Όταν ένα υποστύλωµα δεν είναι λοξό τότε αυτοί οι άξονες είναι παράλληλοι µε τους άξονες του απόλυτου συστήµατος. Για τις δοκούς ο άξονας Υ είναι στο επίπεδο της στάθµης και ο Ζ κάθετος στο επίπεδό της. 1 10

21 Εισαγωγή Η γωνία στροφής α, αναφέρεται στη στροφή του τοπικού άξονα Υ, όπως φαίνεται στο σχήµα που ακολουθεί δείχνουµε 3 παραδείγµατα στροφής µελών. Το πρώτο είναι το κλασσικό λοξό υποστύλωµα που ήδη έχει περιγραφεί. Το δεύτερο αφορά σε δοκό σε κεκλιµένη στέγη η οποία αρχικά είναι κάθετη στο επίπεδο της στάθµης (η οποία είναι υπό κλίση). Η γωνία στροφής είναι +α εφ όσον ο άξονας Χ «βγαίνει» (είναι δηλαδή κάθετος) από το επίπεδο του χαρτιού. Στο τρίτο σχήµα φαίνεται ένα κλιµακοστάσιο (ειδικός σύνδεσµος) στο οποίο όµως α=0 (δεν έχει γωνία στροφής). Η γωνία που δηµιουργείται λόγω διαφοράς στο ΖΚ/ Α και Κ/Τ υπολογίζεται από το πρόγραµµα, αλλά δεν είναι η γωνία στροφής α. ΠΑΡΑΤΗΡΗΣΗ: Το τοπικό σύστηµα εφαρµόζεται και στα εντατικά µεγέθη των αποτελεσµάτων Αρθρώσεις Μελών Μια δυνατότητα που έχετε µε το STRAD είναι να ορίσετε αρθρώσεις στα άκρα των µελών δηλαδή ελευθερίες στροφής στη διεύθυνση των δύο καµπτικών του ροπών αλλά όχι σε στρέψη. Το πρόγραµµα θεωρεί όλα τα µέλη του φορέα (εκτός από τα µέλη τοιχοποιίας) αµφίπακτα. Μπορείτε να περιγράψετε άρθρωση σε κάποιο άκρο δίνοντας άλλο είδους στήριξη όπως είναι :Μέλος αµφίπακτο, Μέλος πακτωµένο στην αρχή µε άρθρωση στο τέλος, Μέλος πακτωµένο στο τέλος και µε άρθρωση στην αρχή, Μέλος αµφιαρθρωτό. Για να επιτευχθεί ελευθερία στροφής ή κύλιση στις στηρίξεις εφαρµόζεται η ανάλογη µοντελοποίηση όπως φαίνεται ανωτέρω, δηλ. άρθρωση µε µία ράβδο πακτωµένη στο πόδα και µε άρθρωση στη κεφαλή και κύλιση µε µία αµφιαρθρωτή ράβδο Συντελεστής ιάτµησης Το STRAD λαµβάνει υπ όψη και τις παραµορφώσεις από διατµητικές τάσεις. V ιατµητική παραµόρφωση Y= k F G όπου V = Τέµνουσα F = Ολικό εµβαδόν διατοµής G = Μέτρο διάτµησης του υλικού k = Συντελεστής διάτµησης O συντελεστής διάτµησης k είναι το επί τοις εκατό τµήµα της διατοµής που αναλαµβάνει την διάτµηση και εξαρτάται αποκλειστικά από το σχήµα της διατοµής. Μειώνοντας το k αυξάνεται η διατµητική παραµόρφωση και µειώνεται η παραµόρφωση από κάµψη. 1 11

22 Εισαγωγή Για ορθογωνικά τµήµατα το k=0.8. Για άλλα σχήµατα βλέπε «Τεχνικά Χρονικά» Αρ. 7-9/85 σελ Θεµελίωση Όπως έχει αναφερθεί, µπορεί να περιγραφεί και η στάθµη θεµελίωσης για συνολική επίλυση. Αυτή µπορεί να αποτελείται από πέδιλα µε συνδετήρια δοκάρια, πεδιλοδοκούς ή και µικτή θεµελίωση. Η περιγραφή της στάθµης θεµελίωσης είναι στην ουσία ίδια µε τις άλλες στάθµες µε µερικές µικροδιαφορές όπως εντοπίζονται παρακάτω Πέδιλα και Συνδετήριες οκοί Τα πέδιλα αντιµετωπίζονται σαν υποστυλώµατα ως προς την αρίθµηση, διαστάσεις, γωνία στροφής και συντεταγµένες (δεν µπορεί να υπάρχει κυκλικό πέδιλο). Οι διαστάσεις των πεδίλων είναι σε cm. Οι συντεταγµένες δίνονται κανονικά για κάθε ορθογωνικό πέδιλο ή τµήµα πεδίλου. Μπορεί επίσης να θεµελιωθεί ένα σύνθετο υποστύλωµα της στάθµης 2 σε απλό ορθογωνικό πέδιλο. Οι συνδετήριες δοκοί έχουν συνήθως σχήµα 0 (απλή ορθογωνική διατοµή) Πεδιλοδοκοί Όταν περιγράφετε πεδιλοδοκούς στη στάθµη θεµελίωσης πρέπει να λαµβάνονται υπόψιν τα ακόλουθα: Σχήµα. Συνήθως το σχήµα πεδιλοδοκού είναι ορθογωνικό, µορφής L ή ανεστραµµένο Τ. ιαστάσεις. Όπως και στις δοκούς δίνονται οι διαστάσεις κορµού. Επιπλέον, για τα σχήµατα µορφής L ή ανεστραµµένο Τ πρέπει να δοθεί και «πάχος πλάκας» για να υπολογιστεί «συνεργαζόµενο πλάτος». Στη θέση «πάχος πλάκας» δίνεται το ύψος του πέλµατος και για «συνεργαζόµενο πλάτος» το πλάτος του πέλµατος Συνδεσµολογία. Ορίζεται από κόµβο αρχής/τέλους. Κόµβοι θεωρούνται τα υποστυλώµατα και οι ελεύθεροι κόµβοι της στάθµης θεµελίωσης. Στην περίπτωση µικτής θεµελίωσης δεν µπορεί να δοθεί σαν κόµβος αρχής/τέλους κάποιο πέδιλο. Μόνο συνδετήρια δοκός µπορεί να ενώσει ένα πέδιλο µε κόµβο (αρχής ή τέλους) πεδιλοδοκού (συνήθως ένας ελεύθερος κόµβος στο σηµείο επαφής πεδίλου - πεδιλοδοκού που συνδέεται µε το κέντρο βάρους του πεδίλου µε έναν µεγάλης ακαµψίας ειδικό σύνδεσµο). Αυτό συµβαίνει διότι στα πέδιλα που συντρέχουν πεδιλοδοκοί µηδενίζονται τα αδρανειακά στοιχεία τους. ιαστάσεις υποστυλωµάτων που συνδέονται µε πεδιλοδοκούς. Θα πρέπει να περιγραφούν οι διαστάσεις και για τους κόµβους σύνδεσης των πεδιλοδοκών εκτός από τους ελ. κόµβους φυσικά. Εδώ προτείνεται να δίνονται οι διαστάσεις των υποστυλωµάτων που συνεχίζουν (συνήθως αντιγράφονται τα υποστυλώµατα της στάθµης 2) Χωρικό Μοντέλο Το χωρικό µοντέλο είναι ο φορέας που προκύπτει από τα δεδοµένα που έχουµε περιγράψει σαν ενιαίο χωρικό πλαίσιο. DATAM :Πίνακας συνδεσµολογίας µελών, ροπών αδρανείας, εµβαδού και µέτρου ελαστικότητας. DATAK :Πίνακας συντεταγµένων κόµβων, στο απόλυτο σύστηµα συντεταγµένων. DATAKM :Πίνακας συντεταγµένων παρειών των µελών (αρχής και τέλους), στο απόλυτο σύστηµα. DATAF :Πίνακας φόρτισης του φορέα DATAM Για κάθε µέλος υπολογίζεται η συνδεσµολογία του, οι ροπές αδράνειας, το µέτρο ελαστικότητας, το µέτρο διάτµησης και η γωνία Euler. Οι τιµές αυτές µπορούν να τροποποιηθούν σαν αλλαγές στα DATAΜ. Τις διορθώσεις - νέες τιµές δίνονται στη δεύτερη σειρά κάτω από την τιµή που πρόκειται να αλλάξει. Τα στοιχεία της δεύτερης σειράς αποτελούν το DATAM ιορθώσεων. Από τα DATAM (Αρχικό και ιορθώσεων), προκύπτει το Τελικό DATAM βάσει του οποίου θα γίνει η επίλυση. Επισηµαίνεται ότι το Τελικό DATAM δεν εµφανίζεται στην οθόνη, παρά µόνο τα δύο άλλα. Συνήθεις αλλαγές στο DATAM γίνονται για τους παρακάτω λόγους: α) Αυξοµείωση των ροπών αδράνειας για την αλλαγή της ακαµψίας κάποιου µέλους. 1 12

23 Εισαγωγή β) Αλλαγή του Ε για περιγραφή άλλου υλικού (π.χ. µεταλλικό, ξύλινο). Επίσης δεν πρέπει να χρησιµοποιείται η τιµή µηδέν για το εµβαδόν, τις ροπές αδράνειας ή το Ε κάποιου µέλους. Αν όµως πρέπει να δοθούν πολύ µικρές τιµές για το εµβαδόν ή τις ροπές αδράνειας, πληκτρολογείται η τιµή Επεξηγήσεις JZ :Ροπή αδράνειας του τοπικού άξονα Ζ του µέλους, σε m 4. JY :Ροπή αδράνειας του τοπικού άξονα Υ του µέλους, σε m 4. JX :Ροπή αδράνειας ου τοπικού άξονα Χ του µέλους, σε m 4. F :To εµβαδόν της διατοµής του µέλους, σε m². a :Η στροφή των κυρίων αξόνων Υ, Ζ του τοπικού συστήµατος του µέλους σε µοίρες. Ε :Το Μέτρο Ελαστικότητας του υλικού. g :Συντελεστής διάτµησης, για την εύρεση του µέτρου διάτµησης G, όπου G = g x M/E. Για beton g= DATAK Γενικά Στο DATAK υπάρχουν οι συντεταγµένες όλων των κόµβων (υποστυλωµάτων και ελεύθερων κόµβων) στο απόλυτο σύστηµα. Οι αλλαγές γίνονται κατ ευθείαν γραφικά. Οι συντεταγµένες ορίζονται για τα υποστυλώµατα από την κεφαλή τους. Στην στάθµη 0 µόνο ορίζονται από τον πόδα. ΣΗΜΕΙΩΣΗ: Στην περίπτωση ανισόσταθµης θεµελίωσης όπου πρέπει να ανέβουν ορισµένοι κόµβοι της 1ης στάθµης από το 1.0m, στα 3.0m (µεταβολή = + 2) τότε θα πρέπει να ανέβουν κατά 2.0m και στη στάθµη 0 αυτών των κόµβων. ΠΡΟΣΟΧΗ: Όταν γίνονται αλλαγές στο υψόµετρο Z, πρέπει να είναι τέτοιες που να µην µηδενίζεται το µήκος κάποιου µέλους. Επίσης, δε πρέπει να δηµιουργείται µέλος µε αρνητικό µήκος, δηλ. δεν πρέπει να υψωθεί ο κόµβος αρχής υποστυλώµατος πιο ψηλά από τον κόµβο τέλους του. Επεξηγήσεις Χ :Η Χ συντεταγµένη του κόµβου στο απόλυτο σύστηµα, σε m. Υ :Η Υ συντεταγµένη του κόµβου στο απόλυτο σύστηµα, σε m. Z :Η Ζ συντεταγµένη του κόµβου στο απόλυτο σύστηµα, σε m DATAKM Τα µέλη που χρησιµοποιεί το STRAD παράγουν παραµορφώσεις µόνο σε ένα τµήµα τους (στερεός κόµος εκατέρωθεν). Στο αρχείο λοιπόν DATAKM υπάρχουν οι συντεταγµένες των κόµβων i, j (πραγµατικής αρχής και τέλους µελών). Για τα υποστυλώµατα σε πρώτο στάδιο συµπίπτουν µε τις συντεταγµένες που δόθηκαν τα ΚΒ στον ένα όροφο και στον διαδοχικό του. Εάν υπάρχει στον υποκείµενο όροφο µετατόπιση του ΚΒ τότε δηµιουργείται στερεός κόµβος. Για τις δοκούς (όχι τις πεδιλοδοκούς), η παραµορφώσιµη διαδροµή ορίζεται κατά µήκος του άξονα των 2 µετώπων της δοκού στο ύψος της στάθµης. Επεξηγήσεις Χαρ.(m) :Η Χ συντεταγµένη αρχής του µέλους στο απόλυτο σύστηµα σε m. Yαρ.(m) :H Y συντεταγµένη αρχής του µέλους στο απόλυτο σύστηµα σε m. Zαρ.(m) :H Z συντεταγµένη αρχής του µέλους στο απόλυτο σύστηµα, σε m. Xτε.(m) :H Χ συντεταγµένη τέλους του µέλους στο απόλυτο σύστηµα,σε m. Υτε.(m) :H Υ συντεταγµένη τέλους του µέλους στο απόλυτο σύστηµα, σε m. Ζτε.(m) :H Ζ συντεταγµένη τέλους του µέλους στο απόλυτο σύστηµα, σε m DATAF Είναι το αρχείο επικόµβιων φορτίων. Τα κατανεµηµένα φορτία δοκών αναλύονται σε επικόµβια φορτία. Όλα τα φορτία αναφέρονται στο απόλυτο σύστηµα. Επεξηγήσεις Μόνιµα(ΠΦ1) :Επικόµβια φόρτιση από κατακόρυφα µόνιµα φορτία. Σεισµός Υ(ΠΦ2) :Επικόµβια φόρτιση από σεισµό κατά Υ-Υ. Σεισµός Χ(ΠΦ3) :Επικόµβια φόρτιση από σεισµό κατά Χ-Χ. 1 13

24 Εισαγωγή Τ1, Τ2, Θ1, Θ2 ΚΙΝΗΤΑ(ΠΦ8) ΠΦ9 ΠΦ10 ΠΦ11 :Επικόµβια φόρτιση από θερµοκρασιακή µεταβολή που επιβάλλεται στις δοκούς. ηµιουργούνται 4 αρχεία φορτίσεων (4,5,6,7) για φορτίσεις Τ1, Τ2, Θ1 και Θ2 αντίστοιχα. :Επικόµβια φόρτιση από κατακόρυφα κινητά φορτία. : Φόρτιση ελεύθερη για τον χρήστη. : Φόρτιση ελεύθερη για τον χρήστη. : Φόρτιση ελεύθερη για τον χρήστη ή κατακόρυφος σεισµός για ΕΑΚ2000 ΣΗΜΕΙΩΣΗ: Εκτός από τις 11 παραπάνω περιπτώσεις φορτίσεων υπάρχει και η Π.Φ.12 η οποία δηµιουργείται όταν ζητείται από το πρόγραµµα να κάνει δυσµενείς φορτίσεις στα δοκάρια. Αυτό γίνεται στον κωδικό ΕΠΙΛΥΣΗ. Η µόνη διαφορά είναι ότι την Π.Φ.12 δεν δύναται να την δεί κάποιος όπως τις άλλες 11 φορτίσεις. xfx xfy xfζ FX FΥ FΖ ΜΧ ΜΥ ΜΖ Τ1 Τ2 Θ1 Θ2 a :Συντελεστής πολλαπλασιασµού του παράλληλου κατά Χ-Χ φορτίου της στάθµης. :Συντελεστής πολλαπλασιασµού του παράλληλου κατά Υ-Υ φορτίου της στάθµης :Συντελεστής πολλαπλασιασµού του κατακόρυφου κατά Ζ-Ζ φορτίου της στάθµης. :Eπικόµβιο φορτίο παράλληλο στον Χ άξονα του απόλυτου συστήµατος, σε Τ ή σε ΚΝ. :Eπικόµβιο φορτίο παράλληλο στον Υ άξονα του απόλυτου συστήµατος, σε Τ ή σε ΚΝ. :Eπικόµβιο φορτίο παράλληλο στον Ζ άξονα του απόλυτου συστήµατος, σε Τ ή σε ΚΝ. :Αρχική επικόµβια ροπή που έχει διάνυσµα παράλληλο στον Χ άξονα του απόλυτου συστήµατος, σε ΤΜ ή σε ΚΝΜ. :Αρχική επικόµβια ροπή που έχει διάνυσµα παράλληλο στον Υ άξονα του απόλυτου συστήµατος, σε ΤΜ ή σε ΚΝΜ. :Αρχική επικόµβια ροπή που έχει διάνυσµα παράλληλο στον Ζ άξονα του απόλυτου συστήµατος, σε ΤΜ ή σε ΚΝΜ. :Αξονικά επιβαλλόµενη Θερµοκρασιακή µεταβολή, προσηµασµένη. ( ιαστολή (+) και Συστολή (-)). ίνεται σε C. :Αξονικά επιβαλλόµενη Θερµοκρασιακή µεταβολή, προσηµασµένη. ( ιαστολή (+) και Συστολή (-)). ίνεται σε C. :Θερµοκρασιακή µεταβολή επιβαλλόµενη εγκάρσια του µέλους. (Άνω και κάτω ίνα). ίνεται σε C. :Θερµοκρασιακή µεταβολή επιβαλλόµενη εγκάρσια του µέλους. (Άνω και κάτω ίνα). ίνεται σε C. :Συντελεστής θερµικής διαστολής Σύνδεση STRAD-ACAD Το STRAD χειρίζεται αντικείµενα τα οποία ορίζονται στη συνέχεια στατικές οντότητες. Τα αντικείµενα αυτά είναι : Στάθµες, Υποστύλωµα Κόµβος Φυτευτό, οκός, Ελεύθερος Κόµβος, Ειδικός Σύνδεσµος, Τοίχος Πλήρωσης, Τοιχείο Υπογείου, Στερεός Κόµβος, γραµµή Προβόλου, γραµµή Τρύπας, γραµµή Ενισχυµένης ζώνης, γραµµή ζώνης επίλυσης πλακών, Πλάκα. Τα αντικείµενα αυτά ορίζουν αλλά και περιέχουν µία σειρά πληροφοριών ανάλογα µε το αντικείµενο όπως : Συντεταγµένες, διαστάσεις, ροπές αδράνειας, οπλισµοί, µέτρο ελαστικότητας κ.α. Οι πληροφορίες αυτές καταγράφονται στον σκληρό δίσκο σε διάφορα αρχεία σε πραγµατικό χρόνο. Το AutoCAD χειρίζεται σχεδιαστικά αντικείµενα. Τα σχεδιαστικά αντικείµενα που σχετίζονται µε το STRAD είναι Στάθµες (layers) υποστύλωµα, φυτευτό, κόµβος, δοκός, τοίχος, σύνδεσµος, πέδιλο, πεδιλοδοκός, γραµµή προβόλου, γραµµή τρύπας, γραµµή ενισχυµένης ζώνης, γραµµή επίλυσης, πλάκα. Τα αντικείµενα αυτά καταχωρούνται σε ένα αρχείο µε την επέκταση.dwg. ΠΡΟΣΟΧΗ:Την στιγµή που δηµιουργείται µία σχεδιαστική οντότητα (από τις παραπάνω) µε τις εντολές του STRAD εκείνη την στιγµή το πρόγραµµα δηµιουργεί και την αντίστοιχη στατική. Οποιαδήποτε αλλαγή της σχεδιαστικής οντότητας µέσω εντολών αλλαγής του STRAD ενηµερώνει και τα αρχεία των στατικών οντοτήτων. Αλλαγές όµως µε σχεδιαστικό τρόπο των σχεδιαστικών οντοτήτων δεν επιδρούν στις στατικές οντότητες. Αυτό το πρόβληµα λύνεται µε την εντολή του STRAD <ΕΝΗΜΕΡΩΣΗ>. Η λογική αυτής της εντολής είναι ο έλεγχος συµβατότητας σχεδιαστικών-στατικών οντοτήτων. Υπάρχουν περιπτώσεις που δεν εντοπίζονται διαφορές ενώ υπάρχουν. Αυτή η συµβατότητα είναι απαραίτητη για τις εντολές του menu «Υπολογισµοί». Οπότε η ενηµέρωση θα πρέπει να προηγείται αυτών των εντολών ή του λογικού ελέγχου. Προφανώς αν δεν έχει µεταβληθεί το σχεδιαστικό µοντέλο από την τελευταία ενηµέρωση τότε δεν χρειάζεται εκ νέου ενηµέρωση. 1 14

25 Εισαγωγή Η εντολή που πραγµατοποιεί την υποχρεωτική συµβατότητα είναι µία εντολή που δεν υπάρχει στο κυρίως MENU και δίδεται στο το Command line ονοµάζεται δε <REFZ>. Ο λόγος που δεν υπάρχει στο MENU είναι ότι µία τέτοια ενηµέρωση θεωρεί ισχυρές τις στατικές οντότητες µε αποτέλεσµα να υπάρχει κίνδυνος απώλειας αλλαγών στις σχεδιαστικές αλλαγές. Είναι δε και χρονοβόρα αφού επαναδηµιουργεί τις σχεδιαστικές οντότητες µία προς µία από τις πληροφορίες των στατικών οντοτήτων Περιορισµοί Στατικών Οντοτήτων Στάθµες 25 Υποστυλώµατα /στάθµη 500 Ελεύθεροι κόµβοι /στάθµη 1000 Σηµεία πρόσθετα πλακών /στάθµη 2000 οκοί /στάθµη 500 Ειδικοί Σύνδεσµοι 1000 Ειδικοί Σύνδεσµοι σε ένα επίπεδο + οκοί /στάθµη 500 Τοίχοι /στάθµη 500 Τοιχώµατα υπογείου + υποστυλώµατα / στάθµη 500 Ελαχίστη συντεταγµένη (προτείνεται) 5µ Ελαχίστη συντεταγµένη 0µ Μεγίστη συντεταγµένη (προτείνεται) 300µ Μέγιστος αριθµός ιδιοµορφών για γραµµικά στοιχεία 19 Ελάχιστη ροπή αδράνειας, εµβαδόν, Ε 10-6 Μέγιστο J/L (προτείνεται) 100 Μέγιστος δείκτης εδάφους (προτείνεται) Ελάχιστο µήκος µέλους (προτείνεται) 0.1µ Μέγιστος αριθµός πλακών 100 Μέγιστος αριθµός ζωνών επίλυσης ανά είδος 50 Μέγιστο εντατικό µέγεθος δοκού

26 Εισαγωγή 1.3 Γραµµές Εργαλείων Εικονίδια Λίστα Εντολών MENU ΑΡΧΕΙΟ Πίνακας 1-1: Πλαίσιο ιαλόγου Λίστα Εντολών ΕΝΤΟΛΗ MENU ΕΙΚΟΝΙ ΙΟ ΓΡΑΜΜΗ ΕΝΤΟΛΩΝ Νέα Μελέτη newstrad Επιλογή Μελέτης openstrad Πληροφορίες Μελέτης projinf ΜΟΝΤΕΛΟ Ιδιότητες Σταθµών winstrad115 Αλλαγή στάθµης chlev Προηγούµενη Στάθµη Επόµενη Στάθµη declev inclev Αντιγραφή Επιπέδου Κτιρίου csel Αντιγραφή Στάθµης στην Προηγούµενη Αντιγραφή Στάθµης στην Επόµενη copydownlev copydownlev Αντιγραφή Οντοτήτων cse Χαρακτηριστικά Στοιχείων > Υποστύλωµα esdrc ιαστάσεις ορθογωνίου orthcolchr ιαστάσεις Γάµµα colgchr ιαστάσεις Πί colpchr οκός esdb Τοιχείο Υπογείου esdwc Τοίχος esdw Ειδικός Σύνδεσµος esdc Παρατήρηση viewchr Κόµβοι > Εισαγωγή cnode 1 16

27 Εισαγωγή Αλλαγή nodeed Ενηµέρωση Εντοπισµός συγκεκριµένου Κόµβου σε όλες τις στάθµες του φορέα noderef fnid Υποστύλωµα > Ορθογώνιο rcs Με 3 σηµεία rc3s Κυκλικό ccs Γάµµα gcol Πι pcol Αλλαγή Σταθερού Σηµείου crccp Επέκταση escbe Ένωση urcs ιάσπαση ercs Αλλαγή esrc Ενηµέρωση Εντοπισµός συγκεκριµένου Υποστυλώµατος σε όλες τις στάθµες του φορέα. Μετακίνηση υποστυλώµατος στην κατακόρυφη θέση colrefresh fcid ColVert Φυτευτό > Ορθογώνιο rcsp Κυκλικό ccsp Αλλαγή esfc Ενηµέρωση Προκαθορισµένο fcref fcdef Τοιχείο Υπογείου > Σηµεία wcs Κεντροβαρικά wcsa Μετατροπή δοκού σε τοιχείο υπογείου beam2wc Επέκταση ewcs Προσαρµογή τοιχείου υπογείου trwcol 1 17

28 Εισαγωγή Προσαρµογή πεδίλου τοιχείου υπογείου twcp Κατάτµηση cutbeam Αλλαγή eswc Ενηµέρωση wcrefresh οκός > Σηµεία beams Με κεντροβαρικό άξονα beamsa Σηµεία µε ενδιάµεσα σπασίµατα csbab Με κεντροβαρικό άξονα και ενδιάµεσα σπασίµατα beamsabr Επέκταση extbs Προσαρµογή συνδετήριας δοκού tbped Κατάτµηση cutbeam Αλλαγή esb Ενηµέρωση bref Πεδιλοδοκός > Σηµεία pbeams Με κεντροβαρικό άξονα pbeamsa Σηµεία µε ενδιάµεσα σπασίµατα pbeamsbr Με κεντροβαρικό άξονα και ενδιάµεσα σπασίµατα pbeamsabr Θεµελίωση τοιχείου υπογείου wc2wpb Μετακίνηση Ακµής epbp Αλλαγή esb Εντοπισµός συγκεκριµένης δοκού σε όλες τις στάθµες του φορέα fbid 1 18

29 Εισαγωγή Ειδικός Σύνδεσµος > Σηµεία conn Αυτόµατη Αναγνώριση Ακραίων Κόµβων esfn Αλλαγή esc Ενηµέρωση Εντοπισµός συγκεκριµένου Ειδ. Συνδέσµου σε όλες τις στάθµες του φορέα conrefresh frid Τοίχος > Σηµεία ws Αλλαγή esw Ενηµέρωση toixref Πλάκες > Πρόβολοι csprob Τρύπες cshole Ενισχυµένες Ζώνες csezone Τοίχοι Πλήρωσης csll Ζώνες Επίλυσης cssl Αλλαγή Στοιχείων Πλακών chedges Σκάλες cssk Αλλαγή Σκάλας chsk Αυτόµατη αναγνώριση csslab Αναγνώριση από σύνορα csslabm Αλλαγή Πλακών chslabs Αλλαγή ID κάποιου στοιχείου. (Χρήσιµο για αλλαγή ID πλάκας. Προσοχή στο ID που θα εισαχθεί να µην υπάρχει ήδη) Κατάσταση εισαγωγής Editing (Μόνο για AutoCAD) StradID EditMode Ενηµέρωση > Οντοτήτων refsel Όλων refall ιόρθωση υψοµέτρων (µόνο Ζ συντεταγµένη) υποστυλωµάτων (Με επιλογή οντοτήτων για διόρθωση) ιόρθωση υψοµέτρων (µόνο Ζ συντεταγµένη) υποστυλωµάτων (Σε περίπτωση που έχουν λάθος θέση στο χώρο) 1 19 fixheightsn fixheights

30 Εισαγωγή Ενηµέρωση ασύνδετων στοιχείων Υποχρεωτική ενηµέρωση (πιο ισχυρή εντολή από την Ενηµέρωση όλων ) refred refz Λογικός Έλεγχος vklogic Έλεγχος για οντότητες που αντιγράφηκαν µε copy του AutoCAD FixCopy STRUDL > Παράµετροι µελέτης strudlpar Μεταφορά στο STRUDL ιάβασµα από STRUDL strudlw strudlr STEEL > Εισαγωγή Μελέτης steelread Εξαγωγή Αποτελεσµάτων steelupdate AutoIDEA > Εισαγωγή Μελέτης Λογικός έλεγχος δεδοµένων Εισαγωγή δεδοµένων από το πρόγραµµα SMART ReadServ CheckCol LinkSmart ΥΠΟΛΟΓΙΣΜΟΙ Αυτόµατη Λειτουργία Έξοδος από αυτόµατη λειτουργία Κατάσταση υπολογισµών Calculations (Μόνο για AutoCAD) AUTOON AUTOOFF CalcMode Γενικές Παράµετροι winstrad101 Πλάκες > Επίλυση Πλακών solvslabs ιακριτοποίηση my2dmesh Προβολή Κανάβου Draw2DMesh Επεξεργασία Κανάβου Edit2DMesh Ενηµέρωση Κανάβου Update2DMesh Επίλυση µε Πεπερασµένα mysolveslabs Γραµµές ορίων κανναβοποίησης πλακών (π.χ. για περιγραφή τρύπας) mymeshline Σχεδιασµός sol405 Εµφάνιση Οπλισµών edfe1 1 20

31 Εισαγωγή Επεξεργασία Οπλισµών edfe Αλλαγή Ράβδων feprop Ενηµέρωση Οπλισµών defe Cherny-Γραφικά sol404 Λυγηρότητα - Βέλη sol504 Φορτία οκών sol502 οκοί µε G,Q = 0 sol503 Εκτυπώσεις Πλακών sol601 Προετοιµασία αρχείων για χωρικό makedata Πινακοποιηµένη εµφάνιση δεδοµένων pinakes Χωρικό Μοντέλο QSPFRAME Χωρικό Μοντέλο(επιλεκτικά) winstrad104 Προέλεγχοι Φορέα > Γενικοί Προέλεγχοι winstrad107 Έλεγχος Φορτίων οκών BeLoadH Έλεγχος Φορτίων Πλακών PlLoadH Έλεγχοι τοπολογίας artopologyfix Επίλυση winstrad108 Επίλυση µε Πεπερασµένα vkfea Επίλυση φορέα και πλακών µε Πεπερασµένα feaslabs Έλεγχοι Φορέα winstrad109 Συντελεστές acd, ω winstrad110 Σχεδιασµός QDESIGHN Σχεδιασµός (επιλεκτικά) winstrad111 Σχεδιασµός Ειδικών Μελών > Μέλη από Χάλυβα steeldes Μέλη από Ξύλο timberdes Φέρουσα Τοιχοποιία VKTOIXOP 1 21

32 Εισαγωγή Εκτυπώσεις winstrad103 Τεχνική Έκθεση winstrad102 Ανάλυση PushOver > Υπολογισµός Ροπών- Καµπυλοτήτων PushOverData ηµιουργία Προσοµοιώµατος PushOverModel Εκτέλεση Pushover PushOverPerform ιάγραµµα ύναµης- Μετατόπισης PushOverDiagr Γραφική Απεικόνιση Πλαστικών Αρθρώσεων PushOverShow Αποτελέσµατα PushOverReport ΓΡΑΦΙΚΑ Κάτοψη katopsi 3D Απεικόνιση view3d Αξονοµετρικό axonom Μοντέλο FrView Τοπικοί Άξονες Μελών ViewLocalAxes Χωρικό Μοντέλο ViewWireFrame Φορτία ViewExtForces Σχήµα οκών ViewBeamShape Παραµορφωµένο Μοντέλο ViewStradDisp Ιδιοµορφές ViewEgModes Εντατικά Μεγέθη Μελών ViewStresses Επάρκεια Στοιχείων ViewStrength ίκτυο Πεπερασµένων Στοιχείων ViewFEModel ίκτυο Πεπερασµένων Πλακών ViewFEPlate Παραµορφώσεις Πεπερασµένων Πλακών ViewFEPlateDisp Περιβάλλουσες Πλακών ViewSlabMom 1 22

33 Εισαγωγή VIRTUAL_STRAD GLSTRAD Έξοδος από τα Γραφικά ExitResultsMode ΙΑΦΟΡΑ ιαχείριση Layer slayman Αρχιτεκτονικό Σχέδιο dlfxref Κάνναβος > Τοποθέτηση makekan Αλλαγή editkan ηµιουργία Σχεδίων > Συντεταγµένες findcords Σχέδια Μελέτης Εφαρµογής > Σχέδιο Προµελέτης Σχέδιο Οριστικής Μελέτης vkcad1 xdxf Λεπτοµέρειες Υποστυλωµάτων ldxf STRADPLOT ηµιουργία σχεδίου ενίσχυσης CheckExistDraw Αναπτύγµατα οκών adxf Τοµές Αναπτυγµάτων οκών tdxf Προµέτρηση VKPROM Εισαγωγή Πασσάλων PSL Συνοπτικοί Πίνακες VKCYP Προσεισµικός > Ταχύς έλεγχος retrsettings Έλεγχος επάρκειας CheckExisting Εκτύπωση Αποτελεσµάτων CheckExistPrint Ενίσχυση κατασκευής CheckExistProj PushOver Analysis PushOver Αποκατάσταση > Υποστύλωµα fixcol οκός fixbeam ηµιουργία Τοµής getsect Κλίµακες > ηµιουργία stairnew 1 23

34 Εισαγωγή Επίλυση /Σχεδιασµός stairsolve Αλλαγή staired Βοήθεια > Η 4M-VK στο Internet exbr Ηλεκτρονική αποστολή µελέτης vkmail Περί του STRAD 2007 splsh Βοηθήµατα > Σύµβολα βιβλ/κων insstsymb Βιβλιοθήκες σχεδίων mdstatlib Οικόπεδο > Προσδιορισµός σηµείων > 1.4 Μονάδες Ανεξάρτητο σηµείο addref1 Από 2 σηµεία addref2 Από ταχύµετρο addref3 Από αρχείο Ταχυµέτρου DRAWPNTS Μέγεθος γραµµάτων lheight Καθορισµός οικοπέδου defreg Οι µονάδες που χρησιµοποιούνται στο STRAD εξαρτώνται από τον Κανονισµό σύµφωνα µε τον οποίο γίνεται ο Σχεδιασµός του φορέα. Για µελέτη µε τους Νέους Κανονισµούς χρησιµοποιούνται οι µονάδες : Συντεταγµένες και µονάδες µήκους σε m υνάµεις σε kn και ροπές σε KNm Τάσεις σε MPa ή σε kpa Γωνίες σε ( o ) Θερµοκρασίες σε o K Μετατοπίσεις σε mm Σε µελέτες µε Παλιούς Κανονισµούς (DIN) τότε Χρησιµοποιούνται οι µονάδες : Συντεταγµένες και µονάδες µήκους σε m υνάµεις σε τόνους (T) και Ροπές σε Τm Τάσεις σε Kg/m2 Γωνίες σε ( o ) Θερµοκρασίες σε o K Μετατοπίσεις σε mm 1.5 ιαχείριση Αρχείων Μελετών - VKTools Εισαγωγή Το VKtools για Windows 9x/Me/Nt/2000, είναι ένα πρόγραµµα για την διαχείριση των µελετών των προγραµµάτων της 4M-VK 1 24

35 Εισαγωγή Το πρόγραµµα αυτό αποτελεί εξέλιξη του VKtools για DOS που χρησιµοποιούνταν για την αποθήκευση µελετών των προγραµµάτων της V&K Engineering Research and Services. Λόγω των νέων δυνατοτήτων του προγράµµατος, τα αρχεία που παράγει δεν µπορούν να χρησιµοποιηθούν από την παλιότερη έκδοση του προγράµµατος (Έκδοση για DOS). Για τη διαχείριση των µελετών που έχουν αποθηκευτεί µε το VKtools για DOS πρέπει να χρησιµοποιηθεί το πρόγραµµα για DOS Οι νέες δυνατότητες του προγράµµατος περιλαµβάνουν: Είναι εφαρµογή για Windows (32 bit). Εύχρηστο Περιβάλλον χρήστη. Υποστήριξη µακριών ονοµάτων αρχείων. Αρχείο βοήθειας Περιβάλλον Χρήστη Το περιβάλλον χρήστη του VK.Tools ακολουθεί τα πρότυπα των Windows ώστε να είναι λειτουργικό και αισθητικά ευχάριστο. Έτσι έχει την γνώριµη µορφή του explorer γραµµή κατάστασης, αποσπώµενες γραµµές επιλογών και εργαλείων κατά τα πρότυπα των Windows 2000 και Windows XP Αποθήκευση Μελέτης Με την επιλογή αυτή εµφανίζεται το παρακάτω παράθυρο µε το οποίο µπορούµε να επιλέξουµε το δίσκο και τον κατάλογο στον οποίο θα γίνει η αποθήκευση. Ο δίσκος µπορεί να είναι κάποιος από τους σκληρούς δίσκους του συστήµατος ή κάποια δισκέτα ή Zip-Drive. Όταν είναι επιλεγµένη η επιλογή συµπίεση τότε η µελέτη σώζεται σε συµπιεσµένη µορφή µέσα στον επιλεγµένο κατάλογο ενώ όταν δεν έχουµε επιλέξει συµπίεση, τότε δηµιουργείται ένας κατάλογος µέσα στον επιλεγµένο κατάλογο µε τα αρχεία της µελέτης. (Όταν γίνεται αποθήκευση σε δισκέτα γίνεται πάντα µε συµπίεση). Το πρόγραµµα χρησιµοποιεί τον κατάλογο που έχει οριστεί από το σύστηµα σαν προσωρινός (µεταβλητή συστήµατος TMP) για ενδιάµεσα αρχεία (συνήθως ο κατάλογος WINDOWS\TMP) και πρέπει να υπάρχει αρκετός χώρος σε αυτόν τον κατάλογο. Στις νεώτερες εκδόσεις χρησιµοποιείται πάντα η συµπιεσµένη µορφή. Αν στην επιλογή "Μέγιστο µήκος αρχείου" εισαχθεί τιµή διάφορη του µηδενός τότε το πρόγραµµα θα χωρίσει το εξαγόµενο αρχείο σε µέρη µε µέγιστο µήκος την τιµή αυτή. Η δυνατότητα αυτή είναι χρήσιµη για την αποστολή του αρχείου µέσω ηλεκτρονικού ταχυδροµείου όπου υπάρχει ο περιορισµός του µεγέθους των αρχείων στα 7ΜΒ Με το πλήκτρο ΟΚ το πρόγραµµα µας καθοδηγεί µε διάφορα µηνύµατα για την αποθήκευση της µελέτης. Αν η µελέτη καταλαµβάνει πολλές δισκέτες το πρόγραµµα θα δώσει µηνύµατα που µας καθοδηγούν για τη σειρά των 1 25

36 Εισαγωγή δισκετών. Αν γίνεται αποθήκευση σε δισκέτες χρησιµοποιήστε κενές δισκέτες γιατί τα αρχεία καταλαµβάνουν όλο το χώρο της δισκέτας. Με το πλήκτρο Άκυρο ακυρώνουµε τη διαδικασία Επαναφορά Με την επιλογή αυτή εµφανίζεται το παρακάτω παράθυρο µε το οποίο µπορούµε να αναζητήσουµε το δίσκο και τον κατάλογο όπου βρίσκεται η µελέτη που θέλουµε να επαναφέρουµε. Ο δίσκος µπορεί να είναι κάποιος από τους σκληρούς δίσκους του συστήµατος ή κάποια δισκέτα ή Zip-Drive. Όταν εντοπιστεί η µελέτη, εµφανίζονται διάφορες πληροφορίες για τη µελέτη. Με το πλήκτρο ΟΚ το πρόγραµµα µας καθοδηγεί µε διάφορα µηνύµατα για την επαναφορά της µελέτης. Αν υπάρχει ήδη µελέτη µε το ίδιο όνοµα τότε ρωτάει αν θέλουµε να καταργήσουµε την υπάρχουσα ή αν θέλουµε να επαναφέρουµε τη µελέτη µε άλλο όνοµα. Αν η µελέτη καταλαµβάνει πολλές δισκέτες το πρόγραµµα θα δώσει µηνύµατα που µας καθοδηγούν για τη σειρά των δισκετών.με το πλήκτρο Άκυρο ακυρώνουµε τη διαδικασία Έλεγχος κλειδιού Με την επιλογή αυτή µπορούµε να ελέγξουµε αν λειτουργεί η συσκευή κλειδώµατος των προγραµµάτων 4M-VK. Το πρόγραµµα θα απαντήσει µε µήνυµα που θα εξηγεί αν το κλειδί λειτουργεί ή δεν είναι εγκατεστηµένο κλπ Για να είναι δυνατή η λειτουργία αυτή το VK.Tools πρέπει να γνωρίζει τον επταψήφιο κωδικό του χρήστη (Αναγράφεται επάνω στο CD εγκατάστασης των προγραµµάτων). Την πρώτη φορά που θα τρέξει το πρόγραµµα θα ψάξει να βρει τον κωδικό αυτόν από ορισµένα προγράµµατα της 4M-VK που τον χρησιµοποιούν. Αν δεν καταφέρει να βρει τον κωδικό, τότε για µία και µόνο φορά, θα µας τον ζητήσει µε ειδική φόρµα Εγκατάσταση/ Απεγκατάσταση κλειδιού Με τις επιλογές αυτές µπορούµε να εγκαταστήσουµε απεγκαταστήσουµε τους ειδικούς οδηγούς που χρειάζεται το κλειδί για να λειτουργήσει σωστά. Οι οδηγοί αυτοί εγκαθίστανται και από το set up του προγράµµατος. Με την επιλογή αυτή ανοίγει νέο παράθυρο µε τις επιλογές: Εγκατάσταση, Απεγκατάσταση για τους τύπους παράλληλου κλειδιού ή κλειδιού USB. Να σηµειωθεί ότι ενεργή είναι κάθε φορά η σωστή επιλογή δηλαδή όταν το κλειδί είναι εγκατεστηµένο τότε ενεργή είναι η απεγκατάσταση ενώ όταν δεν είναι εγκατεστηµένο είναι ενεργή η εγκατάσταση. Οι οδηγοί για το παράλληλο κλειδί δεν είναι είναι απαραίτητοι για τα Windows 9x ή Me και έτσι η επιλογή για εγκατάσταση των οδηγών αυτών δεν είναι ενεργή σε αυτά τα συστήµατα Πληροφορίες συστήµατος Με την επιλογή αυτή το πρόγραµµα διαβάζει διάφορες πληροφορίες για τα Windows και το DOS οι οποίες είναι απαραίτητες για το τµήµα υποστήριξης της 4M-VK. Με αυτή την επιλογή θα εµφανιστεί ένα παράθυρο µε όλες τις πληροφορίες που δίνει το πρόγραµµα Επιλογή Προγράµµατος Από την περιοχή αυτή µπορούµε να επιλέξουµε το πρόγραµµα για του οποίου τις µελέτες θέλουµε να κάνουµε κάποια ενέργεια (αντιγραφή, αποθήκευση κλπ) Τα προγράµµατα που αναφέρονται εδώ µπορεί να µην είναι αυτά που υπάρχουν σε αυτή την εικόνα Επιλογή Μελέτης Από την περιοχή αυτή µπορούµε να επιλέξουµε τη µελέτη για την οποία θέλουµε να κάνουµε κάποια ενέργεια (αντιγραφή, αποθήκευση κλπ). Εδώ αναφέρονται όλες οι µελέτες που υπάρχουν στο δίσκο για το συγκεκριµένο πρόγραµµα. Όταν επιλέξουµε κάποια µελέτη, ενεργοποιούνται οι επιλογές για τις ενέργειες που µπορούµε να κάνουµε στη συγκεκριµένη µελέτη. Επίσης µε δεξί κλίκ εµφανίζεται ένα µενού µε τις ενέργειες που µπορούν να γίνουν για τη συγκεκριµένη µελέτη ιαγραφή Με την επιλογή αυτή διαγράφουµε µια µελέτη 1 26

37 Εισαγωγή Μετονοµασία Με την επιλογή αυτή µετονοµάζουµε µια µελέτη Αντιγραφή µε άλλο όνοµα Με την επιλογή αυτή αντιγράφουµε µια µελέτη µε ένα νέο όνοµα στον κατάλογο µελετών του αντίστοιχου προγράµµατος Αναζήτηση προγραµµάτων Με την επιλογή αυτή το πρόγραµµα διαβάζει τις πληροφορίες για τα προγράµµατα της 4M-VK που υπάρχουν εγκατεστηµένα στον υπολογιστή. Όταν εγκαθιστούµε ένα νέο πρόγραµµα µετά την εγκατάσταση του VKTools και δεν µπορούµε να δούµε τις µελέτες του εκτελούµε την "Αναζήτηση προγραµµάτων" Έξοδος Με την επιλογή αυτή τερµατίζουµε το πρόγραµµα Εµφάνιση Με τις επιλογές σ αυτό το µενού και τα αντίστοιχα κουµπιά της γραµµής εργαλείων, µπορούµε να ορίσουµε πως θα φαίνονται και αν τα διάφορα µέρη της οθόνης (γραµµή εργαλείων, γραµµή κατάστασης κλπ). 1 27

38 Εισαγωγή 1.6 Χειρισµός Φακέλων Μενού Αρχείο (File) Περιλαµβάνονται οι εντολές Νέα Μελέτη, Επιλογή Μελέτης, Πληροφορίες Μελέτης. Σηµείωση: οι εντολές αυτές προηγούνται κάθε άλλης εντολής του προγράµµατος Νέα Μελέτη ηµιουργείται ο κατάλογος xxx.bld, όπου xxx ο τριψήφιος κωδικός µελέτης, στον κατάλογο µελετών του STRAD (DRIVE:\VK\WINDOWS\STRAD-B\MELETES.BLD). Πίνακας 1-2: Πλαίσιο ιαλόγου «Νέα Μελέτη» Πεδίο Περιγραφή Τριψήφιος Κωδικός Μελέτης Τριψήφιος από 100 έως 999. Αυτόµατα εµφανίζεται ο πρώτος διαθέσιµος Αριθµοί Σταθµών Συνολικός αριθµός των σταθµών µαζί µε θεµελίωση, υπόγεια και ανωδοµή. Αυτόµατη Λειτουργία Πληροφορίες Μελέτης Λαµβάνονται οι δυσµενέστεροι συντελεστές ασφαλείας και ακολουθείται η διαδικασία της Αυτόµατης Λειτουργίας του προγράµµατος. Λαµβάνονται υπόψη κατά την παραγωγή σχεδίων και διευκολύνουν στην αναζήτηση των µελετών. Συµπληρώνεται προαιρετικά Επιλογή Μελέτης Άνοιγµα µελέτης από τον κατάλογο µελετών :\VK\WINDOWS\STRAD-B\MELETES.BLD. Πεδίο ιαθέσιµες Μελέτες Πίνακας 1-3: Πλαίσιο ιαλόγου «Επιλογή Μελέτης» Περιγραφή Τριψήφιοι κωδικοί µελετών που υπάρχουν ήδη αποθηκευµένες στο δίσκο. Πληροφορίες Μελέτης Σχόλια που χαρακτηρίζουν τη κάθε µελέτη Πληροφορίες Μελέτης Τροποποίηση των δεδοµένων που δόθηκαν στην εντολή «Νέα Μελέτη». 1 28

39 Προσοµοίωση και Περιγραφή Φορέα 2 Προσοµοίωση και Περιγραφή Φορέα Μενού Μοντέλο Με τις εντολές αυτής της ενότητας γίνεται η περιγραφή του φορέα. Τα όρια καννάβου περιγραφής του φορέα για την ορθή αναγνώριση και επίλυση του είναι από (0,0) έως (300,300) (συντεταγµένες x,y του AutoCad ή Intellicad). Στο ύψος του φορέα δεν υπάρχει περιορισµός. Μέγιστος αριθµός σταθµών Ιδιότητες Σταθµών Εµφανίζεται πλαίσιο διαλόγου µε το σκαρίφηµα του φορέα, τον αριθµό των σταθµών που ορίσθηκαν στον Πίνακα Νέα Μελέτη, πεδία για το χαρακτηρισµό του τύπου της κάθε στάθµης (π.χ. θεµελίωση, όροφος κλπ) και του υψοµέτρου τους καθώς και αναδιπλούµενες λίστες για την επιλογή του Αρχείου Υλικών της κάθε στάθµης (όπου βρίσκονται συγκεντρωµένες όλες οι παράµετροι προσοµοίωσης, επίλυσης και διαστασιολόγησης). Πίνακας 2 1: Πλαίσιο ιαλόγου «Ιδιότητες Σταθµών» Πεδίο Χαρακτηρισµός Στάθµης h(total) d(πλάκας) Ε(Elasticity) Αρχεία Υλικών Στάθµη µηδενισµού Περιγραφή Επιλογές: ώµα, Όροφος, Πατάρι, Pilotis, Υπόγειο, θεµελίωση. Η ονοµασία κάθε στάθµης είναι καθοριστική µόνο στη περίπτωση της Θεµελίωσης και του Υπογείου, ώστε να προσδιοριστεί η στάθµη πλαστικών αρθρώσεων, να επιτραπεί η περιγραφή Τοιχείων Υπογείου κλπ. Μεικτό ύψος κάθε στάθµης σε m (συµπεριλαµβάνεται το πάχος της πλάκας). Προκαθορισµένη τιµή από το πρόγραµµα 3.00m. εξιά προκύπτει αυτοµάτως η στήλη µε τα απόλυτα υψόµετρα του φορέα µε το µηδέν ορισµένο στη βάση της θεµελίωσης. ΠΡΟΣΟΧΗ: στη στάθµη της θεµελίωσης λαµβάνεται ως προκαθορισµένη τιµή η h=1m που ορίζει την περιοχή του ελαστικού ηµίχωρου του εδάφους. Στο ύψος της στάθµης 2 (όταν η στάθµη 1 έχει οριστεί ως θεµελίωση) χρειάζεται να προστεθεί στο ύψος της στάθµης 1.00m επιπλέον (αντιστοιχεί στο ύψος του πεδίλου κατά τη φάση της προσοµοίωσης). Default τιµή 1.00 µε δυνατότητα τροποποίησης της. ΣΗΜΕΙΩΣΗ: Εάν η στάθµη 1 έχει ορισθεί θεµελίωση το πρόγραµµα υπολογίζει και αναγράφει αυτόµατα h στάθµης m ( ) Μέσο πάχος πλάκας κάθε ορόφου σε cm. Η τιµή αυτή χρησιµοποιείται ως αρχική τιµή για το πάχος πλάκας πλακοδοκών και το πάχος των πλακών που θα αναγνωριστούν (µπορεί στη συνέχεια να τροποποιηθεί). Μέτρο Ελαστικότητας του σκυροδέµατος σε KΝ/m 2. Η τιµή αυτή χρησιµοποιείται ως αρχική για το µέτρο ελαστικότητας όλων των στοιχείων της κάθε στάθµης, µε δυνατότητα τροποποίησης για το κάθε στοιχείο στη συνέχεια. ΣΗΜΕΙΩΣΗ: Το µέτρο ελαστικότητας δεν τροποποιείται αυτόµατα ανάλογα µε την ποιότητα υλικών που θα επιλεχθεί στο αρχείο υλικών της στάθµης. Σύµφωνα µε τον Πιν.2.2 ΕΚΟΣ θα πρέπει να δοθεί η αντίστοιχη τιµή. Επιλογή του Αρχείο Υλικών, βάσει του οποίου λαµβάνονται υπόψη οι παράµετροι προσοµοίωσης, επίλυσης και διαστασιολόγησης της εκάστοτε στάθµης. Η στάθµη πάνω από την οποία ξεκινά η κατανοµή των σεισµικών 2 1

40 Προσοµοίωση και Περιγραφή Φορέα σεισµικού φορτίου Στάθµη υπολογισµού συνολικής ταλαντούµενης µάζας Θεµελίωση µε πεδιλοδοκούς Εισαγωγή στάθµης ιαγραφή στάθµης φορτίων. Κατά κανόνα η στάθµη στο ύψος της επιφάνειας του εδάφους (π.χ. οροφή υπογείου). ΠΡΟΣΟΧΗ: οι στάθµες κάτω από τη στάθµη µηδενισµού του σεισµικού φορτίου δεν συµµετέχουν στο ποσοστό της Φi στην εξεταζόµενη διεύθυνση του σεισµού. Η πρώτη στάθµη της οποίας η µάζα συµµετέχει στην δυναµική ανάλυση. Κατά κανόνα είναι η επόµενη στάθµη από αυτή που ορίσθηκε για το µηδενισµό του σεισµικού φορτίου. Επιλογή θεµελίωσης των τοιχείων υπογείου µε πεδιλοδοκούς. Εάν διατηρηθεί αποµαρκαρισµένη η επιλογή, η θεµελίωση των τοιχείων υπογείου θα γίνει µε πέδιλα. ΠΡΟΣΟΧΗ: ιευκρινήσεις για την Στάθµη Θεµελίωσης δίνονται και στα Παραδείγµατα στο τέλος του κεφαλαίου. Επιλέγονται τα στοιχεία της νέας στάθµης που θα εισαχθεί (αριθµός, τύπος και ύψος στάθµης). ΣΗΜΕΙΩΣΗ: Εισάγοντας µια ενδιάµεση στάθµη τα στοιχεία που είχαν περιγραφεί σε αυτή θα µεταφερθούν αυτόµατα στην αµέσως επόµενη στάθµη. Με Κ επιλέγεται η στάθµη που θα διαγραφεί. ΠΡΟΣΟΧΗ: Προκειµένου να διαγραφεί µια στάθµη η οποία έχει ήδη περιγραφεί πρέπει πρώτα να διαγραφούν όλα τα στοιχεία της στάθµης στο περιβάλλον CAD (µε την εντολή erase) και στη συνέχεια να γίνει η ιαγραφή της από το µενού Ιδιότητες Σταθµών. 2.2 Αλλαγή στάθµης υνατότητα µετάβασης από την τρέχουσα στάθµη σε κάποια άλλη πληκτρολογώντας τον αριθµό της στάθµης στη γραµµή εντολών (και πιέζοντας <enter>). υνατότητα µετάβασης στην αµέσως προηγούµενη και αµέσως επόµενη στάθµη αντίστοιχα. 2.3 Αντιγραφή επιπέδου κτιρίου υνατότητα αντιγραφής όλων ή µερικών των οντοτήτων από την τρέχουσα στάθµη στη στάθµη προορισµού πληκτρολογώντας τον αριθµό της στάθµης και έχοντας επιπλέον τη δυνατότητα µεταβολής των διαστάσεων των υποστυλωµάτων ως προς το σταθερό τους σηµείο. Στην περίπτωση αντιγραφής της στάθµης στη στάθµη θεµελίωσης ακολουθεί το πλαίσιο που εµφανίζεται στον Πίνακα

41 Προσοµοίωση και Περιγραφή Φορέα Πίνακας 2 2: Πλαίσιο ιαλόγου «Αντιγραφή σε Στάθµη θεµελίωσης» Πεδίο Πολυµελή υποστυλώµατα µετατρέπονται σε µονοµελή πέδιλα ιατήρηση κέντρου βάρους Μήκος Προβόλου Όλες οι δοκοί να γίνουν ορθογωνικής διατοµής Περιγραφή Τα σύνθετα υποστυλώµατα αντιγράφονται ως ορθογωνικά µονοµελή πέδιλα. Το ορθογωνικό πέδιλο που προκύπτει µετά την αντιγραφή θα έχει το ίδιο K.B. µε το σύνθετο υποστύλωµα. Το µήκος προβόλου του πεδίλου σε m. Σε περίπτωση ορθογωνικού πεδίλου από σύνθετο υποστύλωµα το µήκος λαµβάνεται από το τµήµα 1. ΠΡΟΣΟΧΗ: Στην περίπτωση θεµελίωσης µε πεδιλοδοκούς στο Μήκος Προβόλου πληκτρολογείται η τιµή 0 Οι δοκοί ανεξαρτήτως σχήµατος αντιγράφονται ως ορθογωνικές. 2.4 Αντιγραφή στάθµη στην προηγούµενη Αντιγραφή των οντοτήτων της τρέχουσας στάθµης στην αµέσως προηγούµενη στάθµη. 2.5 Αντιγραφή στάθµη στην επόµενη Αντιγραφή των οντοτήτων της τρέχουσας στάθµης στην αµέσως επόµενη στάθµη. 2.6 Αντιγραφή Οντοτήτων Αντιγράφονται οι οντότητες στην ίδια στάθµη. Επιλογή των προς αντιγραφή οντοτήτων>enter>επιλογή του σηµείου αναφοράς>σηµείο αντιγραφής των οντοτήτων. ΠΡΟΣΟΧΗ: Η χρήση της εντολής αυτής είναι υποχρεωτική για την αντιγραφή οντοτήτων του STRAD. Απαγορεύεται η χρήση της εντολής COPY του Auto/IntelliCAD 2.7 Χαρακτηριστικά στοιχείων Η εντολή χρησιµοποιείται για τον προκαθορισµό των ιδιοτήτων των στοιχείων του φορέα. Όταν γίνεται εισαγωγή ενός νέου στοιχείου ( στύλος, δοκός, τοιχείο υπόγειου κ.α) θα έχει τις τιµές που έχουν προκαθοριστεί στα χαρακτηριστικά. Στις καρτέλες του κάθε στοιχείου φαίνονται ενεργοποιηµένα τα πεδία στα οποία µπορεί να επέµβει ο µελετητής και να προκαθορίσει τις τιµές. Η εκ των υστέρων τροποποίηση των χαρακτηριστικών ενός στοιχείου γίνεται µέσω της εντολής αλλαγή στοιχείου. Η επιλογή είναι ιδιαίτερα χρήσιµη για τον προκαθορισµό τιµών στις κάτωθι οντότητες Τοιχείο υπογείου Εµφανίζεται το πλαίσιο διαλόγου προκαθορισµού του τοιχείου υπογείου που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία, Ειδικοί σύνδεσµοι, DATA και DATA Ειδικών συνδέσµων όπως περιγράφονται στην εντολή 2 3

42 Προσοµοίωση και Περιγραφή Φορέα Τοίχος Εµφανίζεται το πλαίσιο διαλόγου προκαθορισµού των ιδιοτήτων του τοίχου που αποτελείται από τις καρτέλες Προσοµοίωση, DATA.Τα επί µέρους στοιχεία που µπορούν να προκαθορισθούν περιγράφονται στο Mοντέλο>Τοίχος>Αλλαγή και αφορούν στο Τύπο Μέλους, στη Συνδεσµολογία και στην Καρτέλα DATA Ειδικός Σύνδεσµος Εµφανίζεται το πλαίσιο διαλόγου προκαθορισµού των ιδιοτήτων του ειδικού συνδέσµου που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία και DATA. Στην καρτέλα Προσοµοίωση µπορούν να προκαθορισθούν µόνο οι συντελεστές διάτµησης Χαρακτηριστικά Παρατήρησης Επιλέγοντας την εντολή εµφανίζεται η παρακάτω Εικόνα. Αλλάζοντας τη θέση των δεικτών του κεντρικού παραθύρου ή, εναλλακτικά, πληκτρολογώντας τις επιθυµητές τιµές, στα πεδία κειµένου αλλάζει η γωνία θέασης στο αξονοµετρικό Εικάνα 2 1: Χαρακτηριστικά Παρατήρησης ΠΡΟΣΟΧΗ: Για να εκτελεστεί η εντολή αυτή πρέπει το σχέδιο να βρίσκεται σε Αξονοµετρική Απεικόνιση (Γραφικά > 3D Απεικόνιση) ΣΗΜΕΙΩΣΗ: ίνεται η δυνατότητα εκµετάλλευσης των εντολών του µενού 3D Viewpoint ή 3D Dynamic View του µενού View. To STRAD επιτρέπει τη λειτουργία όλων αυτών των εντολών και των παραµέτρων τους. 2.8 Κόµβοι Χρησιµοποιούνται για την περιγραφή έµµεσων στηρίξεων, σηµείων έδρασης φυτευτών υποστυλωµάτων, σηµείων διασταύρωσης δοκών κ.λ.π. Ο ελεύθερος κόµβος αποτελεί κόµβο του χωρικού µοντέλου. εδοµένα έχει τις Χ,Y,Z συντεταγµένες και δέχεται επικόµβια φορτία στο DATA F. Ο κόµβος δε µπορεί να είναι ασύνδετος µε τον υπόλοιπο φορέα Εισαγωγή Η εισαγωγή ελεύθερου κόµβου απαιτεί µόνο τις συντεταγµένες του. Αυτό γίνεται είτε µε ΑΚ στην οθόνη στην επιθυµητή θέση είτε µε πληκτρολόγηση. Η Z συντεταγµένη του κόµβου ορίζεται αυτόµατα από το υψόµετρο της στάθµης του. 2 4

43 Προσοµοίωση και Περιγραφή Φορέα Αλλαγή Επιλέγεται ο κόµβος ή οι κόµβοι προς αλλαγή. Μπορεί να τροποποιηθεί η ονοµασία και οι συντεταγµένες του. Πεδίο Πίνακας 2 3: Πλαίσιο ιαλόγου «Προσοµοίωση» Περιγραφή Αριθµός Αριθµός Κόµβου. Υποχρεωτικά µεγαλύτερος του 1000 και µικρότερος του εν είναι υποχρεωτική συνεχόµενη αρίθµηση των ελ. Κόµβων σε µια στάθµη ΣΗΜΕΙΩΣΗ: Για τον γρήγορο και εύκολο εντοπισµό ενός κόµβου εκτελείται η εντολή <fnid> στη Γραµµή Εντολών και εν συνεχεία πληκτρολογείται το όνοµα του προς αναζήτηση κόµβου. 2.9 Υποστύλωµα Το υποστύλωµα προσοµοιώνεται µε ένα ραβδωτό στοιχείο µε 2 άκαµπτα τµήµατα αρχής(βάση) και τέλους(κεφαλή). Αρχή του υποστυλώµατος είναι η βάση και τέλος η κεφαλή του. Η είσοδος ενός υποστυλώµατος δηµιουργεί 2 στατικές οντότητες. Την οντότητα κόµβος και την οντότητα µέλος, που συνδέει το κόµβο της κάτω στάθµης και τον κόµβο της τρέχουσας στάθµης. Ο Α/Α που του δίνεται είναι ο πρώτος διαθέσιµος στη στάθµη. Για το λόγο αυτό σκόπιµο είναι να ξεκινά η εισαγωγή τους από την στάθµη µε τα περισσότερα υποστυλώµατα. Έχει ενιαία αρίθµηση µε τα τοιχεία υπογείου. Τα πέδιλα στη στάθµη 1 διαχειρίζονται ως υποστυλώµατα. Οι εντολές για την ενότητα Υποστύλωµα είναι περιγράφονται παρακάτω Ορθογώνιο Εισαγωγή ορθογωνικού υποστυλώµατος προκαθορισµένων διαστάσεων. Με ΑΚ ή πληκτρολόγηση των συντεταγµένων του στη Γραµµή Εντολώνορίζεται το σηµείο εισαγωγής και εν συνεχεία επιλέγονται οι διαστάσεις b,d, το σταθερό σηµείο του υποστυλώµατος και η γωνία της µε τον απόλυτο άξονα Χ Με 3 Σηµεία Εισαγωγή ορθογωνικού υποστυλώµατος µε προσδιορισµό των τριών κορυφών του. Με ΑΚ ορίζεται το σηµείο εισαγωγής (που θα είναι και το σταθερό σηµείο) το µήκος κατά x, κατά y και το σταθερό σηµείο του. Η εντολή αυτή είναι ιδιαίτερα χρήσιµη σε περίπτωση που υπάρχει διαθέσιµο αρχιτεκτονικό σχέδιο σε ηλεκτρονική µορφή. ΠΡΟΣΟΧΗ: Τα µήκη κατά Χ και Υ πρέπει να ορίζονται µε θετική φορά Κυκλικό Εισαγωγή κυκλικού υποστυλώµατος. Με ΑΚ ή πληκτρολόγηση των συντεταγµένων του στη Γραµµή Εντολών ορίζεται το κέντρο του µε προκαθορισµένη, από τα Χαρακτηριστικά στοιχείων, διάµετρο Γάµµα Εισαγωγή υποστυλώµατος 2 τµηµάτων προκαθορισµένων διαστάσεων. Με ΑΚ ή πληκτρολόγηση των συντεταγµένων του στη Γραµµή Εντολών ορίζεται το σηµείο εισαγωγής του, η γωνία που σχηµατίζει αριστερόστροφα µε τον άξονα Χ και τέλος επιλέγεται το σταθερό σηµείο και ο προσανατολισµός από το πλαίσιο διαλόγου που εµφανίζεται. 2 5

44 Προσοµοίωση και Περιγραφή Φορέα Πi Εισαγωγή υποστυλώµατος 3 τµηµάτων προκαθορισµένων διαστάσεων. Με ΑΚ ή πληκτρολόγηση των συντεταγµένων του στη Γραµµή Εντολών ορίζεται το σηµείο εισαγωγής του, η γωνία που σχηµατίζει αριστερόστροφα µε τον άξονα Χ και τέλος επιλέγεται το σταθερό σηµείο και ο προσανατολισµός από το πλαίσιο διαλόγου που εµφανίζεται Αλλαγή Σταθερού Σηµείου Αλλάζει το σταθερό σηµείο του υποστυλώµατος. Επιλέγεται το επιθυµητό σηµείο που θα αποτελεί το σταθερό σηµείο του υποστυλώµατος Επέκταση Τροποποιεί µε γραφικό τρόπο τις διαστάσεις των υποστυλωµάτων (µετακινεί τις πλευρές). Επιλέγεται η πλευρά προς µετακίνηση εν παραλλήλω και ΑΚ στη νέα θέση επέκτασης / σµίκρυνσης. Χρήσιµη εντολή στις περιπτώσεις έκκεντρων πεδίλων Ένωση Χρησιµοποιείται για την περιγραφή σύνθετου υποστυλώµατος. Με ΑΚ ή παράθυρο επιλέγονται τα υποστυλώµατα προς ένωση, τα οποία θα αντικατασταθούν από ένα υποστύλωµα πολλών τµηµάτων. Μέγιστος αριθµός τµηµάτων 7. εν είναι δυνατόν να γίνει ένωση κυκλικού και ορθογωνικού υποστυλώµατος ιάσπαση ιάσπαση σύνθετου υποστυλώµατος σε µεµονωµένα υποστυλώµατα. Αν το υποστύλωµα δεν είναι σύνθετο η εντολή αυτή το διαγράφει. Με ΑΚ ή παράθυρο επιλέγεται το υποστύλωµα προς διάσπαση Αλλαγή Εµφανίζεται το πλαίσιο διαλόγου των αλλαγών του υποστυλώµατος που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία, Προκαθορισµένο, DATA Προσοµοίωση Αριθµός Πεδίο Στηρίξεις (Κάτω-Πάνω) Συντελεστές ιάτµησης κατά y και z Εκκεντρότητες Υποστυλώµατος (Offsets, m) Συντεταγµένες Κόµβου άνω\κάτω στάθµης (m) Πίνακας 2 4: Πλαίσιο ιαλόγου «Προσοµοίωση» 2 6 Περιγραφή Ο Α\Α του υποστυλώµατος. Από 1 έως 999. ΠΡΟΣΟΧΗ: Η αρίθµηση των υποστυλωµάτων πρέπει να διατηρείται σε όλες τις στάθµες ίδια (δηλ. κάθε υποστύλωµα να διατηρεί την αρίθµηση του σε όλες τις στάθµες) Συνθήκες στήριξης του µέλους. Οι αρθρώσεις αναφέρονται στο παραµορφώσιµο µέλος (εκτός άκαµπτου τµήµατος). Συντελεστές µέσω των οποίων λαµβάνονται υπόψη οι παραµορφώσεις από τις διατµητικές τάσεις (default 0.8) Οι εκκεντρότητες κατά x,y,z του άνω και κάτω άκρου του υποστυλώµατος. Τροποποιούνται τα άκαµπτα τµήµατα του υποστυλώµατος. Όταν η στάθµη 1 έχει οριστεί ως θεµελίωση τότε στη στάθµη 2 ως default τιµή εκκεντρότητας κάτω άκρου κατά z δίνεται η τιµή 1.00 που αντιστοιχεί στο ύψος των πεδίλων. (Βλ..3.1 h(total) ). Επιτρέπεται η τροποποίηση µόνο του z του κόµβου του υποστυλώµατος άνω στάθµης (m). Στη περίπτωση της στάθµης 1 ενεργοποιείται και το z της κάτω στάθµης (στάθµη 0).

45 Προσοµοίωση και Περιγραφή Φορέα Γεωµετρικά Στοιχεία Πεδίο ιαστάσεις B, D (m) Πίνακας 2 5: Πλαίσιο ιαλόγου «Γεωµετρικά στοιχεία» Περιγραφή ιαστάσεις µήκους (κατά Χ), πλάτους (κατά Υ), σε m κάθε τµήµατος του υποστυλώµατος είτε µε βάση το σταθερό σηµείο είτε κεντροβαρικά. Φορτία (ΠΦ9) Εισαγωγή κατανεµηµένου φορτίου κατά µήκος των υποστυλωµάτων. Το φορτίο αυτό καταχωρείται στην περίπτωση φόρτισης ΠΦ9 του αρχείο φορτίσεων του χωρικού µοντέλου όπου µπορεί να γίνει περιγραφή των επιπλέον φορτίσεων που πιθανόν επιβάλλονται σε ένα υποστύλωµα είτε από πλευρικές ωθήσεις γαιών, άνεµο, ή οποιαδήποτε άλλη φόρτιση. ίνεται η τιµή του φορτίου στην αρχή και στο τέλος του υποστυλώµατος στον αντίστοιχο τοπικό άξονά του. ίνοντας θετική τιµή στα πεδία η φορά του φορτίου που τοποθετείται είναι αντίθετη από την φορά των τοπικών αξόνων του υποστυλώµατος(βλ. ΥΠΕΝΘΥΜΙΣΗ). Προκαθορισµένο - Υπάρχον Υπάρχων Οπλισµός Αντιγραφή οπλισµού Ενισχύσεις Καθορισµό του οπλισµού του υποστυλώµατος και της τυχόν ενίσχυσής του (υποπρόγραµµα STREN). Με επιλογή ΟΚ εµφανίζεται η καρτέλα µε τα στοιχεία όπλισης και ενίσχυσης του επιλεγµένου υποστυλώµατος. ΠΕΡΙΓΡΑΦΗ ΣΤΟΙΧΕΙΩΝ ΥΠΑΡΧΟΝΤΟΣ ΥΠΟΣΤΥΛΩΜΑΤΟΣ: Το πλήθος των ράβδων οπλισµού που υπάρχουν στην πλευρά Β και D του υποστυλώµατος. Η διάµετρος των ράβδων οπλισµού, η διάµετρος των συνδετήρων και η απόσταση των συνδετήρων που θα τοποθετηθούν στο υποστύλωµα. Με Κ στη ράβδο του υποστυλώµατος µπορεί να γίνει τροποποίηση της διαµέτρου και του µήκους αγκύρωσης της. Το µήκος αγκύρωσης δίνεται σαν ποσοστό του απαιτούµενου µήκους. Η πληροφορία για το µήκος αγκύρωσης θα χρησιµοποιηθεί τόσο κατά την φάση σχεδιασµού, όσο και κατά την εξαγωγή διαγράµµατος ροπών καµπυλοτήτων. Στο διάγραµµα τάσεων παραµορφώσεων για αυτή την ράβδο η µέγιστη τιµή τάσης θα είναι έως την τιµή που ανταποκρίνεται στο ποσοστό αγκύρωσης υποθέτοντας ότι η τάση διαρροής αναπτύσσεται σε πλήρη αγκύρωση. Πληκτρολογείται τον αριθµό της στάθµης από την οποία θα γίνει η αντιγραφή των οπλισµών του υποστυλώµατος και τον αριθµό του υποστυλώµατος από τον οποίο θα γίνει η αντιγραφή των οπλισµών. Επιλέγονται οι πλευρές του υποστυλώµατος που θα ενισχυθούν, ο τύπος ενίσχυσης, το πάχος(cm) του έκχυτου ή του εκτοξευόµενου σκυροδέµατος ενίσχυσης. Στην περίπτωση που είναι επιθυµητή η τοποθέτηση µανδύα περίσφιξης γίνεται η αντίστοιχη επιλογή. Σε αυτή την περίπτωση θα τοποθετηθεί µανδύας ο οποίος δεν φτάνει στην κεφαλή και στον πόδα του υποστυλώµατος, αλλά σταµατά σε κάποια απόσταση ώστε να µην προσφέρει αύξηση της καµπτικής αντοχής παρά µόνο της διατµητικής και συγκεκριµένα της V Rd3. Παρότι συνήθως τοποθετούνται πάντα σύνδεσµοι, ο µελετητής έχει την δυνατότητα να τους παραλείψει αν δεν επιλέξει την επιλογή πάπιες. Σε αυτή την περίπτωση, η µεταφορά αξονικού θα γίνει µέσω βλήτρων και µόνο. Στην περίπτωση επιλογής πάπιες, ο µελετητής µπορεί να τις τροποποιήσει διαγράφοντας αυτές που δεν θέλει µε Κ πάνω στην εν κατόψη προβολή της και επιλέγοντας διαγραφή. 2 7

46 Προσοµοίωση και Περιγραφή Φορέα ΠΡΟΣΟΧΗ: Για αν ορισθεί κάποιο υποστύλωµα ως προκαθορισµένο πρέπει αρχικά να γίνει η επιλογή προκαθορισµένο από την καρτέλα Γεωµετρικά στοιχεία Υποστυλωµάτων. Το προκαθορισµένο υποστύλωµα εµφανίζεται µε διαφορετικό χρώµα στην κάτοψη. Προκειµένου να ορισθούν οι παράµετροι ενίσχυσης του προκαθορισµένου υποστυλώµατος πρέπει να γίνει εν συνεχεία επιλογή του εικονιδίου µε τις 3 τελίτσες ( ). Όταν έχει γίνει επιλογή ενίσχυσης µε µανδύα και υπάρξει ανάγκη τροποποίησης των παραµέτρων της ενίσχυσης ακολουθείται η εξής διαδικασία: διάσπαση του εν λόγω υποστυλώµατος και διαγραφή των τµηµάτων του Μανδύα και Ενηµέρωση. Ακολούθως επιλογή του υποστυλώµατος και ορισµός του µανδύα εκ νέου. ΥΠΕΝΘΥΜΙΣΗ: Στο παρακάτω σχήµα φαίνεται η σύµβαση που ακολουθείται για την εισαγωγή των φορτίων. ίνοντας θετική τιµή στα πλαίσια η φορά του φορτίου που τοποθετείται είναι αντίθετη από την φορά των τοπικών αξόνων του υποστυλώµατος DATA Πίνακας 2 6: Πλαίσιο ιαλόγου «DATA Πεδίο Αρχικό Αλλαγών Περιγραφή Οι προκαθορισµένες τιµές των αδρανειακών στοιχείων του υποστυλώµατος. Λαµβάνουν τιµές µετά τη δηµιουργία του Χωρικού Μοντέλου. Τροποποίηση από το χρήστη των αδρανειακών στοιχείων του υποστυλώµατος. Η τιµές που εισάγονται ως αλλαγή αποτελούν τις τελικές τιµές. Η τιµή 0 δεν θεωρείται αλλαγή. ΣΗΜΕΙΩΣΗ: Το πρόγραµµα αντιµετωπίζει µια σύνθετη διατοµή εξιδανικεύοντάς την σαν ένα γραµµικό µέλος, µε ροπές αδράνειας αυτές της σύνθετης διατοµής. Η γραµµή του µέλους διέρχεται από το κέντρο βάρους. Η διατοµή θεωρείται επίπεδη πριν και µετά την παραµόρφωση. Αυτό σηµαίνει ότι στη συνολική ακαµψία, δεν συµµετέχει η ακαµψιακή συνιστώσα λόγω στρέβλωσης, ή αλλιώς η ροπή συστροφής. Ο χρήστης µπορεί να επέµβει και να αλλάξει αυτές τις σταθερές της διατοµής, ώστε να πειραµατισθεί µε την ακαµψιακή κατανοµή και συνακόλουθα µε την κατανοµή των εντατικών µεγεθών στον φορέα. (Αφότου γίνει η δηµιουργία του χωρικού µοντέλου, τα αδρανειακά µεγέθη φαίνονται µε την επιλογή <DATAM>). 2 8

47 Προσοµοίωση και Περιγραφή Φορέα ΣΗΜΕΙΩΣΗ: Για τον γρήγορο και εύκολο εντοπισµό ενός συγκεκριµένου Υποστυλώµατος εκτελείται η εντολή <fcid> στη Γραµµή Εντολών και εν συνεχεία πληκτρολογείται το όνοµα του προς αναζήτηση υποστυλώµατος Φυτευτό Το φυτευτό υποστύλωµα προσοµοιώνεται µε ένα ραβδωτό στοιχείο µε 2 άκαµπτα τµήµατα αρχής και τέλους Το ραβδωτό µέλος συνδέει τον κόµβο της τρέχουσας στάθµης(αρχή) µε τον κόµβο της κάτω στάθµης (τέλος). ΣΗΜΕΙΩΣΗ: Στη θέση που γίνεται η εισαγωγή του φυτευτού το πρόγραµµα ψάχνει εάν υπάρχει ελ.κόµβος σε αυτό το σηµείο ή πολύ κοντά σε αυτή τη στάθµη και την υποκείµενη. Εάν δεν υπάρχει ελ.κόµβος είτε στη τρέχουσα στάθµη είτε στη κάτω τότε τοποθετούνται αυτόµατα νέοι κόµβοι. ΠΡΟΣΟΧΗ: Η δοκός στο σηµείο που βρίσκεται ο ελ.κόµβος θα πρέπει να χωριστεί σε δύο τµήµατα. ε µπορεί να δοθεί φυτευτό στη στάθµη 1 (διότι δεν υπάρχει δυνατότητα ορισµού κόµβου στη στάθµη 0). Ο Α/Α του είναι ο πρώτος διαθέσιµος στη στάθµη και συµβολίζεται µε το γράµµα Φ. Η αρίθµηση των φυτευτών δεν ακολουθεί αυτή των υποστυλωµάτων-τοιχωµάτων υπογείου. Οι εντολές για την ενότητα Φυτευτό περιγράφονται παρακάτω Ορθογώνιο Ορθογώνιο φυτευτό υποστύλωµα µε προεπιλεγµένες διαστάσεις. Εισαγωγή κόµβου Αρχής (κεφαλή) και Τέλους (βάσης) και <enter> Κυκλικό Κυκλικό υποστύλωµα µε προεπιλεγµένες διαστάσεις. Εισαγωγή κόµβου Αρχής (κεφαλή) και Τέλους (βάσης) και πιέστε <enter> Αλλαγή Εµφανίζεται το πλαίσιο διαλόγου αλλαγών φυτευτού υποστυλώµατος που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία, DATA. Η καρτέλα Προσοµοίωση: όµοια µε αυτή των υποστυλωµάτων. Στην καρτέλα Γεωµετρικά Στοιχεία τροποποιούνται τα: Μήκος (διάσταση κατά Y), πλάτος (διάσταση κατά Χ) ή ακτίνα. Στην καρτέλα DATA απεικονίζονται και τροποποιούνται αντίστοιχα τα αδρανειακά στοιχεία όπως στα υποστυλώµατα Τοιχείο Υπογείου Ένα τοιχείο υπογείου εισάγεται µεταξύ 2 κόµβων (υποστυλώµατα ή /και ελ. Κόµβοι) πρέπει να έχουν περιγραφεί ενώ οι ελ. Κόµβοι να δηµιουργηθούν κατά την εισαγωγή του τοιχείο. Το τοιχείο υπογείου προσοµοιώνεται µε ένα κατακόρυφο ραβδωτό µέλος που διέρχεται από το κέντρο βάρους, 2 άκαµπτα τµήµατα αρχής (βάση) και τέλους (κεφαλή) και ακόµα 2 ή 4 οντότητες ανάλογα µε τον τύπο της θεµελίωσής τους (πέδιλα ή πεδιλοδοκοί). Οι 2 πρόσθετες οντότητες που τοποθετούνται πάντα στην κεφαλή, είναι 2 ειδικοί σύνδεσµοι που ενώνουν το µέλος του τοιχείου µε τους εκατέρωθεν κόµβους. Στην περίπτωση θεµελίωσης του τοιχείου µε πέδιλο τοποθετούνται επιπλέον 2 ειδ.σύνδεσµοι στη βάση που ενώνουν το πέδιλο του τοιχείου µε τους κόµβους εκατέρωθεν. 2 9

48 Προσοµοίωση και Περιγραφή Φορέα Η εισαγωγή Τοιχείου Υπογείου είναι δυνατή µόνο σε στάθµη που έχει ορισθεί ως υπόγειο στις Ιδιότητες σταθµών. Ο Α/Α που δίδεται είναι ο πρώτος διαθέσιµος αριθµός υποστυλωµάτων και τοιχωµάτων.(κοινή αρίθµηση) Οι εντολές για την ενότητα Τοιχείο Υπογείου περιγράφονται παρακάτω Σηµείο Ορίζεται ένα τοιχείο υπογείου µε την εισαγωγή πρώτου και δεύτερου άκρου και προς ποια πλευρά είναι το πάχος του τοιχείου Με κεντροβαρικό άξονα Εισάγονται τα δύο άκρα του κεντροβαρικού άξονα του τοιχείου Μετατροπή δοκού σε τοιχείο υπογείου Επιλέγοντας µία δοκό µετατρέπεται αυτόµατα σε τοιχείο Επέκταση Αλλαγή του µήκους του τοιχείου Προσαρµογή τοιχείου υπογείου Αφαιρεί τα αλληλοεπικαλυπτόµενα τµήµατα των τοιχείων υπογείου µε τα υποστυλώµατα. Τα άκρα του τοιχείου αποκόπτονται και έρχονται σε επαφή µε τα εκατέρωθεν υποστυλώµατα. Η προσαρµογή των άκρων γίνεται όταν πρόκειται για µείωση του µήκους του τοιχείου, η εντολή δεν κάνει επέκταση µήκους τοιχείου Προσαρµογή πεδίλου τοιχείου υπογείου Αφαιρεί τα αλληλοεπικαλυπτόµενα τµήµατα των τοιχείων υπογείου µε τα πέδιλα. Τα άκρα του τοιχείου αποκόπτονται και έρχονται σε επαφή µε τα εκατέρωθεν πέδιλα. Η προσαρµογή των άκρων γίνεται όταν πρόκειται για µείωση του µήκους του τοιχείου, η εντολή δεν κάνει επέκταση µήκους τοιχείου Κατάτµηση Χωρίζει το µήκος του τοιχείου υπογείου ή του πεδίλου του τοιχείου υπογείου σε επί µέρους τµήµατα. Επιλέγονται τα στοιχεία που θα γίνει κατάτµηση και στη συνέχεια για κάθε τοιχείο πληκτρολογείται η θέση (σε m) που θα γίνει κατάτµηση του µέλους (πχ. ίνοντας την τιµή 1.2 ένα τοιχείo 4m θα χωριστεί σε δύο τµήµατα 1.2m και 2.8m). Πληκτρολογώντας αρνητικό αριθµό το µέλος θα χωριστεί σε ισοµήκη τµήµατα (πχ. ίνοντας την τιµή 3 ένα τοιχείο 6m θα χωριστεί σε τρία τµήµατα 2.00m το καθένα) Αλλαγή Εµφανίζεται το πλαίσιο διαλόγου αλλαγών του τοιχείου υπογείου που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία, Ειδικών σύνδεσµοι, DATA και DATA Ειδικών συνδέσµων. Η καρτέλα Προσοµοίωση περιγράφεται όµοια µε αυτή των υποστυλωµάτων. Καρτέλα Γεωµετρικά Στοιχεία Πίνακας 2 7: Πλαίσιο ιαλόγου «Γεωµετρικά Στοίχεια» Πέδιο Πλάτος (m) Περιγραφή Αλλαγή πάχους του τοιχείου υπογείου είτε κεντροβαρικά, είτε διατηρώντας δεξιά/αριστερή παρειά 2 10

49 Προσοµοίωση και Περιγραφή Φορέα Ωθήσεις Γαιών Φορτία (ΠΦ9) Εισαγωγή των χαρακτηριστικών του εδάφους(bλέπε ΣΗΜΕΙΩΣΗ). Κατά ΠΦ9 υποστυλωµάτων. ΣΗΜΕΙΩΣΗ:Οι ωθήσεις γαιών ασκούνται στα τοιχεία υπογείου. Η επίδραση τους στον φορέα όµως λαµβάνεται µόνο για τις στατικές ωθήσεις ενώ για τις δυναµικές ελέγχεται µόνο το τοιχείο υπογείου κατά τον σχεδιασµό του. Τα δεδοµένα που απαιτούνται για υπολογισµό των ωθήσεων είναι: Απόλυτο υψόµετρο εδάφους (µπορεί να µεταβάλλεται ανά τοιχείο), Η(m) Γωνία τριβής, φ( ο ) Ειδικό βάρος γαιών, γ(kn/m 3 ) Προσοχή ως προς το Η εδάφους, εννοείται το απόλυτο υψόµετρο Για τον υπολογισµό επικοµβίων φορτίων χρησιµοποιείται η παρακάτω κατανοµή: Τα αναλυµένα φορτία εισάγονται στην ΠΦ1. Στην ΠΦ2,3 κατά τον σχεδιασµό του τοιχείου λαµβάνονται πρόσθετα εντατικά µεγέθη από το παρακάτω διάγραµµα του ΕΑΚ2000. Ο σχεδιασµός γίνεται πέραν των συνδυασµών για το τοιχείο, και για κάµψη από δράσεις ωθήσεων στατικών και ωθήσεων στατικών + σεισµικών. Στο τοιχείο τοποθετείται η µέγιστη σχάρα που προκύπτει από την ανάλυση του τοιχείου ως γραµµικό ή επίπεδο στοιχείο καθώς και από τις ωθήσεις. 2 11

50 Προσοµοίωση και Περιγραφή Φορέα Καρτέλα Ειδικοί Σύνδεσµοι Πέδιο Πίνακας 2 8: Πλαίσιο ιαλόγου «Ειδικοί Σύνδεσµοι» Περιγραφή Κεφαλή- Πόδας Συνδεσµολογία ειδικών συνδέσµων. Γεωµετρικά χαρακτηριστικά Αρχής/Τέλους. Στηρίξεις Συντελεστές ιάτµησης κατά x και z Συνθήκες στήριξης των µελών. Οι αρθρώσεις (στις συνθήκες στήριξης) αναφέρονται στο παραµορφώσιµο µέλος (εκτός άκαµπτου τµήµατος). Συντελεστές µέσω των οποίων λαµβάνονται υπό ψη οι παραµορφώσεις από τις διατµητικές τάσεις (default 0.8) Στη καρτέλα DATA απεικονίζονται και τροποποιούνται αντίστοιχα τα αδρανειακά στοιχεία όπως στα υποστυλώµατα. Στη καρτέλα DATA Ειδικών Συνδέσµων απεικονίζονται και τροποποιούνται τα αδρανειακά στοιχεία των ειδικών συνδέσµων. Συνιστάται στο πεδίο των αλλαγών να εισάγεται στο Iz (ακαµψία) του Υ1 και Υ2 για προσοµοίωση της διαφραγµατικής λειτουργίας όταν το τοιχείο συνδέεται µε πλάκα οκός Η δοκός προσοµοιώνεται µε ένα ραβδωτό στοιχείο µε 2 άκαµπτα τµήµατα αρχής και τέλους. Ο Α/Α που δίδεται είναι ο πρώτος διαθέσιµος στην στάθµη. Στο πρόγραµµα αναγνωρίζονται δοκοί σε συνέχεια που έχουν διαφορά διαστάσεων και µετατόπιση K.B. αξόνων 5cm. Οι εντολές για τις δοκούς είναι οι παρακάτω Σηµεία Ορίζει µία δοκό µε την εισαγωγή τριών σηµείων. Κόµβος αρχής/επιλογή διαστάσεων και τύπου διατοµής/κόµβος τέλους/κατεύθυνση πάχους δοκού. Όταν η εισαγωγή µιας δοκού δεν γίνεται από κόµβους που έχουν ήδη περιγραφεί τοποθετούνται αυτόµατα ελεύθεροι κόµβοι αρχής και τέλους αντίστοιχα Κεντροβαρικό άξονα Ορίζει µία δοκό µε την εισαγωγή δύο σηµείων. Κόµβος αρχής/επιλογή διαστάσεων και τύπου διατοµής/κόµβος τέλους Με ενδιάµεσα σπασίµατα Ορίζει µία συνεχή δοκό πολλών ανοιγµάτων (µεταξύ υποστυλωµάτων)µε την εισαγωγή 3 σηµείων. Κόµβος αρχής πρώτης δοκού/ επιλογή διαστάσεων και τύπου διατοµής/κόµβος τέλους τελευταίας στη σειρά δοκού Με κεντροβαρικό άξονα και ενδιάµεσα σπασίµατα Ορίζει µία συνεχή δοκό πολλών ανοιγµάτων µε την εισαγωγή δύο σηµείων(κόµβος αρχής και τέλους κεντροβαρικά) Επέκταση Επέκταση της δοκού κατά την έννοια του µήκους. ΑΚ σε ένα άκρο της δοκού/εισαγωγή µήκους επέκτασης ή ΑΚ στη νέα θέση του άκρου. 2 12

51 Προσοµοίωση και Περιγραφή Φορέα Προσαρµογή Συνδετήριας οκού Τροποποίηση του µήκους των δοκών ώστε να έρθουν περασιά µε την ακµή του υποστυλώµατος. Επιλογή των δοκών και πιέζετε <enter>. Συνιστάται να εφαρµόζεται για το σύνολο των δοκών κάθε στάθµης. Με την εντολή δεν πραγµατοποιείται επέκταση δοκών µόνο σµίκρυνση του µήκους τους Κατάτµηση ιαίρεση δοκού σε επί µέρους δοκούς. Επιλογή δοκού / πληκτρολόγηση του αριθµού (αρνητικό πρόσηµο) στον οποίο διαιρείται η δοκός ή του µήκους από τον κόµβο αρχής στο οποίο θα χωριστεί η δοκός και <enter>. Χρήσιµη εντολή στην περίπτωση που σε µια δοκό αλλάζει η διατοµή της κατά την έννοια του µήκους της (π.χ. Από διατοµή Τ σε Γ) και εν συνεχεία Αλλαγή δοκού Αλλαγή... Καρτέλα των τροποποίησης των ιδιοτήτων της δοκού. Εµφανίζεται το πλαίσιο διαλόγου αλλαγών της δοκού που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία, Φορτία δοκού, DATA Προσοµοίωση Πίνακας 2 9: Πλαίσιο ιαλόγου «Προσοµοίωση» Αριθµός Στηρίξεις Πεδίο Συντελεστές ιάτµησης κατά x και z Εκκεντρότητες οκού (m) Συνδεσµολογία Περιγραφή Ο Α\Α της δοκού. εν µπορεί να υπάρχει ίδιος σε µία στάθµη. Συνθήκες στήριξης της δοκού Συντελεστές µέσω των οποίων λαµβάνονται υπόψη οι παραµορφώσεις από τις διατµητικές τάσεις (default 0.8) Οι εκκεντρότητες κατά x,y,z ως προς το κέντρο βάρους των κόµβων που συνδέει Αριθµοί κόµβου Αρχής-Τέλους Γεωµετρικά Στοιχεία Πέδιο ιαστάσεις (m) Πίνακας 2 10: Πλαίσιο ιαλόγου «Γεωµετρικά Στοιχεία» 2 13 Περιγραφή Πλάτος και ύψος κορµού της δοκού. Το πάχος πλάκας χρησιµεύει για τον υπολογισµό του συνεργαζόµενου πλάτους σε περίπτωση πλακοδοκού. Αλλαγή ιάστασης Η τροποποίηση των διαστάσεων µπορεί να γίνει Κεντροβαρικά/Αριστερή ή δεξιά παρειά Συνεργαζόµενο Πλάτος (m) Προτεινόµενο πλάτος είναι αυτό που υπολογίζεται από το πρόγραµµα. Εφαρµοζόµενο πλάτος µπορεί να οριστεί από τον µελετητή. Τύπος ιατοµής Σχήµα δοκού Ορθογωνικής/πλακοδοκού/Ζήτα ή ανεστραµµένης πλακοδοκού. Το πρόγραµµα προσοµοιώνει τη διαφραγµατική λειτουργία των πλακών µέσω καθορισµού σχήµατος δοκών εκτός ορθογωνικής. Σε αυτή την περίπτωση τίθεται αυτόµατα µεγάλη τιµή της ροπής αδράνειας των δοκών περί τον Τοπικό Ζ άξονά τους (Ιz=1m 4 ) προσοµοιώνοντας έτσι την αδυναµία παραµόρφωσης τους στο επίπεδο των

52 Προσοµοίωση και Περιγραφή Φορέα Υπάρχον Υπάρχων Οπλισµός Ενισχύσεις Στοιχεία Πεδιλοδοκού (m) διαφραγµάτων. Καθορισµός της δοκού ως υπάρχουσα όταν χρησιµοποιείται το υποπρόγραµµα STREN. ίνεται ο οπλισµός της δοκού που έχει επιλεγεί. Προκύπτει η καρτέλα του υπάρχοντος οπλισµού της δοκού. ΠΕΡΙΓΡΑΦΗ ΚΑΡΤΕΛΑΣ ΥΠΑΡΧΟΝΤΟΣ ΟΚΟΥ: ίδεται ο οπλισµός στήριξης αρχής/τέλους της δοκού πάνω και κάτω καθώς και ο οπλισµός ανοίγµατος άνω και κάτω. Καθορίζεται ο αριθµός ράβδων και η διάµετρος σε mm των ίσων και σπαστών (π.χ. 2Φ14 ίσια και 2Φ14 σπαστά ή π.χ. 4Φ12 ίσα και 0Φ0 σπαστά αν δεν υπήρχαν σπαστά). Οι στηρίξεις αρχής και τέλους φαίνεται από τη συνδεσµολογία µε τα αναγραφόµενα εκατέρωθεν υποστυλώµατα. Τα κάτω ίσια σίδερα δεν θεωρούνται αγκυρωµένα ενώ τα κάτω σπαστά θεωρούνται αγκυρωµένα. Επίσης τα ίσια επάνω δεν θεωρούνται αγκυρωµένα. Οι συνδετήρες θεωρούνται οµοιόµορφα κατανεµηµένοι µε βάση τις παλαιότερες κατασκευαστικές συνήθειες. Μετά την είσοδο δεδοµένων επιλέγεται OK για συνέχεια. Επιλέγεται εφόσον γίνεται ενίσχυση της δοκού και καθορίζεται ο τύπος αυτής. Στην περίπτωση Μανδύα, προσδιορίζεται το πάχος του σε cm. Ο µανδύας θεωρείται τρίπλευρος από εκτοξευόµενο σκυρόδεµα. Σε περίπτωση ενίσχυσης µε Ανθρακονήµατα (FRP) ή µε Ελάσµατα, επιλέγεται αν αυτά θα τοποθετηθούν στο άνοιγµα, µόνο στη στήριξη ή αµφότερα. ΣΧΟΛΙΟ: Η ενίσχυση µε FRP ή µανδύα αφορά και στην καµπτική αλλά και στη διατµητική αντοχή της δοκού. Επιλέγεται αφού έχουν καθοριστεί αρχικά τα στοιχεία του υπάρχοντος οπλισµού και είναι επιθυµητή εκ νέου τροποποίηση αυτών. Αφορά στις πεδιλοδοκούς (στάθµη θεµελίωσης). Στα πεδία αυτά ορίζεται το πλάτος έδρασης της πεδιλοδοκού είτε συνολικά είτε µέσω ορισµού των προβόλων εκατέρωθεν του κορµού της πεδιλοδοκού Φορτία οκού Ορίζονται τα Κατανεµηµένα (KN/m) και Επικόµβια Φορτία που ασκούνται στην επιλεγµένη/ες δοκούς. Κατανεµηµένα φορτία µπορούν να εισαχθούν από το µελετητή στα Μόνιµα, Κινητά, Π.Φ.9, Π.Φ.10 και Π.Φ.11. Στο πεδίο Φορτία τοιχοποιίας εισάγεται το φορτίο τοίχου επί δοκού το οποίο θα συνυπολογιστεί στο τελικό µόνιµο φορτίο των δοκών µετά την επίλυση της πλάκας. Default τιµή : 9000Ν/m. Κατά την επίλυση των πλακών µεταβιβάζονται στις δοκούς τα αντίστοιχα µόνιµα και κινητά φορτία (ανάλογα µε την µέθοδο επίλυσης). Στη φάση αυτή επίσης λαµβάνεται υπόψη και το φορτίο τοιχοποιίας που έχει δοθεί στο αντίστοιχο πεδίο (default τιµή 9000N/m: αντιστοιχεί σε µπατικό τοίχο βάρους 3600N/m 2 και ύψους 2.5m). Μετά την επίλυση των πλακών στο πεδίο κατανεµηµένα φορτία Μόνιµα η τιµή που εµφανίζεται είναι το σύνολο των µόνιµων φορτίων που εφαρµόζονται στη δοκό, δηλ. ίδιο βάρος δοκού + µόνιµα από πλάκες + φορτίο τοιχοποιίας. Πίνακας 2 11: Πλαίσιο ιαλόγου «Κατανεµηµένα Φορτία (KN/m)» Πεδίο Q (Το κατανεµηµένο φορτίο µπορεί να είναι είτε οµοιόµορφο, είτε τραπεζοειδές, είτε τριγωνικό) Περιγραφή Κατανεµηµένο οµοιόµορφο φορτίο, σε ΚΝ/m

53 Προσοµοίωση και Περιγραφή Φορέα Q1, A1, B1 Q1: κατανεµηµένο τραπεζ. Φορτίο A1: µήκος αριστερού τριγώνου, σε m B1: µήκος οµοιόµορφου τµήµατος τραπεζ. Φορτίου σε m Qa, Qb, La, Lb Qa: πλευρά τραπεζοειδούς φορτίου από τη µεριά του κόµβου Κατανεµηµένο τραπεζοειδές φορτίο Eν µέρει κατανεµηµένο τραπεζοειδές φορτίο Επικόµβια Φορτία (KN): Στην αρχή και στο τέλος της δοκού, υπάρχει η δυνατότητα επιβολής επικόµβιων φορτίων (ροπή, τέµνουσα και αξονική δύναµη), που είναι είτε ΜΟΝΙΜΑ, είτε ΚΙΝΗΤΑ, είτε τυχόν φορτίσεις 9, 10, 11. Ορίζονται σύµφωνα µε το Σύστηµα Συντεταγµένων του τοπικού συστήµατος της δοκού Εικόνα 2 1: Σύστηµα Συντεταγµένων Τοπικού Συστήµατος της οκού Πίνακας 2 12: Πλαίσιο ιαλόγου «Επικόµβια Φορτία (Kn και ΚNm)» Πεδίο QzA QzΤ MyA MyΤ MxA MxΤ NxA NxT Περιγραφή Επικόµβια τέµνουσα στον Κόµβο Αρχής της δοκού Επικόµβια τέµνουσα στον Κόµβο Τέλους της δοκού Επικόµβια My Ροπή στην Αρχή της δοκού Επικόµβια My Ροπή στο Τέλος της δοκού Επικόµβια Mx Ροπή στην Αρχή της δοκού. Στην περίπτωση πλάκας-προβόλου σε µια δοκό, που από την άλλη πλευρά δεν υπάρχει πλάκα, για να µεταφερθεί στο χωρικό µοντέλο και η ροπή στρέψης της δοκού, θα πρέπει αν δοθεί στην αρχή και στο τέλος της δοκού µια ροπή ΜxL/2. Γενικά το Strad δεν µεταβιβάζει ροπή στ ρψης λόγω προβόλων-πλακών. Επικόµβια Mx Ροπή στο Τέλος της δοκού Επικόµβια Nx Αξονική στην Αρχή της δοκού Επικόµβια Nx Αξονική στο Τέλος της δοκού ΣΗΜΕΙΩΣΗ: Φορτίο τοιχοποιίας που θα ληφθεί υπόψη κατά των επίλυση πλακών (N/m): Κατά τη φάση της επίλυσης των πλακών µεταβιβάζεται στις δοκούς και φορτίο τοιχοποιίας που τυχόν υπάρχει πάνω σε αυτές. Default τιµή 9000N/m που αντιστοιχεί σε µπατικό τοίχο (για βάρος 3600N/m 2 και ύψος 2.5 προκύπτει 3600x2.5=9000N/m) 2 15

54 Προσοµοίωση και Περιγραφή Φορέα DATA Στο πεδίο πεδίο αλλαγών απεικονίζονται και τροποποιούνται αντίστοιχα στο τα αδρανειακά στοιχεία των δοκών. ΣΗΜΕΙΩΣΗ: Για τον γρήγορο και εύκολο εντοπισµό µιας συγκεκριµένης οκού εκτελείται η εντολή <fbid> στη Γραµµή Εντολών και εν συνεχεία πληκτρολογείται το όνοµα της προς αναζήτηση δοκού Πεδιλοδοκός Η πεδιλοδοκός προσοµοιώνεται µε ένα ραβδωτό στοιχείο. Η διαφορική εξίσωση πεδιλοδοκού σε κάµψη και στρέψη έχουν λυθεί µε οριακές συνθήκες µήκος στερεού κόµβου 0. Για τον λόγο αυτό ανεξαρτήτως της θέσης που περιγράφονται οι πεδιλοδοκοί, κατά την επίλυση θα υποτεθεί ότι ενώνουν το αντίστοιχο DATAK των κόµβων που συνδέουν. Ο Α/Α που δίδεται είναι ο πρώτος διαθέσιµος στην στάθµη θεµελίωσης και ακολουθεί την σύµβαση ονοµασίας των δοκών Σηµεία Όµοια µε δοκούς Με κεντροβαρικό άξονα Όµοια µε δοκούς Σηµεία και ενδιάµεσα σπασίµατα Όµοια µε δοκούς Με κ.β. άξονα και ενδ.σπασίµατα Όµοια µε δοκούς Θεµελίωση Τοιχείου υπογείου ηµιουργεί κάτω από κάθε τοιχείο υπογείου πεδιλοδοκό 2 τµηµάτων εκατέρωθεν του Κ.Β. του τοιχείου Μετακίνηση Ακµής Μετακίνηση της πλευράς της πεδιλοδοκού κατά την έννοια του πλάτους. Επιλέγεται η προς µετακίνηση πλευρά και το σηµείο της νέας θέσης της µε ΑΚ Αλλαγή... Όµοια µε τις δοκούς. ΠΡΟΣΟΧΗ: ο Τύπος ιατοµής, συνήθως είναι ανεστραµµένες πλακοδοκοί (L ή ανεστραµµένο Τ) το πλάτος έδρασης, το πάχος πλάκας που είναι το πάχος του πέλµατος δεν απαιτείται τροποποίηση της καρτέλας των Φορτίων, εάν γίνει, το πρόγραµµα τα αγνοεί εν υπολογίζεται ίδιο βάρος πεδιλοδοκών ΣΗΜΕΙΩΣΗ: Για τον γρήγορο και εύκολο εντοπισµό µιας συγκεκριµένης Πεδιλοδοκού εκτελείται η εντολή <fbid> στη Γραµµή Εντολών και εν συνεχεία πληκτρολογείται το όνοµα της προς αναζήτηση πεδιλοδοκού. 2 16

55 Προσοµοίωση και Περιγραφή Φορέα 2.14 Ειδικός Σύνδεσµος Οι Ειδικοί Σύνδεσµοι χρησιµοποιούνται για την δηµιουργία µοντέλων που δεν µπορούν να προσοµοιωθούν µε τα κοινά εργαλεία (υποστυλώµατα, δοκοί κτλ). Π.χ. Προσοµοίωση µεταλλικών, ξύλινων στοιχείων κλπ. Επίσης προσφέρουν εναλλακτικές λύσεις στις περιπτώσεις, όπου η απλή συνδεσµολογία κοινών στοιχείων κρίνεται ανεπαρκής (π.χ. δύο ανεξάρτητα υποστυλώµατα που δεν έχουν περιγραφεί ως ένα σύνθετο, ενώ κατασκευαστικά λειτουργούν µονολιθικά, πρέπει να ενωθούν µε ειδικό σύνδεσµο µεγάλης ακαµψίας ώστε να προσοµοιωθεί ικανοποιητικά η δέσµευση των σχετικών µετακινήσεων ή στρεπτικών παραµορφώσεων, που ισχύει στην πραγµατικότητα. Ο Ειδικός σύνδεσµος είναι ραβδωτό στοιχείο µε 2 άκαµπτα τµήµατα αρχής και τέλους Έχουν Α/Α µε το πρόθεµα Σ. Οι ειδικοί σύνδεσµοι µπορούν να ανήκουν σε επίπεδο οριζόντιο (όπως οι δοκοί) ή κατακόρυφο (όπως στα υποστυλώµατα) ή ακόµα και σε επίπεδο µε τυχαία τιµή γωνίας ως προς τα προηγούµενα (όπως ο ειδικός σύνδεσµος που προσοµοιώνει µια κλίµακα ή µια ράµπα). Οι ειδικοί σύνδεσµοι µπορεί να έχουν κόµβο αρχής και τέλους σε διαφορετικές στάθµες ΣΗΜΕΙΩΣΗ: Οι ειδικοί σύνδεσµοι µπορούν να διαστασιολογηθούν είτε ως δοκοί είτε ως υποστυλώµατα, είτε ως στοιχεία χάλυβα (µε EC3 στην έκδοση Professional), είτε ως στοιχεία από ξύλο (µε EC5 στην έκδοση Professional) Σηµεία Ορίζει έναν ειδικό σύνδεσµο µεταξύ δύο κόµβων Αυτόµατη Αναγνώριση Κόµβων Έλεγχος της συνδεσµολογίας του ειδικού συνδέσµου. Χρήσιµη σε περίπτωση που ο σύνδεσµος προκύπτει από αντιγραφή Αλλαγή... Εµφανίζεται το πλαίσιο διαλόγου των αλλαγών του ειδικού συνδέσµου που αποτελείται από τις καρτέλες Προσοµοίωση, Γεωµετρικά στοιχεία και DATA. Πίνακας 2 13: Πλαίσιο ιαλόγου «Προσοµοίωση» Πεδίο Γενικές Πληροφορίες Τύπος Μέλους Συνδεσµολογία Εκκεντρότητες (m) Περιγραφή Ο Α\Α του Ειδικού Συνδέσµου, µοναδικός για όλο το φορέα Συνθήκες στηρίξεις του ειδικού συνδέσµου και Συντελεστές ιάτµησης κατά y και z (default 0.8) Τροποποίηση της συνδεσµολογίας επαναπροσδιορίζοντας τον Κόµβο Αρχής-Τέλους, Στάθµη Αρχής-Τέλους. Η στάθµη αρχής είναι η µικρότερη αλγεβρικά στάθµη. Οι εκκεντρότητες κατά x,y,z ως προς το κέντρο βάρους των κόµβων που συνδέει Πίνακας 2 14: Πλαίσιο ιαλόγου «Γεωµετρικά Στοιχεία» Πεδίο ιαστάσεις (cm) Αδρανειακά Μεγέθη Περιγραφή Περιγραφή ως ορθογωνική διατοµή οπότε και δίνονται το πλάτος και ύψος του µέλους που περιγράφεται µε τον Ειδικό Σύνδεσµο. Περιγραφή των αδρανειακών χαρακτηριστικών του Ειδ. Συνδέσµου. Η Καρτέλα DATA ενηµερώνεται µετά την εκτέλεση χωρικού µοντέλου. 2 17

56 Προσοµοίωση και Περιγραφή Φορέα Μέτρο Ελαστικότητας (KN/m2) Προσδιορισµός του Μέτρου Ελαστικότητας ώστε να καθοριστεί το υλικό του ειδικού συνδέσµου. Μέλος από Χάλυβα/( ) Μέλος από Ξύλο/( ) Υποπρόγραµµα Professional. Ο ειδικός σύνδεσµός θα διαστασιολογηθεί ως χαλύβδινο µέλος. Επιλέγοντας τις τρεις τελείες( ) εµφανίζεται ο πίνακας επιλογής της διατοµής (IPE, IPB κλπ) και του υλικού (S235, S275, 355) για το επιλεγµένο µέλος για το οποίο θα γίνουν όλοι οι έλεγχοι επάρκειας στη φάση του σχεδιασµού Οµοίως για τα µέλη ξύλινων διατοµών Στη καρτέλα DATA απεικονίζονται και τροποποιούνται τα αδρανειακά στοιχεία του Ειδ.Συνδέσµου. ΣΗΜΕΙΩΣΗ:Όταν αναγνωρίζεται πλάκα µε όριο τον ειδικό σύνδεσµο θα πρέπει να εισάγεται στα αδρανειακά µεγέθη τιµή Iz=1m 4 για την προσοµοίωση της διαφραγµατικής λειτουργίας. ΣΗΜΕΙΩΣΗ: Για τον γρήγορο και εύκολο εντοπισµό ενός Ειδικού Συνδέσµου εκτελείται η εντολή <frid> στη Γραµµή Εντολών και εν συνεχεία πληκτρολογείται το όνοµα του προς αναζήτηση Ειδικού Συνδέσµου Τοίχος Η περιγραφή αφορά σε τοιχοποιία πλήρωσης που λαµβάνει µέρος στην αντισεισµική συµπεριφορά. Η εντολή εξυπηρετεί τις ανάγκες µελετών για έλεγχο υπάρχοντος όπου σύµφωνα µε τους παλαιότερους κανονισµούς δυσκαµψία του πλαισίου επηρεάζουν από την παρουσία και τα χαρακτηριστικά του τοίχου πλήρωσης. Σύµφωνα µε τους Νέους Κανονισµούς οι Τοίχοι δεν συµµετέχουν στην ανάλυση του Χωρικού Πλαισίου οπότε δεν έχει νόηµα η περιγραφή τους. Ο τοίχος προσοµοιώνεται µε ένα στοιχείο δικτυώµατος µε 2 άκαµπτα τµήµατα αρχής και τέλους. Ο τοίχος δεν φορτίζει την δοκό στην οποία εδράζεται Έχουν Α/Α µε το πρόθεµα Τ Σηµεία Ορίζει έναν τοίχο µεταξύ δύο κόµβων. Σκοπός της περιγραφής ενός τοίχου πλήρωσης είναι η αύξηση της δυσκαµψίας του πλαισίου που έχει τοποθετηθεί για την ανάληψη διατµητικών δυνάµεων Αλλαγή... Εµφανίζεται το πλαίσιο διαλόγου αλλαγών του τοίχου που αποτελείται από τις καρτέλες Προσοµοίωση, DATA Προσοµοίωση Πίνακας 2 15: Πλαίσιο ιαλόγου «Προσοµοίωση» Πεδίο Γενικές Πληροφορίες Τύπος Μέλους Συνδεσµολογία Ιδιότητες Περιγραφή Ο Α/Α του Τοίχου, µοναδικός για όλο το φορέα Συνθήκες στηρίξεις του τοίχου και Συντελεστές ιάτµησης κατά y και z (default 0.0) είναι λάθος Τροποποίηση της συνδεσµολογίας Κόµβος Αρχής-Τέλους. Πλάτος, ισοδύναµο ύψος και Μέτρο Ελαστικότητας του τοίχου. 2 18

57 Προσοµοίωση και Περιγραφή Φορέα DATA Τροποποίηση των αδρανειακών χαρακτηριστικών του τοίχου στα πεδία των αλλαγών Πλάκες Αναγνωρίζονται από το πρόγραµµα µόνο όταν περιβάλλονται από δοκούς, ενισχυµένες ζώνες, περιγράµµατα οπών ή ειδικούς συνδέσµους, µε ύψος µεγαλύτερο από 15cm στο επίπεδο της στάθµης. Οι πλάκες δεν περιλαµβάνονται στα µέλη του Χωρικού πλαισίου. Για την εξασφάλιση της διαφραγµατικής λειτουργίας κατά την επίλυση του Χωρικού Πλαισίου οι δοκοί που περιβάλλουν πλάκες θα πρέπει να περιγράφονται ως πλακοδοκοί. Το υποµενού των πλακών (πρόβολοι, τρύπες κτλ) αποτελούν σχεδιαστικές οντότητες και δεν επιδρούν στο χωρικό µοντέλο. Αυτό έχει ως άµεση συνέπεια τη δυνατότητα επίλυσης ενός φορέα, ο οποίος δεν περιλαµβάνει πλάκες. Η αποδέσµευση των πλακών από την αυτονόητη επίδραση τους στα συνολικά αδρανειακά χαρακτηριστικά του φορέα, χωρίς να προκαλεί επιπλέον δυσκολίες, επιτρέπει την εφαρµογή προχωρηµένων τεχνικών µοντελοποίησης. ύο πρόχειρα παραδείγµατα είναι η επίλυση πλακών µε διαφορά υψοµέτρου στην ίδια στάθµη και η ακριβής φόρτιση των πλαισίων µε ήδη γνωστά φορτία πλακών, χωρίς να έχουν αναγνωριστεί οι πλάκες. Η περιγραφή των πλακών µιας στάθµης γίνεται αφού ολοκληρωθεί η περιγραφή των υποστυλωµάτων, των δοκών ή των ειδικών συνδέσµων της στάθµης και δοθεί η εντολή Ενηµέρωση όλων. Τα στοιχεία των πλακών µπορούν να αντιγραφούν είτε στην ίδια είτε σε διαφορετική στάθµη, µε τον ίδιο τρόπο που αντιγράφονται και τα υπόλοιπα στοιχεία της κάτοψης. Η επίλυση τόσο κεκλιµένων πλακών και προβόλων γίνεται µόνο µε Πεπερασµένα στοιχεία. Στην περίπτωση αυτή το πρόγραµµα µεταβιβάζει στις δοκούς τα πραγµατικά φορτία λόγω κλίσης. Για τον υπολογισµό Κοιτόστρωσης είναι απαραίτητο το πρόσθετο υποπρόγραµµα PLATE. Περιγραφή Γενικής Κοιτόστρωσης: Αρχικά περιγράφονται οι πεδιλοδοκοί που συνδέουν τα υποστυλώµατα. Οι πεδιλοδοκοί πρέπει να έχουν σχήµα διαφορετικό από ορθογωνικό για να µπορέσει το πρόγραµµα να αναγνωρίσει τις επιµέρους πλάκες στη θεµελίωση. Ακόµα και εάν η κοιτόστρωση ενιαίο πάχος, οι πεδιλοδοκοί θα πρέπει να έχουν σχήµα ανεστραµµένο Τ ή ανεστραµµένο Γ, και ύψος τουλάχιστον 2cm µεγαλύτερο από το πάχος της πλάκας. Το πλάτος των πεδιλοδοκών σε αυτή την περίπτωση µπορεί να οριστεί όσο το πλάτος της «κρυφοδοκού» που συνήθως κατασκευάζεται µεταξύ των υποστυλωµάτων. Το πλάτος έδρασης µπορεί να είναι τόσο ώστε όλες οι πεδιλοδοκοί να καλύπτουν περίπου τη συνολική επιφάνεια της κάτοψης. Σε περίπτωση που τα τοιχεία του υπογείου έχουν περιγραφεί αυτόµατα µε το ποντίκι, οι πεδιλοδοκοί τοποθετούνται αυτόµατα κάτω από αυτά (τοιχεία υπογείου, θεµελίωση µε πεδιλοδοκό, αφού στις Ιδιότητες σταθµών είναι µαρκαρισµένη η επιλογή θεµελίωση µε πεδιλοδοκούς ) Στη γενική κοιτόστρωση ΕΝ εισάγονται ενισχυµένες ζώνες, τοίχοι και πρόβολοι παρά ΜΟΝΟΝ οπές (πχ. σε περίπτωση υδραυλικού ανελκυστήρα). Αναγνώριση πλακών όπως και στην ανωδοµή. Το µενού των πλακών περιλαµβάνει τις ακόλουθες εντολές Πρόβολος Ορίζεται πρόβολος µε 3 περιµετρικές γραµµές. Περιγράφεται ως ακολούθως. Βήµα 1: Με ΑΚ, ορίζεται το πρώτο σηµείο της κάθετης, στον άξονα της δοκού, πλευράς του προβόλου. Το σηµείο πρέπει να βρίσκεται πάνω σε άξονα δοκού, K.B. υποστυλώµατος ή τοιχείου υπογείου ή ελ. κόµβο. Προσδιορίζεται το µήκος της µιας πλευράς του προβόλου πληκτρολογώντας το µήκος σε m ή οπτικά ολισθαίνοντας το ποντίκι µέχρι την απαιτούµενη θέση. Βήµα 2: Με τον ίδιο τρόπο περιγράφεται η δεύτερη και η τρίτη πλευρά του προβόλου. Το ακραίο σηµείο της τρίτης πλευράς του προβόλου πρέπει να βρίσκεται 2 19

58 Προσοµοίωση και Περιγραφή Φορέα οµοίως στο κεντροβαρικό άξονα δοκού ή στο K.B. του υποστυλώµατος, τοιχείου υπογείου ή ελ. Κόµβου. Βήµα 3: Αφού περιγραφούν όλες οι πλευρές του προβόλου πιεστεί <enter>. Το περίγραµµα του προβόλου φαίνεται µε γαλάζιες γραµµές οι οποίες είναι αριθµηµένες µε Α/Α µοναδικό για τη συγκεκριµένη στάθµη. ΣΗΜΕΙΩΣΕΙΣ: Το πρόγραµµα αναγνωρίζει αλλά δεν επιλύει πρόβολο µε πλάτος µικρότερο των 40cm. Για περιγραφή κεκλιµένων πλακών γίνεται τροποποίηση των υψοµέτρων των υποστυλωµάτων στις οποίες στηρίζονται οι περιβάλλουσες δοκοί. Εκκεντρότητες καθ' ύψος των δοκών µηδενικές ώστε να ακολουθούν τα υψόµετρα των υποστυλωµάτων. Στη περίπτωση αυτή µπορεί να προστεθεί ως φορτίο στη δοκό. Η περιγραφή κεκλιµένων προβόλων γίνεται χρησιµοποιώντας ειδικούς συνδέσµους (που ορίζουν την περίµετρό του) και ελεύθερους κόµβους τροποποιώντας τις συντεταγµένες τους ( Ζ) έτσι ώστε να έρθουν στο κατάλληλο ύψος. Προσοχή, κατά την αντιγραφή προβόλου από στάθµη σε στάθµη θα πρέπει να αντιγραφούν και η πλάκα και οι 3 αριθµηµένες περιµετρικές γραµµές του. ίνοντας πρόβολο σε µία δοκό, που από την άλλη µεριά δεν έχει πλάκα, η επίλυση του προβόλου θα γίνει, αλλά δεν θα µεταφερθεί στο χωρικό µοντέλο η ροπή στρέψης της δοκού. Αυτό µπορεί να γίνει από το µελετητή δίνοντας στα «ΕΠΙΚΟΜΒΙΑ ΦΟΡΤΙΑ» της δοκού µία ροπή Μx=Μ*L/2, όπου Μ:ροπή προβόλου /m µήκους, στην αρχή και στο τέλος της. ( οκοί, Αλλαγές, Επικόµβια Φορτία, στην Περιγραφή του AutoSTRAD.Το πρόγραµµα θα αριθµήσει αυτόµατα τις επιµέρους πλευρές του προβόλου, σαν δοκούς, χωρίς κάποιον συµβολισµό (π.χ. 21). Οι γραµµές των προβόλων θα πρέπει να περιγράφονται σε απόσταση 40cm από οποιαδήποτε άλλη σχεδιαστική οντότητα των πλακών (κεντροβαρικό άξονα δοκών, γραµµή τρύπας, ενισχυµένη ζώνη κλπ) Για την περιγραφή προβόλων σε γωνία κτιρίου ή περιπτώσεις προβόλων που αλλάζει το πλάτος τους κατά µήκος, τότε περιγράφονται ως διαφορετικά τµήµατα µε 3 περιµετρικές γραµµές ο καθένας και σε επαφή µε τον άλλον ώστε το συνολικό εµβαδόν να είναι το επιθυµητό. Στην περίπτωση που επιθυµείτε να τοποθετηθεί στη γωνία οπλισµός βεντάλια δίνεται Ζώνη επίλυσης στη θέση αυτή µε παράλληλη κλίση. 2 20

59 Προσοµοίωση και Περιγραφή Φορέα Τρύπες Ορίζει το περίγραµµα µιας οπής σε µια πλάκα. Η περιγραφή είναι όµοια µε αυτή του προβόλου. Μία τουλάχιστον πλευρά της τρύπας πρέπει να είναι δοκός. ε µπορούν να περιγραφούν κυκλικές ή καµπυλόγραµµες τρύπες, όπως επίσης, δε µπορεί να περιγραφεί οποιουδήποτε σχήµατος τρύπα στο εσωτερικό της πλάκας (µακριά από δοκό). Το περίγραµµα µιας τρύπας φαίνεται µε πράσινες αριθµηµένες γραµµές µε Α/Α µοναδικό στη στάθµη. Στη γενική της µορφή, µια ορθογωνική τρύπα περιγράφεται από 3 πλευρές µε τέταρτη πλευρά δοκό ή τµήµα δοκού. Στη περίπτωση, όµως, που οι δύο κάθετες πλευρές µιας τρύπας είναι δύο δοκοί, αρκεί να περιγραφούν µόνο οι άλλες δύο πλευρές της. Εάν µια ζώνη επίλυσης τέµνει γραµµή τρύπας εκείνο το τµήµα της πλάκας θα επιλυθεί ως πρόβολος. Εάν γίνεται επίλυση µε πεπερασµένα στοιχεία πρέπει να δοθούν οι ζώνες επίλυσης κοντά και παράλληλα µε τις γραµµές τις τρύπας Ενισχυµένες ζώνες Ορίζει µία ενισχυµένη ζώνη (ΕΖ). Η ΕΖ αποτελεί ελαστική στήριξη πλακών. Περιγράφεται µε 2σηµεία αρχής και τέλους της ζώνης. Πλάτος ενισχυµένης ζώνης θεωρείται πάντα 1m και δεν µπορεί να τροποποιηθεί. Η αρχή και το τέλος πρέπει να είναι σηµείο Κ.Β. άξονα δοκού, Κ.Β. στύλου ή Κ.Β. ελ. Κόµβου. Ενισχυµένη ζώνη χρησιµοποιείται για τα ελύθερα άκρα διέρειστων ή τριέρειστων πλακών καθώς και όπου κρίνεται η χρήση της κατασκευαστικά π.χ. κάτοψη πλάκας σχήµατος Γ Τοίχοι πλήρωσης Ορίζει ένα τοίχο πλήρωσης σε µια πλάκα. Περιγράφεται όµοια µε την ενισχυµένη ζώνη, µε τη διαφορά ότι, το σηµείο τέλους µπορεί να βρίσκεται εντός της πλάκας. Οι τοίχοι αυτοί δίδουν φορτίο χωρίς να συµµετέχουν στο χωρικό. Φορτίο δίδουν όχι αν εδράζονται σε δοκούς αλλά όταν τέµνονται από ζώνη επίλυσης και µόνο κατά την επίλυση µε MARCUS. Λαµβάνονται δε υπόψη κατά την ανάλυση µε πεπερασµένα στοιχεία σαν συγκεντρωµένα φορτία. Το φορτίο των 2 21

60 Προσοµοίωση και Περιγραφή Φορέα τοίχων δεν οµοιοµορφίζεται στην πλάκα, λαµβάνεται ως συγκεντρωµένο φορτίο στη συγκεκριµένη θέση. Π.χ. γραµµικό κατανεµηµένο φορτίο τοίχου 5000N/m θεωρείται συγκεντρωµένο 5000Ν Ζώνες Επίλυσης Απαιτείται µία τουλάχιστον Ζώνη ανά κύρια διεύθυνση πλακών Οι ζώνες επίλυσης είναι απαραίτητες για την εφαρµογή των µεθόδων MARCUS και HAHN-CZERNY, αλλά και για την επίλυση µε πεπερασµένα στοιχεία. Για τη σωστή µεταφορά των φορτίων κατά την επίλυση µε µέθοδο MARCUS θα πρέπει να τέµνονται µε ζώνες επίλυσης όλες οι περιβάλλουσες δοκοί, ειδικοί σύνδεσµοι, άκαµπτα τµήµατα κλπ. Η διαδικασία εισαγωγής είναι όµοια µε την εισαγωγή γραµµών(line). Η εµφάνιση των οπλισµών των πλακών γίνεται στις θέσεις των Ζωνών Επίλυσης. Το φορτίο που µεταβιβάζεται σε κάθε δοκό είναι η µέγιστη αντίδραση από τις διάφορες ζώνες που την τέµνουν Αλλαγή Στοιχείων Πλακών Επιτρέπει την αλλαγή του φορτίου ή και του πάχους στοιχείων όπως ενισχυµένες ζώνες, τοίχοι πλήρωσης, περιγράµµατα προβόλων και οπών Σκάλες Ορίζει µια αµφιέρειστη κλίµακα. Η κλίµακα πρέπει, υποχρεωτικά, να στηρίζεται σε κάποια δοκό της κάτοψης. Για την περιγραφή της κλίµακας εντός της κάτοψης που δεν περιβάλλεται από δοκούς θα πρέπει να τοποθετείται µέσα σε µία τρύπα που έχει ήδη περιγραφεί. Βήµα 1: Ορίζεται το πρώτο σηµείο στη παρειά µιας δοκού. Βήµα 2: Ολισθαίνοντας µε το ποντίκι κατά µήκος της παρειάς της δοκού, ορίζεται το πλάτος της σκάλας µε ένα δεύτερο σηµείο, σε απόσταση από το πρώτο, στην ίδια δοκό. Βήµα 3: Με ένα τρίτο σηµείο ορίζεται το µήκος της σκάλας. ΣΗΜΕΙΩΣΗ: Η ορισµένη Σκάλα φαίνεται µε πράσινο χρώµα και ΑΑ µε το πρόθεµα Σ. Το πρόγραµµα µεταβιβάζει στη δοκό στήριξης το ήµισυ του µόνιµου και του κινητού φορτίου της κλίµακας Αλλαγή Σκάλας Με ΑΚ σε ορισµένη σκάλα γίνεται τροποποίηση του µόνιµου, κινητού φορτίου και του πάχους της (default τιµές: G=1500Ν/m, Q=3500Ν/m, d=0.16m) Αυτόµατη Αναγνώριση Γίνεται αυτόµατα αναγνώριση της περιµέτρου της πλάκας κάνοντας ΑΚ στο εσωτερικό της. Η αναγνωρισµένη πλάκα εµφανίζεται µε πράσινο χρώµα και ΑΑ µε πρόθεµα Π και Πρ στην περίπτωση προβόλου. ΠΡΟΣΟΧΗ: Η αναγνώριση πλακών πρέπει να γίνεται σε κάθε στάθµη αν αλλάζει αρίθµηση δοκών, συνέχεια µε προβόλους κλπ. Αντιγράφοντας µια πλάκα λαµβάνονται ως συνθήκες στήριξης της τα δεδοµένα που είχε από τη Στάθµη αντιγραφής (δοκούς, ενισχυµένες ζώνες κλπ) Αναγνώριση από σύνορα Η αναγνώριση της πλάκας γίνεται επιλέγοντας µε ΑΚ τους αύξοντες αριθµούς των περιµετρικών στοιχείων (δοκών ή ειδικών συνδέσµων) που την ορίζουν. Τα στοιχεία πρέπει να επιλέγονται κυκλικά (είτε αριστερόστροφα, είτε δεξιόστροφα) και όχι µε τυχαία σειρά Αλλαγή Πλακών Τροποποίηση των χαρακτηριστικών επιλεγµένης και αναγνωρισµένης πλάκας. Παρουσιάζονται οι προκαθορισµένες τιµές του προγράµµατος. 2 22

61 Προσοµοίωση και Περιγραφή Φορέα Πίνακας 2 16: Πλαίσιο ιαλόγου «Αλλαγή Πλακών» Πεδίο Τύπος Πλάκας Επίπεδο Φορτία ιαστάσεις Στοιχεία οκιδοτών Πλακών Περιγραφή Συµπαγής, οκιδωτή, Σάντουιτς Περίπτωση Ανισοσταθµίας (δηλ. δεν βρίσκονται όλες οι πλάκες στο ίδιο επίπεδο). Ορίζονται τα διάφορα επίπεδα µε µεταβολή από το υψόµετρο της στάθµης (+ ή -) σε cm. Το υψόµετρο αυτό θα χρησιµοποιηθεί από το πρόγραµµα για τη δηµιουργία των κατακλίσεων και την αναγραφή του υψοµέτρου της πλάκας στα σχέδια. Εναλλακτικά για τον καθορισµό του διαφορετικού επιπέδου αρκεί να πληκτρολογηθεί αριθµός διαφορετικός από µηδέν που είναι default για κάθε στάθµη επί των πλακών. Μόνιµο (επικάλυψη) και τυχόν οµοιοµόρφιση τοίχων και κινητό φορτίο πλακών και προβόλων. Πάχος πλάκας. Αν πρόκειται για πρόβολο, εισάγεται το πάχος στη στήριξη. Πάχος d2 το ελεύθερο άκρο του προβόλου σε m. Γεωµετρικά χαρακτηριστικά δοκιδοτών/σάντουιτς πλακών σε m. α) Πάχος πλάκας µεταξύ διαδοκίδων σε m β) Απόσταση διαδοκίδων κατά χ σε m γ) Απόσταση διαδοκίδων κατά ψ σε m δ) Πλάτος διαδοκίδων στο χ άξονα σε m ε) Πλάτος διαδοκίδων στο ψ άξονα σε m στ) Πλάτος συµπαγούς ζώνης σε m Προκαθορισµένη- Υπάρχουσα Οπλισµός κατά Χ και Y Υποπρόγραµµα STREN. Ορίζεται ότι η πλάκα έχει δεδοµένο οπλισµό. Ο οπλισµός αυτός αναγράφεται δίπλα στην διεύθυνση Χ και Υ. Αν κατά τον σχεδιασµό απαιτηθεί ενίσχυση ο µελετητής έχει δυνατότητα να «επιτρέψει» στο πρόγραµµα να τοποθετήσει ανθρακονήµατα στο άνοιγµα ή και στην στήριξη, και στις δύο διευθύνσεις (εννοείται µόνο εάν απαιτηθεί ανά διεύθυνση). Αναγράφεται ο οπλισµός κατά τις διευθύνσεις X και Y αντίστοιχα. Η διάµετρος σε mm και η απόσταση σε εκατοστά. Σε περίπτωση ύπαρξης ίσιων-σπαστών αναγράφεται µία τιµή π.χ. Φ8/25 σηµαίνει Φ8/50 ίσα και Φ8/50 σπαστά µε ένα ίσιο-ένα σπαστό διαδοχικά. 2 23

62 Προσοµοίωση και Περιγραφή Φορέα Τοποθέτηση ανθρακονήµατος πάνω ή κάτω (αν απαιτηθεί) Στην στήριξη πάνω, το πρόγραµµα υποθέτει ότι έρχονται τα σπαστά µόνο. Αν σε µία στήριξη συµβάλλουν δύο πλάκες τότε έρχονται τα σπαστά και από τις δύο. Αν κατά τον σχεδιασµό απαιτηθεί ενίσχυση, ο µελετητής έχει τη δυνατότητα να «επιτρέψει» στο πρόγραµµα να τοποθετήσει ανθρακονήµατα στο άνοιγµα ή και στην στήριξη ή και στις δύο διευθύνσεις. ΣΗΜΕΙΩΣΗ: Η περιγραφή κεκλιµένων στεγών από πλάκες οπλισµένου σκυροδέµατος, αντιµετωπίζεται, (αφού περιγραφούν πλήρως οι πλάκες), µέσω της λειτουργίας ΧΩΡΙΚΟ ΜΟΝΤΕΛΟ, µε τον ίδιο τρόπο που αντιµετωπίζονται, γενικά οι ανισοσταθµίες. Συνοπτικά, χρειάζεται να τροποποιηθούν τα υψόµετρα των υποστυλωµάτων, στα οποία συντρέχουν οι περιβάλλουσες δοκοί της υπόψη πλάκας Κλίµακες Προαπαιτούµενη έκδοση προγράµµατος Professional. Οι σκάλες επιλύονται ως γραµµικοί φορείς και διαστασιολούνται και οπλίζονται ανά µέτρο πλάτους όπως οι πλάκες. Γίνονται δύο επιλύσεις: Πακτωµένες στηρίξεις αρχής και τέλους Αρθρωτές στηρίξεις αρχής τέλους Και χρησιµοποιείται η περιβάλλουσα των ροπών σε κάθε θέση ηµιουργία Περιγραφή της κλίµακας µέσω των παραµέτρων της καρτέλας Σκάλα. Τύπος Πεδίο Εξωτερικό Όριο Πλατύσκαλο Πίνακας 2 17: Πλαίσιο ιαλόγου «Παράµετροι Κλίµακας» 2 24 Περιγραφή Επιλέγεται ο τύπος της σκάλας(ευθύγραµµη, Σχήµα Γ, Π, ή τετράγωνη) Αφορά στις διαστάσεις που ορίζουµε για τη σκάλα. Εξωτερικές ή εσωτερικές διαστάσεις. Ύπαρξη ή µη πλατύσκαλου στην επιφάνεια της σκάλας. ιαστάσεις L1(m), L2(m): ιαστάσεις της σκάλας, όπως φαίνονται στο σκαρίφηµα του τύπου που έχει επιλεγεί. S1(m), S2(m): ιαστάσεις του πλατύσκαλου ανάλογα µε τον τύπο και το όριο που έχει επιλεγεί, όπως φαίνονται στο σκαρίφηµα. Συνοριακές συνθήκες Κόµβοι στήριξης της σκάλας όπου θα µεταβιβαστούν τα φορτία και υποδεικνύονται στο σκαρίφηµα του τύπου της σκάλας. Σ1: Ο κόµβος στήριξης της αρχής της σκάλας που θα µεταβιβαστεί το φορτίο που του αναλογεί από την επίλυση της. Μπορεί να είναι υποστύλωµα ή ελ. κόµβος. Πληκτρολογείται ο αντίστοιχος αριθµός. Σ2: Ενδιάµεσος κόµβος στήριξης της σκάλας (ανάλογα µε τον τύπο και εάν έχει πλατύσκαλο ή όχι) που θα µεταβιβαστεί το φορτίο που του αναλογεί από την επίλυση της. Μπορεί να είναι υποστύλωµα ή ελ. κόµβος. Πληκτρολογείται ο αντίστοιχος αριθµός. Εάν η σκάλα είναι ευθύγραµµη χωρίς πλατύσκαλο, τότε είναι ο κόµβος τέλους. Σ3, Σ4, Σ5, Σ6: Ενδιάµεσοι κόµβοι στήριξης της σκάλας (ανάλογα µε τον τύπο και εάν έχει πλατύσκαλο ή όχι) που θα µεταβιβαστεί το φορτίο που του αναλογεί από την επίλυση της. Μπορεί να είναι υποστύλωµα ή ελ. κόµβος. Πληκτρολογείτε τον αντίστοιχο αριθµό. Εάν η σκάλα είναι σχήµατος Π µε

63 Προσοµοίωση και Περιγραφή Φορέα πλατύσκαλο, τότε είναι ο κόµβος τέλους. Υψόµετρα Αρχής: Το υψόµετρο στάθµης αρχής της σκάλας, σε m. Αρχής: Το υψόµετρο στάθµης τέλους της σκάλας, σε m. Πλατύσκαλου: Το υψόµετρο στάθµης του πλατύσκαλου, σε m. Πάχος πλάκας σε m. ΣΗΜΕΙΩΣΗ: Το πρόγραµµα υπολογίζει το µήκος της σκάλας στο χώρο. Φορτία (N/m 2 ) Κατανεµηµένα φορτία στη σκάλα Μόνιµο κατανεµηµένο, Default τιµή 1500 Κινητό κατανεµηµένο, Default τιµή 3500 ΠΡΟΣΟΧΗ: Το ίδιο βάρος δεν υπολογίζεται για αυτό πρέπει να προστεθεί στα µόνιµα καθώς και ένα φορτίο για το βάρος του πατήµατος (περίπου 1.2 ΚΝ/m2) Επίλυση/Σχεδιασµός Επίλυση και σχεδιασµός της σκάλας (περιβάλλουσα αµφίπακτη, αµφιέριστη) αλλά και η σχεδίαση των ράβδων στο επίπεδο FE_TEMP.Ο συνδυασµός φόρτισης είναι 1.35 τα µόνιµα και 1.5 κινητά. Για την εισαγωγή της σκάλας χρειάζεται να δοθεί η διεύθυνση του µήκους L1 και η πλευρά Αλλαγή Τροποποίηση των παραµέτρων της σκάλας που ορίσθηκαν στη φάση δηµιουργίας της Ενηµέρωση Ενηµερώνονται οι στατικές οντότητες από τα προαναφερόµενα σχεδιαστικά στοιχεία που έχουν ορισθεί. Προκειµένου να λειτουργήσει ορθώς το µενού των υπολογισµών είναι απαραίτητο να ενηµερωθούν όλα τα στοιχεία του φορέα. Τα στοιχεία που δεν είναι ενηµερωµένα φαίνονται στο τρισδιάστατο µοντέλο µε κόκκινο χρώµα. Εάν έχει γίνει πρόσθεση ή αφαίρεση στάθµης, διαγραφή στοιχείων, αλλαγή αρίθµησης στοιχείων κλπ πρέπει να γίνεται ενηµέρωση µε κλήση της εντολής refz. Συνίσταται να εκτελείται για το σύνολο του φορέα. Βλέποντας το αξονοµετρικό όλου του φορέα αρκεί να πληκτρολογηθεί η εντολή refz στη γραµµή εντολών και να επιλεγούν όλες οι οντότητες. Εντολή fixheights (µέσω της γραµµής εντολών). ιορθώνει τυχόν λάθη στη θέση των στύλων στον Ζ άξονα που έχουν προκύψει κατά την περιγραφή του στο CAD περιβάλλων (λόγω έλξης σε συγκεκριµένο σηµείο, µετακίνηση ή αντιγραφή σε άλλη στάθµη χωρίς να έχει προηγηθεί ενηµέρωση κ.α. Πριν γίνει µετακίνηση, στροφή σχεδιαστικής οντότητας, αντιγραφή σε άλλη στάθµη κ.α. χρειάζεται να έχει εκτελεστεί πρώτα η εντολή Ενηµέρωση Οντοτήτων... Επιλογή µε ΑΚ ή σε παράθυρο των οντοτήτων προς ενηµέρωση και <enter> Όλων Μαζική Ενηµέρωση όλων των στοιχείων του φορέα Λογικός Έλεγχος Πραγµατοποιείται µια σειρά ελέγχων των δεδοµένων. Απαραίτητο να εκτελεστεί πριν το υπολογιστικό µέρος του προγράµµατος. 2 25

64 Προσοµοίωση και Περιγραφή Φορέα Πιέστε <enter>. ιορθώνετε τα τυχόν προβλήµατα που προκύπτουν και επανελέγχετε. ΜΗΝΥΜΑΤΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΕΜΦΑΝΙΣΤΟΥΝ ΚΑΤΑ ΤΟ ΛΟΓΙΚΟ ΕΛΕΓΧΟ: Να ελεγχθεί υποστύλωµα 5.1σταθµών 3-2αν είναι κατακόρυφο. Το τοιχείο υπογείου 5 στη στάθµη 2 δεν έχει αντίστοιχο στην από κάτω στάθµη. ώσατε τοιχείο υπογείου 9 σε στάθµη 1 που δεν δηλώσατε σαν υπόγειο. οκός 5 ΣΤΑΘΜΗ 1 και οκός 1 έχουν τις ίδιες στηρίξεις. Υποστύλωµα 4 τµ. 1 Dx<=0 Σσy<=0 Σσx<=0 Kby<=0 Πρόβληµα µε Ελ.Κόµβο 3 στάθµης 2 Να προσεχθεί ο ΕΚ 1001 στάθµης 2 πάνω στην δοκό 3 χωρίς να την χωρίζει. οκός 5 ΣΤΑΘΜΗ 1.Αρχή στο υποστ που δεν υπάρχει. Τέλος στο υποστ που δεν υπάρχει. ΠΡΟΣΟΧΗ: Όταν προκύπτει το µήνυµα «Υποστύλωµα Χ, στάθµη Υ, υπάρχει ασυµφωνία συντεταγµένων Κ.Β. και σταθερού σηµείου. Να κρατήσω το Κ.Β.?» ως DEFAULT προεπιλογή είναι το ΟΧΙ και προτείνεται να επιλέγεται. Το µήνυµα προκύπτει µόνο στην περίπτωση τοιχείων υπογείου και οφείλεται στη γραφική εισαγωγή του και στην εσωτερική ακρίβεια του προγράµµατος. Σε περίπτωση που επιλεγεί η διατήρηση του Κ.Β. ενδέχεται το τοιχείο να µετακινηθεί σε λάθος θέση Εντολή PINAKES Πληκτρολογώντας στην γραµµή εντολών την λέξη pinakes εµφανίζεται η επιλογή Plus (Υ(ναι) / Ν(όχι)). Σε περίπτωση καταφατικής απάντησης «ανοίγουν» οι πίνακες και πίνακες plus. Μέσω των πινάκων υπάρχει η δυνατότητα παρακολούθησης των δεδοµένων αριθµητικά. Προτείνεται να µην γίνεται αλλαγή στους πίνακες Υποστυλώµατα Πεδίο Πίνακας 2 18: Πλαίσιο ιαλόγου «ΥΠΟΣΤΥΛΩΜΑΤΑ- Επεξηγήσεις» Περιγραφή Dy (Β) Η διάσταση του υποστυλώµατος στην διεύθυνση Χ. Dx (D) Η διάσταση του υποστυλώµατος στην διεύθυνση Υ. Γων. ΣΣ Η γωνία στροφής του υποστυλώµατος (θετική φορά η αντίθετη των δεικτών του ρολογιού) Το σταθερό σηµείο του υποστυλώµατος Χσσ Η συντεταγµένη κατά Χ του σταθερού σηµείου, σε m. Υσσ Η συντεταγµένη κατά Υ του σταθερού σηµείου, σε m. Χκβ: Η συντεταγµένη του κέντρου βάρους του υποστυλώµατος κατά Χ, σε m. Υσσ Η συντεταγµένη του κέντρου βάρους του υποστυλώµατος κατά Υ, σε m. ΣΗΜΕΙΩΣΗ: εν προτείνεται η τροποποίηση των στοιχείων του πίνακα παρότι υπάρχει η δυνατότητα. Υπάρχει επίσης η δυνατότητα γεννήτριας αντικατάστασης τιµών. Επιλογή των κυψελών προς διόρθωση, σύροντας το ποντίκι και έχοντας πατηµένο το αριστερό πλήκτρο του. Με Κ του mouse επάνω στις επιλεγµένες κυψέλες, ανοίγει menu µε τις ακόλουθες επιλογές. Γεννήτρια αντικατάστασης: Εισαγωγή της νέας τιµής. Γεννήτρια πρόσθεσης: Εισαγωγή αρχικής τιµής, δίπλα το βήµα του στοιχείου που πρόκειται εφαρµοστεί η τιµή (π.χ. βήµα 1 σηµαίνει εφαρµογή της τιµής στο πρώτο, δεύτερο κλπ. στοιχείο) και κάτω το βήµα αύξησης της τιµής ανά εφαρµοζόµενο στοιχείο. Γεννήτρια πολλαπλασιασµού: πολ/κός συντελεστής των επιλεγµένων τιµών. Οι ίδιες γεννήτριες ισχύουν και για τα υπόλοιπα στοιχεία. 2 26

65 Προσοµοίωση και Περιγραφή Φορέα Ελεύθεροι Κόµβοι Πίνακας 2 19: Πλαίσιο ιαλόγου «ΕΛΕΥΘΕΡΟΙ ΚΟΜΒΟΙ Επεξηγήσεις» Πεδίο Περιγραφή Α/Α Ο αύξων αριθµός του ελεύθερου κόµβου στη στάθµη. Χ(m) Η συντεταγµένη του ελεύθερου κόµβου κατά τη διεύθυνση Χ, σε m. Y(m) Η συντεταγµένη του ελεύθερου κόµβου κατά τη διεύθυνση Y, σε m Τοιχεία Υπογείου Ο πίνακας είναι συµπληρωµένος µόνο στην στάθµη υπογείου (εάν υπάρχει) και έχει τα ίδια στοιχεία µε τα υποστυλώµατα οκοί Α/Α ΚΑ ΚΤ ΠλΑ ΠλΤ ΑπΑ ΑπΤ Πεδίο Πίνακας 2 20: Πλαίσιο ιαλόγου «ΟΚΟΙ Επεξηγήσεις» Περιγραφή Ο αύξων αριθµός της δοκού στη συγκεκριµένη στάθµη. Ο αύξων αριθµός του υποστυλώµατος αρχής της δοκού. Ο αύξων αριθµός του υποστυλώµατος τέλους της δοκού. Η πλευρά του υποστυλώµατος αρχής που στηρίζεται η δοκός. Η πλευρά του υποστυλώµατος τέλους που στηρίζεται η δοκός. Η απόκλιση από το υποστυλώµατος αρχής, σε cm. Η απόκλιση από το υποστυλώµατος τέλους, σε cm Σχ Το σχήµα διατοµής της δοκού. 0: ορθογωνική διατοµή, 1: σχήµα Γ, 2: σχήµα Τ, 3: σχήµα Ζ, 4: σχήµα L, 5: σχήµα ανεστραµµένο Τ. Β(cm) D(cm) Το πλάτος της δοκού, σε cm. Το ύψος της δοκού, σε cm Τοίχοι Α/Α ΚΠ ΚΚ Β(cm) D(cm) Πεδίο Πίνακας 2 21: Πλαίσιο ιαλόγου «ΤΟΙΧΟΙ Επεξηγήσεις» Ο αύξων αριθµός του τοίχου Περιγραφή Ο αύξων αριθµός του κόµβου πόδα του τοίχου (στην προηγούµενη στάθµη). Ο αύξων αριθµός του κόµβου κεφαλής του τοίχου (στην παρούσα στάθµη). Το πλάτος του τοίχου, σε cm. Το ύψος του τοίχου, σε cm. ΜΕΤ Το µέτρο ελαστικότητας του τοίχου, σε ΚΝ/m 2 Α/Α Ο αύξων αριθµός του τοίχου. PLUS! Καλώντας τους Plus! πίνακες, εµφανίζεται ένα πλαίσιο πρόσθετων πληροφοριών για τα υποστυλώµατα, φυτευτά, δοκούς, τοιχεία υπογείου και ειδικούς συνδέσµους που µπορούν να τροποποιηθούν.

66 Προσοµοίωση και Περιγραφή Φορέα Στο αριστερό µέρος του παράθυρου υπάρχει ο τίτλος για κάθε στοιχείο του φορέα: Υποστυλώµατα, Τοιχεία Υπογείου, Φυτευτά, οκοί και.ειδικοί Σύνδεσµοι. Το παράθυρο λειτουργεί µε την µορφή δέντρου. Επιλέγοντας κάποιο στοιχείο ανοίγουν τα επιµέρους στοιχεία όπου µπορούν να οριστούν τιµές στο δεξί τµήµα του παράθυρου. ΕΠΕΞΗΓΗΣΕΙΣ-ΥΠΟΣΤΥΛΩΜΑΤΑ Περιµετρικά Περιγραφή Περιµετρικών Υποστυλωµάτων. (για παλιό αντισεισµικό) για τον Περιµετρικό Έλεγχο Υποστυλωµάτων. Αυτός ο έλεγχος χρειάζεται να γίνει µόνο για σεισµικό συντελεστή ε<0.06. Για ε >= 0.06 ο έλεγχος καλύπτεται και δεν χρειάζεται περιγραφή. Επεξηγήσεις α/α: Ο αύξων αριθµός του υποστυλώµατος. Θέση: Ο κωδικός θέσης του υποστυλώµατος σε σχέση µε την περίµετρο του κτιρίου. Σύµφωνα µε το σχήµα της οθόνης, οι κωδικοί είναι : (0) για κεντρικό υποστύλωµα (default τιµή) (1) για υποστύλωµα που βρίσκεται σε Υ-Υ πλευρά του κτιρίου (2) για υποστύλωµα που βρίσκεται σε Χ-Χ πλευρά του κτιρίου (3) για γωνιακό υποστύλωµα. Αρθρώσεις Περιγραφή άρθρωσης ή πάκτωσης στην αρχή ή στο τέλος κάθε στύλου, καθώς και του συντελεστή διάτµησης. Επεξηγήσεις α/α :Ο Αύξων αριθµός του υποστυλώµατος. Τύπος :Ο κωδικός άρθρωσης µέλους. Οι κωδικοί είναι : (0) για αµφίπακτο (default τιµή) (1) για πάκτωση στην αρχή και άρθρωση στο τέλος (2) για άρθρωση στην αρχή και πάκτωση στο τέλος (3) για αµφιαρθρωτό Σ. ιατµ.υ, Ζ :Ο συντελεστής διάτµησης της διατοµής. Η default τιµή είναι η 0.8 που αντιστοιχεί σε ορθογωνική διατοµή. Ο συντελεστής αυτός έχει σχέση µε την παραµόρφωση του µέλους από διατµητικές δυνάµεις και γι αυτό θέλει προσοχή στην αλλαγή της τιµής. ΕΙ ΙΚΑ ΜΕΛΗ Περιγραφή Ειδικών Μελών που έχουν µεταβλητή διατοµή κατά µήκος τους. ΕΠΕΞΗΓΗΣΕΙΣ- ΟΚΟΙ εν προτείνεται να γίνονται επεµβάσεις. Κατανεµηµένα Επεξηγήσεις Κατανεµηµένο φορτίο. Αυτό µπορεί να είναι είτε οµοιόµορφο, είτε τραπεζοειδές, είτε τριγωνικό, όπως φαίνεται και σε αντίστοιχο σχήµα στην οθόνη. Υπάρχει η δυνατότητα περιγραφής κατανεµηµένων φορτίων που να είναι είτε ΜΟΝΙΜΑ, είτε ΚΙΝΗΤΑ, είτε για τυχόν φορτίσεις 9, 10, 11 που είναι ελεύθερες για τον χρήστη. ΣΗΜΕΙΩΣΗ: Εάν έχουν λυθεί οι πλάκες της συγκεκριµένης στάθµης (βλέπε κεφάλαιο ΠΛΑΚΕΣ), τότε µεταβιβάζονται αυτόµατα από το πρόγραµµα στις δοκούς τα µόνιµα και κινητά φορτία της επίλυσης. α/α Q Q1 Πεδίο Πίνακας 2 22: Πλαίσιο ιαλόγου «ΟΚΟΙ - Κατανεµηµένα Επεξηγήσεις» Αύξων αριθµός δοκού Περιγραφή Κατανεµηµένο οµοιόµορφο φορτίο σε ΚΝ/m. Κατανεµηµένο τραπεζοειδές φορτίο. Αν εισαχθεί κάποια τιµή τότε για την περιγραφή του πρέπει να εισαχθούν τιµές και στα δύο επόµενα στοιχεία, Α1 και Β1. Α1 Μήκος αριστερού τριγώνου, σε m. Β1 Μήκος οµοιόµορφου τµήµατος του τραπεζοειδούς φορτίου, σε m. Qa Εισάγεται εν µέρει κατανεµηµένο τραπεζοειδές φορτίο σε ΚΝ/m. Η πλευρά του

67 Προσοµοίωση και Περιγραφή Φορέα Qb τραπεζοειδούς φορτίου από τη µεριά του κόµβου αρχής. Αν εισαχθεί κάποια τιµή τότε για την περιγραφή του πρέπει να εισαχθούν τιµές και στα τρία επόµενα στοιχεία, Qb, La, Lb. Κατανεµηµένο εν µέρει τραπεζοειδές φορτίο σε ΚΝ/m. Πλευρά του τραπεζοειδούς φορτίου από τη µεριά του κόµβου τέλους. La Απόσταση του Qa από την αρχή της δοκού,σε m. Lb Απόσταση του Qb από την αρχή της δοκού, σε m. Επικόµβια Στην αρχή και το τέλος της δοκού µπορεί αν επιβληθεί ροπή, τέµνουσα και αξονική δύναµη. Υπάρχει η δυνατότητα περιγραφής επικόµβιων φορτίων που να είναι είτε ΜΟΝΙΜΑ, είτε ΚΙΝΗΤΑ, είτε για τυχόν φορτίσεις 9, 10, 11 που είναι ελεύθερες για τον µελετητή. Πίνακας 2 23: Πλαίσιο ιαλόγου «ΟΚΟΙ - Επικόµβια Επεξηγήσεις» Πεδίο α/α QZαρχ. QZτελ. ΜΥαρχ. ΜΥτελ. ΜΧαρχ. ΜΧτελ. Ναρχ. Ντελ. Αρθρώσεις Αύξων αριθµός δοκού. Περιγραφή Eπικόµβια τέµνουσα σε ΚΝ στην αρχή της δοκού (στο τοπικό σύστηµα του µέλους). Επικόµβια τέµνουσα σε ΚΝ στο τέλος της δοκού (στο τοπικό σύστηµα). Επικόµβια ροπή Μy σε ΚΝm στην αρχή της δοκού (στο τοπικό σύστηµα). Επικόµβια ροπή Μy σε ΚΝm στο τέλος της δοκού (στο τοπικό σύστηµα). Επικόµβια ροπή Μx σε ΚΝm στην αρχή της δοκού (στο τοπικό σύστηµα). Επικόµβια ροπή Μx σε ΚΝm στο τέλος της δοκού (στο τοπικό σύστηµα). Επικόµβια αξονική σε ΚΝ στην αρχή της δοκού (στο τοπικό σύστηµα). Επικόµβια αξονική σε ΚΝ στο τέλος της δοκού (στο τοπικό σύστηµα). Ισχύει όπως περιγράφηκε στα υποστυλώµατα. Στα ΦΥΤΕΥΤΑ ΥΠΟΣΤΥΛΩΜΑΤΑ, ΤΟΙΧΕΙΑ ΥΠΟΓΕΙΟΥ και ΕΙ ΙΚΟΥΣ ΣΥΝ ΕΣΜΟΥΣ (υπογείου και υπόλοιπου φορέα), υπάρχει δυνατότητα µεταβολής των συνθηκών στήριξής τους - Επιλογή: Αρθρώσεις. Το πρόγραµµα έχει default επιλογή τα περιγραφέντα Check box. Μόνο Μαρκαρισµένα: Υπάρχει δυνατότητα νέας τιµής οµαδικά σε ήδη µαρακαρισµένα στοιχεία (στην οθόνη περιγραφής της κάτοψης). Επιλέγοντας το check box στην οθόνη του PLUS! εµφανίζονται µόνο τα µαρκαρισµένα κάθε φορά στοιχεία. PLUS - Γεννήτρια Υπάρχει δυνατότητα γεννήτριας εφαρµογής µιας συγκεκριµένης τιµής σε µια οµάδα. 2 29

68 Προσοµοίωση και Περιγραφή Φορέα 2 30

69 ιασύνδεση µε Άλλα Προγράµµατα 3 ιασύνδεση µε Άλλα Προγράµµατα 3.1 STRUDL ιασύνδεση του STRAD µε το STRUDL. Προϋπόθεση σε όλες τις διασυνδέσεις είναι να υπάρχουν στον υπολογιστή εγκατεστηµένα τα εν λόγω προγράµµατα Γενική Πορεία Προγράµµατος Το πρόγραµµα διασύνδεσης STRAD GTSTRUDL δίνει τη δυνατότητα γρήγορης περιγραφής του φορέα σε περιβάλλον CAD (STRAD). Στη συνέχεια δηµιουργείται το προσοµοίωµα του φορέα µε τις παραµέτρους που έχει καθορίσει ο µελετητής (στις επόµενες παραγράφους περιγράφονται αναλυτικά οι δυνατότητες που υπάρχουν) και έπειτα γίνεται η διαστασιολόγηση των δοµικών στοιχείων στο STRAD µε όλους τους κανονισµούς που ίσχυσαν στον ελληνικό χώρο από το 1959 έως και σήµερα ή διαστασιολόγηση µε τους κανονισµούς που υποστηρίζει το GT.STRUDL. Τα αρχεία που δηµιουργούνται από το πρόγραµµα διασύνδεσης περιγράφονται παρακάτω: MODEL(Αριθµός µελέτης).gti Το αρχείο των δεδοµένων του προσοµοιώµατος της κατασκευής (συντεταγµένες κόµβων, µελών, ιδιότητες µελών, συνοριακές συνθήκες, κινηµατικές εξαρτήσεις κλπ.). Αρχικά δίνονται οι συντεταγµένες των κόµβων που αποτελούν τον φορέα µε την εξής σειρά: 1) Οι κόµβοι των υποστυλωµάτων που έχουν περιγραφεί στο STRAD. 2) Οι ελεύθεροι κόµβοι που έχουν περιγραφεί στο STRAD. 3) Οι κόµβοι των πεπερασµένων στοιχείων που έχουν προκύψει από τον διαχωρισµό των τοιχείων στην περίπτωση που έχει επιλεγεί η δυνατότητα «Προσοµοίωση τοιχείων µε επιφανειακά πεπερασµένα στοιχεία». 4) Οι κόµβοι των πεπερασµένων στοιχείων των πλακών που έχουν προκύψει από τον διαχωρισµό των πλακών στην περίπτωση που έχει επιλεγεί η δυνατότητα «Να διαβασθεί ο κάνναβος πεπερασµένων στοιχείων του PLATE» 5) Οι κόµβοι των στοιχείων των πλακών που έχουν προκύψει από την αναγνώριση πλακών του STRAD εφόσον αυτό έχει ζητηθεί κατά την περιγραφή του φορέα. Στη συνέχεια δίνονται τα µέλη των στοιχείων που έχουν περιγραφεί στο STRAD και οι διαστάσεις τους µε την εξής σειρά: 1) Μέλη υποστυλωµάτων. ΣΗΜΕΙΩΣΗ: Στην περίπτωση των τοιχείων που έχουν προσοµοιωθεί µε επιφανειακά πεπερασµένα στοιχεία, το γραµµικό µέλος που αντιστοιχεί στο τοιχείο έχει µηδενικά αδρανειακά µεγέθη και µέτρο ελαστικότητας. 2) Μέλη δοκών. ΣΗΜΕΙΩΣΗ: Στην περίπτωση των δοκών που έχουν προσοµοιωθεί µε επιφανειακά πεπερασµένα στοιχεία από την επίλυση πλακών µε το PLATE, το γραµµικό µέλος που αντιστοιχεί στη δοκό έχει µηδενικά αδρανειακά µεγέθη και µέτρο ελαστικότητας. 3) Μέλη φυτευτών υποστυλωµάτων. 4) Μέλη τοίχων. 5) Μέλη ειδικών συνδέσµων. 6) Μέλη πεπερασµένων πλακών 7) Μέλη πεπερασµένων τοιχείων 8) Αν υπάρχουν πεδιλοδοκοί στα στοιχεία τους περνάει το µητρώο δυσκαµψίας. 9) Μέλη πλακών που δεν επιλύθηκαν µε πεπερασµένα αλλά έχουν προκύψει από αναγνώριση µέσω STRAD. ΣΗΜΕΙΩΣΗ: Το ότι τα µέλη των πλακών δίνονται στο βασικό µοντέλο του GT.STRUDL, εξασφαλίζει τη διαφραγµατική λειτουργία. 3 1

70 ιασύνδεση µε Άλλα Προγράµµατα 10) Στοιχεία στερεών κόµβων (rigid body). Πρόσθετα άκαµπτα µέλη που δηµιουργούνται στις περιπτώσεις τοιχείων που ενώνουν τους κόµβους των τοιχείων µε το Κ.Β. του υποστυλώµατος. Αφού δοθούν όλοι οι κόµβοι και τα µέλη του φορέα που έχει περιγραφεί, γίνεται πρόσθετος έλεγχος σε όλους τους κόµβους (εκτός από αυτούς των υποστυλωµάτων και των ελεύθερων κόµβων), αν τα Χ, Υ και Ζ απέχουν λιγότερο από 1cm από τους κόµβους των υποστυλωµάτων και των ελευθέρων κόµβων. Στην περίπτωση που βρεθεί κόµβος µε µικρότερη απόσταση τότε αυτός αντικαθίσταται από τους κόµβους των υποστυλωµάτων και των ελευθέρων κόµβων, δίνοντας όµως σε αυτούς και τα πρόσθετα στοιχεία που είχαν LOAD(Αριθµός µελέτης).gti Το αρχείο φορτίσεων και συνδυασµών φόρτισης της κατασκευής. Γενικά δηµιουργούνται 16 περιπτώσεις φόρτισης όπου: ΠΦ1 = Στατικά φορτία ΠΦ2 = Σεισµός κατά Υ-Υ. ΠΦ3 = Σεισµός κατά Χ-Χ ΠΦ4,5,6,7 = Θερµοκρασιακή φόρτιση ΠΦ8 = Κινητά φορτία ΠΦ9 = Οµοιόµορφο φορτίο κατά µήκος των υποστυλωµάτων ΠΦ10,11 = Ελεύθερες για το χρήστη ΠΦ 12 = υσµενείς Φορτίσεις Κινητών ΠΦ 13 = Φόρτιση από θετική µετατόπιση της ΠΦ2 (Τυχηµ.Εκκεντρ) ΠΦ 14 = Φόρτιση από αρνητική µετατόπιση της ΠΦ2 -\- ΠΦ 15 = Φόρτιση από θετική µετατόπιση της ΠΦ3 -\- ΠΦ 16 = Φόρτιση από αρνητική µετατόπιση της ΠΦ3 -\- Στην περίπτωση που έχει γίνει και προσοµοίωση µε πεπερασµένα µαζί µε την ΠΦ1 και την ΠΦ8 δηµιουργούνται και οι φορτίσεις FE1 και FE8. Αν έχει γίνει αναγνώριση πλακών µέσω STRAD αλλά όχι επίλυση τα φορτία των πλακών δίνονται στην ΠΦ1 και ΠΦ8. Αν έχει γίνει και επίλυση τα φορτία αυτών έχουν δοθεί στις δοκούς, οπότε και δεν δίνονται φορτία πλακών. Συνεπώς κατά την µεταφορά στο STRUDL δηµιουργούνται οι ΠΦ1 ΠΦ16 και FE1, FE8. Tα φορτία που µεταφέρονται σε κάθε περίπτωση φόρτισης είναι: ΠΦ1 : -Στατικά φορτία δοκών -Ίδια βάρη υποστυλωµάτων (Τα οποία θεωρούνται ως επικόµβια φορτία συγκεντρωµένα στην κεφαλή του υποστυλώµατος) -Στατικά φορτία πλακών (στην περίπτωση που έχει γίνει αναγνώριση και όχι επίλυση στο STRAD). ΠΦ2 : Σεισµικά φορτία κατά Υ-Υ ΠΦ3 : Σεισµικά φορτία κατά Χ-Χ ΠΦ4 : Φορτία από θερµοκρασιακή µεταβολή ΠΦ5 : Φορτία από θερµοκρασιακή µεταβολή ΠΦ6 : Φορτία από θερµοκρασιακή µεταβολή ΠΦ7 : Φορτία από θερµοκρασιακή µεταβολή ΠΦ8 : - Κινητά φορτία δοκών - Κινητά φορτία πλακών (στην περίπτωση που έχει γίνει αναγνώριση και όχι επίλυση στο STRAD). ΠΦ9 : Οµοιόµορφο φορτίο κατά µήκος των υποστυλωµάτων ΠΦ10 : Φορτία που έχουν δοθεί στην περιγραφή ΠΦ11 : Φορτία που έχουν δοθεί στην περιγραφή ΠΦ12 : Κενή ΠΦ13 : Φόρτιση από θετική µετατόπιση της ΠΦ2 (Τυχηµ.Εκκεντρ) ΠΦ14 : Φόρτιση από αρνητική µετατόπιση της ΠΦ2 (Τυχηµ.Εκκεντρ) ΠΦ15 : Φόρτιση από θετική µετατόπιση της ΠΦ3 (Τυχηµ.Εκκεντρ) ΠΦ16 : Φόρτιση από αρνητική µετατόπιση της ΠΦ3 (Τυχηµ.Εκκεντρ) FE1 FE8 3 2

71 ιασύνδεση µε Άλλα Προγράµµατα SOLVE(Αριθµός µελέτης).gti Το αρχείο επίλυσης (Στατική υναµική). Στην περίπτωση που κατά την µεταφορά στο STRUDL δεν έχουν µαρκαριστεί οι επιλογές «Να διαβασθεί το <Χωρικό Μοντέλο> και «Να διαβασθούν τα αρχεία επίλυσης του STRAD» οπότε λείπουν οι ΠΦ2 και ΠΦ3, γίνεται µια δυναµική επίλυση για να βρεθεί η κύρια ιδιοµορφή στους δύο άξονες και θεωρείται ΠΦ2 και ΠΦ3 σε αυτούς τους άξονες µε αυτήν την κατανοµή. Οι µάζες της ιδιοµορφής αυτής προσδιορίζονται από µια νέα φόρτιση µε αύξων αριθµό 24 η οποία ορίζεται ως εξής: Φόρτιση 24 = 1* (ΠΦ1) + (συντελεστής κινητών)*πφ8 Ο αριθµός των ιδιοµορφών που χρησιµοποιείται γι αυτήν την επίλυση είναι: 2*(αριθµός σταθµών) STRADOUT (Αριθµός µελέτης).gti Το αρχείο των αποτελεσµάτων DESIGN(Αριθµός µελέτης).gti Το αρχείο του σχεδιασµού των δοµικών στοιχείων της κατασκευής MODELCONT (Αριθµός µελέτης).gti Το αρχείο των δεδοµένων στην περίπτωση που στο αρχείο υλικών έχει δοθεί «υναµικός δείκτης εδάφους Κ 1» STRADOUTCONT(Αριθµός µελέτης).gti Το αρχείο των αποτελεσµάτων στην περίπτωση που στο αρχείο υλικών έχει δοθεί «υναµικός δείκτης εδάφους Κ 1» Ονοµατολογία Μελών και Κόµβων Υποστυλώµατα Η ονοµασία των κόµβων και των µελών των υποστυλωµάτων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Το ψηφίο C Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.οκ.) Αύξων αριθµός υποστυλώµατος Παράδειγµα: Η ονοµασία CA1 αντιστοιχεί στον κόµβο και στο µέλος του υποστυλώµατος Κ1 της πρώτης στάθµης Ελεύθεροι Κόµβοι Η ονοµασία των ελεύθερων κόµβων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Το ψηφίο Ν Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Αύξων αριθµός ελεύθερου κόµβου Παράδειγµα: Η ονοµασία ΝΑ1001 αντιστοιχεί στον ελεύθερο κόµβο 1001 της πρώτης στάθµης. 3 3

72 ιασύνδεση µε Άλλα Προγράµµατα οκοί Η ονοµασία των µελών των δοκών, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Το ψηφίο Β Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Αύξων αριθµός δοκού Παράδειγµα: Η ονοµασία BC2 αντιστοιχεί στο µέλος της δοκού 2 της τρίτης στάθµης Ειδικοί Σύνδεσµοι Η ονοµασία των ειδικών συνδέσµων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Τα ψηφία AU Αύξων αριθµός ειδικού συνδέσµου Παράδειγµα: Η ονοµασία AU1 αντιστοιχεί στο µέλος του ειδικού συνδέσµου Φυτευτά Υποστυλώµατα Η ονοµασία των φυτευτών υποστυλωµάτων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Το ψηφίο F Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Αύξων αριθµός φυτευτού υποστυλώµατος Παράδειγµα: Η ονοµασία FB1 αντιστοιχεί στο µέλος του φυτευτού υποστυλώµατος Φ1 της δεύτερης στάθµης Τοίχοι Η ονοµασία των τοίχων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Το ψηφίο Μ Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Αύξων αριθµός τοίχου Παράδειγµα: Η ονοµασία ΜD2 αντιστοιχεί στο µέλος του τοίχου Τ2 της τέταρτης στάθµης Οµάδα (GROUP) Η ονοµασία των group, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Τα ψηφία FL Αύξων αριθµό της στάθµης Ψηφία που αντιστοιχούν στην οµάδα των µελών: - Μέλη υποστυλωµάτων COL - Μέλη δοκών BEAM - Ελεύθεροι κόµβοι και κόµβοι υποστυλωµάτων NODE Παράδειγµα: Η ονοµασία FL1COL αντιστοιχεί στην οµάδα µελών των υποστυλωµάτων της στάθµης 1. Η ονοµασία FL2ΒΕΑΜ αντιστοιχεί στην οµάδα µελών των δοκών της στάθµης 2. Η ονοµασία FL3NODE αντιστοιχεί στην οµάδα των ελεύθερων κόµβων και των κόµβων των υποστυλωµάτων της στάθµης 3. Η ονοµασία AUXBEAM αντιστοιχεί στην οµάδα των µελών των ειδικών συνδέσµων Τοιχεία Η ονοµασία των κόµβων των τοιχείων που έχουν προκύψει από τον διαχωρισµό σε πεπερασµένα στοιχεία έχει ως εξής: Το ψηφίο U αν το µέλος ανήκει στο πάνω µέρος του τοιχείου ή το ψηφίο Ο αν το µέλος ανήκει στο µέσο του τοιχείου ή το ψηφίο D αν το µέλος ανήκει στο κάτω µέρος του τοιχείου. Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) 3 4

73 ιασύνδεση µε Άλλα Προγράµµατα Ψηφίο που αντιστοιχεί στον αριθµό του τµήµατος του τοιχείου (π.χ. πρώτο τµήµα Α, δεύτερο τµήµα Β κ.ο.κ.) Ψηφίο που αντιστοιχεί στην κατακόρυφη θέση του µέλους, ξεκινώντας την αρίθµηση από κάτω (π.χ. πρώτη θέση Α, δεύτερη θέση Β κ.ο.κ.) Ψηφίο που αντιστοιχεί στην οριζόντια θέση του µέλους, ξεκινώντας την αρίθµηση από αριστερά προς τα δεξιά (π.χ. πρώτη θέση Α, δεύτερη θέση Β κ.ο.κ.) Αύξων αριθµός υποστυλώµατος Παράδειγµα: Η ονοµασία ΟΒΑCD2 αντιστοιχεί σε µεσαίο µέλος, της δεύτερης στάθµης, του πρώτου τµήµατος, που βρίσκεται στην τρίτη θέση καθ ύψος και στην τέταρτη καθ οριζοντία του υποστυλώµατος Κ2. Η ονοµασία των µελών των τοιχείων που έχουν προκύψει από τον διαχωρισµό σε πεπερασµένα στοιχεία ακολουθεί την ίδια µεθοδολογία µε αυτή των κόµβων µε την µόνη διαφορά ότι στα ενδιάµεσα µέλη µπαίνει το ψηφίο P. ηλαδή έχει ως εξής: Το ψηφίο U αν ανήκει στο πάνω µέρος του τοιχείου ή το ψηφίο P αν ανήκει στο µέσο του τοιχείου ή το ψηφίο D αν ανήκει στο κάτω µέρος του τοιχείου. Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Ψηφίο που αντιστοιχεί στον αριθµό του τµήµατος του τοιχείου (π.χ. πρώτο τµήµα Α, δεύτερο τµήµα Β κ.ο.κ.) Ψηφίο που αντιστοιχεί στην κατακόρυφη θέση του µέλους, ξεκινώντας την αρίθµηση από κάτω (π.χ. πρώτη θέση Α, δεύτερη θέση Β κ.ο.κ.) Ψηφίο που αντιστοιχεί στην οριζόντια θέση του µέλους, ξεκινώντας την αρίθµηση από αριστερά προς τα δεξιά (π.χ. πρώτη θέση Α, δεύτερη θέση Β κ.ο.κ.) Αύξων αριθµός υποστυλώµατος Πλάκες Οι πλάκες που έχουν αναγνωριστεί στην περιγραφή, χωρίζονται σε τετρακοµβικά µέλη, και η ονοµασία τους προκύπτει ως εξής: Το ψηφίο S Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τρία ψηφία που αντιστοιχεί στον αριθµό του τµήµατος του τοιχείου (π.χ. πρώτο τµήµα Α, δεύτερο τµήµα Β κ.ο.κ.) Τα ψηφία 000. Στην περίπτωση που για να χωριστούν οι πλάκες σε µέλη δηµιουργηθεί και επιπλέον ενδιάµεσος κόµβος, η ονοµασία αυτού προκύπτει ως εξής: Τα ψηφία FN Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τρία ψηφία που αντιστοιχεί στον αριθµό του τµήµατος του τοιχείου (π.χ. πρώτο τµήµα Α, δεύτερο τµήµα Β κ.ο.κ.) Το ψηφίο S Πάσσαλοι Η ονοµασία των κόµβων και των µελών των πασσάλων, προκύπτει από την εξής ακολουθία ψηφίων και αριθµών: Τα ψηφία ΡΙ Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τετραψήφιος αριθµός που δηλώνει τον αύξοντα αριθµό υποστυλώµατος Παράδειγµα: Η ονοµασία PIA0001 αντιστοιχεί στον κόµβο και στο µέλος του πασσάλου του υποστυλώµατος Κ1 της πρώτης στάθµης. 3 5

74 ιασύνδεση µε Άλλα Προγράµµατα Ονοµατολογία Πεπερασµένων Στοιχείων από Επίλυση Πλακών οκοί Στην περίπτωση των µελών των δοκών που προέρχονται από επίλυση πλακών µε πεπερασµένα στοιχεία, η ονοµασία αυτών προκύπτει ως εξής: Το ψηφίο Β Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τέσσερα ψηφία που αντιστοιχούν στον αύξοντα αριθµό της δοκού (π.χ ). ύο ψηφία που αντιστοιχούν στον αύξοντα αριθµό του τµήµατος της δοκού. Παράδειγµα: Η ονοµασία ΒC αντιστοιχεί στο τµήµα 6 της δοκού 2 της τρίτης στάθµης Ειδικοί Σύνδεσµοι Στην περίπτωση των µελών των ειδικών συνδέσµων που προέρχονται από επίλυση πλακών µε πεπερασµένα στοιχεία, η ονοµασία αυτών προκύπτει ως εξής: Τα ψηφία AU Τέσσερα ψηφία που αντιστοιχούν στον αύξοντα αριθµό του ειδικού συνδέσµου (π.χ. Σ1 0001). ύο ψηφία που αντιστοιχούν στον αύξοντα αριθµό του τµήµατος του ειδικού συνδέσµου. Παράδειγµα: Η ονοµασία AU αντιστοιχεί στο τµήµα 1 του ειδικού συνδέσµου Σ Κόµβοι Στην περίπτωση των κόµβων που προέρχονται από επίλυση πλακών µε πεπερασµένα στοιχεία, η ονοµασία αυτών προκύπτει ως εξής: Τα ψηφία FN Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τέσσερα ψηφία που αντιστοιχούν στον αύξοντα αριθµό του κόµβου των πεπερασµένων Πλάκα Η ονοµασία των µελών των πλακών που προέρχονται από επίλυση πλακών µε πεπερασµένα στοιχεία, προκύπτει ως εξής: Το ψηφίο S Ψηφίο που αντιστοιχεί στην στάθµη (π.χ. πρώτη στάθµη Α, δεύτερη στάθµη Β κ.ο.κ.) Τρία ψηφία που αντιστοιχούν στον αύξοντα αριθµό της πλάκας. Τρία ψηφία που αντιστοιχούν στον αύξοντα αριθµό του στοιχείου της πλάκας Ονοµατολογία Φορτίσεων Η Π.Φ. 1 αντιστοιχεί στην φόρτιση 1 ή FE1 (για φόρτιση σε πεπερασµένα στοιχεία) Η Π.Φ. 8 αντιστοιχεί στην φόρτιση 8 ή FE8 (για φόρτιση σε πεπερασµένα στοιχεία) Ακόµα ανάλογα µε απαιτήσεις κανονισµού: Για Παλιό Κανονισµό: Η φόρτιση 100 (Μόνιµα + Κινητά) ή Για Νέο Κανονισµό: Η φόρτιση 100 (1,35Μόνιµα + 1,5Κινητά) Η φόρτιση 101 (Μόνιµα + Εy + 0,3 Ex + Κινητά) Η φόρτιση 102 (Μόνιµα + 0,3Εy + 0,3 Ex) Η φόρτιση 103 (Μόνιµα - Εy - 0,3 Ex) Η φόρτιση 104 (Μόνιµα 0,3 Εy - Ex) Η φόρτιση 150 (Μόνιµα + Κινητά * συντελεστή κινητών) Η φόρτιση

75 ιασύνδεση µε Άλλα Προγράµµατα Η φόρτιση η ιδιόµορφη κατά x Η φόρτιση η ιδιόµορφη κατά x Η φόρτιση η ιδιοµορφή κατά y Η φόρτιση η ιδιοµορφή κατά y Η φόρτιση 3002 CQC κατά y Η φόρτιση 3003 CQC κατά x Η φόρτιση 301 αντιστοιχεί: Μόνιµα + 1*(Φόρτιση 3002) + 0,3*(Φόρτιση 3003) + (συντελεστή κινητών) * *(Κινητά) Η φόρτιση 302 αντιστοιχεί: Μόνιµα - 1*(Φόρτιση 3002) - 0,3*(Φόρτιση 3003) + (συντελεστή κινητών) * *(Κινητά) Η φόρτιση 303 αντιστοιχεί: Μόνιµα + 0,3*(Φόρτιση 3002) -1*(Φόρτιση 3003) + (συντελεστή κινητών) * *(Κινητά) Η φόρτιση 304 αντιστοιχεί: Μόνιµα 0,3*(Φόρτιση 3002) - 1*(Φόρτιση 3003) + (συντελεστή κινητών) * *(Κινητά) Παράµετροι Προσοµοίωσης Μοντέλου Εµφανίζεται το πλαίσιο διαλόγου των παραµέτρων γίνεται η εισαγωγή των στοιχείων στο STRAD και θα χρησιµοποιηθούν στην µεταφορά της µελέτης στο STRUDL. Πίνακας 3 1: Πλαίσιο ιαλόγου «Παράµετροι Μελέτης» Πεδίο Αντισεισµικός συντελεστής Περιγραφή ίνεται η εξίσωση του Αντισεισµικού Κανονισµού µε την οποία θα γίνει η κατανοµή του σεισµικού φορτίου Το παράθυρο διαλόγου εδοµένα Φάσµατος Σχεδιασµού περιγράφεται αναλυτικά στο Υπολογισµοί>Γενικές Παράµετροι>Κανονισµοί>Αντισεισµικός Συντελεστής Ισοδύναµη Στατική 3.7 (3.15) Ισοδύναµη Στατική 3.7 (3.15) Φασµατική Βασιλικά ιατάγµατα Εφόσον η επίλυση γίνεται µε προ του 59 διατάγµατα. Ορθογωνική κατανοµή Τριγωνική κατανοµή Αντισεισµικός συντελεστής Χωρίς σεισµό Κατά το σεισµό ίνεται ο συντελεστής πολ/σµού των κινητών φορτίων, για χρήση στη δηµιουργία του σεισµού (Πίνακας 4.1 του ΕΑΚ2000) και ο συνολικός αριθµός των σταθµών που έχουν περιγραφεί, στις οποίες και υπάρχει κινητό την ώρα του σεισµού. Ποσοστό κινητών Αριθµός των σταθµών µε κινητό Συντελεστές τυχηµατικής εκκεντρότητας ίνονται οι συντελεστές τυχηµατικής εκκεντρότητας. Τον συντελεστή µήκους κτιρίου L και τον συντελεστή διαφοράς κέντρου βάρους και κέντρου ελαστικής στροφής. Συντελεστής Μήκους κτιρίου(l) Συντελεστής ιαφοράς (Κ.Ε.- Κ.Ε.Σ) Γενικά ίνεται το ειδικό βάρος του σκυροδέµατος και του χάλυβα σε 3 7

76 ιασύνδεση µε Άλλα Προγράµµατα Ειδικό βάρος σκυροδέµατος (KN/m 3 ) Ειδικό βάρος χάλυβα (KN/m 3 ) Θεµελίωση είκτης ακαµψίας εδάφους(kn/m 3 ) Συντελεστής ακαµψίας εδάφους Προσοµοίωση πεδίλων Ειδικοί σύνδεσµοι Πεδιλοδοκοί Θέση συνδετηρίων δοκών Στην κεφαλή/πόδα του πεδίλου Συνεργαζόµενο πλάτος δοκών Ακριβής υπολογισµός Μήκος/ kn/m3. Η τιµή του δείκτη εδάφους, σε kn/m3 και του συντελεστή ακαµψίας του εδάφους. Στο µοντέλο Ειδικοί Σύνδεσµοι επιλέγονται τα περιµετρικά τοιχεία του υπογείου να γίνει η θεµελίωση τους επί πεδίλων (θεµελιολωρίδας) τα οποία θα ενώνονται µεταξύ τους µε ειδικούς συνδέσµους. Οι ειδικοί σύνδεσµοι συνδέουν ΠΑΝΤΑ τα κέντρα βάρους υποστυλωµάτων, πεδίλων κ.λ.π. Στην συγκεκριµένη περίπτωση, χρησιµοποιούνται για την µοντελοποίηση του υπογείου και της θεµελίωσης των περιµετρικών τοιχωµάτων για να συνδέσουν µεταξύ τους τα κατακόρυφα στοιχεία (υποστυλώµατα - τοιχεία στο υπόγειο και πέδιλα στην θεµελίωση). Στο µοντέλο Πεδιλοδοκοί, επιλέγονται τα περιµετρικά τοιχεία του υπογείου να θεµελιωθούν επί πεδιλοδοκών, οπότε συνδέονται µε τα υποστυλώµατα στην στάθµη του υπογείου µε οριζόντιους ειδικούς συνδέσµους ενώ στην στάθµη θεµελίωσης συνδέονται µε τα υποστυλώµατα µέσω πεδιλοδοκών. Οι πεδιλοδοκοί συνδέουν κέντρα βάρους µε αποτέλεσµα η απόκλιση να δίδεται ως προς το κέντρο βάρους των κατακόρυφων στοιχείων. Οι συνδέσεις αυτές, δηλ. οι διατοµές των ειδικών συνδέσµων, έχουν αρχικές τιµές, ανεξάρτητες στην θεµελίωση από τη στάθµη υπογείου, και µπορούν να γίνουν όσο ισχυρές ή ασθενείς θέλετε αλλάζοντας τις θεωρητικές διαστάσεις τους. Καθορίζεται η θέση των συνδετήριων δοκών, στον πόδα ή στην κεφαλή των πεδίλων και επιλέγεται το µοντέλο για τη θεµελίωση των τοιχείων υπογείου. Για τον υπολογισµό του συνεργαζόµενου πλάτους των πλακοδοκών υπάρχουν δύο µέθοδοι. Ακριβής υπολογισµός: Για ακριβή υπολογισµό του συνεργαζόµενου πλάτους πλακοδοκών (παρ. 8.4 του Ε.Κ.Ω.Σ.) επιλέγεται το συγκεκριµένο πεδίο. Προσεγγιστική µέθοδος: Lδοκού / ΣΥΝΤΕΛΕΣΤΗ, όπου ο υπολογισµός γίνεται διαιρώντας το µήκος της δοκού µε κάποιο συντελεστή (π.χ. 3). Επιλέγεται το πεδίο και ορίζεται ο διαιρέτης στο text box Μεταφορά στο STRUDL ηµιουργούνται τα απαραίτητα αρχεία για το STRUDL. 3 8

77 ιασύνδεση µε Άλλα Προγράµµατα Πίνακας 3 2: Πλαίσιο ιαλόγου «Μεταφορά στο GT.STRUDL» Πεδίο Να διαβασθεί το <Χωρικό Μοντέλο> του STRAD (Φορτία, Ιδιότητες µελών και αλλαγές αυτών) Να χρησιµοποιηθούν οι ροπές αδράνειας του STRAD ( ιαφορετικά θα επαναϋπολογιστούν από τις γεωµετρικές διαστάσεις) Προσοµοίωση τοιχείων µε επιφανειακά πεπερασµένα στοιχεία Μέγιστη διάσταση 3 9 Περιγραφή Στην περίπτωση που επιλεγεί αυτή η δυνατότητα, και έχει γίνει η δηµιουργία του <Χωρικού Μοντέλου> στο STRAD, τότε διαβάζονται οι πίνακες DATAM (συνδεσµολογία µελών, ροπές αδρανείας, εµβαδά και µέτρα ελαστικότητας) και DATAF (φορτία) και οι αλλαγές που έχουν γίνει πάνω σε αυτούς από τον µελετητή. Στην περίπτωση που δεν επιλεγεί αυτή η δυνατότητα, θα χρησιµοποιηθούν: Στο αρχείο model.gti δίνονται οι ροπές αδράνειας Στο αρχείο design.gti δίνονται οι γεωµετρικές διαστάσεις των στοιχείων. Στο αρχείο model.gti δίνεται η εντολή να υπολογιστούν οι ροπές αδράνειας των ρηγµατωµένων διατοµών µε τους συντελεστές εκείνους που υπάρχουν στο αρχείο υλικών της κάθε στάθµης. Στην περίπτωση που δεν έχει επιλεγεί η δυνατότητα «Μετατροπή του Z κατακόρυφου άξονα σε Υ» τότε η δοκός δίνεται σαν σχήµα cross (σταυρός). Για να δοθεί το κανονικό σχήµα της δοκού θα πρέπει να χρησιµοποιηθούν οι γεωµετρικές διαστάσεις και να επιλεγεί «Μετατροπή του Z κατακόρυφου άξονα σε Υ». Στην περίπτωση που επιλεγεί αυτή η δυνατότητα, εξετάζεται για κάθε υποστύλωµα, σε κάθε στάθµη αν όλα τα τµήµατά του ικανοποιούν την παραδοχή: (MaxΠλευρά/MinΠλευρά) (Λόγος πλευρών για αναγνώριση τοιχείων) Στην περίπτωση που προκύπτουν ως τοιχεία από τον παραπάνω έλεγχο, τότε προσοµοιώνονται µε επιφανειακά πεπερασµένα στοιχεία. Στην περίπτωση των πολυµελών υποστυλωµάτων ο παραπάνω έλεγχος γίνεται ανά τµήµα, οπότε και προσοµοιώνονται µε επιφανειακά πεπερασµένα στοιχεία τα τµήµατα εκείνα τα οποία ικανοποιούν την παραπάνω σχέση. Τα τµήµατα που δεν είναι τοιχεία κόβονται καθ ύψος σε γραµµικά στοιχεία. Όλοι οι κόµβοι στην κεφαλή και στον πόδα του τοιχείου αντίστοιχα, εξαρτώνται κινηµατικά µε τον κόµβο που αντιστοιχεί στο κέντρο βάρους του υποστυλώµατος (master-slave). Όταν υπάρχουν τοιχεία τα οποία έχουν επαφή µεταξύ τους, τότε οι πλησιέστεροι κόµβοι του ενός τµήµατος εξαρτώνται κινηµατικά µε το άλλο (master-slave) ανά ζεύγη. Στην περίπτωση που έχει επιλεγεί να ληφθεί υπόψη η µεταβολή των ροπών αδρανείας των ρηγµατωµένων διατοµών, αυτό δεν έχει κάποια επίδραση στα πεπερασµένα στοιχεία. Για τα τοιχεία υπογείου ανεξαρτήτως λόγου πλευρών, προσοµοιώνονται µε επιφανειακά πεπερασµένα στοιχεία. Τα υποστυλώµατα που βρίσκονται εκατέρωθεν των τοιχείων υπογείου προσοµοιώνονται επίσης µε ραβδωτά πεπερασµένα στοιχεία, ώστε να γίνει διασύνδεση ενδιάµεσων κόµβων. Στο τοιχείο που διακριτοποιήθηκε µε επιφανειακά πεπερασµένα στοιχεία τοποθετείται γραµµικό µέλος, στον κεντροβαρικό του άξονα, µε µηδενικά αδρανειακά µεγέθη και µηδενικό µέτρο ελαστικότητας. ίνεται σε m η µέγιστη διάσταση του πεπερασµένου

78 ιασύνδεση µε Άλλα Προγράµµατα πεπερασµένου στοιχείου (m) Να διαβασθεί ο κάνναβος πεπερασµένων στοιχείων του Plate Να διαβασθούν τα αρχεία επίλυσης του Strad (Μητρώο δοκού επί ελαστικής εδράσεως) Ύπαρξη πασσάλων στοιχείου που θα χρησιµοποιηθεί στην προσοµοίωση των τοιχείων µε επιφανειακά πεπερασµένα στοιχεία. Ο ελάχιστος αριθµός πεπερασµένων που µπορεί να προκύψει σε ένα τοιχείο είναι 2. Στην περίπτωση που επιλεγεί η δυνατότητα αυτή, θα ληφθούν υπόψη τα πεπερασµένα στοιχεία του PLATE, για όσες πλάκες έχουν επιλυθεί µε αυτό. ΣΗΜΕΙΩΣΗ: Για να είναι σωστή η µεταφορά των πεπερασµένων στοιχείων θα πρέπει να έχει ζητηθεί κατά την επίλυση µε το PLATE να ληφθεί υπόψη η δυσκαµψία των δοκών. Η δοκός χωρίζεται σε ραβδωτά πεπερασµένα στοιχεία, έτσι ώστε να ταυτίζεται µε τον κάνναβο της πλάκας. Καθένα από αυτά τα στοιχεία έχει τις γεωµετρικές ιδιότητες της δοκού. Παράλληλα δηµιουργείται και ένα επιπλέον µέλος, στο σύνολο του µήκους της δοκού, το οποίο έχει µηδενικά αδρανειακά µεγέθη και µηδενικό µέτρο ελαστικότητας. Σε αυτό το µέλος δίνονται τα φορτία που έφερε η δοκός. Τα µέλη των πεπερασµένων που αντιστοιχούν στο στερεό κόµβο της δοκού δίνονται µε εµβαδόν και ροπές αδράνειας που ισούνται µε µονάδα. 1) Στην περίπτωση που δεν επιλεγεί η δυνατότητα αυτή ή δεν έχει γίνει επίλυση στο STRAD τότε: ηµιουργείται και πάλι το DATAM (Πίνακας συνδεσµολογίας µελών, ροπών αδρανείας, εµβαδού και µέτρου ελαστικότητας), ανεξαρτήτως αν έχει επιλεγεί ή όχι η δυνατότητα «Να διαβασθεί το <Χωρικό Μοντέλο> του Strad (Φορτία, Ιδιότητες µελών και αλλαγές αυτών)». Στην περίπτωση που στην περιγραφή της θεµελίωσης του φορέα, υπάρχουν και πεδιλοδοκοί δίνονται οι στερεοί κόµβοι σύνδεσης αυτών και δεν υπολογίζεται το µητρώο δυσκαµψίας τους, αλλά σε κάθε κόµβο τοποθετείται ένα ελατήριο βύθισης µε σταθερά η οποία ισούται µε την σχέση: Κ = (Μήκος Πεδιλοδοκού/2)*(Πλάτος έδρασης πεδιλοδοκού)*( είκτη εδάφους) Στην περίπτωση που η τιµή του «δυναµικού δείκτη» στο αρχείο υλικών είναι διαφορετική από τη µονάδα (k 1) τότε στην παραπάνω σχέση, για τις περιπτώσεις του σεισµού, η τιµή του «είκτη εδάφους» πολλαπλασιάζεται µε την τιµή του «δυναµικού δείκτη». Τέλος στο αρχείο φορτίσεων (load.gti), δεν δηµιουργούνται οι περιπτώσεις φόρτισης ΠΦ13-ΠΦ16 (τυχηµατικές), ενώ αν δεν έχει επιλεγεί και η δυνατότητα «Να διαβασθεί το <Χωρικό Μοντέλο> του Strad (Φορτία, Ιδιότητες µελών και αλλαγές αυτών)», τότε δεν δηµιουργούνται ούτε οι περιπτώσεις φόρτισης ΠΦ2-ΠΦ3 (σεισµικές). 2) Στην περίπτωση που επιλεγεί η δυνατότητα αυτή τότε: Αν στην περιγραφή της θεµελίωσης του φορέα υπάρχουν πεδιλοδοκοί, τότε στο αρχείο των δεδοµένων (model.gti) δίνονται τα µητρώα δυσκαµψίας αυτών. Αν στην επίλυση του STRAD έχει επιλεγεί η δυνατότητα «Οριζόντια ελατήρια σε τοιχεία υπογείου», τότε στον κόµβο των τοιχείων υπογείου δίνεται και η οριζόντια δυσκαµψία που έχει υπολογιστεί από την επίλυση στο STRAD. Στην περίπτωση που επιλεγεί η δυνατότητα αυτή, τότε στα πέδιλα του φορέα δίνεται η δυνατότητα εισαγωγής πασσάλων, οπότε και εµφανίζεται το ακόλουθο πλαίσιο: ΣΗΜΕΙΩΣΗ: Οι στήλες [0.06xR] και [Κάθετη Τάση] θα 3 10

79 ιασύνδεση µε Άλλα Προγράµµατα ενεργοποιηθούν σε µελλοντική έκδοση. Αύξων αριθµός στύλου Περιγράφονται πάσσαλοι µόνο κάτω από τα υποστυλώµατα που πρόκειται να τοποθετηθούν, αλλιώς οι τιµές παραµένουν µηδενικές. Το πέδιλο του υποστυλώµατος θα αποτελεί τον κεφαλόδεσµο των πασσάλων και έτσι θα διαστασιολογηθεί. Πάσσαλοι κατά Χ και Υ Εξάρτηση από στύλο Κ εδάφους κατακόρυφο ιάµετρος σε m Έδαφος ηλώνεται ο αριθµός πασσάλων στις διευθύνσεις Χ και Υ ώστε να προκύψει ο κάνναβος των πασσάλων. Οι πάσσαλοι µπορεί να διαταχθούν σε µία σειρά, σε τρίγωνο ή σε κάνναβο. Οι κορυφές της κάτοψης του πεδίλου αποτελούν θέσεις του κέντρου βάρους των πασσάλων. Περιπτώσεις: Ένας πάσσαλος (1): ηλώνετε κατά Χ: 1 και κατά Υ: 1. Ο πάσσαλος θα τοποθετηθεί στο κέντρο βάρους του πεδίλου. ύο πάσσαλοι (2): ηλώνετε κατά Χ: 2 και κατά Υ: 1 (προκύπτει η προσοµοίωση του σχήµατος). Αντίστοιχα θα τοποθετηθούν µε Χ:1 και Υ:2. Τρεις πάσσαλοι (3): Εάν είναι συνευθειακοί τότε ο µόνος τρόπος τοποθέτησής τους είναι κατά την διεύθυνση Χ. ηλώνετε κατά Χ:3 και κατά Υ:1. Αν πρόκειται να τοποθετηθούν κατακόρυφα, γίνεται περιστροφή του πεδίλου κατά γωνία 90 ο και περιγράφονται οι πάσσαλοι ως ανωτέρω. Στην αντίθετη περίπτωση δηλ. κατά Χ: 1 και κατά Υ: 3, θα τοποθετηθούν σε σχήµα τριγώνου. Στις υπόλοιπες περιπτώσεις είναι εµφανής ο τρόπος τοποθέτησης. Πχ. Για Χ: 2 και Υ: 3.(Βλ. Κεφάλαιο 6, Πίν.6-13) Εισάγετε τις διαστάσεις του πεδίλου στο STRAD, ανάλογα µε την επιθυµητή θέση του πασσάλου. Το ύψος του πεδίλου θεωρείται άκαµπτο τµήµα. Ο πάσσαλος προσοµοιώνεται µε ράβδο δυσκαµψίας όπως προκύπτει από τα χαρακτηριστικά της διατοµής του. Ο αύξων αριθµός του υποστυλώµατος από τον οποίον θα εξαρτηθούν οι πάσσαλοι στην περίπτωση πασσαλοεσχάρας. Έστω π.χ. ότι θεµελιώνεται το Κ1 και Κ2 σε κοινό κεφαλόδεσµο. Τα πέδιλα των Κ1 και Κ2 θα διατηρήσουν τις διαστάσεις τους. Στην περιγραφή πασσάλων δίνεται στο Κ1 και Κ2 κατά Χ: 2 και κατά Υ: 2. Στην στήλη «εξάρτηση από στύλο» πληκτρολογείται «1» ή «2» και στα δύο υποστυλώµατα ταυτόχρονα. Ουσιαστικά δεν έχει σηµασία ποιος είναι ο master κόµβος αλλά ότι είναι αλληλοεξαρτώµενοι. Εισάγεται η τιµή του δείκτη ακαµψίας Κ του εδάφους στην αιχµή του πασσάλου. Στην περίπτωση του πασσάλου αιχµής πρέπει να εισαγχθεί πολύ µεγάλη τιµή. Στην αιχµή του πασσάλου θα τοποθετήσει το πρόγραµµα ελατήριο µήκους 1m και ισοδύναµης ατένειας. Εισάγεται η διάµετρος του πασσάλου, σε m. Θεωρείται ότι όλοι οι πάσσαλοι έχουν κοινή διάµετρο. Εισάγονται στοιχεία για τις στρώσεις στην περίπτωση πασσάλων τριβής καθώς και στοιχεία που καθορίζουν την κανναβοποίηση. Ο πάσσαλος θα υποδιαιρεθεί καθ ύψος σε τόσα τµήµατα όσες είναι οι στρώσεις. Πχ. εάν υπάρχει µία φυσική στρώση 20m µπορείτε να περιγράψετε 4 όµοιες 3 11

80 ιασύνδεση µε Άλλα Προγράµµατα Πάχος στρώσης, σε m Συντελεστής τριβής Μετατροπή του Z κατακόρυφου άξονα σε Υ στρώσεις των 5m ώστε να γίνει µεγαλύτερη διακριτοποίηση κατά µήκος του πασσάλου. Εισάγεται το πάχος της φυσικής στρώσης ή υποδιαίρεση αυτού. Το πρόγραµµα τοποθετεί ανά στρώση περιµετρικά 4 ελατήρια µήκους 1m και ατένειας ίσης µε το Κ εδάφους οριζόντιο στην αντίστοιχη στήλη. Εισάγεται ο συντελεστής τριβής εφόσον έχει προσδιοριστεί από εδαφοτεχνική µελέτη. Αν είναι άγνωστος θα πρέπει να εισαγχθεί κάποια τιµή έστω και πολύ µικρή. Το πρόγραµµα θα προσοµοιώσει την τριβή µε ελατήρια µήκους όσο το µήκος της στρώσης, εµβαδού το εµβαδόν που εφάπτεται ο πάσσαλος στο έδαφος σε όλο το ύψος της στρώσης και µέτρο ελαστικότητας ίσο µε το Κ εδάφους οριζόντιο επί τον συντελεστή τριβής ανηγµένο σε µέτρο ελαστικότητας. Εάν γίνει περιγραφή πασσάλων τα αποτελέσµατά τους θα αποθηκευτούν προσωρινά σε έναν κατάλογο µε τον αριθµό 900. Η κλήση αυτής της εντολής θα ενεργοποιήσει την διαδικασία σχηµατισµού µελέτης µε βάση τα στοιχεία του καταλόγου 900. Αυτό είναι απαραίτητο για να προκύψουν οι εκτυπώσεις και ο σχεδιασµός των πασσάλων. Ανοίγεται Νέα µελέτη µε τυχαίο αριθµό σταθµών τυχαία υψόµετρα κ.λ.π., απλά δηλαδή να υπάρχει κάποιος καθορισµός κτιρίου. Καλείται η εντολή «Εισαγωγή Πασσάλων» από το µενού «ιάφορα». Αφού επιβεβαιωθεί ότι η Τρέχουσα µελέτη είναι Νέα τότε θα δηµιουργηθεί στην θέση της ένας φορέας µε στοιχεία τους πασσάλους. Θα έχει τόσες στάθµες όσες οι οριζόντιες εδαφικές στρώσεις, υποστυλώµατα τους πασσάλους και στην κορυφή µία σειρά ειδικών συνδέσµων για να απεικονίζεται ενιαία (οι σύνδεσµοι αυτοί δεν λαµβάνονται υπόψιν). ΠΡΟΣΟΧΗ: να µην γίνει επίλυση διότι υπάρχουν ήδη τα εντατικά. Ο µελετητής αν θέλει µπορεί κατ ευθείαν να ζητήσει σχεδιασµό ή εκτυπώσεις. Η πρώτη στάθµη να αγνοηθεί διότι τα στοιχεία της δεν είναι πάσσαλοι αλλά ελατήρια εδάφους. Στο GT.STRUDL γενικά ως κατακόρυφος άξονας θεωρείται ο άξονας Υ, ενώ από την περιγραφή στο STRAD προκύπτει ως κατακόρυφος άξονας, ο άξονας Ζ. Στην περίπτωση που έχει επιλεγεί η παραπάνω δυνατότητα, θεωρείται ως κατακόρυφος ο Υ άξονας, οπότε και ισχύει η παρακάτω αντιστοιχία: Οι επιπτώσεις που προκύπτουν στον φορέα στην περίπτωση που ως κατακόρυφος άξονας έχει επιλεγεί ο Υ είναι οι παρακάτω: 1) Μετατρέπονται οι συντεταγµένες περιγραφής των µελών του φορέα σύµφωνα µε την παραπάνω αντιστοιχία αξόνων. Βασική αρχή της µετατροπής αυτής είναι ότι το σχήµα του φορέα παραµένει σταθερό στο χώρο. 2) Αλλάζουν οι σταθερές Κ των ελατηρίων των πεδίλων, δηλαδή: Κx STRAD - Kx STRUDL 3 12

81 ιασύνδεση µε Άλλα Προγράµµατα Κy STRAD -Kz STRUDL Κz STRAD - Ky STRUDL 3) Η Περίπτωση Φόρτισης 2 του STRAD γίνεται σεισµός κατά z στο STRUDL. 4) Οι τυχηµατικές εκκεντρότητες µετατρέπονται σε ± z. 5) Οι θερµοκρασιακές µεταβολές είναι καµπτικές περί τον τοπικό άξονα y. 6) Μετατρέπονται τα επικόµβια φορτία δοκών, υποστυλωµάτων και ελεύθερων κόµβων στους αντίστοιχους άξονες. 7) Μετατρέπονται τα φορτία των υποστυλωµάτων που έχουν δοθεί στην περίπτωση φόρτισης 9 στους αντίστοιχους άξονες. 8) Μετατρέπονται τα φορτία από ωθήσεις γαιών που έχουν δοθεί στα τοιχεία υπογείου στους αντίστοιχους άξονες. 9) Επίπτωση υπάρχει και στο στερεό κόµβο αν η εκκεντρότητα δίνεται κατά y ή z. 10) Το µητρώο δυσκαµψίας των πεδιλοδοκών δίνεται τροποποιηµένο στο νέο σύστηµα αξόνων. 11) Στο νέο σύστηµα αξόνων µετατρέπονται και τα Αy, Az και Ιy,Iz. Σε περίπτωση που ζητηθεί και διαστασιολόγηση µέσω του προγράµµατος STRUDL (design.inp) τότε: 1) Όσον αφορά τις δοκούς δεν δίνονται στοιχεία για τη διαστασιολόγηση δεδοµένου ότι τα σχήµατα των πλακοδοκών αναφέρονται στο STRUDL µε τοπικό άξονα y κάθετα στο επίπεδο της πλάκας. 2) ίνονται δεδοµένα για τα υποστυλώµατα (ορθογωνικά, κυκλικά, φυτευτά) 3) ίνονται δεδοµένα για τους ειδικούς συνδέσµους όταν ο κόµβος αρχής και ο κόµβος τέλος βρίσκονται σε διαφορετικό επίπεδο, ενώ δεν δίνονται στην περίπτωση που βρίσκονται στο ίδιο επίπεδο (δοκός) ιάβασµα από STRUDL ηµιουργείται αρχείο όπου περιέχονται πληροφορίες της επίλυσης ώστε να είναι έτοιµος ο φορέας για σχεδιασµό στο STRAD. Όνοµα αρχείου: SOLVE(Αριθµός µελέτης).inp ΜΗΝΥΜΑΤΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΥΨΟΥΝ ΚΑΤΑ ΤΗ ΜΕΤΑΦΟΡΑ: Εκτελέστε την επαναδηµιουργία Αρχείων Όταν στον φορέα προστεθούν νέα στοιχεία ή γίνει κάποια αλλαγή σε αυτά που ήδη υπάρχουν θα πρέπει να εκτελέσουµε την εντολή «Ενηµέρωση όλων», διαφορετικά προκύπτει το παραπάνω µήνυµα. Πρόβληµα αρχείου υλικών εν µπορεί να διαβαστεί το αρχείο υλικών. εν βρίσκω µέτρο εδάφους Στο αρχείο υλικών της στάθµης 1 η παράµετρος «είκτης εδάφους» = 0. Κάποιο πρόβληµα υπάρχει µε δεδοµένα πεδιλοδοκού Το πλάτος έδρασης του πέλµατος των πεδιλοδοκών έχει πάχος πλάκας = 0. Μέτρο ελαστικότητας πεδιλοδοκού 0 Το µέτρο ελαστικότητας της πεδιλοδοκού έχει δοθεί =0 3 13

82 ιασύνδεση µε Άλλα Προγράµµατα Ιy πεδιλοδοκού 0 Το µέτρο ελαστικότητας της πεδιλοδοκού έχει δοθεί = 0. υναµικός δείκτης εδάφους 0 Στο αρχείο υλικών η παράµετρος «υναµικός δείκτης εδάφους» = 0 Υπάρχει πρόβληµα στο DATAKM Υπάρχει κάποιο µέλος του φορέα το οποίο έχει µηδενικό µήκος. Αποτυχία δηµιουργίας αρχείου πασσάλων εν δηµιουργήθηκε η µελέτη 900. Υπάρχουν γραµµές προβόλου στη στάθµη Θα αγνοηθούν. Οι γραµµές των προβόλων, των τοίχων ή οι γραµµές που προκύπτουν από τις σκάλες δεν περνάν στον φορέα που µεταφέρεται στο STRUDL. Τα στοιχεία αυτά (πρόβολοι, σκάλες, τοίχοι) δεν αναγνωρίζονται. Για να περάσουν τα φορτία των στοιχείων αυτών θα πρέπει να γίνει επίλυση πλακών στο STRAD διαφορετικά θα αγνοηθούν. 3.2 STEEL Timber - Presteel ιασύνδεση του STRAD µε το πρόγραµµα µεταλλικών κατασκευών STEEL/Timber/Presteel της εταιρείας 4Μ-VK Εισαγωγή Μελέτης Εµφανίζεται το πλαίσιο διαλόγου µε τις παραµέτρους εισαγωγής της µελέτης. Πίνακας 3 3: Πλαίσιο ιαλόγου «Μεταφορά στο GT.STRUDL» Πεδίο Μελέτη STEEL/TIMBER/PreSTEEL Εισαγωγή στη στάθµη Πρώτος ειδικός κόβος/ειδ. Σύνδεσµος Νέες Συντεταγµένες Κόµβων STEEL/STRAD Αντιστοιχία Φορτίσεων STEEL- TIMBER/STRAD Περιγραφή Ορίζεται ο Αριθµός της µελέτης που θα εισαχθεί στο STRAD Επιλογή της στάθµης που θα γίνει η εισαγωγή. Default η τρέχουσα στάθµη. Από ποιον αριθµό θα ξεκινάει αρίθµηση των κόµβων και των ειδ.συνδέσµων (Σηµειώνονται οι πρώτοι διαθέσιµοι στο STRAD) Οι συντεταγµένες του κόµβου βάσης του STEEL και του κόµβου που αυτός θα καθίσει στο STRAD Πληκτρολογούνται οι αντιστοιχίες του Steel στο Strad (εµφανίζονται οι αντιστοιχίες αυτόµατα) ΠΡΟΣΟΧΗ: Η µελέτη θα πρέπει να έχει επιλυθεί στο STRAD και θα πρέπει να έχουν οριστεί από το µελετητή οι συντεταγµένες του κόµβου µέσω του οποίου θα γίνει η διασύνδεση. ΣΗΜΕΙΩΣΗ: Για επίλυση µόνο της θεµελίωσης στο STRAD, περιγράφονται δύο στάθµες, στάθµη 1: θεµελίωση, στάθµη 2: όροφος (ή υπόγειο) µε µικρό ύψος πχ. 1.00µ. Οπότε: Υψόµετρο στάθµης 1: +1.00µ, υψόµετρο στάθµης 2: +3.00µ, δηλ. ύψος στάθµης 2, 2.00µ συµπεριλαµβανοµένου και του ύψους θεµελίωσης. Αυτό είναι απαραίτητο να γίνει γιατί το STRAD δεν µπορεί να επιλύσει µόνο στάθµη θεµελίωσης. ΠΡΟΣΟΧΗ: Απαιτείται προσοχή στη συµφωνία των συντεταγµένων Κ.Β. των υποστυλωµάτων του Strad έτσι ώστε όταν εισαχθεί η µελέτη του Steel να συµπέσουν οι στύλοι ειδικοί σύνδεσµοι ακριβώς επάνω στα υποστυλώµατα και να µη δηµιουργηθεί πρόσθετος νέος κόµβος οπότε και προκύψει ασύνδετος φορέας. 3 14

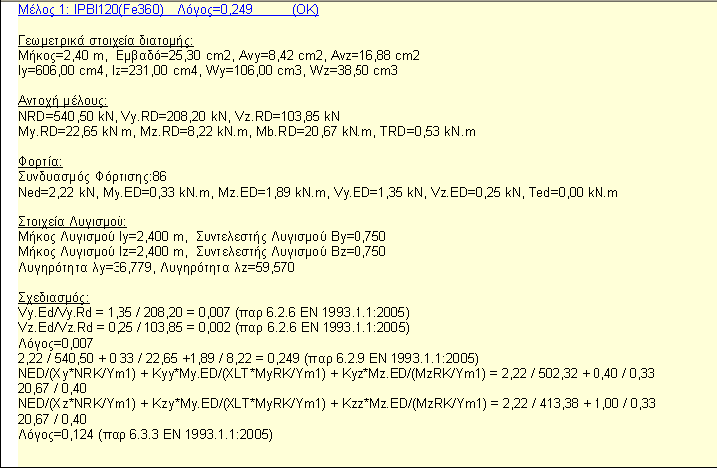

83 ιασύνδεση µε Άλλα Προγράµµατα Εξαγωγή Αποτελεσµάτων Εξάγονται τα αποτελέσµατα για το νέο πρόσθετο φορέα και ενηµερώνεται το πρόγραµµα (Steel/Timber) σχετικά µε τα νέα εντατικά µεγέθη ώστε να γίνει η διαστασιολόγηση του. Με την κλήση της εντολής εµφανίζεται το πλαίσιο διαλόγου σχετικά µε την αντιστοιχία των φορτίσεων η οποία αναφέρθηκε και παραπάνω. 3.3 AutoIDEA ιασύνδεση του STRAD µε το σχεδιαστικό-αρχιτεκτονικό πρόγραµµα AutoIDEA της εταιρείας 4Μ-VK. ίνεται η δυνατότητα αυτόµατης εισαγωγής των υποστυλωµάτων σε όλες τις στάθµες, µε τον τρόπο αυτό γίνεται µε απόλυτη ακρίβεια και γρήγορα ο προσδιορισµός των συντεταγµένων των υποστυλωµάτων, σε όλα τα επίπεδα του φορέα Εισαγωγή Μελέτης Εµφανίζεται το πλαίσιο επιλογής του αρχείου προς εισαγωγή στο πρόγραµµα STRAD. Το αρχείο που επιλέγεται είναι το IDEA2STRAD.DAT, το οποίο δηµιουργείται στο φάκελο της µελέτης IDEA µε την εξής διαδικασία: IDEA>Plus>Σύνδεση µε STRAD>Έξοδος Αρχείου ΣΗΜΕΙΩΣΗ: Προκειµένου να αναγνωρισθούν τα υποστυλώµατα πρέπει προηγουµένως στο IDEA τα υποστυλώµατα να περιγραφούν µε την εντολή Κολώνα Στην περίπτωση που στο IDEA έχουν περιγραφεί και δοκοί, στο STRAD αναγνωρίζονται ως συνεχείς από το ένα ακραίο υποστύλωµα στο άλλο ανεξάρτητα αν µεσολαβούν και άλλα υποστυλώµατα Λογικός Έλεγχος εδοµένων Εκτελούνται µια σειρά ελέγχων αναγνώρισης των στοιχείων του σχεδίου και εφόσον εντοπισθούν σφάλµατα εµφανίζονται σχετικά µηνύµατα. 3 15

84 ιασύνδεση µε Άλλα Προγράµµατα 3 16

85 Αρχεία Υλικών Παράµετροι Κανονισµών 4 Αρχεία Υλικών Παράµετροι Κανονισµών 4.1 Υπολογισµοί - Γενικές Παράµετροι Επιλέγοντας την εντολή Γενικές Παράµετροι εµφανίζεται πλαίσιο διαλόγου για την επιλογή του Αρχείου Υλικών προς προβολή και τροποποίηση. Το Αρχείο Υλικών περιέχει αρκετές πληροφορίες, µε τη µορφή παραµέτρων, µε βάση τις οποίες θα γίνει επίλυση, ο έλεγχος και η διαστασιολόγηση των στοιχείων του φορέα. Το πλαίσιο διαλόγου του αρχείου υλικών αποτελείται από τις Καρτέλες: Κανονισµοί, Υλικά, Προσοµοίωση- DATA, Φορτία, Κατασκευαστικά, Συνδ. Φόρτισης. Το Αρχείο Υλικών αποθηκεύεται ως αντίγραφο στο φάκελο µελέτης. Συνεπώς υπάρχουν στο δίσκο τόσα Αρχεία Υλικών όσες και οι µελέτες. Για τη δηµιουργία νέων αρχείων υλικών ακολουθείται η διαδικασία: Υπολογισµοί > Γενικές παράµετροι > Νέο αρχείο κλπ. Η διαδικασία δηµιουργίας νέου αρχείου περιγράφεται παρακάτω µέσω παραδείγµατος. Έστω ότι είναι επιθυµητή η δηµιουργία ενός νέου Αρχείoυ Υλικών που θα χρησιµοποιούνται τα υλικά C30 και S500. Το µόνο που απαιτείται είναι η δηµιουργία ενός αντιγράφου του πρωτότυπου Ε20S500, να αποθηκευτεί µε διαφορετική ονοµασία και να γίνουν ορισµένες αλλαγές. Πιο συγκεκριµένα: Εµφανίστε το πλαίσιο διαλόγου «Αρχείο Υλικών» Από τον κατάλογο επιλέξτε µε ΑΚ το «Νέο Αρχείο» Χρησιµοποιήστε µία ονοµασία π.χ. Ε30S500 έως 8χαρακτήρες, ή όποια σας διευκολύνει. Πιέστε [ΟΚ] Το πρόγραµµα θα ανταποκριθεί εµφανίζοντας ένα νέο πλαίσιο διαλόγου µε τίτλο «Αντιγραφή από», το οποίο έχει έναν όµοιο κατάλογο µε το προηγούµενο. Επιλέγεται ένα π.χ. Ε20S500 και [ΟΚ]. Το πρόγραµµα εµφανίζει τώρα το πλαίσιο διαλόγου µε τις επιλογές που αντιστοιχούν στο Ε20S500. ΑΚ στην καρτέλα «Υλικά ΝΚΟΣ/CYS». Στα πεδία κειµένου µε την ποιότητα υλικών για το σκυρόδεµα των και το χάλυβα, των υποστυλωµάτων, πληκτρολογείστε τις τιµές 30 και 500 αντίστοιχα. Ελέγχονται οι συντελεστές ασφαλείας για τις οµάδες τάσεων 1 & 2. Επανάληψη του προηγούµενο βήµατος για τις δοκούς, τις πλάκες και τα πέδιλα. Αν εκτός από τα υλικά πρόκειται να τροποποιηθούν και άλλες παράµετροι, η διαδικασία συνεχίζεται µεταβαίνοντας από τη µια καρτέλα στην άλλη. Το νέο Αρχείο Υλικών είναι έτοιµο και εµφανίζεται ανάµεσα στα άλλα. Όταν ένα Αρχείο Υλικών δηµιουργείται για πρώτη φορά τότε δηµιουργείται και ένα ακόµη αντίγραφό του στο δίσκο διαθέσιµο για κάθε Νέα Μελέτη. Τα Αρχεία Υλικών µπορούν να διαφοροποιούνται από όροφο σε όροφο αλλά και από στοιχείο σε στοιχείο. ΕΤΟΙΜΑ ΠΡΟΣ ΧΡΗΣΗ ΑΡΧΕΙΑ ΥΛΙΚΩΝ Με την εγκατάσταση του προγράµµατος αποθηκεύονται στο δίσκο και κάποια Αρχεία Υλικών έτοιµα προς χρήση. Στη συνέχεια αναφέρονται τα έτοιµα αρχεία που µπορεί να χρησιµοποιήσει ο µελετητής ανάλογα µε τον Κανονισµό που ελέγχει το φορέα. Για: ΕΑΚ 2003-ΕΚΟΣ 2000 ΕΑΚ 2003-ΕΚΟΣ 2000 E16S400, E16S500, E20S500, E25S500: Προτείνεται να χρησιµοποιούνται σε στοιχεία ανωδοµής (υπόγειο, ισόγειο, όροφοι, δώµα) και τη θεµελίωση όταν η στάθµη 1 ΕΝ είναι θεµελίωση. E16D400, E16D500, E20D500, E25D500: Προτείνεται να χρησιµοποιούνται σε στοιχεία θεµελίωσης (πέδιλα, συνδετ.δοκούς και κοιτόστρωση ) E16P400, E16P500, E20P500, E25P500: Προτείνεται να χρησιµοποιούνται σε στοιχεία θεµελίωσης (πέδιλα, πεδιλοδοκοί και κοιτόστρωση) 4 1

86 Αρχεία Υλικών Παράµετροι Κανονισµών ΝΕΑΚ-ΝΚΟΣ 1995 Περιλαµβάνονται τα αρχεία υλικών για µελέτες κτιρίων οπλισµένου σκυροδέµατος µε τον ΝΚΟΣ- ΝΕΑΚ Ν16S400, Ν16S500, Ν20S500: Προτείνεται να χρησιµοποιούνται σε στοιχεία ανωδοµής (υπόγειο, ισόγειο, όροφοι, δώµα) και τη θεµελίωση όταν η στάθµη 1 ΕΝ είναι θεµελίωση. Ν16D400, Ν16D500, Ν20D500: Προτείνεται να χρησιµοποιούνται σε στοιχεία θεµελίωσης (πέδιλα, συνδετ. δοκούς και κοιτόστρωση ) Ν16P400, Ν16P500, Ν20P500: Προτείνεται να χρησιµοποιούνται σε στοιχεία θεµελίωσης (πέδιλα, πεδιλοδοκοί και κοιτόστρωση) Στην περίπτωση επιλογής των ανωτέρω αρχείων συµπληρώνετε :Γενικές παράµετροι>κανονισµοί>στοιχεία του αντισεισµικού κανονισµού. Β (87)-Ορθογωνική Κατανοµή Β Τριγωνική Κατανοµή Περιλαµβάνονται τα αρχεία υλικών για µελέτες κτιρίων οπλισµένου σκυροδέµατος µε τον Παλιό Αντισεισµικό Κανονισµό και την Μέθοδο Επιτρεπόµενων Τάσεων. B160STI:B160 ποιότητα σκυροδέµατος, STI ποιότητα χάλυβα B225STIΙΙ:B225 ποιότητα σκυροδέµατος, STIΙΙ ποιότητα χάλυβα Στην περίπτωση επιλογής των ανωτέρω αρχείων πρέπει να συµπληρωθούν τα στοιχεία του αντισεισµικού κανονισµού : Γενικές παραµέτρους > Κανονισµοί > "Β. ορθογωνική κατανοµή" και τον αντίστοιχο αντισεισµικό συντελεστή (π.χ. για την Αθήνα ε=0.04) Το πρώτο νούµερο αναφέρεται στη ποιότητα του σκυροδέµατος και το δεύτερο στην ποιότητα χάλυβα. Στην περίπτωση επιλογής των ανωτέρω αρχείων συµπληρώνετε :Γενικές παράµετροι>κανονισµοί>στοιχεία του αντισεισµικού κανονισµού. 4.2 Κανονισµοί Στην Καρτέλα αυτή ορίζονται οι Κανονισµοί καθώς και τα στοιχεία του εδάφους (στο αντίστοιχο αρχείο υλικών της θεµελίωσης). Η καρτέλα Κανονισµοί χωρίζεται στις ακόλουθες ενότητες Αντισεισµικός Επιλέγεται µε ποια κατανοµή σεισµικού φορτίου θα γίνει ο αντισεισµικός έλεγχος. Πεδίο Ισοδ. Στατική (3.7(Ν)-3.15) Πίνακας 4 1: Πλαίσιο ιαλόγου «Αντισεισµικός» 4 2 Περιγραφή Κατανοµή σεισµικής φόρτισης σύµφωνα µε την εξ. 3.7, ΝΕΑΚ παραγρ εξ ΕΑΚ 2003 Παρ Ισοδ. Στατική (3.6(Ν)-3.14) Κατανοµή σεισµικής φόρτισης σύµφωνα µε την εξίσωση 3.6, ΝΕΑΚ παραγρ εξ ΕΑΚ 2003 Παρ Φασµατική Κατανοµή σεισµικής φόρτισης σύµφωνα µε Παρ.3.4 ΕΑΚ ΝΕΑΚ Σ.Κ.Κ. Ισοδ. Στατική Σ.Κ.Κ Φασµατική Αντισεισµικός συντελεστής Β.. Χωρίς σεισµό Κατανοµή σεισµικής φόρτισης σύµφωνα µε την εξίσωση , παρ , του Σεισµικού κώδικα Κύπρου (Σ.Κ.Κ). Κατανοµή σεισµικής φόρτισης κατά τον Σεισµικό Κώδικα Κύπρου. Πλαίσιο διαλόγου καθορισµού του σεισµικού φάσµατος και του σεισµικού συντελεστή. Περιγράφεται στον Πίνακα Αντισεισµικός συντελεστής Βασιλικό ιάταγµα. Περιγράφεται στον Πίνακα Β.. Επιλέγεται εφόσον ο σεισµός δεν λαµβάνεται υπόψιν Ποσοστό κινητών την ώρα Ο συντελεστής πολ/σµού των κινητών φορτίων την ώρα του

87 Αρχεία Υλικών Παράµετροι Κανονισµών του σεισµού Σε πόσες στάθµες υπάρχει κινητό την ώρα του σεισµού σεισµού. Πιν.4.1 ΕΑΚ και τιµή 1 για Κανον. 59 Εισάγεται ο αριθµός της στάθµης πάνω από τον οποίο αγνοούνται τα κινητά φορτία(και κατά EC2).Ως default τιµή λαµβάνεται ο αριθµός των σταθµών που έχουν περιγραφεί. Αν αυτό δε γίνει διορθώνεται καταλλήλως από το µελετητή. Πίνακας 4 1.1: Πλαίσιο ιαλόγου «Αντισεισµικός συντελεστής» (το συγκεκριµένο µενού εµφανίζεται στην περίπτωση επιλογή Ισοδ.Στατικής ΕΑΚ 2003 και Φασµατικής Ανάλυσης) Πεδίο Περιγραφή Ζώνη Σπουδαιότητα Έδαφος οµικό σύστηµα Πιν 2.2 ΕΑΚ 2003 Η ζώνη σεισµικής επικινδυνότητας από την οποία προκύπτει αυτόµατα ο αντίστοιχος συντελεστής α. Μπορεί να τροποποιηθεί. Πιν 2.3 ΕΑΚ 2003 Η κατηγορία σπουδαιότητας από την οποία προκύπτει αυτόµατα ο συντελεστής σπουδαιότητας γ. Μπορεί να τροποποιηθεί. Πιν. 2.5 ΕΑΚ 2003 Η κατηγορία του εδάφους. Το πρόγραµµα ενηµερώνει αντίστοιχα τα πεδία Τ1, Τ2. Πιν.2.6 ΕΑΚ 2003 Συντελεστής Σεισµικής Συµπεριφοράς q της κατασκευής, δίνεται η µέγιστη τιµή του συντελεστή σεισµικής συµπεριφοράς q που θα εφαρµοστεί στην συγκεκριµένη κατασκευή. υνατότητα τροποποίησης κατά βούληση. Θεµελίωση Πίν.2.7 ΕΑΚ 2003 ίνεται η τιµή του συντελεστή θεµελίωσης θ. Μπορεί να τροποποιηθεί. ΠΡΟΣΟΧΗ: για εξάφη Α, Β το θ κατά ΕΑΚ είναι 1. Τx,Τy Τ1,Τ2(Φάσµα) B(d) Β(d)min Παρ [3] ΕΑΚ Τx=Τy=T1. Θεµελιώδης ιδιοπερίοδος του κτιρίου κατά την Χ και Υ διεύθυνση αντίστοιχα Πιν. 2.4 ΕΑΚ 2003 Τιµές των χαρακτηριστικών περιόδων(sec). Αυτόµατος υπολογισµός από την επιλογή του εδάφους. H τιµή q/θ Η τιµή 0.25q/θ (Τ2/Τ)β β:εκθέτης της Εξ.2.1γ ΕΑΚ Απόσβεση Rd(T)/Bd(T) Rd(T)/g X-X, Rd(T)/g Y-Y Πιν. 2.8 ΕΑΚ 2003 Τιµή ποσοστού κρίσιµης απόσβεσης Ο λόγος Rd(t)/Bd(t) είναι ανεξάρτητος της ιδιοπεριόδου (σχέση 2.1 του Ν.Ε.Α.Κ.). Παρ ΕΑΚ 2003 Υπολογίζονται οι αντίστοιχοι σεισµικοί συντελεστές Πίνακας 4 2: Πλαίσιο ιαλόγου «Σ.Κ.Κ. Ισοδ. Στατική και Φασµατική Κατανοµή» Πεδίο Ζώνη Έδαφος οµικό σύστηµα Πλαστιµότητα Ασφάλεια 4 3 Περιγραφή Παρ. 6.2 Σ.Κ.Κ Η ζώνη σεισµικής επικινδυνότητας από την οποία προκύπτει αυτόµατα ο αντίστοιχος συντελεστής Αmax( µέγιστη επιτάχυνση του εδάφους ανοιγµένη στην επιτάχυνση βαρύτητας) Πιν Σ.Κ.Κ Συντελεστής γηπέδου S Παρ Σ.Κ.Κ Ορισµός Στατικού συστήµατος, Πλαίσιο ή Μικτό Παρ. 3.3 Σ.Κ.Κ Επίπεδο πλαστιµότητας Παρ. 3.2 Σ.Κ.Κ Το επίπεδο ασφάλειας για το οποίο προκύπτει ο

88 Αρχεία Υλικών Παράµετροι Κανονισµών Τοιχώµατα Ιδιοπερίοδος Φάσµα Τ 2 Φάσµα α Φάσµα β συντελεστής σπουδαιότητας Ι Παρ Σ.Κ.Κ Μόνο για την περίπτωση που το οµικό Σύστηµα έχει καθοριστεί ως Μικτό. Για κατασκευές µε τοιχώµατα ή µικτές, οι τιµές του Κ ισχύουν αν τουλάχιστον 50% της οριζόντιας δύναµης και στις δυο κατευθύνσεις παραλαµβάνεται από συζευγµένα τοιχώµατα. Αν δεν ικανοποιείται αυτός ο όρος, οι τιµές του Κ θα µειώνονται µε το συντελεστή 0.7. Θεµελιώδης Ιδιοπερίοδος του κτιρίου Παρ Σ.Κ.Κ Εισάγεται η τιµή ανάλογα µε την κατηγορία του εδάφους. Για κατηγορία εδάφους S1, Τ2=0.4, για S2, Τ2=0.5 και για S3, Τ2=0.6 Σχ Σ.Κ.Κ. Συντελεστής Φασµατικής Ενίσχυσης. Εισάγεται η τιµή 2.5. (Σχ του Σ.Κ.Κ.). Παρ Σ.Κ.Κ. Εκθέτης για τη Φθίνουσα καµπύλη του φάσµατος. Είναι β=1. Συνήθως δίνεται β= (Αυξηµένες τιµές του Ras). Πίνακας 4 3: Πλαίσιο ιαλόγου «Β..» Πεδίο Ορθογ.κατανοµή Τριγων.κατανοµή Αντισ.συντελεστής Περιγραφή Ορθογωνικό διάγραµµα, Κανον. 59. Ορθογωνική κατανοµή σεισµικού φορτίου-οµοιόµορφη φόρτιση. Κανον. 85. Τριγωνική κατανοµή του σεισµικού φορτίου ίνεται ο αντισεισµικός συντελεστής ανάλογα µε την επιλογή κατανοµής του φορτίου και την περιοχή. Πχ Αθήνα µετά το 85 ε= Plus αντισεισµικού κανονισµού Στο πλαίσιο διαλόγου που εµφανίζεται είναι συγκεντρωµένα όλα τα στοιχεία του αντισεισµικού κανονισµού που αφορούν είτε σε ολόκληρο το φορέα(γενικά), είτε στα υποστυλώµατα, στις δοκούς ή στα πέδιλα. Πεδίο Συντελεστής Μεταβολής Κ, Μ καθ ύψος Πίνακας 4 4: Πλαίσιο ιαλόγου «plus αντισεισµικού (Γενικά)» Περιγραφή Παρ [4]β,γ ΕΑΚ Επιτρεπόµενο ποσοστό ΘΕΤΙΚΗΣ, ΑΡΝΗΤΙΚΗΣ µεταβολής Κ και Μ. ίνονται τιµές default 0.35 θετική µεταβολή Κ, Μ και 0.50 αρνητική µεταβολή Κ, Μ. Για να θεωρηθεί ένα κτίριο ως κανονικό (δυνατότητα εφαρµογής της Ισοδύναµης Στατικής µεθόδου) θα πρέπει η αύξηση ή µείωση της δυσκαµψίας Κi ενός ορόφου και της µάζας mi να µην υπερβαίνει κάποιες συγκεκριµένες τιµές. Τυχηµατική εκκεντρότητα Κυπριακός κανονισµός: Βάσει της παρ του Σ.Κ.Κ., Μορφολογία στο ύψος, µια συνθήκη για να επιτραπεί η εφαρµογή της Ισοδύναµης Στατικής Μεθόδου είναι η εξής: Η ακαµψία και η µάζα είναι περίπου οµοιόµορφη στο ύψος του κτιρίου. Αλλαγή ακαµψίας κατά 50% σε δύο συνεχόµενους ορόφους, κατατάσσεται σαν µη κανονική διάταξη. Εισάγονται «0.50» για θετική µεταβολή και «0.50» για αρνητική µεταβολή Παρ [1] ΕΑΚ, Για τον ΕΑΚ 2003 θέτονται οι Default τιµές α = α 1 = 0.05 και β = β 1 = 0. Σύµφωνα µε τον Κανονισµό, για την αντιµετώπιση στρεπτικών επιπονήσεων ενός κτιρίου οφειλοµένων σε παράγοντες που δεν είναι πρακτικά εφικτό να 4 4

89 Αρχεία Υλικών Παράµετροι Κανονισµών Μονόροφο µοντέλο προσοµοιωθούν, η µάζα mi ή η σεισµική δύναµη λαµβάνεται µετατοπισµένη διαδοχικά εκατέρωθεν του Κ.Β. κάθετα προς την διεύθυνση της σεισµικής δράσης, σε απόσταση ίση µε την τυχηµατική εκκεντρότητα e τi του ορόφου i. Η εφαρµογή λοιπόν της σεισµικής δράσης θα είναι τη µία φορά προς την κατεύθυνση του Κέντρου Ελαστικής Στροφής (σε σχέση µε το Κέντρο Βάρους) και τη δεύτερη προς την αντίθετη κατεύθυνση. Στη γενική περίπτωση η µετατόπιση της σεισµικής δύναµης από το Κ.Β. είναι: α) L = α x Lκτιρ. + β x (Κ.Β.-Κ.Ε.) όταν η µετατόπιση γίνεται αντίθετα προς το Κ.Ε. β) L = α 1 x Lκτιρ. + β 1 x (Κ.Β.-Κ.Ε.) όταν η µετατόπιση γίνεται προς το Κ.Ε. όπου Lκτιρ. : Μήκος κτιρίου, (Κ.Β.-Κ.Ε.) : Απόσταση Κ.Β. από Κ.Ε. (Εκτός του Κ. Β. - Κ.Ε.) : Lκτιρ. x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή α = (Εντός του Κ. Β. - Κ.Ε.) : Lκτιρ. x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή α 1 = (Εκτός του Κ.Β. - Κ.Ε.) : (Κ.Β.-Κ.Ε.) x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή β = (Εντός του Κ.Β. - Κ.Ε.): (Κ.Β.-Κ.Ε.) x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή β 1 = Κυπριακός Κανονισµός: Default τιµές α = α1 = 0.05, β = 0.5 και β1 = 0. α) (Εκτός του Κ.Β. Κ.Ε.) = e1 = α x Lκτιρ. + β x (Κ.Β.-Κ.Ε.) όταν η µετατόπιση γίνεται αντίθετα προς το Κ.Ε. β) (Εντός του Κ.Β. Κ.Ε.) = e2 = α 1 x Lκτιρ. + β 1 x (Κ.Β.-Κ.Ε.) όταν η µετατόπιση γίνεται προς το Κ.Ε. όπου Lκτιρ. : Μήκος κτιρίου, (Κ.Β.-Κ.Ε.) : Απόσταση Κ.Β. από Κ.Ε. Κυπριακός κανονισµός: Σύµφωνα µε τον Σ.Κ.Κ. παρ , Φαινόµενα Στροφής Σε κάθε πάτωµα του κτιρίου η οριζόντια δύναµη σχεδιασµού θα θεωρείται ότι µετατοπίζεται από την ονοµαστική της θέση σε αποστάσεις: α) e1 = α1 x Lκτιρ. + β x (Κ.Β. Κ.Ε.) Όταν η µετατόπιση γίνεται αντίθετα προς το Cki (Κέντρο Ακαµψίας). β) e2 = α1 x Lκτιρ. + β1 x (Κ.Β. Κ.Ε.) Όταν η µετατόπιση γίνεται προς το Cki. Όπου Lκτιρ. = a: Μήκος κτιρίου (Κ.Β. Κ.Ε.) = d: Απόσταση Κ.Β. (Cgi) και Κ.Ε. (Cki). Οπότε: α = α1 = 0.05, β = 0.5 και β1 = 0, και: (Εκτός του Κ. Β. - Κ.Ε.) : Lκτιρ. x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή α = (Εντός του Κ. Β. - Κ.Ε.) : Lκτιρ. x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή α 1 = (Εκτός του Κ.Β. - Κ.Ε.) : (Κ.Β.-Κ.Ε.) x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή β = 0.5. (Εντός του Κ.Β. - Κ.Ε.) : (Κ.Β.-Κ.Ε.) x ΣΥΝΤΕΛΕΣΤΗΣ Εισάγεται στον συντελεστή η τιµή β 1 = Στην περίπτωση που η ανάλυση του κτιρίου γίνεται µε υναµική Φασµατική Ανάλυση, σύµφωνα µε τον Σ.Κ.Κ., παρ , η µάζα θα θεωρείται ότι µετατοπίζεται από το ονοµαστικό σηµείο εφαρµογής της κατά ±0.05 α. Υπολογισµός της τυχηµατικής εκκεντρότητας ως συντελεστής αύξησης των εντατικών µεγεθών. ίνεται ο µέγιστος επιτρεπόµενος-από το χρήστη-συντελεστής. Αν λόγω 4 5

90 Αρχεία Υλικών Παράµετροι Κανονισµών Εύστρεπτος Όροφος Έλεγχος τοιχωµάτων Εκθέτης ύψους στον έλεγχο ΣΕΙ/H Min συντελεστή x 0.05 x L τυχηµατικής εκκεντρότητας προκύψει µεγαλύτερος συντελεστής αύξησης το πρόγραµµα θα τον αγνοήσει και θα κρατήσει αυτόν που του επιβάλλεται στην παρούσα παράµετρο. Τιµή Default 100. ΕΑΚ εν ισχύει. Παρ [4] ΝΕΑΚ ξmin=2,ξmax=3 min ξi: Ελάχιστη τιµή ξi για χαρακτηρισµό ΕΥΣΤΡΕΠΤΟΥ ΟΡΟΦΟΥ (π.χ. 1) Βάσει της παρ [4] του Ν.Ε.Α.Κ. ένας όροφος θεωρείται εύστρεπτος όταν (ξi = 2.0). Κυπριακός κανονισµός: εν ισχύει. Εισάγεται 2 max ξi: Μέγιστη τιµή ξi για χαρακτηρισµό ΕΥΣΤΡΕΠΤΟΥ ΟΡΟΦΟΥ (π.χ. 3) Βάσει της Παρ [4] του Ν.Ε.Α.Κ. σε εύστρεπτους ορόφους η τυχηµατική εκκεντρότητα πολλαπλασιάζεται επί συντελεστή: ξi = ( max / 1.2 m)² 3.0 Σύµφωνα λοιπόν και µε την παράµετρο τυχηµατική εκκεντρότητα υπάρχουν οι δύο παρακάτω περιπτώσεις: α) Αν δόθηκε στο ξ η τιµή 1, εδώ Εισάγεται 3. β) Αν δόθηκε στο ξ η τιµή 2, εδώ Εισάγεται 2. Κυπριακός Κανονισµός: δεν ισχύει, Εισάγεται τιµή 3 ΕΑΚ εν ισχύει Παρ β[4] ΝΕΑΚ σύµφωνα µε την οποία αν υπάρχει µεταβολή της γεωµετρίας των τοιχωµάτων καθ ύψος, ο λόγος των αθροισµάτων των ροπών αδράνειας (min / max) > (0.20 / ην). ίνεται τιµή default ηv=0.20 Κυπριακός Κανονισµός: δεν ισχύει Παρ [4]β ΕΑΚ 2003 η δυσκαµψία ενός ορόφου σε µία διεύθυνση θα λαµβάνεται ως το άθροισµα των σχετικών δυσκαµψιών ΕΙ/h των κατακόρυφων στοιχείων του ορόφου. Ο τύπος αυτός ίσως δεν είναι σωστός. Κανονικά θα έπρεπε να ισχύει Κ=ΕΙ/h 3 οπότε η παράµετρος αυτή θα έπαιρνε τη τιµή 3. Βάσει Κανονισµού 1 Κυπριακός Κανονισµός: τίθεται η τιµή 3 Βάσει της παρ [2] του Ν.Ε.Α.Κ. η τυχηµατική εκκεντρότητα ei λαµβάνεται ίση προς (0.05L), όπου L το πλάτος του ορόφου κάθετα προς τη διεύθυνση της σεισµικής δράσης. Επιτρέπεται όµως, σύµφωνα µε τη παρ [5] του Ν.Ε.Α.Κ., εναλλακτικά να λαµβάνεται η τυχηµατική εκκεντρότητα ίση µε (0.10L) χωρίς επαύξηση µε τον συντελεστή ξi ο οποίος όµως στην περίπτωση αυτή δεν επιτρέπεται να υπερβαίνει την τιµή Εισάγεται την τιµή 1.00 ή Κυπριακός Κανονισµός: Εισάγεται 1. Πίνακας 4 5: Πλαίσιο ιαλόγου «plus αντισεισµικού (Υποστυλώµατα)» Πεδίο 4 6 Περιγραφή Ικανοτική τέµνουσα υποστυλωµάτων Παρ. Β.1.1[1] ΕΑΚ σχέση (Β.1) Q d = (γ rd1 x Mor + γ rd2 x Mor) / l c προκύπτει γ rd1 = γ rd2 = 1.40 Κυπριακός Κανονισµός: δεν ισχύει Ικανοτική τέµνουσα τοιχωµάτων Η τιµή που ζητείται σε αυτό το πεδίο είναι εκείνη του συντελεστή γ rd1. Με βάση τα αναφερόµενα στην Παρ.Β.1.4 ΕΑΚ 2000 και ειδικότερα στις εξ.(β.4α) και (Β.4β) Q d (τοιχείων) = V cd,w0 = γ Rd1 *M R,W0 /M E,W0 *V E,W0 συντελεστής υπεραντοχής γ rd λαµβάνεται ίσος µε 1.30 για τους χάλυβες που συνήθως χρησιµοποιούνται σήµερα. Κυπριακός Κανονισµός: δεν ισχύει

91 Αρχεία Υλικών Παράµετροι Κανονισµών Μηχανισµός Ορόφου Αcd(υποστυλώµατος) < είκτη συµπεριφοράς(q)xσυντελεστή Acd (υποστυλώµατος)>mrb/ Meb xσυντ ΕΛΕΣΤΗΣ Στάθµη πλαστικής άρθρωσης υποστυλώµατος Msc=Mec x ΣΥΝΤΕΛΕΣΤΗΣ Θέση πλαστικής άρθρωσης τοιχώµατος Mcdw = acd x Mec Παρ [2] επιλέγεται (default) Msd = acd x Mec εξ.4.5 Msd = acd x Mec (Χ) ή Msd = Sv + αcd x E ( ) Η ροπή ικανοτικού σχεδιασµού στο άκρο ενός υποστυλώµατος υπολογίζεται από τη σχέση: Mcd=acd x Mec (σχέση 4.5) Οπότε βάσει κανονισµού διατηρείται µαρκαρισµένο το συγκεκριµένο check box. Όµως, κανονικά, η ροπή σχεδιασµού προκύπτει από το άθροισµα των µη σεισµικών φορτίσεων Sv και των εντατικών µεγεθών από σεισµό Ε πολλαπλασιασµένων επί το συντελεστή acd. Στην περίπτωση αυτή, η οποία αποτελεί ορθότερη προσέγγιση, πρέπει να επιλεγεί το δεύτερο check box και να αποµαρκαριστεί το πρώτο (δε µπορούν να ισχύουν και τα δύο) Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ Παρ α[4] ΕΑΚ 2003 επιλέγεται (default) συντελεστής για το q 1. Σε ενδιάµεσα υποστυλώµατα επιπέδων πλαισίων ο συντελεστής acd δε χρειάζεται να λαµβάνεται µεγαλύτερος από την τιµή q, όπου q είναι ο συντελεστής σεισµικής συµπεριφοράς που χρησιµοποιήθηκε για τον καθορισµό της σεισµικής δράσης. Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ Σύµφωνα µε την σχέση (4.6) της παρ [2] του ΕΑΚ Ο συντελεστής γ rd για την µετατροπή της υπολογιστικής αντοχής των δοκών στην πιθανή µέγιστη τιµή της ισούται µε Κυπριακός κανονισµός: εν ισχύει για Σ.Κ.Κ. Σύµφωνα µε την παρ α[2] ΕΑΚ 2003 ο συντελεστής αυτός ισούται µε Κυπριακός κανονισµός: εν ισχύει για Σ.Κ.Κ. Β.1.4.(1) και Β.1.4 (3) του ΕΑΚ Σύµφωνα µε το τελευταίο εδάφιο, για να περιοριστεί η µετελαστική απόκριση του τοιχώµατος στην επιδιωκόµενη περιοχή πλαστικής άρθρωσης, οι ροπές σχεδιασµού σε καθε (άλλη) θέση (του ίδιου τοιχώµατος, πάνω από αυτή) θα λαµβάνονται από τις σεισµικές ροπές πολλαπλασιαζόµενες επί τον συντελεστή acd της σχέσης (Β.4β). Είναι λοιπόν πιθανό, εάν επιλεγεί το συγκεκριµένο check box και επιτραπεί, µε αυτό τον τρόπο, στο πρόγραµµα να προσαρµόζει τον συντελεστή acd φτάνοντας σύντοµα στην οριακή τιµή του (acd=q=3.5), να υπεροπλιστεί το τοιχείο. Προτείνεται γενικά, το check box να είναι αποεπιλεγµένο. Στην αντίθετη περίπτωση, όταν δηλαδή ο χρήστης επιλέξει να επιλύσει µε µαρκαρισµένο το συγκεκριµένο check box, πρέπει να κάνει επανειληµµένες διαστασιολογήσεις των τοιχείων, κατά τη φάση του «Σχεδιασµού» ώστε να τοποθετηθεί «λογικός» οπλισµός. Μείωση ροπών από υπερκείµενο όροφο στον «µηχανισµό» Στον ΕΑΚ δεν διευκρινίζεται εάν στο σχεδιασµό του κόµβου για αποφυγή σχηµατισµού µηχανισµού ορόφου, θα λαµβάνεται υπόψη η ροπή µόνο του υποστυλώµατος της στάθµης στην οποία γίνεται ο έλεγχος ή και η ροπή του υποστυλώµατος της υπερκείµενης στάθµης. 4 7

92 Αρχεία Υλικών Παράµετροι Κανονισµών Μείωση ροπών από υπερκείµενο όροφο στον µηχανισµό Συντελεστής πολ/σµού ροπών για Ικανοτικό Έλεγχο Min διάσταση στύλου στον συνυπολογισµό ακαµψίας τοιχωµάτων Προτείνεται να µην επιλέγεται το συγκεκριµένο check box. Β.1.4.(2) και Β.1.4 (4) ΕΑΚ εξ.β.4β. Επιλέγοντας το check box το πρόγραµµα προσαρµόζει το acd ώστε να φτάσει την οριακή τιµή acd=q=3.5 µε αποτέλεσµα τον υπεροπλισµό του τοιχείου. Σε αυτή την περίπτωση πρέπει ο µελετητής να κάνει επανειληµµένες διαστασιολογήσεις των τοιχείων, κατά τη φάση του «Σχεδιασµού» ώστε να τοποθετηθεί «λογικός» οπλισµός. Default επιλογή αποεπιλεγµένο. Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ ΕΑΚ δεν ισχύει. Στο Ν.Ε.Α.Κ. δεν διευκρινίζεται εάν στο σχεδιασµό του κόµβου για αποφυγή σχηµατισµού µηχανισµού ορόφου, θα λαµβάνεται υπόψη η ροπή µόνο του υποστυλώµατος της στάθµης στην οποία γίνεται ο έλεγχος ή και η ροπή του υποστυλώµατος της υπερκείµενης στάθµης. Default επιλογή αποεπιλεγµένο. Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ ΕΑΚ δεν ισχύει. Σύµφωνα µε την παρ. 8.7 του Ν.Κ.Ω.Σ. θα πρέπει σε κάθε κόµβο δοκών υποστυλωµάτων το άθροισµα των απόλυτων τιµών των καµπτικών ροπών αντοχής των υποστυλωµάτων πάνω και κάτω από τον κόµβο, να είναι τουλάχιστον ίσο µε το άθροισµα των απολύτων τιµών των καµπτικών ροπών αντοχής των δοκών που συµβάλλουν στον κόµβο, πολλαπλασιασµένο επί Θέτουµε λοιπόν την τιµή Κυπριακός κανονισµός: Βάσει της παρ Σ.Κ.Κ. σε οποιοδήποτε κόµβο κολώνας δοκού, το άθροισµα των απολύτων τιµών των ροπών αντοχής των κολώνων δεν θα είναι µικρότερο από το άθροισµα των απολύτων τιµών των ροπών αντοχής των δοκών. Εισάγεται λοιπόν για ΕΠ Ι & ΙΙ η τιµή 1 και για ΕΠ ΙΙΙ η τιµή Με την τιµή 1 δηλώνεται ότι όσα υποστυλώµατα έχουν διάσταση >100cm συνυπολογίζονται στην ακαµψία των τοιχείων. Default τιµή 2 Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ Πίνακας 4 6: Πλαίσιο ιαλόγου «plus αντισεισµικού ( οκοί)» Πεδίο Ικανοτική Τέµνουσα: Συντελεστής πολ/σµου ροπών Έλεγχος σε ικανοτική τέµνουσα Περιγραφή Παρ. Β.1.2 [1]ΕΑΚ 2003 σχ.(β 2β)προκύπτει γ rd =1.20 Κυπριακός Κανονισµός: δεν ισχύει για Σ.Κ.Κ ΕΑΚ δεν ισχύει. Για C.E.B. Επιβάλλεται ο έλεγχος των δοκών σε τέµνουσα µε ένα από τους δύο τρόπους : 1. Η τέµνουσα σχεδιασµού θα καθορίζεται από την στατική ισορροπία της δοκού όταν έπ αυτής δρουν συγχρόνως. α)ροπές κάµψης µε αντίθετα πρόσηµα στις δύο ακραίες διατοµές. Το µέγεθος αυτών των ροπών θα ισούται µε τις ροπές αντοχής Mrd των ακραίων διατοµών για το υπ όψη πρόσηµο, θα 4 8

93 Αρχεία Υλικών Παράµετροι Κανονισµών υπολογίζεται δε βάσει του πραγµατικού οπλισµού των διατοµών, και β)τα εγκάρσια φορτία που καθορίζονται για την υπ όψη δοκό από τον υπ όψη συνδυασµό δράσεων (µε σεισµό). Στην περίπτωση αυτή επιλέγεται Παρειές αν ο έλεγχος γίνεται στις παρειές της δοκού ή L/10 αν ο έλεγχος θα γίνει ανά L/10 (του µήκους) της δοκού. 2. Η τέµνουσα σχεδιασµού θα καθορίζεται από την ανάλυση της κατασκευής για τον σχεδιασµό δράσεων που περιλαµβάνει και σεισµό, στον οποίο όµως τα σεισµικά φορτία θα υπεισέρχονται µε τιµή διπλάσια αυτής που ορίζεται για τον συνήθη αντισεισµικό έλεγχο. Στην περίπτωση αυτή πρέπει να επιλεγεί ΚΑΘΟΛΟΥ, κάνοντας παράλληλα και το εξής: Στους δυναµικούς συντελεστές θα πρέπει για τις Π.Φ.2,3 (σεισµός Υ-Υ, σεισµός Χ-Χ) στις τέµνουσες Q των δοκών να δοθεί ο πολλαπλασιαστικός συντελεστής ΚΑΘΟΛΟΥ, για όλες τις στάθµες που λαµβάνουν µέρος στον αντισεισµικό. ΣΗΜΕΙΩΣΗ: Κατά DIN πρέπει να επιλεγεί ΚΑΘΟΛΟΥ, και µόνον. Κυπριακός κανονισµός: Βάσει της παρ Σ.Κ.Κ. ισχύει µόνο το (1) πιο πάνω. 0 ο έλεγχος θα γίνει στις παρειές της δοκού ή 1 αν ο έλεγχος θα γίνει ανά L/10 (του µήκους) της δοκού. Πίνακας 4 7: Πλαίσιο ιαλόγου «plus αντισεισµικού (Θεµέλια)» Πεδίο Ικανοτικός συντελεστής acd = (MrxMe)xΣΥΝΤΕΛΕΣΤΗΣ Περιγραφή Παρ [1] ΕΑΚ 2003 Σύµφωνα µε τη σχέση (5.1) ο συντελεστής ισούται 1.2 Κυπριακός Κανονισµός: εν ισχύει Βοηθητικοί υπολογισµοί ίνοντας την επικεντρική απόσταση σε Km και το µέγεθος του σεισµού σε Richter λαµβάνονται περισσότερες πληροφορίες για ένα ενδεχόµενο σεισµικό συµβάν στον ευρύτερο Ελλαδικό χώρο. Τα αποτελέσµατα δεν υπεισέρχονται στους υπολογισµούς του προγράµµατος Οπλισµένο Σκυρόδεµα Επιλέγεται ο κανονισµός σκυροδέµατος µε τον οποίο θα σχεδιασθούν οι πλάκες, οι δοκοί, τα υποστυλώµατα και η θεµελίωση. ΝΚΟΣ/CYS 159:ΕΚΟΣ 2000/Κυπριακός Κανονισµός Σκυροδέµατος Β..:Μέθοδος Επιτρεποµένων Τάσεων EC(normal+high strength conc.): Ευρωκώδικας Plus οπλισµένου σκυροδέµατος Στο πλαίσιο διαλόγου που εµφανίζεται είναι συγκεντρωµένα όλα τα στοιχεία του κανονισµού οπλισµένου σκυροδέµατος που αφορούν στη διαστασιολόγηση των δοµικών στοιχείων από οπλισµένο σκυρόδεµα. Πίνακας 4 8: Πλαίσιο ιαλόγου «plus οπλισµένου σκυροδέµατος (Γενικά)» 4 9

94 Αρχεία Υλικών Παράµετροι Κανονισµών Πεδίο Περιγραφή Ειδικό βάρος Σκυροδέµατος(ΚΝ /m 3 ) Default τιµή 25 ΚΝ/m 3 Ειδικό βάρος Χάλυβα (ΚΝ /m 3 ) Default τιµή 79 ΚΝ/m 3 Πίνακας 4 9: Πλαίσιο ιαλόγου «plus οπλισµένου σκυροδέµατος (Υποστυλώµατα)» Πεδίο Λόγος πλευρών για αναγνώριση τοιχείων Έλεγχος πλαστιµότητας: ΒrxFbxΣΥΝΤΕΛΕΣΤΗΣ Όριο ιαρροής σκυροδέµατος Βρ (λυγισµός) σε (ΚΝ -Τ/cm²) Όριο ιαρροής Χάλυβα Βs (λυγισµός) σε (ΚΝ -Τ/cm²) Συντελεστής ασφάλειας σκυροδέµατος σε λυγισµό ( στάδιο 1 ) Συντελεστής ασφάλειας χάλυβα σε λυγισµό (στάδιο 1) Ικανοτικός εγκάρσια στα τοιχεία 4 10 Περιγραφή Παρ. Β1.4 ΕΑΚ Default τιµή 4. Εάν ο χρήστης επιθυµεί κάποια υποστυλώµατα να µην διαστασιολογηθούν και οπλιστούν σαν τοιχεία (π.χ. τοιχεία υπογείου, ή περίπτωση ελέγχου αντοχής) τότε δίνεται µεγάλη τιµή π.χ. 20. Κυπριακός Κανονισµός: κοινές τιµές EC2: Παρ. [5.3.1.(7)] κοινές τιµές Χρησιµοποιείται για τον έλεγχο σε ετερόσηµη διάτµηση όταν Νο <0.10*Βρ*Fb. Βάσει κανονισµού Default τιµή 0.1. Κυπριακός Κανονισµός: κοινές τιµές EC2: δεν ισχύει Ανάλογα µε τον Κανονισµό: DIN (t/cm 2 ) CEB (KN/cm 2 ) Β Β Β C C Ανάλογα µε τον Κανονισµό: DIN (t/cm 2 ) CEB (KN/cm2) ST I ST III S Συντελεστής ασφάλειας του σκυροδέµατος των υποστυλωµάτων σε λυγισµό, όταν η διατοµή βρίσκεται σε στάδιο 1.Τιµή 3 για παλιό κανονισµό και 1 για ΕΚΟΣ. Κυπριακός Κανονισµός: κοινές τιµές EC2: κοινές τιµές Συντελεστής ασφάλειας του χάλυβα των υποστυλωµάτων σε λυγισµό, όταν η διατοµή βρίσκεται σε στάδιο 1.Τιµή 3 για παλιό κανονισµό και 1 για ΕΚΟΣ. Κυπριακός Κανονισµός: κοινές τιµές EC2: κοινές τιµές Βάσει κανονισµού ο ικανοτικός έλεγχος πρέπει να γίνεται και στις δύο διευθύνσεις των υποστυλωµάτων. Ειδικά για τα τοιχεία αν επιλεγεί να γίνει ο έλεγχος και στην κάθετη διεύθυνση στην µεγάλη τους πλευρά, αυτό θα έχει σαν αποτέλεσµα την εµφάνιση πολλών ράβδων στις µικρές πλευρές τους. Επιλογή του πεδίου στην περίπτωση που χρειάζεται να γίνει ικανοτικός έλεγχος. Κυπριακός Κανονισµός: κοινές τιµές EC2: κοινή αντιµετώπιση Έλεγχος περιµετρικού εγκάρσια στα τοιχεία ΕΚΟΣ δεν ισχύει. Αυτή η παράµετρος είναι αντίστοιχη της προηγούµενης. Πρέπει να

95 Αρχεία Υλικών Παράµετροι Κανονισµών Έλεγχος κοντού υποστυλώµατος στα τοιχεία Περίσφιξη πελµάτων τοιχείων Όριο λόγου (Μ/Qd) για αναγνώριση κοντού υποστυλώµατος Επαύξηση Οπλισµού για κρίσιµα υποστυλώµατα επιλέγεται το συγκεκριµένο check box. Κυπριακός Κανονισµός: κοινή αντιµετώπιση EC2: κοινή αντιµετώπιση ΕΚΟΣ δεν ισχύει. Επιλέγεται εάν θα γίνει ο έλεγχος κοντού υποστυλώµατος στα τοιχεία. Αν δεν επιλεγεί το συγκεκριµένο check box, ο έλεγχος κοντού υποστυλώµατος θα γίνει µόνο στις κολώνες. Κυπριακός Κανονισµός: κοινή αντιµετώπιση EC2: κοινή αντιµετώπιση Παρ ΕΚΟΣ 2000 Επιλέγεται εφόσον θέλουµε να τοποθετηθεί στο σηµείο τοµής δύο τοιχείων οπλισµός ακραίου υποστυλώµατος. Στην περίπτωση που δεν επιλεγεί θα γίνει απλή διαµόρφωση οπλισµού στο σηµείο τοµής. Κυπριακός Κανονισµός: κοινή αντιµετώπιση EC2: κοινή αντιµετώπιση ( (7) EC8]) Βάσει Κανονισµού Παρ ΕΚΟΣ 2000 όταν σε κάποιο υποστύλωµα ο λόγος διάτµησης αs<2.5 (α s =M sd /V sdh ) χαρακτηρίζεται ως κοντό ΣΗΜΕΙΣΗ: 1) Για κάθε συνδυασµό φόρτιση&sigm
