1 نوآوری و فناوری برای توسعه آزمایشگاه سیستمهای قدرت و حفاظت Power Systems & Protection Lab

2 دربارهی ما معرفی شرکت تجهیزات ابزارآزما در سال 1387 با هدف فعالیت در حوزه مهندسی برق تأسیس گردید. گروه موسسین شرکت با تکیه بر سال ها فعالیت در حوزه فعالیت های دانشگاهی و صنعتی مجموعه ای را پدید آورده اند که هم اکنون به یکی از معتبرترین شرکت های داخلی مجری پروژه های پیشرفته صنعتی و تولید کننده تجهیزات آزمایشگاهی تبدیل شده است. تجهیز بیش از سی دانشگاه و مرکز آموزشی معتبر کشور و همچنین تولید تجهیزات خ اص در حوزه مهندس ی ب رق برای مراک ز تحقیقات ی پژوهش کده ه ا وزارت دف اع و ش رکت ب رق بخش ی از ت وان فن ی شرکت می باشد. با گسترش مجموعه محصوالت آموزشی آزمایشگاهی شرکت هم اکنون در حوزه ه ای مهندسی مکانیک فیزیک و مهندسی عمران نیز فعالیت می نماید. برگزاری دورههای آموزشی طراحی و ساخت منابع تغذیه و درایو موتورهای الکتریکی و همچنین اتوماسیون صنعتی و ابزار دقیق نیز از دیگر زمینه های فعالیت شرکت می باشند. گروه فنی شرکت شامل بخش طراحی و پیاده سازی سخت افزار بخش برنامه نویسی بخش کنترل کیفیت و بخش تحقیق و توسعه می باشد. تنوع تخصص تجربه و دانش فنی و همچنین ساماندهی منسجم این گروه باعث گردیده تا توان فنی گسترده ای جهت اجرای پروژه های متنوع در حوزه مهندسی در دسترس باشد. کلیه تجهیزات آموزشی آزمایشگاهی شرکت بر اساس سرفصل های مصوب جدید وزارت علوم طراحی گردیده و دارای دستور کار های مدرس و دانشجو می باشد. امکان طراحی و ساخت سفارشی طراحی ماژوالر قابلیت کنترل و مانیتورینگ از طریق کامپیوتر از دیگر ویژگی های نوین و منحصر بفرد این تجهیزات می باشد. ما همواره تاش میکنیم با ارائه کیفیت ساخت مناسب و خدمات پس از فروش گسترده نظر مساعد مشتریان خود را جلب نماییم. افتخارات تایید صاحیت و کسب عنوان دانش بنیان از کارگروه ارزشیابی و تشخیص صاحیت شرکت های دانش بنیان تقدیر شده از سوی سومین نمایشگاه تجهیزات و مواد آزمایشگاهی ساخت ایران تقدیر شده از سوی ششمین کنفرانس بین المللی سیستم ها و فناوری های الکترونیک قدرت )PEDSTC( تقدیر شده و برگزیده چهارمین جشنواره ملی علم تا عمل تقدیر شده و کسب عنوان برترین واحد فناور در نمایشگاه هفته پژوهش از سوی مرکز رشد دانشگاه فردوسی مشهد تقدیر شده از سوی سومین نمایشگاه بینالمللی سیستمها و فناوریهای الکترونیک قدرت )PEDSTC( 1390.

3

4 آزمایشگاه سیستمهای قدرت Power Systems Lab

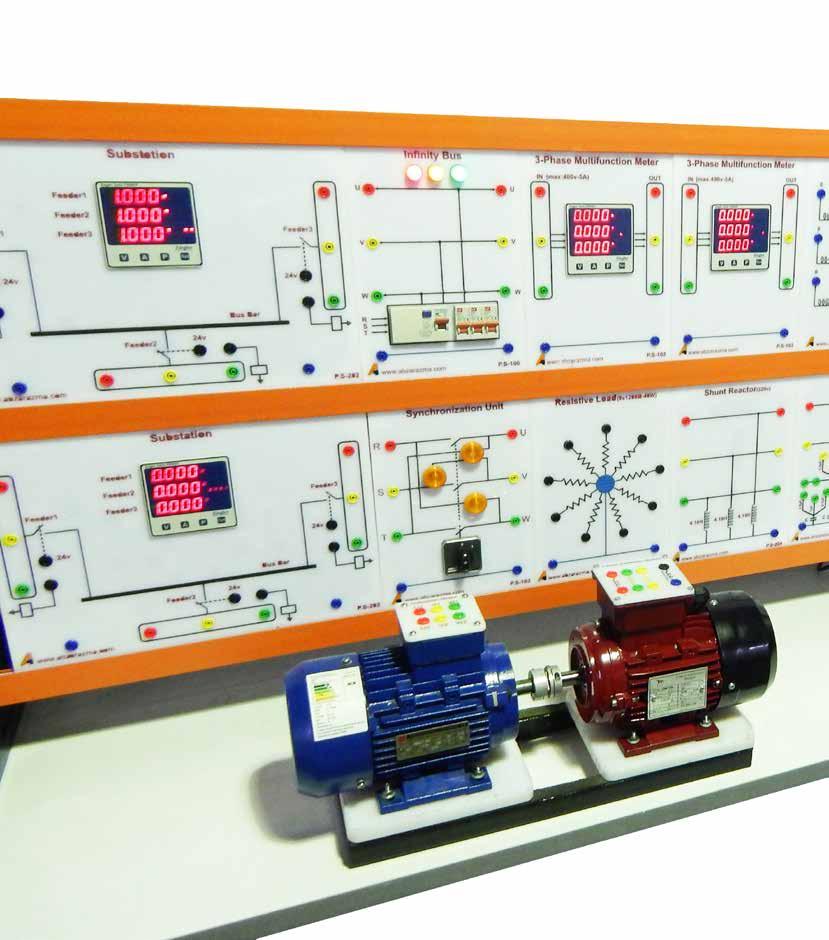

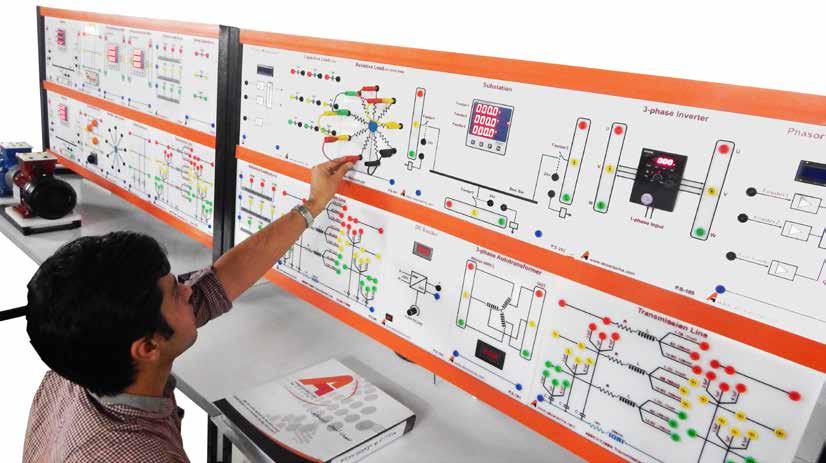

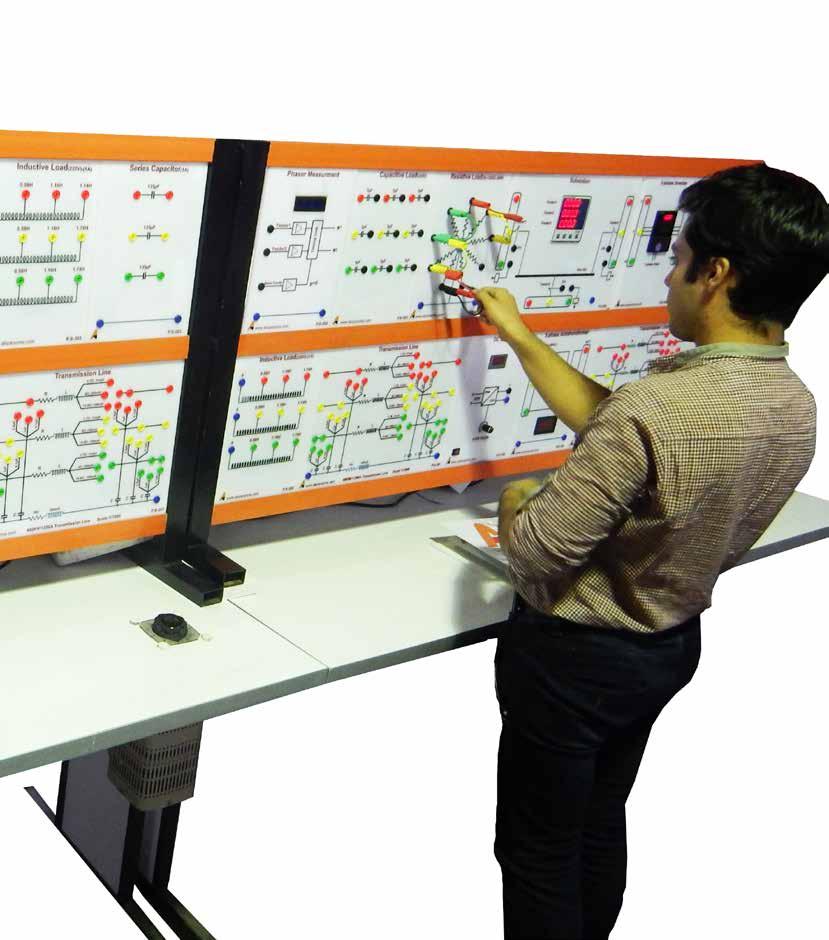

5 آزمایشگاه سیستمهای قدرت Power Systems Lab این دستگاه آموزنده جهت انتقال مفاهیم سیستم های قدرت شامل تولید انتقال و توزیع توان الکتریکی در سه سطح متفاوت طراحی و ساخته شده است. طراحی دستگاه به صورت کاما ماژوالر بوده و مدل π خطوط انتقال پست برق ژنراتور سنکرون و بارهای الکتریکی خطی برخی از این ماژولها میباشند. در سطوح پیشرفته امکان کنترل شبکه از طریق ادوات انتقال متناوب قابل انعطاف )FACT( و حفاظت شبکه نیز ارائه میشود. امکان مانیتورینگ و کنترل شبکه به روش سنتی )conventional( در همهی سطوح فراهم میباشد. در مدلهای پیشرفته این دستگاه امکان کنترل و ارتباط نظارتی )SCADA( و روش مبتنی بر واحد اندازهگیری فاز )PMU( نیز فراهم شده است. 3-1

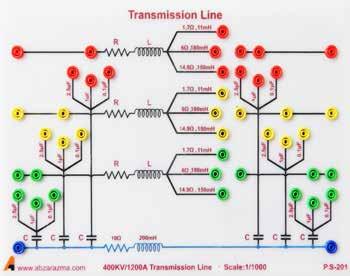

6 4-1 سه خط انتقال کوتاه متوسط و بلند بر مبنای مقادیر واقعی سه خط انتقال موجود در شبکه برق ایران مدل گردیده است. مدل مورد استفاده از نوع π بوده و مقیاس ولتاژ جریان یک هزارم و مقیاس توان یک میلیونم میباشد. در دستور کار ویژهی دستگاه بررسی پدیدههای مختلفی که در خط انتقال روی میدهد طرح شده است. شبیه ساز نیروگاه برق با استفاده از اینورتر سه فاز موتور محرک و ژنراتور سنکرونطراحی شده است. برای تنظیم فرکانس خروجی ژنراتور سنکرون سرعت چرخش مجموعه بهم کوپل شدهی موتور محرک و ژنراتور تنظیم دور میشوند. جهت تنظیم توان راکتیو تزریقی ژنراتور به شبکه از تغییر جریان تحریک استفاده میگردد. در سطوح پیشرفته دستگاه عاوه بر مانیتورینگ و کنترل سنتی و محلی امکان مانیتورینگ و کنترل مرکزی و از راه دور مبتنی بر نرم افزار SCADA AZMA فراهم میباشد. کنترل حالت گذرا و مشاهده ی شکل موج های مربوطه در نسخهی سخت افزاری و نرم افزاری مبتنی بر واحد اندازهگیری فاز )PMU( و با استفاده از نرم افزار PMU AZMA قابل دسترسی میباشد.

7 قابلیت ها : بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال قدرت بررسی اثر ترانس وسطح ولتاژ انتقال توان خط و کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن مدل P.S.A-101 )پایه(: 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( پست برق با قابلیت مانیتورینگ و کنترل 3( شبیه ساز نیروگاه برق 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز خط 6( راکتور جبران ساز پدیده فرانتی 7( تجهیزات اندازهگیری متنوع قابلیت ها: اندازهگیری و مشاهده همهپارامترهایشبکهبهکمک نرمافزار شبیه سازی و مرکز دیسپاچینگ شبکه برق کنترل از راه دور تجهیزات شبکه بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال قدرت بررسی اثر ترانس وسطح ولتاژ انتقال توان خط در کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن مدل P.S.A-102 )تکمیلی(: 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( پست برق با قابلیت مانیتورینگ و کنترل از طریق نرم افزار و دستی 3( شبیه ساز نیروگاه برق با قابلیت کنترل از راه دور 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز خط 6( راکتور جبران ساز پدیده فرانتی 7( مانیتورینگ و کنترل نرم افزاری بر مبنای نرم افزار SCADA AZMA و تجهیزات اندازه گیری 5-1

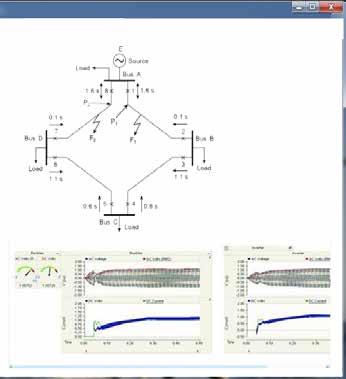

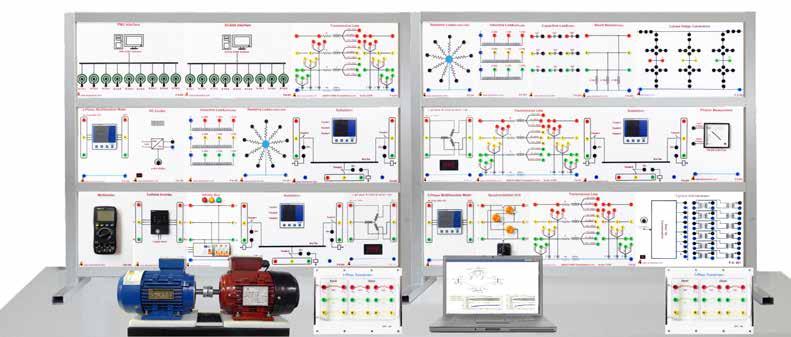

8 قابلیت ها: اندازه گیری همه پارامترهای حالت دائمی و گذرای شبکه با استفاده از نرم افزار امکان مشاهده شکل موج های پارامترهای شبکه قدرت شبیه ساز نسل آینده مراکز دیسپاچینگ بر مبنای PMU کنترل از راه دور تجهیزات شبکه اندازه گیری و مشاهده همه پارامترهای شبکه به کمک نرم افزار شبیه سازی مرکز دیسپاچینگ شبکه برق کنترل از راه دور تجهیزات شبکه بررسی رفتار ژنراتور سنکرون تحلیل مشخصات خطوط انتقال قدرت بررسی اثر ترانس و سطح ولتاژ انتقال توان خط و کم باری و پدیده فرانتی خط در پر باری و جبران ساز سری روابط توان در خطوط انتقال قدرت و پخش بار کنترل ولتاژ شبکه و پایداری آن مدل P.S.A-103 )پیشرفته( : 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( پست برق با قابلیت مانیتورینگ و کنترل از طریق نرم افزار و دستی 3( شبیه ساز نیروگاه برق با قابلیت کنترل از راه دور 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( خازن جبران ساز خط 6( راکتور جبران ساز پدیده فرانتی 7( مانیتورینگ و کنترل نرم افزاری بر مبنای نرم افزار SCADA AZMA و تجهیزات اندازه گیری 8( بررسی اثر FACTS در شکبه قدرت 9( کنترل حالت گذرای شبکه با استفاده از واحداندازهگیری فاز PMU 10( کنترل حالت گذرا و دائمی بر مبنای نرم افزار PMU AZMA 6-1

9 7-1 مشخصات ماژولها اتو ترنس سه فاز این ماژول جهت تنظیم پیوسته ولتاژ شبکه مورد استفاده قرار میگیرد. خروجی متغیر 0 تا 120 درصد ولتاژ کاری سه فاز به همراه سیم نول توان 2KVA ولتاژ کاری 0 تا 400V خ ط نمایشگر ولتاژ سه رقمی 3 -Phase Autotransformer P.S مولتی فانکشن سه فاز این ماژول جهت اندازه گیری پارامترهای شبکه از قبیل ولتاژ جریان انواع توان ضریب توان اختالف فاز ولتاژ و جریان فرکانس و... استفاده قرار میگیرد. قابلیت اندازه گیری کمیت های سه فاز به همراه سیم نول قابلیت اندازه گیری ضریب توان های پیشفاز و پسفاز ولتاژ و جریان اندازهگیری 5A 400V فرکانس اندازه گیری 40Hz تا 60Hz 3 -Phase Multifunction Meter P.S واحد سنکرون ساز این ماژول جهت سنکرون سازی ژنراتور سنکرون با شبکه مورد استفاده قرار میگیرد. سه فاز کلید سنکرون سازی سه فاز سه چراغ سیگنال رشته ای 400V جهت تنظیم ترتیب فازها Synchronization Unit P.S تغذیه تحریک DC این ماژول جهت تحریک ولتاژ DC ژنراتور سنکرون و تنظیم توان راکتیو ژنراتور مورد استفاده قرار میگیرد. کلید قطع و وصل خروجی 0 تا 2A 35 V نمایشگر چهار رقمی DC Exciter P.S - 104

10 مشخصات ماژولها اینورتور سه فاز این ماژول جهت کنترل دور موتور القایی گرداننده ژنراتور سنکرون و تنظیم فرکانس خروجی ژنراتور استفاده میشود. ولتاژخروجی سه فازمتغیر 0 تا 220V خط فرکانس کاری 0 تا 70Hz پیوسته نمایشگر کمیتهای خروجی توان یک اسب بخار P.S Phase Inverter باس بینهایت این ماژول مدل باس بی نهایت شبکه برق میباشد. ولتاژ تغذیه سه فاز 50Hz, 380V ولتاژ خروجی 50Hz 380V, فیوز محافظ جان 30mA سه عدد فیوز مینیاتوری تکفاز 6c سه عدد چراغ سیگنال سه عدد فیوز شیشهای 3A P.S Infinity Bus مولتی متر دستگاه اندازهگیری چند گانه با قابلیت اندازهگیری ولتاژ جریان مقاومت و... میباشد. قابلیت اندازهگیری ولتاژ AC, DC قابلیت اندازهگیری جریان AC, DC قابلیت اندازهگیری مقاومت P.S Multimeter خط انتقال این ماژول مدل خطوط انتقال کوتاه متوسط و بلند میباشد. مدل ارائه شده مبتنی بر مدل دو قطبی نوع پی میباشد. ولتاژ کاری 1200A 400 KV مقیاس یک هزارم ذپارامترهای سری خط انتقال: 11mH 1.7Ω و 180mH 6 Ω و 14.9Ω 150mH پارامترهای موازی خط انتقال: 1mF 0.1mF و 2.5mF مقاومت و اندوکتانس مسیر نول 10Ω و 200mH P.S Transmission Line 8-1

11 9-1 مشخصات ماژولها پست برق این ماژول مدل پست برق با سه فیدر سه فاز مستقل ازهم میباشد. سه کلید قطع و وصل کنترل شونده 24V مستقل از هم دستگاه اندازه گیری به صورت سه خط مستقل از هم با امکان اندازه گیری ولتاژ جریان توان و...در خطوط متفاوت Substation P.S خازنهای سری به منظور جبرانسازی افت ولتاژ در خطوط انتقال طوالنی از این ماژول استفاده میگردد و به صورت سری با خطوط انتقال قرار میگیرد. سه خازن سری 135 میکروفاراد برای سه فاز جریان حداکثر 1 آمپر Series Capacitor P.S راکتور موازی راکتور موازی به منظور جبرانسازی خط در بی باری و جبران پدیده فرانتی مورد استفاده قرار میگیرد. سه راکتور موازی -220V 4.18H Shunt Reactor P.S اندازهگیر فاز جهت اندازه گیری اختالف فاز دو ولتاژ متفاوت و اندازه گیری زاویه قدرت در یک خط انتقال مورد استفاده قرار می گیرد. فرکانس کاری: 50 هرتز قابلیت اندازهگیری فازخروجی پیش فازوپسفاز نمایشگر اختالف فاز ولتاژها محاسبه اختالففاز نسبت به ولتاژمرجعانتخابی ولتاژ اندازهگیری حداکثر: 220 ولت Phasor Measurment P.S - 205

12 مشخصات ماژولها بار مقاومت بار مقاومتی مدل مصرف توان اکتیو توسط مصرف کننده ها در شبکه توزیع می باشد. 9 عدد مقاومت 1200 اهم- 220 ولت با سر مشترک آماده اتصال به نول P.S Resistive Load بار سلفی بار سلفی متغیر جهت مدلسازی مصرف توان راکتیو در شبکه توزیع برق جریان حداکثر 1 آمپر استفاده معمول به صورت سری با بار مقاومتی مقادیر 1.16mH 0.58mH و 1.74mH برای سه فاز مختلف P.S Inductive Load بار خازن بار خازنی تولید کننده توان راکتیو در شبکه توزیع و انتقال 9 عدد خازن 5µF )سه عدد برای هر فاز( ولتاژ نامی 220V P.S Capacitive Load رابط SCADA این ماژول جهت مانیتورینگ و کنترل از راه دور control( )remote شبکه طراحی شده است. مدارات واسط جهت ارتباط بین اجزای شبکه و نرم افزار SCADA AZMA در این ماژول تعبیه شده است. 9 کانال ارتباطی سریال مجزا مبتنی بر RS485 ارتباط دو طرفه USB به کامپیوتر جهت ارتباط با نرم افزار P.S SCADA Interface 10-1

13 11-1 مشخصات ماژولها رابط PMU این ماژول جهت مانیتورینگ و کنترل حالت گذرا و دائمی شبکه مورد استفاده قرار میگیرد. مدارات واسط جهت ارتباط بین اجزای شبکه با نرمافزار AZMA( )PMU در این ماژول تعبیه شده است. 9 کانال ارتباط دو طرفه مستقل از هم قابلیت داده برداری لحظهای از سیگنالهای شبکه PMU Interface P.S جبران کننده توان راکتیو سه فاز این ماژول جهت تولید پالسهای فرمان مدار جبرانکننده توان راکتیو )SVC( مورد استفاده قرار میگیرد. زاویه آتش متغیر 0 تا 120 پالسهای فرمان سه فاز شش عدد فرمان کامال ایزوله 3 -Phase SVC Generator P.S پل سه فاز ای ن م اژول جه ت پیادهس ازی م دار ق درت جبرانس از ت وان راکتی و) SVC ( م ورد اس تفاده ق رار میگی رد. امکان نصب ماژوالر انواع کلیدهای نیمه هادی قدرت امکان اندازهگیری ولتاژ و جریان عناصر نیمه هادی به صورت مجزا 3 -Phase Bridge Connection P.S ماشین سنکرون سه فاز این ماشین جهت تولید توان شبکه مورد استفاده قرار میگیرد. توان 0.5 اسب بخار فرکانس 50Hz 1500 دور در دقیقه 3 -Phase Synchronise Machine M.C - M1

14 مشخصات ماژولها موتور القایی سه فاز موتور القایی سه فاز جهت راهاندازی ژنراتور سه فاز مورد استفاده قرار میگیرد. توان یک اسب بخار فرکانس 50Hz 1450 دور در دقیقه M.C- M2 3 -Phase Induction Machine ترانسفورماتور سه فاز ترانسفورماتور سه فاز با نسبت تبدیل 380/190/190 امکان استفاده از آرایشهای مختلف ستاره مثلث و زیگزاگ فراهم می سازد. توان ظاهری 950VA ولتاژ اولیه 380 و ولتاژ ثانویه 190/190 TPT Phase Transformer فریم نگهدارنده تجهیزات فریم استاندارد نگهدارنده ماژولها میباشد. پایه های فلزی طبقات ازجنس آلمینیویم زنگ استاتیک ضد خش ACC- 101 Panel Frame میزکار میز کار جهت قرار گیری فریم استاندارد و اتصال کابلهای برق مورد استفاده قرار میگیرد. رنگ استاتیک ضد خش دارای 5 پریز برق رویهی MDF ابعاد)طول عرض ارتفاع( = ) cm( ACC- 102 Worktable 12-1

15 مشخصات ماژولها سوییچ تریستور المان تریستور جهت ایجاد مدار جبران ساز توان راکتیو مورد استفاده قرار میگیرد. فرکانس کلید زنی 50Hz قابلیت عبور جریان 5A Thyristor Switch ACC- 201 کابلهای رابط تمام عایق کابلهای مادگی جهت برقراری ارتباط بین ماژولها مورد استفاده قرار میگیرد. امکان عبور جریان تا 10A تمام عایق در چهار رنگ متفاوت Safety Connecting Leads ACC- 301 نرم افزار SCADA AZMA امکان مانیتورینگ و کنترل مرکزی از راه دور را فراهم میکند. این نرم اف زار مبتن ی بر زب ان #C میباش د. SCADA AZMA Software ACC- 401 نرم افزار PMU AZMA امکان مانیتورینگ و کنترل حالت گذرا و دائمی سیستم را فراهم میکند. PMU AZMA Software ACC

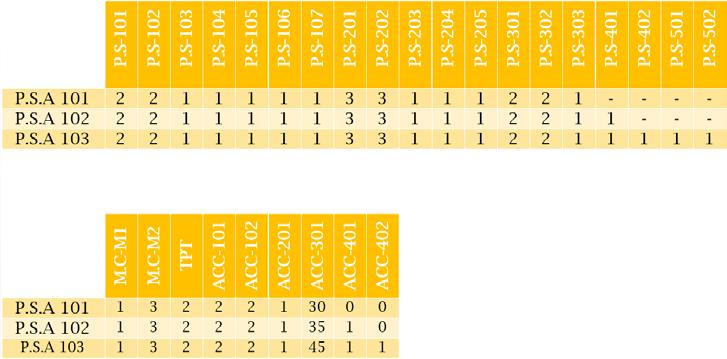

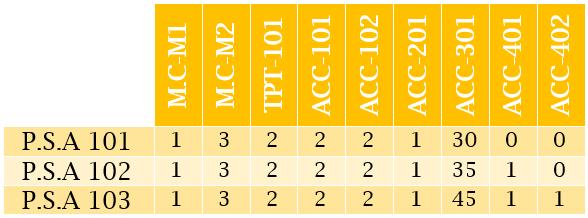

16 مشخصات ماژولها عناوین آزمایشهای پایه دستگاه آموزنده سیستمهای قدرت 1. آشنایی با تجهیزات آزمایشگاه سیستم قدرت 2. ژنراتور سنکرون 3. مدلهای کوتاه و متوسط خطوط انتقال قدرت و محاسبات پریونیت 4. مدل دوقطبی خط انتقال و روابط توان مختلط 5. ترانس در شبکه قدرت 6. خط انتقال در کم باری و جبرانسازی با راکتور موازی 7. خط انتقال در پر باری و جبرانسازی سری 8. پخش بار 9. کنترل ولتاژ شبکه توسط تب ترانس 10. بررسی پایداری شبکه 11. خطا در شبکه قدرت ماژولها و لوازم جانبی به تفکیک مدل: 14-1

17 آزمایشگاه رله و حفاظت Relay & Protection Lab

18 قابلیت ها : بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان مشاهده و ثبت شکل موجهای گذرای ولتاژ و جریان سه فاز امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس مدل R.P-100 )پایه( : 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( رله حفاظت جریان باال 8( رله حفاظت کاهش یا افزایش ولتاژ 16-1

19 قابلیت ها : بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان مشاهده و ثبت شکل موجهای گذرای ولتاژ و جریان سه فاز امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس حفاظت موتور و ژنراتور در برابر تغییرات ولتاژ و جریان بررسی رله حفاظت سنکرون بودن بررسی رله حفاظت فرکانسی بررسی رله حفاظت بی متال مدل R.P-101 )تکمیلی( : 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( موتور القایی سه فاز 8( ژنراتور سنکرون سه فاز 9( رله حفاظت سنکرون بودن 10( رله حفاظت فرکانسی 11( رله حفاظت جریان از نوع بی متال 12( رله حفاظت جریان باال 13( رله حفاظت کاهش یا افزایش ولتاژ 17-1

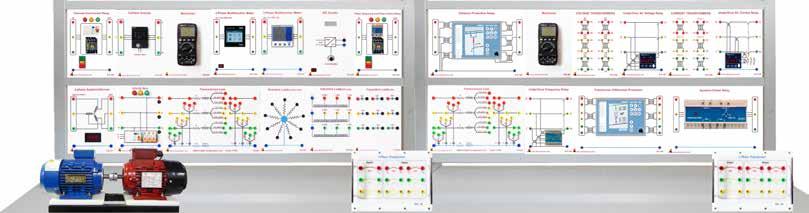

20 قابلیت ها : بررسی رله دیستانس دیجیتال بررسی رله دیفرانسیل دیجیتال بررسی CT و PT به عنوان تجهیزات اندازهگیری بررسی رله حفاظت ولتاژ دیجیتال در شرایط کاهش یا افزایش ولتاژ بررسی رله حفاظت اضافه جریان دیجیتال امکان مشاهده و ثبت شکل موجهای گذرای ولتاژ و جریان سه فاز امکان تغییر ولتاژ شبکه امکان حفاظت خط انتقال و ترانس حفاظت موتور و ژنراتور در برابر تغییرات ولتاژ و جریان بررسی رله حفاظت سنکرون بودن بررسی رله حفاظت فرکانسی بررسی رله حفاظت بی متال مدل R.P-102 )پیشرفته( : 1( مدل های خطوط انتقال کوتاه متوسط و بلند 2( ترانسفورماتور سه فاز 3( مولتی فانکشن متر گرافیکی سه فاز 4( بارهای الکتریکی خطی شامل مقاومت و سلف و خازن 5( اتوترانس سه فاز 6( تغذیه سه فاز محافظت شده 7( موتور القایی سه فاز 8( ژنراتور سنکرون سه فاز 9( رله حفاظت سنکرون بودن 10( رله حفاظت فرکانسی 11( رله حفاظت جریان از نوع بی متال 12( رله حفاظت جریان باال 13( رله حفاظت کاهش یا افزایش ولتاژ 14( رله حفاظت دیستانس با چهار ناحیه حفاظت شده 15( رله حفاظت دیفرانسیل جهت حفاظت ژنراتور و ترانس 18-1

21 19-1 مشخصات ماژولها رله حفاظت دیفرانسیل این ماژول جهت حفاظت دیفرانسیلی ژنراتور و ترانس مورد استفاده قرار میگیرد. جریان کاری 0 تا 6A ولتاژ کاری 0 تا 400V خ ط 6 عدد CT اندازه گیری جریان رله دیجیتال قابل تنظیم با برند SPROCHOR Transformer Differential Protection R.P مولتی فانکشن سه فاز این ماژول جهت اندازه گیری پارامترهای شبکه از قبیل ولتاژ جریان انواع توان ضریب توان اختالف فاز ولتاژ و جریان فرکانس و... استفاده قرار میگیرد. امکان ذخیره و نمایش سیگنالها فراهم میباشد. قابلیت اندازه گیری کمیت های سه فاز به همراه سیم نول ولتاژ و جریان اندازهگیری 5A 400V فرکانس اندازه گیری 40Hz تا 60Hz 3 -Phase Multifunction Meter R.P رله حفاظت جریانی این ماژول جهت حفاظت خط انتقال ترانس و ژنراتور در برابر تغییرات جریان مورد استفاده قرار میگیرد. حفاظت جریان سه فاز سه عدد CT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله Under/Over AC Current Relay R.P رله حفاظت فرکانس این ماژول جهت حفاظت فرکانسی تجهیزات از قبیل ترانس و ژنراتور در برابر تغییرات فرکانس مورد استفاده قرار میگیرد. حفاظت فرکانس سه فاز سه عدد CT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله Under/Over Frequency Relay R.P - 104

22 مشخصات ماژولها رله حفاظت سنکرون بودن این ماژول جهت حفاظت سنکرون بودن تجهیزات شبکه مورد استفاده قرار میگیرد. حفاظت سنکرون بودن سه فاز سه عدد PT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله R.P Synchro-Check Relay رله حفاظت دیستانس این ماژول جهت حفاظت دیستانس خط انتقال مورد استفاده قرار میگیرد. سه عدد CT و سه عدد PT جهت اندازهگیری ولتاژ کاری 0 تا 400V خ ط جریان کاری 0 تا 6A رله دیجیتال قابل تنظیم با برند SPROCHOR R.P Distance Protection Relay رله حفاظت ولتاژ این ماژول جهت حفاظت خط انتقال ترانس و ژنراتور در برابر تغییرات ولتاژ مورد استفاده قرار میگیرد. حفاظت ولتاژ سه فاز سه عدد PT جهت اندازهگیری امکان تنظیم دیجیتالی پارامترهای رله R.P Under/Over AC Voltage Relay ترانس ولتاژ یا PT این ماژول جهت بررسی رفتار PT های متفاوت و کاربرد آن در حفاظت شبکه مورد استفاده قرار میگیرد. دو کالس دقت متفاوت از PT ها سه عدد PT در هر کالس دقت قابلیت اندازهگیری ولتاژ تا 500V R.P Under/Over AC Current Relay 20-1

23 21-1 مشخصات ماژولها ترانس جریان یا CT این ماژول جهت بررسی رفتار CT های متفاوت و کاربرد آن در حفاظت شبکه مورد استفاده قرار میگیرد. دو کالس دقت متفاوت از CT ها سه عدد CT در هر کالس دقت قابلیت اندازهگیری جریان تا 10A Current Transformers R.P رله حفاظت ترتیب فازها به منظور بررسی درستی ترتیب فازها بخصوص در کاربرد حفاظت موتورهای الکتریکی مورد استفاده قرار می گیرد. سه عدد چراغ سیگنال کارکرد فقط با یک ترتیب فاز مجاز کنترل فاز برای سه فاز Phase Sequence and Phase Failure Relay R.P رله حفاظت جریان حرارتی این رله به منظور حفاظت جریانی تجهیزات شبکه به خصوص موتورهای الکتریکی مورد استفاده قرار میگیرد. سه عدد چراغ سیگنال حفاظت جریانی سه فاز Thermal Over Current Relay P.S فریم نگهدارنده تجهیزات فریم استاندارد نگهدارنده ماژولها میباشد. پایه های فلزی طبقات ازجنس آلمینیویم زنگ استاتیک ضد خش Panel Frame ACC- 101

24 مشخصات ماژولها میز کار میز کار جهت قرار گیری فریم استاندارد و اتصال کابلهای برق مورد استفاده قرار میگیرد. رنگ استاتیک ضد خش رویهی MDF ابعاد)طول عرض ارتفاع( = ) cm( ACC- 103 Worktable رئوستا مقاومت متغیر با توان باال می باشد. مقاومت 0 تا 50 اهم جریان 1/5 A ACC- 202 Rheostat کابلهای رابط تمام عایق کابلهای مادگی جهت برقراری ارتباط بین ماژولها مورد استفاده قرار میگیرد. امکان عبور جریان تا 10A تمام عایق در چهار رنگ متفاوت ACC- 301 Safety Connecting Leads 22-1

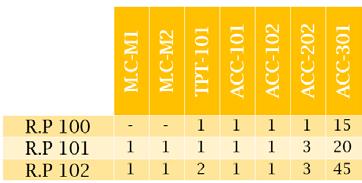

25 23-1 مشخصات ماژولها عناوین آزمایشهای پایه دستگاه آموزنده رله و حفاظت 1( شناسایی انواع رله ها و اصول حفاظت شبکه 2( اندازهگیری ولتاژ و جریان و انواع CT و PT 3( رله حفاظت اضافه جریان برای خط انتقال و موتورهای الکتریکی 4( رله حفاظت ولتاژی برای خط انتقال 5( رله حفاظت دیفرانسیل برای ترانس 6( رله حفاظت دیستانس برای خط انتقال 7( رله حفاظت فرکانسی برای ژنراتور 8( رلههای حفاظت موتورهای الکتریکی 9( رله حفاظت سنکرون بودن برای خط انتقال وژنراتور ماژولها و لوازم جانبی به تفکیک مدل:
