Σχεδιασµός & Ανάπτυξη Προϊόντος

Transcript

1 Σχεδιασµός & Ανάπτυξη Προϊόντος ΑΠΟΣΑΦΗΝΙΖΟΝΤΑΣ ΤΟ ΠΡΟΒΛΗΜΑ: Τεχνικές Προδιαγραφές Προϊόντος ιαφάνειες ιαλέξεων ιδάσκων: Αναπλ. Καθ.. Καραλέκας

2 Προϊόν: Μηχανή Εκτόξευσης Μπαλών Τένις Επιθυµητές τροποποιήσεις στην αρχική περιγραφή του έργου ανάπτυξης της µηχανής: Επιπλέον των βασικών απαιτήσεων: ο χρόνος φόρτωσης της µηχανής µε τις µπάλες τένις να µην ξεπερνά το ένα λεπτό.

3 Η «Μεγάλη Εικόνα» Ανάπτυξης του Ανάγκη Societal Χρηστών Need Προϊόντος Clarify Κατανόηση Problem (Problem Προβλήµατος Definition) Develop ηµιουργία Concepts (Conceptual ΙδεώνDesign) Αποσαφήνιση Προβλήµατος ιαµόρφωση στόχων Προσδιορισµός λειτουργιών Καθορισµός τεχνικών απαιτήσεων Embody Αρχικός Design (Preliminary Σχεδιασµός Design) De Λεπτοµερής t a il De s ig n (Detail Σχεδιασµός Design) Report Τεκµηρίωση Design (Design Σχεδιασµού Communication) Γιατί αυτή η διαδικασία? Προκειµένου: να κατανοηθεί το πρόβληµα προς επίλυση να µην αγνοηθεί τίποτα το σηµαντικό να αποφευχθούν οι υποκειµενικές λύσεις να µεγιστοποιηθεί η δηµιουργικότητα της οµάδας ανάπτυξης Προϊόν Product που that ικανοποιεί meets την need ανάγκη

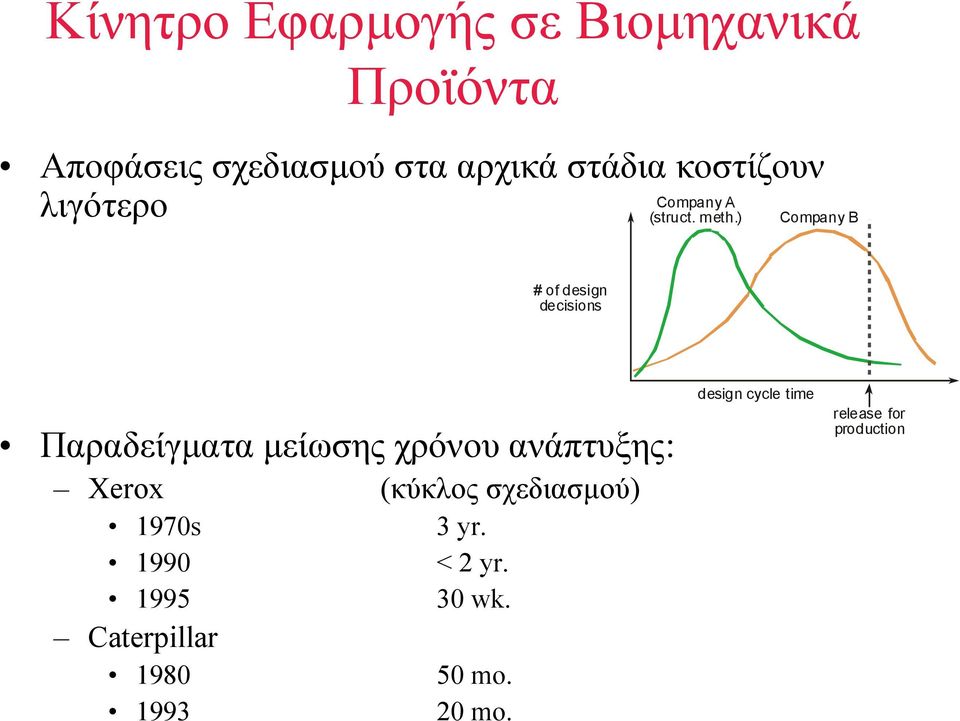

4 Κίνητρο Εφαρµογής σε Βιοµηχανικά Προϊόντα Αποφάσεις σχεδιασµού στα αρχικά στάδια κοστίζουν λιγότερο Company A (struct. meth.) Company B #ofdesign decisions Παραδείγµατα µείωσης χρόνου ανάπτυξης: Xerox (κύκλος σχεδιασµού) 1970s 3 yr < 2 yr wk. Caterpillar mo mo. design cycle time release for production

5 Προσδιορίζοντας τις Απαιτήσεις Τώρα που γνωρίζουµε τι πρέπει να κάνει το προϊόν, µπορούµε να καθορίσουµε την λειτουργική του απόδοσή Ο τρόπος: ιαµόρφωση των Τεχνικών Χαρακτηριστικών/Προδιαγραφών, των προς σχεδίαση λειτουργιών του προϊόντος Τεχνικές Προδιαγραφές: Προσδιορισµός «στόχων» απόδοσης Προσδιορισµός «επιθυµητής» απόδοσης, και όχι τρόπους/λύσεις επίτευξης αυτής Ανάπτυξη µεθοδολογίας αξιολόγησης προτεινόµενων ιδεών/προτάσεων για το προϊόν

6 Κατηγορίες Προδιαγραφών Τρεις τρόποι µετατροπής του τι θέλει ο χρήστης σε µορφή προδιαγραφών βάσει των οποίων µπορεί να στηριχθεί ο σχεδιασµός και η ανάλυση Κανονιστικές Προδιαγραφές (ή περιορισµοί) Προσδιορισµός µεγεθών µέτρησης και τιµών για τα χαρακτηριστικά απόδοσης του προϊόντος Παράδειγµα: Το µήκος του βήµατος της σκάλας δεν θα πρέπει να ξεπερνά το 40cm. Προδιαγραφές Ανάλυσης Προσδιορισµός συγκεκριµένων µεθοδολογιών για τον υπολογισµό της λειτουργικής απόδοσης ή συµπεριφοράς Παράδειγµα: Η µέγιστη τάση κάµψης σε κάθε σκαλί υπολογίζεται από τη σχέση σ max = Mc/I και το σκαλί δεν θα αστοχήσει εάν η σ µέγιστη δεν ξεπερνά την σ επιτρεπόµενη Προδιαγραφές Απόδοσης Προσδιορισµός επιπέδων απόδοσης που προσδιορίζουν την επίτευξη της επιθυµητής λειτουργικής συµπεριφοράς Παράδειγµα: Το βήµα της σκάλας είναι ασφαλές εάν µπορεί να δεχθεί το βάρος ενός ανθρώπου που ζυγίζει 200 κιλά.

7 θέσπιση Προδιαγραφών για ένα Προϊόν Ας εξετάσουµε τις τρεις προηγούµενες κατηγορίες προδιαγραφών στο παράδειγµα της µηχανής εκτόξευσης µπαλών τένις Κανονιστικές Προδιαγραφές (η περιορισµοί) Το προϊόν θα πρέπει να έχει όγκο µεταφοράς που δεν θα ξεπερνά 490 cm 3 Προδιαγραφές Ανάλυσης Η ακρίβεια της βολής θα υπολογισθεί από την σχέση FOM acc = 100(6 - (d C + d D )/2) Προδιαγραφές Απόδοσης Η τροχιά της µπάλας πάνω από το δίχτυ δεν θα πρέπει να ξεπερνά τα 1,82m, όπου µικρότερες αποστάσεις είναι επιθυµητές

8 θέσπιση Προδιαγραφών για ένα Προϊόν Εξετάζοντας καλύτερα τις Προδιαγραφές Απόδοσης: Προδιαγραφές Απόδοσης απεικονίζουν την επιθυµητή λειτουργική συµπεριφορά του προϊόντος/συστήµατος που πρόκειται να σχεδιαστεί Παράδειγµα: Εάν θέλουµε µα σχεδιάσουµε ένα µουσικό όργανο θα πρέπει να προσδιορίσουµε την ένταση και καθαρότητα του ήχου του καθώς και τις συχνότητες που παράγεται ο ήχος Βάσει αυτόν των προδιαγραφών θα είµαστε σε θέση να αξιολογήσουµε αργότερα τις εναλλακτικές επιλογές που ικανοποιούν καλύτερα την λειτουργία ενός τέτοιου οργάνου που είναι «η παραγωγή µουσικών ήχων»

9 θέσπιση Προδιαγραφών για ένα Προϊόν Βήµα 1: Σύνταξη προδιαγραφών Χρήση µοντέλου λειτουργιών προϊόντος Για κάθε υπό-λειτουργία καθορισµός της σχετιζόµενης προδιαγραφής (ανεξάρτητη από κάθε πιθανή ή συγκεκριµένη λύση) Για παράδειγµα: Χέρι & hand µπάλας Είσοδος import χεριού hand hand χέρι υνατότητα ανεφοδιασµού µε µπάλες ανεξάρτητα από τις διαστάσεις της παλάµης του χρήστη Πρόσθεση άλλων χαρακτηριστικών ή περιορισµών από εµπειρία προηγούµενων µοντέλων

10 θέσπιση Προδιαγραφών για ένα Προϊόν Κατηγορίες άντλησης προδιαγραφών Κατηγορία Περιγραφή Γεωµετρία ιαστάσεις, απαιτήσεις χώρου, κλπ Κινηµατική Είδος και διεύθυνση κίνησης, ταχύτητα, κλπ υνάµεις ιεύθυνση και µέγεθος, συχνότητα, µετατροπή σε άλλη µορφή, κλπ Υλικά Ιδιότητες, ροή υλικών, σχεδιασµός για µορφοποίηση, κλπ σήµατα Input/output, ένδειξη Ασφάλεια Θέµατα προστασίας Εργονοµία Θέµατα άνεσης, επαφής µε τον χρήστη, χρήσης Παραγωγή υνατότητες παραγωγής, ανοχές, φύρα Ποιοτικός έλεγχος υνατότητες δοκιµών ποιοτικού έλέγχου Συναρµολόγηση Ειδικοί κανονισµοί, απαιτήσεις Μεταφορά Ανάγκες συσκευασίας Εν λειτουργία Θόρυβος, απόσυρση, κλπ Συντήρηση ιαστήµατα σέρβις, συχνότητα επισκευών Κόστη Κόστος κατασκευής, κόστος υλικών Προγραµµατισµός Χρονικοί περιορισµοί

11 θέσπιση Προδιαγραφών για ένα Προϊόν Βήµα 2: ιαχωρισµός των προδιαγραφών ανά κατηγορία: Κανονιστικές(περιορισµοί) Ανάλυσης Απόδοσης Step 3: Ποσοτικοποίηση τεχνικών προδιαγραφών Θα πρέπει να ορισθεί µία ποσότητα µέτρησης Να εκφρασθούν υπό µορφή εύρους τιµών ή απόλυτων τιµών στην περίπτωση των περιορισµών Η ποσοτικοποίηση οδηγεί στον καθορισµό λεπτοµερών προδιαγραφών Παράδειγµα: υνατότητα ανεφοδιασµού µε µπάλες ανεξάρτητη από τις διαστάσεις της παλάµης του χρήστη Μέση διάµετρος ανοίγµατος < 1 5 cm.

12 θέσπιση Προδιαγραφών για ένα Προϊόν Βήµα 4: Προσδιορισµός τρόπου ελέγχου επιβεβαίωσης Προσδιορισµός του τρόπου ελέγχου της ικανοποίησης της προδιαγραφής στο προϊόν Καθορισµός του πότε ο έλεγχος θα λάβει χώρα στον χρονικό προγραµµατισµό σχεδιασµού και ανάπτυξης του προϊόντος Παράδειγµα: Προδιαγραφή Μέση διάµετρος ανοίγµατος < 1 5 cm. Έλεγχος: Σύγκριση µε µηχανολογικά σχέδια κατά το στάδιο του προκαταρκτικού σχεδιασµού

13 θέσπιση Προδιαγραφών για ένα Προϊόν Βήµα 5: Σύνταξη τεχνικού εγγράφου µε όλες τις προδιαγραφές Ηµερ. Προδιαγραφές Προδιαγραφές Απόδοσης Υπεύθυν η Οµάδα Έλεγχος / επαλήθευση ικανοποίησης 12-Φεβρ. 13- Φεβρ. 14- Φεβρ. 12- Φεβρ. 12- Φεβρ. Μέση διάµετρος πρόσβασης < 5cm. > 80% της ενέργειας που αποθηκεύεται µεταφέρεται στον δίσκο εκτόξευσης Η παραγόµενη ενέργεια που εξέρχεται του προϊόντος κατά τη λειτουργία του Απαιτούµενη δύναµη εκτόξευσης < 100 Ν Prescriptive Specifications (Constraints) Βάρος κατασκευής < 10 Kg. Σύγκριση µε µηχανολογικά σχέδια κατά το στάδιο του προκαταρκτικού σχεδιασµού Υπολογισµός αποθηκευόµενης δύναµης µε τη χρήση υπολογιστικού µοντέλου Αξιολόγηση των µεταβλητών του σχεδιασµού κατά το στάδιο επιλογής ιδέας Μέτρηση δύναµης µε τη χρήση πρωτοτύπου τύπου aplha Ζύγιση beta πρωτοτύπου

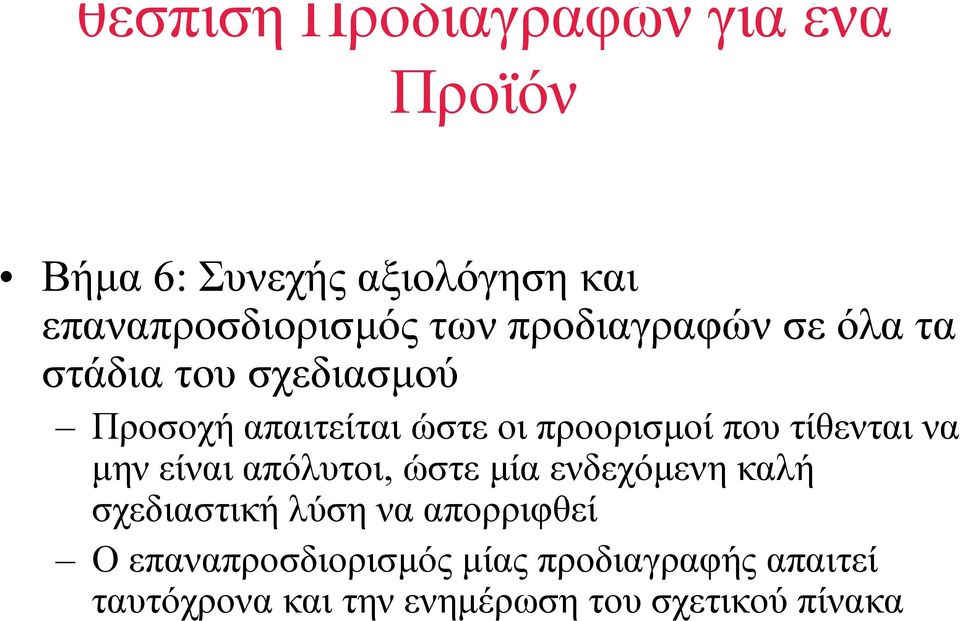

14 θέσπιση Προδιαγραφών για ένα Προϊόν Βήµα 6: Συνεχής αξιολόγηση και επαναπροσδιορισµός των προδιαγραφών σε όλα τα στάδια του σχεδιασµού Προσοχή απαιτείται ώστε οι προορισµοί που τίθενται να µην είναι απόλυτοι, ώστε µία ενδεχόµενη καλή σχεδιαστική λύση να απορριφθεί Ο επαναπροσδιορισµός µίας προδιαγραφής απαιτεί ταυτόχρονα και την ενηµέρωση του σχετικού πίνακα

15 Φάση ιερεύνησης Τεχνικών Προδιαγραφών ήλωση Αποστολής Προσδιορ. Αναγκών Προσδιορ. Τεχνικών Προδιαγρ. ηµιουργία Ιδεών Προϊόντος Επιλογή Ιδεών Έλεγχος Ιδεών Επιλογή Τελικών Τεχνικών Προδιαγρ. Προγραµµ. Επόµενων ραστηρ. Ανάπτυξης Πλάνο Ανάπτυξης Υλοποίηση Οικονοµικής Ανάλυσης Συγκριτική Αξιολόγηση Ανταγωνιστικών Προϊόντων Κατασκευή και οκιµή Μοντέλων και Πρωτοτύπων Προδιαγραφές «Στόχοι» Βασιζόµενοι: στις ανάγκες του χρήστη και την συγκριτική αξιολόγηση K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Τελικές Προδιαγραφές Βασιζόµενοι: στην ιδέα προς ανάπτυξη, εφικτότητα, µοντέλα, δοκιµές, αντιστάθµιση επιλογών/ πλεονεκτηµάτων

16 Ανάγκες χρήστη: Τι είναι οι προδιαγραφές; Αντανακλούν τις επιθυµίες / προσδοκίες από τη χρήση του προϊόντος και δεν προδιαγράφουν το πώς θα ικανοποιηθούν στο τελικό προϊόν Παρέχουν µικρή καθοδήγηση στο πως θα σχεδιαστεί, αναπτυχθεί και κατασκευασθεί το τελικό προϊόν Επιτρέπουν µεγάλα περιθώρια για υποκειµενική ερµηνεία Προδιαγραφές Προϊόντος: Οι προδιαγραφές θα πρέπει να καθορίζουν µε ακριβή, µετρήσιµο τρόπο τι πρέπει να κάνει το προϊόν. Η θέσπιση αυτών δεν σηµαίνει και απόλυτη ικανοποίηση των δηλωθέντων αναγκών του χρήστη Αντιπροσωπεύουν µία αδιαµφισβήτητη συµφωνία πάνω σε αυτά που πρέπει να επιτύχει η οµάδα ανάπτυξης Μία προδιαγραφή αποτελείται από: ένα µέτρο µέτρησης και µία τιµή µέτρησης

17 Μέτρα προδιαγραφών; Παράδειγµα: ο µέσος χρόνος τοποθέτησης µίας ανάρτησης στο σκελετό ενός ποδηλάτου είναι λιγότερος από 75 δευτερόλεπτα. -«µέσος χρόνος τοποθέτησης»: µέτρο -«λιγότερο από 75 δευτερόλεπτα»: είναι η τιµή του µέτρου Τα µέτρα θα πρέπει να είναι εξαρτώµενες και όχι ανεξάρτητες µεταβλητές: Τα ανεξάρτητα µέτρα δεν συνδέονται µε άλλες κρίσιµες κρίσιµες παραµέτρους απόδοσης του προϊόντος: αριθµός κινητήρων σε ένα ροµπότ, µέγεθος µία µπαταρίας Τα εξαρτώµενα µέτρα προκύπτουν από τον συνυπολογισµό άλλων κρίσιµων σχεδιαστικών παραµέτρων: το συνολικό βάρος του ροµπότ, χρόνος απόδοσης της µπαταρίας

18 Τιµές προδιαγραφών ; Τουλάχιστον X Επιλογή µία ελάχιστα αποδεκτής τιµής απόδοσης η ταχύτητα µεταφοράς των εντολών στο ροµπότ είναι τουλάχιστον X sec Το µέγιστο X Επιλογή µίας µέγιστης τιµής απόδοσης η ακτίνα περιστροφής όχι µεγαλύτερη από Χ rad Μεταξύ X και Y Επιλογή µία τιµής µεταξύ µίας ελάχιστης και µέγιστης η ταχύτητα του ροµπότ κυµαίνεται µεταξύ Χ και Υ cm/sec Ακριβώς X το µήκος του βραχίονα είναι Χ cm Γενικές τιµές θα χρησιµοποιηθούν full size and half size computer cards

19 ιαδικασία καθορισµού προδιαγραφών Καθορισµός προδιαγραφών «στόχων» Βασιζόµενοι στις ανάγκες των χρηστών και στη συγκριτική αξιολόγηση των ανταγωνιστικών προϊόντων Επιλογή µέτρων για κάθε ανάγκη Καθορισµός «ιδανικών» και «αποδεκτών» τιµών Βελτίωση προδιαγραφών Βασιζόµενοι στην επιλογή της ιδέας προς ανάπτυξη και µελέτη εφικτότητας Τεχνική µοντελοποίηση Προσδιορισµός κρίσιµων αλληλοεξαρτώµενων παραµέτρων Επανεξέταση της προηγούµενης διαδικασίας Σηµαντική για συνεχή βελτίωση

20 Παράδειγµα προδιαγραφών προϊόντος: Mountain Bike Suspension Fork K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, 2000.

21 Παράδειγµα προδιαγραφών προϊόντος: Mountain Bike Suspension Fork Οµάδα Σχεδιασµού και Ανάπτυξης: Σηµαντικό χρόνο στον εντοπισµό των αναγκών του χρήστη µέσω Ιδίας χρήση πολλών ποδηλάτων Συνεντεύξεων µε γνωστούς ποδηλάτες αγώνων Συνεντεύξεων µε ερασιτέχνες ποδηλάτες Επαφών µε µε εµπορικούς αντιπροσώπους Προκλήσεις που θα αντιµετώπιζε η οµάδα Σχεδιασµού και Ανάπτυξης: Πως θα µπορούσαν οι σχετικά υποκειµενικές ανάγκες του πελάτη να µεταφρασθούν σε ακριβείς στόχους της προσπάθειας ανάπτυξης Ποια είναι εκείνα τα χαρακτηριστικά που οδηγούν στην επιτυχία ή αποτυχία του νέου προϊόντος Πως η οµάδα θα ενισχύσει την αυτοπεποίθησή της ως προς το προϊόν που θα αναπτύξει Πως η οµάδα θα χειριστεί τους ενδεχόµενους συµβιβασµούς ανάµεσα σε αντικρουόµενα χαρακτηριστικά, όπως π.χ. κόστος και βάρος

22 Καταγραφή Αναγκών Χρηστών K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, # NEED Imp 1 The suspension reduces vibration to the hands. 3 2 The suspension allows easy traversal of slow, difficult terrain. 2 3 The suspension enables high speed descents on bumpy trails. 5 4 The suspension allows sensitivity adjustment. 3 5 The suspension preserves the steering characteristics of the bike. 4 6 The suspension remains rigid during hard cornering. 4 7 The suspension is lightweight. 4 8 The suspension provides stiff mounting points for the brakes. 2 9 The suspension fits a wide variety of bikes, wheels, and tires The suspension is easy to install The suspension works with fenders The suspension instills pride The suspension 5 14 The suspension is not contaminated by water The suspension is not contaminated by grunge The suspension 3 17 The suspension 1 18 The suspension can be maintained with readily available tools The suspension lasts a long time The suspension is safe in a crash. 5

23 Επιλογή µέτρων και τιµών K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Metric # Need #s Metric Imp Units 1 1,3 Attenuation from dropout to handlebar at 10hz 3 db 2 2,6 Spring pre-load 3 N 3 1,3 Maximum value from the Monster 5 g 4 1,3 Minimum descent time on test track 5 s 5 4 Damping coefficient adjustment range 3 N-s/m 6 5 Maximum travel (26in wheel) 3 mm 7 5 Rake offset 3 mm 8 6 Lateral stiffness at the tip 3 kn/m 9 7 Total mass 4 kg 10 8 Lateral stiffness at brake pivots 2 kn/m 11 9 Headset sizes 5 in 12 9 Steertube length 5 mm 13 9 Wheel sizes 5 list 14 9 Maximum tire width 5 in Time to assemble to frame 1 s Fender compatibility 1 list Instills pride 5 subj Unit manufacturing cost 5 US$ Time in spray chamber w/o water entry 5 s Cycles in mud chamber w/o contamination 5 k-cycles 21 16,17 Time to disassemble/assemble for maintenance 3 s 22 17,18 Special tools required for maintenance 3 list UV test duration to degrade rubber parts 5 hours Monster cycles to failure 5 cycles Japan Industrial Standards test 5 binary Bending strength (frontal loading) 5 MN

24 Ας το προσπαθήσουµε στη τάξη! Ανάγκη Χρήστη: «Να γράφει µαλακά το στυλό».

25 Πίνακας σύνδεσης Μέτρων µε Need Ανάγκες Metric Attenuation from dropout to handlebar at 10hz Spring pre-load Maximum value from the Monster Minimum descent time on test track Damping coefficient adjustment range Maximum travel (26in wheel) Rake offset Lateral stiffness at the tip Total mass Lateral stiffness at brake pivots Headset sizes Steertube length Wheel sizes Maximum tire width Time to assemble to frame Fender compatibility Instills pride Unit manufacturing cost Time in spray chamber w/o water entry Cycles in mud chamber w/o contamination Time to disassemble/assemble for maintenance Special tools required for maintenance UV test duration to degrade rubber parts Monster cycles to failure Japan Industrial Standards test 1 reduces vibration to the hands. 2 allows easy traversal of slow, difficult terrain. 3 enables high speed descents on bumpy trails. 4 allows sensitivity adjustment. 5 preserves the steering characteristics of the bike. 6 remains rigid during hard cornering. 7 is lightweight. 8 provides stiff mounting points for the brakes. 9 fits a wide variety of bikes, wheels, and tires. 10 is easy to install. 11 works with fenders. 12 instills pride. 13 is affordable for an amateur enthusiast. 14 is not contaminated by water. 15 is not contaminated by grunge. 16 can be easily accessed for maintenance. 17 allows easy replacement of worn parts. 18 can be maintained with readily available tools. 19 lasts a long time. 20 is safe in a crash. K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Bending strength (frontal loading)

26 ιαδικασία Συγκριτικής Αξιολόγησης Ανταγωνιστι-κών Προϊόντων ως προς τις Προδιαγραφές τους 1. Λίστα θεµάτων σχεδιασµού 2. Λίστα ανταγωνιστικών / αντίστοιχων προϊόντων 3. Αναζήτηση πληροφοριών 4. Αποσυναρµολόγηση / Αντίστροφη Μηχανική 5. Προσδιορισµός µορφής και λειτουργίας 6. Προσδιορισµός των καλύτερων στην κατηγορία τους 7. Γραφική αποτύπωση των τάσεων της βιοµηχανίας

27 Συγκριτική Αξιολόγηση των Αναγκών K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, # NEED Imp 1 The suspension reduces vibration to the hands. 3 2 The suspension 2 3 The suspension enables high speed descents on bumpy trails. 5 4 The suspension allows sensitivity adjustment. 3 5 The suspension 4 6 The suspension remains rigid during hard cornering. 4 7 The suspension is lightweight. 4 8 The suspension 2 9 The suspension 5 10 The suspension is easy to install The suspension works with fenders The suspension instills pride The suspension is affordable for an amateur enthusiast The suspension is not contaminated by water The suspension is not contaminated by grunge The suspension can be easily accessed for maintenance The suspension allows easy replacement of worn parts The suspension 3 19 The suspension lasts a long time The suspension is safe in a crash. 5 ST Tritrack Maniray 2 Rox Tahx Quadra Rox Tahx Ti 21 Tonka Pro Gunhill Head Shox

28 Συγκριτική Αξιολόγηση Μέτρων K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Metric # Need #s Metric Imp Units 1 1,3 Attenuation from dropout to handlebar at 10hz 3 db ,6 Spring pre-load 3 N ,3 Maximum value from the Monster 5 g ,3 Minimum descent time on test track 5 s Damping coefficient adjustment range 3 N-s/m Maximum travel (26in wheel) 3 mm Rake offset 3 mm Lateral stiffness at the tip 3 kn/m Total mass 4 kg Lateral stiffness at brake pivots 2 kn/m Headset sizes 5 in 12 9 Steertube length 5 mm 26in ST Tritrack Maniray 2 Rox Tahx Quadra Rox Tahx Ti 21 Tonka Pro NA NA 13 9 Wheel sizes 5 list 26in 26in 26in 700C 26in 26in 14 9 Maximum tire width 5 in Time to assemble to frame 1 s Fender compatibility 1 list Zefal none none none none all Instills pride 5 subj Unit manufacturing cost 5 US$ Time in spray chamber w/o water entry 5 s >3600 > > Cycles in mud chamber w/o contamination 5 k-cycles ,17 Time to disassemble/assemble for maintenance 3 s hex, long pin 22 17,18 Special tools required for maintenance 3 list hex hex hex hex hex wrnch UV test duration to degrade rubber parts 5 hours Monster cycles to failure 5 cycles 500k+ 500k+ 500k+ 480k 500k+ 330k Japan Industrial Standards test 5 binary pass pass pass pass pass pass Bending strength (frontal loading) 5 MN Gunhill Head Shox

29 Επιλογή «ελάχιστων» και «ιδανικών» τιµών K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Metric Units 1 Attenuation from dropout to handlebar at 10hz db >10 >15 2 Spring pre-load N Maximum value from the Monster g <3.5 <3.2 4 Minimum descent time on test track s <13.0 < Damping coefficient adjustment range N-s/m 0 >200 6 Maximum travel (26in wheel) mm Rake offset mm Lateral stiffness at the tip kn/m >65 >130 9 Total mass kg <1.4 < Lateral stiffness at brake pivots kn/m >325 > Headset sizes in Steertube length mm in 13 Wheel sizes list 26in 700c 14 Maximum tire width in >1.5 > Time to assemble to frame s <60 <35 16 Fender compatibility list none all 17 Instills pride subj >3 >5 18 Unit manufacturing cost US$ <85 <65 19 Time in spray chamber w/o water entry s >2300 > Cycles in mud chamber w/o contamination k-cycles >15 >35 21 Time to disassemble/assemble for maintenance s <300 < Special tools required for maintenance list hex hex 23 UV test duration to degrade rubber parts hours >250 > Monster cycles to failure cycles >300k >500k 25 Japan Industrial Standards test binary pass pass 26 Bending strength (frontal loading) MN >70 >100 Marginal Value Ideal Value

30 Αναλυτικά ή Φυσικά Μοντέλα ιερεύνησης Αναλυτικά Προσοµοίωση αρχών λειτουργίας Εικονικά πρωτότυπα Computer animations Βελτιστοποίηση Φυσικά Hardware Μηχανικές και φυσικές ιδιότητες Πρωτότυπα Πειραµατικές διατάξεις Λειτουργικά µοντέλα (alphas ή betas)

31 Σχέση κόστους-ακρίβειας µοντέλων Μεγάλη Ακρίβεια Αποτελεσµάτων Αναλυτικό Μοντέλο Αναλυτικό Μοντέλο Αναλυτικό Μοντέλο Επιλογή Πρωτότυπο Πρωτότυπο Πρωτότυπο Μικρή(ό) Κόστος Μοντέλου Μεγάλο

32 Γραφική ιερεύνηση Αντίληψης Τραγανή αίσθηση KitKat Nestlé Crunch Ευκαιρία? Hershey s w/ Almonds Hershey s Milk Chocolate K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Περισσότερη γεύση σοκολάτας

33 Trade-offs Προδιαγραφών Estimated Mfg. Cost ($) Estimated Manufacturing Cost ($) ideal values Maniray 2 Rox Tahx Ti 21 marginal values Gunhill Head Shox ST Tritrack Trade-off Curves for Three Concepts Rox Tahx Quadra Tonka Pro K.T. Ulrich and S.D. Eppinger and Edition, Irwin McGraw-Hill, Score on Monster (Gs) Score on Monster (Gs)
